TECHNOLOGIE FÜR DEN HAUSHALT
Bedienungsanleitung
Abluft-Wäschetrockner
WT7-8C
www.pkm-online.de
INHALT
1.
Sicherheitshinweise
3
2.
Installation
7
3.
Bedienung
12
4.
Reinigung und Pflege
18
5.
Technische Daten
20
6.
Entsorgung
21
7.
Garantiebedingungen
22
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät
zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen
Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie
diese Bedienungsanleitung ebenfalls mit übergeben.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften
Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind
die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
2
1
SICHERHEITSHINWEISE
1
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
BRANDGEGFAHR!
Ölbehaftete Gegenstände können sich spontan entzünden, besonders dann, wenn
sie Wärmequellen wie einem Wäschetrockner ausgesetzt werden. Die Gegenstände
werden warm und verursachen eine Oxidationsreaktion im Öl. Oxidation erzeugt
Wärme. Kann diese Wärme nicht entweichen, kann der betroffene Gegenstand
heiß genug werden, um sich zu entzünden. Das Aufhäufen, Aufschichten oder
Einlagern ölbehafteter Gegenstände kann die Wärme vom Entweichen abhalten
und so eine Brandgefahr verursachen.
Sollte es nicht zu vermeiden sein Gewebe, die pflanzliches Öl oder Speiseöl
enthalten oder mit Haarpflegeprodukten verunreinigt sind, in einen
Wäschetrockner zu geben, sollten solche Gewebe zuvor in heißem Wasser mit
einem besonderen Reinigungsmittel gewaschen werden, wodurch die Gefahr der
Selbstentzündung reduziert-jedoch nicht eliminiert-wird.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
Lesen Sie vor der ersten Benutzung des Geräts die gesamten
Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen
dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der
Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und
im schlimmsten Fall zum Tod führen.
3
durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Waschen von Wäsche in einem Privathaushalt
bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist,
das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
GEFAHR!
1. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder
willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der
Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
2. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät,
das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
3. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu
nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften
Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß
funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben
haben. Lassen Sie nur Original-Ersatzteile einbauen.
4. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom
Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer
qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
WARNUNG!
1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche
Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Betreiben Sie das Gerät nur mit 220~230V/50Hz AC. Verwenden Sie eine
4
Sicherheitssteckdose nahe am Gerät.
3. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen
Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine
eingebaute Sicherheitsabschaltung verfügen.
4. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung
notwendig sind, dürfen nur von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden.
5. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts
kommen, trennen Sie das Gerät umgehend von der Stromversorgung
(entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem
Kundendienst, damit diese umgehend behoben werden kann.
6. Verwenden Sie zum Anschluss des Geräts keine Adapter, Steckdosenleisten oder
Verlängerungskabel- BRANDGEFAHR!
7. Ziehen Sie nicht am Stromkabel, sondern am Stecker selbst, um den Stecker aus
der Steckdose zu ziehen.
8. Der Stromstecker muss immer ordnungsgemäß am Stromkabel befestigt sein.
9. Biegen Sie das Stromkabel nicht zu sehr.
10. Stellen oder legen oder betreiben Sie keine anderen elektrischen Geräte auf Ihr
Gerät.
11. Der Entlüftungsschlauch darf nicht an Einrichtungen, wie z.B. eine
Dampfabzugshaube, einen Kamin oder ein Abgasrohr, das dafür gedacht ist, die
Abgase eines Treibstoff-verbrauchenden Gerätes zu transportieren,
angeschlossen werden.
12. Die Dampfabführung darf niemals blockiert sein. Wenn der Wäschetrockner in
der Nähe von Kücheneinheiten installiert wird, darf der Abluftschlauch nicht
geknickt oder gepresst werden.
13. Nehmen Sie keine Veränderungen an dem Gerät vor.
14. Der Aufstellraum muss trocken und gut zu belüften sein. Wenn das Gerät
aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
15. Legen Sie keine brennbaren Flüssigkeiten ( Benzin, Alkohol, Farben etc. ) in das
Gerät oder in dessen Nähe. Legen Sie keine Kleidungsstücke, die durch derartige
Flüssigkeiten oder ähnliche Produkte verunreinigt sind, in das Gerät oder in
dessen Nähe.
16. Falls es in der Umgebung des Geräts zum Austritt von Kraftstoffen oder Gasen
kommt:
Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose oder in die Steckdose und
benutzen Sie nicht die Funktionswahl-Tasten oder Schalter.
Berühren Sie nicht das Gerät, bis sämtliche Gas abgezogen ist.
Ansonsten können Funken entstehen, die das Gas entflammen.
17. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf
kann die Elektrik des Geräts nachhaltig beschädigen.
STROMSCHLAGGEFAHR.
5
18. Bauen Sie das Gerät nicht in der Nähe von offenem Feuer oder anderen
Hitzequellen auf.
19. Legen Sie keine Kerzen oder Zigaretten auf dem Gerät ab.
20. Bauen Sie das Gerät nicht an Orten auf, an denen es hereinregnen könnte oder
an denen ein hoher Feuchtigkeitsgrad herrscht. Der Kontakt mit den elektrischen
Bestandteilen Ihres Geräts kann zu einem Kurzschluss führen.
21. Spritzen Sie das Gerät zur Reinigung niemals mit Wasser ab.
22. Sollten Sie Ihre Wäsche mit einem Fleckenentferner behandelt und gewaschen
haben, müssen Sie einen extra Ausspüldurchlauf durchführen, bevor Sie diese
Wäsche in den Trockner geben.
23. Untersuchen Sie Ihre Wäsche sorgfältig nach Feuerzeugen oder Streichhölzer,
damit diese nicht in das Gerät gelangen.
24. Die folgenden Gegenstände dürfen nicht mit dem Gerät getrocknet werden, da
sie Wärme speichern und somit ein Brandrisiko darstellen:
Kissen, Steppdecken, Bettdecken
Kleidung oder Gegenstände, die mit Fett, Öl oder anderen brennbaren
Flüssigkeiten bespritzt oder getränkt sind.
Kleidung oder Gegenstände, die mit leichtflüchtigen Petroleumverbindungen in
Kontakt gekommen sind.
Gegenstände aus Schaumgummi oder mit Anteilen von Schaumgummi.
Badekappen und wasserfeste Textilien.
gummierte Gegenstände oder Kleidung.
25. Kinder dürfen nicht mit dem Gerät spielen.
26. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.
27. Achten Sie darauf, dass Kinder und Haustiere nicht ins Innere des Geräts
gelangen. Überprüfen Sie die Trockentrommel vor dem Schließen sorgfältig.
VORSICHT!
1. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine
scharfkantigen Gegenstände zum Reinigen des Geräts.
2. Benutzen Sie das Gerät niemals ohne Filter.
HINWEIS!
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und
heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch
die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen
werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für
den Fall, es noch einmal einpacken und transportieren zu müssen.
6
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
2
INSTALLATION
2
Entpacken und Wahl des Standorts
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als
Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr
Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Entfernen Sie vor jeder Benutzung alle Fusseln aus dem Gerät.
9. Trocknen Sie keine ungewaschene Wäsche in dem Gerät.
10. Wenn Sie Weichspüler oder ein ähnliches Produkt verwenden, beachten Sie die
Hinweise des Herstellers auf der Packung.
11. Trocknen Sie nur maschinenfeste Stoffe, die zum Trocknen in einem
Wäschetrockner geeignet sind. Beachten Sie die Hinweise auf den Etiketten Ihrer
Wäsche.
12. Sollten Sie Ihr Gerät auf einem Teppich/Teppichboden aufbauen, stellen Sie die
Standfüße so ein, dass eine ordnungsgemäße Luftzirkulation gewährleistet ist.
13. Stellen Sie keine Gegenstände auf das Gerät, aus denen Flüssigkeiten austreten
können, da diese zu einer Verformung des Bedienfelds beitragen können.
14. Alle Gegenstände aus harten Materialien ( z.B. Schlüssel, Schrauben, Münzen )
können dem Gerät erheblichen Schaden zufügen und dürfen nicht in die
Trockentrommel gelangen.
15. Überladen Sie das Gerät nicht
16. Legen Sie keine tropfnasse Wäsche in das Gerät.
17. Beim Betreiben des Wäschetrockners darf die Raumtemperatur nicht niedriger
als +5 °C und nicht höher als +35°C sein, da ansonsten die Leistung des Gerätes
beeinträchtigt wird.
18. Reinigen Sie nach jeder Benutzung den Filter.
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
7
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder
Höheneinstellung
das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen
in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden
nehmen.
5. Das Gerät muss so aufgestellt werden, dass die Netzsteckdose frei zugänglich ist.
6. Eine gute Belüftung rund um das Gerät ist erforderlich. Zu diesem Zweck muss
genügend Freiraum geschaffen sein:
a. Abstand zu den Seitenwänden und der Rückwand 10 cm
b. Der Freiraum vor dem Gerät sollte so beschaffen sein, dass sich die
Gerätetür ohne Behinderung öffnen lässt.
7. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund
auf.
8. Die Umgebungstemperatur sollte zwischen 5 und 35°C betragen.
9. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb und
Außerhalb des Ofens.
10. Das Typenschild befindet sich im Inneren des Geräts oder außen an der
Rückwand.
HINWEIS! Am Gerät können sich noch Staub oder Produktionsreste
befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“
beschrieben zu säubern.
1. Stellen Sie den erforderlichen Abstand zum Boden ein, um Vibrationen und
Geräusche zu vermeiden.
2. Sollte der Trockner nicht eben stehen, müssen die vorderen Füße durch Drehen
im Uhrzeigersinn oder entgegen dem Uhrzeigersinn höher oder niedriger gestellt
werden, bis das Gerät nicht mehr wackelt.
3. Falls das Gerät nicht waagerecht steht, stellen Sie die Schraubfüße entsprechend
nach.
4. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres
Geräts.
5. Legen Sie bitte keine Stapel, Decken oder Seile auf den Boden. Diese könnten
Hitze erzeugen und den Lauf des Geräts beeinträchtigen.
HINWEIS! Die Abbildungen in dieser Bedienungsanleitung können vom
Originalgerät abweichen.
8
Lieferumfang
1 x Abluftschlauch

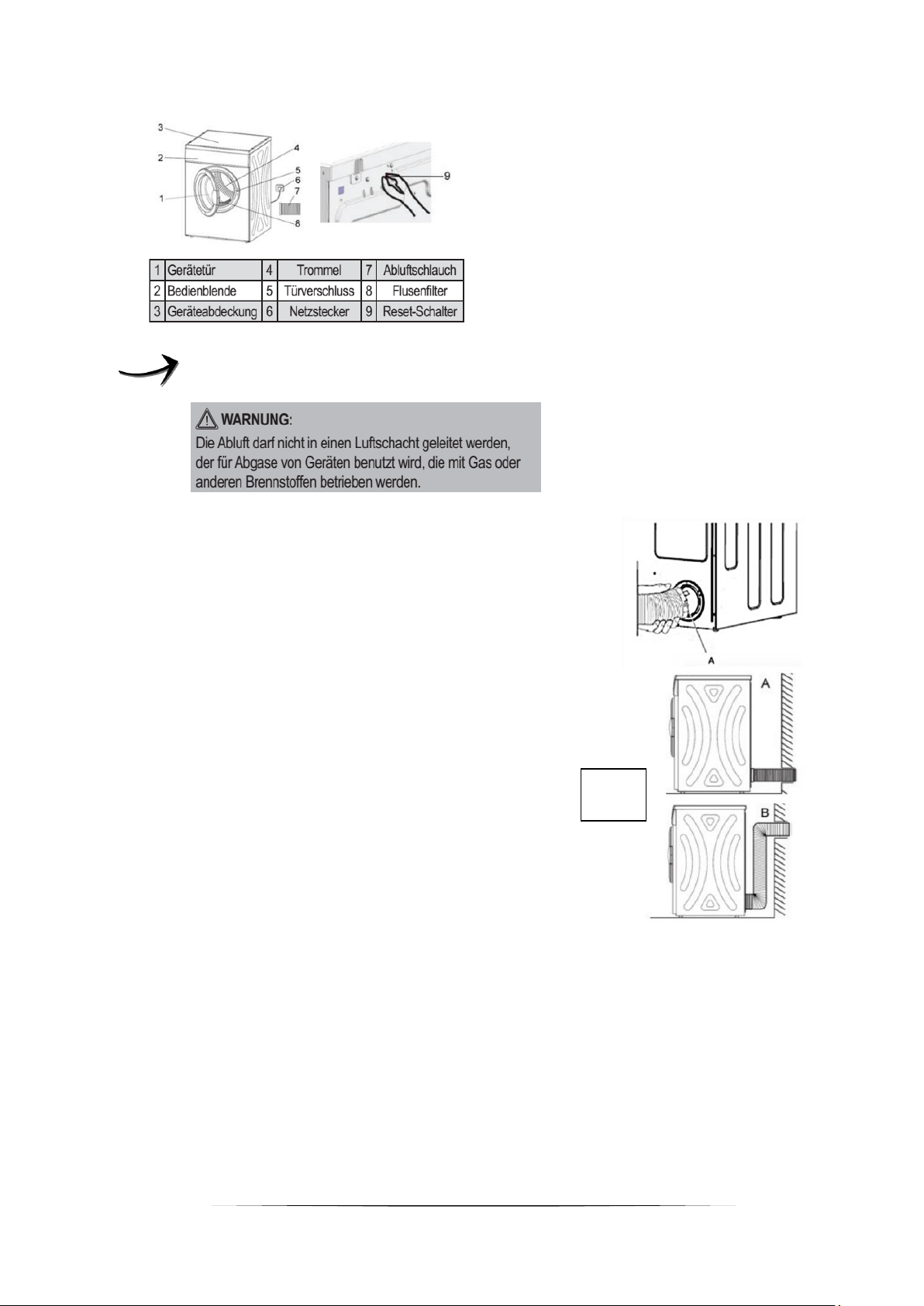

Befestigung des Abluftschlauchs
Die Entlüftungsöffnung befindet sich
hinten links am Gerät.
Montieren Sie den beiliegenden
Abluftschlauch am Luftauslass des
Gerätes, indem Sie den Schlauch im
Uhrzeigersinn festdrehen (A).
Verbinden Sie den Abluftschlauch in die
zu diesem Zweck vorbereitete
Abluftöffnung (Luftkanal oder Fenster).
Der Abstand zwischen dem Trockner und
der Abluftöffnung sollte nicht zu groß
sein, um eine Ansammlung von
Kondenswasser im Abluftschlauch zu
vermeiden.
Verlegen Sie den Abluftschlauch auf die
Weise A oder B, wie in der nachstehenden
Abbildung dargestellt.
Abb.
1 u. 2
9
Falls der Schlauch lang und die Raumtemperatur
niedrig ist, kondensiert eventuell Feuchtigkeit im
Inneren des Schlauchs. Dies ist ein unvermeidbares
natürliches Phänomen. Um zu verhindern, dass
Wasser im Schlauch steht oder zurück in den
Wäschetrockner fließt, ist es empfehlenswert, ein
kleines Loch (Durchmesser. 3 mm) in den niedrigsten
Punkt des Schlauches zu bohren und einen kleinen
Behälter darunter zu stellen (Punkt B).
Sobald der Entlüftungsschlauch an den Wäschetrockner angeschlossen ist, führen
Sie ihn zum gewünschten Austrittspunkt und zwar so, dass er nicht mehr als zwei
Biegungen aufweist. Ihr örtlicher Baumarkt kann Sie mit allem notwendigen
Zubehör und Installationshinweisen versorgen können, wenn Sie sich für ein festes
Gitter in einer Wand oder einem Fenster entschließen sollten.
*Prüfen Sie, ob die Netzspannung, die
Sie benutzen wollen, mit der des
Gerätes übereinstimmt. Die Angaben
herzu finden Sie auf dem Typenschild
des Gerätes.
*Schließen Sie das Netzkabel an eine
vorschriftsmäßig installierte
Schutzkontakt-Steckdose an.
Verwenden Sie die geforderten 9ASicherung, eine träge Sicherung oder
einen empfohlenen Sicherungsschalter
und bieten Sie einen gesonderten
Leistungsschutz für dieses Gerät.
Elektrischer Anschluss
Inbetriebnahme / Betrieb
Vor der Erstinbetriebnahme
Vergewissern Sie sich, dass die elektrischen Anschlüsse den
Installationsanleitungen entsprechen.
Entfernen Sie alle Zubehörteile und andere Materialien aus der Trommel.
Reinigen Sei die Trommel. Beachten Sie die Anweisungen, die wir Ihnen im
Kapitel „Reinigung“ dazu geben.
Lassen Sie erstmalig einen Trockenvorgang für ca. 30 Minuten mit alten,
feuchten Tüchern durchlaufen.
10
3
BEDIENUNG
3
Gerät
1. Tür
2. Funktionswahltasten / Kontrollleuchten
3. Programmwahl
4. Höhenverstellbare Standfüße vorne + hinten
Bedienfeld
1. Taste Programmauswahl
Aktiviert die Programm-Auswahl
2. Taste Feinwäsche
Aktiviert die Schon/Feinwäscheprogramm-Funktion
3. Taste Anti-Knitterprogramm
Aktiviert das Anti-Knitterprogramm
4. Taste Start-Zeiteinstellung
Aktiviert die Start-Trocknungszeit
5. Taste ►II Start / Pause
Startet das eingestellte Programm
6. Taste Pause
Unterbricht das eingestellte Programm
7. Funktion Kindersicherung
Aktiviert die Kindersicherung
Benutzung der Programme
1
2
3
4
1 2 4 5 6
3
7
Vor der ersten Benutzung:
Die elektrischen Anschlüsse müssen den Installationsanweisungen entsprechen.
Entfernen Sie Styroporteile und alles andere Material aus der Trommel.
Wir empfehlen, vor der Erstbenutzung einige feuchte Tücher in das Gerät zu
geben und 30 Minuten lang zu trocknen.
Jede Beladung sollte der Nennkapazität des Gerätes entsprechen
11
Öffnen Sie die Tür.
Legen Sie die Wäsche Stück für Stück in die Trommel und
schütteln Sie sie vorher so gut wie möglich aus.
Schließen Sie die Tür. Vergewissern Sie sich, dass die
Wäsche nicht zwischen Tür und Dichtung eingeklemmt
ist
Drehen Sie den Programmauswahlschalter zum
gewünschten Programm. Die Start / Pause Leuchte beginnt
zu blinken. Die Programmwahl wird gelöscht, wenn Sie
nicht innerhalb von zehn Minuten eine Taste gedrückt
haben.
Sie können verschiedene Trocknungsprogramme dem
Material Ihrer Kleidungsstücke entsprechend auswählen.
Das Gerät bietet Programme für Baumwolle, synthetische
und leichte Stoffe.
Kann verwendet werden um den Trocknungsvorgang, wenn
notwendig, zu beenden. Wählen Sie das 1 Std.Minutenprogramm für Baumwolle. Um ein laufendes
Programm zu beenden, drücken Sie die Taste
Pause/On/Off-Taste.
Nach Beendigung des Trocknungsvorgangs drücken Sie die
Taste On/Off, um den Trockner auszuschalten, bevor Sie
die Kleidung herausnehmen
Abhängig vom Programm können verschiedene Funktionen
kombiniert werden. Diese müssen nach der Wahl des
gewünschten Programms ausgewählt werden, bevor Sie die
Start / Pause Taste drücken. Wenn Sie diese Tasten gedrückt
haben, erscheinen die dazugehörigen Leuchtanzeigen.
Durch erneutes Drücken auf diese Schalter erlöschen sie
wieder.
Diese Option wählt die Trocknungs-Programme
Baumwolle, synthetische Stoffe, Mix, Extra-Trocken,
Standard, geringe Trocknungszeit (Less) ausgewählt werden.
Bei Auswahl dieser Option wird der Trocknungsvorgang um
3-5 Minuten verkürzt. Die dazugehörige Schaltfläche
leuchtet auf.
Diese Funktion kann jeweils vor oder nach der Auswahl
optionaler Programme (schnell, Feinwäsche) gewählt
werden. Die Zeitkontrolle beginnt, nachdem Sie die 'Start /
Pause' Taste gedrückt haben und die dazugehörige
Programmierung
Programmierung
Gerätekontrollierte
Trocknung
Zeitkontrollierte
Trocknung
Programm-
Optionstasten
Auswahl
Programm
Auswahl
Start in h
12
Schaltfläche leuchtet auf. Diese Option kann nicht nach der
Auswahl des Spezialprogramms gewählt werden
Trocknen
Trocknungsphase aktiv.
Abkühlen
Abkühlphase aktiv.
Ende
Abkühlphase beendet. Antiknitter-Phase
aktiv.
Filter
Leuchtet nach jeder Benutzung, um Sie
daran zu erinnern, den Filter zu reinigen.
Sollten Sie den Filter nicht reinigen,
können Sie zwar die Maschine weiter
benutzen, die Leistungsfähigkeit des
Trockners wird aber beeinträchtigt, wenn
der Filter nicht regelmäßig gereinigt wird.
Wählen Sie die gewünschten Programme und Optionen
aus und drücken Sie diese Taste, um den Trockner zu
starten. Sollte die Tür des Geräts während des laufenden
Programms geöffnet werden, muss die Start / Pause Taste
nach dem Schließen der Tür erneut gedrückt werden, um
das Programm erneut zu starten. Der Trockner beginnt ab
dem Punkt, an dem das Programm unterbrochen wurde.
Alle Trocknerprogramme enden mit einer zehnminütigen
Abkühlungsphase. Sollten Sie die Wäsche nach
Beendigung des Trocknungszyklus nicht herausnehmen,
startet der Trockner eine Anti-Knitterfaltenphase (Dauer
maximal 30 Minuten). Sollten Sie Ihre Wäsche auch nach
Beendigung der Anti-Knitterfaltenphase nicht aus der
Maschine nehmen, stoppt das Gerät automatisch.
Um von einem laufenden Programm zu einem anderen
Programm zu wechseln, brechen Sie zunächst das laufende
Programm ab durch Drehen des
Programmauswahlschalters auf '0'. Wählen Sie das
gewünschte neue Programm und drücken Sie auf 'Start'.
Sollte es notwendig sein, das Trocknungsprogramm vor
Programmende anzuhalten, empfehlen wir Ihnen die
On/Off Taste zu drücken und das Ende der
Abkühlungsphase abzuwarten, bevor Sie die Wäsche aus
dem Gerät entnehmen. Dies vermeidet einen Hitzestau im
Trockner..
Hinweisleuchten
(über ►II Taste)
Benutzung von
Start / Pause
Programmende
Wechsel des
Programms
WICHTIG
13
Vor dem Beladen
Folgen Sie immer den Anweisungen auf den
Kleidungsetiketten.
Kann im Trockner getrocknet werden.
Normale Trocknung (hohe Temperatur).
Trockenprogramm für empfindliche Stoffe (bei niedriger
Temperatur).
Nicht für Wäschetrockner geeignet.
► ►
Verwenden Sie Ihren Trockner niemals zum Trocknen der im folgendem
aufgeführten besonders empfindlichen Materialien:
Nasse Vorhänge
Wolle
Stoffe mit metallischen Zugaben
Strumpfhosen aus Nylon
Sperrige Wäschestücke wie Anoraks
Decken, Daunendecken, Schlafsäcke, Federbetten
Gegenstände, die Schaumgummi oder schaumgummiähnliche Materialien
enthalten.
Legen Sie keine offenen Kissenbezüge und Abdeckungen in das Gerät um zu
vermeiden, dass sich kleinere Wäschestücke darin verwickeln. Schließen Sie alle
Reißverschlüsse, Druckknöpfe und Haken und binden Sie Gürtel und
Schürzenbänder zusammen. Sortieren Sie Ihre Wäsche ihrer Beschaffenheit
entsprechend und dem erforderlichen Trocknungsvorgang.
Trocknen Sie Ihre Wäsche nicht zu lange. Dies verhindert Knitterfalten und spart
Energie.
Vermeiden Sie das Trocknen von dunklen Kleidungsstücken zusammen mit
leicht farbigen flauschigen Gegenständen wie Handtüchern, da sie Fussel an sich
ziehen könnten.
14
Die Wäsche muss gründlich geschleudert werden, bevor sie im Trockner
Maximale Beladungswerte
Empfohlene Beladungswerte sind in den Programmtabellen
angezeigt.
Trommel darf voll sein, aber nicht zu dicht bepackt
Trommel darf nicht mehr als halb voll sein
► ►
Baumwolle
Leinen
Synthetische
Stoffe
getrocknet wird.
Auch pflegeleichte Gegenstände, wie z. B. Hemden, sollten vor dem Trocknen
kurz vorgeschleudert werden.
Strickwaren (gestrickte Unterwäsche) können während des Trocknens leicht
eingehen. Vermeiden Sie bitte Gegenstände dieser Art zu lange zu trocknen. Wir
empfehlen dies bereits beim Kauf durch eine möglicherweise größere Größe zu
berücksichtigen
Sie können auch gestärkte Gegenstände in Ihrem Trockner trocknen. Um jedoch
den gewünschten 'gestärkten' Effekt zu erzielen, wählen Sie bitte das Programm
'bügelfertig'. Um Stärkerückstände von der Trommel zu entfernen, wischen Sie
die innere Trommel nach dem Trocknen mit einem feuchten Tuch aus und reiben
Sie sie anschließend trocken.
Zur Vermeidung von statischen Aufladungen nach dem Trocknungsvorgang
benutzen Sie bitte einen Weichspüler wenn Sie Ihre Wäsche waschen oder einen
speziellen Weichspüler für Trockner.
Nehmen Sie Ihre Wäsche nach Beendigung des Trocknungsvorgangs aus dem
Gerät.
Sollten einzelne Gegenstände nach dem Trocknen immer noch feucht sein,
empfiehlt es sich, eine kurze Nachtrocknungszeit anzusetzen, aber mindestens 30
Minuten. Dies kann besonders erforderlich sein bei mehrlagigen Gegenständen
(z.B. Krägen, Taschen, etc.).
Knöpfen Sie Kissenbezüge zu, schließen Sie Reißverschlüsse, Haken und
Druckknöpfe. Binden Sie alle Gürtel und lange Bänder zusammen, um zu
vermeiden, dass sich die Wäschestücke verwickeln. Schließen Sie Reißverschlüsse,
knöpfen Sie Bettbezüge zu und binden Sie Krawatten oder Bänder zusammen
(z.B. von Schürzen).Stülpen Sie Gegenstände mit zwei Lagen von innen nach
außen um (wie z.B. bei baumwollbeschichteten Anoraks sollte die
baumwollbeschichtete Seite außen sein.) Diese Materialien trocknen dadurch
besser.
15
Trommel darf nicht mehr als zu einem Viertel voll sein.
Versuchen Sie immer die maximale Kapazität des Trockners
bei der Beladung auszunutzen, da zu kleine Beladungen nicht
wirtschaftlich sind. Sollten Sie leicht knitternde Materialien
trocknen, empfiehlt es sich, nicht die volle
Beladungskapazität auszunutzen.
Gewicht von Wäschestücken
Bademantel
1200 g
Nachthemd
200 g
Serviette
100 g
Damenunterwäsche
100 g
Steppdecke
700 g
Arbeitshemd
600 g
Betttuch
500 g
Hemd
200 g
Kissenbezug
200 g
Schlafanzug
500 g
Tischdecke
250 g
Bluse
100 g
Badetuch
200 g
Unterhosen
100 g
Kleine Tischdecke
100 g
Feinwäsche
Wolle
► ►
16
Trocknerprogramme
HINWEIS! Die Trocknungszeiten können von Gerät zu Gerät unterschiedlich sein.
17
4
REINIGUNG UND PFLEGE
4
Tür und Trommel
Reinigen Sie die Türinnenseite und die
Trommel regelmäßig mit einem Tuch, ca. alle
drei Monate, um Schmutz- oder
Faserrückstände zu entfernen.
Nur eine gründliche Reinigung gewährleistet
ein einwandfreies Trocknen.
Flusen-Filter
Der Flusen-Filter in der Türöffnung fängt alle
Flusen, die während der Trocknung anfallen.
Reinigen Sie den Filter vor oder nach jedem
Trockenvorgang.
Entnehmen Sie den Filter nach oben heraus.
Streifen Sie die Flusen mit der Hand ab,
verwenden Sie ggf. ein feuchtes Tuch oder
reinigen Sie den Filter unter fließendem
Wasser.
Trocknen Sie den Filter gründlich und setzen
Sie diesen ordnungsgemäß wieder ein.
Reinigung des Gerätegehäuses
Reinigen Sei das Gehäuse und die Blende mit einem milden Reinigungsmittel oder
Seifenlauge und trocknen Sie alles mit einem weichen Tuch ab.
18
Problembehandlung
Störung
Mögliche Ursache(n)
Gerät arbeitet
überhaupt nicht.
Das Gerät ist mit dem Stromstecker nicht an der
Steckdose angeschlossen.
Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Überprüfen Sie die fragliche Steckdose, indem Sie ein
anderes Gerät ebenda anschließen.
Die Stromspannung ist zu niedrig. Vergleichen Sie die
Angaben auf dem Typenschild mit den Angaben Ihres
Stromanbieters.
Die Tür des Trockners ist offen.
Die START / PAUSE Taste wurde nicht gedrückt.
Ungewöhnliche
Geräusche während
des Betriebs .
Das Gerät steht nicht auf einer flachen und geraden
Oberfläche. Richten Sie das Gerät neu aus.
Das Gerät berührt eine Wand oder einen anderen
Gegenstand. Richten Sie das Gerät neu aus.
Falsche Programmauswahl.
Filter verstopft.
Falsches Ladevolumen.
Trockenzyklus endet
kurz nach dem
Programmstart.
ENDE leuchtet auf.
Nicht genügend Wäsche im Gerät oder Wäsche ist zu
trocken für das gewählte Programm. Wählen Sie eine
höhere Trockenstufe.
Der
Trocknungsvorgang
dauert ungewöhnlich
lange.
Ladevolumen ist zu groß. Vermindern Sie das
Volumen.
Sollte das Gerät Störungen abweichend von den unten beschriebenen aufweisen,
oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben
werden konnte, kontaktieren Sie die Serviceabteilung.
Manchmal ist es möglich, dass während des Betriebs die 'Start / Pause' Leuchte
aufflackert, um anzuzeigen, dass das Gerät nicht arbeitet. Sobald dieses Problem
behoben ist, drücken Sie die 'Start / Pause' Taste und führen Sie einen Neustart des
Programms durch. Sollte trotz aller möglichen Fehlersuche das Problem weiter
bestehen, nehmen Sie bitte Verbindung mit unserem Kundendienstzentrum auf.
19
5
TECHNISCHE DATEN
5
Geräteart
Abluftwäschetrockner
Steuerung
Elektronisch
Fassungsvermögen Trockenwäsche in Kg
7 Kg
Programmdauer bei Standard
Baumwollprogramm
145 Minuten
Wechselbarer Türanschlag
Nein
Energieeffizienzklasse
C
Energieverbrauch pro Trockenzyklus bei 1000
U/min
4,46 kW/h
Jahresenergieverbrauch
520 kW/h
Heizleistung
2000 Watt
Trommelmaterial
Zink
Reversierende Trommel
Nein
Arbeitsplatte
Ja
Startzeitvorwahl
3 / 6 / 9 h
Geräuschemissionen
69 dB/A
Anzahl Programme
8 Programme
halbe / ganze Heizleistung
Nein
Ja
Kontrollleuchten / Display
13
Nein
Verstellbare Füße
2 Stück vorne, 2 Stück hinten
Abluftschlauch
Ja, liegt bei
20
Abluftführung
hinten links
Abmessungen Gerät H / B / T in cm
84,00 / 59,50 / 55,00
Abmessungen Verpackung H / B / T in cm
89,00 / 64,50 / 58,00
Netto Gewicht / Brutto Gewicht in kg
33,00
38,00
6
ENTSORGUNG
6
1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von
Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Entsorgen Sie das Gerät keinesfalls mit dem gewöhnlichen Hausmüll. Eine
Mülltrennung ist hierbei notwendig, damit die einzelnen Bestandteile des Geräts
einer entsprechenden Verwendung zugeführt werden können. Nutzen Sie die zur
getrennten Entsorgung vorgesehenen kommunalen Sammeleinrichtungen.
3. Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte
Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen.
4. Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden,
können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit
gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit und
Ihr Wohlbefinden.
5. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher
unbedingt funktionsuntüchtig! Das bedeutet: Immer den Netzstecker ziehen,
danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem
Netzstecker entfernen und entsorgen!
6. Demontieren Sie immer die komplette Tür, damit sich keine Kinder
einsperren und in Lebensgefahr geraten können!
7. Die im Gerät verwendeten Materialien sind recycelbar und mit entsprechenden
Informationen versehen. Indem Sie Ihr altes Gerät oder dessen Materialien wie
auch die Verpackung sachgerecht entsorgen, tragen Sie erheblich zum Schutz
unserer Umwelt bei.
8. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
9. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
10. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,
bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
11. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren
entsprechenden kommunalen Entsorgungseinrichtungen.
21
Alle mit diesem Symbol gekennzeichneten Materialien sind
wiederverwertbar.
Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei
Ihren örtlichen Behörden.
7
GARANTIEBEDINGUNGEN
7
Garantiebedingungen für Elektro-Großgeräte der
PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der
Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom
Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.
Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen
Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er
das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.
Die Garantie gilt auch unbeschadet zwingender gesetzlicher Haftungsvorschriften,
wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der
grob Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der Gesundheit
durch PKM oder seine Erfüllungsgehilfen. Ein Anspruch auf Garantie besteht nicht,
soweit der Kauf zum Zweck der gewerblichen Nutzung erfolgt. Der
Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder
Lieferdatum nachzuweisen und uns oder in der Bundesrepublik Deutschland dem
Geschäft, in welchem das Gerät gekauft wurde, unverzüglich nach Feststellung
und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu
melden.
Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:
Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler
beruhen, werden durch das Geschäft, in welchem das Gerät gekauft wurde
unentgeltlich behoben. Soweit der Mangel innerhalb von 6 Monaten auftritt, wird
vermutet, dass ein Material- oder Herstellungsfehler vorliegt. Im Rahmen der
Garantie werden mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt
oder durch einwandfreie Teile ersetzt. Geräte, die aufgrund ihrer Größe zumutbar
im Pkw transportiert werden können, sind dem Geschäft, in welchem das Gerät
gekauft wurde zu übergeben oder zuzusenden. Wird die Nachbesserung von uns
abgelehnt oder schlägt sie endgültig fehl, wird innerhalb der Garantiezeit auf Wunsch
22
das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und
gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige
nicht mehr hergestellt wird, ist PKM berechtigt, ein ähnliches Gerät zu liefern. Der
Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste Verbraucher
das Gerät gekauft hat; es sei denn, dass dem Verbraucher der Transport aufgrund
der Größe des Geräts dorthin nicht zuzumuten ist. Die Garantie begründet keine
Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des
Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum
über.
Der Garantieanspruch erstreckt sich nicht auf:
1. Zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. Geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die
auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport
verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind -
soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.
Die Gültigkeit der Garantie endet bei:
1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. Unsachgemäße Installation oder Inbetriebnahme;
5. Mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht
abschließend bei Brand oder Explosion.
Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen
sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet
mit der Garantiefrist für das ganze Gerät. Sofern sich ein Produktfehler als durch
diese Garantie nicht gedeckt erweist, hat der Käufer die Kosten, die bei der
Untersuchung des Geräts entstehen einschließlich etwaiger Arbeitskosten, zu tragen.
Sofern nach Information über das Nichteingreifen der Garantie und über die
voraussichtlich entstehenden Kosten der Instandsetzung die Ausführung der
Instandsetzung gewünscht wird, hat der Garantienehmer die Kosten für die
Ersatzteil- und Arbeitslohnkosten zu tragen. Der räumliche Geltungsbereich der
Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in
den Niederlanden gekaufte und verwendete Geräte.
23
Oktober 2015
TECHNOLOGIE FÜR DEN HAUSHALT
SERVICE INFORMATION
Sie finden alle Informationen zum Kundendienst
auf der Einlage in dieser Bedienungsanleitung.
Änderungen vorbehalten / Stand Oktober 2015
© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
24
Loading...
