Pioneer S-DV262SW, S-DV262T, S-DV161, XV-DV262, HTZ262DVD User Manual

...

Operating Instructions

Thank you for buying this Pioneer product.

Please read through these operating instructions so that you will know how to operate your model properly. After you have finished reading the instructions,

put them in a safe place for future referenc

Location: bottom of the unit

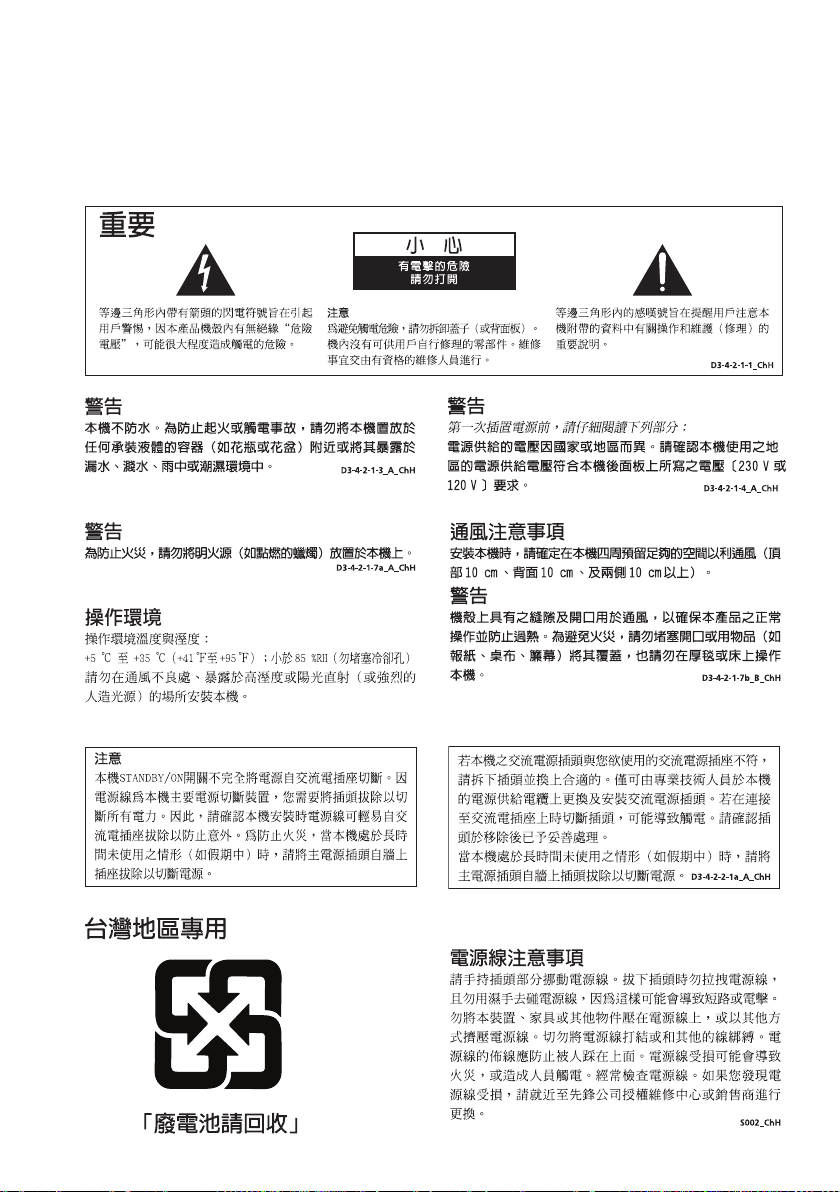

IMPORTANT

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

CAUTION:

TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

D3-4-2-1-1_En-A

e .

WARNING

This equipment is not waterproof. To prevent a fire or shock hazard, do not place any container filed with liquid near this equipment (such as a vase or flower pot) or expose it to dripping, splashing, rain or moisture.

D3-4-2-1-3_A_En

WARNING

To prevent a fire hazard, do not place any naked flame sources (such as a lighted candle) on the equipment.

D3-4-2-1-7a_A_En

Operating Environment

Operating environment temperature and humidity: +5 ºC to +35 ºC (+41 ºF to +95 ºF); less than 85 %RH (cooling vents not blocked) Do not install this unit in a poorly ventilated area, or in locations exposed to high humidity or direct sunlight (or strong artificial light)

D3-4-2-1-7c_A_En

POWER-CORD CAUTION

Handle the power cord by the plug. Do not pull out the plug by tugging the cord and never touch the power cord when your hands are wet as this could cause a short circuit or electric shock. Do not place the unit, a piece of furniture, etc., on the power cord, or pinch the cord. Never make a knot in the cord or tie it with other cords. The power cords should be routed such that they are not likely to be stepped on. A damaged power cord can cause a fire or give you an electrical shock. Check the power cord once in a while. When you find it damaged, ask your nearest PIONEER authorized service center or your dealer for a replacement.

S002_En

VENTILATION CAUTION

When installing this unit, make sure to leave space around the unit for ventilation to improve heat radiation (at least 10 cm at top, 10 cm at rear, and 10 cm at each side).

WARNING

Slots and openings in the cabinet are provided for ventilation to ensure reliable operation of the product, and to protect it from overheating. To prevent fire hazard, the openings should never be blocked or covered with items (such as newspapers, table-cloths, curtains) or by operating the equipment on thick carpet or a bed.

WARNING

Before plugging in for the first time, read the following

section carefully.

The voltage of the available power supply differs according to country or region. Be sure that the power supply voltage of the area where this unit will be used meets the required voltage (e.g., 230 V or 120 V) written on the rear panel.

CAUTION

The STANDBY/ON switch on this unit will not completely shut off all power from the AC outlet. Since the power cord serves as the main disconnect device for the unit, you will need to unplug it from the AC outlet to shut down all power. Therefore, make sure the unit has been installed so that the power cord can be easily unplugged from the AC outlet in case of an accident. To avoid fire hazard, the power cord should also be unplugged from the AC outlet when left unused for a long period of time (for example, when on vacation).

D3-4-2-1-7b_A_En

D3-4-2-1-4_A_En

D3-4-2-2-2a_A_En

CAUTION

This product is a class 1 laser product, but this product contains a laser diode higher than Class 1.

To ensure continued safety, do not remove any covers or attempt to gain access to the inside of the product. Refer all servicing to qualified personnel. The following caution label appears on your unit. Location:

top of the unit

[Taiwanese model]

CAUTION : CLASS 3B VISIBLE AND INVISIBLE LASER

RADIATION WHEN OPEN, AVOID

EXPOSURE TO THE BEAM.

VRW2159

[All other models]

CLASS 1 LASER PRODUCT

D3-4-2-1-8_B_En

This product is for general household purposes. Any failure due to use for other than household purposes (such as long-term use for business purposes in a

restaurant or use in a car or ship) and which requires repair will be charged for even during the warranty period.

K041_En

If the AC plug of this unit does not match the AC outlet you want to use, the plug must be removed and appropriate one fitted. Replacement and mounting of an AC plug on the power supply cord of this unit should be performed only by qualified service personnel. If connected to an AC outlet, the cut-off plug can cause severe electrical shock. Make sure it is properly disposed of after removal. The equipment should be disconnected by removing the mains plug from the wall socket when left unused for a long period of time (for example, when on vacation).

D3-4-2-2-1a_A_En

Contents

01 Controls and displays

Front panel . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Remote control . . . . . . . . . . . . . . . . . . . . . . . . 7

Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

02 Getting started

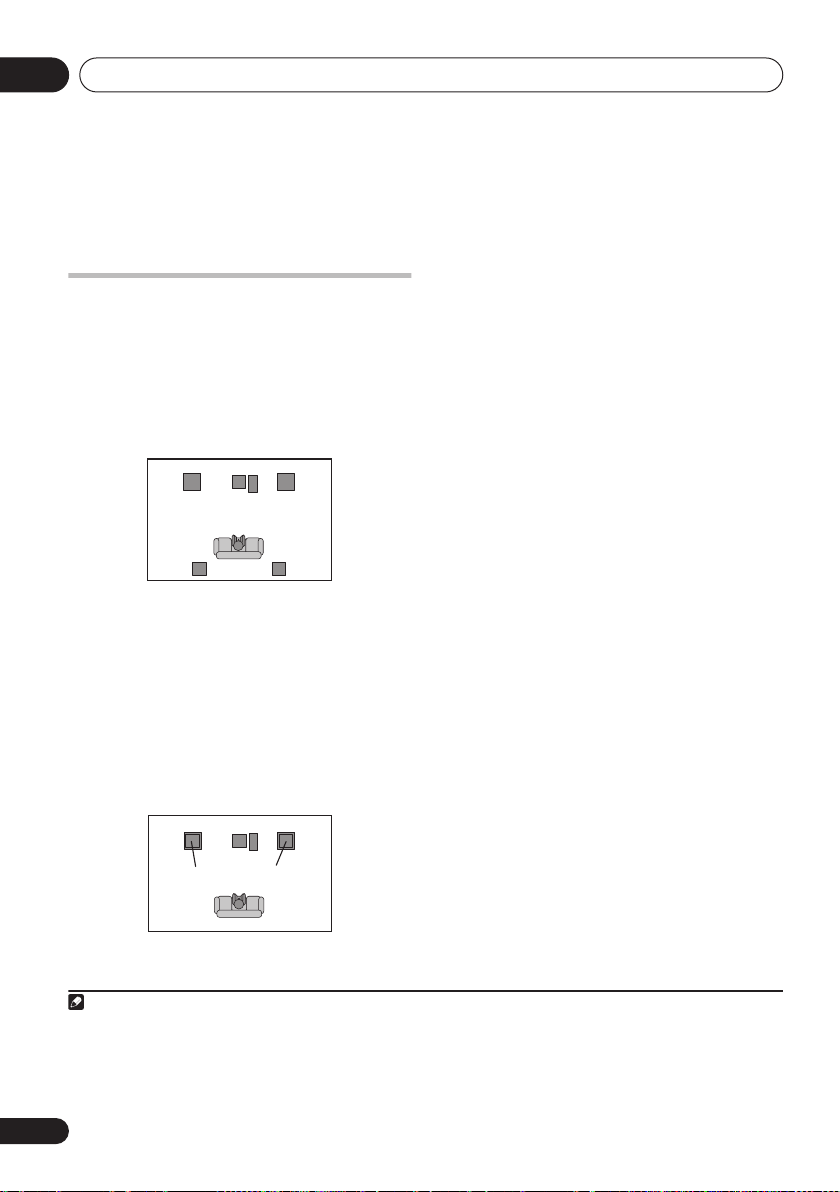

Home theater sound setup . . . . . . . . . . . . . . 10

Setting the channel levels . . . . . . . . . . . . . 10

Using the on-screen displays . . . . . . . . . . . . 11

Playing discs . . . . . . . . . . . . . . . . . . . . . . . . 11

Basic playback controls . . . . . . . . . . . . . . . 11

Resume and Last Memory . . . . . . . . . . . . . 12

DVD-Video disc menus. . . . . . . . . . . . . . . . 12

Video CD/Super VCD PBC menus . . . . . . . 12

Listening to the radio . . . . . . . . . . . . . . . . . . 13

Improving poor FM reception . . . . . . . . . . . 13

Memorizing stations. . . . . . . . . . . . . . . . . . 13

Listening to station presets . . . . . . . . . . . . 13

Listening to other sources . . . . . . . . . . . . . . 13

Setting the sleep timer . . . . . . . . . . . . . . . . . 14

Dimming the Display . . . . . . . . . . . . . . . . . . 14

03 Listening to your system

Auto listening mode . . . . . . . . . . . . . . . . . . . 15

Listening in surround sound. . . . . . . . . . . . . 15

Using Front Surround . . . . . . . . . . . . . . . . . . 15

Using Extra Power mode. . . . . . . . . . . . . . . . 16

Listening in stereo . . . . . . . . . . . . . . . . . . . . 16

Listening with headphones . . . . . . . . . . . . 16

Using the SFC modes . . . . . . . . . . . . . . . . . . 16

Adjusting the bass and treble . . . . . . . . . . . . 16

Boosting the bass level. . . . . . . . . . . . . . . . . 16

04 Disc playback features

Scanning discs . . . . . . . . . . . . . . . . . . . . . . . 17

Playing in slow motion . . . . . . . . . . . . . . . . . 17

Frame advance/frame reverse . . . . . . . . . . . . 17

Playing a JPEG slideshow . . . . . . . . . . . . . . . 17

Browsing DVD or Video CD/Super VCD discs with

the Disc Navigator. . . . . . . . . . . . . . . . . . . . . 18

Browsing WMA, MP3, MPEG-4 AAC, DivX video

and JPEG files with the Disc Navigator . . . . . 19

Using Playlists. . . . . . . . . . . . . . . . . . . . . . . . 19

Programming playlists . . . . . . . . . . . . . . . . 19

Listening to playlists . . . . . . . . . . . . . . . . . . 20

Clearing files from a playlist . . . . . . . . . . . . 20

Looping a section of a disc . . . . . . . . . . . . . . 20

Using repeat play . . . . . . . . . . . . . . . . . . . . . 20

Using random play . . . . . . . . . . . . . . . . . . . . 20

Creating a program list . . . . . . . . . . . . . . . . . 21

Other functions available from the program

menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Searching a disc . . . . . . . . . . . . . . . . . . . . . . 22

Switching subtitles . . . . . . . . . . . . . . . . . . . . 22

Switching language/audio channels . . . . . . . 22

Zooming the screen . . . . . . . . . . . . . . . . . . . 22

Switching camera angles . . . . . . . . . . . . . . . 23

Displaying disc information. . . . . . . . . . . . . . 23

05 USB playback

Using the USB interface . . . . . . . . . . . . . . . . 24

Basic playback controls . . . . . . . . . . . . . . . . 24

Scanning files . . . . . . . . . . . . . . . . . . . . . . . . 25

Playing a JPEG slideshow . . . . . . . . . . . . . . . 25

Browsing files with the Navigator . . . . . . . . . 25

06 Audio Settings and Video Adjust menus

Audio Settings menu. . . . . . . . . . . . . . . . . . . 26

Audio DRC . . . . . . . . . . . . . . . . . . . . . . . . . 26

Video Adjust menu . . . . . . . . . . . . . . . . . . . . 26

07 Initial Settings menu

Using the Initial Settings menu . . . . . . . . . . . 27

Video Output settings . . . . . . . . . . . . . . . . . . 27

Language settings. . . . . . . . . . . . . . . . . . . . . 27

Display settings. . . . . . . . . . . . . . . . . . . . . . . 28

Options settings . . . . . . . . . . . . . . . . . . . . . . 28

Speakers settings . . . . . . . . . . . . . . . . . . . . . 28

Parental Lock . . . . . . . . . . . . . . . . . . . . . . . 29

About DivX® VOD content . . . . . . . . . . . . . 29

Speaker Distance . . . . . . . . . . . . . . . . . . . . 30

08 Other connections

Connecting external antennas. . . . . . . . . . . . 31

Connecting auxiliary audio components . . . . 31

Line Out options . . . . . . . . . . . . . . . . . . . . . 31

Connecting the S-video output . . . . . . . . . . . 32

Connecting using the component video

output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

About progressive scan video . . . . . . . . . . . 32

About control out connections . . . . . . . . . . . 33

09 Additional information

Disc/content format playback

compatibility . . . . . . . . . . . . . . . . . . . . . . . . . 34

Disc compatibility table. . . . . . . . . . . . . . . . 34

About DVD+R/DVD+RW compatibility. . . . 35

About DivX . . . . . . . . . . . . . . . . . . . . . . . . .35

About MPEG-4 AAC. . . . . . . . . . . . . . . . . . . 36

About WMA . . . . . . . . . . . . . . . . . . . . . . . . 36

Using and taking care of discs. . . . . . . . . . . . 36

DVD Video regions . . . . . . . . . . . . . . . . . . . 37

Installation and maintenance . . . . . . . . . . . . 37

Hints on installation . . . . . . . . . . . . . . . . . . 37

Cleaning the pickup lens. . . . . . . . . . . . . . . 37

Problems with condensation. . . . . . . . . . . . 37

Moving the system unit . . . . . . . . . . . . . . . .37

Screen sizes and disc formats . . . . . . . . . . . .37

TV system setting. . . . . . . . . . . . . . . . . . . . . . 38

Frequency step setting. . . . . . . . . . . . . . . . . . 38

Switching off the demo . . . . . . . . . . . . . . . . . 38

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 39

General . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

DVD/CD/Video CD player. . . . . . . . . . . . . . . 40

Tuner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

USB connection . . . . . . . . . . . . . . . . . . . . . 41

Error Messages . . . . . . . . . . . . . . . . . . . . . .41

Resetting the system . . . . . . . . . . . . . . . . . . . 42

Setting the Key Lock . . . . . . . . . . . . . . . . . . .42

Using the language code list . . . . . . . . . . . . . 42

Language code list. . . . . . . . . . . . . . . . . . . . . 43

Country/Area code list . . . . . . . . . . . . . . . . . . 43

Specifications . . . . . . . . . . . . . . . . . . . . . . . . 44

English

FrançaisDeutsch

Italiano Español

Nederlands

Controls and displays01

Chapter 1

Controls and displays

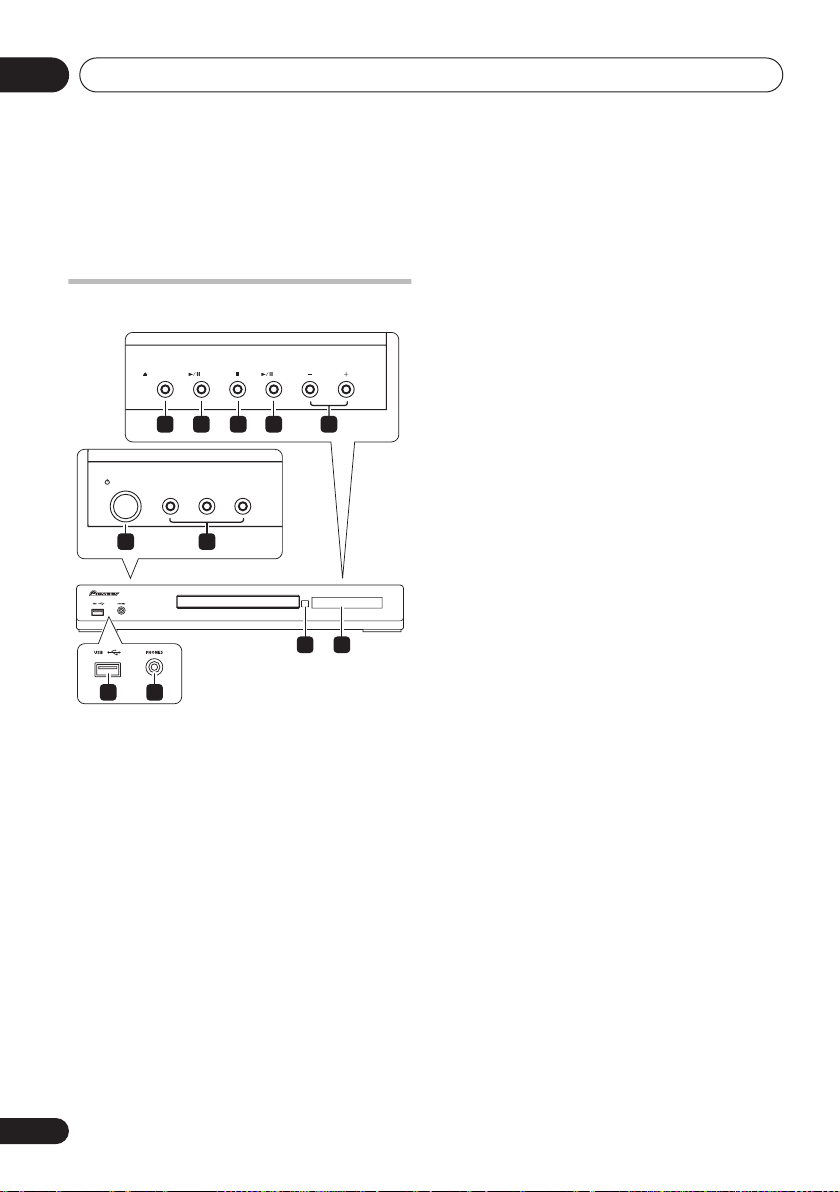

Front panel

OPEN/CLOSE

STANDBY/ON

PLAY LIST 1 PLAY LIST 2

DVD/CD

5 6 743

PLAY LIST 3

VOLUME +/–

USB

interface

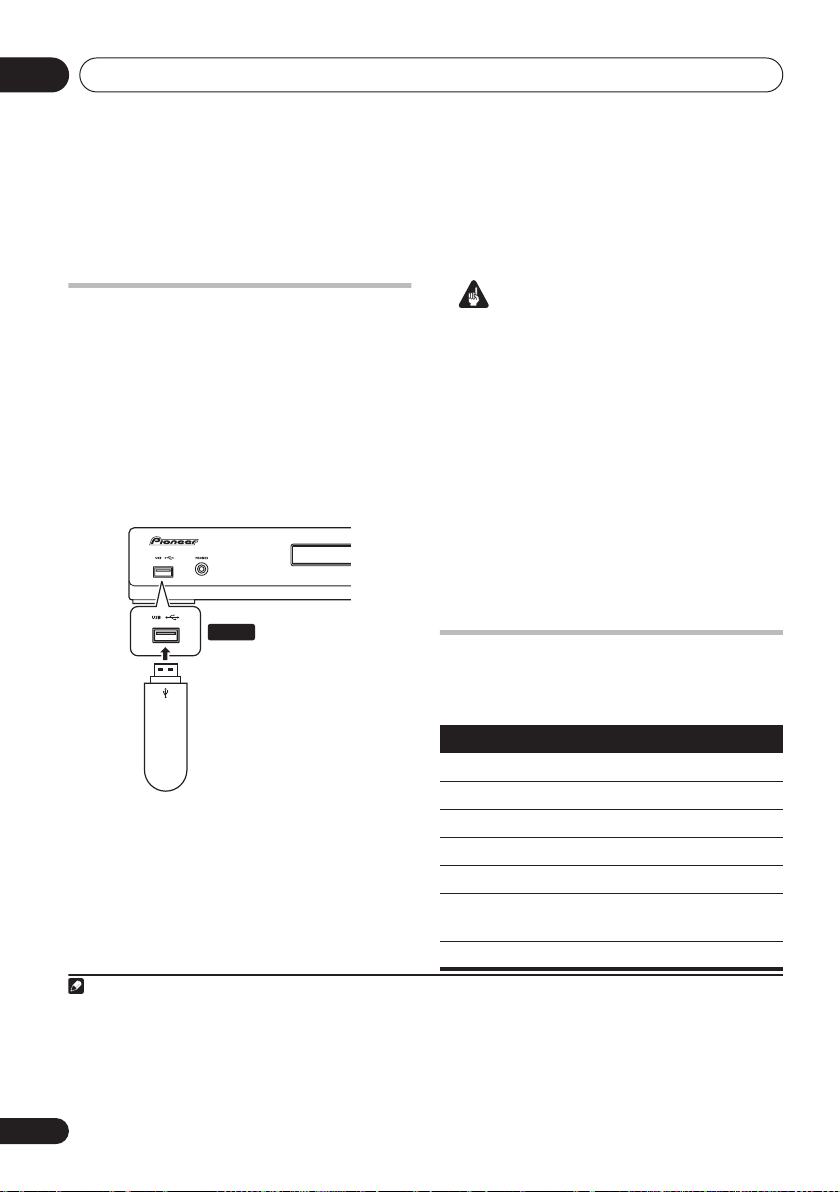

Connect a USB device for playback (see USB

playback on page 24).

VOLUME

USB

9 PHONES jack

Connect headphones.

10 Remote Sensor

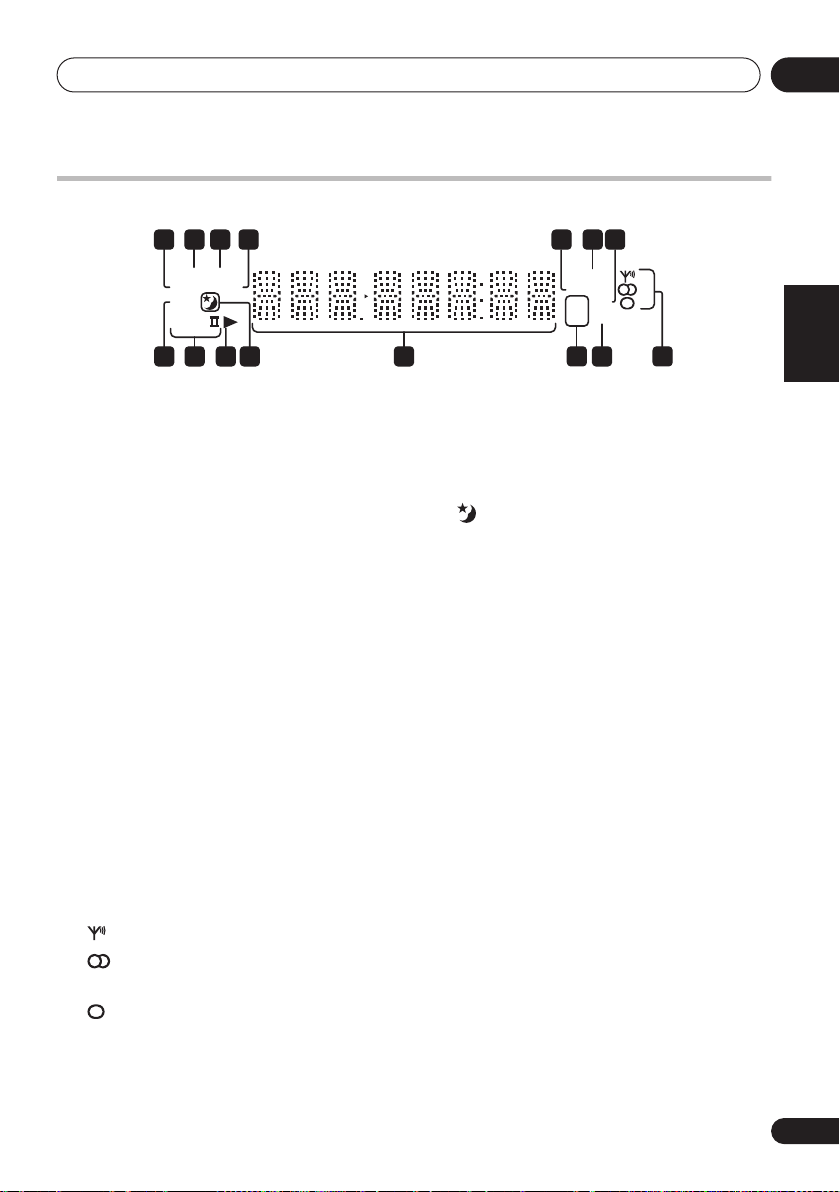

11 Display

See Display below.

1110

buttons

8 9

 STANDBY/ON

Switches the system on or into standby.

2 PLAY LIST buttons

Add tracks (during playback), or select a playlist (while stopped) (page 19).

 OPEN/CLOSE

Opens/closes the disc tray.

 DVD/CD

Selects the DVD/CD function and starts/ pauses/resumes playback.



Stops playback.

 USB

Selects the USB function and starts/pauses playback.

Controls and displays 01

Remote control

TUNER

STANDBY

DVD/CD

(FM/AM)

/ON

1 2

123

4 5

456

789

CLEAR

TOP MENU

HOME MENU

SETUP

INPUT CHANNEL VOLUME

 STANDBY/ON

SHIFT

Switches the system on or into standby.

2 Function select buttons Selects the source you want to listen to (DVD/ CD, TUNER, USB, LINE).

3 Number buttons, CLEAR, and DVD controls

CLEAR

Clears an entry.

DISPLAY

Displays/changes disc information shown on-screen (page 23).

SHIFT+SLEEP

Press to set the sleep timer (page 14).

USB

AUDIO

ANGLE

SLEEP

TEST TONE

TV CONTROL

TUNE

ENTER

TUNE

LINE

SUBTITLE

ZOOM

DISPLAY

SURROUND

VOLUME

OPEN/CLOSE

PLAYLIST

EXTRA PWR

RETURN

SOUND

LINE OUT

MUTE

DISPLAY

17 18

, SLEEP

SHIFT+AUDIO

Selects audio channel/language (page 22).

SHIFT+SUBTITLE

Displays/changes the subtitles (page 22).

SHIFT+ANGLE

Changes camera angle during DVD multiangle scene playback (page 23).

SHIFT+ZOOM

Changes the screen zoom level (page 22).

TOP MENU

Displays the top menu of a DVD disc in the play position — this may be the same as pressing

MENU (page 12).

5 Cursor buttons,

ENTER

and tuning

buttons

Cursor buttons

Use the cursor buttons (///) to navigate on-screen displays and menus.

ENTER

Selects an option or executes a command.

TUNE +/–

Tunes the radio.

ST +/–

Selects station presets when listening to the radio.

HOME MENU

Displays (or exits) the on-screen menu for Initial Settings, Play Mode functions, etc.

7 Setup and other sound controls

SETUP

Use to make various system and surround sound settings (page 10, 13 and 38).

TEST TONE

Outputs the test tone (for speaker setup) (page 10).

SURROUND

Selects a Surround mode (page 15) or switches to stereo playback (page 16).

English

FrançaisDeutsch

Italiano Español

Nederlands

Controls and displays01

SOUND

Accesses the sound menu to adjust the SFC Mode, bass and treble, etc. (page 16).

8 Playback controls

See Basic playback controls on page 11, Disc playback features on page 17 and USB playback

on page 24 for an explanation of these controls.

9 TV CONTROL buttons

These control Pioneer plasma televisions.

SHIFT

Press to access the controls highlighted in green.

Opens/closes the disc tray.

12 PLAYLIST buttons

Add tracks (during playback), or select a playlist (while stopped) (page 19).

13 EXTRA PWR

Switches on the Extra Power mode (page 16).

Press to display a DVD disc or USB menu, or the Navigator (page 12 and 25).

Returns to a previous menu screen.

16 LINE OUT

Cycle whether or not to output a downmixed signal from the LINE OUT terminal (page 31).

17 MUTE

Mutes the sound (press again to cancel).

Adjusts the volume.

 OPEN/CLOSE

RETURN

VOLUME +/–

Controls and displays 01

Display

21 4

PRGSVE SOUND DTS F.SURR.

2D 2PL

13 910 8

DTS

Lights during playback of a DTS source (page 15).

2PRGSVE

Lights when progressive scan video output is selected (page 32).

SOUND

Lights when the SFC Modes or the tone controls (treble, bass or bass boost) are active (page 16).

F.SURR.

Lights when either the Extra Power mode (page 16) or Front Sound listening mode is selected (page 15).

RPT

RPT lights during repeat play. RPT-1 lights

during repeat one-track play (page 20).

6REC MODE

Lights when Line Out mode is on (page 31).

PGM

Lights during program or playlist playback (page 19 and 21).

8 Tuner indicators

received.

being received in auto stereo mode.

selected.

and

RPT

– Lights when a broadcast is being

– Lights when a stereo FM broadcast is

– Lights when FM mono reception is

1214

-1

REC MODE RPT -1 kHz

PGM

MHz RDM

RDM

Lights during random play (page 20).

10 kHz/MHz

Indicates the frequency unit shown in the character display (kHz for AM, MHz for FM).

11 Character display

Lights when sleep timer is active (page 14).



Lights during playback.

142 PL II

Lights during Dolby Pro Logic II decoding (page 15).

152 D

Lights during playback of a Dolby Digital source (page 15).

English

FrançaisDeutsch

Italiano Español

Nederlands

Getting started02

Chapter 2

Getting started

Home theater sound setup

Place your speakers as shown below for optimal surround sound (see the Speaker Setup Guide for more placement tips).

• Standard surround 5-spot setup – This is a standard multichannel surround sound speaker setup for optimal 5.1 channel home theater sound.

Center

Front left

Listening position

Surround

left

HTZ161DVD only:

Depending on the size and characteristics of your room, you can choose to use the following

setup option:

• Front surround 3-spot setup – This setup is ideal when rear surround speaker placement isn’t possible or you want to avoid running long speaker cables in your listening area. Use this setup together with the Front Surround modes to take advantage of wall and ceiling reflections for a very realistic surround effect.

Front

left

Surround

left

Subwoofer

Center

Subwoofer

Front right

Surround right

Surround

right

Front right

After placing your speakers, complete Setting

the channel levels below then refer to Speakers settings on page 28 to complete your surround

sound setup.

Setting the channel levels

Set the relative channel levels from your main listening position.

1 Press

TEST TONE

The test tone is output in the following order (from the speakers active in the current listening mode):

• L – Front left speaker

• C – Center speaker

• R – Front right speaker

• SR – Right surround speaker

• SL – Left surround speaker

• SW – Subwoofer

2 Use the VOLUME +/– button to adjust the volume to an appropriate level.

3Use / to adjust the speaker levels in turn.

You should hear the test tone at the same volume from each speaker when seated in the main listening position. The channel level range is ±10 dB.

4 When you’re done, press ENTER to exit test tone setup.

Listening position

Note

1 When using this setup, make sure the front surround mode is switched on (page 15) before selecting any surround mode. 2 • This is only available when DVD/CD is selected and playback is stopped. Also make sure headphones are unplugged.

• To adjust the overall balance while listening to any sound source you want, press SETUP, use / to select CH LEVEL then

press ENTER. Use / to move channel to channel, and / to adjust the channel levels. Press ENTER when you’re finished. 3 Since the subwoofer produces ultra-low frequencies its sound may seem quieter than it actually is.

Getting started 02

Load a disc with the label side facing up, using

Using the on-screen displays

For ease of use, this system makes extensive use of graphical on-screen displays (OSDs).

All the screens are navigated in basically the same way, using , , ,  to change the highlighted item and pressing ENTER to select

it.

Important

• Throughout this manual, ‘Select’ means use the cursor buttons to highlight an item on-screen, then press ENTER.

Button What it does

HOME MENU

 Changes the highlighted menu item

ENTER

RETURN

• The button guide at the bottom of every

Displays/exits the on-screen display

Selects the highlighted menu item Returns to the main menu without

saving changes

Tip

OSD screen shows you which buttons you’ll need to use for that screen.

Playing discs

The basic playback controls for playing DVD, CD, Video CD/Super VCD, DivX video and WMA/MP3/MPEG-4 AAC discs are covered

Further functions are detailed in chapter 4.

here.

1 If the player isn’t already on, switch it on.

If you’re playing a disc with video, also turn on your TV and make sure that it is set to the correct video input.

2 Press

1 The screen saver will appear after five minutes of inactivity. 2 You may find with some DVD discs that some playback controls don’t work in certain parts of the disc.

 OPEN/CLOSE

Note

to load a disc.

the disc tray guide to align the disc (if you’re loading a double-sided DVD disc, load it with the side you want to play face down).

3Press  (play) to start playback.

If you’re playing a DVD or Video CD/Super VCD, a menu may appear. See DVD-Video disc menus and Video CD/Super VCD PBC menus on page 12 to navigate these.

If you loaded a disc containing JPEGs, a slideshow will start. See Playing a JPEG slideshow on page 17 for more on this.

• If a disc contains a mixture of DivX video and other media file types (MP3, for example), first select whether to play the DivX video files (DivX) or the other media file types (MP3/WMA/JPEG/MPEG-4 AAC) from the on-screen display.

4 Adjust the volume. Use the VOLUME control.

Basic playback controls

The following table shows the basic controls on the remote for playing discs

other playback features in the chapter 4.

Button What it does

 Starts/resumes normal playback.

• If the display shows RESUME or LAST MEM playback starts from the

resume or last memory point (see Resume and Last Memory below).

 Pauses/unpauses a disc.  Stops playback or cancels the resume

function (if the display shows

. You can find

RESUME

English

FrançaisDeutsch

Italiano Español

Nederlands

Getting started02

Button What it does

 Press to start fast reverse scanning.  Press to start fast forward scanning.  Skips to the start of the current track or

 Skips to the next track or chapter.

Numbers

chapter, then previous tracks/chapters.

Use to enter a title/chapter/track number. Press

• If the disc is stopped, playback starts from the selected title (for DVD) or track (for CD/Video CD/Super VCD).

• If the disc is playing, playback jumps to the start of the selected title (VR mode DVD-R/-RW), chapter (DVDVideo) or track (CD/Video CD/Super VCD).

ENTER to select.

Resume and Last Memory

When you stop playback of a disc, RESUME shows in the display indicating that you can resume playback from that point. With DVDs and Video CD/Super VCDs, even if

ejected, the play position is stored in memory. The next time you load the disc, the display shows LAST MEM and you can resume playback. If you want to clear the resume point, press  (stop) while RESUME is displayed.

DVD-Video disc menus

Many DVD-Video discs contain menus from which you can select what you want to watch.

Sometimes DVD-Video menus are displayed automatically when you start playback; others only appear when you press MENU or TOP

MENU.

Button What it does

TOP MENU

Displays the ‘top menu’ of a DVD disc — this varies with the disc.

Button What it does

 Moves the cursor around the

ENTER

RETURN

Numbers Highlights a numbered menu

Displays a DVD disc menu—this varies with the disc and may be the same as the ‘top menu’.

screen. Selects the current menu option. Returns to the previously

displayed menu screen.

option (some discs only). Press

ENTER to select.

Video CD/Super VCD PBC menus

Some Video CD/Super VCDs have menus from which you can choose what you want to watch. These are PBC (Playback control) menus.

You can play a PBC Video CD/Super VCD without having to navigate the PBC menu by starting playback using a number button to select a track, rather than the  (play) button.

Button What it does

RETURN

Numbers Selects numbered menu options.

 Displays the previous menu page

 Displays the next menu page (if

Displays the PBC menu.

ENTER to select.

Press

(if there is one).

there is one).

Note

1 • The Last Memory function may not work with some discs.

• For DVD-Video discs (except VR mode DVD-R/-RW), the player stores the play position of the last five discs.

Getting started 02

Listening to the radio

The tuner can receive both FM and AM broadcasts, and lets you memorize your favorite stations so you don’t have to manually tune in every time you want to listen.

1 Press press repeatedly to select the AM or FM band.

The display shows the band and frequency.

2 Tune to a frequency.

There are three tuning modes — manual, auto, and high-speed:

Improving poor FM reception

If you’re listening to an FM station in stereo but the reception is weak, you can improve the sound quality by switching to mono.

1 Tune to an FM radio station then press SETUP

2Use ENTER

3Use ENTER

The mono indicator ( ) lights when the tuner is in mono reception mode.

Select FM AUTO above to switch back to autostereo mode (the stereo indicator ( ) lights when receiving a stereo broadcast).

TUNER

to switch to the tuner, then

• Manual tuning: Press TUNE +/– repeatedly to change the displayed frequency.

• Auto tuning: Press and hold TUNE +/– until the frequency display starts to move, then release. The tuner will stop on the next station it finds. Repeat to keep searching.

• High-speed tuning: Press and hold TUNE +/– until the frequency display starts to move rapidly. Keep the button held down until you reach the frequency you want. If necessary, fine tune the frequency using the manual tuning method.

/

to choose FM MODE then press

/

to select

FM MONO

then press

Memorizing stations

You can save up to 30 station presets so that you always have easy access to your favorite stations without having to tune in manually each time.

1 Tune to an AM or FM radio station.

For the FM band, select mono or auto-stereo reception as necessary. This setting is saved along with the preset.

2Press ‘ST.MEM.’ then press

3Use want then press

SETUP

and use

/

to select the station preset you

ENTER

/

ENTER

to choose

Listening to station presets

1 Make sure the selected.

2Use the preset.

• You can also use the number buttons to do this.

TUNER

function is

ST +/–

buttons to select a station

Listening to other sources

You can connect auxiliary sources (TV, satellite receiver, etc.) to this unit for playback through the speaker system. See Connecting auxiliary audio components on page 31 for more on this.

• To connect a USB device to the USB terminal, see USB playback on page 24.

1 Make sure that the external source (TV, satellite receiver, etc.) is switched on.

LINE

2Press

3 If necessary, start playback of the source.

to select the source.

English

FrançaisDeutsch

Italiano Español

Nederlands

Getting started02

Setting the sleep timer

The sleep timer switches off the system after about an hour so you can fall asleep without

worrying about it.

•Press SHIFT+ option then press

Choose between the following options:

• SLP ON – Switches off after about an hour

• SLP OFF – Cancels the sleep timer

After selecting SLP ON, you can press SHIFT+SLEEP again to check how much time is left. Each line indicates approximately 12 minutes (remaining):

SLEEP

repeatedly to select an

ENTER

SLP --- --

Dimming the Display

You can adjust the brightness of the text in the front panel display.

1Press DIMMER then press

This is shown in the front panel display.

2Use press

SETUP

and use

/

to select LIGHT or DARK then

ENTER

/

ENTER

to choose

Note

1 The display dims when the sleep timer is set.

Listening to your system 03

Chapter 3

Listening to your system

Auto listening mode

The Auto listening mode is the simplest way to listen to any source as it was mastered: the output from the speakers mirrors the channels in the source material.

• Press listening mode.

SURROUND

to select the AUTO

Listening in surround sound

You can listen to stereo or multichannel sources in surround sound.

is generated from stereo sources using one of the Dolby Pro Logic decoding modes.

• Press listening mode.

The choices that appear in the display will vary according to the type of source that’s playing.

SURROUND

• AUTO – Auto listening mode (see above)

• DOLBY PL (Dolby Pro Logic) – 4.1 channel surround sound (use with any two-channel source)

• MOVIE (Dolby Pro Logic II Movie) – Pro Logic II 5.1 channel surround sound, especially suited to movie sources (use with any two-channel source)

• MUSIC (Dolby Pro Logic II Music) – Pro Logic II 5.1 channel surround sound, especially suited to music sources (use with any two-channel source)

• STEREO – See Listening in stereo below

Surround sound

repeatedly to select a

Using Front Surround

HTZ161DVD only

The Front Surround mode is effective when DVD/CD or USB is selected as the input

source and you are using the Front surround 3-spot speaker setup as described in Home

theater sound setup on page 10 and the Speaker Setup Guide.

• The surround speakers should be placed on top of the front speakers and oriented towards the walls.

1 Press SETUP and use F.SURR

then press ENTER.

2Use to OFF then press ENTER.

After selecting MODE ON, you can use the surround listening modes with Front

Surround.

/

select MODE ON or MODE

/

English

FrançaisDeutsch

Italiano Español

to choose

Nederlands

Note

1 If the source is Dolby Digital or DTS, the corresponding indicator lights in the front panel display. 2 Note that the input source must be switched to DVD/CD or USB for multichannel playback. 3 Note that the F.SURR option does not appear when headphones are connected. 4 • When set to MODE ON, make sure to follow the Setup Guide for best surround sound.

• When you have Extra Power set to MODE ON and then change Front Surround to MODE OFF, the Listening Mode is

automatically switched to AUTO.

Listening to your system03

Using Extra Power mode

Extra Power mode allows you to enjoy richer, fuller sound from stereo (2.1ch) sources.

Power mode is available when listening to DVD/CD or USB sources.

For HTZ161DVD: The surround speakers should be placed on

top of the front speakers, with all speakers facing forwards.

For HTZ262DVD: The front and surround speakers should be

placed next to one another, with all speakers facing forwards.

• Press EXTRA PWR to select MODE ON or MODE OFF

After selecting MODE ON, the F.SURR. indicator lights on the front panel display.

Extra

Listening in stereo

You can listen to any source — stereo or multichannel — in stereo. When playing a multichannel source, all channels are downmixed to the front left/right speakers and the subwoofer.

•Press STEREO shows in the display.

Listening with headphones

When headphones are connected, only the

STEREO mode is available.

SURROUND

repeatedly until

Using the SFC modes

The SFC (Sound Field Control) modes can be used with any multichannel or stereo source for a variety of additional surround sound effects.

1 Press

2Use ENTER

3 Press Sound Mode. Select between OFF, ACTION, DRAMA, ROCK, POP, HALL or LIVE.

SOUND

/

/

to select SFC MODE then press

then

ENTER

to select an SFC

Adjusting the bass and treble

Use the bass and treble controls to adjust the overall tone.

1 Press

2Use press

3Use ENTER to confirm

SOUND

/

ENTER

/

to select BASS or TREBLE then

to adjust the sound

then press

Boosting the bass level

There are two bass modes you can use to enhance the bass in a source.

1 Press

2Use ENTER

3Use ENTER to confirm Select between OFF, MUSIC or CINEMA.

SOUND

/

/

to select BASSMODE then press

to adjust the sound

then press

Note

1 When the Extra Power mode is on, most sound features cannot be used. The display will briefly blink EXTRAPWR if you try and use a prohibited function while the Extra Power mode is on. 2 • Note that you cannot use Extra Power mode when using headphones. If you press EXTRA PWR when headphones are connected, a CANNOT error message appears on the front panel display.

• When set to MODE ON, make sure to follow the Setup Guide for best surround sound.

• When set to MODE OFF, the listening mode is automatically set to AUTO.

Disc playback features 04

Chapter 4

Disc playback features

Important

• Many of the functions covered in this chapter apply to DVD discs, Video CDs/ Super VCDs, CDs, DivX video and WMA/ MP3/MPEG-4 AAC/JPEG discs, although the exact operation of some varies slightly with the kind of disc loaded.

• Some DVDs restrict the use of some functions (random or repeat, for example) in some or all parts of the disc. This is not a malfunction.

• When playing Video CD/Super VCDs, some of the functions are not available during PBC playback. If you want to use them, start the disc playing using a number button to select a track.

Scanning discs

You can fast-scan discs forward or backward at various different speeds.

• During playback, press  or  to start scanning.

Press repeatedly to increase the scanning speed (shown on-screen).

• To resume playback, press  (play).

Playing in slow motion

You can play DVDs, Video CD/Super VCDs and DivX video at four different forward slow motion speeds. DVD discs can also be played in reverse slow motion.

Note

1 Only one speed is available for DivX video discs. 2 • Depending on the disc, normal playback may automatically resume when a new chapter is reached on a DVD disc.

• For Video CDs/Super VCDs in PBC mode and WMA/MP3/MPEG-4 AAC tracks (in Scan Mod e only), normal playback resumes

when you reach the beginning or the end of a track. 3 • The time it takes for the player to load a file increases with large file sizes.

• Discs can contain up to 299 folders and up to 648 folders and files combined.

1 During playback, press  (pause).

/

/

2 Press and hold motion playback starts.

Press repeatedly to change the slow motion speed (shown on-screen).

• To resume playback, press  (play).

until slow

Frame advance/frame reverse

You can advance or back up DVD discs frameby-frame. With Video CD/Super VCDs and DivX video you can only use frame advance.

1 During playback, press  (pause).

/

/

2Press advance a frame at a time.

• To resume playback, press  (play).

to reverse or

Playing a JPEG slideshow

After loading a disc containing JPEG pictures, press  to start a slideshow from the first

folder/picture on the disc. the pictures in each folder in alphabetical order.

• If the disc contains WMA/MP3/MPEG-4 AAC files, playback of the slideshow and audio files repeats. During audio playback, you can still use the skip (/), scan (/) and pause () functions.

Pictures are automatically adjusted so that they fill as much of the screen as possible.

The player displays

English

FrançaisDeutsch

Italiano Español

Nederlands

Disc playback features04

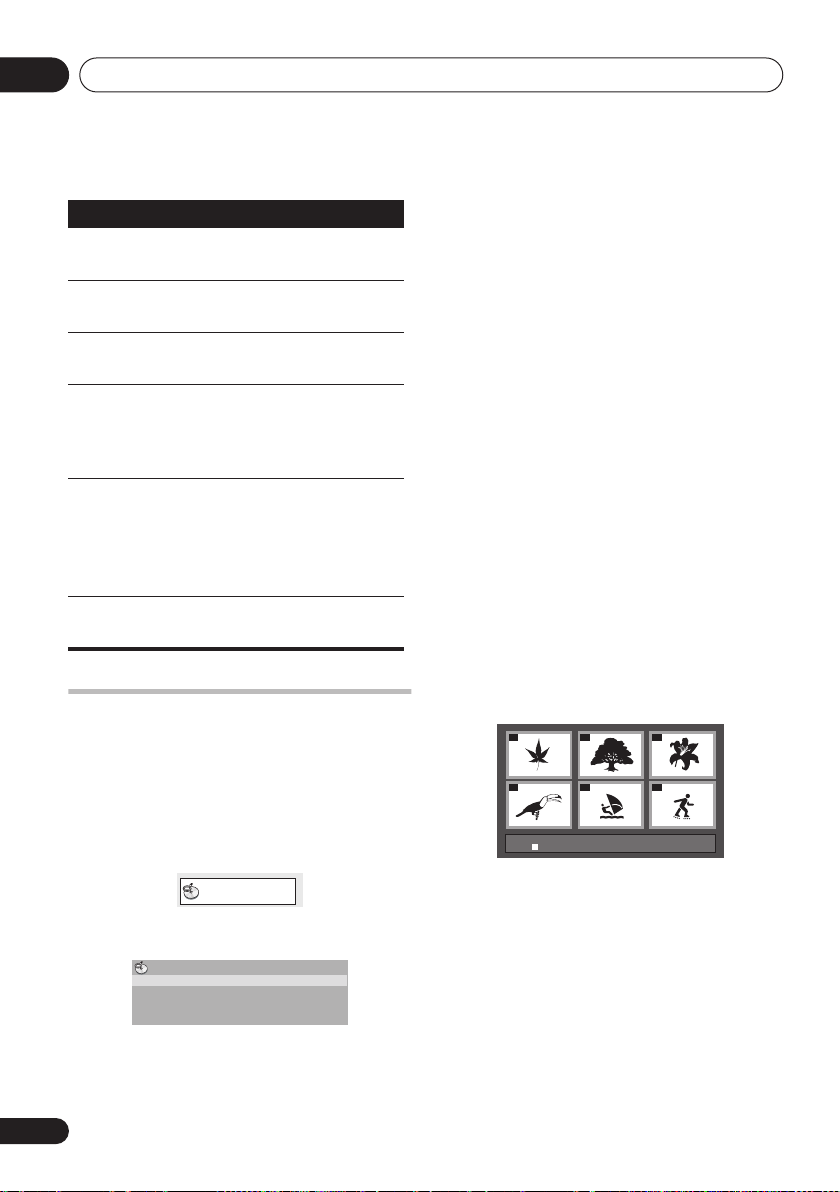

While the slideshow is running:

Button What it does

 Pauses the slideshow (or audio);

press again to restart.

 Jumps to the previous picture (or

audio file with audio playback).

 Jumps to the next picture (or

audio file with audio playback).

///

Pauses the slideshow and rotates/flips the displayed picture (Press  (play) to restart slideshow).

SHIFT+ZOOM

Pauses the slideshow and zooms the picture. Press again to toggle between 1x, 2x and 4x zoom (Press  (play) to restart slideshow).

Displays the Disc Navigator screen (see below).

Browsing DVD or Video CD/ Super VCD discs with the Disc Navigator

Use the Disc Navigator to browse through the contents of a DVD or Video CD/Super VCD disc to find the part you want to play.

1 During playback, press HOME MENU and select ‘Disc Navigator’ from the onscreen menu.

Disc Navigator

2 Select a view option.

The options available depend on the kind of disc loaded and whether the disc is playing or not, but include:

• Title – Titles from a DVD-Video disc.

• Chapter – Chapters from the current title of a DVD-Video disc.

• Track – Tracks from a Video CD/Super VCD disc.

• Time – Thumbnails from a Video CD/Super VCD disc at 10 minute intervals.

• Original: Title – Original titles from a VR mode DVD-R/-RW disc.

• Playlist: Title – Playlist titles from a VR mode DVD-R/-RW disc.

• Original: Time – Thumbnails from the Original content at 10 minute intervals.

• Playlist: Time – Thumbnails from the Playlist at 10 minute intervals.

The screen shows up to six moving thumbnail images displayed one after another. To display the previous/next six thumbnails, press / .

3 Select the thumbnail image for what you want to play.

Disc Navigator: Title 01- 49: - -

You can use either /// and ENTER to select a thumbnail, or the number buttons.

To select using the number buttons, enter a two-digit number then press ENTER.

Disc Navigator Title Chapter

Disc playback features 04

• When a JPEG file is selected, a slideshow

Browsing WMA, MP3, MPEG-4 AAC, DivX video and JPEG files

begins, starting with that file, and continues to the end of the folder.

with the Disc Navigator

Use the Disc Navigator to find a particular file or folder by filename.

1 Press HOME MENU and select ‘Disc Navigator’ from the on-screen menu.

00:00/ 00:00 0kbps

Folder1

Folder2

Folder3

Folder4

2Use /// and ENTER to navigate.

Use / to move up and down the folder/file list.

Use  to return to the parent folder.

Use ENTER or  to open a highlighted folder.

• When a JPEG file is highlighted, a thumbnail image is displayed on the right.

00:00/ 00:00 0kbps

Folder2

File1

File2

File3

File4

File5

3 To play the highlighted track or DivX video file or display the highlighted JPEG file, press ENTER.

• When a WMA/MP3/MPEG-4 AAC or DivX video file is selected, playback begins from that file, and continues until the end of the folder.

Note

1 You can also do this by going to the ‘..’ folder at the top, then pressing ENTER. 2 The disc must be loaded for the files in your playlist to play back.

Tip

• You can also play a JPEG slideshow while listening to WMA/MP3/MPEG-4 AAC playback. Simply select the audio file you want to listen to followed by the JPEG from which you want the slideshow to start. Playback of both the slideshow and the audio files repeats. Playback controls are effective for the JPEG slideshow only.

• To play the contents of the whole disc rather than just the current folder, exit the Disc Navigator and start playback using the  (play) button.

Using Playlists

With this feature, you can make up to three playlists of 30 files each for discs containing WMA, MP3, MPEG-4 AAC and JPEG files. Since this unit will remember all playlists for the last ten discs you have loaded, this is useful for if you have a large number of files that you

want to organize quickly and easily.

Programming playlists

1 With the disc stopped, press HOME MENU and select ‘Disc Navigator’ from the on-screen menu.

2 Select the file you want to add to the playlist.

See Browsing WMA, MP3, MPEG-4 AAC, DivX video and JPEG files with the Disc Navigator

above if you don’t know how to do this.

3Press

The file is added to the playlist you select.

4 Repeat steps 2 and 3 until you’re done.

PLAY LIST

English

FrançaisDeutsch

Italiano Español

Nederlands

1, 2 or 3.

Disc playback features04

Tip

• To add files without the on-screen display,

1, 2

simply press PLAY LIST

or 3 during normal playback of the file you want (except when a JPEG slideshow is playing at the same time as audio).

Listening to playlists

•

With playback stopped, p

ress

PLAY LIST

1, 2 or 3.

During playback, PGM lights in the front panel display. If no playlist has been programmed, NO LIST shows in the display.

• If the playlist contains both JPEG and audio files, playback of the slideshow and audio files starts.

Clearing files from a playlist

1 Start playback of your playlist.

2 From the ‘Disc Navigator’ screen, select the file you want to remove from the playlist

CLEAR

and press

Looping a section of a disc

The A-B Repeat function allows you to specify two points (A and B) within a track (CD, Video CD/Super Video CD) or title (DVD) that form a loop which is played over and over.

1 During playback, press select ‘

Play Mode

’.

Play Mode

HOME MENU

and

2 Select ‘A-B Repeat’.

ENTER

3 Press

on ‘A(Start Point)’ to set the

loop start point.

ENTER

4 Press

on ‘B(End Point)’ to set the

loop end point.

After pressing ENTER, playback jumps back to the start point and plays the loop.

5 To resume normal playback, select ‘Off’.

Using repeat play

In addition to various repeat play options, it’s also possible to use repeat play together with program play (see Creating a program list on page 21).

1 During playback, press select ‘

Play Mode

’.

HOME MENU

2 Select ‘Repeat’ then select a repeat play

option. If program play is active, select Program Repeat to repeat the program list, or Repeat Off to cancel.

• For DVD discs, select Title Repeat or Chapter Repeat.

• For CDs and Video CD/Super VCDs, select Disc Repeat or Track Repeat.

• For DivX video discs, select Title Repeat (or Repeat Off).

Using random play

Use this function to play titles or chapters (DVD-Video) or tracks (CD and Video CD/Super

VCD) in a random order.

1 During playback, press

Play Mode

select ‘

HOME MENU

’.

and

Note

1 You can’t use repeat play with WMA/MP3/MPEG-4 AAC discs. 2 • You can set the random play option when a disc is playing or stopped. However, you can’t use random play together with program play.

• You can’t use random play with VR format DVD-R/-RW discs, WMA/MP3/MPEG-4 AAC discs, DivX video discs, or while a

DVD disc menu is being displayed.

Disc playback features 04

2 Select ‘Random’ then select an option.

• For DVD discs, select Random Title or Random Chapter.

• For CDs and Video CD/Super VCDs, select On or Off to switch random play on or off.

Tip

• Use the following controls during random play:

Button What it does

 Selects a new track/title/chapter

at random.

 Returns to the beginning of the

• Random play remains in effect until you select Random Off from the random play menu options.

current track/title/chapter; further presses select another random track/title/chapter.

Creating a program list

This feature lets you program the play order of titles/chapters/tracks on a disc.

1 During playback, press select ‘

Play Mode

2 Select ‘Program’ then select ‘Create/Edit’ from the list of program options.

///

3Use title, chapter or track for the current step in the program list.

For a DVD disc, you can add a title or a chapter.

• For a CD or Video CD/Super VCD, select a track to add to the program list.

After pressing ENTER to select the title/ chapter/track, the step number automatically moves down one.

’.

and

HOME MENU

ENTER

to select a

and

4 Repeat step 3 to build up a program list.

A program list can contain up to 24 steps.

• You can insert steps by just highlighting the position where you want the new step to appear and entering a title/chapter/track number.

• To delete a step, highlight it and press

CLEAR.

5 To play the program list, press  (play).

Program play remains active until you turn off program play (see below), erase the program list (see below), eject the disc or switch off.

Tip

• Use the following controls during program play:

Button What it does

HOME MENU

 Skip to the next step in the

Save the program list and exit without starting playback.

program list.

Other functions available from the program menu

There are a number of other options in the program menu in addition to Create/Edit.

• Playback Start – Starts playback of a saved program list

• Playback Stop – Turns off program play, but does not erase the program list

• Program Delete – Erases the program list and turns off program play

English

FrançaisDeutsch

Italiano Español

Nederlands

Note

1 You can’t use Program play with VR format DVD-R/-RW discs, WMA/MP3/MPEG-4 AAC discs, DivX video discs, or while a DVD disc menu is being displayed.

Disc playback features04

Searching a disc

You can search DVD discs by title or chapter number, or by time; CDs and Video CD/Super VCDs by track number or time; DivX video discs by time.

1Press Mode

HOME MENU

’.

and select ‘

Play

2 Select ‘Search Mode’.

The search options that appear depend on the kind of disc loaded.

3 Select a search mode.

• The disc must be playing in order to use time search.

4 Use the number buttons to enter a title, chapter or track number, or a time.

• For a time search, enter the number of minutes and seconds into the currently playing title (DVD/ DivX video) or track (CD/ Video CD/Super VCD) you want playback to resume from. For example, press 4, 5, 0, 0 to hav e pl ayba ck s tart fro m 45 min utes int o the disc. For 1 hour, 20 minutes and 30 seconds, press 8, 0, 3, 0.

5Press

ENTER

to start playback.

Switching subtitles

Some DVD discs and DivX video discs have subtitles in one or more languages; the disc box will usually tell you which subtitle languages are available. You can switch

subtitle language during playback.

• Press

SHIFT+SUBTITLE

repeatedly to

select a subtitle option.

• To set subtitle preferences, see Language settings on page 27.

• See Displaying DivX subtitle files on page 35 for more on DivX subtitles.

Switching language/audio channels

When playing discs recorded with dialog in two or more languages, or with dual-mono audio you can switch these during playback.

• Press

SHIFT+AUDIO

repeatedly to select

an audio language option.

• To set audio language preferences, see Language settings on page 27.

Zooming the screen

Using the zoom feature you can magnify a part of the screen by a factor of 2 or 4, while watching a DVD, DivX video title or Video CD/ Super VCD or playing a JPEG disc.

1 During playback, press select the zoom factor (Normal, 2x or 4x).

2Use

///

area.

You can change the zoom factor and the zoomed area freely during playback.

SHIFT+ZOOM

to change the zoomed

Note

1 Some discs only allow you to change subtitle language from the disc menu. Press TOP MENU or MENU to access. 2 Some Super VCDs have two soundtracks. With these discs you can switch between the two soundtracks as well as individual channels in each. 3 Some discs only allow you to change audio language from the disc menu. Press TOP MENU or MENU to access. 4 • Since DVD, Video CD/Super VCD, DivX video title and JPEG pictures have a fixed resolution, picture quality will deteriorate, especially at 4x zoom. This is not a malfunction.

• If the navigation square at the top of the screen disappears, press SHIFT+ZOOM again to display it.

Disc playback features 04

Switching camera angles

Some DVD discs feature scenes shot from two or more angles — check the disc box for details.

When a multi-angle scene is playing, a icon appears on screen (this can be switched off if you prefer — see Display settings on page 28).

• During playback (or when paused), press SHIFT+ANGLE

to switch angle.

Displaying disc information

Various track, chapter and title information can be displayed on-screen during playback.

• To show/switch/hide the information displayed, press

Limited disc information also appears in the front panel display. Press DISPLAY to change the displayed information.

DISPLAY

repeatedly.

English

FrançaisDeutsch

Italiano Español

Nederlands

USB playback05

Chapter 5

USB playback

Using the USB interface

It is possible to listen to two-channel audio1 and watch JPEG files using the USB interface on the front of this unit. Connect a USB mass

storage device

1 With the player switched on, press USB.

Make sure your TV is on and set to the correct video input.

2 Connect your USB device.

The USB terminal is located on the front panel.

as shown below.

Important

If a USB ERR message lights in the display, it may mean that the power requirements of the USB device are too high for this player, or that the device is incompatible. Try the following:

• Switch the player off, then on again.

• Reconnecting the USB device with the player switched off.

• Selecting to another input source (like DVD/CD), then back to USB.

• Using a dedicated AC adapter (supplied with the device) for USB power.

If this doesn’t remedy the problem, it is likely your USB device is incompatible.

USB

(Type A)

Basic playback controls

The following table shows the basic controls on the remote for USB playback.

Button What it does

USB mass storage device

3Press  (play) to start playback.

If your USB device contains JPEGs, a slideshow will start. See Playing a JPEG slideshow on page 25 for more on this.

•Make sure USB DATA is showing in the front panel display (or the system is in

 Starts normal playback.  Pauses/unpauses playback.  Stops playback.  Press to start fast reverse scanning.  Press to start fast forward scanning.  Skips to the start of the current file,

then previous files.

 Skips to the next file.

standby) when disconnecting.

Note

1 This includes playback of WMA/MP3/MPEG-4 AAC files (except files with copy-protection or restricted playback). It is not possible to play DivX files through the USB terminal. 2 • Compatible USB devices include external magnetic hard drives, portable flash memory (particularly keydrives) and digital audio players (MP3 players) of format FAT16/32. It is not possible to connect this unit to a personal computer for USB playback.

• Pioneer cannot guarantee compatibility (operation and/or bus power) with all USB mass storage devices and assumes no

responsibility for any loss of data that may occur when connected to this unit.

• With large amounts of data, it may take longer for the system to read the contents of a USB device.

USB playback 05

Scanning files

You can fast-scan forward or backward at various different speeds.

• During playback, press  or  to start scanning.

Press repeatedly to increase the scanning speed (shown on-screen).

• To resume playback, press  (play).

Button What it does

Displays the Navigator screen (see below).

Browsing files with the Navigator

Use the Navigator to find WMA, MP3, MPEG-4 AAC and JPEG files or folders by name.

1Press MENU.

Playing a JPEG slideshow

Press  to start a slideshow from the first folder/picture.

displayed in order.

• If the device contains WMA/MP3/MPEG-4 AAC files, playback of the slideshow and audio files repeats. During audio playback, you can still use the skip (/), scan (/) and pause () functions.

Pictures are automatically adjusted so that they fill as much of the screen as possible.

While the slideshow is running:

The pictures in each folder are

2Use /// and ENTER to navigate.

Use / to move up/down the folder/file list. Use  to return to the parent folder.

Use ENTER or  to open a highlighted folder.

• When a JPEG file is highlighted, a thumbnail image is displayed on the right.

3 To play the highlighted track or display the highlighted JPEG file, press ENTER.

• When a WMA/MP3/MPEG-4 AAC file is selected, playback begins from that file, and continues until the end of the folder.

• When a JPEG file is selected, a slideshow

Button What it does

 Pauses the slideshow (or audio);

press again to restart.

 Jumps to the previous picture (or

audio file with audio playback).

 Jumps to the next picture (or

audio file with audio playback).

///

SHIFT+ZOOM

Note

1 With WMA/MP3/MPEG-4 AAC tracks, playback automatically resumes at the end or beginning of the track. 2 • The time it takes for the player to load a file increases with large file sizes.

• USB devices can contain up to 299 folders and up to 648 folders and files combined. 3 Filenames may be displayed incorrectly with some digital audio players. 4 You can also do this by going to the ‘..’ folder at the top, then pressing ENTER.

Pauses the slideshow and rotates/flips the current picture (Press  to restart slideshow).

Pauses the slideshow and zooms the picture. Press again to toggle between 1x, 2x and 4x zoom (Press  to restart slideshow).

begins, starting with that file, and continues to the end of the folder.

Tip

• To play all of the contents, rather than just the current folder, exit the Navigator and start playback using the  (play) button.

English

FrançaisDeutsch

Italiano Español

Nederlands

Audio Settings and Video Adjust menus06

Chapter 6

Audio Settings and Video Adjust menus

Audio Settings menu

The Audio Settings menu offers features for adjusting the way discs sound.

1Press Settings’ from the on-screen display.

2 Select and change settings using

/

Audio DRC

•Settings: High, Medium, Low,

When watching Dolby Digital DVDs at low volume, it’s easy to lose the quieter sounds completely — including some of the dialog. Switching Audio DRC (Dynamic Range Control) to on can help by bringing up the quieter sounds, while controlling loud peaks.

How much of a difference you hear depends on the material you’re listening to. If the material doesn’t have wide variations in volume, you

may not notice much change.

HOME MENU

and

ENTER

Audio Settings

Audio DRC High

Off (default)

and select ‘Audio

Audio Settings

Medium

Low

Off

//

1 Press

HOME MENU

and select ‘Video

Adjust’ from the on-screen display.

Video Adjust

2 Make settings using ENTER

Video Adjust

Sharpness

Brightness

Contrast

Gamma

Hue

Chroma Level



Standard

Off

///

and

You can adjust the following settings:

• Sharpness – Adjusts the sharpness of edges in the picture (Fine, Standard, Soft)

• Brightness – Adjusts the overall brightness (–20 to +20)

• Contrast – Adjusts the contrast between light and dark (–16 to +16)

• Gamma – Adjusts the ‘warmth’ of the picture (High, Medium, Low, Off)

• Hue – Adjusts the red/green balance (Green 9 to Red 9)

• Chroma Level – Adjusts how saturated colors appear (–9 to +9)

Adjust the Brightness, Contrast, Hue and Chroma Level settings using /.

Brightness min max 0

Video Adjust menu

From the Video Adjust screen you can adjust settings that affect picture presentation.

Note

1 Audio DRC is only effective with Dolby Digital audio sources.

3 Press screen, or

ENTER

to return to the Video Adjust

HOME MENU

to exit.

Initial Settings menu 07

Chapter 7

Initial Settings menu

1Press

Using the Initial Settings menu

The Initial Settings menu provides audio and video output settings, parental lock settings,

2 With playback stopped, press MENU

and display settings, among others. If an option is grayed out it means that it

cannot be changed at the current time. This is usually because a disc is playing. Stop the disc, then change the setting.

3Use setting and option you want to set.

All the settings and options are explained on the following pages.

Video Output settings

Setting Option What it means

TV Screen

(See also Screen sizes and disc formats on

page 37.)

Component Out

(See also Connecting using the component video output

page 32

4:3 (Letter Box) Set if you have a conventional 4:3 TV. Widescreen movies are

shown with black bars top and bottom.

4:3 (Pan & Scan) Set if you have a conventional 4:3 TV. Widescreen movies are

shown with the sides cropped so that the image fills the screen.

16:9 (Wide) Set if you have a widescreen TV. Interlace Set if your TV is not compatible with progressive scan video. Progressive Set if your TV is compatible with progressive scan video (see

your TV’s instruction manual for details). Press ENTER once more to confirm (or RETURN to cancel).

Note that progressive scan video is only output from the component video jacks.

DVD/CD

and select ‘Initial Settings’.

///

Initial Settings

and

ENTER

HOME

to select the

English

FrançaisDeutsch

Italiano Español

Nederlands

Language settings

Setting Option What it means

Audio Language English /

Note

1 • In the table, the default setting is shown in bold: other settings are shown in italics.

• Some settings, such as TV Screen, Audio Language and Subtitle Language may be overridden by the DVD disc. Often

these settings can also be made from the DVD disc menu.

English (Taiwanese model) Languages as displayed /

(Taiwanese model)

Chinese

Other Language Select to choose a language other than the ones displ ayed (see

If there is an English soundtrack on the disc, it is played.

If there is a language selected (or Chinese for the Taiwanese model) on the disc, it is played.

Using the language code list on page 42).

Initial Settings menu07

Setting Option What it means

Subtitle Language English /

English (Taiwanese model) Languages as displayed /

Chinese

(Taiwanese model)

If there are English subtitles on the disc they are displayed.

The subtitle language selected (or Chinese for the Taiwanese model) on the disc is displayed.

Other Language Select to choose a language other than the ones displayed (see

DVD Menu Language

Subtitle Display On Subtitles are displayed in your selected subtitle language.

w/Subtitle Lang. DVD disc menus are displayed in the same language as your

Languages as displayed DVD menus are displayed in the selected language, if possible. Other Language Select to choose a language other than the ones displayed (see

Off Subtitles are always off by default when you play a DVD disc.

Using the language code list on page 42).

selected subtitle language, if possible.

Using the language code list on page 42).

Display settings

Setting Option What it means

OSD Language English /

English (Taiwanese model) Languages as displayed / (Taiwanese model)

Angle Indicator On A camera icon is displayed on-screen during multi-angle

Off No multi-angle indication is shown.

On-screen displays are shown in English.

On-screen displays are shown in the language selected (or Chinese for the Taiwanese model).

scenes on a DVD disc.

Options settings

Setting Option What it means

Parental Lock – See Parental Lock below. DivX(R) VOD Display See About DivX® VOD content below.

Speakers settings

Setting Option What it means

Speaker Distance – Specify the distance of your speakers from your listening

position (see Speaker Distance on page 30).

Initial Settings menu 07

Parental Lock

• Default level: Off; Default password: none;

Default Country/Area code: us (2119)

To give you some control over what your children watch on your DVD player, some DVDVideo discs feature a Parental Lock level. If your player is set to a lower level than the disc, the disc won’t play.

Some discs also support the Country/Area Code feature. The player does not play certain scenes on these discs, depending on the Country/Area Code you set.

Registering a new password

1 Select ‘Password’.

Initial Settings

Video Output

Language

Display

Options

Speakers

Parental Lock

DivX (R) VOD

Password

Level Change

Country Code

2 Use the number buttons to input a fourdigit password then press

ENTER

Changing your password

To change your password, confirm your existing password then enter a new one.

1 Select ‘Password Change’, input your existing password, then press

ENTER

2 Enter a new password and press

Setting/changing the Parental Lock

1 Select ‘Level Change’.

2 Use number buttons to enter your

ENTER

password, then press

ENTER

3 Select a new level and press

•Press  repeatedly to lock more levels (more discs will require the password); press  to unlock levels. You can’t lock level 1.

Setting/changing the Country/Area code

You can find the Country/Area code list on page 43.

1 Select ‘Country Code’, input your

ENTER

password, then press

2 Select a Country/Area code then press ENTER

There are two ways you can do this:

• Select by code letter: Use / to change the Country/Area code.

• Select by code number: Press  then use the number buttons to enter the four-digit Country/Area code.

The new Country/Area code takes effect after ejecting the disc once.

About DivX® VOD content

In order to play DivX VOD (video on demand) content on this player, you first need to register the player with your DivX VOD content provider. You do this by generating a DivX VOD registration code, which you submit to your

provider.

Important

• DivX VOD content is protected by a DRM (Digital Rights Management) system. This restricts playback of content to specific, registered devices.

• If you load a disc that contains DivX VOD content not authorized for your player, the message Authorization Error is displayed and the content will not play.

ENTER

English

FrançaisDeutsch

Italiano Español

Nederlands

Note

1 • Not all discs use Parental Lock, and will play without requiring the password first.

• If you forget your password, you’ll need to reset the player to register a new password (see Resetting the system on page 42).

2 Resetting the player (as described in Resetting the system on page 42) will not cause you to lose your registration code.

Initial Settings menu07

Displaying your DivX VOD registration code

1 Press HOME MENU and select ‘Initial Settings’.

2 Select ‘Options’, then ‘DivX (R) VOD’.

Initial Settings

Video Output

Language

Display

Options

Speakers

Parental Lock

DivX (R) VOD

Display

3 Select ‘Display’.

Your eight-digit registration code is displayed. Make a note of the code as you will need it

when you register with a DivX VOD provider.

Playing DivX® VOD content

Some DivX VOD content may only be playable a fixed number of times. When you load a disc containing this type of DivX VOD content, the remaining number of plays is shown on-screen and you then have the option of playing the disc (thereby using up one of the remaining plays), or stopping. If you load a disc that contains expired DivX VOD content (for example, content that has zero remaining plays), the message Rental Expired is displayed.

If your DivX VOD content allows an unlimited number of plays, then you may load the disc into your player and play the content as often as you like, and no message will be displayed.

Speaker Distance

• Default setting: 3.0m

To get the best surround sound from your system, you should set up the speakers equal distances from your listening position.

1 Press HOME MENU and select ‘Initial Settings’.

2 Select ‘

Speaker

s’, then ‘Speaker

Distance’.

Initial Settings

Video Output

Language

Display

Options

Speakers

3Use

4Press

/ to select a speaker.

Video Output

Language

Display

Options

Speakers



Speaker Distance

Initial Settings

3.0m

to change the speaker distance

for the highlighted speaker.

5Use

/ to change the distance.

• When you change the distance settings of the front left (L) or front right (R) speakers, all the other speaker distances change relative to it.

• Front left/right (L/R) speaker distances can be set from 30 cm to 9 m in 30 cm

increments.

• The center speaker (C) can be set from –2.1 m to 0 m relative to the front left/right

speakers.

• Surround left/right (SL/SR) speakers can be set from –6.0 m to 0 m relative to the

front left/right speakers.

•The subwoofer (SW) ca n b e set fro m – 2. 1 m to 0 m relative to the front left/right speakers.

6 Press  to go back to the speaker list if you want to modify another speaker, or press ENTER

to exit the Speaker Distance screen.

Note

1The L and R speakers are paired; you can’t set them differently. 2 Make sure to set them the same distance when using the Front Surround (page 15) and Extra Power mode (page 16).

Other connections 08

Chapter 8

Other connections

Connecting external antennas

For an external AM antenna, use 5 m to 6 m of vinyl-insulated wire and set up either indoors or outdoors. Leave the loop antenna connected. Only use the included AM loop antenna.

Outdoor antenna

Indoor

antenna

(vinyl-coated

wire)

5 m to 6 m

For an external FM antenna, use a PAL connector to hook up an external FM antenna.

ANTENNA

AM LOOP

PAL connector

Connecting auxiliary audio components

Using the stereo analog inputs, you can connect an external component such as a tape deck or MD player for playback through this system.

Tape deck, etc.

To audio

output

COMPONENT VIDEO

IDEO

DEO

VIDEO OUT

• Connect the AUDIO IN jacks to the analog outputs of an external playback component.

Connect using RCA pin-plug stereo cables.

English

FrançaisDeutsch

Italiano Español

C P

CB/

LINE

IN OUT

RLR

AUDIO

FRONT CENTER

CONTROL

OUT

SURROUND

SPEAKERS (4

SUB

WOOFER

Ω - 6 Ω)

Nederlands

Line Out options

The Line Out function allows you to determine how sound from LINE OUT terminals is

output.

• Press LINE OUT to cycle through LINE ON and LINE OFF options, then press ENTER to confirm you selection.

• LINE ON – Multichannel sources are downmixed to 2.1 ch (stereo). A 2 ch downmix signal is produced from the LINE OUT terminal.

Note

1 • When the line out mode is on, most sound features cannot be used. The display will briefly blink LINE ON if you try and use a prohibited function while the line out mode is on.

• The line out mode switches off if you change the input function (DVD/CD, TUNER, etc.) or switch the power off.

• This option is not effective when listening a source from LINE.

Other connections08

• LINE OFF – For regular multichannel playback through your speaker system. Note that no signal is produced from the LINE OUT terminal.

Connecting the S-video output

If your TV has an S-video input, you can use this instead of the standard video output for a better quality picture.

• Use an S-video cable to connect the VIDEO OUT

to an S-video input on your TV.

Line up the small triangle above the jack with the same mark on the plug before plugging in.

S-

Connecting using the component video output

If your TV has component video inputs, you can use these instead of the standard or S-video

video outputs for a better quality picture.

• Use a component video cable to connect the

COMPONENT VIDEO OUT

to a set of

component inputs on your TV.

To component

input

S-VIDEO

VIDEO

COMPONENT VIDEO

VIDEO OUT

To S-video

input

VIDEO

75 Ω

S-VIDEO

CB/

LINE

IN OUT

RLR

AUDIO

CONTROL

OUT

SURR

About progressive scan video

Compared to interlace video, progressive scan

COMPONENT VIDEO

VIDEO OUT

CB/

LINE

AUDI

video effectively doubles the scanning rate of the picture, resulting in a very stable, flickerfree image. Progressive scan video is available only from the component video output.

Compatibility of this player with progressive-scan and high-definition TVs.

• This player is compatible with progressive video Macro Vision System Copy Guard.

Note

1 The component video output is switchable between interlaced and progressive formats. See Video Output settings on page 27. 2 Consumers should note that not all high-definition television sets are fully compatible with this product and may cause artifacts to be displayed in the picture. In case of 525 progressive scan picture problems, it is recommended that the user switch the connection to the ‘standard definition’ output (Interlace). If there are questions regarding our TV set compatibility with this model, please contact our customer service center.

Other connections 08

About control out connections

Many Pioneer components support SR CONTROL connections, by which you can use the remote controls of any connected components by aiming them at the sensor of just one component. When you use a remote control, the control signal is passed along the chain to the appropriate component. This can be useful when you have multiple components contained inside an entertainment center.

If you use this feature, you must make sure that also have at least one set of analog audio jacks connected to another component for grounding purposes.

• Using a cable with mono mini-plugs on either side (sold separately), connect the CONTROL IN jack on another Pioneer component to the CONTROL OUT jack on this unit.

This will allow you to control the other component by pointing its remote at this unit.

English

FrançaisDeutsch

Italiano Español

Nederlands

Additional information09

Chapter 9

Additional information

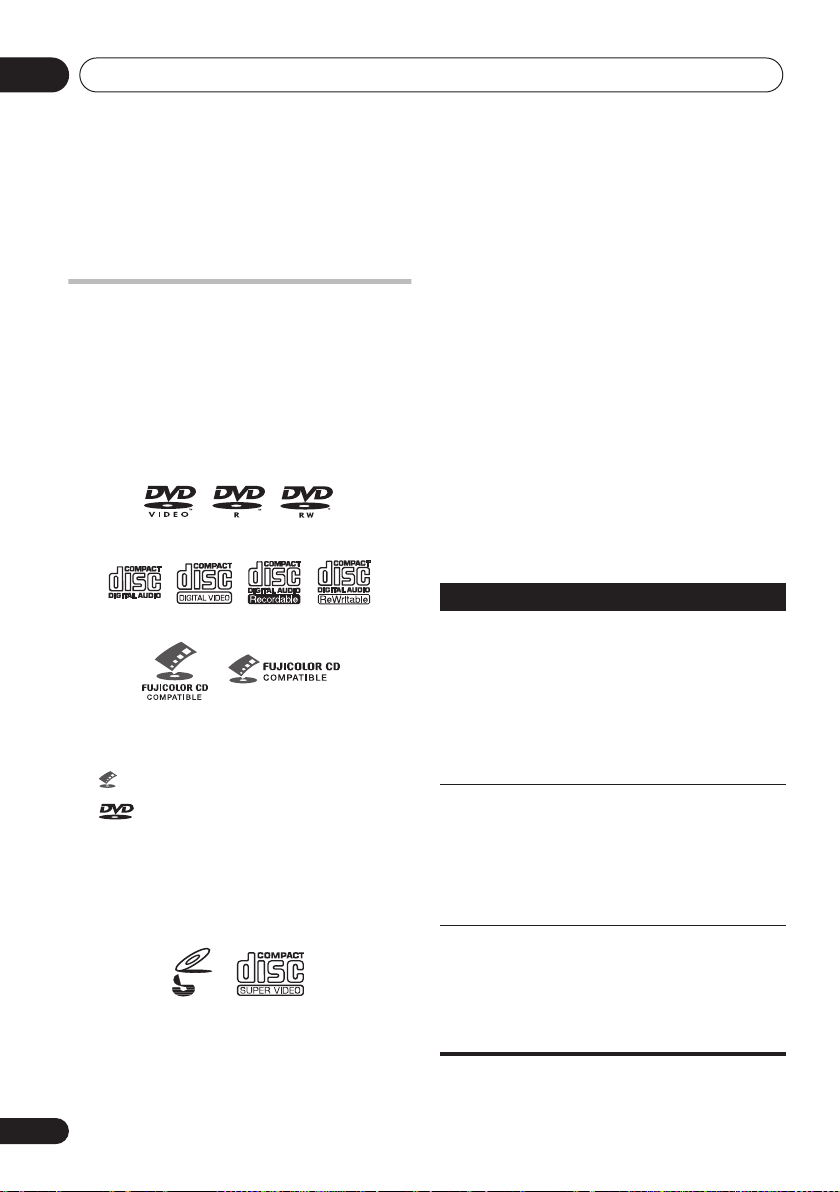

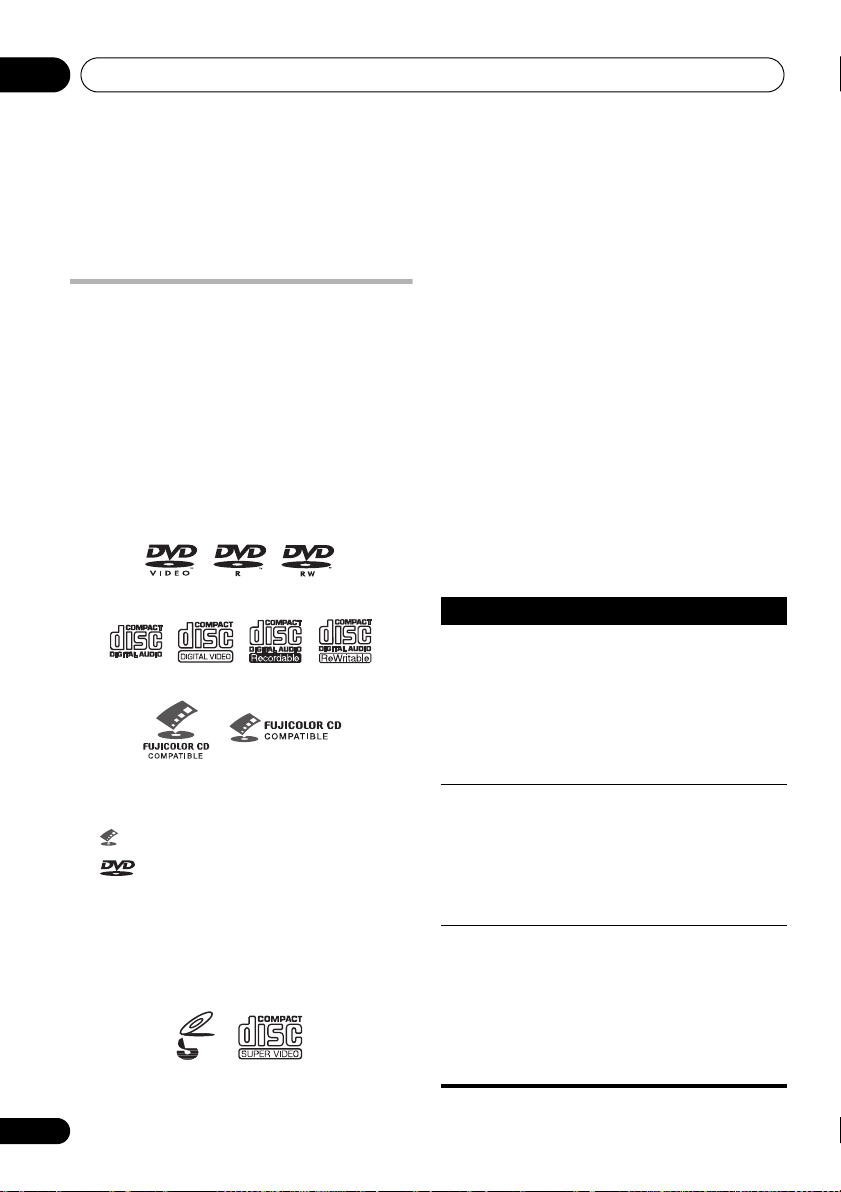

Disc/content format playback compatibility

This player is compatible with a wide range of disc types (media) and formats. Playable discs will generally feature one of the following logos on the disc and/or disc packaging. Note however that some disc types, such as recordable CD and DVD, may be in an unplayable format.

See the Disc compatibility table below for more information.

DVD-Video DVD-R DVD-RW

Audio CD CD-R

Video CD

Fujicolor CD

• This unit will play DVD+R/+RW discs.

• is a trademark of FUJIFILM Corporation.

• is a trademark of DVD Format/Logo Licensing Corporation.

• Also compatible with KODAK Picture CD.

This player supports the IEC’s Super VCD standard for superior picture quality, dual

soundtracks, and widescreen support.

VIDEO

Super Video CD (Super VCD)

CD-RW

About DualDisc playback

A DualDisc is a new two -sided disc, one side of which contains DVD content video, audio, etc. while the other side contains non-DVD content such as digital audio material.

The non-DVD, audio side of the disc is not compliant with the CD Audio specification and therefore may not play.

The DVD side of a DualDisc plays in this product. DVD-Audio content will not play.

For more detailed information on the DualDisc specification, please refer to the disc manufacturer or disc retailer.

Disc compatibility table

Media Compatible formats

CD-R/-RW

DVD-R/-RW

PC-created disc

• CD-Audio, Video CD/Super VCD, ISO 9660 CD-ROM*

* ISO 9660 Level 1 or 2 compliant. CD physical format: Mode1, Mode2 XA Form1. Romeo and Joliet file systems are both compatible.

• Multi-session playback: No

• Unfinalized disc playback: No

• DVD-Video (Video mode), Video Recording (VR)*, UDF Bridge DVD-ROM * Edit points may not play exactly as

edited; screen may go momentarily blank at edited points.

• Multi Border playback: No

• Unfinalized playback: No

• Discs recorded using a PC may not be playable due to the setting of the software used to create the disc. In th

ese instances, check the DVD-R or CD-R/-RW software manual or disc boxes for more on compatibility.

• Discs recorded in packet write mode are not compatible.

/-RW

Additional information 09

Media Compatible formats

Compressed audio

JPEG file

• MPEG-1 Audio Layer 3 (MP3), Windows Media Audio (WMA), MPEG4 AAC

• Sampling rates: 32 kHz/44.1 kHz/ 48 kHz

• Bit-rates: Any (128 kbps or higher recommended)

• VBR (variable bit rate) MP3/WMA/ MPEG-4 AAC playback: No

• WMA lossless encoding: No

• DRM (Digital Rights Management) compatible: Yes (DRM-protected audio files will not play in this player.)

• File extensions: .mp3, .wma, .m4a (these must be used for the player to recognize MP3/WMA/MPEG-4 AAC files)

• File structure (may differ): Up to 299 folders on a disc; up to 648 folders and files (combined) within each folder

• Baseline JPEG and EXIF 2.2* still image files up to a resolution of 3072 x 2048

*File format for digital still cameras

• Progressive JPEG compatible: No

• File extensions: .jpg (must be used for the player to recognize JPEG files)

• File structure (may differ): Up to 299 folders on a disc; up to 648 folders and files (combined) within each folder

About DVD+R/DVD+RW compatibility

Only DVD+R/DVD+RW discs recorded in ‘Video Mode (DVD Video Mode)’ which have been finalized, can be played back. However, some editing made during the recording may not be played back accurately.

About DivX

DivX is a compressed digital video format created by the DivX

Inc. This player can play DivX video files burned on CD-R/-RW and DVD-R/-RW/-ROM discs. Keeping the same terminology as DVD-Video, individual DivX video files are called ‘Titles’. When naming files/titles on a CD-R/-RW or DVD-R/-RW disc prior to burning, keep in mind that by default they will play in alphabetical order.

DivX video compatibility

• Official DivX® Certified product.

• Plays all versions of DivX

DivX

6) with standard playback of DivX®

media files.

• File extensions: .avi and .divx (these must be used for the player to recognize DivX video files). Note that all files with the .avi

extension are recognized as MPEG4, but not all of these are necessarily DivX video files and therefore may not be playable on this player.

Displaying DivX subtitle files

The font sets listed below are available for DivX external subtitle files. You can see the proper font set on-screen by setting the Subtitle Language (in Language settings on page 27)

to match the subtitle file.

Group 1: Albanian (sq), Basque (eu), Catalan (ca), Danish (da), Dutch (nl), English (en), Faroese (fo), Finnish (fi), French (fr), German (de), Icelandic (is), Irish (ga), Italian (it), Norwegian (no), Portuguese (pt),

video codec from DivX,

video (including

English

FrançaisDeutsch

Italiano Español

Nederlands

Note

1 Playback of .avi video files larger than 4 GB is not possible. 2 • For external subtitle files the following subtitle format filename extensions are supported (please note that these files are not shown within the disc navigation menu): .srt, .sub, .ssa, .smi

• Some external subtitle files may be displayed incorrectly or not at all.

• The filename of the movie file has to be repeated at the beginning of the filename for the external subtitle file.

• The number of external subtitle files which can be switched for the same movie file is limited to a maximum of 10.

Additional information09

Rhaeto-Romanic (rm), Scottish (gd), Spanish (es), Swedish (sv) Group 2: Albanian (sq), Croatian (hr), Czech (cs), Hungarian (hu), Polish (pl), Romanian (ro), Slovak (sk), Slovenian (sl) Group 3: Bulgarian (bg), Byelorussian (be), Macedonian (mk), Russian (ru), Serbian (sr), Ukrainian (uk)

Group 4: Hebrew (iw), Yiddish (ji) Group 5: Turkish (tr)

DivX, DivX Certified, and associated logos are trademarks of DivX, Inc. and are used under license.

About MPEG-4 AAC

Advanced Audio Coding (AAC) is at the core of the MPEG-4 AAC standard, which incorporates MPEG-2 AAC, forming the basis of the MPEG-4 audio compression technology. The file format and extension used depend on the application used to encode the AAC file. This unit plays

back AAC files encoded by iTunes extension ‘.m4a’. DRM-protected files will not play, and files encoded with some versions of

iTunes

may not play, or filenames may display

incorrectly.

Apple and iTunes are trademarks of Apple Computer, Inc., registered in the U.S. and other countries.

About WMA

This player can playback Windows Media Audio content.

WMA is an acronym for Windows Media Audio and refers to an audio compression technology developed by Microsoft Corporation. WMA content can be encoded by using Windows

Media

Player version 7.7.1, Windows Media®

Player for Windows Player 9 series.

Windows Media is either a registered trademark or trademark of Microsoft Corporation in the United States and/or other countries.

This product includes technology owned by Microsoft Corporation and cannot be used or distributed without a license from Microsoft Licensing, Inc.

XP, or Windows Media®

bearing the

Using and taking care of discs

Handling discs

Hold the disc by its edges when handling so as not to leave fingerprints, dirt or scratches on either side of the disc. Damaged or dirty discs can affect playback performance.

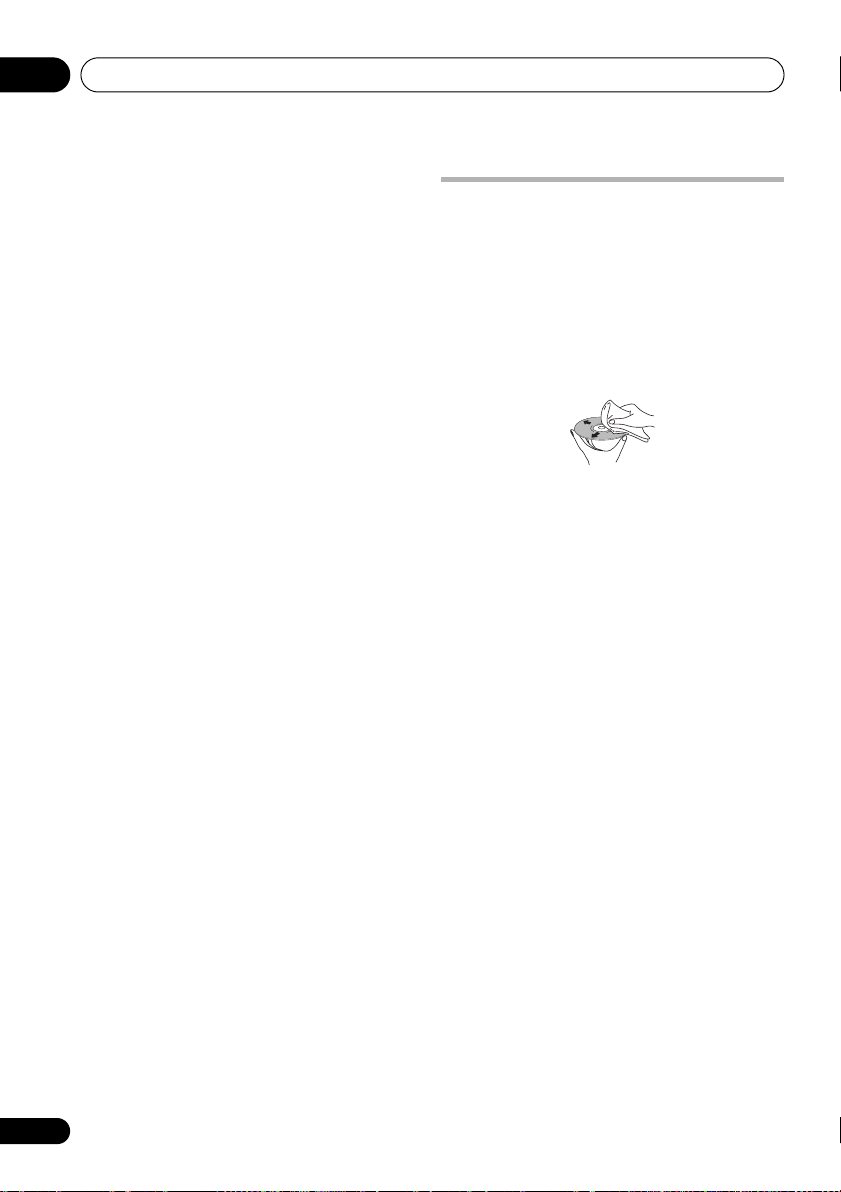

If a disc becomes marked with fingerprints, dust, etc., clean using a soft, dry cloth.

Wipe lightly from the center of the disc using straight strokes. Don’t wipe the disc surface with circular strokes.

If necessary, use a cloth soaked in alcohol, or a commercially available CD/DVD cleaning kit to clean a disc more thoroughly. Never use benzine, thinner or other cleaning agents such as those designed for cleaning vinyl records.

Storing discs

Avoid leaving discs in excessively cold, humid, or hot environments (including under direct sunlight). Don’t glue paper or put stickers onto the disc, or use a pencil, ball-point pen or other sharp-tipped writing instrument. These could all damage the disc.

Discs to avoid

Discs spin at high speed inside the player. If a disc is cracked, chipped, warped, or otherwise damaged, don’t risk using it in your player — you could end up damaging the unit.

This unit is designed for use with conventional, fully circular discs only. Pioneer disclaims all liability arising in connection with the use of shaped discs.

Additional information 09

DVD Video regions

All DVD Video discs carry a region mark that indicates which region(s) of the world the disc is compatible with. Your DVD system also has a region mark (on the rear panel). Discs from incompatible regions will not play in this player. Discs marked ALL play in any player.

When you insert a disc that cannot be played on this player, one of the following messages is displayed:

Incompatible disc region number

Can’t play disc

Installation and maintenance

Hints on installation

We want you to enjoy using this system for years to come, so please bear in mind the following points when choosing a location:

Do...

 Use in a well-ventilated room.

 Place on a solid, flat, level surface, such as a

table, shelf or stereo rack.

Don’t...

 Use in a place exposed to high temperatures or

humidity, including near radiators and other heat-generating appliances.

 Place on a window sill or other place where the

system will be exposed to direct sunlight.

 Use in an excessively dusty or damp

environment.

 Place directly on top of an amplifier, or other

component in your stereo system that becomes hot in use.

 Use near a television or monitor as you may

experience interference — especially if the television uses an indoor antenna.

 Use in a kitchen or other room where the system

may be exposed to smoke or steam.

 Use on a thick rug or carpet, or cover with cloth

— this may prevent proper cooling of the system unit.

 Place on an unstable surface, or one that is not

large enough to support all four of the system unit’s feet.

Cleaning the pickup lens

The DVD player’s lens should not become dirty in normal use, but if for some reason it should malfunction due to dust or dirt, consult your nearest Pioneer authorized service center. Although lens cleaners are commercially available, we do not recommend using them since some may damage the lens.

Problems with condensation

Condensation may form inside the player if it is brought into a warm room from outside, or if the temperature of the room rises quickly. Although the condensation won’t damage the player, it may temporarily impair performance. Leave it to adjust to the warmer temperature for about an hour before switching on.

Moving the system unit

If you need to move the main unit, first remove a disc if there’s one in the player, then press  STANDBY/ON on the front panel to turn the system off. Wait for GOOD BYE to disappear

from the display, then unplug the power cord.

Never lift or move the unit during playback — discs rotate at high speeds and may damage.

Screen sizes and disc formats

DVD-Video discs come in different screen aspects, ranging from TV programs, which are generally 4:3, to CinemaScope widescreen

movies

, with an aspect ratio of up to about 7:3.

English

FrançaisDeutsch

Italiano Español

Nederlands

Note

1 Unplugging the unit before GOOD BYE disappears from the display may cause the system to return to the factory settings. 2 Many widescreen discs override the system’s settings so that the disc is shown in letterbox format regardless of the setting.

Additional information09

Televisions also come in different aspect ratios; ‘standard’ 4:3 and widescreen 16:9.

Set to 4:3 (Letter Box), widescreen discs are shown with black bars top and bottom.

Set to 4:3 (Pan&Scan), widescreen discs are shown with the left and right sides cropped. Although the picture looks larger, you don’t actually see the whole picture.

TV system setting

Not applicable to Taiwanese model

The default setting of this system is AUTO, and unless you notice that the picture is distorted when playing some discs, you should leave it set to AUTO. If you find picture distortion with some discs, set the TV system to match your country or region’s system. However, this may restrict the kinds of disc you can watch. See the table for the kinds of discs compatible with

each setting (AUTO, PAL and NTSC).

The system automatically switches on and you’ll see the new TV system setting in the

display after seeing WELCOME.

Media Type

DVD/Super VCD/ Video CD/DivX Video

CD/MP3/WMA/ MPEG-4 AAC/ JPEG/no disc

Format NTSC PAL AUTO

NTSC

PAL

—

Player setting

NTSC PAL NTSC NTSC PAL PAL

NTSC PAL NTSC or

PAL

Frequency step setting

If you find that you can’t tune into stations successfully, the frequency step may not be suitable for your country/region.

1 Switch the unit into standby, then press SETUP

/

2Use press

ENTER

3Use press

ENTER

to choose AM 9K/10K then

/

to select AM 9K or AM 10K then

1 Switch the unit into standby, then press SETUP

/

2Use ENTER

to choose TV SYS then press

The TV system changes as follows:

• AUTO  NTSC

• NTSC  PAL

• PAL  AUTO

Note

1• Using the 16:9 (Wide) setting with a standard 4:3 TV, or one of the 4:3 settings with a widescreen TV, will result in distortion.

• When you watch discs recorded in 4:3 format, you can use the TV controls to select how the picture is presented. Your TV

may offer various zoom and stretch options; see the instructions that came with your TV for details.

• Some movie aspect ratios are wider than 16:9, so even with a widescreen TV, these discs will still play in a ‘letterbox’ style. 2 Most models of the newly developed countdown PAL TV system detect 50 Hz (PAL)/60 Hz (NTSC) and automatically switch vertical amplitude, resulting in a display without vertical shrinkage. However, in some cases, the image may appear without color. If your PAL TV does not have a V-Hold control, you may not be able to watch NTSC discs because of picture roll. If the TV has a V-Hold control, adjust it until the picture stops rolling. On some TVs, the picture may shrink vertically, leaving black bands at the top and bottom of the screen. 3 You have to switch the player into standby (press  STANDBY/ON) before each change.

Switching off the demo

Follow the steps below to switch the automatic demo feature off (this starts when you plug in for the first time):

1 With the unit in standby, press

/

2Use ENTER

3Use ENTER

to choose DEMO then press

/

select DEMO OFF

SETUP

and press

Additional information 09

Troubleshooting

Incorrect operations are often mistaken for trouble and malfunctions. If you think that there is something wrong with this component, check the points below. Sometimes the trouble may lie in another component. Investigate the other components and electrical appliances being used. If the trouble cannot be rectified even after exercising the checks listed below, ask your nearest Pioneer authorized service center or your dealer to carry out repair work.

• If the system does not operate normally due to external effects such as static electricity

disconnect the plug from the outlet and insert again to return to normal operating conditions.

General

Problem Remedy

The power does not turn on, or switches off suddenly (an error message may be displayed at startup).

No sound is output when a function is selected.

No sound from surround or center speakers.

Can’t operate the remote control.

TRAYLOCK shows in the display and the tray can’t be ejected.

SND. DEMO shows in the display and the unit can’t be controlled.

• Wait for one minute before switching back on.

• Make sure there are no loose strands of wire touching the unit. This could cause the system to shut off automatically.

• Check that the speakers are connected correctly.

• Make sure the voltage of the mains power source is correct for the model.

• Try reducing the volume level.

• If the problem persists, take it to your nearest Pioneer authorized service center or your dealer for servicing.

• If you’re using the line input, make sure the component is connected correctly (see Connecting auxiliary audio components on page 31).

• Press MUTE on the remote control to turn muting off.

• Turn up the volume.

• Refer to Setting the channel levels on page 10 to check the speaker levels.

• When TUNER or LINE is selected, you can only hear the source in stereo. Switch the input source to DVD/CD or USB for multichannel sound.

• Check that the Line Out mode hasn’t been switched on (see Line Out options on page 31).

• Check that you haven’t selected the STEREO mode (see Listening in surround sound on page 15).

• Connect the speakers properly (refer to the Setup Guide).

• Replace the batteries (refer to the Setup Guide).

• Operate within 7 m, 30° of the remote sensor (refer to the Setup Guide).

• Remove any obstacles or operate from another position.

• Avoid exposing the remote sensor on the front panel to direct light.

• To operate other Pioneer components, make sure that the control cable and analog audio cable are connected.

• Press and hold  (OPEN/CLOSE) on the front panel for about eight seconds. Then the tray can be opened/closed using  (OPEN/CLOSE).

• Press and hold  (stop) on the front panel for about five seconds. The disc tray ejects automatically to indicate the Sound Demo mode is disabled.

English

FrançaisDeutsch

Italiano Español

Nederlands

Additional information09

DVD/CD/Video CD player

Problem Remedy

The disc is ejected automatically after loading.

Playback not possible. • If the disc is loaded upside down, reload the disc with label side face up. Picture playback stops

and buttons cannot be used.

Settings are canceled. • When the power is cut, settings will be canceled. No picture/No color. • Check that connections are correct and that plugs are inserted fully.

Screen is stretched or aspect doesn’t change.

When recorded on a VCR or passed through an AV selector, there is disturbance in the playback picture.

Picture disturbance during playback or dark.

Noticeable difference in DVD and CD volume.

CD-ROM disc is not recognized.

DVD-ROM disc is not recognized.

• Clean the disc and align the disc properly in the disc guide.

• If the region number on a DVD-video disc does not match the number on the player, the disc cannot be used (see DVD Video regions on page 37). In this instance, one of the following messages appears on screen: Incompatible disc region number/Can’t play disc.

• Allow time for any condensation inside the player to evaporate. Avoid using the player near an air-conditioning unit.

• Press  (stop), then  (play) to start playback again.

• Switch the power off once, then on again using the front panel  STANDBY/ON button.

• Check the manual of the TV/monitor to make sure the settings are correct.

• If the Progressive setting is selected and you have used component video cables to connect a TV that is not compatible with a progressive scan signal, you will not be able to see any picture at all. With your TV connected using either the composite or S-video terminals, change the Component Out setting to Interlace (see Video Output settings on page 27).

• The TV Screen setting is incorrect. Set the TV Screen option to match the TV/ monitor you’re using (see Video Output settings on page 27).

• This system uses copy-protection technology which may prevent recording or cause picture problems when connected through a VCR or AV selector. This is not a malfunction.

• This player is compatible with Macro-Vision System copy guard. Some discs include a copy prevention signal, and when this type of disc is played back, stripes etc., may appear on some sections of the picture depending on the TV. This is not a malfunction.

• Discs respond differently to particular player functions. This may result in the screen becoming black for a brief instant or shaking slightly when the function is executed. These problems are largely due to differences between discs and disc content and are not malfunctions of this player.

• DVDs and CDs use different recording methods. This is not a malfunction.

• Make sure that the CD-ROM was recorded using the ISO 9660 disc format. See Disc compatibility table on page 34 for more on disc compatibility.

• Make sure that the DVD-ROM was recorded using the UDF bridge format. See Disc compatibility table on page 34 for more on disc compatibility.

Additional information 09

Problem Remedy

Files don’t show up in the Disc Navigator/ Photo Browser.

Can’t play WMA or MPEG-4 AAC files.

• The files on the disc must be named with the correct file extension: .mp3 for MP3 files; .wma for WMA files; .m4a for MPEG-4 AAC files; .jpg for JPEG files (upper or lower-case is OK). See Disc compatibility table on page 34.

• The files were recorded using DRM (digital rights management). This is not a malfunction.

Tuner

Problem Remedy

Considerable noise in radio broadcasts.

• Connect the AM antenna (refer to the Setup Guide) and adjust the direction and position for best reception. You may also connect an additional internal or external AM antenna (refer to Connecting external antennas on page 31).

• Fully extend the FM wire antenna, position for best reception, and secure to a wall. You may also connect an outdoor FM antenna (see Connecting external antennas on page 31).

• Turn off other equipment that may be causing the noise or move it further away.

• The tuning interval is incorrect for your country or region. See Frequency

step setting

Auto tuning does not pick up some stations.

• The radio signal is weak. Auto tuning will only detect radio stations with a good signal. For more sensitive tuning, connect an outdoor antenna.

USB connection

Problem Remedy

USB mass storage device is not recognized by the system.

Files don’t show up in the Navigator/Photo Browser.

Can’t play WMA or MPEG-4 AAC files.

• Make sure you have completely inserted the USB connector to this unit.

• Check that the memory format is FAT16 or FAT32.

• USB devices with an internal USB hub are not supported.

• The files must have the correct file extension: .mp3 for MP3 files; .wma for WMA files; .m4a for MPEG-4 AAC files; .jpg for JPEG files (upper or lower-case is OK).

• Make sure the file permission hasn’t been restricted (through a password, etc.).

• The files were recorded using DRM (digital rights management). This is not a malfunction.

English

FrançaisDeutsch

Italiano Español

on page 38 to switch the tuning interval.

Nederlands

Error Messages

Message Description

LINE ON • An operation is prohibited because the Line Out mode is on (page 31). EXTRAPWR • You cannot adjust SFC Modes or tone controls (bass, treble, and bass boost)

when using EXTRA PWR mode.

SND. DEMO • The sound demo is on. See General in Troubleshooting on page 39. CANNOT • An operation is prohibited because DVD/CD or USB isn’t selected, headphones

are connected, or TEST TONE is pressed during disc playback.

Additional information09

Message Description

MUTING • An operation is prohibited because the sound is muted (press MUTE). STEREO • An operation is prohibited because the DVD/CD or USB function isn’t selected. TRAYLOCK • The tray lock is on. See General in Troubleshooting on page 39. KEYLOCK • The key lock is enabled. See Setting the Key Lock below. USB ERR • See Important in Using the USB interface on page 24 for more on this. EEP ERR • Contact your Pioneer authorized service center or your dealer for servicing. EXIT • Appears when a menu is automatically exited after a set period of inactivity.

Resetting the system

Use the front panel controls to reset all system settings to the factory default.

• With the system on, press ON

while holding down  USB.

The next time you switch on, all the system settings should be reset.

 STANDBY/

Setting the Key Lock

You can disable the front panel buttons by switching the Key Lock feature on.

With the system in standby, p

/

and use ENTER

This is shown in the front panel display.

2Use then press

to choose KEYLOCK then press

/

to select LOCK ON or LOCK OFF

ENTER

ress

SETUP

Using the language code list

Some of the language options (see Language settings on page 27) allow you to set your

preferred language from any of the 136 languages in the Language code list below.

1 Select ‘Other Language’.

2Use or a code number.

3Use number.

See the Language code list below for a complete list of languages and codes.

/

to select either a code letter

/

to select a code letter or a code

Additional information 09

Language code list

Language (Language code letter), Language code

Japanese (ja), 1001 English (en), 0514 French (fr), 0618 German (de), 0405 Italian (it), 0920 Spanish (es), 0519 Dutch (nl), 1412 Russian (ru), 1821 Chinese (zh), 2608 Korean (ko), 1115 Greek (el), 0512 Afar (aa), 0101 Abkhazian (ab), 0102 Afrikaans (af), 0106 Amharic (am), 0113 Arabic (ar), 0118 Assamese (as), 0119 Aymara (ay), 0125 Azerbaijani (az), 0126 Bashkir (ba), 0201 Byelorussian (be), 0205 Bulgarian (bg), 0207 Bihari (bh), 0208 Bislama (bi), 0209 Bengali (bn), 0214 Tibetan (bo), 0215 Breton (br), 0218 Catalan (ca), 0301 Corsican (co), 0315 Czech (cs), 0319 Welsh (cy), 0325 Danish (da), 0401 Bhutani (dz), 0426

Esperanto (eo), 0515

Estonian (et), 0520 Basque (eu), 0521 Persian (fa), 0601 Finnish (fi), 0609 Fiji (fj), 0610 Faroese (fo), 0615 Frisian (fy), 0625 Irish (ga), 0701 Scots-Gaelic (gd), 0704 Galician (gl), 0712 Guarani (gn), 0714 Gujarati (gu), 0721 Hausa (ha), 0801 Hindi (hi), 0809 Croatian (hr), 0818 Hungarian (hu), 0821 Armenian (hy), 0825 Interlingua (ia), 0901 Interlingue (ie), 0905 Inupiak (ik), 0911 Indonesian (in), 0914 Icelandic (is), 0919 Hebrew (iw), 0923 Yiddish (ji), 1009 Javanese (jw), 1023 Georgian (ka), 1101 Kazakh (kk), 1111 Greenlandic (kl), 1112 Cambodian (km), 1113 Kannada (kn), 1114 Kashmiri (ks), 1119 Kurdish (ku), 1121 Kirghiz (ky), 1125 Latin (la), 1201

Lingala (ln), 1214 Laothian (lo), 1215 Lithuanian (lt), 1220 Latvian (lv), 1222 Malagasy (mg), 1307 Maori (mi), 1309 Macedonian (mk), 1311 Malayalam (ml), 1312 Mongolian (mn), 1314 Moldavian (mo), 1315 Marathi (mr), 1318 Malay (ms), 1319 Maltese (mt), 1320 Burmese (my), 1325 Nauru (na), 1401 Nepali (ne), 1405 Norwegian (no), Occitan (oc), 1503 Oromo (om), 1513 Oriya (or), 1518 Panjabi (pa), 1601 Polish (pl), 1612 Pashto, Pushto (ps), 1619 Portuguese (pt), 1620 Quechua (qu), 1721 Rhaeto-Romance (rm), 1813 Kirundi (rn), 1814 Romanian (ro), 1815 Kinyarwanda (rw), 1823 Sanskrit (sa), 1901 Sindhi (sd), 1904 Sangho (sg), 1907 Serbo-Croatian (sh), 1908 Sinhalese (si), 1909

1415

Slovak (sk), 1911 Slovenian (sl), 1912 Samoan (sm), 1913 Shona (sn), 1914 Somali (so), 1915 Albanian (sq), 1917 Serbian (sr), 1918 Siswati (ss), 1919 Sesotho (st), 1920 Sundanese (su), 1921 Swedish (sv), 1922 Swahili (sw), 1923 Tamil (ta), 2001 Telugu (te), 2005 Tajik (tg), 2007 Thai (th), 2008 Tigrinya (ti), 2009 Turkmen (tk), 2011 Tagalog (tl), 2012 Setswana (tn), 2014 Tonga (to), 2015 Turkish (tr), 2018 Tsonga (ts), 2019 Tatar (tt), 2020 Twi (tw), 2023 Ukrainian (uk), 2111 Urdu (ur), 2118 Uzbek (uz), 2126 Vietnamese (vi), 2209 Volapük (vo), 2215 Wolof (wo), 2315 Xhosa (xh), 2408 Yoruba (yo), 2515 Zulu (zu), 2621

English

FrançaisDeutsch

Italiano Español

Nederlands

Country/Area code list

Country/Area, Country/Area code, Country/Area code letter

Argentina, 0118, ar Australia, 0121, au Austria, 0120, at Belgium, 0205, be Brazil, 0218, br Canada, 0301, ca Chile, 0312, cl China, 0314, cn Denmark, 0411, dk Finland, 0609, fi France, 0618, fr Germany, 0405, de

Hong Kong, 0811, hk India, 0914, in Indonesia, 0904, id Italy, 0920, it Japan, 1016, jp Korea, Republic of, 1118, kr Malaysia, 1325, my Mexico, 1324, mx Netherlands, 1412, nl New Zealand, 1426, nz Norway, 1415, no Pakistan, 1611, pk

Philippines, 1608, ph Portugal, 1620, pt Russian Federation, 1821, ru Singapore, 1907, sg Spain, 0519, es Switzerland, 0308, ch Sweden, 1905, se Taiwan, 2023, tw Thailand, 2008, th United Kingdom, 0702, gb United States of America, 2119, us

Additional information09

Specifications

• Amplifier section

RMS Power Output:

Front, Center, Surround . . . 60 W per channel

Subwoofer

. . .60 W (100 Hz, 10 % T.H.D., 4 Ω)

• Disc section

Digital audio characteristics

. . . . . . . . . . . . . . . . . . . . . . DVD fs: 96 kHz, 24-bit

Type . . . . . . . DVD system, Video CD/Super VCD

system and Compact Disc digital audio system Frequency response

. . . . . . . . . . . .4 Hz to 44 kHz (96 kHz sampling)/

Wow and Flutter . . . . . . . .Limit of measurement

(±0.001 % W.PEAK) or less (JEITA)

• FM tuner section

Frequency range

. . . . . . . . . . . . . . . . . . . . . . 87.5 MHz to 108 MHz

Antenna . . . . . . . . . . . . . . . . . . 75 Ω, unbalanced

• AM tuner section

Frequency range:

With 9 kHz step. . . . . . . . 531 kHz to 1602 kHz

With 10 kHz step. . . . . . . 530 kHz to 1700 kHz

Antenna . . . . . . . . . . . . . . . . . . . . . .Loop antenna

• Miscellaneous

Power requirements: Singapore, Indonesia, Hong Kong, Malaysia, Philipines models

. . . . . . . . . . . . . . AC 220 V to 240 V, 50 Hz/60 Hz

Taiwanese model . . . . . . .AC 110 V, 50 Hz/60 Hz

Power consumption . . . . . . . . . . . . . . . . . . . 45 W

Power consumption in standby. . . . . . . . .0.42 W

Dimensions

. . . . . . . 420 mm (W) x 60 mm (H) x 332 mm (D)

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.1 kg

• Accessories (DVD/CD receiver)

Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . 1

AA/R6 dry cell batteries

(to confirm system operation) . . . . . . . . . . . . . . 2

(1 kHz, 10 % T.H.D., 4 Ω)

50 W per channel

(1 kHz, 10%, T.H.D., 6 Ω)

50 W (100 Hz, 10%, T.H.D., 6 Ω)

4 Hz to 22 kHz (48 kHz sampling)

Video cable (yellow plugs). . . . . . . . . . . . . . . . . . 1

AM loop antenna . . . . . . . . . . . . . . . . . . . . . . . . . 1

FM antenna . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Power cord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Setup Guide These operating instructions

S-DV161 Speaker system

• Front speakers

Enclosure . . . . . . . . . . Closed-box bookshelf type

(magnetically shielded)

System . . . . . . . . . . . . . . . . 7.7 cm 1-way system

Speakers. . . . . . . . . . . . . . . . . . 7.7 cm cone type

Nominal impedance . . . . . . . . . . . . . . . . . . . . 6 Ω

Frequency range . . . . . . . . . . . . . 90 Hz to 20 kHz

Maximum input power . . . . . . . . . . . . . . . . .60 W

Dimensions

. . . . . . .105 mm (W) x 115 mm (H) x 114 mm (D)

Weight. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.60 kg

• Center speaker

Enclosure . . . . . . . . . . Closed-box bookshelf type

(magnetically shielded)

System . . . . . . . . . . . . . . . . 7.7 cm 1-way system

Speakers. . . . . . . . . . . . . . . . . . 7.7 cm cone type

Nominal impedance . . . . . . . . . . . . . . . . . . . . 6 Ω

Frequency range . . . . . . . . . . . . . 90 Hz to 20 kHz

Maximum input power . . . . . . . . . . . . . . . . .60 W

Dimensions

. . . . . . .115 mm (W) x 105 mm (H) x 114 mm (D)

Weight. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.60 kg

• Surround speakers

Enclosure . . . . . . . . . . Closed-box bookshelf type

(magnetically shielded)

System . . . . . . . . . . . . . . . . 7.7 cm 1-way system

Speakers. . . . . . . . . . . . . . . . . . 7.7 cm cone type

Nominal impedance . . . . . . . . . . . . . . . . . . . . 6 Ω

Frequency range . . . . . . . . . . . . 100 Hz to 20 kHz

Maximum input power . . . . . . . . . . . . . . . . .60 W

Dimensions

. . . . . . .105 mm (W) x 118 mm (H) x 114 mm (D)

Weight. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.63 kg

•Subwoofer

Enclosure . . . . . . .Bass-reflex floorstanding type

System . . . . . . . . . . . . . . . . .16 cm 1-way system

Speaker. . . . . . . . . . . . . . . . . . . . 16 cm cone type

Additional information 09

Nominal impedance . . . . . . . . . . . . . . . . . . . . 6 Ω

Frequency range . . . . . . . . . . . . 30 Hz to 2.0 kHz

Maximum Input Power . . . . . . . . . . . . . . . . .60 W

Dimensions

. . . . . . .190 mm (W) x 360 mm (H) x 317 mm (D)

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2 kg

• Accessories

Non-skid pads (small) . . . . . . . . . . . . . . . . . . . . 12

Non-skid pads (large) . . . . . . . . . . . . . . . . . . . . . 4

Mounting brackets . . . . . . . . . . . . . . . . . . . . . . . 4

Screws (for mounting brackets). . . . . . . . . . . . . 4

S-DV262T Speaker system

• Front/surround speakers

Enclosure . . . . . . .Closed-box floorstanding type

(magnetically shielded)

System . . . . . . . . . . . . . . . . . . . . . . .2-way system

Speakers:

Woofer . . . . . . . . . . . . . . . . . .7.7 cm cone typex2

Tweeter . . . . . . . . . . . . . 2.6 cm semi-dome type

Nominal impedance . . . . . . . . . . . . . . . . . . . . 4 Ω

Frequency range . . . . . . . . . . . . . 70 Hz to 20 kHz

Maximum input power . . . . . . . . . . . . . . . . .60 W

Dimensions

. . . . 260 mm (W) x 1096.3 mm (H) x 260 mm (D)

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.1 kg

• Center speaker

Enclosure . . . . . . . . . . Closed-box bookshelf type

(magnetically shielded)

System . . . . . . . . . . . . . . . . 7.7 cm 1-way system

Speakers. . . . . . . . . . . . . . . . . . .7.7 cm cone type

Nominal impedance . . . . . . . . . . . . . . . . . . . . 4 Ω

Frequency range . . . . . . . . . . . . . 75 Hz to 20 kHz

Maximum input power . . . . . . . . . . . . . . . . .60 W

Dimensions

. . . . . . . .220 mm (W) x 90 mm (H) x 100 mm (D)

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.70 kg

• Accessories

Speaker cables. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Non-skid pads (large) . . . . . . . . . . . . . . . . . . . . 16

Speaker stand bases . . . . . . . . . . . . . . . . . . . . . . 4

Screws (for bases) . . . . . . . . . . . . . . . . . . . . . . . 12

S-DV262SW Speaker system

• Subwoofer

Enclosure . . . . . . Bass-reflex floorstanding type

System. . . . . . . . . . . . . . . . . 16 cm 1-way system

Speaker . . . . . . . . . . . . . . . . . . . .16 cm cone type

Nominal impedance. . . . . . . . . . . . . . . . . . . . 4 Ω

Frequency range . . . . . . . . . . . . 30 Hz to 2.5 kHz

Maximum Input Power. . . . . . . . . . . . . . . . . 60 W

Dimensions

. . . . . . 190 mm (W) x 360 mm (H) x 320 mm (D)

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.0 kg

• Accessories

Speaker cables . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Non-skid pads (large). . . . . . . . . . . . . . . . . . . . . 4

Note

• Specifications and design subject to possible modification without notice, due to improvements.

This product includes FontAvenue® fonts licenced by NEC corporation. FontAvenue is a registered trademark of NEC Corporation.

This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disassembly is prohibited.

English

FrançaisDeutsch

Italiano Español

Nederlands

Additional information09

DRM (digital rights management) copy protection is a technology designed to prevent unauthorized copying by restricting playback, etc. of compressed audio files on devices other than the PC (or other recording equipment) used to record it. For detailed information, please see the instruction manuals or help files that came with your PC and/or software.

Manufactured under license from Dolby Laboratories.“Dolby”, “Pro Logic” and the double-D symbol are trademarks of Dolby Laboratories.

“DTS” and “DTS Digital Surround” are registered trademarks of DTS, Inc.

Additional information 09

English

FrançaisDeutsch

Italiano Español

Nederlands

感謝您購買本台先鋒產品。

請徹底閱讀本操作手冊，以便正確地操作您的產品。在閱讀完本手冊後，請將其妥為保管，便於日後參考。

位置﹕本機下面板上。

D3-4-2-1-7c_A_ChH

D3-4-2-2-2a_A_ChH

注意

本產品為第一類雷射產品，但本產品具有高於第一類之雷射二極體。為確保其安全性，請勿移動任何機蓋或嘗試接觸本機內部。請向專業技術人員尋求協助服務。下列注意標籤需貼於您的機組上。位置：本機上方

CAUTION : CLASS 3B VISIBLE AND INVISIBLE LASER

RADIATION WHEN OPEN, AVOID

EXPOSURE TO THE BEAM.

VRW2159

CLASS 1 LASER PRODUCT

D3-4-2-1-8_A_ChH

控制與顯示

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

前面板遙控器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

顯示屏

開始操作

家庭劇院音效設置

設置聲道音量

使用在屏顯示畫面（碟片播放

聆聽收音機

聆聽其他來源設置睡眠定時器

調暗顯示屏亮度

自動聆聽模式以環繞聲聆聽

運用前置環繞聲使用加大功率模式

以立體聲聆聽

使用調整低音及高音

加重低音音量

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

基本播放控制恢復播放及最終記憶播放

DVD-Video

超級

VCD/

改善 FM接收不良記憶電台

收聽預設電台

聆聽您的系統

戴上耳機聆聽

模式

SFC

. . . . . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . . . . . . . . 10

OSD） . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . 12

碟片選單

VCD PBC

. . . . . . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . 12

選單

. . . . . . . . . . . . . . 12

. . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . . . 16

碟片播放功能

碟片掃描慢動作播放

格進格退播放播放

使用「碟片導向」瀏覽超級

可利用「碟片導向」功能瀏覽

MPEG-4 AAC、 DivX

使用播放清單

循環播放碟片某個片段使用重複播放功能

使用隨機播放功能建立程序編輯清單

搜索碟片切換字幕

切換對白語言音頻聲道放大畫面切換拍攝角度

顯示碟片資訊

05 USB

使用基本播放控制

掃描檔案播放

利用「導覽器」瀏覽檔案

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . . . . 17

幻燈片秀

JPEG

VCD

碟片

製作播放清單聆聽播放清單

清除播放清單上的檔案

程序編輯選單中其他可用的功能

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . 17

DVD或 VCD/

. . . . . . . . . . . . . . . . . . . . . . . 18

JPEG

視頻及

. . . . . . . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . 21

. . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . . . . . 23

播放

USB

JPEG

. . . . . . . . . . . . . . . . . . . . . . . . 24

介面

. . . . . . . . . . . . . . . . . . . . . . . . 24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

幻燈片秀

. . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . 25

WMA、 MP3

. . . 19

等檔案

. . . . . . . . 21

、

ChH

音頻設置及視頻調整選單

「音頻設置」選單

音頻

DRC

「視頻調整」選單

「初始設置」選單

使用「初始設置」選單視頻輸出設定值

語言設定值顯示屏設定值

選項設定值揚聲器設置

成人鎖定

DivX® VOD

關於揚聲器距離

其他接線

連接外部天線連接輔助音頻設備

「音訊輸出」選項

連接

S-video

使用色差視頻輸出連接

關於逐行掃描視頻

關於控制輸出連接

. . . . . . . . . . . . . . . . . . . . . 26

（動態範圍控制）

. . . . . . . . . . . . . . . . . . . . . 26

. . . . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . 29

內容

. . . . . . . . . . . . . . . . . . . . . . . . . 30

. . . . . . . . . . . . . . . . . . . . . . . . 31

. . . . . . . . . . . . . . . . . . . . . 31

. . . . . . . . . . . . . . . . . . . . 31

輸出

. . . . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . 26

. . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . 29

. . . . . . . . . . . . . . . . . 32

其他資訊

碟片內容格式播放相容性

碟片相容性參照表關於

DVD+R/DVD+RW

DivX . . . . . . . . . . . . . . . . . . . . . . . . . . .35

關於關於

MPEG-4 AAC . . . . . . . . . . . . . . . . . . . .36

WMA . . . . . . . . . . . . . . . . . . . . . . . . . .36

關於

碟片的使用及維護

DVD Video

安裝及保養

安裝提示清潔讀寫頭時

水氣凝結問題搬動系統主機

畫面大小及碟片格式電視系統設置

頻率間距設置關閉展示功能

故障排除

重新設置系統設定按鍵鎖

使用語言代碼清單語言代碼清單

國家地區代碼清單規格

. . . . . . . . . . . . . . . . . . . . . . . . . . . .39

一般問題

DVD/CD/VCD

調諧器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

USB

連接

錯誤訊息

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

. . . . . . . . . . . . . . . . . . . . .36

適用地區

. . . . . . . . . . . . . . . . . . . . . . . . . .37

. . . . . . . . . . . . . . . . . . . . . . . . . . .37

. . . . . . . . . . . . . . . . . . . . . . .37

. . . . . . . . . . . . . . . . . . . . . . . . .38

. . . . . . . . . . . . . . . . . . . . . . . . . . .39

播放器

. . . . . . . . . . . . . . . . . . . . . . . . . . .41

. . . . . . . . . . . . . . . . . . . . . . . . . . .42

. . . . . . . . . . . . . . . . . . . . . . . . .42

(Key Lock) . . . . . . . . . . . . . . . . . .42

. . . . . . . . . . . . . . . . . . . . .42

. . . . . . . . . . . . . . . . . . . . . . . . .43

. . . . . . . . . . . . . .34

. . . . . . . . . . . . . . . . . . . .34

相容性

. . . . . . . . . . .35

. . . . . . . . . . . . . . . . . .37

. . . . . . . . . . . . . . . . . . .37

. . . . . . . . . . . . . . . . . .40

. . . . . . . . . . . . . . . . . . .43

English

中文

Français

Italiano Español

Nederlands

ChH

控制與顯示

第

章

控制與顯示

前面板

DVD/CD

OPEN/CLOSE

5 6 743

STANDBY/ON

8 9

PLAY LIST 1 PLAY LIST 2

PLAY LIST 3

1  STANDBY/ON

可將系統開機或切成待機狀態。

2 PLAY LIST

按鍵

可新增曲目（播放期間）或選取播放清單

（停止播放時）（第

頁）。

VOLUME

USB

1110

3 

7 VOLUME +/–

8 USB

連接

放

9 PHONES

接上耳機。

請參閱下列

介面

裝置播放（請參閱第

USB

）。

遙控感應器

顯示屏

插孔

按鍵

說明。

頁的

USB

播

開啟關閉碟盤。

選取

DVD/CD



停止播放。

選取

USB

ChH

OPEN/CLOSE

4 

DVD/CD

功能並開始暫停恢復播放。

6 

USB

功能並開始暫停播放。

控制與顯示

遙控器

TUNER

STANDBY

DVD/CD

(FM/AM)

/ON

1 2

123

4 5

456

789

CLEAR

TOP MENU

HOME MENU

SETUP

INPUT CHANNEL VOLUME

SHIFT

1  STANDBY/ON

可將系統開機或切成待機狀態。

功能選取按鍵

可選取您要聆聽的來源（

、

）。

USB

3 DVD

LINE

數字鍵、

控制

CLEAR

清除輸入項目。

DISPLAY

可顯示變更螢幕上顯示的碟片資訊

頁）。

（第

USB

AUDIO

SUBTITLE

ANGLE

SLEEP

TUNE

ENTER

TUNE

SURROUND

TEST TONE

TV CONTROL

VOLUME

、

DISPLAY

OPEN/CLOSE

LINE

PLAYLIST

ZOOM

EXTRA PWR

DISPLAY

RETURN

SOUND

LINE OUT

MUTE

DVD/CD

、

17 18

、

TUNER

SLEEP

和

SHIFT+SLEEP

按下以設置睡眠定時（第

SHIFT+AUDIO

可選取音頻聲道對白語言

SHIFT+SUBTITLE

可顯示變更字幕（第

SHIFT+ANGLE

可變更度（第

多角度場度播放期間的拍攝角

DVD

頁）。

SHIFT+ZOOM

可變更畫面放大的倍數（第

4 TOP MENU

可在播放位置上顯示此項功能可能和按下

游標按鍵、

ENTER

碟片的上層選單

DVD

（第

及調諧按鍵

游標按鍵

使用游標按鍵（顯示畫面及選單。

///

ENTER

可選取選項或執行命令。

TUNE +/–

可調選收音機。

ST +/–

可選取收聽收音機時想要收聽的預設電台。

6 HOME MENU

、

可顯示（或退出）初始設置、播放模式功能等的在屏顯示選單。

設定及其他音效控制

SETUP

用以進行各種系統及環繞音效設置

（第

、

及

頁）。

TEST TONE

可輸出測試音調（用於揚聲器設置）

（第

頁）。

（第

頁）。

頁）相同。

頁）。

）可導覽在屏

頁）。

English

中文

Français

Italiano Español

Nederlands

ChH

控制與顯示

SURROUND

選取環繞聲模式（第體聲播放（第

SOUND

可存取音效選單以調整高低等（第

播放控制

請參閱第

碟片播放功能

些控制的說明。

9 TV CONTROL

這些按鍵可控制先鋒電漿電視。

10 SHIFT

按下可存取反白成綠字的控制。

開啟關閉碟盤。

OPEN/CLOSE

頁）。

頁的

基本播放控制

以及第

按鍵

頁）。

頁的

頁）或切換至立

SFC

模式、低音及

、第

USB

播放

11 

頁的

有關這

及

按鍵

DVD

頁）。

光碟或

LINE OUT

頁）。

USB

端子（第

選單或導覽器

12 PLAYLIST

可新增曲目（播放期間）或選取播放清單

（停止播放時）（第

13 EXTRA PWR

切換至「加大功率」模式（第

14 MENU

按下可顯示

（第

15 RETURN

可返回至前一個選單畫面。

16 LINE OUT

是否要轉換為從出混縮信號。

17 MUTE

可將聲音關閉（再按即可取消靜音）。

18 VOLUME +/–

可調整音量。

ChH

頁）。

頁）輸

控制與顯示

顯示屏

21 4

PRGSVE SOUND DTS F.SURR.

2PL

13 910 8

頁）。

1214

頁）或「前置

頁）時會亮起。

RPT-1

頁）。

1 DTS

此燈於播放

2 PRGSVE

在選取逐行掃描視頻輸出時會亮起（第

3 SOUND

或音調控制（高音、低音或重低音）啟動

SFC

時會亮起（第

4 F.SURR.

選取「加大功率」模式（第環繞聲」聆聽模式（第

5 RPT RPT

在重複播放期間會亮起。

放單曲期間會亮起（第

6 REC MODE

在啟動「音訊輸出」模式時會亮起（第

來源期間會亮起（第

DTS

及

RPT-1

頁）。

在重複播

頁）。

REC MODE RPT -1

PGM

kHz MHz RDM

10 kHz/MHz

為指示字元顯示屏中所顯示的頻率單位

適用於

（

kHz

字元顯示屏

此燈在睡眠定時啟動時會亮起（第



此燈在播放期間會亮起。

PL II

此燈在

Dolby Pro Logic II

（第

頁）。

此燈在播放

頁）。

，

MHz

15 2

Dolby Digital

適用於

14 2

解碼期間會亮起

來源期間會亮起

）。

頁）。

English

中文

Français

Italiano Español

Nederlands

7 PGM

此燈於節目或播放清單播放期間會亮起

（第

及

調諧器指示燈

立體聲

9 RDM

隨機播放期間會亮起（第

頁）。

此燈在接收到廣播時會亮起。

–

此燈在自動立體聲模式期間接收到

–

廣播時會亮起。

此燈在選取

–

單聲道接收時會亮起。

頁）。

ChH

開始操作

第

章

開始操作

家庭劇院音效設置

請依照下圖方式擺放揚聲器，使其產生最佳環繞音效（請參閱揚聲器安裝指南取得更多關於擺設上的指示）。

•

標準環繞聲

聲道家庭劇院音效的標準多聲道環繞聲

5.1

揚聲器設置方式。

HTZ161DVD

僅適用

請視房間的大小及特性選擇使用以下的設定選

項：

前置環繞聲

•

進行後環繞揚聲器的擺設時，或您希望能避免在聆聽區內佈設過長的揚聲器線時，相當的實用。請與「前置環繞聲」模式一起使用此種設置方式，以善加利用牆壁及天花板的反射條件，提供極度逼真的環繞聲效果。

左環繞

點設置

左前置

這是一種能提供最佳

–

中置

右前置

重低音

聆聽位置

右環繞

機型：

點設置

左前置右前置

左環繞

此種設置方式在無法

–

中置

重低音

右環繞

在您完成揚聲器的擺設後，請接著參閱下列

置聲道音量

，第

頁的

揚聲器設置

的環繞音效設置。

設置聲道音量

設置您主要聆聽位置的相對聲道音量。

按下

TEST TONE

。

測試音調會按以下順序輸出（從目前聆聽模式下啟動中的揚聲器）：

左前置揚聲器

–

中置揚聲器

–

右前置揚聲器

–

右環繞揚聲器

–

左環繞揚聲器

重低音

–

使用

的範圍。

VOLUME +/–

使用

/

• L

• C

• R

• SR

• SL

• SW

按鍵以調整音量至適度

以輪流調整揚聲器的音量。

當坐在主要聆聽位置上，您應該會聽到來自每個揚聲器同樣音量的測試音調。聲道音量範圍為

。

±10 dB

在您完成時，按下

ENTER

以退出測試音調

設置。

以完成您

設

聆聽位置

附註

使用此項設定方式時，請確定在選取任一環繞聲模式時已將前置環繞聲模式（第

•

此項僅在選取

要調整所聆聽音效來源的整體平衡，請按下

•

從一聲道移至另一聲道，再以

3 由於重低音會產生超低階頻率，因此其音效聽起來會較實際上的音量安靜一些。

且停止播放時，才能使用。另請確定耳機尚未接上。

DVD/CD

鍵調整聲道位準。在您完成時，按下

/

SETUP

鍵，使用

/

ChH

鍵選取

ENTER

CH LEVEL

。

頁）開啟。

，然後按下

ENTER

。使用

/

鍵

開始操作

使用在屏顯示畫面（

為了使用方便，本系統採用了大量圖形化的在屏顯示畫面（

所有畫面的導覽方式基本上並無不同，請使用

、







完成選取。

重要提示

整本手冊，「選取」是指使用游標按鍵反白

•

在屏畫面中的項目，再按下

按鍵按鍵功能

HOME MENU



ENTER

RETURN

提示

在

•

OSD

畫面所需使用的按鍵。

）。

OSD

鍵變更反白項目，並按下



顯示退出在屏顯示畫面（

變更反白的選單項目

選取反白的選單項目

返回主選單不做任何變更

畫面下方的按鍵指南可告訴您操作

OSD

ENTER

）

OSD

ENTER

之意。

）

碟片播放

適用播放視頻及播放控制，在此均適用。進階功能會在第中詳細說明。

如果播放器尚未開機，請將它開機。

如果您正在播放含有影像的碟片，請同時將電視機打開並確定設置的是正確的視頻輸入。

、

DVD

WMA/MP3/MPEG-4 AAC

VCD/

超級

、

VCD

DivX

碟片的基本

章

按下

標籤面朝上置入碟片，利用碟片導槽對準碟片

（如果您置入的是雙面

想要播放的一面朝下）。



OPEN/CLOSE

以置入碟片。

碟片，置入時請將

DVD

按下

如果您播放的是出現一選單。請參閱第

片選單

熟知導覽的方法。

若是您置入的碟片當中含有幻燈片展示。與其相關的更多資訊，請參閱第

頁的

•

（例如（（

請使用

（播放）以開始播放。



或

DVD

VCD/

頁的

VCD/

超級

VCD PBC

及

播放

若碟片內含

MP3

OSD

）中選取要播放

DivX

）或其他媒體檔案類型（

WMA / JPEG / MPEG-4 AAC

音量調整。

VOLUME

幻燈片秀

JPEG

DivX

視頻及其他媒體檔案類型

），首先請從螢幕操作畫面

DivX

來控制音量。

超級

VCD

DVD-Video

選單

JPEG，則會開始

乙節說明。

視頻檔案

MP3 /

）。

基本播放控制

下表中列有遙控器上用以播放碟片的各項基本

。您可以在第

控制

按鍵按鍵功能



開始恢復正常播放。

• 如果螢幕上顯示

MEM

播放或最後記憶的位置開始（請參閱下列

章中找到其他的播放功能。

RESUME或 LAST

的字樣，則播放作業便會從恢復

恢復播放及最終記憶播放

English

中文

Français

，便會

碟

內容，以

Italiano Español

Nederlands

）。

附註

螢幕保護程序會在系統閒置五分鐘後出現。

1 2 在您播放某些 DVD 碟片時，您會發現有些播放控制可能無法用來播放碟片中的某些部分。

ChH

開始操作

按鍵按鍵功能













數字鍵可用以輸入標題章節曲目的編號。

暫停繼續播放碟片。

可停止播放或取消恢復播放功能

（如果螢幕上顯示

按下可開始向前快轉。

按下可開始向後快轉。

可跳至目前曲目或章節的開頭，以及前一個曲目章節。

可跳至下一個曲目或章節。

按下

ENTER

• 如果碟片停止，則會從所選標題（

）或曲目（

DVD

VCD

）的開頭處開始播放。

• 如果碟片正在播放，則會從所選標題（ VR模式

DVD-Video

（

VCD

）的開頭處開始播放。

RESUME

鍵以作出選擇。

CD/VCD/

DVD-R/-RW

）或曲目（

字樣）。

超級

）、章節

CD/VCD/

超級

恢復播放及最終記憶播放

您停止播放碟片時，

RESUME

幕中，表示您可以從該點位置來恢復播放。對於

DVD

及

VCD/

超級播放位置亦會儲存在記憶體裏。片時，螢幕上即會顯示時讓您從此恢復播放。如果您想要清除恢復播放的位置，請在螢幕上顯示

RESUME

DVD-Video

許多

的字樣時，按下

碟片選單

碟片內含您可以選取想要觀賞

內容的選單。

字樣會出現在螢

而言，即使退出，

VCD

LAST MEM

下次您置入碟

的字樣，同

（停止）。



有時，

DVD-Video

選單會自動在您開始播放時

顯示在螢幕上；其他碟片只會在您按下

TOP MENU

或

按鍵按鍵功能

TOP MENU



ENTER

RETURN

數字鍵可選取編有號碼的選單選項

VCD/

某些

VCD/

賞內容的選單。這些便是

時才會顯示。

顯示

同。

可顯示碟片而有所不同，同時可能與

「上層選單」功能相同。

在畫面上四面移動游標。

選取目前選單上的選項。

返回前一個顯示的選單畫面。

（僅適用於某些碟片）。按下

ENTER

超級

VCD PBC

超級

碟片的「上層選單」

DVD

此項功能會視碟片而有所不

DVD

碟片選單這會依

鍵以作出選擇。

選單

具有您可從中選取想要觀

VCD

PBC

（播放控制）選

單。

您可以直接利用數字鍵選取曲目，不用按下

（播放）按鍵來開始播放，而無須導覽



選單，便可播放整張

按鍵按鍵功能

RETURN

數字鍵選取編有號碼的選單選項。按下





PBC VCD/

PBC

顯示

ENTER

顯示前一個選單頁

（如果有的話）。

顯示下一個選單頁

（如果有的話）。

選單。

鍵以作出選擇。

超級

VCD

PBC

。

附註

•「最終記憶播放」功能可能不適用某些碟片。

對於 DVD-Video 碟片（除 VR 模式 DVD-R/-RW 外），本機可儲存最後五片的播放位置。

•

ChH

開始操作

聆聽收音機

及

調諧器可以接夠將自己愛聽的電台記憶下來，這樣就不必每次在要收聽時還得手動調諧。

按下

以選取

螢幕此時會顯示波段及頻率。

調選需要的頻率。

這裡有三種調諧模式手動、自動及高速：

•

手動調諧：連續按的頻率。

•

自動調諧：按住頻率開始變動為止，然後將按鍵放開。一旦找到下一個電台，調諧器即會停止動作。重複步驟以繼續搜尋。

高速調諧：

•

率開始快速變動為止。繼續按住按鍵，直到您找到所需要的頻率。如有必要，可使用手動調諧功能來微調頻率。

TUNER

以切換調諧器，然後連續按

或

按住

改善 FM接收不良

如果您正在以立體聲收聽很微弱，那麼您可以將它切換成單聲道來改善聲音的品質。

調選至

使用

2 ENTER

使用

3 ENTER

調諧器在單聲道接收模式下，單聲道指示燈

（）會亮起。

選取

FM AUTO

聽立體聲廣播時，立體聲指示燈（）會亮起）。

。

廣播電台，然後按下

以選擇

/

以選取

/

以切換回自動立體聲模式（收

兩種廣播，並讓您能

波段。

TUNE +/–

FM MODE

FM MONO

以改變所顯示

，直到所顯示的

，直到顯示的頻

電台，但接收卻

SETUP

，然後按下

記憶電台

您可儲存多達輕鬆鬆便能收聽喜愛的電台，而無須每次都要手動調諧。

調諧至

對於

立體聲的接收方式。此項設定值會連同預設電台一併存。

「

然後按下

SETUP

按下

ST.MEM.

/

使用

個預設電台，讓您永遠可以輕

或

波段，可視需要來選取單聲道或自動

廣播電台。

/

鍵並用

」，然後按下

以選取您要收聽的預設電台，

ENTER

。

ENTER

鍵選擇

收聽預設電台

確定已選取

使用

•

您也可以使用數字鍵來選取預設電台。

TUNER

功能。

按鍵以選取一預設電台。

ST +/–

聆聽其他來源

可將輔助來源（電視機、衛星接收器等）連接至本機上，透過揚聲器系統播放。與其相關的

頁的

更多資訊，請參閱第

備

乙節說明。

要將一

•

。

第

確定外部來源（電視機、衛星接收器等）

已經開機。

按下

如有必要，可開始播放來源。

頁的

LINE

裝置連接至

USB

以選取來源。

播放

連接輔助音頻設

USB

。

端子上，請參閱

English

中文

Français

Italiano Español

Nederlands

ChH

開始操作

設置睡眠定時器

睡眠定時可在您睡著約一小時後將系統關機，您完全無須擔心。

連續按

•

。

ENTER

選取下列選項：

SLP ON –

SLP OFF –

SLP ON

在選取以確認一下剩餘的時間。每條線代表約

（剩餘時間）：

SHIFT+SLEEP

•

約在一小時後關機

取消睡眠定時

後，您可以再按下

以選取選項，然後按下

•

SHIFT+SLEEP

SLP --- --

調暗顯示屏亮度

您可調整前面板顯示屏上的文字亮度。

分鐘

1 DIMMER

這會顯示在前面板顯示屏上。

按下

1 設定睡眠定時器時，顯示屏會調暗下來。

按下

使用

附註

ENTER

SETUP

，然後按下

/

。

並使用

以選取

ChH

/

ENTER

LIGHT

以選擇

。

或

DARK

，然後

聆聽您的系統

第

章

聆聽您的系統

自動聆聽模式

自動聆聽模式是聆聽主要控制的各種來源最簡單的方法：自揚聲器的輸出反映出來源題材中的通道。

•

以環繞聲聆聽

您可以環繞聲來聆聽立體聲或多聲道來源。繞聲來自於採用某種的立體聲來源。

•

顯示屏中所出現的選擇會依播放的來源類型而有所不同。

按下

SURROUND

以選取

Dolby Pro Logic

AUTO

聆聽模式。

解碼模式

SURROUND

連續按

以選取一種聆聽模式。

•

AUTO –

自動聆聽模式（如前述）

DOLBY PL (Dolby Pro Logic

）

–

•

可產生

聲道環繞音效（適用於雙聲道來源）

MOVIE (Dolby Pro Logic II Movie

Logic II 5.1

聲道環繞音效，特別適合電影來

源（可用於任何一種雙聲道來源）

MUSIC (Dolby Pro Logic II Music

Pro Logic II 5.1

聲道環繞音效，特別適合音

樂來源（適用於雙聲道來源）

STEREO –

請參閱下列

以立體聲聆聽

）

•

）

–

•

說明

環

4.1

•

– Pro

可產生

乙節

運用前置環繞聲

僅適用

HTZ161DVD

前置環繞聲模式可適用於選取作為輸入來源，且採用第

效設置

聲

•

1 F.SURR

式）或

ENTER

在選取模式及前置環繞聲功能。

揚聲器安裝指南

及

點式揚聲器設定方式的情況。

環繞揚聲器應置於前置揚聲器上方並面向牆壁。

SETUP

按下

並使用

，然後按下

/

使用

以選取

MODE OFF

確認。

MODE ON

機型

DVD/CD

頁的

中所述之前置環繞

或

USB

家庭劇院音

/

以選擇

ENTER

MODE ON

。

（啟動模

（關閉模式），然後按下

後，即可一起使用環繞聆聽

English

中文

Français

Italiano Español

Nederlands

附註

1 2 3 4

Dolby Digital

注意需將輸入來源切換至注意

•

設定為

將「加大功率」設定為 MODE ON，然後將「前置環繞聲」設定 MODE OFF 時，聆聽模式將自動切換成 AUTO。

•

選項在耳機接上不會出現。

F.SURR

MODE ON

若來源為

或

，則前面板顯示屏中的相對指示燈會亮起。

DTS

DVD/CD

時，請確實按照安裝指南所述，才能產生最佳的環繞音效。

或

，才能進行多聲道播放。

USB

ChH

聆聽您的系統

使用加大功率模式

「加大功率」模式可讓您從立體聲（

來源享受更豐富、完整的音效。

USB

使用

來源時，即可使用「加大功率」模式。

或

HTZ161DVD

：

應將環繞揚聲器放在前置揚聲器上方，並將所有揚聲器面朝前。

使用

HTZ262DVD

：

應將前置及環繞揚聲器比鄰放置，並將所有揚聲器面朝前。

•

按下

MODE OFF

選取

MODE ON

EXTRA PWR

。

後，前面板顯示屏上的

可選取

指示燈會亮起。

2.1

當您聆聽

MODE ON

聲道）

DVD/

或

F.SURR.

以立體聲聆聽

您可以在立體聲音效下聆聽任何一種來源立體聲或多聲道。在播放多聲道來源時，所有聲道會經縮混後傳送至前置左右揚聲器及重低音之中。

•

STEREO

戴上耳機聆聽

在接上耳機時，只有

連續按

的字樣為止。

SURROUND

直到顯示屏中出現

STEREO

模式可以使用。

使用

SFC

（音場控制）模式可以適用於任何的多聲

SFC

模式

道或立體聲來源，以提供各式其他的環繞聲效果。

2 ENTER

按下使用

按下

SOUND

/

。

/

。

以選取

SFC MODE

，接著按下

ENTER

音效模式。

請選取

OFF

（戲劇）、

（音樂廳）或

HALL

（關）、

ROCK

ACTION

（搖滾樂）、

（現場演奏）。

LIVE

（動作）、

POP

調整低音及高音

使用低音及高音控制可調整全面的音調。

按下

按下使用

ENTER

使用

SOUND

/

/

。

以選

BASS

。

鍵調整聲音，然後按下

或

TREBLE

鍵確認。

加重低音音量

本機共有二種低音模式，您可用來增強來源中的低音音量。

按下

使用

式），然後按下

使用

鍵確認。

OFF

選取

（劇院）。

SOUND

/

/

。

以選取

ENTER

鍵調整聲音，然後按下

（關），

MUSIC

BASSMODE

。

（音樂）或

，然後按下

以選取

SFC

DRAMA

（流行樂）、

，然後

ENTER

（低音模

ENTER

CINEMA

附註

當開啟「加大功率」模式，多數音效功能便無法使用。如果您在「加大功率」模式啟動時試著使用受到限制的功能，那麼

顯示屏將會短暫閃爍

•

請注意，使用耳機時，便無法使用「加大功率」模式。

CANNOT

•

設定為

設定為 MODE OFF 時，收聽模式將自動設為 AUTO。

•

EXTRAPWR

（無法運作）錯誤訊息。

MODE ON

時，請確實按照安裝指南所述，才能產生最佳的環繞音效。

的訊息。

如果在接上耳機時按下

EXTRA PWR

，前面板顯示

ChH

碟片播放功能

第

章

碟片播放功能

重要提示

•

即使某些功能的實際操作會因置入的碟片種類而有些許上的差異，本章所涵蓋的許多功能仍可適用於

VCD MPEG-4 AAC/JPEG

有些

•

複播放）對碟片的部分或全部的使用。這並不是故障。

在播放

•

放期間並不適用。如果您想要使用這些功能，請使用數字鍵選取曲目來開始碟片的播放。

碟片掃描

您可以各種的速度向前或向後快速掃描碟片。

播放期間，按下

•

連續按以增加掃描速度（如在屏顯示）。

•

要恢復播放，按下

慢動作播放

您可以四種慢動作速度來播放

VCD

及

作播放。

附註

視頻碟片僅適用一種速度。

1 DivX

•

視碟片而定，正常的播放會在讀取到

•

對於

PBC

將恢復正常播放。

•

本機將一份檔案載入的時間會隨著檔案容量愈大而增加。

一張碟片可包含多達 299 個資料夾及 648 個合併的資料夾與檔案。

•

DVD

碟片、

DivX

、

視頻以及

會限制某些功能（例如隨機或重

DVD

碟片。

WMA/MP3/

DivX

VCD/

視頻。

超級

時，某些功能在

VCD

或



DVD



以開始掃描。



（播放）鍵。

DVD

碟片還可以反向慢動

模式中的

VCD/

超級

VCD

DVD

以及

VCD/

超級

PBC

播

VCD/

、

超級

碟片上新的章節時，自動恢復。

WMA/MP3/MPEG-4 ACC

播放期間，按下

按住

/

或



/

（暫停）鍵。

鍵，直到開始慢動

作播放為止。

連續按以變更慢動作播放速度（如在屏顯示）。

要恢復播放，按下

•

（播放）鍵。



格進格退播放

您可以逐格向前或後退的方式播放對於用格進播放。

式一次一格播放。

•

播放

在置入內含

超級

VCD/

VCD

播放期間，按下

按下

/

或

/

要恢復播放，按下

幻燈片秀

JPEG

圖片的碟片後，請按下

及



視頻，您只可以使

DivX

（暫停）鍵。

以後退或前進的方



（播放）鍵。

開始從碟片上的第一個資料夾圖片開始幻燈

本機會按字母順序來顯示每一個資料夾

片秀。中的圖片。

•

若該裝置內含有

WMA/MP3/MPEG-4 AAC

檔案，則幻燈片秀及音頻檔案會不斷重複播放。音頻播放期間，您仍然可以使用跳過



）、掃描（

 /



（

 /

等各項功能。

圖片會自動調整以盡量填滿整個螢幕畫面。

曲目（限「掃描模式」中），到達曲目的開頭或結尾時

碟片。

DVD

）及暫停（



以

）



English

中文

Français

Italiano Español

Nederlands

ChH

碟片播放功能

幻燈片秀播放時：

按鍵按鍵功能







///

SHIFT+ZOOM

可暫停幻燈片秀（或音頻）的播放，再按時可再度開始播放。

可跳至前一張圖片（或音頻檔案的音頻播放）。

可跳至下一張圖片（或音頻檔案的音頻播放）。

可暫停幻燈片秀的播放，並旋轉翻動所顯示的圖片（按下

（播放）鍵以再度開始播放幻



燈片秀）。

可暫停幻燈片秀的播放，並將圖片放大。再按時可切換 1x、

及 4x的放大倍數（按下

（播放）鍵以再度開始播放幻



燈片秀）。

可顯示「碟片導向」畫面

（參閱以下說明）。

使用「碟片導向」瀏覽

VCD/

超級

使用「碟片導向」可瀏覽整張

VCD

碟片的內容，找到您想要播放的部分。

級

播放期間，按下

選單中選取「碟片導向」。

VCD

HOME MENU

碟片

DVD

VCD/

或

並從在屏

可以使用的選項視置入的碟片種類及是否要播放碟片而定，然而仍包含：

標題

指

– –

指

DVD-Video

VCD/

超級

•

–

標題

•

章節

•

節。

曲目

•

時間

個的縮圖。

Original:

中的原始標題。

標題

Playlist:

–

當中的播放清單標題。

時間

–

•

–

Original:

個的縮圖。

Playlist:

碟片中的標題。

碟片目前標題中的章

超級

指

VCD

碟片中每

模式

碟片中的曲目。

DVD-R/-RW

•

指

模式

DVD-R/-RW

•

指原始內容中每

指播放清單中每

個的縮圖。

整個螢幕畫面前後一次最多可接連顯示六張縮圖影像。要顯示前一組下一組六張縮圖，按

。



選取您要播放的縮圖影像。

或

下

 /

超

碟片導向: 標題

01- 49: - -

分鐘一

碟片

分鐘一

ChH

選擇檢視選項。

碟片導向標題章節

碟片導向

您可使用

///

及

ENTER

鍵或數字鍵選

取縮圖。

要使用數字鍵選取時，請輸入兩位數字，然後

ENTER

按下

。

碟片播放功能

可利用「碟片導向」功能瀏覽

ENTER

或

、

。

DivX

WMA、 MP3、 MPEG-4 AAC

視頻及

DivX

JPEG

使用「碟片導向」按照檔名尋找一特定的檔案或資料夾。

按下

HOME MENU

選取「碟片導向」。

00:00/ 00:00 0kbps

Folder1

Folder2

Folder3

Folder4

使用

使用使用

使用

顯示反白的

///

可上下移動資料夾檔案清單。

/

以回到根資料夾。



或

ENTER

•

當反白螢幕右側。

可開啟一反白的資料夾。



JPEG

檔案，便有一縮圖影像顯示在

00:00/ 00:00 0kbps

Folder2

File1

File2

File3

File4

File5

要播放反白的影音軌或

檔案時，可按下

JPEG

當已選取

•

WMA/MP3/MPEG-4 AAC

視頻檔案，則會自該檔案開始播放到整個資料夾結束為止。

等檔案

並從在屏顯示選單中

及

ENTER

DivX

來瀏覽。

視頻檔案或

當選取了

•

檔案，幻燈片秀即會開始，並

JPEG

從所選檔案開始播放，一直到整個資料夾播放完為止。

提示

•

在聆聽也可以同時播放

WMA/MP3/MPEG-4 AAC

JPEG

幻燈片秀。只需選取

的播放時，

想要聆聽的音頻檔案，再選取想要播放幻

JPEG

燈片秀的

檔案即可。此時幻燈片秀及

音頻檔案會同時不斷重複播放。各項播放

JPEG

控制僅適用於

•

要播放整張碟片而不是只有目前資料夾的

幻燈片秀。

內容，請先退出「碟片導向」，然後使用



（播放）按鍵來開始播放。

使用播放清單

配合此項功能，您可以將含有

MPEG-4 AAC

播放清單（每份

JPEG

及

檔案的碟片，製作成三份

個檔案）。由於本機會記住

WMA

最後十張置入碟片的所有播放清單，這在您想要快速且輕鬆地整理大量的檔案時，相當有用

製作播放清單

在碟片停止時，按下

在屏顯示選單上選取「碟片導向」。

選取想要加到播放清單上的檔案。

若不知道怎麼做，請參閱上述

向」功能瀏覽

DivX

按下

視頻及

PLAY LIST1

WMA

JPEG

此時檔案會加到所選取的播放清單上。

HOME MENU

、

MP3

等檔案

。

、

或

可利用「碟片導

、

MPEG-4 AAC

。

MP3

、

。

並從

English

中文

Français

Italiano Español

、

Nederlands

、

附註

您也可以進入最上層的「

1 2 該碟片必須置入才能播放在播放清單當中的檔案。

」資料夾，然後按下

ENTER

重複步驟

來完成此項動作。

及

，直到整個操作完成。

ChH

碟片播放功能

提示

•

要在沒有在屏顯示畫面的情況下加入檔案，只需在正常播放所需檔案期間按下

PLAY LIST1

的同時，又播放

、

或

即可（除在播放音頻

JPEG

幻燈片秀外）。

聆聽播放清單

•

播放停止時，按下

播放期間，前面板顯示屏中的亮起。若未設定任何播放清單，則顯示屏中會

NO LIST

顯示

•

若播放清單內含有

。

則會開始播放幻燈片秀及音頻檔案。

PLAY LIST1

PGM

JPEG

及音頻兩種檔案，

、

或

指示燈會

。

清除播放清單上的檔案

開始播放您的播放清單。

從「碟片導向」畫面上，選取想從播放清

單上清除的檔案並按下

CLEAR

。

循環播放碟片某個片段

重複」功能可讓您指定一影音軌（

「

VCD/

（

A-B

超級

及

），來一直不斷地循環播放。

）或一標題（

VCD

DVD

）中的兩點

循環播放的開始點。

循環播放的結束點。

在按下然後開始循環播放。

使用重複播放功能

除了各種的重複播放選項外，也可以將重複播放同程序播放一起使用（請參閱第

立程序編輯清單

「播放模式」。

如果程序播放功能啟動，可選取重複播放程式來重複播放程序編輯清單，或選取關閉重複播放取消重複播放。

•

、

•

A-B

選取「在「

重複」。

（開始點）」上按下

在「

（結束點）」上按下

後，播放作業會跳回至開始點，

ENTER

要恢復正常播放，請選取「關」。

）。

播放期間，按下

HOME MENU

選取「重複」，然後選取重複播放選項。

播放複播放章。

播放

碟片時，可選取重複播放標題或重

DVD

及

VCD/

超級

VCD

放單碟或重複播放曲目。

DivX

對於

視頻碟片，可選取重複播放標題

（或是關閉重複播放）。

播放期間，按下

「播放模式」。

HOME MENU

並選取

使用隨機播放功能

播放模式

附註

1 WMA/MP3/MPEG-4 AAC

•

您可以在碟片播放或停止的同時，設置隨機存取的選項。然而，您無法將隨機播放搭配程序播放一起使用。

您不能使用隨機播放來播放

•

單已顯示的情況下使用。

碟片無法使用重複播放。

格式

DVD-R/-RW

碟片、

可使用此項功能以隨意的順序來播放標題或章

DVD-Video

節（

VCD

）。

播放期間，按下

）或曲目（

HOME MENU

「播放模式」。

WMA/MP3/MPEG-4 AAC

碟片、

視頻碟片，或在

DivX

ENTER

以設置

ENTER

以設置

頁的

並選取

時，可選取重複播

VCD/

和

超級

並選取

碟片選

DVD

建

ChH

碟片播放功能

選取「隨機」，然後選取一選項。

播放

•

機播放章。

播放

•

碟片時，可選取隨機播放標題或隨

DVD

及

VCD/

超級

VCD

時，可選取開或關

以開啟或關閉隨機播放功能。

提示

隨機播放期間使用以下控制功能

•

按鍵按鍵功能





•

隨機播放會繼續執行，直到您從隨機播放選

隨機播放下選取一新的曲目標題章節。

可返回至目前曲目標題章節的開頭，再按時可隨機選取其他的曲目標題章節。

單選項中選取了隨機播放關閉為止。

建立程序編輯清單

本項功能可讓您編輯碟片上標題章節曲目的播放順序程序。

播放期間，按下

「播放模式」。

選取「程序編輯」然後從程序編輯選項清

單中選取「編序創建編輯」。

使用

///

題、章節或曲目作為目前在節目清單中的步驟。

對於

DVD

對於

•

程序編輯清單之中。

ENTER

在按下步驟編號會自動向下移動一位。

HOME MENU

並選取

及

ENTER

以選取一標

碟片，您還可以增加標題或是章節。

或

VCD/

超級

，可選取曲目加到

VCD

選取標題章節曲目後，編序

請重複步驟

一份程序編輯清單中可包含多達驟。

您只需將您想顯示新編序步驟的位置加以

•

以建立一程序編輯清單。

個編序步

反白再輸入標題章節曲目編號，便可插入編序步驟。

要刪除編序步驟，請將其反白後按下

•

即可。

CLEAR

要播放程序編輯清單，請按下



（播放）

鍵。

程序編輯清單會繼續存在，直到您關閉程序播放（參閱以下說明）、刪除程序編輯清單（參閱以下說明），退出碟片或關機為止。

提示

程序播放期間使用以下控制功能

•

按鍵按鍵功能

HOME MENU



可儲存程序編輯清單並退出但不播放。

可跳至程序編輯清單中的下一個編序步驟。

程序編輯選單中其他可用的功能

在程序編輯選單中尚有除了編序創建編輯以外的其他選項。

編序播放開始

•

輯清單

•

編序播放停止

刪除程序編輯清單

•

編序刪除

序播放

可開始播放儲存的程序編

–

可關閉程序播放，但不會

–

可刪除程序編輯清單並關閉程

English

中文

Français

Italiano Español

Nederlands

1VR

能。

附註

格式的

DVD-R/-RW

碟片、

WMA/MP3/MPEG-4 AAC

碟片、

DivX

視頻碟片或

碟片選單顯示時，無法使用程序播放功

DVD

ChH

碟片播放功能

搜索碟片

您可以按標題或章節編號，或按時間來搜索

DVD

號或時間；

按下

選取「搜索模式」。

碟片；

DivX

HOME MENU

及

VCD/

超級

VCD

可按曲目編

視頻碟片則可按時間來搜索。

並選取「播放模式」。

所呈現的搜索選項會視置入的碟片種類而定。

選取搜索模式。

•

碟片必須按序播放以便使用時間搜索功能。

使用數字鍵輸入標題、章節或曲目編號，

或時間。

使用時間搜索時，請按照您想要恢復播放的

•

位置來輸入目前播放標題（頻）或曲目（數及秒數。例如，按下碟片上的第入

小時、

、

按

ENTER

CD/VCD/

分鐘位置開始播放。想要輸

分鐘又

。

超級

、

秒時，可按下

開始播放。

DVD/DivX

）的分鐘

VCD

、

視

即會從

切換字幕

某些語言的字幕；在碟片包裝上會清楚告訴您可以使用的字幕語言種類。您可以在播放期間來切換字幕語言。

DVD

碟片及

視頻碟片擁有一種以上

DivX

•

選項。

•

切換對白語言音頻聲道

SHIFT+SUBTITLE

連續按

以選取一種字幕

要設置字幕的喜好設定，請參閱第

語言設定值

更多關於的

顯示

乙節說明。

字幕的資訊，請參閱第

DivX

字幕檔案

DivX

乙節說明。

在播放錄有兩種以上語言對白內容，或錄有雙

單聲道音效的碟片時換這些功能。

連續按

•

選項。

要設置對白語言的喜好設定，請參閱

•

第

放大畫面

、

使用放大功能，您可以在觀賞標題或

SHIFT+AUDIO

頁的

超級

VCD/

將畫面某個部位放大

播放期間，按下

大的倍數（正常、

使用

///

您可以在播放期間來切

以選取一種對白語言

語言設定值

VCD

乙節說明。

，或播放

倍或

SHIFT+ZOOM

或

）。

來變更縮放區域。

DVD

倍。

JPEG

您可以在播放期間自由切換放大倍數，以及放大區域。

、

DivX

碟片時，

以選取放

頁的

視頻

頁

附註

某些碟片僅允許您從碟片選單中來改變字幕語言。按下

1 2 3 4

這並不是故障。

某些超級某些碟片僅允許您從碟片選單中來改變對白語言。按下

•

由於

如果畫面上方的導向方塊消失，可按 SHIFT+ZOOM 再將它顯示在螢幕上。

•

錄有兩種音軌。在播放這些碟片時，您可以切換這兩種音軌，以及每個音軌獨有的聲道。

VCD

DVD

、

VCD/

超級

VCD

、

DivX

視頻標題及

圖片只有固定的解析度，因此畫質特別在放大

JPEG

ChH

TOP MENU

或

鍵即可進入選單。

時會有失真的情形。

碟片播放功能

切換拍攝角度

某些景請參閱碟片包裝上的詳細說明。

在播放多角度場景時，屏幕上會出現的圖示

（您也可以選擇將它關閉請參閱第

顯示屏設定值

•

以切換角度。

碟片錄有兩種以上角度拍攝而成的場

DVD

）。

播放期間（或暫停時），按下

SHIFT+ANGLE

頁的

顯示碟片資訊

播放期間，可將各種曲目、章節及標題的資訊顯示在屏幕上。

要顯示切換隱藏顯示的資訊，可連續按

•

DISPLAY

有限的碟片資訊亦會出現前面板的螢幕中。按下

DISPLAY

。

以變更所顯示的資訊。

English

中文

Français

Italiano Español

Nederlands

ChH

第

USB

章

播放

USB

使用

利用本機前面的

頻

並觀看

大量儲存裝置

開啟播放器後，按下

確定電視機已開並設定為正確的視頻輸入。

連接您的

端子的位置就在前面板上。

USB

按下

若是您的

播放

介面

USB

介面就可以聆聽雙聲道音

JPEG

檔案。按下圖方式連接一

。

裝置。

USB

(

A型

)

USB大量儲存裝置

（播放）以開始播放。



裝置當中含有

USB

。

，則會開始幻

JPEG

USB

燈片展示。與其相關的更多資訊，請參閱

•

確定在脫離時（或系統在待機狀態下），前

播放

頁的

第

面板顯示屏上顯示

附註

這包括

WMA/MP3/MPEG-4 AAC

•

相容的

本機不能連接至個人電腦上進行

先鋒概不保證所有

•

任。

資料含量很大時，系統會需要較長的時間來讀取 USB 裝置的內容。

•

裝置包括屬於

USB

幻燈片秀

JPEG

USB DATA

FAT16/32

大量儲存裝置的相容性（操作及匯流排電源），亦不承擔連接至本機時可能造成資料遺失的相關責

USB

乙節說明。

。

檔案（除含防拷內容或限制播放內容的檔案外）的播放。

格式的磁碟機、可攜式快閃記憶體（特殊隨身碟）及數位音頻播放器（

播放。

USB

重要提示

若顯示屏中的

USB

示該或該裝置不相容。請嘗試以下方法：

•

關閉播放器，然後再開啟。

•

重新在播放器關閉時將選取其他輸入來源（如

•

頭選取

使用原廠專用的

•

贈）供應

USB ERR

訊息指示燈亮起，則表

裝置的電源需求對於本機來說太高，

USB

裝置接上。

），然後回

USB

。

電源。

DVD/CD

電源變壓器（隨裝置附

若上述方式無法解決問題，則應該是您的裝置不相容。

基本播放控制

下表為說明遙控器在些基本控制。

按鍵按鍵功能















開始正常播放。

暫停解除暫停播放。

停止播放。

按下可開始向前快轉。

按下可開始向後快轉。

可跳至目前播放檔案的最前面位置，再跳至前一個檔案。

可跳至下一個檔案。

播放方面所使用的一

USB

無法透過

USB

端子播放

MP3

DivX

播放機）。

USB

檔案。

ChH

USB

播放

掃描檔案

您可以各種的速度向前或向後快速掃描碟片。

播放期間，按下

•

連續按以增加掃描速度（如在屏顯示）。

•

要恢復播放，按下

JPEG

播放



按下片展示。

•

若該裝置內含有

幻燈片秀

可開始從第一個資料夾圖片開始幻燈

每個資料夾中的圖片會依序顯示。

檔案，則幻燈片展示及音頻檔案會不斷重複播放。音頻播放期間，您仍然可以使用跳過



（

 /

）、掃描（

等各項功能。

圖片會自動調整以盡量填滿整個螢幕畫面。

幻燈片秀播放時：

按鍵按鍵功能







///

SHIFT+ZOOM

可暫停幻燈片秀（或音頻）的播放，再按時可再度開始播放。

可跳至前一張圖片（或音頻檔案的音頻播放）。

可跳至下一張圖片（或音頻檔案的音頻播放）。

可暫停幻燈片展示並旋轉翻轉目前的圖片（按下 （播放）

可重新開始幻燈片展示）。

可暫停幻燈片秀的播放，並將圖片放大。再按時可切換 1倍、

倍及 4倍的放大倍數（按下

（播放）鍵以再度開始播放幻



燈片秀）。

或



以開始掃描。





（播放）鍵。

WMA/MP3/MPEG-4 AAC



 /

）及暫停（



按鍵按鍵功能

可顯示「導覽器」畫面

（如以下說明）。

利用「導覽器」瀏覽檔案

使用「導覽器」按名稱搜尋

）

MPEG-4 AAC

按下

使用

/ 

使用使用

ENTER

當反白

•

及

///

上下移動資料夾檔案清單。

以回到根資料夾。

或

JPEG

螢幕右側。

要播放反白的曲目或顯示反白的

案，請按下

•

當已選取

ENTER

WMA/MP3/MPEG-4 AAC

會自該檔案開始播放到整個資料夾結束為止。

•

當選取了

JPEG

從所選檔案開始播放，一直到整個資料夾播放完為止。

提示

•

WMA/MP3/MPEG-4 AAC

在聆聽也可以同時播放想要聆聽的音頻檔案，再選取想要播放幻燈片秀的

JPEG

頻檔案會同時不斷重複播放。各項播放控制僅適用於

欲播放的不僅是目前的資料夾而是全部的

•

JPEG

內容時，請退出「導覽器」並使用

（播放）按鍵。



檔案或資料夾。

JPEG

。

及

可開啟一反白的資料夾。



檔案，便有一縮圖影像顯示在

。

檔案，幻燈片秀即會開始，並

JPEG

檔案即可。此時幻燈片秀及音

幻燈片秀。

、

ENTER

WMA

MP3

來瀏覽。

JPEG

檔案，則

的播放時，

幻燈片秀。只需選取

、

檔

English

中文

Français

Italiano Español

Nederlands

附註

WMA/MP3/MPEG-4 AAC

如為

•

本機將一份檔案載入的時間會隨著檔案容量愈大而增加。

USB

裝置可容納多達

•

有些數位音頻播放器在顯示檔案名稱時可能會不正確。

您也可以進入最上層的「

曲目，則會自動從該曲目的最終或最前位置自動恢復播放。

299

個資料夾，以及

」資料夾，然後按下

648

個合併的資料夾及檔案。

ENTER

來完成此項動作。

ChH

音頻設置及視頻調整選單

第

章

音頻設置及視頻調整選單

「音頻設置」選單

「音頻設置」選單可提供調整碟片聲音的功能。

按下

HOME MENU

取「音頻設置」。

使用

///

並從在屏顯示畫面選

音頻設置

ENTER

及

選取及變更設

定值。

音頻設置

音頻

DRC

高中低關

DRC

音頻

設定值：高、中、低、關

•

在以低音量觀賞

（動態範圍控制）

（預設值）

Dolby Digital DVD

時，很容易完全失去較靜的聲音包括一些對白在內。將音頻

（動態範圍控制）啟動可有助於突顯

DRC

較輕的聲音，同時有效控制較重的聲音。

所聽到聲音的差別，視您聆聽的媒體內容而定。如果媒體內容在音量上沒有太多變化，那您便不會注意有何不同。

「視頻調整」選單

從「視頻調整」的功能畫面中，您可以調整能影響影像呈現的設定值。

HOME MENU

按下

選取「視頻調整」。

使用

///

視頻調整

值。

視頻調整

銳度亮度對比度伽瑪色調色度等級

     

您可以調整以下的設定值：

銳度

•

使用等級等設定值。

可調整畫面邊緣的銳利度（精細、

–

標準、柔和）

–

亮度

+20

）

對比度

–16

（

伽瑪

–

低、關）

色調

–

紅色

色度等級

）

/

可調整整體呈現的亮度（

–

可調整亮與暗之間的對比呈現

+16

至

）

可調整影像的「暖度」（高、中、

可調整紅綠平衡（綠色

）

可調色彩呈現的飽和度（

–

來調整亮度、對比度、色調及色度

亮度最小最大

並從在屏顯示畫面中

ENTER

及

標準

關

來完成設定

–20

至

–9

至

附註

1 音頻 DRC 僅對 Dolby Digital 音頻來源能發揮效用。

ChH

按下

面，或按

以返回「視頻調整」功能畫

ENTER

HOME MENU

退出功能畫面。

「初始設置」選單

第

章

「初始設置」選單

使用「初始設置」選單

「初始設置」選單提供音頻及視頻輸出設定值、

成人鎖定，以及顯示設定值等。

如果選項呈現淡出的灰色，則表示此時無法接受變更。此種情形通常是因為碟片正在播放的緣故。請停止碟片的播放，再變更設定值。

視頻輸出設定值

設定值選項說明

電視機屏幕

（另請參閱第 37頁的

面大小及碟片格式

說明。）

色差視頻輸出

（另請參閱第 32頁的

使用色差視頻輸出連接

乙節說明。）

4:3 (Letter Box)

畫

乙節

4:3 (Pan & Scan)

16:9 (Wide)

隔行掃描您的電視機若不適用於逐行掃描視頻時，需設置此項。

逐行掃描

如果您使用的是傳統在播放時，上下兩側會有黑色條邊。

如果您使用的是傳統在播放時會裁掉左右兩側一部分，以利填滿整個螢幕。

如果您使用的是寬螢幕電視機時，需設置此項。

您的電視機如果適用於逐行掃描視頻時，需設置此項（請參閱您電視機操作手冊中的詳細說明）。再按一次

（或按下

請注意，逐行掃描視頻僅可經由色差視頻插孔輸出。

按下

DVD/CD

停止播放時，按下

「初始設置」。

使用

///

。

初始設置

HOME MENU

及

ENTER

並選取

以選取想要設

定的設定值及選項。

所有設定值及選項將會在後續的內容中詳加說

明。

電視機時，需設置此項。寬螢幕電影

4:3

電視機時，需設置此項。寬螢幕電影

確認

RETURN

取消設置）。

ENTER

English

中文

Français

Italiano Español

Nederlands

語言設定值

設定值選項說明

對白語言英語

附註

•

在表中，預設值會以粗體字顯示：其他的設定值則會以

某些設定值，像是電視機屏幕、對白語言及字幕語言可能對

•

單中來完成設置。

英語

同顯示的語言

（台灣機種）

漢語

其他語言

（台灣機種）



若碟片上已有英語聲軌，即會播放。

如果選取了碟片上語言（或放。

選取所顯示以外的語言（請參閱第 42頁的

單

斜體字

漢語

）。

顯示在螢幕上。

碟片並不具效用。通常這些設定值亦可從

DVD

適用於台灣機種），即會播

使用語言代碼清

的碟片選

DVD

ChH

「初始設置」選單

設定值選項說明

字幕語言英語

DVD

菜單

語言

字幕顯示開字幕會按您所選的字幕語言顯示。

英語

（台灣機種）

同顯示的語言

漢語

其他語言

字幕語言連動可能的話，

同顯示的語言

其他語言

關



（台灣機種）

若碟片上的有英語字幕，即會顯示。

會顯示在碟片上選取的字幕語言（或

選取所顯示以外的語言（請參閱第 42頁的

）。

單

顯示。

可能的話，

選取所顯示以外的語言（請參閱第 42頁的

單

）。

在您播放

DVD

碟片選單會以和您所選字幕語言相同的語言

DVD

選單會以所選的語言顯示。

碟片時，字幕會依預設方式保持關閉的狀態。

DVD

顯示屏設定值

設定值選項說明

在屏顯示語言英語

角度指示燈開在播放

英語

同顯示的語言

（台灣機種）

中文

關

（台灣機種）



螢幕顯示畫面會按英語顯示。

在屏顯示畫面會按所選的語言顯示（或種）。

碟片上的多角度場景期間，螢幕上會顯示相機

DVD

圖示。

不顯示多角度指示圖示。

漢語

適用於台灣機種）。

使用語言代碼清

漢語

適用於台灣機

選項設定值

設定值選項說明

成人鎖定

DivX (R) VOD Display

–

揚聲器設置

設定值選項說明

揚聲器距離

ChH

–

請參閱下列

可指定揚聲器與聆聽位置的距離（請參閱第 30頁的

器距離

）。

成人鎖定

關於

DivX

說明。

VOD

內容

說明。

揚聲

「初始設置」選單

選取新的等級並按下

成人鎖定

無

（

國家代碼

；

）

2119

碟片結合有

DVD

預設等級：關；預設密碼：

•

預設國家地區代碼：

為了讓您可以控制不讓您的小孩使用您的播放器觀賞影片，某些

DVD-Video

「成人鎖定」的分級功能。如果您的播放器設

置的等級較碟片為低，碟片便無法播放。

某些碟片也有支援「國家地區代碼」功能。本機無法播放這些碟片上的某些場景，視您設置的「國家地區代碼」而定。

登錄新密碼

請輸入密碼以變更「成人鎖定」等級或輸入

「國家地區代碼」。

選取「密碼」。

初始設置

視頻輸出語言顯示屏選項揚聲器

使用數字鍵輸入四位數字密碼，然後按下

。

ENTER

成人鎖定

DivX (R) VOD密碼改變級別

連續按

•

需要使用密碼）；按下您不能鎖在等級

設置變更「國家地區代碼」

您可以從第找到。

選取「國家代碼」，輸入密碼，然後按下

。

ENTER

選取國家地區代碼，然後按下

在此提供兩種設置的方法：

•

按字母代碼選取：使用家地區代碼」。

•

按數字代碼選取：按下字鍵輸入四位數字的「國家地區代碼」。

在退出碟片後，新的「國家地區代碼」便立即生效。

DivX

關於

為了讓機上播放，您必須先向您的應商登錄本機的資料。您可以藉由產生一組

更換密碼

要更改密碼，請先確認現有密碼，再輸入新的密碼。

選取「更換密碼」，輸入現行的密碼，然

後按下

輸入新密碼並按下

ENTER

。

ENTER

設置改變「成人鎖定」

選取「改變級別」。

使用數字鍵輸入您的密碼，然後按下

。

ENTER

•

2 重置本機（請參閱第 42 頁的

附註

並非所有種類的碟片都適用「成人鎖定」功能，而且亦無須先輸入密碼才能播放。如果您忘記密碼，您會需要將播放器重置才能登記新的密碼（請參閱第

重新設置系統

中的乙節說明）不致使您失去您的登錄代碼。

DivX VOD

登錄作業。

重要提示

DivX VOD

統所保護。這會限制只有一些特定、已登錄的裝置才能播放。

如果您在本機內置入一片未經授權使用，內

•

含

DivX VOD

Authorization Error

同時內容亦無法播放。

。

ENTER

以鎖定在更高的層次（更多碟片





。

頁的

國家地區代碼清單

以取消鎖定層次。

ENTER

/

鍵以變更「國



鍵，然後使用數

VOD

內容

DivX VOD

（隨選視頻）的內容能在本

DivX VOD

內容供

登錄代碼，發送給您的供應商來完成

•

內容受

（數位版權管理）系

DRM

內容的碟片，螢幕上即會顯示

（授權錯誤）的訊息，

重新設置系統

頁的

）。

當中

English

中文

Français

。

Italiano Español

Nederlands

ChH

「初始設置」選單

顯示您的

DivX VOD

HOME MENU

按下

登錄代碼

並選取「初始設置」。

選取「選項」，然後是「

初始設置

視頻輸出語言顯示屏選項

選取「

Display

成人鎖定

DivX (R) VOD

」。

DivX (R) VOD

Display

」。

螢幕上顯示您的八位數字登錄代碼。

請記下代碼，因為在向您的

DivX VOD

供應商

登錄時會需要用到。

播放

某些您置入含有此種

DivX

DivX VOD

內容

VOD

內容僅能作一定時間的播放。在

DivX VOD

內容的碟片時，剩餘播放次數便會顯示在螢幕上，然後您便可以選擇要播放碟片（因此可以用上其中一種剩餘播放次數），或停止播放。如果您置入的是含有期限已過的

DivX VOD

剩餘播放次數是零），則螢幕上便會顯示

Rental Expired

如果您的

（租期已過）的訊息。

DivX VOD

內容（例如，內容的

內容允許不限次數的播放，那您便可以將碟片置入本機，並播放您常看的內容，螢幕上亦不會顯示任何訊息。

揚聲器距離

預設值：

•

想要從您的系統中產生最佳的環繞音效，應將相距聆聽位置兩側的揚聲器設定為同等距離。

按下

3.0m

HOME MENU

並選取「初始設置」。

選取「揚聲器」，然後是「揚聲器距離」。

距。

•

初始設置

視頻輸出語言顯示屏選項揚聲器

使用

/

Initial Settings

視頻輸出語言顯示屏選項揚聲器

按下

鍵以變更反白揚聲器的揚聲器間



使用

/

在您變更左前置（器的間距設定值時，所有其他揚聲器的間距亦會相對變更。

左右前置（

•

為增加單位，從

30 cm

中置揚聲器（

•

相對於左右前置揚聲器設置。

左右環繞（

•

以

–6.0 m

揚聲器設置。

•

重低音（

0 m

如果您想要變更其他的揚聲器間距值，請

按下



以退出揚聲器間距畫面。

的距離相對於左右前置揚聲器設置。

鍵以返回揚聲器清單，或按下

揚聲器距離

以選取一揚聲器。

3.0m

鍵變更間距。

）或右前置（

）揚聲器間距可以每

L /

30 cm

）可以

至

0 m

–2.1 m

）揚聲器可以設置從可

SL /

的距離相對於左右前置

）可以設置從可以

至

設至

0 m

–2.1 m

）揚聲

9 m

的距離

ENTER

。

至

附註

及

揚聲器均是成對的，您無法分開來設置。

2 在使用前置環繞聲（第 15 頁）和加大功率模式（第 16 頁）時，請確實設置以相同的間距。

ChH

其他接線

第

章

其他接線

連接外部天線

連接外部基金屬線並安裝在室內或室外。保留連接的環型天線。只能使用隨附的

室內天線（乙烯基塗料金屬線）

連接外部

一組

天線時，可使用

天線。

ANTENNA

室外天線

5 m 至 6 m

5 m

環型天線。

PAL

PAL 連接頭

至

乙烯

6 m

AM LOOP

連接頭接上

連接輔助音頻設備

使用立體聲類比輸入可連接卡式錄音座或播放器等外部設備，經由本系統播放。

至音頻

輸出

CR/

COMPONENT VIDEO

CB/

IDEO

DEO

VIDEO OUT

連接

•

AUDIO IN

比輸出上。

可使用

針頭型立體聲連接線來連接。

RCA

「音訊輸出」選項

「音訊輸出」功能可讓您決定聲音從

端子輸出的方式。

LINE

IN OUT

RLR

AUDIO

FRONT CENTER

CONTROL

OUT

SURROUND

SPEAKERS (4

SUB

WOOFER

Ω - 6 Ω)

插孔至外部播放設備的類

LINE OUT

English

中文

Français

Italiano Español

Nederlands

附註

•

開啟音訊輸出模式時，無法使用多數音效功能。

音訊輸出開啟時的禁止功能。

•

如果您改變輸入功能（

聆聽 LINE 來源裝置時，將無法使用此選項。

•

DVD/CD

、

TUNER

•

轉換，然後按下

LINE OUT

按下

ENTER

LINE ON –

多聲道來源會混縮成

（立體聲）。從

混縮信號。

LINE OFF –

•

用於透過揚聲器系統的一般多

可在

聲道播放。請注意，不會從產生任何信號。

如果您嘗試使用禁用的功能，顯示屏上便會簡短閃爍

等）或關閉電源，音訊輸出模式會關閉。

LINE ON

確認您的選擇。

LINE OUT

LINE OFF

和

間

•

2.1

聲道

端子產生雙聲道

LINE OUT

LINE ON

端子

。

ChH

其他接線

連接

S-video

如果您的電視機上有此端子代替標準視頻輸出以得更好的畫質。

使用

•

S-video

您電視機上的

連接線連接

S-video

輸出

S-video

輸入。

輸入，您可以使用

S-VIDEO OUT

至

在插入前，請將插孔上的小三角對準插頭上的相同標示。

至S-video

輸入

電視機

C P

S-VIDEO

VIDEO

COMPONENT VIDEO

VIDEO OUT

CB/ P

LINE

IN OUT

RLR

AUDIO

CONTROL

OUT

SURR

使用色差視頻輸出連接

ANTENNA

FM UNBAL 75 Ω

MCACC

相容。

S-video

S-VIDEO

輸入，您可以使用

COMPONENT

至色差輸入

COMPONENT VIDEO

CB/

VIDEO

VIDEO OUT

Macro Vision System

如果您的電視機上有此端子代替標準視頻輸出以得到更好的畫質。

使用色差視頻連接線連接

•

VIDEO OUT

至您電視機上的色差輸入組。

電視機

AM LOOP

HDMI OUT SETUP MIC CONTROL

關於逐行掃描視頻

相較隔行掃描視頻，逐行掃描視頻更能有效的加倍影像的掃描頻率，產生相當穩定，無跳動的影像。逐行掃描視頻僅可透過色差視頻輸出端子輸出。

本機與逐行掃描及高傳真電視機之相容性。

•

本機與逐行掃描視頻

Copy Guard

附註

色差視頻輸出可在隔行掃描及逐行掃描格式之間作切換。請參閱第

消費者應注意

畫面問題，建議使用者可將連接端子切換至「標準解析度」輸出（隔行掃描）來加以改善。如果發生電視機與本機在相容

，

並非所有高傳真電視機均能與本產品完全相容，且可能導致畫面上出現人為造成的現象。對於

頁的

視頻輸出設定值

。

性方面的問題，請與本公司的客服中心聯繫。

ChH

525

逐行掃描

其他接線

關於控制輸出連接

許多先鋒設備都支援需將任何已連接設備的遙控器對準一個設備的感應器，即可使用所有設備。在您使用遙控器時，控制信號會經由整個連結到達適當的設備上。您的一套娛樂中心內包含多個設備時，此功能便相當實用。

注意在您使用本功能時，請確定您至少有連接一組類比音頻插孔至其他的設備上以提供接地的功能。

•

（另售），將其他先鋒設備上的

插孔連接至本機上的

這可讓您藉由將其遙控器指向本機來控制其他設備。

在任一端使用含單聲道迷你插頭的連接線

SR CONTROL

CONTROL OUT

連接，您只

CONTROL IN

插孔。

English

中文

Français

Italiano Español

Nederlands

ChH

其他資訊

第

章

其他資訊

碟片內容格式播放相容性

本機適合播放各種類型（媒體）及格式的碟片。可播放的碟片一般在碟片及或碟片包裝上會有下列其中一種標誌。然而請注意有些類型的

DVD

及

碟片，像是可燒錄式不可播放的格式。

更多資訊，請參閱下列

DVD-Video DVD-R DVD-RW

音頻

CD CD-R CD-RW

本機可播放

•

FUJIFILM Corporation

是

Corporation

本機亦與

•

碟片相容性參照表

VCD

Fujicolor CD

DVD+R/+RW

DVD Format/Logo Licensing

的商標。

KODAK Picture CD

本播放機可支援能產生優異畫質、雙聲道的的超級

標準，並可支援寬屏幕畫面。

VCD

VIDEO

Super Video CD (超級VCD)

碟片。

，可能仍屬於

的商標。

相容。

DualDisc

關於

DualDisc

納非

而此種碟片容納非

CD-Audio DualDisc

。

DVD-Audio

有關

DVD DVD

DualDisc

的播放

是一種全新、雙面的碟片，一面可容格式的影像、聲音等，另一面則可容納格式的內容，如數位音頻媒體內容。

音頻的一面因不符

DVD

的規格，故可能會無法播放。

的

面可在本產品中播放。

DVD

內容不能播放。

規格的更多詳盡資訊，請洽詢碟

片製造商或碟片零售商。

碟片相容性參照表

媒體相容格式

CD-R/-RW

•

DVD-R/-RW

IEC

製作

碟片

•

CD-Audio

9660 CD-ROM*

符合

準。

XA Form1

檔案系統相容。

•

多區段播放：否

•

未最終化碟片播放：否

DVD-Video

•

（

）

編輯點可能無法完全按照編輯的方

式播放；播放到編輯點時畫面可能會有短暫空白的情形。

多重邊界播放：否

•

未最終化播放：否

使用

• 製作碟片的軟體本身的設置而無法播放。此時，請檢查

CD-R/-RW

關於相容性的說明。

以封包燒錄方式錄製的碟片不相容。

•

、

VCD/

ISO 9660 Level 1

實體格式：

。與

（視頻模式）、視頻

UDF Bridge DVD-ROM

、

錄製的碟片可能會因為用以

軟體手冊或碟片包裝上更多

超級

Mode1

Romeo

DVD-R/-RW

及

VCD

或

、

Mode2

、

Joliet

ISO

之標

兩種

或

錄影

ChH

其他資訊

媒體相容格式

•

音頻壓縮

檔案

JPEG

關於

MPEG-1 Audio Layer 3 (MP3) Windows Media Audio (WMA) MPEG-4 AAC

•

取樣頻率：位元率：任何傳輸率（建議採用

•

128 kbps

•

VBR MPEG-4 AAC

•

WMA

DRM

• （受

機上播放。）

副檔名：

• 用這些副檔名以利播放機辨識

WMA/MPEG-4 AAC

檔案結構（可能有所不同）：一張碟

• 片上最多可儲存

資料夾中最多可存放案（合併後）

Baseline JPEG

• 檔案可達

為數位相機專用之檔案格式

•

逐行掃描

•

副檔名：

名，以利本機辨識

•

檔案結構（可能有所不同）：一張

碟片上最多可儲存個資料夾中最多可存放

檔案（合併後）

32 kHz/44.1 kHz/48 kHz

以上）

（可變位元率）

無失真編碼：否

（數位版權管理）相容性：相容

保護之音樂檔案將

DRM

.mp3

3072 x 2048

JPEG

.jpg

DVD+R/DVD+RW

僅可播放以「視頻模式（錄製並已完成封片的

DVD+R/DVD+RW

MP3/WMA/

播放：否

、

.wma

檔案）

個資料夾；每個

299

648

EXIF 2.2*

及

解析度畫素

相容性：否

（必須使用這些副檔

JPEG

299

個資料夾；每

648

相容性

DVD-Video

無法

、

.m4a

資料夾及檔

靜態影像

檔案）

資料夾及

模式）」。然而，

、

（需使

MP3/

在本

有些在錄影期間所完成的編輯內容可能會無法精確地播放。

關於

DivX

是由來自

DivX, Inc.

的

DivX

視頻編碼技術所建立的一種壓縮數位視頻格式。本機可播放燒錄在上的

CD-R/-RW

DivX

視頻檔案。保有與的術語，獨特的燒錄前，在為

CD-R/-RW

DVD-R/-RW/-ROM

及

DVD-Video

DivX

視頻檔案均稱作「標題」。

DVD-R/-RW

或

碟片相同

碟片上的檔案標題命名時，請記住它們基本上將會按字母的順序播放。

視頻相容性

DivX

•

DivX

正式採用

•

DivX

所有版本的

副檔名：

•

名，以利本機辨識

意，所有採用成

MPEG4

視頻檔案，亦因此不見得能在本機上

DivX

Certified

媒體檔案的標準播放方式，播放

DivX

.avi

產品。

影像內容（含

及

（必須使用這些副檔

.divx

視頻檔案）。

DivX

副檔名的檔案均會辨識

.avi

DivX

，但所有這些檔案並非一定是

）。

請注

播放。

DivX

顯示

以下所列為

字幕檔案

外部字幕檔案所適用的字型

DivX

組。您可以藉由設定能符合字幕檔案的字幕語

頁的

言（在第

到正確的字型組合。

Albanian(

群組 1：

語

) (eu), Catalan(

(da), Dutch(

法羅語

(

) (fo), Finnish(

German(

德語

阿爾巴尼亞語

嘉泰羅尼亞語

) (nl), English(

荷蘭語

) (de), Icelandic(

語言設定值

芬蘭語

），於螢幕上見

) (sq), Basque(

) (ca), Danish(

) (en), Faroese

英語

) (fi), French(

冰島語

) (is), Irish(

法語

巴斯克

丹麥語

) (fr),

愛爾蘭

)

English

中文

Français

Italiano Español

Nederlands

附註

無法播放容量大於

•

在外部字幕檔案部分，本機可支援以下的字幕格式檔案名稱（請注意，這些檔案不會在碟片導向選單中顯示）：

、

.ssa

.smi

•

某些外部字幕檔案可能無法正確顯示或完全無法顯示。影片檔案的檔名必須重複出現在外部字幕檔案檔名的開頭處。

•

同一影片檔案能夠切換的外部字幕檔案數量，最多限定為 10。

•

4 GB

的

.avi

視頻檔案。

.srt

、

.sub

ChH

其他資訊

語

)(ga), Italian(

Portuguese(

) (rm), Scottish(

斯語

(es), Swedish(

群組 2：

西亞語

(hu), Polish( Slovak(

群組 3：

) (be), Macedonian(

斯語

Serbian(

群組 4：群組 5：

DivX

、

Inc.

的商標，並獲授權使用。

關於

AAC AAC

是構成的檔案格式及副檔名需視用以進行碼的應用程式而定。本機可播放由編碼，副檔名為「所保護的檔案不能播放，以及由某些

義大利語

) (it), Norwegian (

葡萄牙語

Albanian(

) (hr), Czech(

波蘭語

斯洛伐克語

Bulgarian(

塞爾維亞語

Hebrew(

Turkish( 土耳其語 ) (tr)

DivX Certified

MPEG-4 AAC

（

Advanced Audio Coding

) (pt), Rhaeto-Romanic(

蘇格蘭語

瑞典語

) (sv)

阿爾巴尼亞語

捷克語

) (pl), Romanian( ) (sk), Slovenian(

保加利亞語

馬其頓語

) (sr), Ukrainian(

希伯來語

) (gd), Spanish(

) (sq), Croatian(

) (cs), Hungarian(

) (bg), Byelorussian(

)(mk), Russian(

烏克蘭語

) (iw), Yiddish(

以及相關標誌均是

標準的核心技術，主要結合

MPEG-4

音頻壓縮技術的基礎。所使用

」的

.m4a

AAC

挪威語

里托羅曼西班牙語

匈牙利語

羅馬尼亞語斯洛維尼亞語

俄語

) (uk)

意第緒語

）是

MPEG-4

MPEG-2 AAC

AAC

iTunes

檔案。

iTunes

)(no),

克羅埃

) (ro),

) (sl)

白俄羅

)(ru),

) (ji)

DivX,

檔案編

所

DRM

版本所編碼的檔案也可能無法播放，或檔名可能無法正確顯示。

Apple

冊的商標。

關於

iTunes

及

WMA

本播放器可播放

是

WMA

Windows Media Audio

Microsoft Corporation

技術。

WMA Player version 7/7.1 for Windows

等軟體進行編碼。

9 Series

Windows Media

Apple Inc.

均是

Windows Media Audio

於美國及其他國家註

所研發出來的音頻壓縮

內容可應用

，或

Windows Media

，

Windows Media

是

Microsoft Corporation

的內容。

的縮寫，且為

Player

在

美國和或其他國家的註冊商標或商標。

本產品含術；未經

)

不得任意使用或散佈。

)

Microsoft Corporation Microsoft Licensing, Inc.

碟片的使用及維護

手拿碟片時

拿取碟片時，請握住其邊緣以免在碟片任何一面留下指紋、灰塵或刮痕。已經損壞或髒污的碟片會影響播放的效能。

如果碟片上留有指紋、灰塵等不潔物，請使用柔軟、乾燥的布料擦拭乾淨。

，

請直向輕輕由碟片中央向外擦拭。請勿以畫圓的方式擦拭碟片的表面。

如有必要，請用拭布沾上酒精，或市面所購買的

CD/DVD

使用揮發劑、稀釋劑或其他設計用來清潔黑膠唱片的清潔劑。

儲放碟片時

避免將碟片留在太冷、太濕或太熱（包括受到陽光直射）的環境中。不要將紙張或貼紙黏在碟片上，或用鉛筆、鋼珠筆或其他尖銳的書寫用具在上面書寫。這樣會損壞碟片。

碟片應避免事項

碟片係以高速在本機內旋轉。如果碟片發生爆裂、碎裂、扭曲或其他損壞情形，請勿冒險置於本機中播放最終您可能會使本機損壞。

本機在設計上為僅可使用傳統、全圓的碟片。先鋒聲明：對於因使用變形的碟片所引起的所有責任，概不負責。

清潔工具來更徹底清潔碟片。絕不

所擁有之技

授權者，

ChH

其他資訊

DVD Video

所有的以指出該碟片於全球適用的地區。您的

適用地區

DVD Video

碟片上均有印上地區標示，

系

DVD

統亦有一地區標示（就在背面板上）。來自不相容地區的碟片將無法在本機上播放。標示

的碟片可在任何的播放器上播放。

ALL

當您插入一片本播放器無法播放的碟片時，將會出現以下訊息：

非兼容碟片區域碼

無法播放碟片

安裝及保養

安裝提示

本公司希望您未來幾年內都能盡情的享用本系統，因此在選擇安裝部位時，敬請牢記以下各點：

務必

...



在通風良好的室內使用。



置於平坦、水平的表面，像書桌、擱架或音響架

。

上

...

切勿



在高溫或極濕的地點使用，包括暖爐或其他會產生高熱的設備附近。



置於窗檯或其他會使系統受到陽光直射的地點。在多灰或極濕的環境中使用。

 

直接擺在擴大機或音響系統裡使用時會逐漸變熱的其他元件上。



在電視機或顯示器附近使用，因為有可能會產生干擾特別是如果電視機有使用室內天線時。



在廚房或其他會使系統暴露在濃煙或蒸氣之中的地點。



在厚毛毯或地毯上使用，或覆蓋布料這樣可能會妨礙系統主機的正確散熱效果。



置於不平穩的表面，或面積不足以支撐系統主機四腳的表面上。

清潔讀寫頭時

播放器的讀寫頭一般使用是不會弄髒的，

DVD

但如因某些原因積灰或髒污時，請洽詢您所在地的先鋒授權服務中心。雖然讀取頭清潔劑一般市面上都可買得到，但本公司不建議使用以免可能造成讀取頭損壞。

水氣凝結問題

如果將本機由溫暖的室內搬到室外，或室內溫度遽然上升時，內部便可能會有水氣凝結。雖然凝結的水氣不會對本機造成損壞，但可能會使效能短時間內受到影響。請讓其有一小時的時間恢復至較暖熱的溫度，再行開機。

搬動系統主機

如果您有必要移動到主機，且播放機內有碟片，請先將其取出，然後按下前面板上的

STANDBY/ON

GOOD BYE

將系統關機。等到螢幕上的

字樣消失後，再將電源插頭拔下。絕不可在播放期間將主機舉起或搬動可能會使高速旋轉下的碟片損壞。

畫面大小及碟片格式

DVD-Video

從一般為

CinemaScope

碟片能收錄各種的畫面比例，範例

4:3

的電視節目到畫面比例高達

寬螢幕電影

都可以。

English

中文

Français

Italiano Español



Nederlands

7:3

的

附註

如在

GOOD BYE

2 許多寬螢幕碟片都會無視系統的設定值，因此不管設定值為何，碟片都會以「 letterbox」的格式顯示。

字樣自螢幕上消失前便將主機插頭拔掉，可能會使系統恢復成原廠的設置。

ChH

其他資訊

電視機也有各種不同的畫面比例；例如「標準」的

4:3

以及寬屏幕

設置成碟片在顯示畫面時，上下都會出現黑

色條邊。

設置成碟片在顯示畫面時，左右邊會有截短

的情形。雖然畫面看起來大些，但您看到的不是實際的整個畫面。

16:9

。

4:3 (Letter Box)

4:3 (Pan&Scan)

時，寬螢幕

電視系統設置

不適用於台灣機型

AUTO

本系統的預設值為碟片時注意到影像有失真現象，否則請將其設

AUTO

置為

。如果您發現在播放某些碟片時畫面出現失真的情形，請將電視系統設置成符合您所在國家或地區的系統。不過，這樣一來可能會限制您可以觀看的碟片種類。請參閱下列對照表，以了解各種碟片所適用的設定值

AUTO

（

2 ENTER

PAL

、

及

將本機切成待機狀態，然後按下

使用

/

鍵以選擇

。

電視機系統會切換如下：

AUTO  NTSC

NTSC  PAL

PAL  AUTO

，除非您在播放部分

NTSC

）。

TV SYS

•

，然後按下

•

SETUP

。

系統會自動開啟，同時您會在見到後，從顯示屏中看見新的電視系統設定值。

播放器設定值

媒體類型系統

超級

DVD/ VCD/DivX

CD/MP3/WMA/ MPEG-4 AAC/ JPEG/

無碟片

VCD/

視頻

格式

NTSC

PAL

—

NTSC

NTSC PAL

頻率間距設置

如果您發現您無法成功調選到電台，則表示頻率間距可能不適用您所在的國家地區。

將本機切成待機狀態，然後按下

使用

下

ENTER

使用

後按下

ENTER

/

。

/

以選取

。

AM 9K/10K

AM 9K

或

關閉展示功能

請按照以下步驟關閉自動展示功能（此項功能會在首次插上電源時啟動）：

配合本機待機按下

使用

2 ENTER

使用

ENTER

。

/

/

鍵選擇

到選取

。

SETUP

，然後按下

DEMO

DEMO OFF

WELCOME

PAL AUTO

NTSC

PAL

NTSC 或 PAL

SETUP

，然後按

AM 10K

，然

並按下

。

附註

•如果在標準

當您觀賞以

•

展功能；細節部分請參閱您電視機所附的使用手冊。

某些電影的畫面比例會較

• 多數新型的

現象。法觀看。如果電視機有使螢幕上下兩側留有黑色條邊。

3 進行每項設定值變更之前，您必須先將本機切換成待機（按下  STANDBY/ON）。

的電視機上採用

4:3

格式所錄製的碟片，您可以使用電視控制功能來選擇影像呈現的方式。您的電視機可能會不同的縮放及伸

4:3

電視機系統可偵測

PAL

不過，有些情況是影像中呈現不出色彩。如果您的

V-Hold

（寬）的設定值，或寬螢幕電視機採用任何一種

16:9

寬，因此即使是使用寬螢幕電視機，這些碟片仍然會以「

16:9

/60 Hz

（

），並可自動切換垂直振幅，以消除顯示畫面中的垂直收縮

NTSC

PAL TV

沒有

V-Hold

（

PAL

）

50 Hz

控制功能，請動手調整直到畫面停止滾動為止。部分電視機上，畫面會有垂直收縮的現象，致

ChH

設定值，便會導致畫面失真。

4:3

letterbox

控制功能，便會因為

」的樣式播放。

碟片中畫面搖晃而無

NTSC

其他資訊

故障排除

人們經常錯將不正確之操作當成系統故障或異常。如果您認為本機有那裡不對勁，請按以下各點進行檢查。有時問題可能是來自其他裝置。請仔細檢查其他使用中的裝置和電器設備。如果在查證過以下各點後問題還是無法改善，請就近洽詢您的先鋒授權服務中心或經銷商，前來代為維修。

如果本系統是因為受到靜電等外來效應致使無法正常操作，請將電源插頭從輸出插座上拔下

•

再插回去，以回復正常的操作狀態。

一般問題

問題解決辦法

電源沒有打開，或突然關機（啟動時可能會有一錯誤訊息顯示）。

選擇功能後，沒有聲音輸出。

沒有聲音來自環繞聲或中置揚聲器。

無法操作遙控器。 • 更換電池（請參閱「安裝指南」）。

顯示屏上會顯示

TRAYLOCK

法退出碟盤。

，同時無

• 重開機前請等待一分鐘。

• 確定主機上的線束無鬆脫的情形。如有鬆脫，可能會造成系統自動關機。

• 檢查揚聲器連接是否正確。

• 確定主電源的電壓確實適用於本型機種。

• 嘗試降低音量。

• 如果問題仍然存在，請將本機攜至最近的先鋒授權服務中心或您的經銷商

處接受維修。

• 如果您正使用外部輸入，請確定設備連接是否正確（請參閱第 31頁的

接輔助音頻設備

• 按下遙控器上的

• 調高音量。

• 請參閱第 10頁的

• 當

TUNER或 LINE

DVD/CD或 USB

• 確認錄製模式尚未啟動（請參閱第 31頁的

• 確定您並未選擇

聽

）。

• 正確地將揚聲器接上（請參閱「安裝指南」）。

7 m

• 請在

指南」）。

• 移除障礙物或從其他位置操作。

• 避免前面板上的遙控感應器受到陽光直射。

• 如要操作其他先鋒設備，請確定已接上控制連接線和類比音頻連接線。

• 按住前面板上的 

OPEN/CLOSE

用 

）。

以關閉靜音功能。

MUTE

設置聲道音量

選取時，您只能以立體聲聽取來源。將輸入來源切換至

產生多聲道音效。

STEREO

內的範圍，以

的音效模式（請參閱第 15頁的

°的角度對準遙控感應器操作（請參閱「安裝

OPEN/CLOSE

（退出）鍵來開啟或關閉碟盤。

以檢查揚聲器位準。

「音訊輸出」選項

（退出）鍵不放約八秒鐘。接著便可使

的內容說明）。

以環繞聲聆

連

English

中文

Français

Italiano Español

Nederlands

ChH

其他資訊

問題解決辦法

螢幕中出現

的字樣，同時

DEMO

本機無法接受控制。

SND.

• 按住前面板上的 （停止）鍵不放約五秒鐘。碟盤會自動退出，表示「音效展示」模式已取消。

上或透過

音量有明顯

播放器

• 如果

DVD-video

使用（請參閱第 37頁的現下列訊息：非兼容碟片區域碼無法播放碟片。

• 讓播放器內部的水氣有時間蒸發。避免在空調設備附近使用本機。

• 按下 （停止）按鍵，然後按下 （播放）按鍵開始播放。

• 先將電源關閉，然後再使用前面板上的 

開。

• 查閱電視機顯示器的使用手冊，以確定設定值是否正確。

• 若是選取逐行掃描設定值卻已用色差視頻連接線來連接逐行掃描信號不相容的電視機，將完全無法看到任何畫面。使用合成或

機後，請將色差視頻輸出設定值變更為隔行掃描（請參閱第 27頁的

出設定值

的電視機顯示器相符（請參閱第 27頁的

• 本系統為採用防拷技術，以避免透過面的問題。這並不是故障。

• 本播放器與而且此種碟片在播放時，在畫面上一些地方會出現如線條等的雜訊（視使用

的電視機型式而定）。這並不是故障。

• 碟片對特別的播放器功能反應不同。這可能會導致畫面在功能執行當時，短時間呈現漆黑或輕微晃動的現象。這些問題便因為碟片與碟片內容之間的

差異而更加突顯，但並不是本機故障所致。

•

）。

DVD與 CD

碟片上的地區代碼與本機上的代碼不相符，該碟片便不能

DVD Video

Macro-Vision System

使用的錄製方式不同。這並不是故障。

適用地區

防拷系統相容。有些碟片內含防拷訊號，

）。在此情況下，螢幕上會出

STANDBY/ON

S-video

視頻輸出設定值

VCR或 AV

選擇器發生錄製或影像方

按鍵將電源打

端子接上電視

）。

視頻輸

DVD/CD/VCD

問題解決辦法

碟片在置入後又自動退出。• 清潔碟片並將碟片正確對準碟片導槽。

無法進行播放。 • 如果碟片在置入時放反，請重新將碟片標籤面朝上放入。

影像播放中止，且按鍵無法使用。

設定值全部消除。 • 電源發生中斷時，將會消除設定值。

沒有影像沒有色彩。 • 檢查連線是否正確以及插頭是否完全插入。

螢幕畫面拉長或比例沒變。• 電視機屏幕的設定值不正確。重新設置電視機螢幕的選項，使其與您使用

VCR

當在選擇器進行錄製，便會

干擾到影像的播放。

畫面在播放期間受到干擾或呈現一片漆黑。

DVD與 CD

差異。

ChH

其他資訊

問題解決辦法

無法辨識

檔案無法在碟片導向 相片瀏覽器當中顯示。

無法播放

MPEG-4 AAC

CD-ROM

DVD-ROM

或

WMA

檔案。

碟片。• 確定

資訊，請參閱第 34頁的

碟片。• 確定

訊，請參閱第 34頁的

• 碟片上的檔案必須以正確的副檔名命名：譬如，

WMA

或小寫都可以）。請參閱第 34頁的

• 這些檔案為採用

調諧器

問題解決辦法

收聽電台廣播時有明顯的雜音。

自動調諧功能無法接收到某些電台。

• 請接上 AM天線（請參閱「安裝指南」）並加以調整方向及位置，以得到最佳的接收條件。您也可以另外接一條內部或外部 AM天線（請參閱第頁的

連接外部天線

• 完全伸展開 FM線型天線，調整最佳接收的位置，然後固定於牆上。您也可以另外接一組外部 FM天線（請參閱第 31頁的

• 關閉其他可能造成雜訊的設備或將其移走。

• 調諧間距不適用您所在的國家或地區。請參閱第 38頁的說明以切換調諧間隔。

• 電台訊號微弱。自動調諧功能僅能偵測到訊號發射良好的無線電台。想要獲得更加靈敏的調諧條件，可接上一組室外天線。

CD-ROM

DVD-ROM

檔案採用

ISO 9660

是使用

碟片相容性參照表

是採用

碟片相容性參照表

.wma， MPEG-4 AAC

（數位版權管理）所錄製的。這並不是故障。

DRM

）。

的碟片格式錄製。更多關於碟片相容性的

。

UDF bridge

格式錄製。更多關於碟片相容性的資

。

MP3

檔案採用

碟片相容性參照表

.m4a， JPEG

連接外部天線

檔案採用

採用

說明。

頻率間距設置

.mp3

.jpg

）。

，

（大寫

的

English

中文

Français

Italiano Español

Nederlands

USB

連接

問題解決辦法

本系統無法辨識大量儲存裝置。

檔案無法在導覽器 相片瀏覽器中顯示。

無法播放

MPEG-4 AAC

WMA

檔案。

• 確定已將

USB

• 確認記憶體格式為

• 不支援內建有

• 檔案必須要有正確的副檔名：譬如，

.wma， MPEG-4 AAC

• 確定檔案許可權未受限制（透過密碼等）。

或

• 這些檔案為採用

接頭完全插入本機內。

USB

FAT16或 FAT32

集線器的

USB

檔案採用

DRM

（數位版權管理）所錄製的。這並不是故障。

。

裝置。

USB

.m4a， JPEG

MP3

檔案採用

.jpg

採用

.mp3， WMA

（大寫或小寫都可以）。

檔案採用

ChH

其他資訊

錯誤訊息

訊息說明

LINE ON

EXTRAPWR

SND. DEMO

CANNOT

MUTING

STEREO

TRAYLOCK

KEYLOCK

USB ERR

EEP ERR

EXIT

• 由於啟動「音訊輸出」模式而禁止操作（第 31頁）。

• 使用「

低音或重低音）。

• 音效展示功能啟動。請參閱第 39頁的

• 因未選取

鍵而無法操作。

• 由於音效被靜音，因此使用操作受到限制（請按下

• 因未選取

• 碟盤鎖啟動。請參閱第 39頁的

• 按鍵鎖啟用。請參閱下列

• 更多與此相關的資訊，請參閱第 24頁的

• 維修事宜請洽詢您的先鋒授權服務中心或您的經銷商。

• 此訊息會在選單閒置一段時間後自動退出時出現。

EXTRA PWR

DVD/CD或 USB

」模式時，便無法調整

、耳機接上或在光碟播放期間按下

功能而無法操作。

故障排除

設定按鍵鎖

SFC

故障排除

的

(Key Lock)

使用

模式或音調控制（高音、

的

一般問題

說明。

USB

一般問題

MUTE

介面

。

的

。

TEST TONE

）。

重要提示

。

重新設置系統

請使用前面板控制將系統設定值重新設回原廠預設值。

•

下次在您開機時，所有系統設定值都將會被重置。

設定按鍵鎖

將按鍵鎖功能打開，即可停用前面板上的各項按鍵。

/

這會顯示在前面板顯示屏上。

2 OFF

ChH

配合系統開機按下

。

USB

(Key Lock)

配合系統待機按下

鍵選擇

KEYLOCK

使用

，然後按下

/

鍵選取

ENTER



STANDBY/ON

鍵，並使用

SETUP

，然後按下

LOCK ON

。

或

ENTER

LOCK

並按住

。

使用語言代碼清單

有些語言選項（請參閱第能讓您從下列中設定個人喜好的語言。



選擇「其他語言」。

使用

碼。

使用

碼。

請參閱下列及代碼的清單。

語言代碼清單

/

以選擇字母代碼或是數字代

/

語言代碼清單

頁的

136

的

語言設定值

種語言當

，列有完整語言種類

）

其他資訊

語言代碼清單

語言（語言字母代碼）、語言代碼

Esperanto (eo), 0515

Estonian (et), 0520 Basque (eu), 0521 Persian (fa), 0601 Finnish (fi), 0609 Fiji (fj), 0610 Faroese (fo), 0615 Frisian (fy), 0625 Irish (ga), 0701 Scots-Gaelic (gd), 0704 Galician (gl), 0712 Guarani (gn), 0714 Gujarati (gu), 0721 Hausa (ha), 0801 Hindi (hi), 0809 Croatian (hr), 0818 Hungarian (hu), 0821 Armenian (hy), Interlingua (ia), Interlingue (ie), Inupiak (ik), Indonesian (in), Icelandic (is), Hebrew (iw), Yiddish (ji), Javanese (jw), Georgian (ka), Kazakh (kk), Greenlandic (kl), Cambodian (km), Kannada (kn), Kashmiri (ks), Kurdish (ku), Kirghiz (ky), Latin (la),

1201

0911

0919 0923

1009

1111

1119

1121

1125

0825

0901 0905

0914

1023

1101

1114

1112

1113

Lingala (ln), Laothian (lo), Lithuanian (lt), Latvian (lv), Malagasy (mg), Maori (mi), 1309 Macedonian (mk), 1311 Malayalam (ml), 1312 Mongolian (mn), 1314 Moldavian (mo), 1315 Marathi (mr), 1318 Malay (ms), 1319 Maltese (mt), 1320 Burmese (my), 1325 Nauru (na), 1401 Nepali (ne), 1405 Norwegian (no), 1415 Occitan (oc), 1503 Oromo (om), 1513 Oriya (or), 1518 Panjabi (pa), 1601 Polish (pl), 1612 Pashto, Pushto (ps), 1619 Portuguese (pt), 1620 Quechua (qu), 1721 Rhaeto-Romance (rm), 1813 Kirundi (rn), 1814 Romanian (ro), 1815 Kinyarwanda (rw), 1823 Sanskrit (sa), 1901 Sindhi (sd), 1904 Sangho (sg), 1907 Serbo-Croatian (sh), 1908 Sinhalese (si), 1909

1214

1215

1222

1220

1307

English

中文

Français

Italiano Español

Nederlands

國家地區代碼清單

國家地區、國家地區代碼、國家地區字母代碼

阿根廷 , 澳洲 ,

奧地利 , 比利時 , 巴西 ,

加拿大 , 智利 , 中國 ,

丹麥 , 芬蘭 , 法國 ,

德國 ,

0118, ar

0121, au

0120, at 0205, be

0218, br

0301, ca

0312, cl

0314, cn 0411, dk 0609, fi 0618, fr 0405, de

香港 ,

0811, hk

印度 ,

0914, in 0904, id

印尼 , 義大利 , 日本 ,

1016, jp 1118, kr

韓國 , 馬來西亞 , 墨西哥 ,

1412, nl

荷蘭 , 紐西蘭 , 挪威 ,

1415, no

巴基斯坦 ,

0920, it

1325, my

1324, mx

1426, nz

1611, pk

菲律賓 ,

1608, ph

葡萄牙 ,

1620, pt

俄國（俄羅斯聯邦） , 新加坡 ,

1907, sg

西班牙 ,

0519, es

0308, ch

瑞士 , 瑞典 ,

1905, se

台灣 ,

2023, tw 2008, th

泰國 , 英國 ,

0702, gb

美國 ,

2119, us

1821, ru

ChH

其他資訊

規格

•

擴大器部分

有效功率輸出：

前置、中置、環繞聲

重低音

. . . . . . . 60 W

50 W

•

碟片部分

數位音頻特性

. . . . . . . . . . . . . . . . . . DVD fs： 96 kHz， 24-bit

. . . . . . . .DVD

類型

頻率響應

. . . . . . . . 4 Hz至 44 kHz（ 96 kHz

4 Hz至 22 kHz（ 48 kHz

. . . . . . . . . . . . . . . . . . . . . . .

抖動率

調諧器部分

頻率範圍天線

• AM

頻率範圍：

天線

•

電源需求：新加坡、印尼、香港、馬來西亞、菲律賓機種

台灣機種消耗功率待機消耗功率

尺寸

. . . . . . 420 mm

重量

. . . . . . . . . . . . 87.5 MHz 至 108 MHz

. . . . . . . . . . . . . . . . . . . . 75 Ω

調諧器部分

9 kHz

採用採用

. . . . . . . . . . . . . . . . . . . . . . . . .

間距

10 kHz

其他

. . . . . . . . . . . AC 220 V至 240 V， 50 Hz/60 Hz

. . . . . . . . . . . AC 110 V， 50 Hz/60 Hz

. . . . . . . . . . . . . . . . . . . . . . . . . . 45 W

. . . . . . . . . . . . . . . . . . . . .0.42 W

（寬）

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.1 kg

. . . . . . .

（

1 kHz， 10 % T.H.D.， 4 Ω

1 kHz， 10 % T.H.D.， 6 Ω

（

100 Hz

（

100 Hz

（

系統，

0.001 % W.PEAK

. . . . . .531 kHz

. . . . .530 kHz

間距

x 60 mm

每個聲道

10 % T.H.D.

，

10 % T.H.D.

，

VCD/

超級

及碟片數位音響系統

（高）

，，

VCD

取樣率）∕

取樣率）

測量限制 ( ±

）以下

•

(JEITA)

，不平衡式

1602 kHz

至

1700 kHz

至

環型天線

x 332 mm

60 W

50 W

4 Ω） 6 Ω）

系統

（深）

•

配件（

遙控器

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

AA/R6

乾電池（用以確認系統操作）

視頻連接線（黃色插頭）

環型天線

AM FM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

）

天線

電源線

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

安裝指南本操作手冊

S-DV161

•

前置揚聲器

外箱

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . 7.7 cm 1-way

系統

. . . . . . . . . . . . . . . . . . 7.7 cm

揚聲器額定阻抗

頻率範圍最大輸入功率

尺寸

. . . .

重量

•

外箱系統揚聲器

額定阻抗頻率範圍最大輸入功率

尺寸

. . . . . 115 mm

重量

•

外箱系統

揚聲器額定阻抗頻率範圍

最大輸入功率尺寸

. . . . . 105 mm

重量

. . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

. . . . . . . . . . . . . . . . 90 Hz 至 20 kHz

105 mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . 0.60 kg

中置揚聲器

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . 7.7 cm 1-way

. . . . . . . . . . . . . . . . . . 7.7 cm

. . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

. . . . . . . . . . . . . . . . 90 Hz 至 20 kHz

. . . . . . . . . . . . . . . . . . . . . . . . . . . 0.60 kg

環繞揚聲器

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . 7.7 cm 1-way

. . . . . . . . . . . . . . . . . . 7.7 cm

. . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

. . . . . . . . . . . . . . . 100 Hz 至 20 kHz

. . . . . . . . . . . . . . . . . . . . . . . . . . . 0.63 kg

DVD/CD

接收器）

. . . . . . . 2

. . . . . . . . . . . . . . . . 1

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

揚聲器系統

封閉式書架型（防磁）

圓錐體型

. . . . . . . . . . . . . . . . . . . . . . 60 W

x 115 mm

（寬）

封閉式書架型（防磁）

. . . . . . . . . . . . . . . . . . . . . . 60 W

x 105 mm

（寬）

封閉式書架型（防磁）

. . . . . . . . . . . . . . . . . . . . . . 60 W

x 118 mm

（寬）

（高）

x 114 mm

圓錐體型

x 114 mm

圓錐體型

x 114 mm

系統

（深）

系統

（深）

系統

（深）

ChH

其他資訊

重低音

•

外箱

. . . . . . . . . . . . . . . . . . . . .

系統

. . . . . . . . . . . . . . . . . . . 16 cm 1-way

. . . . . . . . . . . . . . . . . . 16 cm

揚聲器額定阻抗

頻率範圍最大輸入功率

尺寸

. . . . 190 mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2 kg

重量

•

配件

防滑墊（小片）防滑墊（大片）

固定托架螺絲（固定托架用）

S-DV262T

前置環繞揚聲器

•

. . . . . . . . . . . . . . .

外箱

. . . . . . . . . . . . . . . . . . . . . . . . 2-way

系統揚聲器：

. . . . . . . . . . . . . . . . . 7.7 cm

低音

. . . . . . . . . . . . . . . . . . . . . .2.6 cm

高音額定阻抗

頻率範圍最大輸入功率

尺寸

. . .

260 mm

重量

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.1 kg

中置揚聲器

•

. . . . . . . . . . . . . . .

外箱系統

. . . . . . . . . . . . . . . . . . 7.7 cm 1-way

. . . . . . . . . . . . . . . . . . 7.7 cm

揚聲器額定阻抗

頻率範圍最大輸入功率尺寸

. . . . . 220 mm

重量

. . . . . . . . . . . . . . . . . . . . . . . . . . . 0.70 kg

配件

•

揚聲器連接線防滑墊（大片）揚聲器基座

螺絲（底座用）

低音反射落地型

. . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

. . . . . . . . . . . . . . . . 30 Hz 至 2.0 kHz

. . . . . . . . . . . . . . . . . . . . . . 60 W

x 360 mm

（寬）

. . . . . . . . . . . . . . . . . . . . . . 12

. . . . . . . . . . . . . . . . . . . . . . . 4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

. . . . . . . . . . . . . . . . . . . . 4

（高）

x 317 mm

揚聲器系統

封閉式落地型（防磁）

圓錐體型

. . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω

. . . . . . . . . . . . . . . . 70 Hz 至 20 kHz

. . . . . . . . . . . . . . . . . . . . . . 60 W

x 1096.3 mm

（寬）

封閉式書架型（防磁）

. . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω

. . . . . . . . . . . . . . . . 75 Hz 至 20 kHz

. . . . . . . . . . . . . . . . . . . . . . 60 W

（寬）

x 90 mm

. . . . . . . . . . . . . . . . . . . . . . . . . 5

. . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

. . . . . . . . . . . . . . . . . . . . . . 12

（高）

x 260 mm

x 100 mm

系統

圓錐體式

（深）

系統

x 2

半圓型

（深）

系統

圓錐體型

（深）

S-DV262SW

重低音

•

. . . . . . . . . . . . . . . . . . . . .

外箱系統

. . . . . . . . . . . . . . . . . . .16 cm 1-way

揚聲器額定阻抗

頻率範圍最大輸入功率尺寸

. . . . 190 mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.0 kg

重量

•

配件

揚聲器連接線防滑墊（大片）

為求產品改良，規格及設計如有變更，恕不

•

揚聲器系統

低音反射落地型

. . . . . . . . . . . . . . . . . . 16 cm

. . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω

. . . . . . . . . . . . . . . . 30 Hz 至 2.5 kHz

. . . . . . . . . . . . . . . . . . . . . 60 W

（寬）

x 360 mm

. . . . . . . . . . . . . . . . . . . . . . . . .1

. . . . . . . . . . . . . . . . . . . . . . . .4

附註

（高）

圓錐體式

x 320 mm

另行通知。

本產品經NEC公司授權，使用FontAvenue®

字體。FontAvenue為NEC公司的註冊商標。

本產品所使用的版權保護技術受美國專利以及其他屬於 Macrovision Corporation 的知識產權保護。使用該版權保護技術必須取得 Macrovision Corporation 的同意，如果不經 Macrovision Corporation 的同意，則只能用於家庭或有限範圍的觀賞。反向還原或解密等亦屬於禁止之列。

DRM(數位版權管理)是一種藉由限制壓縮音頻檔案僅能在電腦以外錄製此種檔案專用的裝置(或其他錄製設備) 播放，專為有效預防非法拷貝而設計的防拷技術。相關詳細資訊，請參閱個人電腦及或軟體所附的使用手冊或說明檔案。

English

系統

中文

（深）

Français

Italiano Español

Nederlands

ChH

其他資訊

Dolby Laboratories

由

Dolby

「

」、「

Laboratories

“

”和“

DTS

院系統公司（

日本先鋒公司出版。版權

2007

授權製造。「杜比」、

Pro Logic

的商標。

DTS Digital Surround

DTS, Inc.

日本先鋒公司。

」與雙

）的註冊商標。

標誌是

Dolby

”為數碼影

ChH

PIONEER CORPORATION

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan

PIONEER ELECTRONICS (USA) INC.

P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A. TEL: (800) 421-1404

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada TEL: 1-877-283-5901, 905-479-4411

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: 03/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: (03) 9586-6300

PIONEER ELECTRONICS DE MEXICO S.A. DE C.V.

Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico,D.F. 11000 TEL: 55-9178-4270

Printed in

K002_B_En

<XRE3159-A>

Pioneer S-DV262SW, S-DV262T, S-DV161, XV-DV262, HTZ262DVD User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
