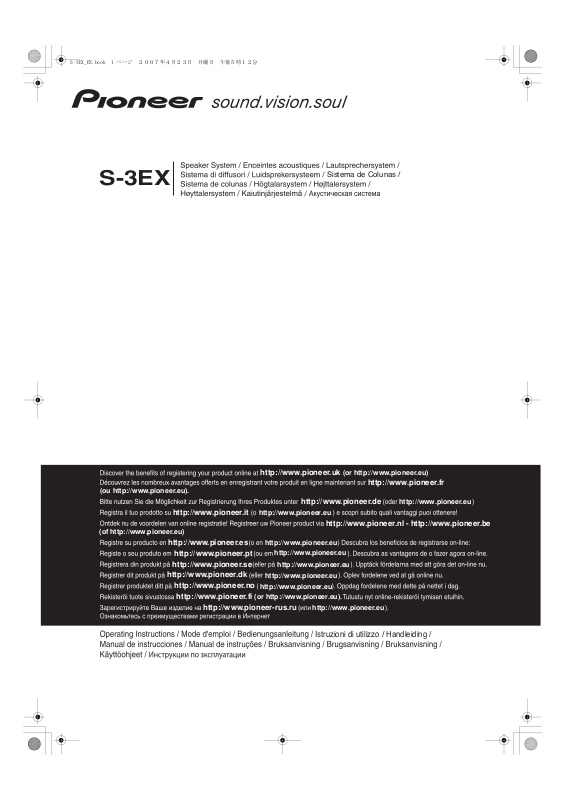

S-3EX_EN.book 1 ページ２００７年４月２３日　月曜日　午後５時１２分

S-3EX

Sistema de Colunas /

(ou http://www.pioneer.eu).

http://www.pioneer.it

(of http://www.pioneer.eu)

http://www.pioneer.es

http://www.pioneer.pt

http://www.pioneer.se

http://www.pioneer.dk

http://www.pioneer.no

http://www.pioneer.fi

http://www.pioneer.uk

http://www.pioneer.eu

(or http://www.pioneer.eu).

http://www.pioneer-rus.ru

(or http://www.pioneer.eu)

http://www.pioneer.fr

http://www.pioneer.de

http://www.pioneer.eu

http://www.pioneer.nl - http://www.pioneer.be

http://www.pioneer.eu

Istruzioni di utilizzo / Handleiding /

S-3EX_EN.book 2 ページ２００７年４月２３日　月曜日　午後５時１２分

Thank you for buying this Pioneer product. Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the instructions, put them away in a safe place for future reference.

Contents

Before you start What’s in the box About the EX series

Technology behind the S-3EX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ceramic Graphite Diaphragm. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Magnesium Alloy Diaphragm . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bass Drivers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bass Enclosure Construction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Crossover Networks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Collaboration with Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Installation and Placement

How to install . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Mounting the Fall-Prevention Fastener . . . . . . . . . . . . . . . . . . . . . 6

Choosing Where To Place The Speaker Systems . . . . . . . . . . . . . 6

Connections

Connecting to an amplifier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Connecting the cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Single-Wire Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bi-Wire Connections. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bi-Amplification Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Other Information

Attaching/Removing the Grille Cover . . . . . . . . . . . . . . . . . . . . . . 11

Cleaning the speaker cabinet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling.

Private households in the member states of the EU, in Switzerland and Norway may return their used electronic products free of charge to designated collection facilities or to a retailer (if you purchase a similar new one).

For countries not mentioned above, please contact your local authorities for the correct method of disposal.

By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health.

K058_A_En

S-3EX_EN.book 3 ページ２００７年４月２３日　月曜日　午後５時１２分

Before you start

• The nominal impedance of this speaker system is 6 Ω.

Connect the speaker system to an amplifier with a load impedance ranging from 4 Ω to 16 Ω (a model with “4 Ω to 16 Ω” displayed on the speaker output terminals).

In order to prevent damage to the speaker system resulting from input overload, please observe the following precautions:

• Do not supply power to the speaker system in excess of the maximum permissible input.

• When using a graphic equalizer to emphasize loud sounds in the high-frequency range, do not use excessive amplifier volume.

• Do not try to force a low-powered amplifier to produce loud volumes of sound (the amplifier’s harmonic distortion will be increased, and you may damage the speaker).

Caution: installation

• When placing this unit, ensure that it is firmly secured and avoid areas where it may be likely to fall and cause injury in the event of a natural disaster (such as an earthquake).

• Do not attach these speakers to the wall or ceiling. They may fall off and cause injury.

• Do not install your speakers overhead on the ceiling or wall. If improperly attached, the speaker grille can fall and cause damage or personal injury.

• Switch off and unplug your AV equipment and consult the instructions when connecting up components. Make sure you use the correct connecting cables.

What’s in the box

Spike bases x3

English

Mounting pads 3 types, 2 each

Metal catch x1

Screw (for metal catch) x1

Grille x1 Operating instructions

Caution: in use

• Do not place the speaker on an unstable surface. It could present a hazard if it falls, as well as damaging the equipment.

• Do not use the speaker to output distorted sound for long periods of times. This can result in a fire hazard.

• Do not sit or stand on the speaker, or let children play on the speaker.

• Do not put large or heavy objects on top of the speaker.

• Do not place magnetic objects such as screwdrivers or iron parts near the tweeter or midrange. Since the speakers use strong magnets, the objects may be attracted, causing injury or damaging the diaphragm.

CAUTION

hese speaker terminals carry HAZARDOUS LIVE

voltage. To prevent the risk of electric shock when

connecting or disconnecting the speaker cables, disconnect the power cord before touching any uninsulated parts.

D3-4-2-2-3_A_En

S-3EX_EN.book 4 ページ２００７年４月２３日　月曜日　午後５時１２分

About the EX series

The EX series, incorporating the abundant technological know-how behind Pioneer's flagship TAD speaker series, was developed with the goal of creating the ultimate speaker possible in its price range.

The design and production of the EX series result from an international effort that represents the finest in Pioneer's speaker technology.

Ceramic Graphite Diaphragm

Technology behind the S-3EX

CST

The core driver of the system is the Coherent Source Transducer (CST), which draws on the technology used in TAD. The tweeter diaphragm is mounted concentrically within the apex of the midrange cone and provides a point source of sound from 400 Hz to 100 kHz. The CST ensures a perfect spectral balance between the direct and reflected sounds that arrive at the listener's ears, providing a more consistent sound throughout the listening room and improved imaging capability.

The CST's tweeter features a ceramic graphite diaphragm that provides top-level strength and dampening characteristics that are practically unrivaled by any other available materials currently used in high-end audio speaker systems. Ceramic graphite's lightness and exceptional strength combine to create speakers whose diaphragm resonance can be pushed far beyond their audible range.

Velocity (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

4 000

2 000

0.005 0.015

0.025

Inner Loss

Magnesium Alloy Diaphragm

The CST's midrange features a magnesium alloy diaphragm whose characteristic lightness and high inner loss provide excellent transience and minimal coloration of midrange sounds.

S-3EX_EN.book 5 ページ２００７年４月２３日　月曜日　午後５時１２分

Bass Drivers

The bass driver pictured below serves as the foundation of the S3EX speaker system. The driver's strength is the result of the Aramid/Carbon composite material, originally created during the development of the S-1EX, that is used in its diaphragm. Pioneer's exclusive LDMC magnetic circuit technology has been incorporated in order to preserve linearity from low to high output levels and minimize distortion.

Bass Enclosure Construction

The unique form of the S-3EX is based upon logical necessity. In order to synchronize the arrival time of sound from the CST and the two bass drivers, each driver is mounted upon a baffle that serves to create a highly delicate curve known as the "precision curve" (see illustration below). Made of up to 100 mm thick MDF (Medium Density Fiberboard), this baffle is, moreover, strong enough to contain the force of the drivers. Additionally, the bass port has been carved out of an extremely thick block of MDF, resulting in the reduction of wind noise for clear, deep bass.

Crossover Networks

The crossover networks use only the finest components. Air cored coils, noninductive resistors, and film capacitors in the signal path are all carefully chosen and optimized for the CST driver to provide the greatest transparency to the signal. The bass drivers use silicon steel plate core inductors that minimize distortion and loss during energy transfer. All components are connected directly to their respective wiring materials, instead of a printed circuitboard, allowing for minimal loss and maximum performance.

Collaboration with Air Studios

Since its establishment by George Martin in 1969, London, England's Air Studios has earned unequivocal respect from scores of artists who recognize it as the world's premier recording studio. The Air Studios seal that was awarded to the S-3EX indicates that these speakers are capable of producing the highquality sound demanded by the world's top-class sound creators.

English

precision curve

3 m

1 m

S-3EX_EN.book 6 ページ２００７年４月２３日　月曜日　午後５時１２分

Installation and Placement

How to install

This speaker system is supported by three points (the front two legs, and the back spike located between the back two legs).

Front

Nut (for spike)

Cabinet base

Back

Legs

Back spike

Mounting the Fall-Prevention Fastener

• Using the included screw, tightly secure the metal catch to the backside of the speaker.

• Pass a commercially-available reinforced string through the metal catch to securely support the speaker to the wall. Be sure that the wall to which you fasten the speaker is strong enough to support the weight of the speaker. After fastening the speaker, make sure that it does not fall over.

• The speaker can incur damage in the event of a fall.

• Do not attach the metal catch directly to the wall. It should only be used in conjunction with reinforced string to prevent the speaker from falling.

1 Choose the location for speaker placement then put the spike bases on the floor.

2 Place the speaker on top of the spike bases. 3 If either the left or right back legs touches the ground

before the back spike, resulting in the speaker not resting flat on its placed surface, adjust the back spike so it extends to the ground before either of the back legs.

4 Place the included mounting pads underneath the back legs to keep the speaker stable.

Choose the most appropriate thickness of mounting pad from the several types included.

Metal catch

Sufficiently thick cord

Backside of speaker

• Pass two reinforced strings through the metal catch, and fasten the speaker to the wall as shown above.

Do not place the speaker where it will be in direct sunlight, and avoid positioning it near heaters and air conditioners. Doing so may cause warping and discoloration of the speaker cabinet and damage to the speaker.

Pioneer assumes no liability whatsoever for damages resulting from assembly, improper mounting, insufficient reinforcement, misuse of the product, acts of nature, etc.

Mounting pad

• Do not place the speaker on an unstable surface. It could present a hazard if it falls, as well as damaging the equipment.

• As a precautionary measure, be sure to not place the unit anywhere where it might fall on a sleeping individual in the event of an earthquake.

• As this unit weighs some 48 kg, it is very dangerous to try and set the spike nut while tilting the speaker. Be sure to place the unit on a soft area (such as a blanket) so that it does not damage the floor, and carry out the installation with at least two people.

S-3EX_EN.book 7 ページ２００７年４月２３日　月曜日　午後５時１２分

Choosing Where To Place The Speaker Systems

Placement within the listening room will have a great impact upon the total performance of the S-3EX speaker system in terms of bass performance, tonal accuracy, and imaging. All rooms are different and so this section is intended as a guide only. Experimentation in your room will yield optimum results.

Use the graphic below as a guide to determine optimal speaker placement.

30 cm to 60 cm

English

Speaker

(left)

30 cm to 60 cm 30 cm to 60 cm

Speaker

(right)

Listening position

Distance "A" should be equal to or greater than distance "B." Each speaker should face the listening position.

• In areas of high humidity, use a dehumidifier, and in areas of excessive dryness, use a humidifier to adjust the room’s humidity level. Avoid exposure to direct sunlight, and do not install in areas near by heating appliances.

S-3EX_EN.book 8 ページ２００７年４月２３日　月曜日　午後５時１２分

Connections

Connecting to an amplifier

This speaker does not include speaker cables used for connecting to an amplifier. Take the following factors into consideration when choosing speaker cables so that you can get the most from your speaker system:

• Use heavy-gauge speaker cable if possible, and keep the cables to the minimum necessary length.

• If the length of cable required for left and right speakers differs, use cables of the same length, matched to the longer distance.

• Cables have differing characteristics. Keep this in mind when using any cable.

• Select cables with as little resistance as possible, and make sure the cables to the speaker terminals and amp are firm and secure.

Connecting the cables

1 Switch off the power to your amplifier. 2 Connect the speaker cables to the input terminals (lower)

on the back of the speaker. For input terminal polarity, red is positive (+) and black is negative (–).

3 Connect the other ends of the cables to the amp's speaker output terminals (for more details, refer to your amp owner's manual).

Short bar connectors

Red terminal

Black terminal (–)

• Grasp the cap knobs on the lower input terminals and rotate them to the left (counter-clockwise), insert the speaker cable wires into the holes in the terminal posts, then tighten the knobs to secure the short bar as well as the wires.

• You can also connect the speaker’s terminals with a banana plug. When using a banana plug, be sure to remove the cap at the tip of the input terminal.

• After connecting the plugs, pull lightly on the cables to make sure that the ends of the cables are securely connected to the terminals. Poor connections can create noise and interruptions in the sound.

• If the cables' wires happen to be pushed out of the terminals, allowing the wires to come into contact with each other, it places an excessive additional load on the amp. This may cause the amp to stop functioning, andmay even damage the amp.

• When using a set of speakers connected to an amplifier, you won't be able to obtain the normal stereo effect if the polarity of one of the speakers (left or right) is reversed.

(+)

)

(Only one channel shown)

)

S-3EX_EN.book 9 ページ２００７年４月２３日　月曜日　午後５時１２分

Single-Wire Connections

For single-wire connections, connect the mid-to-high- and lowfrequency sections of the crossover network with the shorting link that was included with this unit, then connect the (+) wire from your amplifier to either red binding post and the (–) wire from your amplifier to either black binding post, as shown in below.

Amplifier (rear

SPEAKERS OUTPU

Shorting link connection

Bi-Wire Connections

In a bi-wiring connection, you independently plug in the speaker systems running from the amp to their respective high- and lowfrequency plugs. This results in the CST driver and bass drivers being independently connected directly to the amplifier, offering you the freedom to optimize the cable type for each of the drivers. Connect one set of wires to the bottom set of binding posts (bass driver-specific network). Then connect a second set of wires to the top binding posts (CST-specific network). Next, connect both sets of wires to the appropriate terminals on your amplifier. Take care to connect both (+) wires to the (+) amplifier terminals and both (–) wires to the (–) amplifier terminals, as shown below.

Amplifier (rear

PEAKERS OUTPU

(Only one channel shown

English

Speaker

Speaker (rear): Input panel

Speaker

Speaker (rear): Input panel

OUTPUT

)

(

)

OUTPUT

)

(Only one channel shown)

)

S-3EX_EN.book 10 ページ２００７年４月２３日　月曜日　午後５時１２分

Bi-Amplification Connections

Bi-Amplification allows the best performance when using dedicated amplifiers for low- and mid-to-high-frequency sections. There are two possible configurations, commonly referred to as horizontal and vertical bi-amping.

Caution

Remove the shorting links before connecting speaker cables in bi-amplifications connections. Failure to do so may result in damage to your amplifiers.

Vertical Bi-Amping

With this configuration, identical stereo amplifiers are used for each speaker system. One channel of each amplifier drives the low frequency section and the other channel drives the high frequency section, as shown below.

Connect one set of wires and amplifier channel to the bottom set of binding posts (bass driver-specific network).

Then connect a second set of wires and the other amplifier channel to the top binding posts (CST-specific network).

Take care to connect both (+) wires to the (+) amplifier terminals and both (–) wires to the (–) amplifier terminals.

Pre-amp (rear

(Only one channel shown

(Commerciallyavailable Y-adaptor)

Power amp

INP

rear

AKERS OUTPU

INP

Ch.

Horizontal Bi-Amping

With this configuration, you may use different stereo amplifiers for the low- and mid-to-high-frequency sections of the speaker system (e.g., tube amplifiers for high frequency and solid state for low frequency). Each channel of one amplifier drives the lowfrequency section of each speaker system and each channel of the other amplifier drives the mid-to-high-frequency section, as shown below.

This method requires that both amplifiers have the same gain; otherwise an imbalance will be heard between the low- and midto-high-frequency reproduction from the speaker system. If in doubt, please consult your local dealer.

Pre-amp (rear

(Commercially-available Y-adaptor)

Power amp (rear (High frequenc

SPEAKERS OUTPUT

INP

Power amp (rear (Low frequenc

SPEAKERS OUTPU

INP

Speaker

Speaker (rear) Input panel

Speaker

Speaker (rear) Input panel

S-3EX_EN.book 11 ページ２００７年４月２３日　月曜日　午後５時１２分

Other Information

Attaching/Removing the Grille Cover

This speaker system comes with grille covers which may be attached and removed by:

1 To attach the grille cover, line up the holes on the speaker with the inserts on the grill, and press firmly.

2 To remove the grille cover, grab it by its bottom with both hands and gently pull toward you to separate the bottom part of the grille from the speaker.

3 Slide your hands up to the middle section of the grille, and once again pull gently toward you. This will remove the middle section of the grille from the speaker.

4 Finally, repeat this same motion for the top part of the grille, removing the grille entirely from the speaker.

Specifications

Enclosure. . . . . . . . . . . . . . . . . . . . . . . . . Bass-reflex floorstanding type

(magnetically shielded)

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-way

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm cone x2

Mid tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 cm cone / 3 cm dome

Nominal impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Frequency response . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz to 100 kHz

Sensitivity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88.5 dB (2.83 V)

Maximum input power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Exterior dimensions . . . . . . 350 (W) mm x 1224 (H) mm x 541 (D) mm

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Supplied accessories

Spike bases . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Mounting pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 types, 2 each

Metal catch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Screw (for metal catch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Operating instructions

Specifications and design subject to possible modification without notice, due to improvements.

Magnetic shielding

This speaker system is magnetically shielded. However, depending on the installation location, color distortion may occur if the speaker system is installed extremely close to the screen of a television set.

If this happens, turn off the television, then turn it on again after 15 min to 30 min. If the problem persists, place the speaker system away from the television set.

English

Cleaning the speaker cabinet

With normal use, wiping with a dry cloth should be sufficient to keep the cabinet clean. If necessary, clean with a cloth dipped in a neutral cleanser diluted five or six times with water, and wrung out well. Do not use furniture wax or cleansers.

Never use thinners, benzine, insecticide sprays or other chemicals on or near this unit since these will corrode the surfaces.

is a trademark placed on a product with Pioneer’s Phase Control technology. This technology enables high-grade sound reproduction through each component by improving overall phase matching.

Published by Pioneer Corporation.

S-3EX_FR.book 12 ページ２００７年４月２３日　月曜日　午後５時１３分

Nous vous remercions d’avoir acheté ces enceintes acoustiques Pioneer. Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Sommaire

Avant de commencer Contenu de l’emballage A propos de la série EX

Technologies à l’appui du S-3EX . . . . . . . . . . . . . . . . . . . . . . . . . . 14

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Diaphragme en graphite céramique. . . . . . . . . . . . . . . . . . . . . . 14

Diaphragme en alliage de magnésium. . . . . . . . . . . . . . . . . . . . 14

Haut-parleurs de graves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Ebénisterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Filtres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Collaboration avec Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installation et placement

Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Fixation de l’attache antichute . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Choix d’un emplacement pour les enceintes acoustiques . . . . . 17

Connexions

Connexions à un amplificateur . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Câblage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Mono-câblage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Bi-câblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Câblage pour bi-amplification. . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Autres informations

Mise en place et retrait de la grille . . . . . . . . . . . . . . . . . . . . . . . . 21

Entretien de l’enceinte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Fiche technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l’environnement et la santé humaine.

K058_A_Fr

S-3EX_FR.book 13 ページ２００７年４月２３日　月曜日　午後５時１３分

Avant de commencer

• L’impédance nominale de ces enceintes acoustiques est de 6

Ω. Raccordez ces enceintes à un amplificateur dont l’impédance de charge va de 4 Ω à 16 Ω (un modèle pour lequel “4 Ω–16 Ω” est indiqué sur les bornes de sortie de hautparleurs).

Pour éviter d’endommager les enceintes par une surcharge de puissance, observez les précautions suivantes :

• Ne fournissez pas aux enceintes acoustiques une puissance électrique dépassant l’entrée maximale autorisée.

• Si vous utilisez un égaliseur graphique pour accentuer les hautes fréquences, n’élevez pas trop le volume de l’amplificateur.

• N’essayez pas de pousser un amplificateur de faible puissance à produire un volume sonore élevé, car l’augmentation rapide de la distorsion harmonique pourrait endommager les haut-parleurs.

Précautions d’installation

• Lors de l’installation de l’enceinte, veillez à ce qu’elle soit fermement immobilisée et évitez les endroits où sa chute pourrait être dangereuse, notamment lors d’une catastrophe naturelle, telle qu’un séisme.

• Ne fixez pas les enceintes sur une paroi ou au plafond, car elles pourraient tomber et provoquer des blessures.

• N’installez pas les enceintes en hauteur au plafond ou sur une paroi. Si elles sont mal installées, les grilles pourraient tomber et provoquer des dégâts, voire des blessures.

• Mettez votre système audiovisuel hors tension et débranchezle, puis consultez le mode d’emploi avant de brancher des composants. Prenez soin d’utiliser correctement les cordons de raccordement.

Contenu de l’emballage

Bases pour pointes de découplage x3

Cales en liège 3 types, 2 de chaque

Français

Attache antichute x1

Vis (pour attache antichute) x1

Grille x1 Mode d’emploi

Précautions d’emploi

• Ne placez pas l’enceinte sur une surface instable, car en tombant, elle pourrait provoquer des blessures et être endommagée.

• N’utilisez pas les enceintes pour produire des sons distordus pendant une longue période, car ceci pourrait provoquer un incendie.

• Ne montez pas et ne vous asseyez pas sur les enceintes et ne laissez pas des enfants jouer sur celles-ci.

• Ne posez pas d’objets lourds ou volumineux sur le dessus des enceintes.

• Ne placez pas d’objets magnétiques tels que des tournevis ou des pièces en métal près du tweeter ou du médium. Comme ces haut-parleurs utilisent des aimants puissants, ces objets pourraient être attirés, provoquant des dégâts aux hautparleurs ou endommageant leur diaphragme.

ATTENTION

Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de

décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d’alimentation avant de toucher des parties non isolées.

D3-4-2-2-3_A_Fr

S-3EX_FR.book 14 ページ２００７年４月２３日　月曜日　午後５時１３分

A propos de la série EX

Tirant parti du riche savoir-faire technologique qui a permis de créer la série-phare d’enceintes acoustiques TAD de Pioneer, la série EX a été mise au point afin de proposer ce qu’il y a de mieux dans cette catégorie.

Le design et la production de la série EX résultent d’un effort international qui a fait converger la quintessence des technologies de Pioneer dans le domaine des haut-parleurs.

Diaphragme en graphite céramique

Technologies à l’appui du S-3EX

CST

La pièce maitresse du système est le haut-parleur concentrique CST (Coherent Source Transducer) qui repose sur les technologies utilisées dans la série TAD. Le diaphragme du tweeter est installé de façon concentrique à la base du cône du médium, constituant ainsi une source ponctuelle, allant de 400 Hz à 100 kHz. Le CST procure un équilibre spectral parfait entre les sons directs et réfléchis qui parviennent aux oreilles de l’auditeur. Il fournit ainsi un son plus homogène dans toute la salle d’écoute et améliore l’image sonore.

Le tweeter du CST est muni d’un diaphragme en graphitecéramique qui présente des caractéristiques de rigidité et d’amortissement de haut niveau. Elles en font un des meilleurs matériaux actuellement disponibles pour les enceintes acoustiques haut de gamme. Sa légèreté et sa rigidité exceptionnelles permettent de repousser la résonance du diaphragme bien au-delà de la plage audible.

Vélocité (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

Graphite céramique

Aluminium

Beryllium

Alliage de boron

Carbone céramique

Papier

Titane

4 000

2 000

0.005 0.015

0.025

Pertes internes

Diaphragme en alliage de magnésium

Le haut-parleur médium du CST possède un diaphragme en alliage de magnésium dont la légèreté et les pertes internes élevées assurent un excellent régime transitoire et une coloration minimale des sons médium.

S-3EX_FR.book 15 ページ２００７年４月２３日　月曜日　午後５時１３分

Haut-parleurs de graves

Le Haut-parleur de graves illustré ci-dessous sert de base à l’enceinte acoustique S-3EX. La rigidité de sa membrane provient du matériau composite en aramide/carbone, créé lors de la mise au point du S-1EX. La technologie des circuits magnétiques LDMC, exclusive à Pioneer, a été intégrée afin de réduire la distorsion et de préserver la linéarité, quel que soit le niveau.

Ebénisterie

La forme unique du S-3EX a une fonction bien précise. Afin de synchroniser les temps d’arrivée des sons provenant du CST et des deux haut-parleurs de graves, chacun d’eux est placé sur un baffle incurvé selon le principe de la “precision curve” (cf. L’illustration ci-dessous). Réalisé en MDF (Medium Density Fiberboard) d’une épaisseur allant jusqu’à 100 mm, ce baffle est par ailleurs suffisamment rigide pour contenir la force des hautparleurs. De plus, l’évent Bass-reflex est taillé dans un bloc extrêmement épais de MDF, ce qui réduit les bruits d’air et fournit des graves profonds et clairs.

Filtres

Les filtres n’utilisent que des composants hors pair. Disposés sur le parcours du signal, des bobines à air, des résistances non inductives et des condensateurs à film ont été choisis et optimisés avec soin de sorte que le CST puisse procurer la plus grande transparence possible. Les haut-parleurs de graves font appel à des inductances à noyau en plaque d’acier au silicium pour minimiser la distorsion et les pertes pendant le transfert d’énergie. Tous les composants sont reliés directement à leurs câbles respectifs et non pas à une carte de circuit imprimé, ce qui garantit des pertes minimales et des performances maximales.

Collaboration avec Air Studios

Depuis leur fondation à Londres par George Martin en 1969, les Air Studios ont acquis le respect d’une foule d’artistes qui les considèrent comme les meilleurs studios d’enregistrement au monde. Le label “Air Studios” décerné aux S-3EX indique que ces enceintes acoustiques sont capables de restituer la haute qualité sonore exigée par les ingénieurs du son les plus réputés du monde.

Français

precision curve

3 m

1 m

S-3EX_FR.book 16 ページ２００７年４月２３日　月曜日　午後５時１３分

Installation et placement

Instructions d’installation

Cette enceinte repose sur trois points (les deux pattes avant et la pointe de découplage arrière située entre les deux pattes arrière).

Fixation de l’attache antichute

• Au moyen de la vis fournie, fixez fermement l’attache sur la face arrière de l’enceinte.

Avant

Base

Arrière

Pattes

1 Choisissez l’emplacement de l’enceinte, puis placez les bases des pointes de découplage sur le sol.

2 Placez l’enceinte sur les bases de pointes de découplage. 3 Si la patte arrière gauche ou droite touche le sol avant la

pointe de découplage arrière, empêchant l’enceinte de reposer à plat sur sa surface d’emplacement, ajustez la pointe de découplage arrière de sorte qu’elle touche le sol avant les pattes arrière.

4 Placez les cales de liège fournies sous les pattes arrières pour stabiliser l’enceinte.

Parmi les différents types fournis, choisissez les cales ayant l’épaisseur la plus appropriée.

Ecrou (pour pointe de découplage)

Pointe de découplage arrière

• Faites passer un cordon suffisamment solide, disponible dans le commerce, dans l’attache pour relier l’enceinte à une paroi. Assurez-vous que celle-ci est suffisamment résistante pour supporter le poids de l’enceinte. Après la fixation de l’enceinte, assurez-vous qu’elle ne puisse pas tomber.

• Si elle devait tomber, l’enceinte subirait des dégâts.

• Ne fixez pas l’attache directement sur une paroi, Elle doit être utilisée uniquement avec un cordon pour prévenir la chute de l’enceinte.

Attache

Cordon suffisamment solide

Face arrière de l’enceinte

• Faites passer deux cordons renforcés par l’attache et fixez l’enceinte sur une paroi comme illustré ci-dessus.

N’installez pas les enceintes en plein soleil et évitez de les placer près d’appareils de chauffage ou de climatiseurs, car ceci pourrait gondoler et décolorer les enceintes et endommager leurs haut-parleurs.

Pioneer n’assume aucune responsabilité en cas de dégâts causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d’utilisation, des catastrophes naturelles, etc.

Cales de liège

• Ne placez pas l’enceinte sur une surface instable, car en tombant, elle pourrait provoquer des blessures et être endommagée.

• Par mesure de précaution, ne placez pas l’enceinte à un endroit où, en cas de séisme, elle pourrait tomber sur une personne pendant son sommeil.

• Comme l’enceinte pèse environ 48 kg, il est dangereux d’essayer d’ajuster l’écrou de la pointe de découplage en inclinant l’enceinte. Posez l’appareil sur une surface douce, telle qu’une couverture, de sorte qu’elle n’abîme pas le plancher et procédez à deux personnes au moins pour effectuer l’installation.

S-3EX_FR.book 17 ページ２００７年４月２３日　月曜日　午後５時１３分

Choix d’un emplacement pour les enceintes acoustiques

L’emplacement des enceintes S-3EX dans votre salle d’écoute aura une grande répercussion sur les qualités d’ensemble de la restitution, en terme de performances des graves, d’image sonore et de précision tonale. Tous les locaux étant différents, cette section ne peut prétendre qu’à servir de guide. C’est en procédant à diverses expérimentations que vous obtiendrez les meilleurs résultats.

Utilisez le graphique suivant comme guide pour déterminer l’emplacement idéal des enceintes.

30 à 60 cm

Enceinte (gauche)

30 à 60 cm 30 à 60 cm

Enceinte

(droite)

Position d’écoute

Français

La distance “A” doit être égale ou supérieure à la distance “B”. Chaque enceinte doit être orientée vers la postition d’ècoute.

• Dans une pièce très humide, utilisez un déshumidificateur; en revanche, dans une pièce très sèche, faites appel à un humidificateur pour ajuster le niveau d’humidité ambiante. Évitez de placer les enceintes en plein soleil ou à proximité d’équipements de chauffage.

S-3EX_FR.book 18 ページ２００７年４月２３日　月曜日　午後５時１３分

Connexions

Connexions à un amplificateur

Les câbles d’enceintes, nécessaires pour le branchement à un ampli, ne sont pas fournis avec cette enceinte acoustique. Tenez compte des facteurs suivants lorsque vous choisissez les câbles d’enceinte, de manière à obtenir le meilleur de vos enceintes acoustiques :

• Si possible, utilisez des câbles d’enceinte de gros calibre et d’une longueur minimale.

• Si la longueur des câbles pour les enceintes gauche et droite est différente, ajustez les deux câbles à la distance la plus longue des deux.

• Les câbles ont des caractéristiques différentes. Tenez compte de ce point lorsque vous les choisissez.

• Sélectionnez des câbles dont la résistance est la plus faible possible et veillez à ce que les connexions soient suffisamment solides aux niveaux des enceintes et de l’amplificateur.

Câblage

1 Mettez l’amplificateur hors tension. 2 Branchez les câbles d’enceinte sur les bornes d’entrée

(inférieures) à l’arrière de l’enceinte. En ce qui concerne les polarités des bornes, la rouge est positive (+) et la noire est négative (–).

3 Raccordez l’autre extrémité des câbles aux bornes de sortie d’enceinte de l’amplificateur (pour plus d’informations, consultez le mode d’emploi de votre amplificateur).

Straps

Borne rouge

Borne noire (–)

• Saisissez le bouton sur les bornes d’entrée inférieures et tournez-le vers la gauche (sens antihoraire), insérez les fils du câble d’enceinte dans l’orifice du montant de borne, puis tournez le bouton pour serrer le strap et les fils.

• Vous pouvez également utiliser une fiche banane pour cette connexion. Dans ce cas, vous devrez d’abord enlever le capuchon présent sur le bouton de la borne d’entrée.

• Après avoir branché les câbles sur les bornes, tirez légèrement sur ceux-ci pour vous assurer que leur extrémité est correctement serrée. De mauvaises connexions sont la source de parasites, voire d’interruption du signal.

• Si les fils des câbles ressortent des bornes et s’ils entrent en contact mutuellement, l’amplificateur subira une charge additionnelle excessive qui pourra stopper son fonctionnement, voire l’endommager.

• A l’écoute d’une paire d’enceintes raccordée à un amplificateur, si la polarité d’une des enceintes (gauche ou droite) est inversée, vous n’obtiendrez pas un effet stéréophonique normal.

(+)

)

(Seule une voie est indiqu

)

S-3EX_FR.book 19 ページ２００７年４月２３日　月曜日　午後５時１３分

Mono-câblage

Pour les connexions en monocâblage, raccordez les sections médium-aigus et basses fréquences du filtre au moyen des straps fournis puis raccordez le câble (+) de votre amplificateur à la borne de connexion rouge et le câble (–) de votre amplificateur sur la borne de connexion noire, comme illustré ci-après.

Amplificateur (arr

SPEAKERS OUTPU

Straps

Bi-câblage

Lors d’une connexion en bi-câblage, vous branchez indépendamment les enceintes sur leurs entrées haute fréquence et basse fréquence respectives. Le CST et les haut-parleurs de graves sont ainsi indépendamment raccordés à l’amplificateur, ce qui vous laisse l’occasion d’optimiser le type de câble pour chacun des haut-parleurs. Raccordez un jeu de câbles sur le jeu inférieur de bornes de connexion (filtre spécifique des hautparleurs de graves). Raccordez ensuite le second jeu de câbles sur les bornes de connexion supérieures (filtre spécifique du CST). Ensuite, raccordez les deux jeux de câbles sur les bornes adéquates de votre amplificateur. Prenez bien soin de raccorder les deux câbles (+) sur les bornes (+) de l’amplificateur et les deux câbles (–) sur les bornes (–) de l’amplificateur, comme illustré ci-dessous.

Amplificateur (arr

PEAKERS OUTPU

(Seule une voie est indi

Français

Enceinte

Enceinte (arrière) : Panneau d’entrée

Enceinte

Enceinte (arrière) : Panneau d’entrée

OUTPUT

)

(

)

dans le commerce)

)

OUTPUT

(

)

(

)

(

)

(Seule une voie est indiqu

)

(Seule une voie est indiqu

)

(Seule une voie est indiqu

)

S-3EX_FR.book 20 ページ２００７年４月２３日　月曜日　午後５時１３分

Câblage pour bi-amplification

La bi-amplification permet d’obtenir d’excellentes performances en faisant appel à des amplificateurs distincts pour les sections de fréquences basses et médium-aigus. Deux configurations, habituellement appelées bi-amplification horizontale et verticale, sont possibles.

Attention

Enlever les straps avant de raccorder les câbles d’enceintes pour une bi-amplification; faute de quoi vous risqueriez d’endommager vos amplificateurs.

Bi-amplification verticale

Dans cette configuration, des amplificateurs stéréo identiques sont utilisés pour chaque enceinte. Un canal de chaque amplificateur est dédié à la section basses fréquences tandis que l’autre canal est dédié à la section hautes fréquences, comme illustré ci-dessous.

Raccordez le premier canal d’amplificateur au jeu inférieur des bornes de connexion (filtre spécifique des haut-parleurs de graves) à l’aide d’un jeu de câbles.

Raccordez ensuite l’autre canal d’amplificateur au jeu supérieur de bornes de connexion (filtre spécifique du CST) à l’aide d’un autre jeu de câbles.

Prenez bien soin de raccorder les deux câbles (+) sur les bornes (+) de l’amplificateur et les deux câbles (–) sur les bornes (–) de l’amplificateur.

-ampli (arr

(Seule une voie est indi

(Adaptateur en Y disponible

Ampli de

uissance

INP

arr

AKERS OUTP

INP

Ch.

Bi-amplification horizontale

Dans cette configuration, vous pouvez utiliser des amplificateurs différents pour les sections de fréquences basses et médiumaigus de vos enceintes (p. ex. des amplis à tube pour les hautes fréquences et des amplis à semi-conducteurs pour les basses fréquences). Chaque canal d’un ampli entraîne alors la section basses fréquences de chaque enceinte et chaque canal de l’autre ampli entraîne la section médium-aigus, comme illustré cidessous.

Cette méthode suppose que les deux amplificateurs aient le même gain; faute de quoi, un déséquilibre sera perçu dans la restitution des fréquences basses et médium-aigus. En cas de doute, veuillez consulter votre revendeur.

-ampli (arr

Ampli de puissance

arrière Hautes f

SPEAKERS OUTPU

uences

(Adaptateur en Y disponible dans le commerce)

Ampli de puissance

arr

INP

Basses f

SPEAKERS OUTPUT

uences)

INP

Enceinte

Enceinte (arrière) : Panneau d’entrée

Enceinte

Enceinte (arrière) : Panneau d’entrée

S-3EX_FR.book 21 ページ２００７年４月２３日　月曜日　午後５時１３分

Autres informations

Mise en place et retrait de la grille

Cette enceinte est fournie avec une grille qui peut être mise en place et enlevée en procédant comme suit :

1 Pour mettre la grille en place, faites correspondre les logements prévus sur l’enceinte avec les parties mâles de la grille et poussez fermement.

2 Pour enlever la grille, saisissez des deux mains le bas de la grille et tirez délicatement vers vous pour séparer la partie inférieure.

3 Glissez vos deux mains vers la partie médiane de la grille et à nouveau tirez doucement vers vous. La partie médiane de la grille se détachera alors du corps de l’enceinte.

4 Finalement, effectuez le même mouvement vers le haut de la grille et détachez-la complètement de l’enceinte.

Fiche technique

Enceinte. . . . . . . . . . . . . . . . . . . . . . . . . Type colonne, reflex bass-reflex

(à blindage magnétique)

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 voies

Haut-parleurs de graves. . . . . . . . . . . . . . . . . . . . . . . Cône de 16 cm x2

Médium / Tweeter. . . . . . . . . . . . . . . . .Cône de 14 cm / Dome de 3 cm

Impédance nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . De 30 Hz à 100 kHz

Sensibilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Puissance d’entrée maximum. . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensions extérieures . . . . 350 (L) mm x 1224 (H) mm x 541 mm (P)

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Accessoires fournis

Bases pour pointes de découplage. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Cales en liège . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 types, 2 de chaque

Attache antichute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vis (pour attache antichute) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Mode d’emploi

Remarque

Spécifications et design sous réserve de modifications sans préavis en raison d’améliorations éventuelles.

Blindage magnétique

Ces enceintes acoustiques sont pourvues d’un blindage magnétique. Cependant, selon l’endroit de leur installation, une distorsion des couleurs peut se produire si ces enceintes sont disposées tout près d’un téléviseur.

Dans cette éventualité, mettez le téléviseur hors tension, puis remettez le sous tension 15 à 30 minutes plus tard. Si la difficulté subsiste, écartez les enceintes par rapport au téléviseur.

Français

Entretien de l’enceinte

Normalement, il suffira de frotter les coffrets de ces enceintes avec un linge sec pour maintenir leur propreté. Au besoin, trempez un linge dans un détergent neutre allongé de 5 à 6 fois son volume d’eau et, après l’avoir bien essoré, utilisez-le pour frotter le coffret. N’utilisez pas de cire ou de détergent pour mobilier.

N’employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur les coffrets ou à proximité, car cela endommagerait leurs surfaces.

est une marque de commerce, appliquée sur un appareil doté de la technologie “Phase Control” de Pioneer. Cette technologie autorise une reproduction sonore de haut niveau par chaque composant grâce à une amélioration de la synchronisation d’ensemble des phases.

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

S-3EX_GE.book 22 ページ２００７年４月１９日　木曜日　午後４時５分

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Inhaltsverzeichnis

Vor der Inbetriebnahme Mitgeliefertes Zubehör Hinweise zur Baureihe EX

Die Technologie hinter dem Modell S-3EX. . . . . . . . . . . . . . . . . . . 24

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Keramikgraphit-Membran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Magnesiumlegierungs-Membran . . . . . . . . . . . . . . . . . . . . . . . . 24

Bass-Treiber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Bassgehäuse-Konstruktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Frequenzweichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Zusammenarbeit mit Air Studios . . . . . . . . . . . . . . . . . . . . . . . . 25

Installation und Aufstellung

Installationsverfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Anbringen der Kippschutz-Befestigung . . . . . . . . . . . . . . . . . . . 26

Wahl des Aufstellungsortes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Anschlüsse

Anschließen an einen Verstärker. . . . . . . . . . . . . . . . . . . . . . . . . . 28

Anschließen der Kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Einzelverdrahtungs-Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Doppelverdrahtungs-Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . 29

Zweiverstärkeranschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Sonstige Informationen

Anbringen/Entfernen der Frontverkleidung. . . . . . . . . . . . . . . . . . 31

Reinigen des Lautsprechergehäuses . . . . . . . . . . . . . . . . . . . . . . 31

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058_A_Ge

S-3EX_GE.book 23 ページ２００７年４月１９日　木曜日　午後４時５分

Vor der Inbetriebnahme

• Die Nennimpedanz dieses Lautsprechersystems beträgt 6 Ω.

Schließen Sie dieses Lautsprechersystem ausschließlich an einen Verstärker mit einer Lastimpedanz von 4 Ω bis 16 Ω an (die Lautsprecherklemmen des Verstärkers müssen mit der Beschriftung „4 Ω – 16 Ω“ gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden.

• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden.

• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Hochtöners verursachen).

Vorsichtshinweise zur Aufstellung

• Bei der Aufstellung ist sorgfältig für einen festen Stand des Lautsprechers zu sorgen; Orte, an denen der Lautsprecher bei Auftreten eines Erdbebens oder einer anderen Naturkatastrophe umkippen und Verletzungen verursachen könnte, sind unbedingt zu vermeiden.

• Montieren Sie diesen Lautsprecher nicht an einer Wand oder der Decke. Anderenfalls besteht die Gefahr, dass er herunterfällt und Verletzungen verursacht.

• Dieser Lautsprecher darf nicht oberhalb des Kopfniveaus an der Decke oder an einer Wand befestigt werden. Bei unsachgemäßer Befestigung besteht die Gefahr, dass die Frontverkleidung herunterfällt und Verletzungen oder eine Beschädigung verursacht.

• Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden.

Mitgeliefertes Zubehör

Untersetzer für Stabilisatoren x 3

Fußpolster- in 3 Ausführungen, je 2 Stck.

Metallarretierung x 1

Deutsch

Schraube (für Metallarretierung) x 1

Frontverkleidung x 1 Bedienungsanleitung

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und einen Unfall verursacht oder beschädigt wird.

• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandausbruchs.

• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf den Lautsprechern spielen.

• Stellen Sie keine großen oder schweren Gegenstände auf den Lautsprecher.

• Bringen Sie keine magnetischen Gegenstände, z.B. aufmagnetisierte Schraubendreher oder Eisenteile, in die Nähe des Hochtöners oder Mitteltöners. Da dieser Lautsprecher starke Magneten enthält, könnten derartige Gegenstände angezogen werden und Verletzungen verursachen oder die Lautsprechermembran beschädigen.

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden.

D3-4-2-2-3_A_Ge

S-3EX_GE.book 24 ページ２００７年４月１９日　木曜日　午後４時５分

Hinweise zur Baureihe EX

Die Baureihe EX zeichnet sich durch das gleiche umfangreiche technologische Know-how aus, das hinter Pioneers Top-EndLautsprecherboxen, der Baureihe TAD, steht. Sie verdankt ihre Entstehung dem Wunsch unserer Konstrukteure, einen in dieser Preisklasse unübertroffenen Lautsprecher zu entwickeln.

Dank den Anstrengungen eines internationalen Teams repräsentieren Konstruktion und Fertigung der Baureihe EX eine Spitzenleistung der Lautsprechertechnologie von Pioneer.

Keramikgraphit-Membran

Die Technologie hinter dem Modell S-3EX

CST

Das Kernstück dieses Systems bildet der Coherent Source Transducer (CST), dem die Wandlertechnologie der Baureihe TAD zugrunde liegt. Die Hochtönermembran ist konzentrisch innerhalb der Spitze des Mitteltönerkonus angeordnet und liefert einen Strahler nullter Ordnung für Schallwellen mit einer Frequenz zwischen 400 Hz bis 100 kHz. Der CST gewährleistet eine perfekte Spektralbalance zwischen den direkten und den reflektierten Schallwellen, die das Ohr der Hörers erreichen, und liefert damit eine gleichförmige Klangabstrahlung im gesamten Hörraum sowie eine verbesserte Abbildungsleistung.

Der Hochtöner des CST weist eine Keramikgraphit-Membran auf, die sich durch höchste Festigkeit sowie Dämpfungseigenschaften auszeichnet, welche praktisch von keinen anderen heutzutage bei High-End-Lautsprechersystemen Anwendung findenden Werkstoffen erreicht werden. Die Kombination des leichten Gewichts und der außergewöhnlichen Steifigkeit von Keramikgraphit ermöglichte die Entwicklung von Lautsprechern, deren Membranresonanz bis weit über den Hörbereich hinaus ausgedehnt werden kann.

Geschwindigkeit (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

Keramikgraphit

Aluminium

Beryllium

Borlegierung

Keramikkohlenstoff

Papier

Titan

4 000

2 000

0,005 0,015

0,025

Innenverlust

Magnesiumlegierungs-Membran

Der Mitteltöner des CST zeichnet sich durch eine Membran aus einer Magnesiumlegierung aus, deren charakteristische Leichtheit und hohe Innenverluste in einem hervorragenden Einschwingverhalten und minimaler Verfärbung der Mitten resultieren.

S-3EX_GE.book 25 ページ２００７年４月１９日　木曜日　午後４時５分

Bass-Treiber

Das nachstehend abgebildete Tiefton-Chassis bildet das Fundament des Lautsprechersystems S-3EX. Die Stärke dieses Treibers beruht auf dem Einsatz eines Aramid/KohlenstoffVerbundwerkstoffs in seiner Membran, der ursprünglich für das Modell S-1EX entwickelt wurde. Zusätzlich findet Pioneers exklusive LDMC-Magnetschaltkreis-Technologie Anwendung, um die Linearität über den Bereich von niedrigen bis hohen Ausgangspegeln aufrecht zu erhalten und Verzerrungen auf ein Mindestmaß zu reduzieren.

Bassgehäuse-Konstruktion

Die einzigartige Form des Modells S-3EX beruht auf einer logischen Notwendigkeit. Damit der Zeitpunkt des Eintreffens der vom CST und den beiden Bass-Treibern abgegebenen Schallwellen an der Hörposition synchronisiert werden kann, ist jeder Bass-Treiber auf einem Dämpfer montiert, der zur Erzeugung einer äußerst delikaten, als „Präzisionskurve“ bezeichneten Kurve dient (siehe nachstehendes Diagramm). Außerdem ist dieser Dämpfer, der aus einer bis zu 100 mm dicken Faserplatte mittlerer Dichte (MDF) besteht, stark genug, um der Antriebskraft der Treiber zu widerstehen. Da die Bassreflexöffnung außerdem aus einem extrem dicken MDFBlock geschnitten wurde, werden Windgeräusche reduziert, was zu einer klaren Wiedergabe der tiefen Bässe führt.

Frequenzweichen

Bei den Frequenzweichen finden ausschließlich hochwertigste Bauteile Anwendung. Alle im Signalweg vorhandenen Luftspulen, induktionsfreien Widerstände und Folienkondensatoren wurden sorgfältig ausgewählt und für den CST-Treiber optimiert, um das Signal so transparent wie möglich zu machen. Bei den BassTreibern werden Siliziumstahlplattenkern-Induktoren eingesetzt, die Verzerrungen und Verluste bei der Energieübertragung auf ein Mindestmaß reduzieren. Anstatt eine Platine zu verwenden, sind alle Bauteile direkt mit den entsprechenden Verdrahtungsmaterialien verbunden, was minimale Verluste und höchste Leistung gewährleistet.

Zusammenarbeit mit Air Studios

Seit seiner Gründung durch George Martin im Jahre 1969 hat sich Londons Air Studios die uneingeschränkte Hochachtung zahlloser Musiker erworben, die es als das führende Tonstudio der Welt zu schätzen gelernt haben. Das Gütesiegel, das dem Modell S-3EX von Air Studios verliehen wurde, bürgt dafür, dass dieser Lautsprecher zur Erzeugung des hochwertigen Klanges im Stande ist, den Spitzenprofis bei der Sound-Kreation verlangen.

Deutsch

Präzisionskurve

3 m

1 m

S-3EX_GE.book 26 ページ２００７年４月１９日　木曜日　午後４時５分

Installation und Aufstellung

Installationsverfahren

Dieses Lautsprechersystem ist auf drei Punkten gelagert (auf den beiden vorderen Füßen und dem rückwärtigen Stabilisator, der zwischen den beiden hinteren Füßen angeordnet ist).

Vorderseite

Mutter (für Stabilisator)

Bodenplatte

Rückseite

Füße

1 Legen Sie die Untersetzer für die Stabilisatoren am vorgesehenen Aufstellungsort des Lautsprechers auf den Boden.

rückwärtiger Stabilisator

Anbringen der Kippschutz-Befestigung

• Befestigen Sie die Metallarretierung mit der mitgelieferten Schraube an der Rückwand des Lautsprechers.

• Führen Sie eine im Fachhandel erhältliche verstärkte Schnur durch die Metallarretierung, um den Lautsprecher an der Wand zu sichern. Vergewissern Sie sich, dass das Tragvermögen der Wand für das Gewicht des Lautsprechers ausreicht. Überzeugen Sie sich nach der Befestigung der Schnur, dass der Lautsprecher nicht umkippen kann.

• Durch ein Umkippen kann der Lautsprecher beschädigt werden.

• Befestigen Sie die Metallarretierung nicht direkt an der Wand. Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer verstärkten Schnur vorgesehen, um ein Umkippen des Lautsprechers zu verhindern.

2 Stellen Sie den Lautsprecher auf die Untersetzer für die Stabilisatoren.

3 Falls entweder der linke oder der rechte hintere Fuß den Boden berührt, ohne dass der rückwärtige Stabilisator ihn berührt, so dass der Lautsprecher am gewählten Aufstellungsort nicht waagerecht steht, stellen Sie die Länge des rückwärtigen Stabilisators so ein, dass er den Boden berührt, bevor einer der hinteren Füße ihn berührt.

4 Legen Sie die mitgelieferten Fußpolster unter die hinteren Füße, damit der Lautsprecher nicht auf dem Fußboden verrutschen kann.

Wählen Sie Fußpolster der am besten geeigneten Dicke unter den verschiedenen Ausführungen der mitgelieferten Fußpolster aus.

Fußpolster

Metallarretierung

ausreichend dicke

Schnur Rückwand des Lautsprechers

• Führen Sie eine verstärkte Schnur wie im obigen Diagramm gezeigt durch die Metallarretierung, um den Lautsprecher an der Wand zu sichern.

Stellen Sie diesen Lautsprecher weder an einem Ort, an dem er direkter Sonneneinstrahlung ausgesetzt ist, noch in der Nähe von Heizkörpern oder einer Klimaanlage auf. Anderenfalls besteht die Gefahr, dass sich das Lautsprechergehäuse verzieht oder verfärbt und der Lautsprecher beschädigt wird.

Pioneer lehnt jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und einen Unfall verursacht oder beschädigt wird.

• Stellen Sie den Lautsprecher zur Sicherheit nicht an einem Ort auf, an dem er bei einem Erdbeben umkippen und auf eine schlafende Person stürzen könnte.

• Da dieser Lautsprecher ein Gewicht von 48 kg besitzt, ist es äußerst gefährlich, die Mutter des Stabilisators zu justieren, während der Lautsprecher in einer geneigten Stellung gehalten wird. Bitte legen Sie den Lautsprecher zum Anziehen der Mutter unbedingt auf eine

weiche Unterlage (z.B. eine auf dem Boden ausgebreitete Decke), damit der Fußboden nicht zerkratzt wird, und führen Sie die Installation mit mindestens zwei Personen aus.

S-3EX_GE.book 27 ページ２００７年４月１９日　木曜日　午後４時５分

Wahl des Aufstellungsortes

Die Art der Platzierung im Hörraum übt einen großen Einfluss auf die Gesamtleistung des Lautsprechersystems S-3EX hinsichtlich Basswiedergabe, klanglicher Genauigkeit und Abbildungstreue aus. Da jeder Raum andere akustische Eigenschaften besitzt, sind die Angaben in diesem Abschnitt lediglich als Anhaltspunkte zu betrachten. Die für den jeweiligen Hörraum optimalen Ergebnisse lassen sich nur durch ein Experimentieren mit verschiedenen Anordnungen der Lautsprecher erhalten.

Bitte orientieren Sie sich bei der Bestimmung der optimalen Platzierung der Lautsprecher am nachstehenden Schema.

30 cm bis 60 cm

Lautsprecher

(links)

30 cm bis 60 cm 30 cm bis 60 cm

Lautsprecher

(rechts)

Hörposition

Deutsch

Abstand „A“ sollte gleich oder größer sein als Abstand „B“. Jeder Lautsprecher sollte direkt auf die Hörposition weisen.

• In Gegenden, in denen eine hohe Luftfeuchtigkeit herrscht, sollte ein Entfeuchtungsapparat, in sehr trockenen Gebieten ein Luftbefeuchter zur Korrektur der Luftfeuchtigkeit im Aufstellungsraum verwendet werden. Vermeiden Sie eine Aufstellung der Lautsprecher an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist, oder in der Nähe von Heizkörpern.

S-3EX_GE.book 28 ページ２００７年４月１９日　木曜日　午後４時５分

Anschlüsse

Anschließen an einen Verstärker

Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Lautsprechers. Bitte beachten Sie die folgenden Hinweise bei der Auswahl des Lautsprecherkabels, damit Sie die optimale Leistung von Ihrem Lautsprechersystem erhalten:

• Verwenden Sie ein möglichst dickes Lautsprecherkabel der minimal erforderlichen Länge.

• Falls die für den Anschluss des linken und rechten Lautsprechers erforderliche Länge der beiden Lautsprecherkabel unterschiedlich ist, verwenden Sie trotzdem zwei Kabel der gleichen (größeren) Länge.

• Kabel besitzen unterschiedliche Eigenschaften. Verwenden Sie daher stets zwei Kabel des gleichen Typs zum Herstellen eines Anschlusses.

• Wählen Sie Kabel mit einem möglichst geringen Widerstand aus, und vergewissern Sie sich nach dem Herstellen der Anschlüsse, dass die Kabel sicher an den Eingangsklemmen des Lautsprechers und an den Lautsprecherklemmen des Verstärkers befestigt sind.

Anschließen der Kabel

1 Schalten Sie den Verstärker aus. 2 Schließen Sie die Lautsprecherkabel an die (unteren)

Eingangsklemmen an der Rückwand jedes Lautsprechers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (–) gepolt.

3 Schließen Sie das andere Ende jedes Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

Kurzschlussbrücken

rote Klemme

schwarze Klemme (–)

• Drehen Sie die Kappenknöpfe der unteren Eingangsklemmen nach links (im Gegenuhrzeigersinn), führen Sie die blanken Drähte jedes Lautsprecherkabels in die Löcher in den Polbolzen ein, und ziehen Sie die Knöpfe dann wieder an, um sowohl die Kurzschlussbrücken als auch die Drähte in den Klemmen zu sichern.

• Bananenstecker können ebenfalls für den Anschluss an den Lautsprecherklemmen verwendet werden. In einem solchen Fall müssen die Kappenknöpfe vorher von den Polbolzen entfernt werden.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.

• Falls ein Paar Lautsprecher versehentlich mit vertauschter Polarität an einen Verstärker angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

(+)

)

(nur ein Kanal gezeigt)

)

S-3EX_GE.book 29 ページ２００７年４月１９日　木曜日　午後４時５分

Einzelverdrahtungs-Anschluss

Um einen Einzelverdrahtungs-Anschluss herzustellen, verbinden Sie jeweils die HF-Klemme (Mitten und Höhen) unter Verwendung einer der Kurzschlussbrücken im Lieferumfang dieses Lautsprechers mit der LF-Klemme (Tiefen), und schließen Sie dann wie in der nachstehenden Abbildung gezeigt den Draht des positiven (+) Kanals vom Verstärker an einen beliebigen der beiden roten Polbolzen, und den Draht des negativen (–) Kanals vom Verstärker an einen beliebigen der beiden schwarzen Polbolzen an.

Vers

rker (R

SPEAKERS OUTPUT

ckseite

KurzschlussbrückenAnschluss

Doppelverdrahtungs-Anschluss

Bei der Doppelverdrahtung werden die Klemmen HF (mittlerer und hoher Frequenzbereich) und LF (tiefer Frequenzbereich) jedes Lautsprechers separat an den Verstärker angeschlossen. Da der CST-Treiber und die Bass-Treiber unabhängig voneinander direkt an den Verstärker angeschlossen werden, bietet Ihnen diese Anschlussmethode die Möglichkeit, den Kabeltyp für jeden Treiber zu optimieren. Verbinden Sie ein Kabelpaar mit dem unteren Polbolzenpaar (Frequenzweiche für Bass-Treiber), und ein zweites Kabelpaar mit dem oberen Polbolzenpaar (Frequenzweiche für CST-Treiber. Schließen Sie dann beide Kabelpaare an die entsprechenden Lautsprecherklemmen des Verstärkers an. Achten Sie sorgfältig darauf, wie in der nachstehenden Abbildung gezeigt beide positiven (+) Kabel an die positiven (+) Klemmen, und beide negativen (–) Kabel an die negativen (–) Klemmen am Verstärker anzuschließen.

Vers

(nur ein Kanal gezeigt

rker (R

PEAKERS OUTPU

ckseite

Deutsch

Lautsprecher

Lautsprecher (Rückwand):

Klemmenfeld

Lautsprecher

Lautsprecher (Rückwand):

Klemmenfeld

OUTPUT

)

ärker

(

)

OUTPUT

ärke

(

)

(

)

(nur ein Kanal gezeigt)

(

)

S-3EX_GE.book 30 ページ２００７年４月１９日　木曜日　午後４時５分

Zweiverstärkeranschluss

Die höchste Leistung wird von einem Doppelverdrahtungs-Anschluss erzielt, wenn separate Verstärker für die Tiefen und die Mitten/Höhen verwendet werden. Zwei verschiedene Konfigurationen sind möglich, die generell als horizontaler und vertikaler Zweiverstärkeranschluss bezeichnet werden.

Achtung

Achten Sie unbedingt darauf, die Kurzschlüssbügel zu entfernen, bevor Sie die Lautsprecherkabel in einem Zweiverstärkeranschluss verbinden. Anderenfalls besteht die Gefahr, dass die Verstärker beschädigt werden.

Vertikaler Zweiverstärkeranschluss

Bei dieser Konfiguration werden zwei identische Stereoverstärker für den Anschluss der Lautsprecher verwendet. Wie aus der nachstehenden Abbildung ersichtlich, treibt dabei jeweils ein Kanal jedes Verstärkers den hohen Frequenzbereich, während der andere Kanal den tiefen Frequenzbereich treibt.

Verbinden Sie einen Kanal des Verstärkers über ein Kabelpaar mit dem unteren Polbolzenpaar (Frequenzweiche für Bass-Treiber).

Verbinden Sie dann den anderen Kanal des Verstärkers über ein zweites Kabelpaar mit dem oberen Polbolzenpaar (Frequenzweiche für CST-Treiber).

Achten Sie sorgfältig darauf, beide positiven (+) Kabel an die positiven (+) Klemmen, und beide negativen (–) Kabel an die negativen (–) Klemmen am Verstärker anzuschließen.

Vorvers

(nur ein Kanal gezeigt

rker (Rückseite

(handelsüblicher Y-Adapter)

Rückseite

INP

AKERS OUTP

INP

Ch.

Horizontaler Zweiverstärkeranschluss

Bei dieser Konfiguration können verschiedene Stereoverstärker zum Treiben des Tieftöners und des Hochtöners des Lautsprechers verwendet werden (z.B. ein Röhrenverstärker für die Höhen und ein Festkörperverstärker für die Tiefen). Wie aus der nachstehenden Abbildung ersichtlich, treibt jeder Kanal des einen Verstärkers jeweils den Tieftöner eines Lautsprechers, während jeder Kanal des anderen Verstärkers jeweils den Hochtöner eines Lautsprechers treibt.

Diese Anschlussmethode setzt voraus, dass beide Verstärker die gleiche Verstärkung aufweisen; anderenfalls wird keine einwandfreie Balance zwischen dem Pegel der Tiefen und dem der Mitten und Höhen erhalten. Bitte konsultieren Sie im Zweifelsfall Ihren Fachhändler.

Vorvers

nur ein Kanal gezeigt

Rückseite)

rker (Rückseite

hen

SPEAKERS OUTPUT

(handelsüblicher Y-Adapter)

INP

Leistungsvers

Rückseite) (Tiefen

SPEAKERS OUTPUT

INP

Lautsprecher

Lautsprecher (Rückwand): Klemmenfeld

Lautsprecher

S-3EX_GE.book 31 ページ２００７年４月１９日　木曜日　午後４時５分

Sonstige Informationen

Anbringen/Entfernen der Frontverkleidung

Die Frontverkleidungen dieses Lautsprechersystems können wie folgt angebracht und abgenommen werden:

1 Zum Anbringen der Frontverkleidung bringen Sie die Löcher im Lautsprecher mit den Stiften an der Frontverkleidung zur Deckung, und drücken Sie die Frontverkleidung dann fest gegen den Lautsprecher.

2 Zum Abnehmen der Frontverkleidung ergreifen Sie ihre Unterkante mit beiden Händen, und ziehen Sie sie sacht nach vorn, um den unteren Teil der Frontverkleidung vom Lautsprechergehäuse zu trennen.

3 Schieben Sie die Hände bis auf die Mitte der Frontverkleidung nach oben, und ziehen Sie erneut sacht an der Frontverkleidung. Dadurch wird der mittlere Teil vom Lautsprechergehäuse getrennt.

4 Wiederholen Sie den gleichen Vorgang abschließend im oberen Bereich der Frontverkleidung, um diese vollständig vom Lautsprecher abzunehmen.

Technische Daten

Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . Freistehender Bassreflextyp

(magnetisch abgeschirmt)

Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dreiweg-System

Tieftöner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-cm-Konus x 2

Mittel-Hochtöner . . . . . . . . . . . . . . . . . . . . . 14-cm-Konuslautsprecher/

3-cm-Kalottenlautsprecher

Nennimpedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Hz bis 100 kHz

Empfindlichkeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Außenabmessungen . . . . . . . . . . . . . . 350 (B) x 1224 (H) x 541 (T) mm

Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Mitgeliefertes Zubehör

Untersetzer für Stabilisatoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Fußpolster . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Ausführungen, je 2 Stck.

Metallarretierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Schraube (für Metallarretierung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Frontverkleidung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Bedienungsanleitung

Hinweis

Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

Deutsch

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls hartnäckige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5–6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Magnetische Abschirmung

Dieses Lautsprechersystem ist mit einer magnetischen Abschirmung ausgestattet. Je nach Aufstellungsort kann es jedoch vorkommen, dass Farbstörungen auftreten, wenn dieser Lautsprecher in unmittelbarer Nähe eines Fernsehgerätes platziert wird.

In einem solchen Fall schalten Sie das Fernsehgerät aus, warten Sie etwa 15 bis 30 Minuten lang, und schalten Sie es dann erneut ein. Falls sich die Störung auf diese Weise nicht beseitigen lässt, stellen Sie den Lautsprecher in einem größeren Abstand vom Fernsehgerät auf.

ist eine Marke, mit der Geräte gekennzeichnet sind, die mit Pioneers Phase Control-Technologie ausgestattet sind. Diese Technologie gewährleistet eine hochwertige Klangreproduktion des betreffenden Gerätes durch eine Verbesserung der Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation.

S-3EX_IT.book 32 ページ２００７年４月１９日　木曜日　午後４時６分

Vi ringraziamo per avere acquistato questo prodotto Pioneer. Prima di usare il prodotto, leggere questo manuale d’istruzioni in modo da saperlo utilizzare correttamente. Finito di leggerlo, conservarlo in un luogo sicuro per poterlo riutilizzare in futuro.

Indice

Prima di cominciare Contenuto della confezione La serie EX

Tecnologia dietro gli S-3EX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Diaframma in ceramica di grafite . . . . . . . . . . . . . . . . . . . . . . . . 34

Diaframma in lega di magnesio . . . . . . . . . . . . . . . . . . . . . . . . . 34

Driver dei bassi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Struttura della cassa dei bassi . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Reti di crossover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Collaborazione con gli Air Studios . . . . . . . . . . . . . . . . . . . . . . . 35

Installazione e collocazione

Norme di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Installazione dell’aggancio di sicurezza . . . . . . . . . . . . . . . . . . . 36

Scelta della posizione di installazione dei diffusori . . . . . . . . . . . 37

Collegamenti

Collegamento con un amplificatore . . . . . . . . . . . . . . . . . . . . . . . 38

Collegamento dei cavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Collegamenti a filo singolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Collegamenti a doppio filo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Collegamenti a doppio amplificatore . . . . . . . . . . . . . . . . . . . . . 40

Altre informazioni

Applicazione e rimozione della griglia di copertura . . . . . . . . . . . . 41

Pulizia del cabinet dei diffusori . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull’ambiente e sulla vita dell’uomo.

K058_A_It

S-3EX_IT.book 33 ページ２００７年４月１９日　木曜日　午後４時６分

Prima di cominciare

• L’impedenza nominale di questo diffusore è 6 Ω. Collegare il

diffusore ad un amplificatore dotato di un’impedenza di carico che vada da 4 Ω a 16 Ω (un modello che porti sui terminali di collegamento dei diffusori l’indicazione “4 Ω–16 Ω”).

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza oltre il massimo concesso.

• Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell’amplificatore.

• Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell’amplificatore aumenterebbe e potreste danneggiare il diffusore.

Precauzioni per l’installazione

• Nell’installare quest’unità, controllare che sia ben ferma ed evitare le aree dove potrebbe cadere e causare ferimenti nel caso di disastri naturali, ad esempio un terremoto.

• Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.

• Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.

• Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.

Precauzioni per l’uso

• Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.

• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.

• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino.

• Non posare oggetti grandi o pesanti sul diffusore.

• Non posare oggetti che producono campi magnetici, ad esempio cacciaviti o pezzi di metallo, vicino al tweeter o al midrange. Dato che i diffusori incorporano forti magneti, questi oggetti possono venirne attratti, causando ferite o danneggiando il diaframma.

Contenuto della confezione

Basi delle punte x3

Cuscinetti 3 tipi, 2 ciascuno

Gancio in metallo x1

Vite (per il gancio in metallo) x1

Griglia x1 Istruzioni di utilizzo

Italiano

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.

D3-4-2-2-3_A_It

S-3EX_IT.book 34 ページ２００７年４月１９日　木曜日　午後４時６分

La serie EX

La serie EX, che include il grande know-how della serie di diffusori Pioneer TAD, è stata sviluppata per creare i diffusori migliori possibili in questa gamma di prezzo.

Il design e la produzione della serie EX sono il risultato di uno sforzo di livello internazionale che rappresenta quanto c’è di meglio nella tecnologia per diffusori di Pioneer.

Diaframma in ceramica di grafite

Tecnologia dietro gli S-3EX

CST

Al cuore del sistema c’è un Coherent Source Trasducer (CST) o trasduttore a sorgente coerente, derivante dalla tecnologia usata nei diffusori TAD. Il diaframma del tweeter è installato concentricamente entro l’apice del cono del midrange e genera una sorgente puntiforme di suono per frequenze fra i 400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento spettrale fra I suoni diretti e quelli riflessi che arrivano all’ascoltatore, rendendo il suono più costante in tutta la stanza e migliorando l’immagine acustica.

Il tweeter del CST possiede diaframmi in ceramica di grafite dotati di caratteristiche di grandissima resistenza e smorzamento, praticamente senza rivali fra i materiali disponibili ed in uso per diffusori di alto livello. La leggerezza e l’eccezionale resistenza della ceramica di grafite si combinano a creare diffusori la risonanza dei cui diaframmi può venire spinta ben oltre la gamma dell’udibile.

Velocità (m/s) 18 000

16 000 14 000 12 000 10 000

8 000 6 000

eramica d

lluminio

erilli

ega d

arbonio ceramic

art

itani

4 000

i grafite

i boro

2 000

0,005 0,015

0,025

Perdita interna

Diaframma in lega di magnesio

Il midrange del CST possiede un diaframma in lega di magnesio le cui caratteristiche di leggerezza e alte perdite interne permettono un’alta transitorietà ed una colorazione minima dei toni medi.

S-3EX_IT.book 35 ページ２００７年４月１９日　木曜日　午後４時６分

Driver dei bassi

Il driver dei bassi visto di seguito sta alla base dei diffusori S-3EX. La forza di questo driver è il risultato del materiale composto di aramide/carbonio, creato originariamente durante lo sviluppo degli S-1EX, usato nel suo diaframma. La tecnologia di circuito magnetico LDMC, esclusiva di Pioneer, è stata incorporata per poter preservare la linearità da livelli bassi a livelli alti, minimizzando la distorsione.

Struttura della cassa dei bassi

La forma unica degli S-3EX si basa su una necessità logica. Per poter sincronizzare i tempi di arrivo del suono dal CST e dai due driver dei bassi, ciascun driver è collocato su di uno schermo acustico che contribuisce a creare una curva delicatissima conosciuta come “curva di precisione” (vedi l’illustrazione che segue). Costituito da una MDF (Medium Density Fiberboard, o tavola in fibra di vetro di media densità) spessa fino a 100 mm, questo schermo acustico è sufficientemente forte da contenere la forza degli elementi conduttori. Inoltre, l’apertura dei bassi è stata scolpita in un blocco estremamente spesso di MDF, producendo una riduzione del rumore del vento e quindi bassi chiari e profondi.

Reti di crossover

Le reti di crossover usano solo componenti eccezionali Le bobine con nucleo ad aria, le resistenze non induttive e i condensatori a pellicola lungo il percorso del segnale sono scelti con cura ed ottimizzati per il driver del CST per dare al segnale la massima trasparenza. I driver dei bassi usano induttori al silicone con anima a piastrine di acciaio che minimizzano la distorsione e le perdite durante il trasferimento di energia. Tutti i componenti sono collegati direttamente ai loro cavi e non ad una scheda a circuiti stampati, permettendo perdite minime e prestazioni massime.

Collaborazione con gli Air Studios

Dalla loro fondazione da parte di George Martin nel 1969 a Londra, gli inglesi Air Studios si sono guadagnati il rispetto unanime di artisti che lo riconoscono essere il miglior studio di registrazione del mondo. Gli Air Studios hanno dato agli S-3EX il loro sigillo di approvazione ad indicare che sono in grado di produrre la grande qualità acustica richiesta dai creatori delle sonorità più pure del mondo.

Italiano

Curva di precisione

3 m

1 m

S-3EX_IT.book 36 ページ２００７年４月１９日　木曜日　午後４時６分

Installazione e collocazione

Norme di installazione

Questo diffusore è sostenuto in tre punti (le due zampe anteriori e la punta posteriore che si trova fra le due zampe posteriori).

Davanti

Dado (per la punta)

Base del cabinet

Dietro

Zampe

1 Scegliere la posizione di installazione del diffusore prima di preparare le basi delle punte del diffusore.

Punta posteriore

Installazione dell’aggancio di sicurezza

• Usando la vite fornita, stringere bene l’aggancio di sicurezza sul retro del diffusore.

• Far passare una cordicella robusta da acquistarsi separatamente attraverso il gancio in metallo e fermare solidamente il diffusore al muro. Controllare che il muro cui il diffusore è fissato sia sufficientemente robusto per sostenere il peso del diffusore. Dopo aver fissato il diffusore, controllare che non possa cadere.

• Il caso di caduta, il diffusore può danneggiarsi.

• Non collegare il pezzo di metallo direttamente al muro. Deve venire usato solo con una corda robusta in modo che il diffusore non abbia a cadere.

2 Posare il diffusore sulle basi delle punte. 3 Se la zampa posteriore sinistra o destra tocca il suolo

prima della punta posteriore, facendo sì che il diffusore non sia in piano rispetto alla superficie su cui posa, regolare la punta posteriore in modo che si estenda fino a terra prima di ambedue le zampe posteriori.

4 Posare i cuscinetti di installazione acclusi sotto le zampe posteriori in modo che il diffusore sia ben stabile.

Scegliere lo spessore più adatto del cuscinetto fra i vari a disposizione.

Cuscinetto

Importante

Gancio in metallo

Corda robusta

Retro del diffusore

• Far passare le corde attraverso il pezzo in metallo e fissare il diffusore al muro nel modo indicato qui sopra.

Non mettere il diffusore dove sarà esposto a luce solare diretta ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi anche gravemente.

Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

• Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.

• Per precauzione, non installare l’unità in luoghi dove possa cadere su qualcuno che dorme in caso di terremoto.

• Quest’unità pesa ben 48 kg ed è quindi molto pericoloso provare a regolare il dado della sua punta inclinando il diffusore. Posare quest’unità sempre su qualcosa di morbido, ad esempio una coperta, in modo che non danneggi il pavimento ed installarla sempre insieme ad un assistente.

S-3EX_IT.book 37 ページ２００７年４月１９日　木曜日　午後４時６分

Scelta della posizione di installazione dei diffusori

La posizione all’interno della stanza di ascolto ha un grande impatto sulle prestazioni generali del diffusore S-3EX in termini di riproduzione dei bassi, accuratezza tonale ed immagine acustica. Ogni stanza ha le sue peculiarità e quanto segue è semplicemente una guida. La sperimentazione è il metodo migliore per raggiungere buoni risultati.

Usare il grafico che segue come guida per determinare la posizione ottimale per questi diffusori.

Da 30 cm a 60 cm

Diffusore

(sinistro)

Da 30 cm a 60 cm Da 30 cm a 60 cm

Diffusore

(destro)

Posizione di ascolto

Italiano

La distanza “A” deve essere maggiore o uguale alla distanza “B”. Ciascun diffusore deve essere rivolto verso la posizione di ascolto.

Importante

• In aree di grande umidità, usare un deumidificatore e, in aree troppo secche, usare un umidificatore per regolare l’umidità dell’aria. Evitare l’esposizione a luce solare diretta e non installare in aree vicino a sorgenti di calore.

S-3EX_IT.book 38 ページ２００７年４月１９日　木曜日　午後４時６分

Collegamenti

Collegamento con un amplificatore

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore. Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:

• Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.

• Se la distanza dei diffusori sinistro e destro dall’amplificatore differisce, usare due cavi della stessa lunghezza, quella maggiore.

• I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.

• Scegliere cavi di resistenza il più bassa possibile e controllare che i cavi dei terminali dei diffusori e dell’amplificatore siano ben fissati.

Collegamento dei cavi

1 Spegnere l’amplificatore. 2 Collegare i cavi dei diffusori ai terminali di ingresso

(inferiori) sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (–) nero.

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell’amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

Connettori con barra di messa in corto

Terminale rosso

Terminale nero (–)

• Prendere le manopole dei terminali di ingresso inferiori, girarle verso sinistra (in senso antiorario) ed inserire i cavi dei diffusori nei fori dei terminali, quindi stringere le manopole per fermare sia la barra breve che i cavi.

• Potete anche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana, togliere sempre il cappuccio in cima al terminale di ingresso.

• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.

• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l’uno con l’altro, il carico posto sull’amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.

• Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se le polarità di uno dei diffusori (destro o sinistro) viene invertita.

(+)

)

(Viene mostrato un solo canale)

(Viene mostrato

)

S-3EX_IT.book 39 ページ２００７年４月１９日　木曜日　午後４時６分

Collegamenti a filo singolo

Nel caso di collegamenti a filo singolo, collegare le sezioni delle frequenze medio-alte e basse della rete di crossover con il collegamento di messa in corto accluso all’unità, poi collegare il filo (+) del proprio amplificatore al terminale rosso ed il filo (–) del proprio amplificatore al terminale nero nel modo indicato qui di seguito.

Amplificatore (retro

SPEAKERS OUTPU

Collegamento di messa in corto

Collegamenti a doppio filo

Nel caso si usino collegamenti a doppio filo, si collegano indipendentemente i diffusori alle prese delle alte e basse frequenze. Questo fa sì che il driver CST ed i driver dei bassi vengano collegati direttamente ed indipendentemente all’amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo a seconda del suo scopo. Collegare una serie di fili alla serie inferiore di terminali (rete specifica per i bassi). Collegare poi una seconda serie di fili alla serie superiore di terminali (rete specifica CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi dell’amplificatore. Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed ambedue i fili (–) ai terminali (–) dell’amplificatore nel modo visualizzato di seguito.

Amplificatore (retro

PEAKERS OUTPU

un solo canale

Diffusore

Diffusore (retro): Pannello d’ingresso

Italiano

Diffusore

Diffusore (retro): Pannello d’ingresso

OUTPUT

(

)

separatamente)

)

OUTPUT

)

(Vi

)

(Vi

)

(Vi

)

S-3EX_IT.book 40 ページ２００７年４月１９日　木曜日　午後４時６分

Collegamenti a doppio amplificatore

La doppia amplificazione permette di ottenere le migliori prestazioni grazie all’uso di amplificatori dedicati specificamente ai medi ed agli acuti. Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale.

Attenzione

Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto. Non facendolo si danneggiano gli amplificatori.

Doppia amplificazione verticale

In questa configurazione, due identici amplificatori stereo vengono usati per ciascun diffusore. Un canale di ciascun amplificatore pilota la sezione delle basse frequenze e l’altro la sezione delle alte frequenze nel modo indicato qui di seguito.

Collegare una serie di fili dall’uscita di un canale alla serie inferiore di terminali (rete specifica per i bassi).

Collegare poi una seconda serie di fili dall’altro canale dell’amplificatore alla serie superiore di terminali (rete specifica CST).

Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed ambedue i fili (–) ai terminali (–) dell’amplificatore.

Preamplificatore (posteriore

Viene mostrato

un solo canale)

(Adattatore Y da acquistare

Amplificatore di

otenza

INP

(posteriore

INP

AKERS OUTPU

Ch.

Doppia amplificazione orizzontale

In questa configurazione si possono usare differenti amplificatori stereo per le sezioni dei bassi e delle frequenze medio-alte dei diffusori, ad esempio amplificatori a valvole per le alte frequenze ed a stato solido per le basse frequenze. Ciascun canale degli amplificatori pilota la sezione delle basse frequenze di ciascun diffusore e ciascun canale dell’altro amplificatore pilota la sezione delle frequenze medio-alte nel modo indicato qui di seguito.

Questo metodo richiede un uguale guadagno di ambedue gli amplificatori per evitare una perdita di bilanciamento nella riproduzione delle basse frequenze e delle medie frequenze dai diffusori. In caso di dubbi, consultare il proprio negoziante di fiducia.

Preamplificatore (posteriore

ene mostrato un

solo canale)

Amplificatore di potenza (pannello posteriore) (alte frequenze

SPEAKERS OUTPU

ene mostrato un

solo canale

(Adattatore Y da acquistare separatamente)

Amplificatore di potenza

INP

(pannello posteriore) (basse frequenze

solo canale

SPEAKERS OUTPUT

ene mostrato un

INP

Diffusore

Diffusore (retro): Pannello d’ingresso

Diffusore

Diffusore (retro): Pannello d’ingresso

S-3EX_IT.book 41 ページ２００７年４月１９日　木曜日　午後４時６分

Altre informazioni

Applicazione e rimozione della griglia di copertura

Questo diffusore possiede una griglia di copertura installabile e rimovibile nel modo seguente:

1 Per applicare la copertura della griglia, allineare i fori del diffusore con le sporgenze della griglia e premere fermamente.

2 Per rimuovere la griglia di copertura, prenderne il fondo con ambedue le mani e tirare lentamente verso di sé per separare il fondo della griglia dal diffusore.

3 Far scivolare le mani verso la metà della griglia e tirare di nuovo verso di sé. Questo permetterà di staccare la sezione intermedia della griglia dal diffusore.

4 Ripetere infine la stessa operazione per la parte superiore della griglia e toglierla del tutto dal diffusore.

Dati tecnici

Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo bass-reflex da pavimento

(schermata magneticamente)

Configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .a tre vie

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . coni da 16 cm x2

Mid tweeter . . . . . . . . . . . . . . . . . . . . . cono da 14 cm / cupola da 3 cm

Impedenza nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . da 30 Hz a 100 kHz

Sensibilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Potenza in ingresso massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensioni esterne . . . . . . . . 350 (L) mm x1224 (A) mm x 541 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Accessori in dotazione

Basi delle punte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Cuscinetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 tipi, 2 ciascuno

Gancio in metallo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Vite (per il gancio in metallo). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Griglia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Istruzioni di utilizzo

Nota

I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.

Schermatura magnetica

Questo diffusore è schermato magneticamente. Tuttavia, se il diffusore è installato estremamente vicino ad un televisore, può causare aberrazioni cromatriche.

Se questo accade, spegnere il televisore e riaccenderlo dopo 15 a 30 minuti. Se il problema persiste, allontanare i diffusori dal televisore.

Italiano

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito sei o sette volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest’unità, dato che essi ne corrodono la superficie.

è un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

S-3EX_DU.book 42 ページ２００７年４月１９日　木曜日　午後４時７分

Hartelijk dank voor de aanschaf van dit Pioneer product. Lees de gebruiksaanwijzing aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de gebruiksaanwijzing op een veilige plaats voor eventuele naslag in de toekomst.

Inhoudsopgave

Voordat u begint Inhoud van de doos Informatie over de EX-serie

De technologie achter de S-3EX . . . . . . . . . . . . . . . . . . . . . . . . . . 44

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Membraan van keramisch grafiet . . . . . . . . . . . . . . . . . . . . . . . . 44

Membraan van magnesiumlegering. . . . . . . . . . . . . . . . . . . . . . 44

Basdrivers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Constructie van de basbehuizing . . . . . . . . . . . . . . . . . . . . . . . . 45

Crossover-netwerken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Samenwerking met Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . 45

Installatie en opstelling

Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Montage van het omvalpreventie materiaal . . . . . . . . . . . . . . . . 46

Kiezen van een plaats voor de luidsprekers. . . . . . . . . . . . . . . . . 47

Aansluitingen

Aansluiten op een versterker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Aansluiten van de kabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Enkeldraads verbindingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Tweedraads verbindingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Verbindingen voor biversterking . . . . . . . . . . . . . . . . . . . . . . . . . 50

Aanvullende informatie

Bevestigen/verwijderen van het luidsprekerfront. . . . . . . . . . . . . . 51

Schoonmaken van de luidsprekerbehuizing . . . . . . . . . . . . . . . . . 51

Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

K058_A_Du

S-3EX_DU.book 43 ページ２００７年４月１９日　木曜日　午後４時７分

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de

luidsprekers op een versterker aan met een belastingsimpedantie tussen 4 Ω en 16 Ω (een model met het opschrift “4 Ω -16 Ω” op de luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:

• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.

• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.

• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Zet de luidspreker op een stabiele ondergrond en let erop dat de luidspreker niet kan vallen en letsel veroorzaken bij een onvoorziene situatie of natuurramp (zoals een aardbeving).

• Bevestig de luidsprekers niet aan een muur of het plafond. De luidsprekers kunnen vallen en letsel veroorzaken.

• Monteer de luidsprekers niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg.

• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de gebruiksaanwijzingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.

Inhoud van de doos

Penvoetjes x3

Montageschijfjes 3 typen, elk 2 stuks

Metalen beugel x1

Schroef (voor metalen beugel) x1

Front x1 Handleiding

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden.

• Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in brand.

• Ga niet op de luidspreker zitten of staan en laat ook niet kinderen op de luidspreker spelen.

• Zet geen grote of zware voorwerpen op de luidspreker.

• Leg geen voorwerpen die door magneten worden aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen, in de buurt van de tweeter of midrange. Aangezien er sterke magneten in de luidsprekers zijn, kunnen de voorwerpen worden aangetrokken met persoonlijk letsel of beschadiging van het membraan tot gevolg.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.

D3-4-2-2-3_A_Du

Nederlands

S-3EX_DU.book 44 ページ２００７年４月１９日　木曜日　午後４時７分

Informatie over de EX-serie

De EX-serie, die is uitgerust met de geavanceerde technologische know-how van Pioneer's topkwaliteit TAD-luidsprekerserie, is ontwikkeld met het doel een optimale luidsprekerkwaliteit te verwezenlijken binnen deze luidsprekerklasse.

Het ontwerp en de productie van de EX-serie is het resultaat van internationale samenwerking en dit product vertegenwoordigt het neusje van de zalm in Pioneer's luidsprekertechnologie.

Membraan van keramisch grafiet

De technologie achter de S-3EX

CST

De centrale driver van het systeem is de coherente brontransducer (CST) die gebaseerd is op de technologie gebruikt in TAD. Het tweetermembraan is concentrisch binnen de apex van de midrangeconus gemonteerd en levert een puntbrongeluid van 400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale balans tussen de directe en weerkaatste geluidsgolven die het oor van de luisteraar bereiken, wat in een consistent geluid in de gehele luisterkamer en een verbeterd geluidsbeeld resulteert.

De tweeter van de CST heeft een membraan van keramisch grafiet dat sterkte- en dempingskarakteristieken van topniveau bezit die praktisch niet verwezenlijkt kunnen worden met andere materialen die tegenwoordig in audioluidsprekersystemen van betere kwaliteit worden gebruikt. Door het lichte gewicht en de uitzonderlijke sterkte van keramisch grafiet kunnen luidsprekers worden gebouwd waarvan de membraanresonantie ver boven het eigen hoorbare geluidsbereik ligt.

Snelheid (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

Keramisch grafiet

Aluminium

Beryllium

Boronlegering

Keramische koolstof

Papier

Titanium

4 000

2 000

0,005 0,015

0,025

Binnenverlies

Membraan van magnesiumlegering

De midrange van de CST is uitgerust met een membraan van magnesiumlegering dat gekenmerkt wordt door een licht gewicht en hoog binnenverlies, wat een uitzonderlijke transientie en minimale kleuring van de middentonen oplevert.

S-3EX_DU.book 45 ページ２００７年４月１９日　木曜日　午後４時７分

Basdrivers

De basdriver die hieronder is afgebeeld vormt de basis van het S3EX luidsprekersysteem. De sterkte van de driver wordt verkregen door het gebruik van aramide/koolstof-composiet materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling van de S-1EX, in het membraan. Pioneer's exclusieve LDMC magnetische circuittechnologie is toegepast om de lineariteit vanaf de lage tot hoge uitgangsniveaus te behouden en een minimale vervorming te garanderen.

Constructie van de basbehuizing

De unieke vorm van de S-3EX is gebaseerd op een logische noodzakelijkheid. Om de aankomsttijd van het geluid van de CST en de twee basdrivers te synchroniseren, zijn de drivers op een klankbord gemonteerd dat dient om een hoge delicate curve, ook wel de "precisie-curve" genoemd, te kunnen creëren (zie de onderstaande afbeelding). Het klankbord is gemaakt van 10 mm dik MDF (vezelplaat met middelmatige dichtheid) en is sterk genoeg om de aansturingskracht van de drivers te weerstaan. Bovendien is de baspoort uit een zeer dik blok MDF gesneden waardoor de windruis is verminderd en een duidelijk en diep basgeluid wordt verkregen.

Crossover-netwerken

De crossover-netwerken maken gebruik van hoogwaardige componenten. Door in het signaalpad spreekspoelen met luchtkern, niet-inductieve weerstanden en filmcondensators toe te passen die geoptimaliseerd zijn voor de CST-driver, wordt een zo groot mogelijke transparantie in het signaal verkregen. De basdrivers gebruiken siliconen inductors met een stalen plaat als kern waardoor vervorming en verlies tijdens de energie-overdracht worden geminimaliseerd. Alle componenten zijn rechtstreeks met de respectievelijke bedradingsmaterialen verbonden, in plaats van met een gedrukte circuitplaat, waardoor een minimaal signaalverlies en maximale prestatie worden verkregen.

Samenwerking met Air Studios

Sinds de oprichting door George Martin in 1969 heeft Air Studios in London, Engeland, onverdeeld respect verdiend van talloze artiesten die deze als 's werelds beste opnamestudio beoordelen. Het Air Studios label dat aan de S-3EX is toegekend, betekent dat deze luidsprekers in staat zijn om het topkwaliteit geluid te produceren dat geëist wordt door de beste muziekproducenten in de wereld.

Precisie-curve

3 meter

1 meter

Nederlands

S-3EX_DU.book 46 ページ２００７年４月１９日　木曜日　午後４時７分

Installatie en opstelling

Installatie

Deze luidspreker rust op drie punten (de twee voorpoten en de achterpen die zich tussen de twee achterpoten bevindt).

Voor

Moer (voor pen)

Onderkant van de behuizing

Achter

Poten

1 Kies een geschikte plaats voor de luidspreker en leg de penvoetjes op de vloer.

Achterpen

Montage van het omvalpreventie materiaal

• Maak de metalen beugel stevig met de bijgeleverde schroef aan de achterkant van de luidspreker vast.

• Laat een stevige draad door de metalen beugel lopen en bevestig de draad aan de muur. Zorg dat de muur waaraan u de luidspreker vastmaakt stevig genoeg is om het gewicht van de luidspreker te dragen. Controleer na het vastmaken van de luidspreker of deze niet meer kan omvallen.

• De luidspreker kan beschadiging veroorzaken wanneer deze omvalt.

• Bevestig de metalen beugel niet rechtstreeks aan de muur. De beugel mag alleen samen met een stevige draad worden gebruikt. Dit om te voorkomen dat de luidspreker toch nog omvalt.

2 Plaats de luidspreker op de penvoetjes. 3 Als de linker of rechter achterpoot de grond raakt

voordat de achterpen deze raakt, waardoor de luidspreker niet vlak op de ondergrond rust, stelt u de achterpen zo af dat deze de grond raakt voordat een van de achterpoten dit doet.

4 Schuif de bijgeleverde montageschijfjes onder de achterpoten zodat de luidspreker stabiel staat.

Kies het montageschijfje met de juiste dikte uit de bijgeleverde montageschijfjes.

Montageschijfje

Belangrijk

Metalen beugel

Stevige, dikke draad

Achterkant van de

luidspreker

• Laat twee stevige draden door de metalen beugel lopen en maak de luidspreker op de aangegeven manier aan de muur vast.

Zet de luidsprekers niet in de zon en houd deze ook uit de buurt van verwarmingselementen en airco’s. Dit om kromtrekken en verkleuring van de behuizing en andere beschadigingen van de luidsprekers te voorkomen.

Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

• Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden.

• Als extra veiligheidsmaatregel moet u de luidspreker zodanig plaatsen dat deze niet per ongeluk kan omvallen en op iemand terecht kan komen.

• Aangezien deze luidspreker ongeveer 48 kg weegt, is het gevaarlijk om de penmoer te bevestigen terwijl u de luidspreker kantelt. Plaats de luidspreker op een zachte ondergrond (zoals een deken) zodat de vloer niet wordt beschadigd en voer de werkzaamheden met minimaal twee personen uit.

S-3EX_DU.book 47 ページ２００７年４月１９日　木曜日　午後４時７分

Kiezen van een plaats voor de luidsprekers

De opstelling van de luidsprekers in de luisterruimte heeft een grote invloed op de totale prestatie van het S-3EX luidsprekersysteem wat betreft de kwaliteit van de basweergave, de klank en het geluidsbeeld. Alle kamers zijn anders, dus de informatie in dit hoofdstuk moet u beschouwen als een algemene richtlijn. Het verdient aanbeveling een weinig te experimenteren totdat u de beste opstelling hebt gevonden.

Gebruik de onderstaande afbeelding om de optimale plaats voor de luidsprekers te bepalen.

30 cm tot 60 cm

Luidspreker

(links)

30 cm tot 60 cm 30 cm tot 60 cm

Luidspreker

(rechts)

Luisterplaats

Afstand "A" moet gelijk of groter zijn dan afstand "B". Elke luidspreker moet naar de luisterplaats zijn gericht.

Belangrijk

• In een ruimte met hoge vochtigheid moet u een ontvochtigingsapparaat gebruiken en in een ruimte waar het erg droog is moet u een bevochtigingsapparaat gebruiken, om een optimale vochtigheidsgraad te verkrijgen. Stel de luidsprekers niet bloot aan direct zonlicht en houd de luidsprekers ook uit de buurt van verwarmingstoestellen.

Nederlands

S-3EX_DU.book 48 ページ２００７年４月１９日　木曜日　午後４時７分

Aansluitingen

Aansluiten op een versterker

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker. Neem de volgende punten in acht bij het uitkiezen van de luidsprekerkabels zodat een optimale prestatie van het luidsprekersysteem wordt verkregen:

• Gebruik luidsprekerkabels met een dikke middenkern en houd de kabels zo kort mogelijk.

• Als de lengte van de kabels die vereist is voor de linker en rechter luidspreker verschillend is, gebruik dan toch kabels van dezelfde lengte, gebaseerd op de langste kabel u nodig hebt.

• Kabels hebben verschillende eigenschappen. Houd hiermee rekening wanneer u een willekeurige kabel gebruikt.

• Kies kabels met een zo laag mogelijke weerstand en zorg dat de kabels stevig op de aansluitingen van de luidsprekers en de versterker zijn aangesloten.

Aansluiten van de kabels

1 Schakel de versterker uit. 2 Sluit de kabels op de ingangsaansluitingen (onder) aan

de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (–).

3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de gebruiksaanwijzing van de versterker voor verdere informatie).

Kortsluitstaafjes

Rode aansluiting

Zwarte aansluiting (–)

• Pak de kapknopjes op de onderste ingangsaansluitingen vast, draai ze naar links (tegen de klok in) en steek de luidsprekerdraden in de gaten van de aansluitingen. Draai daarna de knopjes vast om de kortsluitstaafjes en de draden vast te zetten.

• U kunt ook een luidsprekerkabel met banaanstekker gebruiken. Vergeet bij gebruik van een banaanstekker niet om het kapje op het puntje van de ingangsaansluiting te verwijderen.

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt u lichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is mogelijk dat de versterker dan niet meer werkt en deze kan zelfs worden beschadigd.

• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit is aangesloten, zal er geen normaal stereo-effect worden verkregen.

(+)

)

(Afbeelding toont

éé

kanaal)

)

S-3EX_DU.book 49 ページ２００７年４月１９日　木曜日　午後４時７分

Enkeldraads verbindingen

Bij enkeldraads verbindingen verbindt u de midden-tothogefrequentie en de lagefrequentie gedeelten van het crossovernetwerk met de kortsluitstaafjes die bij dit apparaat worden geleverd en dan sluit u de (+) draad van uw versterker op de rode aansluitpool aan en de (–) draad van de versterker op de zwarte aansluitpool, zoals hieronder is aangegeven.

Versterker (achterkant

SPEAKERS OUTPU

Verbinding met kortsluitstaafje

Tweedraads verbindingen

Bij tweedraads verbindingen verbindt u onafhankelijk de luidsprekersystemen die vanaf de versterker komen met respectievelijk de hoog- en laag-frequentie aansluitingen. Hierdoor zijn de CST-driver en de basdriver onafhankelijk met de versterker verbonden, zodat u de vrijheid hebt om het beste kabeltype voor elk van de drivers te gebruiken. Verbind een stel draden met de onderste aansluitpolen (netwerk van basdriver). Verbind daarna het tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden aan op de corresponderende aansluitingen van de versterker. Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (–) draden met de (–) aansluitingen van de versterker, zoals hieronder is aangegeven.

Versterker (achterkant

PEAKERS OUTPU

(Afbeelding toontéén kanaal

Luidspreker

Luidspreker (achterkant): Ingangspaneel

Luidspreker

Luidspreker (achterkant): Ingangspaneel

Nederlands

OUTPUT

)

(

)

OUTPUT

(

)

(

)

(Afbeelding toont

éé

(Afbeelding toont

éé

(Afbeelding toont

éé

)

S-3EX_DU.book 50 ページ２００７年４月１９日　木曜日　午後４時７分

Verbindingen voor biversterking

Bij biversterking wordt de beste prestatie verkregen wanneer speciale versterkers voor de lagefrequentie en midden-tot-hogefrequentie gedeelten worden gebruikt. Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.

Let op

Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen. Als u dit vergeet, kunnen de versterkers worden beschadigd.

Verticale biversterking

Bij deze configuratie worden identieke stereo versterkers voor de luidsprekers gebruikt. Een kanaal van elke versterker versterkt het lagefrequentie gedeelte en het andere kanaal versterkt het hogefrequentie gedeelte, zoals hieronder is aangegeven.

Verbind een versterkerkanaal met behulp van een stel draden met de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het andere versterkerkanaal met behulp van een tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver).

Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (–) draden met de (–) aansluitingen van de versterker.

Voorversterker (achterkant

(Afbeelding toontéén kanaal

(Los verkrijgbare Y-adapter)

Eindversterker

INP

achterkant

AKERS OUTP

INP

Ch.

Horizontale biversterking

Bij deze configuratie kunt u verschillende stereo versterkers gebruiken voor de lagefrequentie en midden-tot-hogefrequentie gedeelten van het luidsprekersysteem (bijv. buisversterkers voor de hoge frequenties en halfgeleiderversterkers voor de lage frequenties). Elk kanaal van een versterker stuurt het lagefrequentie gedeelte van elke luidspreker aan en elk kanaal van de andere versterker stuurt het midden-tot-hogefrequentie gedeelte aan, zoals hieronder is aangegeven.

Bij deze methode moeten beide versterkers dezelfde versterking hebben, anders zal de weergave van de lage frequenties en midden- tot hogefrequenties niet in balans zijn. Neem voor verdere informatie contact op met uw plaatselijke dealer.

Voorversterker (achterkant

n kanaa

Eindversterker

achterkant

(Hoge frequenties

SPEAKERS OUTPUT

n kanaa

(Los verkrijgbare Y-adapter)

Eindversterker

INP

achterkant

(Lage frequenties

SPEAKERS OUTPU

INP

n kanaa

Luidspreker

Luidspreker (achterkant): Ingangspaneel

Luidspreker

Luidspreker (achterkant): Ingangspaneel

S-3EX_DU.book 51 ページ２００７年４月１９日　木曜日　午後４時７分

Aanvullende informatie

Bevestigen/verwijderen van het luidsprekerfront

Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als volgt kunt bevestigen en verwijderen:

1 Om het front te bevestigen, lijnt u de gaten in de luidspreker uit met de pennen op het front en drukt dan het front stevig tegen de luidspreker.

2 Om het front te verwijderen, pakt u dit met beide handen aan de onderkant vast en trekt het dan voorzichtig naar u toe om het onderste gedeelte los te maken van de luidspreker.

3 Schuif uw handen omhoog naar het middelste gedeelte van het front en trek dit vervolgens voorzichtig naar u toe. Het middelste gedeelte komt dan los van de luidspreker.

4 Herhaal dezelfde handeling aan de bovenkant van het front en verwijder vervolgens het volledige front van de luidspreker.

Technische gegevens

Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, vloertype

(magnetisch afgeschermd)

Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-wegsysteem

Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm conus x2

Mid-tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . .14 cm conus/3 cm koepel

Nominale impedantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Frequentiebereik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz tot 100 kHz

Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Buitenafmetingen. . . . . . . . 350 (W) mm x 1224 (H) mm x 541 (D) mm

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Bijgeleverde accessoires

Penvoetjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Montageschijfjes . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 typen, elk 2 stuks

Metalen beugel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Schroef (voor metalen beugel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Handleiding

Opmerking

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.

Magnetische afscherming

Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van de opstelling kan het echter toch voorkomen dat kleurvervorming optreedt wanneer de luidsprekers te dicht bij het scherm van een televisietoestel staan.

Als dit gebeurt, schakelt u de televisie uit en dan na 15 tot 30 minuten weer in. Blijft het probleem bestaan, zet de luidsprekers dan verder van de televisie vandaan.

Nederlands

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze kunnen de afwerking aantasten.

is een handelsmerk dat op een product staat dat is uitgerust met Pioneer’s Phase Control technologie. Met deze technologie is een hoogwaardige geluidsweergave via elke component mogelijk door verbetering van de totale faseaanpassing.

Uitgegeven door Pioneer Corporation.

S-3EX_SP.book 52 ページ２００７年４月１９日　木曜日　午後４時７分

Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Índice

Antes de comenzar Contenido de la caja Acerca de la serie EX

Tecnología que respalda el S-3EX . . . . . . . . . . . . . . . . . . . . . . . . . 54

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Diafragma de grafito cerámico . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Diafragma de aleación de magnesio . . . . . . . . . . . . . . . . . . . . . 54

Excitadores de graves. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Construcción de la caja acústica de graves . . . . . . . . . . . . . . . . 55

Redes de frecuencias de cruce. . . . . . . . . . . . . . . . . . . . . . . . . . 55

Colaboración con Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Instalación y situación

Modo de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Montaje del fijador de seguridad contra caídas . . . . . . . . . . . . . 56

Selección del lugar de colocación de los sistemas de

altavoces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Conexiones

Conexión al amplificador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Conexión de los cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Conexiones de un cable sencillo. . . . . . . . . . . . . . . . . . . . . . . . . 59

Conexiones de dos cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Conexiones para dos amplificadores . . . . . . . . . . . . . . . . . . . . . 60

Información adicional

Colocación/extracción de la cubierta de rejilla . . . . . . . . . . . . . . . 61

Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

K058_A_Sp

S-3EX_SP.book 53 ページ２００７年４月１９日　木曜日　午後４時７分

Antes de comenzar

• La impedancia nominal de este sistema de altavoces es de 6

Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 4 Ω a 16 Ω (un modelo que tenga inscrito “4 Ω –16 Ω” en los terminales de salida de altavoces del amplificador).

Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

• No suministre potencia al sistema de altavoces si excede la entrada máxima permisible.

• Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador.

• No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz).

Precaución: instalación

• Cuando coloque esta unidad, cerciórese de que quede fijada con seguridad y no la ponga en lugares en los que pudiera correr el peligro de caídas y causar heridas en caso de un desastre natural (como pudiera ser un terremoto).

• No monte los altavoces en la pared ni en el techo. Podrían caerse y ocasionar heridas.

• No instale los altavoces en una posición elevada ni en la pared. La rejilla de altavoz, si se monta incorrectamente, puede caerse y ocasionar daños o heridas personales.

• Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.

Contenido de la caja

Bases de pies de punta x3

Almohadillas de montaje 3 tipos, 2 de cada uno

Fijador metálico x 1

Tornillo (para el fijador metálico) x 1

Rejilla x 1 Manual de instrucciones

Precaución: durante la utilización

• No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.

• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.

• No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz.

• No ponga objetos grandes ni pesados sobre el altavoz.

• No ponga objetos magnéticos, como puedan ser destornilladores, ni piezas de hierro cerca del altavoz de agudos ni del de sonidos medios. Puesto que los altavoces emplean imanes potentes, pueden atraer los objetos metálicos, pudiendo ocasionar heridas o daños en el diafragma.

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas

eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

D3-4-2-2-3_A_Sp

Español

S-3EX_SP.book 54 ページ２００７年４月１９日　木曜日　午後４時７分

Acerca de la serie EX

La serie EX, que incorpora abundantes conocimientos tecnológicos aplicados a los destacados altavoces Pioneer de la serie TAD, ha sido desarrollada con el objetivo de crear el mejor altavoz de este nivel de precios.

El diseño y la producción de la serie EX ha sido el resultado de un esfuerzo internacional que representa lo más refinado de la tecnología en altavoces de Pioneer.

Diafragma de grafito cerámico

Tecnología que respalda el S-3EX

CST

El excitador principal del sistema es el Transductor de fuente coherente (CST), que se basa en la tecnología empleada en la serie TAD. El diafragma del altavoz de agudos está montado concéntricamente con respecto al ápice del cono del altavoz de medios, y proporciona una fuente de un punto de sonido de 400 Hz a 100 kHz. El CST asegura un perfecto equilibrio del espectro entre los sonidos directos y los reflejados que llega a los oídos de los oyentes, ofreciendo un sonido más consistente en la sala de audición y una capacidad mejorada de la imagen sonora.

El altavoz de agudos del CST incorpora un diafragma de grafito cerámico que proporciona unas características incomparables de potencia y absorción del sonido como ninguno de los demás materiales actualmente empleados en sistemas de altavoces de audio de primera clase. El poco peso y la excepcional potencia del grafito cerámico se combinan para crear altavoces con una resonancia del diafragma que puede alcanzar hasta niveles inaudibles.

Velocidad (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

Grafito cerámico

Aluminio

Berilio

Aleación de boro

Carbón cerámico

Papel

Titanio

4 000

2 000

0,005 0,015

0,025

Pérdida interna

Diafragma de aleación de magnesio

El altavoz de la gama media de la serie CST incorpora un diafragma de aleación de magnesio que se destaca por su poco peso y alta pérdida interna, y proporciona una excelente transitoriedad y mínimo colorido de los sonidos de la gama de frecuencias medias.

S-3EX_SP.book 55 ページ２００７年４月１９日　木曜日　午後４時７分

Excitadores de graves

El excitador de graves ilustrado abajo forma los cimientos del sistema de altavoces S-3EX. La potencia del excitador es el resultado del material compuesto de aramida/carbón, creado originalmente durante el desarrollo del S-1EX, que se emplea en su diafragma. Se ha incorporado la tecnología exclusiva de Pioneer en circuitos magnéticos LDMC para conservar la linealidad desde los niveles bajos a los altos y para minimizar la distorsión.

Construcción de la caja acústica de graves

La forma única del S-3EX se basa en una necesidad lógica. Para poder sincronizar el tiempo de llegada del sonido desde el CST y los dos excitadores de graves, cada excitador está montado sobre un deflector que sirve para crear una delicada curva conocida como la "curva de precisión" (vea la ilustración siguiente). Este deflector, que consta de un MDF (tablero de fibra de densidad media) de 100 mm de espesor, es además lo suficientemente fuerte para contener la fuerza de los excitadores. Adicionalmente, el paso de los graves se ha formado en un bloque muy grueso de MDF, con lo que se consigue reducir el ruido del viento y se producen unos sonidos graves claros y profundos.

Redes de frecuencias de cruce

Las redes de frecuencias de cruce emplean sólo los mejores componentes. Las bobinas de núcleo de aire, los resistores no inductivos y los capacitores de película en el paso de la señal han sido todos seleccionados con mucho cuidado y han sido optimizados para el excitador CST para producir la mayor transparencia de la señal. Los excitadores de graves emplean inductores de núcleo de chapa de acero al silicio que minimizan la distorsión y la pérdida durante la transferencia de la energía. Todos los componentes están directamente conectados a sus materiales de conexión respectivos, en lugar de estarlo a una tarjeta de circuito impreso, permitiendo de este modo conseguir la pérdida mínima y el máximo rendimiento.

Colaboración con Air Studios

Desde que George Martin lo estableció in 1969 en Londres, Air Studios de Inglaterra se ha ganado un reconocimiento indiscutible de muchos artistas que lo consideran como el mejor estudio de grabación del mundo. El sello de Air Studios que fue otorgado al S-3EX indica que estos altavoces son capaces de producir el sonido de alta calidad que buscan los mejores creadores de sonido del mundo.

curva de precisión

3 m

1 m

Español

S-3EX_SP.book 56 ページ２００７年４月１９日　木曜日　午後４時７分

Instalación y situación

Modo de instalación

Este sistema de altavoces se sostiene por tres puntos (las dos patas frontales, y el pie de punta trasero situado entre las dos patas traseras).

Montaje del fijador de seguridad contra caídas

• Empleando el tornillo suministrado, fije con seguridad el fijador metálico al lado posterior del altavoz.

Parte frontal

Tuerca (para el pie de punta)

Base de la caja

Parte posterior

Patas

1 Seleccione la ubicación de instalación del altavoz y luego ponga las bases de los pies de punta en el piso.

2 Ponga el altavoz encima de las bases de los pies de punta. 3 Si la pata trasera izquierda o la derecha toca el suelo

antes que el pie de punta trasero, haciendo que el altavoz no pueda apoyarse plano sobre la superficie en la que se ha colocado, ajuste el pie de punta trasero de modo que se extienda hasta el suelo antes que las dos patas traseras.

4 Sitúe las almohadillas de montaje incluidas debajo de las patas traseras para mantener la estabilidad del altavoz.

Seleccione el espesor más apropiado de la almohadilla de montaje entre los distintos tipos incluidos.

Pie de

punta trasero

• Pase una cuerda reforzada, de venta en los establecimientos del ramo, por el fijador metálico para sostener con seguridad el altavoz en la pared. Asegúrese de que la pared en la que fija el altavoz tenga suficiente resistencia para soportar el peso del altavoz. Después de fijar el altavoz, asegúrese de que no pueda caerse.

• El altavoz podría dañarse si sufriera una caída.

• No fije el fijador metálico directamente a la pared. Sólo deberá utilizarse junto con la cuerda reforzada para evitar la caída del altavoz.

Fijador metálico

Cuerda de grosor

suficiente Lado posterior del altavoz

• Pase dos cuerdas reforzadas por el fijador metálico, y fije el altavoz a la pared como se muestra arriba.

No ponga los altavoces en un lugar donde puedan quedar bajo la luz directa del sol, y tampoco cerca de estufas o acondicionadores de aire. Podría producirse deformación y decoloración de la caja acústica y podrían dañarse los altavoces.

Pioneer no se hace responsable por ningún tipo de daño debido al montaje y a la instalalción inadecuados, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc.

Almohadilla de montaje

Importante

• No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.

• Como medida de precaución, no deberá poner la unidad en ningún lugar donde pueda correr el peligro de caídas sobre una persona que esté durmiendo en caso de un terremoto.

• Puesto que esta unidad pesa unos 48 kg, es muy peligroso intentar ajustar la tuerca del pie de punta mientras se tiene inclinado el altavoz. Asegúrese de poner la unidad sobre un lugar blando (como pueda ser una manta) para que no se dañe el piso, y de efectuar la instalación entre dos personas como mínimo.

S-3EX_SP.book 57 ページ２００７年４月１９日　木曜日　午後４時７分

Selección del lugar de colocación de los sistemas de altavoces

La situación dentro de la sala de audición tendrá un gran impacto en el rendimiento general del sistema de altavoces S-3EX en términos de función de los graves, precisión del tono, y de creación de la imagen sonora. Todas las salas son distintas, por lo que esta sección lo explica sólo a modo de guía. Las pruebas realizadas en la misma sala darán los mejores resultados.

Emplee la gráfica siguiente como guía para determinar la situación óptima de los altavoces.

30 cm a 60 cm

Altavoz

(izquierdo)

30 cm a 60 cm 30 cm a 60 cm

Altavoz

(derecho)

Posición de audición

La distancia "A" deberá ser igual o mayor que la distancia "B". Cada altavoz deberá estar orientado a la posición de audición.

Importante

• En zonas con alta humedad, emplee un deshumidificador, y en zonas muy secas, emplee un humidificador para ajustar el nivel de humedad de la habitación. Evite la exposición a la luz directa del sol, y no los instale cerca de aparatos de calefacción.

Español

S-3EX_SP.book 58 ページ２００７年４月１９日　木曜日　午後４時７分

Conexiones

Conexión al amplificador

Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador. Tenga en cuenta los factores siguientes cuando seleccione los cables de altavoz para aprovechar al máximo el rendimiento de su sistema de altavoces:

• Emplee un cable de gran calibre, y de la mínima longitud necesaria.

• Si la longitud necesaria para los cables izquierdo y derecho es distinta, emplee cables de la misma longitud, aplicando la distancia más larga.

• Cuando adquiera los cables, tenga en cuenta que cada modelo difiere en sus características.

• Seleccione cables de la mínima resistencia posible, y asegúrese de que las conexiones de los cables al ampificador y al altavoz sean firmes y sólidas.

Conexión de los cables

1 Desconecte la alimentación del amplificador. 2 Conecte el extremo de un cable a los terminales de

entrada (inferiores) de la parte posterior. En cuanto a la polaridad de los terminales, el rojo es positivo (+) y el negro es negativo (–).

3 Conecte el otro extremo del cable a los terminales de salida de altavoz en el amplificador, en el canal asignado a al altavoz y manteniendo la polaridad (para más detalles al respecto, consulte el manual de instrucciones del amplificador).

Barra cortocircuitadora

Terminal rojo

Terminal negro (–)

• Tome los bornes de tapa de los terminales de entrada inferiores y gírelos hacia la izquierda, inserte los cables de altavoz en los orificios de los terminales, y apriete luego los bornes para fijar la barra cortocircuitadora y los cables.

• También podrá conectar los terminales del altavoz con una clavija de punta cónica. Cuando emplee una clavija de punta cónica, no se olvide de quitar la tapa de la punta del terminal de entrada.

• Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.

• Si los conductores de los cables se salen de los terminales, y los conductores se ponen en contacto entre sí, se aplicará una carga adicional excesiva en el amplificador. Esto puede hacer que el amplificador deje de funcionar, y puede causar incluso daños en el amplificador.

• Cuando emplee un juego de altavoces conectados a un amplificador, no podrá obtener el efecto estéreo normal si se ha invertido la polaridad de uno de los altavoces (izquierdo o derecho).

(+)

)

S-3EX_SP.book 59 ページ２００７年４月１９日　木曜日　午後４時７分

Conexiones de un cable sencillo

Para las conexiones de un cable sencillo, conecte las secciones de frecuencias medias a altas y la de frecuencias bajas de la red de frecuencias de cruce con el enlace de cortocircuito suministrado con esta unidad, y luego conecte el cable (+) desde su amplificador a uno de los bornes de unión rojos y el cable (–) desde el amplificador a uno de los bornes de unión negros, como se muestra a continuación.

Amplificador (trasero

SPEAKERS OUTPU

(Só

Conexión del enlace de cortocircuito

Conexiones de dos cables

En una conexión de dos cables, enchufe independientemente los altavoces desde el amplificador a sus clavijas respectivas de altas y bajas frecuencias. De este modo el excitador CST y los excitadores de graves se conectan independiente y directamente al amplificador, otorgándole la libertad de optimizar el tipo de cable para cada uno de los excitadores. Conecte un juego de cables al juego inferior de los bornes de unión (red específica de excitadores de graves). Luego, conecte un segundo juego de cables a los bornes de unión superiores (red específica de excitadores de CST). Después, conecte ambos juegos de cables a los terminales correspondientes del amplificador. Tenga cuidado para conectar ambos cables (+) a los terminales (+) del amplificador y ambos cables (–) a los terminales (–) del amplificador, como se muestra a continuación.

Amplificador (trasero

PEAKERS OUTPU

(Sólo se muestra un canal

Altavoz

Altavoz (trasero): Panel de entrada

Altavoz

Altavoz (trasero): Panel de entrada

Español

OUTPUT

(

)

Amplificador

de potencia

(

)

OUTPUT

)

(

)

(Sólo se muestra un canal)

lo se muestra un canal)

(Sól

)

S-3EX_SP.book 60 ページ２００７年４月１９日　木曜日　午後４時７分

Conexiones para dos amplificadores

El sistema de dos amplificadores proporciona el mejor rendimiento cuando se emplean amplificadores exclusivos para las secciones de las bajas frecuencias y para la de las frecuencias medias a altas. Pueden efectuarse dos configuraciones, que son las de dos amplificadores en horizontal y vertical.

Precaución

Extraiga los enlaces de cortocircuito antes de conectar los cables de altavoz en conexiones de dos amplificadores. Si no lo hace así, pueden producirse daños en los amplificadores.

Dos amplificadores en vertical

Con esta configuración, se emplean amplificadores estéreo idénticos para cada sistema de altavoces. Un canal de cada amplificador excita la sección de bajas frecuencias y el otro canal excita la sección de altas frecuencias, como se muestra a continuación.

Conecte un juego de cables y el canal de amplificador al juego inferior de los bornes de unión (red específica de excitadores de graves).

Luego, conecte un segundo juego de cables y el otro canal de amplificador a los bornes de unión superiores (red específica de excitadores de CST).

Tenga cuidado para conectar ambos cables (+) a los terminales (+) del amplificador y ambos cables (–) a los terminales (–) del amplificador.

Preamplificador (trasero

Sólo se muestra un canal

(Adaptador en Y de venta en los establecimientos

l ramo

INP

trasero

AKERS OUTP

INP

Ch.

Dos amplificadores en horizontal

Con esta configuración, podrá emplear amplificadores estéreo distintos para las secciones de bajas y de altas a medias frecuencias del sistema de altavoces (es decir, amplificadores de válvulas para las altas frecuencias y de estado sólido para las bajas frecuencias). Cana canal de un amplificador excita la sección de bajas frecuencias de cada sistema de altavoces y cada canal del otro amplificador excita la sección de frecuencias altas a medias, como se muestra a continuación.

Este método requiere que ambos amplificadores tengan la misma ganancia; de lo contrario, se percibirá un desequilibrio entre la reproducción de las frecuencias bajas y la de las frecuencias medias a altas por el sistema de altavoces. Si tiene alguna duda, consulte al distribuidor de su localidad.

Preamplificador (trasero

o se muestra un cana

Amplificador de potencia (trasero)

altas frecuencias

(Só

SPEAKERS OUTPU

(Adaptador en Y de venta en los establecimientos del ramo

Amplificador de

INP

otencia (trasero)

(bajas frecuencias

INP

SPEAKERS OUTPU

Altavoz

Altavoz (trasero): Panel de entrada

Altavoz

Altavoz (trasero): Panel de entrada

S-3EX_SP.book 61 ページ２００７年４月１９日　木曜日　午後４時７分

Información adicional

Colocación/extracción de la cubierta de rejilla

Este sistema de altavoces se sirve con cubiertas de rejilla que pueden colocarse y extraerse de la forma siguiente:

1 Para colocar la cubierta de la rejilla, alinee los orificios del altavoz con los apéndices de la rejilla, y empuje firmemente.

2 Para extraer la cubierta de la rejilla, tómela por la parte inferior con las dos manos, y tire con cuidado hacia usted para separar del altavoz la parte inferior de la rejilla.

3 Deslice las manos hasta la sección intermedia de la rejilla, y tire de nuevo con cuidado hacia usted. De este modo extraerá del altavoz la sección intermedia de la rejilla.

4 Finalmente, repita este mismo movimiento para la parte superior de la rejilla, para extraer por completo la rejilla del altavoz.

Especificaciones

Tipo. . . . . . . . . . . . . . . . . . . . Tipo sobre el piso con reflexión de graves

(con protección magnética)

Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vías

Altavoz de graves . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cono de 16 cm x 2

Altavoz de medios. . . . . . . . . . . . . . . . . Cono de 14 cm / domo de 3 cm

Impedancia nominal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Respuesta en frecuencia . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz a 100 kHz

Sensibilidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Potencia de entrada máxima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensiones exteriores . 350 (An) mm x 1224 (Al) mm x 541 (Prf) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Accesorios suministrados

Bases de pies de punta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Almohadillas de montaje . . . . . . . . . . . . . . . . . . . 3 tipos, 2 de cada uno

Fijador metálico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Tornillo (para el fijador metálico) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Rejilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Manual de instrucciones

Nota

Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

Protección magnética

El sistema del altavoz tiene protección magnética. Sin embargo, dependiendo del lugar de instalación, pueden producirse distorsiones de color en la pantalla del televisor si los sistemas de altavoces están cerca de él.

Si así sucede, apague el televisor, y vuélvalo a encender después de 15 a 30 minutos. Si el problema persiste, aparte del televisor el sistema de altavoces.

Limpieza

En condiciones normales de utilización, emplee un paño seco para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes.

No utilice nunca, ni en la unidad como cerca de ella, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie.

es una marca comercial que llevan los productos que incorporan la tecnología de control de fase de Pioneer. Esta tecnología permite la reproducción del sonido de alta calidad a través de cada componente mediante la mejora de la correspondencia de fase general.

Español

Publicado por Pioneer Corporation.

S-3EX_PO.book 62 ページ２００７年４月１９日　木曜日　午後４時７分

Obrigado por ter adquirido este produto Pioneer. Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Índice

Antes de começar O que encontra na caixa Sobre a série EX

Tecnologia por detrás do S-3EX. . . . . . . . . . . . . . . . . . . . . . . . . . . 64

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Diafragmas de Grafite Cerâmica. . . . . . . . . . . . . . . . . . . . . . . . . 64

Diafragmas de Liga de Alumínio. . . . . . . . . . . . . . . . . . . . . . . . . 64

Unidades de Graves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Construção da Caixa de Graves . . . . . . . . . . . . . . . . . . . . . . . . . 65

Redes de Crossover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Colaboração com Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Instalação e Disposição

Como instalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Montagem das fixações anti-queda . . . . . . . . . . . . . . . . . . . . . . 66

Escolha do local onde colocar os sistemas de colunas . . . . . . . 67

Ligações

Ligação a um amplificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Ligação dos cabos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Ligações de um fio único . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Ligações de bi-cablagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Ligações de bi-amplificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Outra Informação

Colocar/retirar a grelha de cobertura . . . . . . . . . . . . . . . . . . . . . . 71

Limpeza da caixa das colunas. . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

K058_A_Po

S-3EX_PO.book 63 ページ２００７年４月１９日　木曜日　午後４時７分

Antes de começar

• A impedância nominal deste sistema de colunas é de 6 Ω.

Ligue o sistema de colunas a um amplificador com uma impedância de carga entre 4 Ω e 16 Ω (um modelo com a indicação “4 Ω–16 Ω” afixada nos terminais de saída para as colunas).

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:

• Não forneça potência ao sistema de colunas para além da entrada máxima permitida.

• Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.

• Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna).

Precaução: instalação

• Quando instalar este aparelho, certifique-se que está firmemente segurado, evitando zonas em que possa cair e causar ferimentos em caso de desastres naturais (tais como um tremor de terra).

• Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.

• Não instale as as suas colunas sobre a cabeça, na parede ou notecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.

• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados.

O que encontra na caixa

Bases para espigão x3

Português

Blocos de montagem 3 tipos, 2 de cada

Lingueta de metal x1

Parafuso (para a lingueta de metal) x1

Grelha x1 Manual de instruções

Precaução: utilização

• Não coloque a coluna numa superfície instável. Pode tornarse perigosa em caso de queda, para além de danificar o equipamento.

• Não utilize a coluna para produzir som distorcido durante longos períodos de tempo. Tal pode resultar em incêndio.

• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.

• Não coloque objectos grandes ou pesados sobre as colunas.

• Não coloque objectos magnéticos tais como chaves de parafusos ou peças de ferro perto do tweeeter ou dos médios. As colunas utilizam fortes magnetes, podendo atrair objectos, causando ferimentos ou danificando o diafragma.

ATENÇÃO

Estes tornos de autofalantes poden ser sob voltagem perigosa. Quando ligar ou desligar os cabos dos autofalantes, ao fim de prevenir o perigo de choque eléctrico, não toque as partes não isoladas antes de desligar o fio da corrente.

D3-4-2-2-3_Po

S-3EX_PO.book 64 ページ２００７年４月１９日　木曜日　午後４時７分

Sobre a série EX

A série EX, incorporando o abundante know-how tecnológico por detrás da série de colunas TAD, bandeira da Pioneer, foi desenvolvida com o objectivo de criar a derradeira coluna na sua gama de preços.

A concepção e produção da série EX resulta de um esforço internacional que representa o melhor da tecnologia de colunas Pioneer.

Diafragmas de Grafite Cerâmica

Tecnologia por detrás do S-3EX

CST

O mecanismo propulsor do sistema é Transdutor de Fonte Coerente (CST) baseado na tecnologia utilizada no TAD. O diafragma do tweeter está montado concentricamente com o vértice do cone de médios e proporciona uma fonte sonora pontual entre 400 Hz and 100 kHz. O CST assegura o equilíbrio espectral perfeito entre o sons directos e os sons reflectidos que chegam aos ouvidos do ouvinte, proporcionando um som mais consistente em toda a câmara de audição e uma capacidade imagética melhorada.

Os tweeters do CST apresentam diafragmas de grafite cerâmica que proporcionam resistência de alto nível e características de amortecimento praticamente sem rival entre todos os outros materiais actualmente em utilização em sistemas de colunas áudio de topo de gama. A leveza da grafite cerâmica e a sua resistência excepcional, conjuntamente, criam colunas cuja ressonância do diafragma pode ser levada muito para além da faixa de audição.

Velocidade (m/s)

18 000

16 000

14 000

12 000

10 000

8 000

6 000

4 000

Grafite Cerâmica

Alumínio

Berílio

Liga da Boron

Carbono Cerâmico

Papel

Titânio

2 000

0,005 0,015

0,025

Perda Interna

Diafragmas de Liga de Alumínio

Os médios do CST apresentam diafragma de liga de magnésio cuja leveza característica e alta perda interna proporcionam transição excelente e coloração mínima dos sons médios.

S-3EX_PO.book 65 ページ２００７年４月１９日　木曜日　午後４時７分

Unidades de Graves

O mecanismo propulsor de graves ilustrado abaixo serve de fundação para o sistema de colunas S-3EX. A resistência do mecanismo é o resultado do compósito Aramida/Carbono, criado originalmente durante o desenvolvimento do S-1EX, que é utilizado no seu diafragma. A tecnologia de circuito magnético LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar a linearidade de níveis de saída, desde baixos até altos, e a minimizar a distorção.

Construção da Caixa de Graves

A forma única do S-3EX é baseada numa necessidade lógica. De modo a sincronizar a tempo de chegada do som proveniente do CST e das duas unidades de graves, cada unidade é montada sobre um deflector que serve para criar uma curva altamente delicada conhecida com a "curva de precisão" (ver ilustração abaixo). Fabricado com MDF (prancha de fibra de média densidade) até 100 mm, este deflector é, além disso, forte suficiente para conter a força propulsora das unidade de graves. Além disso, o porto dos graves foi esculpido num bloco de MDF extremamente espesso, resultando na redução de ruído de vento, para um som límpido, profundo.

Redes de Crossover

As redes de crossover utilizam apenas os melhores componentes. Bobinas com núcleo de ar, resistores não indutivos e capacitores de filme no caminho do sinal foram todos cuidadosamente escolhidos e optimizados para a unidade CST, de modo a proporcionar a maior transparência ao sinal. Os mecanismos de graves utilizam inductores com núcleo de placas de aço silicone que minimizam a distorção e as perdas, durante a transferência de energia. Todos os componentes estão ligados directamente ao seu material de cablagem respectivo, ao invés de estarem ligados a um circuito impresso, permitindo perdas minímas e um máximo desempenho.

Colaboração com Air Studios

Desde a sua fundação por George Martin em 1969, Londres, o Air Studios inglês adquiriu o respeito inequívoco por parte de múltiplos artistas que o reconhecem como o principal estúdio de gravação do mundo. O selo Air Studios que foi atribuído ao S-3EX indica que estas colunas são capazes de produzir o som de alta qualidade exigido pelos criadores de som mais exigentes do mundo.

Português

curva de precisão

3 m

1 m

S-3EX_PO.book 66 ページ２００７年４月１９日　木曜日　午後４時７分

Instalação e Disposição

Como instalar

Este sistema de colunas é suportado em três pontos (os dois pés da frente e o espigão anterior localizado entre os dois pés de trás).

Montagem das fixações anti-queda

• Utilizando os parafusos fornecidos, fixe firmemente a lingueta de metal à parte anterior da coluna.

Frente

Base da caixa da coluna

Parte de trás

Pés

1 Escolha a localização das colunas e coloque as bases dos espigões no chão.

2 Coloque a coluna sobre as bases dos espigões. 3 Se um dos pés anterior, esquerdo ou direito, tocar no

chão antes do espigão anterior, fazendo com que a coluna não fique completamente assente sobre a superfície de instalação, ajuste o espigão anterior de modo a que toque no chão antes dos pés anteriores.

4 Coloque os blocos de montagem fornecidos sob pés anteriores, de modo a manter a coluna estável.

Escolha a espessura mais apropriada para os blocos de montagem, de entre os vários tipos incluidos.

Porca (para o espigão)

Espigão anterior

• Faça passar uma corda reforçada disponível no mercado através da lingueta de metal para fixar firmemente a coluna à parede. Certifique que a parede na qual vai fixar a coluna é forte suficiente para suportar o peso da coluna. Depois de fixar a coluna, certifique-se que esta não cai.

• A coluna pode ficar danificada no evento de uma queda.

• Não fixe a lingueta de metal directamente na parede. Deve ser utilizada apenas em conjunção com um fio reforçado, de modo a pervenir a queda da coluna.

Lingueta de metal

Corda suficientemente

Parte anterior da coluna

• Passe duas cordas reforçadas através da lingueta de metal e fixe a coluna à parede, tal como ilustrado acima.

Não coloque as colunas sob luz solar directa. Evite colocá-las perto de aquecedores ou ar condicionados. Tal pode empenar ou descolorar as caixas das colunas, ou danificar as colunas.

grossa

A Pioneer não assume qualquer responsabilidade sobre danos resultantes da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc.

Blocos de montagem

Importante

• Não coloque a coluna numa superfície instável. Pode tornar-se perigosa em caso de queda, para além de danificar o equipamento.

• Como medida de precaução, certifique-se que não coloca a coluna num local de onde possa cair sobre um indivíduo adormecido, em caso de tremor de terra.

• Uma vez que este aparelho pesa cerca de 48 kg, é muito perigoso tentar ajustar a porca do espigão inclinando o aparelho. Certifique-se que coloca a coluna sobre uma superfície macia (tal como um cobertor) de modo a não danificar o chão, e que procede à instalação com pelo menos duas pessoas.

S-3EX_PO.book 67 ページ２００７年４月１９日　木曜日　午後４時７分

Escolha do local onde colocar os sistemas de colunas

A localização do sistema de colunas no quarto de audição tem um grande impacto sobre o desempenho total do sistema de colunas S-3EX, em termos de desempenho de baixos, precisão tonal, e imagem sonora. Todos os quartos são diferentes; esta secção serve apenas de guia. A experimentação no seu quarto dará resultados óptimos.

Utilize o gráfico abaixo para determinar a localização óptima das colunas.

30 cm a 60 cm

Português

Coluna

(esquerda)

30 cm a 60 cm 30 cm a 60 cm

Coluna

(direita)

Posição de audição

A distância “A” deve ser maior ou igual à distância “B”. Cada coluna deve estar virada para a posição de audição.

Importante

• Em áreas de humidade excessiva, utilize um desumificador e em áreas secas em excesso, utilize um humidificador para ajustar o nível de humidade do quarto. Evite exposição à luz solar directa, e não instale as colunas em zonas próximas de aquecedores.

S-3EX_PO.book 68 ページ２００７年４月１９日　木曜日　午後４時７分

Ligações

Ligação a um amplificador

Esta coluna não inclui cabos de coluna para ligar a um amplificador. Tome os seguintes factores em consideração quando escolher os cabos das colunas, de modo a tirar o maior partido do seu sistema de colunas:

• Utilize cabos de grande calibre se possível, e reduza o comprimento dos cabos ao mínimo necessário.

• Se o comprimento dos cabos necessários para a coluna esquerda e direita diferirem, utilize cabos do mesmo comprimentos, escolhidos pelo comprimento do maior.

• As características dos cabos variam. Lembre-se disto quando escolher cabos.

• Seleccione os cabos com a menor resistência possível e certifique-se que as ligações aos terminais das colunas e do amplificador estão firmes e seguras.

Ligação dos cabos

1 Desligue a alimentação do seu amplificador. 2 Ligue os cabos de colunas aos terminais de entrada (em

baixo) na parte anterior da coluna. A polaridade dos terminais de entrada é encarnado para o positivo (+) e preto para o negativo (–).

3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador).

Conectores barra de curto-circuito

Terminal encarnado

Terminal preto (–)

• Segure os botões nos terminais de entrada inferiores e rodeos para a esquerda (no sentido contrário aos ponteiros do relógio). Insira os fios do cabo das colunas nos orifícios dos postes do terminal. Aperte depois os botões para fixar a barra de curto-circuito, bem como os fios.

• Pode também ligar os terminais da coluna utilizando uma ficha banana. Quando utilizar uma ficha banana, certifique-se de retirar a tampa na extremidade do terminal de entrada.

• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.

• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.

• Quando utilizar o conjunto de colunas ligadas a um amplificador, não conseguirá obter o efeito estereofónico usual se a polaridade de uma das colunas (esquerda ou direita) estiver invertida.

(+)

)

(Apenas um canal ilustrado)

)

S-3EX_PO.book 69 ページ２００７年４月１９日　木曜日　午後４時７分

Ligações de um fio único

Para ligações de um só fio, ligue as secções de frequência médiaalta e baixa à rede de crossover utilizando a ligação de curtocircuito fornecida com a coluna. Ligue depois o fio (+) do amplificador a um qualquer poste de ligação encarnado, e o fio (– ) do amplificador a um qualquer poste preto, tal como ilustrado abaixo.

Amplificador

arte de t

SPEAKERS OUTPUT

Ligação curto-circuito

Ligações de bi-cablagem

Numa ligação de bi-cablagem, você liga independentemente nos sistemas de colunas as fichas de alta e de baixa frequência do amplificador. Tal resulta em que o propulsor CST e os propulsores de baixos são ligados independente e directamente do amplificador, oferecendo a possibilidade de optimizar o tipo de cabo para um dos propulsores. Ligue um conjunto de cabos ao conjunto de postes de ligação inferior (rede específica propulsora de baixos). Ligue depois um segundo conjunto de cabos aos postes de ligação superiores (rede específica CST). Depois, ligue ambos os conjunto de cabos aos terminais apropriados no seu amplificador. Tenha cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador, e ambos os fios (–) aos terminais (– ) do amplificador, tal como ilustrado abaixo.

Amplificador (parte de t

(Apenas um canal ilustrado

PEAKERS OUTPU

Português

Coluna

Coluna (parte de trás): Painel de entrada

Coluna

Coluna (parte de trás): Painel de entrada

OUTPUT

)

OUTPUT

pot

)

pot

)

(Apenas um canal ilustrado)

no mercado)

)

S-3EX_PO.book 70 ページ２００７年４月１９日　木曜日　午後４時７分

Ligações de bi-amplificação

A bi-amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias-a-altas. Há duas possíveis configurações, conhecidas com bi-amplificação horizontal e vertical.

Precaução

Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação, caso contrário pode causar danos nos amplificadores.

Bi-amplificação vertical

Para esta configuração são utilizados amplificadores estéreo idênticos para cada sistema de colunas. Um canal de cada ampificador fornece a secção de baixas frequências e o outro fornece a secção de altas frequências, tal como ilustrado abaixo.

Ligue um conjunto de fios e o canal do amplificador ao conjunto de postes de ligação inferior (rede específica de propulsão de baixos).

Ligue um segundo par de fios e o outro canal do amplificador aos postes de ligação superiores (rede específca CST).

Tome cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador e ambos os fio (–) aos terminais (–) do amplificador.

Pre-amplificador (parte de t

(Apenas um canal ilustrado

(Adaptador Y disponível no mercado)

INP

Amplificador de po

ncia

INP

AKERS OUTPU

Ch.

Bi-amplificação horizontal

Com esta configuração pode utilizar diferentes amplificadores estéreo para as secções de frequências baixa e média-a-alta do sistema de colunas (por exemplo, amplificadores de válvulas para altas frequências e de estado sólido para baixas frequências). Cada canal de um amplificador fornece a secção de baixas frequências, e cada canal do outro amplificador fornece a secção de média-a-alta frequência, tal como ilustrado abaixo.

Este método requer que os dois amplificadores tenham o mesmo ganho. De outro modo será perceptivel um desequilíbrio entre a reprodução nas colunas das frequências baixas e médias-a-altas. Em caso de dúvida, consulte o seu fornecedor habitual.

Pre-amplificador (parte de t

Amplificador de

ncia

SPEAKERS OUTPUT

(Adaptador Y disponível

INP

Amplificador de

ncia

SPEAKERS OUTPUT

INP

Coluna

Coluna (parte de trás): Painel de entrada

Coluna

Coluna (parte de trás): Painel de entrada

S-3EX_PO.book 71 ページ２００７年４月１９日　木曜日　午後４時７分

Outra Informação

Colocar/retirar a grelha de cobertura

Este sistema de colunas vem com grelhas de cobertura que podem ser colocadas e retiradas, deste modo:

1 Para colocar a grelha de cobertura, alinhe os orifícios nas colunas com espigões na grelha, e pressione firmemente.

2 Para retirar a grelha de cobertura, segure-a pela sua base com ambas as mãos e puxe-a para si, de modo a separar a parte de baixo da grelha da coluna.

3 Faça deslizar as mãos para a parte central da grelha, e uma vez mais puxe suavemente a grelha para si. Tal separará da coluna a parte central da grelha.

4 Finalmente repita o mesmo movimento para a parte superior da grelha, separando totalmente a grelha da coluna.

Especificações

Caixa . . . . . . . . . . . . . . . . . . . . . . . .Tipo baixo-reflexo, assente no chão

(protegida magneticamente)

Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vias

Altifalante de graves (Woofer) . . . . . . . . . . . . . . . . . . . . . 16 cm cone x2

Tweeter de médios . . . . . . . . . . . . . Cone de 14 cm / abóbada de 3 cm

Impedância nominal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Resposta em frequência . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz a 100 kHz

Sensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Dimensões exteriores. . . . . . . . . . . . . . 350 (L) x 1224 (A) x 541 (P) mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Acessórios fornecidos

Bases de espigões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Blocos de montagem . . . . . . . . . . . . . . . . . . . . . . . . . .3 tipos, 2 de cada

Lingueta de metal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Parafuso (para lingueta de metal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Grelha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Manual de instruçoes

Nota

Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos.

Escudo magnético

Este sistema de colunas está magneticamente escudado. No entanto, dependendo do local de instalação, pode ocorrer distorção de cor se o sistema de colunas for colocado demasiado perto do ecrã de um televisor.

Se tal acontecer, desligue o televisor e ligue-o novamente 15 a 30 minutos depois. Se o problema persistir afaste as colunas do televisor.

Português

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpe com um pano embebido num detergente neutro diluído cinco ou seis vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico neste ou próximo deste aparelho, pois tal corroerá as superfícies.

é um marca registada colocada num produto com tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma reprodução sonora de alto grau através de cada componente, melhorando o emparelhamento geral de fases.

Publicado por Pioneer Corporation.

S-3EX_SW.book 72 ページ２００７年４月１９日　木曜日　午後４時７分

Gratulerar till ditt inköp av denna Pioneer-högtalare. Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall hantera högtalaren på rätt sätt. När du har läst igenom bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innehåll

Innan du startar Detta finns i kartongen Om EX-serien

Teknologi bakom S-3EX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Keramiskt grafitmembran. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Membran av magnesiumlegering. . . . . . . . . . . . . . . . . . . . . . . . 74

Basdrivenheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Bashöljets konstruktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Brytfrekvensnät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Samarbete med Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Installation och placering

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Montering av den fallförhindrande fasthållaren . . . . . . . . . . . . . 76

Val av högtalarsystemets placering. . . . . . . . . . . . . . . . . . . . . . . 77

Anslutningar

Anslutning till en förstärkare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Anslutning av kablarna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Anslutning med enkelkablar . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Anslutning med dubbla kablar . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Anslutning av två förstärkare till varje högtalare (bi-amping) . . . 80

Övrig information

Fastsättning/borttagning av grillskydden. . . . . . . . . . . . . . . . . . . . 81

Rengöring av högtalarhöljet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa.

K058_A_Sw

S-3EX_SW.book 73 ページ２００７年４月１９日　木曜日　午後４時７分

Innan du startar

• Denna högtalares nominella impedans är 6 Ω. Anslut

högtalaren till en förstärkare med en belastningsimpedans i omfånget från 4 Ω till 16 Ω (en modell där “4 Ω–16 Ω” visas intill högtalarutgången).

För att förhindra att högtalarsystemet skadas på grund av överbelastad inmatning, skall du följa följande säkerhetsföreskrifter:

• Mata inte uteffekt till högtalaren som överskrider den maximalt tillåtna ingången.

• När du använder en grafisk equalizer för att betona kraftiga diskantljud, skall du inte använda för hög ljudnivå för förstärkaren.

• Försök inte att tvinga en lågeffektsförstärkare att mata ut kraftiga ljudnivåer (förstärkarens harmoniska distorsion ökas och du kan skada högtalaren).

Observera: Installation

• Vid placeringen av denna enhet skall du se till att den står stadigt och undvika platser där den kan tippa över och orsaka personskador vid någon typ av naturkatastrof (till exempel en jordbävning eller en tornado).

• Sätt inte fast dessa högtalare på väggen eller i taket. De kan falla ned och orsaka personskador.

• Montera inte högtalarna högt i taket eller på väggen. Om de sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka materiella skador eller personskador.

• Stäng av och lossa din AV-utrustning från elnätet samt se i bruksanvisningarna vid anslutning av apparater. Kontrollera att du använder korrekta anslutningskablar.

Detta finns i kartongen

Spetsdynor x3

Monteringsdynor 3 typer, 2 vardera

Svenska

Metallhake x 1

Skruv (för metallhake) x 1

Grill x 1 Bruksanvisning

Observera vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan också skada utrustningen.

• Använd inte högtalaren för utmatning av förvrängt ljud under långa tidsperioder. Detta kan leda till fara för brand.

• Du får inte sitta eller stå på högtalaren och inte låta barn leka på den.

• Placera inte stora eller tunga föremål ovanpå högtalaren.

• Lägg inte magnetiska föremål som till exempel skruvmejslar eller delar av stål nära diskantelementet eller mellanregistret. På grund av att högtalarna använder kraftiga magneter, kan de dra till sig sådana föremål, vilket kan orsaka personskador eller kan skada membranet.

SÄKERHETSFÖRESKRIFTER

Dessa högtalarterminaler kan vara under RISKFYLLD SPÄNNING. Då Ni ansluter eller kopplar ifrån

högtalarkablarna så rör inga oisolerade delar innan Ni har kopplat ifrån elsladden.

D3-4-2-2-3_Sw

S-3EX_SW.book 74 ページ２００７年４月１９日　木曜日　午後４時７分

Om EX-serien

EX-serien, som utnyttjar den rika teknologiska know-how som finns bakom Pioneers flaggskepp TAD-seriens högtalare, utvecklades med syftet att skapa den bästa tänkbara högtalaren i sin prisklass.

Konstruktionen och tillverkningen av EX-serien är resultatet av en internationell strävan som representerar det allra bästa av Pioneers högtalarteknologi.

Keramiskt grafitmembran

Teknologi bakom S-3EX

CST

Systemets bärande drivenhet är Coherent Source Transducer (CST), som utnyttjar den teknologi som används i TAD. Diskantelementets membran har monterats koncentriskt inom spetsen av mellanregistrets kon och ger en betonad ljudkälla från 400 Hz till 100 kHz. CST tillförsäkrar en perfekt spektral balans mellan de direkta och reflekterade ljud som når fram till lyssnarens öra, vilket skapar ett mera oföränderligt ljud i hela lyssningsrummet och en förbättrad ljudbildsuppfattning.

CST:s diskantelement har ett keramiskt grafitmembran som ger styrka av toppnivå och dämpningsegenskaper som är praktiskt taget oöverträffade jämfört med andra tillgängliga materiel som idag används i högklassiga högtalarsystem. Den keramiska grafitens lätthet och exceptionella styrka kombineras för att skapa högtalare vars membranresonans kan pressas långt bortom deras ljudomfång.

Ljudhastighet (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

4 000

Keramisk grafit

Aluminium

Beryllium

Borlegering

Keramisk carbon

Papper

Titan

2 000

0,005 0,015

0,025

Inner loss-frekvenskarakteristika

Membran av magnesiumlegering

CST:s mellanregisterelement har ett membran av en magnesiumlegering, vars karaktäristiska lätthet och höga inner loss-frekvenskarakteristika bjuder på en utsökt utjämning och en minimal färgning av mellanregistrets ljud.

S-3EX_SW.book 75 ページ２００７年４月１９日　木曜日　午後４時７分

Basdrivenheter

Den basdrivenhet som visas här nedan är grundstommen för högtalarsystemet S-3EX. Drivenhetens styrka är resultatet av materialkombinationen aramid/carbon, ursprungligen skapad under utvecklingen av S-1EX, som används i dess membran. Pioneers exklusiva LDMC magnetkretsteknologi har använts för att bibehålla lineariteten från låga till höga utgångsnivåer samt för att minimera distorsionen.

Bashöljets konstruktion

Den unika utformningen av S-3EX är baserad på logisk nödvändighet. För att synkronisera ankomsttiden för ljud från CST och de två basdrivenheterna, har varje drivenhet monterats på en baffel som är till för att skapa en synnerligen delikat kurva som kallas för ”precisionskurvan” (se illustrationen här nedan). Denna baffel, som är tillverkad av upp till 100 mm tjock MDF (Medium Density Fiberboard), är dessutom tillräckligt kraftig för att innesluta drivenheternas drivkraft. Dessutom har basporten karvats ut ur ett mycket tjockt block av MDF, vilket resulterar i en dämpning av vindbrus för att ge en klar och djup bas.

Brytfrekvensnät

Brytfrekvensnäten använder endast finast tänkbara komponenter. Luftspolar, icke-induktiva resistorer och plastkondensatorer i signalbanan har alla utvalts noggrant och optimerats för CSTdrivenheten, detta för att erbjuda bästa tänkbara signaltransparens. Basdrivenheterna använder induktansspolar med kärna av kiselstål som minimerar distorsion och förluster under energiöverföringen. Alla komponenter har anslutits direkt till sina respektive installationsmateriel, i stället för ett tryckt kretskort, vilket möjliggör minimala förluster och maximala prestanda.

Samarbete med Air Studios

Från dess etablering av George Martin år 1969 i London, har Englands Air Studios gjort sig förtjänt av otvetydig respekt från mängder av artister som värdesatt studion som världens främsta inspelningsstudio. Sigillet från Air Studios som har tilldelats S3EX visar att dessa högtalare klarar av att producera det ljud med toppkvalitet som krävs av världens yppersta ljudskapare.

Svenska

Precisionskurva

3 m

1 m

S-3EX_SW.book 76 ページ２００７年４月１９日　木曜日　午後４時７分

Installation och placering

Installation

Denna högtalare stöds vid tre punkter (de två främre benen samt den bakre spetsen placerad mellan de två bakre benen).

Framsida

Mutter (för spets)

Högtalarens bottenplatta

Baksida

Ben

1 Välj högtalarens placering och lägg därefter spetsdynorna på golvet.

Bakre spets

Montering av den fallförhindrande fasthållaren

• Använd den medföljande skruven för att ordentligt låsa fast metallhaken på baksidan av högtalaren.

• Drag en förstärkt vajer, som du kan köpa i fackhandeln, genom metallhaken för att låsa fast högtalaren ordentligt i väggen. Förvissa dig om att den vägg du låser fast högtalaren i är tillräckligt kraftig för att klara av högtalarens vikt. När du har satt fast högtalaren, skall du kontrollera att den inte kan tippa över.

• Högtalaren kan orsaka skador om den tippar över.

• Sätt inte fast metallhaken direkt i väggen. Den skall endast användas i kombination med en förstärkt vajer för att förhindra att högtalaren tippar över.

2 Ställ högtalaren ovanpå spetsdynorna. 3 Om endera vänster eller höger bakre ben når ner till

golvet före den bakre spetsen, så att högtalaren inte vilar plant på uppställningsytan, skall du justera den bakre spetsen så att den når ner till golvet före något av de bakre benen.

4 Lägg de medföljande monteringsdynorna under de bakre benen för att stabilisera högtalaren.

Välj monteringsdynor med den lämpligaste tjockleken bland de olika typer som medföljer.

Monteringsdyna

Viktigt

Metallhake

Tillräckligt tjock vajer

Högtalarens baksida

• Drag två förstärkta vajrar genom metallhaken och lås fast högtalaren i väggen såsom visas här ovan.

Placera inte högtalaren, där den kan utsättas för direkt solljus och undvik att placera den nära värmeelement och luftkonditionerare. Detta kan leda till att högtalarens hölje blir skevt och missfärgat samt att högtalarelementen skadas.

Pioneer tar inte på sig något som helst ansvar för skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig förstärkning, felaktig användning av högtalaren, naturkatastrofer, etc.

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan också skada utrustningen.

• Som en förebyggande åtgärd skall du vara noga med att inte placera en högtalare där den kan tippa över någon person som sover om någon naturkatastrof inträffar.

• På grund av att den här enheten väger ca. 48 kg, är det mycket farligt att försöka justera spetsmuttern medan du lutar högtalaren. Var noga med att lägga enheten på något mjukt (till exempel en filt) så att den inte skadar golvet och utför installationen med minst två personer.

S-3EX_SW.book 77 ページ２００７年４月１９日　木曜日　午後４時７分

Val av högtalarsystemets placering

Placeringen i lyssningsrummet har mycket stor betydelse för den totala prestationen för högtalarsystemet S-3EX när det gäller basprestanda, ljudets exakthet och ljudbilden. Alla rum är olika och detta avsnitt är därför endast tänkt som en vägledning. Experimentera i rummet tills du får optimalt resultat.

Använd bilden här nedan som vägledning för att fastställa den bästa placeringen för högtalarna.

30 cm till 60 cm

Högtalare

(vänster)

30 cm till 60 cm 30 cm till 60 cm

Högtalare

(höger)

Lyssningsposition

Svenska

Avståndet “A” skall vara lika med eller större än avståndet “B.” Varje högtalare skall vara vänd mot lyssningspositionen.

Viktigt

• I områden med hög luftfuktighet skall du använda en avfuktare och i mycket torra områden skall du använda en luftfuktare för att justera rummets luftfuktighetsnivå. Undvik utsättande för direkt solljus och placera inte i närheten av värmeelement.

S-3EX_SW.book 78 ページ２００７年４月１９日　木曜日　午後４時７分

Anslutningar

Anslutning till en förstärkare

Till denna högtalare medföljer inga högtalarkablar för anslutning till en förstärkare. Tag följande faktorer med i beräkningen när du väljer högtalarkablar, så att du får ut mesta möjliga av ditt högtalarsystem:

• Använd tjocka högtalarkablar om det är möjligt och håll kablarna så korta som möjligt.

• Om du behöver olika längd för kablarna till vänster och höger högtalare, skall du använda kablar med samma längd och välja den längre varianten.

• Kablar har olika egenskaper. Kom ihåg detta när du använder någon kabel.

• Välj kablar med så litet motstånd som möjligt och kontrollera att kablarna till högtalarens och förstärkarens terminaler sitter fast ordentligt.

Anslutning av kablarna

1 Stäng av strömmen till förstärkaren. 2 Anslut högtalarkablarna till ingången (nedre) på

baksidan av högtalaren. Den röda ingångens polaritet är positiv (+) och den svarta är negativ (–).

3 Anslut de andra ändarna av kablarna till förstärkarens högtalarutgångar (för ytterligare upplysningar hänvisas till förstärkarens bruksanvisning).

Kortslutningsstift

Röd terminal

Svart terminal (–)

• Fatta i knopparna på de nedre ingångarna och vrid dem åt vänster (moturs), sätt in kablarnas kärntrådar i hålen i terminalerna och drag därefter fast knopparna för att låsa fast både kortslutningsstiftet och kärntrådarna.

• Du kan också ansluta till högtalarterminalerna med en banankontakt. Vid användning av en banankontakt skall du komma ihåg att ta bort kåpan vid spetsen av ingången.

• Efter anslutningarna skall du dra lätt i kablarna för att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och ljudavbrott.

• Om kablarnas kärntrådar lossnar från terminalerna, så att kärntrådarna kommer i beröring med varandra, skapar det en för hög belastning på förstärkaren. Detta kan göra att förstärkaren slutar att fungera och förstärkaren kan till och med skadas.

• Om du använder ett högtalarpar anslutet till en förstärkare, kommer du inte att få normal stereoeffekt om polariteten för en av högtalarna (vänster eller höger) har förväxlats.

(+)

)

(Endast en kanal visas)

(

)

S-3EX_SW.book 79 ページ２００７年４月１９日　木曜日　午後４時７分

Anslutning med enkelkablar

Vid anslutning med enkelkablar skall du ansluta delarna av brytfrekvensnätet för mellanregister-till-diskant samt lågfrekvens med den kortslutningslänk som medföljer denna enhet, och därefter ansluta plusledningen (+) från din förstärkare till en av de rödmärkta terminalerna och minusledningen (–) från din förstärkare till en av de svartmärkta terminalerna på det sätt som visas här nedan.

rkare (baksida

SPEAKERS OUTPU

Kortslutningslänkens anslutning

Anslutning med dubbla kablar

Vid anslutning med dubbla kablar ansluter du separat mellan förstärkaren och respektive hög- och lågfrekvensuttag på högtalarsystemet. Detta resulterar i att CST-drivenheten och basdrivenheterna ansluts separat direkt till förstärkaren, vilket ger dig möjlighet att välja bästa tänkbara kabeltyp för var och en av drivenheterna. Anslut en kabelsats till den nedre gruppen av terminaler (specifikt nät för basdrivenhet). Anslut därefter en andra kabelsats till den övre gruppen av terminaler (CST-specifikt nät). Därefter skall de båda kabelsatserna anslutas till korrekta terminaler på din förstärkare. Var noga med att ansluta båda pluskablarna (+) till förstärkarens plusterminaler (+) och båda minuskablarna (–) till förstärkarens minusterminaler (–), såsom visas här nedan.

rkare (baksida

PEAKERS OUTPU

Endast en kanal visas

Svenska

Högtalare

Högtalare (baksida): Ingångspanel

Högtalare

Högtalare (baksida): Ingångspanel

OUTPUT

(

)

Effektf

rkare

(

)

OUTPUT

ärkare

)

ärkare

)

(Endast en kanal visas)

(End

)

S-3EX_SW.book 80 ページ２００７年４月１９日　木曜日　午後４時７分

Anslutning av två förstärkare till varje högtalare (bi-amping)

Dubbla förstärkare ger bästa tänkbara prestanda genom användning av speciella förstärkare för delarna för lågfrekvens och mellanregistertill-högfrekvens. Det finns två tänkbara konfigurationer, vanligtvis kallade horisontal och vertikal bi-amping.

Observera

Tag bort kortslutningslänkarna innan du ansluter högtalarkablar till två förstärkare för varje högtalare (bi-amping). Om du inte gör det kan dina förstärkare skadas.

Vertikal bi-amping

Med denna konfiguration använder du identiskt lika stereoförstärkare för varje högtalare. En kanal för varje förstärkare driver lågfrekvensdelen och den andra kanalen driver högfrekvensdelen, såsom visas här nedan.

Anslut en kabelsats och en förstärkarkanal till den nedre gruppen av terminaler (specifikt nät för basdrivenhet).

Anslut därefter en andra kabelsats och den andra förstärkarkanalen till den övre gruppen av terminaler (CSTspecifikt nät).

Var noga med att ansluta båda pluskablarna (+) till förstärkarens plusterminaler (+) och båda minuskablarna (–) till förstärkarens minusterminaler (–).

rkare (baksida

Endast en kanal visas

Y-adapter (köpes i fackhandeln)

INP

baksida

AKERS OUTPUT

INP

Ch.

Horisontal bi-amping

Med denna konfiguration kan du använda olika stereoförstärkare för högtalarens delar för lågfrekvens och mellanregister-tillhögfrekvens (till exempel rörförstärkare för höga frekvenser och halvledarförstärkare för låga frekvenser). Varje kanal för ena förstärkaren driver lågfrekvensdelen för varje högtalare och varje kanal för den andra förstärkaren driver delen för mellanregistertill-högfrekvens, såsom visas här nedan.

Denna metod kräver att båda förstärkarna har samma förstärkning; annars hörs en obalans mellan återgivningen av lågfrekvens och mellan-till-högfrekvens från högtalarna. Kontakta din lokala återförsäljare, om du är tveksam.

rkare (baksida

ast en kanal visas

Effekt

frekvens

SPEAKERS OUTPUT

Y-adapter (köpes i fackhandeln)

INP

Effekt

frekvens

SPEAKERS OUTPUT

INP

Högtalare

Högtalare (baksida): Ingångspanel

Högtalare

Högtalare (baksida): Ingångspanel

S-3EX_SW.book 81 ページ２００７年４月１９日　木曜日　午後４時７分

Övrig information

Fastsättning/borttagning av grillskydden

Dessa högtalare levereras med grillskydd som kan sättas fast och tas bort på följande sätt:

1 Vid fastsättning av grillskyddet skall du passa in hålen på högtalaren mot klackarna på grillen och trycka in ordentligt.

2 Vid borttagning av grillskyddet skall du fatta i dess nederkant med båda händerna och dra varsamt mot dig för att separera grillens nederkant från högtalarna.

3 Låt dina händer glida upp till grillens mitt och drag än en gång varsamt mot dig. Då lossnar grillens mitt från högtalaren.

4 Upprepa slutligen samma rörelse för den övre kanten av grillen, så att hela grillen lossnar från högtalaren.

Specifikationer

Hölje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Golvtyp med basreflex

(magnetiskt avskärmad)

Utformning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..3-vägs

Woofer-element. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm kon x 2

Mellanregister/diskantelement . . . . . . . . . . . . . 14 cm kon/3 cm dome

Nominell impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Frekvensomfång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz till 100 kHz

Känslighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maximal ineffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Yttermått . . . . . . . . . . . . . . . . . . . . . . . .350 (B) x 1224 (H) x 541 (D) mm

Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Medföljande tillbehör

Spetsdynor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Monteringsdynor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 typer, 2 vardera

Metallhake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skruv (för metallhake) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Bruksanvisning

Anmärkning

Tekniska data och utförande kan, i förbättringssyfte, ändras utan föregående meddelande.

Magnetisk avskärmning

Denna högtalare är magnetiskt avskärmad. Beroende på placeringen av högtalaren kan dock färgstörningar uppträda, om högtalaren placeras mycket nära en TV-mottagares bildruta.

Om detta inträffar skall du stänga av TV-mottagaren och sätta på den igen efter 15 till 30 minuter. Om problemet kvarstår, skall du placera högtalaren längre bort från TV-mottagaren.

Svenska

Rengöring av högtalarhöljet

Vid normal användning bör det räcka med att torka av med en torr duk för att hålla höljet rent. Om så erfordras, kan du rengöra med en duk som har doppats i ett neutralt rengöringsmedel som har spätts ut fem eller sex gånger med vatten och vridits ur ordentligt. Använd inte möbelvax eller kraftiga rengöringsmedel.

Använd aldrig thinner, bensen, insektssprayer eller andra kemikalier på eller nära högtalaren, därför att sådana kommer att korrodera ytorna.

är ett varumärke som finns på en produkt med Pioneers Phase Control-teknologi. Denna teknologi möjliggör högklassig ljudåtergivning från varje komponent genom en förbättrad total fasanpassning.

Utgiven av Pioneer Corporation.

Med ensamrätt.

S-3EX_DA.book 82 ページ２００７年４月１９日　木曜日　午後４時８分

Tak for købet af dette produkt fra Pioneer. Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan du skal anvende din model på korrekt vis. Gem brugsvejledningen på et sikkert sted, når du er færdig med at læse den, så du senere kan konsultere den.

Indhold

Inden du begynder Kassen indeholder Om EX-serien

Teknologien bag S-3EX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Membraner af keramisk grafit . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Membran af magnesium-legering . . . . . . . . . . . . . . . . . . . . . . . 84

Basdriver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Baskabinetkonstruktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Delefiltre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Samarbejde med Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Installation og placering

Installationsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Montering af de fald-forebyggende fastgøringsanordning . . . . . 86

Valg af installationssted for højttalersystemet. . . . . . . . . . . . . . . 87

Tilslutninger

Tilslutning til en forstærker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Tilslutning af kablerne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Etkabels tilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Tokabels-tilslutning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Tilslutning af en højttaler til to forstærkere (Biamping) . . . . . . . . 90

Anden information

Påsætning/aftagning af gitterdæksel . . . . . . . . . . . . . . . . . . . . . . 91

Rengøring af højttalerkabinettet . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Tekniske specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

EU’s

K058_Da

S-3EX_DA.book 83 ページ２００７年４月１９日　木曜日　午後４時８分

Inden du begynder

• Dette højttalersystems nominelle impedans er 6 Ω. Slut

højttalersystemet til en forstærker med en belastningsimpedans fra 4 Ω til 16 Ω (en model med “4 Ω–16 Ω” vist på højttalerudgangsterminalerne).

Iagttag venligst de følgende sikkerhedsforskrifter, således at skade på højttalersystemet på grund af indgangsoverbelastning undgås:

• Strømforsyningen til højttalersystemet må ikke overstige den højeste tilladte indgang.

• Anvend ikke en for kraftig forstærkerlydstyrke, når du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.

• Tving ikke en forstærker med svag strømforsyning til at producere en kraftig lyd (forstærkerens harmoniske forvrængning vil blive øget, hvorved højttaleren kan lide skade).

Forsigtig: installation

• Når du installerer denne enhed, skal du sørge for, at den er ordentligt fastgjort, og du bør undgå steder, hvor den kan falde ned og være årsag til tilskadekomst i tilfælde af en naturkatastrofe (som for eksempel et jordskælv).

• Monter ikke disse højttalere på væggen eller loftet. De kan falde ned og være årsag til tilskadekomst.

• Hvis de ikke fastgøres ordentligt, kan højttalergitteret falde ned og være årsag til materiel skade og personskade.

• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem efter anvisningerne, når du tilslutter apparaterne. Sørg for at anvende de rigtige tilslutningskabler.

Kassen indeholder

Pig-plader x3

Monteringspuder 3 typer, 2 hver

Metalholder x 1

Dansk

Skrue (til metalholder) x 1

Gitter x 1 Brugsanvisning

Forsigtig: anvendelse

• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald udgøre en fare, hvis den vælter, og desuden øve skade på udstyret.

• Anvend ikke højttaleren til at frembringe forvrænget lyd i et længere tidsrum. Dette kan resultere i fare for brand.

• Lad være med at sidde eller stå på højttaleren og lad ikke børn lege på højttaleren.

• Anbring ikke store og tunge genstande oven på højttaleren.

• Anbring ikke magnetiske genstande, som for eksempel en skruetrækker eller jerndele i nærheden af diskant- eller mellemtonehøjttaleren. Eftersom højttalerne betjener sig af kraftige magneter, kan genstandene blive tiltrukket, med personskade eller skade på membranen som resultat.

FORSIGTIG

Disse højttalerterminaler kan ståunder FARLIG SPÆNDING. For at undgå fare for elektriske stød måder

i forbindelse med tilslutning og fjernelse af højttalerledningerikke røres ved uisolerede dele, inden strømforsyningen er afbrudt.

D3-4-2-2-3_Da

S-3EX_DA.book 84 ページ２００７年４月１９日　木曜日　午後４時８分

Om EX-serien

EX-serien, som indeholder masser af teknologisk know-how bag TAD højttalerserien, Pioneers flagskib, er udviklet med det mål at skabe en så ultimativ højttaler, som det er muligt i dens prisklasse.

Design og produktion af EX-serien er et internationalt projekt, som repræsenterer det bedste i Pioneers højttalerteknologi.

Membraner af keramisk grafit

Teknologien bag S-3EX

CST

Kernedriveren i dette system er Coherent Source Transducer (CTS), som trækker på den teknologi, der anvendes i TAD. Diskanthøjttalerens membran er monteret koncentrisk inden for spidsen af mellemtonekeglen og giver et spidspunkt for lyden fra 400 Hz til 100 kHz. CST sikrer en perfekt, spektral balance mellem den direkte og den reflekterede lyd, som når den lyttende persons øre, hvorved der frembringes en mere konsistent lyd i hele lytterummet samt forbedret lydbilledkapacitet.

CST’s diskanthøjttaler er udstyret med en membran af keramisk grafit, som yder topniveau-styrke og dæmpningskarakteristik, som er praktisk taget uden konkurrence fra nogen andre materialer, som for tiden anvendes i højkvalitets audio-højttalersystemer. Den keramiske grafits lethed og usædvanlige styrke går sammen om at skabe højttalere, hvis membranresonans kan række langt ud over deres hørbare område.

Hastighed (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

Keramisk grafit

Aluminium

Beryllium

Bor-legering

Keramisk kulstof

Papir

Titanium

4 000

2 000

0,005 0,015

0,025

Indre tab (Inner loss)

Membran af magnesium-legering

CST’s mellemtone-egenskaber består af en membran af magnesium-legering, hvis karakteristiske lethed og høje indre tab skaber fortrinlig transiens og minimal farvning af mellemtonelyden.

S-3EX_DA.book 85 ページ２００７年４月１９日　木曜日　午後４時８分

Basdriver

Basdriveren på nedenstående billede tjener som fundamentet for S-3EX-højttalersystemet. Driverens styrke er et resultat af Aramid/ Carbon kompositmateriale, som oprindeligt skabtes under udviklingen af S-1EX, som anvendes i dens membran. Pioneers eksklusive LDMC magnetiske kredsteknologi er anvendt for at bevare lineariteten fra lave til høje udgangsniveauer og for at gøre forvrængning mindst mulig.

Baskabinetkonstruktion

S-3EX’s unikke form er baseret på logisk nødvendighed. For at synkronisere ankomsttiden for lyden fra CTS og de to basdrivere, er hver driver monteret på en resonansskærm, hvis formål er at skabe en yderst følsom kurve, som er kendt som “præcisionskurven” (se nedenstående illustration). Resonansskærmen er fremstillet af en op til 100 mm tyk MDF (Medium Density Fiberboard), som ydermere har styrken til at tilbageholde drivernes drivkraft. Derudover er basporten skåret ud af en ekstremt tyk blok af MDF, hvorved vindstøj reduceres, og en klar, dyb bas opnås.

Delefiltre

Delefiltrene betjener sig udelukkende af de fineste dele. Luftkernespoler, ikke-ledende resistorer, og filmkondensatorer i signalvejen er alle omhyggeligt udvalgt og optimeret, så CST-driveren kan give den størst mulige transparens til signalet. Basdriverne betjener sig af silicium-stålplade-kerneledere, som minimerer forvrængning og tab under energioverførsel. Alle komponenter er sluttet direkte til deres respektive tilslutningsmaterialer, i stedet for en printplade, hvilket giver minimalt tab og maksimal ydelse.

Samarbejde med Air Studios

Siden dets grundlæggelse af George Martin i 1969 i London, har Englands Air Studios opnået enestående respekt fra masser af kunstnere, som anerkender det som verdens førende pladestudie. Air Studios-seglet, som tildeltes S-3EX, angiver at disse højttalere er i stand til at frembringe den højkvalitetslyd, som kræves af verdens bedste lydskabere.

Dansk

præcisionskurve

3 m

1 m

S-3EX_DA.book 86 ページ２００７年４月１９日　木曜日　午後４時８分

Installation og placering

Installationsanvisninger

Dette højttalersystem understøttes af tre punkter (de to forreste ben og bagpiggen, som sidder mellem de to bageste ben).

Front

Møtrik (til pig)

Kabinetunderside

Bagside

Ben

1 Vælg stedet til højttalerinstallationen, og anbring derefter pig-pladerne på gulvet.

Bagpig

Montering af den fald-forebyggende fastgøringsanordning

• Fastgør metalholderen godt til bagsiden af højttalerne ved hjælp af den medfølgende skrue.

• Før en forstærket snor (fås i handelen) gennem metalholderen for at lænke højttaleren godt til væggen. Sørg for at den væg, hvorpå du monterer højttaleren, er tilstrækkelig stærk til at bære vægten af højttalerne. Sørg for, når højttaleren er fastgjort, at den ikke vælter ned.

• Højttaleren kan være årsag til skade, hvis den falder ned.

• Fastgør ikke metalholderen direkte til væggen. Den bør udelukkende anvendes sammen med den forstærkede snor for at forhindre, at højttaleren falder ned.

2 Anbring højttaleren oven på pig-pladerne. 3 Hvis enten det venstre eller højre bageste ben rammer

gulvet inden bagpiggen med det resultat, at højttaleren ikke hviler fladt på den flade, hvor den er anbragt, skal du justere bagpiggen således, at den når gulvet inden et af de bageste ben.

4 Anbring de medfølgende monteringspuder under de bageste ben for at holde højttaleren stabil.

Vælg den mest passende tykkelse af monteringspude fra alle de medfølgende typer.

Monteringspude

Vigtigt

Metalholder

Tilstrækkelig tyk snor

Bagsiden af højttaleren

• Før to forstærkede snore gennem metalholderen og fastgør højttaleren til væggen som vist herover.

Anbring ikke højttaleren på et sted, hvor den vil blive udsat for direkte sol, og undgå at anbringe den i nærheden af varmeapparater og klima-anlæg. Dette kan føre til skævhed i og misfarvning af højttalerkabinettet og øve skade på højttaleren.

Pioneer påtager sig intet ansvar for skader, som er et resultat af samling, fejlagtig montering, utilstrækkelig forstærkning, misbrug af produktet, naturrelaterede påvirkninger og lignende.

• Anbring ikke højttaleren på en ustabil flade. Den kan i så fald udgøre en fare, hvis den vælter, og desuden øve skade på udstyret.

• Som en forebyggende foranstaltning må man ikke anbringe højttaleren, hvor den kan falde ned på en sovende person i tilfælde af jordskælv.

• Da denne højttaler vejer omkring 48 kg, er det meget farligt at forsøge at indstille pigmøtrikken, mens højttaleren hælder. Sørg for at anbringe højttaleren på et blødt underlag (som for eksempel et tæppe), således at den ikke øver skade på gulvet, og sørg derefter for, at installationen udføres af mindst to personer.

S-3EX_DA.book 87 ページ２００７年４月１９日　木曜日　午後４時８分

Valg af installationssted for højttalersystemet

Placering i lytterummet vil have en stor virkning på den totale ydelse af S-3EX-højttalersystemet i henseende til basydelse, tonal nøjagtighed og lydbilleddannelse. Alle rum er forskellige, så dette afsnit er kun tænkt som en rettesnor. Hvis du eksperimenterer med dette i dit rum, vil du opnå optimale resultater.

Anvend illustrationen herunder som en rettesnor til at finde frem til den optimale højttalerplacering.

30 cm til 60 cm

Højttaler (venstre)

30 cm til 60 cm 30 cm til 60 cm

Højttaler

(højre)

Lytteposition

Dansk

Afstand “A” bør være den samme eller større end afstand “B”. Hver højttaler bør vende mod lyttepositionen.

Vigtigt

• I områder med høj luftfugtighed bør en affugtningsanordning anvendes, og i områder med ekstrem tør luft, bør en luftbefugter anvendes til at regulere rummets fugtighedsniveau. Undgå at udsætte højttalerne for direkte sol, og installer dem ikke i nærheden af varmeapparater.

S-3EX_DA.book 88 ページ２００７年４月１９日　木曜日　午後４時８分

Tilslutninger

Tilslutning til en forstærker

Denne højttaler inkluderer ikke højttalerkabler, som anvendes til tilslutning af en forstærker. Tag de følgende faktorer i betragtning, når du vælger højttalerkabler, således at du kan få det mest mulige ud af dit højttalersystem:

• Anvend om muligt kraftige højttalerkabler og begræns kablerne til den mindst mulige længde.

• Hvis længden af de kabler, som kræves til den venstre og højre højttaler, ikke er den samme, skal der anvendes kabler af den samme længde, som modsvarer den længere afstand.

• Kabler har forskellige egenskaber. Hav dette in mente, når du anvender kabler.

• Vælg kabler med en så lille modstand som muligt, og bekræft, at kablerne til højttalerterminalerne og forstærkeren er sat helt og ordentligt ind.

Tilslutning af kablerne

1 Sluk for forstærkeren. 2 Sæt højttalerkablerne i indgangsterminalerne (nederst)

på bagsiden af højttaleren. Med hensyn til indgangsterminalernes polaritet er rød positiv (+) og sort negativ (–).

3 Sæt den anden ende af kablerne i udgangsterminalerne på forstærkeren (vi henviser til brugsanvisningen for din forstærker angående yderligere detaljer).

Stik til kortslutningsstift

Rød terminal

Sort terminal (–)

• Tag fat i hætteknapperne på de nederste indgangsterminaler og drej dem til venstre (retningen mod uret), sæt højttalerkabeltrådene ind i hullerne på terminalklemmerne, og stram derefter knapperne for at fastgøre kortslutningsstiften såvel som trådene.

• Du kan også anvende bananstik til denne tilslutning. Hvis du ønsker at gøre dette, skal du først tage hætterne af indgangsterminalerne.

• Træk let i kablerne, når du har sat stikkene i, for at sikre dig, at kabelenderne er sat ordentligt i terminalerne. Mangelfuld tilslutning kan frembringe støj i og afbrydelser af lyden.

• Hvis kabeltrådene skulle falde ud af terminalerne, således at der er risiko for at de kan komme i kontakt med hinanden, vil forstærkeren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på forstærkeren.

• Hvis du anvender et sæt højttalere, som er sluttet til en forstærker, vil du ikke kunne opnå den normale stereovirkning, hvis polariteten af en af højttalerne (venstre eller højre) er i modfase.

(+)

(Kun en kanal vises)

(

)

S-3EX_DA.book 89 ページ２００７年４月１９日　木曜日　午後４時８分

Etkabels tilslutning

Ved tilslutninger med et enkelt kabel, skal du slutte mellem-til-højog lavfrekvensdelene i delefilteret til kortslutningsstiften, som følger med denne enhed, og derefter slutte (+) kabeltråden fra din forstærker til en af de røde tilslutningsklemmer og (–) kabeltråden fra din forstærker til en af de sorte tilslutningsklemmer, som vist på illustrationen herunder.

Fors

rker (ba

SPEAKERS OUTPU

Tilslutning af kortslutningsstift

Tokabels-tilslutning

I en tokabels tilslutning tilslutter du uafhængigt de højttalersystemer, som kører fra forstærkeren til deres respektive høj- og lavfrekvente stik. Dette resulterer i, at CST-driveren og basdriverne sluttes uafhængigt og direkte til forstærkeren, hvorved du opnår frihed til at optimere kabeltypen for hver af driverne. Slut et sæt kabeltråde til det nederste sæt tilslutningsklemmer (basdriver-specifikt netværk). Slut derefter et andet sæt ledninger til de øverste tilslutningsklemmer (CTSspecifikt netværk). Slut dernæst begge sæt kabeltråde til de rigtige terminaler på din forstærker. Vær påpasselig med at slutte begge (+) kabeltråde til (+) forstærkerterminalerne og begge (– )kabeltråde til (–) forstærkerterminalerne som vist på illustrationen herunder.

Fors

Kun en kanal vises

rker (ba

PEAKERS OUTPU

Dansk

Højttaler

Højttaler (bag): Indgangspanel

Højttaler

Højttaler (bag): Indgangspanel

OUTPUT

(

)

OUTPUT

)

(Kun en kanal vises)

)

S-3EX_DA.book 90 ページ２００７年４月１９日　木曜日　午後４時８分

Tilslutning af en højttaler til to forstærkere (Biamping)

Systemet med tilslutning af en højttaler til to forstærkere (biamping) muliggør den bedste ydelse, når der anvendes dedikerede forstærkere for lav- og mellem-til-højfrekvenssektioner. Der er to mulige konfigurationer, som normalt kaldes horisontal og vertikal biamping.

Forsigtig

Fjern kortslutningsleddene, inden du slutter højttalerkablerne til bi-forstærkningstilslutningerne. Forsømmelse af dette kan føre til beskadigelse af forstærkerne.

Vertikal biamping

Med denne konfiguration anvendes der identiske stereoforstærkere for hvert højttalersystem. En kanal i hver forstærker driver den lavfrekvente del, og den anden kanal driver den højfrekvente del, som vist herunder.

Slut et sæt kabeltråde og forstærkerkanal til det nederste sæt tilslutningsklemmer (basdriver-specifikt netværk).

Slut derefter et andet sæt kabeltråde og den anden forstærkerkanal til de øverste tilslutningsklemmer (CTS-specifikt netværk).

Vær påpasselig med slutte begge (+) kabeltråde til (+) forstærkerterminalerne og begge (–) kabeltråde til (–) forstærkerterminalerne.

Forfors

Kun en kanal vises

rker (ba

Y-adapter (fås i handelen)

Effektfors

INP

(bag)

AKERS OUTPUT

Ch.

rker

INP

Horisontal biamping

Med denne konfiguration kan du anvende forskellige stereoforstærkere til lav- og mellem-til-høj-frekvens delene i højttalersystemet (f.eks. rørforstærkere og høje frekvenser og solid tilstand for lave frekvenser). Hver kanal i den ene forstærker driver den lavfrekvente del af hvert højttalersystem, og hver kanal i den anden forstærker driver mellem-til-høj-frekvensdelen som vist herunder.

Denne metode kræver, at de to forstærkere har samme forstærkning, da der ellers vil opstå en ubalance mellem lav- og mellem-til-høj-frekvensgengivelsen fra højttalersystemet. Hvis du er i tvivl om noget, bedes du rette henvendelse til din lokale forhandler.

Forfors

un en kanal vises

Effektfors (bag) (

rker (ba

rker

frekvens

SPEAKERS OUTPUT

Y-adapter (fås i handelen)

INP

Effektfors (bag) (lav frekvens

rker

INP

SPEAKERS OUTPUT

Højttaler

Højttaler (bag): Indgangspanel

Højttaler

Højttaler (bag): Indgangspanel

S-3EX_DA.book 91 ページ２００７年４月１９日　木曜日　午後４時８分

Anden information

Påsætning/aftagning af gitterdæksel

Dette højttalersystem er udstyret med gitterdæksler. Disse kan sættes på og tages af på følgende måde:

1 For at sætte gitterdækslet på, skal du sætte hullerne på højttaleren ud for fordybningerne på gitteret og trykke fast ind.

2 For at tage gitterdækslet af, skal du tage fat nederst i gitteret med begge hænder og trække det forsigtigt mod dig for at skille den nederste del af gitteret fra højttaleren.

3 Tag derefter fat i midterdelen af gitteret og træk det endnu engang mod dig. Dette vil fjerne midterdelen af gitteret fra højttaleren.

4 Gentag til sidst det samme for den øverste del af gitteret, idet du således fjerner gitteret helt fra højttaleren.

Tekniske specifikationer

Kabinet . . . . . . . . . . . . . . . . . Basrefleks, type til anbringelse på gulvet

(magnetisk afskærmet)

Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-vejs

Bashøjttaler. . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm keglemembran x 2

Mellemtone-diskanthøjttaler . . . . . .14 cm keglemembran/3 cm dome

Nominel impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω

Frekvensgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz til 100 kHz

Følsomhed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)

Maks. indgangseffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 W

Udvendige mål . . . . . . . . . . . . . . . . . . .350 (B) x 1224 (H) x 541 (D) mm

Vægt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg

Medfølgende tilbehør

Pig-plader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Monteringspuder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 typer, 2 hver

Metalholder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Skrue (til metalholder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Gitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Brugsanvisning

Bemærk

Tekniske specifikationer og design kan ændres uden varsel på grund af forbedringer.

Magnetisk afskærmning

Dette højttalersystem er magnetisk afskærmet. Afhængigt af installationsstedet, kan der imidlertid opstå farveforvrængning, hvis højttalersystemet stilles meget tæt på skærmen på et fjernsyn.

Hvis dette sker, skal du slukke for fjernsynet, og derefter tænde for det igen efter 15 til 30 minutters forløb. Hvis problemet vedvarer, skal du flytte højttalersystemet længere væk fra fjernsynet.

Dansk

Rengøring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud være tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengøres med en klud, som er dyppet i et neutralt rengøringsmiddel, som er fortyndet fem eller seks gange med vand og derefter vredet godt op. Anvend ikke møbelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insektspray eller andre kemikalier på eller i nærheden af denne enhed, da disse midler vil ødelægge overfladerne.

er et varemærke for et produkt med Pioneers fasekontrolteknologi. Denne teknologi muliggør højkvalitets lydgengivelse via hver enkelt komponent ved forbedring af den generelle faseoverensstemmelse.

Published by Pioneer Corporation.

S-3EX_NO.book 92 ページ２００７年４月１９日　木曜日　午後４時８分

Vi takker for innkjøpet av dette Pioneer-produktet. Vennligst les igjennom de vedlagte anvisningene slik at du blir godt fortrolig med riktig betjening av denne modellen. Etter å ha nøye gjennomlest anvisningene bør de oppbevares på et trygt sted for fremtidig konsultasjon.

Innhold

Før du går i gang Boksens innhold Informasjon om EX-serien

Teknologien som ligger bak S-3EX. . . . . . . . . . . . . . . . . . . . . . . . . 94

CST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Membran av keramisk grafitt . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Membraner av legert magnesium. . . . . . . . . . . . . . . . . . . . . . . . 94

Basselementet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Montering av basselementene . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Delefilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Samarbeid med Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Installasjon og plassering

Installering av høyttalerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Montering av fallmotvirkende feste. . . . . . . . . . . . . . . . . . . . . . . 96

Valg av høyttalersystemets plassering . . . . . . . . . . . . . . . . . . . . 97

Tilkoblinger

Kobling til en forsterker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Tilkobling av kablene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Tilkoblinger med enkel-wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Bi-Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Bi-forsterkningstilkoblinger (Bi-amping) . . . . . . . . . . . . . . . . . . 100

Annen informasjon

Montering/fjerning av grillen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Rengjøring av høyttalerkabinettet . . . . . . . . . . . . . . . . . . . . . . . . 101

Spesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

pluss

K058_No

S-3EX_NO.book 93 ページ２００７年４月１９日　木曜日　午後４時８分

Før du går i gang

• Den nominelle impedansen for høyttalersystemet er 6 Ω.

Koble høyttalersystemet til en forsterker som har en lastimpedanse med rekkevidden 4 Ω til 16 Ω (modeller med “4 Ω – 16 Ω” avmerket på forsterkerens utgangsterminaler).

For å unngå skade på høyttalerne pga. overbelastning bør du iaktta følgende forholdsregler:

• Ikke belast høyttalersystemet i overkant av det som er spesifisert som maksimal ytelse.

• Ved bruk av den grafiske equalizeren for å forsterke lydbildet i høyfrekvensområdet må det ikke benyttes et for høyt volumnivå med forsterkeren.

• Forsøk aldri å trekke høye volumnivåer fra en forsterker med lav yteevne (forsterkerens harmoniske forvrengning vil øke og kan dermed påføre skade på høyttaleren).

Forsiktig: Ved installasjon

• Ved plassering av høyttalerne må du påse at de står stødig og unngå steder hvor de kan velte eller påføre personskader i tilfelle det oppstår en naturkatastrofe (som f.eks. jordskjelv).

• Ikke fest disse høyttalerne til vegger eller tak da kan falle ned og forårsake personskader.

• Ikke monter høyttalerne høyt oppe på tak eller på vegger. Hvis de festes uforsvarlig kan de falle ned og dermed påføre skade på person eller utstyr.

• Slå av og frakoble AV-utstyret og les anvisningene når komponenter tilkobles. Pass på å bruke egnede kabler for tilkoblingene.

Boksens innhold

Spiketabletter x3

Monteringsskiver 3 typer, 2 av hver

Metallspenne x 1

Skrue (for metallspenne) x 1

Grill x1 Bruksanvisning

Forsiktig: Ved bruk

• Ikke plasser høytalerne på ustabile overflater. Risiko for personskade oppstår hvis de velter i tillegg til at utstyret selv kan skades.

• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre tid da dette medfører risiko for brann.

• Ikke sitt eller stå på høyttalerne eller la barn leke oppå høyttalerne.

• Ikke plasser store eller tunge gjenstander oppå høyttalerne.

• Ikke legg magnetiske gjenstander som f.eks. skrutrekkere eller deler som inneholder jern i nærheten av tweeter- eller mellomtoneelementene. Høytalerelementene benytter kraftige magneter, slik at gjenstander kan tiltrekkes og dermed forårsake personskader eller skade på membranene.

FORSIKTIG

Disse høyttalerutgangene kan være under FARLIG SPENNING. Når du skal koble høyttalerledningene til

eller fra, må du ikke berøre uisolerte deler før du har trukket ut støpslet til strømledningen, for å unngå faren for støt.

D3-4-2-2-3_No

Norsk

S-3EX_NO.book 94 ページ２００７年４月１９日　木曜日　午後４時８分

Informasjon om EX-serien

EX-serien fra Pioneer er rikelig utstyrt med teknologisk knowhow hentet fra Pioneers flaggskipshøyttalere TAD. EX-serien har blitt utviklet med det formål å skape den ultimate høyttaler innenfor sitt prisområde.

EX-seriens utforming og produksjon representerer det ytterste i Pioneers høyttalerteknologi som har blitt frembragt gjennom et større internasjonalt samarbeid.

Membran av keramisk grafitt

Teknologien som ligger bak S-3EX

CST

Kjernen i høyttalersystemet er den såkalte Coherent Source Transducer (CST), som henter sin teknologi fra TAD. Tweeterens membran er montert konsentrisk i mellomtonenes øverste del slik at et lydkildepunkt oppstår for frekvensene 400 Hz til 100 kHz. CST garanterer at det forekommer en perfekt spektral balanse mellom de direkte og reflekterte lydene som mottas av lytterens ører, og gir et mer konsistent lydbilde gjennom hele rommet og forbedrer uttrykksevnen.

CST's tweeter er utstyrt med en membran av keramisk grafitt som gir styrke på toppnivå og dempeegenskaper som praktisk talt overgår et hvilket som helst annet materiale som for tiden blir brukt i high-end audio høyttalersystemer. Kombinasjonen av det keramiske grafittmaterialets letthet og eksepsjonell styrke, har ført til utviklingen av høyttalere med en membranresonans som strekker seg langt utenfor hørbare frekvenser.

Hastighet (m/s) 18 000

16 000

14 000

12 000

10 000

8 000

6 000

Keramisk grafitt

Aluminium

Beryllium

Boronlegering

Keramisk karbon

Papir

Titanium

4 000

2 000

0,005 0,015

0,025

Indre tap

Membraner av legert magnesium

CST's mellomtone er utstyrt med en membran av legert magnesium hvis letthet og høye indre tap (god demping) frembringer fremragende transientgjengivelse og minimal farging av mellomtonen.

S-3EX_NO.book 95 ページ２００７年４月１９日　木曜日　午後４時８分

Basselementet

Elementet for bassen om er avbildet nedenfor tar hånd om den fundamentale delen av høyttalersystemet S-3EX. Elementets eksepsjonelle styrke har blitt oppnådd ved å bruke komposittmaterialet karbonaramid som opprinnelig ble skapt ved utviklingen av S-1EX for bruk i denne høyttalerens membraner. Pioneers eksklusive magnetiske kretsteknologi kalt LDMC, har blitt implementert for å ivareta linearitet hele veien fra lave til høye utgangsnivåer og for å oppnå minst mulig forvrengning.

Montering av basselementene

Den unike utformingen av S-3EX oppstod av logisk nødvendige årsaker. For å kunne synkronisere lydens mottakstid fra CST og de to basselementene, har hvert element blitt montert oppå en baffel som bidrar til utformingen av en høyst delikat kurve eller ”presisjonskurve” (se illustrasjonen nedenfor). Baffelen er laget av 100 mm tykt MDF (Medium Density Fiberboard), og er dermed sterk nok til å motstå trykket som utgår fra høyttalerelementene. I tillegg har bassporten blitt utskåret av en spesielt tykk blokk laget av MDF, som reduserer vindstøy og bevirker en klar og dyp bass.

presisjonskurve

3 m

Delefilter

Delefilterne benytter kun komponenter av ypperste kvalitet. Høyttalerens luftspoler, ikke-induserende resistorer og filmkondensatorer i signalgangen har blitt valgt med stor omhu og er optimalisert for CST-elementet slik at signalet oppnår høyest mulig transparens. Basselementene er utstyrt med induktorkjerner laget av silikonstål som minimaliserer forvrengning og tap ved energioverføringen. Samtlige komponenter har blitt koplet direkte til deres respektive koplingsstykker i stedet for å gå gjennom et kretskort. Dette innebærer at signaltapet minimaliseres og maksimal ytelse oppnås.

Samarbeid med Air Studios

Det engelske Air Studios ble etablert i London av George Martin i 1969 og har opparbeidet seg udelt respekt fra uttallige artister som anerkjenner Air Studios som verdens ledende opptaksstudio. Etiketten fra Air Studios som modell S-3EX har blitt tildelt, er en pålitelig indikasjon på at høyttalerne er i stand til å produsere lyd av aller høyeste kvalitet slik det kreves av verdens fremste lydskapere.

Norsk

1 m

S-3EX_NO.book 96 ページ２００７年４月１９日　木曜日　午後４時８分

Installasjon og plassering

Installering av høyttalerne

Dette høyttalersystemet har tre støttepunkter (to ben i front og en spike som sitter mellom de to bakbenene).

Front

Mutter (for spike)

Kabinettbunn

Bakside

Ben

Bakre spike

Montering av fallmotvirkende feste

• Bruk de medfølgende skruene til å forsvarlig feste metallspennen til høyttalerens bakside.

• Træ en egnet forsterket streng gjennom metallspennen slik at høyttaleren blir godt forankret til veggen. Påse at veggen som høyttaleren blir festet til er sterk nok til å bære høyttalerens vekt. Etter å ha fastspent høyttaleren må du passe på at de aldri velter.

• Høyttaleren kan ta skade hvis den velter.

• Ikke fest metallspennen direkte til en vegg. Den skal kun benyttes sammen med en forsterket streng som forhindrer at høyttaleren velter.

1 Velg et sted for høyttalerne og legg spiketablettene ut på gulvet.

2 Still høyttalerne oppå spiketablettene. 3 Hvis enten venstre eller høyre bakben når ned før midtre

spike medfører dette at høyttaleren ikke står helt flatt på overflaten den er plassert på. Du må i slike tilfelle justere bakre spike slik at den når overflaten før noen av de to bakbenene.

4 Legg de medfølgende monteringsskivene under bakbenene slik at høyttaleren står godt ankret til gulvet.

Velg en monteringsskive med egnet tykkelse blant de forskjellige typene som medfølger høyttalerne.

Metallspenne

Tilstrekkelig kraftig streng

Høyttalernes bakside

• Træ to forsterkede strenger gjennom metallspennen og fest høyttaleren til veggen som vist ovenfor.

Ikke plasser høyttalerne hvor de utsettes for direkte sollys og unngå også plassering i nærheten av varmeapparater eller klimaanlegg. Slike påkjenninger kan forårsake at høyttalerkabinettet vrir seg eller avfarges og at høyttalerelementene tar skade.

Pioneer påtar seg ikke ansvar for skader som eventuelt måtte oppstå ved oppsetting, feil montering, utilstrekkelige forsterkninger, feil betjening, naturkatastrofer etc.

Monteringsskive

Viktig

• Ikke plasser høytalerne på ustabile overflater. Risiko for personskade oppstår hvis de velter i tillegg til at utstyret selv kan skades.

• Av sikkerhetsmessige grunner må høyttalerne aldri plasseres på steder hvor de kan velte på en sovende person under f.eks. et jordskjelv.

• Da hver enhet veier rundt 48 kg, er det svært risikofylt å justere spikemutteren samtidig med at en vipper på en høyttaler. Pass på å plassere enheten på et mykt underlag (som f.eks. et pledd) slik at gulvet ikke tar skade og utfør monteringen med minst to personer.

S-3EX_NO.book 97 ページ２００７年４月１９日　木曜日　午後４時８分

Valg av høyttalersystemets plassering

Valg av hvor høyttalersystemet S-3EX plasseres i et rom, kan ha sterk innvirkning dets prestasjonsevne hva angår bassytelse, tonal nøyaktighet og uttrykksevne. Ettersom alle rom er forskjellige bør dette avsnittet kun anses som en veiledning. En viss grad av eksperimentering i det rommet du har til rådighet bør til syvende og sist gi et godt resultat.

Bruk den grafiske fremstillingen nedenfor som veileder for å oppnå optimal plassering av høyttalerne.

30 cm til 60 cm

Høyttaler

(venstre)

30 cm til 60 cm 30 cm til 60 cm

Høyttaler

(høyre)

Listening position

Norsk

Avstanden "A" skal være den samme eller større enn avstanden "B." Hver høyttaler bør være rettet mot lytteren.

Viktig

• På steder med høy luftfuktighet bør en ta i bruk en luftavfukter. På steder hvor luften er ekstremt tørr bør en ta i bruk en luftfukter for å balansere rommets fuktighetsnivå. Hold høyttalerne unna direkte sollys og unnlat å plassere de i nærheten av oppvarmingsapparater.

S-3EX_NO.book 98 ページ２００７年４月１９日　木曜日　午後４時８分

Tilkoblinger

Kobling til en forsterker

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette høyttalersystemet. Ta følgende forhold i betraktning ved valget av høyttalerkabler slik at du oppnår best mulig ytelse fra høyttalersystemet:

• Benytt tykkest mulige høyttalerkabler og la kablene være av kortest mulig lengde.

• Dersom avstanden fra stereoanlegget til høyre og venstre høyttalere er forskjellig bør det brukes kabellengden for høyttaleren som står lengst unna for begge høyttalere.

• Forskjellige kabler har ulike egenskaper, noe som bør overveies nøye ved valg av kabeltype.

• Velg kabler med minst mulig motstand og pass på at kablene er koblet godt og forsvarlig til høyttalerterminalene.

Tilkobling av kablene

1 Slå av forsterkerens strøm. 2 Koble høyttalerkablene til inngangsterminalene (nedre)

på høyttalernes bakside. Terminalenes polaritet er: rød er positiv (+) og sort er negativ (–).

3 Koble kabelens andre ender til forsterkerens utgangsterminaler (se forsterkerens brukerveiledning for en mer detaljert forklaring).

Slutningsbøyler

Rød terminal

Sort terminal (–)

• Hold i de nedre terminalskruene og drei de mot venstre (mot urviserne) og stikk kabeltrådene inn i hullene på terminalstolpen. Stram deretter til terminalskruen slik at sammenkoblingsbøylen så vel som kabeltrådene festes forsvarlig.

• Du kan også bruke bananplugger for denne tilkoblingen. Terminalkapslene må først fjernes fra terminalene for å kunne bruke disse.

• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd på lyden.

• Dersom det skulle forekomme at kabeltrådene skyves ut av en terminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter å fungere og til og med påføre skade på forsterkeren.

• Ved bruk av et sett med høyttalere koblet til en forsterker vil du ikke oppnå normal stereoeffekt dersom polariteten på en av høyttalerne har blitt reversert.

(+)

)

(Kun

kanal blir vist)

(

)

S-3EX_NO.book 99 ページ２００７年４月１９日　木曜日　午後４時８分

Tilkoblinger med enkel-wiring

Med enkel-wiring kobler du sammen seksjonene mellomtone-tildiskant og lavfrekvens-seksjonene på delefilteret med sammenkoblingsbøylen som medfølger denne enheten. Koble deretter (+)-kabelen fra forsterkeren til en av de røde terminalene og (–)-kabelen til en av de sorte terminalene som vist nedenfor.

Forsterker (bakpanel

SPEAKERS OUTPU

Sammenkoblingsbøyle

Bi-Wiring

Med bi-wiringstilkoblinger kobler du separate høy- og lavfrekvensplugger fra forsterkerens til deres respektive terminaler på høytalersystemet. Dette resulterer i at CST-elementet og basselementet kobles direkte til forsterkeren uavhengig av hverandre, noe som gir deg frihet til å velge optimale kabler for hvert av elementene. Koble ett sett kabler til den nedre rekken med terminaler (spesifikt delefilter for basselementet). Koble deretter andre sett med kabler til øvre tterminaler (spesifikt delefilter for CST). Koble deretter begge sett med kabler til repektive terminaler på forsterkeren. Påse at begge (+)-kabler kobles til (+)-terminalene på forsterkeren og at begge (–)-kabler kobles til (–)-terminalene på forsterkeren som vist nedenfor.

Forsterker (bakpanel

PEAKERS OUTPU

Kunén kanal blir vist

Høyttaler

Høyttaler (bakside): Inngangspanel

Norsk

Høyttaler

Høyttaler (bakside): Inngangspanel

OUTPUT

(

)

OUTPUT

(

)

(Kun

bli

(Kun

bli

)

S-3EX_NO.book 100 ページ２００７年４月１９日　木曜日　午後４時８分

Bi-forsterkningstilkoblinger (Bi-amping)

Bi-forsterkning gir best ytelse når det benyttes dedikerte forsterkere for lavtone- og mellom-til-høytonefrekvensene. Det finnes to konfigurasjoner å velge mellom som normalt kalles for horisontal eller vertikal bi-forsterkning.

Forsiktig

Husk å fjerne sammenkoblingsbøylene før du kobler til høyttalerkablene med bi-forsterkningskoblinger. Forsterkerne kan ta skade hvis du unnlater å fjerne disse.

Vertikal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes identiske stereoforsterkere for hvert høyttalersystem. En kanal på hver forsterker driver de lavere frekvensene og den andre kanalen driver de høyere frekvensene som vist nedenfor.

Koble ett sett kabler til den nedre rekken med terminaler (spesifikt delefilter for bassfrekvensene).

Koble deretter det andre settet kabler fra den andre forsterkerkanalen til de øvre terminalene (spesifikt delefilter for CST).

Pass på å tilkoble begge begge (+)-kabler til forsterkerens (+)terminaler og begge (–)-kabler til forsterkerens (–)-terminaler.

Forforsterker (bakpanel

Kunén kanal blir vist

(Kommersielt tilgjengelig Y-ada

INP

ter

(bakpanel

AKERS OUTPUT

Ch.

INP

Horisontal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes forskjellige stereoforsterkere for seksjonene for lavere frekvenser på for hvert høyttalersystem og hver kanal på den andre forsterkeren driver mellomtone og de høyfrekvente seksjonene som vist nedenfor.

Denne metoden krever at begge forsterkere har samme forsterkning. Hvis ikke vil det kunne høres en ubalanse mellom de lavere frekvensene og mellomtonen til høyere frekvenser. Rådfør deg med din forhandler hvis du er i tvil.

Forforsterker (bakpanel

unén kanal

Effektforsterker (bakpanel)

ere frekvenser

n kanal

SPEAKERS OUTPUT

r vis

r vist

(Kommersielt tilgjengelig Y-adapter)

Effektforsterker

INP

(bakpanel)

Lavere frekvenser

n kanal

INP

SPEAKERS OUTPUT

r vis

Høyttaler

Høyttaler (bakside): Inngangspanel

Høyttaler

Høyttaler (bakside): Inngangspanel

100

Pioneer S-3EX-QL User Manual [en, ru, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
