Pioneer GM-4300F User Manual

Thank you for purchasing this PIONEER
product. It is designed to give you many
years of enjoyment.
PIONEER SUGGESTS USING A PRO­FESSIONAL INSTALLER DUE TO THE
COMPLEXITY OF THIS PRODUCT.
Please read all instructions and WARN-
INGS in this manual before attempting
operation. Should you have any questions,
contact your nearest Pioneer authorized
dealer or installation specialist.

Information to User

Alteration or modifications carried out
without appropriate authorization may
invalidate the user’s right to operate the
equipment.

Important

The serial number of this amplifier is writ­ten on the bottom of the unit. For your
own security and convenience, write it
down on the enclosed warranty card. Keep
the card handy for future reference.

Product registration

Visit us at the following site:

1 Register your product. We will keep the details of

your purchase on file to help you refer to this
information in the event of an insurance claim
such as loss or theft.

2 Receive updates on the latest products and tech-

nologies.

3 Download owner’s manuals, order product cata-

logues, research new products, and much more.

Before Using This Product

ENGLISH

After-sales service for Pioneer
products

Please contact the dealer or distributor from where
you purchased the product for its after-sales ser­vice (including warranty conditions) or any other
information. In case the necessary information is
not available, please contact the companies listed
below:
Please do not ship your product to the companies
at the addresses listed below for repair without
advance contact.

7 U.S.A.

Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404

7 CANADA

Pioneer Electronics of Canada, Inc.
CUSTOMER SATISFACTION
DEPARTMENT
300 Allstate Parkway
Markham, Ontario L3R OP2
1-877-283-5901

For warranty information please see the Limited
Warranty sheet included with your product.

CAUTION

Never replace the fuse with one of greater
value or rating than the original fuse. Use
of an improper fuse could result in over­heating and smoke and could cause dam­age to the product and injury including
burns.

CAUTION

Do NOT install or use your Pioneer ampli­fier by wiring speakers rated at 4 Ω (or
lower) in parallel to achieve a 2 Ω (or
lower) bridged mode (Diagram B).
Amplifier damage, smoke, and overheating
could result from improper bridging. The
amplifier surface could also become hot to
the touch and minor burns could result.
To properly install or use a bridged mode
for a two-channel amplifier and achieve a 4
Ω load, wire two 8 Ω speakers in parallel
with Left + and Right – (Diagram A) or
use a single 4 Ω speaker. For a four-chan­nel amplifier, follow the speaker output
connection diagram for bridging as shown
on the back of your amplifier, and wire
two 8 Ω speakers in parallel to achieve a 4
Ω load or use a single 4 Ω speaker per
channel.
If you have any questions or concerns,
please contact your local authorized
Pioneer dealer or call Pioneer customer
service.

WARNING

• Handling the cord on this product or cords associ­ated with accessories sold with the product will
expose you to lead, a chemical known to the State
of California and other governmental entities to
cause cancer and birth defects or other reproduc­tive harm. Wash hands after handling.

• Always use the special red battery and ground
wire [RD-223], which is sold separately. Connect
the battery wire directly to the car battery positive
terminal (+) and the ground wire to the car body.

• Do not touch the amplifier with wet hands.
Otherwise you may get an electric shock. Also, do
not touch the amplifier when it is wet.

• For traffic safety and to maintain safe driving
conditions, keep the volume low enough so that
you can still hear normal traffic sound.

• Check the connections of the power supply and
speakers if the fuse of the separately sold battery
wire or the amplifier fuse blows. Detect the cause
and solve the problem, then replace the fuse with
another one of the same size and rating.

• To prevent malfunction of the amplifier and
speakers, the protective circuit will cut the power
supply to the amplifier (sound will stop) when an
abnormal condition occurs. In such a case, switch
the power to the system OFF and check the
connection of the power supply and speakers.
Detect the cause and solve the problem.

• Contact the dealer if you cannot detect the cause.

• To prevent an electric shock or short-circuit
during connection and installation, be sure to
disconnect the negative (–) terminal of the battery
beforehand.

• Confirm that no parts are behind the panel when
drilling a hole for installation of the amplifier. Be
sure to protect all cables and important equipment
such as fuel lines, brake lines and the electrical
wiring from damage.

• DO NOT allow amplifier to come into contact
with liquids due to, for example, the location
where the amplifier is installed. Electrical shock
could result. Also, amplifier and speaker damage,
smoke, and overheating could result from contact
with liquids. In addition, the amplifier surface and
the surface of any attached speakers could become
hot to the touch and minor burns could result.

Published by Pioneer Corporation.
Copyright © 2006 by Pioneer Corporation.
All rights reserved.

Publication de Pioneer Corporation.
Copyright © 2006 Pioneer Corporation.
Tous droits de reproduction et de traduction
réservés.

Printed in China
Imprimé en Chine

<YRD5086-A/U> UC<KMINX> <06I00000>

BRIDGEABLE FOUR-CHANNEL
POWER AMPLIFIER

AMPLIFICATEUR DE PUISSANCE
PONTABLE A QUATRE VOIES

Owner’s Manual

GM-4300F

Mode d’emploi

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.
TEL: [phone]

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium
TEL: [phone]

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936
TEL: [phone]

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia
TEL: [phone]

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada
TEL: [phone]

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso
Col.Lomas de Chapultepec, Mexico, D.F. 11000
TEL: [phone]

Power source .......................................................................................................... 14.4 V DC (10.8 V to 15.1 V allowable)

Grounding system ............................................................................................................................................ Negative type

Current consumption .......................................................................................................... 25 A (at continuous power, 4 Ω)

Average current drawn* .......................................................................................................... 6.5 A (4 Ω for four channels)

10 A (4 Ω for two channels)

Fuse .......................................................................................................................................................................... 40 A × 1

Dimensions .......................................................................................................... 300 mm (W) × 60 mm (H) × 269 mm (D)

[12 in. (W) × 2-3/8 in. (H) × 10-5/8 in. (D)]

Weight ........................................................................................................ 3.3 kg (7.3 lbs.) (Leads for wiring not included)

Maximum power output ................................................................................................ 80 W × 4 ( 4 Ω) / 200 W × 2 ( 4 Ω)

Continuous power output .............................................................. 40 W × 4 (at 14.4 V, 4 Ω, 20 Hz to 20 kHz 0.2% THD)

100 W × 2 (at 14.4 V, 4 Ω, 20 Hz to 20 kHz 0.8% THD)

50 W × 4 (at 14.4 V, 2 Ω, 20 Hz to 20 kHz 0.8% THD)

Load impedance .......................................................................................................................... 4 Ω (2 Ω to 8 Ω allowable)

(Bridge connection: 4 Ω to 8 Ω allowable)

Frequency response ............................................................................................................ 10 Hz to 50 kHz (+0 dB, –1 dB)

Signal-to-noise ratio ........................................................................................................................ 95 dB (IHF-A network)

Distortion ............................................................................................................................................ 0.01 % (10 W, 1 kHz)

Separation ........................................................................................................................................................ 70 dB (1 kHz)

Low pass filter ................................................................................................................................ Cut off frequency: 80 Hz

Cut off slope: –12 dB/oct

High pass filter ................................................................................................................................ Cut off frequency: 80 Hz

Cut off slope: –12 dB/oct

Gain control ...................................................................................................................................... RCA: 400 mV to 6.5 V

Speaker: 1.6 V to 26 V

Maximum input level / impedance ........................................................................................................ RCA: 6.5 V / 22 kΩ

Speaker: 26 V / 40 kΩ

Power output ........................................................................................ 40 W RMS × 4 channels

(4 Ω and 1 % THD+N)
100 W RMS × 2 channels
(4 Ω and 1 % THD+N)

50 W RMS × 4 channels

(2 Ω and 1 % THD+N)

Signal-to-noise ratio ............................................................ 80 dBA (Reference: 1 W into 4 Ω)

Note:

• Specifications and the design are subject to possible modification without notice

due to improvements.

*Average current drawn

• The average current drawn is nearly the maximum current drawn by this unit

when an audio signal is input. Use this value when working out total current
drawn by multiple power amplifiers.

Specifications

ENGLISH

Diagram A - Proper

8

+

-

Ω

Speaker

8

+

-

Ω

Speaker

L+ R-

Pioneer

Amplifier

4 Ω Bridged Mode

Diagram B - Improper

4

+

-

Ω

Speaker

4

+

-

Ω

Speaker

L+ R-

Pioneer

Amplifier

2 Ω Bridged Mode

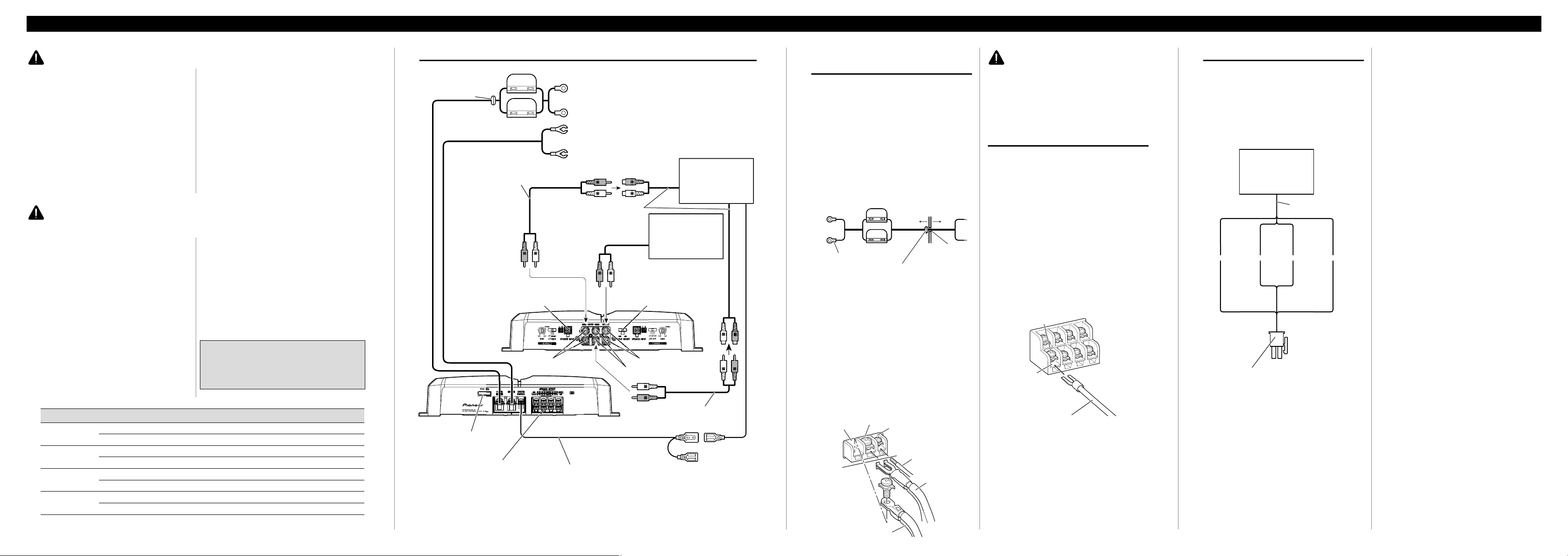

Connection Diagram

CAUTION:

To prevent damage and/or injury

• Do not ground the speaker wire directly or con­nect a negative (–) lead wire for several speakers.

• This unit is for vehicles with a 12-volt battery and
negative grounding. Before installing it in a recre­ational vehicle, truck or bus, check the battery
voltage.

• If the car stereo is kept on for a long time while
the engine is at rest or idling, the battery may go
dead. Turn the car stereo off when the engine is at
rest or idling.

• If the system remote control wire of the amplifier
is connected to the power terminal through the
ignition switch (12 V DC), the amplifier will
always be on when the ignition is on— regardless
of whether the car stereo is on or off. Because of
this, the battery could go dead if the engine is at
rest or idling.

• Speakers to be connected to the amplifier should
conform with the standards listed below. If they
do not conform, they may catch fire, emit smoke
or become damaged. The speaker impedance must
be 2 Ω to 8 Ω. But in case of two-channel and
other bridge connections, the speaker impedance
must be 4 Ω to 8 Ω.

• Install and route the separately sold battery wire
as far away as possible from the speaker wires.
Install and route the separately sold battery wire,
ground wire, speaker wires and the amplifier as
far away as possible from the antenna, antenna
cable and tuner.

• Cords for this product and those for other prod­ucts may be different colors even if they have the
same function. When connecting this product to
another product, refer to the supplied manuals of
both products and connect cords that have the
same function.

Connecting the Unit

ENGLISH

CAUTION

• Disconnect the negative (–) terminal of the battery
to avoid the risk of short-circuit and damage to
the unit.

• Secure the wiring with cable clamps or adhesive
tape. To protect the wiring, wrap adhesive tape
around it where they lie against metal parts.

• Do not route wires where they will get hot, for
example where the heater will blow over them. If
the insulation heats up, it may become damaged,
resulting in a short-circuit through the vehicle
body.

• Make sure that wires will not interfere with mov­ing parts of the vehicle, such as the gearshift,
handbrake or seat sliding mechanism.

• Do not shorten any wires. Otherwise the protec­tion circuit may fail to work when it should.

• Never feed power to other equipment by cutting
the insulation of the power supply wire to tap
from the wire. The current capacity of the wire
will be exceeded, causing overheating.

• Never replace the fuse with one of greater value
or rating than the original fuse. Use of an improp­er fuse could result in overheating and smoke and
could cause damage to the product and injury
including burns.

Fuse (30 A)

Grommet

Special red battery wire [RD-223] (sold separately)
After making all other connections at the amplifier,
connect the battery wire terminal of the amplifier to
the positive (+) terminal of the battery.

Ground wire (black) [RD-223] (sold separately)
Connect to metal body or chassis.

Fuse (40 A)

Car stereo with
RCA output jacks

Connecting wire with RCA
pin plugs (sold separately).

RCA input jack B

Speaker output terminal
See the “Connecting the
Speakers and Input Wires”
section for speaker
connection instructions.

System remote control wire (sold separately)
Connect the male terminal of this wire to the system remote control
terminal of the car stereo (SYSTEM REMOTE CONTROL). The
female terminal can be connected to the auto-antenna relay control
terminal. If the car stereo does not have a system remote control ter­minal, connect the male terminal to the power terminal through the
ignition switch.

Setting the Unit

ENGLISH

Gain Control

Adjusting the gain controls A
and B will help match the out­put of the car stereo to the
Pioneer amplifier. Normally,
set the gain controls to the
NORMAL position. If the out­put is low, even when the vol­ume of the car stereo is turned
up, turn these controls clock­wise. If there is distortion
when the volume of the car
stereo is turned up, turn these
controls counter-clockwise.

• If you only use one input plug, set
the gain controls for speaker out­puts A and B to the same position.

• When using with an RCA
equipped car stereo (standard
output of 500 mV), set to the
NORMAL position. When
using with an RCA equipped
Pioneer car stereo with max.
output of 4 V or more, adjust
level to match the car stereo
output level.

Power Indicator

The power indicator
lights when the power is
switched on.

Fuse (30 A)

Front side

Connecting the Power Terminal

• Always use the special red battery and ground
wire [RD-223], which is sold separately. Connect
the battery wire directly to the car battery positive
terminal (+) and the ground wire to the car body.

1. Pass the battery wire from the

engine compartment to the interior
of the vehicle.

• After making all other connections to the
amplifier, connect the battery wire terminal of
the amplifier to the positive (+) terminal of
the battery.

2. Twist the battery wire, ground wire
and system remote control wire.

3. Attach lugs to wire ends. Lugs not
supplied.

• Use pliers, etc., to crimp lugs to wires.

4. Connect the wires to the terminal.

• Fix the wires securely with the terminal

screws.

WARNING

Failure to securely fasten the battery wire to the ter­minal using the terminal screws could cause the ter­minal area to overheat and could result in damage
and injury including minor burns.

Connecting the Speaker Output
Terminals

1. Expose the end of the speaker wires
using nippers or a cutter by about
10 mm (3/8 inch) and twist.

2. Attach lugs to speaker wire ends.
Lugs not supplied.

• Use pliers, etc., to crimp lugs to wires.

3. Connect the speaker wires to the
speaker output terminals.

• Fix the speaker wires securely with the termi-

nal screws.

Fuse (30 A)

Engine
compart­ment

Interior of
the vehicle

Drill a 14 mm
(1/2 inch) hole
into the vehicle
body.

Insert the O-ring rubber
grommet into the vehicle
body.

Positive terminal

GND terminal

Power terminal

Battery wire

System remote
control terminal

System remote
control wire

Ground wire

Speaker
output
terminal

Terminal screw

Fuse (30 A)

Speaker wire

Input Select Switch

For two-channel input, slide
this switch to the left. For four­channel input, slide this switch
to the right.

LPF (Low-Pass Filter)/HPF (High-Pass Filter) Select Switch

Set the LPF/HPF select switch as follows according to the type of speaker that is connected
to the speaker output connector and the car stereo system:

LPF/HPF Select Audio frequency range Speaker Remarks

Switch to be output Type

LPF (Left) 80 Hz and below with Subwoofer Connect a subwoofer.

–12 dB/oct. cut off slope
OFF (Center) Full range Full range
HPF (Right) 80 Hz and above with Full range Use if you want to cut the

–12 dB/oct. cut off slope very low frequency range

because it is not necessary
for the speakers you are
using.

Speaker Channel Speaker Type Power

Four-channel

Subwoofer Nominal input: Min. 45 W
Other than subwoofer Max. input: Min. 80 W

Two-channel

Subwoofer Nominal input: Min. 120 W

Other than subwoofer Max. input: Min. 200 W
Three-channel Subwoofer Nominal input: Min. 45 W
Speaker output A Other than subwoofer Max. input: Min. 80 W
Three-channel Subwoofer Nominal input: Min. 120 W
Speaker output B Other than subwoofer Max. input: Min. 200 W

Amplifier with
RCA input jacks

External Output
If only one input plug is used,
do not connect anything to
RCA input jack B.

RCA input

Input Select Switch
For two-channel input, slide this
switch to the left. For four-channel
input, slide this switch to the right.

Speaker input terminal
See the “Using the Speaker Input”
section.

Back side

RCA input jack A

Connecting wire with RCA pin
plugs (sold separately).

RCA output jack

BFC (Beat Frequency

Control) Switch

If you hear a beat while
listening to an AM broadcast
with your car stereo, change
the BFC switch using a small
standard tip screwdriver.

Connecting the Unit

ENGLISH

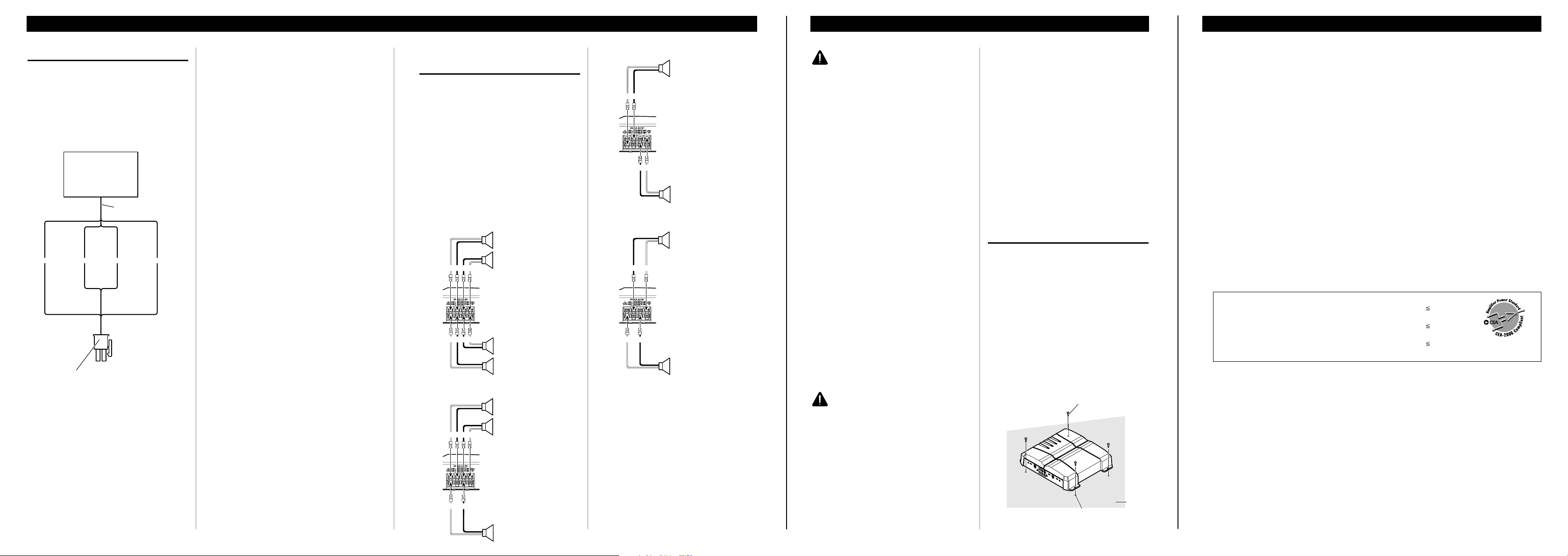

Connecting the Speakers and Input
Wires

The speaker output mode can be four­channel, three-channel (stereo + mono) or
two-channel (stereo, mono). Connect the
speaker leads to suit the mode according to
the figures shown below.

• In the case of four-channel or three­channel mode, if only one input plug is
used, such as when the car stereo has
only one output (RCA output), connect
the plug to RCA input jack A, but do not
connect a plug to RCA input jack B.

• In the case of two-channel mode connect
RCA plugs to the RCA input jack A.

Four-channel mode

Three-channel mode

Two-channel mode (Stereo)

Two-channel mode (Mono)

+

≠

+

≠

+

≠

≠

+

+

+

≠

≠

+

≠

+

≠

+

≠

≠

+

≠

+

CAUTION

• Do not install in:
—Places where it could injure the driver or pas-

sengers if the vehicle stops suddenly.

—Places where it may interfere with the driver,

such as on the floor in front of the driver’s
seat.

• Make sure that wires are not caught in the sliding

mechanism of the seats, resulting in a short-cir­cuit.

• Confirm that no parts are behind the panel when

drilling a hole for installation of the amplifier.
Protect all cables and important equipment such
as fuel lines, brake lines and electrical wiring
from damage.

• Install tapping screws in such a way that the

screw tip does not touch any wire. This is impor­tant to prevent wires from being cut by vibration
of the car, which can result in fire.

• DO NOT allow amplifier to come into contact

with liquids due to, for example, the location
where the amplifier is installed. Electrical shock
could result. Also, amplifier and speaker damage,
smoke, and overheating could result from contact
with liquids. In addition, the amplifier surface and
the surface of any attached speakers could become
hot to the touch and minor burns could result.

• To ensure proper installation, use the supplied

parts in the manner specified. If any parts other
than the supplied ones are used, they may damage
internal parts of the amplifier, or they may
become loose causing the amplifier to shut down.

• Never replace the fuse with one of greater value

or rating than the original fuse. Use of an improp­er fuse could result in overheating and smoke and
could cause damage to the product and injury
including burns.

CAUTION:

To prevent malfunction and/or injury

• To ensure proper heat dissipation of the amplifier,

be sure of the following during installation.

—Allow adequate space above the amplifier for

proper ventilation.

—Do not cover the amplifier with a floor mat or

carpet.

• DO NOT allow amplifier to come into contact

with liquids due to, for example, the location
where the amplifier is installed. Electrical shock
could result. Also, amplifier and speaker damage,
smoke, and overheating could result from contact
with liquids. In addition, the amplifier surface and
the surface of any attached speakers could become
hot to the touch and minor burns could result.

• Do not install the amplifier on unstable places
such as the spare tire board.

• The best location for installation differs with the
car model and installation location. Secure the
amplifier at a sufficiently rigid location.

• Make temporary connections first and check that
the amplifier and the system operate properly.

• After installing the amplifier, confirm that the
spare tire, jack and tools can be easily removed.

Example of installation on the floor
mat or on the chassis

1. Place the amplifier where it is to be

installed. Insert the supplied tapping
screws (4 × 18 mm) into the screw
holes. Push on the screws with a
screwdriver so they make marks
where the installation holes are to be
located.

2. Drill 2.5 mm (1/8 inch) diameter

holes at the point marked, and
install the amplifier, either on the
carpet or directly to the chassis.

Drill a 2.5 mm (1/8 inch)
diameter hole

Tapping-screws
(4 × 18 mm)

Floor mat
or chassis

Installation ENGLISH

(Right)
Speaker out A
(Left)

(Left)
Speaker out B
(Right)

(Right)
Speaker out A
(Left)

Speaker out B
(Mono)

Speaker (Left)

Speaker (Right)

Speaker (Mono)

Speaker (Mono)

Using the Speaker Input

Connect the car stereo speaker output
wires to the amplifier using the supplied
speaker input connector.

• Do not connect both the RCA input and the
speaker input at the same time.

7 Connections when using the speaker

input

Speaker output

Car Stereo

Speaker input connector
To speaker input terminal
of this unit.

White/black:
Left ≠

White: Left +

Gray/black:
Right ≠

Gray: Right +

PRÉCAUTION

Ne remplacez pas le fusible par un fusible
de plus grande valeur ou de plus grand cal­ibre. L’utilisation d'un fusible inadapté
peut entraîner une surchauffe et de la
fumée, et peut provoquer l’endommage­ment de l’appareil et des blessures, y com­pris des brûlures.

PRÉCAUTION

NE PAS installer ou utiliser l’amplificateur
Pioneer en câblant des haut-parleurs de
4 Ω (ou moins) en parallèle pour obtenir
un branchement en pont de 2 Ω (ou moins)
(schéma B).
Ce type de branchement incorrect peut
provoquer des détériorations, de la fumée
et une surchauffe de l’amplificateur. Le
boîtier de l’amplificateur peut aussi
devenir chaud et être à l’origine de
brûlures légères.
Pour installer ou utiliser correctement un
branchement en pont sur un amplificateur à
double canal et obtenir une charge de 4 Ω,
câbler deux haut-parleurs de 8 Ω en paral­lèle avec Gauche + et Droite – (schéma A)
ou utiliser un seul haut-parleur de 4 Ω.
Pour un amplificateur à quatre canaux, se
reporter au schéma de connexion de sortie
des haut-parleurs pour un branchement en
pont se trouvant sur le panneau arrière de
l’amplificateur et câbler deux haut-parleurs
de 8 Ω en parallèle pour obtenir une
charge de 4 Ω ou utiliser un seul haut-par­leur de 4 Ω par canal.
En cas de questions ou de difficultés,
contacter le revendeur local Pioneer

agréé ou appeler le service à la clientèle de
Pioneer.

ATTENTION

• Utilisez le faisceau de câbles de liaison à la
batterie (un câble rouge et un câble de masse) qui
est vendu séparément [RD-223]. Reliez le câble
rouge à la borne positive (+) de la batterie et le
câble de masse à la carrosserie du véhicule.

• Ne touchez pas l’amplificateur quand vous avez
les mains mouillées, faute de quoi vous risquez de
ressentir une secousse électrique. Pareillement, ne
touchez pas l’amplificateur s’il est mouillé.

• Pour votre sécurité et celles des autres usagers de
la route, maintenez le niveau d’écoute à une
valeur telle que les bruits de la circulation
demeurent nettement perceptibles.

• Si le fusible monté sur le câble de liaison à la
batterie, câble qui est vendu séparément, a grillé
ou bien s’il en est ainsi de celui de l’amplificateur,
vérifiez soigneusement toutes les connexions
d’alimentation. Recherchez la cause de l’anomalie
puis corrigez-la; enfin, remplacez le fusible grillé
par un fusible de même taille et de même calibre.

• Pour éviter d’endommager l’amplificateur et les
haut-parleurs, le circuit de protection coupe
l’alimentation de l’amplificateur (les sons ne sont
plus émis) dès que survient une situation
anormale. Dans ce cas, mettez l’ensemble des
appareils hors tension et contrôlez les liaisons
entre l’amplificateur et les haut-parleurs. Le cas
échéant, recherchez la cause de l’anomalie et
corrigez-la.

• Consultez le revendeur si vous n’êtes pas en
mesure de résoudre le problème qui se pose à
vous.

• Pour éviter toute secousse électrique et tout risque
de court-circuit au cours des opérations de
raccordement et d’installation, n’oubliez pas de
débrancher le câble relié au pôle négatif de la
batterie (–) avant d’effectuer quelque opération
que ce soit.

• Avant d’effectuer un perçage requis par
l’installation de l’amplificateur, assurez-vous que
vous pouvez le faire sans danger pour les câbles,
canalisations, flexibles, etc., qui sont placés
derrière le panneau que vous devez percer.

• NE LAISSEZ PAS l’amplificateur entrer en con­tact avec des liquides à cause, par exemple, de
l’emplacement où il a été placé. Cela pourrait
entraîner une secousse électrique. De plus, le con­tact avec un liquide pourrait endommager l’am­plificateur et les enceintes, produire de la fumée
ou surchauffer l’appareil. Enfin, la surface de
l’amplificateur et des enceintes connectées peut
devenir chaude au toucher et entraîner de légères
brûlures.

Réglage de l’appareil

FRANÇAIS

Nous vous remercions d’avoir porté votre
choix sur un appareil PIONEER. Il a été
conçu et fabriqué pour vous apporter de
nombreuses années de satisfaction.
En raison des problèmes posés par
l’installation de cet appareil, Pioneer vous
conseille de consulter un professionnel.
Avant d’utiliser l’appareil, prenez
connaissance de ce mode d’emploi et tout
spécialement des AVERTISSEMENTS.
Pour toute question concernant cet
appareil, veuillez vous adresser au
revendeur ou à l’installateur.

Enregistrement du produit

Rendez-nous visite sur le site suivant:

1 Enregistrez votre produit. Nous conserverons sur

fichier les détails de votre achat pour vous permet­tre de vous reporter à ces informations en cas de
déclaration de sinistre à votre assurance pour perte
ou vol.

2 Recevez les mises à jour sur les derniers produits

et les plus récentes technologies.

3 Téléchargez les manuels de l’utilisateur, comman-

dez les catalogues des produits, recherchez de
nouveaux produits, et bien plus.

Avant d’utiliser cet appareil

FRANÇAIS

Service après-vente pour un
produit Pioneer

Pour toute question, et en particulier pour toute
question relative au service après-vente (y compris
celles qui relèvent de la garantie), veuillez vous
adresser au revendeur ou au distributeur auprès de
qui vous avez acquis ce produit. Dans l’hypothèse
où vous ne pourriez pas être renseigné comme
vous le désirez, consultez l’une des sociétés
mentionnées ci-dessous.
N’expédiez pas le produit à l’une de ces sociétés,
quelle qu’en soit la raison, avant d’y avoir été
expressément invité.

7 Etats-Unis

Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404

7 Canada

Pioneer électroniques du Canada, Inc.
Département de service aux consomma­teurs
300 Allstate Parkway
Markham, Ontario L3R OP2
1-877-283-5901

Pour toute question concernant la garantie,
veuillez consulter le document Garantie Limitée
qui accompagne le produit.

Commande du gain

Le réglage des commandes de gain A
et B permet d’adapter la sortie de l’au­toradio à l’amplificateur Pioneer.En
principe, placez les controleurs de gain
sur la position NORMAL. Si le niveau
d’écoute est faible même lorsque la
commande de l’autoradio est sur la
position correspondant au maximum,
tournez ces commandes de gain dans
le sens des aiguilles d’une montre.
Inversement, si vous constatez de la
distorsion lorsque vous augmentez le
niveau de sortie de l’autoradio, tournez
ces commandes dans le sens contraire
des aiguilles d’une montre.

• Si vous n’utilisez qu’une seule
prise d’entrée, réglez sur la même
position, les commandes de gain
pour les haut-parleurs A et B.

• Choisissez la position NORMAL
si l’autoradio stéréo est équipé de
prises Cinch (RCA) (niveau de
sortie standard à 500 mV). Si cet
appareil est utilisé conjointement
avec un autoradio stéréo Pioneer
pourvu de prises Cinch (RCA) sur
lesquelles peuvent se trouver une
tension de sortie de 4 V ou plus,
réglez le niveau en fonction du
niveau de sortie de l’autoradio.

Témoin d’alimentation

Ce témoin s’éclaire lorsque
l’amplificateur est sous tension.

Sélecteur LPF (Filtre passe-bas)/HPF (Filtre passe-haut)

Positionnez le sélecteur LPF/HPF comme indiqué ci-dessous en tenant compte de l’autoradio et du
type du haut-parleur relié au connecteur de sortie.

Sélecteur Gamme des fréquences Type de haut- Remarques

LPF disponibles en sortie parleur

LPF (gauche) 80 Hz et inférieur avec une Haut-parleur Utilisez un haut-parleur

pente de –12 dB/oct. d’extrêmes graves d’extrêmes graves.

OFF (centre) Tout le spectre des fréquences Haut-parleur

pleine gamme

HPF (droite) 80 Hz et supérieur avec une Haut-parleur Choisissez cette position si

pente de –12 dB/oct. pleine gamme

les fréquences très graves
sont inutiles compte tenu
des haut-parleurs utilisés.

Sélecteur d’entrée

Dans le cas où deux voies sont
appliquées sur l’amplificateur, placez
ce sélecteur sur la position de gauche;
dans le cas de quatre voies, placez ce
sélecteur sur la position de droite.

Alimentation ................................................................................................................ 14,4 V CC (10,8 V à 15,1 V permis)

Mise à la masse .............................................................................................................................. Pôle négatif de la batterie

Consommation de courant ............................................................................................ 25 A (à la puissance continue, 4 Ω)

Consommation moyenne de courant* .................................................................................... 6,5 A (4 Ω pour quatre voies)

10 A (4 Ω pour deux voies)

Fusible ...................................................................................................................................................................... 40 A × 1

Dimensions ............................................................................................................ 300 mm (L) × 60 mm (H) × 269 mm (P)

Poids .................................................................................................................................................. 3,3 kg (sans les câbles)

Puissance maximale de sortie ........................................................................................ 80 W × 4 (4 Ω) / 200 W × 2 (4 Ω)

Puissance continue de sortie ................................ 40 W × 4 (pour 14,4 V, 4 Ω, 20 Hz à 20 kHz, avec une DHT de 0,2%)

100 W × 2 (pour 14,4 V, 4 Ω, 20 Hz à 20 kHz, avec une DHT de 0,8%)

50 W × 4 (pour 14,4 V, 2 Ω, 20 Hz à 20 kHz, avec une DHT de 0,8%)

Impédance de charge ........................................................................................................................ 4 Ω (2 Ω à 8 Ω permis)

(Montage ponté: 4 Ω à 8 Ω permis)

Réponse en fréquence .......................................................................................................... 10 Hz à 50 kHz (+0 dB, –1 dB)

Rapport signal/bruit ............................................................................................................................ 95 dB (Réseau IHF-A)

Distorsion .............................................................................................................................................. 0,01% (10 W, 1 kHz)

Séparation des voies ........................................................................................................................................ 70 dB (1 kHz)

Filtre passe-bas ........................................................................................................................ Fréquence de coupure: 80 Hz

Pente: –12 dB/oct.

Filtre passe-haut ...................................................................................................................... Fréquence de coupure: 80 Hz

Pente: –12 dB/oct.

Commande du gain ............................................................................................................................ RCA: 400 mV à 6,5 V

Haut-parleur: 1,6 V à 26 V

Niveau maximale / impédance d’entrée.................................................................................................. RCA: 6,5 V / 22 kΩ

Haut-parleur: 26 V / 40 kΩ

Puissance de sortie ........................................................................................ 40 W eff. × 4 voies

(4 Ω et 1 % DHT+N)

100 W eff. × 2 voies

(4 Ω et 1 % DHT+N)

50 W eff. × 4 voies

(2 Ω et 1 % DHT+N)

Rapport signal/bruit .............................................................. 80 dBA (Référence: 1 W sur 4 Ω)

Remarque:

• Les caractéristiques et la présentation peuvent être modifiées sans avis préalable à

fin d’amélioration.

* Consommation moyenne de courant

• Le courant moyen est proche du courant maximal lorsqu’un signal audio est

appliqué à l’entrée de l’amplificateur. Utilisez cette valeur lorsque vous désirez
calculer le courant total consommé par plusieurs amplificateurs de puissance.

Caractéristiques techniques

FRANÇAIS

Interrupteur BFC (Commande de

fréquence de battement)

Si l’on entend un battement pendant que l’on
écoute une transmission AM avec le stéréo
de la voiture, changer l’interrupteur BFC en
utilisant un petit tournevis standard de
pointe.

Diagramme A - Correct

Enceinte

+ -

de
8 Ω

Enceinte

+

-

de
8 Ω

L+ R-

Amplificateur

Pioneer

Branchement en pont de 4 Ω

Diagramme B - Incorrect

Enceinte

+ -

de
4 Ω

Enceinte

+

-

de
4 Ω

L+ R-

Amplificateur

Pioneer

Branchement en pont de 2 Ω

Raccordement de la borne
d’alimentation

• Utilisez le faisceau de câbles de liaison à la bat­terie (un câble rouge et un câble de masse) qui est
vendu séparément [RD-223]. Reliez le câble
rouge à la borne positive (+) de la batterie et le
câble de masse à la carrosserie du véhicule.

1. Faites passer le câble de liaison à la

batterie du compartiment moteur
vers l’intérieur du véhicule.

• Après avoir effectué tous les autres raccorde­ments de l’amplificateur, reliez la borne d’ali­mentation de l’amplificateur à la borne posi­tive (+) de la batterie.

2. Torsadez le câble de la batterie,
celui de masse et celui de la com­mande à distance.

3. Fixez une cosse à l’extrémité de
chaque câble. Les cosses ne sont pas
fournies.

• Utilisez un outil spécial, etc., pour sertir la

cosse sur le câble.

4. Reliez les câbles aux bornes.

• Serrez soigneusement les câbles au moyen

des vis.

ATTENTION

Faute de serrer soigneusement le câble de batterie
sur la borne au moyen d’une vis de borne, une éléva­tion importante de température de la borne peut se
produire et provoquer dommages et blessures, y
compris brûlures légères.

Raccordement des bornes de
sortie vers les haut-parleurs

1. Dénudez l’extrémité des câbles de
liaison aux haut-parleurs par une
pince ou un couteau sur 10 mm env­iron et torsadez les brins des câbles.

2. Fixez une cosse à l’extrémité de
chaque câble de haut-parleur. Les
cosses ne sont pas fournies.

• Utilisez un outil spécial, etc., pour sertir la

cosse sur le câble.

3. Reliez les câbles de liaisons aux
haut-parleurs aux bornes de sortie
vers les haut-parleurs.

• Serrez soigneusement les cosses au moyen

des vis.

Raccordement de l’appareil

FRANÇAIS

PRÉCAUTION

• Pour éviter tout risque de court-circuit ou
d’endommager cet appareil, débranchez le câble relié
à la borne négative (–) de la batterie, au niveau de
cette borne.

• Fixez les câbles au moyen de colliers ou du ruban
adhésif. Lorsque l’isolant du câble peut être
endommagé par une pièce métallique, assurez sa
protection en le gainant de ruban adhésif.

• Faites cheminer les câbles en évitant les zones
chaudes telles que les bouches du chauffage. La
chaleur peut endommager l’isolant et il peut en
résulter un court-circuit si l’âme du câble vient en
contact avec la carrosserie.

• Assurez-vous que les câbles ne gênent en rien la
manoeuvre des organes mobiles tels que rails de siège
mais aussi levier de frein de stationnement, pédale de
frein, etc.

• Veillez à ce qu’aucun câble ne soit en court­circuit, faute de quoi le circuit de protection
pourrait être dans l’incapacité de remplir son office.

• N’alimentez pas un appareil par un piquage sur le
câble qui alimente un autre appareil. Ce câble n’a
peut-être pas la section suffisante pour supporter sans
danger l’intensité consommée par les deux appareils.

• Ne remplacez pas le fusible par un fusible de plus
grande valeur ou de plus grand calibre. L’utilisation
d'un fusible inadapté peut entraîner une surchauffe et
de la fumée, et peut provoquer l’endommagement de
l’appareil et des blessures, y compris des brûlures.

PRÉCAUTION:

Pour éviter toute anomalie ou blessure

• Ne reliez pas à la masse le câble (–) d’un
haut-parleur; ne reliez pas ensemble plusieurs câbles
négatifs de haut-parleurs.

• Cet appareil est conçu pour les véhicules
alimentés par une batterie 12 V dont le pôle négatif
est à la masse. Avant d’installer cet appareil, con­trôlez la tension de la batterie.

• Si vous conservez l’autoradio en fonctionnement
alors que le moteur est arrêté ou tourne au ralenti, la
batterie peut être déchargée au bout d’un
certain temps. Pour éviter cela, mettez l’autoradio
hors tension.

• Si le câble de commande à distance de l’amplificateur
est relié à la borne d’alimentation par l’intermédiaire
du contacteur d’allumage (12 V CC), l’amplificateur
sera sous tension dès que vous mettrez le contact, et
cela quelle que soit la situation de l’autoradio. En
conséquence, la batterie peut être rapidement
déchargée si le moteur ne tourne pas, ou tourne au
ralenti.

• Les haut-parleurs qui sont connectés à l’amplificateur
doivent se conformer aux standards suivants. Sinon,
ils pourraient prendre feu, fumer ou être endom­magés. L’impédance de parleur doit être de 2 Ω à 8
Ω. Mais dans le cas où il deux chaines ou un autre
pont de connecteur, son impédance peut être de 4 Ω à
8 Ω.

• Installez le câble de liaison à la batterie, vendu
séparément, et faites-le cheminer aussi loin que possi­ble des câbles de liaison aux haut-parleurs. Installez
le câble de liaison à la batterie, vendu séparément, le
câble de masse, les câbles de liaison aux haut-par­leurs et l’amplificateur aussi loin que possible de
l’antenne, du câble d’antenne et du syntoniseur.

• Les câbles de cet appareil et ceux d’autres appareils
peuvent fort bien ne pas être de la même couleur
bien que remplissant la même fonction. Pour relier
cet appareil à un autre appareil, utilisez le manuel de
chacun et effectuez les raccordements en ne tenant
compte que de la fonction de chaque câble.

Voie de sortie Type de haut-parleur Puissance

Quatre voies

Haut-parleur d’extrêmes graves P. nominale d’entrée: 45 W minimum
Autre que haut-parleur d’extrêmes graves P. maximale d’entrée: 80 W minimum

Deux voies

Haut-parleur d’extrêmes graves P. nominale d’entrée: 120 W minimum

Autre que haut-parleur d’extrêmes graves P. maximale d’entrée: 200 W minimum
Trois voies Sortie Haut-parleur d’extrêmes graves P. nominale d’entrée: 45 W minimum
haut-parleur A Autre que haut-parleur d’extrêmes graves P. maximale d’entrée: 80 W minimum
Trois voies Sortie Haut-parleur d’extrêmes graves P. nominale d’entrée: 120 W minimum
haut-parleur B Autre que haut-parleur d’extrêmes graves P. maximale d’entrée: 200 W minimum

Schéma de raccordement

Fusible (30 A)

Passe-câble
caoutchouté

Câble rouge de liaison à la batterie [RD-223]
(vendu séparément)
Après avoir effectué tous les autres raccordements de
l’amplificateur, reliez ce câble à la borne positive (+) de la
batterie.

Câble de masse (noir) [RD-223] (vendu séparément)
Reliez ce câble à la carrosserie du véhicule.

Prises Cinch (RCA) de
sortie de l’autoradio

Câble de liaison munis de prises
Cinch (RCA) (Vendus séparément).

Borne d’entrées de haut-parleur
Voir Section “Usage de l’entrée de
haut-parleur”.

Fusible (30 A)

Le devant

Prises d’entrée B Cinch
(RCA)

Fusible (30 A)

Comparti­ment
moteur

Intérieur du
véhicule

Percez un trou
de 14 mm
dans le tablier.

Engagez le passe-câble en
caoutchouc dans le perçage pour
assurer la protection du câble.

Borne positive

Fusible (30 A)

Borne de masse (GND)

Borne d’ali­mentation

Câble de la batterie

Borne de commande à
distance d’alimentation

Câble de commande
à distance d’alimen­tation

Câble de masse

Borne de
sortie vers un
haut-parleur

Câble de liaison
à un haut-parleur

Vis de borne

Amplificateur muni
de prises d’entrée
Cinch (RCA)

Entrée Cinch (RCA)

Sortie extérieure
Si une seule prise d’entrée est
utilisée, ne branchez rien sur la
prise d’entrée Cinch B (RCA).

Bornier de sortie pour
le haut-parleur
Reportez-vous à la
section “Raccordement
des haut-parleurs et des
câbles”.

Fusible (40 A)

Câble de commande à distance d’alimentation (vendu séparément)
Reliez la fiche mâle de ce câble à la borne de commande à distance de
l’autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit
être reliée à la prise de commande de l’antenne motorisée. Si
l’autoradio ne possède par de prise pour commande à distance de la
mise sous tension, reliez la fiche mâle à une borne d’alimentation en
passant par le contacteur d’allumage.

Prises d’entrée A Cinch (RCA)

Prise de sortie Cinch (RCA)

Câble de liaison munis de prises
Cinch (RCA) (vendus séparément).

L’arrière

Sélecteur d’entrée
Dans le cas où deux voies sont
appliquées sur l’amplificateur, placez
ce sélecteur sur la position de gauche;
dans le cas de quatre voies, placez ce
sélecteur sur la position de droite.

Usage de l’entrée de haut-parleur

Sélection du joint d’entrée du haut-parleur
fourni avec la voiture, dont la connection
de sortie pour le haut-parleur à stéréo sera
liée à l’amplifier.

• Ne connecteur pas l’entrée de haut-parleur et
l’entrée de RCA en même temps.

7 Connexion lors de l’utilisation de l’en-

trée du haut-parleur

Sortie de haut-parleur

Autoradio

Connecteur d’entrée de
haut-parleur
À la borne d’entrée du
haut-parleur de cet
appareil.

Blanc/noir:
gauche ≠

Blanc:
gauche +

Gris/noir:
droite ≠

Gris :
droite +

PRECAUCION

No reemplace nunca el fusible por uno con
un valor de régimen mayor que el fusible
original. El uso de un fusible inadecuado
podría causar el sobrecalantamiento o
humo, así como podría causar daños al
producto y lesiones, incluyendo
quemaduras.

PRECAUCION

NO instale o use el amplificador Pioneer
mediante la conexión de los cables de las
bocinas de 4 Ω nominales (o menos) en paralelo
para lograr un modo en puente de 2 Ω (o
menos) (Diagrama B).
Realizar un puente incorrecto podría resultar en
un sobrecalentamiento y daño del amplificador,
así como en un desprendimiento de humo del
mismo. La superficie del amplificador podría
también ponerse caliente al tacto y resultar en
quemaduras ligeras.
Para instalar o usar adecuadamente el modo de
puente para un amplificador de dos canales y
lograr una carga de 4 Ω, conecte los cables de
dos bocinas de 8 Ω en paralelo con Izquierdo +
y Derecho – (Diagrama A), o use una sola
bocina de 4 Ω. Para un amplificador de cuatro
canales, siga el diagrama de la conexión de
salida de la bocina para crear un puente como se
muestra en la parte posterior del amplificador, y
conecte los cables de dos bocinas de 8 Ω en
paralelo para lograr una carga de 4 Ω o use una
sola bocina de 4 Ω por canal.
Si tiene preguntas o dudas, comuníquese con el
distribuidor Pioneer autorizado en su localidad o
llame al Servicio al Cliente de Pioneer.

ADVERTENCIA

• Siempre utilice el cable de batería rojo especial y
el cable de tierra [RD-223], vendidos separada­mente. Conecte el cable de batería directamente al
terminal positivo de la batería del vehículo (+) y
el cable de tierra a la carrocería del vehículo.

• No toque en el amplificador con las manos
mojadas. Caso contrario, usted puede llevar un
choque eléctrico. Igualmente, no toque en el
amplificador cuando esté mojado.

• Para seguridad del tráfico y para mantener condi­ciones de conducción seguras, mantenga el volu­men suficientemente bajo de manera que aun se
pueda escuchar el sonido del tráfico normal.

• Verifique las conexiones del suministro de energía
y altavoces para ver si el fusible del cable de
batería vendido separadamente o el fusible del
amplificador se queman. Detecte la causa y solu­cione el problema, y reemplace el fusible con un
otro del mismo tamaño y régimen.

• Para evitar mal funcionamiento del amplificador y
altavoces, el circuito de protección cortará la ali­mentación al amplificador (el sonido se detendrá)
cuando se produzca una situación anormal. En tal
caso, apague el sistema y verifique la conexión de
la alimentación y altavoces. Detecte la causa y
resuelva el problema.

• Contacte a su distribuidor si no puede detectar la
causa.

• Para evitar choques eléctricos o cortocircuitors
durante la conexión e instalación, asegúrese de
desconectar el terminal negativo (–) de la batería
antes de proceder.

• Confirme que ninguna parte quede detrás del
panel, cuando perfore un orificio para la insta­lación del amplificador. Asegúrese de proteger
todos los cables y equipos importantes, tales como
líneas de combustibles, líneas de frenos y el
cableado eléctrico.

• NO permita que el amplificador entre en contacto
con líquidos debido a, por ejemplo, la localización
donde el amplificador esté instalado. Esto podría
causar una sacudida eléctrica. El contacto con
líquidos también podría causar daños y sobreca­lentamiento al amplificador e altavoces. Además,
la superficie del amplificador y la superficie de
cualquier altavoz instalado también podrían pon­erse muy calientes al tacto, pudiendo causar
pequeñas quemaduras.

Diagrama A - Correcto

A

ltavoz

de

8 Ω

A

ltavoz

de

8 Ω

+ -

Amplificador

Pioneer

Modo de conexión en

puente de 4 Ω

A

ltavoz

de

4 Ω

A

ltavoz

de

4 Ω

Amplificador

Pioneer

Modo de conexión en

puente de 2 Ω

+

L+ R-

-

Diagrama B - Incorrecto

+ -

+

L+ R-

-

Gracias por haber adquirido este producto
PIONEER. Este producto ha sido diseñado
para le proporcionar muchos años de dis­frute.
PIONEER SUGIERE QUE SE PIDA LA
INSTALACIÓN A UN ESPECIALISTA
DE INSTALACIÓN DEBIDO A LA
COMPLEJIDAD DE ESTE PRODUCTO.
Lea todas las instrucciones y ADVER-
TENCIAS en este manual antes de inten­tar operar el producto. En caso de cues­tiones, póngase en contacto con su
revendedor autorizado de Pioneer o con un
especialista de instalación más próximo.

Registro del producto

Visítenos en el siguiente sitio:

1 Registre su producto. Conservaremos los datos de

su compra archivados para que pueda consultar
esta información en el caso de que deba efectuar
un reclamo al seguro ante una eventualidad tal
como pérdida o robo.

2 Reciba informes actualizados sobre los últimos

productos y tecnologías.

3 Descargue manuales de instrucciones, solicite

catálogos de productos, busque nuevos productos
y disfrute de muchos beneficios más.

Antes de usar este producto

ESPAÑOL

PRÉCAUTION

• N’installez pas l’appareil:
—dans un endroit où il pourrait blesser un occu-

pant du véhicule en cas d’arrêt brusque;

—dans un endroit où il pourrait gêner le con-

ducteur, par exemple devant son siège.

• Veillez à ce que les câbles ne puissent pas être

pincés et endommagés par les sièges, ce qui peut
conduire à un court-circuit.

• Avant d’effectuer un perçage requis par l’installa-

tion de l’amplificateur, assurez-vous que vous
pouvez le faire sans danger pour les câbles, canal­isations, flexibles, etc., qui sont placés derrière le
panneau que vous devez percer.

• Posez les vis autotaraudeuses de manière que leur

extrémité ne puisse pas endommager les câbles. Il
est important que l’isolant d’un câble ne soit pas
endommagé par le frottement sur une pièce, ce
qui pourrait ultérieurement entraîner un court-cir­cuit.

• NE LAISSEZ PAS l’amplificateur entrer en con-

tact avec des liquides à cause, par exemple, de
l’emplacement où il a été placé. Cela pourrait
entraîner une secousse électrique. De plus, le con­tact avec un liquide pourrait endommager l’am­plificateur et les enceintes, produire de la fumée
ou surchauffer l’appareil. Enfin, la surface de
l’amplificateur et des enceintes connectées peut
devenir chaude au toucher et entraîner de légères
brûlures.

• Pour effectuer convenablement l’installation,

utilisez les pièces fournies et procédez comme il
est indiqué. L’utilisation de pièces autres que
celles fournies peut endommager l’amplificateur.

• Ne remplacez pas le fusible par un fusible de plus

grande valeur ou de plus grand calibre.
L’utilisation d'un fusible inadapté peut entraîner
une surchauffe et de la fumée, et peut provoquer
l’endommagement de l’appareil et des blessures, y
compris des brûlures.

PRÉCAUTION:

Pour éviter toute anomalie de fonction­nement ou blessure

• Pour que la chaleur puisse se dissiper sans mal,

respectez ce qui suit:

—veillez à ce qu’un espace dégagé existe au-

dessus de l’amplificateur;

—ne recouvrez pas l’amplificateur d’un tapis ou

d’une moquette.

• NE LAISSEZ PAS l’amplificateur entrer en con-

tact avec des liquides à cause, par exemple, de
l’emplacement où il a été placé. Cela pourrait
entraîner une secousse électrique.

De plus, le contact avec un liquide pourrait
endommager l’amplificateur et les enceintes, pro­duire de la fumée ou surchauffer l’appareil. Enfin,
la surface de l’amplificateur et des enceintes con­nectées peut devenir chaude au toucher et entraîn­er de légères brûlures.

• N’installez pas l’amplificateur sur une surface
instable telle que le tapis amovible cachant la roue
de secours.

• Le meilleur emplacement d’installation dépend du
véhicule, mais, quoi qu’il en soit, doit être rigide
et solide.

• Effectuez tout d’abord des raccordements tempo­raires pour vous assurer que l’amplificateur et les
autres appareils fonctionnent correctement.

• Choisissez un emplacement qui permette le retrait
sans peine de la roue de secours, du cric et de la
boîte à outils.

Exemple d’installation sur le tapis
de sol ou sur le châssis

1. Posez l’amplificateur à l’emplace-

ment choisi. Introduisez les vis auto­taraudeuses fournies (4 × 18 mm)
dans les perçages. Appuyez ferme­ment sur les vis au moyen d’un
tournevis pour marquer les points
de perçage.

2. Percer des trous de 2,5 mm de

diamètre aux emplacements mar­qués puis fixez l’amplificateur soit à
travers le tapis, soit directement sur
le châssis.

Installation

FRANÇAIS

Percer un trou de 2,5 mm de
diamètre

Vis autotaraudeuses
(4 × 18 mm)

Tapis ou
châssis

Servicio posventa para
productos Pioneer

Póngase en contacto con el revendedor o dis­tribuidor al que compró este producto para obtener
el servicio posventa (incluidas las condiciones de
garantía) o cualquier otra información. En caso de
que no esté disponible la información necesaria,
póngase en contacto con las empresas enumeradas
abajo.
No envíe su producto para su reparación a las
empresas cuyas direcciones se indican abajo sin
haberse puesto antes en contacto con ellas.

7 EE.UU.

Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404

7 CANADÁ

Pioneer Electronics of Canada, Inc.
CUSTOMER SATISFACTION
DEPARTMENT
300 Allstate Parkway
Markham, Ontario L3R OP2
1-877-283-5901

Para obtener información sobre la garantía, véase la
hoja de Garantía limitada adjunta a este producto.

Raccordement des haut-parleurs
et des câbles

Les haut-parleurs peuvent fonctionner
selon trois modes: quatre voies, trois voies
(stéréo + mono) ou deux voies (stéréo,
mono). Connecter les fils du haut-parleur
pour se conformer au mode suivant les
figures cidessous.

• Dans le cas du mode quatre voies ou
trois voies, si une seule prise d’entrée est
utilisée, ce qui est le cas lorsque
l’autoradio stéréo ne possède qu’une
seule sortie (sortie sur prise Cinch
(RCA)), branchez cette prise à la prise
d’entrée Cinch A (RCA) et ne branchez
rien sur la prise d’entrée Cinch B (RCA).

• Dans le cas du mode deux voies, rac­cordez les fiches Cinch à la prise d’en­trée Cinch A.

Mode quatre voies

Mode trois voies

Mode deux voies (stéréo)

Mode deux voies (mono)

+

≠

+

≠

+

≠

≠

+

+

+

≠

≠

+

≠

+

≠

+

≠

≠

+

≠

+

(Gauche)
Sortie haut-parleur B
(Droite)

(Droite)
Sortie haut-parleur A
(Gauche)

Sortie haut-parleur B
(Mono)

(Droite)
Sortie haut-parleur A
(Gauche)

Haut-parleur
(Gauche)

Haut-parleur
(Droite)

Haut-parleur
(Mono)

Haut-parleur
(Mono)

Raccordement de l’appareil

FRANÇAIS

Conexión del terminal de
alimentación

• Siempre utilice el cable de batería rojo especial y
el cable de tierra [RD-223], vendidos separada­mente. Conecte el cable de batería directamente al
terminal positivo de la batería del vehículo (+) y
el cable de tierra a la carrocería del vehículo.

1. Pase el cable de batería desde el

compartimiento del motor al interi­or del vehículo.

• Luego de hacer todas las otras conexiones al
amplificador, conecte el terminal del conduc­tor de batería del amplificador al terminal
positivo (+) de la bateria.

2. Tuerza el cable de batería, cable de
puesta a tierra y cable de control
remoto del sistema.

3. Fije las orejetas a los extremos de
los cables. Orejetas no suministra­dos.

• Utilice alicates, etc. para plegar las orejetas a

los cables.

4. Conecte los cables al terminal.

• Fijar los cables firmemente utilizando los

tornillos para terminales.

ADVERTENCIA

Dejar de apretar firmemente el cable de puesta a tier­ra al terminal usando los tornillos para terminales
podría causar el sobrecalentamiento del área de los
terminales, así como podría causar daños y lesiones
incluyendo pequeñas quemaduras.

Conexión del terminal de salida
de altavoz

1. Desnude la extremidad de los cables
de altavoces utilizando alicates o
una tajadera por aproximadamente
10 mm y tuérzala.

2. Fije las orejetas a los extremos de
los cables de altavoz. Orejetas no
suministrados.

• Utilice alicates, etc. para plegar las orejetas a

los cables.

3. Conecte los cables de altavoz al
terminal de salida de altavoz.

• Fije los cables firmemente utilizando los

tornillos para terminales.

Conexión de la unidad

ESPAÑOL

Ajuste de esta unidad

ESPAÑOL

Indicador de alimentación

El indicador de alimentación se
ilumina cuando la unidad se

encuentra activada.

PRECAUCION

• Quite el terminal negativo (–) de la batería para evitar
riesgo de cortocircuitos y daño a la unidad.

• Asegure el alambrado con abrazaderas de cable o
cinta adhesiva. Para proteger el alambrado, envuelva
cinta adhesiva alrededor de ellos en donde contacta
con partes metálicas.

• No tienda cables por donde puedan calentarse, por
ejemplo donde el calentador sople sobre ellos. Si la
aislación se calienta, podría resultar dañada, resultan­do en cortocircuito a través de la carrocería del
vehículo.

• Asegúrese que los alambres no interfieran con partes
móviles del vehículo como la palanca de cambios, el
freno de mano o el mecanismo de deslizamiento de
los asientos.

• No corte ningún cable. De otra manera, el circuito de
protección podría no funcionar cuando debiera.

• Nunca alimente otro equipo cortando la aislación del
cable de alimentación y conectándolo al cable. La
capacidad de corriente del cable será excedida, cau­sando sobrecalentamiento.

• No reemplace nunca el fusible por uno con un valor
de régimen mayor que el fusible original. El uso de
un fusible inadecuado podría causar el sobrecalan­tamiento o humo, así como podría causar daños al
producto y lesiones, incluyendo quemaduras.

Canal de altavoces

Tipo de altavoz Alimentación

Cuatro canales

Altavoz de graves secundario Entrada nominal: 45 W mín.
Diferente a un altavoz de graves secundario Entrada máxima: 80 W mín.

Dos canales

Altavoz de graves secundario Entrada nominal: 120 W mín.

Diferente a un altavoz de graves secundario Entrada máxima: 200 W mín.
Salida de altavoz A Altavoz de graves secundario Entrada nominal: 45 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 80 W mín.
Salida de altavoz B Altavoz de graves secundario Entrada nominal: 120 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 200 W mín.

PRECAUCION:

Para evitar daños y/o lesiones

• No conecte a tierra (masa) el cable del altavoz direc­tamente ni conecte un cable negativo (–) a varios
altavoces.

• Esta unidad es para vehículos con una batería de 12
voltios y terminal negativo a tierra. Antes de instalar
en un vehículo de recreación, camión u ómnibus, ver­ifique el voltaje de la batería.

• Si el sistema estereofónico del coche está funcionan­do por un largo período de tiempo mientras el motor
permanece inactivo o en marcha al ralentí, la batería
puede agotarse. Apague el estéreo de automóvil cuan­do el motor se encuentre funcionando en marcha al
ralentí o permanece inactivo.

• Si el cable del control remoto del sistema del amplifi­cador se conecta al terminal de alimentación a través
del interruptor de encendido (12 V de CC), el ampli­ficador estará siempre activado cuando el encendido
está activado, sin considerar de si el estéreo de
automóvil se encuentra activado o desactivado.
Debido a esto, la batería puede agotarse si deja el
motor funcionando en marcha al ralentí o permanece
inactivo.

• Los altavoces a ser conectados al amplificador deben
estar conforme con las normas listadas debajo. Si no
cumplen con las normas, pueden combustionar, emi­tir humos o dañarse. El impedimiento altavoz debe
estar de 2 Ω a 8 Ω, pero en caso de que dos canales y
otros puentes contecten, el impedimiento de altavoz
debe ester de 4 Ω a 8 Ω.

• Instale y coloque el cable de batería vendido sepa­radamente lo más alejado posible de los cables de los
altavoces. Instale y coloque el cable de batería y
cable de tierra vendidos separadamente, los cables de
los altavoces, y el amplificador lo más alejados posi­ble de la antena, cable de antena y sintonizador.

• Los cables para esta unidad y aquéllas para las
unidades pueden ser de colores diferentes aun si
tienen la misma función. Cuando se conecta esta
unidad a otra, refiérase a los manuales de ambas
unidades y conecte los cables que tienen la misma
función.

Diagrama de conexión

Ojal

Cable de batería rojo especial [RD-223]
(en venta por separado)
Después de realizar todas las conexiones al amplificador,
conecte el terminal del conductor de batería del amplifi­cador al terminal positivo (+) de la batería.

Cable de puesta a tierra (negro) [RD-223]
(en venta por separado)
Conecte a una carrocería metálica o chasis.

Fusible (40 A)

Estéreo de automóvil
con tomas con
conector de salida
RCA

Conexión de cable con los enchufes de
conector RCA (en venta por separado).

Tomas de conector
de entrada RCA B

Fusible (30 A)

Fusible (30 A)

Lado delantero

Fusible (30 A)

Comparti­miento del
motor

Interior del
vehículo

Perfore un orifi­cio de 14 mm en
la carrocería del
vehículo.

Inserte el ojal de caucho
de la junta tórica en la
corrocería del vehículo.

Terminal positivo

Fusible (30 A)

Terminal GND

Terminal
POWER

Cable de batería

Terminal de control
remoto del sistema

Cable del control
remoto del sistema

Cable de puesta
a tierra

Terminal
de salida de
altavoz

Cable de
altavoz

Torrillo de terminal

Control de ganancia

El ajuste de los controles de
ganancia A y B le ayuda a igualar
la salida del equipo estéreo para
automóvil al amplificador Pioneer.
Normalmente, ajuste los controles
de ganancia a la posición NOR­MAL. Si la potencia de salida está
baja aún cuando se aumenta el vol­umen del equipo estéreo del
automóvil, gire esos controles a la
derecha. Si se produce distorsión
cuando se aumenta el volumen del
equipo estéreo de automóvil, gire
los controles a la izquierda.

• Si se usa solamente un enchufe de
entrada, ajuste los controles de
ganancia para las salidas de altavoz
A y B a la misma posición.

• Cuando se usa un estéreo de
automóvil equipado con RCA
(salida estándar de 500 mV),
ajuste a la posición NORMAL.
Cuando use con un estéreo de
automóvil Pioneer equipado con
RCA con una salida máxima de
4 V o más, ajuste el nivel para
adecuarse al nivel de salida del
estéreo del automóvil.

Interruptor de selección de

entrada

Para la entrada de dos canales,
deslice este interruptor hacia la
izquierda. Para la entrada de cuatro
canales, deslice este interruptor
hacia la derecha.

Amplificador con
tomas con conector
de entrada RCA

Entrada RCA

Salida externa
Si se usa solamente un enchufe de
entrada, no conecte nada a la toma
de entrada RCA B.

Interruptor de selección de entrada
Para la entrada de dos canales, deslice
este interruptor hacia la izquierda. Para
la entrada de cuatro canales, deslice
este interruptor hacia la derecha.

Terminal de entrada de altavoz
Vea la sección “Uso de la entrada
de altavoz”.

Tomas de conector
de salida RCA

Tomas de conector de entrada RCA A

Conexión de cable con los
enchufes de conector RCA
(en venta por separado).

Lado trasero

Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto
de sistema del equipo estéreo para automóvil (SYSTEM REMOTE
CONTROL). El terminal hembra puede ser conectado al terminal de
control del relé de antena. Si el estéreo de automóvil no tiene un
terminal de control remoto del sistema, conecte el terminal macho al
terminal de alimentación a través del interruptor de encendido.

Terminal de salida de altavoz
Vea la sección “Conexión de
los altavoces y cables de
entrada” para las instrucciones
de conexión del altavoz.

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto)

Ajuste el interruptor de selección LPF/HPF de la manera siguiente, de acuerdo al tipo de altavoz que se
encuentra conectado al conector de salida de altavoz y al sistema estéreo de automóvil:

Interruptor de Gama de frecuencia Tipo de Observaciones

selección LPF/HPF de audio a ser generada altavoz

LPF (izquierda) 80 Hz o menos con pendiente Altavoz de graves Conecte a un altavoz

de corte de –12 dB/oct. secundario de graves secundario.
OFF (central) Gama completa Gama completa
HPF (derecha) 80 Hz o más con pendiente Gama completa Utilice si desea cortar la

de corte de –12 dB/oct. gama de frecuencia muy

baja debido a que no es
necesaria para el altavoz
que está usando.

Interruptor BFC (Control de la

frecuencia de batido)

Si escucha sonidos de batido mientras está
recibiendo una emisora de AM con su estéreo
de automóvil, cambie el interruptor BFC
usando un destornillador pequeño.

Alimentación .......................................................................................................... CC 14,4 V (10,8 V a 15,1 V permisible)

Sistema de puesta a tierra .................................................................................................................................. Tipo negativo

Consumo de corriente.............................................................................................................. 25 A (potencia continua, 4 Ω)

Consumo de corriente promedio* ........................................................................................ 6,5 A (4 Ω para cuatro canales)

10 A (4 Ω para dos canales)

Fusible ........................................................................................................................................................................ 40 A × 1

Dimensiones ...................................................................................................... 300 mm (An) × 60 mm (Al) × 269 mm (Pr)

Peso .............................................................................................. 3,3 kg (No se incluyen los conductores para el cableado)

Potencia de salida máxima .............................................................................................. 80 W × 4 (4 Ω) / 200 W × 2 (4 Ω)

Potencia de salida continua............................................................ 40 W × 4 (en 14,4 V, 4 Ω, 20 Hz a 20 kHz, 0,2% THD)

100 W × 2 (en 14,4 V, 4 Ω, 20 Hz a 20 kHz, 0,8% THD)

50 W × 4 (en 14,4 V, 2 Ω, 20 Hz a 20 kHz, 0,8% THD)

Impedancia de carga .................................................................................................................. 4 Ω(2 Ωa 8 Ωpermisible)

(Acoplamiento en derivación: 4 Ωa 8 Ωpermisible)

Respuesta de frecuencia........................................................................................................ 10 Hz a 50 kHz (+0 dB, –1 dB)

Relación de señal a ruido ........................................................................................................................ 95 dB (IHF-Red A)

Distorsión .............................................................................................................................................. 0,01% (10 W, 1 kHz)

Separación de canales ...................................................................................................................................... 70 dB (1 kHz)

Filtro de paso bajo ...................................................................................................................... Frecuencia de corte: 80 Hz

Pendiente de corte: –12 dB/oct

Filtro de paso alto ........................................................................................................................ Frecuencia de corte: 80 Hz

Pendiente de corte: –12 dB/oct

Control de ganancia ............................................................................................................................ RCA: 400 mV a 6,5 V

Altavoz: 1,6 V a 26 V

Impedancia / nivel de entrada máxima .................................................................................................. RCA: 6,5 V / 22 k

Ω

Altavoz: 26 V / 40 k

Ω

Potencia de salida .................................................................................. 40 W RMS × 4 canales

(4 Ω y 1 % THD+N)

100 W RMS × 2 canales

(4 Ω y 1 % THD+N)
50 W RMS × 4 canales
(2 Ω y 1 % THD+N)

Relación de señal a ruido ...................................................... 80 dBA (Referencia: 1 W en 4 Ω)

Nota:

• Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo

aviso debido a mejoramientos.

*Consumo de corriente promedio

• El consumo de corriente promedio es casi el consumo de corriente máximo de esta

unidad, cuando se ingresa una señal de audio. Utilice este valor cuando tenga que
trabajar con la corriente total consumida por múltiples amplificadores de potencia.

Especificaciones

ESPAÑOL

PRECAUCION

• No lo instale en:
—Donde podría lesionar al conductor o a los

pasajeros si se detiene el vehículo brusca­mente.

—Donde podría interferir con el conductor,

como por ejemplo en el piso en frente al
asiento del conductor.

• Asegúrese que los cables no se enganchen en el

mecanismo deslizante de los asientos, resultando
en cortocircuito.

• Confirme que ninguna parte quede detrás del

panel, cuando perfore un orificio para la insta­lación del amplificador. Asegúrese de proteger
todos los cables y equipos importantes, tales como
líneas de combustibles, líneas de frenos y el
cableado eléctrico.

• Instale los tornillos de conexión de manera tal que

la punta del tornillo no toque ningún cable. Esto
es importante para evitar que los cables se corten
por vibración del automóvil, lo que podría causar
un incendio.

• NO permita que el amplificador entre en contacto

con líquidos debido a, por ejemplo, la localización
donde el amplificador esté instalado. Esto podría
causar una sacudida eléctrica. El contacto con
líquidos también podría causar daños y sobreca­lentamiento al amplificador e altavoces. Además,
la superficie del amplificador y la superficie de
cualquier altavoz instalado también podrían pon­erse muy calientes al tacto, pudiendo causar
pequeñas quemaduras.

• Para asegurar una instalación apropiada, utilice las

partes suministradas de la manera especificada. Si
se utiliza cualquier otra parte que no sean las sum­inistradas, puede dañarse las partes internas del
amplificador, o pueden aflojarse y el amplificador
puede dejar de funcionar.

• No reemplace nunca el fusible por uno con un

valor de régimen mayor que el fusible original. El
uso de un fusible inadecuado podría causar el
sobrecalantamiento o humo, así como podría
causar daños al producto y lesiones, incluyendo
quemaduras.

PRECAUCION:

Para evitar fallas de funcionamiento y/o
lesiones

• Para asegurar la disipación de calor apropriada del

amplificador, cuide de lo siguiente durante la
instalación.

—Permita un espacio adecuado en la parte supe-

rior del amplificador para una ventilación
apropiada.

—No cubra el amplificador con la cubierta de

piso o alfombra.

• NO permita que el amplificador entre en contacto

con líquidos debido a, por ejemplo, la localización
donde el amplificador esté instalado. Esto podría
causar una sacudida eléctrica. El contacto con
líquidos también podría causar daños y sobreca­lentamiento al amplificador e altavoces.

Además, la superficie del amplificador y la super­ficie de cualquier altavoz instalado también
podrían ponerse muy calientes al tacto, pudiendo
causar pequeñas quemaduras.

• No instale el amplificador sobre superficies
inestables como el tablero del neumático de
repuesto.

• Confirme que ninguna parte quede detrás del
panel, cuando perfore un orificio para la insta­lación del amplificador. Asegúrese de proteger
todos los cables y equipos importantes, tales como
líneas de combustibles, líneas de frenos y el
cableado eléctrico.

• Realice primero conexiones provisorias y com­pruebe que el amplificador y el sistema operan
adecuadamente.

• Para asegurar una instalación apropiada, utilice las
partes suministradas de la manera especificada. Si
se utiliza cualquier otra parte que no sean las
suministradas, puede dañarse las partes internas
del amplificador, o pueden aflojarse y el amplifi­cador puede dejar de funcionar.

Ejemplo de instalación en la
alfombra del piso o en el chasis

1. Ubique el amplificador en la posi-

ción en donde va a ser instalado.
Inserte los tornillos autoterrajantes
suministrados (4 × 18 mm) en los
orificios de los tornillos. Presione los
tornillos con un destornillador de
modo que puedan dejar puntos mar­cados de la posición en donde irán
los orificios para la instalación.

2. Perfore orificios de 2,5 mm de

diámetro en el punto marcado, e
instale el amplificador, ya sea en la
alfombra o directamente en el
chasis.

Instalación

ESPAÑOL

Conexión de los altavoces y
cables de entrada

El modo de salida de altavoz puede ser de
cuatro canales, tres canales (estéreo + mono)
o dos canales (estéreo, mono). Conecte los
cables de altavoz para ajustarse al modo
según los diagramas mostrados abajo.

• En el modo de cuatro canales o tres
canales, si se usa solamente un enchufe
de entrada, como en el caso de una sola
salida (salida RCA), conecte el enchufe
a la toma de conector de entrada RCA
A, pero no conecte un enchufe a la toma
de conector de entrada RCA B.

• En el modo de dos canales, conecte los
enchufes de conector RCA a la toma de
conector de RCA A.

Modo de cuatro canales

Modo de tres canales

Modo de dos canales (estéreo)

Modo de dos canales (mono)

+

≠

+

≠

+

≠

≠

+

+

+

≠

≠

+

≠

+

≠

+

≠

≠

+

≠

+

Conexión de la unidad

ESPAÑOL

Perfore un orificio de
2,5 mm de diámetro

Tornillos autoterrajantes
(4 × 18 mm)

Alfombra
del piso o
chasis

(Izquierdo)
Salida de altavoz B
(Derecho)

(Derecho)
Salida de altavoz A
(Izquierdo)

Salida de altavoz B
(Mono)

(Derecho)
Salida de altavoz A
(Izquierdo)

Altavoz (Derecho)

Altavoz (Izquierdo)

Altavoz (Mono)

Altavoz (Mono)

Uso de la entrada de altavoz

Conecte los hilos de la salida de altavoz
del estéreo de automóvil al amplificador
usando el conector de entrada de altavoz
suministrado.

• No poder conectar tanto la entrada de RCA y
la entrada de altavoz al mismo tiempo.

7 Conexiones cuando se usa la entrada

de altavoz

Salida de altavoz

Estéreo de
automóvil

Conector de entrada de altavoz
Al terminal de entrada de
altavoz de esta unidad.

Gris/negro:
Derecha ≠

Blanco/negro:
Izquierda ≠

Blanco:
Izquierda ≠

Gris:
Derecha +
