Pioneer DJM-3000 User Manual

DJ MIXER
TABLE DE MIXAGE
DJ-MISCHPULT
MIXER PER DJ
DJ MENGPANEEL
MESA DE MEZCLAS DJ

DJM-3000

Operating Instructions
Mode d’emploi
Bedienungsanleitung
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones

2

2

<DRB1315>

<DRB1315>
En/Fr

En/Fr/Ge/It/Du/Sp

English

Français

Deutsch

Italiano

Nederlands

<DRB1315>

<DRB1315>

En/Fr/Ge/It/Du/Sp

En/Fr

Español

3

3

Operating Environment H045 En

Operating environment temperature and humidity:
+5˚C – +35˚C (+41˚F – +95˚F); less than 85%RH (cooling vents not
blocked)
Do not install in the following locations

÷ Location exposed to direct sunlight or strong artificial light
÷ Location exposed to high humidity, or poorly ventilated location

VENTILATION: When installing this unit, make sure to leave

space around the unit for ventilation to improve heat radiation
(at least 5 cm at rear, and 3 cm at each side).

WARNING: Slot and openings in the cabinet are provided for

ventilation and to ensure reliable operation of the product and
to protect it from overheating, to prevent fire hazard, the openings
should never be blocked and covered with items, such as
newspapers, table-cloths, curtains, etc. Also do not put the
apparatus on the thick carpet, bed, sofa, or fabric having a thick
pile.

Conditions de Fonctionnement H045 Fr

Tempéraure et humidité ambiante lors du fonctionnement:
+5˚C – +35˚C (+41˚F – +95˚F); inférieur à 85%RH (events d’aération
non obstrués)
Ne pas installer dans les lieux suivants
÷ Lieux exposés à la lumière direct du soleil ou lumière artificielle

forte

÷ Lieux exposés à une forte humidité ou lieux peu ventilés

VENTILATION: Lors de l’installation de cet appareil, veillez à

ménager un espace suffisant autour de ses parois de manière à
ce que la chaleur puisse se dissiper aisément (au moins 5 cm à
l’arrière et supérieure 3 cm de chaque côté).

ATTENTION: Les évents et les ouvertures dans la structure sont

prévus pour la ventilation et pour assurer le bon fonctionnement
du produit et pour la protéger des risques de surchauffe, et des
risques d’incendie, les ouvertures ne doivent jamais etre
bloquées ni couvertes par des matériaux tels que journaux,
nappes, rideaux, etc. De meme, ne pas positionner l’appareil sur
un tapis épais, lit, canapé ou tout meuble possédant un
rembourrage épais.

CONTENTS

CHECKING ACCESSORIES ....................................... 5

FEATURES ................................................................. 5

CAUTIONS REGARDING HANDLING ...................... 6

Location ........................................................................... 6

Condensation .................................................................. 6

Cleaning the Unit ............................................................ 6

Installing the DJM-3000 in an EIA rack .......................... 6

CONNECTIONS ......................................................... 7

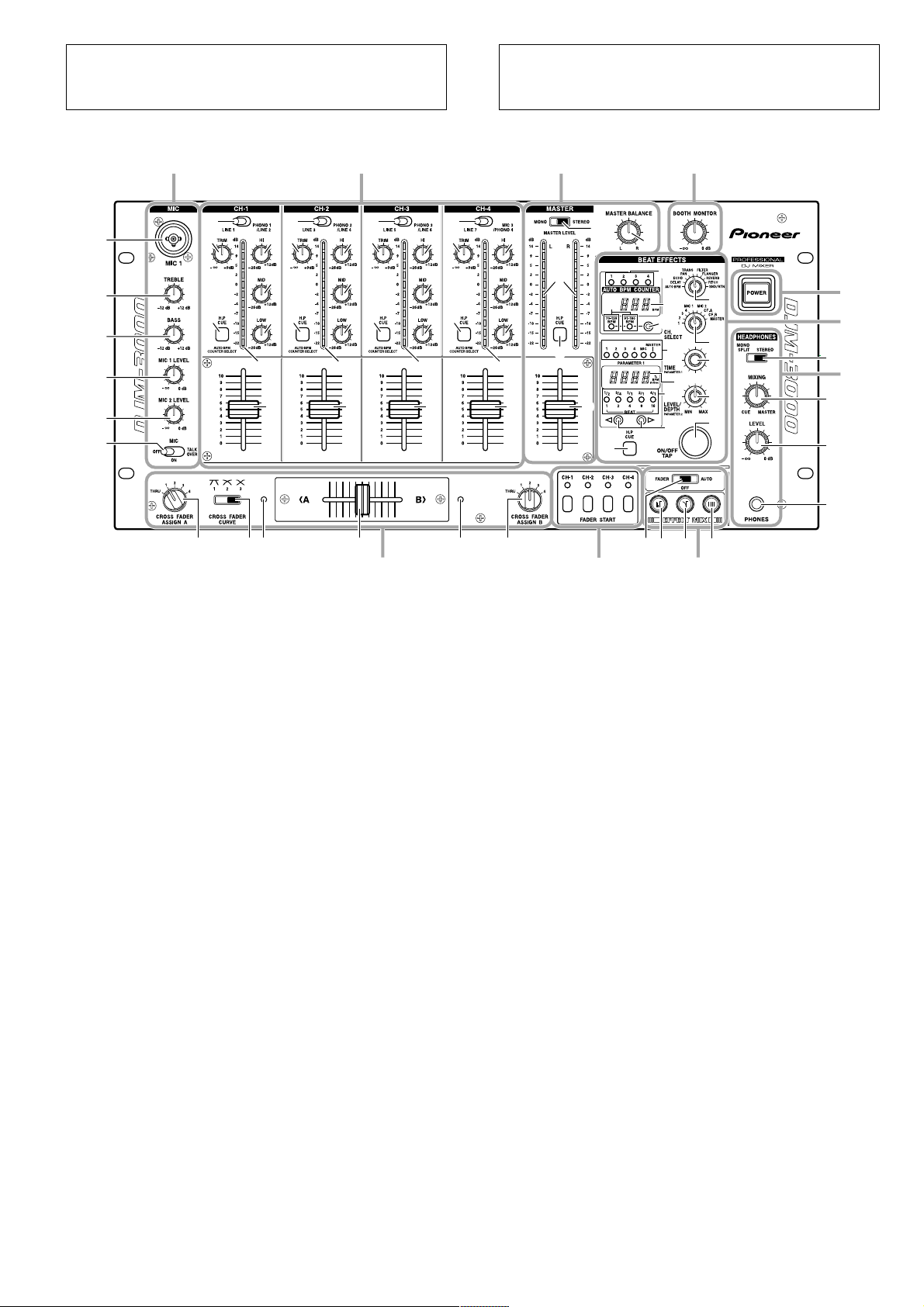

PART NAMES AND FUNCTIONS ........................... 10

USING THE EFFECT FUNCTIONS.......................... 16

Features of Various Effectors ....................................... 16

Delay, Echo, Auto Pan, Auto Trans, Filter,

and Flanger Operations ................................................. 19

Operating Reverb and Pitch Shifter .............................. 22

Using an External Effector ............................................ 24

BPM COUNTING ..................................................... 25

Using the Auto Mode to Count BPM ........................... 25

Using the Manual Mode to Count BPM ....................... 26

USING THE FADER START FUNCTION ................ 28

Starting with the Channel Fader ................................... 30

Starting with the Cross Fader ....................................... 31

USING THE EFFECT MIX FUNCTION .................... 32

Effect Mix Features ...................................................... 32

Selecting the Effect Mix Function ................................ 34

Effect Mix Fader Mode ................................................. 36

Effect Mix Auto Mode .................................................. 37

TROUBLESHOOTING.............................................. 39

SPECIFICATIONS .................................................... 41

4

<DRB1315>
En/Fr

TABLE DES MATIERES

VERIFIER LES ACCESSOIRES .................................... 5

CARACTERISTIQUES ................................................. 5

AVERTISSEMENTS CONCERNANT L’USAGE .......... 6

Emplacement ................................................................... 6

Condensation ................................................................... 6

Nettoyer l’appareil ............................................................ 6

Installation du DJM-3000 dans une baie EIA ..................... 6

RACCORDEMENTS .................................................... 7

NOMS ET FONCTIONS DES ORGANES ................. 10

UTILISER LES FONCTIONS EFFET .......................... 16

Caractéristiques des divers effecteurs ............................ 16

Opérations retard, écho, balance automatique,

coupure automatique, filtre et oscillation ........................ 19

Opérations réverbération et changement de hauteur

de son ............................................................................ 22

Utilisation d’un effecteur externe ................................... 24

COMPTAGE DE BPM................................................ 25

Utilisation du Mode Auto pour compter la valeur BPM ... 25
Utilisation du Mode Manuel pour compter la

valeur BPM .................................................................... 26

UTILISATION DE LA FONCTION DE DÉMARRAGE

PAR VARIATEUR ...................................................... 28

Démarrage par le variateur de canal ............................... 30

Démarrage par Fondu enchaîné ...................................... 31

UTILISATION DE LA FONCTION DE MIXAGE

D’EFFETS .................................................................. 32

Particularités du mixage d’effet ...................................... 32

Sélection de la fonction de Mixage d’effets .................... 34

Mode Variateur à mixage d’effet .................................... 36

Mode Mixage d’effet automatique ................................. 37

DEPANNAGE ............................................................ 40

CARACTERISTIQUES TECHNIQUES ....................... 41

Thank you for buying this Pioneer product.
Please read through these operating instructions so you will
know how to operate your model properly. After you have fin­ished reading the instructions, put them away in a safe place
for future reference.
In some countries or regions, the shape of the power plug and
power outlet may sometimes differ from that shown in the ex­planatory drawings. However the method of connecting and
operating the unit is the same. K015 En

Nous vous remercions pour cet achat d’un produit Pioneer.
Nous vous demandons de lire soigneusement ce mode
d’emploi; vous serez ainsi à même de faire fonctionner l’appareil
correctement. Après avoir bien lu le mode d’emploi, le ranger
dans un endroit sûr pour pouvoir s’y référer ultérieurement.
Dans certains pays ou certaines régions, la forme de la fiche
d’alimentation et de la prise d’alimentation peut différer de celle
qui figure sur les schémas, mais les branchements et le
fonctionnement de l’appareil restent les mêmes. K015 Fr

English

CHECKING ACCESSORIES

÷ 2 short-circuit pin plugs

These are inserted in the PHONO 4 terminals.

÷ Operating instructions

FEATURES

Effect Mixing

Changing between three kinds of effect mix (ECHO, ZIP,
ROLL) can be performed easily merely by operating the
Cross fader lever, or by pressing the Effect select/start
switch.

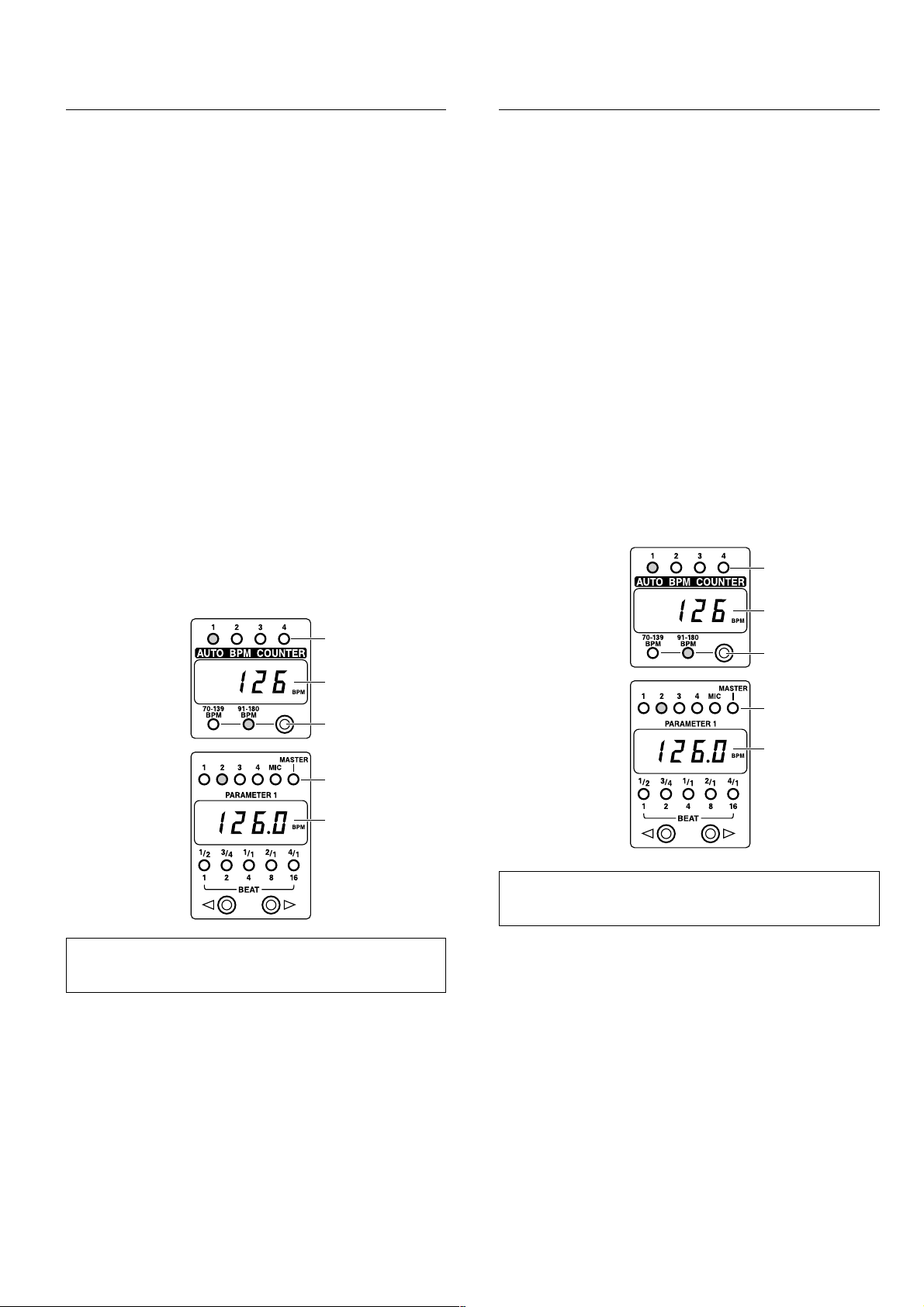

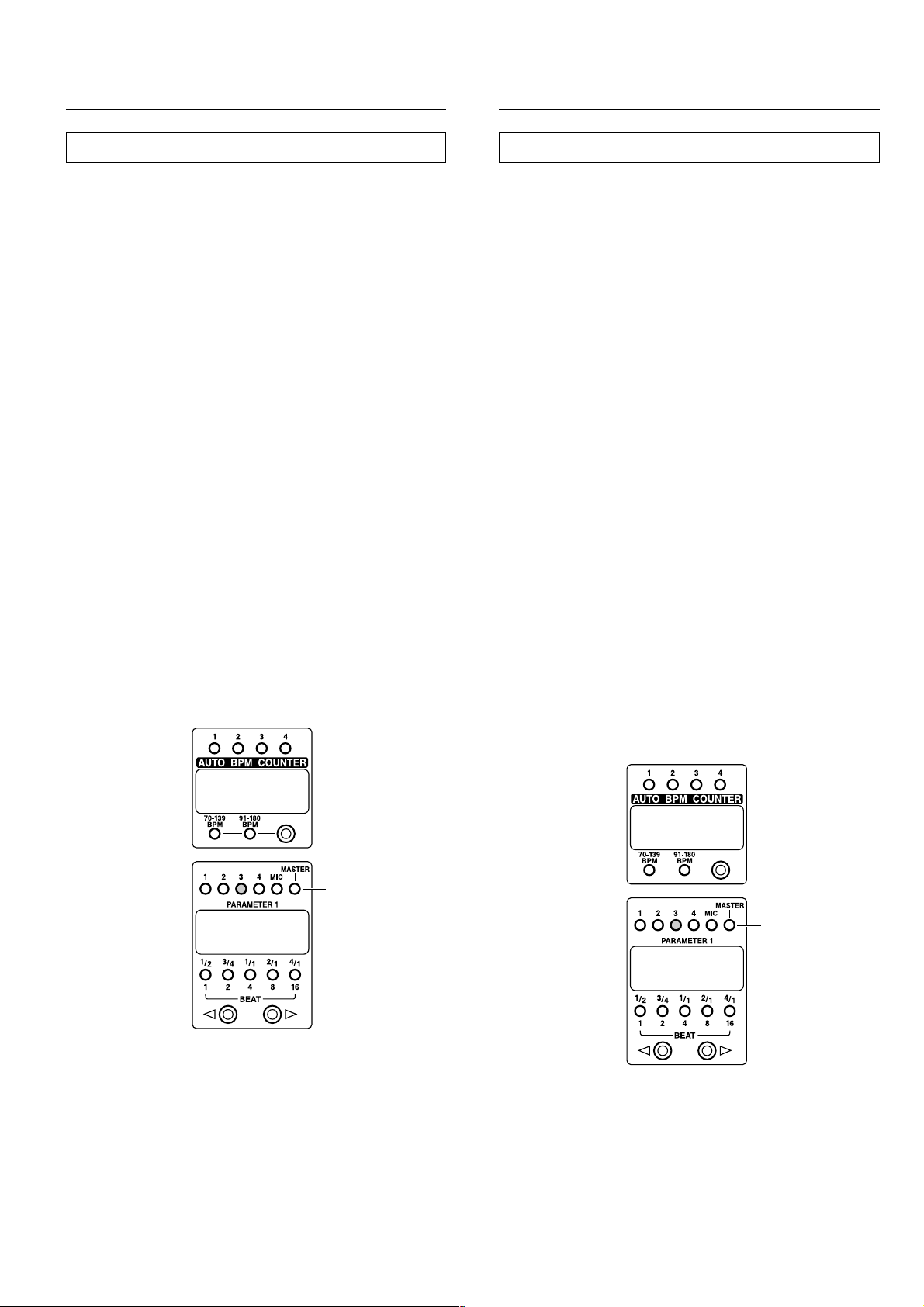

BPM Counter

The auto BPM counter provided makes music tempo visible
to the eye.

Peak Level Meter

The peak level meter provided is equipped with 11-bit LED
indicators for all channels.

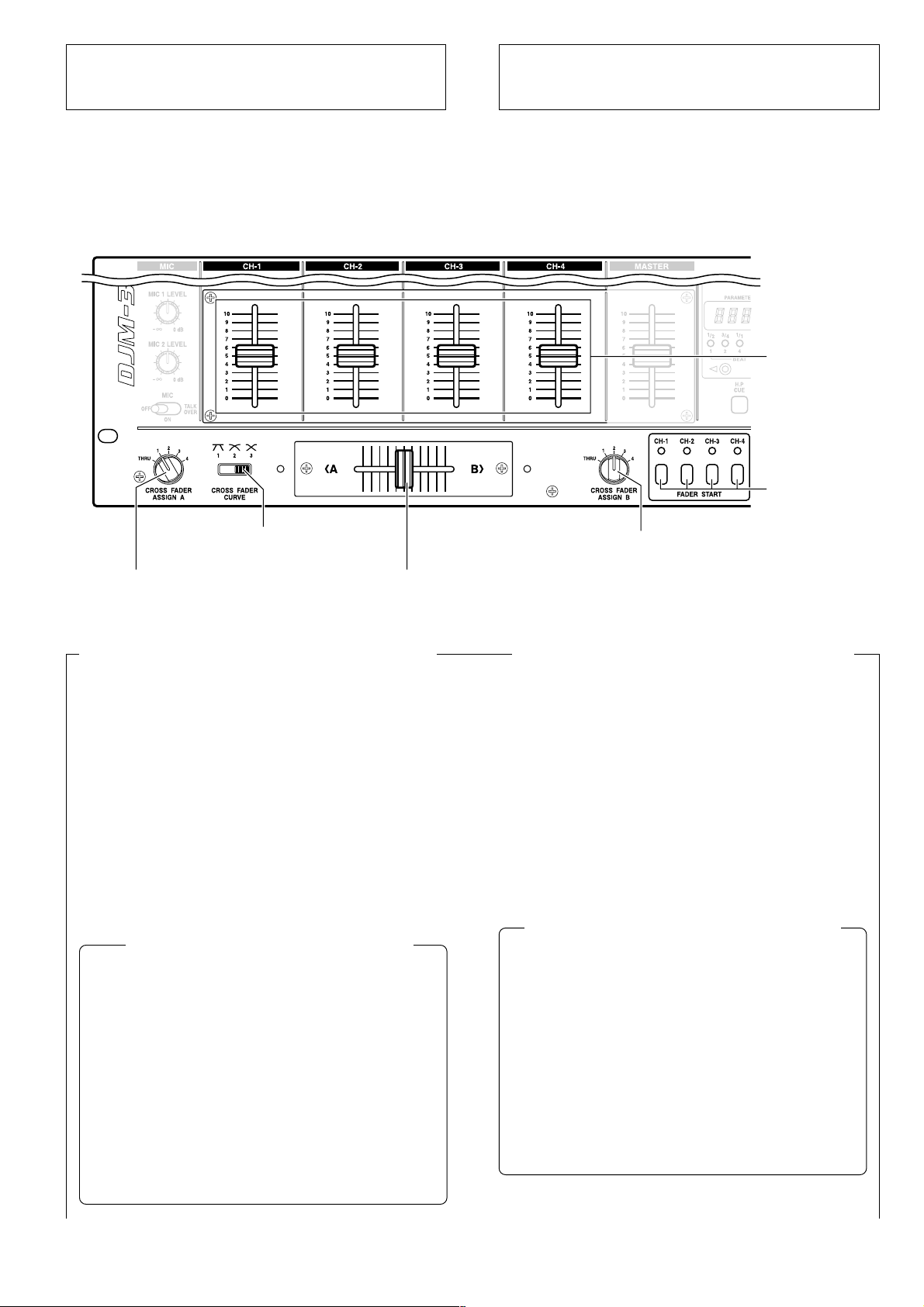

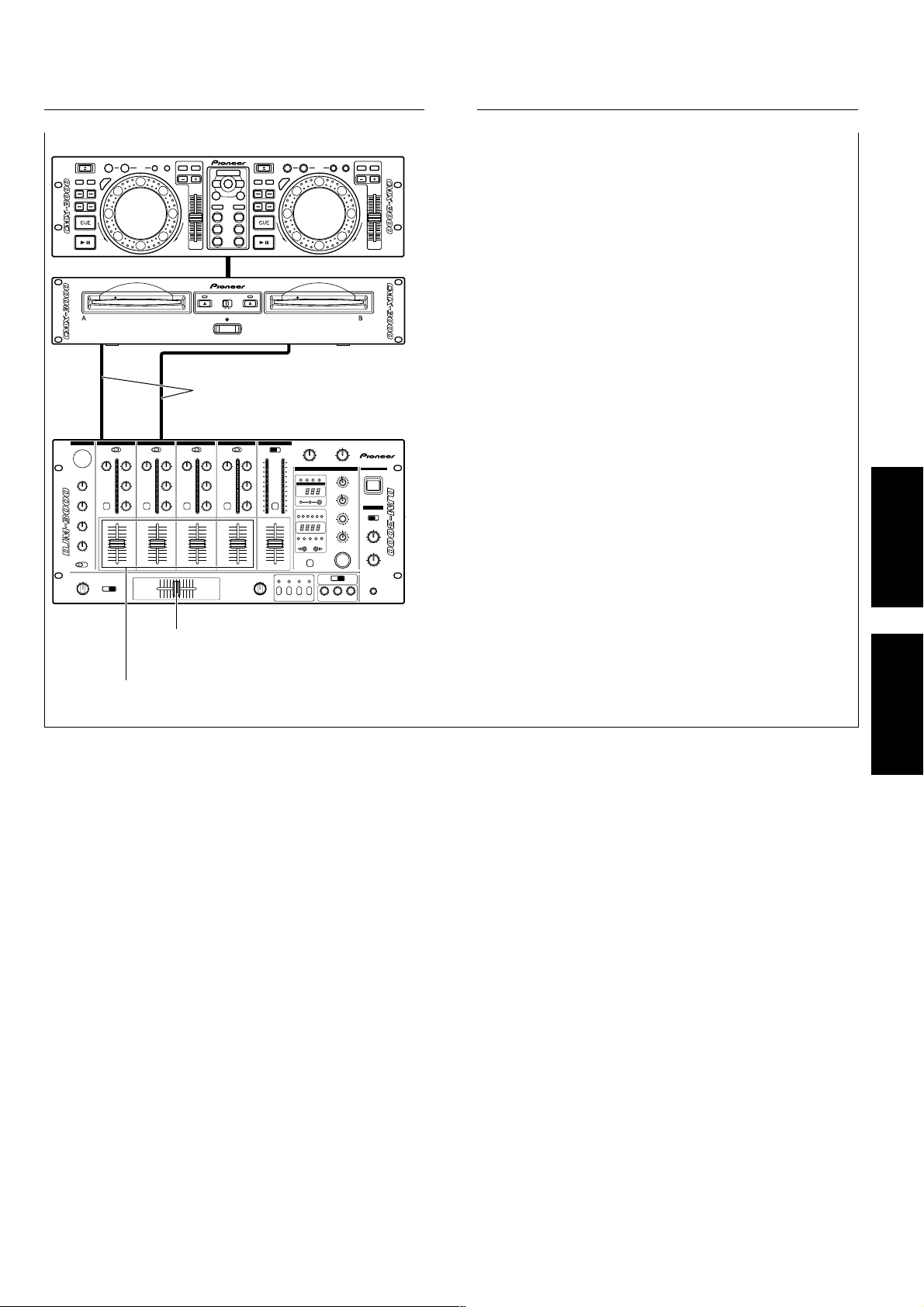

Fader Start/Stop

The CD player can be started or stopped simply by increasing
or decreasing the level of the cross fader or channel fader.
(This function can only be used when the Pioneer CD player
series CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ­500S or CDJ-500 II is connected.)

3-Band Equalizer and Kill

This 3-band equalizer corresponds to the HI, MID, and LOW
channels. The attenuation level also serves as a kill function,
which can decrease the level to –26 dB.

Variety of Effects

Both internal and external effects can be applied to all
channels, the microphone, and master.
A variety of effects can be enjoyed, including delay, echo,
auto pan, auto trans, filter, flanger, reverb and pitch shifter.

Full range of input and output functions

This DJ Mixer is equipped with 4 (+3*) LINE inputs, 4
PHONO (dedicated MM) inputs, and 2 (+1*) MIC inputs, for a
total of 10 inputs. In addition to 2 master output lines (one
supporting professional-grade XLR mode), a variety of other
independent outputs are also provided, including booth
monitor output, recording output, and two digital outputs.
SEND/RETURN jacks are also provided for the connection of
external effects units.
* These additional connectors can optionally be switched

from PHONO input to make up the total.

VERIFIER LES ACCESSOIRES

÷ 2 fiches de circuit court

Celles-ci sont introduites dans les bornes PHONO 4.

÷ Mode d'emploi

Français

CARACTERISTIQUES

Mixage d’effets

Le changement parmi trois sortes de mixage d’effets (ECHO,
ZIP et ROLL) s’accomplit facilement en actionnant le levier
de fondu enchaîné ou en appuyant sur le communtateur de
sélection/démarrage d’effet.

Compteur BPM

Le compteur automatique BPM intégré visualise le tempo du
morceau de musique.

Indicateur de crête

L’indicateur de crête fourni est équipé de voyants LED à 11 bits
pour chaque canal.

Démarrage/arrêt par variateur

Le lecteur de CD peut être démarré ou arrêté en augmentant ou
diminuant simplement le niveau du fondu enchaîné ou du
variateur de canal. (Cette fonction ne peut être utilisée que si un
lecteur de CD Pioneer de la série CMX-3000, CMX-5000, CDJ­1000, CDJ-100S, CDJ-500S ou CDJ-500 II est raccordé.)

Egaliseur 3 bandes et arrêt manuel

Cet égaliseur correspond aux canaux HI, MID et LOW. Le
niveau d’atténuation sert aussi d’arrêt manuel, ce qui permet de
diminuer le niveau jusqu’à –26 dB.

Nombreux effets

Des effets internes et externes peuvent être appliqués à tous
les canaux, au microphone et à la sortie principale.
Vous pouvez obtenir des effets très divers: retard, écho, balance
automatique, coupure automatique, filtre, oscillation,
réverbération et changement de hauteur de son.

Gamme complète de fonctions d’entrée et de
sortie

Cette table de mixage DJ est dotée de 4 (+3*) entrées LINE, de
4 entrées PHONO (dédiées MM) et de 2 (+1*) entrées MIC, soit
un total de 10 entrées. En plus des 2 lignes de sortie principales
(l’une supportant le mode XLR de niveau professionnel),
d’autres sorties indépendantes sont également prévues,
notamment une sortie de moniteur de cabine, une sortie
d’enregistrement et deux sorties numériques. Des bornes
SEND/RETURN permettent aussi le branchement d’unités
d’effets externes.
* Ces bornes supplémentaires peuvent être validées depuis

l’entrée PHONO pour obtenir le total indiqué.

5

<DRB1315>

En/Fr

CAUTIONS REGARDING

AVERTISSEMENTS

HANDLING

Location

Install the unit in a well-ventilated location where it will
not be exposed to high temperatures or humidity.

÷ Do not install the unit in a location which is exposed to

direct rays of the sun, or near stoves or radiators.
Excessive heat can adversely affect the cabinet and
internal components. Installation of the unit in a damp or
dusty environment may also result in a malfunction or
accident. (Avoid installation near cookers etc., where the
unit may be exposed to oily smoke, steam or heat.)

÷ When the unit is used inside a carrying case or DJ booth,

separate it from the walls or other equipment to improve
heat radiation.

Condensation

When this unit is brought into a warm room from previously
cold surroundings or when the room temperature rises
sharply, condensation may form inside, and the unit may not
be able to attain its full performance. In cases like this, allow
the unit to stand for about an hour or raise the room
temperature gradually.

Cleaning the Unit

CONCERNANT L’USAGE

Emplacement

Installez l’appareil dans un endroit bien aéré, où il ne sera
pas exposé à de hautes températures ou à l’humidité.

÷ N’installez pas l’appareil dans un endroit exposé aux rayons de

soleil directs, ni à proximité de poêles ou de radiateurs. Le
boîtier et les parties internes peuvent être endommagés par
de fortes chaleurs. L’installation de l’appareil dans un
environnement humide ou poussiéreux peut entraîner un
dysfonctionnement ou un accident. (Evitez d’installer
l’appareil à proximité de cuisinières etc., où il pourrait être
exposé à des fumées grasses, à des vapeurs ou à la chaleur.)

÷ Si l‘appareil est utilisé dans une mallette ou dans une cabine

de DJ, éloignez-le des parois ou d‘autres appareils afin de
favoriser l‘évacuation de la chaleur.

Condensation

Lorsque cet appareil est déplacé d’un endroit froid vers une
pièce chaude, ou si la température de la pièce monte
subitement, il se peut qu’il y ait formation de condensation à
l’intérieur de l’appareil et qu’il subisse des baisses de
performance. Dans ce cas, laissez l’appareil se réchauffer
pendant environ une heure ou faites monter progressivement la
température de la pièce.

÷ Use a polishing cloth to wipe off dust and dirt.
÷ When the surfaces are very dirty, wipe with a soft cloth

dipped in some neutral cleanser diluted five or six times
with water and wrung out well, then wipe again with a dry
cloth. Do not use furniture wax or cleaners.

÷ Never use thinners, benzene, insecticide sprays or other

chemicals on or near this unit, since these will corrode the
surfaces.

Installing the DJM-3000 in an EIA rack

The screw holes on the front panel of the DJM-3000 are
designed for use in attaching the unit to a 19-inch EIA rack.
÷ Attach the unit to the rack using screws of the appropriate

size (screws not provided with the unit).

Note

÷ Never place this unit directly above a power amplifier, as

the heat given off by the amplifier might result in damage
to the unit. Placing the unit directly above a power amplifier
might also result in ham radio signals being picked up or in
other types of interference.

÷ Always be sure to remove the unit from its rack before

shipping.

÷ When moving the unit while still installed in its rack,

exercise caution to avoid subjecting the unit to shocks or
vibration.

Nettoyer l’appareil

÷ Utilisez un chiffon à poussière pour enlever la poussière et les

saletés.

÷ Si les surfaces sont très sales, nettoyez avec un chiffon doux

trempé dans un détergent neutre, dilué dans cinq ou six fois
plus d’eau, essorez bien et repassez avec un chiffon sec.
N’utilisez pas de cire à meubles ou de détachants.

÷ N’utilisez jamais de diluants, de benzène, d’insecticides ou

d’autres produits chimiques sur ou à proximité de l’appareil,
car ceux-ci abîment les surfaces.

Installation du DJM-3000 dans une baie EIA

Les orifices pour vis du panneau avant du DJM-3000 sont
réservés à la fixation de l’appareil dans une baie EIA de 48 cm
(19 pouces).
÷ Fixer l’appareil à la baie à l’aide de vis de taille appropriée

(vis non fournies avec l’appareil).

Remarques

÷ Ne placez jamais cet appareil directement au-dessus d’un

amplificateur de puissance, car la chaleur qu’il dégage
pourrait endommager l’appareil. Celui-ci risque aussi de
capter des signaux de radio-amateur ou d’autres types
d’interférences.

÷ Avant de transporter l’appareil, retirez-le toujours de son

armoire.

÷ Si vous devez déplacer l’appareil quand il est installé dans

son armoire, veillez à éviter les chocs et les vibrations.

6

<DRB1315>
En/Fr

CONNECTIONS

RACCORDEMENTS

When connecting or changing the connection of units, make
sure to first turn off the power switch and disconnect the
power cord from the outlet.

1. Connection of Input Equipment

RETURN

[B]
CDJ-1000 /
CDJ-100S /
CDJ-500S /
CDJ-500II

3 COLD
1 GND
2 HOT

MASTER OUT 2

R

MASTER OUT 2

L

BOOTHMASTER

OUT 1 MONITOR

L

R

BOOTHMASTER

OUT 1 MONITOR

TALK OVER

MASTER

[A]
CDJ-1000 /
CDJ-100S /
CDJ-500S /
CDJ-500II

SEND

RL

(MONO)

SEND

DIGITAL OUT

RL

RLR

RETURN

L

REC OUT

(MONO)

LR12

LEVEL

LEVEL

ATT.

Veillez à mettre l’appareil hors tension et à retirer le cordon
d’alimentation de la prise avant d’effectuer ou de modifier des
raccordements.

1. Raccordement d’appareils aux entrées

CMX-3000 / CMX-5000

[A] [B]

R L

PHONO 4

CH -4

SIGNAL

GND

R L

CH -2

PHONO 2

LINE 3

/ LINE 4

L

LINEPHONO

R

LINE 3

PHONO 2

CH -2

R L

CH -3

LINE 7PHONO 4

L

R

LINE 7

CH -4

PHONO 3

LINE 5

/ LINE 6

L

LINEPHONO

R

LINE 5

PHONO 3
/ LINE 6

CH -3

R L

CH -1

PHONO 1

LINE 1

/ LINE 2

L

LINEPHONO

R

CONTROLCONTROLCONTROLCONTROL LINE 1

PHONO 1

/ LINE 2/ LINE 4

English

Français

MIC 2MIC 3CH-4CH -1

DJM-3000

Connect to a wall’s
electrical outlet

Branchez sur une
prise de courant

(PHONO 4 cannot be used
when using MIC 3)

(Les jacks PHONO 4 sont
inopérants si vous utilisez MIC 3.)

When connecting an analog player to the CH-4 PHONO 4
connectors, first remove the short-circuit pin plugs (2) from
the jacks.
The short-circuit pin plugs are provided to reduce any residual
noise when an analog player is not connected to the PHONO
4 jacks, thus producing the highest possible sound quality.
After removing the pin plugs, store them securely, and
replace them in their original jacks any time an analog player
is not physically connected.

*1 Connect the cord for the analog player’s ground.

This terminal is exclusively for an analog player and is not
a safety earth.

*2 If you are using the unit with the separately sold CMX-

3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S, or
CDJ-500

II connected to the LINE terminals, the fader

start function can be used if the unit and CD player are
connected with a control cord.

*3 Because the unit’s PHONO input terminals are

exclusively for MM, use MM-type cartridges for the
analog player connected.

Player 3

Lecteur 3

R L

R L

Cassette deck, etc.

Lecteur de cassette, etc...

Si vous raccordez un lecteur analogique sur les jacks PHONO 4
de CH-4, débranchez d’abord les fiches (2) à broche de court­circuit au niveau des jacks.
Les fiches à broche de court-circuit sont prévues pour réduire
tout bruit résiduel, lorsqu’un lecteur analogique n’est pas
raccordé aux jacks PHONO 4, et obtenir ainsi la plus haute
qualité sonore possible. Après avoir débranché les fiches à
broche, rangez-les en lieu sûr et replacez-les sur leurs jacks
chaque fois qu’un lecteur analogique n’est pas physiquement
raccordé.

*1 Raccordez le cordon correspondant à la terre du lecteur

analogique.
Cette borne est destinée uniquement à un lecteur
analogique et n’est pas une terre de sécurité.

*2 Si vous utilisez l’appareil avec des lecteurs vendus en option,

comme le CMX-3000, le CMX-5000, le CDJ-1000, le CDJ­100S, le CDJ-500S ou le CDJ-500 II, raccordés aux bornes
LINE, la fonction démarrage par variateur peut être utilisée à
condition que l’appareil soit raccordé au lecteur de CD à
l’aide d’un cordon de commande.

R L

Player 2

Lecteur 2

R L

Player 1

Lecteur 1

7

<DRB1315>

En/Fr

CONNECTIONS

RACCORDEMENTS

*4 When connecting a cassette deck, set the PHONO/LINE

switch to the LINE position.

*5 When connecting an analog record player, set the

PHONO/LINE switch to the PHONO position.

Connecting audio cords

Use the cords with the red and white pin plugs.
Connect the white plug to ”L“ and the red plug to ”R“. Make
sure to insert the plugs completely.

White plug

L

Red plug

R

2. Connection of Outputs, Microphones,
etc.

Microphone 1
Microphone 1

DJM-3000

*3 Comme les bornes d’entrée PHONO de l’appareil ne

fonctionnent qu’avec le système MM, il faut utiliser des
cassettes de type MM dans le lecteur analogique raccordé.

*4 Si vous branchez un lecteur de cassette, réglez le sélecteur

PHONO/LINE à la position LINE.

*5 Si vous branchez un lecteur de disque analogique, réglez le

sélecteur PHONO/LINE à la position PHONO.

Raccordement de cordons audio

Utilisez les cordons munis d’une fiche rouge et blanche.
Raccordez la fiche blanche à “L” et la fiche rouge à “R”. Veillez
à introduire les fiches à fond.

Fiche blanche

L

Fiche rouge

R

2. Raccordement de périphériques, de
microphones, etc..

Headphones
Casque

CD recorder, etc.

Enregistreur CD, etc...

8

<DRB1315>
En/Fr

External effector

Effecteur externe

SEND

RL

(MONO)

RLR

SEND

DIGITAL OUT

Platine-cassette, etc...

Power amplifier

(Supports XLR input)

Amplificateur de

puissance (Compatible

avec entrée XLR)

RETURN

RL

L

LR12

REC OUT

R L

MASTER OUT 2

(MONO)

R

RETURN

MASTER OUT 2

XLR terminal polarity is as shown in
the diagram below.

Le schéma ci-dessous montre la polarité
de la borne XLR.

Cassette deck, etc.

3 COLD
1 GND
2 HOT

L

Power amplifier

(Supports RCA input)

Amplificateur de

puissance (Compatible

avec entrée RCA)

RLR L

BOOTHMASTER

OUT 1 MONITOR

L

TALK OVER

LEVEL

R

MASTER

LEVEL

BOOTHMASTER

2

ATT.

HOT (+)
CHAUD (+)

3

COLD (–)

OUT 1 MONITOR

FROID (–)
GND

1

TERRE

CH -4

Power amplifier

(For booth monitor)

Amplificateur de puissance
(Pour moniteur de cabine)

Microphone 2
Microphone 2

DJM-3000

CH -1

PHONO 1

LINE 1

/ LINE 2

L

LINEPHONO

R

PHONO 1PHONO 2

CONTROLCONTROLCONTROLCONTROL LINE 1LINE 3LINE 5LINE 7

/ LINE 2/ LINE 4

MIC 2MIC 3CH-4CH -1CH -2CH - 3CH -4

SIGNAL

GND

CH -2

PHONO 2

LINE 3

/ LINE 4

L

LINEPHONO

R

CH -3

LINE 7PHONO 4

L

R

PHONO 3

LINE 5

/ LINE 6

L

LINEPHONO

R

PHONO 3PHONO 4

/ LINE 6

MIC 3
(CH-4 PHONO 4 cannot be used when
microphone is connected to MIC 3.)

MIC 3
(Les jacks PHONO 4 de CH-4 sont
inopérants si un microphone est branché
sur MIC 3.)

CONNECTIONS RACCORDEMENTS

*6 MASTER LEVEL ATT.

(Master output-level attenuator shaft)
This shaft is used to decrease the output level to protect
connected amplifiers and speakers from excessive input.

(Attenuation: –∞ to 0 dB)

*7 Connect if you want to use another device for adjusting

sound quality.
SEND (output):
Connect this to the external effector’s input terminal.
When using a monaural input effector, connect it to the L
channel output. The effector will receive LR-mixed sound.
RETURN (input):
Connect this to the external effector’s output terminal.
When using a monaural output effector, connect it to the
L channel output. The signals from the effector will be
input to both the L and R channels.

*8 REC OUT

Outputs sound to the same output source as the master
output, without being influenced by the master volume,
master balance and MONO/STEREO switches.

*9 TALK OVER LEVEL attenuation control

Attenuates sound level from sources other than MIC 1
and 2 when the MIC switch is set to the TALK OVER
position (range: –4 to –20 dB).

*10

MIC 1

Supports microphones with either XLR or PHONE type
jacks.

*11

DIGITAL OUT

Outputs same source as the master output.
The output level is not affected by MASTER LEVEL ATT.
(*6).

*6 MASTER LEVEL ATT.

(Axe principal d’atténuation du niveau de sortie)
Cet axe sert à diminuer le niveau de sortie afin d’éviter que
les amplificateurs et enceintes raccordés reçoivent des
signaux trop puissants.

(Atténuation: –∞ à 0 dB)

*7 A raccorder si vous voulez utiliser un autre dispositif de

réglage de la qualité sonore.
SEND (sortie):
Raccordez ceci à la borne d’entrée de l’effecteur externe.
Si vous utilisez un effecteur d’entrée mono, raccordez-le à la
sortie du canal L. L’effecteur recevra du son mixé LR
(gauche-droite).
RETURN (entrée):
Raccordez ceci à la borne de sortie de l’effecteur externe.
Si vous utilisez un effecteur de sortie mono, raccordez-le à la
sortie du canal L. Les signaux en provenance de cet
effecteur seront dirigés à la fois vers les canaux L et R.

*8 REC OUT (Sortie REC)

Permet la sortie du son à la même sortie que la sortie
principale (MASTER) sans être affectée par l’opération des
sélecteurs de volume principal, d’équilibrage principal et
MONO/STEREO.

*9 Commande d’atténuation TALK OVER LEVEL

Atténue le niveau sonore de sources autres que MIC 1 et
2, lorsque le sélecteur MIC est réglé à la position TALK
OVER (plage: –4 à –20 dB).

*10

MIC 1

Supporte des microphones dotés de jacks de type XLR ou
PHONE.

*11

DIGITAL OUT

Fournit la même source que la sortie principale.
Le niveau de sortie n’est pas modifié par MASTER LEVEL
ATT. (*6)

English

Français

<DRB1315>

En/Fr

9

PART NAMES AND

NOMS ET FONCTIONS DES

FUNCTIONS

Control Panel

¥ø π[

1

2

3

4

5

6

8

7

~

!

9

0

-

7

===

7

88

9

0

-

~

!

~

!

9

0

-

8

=

7

ORGANES

Pupitre de commande

#

$

@

Ÿ

•

^

∞

¶

§

–

≠

ª

º

9

0

-

~

! %

⁄

¤
‹

›

fi

“
«

&

]

*

(

)

_+ ™¡ £¢

¥ MIC (Microphone Controls)

1 MIC 1 input jack

Use to connect a microphone with either XLR or PHONE
type jack.

2 TREBLE control

Adjusts high-range frequencies on microphone 1 and 2.
Center click position is provided for flat response.
Rotate the knob clockwise to augment treble response
(to +12dB), and rotate counterclockwise to diminish
treble response (to –12 dB).

3 BASS control

Adjusts low-range frequencies on microphone 1 and 2.
Center click position is provided for flat response.
Rotate the knob clockwise to augment bass response (to
+12dB), and rotate counterclockwise to diminish base
response (to –12 dB).

4 MIC 1 LEVEL

Controls sound volume on microphone 1 (attenuation:

–∞ to 0 dB)

5 MIC 2 LEVEL

Controls sound volume on microphone 2 (attenuation:

–∞ to 0 dB)

6 MIC switch

Use to select microphone input.

OFF: Disables microphone 1 and 2
ON: Enables microphone 1 and 2
TALK OVER: Enables microphone 1 and 2 while

attenuating other sound levels. The amount of
attenuation can be controlled by setting the rear-panel
TALK OVER LEVEL, within the range –4 dB to –20 dB.

fl

‡

\‘

·°

Å

¥ MIC (Commandes de microphone)

1 Jack d’entrée MIC 1

Utilisez pour brancher un microphone doté d’un jack de
type XLR ou PHONE.

2 TREBLE (Commande des aigus)

Ajuste les hautes fréquences sur le microphone 1 et 2.
Une position à déclic central fournit une réponse plate.
Tournez le bouton dans le sens horaire pour augmenter la
réponse des aigus (jusqu’à +12 dB) et dans le sens anti­horaire pour la diminuer (jusqu’à –12 dB).

3 BASS (Commande des graves)

Ajuste les basses fréquences sur le microphone 1 et 2. Une
position à déclic central fournit une réponse plate.
Tournez le bouton dans le sens horaire pour augmenter la
réponse des graves (jusqu’à +12 dB) et dans le sens anti­horaire pour la diminuer (jusqu’à –12 dB).

4 MIC 1 LEVEL (Niveau microphone 1)

Commande le volume sonore du microphone 1

(atténuation: –∞ à 0 dB).

5 MIC 2 LEVEL (Niveau microphone 2)

Commande le volume sonore du microphone 2

(atténuation: –∞ à 0 dB)

6 Sélecteur MIC

Il permet de sélectionner l’entrée de microphone.

OFF: Les microphones 1 et 2 sont hors service.
ON: Les microphones 1 et 2 sont validés.
TALK OVER: Valide les microphones 1 et 2 pendant

l’atténuation du niveau d’autres sons. Le degré de
l’atténuation se contrôle en réglant la commande TALK
OVER LEVEL du panneau arrière dans la plage de –4 dB à
–20 dB.

10

<DRB1315>
En/Fr

ø CH-1 à CH-4 (Commandes d’entrée de canal)

7 Sélecteurs d’entrée

Ils permettent de sélectionner une source d’entrée parmi
les composants raccordés aux divers canaux.

PART NAMES AND FUNCTIONS NOMS ET FONCTIONS DES ORGANES

ø CH-1 to CH-4 (Channel Input Controls)

7 Input selector switches

Use to select an input source from among the com­ponents connected to the various channels.
CH-1: Switches between LINE 1 and PHONO 1/LINE 2
CH-2: Switches between LINE 3 and PHONO 2/LINE 4
CH-3: Switches between LINE 5 and PHONO 3/LINE 6
CH-4: Switches between LINE 7 and MIC 3/PHONO 4
¶ On CH-1 to CH-3, the rear panel PHONO/LINE switches

are used to switch between PHONO 1, 2, 3 and LINE 2,
4, and 6.

¶ On CH-4, switching between MIC 3 and PHONO 4 is

based on the presence/absence of a plug in the MIC 3
connector (when a plug is inserted, MIC 3 is selected).

8 TRIM control

Use to control the input signal level.
Rotate clockwise to increase the level (to +9 dB); rotate

counterclockwise to decrease the level (to –∞)

9 HI control (high-range equalizer)

Use to adjust high-range frequency of input.
When the dial is set to the center click setting, flat
response is provided.
Rotate clockwise to increase response (to +12 dB), and
rotate counterclockwise to decrease response (to –26
dB).

0 MID control (mid-range equalizer)

Use to adjust mid-range frequency of input.
When the dial is set to the center click setting, flat
response is provided.
Rotate clockwise to increase response (to +12 dB), and
rotate counterclockwise to decrease response (to –26
dB).

- LOW control (low-range equalizer)

Use to adjust low-range frequency of input.
When the dial is set to the center click setting, flat
response is provided.
Rotate clockwise to increase response (to +12 dB), and
rotate counterclockwise to decrease response (to –26
dB).

= H.P CUE (Headphones cue switch)

When this switch is pressed it lights orange and the
corresponding channel is output to headphones. When
the switch is pressed again the light goes out and the
channel’s output to the headphones is cut.
When the beat effector function is set to AUTO BPM, this
switch functions to select the BPM display channel.

~ Peak level meter

Peak levels are displayed as they occur and maintained
for 2 seconds.
The meter displays the channel fader output level.
Displayable range is from –22 dB to +14 dB.

! Channel fader lever

Use to adjust the sound level at each channel.

π MASTER (Master Controls)

@ MONO/STEREO selector switch

Use to select whether the master output and booth
monitor output are monaural or stereo.

# MASTER LEVEL meter

Displays output level following adjustment of the
MASTER fader lever, and holds the display for 2 seconds.
Displayable range is from –22 dB to +14 dB.

CH-1: Fait commuter entre LINE 1 et PHONO 1/LINE 2.
CH-2: Fait commuter entre LINE 3 et PHONO 2/LINE 4.
CH-3: Fait commuter entre LINE 5 et PHONO 3/LINE 6.
CH-4: Fait commuter entre LINE 7 et MIC 3/PHONO 4.
¶ Sur CH-1 à CH-3, les sélecteurs PHONO/LINE du

panneau arrière permettent de commuter entre
PHONO 1, 2, 3 et LINE 2, 4 et 6.

¶ Sur CH-4, la commutation entre MIC 3 et PHONO 4 se

fonde sur la présence ou l’absence d’une fiche sur le
connecteur MIC 3 (si une fiche est insérée, MIC 3 est
sélectionné).

8 Commande TRIM

Elle permet de contrôler le niveau du signal d’entrée.
Une rotation dans le sens horaire augmente le niveau
(jusqu’à +9 dB); une rotation dans le sens anti-horaire le

réduit (jusqu’à –∞).

9 Commande HI (égaliseur hautes fréquences)

Elle permet de contrôler la plage des hautes fréquences
de l’entrée.
Lorsque la bague est à sa position centrale à déclic, une
réponse plate est obtenue.
Tournez dans le sens horaire pour augmenter la réponse
(jusqu’à +12 dB) et dans le sens anto-horaire pour la
diminuer (jusqu’à –26 dB).

0 Commande MID (égaliseur moyennes fréquences)

Elle permet de contrôler la plage des moyennes
fréquences de l’entrée.
Lorsque la bague est à sa position centrale à déclic, une
réponse plate est obtenue.
Tournez dans le sens horaire pour augmenter la réponse
(jusqu’à +12 dB) et dans le sens anto-horaire pour la
diminuer (jusqu’à –26 dB).

- Commande LOW (égaliseur basses fréquences)

Elle permet de contrôler la plage des basses fréquences
de l’entrée.
Lorsque la bague est à sa position centrale à déclic, une
réponse plate est obtenue.
Tournez dans le sens horaire pour augmenter la réponse
(jusqu’à +12 dB) et dans le sens anti-horaire pour la
diminuer (jusqu’à –26 dB).

= H.P CUE (Interrupteur de repère de casque)

Lorsqu’il est enfoncé, il s’allume en orange et le canal
correspondant est fourni au casque. Une nouvelle
poussée éteint ce commutateur et la sortie du canal
fournie au casque est coupée.
Si la fonction Effecteur de mesure est réglée sur AUTO
BPM, ce commutateur agit pour sélectionner le canal
d’affichage BPM.

~ Indicateur de niveau de crête

Les niveaux de crête sont affichés à mesure qu’ils se
produisent et ils sont maintenus pendant 2 secondes.
L’indicateur affiche le niveau de sortie du variateur de canal.
Plage d’affichage comprise entre –22 et +14 dB.

! Levier de variateur de canal

Il permet d’ajuster le niveau sonore de chaque canal.

π MASTER (Commandes principales)

@ Sélecteur MONO/STEREO

Il permet de sélectionner si la sortie principale et la sortie
du moniteur de cabine seront monaurales ou stéréo.

# Indicateur MASTER LEVEL (niveau principal)

Il affiche le niveau de sortie à la suite du réglage par le
levier de variateur MASTER et il maintient l’affichage
pendant 2 secondes.
Plage d’affichage comprise entre –22 et +14 dB.

<DRB1315>

English

Français

11

En/Fr

PART NAMES AND FUNCTIONS NOMS ET FONCTIONS DES ORGANES

$ H.P CUE (Headphones cue switch)

When this switch is pressed it lights orange and the
master output is heard in the headphones. When the
switch is pressed again the light goes out and the master
output to the headphones is cut.

% MASTER fader lever

Use to control the master output level.
The rear panel MASTER LEVEL ATT. control can also be
used to reduce the output level.

^ MASTER BALANCE control

Use to adjust the balance of right-left channels for master
output and booth monitor output.

[ BOOTH MONITOR Control

Use to adjust the output at the BOOTH MONITOR
connectors on the rear panel. Not affected by the
MASTER fader lever (%).

“ POWER Switch

] HEADPHONES Controls

& MONO SPLIT/STEREO selector switch

Use to select whether to split monitor sound on the left
and right of the headphones or to keep sound in stereo
form.
When set to MONO SPLIT, the headphones output is set
to 2-channel monaural; the Left channel becomes the
source selected with the H.P CUE switch, while the Right
channel becomes the master output sound (only when
MASTER H.P CUE switch is set to ON).

* MIXING control

Use to adjust the headphones monitor sound.
When rotated fully clockwise, the master output sound
only is heard (only when MASTER H.P CUE switch is set
to ON). When rotated fully counterclockwise, only the
channel selected with the H.P CUE switch (other than
MASTER) is heard.
At the center click position, the master output and source
selected with the H.P CUE switch are at equal levels.

( LEVEL control

Use to control the headphones monitor level. When one
of CH-1 to CH-4 is selected, this control is not affected by
the MASTER fader lever (%) and the MASTER BALANCE
control (^).

) PHONES (headphones jack)

‘ Cross Fader Controls

_ CROSS FADER ASSIGN A switch

When using the cross fader with two sources (A, B), this
switch selects the source assigned to A.

THRU: When cross fader is not used, sets to THRU.
1-4: Use to select the channel (CH-1 to CH-4) assigned

to A.
Channels other than those assigned to A and B
can be output without passing through the cross
fader.

+ CROSS FADER CURVE selector switch

Use to select one of three rising curve patterns for the
cross fader function.

¡ Fader display A

During the effect mix mode, displays the output of
sounds from the channel selected with the CROSS
FADER ASSIGN A switch.

12

<DRB1315>
En/Fr

$ H.P CUE (Interrupteur de repère de casque)

Lorsqu’il est enfoncé, il s’allume en orange et la sortie
principale est audible par le casque. Une nouvelle poussée
éteint ce commutateur et la sortie principale fournie au
casque est coupée.

% Levier de variateur MASTER (principal)

Il permet de contrôler le niveau de sortie principal.
La commande MASTER LEVEL ATT. du panneau arrière
permet également de réduire le niveau de sortie.

^ Commande MASTER BALANCE (balance principale)

Elle permet d’ajuster les canaux gauche-droit pour la sortie
principale et la sortie de moniteur de cabine.

[ Commande BOOTH MONITOR

(Moniteur de cabine)

Elle permet d’ajuster la sortie aux connecteurs BOOTH
MONITOR (moniteur de cabine) du panneau arrière. Non
affecté par le levier de variateur MASTER (%).

“ Interrupteur général (POWER)
] Commandes HEADPHONES (casque)

& Sélecteur MONO SPLIT/STEREO

Il permet de choisir si le son du moniteur est divisé pour la
gauche et la droite du casque ou s’il est maintenu en format
stéréo.
Lorsque le sélecteur est réglé sur MONO SPLIT, la sortie au
casque est monaurale à 2 canaux. Le canal gauche devient la
source choisie par l’interrupteur H.P CUE, tandis que le canal
droit devient le son de sortie principal (seulement si
l’interrupteur MASTER H.P CUE est réglé sur ON).

* Commande MIXING (mixage)

Elle permet d’ajuster le son du moniteur de casque.
Lorsqu’elle est tournée à fond dans le sens horaire, seul le
son de sortie principal est audible (seulement si
l’interrupteur MASTER H.P CUE est réglé sur ON).
Lorsqu’elle est tournée à fond dans le sens anti-horaire, seul
le canal sélectionné par l’interrupteur H.P CUE (autre que
MASTER) est audible. A la position centrale à déclic, la sortie
principale et le son sélectionné `à l’aide de l’interrupteur H.P
CUE seront au même niveau.

( Commande LEVEL (niveau)

Elle permet de contrôler le niveau du moniteur de casque.
Lorsqu’un des canaux CH-1 à CH-4 est sélectionné, cette
commande n’est plus affectée par le levier de variateur
MASTER (%) et la commande MASTER BALANCE (^).

) PHONES (jack de casque d’écoute)

‘ Commandes de fondu enchaîné

_ Commutateur CROSS FADER ASSIGN A

Lorsque vous effectuez un fondu enchaîné de deux sources
(A, B), ce commutateur sélectionne la source attribuée à A.
THRU: Si un fondu enchaîné n’est pas effectué, réglez sur

THRU.

1-4: Utilisez pour sélectionner le canal (CH-1 à CH-4)

attribué à A. Les canaux autres que ceux qui sont
attribués à A et B sont obtenus sans passer par le
variateur de fondu enchaîné.

+ Sélecteur CROSS FADER CURVE (courbe de fondu

enchaîné)

Il permet de sélectionner un des trois types de courbe de
montée pour la fonction de fondu enchaîné.

¡ Affichage de fondu A

En mode Mixage d’effet, il affiche la sortie des sons,
provenant du canal sélectionné par le commutateur CROSS
FADER ASSIGN A.

PART NAMES AND FUNCTIONS NOMS ET FONCTIONS DES ORGANES

™ Cross fader lever

Use to adjust the mix of sounds from the sources
assigned to A and B by the ASSIGN switches (_) and (¢).

£ Fader display B

During the effect mix mode, displays the output of
sounds from the channel selected with the CROSS
FADER ASSIGN B switch.

¢ CROSS FADER ASSIGN B switch

When using the cross fader with two sources (A, B), this
switch selects the source assigned to B.

THRU: When cross fader is not used, sets to THRU.
1-4: Use to select the channel (CH-1 to CH-4) assigned

to B.
Channels other than those assigned to A and B
can be output without passing through the cross
fader.

\ FADER START Switches

CH-1, CH-2, CH-3, CH-4

When a CD player (CMX-3000, CMX-5000, CDJ-1000,
CDJ-100S, CDJ-500S or CDJ-500II) is connected to one of
the above channels of this unit via a control cord, the CD
player’s CUE START/STOP operation will start when the
channel fader is moved from “0” upwards, and will stop
(back cue) when the channel fader is returned to “0”. The
indicator of the selected channel will light orange during
this operation. Also, if a channel is assigned to the cross
fader, the cross fader is given priority; when the Cross
fader lever begins moving from the A side toward B side,
the CD player assigned to the B side will start, and when
the lever reaches the B side, the A side source will stop
(back cue).

« BEAT EFFECTS Controls

∞ 1-4 (Channel displays)

Displays the channel selected for BPM count.

§ AUTO BPM COUNTER

When AUTO BPM is selected with the Effect selector
switch (⁄), displays the BPM of the channel (CH-1 to CH-

4) selected with the H.P CUE switch (=). The indicator
flashes during counting, or if it is unable to count BPM.

¶ BPM counter range selector switch

¶ BPM can be selected in one of the ranges 70-139, 91-

180, 70-180 or manual mode. Set the range best
matching the track you are measuring.

• BPM counter range displays

¶ Displays the BPM count range selected. When BPM

count range 70-180 is selected, both indicators 70-139
BPM and 91-180 BPM light.

¶ If both indicators are out, it indicates manual mode.

For more information about manual mode, see the item
“BPM COUNTING” “on pages 25-27.

If the Effect selector switch (⁄) is set to DELAY, ECHO,
PAN, TRANS, FILTER or FLANGER, the indicator will
display the BPM of the source selected with the Effect
CH. SELECT switch (¤).

ª 1-4, MIC, MASTER (Source displays)

Displays the source selected with the Effect CH. SELECT
switch (¤).
¶ If the Effect CH. SELECT switch is used to select

“CF.A” or “CF.B”, the channel that lights will be the
one (1-4) selected with the respective ASSIGN switch
(_), (¢).

™ Levier de fondu enchaîné

Il permet d’ajuster le mixage des sons, provenant des
sources attribuées à A et B par les commutateurs ASSIGN
(_) et (¢).

£ Affichage de fondu B

En mode Mixage d’effet, il affiche la sortie des sons,
provenant du canal sélectionné par le commutateur CROSS
FADER ASSIGN B.

¢ Commutateur CROSS FADER ASSIGN B

Lorsque vous effectuez un fondu enchaîné de deux sources
(A, B), ce commutateur sélectionne la source attribuée à B.
THRU: Si un fondu enchaîné n’est pas effectué, réglez sur

THRU.

1-4: Utilisez pour sélectionner le canal (CH-1 à CH-4)

attribué à B.
Les canaux autres que ceux qui sont attribués à A et
B sont obtenus sans passer par le variateur de fondu
enchaîné.

\ Commutateurs FADER START (démarrage par

variateur) CH-1, CH-2, CH-3, CH-4

Si un lecteur CD (CMX-3000, CMX-5000, CDJ-1000, CDJ­100S, CDJ-500S ou CDJ-500II) est raccordé à un des canaux
ci-dessus de l’appareil au moyen d’un cordon de contrôle, la
fonction CUE START/STOP du lecteur CD démarrera lorsque
le variateur de canal est déplacé au-delà de “0” et elle
s’arrêtera (repère arrière) si le variateur de canal est ramené
à “0”. Le voyant du canal sélectionné s’allume en orange
pendant cette opération. De même, si un canal est attribué
au variateur, ce dernier obtient la priorité; lorsque le levier de
fondu enchaîné commence à se déplacer du côté A vers le
côté B, le lecteur CD attribué au côté B se met en marche, et
quand le levier atteint le côté B, la source du côté A s’arrête
(repère arrière).

« Commandes BEAT EFFECTS (effets de mesure)

∞ 1-4 (Afficheurs de canal)

Ils indiquent le canal sélectionné pour le comptage BPM.

§ Compteur AUTO BPM COUNTER

Lorsque AUTO BPM est choisi par le sélecteur d’effet (⁄),
ce compteur affiche les BPM du canal (CH-1 à CH-4)
sélectionné par l’interrupteur H.P CUE (=). L’indicateur
clignote pendant le comptage ou s’il est inutilisable pour
compter les BPM.

¶ Sélecteur de fourchette du compteur BPM

¶ La valeur BPM peut être sélectionnée parmi les plages

suivantes: 70-139, 91-180, 70-180 et le mode manuel.
Choisissez la fourchette qui correspond le mieux au
morceau de musique en cours de mesure.

• Affichage de fourchette du compteur BPM

¶ Il indique la plage de comptage BPM choisie. Si la

fourchette 70-180 est choisie, les deux indicateurs 70-139
BPM et 91-180 BPM s’allument.

¶ Le fait que les deux indicateurs soient éteints signifie le

mode manuel.
Pour plus de renseignements sur le mode manuel,
reportez-vous à l’article “COMPTAGE DE BPM” aux
pages 25-27.

Si le sélecteur d’effet (⁄) est réglé sur DELAY, ECHO, PAN,
TRANS, FILTER ou FLANGER, l’indicateur affiche les BPM
de la source sélectionnée par le sélecteur d’effet CH.
SELECT (¤).

ª 1-4, MIC, MASTER (Indicateurs de source)

Ils indiquent la source sélectionnée par le sélecteur d’effet
CH. SELECT (¤).

<DRB1315>

English

Français

13

En/Fr

PART NAMES AND FUNCTIONS NOMS ET FONCTIONS DES ORGANES

º PARAMETER 1 (Parameter 1 / BPM counter)

The display contents change in accordance with the
setting of the Effect selector switch (⁄).
¶ When AUTO BPM is selected, the display shows the

BPM of the source selected with the Effect CH.
SELECT switch (¤). The indicator flashes during BPM
counting, or when it is unable to count BPM.

¶ When SND/RTN is selected, nothing is displayed.
¶ When a setting other than AUTO BPM or SND/RTN is

selected, the display shows the value of the effect set
with Effect PARAMETER 1 control (‹).

– BEAT (Effect synchronous displays / Beat displays)

This display’s contents differ depending on the setting of
the Effect selector switch (⁄).
¶ When DELAY, ECHO, PAN, or TRANS are selected, the

display shows the equivalent parameter 1 value for the
BPM of the selected source. The display lights when
the beat is in the range 1/2 to 4/1. If the beat value is
below 1/2, pressing the Effect beat selector switch (@)
causes the value to become 1/4, and all display
indicators go out. If the beat value is above 4/1,
pressing the Effect beat selector switch (#) causes the
value to become 8/1, and all display indicators go out.
If the value does not match the number of beats, the
indicator for the nearest beat value will flash.

¶ When FILTER or FLANGER are selected, the display

shows the equivalent parameter 1 value for the BPM of
the selected source. The display lights when the beat is
in the range 1 to 16. If the beat value is below 1,
pressing the Effect beat selector switch (@) causes the
value to become 1/2, and all display indicators go out. If
the value is above 16, pressing the Effect beat selector
switch (#) causes the value to become 32, and all
display indicators go out.
If the value does not match the number of beats, the
indicator for the nearest beat value will flash.

¶ When REVERB is selected, the display shows the

amount of reverberation applied.

¶ When PITCH is selected, the display shows the amount

of pitch modification applied.

¶ No display appears when AUTO BPM or SND/RTN are

selected.

≠ Effect beat selector switches (@, #)

Use this switch to change the value of Effect
PARAMETER 1 control (‹) in accordance with the BPM
of the source selected with the Effect CH. SELECT
switch (¤). The setting value of this switch differs
depending on the setting of the Effect selector switch
(⁄).
¶ When DELAY, ECHO, PAN, or TRANS are selected, the

parameter 1 value for the BPM of the selected source
can be set to 1/4 beat, 1/2 beat, 1/1 beat, 2/1 beat, 4/1
beat, or 8/1 beat.

¶ When DELAY or ECHO are selected, values can be set

to 1/4x, 1/2x, 1/1x, 2/1x, 4/1x or 8/1x, within a range
such that the parameter 1 value does not exceed 3500
ms.

¶ When FILTER or FLANGER are selected, the parameter

1 value for the BPM of the selected source can be set
to 1/2 beat, 1 beat, 2 beats, 4 beats, 8 beats, 16 beats,
or 32 beats.

¶ When PITCH is selected, the value can be set to

–100%, –50%, –33%, 0%, 33%, 50%, or 100%.

¶ Si le sélecteur d’effet CH. SELECT est utilisé pour

sélectionner “CF.A” ou “CF.B”, le canal qui s’allume sera
celui (1 à 4) sélectionné par le commutateur ASSIGN
respectif (_) ou (¢).

º PARAMETER 1 (Paramètre 1 / Compteur BPM)

Le contenu de l’affichage change en fonction du réglage
du sélecteur d’effet (⁄).
¶ Lorsque AUTO BPM est sélectionné, l’affichage

indique la valeur BPM de la source choisie par le
sélecteur d’effet CH. SELECT (¤). L’indicateur clignote
pendant le comptage BPM ou s’il ne parvient pas à
compter la valeur BPM.

¶ Lorsque SND/RTN est sélectionné, rien n’est affiché.
¶ Lorsqu’un réglage autre que AUTO BPM ou SND/RTN

est sélectionné, l’affichage indique la valeur de l’effet,
défini par la commande d’effet PARAMETER 1 (‹).

– BEAT (Affichages Effet synchrone/Affichages Mesure)

Le contenu de l’affichage change en fonction du réglage
du sélecteur d’effet (⁄).
¶ Lorsque DELAY, ECHO, PAN ou TRANS est

sélectionné, l’affichage indique la valeur équivalente du
Paramètre 1 pour le BPM de la source choisie.
L’affichage s’allume si la mesure se trouve dans la
plage 1/2 ou 4/1. Si la valeur de la mesure est inférieure
à 1/2, une pression sur le sélecteur de mesure d’effet
(@) fait passer la valeur à 1/4 et tous les indicateurs
s’éteignent. Si la valeur de la mesure est supérieure à
4/1, une pression sur le sélecteur de mesure d’effet (#)
fait passer la valeur à 8/1 et tous les indicateurs
s’éteignent.
Si la valeur ne correspond pas au nombre de mesures,
la valeur de mesure la plus proche clignotera.

¶ Lorsque FILTER ou FLANGER est sélectionné,

l’affichage indique la valeur équivalente du Paramètre 1
pour le BPM de la source choisie. L’affichage s’allume
si la mesure se trouve dans la plage 1 à 16. Si la valeur
de la mesure est inférieure à 1, une pression sur le
sélecteur de mesure d’effet (@) fait passer la valeur à
1/2 et tous les indicateurs s’éteignent. Si la valeur de la
mesure est supérieure à 16, une pression sur le
sélecteur de mesure d’effet (#) fait passer la valeur à
32 et tous les indicateurs s’éteignent.
Si la valeur ne correspond pas au nombre de mesures,
la valeur de mesure la plus proche clignotera.

¶ Si REVERB est sélectionné, le degré de réverbération

appliquée est affiché.

¶ Si PITCH est sélectionné, le degré de modification du

timbre est affiché.

¶ Rien ne sera affiché si AUTO BPM ou SND/RTN est

sélectionné.

≠ Sélecteurs de mesure avec effet (@, #)

Utilisez ces sélecteurs pour changer la valeur de la
commande d’effet PARAMETER 1 (‹) en fonction des
BPM de la source choisie par le sélecteur d’effet CH.
SELECT (¤). La valeur de réglage de ce sélecteur varie en
fonction du réglage du sélecteur d’effet (⁄).
¶ Lorsque DELAY, ECHO, PAN ou TRANS est

sélectionné, la valeur du paramètre 1 pour les BPM de
la source sélectionnée peut être réglée à la mesure
suivante: 1/4, 1/2, 1/1, 2/1, 4/1 ou 8/1.

¶ Lorsque DELAY ou ECHO est sélectionné, les valeurs

peuvent être réglées à 1/4x, 1/2x, 1/1x, 2/1x, 4/1x ou
8/1x dans une plage telle que la valeur de paramètre 1
ne dépasse pas 3500 ms.

14

<DRB1315>
En/Fr

PART NAMES AND FUNCTIONS NOMS ET FONCTIONS DES ORGANES

¶ When REVERB is selected, the value can be set to

10%, 20%, 35%, 50%, 65%, 80%, or 90%.

¶ This control is disabled when AUTO BPM or SND/RTN

are selected.

Ÿ H.P CUE (Headphones cue switch)

When this switch is pressed it lights orange, and beat
effects are output to the headphones. Pressing the
switch again disconnects the beat effect to the
headphones and turns off the switch lamp.

⁄ Effect selector switch

Use to select desired effects (see page 16).

¤ CH. SELECT (Effect channel selector switch)

Use to select the source you wish to apply effects to.

‹ TIME (PARAMETER 1)

(Effect parameter 1 control)

This control is used to set the time parameter for the
onboard effector (see page 19).

› LEVEL/DEPTH (PARAMETER 2)

(Effect parameter 2 control)

This control is used to set quantitative parameters for the
onboard effector (see page 19).

fi ON/OFF, TAP (Effect ON/OFF switch, TAP switch)

This switch produces different operations depending on
the setting of the Effect selector switch (⁄)
¶ When DELAY, ECHO, PAN, TRANS, FILTER, FLANGER,

REVERB, PITCH, or SND/RTN are selected, the switch
operates to turn the selected effect ON/OFF.
OFF: the orange lamp lights; ON: orange lamp flashes.

¶ When AUTO BPM is selected the switch becomes a

“TAP” switch; by tapping the switch together with the
source beat, the BPM can be input manually.
When tapping the TAP switch to count the BPM, both
BPM counter range displays (70-139 BPM and 91-180
BPM) go out, and the manual mode is enabled (see
pages 26-27).

Å EFFECT MIX Controls

fl FADER/OFF/AUTO (EFFECT MIX selector switch)

Use to select the cross fader effect mode.
FADER: Selects Effect Mix Fader mode. When this is

selected, the Cross fader lever (™) can be used
to control effects and perform cue start and back
cue.

OFF: Normal mode
AUTO: The Effect Mix Auto mode. When this is

selected, the Effect select/start switches (‡, °,

·) can be used to control effects, perform cue

start and back cue.

‡, °, · Effect select/start switches

Use to select the type of Effect Mix desired (default is
ECHO)
¶ The switch for the selected function flashes.

‡ ECHO switch
° ZIP switch

· ROLL switch

¶ Lorsque FILTER ou FLANGER est sélectionné, la valeur

de paramètre 1 pour les BPM de la source sélectionnée
peut être réglée à la mesure suivante: 1/2, 1, 2, 4, 8, 16
ou 32.

¶ Lorsque PITCH est sélectionné, la valeur peut être

réglée à –100%, –50%, –33%, 0%, 33%, 50% ou
100%.

¶ Lorsque REVERB est sélectionné, la valeur peut être

réglée à 10%, 20%, 35%, 50%, 65%, 80% ou 90%.

¶ Cette commande est invalidée lorsque AUTO BPM ou

SND/RTN est sélectionné.

Ÿ H.P CUE (Interrupteur de repère de casque)

Lorsque cet interrupteur est actionné, il s’allume en
orange et les effets de mesure sont fournis au casque.
Une nouvelle pression déconnecte l’effet de mesure au
casque et éteint l’interrupteur orange.

⁄ Sélecteur d’effet

Il permet de choisir les effets souhaités (voir page 16).

¤ CH. SELECT (Sélecteur de canal d’effet)

Il permet de choisir la source à laquelle appliquer les
effets.

‹ TIME (PARAMETER 1)

(Commande de paramètre d’effet 1)

Elle permet de régler les paramètres de temps pour
l’effecteur incorporé (voir page 19).

› LEVEL/DEPTH (PARAMETER 2)

(Commande de paramètre d’effet 2)

Elle permet de régler les paramètres quantitatifs pour
l’effecteur incorporé (voir page 19).

fi ON/OFF, TAP (Interrupteur d’effet, Interrupteur TAP)

Il produit différentes opérations selon le réglage du
sélecteur d’effet (⁄).
¶ Lorsque DELAY, ECHO, PAN, TRANS, FILTER,

FLANGER, REVERB, PITCH ou SND/RTN est sélectionné,
l’interrupteur agit pour mettre l’effet sélectionné en/hors
service (ON/OFF).
OFF: allumé en orange. ON: clignote en orange.

¶ Lorsque AUTO BPM est sélectionné, cette commande

devient un interrupteur “TAP”. En tapant l’interrupteur
en même temps que la mesure de source, la valeur
BPM peut être saisie manuellement.
Si vous tapez l’interrupteur TAP pour compter les BPM,
les affichages de fourchette du compteur BPM (70-139
BPM et 91-180 BPM) s’éteignent et le mode manuel
est alors validé (voir pages 26-27).

Å Commandes EFFECT MIX (mixage d’effet)

fl FADER OFF/AUTO (sélecteur EFFECT MIX)

Il permet de sélectionner le mode d’effet de fondu
enchaîné.
FADER: Il choisit le mode Variateur à mixage d’effet.
Lorsque cette position est choisie, le levier de fondu
enchaîné (™) permet de contrôler les effets et d’effectuer
un démarrage par repère et un repère arrière.

OFF: Mode normal.
AUTO: Le mode Mixage d’effet automatique. Lorsque cette

position est choisie, les commutateurs de sélection/dé­marrage d’effet (‡, °, ·) permettent de contrôler les effets
et d’effectuer un départ par repère et un repère arrière.

‡, °, · Commutateurs de sélection/démarrage d’effet

Ils permettent de sélectionner le type de Mixage d’effet
souhaité (le réglage par défaut est ECHO).
¶ Commutateur de la fonction sélectionnée clignote.

‡ Commutateur ECHO
° Commutateur ZIP

· Commutateur ROLL

<DRB1315>

15

En/Fr

English

Français

USING THE EFFECT

UTILISER LES FONCTIONS

FUNCTIONS

With the built-in digital signal processor (DSP), sound effects
can be enjoyed and BPM measured.

Features of Various Effectors

AUTO BPM COUNTER

Automatically measures music BPM (beats per minute;
tempo) and displays it digitally.
It not only counts the beat of bass sounds but also calculates
(using a computer) the music’s original BPM, which DJs
require, and displays it digitally.
Thus, BPM can now be checked not only aurally, as was
conventional, but also visually, enabling quicker, simpler
mixing of music with different tempos.
Use of the TAP switch to input the beat manually makes it
possible to set BPM for music for which it is difficult to
measure (a capella, improvisation, etc.).

Beat Effector (Effects linked to BPM)

Links various effects to the BPM calculated with the
aforementioned AUTO BPM COUNTER to enable
unprecedented sound production.

EFFET

Le processeur de signaux numériques (DSP) intégré permet de
produire des effets sonores et de mesurer la valeur BPM.

Caractéristiques des divers effecteurs

Compteur automatique de BPM
(AUTO BPM COUNTER)

Mesure automatiquement la valeur BPM du morceau de
musique (mesures par minute; tempo) et l’affiche de façon
numérique.
Il ne compte pas seulement les mesures des graves mais
permet aussi de calculer (à l’aide d’un ordinateur) la valeur BPM
d’origine du morceau de musique, dont les DJ ont besoin, et de
l’afficher de façon numérique.
Dorénavant, la valeur BPM peut être vérifiée non seulement de
façon conventionnelle – en écoutant la musique – mais aussi
visuellement, ce qui permet un mixage plus rapide et plus
simple de morceaux de musique aux rythmes différents.
Le commutateur TAP, qui sert à entrer manuellement le rythme,
permet de déterminer la valeur BPM des morceaux de musique
pour lesquels elle est difficile à mesurer (a cappella,
improvisations, etc.).

1. DELAY (one sound repeated)

Quickly and easily mixes delayed sounds of 1/4, 1/2, 3/4,
1/1, 2/1, 4/1 and 8/1 beats.
Mixing with 1/2-beat-delayed sound, for example, will
change the beat from 4 to 8.
Mixing with a 3/4-beat-delayed sound will change the
rhythm to a bouncy one.

Example:

Original

(4 beats)

1/2 delay

(8 beats)

Effecteur de mesure (Effets liés au BPM)

Permet de lier divers effets au BPM calculé à l’aide du compteur
automatique de BPM (AUTO BPM COUNTER) précité, afin
d’obtenir un son sans précédent.

1. DELAY (répétition d’un son)

Permet de mixer rapidement et facilement des sons retardés,
dotés de mesures de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 et 8/1.
Le mixage avec un son retardé de 1/2 temps, par exemple,
change la mesure de 4 en 8.
Le mixage avec un son retardé de 3/4 de temps donne un
rythme dynamique.

Exemple:

A l’origine

(4 mesures)

Retard 1/2 temps

(8 mesures)

16

<DRB1315>
En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

2. ECHO (repeated sounds)

Quickly and easily mixes echoes of 1/4, 1/2, 3/4, 1/1, 2/1,
4/1 and 8/1beats.
When input sound is cut with a 1/1-beat echo, for
example, the music will fade out while sounds are
repeated that match the beat.
When a 1/1-beat echo is imposed on the microphone,
microphone sound will be played repeatedly, matching
the beat.
Troll (musical round-type) effects can be produced by
imposing a 1/1-beat echo on song vocals.

Example:

1 beat 1 beat

Cuts the input sound

3. Auto Pan [PAN (L-R BALANCE)]

Automatically pans sound to the left and right (auto beat
pan) to the rhythm of a 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 or 8/1
beat.
Short auto pan, for panning sound to the left and right in a
short time that cannot be covered manually, is also
possible.

Example:

Auto Beat Pan

Beat

Fade out

L

Center

(Stereo)

R

1 cycle = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 or 8/1 beat

2. ECHO (répétition de sons)

Permet de mixer rapidement et facilement des échos avec
une mesure de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 et 8/1.
Si le son entré est, par exemple, mixé avec un écho ayant
un rythme de 1/1, la musique disparaît progressivement
avec répétition de sons au même rythme.
Si un écho ayant un rythme de 1/1 est imposé au
microphone, le son du microphone est répété au même
rythme.
Vous pouvez produire des effets vigoureux (de type
circulaire) en imposant un écho ayant un rythme de 1/1 à un
chant.

Exemple:

1 mesure 1 mesure

Mesure

Mixage du son entré

3. Balance automatique [PAN (L-R BALANCE)]

Dirige le son automatiquement vers la gauche et la droite
(balance automatique avec rythme) à un rythme de 1/4, 1/2,
3/4, 1/1, 2/1, 4/1, ou 8/1.
Vous pouvez aussi diriger le son vers la gauche et la droite
pendant un court laps de temps (short auto pan), ce qui ne
peut se faire de façon manuelle.

Exemple:

Balance automatique avec rythme

Disparition

en fondu

L

Centre

(Stéréo)

R

1 cycle = mesure de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 ou 8/1

English

Français

L

Center

(Stereo)

R

Short Auto Pan

4. Auto Trans (TRANS)

Automatically cuts sound to the rhythm of a 1/4, 1/2, 3/4,
1/1, 2/1, 4/1 or 8/1 beat.

Example:

Cut Cut

Time

1 cycle = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 or 8/1 beat

Centre

L

(Stéréo)

R

Balance automatique de type court

4. Coupure automatique (TRANS)

Coupe automatiquement le son au rythme de 1/4, 1/2, 3/4,
1/1, 2/1, 4/1 ou 8/1.

Exemple:

Coupure Coupure

Temps

1 cycle = mesure de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 ou 8/1

17

<DRB1315>

En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

5. FILTER

Changes the tone greatly by shifting the filter’s
frequency in units of 1/2, 1, 2, 4, 8, 16, and 32 beats.

Example

Frequency

1 cycle = 1/2, 1, 2, 4, 8, 16 or 32 beat

6. FLANGER

Quickly and easily produces 1-cycle flanger effect for
beats of 1/2, 1, 2, 4, 8, 16, or 32.

Example

Short delay

1 cycle = 1/2, 1, 2, 4, 8, 16 or 32 beat

5. FILTER

Modifie sensiblement le ton en changeant la fréquence du
filtre par unités de 1/2, 1, 2, 4, 8, 16 et 32 mesures.

Exemple:

Fréquence

1 cycle = mesure de 1/2, 1, 2, 4, 8, 16 ou 32

6. FLANGER

Permet de produire rapidement et facilement un effet
d’oscillation sur 1 cycle pour des rythmes de 1/2, 1, 2, 4, 8,
16 ou 32.

Exemple:

Délai court

1 cycle = mesure de 1/2, 1, 2, 4, 8, 16 ou 32

7. REVERB

Produces a reverberation effect.

8. PITCH (Pitch Shifter)

Shifts interval (pitch or key) within a range of ±1 octave.
As the speed of analog-record turntables and CD players
changes as a percent, interval changes can be corrected
on a percent basis.
Applying the pitch shifter to microphone sound produces
voice changer effects. Mixing with original sound
produces a choral effect.

Send/Return (SND/RTN: External effect input/output)

9.

Makes diverse effects possible through connection to
available effectors, samplers, etc.

7. REVERB

Produit un effet de réverbération.

8. PITCH (changement de hauteur du son)

Décale l’intervalle (hauteur ou tonalité) d’environ ±1 octave
au maximum.
Comme le changement de vitesse d’une platine analogique
et d’un lecteur de CD est exprimé en pourcentage, les
intervalles peuvent être corrigés sur la même base.
Si vous changez la hauteur du son du microphone, vous
obtenez des effets de changement de voix. Le mixage avec
le son d’origine produit un effet choral.

9. Envoi/Retour (SND/RTN: Entrée/sortie d’un
effet externe)

Permet d’obtenir divers effets en raccordant des
effecteurs, échantillonneurs, etc.

18

<DRB1315>
En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

Delay, Echo, Auto Pan, Auto Trans, Filter, and Flanger Operations

Items Set for Each Effect

Effect

DELAY

ECHO

PAN

(Auto pan)

TRANS

(Auto trans)

FILTER

FLANGER

Effect Parameter 1 (TIME)

Delay time
Setting range: 1 to 3500mSec,

in 1msec steps

Delay time
Setting range: 1 to 3500mSec,

in 1msec steps

Pan time (changeover time)
Setting range: 10 to 16000mSec,

in 5mSec steps for 10 to 1000 and
10msec steps for 1000 to 16000

Trans time (changeover time)
Setting range: 10 to 16000mSec,

in 5mSec steps for 10 to 1000 and
10msec steps for 1000 to 16000

Filter time (cycle)
Setting range: 10 to 16000mSec,

in 5mSec steps for 10 to 1000 and
10msec steps for 1000 to 16000

Flanger time (cycle)
Setting range: 10 to 16000mSec,

in 5mSec steps for 10 to 1000 and
10msec steps for 1000 to 16000

Effect Parameter 2 (LEVEL/DEPTH)

Effect mix ratio
(Balance between original and delayed sound levels)

Effect mix ratio
(Balance between original and echo sound levels)

Effect mix ratio
(Balance between original and panned sound levels)

Effect mix ratio
(Balance between original and cut sound levels)

Resonance
(Filter resonance sound level)

Feedback
(Flanger feedback sound level)

English

Français

Opérations retard, écho, balance automatique, coupure automatique, filtre et oscillation

Eléments réglés pour chaque effet

Effet

DELAY

ECHO

PAN

(Balance
automatique)

TRANS

(Coupure
automatique)

FILTER

FLANGER

Temps de retard
Fourchette: 1 à 3500 ms,

Temps de retard
Fourchette: 1 à 3500 ms,

Temps de balance (durée de passage)
Fourchette: 10 à 16000 ms,

Temps de coupure (durée de passage)
Fourchette: 10 à 16000 ms,

Temps de filtre (cycle)
Fourchette: 10 à 16000 ms,

Temps d’oscillation (cycle)
Fourchette: 10 à 16000 ms,

Paramètre d’effet 1 (TIME)

par étapes de 1 ms

par étapes de 1 ms

par étapes de 5 ms pour 10 à 1000 et
par étapes de 10 ms pour 1000 à 16000

par étapes de 5 ms pour 10 à 1000 et
par étapes de 10 ms pour 1000 à 16000

par étapes de 5 ms pour 10 à 1000 et
par étapes de 10 ms pour 1000 à 16000

par étapes de 5 ms pour 10 à 1000 et
par étapes de 10 ms pour 1000 à 16000

Paramètre d’effet 2 (LEVEL/DEPTH)

Rapport de mixage d’effet
(Equilibre entre le niveau du son d’origine et celui du son
retardé)

Rapport de mixage d’effet
(Equilibre entre le niveau du son d’origine et celui de
l’écho)

Rapport de mixage d’effet
(Equilibre entre le niveau du son d’origine et celui du son
dirigé)

Rapport de mixage d’effet
(Equilibre entre le niveau du son d’origine et celui du son
de coupure)

Résonance
(Niveau sonore de la résonance du filtre)

Réaction
(Niveau du son avec effet d‘oscillation)

19

<DRB1315>

En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

Example: Applying the delay effect to music on CH-2.

BPM display

Affichage BPM

Effect parameter/BPM display

Affichage du paramètre effet/BPM

H.P CUE switch

Interrupteur H.P CUE

Exemple: Application de l’effet de retard au morceau de
musique sur CH-2.

Effect selector switch
Sélecteur d’effet

Effect CH. SELECT switch
Sélecteur d’effet CH. SELECT

Effect PARAMETER 1 control (TIME)
Commande d’effet PARAMETER 1 (TIME)

Effect PARAMETER 2 control
(LEVEL/DEPTH)

Commande d’effet PARAMETER 2
(LEVEL/DEPTH)

Effect ON/OFF switch
Interrupteur d’effet ON/OFF

1 Set the Effect selector switch to DELAY.

2 Set the Effect CH. SELECT switch to 2.

÷ The Effect parameter/BPM display LED “2” will light.
÷ The BPM of the music input to CH-2 will be displayed

on the AUTO BPM COUNTER.

* The BPM band that matches the music on CH-2 can be

selected with the BPM counter range selector switch.

* The counter will flash if BPM cannot be counted for

more than 2 seconds. In this case, use manual mode to
make settings (see pages 26-27).

3 Set the parameter value.

When the H.P CUE switch (in the BEAT EFFECTS
controls) is pressed, the effect can be confirmed by
listening to the headphones output.

Setting the Delay Time

÷ Setting the delay time to match one beat of the BPM

displayed on the AUTO BPM COUNTER makes effect
application more effective.

÷ By pressing the Effect beat selector switch (@ or #),

delay time of 1/4 to 8/1 can be set for one beat of the
counted BPM.

÷ More precise delay times can be set with the Effect

PARAMETER 1 control (TIME).

÷ As “1/2” will light on the beat display if delay time is set

to 1/2 of one beat of the BPM, the parameter value can
be set using the beat display as a guide.

Setting to Balance Original and Delayed Sound Levels

÷ The balance between original and delayed sound levels

is set using the Effect PARAMETER 2 control (LEVEL/
DEPTH). Turning this control to the left will decrease
delayed sound and turning it to the right will increase it.

1 Réglez le sélecteur d’effet sur DELAY.

2 Réglez le sélecteur d’effet CH. SELECT sur 2.

÷ Le voyant LED “2“ de l’affichage du paramètre effet/BPM

s’allume.

÷ La valeur BPM du morceau de musique entré sur le canal

CH-2 apparaît sur le compteur AUTO BPM COUNTER.

* La bande BPM correspondant au morceau de musique sur

CH-2 peut être sélectionnée à l’aide du sélecteur de
fourchette du compteur BPM.

* Le compteur clignote si la valeur BPM ne peut être

compté pendant plus de 2 secondes. Dans ce cas, utilisez
le mode manuel pour vos réglages (voir pages 26-27).

3 Réglez la valeur du paramètre.

Lorsque l’interrupteur H.P CUE (parmi les commandes
BEAT EFFECTS) est actionné, il est possible de confirmer
l’effet en écoutant la sortie du casque.

Réglage du retard

÷ Si vous réglez le retard de façon à correspondre à une

mesure du BPM figurant sur le compteur AUTO BPM
COUNTER, vous pouvez appliquer l’effet sonore de façon
plus efficace.

÷ En appuyant sur le sélecteur de mesure avec effet (@ ou

#), vous pouvez choisir un retard de 1/4 à 8/1 pour une

mesure de la valeur BPM compteé.

÷ Vous pouvez choisir des retards plus précis à l’aide de la

commande d’effet PARAMETER 1 (TIME).

÷ Comme “1/2“ s’allume sur l’affichage de mesure si le

retard est réglé sur 1/2 d’une mesure du BPM, vous
pouvez régler la valeur du paramètre en vous basant sur
l’affichage de mesure.

20

<DRB1315>
En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

4 Turn on the Effect ON/OFF switch.

÷ The Effect ON/OFF switch will flash orange, and the

delay effect will be applied to master output.

÷ If the switch is pressed once more, the effect will be

turned off.

* If it is turned on in time to the beat, the effect’s cycle

will also start on the beat.

Echo, auto pan, auto trans, filter, flanger can also be set
similarly.

Precautions:

÷ If the channel has been changed with the Effect CH.

SELECT switch when delay, echo, reverb (pages 22-23)
and similar effects have been turned on, all of the
reverberation of the prior channel’s effects will be output.

÷ Only operate the Effect selector switch when effects are

off (when the Effect ON/OFF switch is lit orange).
Operating it with effects on could generate noise.

÷ Display where a 1/2-beat delay (250mSec) has been set to

music with a BPM of 120 (time conversion: 500mSec).

BPM display

Counter

BPM counter
range selector

Effect parameter/
BPM display

switch
LED

Equilibrage des niveaux du son d’origine et du son
retardé

÷ Vous pouvez équilibrer les niveaux du son d’origine et du

son retardé à l’aide de la commande d’effet PARAMETER
2 (LEVEL/DEPTH). En tournant la commande vers la
gauche vous baissez le son retardé ; en le tournant vers la
droite vous le montez.

4 Actionnez l’interrupteur d’effet ON/OFF.

÷ L’interrupteur d’effet ON/OFF clignote en orange et l’effet

de retard est appliqué à la sortie principale.

÷ Si vous appuyez de nouveau sur cet interrupteur, l’effet

sera annulé.

* S’il est actionné au début de la mesure, le cycle de l’effet

commence également en même temps que la mesure.

De la même façon vous pouvez appliquer les effets écho,
balance automatique, coupure automatique, filtre et oscillation.

Precautions:

÷ Si vous avez changé de canal à l’aide du sélecteur d’effet CH.

SELECT alors que les effets retard, écho et réverbération
(pages 22 à 23), etc. étaient activés, toutes les réverbérations
des effets du canal précédent seront émises.

÷ N’actionnez le sélecteur d’effet que si les effets sont

désactivés (si l’interrupteur d’effet ON/OFF est allumé en
orange). Si vous l’actionnez alors que des effets sont actifs,
vous risquez de produire du bruit.

÷ Affichage pour un retard d’une 1/2 mesure (250 ms) appliqué

à un morceau de musique ayant un BPM de 120 (durée de
conversion: 500 ms).

Affichage BPM

English

Français

“1/2” will light

Counter

Beat display

Effect beat
selector switches

Affichage du
paramètre effet/
BPM

“1/2“ s’allume

Compteur

Sélecteur de
fourchette du
compteur BPM

Voyant LED

Compteur

Affichage de
mesure

Sélecteurs de
mesure avec effet

21

<DRB1315>

En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

Operating Reverb and Pitch Shifter

Effector Settings

Effect

REVERB

Reverb time (echo time)
Setting range: 1 to 100%,

Effect Parameter 1 (TIME)

Effect mix ratio
(Balance between original and reverb sound levels)

in 1% steps

PITCH

(Pitch Shifter)

Pitch
Setting range: 0 to ±100%,

in 1% steps

Effect mix ratio
(Balance between original and pitch-shifted sound
levels)

Opérations réverbération et changement de hauteur de son

Réglages de l’effecteur

Effet

REVERB

Temps de réverbération (durée de l’écho)
Fourchette: 1 à 100%,

PITCH

(Changement de

Hauteur
Fourchette: 0 à ±100%,

hauteur de son)

Example: Display when music on CH-3 has been pitch­shifted 90%.

Paramètre d’effet 1 (TIME)

par étapes de 1%

par étapes de 1%

Rapport de mixage d’effet
(Equilibre entre le niveau du son d’origine et celui du son
réverbéré)

Rapport de mixage d’effet
(Equilibre entre le niveau du son d’origine et celui du son
dont la hauteur a été modifiée)

Exemple: Affichage pour un morceau de musique sur CH-3 dont
la hauteur de son a été augmentée de 90%.

Effect Parameter 2 (LEVEL/DEPTH)

Paramètre d’effet 2 (LEVEL/DEPTH)

BPM display

Affichage BPM

Effect parameter/BPM display

Affichage du paramètre effet/BPM

H.P CUE switch

Interrupteur H.P CUE

1 Set the Effect selector switch to PITCH.

2 Set the Effect CH. SELECT switch to 3.

÷ The Effect parameter/BPM display LED “3” will light.
* The entire BPM display will turn off.

Effect selector switch
Sélecteur d’effet

Effect CH. SELECT switch
Sélecteur d’effet CH. SELECT

Effect PARAMETER 1 control (TIME)
Commande d’effet PARAMETER 1 (TIME)

Effect PARAMETER 2 control
(LEVEL/DEPTH)

Commande d’effet PARAMETER 2
(LEVEL/DEPTH)

Effect ON/OFF switch
Interrupteur d’effet ON/OFF

1 Réglez le sélecteur d’effet sur PITCH.

2 Réglez le sélecteur d’effet CH. SELECT sur 3.

÷ Le voyant LED “3“ de l’affichage du paramètre effet/BPM

s’allume.

* L’affichage BPM s’éteint entièrement.

22

<DRB1315>
En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

3 Set the parameter value.

When the H.P CUE switch (in the BEAT EFFECTS
controls) is pressed, the effect can be confirmed by
listening to the headphones output.

Setting Pitch

÷ Pressing # on the Effect beat selector switch will

increase the pitch setting +33%, +50% or +100%,
while pressing @ will decrease it –33%, –50% or
–100%.

÷ More precise pitch can be set with the Effect

PARAMETER 1 control (TIME).

Setting the Balance Between Original and Pitch­Shifted Sound Levels

÷ The balance between original and pitch-shifted sound

levels is set using the Effect PARAMETER 2 control
(LEVEL/DEPTH). Turning this control to the left will
decrease pitch-shifted sound and turning it to the right
will increase it.

4 Turn the Effect ON/OFF switch on.

÷ The Effect ON/OFF switch will flash orange and the

effect (pitch shift) will be applied to master output.

÷ If the switch is pressed once more, the effect will turn

off.

Reverb can be set similarly.

3 Réglez la valeur du paramètre.

Lorsque l’interrupteur H.P CUE (parmi les commandes
BEAT EFFECTS) est actionné, il est possible de confirmer
l’effet en écoutant la sortie du casque.

Réglage de hauteur

÷ Un appui sur le bouton # du sélecteur de mesure avec

effet augmente le ton de +33%, +50% ou de +100%
tandis qu’un appui sur le bouton @ le diminue de –33%,
–50% ou –100%.

÷ Vous pouvez régler la hauteur de façon plus précise à

l’aide de la commande d’effet PARAMETER 1 (TIME).

Réglage de l’équilibre entre le niveau du son d’origine et
celui du son dont la hauteur a été modifiée

÷ L’équilibre entre le niveau du son d’origine et celui du son

dont la hauteur a été modifiée est réglé à l’aide de la
commande d’effet PARAMETER 2 (LEVEL/DEPTH). Si
vous tournez la commande vers la gauche, vous baissez le
son dont la hauteur a été modifiée; si vous la tournez vers
la droite, vous l’augmentez.

4 Mettez l’interrupteur d’effet ON/OFF sur la

position ON.

÷ L’interrupteur d’effet ON/OFF clignote en orange et l’effet

(changement de hauteur) est appliqué à la sortie
principale.

÷ Un second appui sur l’interrupteur annule l’effet.

English

Français

Precautions:

÷ If the channel has been changed with the Effect CH.

SELECT switch when delay, echo (pages 19-21), reverb
and similar effects have been turned on, all of the
reverberation of the prior channel’s effects will be output.

÷ Only operate the Effect selector switch when effects are

off (when the Effect ON/OFF switch is lit orange).
Operating it with effects on could generate noise.

÷ Display when CH-3 has been pitch-shifted by 90%.

BPM display

Effect parameter/
BPM display

LED

Counter

Beat display

La réverbération peut être activée de la même façon.

Attention:

÷ Si vous avez changé de canal à l’aide du sélecteur d’effet CH.

SELECT alors que les effets retard, écho et réverbération
(pages 19 à 21), etc. étaient activés, toutes les réverbérations
des effets du canal précédent seront émises.

÷ N’actionnez le sélecteur d’effet que si les effets sont

désactivés (si l’interrupteur d’effet ON/OFF est allumé en
orange). Si vous l’actionnez alors que des effets sont actifs,
vous risquez de produire du bruit.

÷ Affichage lorsque la hauteur de CH-3 a été modifiée de 90%.

Affichage BPM

Affichage du
paramètre effet/
BPM

Voyant LED

Compteur

Effect beat
selector switches

Affichage de
mesure

Sélecteurs de
mesure avec effet

23

<DRB1315>

En/Fr

USING THE EFFECT FUNCTIONS UTILISER LES FONCTIONS EFFET

Using an External Effector

The following example is for applying external effects to
music on CH-3.

1 Set the Effect selector switch to SND/RTN.

2 Set the Effect CH. SELECT switch to 3.

÷ The Effect parameter/BPM display LED “3” will light.

3 Set external effector parameters, etc.

÷ When the H.P CUE switch (in the BEAT EFFECTS

controls) is pressed, the effect can be confirmed by
listening to the headphones output.

4 Adjust the return level.

÷ The return level from the external effector can be

adjusted with the Effect PARAMETER 2 control
(LEVEL/DEPTH).

* Effect PARAMETER 1 control (TIME) will not function.

5 Turn on the Effect ON/OFF switch.

÷ The Effect ON/OFF switch will flash orange, and the

external effect will be applied to music on CH-3.

÷ Pressing the switch once more will turn the effect off.

÷ Display when an external effect has been applied to CH-3.

BPM display

Utilisation d’un effecteur externe

L’exemple suivant montre comment appliquer des effets
externes à un morceau de musique sur CH-3.

1 Réglez le sélecteur d’effet sur SND/RTN.

2 Réglez le sélecteur d’effet CH. SELECT sur 3.

÷ Le voyant LED “3“ de l’affichage du paramètre effet/BPM

s’allume.

3 Réglez les paramètres de l’effecteur externe, etc.

÷ Lorsque l’interrupteur H.P CUE (parmi les commandes

BEAT EFFECTS) est actionné, il est possible de confirmer
l’effet en écoutant la sortie du casque.

4 Réglez le niveau de retour.

÷ Le niveau de retour de l’effecteur externe peut être réglé à

l’aide de la commande d’effet PARAMETER 2 (LEVEL/
DEPTH).

* La commande d’effet PARAMETER 1 (TIME) est

inopérante.

5 Actionnez l’interrupteur d’effet ON/OFF.

÷ L‘interrupteur d’effet ON/OFF clignote en orange et l‘effet

externe sera appliqué au morceau de musique sur CH-3.

÷ Si vous appuyez de nouveau sur cet interrupteur, l’effet

sera annulé.

÷ Affichage lorsqu’un effet externe a été appliqué au canal CH-

3.

Effect parameter/
BPM display

LED

Affichage BPM

Affichage du
paramètre effet/
BPM

Voyant LED

24

<DRB1315>
En/Fr

BPM COUNTING

COMPTAGE DE BPM

Using the Auto Mode to Count BPM

This mode counts and displays the BPM of the channel
selected with the H.P CUE switch and (when Effect selector
switch is set to AUTO BPM, the CH-1 to CH-4 H.P CUE
switch becomes the AUTO BPM COUNTER’s channel select
switch) the channel selected with the Effect CH. SELECT
switch, thus making it easy to synchronize two tracks with
different speeds (count range 70.0-180.0 BPM).

Example: Display of BPM for CH-1 selected with H.P CUE
switch and CH-2(2) selected with Effect CH. SELECT switch:

Utilisation du Mode Auto pour compter
la valeur BPM

Ce mode compte et affiche la valeur BPM du canal
sélectionné par l’interrupteur H.P CUE et (lorsque le
sélecteur d’effet est réglé sur AUTO BPM, l’interrupteur CH­1 à CH-4 H.P CUE devient le sélecteur de canal du compteur
AUTO BPM COUNTER) le canal choisi par le sélecteur d’effet
CH. SELECT, ce qui facilite la synchronisation de deux
morceaux de musique dont les vitesses sont différentes
(fourchette de comptage: 70,0 à 180,0 BPM).

Exemple: Affichage de BPM pour CH-1 choisi par
l’interrupteur H.P CUE et CH-2 (2) choisi par le sélecteur
d’effet CH. SELECT:

BPM display
Affichage BPM

Effect selector switch
Sélecteur d’effet

English

Français

CH-1 H.P CUE switch
Interrupteur CH-1 H.P CUE

Effect parameter/BPM display
Affichage du paramètre effet/BPM

1 Set the Effect selector switch to AUTO BPM.

2 Press the BPM counter range selector switch to

choose the desired BPM count range.

÷ Select from one of the three ranges: 70-139, 91-180, or

70-180. The 70-180 range is selected with both LEDs
(70-139 BPM and 91-180 BPM) light.

3 Set the Effect CH. SELECT switch to 2.

÷ The Effect parameter/BPM display LED “2” will light.
÷ The BPM of the music input to CH-2 will appear on the

Effect parameter/BPM display’s counter.

* If the BPM cannot be counted for 2 seconds or more,

the counter will flash.

* Some tracks cannot be counted in AUTO BPM mode. In

this event, set to manual mode to count the BPM (see
pages 26-27).

Effect CH. SELECT
switch

Sélecteur d’effet
CH. SELECT

Effect
PARAMETER 1
control (TIME)

Commande d’effet
PARAMETER 1
(TIME)

TAP switch
Interrupteur TAP

1 Réglez le sélecteur d’effet sur AUTO BPM.
2 Appuyez sur le sélecteur de fourchette du

compteur BPM pour choisir la fourchette de
comptage BPM souhaitée.

÷ Sélectionnez une des trois fourchettes: 70 - 139, 91 - 180

ou 70 - 180. La fourchette 70 - 180 est sélectionnée si les
deux LED (70 - 139 BPM et 91 - 180 BPM) s’allument.

3 Réglez le sélecteur d’effet CH. SELECT sur 2.

÷ La LED “2” de l’affichage du paramètre effet/BPM

s’allume.

÷ La valeur BPM du morceau de musique entré au CH-2

apparaît sur le compteur de l’affichage du paramètre effet/
BPM.

* Si la valeur BPM ne peut pas être comptée pendant 2

secondes ou plus, le compteur clignote.

* Certains morceaux de musique ne peuvent pas être

comptés en mode AUTO BPM. Dans ce cas, réglez le
mode manuel pour compter la valeur BPM (voir pages 26-

27).

25

<DRB1315>

En/Fr

BPM COUNTING COMPTAGE DE BPM

4 Press CH-1 H.P CUE switch.

÷ The BPM display LED “1” will light.
÷ The BPM of the music input to CH-1 will appear on the

AUTO BPM COUNTER.

* To measure BPM accurately, select only one channel

(CH-1 to CH-4 H.P CUE switch) for the AUTO BPM
COUNTER.

÷ Display when the BPM of CH-1 and CH-2 (126) match.

BPM display

Effect parameter/
BPM display

LED

Counter

BPM counter
range selector
switch

LED

Counter

4 Appuyez sur l’interrupteur CH-1 H.P CUE.

÷ La LED “1” de l’affichage BPM s’allume.
÷ La valeur BPM de la musique du canal CH-1 apparaît sur

le compteur AUTO BPM COUNTER.

* Pour mesurer la valeur BPM de façon précise,

sélectionnez seulement un canal (interrupteur CH-1 à
CH-4 H.P CUE) pour le compteur AUTO BPM
COUNTER.

÷ Affichage lorsque la valeur BPM du CH-1 correspond à

celle du CH-2 (126).

Affichage BPM

Affichage du
paramètre effet/
BPM

Voyant LED

Compteur

Sélecteur de
fourchette de
compteur BPM

Voyant LED

Compteur

Using the Manual Mode to Count BPM

7 When BPM cannot be counted in AUTO BPM mode:

If auto BPM counting is not possible, use the TAP switch
for manual input.
÷ When the TAP switch is pressed in time to the music’s

beat, the light in the BPM counter range display will
turn off and manual mode will go into effect.

÷ The BPM value input with the TAP switch will be

displayed on the Effect parameter/BPM display’s
counter (lower side), and the BPM display’s counter
(upper side) will turn off.

÷ To return to AUTO BPM mode, press the BPM counter

range selector switch and set the counter range.

7 When BPM cannot be counted during delay, echo,

auto pan, auto trans, filter and flanger operations
(pages 19-21):

If BPM cannot be counted for more than 2 seconds during
effect operations, the BPM display’s counter (upper side)
will flash. In such a case, change the Effect selector
switch to AUTO BPM and use the TAP switch for manual
input.
÷ After the BPM value input via the TAP switch has been

displayed on the Effect parameter/BPM display’s
counter (lower side) and the Effect selector switch
restored to the original effect, the BPM value input will
be displayed on the BPM display’s counter (upper side).

26

<DRB1315>
En/Fr

Utilisation du Mode Manuel pour
compter la valeur BPM

7 Si la valeur BPM ne peut pas être comptée en mode

AUTO BPM:

Si le comptage BPM automatique n’est pas possible,
utilisez l’interrupteur TAP pour une entrée manuelle.
÷ Lorsque l’interrupteur TAP est actionné en accord avec

la mesure de la musique, le voyant de l’affichage de
fourchette de compteur BPM s’éteint et le mode
manuel est activé.

÷ La valeur BPM entrée par l’interrupteur TAP sera

affichée sur le compteur (côté inférieur) de l’affichage
Paramètre d’effet/BPM et l’affichage BPM (côté
supérieur) sera désactivé.

÷ Pour revenir au mode AUTO BPM, appuyez sur le

sélecteur de fourchette du compteur BPM et réglez la
fourchette du compteur.

7 Si la valeur BPM ne peut pas être comptée pendant

les opérations Retard, Écho, Balance automatique,
Coupure automatique, Filtre et Oscillation (pages 19-

21):

Si la valeur BPM ne peut pas être comptée pendant plus
de 2 secondes pendant les opérations d’effet, le
compteur (côté supérieur) de l’affichage BPM clignotera.
Dans ce cas, réglez le sélecteur d’effet sur AUTO BPM et
servez-vous de l’interrupteur TAP pour l’entrée manuelle.
÷ Après que la valeur BPM entrée par l’interrupteur TAP a

été affichée sur le compteur (côté inférieur) de
l’affichage Paramètre d’effet/BPM et que le sélecteur
d’effet a rétabli l’effet original, la valeur BPM entrée
sera affichée sur le compteur (côté supérieur) de
l’affichage BPM.

BPM COUNTING COMPTAGE DE BPM

If you already know the BPM for a track, you can set the
BPM input without using the “TAP” input.
÷ Change the Effect selector switch to AUTO BPM and

press the BPM counter range selector switch and both
BPM counter range displays (70-139 BPM and 91-180
BPM) will turn off.

÷ If the Effect PARAMETER 1 control (TIME) is turned,

the Effect parameter/BPM display’s counter (lower
side) will display the BPM, with adjustment possible
from the first digit.
Turning the PARAMETER 1 control while pressing the
TAP switch makes it possible to adjust the BPM from
the first decimal place.
When the BPM value has been set and the Effect
selector switch restored to the original effect, the BPM
value set will be displayed on the BPM display’s
counter (upper side).

BPM display

Counter

BPM counter range

selector switch

Effect
parameter/
BPM display

BPM counter range

displays

Si vous connaissez déjà la valeur BPM d’un morceau,
vous pouvez la définir sans utiliser l’entrée “TAP”.
÷ Réglez le sélecteur d’effet sur AUTO BPM et appuyez

sur le sélecteur de fourchette du compteur BPM: les
deux affichages (70-139 BPM et 91-180 BPM) de
fourchette de compteur BPM s’éteignent.

÷ Si la commande d’effet PARAMETER 1 (TIME) est

tournée, le compteur (côté inférieur) de l’affichage
Paramètre d’effet/BPM indique la valeur BPM et un
ajustement est possible depuis le premier chiffre.
Une rotation de la commande PARAMETER 1 en
appuyant sur l’interrupteur TAP permet d’ajuster la
valeur BPM depuis la première décimale.
Lorsque la valeur BPM a été fixée et que le sélecteur
d’effet est rétabli à l’effet original, la valeur BPM fixée
sera affichée sur le compteur (côté supérieur) de
l’affichage BPM.

Affichage BPM

Compteur

Sélecteur de fourchette
de compteur BPM

Affichage du
paramètre effet/
BPM

Affichages de
fourchette de
compteur BPM

English

Français

Counter

Compteur

27

<DRB1315>

En/Fr

USING THE FADER START

UTILISATION DE LA FONCTION DE

FUNCTION

If the separately sold CMX-3000, CMX-5000, CDJ-1000, CDJ­100S, CDJ-500S and CDJ-500
1 – CH-4, they can be started using the Channel fader lever or
Cross fader lever, as long as the control cords have been
connected.

CROSS FADER
ASSIGN A switch

Commutateur CROSS
FADER ASSIGN A

II players are connected to CH-

CROSS FADER CURVE
selector switch

Sélecteur CROSS FADER
CURVE

Cross fader lever
Levier de fondu enchaîné

DÉMARRAGE PAR VARIATEUR

Si les lecteurs CMX-3000, CMX-5000, CDJ-1000, CDJ-100S,
CDJ-500S et CDJ-500
aux canaux CH-1 à CH-4, ils peuvent être démarrés par le
levier de variateur de canal ou le levier de fondu enchaîné,
pourvu que les cordons de commande soient raccordés.

II, vendus séparément, sont raccordés

Channel fader lever
Levier de variateur

de canal

FADER START
switches

Commutateurs

CROSS FADER
ASSIGN B switch

Commutateur CROSS
FADER ASSIGN B

FADER START

Fader Start Play (To Use Fade-in Operation with a
Connected CD Player)

Fader start play will be possible when the unit has been
connected with control cords to the CMX-3000, CMX­5000, CDJ-1000, CDJ-100S, CDJ-500S, and CDJ-500
players for DJs. In other words, when the DJ mixer’s
channel fader or cross fader volume is turned up, the CD
player’s pause function will be released, and the music will
start automatically and instantly. In addition, because the
CD player can be restored to the cue point when the fader
is returned to its original position, sampler-type play is also
possible.

Cross Fader Start Play and Back Cue Play

When “A” is at the cue point during standby, it can be
started simply by moving the Cross fader lever from
the right (B) side to the left (A) side. “B” will back cue
(return to the cue point) at the same time.
Moreover, when “B” is at the cue point during
standby, it can be started simply by moving the Cross
fader lever from the left (A) side to the right (B) side.
(“A” will back cue at the same time.)

II CD

Lecture démarrée par variateur (Utilisation du
fondu à l’entrée avec un lecteur CD raccordé)

Le démarrage de la lecture par un variateur est possible si
l’appareil a été raccordé à l’aide de cordons de commande à
des lecteurs de CD du type CMX-3000, CMX-5000, CDJ­1000, CDJ-100S, CDJ-500S et CDJ-500 II pour DJ. Autrement
dit, lorsque le volume est augmenté à l’aide des variateurs de
canal ou de son de la table de mixage DJ, la fonction pause du
lecteur de CD est désactivée et le morceau de musique est
reproduit automatiquement et instantanément. De plus,
comme le lecteur de CD peut être remis sur le point de départ
lorsque le variateur revient sur sa position d’origine, une
lecture de type échantillonneur est également possible.

Lecteur à démarrage par fondu enchaîné et

lecture à repère arrière

Si “A” est au point de repère en mode veille, la lecture
peut être lancée simplement en déplaçant le levier de
fondu enchaîné du côté droit (B) vers le côté gauche
(A). “B” reviendra en arrière en même temps au point
de repère.
De plus, si “B” est au point de repère en mode veille,
la lecture peut être lancée simplement en déplaçant le
levier de fondu enchaîné du côté gauche (A) vers le
côté droit (B). (“A” reviendra en arrière en même
temps au point de repère)

28

<DRB1315>
En/Fr

CMX-3000

USING THE FADER START FUNCTION

A

Control cords
Cordons de commande

B

DJM-3000

UTILISATION DE LA FONCTION DE DÉMARRAGE PAR VARIATEUR

CD players for which fader start play is possible when
connected to this unit

CMX-3000
CMX-5000
CDJ-1000
CDJ-100S
CDJ-500S
CDJ-500 II

Voici les lecteurs de CD pouvant être démarrés par le variateur,
à condition qu’ils soient raccordés à cet appareil.

CMX-3000
CMX-5000
CDJ-1000
CDJ-100S
CDJ-500S
CDJ-500

II

English

Français

Cross fader lever
Levier de fondu enchaîné

Channel fader lever
Levier de variateur de canal

29

<DRB1315>

En/Fr

USING THE FADER START FUNCTION

UTILISATION DE LA FONCTION DE DÉMARRAGE PAR VARIATEUR

Starting with the Channel Fader

1 Turn on the FADER START switch (CH-1, CH-2,

CH-3 or CH-4) of the channel connected to the
CD player to be controlled.

The indicator for the selected channel will light.

2 Push the Channel fader lever all the way to the

bottom.

3 Set a cue point on the CD player, and set the unit

to standby (pause) at the cue point.

4 When you want to start the player, push up the

Channel fader lever and the CD player will begin
playing.

Precaution:

÷ Channels selected with the CROSS FADER ASSIGN A

and B switches cannot be started with the channel
fader.

The following is an example of starting a CD player
connected to CH-1.

Example:

FADER START

switch

Démarrage par le variateur de canal

1 Actionnez le commutateur FADER START (CH-1,

CH-2, CH-3 ou CH-4) du canal raccordé au lecteur
CD à contrôler.

Le voyant du canal sélectionné s’allumera.

2 Poussez le levier de variateur de canal à fond vers

le bas.

3 Réglez le point de repère sur le lecteur CD et réglez

l’appareil en mode veille (pause) au point de
repère.

4 Lorsque vous voulez démarrer le lecteur, remontez

le levier de variateur de canal; le lecteur de CD
commence la lecture.

Attention:

÷ Les canaux sélectionnés à l’aide des commutateurs

CROSS FADER ASSIGN A et B ne peuvent pas être
démarrés par le variateur de canal.

Voici un exemple de démarrage d’un lecteur de CD raccordé
à CH-1.

Exemple:

Commutateur

FADER START

Channel fader lever

If cue points have been set in advance when using the
CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S
and CDJ-500
on standby at the cue point.
If the Channel fader lever is returned to its original
position after playing has started, the CD player will
return to the cue point and be on standby.

II, it is not necessary to leave the CD player

Levier de variateur de canal

Si les points de repère ont été réglés d’avance à l’aide du
CMX-3000, du CMX-5000, du CDJ-1000, du CDJ-100S, du
CDJ-500S et du CDJ-500
de CD en mode veille au point de départ.
Si le levier de variateur de canal est remis sur sa position
d’origine après le démarrage de la lecture, le lecteur de CD
revient au point de repère et est mis en mode veille.

II, il est inutile de laisser le lecteur

30

<DRB1315>
En/Fr

USING THE FADER START FUNCTION

UTILISATION DE LA FONCTION DE DÉMARRAGE PAR VARIATEUR

Starting with the Cross Fader

1 Turn on the FADER START switch (CH-1, CH-2,

CH-3 or CH-4) of the channel connected to the
CD player to be controlled.

The indicator for the selected channel will light.

2 Using the CROSS FADER ASSIGN A and B

switches, select the channel (CH-1, CH-2, CH-3 or
CH-4) that the CD player is connected to.

3 Slide the Cross fader lever all the way in

direction opposite the source you want to start.

In the following example, startup is done with the CD
player connected to CH-1 set to ASSIGN A.

Example:

ASSIGN A switch Cross fader lever

4 Set a cue point on the CD player, and set the unit

to standby (pause) at the cue point.

5 Use the CROSS FADER CURVE selector switch

to select the cross fader startup curve.

Démarrage par Fondu enchaîné

1 Actionnez le commutateur FADER START (CH-1,

CH-2, CH-3 ou CH-4) du canal raccordé au lecteur
CD à contrôler.

Le voyant du canal sélectionné s’allumera.

2 Au moyen des commutateurs CROSS FADER

ASSIGN A et B, sélectionnez le canal (CH-1, CH­2, CH-3 ou CH-4) auquel le lecteur CD est
raccordé.

3 Glissez le levier de fondu enchaîné à fond dans le

sens opposé à la source que vous voulez
démarrer.

L’exemple suivant illustre le démarrage d’un lecteur CD
raccordé au canal CH-1 et réglé sur ASSIGN A.

Exemple:

Commutateur

ASSIGN A

4 Définissez un point de repère sur le lecteur CD et

placez l’appareil en mode veille (pause) au point
de repère.

Levier de fondu enchaîné

English

Français

6 When the Cross fader lever is slid in the opposite

direction as in “3”, the CD player will begin
playing.

ASSIGN A switch Cross fader lever

If cue points have been set in advance when using the
CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S
and CDJ-500 II, it is not necessary to leave the CD player
on standby at the cue point.
If the Cross fader lever is returned to its original position
after playing has started, the CD player will return to the
cue point and be on standby.

5 Servez-vous du sélecteur CROSS FADER CURVE

pour choisir la courbe de démarrage du fondu
enchaîné.

6 Lorsque le levier de fondu enchaîné est glissé

dans le sens opposé comme en “3”, le lecteur
CD commence la lecture.

Commutateur

ASSIGN A

Si les points de repère ont été réglés d’avance à l’aide du
CMX-3000, du CMX-5000, du CDJ-1000, du CDJ-100S, du
CDJ-500S et du CDJ-500
de CD en mode veille au point de départ.
Si le levier de fondu enchaîné est remis sur sa position
d’origine après le démarrage de la lecture, le lecteur de CD
revient au point de repère et est mis en mode veille.

Levier de fondu enchaîné

II, il est inutile de laisser le lecteur

31

<DRB1315>

En/Fr

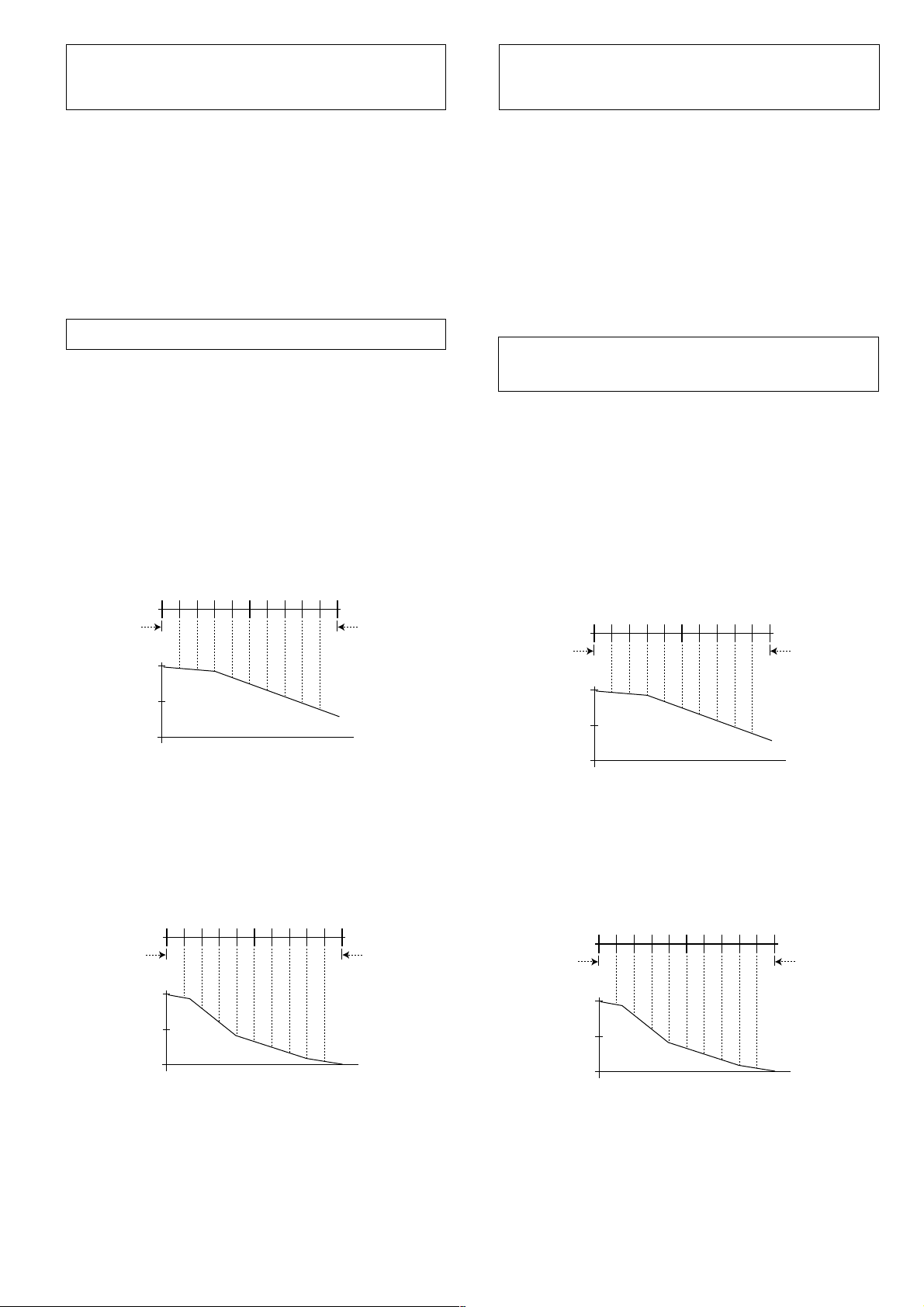

USING THE EFFECT MIX

UTILISATION DE LA FONCTION

FUNCTION

When this mixer is combined with separately purchased CD
players (CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ­500S or CDJ-500II), the Cross fader lever can be operated to
produced automatic linked fade-in and fade-out sound from
Player A to Player B. If desired, the effect mode can be
employed for simultaneous linked operation (requires
connection of control cord). These operations can be
performed by means of a single button.

Effect Mix Features

Effect Mix Fader Mode

7 ECHO

The sound volume of the effect changes depending on the
position of the Cross fader lever.
Depending on the setting of the Effect PARAMETER control,
the ECHO repeat can be changed from 1/2, to 3/4, 1/1, 2/1 or
4/1 beats. When the lever reaches the other side, the channel
assigned to the other side is connected.

Example: Cross fader lever position and effect volume

setting when effect is set for side A

Side A Side B

Normal playback
side A

100%

50%

0%

Effect amount

7 ZIP

The pitch of the effect changes depending on the position of
the Cross fader lever.
When the lever reaches the other side, the channel assigned
to the other side is connected.

Example: Cross fader lever position and pitch setting

when effect is set for side A

Side A Side B

Normal playback
side A

0%

–100%

Normal playback
side B

Normal playback
side B

DE MIXAGE D’EFFETS

Lorsque cette table de mixage est associée à des lecteurs
CD disponibles en option (CMX-3000, CMX-5000, CDJ-1000,
CDJ-100S, CDJ-500S ou CDJ-500II), le levier de fondu
enchaîné peut servir pour produire, du Lecteur A vers le
Lecteur B, des sons à fondu à l’entrée et fondu à la sortie en
liaison automatique. Au besoin, le mode Effet peut être
utilisé pour une liaison simultanée (mais elle exige un cordon
de commande). Ces différentes opérations se réalisent en
agissant sur un seul bouton.

Particularités du mixage d’effet

Mode Variateur à mixage d’effets

7 ECHO

Le volume sonore de l’effet change selon la position du levier
de fondu enchaîné.
Selon le réglage de la commande d’effet PARAMETER, la
répétition d’ÉCHO peut être modifiée de 1/2 à 3/4, 1/1, 2/1 ou
4/1 mesure. Lorsque le levier atteint l’autre côté, le canal
affecté à l’autre côté est connecté.

Exemple: Position du levier de fondu enchaîné et réglage

de volume d’effet lorsque l’effet est réglé pour
le côté A

Côté A Côté B

Lecture normale
côté A

100%

50%

0%

Montant de l’effet

7 ZIP

La hauteur de son de l’effet change selon la position du levier
de fondu enchaîné.
Lorsque le levier atteint l’autre côté, le canal affecté à l’autre
côté est connecté.

Exemple: Position du levier de fondu enchaîné et réglage

de hauteur de son lorsque l’effet est réglé pour
le côté A

Côté A Côté B

Lecture normale
côté A

0%

Lecture normale
côté B

Lecture normale
côté B

–200%

Effect pitch

7 ROLL

The traverse of the Cross fader lever is divided into four
quarters, and as the lever is moved from the effect side, the
effect is set to 1/1, 1/2, 1/4, and 1/8 beats.
The beat pitch of the effect changes through the range 1/1 to
1/8 depending on the position of the Cross fader lever. When
the lever reaches the other side, the channel assigned to the
other side is connected.

32

<DRB1315>
En/Fr

–100%

–200%

Hauteur de son d’effet

7 ROLL

La course du levier de fondu enchaîné est divisée en quatre
quarts. A mesure que le levier est déplacé depuis le côté de
l’effet, l’effet est réglé à 1/1, 1/2, 1/4 ou 1/8 mesure.
La hauteur du son de la mesure change sur toute la portée de
1/1 à 1/8 en fonction de la position du levier de fondu
enchaîné. Lorsque le levier atteint l’autre côté, le canal
affecté à l’autre côté est connecté.

USING THE EFFECT MIX FUNCTION

UTILISATION DE LA FONCTION DE MIXAGE

D’EFFETS

Example: Cross fader lever position and beat setting

when effect is set for side A

Side A Side B

Normal playback
side A

1/1 1/2 1/4 1/8

beat beat beat beat

Normal
playback side B

Effect Mix Auto Mode

7 ECHO

The volume of the effect fades at the effect time set in
accordance with the setting of the Effect PARAMETER
control, and leads into the next track.

Example: When set for 4-beats

Previous track Next track

During effect

Volume fades

1 beat

7 ZIP

The pitch of the effect fades at the effect time set in
accordance with the setting of the Effect PARAMETER
control, and leads into the next track.

Example: When set for 4-beats

1 beat

4 beats

During effect

Exemple: Position du levier de fondu enchaîné et réglage

de mesure lorsque l’effet est réglé pour le côté
A

Côté A Côté B

Lecture normale
côté A

1/1 1/2 1/4 1/8

mesure mesure mesure mesure

Lecture
normale côté B

Mode Mixage d’effet automatique

7 ECHO

Le volume de l’effet diminue au moment de l’effet, défini en
accord avec le réglage de la commande d’effet PARAMETER,
ce qui mène à la plage suivante.

Exemple: Lors d’un réglage pour 4 mesures

Plage précédente Plage suivante

Pendant l’effet

Le volume diminue

1 mesure

7 ZIP

La hauteur du son de l’effet diminue au moment de l’effet,
défini en accord avec le réglage de la commande d’effet
PARAMETER, ce qui mène à la plage suivante.

Exemple: Lors d’un réglage pour 4 mesures

1 mesure

4 mesures

Pendant l’effet

English

Français

Previous track Next track

Pitch is lowered

4 beats

7 ROLL

The ROLL pattern changes in accordance with the setting of
the Effect PARAMETER control.
When set for 1 beat or 2 beats, outputs a repeated 1/4 beat
sound.
When set for 4 beats or 8 beats, the effect time is divided
into two, and repeated 1/2 and 1/4 beats are output.
When set for 16 beats, the effect time is divided into four,
and repeated 1/1, 1/2, 1/4, and 1/8 beats are output.

Example: When set for 4 beats

Previous track Next track

During effect

1 beat

1/2 beat 1/4 beat

4 beats

Plage
précédente

La hauteur du son
est abaissée.

4 mesures

Plage suivante

7 ROLL

Le motif ROLL change selon le réglage de la commande
d’effet PARAMETER.
Lors d’un réglage pour 1 mesure ou 2 mesures, un son
répété de 1/4 mesure est fourni.
Lors d’un réglage pour 4 mesures ou 8 mesures, le temps
d’effet est divisé en deux, et des mesures 1/2 et 1/4 répétées
sont fournies.
Lors d’un réglage pour 16 mesures, le temps d’effet est
divisé en quatre et des mesures 1/1, 1/2, 1/4 et 1/8 répétées
sont fournies.

Exemple: Lors d’un réglage pour 4 mesures

Plage précédente Plage suivante

Pendant l’effet

1 mesure

1/2 mesure 1/4 mesure

4 mesures

33

<DRB1315>

En/Fr

USING THE EFFECT MIX FUNCTION

UTILISATION DE LA FONCTION DE MIXAGE
D’EFFETS

Selecting the Effect Mix Function

Use the EFFECT MIX selector switch to select the desired
operation mode.

OFF: Normal mode

¶ No Effect Mix operation.
¶ All three Effect select/start switches (ECHO, ZIP, ROLL)

will remain unlighted.

¶ The cross fader left-right Fader displays A and B will both

be unlighted.

FADER: Effect Mix Fader Mode

¶ The Cross fader lever can be used to manipulate effects,

and to perform cue start/back cue.

¶ Of the three Effect select/start switches (ECHO, ZIP,

ROLL), the selected one will flash (default setting is
ECHO), and the others will light steadily.

¶ The cross fader left-right Fader displays A and B will light

as follows:

Condition

When Cross fader lever is at
A side

When Cross fader lever is at
B side

When mode is entered with
Cross fader lever at midway
point

When Cross fader lever is
moved from A side to midway
point after mode is entered.

When Cross fader lever is
moved from B side to midway
point after mode is entered.

Fader

Display A

LIGHTS

OFF

LIGHTS

FLASHES

OFF

Fader

Display B

OFF

LIGHTS

LIGHTS

OFF

FLASHES

Sélection de la fonction de Mixage d’effets

Utilisez le sélecteur EFFECT MIX pour choisir le mode de
fonctionnement souhaité.

OFF: Mode normal

¶ Aucun mixage d’effets
¶ Les trois commutateurs de sélection/démarrage d’effet

(ECHO, ZIP, ROLL) restent éteints.

¶ Les affichages de fondu A et B à gauche et à droite du

levier de fondu enchaîné sont tous deux éteints.

FADER: Mode Variateur à mixage d’effet

¶ Le levier de fondu enchaîné permet de manipuler des

effets et d’exécuter un départ à repère/recul à repère.

¶ Parmi les trois commutateurs de sélection/démarrage

d’effet (ECHO, ZIP, ROLL), celui qui est sélectionné
clignote (le réglage par défaut est ECHO), et les deux
autres restent allumés.

¶ Les affichages de fondu A et B à gauche et à droite du

levier de fondu enchaîné s’allument comme suit:

Situation

Si le levier de fondu enchaîné
est au côté A

Si le levier de fondu enchaîné
est au côté A

Si le mode est entré, le levier
de fondu enchaîné étant au
centre

Si le levier de fondu enchaîné
est déplacé du côté A vers le
centre après que le mode est
entré.

Si le levier de fondu enchaîné
est déplacé du côté B vers le
centre après que le mode est
entré.

Affichage

de fondu A

ALLUMÉ

ÉTEINT

ALLUMÉ

CLIGNOTE

ÉTEINT

Affichage

de fondu B

ÉTEINT

ALLUMÉ

ALLUMÉ

ÉTEINT

CLIGNOTE

34

<DRB1315>
En/Fr

USING THE EFFECT MIX FUNCTION

UTILISATION DE LA FONCTION DE MIXAGE D’EFFETS

AUTO: Effect Mix Auto Mode

¶ The three Effect select/start switches (ECHO, ZIP,

ROLL) can be used to manipulate effects and to perform
cue start/back cue (Cross fader lever does not operate).

¶ Of the three Effect select/start switches (ECHO, ZIP,

ROLL), the selected one will flash, and the others will
light steadily.

¶ The cross fader left-right Fader displays A and B will light

as follows:

Condition

When mode is entered with
Cross fader lever at A side

When mode is entered with
Cross fader lever at B side

When mode is entered with
Cross fader lever at midway
point

When sound from A side is
output

When effects are applied to A
side

When sound from B side is
output

When effects are applied to B
side

The effect mix mode does not operate when Assign A and
Assign B are set to the same channel.
(In this case, fader display A, fader display B, and the fader
start display for the selected channel will all flash).

Fader

Display A

LIGHTS

OFF

LIGHTS

LIGHTS

FLASHES

OFF

OFF

Fader

Display B

OFF

LIGHTS

LIGHTS

OFF

OFF

LIGHTS

FLASHES

AUTO: Mode Mixage d’effet automatique

¶ Les trois commutateurs de sélection/démarrage d’effet

(ECHO, ZIP, ROLL) peuvent servir pour manipuler des
effets et d’exécuter un départ à repère/recul à repère.
(Le levier de fondu enchaîné n’agit pas.)

¶ Parmi les trois commutateurs de sélection/démarrage

d’effet (ECHO, ZIP, ROLL), celui qui est sélectionné
clignote et les deux autres restent allumés.

¶ Les affichages de fondu A et B à gauche et à droite du

levier de fondu enchaîné s’allument comme suit:

Situation

Si le mode est entré, le levier
de fondu enchaîné étant au
côté A

Si le mode est entré, le levier
de fondu enchaîné étant au
côté B

Si le mode est entré, le levier
de fondu enchaîné étant au
centre

Si le son provenant du côté A
est fourni

Si les effets sont appliqués au
côté A

Si le son provenant du côté B
est fourni

Si les effets sont appliqués au
côté B

Le mode Mixage d’effet ne fonctionne pas quand Assign A et
Assign B sont réglés au même canal.
(Dans ce cas, l’affichage de fondu A, l’affichage de fondu B et
l’affichage de démarrage de fondu pour le canal sélectionné
clignoteront.)

Affichage

de fondu A

ALLUMÉ

ÉTEINT

ALLUMÉ

ALLUMÉ

CLIGNOTE

ÉTEINT

ÉTEINT

Affichage

de fondu B

ÉTEINT

ALLUMÉ

ALLUMÉ

ÉTEINT

ÉTEINT

ALLUMÉ

CLIGNOTE

English

Français

Fader display A
Affichage de fondu A

CROSS FADER ASSIGN
A switch

Commutateur CROSS FADER
ASSIGN A

Fader display B
Affichage de fondu B

Cross fader lever
Levier de fondu enchaîné

FADER START switches
Commutateurs FADER START

CROSS FADER ASSIGN
B switch

Commutateur CROSS
FADER ASSIGN B

EFFECT MIX
selector switch

Sélecteur EFFECT MIX

Effect select/
start switches

Commutateurs
de sélection/
démarrage d’effet

35

<DRB1315>

En/Fr

USING THE EFFECT MIX FUNCTION

CROSS FADER CURVE selector switch
Sélecteur CROSS FADER CURVE

UTILISATION DE LA FONCTION DE MIXAGE D’EFFETS

FADER START switches
Commutateurs FADER START

EFFECT MIX selector switch
Sélecteur EFFECT MIX

Fader display A
Affichage de fondu A

CROSS FADER ASSIGN A switch
Commutateur CROSS FADER ASSIGN A

Cross fader lever
Levier de fondu enchaîné

Effect Mix Fader Mode

1 Using the CROSS FADER ASSIGN switches (A

and B) choose the channel (CH1–CH4) connected
to the CD player you wish to use with cross fader
effects.

¶ Be sure to assign different channels to the CROSS

FADER ASSIGN switches A and B.

2 Set the CROSS FADER CURVE selector switch to

1 ( ).

¶ When set to 2 or 3, the sound volume will become

lower depending on the setting of the Cross fader lever.

3 Set the Cross fader lever to the Effect Mix

starting position.

In the Effect Mix Fader mode, the way the sound is
initially heard is determined by the starting position of the
Cross fader lever. For operating procedures, see step 6.
¶ When the Cross fader lever is near the midway point,

sound will be output from both A and B.

¶ When the Cross fader lever is on the A side, sound will

be output from A.

¶ When the Cross fader lever is on the B side, sound will

be output from the B side.

4 Set EFFECT MIX selector switch to FADER.

¶ Of the three Effect select/start switches (ECHO, ZIP,

ROLL), the selected one will flash (default setting is
ECHO), and the others will light steadily.

¶ The FADER START switch for the assigned channel will

automatically turn ON and its indicator will light.
If the settings of the CROSS FADER ASSIGN switches A/
B are changed after setting the EFFECT MIX selector
switch to FADER, the corresponding channel’s FADER
START switch will automatically turn ON.

5 Use the Effect select/start switches to choose

the desired effect (ECHO, ZIP, ROLL).

¶ The selected Effect select/start switch will flash and

the others will light steadily.

¶ Two or more effects cannot be selected at the same

time.

¶ The BEAT EFFECT’s effect PARAMETER controls can

be used to modify the effect time settings.

Fader display B
Affichage de fondu B

CROSS FADER ASSIGN B switch
Commutateur CROSS FADER ASSIGN B

Effect select/
start switches
Commutateurs
de sélection/
démarrage d’effet

Mode Variateur à mixage d’effet

1 En utilisant les commutateurs CROSS FADER

ASSIGN (A et B), choisissez le canal (CH1 à CH4)
raccordé au lecteur CD que vous souhaitez
utiliser avec les effets de fondu enchaîné.

¶ Veillez à attribuer des canaux différents aux

commutateurs CROSS FADER ASSIGN A et B.

2 Réglez le sélecteur CROSS FADER CURVE sur 1

( ).

¶ Lors d’un réglage sur 2 ou 3, le volume sonore

deviendra plus bas, en fonction du réglage du levier de
fondu enchaîné.

3 Réglez le levier de fondu enchaîné à la position

de démarrage de Mixage d’effet.

En mode Variateur à mixage d’effet, la façon d’entendre
initialement le son est déterminée par la position de
démarrage du levier de fondu enchaîné. Pour les
démarches de fonctionnement, consultez l’étape 6.
¶ Si le levier de fondu enchaîné est près du centre, le son

sera fourni depuis les côtés A et B.

¶ Si le levier de fondu enchaîné est près du côté A, le son

sera fourni depuis le côté A.

¶ Si le levier de fondu enchaîné est près du côté B, le son

sera fourni depuis le côté B.

4 Réglez le sélecteur EFFECT MIX à la position

FADER.

¶ Parmi les trois commutateurs de sélection/démarrage

d’effet (ECHO, ZIP, ROLL), celui qui est sélectionné
clignote (le réglage par défaut est ECHO), et les deux
autres restent allumés.

¶ Le commutateur FADER START pour le canal assigné est

automatiquement activé et son voyant s’allume.
Si les réglages des commutateurs CROSS FADER
ASSIGN A/B sont modifiés après avoir placé le sélecteur
EFFECT MIX à la position FADER, le commutateur FADER
START du canal correspondant sera automatiquement
activé.

36

<DRB1315>
En/Fr

USING THE EFFECT MIX FUNCTION

UTILISATION DE LA FONCTION DE MIXAGE D’EFFETS

6 Operate the Cross fader Lever

¶ When the Cross fader lever is moved from side A

toward side B, the selected effect is applied to A, and
when the lever reaches side B, the B output sound is
heard. If the lever is returned to side A from midway,
the effect applied to A turns OFF and the normal sound
is output.

¶ When the Cross fader lever is moved from side B

toward side A, the selected effect is applied to B, and
when the lever reaches side A, the A output sound is
heard. If the lever is returned to side B from midway,
the effect applied to B turns OFF and the normal sound
is output.

[Operation if Cross fader lever is midway when the
Effect Mix Fader mode is turned on]

¶ When the Cross fader lever is moved from its initial

midway position toward side A, the selected effect is
applied to B, and the sound will progressively turn off in
accordance with the selected effect.

¶ When the Cross fader lever is moved from its initial

midway position toward side B, the selected effect is
applied to A, and the sound will progressively turn off in
accordance with the selected effect.

¶ In the Effect Mix Fader mode, the Cross fader lever cannot be

used to control sound. While the CROSS FADER CURVE
selector switch is enabled, BEAT EFFECTS cannot be used.

Effect Mix Auto Mode

1 Using the CROSS FADER ASSIGN switches (A

and B) choose the channel (CH1–CH4) connected
to the CD player you wish to use with cross fader
effects.

¶ Be sure to assign different channels to the CROSS

FADER ASSIGN switches A and B.

2 Set the Cross fader lever to the Effect Mix Auto

mode starting position.

In the Effect Mix Auto mode, the way the sound is initially
heard is determined by the position of the Cross fader
lever. For operating procedures, see step 4.
¶ When the Cross fader lever is near the midway point,

sound will be output from both A and B.

¶ When the Cross fader lever is on the A side, sound will

be output from A.

¶ When the Cross fader lever is on the B side, sound will

be output from the B side.

3 Set the EFFECT MIX selector switch to AUTO.

¶ Of the three Effect select/start switches (ECHO, ZIP,

ROLL), the selected one will flash, and the others will light
steadily.

¶ The FADER START switch for the assigned channel will

automatically turn ON and its indicator will light.
If the settings of the CROSS FADER ASSIGN switches A/
B are changed after setting the EFFECT MIX selector
switch to AUTO, the corresponding channel’s FADER
START switch will automatically turn ON.

5 Utilisez les commutateurs de sélection/démar-

rage d’effet pour choisir l’effet souhaité (ECHO,
ZIP, ROLL).

¶ Le commutateur de sélection/démarrage d’effet

sélectionné clignotera et les autres seront allumés de
façon continue.

¶ Il est impossible de choisir simultanément deux ou

plusieurs effets.

¶ Les commandes PARAMETER de BEAT EFFECT

peuvent servir pour modifier les réglages du temps
d’effet.

6 Actionnez le levier de fondu enchaîné.

¶ Lorsque le levier de fondu enchaîné est déplacé du côté

A vers le côté B, l’effet sélectionné est appliqué à A, et
lorsque le levier atteint le côté B, le son de sortie B est
audible. Si le levier est ramené vers le côté A depuis le
centre, l’effet appliqué à A est désactivé et le son
normal est obtenu.

¶ Lorsque le levier de fondu enchaîné est déplacé du côté

B vers le côté A, l’effet sélectionné est appliqué à B, et
lorsque le levier atteint le côté A, le son de sortie A est
audible. Si le levier est ramené vers le côté B depuis le
centre, l’effet appliqué à B est désactivé et le son
normal est obtenu.

[Fonctionnement si le levier de fondu enchaîné est au
centre lorsque le mode Variateur à mixage d’effet est
activé]

¶ Lorsque le levier de fondu enchaîné est déplacé de sa

position centrale initiale vers le côté A, l’effet sélectionné
est appliqué à B et le son est progressivement coupé en
accord avec l’effet sélectionné.

¶ Lorsque le levier de fondu enchaîné est déplacé de sa

position centrale initiale vers le côté B, l’effet sélectionné
est appliqué à A et le son est progressivement coupé en
accord avec l’effet sélectionné.

¶ En mode Variateur à mixage d’effet, le levier de fondu

enchaîné ne permet pas de contrôler les sons. Tandis que le
sélecteur CROSS FADER CURVE est validé, la fonction BEAT
EFFECTS n’est pas utilisable.

Mode Mixage d’effet automatique

1 Servez-vous des commutateurs CROSS FADER

ASSIGN (A et B) pour choisir le canal (CH1 à
CH4), raccordé au lecteur CD que vous souhaitez
utiliser avec les effets de fondu enchaîné.

¶ Veillez à attribuer des canaux différents aux

commutateurs CROSS FADER ASSIGN A et B.

2 Réglez le levier de fondu enchaîné à la position de

démarrage du mode Mixage d’effet automatique.

En mode Mixage d’effet automatique, la façon d’entendre
initialement le son est déterminée par la position de
démarrage du levier de fondu enchaîné. Pour les démarches
de fonctionnement, consultez l’étape 4.
¶ Si le levier de fondu enchaîné est près du centre, le son

sera fourni depuis les côtés A et B.

¶ Si le levier de fondu enchaîné est près du côté A, le son

sera fourni depuis le côté A.

¶ Si le levier de fondu enchaîné est près du côté B, le son

sera fourni depuis le côté B.

English

Français

37

<DRB1315>

En/Fr

USING THE EFFECT MIX FUNCTION

UTILISATION DE LA FONCTION DE MIXAGE D’EFFETS

4 Use the Effect select/start switches to choose

the desired effect (ECHO, ZIP, ROLL).

¶ The selected Effect select/start switch will flash and

the others will light steadily.

¶ If the Effect select/start switch is pressed during output

of the A side sound, the selected effect will be applied
to A, and after the preset effect time has elapsed,
sound B will be output.

¶ If the Effect select/start switch is pressed during output

of the B side sound, the selected effect will be applied
to B, and after the preset effect time has elapsed,
sound A will be output.

[Operation if Cross fader lever is midway when the
Effect Mix Auto mode is turned on]

¶ If the Effect select/start switch is pressed when both A

and B sounds are being output, the selected effect will
be applied to B, and after the preset effect time has
elapsed, sound A will be output.

¶ If the Cross fader lever is moved toward either side A or

B when both A and B sounds are being output, the
ordinary cross fader operation will occur.

¶ Two or more effects cannot be selected at the same

time.

¶ The BEAT EFFECT’s effect PARAMETER controls can

be used to modify the effect time settings.

¶ In the Effect Mix Auto mode, the Cross fader lever cannot

be used to control sound. The CROSS FADER CURVE
selector switch will also be disabled, and BEAT EFFECTS
cannot be used.

3 Réglez le sélecteur EFFECT MIX à la position

AUTO.

¶ Parmi les trois commutateurs de sélection/démarrage

d’effet (ECHO, ZIP, ROLL), celui qui est sélectionné
clignote et les deux autres restent allumés.

¶ Le commutateur FADER START pour le canal assigné est

automatiquement activé et son voyant s’allume.
Si les réglages des commutateurs CROSS FADER
ASSIGN A/B sont modifiés après avoir placé le sélecteur
EFFECT MIX à la position AUTO, le commutateur FADER
START du canal correspondant sera automatiquement
activé.

4 Utilisez les commutateurs de sélection/démar-

rage d’effet pour choisir l’effet souhaité (ECHO,
ZIP, ROLL).

¶ Le commutateur de sélection/démarrage d’effet

sélectionné clignotera et les autres seront allumés de
façon continue.

¶ Si le commutateur de sélection/démarrage d’effet est

actionné pendant la sortie du son du côté A, l’effet
sélectionné sera appliqué à A, et après que la durée
d’effet préréglée s’est écoulée, le son B est obtenu.

¶ Si le commutateur de sélection/démarrage d’effet est

actionné pendant la sortie du son du côté B, l’effet
sélectionné sera appliqué à B, et après que la durée
d’effet préréglée s’est écoulée, le son A est obtenu.

[Fonctionnement si le levier de fondu enchaîné est au
centre lorsque le mode Mixage d’effet automatique
est activé]

¶ Si le commutateur de sélection/démarrage d’effet est

actionné alors que les sons A et B sont tous deux
obtenus, l’effet sélectionné sera appliqué à B, et après
que la durée d’effet préréglée s’est écoulée, le son A
est obtenu.

¶ Si le levier de fondu enchaîné est déplacé vers le côté A

ou B alors que les sons A et B sont obtenus, la fonction
de fondu enchaîné ordinaire agira.

¶ Il est impossible de choisir simultanément deux ou

plusieurs effets.

¶ Les commandes PARAMETER de BEAT EFFECT

peuvent servir pour modifier les réglages du temps
d’effet.

¶ En mode Mixage d’effet automatique, le levier de fondu

enchaîné ne permet pas de contrôler les sons. Le sélecteur
CROSS FADER CURVE sera également désactivé et la
fonction BEAT EFFECTS n’est pas utilisable.

38

<DRB1315>
En/Fr

TROUBLESHOOTING

Incorrect operations are often mistaken for trouble and malfunctions. If you think there is something wrong with this component,
check the points below. Sometimes the trouble may originate from another component. Thus, also check the other electrical
appliances also in use.
If the trouble cannot be rectified even after checking the following items, contact your dealer or nearest PIONEER service center.

Problem Possible Cause Countermeasure

The power does not turn
on.

There is little or no sound.

Sound is distorted.

Can’t use cross fading.

CD player’s fader won’t
start.

÷ The power cord has not been connected.

÷ The Input selector switch is in the wrong

position.

÷ The connection cable hasn’t been

connected properly or has been
disconnected.

÷ The terminal or plug is dirty.
÷ The rear panel MASTER LEVEL ATT.

control has been set too low.

÷ The rear panel MASTER LEVEL ATT.

control has been set too high.

÷ Input level is too high.

÷ CROSS FADER ASSIGN A and B switches

haven’t been set correctly.

÷ FADER START switch is off.
÷ The rear panel CONTROL terminal hasn’t

been connected.

÷ Connect the cord to a power outlet.

÷ Set the Input selector switch to the device

currently playing.

÷ Connect it properly.

÷ Clean and reconnect.
÷ Adjust the rear panel MASTER LEVEL ATT.

control.

÷ Adjust the rear panel MASTER LEVEL ATT.

control.

÷ Adjust the TRIM control so that the input

level approaches 0 dB on the peak level
meter.

÷ Set the CROSS FADER ASSIGN A and B

switches to the correct cross fader source.

÷ Turn on the FADER START switch.
÷ Use the control cord to connect the unit

and CD player.

English

Français

Effects don’t work.

External effector’s sound
distorted.

Can’t measure BPM.
Measured BPM values are
strange.

Measured BPM value
differs from value
indicated on CD.

Can’t use CH-4’s PHONO 4
input terminal.

Can’t apply effect mix.

÷ Effect CH. SELECT switch hasn’t been set

correctly.

÷ Effect PARAMETER 2 control (LEVEL/

DEPTH) was set to the minimum (MIN.).

÷ The input level from the external effector is

too high.

÷ Input level is too high or too low.

÷ BPM can’t be measured in some cases,

depending on the music.

÷ Because of different BPM measurement

methods, somewhat different values may
be indicated.

÷ A microphone has been connected to MIC

3.

÷ ASSIGN A and B switches are set to the

same channel.

÷ ASSIGN A and B switches are both set to

THRU.

÷ Correctly select the channel to which

effects should be applied.

÷ Adjust the Effect PARAMETER 2 control

(LEVEL/DEPTH).

÷ Lower the external effector’s output level

or adjust the return level using the Effect
PARAMETER 2 control (LEVEL/DEPTH).

÷ Adjust the TRIM control so that the input

level approaches 0 dB on the peak level
meter.

÷ Adjust input levels of other channels to

approach 0 dB.

÷ Press the TAP switch and set BPM

manually.

÷ No countermeasures necessary.

÷ Disconnect the microphone from MIC 3.

÷ Set ASSIGN A and B switches to different

channels (1-4)

÷ Set ASSIGN A and B switches to different

channels (1-4)

Static electricity or other external interference may cause the unit to malfunction. To restore normal operation, turn the power off
and then on again.

39

39

<DRB1315>

<DRB1315>

En/Fr

En

DEPANNAGE

De fausses manipulations sont souvent prises pour des pannes et des dysfonctionnements. Si vous croyez que ce composant a un
problème, vérifiez les points du tableau suivant. Parfois le problème est ailleurs, dans un autre composant. Vérifiez donc les autres
appareils utilisés avec celui-ci.
Si le problème persiste, même après vérification des points énumérés ci-dessous, contactez votre revendeur ou votre centre de service
après-vente PIONEER le plus proche.

Problème Cause possible Remède

L’appareil n’est pas sous
tension.

Il y a peu ou pas de son.

Le son est déformé.

Le fondu enchaîné ne
fonctionne pas.

Le démarrage du lecteur de
CD par le variateur ne
fonctionne pas.

Les effets sont inaudibles.

÷ Le cordon d’alimentation n’a pas été

raccordé.

÷ Le sélecteur d’entrée n’est pas sur la bonne

position.

÷ Le câble de connexion a été mal raccordé ou

est déconnecté.

÷ La borne ou la fiche est sale.
÷ La commande MASTER LEVEL ATT. du

panneau arrière est réglée trop bas.

÷ La commande MASTER LEVEL ATT. du

panneau arrière est réglée trop haut.

÷ Le niveau d’entrée est trop haut.

÷ Les commutateurs CROSS FADER ASSIGN

A et B n’ont pas été réglés correctement.

÷ Le commutateur FADER START est

désactivé

÷ La borne CONTROL du panneau arrière a été

déconnectée.

÷ Le sélecteur d’effect CH. SELECT n’a pas été

réglé correctement.

÷ La commande d’effet PARAMETER 2

(LEVEL/DEPTH) se trouve au minimum
(position MIN).

÷ Branchez le cordon d’alimentation sur une

prise de courant.

÷ Réglez le sélecteur d’entrée sur l’appareil en

cours de lecture.

÷ Raccordez-le comme il faut.

÷ Nettoyez et reconnectez.
÷ Ajustez la commande MASTER LEVEL ATT.

du panneau arrière.

÷ Ajustez la commande MASTER LEVEL ATT.

du panneau arrière.

÷ Agissez sur la commande TRIM de sorte que

le niveau d’entrée approche de 0 dB sur
l’indicateur de niveau de crête.

÷ Ajustez les commutateurs CROSS FADER

ASSIGN A et B à la source de fondu enchaîné
correcte.

÷ Activez le commutateur FADER START.

÷ Servez-vous du cordon de commande pour

raccorder l’appareil et le lecteur CD.

÷ Sélectionnez correctement le canal auquel les

effets doivent être appliqués.

÷ Ajustez la commande d’effet PARAMETER 2

(LEVEL/DEPTH).

Le son de l’effecteur
externe est déformé.

La valeur BPM ne peut être
mesurée.
Les valeurs BPM mesurées
semblent étranges.

La valeur BPM mesurée
diffère de la valeur indiquée
sur le CD.

La borne d’entrée PHONO 4
de CH-4 est inutilisable.

Impossible d’appliquer le
mixage d’effet.

Il se peut que l’appareil ne fonctionne pas normalement à cause de l’électricité statique ou d’autres interférences externes. Mettez
l’appareil hors et sous tension afin de rétablir des conditions de fonctionnement normales.

÷ Le niveau d’entrée de l’effecteur externe est

trop élevé.

÷ Le niveau d’entrée est trop élevé ou trop bas.

÷ Dans certains cas, la valeur BPM ne peut être

mesurée: cela dépend du morceau de
musique.

÷ En raison des différentes méthodes de

mesure, les valeurs indiquées peuvent varier
légèrement.

÷ Un microphone est connecté sur la prise MIC 3.

÷ Les commutateurs ASSIGN A et B sont réglés

au même canal.

÷ Les commutateurs ASSIGN A et B sont réglés

tous deux sur THRU.

÷ Abaissez le niveau de sortie de l’effecteur

externe ou ajustez le niveau de retour à l’aide
de la commande d’effet PARAMETER 2
(LEVEL/DEPTH).

÷ Ajustez la commande TRIM de sorte que le

niveau d’entrée approche de 0 dB sur
l’indicateur de niveau de crête.

÷ Réglez les niveaux d’entrée des autres canaux

de façon à ce qu’ils s’approchent de 0 dB.

÷ Appuyez sur l’interrupteur TAP et réglez la

valeur BPM de façon manuelle.

÷ Aucun remède n’est nécessaire.

÷ Déconnectez le microphone de la prise MIC

3.

÷ Réglez les commutateurs ASSIGN A et B à

des canaux différents (1-4).

÷ Réglez les commutateurs ASSIGN A et B à

des canaux différents (1-4).

40

40

<DRB1315>

<DRB1315>
En/Fr

Fr

CARACTERISTIQUES

SPECIFICATIONS

Audio Section

Input terminal (input level/impedance)

LINE 1-7 ....................................... –14 dBV (200 mV)/22 kΩ

PHONO 1-4 ..................................... –54 dBV (2 mV)/47 kΩ

MIC 1 ................................................. –54 dBV (2 mV)/3 kΩ

MIC 2, 3 ............................................. –60 dBV (1 mV)/3 kΩ

RETURN ...................................... –14 dBV (200 mV)/22 kΩ

Output terminal (output level/impedance)

MASTER OUT 1 (RCA) ............................. 0 dBV (1 V)/1 kΩ

MASTER OUT 2 (XLR)...................... 4 dBm (1.23 V)/600 Ω

REC OUT (RCA) ..................................... –10 dBV (1 V)/1 kΩ

BOOTH MONITOR ................................... 0 dBV (1 V)/1 kΩ

SEND .....................................................–14 dBV (1 V)/1 kΩ

PHONES ................................................... 0 dBV (1 V)/22 Ω

DIGITAL OUT 1 (COAXIAL) ................................ 0.5 V/75 Ω

DIGITAL OUT 2 (COAXIAL) ................................ 0.5 V/75 Ω

Frequency characteristics

LINE/MIC ................................................... 20 Hz to 20 kHz

PHONO (RIAA) .......................................... 20 Hz to 20 kHz

SN ratio

LINE ................................................ 87 dB (with effects off)

PHONO.......................................................................77 dB

MIC .............................................................................69 dB

Total harmonic distortion rate

LINE/PHONO ................................................. Below 0.02%

Cross talk (1 kHz) .................................................. Over 70 dB

Channel equalizer (LINE/PHONO/MIC 3)

HI ................................................................ +12 dB, –26 dB

MID ............................................................. +12 dB, –26 dB

LOW ........................................................... +12 dB, –26 dB

Microphone equalizer (MIC 1, 2)

TREBLE ...................................................... +12 dB, –12 dB

BASS .......................................................... +12 dB, –12 dB

Effector

DELAY and ECHO ..................................... 1 to 3500 mSec

PAN, TRANS, FILTER and FLANGER ... 10 to 16000 mSec

REVERB .............................................................. 1 to 100%

PITCH ............................................................... 0 to ±100%

TECHNIQUES

Section audio

Entrées (niveau/impédance d’entrée)

LINE 1-7 ......................................... –14 dBV (200 mV)/22 kΩ

PHONO 1-4 ........................................ –54 dBV (2 mV)/47 kΩ

MIC 1 ................................................... –54 dBV (2 mV)/3 kΩ

MIC 2, 3 ............................................... –60 dBV (1 mV)/3 kΩ

RETURN ......................................... –14 dBV (200 mV)/22 kΩ

Sorties (niveau/impédance de sortie)

MASTER OUT1 (RCA) ................................ 0 dBV (1 V)/1 kΩ

MASTER OUT2 (XLR) ......................... 4 dBm (1,23 V)/600 Ω

REC OUT (RCA) ....................................... –10 dBV (1 V)/1 kΩ

BOOTH MONITOR ..................................... 0 dBV (1 V)/1 kΩ

SEND ...................................................... –14 dBV (1 V)/1 kΩ

PHONES .................................................... 0 dBV (1 V)/22 Ω

DIGITAL OUT 1 (Coaxial) ......................................0,5 V/75 Ω

DIGITAL OUT 2 (Coaxial) ......................................0,5 V/75 Ω

Caractéristiques de fréquence

LINE/MIC ...................................................... 20 Hz à 20 kHz

PHONO (RIAA) .............................................. 20 Hz à 20 kHz

Rapport signal/bruit

LINE ........................................................ 87 dB (sans effets)

PHONO ....................................................................... 77 dB

MIC ............................................................................. 69 dB

Distorsion harmonique totale

LINE/PHONO ............................................ Moins de 0,02 %

Diaphonie (1 kHz) ...............................................Plus de 70 dB

Egaliseur canal (LINE/PHONO/MIC 3)

HI ................................................................. +12 dB, –26 dB

MID .............................................................. +12 dB, –26 dB

LOW ............................................................ +12 dB, –26 dB

Egaliseur microphone (MIC 1 et 2)

TREBLE ........................................................ +12 dB, –12 dB

BASS ............................................................ +12 dB, –12 dB

Effecteur

DELAY et ECHO ............................................ 1 à 3500 mSec

PAN, TRANS, FILTER et FLANGER ........... 10 à 16000 mSec

REVERB ............................................................... 1 à 100 %

PITCH ................................................................. 0 à ±100 %

English

Français

Electrical Section, etc.

Power supply voltage ...................... AC 220-240 V, 50/60 Hz

Power consumption ...................................................... 48 W

Operating temperature .................................... +5˚C to +35˚C

Operating humidity ...............................................5% to 85%

External dimensions ............482 (W) x 220 (D) x 107 (H) mm

Weight .......................................................................... 7.1 kg

Accessories

÷ Short-circuit pin plug ......................................................... 2

÷ Operating instructions ....................................................... 1

For improvement purposes, specifications and design may
be subject to modification without notice.

Published by Pioneer Corporation.
Copyright © 2001 Pioneer Corporation.
All rights reserved.

Section électricité, etc.

Tension .......................................... Secteur 220-240 V, 50/60 Hz

Puissance consommée .................................................... 48 W

Température de fonctionnement ........................ +5˚C à +35˚C

Degré d’humidité de fonctionnement ....................5 % à 85 %

Dimensions extérieures .............. 482 (L) x 220 (P) x 107 (H) mm

Poids .............................................................................. 7,1 kg

Accessoires

÷ Fiche de circuit-court .......................................................... 2

÷ Mode d’emploi ................................................................... 1

Pour des raisons d’amélioration, les caractéristiques techniques
et la conception peuvent faire l’objet de modifications sans
préavis.

Publication de Pioneer Corporation.
© 2001 Pioneer Corporation.
Tous droits de reproduction et de traduction réservés.

41

<DRB1315>

En/Fr

Betriebsbedingungen H045 Ge

Betriebstemperatur und -feuchtigkeit:
+5 ˚C – +35 ˚C (+41 ˚F – +95 ˚F); weniger als 85% rel. Luftfeuchtigkeit
(Lüftungsöffnungen nicht blockiert)
Nicht an folgenden Orten aufstellen:
¶ Orte, die direktem Sonnenlicht oder starkem künstlichen Licht

ausgesetzt sind

¶ Orte mit hoher Luftfeuchtigkeit oder schlechter Belüftung

BELÜFTUNG: Wenn Sie dieses Gerät installieren, achten Sie

darauf, daß Sie um das Gerät herum für die Belüftung Platz
lassen, um die Wärmeabstrahlung zu verbessern (mindestens
5 cm hinten und 3 cm an jeder Seite).

WARNUNG: Schlitze und andere Öffnungen im Gehäuse

gewährleisten einen zuverlässigen Betrieb des Geräts und
schützen es vor Überhitzung. Um Brandgefahr auszuschließen,
dürfen die Öffnungen niemals mit Gegenständen, wie Zeitungen,
Tischtüchern, Gardinen usw. blockiert bzw. abgedeckt werden.
Außerdem dürfen Sie das Gerät nicht auf dicken Teppichen,
Betten, Sofas oder Stoffen mit dickem Flor aufstellen.

Condizioni ambientali di funzionamento

Umidità e temperatura di funzionamento:
+5 ˚C – +35 ˚C (+41 ˚F – +95 ˚F); inferiore a 85%RH (feritoie di
raffreddamento non ostruite)
Non posizionare nei seguenti luoghi:
¶ luoghi esposti alla luce diretta del sole o a forti sorgenti di luce

artificiale

¶ luoghi esposti a condizioni di alta umidità o scarsa ventilazione

H045 It

VENTILAZIONE: All’installazione dell’unità, assicuratevi di

lasciare uno spazio intorno all’unità per ottenere una corretta
ventilazione della stessa e per migliorare la dispersione del calore
(lasciate uno spazio minimo di 5 cm dietro l’unità e di 3 cm ai
lati).

AVVERTENZA: Feritoie ed aperture nella struttura sono previste

solo per la ventilazione e, in modo da assicurare il buon
funzionamento del prodotto, proteggerlo dal surriscaldamento,
dai rischi d’incendio, le aperture non devono mai essere ostruite
o ricoperte da oggetti come giornali, tovaglie, tende, ecc… Inoltre,
non posizionare l’apparecchio su tappetti spessi, letti, divani o
mobili aventi una spessa imbottitura.

INHALT INDICE

ÜBERPRÜFEN DES MITGELIEFERTEN ZUBEHÖRS ...

MERKMALE .............................................................. 43

VORSICHTSHINWEISE ZUR HANDHABUNG ......... 44

Aufstellung ..................................................................... 44

Kondensatbildung ........................................................... 44

Reinigen des Gerätes ..................................................... 44

Einbau des DJM-3000 in einem EIA-Gestell ................... 44

ANSCHLÜSSE .......................................................... 45

BEZEICHNUNGEN UND FUNKTIONEN DER

BEDIENELEMENTE .................................................. 48

GEBRAUCH DER EFFEKTFUNKTIONEN ................. 54

Merkmale der verschiedenen Effektfunktionen .............. 54

Einstellungen für die Effekte Delay, Echo, Auto Pan,

Auto Trans, Filter und Flanger ......................................... 57

Einstellungen für die Effekte Reverb und Pitch Shifter.... 60

Verwendung eines externen Effektgerätes .................... 62

BESTIMMUNG DES BPM-WERTES ......................... 63

Gebrauch des automatischen Zählmodus zur

Ermittlung des BPM-Wertes .......................................... 63

Gebrauch des manuellen Eingabemodus zur

Bestimmung des BPM-Wertes ...................................... 64

GEBRAUCH DER FADER-STARTFUNKTION ........... 66

Wiedergabestart über Kanal-Faderhebel ......................... 68

Wiedergabestart über Kreuz-Faderhebel......................... 69

GEBRAUCH DER EFFEKTMISCH-FUNKTION .......... 70

Effektmisch-Merkmale ................................................... 70

Wahl der Effektmisch-Funktion ...................................... 72

Effektmisch-Fadermodus ............................................... 74

Effektmisch-Automatikmodus ........................................ 75

FEHLERBESEITIGUNG ............................................. 77

TECHNISCHE DATEN ............................................... 79

43

VERIFICA DEGLI ACCESSORI .................................. 43

CARATTERISTICHE .................................................. 43

AVVERTENZE PER L’USO ....................................... 44

Posizionamento .............................................................. 44

Condensa ....................................................................... 44

Pulizia dell‘apparecchio ................................................... 44

Installazione del DJM-3000 in uno scaffale a norme EIA ...

COLLEGAMENTI ...................................................... 45

DENOMINAZIONE E FUNZIONI DEI COMANDI ...... 48

USO DELLE FUNZIONI DEGLI EFFETTI ...................... 54

Caratteristiche degli elaboratori di effetti ........................ 54

Funzionamento degli effetti Delay, Echo, Auto Pan,

Auto Trans, Filter e Flanger............................................. 57

Uso del riverbero e dello spostamento dell’altezza

del suono ....................................................................... 60

Uso di un elaboratore di effetti esterno .......................... 62

CONTEGGIO DELLE BPM ........................................ 63

Uso della modalità di conteggio automatico delle BPM .. 63

Uso della modalità manuale per il calcolo delle BPM ...... 64

FUNZIONE DI AVVIO CON DISSOLVENZA ............ 66

Avvio con dissolvenza da uno dei canali .......................... 68

Avvio con dissolvenza incrociata ..................................... 69

USO DELLA FUNZIONE DI MISSAGIO

DEGLI EFFETTI ......................................................... 70

Caratteristiche della funzione di missaggio degli effetti ... 70

Selezione della funzione di missaggio degli effetti .......... 72

Modalità di dissolvenza con missaggio degli effetti ......... 74

Modalità automatica di missaggio degli effetti ................ 75

DIAGNOSTICA ......................................................... 78

DATI TECNICI ........................................................... 79

44

42

<DRB1315>
Ge/It

Wir danken lhnen für den Kauf dieses Pioneer-Produkts.
Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen
Sie, wie Sie lhr Gerät richtig bedienen. Bewahren Sie sie an einem
sicheren Platz auf, um auch zukünftig nachschlagen zu können.
In manchen Ländern oder Verkaufsgebieten weichen die
Ausführungen von Netzstecker oder Netzsteckdose u.U. von den
in den Abbildungen gezeigten ab; die Anschluß- und
Bedienungsverfahren des Gerätes sind jedoch gleich.

K015 Ge

Grazie per aver acquistato questo prodotto Pioneer.
Leggere attentamente questo manuale di istruzioni per
familiarizzarsi con l’uso dell’apparecchio. Conservare poi il
manuale per ogni eventuale futuro riferimento.
I modelli disponibili in alcuni paesi o regioni possono avere la
forma della spina del cavo d’alimentazione e della presa ausiliaria
di corrente diversa da quella mostrata nelle illustrazioni, ma il loro
modo di collegamento e funzionamento è lo stesso. K015 It

ÜBERPRÜFEN DES
MITGELIEFERTEN ZUBEHÖRS

÷ 2 Kurzschluss-Cinchstecker

Diese werden in die PHONO 4-Buchsen gesteckt.

÷ Bedienungsanleitung

MERKMALE

Effekt-Mischen

Durch einfache Betätigung des Kreuz-Faderhebels oder
Drücken des entsprechenden Effektmisch-Wahlschalter/
Startschalters kann bequem zwischen drei verschiedenen Arten
des Effekt-Mischens (ECHO, ZIP, ROLL) umgeschaltet werden.

BPM-Zähler

Der automatische BPM-Zähler macht das aktuelle Tempo der
Musik bequem ablesbar.

Spitzenpegelmesser

Dieser Spitzenpegelmesser ist mit 11-Bit-LED-Anzeigen für
alle Kanäle ausgestattet.

Fader-Start/Stopp

Der CD-Player kann einfach dadurch gestartet oder gestoppt
werden, dass der Pegel des Kreuz-Faderhebels oder des
entsprechenden Kanal-Faderhebels erhöht bzw. verringert
wird. (Diese Funktion steht nur bei Anschluss eines Pioneer
CD-Players der Baureihe CMX-3000, CMX-5000, CDJ-1000,
CDJ-100S, CDJ-500S oder CDJ-500

3-Band-Equalizer mit Kill-Funktion

Dieser 3-Band-Equalizer entspricht den Kanälen HI (hoch),
MID (mittel) und LOW (niedrig). Der Dämpfungspegel dient
außerdem als Kill-Funktion, mit deren Hilfe der Pegel
unmittelbar auf –26 dB verringert werden kann.

Großes Angebot an Effekten

Alle Kanäle, das Mikrofon und der Master-Ausgang können
sowohl mit internen als auch mit externen Effekten versehen
werden. Zu den zahlreichen Effekten, die erzeugt werden
können, zählen Delay, Echo, Auto Pan, Auto Trans, Filter,
Flanger, Reverb und Pitch Shifter.

Umfassende Auswahl an Eingangs- und
Ausgangsfunktionen

Dieses DJ-Mischpult ist mit 4 (+3*) LINE-Eingängen, 4 PHONO­Eingängen (nur für Plattenspieler mit MM-Tonabnehmer­system) sowie 2 (+1*) MIC-Eingängen ausgestattet, so dass es
insgesamt über 10 Eingänge verfügt. Zusätzlich zu den zwei
Master-Ausgangsleitungen (von denen eine den für
professionelle Anwendungen vorgesehenen XLR-Modus
unterstützt), sind mehrere separate Ausgänge vorhanden, zu
denen ein Kabinen-Monitorausgang, ein Aufnahmeausgang und
zwei Digitalausgänge gehören. Außerdem ist das Gerät mit
SEND/RETURN-Buchsen ausgerüstet, an die ein externes
Effektgerät angeschlossen werden kann.
* Diese zusätzlichen Eingänge können auf Wunsch durch

Umschalten von PHONO-Eingängen auf die gewünschten
Funktionen erhalten werden.

II zur Verfügung.)

VERIFICA DEGLI
ACCESSORI

÷ Due spine per corto circuito

Queste spine si trovano inserite nei terminali PHONO 4.

÷ Istruzioni per l’uso

CARATTERISTICHE

Missaggio di effetti

Il passaggio fra tre diversi tipi di missaggio di effetti (ECHO, ZIP e
ROLL) può essere effettuato con facilità semplicemente agendo
sul cursore della dissolvenza incrociata, o premendo
l’interruttore di selezione ed avvio degli effetti.

Contatore BPM (Beat Per Minute = battute al
minuto)

Il contatore automatico BPM segnala visivamente il tempo (in
battute al minuto).

Misuratore del livello di picco

Il misuratore del livello di picco utilizza indicazioni a diodi luminosi
(LED) a 11 bit per tutti i canali.

Avvio ed arresto con dissolvenza

Il lettore CD può essere avviato o arrestato semplicemente
aumentando o diminuendo il livello di dissolvenza di incrocio o di
dissolvenza di un certo canale prescelto. Questa funzione può
essere utilizzata solamente quando il lettore CD collegato al
mixer è un modello delle serie CMX-3000, CMX-5000, CDJ­1000, CDJ-100S, CDJ-500S o CDJ-500

Equalizzatore a tre bande e funzione Kill
(= eliminazione)

L’equalizzatore a tre bande corrisponde ai canali HI (alto), MID
(medio) e LOW (basso). Utilizzando opportunamente il livello di
attenuazione si può usare questa funzione come funzione di
eliminazione del suono, il cui livello può essere ridotto sino a –26 dB.

Varietà di effetti

Una grande varietà di effetti, sia interni sia provenienti da
sorgenti esterne, può essere applicata a tutti i canali, al
microfono, ed all’uscita master. I principali effetti utilizzabili
sono: Delay, Echo, Auto Pan, Auto Trans, Filter, Flanger, Reverb
e Pitch Shifter (vedere le descrizioni alle singole pagine).

Gamma completa di funzioni di ingresso e uscita

Questo Mixer per DJ è dotato di 4 (+3*) ingressi di linea (LINE),
4 ingressi PHONO (ingressi dedicati MM) e di 2 (+1*) ingressi
per il microfono (MIC), per un totale di 10 ingressi. Oltre alle due
linee di uscita principali (una delle quali può operare in modalità
XLR, di livello professionale), sono anche disponibili altre varie
uscite indipendenti quali quelle per il monitoraggio nella gabbia
del DJ e per la registrazione, oltre a due uscite digitali.
L’apparecchio, inoltre, dispone anche di connettori SEND/
RETURN (invio e ritorno) da utilizzare in combinazione con un
generatore di effetti esterno.
* Questi connettori addizionali possono essere commutati, se

desiderato, dagli ingressi PHONO, per ottenere il totale di 10.

II.

43

<DRB1315>

Ge/It

Deutsch

Italiano

VORSICHTSHINWEISE ZUR
HANDHABUNG AVVERTENZE PER L’USO

Aufstellung

Stellen Sie dieses Gerät an einem gut belüfteten Ort auf, an
dem es weder hohen Temperaturen noch hoher Luftfeuch­tigkeit ausgesetzt ist.

÷ Das Gerät darf nicht an einem Ort, der direkter Sonnenein-

strahlung ausgesetzt ist, oder in der Nähe von Öfen oder
Heizkörpern aufgestellt werden. Starke Hitze kann sich negativ
auf Gehäuse und Bauteile im Geräteinneren auswirken.
Außerdem kann eine Aufstellung des Gerätes in einer feuchten
oder staubigen Umgebung zu Funktionsstörungen oder Unfällen
führen. (Vermeiden Sie eine Aufstellung auch in der Nähe eines
Küchenherdes usw., wo das Gerät ölhaltigem Rauch,
Wasserdampf oder Hitze ausgesetzt wäre.)

÷ Wenn das Gerät innerhalb eines Transportbehälters oder einer

DJ-Kabine betrieben wird, muss für einen angemessenen
Abstand zu Wänden bzw. anderen Geräten gesorgt werden, um
eine ausreichende Wärmeabfuhr zu gewährleisten.

Kondensatbildung

Wenn dieses Gerät aus einer kalten Umgebung in einen warmen
Raum gebracht wird oder die Raumtemperatur schnell ansteigt,
kann sich Kondensat im Inneren des Gerätes bilden, wonach das
Gerät seine volle Leistung nicht entwickeln kann. Lassen Sie das
Gerät in einem solchen Fall etwa eine Stunde lang im
ausgeschalteten Zustand, bis die Kondensfeuchtigkeit verdunstet
ist, bzw. erhöhen Sie die Raumtemperatur allmählich.

Posizionamento

Installare l’apparecchio in un ambiente ben ventilato, dove non
sia esposto ad alte temperature o ad umidità

÷ Non installare l’apparecchio in luoghi esposti alla diretta luce del

sole, o in prossimità di stufe o termosifoni. Il calore eccessivo può
danneggiare il mobiletto dell’apparecchio e i dispositivi interni.
L’installazione, inoltre, dell’apparecchio in luoghi umidi o
polverosi può risultare in danni o in un cattivo funzionamento
dell’apparecchio. Evitare pertanto l’installazione nelle vicinanze di
fornelli da cucina, o in luoghi simili, dove l’apparecchio possa
trovarsi esposto a fumi oleosi, vapore e calore.

÷ Se il mixer viene utilizzato dentro un contenitore per il trasporto, o

all’interno di una cabina DJ, tenerlo lontano dalle pareti o da altre
apparecchiature per consentire una buona dispersione del calore.

Condensa

Se l’apparecchio viene spostato da un ambiente freddo ad uno
caldo, o se la temperatura dell’ambiente viene alzata
repentinamente, all’interno dell’apparecchio può formarsi della
condensa e, come conseguenza, l’apparecchio può non essere in
grado di offrire il massimo delle proprie prestazioni. In questi casi,
alzare la temperatura ambiente gradualmente, o lasciare
l’apparecchio inutilizzato per circa un’ora per consentire alla
condensa di evaporare.

Pulizia dell’apparecchio

Reinigen des Gerätes

÷ Verwenden Sie ein weiches, trockenes Tuch, um Staub und

Schmutz von den Außenflächen zu entfernen.

÷ Um hartnäckige Schmutzflecken zu beseitigen, tauchen Sie

einen weichen Lappen in eine milde Seifenlauge (ein Teil
neutrales Reinigungsmittel zu 5-6 Teilen Wasser), wringen Sie
das Tuch gründlich aus und wischen Sie die Außenflächen
damit ab. Reiben Sie anschließend mit einem trockenen Tuch
nach. Benutzen Sie keinerlei Möbelpolitur oder Möbelreiniger.

÷ Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin,

Insektensprays oder andere Chemikalien auf oder in der Nähe
dieses Gerätes, da derartige Mittel die Außenflächen
angreifen.

Einbau des DJM-3000 in einem EIA-Gestell

Die Schraubenlöcher an der Vorderseite des DJM-3000 dienen
zur Befestigung des Gerätes an einem 19-Zoll-Gestell in EIA­Norm.
÷ Verwenden Sie Schrauben der geeigneten Größe (separat zu

besorgen) zur Befestigung des Gerätes am Gestell.

Hinweise

÷ Stellen Sie dieses Gerät auf keinen Fall direkt über einem

Leistungsverstärker auf, da die vom Verstärker abgegebene
Wärme eine Beschädigung des Gerätes verursachen könnte.
Wird das Gerät direkt oberhalb eines Leistungsverstärkers
platziert, so kann dies außerdem zum Auffangen von
Funkamateursignalen oder anderen Störungen führen.

÷ Vor einem Transport oder Versand muss das Gerät aus dem

Gestell entfernt werden.

÷ Wenn das Gerät bewegt werden soll, während es im Gestell

installiert ist, muss sorgfältig darauf geachtet werden, dass
das Gerät dabei weder Erschütterungen noch mechanischen
Schwingungen ausgesetzt wird.

÷ Eliminare polvere ed umidità strofinando l’apparecchio con un

panno asciutto.

÷ In caso di sporco molto ostinato, immergere un panno morbido in

una soluzione detergente diluita con cinque o sei parti di acqua,
strizzarlo bene ed usarlo per strofinare le superfici
dell’apparecchio. Non usare assolutamente cere per mobili o
detersivi.

÷ Non utilizzare mai sull’apparecchio, o nelle sue vicinanze,

solventi, benzene, spray di insetticidi o altri agenti chimici, che
possono causare la corrosione delle superfici dell’apparecchio
stesso.

Installazione del DJM-3000 in uno scaffale
a norme EIA

I fori delle viti presenti sul pannello anteriore del DJM-3000 servono
per il montaggio dell’apparecchio in uno scaffale a norme EIA, da 19
pollici.
÷ Montare l’apparecchio nello scaffale utilizzando delle viti (non

fornite) di dimensioni appropriate.

Note

÷ Non collocare l’apparecchio direttamente sopra un amplificatore

di potenza, perché il calore emesso dall’amplificatore potrebbe
provocare danni all’apparecchio. La collocazione dell’apparecchio
direttamente su un amplificatore di potenza potrebbe
determinare anche la ricezione di segnali emessi da stazioni di
radioamatori, o altri tipi di interferenze.

÷ Togliere sempre l’apparecchio dallo scaffale prima di ogni

eventuale spostamento o trasporto.

÷ Ove non si possa fare a meno di spostare l’apparecchio ancora

montato sullo scaffale, prestare la massima attenzione onde
evitare che l’apparecchio subisca urti o venga sottoposto a
vibrazioni.

44

<DRB1315>
Ge/It

ANSCHLÜSSE

COLLEGAMENTI

Achten Sie stets darauf, den Netzschalter auszuschalten und
das Netzkabel von der Netzsteckdose zu trennen, bevor
irgendwelche Anschlüsse hergestellt oder geändert werden.

1. Anschlüsse an den Eingangsbuchsen

RETURN

[B]
CDJ-1000 /
CDJ-100S /
CDJ-500S /
CDJ-500II

3 COLD
1 GND
2 HOT

MASTER OUT 2

R

MASTER OUT 2

L

BOOTHMASTER

OUT 1 MONITOR

L

R

BOOTHMASTER

OUT 1 MONITOR

TALK OVER

MASTER

[A]
CDJ-1000 /
CDJ-100S /
CDJ-500S /
CDJ-500II

SEND

RL

(MONO)

SEND

DIGITAL OUT

RL

RLR

RETURN

L

REC OUT

(MONO)

LR12

LEVEL

LEVEL

ATT.

Prima di effettuare, o modificare, i collegamenti fra le varie
apparecchiature controllare che tutti gli apparecchi siano spenti
e che il relativo cavo di alimentazione sia stato staccato dalla
presa di corrente di rete.

1. Collegamento dei dispositivi di ingresso

CMX-3000 / CMX-5000

[A] [B]

R L

PHONO 4

CH -4

SIGNAL

GND

R L

CH -2

PHONO 2

LINE 3

/ LINE 4

L

LINEPHONO

R

LINE 3

PHONO 2

CH -2

R L

CH -3

LINE 7PHONO 4

L

R

LINE 7

CH -4

PHONO 3

LINE 5

/ LINE 6

L

LINEPHONO

R

LINE 5

PHONO 3

/ LINE 6

CH -3

R L

CH -1

PHONO 1

LINE 1

/ LINE 2

L

LINEPHONO

R

CONTROLCONTROLCONTROLCONTROL LINE 1

PHONO 1

/ LINE 2/ LINE 4

Deutsch

MIC 2MIC 3CH-4CH -1

DJM-3000

An eine Netzsteckdose anschließen
Ad una presa di corrente alternata di rete

(Bei Anschluss an MIC 3 steht
PHONO 4 nicht zur Verfügung.)
I terminali PHONO 4 non sono
utilizzabili se si fa uso dell’ingresso
per il microfono MIC 3.

Plattenspieler 3

Giradischi 3

Bevor ein Plattenspieler an die Buchsen CH-4 PHONO 4
angeschlossen werden kann, müssen die beiden
Kurzschluss-Cinchstecker aus den Buchsen entfernt werden.
Die Kurzschluss-Cinchstecker sind dazu vorgesehen, das
Restrauschen zu reduzieren, das auftritt, wenn kein
Plattenspieler an die Buchsen PHONO 4 angeschlossen ist,
damit die optimale Klangqualität gewährleistet ist. Bewahren
Sie die Kurzschluss-Cinchstecker an einem sicheren Ort auf
und stecken Sie sie wieder in die ursprünglichen Buchsen,
wenn kein Plattenspieler an diese angeschlossen ist.

*1 Schließen Sie das Massekabel des Plattenspielers an

diese Klemme an. Diese Masseklemme ist lediglich für
einen Plattenspieler vorgesehen; es handelt sich dabei
nicht um eine Sicherheitserde.

*2 Wenn dieses Gerät in Verbindung mit einem separat

erhältlichen CD-Player CMX-3000, CMX-5000, CDJ-1000,
CDJ-100S, CDJ-500S oder CDJ-500 II betrieben wird, der an
die LINE-Buchsen angeschlossen ist, steht die Fader­Startfunktion zur Verfügung, sofern dieses Gerät und der
CD-Player über ein Steuerkabel miteinander verbunden sind.

Deck per audiocassette, o simili

R L

R L

Cassettendeck usw.

R L

Plattenspieler 2

Giradischi 2

R L

Plattenspieler 1

Giradischi 1

Per collegare un giradischi analogico ai connettori PHONO 4 del
canale CH 4, togliere prima le spine (2) inserite nelle prese
stesse.
Queste spine di cortocircuitazione hanno lo scopo di ridurre
qualsiasi eventuale disturbo residuo quando non vi sono
giradischi analogici collegati alle prese stesse, consentendo
quindi di ottenere la massima qualità sonora possibile. Dopo aver
tolto queste spine, conservarle in un luogo sicuro e rimetterle
sempre nella loro posizione originale ogniqualvolta non vi sia un
giradischi analogico fisicamente collegato alle prese.
*1 Collegare il cavo di messa a terra dei giradischi analogici.

Questo terminale è ad uso esclusivo dei giradischi analogici
(per diminuzione delle interferenze) e non è una presa di
messa a terra di sicurezza.

*2 Se si usa questo apparecchio in combinazione con uno o più

lettori delle serie CMX-3000, CMX-5000, CDJ-1000, CDJ­100S, CDJ-500S o CDJ-500 II (venduti a parte), collegati ai
terminali LINE, ed in più il mixer ed i lettori sono collegati fra
di loro anche con un cavo di comando, si può far uso della
funzione di avvio con dissolvenza.

Italiano

45

<DRB1315>

Ge/It

ANSCHLÜSSE

COLLEGAMENTI

*3 Da die PHONO-Eingangsbuchsen dieses Gerätes

ausschließlich auf magnetische Tonabnehmersysteme
ausgelegt sind, dürfen nur Plattenspieler mit MM­Tonabnehmern an diese Buchsen angeschlossen werden.

*4 Wenn ein Cassettendeck angeschlossen ist, bringen Sie

den PHONO/LINE-Schalter in Stellung “LINE”.

*5 Wenn ein Plattenspieler angeschlossen ist, bringen Sie

den PHONO/LINE-Schalter in Stellung “PHONO”.

Anschließen der Audiokabel

Verwenden Sie Standard-Stereokabel mit roten und weißen
Cinchsteckern.
Schließen Sie jeweils den weißen Stecker an die mit “L” (links)
gekennzeichnete Buchse, und den roten Stecker an die mit “R”
(rechts) gekennzeichnete Buchse an. Achten Sie stets darauf,
die Stecker bis zum Anschlag in die Buchsen zu schieben.

Weißer Stecker

L

Roter Stecker

R

2. Anschlüsse an den Ausgangsbuchsen
(Anschließen von Mikrofonen usw.)

*6 MASTER LEVEL ATT.-Regler

(Welle für Dämpfung des Master-Ausgangspegels)
Diese Welle dient zum Verringern des Ausgangspegels,
um angeschlossene Verstärker und Lautsprecher vor
übermäßig hohen Eingangspegeln zu schützen (Dämp­fungsbereich: –∞ bis 0 dB).

*7 An diesen Buchsen können Anschlüsse hergestellt

werden, wenn die Klangqualität über ein externes
Effektgerät beeinflusst werden soll.
SEND-Buchsen (Ausgang): Verbinden Sie diese Buchsen
mit den Eingangsbuchsen des externen Effektgerätes. Bei
Verwendung eines Effektgerätes mit monauralem Eingang
verbinden Sie diesen mit der Ausgangsbuchse des linken (L)
Kanals. In einem solchen Fall wird ein Mischsignal aus
beiden Kanälen (L/R) von diesem Gerät an das Effektgerät
ausgegeben.
RETURN-Buchsen (Eingang): Verbinden Sie diese
Buchsen mit den Ausgangsbuchsen des externen
Effektgerätes. Bei Verwendung eines Effektgerätes mit
monauralem Ausgang verbinden Sie diesen mit der
Eingangsbuchse des linken (L) Kanals. In einem solchen
Fall werden dieser Eingangsbuchse die Signale beider
Kanäle des Effektgerätes zugeleitet.

*8 REC OUT-Buchsen (Aufnahmeausgang)

An diesen Buchsen liegt das gleiche Signal wie am
Master-Ausgang an, doch wird dieses Ausgangssignal
nicht von den Einstellungen des MASTER-Faderhebels,
des MASTER BALANCE-Reglers und der MONO/
STEREO-Wahlschalter beeinflusst.

*9 TALK OVER LEVEL-Dämpfungsregler

Dieser Regler dient zur Dämpfung des Ausgangspegels
anderer Signalquellen als Mikrofon 1 und 2, wenn sich der
MIC-Schalter in Stellung “TALK OVER” befindet
(Dämpfungsbereich: –4 dB bis –20 dB).

*10

MIC 1-Buchse

An diese Eingangsbuchse können sowohl Mikrofone mit
XLR-Stecker als auch solche mit Klinkenstecker ange­schlossen werden.

46

<DRB1315>
Ge/It

*3 Dal momento che i terminali di ingresso PHONO sono ad

uso esclusivo del sistema MM, usare cartucce del tipo MM
per i giradischi analogici collegati.

*4 In caso di collegamento di un deck per audiocassette,

disporre l’interruttore PHONO/LINE sulla posizione LINE.

*5 In caso di collegamento di un giradischi analogico, disporre

l’interruttore PHONO/LINE sulla posizione PHONO.

Collegamento di cavi audio

Usare cavi con spine colorate, bianche e rosse.
Collegare lo spinotto bianco al terminale “L” (“sinistro”) e quello
rosso al terminale “R” (“destro”). Le spine devono essere
inserite saldamente e ben a fondo.

Spinotto bianco

L

Spinotto rosso

R

2. Collegamento dei canali di uscita, dei
microfoni, e di altri apparecchi periferici

*6 Attenuatore del livello master (MASTER LEVEL ATT.)

(comando di attenuazione del livello di uscita master)
Questo comando viene usato per diminuire il livello di
uscita per proteggere da un ingresso eccessivo gli
amplificatori e gli altoparlanti collegati (attenuazione: da
–∞ a 0 dB)

*7 Usare questi terminali per il collegamento, ove

desiderato, di un ulteriore componente esterno per la
regolazione della qualità del suono.
SEND (uscita): Collegare questi terminali ai terminali di
ingresso del dispositivo esterno di creazione degli effetti. In
caso di uso di un dispositivo di creazione degli effetti
monoaurale, collegarlo al solo terminale del canale di uscita
sinistro (L). In questo caso il dispositivo di creazione degli
effetti riceve il suono misto sinistro (L) e destro (R).
RETURN (ingresso): Collegare questi terminali ai terminali di
uscita del dispositivo esterno di creazione degli effetti. In
caso di uso di un dispositivo di creazione degli effetti
monoaurale, collegarlo al solo terminale del canale di uscita
sinistro (L). In questo caso i segnali provenienti dal
dispositivo di creazione degli effetti vengono inviati ad
entrambi i canali sinistro (L) e destro (R).

*8 Uscita per registrazione (REC OUT)

Invia il suono alla stessa sorgente di uscita dell’uscita
master, senza essere influenzato dal cursore della
dissolvenza MASTER, dal comando MASTER BALANCE e
dal selettore MONO/STEREO.

*9 Comando dell’attenuazione del livello di sovrap-

posizione della voce (TALK OVER LEVEL)

Attenua il livello sonoro delle sorgenti diverse da MIC 1 e
2 nel caso in cui l’interruttore MIC sia disposto sulla
posizione TALK OVER (sovrapposizione della voce)
(gamma: da –4 a –20 dB).

*10

Microfono 1 (MIC 1)

Per il collegamento di un microfono con presa del tipo
XLR o PHONE.

ANSCHLÜSSE COLLEGAMENTI

*11

DIGITAL OUT-Buchsen

An diesen Buchsen liegt das gleiche Signal wie am
Master-Ausgang an.
Der Ausgangspegel wird jedoch nicht von der MASTER
LEVEL ATT.-Einstellung (*6) beeinflusst.

*11

DIGITAL OUT

Invia la stessa sorgente dell’uscita Master.
Il livello di questa uscita non viene influenzato dalla
funzione MASTER LEVEL ATT. (vedi sopra, *6).

Mikrofon 1

Microfono 1

Externes Effektgerät

Generatore di effetti,

esterno

SEND

RL

(MONO)

DIGITAL OUT

CD-Recorder usw.

Registratore per CD,

o simili

Leistungsverstärker
(mit Eingang in XLR-

Buchsenausführung)

Amplificatore di potenza

(abilitato all’ingresso XLR)

RETURN

RL

(MONO)

L

RLR

LR12

REC OUT

RETURN

SEND

R L

Cassettendeck usw.

Deck per audio-

cassette, o simili

DJM-3000

Leistungsverstärker

(mit Eingang in Cinch-

Buchsenausführung)

Amplificatore di potenza

(abilitato all’ingresso RCA)

3 COLD
1 GND
2 HOT

MASTER OUT 2

R

MASTER OUT 2

L

OUT 1 MONITOR

L

R

OUT 1 MONITOR

Das nachstehende Diagramm zeigt die
Stiftbelegung der XLR-Buchse.
Le polarità del canale XLR sono le seguenti:

2

1

RLR L

BOOTHMASTER

TALK OVER

LEVEL

MASTER

LEVEL

BOOTHMASTER

ATT.

Pluspol (+)/HOT (+)

3

Minuspol (–)
COLD (–)
Masse/MASSA

CH -4

LINE 7PHONO 4

L

R

Leistungsverstärker

(für Kabinen-Monitor)

Amplificatore di potenza

(per monitoraggio nella

gabbia del DJ)

DJM-3000

CH -1

PHONO 1

/ LINE 2

LINEPHONO

PHONO 1PHONO 2

/ LINE 2/ LINE 4

SIGNAL

CH -2

PHONO 2

LINE 3

/ LINE 4

L

LINEPHONO

R

GND

CH -3

PHONO 3

LINE 5

/ LINE 6

L

LINEPHONO

R

PHONO 3PHONO 4

/ LINE 6

MIC 3 (Bei Anschluss eines Mikrofons an
MIC 3 stehen die Buchsen CH-4 PHONO 4
nicht zur Verfügung.)
MIC 3 (i terminali PHONO 4 del CH-4 non
sono utilizzabili se vi è un microfono
collegato a questo ingresso MIC 3)

Kopfhörer
Cuffia

Mikrofon 2

Microfono 2

Deutsch

LINE 1

L

Italiano

R

CONTROLCONTROLCONTROLCONTROL LINE 1LINE 3LINE 5LINE 7

MIC 2MIC 3CH-4CH-1CH-2CH -3CH -4

47

<DRB1315>

Ge/It

BEZEICHNUNGEN UND FUNK-

DENOMINAZIONE E

TIONEN DER BEDIENELEMENTE

Bedienfeld

¥ø π[

1

2

3

4

5

6

~

!

9

0

-

7

===

7

8

_+ ™¡ £¢

7

88

9

0

-

~

!

~

!

9

0

-

7

8

=

FUNZIONI DEI COMANDI

Quadro di comando

#

$

@

\‘

Ÿ

•

fl

^

‡

∞

¶

§

–

≠

ª

⁄

¤
‹

º

›

fi

·°

Å

9

0

-

~

! %

“
«

&

]

*

(

)

¥ MIC-Bereich (Bedienelemente für Mikrofone)

1 MIC 1 (Eingangsbuchse für Mikrofon 1)

Schließen Sie ein Mikrofon mit XLR- oder Klinkenstecker an
diese Buchse an.

2 TREBLE (Höhenregler)

Mit diesem Regler wird der Pegel der hohen Frequenzanteile
der Signale von Mikrofon 1 und 2 eingestellt. In der mittleren
Raststellung des Reglers wird ein linearer Frequenzgang erzielt.
Drehen Sie den Regler im Uhrzeigersinn, um die Höhen
anzuheben (um bis zu +12 dB), und entgegen den Uhr­zeigersinn, um die Höhen abzusenken (um bis zu –12 dB).

3 BASS (Tiefenregler)

Mit diesem Regler wird der Pegel der tiefen Frequenzanteile
der Signale von Mikrofon 1 und 2 eingestellt. In der mittleren
Raststellung wird ein linearer Frequenzgang erzielt.
Drehen Sie den Regler im Uhrzeigersinn, um die Tiefen
anzuheben (um bis zu +12 dB), und entgegen den Uhr­zeigersinn, um die Tiefen abzusenken (um bis zu –12 dB).

4 MIC 1 LEVEL (Pegelregler für Mikrofon 1)

Mit diesem Regler wird der Lautstärkepegel von Mikrofon 1
eingestellt (Dämpfungsbereich: –∞ bis 0 dB).

5 MIC 2 LEVEL (Pegelregler für Mikrofon 2)

Mit diesem Regler wird der Lautstärkepegel von Mikrofon 2
eingestellt (Dämpfungsbereich: –∞ bis 0 dB).

6 MIC (Mikrofonschalter)

Dieser Schalter dient zum Zu- und Abschalten der Mikro­foneingänge.

OFF: Die Eingänge für Mikrofon 1 und 2 sind abgeschaltet.
ON: Die Eingänge für Mikrofon 1 und 2 sind zugeschaltet.
TALK OVER: Die Eingänge für Mikrofon 1 und 2 sind

zugeschaltet, während der Ausgangspegel aller anderen
Signalquellen automatisch gedämpft wird. Das Ausmaß der
Dämpfung kann mit dem TALK OVER LEVEL-Regler an der
Rückwand innerhalb des Bereichs von –4 dB bis

–20 dB eingestellt werden.

¥ MIC (comandi dei microfoni)

1 Presa di ingresso MIC 1

(per il collegamento di un microfono con presa del tipo XLR o
PHONE).

2 Comando degli acuti (TREBLE)

Serve a regolare la gamma dei suoni acuti per i microfoni 1 e 2.
La posizione centrale, individuabile dal leggero scatto che la
distingue, fornisce una risposta piatta (naturale, senza
modifiche).
Ruotare la manopola in senso orario per aumentare la risposta
degli acuti (sino a +12 dB), ed in senso antiorario per diminuirli
(sino a –12 dB).

3 Comando dei bassi (BASS)

Serve a regolare la gamma dei suoni bassi per i microfoni 1 e 2.
La posizione centrale, individuabile dal leggero scatto che la
distingue, fornisce una risposta piatta (naturale, senza
modifiche).
Ruotare la manopola in senso orario per aumentare la risposta
dei bassi (sino a +12 dB), ed in senso antiorario per diminuirli
(sino a –12 dB).

4 Livello del microfono 1 (MIC 1 LEVEL)

Comanda il volume sonoro al microfono 1 (attenuazione: da –∞ a
0 dB).

5 Livello del microfono 2 (MIC 2 LEVEL)

Comanda il volume sonoro al microfono 2 (attenuazione: da –∞ a
0 dB).

6 Interruttore del microfono (MIC)

Commutatore dell’ingresso del microfono.

Posizione OFF: Microfoni 1 e 2 entrambi esclusi.
Posizione ON: Microfoni 1 e 2 entrambi attivati.
Posizione TALK OVER: Microfoni 1 e 2 entrambi attivati, con

contemporanea attenuazione degli altri livelli sonori. L’entità di
attenuazione può essere predisposta al valore desiderato,
compreso fra –4 dB e – 20 dB, agendo opportunamente sul
comando TALK OVER LEVEL, ubicato sul pannello posteriore.

ø Bereich CH-1 bis CH-4

(Bedienelemente für Kanaleingänge)

7 Eingangswahlschalter

Mit diesen Schaltern wird die gewünschte Eingangsquelle aus
den verschiedenen Geräten ausgewählt, die an den jeweiligen
Kanal angeschlossen sind.

48

<DRB1315>
Ge/It

ø da CH-1 a CH-4 (comandi degli ingressi dei canali)

7 Selettore di ingresso

Per la selezione della sorgente di ingresso desiderata, fra tutti i
componenti collegati ai vari canali.

BEZEICHNUNGEN UND FUNKTIONEN DER

BEDIENELEMENTE

DENOMINAZIONE E FUNZIONI DEI COMANDI

CH-1: Dient zum Umschalten zwischen LINE 1 und PHONO 1/

LINE 2.

CH-2: Dient zum Umschalten zwischen LINE 3 und PHONO 2/

LINE 4.

CH-3: Dient zum Umschalten zwischen LINE 5 und PHONO 3/

LINE 6.

CH-4: Dient zum Umschalten zwischen LINE 7 und MIC 3/

PHONO 4.

¶ Bei CH-1 bis CH-3 werden die PHONO/LINE-Schalter an der

Rückwand zum Umschalten zwischen PHONO 1, 2 bzw. 3
und LINE 2, 4 bzw. 6 verwendet.

¶ Bei CH-4 erfolgt die Umschaltung zwischen MIC 3 und

PHONO 4 automatisch in Abhängigkeit davon, ob ein Stecker
an die Buchse MIC 3 angeschlossen ist oder nicht (befindet
sich ein Stecker in dieser Buchse, wird MIC 3 gewählt).

8 TRIM (Eingangspegelregler)

Mit diesem Regler wird der Eingangssignalpegel für jeden Kanal
eingestellt.
Drehen Sie den Regler im Uhrzeigersinn, um den Eingangs­pegel des betreffenden Kanals zu erhöhen (um bis zu +9 dB),
und entgegen den Uhrzeigersinn, um den Eingangspegel zu
verringern (um bis zu –∞).

9 HI (Höhen-Entzerrungsregler)

Mit diesem Regler kann der Pegel der hohen Frequenz­komponenten des Eingangssignals justiert werden.
In der mittleren Raststellung des Reglers wird ein linearer
Frequenzgang erzielt.
Drehen Sie den Regler im Uhrzeigersinn, um die Höhen
anzuheben (um bis zu +12 dB), und entgegen den Uhr­zeigersinn, um sie abzusenken (um bis zu –26 dB).

0 MID (Mitten-Entzerrungsregler)

Mit diesem Regler kann der Pegel der mittleren Frequenz­komponenten des Eingangssignals justiert werden.
In der mittleren Raststellung des Reglers wird ein linearer
Frequenzgang erzielt.
Drehen Sie den Regler im Uhrzeigersinn, um die Mitten
anzuheben (um bis zu +12 dB), und entgegen den Uhr­zeigersinn, um sie abzusenken (um bis zu –26 dB).

- LOW (Tiefen-Entzerrungsregler)

Mit diesem Regler kann der Pegel der tiefen Frequenz­komponenten des Eingangssignals justiert werden.
In der mittleren Raststellung des Reglers wird ein linearer
Frequenzgang erzielt.
Drehen Sie den Regler im Uhrzeigersinn, um die Tiefen
anzuheben (um bis zu +12 dB), und entgegen den Uhr­zeigersinn, um sie abzusenken (um bis zu –26 dB).

= H.P CUE (Kopfhörer-Cue-Schalter)

Nach Drücken dieses Schalters leuchtet seine Anzeige
orangefarben auf, und das Signal des betreffenden Kanals wird
an den Kopfhörer ausgegeben. Nach erneutem Drücken des
Schalters erlischt seine Anzeige, und die Ausgabe des Kanals
an den Kopfhörer wird beendet.
Bei Einstellung der Beat Effector-Funktion auf “AUTO BPM”
dient dieser Schalter zur Wahl des Kanals, dessen BPM-Wert
angezeigt werden soll.

~ Spitzenpegelmesser

Hier werden Spitzenpegelwerte angezeigt und jeweils 2
Sekunden lang gehalten.
Bei dem angezeigten Wert handelt es sich um den Ausgangs­pegel des Kanal-Faderhebels. Der Anzeigebereich beträgt –22
dB bis +14 dB.

! Kanal-Faderhebel

Mit diesem Gleitbahnregler wird der Pegel des betreffenden
Kanals justiert.

π MASTER-Bereich

(Bedienelemente für Master-Ausgang)

@ MONO/STEREO-Wahlschalter

Mit diesem Schalter wird gewählt, ob stereophone oder
monaurale Signale am Master-Ausgang und am Kabinen­Monitorausgang anliegen.

CH-1: Per la commutazione fra LINE 1 e PHONO 1/LINE 2.
CH-2: Per la commutazione fra LINE 3 e PHONO 2/LINE 4.
CH-3: Per la commutazione fra LINE 5 e PHONO 3/LINE 6.
CH-4: Per la commutazione fra LINE 7 e MIC 3/PHONO 4.
¶ Per i canali da CH-1 a CH-3, gli interruttori PHONO/LINE del

pannello posteriore vengono usati per la commutazione fra
PHONO 1, 2 e 3 e LINE 2, 4 e 6.

¶ Per il CH-4, la possibilità di commutazione fra MIC 3 e

PHONO 4 dipende dalla presenza o assenza di una spina
inserita nel terminale MIC 3 (in presenza della quale viene
automaticamente selezionata la posizione MIC 3).

8 Comando di regolazione (TRIM)

Per il comando del livello del segnale di ingresso.
Ruotare il comando in senso orario per aumentare il livello (sino
a +9 dB) e in senso antiorario per diminuirlo (sino a –∞).

9 Comando HI (equalizzatore per la gamma alta)

Per regolare l’ingresso delle frequenze della gamma alta.
Con la manopola sulla posizione a scatto centrale, si ottiene una
risposta piatta (senza modifiche).
Ruotare la manopola in senso orario per aumentare la risposta
(sino a +12 dB) e in senso antiorario per diminuirla (sino a –26
dB).

0 Comando MID (equalizzatore per la gamma media)

Per regolare l’ingresso delle frequenze della gamma media.
Con la manopola sulla posizione a scatto centrale, si ottiene una
risposta piatta (senza modifiche).
Ruotare la manopola in senso orario per aumentare la risposta
(sino a +12 dB) e in senso antiorario per diminuirla (sino a –26
dB).

- Comando LOW (equalizzatore per la gamma bassa)

Per regolare l’ingresso delle frequenze della gamma bassa.
Con la manopola sulla posizione a scatto centrale, si ottiene una
risposta piatta (senza modifiche).
Ruotare la manopola in senso orario per aumentare la risposta
(sino a +12 dB) e in senso antiorario per diminuirla (sino a –26
dB).

= Interruttore H.P CUE (interruttore di invio alla cuffia)

Premendo l’interruttore, la spia in esso incorporata si illumina in
arancione ed il suono del corrispondente canale viene inviato
alla cuffia. Premendo di nuovo l’interruttore la spia si spegne e
l’uscita verso la cuffia viene interrotta.
Se la funzione di esecuzione degli effetti di battuta si trova sulla
posizione AUTO BPM, questo interruttore opera come
selettore del canale di visualizzazione BPM.

~ Misuratore del livello di picco

I livelli di picco sono visualizzati quando si verificano e
rimangono visualizzati per 2 secondi.
Il misuratore visualizza il livello di uscita della dissolvenza di quel
canale.
Gamma visualizzabile: da –22 dB a +14 dB.

! Cursore della dissolvenza per quel canale

Per la regolazione del livello sonoro di ciascun canale.

π MASTER (comandi master)

@ Selettore fra MONO e STEREO

Per la selezione fra mono e stereo dell’uscita master e
dell’uscita del monitor all’interno della gabbia di regia.

# Misuratore del livello master (MASTER LEVEL)

Visualizza il livello di uscita che dipende dalla regolazione del
livello di dissolvenza MASTER, e mantiene l’indicazione
visualizzata per 2 secondi.
Gamma visualizzabile: da –22 dB a +14 dB.

$ Interruttore H.P CUE (interruttore di invio alla cuffia)

Premendo l’interruttore, la spia in esso incorporata si illumina in
arancione ed il suono del canale master viene inviato alla cuffia.
Premendo di nuovo l’interruttore la spia si spegne e l’uscita
master verso la cuffia viene interrotta.

% Cursore della dissolvenza MASTER

Per la regolazione del livello sonoro di ciascun canale.
Anche il comando MASTER LEVEL ATT. ubicato sul pannello
posteriore può essere utilizzato per ridurre il livello di uscita.

^ Comando del bilanciamento MASTER (MASTER BALANCE)

Per la regolazione del bilanciamento dei canali sinistro e destro
per l’uscita master e l’uscita del monitor all’interno della gabbia.

Deutsch

Italiano

49

<DRB1315>

Ge/It

BEZEICHNUNGEN UND FUNKTIONEN DER
BEDIENELEMENTE

DENOMINAZIONE E FUNZIONI DEI COMANDI

# MASTER LEVEL-Messer

Hier wird der Master-Ausgangspegel nach Justierung mit dem
MASTER-Faderhebel angezeigt und jeweils 2 Sekunden lang
gehalten.
Der Anzeigebereich beträgt –22 dB bis +14 dB.

$ H.P CUE (Kopfhörer-Cue-Schalter)

Nach Drücken dieses Schalters leuchtet seine Anzeige
orangefarben auf, und das Signal des Master-Ausgangs wird an
den Kopfhörer ausgegeben. Nach erneutem Drücken des
Schalters erlischt seine Anzeige, und die Ausgabe des Master­Ausgangssignals an den Kopfhörer wird beendet.

% MASTER (Master-Faderhebel)

Mit diesem Gleitbahnregler wird der Master-Ausgangspegel
justiert.
Der Master-Ausgangspegel kann auch mit dem Regler
MASTER LEVEL ATT. an der Rückwand verringert werden.

^ MASTER BALANCE (Master-Balanceregler)

Mit diesem Regler kann der relative Lautstärkeanteil des linken
und rechten Kanals für den Master-Ausgang und den Kabinen­Monitorausgang eingestellt werden.

[ BOOTH MONITOR (Kabinen-Monitorregler)

Mit diesem Regler wird der Pegel des an den BOOTH
MONITOR-Buchsen an der Rückwand anliegenden Signals
eingestellt. Der Pegel des Kabinen-Monitorausgangssignals
wird nicht von der Einstellung des MASTER-Faderhebels (%)
beeinflusst.

“ POWER (Netzschalter)

] HEADPHONES-Bereich

(Bedienelemente für Kopfhörer)

& MONO SPLIT/STEREO-Wahlschalter

Mit diesem Schalter wird gewählt, ob das Kopfhörer­Monitorsignal auf den linken und rechten Kopfhörerkanal
aufgeteilt oder ob ein Stereosignal abgehört werden soll.
Bei Einstellung auf “MONO SPLIT” wird der Kopfhörerausgang
auf die zweikanalige Ausgabe von monauralen Signalen
eingestellt, wobei der linke Kanal mit dem Signal der mit dem
H.P CUE-Schalter gewählten Programmquelle belegt wird,
während der rechte Kanal das Master-Ausgangssignal liefert
(nur bei Einstellung des H.P CUE-Schalters im MASTER­Bereich auf “ON”).

* MIXING (Mischregler)

Mit diesem Regler kann der über Kopfhörer abgehörte Ton
justiert werden.
Nach Drehen dieses Reglers bis zum Anschlag im Uhr­zeigersinn wird ausschließlich das Master-Ausgangssignal an
den Kopfhörer ausgegeben (nur bei Einstellung des H. P CUE­Schalters im MASTER-Bereich auf “ON”). Nach Drehen des
Reglers bis zum Anschlag entgegen den Uhrzeigersinn wird
ausschließlich das Signal des Kanals an den Kopfhörer
ausgegeben, der mit dem entsprechenden H.P CUE-Schalter
(nicht im MASTER-Bereich) gewählt wurde.
In der mittleren Raststellung dieses Reglers werden das
Master-Ausgangssignal und das Signal der mit dem
entsprechenden H.P CUE-Schalter gewählten Programmquelle
mit gleichem Pegel gemischt an den Kopfhörer ausgegeben.

( LEVEL (Kopfhörer-Pegelregler)

Mit diesem Regler wird der Kopfhörer-Monitorpegel eingestellt.
Wenn einer der Kanäle von CH-1 bis CH-4 gewählt ist, wird der
mit diesem Regler eingestellte Pegel nicht durch die Einstellung
des MASTER-Faderhebels (%) und des MASTER BALANCE­Reglers (^) beeinflusst.

) PHONES (Kopfhörerbuchse)

‘ Bedienelemente für Kreuz-Faderhebel

_ CROSS FADER ASSIGN A-Schalter

Wenn der Kreuz-Faderhebel mit zwei Programmquellen (A und
B) verwendet wird, dient dieser Schalter zur Wahl der A
zugewiesenen Programmquelle.

[ Comando del monitor all’interno della gabbia

(BOOTH MONITOR)

Per la regolazione dell’uscita ai connettori BOOTH MONITOR
del pannello posteriore. Eventuali regolazioni del cursore di
dissolvenza MASTER (%) non influiscono su questo comando.

“ Interruttore di attivazione (POWER)

] Comandi della cuffia (HEADPHONES)

& Interruttore di selezione fra suono monoaurale suddiviso

(MONO SPLIT) o suono stereo (STEREO)

Per decidere se suddividere sui canali sinistro e destro della
cuffia il suono monitorato, o se mantenerlo in forma
stereofonica.
Con questo interruttore in posizione MONO SPLIT, il suono
viene inviato alla cuffia sotto forma di 2 canali mono: il canale
sinistro diventa la sorgente selezionata per mezzo
dell’interruttore H.P CUE, e quello destro diviene il suono di
uscita master (ma solamente se l’interruttore MASTER H.P
CUE si trova sulla posizione ON).

* Comando di missaggio (MIXING)

Per la regolazione del suono monitorato alla cuffia.
Ruotandolo completamente in senso orario, si percepisce
solamente il suono di uscita master (sempre che l’interruttore
MASTER H.P CUE si trovi sulla posizione ON). Ruotandolo
completamente in senso antiorario, si percepisce solamente il
suono del canale selezionato per mezzo di uno degli interruttori
H.P CUE (escluso quello MASTER).
Nella posizione a scatto centrale, l’uscita master e la sorgente
selezionata con uno degli interruttori H.P CUE sono a livelli
uguali.

( Comando del livello (LEVEL)

Per il comando del livello di ascolto della cuffia. In caso di
selezione di uno dei canali da CH-1 a CH-4, questo comando non
viene influenzato dall’eventuale uso del cursore di dissolvenza
MASTER (%) e del comando del bilanciamento MASTER
BALANCE (^).

) Presa per la cuffia (PHONES)

‘ Comandi per la dissolvenza incrociata

_ Interruttore di assegnazione della dissolvenza incrociata A

(CROSS FADER ASSIGN A)

Utilizzando la dissolvenza incrociata con due sorgenti (A e B),
questo interruttore seleziona la sorgente designata come A.
Posizione THRU (“diretto”): Posizione da usare quando non si
utilizza la dissolvenza incrociata.
Posizioni da 1 a 4: Per la selezione del canale (da CH-1 a CH-4)
designato come A.
I canali diversi da quelli assegnati alle posizioni A e B possono
essere fatti uscire senza passare attraverso la dissolvenza
incrociata.

+ Interruttore di selezione della curva di dissolvenza

incrociata (CROSS FADER CURVE)

Per la selezione di una delle tre forme di curva disponibili per la
funzione di dissolvenza incrociata.

¡ Spia della dissolvenza A

In modalità di effetto di missaggio, indica che l’uscita è quella
del suono del canale selezionato per mezzo dell’interruttore
CROSS FADER ASSIGN A.

™ Cursore della dissolvenza incrociata

Per la regolazione del missaggio dei suoni delle sorgenti
rispettivamente designate con A e B per mezzo degli interruttori
ASSIGN _ e ¢.

£ Spia della dissolvenza B

In modalità di effetto di missaggio, indica che l’uscita è quella
del suono del canale selezionato per mezzo dell’interruttore
CROSS FADER ASSIGN B.

50

<DRB1315>
Ge/It

BEZEICHNUNGEN UND FUNKTIONEN DER

BEDIENELEMENTE DENOMINAZIONE E FUNZIONI DEI COMANDI

THRU: Wählen Sie diese Einstellung, wenn die Kreuz-

Faderfunktion nicht verwendet werden soll.
1-4: Wählen Sie eine dieser Einstellungen, um A den
entsprechenden Kanal (CH-1 bis CH-4) zuzuweisen.
Andere Kanäle als die A und B zugewiesenen können
ausgegeben werden, ohne die Kreuz-Faderschaltung zu
passieren.

+ CROSS FADER CURVE-Wahlschalter

Dieser Schalter dient zur Wahl einer der drei verschiedenen
Startkurven, die für die Kreuz-Faderfunktion zur Verfügung
stehen.

¡ Fader-Anzeige A

Hier wird im Effektmisch-Modus die Signalausgabe des Kanals
angezeigt, der mit dem Schalter CROSS FADER ASSIGN A
gewählt wurde.

™ Kreuz-Faderhebel

Dieser Gleitbahnregler dient zum Mischen der Signale der
Programmquellen, die A und B mit Hilfe der ASSIGN-Schalter
(_) und (¢) zugewiesen wurden.

£ Fader-Anzeige B

Hier wird im Effektmisch-Modus die Signalausgabe des Kanals
angezeigt, der mit dem Schalter CROSS FADER ASSIGN B
gewählt wurde.

¢ CROSS FADER ASSIGN B-Schalter

Wenn der Kreuz-Faderhebel mit zwei Programmquellen (A und
B) verwendet wird, dient dieser Schalter zur Wahl der B
zugewiesenen Programmquelle.
THRU: Wählen Sie diese Einstellung, wenn die Kreuz­Faderfunktion nicht verwendet werden soll.
1-4: Wählen Sie eine dieser Einstellungen, um B den
entsprechenden Kanal (CH-1 bis CH-4) zuzuweisen.
Andere Kanäle als die A und B zugewiesenen können
ausgegeben werden, ohne die Kreuz-Faderschaltung zu
passieren.

\ FADER START-Schalter (CH-1, CH-2, CH-3, CH-4)

Wenn ein Pioneer CD-Spieler (CMX-3000, CMX-5000, CDJ­1000, CDJ-100S, CDJ-500S oder CDJ-500II) über ein
Steuerkabel mit einem der obigen Kanäle dieses Gerätes
verbunden ist, beginnt der CUE START/STOP-Vorgang am CD­Spieler, sobald der entsprechende Kanal-Faderhebel aus
Stellung “0” nach oben verschoben wird; der Vorgang stoppt
(Cue-Punkt-Rücklauf), wenn der Kanal-Faderhebel wieder in
Stellung “0” gebracht wird. Während dieses Vorgangs leuchtet
die Anzeige des betreffenden Kanals orangefarben. Wenn
außerdem ein Kanal dem Kreuz-Faderhebel zugewiesen ist, so
besitzt der Kreuz-Faderhebel Vorrang; wird der Kreuz­Faderhebel von Seite A in Richtung von Seite B verschoben,
startet der B zugewiesene CD-Spieler, und sobald der Kreuz­Faderhebel Seite B erreicht hat, stoppt die Seite A zugewiesene
Programmquelle (Cue-Punkt-Rücklauf).

« BEAT EFFECTS-Bereich

(Bedienelemente für Beat-Effekte)

∞ 1-4 (Kanalanzeigen)

Hier wird der jeweils für Anzeige des BPM-Wertes gewählte
Kanal angezeigt.

§ AUTO BPM COUNTER (Display des automatischen BPM­Zählers)

Wenn sich der Effekt-Wahlschalter (⁄) in Stellung “AUTO
BPM” befindet, zeigt dieses Display den BPM-Wert des Kanals
(CH-1 bis CH-4) an, der mit dem H.P CUE-Schalter (=) gewählt
wurde. Die Anzeige blinkt während des Zählvorgangs sowie in
Fällen, in denen keine Ermittlung des BPM-Wertes möglich ist.

¶ Wahlschalter für BPM-Zählbereich

Der BPM-Zählbereich kann wahlweise auf 70-139, 91-180, 70-

¶

180 oder den manuellen Eingabemodus eingestellt werden.
Wählen Sie den Bereich, der für den Titel, dessen BPM-Wert
ermittelt werden soll, jeweils am besten geeignet ist.

• BPM-Zählbereich-Anzeigen

¶ Hier wird der momentan gewählte BPM-Zählbereich

angezeigt. Bei Wahl von 70-180 als BPM-Zählbereich
leuchten die beiden Anzeigen “70-139 BPM” und “91-180
BPM” auf.

¢ Interruttore di assegnazione della dissolvenza incrociata B

(CROSS FADER ASSIGN B)

Utilizzando la dissolvenza incrociata con due sorgenti (A e B),
questo interruttore seleziona la sorgente da designare come B.
Posizione THRU (“diretto”): Posizione da usare quando non si
utilizza la dissolvenza incrociata.
Posizioni da 1 a 4: Per la selezione del canale (da CH-1 a CH-4)
da designare come B.
I canali diversi da quelli assegnati alle posizioni A e B possono
essere fatti uscire senza passare attraverso la dissolvenza
incrociata.

\ Interruttori CH-1, CH-2, CH-3 e CH-4 dell’avvio con

dissolvenza (FADER START)

Con un lettore CD (delle serie CMX-3000, CMX-5000, CDJ­1000, CDJ-100S, CDJ-500S o CDJ-500II) collegato ad uno dei
predetti canali di questo apparecchio per mezzo di un cavo di
comando, il funzionamento CUE START/STOP (“avvio ed
arresto a predesignazione”) ha inizio quando il livello del canale
in dissolvenza in ingresso viene spostato dalla posizione “0”
verso l’alto, e si arresta (designazione a ritroso) quando il livello
del canale stesso viene riportato a “0”. Nel corso di queste
operazioni la spia del canale selezionato si illumina in arancione.
La spia del canale selezionato si illumina in arancione nel corso
di questa operazione. Inoltre, nel caso in cui un certo canale sia
stato assegnato alla dissolvenza incrociata, questa ha la
precedenza. Spostando il cursore della dissolvenza incrociata
dal lato A verso il lato B, il lettore CD designato come sorgente B
inizia la lettura, e quando il cursore raggiunge l’estremità del lato
B, il lettore designato come sorgente A smette di funzionare
(designazione a ritroso).

« Comandi degli effetti di battuta (BEAT EFFECTS)

∞ Visualizzazione dei canali da 1 a 4

Visualizza il canale selezionato per il conteggio BPM (battute per
minuto).

§ Contatore automatico delle battute per minuto (AUTO
BPM COUNTER)

Designando, per mezzo dell’interruttore di selezione degli
effetti (⁄), la posizione AUTO BPM, su questo contatore
compare l’indicazione delle battute al minuto del canale (da CH­1 a CH-4) selezionato per mezzo dell’interruttore H.P CUE (=).
L’indicazione lampeggia nel corso del conteggio, o se risulta
impossibile procedere al conteggio BPM.

¶ Interruttore di selezione della gamma del conteggio BPM

¶ La gamma del conteggio BPM può essere selezionata fra le

seguenti: da 70 a 139, da 91 a 180, da 70 a 180, e in modalità
manuale. Selezionare la gamma che meglio risponde alle
caratteristiche del brano che si intende misurare.

• Spie di visualizzazione della gamma del conteggio BPM

¶ Indicano la gamma di conteggio BPM prescelta. In caso di

selezione della gamma da 70 a 180, entrambe le spie, quella
della gamma da 70 a 139, e quella della gamma da 91 a 180, si
illuminano.

¶ Se entrambe le spie sono spente, la modalità prescelta è

quella manuale.
Per ulteriori informazioni sulla modalità manuale, vedere la

voce “CONTEGGIO DELLE BPM”, alle pagg. da 63 a 65.
Se l’interruttore di selezione degli effetti (⁄) si trova su una delle
posizioni DELAY, ECHO, PAN, TRANS, FILTER o FLANGER, sul
contatore compare il valore BPM della sorgente designata con
l’interruttore (CH. SELECT, ¤) di selezione del canale a cui si
vuole applicare un certo effetto.

ª Spie di indicazione della sorgente selezionata (canali da 1 a

4, MIC o MASTER)

Indica la sorgente selezionata per mezzo dell’interruttore (CH.
SELECT, ¤) di selezione del canale a cui si vuole applicare un
certo effetto.
¶ Se il selettore CH. SELECT viene usato per selezionare una

delle due posizioni “CF. A” o “CF. B”, si illumina il canale (da

1 a 4) selezionato per mezzo di uno dei due interruttori

ASSIGN _ o ¢.

51

<DRB1315>

Ge/It

Deutsch

Italiano

BEZEICHNUNGEN UND FUNKTIONEN DER
BEDIENELEMENTE

DENOMINAZIONE E FUNZIONI DEI COMANDI

¶ Wenn keine der beiden Anzeigen leuchtet, ist der manuelle

Eingabemodus aktiviert. Einzelheiten zum manuellen
Eingabemodus finden Sie im Abschnitt “BESTIMMUNG DES

BPM-WERTES” auf Seite 63-65.
Bei Einstellung des Effekt-Wahlschalters (⁄) auf “DELAY”,
“ECHO”, “PAN”, “TRANS”, “FILTER” oder “FLANGER” wird
der BPM-Wert der Programmquelle angezeigt, die mit dem
Effektkanal-Wahlschalter CH. SELECT (¤) gewählt wurde.

ª 1 bis 4, MIC, MASTER (Programmquellen-Anzeigen)

Hier wird die jeweils mit dem Effektkanal-Wahlschalter CH.
SELECT (¤) gewählte Programmquelle angezeigt.
¶ Bei Einstellung des Effektkanal-Wahlschalters CH. SELECT

auf “CF.A” oder “CF.B” leuchtet die Anzeige des jeweiligen

Kanals (1-4) auf, der mit dem entsprechenden ASSIGN-

Schalter (_) bzw. (¢) gewählt wurde.

º PARAMETER 1 (Effekt-Parameter-/BPM-Display)

Der Anzeigeinhalt dieses Displays richtet sich nach der
Einstellung des Effekt-Wahlschalters (⁄).
¶ Bei Wahl der Einstellung “AUTO BPM” zeigt dieses Display

den BPM-Wert der mit dem Effektkanal-Wahlschalter CH.

SELECT (¤) gewählten Programmquelle an. Die Anzeige

blinkt während des Zählvorgangs sowie in Fällen, in denen

keine Ermittlung des BPM-Wertes möglich ist.
¶ Bei Wahl der Einstellung “SND/RTN” erscheint keine

Anzeige in diesem Display.
¶ Bei Wahl einer anderen Einstellung als “AUTO BPM” und

“SND/RTN” zeigt dieses Display den Wert des Effektes an,

der mit dem Effektregler PARAMETER 1 (‹) eingestellt

wurde.

– BEAT (Effekt-synchrone Anzeigen/Beat-Anzeigen)

Der Zustand dieser Anzeigen richtet sich wie nachstehend
erläutert nach der Einstellung des Effekt-Wahlschalters (⁄).
¶ Bei Wahl der Einstellung “DELAY”, “ECHO”, “PAN” oder

“TRANS” wird hier der dem BPM-Wert der gewählten

Programmquelle entsprechende Wert von Parameter 1

angezeigt. Die Anzeige leuchtet, wenn der Beat zwischen 1/2

und 4/1 liegt. Bei einem kleineren Beat-Wert als 1/2 wird

durch Drücken des Effekt-Beat-Wahlschalters @ ein Wert

von 1/4 eingestellt, und alle Anzeigen erlöschen. Bei einem

größeren Beat-Wert als 4/1 wird durch Drücken des Effekt-

Beat-Wahlschalters # ein Wert von 8/1 eingestellt, und alle

Anzeigen erlöschen.

Wenn der Wert nicht genau der Anzahl der Beats entspricht,

blinkt die Anzeige des jeweils nächstliegenden Wertes.
¶ Bei Wahl der Einstellung “FILTER” oder “FLANGER” wird

hier der dem BPM-Wert der gewählten Programmquelle

entsprechende Wert von Parameter 1 angezeigt. Die Anzeige

leuchtet, wenn der Beat zwischen 1 und 16 liegt. Bei einem

kleineren Beat-Wert als 1 wird durch Drücken des Effekt-

Beat-Wahlschalters @ ein Wert von 1/2 eingestellt, und alle

Anzeigen erlöschen. Bei einem größeren Beat-Wert als 16

wird durch Drücken des Effekt-Beat-Wahlschalters # ein

Wert von 32 eingestellt, und alle Anzeigen erlöschen.

Wenn der Wert nicht genau der Anzahl der Beats entspricht,

blinkt die Anzeige des jeweils nächstliegenden Wertes.
¶ Bei Wahl der Einstellung “REVERB” wird hier das Ausmaß

des hinzugefügten Nachhalls angezeigt.
¶ Bei Wahl der Einstellung “PITCH” wird hier das Ausmaß der

hinzugefügten Tonhöhenverschiebung angezeigt.
¶ Bei Wahl der Einstellung “AUTO BPM” oder “SND/RTN”

leuchtet keine dieser Anzeigen.

≠ Effekt-Beat-Wahlschalter (@, #)

Mit diesen Schaltern kann der mit dem Effektregler
PARAMETER 1 (‹) eingestellte Wert so geändert werden,
dass er mit dem BPM-Wert der mit dem Effektkanal­Wahlschalter CH. SELECT (¤) gewählten Programmquelle
übereinstimmt. Die mit diesen beiden Schaltern jeweils zur
Verfügung stehenden Einstellwerte richten sich wie
nachstehend erläutert nach der Einstellung des Effekt­Wahlschalters (⁄).
¶ Bei Wahl der Einstellung “DELAY”, “ECHO”, “PAN” oder

“TRANS” kann der Wert von Parameter 1 für den BPM-Wert

der gewählten Programmquelle auf einen Beat von 1/4, 1/2,

1/1, 2/1, 4/1 oder 8/1 eingestellt werden.

52

<DRB1315>
Ge/It

º Indicazione PARAMETER 1 (parametro 1 o contatore BPM)

La visualizzazione cambia in relazione alla predisposizione
dell’interruttore di selezione degli effetti (⁄).
¶ In caso di selezione della posizione AUTO BPM, sul

quadrante compare l’indicazione BPM relativa alla sorgente
selezionata per mezzo del selettore (CH. SELECT, ¤).
L’indicazione lampeggia nel corso del conteggio, o se risulta
impossibile procedere al conteggio BPM.

¶ In caso di selezione della posizione SND/RTN non vi è alcuna

visualizzazione.

¶ In caso di selezione di una posizione diversa da AUTO BPM o

SND/RTN, nel riquadro compare il valore dell’effetto
predisposto per mezzo del comando degli effetti
PARAMETER 1 (‹).

– Visualizzazioni degli effetti in sincronia e visualizzazione

della battuta (BEAT)

Il contenuto della visualizzazione differisce a seconda della
predisposizione dell’interruttore di selezione degli effetti (⁄).
¶ In caso di selezione degli effetti DELAY, ECHO, PAN o

TRANS, nel riquadro compare l’indicazione del valore del
parametro 1 equivalente alla BPM della sorgente prescelta. Il
riquadro si illumina quando il valore della battuta è compreso
nella gamma da 1/2 a 4/1. Se il valore della battuta è inferiore
a 1/2, agendo sul tasto @ dell’interruttore di selezione della
battuta dell’effetto, tale valore passa a 1/4 e tutte le
indicazioni scompaiono. Se invece il valore della battuta è
superiore a 4/1, agendo sul tasto # dello stesso interruttore,
tale valore passa a 8/1 e tutte le indicazioni scompaiono.
Se il valore non concorda con il numero di battute,
l’indicazione del valore di battuta più vicino si mette a
lampeggiare.

¶ Anche in caso di selezione degli effetti FILTER o FLANGER,

nel riquadro compare l’indicazione del valore del parametro 1
equivalente alla BPM della sorgente prescelta. Il riquadro si
illumina quando il valore della battuta è compreso nella
gamma da 1 a 16. Se il valore della battuta è inferiore a 1,
agendo sul tasto @ dell’interruttore di selezione della battuta
dell’effetto, tale valore passa a 1/2 e tutte le indicazioni
scompaiono. Se invece il valore della battuta è superiore a 16,
agendo sul tasto # dello stesso interruttore, tale valore passa
a 32 e tutte le indicazioni scompaiono.
Se il valore non concorda con il numero di battute,
l’indicazione del valore di battuta più vicino si mette a
lampeggiare.

¶ In caso di selezione dell’effetto REVERB, il quadrante

visualizza l’entità di riverbero applicata.

¶ In caso di selezione dell’effetto PITCH, il quadrante visualizza

l’entità di modifica dell’altezza sonora applicata.

¶ In caso di selezione delle posizioni AUTO BPM o SND/RTN

non compare alcuna visualizzazione.

≠ Interruttore di selezione della battuta dell’effetto (@, #)

Usare questo interruttore per modificare il valore del comando
dell’effetto PARAMETER 1 (‹), in relazione alla BPM della
sorgente selezionata per mezzo del selettore del canale, CH.
SELECT, al quale si vuole applicare l’effetto (¤). Il valore di
predisposizione di questo interruttore differisce a seconda della
predisposizione dell’interruttore di selezione degli effetti (⁄).
¶ In caso di selezione degli effetti DELAY, ECHO, PAN o

TRANS, il valore del parametro 1 per la BPM della sorgente
selezionata può essere predisposto con battuta a 1/4, 1/2, 1/
1, 2/1, 4/1 o 8/1.

¶ In caso di selezione degli effetti DELAY o ECHO, i valori

possono essere predisposti a valori multipli di 1/4, 1/2, 1/1, 2/
1, 4/1 o 8/1, entro una gamma tale per cui il valore del
parametro 1 non superi i 3500 ms (millisecondi).

¶ In caso di selezione degli effetti FILTER o FLANGER, il valore

del parametro 1 per la BPM della sorgente selezionata può
essere predisposto a 1/2 di battuta, o a 1, 2, 4, 8, 16 o 32
battute.

¶ In caso di selezione dell’effetto PITCH, il valore può essere

predisposto a –100%, –50%, –33%, 0%, +33%, +50% o
+100%.

¶ In caso di selezione dell’effetto REVERB, il valore può essere

predisposto a 10%, 20%, 35%, 50%, 65%, 80% o 90%.

¶ In caso di selezione della posizione AUTO BPM o SND/RTN,

questo comando non è operativo.

BEZEICHNUNGEN UND FUNKTIONEN DER

BEDIENELEMENTE DENOMINAZIONE E FUNZIONI DEI COMANDI

¶ Bei Wahl der Einstellung “DELAY” oder “ECHO” stehen die

Einstellwerte 1/4x, 1/2x, 1/1x, 2/1x, 4/1x und 8/1x innerhalb
eines Bereiches zur Auswahl, in dem der Wert von
Parameter 1 3500 ms nicht überschreitet.

¶ Bei Wahl der Einstellung “FILTER” oder “FLANGER” kann

der Wert von Parameter 1 für den BPM-Wert der gewählten
Programmquelle auf einen Beat von 1/2, 1, 2, 4, 8, 16 oder 32
eingestellt werden.

¶ Bei Wahl der Einstellung “PITCH” stehen die Einstellwerte

–100 %, –50 %, –33 %, 0 %, 33 %, 50 %
Auswahl.

¶ Bei Wahl der Einstellung “REVERB” stehen die Einstellwerte

10 %, 20 %, 35 %, 50 %, 65 %, 80 % und 90 % zur Auswahl.

¶ Bei Wahl der Einstellung “AUTO BPM” oder “SND/RTN”

sind diese beiden Schalter unwirksam.

Ÿ H.P CUE (Kopfhörer-Cue-Schalter)

Nach Drücken dieses Schalters leuchtet seine Anzeige
orangefarben auf, und das Beat-Effektsignal wird an den
Kopfhörer ausgegeben. Nach erneutem Drücken des Schalters
erlischt seine Anzeige, und die Ausgabe des Beat-Effektsignals
an den Kopfhörer wird beendet.

⁄ Effekt-Wahlschalter

Mit diesem Schalter können die verschiedenen Effekte gewählt
werden (siehe Seite 54).

¤ CH. SELECT (Effektkanal-Wahlschalter)

Mit diesem Schalter wird die Programmquelle gewählt, deren
Signal mit einem Effekt versehen werden soll.

‹ TIME (PARAMETER 1) (Effektregler Parameter 1)

Dieser Regler dient zur Einstellung des Zeitparameters für das
eingebaute Effektgerät (siehe Seite 57).

› LEVEL/DEPTH (PARAMETER 2) (Effektregler Parameter 2)

Mit diesem Regler werden die quantitativen Parameter für das
eingebaute Effektgerät eingestellt (siehe Seite 57).

fi ON/OFF, TAP (Effekt-Ein/Aus-Schalter und TAP-Schalter)

Die Funktion dieses Schalters richtet sich nach der Einstellung
des Effekt-Wahlschalters (⁄).
¶ Bei Wahl der Einstellung “DELAY”, “ECHO”, “PAN”,

“TRANS”, “FILTER”, “FLANGER”, “REVERB”, “PITCH”
oder “SND/RTN” dient dieser Schalter zum Ein- und
Ausschalten des jeweils gewählten Effekts.
OFF (Aus): Anzeige leuchtet orangefarben.
ON (Ein): Anzeige blinkt orangefarben.

¶ Bei Wahl der Einstellung “AUTO BPM” arbeitet dieser

Schalter als TAP-Schalter, der im Beat der Programmquelle
angetippt werden kann, um den BPM-Wert manuell
einzugeben. Sobald der TAP-Schalter zur manuellen Eingabe
des BPM-Wertes angetippt wird, erlöschen beide BPM­Zählbereich-Anzeigen (70-139 BPM und 91-180 BPM), und
der manuelle Eingabemodus wird aktiviert (siehe Seite 64-65).

und 100 % zur

Å EFFECT MIX-Bereich

(Bedienelemente für Effekt-Mischen)

fl FADER/OFF/AUTO (EFFECT MIX-Wahlschalter)

Mit diesem Schalter wird der Effektmodus der Kreuz­Faderfunktion gewählt.
FADER: Diese Einstellung dient zur Wahl des Effektmisch­Fadermodus. In diesem Modus kann der Kreuz-Faderhebel (™)
zur Steuerung des Effektablaufs sowie der Funktionen Cue­Start und Cue-Punkt-Rücklauf betätigt werden.

OFF: Normalmodus
AUTO: Diese Einstellung dient zur Wahl des Effektmisch-

Automatikmodus. In diesem Modus können die Effektmisch­Wahlschalter/Startschalter (‡, °, ·) zur Steuerung des
Effektablaufs sowie der Funktionen Cue-Start und Cue-Punkt­Rücklauf betätigt werden.

‡, °, · Effektmisch-Wahlschalter/Startschalter

Diese Schalter dienen zur Wahl des gewünschten Effekt­Mischtyps (Standardeinstellung: ECHO).
¶ Die Anzeige des Schalters der jeweils gewählten Funktion

blinkt.

‡ ECHO-Schalter
° ZIP-Schalter

· ROLL-Schalter

Ÿ Interruttore H.P CUE (interruttore di invio alla cuffia)

Premendo l’interruttore, la spia in esso incorporata si illumina in
arancione e gli effetti di battuta vengono inviati alla cuffia.
Premendo di nuovo l’interruttore la spia si spegne e l’uscita
verso la cuffia viene interrotta.

⁄ Interruttore di selezione degli effetti

Per la selezione degli effetti desiderati (vedere a pag. 54).

¤ Selettore del canale al quale si vuole applicare l’effetto (CH.

SELECT)

Per la selezione della sorgente alla quale si vogliono applicare gli
effetti.

‹ Comando degli effetti del parametro 1, durata

(TIME (PARAMETER 1))

Usato per predisporre il parametro del tempo per il dispositivo di
creazione degli effetti incorporato in questo apparecchio
(vedere a pag. 57).

› Comando degli effetti del parametro 2, livello e profondità

(LEVEL/DEPTH (PARAMETER 2))

Usato per predisporre valori quantitativi di parametri per il
dispositivo di creazione degli effetti incorporato in questo
apparecchio (vedere a pag. 57).

fi Interruttore di attivazione e disattivazione degli effetti

(ON/OFF) e della funzione TAP

Questo interruttore ha funzioni diverse a seconda della
predisposizione dell’interruttore di selezione degli effetti (⁄).
¶ In caso di selezione degli effetti DELAY, ECHO, PAN, TRANS,

FILTER, FLANGER, REVERB, PITCH o SND/RTN, la funzione
dell’interruttore è quella di attivare o disattivare l’effetto
desiderato.
Effetto disattivato (OFF): la spia arancione si illumina; effetto
attivato (ON): la spia lampeggia.

¶ In caso di selezione della posizione AUTO BPM, l’interruttore

diventa un interruttore “TAP” (“battere”): colpendo
(battendo su) l’interruttore ritmicamente insieme alla battuta
della sorgente, la BPM può essere inserita manualmente.
Mentre si batte l’interruttore TAP al conteggio della BPM, le
indicazioni entrambe le gamme di conteggio della BPM (70­139 BPM e 91-180 BPM) scompaiono e viene invece attivata
la modalità manuale (vedere alle pagg. 64 e 65).

Å Comandi degli effetti di missaggio (EFFECT MIX)

fl

Interruttore di selezione degli effetti di missaggio (EFFECT
MIX): dissolvenza (FADER), disattivato (OFF) e automatico (AUTO)

Per la selezione della modalità di dissolvenza ad incrocio.
Posizione FADER: Attiva la modalità di dissolvenza a
missaggio. Selezionando questa modalità il cursore della
dissolvenza incrociata (™) può essere utilizzato per comandare
gli effetti ed effettuare l’avvio o l’arresto da una certa posizione.

Posizione OFF: Modalità normale.
Posizione AUTO: Modalità di dissolvenza a missaggio

automatica. Selezionando questa posizione si possono usare gli
interruttori di selezione ed avvio degli effetti (‡, ° e ·) per
comandare gli effetti ed effettuare l’avvio o l’arresto da una
certa posizione.

‡, °, · Interruttori di selezione ed avvio degli effetti

Per selezionare il tipo di effetto a missaggio desiderato (l’effetto
normalmente attivato è ECHO).
¶ L’interruttore della funzione selezionata si mette a

lampeggiare.

‡ Interruttore ECHO
° Interruttore ZIP

· Interruttore ROLL

Deutsch

Italiano

53

<DRB1315>

Ge/It

GEBRAUCH DER

USO DELLE FUNZIONI

EFFEKTFUNKTIONEN

Der eingebaute digitale Signaprozessor (DSP) dieses Gerätes
ermöglicht die Erzeugung einer breiten Auswahl an
Klangeffekten sowie eine Ermittlung des BPM-Wertes.

Merkmale der verschiedenen Effektfunktionen

AUTO BPM COUNTER (Automatischer BPM-Zähler)

Diese Funktion dient zur automatischen Ermittlung der Anzahl
der Schläge pro Minute (BPM = Beats Per Minute), d.h. des
Tempos, sowie zur digitalen Anzeige des BPM-Wertes.
Dabei werden nicht nur die Bass-Beats gezählt, sondern diese
Funktion berechnet (unter Einsatz eines Mikroprozessors)
außerdem den vom Diskjockey benötigten Original-BPM-Wert
der Musik und zeigt diesen digital an.
Auf diese Weise kann der BPM-Wert nun auch bequem visuell
abgelesen werden und muss nicht mehr wie bisher durch
Abhören bestimmt werden, wodurch ein schnelleres,
einfacheres Mischen von Titeln mit unterschiedlichem Tempo
ermöglicht wird.
Wenn sich der BPM-Wert eines Titels nur schwer ermitteln
lässt (z.B. Gesang ohne Instrumentalbegleitung, Improvisa­tionen usw.), kann der Beat manuell eingegeben werden, indem
der TAP-Schalter im gewünschten Tempo angetippt wird.

Beat-Effektfunktion (mit dem BPM-Wert verknüpfte
Effekte)

Bei Einsatz dieser Funktion können verschiedene Effekte mit
dem BPM-Wert verknüpft werden, der vom oben
beschriebenen AUTO BPM COUNTER berechnet wurde.
Dadurch eröffnen sich zahlreiche neuartige Möglichkeiten bei
der Klangerzeugung.

1. DELAY (Wiederholung eines Einzelsounds)

Diese Funktion erlaubt ein rasches, bequemes
Zumischen eines Sounds, der um einen Beat von 1/4,
1/2, 3/4, 1/1, 2/1, 4/1 oder 8/1 verzögert ist.
Beim Zumischen eines um 1/2-Beat verzögerten Sounds
z.B. ändert sich der Beat von 4 auf 8.
Durch Zumischen eines um 3/4-Beat verzögerten
Sounds wird ein springender Rhythmus erzielt.

Beispiel:

DEGLI EFFETTI

Per mezzo del processore dei segnali digitali (DSP = Digital
Signal Processor) incorporato, si possono ottenere vari effetti
sonori e misurare le BPM (Beats Per Minute = battute al
minuto).

Caratteristiche degli elaboratori di effetti

Contatore automatico delle BPM
(AUTO BPM COUNTER)

Misura automaticamente le battute al minuto (cioè il tempo)
di un brano musicale e visualizza digitalmente (cioè in cifre) il
risultato.
Non conteggia solamente la battuta dei bassi, ma calcola
anche (tramite computer) le BPM originali della composi­zione, elemento molto utilizzato dai DJ, e le visualizza
digitalmente.
In questo modo diviene possibile calcolare il numero delle
battute non solo ad orecchio, come si era usi fare, ma anche
visivamente, consentendo quindi un missaggio più rapido e
più semplice di brani con tempi diversi.
L’uso dell’interruttore TAP (“battere”) per l’inserimento
manuale della battuta rende anche possibile l’inserimento di
BPM per quei brani di musica il cui tempo è di difficile
misurazione (brani a cappella, improvvisazioni, e simili).

Elaboratore di effetti (effetti legati alle BPM)

Collega vari effetti alle BPM calcolate per mezzo del succitato
AUTO BPM COUNTER, consentendo di ottenere risultati
sonori straordinari.

1. DELAY (ritardo, ripetizione di un suono singolo)

Consente un rapido e facile missaggio di suoni ritardati di
1/4, 1/2, 3/4, 1/1, 2/1, 4/1 e 8/1 di battuta.
Il missaggio, ad esempio, di un suono ritardato di mezza
(1/2) battuta, trasforma la battuta (tempo) da 4 a 8.
Il missaggio con un suono ritardato di 3/4 di battuta
produce un suono con ritmo a rimbalzo.

Esempio:

Originale

(4 battute)

Verzögerung

um 1/2-Beat

54

<DRB1315>
Ge/It

Original

(4 Beats)

Ritardo di

1/2 battuta

(8 battute)

(8 Beats)

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

2. ECHO (Sound-Wiederholung)

Diese Funktion ermöglicht ein schnelles und einfaches
Zumischen eines Echos mit einem Beat von 1/4, 1/2, 3/4,
1/1, 2/1, 4/1 oder 8/1.
Wenn der eingespeiste Sound beispielsweise mit einem
1/1-Beat-Echo abgeschnitten wird, erfolgt eine
Ausblendung der Musik, während Sounds wiederholt
werden, die dem Beat entsprechen.
Wird das Mikrofon mit einem 1/1-Beat-Echo versehen, so
wird der Mikrofonton laufend im Tempo des Beats
wiederholt.
Wird Gesang mit einem 1/1-Beat-Echo versehen, so ergibt
sich ein Trällereffekt.

Beispiel:

Beat

1 Beat 1 Beat

Abschneiden des einspeisten Sounds

3. Auto Pan [PAN (L-R BALANCE)]

Diese Funktion liefert eine automatische Panomaregelung,
wobei der Ton im Rhythmus eines Beats von 1/4, 1/2, 3/4,
1/1, 4/1 oder 8/1 zwischen dem linken und rechten Kanal
verlagert wird (Auto Beat Pan-Effekt).
Zusätzlich steht eine kurze Panorama-Automatik zur
Verfügung, mit deren Hilfe der Ton in kürzeren Zeit­abständen, als manuell möglich ist, zwischen dem linken und
rechten Kanal verlagert wird (Short Auto Pan-Effekt).

Beispiel:

Auto Beat Pan

Ausblendung

L

Mitte

(Stereo)

R

2. ECHO (eco, ripetizione di più suoni)

Consente un rapido e facile missaggio di suoni ad eco di
1/4, 1/2, 3/4, 1/1, 2/1, 4/1 e 8/1 di battuta.
Se, ad esempio, un certo suono in ingresso viene
missato con un’eco da 1/1 di battuta, la musica si
dissolve, mentre i suoni corrispondenti alla battuta
vengono ripetuti.
Se l’eco da 1/1 di battuta viene applicato al microfono, il
suono del microfono viene riprodotto ripetutamente, in
concomitanza con la battuta.
Applicando un’eco da 1/1 di battuta alla voce si possono
ottenere degli effetti troll (musica in tondo).

Esempio:

1 battuta 1 battuta

Elimina il suono in ingresso

3.PAN (L-R BALANCE) (spostamento automatico,
con bilanciamento sinistra-destra)

Fa ruotare il suono automaticamente verso sinistra e verso
destra (rotazione automatica della battuta) al ritmo di 1/4, 1/
2, 3/4, 1/1, 2/1, 4/1 e 8/1 di battuta.
Sono anche possibili brevi rotazioni automatiche, per
comandare il suono a sinistra e a destra quando il tempo è
troppo limitato per eseguire l’operazione manualmente.

Esempio:

L

Centro

(stereo)

automatica della

Battuta

Rotazione

battuta

Dissolvenza

in uscita

R

1 ciclo = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 e 8/1 di battuta

Deutsch

Italiano

1 Zyklus = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 oder 8/1Beat

L

Mitte

(Stereo)

R

Short Auto Pan

4. Auto Trans (TRANS)

Mit Hilfe dieser Funktion kann der Ton automatisch im
Rhythmus eines Beats von 1/4, 1/2, 3/4, 1/1, 4/1 oder 8/1
abgeschnitten werden.
Beispiel:

Schnitt Schnitt

Zeit

1 Zyklus = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 oder 8/1 Beat

L

Centro

(stereo)

R

Rotazione automatica breve

4. TRANS (taglio automatico)

Elimina automaticamente il suono al ritmo di 1/4, 1/2, 3/4,
1/1, 2/1, 4/1 e 8/1 di battuta.

Esempio:

1 ciclo = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 e 8/1 di battuta

Suono

eliminato

Suono

eliminato

Durata

<DRB1315>

Ge/It

55

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

5. FILTER

Diese Funktion bewirkt eine starke Klangveränderung
durch Verschiebung der Filterfrequenz in Einheiten von
1/2, 1, 2, 4, 8, 16 oder 32 Beats.

Beispiel

Frequenz

1 Zyklus = 1/2, 1, 2, 4, 8, 16 oder 32 Beats

6. FLANGER

Mit Hilfe dieser Funktion lässt sich schnell und bequem
ein Flanger-Effekt mit 1-Zyklus-Dauer für einen Beat von
1/2, 1, 2, 4, 8, 16 oder 32 erzielen.

Beispiel

Kurze
Verzögerung

1 Zyklus = 1/2, 1, 2, 4, 8, 16 oder 32 Beats

7. REVERB

Bei Wahl dieser Funktion wird ein Nachhalleffekt
erzeugt.

8. PITCH (Pitch Shifter)

Diese Funktion gestattet eine intervallweise Ver­schiebung der Tonhöhe innerhalb eines Bereichs von ±1
Oktave.
Da Änderungen der Drehzahl von Plattenspielern und
CD-Playern in Prozentschritten erfolgen, können Inter­valländerungen auf der Grundlage von Prozentwerten
vorgenommen werden.
Wenn dem Mikrofonton ein Pitch Shifter-Effekt
hinzugefügt wird, führt dies zu Veränderungen der
Stimmlage. Durch Mischen mit dem Originalton lässt
sich dann ein Choreffekt erzielen.

Send/Return (SND/RTN): Eingang/Ausgang für

9.
externes Effektgerät

Diese Funktion ermöglicht eine beträchtliche Erweite­rung der verfügbaren Effekte durch den Anschluss
externer Effektgeräte, Sampler usw.

5. FILTER (filtro)

Spostando la frequenza del filtro ad unità di 1/2, 1, 2, 4, 8, 16
e 32 battute, si può modificare il tono in modo consistente.

Esempio:

Frequenza

1 ciclo = 1/2, 1, 2, 4, 8, 16 o 32 battute

6. FLANGER (flangia, bordo, bordone)

Produce in modo rapido e semplice un effetto di
“bordone” per 1/2, 1, 2, 4, 8, 16 o 32 battute.

Esempio:

Leggero
ritardo

1 ciclo = 1/2, 1, 2, 4, 8, 16 o 32 battute

7. REVERB (riverbero)

Produce un effetto di riverberazione.

8. PITCH (spostamento dell’altezza del suono)

Sposta l’altezza del suono (la chiave del brano) entro una
gamma di ± una ottava.
Dal momento che la velocità delle piastre dei giradischi
analogici e dei lettori CD cambia in unità percentuali, la
modifica dell’altezza può essere fatta su base
percentuale.
L’applicazione dello spostamento dell’altezza del suono
al suono proveniente dal microfono produce delle
variazioni nelle voce. Il missaggio con il suono originale
consente di ottenere degli effetti corali.

SND/RTN (send and return: ingresso e uscita di effetti

9.
prodotti da un dispositivo esterno)

Questa posizione rende possibile l’uso di effetti diversi,
ove esista il collegamento con un elaboratore di effetti,
un campionatore, o altri simili dispositivi, esterni.

56

<DRB1315>
Ge/It

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

Einstellungen für die Effekte Delay, Echo, Auto Pan, Auto Trans, Filter und Flanger

Einstellpunkte jedes Effekts

Effekt

DELAY

ECHO

PAN

(Auto Pan)

TRANS

(Auto Trans)

FILTER

FLANGER

Effekt-Parameter 1 (TIME)

Verzögerungszeit
Einstellbereich: 1 ms bis 3.500 ms,

in 1-ms-Schritten

Verzögerungszeit
Einstellbereich: 1 ms bis 3.500 ms,

in 1-ms-Schritten)

Pan-Zeit (Übergangszeit)
Einstellbereich: 10 ms bis 16.000 ms,

in 5-ms-Schritten zwischen 10 ms und 1.000
ms, in 10-ms-Schritten zwischen 1.000 ms und

16.000 ms

Trans-Zeit (Übergangszeit)
Einstellbereich: 10 ms bis 16.000 ms,

in 5-ms-Schritten zwischen 10 ms und 1.000
ms, in 10-ms-Schritten zwischen 1.000 ms und

16.000 ms

Filterzeit (Zyklusdauer)
Einstellbereich: 10 ms bis 16.000 ms,

in 5-ms-Schritten zwischen 10 ms und 1.000
ms, in 10-ms-Schritten zwischen 1.000 ms und

16.000 ms

Flanger-Zeit (Zyklusdauer)
Einstellbereich: 10 ms bis 16.000 ms,

in 5-ms-Schritten zwischen 10 ms und 1.000
ms, in 10-ms-Schritten zwischen 1.000 ms und

16.000 ms

Effekt-Parameter 2 (LEVEL/DEPTH)

Effekt-Mischverhältnis
(Balance zwischen den Pegeln von Originalton und
verzögertem Ton)

Effekt-Mischverhältnis
(Balance zwischen den Pegeln von Originalton und
Echoton)

Effekt-Mischverhältnis
(Balance zwischen den Pegeln von Originalton und
verlagertem Ton)

Effekt-Mischverhältnis
(Balance zwischen den Pegeln von Originalton und
abgeschnittenem Ton)

Resonanz
(Pegel des Filter-Resonanztons)

Rückkopplung
(Pegel des Flanger-Rückkopplungstons)

Deutsch

Funzionamento degli effetti Delay, Echo, Auto Pan, Auto Trans, Filter e Flanger

Parametri predisposti per ciascun effetto

Effetto

DELAY

ECHO

PAN

(Rotazione
automatica)

TRANS

(Taglio
automatico)

FILTER

FLANGER

Parametro 1 dell’effetto (durata)

Durata del ritardo
Gamma di predisposizione: da 1 a 3500 ms (millisecondi)

a scatti di millisecondi

Durata del ritardo
Gamma di predisposizione: da 1 a 3500 ms (millisecondi)

a scatti di millisecondi

Durata della rotazione (durata del passaggio)
Gamma di predisposizione:

da 10 a 16000 ms (millisecondi)
a scatti di 5 millisecondi nella gamma da 10 a
1000, e di 10 ms nella gamma da 1000 a 16000

Durata del taglio (durata del passaggio)
Gamma di predisposizione:

da 10 a 16000 ms (millisecondi)
a scatti di 5 millisecondi nella gamma da 10 a
1000, e di 10 ms nella gamma da 1000 a 16000

Durata del filtro (ciclo)
Gamma di predisposizione:

da 10 a 16000 ms (millisecondi)
a scatti di 5 millisecondi nella gamma da 10 a
1000, e di 10 ms nella gamma da 1000 a 16000

Durata del “bordone” (ciclo)
Gamma di predisposizione:

da 10 a 16000 ms (millisecondi)
a scatti di 5 millisecondi nella gamma da 10 a
1000, e di 10 ms nella gamma da 1000 a 16000

Parametro 2 dell’effetto (livello e profondità)

Rapporto di missaggio dell’effetto
(bilanciamento fra i livelli del suono originale e di quello
ritardato)

Rapporto di missaggio dell’effetto
(bilanciamento fra i livelli del suono originale e di quello
dell’eco)

Rapporto di missaggio dell’effetto
(bilanciamento fra i livelli del suono originale e di quello
ruotato)

Rapporto di missaggio dell’effetto
(bilanciamento fra i livelli del suono originale e di quello
eliminato)

Risonanza
(livello del suono di risonanza del filtro)

Effetto
(livello del suono di effetto del bordone)

Italiano

57

<DRB1315>

Ge/It

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

Beispiel: Hinzufügen des Verzögerungseffekts zum Ton von
Kanal CH-2

BPM-Display

Visualizzazione della BPM

Effekt-Parameter-/BPM-Display

Visualizzazione del parametro

dell’effetto e della BPM

H.P CUE-Schalter

Interruttore di invio alla cuffia

(H.P CUE)

Esempio: Applicazione dell’effetto di ritardo al brano musicale
del canale 2.

Effekt-Wahlschalter
Selettore degli effetti

Effektkanal-Wahlschalter CH. SELECT
Selettore del canale al quale si vuole
applicare l’effetto (CH. SELECT)

Effektregler PARAMETER 1 (TIME)
Comando dell’effetto PARAMETER 1 (TIME, durata)

Effektregler PARAMETER 2 (LEVEL/DEPTH)
Comando dell’effetto PARAMETER 2
(LEVEL/DEPTH, livello e profondità)

Effekt-Ein/Aus-Schalter (ON/OFF)
Interruttore di attivazione (ON) e
disattivazione (OFF) dell’effetto

1 Bringen Sie den Effekt-Wahlschalter in Stellung

“DELAY”.

2 Bringen Sie den Effektkanal-Wahlschalter CH.

SELECT in Stellung “2”.

÷ Die LED “2” oberhalb des Effekt-Parameter-/BPM-

Displays leuchtet auf.

÷ Der BPM-Wert des in Kanal CH-2 eingespeisten

Tonsignals wird im AUTO BPM COUNTER-Display
angezeigt.

* Der für das Musiksignal von CH-2 geeignete BPM-Bereich

kann mit dem BPM-Zählbereichs-Wahlschalter gewählt
werden.

* Wenn der BPM-Wert innerhalb von 2 Sekunden nicht

ermittelt werden kann, beginnt die Wertanzeige im BPM­Display zu blinken. Verwenden Sie in einem solchen Fall
den manuellen Eingabemodus zur Bestimmung des BPM­Wertes (siehe Seite 64-65).

3 Stellen Sie jeden Parameter auf den gewünschten

Wert ein.

Nach Drücken des H.P CUE-Schalters (im BEAT EFFECTS­Bereich) kann die aktuelle Effektwirkung durch Abhören im
Kopfhörer überprüft werden.

Einstellen der Verzögerungszeit

÷ Der Effekt ist wirkungsvoller, wenn die Verzögerungszeit

so eingestellt wird, dass sie mit einem Beat des im AUTO
BPM COUNTER-Display angezeigten BPM-Wertes
übereinstimmt.

÷ Durch Betätigen der Effekt-Beat-Wahlschalter (@ und #)

kann die Verzögerungszeit auf einen gewünschten Wert
zwischen 1/4 und 8/1 für einen Beat des ermittelten BPM­Wertes eingestellt werden.

÷ Mit dem Effektregler PARAMETER 1 (TIME) lässt sich die

Verzögerungszeit noch präziser einstellen.

58

<DRB1315>
Ge/It

1 Posizionare il selettore degli effetti su DELAY.

2 Posizionare il selettore CH. SELECT su 2.

÷ La spia “2” di visualizzazione del parametro dell’effetto e

della BPM si illumina.

÷ Sul contatore automatico della BPM (AUTO BPM

COUNTER) viene visualizzato il valore della BPM per il
brano musicale in ingresso al canale 2.

* La banda della BPM che si conforma al brano del canale 2

può essere selezionata per mezzo del selettore della
gamma del contatore BPM.

* Se l’apparecchio non riesce a calcolare la BPM per un

periodo di oltre 2 secondi il contatore lampeggia. In questo
caso procedere all’effettuazione delle predisposizioni in
modalità manuale (vedere alle pagg. 64 e 65).

3 Predisporre il valore del parametro.

Premendo l’interruttore H.P CUE (della sezione dei comandi
BEAT EFFECTS) si può ascoltare in cuffia il risultato
dell’effetto applicato.

Predisposizione della durata del ritardo

÷ Predisponendo la durata del ritardo in modo che si adegui

ad una battuta del valore delle BPM visualizzato sull’AUTO
BPM COUNTER si rende più efficace l’applicazione
dell’effetto.

÷ Agendo opportunamente sul selettore della battuta (@ o

#), si possono predisporre tempi da 1/4 a 8/1 di battuta

per ogni singola battuta delle BPM calcolate.

÷ Per predisporre durate di ritardo più precise, utilizzare il

comando dell’effetto PARAMETER 1 (TIME).

÷ Dal momento che sul quadro delle battute compare

l’indicazione “1/2” se la durata del ritardo è stata
predisposta a 1/2 di battuta delle BPM, il valore del
parametro può essere predisposto usando come guida la
visualizzazione delle battute.

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

÷ Da die Beat-Anzeige “1/2” aufleuchtet, wenn die

Verzögerungszeit auf 1/2 eines Beats des BPM-Wertes
eingestellt wird, können Sie sich bei der Einstellung des
Parameterwertes bequem an der Beat-Anzeige
orientieren.

Einstellen der Balance zwischen den Pegeln von
Originalton und verzögertem Ton

÷ Die Balance zwischen den Pegeln von Originalton und

verzögertem Ton wird mit dem Effektregler PARAMETER
2 (LEVEL/DEPTH) eingestellt. Durch Drehen dieses
Reglers nach links wird der Pegel des verzögerten Tons
verringert, durch Drehen des Reglers nach rechts wird er
erhöht.

4 Schalten Sie den Effekt-Ein/Aus-Schalter (ON/

OFF) ein.

÷ Die Anzeige des Effekt-Ein/Aus-Schalters (ON/OFF)

beginnt orangefarben zu blinken, und der Verzögerungs­effekt wird dem Master-Ausgangssignal hinzugefügt.

÷ Durch erneutes Drücken dieses Schalters wird der Effekt

wieder deaktiviert.

* Wird der Schalter genau im Rhythmus mit dem Beat

eingeschaltet, so startet der Effektzyklus ebenfalls genau
auf dem Beat.

Die Einstellungen für die Effekte Echo, Auto Pan, Auto Trans,
Filter und Flanger werden auf ähnliche Weise wie oben erläutert
vorgenommen.

Vorsichtshinweise:

÷ Wenn die Effekte Delay, Echo, Reverb (Seite 60-61) oder

ähnliche Effekte aktiviert sind und der Kanal mit dem
Effektkanal-Wahlschalter CH. SELECT gewechselt wird,
erfolgt die Signalausgabe mit dem gesamten Nachhall der
Effekte des davor gewählten Kanals.

÷ Der Effekt-Wahlschalter darf nur dann betätigt werden, wenn

momentan kein Effekt aktiviert ist (die Anzeige des Effekt-Ein/
Aus-Schalters (ON/OFF) leuchtet orangefarben). Wird der
Effekt-Wahlschalter bei aktivierten Effekten betätigt, kann
Rauschen erzeugt werden.

÷ Die nachstehende Abbildung zeigt die Anzeigen, die bei

Einstellung einer Verzögerung um 1/2-Beat (250 ms) für einen
Titel mit einem BPM-Wert von 120 erscheinen (Zeit­umwandlung: 500 ms).

BPM-Display

Wertanzeige

Predisposizione per il bilanciamento dei livelli del suono
originale e di quello ritardato

÷ Il bilanciamento fra i livelli del suono originale e di quello

ritardato viene predisposto usando il comando dell’effetto
PARAMETER 2 (LEVEL/DEPTH). Ruotando il comando
verso sinistra il volume del suono ritardato viene diminuito,
mentre ruotando il comando verso destra il suono viene
aumentato.

4 Attivare l’interruttore ON/OFF dell’effetto

÷ La spia dell’interruttore ON/OFF si mette a lampeggiare in

arancione, e l’effetto di ritardo viene applicato all’uscita
master.

÷ Premendo ancora una volta lo stesso interruttore l’effetto

viene disattivato.

* Se viene attivato in concomitanza di tempo con la battuta,

anche il ciclo dell’effetto si avvia insieme alla battuta.

Anche gli altri effetti (echo, auto pan, auto trans, filter e flanger)
possono essere predisposti allo stesso modo.

Precauzioni:

÷ Se, mentre sono attivati gli effetti di ritardo, eco, riverbero

(vedere alle pagg. 60 e 61), ed altri simili effetti, si agisce sul
selettore CH. SELECT per modificare il canale al quale l’effetto
viene applicato, viene emesso tutto il riverbero degli effetti del
canale precedente.

÷ Agire sul selettore degli effetti solamente quando gli effetti

non sono attivati (cioè, quando la spia dell’interruttore ON/OFF
di attivazione degli effetti è illuminata in arancione). L’azione di
questo selettore con gli effetti attivati può generare dei
disturbi.

÷ La figura seguente visualizza le indicazioni presenti nel caso in

cui sia stato predisposto un ritardo di mezza battuta (250 ms)
ad un brano musicale il cui conteggio di BPM è di 120
(conversione in durata: 500 ms).

Visualizzazione
della BPM

Contatore
Selettore della

gamma di
conteggio delle

Visualizzazione
del parametro
dell’effetto e della
BPM

BPM
Spia

(diodo luminoso)

Contatore

Deutsch

Italiano

Effekt-Parameter-/
BPM-Display

Die Anzeige

“1/2” leuchtet.

BPM­Zählbereichs­Wahlschalter

LED

Wertanzeige

Beat-Anzeige

Effekt-Beat­Wahlschalter

L’indicazione

“1/2” si illumina.

Visualizzazione
della battuta

Selettore della
battuta
dell’effetto

59

<DRB1315>

Ge/It

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

Einstellungen für die Effekte Reverb und Pitch Shifter

Einstellpunkte jedes Effekts

Effekt

REVERB

PITCH

(Pitch Shifter)

Nachhallzeit (Echozeit)
Einstellbereich: 1 % bis 100 %,

Tonhöhe
Einstellbereich: 0 % bis ±100 %,

Effekt-Parameter 1 (TIME)

in 1-%-Schritten

in 1-%-Schritten

Effekt-Mischverhältnis
(Balance zwischen den Pegeln von Originalton und
mit Nachhall versehenem Ton)

Effekt-Mischverhältnis
(Balance zwischen den Pegeln von Originalton und
mit Tonhöhenverschiebung versehenem Ton)

Uso del riverbero e dello spostamento dell’altezza del suono

Predisposizioni del generatore di effetti

Effetto

REVERB

PITCH

(spostamento
dell’altezza del
suono)

Beispiel: Anzeigen bei einer Tonverschiebung des Signals
von Kanal CH-3 um 90 %

Parametro 1 dell’effetto (durata)

Durata del riverbero
Gamma di predisposizione: da 1% a 100%

a scatti dell’1%

Altezza del suono
Gamma di predisposizione: da 0 a ±100%

a scatti dell’1%

Parametro 2 dell’effetto (livello e profondità)

Rapporto di missaggio dell’effetto
(bilanciamento fra i livelli del suono originale e di quello
riverberato)

Rapporto di missaggio dell’effetto
(bilanciamento fra i livelli del suono originale e di quello in
altra chiave)

Esempio: Visualizzazione nel caso in cui l’altezza del brano
musicale del canale 3 sia stata spostata del 90%.

Effekt-Parameter 2 (LEVEL/DEPTH)

Visualizzazione della BPM

BPM-Display

Effekt-Parameter-/BPM-Display

Visualizzazione del parametro

dell’effetto e della BPM

H.P CUE-Schalter

Interruttore di invio alla cuffia

(H.P CUE)

1 Bringen Sie den Effekt-Wahlschalter in Stellung

“PITCH”.

2 Bringen Sie den Effektkanal-Wahlschalter CH.

SELECT in Stellung “3”.

÷ Die LED “3” oberhalb des Effekt-Parameter-/BPM-

Displays leuchtet auf.

* Das gesamte BPM-Display schaltet sich aus.

Effekt-Wahlschalter
Selettore degli effetti

Effektkanal-Wahlschalter CH. SELECT
Selettore del canale al quale si vuole
applicare l’effetto (CH. SELECT)

Effektregler PARAMETER 1 (TIME)
Comando dell’effetto PARAMETER 1 (TIME, durata)

Effektregler PARAMETER 2 (LEVEL/DEPTH)
Comando dell’effetto PARAMETER 2
(LEVEL/DEPTH, livello e profondità)

Effekt-Ein/Aus-Schalter (ON/OFF)
Interruttore di attivazione (ON) e disattivazione (OFF)
dell’effetto

1 Posizionare il selettore degli effetti su PITCH.

2 Posizionare il selettore CH. SELECT su 3.

÷ La spia “3” di visualizzazione del parametro dell’effetto

e della BPM si illumina.

* L’intero quadrante della BPM si spegne.

60

<DRB1315>
Ge/It

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

3 Stellen Sie jeden Parameter auf den gewünschten

Wert ein.

Nach Drücken des H.P CUE-Schalters (im BEAT EFFECTS­Bereich) kann die aktuelle Effektwirkung durch Abhören im
Kopfhörer überprüft werden.

Einstellen der Tonhöhenverschiebung

÷ Durch Betätigen des Effekt-Beat-Wahlschalters # kann

die Tonhöhe um +33 %, +50 % oder +100 % erhöht
werden, während sie mit dem Effekt-Beat-Wahlschalter

@ um –33 %, –50 % oder –100 % erniedrigt werden kann.

÷ Mit dem Effektregler PARAMETER 1 (TIME) kann eine

präzisere Tonhöhenverschiebung vorgenommen werden.

Einstellen der Balance zwischen den Pegeln von Original­ton und mit Tonhöhenverschiebung versehenem Ton

÷ Die Balance zwischen den Pegeln von Originalton und mit

Tonhöhenverschiebung versehenem Ton wird mit dem
Effektregler PARAMETER 2 (LEVEL/DEPTH) eingestellt.
Durch Drehen dieses Reglers nach links wird der Pegel
des mit Tonhöhenverschiebung versehenen Tons ver­ringert, durch Drehen des Reglers nach rechts wird er
erhöht.

4 Schalten Sie den Effekt-Ein/Aus-Schalter (ON/

OFF) ein.

÷ Die Anzeige des Effekt-Ein/Aus-Schalters (ON/OFF)

beginnt orangefarben zu blinken, und der Tonhöhenver­schiebungs-Effekt wird dem Master-Ausgangssignal
hinzugefügt.

÷ Durch erneutes Drücken dieses Schalters wird der Effekt

wieder deaktiviert.

Die Einstellungen für den Reverb-Effekt werden auf ähnliche
Weise wie oben erläutert vorgenommen.

Vorsichtshinweise:

÷ Wenn die Effekte Delay, Echo (Seite 57-59), Reverb oder

ähnliche Effekte aktiviert sind und der Kanal mit dem
Effektkanal-Wahlschalter CH. SELECT gewechselt wird,
erfolgt die Signalausgabe mit dem gesamten Nachhall der
Effekte des davor gewählten Kanals.

÷ Der Effekt-Wahlschalter darf nur dann betätigt werden, wenn

momentan kein Effekt aktiviert ist (die Anzeige des Effekt-Ein/
Aus-Schalters (ON/OFF) leuchtet orangefarben). Wird der
Effekt-Wahlschalter bei aktivierten Effekten betätigt, kann
Rauschen erzeugt werden.

÷ Die nachstehende Abbildung zeigt die Anzeigen, die bei

Einstellung auf eine Tonhöhenverschiebung des Signals von
CH-3 um 90 % erscheinen.

BPM-Display

3 Predisporre il valore del parametro.

Premendo l’interruttore H.P CUE (della sezione dei
comandi BEAT EFFECTS) si può ascoltare in cuffia il
risultato dell’effetto applicato.

Predisposizione dell’entità dello spostamento

÷ Agendo opportunamente sul lato # del selettore della

battuta, si aumenta il valore dell’altezza del suono di
+33%, +50% o +100%, mentre agendo sul lato @ lo si
diminuisce di –33%, –50% o –100%.

÷ Per predisporre altezze del suono più precise, utilizzare

il comando dell’effetto PARAMETER 1 (TIME).

Predisposizione per il bilanciamento dei livelli del
suono originale e di quello ad altezza spostata

÷ Il bilanciamento fra i livelli del suono originale e di quello

ad altezza spostata viene predisposto usando il
comando dell’effetto PARAMETER 2 (LEVEL/DEPTH).
Ruotando il comando verso sinistra il volume del suono
ritardato viene diminuito, mentre ruotando il comando
verso destra il suono viene aumentato.

4 Attivare l’interruttore ON/OFF dell’effetto

÷ La spia dell’interruttore ON/OFF si mette a lampeggiare

in arancione, e l’effetto di spostamento dell’altezza
viene applicato all’uscita master.

÷ Premendo ancora una volta lo stesso interruttore

l’effetto viene disattivato.

Anche l’effetto di riverberazione può essere predisposto allo
stesso modo.

Precauzioni:

÷ Se, mentre sono attivati gli effetti di ritardo, eco (vedere

alle pagg. da 57 a 59), riverbero, ed altri simili effetti, si
agisce sul selettore CH. SELECT per modificare il canale al
quale l’effetto viene applicato, viene emesso tutto il
riverbero degli effetti del canale precedente.

÷ Agire sul selettore degli effetti solamente quando gli effetti

non sono attivati (cioè, quando la spia dell’interruttore ON/
OFF di attivazione degli effetti è illuminata in arancione).
L’azione di questo selettore con gli effetti attivati può
generare dei disturbi.

÷ La figura seguente visualizza le indicazioni presenti nel

caso in cui l’altezza del brano musicale del canale 3 sia stata
spostata del 90%.

Visualizzazione
della BPM

Deutsch

Italiano

Effekt-Parameter-/
BPM-Display

LED

Wertanzeige

Beat-Anzeige

Effekt-Beat­Wahlschalter

Visualizzazione
del parametro
dell’effetto e della
BPM

Spia
(diodo luminoso)

Contatore

Visualizzazione
della battuta

Selettore della
battuta
dell’effetto

<DRB1315>

61

Ge/It

GEBRAUCH DER EFFEKTFUNKTIONEN USO DELLE FUNZIONI DEGLI EFFETTI

Verwendung eines externen Effektgerätes

Im folgenden Beispiel wird erläutert, wie dem Signal von
Kanal CH-3 externe Effekte hinzugefügt werden können.

1 Bringen Sie den Effekt-Wahlschalter in Stellung

“SND/RTN”.

2 Bringen Sie den Effektkanal-Wahlschalter CH.

SELECT in Stellung “3”.

÷ Die LED “3” oberhalb des Effekt-Parameter-/BPM-

Displays leuchtet auf.

3 Stellen Sie jeden Parameter des externen

Effektgerätes usw. auf den gewünschten Wert
ein.

÷ Nach Drücken des H.P CUE-Schalters (im BEAT

EFFECTS-Bereich) kann die aktuelle Effektwirkung
durch Abhören im Kopfhörer überprüft werden.

4 Stellen Sie den Return-Pegel wunschgemäß ein.

÷ Der Return-Pegel vom externen Effektgerät kann mit

dem Effektregler PARAMETER 2 (LEVEL/DEPTH)
justiert werden.

* Der Effektregler PARAMETER 1 (TIME) ist nicht

funktionsfähig.

5 Schalten Sie den Effekt-Ein/Aus-Schalter (ON/

OFF) ein.

÷ Die Anzeige des Effekt-Ein/Aus-Schalters (ON/OFF)

beginnt orangefarben zu blinken, und der externe
Effekt wird dem Master-Ausgangssignal hinzugefügt.

÷ Durch erneutes Drücken dieses Schalters wird der

Effekt wieder deaktiviert.

÷ Die nachstehende Abbildung zeigt die Anzeigen, die

erscheinen, wenn dem Signal von CH-3 ein externer Effekt
hinzugefügt wird.

Uso di un elaboratore di effetti esterno

L’esempio seguente riguarda l’applicazione di effetti esterni
ai brani musicali del canale 3.

1 Posizionare il selettore degli effetti su SND/RTN.

2 Posizionare il selettore CH. SELECT su 3.

÷ La spia “3” di visualizzazione del parametro dell’effetto

e della BPM si illumina.

3 Predisporre i parametri, ed altre voci, del

dispositivo esterno di creazione degli effetti.

÷ Premendo l’interruttore H.P CUE (della sezione dei

comandi BEAT EFFECTS) si può ascoltare in cuffia il
risultato dell’effetto applicato.

4 Regolare il livello del ritorno.

÷ Il livello del ritorno dall’elaboratore esterno può essere

regolato per mezzo del comando dell’effetto
PARAMETER 2 (LEVEL/DEPTH).

* Il comando dell’effetto PARAMETER 1 (TIME) non è

operativo.

5 Attivare l’interruttore ON/OFF dell’effetto.

÷ La spia dell’interruttore ON/OFF si mette a lampeggiare

in arancione, e l’effetto esterno viene applicato al brano
musicale del canale 3.

÷ Premendo ancora una volta lo stesso interruttore

l’effetto viene disattivato.

÷ La figura seguente visualizza le indicazioni presenti nel

caso in cui sia stato applicato un effetto esterno al brano
musicale del canale 3.

Visualizzazione
della BPM

BPM-Display

Effekt-Parameter-/
BPM-Display

62

<DRB1315>
Ge/It

LED

Visualizzazione
del parametro
dell’effetto e della
BPM

Spia
(diodo luminoso)

BESTIMMUNG DES BPM­WERTES

Gebrauch des automatischen Zählmodus
zur Ermittlung des BPM-Wertes

In diesem Modus wird der BPM-Wert des Kanals, der mit dem
entsprechenden H.P CUE-Schalter gewählt wurde, und des
Kanals, der mit dem Effektkanal-Wahlschalter CH. SELECT
gewählt wurde (bei Einstellung des Effekt-Wahlschalters auf
“AUTO BPM” dient der H.P CUE-Schalter von CH-1 bis CH-4
jeweils als Kanalwahlschalter für die AUTO BPM COUNTER­Funktion), gezählt und angezeigt. Dies ermöglicht eine einfache
Synchronisierung von zwei Titeln mit unterschiedlichem Tempo
(BPM-Zählbereich: 70,0 bis 180,0).

Beispiel: Um den BPM-Wert von CH-1 (mit H.P CUE-Schalter
gewählt) und von CH-2(2) (mit Effektkanal-Wahlschalter CH.
SELECT gewählt) anzeigen zu lassen, gehen Sie wie
nachstehend erläutert vor:

CONTEGGIO DELLE BPM

Uso della modalità di conteggio
automatico delle BPM

Questa modalità conteggia, e visualizza, le BPM del canale
prescelto per mezzo dell’interruttore H.P CUE. Inoltre,
poiché, qualora il selettore degli effetti si trovi posizionato su
AUTO BPM, gli interruttori H.P CUE dei canali da CH-1 a CH­4 divengono interruttori di selezione del canale del contatore
BPM automatico, la modalità conteggia anche le battute del
canale selezionato per mezzo del selettore CH. SELECT,
rendendo così facile la sincronizzazione di due brani con
diverse velocità (nella gamma di conteggio da 70 a 180 BPM).

Esempio: Visualizzazione delle BPM del canale 1 (CH-1),
selezionato per mezzo dell’interruttore H.P CUE, e del canale
2 (CH-2), selezionato per mezzo del selettore CH. SELECT.

BPM-Display
Visualizzazione della BPM

Effekt-Wahlschalter
Selettore degli effetti

H.P CUE-Schalter von CH-1
Interruttore di invio alla cuffia (H.P CUE) del canale 1

Effekt-Parameter-/BPM-Display
Visualizzazione del parametro dell’effetto e della BPM

1 Bringen Sie den Effekt-Wahlschalter in Stellung

“AUTO BPM”.

2 Betätigen Sie den BPM-Zählbereichs-Wahlschalter

zur Wahl des gewünschten BPM-Zählbereichs.

÷ Die folgenden drei Bereiche stehen zur Auswahl: 70-139,

91-180 und 70-180. Wenn der Bereich 70-180 gewählt ist,
leuchten die beiden LEDs “70-139 BPM” und “91-180
BPM”.

Effektkanal­Wahlschalter
CH. SELECT

Selettore del canale
al quale si vuole
applicare l’effetto
(CH. SELECT)

Effektregler
PARAMETER 1
(TIME)

Comando
dell’effetto
PARAMETER 1
(TIME, durata)

TAP-Schalter
Interruttore TAP

1 Posizionare il selettore degli effetti su AUTO

BPM.

2 Agire sul selettore della gamma del contatore

BPM per selezionare la gamma desiderata di
visualizzazione del conteggio delle BPM.

÷ Selezionare la gamma fra una delle tre disponibili: da 70

a 139, da 91 a 180, o da 70 a 180. Selezionando la
gamma da 70 a 180, entrambe le spie delle altre due
gamme (70-139 BPM e 91-180 BPM) si illuminano.

Deutsch

Italiano

63

<DRB1315>

Ge/It

BESTIMMUNG DES BPM-WERTES CONTEGGIO DELLE BPM

3 Bringen Sie den Effektkanal-Wahlschalter CH.

SELECT in Stellung “2”.

÷ Die LED “2” oberhalb des Effekt-Parameter-/BPM-

Displays leuchtet auf.

÷ Der BPM-Wert des in Kanal CH-2 eingespeisten

Tonsignals wird im Effekt-Parameter-/BPM-Display
angezeigt.

* Wenn der BPM-Wert innerhalb von 2 Sekunden nicht

ermittelt werden kann, beginnt die Wertanzeige im Effekt­Parameter-/BPM-Display zu blinken.

* Bei bestimmten Titeln kann es vorkommen, dass ihr BPM-

Wert im AUTO BPM-Modus nicht ermittelt werden kann.
In einem solchen Fall wählen Sie den manuellen
Eingabemodus zur Bestimmung des BPM-Wertes (siehe
Seite 64-65).

4 Drücken Sie den H.P CUE-Schalter von CH-1.

÷ Die LED “1” oberhalb des BPM-Displays leuchtet auf.
÷ Der BPM-Wert des in Kanal CH-1 eingespeisten

Tonsignals wird im AUTO BPM COUNTER-Display
angezeigt.

* Um eine präzise Ermittlung des BPM-Wertes zu

ermöglichen, sollte nur jeweils ein einziger Kanal (jeweils
mit dem H.P CUE-Schalter von CH-1 bis CH-4) für die
AUTO BPM COUNTER-Funktion gewählt werden.

÷ Die nachstehende Abbildung zeigt ein Beispiel, in dem die

BPM-Werte von CH-1 und CH-2 übereinstimmen (126).

BPM-Display

Effekt-Parameter-/
BPM-Display

LED

BPM-Wertanzeige

BPM-Zählbereichs­Wahlschalter

LED

3 Posizionare il selettore CH. SELECT su 2.

÷ La spia “2” di visualizzazione del parametro dell’effetto

e della BPM si illumina.

÷ Il valore delle BPM del brano inviato al canale 2 (CH-2)

viene visualizzato sul contatore del parametro
dell’effetto e della BPM.

* Se l’apparecchio non riesce a procedere al conteggio

per oltre 2 secondi, il contatore si mette a lampeggiare.

* Certi brani non possono essere contati in modalità

automatica. In tali casi effettuare il conteggio BPM in
modalità manuale (vedere alle pagg. 64 e 65).

4 Agire sull’interruttore H.P CUE del CH-1.

÷ La spia “1” di visualizzazione della BPM si illumina.
÷ Sul riquadro AUTO BPM COUNTER compare il valore

della BPM del brano musicale inviato al CH-1.

* Per calcolare con precisione la BPM, selezionare un

solo canale (agendo su uno solo degli interruttori H.P
CUE dei canali da CH-1 a CH-4) per il conteggio
automatico AUTO BPM COUNTER.

÷ La figura seguente visualizza il caso in cui i valori BPM del

canale 1 (CH-1) e del canale 2 (CH-2) corrispondono.

Visualizzazione
della BPM

Visualizzazione
del parametro
dell’effetto e della
BPM

Spia
(diodo luminoso)

Contatore
Selettore della

gamma di
conteggio delle
BPM

Spia
(diodo luminoso)

Contatore

BPM-Wertanzeige

Gebrauch des manuellen Eingabemodus
zur Bestimmung des BPM-Wertes

7 Wenn der BPM-Wert im AUTO BPM-Modus nicht

ermittelt werden kann:

Wenn keine automatische Ermittlung des BPM-Wertes
möglich ist, können Sie den TAP-Schalter antippen, um den
gewünschten BPM-Wert manuell einzugeben.
÷ Sobald der TAP-Schalter im Rhythmus des Beats eines

Titels angetippt wird, erlöschen die BPM-Zählbereich­Anzeigen, und der manuelle Eingabemodus wird aktiviert.

÷ Der durch Antippen des TAP-Schalters eingegebene

BPM-Wert wird im Effekt-Parameter-/BPM-Display
(unteres Display) angezeigt, und die Wertanzeige
verschwindet vom oberen BPM-Display.

64

<DRB1315>
Ge/It

Uso della modalità manuale per il calcolo
delle BPM

7 Nel caso in cui non sia possibile effettuare il

conteggio delle BPM in modo automatico:

Se il conteggio automatico delle BPM non risulta
possibile, si può utilizzare l’interruttore TAP per
l’inserimento manuale.
÷ Se l’interruttore TAP viene premuto in tempo con la

battuta del brano musicale, la luce presente sul riquadro
della gamma del conteggio BPM si spegne, e viene
attivata la modalità manuale.

÷ Il valore della BPM inserito per mezzo dell’interruttore

TAP viene visualizzato sul lato inferiore del contatore
che visualizza il parametro dell’effetto e la BPM mentre
il lato superiore dello stesso riquadro di visualizzazione
si spegne.

÷ Per tornare alla modalità AUTO BPM, agire sul selettore

della gamma di conteggio delle BPM e predisporre la
gamma di conteggio desiderata.

BESTIMMUNG DES BPM-WERTES CONTEGGIO DELLE BPM

÷ Um in den AUTO BPM-Modus zurückzuschalten,

betätigen Sie den BPM-Zählbereichs-Wahlschalter, um
den gewünschten BPM-Zählbereich einzustellen.

7 Wenn der BPM-Wert bei Gebrauch eines der Effekte

Delay, Echo, Auto Pan, Auto Trans, Filter und Flanger
(Seite 57-59) nicht ermittelt werden kann:

Wenn ein Effekt aktiviert ist und der BPM-Wert innerhalb
von 2 Sekunden nicht ermittelt werden kann, blinkt die
Wertanzeige im oberen BPM-Display. Bringen Sie den
Effekt-Wahlschalter in einem solchen Fall in Stellung “AUTO
BPM” und betätigen Sie dann den TAP-Schalter, um den
gewünschten BPM-Wert manuell einzugeben.
÷ Nachdem der durch Antippen des TAP-Schalters

eingegebene Wert im Effekt-Parameter-/BPM-Display
(unteres Display) angezeigt wird und der Effekt­Wahlschalter wieder auf den ursprünglich gewählten
Effekt eingestellt worden ist, erscheint der manuell
eingegebene BPM-Wert im oberen BPM-Display.

Falls der BPM-Wert eines bestimmten Titels bereits bekannt
ist, können Sie diesen wie nachstehend erläutert eingeben,
ohne den TAP-Schalter betätigen zu müssen.
÷ Bringen Sie den Effekt-Wahlschalter in Stellung “AUTO

BPM” und betätigen Sie den BPM-Zählbereichs­Wahlschalter, so dass beide BPM-Zählbereich-Anzeigen
(“70-139 BPM” und “91-180 BPM”) erlöschen.

÷ Wenn Sie anschließend den Effektregler PARAMETER 1

(TIME) drehen, wird der aktuelle BPM-Wert im Effekt­Parameter-/BPM-Display (unteres Display) angezeigt,
wobei die erste Stelle geändert werden kann.
Wenn Sie nun den TAP-Schalter gedrückt halten, während
Sie den Effektregler PARAMETER 1 drehen, können Sie
den im Display angezeigten BPM-Wert wunschgemäß
ändern, angefangen mit der ersten Dezimalstelle.
Nachdem Sie den BPM-Wert wunschgemäß eingestellt
und den Effekt-Wahlschalter wieder auf den ursprünglich
gewählten Effekt eingestellt haben, erscheint der
eingestellte BPM-Wert im oberen BPM-Display.

BPM-Display

7 Nel caso in cui non si riesca ad effettuare il conteggio

della BPM durante l’uso degli effetti delay, echo, auto
pan, auto trans, filter e flanger (vedere alle pagg. da
57 a 59):

Se la BPM non riesce ad essere conteggiata per oltre 2
secondi nel corso del funzionamento con uso degli effetti,
il lato superiore del contatore che visualizza la BPM si
mette a lampeggiare. In tali casi portare il selettore degli
effetti sulla posizione AUTO BPM ed usare l’interruttore
TAP per l’inserimento manuale.
÷ Una volta ottenuta la visualizzazione, sul lato inferiore

del contatore che visualizza il parametro dell’effetto e la
BPM, del valore BPM inserito tramite l’interruttore TAP,
riportando il selettore degli effetti sulla posizione
originariamente desiderata, il valore della BPM inserita
viene visualizzato sul lato superiore del contatore che
visualizza la BPM.

Se si conosce già il valore BPM di un certo brano,
l’inserimento della BPM può essere effettuato senza
ricorrere all’inserimento “TAP”.
÷ Portare il selettore degli effetti sulla posizione AUTO

BPM, e premere il selettore della gamma di conteggio
della BPM: entrambe le visualizzazioni delle gamme
(70-139 BPM e 91-180 BPM) di conteggio del valore
BPM si spengono.

÷ Agendo sul comando dell’effetto PARAMETER 1

(TIME), sul lato inferiore del contatore di visualizzazione
del parametro dell’effetto e della BPM compare la
BPM, che risulta regolabile a partire dalla prima cifra.
Se si ruota il comando PARAMETER 1 mentre si tiene
premuto l’interruttore TAP, diviene possibile regolare la
BPM a partire dalla prima cifra decimale.
Una volta predisposto il valore della BPM, ed aver
riportato il selettore degli effetti sulla posizione
inizialmente desiderata, il valore della BPM predisposto
viene visualizzato sul lato superiore del contatore che
visualizza la BPM stessa.

Visualizzazione
della BPM

Deutsch

Italiano

Effekt-Parameter-/
BPM-Display

Wertanzeige

BPM-Zählbereichs­Wahlschalter

BPM-Zählbereich­Anzeigen

Wertanzeige

Visualizzazione
del parametro
dell’effetto e
della BPM

Contatore
Selettore della

gamma di conteggio
delle BPM

Visualizzazione
della gamma di
conteggio della
BPM selezionata

Contatore

65

<DRB1315>

Ge/It

GEBRAUCH DER FADER-

FUNZIONE DI AVVIO CON

STARTFUNKTION

Wenn separat erhältliche Pioneer CD-Spieler der Modelle
CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S und
CDJ-500 II an die Kanäle CH-1 bis CH-4 angeschlossen sind,
können diese mit Hilfe der entsprechenden Kanal-Faderhebel
oder des Kreuz-Faderhebels gestartet werden, sofern sie
über Steuerkabel mit diesem Gerät verbunden sind.

CROSS FADER CURVE-Wahlschalter
Interruttore di selezione della curva di
dissolvenza incrociata (CROSS FADER CURVE)

CROSS FADER ASSIGN A-Schalter
Interruttore di assegnazione della
dissolvenza incrociata A
(CROSS FADER ASSIGN A)

Wiedergabe mit Fader-Start (Einblenden des Tons
eines angeschlossenen CD-Players)

Kreuz-Faderhebel
Cursore della dissolvenza
incrociata

DISSOLVENZA

Se ai canali da CH-1 a CH-4 del mixer si trovano collegati dei
modelli delle serie CMX-3000, CMX-5000, CDJ-1000, CDJ­100S, CDJ-500S o CDJ-500 II, questi possono essere fatti
partire agendo sui cursori della dissolvenza di quel canale, o
della dissolvenza incrociata, e questo purché i rispettivi cavi di
controllo siano stati collegati all’apparecchio.

Kanal-Faderhebel
Cursore della

dissolvenza per quel
canale

FADER START­Schalter
Interruttori di avvio

CROSS FADER ASSIGN B-Schalter
Interruttore di assegnazione della
dissolvenza incrociata B
(CROSS FADER ASSIGN B)

Lettura con avvio da dissolvenza (dissolvenza in
ingresso con uno dei lettori CD collegati)

con dissolvenza
(FADER START)

Die Funktion für Fader-Wiedergabestart steht zur
Verfügung, wenn das Gerät über Steuerkabel mit Pioneer
CD-Playern für DJ-Anwendungen der Baureihen CMX­3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S und
CDJ-500
des entsprechenden Kanal-Faderhebels bzw. des Kreuz­Faderhebels aus der Nullstellung erhöht, so wird der
Pausenzustand des CD-Players aufgehoben, und die
Wiedergabe startet unmittelbar automatisch. Zusätzlich ist
eine Sampler-ähnliche Wiedergabe möglich, wobei der
Abtaster des CD-Players automatisch an den Cue-Punkt
zurückkehrt, sobald der betreffende Kanal-Faderhebel in
seine Ausgangsstellung zurückgebracht wird.

II verbunden ist. Wird dann der Lautstärkepegel

Wiedergabe mit Kreuz-Fader-Start und

Wiedergabe mit Cue-Punkt-Rücklauf

Wenn sich der Abtaster von Player “A” im
Bereitschaftszustand am Cue-Punkt befindet, kann die
Wiedergabe einfach dadurch gestartet werden, dass der
Kreuz-Faderhebel von der rechten Seite (B) auf die linke
Seite (A) verschoben wird. Gleichzeitig kehrt der Abtaster
von Player “B” an den Cue-Punkt zurück (Cue-Punkt­Rücklauf).
Befindet sich umgekehrt Player “B” im Bereit­schaftszustand am Cue-Punkt, kann die Wiedergabe
einfach dadurch gestartet werden, dass der Kreuz­Faderhebel von der linken Seite (A) auf die rechte Seite
(B) verschoben wird. Gleichzeitig kehrt Player “A” an den
Cue-Punkt zurück (Cue-Punkt-Rücklauf).

La lettura con avvio da dissolvenza è possibile solo se al mixer
si trovano collegati, anche con il cavo di comando, dei modelli
dei lettori CD per DJ delle serie CMX-3000, CMX-5000, CDJ­1000, CDJ-100S, CDJ-500S o CDJ-500 II. In altre parole,
alzando il volume della dissolvenza di un certo canale del
mixer DJ, o il volume della dissolvenza incrociata, la funzione
di pausa del lettore CD viene sbloccata, e la riproduzione
musicale si avvia immediatamente e automaticamente.
Inoltre, poiché riportando la funzione di dissolvenza alla sua
posizione iniziale, il lettore CD può essere ripristinato al punto
di partenza predesignato, è anche possibile effettuare una
riproduzione del tipo a campionamento.

Lettura con avvio da dissolvenza incrociata e

lettura con ritorno al punto di attacco

Se, durante l’attesa, il brano “A” si trova al punto di
attacco, la sua lettura può essere avviata semplicemente
spostando il cursore della dissolvenza ad incrocio dal lato
destro (B) verso il lato sinistro (A). Contemporaneamente
“B” procede a ritroso e ritorna al punto di attacco
designato.
Allo stesso modo, se, durante l’attesa, il brano “B” si
trova al punto di attacco, la sua lettura può essere avviata
semplicemente spostando il cursore della dissolvenza ad
incrocio dal lato sinistro (A) verso il lato destro (B).
Contemporaneamente “A” procede a ritroso e ritorna al
punto di attacco designato.

66

<DRB1315>
Ge/It

CMX-3000

GEBRAUCH DER FADER-STARTFUNKTION FUNZIONE DI AVVIO CON DISSOLVENZA

Wiedergabe mit Fader-Start steht zur Verfügung, wenn
Pioneer CD-Player der folgenden Modelle an dieses Gerät
angeschlossen sind:

A

Steuerkabel
Cavi di comando

B

DJM-3000

CMX-3000
CMX-5000
CDJ-1000
CDJ-100S
CDJ-500S
CDJ-500

I lettori CD, da collegare a questo apparecchio, per i quali
l’avvio dalla dissolvenza è possibile sono:

CMX-3000
CMX-5000
CDJ-1000
CDJ-100S
CDJ-500S
CDJ-500

II

II

Deutsch

Kreuz-Faderhebel
Cursore della dissolvenza incrociata

Kanal-Faderhebel
Cursore della dissolvenza per quel canale

Italiano

67

<DRB1315>

Ge/It

GEBRAUCH DER FADER-STARTFUNKTION FUNZIONE DI AVVIO CON DISSOLVENZA

Wiedergabestart über Kanal-Faderhebel

1 Schalten Sie den FADER START-Schalter (CH-1,

CH-2, CH-3 oder CH-4) des Kanals ein, an den der
zu steuernde CD-Player angeschlossen ist.

Die Anzeige des gewählten Kanals leuchtet auf.

2 Schieben Sie den Kanal-Faderhebel in seine

untere Anschlagstellung (Nullstellung).

3 Legen Sie den gewünschten Cue-Punkt am CD-

Player fest und schalten Sie ihn am Cue-Punkt
auf Bereitschaft (Pause).

4 Sobald die Wiedergabe des CD-Players starten

soll, schieben Sie den Kanal-Faderhebel nach
oben, wonach der Abspielvorgang am Cue­Punkt beginnt.

Zur Beachtung:

÷ Die Wiedergabe der CD-Player von Kanälen, die mit den

beiden CROSS FADER ASSIGN-Schaltern (A und B)
gewählt wurden, kann nicht über die entsprechenden
Kanal-Faderhebel gestartet werden.

Avvio con dissolvenza da uno dei canali

1 Attivare l’interruttore FADER START (CH-1, CH-

2, CH-3 o CH-4) del canale collegato al lettore CD
che si vuole comandare.

La spia relativa al canale selezionato si illumina.

2 Azzerare (portare completamente in basso) il

cursore della dissolvenza relativo al canale
prescelto.

3 Predisporre sul lettore CD un punto di inizio e

portare il lettore in modalità di attesa o di pausa
al punto di inizio prescelto.

4 Quando si vuole avviare il lettore, spingere verso

l’alto il cursore della dissolvenza: il lettore CD
inizia la riproduzione.

Precauzione:

÷ I canali eventualmente selezionati ed assegnati agli

interruttori CROSS FADER ASSIGN A e B, per la
dissolvenza incrociata, non possono essere avviati con
il metodo della dissolvenza dal canale prescelto.

Die nachstehende Abbildung zeigt ein Beispiel, in dem
die Wiedergabe des an CH-1 angeschlossenen CD­Players gestartet wird.

Beispiel:

Wenn bei Verwendung der Modelle CMX-3000, CMX­5000, CDJ-1000, CDJ-100S, CDJ-500S und CDJ-500
Voraus Cue-Punkte festgelegt wurden, braucht der CD­Player nicht am Cue-Punkt in den Bereitschaftszustand
geschaltet zu werden.
Wenn der Kanal-Faderhebel nach Beginn der
Wiedergabe wieder in seine Ausgangsstellung
zurückgebracht wird, stoppt die Wiedergabe, der CD­Player kehrt an den Cue-Punkt zurück und schaltet in den
Bereitschaftszustand um.

FADER START-

Schalter

Kanal-Faderhebel

II im

Esempio di avvio di un lettore CD collegato al canale
CH-1.

Esempio:

Se nel lettore sono stati predisposti dei punti di attacco,
nel caso in cui si faccia uso di un lettore CD delle serie
CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S
o CDJ-500
modalità di attesa al punto di attacco stesso.
Se, dopo l’avvio della riproduzione, si riporta il cursore
della dissolvenza del canale in uso al punto in cui si
trovava originariamente, il lettore CD ritorna al punto di
attacco e si rimette in modalità di attesa.

II, non è necessario lasciare il lettore in

Interruttore di avvio

con dissolvenza

(FADER START)

Cursore della dissolvenza

per quel canale

68

<DRB1315>
Ge/It

GEBRAUCH DER FADER-STARTFUNKTION FUNZIONE DI AVVIO CON DISSOLVENZA

Wiedergabestart über Kreuz-Faderhebel

1 Schalten Sie den FADER START-Schalter (CH-1,

CH-2, CH-3 oder CH-4) des Kanals ein, an den der
zu steuernde CD-Player angeschlossen ist.

Die Anzeige des gewählten Kanals leuchtet auf.

2 Betätigen Sie die CROSS FADER ASSIGN-

Schalter (A und B) zur Wahl des Kanals (CH-1,
CH-2, CH-3 oder CH-4), an den der betreffende
CD-Player angeschlossen ist.

3 Schieben Sie den Kreuz-Faderhebel bis zum

Anschlag auf die dem zu steuernden CD-Player
entgegengesetzte Seite.

Die nachstehende Abbildung zeigt ein Beispiel, in dem
die Wiedergabe des CD-Players, der an CH-1
angeschlossen und mit dem CROSS FADER ASSIGN A­Schalter gewählt ist, mit dem Kreuz-Faderhebel gestartet
wird.

Beispiel:

Avvio con dissolvenza incrociata

1 Attivare l’interruttore FADER START (CH-1, CH-

2, CH-3 o CH-4) del canale collegato al lettore CD
che si vuole comandare.

La spia relativa al canale selezionato si illumina.

2 Agendo opportunamente sull’ interruttore

CROSS FADER ASSIGN A e B, selezionare il
canale (CH-1, CH-2, CH-3 o CH-4) al quale si trova
collegato il lettore CD che si vuole comandare.

3 Far scorrere il cursore della dissolvenza

incrociata sino a fondo corsa nella direzione
opposta alla sorgente con la quale si vuole
iniziare la riproduzione.

Nell’esempio seguente, l’avvio avviene con il lettore CD
collegato al canale CH-1, predisposto come lato A
(ASSIGN A).

Esempio:

Deutsch

CROSS FADER

ASSIGN A-Schalter

Kreuz-Faderhebel

4 Legen Sie den gewünschten Cue-Punkt am CD-

Player fest und schalten Sie ihn am Cue-Punkt
auf Bereitschaft (Pause).

5 Betätigen Sie den CROSS FADER CURVE-

Wahlschalter, um die gewünschte Startkurve für
die Kreuz-Faderfunktion zu wählen.

6 Sobald Sie den Kreuz-Faderhebel dann in die

entgegengesetzte Richtung von Schritt 3 oben
schieben, startet die Wiedergabe des CD­Players.

CROSS FADER

ASSIGN A-Schalter

Wenn bei Verwendung der Modelle CMX-3000, CMX-5000,
CDJ-1000, CDJ-100S, CDJ-500S und CDJ-500
Cue-Punkte festgelegt wurden, braucht der CD-Player nicht
am Cue-Punkt in den Bereitschaftszustand geschaltet zu
werden.
Wenn der Kreuz-Faderhebel nach Beginn der Wiedergabe
wieder in seine Ausgangsstellung zurückgebracht wird,
stoppt die Wiedergabe, der CD-Player kehrt an den Cue­Punkt zurück und schaltet in den Bereitschaftszustand um.

Kreuz-Faderhebel

II im Voraus

Interruttore

ASSIGN A

Cursore della dissolvenza

incrociata

4 Predisporre sul lettore CD un punto di inizio e

portare il lettore in modalità di attesa o di pausa
al punto di inizio prescelto.

5 Agendo opportunamente sul selettore CROSS

FADER CURVE, selezionare il tipo di curva
desiderata per l’avvio con dissolvenza
incrociata.

6 Facendo poi scorrere il cursore della dissolvenza

incrociata nella direzione opposta a quella del
precedente punto “3”, il lettore CD inizia la
riproduzione.

Interruttore

ASSIGN A

Se nel lettore sono stati predisposti dei punti di attacco,
nel caso in cui si faccia uso di un lettore CD delle serie
CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S
o CDJ-500 II, non è necessario lasciare il lettore in
modalità di attesa al punto di attacco stesso.
Se, dopo l’avvio della riproduzione, si riporta il cursore
della dissolvenza incrociata al punto in cui si trovava
originariamente, il lettore CD ritorna al punto di attacco e
si rimette in modalità di attesa.

Cursore della dissolvenza

incrociata

Italiano

69

<DRB1315>

Ge/It

GEBRAUCH DER

USO DELLA FUNZIONE DI

EFFEKTMISCH-FUNKTION

Bei gemeinsamem Einsatz dieses DJ-Mischpults mit einem
separat erhältlichen Pioneer CD-Player (CMX-3000, CMX­5000, CDJ-1000, CDJ-100S, CDJ-500S oder CDJ-500 II) kann
der Kreuz-Faderhebel dazu verwendet werden, automatisch
verknüpfte Ein- und Ausblendungen des Wiedergabetons
von Player A zu Player B auszuführen. Bei Bedarf kann der
Effektmisch-Modus auch für gleichzeitigen verknüpften
Betrieb verwendet werden (dazu ist ein Anschluss über
Steuerkabel erforderlich). Diese Bedienungsvorgänge lassen
sich mit einer einzigen Schalterbetätigung ausführen.

Effektmisch-Merkmale

Effektmisch-Fadermodus

7 ECHO

Die Lautstärke des Effektklangs, d.h. das Effektausmaß,
ändert sich entsprechend der Position des Kreuz­Faderhebels.
Je nach Einstellung des Effektreglers PARAMETER kann die
ECHO-Wiederholung von 1/2 Beat auf 3/4, 1/1, 2/1 oder 4/1
Beats geändert werden. Wenn der Kreuz-Faderhebel in die
entgegengesetzte Anschlagstellung gebracht wird, so wird der
Kanal angeschlossen, der der anderen Seite zugewiesen ist.

Beispiel: Zusammenhang zwischen Position des Kreuz-

Faderhebels und Effektlautstärke bei Ein­stellung des Effekts für Seite A

Seite A Seite B

Normale
Wiedergabe
Seite A

100%

50%

0%

Ausmaß

7 ZIP

Die Tonhöhe des Effektklangs ändert sich entsprechend der
Position des Kreuz-Faderhebels.
Wenn der Kreuz-Faderhebel in die entgegengesetzte
Anschlagstellung gebracht wird, so wird der Kanal
angeschlossen, der der anderen Seite zugewiesen ist.

Beispiel: Zusammenhang zwischen Position des Kreuz-

Faderhebels und Effekttonhöhe bei Einstellung
des Effekts für Seite A

Seite A Seite B

Normale
Wiedergabe
Seite B

MISSAGIO DEGLI EFFETTI

Quando il mixer viene usato in combinazione con un modello
delle serie CMX-3000, CMX-5000, CDJ-1000, CDJ-100S,
CDJ-500S o CDJ-500II (acquistabili a parte), il cursore della
dissolvenza incrociata può essere utilizzato per produrre dei
collegamenti automatici con dissolvenza in ingresso e in
uscita dal lettore A al lettore B. Se desiderato, la modalità
degli effetti può essere utilizzata per operazioni collegate in
simultanea (a questo scopo è necessario che i vari lettori
siano collegati al mixer anche per mezzo del cavo di
comando). Tutte queste operazioni possono essere
effettuate al tocco di un solo tasto.

Caratteristiche della funzione di missaggio
degli effetti

Modalità di dissolvenza con missaggio degli effetti

7 ECHO

Il volume sonoro dell’effetto cambia in relazione alla
posizione del cursore della dissolvenza incrociata.
A seconda della predisposizione del comando del parametro
degli effetti, la funzione di ripetizione a ECHO può essere
modificata da 1/2 a 3/4, 1/1, 2/1 o 4/1 di battuta. Quando il
cursore raggiunge l’altro lato, viene collegato il canale
assegnato all’altro lato.

Esempio: Posizione del cursore della dissolvenza incrociata

e predisposizione del volume dell’effetto quando
l’effetto si trova predisposto per il lato A

Lato A Lato B

Riproduzione
normale lato A

100%

50%

0%

Entità dell’effetto

7 ZIP

L’altezza dell’effetto cambia in relazione alla posizione del
cursore della dissolvenza incrociata.
Quando il cursore raggiunge l’altro lato, viene collegato il
canale assegnato all’altro lato.

Esempio: Posizione del cursore della dissolvenza incrociata

e predisposizione dell’altezza dell’effetto quando
l’effetto si trova predisposto per il lato A

Lato A Lato B

Riproduzione
normale lato B

Normale
Wiedergabe
Seite A

0%

–100%

–200%

Effekttonhöhe

Normale
Wiedergabe
Seite B

7 ROLL

Der Verfahrweg des Kreuz-Faderhebels wird in vier Viertel
unterteilt, und beim Verschieben des Kreuz-Faderhebels von der
Effektseite auf die entgegengesetzte Seite wird der Effekt
jeweils auf 1/1, 1/2, 1/4 und 1/8 Beat eingestellt.
Die Beat-Häufigkeit des Effektklangs ändert sich entsprechend
der Position des Kreuz-Faderhebels zwischen 1/1 und 1/8.

70

<DRB1315>
Ge/It

Riproduzione
normale lato A

0%

–100%

–200%

Altezza dell’effetto

Riproduzione
normale lato B

7 ROLL

L’intero percorso del cursore della dissolvenza incrociata
viene suddiviso in quattro settori, e, con il progressivo
spostamento del cursore dal lato predisposto per gli effetti,
l’effetto stesso viene predisposto a 1/1, 1/2, 1/4 e 1/8 di
battuta.

GEBRAUCH DER EFFEKTMISCH-FUNKTION USO DELLA FUNZIONE DI MISSAGIO DEGLI EFFETTI

Wenn der Kreuz-Faderhebel in die entgegengesetzte An­schlagstellung gebracht wird, so wird der Kanal angeschlossen,
der der anderen Seite zugewiesen ist.

Beispiel: Zusammenhang zwischen Position des Kreuz-

Faderhebels und Beat-Häufigkeit bei Ein­stellung des Effekts für Seite A

Seite A Seite B

Normale
Wiedergabe
Seite A

1/1 1/2 1/4 1/8

Beat Beat Beat Beat

Normale
Wiedergabe
Seite B

Effektmisch-Automatikmodus

7 ECHO

Die Lautstärke des Effektklangs (d.h. das Effektausmaß) wird
entsprechend der mit dem Effektregler PARAMETER
eingestellten Effektzeit allmählich verringert (ausgeblendet), so
dass ein weicher Übergang zum nächsten Titel erzeugt wird.

Beispiel: Bei Einstellung auf 4 Beats

Voriger Titel Nächster Titel

Während des Effekts

Ausblendung

1 Beat

1 Beat

4 Beats

L’altezza della battuta dell’effetto cambia entro la gamma da
1/1 a 1/8, in relazione alla posizione del cursore della
dissolvenza incrociata. Quando il cursore raggiunge l’altro
lato, viene collegato il canale assegnato all’altro lato.

Esempio: Posizione del cursore della dissolvenza incrociata

e predisposizione dell’altezza dell’effetto quando
l’effetto si trova predisposto per il lato A

Lato A Lato B

Riproduzione
normale lato A

1/1 1/2 1/4 1/8

battuta battuta battuta battuta

Riproduzione
normale lato B

Modalità automatica di missaggio degli effetti

7 ECHO

Il volume dell’effetto si dissolve al tempo dell’effetto,
predisposto in accordo con la predisposizione del comando
del parametro degli effetti, e porta verso il brano successivo.

Esempio: In caso di predisposizione per 4 battute

Brano successivo

1 battuta

Brano precedente

Nel corso dell’effetto

Il volume si

dissolve

1 battuta

4 battute

Deutsch

7 ZIP

Die Tonhöhe des Effektklangs wird entsprechend der mit
dem Effektregler PARAMETER eingestellten Effektzeit
allmählich erniedrigt, so dass ein weicher Übergang zum
nächsten Titel erzeugt wird.

Beispiel: Bei Einstellung auf 4 Beats

Während des Effekts

Voriger Titel Nächster Titel

Erniedrigung der
Tonhöhe

4 Beats

7 ROLL

Das Muster des ROLL-Effekts ändert sich entsprechend der
Einstellung des Effektreglers PARAMETER.
Bei Einstellung auf 1 Beat oder 2 Beats wird ein Sound von 1/
4 Beat wiederholt ausgegeben.
Bei Einstellung auf 4 Beats oder 8 Beats wird die Effektzeit in
zwei Hälften unterteilt, und Sounds von 1/2 und 1/4 Beat
werden wiederholt ausgegeben.
Bei Einstellung auf 16 Beats wird die Effektzeit in vier Viertel
unterteilt, und Sounds von 1/1, 1/2, 1/4 und 1/8 Beat werden
wiederholt ausgegeben.

Beispiel: Bei Einstellung auf 4 Beats

Voriger Titel Nächster Titel

Während des Effekts

7 ZIP

Il volume dell’effetto si dissolve al tempo dell’effetto,
predisposto in accordo con la predisposizione del comando
del parametro degli effetti, e porta verso il brano successivo.

Esempio: In caso di predisposizione per 4 battute

Nel corso dell’effetto

Brano
precedente

L’altezza del suono
viene abbassata

4 battute

Brano
successivo

7 ROLL

La forma di scorrimento (ROLL) cambia in accordo con la
predisposizione del comando del parametro degli effetti.
In caso di predisposizione per 1 o 2 battute, emette un suono
ripetuto ogni 1/4 di battuta.
In caso di predisposizione per 4 o 8 battute, il tempo
dell’effetto viene suddiviso in due, e vengono emesse suoni
ripetuti ogni metà e ogni 1/4 di battuta.
In caso di predisposizione per 16 battute, il tempo dell’effetto
viene suddiviso in quattro, e vengono emesse suoni ripetuti
ogni 1/1, 1/2, 1/4 e 1/8 di battuta.

Esempio: In caso di predisposizione per 4 battute

Brano precedente Brano successivo

Nel corso dell’effetto

Italiano

1 Beat

1/2 Beat 1/4 Beat

4 Beats

1 battuta

1/2 battuta

4 battute

1/4 battuta

71

<DRB1315>

Ge/It

GEBRAUCH DER EFFEKTMISCH-FUNKTION USO DELLA FUNZIONE DI MISSAGIO DEGLI EFFETTI

Wahl der Effektmisch-Funktion

Wählen Sie den gewünschten Effektmodus der Kreuz­Faderfunktion mit dem EFFECT MIX-Wahlschalter.

OFF: Normalmodus

¶ Kein Effekt-Mischbetrieb
¶ Die Anzeigen aller drei Effektmisch-Wahlschalter/

Startschalter (ECHO, ZIP, ROLL) sind ausgeschaltet.

¶ Beide Fader-Anzeigen (A und B) für die linke und rechte

Seite des Kreuz-Faderhebels sind ausgeschaltet.

FADER: Effektmisch-Fadermodus

¶ Der Kreuz-Faderhebel kann zum Manipulieren von

Effekten sowie zum Ausführen der Funktionen Cue-Start
und Cue-Punkt-Rücklauf verwendet werden.

¶ Die Anzeige des jeweils gewählten der drei Effektmisch-

Wahlschalter/Startschalter (ECHO, ZIP, ROLL) blinkt
(Standardeinstellung: ECHO), während die beiden
anderen Anzeigen konstant leuchten.

¶ Die nachstehende Tabelle bietet Aufschluss über den

jeweiligen Zustand der beiden Fader-Anzeigen A und B:

Betriebszustand

Kreuz-Faderhebel auf Seite A
Kreuz-Faderhebel auf Seite B
Aktivierung des Effektmodus

mit Kreuz-Faderhebel in Mitten­stellung

Verschiebung des Kreuz­Faderhebels von Seite A auf
Mittenstellung nach Aktivie­rung des Effektmodus

Verschiebung des Kreuz­Faderhebels von Seite B auf
Mittenstellung nach Aktivie­rung des Effektmodus

Fader-

Anzeige A

Leuchtet

Aus

Leuchtet

Blinkt

Aus

Fader-

Anzeige B

Aus

Leuchtet

Leuchtet

Aus

Blinkt

Selezione della funzione di missaggio
degli effetti

Usare il selettore di missaggio degli effetti (EFFECT MIX) per
designare la modalità operativa desiderata.

Posizione OFF: Modalità normale

¶ Missaggio degli effetti disattivato.
¶ Tutti e tre gli interruttori di selezione ed avvio degli effetti

(ECHO, ZIP e ROLL) rimangono spenti.

¶ Anche le indicazioni A e B per la dissolvenza sinistra-

destra rimangono spenti.

Posizione FADER: Modalità di dissolvenza con missaggio
degli effetti

¶ Il cursore di dissolvenza incrociata può essere utilizzato

per manipolare gli effetti e produrre l’avvio da una certa
posizione ed il ritorno alla posizione stessa.

¶ Dei tre interruttori di selezione ed avvio degli effetti

(ECHO, ZIP e ROLL), quello selezionato lampeggia (la
posizione di selezione automatica è ECHO) mentre gli
altri rimangono illuminati in modo continuo.

¶ Le indicazioni A e B per la dissolvenza sinistra-destra si

illuminano in base alle seguenti condizioni:

Condizione

Cursore della dissolvenza
incrociata a fine corsa dal lato A

Cursore della dissolvenza
incrociata a fine corsa dal lato B

Attivando la modalità con il
cursore della dissolvenza
incrociata a metà fra le due
posizioni

Spostando il cursore della
dissolvenza incrociata dal lato A
sino a metà corsa dopo l’attiva­zione della modalità

Indicazione

A

ILLUMINATA

SPENTA

ILLUMINATA

LAMPEGGIA

Indicazione

B

SPENTA

ILLUMINATA

ILLUMINATA

SPENTA

72

<DRB1315>
Ge/It

Spostando il cursore della
dissolvenza incrociata dal lato B
sino a metà corsa dopo l’attiva­zione della modalità

SPENTA

LAMPEGGIA

GEBRAUCH DER EFFEKTMISCH-FUNKTION USO DELLA FUNZIONE DI MISSAGIO DEGLI EFFETTI

AUTO: Effektmisch-Automatikmodus

¶ Die drei Effektmisch-Wahlschalter/Startschalter (ECHO,

ZIP, ROLL) können zum Manipulieren von Effekten sowie
zum Ausführen der Funktionen Cue-Start und Cue-Punkt­Rücklauf verwendet werden (der Kreuz-Faderhebel ist nicht
funktionsfähig).

¶ Die Anzeige des jeweils gewählten der drei Effektmisch-

Wahlschalter/Startschalter (ECHO, ZIP, ROLL) blinkt,
während die beiden anderen Anzeigen konstant leuchten.

¶ Die nachstehende Tabelle bietet Aufschluss über den

jeweiligen Zustand der beiden Fader-Anzeigen A und B:

Betriebszustand

Aktivierung des Effektmodus

Fader-

Anzeige A

Leuchtet

Fader-

Anzeige B

Aus
mit Kreuz-Faderhebel auf
Seite A

Aktivierung des Effektmodus

Aus

Leuchtet
mit Kreuz-Faderhebel auf
Seite B

Aktivierung des Effektmodus

Leuchtet

Leuchtet
mit Kreuz-Faderhebel in
Mittenstellung

Ausgabe des Signals von

Leuchtet

Aus

Seite A
Hinzufügen von Effekten zum

Blinkt

Aus

Signal von Seite A
Ausgabe des Signals von

Aus

Leuchtet
Seite B

Hinzufügen von Effekten zum

Aus

Blinkt

Signal von Seite B

Posizione AUTO: Modalità automatica di missaggio degli
effetti

¶ I tre interruttori di selezione ed avvio degli effetti (ECHO,

ZIP e ROLL) possono essere utilizzati per manipolare gli
effetti e produrre l’avvio da una certa posizione ed il
ritorno alla posizione stessa (il cursore della dissolvenza
incrociata non è operativo).

¶ Dei tre interruttori di selezione ed avvio degli effetti

(ECHO, ZIP e ROLL), quello selezionato lampeggia
mentre gli altri rimangono illuminati in modo continuo.

¶ Le indicazioni A e B per la dissolvenza sinistra-destra si

illuminano in base alle seguenti condizioni:

Condizione

Attivando la modalità con il

Indicazione

A

ILLUMINATA

Indicazione

B

SPENTA
cursore della dissolvenza
incrociata a fine corsa dal lato A

Attivando la modalità con il

SPENTA

ILLUMINATA
cursore della dissolvenza
incrociata a fine corsa dal lato B

Attivando la modalità con il

ILLUMINATA

ILLUMINATA
cursore della dissolvenza
incrociata a metà fra le due
posizioni

In caso di emissione di suono

ILLUMINATA

SPENTA

dal lato A
Applicando degli effetti al lato A
In caso di emissione di suono

LAMPEGGIA

SPENTA

SPENTA

ILLUMINATA
dal lato B

Applicando degli effetti al lato B

SPENTA

LAMPEGGIA

Deutsch

Italiano

Bei Einstellung der beiden Schalter CROSS FADER ASSIGN
A und B auf den gleichen Kanal steht der Effektmisch-Modus
nicht zur Verfügung.
(In einem solchen Fall blinken die beiden Fader-Anzeigen A
und B sowie die Anzeige des FADER START-Schalters des
gewählten Kanals.)

Fader-Anzeige A
Spia della dissolvenza dal lato A

CROSS FADER ASSIGN A-Schalter
Interruttore CROSS FADER ASSIGN A

Kreuz-Faderhebel
Cursore della dissolvenza incrociata

La modalità di missaggio degli effetti non funziona se i lati A e
B vengono assegnati allo stesso canale (nel qual caso tutte le
indicazioni, della dissolvenza A, della dissolvenza B e
dell’avvio con dissolvenza per il canale prescelto,
lampeggiano).

Fader-Anzeige B
Spia della dissolvenza dal lato B

CROSS FADER ASSIGN B-Schalter
Interruttore CROSS FADER ASSIGN B

FADER START-Schalter
Interruttori FADER START

EFFECT MIX-Wahlschalter
Selettore EFFECT MIX

Effektmisch­Wahlschalter/
Startschalter
Interruttori di
selezione ed avvio
degli effetti

73

<DRB1315>

Ge/It

GEBRAUCH DER EFFEKTMISCH-FUNKTION USO DELLA FUNZIONE DI MISSAGIO DEGLI EFFETTI

FADER START-Schalter

CROSS FADER CURVE-Wahlschalter
Selettore CROSS FADER CURVE

Interruttori FADER START

EFFECT MIX-Wahlschalter
Selettore EFFECT MIX

Fader-Anzeige A
Spia della dissolvenza dal lato A

CROSS FADER ASSIGN A-Schalter
Interruttore CROSS FADER ASSIGN A

Kreuz-Faderhebel
Cursore della
dissolvenza incrociata

Effektmisch-Fadermodus

1 Betätigen Sie jeweils einen der beiden CROSS

FADER ASSIGN-Schalter (A und B) zur Wahl des
Kanals (CH-1 bis CH-4), an den der CD-Player
angeschlossen ist, für den ein Kreuz-Fadereffekt
verwendet werden soll.

¶ Achten Sie darauf, CROSS FADER ASSIGN-Schalter A

und B verschiedene Kanäle zuzuweisen.

2 Bringen Sie den CROSS FADER CURVE-

Wahlschalter in Stellung “1” ( ).

¶ Bei Einstellung auf “2” oder “3” verringert sich die

Lautstärke entsprechend der Position des Kreuz­Faderhebels.

3 Bringen Sie den Kreuz-Faderhebel in die Effekt-

misch-Startposition.

Im Effektmisch-Fadermodus richtet sich die ursprüngliche
Art und Weise der Tonwiedergabe nach der Startposition
des Kreuz-Faderhebels. Einzelheiten zur Betätigung des
Kreuz-Faderhebels finden Sie in den Erläuterungen zu Schritt
6 weiter unten in diesem Abschnitt.
¶ Wenn sich der Kreuz-Faderhebel in der Nähe seiner

Mittenstellung befindet, wird Ton sowohl von A als auch
von B ausgegeben.

¶ Befindet sich der Kreuz-Faderhebel auf Seite A, wird nur

der Ton von A ausgegeben.

¶ Befindet sich der Kreuz-Faderhebel auf Seite B, wird nur

der Ton von B ausgegeben.

4 Bringen Sie den EFFECT MIX-Wahlschalter in

Stellung “FADER”.

¶ Die Anzeige des jeweils gewählten der drei Effektmisch-

Wahlschalter/Startschalter (ECHO, ZIP, ROLL) blinkt
(Standardeinstellung: ECHO), während die beiden
anderen Anzeigen konstant leuchten.
Der FADER START-Schalter des zugewiesenen Kanals

¶

schaltet sich automatisch ein, und seine Anzeige leuchtet auf.
Falls die Einstellungen der CROSS FADER ASSIGN­Schalter A und B geändert werden, nachdem der EFFECT
MIX-Wahlschalter in Stellung “FADER” gebracht worden
ist, schaltet sich der FADER START-Schalter des
entsprechenden Kanals automatisch ein.

5 Betätigen Sie die Effektmisch-Wahlschalter/

Startschalter (ECHO, ZIP, ROLL) zur Wahl des
gewünschten Effekts.

74

<DRB1315>
Ge/It

Fader-Anzeige B
Spia della dissolvenza dal lato B

CROSS FADER ASSIGN B-Schalter
Interruttore CROSS FADER ASSIGN B

Modalità di dissolvenza con missaggio
degli effetti

1 Tramite gli interruttori di designazione dei canali

per la dissolvenza incrociata (CROSS FADER
ASSIGN, A e B) selezionare anzitutto i canali (da
CH-1 a CH-4), collegati al lettore CD, che si
vogliono utilizzare per la dissolvenza incrociata.

¶ I canali designati rispettivamente come lati A e B devono

ovviamente essere diversi.

2 Predisporre il selettore CROSS FADER CURVE

sulla posizione 1 ( ).

¶ Se si posiziona questo selettore su 2 o 3, il volume

sonoro diminuisce in relazione alla predisposizione del
cursore della dissolvenza incrociata.

3 Portare il cursore della dissolvenza incrociata sulla

posizione di avvio del missaggio degli effetti.

In modalità di dissolvenza con missaggio degli effetti, il
modo in cui il suono viene percepito inizialmente è
determinato dalla posizione iniziale del cursore della
dissolvenza incrociata. Per le relative procedure operative,
vedere il successivo punto 6.
¶ Con il cursore della dissolvenza incrociata nelle vicinanze

del punto centrale, il suono viene emesso da entrambi i
canali A e B.

¶ Con il suddetto cursore sul lato A, il suono emesso è

quello del canale A.

¶ Con il suddetto cursore sul lato B, il suono emesso è

quello del canale B.

4 Portare il selettore EFFECT MIX sulla posizione

FADER.

¶ Dei tre interruttori di selezione ed avvio degli effetti

(ECHO, ZIP e ROLL), quello selezionato lampeggia (la
posizione di selezione automatica è ECHO) mentre gli altri
rimangono illuminati in modo continuo.

¶ L’interruttore FADER START relativo al canale designato si

attiva automaticamente e la relativa spia si accende.
Se si modificano le predisposizioni degli interruttori
CROSS FADER ASSIGN A e B dopo aver predisposto il
selettore EFFECT MIX sulla posizione FADER,
l’interruttore FADER START del canale corrispondente si
attiva automaticamente.

5 Agendo opportunamente sull’interruttore di

selezione ed avvio degli effetti designare l’effetto
desiderato (ECHO, ZIP o ROLL).

Effektmisch-Wahlschalter/Startschalter
Interruttori di selezione ed avvio degli
effetti

GEBRAUCH DER EFFEKTMISCH-FUNKTION USO DELLA FUNZIONE DI MISSAGIO DEGLI EFFETTI

¶ Die Anzeige des jeweils gewählten der drei Effektmisch-

Wahlschalter/Startschalter (ECHO, ZIP, ROLL) blinkt,
während die beiden anderen Anzeigen konstant leuchten.

¶ Es kann nur jeweils ein einziger Effekt gewählt werden.
¶ Die PARAMETER-Regler im BEAT EFFECTS-Bereich

können verwendet werden, um die Zeiteinstellungen des
jeweiligen Effekts zu ändern.

6 Betätigen Sie den Kreuz-Faderhebel.

¶

Wenn der Kreuz-Faderhebel von Seite A in Richtung von
Seite B verschoben wird, so bewirkt dies, dass der gewählte
Effekt dem Ton von A hinzugefügt wird, und sobald der
Kreuz-Faderhebel Seite B erreicht hat, wird der Ton von B
ausgegeben. Wird der Kreuz-Faderhebel aus seiner
Mittenstellung auf Seite A zurückgeführt, so bewirkt dies,
dass der dem Ton von A hinzugefügte Effekt deaktiviert und
statt dessen der Originalton ausgegeben wird.

¶

Wenn der Kreuz-Faderhebel von Seite B in Richtung von
Seite A verschoben wird, so bewirkt dies, dass der gewählte
Effekt dem Ton von B hinzugefügt wird, und sobald der
Kreuz-Faderhebel Seite A erreicht hat, wird der Ton von A
ausgegeben. Wird der Kreuz-Federhebel aus seiner
Mittenstellung auf Seite B zurückgeführt, so bewirkt dies,
dass der dem Ton von B hinzugefügte Effekt deaktiviert und
statt dessen der Originalton ausgegeben wird.

[Wenn sich der Kreuz-Faderhebel bei Aktivierung des
Effektmisch-Fadermodus in Mittenstellung befindet]

¶ Wenn der Kreuz-Faderhebel aus seiner ursprünglichen

Mittenstellung in Richtung von Seite A verschoben wird,
so bewirkt dies, dass der gewählte Effekt dem Ton von B
hinzugefügt wird, und je nach dem gewählten Effekt wird
der Klang allmählich schwächer.

¶ Wenn der Kreuz-Faderhebel aus seiner ursprünglichen

Mittenstellung in Richtung von Seite B verschoben wird,
so bewirkt dies, dass der gewählte Effekt dem Ton von A
hinzugefügt wird, und je nach dem gewählten Effekt wird
der Klang allmählich schwächer.

¶ Im Effektmisch-Fadermodus kann der Kreuz-Faderhebel nicht

zur Steuerung des Lautstärkepegels verwendet werden.
Solange der CROSS FADER CURVE-Schalter eingeschaltet
ist, sind die Bedienelemente im BEAT EFFECTS-Bereich nicht
funktionsfähig.

¶ La spia dell’interruttore di selezione ed avvio degli effetti

designato si mette a lampeggiare, mentre le altre due si
illuminano in modo continuo.

¶ Non si possono designare contemporaneamente due o

più effetti.

¶ Utilizzare i comandi PARAMETER dell’effetto BEAT

EFFECT per modificare le predisposizioni del tempo
dell’effetto in essere.

6 Agire sul cursore della dissolvenza incrociata.

¶ Spostando il cursore della dissolvenza incrociata dal lato A

verso il lato B, l’effetto selezionato viene applicato alla
sorgente designata come A e, quando il cursore raggiunge
il lato B, si percepisce il suono della sorgente designata
come B. Se, a metà corsa, si ritorna indietro verso il lato A,
l’effetto che era stato applicato alla sorgente A si disattiva
e viene emesso il suono normale.

¶ Spostando il cursore della dissolvenza incrociata dal lato B

verso il lato A, l’effetto selezionato viene applicato alla
sorgente designata come B e, quando il cursore raggiunge
il lato A, si percepisce il suono della sorgente designata
come A. Se, a metà corsa, si ritorna indietro verso il lato B,
l’effetto che era stato applicato alla sorgente B si disattiva
e viene emesso il suono normale.

[Funzionamento nel caso in cui il cursore della
dissolvenza incrociata si trovi a metà corsa quando
viene attivata la modalità di dissolvenza con missaggio
degli effetti]

¶ Spostando il cursore della dissolvenza incrociata verso il

lato A, dalla sua posizione iniziale a metà corsa, l’effetto
selezionato viene applicato alla sorgente designata come
B, ed il suono viene progressivamente diminuito e spento,
in relazione al genere di effetto selezionato.

¶ Spostando il cursore della dissolvenza incrociata verso il

lato B, dalla sua posizione iniziale a metà corsa, l’effetto
selezionato viene applicato alla sorgente designata come
A, ed il suono viene progressivamente diminuito e spento,
in relazione al genere di effetto selezionato.

¶ In modalità di dissolvenza con missaggio degli effetti, il

cursore della dissolvenza incrociata non può essere utilizzato
per comandare il suono. Ugualmente, se il selettore CROSS
FADER CURVE è attivato, la funzione BEAT EFFECTS non può
essere utilizzata.

Deutsch

Italiano

Effektmisch-Automatikmodus

1 Betätigen Sie die CROSS FADER ASSIGN-Schalter

(A und B) zur Wahl des Kanals (CH-1 bis CH-4), an
den der CD-Player angeschlossen ist, für den ein
Kreuz-Fadereffekt verwendet werden soll.

¶ Achten Sie darauf, CROSS FADER ASSIGN-Schalter A

und B verschiedene Kanäle zuzuweisen.

2 Bringen Sie den Kreuz-Faderhebel in die Effekt-

misch-Automatikmodus-Startposition.

Im Effektmisch-Automatikmodus richtet sich die
ursprüngliche Art und Weise der Tonwiedergabe nach der
Startposition des Kreuz-Faderhebels. Einzelheiten zur
Betätigung des Kreuz-Faderhebels finden Sie in den
Erläuterungen zu Schritt 4 weiter unten in diesem
Abschnitt.

Modalità automatica di missaggio degli
effetti

1 Tramite gli interruttori di designazione dei canali

per la dissolvenza incrociata (CROSS FADER
ASSIGN, A e B) selezionare anzitutto i canali (da
CH-1 a CH-4), collegati al lettore CD, che si
vogliono utilizzare per la dissolvenza incrociata.

¶ I canali designati rispettivamente come lati A e B devono

ovviamente essere diversi.

2 Portare il cursore della dissolvenza incrociata sulla

posizione di avvio del missaggio automatico degli
effetti.

In modalità di missaggio automatico degli effetti, il modo in
cui il suono viene percepito inizialmente è determinato dalla
posizione iniziale del cursore della dissolvenza incrociata. Per
le relative procedure operative, vedere il successivo punto 4.

75

<DRB1315>

Ge/It

GEBRAUCH DER EFFEKTMISCH-FUNKTION USO DELLA FUNZIONE DI MISSAGIO DEGLI EFFETTI

¶ Wenn sich der Kreuz-Faderhebel in der Nähe seiner

Mittenstellung befindet, wird Ton sowohl von A als auch
von B ausgegeben.

¶ Befindet sich der Kreuz-Faderhebel auf Seite A, wird nur

der Ton von A ausgegeben.

¶ Befindet sich der Kreuz-Faderhebel auf Seite B, wird nur

der Ton von B ausgegeben.

3 Bringen Sie den EFFECT MIX-Wahlschalter in

Stellung “AUTO”.

¶ Die Anzeige des jeweils gewählten der drei Effektmisch-

Wahlschalter/Startschalter (ECHO, ZIP, ROLL) blinkt,
während die beiden anderen Anzeigen konstant leuchten.
Der FADER START-Schalter des zugewiesenen Kanals

¶

schaltet sich automatisch ein, und seine Anzeige leuchtet auf.
Falls die Einstellungen der CROSS FADER ASSIGN­Schalter A und B geändert werden, nachdem der EFFECT
MIX-Wahlschalter in Stellung “AUTO” gebracht worden
ist, schaltet sich der FADER START-Schalter des ent­sprechenden Kanals automatisch ein.

4 Betätigen Sie die Effektmisch-Wahlschalter/

Startschalter (ECHO, ZIP, ROLL) zur Wahl des
gewünschten Effekts.

¶ Die Anzeige des jeweils gewählten der drei Effektmisch-

Wahlschalter/Startschalter (ECHO, ZIP, ROLL) blinkt,
während die beiden anderen Anzeigen konstant leuchten.

¶ Wenn der Effektmisch-Wahlschalter/Startschalter

während der Ausgabe des Tons von Seite A gedrückt
wird, so bewirkt dies, dass der gewählte Effekt dem Ton
von A hinzugefügt wird, und nach Verstreichen der vorein­gestellten Effektzeit wird der Ton von B ausgegeben.

¶ Wenn der Effektmisch-Wahlschalter/Startschalter

während der Ausgabe des Tons von Seite B gedrückt
wird, so bewirkt dies, dass der gewählte Effekt dem Ton
von B hinzugefügt wird, und nach Verstreichen der vorein­gestellten Effektzeit wird der Ton von A ausgegeben.

[Wenn sich der Kreuz-Faderhebel bei Aktivierung des
Effektmisch-Automatikmodus in Mittenstellung
befindet]

¶ Wenn der Effektmisch-Wahlschalter/Startschalter

gedrückt wird, während sowohl der Ton von B als auch
der Ton von A ausgegeben werden, so bewirkt dies, dass
der gewählte Effekt dem Ton von B hinzugefügt wird, und
nach Verstreichen der voreingestellten Effektzeit wird der
Ton von A ausgegeben.

¶ Wird der Kreuz-Faderhebel entweder in Richtung von

Seite A oder in Richtung von Seite B verschoben, während
der Ton von A und B ausgegeben wird, so führt dies zum
gewöhnlichen Betriebsablauf des Kreuz-Faderhebels.

¶ Es kann nur jeweils ein einziger Effekt gewählt werden.
¶ Die PARAMETER-Regler im BEAT EFFECTS-Bereich

können verwendet werden, um die Zeiteinstellungen des
jeweiligen Effekts zu ändern.

¶ Im Effektmisch-Automatikmodus kann der Kreuz-Faderhebel

nicht zur Steuerung des Lautstärkepegels verwendet werden.
Außerdem ist der CROSS FADER CURVE-Wahlschalter
gesperrt, und die Bedienelemente im BEAT EFFECTS­Bereich sind nicht funktionsfähig.

¶ Con il cursore della dissolvenza incrociata nelle vicinanze

del punto centrale, il suono viene emesso da entrambi i
canali A e B.

¶ Con il suddetto cursore sul lato A, il suono emesso è

quello del canale A.

¶ Con il suddetto cursore sul lato B, il suono emesso è

quello del canale B.

3 Portare il selettore EFFECT MIX sulla posizione

AUTO.

¶ Dei tre interruttori di selezione ed avvio degli effetti

(ECHO, ZIP e ROLL), quello selezionato lampeggia (la
posizione di selezione automatica è ECHO) mentre gli altri
rimangono illuminati in modo continuo.

¶ L’interruttore FADER START relativo al canale designato si

attiva automaticamente e la relativa spia si accende.
Se si modificano le predisposizioni degli interruttori
CROSS FADER ASSIGN A e B dopo aver predisposto il
selettore EFFECT MIX sulla posizione AUTO, l’interruttore
FADER START del canale corrispondente si attiva
automaticamente.

4 Agendo opportunamente sull’interruttore di

selezione ed avvio degli effetti designare l’effetto
desiderato (ECHO, ZIP o ROLL).

¶ La spia dell’interruttore di selezione ed avvio degli effetti

designato si mette a lampeggiare, mentre le altre due si
illuminano in modo continuo.

¶ Premendo l’interruttore di selezione ed avvio degli effetti

mentre si sta ascoltando il suono della sorgente dal lato A,
l’effetto designato viene applicato alla sorgente designata
come A, ed una volta terminato il periodo di tempo
previsto per l’effetto, viene poi emesso il suono della
sorgente B.

¶ Premendo l’interruttore di selezione ed avvio degli effetti

mentre si sta ascoltando il suono della sorgente dal lato B,
l’effetto designato viene applicato alla sorgente designata
come B, ed una volta terminato il periodo di tempo
previsto per l’effetto, viene poi emesso il suono della
sorgente A.

[Funzionamento nel caso in cui il cursore della
dissolvenza incrociata si trovi a metà corsa quando
viene attivata la modalità di missaggio automatico degli
effetti]

¶ Premendo l’interruttore di selezione ed avvio degli effetti

mentre sono in corso di emissione i suoni di entrambe le
sorgenti, l’effetto designato viene applicato alla sorgente
designata come B, ed una volta terminato il periodo di
tempo previsto per l’effetto, viene poi emesso il suono
della sorgente A.

¶ Spostando il cursore della dissolvenza incrociata verso uno

dei due lati A o B, mentre stanno venendo emessi i suoni
di entrambe le sorgenti designate come A e B, ha luogo il
normale funzionamento a dissolvenza incrociata.

¶ Non si possono designare contemporaneamente due o

più effetti.

¶ Utilizzare i comandi PARAMETER dell’effetto BEAT

EFFECT per modificare le predisposizioni del tempo
dell’effetto in essere.

¶ In modalità di missaggio automatico degli effetti, il cursore

della dissolvenza incrociata non può essere utilizzato per
comandare il suono. Ugualmente, anche il selettore CROSS
FADER CURVE risulta disattivato, e la funzione BEAT
EFFECTS non può essere utilizzata.

76

<DRB1315>
Ge/It

FEHLERBESEITIGUNG

Vermeintliche Funktionsstörungen des Gerätes lassen sich häufig auf Bedienungsfehler zurückführen. Wenn Sie annehmen, dass das
Mischpult nicht richtig funktioniert, prüfen Sie die folgenden Punkte. Das Problem kann auch bei einem anderen Gerät liegen. Prüfen Sie
daher auch die benutzten anderen Geräte.
Wenn das Problem auch nach Prüfung der folgenden Punkte nicht behoben werden kann, wenden Sie sich an Ihren Händler oder den
nächstgelegenen PIONEER-Kundendienst.

Störung Mögliche Ursache Abhilfemaßnahme

Das Gerät lässt sich nicht
einschalten.

Es wird kein oder nur ein
sehr leiser Ton gehört.

Der Klang ist verzerrt.

Eine Betätigung des Kreuz­Faderhebels bleibt ohne
Wirkung.

Der CD-Player spricht nicht
auf die Fader-Startfunktion
an.

Effekte funktionieren nicht.

Der Klang eines externen
Effektgerätes ist verzerrt.

÷ Das Netzkabel ist nicht angeschlossen.

÷ Der Eingangswahlschalter befindet sich in der

falschen Stellung.

÷ Das Verbindungskabel wurde falsch

angeschlossen bzw. abgetrennt.

÷ Buchse oder Stecker sind verschmutzt.

÷ Der MASTER LEVEL ATT.-Regler an der

Rückwand ist auf einen zu niedrigen Pegel
eingestellt.

÷ Der MASTER LEVEL ATT.-Regler an der

Rückwand ist auf einen zu hohen Pegel
eingestellt.

÷ Der Eingangspegel ist zu hoch.

÷ Die CROSS FADER ASSIGN-Schalter A und B

sind falsch eingestellt.

÷ Der FADER START-Schalter ist ausgeschaltet.
÷ Es ist kein Steuerkabel an die CONTROL-

Buchse an der Rückwand angeschlossen.

÷ Der Effektkanal-Wahlschalter CH. SELECT ist

falsch eingestellt.

÷

Der Effektregler PARAMETER 2 (LEVEL/DEPTH)
befindet sich in Minimalstellung “MIN.”.

÷ Der Eingangspegel vom externen Effektgerät ist

zu hoch.

÷ Schließen Sie das Netzkabel an eine

Netzsteckdose an.

÷ Stellen Sie den Eingangswahlschalter dem

momentan zur Wiedergabe verwendeten Gerät
entsprechend ein.

÷ Schließen Sie das Kabel einwandfrei an.

÷ Reinigen Sie die Buchse bzw. den Stecker und

schließen Sie das Kabel dann erneut an.

÷ Stellen Sie den MASTER LEVEL ATT.-Regler auf

einen höheren Pegel ein.

÷ Stellen Sie den MASTER LEVEL ATT.-Regler auf

einen niedrigeren Pegel ein.

÷ Justieren Sie den TRIM-Regler so, dass der

Spitzenpegelmesser einen Eingangspegel von
etwa 0 dB anzeigt.

÷

Stellen Sie die CROSS FADER ASSIGN-Schalter A
und B jeweils auf die richtige Programmquelle für
die Kreuz-Faderfunktion ein.

÷ Schalten Sie den FADER START-Schalter ein.
÷ Verbinden Sie die CONTROL-Buchsen an

diesem Gerät und am CD-Player über ein
Steuerkabel.

÷ Wählen Sie den richtigen Kanal, der mit

Effekten versehen werden soll.

÷ Justieren Sie den Effektregler PARAMETER 2

(LEVEL/DEPTH).

÷ Reduzieren Sie den Ausgangspegel am

externen Effektgerät oder justieren Sie den
Return-Pegel an diesem Gerät mit dem
Effektregler PARAMETER 2 (LEVEL/DEPTH).

Deutsch

Italiano

Der BPM-Wert kann nicht
ermittelt werden.
Die angezeigten BPM-Werte
sind nicht plausibel.

Der ermittelte BPM-Wert
weicht von dem auf der CD
angegebenen Wert ab.

Die PHONO 4­Eingangsbuchsen von CH-4
sind nicht funktionsfähig.

Es ist kein Effekt­Mischbetrieb möglich.

÷ Der Eingangspegel ist entweder zu hoch oder zu

niedrig.

÷ In bestimmten Fällen kann der BPM-Wert eines

Titels nicht ermittelt werden.

÷ Unterschiedliche BPM-Messverfahren können

zu geringfügigen Abweichungen bei der
Anzeige des BPM-Wertes führen.

÷ Ein Mikrofon ist an die MIC 3-Buchse

angeschlossen.

÷ Beide CROSS FADER ASSIGN-Schalter (A und

B) sind auf den gleichen Kanal eingestellt.

÷ Beide CROSS FADER ASSIGN-Schalter (A und

B) befinden sich in Stellung “THRU”.

÷ Justieren Sie den TRIM-Regler so, dass der

Spitzenpegelmesser einen Eingangspegel von
etwa 0 dB anzeigt.

÷ Stellen Sie die Eingangspegel der anderen

Kanäle so ein, dass ein Spitzenpegel von etwa 0
dB angezeigt wird.

÷ Tippen Sie den TAP-Schalter an, um den

gewünschten BPM-Wert manuell einzugeben.

÷ Dabei handelt es sich nicht um eine

Funktionsstörung.

÷ Trennen Sie das Mikrofon von der MIC 3-

Buchse.

÷ Stellen Sie CROSS FADER ASSIGN-Schalter A

und B jeweils auf einen separaten Kanal (1 bis 4)
ein.

÷ Stellen Sie CROSS FADER ASSIGN-Schalter A

und B jeweils auf einen separaten Kanal (1 bis 4)
ein.

Statische Elektrizität und andere externe Einstreuungen können Funktionsstörungen des Gerätes verursachen. Um den normalen
Betriebszustand in einem solchen Fall wiederherzustellen, schalten Sie den Netzschalter einmal aus und wieder ein.

77

77

<DRB1315>

<DRB1315>

Ge/It

Ge

DIAGNOSTICA

Errori operativo vengono spesso scambiati per problemi o disfunzioni. Se si ritiene che vi siano dei problemi nel funzionamento di questo
apparecchio controllare i punti elencati qui di seguito. Alle volte le disfunzioni possono derivare da altri componenti collegati al sistema e
si consiglia quindi di controllare il funzionamento anche di tutte le altre apparecchiature elettriche in uso.
Se il problema persiste anche dopo l’esecuzione dei controlli descritti qui di seguito, rivolgersi ad un tecnico qualificato o al più vicino
centro di assistenza PIONEER.

Problema Possibile causa Rimedio

L’apparecchio non si
accende.

Il suono è molto debole o del
tutto assente.

Il suono risulta distorto.

Non si riesce ad usare la
dissolvenza incrociata.

Il sistema di dissolvenza del
lettore CD non si avvia.

Gli effetti non funzionano.

÷ Il cavo di alimentazione non è stato collegato.

÷ Il selettore di ingresso si trova in una posizione

errata.

÷ I cavi di collegamento fra i due apparecchi non

sono collegati in modo corretto, o sono stati
staccati.

÷ Il terminale o la spina sono sporchi.
÷ Il comando MASTER LEVEL ATT., ubicato sul

pannello posteriore, è stato regolato a un livello
troppo basso.

÷ Il comando MASTER LEVEL ATT., ubicato sul

pannello posteriore, è stato regolato a un livello
troppo alto.

÷ Il livello di ingresso è troppo alto.

÷ Gli interruttori CROSS FADER ASSIGN A e B

non sono stati predisposti in modo corretto.

÷ L’interruttore FADER START è disattivato.
÷ Il terminale CONTROL, ubicato sul pannello

posteriore, non risulta collegato.

÷ Il selettore CH. SELECT non si trova disposto

sulla posizione corretta.

÷ Il comando PARAMETER 2 (LEVEL/DEPTH) si

trova al minimo (MIN.).

÷ Provvedere.

÷ Disporre il selettore di ingresso in

corrispondenza del dispositivo in corso di uso.

÷ Controllare e provvedere.

÷ Pulirli e ricollegarli
÷ Predisporlo ad un livello adeguato.

÷ Predisporlo ad un livello adeguato.

÷ Regolare il comando TRIM in modo che il livello

di ingresso, visualizzato sul misuratore del livello
dei picchi, rimanga nelle vicinanze di 0 dB.

÷ Predisporli correttamente, in corrispondenza

della sorgente di dissolvenza incrociata prevista.

÷ Attivarlo.
÷ Il mixer ed il lettore CD usato in combinazione

devono essere collegati tramite il cavo di
comando.

÷ Selezionare correttamente il canale al quale si

vogliono applicare gli effetti.

÷ Regolarlo adeguatamente.

Il suono del dispositivo
esterno di creazione degli
effetti risulta distorto.

Non si riesce ad effettuare la
misurazione delle BPM.
O i valori delle BPM misurati
sembrano strani.

I valori delle BPM misurati
sono diversi da quelli indicati
sul CD.

Non si riesce ad utilizzare il
terminale di ingresso PHONO
4 del CH-4.

Non si riesce ad applicare la
funzione di missaggio degli
effetti.

÷ Il livello di ingresso dal dispositivo generatore di

effetti esterno è troppo alto.

÷ Il livello di ingresso è troppo alto o troppo basso.

÷ In certi casi, a seconda del tipo di musica, la

misurazione delle BPM può non essere
possibile.

÷ A causa di differenze nei metodi di misurazione

delle BPM, i valori indicati possono essere
leggermente diversi.

÷ È stato collegato un microfono alla pressa MIC

3.

÷ Gli interruttori ASSIGN A e ASSIGN B sono

entrambi predisposti sullo stesso canale.

÷ Gli interruttori ASSIGN A e ASSIGN B sono

entrambi predisposti sulla posizione THRU.

÷ Abbassarlo, oppure regolare opportunamente il

comando PARAMETER 2 (LEVEL/DEPTH).

÷ Agire opportunamente sul comando TRIM in

modo che il livello di ingresso indicato dal
misuratore dei picchi si trovi nelle vicinanze di 0
dB.

÷ Regolare il livello di ingresso agli altri canali in

modo che si trovi intorno a 0 dB.

÷ Agire sul tasto TAP e predisporre le BPM

manualmente.

÷ Non si tratta di un problema.

÷ Staccarlo.

÷ Predisporre gli interruttori ASSIGN A e B su

canali diversi (da 1 a 4 ).

÷ Predisporre gli interruttori ASSIGN A e B su

canali diversi (da 1 a 4 ).

L’elettricità statica, o altre interferenze esterne, possono causare disfunzioni dell’apparecchio. Per ripristinare il funzionamento normale,
disattivare l’apparecchio, attendere brevemente, e riattivarlo.

78

78

<DRB1315>

<DRB1315>
Ge/It

It

TECHNISCHE DATEN DATI TECNICI

Audiodaten

Eingänge (Eingangspegel/-impedanz)

LINE 1 bis 7 ................................. –14 dBV (200 mV)/22 kΩ

PHONO 1 bis 4 ................................ –54 dBV (2 mV)/47 kΩ

MIC 1 ................................................. –54 dBV (2 mV)/3 kΩ

MIC 2, 3 ............................................. –60 dBV (1 mV)/3 kΩ

RETURN ...................................... –14 dBV (200 mV)/22 kΩ

Ausgänge (Ausgangspegel/-impedanz)

MASTER OUT 1 (Cinchbuchsen) ............. 0 dBV (1 V)/1 kΩ

MASTER OUT 2 (XLR-Buchsen) ...... 4 dBm (1,23 V)/600 Ω

REC OUT (Cinchbuchsen) .....................–10 dBV (1 V)/1 kΩ

BOOTH MONITOR ................................... 0 dBV (1 V)/1 kΩ

SEND .....................................................–14 dBV (1 V)/1 kΩ

PHONES ................................................... 0 dBV (1 V)/22 Ω

DIGITAL OUT 1 (Koaxialbuchse) ........................ 0,5 V/75 Ω

DIGITAL OUT 2 (Koaxialbuchse) ........................ 0,5 V/75 Ω

Frequenzgang

LINE/MIC .................................................. 20 Hz bis 20 kHz

PHONO (RIAA-Kurve) ............................... 20 Hz bis 20 kHz

Signal-Rauschabstand

LINE ..................................... 87 dB (Effekte ausgeschaltet)

PHONO.......................................................................77 dB

MIC .............................................................................69 dB

Gesamtklirrfaktor

LINE/PHONO ........................................ weniger als 0,02 %

Übersprechen (1 kHz) .....................................mehr als 70 dB

Kanal-Equalizer (LINE/PHONO/MIC 3)

HI ................................................................ +12 dB, –26 dB

MID ............................................................. +12 dB, –26 dB

LOW ........................................................... +12 dB, –26 dB

Mikrofon-Equalizer (MIC 1, 2)

TREBLE ...................................................... +12 dB, –12 dB

BASS .......................................................... +12 dB, –12 dB

Eingebaute Effekte

DELAY und ECHO ................................. 1 ms bis 3.500 ms

PAN, TRANS, FILTER und FLANGER .. 10 ms bis 16.000 ms

REVERB ....................................................... 1 % bis 100 %

PITCH ........................................................ 0 % bis ±100 %

Sezione audio

Terminali di ingresso (livello e impedenza di ingresso)

LINE da 1 a 7 ........................... –14 dBV (a 200 mV), 22 kΩ

PHONO da 1 a 4 .......................... –54 dBV (a 2 mV), 47 kΩ

MIC 1 ............................................. –54 dBV (a 2 mV), 3 kΩ

MIC 2 e 3 ....................................... –60 dBV (a 1 mV), 3 kΩ

RETURN .................................. –14 dBV (a 200 mV), 22 kΩ

Terminali di uscita (livello e impedenza di uscita)

MASTER OUT 1 (RCA) ......................... 0 dBV (a 1 V), 1 kΩ

MASTER OUT 2 (XLR)................... 4 dBm (a 1,23 V) 600 Ω

REC OUT (RCA) ................................. –10 dBV (a 1 V), 1 kΩ

BOOHT MONITOR ............................... 0 dBV (a 1 V), 1 kΩ

SEND .................................................–14 dBV (a 1 V), 1 kΩ

PHONES ............................................... 0 dBV (a 1 V), 22 Ω

DIGITAL OUT 1 (COAXIAL) ............................... 0,5 V, 75 Ω

DIGITAL OUT 2 (COAXIAL) ............................... 0,5 V, 75 Ω

Caratteristiche delle frequenze

LINE/MIC ................................................ da 20 Hz a 20 kHz

PHONO (RIAA) ....................................... da 20 Hz a 20 kHz

Rapporto segnale/rumore

LINE ......................................... 87 dB (ad effetti disattivati)

PHONO.......................................................................77 dB

MIC .............................................................................69 dB

Rapporto di distorsione armonica totale

LINE/PHONO ....................................... inferiore allo 0,02%

Rapporto di incrocio (a 1 kHz) ............................... oltre 70 dB

Equalizzatore dei canali (per LINE, PHONO e MIC 3)

Gamma alta (HI)................................... da +12 dB a –26 dB

Gamma media (MID) ........................... da +12 dB a –26 dB

Gamma bassa (LOW) .......................... da +12 dB a –26 dB

Equalizzatore dei canali (per MIC 1 e 2)

Alte frequenze (TREBLE) .................... da +12 dB a –12 dB

Basse frequenze (BASS) ..................... da +12 dB a –12 dB

Dispositivo di generazione degli effetti

DELAY e ECHO .......................................... da 1 a 3500 ms

PAN, TRANS, FILTER e FLANGER ........... da 10 a 16000 ms

REVERB ....................................................... da 1% a 100%

PITCH ........................................................... da 0 a ±100%

Deutsch

Italiano

Anschlussdaten usw.

Stromversorgung ........... 220-240 V Netzspannung, 50/60 Hz

Leistungsaufnahme ....................................................... 48 W

Betriebstemperatur .......................................... 5 °C bis 35 °C

Betriebsluftfeuchtigkeit ................5 % bis 85 % rel. Feuchte

Außenabmessungen ............ 482 (B) x 220 (T) x 107 (H) mm

Masse ........................................................................... 7,1 kg

Mitgeliefertes Zubehör

÷ Kurzschluss-Cinchstecker ................................................. 2

÷ Bedienungsanleitung......................................................... 1

Änderungen der technischen Daten und äußeren Aufmachung
bleiben im Sinne der ständigen Produktverbesserung jederzeit
vorbehalten.

Veröffentlicht von Pioneer Corporation.
Urheberrechtlich geschützt © 2001 Pioneer Corporation.
Alle Rechte vorbehalten.

Sezione elettrica, ed altro

Alimentazione ......... a corrente alternata a 220-240 V, 50/60 Hz

Consumo ......................................................................... 48 W

Gamma delle temperature utili per il funzionamento

.................................................................. da +5° a + 35 ° C

Gamma dell’umidità utile per il funzionamento ..dal 5% all’85%

Dimensioni esterne ..... 482 (largh.) x 220 (prof.) x 107 (alt.) mm

Peso ............................................................................... 7,1 kg

Accessori

÷ Spine per corto circuito ..................................................... 2

÷ Istruzioni per l’uso ............................................................. 1

A seguito di continui miglioramenti del prodotto, i dati tecnici e
l’aspetto dell’apparecchio possono subire modifiche senza
preavviso.

Pubblicato da Pioneer Corporation.
Copyright © 2001 Pioneer Corporation.
Tutti i diritti riservati.

79

<DRB1315>

Ge/It

Plaats van gebruik H045 Du

Temperatuur en vochtigheidsgraad op de plaats van gebruik:
+5˚C – +35˚C (+41˚F – +95˚F); minder dan 85 %RH (ventilatie niet
geblokkeerd)
Niet installeren op de volgende plaatsen:
÷ Onder rechtstreekse zonnestraling of onder sterke kunstmatige

belichting

÷ Bij hoge vochtigheidsgraad of op een slecht verluchte plaats

VENTILATIE: Zorg dat u bij het installeren van dit toestel rondom

wat vrije ruimte laat voor de ventilatie (tenminste 5 cm achter en
3 cm aan weerskanten van het toestel).

WAARSCHUWING: Spleten en openingen in het omhulsel

dienen voor ventilatie en een gepast gebruik van het product,
alsook om het te beschutten voor oververhitting. Om het te
beschermen tegen vuur mogen deze openingen nooit afgesloten
of bedekt worden met voorwerpen zoals dagbladen, tafellakens,
gordijnen, enz. Plaats het toestel ook nooit op een dik tapijt, op
een bed, sofa of om het even welk zacht en dik materiaal.

Condiciones de Funcionamiento H045 Sp

Temperatura y humedad ambiental durante el funcionamiento:
+5˚C – +35˚C (+41˚F – +95˚F); menos de 85%RH (aperturas de
aireación no obstruidas)
No instalar en los siguientes lugares:

÷ lugar expuesto a la luz directa del sol o a fuerte luz artificial
÷ lugar expuesto a alta humedad, o lugar poco aireado

VENTILACION: Cuando se instala esta unidad, asegúrese de

dejar espacio alrededor de la unidad para proporcionar
ventilación y mejorar así la radiación del calor (por lo menos 5
cm en la parte trasera y 3 cm de cada lado).

ADVERTENCIA: Las rendijas en el aparato es necesario para la

ventilacíon para permitir el funcionamento del producto y para
proteger este de sobrecalentamiento, para evitar incendio. Las
rendijas no deberían ser nunca cubiertas con objectos, como
periódicos, manteles, tiendas, etc. Tambiém no poner el aparato
sobre alfombra espesa, cama, sofá o construción de pila espesa.

INHOUDSOPGAVE ÍNDICE

TOEBEHOREN CONTROLEREN ............................... 81

EIGENSCHAPPEN .................................................... 81

WAARSCHUWINGEN I.V.M. HET GEBRUIK .......... 82

Installatieplek ................................................................. 82

Condensatie ................................................................... 82

Het toestel schoonmaken .............................................. 82

Opstelling van de DJM-3000 in een EIA-rek ................... 82

AANSLUITINGEN ..................................................... 83

BENAMING EN FUNCTIE VAN DE

BEDIENINGSORGANEN .......................................... 86

DE EFFECT-FUNCTIES GEBRUIKEN .......................... 92

Eigenschappen van de verschillende effectors ............... 92

Vertragings-, echo-, auto pan-, auto trans-,

filter en flanger-bewerkingen .......................................... 95

Nagalm en toonhoogtewijziging ..................................... 98

Gebruik van een externe effector ................................. 100

BPM-WAARDE METEN .......................................... 101

Gebruik van de AUTO BPM functie voor het meten

van de BPM-waarde ..................................................... 101

Gebruik van de handbedieningsfunctie voor het meten

van de BPM-waarde ..................................................... 102

GEBRUIK VAN DE FADERSTARTFUNCTIE ........... 104

Via de kanaalfader starten ............................................ 106

Via de kruisfader starten ............................................... 107

GEBRUIK VAN DE EFFECT-MENGFUNCTIE ......... 108

Beschikbare effect-mengfuncties ................................. 108

Kiezen van de effect-mengfunctie ................................ 110

Effect-mengfaderfunctie .............................................. 112

Automatische effect-mengfunctie ................................ 113

ZELF STORINGEN VERHELPEN ............................ 115

TECHNISCHE GEGEVENS ..................................... 117

80

<DRB1315>
Du/Sp

COMPROBACIÓN DE LOS ACCESORIOS ............... 81

CARACTERÍSTICAS .................................................. 81

PRECAUCIONES PARA LA MANIPULACIÓN .......... 82

Situación ........................................................................ 82

Condensación ................................................................ 82

Limpieza de la unidad ..................................................... 82

Instalación de la DJM-3000 en un bastidor EIA ............... 82

CONEXIONES ........................................................... 83

NOMBRES DE CONTROLES Y SUS FUNCIONES ... 86
UTILIZACIÓN DE LAS FUNCIONES

DE EFECTOS ............................................................. 92

Características de las diversas unidades de efectos ....... 92

Operaciones de retardo, eco, panoramización automática,

transposición automática, filtro, y flanger ........................... 95

Operaciones de reverberación y de desplazamiento

del tono .......................................................................... 98

Empleo de una unidad de efectos externos .................. 100

MEDICIÓN DE BPM ................................................ 101

Utilización del modo automático para efectuar la

medición de BPM......................................................... 101

Utilización del modo manual para efectuar la medición

de BPM........................................................................ 102

UTILIZACIÓN DE LA FUNCIÓN DE INICIO

CON FUNDIDO ....................................................... 104

Inicio con fundido de canal ........................................... 106

Inicio con fundido transversal ....................................... 107

UTILIZACIÓN DE LA FUNCIÓN DE MEZCLA DE

EFECTOS ................................................................ 108

Características de la mezcla de efectos ........................ 108

Selección de la función de mezcla de efectos .............. 110

Modo de fundido de mezcla de efectos ....................... 112

Modo automático de mezcla de efectos ....................... 113

SOLUCIÓN DE PROBLEMAS ................................. 116

ESPECIFICACIONES ............................................... 117

Hartelijk dank voor de aanschaf van dit Pioneer produkt. Lees
de gebruiksaanwijzing aandachtig door zodat u het apparaat
op de juiste wijze kunt bedienen. Bewaar de gebruiksaanwijzing
voor het geval u deze in de toekomst nogmaals nodig heeft.
Het is mogelijk dat in bepaalde landen of gebieden de uitvoering
van de netstekker en het stopkontakt verschilt van hetgeen in
deze gebuiksaanwijzing is afgebeeld. De aansluitmethode en

bediening zijn in dergelijke gevallen echter precies hetzelfde.

K015 Du

Enhorabuena por la adquisición de este producto Pioneer.
Lea completamente este manual de instrucciones para aprender
a operar correctamente el aparato. Después de haber terminado
la lectura de las instrucciones, guarde el manual en un lugar
seguro para poderlo consultar en el futuro.
En algunos países o regiones, la forma de la clavija de
alimentación y del enchufe de corriente pueden ser diferentes
de la mostrada en las ilustraciones de explicación. Sin embargo,

el método de conexión y operación del aparato es el mismo.

K015 Sp

COMPROBACIÓN DE LOS

TOEBEHOREN CONTROLEREN

÷ 2 kortsluitpluggen

Deze pluggen worden in de PHONO 4 aansluitingen
gestoken.

÷ Gebruiksaanwijzing

EIGENSCHAPPEN

Effect-mengfuncties

Omschakelen tussen de drie verschillende effect-mengfuncties
(ECHO, ZIP, ROLL) gebeurt op eenvoudige wijze door bediening
van de kruisfader-schuifregelaar of door indrdukken van de
effect-selectie/startschakelaars.

BPM-teller

De automatische BPM-teller maakt het tempo van de muziek
zichtbaar.

Piekniveaumeter

De meegeleverde piekniveaumeter is voorzien van 11-bit­controlelampjes voor ieder kanaal.

Faderstart/stop

De cd-speler kan worden gestart en gestopt door eenvoudig het
niveau van de kruisfader of de kanaalfader te verhogen of te
verlagen. (Deze functie kan alleen worden gebruikt wanneer
Pioneer cd-spelers uit de serie CMX-3000, CMX-5000, CDJ­1000, CDJ-100S, CDJ-500S of CDJ-500 II werden aangesloten.)

3-bandequalizer en stopzetfunctie

Deze 3-bandequalizer stemt overeen met de kanalen HI, MID en
LOW. Het dempingniveau fungeert ook als stopzetfunctie en
kan het niveau naar –26 dB terugbrengen.

Veelsoortige effecten

Zowel interne als externe effecten kunnen op alle kanalen, op de
microfoon en op het eindgeluid worden toegepast.
Allerlei effecten zijn mogelijk, zoals vertraging, echo, auto pan,
auto trans, filter, flanger, nagalm en toonhoogtewijziging.

Groot aantal ingangs- en uitgangs­aansluitingen

Deze DJ-mixer is voorzien van 4 (+3*) LINE ingangen, 4 PHONO
(alleen voor MM) ingangen en 2 (+1*) MIC ingangen, voor een
totaal van 10 ingangen. In aanvulling op de 2 hoofduitgangslijnen
(een ervan is geschikt voor de professionele XLR functie) zijn er
diverse andere onafhankelijke uitgangen, zoals een
cabinemonitor-uitgang, een opname-uitgang en twee digitale
uitgangen. Tevens zijn er SEND/RETURN aansluitingen voor het
aansluiten van externe effect-apparaten.
* Deze extra aansluitingen kunnen optioneel worden

ingeschakeld vanaf de PHONO ingang zodat het
aangegeven totaal wordt verkregen.

ACCESORIOS

÷ 2 clavijas cortocircuitadoras

Se insertan en los terminales PHONO 4.

÷ Manual de instrucciones

CARACTERÍSTICAS

Mezcla de efectos

El cambio entre tres tipos de mezcla de efectos (ECHO, ZIP,
ROLL) puede efectuarse con facilidad simplemente
accionando la palanca de fundido transversal, o presionando el
selector de efectos/inicio.

Contador de BPM

El contador automático de BPM hace visible de una ojeada el
tempo de la música.

Medidor del nivel pico

El medidor del nivel pico incorporado está provisto de
indicadores LED de 11 bitios para todos los canales.

Inicio/parada de fundido

El reproductor de CD puede iniciarse o detenerse simplemente
incrementando o reduciendo el nivel del fundido transversal o
fundido de canales. (Esta función sólo puede utilizarse cuando
se tiene conectado el reproductor de CD Pioneer de las series
CMX-3000, CMX-5000, CDJ-1000, CDJ-100S, CDJ-500S o CDJ­500 II.)

Ecualizador y debilitador de 3 bandas

Este ecualizador de 3 bandas corresponde a los canales de
frecuencias altas (HI), medias (MID), y bajas (LOW). El nivel de
atenuación sirve también como función de debilitación. que
puede reducir el nivel hasta –26 dB.

Variedad de efectos

Es posible aplicar efectos externos e internos a todos los
canales, micrófono, y a la unidad principal.
Pueden utilizarse una amplia variedad de efectos, como por
ejemplo el de retardo, eco, panoramización automática,
transferencia automática, filtro, flanger, reverberación, y
desplazamiento de tono.

Gama completa de funciones de entrada y
de salida

Esta consola de mezcla DJ está provista de 4 (+3*) entradas de
línea (LINE), 4 entradas de giradiscos (MM exclusivas)
(PHONO), y 2 (+1*) entradas de micrófono (MIC), totalizando un
total de 10 entradas. Además de las 2 líneas de salida principal
(una es compatible con el modo XLR de grado profesional), se
incorporan varias salidas independientes, incluyendo la salida de
monitor de cabina, salida de grabación, y dos salidas digitales.
También se incorporan las tomas de transmisión/retorno (SEND/
RETURN) para la conexión de unidades externas.
* Estos conectores adicionales pueden conmutarse desde la

entrada PHONO para completar el total.

<DRB1315>

81

Du/Sp

Nederlands

Español

WAARSCHUWINGEN I.V.M.

PRECAUCIONES PARA LA

HET GEBRUIK

Installatieplek

Installeer het toestel in een goed verluchte ruimte, waar het
niet aan hoge temperaturen of vocht wordt blootgesteld.

÷ Installeer het toestel niet in een ruimte die aan directe

zonnestralen is blootgesteld, of naast kachels of radiators. De
buitenkant en de interne bestanddelen kunnen door te grote
hitte worden beschadigd. De installatie van het toestel in een
vochtige of stoffige omgeving kan ook stoornissen of
ongelukken tot gevolg hebben. (Vermijd plaatsing naast
fornuizen, etc. waar het toestel aan vette dampen, stoom of
hitte zou kunnen worden blootgesteld.)

÷ Wanneer het toestel in een koffer of in een DJ-cabine wordt

gebruikt, moet het van de wanden worden verwijderd om de
warmteuitstraling te bevorderen.

Condensatie

Wanneer het toestel van een koude omgeving naar een warme
kamer wordt overgeplaatst of wanneer de kamertemperatuur
plots stijgt, kan er binnenin condensatie worden gevormd, zodat
het toestel niet meer optimaal functioneert. In dergelijke
gevallen moet u het toestel ongeveer een uur laten staan of de
kamertemperatuur geleidelijk opvoeren.

MANIPULACIÓN

Situación

Instale la unidad en un lugar bien ventilado donde no quede
expuesta a altas temperaturas ni a humedad.

÷ No instale la unidad en lugares expuestos a los rayos directos

del sol, ni cerca de estufas o radiadores. El calor excesivo
puede afectar adversamente el exterior y los componentes
internos de la unidad. Su instalación en un lugar húmedo o
polvoriento también puede producir mal funcionamiento o un
accidente. (No la instale cerca de fogones, etc. donde pueda
quedar expuesta a humo de aceite, valor, o calor.)

÷ Cuando se emplea la unidad dentro de un estuche para el

transporte o de una cabina de DJ, sepárela de las paredes o de
otros equipos para mejorar la disipación del calor.

Condensación

Cuando se traslada la unidad desde un lugar frío a una sala
cálida, o cuando la temperatura de la sala aumenta rápidamente,
puede formarse condensación de humedad en el interior, y la
unidad puede resultar incapaz de funcionar como debiera. En
casos como éstos, deje la unidad sin desplazarla durante
aproximadamente una hora, o deje que la temperatura de la sala
suba gradualmente.

Het toestel schoonmaken

÷ Gebruik een poetsdoek om het stof en het vuil weg te nemen.
÷ Wanneer de buitenkant erg vuil is, kunt u deze met een in een

neutraal, met vijf à zes keer zoveel water verdund
reinigingsmiddel gedrenkte en goed uitgewrongen zachte
doek schoonmaken en eindigen met een droge doek. Gebruik
geen meubelwas of vlekkenmiddelen.

÷ Gebruik nooit verdunners, benzeen, insecticiden of andere

chemische producten op of in de buurt van dit toestel, want
deze tasten de buitenkant aan.

Opstelling van de DJM-3000 in een EIA-rek

De schroefgaten in het voorpaneel van de DJM-3000 dienen om
het apparaat in een 19-inch EIA-rek te bevestigen.
÷ Bevestig het apparaat met schroeven van de juiste maat in

het rek (deze schroeven worden niet bijgeleverd).

Opmerkingen

÷ Zet dit apparaat nooit op een eindversterker aangezien de

warmte van de versterker het apparaat zou kunnen
beschadigen. Wanneer het apparaat bovenop een
eindversterker staat, kunnen ook amateurradiosignalen of
andere soorten interferentiesignalen opgepikt worden.

÷ Verwijder het apparaat altijd uit het rek voordat u het

apparaat gaat vervoeren of verzenden.

÷ Wees voorzichtig bij het verplaatsen van het apparaat

wanneer dit zich nog in het rek bevindt, om te voorkomen
dat het apparaat aan schokken of trillingen wordt
blootgesteld.

Limpieza de la unidad

÷ Emplee un paño de limpieza para sacar el polvo y la suciedad.
÷ Cuando las superficies estén muy sucias, frótelas con un paño

suave humedecido en una solución de detergente neutro
diluido en cinco o seis partes de agua, bien escurrido, y luego
frote de nuevo con un paño seco. No emplee ceras ni
limpiadores de muebles.

÷ No emplee nunca disolventes, bencina, pulverizadores de

insecticidas ni otros productos químicos sobre esta unidad ni
cerca de la misma, porque pueden causar corrosión en las
superficies.

Instalación de la DJM-3000 en un bastidor
EIA

Los orificios para tornillos del panel frontal de la DJM-3000
están diseñados para montar la unidad en un bastidor EIA de
19 pulgadas.
÷ Monte la unidad en el bastidor empleando unos tornillos

del tamaño apropiado (los tornillos no se suministran con la
unidad).

Notas:

÷ No ponga nunca esta unidad directamente encima de un

amplificador de potencia, porque el calor emitido por el
amplificador podría ocasionar daños en la unidad. Si se
pone la unidad directamente encima de un amplificador de
potencia, también es posible que se capten señales de
radio u otros tipos de interferencias.

÷ Antes de transportar la unidad, siempre deberá des-

montarla del bastidor.

÷ Cuando deba mover la unidad mientras está montada en el

bastidor, tenga mucho cuidado para que no reciba ningún
golpe ni quede sometida a vibraciones.

82

<DRB1315>
Du/Sp

AANSLUITINGEN

CONEXIONES

Schakel alle apparaten uit en trek het netsnoer uit het
stopcontact voordat u aansluitingen maakt of deze wijzigt.

1. Aansluiten van apparatuur op de
ingangen

RETURN

[B]
CDJ-1000 /
CDJ-100S /
CDJ-500S /
CDJ-500II

3 COLD
1 GND
2 HOT

MASTER OUT 2

R

MASTER OUT 2

L

BOOTHMASTER

OUT 1 MONITOR

L

R

BOOTHMASTER

OUT 1 MONITOR

TALK OVER

MASTER

[A]
CDJ-1000 /
CDJ-100S /
CDJ-500S /
CDJ-500II

SEND

RL

(MONO)

SEND

DIGITAL OUT

RL

RLR

RETURN

L

REC OUT

(MONO)

LR12

LEVEL

LEVEL

ATT.

Antes de conectar o de cambiar las conexiones entre las
unidades, asegúrese primero de desconectar el interruptor de la
alimentación y de desenchufar el cable de la alimentación de la
toma de corriente.

1. Conexión del equipo de entrada

CMX-3000 / CMX-5000

[A] [B]

R L

PHONO 4

CH -4

SIGNAL

GND

R L

CH -2

PHONO 2

/ LINE 4

LINE 3

L

LINEPHONO

R

PHONO 2

LINE 3

CH -2

R L

CH -3

LINE 7PHONO 4

L

R

LINE 7

CH -4

PHONO 3

LINE 5

/ LINE 6

L

LINEPHONO

R

PHONO 3

LINE 5

/ LINE 6

CH -3

R L

CH -1

PHONO 1

LINE 1

/ LINE 2

L

LINEPHONO

R

PHONO 1

CONTROLCONTROLCONTROLCONTROL LINE 1

/ LINE 2/ LINE 4

MIC 2MIC 3CH-4CH-1

DJM-3000

Naar een stopcontact
Enchúfelo a una toma de corriente

(PHONO 4 kan niet gebruikt worden
wanneer MIC 3 wordt gebruikt)
(PHONO 4 no puede utilizarse cuando se
emplea MIC 3)

Wanneer u een analoge platenspeler aansluit op de CH-4
PHONO 4 aansluitingen, moet u eerst de kortsluitpluggen (2) uit
de aansluitingen verwijderen.
De kortsluitpluggen zijn bedoeld om eventuele ruis te
verminderen wanneer er geen analoge platenspeler op de
PHONO 4 aansluitingen is aangesloten, zodat een optimale
geluidskwaliteit kan worden verkregen. Bewaar de
kortsluitpluggen nadat u deze hebt losgemaakt en breng ze
weer op de oorspronkelijke plaatsen aan wanneer de
platenspeler van het apparaat wordt losgemaakt.

*1 Sluit hierop de aarddraad van de analoge platenspeler aan.

Deze aansluiting is uitsluitend bedoeld als aardcontact voor
een analoge platenspeler. Het is geen veiligheidsaarde.

*2 Als u het apparaat gebruikt in combinatie met de afzonderlijk

verkrijgbare CMX-3000, CMX-5000, CDJ-1000, CDJ-100S,
CDJ-500S of CDJ-500

II aangesloten op de LINE

aansluitingen, kunt u de faderstartfunctie gebruiken
wanneer het apparaat en de CD-speler met een
bedieningssignaalsnoer met elkaar zijn verbonden.

Platenspeler 3

Giradiscos 3

R L

R L

Cassettedeck enz.

Grabadora de casetes, etc.

Cuando conecte un giradiscos analógico a los conectores CH-4
PHONO 4, desenchufe primero las clavijas cortocircuitadoras (2)
de las tomas. Las clavijas cortocircuitadoras están provistas para
reducir el ruido residual que puede producirse cuando no se ha
conectado ningún giradiscos a las tomas PHONO 4, con el fin de
conseguir un sonido de la más alta calidad posible. Después de
desenchufar las clavijas cortocircuitadoras, guárdelas en un
lugar seguro, y vuélvalas a conectar en sus tomas originales
cuando no tenga físicamente conectado un giradiscos
analógico.
*1 Conecte el cable para la toma de tierra del giradiscos

analógico. Este terminal es exclusivo para un giradiscos
analógico y no es una toma de tierra de seguridad.

*2 Si emplea la unidad con los dispositivos de las series CMX-

3000, CMX-5000, CDJ-1000, CDJ-500S, o CDJ-500
conectados, vendidos por separado, conectados a los
terminales LINE, la función de inicio de fundido podrá
utilizarse si la unidad y el reproductor de CD están
conectados mediante un cable de control.

R L

Platenspeler 2

Giradiscos 2

R L

Platenspeler 1

Giradiscos 1

Nederlands

Español

II

83

<DRB1315>

Du/Sp

AANSLUITINGEN

CONEXIONES

*3 Aangezien de PHONO ingangsaansluitingen van het

apparaat uitsluitend bedoeld zijn voor MM, mag u alleen een
MM-type element in de aangesloten platenspeler
gebruiken.

*4 Wanneer een cassettedeck wordt aangesloten, zet u de

PHONO/LINE schakelaar op LINE.

*5 Wanneer een analoge platenspeler wordt aangesloten,

zet u de PHONO/LINE schakelaar op PHONO.

Aansluiten van de audiosnoeren

Gebruik snoeren met rode en witte stekkers.
Steek de witte stekker in de “L” aansluitbus en de rode
stekker in de “R” aansluitbus. Zorg dat u de stekkers volledig
in de aansluitbussen steekt.

Witte stekker

L

Rode stekker

R

2. Aansluiten van uitgangsapparatuur,
microfoons enz.

Microfoon 1
Micrófono 1

DJM-3000

*3 Puesto que los terminales de entrada PHONO de la unidad

son exclusivos para MM, emplee cápsulas fonocaptoras del
tipo MM en el giradiscos analógico conectado.

*4 Cuando conecte una grabadora de casetes, ajuste el

selector PHONO/LINE en la posición LINE.

*5 Cuando conecte un giradiscos analógico, ajuste el

selector PHONO/LINE en la posición PHONO.

Conexión de los cables de audio

Utilice los cables que tienen clavijas rojas y blancas.
Conecte las clavijas blancas a “L” y las clavijas rojas a “R”.
Asegúrese de insertar las clavijas a fondo por completo.

Clavija blanca

L

Clavija roja

R

2. Conexión de las tomas de salida,
micrófonos, etc.

Hoofdtelefoon
Auriculares

Unidad de efectos

CD-recorder enz.

Grabadora de discos

84

CD, etc.

<DRB1315>
Du/Sp

Externe effector

externos

SEND

RL

(MONO)

SEND

DIGITAL OUT

Eindversterker

(Geschikt voor XLR invoer)

Amplificador de potencia

(compatible con la entrada XLR)

3 COLD

1 GND

2 HOT

MASTER OUT 2

L

R

MASTER OUT 2

Zie de onderstaande afbeelding voor de
polariteit van de XLR aansluiting.

RLR

RETURN

RL

(MONO)

L

LR12

REC OUT

R L

RETURN

La polaridad del terminal XLR es como se
muestra en la ilustración de abajo.

Cassettedeck enz.

Grabadora de casete, etc.

Eindversterker

(Geschikt voor RCA invoer)

Amplificador de potencia

(compatible con la entrada RCA)

RLR L

BOOTHMASTER

OUT 1 MONITOR

L

R

BOOTHMASTER

OUT 1 MONITOR

2

1

3

CH -4

LINE 7PHONO 4

LEVEL

MASTER

LEVEL

ATT.

L

R

TALK OVER

SPANNING (+)
ACTIVA (+)

NEUTRAAL (–)
PASIVA (–)

AARDE
TIERRA

Eindversterker

(Voor cabinemonitor)

Amplificador de potencia

(para monitor de la cabina)

DJM-3000

CH -1

PHONO 1

/ LINE 2

LINEPHONO

PHONO 1PHONO 2

/ LINE 2/ LINE 4

SIGNAL

GND

CH -2

PHONO 2

LINE 3

/ LINE 4

L

LINEPHONO

R

CH -3

PHONO 3

LINE 5

/ LINE 6

L

LINEPHONO

R
PHONO 3PHONO 4
/ LINE 6

MIC 3 (CH-4 PHONO 4 kan niet worden

gebruikt wanneer er een microfoon
op MIC 3 is aangesloten.)

MIC 3 (CH-4 PHONO 4 no puede utilizarse

cuando se haya conectado un
micrófono a MIC 3.)

Microfoon 2
Micrófono 2

LINE 1

L

R

CONTROLCONTROLCONTROLCONTROL LINE 1LINE 3LINE 5LINE 7

MIC 2MIC 3CH-4CH -1CH -2CH - 3CH -4

AANSLUITINGEN CONEXIONES

*6 MASTER LEVEL ATT.

(Verzwakkingsregelaar voor hoofduitgangsniveau)
Met deze regelaar kan het hoofduitgangsniveau worden
verlaagd om de versterkers en luidsprekers tegen een te
hoog ingangssignaal te beveiligen.
(Verzwakking: –∞ tot 0 dB)

*7 Gebruik deze aansluiting als u een ander apparaat wilt

gebruiken om het geluid bij te regelen.
SEND (uitgang):
Verbind deze aansluiting met de ingang van de externe
effector.
Bij gebruik van een effector met een mono-ingang moet
deze op de L aansluitbus worden aangesloten. De
effector ontvangt dan gemengd geluid van L en R.
RETURN (ingang):
Verbind deze aansluiting met de uitgang van de externe
effector.
Bij gebruik van een effector met een mono-uitgang moet
deze op de L aansluitbus worden aangesloten. De
signalen van de effector worden dan naar beide kanalen L
en R gestuurd.

*8 REC OUT

Stuurt hetzelfde uitgangsgeluid uit als de hoofduitgang,
maar dit geluid is niet beïnvloed door de MASTER
faderschuifregelaar, de MASTER BALANCE regelaar en
de MONO/STEREO keuzeschakelaar.

*9 TALK OVER LEVEL verzwakkingsregelaar

Voor het verzwakken van het geluidsniveau van andere
bronnen dan MIC 1 en 2 wanneer de MIC schakelaar in de
TALK OVER stand staat (bereik: –4 tot –20 dB).

*10

MIC 1

Geschikt voor microfoons met XLR of PHONE type
stekkers.

*11

DIGITAL OUT

Stuurt hetzelfde bronsignaal uit als de hoofduitgang.
Het uitgangsniveau wordt niet beïnvloed door de
MASTER LEVEL ATT. regelaar. (*6)

*6 MASTER LEVEL ATT.

(Control de atenuación del nivel de salida principal)
Este control se utiliza para reducir el nivel de salida con el
fin de proteger los amplificadores y altavoces conectados
contra entradas excesivas.
(Atenuación: –∞ a 0 dB)

*7 Efectúe esta conexión su desea emplear otro dispositivo

para ajustar la calidad del sonido.
SEND (salida):
Conecte estas tomas al terminal de entrada de la unidad
de efectos externos.
Cuando utilice una unidad de efectos de entrada
monofónica, conéctela a la salida del canal L. La unidad de
efectos recibirá el sonido mezclado de los canales
derecho e izquierdo (LR).
RETURN (entrada):
Conecte estas tomas al terminal de salida de la unidad de
efectos externos.
Cuando utilice una unidad de efectos de salida
monofónica, conéctela a la salida del canal L. Las señales
de la unidad de efectos entrarán a los canales derecho e
izquierdo (L y R).

*8 REC OUT (salida de grabación)

Emite el sonido a la misma fuente de salida que la salida
principal, sin que la palanca de fundido MASTER, el
control MASTER BALANCE y el interruptor MONO/
STEREO influya para nada.

*9 TALK OVER LEVEL

(control de atenuación del nivel de voz)
Atenúa el nivel del sonido de fuentes que no son MIC 1 y
2 cuando se ha ajustado el selector MIC en la posición
TALK OVER (margen: –4 a –20 dB).

*10

MIC 1

Es compatible con micrófonos clavijas de los tipos XLR y
PHONE.

*11

DIGITAL OUT

Emite la misma fuente que la salida principal.
El nivel de salida no se ve afectado por el control MASTER
LEVEL ATT. (*6)

85

<DRB1315>

Du/Sp

Nederlands

Español

BENAMING EN FUNCTIE VAN

NOMBRES DE CONTROLES

DE BEDIENINGSORGANEN

Bedieningspaneel

¥ø π[

~

!

9

0

-

7

===

1

2

3

4

5

6

8

7

7

88

9

0

-

~

!

~

!

9

0

-

8

=

7

Y SUS FUNCIONES

Panel de control

#

$

@

Ÿ

•

^

∞

¶

§

–

≠

ª

⁄

¤
‹

º

›

fi

9

0

-

~

! %

“
«

&

]

*

(

)

_+ ™¡ £¢

¥ MIC (microfoonregelaars)

1 MIC 1 ingangsaansluiting

Sluit hierop een microfoon aan voorzien van een XLR of PHONE
type stekker.

2 TREBLE regelaar

Voor het instellen van de hoge tonen van microfoon 1 en 2.
In de middenstand (klikstand) is er geen bijregeling.
Draai de regelaar naar rechts om de hoge tonen te versterken
(tot +12 dB) en naar links om de hoge tonen te verzwakken (tot
–12 dB).

3 BASS regelaar

Voor het instellen van de lage tonen van microfoon 1 en 2.
In de middenstand (klikstand) is er geen bijregeling.
Draai de regelaar naar rechts om de lage tonen te versterken
(tot +12 dB) en naar links om de lage tonen te verzwakken (tot
–12 dB).

4 MIC 1 LEVEL

Voor het instellen van het geluidsvolume van microfoon 1
(verzwakking: –∞ tot 0 dB).

5 MIC 2 LEVEL

Voor het instellen van het geluidsvolume van microfoon 2
(verzwakking: –∞ tot 0 dB).

6 MIC schakelaar

Kies met deze schakelaar de gewenste microfoon-invoer.

OFF: Microfoon 1 en 2 zijn uitgeschakeld.
ON: Microfoon 1 en 2 zijn ingeschakeld.
TALK OVER: Microfoon 1 en 2 zijn ingeschakeld en de andere

geluidsniveaus zijn verzwakt. De hoeveelheid verzwakking kan
worden ingesteld met de TALK OVER LEVEL regelaar op het
achterpaneel, binnen een bereik van –4 dB tot –20 dB.

fl

‡

\‘

·°

Å

¥ MIC (Controles de micrófonos)

1 MIC 1 (Toma de entrada del micrófono 1)

Se emplea para conectar un micrófono con clavija del tipo XLR o
PHONE.

2 TREBLE (Control de agudos)

Sirve para ajustar la gama de altas frecuencias de los
micrófonos 1 y 2. La posición central ofrece una respuesta
plana.
Gire el control hacia la derecha para acentuar los agudos (hasta
+12 dB), y gírelo hacia la izquierda para atenuar los agudos
(hasta –12 dB).

3 BASS (Control de graves)

Sirve para ajustar la gama de bajas frecuencias de los
micrófonos 1 y 2. La posición central ofrece una respuesta
plana.
Gire el control hacia la derecha para acentuar los graves (hasta
+12 dB), y gírelo hacia la izquierda para atenuar los graves (hasta
–12 dB).

4 MIC 1 LEVEL (Control del nivel del micrófono 1)

Controla el volumen del sonido del micrófono 1 (atenuación:
–∞ a 0 dB).

5 MIC 2 LEVEL (Control del nivel del micrófono 2)

Controla el volumen del sonido del micrófono 2 (atenuación:
–∞ a 0 dB)

6 Selector de micrófono (MIC)

Se utiliza para seleccionar la entrada de micrófono.

OFF: Inhabilita los micrófonos 1 y 2.
ON: Habilita los micrófonos 1 y 2.
TALK OVER: Habilita los micrófonos 1 y 2 mientras atenúa los

otros niveles de sonido. La cantidad de atenuación puede
controlarse mediante el ajuste del control TALK OVER LEVEL,
del panel posterior, dentro del margen de –4 dB a –20 dB.

86

<DRB1315>
Du/Sp

BENAMING EN FUNCTIE VAN DE

BEDIENINGSORGANEN

NOMBRES DE CONTROLES Y SUS FUNCIONES

ø CH-1 tot CH-4 (kanaalingangsregelaars)

7 Ingangskeuzeschakelaars

Gebruik deze schakelaars om de ingangsbron te kiezen uit de
componenten die op de diverse ingangen zijn aangesloten.
CH-1: Omschakelen tussen LINE 1 en PHONO 1/LINE 2
CH-2: Omschakelen tussen LINE 3 en PHONO 2/LINE 4
CH-3: Omschakelen tussen LINE 5 en PHONO 3/LINE 6
CH-4: Omschakelen tussen LINE 7 en MIC 3/PHONO 4
¶ Bij CH-1 tot CH-3 worden de PHONO/LINE schakelaars op

het achterpaneel gebruikt voor het omschakelen tussen
PHONO 1, 2, 3 en LINE 2, 4, 6.

¶ Bij CH-4 gebeurt het omschakelen tussen MIC 3 en PHONO

4 op basis van de aanwezigheid/afwezigheid van een stekker
in de MIC 3 aansluiting (wanneer er een stekker in de
aansluiting zit, is MIC 3 ingesteld).

8 TRIM regelaar

Gebruik deze regelaar voor het instellen van het niveau van het
ingangssignaal.
Draai de regelaar naar rechts om het niveau te verhogen (tot +9
dB) en naar links om het niveau te verlagen (tot –∞).

9 HI regelaar (equalizer voor hoge tonen)

Gebruik deze regelaar om de hoge tonen van het ingangssignaal
in te stellen.
Als de regelaar in de middenstand (klikstand) staat, is er geen
bijregeling.
Draai de regelaar naar rechts om de hoge tonen te versterken
(tot +12 dB) en naar links om de hoge tonen te verzwakken (tot
–26 dB).

0 MID regelaar (equalizer voor middentonen)

Gebruik deze regelaar om de middentonen van het
ingangssignaal in te stellen.
Als de regelaar in de middenstand (klikstand) staat, is er geen
bijregeling.
Draai de regelaar naar rechts om de middentonen te versterken
(tot +12 dB) en naar links om de middentonen te verzwakken
(tot –26 dB).

- LOW regelaar (equalizer voor lage tonen)

Gebruik deze regelaar om de lage tonen van het ingangssignaal
in te stellen.
Als de regelaar in de middenstand (klikstand) staat, is er geen
bijregeling.
Draai de regelaar naar rechts om de lage tonen te versterken
(tot +12 dB) en naar links om de lage tonen te verzwakken (tot
–26 dB).

= H.P CUE (hoofdtelefoon-meeluisterschakelaar)

Als deze schakelaar wordt ingedrukt, licht het lampje oranje op
en wordt het bijbehorende kanaal via de hoofdtelefoon
weergegeven. Wanneer de schakelaar nog een keer wordt
ingedrukt, gaat het lampje uit en wordt de weergave van het
kanaal via de hoofdtelefoon gestopt.
Als de ritme-effectfunctie op AUTO BPM staat, kan deze
schakelaar gebruikt worden om het BPM-displaykanaal te
kiezen.

~ Piekniveaumeter

De piekniveaus worden aangegeven op het moment dat zij
optreden en dan voor 2 seconden vastgehouden.
De meter geeft het uitgangsniveau van de kanaalfader aan.
Het bereik van de meter loopt van –22 dB tot +14 dB.

! Kanaalfader-schuifregelaar

Gebruik deze regelaar om het geluidsniveau van het
bijbehorende kanaal in te stellen.

π MASTER (hoofdregelaars)

@ MONO/STEREO keuzeschakelaar

Gebruik deze schakelaar om mono of stereo in te stellen voor
het hoofduitgangsgeluid en het cabinemonitor-uitgangsgeluid.

# MASTER LEVEL meter

Deze meter toont het uitgangsniveau na bijregeling met de
MASTER faderschuifregelaar en houdt de niveau-aanduiding
voor 2 seconden vast. Het bereik van de meter loopt van –22 dB
tot +14 dB.

ø CH-1 a CH-4

(Controles de entrada de los canales 1 al 4)

7 Selectores de entrada

Se utilizan para seleccionar la fuente de entrada entre los
componentes conectados a los distintos canales.
CH-1: Cambia entre LINE 1 y PHONO 1/LINE 2
CH-2: Cambia entre LINE 3 y PHONO 2/LINE 4
CH-3: Cambia entre LINE 5 y PHONO 3/LINE 6
CH-4: Cambia entre LINE 7 y MIC 3/PHONO 4
¶ En los canales CH-1 a CH-3, se emplean los selectores

PHONO/LINE del panel posterior para cambiar entre PHONO
1, 2, 3, y LINE 2, 4, y 6.

¶ En el canal CH-4, el cambio ente MIC 3 y PHONO 4 se basa

en la presencia o ausencia de una clavija en el conector MIC 3
(cuando hay una clavija enchufada, se selecciona MIC 3).

8 TRIM (Control del nivel de entrada)

Se emplea para controlar el nivel de la señal de entrada.
Gírelo hacia la derecha para aumentar el nivel (hasta +9 dB), y
gírelo hacia la izquierda para reducirlo (hasta –∞)

9 HI (Control del ecualizador de altas frecuencias)

Se utiliza para ajustar la gama de altas frecuencias de entrada.
Gire el control al ajuste central para obtener una respuesta
plana.
Gírelo hacia la derecha para incrementar la repuesta (hasta +12
dB),y hacia la izquierda para reducirla (hasta –26 dB).

0 MID (Control del ecualizador de frecuencias medias)

Se utiliza para ajustar la gama de frecuencias medias de
entrada.
Gire el control al ajuste central para obtener una respuesta
plana.
Gírelo hacia la derecha para incrementar la repuesta (hasta +12
dB),y hacia la izquierda para reducirla (hasta –26 dB).

- LOW (Control del ecualizador de bajas frecuencias)

Se utiliza para ajustar la gama de bajas frecuencias de entrada.
Gire el control al ajuste central para obtener una respuesta
plana.
Gírelo hacia la derecha para incrementar la repuesta (hasta +12
dB), y hacia la izquierda para reducirla (hasta –26 dB).

= H.P CUE (interruptor de entrada en los auriculares)

Cuando se presiona el interruptor, se enciende en color naranja
y el canal correspondiente se emite a los auriculares. Cuando se
vuelve a presionar el interruptor, se apaga la luz y se corta la
salida del canal a los auriculares.
Cuando la función de cambio del tiempo de la música se ajusta
a AUTO BPM, este interruptor funciona para seleccionar el
canal de visualización de BPM.

~ Medidor de los niveles pico

Se visualizan los niveles pico a medida que tienen lugar y se
retienen durante 2 segundos.
El medidor visualiza el nivel de salida de fundido del canal. El
margen de visualización es desde –22 dB a +14 dB.

! Palanca de fundido de canales

Se emplea para ajustar el nivel de sonido de cada canal.

π MASTER (Controles principales)

@ MONO/STEREO (Selector de sonido monofónico/estéreo)

Se utiliza para seleccionar si la salida principal y la salida de
monitor de la cabina se realizan con sonido monofónico o
estéreo.

# MASTER LEVEL (Medidor del nivel principal)

Visualiza el nivel de salida después del ajuste de la palanca de
fundido MASTER, y retiene la visualización durante 2 segundos. El
margen de visualización es desde –22 dB a +14 dB.

$ H.P CUE (interruptor de entrada en los auriculares)

Cuando se presiona el interruptor, se enciende en color naranja
y la salida principal se oye por los auriculares. Cuando se vuelve
a presionar el interruptor, se apaga la luz y se corta la salida
principal a los auriculares.

87

<DRB1315>

Du/Sp

Nederlands

Español

BENAMING EN FUNCTIE VAN DE
BEDIENINGSORGANEN

NOMBRES DE CONTROLES Y SUS FUNCIONES

$ H.P CUE (hoofdtelefoon-meeluisterschakelaar)

Als deze schakelaar wordt ingedrukt, licht het lampje oranje op
en wordt het hoofduitgangsgeluid via de hoofdtelefoon
weergegeven. Wanneer de schakelaar nog een keer wordt
ingedrukt, gaat het lampje uit en wordt de weergave van het
hoofduitgangsgeluid via de hoofdtelefoon gestopt.

% MASTER faderschuifregelaar

Gebruik deze regelaar om het hoofduitgangsniveau in te stellen.
U kunt ook de MASTER LEVEL ATT. regelaar op het achter­paneel gebruiken om het uitgangsniveau te verlagen.

^ MASTER BALANCE regelaar

Gebruik deze regelaar om de balans tussen de linker en rechter
kanalen van het hoofduitgangsgeluid en het cabinemonitor­uitgangsgeluid in te stellen.

[ BOOTH MONITOR regelaar

Gebruik deze regelaar om het uitgangsniveau van de BOOTH
MONITOR aansluitingen op het achterpaneel in te stellen. Deze
instelling wordt niet beïnvloed door de MASTER faderschuif­regelaar (%).

“ POWER netschakelaar

] HEADPHONES regelaars

& MONO SPLIT/STEREO keuzeschakelaar

Kies met deze schakelaar of het monitorgeluid naar de linker- en
rechterkant van de hoofdtelefoon wordt opgesplitst of dat het
geluid in stereo blijft.
Wanneer de schakelaar op MONO SPLIT staat, is het
hoofdtelefoongeluid een 2-kanaals mono-geluid; via het
linkerkanaal wordt het geluid weergegeven van de bron die
gekozen is met de H.P CUE schakelaar en via het rechterkanaal
wordt het hoofduitgangsgeluid weergegeven (alleen wanneer de
MASTER H.P CUE schakelaar op ON staat).

* MIXING regelaar

Voor het afregelen van het hoofdtelefoon-monitorgeluid.
Wanneer de regelaar volledig naar rechts is gedraaid, wordt
alleen het hoofduitgangsgeluid weergegeven (alleen wanneer
de MASTER H.P CUE schakelaar op ON staat). Wanneer de
regelaar volledig naar links is gedraaid, wordt alleen het geluid
weergegeven van het kanaal dat gekozen is met de H.P CUE
schakelaar (behalve MASTER).
In de middenstand worden het hoofduitgangsgeluid en de bron
gekozen met de H.P CUE schakelaar met gelijk niveau
weergegeven.

( LEVEL regelaar

Voor het instellen van het niveau van het hoofdtelefoon­monitorgeluid. Als CH-1 tot CH-4 is gekozen, wordt deze
regelaar niet beïnvloed door de MASTER faderschuifregelaar
(%) en de MASTER BALANCE regelaar (^).

) PHONES (hoofdtelefoonaansluiting)

‘ Kruisfader-regelaars

_ CROSS FADER ASSIGN A schakelaar

Wanneer de kruisfader met twee bronnen (A en B) wordt
gebruikt, kunt u met deze schakelaar de bron kiezen die aan A
wordt toegewezen.
THRU: Stel hierop in wanneer de kruisfader niet wordt

gebruikt.

1-4: Voor het kiezen van het kanaal (CH-1 tot CH-4) dat aan

A wordt toegewezen.
Kanalen die niet aan A of B zijn toegewezen, kunnen
worden weergegeven zonder via de kruisfader te
lopen.

+ CROSS FADER CURVE keuzeschakelaar

Gebruik deze schakelaar om een van de drie stijgcurve-patronen
voor de kruisfaderfunctie te kiezen.

% MASTER (Palanca de fundido principal)

Se utiliza para controlar el nivel de salida principal.
También podrá utilizar el control MASTER LEVEL ATT. del panel
posterior para reducir el nivel de salida.

^ MASTER BALANCE (Control del balance principal)

Se utiliza para ajustar el balance de los canales derecho e
izquierdo de la salida principal y de la salida de monitor de la
cabina.

[

BOOTH MONITOR (Control de monitor de la cabina)

Se utiliza para ajustar la salida por los conectores BOOTH
MONITOR del panel posterior. No se ve afectado por la palanca
de fundido MASTER (%).

“ POWER (Interruptor de la alimentación)

] HEADPHONES (Controles de los auriculares)

& MONO SPLIT/STEREO

(Selector de sonido monofónico dividido/estéreo)

Se utiliza para seleccionar el sonido monitor dividido en las
partes derecha e izquierda de los auriculares o para mantener el
sonido en el formato estéreo.
Cuando se ajusta en MONO SPLIT, la salida para los auriculares
se ajusta a sonido monofónico de 2 canales; el canal izquierdo
pasa a ser la fuente seleccionada con el interruptor H.P CUE,
mientras que el canal derecho pasa a ser el sonido de salida
principal (sólo cuando el interruptor MASTER H.P CUE está en
la posición ON).

* MIXING (Control de mezcla)

Se utiliza para ajustar el sonido monitor de los auriculares.
Cuando se gira completamente hacia la derecha, sólo se oye el
sonido de salida principal (sólo cuando el interruptor MASTER
H.P CUE está en la posición ON). Cuando se gira
completamente hacia la izquierda, sólo se oye el canal
seleccionado con el interruptor H.P CUE (exceptuando
MASTER).
En la posición CENTRAL, la salida principal y la fuente
seleccionada con el interruptor H.P CUE se oyen al mismo nivel.

( LEVEL (Control del nivel)

Se utiliza para controlar el nivel monitor de los auriculares.
Cuando se selecciona uno de los canales CH-1 a CH-4, este
control no queda afectado por la palanca de fundido MASTER
(%) ni por el control MASTER BALANCE (^).

) PHONES (Toma de auriculares)

‘ Controles de fundido transversal

_ CROSS FADER ASSIGN A

(Selector de asignación A de fundido transversal)

Cuando se utiliza el fundido transversal con dos fuentes (A, B),
este selector selecciona la fuente asignada a A.

THRU: Cuando no se utiliza el fundido transversal, ajústelo a

1-4: Utilícelos para seleccionar el canal (CH1 a CH4)

+ CROSS FADER CURVE

(Selector de curva de fundido transversal)

Se utiliza para seleccionar uno de los tres patrones de curva de
progresión para la función de fundido transversal.

¡ Indicador de fundido A

Durante el modo de mezcla de efectos, visualiza la salida de los
sonidos del canal seleccionado con el selector CROSS FADER
ASSIGN A.

™ Palanca de fundido transversal

Se utiliza para ajustar la mezcla de sonidos de las fuentes
asignadas a A y B mediante los selectores (_) y (¢).

THRU.

asignado a A.
Los canales que no son los asignados a A y B pueden
emitirse sin pasar por el fundido transversal.

88

<DRB1315>
Du/Sp

BENAMING EN FUNCTIE VAN DE

BEDIENINGSORGANEN NOMBRES DE CONTROLES Y SUS FUNCIONES

¡ Faderindicator A

Bij gebruik van de effect-mengfunctie wordt hier de
geluidsuitvoer aangegeven van het kanaal dat gekozen is met
de CROSS FADER ASSIGN A schakelaar.

™ Kruisfader-schuifregelaar

Voor het instellen van het mengniveau van de bronnen die zijn
toegewezen aan de CROSS FADER ASSIGN A en B
schakelaars (_) en (¢).

£ Faderindicator B

Bij gebruik van de effect-mengfunctie wordt hier de
geluidsuitvoer aangegeven van het kanaal dat gekozen is met
de CROSS FADER ASSIGN B schakelaar.

¢ CROSS FADER ASSIGN B schakelaar

Wanneer de kruisfader met twee bronnen (A en B) wordt
gebruikt, kunt u met deze schakelaar de bron kiezen die aan B
wordt toegewezen.

THRU: Stel hierop in wanneer de kruisfader niet wordt

1-4: Voor het kiezen van het kanaal (CH-1 tot CH-4) dat aan

gebruikt.

B wordt toegewezen.
Kanalen die niet aan A of B zijn toegewezen, kunnen
worden weergegeven zonder via de kruisfader te
lopen.

\ FADER START schakelaars

CH-1, CH-2, CH-3, CH-4

Als een CD-speler (CMX-3000, CMX-5000, CDJ-1000, CDJ­100S, CDJ-500S of CDJ-500II) via een bedieningssignaalsnoer
op een van de bovenstaande kanalen van dit apparaat is
aangesloten, zal de CUE START/STOP functie van de CD-speler
automatisch starten wanneer de kanaalfader vanaf “0” omhoog
wordt geschoven en stoppen (back-cue) wanneer de
kanaalfader wordt teruggezet op “0”. De indicator van het
gekozen kanaal licht tijdens het gebruik van deze functie oranje
op. Als er een kanaal aan de kruisfader is toegewezen, heeft de
kruisfader voorrang; wanneer de kruisfader-schuifregelaar
vanaf de A-kant naar de B-kant wordt geschoven, zal de CD­speler die aan de B-kant is toegewezen starten, en zodra de
schuifregelaar de B-kant bereikt, zal de bron van de A-kant
stoppen (back-cue).

« BEAT EFFECT regelaars

∞ 1-4 (kanaalindicators)

Deze tonen het kanaal dat gekozen is voor de BPM meting.

§ AUTO BPM COUNTER

Wanneer AUTO BPM is gekozen met de effect­keuzeschakelaar (⁄), wordt de BPM-waarde aangegeven van
het kanaal (CH-1 tot CH-4) dat gekozen is met de H.P CUE
schakelaar (=). De indicator knippert tijdens het meten, of
wanneer de BPM-waarde niet gemeten kan worden.

¶ Keuzeschakelaar voor BPM-meetbereik

¶ U kunt kiezen uit de volgende instellingen voor het BPM-

meetbereik: 70-139, 91-180, 70-180 of handbediening. Stel
het bereik in dat het meest geschikt is voor het muziekstuk
waarvan u de waarde meet.

• Indicators voor BPM-meetbereik

Deze indicators tonen de instelling voor het BPM-meetbereik.

¶

Als het BPM-bereik 70-180 is gekozen, lichten de 70-139 BPM
en 91-180 BPM indicators beide op.

¶ Als beide indicators uit zijn, is de handbedieningsfunctie

ingesteld.
Zie “BPM-WAARDE METEN” op blz. 101-103 voor nadere

bijzonderheden betreffende de handbedieningsfunctie.
Als de effect-keuzeschakelaar (⁄) op DELAY, ECHO, PAN,
TRANS, FILTER of FLANGER staat, zullen de indicators de
BPM-waarde aangeven van de bron die gekozen is met de
effect CH. SELECT schakelaar (¤).

£ Indicador de fundido B

Durante el modo de mezcla de efectos, visualiza la salida de los
sonidos del canal seleccionado con el selector CROSS FADER
ASSIGN B.

¢ CROSS FADER ASSIGN B

(Selector de asignación B de fundido transversal)

Cuando se utiliza el fundido transversal con dos fuentes (A, B),
este selector selecciona la fuente asignada a B.
THRU: Cuando no se utiliza el fundido transversal, ajústelo a

THRU.

1-4: Utilícelos para seleccionar el canal (CH1 a CH4)

asignado a B.
Los canales que no son los asignados a A y B pueden
emitirse sin pasar por el fundido transversal.

\ FADER START (Interruptores de inicio/parada de

fundido) CH-1, CH-2, CH-3, CH-4

Cuando se conecta un reproductor de CD (CMX-3000, CMX­5000, CDJ-1000, CDJ-100S, CDJ-500S o CDJ-500II) a uno de
los canales arriba mencionados de esta unidad mediante un
cable de control, la operación de inicio/parada de localización
(CUE START/STOP) del reproductor de CD se iniciará cuando se
mueva la palanca fundido de canal desde “0” hacia arriba, y se
parará (localización regresiva) cuando se mueva la palanca
fundido de canal de nuevo a “0”. El indicador del canal
seleccionado se encenderá en color naranja durante esta
operación. Además, si el canal se asigna a fundido transversal,
el fundido transversal tendrá prioridad; cuando se empiece a
mover la palanca de fundido transversal desde el lado A hacia el
lado B, se iniciará el reproductor de CD asignado al lado B, y
cuando la palanca llegue al lado B, se parará la fuente del lado A
(localización regresiva).

« BEAT EFFECTS (controles de efectos del tiempo)

∞ 1-4 (visualizadores de canal)

Visualizan el canal seleccionado para el cálculo de BPM.

§ AUTO BPM COUNTER (contador automático de BPM)

Cuando se selecciona AUTO BPM con el selector de efectos
(⁄), se visualiza el valor de BPM del canal (CH-1 a CH-4)
seleccionado con el interruptor H.P CUE (=). El indicador
parpadea durante la medición, o en caso de no poder realizar la
medición de BPM.

¶ Selector del margen del contador de BPM

¶ Puede seleccionarse BPM en uno de los márgenes de 70-

139, 91-180, 70-180, o el modo manual. Ajuste el margen que
mejor corresponda para la pista que usted esté midiendo.

• Visualizadores del margen del contador de BPM

¶ Visualiza el margen de cálculo de BPM seleccionado. Cuando

el margen de medición es de 70-180, se encienden los dos
indicadores de 70-139 BPM y 91-180 BPM.

¶ Si ambos indicadores están apagados, indica el modo

manual.
Para más información sobre el modo manual, vea el apartado

de “MEDICIÓN DE BPM” en las páginas 101-103
Si el selector de efectos (⁄) se ajusta en DELAY, ECHO, PAN,
TRANS, FILTER o FLANGER, el indicador mostrará la medición
de BPM de la fuente seleccionada con el selector del canal de
efectos CH. SELECT (¤).

ª 1-4, MIC, MASTER (visualizadores de la fuente)

Visualiza la fuente seleccionada con el selector del canal de
efectos CH. SELECT (¤).
¶ Si se emplea el selector del canal de efectos CH. SELECT

para seleccionar “CF.A” o “CF.B”, el canal que se enciende

será el seleccionado (1-4) con el selector ASSIGN respectivo,

(_) o (¢).

Nederlands

Español

89

<DRB1315>

Du/Sp

BENAMING EN FUNCTIE VAN DE
BEDIENINGSORGANEN

NOMBRES DE CONTROLES Y SUS FUNCIONES

ª 1-4, MIC, MASTER (bronindicators)

Deze tonen de bron die gekozen is met de effect CH. SELECT
schakelaar (¤).
¶ Als de effect CH. SELECT schakelaar is gebruikt om “CF.A”

of “CF.B” te kiezen, zal het kanaal dat oplicht het kanaal (1-4)
zijn dat gekozen is met de respectievelijke ASSIGN
schakelaar (_), (¢).

º PARAMETER 1 (Parameter 1/BPM-teller)

De display-inhoud verandert overeenkomstig de instelling van
de effect-keuzeschakelaar (⁄).

Als AUTO BPM is gekozen, toont het display de BPM-waarde

¶

van de bron die gekozen is met de effect CH. SELECT
schakelaar (¤). De indicator knippert tijdens het meten, of
wanneer de BPM-waarde niet gemeten kan worden.

¶

Wanneer SND/RTN is gekozen, wordt er niets aangegeven.

¶ Wanneer een andere instelling dan AUTO BPM of SND/RTN

is gekozen, toont het display de waarde van het effect dat is
ingesteld met de effect PARAMETER 1 regelaar (‹).

– BEAT (synchrone effect-indicators/ritme-indicators)

De aanduiding verschilt afhankelijk van de instelling van de
effect-keuzeschakelaar (⁄).
¶ Als DELAY, ECHO, PAN of TRANS is gekozen, tonen de

indicators de parameter 1 waarde voor de BPM van de
gekozen bron. De indicators lichten op wanneer de maat in
het 1/2 tot 4/1 bereik is. Als de maat-waarde lager dan 1/2 is,
zal bij indrukken van de effectritme-keuzeschakelaar (@) de
waarde 1/4 worden, en gaan alle indicators uit. Als de maat­waarde hoger dan 4/1 is, zal bij indrukken van de effectritme­keuzeschakelaar (#) de waarde 8/1 worden, en gaan alle
indicators uit.
Als de waarde niet overeenkomt met de maatslag, zal de
indicator voor de dichtstbijzijnde maat-waarde knipperen.

¶ Als FILTER of FLANGER is gekozen, tonen de indicators de

parameter 1 waarde voor de BPM van de gekozen bron. De
indicators lichten op wanneer de maat in het 1 tot 16 bereik
is. Als de maat-waarde lager dan 1 is, zal bij indrukken van de
effectritme-keuzeschakelaar (@) de waarde 1/2 worden, en
gaan alle indicators uit. Als de maat-waarde hoger dan 16 is,
zal bij indrukken van de effectritme-keuzeschakelaar (#) de
waarde 32 worden, en gaan alle indicators uit.
Als de waarde niet overeenkomt met de maatslag, zal de
indicator voor de dichtstbijzijnde maat-waarde knipperen.

¶ Als REVERB is gekozen, tonen de indicators de toegepaste

hoeveelheid nagalm.

¶ Als PITCH is gekozen, tonen de indicators de toegepaste

toonhoogte-wijziging.

¶ Er is geen aanduiding wanneer AUTO BPM of SND/RTN is

gekozen.

≠ Effectritme-keuzeschakelaars (@, #)

Gebruik deze schakelaars om de waarde van de effect
PARAMETER 1 regelaar (‹) te wijzigen overeenkomstig de
BPM van de bron die gekozen is met de effect CH. SELECT
schakelaar (¤). De instelling verschilt afhankelijk van de
instelling van de effect-keuzeschakelaar (⁄).
¶ Als DELAY, ECHO, PAN of TRANS is gekozen, kan de

parameter 1 waarde voor de BPM van de gekozen bron
worden ingesteld op 1/4 maat, 1/2 maat, 1/1 maat, 2/1 maat,
4/1 maat of 8/1 maat.

¶ Als DELAY of ECHO is gekozen, kunnen de waarden worden

ingesteld op 1/4x, 1/2x, 1/1x, 2/1x, 4/1x of 8/1x, binnen een
bereik waarbij de parameter 1 waarde 3500 ms niet
overschrijdt.

¶ Als FILTER of FLANGER is gekozen, kan de parameter 1

waarde voor de BPM van de gekozen bron worden ingesteld
op 1/2 maat, 1 maat, 2 maten, 4 maten, 8 maten, 16 maten of
32 maten.

¶ Als PITCH is gekozen, kan de waarde worden ingesteld op

–100%, –50%, –33%, 0%, 33%, 50% of 100%.

¶ Als REVERB is gekozen, kan de waarde worden ingesteld op

10%, 20%, 35%, 50%, 65%, 80% of 90%.

90

<DRB1315>
Du/Sp

º PARAMETER 1 (Parámetro 1/contador de BPM)

El contenido visualizado cambia de acuerdo con el ajuste del
selector de efectos (⁄).
¶ Cuando se ha seleccionado AUTO BPM, la visualización

muestra el valor de BPM de la fuente seleccionada con el
selector del canal de efectos CH. SELECT (¤). El indicador
parpadea durante la medición de BPM, o cuando no puede
realizar la medición de BPM.

¶ Cuando se selecciona SND/RTN, no se visualiza nada.
¶ Cuando se selecciona un ajuste que no es AUTO BPM ni

SND/RTN, la visualización muestra el valor del efecto
ajustado con el control del PARAMETER 1 del efecto (‹).

– BEAT (Visualizadores sincronizados de efectos/visualiza-

dores del tiempo)

El contenido visualizado es distinto según el ajuste del selector
de efectos (⁄).
¶ Cuando se selecciona DELAY, ECHO, PAN, o TRANS, la

visualización muestra el valor del parámetro 1 equivalente
para el valor de BPM de la fuente seleccionada. La
visualización se enciende cuando el tiempo está dentro del
margen de 1/2 a 4/1. Si el valor del tiempo es de menos de 1/
2, al presionar el selector del tiempo del efecto (@), el valor
pasará a ser de 1/4, y se apagarán todos los indicadores de la
visualización. El valor del tiempo es de más de 4/1, al
presionar el selector del tiempo del efecto (#), el valor pasará
a ser de 8/1, y se apagarán todos los indicadores de la
visualización.
Si el valor no corresponde con el número de tiempos,
parpadeará el indicador del valor del tiempo más aproximado.

¶ Cuando se selecciona FILTER o FLANGER, la visualización

muestra el valor del parámetro 1 equivalente para el valor de
BPM de la fuente seleccionada. La visualización se enciende
cuando el tiempo está dentro del margen de 1 a 16. Si el valor
del tiempo es de menos de 1, al presionar el selector del
tiempo del efecto (@), el valor pasará a ser de 1/2, y se
apagarán todos los indicadores de la visualización. El valor del
tiempo es de más de 16, al presionar el selector del tiempo
del efecto (#), el valor pasará a ser de 32, y se apagarán todos
los indicadores de la visualización. Si el valor no corresponde
con el número de tiempos, parpadeará el indicador del valor
del tiempo más aproximado.

¶ Cuando se selecciona REVERB, la visualización muestra la

cantidad de reverberación aplicada.

¶ Cuando se selecciona PITCH, la visualización muestra la

cantidad de modificación del tono aplicada.

¶ Cuando se selecciona AUTO BPM o SND/RTN, no aparece

ninguna visualización.

≠ Selectores del tiempo del efecto (@, #)

Emplee este selector para cambiar el valor del control del
PARAMETER 1 del efecto (‹) de acuerdo con el valor de BPM
de la fuente seleccionada con el selector del canal de efectos
CH. SELECT (¤). El valor de ajuste de este selector es distinto
según el ajuste del selector de efectos (⁄).
¶ Cuando se selecciona DELAY, ECHO, PAN, o TRANS, el valor

del parámetro 1 para BPM de la fuente seleccionada puede
ajustarse al tiempo de 1/4, tiempo de 1/2, tiempo de 1/1,
tiempo de 2/1, tiempo de 4/1, o tiempo de 8/1.

¶ Cuando se selecciona DELAY o ECHO, los valores pueden

ajustarse a 1/4x, 1/2x, 1/1x, 2/1x, 4/1x u 8/1x, dentro de un
margen tal que el valor del parámetro 1 no exceda de 3.500
ms.

¶ Cuando se selecciona FILTER o FLANGER, el valor del

parámetro 1 para BPM de la fuente seleccionada puede
ajustarse al tiempo de 1/2,1 tiempo, 2 tiempos, 4 tiempos, 8
tiempos, 16 tiempos, o 32 tiempos.

¶ Cuando se selecciona PITCH, el valor puede ajustarse a

–100%, –50%, –33%, 0%, 33%, 50%, ó 100%.

¶ Cuando se selecciona REVERB, el valor puede ajustarse a

10%, 20%, 35%, 50%, 65%, 80%, ó 90%.

¶ Este control queda inhabilitado cuando se selecciona AUTO

BPM o SND/RTN.

BENAMING EN FUNCTIE VAN DE

BEDIENINGSORGANEN NOMBRES DE CONTROLES Y SUS FUNCIONES

¶ De schakelaars werken niet als AUTO BPM of SND/RTN is

gekozen.

Ÿ H.P CUE (hoofdtelefoon-meeluisterschakelaar)

Als deze schakelaar wordt ingedrukt, licht het lampje oranje op
en worden de ritme-effecten via de hoofdtelefoon
weergegeven. Wanneer de schakelaar nog een keer wordt
ingedrukt, gaat het lampje uit en wordt de weergave van de
ritme-effecten via de hoofdtelefoon gestopt.

⁄ Effect-keuzeschakelaar

Gebruik deze schakelaar om de gewenste effecten te kiezen
(zie blz. 92).

¤ CH. SELECT (effectkanaal-keuzeschakelaar)

Gebruik deze schakelaar om de bron te kiezen waarop u de
effecten wilt toepassen.

‹ TIME (PARAMETER 1)

(Effectparameter 1 regelaar)

Gebruik deze regelaar om de tijdparameter voor de ingebouwde
effector in te stellen (zie blz. 95).

› LEVEL/DEPTH (PARAMETER 2)

(Effectparameter 2 regelaar)

Gebruik deze regelaar om de kwantitatieve parameters voor de
ingebouwde effector in te stellen (zie blz. 95).

fi ON/OFF, TAP (effect ON/OFF schakelaar, TAP schakelaar)

Deze schakelaar werkt verschillend afhankelijk van de instelling
van de effect-keuzeschakelaar (⁄)
¶ Als DELAY, ECHO, PAN, TRANS, FILTER, FLANGER,

REVERB, PITCH of SND/RTN is gekozen, kan de schakelaar
gebruikt worden om het gekozen effect ON/OFF te
schakelen.
OFF: het oranje lampje brandt, ON: het oranje lampje
knippert.

¶ Als AUTO BPM is gekozen, werkt de schakelaar als een

“TAP” schakelaar. Door op de schakelaar te tikken op de
maat van het brongeluid, kan de BPM-waarde handmatig
worden ingevoerd.
Wanneer op de schakelaar wordt getikt om de BPM-waarde te
bepalen, zullen beide indicators voor het BPM-meetbereik (70­139 BPM en 91-180 BPM) doven en wordt de handbedienings­functie ingeschakeld (zie blz. 102-103).

Å EFFECT MIX regelaars

fl FADER/OFF/AUTO (EFFECT MIX keuzeschakelaar)

Gebruik deze schakelaar om de kruisfader-effectfunctie te
kiezen.
FADER: Voor de effect-mengfaderfunctie. Als deze instelling

wordt gekozen, kan de kruisfader-schuifregelaar (™)
worden gebruikt om de effecten te regelen en cue­start/back-cue uit te voeren.

OFF: Normale instelling.
AUTO: Voor de automatische effect-mengfunctie. Als deze

instelling wordt gekozen, kunnen de effect-selectie/
startschakelaars (‡, ° en ·) worden gebruikt om de
effecten te regelen en cue-start/back-cue uit te
voeren.

‡, °, · Effect-selectie/startschakelaars

Gebruik deze schakelaars om het gewenste effect voor de
mengfunctie te kiezen (de standaardinstelling is ECHO).
¶ Het lampje van de ingedrukte schakelaar knippert.

‡ ECHO schakelaar
° ZIP schakelaar

· ROLL schakelaar

Ÿ H.P CUE (interruptor de entrada en los auriculares)

Cuando se presiona el interruptor, se enciende en color naranja
y los efectos del tiempo se emiten a los auriculares. Cuando se
vuelve a presionar el interruptor, se desactivan los efectos del
tiempo de los auriculares y se apaga la luz del interruptor.

⁄ Selector de efectos

Se utiliza para seleccionar los efectos deseados (vea la página

92).

¤ CH. SELECT (selector del canal de efectos)

Se utiliza para seleccionar la fuente a la que se desea aplicar los
efectos.

‹ TIME (PARAMETER 1)

(Control del parámetro 1 del efecto)

Este control se utiliza para ajustar el parámetro de tiempo para la
unidad de efectos internos (vea la página 95).

› LEVEL/DEPTH (PARAMETER 2)

(Control del parámetro 2 del efecto)

Este control se utiliza para ajustar los parámetros cuantitativos
para la unidad de efectos internos (vea la página 95).

fi ON/OFF, TAP (interruptor ON/OFF de efectos, interruptor

TAP)

Este interruptor produce operaciones distintas dependiendo del
ajuste del selector de efectos (⁄)
¶ Cuando se ha seleccionado DELAY, ECHO, PAN, TRANS,

FILTER, FLANGER, REVERB, PITCH, o SND/RTN, el

interruptor funciona para activar/desactivar (ON/OFF) el

efecto seleccionado.

OFF: Se enciende la luz naranja; ON: Parpadea la luz naranja.
¶ Cuando se ha seleccionado AUTO BPM, el interruptor pasa a

ser un interruptor de “TAP”; accionando el interruptor junto

con el tiempo de la fuente, podrá introducirse manualmente

el valor de BPM.

Cuando se acciona el interruptor TAP para contar las BPM, se

apagan las dos indicaciones del margen del contador BPM

(70-139 BPM y 91-180 BPM), y se habilita el modo manual

(vea las páginas 102 y 103).

Å EFFECT MIX (Controles de mezcla de efectos)

fl FADER/OFF/AUTO (selector de mezcla de efectos)

Se utiliza para seleccionar el modo de efectos de fundido
transversal.
FADER: Selecciona el modo de fundido de mezcla de efectos.

Cuando se selecciona, la palanca de fundido
transversal (™) puede utilizarse para controlar los
efectos y efectuar el inicio y la parada del fundido.

OFF: Modo normal
AUTO: Es el modo automático de mezcla de efectos.

Cuando se ha seleccionado, los selectores de
efectos/inicio (‡, °, y ·) pueden utilizarse para
controlar los efectos y para efectuar el inicio y la
parada del fundido.

‡, °, · Selectores de efectos/inicio

Se utilizan para seleccionar el tipo de mezcla de efectos
deseado (el ajuste inicial es ECHO).
¶ El selector de la función seleccionada parpadeará.

‡ Selector de ECHO
° Selector de ZIP

· Selector de ROLL

Nederlands

Español

91

<DRB1315>

Du/Sp

DE EFFECT-FUNCTIES

UTILIZACIÓN DE LAS

GEBRUIKEN

De ingebouwde digitale signaalprocessor (DSP) produceert
geluidseffecten en meet de BPM-waarde.

Eigenschappen van de verschillende effectors

Automatische BPM-teller (AUTO BPM COUNTER)

Meet automatisch de BPM-waarde van de muziek (maten per
minuut; tempo) en toont haar in digitale vorm.
Niet alleen het aantal maten van basgeluiden wordt gemeten,
maar ook de oorspronkelijke BPM-waarde, waarvan DJ’s
gebruik maken, wordt (met behulp van een computer) berekend
en digitaal weergegeven.
De BPM-waarde kan dus niet alleen op het gehoor worden
bepaald, zoals dat tot dusver gebeurde, maar ook visueel, zodat
de muziek vlugger en eenvoudiger met verschillende tempo’s
kan worden gemixt.
Het manueel invoeren van het ritme via de TAP-schakelaar
maakt het mogelijk een BPM-waarde in te stellen van muziek
waarvoor die waarde moeilijk is te meten (a cappelle,
improvisaties, etc.).

Ritme-effector (aan de BPM gebonden effecten)

Verbindt diverse effecten aan de door bovenvermelde
automatische BPM-teller (AUTO BPM COUNTER) berekende
BPM, om een geluid zonder weerga te produceren.

1. DELAY (herhaling van één geluid)

Om vlug en eenvoudig vertraagde geluiden in 1/4, 1/2, 3/4, 1/1,
2/1, 4/1 en 8/1 maat te mixen.
Als er bijvoorbeeld met een vertraagd geluid in 1/2 maat
wordt gemixt, verandert het ritme van 4 in 8.
Als er met een vertraagd geluid in 3/4 maat wordt gemixt,
wordt het ritme dynamischer.

Voorbeeld:

Oorspronkelijk ritme

(4 maten)

FUNCIONES DE EFECTOS

Con el procesador de señales digitales (DSP) integrado, podrá
disfrutar de los efectos sonoros y podrá realizar la medición de
BPM.

Características de las diversas unidades
de efectos

AUTO BPM COUNTER (contador automático de BPM)

Mide automáticamente el valor de BPM de la música (tiempos
por minuto; el tempo) y lo visualiza digitalmente.
No sólo mide el tempo de los sonidos graves, sino que también
calcula (usando un procesador) el valor de BPM original de la
música, necesario para los DJ, y lo visualiza digitalmente.
De este modo, el BPM puede ahora comprobarse no sólo a
oído, como se ha venido haciendo tradicionalmente, sino
también visualmente, lo que permite una mezcla de la música
más rápida y más simple con tempos distintos.
La utilización del interruptor TAP para introducir manualmente el
tiempo hace posible ajustar el valor de BPM para las piezas
musicales para las que es difícil efectuar la medición (capella,
improvisaciones, etc.).

Unidad de efectos (efectos vinculados con el valor
BPM)

Relaciona diversos efectos del valor de BPM calculado con el
contador AUTO BPM COUNTER antes mencionado para poder
conseguir una reproducción de sonido sin precedentes.

1. DELAY (un sonido repetido)

Mezcla rápida y fácilmente sonidos retardados de tiempos

de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1, y 8/1.

La mezcla con un sonido con retardo de tiempo de 1/2, por

ejemplo, cambiará el tiempo de 4 a 8.

La mezcla con un sonido con retardo de tiempo de 3/4

cambiará el ritmo a otro más animado.

Ejemplo:

Original

(4 tiempos)

1/2 maat vertraagd

(8 maten)

92

<DRB1315>
Du/Sp

Retardo de 1/2

(8 tiempos)

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

2. ECHO (herhaling van geluiden)

Om vlug en eenvoudig echo’s in 1/4, 1/2, 3/4, 1/1, 2/1, 4/1
en 8/1 maat te mixen.
Als het binnenkomende geluid bijvoorbeeld met een echo
in 1/1 maat wordt gemixt, sterft de muziek uit terwijl
geluiden op dit ritme worden herhaald.
Als een echo in 1/1 maat aan de microfoon wordt opgelegd,
wordt het microfoongeluid continu op dit ritme
weergegeven.
Dynamische effecten (van het circulaire type) kunnen
worden verkregen door een echo in 1/1 maat aan vocale
muziek op te leggen.

Voorbeeld:

1 maat 1 maat

Ritme

Gemixt met

ingevoerd geluid

3. Auto Pan [PAN (L-R BALANCE)]

Stuurt automatisch geluid naar links en rechts (auto beat
pan) in 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 of 8/1 maat.
U kunt ook een korte auto pan uitvoeren, om geluid in korte
tijd naar links en rechts te sturen, wat handmatig niet
mogelijk is.

Voorbeeld:

Auto Beat Pan

Uitsterven

L

Midden
(Stereo)

R

2. ECHO (sonidos repetidos)

Mezcla rápida y fácilmente ecos de tiempos de 1/4, 1/2, 3/4,
1/1, 2/1, 4/1, y 8/1.
Cuando el sonido de entrada se corta con un eco con un
tiempo de 1/1, por ejemplo, la música desaparece
gradualmente mientras se repiten los sonidos que
coincidan con este tiempo.
Los efectos Troll (tipo musical redondeado) pueden
producirse imponiendo un eco con un tiempo de 1/1 en los
vocalistas de la canción.

Ejemplo:

1 tiempo 1 tiempo

Tiempo

Corta el sonido de

entrada

3. Panoramización automática [PAN (L-R BALANCE)]

Panoramiza automáticamente el sonido hacia la izquierda y
la derecha (panoramización automática del tiempo) al
tiempo de un tiempo de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 ó 8/1.
También es posible realizar una panoramización corta
automática, para panoramizar el sonido hacia la izquierda y
la derecha en una corta duración que no puede realizarse
manualmente.

Ejemplo:

Panoramización automática del tiempo

Desaparición

gradual

L

Centro

(estéreo)

R

1 cyclus = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 of 8/1 maat

L

Midden
(Stereo)

R

Korte auto pan

4. Auto Trans (TRANS)

Onderbreekt automatisch het geluid op het ritme van 1/4,
1/2, 3/4, 1/1, 2/1, 4/1 of 8/1 maat.

Voorbeeld:

Onderbreking Onderbreking

Tijd

1 cyclus = 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 of 8/1 maat

1 ciclo = Tiempo de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 ó 8/1.

L

Centro

(estéreo)

R

Panoramización automática corta

4. Transposición automática (TRANS)

Corta automáticamente el sonido al ritmo de un tiempo de
1/4, 1/2, 3/4, 1/1, 2/1, 4/1 ó 8/1.

Ejemplo:

Corte Corte

Tiempo

1 ciclo = Tiempo de 1/4, 1/2, 3/4, 1/1, 2/1, 4/1 ó 8/1.

<DRB1315>

Du/Sp

Nederlands

Español

93

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

5. FILTER

Wijzigt de toonhoogte aanzienlijk door de filterfrequentie
trapsgewijze met 1/2, 1, 2, 4, 8, 16 en 32 maat te verschuiven./

Voorbeeld:

Frequentie

1 cyclus = 1/2, 1, 2, 4, 8, 16 of 32 maat

6. FLANGER

Om vlug en eenvoudig flangereffecten van 1 cyclus in 1/2,
1, 2, 4, 8, 16 of 32 maat tot stand te brengen.

Voorbeeld:

Korte
vertraging

1 cyclus = 1/2, 1, 2, 4, 8, 16 of 32 maat

5. FILTER

Cambia el tono en gran medida desplazando la frecuencia

del filtro en unidades de un tiempo de 1/2, 1, 2, 4, 8, 16 ó 32.

Ejemplo:

Frecuencia

1 ciclo = Tiempo de 1/2, 1, 2, 4, 8, 16 ó 32

6. FLANGER

Produce rápida y fácilmente el efecto de Flanger de 1 ciclo

para los tiempos de 1/2, 1, 2, 4, 8, 16 ó 32.

Ejemplo:

Retardo
corto

1 ciclo = Tiempo de 1/2, 1, 2, 4, 8, 16 ó 32

7. REVERB

Geeft een nagalmeffect.

8. PITCH (Toonhoogte wijzigen)

Wijzigt het interval (toonhoogte of toonaard) met ongeveer
±1 octaaf.
Aangezien de snelheid van analoge draaitafels en cd­spelers percentsgewijs verandert, kunnen de intervallen
ook percentsgewijs worden gecorrigeerd.
Als de toonhoogtewijziging op het microfoongeluid wordt
toepast, krijgt men stemveranderingseffecten. Mixen met
het oorspronkelijk geluid geeft een kooreffect.

9. SND/RTN (Invoer/uitvoer van extern effect)

Maakt het mogelijk door aansluiting op beschikbare
effectors, samplers, etc. diverse effecten tot stand te
brengen

7. REVERB

Produce un efecto de reverberación.

8. PITCH (desplazamiento del tono)

Desplaza el intervalo (tono o clave) dentro de un margen de

±1 octava. Puesto que la velocidad de los giradiscos

analógicos y de los reproductores de CD cambia en forma

de porcentaje, los cambios del intervalo pueden corregirse

en bases porcentuales.

Aplicando el desplazamiento del tono al sonido del

micrófono se producen efectos de cambios de voz. La

mezcla con el sonido original produce un efecto coral.

9. Transmisión/retorno (SND/RTN: Entrada/salida de
efectos externos)

Hace posible varios efectos mediante la conexión con
unidades de efectos, de muestreo, etc. exteriores.

94

<DRB1315>
Du/Sp

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

Vertragings-, echo-, auto pan-, auto trans-, filter en flanger-bewerkingen

Ingestelde waarden voor elk effect

Effect

DELAY

ECHO

PAN

(Auto Pan)

TRANS

(Auto Trans)

FILTER

FLANGER

Effect-parameter 1 (TIME)

Vertragingstijd
Instelbare waarden

Vertragingstijd
Instelbare waarden

Verdeeltijd (overgangsduur)
Instelbare waarden:10 tot 16000 ms,

Onderbrekingstijd (overgangsduur)
Instelbare waarden:10 tot 16000 ms,

Filtertijd (cyclus)
Instelbare waarden:10 tot 16000 ms,

Oscillatietijd (cyclus)
Instelbare waarden:10 tot 16000 ms,

: 1 tot 3500 ms,

in trappen van 1 ms

: 1 tot 3500 ms,

in trappen van 1 ms

in trappen van 5 ms voor 10 tot 1000 en
trappen van 10 ms voor 1000 tot 16000

in trappen van 5 ms voor 10 tot 1000 en
trappen van 10 ms voor 1000 tot 16000

in trappen van 5 ms voor 10 tot 1000 en
trappen van 10 ms voor 1000 tot 16000

in trappen van 5 ms voor 10 tot 1000 en
trappen van 10 ms voor 1000 tot 16000

Effect-parameter 2 (LEVEL/DEPTH)

Effect-mix-verhouding
(Evenwicht tussen oorspronkelijke en vertraagde
geluidsniveaus)

Effect-mix-verhouding
(Evenwicht tussen oorspronkelijke en
echogeluidsniveaus)

Effect-mix-verhouding
(Evenwicht tussen oorspronkelijke en gepande
geluidsniveaus)

Effect-mix-verhouding
(Evenwicht tussen oorspronkelijke en afgeknotte
geluidsniveaus)

Nagalm
(Geluidsniveau van de nagalm van de filter)

Reactie
(Niveau van het geluid met flanger-effect)

Operaciones de retardo, eco, panoramización automática, transposición automática, filtro, y flanger

Elementos de ajuste para cada efecto

Efecto

DELAY

ECHO

PAN

(panoramización
automática)

TRANS

(transposición
automática)

FILTER

FLANGER

Tiempo de retardo
Margen de ajuste:

Tiempo de retardo
Margen de ajuste:

Tiempo de panoramización (tiempo de cambio)
Margen de ajuste:

Tiempo de transposición (tiempo de cambio)
Margen de ajuste:

Tiempo de filtro (ciclo)
Margen de ajuste:

Tiempo de flanger (ciclo)
Margen de ajuste:

Parámetro 1 del efecto (TIME)

Margen de ajuste: 1 a 3.500 ms,
en pasos de 1 ms

1 a 3.500 ms,
en pasos de 1 ms

10 a 16.000 ms,
en pasos de 5 ms para 10 a 1.000,
y de 10 ms para 1.000 a 16.000

10 a 16.000 ms,
en pasos de 5 ms para 10 a 1.000,
y de 10 ms para 1.000 a 16.000

10 a 16.000 ms,
en pasos de 5 ms para 10 a 1.000,
y de 10 ms para 1.000 a 16.000

10 a 16.000 ms,
en pasos de 5 ms para 10 a 1.000,
y de 10 ms para 1.000 a 16.000

Parámetro 2 del efecto (LEVEL/DEPTH)

Relación de mezcla del efecto
(Balance entre los niveles de sonido original y retardado)

Relación de mezcla del efecto
(Balance entre los niveles de sonido original y de eco)

Relación de mezcla del efecto
(Balance entre los niveles de sonido original y
panoramizado)

Relación de mezcla del efecto
(Balance entre los niveles de sonido original y de corte)

Resonancia
(Nivel de sonido de resonancia de filtro)

Realimentación acústica
(Nivel de sonido de realimentación acústica de flanger)

Nederlands

Español

95

<DRB1315>

Du/Sp

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

Voorbeeld: Toepassen van het vertragingseffect op de
muziek van CH-2.

BPM-display

Visualizador de BPM

Effectparameter/BPM-display

Visualizador del parámetro del

efecto/BPM

H.P CUE schakelaar

Interruptor de entrada en los

auriculares H.P CUE

Ejemplo: Aplicación del efecto de retardo a la música del CH-

2.

Effect-keuzeschakelaar
Selector de efectos

Effect CH. SELECT schakelaar
Selector del canal de efectos CH. SELECT

Effect PARAMETER 1 regelaar (TIME)
Control del PARAMETER 1 del efecto (TIME)

Effect PARAMETER 2 regelaar (LEVEL/DEPTH)
Control del PARAMETER 2 del efecto (LEVEL/DEPTH)

Effect ON/OFF schakelaar
Interruptor ON/OFF del efecto

1 Zet de effect-keuzeschakelaar op DELAY.

2 Zet de effect CH. SELECT schakelaar op 2.

÷ Het LED-lampje “2” van het effectparameter/BPM-

display gaat branden.

÷ De BPM-waarde van de op CH-2 ingevoerde muziek

verschijnt op de AUTO BPM COUNTER.

* De BPM-band die overeenkomt met de muziek op CH-2

kan met de keuzeschakelaar voor het BPM-meetbereik
worden ingesteld.

* De teller knippert wanneer de BPM-waarde langer dan 2

seconden niet kan worden gemeten. In dit geval moet u
de handbedieningsfunctie gebruiken om de instellingen
met de hand te maken (zie blz. 102-103).

3 Stel de parameterwaarde in.

Wanneer de H.P CUE schakelaar (van de BEAT EFFECTS
regelaars) wordt ingedrukt, kunt u het effect via de
hoofdtelefoon controleren.

Instellen van de vertragingstijd

÷ Wanneer de vertragingstijd zodanig wordt ingesteld dat

deze overeenkomt met één maat van de BPM-waarde die
op de AUTO BPM COUNTER wordt aangegeven, wordt
een zeer effectief effect verkregen.

÷ Door op de effectritme-keuzeschakelaar (@ of #) te

drukken kan een vertragingstijd van 1/4 tot 8/1 worden
ingesteld voor één maat van de gemeten BPM-waarde.

÷ Gebruik de effect PARAMETER 1 regelaar (TIME) voor

een meer nauwkeurige instelling van de vertragingstijd.

÷ Aangezien de “1/2” ritme-indicator oplicht als de

vertragingstijd op de helft van één maat van de BPM­waarde is ingesteld, hoeft u slechts naar de ritme­indicators te kijken om de parameterwaarde in te stellen.

96

<DRB1315>
Du/Sp

1 Ajuste el selector de efectos en DELAY.

2 Ajuste el selector del canal de efectos CH. SELECT

en 2.

÷ Se encenderá el LED “2” del visualizador del parámetro

del efecto/BPM.

÷ El valor de BPM de la entrada de música en el CH-2 se

visualizará en el contador AUTO BPM COUNTER.

* La banda de BPM que corresponda a la música del CH-2

podrá seleccionarse con el selector del margen del
contador de BPM.

* El contador parpadeará si no puede realizarse la medición

del valor de BPM durante más de 2 segundos. En este
caso, emplee el modo manual para realizar los ajustes (vea
las páginas 102 y 103).

3 Ajuste el valor del parámetro.

Cuando se presione el interruptor de entrada en los
auriculares H.P CUE (en los controles de BEAT EFFECTS), el
efecto podrá confirmarse escuchando la salida por los
auriculares.

Ajuste del tiempo de retardo

÷ Si se ajusta el tiempo de retardo para que corresponda con

un tiempo del valor de BPM visualizado en el contador
AUTO BPM COUNTER, la aplicación del efecto será más
eficaz.

÷ Presionando el selector del tiempo del efecto (@ o #),

podrá ajustarse el tiempo de retardo de 1/4 ó 8/1 para un
tiempo del valor de BPM calculado.

÷ Podrá ajustar tiempos de retardo más precisos con el

control de PARAMETER 1 del efecto (TIME).

÷ Puesto que “1/2” se encenderá en el visualizador del

tiempo si se ajusta el tiempo de retardo a 1/2 de un tiempo
del valor de BPM, el valor del parámetro podrá ajustarse
empleando la visualización del tiempo a modo de guía.

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

Instellen van de balans tussen het oorspronkelijke en
het vertraagde geluidsniveau

÷ De balans tussen het oorspronkelijke en het vertraagde

geluidsniveau wordt ingesteld met de effect
PARAMETER 2 regelaar (LEVEL/DEPTH). Draai de
regelaar naar links om het niveau van het vertraagde
geluid te verlagen en naar rechts om het niveau van het
vertraagde geluid te verhogen.

4 Zet de effect ON/OFF schakelaar aan.

÷ De effect ON/OFF schakelaar knippert oranje en het

vertragingseffect wordt op het hoofduitgangsgeluid
toegepast.

÷ Druk nog een keer op de schakelaar om het effect uit te

schakelen.

* Als de schakelaar bij het begin van een maat wordt

ingedrukt, begint de effectcyclus op hetzelfde moment als
de maat.

Echo, auto pan, auto trans, filter en flanger kunnen op dezelfde
manier worden ingesteld.

Let op:

÷ Als met de effect CH. SELECT schakelaar op een ander kanaal

wordt overgeschakeld wanneer vertraging, echo, nagalm (blz.
98-99) en andere dergelijke effecten zijn ingeschakeld, zullen
alle nagalmen die bij de effecten van het vorige kanaal horen
worden weergegeven.

÷ Gebruik de effect-keuzeschakelaar alleen als de effecten

uitgeschakeld zijn (wanneer de effect ON/OFF schakelaar
oranje oplicht). Gebruikt u de schakelaar terwijl er effecten
ingeschakeld zijn, dan kan dit ruis veroorzaken.

÷ Hieronder ziet u de aanduidingen wanneer een vertraging van

een 1/2 maat (250 ms) op muziek met een BPM-waarde van
120 (in tijd uitgedrukt: 500 ms) is toegepast.

BPM-display

Ajuste para equilibrar los niveles de sonido original y
retardado

÷ El balance entre los niveles de sonido original y retardado

se ajusta empleando el control del PARAMETER 2 del
efecto (LEVEL/DEPTH). Girando este control hacia la
izquierda se reduce el sonido retardado, y girándolo hacia
la derecha se incrementa.

4 Conecte el interruptor ON/OFF de efectos.

÷ El interruptor ON/OFF de efectos parpadeará en color

naranja, y se aplicará el efecto de retardo a la salida
principal.

÷ Si se vuelve a presionar el interruptor, se desactivará el

efecto.

* Si se activa en sincronización con el tiempo, el ciclo del

efecto también se iniciará a ese tiempo.

Los efectos de eco, panoramización automática, transposición
automática, filtro, y flanger también pueden ajustarse de forma
similar.

Precauciones:

÷ Si se ha cambiado el canal con el selector del canal de efectos

CH. SELECT cuando se han activado el retardo, el eco, la
reverberación (páginas 98 y 99) y otros efectos similares, se
emitirá toda la reverberación de los efectos del canal anterior.

÷ Opere sólo el selector de efectos cuando los efectos estén

desactivados (cuando el interruptor ON/OFF de efectos esté
encendido en color naranja). Si lo opera cuando los efectos
están activados, podría generarse ruido.

÷ Visualización cuando se ha ajustado un retardo de tiempo de

1/2 (250 ms) a la música con un valor de BPM de 120
(conversión de tiempo: 500 ms).

Visualizador
de BPM

Contador

Effectparameter/
BPM-display

“1/2” licht op

Teller

Keuzeschakelaar
voor BPM­meetbereik

LED-lampje

Teller

Ritme-indicator

Effectritme­keuzeschakelaars

Visualizador
del parámetro
del efecto/BPM

“1/2” se
encenderá

Selector del margen
del contador de BPM

LED

Contador

Visualizador del
tiempo

Selectores del
tiempo del efecto

97

<DRB1315>

Du/Sp

Nederlands

Español

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

Nagalm en toonhoogtewijziging

Effectorinstellingen

Effect

REVERB

PITCH

(Toonhoogtewijziging)

Nagalmtijd (echotijd)
Instelbare waarden

Toonhoogte
Instelbare waarden

Effect-parameter 1 (TIME)

: 1 tot 100%,

in trappen van 1%

: 0 tot ±100%,

in trappen van 1%

Effect-mix-verhouding
(Evenwicht tussen het niveau van het oorspronkelijke en
het weerkaatste geluid)

Effect-mix-verhouding
(Evenwicht tussen het niveau van het oorspronkelijke
geluid en het geluid waarvan de toonhoogte werd
gewijzigd)

Operaciones de reverberación y de desplazamiento del tono

Elementos de ajuste para cada efecto

Efecto

REVERB

Tiempo de reverberación (tiempo del eco)
Margen de ajuste:

PITCH

(desplazamiento

Tono
Margen de ajuste:

del tono)

Voorbeeld: Aanduidingen wanneer de toonhoogte van de
muziek op CH-3 met 90% is gewijzigd.

Parámetro 1 del efecto (TIME)

1 a 100%,

en pasos de 1%

0 a ±100%,
en pasos de 1%

Relación de mezcla del efecto
(Balance entre los niveles de sonido original y con
reverberación)

Relación de mezcla del efecto
(Balance entre los niveles de sonido original y con
desplazamiento del tono)

Ejemplo: Aplicación del efecto de desplazamiento del tono a la
música del CH-3 en el 90%.

Effect-parameter 2 (LEVEL/DEPTH)

Parámetro 2 del efecto (LEVEL/DEPTH)

BPM-display

Visualizador de BPM

Effectparameter/BPM-display

Visualizador del parámetro del

efecto/BPM

H.P CUE schakelaar

Interruptor de entrada en los

auriculares H.P CUE

1 Zet de effect-keuzeschakelaar op PITCH.

2 Zet de effect CH.SELECT schakelaar op 3.

÷ Het LED-lampje “3” van het effectparameter/BPM-

display gaat branden.

* Het volledige BPM-display wordt uitgeschakeld.

Effect-keuzeschakelaar
Selector de efectos

Effect CH. SELECT schakelaar
Selector del canal de efectos CH. SELECT

Effect PARAMETER 1 regelaar (TIME)
Control del PARAMETER 1 del efecto (TIME)

Effect PARAMETER 2 regelaar (LEVEL/DEPTH)
Control del PARAMETER 2 del efecto (LEVEL/DEPTH)

Effect ON/OFF schakelaar
Interruptor ON/OFF del efecto

1 Ajuste el selector de efectos en PITCH.

2 Ajuste el selector del canal de efectos CH. SELECT

en 3.

÷ Se encenderá el LED “3” del visualizador del parámetro

del efecto/BPM.

* Se apagará toda la visualización de BPM.

98

<DRB1315>
Du/Sp

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

3 Stel de parameterwaarde in.

Wanneer de H.P CUE schakelaar (van de BEAT EFFECTS
regelaars) wordt ingedrukt, kunt u het effect via de
hoofdtelefoon controleren.

Instellen van de toonhoogte

÷ Druk op de # effectritme-keuzeschakelaar om de toon

te verhogen met +33%, +50% of +100% en druk op de
@ schakelaar om de toon te verlagen met –33%, –50%
of –100%.

÷ Gebruik de effect PARAMETER 1 regelaar (TIME) voor

een meer nauwkeurige instelling van de toonhoogte.

Instellen van de balans tussen het oorspronkelijke en
het toonhoogte-gewijzigde geluidsniveau

÷ De balans tussen het oorspronkelijke en het

toonhoogte-gewijzigde geluidsniveau wordt ingesteld
met de effect PARAMETER 2 regelaar (LEVEL/DEPTH).
Draai de regelaar naar links om het niveau van het
toonhoogte-gewijzigde geluid te verlagen en naar
rechts om het niveau van het toonhoogte-gewijzigde
geluid te verhogen.

4 Zet de effect ON/OFF schakelaar aan.

÷ De effect ON/OFF schakelaar knippert oranje en het

effect (wijzigen van toonhoogte) wordt op het hoofd­uitgangsgeluid toegepast.

÷ Druk nog een keer op de schakelaar om het effect uit te

schakelen.

Het nagalmeffect kan op dezelfde wijze worden ingesteld.

3 Ajuste el valor del parámetro.

Cuando se presione el interruptor de entrada en los
auriculares H.P CUE (en los controles de BEAT EFFECTS), el
efecto podrá confirmarse escuchando la salida por los
auriculares.

Ajuste del tono

÷ Presionando # del selector del tiempo del efecto se

incrementará el ajuste del tono en +33%, +50%, ó
+100%, mientras que presionando @ se reducirá en
–33%, –50%, ó –100%.

÷ Podrá ajustar el tono con más precisión con el control de

PARAMETER 1 del efecto (TIME).

Ajuste para equilibrar los niveles de sonido original y
con el tono desplazado

÷ El balance entre los niveles de sonido original y con el tono

desplazado se ajusta empleando el control del
PARAMETER 2 del efecto (LEVEL/DEPTH). Girando este
control hacia la izquierda se reduce el sonido con el tono
desplazado, y girándolo hacia la derecha se incrementa.

4 Conecte el interruptor ON/OFF de efectos.

÷ El interruptor ON/OFF de efectos parpadeará en color

naranja, y se aplicará el efecto (desplazamiento del tono) a
la salida principal.

÷ Si se vuelve a presionar el interruptor, se desactivará el

efecto.

El efecto de reverberación también puede ajustarse de forma
similar.

Let op:

÷ Als met de effect CH. SELECT schakelaar op een ander

kanaal wordt overgeschakeld wanneer vertraging, echo,
(blz. 95-97), nagalm en andere dergelijke effecten zijn
ingeschakeld, zullen alle nagalmen die bij de effecten van
het vorige kanaal horen worden weergegeven.

÷ Gebruik de effect-keuzeschakelaar alleen als de effecten

uitgeschakeld zijn (wanneer de effect ON/OFF schakelaar
oranje oplicht). Gebruikt u de schakelaar terwijl er effecten
ingeschakeld zijn, dan kan dit ruis veroorzaken.

÷ Hieronder ziet u de aanduidingen wanneer de toonhoogte

van CH-3 met 90% is gewijzigd.

BPM-display

Effectparameter/
BPM-display

LED-lampje

Teller

Precauciones:

÷ Si se ha cambiado el canal con el selector del canal de efectos

CH. SELECT cuando se han activado el retardo, el eco
(páginas 95 a 97), la reverberación y otros efectos similares,
se emitirá toda la reverberación de los efectos del canal
anterior.

÷ Opere sólo el selector de efectos cuando los efectos estén

desactivados (cuando el interruptor ON/OFF de efectos esté
encendido en color naranja). Si lo opera cuando los efectos
están activados, podría generarse ruido.

÷ Visualización cuando se ha desplazado el tono del CH-3 en el

90%.

Visualizador de
BPM

Visualizador
del parámetro
del efecto/BPM

LED

Contador

Nederlands

Español

Ritme-indicator

Effectritme­keuzeschakelaars

Visualizador del
tiempo

Selectores del
tiempo del efecto

99

<DRB1315>

Du/Sp

DE EFFECT-FUNCTIES GEBRUIKEN UTILIZACIÓN DE LAS FUNCIONES DE EFECTOS

Gebruik van een externe effector

Het onderstaande voorbeeld beschrijft het toepassen van
externe effecten op CH-3.

1 Zet de effect-keuzeschakelaar op SND/RTN.

2 Zet de effect CH. SELECT schakelaar op 3.

÷ Het LED-lampje “3” van het effectparameter/BPM-

display gaat branden.

3 Stel de parameters enz. van de externe effector

in.

÷ Wanneer de H.P CUE schakelaar (van de BEAT

EFFECTS regelaars) wordt ingedrukt, kunt u het effect
via de hoofdtelefoon controleren.

4 Stel het retourniveau in.

÷ Het retourniveau van de externe effector kan worden

ingesteld met de effect PARAMETER 2 regelaar
(LEVEL/DEPTH).

* De effect PARAMETER 1 regelaar (TIME) zal niet

werken.

5 Zet de effect ON/OFF schakelaar aan.

÷ De effect ON/OFF schakelaar knippert oranje en het

externe effect wordt op de muziek van CH-3 toegepast.

÷ Druk nog een keer op de schakelaar om het effect uit te

schakelen.

÷ Hieronder ziet u de aanduidingen wanneer een extern

effect op CH-3 wordt toegepast.

BPM-display

Empleo de una unidad de efectos externos

El ejemplo siguiente sirve para aplicar efectos externos a la
música del CH-3.

1 Ajuste el selector de efectos en SND/RTN.

2 Ajuste el selector del canal de efectos CH.

SELECT en 3.

÷ Se encenderá el LED “3” del visualizador del parámetro

del efecto/BPM.

3 Ajustes los parámetros, etc. de la unidad de

efectos externos.

÷ Cuando se presione el interruptor de entrada en los

auriculares H.P CUE (en los controles de BEAT
EFFECTS), el efecto podrá confirmarse escuchando la
salida por los auriculares.

4 Ajuste el nivel de retorno.

÷ El nivel de retorno de la unidad de efectos externos

puede ajustarse con el control del PARAMETER 2 del
efecto (LEVEL/DEPTH).

* El control del PARAMETER 1 del efecto (TIME) no

funcionará.

5 Conecte el interruptor ON/OFF de efectos.

÷ El interruptor ON/OFF de efectos parpadeará en color

naranja, y se aplicará el efecto externo al CH-3.

÷ Si se vuelve a presionar el interruptor, se desactivará el

efecto.

÷ Visualización cuando se ha aplicado un efecto externo al

CH-3.

Effectparameter/
BPM-display

LED-lampje

Visualizador de
BPM

Visualizador
del parámetro
del efecto/BPM

LED

100

<DRB1315>
Du/Sp
