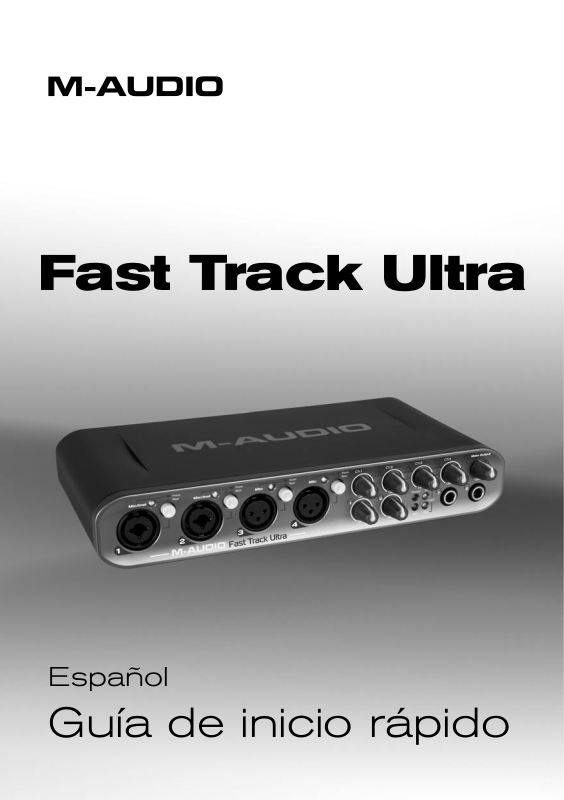

Fast Track Ultra

Español

Guía de inicio rápido

Guía de inicio rápido 1Fast Track Ultra

Introducción

Gracias por haber elegido Fast Track Ultra de M-Audio, la interfaz audio/MIDI
profesional portátil para Windows y Macintosh. Gracias a la comodidad y fiabilidad
del bus 2.0 USB, Fast Track Ultra ofrece unas posibilidades de direccionamiento y
versatilidad sin igual, además de soportar resolución de audio a 24 bits, frecuencias de
muestreo de hasta 96 kHz, dieciséis canales de entrada/salida MIDI, DSP integrado
para routing/mezcla flexible y una útil selección de efectos reverb/delay.

El objetivo de esta Guía de inicio rápido es proporcionar la información básica que
necesitará para empezar a utilizar Fast Track Ultra inmediatamente. Incluso si es usted
un usuario experimentado en el campo de la grabación digital basada en computadora,
recomendamos dedicar algún tiempo a leer el Manual del usuario, incluido en el CD
Fast Track Ultra. El manual le ayudará a obtener el máximo rendimiento de Fast Track
Ultra.

Contenido de la caja

La caja de Fast Track Ultra contiene los siguientes elementos:

‣ Fast Track Ultra
‣ La versión impresa de esta Guía de inicio rápido
‣ CD Fast Track Ultra; incluye los drivers y el manual del usuario
‣ Ableton Live Lite CD
‣ Cable USB
‣ Fuente de alimentación 5 V CC 2000mA

‣

Español

Guía de inicio rápido2 Fast Track Ultra

‣

Compatibilidad

Windows

Fast Track Ultra únicamente es compatible con Windows XP y Service Pack 2
o superior, o Windows Vista (32-Bit editions). No es compatible con Windows
Media Center Edition, Windows 2000, Windows 98, 98SE o Windows ME.

Mac

En entorno Mac, Fast Track Ultra es compatible con Mac basado en PowerPC,
OS X 10.3.9 / 10.4.10 o superior, así como con Mac basado en Intel, OS X

10.4.10 o superior.

Consulte el manual del usuario para comprobar los requisitos mínimos del

sistema.

Nota importante sobre la alimentación por bus: Fast Track Ultra puede ser
alimentado a través del alimentador AC, o a través del bus de la computadora
huésped. Sin embargo, en el modo de alimentación por bus, Fast Track Ultra sólo
dispondrá de cuatro entradas y cuatro salidas con las siguientes asignaciones:
entradas 1 y 2, salidas 1 y 2, y E/S S/PDIF.

Nota importante sobre los puertos USB 1.1: La interfaz Fast Track Ultra ha sido
diseñada como un dispositivo USB 2.0. Aunque también puede usarse como
dispositivo USB 1.1, en esta situación sólo funcionará con 2 entradas/2 salidas
y frecuencias de muestreo 44.1/48kHz. Esto es debido a las limitaciones propias
del ancho de banda del puerto USB 1.1.

Si su computadora no dispone de puerto USB 2.0 nativo, éste es el mensaje que
aparecerá durante el proceso de instalación:

“Because this computer has no USB 2.0 ports,
Fast Track Ultra functionality will be limited.” (Esta
computadora no dispone de ningún puerto USB

2.0; por tanto, la funcionalidad de Fast Track Ultra
será limitada).

Nota importante sobre las actualizaciones de sistema: Verifique en la página de
descarga de drivers M-Audio en http://www.m-audio.com/drivers la disponibilidad
de un determinado driver antes de instalar cualquier actualización del sistema
operativo.

Antes de que M-Audio lance al mercado los drivers de sus dispositivos nuevos,
se realizan pruebas para verificar su uso en los sistemas operativos vigentes
en ese momento. Cuando Microsoft y Apple realizan actualizaciones de sus
sistemas operativos, todos los drivers M-Audio han de volver a someterse a las

pruebas y actualizaciones pertinentes.

M-Audio recomienda no instalar actualizaciones del sistema operativo hasta que
el driver adecuado (y actualizado) no haya sido colgado en la web de M-Audio.

Guía de inicio rápido 3Fast Track Ultra

Instalación de Fast Track Ultra

Instrucciones de instalación para Windows XP y Vista

NOTA IMPORTANTE: Asegúrese de que Fast Track Ultra no está conectada
a la computadora cuando instale los drivers. Las siguientes instrucciones
le indicarán el momento exacto en el que puede conectar la interfaz a la
computadora.

1. Recomendamos que descargue los drivers más recientes de Fast Track Ultra
visitando la página Soporte > Drivers en www.m-audio.com. De esta manera
asegurará el uso de los drivers más recientes. Si no dispone de acceso a
Internet, introduzca el CD-ROM Fast Track Ultra en su computadora e instale
los drivers proporcionados con la interfaz.

2

1

. Si su

2

o “Instalar”

a. Si instala los drivers desde el

CD-ROM Fast Track Ultra, la pantalla
mostrará automáticamente la ventana
de instalación interactiva

computadora no ejecuta automáticamente
esta aplicación, iníciela manualmente
pulsando Inicio > Mi PC* > Fast Track
Ultra. A continuación, seleccione Fast
Track Ultra en el menú y pulse “Instalar”.

“Mi PC” se llama “PC” en Windows Vista.

b. Si instala los drivers desde la página web www.m-audio.com, simplemente

haga doble clic sobre el archivo que haya descargado.

2. Siga las instrucciones de instalación del driver que aparecerán en pantalla.

3. En algunos momentos de la instalación, es posible que el sistema le indique
que el driver que está instalando no ha pasado la prueba del logotipo de
Windows (XP), o que le pregunte si el programa que desea ejecutar es
una aplicación fiable (Vista). Seleccione “Continuar”

proseguir con la instalación.

3

para

‣

1

Español

3

Guía de inicio rápido4 Fast Track Ultra

‣

4. Cuando el instalador haya concluido, pulse “Finalizar”.

5. Conecte su nueva interfaz Fast Track Ultra a la toma de corriente y al puerto USB

2.0 de su computadora.

6. Puesta en marcha de Fast Track Ultra. Si está usando Windows Vista, puede dar
por concluida la instalación de Fast Track Ultra. Si está usando Windows XP, siga
los pasos 7-10.

7. Windows XP identificará la interfaz y le preguntará si desea usar Internet para
buscar el driver apropiado. Seleccione “No, por ahora” y pulse “Siguiente”

4

.

8. Windows XP mostrará un asistente para “Nuevo hardware encontrado.” Seleccione
la opción “Instalar el software automáticamente” y pulse “Siguiente”

5

.

9. Una vez completada la instalación, pulse “Finalizar”. Si aparece otro “Asistente para
nuevo hardware encontrado”, vuelva a repetir los pasos 7-10.

10. Cuando la instalación haya concluido, aparecerá un mensaje en pantalla
informándole de que “Su nuevo hardware está listo para ser utilizado”.

4

5

Instrucciones de instalación para Mac OS X

1. Recomendamos que descargue los drivers más recientes de Fast Track Ultra
visitando la página Soporte > Drivers en www.m-audio.com. De esta manera
asegurará el uso de los drivers más recientes. Si no dispone de acceso a
Internet, introduzca el CD-ROM Fast Track Ultra en su computadora e instale
los drivers proporcionados con la interfaz.

a. Si instala los drivers desde el CD-ROM Fast Track Ultra, aparecerá un

icono de CD-ROM en el escritorio una vez haya introducido el disco
en la computadora. Haga doble clic sobre este icono para mostrar los
contenidos del disco. Pulse el icono “Open Me”, seleccione su producto en
el menú desplegable de la pantalla de bienvenida

1

y pulse “Instalar”.

b. Si instala los drivers desde la página www.m-audio.com, el archivo que

haya descargado se abrirá automáticamente para mostrar su contenido
en el escritorio. Si el archivo no se abre automáticamente, haga doble clic
sobre él para visualizar sus contenidos. A continuación, haga doble clic
sobre la aplicación de instalación.

Español

Guía de inicio rápido 5Fast Track Ultra

‣

2. Siga las instrucciones de instalación del driver que aparecerán en pantalla.
Durante el proceso, Mac OS X le pedirá que especifique su nombre de
usuario y contraseña. Introduzca esta información y pulse Aceptar para
confirmar. Si no su sistema no dispone de contraseña, deje el campo en
blanco y pulse Aceptar. Si no es el propietario de la computadora, consiga
estos datos del propietario o administrador del sistema.

3. Una vez completada la instalación, pulse “Cerrar”.

4. Conecte su nueva interfaz Fast Track Ultra a la toma de corriente y a un puerto
USB de su computadora.

5. Puesta en marcha de Fast Track Ultra.

Uso de Fast Track Ultra

Grabación de entradas analógicas

Conecte micrófonos/instrumentos eléctricos a través de las entradas del panel
frontal, o fuentes de nivel de línea a través de las entradas del panel trasero,
asegurando en todo momento la correcta posición de los conmutadores de
selección frontales/traseros. Utilice los controles de ganancia para ajustar los
niveles de grabación, procurando que los LED indicadores de nivel no se iluminen
de rojo. Si utiliza micrófonos de condensador, active la alimentación phantom
con el deslizador del panel trasero. Si usa las entradas de línea, los controles de
ganancia de las entradas de micro asociadas deben colocarse al mínimo para
evitar ruidos no deseados. Para más información sobre las fuentes de entrada de
grabación, consulte el manual del usuario.

Grabación de entradas digitales

Conecte una fuente digital S/PDIF en la entrada S/PDIF del panel trasero.
Vaya a la pestaña Settings (Ajustes) en el panel de control de Fast Track Ultra y
seleccione S/PDIF como fuente de word clock. Para más información sobre la
sincronización digital, consulte el manual del usuario.

Guía de inicio rápido6 Fast Track Ultra

‣

Ajuste del nivel de salida

Conecte las salidas de línea del panel trasero de Fast Track Ultra a una consola
de mezclas, amplificador o monitores activos. El nivel de las salidas 1 y 2 se
determina directamente a través del control del nivel de salida del panel frontal.
Las otras salidas pueden regularse a través de la aplicación de audio o del panel
de control de Fast Track Ultra.

Monitorización a través de auriculares

Las dos salidas de auriculares del panel frontal están asignadas a las salidas de
línea 1/2 y 3/4 respectivamente. Seleccione la pestaña Monitor 1/2 o Monitor 3/4
en el panel de control de Fast Track Ultra y ajuste los niveles de monitorización
de los canales de entrada del dispositivo deseado, así como el de las señales
procedentes del software de grabación (retornos de software). Los ajustes
aquí realizados sólo afectarán a los niveles de monitorización (escucha). Las
grabaciones no se verán afectadas por los ajustes de nivel realizados en el panel
de control de Fast Track Ultra.

Garantía

Condiciones de la garantía

M-Audio garantiza este producto contra defectos de materiales y mano de obra,
en condiciones normales de uso y siempre que su propietario sea el comprador
original y registrado. Consulte www.m-audio.com/warranty para más información
acerca de las condiciones y limitaciones específicas aplicables a su producto.

Registro de la Garantía

El registro inmediato de su producto M-Audio Nuevo, le otorga una cobertura total
de garantía y le ayuda a M-Audio a desarrollar y fabricar los más finos productos
disponibles. Regístrese en línea en www.m-audio.com/register para recibir
actualizaciones gratuitas en algunos productos y para la posibilidad de ganar
productos gratis en sorteos.

Fast Track Ultra

Tested to comply with
FCC standards

FOR HOME OR STUDIO USE

© 2007 Avid Technology, Inc. Todos los derechos reservados. Las características y
especificaciones del producto, así como requisitos del sistema y disponibilidad están
sujetas a modificación sin previo aviso. Avid, M-Audio y Fast Track Ultra son marcas
registradas o marcas de Avid Technology, Inc. El resto de productos mencionados son
marcas registradas de sus respectivos propietarios.

M-Audio USA

5795 Martin Rd., Irwindale, CA 91706

Technical Support

web: www.m-audio.com/tech

tel (pro products):

[phone]

tel (consumer products):

[phone]

fax (shipping): [phone]

Sales

e-mail: [e-mail]

tel:

1-866-657-6434

fax:

[phone]

Web

www.m-audio.com

M-Audio U.K.

Floor 6, Gresham House, 53 Clarenden Road, Watford
WD17 1LA, United Kingdom

Technical Support

e-mail: [e-mail]

tel:(Mac support):

[phone]

tel: (PC support):

[phone]

Sales

tel: [phone]

fax: [phone]

Web

www.maudio.co.uk

M-Audio France

Floor 6, Gresham House, 53 Clarenden Road, Watford
WD17 1LA, United Kingdom

Renseignements Commerciaux

tel : [phone]

e-mail : [e-mail]

Assistance Technique

PC : 0 0820 000 731

MAC

: 0 0820 391 191

Assistance Technique

e-mail : [e-mail]

[e-mail]

fax : [phone]

Site Web

www.m-audio.fr

M-Audio Germany

Kuhallmand 34, D-74613 Ohringen, Germany

Technical Support

e-mail: [e-mail]

tel:

+49 (0)7941 - 9870030

fax: [phone]

Sales

e-mail: [e-mail]

tel: [phone]

fax: [phone]

Web

www.m-audio.de

M-Audio Canada

1400 St-Jean Baptiste Ave. #150, Quebec City,
Quebec G2E 5B7, Canada

Technical Support

email: [e-mail]

phone: [phone]

fax: [phone]

Sales

e-mail: [e-mail]

phone:

[phone]

fax:

[phone]

Web

www.m-audio.ca

071005_FTUltra_QSG_ES01
