Page 1
PCTV 60e
Hardware
Page 2
PCTV 60e Hardware
E agosto 2005
© Pinnacle Systems GmbH 2005
Todos los derechos reservados
No se permite reproducir o transferir parte alguna de este manual a otro tipo de
soporte sin la autorización por escrito de Pinnacle Systems GmbH,
Braunschweig, Alemania.
El resto de denominaciones de marca y de producto son marcas de fábrica o
marcas registradas de los fabricantes correspondientes.
Este manual ha sido impreso en papel blanqueado sin cloro y con colorante sin
disolventes.
Pinnacle Systems GmbH ha confeccionado este manual según su mejor saber.
Sin embargo, no se responsabiliza en el caso de que los programas y sistemas no
aporten al usuario el provecho que de él esperaba obtener.
La mención de ciertas cualidades no debe considerarse como garantía de su
veracidad.
Pinnacle Systems GmbH se reserva el derecho de realizar modificaciones en el
contenido del manual sin contraer la obligación de informar a terceros.
Todas las ofertas, contratos de venta, de suministro y referentes a la obra de
Pinnacle Systems GmbH, incluidos el asesoramiento, el montaje y otras
prestaciones contractuales se basan exclusivamente en las condiciones generales
de venta y suministro de Pinnacle Systems GmbH.
Page 3
Contenido
Introducción..........................................................................................................1
Contenido del suministro ......................................................................................2
Requisitos del sistema...........................................................................................3
Hardware del ordenador ....................................................................................3
Software ............................................................................................................3
Conexión a la antena.............................................................................................4
Conexión al ordenador..........................................................................................5
Consejos para el posicionamiento a la hora de utilizar la antena de varilla..........6
Utilización del mando a distancia.........................................................................7
Indicadores LED ...................................................................................................8
Datos técnicos.......................................................................................................9
Bus del sistema..................................................................................................9
Sintonizador de TV ...........................................................................................9
Demodulador DVB-T........................................................................................9
Entrada de antenas opcional ..............................................................................9
i
Page 4
Notas
ii
Page 5
Introducción
¡Felicidades por la adquisición de PCTV 60e!
PCTV 60e le ofrece la posibilidad de recibir televisión terrestre digital conforme
al estándar DVB-T (Digital Video Broadcasting-Terrestrial) con una calidad de
imagen excelente en su ordenador portátil o de sobremesa. Con PCTV 60e
dispondrá de un receptor DVB-T único para USB.
De este modo, PCTV 60e, gracias a sus características de recepción optimizadas
y su independencia respecto a la red eléctrica, la solución móvil ideal para la
recepción de televisión digital con su ordenador portátil.
Junto con Live-TV, PCTV 60e le ofrece la función Timeshift que le permitirá
ver y grabar la televisión al mismo tiempo, así como la grabación de emisoras en
el disco duro y un DVD grabable, sin que suponga una pérdida de calidad de
sonido o imagen.
Además, obtendrá acceso a los servicios de información gratuitos como el
teletexto y la guía de programación electrónica (EPG), los cuales le brindarán
una forma sencilla y cómoda de poder programar sus grabaciones.
Pensando en el futuro (aunque ya disponible en parte regionalmente), contamos
con más servicios, como el radio digital, televisión interactiva y recepción de
datos IP.
Dependiendo de la versión de entrega que haya obtenido puede variar el
volumen de entrega del aquí especificado.
¡Y ahora le dejamos que disfrute con PCTV 60e!
Podrá encontrar más información sobre DVB-T por ejemplo en Internet en
www.dvb.org.
1
Page 6

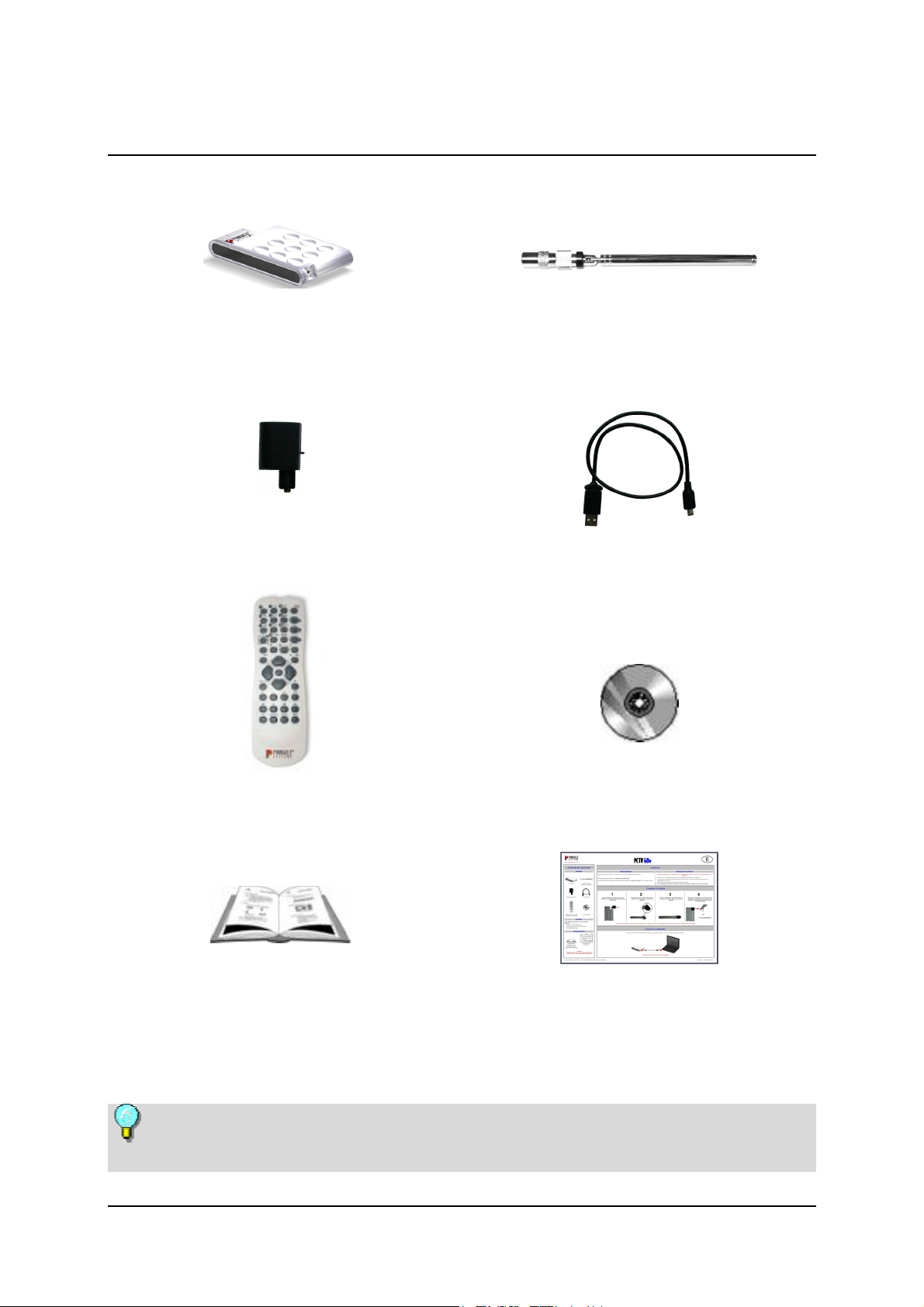

Contenido del suministro
PCTV 60e antena de varilla
(el gráfico es de ejemplo)
Adaptador de antena Cable USB
Mando a distancia con pilas
CD de instalación
(el gráfico es de ejemplo)
En el CD-ROM:
Guía de inicio rápido
Manual del usuario,
guía de Hardware,
guía del mando a distancia
Dependiendo de la versión de entrega que haya obtenido puede variar el
volumen de entrega del aquí especificado.
2
Page 7
Requisitos del sistema
Para que PCTV 60e funcione sin problemas, su sistema deberá cumplir con los
siguientes requisitos:
Hardware del ordenador
Procesador
Mínimo: Pentium III a 1,0 GHz
o procesador AMD Athlon XP equivalente (sólo SD)
Recomendado: Pentium IV a 2 GHz, Pentium M a 1,3 GHz
o procesador AMD Athlon 64 equivalente (SD y HD)
Memoria
Mínimo: 256 MB de RAM
Recomendado: 512 MB de RAM
Disco duro
Mínimo: disco duro IDE con controladores en modo Master y con 5 GB de
memoria libre
Recomendado: disco duro U-DMA con 20 GB de capacidad libre de memoria
Tarjeta gráfica
Mínimo: tarjeta gráfica compatible con DirectX8
Recomendado: tarjeta gráfica compatible con DirectX9 o superior
Tarjeta de sonido
Mínimo: tarjeta de sonido compatible con DirectX9
Puerto USB
Conexión USB (Full-Speed o compatible con High-Speed)
Unidad o grabadora de CD-ROM / DVD-ROM
Mínimo: unidad de CD-ROM o de DVD-ROM
Recomendado: grabadora de CD o DVD
Software
Windows XP (Home Edition, Professional Edition o Media Center Edition
2005) con el último Service Pack
3
Page 8

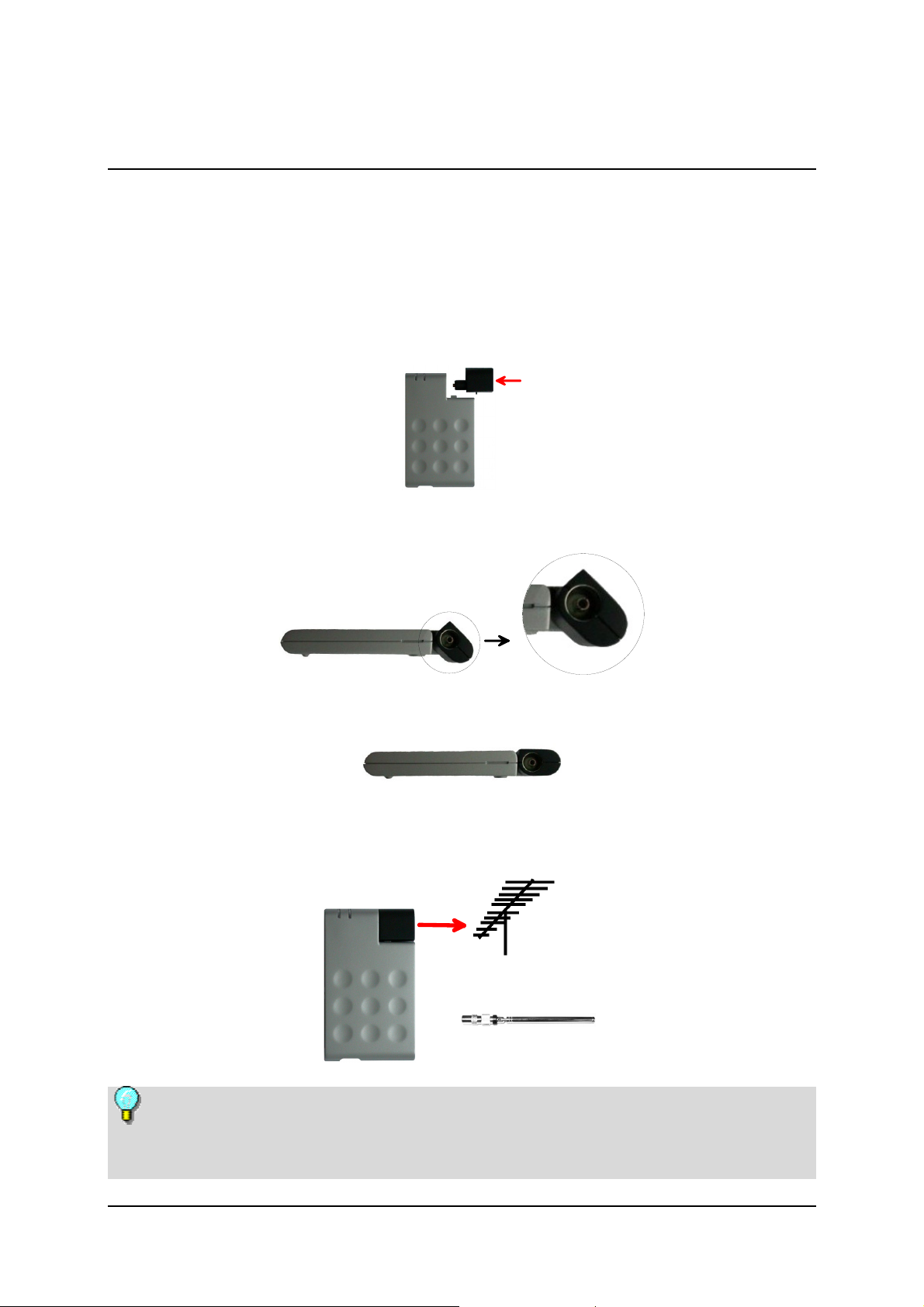

Conexión a la antena
En el caso de que su contenido del suministro no incluya ninguna antena o se
encuentre en una zona de recepción inadecuada para la recepción por medio de
antenas de interior, conecte el PCTV 60e con la ayuda del adaptador de antena a
otra antena (p. ej. a su antena doméstica):
Empuje lateralmente el adaptador de antena incluido en el suministro en la
entrada de antena de PCTV 60e.
Asegúrese de que la cubrejunta situada en la carcasa de
PCTV 60e encaje en el hueco del adaptador.
Ahora gire el adaptador hasta que encaje en la carcasa de PCTV 60e y ambas
partes queden alineadas.
Ahora conecte el adaptador de antena a la antena del edificio, a una antena
que se encuentre en la habitación o a la antena de varilla que se incluye en la
caja (opcional).
O
Para conectar una antena, necesitará el cable correspondiente. Observe por
tanto, que la calidad del cable contribuya a mejorar el rendimiento de la
recepción.
4
Page 9

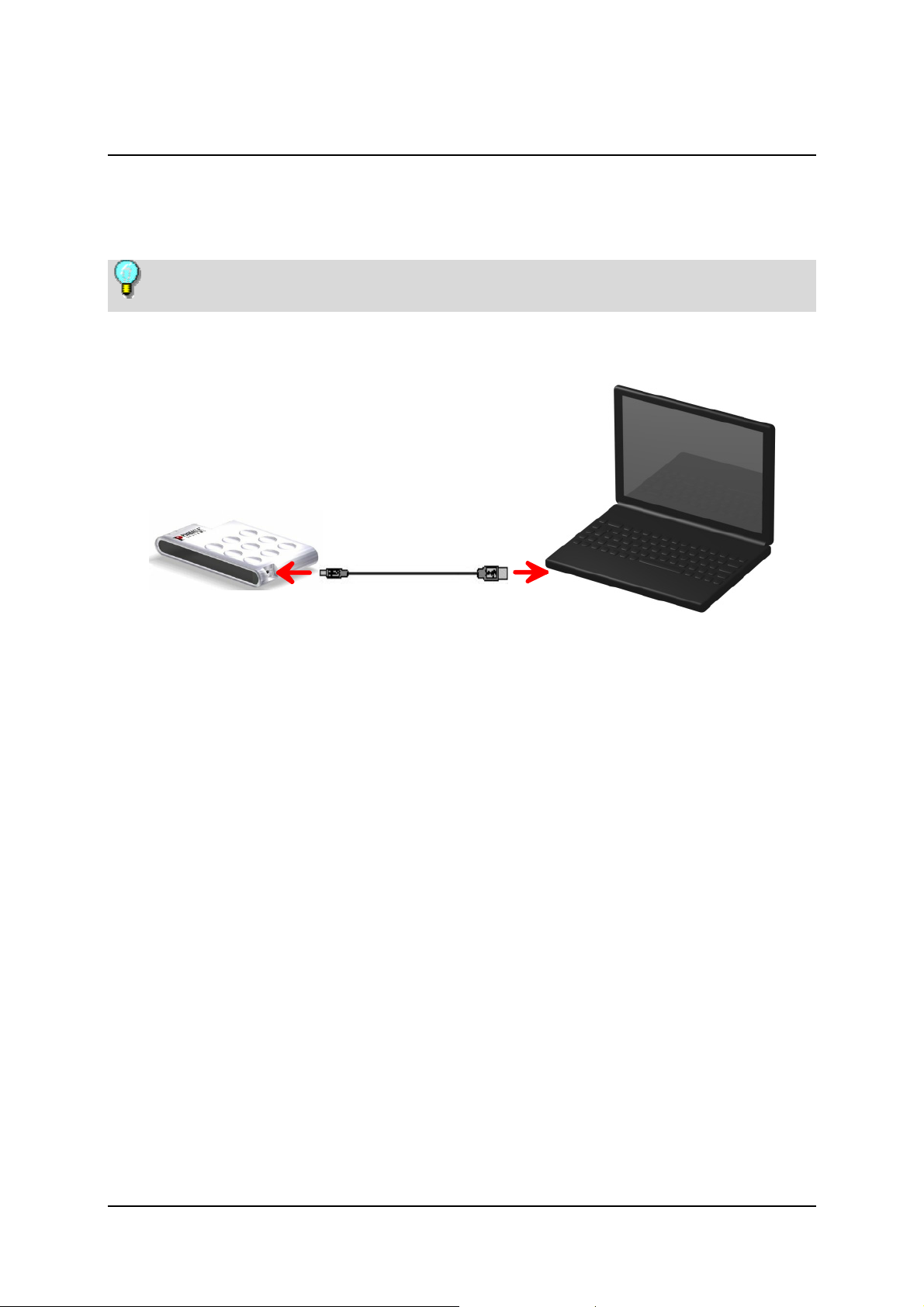

Conexión al ordenador
Para conectar PCTV 60e a su ordenador, enchufe el puerto USB de la caja de
su PCTV 60e al puerto USB de su ordenador.
Para ello, utilice exclusivamente el cable USB adjunto.
5
Page 10
Consejos para el posicionamiento a la
hora de utilizar la antena de varilla
Si en su contenido de suministro se incluye una antena de varilla y desea recibir
la televisión por medio de la misma (y no mediante otra antena), observe las
siguientes indicaciones:
A ser posible, sitúe el dispositivo lo más cerca de la ventana.
Coloque el PCTV 60e lo más alto posible.
El dispositivo no debería encontrarse en la proximidad de un monitor CRT,
un televisor o dispositivo similar.
Tenga en cuenta, que bajo determinadas circunstancias la recepción de
DVB-T puede no resultar óptima en el interior de edificios. En este caso, sitúe el
PCTV 60e lo más alto posible y cercano posible a la ventana o conéctelo a su
antena exterior por medio del adaptador suministrado.
6
Page 11

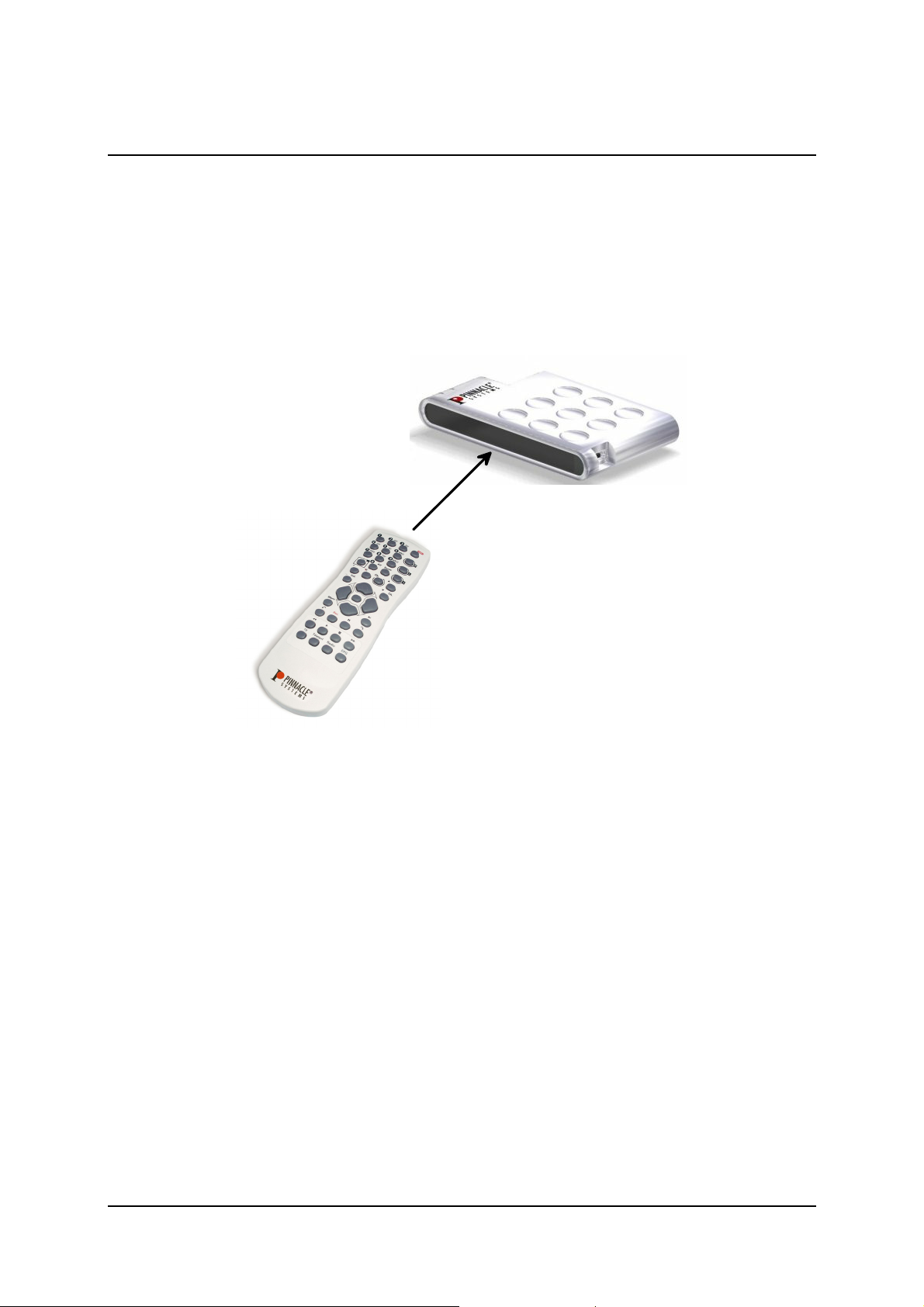

Utilización del mando a distancia
Si desea controlar PCTV 60e por medio del mando a distancia suministrado
opcionalmente, tenga en cuenta que el mando a distancia esté orientado lo más
directamente posible a la zona de recepción de la caja del PCTV 60e.
7
Page 12

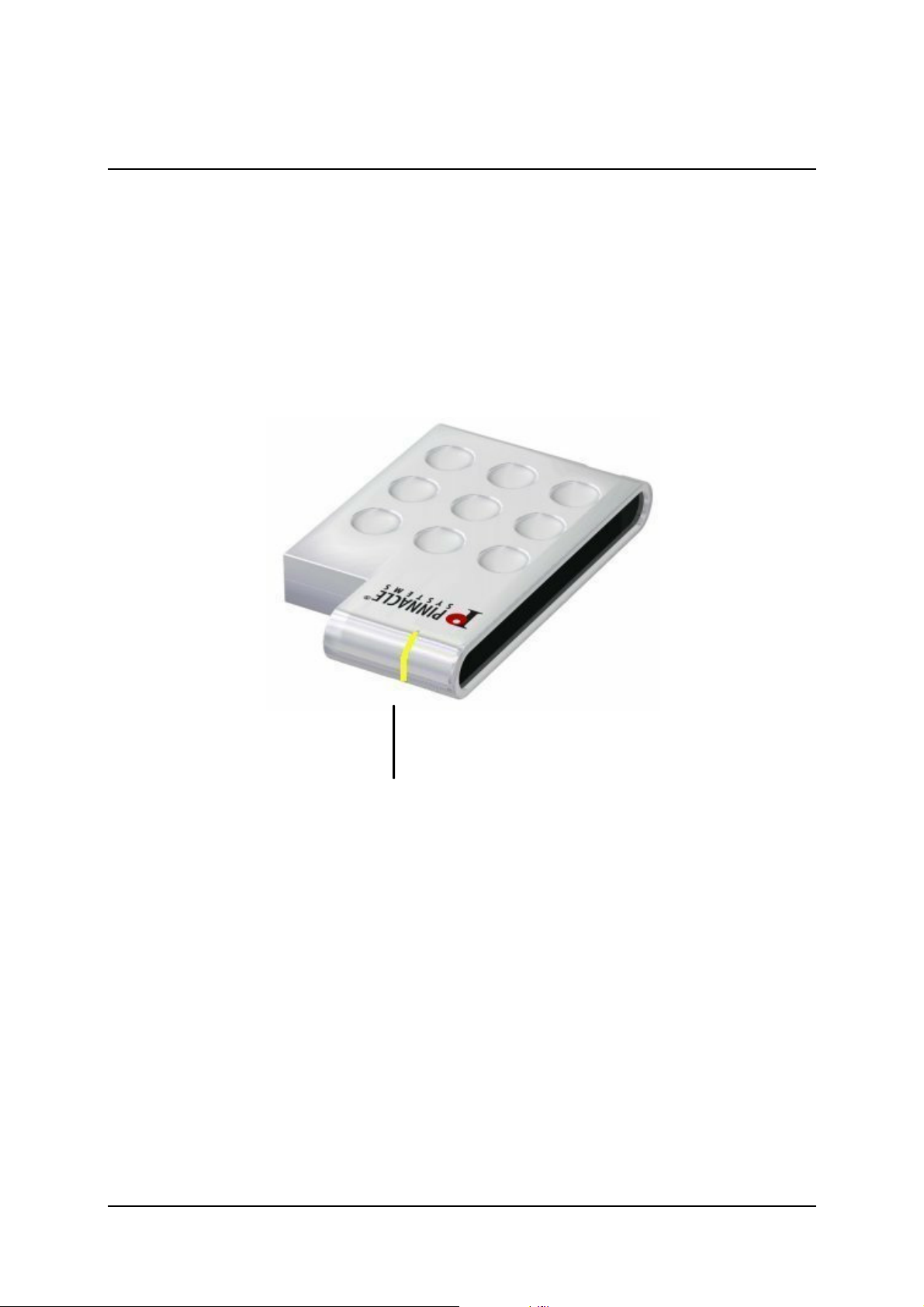

Indicadores LED
PCTV 60e cuenta con un panel de indicadores LED, mediante los cuales podrá
controlar el estado de funcionamiento:
El LED iluminado en amarillo simboliza que el emisor está configurado
correctamente.
amarillo
emisor
programado
8
Page 13
Datos técnicos
Bus del sistema
USB (Full-Speed o High-Speed)
Sintonizador de TV
Microtune MT2060
El rango de frecuencias varía de los 45,75 a los 863,25 MHz (VHF y UHF).
Demodulador DVB-T
Zarlink MT352
16,64 QAM, QPSK
Ancho de banda de 6,7,8 MHz
UHF, VHF
Entrada de antenas opcional
75 Ohmios mediante un adaptador IEC
A la hora de utilizar la aplicación Pinnacle Studio QuickStart, observe lo
siguiente: si piensa reeditar canales DVD-T, grábelos primero en su disco duro
valiéndose de la aplicación Pinnacle MediaCenter. Acto seguido, con Studio
QuickStart podrá editar los archivos de vídeo guardados.
9
Page 14
Konformitätserklärung nach ISO/IEC Guide 22
Declaration of conformity in accordance with ISO/IEC Guide 22
Nr. / No 1.00
Anbieter / Supplier : Pinnacle Systems GmbH
Anschrift / Address : Frankfurter Strasse 3c
38122 Braunschweig, Germany
Produkt / Product : PCTV 60e
Das oben beschriebene Produkt ist konform mit:
The product described above is in conformity with:
Dokument-Nr.
Document No.
EN 55013 : 2002
EN 55020 : 2003 Störfestigkeit von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik
EN 61000-4-2 : 2001 Störfestigkeit gegen Entladung statischer Elektrizität
EN 61000-4-3 : 2001 Störfestigkeit gegen hochfrequente elektromagnetische Felder
EN 61000-4-4 : 2002 Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURST
EN 61000-3-2 : 2001 Grenzwerte für Oberschwingungsströme
EN 61000-3-3 : 2002 Grenzwerte für Spannungsschwankungen und Flicker
EN 60950 : 2001 Sicherheit von Einrichtungen der Informationstechnik
Titel
Title
Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik
Limits and methods of measurement of radio disturbance characteristics of broadcast receivers and
associated equipment
Electromagnetic immunity of broadcast receivers and associated equipment
Electrostatic discharge immunity test
Radiated, radio-frequency, electromagnetic field immunity test
Electrical fast transient/burst immunity test
Limitations for harmonic currents
Limitations of voltage fluctuations and flicker
Safety of information technology equipment
Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors
This certification is based on: Test report(s) generated by EMI-test laboratory
Braunschweig, 14. Juli 2005 / July 14th, 2005
......................................... .................................................
Mirko Schwarz Mathias Pfleiderer
Hardware Engineering Director Material Management
(Rechtsverbindliche Unterschrift / Legally Binding)
10
