Page 1
PCTV 200e
hardware
Page 2
PCTV 200e hardware
Gebruikershandboek
NL April 2005
© Pinnacle Systems GmbH 2005
Alle rechten voorbehouden
Niets uit dit Handboek mag zonder uitdrukkelijke schriftelijke toestemming van
Pinnacle Systems GmbH, Braunschweig, worden gereproduceerd of op andere
wijze worden overgenomen.
Alle merken en productnamen zijn handelsmerken of ingeschreven
handelsmerken van de desbetreffende producenten.
Dit Handboek werd gedrukt op chloorvrij gebleekt papier met oplosmiddelvrije
inkt.
Pinnacle Systems GmbH heeft dit Handboek naar eer en geweten samengesteld,
maar geeft echter geen garantie dat programma's/systemen het door de gebruiker
nagestreefde voordeel opleveren.
Het noemen van eigenschappen moet niet als garantie worden beschouwd.
Pinnacle Systems GmbH behoudt zich het recht voor, wijzigingen in dit
Handboek aan te kunnen brengen zonder daarmee de verplichting op zich te
nemen derden hiervan in kennis te stellen.
Alle offertes, verkoop-, leverings- en aannemingsovereenkomsten van Pinnacle
Systems GmbH, advies, montage en overige contractuele prestaties inbegrepen,
hebben de Algemene Verkoop- en Leveringsvoorwaarden van de Pinnacle
Systems GmbH als basis.
Page 3
Inhoudsopgave
Inleiding................................................................................................................1
Meegeleverd .........................................................................................................2
Systeemeisen.........................................................................................................3
Computerhardware ............................................................................................ 3
Computersoftware .............................................................................................3
Aansluiten op de antenne......................................................................................4
Actieve plaatantenne .........................................................................................4
Of: Andere antennes..........................................................................................5
Aansluiten op de computer ...................................................................................6
Plaatsen van PCTV 200e ......................................................................................7
Vrijstaande plaatsing .........................................................................................7
Bevestiging aan notebook .................................................................................7
Plaatsingtips bij gebruik van de actieve plaatantenne .......................................9
Gebruik van de afstandsbediening......................................................................10
LED-indicators....................................................................................................10
Technische gegevens ..........................................................................................11
Bussysteem......................................................................................................11
TV-tuner ..........................................................................................................11
DVB-T demodulator........................................................................................11
Optionele antenne-ingang................................................................................11
i
Page 4
Notities
ii
Page 5
Inleiding
Hartelijk gefeliciteerd met de aanschaf van PCTV 200e!
PCTV 200e biedt u de mogelijkheid op uw laptop en desktop PC digitale
terrestrische televisie te ontvangen conform de DVB-T standaard (Digital Video
Broadcasting-Terrestrial) in uitstekende beeldkwaliteit. Met PCTV 200e
beschikt u over een unieke combinatie van een DVB-T ontvanger voor USB en
een actieve plaatantenne van Hirschmann™ Multimedia (de plaatantenne kan
optioneel worden aangeschaft).
PCTV 200e is dankzij de geoptimaliseerde ontvangsteigenschappen en het feit
dat het apparaat onafhankelijk is van het lichtnet de ideale mobiele oplossing
voor het ontvangen van digitale televisie op uw laptopcomputer.
Naast live-TV biedt PCTV 200e ook tijdverschoven televisie (Timeshift) en de
mogelijkheid uitzendingen op de harde schijf en beschrijfbare DVD’s op te
nemen – zonder enig kwaliteitsverlies in geluid of beeld.
Bovendien krijgt toegang tot de gratis informatiediensten teletekst en een
elektronische programmagids (EPG), waarmee u heel eenvoudig en comfortabel
opnames kunt programmeren.
In de toekomst staan er meerdere diensten gepland, zoals digitale radio,
interactieve televisie en IP-gegevensontvangst. Een aantal van deze diensten is
regionaal al beschikbaar.
Wij wensen u veel plezier met PCTV 200e!
Verdere informatie over DVB-T vindt u bijvoorbeeld op internet op
www.dvb.org.
1
Page 6

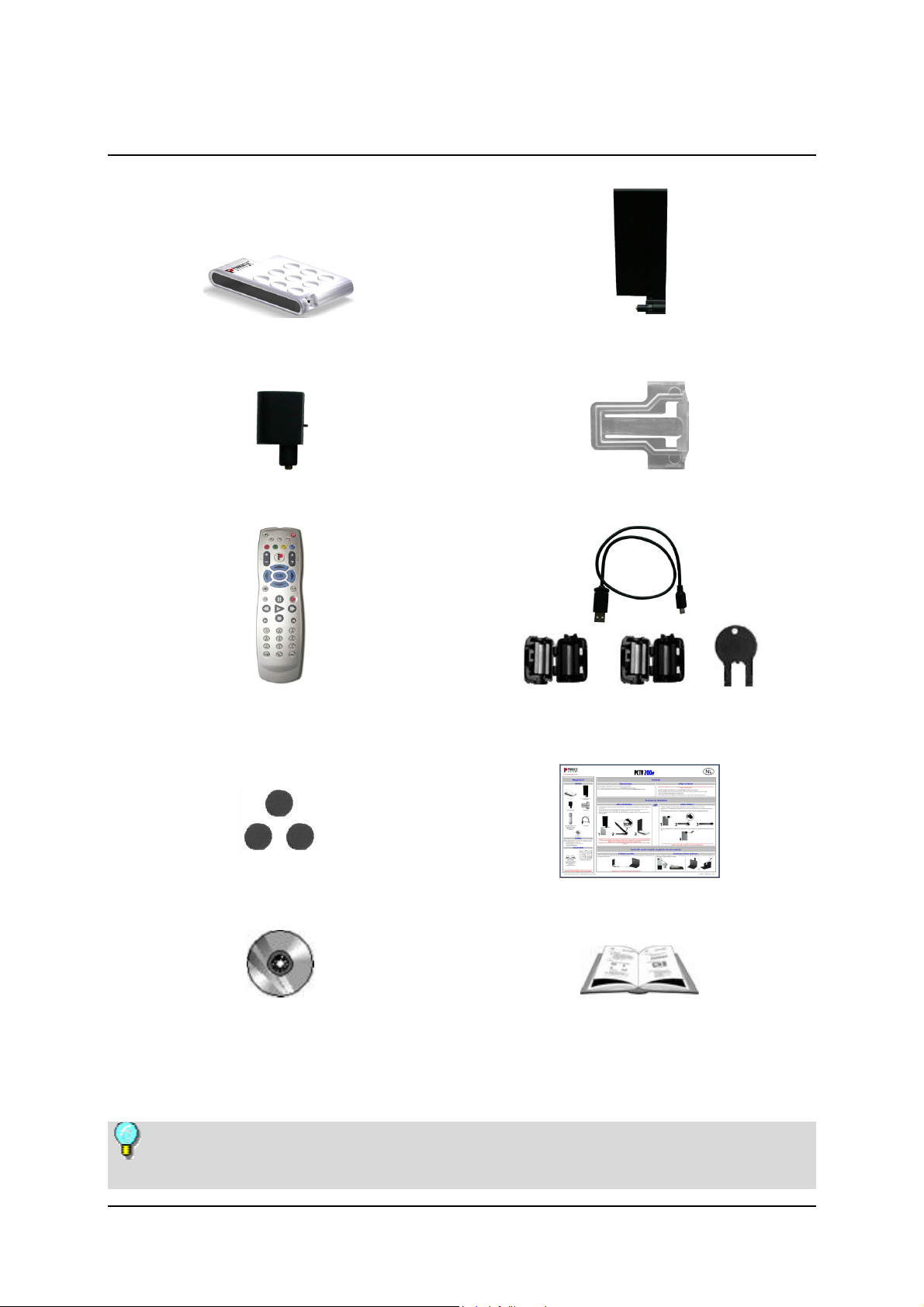

Meegeleverd
PCTV 200e Actieve plaatantenne
Antenneadapter Houderclip
Afstandsbediening met batterijen
(afbeelding is een voorbeeld)
USB-kabel en
2 ferriet-clips met speciale sleutel
Plakpads Beknopte handleiding
Installatie-CD Op CD-ROM:
Gebruikershandboek,
hardware-instructies,
handboek afstandsbediening
Al naar gelang de leveringsvariant kan de omvang van de levering van de
hier gegeven omschrijving afwijken.
2
Page 7
Systeemeisen
Om optimaal functioneren van PCTV 200e te kunnen garanderen, dient uw
systeem aan de volgende eisen te voldoen:
Computerhardware
Processor
Minimaal: Pentium III met 1,0 GHz
of vergelijkbare AMD Athlon XP-processor (alleen SD)
Aanbevolen: Pentium IV met 2 GHz, Pentium M met 1,3 GHz
of vergelijkbare AMD Athlon 64-processor (SD en HD)
Werkgeheugen
Minimaal: 256 MByte RAM
Aanbevolen: 512 MByte RAM
Harde schijf
Minimaal: IDE- harde schijf met Master Mode-drivers en met 5 GB vrije ruimte
Aanbevolen: U-DMA-harde schijf met 20 GB vrije ruimte
Grafische kaart
Minimaal: DirectX8-compatibele grafische kaart
Aanbevolen: DirectX9 of hoger compatibele grafische kaart
Geluidskaart
Minimaal: DirectX9-compatibele geluidskaart
USB-aansluiting
USB- (Full-Speed- of High-Speed-compatibele) aansluiting
CD-ROM- / DVD-ROM-station of recorder
Minimaal: CD-ROM- of DVD-ROM-station
Aanbevolen: CD- of DVD-recorder
Computersoftware
Windows XP (Home Edition, Professional Edition of Media Center Edition
2005) met het nieuwste Service Pack
3
Page 8
Aansluiten op de antenne
U kunt PCTV 200e met verschillende antennetypes in gebruik nemen:
Actieve plaatantenne
Voor montage van de optioneel geleverde plaatantenne schuift u deze
zijdelings in de antenne-ingang van PCTV 200e.
Om de antenne in de PCTV 200e-behuizing te kunnen schuiven, dient de
markering in de zijkant van de antenne zich op een lijn met de inkeping in de
behuizing van de PCTV 200e te bevinden.
Bij gebruik van de optioneel geleverde actieve plaatantenne of een andere
actieve antenne zonder eigen stroomvoorziening, dient u te controleren of in het
menu ‘Instellingen’ van de Pinnacle MediaCenter-applicatie de
stroomvoorziening voor de antenne is ingeschakeld.
Wanneer de stroomvoorziening van de antenne is ingeschakeld, brandt de rode
LED op de PCTV 200e-behuizing.
4
Page 9
Of: Andere antennes
Als er in de verpakking van uw product geen antenne is meegeleverd of u zich
in een ontvangstgebied bevindt dat niet geschikt is voor kamerantennes, sluit
PCTV 200e dan met behulp van de antenneadapter op een andere antenne
(bijvoorbeeld uw huisantenne) aan:
Schuif de meegeleverde antenneadapter zijdelings in de antenne-ingang van
de PCTV 200e.
Let erop dat het verbindingsstuk in de behuizing van de
PCTV 200e-behuizing in de uitsparing van de adapter past.
Draai de adapter totdat hij in de PCTV 200e-behuizing vast klikt en de beide
onderdelen in lijn staan.
Sluit de antenneadapter vervolgens op uw huisantenne of kamerantenne aan.
Voor het aansluiten van een antenne hebt u een bijbehorende kabel nodig.
Houd er rekening mee dat de kwaliteit van de kabel essentieel is voor de
ontvangstprestaties.
5
Page 10
Aansluiten op de computer
U sluit PCTV 200e op uw computer aan door de USB-aansluiting van de
PCTV 200e-behuizing op de USB-aansluiting van uw computer aan te
sluiten.
Gebruik hiervoor uitsluitend de meegeleverde USB-kabel.
Om mogelijke interferentie te minimaliseren, raden wij u aan bij moeilijke
ontvangstomstandigheden de meegeleverde ferrieten (zie afbeelding 1) aan
beide uiteinden van de USB-kabel te monteren.
Plaats hiertoe de uiteinden van de USB-kabel in de ferriet-clip en klap de clip
dicht (afbeelding 2).
Als u het ferriet later niet meer wilt gebruiken, open het dan met de
meegeleverde speciale sleutel (afbeelding 3).
6
Page 11
Plaatsen van PCTV 200e
Als u de optioneel geleverde actieve plaatantenne gebruikt, klap deze dan
tijdens het transport in.
Tijdens het gebruik van PCTV 200e dient u de antenne altijd uit te klappen.
Zorg ervoor dat hij aan de korte kant is geplaatst.
Er zijn diverse mogelijkheden om de PCTV 200e-behuizing op te stellen:
Vrijstaande plaatsing
U kunt PCTV 200e vrijstaand plaatsen.
Als u hierbij de actieve plaatantenne gebruikt, let er dan op dat de antenne in
een rechte hoek is uitgeklapt en op de korte kant staat.
of
Bevestiging aan notebook
U kunt PCTV 200e ook direct aan uw notebook bevestigen, zodat u comfortabel
en mobiel gebruik van PCTV 200e kunt maken. Monteer hiertoe de
meegeleverde houderclip op de PCTV 200e-behuizing:
Plaats de houderclip zodanig op de PCTV 200e-behuizing dat de lipjes aan
beide kanten van de clip hoorbaar in de uitsparingen van de behuizing vast
klikken.
7
Page 12
Plaats vervolgens de PCTV 200e-behuizing met behulp van de clip op de
opgeklapte deksel van uw notebook.
Als u hierbij de actieve plaatantenne gebruikt, zorgt u er dan voor dat de
antenne compleet is uitgeklapt en aan de korte kant staat.
of
Gebruik van de plakpads
Als u de houderclip voor de bevestiging van de PCTV 200e-behuizing op uw
notebook-scherm gebruikt, houd dan rekening met de volgende tip:
Bij zeer platte schermen kunt u de stabiliteit verhogen door de meegeleverde
plakpads op de houderclip aanbrengen. Raadpleeg hiervoor de afbeelding.
8
Page 13
Plaatsingtips bij gebruik van de actieve plaatantenne
Als u een optionele actieve plaatantenne hebt aangeschaft en u deze antenne –
en dus geen andere antenne – wilt gebruiken voor de televisieontvangst, neem
dan de volgende richtlijnen in acht:
Plaats PCTV 200e indien mogelijk zodanig dat antenne met een van de
ontvangstvlakken in de richting van de dichtstbijzijnde zender wijst.
Plaats het apparaat indien mogelijk in de buurt van het raam.
Plaats PCTV 200e indien mogelijk op een hoge plaats.
Het apparaat mag zich niet in de buurt van een buizenmonitor, een
televisietoestel enzovoort bevinden.
Houd er rekening mee dat de ontvangst van DVB-T onder bepaalde
omstandigheden in gebouwen niet optimaal kan zijn. Plaats in dergelijke
gevallen PCTV 200e indien mogelijk op een hoge plek in de buurt van een raam
of sluit via de meegeleverde adapter uw dakantenne aan.
9
Page 14
Gebruik van de afstandsbediening
Als u PCTV 200e met behulp van de optioneel geleverde afstandsbediening wilt
bedienen, richt de afstandsbediening indien mogelijk dan direct op het
ontvangstbereik van de PCTV 200e-behuizing.
LED-indicators
PCTV 200e beschikt over LED-indicators waarmee u de bedrijfstoestand van
het apparaat kunt controleren:
De gele LED geeft aan dat de zender correct is ingesteld.
De rode LED geeft aan dat de stroomvoorziening van de actieve
plaatantenne is ingeschakeld.
Als u de optioneel meegeleverde actieve plaatantenne wilt gebruiken, dan
dient de antennespanning te zijn ingeschakeld.
10
geel
zender ingesteld
rood
antennespanning aan
Page 15
Technische gegevens
Bussysteem
USB (Full-Speed of High-Speed)
TV-tuner
Microtune MT2060
Het frequentiebereik bedraagt 45,75 tot 863,25 MHz (VHF en UHF).
DVB-T demodulator
Zarlink MT352
16,64 QAM, QPSK
6,7,8 MHz bandbreedte
UHF, VHF
Optionele antenne-ingang
75 Ohm via IEC-adapter
Houd bij het gebruik van Pinnacle Studio QuickStart rekening met het
volgende: wanneer u DVB-T-programma’s wilt bewerken, neem deze dan eerst
via het Pinnacle MediaCenter programma op uw harde schijf op. Vervolgens
kunt u de opgeslagen videobestanden met Studio QuickStart bewerken.
11
Page 16
Konformitätserklärung nach ISO/IEC Guide 22
Declaration of conformity in accordance with
ISO/IEC Guide 22
Nr. / No 1.00
Anbieter / Supplier : Pinnacle Systems GmbH
Anschrift / Address : Frankfurter Strasse 3c
38122 Braunschweig, Germany
Produkt / Product : PCTV 200e
Das oben beschriebene Produkt ist konform mit:
The product described above is in conformity with:
Dokument-Nr.
Document No.
EN 55013 : 2002
EN 55020 : 2003 Störfestigkeit von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik
EN 61000-4-2 : 2001 Störfestigkeit gegen Entladung statischer Elektrizität
EN 61000-4-3 : 2001 Störfestigkeit gegen hochfrequente elektromagnetische Felder
EN 61000-4-4 : 2002 Störfestigkeit gegen schnelle transiente elektrische Störgrößen/BURST
EN 61000-3-2 : 2001 Grenzwerte für Oberschwingungsströme
EN 61000-3-3 : 2002 Grenzwerte für Spannungsschwankungen und Flicker
EN 60950 : 2001 Sicherheit von Einrichtungen der Informationstechnik
Titel
Title
Funkstöreigenschaften von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik
Limits and methods of measurement of radio disturbance characteristics of broadcast receivers and
associated equipment
Electromagnetic immunity of broadcast receivers and associated equipment
Electrostatic discharge immunity test
Radiated, radio-frequency, electromagnetic field immunity test
Electrical fast transient/burst immunity test
Limitations for harmonic currents
Limitations of voltage fluctuations and flicker
Safety of information technology equipment
Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors
This certification is based on: Test report(s) generated by EMI-test laboratory
Braunschweig, 20. Januar 2005 / January 20th, 2005
......................................... ..............................................
Bernd Riemann Oliver Hellmold
Direktor Hardwareentwicklung Finanzdirektor / Director Finance
Director Hardware Engineering (Rechtsverbindliche Unterschrift / Legally Binding)
12
Loading...
