VM 044

7” TFT/LCD

2 DIN NAVIGATION

DVD RECEIVER

MANUALE ISTRUZIONI

INSTRUCTIONS MANUAL

NOTICE DE MONTAGE ET D’EMPLOI

GEBRAUCHSANWEISUNGEN

MANUAL DE INSTRUCCIONES

ENGLISH

ITALIANO

FRANÇAIS

DEUTSCH

ESPAÑOL

• Per l’installazione rivolgersi al personale tecnico qualificato. • Usare solo con impianto elettrico a 12V DC con negativo
a massa. • Scollegare il terminale negativo della batteria del veicolo quando si effettuano le connessioni dell’apparecchio.

• Quando si sostituisce il fusibile, utilizzarne uno con lo stesso valore di amperaggio. • Non aprire l’unità e non tentare di
ripararla, consultare il proprio rivenditore o personale tecnico qualificato. • Assicurarsi che oggetti estranei non entrino
all’interno dell’apparecchio, potrebbero causare malfunzionamenti, generare cortocircuiti elettrici o un’esposizione rischiosa
ai raggi laser se presenti. • Accendere l’apparecchio solo quando la temperatura dell’abitacolo è nella norma. • Mantenere
un volume di ascolto che permetta di udire i suoni provenienti dall’esterno del veicolo (clacson, sirene, etc… • Non colle­gare alcun cavo in luoghi dove potrebbe ostacolare il funzionamento dei dispositivi di sicurezza dell’auto.

• Installation to be carried out by trained technical personnel • Make sure you have 12V DC, with negative-pole to mass •
First disconnect negative-pole of the car-battery, then effect car-radio connections • When replacing fuse, always use fuse
with same Ampere-value • Never open the unit, nor try to repair yourself. Always ask your Retailer or authorized technical
staff • Make sure that no foreign objects fall into the unit, they would cause malfunctions, short-circuits or exposure to
dangerous laser-rays • When switching-on, make sure that temperate inside passenger-compartment is at a normal level •
Choose a listening-Volume which will allow you to hear external noises (car-horn, sirens etc.) • When placing the cables,
keep away from all car security-devices.

• Se servir du personnel technique qualifié pour l’installation. • Utiliser uniquement dans des installations électriques à 12V
DC avec négatif à masse.

• Débrancher le terminal négatif de la batterie lorsqu’on fait les connexions de l’appareil. • Quand on remplace un fusible, se
servir d’un autre ayant le même ampérage.

• Ne pas ouvrir l’appareil pour essayer de le réparer, contacter votre revendeur ou un personnel technique qualifié • Eviter
que des corps étrangers entrent dans l’appareil, car ils peuvent provoquer des mauvais fonctionnements, des courts circuits;
éviter aussi l’exposition risquée aux rayons laser si présents. • Allumer l’appareil seulement lorsque la température interne
du véhicule est dans la norme • Tenir le volume à un niveau permettant d’écouter les sons en provenance de l’extérieur du
véhicule (Klaxon, sirène etc.…)

• Ne brancher aucun câble dans des endroits pouvant causer les obstacles au fonctionnement des dispositifs de sécurité du
véhicule.

• Die Installation muss durch technische Fachkräfte vorgenommen werden • Nur bei 12V DC verwenden, mit Negativ-Pol
zur Masse • Erst den Negativ-Pol der Auto-Batterie abtrennen, dann die Radio-Anschlüsse herstellen • Beim Auswechseln,
immer Sicherungen derselben Ampere-Stärke verwenden • Nie versuchen, das Gerät zu öffnen oder eigenhändig zu reparie­ren. Immer den Händler bzw. technische Fachkräfte zu Rate ziehen • Sicherstellen, dass keinerlei Fremdkörper in das Gerät
eindringen können. Diese würden Betriebsstörungen, Kurzschlüsse oder die Entfaltung gefährlicher Laser-Strahlen verur­sachen • Gerät nur dann einschalten, wenn die Temperatur im Wagen-Innenraum auf normalem Niveau ist • Lautstärke so
einstellen, dass externe Geräusche (Hupe, Sirenen etc.) noch hörbar sind • Kabel fernhalten von allen Sicherheits-Geräten
des Wagens.

• Para la instalación, contactar exclusivamente con empresas especializadas y personal técnicamente cualificado. • Usar
solo en vehículos con alimentación de 12V DC y negativo a masa. • Desconectar el terminal negativo de la batería del ve­hículo cuando se efectúen las conexiones del aparato.• Cuando se sustituya el fusible, utilizar exclusivamente fusibles con
el mismo amperaje. • Non abrir la unidad y no intentar repararla, consultar al revendedor o personal técnico cualificado. •
Asegurarse de que no entren objetos extraños en su interior, ya que impediría el buen funcionamiento, generar cortocircu­itos eléctricos, además se corre el riesgo de una exposición muy perjudicial a los rayos laser, si están presentes • Encender
el aparato solo cuando la temperatura del habitáculo se haya normalizado. • Mantener un volumen de escucha tal que nos
permita escuchar los sonidos del ambiente circunstante. (Claxon, sirenas) • No conectar ningún cable en lugares que pue­dan obstaculizar el funcionamiento de los dispositivos de seguridad del coche.

Precauzioni • Warnings • Précautions • Vorsicht • Precauciones

3

IT/GB

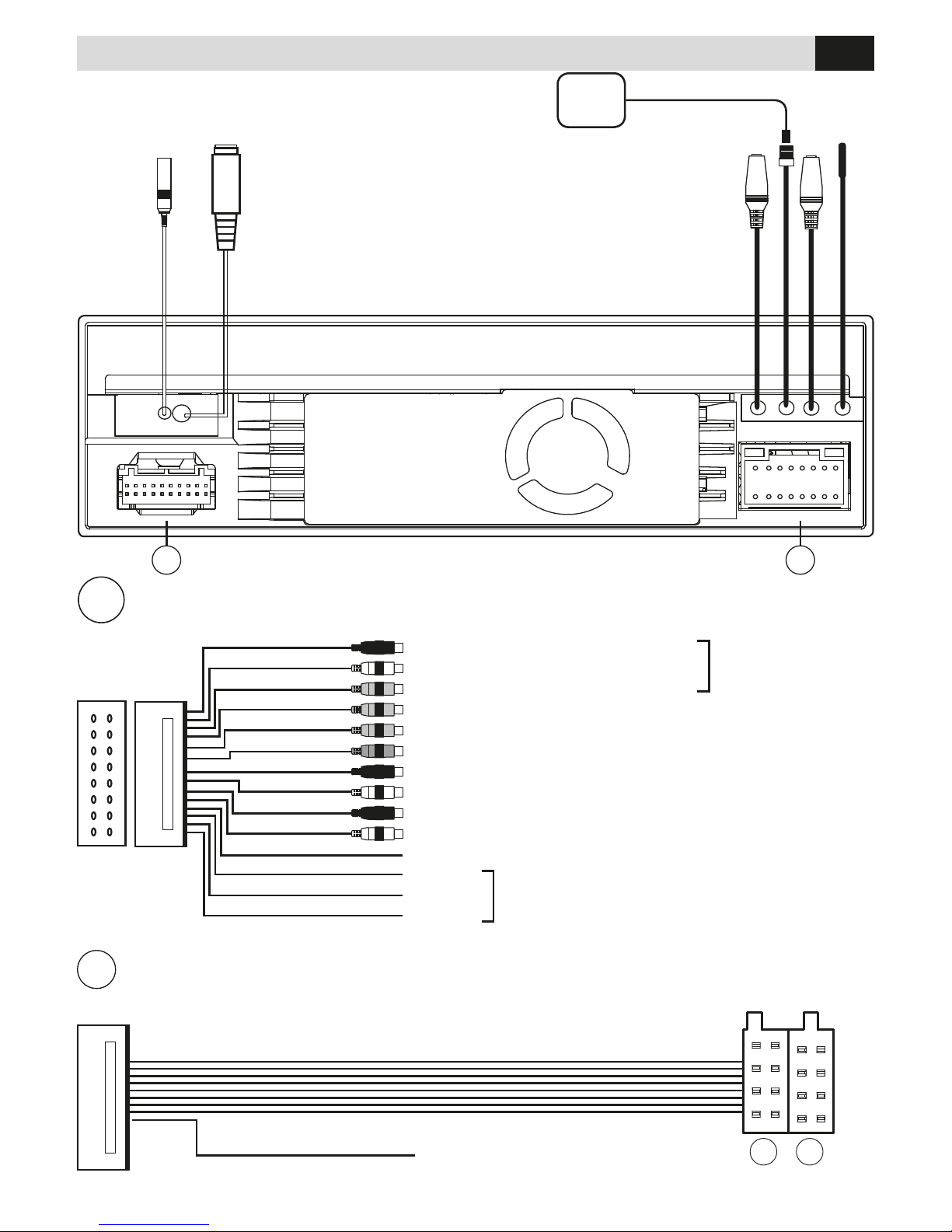

CONNESSIONI • CONNECTIONS

1

USCITE PRE-AMP / PRE-AMP OUTPUT

RADIO ANT.

DAB BUS

VERDE/GREEN

SW Commands IR

TMC

SWC IR

ANTENNA

AERIAL

GPS

GPS ANT

2

1

LINEA A COMANDI AL VOLANTE / LINE A SWC
LINEA B COMANDI AL VOLANTE / LINE B SWC
MASSA COMANDI AL VOLANTE / GROUND SWC

DESTRO / RIGHT 1
SINISTRA / LEFT 1
INGRESSO VIDEO 1 / VIDEO 1 INPUT

USCITA SUB WOOFER / SUB-WOOFER OUTPUT
ANTERIORE DESTRO / FRONT RIGHT
ANTERIORE SINISTRA / FRONT LEFT
POSTERIORE DESTRO / REAR RIGHT
POSTERIORE SINISTRA / REAR LEFT

FRENO A MANO / HAND-BRAKE

INGRESSO A/V 1

INPUT A/V 1

AUX IN R
AUX IN L
VIDEO IN
CAMERA IN
VIDEO OUT
SUB. W
REAR FR
REAR FL
REAR RR
REAR RL
BRAKE
KEY A
KEY B
KEY GND

ROSA / PINK

BLU / BLUE

VERDE / GREEN

NERO / BLACK

GIALLO/YELLOW

GIALLO/YELLOW

GIALLO/YELLOW

BLU/BLUE

ROSSO/RED

ROSSO/RED

BIANCO/WHITE

BIANCO/WHITE

ROSSO/RED

BIANCO/WHITE

CAVO CON CONNETTORE ISO / CABLE WITH ISO CONNECTOR

P. CONT

Accensione amplicatore

Amplifier remote

2

BLU-BIANCO / BLUE-WHITE

ISO

BA

4

IT/GB

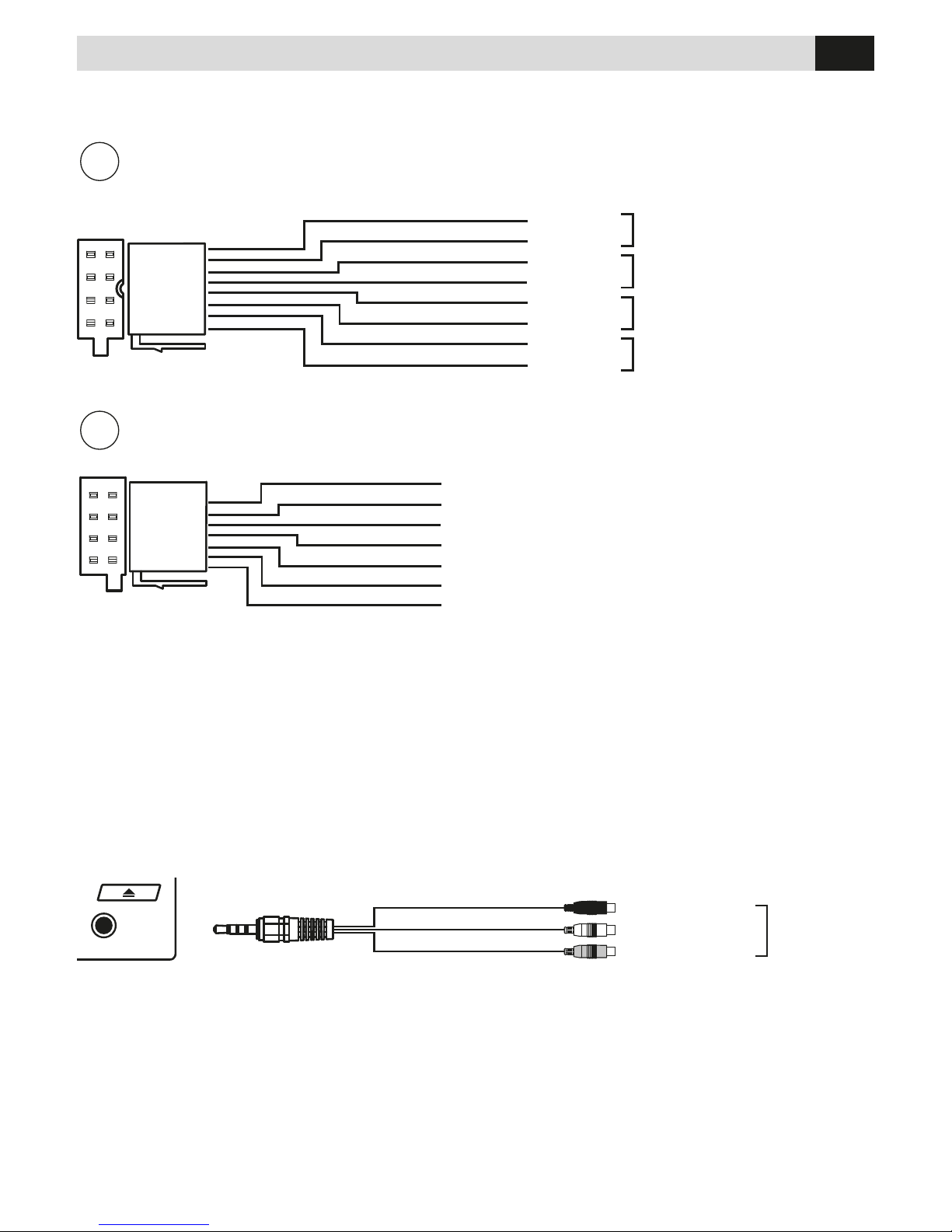

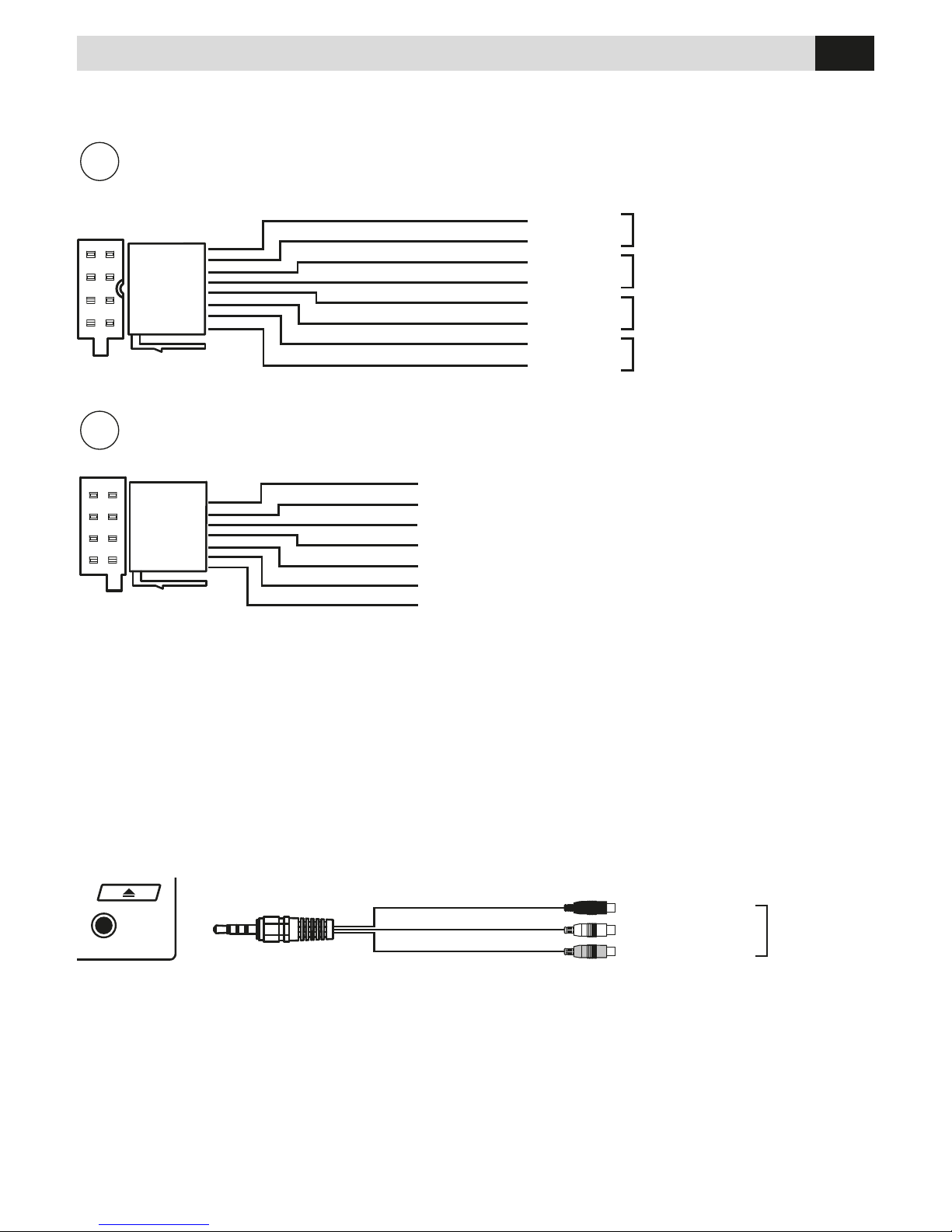

CONNESSIONI • CONNECTIONS

ISO

A

B

GRIGIO/GRAY

MARRONE

BROWN

NERO

BLACK

VERDE/GREEN
VERDE-NERO/GREEN-BLACK

BIANCO/WHITE

ROSSO/RED

BIANCO-NERO/WHITE-BLACK

NERO/BLACK

MARRONE/BROWN
ROSA/PINK

VIOLA/PURPLE

ARANCIONE/ORANGE

VIOLA-NERO/PURPLE-BLACK

BLU/BLUE

GRIGIO-NERO/GRAY-BLACK

GIALLO/YELLOW

+12V Positivo batteria / +12V Battery-Positive
+12V Sottochiave / +12V Under-key
Massa / Ground
IIlluminazione-Dimmer / Illumination-Dimmer
Acc. antenna elettrica / Electric Aerial power
Silenzia audio / Mute
Luce retromarcia / Reverse gear lights

ANTERIORE DESTRO

FRONT RIGHT

ANTERIORE SINISTRO

FRONT LEFT

POSTERIORE DESTRO

REAR RIGHT

POSTERIORE SINISTRO

REAR LEFT

FRONT R
FRONT R
FRONT L
FRONT L
REAR R
REAR R
REAR L
REAR L

USCITE ALTOPARLANTI / SPEAKERS OUTPUT

ALIMENTAZIONE / POWER-SUPPLY

BATT+
ACC
GND
ILLUMI
ANT. CONT.
MUTE
REVERSE

Su alcuni veicoli durante l’avviamento il VM044 potrebbe spegnersi per poi riaccendersi. Per evitare que­sto inconveniente collegare lo stabilizzatore di accensione 5/146.

On some car-models, the VM044 could turn-out and turn-on again, when the ignition-key gets activated.
You can avoid such inconvenience, by connecting the stabilizer 5/146.

INGRESSO A/V 2

INPUT A/V 2

AUX IN 2 R
AUX IN 2 L
AUX IN 2 VIDEO

ROSSO/RED
BIANCO/WHITE
GIALLO/YELLOW

INGRESSO ANTERIORE A/V 2 • FRONT INPUT A/V 2

AV IN 2

5

IT/GB

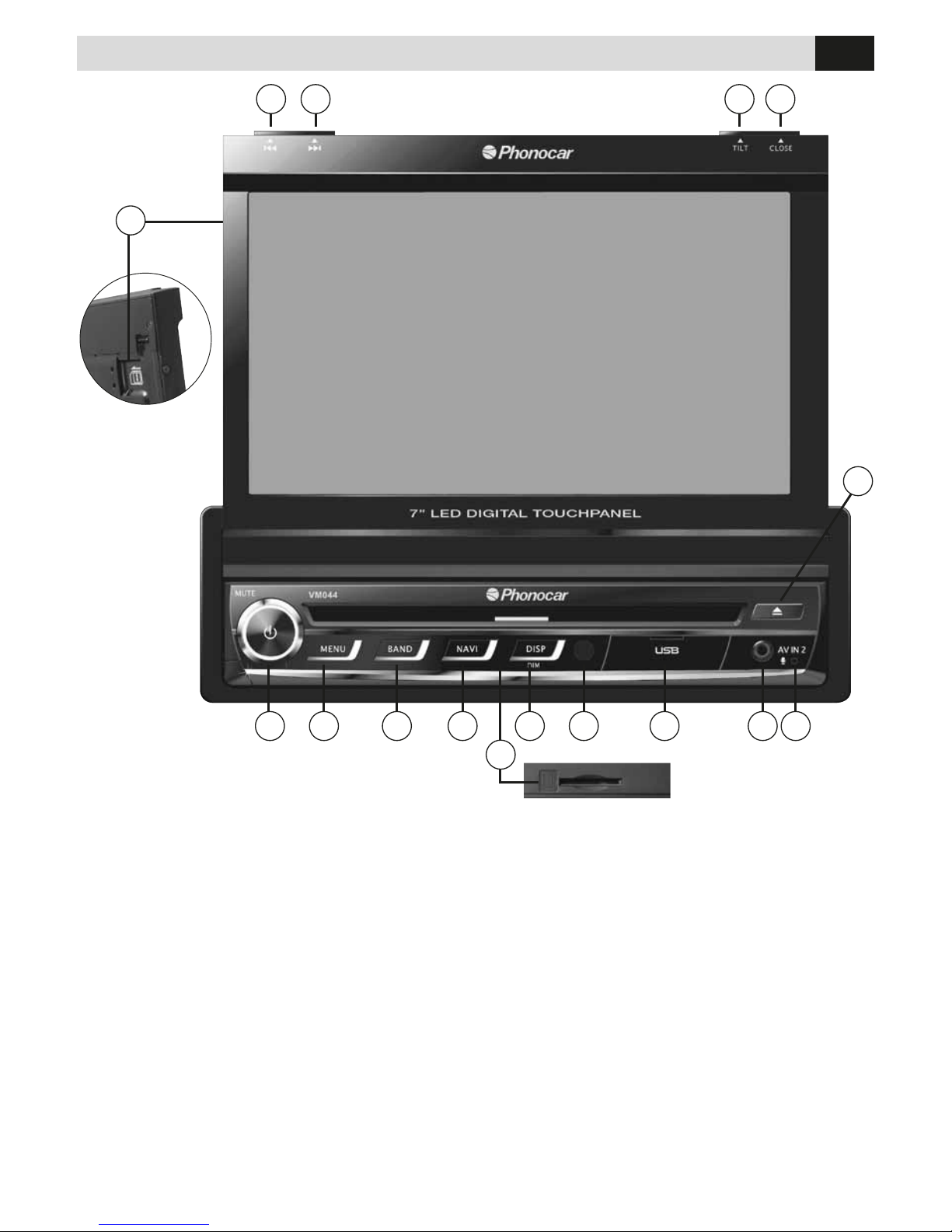

FUNZIONI • FUNCTIONS

12

3

4 5 6 7 9

121110 13

8

14

1516

1 - Traccia/Stazione successiva.
2 - Traccia/Stazione precedente.
3 - Slot micro SD Card per la navigazione.
4 - Accensione/Spegnimento/Regolazione volume

Silenziamento audio/Regola luminosità.

5 - Menu.
6 - Cambio banda radio.
7 - Avvio navigazione.
8 - Slot SD Card multimediale sotto il pannello.
9 - Accede al pannello regolazione luminosità.

Tenere premuto per spegnere il display.

10 - IR.
11 - Porta USB.
12 - Ingresso AV IN 2.
13 - Microfono interno.
14 - Espulsione disco.
15 - Apre/Chiude monitor.
16 - Accede regolazione inclinazione monitor.

1 - Next.

2 - Previous.

3 - Navigation micro SD Card slot.
4 - On/Off/Adjust volume/Mute/Adjust brightness.
5 - Menu.
6 - Change radio band.
7 - Enter Nav mode.
8 - Multimedia SD Card slot under the panel.
9 - Panel brightness control.

Press and hold to turn the display off.

10 - IR.
11 - USB Slot.

12 - AV IN2 jack.

13 - Internal microphone.
14 - Eject disc.
15 - Open / Close the TFT monitor.
16 - Monitor panel angle adjustment.

6

IT/GB

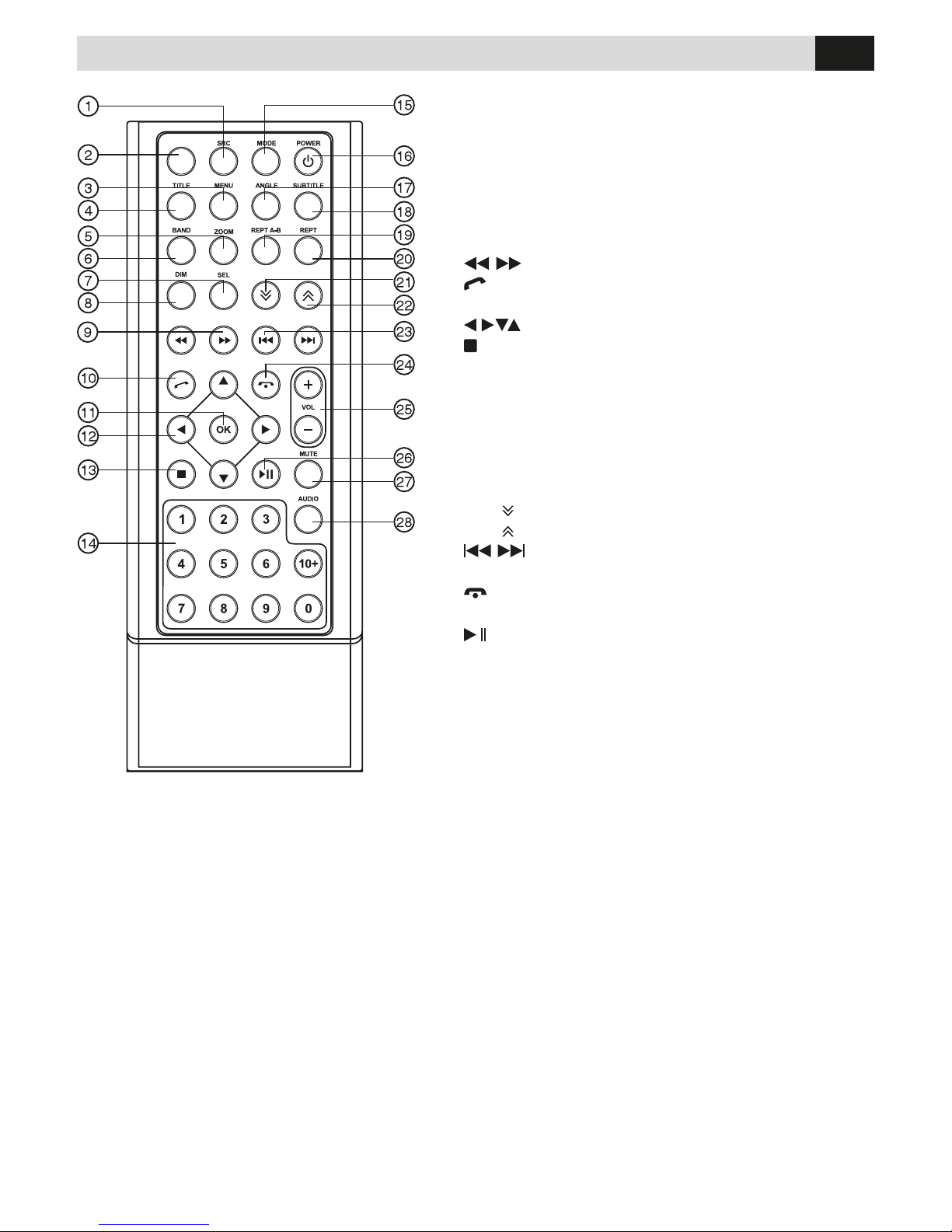

FUNZIONI

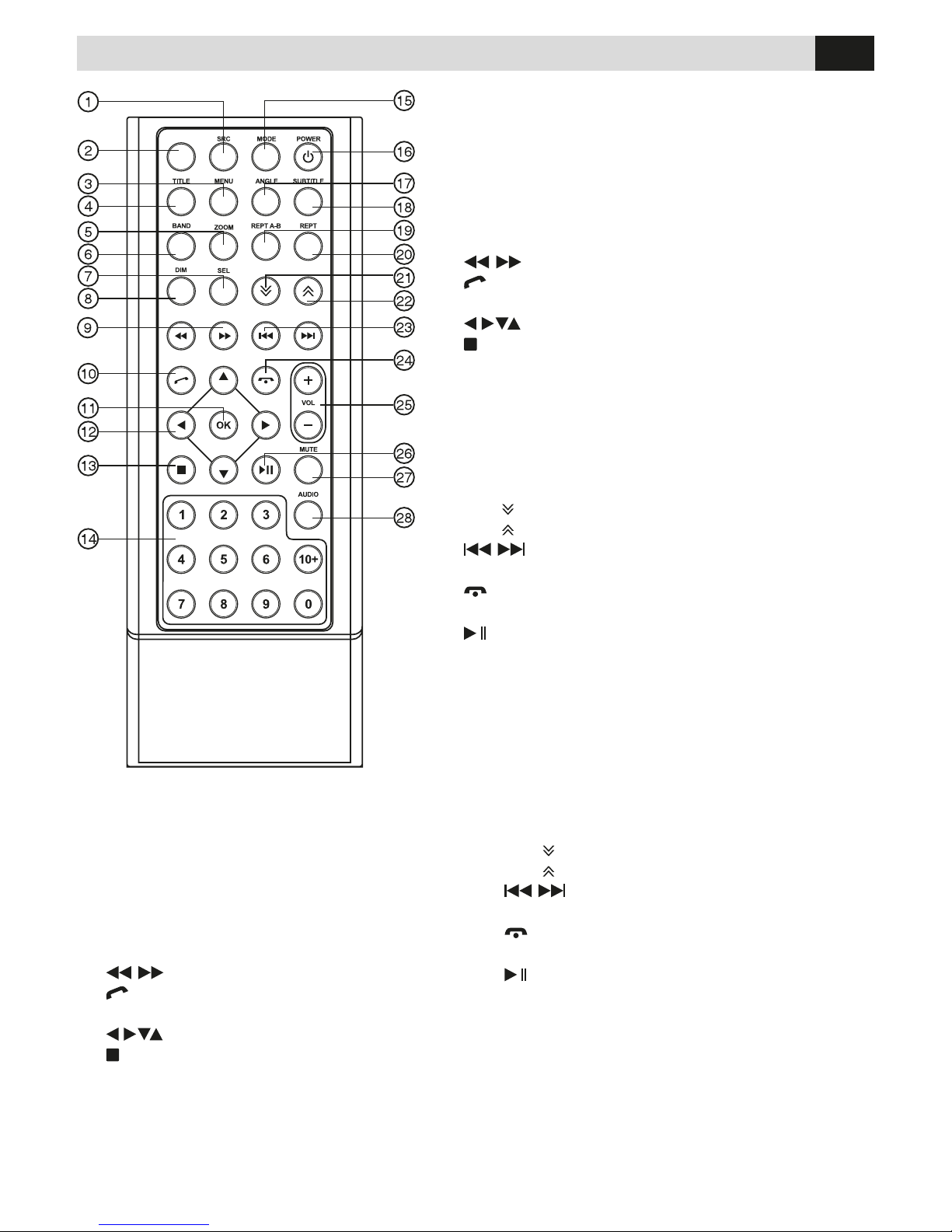

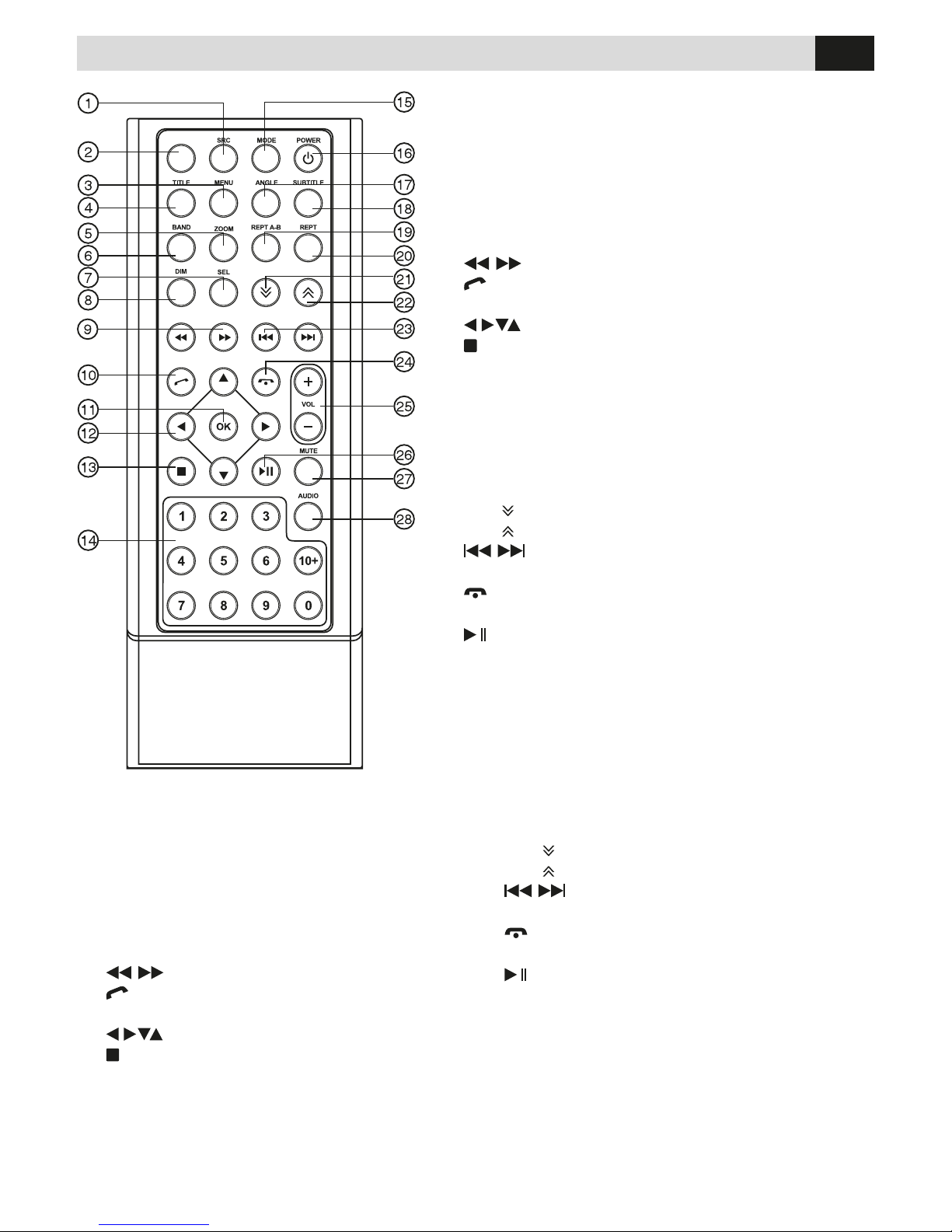

TELECOMANDO

• REMOTE-CONTROL FUNCTIONS

1.

SRC

Seleziona sorgente

2.

EJECT

Espulsione disco

3.

MENU

Menu principale DVD

4.

TITLE

Entra nel menu titoli disco

5.

ZOOM

Zoom

6.

BAND

Seleziona Banda Radio

7.

EQ

Equalizzatore

8.

DIM

Regolazione luminosità schermo

9.

Avanti/Indietro veloce

10.

Invia/Riceve chiamata Bluetooth

11.

OK

Conferma selezione

12.

Muove cursore nei menu

13.

Ferma riproduzione

14. Tastierino numerico

15.

MODE

Passa dal Menù a sorgente e viceversa

16.

POWER

Accensione/Spegnimento

17.

ANGLE

Angolo visione DVD

18.

SUBTITLE

Lingua Sottotitoli

19.

REPT A-B

Riproduzione ciclo A-B

20.

REPT

Ripetizione capitolo

21.

TILT

Regolazione inclinazione schermo

22.

TILT

Regolazione inclinazione schermo

23.

Traccia-capitolo precedente/successivo
Ricerca automatica stazioni radio

24.

Aggancia/Riuta chiamata Bluetooth

25.

VOL

Aumenta/Diminuisce Volume

26.

/

Avvia/Interrompe riproduzione

27.

MUTE

Silenzia audio

28.

AUDIO

Lingua audio DVD

1.

SRC

Source change

2.

EJECT

Eject Disc

3.

MENU

DVD-Menu

4.

TITLE

DVD-Title

5.

ZOOM

Zoom for DVD-mode

6.

BAND

Radio-Band

7.

EQ

Equalizer

8.

DIM

Dimmer

9.

Fast Forward/Backward

10.

Start/Answer Call

11.

OK

Confirmation

12.

Move cursor within Menus

13.

Stop playback

14. Number-Keys

15.

MODE

Enter into the Main-Menu

16.

POWER

ON / OFF

17.

ANGLE

DVD-View-Angle

18.

SUBTITLE

DVD-Subtitles

19.

REPT A-B

Repeat playback

20.

REPT

Repeat Chapter

21.

TILT

Angle adjustment screen

22.

TILT

Angle adjustment screen

23.

Track or Chapter previuos/next
Autom. Stations-Research

24.

Finish/Refuse Call

25.

VOL

Vol +/-

26.

/

Start/Interrupt playback

27.

MUTE

Mute Audio

28.

AUDIO

DVD-Audio-language

EJECT

TILT TILT

7

IT/GB

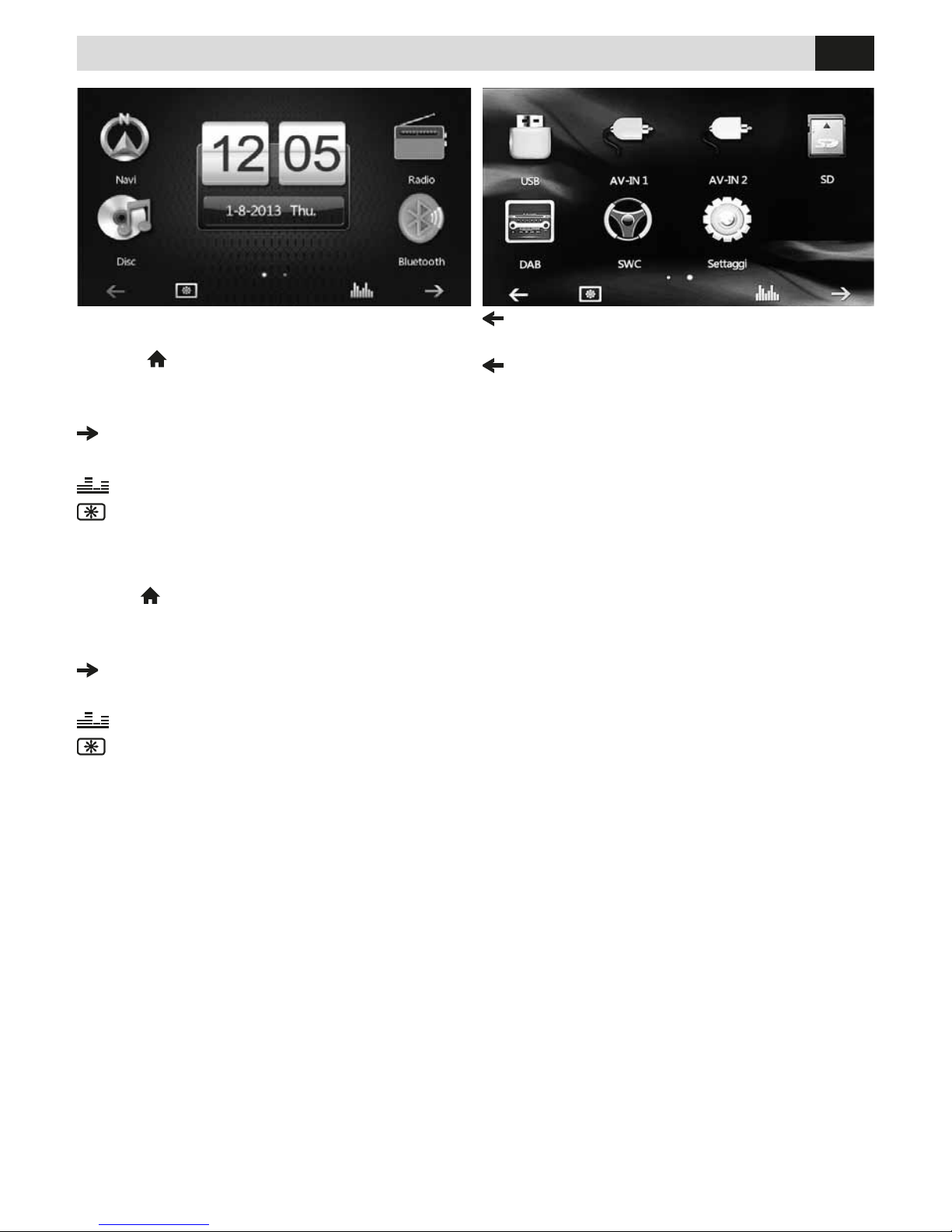

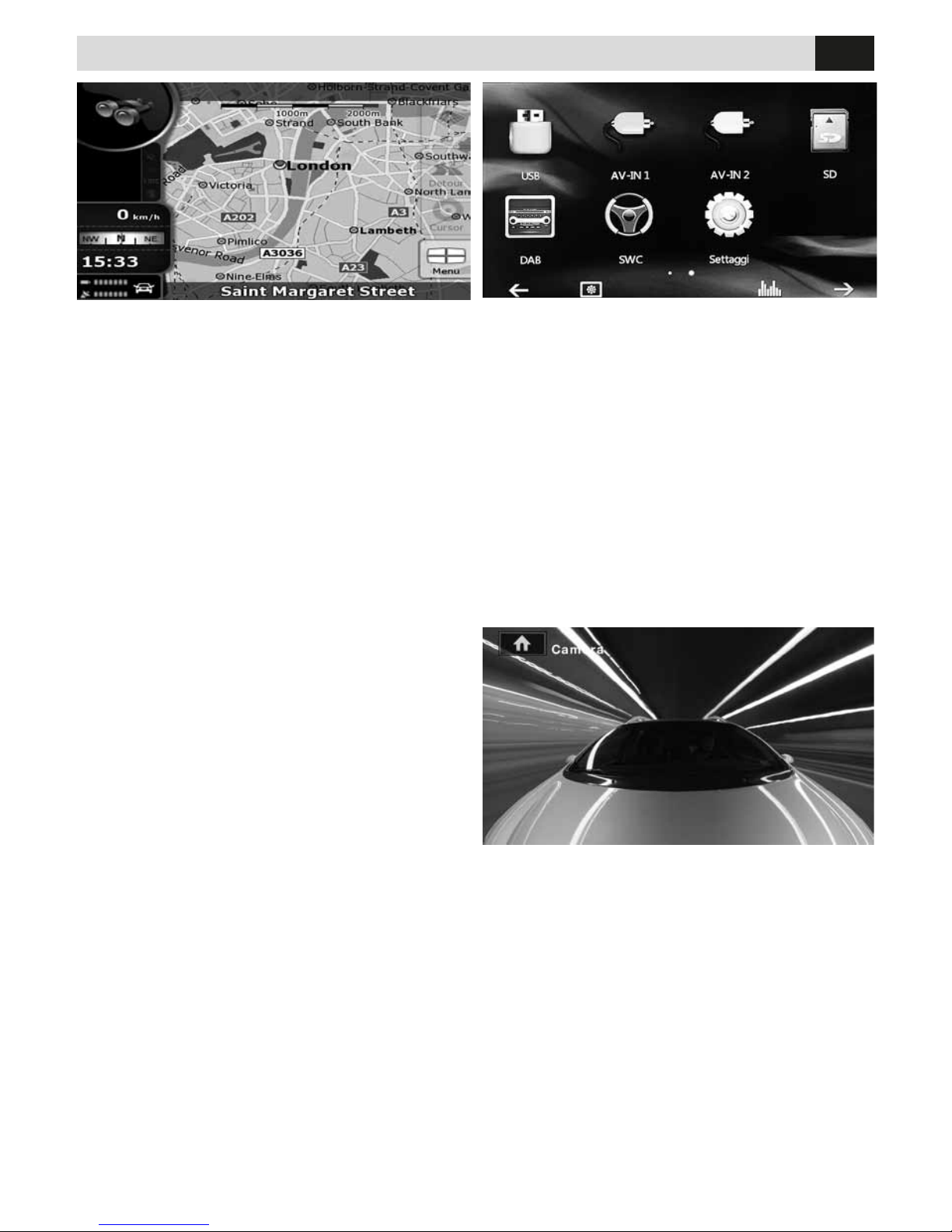

MENÙ • MENU

All’accensione dell’autoradio compare il MENU
radio. Premere

per entrare nel Menu principale.
Con le icone sullo schermo si seleziona la sorgente
o la funzione desiderata.

Passa al Menù successivo

12:05 Data e orario

Equalizzatore

Cambia sfondo

Passa al Menù precedente

Go to previous Menu

When you switch-on the car-radio, the Radio Menu
will appear. Press

to Main Menu.
With the icons on the screen, you can choose the
Source and the
requested Functions.

Go to next Menu

12:05 Date and Time

Equalizer

Change Wallpaper

8

IT/GB

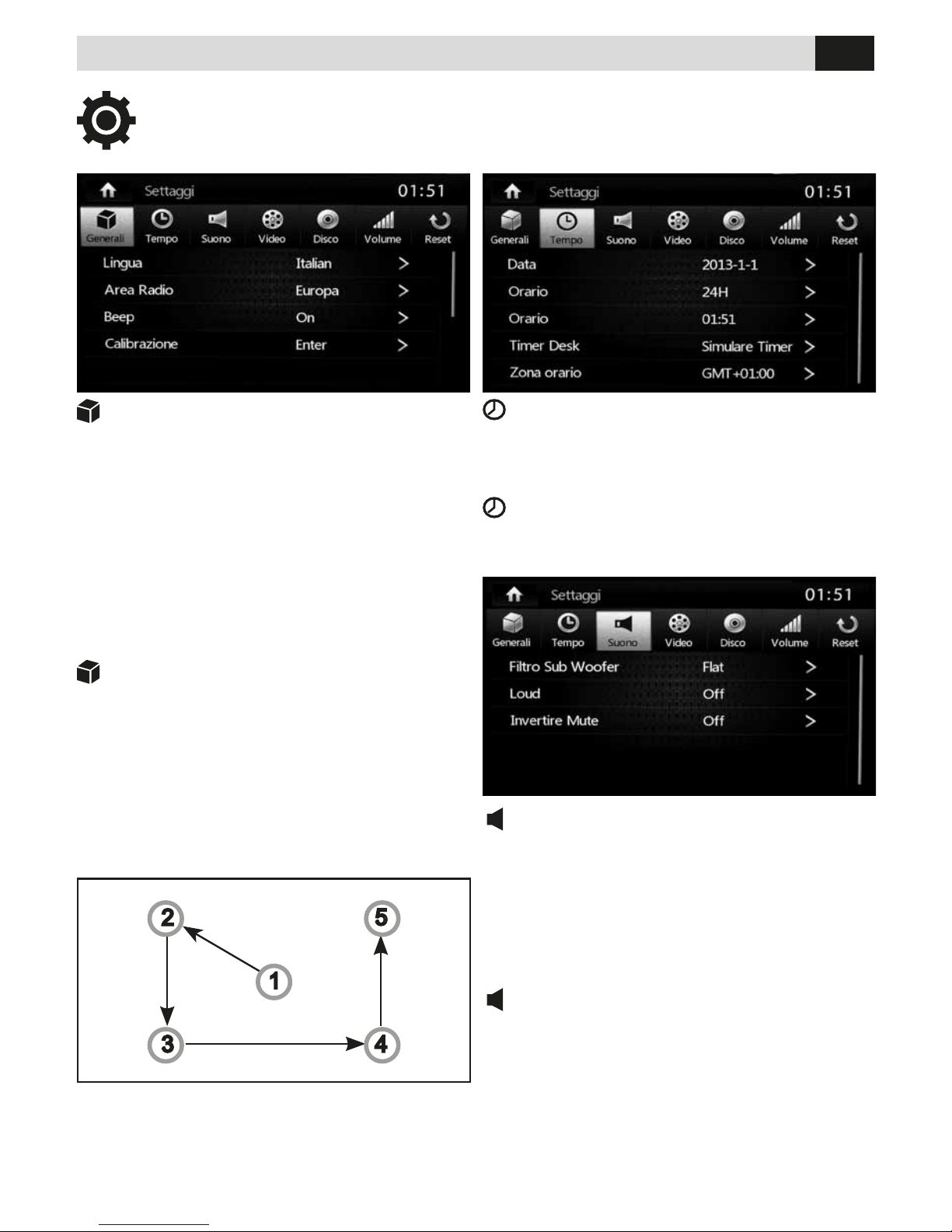

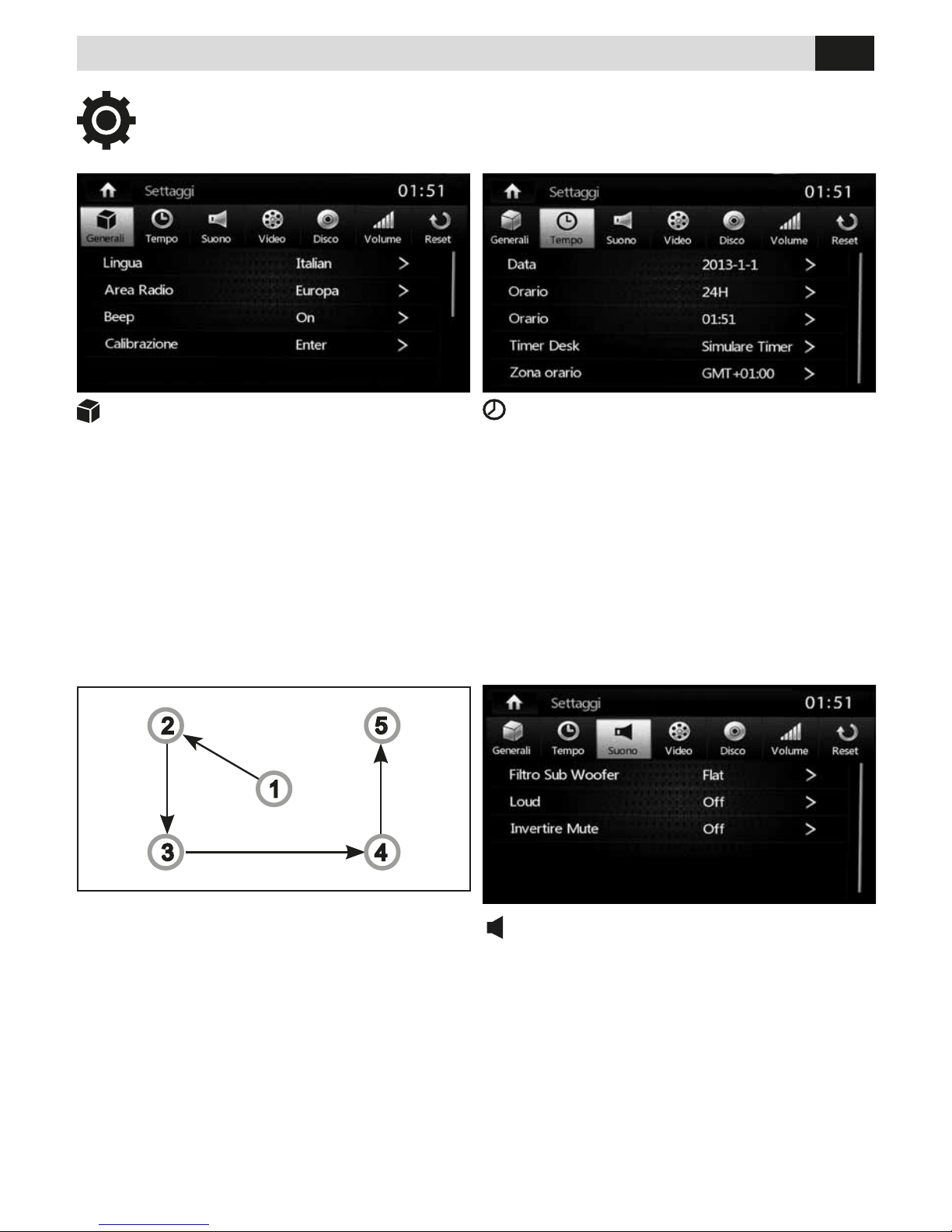

IMPOSTAZIONI DI SISTEMA • SYSTEM SETUP

IMPOSTAZIONI GENERALI

• LANGUAGE Seleziona lingua del Sistema

• RADIO AREA Imposta area di appartenenza per
ricezione radio

• BEEP Attiva/Disattiva suono tasti

• WALLPAPER Cambia sfondo nei menù

• GPS PATH Imposta le esecutivo navigazione.
Inserire la mappa di navigazione iGo NV987 Europa
o NV977 Italia e selezionare MobileNavigator.exe

GENERAL SETTINGS

• LANGUAGE Select System-Language

• RADIO AREA Set competent Radio-Reception­Area

• BEEP Activate/Deactivate key-tone

• WALLPAPER Change Menu-background

• GPS PATH Set navigation executive le. Introduce
the navigation-maps iGo ( NV987 Europe and select
MobileNavigator.exe

Premere l’icona Setup sul pannello del menù principale per modificare i seguenti settaggi: Gene­rali, Video, Suono, Data E Ora, Volume Sorgenti, Disco, Reset

Press Setup-icon on the Main-Menu-interface, to change following Settings: General, Video,
Audio, Date and Time, Source-Volume, Disc, Reset

IMPOSTAZIONI AUDIO

• SUBWOOFER FILTER Imposta taglio di frequenza
subwoofer 80Hz/120Hz/160Hz.

• LOUD Attiva/Disattiva esaltazione basse e alte
frequenze.

• REVERSE MUTE Attiva/Disattiva funzione “suono
invertito”.

AUDIO SETTINGS

• SUBWOOFER FILTER Set Subwoofer Frequency
Cut 80Hz/120Hz/160Hz.

• LOUD Activate/Deactivate boosting of Low or High
Frequencies.

• REVERSE MUTE Activate/Deactivate function for
“inverted sound”.

REGOLAZIONE DATA E ORA

• Posizionarsi sulla voce da modicare ed effettuare
le modiche.

SETTING DATE AND TIME

• Touch the function required and change values.

CALIBRAZIONE TOUCH SCREEN

• Toccare lo schermo secondo la sequenza indicata.

CALIBRATION OF TOUCH SCREEN

• Touch the screen and following numbers sequence.

9

IT/GB

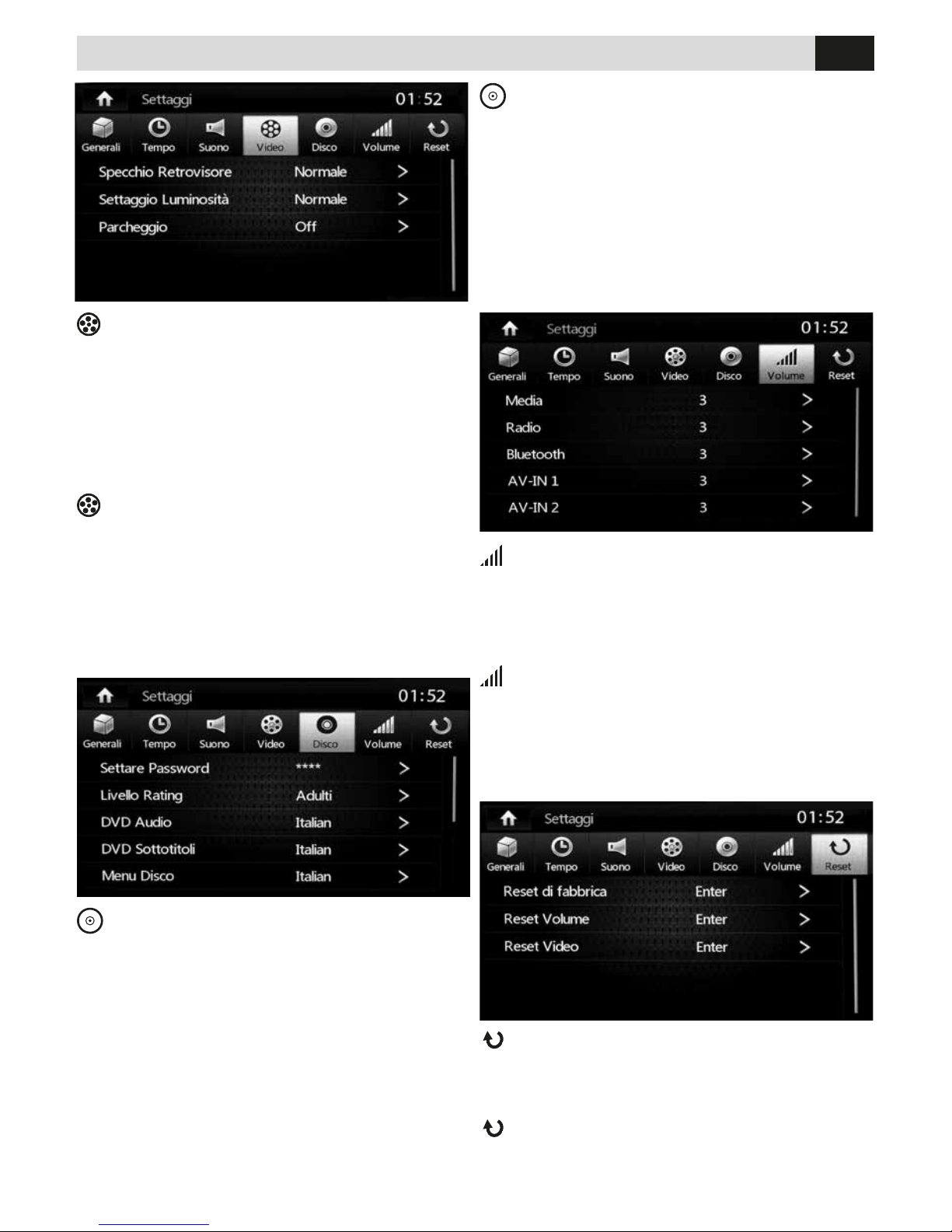

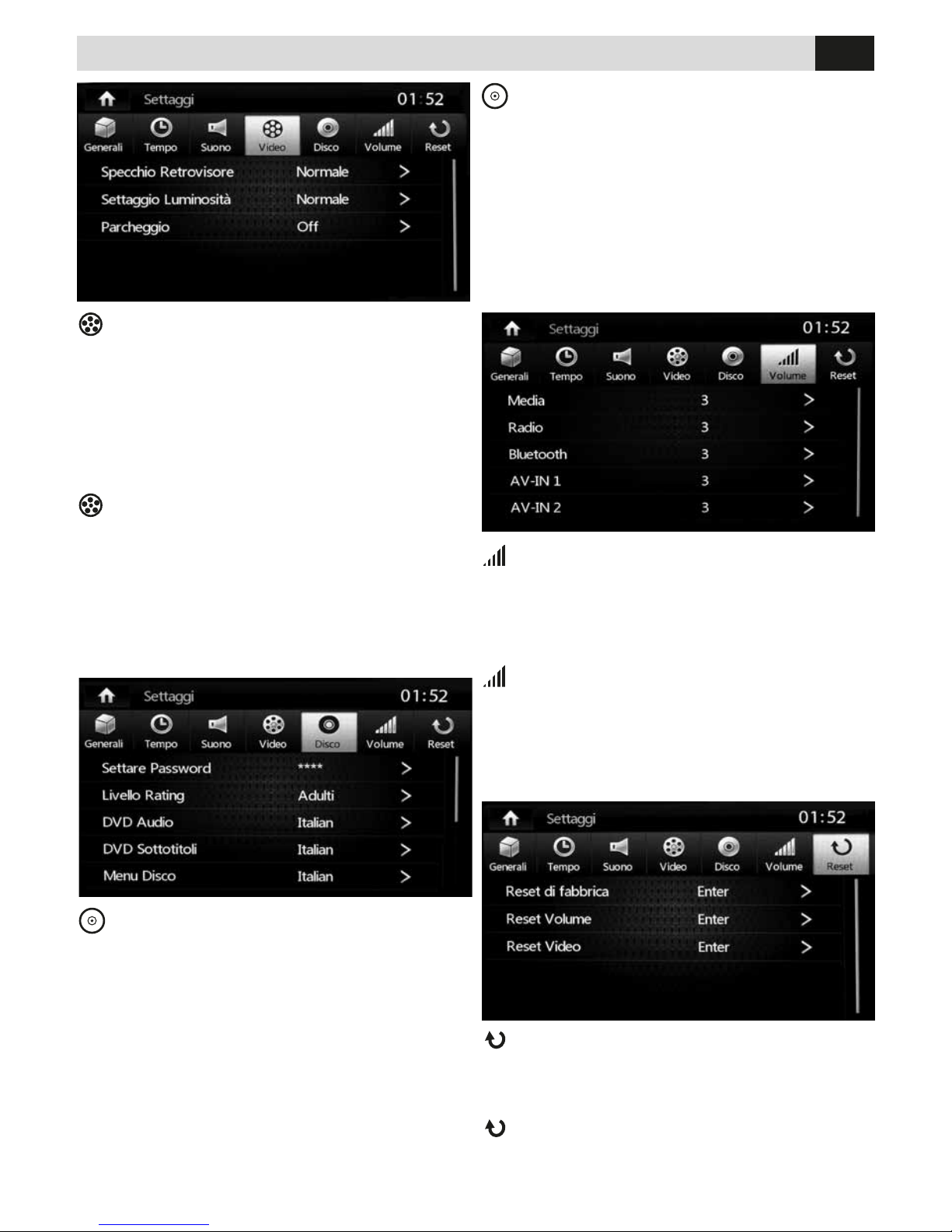

IMPOSTAZIONI DI SISTEMA • SYSTEM SETUP

IMPOSTAZIONI VOLUME SORGENTI

E’ possibile regolare un diverso volume per ogni sor­gente, in modo da evitare sbalzi di livello. Seleziona­re la sorgente ed effettuare la regolazione voluta.

RESET IMPOSTAZIONI DI FABBRICA

• RESET: FACTORY - VOLUME - VIDEO
Ripristina tutte le impostazioni ai valori di fabbrica.

RESET FACTORY-SETTINGS

• RESET: FACTORY - VOLUME - VIDEO
Re-establish all Factory-Settings.

SOURCES VOLUME SETUP

Every single Source has its own Volume-Setting.
This will exclude the disturbing impact of intensity­differences when switching from one Source to
another.

IMPOSTAZIONI VIDEO

•

BACKVIEW MIRROR Attiva/Disattiva la visione a

specchio dell’ingresso retrocamera

• BRIGHTNESS SETUP Imposta la luminosità dello
schermo

• PARKING Attiva/Disattiva la visione in movimento
dei lmati video

VIDEO SETTINGS

• BACKVIEW MIRROR Activate/Deactivate mirror­view of rear-camera-input.

• BRIGHTNESS SETUP Set Screen-Brightness

• PARKING Activate/Deactivate Video-watching
during car-driving.

IMPOSTAZIONI DISCO

• SET PASSWORD Impostare per attivare le restrizioni
video. Password di fabbrica 0000.

• RATING LEVEL Seleziona il livello di restrizione tra

• DVD AUDIO Seleziona la lingua audio dei DVD.

• DVD SUBTITLE Seleziona la lingua sottotitoli dei DVD.

• DVD MENU Seleziona la lingua nei menù dei DVD.

• ASPECT RATIO Seleziona aspetto formato video tra
4:3PS - 4:3LB - 16:9.

CD-SETTINGS

• SET PASSWORD Set and activate Video-watching­restrictions. Factory-Password 0000.

• RATING LEVEL Select Video-watching-restrictions

• DVD AUDIO Select DVD-Audio-Language.

• DVD SUBTITLE Select DVD-Subtitle-Language.

• DVD MENU Select DVD-Menus-Language.

• ASPECT RATIO Select Video-Format 4:3PS - 4:3LB ­16:9.

10

IT/GB

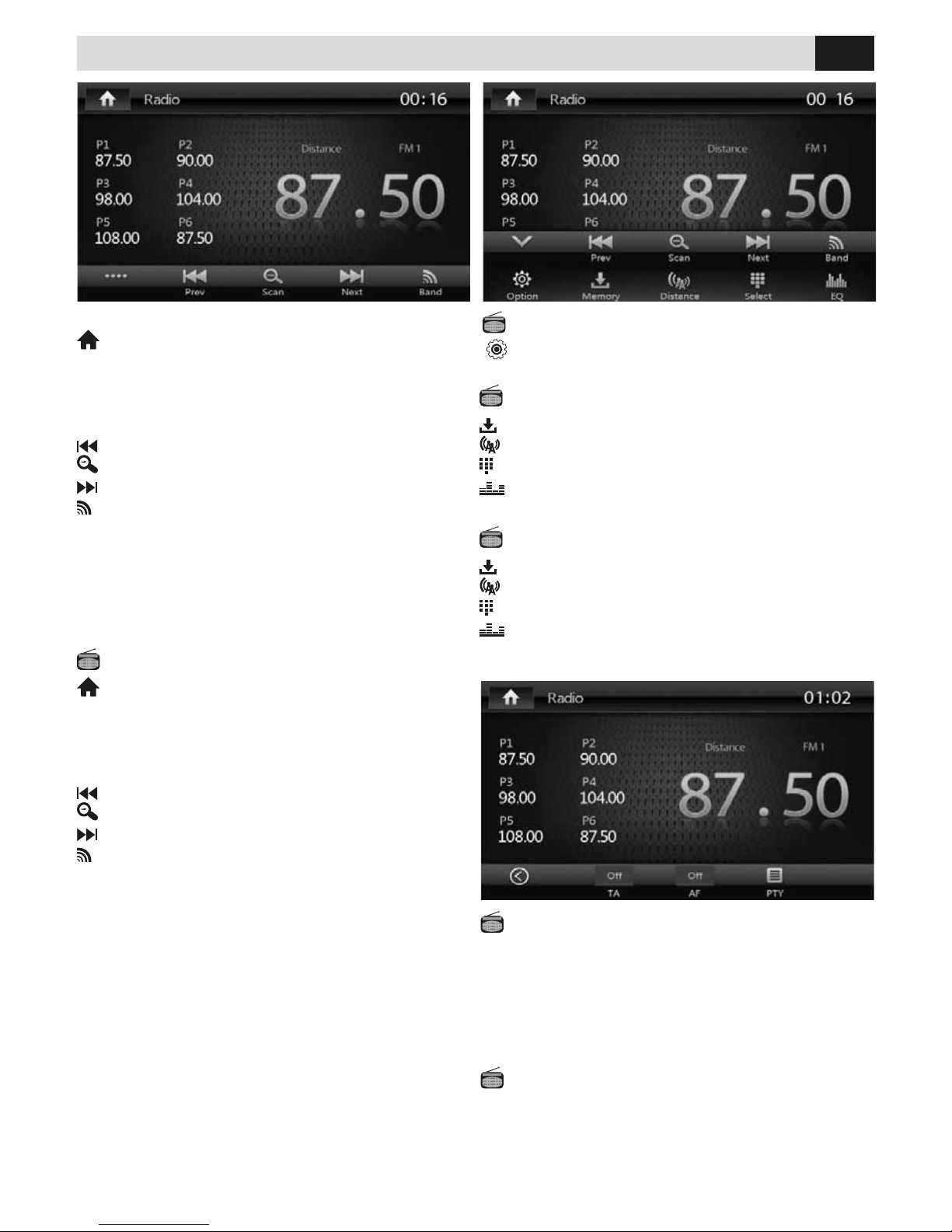

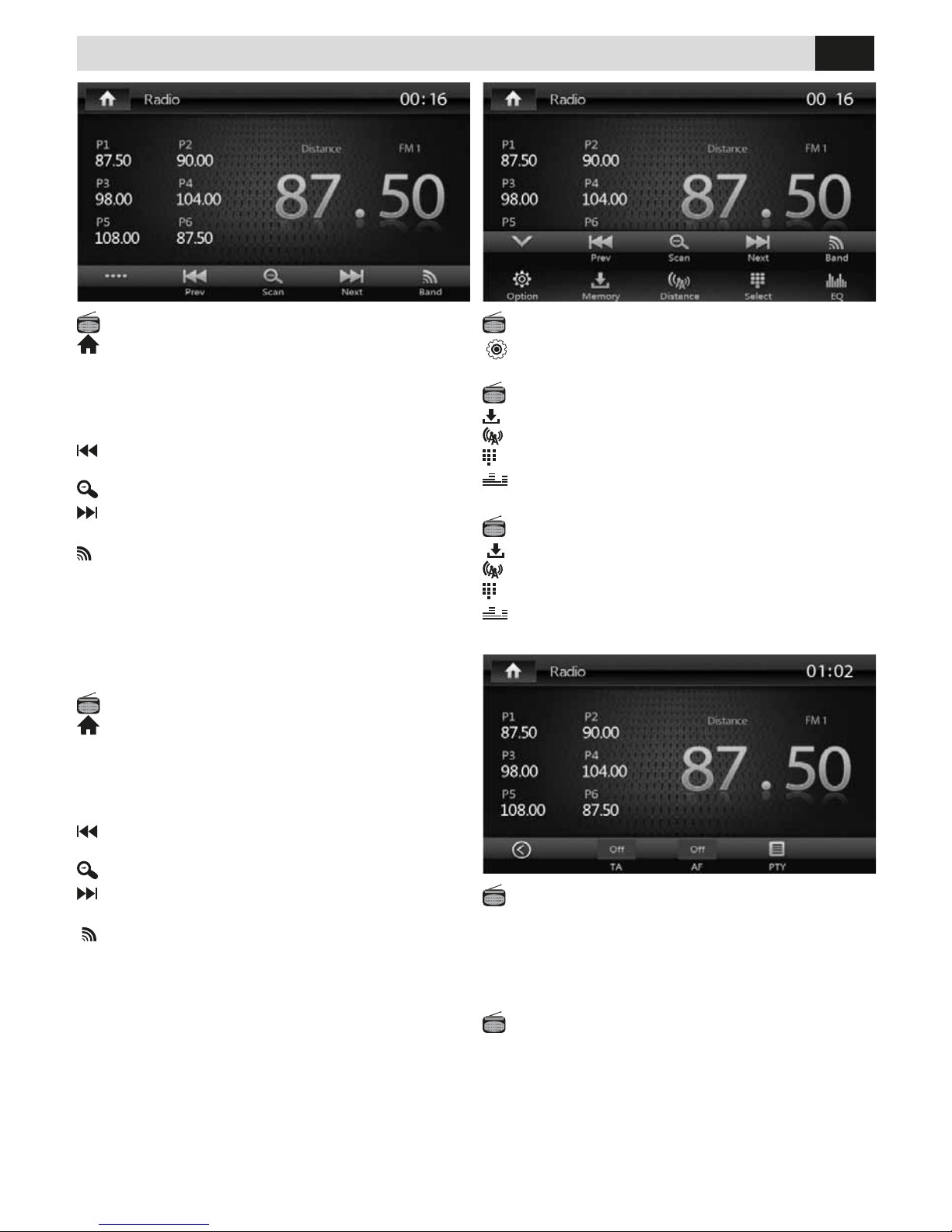

RADIO

FUNZIONI RADIO

Torna al menù principale.
LOCAL/DISTANCE Tipo di frequenza.
STEREO/MONO Tipo diffusione audio.
FM/AM Banda.

•••• Menù radio.

Ricerca automatica e manuale stazioni

Indietro.

Scansione stazioni.
Ricerca automatica e manuale stazioni

Avanti.

Cambia banda radio AM/FM.

12:35 Orologio.
P6 Stazione radio attuale.

103.60 Attuale frequenza radio.
AF Ricerca stazione alternativa.
TA Annunci informazioni sul trafco.

RADIO-FUNCTIONS

Back to Main Menu.

LOCAL/DISTANCE Type of Frequency.
STEREO/MONO Type of Audio-diffusion.
FM/AM Band.

•••• Radio menu.

Autom./ Manual Stations-Research

Backward.

Stations scanning.
Autom./ Manual Stations-Researc

Forward.

Change radio-band AM/FM.

12:35 Clock
P6 Current radio-station.

103.60 Current radio-frequency.
AF Research alternative Station.
TA Traffic-Information Announcements.

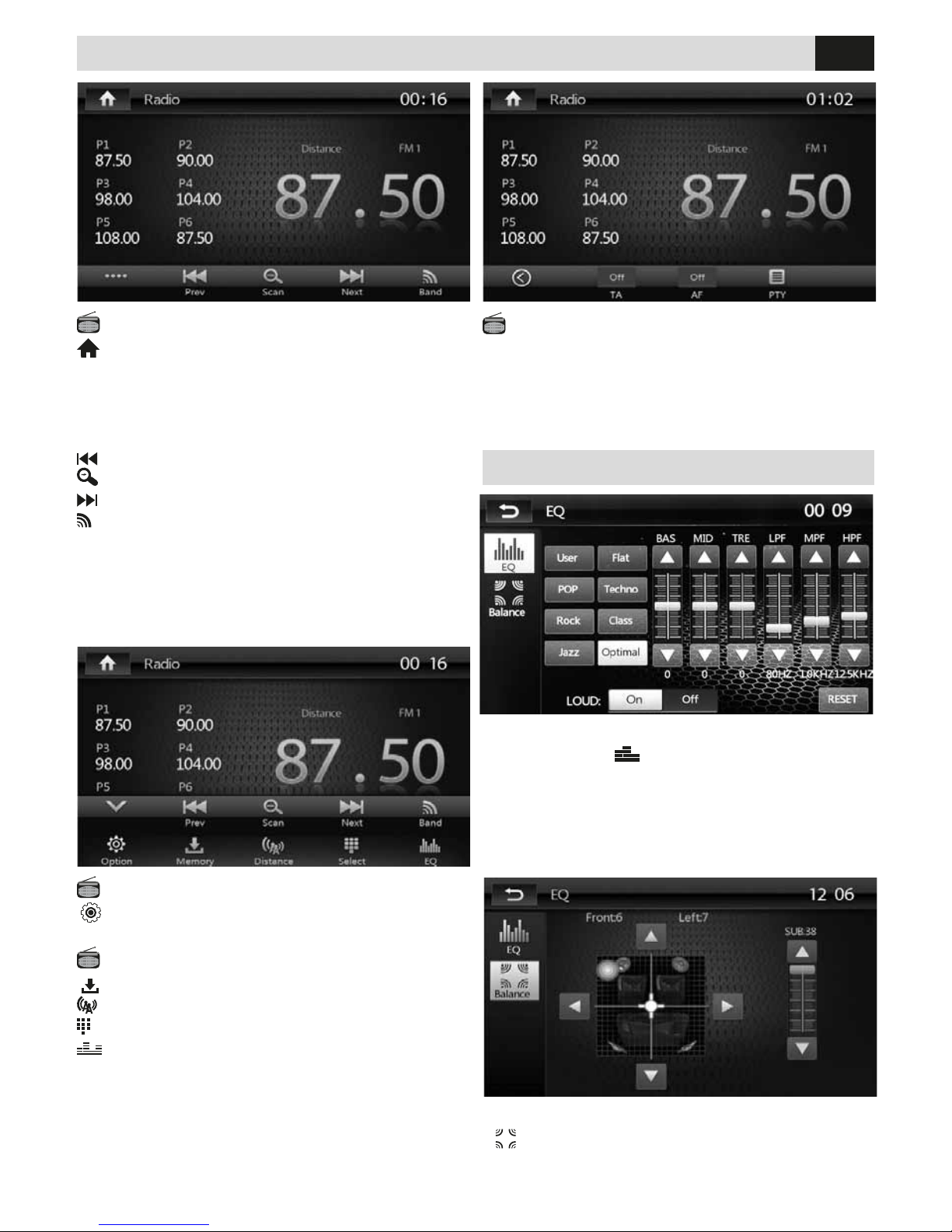

FUNZIONI RADIO / RADIO FUNCTIONS

RDS Opzioni / Options.

FUNZIONI RADIO

Memorizza stazione radio.

Imposta ricezione radio LOCAL/DISTANCE,

Imposta frequenza radio manuale.

Equalizzatore.

RADIO-FUNCTIONS

Memorize radio-station.

Set radio-reception LOCAL/DISTANCE,

Set manual radio-frequency.

Equalizer.

FUNZIONI RADIO

• RDS (quando il servizio è disponibile).

• TA Attiva/Disattiva le informazioni sul trafco.

• PTY Mostra la lista dei programmi RDS.

• AF frequenza alternativa.

RADIO-FUNCTIONS

• RDS (when Area offers RDS-function)

• TA Activate/Deactivate Traffic-Information.

• PTY Shop List of RDS-programs.

• AF Alternative frequency.

11

IT/GB

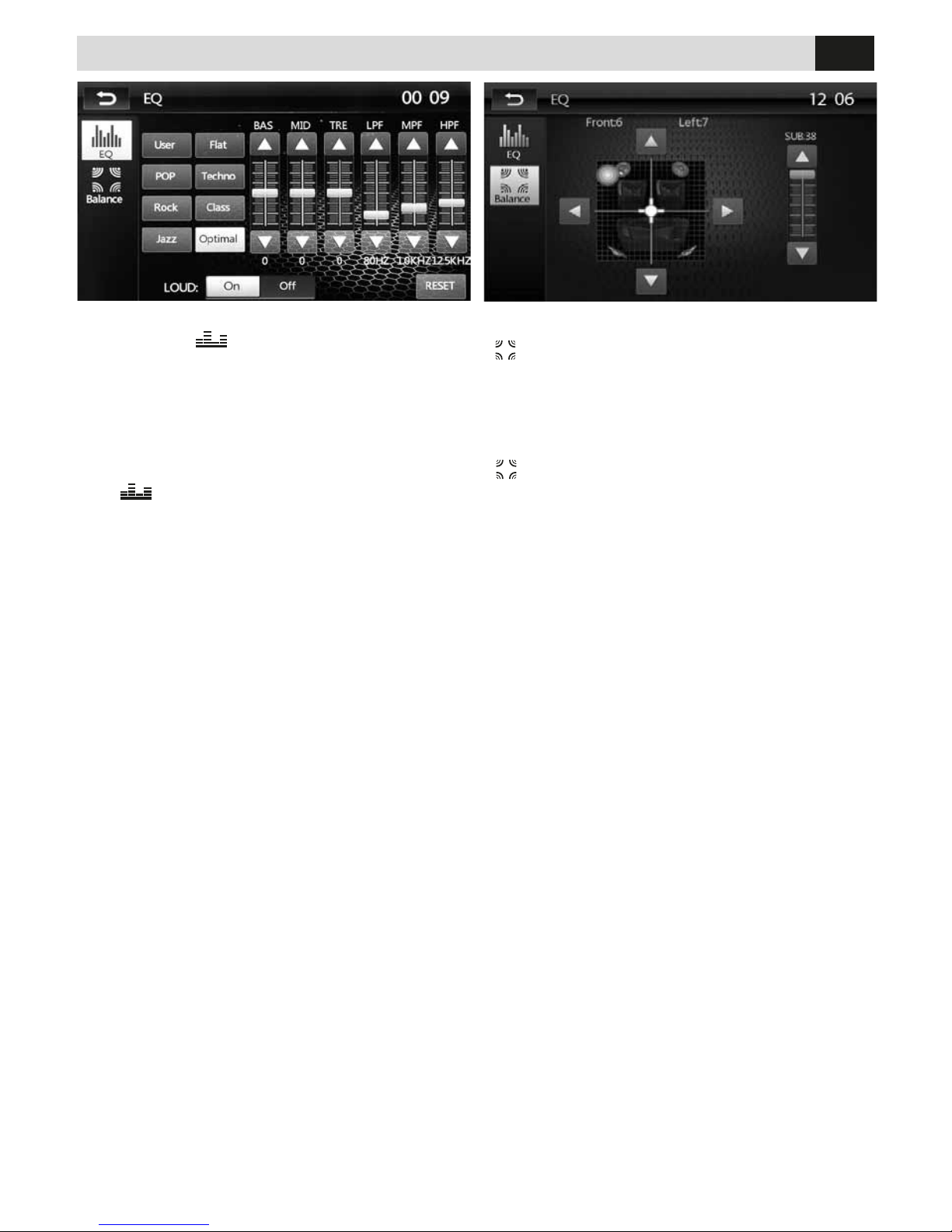

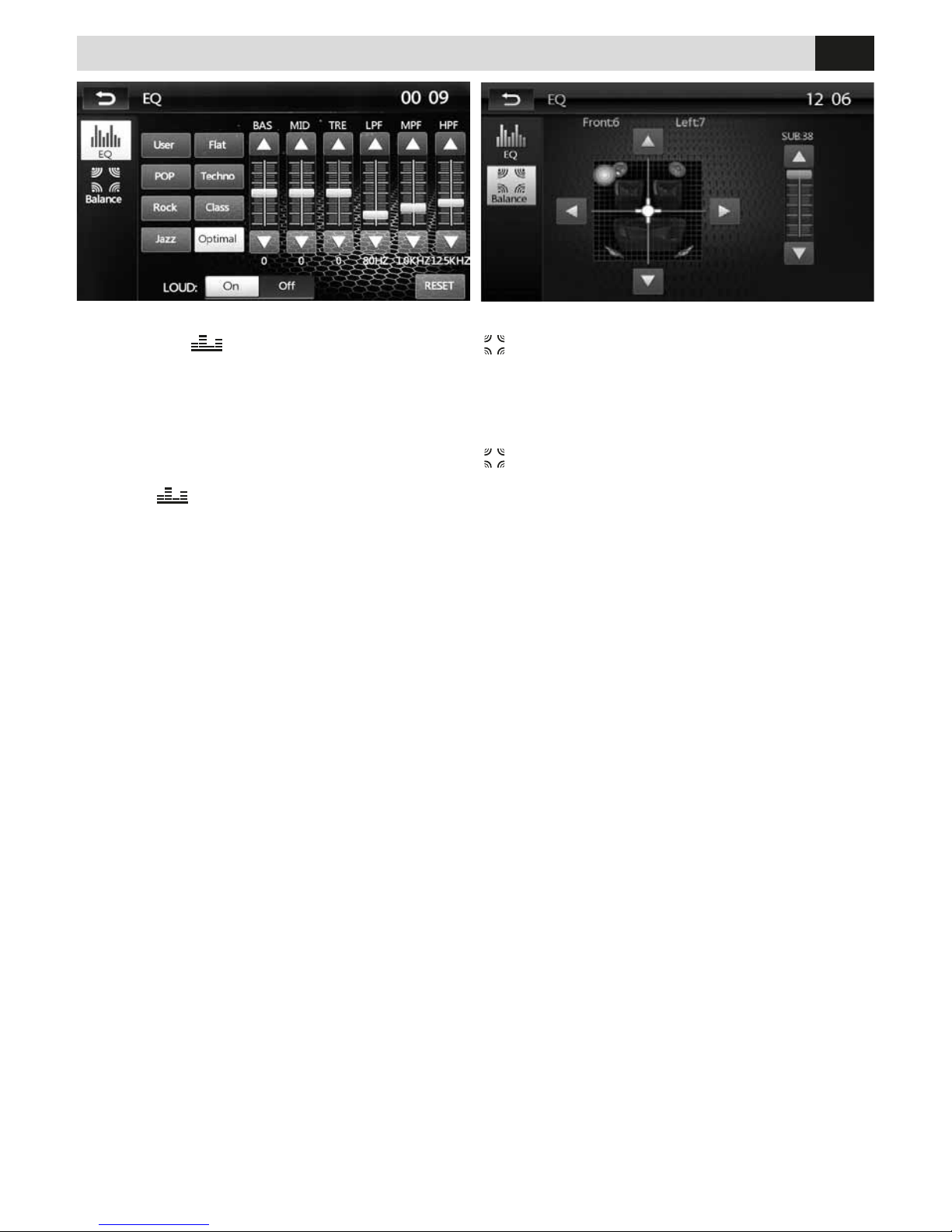

EQUALIZZATORE • EQUALIZER

EQUALIZZATORE

Premere l’icona per modicare le impostazioni di
fabbrica. Tramite le rispettive icone e possibile selezio­nare 7 diverse equalizzazioni Custom1 - Custom2 - Flat
Powerful - S.Bass - Natural Vocal
RESET: Ritorna alle impostazioni di fabbrica

EQUALIZER

Press icon to modify Factory-Settings. By
selecting the related icon, you can choose 7 different
equalizer-modes: Custom1 - Custom2 – Flat - Power­ful - S.Bass - Natural - Vocal
RESET: re-establish Factory-Settings.

FADER - BILANCIAMENTO - SUB WOOFER

Premere per accedere alle regolazioni.
Utilizzare le frecce presenti sullo schermo per le regola­zioni del FADER, del BILANCIAMENTO e del SUB W.

FADER - BALANCE - SUBWOOFER

Press to enter Setup-functions.

Use arrows appearing on the screen, to set
FADER, BALANCE and Subwoofer.

12

IT/GB

RIPRODUZIONE • PLAYBACK DVD-CD-USB-SD CARD

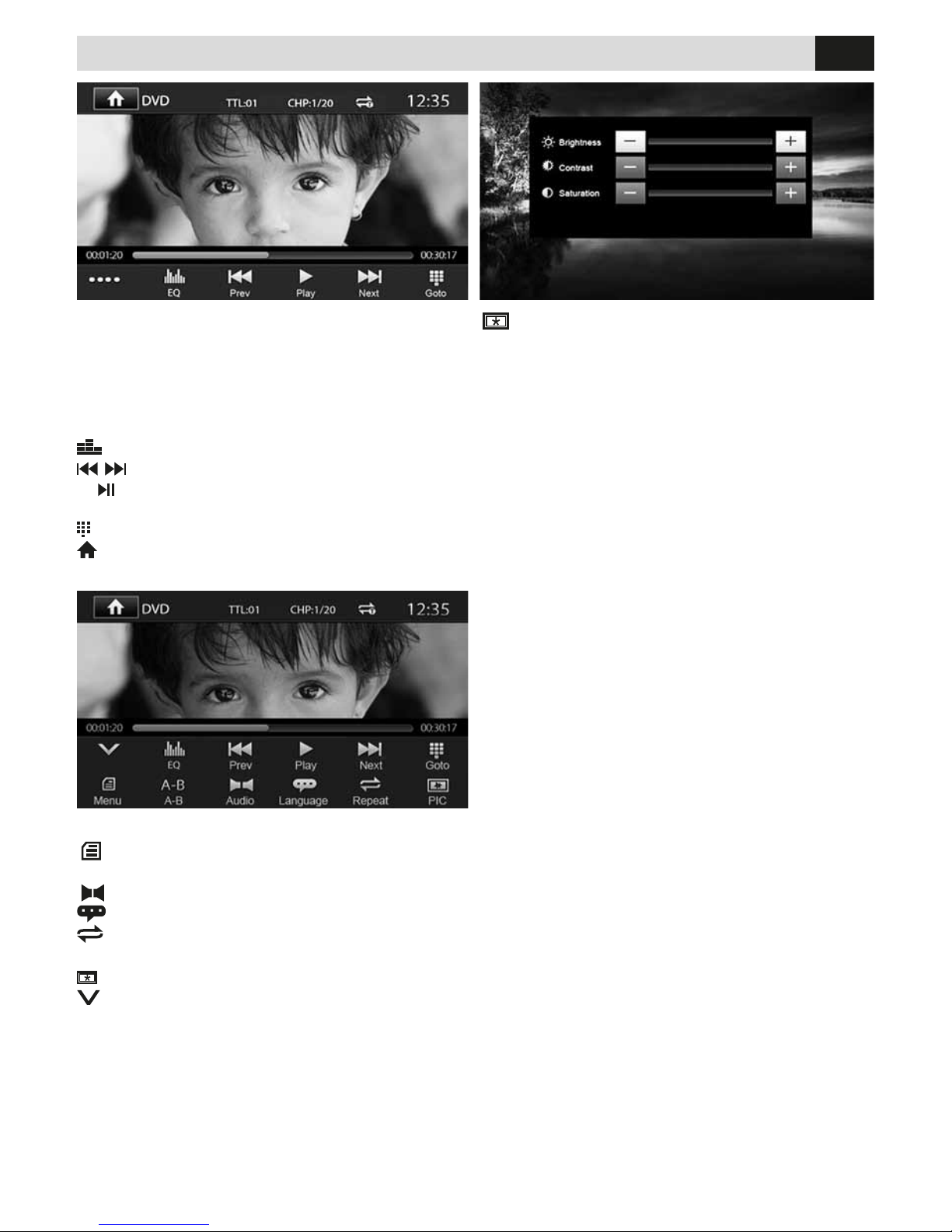

REGOLAZIONI SCHERMO

Permere i tasti per regolare.

SCREEN-SETTINGS

Press the buttons to adjust.

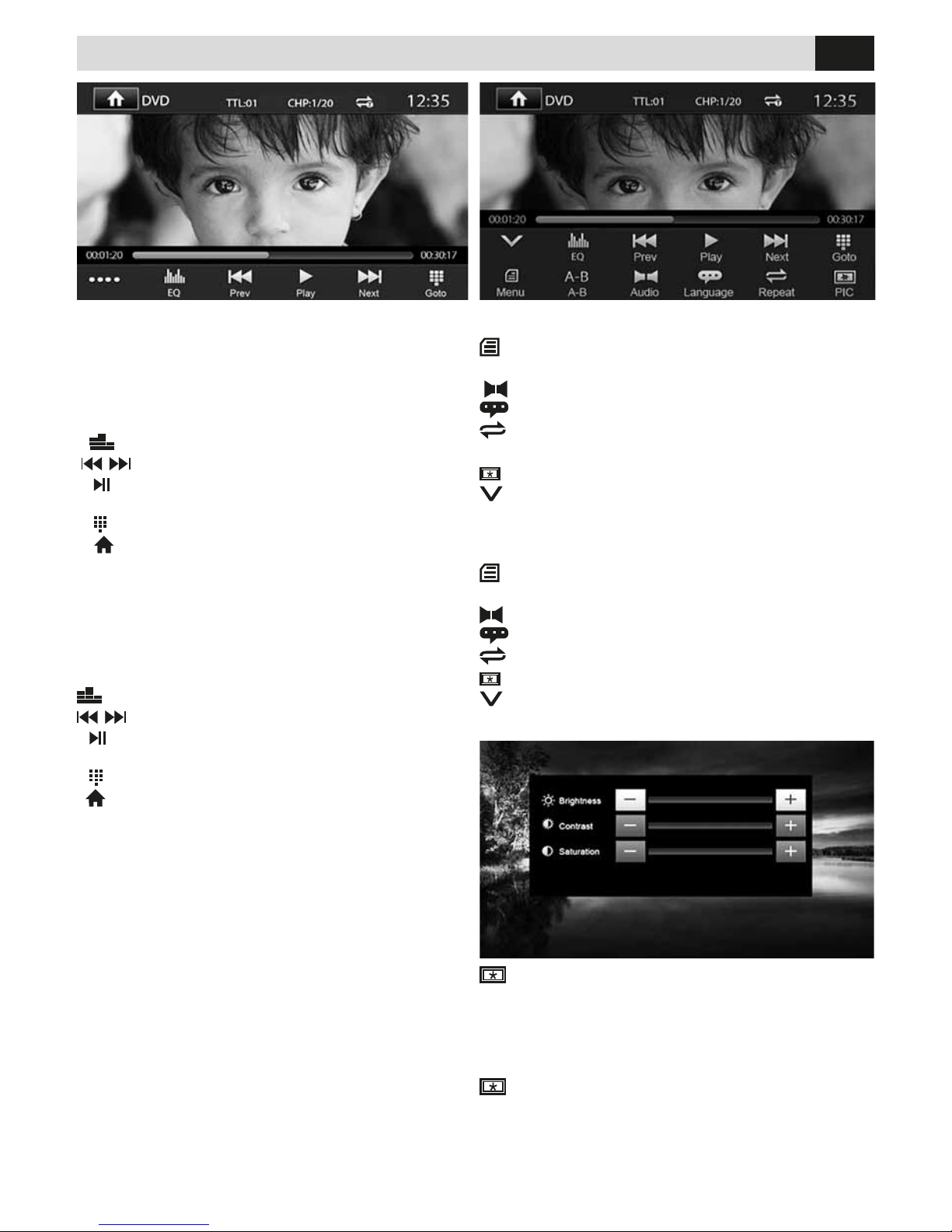

FUNZIONI DVD

MENÙ DVD

Torna al menù principale del DVD.

A-B Ripetizione dal punto A al punto B.

AUDIO Cambia la lingua audio del DVD.

LANGUAGE Cambia la lingua dei sottotitoli.

REPEAT Imposta ripetizione

titolo/traccia/capitolo/cartella.

PIC Modica le regolazioni dello schermo.

Chiudi menu.

DVD-FUNCTIONS

MENU DVD

Back to Main DVD Menu.

A-B Repeat from A to B.

AUDIO Change DVD-Audio-Language.

LANGUAGE Change Subtitles-Language.

REPEAT Set Repetition of Title/Track

Chapter/Folder.

PIC Change Screen-Settings.

Close menu.

FUNZIONI DVD

Premendo il touch screen con DVD in riproduzione
appare il menu funzioni. Avviare la riproduzione confer­mando con il tasto OK del telecomando o premendo
sullo schermo nel punto indicato dal DVD.

EQ Equalizzatore

Traccia/capitolo precedente o successivo.

Avvia o mette in pausa la riproduzione.

•••• Passa al menù esteso.

Seleziona traccia o capitolo da riprodurre.

Torna al menù principale.

DVD-FUNCTIONS

If you press the touch-screen while a DVD is being
reproduced, the functions-menu will appear. Start Re­production by pressing OK on the remote-control, or by
pressing the screen in the position stated by the DVD.

EQ Equalizer

Track/Chapter before or after.

Start / Pause reproduction.

•••• Move to extended Menu.

Select Track or Chapter for reproduction.

Back to Main Menu.

13

IT/GB

RIPRODUZIONE • PLAYBACK DVD-CD-USB-SD CARD

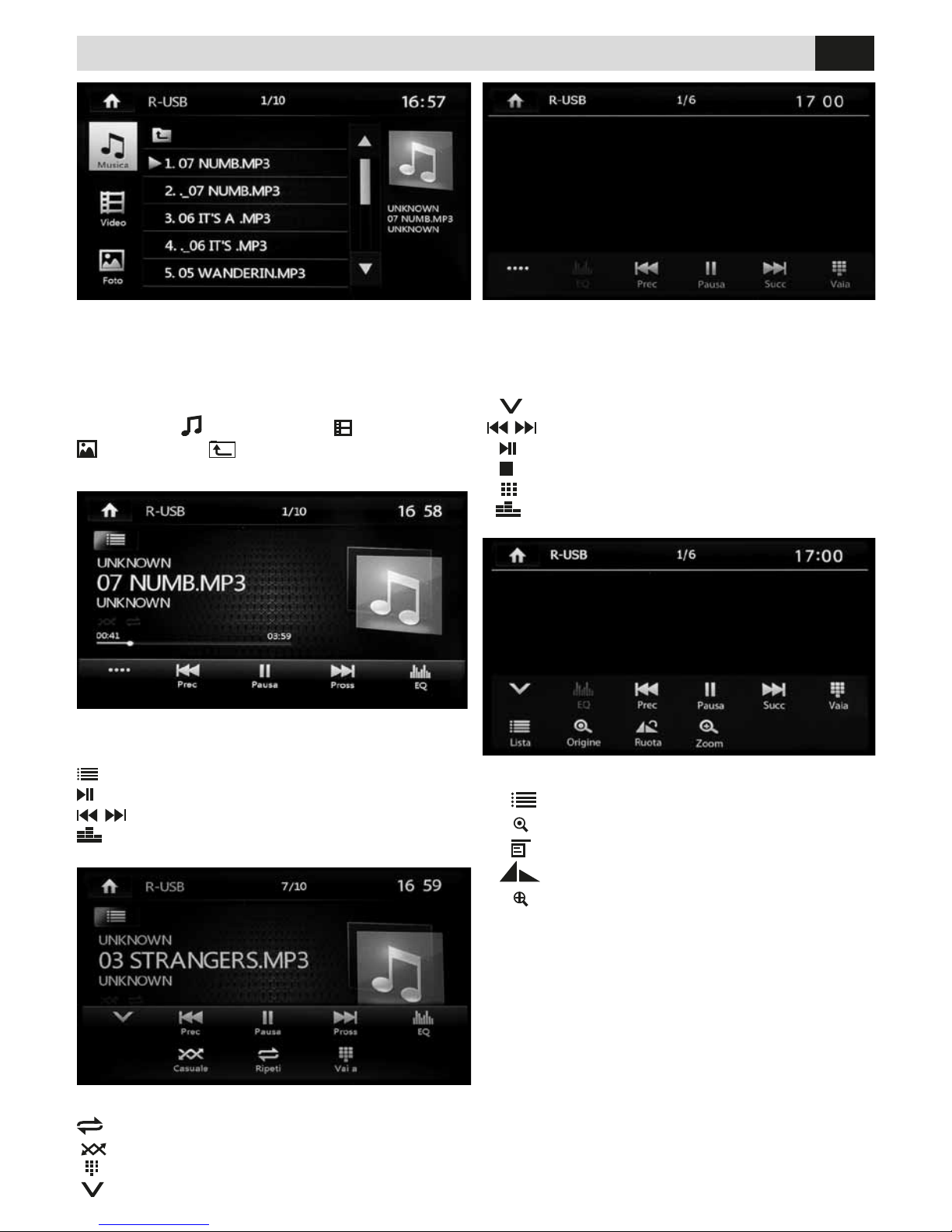

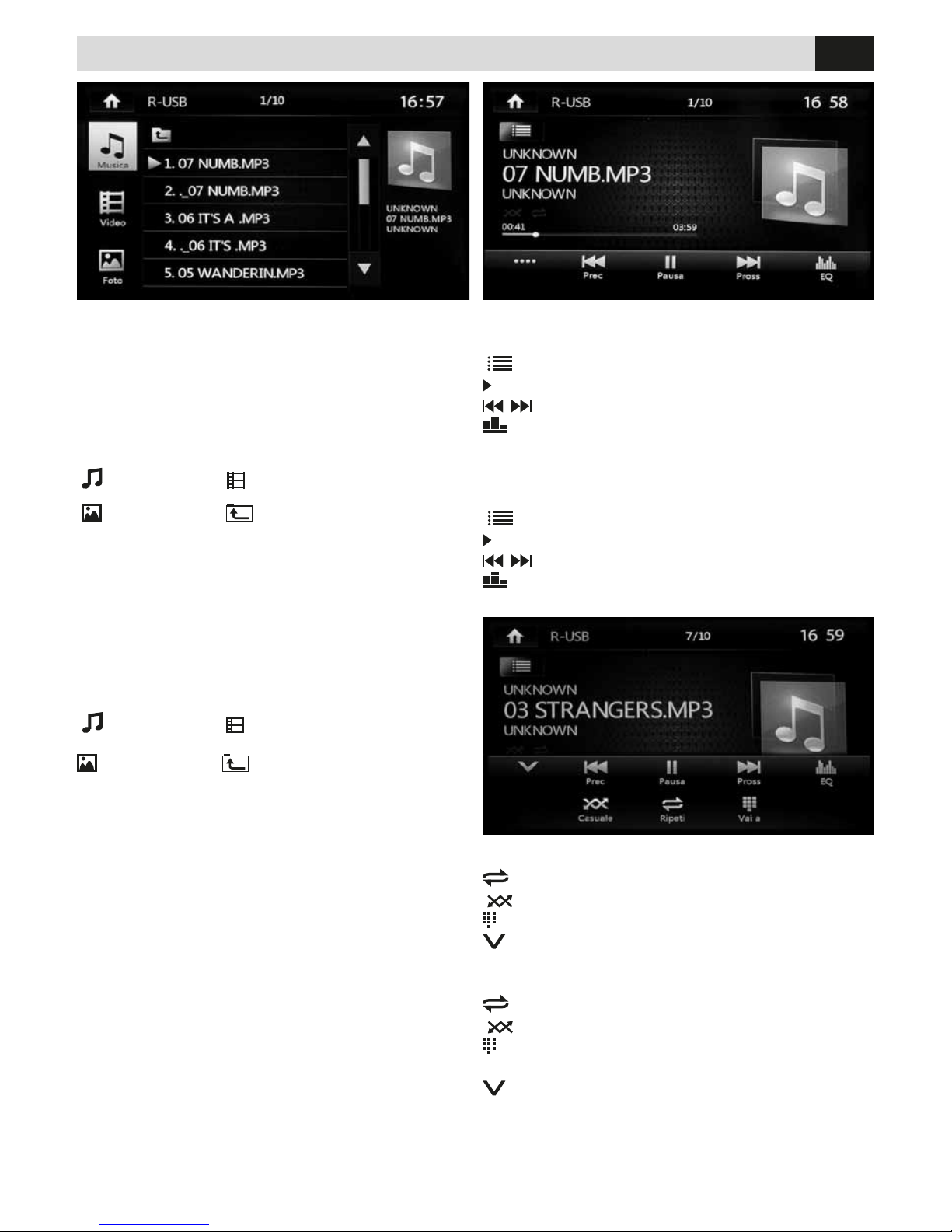

RIPRODUZIONE MUSICA

•••• Estende il menù
LIST Torna all’elenco le.

Avvia/Interrompe la riproduzione.

Traccia successsiva/precedente.

EQ Equalizzatore.

MUSIC-REPRODUCTION

•••• Extend Menu
LIST Back to Files-List

Start/Interrupt Reproduction.

Track after/before

EQ Equalizer.

RIPRODUZIONE MUSICA

REPEAT Ripete traccia/cartella/disco.
SHUFFLE Riproduzione casuale.

GOTO Inserisce il numero traccia da riprodurre.

Chiudi menù.

MUSIC-REPRODUCTION

REPEAT Repeat Track//Folder/CD.

SHUFFLE Random-Reproduction.

GOTO Introduce Track-number for Reproduction.

Close Menu.

FUNZIONI USB/SDCARD

All’inserimento del supporto USB/SD verrà visualiz­zato il contenuto sullo schermo.
Se sono presenti brani musicali la riproduzione
partirà automaticamente.
Selezionare il tipo di le da riprodurre tramite l’icona
relativa.

MUSICA VIDEO

FOTO MOSTRA CARTELLE

USB/SD-FUNCTIONS

When introducing the USB/SD-support, the contents
will be visualized on the screen.
In the presence of musical files, reproduction will start
automatically.
Select Reproduction-File by clicking the related files­icon.

MUSIC VIDEO

PICTURES SHOW FOLDERS

14

IT/GB

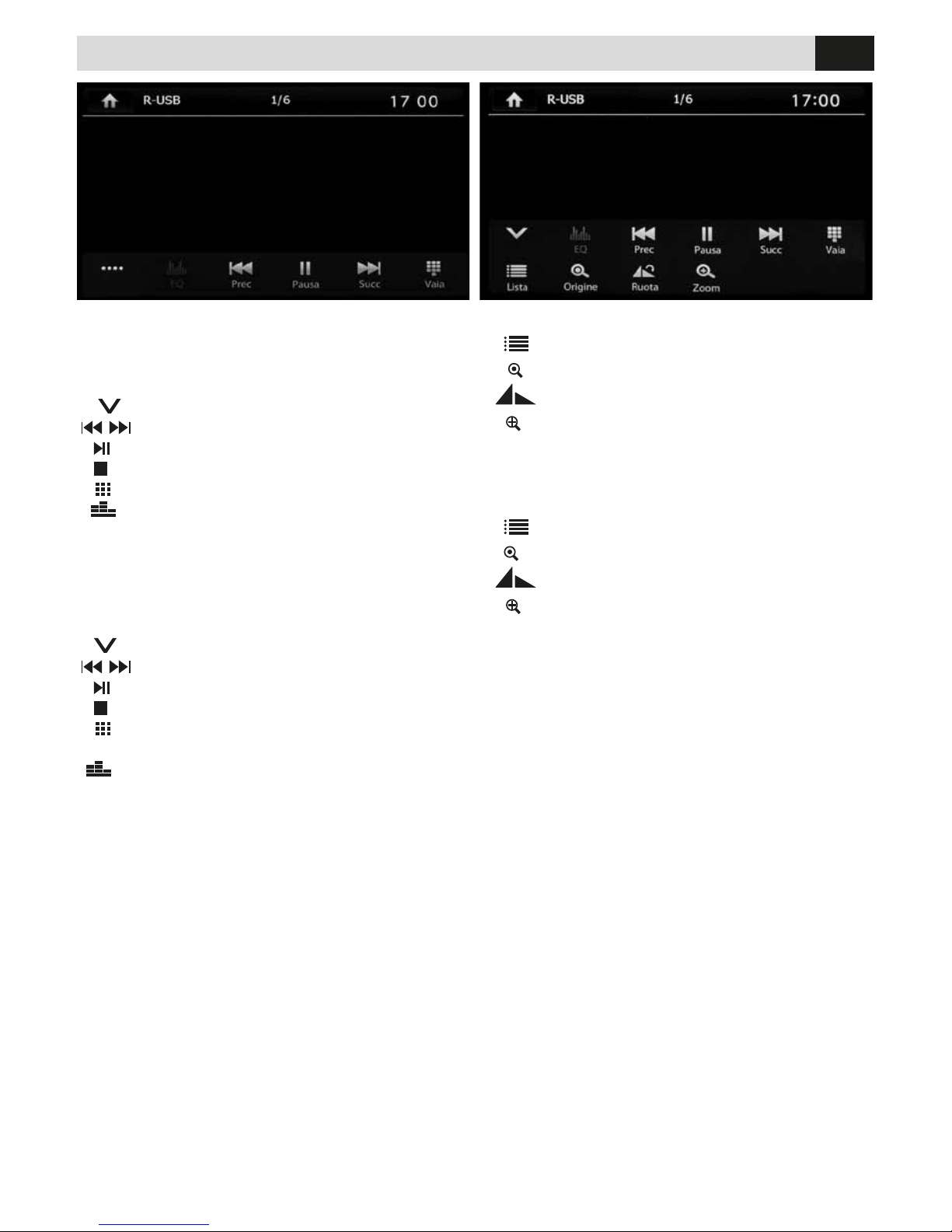

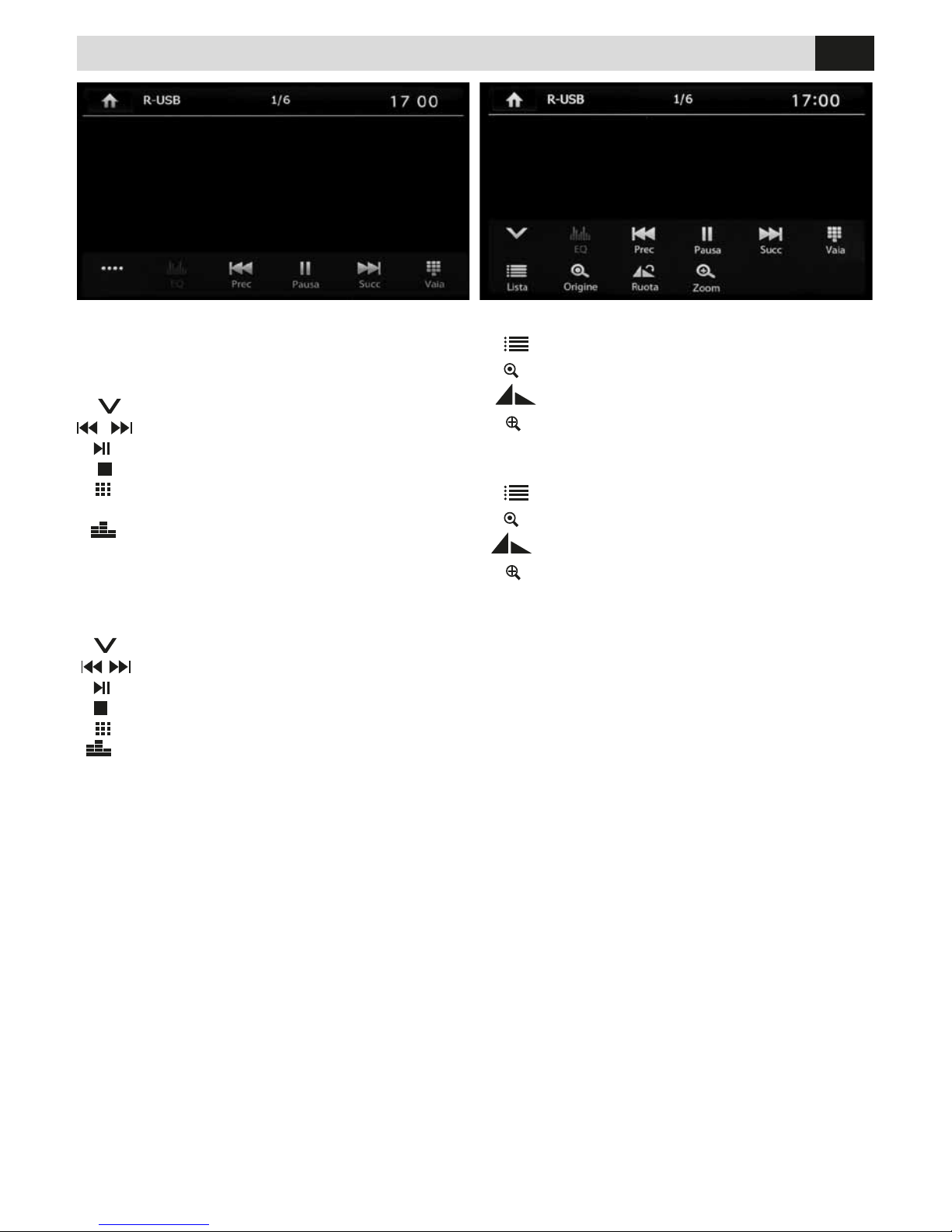

RIPRODUZIONE IMMAGINI

Selezionare il le desiderato per visualizzare l’im­magine. Per far comparire il menù premere la parte
inferiore dello schermo.

Visualizza Menù esteso.

Immagine precedente o successiva.

Avvia o mette in pausa la riproduzione.

Stop alla riproduzione.

Seleziona immagine da riprodurre.

Non attivo.

PICTURE-PLAYBACK

Select the requested file to visualize related Picture.
To get the Menu on the screen, touch the bottom
border of the screen.

View extended Menu.

Previous/next

picture .

To Start / Interrupt Reproduction.

Stop playback

To digit number of pictures to be

reproduced.

Not active.

RIPRODUZIONE IMMAGINI

Torna al menù.

Torna alla dimensione originale.

Per ruotare immagine.

Ingradisce l’immagine (zoom).

PICTURE-PLAYBACK

To return to the first menu.

To return at the original dimensions.

To rotate the picture.

To enlarge the Picture (zoom).

RIPRODUZIONE • PLAYBACK DVD-CD-USB-SD CARD

15

IT/GB

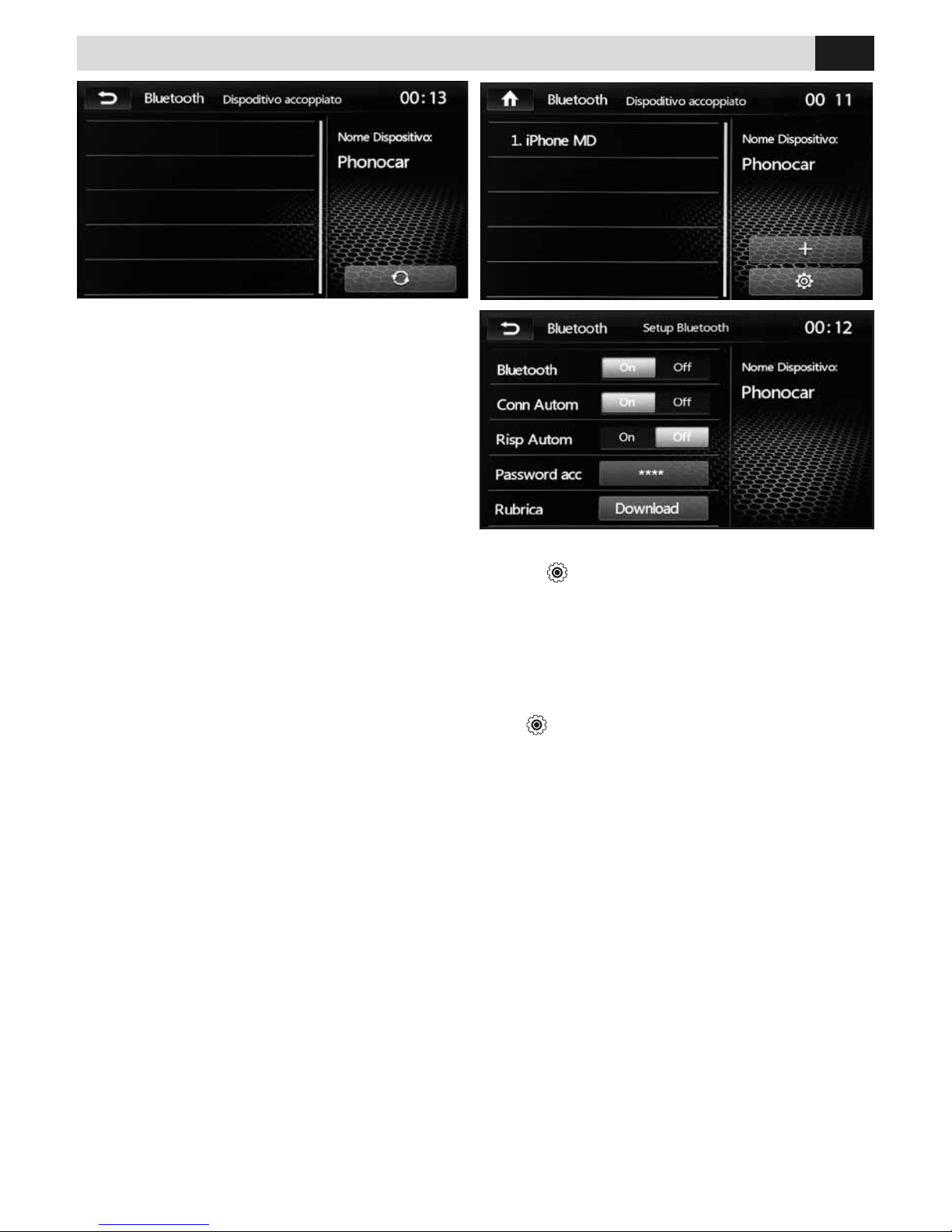

IMPOSTAZIONI BLUETOOTH • BLUETOOTH-SETTINGS

PHONE-BOOK SYNCHRONIZATION

Press

to enter the BT setting options and select

DOWNLOAD.
The phone-book of your telephone will automati­cally be downloaded into the car-radio’s memory.
The time required for this operation depends on the
number of contacts contained in the phone-book.

SINCRONIZZAZIONE RUBRICA

Premere

per accedere alle impostazioni BT e
selezionare DOWNLOAD.
Automaticamente la rubrica del telefono verrà
scaricata nella memoria dell’autoradio. Il tempo per
l’operazione varia in base al numero dei contatti.

ACCOPPIAMENTO TELEFONO

E’ possibile accoppiare no a 5 telefoni.

Ricerca dal telefono:

• Attivare la funzione bluetooth sul telefono e ricer­care nuovi dispositivi.

• Selezionare PHONOCAR nella lista dispositivi,
inserire la password 0000 quando richiesta.
Ad accoppiamento avvenuto comparirà il nome del
telefono. Attivare nelle impostazioni bluetooth del
telefono la connessione automatica del dispositivo.
ATTENZIONE: Regolare il volume durante la chia­mata tramite la manopola del volume (accensione).

PHONE-PAIRING

Possibility of coupling up to 5 mobile-phones.
Research through mobile-phone:

• Activate Bluetooth-function on the mobile-phone and
search for new devices

• Select PHONOCAR from the List of Devices and digit
Password 0000 on request.
When pairing has taken place, phone-name will appear.
Starting from the Bluetooth-Settings of the mobile­phone, activate the automatic connection.
CAUTION: You can only set the volume during the
call via the volume knob (power).

16

IT/GB

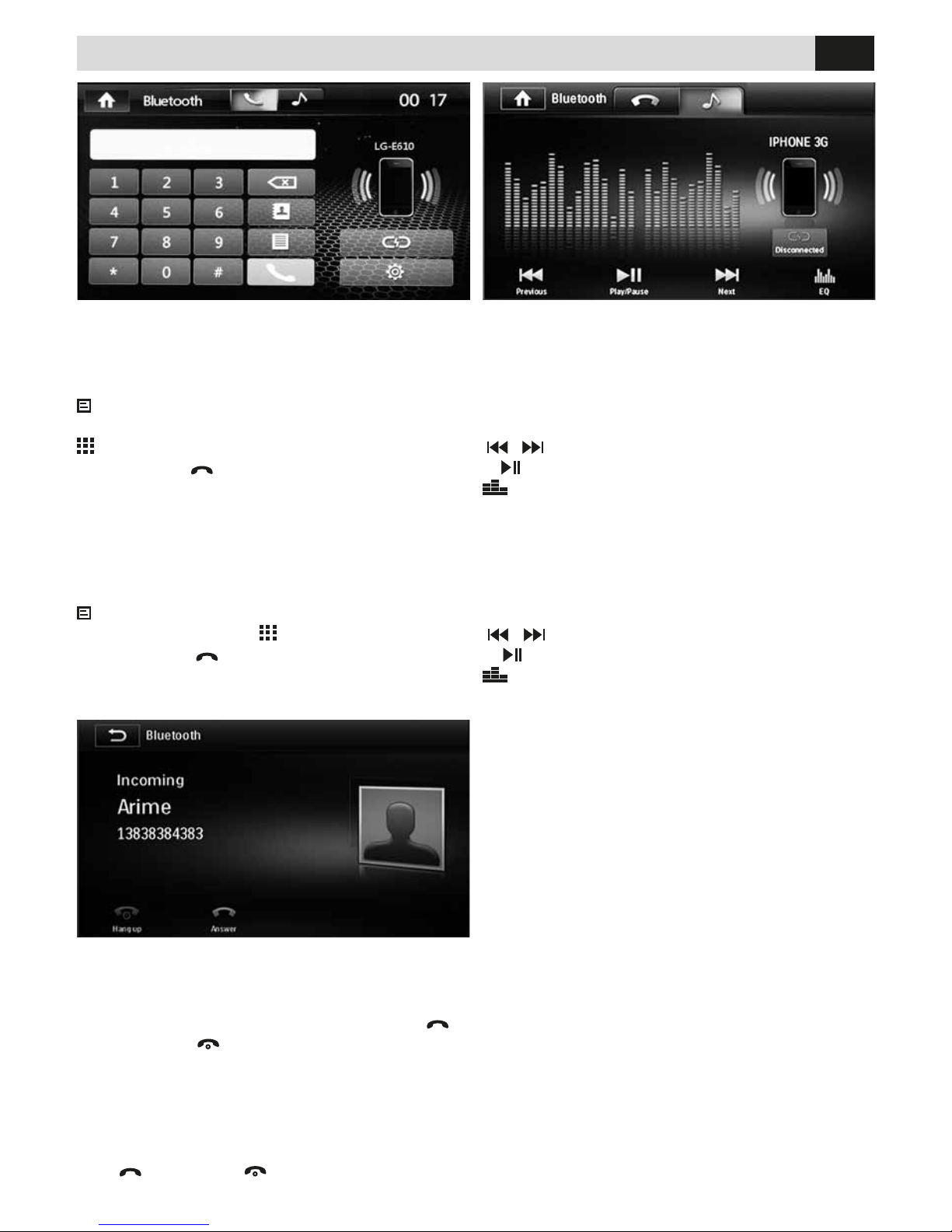

FUNZIONI BLUETOOTH • BLUETOOTH-FUNCTIONS

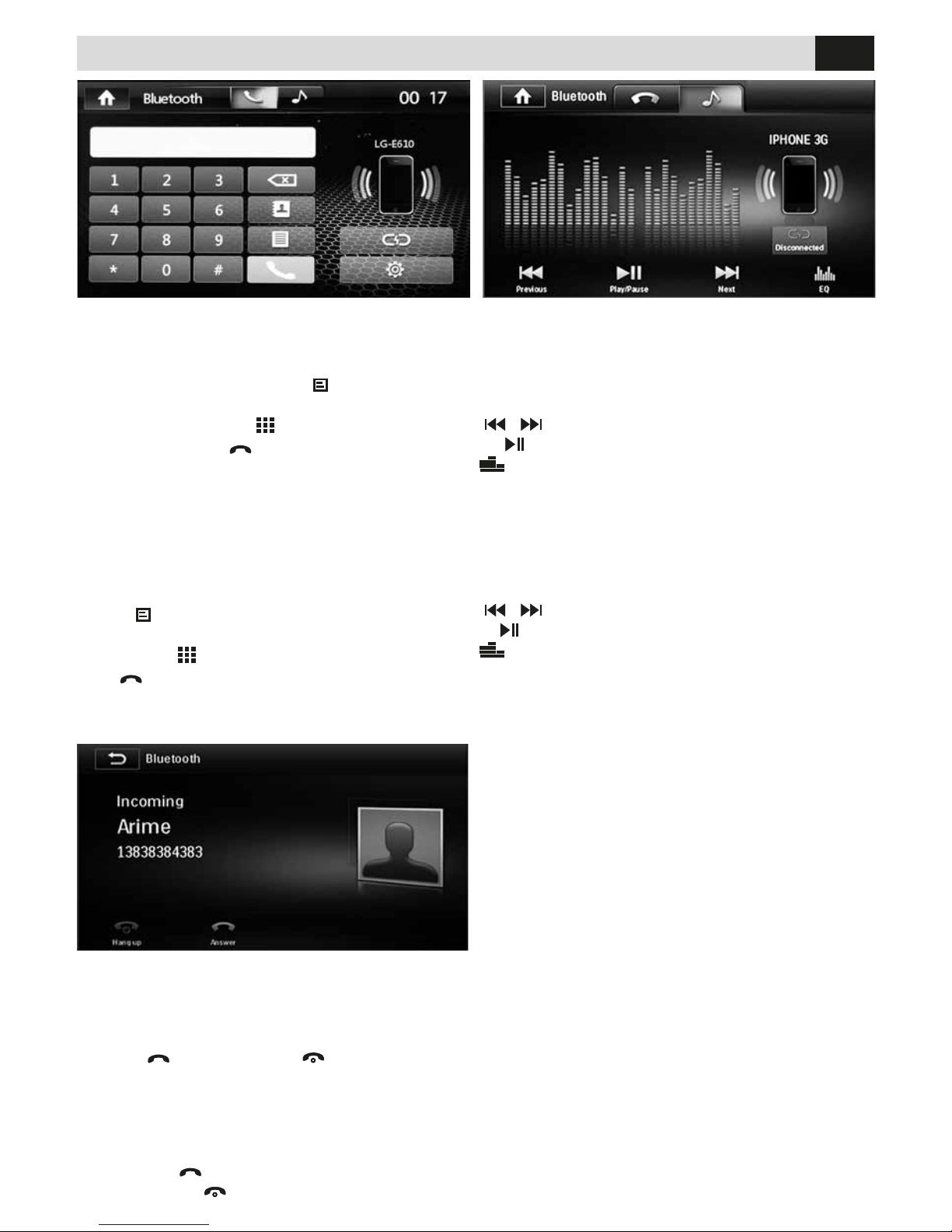

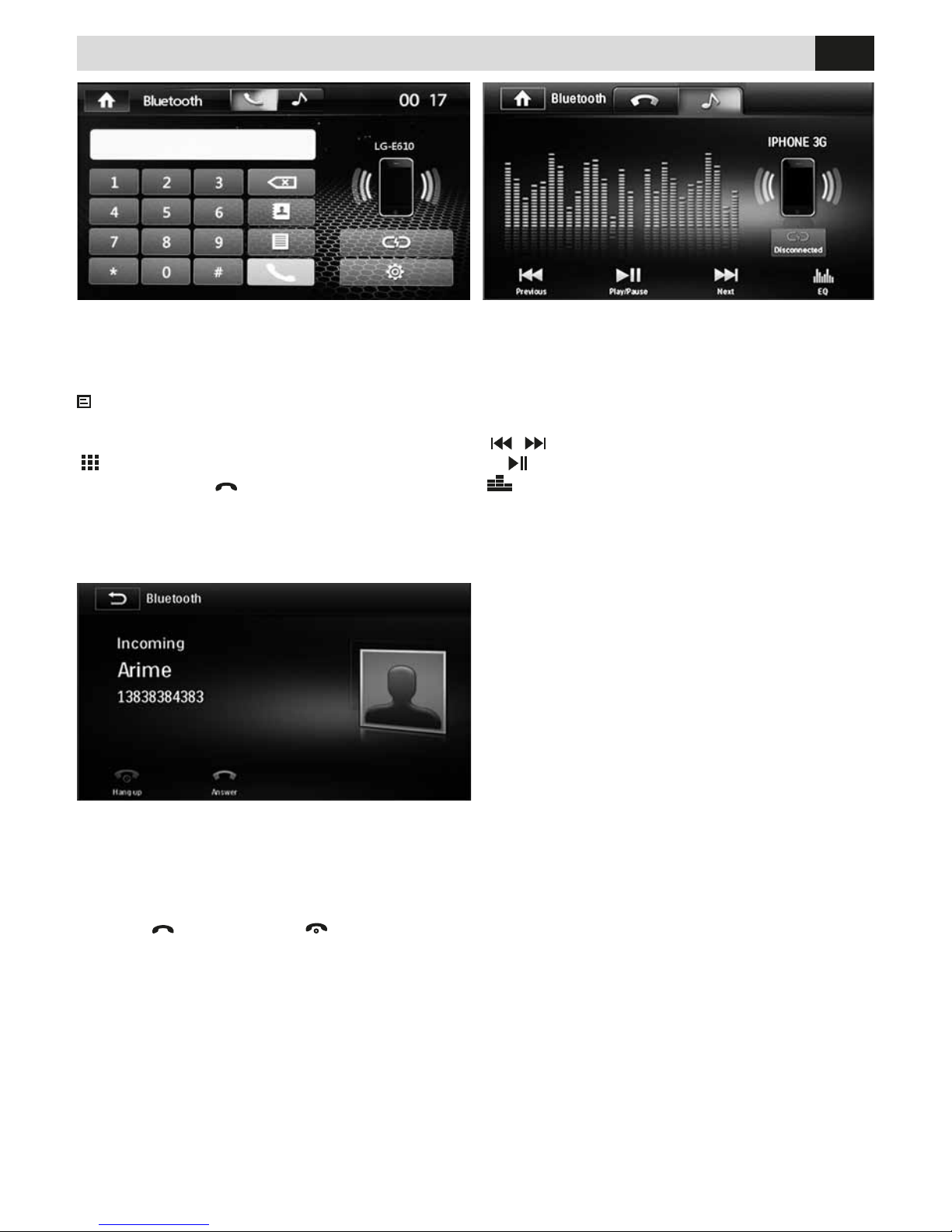

BLUETOOTH MUSIC PLAY

If the connected phone supports the A2DP-Profile,
you can listen to music.
If the device supports AVRCP, the musical tracks
can be handled on the touch-screen directly.

/ Previous/next Track.

Start/interrupt reproduction.

EQ Equalizer.

EFFETTUARE UNA CHIAMATA

• Selezionare Bluetooth dal menù principale.

• Premere una delle icone presenti sullo schermo per
chiamare da uno degli elenchi.

Chiamate PERSE-RICEVUTE-EFFETTUATE-RUBRICA

che deve essere stata sincronizzata in precedenza.

chiamata dal tastierino numerico.

Premere l’icona

per inviare la chiamata o digitare il

numero da chiamare direttamente sul tastierino.

RICEVERE UNA CHIAMATA

All’arrivo di una chiamata lo schermo passa in modalità
bluetooth visualizzando il numero del chiamante e il
nominativo se la rubrica è sincronizzata. Premere
per rispondere o

per riutare la chiamata.

ANSWERING A PHONE-CALL

When phone-call arrives, screen switches to Bluetooth­mode and visualizes the caller’s phone-number and
name, if phone-list has previously been synchronized.
Press

to answer or reject the Call.

STARTING A PHONE-CALL

• Select Bluetooth from the Main Menu.

• Press one of the icons available on the screen, to
choose requested Phone-List.

Calls Lost-Answered-Started - Phone-Book

(Previously synchronized)

Phone-calls from number-

keys. Press icon

to start a phone-call.

As an alternative, digit phone-number directly on the
number-keys available on the screen.

RIPRODUZIONE MUSICA BLUETOOTH

Se il telefono connesso supporta il prolo A2DP è
possibile ascoltare i brani musicali.
Se il dispositivo supporta AVRCP sarà possibile
controllare i brani musicali direttamente dal touch
screen.

/ Brano precedente/successivo.

Avvia/interrompe la riproduzione.

EQ Equalizzatore.

17

IT/GB

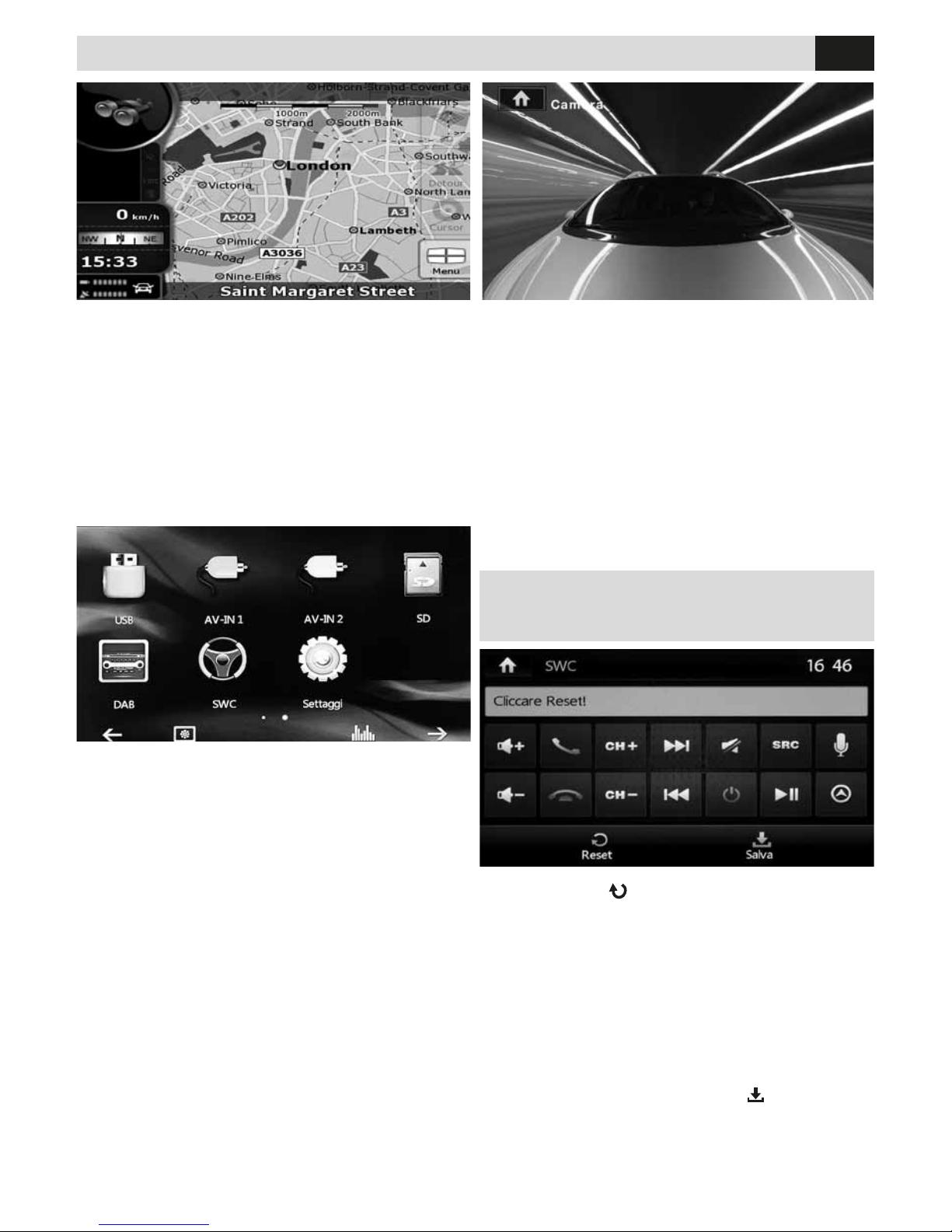

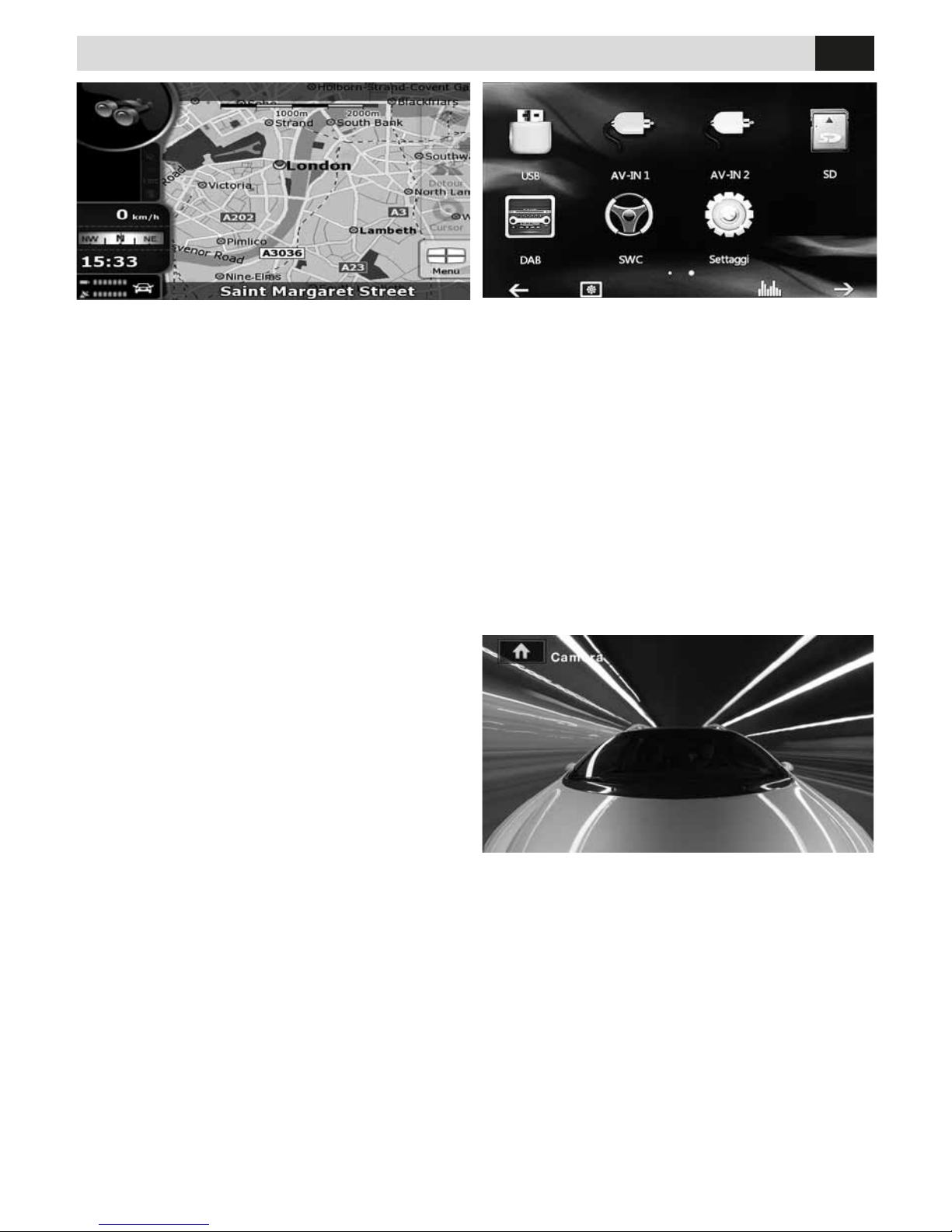

NAVIGAZIONE/NAVIGATION - AV IN - RETROCAMERA/REAR CAMERA

REAR-CAMERA

You can connect a rear-camera on CAMERA-input.
The VM044 offers the possibility of automatically visual­izing the rear-camera, if you connect the camera to the
reverse-gear-lights (See connection-schemes page 3);
in such case, the screen will show the rear-camera­pictures each time you put the reverse-gear.

NAVIGAZIONE
Codice mappe: EUROPA NV987 - EUROPA
TRUCK NV957 - ITALIA NV977

Il VM044 è compatibile con la navigazione iGo 8 e
iGo Primo. Inserire la SD card nello slot GPS.
Avviare il programma di navigazione tramite l’icona
(Navigation) presente nel menù principale.
Seguire il manuale d’uso della navigazione iGo
incluso nella sd card.

NAVIGATION

Suitable Maps: EUROPE NV987 - EUROPE TRUCK
NV957 - ITALY NV970

VM044 is compatible with navigation-types iGo 8 and
iGo Primo. Introduce SD-card into the GPS-port.
Start navigation-program by using the Navigation-icon
available on the Main Menu.
Now follow the iGo-Navigations-Manual supplied with
the SD-card.

INGRESSI AV IN

E’ possibile visualizzare la riproduzione di due sor­genti esterne collegate agli ingressi AV IN 1 (frontale)
e AV 2 (posteriore).
Premere l’icona corrispondente sul menù principale
per scegliere la sorgente AV IN 1 o AV IN 2.

INPUTS for AV IN

You can reproduce from two external sources con­nected to the Inputs AV IN 1 (front) and AV 2 (rear).
From the Main Menu, choose between source AV IN 1
and AV IN 2, and press related icon.

RETROCAMERA

Collegare una retrocamera all’ingresso CAMERA.
Il VM044 visualizza automaticamente l’immagine
della telecamera collegandosi con la luce di retro­marcia (Vedi collegamenti pag. 3).

18

IT/GB

Premere l’icona prima di iniziare la programma­zione. Selezionare l’icona relativa al comando da
apprendere sul volante (esempio ---- volume +)
Premere il tasto sul volante corrispondente al
comando selezionato (volume +), ripetere questa se­quenza no al completamento dei comandi presenti
sul volante.
Al termine della programmazione premere

per

memorizzare.

Press

to start programming. Select the icon for
the steering wheel command you want to learn
about. (Example---volume +)
Press the relative button on the wheel (Volume +)
and repeat the sequence until all the functions are
completed.
Press

to store the commands.

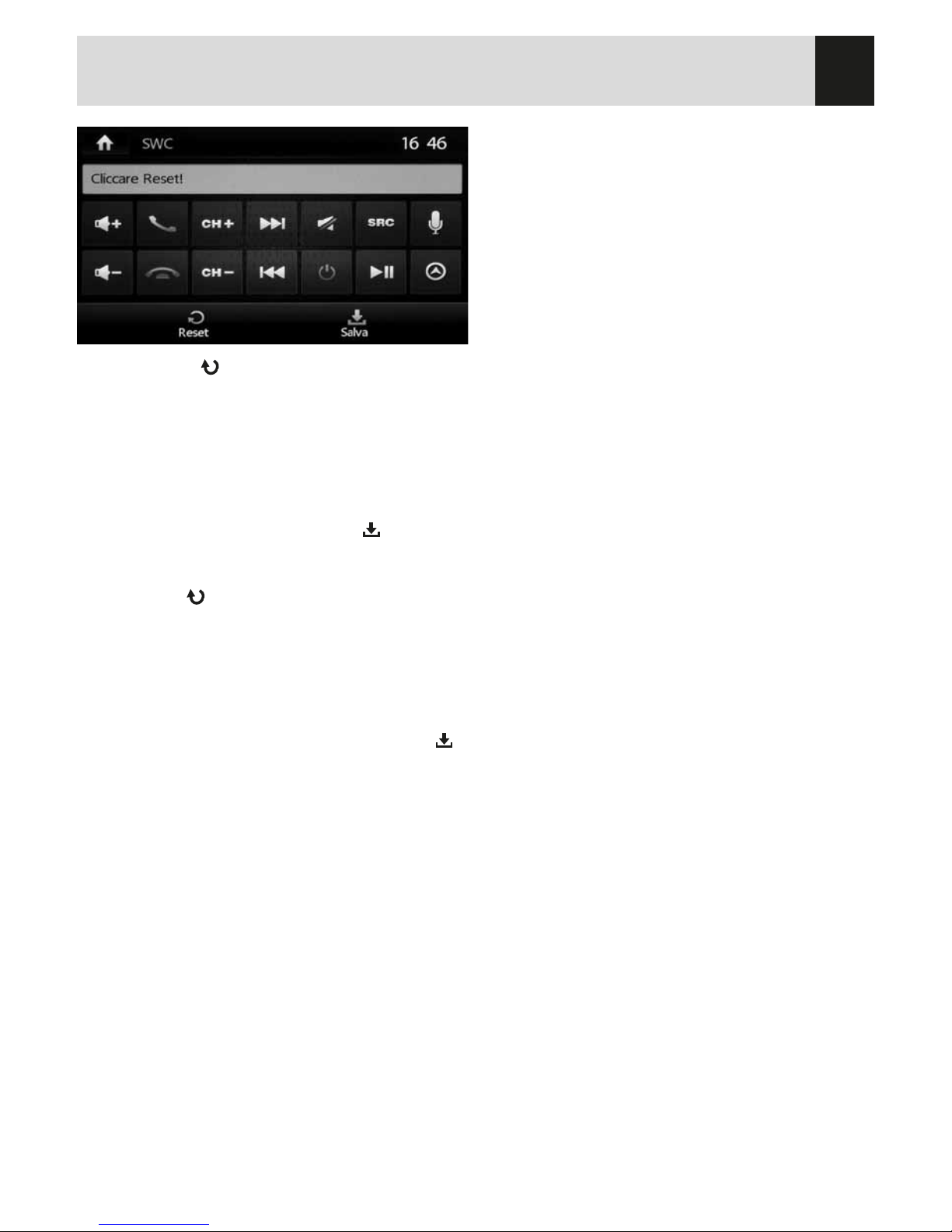

PROGRAMMAZIONE COMANDI AL VOLANTE SULL’AUTORADIO
PROGRAMMING STEERING-WHEEL COMMANDS ON THE CAR-RADIO

IT/GB

19

FR/D

1

SORTIES PRE – AMPLIFIEES / PRE-AMP-AUSGÄNGE

RADIO ANT.

DAB BUS

VERT/GRÜN

SW Commands IR

TMC

SWC IR

ANTENNE

ANTENNA

GPS

GPS ANT

2

1

LIGNE A COMM. AU VOLANT / B-LEITUNG DER LENKRAD-STEUERUNGEN
LIGNE B COMM. AU VOLANT / A-LEITUNG DER LENKRAD-STEUERUNGEN
MASSE COMM. AU VOLANT / MASSE FÜR DIE LENKRAD-STEUERUNGEN

DROIT / RECHTS 1
GAUCHE / LINKS 1
SORTIE VIDÉO 1 / AUSGANG VIDEO 1

SORTIE SUBWOOFER / AUSGANG SUB-WOOFER
ANTÉRIEURE DROITE / FRONT RECHTS
ANTÉRIEURE GAUCHE / FRONT LINKS
POSTÉRIEURE DROITE / HECK RECHTS
POSTÉRIEURE GAUCHE / HECK LINKS
FREIN DE STATIONNEMENT / HANDBREMSE

ENTRÉES AV 1

EINGANG AV 1

AUX IN R
AUX IN L
VIDEO IN
CAMERA IN
VIDEO OUT
SUB. W
REAR FR
REAR FL
REAR RR
REAR RL
BRAKE
KEY A
KEY B
KEY GND

ROSE / ROSA

BLUE/BLAU

VERTE/GRUN

NOIR/SCHWARZ

JAUNE/GELB

JAUNE/GELB

JAUNE/GELB

BLEU/BLAU

ROUGE/ROT

ROUGE/ROT

BLANC/WEISS

BLANC/WEISS

ROUGE/ROT

BLANC/WEISS

KABEL MIT ISO STECKER / CÂBLE AVEC CONNECTEUR ISO

P. CONT

Amplificateur d’allumage

Zündverstärker

2

BLUE-BLANC /BLAU-WEISS

ISO

BA

CONNEXIONS • KABEL-VERBINDUNGEN

20

FR/D

CONNEXIONS • KABEL-VERBINDUNGEN

ISO

A

B

MARRON

BRAUN

NOIR

SCHWARZ

+ 12V Positif batterie / +12V Batterie-Plus
+ 12V Après contact / +12V Zündplus
Masse / Masse
Illumination-Dimmer / Beleuchtung-Dimmer
Allumage ant. électrique / Aktivierung der Elektro-Ant.
Mute / Mute
Lumière de marche arrière / Lichter bei Rückwärtsgang

ANTÉRIEURE DROITE

FRONT RECHTS

ANTÉRIEURE GAUCHE

FRONT LINKS

POSTÉRIEURE DROITE

HECK RECHTS

POSTÉRIEURE GAUCHE

HECK LINKS

FRONT R
FRONT R
FRONT L
FRONT L
REAR R
REAR R
REAR L
REAR L

SORTIES HAUTS-PARLEURS / LAUTSPRECHER-AUSGÄNGE

ALIMENTATION / STROM-ZUFUHR

BATT+
ACC
GND
ILLUMI
ANT. CONT.
MUTE
REVERSE

Sur certaines voitures, pendant l’allumage, le VM043 peut s’éteindre avant de se rallumer. Pour éviter cet
inconvénient, brancher le temporisateur d’allumage 5/146.

Auf einigen Wagen-Modellen kann es vorkommen, dass beim Anlassen des Motors, der VM043 sich von
selbst ausschaltet und dann wieder einschaltet. Diesen Umstand kann man verhindern, indem man den
Zeitgeber 5/146.

SORTIES A/V 2
AUSGÄNGE A/V 2

AUX IN 2 R
AUX IN 2 L
AUX IN 2 VIDEO

SORTIES ANTÉRIEURE A/V • FRONT AUSGÄNGE A/V

AV IN 2

GRIS/GRAU

VERTE/GRUN
VERTE-NOIR/GRUN-

SCHWARZ

BLANC/WEISS
BLANC-NOIR/WEISS-SCHWARZ
VIOLET/PURPLE
VIOLET-NOIR/PURPLE-SCHWARZ

GRIS-NOIRE/GRAU-NOIR

ROUGE/ROT
NOIR/SCHWARZ

MARRON/BRAUN
ROSE/ROSA

ORANGE/ORANGE
BLUE/BLAU

JAUNE/GELB

ROUGE/ROT
BLANC/WEISS
JAUNE/GELB

21

FR/D

FONCTIONS • FUNKTIONEN

12

3

4 5 6 7 9

121110 13

8

14

1516

1 - Trace/Station successif
2 - Trace/Station précèdent
3 - Slot pour carte Micro SD pour la navigation
4 - Allumage/Extinction/Régulation volume

Silencieux audio/Luminosité écran

5 - Menu
6 - Change bande radio
7 - Allumage navigation
8 - Fente pour carte SD sous le panneau multimédia.
9 - Accède au contrôle de la luminosité de l’écran.

Appuyez et maintenez pour éteindre l’afchage.

10 - IR
11 - Porte USB
12 - Entrée AV IN 2
13 - Microphone interne
14 - Expulsion disque
15 - Ouvre / Ferme écran
16 - Panneau qui contrôle l’inclinaison de l’écran

1 - Stück/Sender danach
2 - Stück/Sender davor
3 - Micro SD-Kartenslot für die Navigation
4 - Ein - Aus / Lautstärkeregler

Stille Audio / Display-Helligkeit

5 - Menu
6 - Radio-Frequenzband ändern.
7 - Navigation starten.
8 - SD-Karten-Slot multimedia.
9 - Ruft die Kontrolle der Bildschirmhelligkeit.

Drücken und halten, um das Display auszuschalten.

10 - IR
11 - USB-Öffnung
12 - 2 AV IN-Eingänge
13 - Internes Mikrofon
14 - ECD-Auswurf
15 - Monitor Ausfahren/Einfahren
16 - Tilt des Bildschirms-Steuertafel

22

FR/D

FONCTIONS

TELECOMMANDE

• FERNBEDIENUNGS-FUNKTIONEN

1.

SRC

Change source

2.

EJECT

Expulsion disque

3.

MENU

Menu principal DVD

4.

TITLE

Entrez dans le menu de titre du disque

5.

ZOOM

Zoom en modalité DVD

6.

BAND

Bande radio

7.

EQ

Egaliseur

8.

DIM

Dimmer

9.

Avance rapide / Retour rapide

10.

Lance/Reçoit l’appel Bluetooth

11.

OK

Confirme

12.

Déplace le curseur dans le menu

13.

Arrêter la reproduction

14. Clavier numérique

15.

MODE

Passer au menu source et vice versa

16.

POWER

Allumage/Extinction

17.

ANGLE

Sélection angle de vision DVD

18.

SUBTITLE

Sous-titres DVD

19.

REPT A-B

Cycle de reproduction A-B

20.

REPT

Répète chapitre

21.

TILT

Pour régler l’angle de l’écran

22.

TILT

Pour régler l’angle de l’écran

23.

Trace ou chapitre Précédent / Suivant
Recherche automatique stations

24.

Décroche/Refuse l’appel Bluetooth

25.

VOL

Volume +/-

26.

/

Lance/Interrompt la reproduction

27.

MUTE

Active/Désactive volume

28.

AUDIO

Langue audio DVD

1.

SRC

Wahl der Quelle

2.

EJECT

CD-Auswurf

3.

MENU

DVD-MENÜ

4.

TITLE

DVD-Titel

5.

ZOOM

Zoom im DVD-Modus

6.

BAND

Radio-Frequenzband

7.

EQ

Equalizer

8.

DIM

Dimmer

9.

Schnell Vorwärts / Rückwärts

10.

Anruf starten/empfangen

11.

OK

Bestätigung

12.

Läufer im Menü verwenden

13.

Wiedergabe Unterbrechen

14. Nummerntasten

15.

MODE

Haupt-Menü betreten

16.

POWER

Ein / Ausschalten

17.

ANGLE

DVD-Winkel

18.

SUBTITLE

DVD-Untertite

19.

REPT A-B

Wiederholung A-B

20.

REPT

Wiederholung Kapitel

21.

TILT

Um den Winkel Bildschirms einzustellen

22.

TILT

Um den Winkel Bildschirms einzustellen

23. Stück/Kapitel davor/danach

Autom. Sender-Suche

24.

Anruf beenden/zurückweisen

25.

VOL

Lautstärke +/-

26.

/

Start/Interrupt playback

27.

MUTE

Audio-Stummschalten

28.

AUDIO

DVD-Audio-Sprache

EJECT

TILT TILT

23

FR/D

MENÙ • MENÜ

À l’allumage de l’autoradio, le MENU principal
apparaît.
Appuyez

sur pour accéder au menu principal.
Avec les icônes sur l’écran on sélectionne la source
ou la fonction désirée.

Va au Menu suivant

12:05 Date et horaire

Egaliseur

Changez le fond

Retourne au Menu précédent

Zurück zum vorhergehenden Menü

Beim Einschalten des Geräts erscheint das Haupt­MENÜ.
Drücken

Sie, um das Hauptmenü aufzurufen.

Mit den Ikonen auf dem Bildschirm wählt man die gewün­schte Quelle und Funktionen.

Zum nächsten Menü übergehen

14:20 Datum und Uhrzeit

Equalizer

Hintergrund ändern

24

FR/D

REGLAGES DE SYSTEME • SYSTEM-EINSTELLUNGEN

REGLAGES GENERAUX

• LANGUAGE Sélection langue du système

• RADIO AREA Congure la zone d’appartenance pour
réception radio

• BEEP Active/Désactive le son des touches

• WALLPAPER Change fond d’écran dans le menu

• GPS PATH congure chier d’exécution de la naviga­tion.
Insérer la mappe de navigation iGo NV987 Europe ou
NV956 France et sélectionner MobileNavigator.exe

ALLGEMEIN-EINSTELLUNGEN

• LANGUAGE Wahl der System-Sprache

• RADIO AREA Bereffendes Radio-Empfangs-Gebiet
eingeben

• BEEP Tasten-Ton Aktivieren/Deaktivieren

• WALLPAPER Menü-Hintergrund wählen

• GPS PATH Navigations-Executive-File einstellen.
Navigations-Karten iGo eingeben, NV987Europa.
Dann MobileNavigator.exe wählen.

Appuyer l’icône Setup sur le panneau du menu principal pour modier les réglages suivants:
Généraux, Vidéo, Son, Date Et Heure, Volume Sources.Dvd.

Auf dem Hauptmenü, die Ikone Setup wählen, um folgende Einstellungen zu ändern: Allgemein,
Video, Klang, Datum und Uhrzeit, Quellen-Lautstärke, DVD.

REGLAGES AUDIO

• SUBWOOFER FILTER Règle la coupure de fré­quence subwoofer 80Hz/120Hz/160Hz.

• LOUD Active/Désactive l’exaltation des basse et
hautes fréquences.

• REVERSE MUTE Active/Désactive fonction “son
inversé”.

AUDIO-EINSTELLUNGEN

• SUBWOOFER FILTER Subwoofer-Trennfrequenz
eingeben 80Hz/120Hz/160Hz.

• LOUD Hervorhebung der Tief- oder Hochfrequen­zen Aktivieren/Deaktivieren.

• REVERSE MUTE Funktion “Klang-Umkehrung”
Aktivieren/Deaktivieren.

REGLAGE DATE ET HEURE

• Se placer sur le paramètre à modifier et faire les
changements.

EINSTELLUNG VON DATUM / UHRZEIT

• Auf die gewünschte Position gehen und die notwen­digen Daten abändern.

CALIBRAZIONE TOUCH SCREEN

• Toccare lo schermo secondo la sequenza indicata.

CALIBRATION OF TOUCH SCREEN

• Touch the screen and following numbers sequence.

25

FR/D

REGLAGES DE SYSTEME • SYSTEM-EINSTELLUNGEN

RESET REGLAGES D’ORIGINE

• RESET: FACTORY - VOLUME - VIDEO
Remet tous les réglages aux valeurs d’origine.

RESET FABRIK-EINSTELLUNGEN

• RESET: FACTORY - VOLUME - VIDEO
Alle Fabrik-Einstellungen wieder aufnehmen.

REGLAGES VIDEO

•

BACKVIEW MIRROR Active/Désactive la vision à

miroir de l’entrée caméra de recul

• BRIGHTNESS SETUP congure la luminosité de
l’écran

• PARKING Active/Désactive la vision en mouvement
des lms

VIDEO-EINSTELLUNGEN

•

BACKVIEW MIRROR Mirror-Ansicht (Spiegelbild)
am Rückfahrkamera-Eingang Aktivieren/Deaktivie­ren.

• BRIGHTNESS SETUP Bildschirm-Helligkeit ein­stellen.

• PARKING Video-Freischaltung Aktivieren/Deakti­vieren.

REGLAGES DISQUE

• SET PASSWORD Congurer pour activer les restric­tions vidéo. Mot de passe d’origine 0000.

• RATING LEVEL Sélection le niveau de restriction entre

• DVD AUDIO Sélection la langue audio des DVD.

• DVD SUBTITLE Sélectionne la langue des sous-titres
des DVD.

• DVD MENU Sélectionne la langue dans les menus des
DVD.

• ASPECT RATIO Sélection aspect format vidéo entre
4:3PS - 4:3LB - 16:9.

CD-EINSTELLUNGEN

• SET PASSWORD Video-Jugendschutz einstellen
und aktivieren. Fabrik-Passwort 0000.

• RATING LEVEL Judendschutz-Stufe wählen

• DVD AUDIO DVD-Audio-Sprache wählen.

• DVD SUBTITLE DVD-Untertitel-Sprache wählen.

• DVD MENU DVD-Menü-Sprache wählen.

• ASPECT RATIO Video-Format wählen 4:3PS ­4:3LB - 16:9.

REGLAGES VOLUME

On peut régler le volume de chaque source afin
d’éviter des écarts d’intensité durant le passage
d’une source à une autre.

LAUTSTÄRKE-REGELUNG

Die Lautstärke läßt sich für jede einzelne Quelle
spezisch einstellen. Abrupte Niveau-Unterschiede
werden dadurch vermieden. Betreffende Quelle
wählen und gewünschte Lautstärke einstellen.

26

FR/D

RADIO

FONCTIONS RADIO / RADIO-FUNKTIONEN

RDS Options / Optionen.

FONCTIONS RADIO

Retourne au menu principal.

LOCAL/DISTANCE Type de fréquence.
STEREO/MONO Type diffusion audio.
FM/AM Bande.

•••• Menu radio.

Recherche automatique stations/ Revient.
Recherche manuelle stations.
Recherche automatique stations / Avance.

Change bande radio AM/FM.

12:35 Horloge.
P6 Station radio actuelle.

103.60 Fréquence radio actuelle.
AF Recherche station alternative.
TA Annonces informations sur la circulation.

RADIO-FUNKTIONEN

Zurück zum Hauptmenü.
LOCAL/DISTANCE Frequenz-Typ.
STEREO/MONO Audio-Typ.
FM/AM Frequenz-Band.

•••• Radio-Menü.

Autom. Sender-Suche / Rückwärts.
Manuelle Sender-Suche.

Autom. Sender-Suche / Vorwärts.

Frequenz-Band wählen AM/FM.

12:35 Uhrzeit
P6 Laufender Radio-Sender.

103.60 Laufende Radio-Frequenz.
AF Suche Alternativ-Sender
TA Verkehrs-Ansagen.

FONCTIONS RADIO

Mémorise station radio.

Programme la réception radio LOCAL/DISTANCE

Programme la fréquence radio manuelle.

Egaliseur.

RADIO-FUNKTIONEN

Radio-Sender einspeichern.

Radio-Empfang einstellen LOCAL/DISTANCE

Radio-Frequenz manuell einstellen.

Equalizer.

FUNZIONI RADIO

• RDS (nicht überall verfügbar)

• TA Aktivierung/Deaktivierung der Verkehrs-Informa­tionen.

• PTY Liste der RDS-Programme ausweisen.

• AF Suche Alternativ-Sender

RADIO-FUNCTIONS

• RDS (Ne fonctionne pas dans toutes les zones).

• TA Active/Désactive les informations sur la circulation.

• PTY Montre la liste des programmes RDS.

• AF Recherche station alternative.

27

FR/D

EGALISEUR • EQUALIZER

EGALISEUR

Appuyer l’icône pour modier les réglages d’ori­gine.
Moyennant les icones correspondantes, on peut sé­lectionner 7 égaliseurs différents: Custom1 - Custom2

- Flat Powerful - S.Bass - Natural Vocal
RESET: Restaure les réglages d’origine

EQUALIZER

Ikone drücken, um die Fabrikeinstellungen zu mo­dizieren. Je nach Ikone, lassen sich 7 verschiedene
Equalizer-Formen wählen: Custom1 - Custom2 – Flat

- Powerful - S.Bass - Natural - Vocal
RESET: Fabrik-Einstellungen wieder aufnehmen.

FADER - EQUILIBRAGE - SUB WOOFER

•

Appuyer pour accéder aux réglages.
Utiliser les flèches que vous trouvez sur l’écran pour les
réglages du FADER, de l’ÉQUILIBRAGE et du SUB W.

FADER - BALANCE – SUB WOOFER

• Drücken, um die Funktionen zu betreten.
Pfeiltasten auf dem Bildschirm verwenden, um FADER,
BALANCE und SUBWOOFER einzustellen.

28

FR/D

REPRODUCTION • WIEDERGABE DVD-CD-USB-SD CARD

FONCTIONS DVD

En appuyant l’écran tactile pendant la reproduction
d’un DVD, le menu fonctions apparait.
Lancer la reproduction et valider avec la touche OK
de la télécommande ou appuyer sur l’écran, au point
indiqué par le DVD.

EQ Egaliseur

Trace/chapitre précédent ou suivant.

Commence ou met en pause la reproduction.

•••• Passe au menu élargi.
Sélectionne trace ou chapitre à reproduire.

Retourne au menu principal.

DVD-FUNKTIONEN

Drückt man, während der DVD-Wiedergabe, auf den
Touch-screen, erscheint das Funktions-Menü. Wie­dergabe starten, durch OK-Taste der Fernbedienung
oder durch Antasten des Bildschirms, in der auf DVD
angegebenen Position.

EQ Equalizer

Stück/Kapitel davor / danach

.

Wiedergabe Starten / Unterbrechen

•••• Zum ausgedehnten Menü

Stück / Kapitel zur Wiedergabe wählen.

Zurück zum Hauptmenü.

DVD-FUNKTIONEN

DVD MENÜ Zurück zum vorhergehenden Menü

A-B Wiederhole von A bis B.

AUDIO DVD-Audio-Sprache wählen.

LANGUAGE Untertitel-Sprache wählen.

REPEAT Wiederhole Titel/Stück/Kapitel/Ordner.

PICBildschirm-Einstellungen ändern.

Schließt das Menü

FONCTIONS DVD

MENÙ DVD Retourne au menu précédent.

A-B Répétition du point A au point B.

AUDIO Change la langue audio du DVD.

LANGUAGE Change la langue des sous-titres.

REPEAT programme répétition titre /trace/cha-

pitre/dossier.

PIC Modifie les réglages de l’écran.

Ferme le menu.

REGLAGES ECRAN

Appuyez sur les boutons pour régler.

BILDSCHIRM-EINSTELLUNGEN

Drücken Sie die Tasten zum Einstellen.

29

FR/D

REPRODUCTION • WIEDERGABE DVD-CD-USB-SD CARD

REPRODUCTION MUSIQUE

•••• Menu Entier
Retourne à la liste des fichiers.

Lance/Interrompt la reproduction.

Trace suivante/précédente.

EQ Egaliseur.

MUSIK-WIEDERGABE

•••• Menü-Ausweitung

Zurück zur Dateien-Liste.

Wiedergabe starten / unterbrechen.

Stück danach / davor.

EQ Equalizer

REPRODUCTION MUSIQUE

REPEAT Répète trace/dossier/disque.

SHUFFLE Reproduction casuelle.

GOTO Insère le numéro de la trace à reproduire.

Ferme le menu.

MUSIK-WIEDERGABE

REPEAT Wiederhole Stück/Ordner/CD.

SHUFFLE Wahllose Wiedergabe.

GOTO Stück-Nummer zur Wiedergabe

angeben.

Schließt das Menü

FONCTIONS USB/SD CARD

Lorsqu’un support USB/SD est inséré, le contenu
est visible sur l’écran.
Si le support contient des chansons, la reproduc­tion est automatique.
Sélectionner le type de fichier à reproduire à travers
l’icône correspondante.

MUSIQUE VIDEO
IMAGES TOUS LES FICHIERS

USB/SD-FUNKTIONEN

Bei Eingeben einer USB-SD, wird der jeweilige
Inhalt auf dem Bildschirm ausgewiesen.
Liegen Musikstücke vor, dann startet die Wieder­gabe ganz automatisch.
Auf die entsprechende Ikone gehen, um die
gewünschte Datei abzuspielen.

MUSIK VIDEO

BILDER ALLE DATEIEN

30

FR/D

REPRODUCTION DES IMAGES

Sélectionner le fichier désiré pour visualiser l’image.
Pour faire apparaître le menu, appuyer la partie infé­rieure de l’écran.

Pour passer au second menu.

/

Pour image précédent ou successif.

Pour lancer ou interrompre la reproduction.

Stop a la reproduction.
Pour insérer le numéro de la trace

à reproduire.

Pas actif

BILD-WIEDERGABE

Bild erscheint, nachdem die gewünschte Datei gewählt
wurde. Den unteren Bildschirm-Rand antasten, um das
Menü erscheinen zu lassen.

Sprung zum 2. Menü.

Stück/Kapitel davor/danach.

Wiedergabe starten / stoppen.

Stoppen Sie die Wiedergabe.

Bild zur Wiedergabe wählen.
Nicht aktiv.

REPRODUCTION DES IMAGES

Pour retourner au premier menu.

Taille originale.

Pour tourner l’image.

Pour agrandir l’image (Zoom).

BILD-WIEDERGABE

Zurück zum 1. Menü.

Originalgröße.

Bild drehen.

Bild-Vergrößerung (Zoom)..

RIPRODUZIONE • PLAYBACK DVD-CD-USB-SD CARD

31

FR/D

ÜBERNAHME DES TELEFON-REGISTERS

Taste

drücken, um zu den Einstellungen zu gelan-

gen. DOWNLOAD (Telefon-Register) wählen.
Das Telefon-Register wird somit automatisch in das
Autoradio eingespeichert. Die dazu in Anspruch ge­nommene Zeit richtet sich nach der Anzahl der vorhan­denen Telefon-Nummern.

SYNCHRONISATION DU REPERTOIRE

Appuyer

pour accéder aux réglages.
Sélectionner DOWNLOAD.
Le répertoire du téléphone sera automatiquement
téléchargé dans la mémoire de l’autoradio. Le
temps de l’opération vari en fonction du nombre
des contacts.

PARAMETRAGE TELEPHONE

Il est possible paramétrer jusqu’à 5 téléphones.

Recherche à partir du téléphone:

• Activer la fonction bluetooth sur le téléphone et
rechercher les nouveaux dispositifs.

• Sélectionner PHONOCAR dans la liste des disposi­tifs,
Insérer le mot de passe 0000 quand demandé.
Lorsque le paramétrage est fait, le nom du téléphone
apparaît. Activer dans les réglages bluetooth du télé­phone la connexion automatique du dispositif.
ATTENZIONE: Vous pouvez régler le volume
pendant un appel, en utilisant le bouton de volume
(allumage).

MOBIL-TELEFON KOPPELUNG

Möglichkeit, bis max. 5 Mobil-Telefone zu koppeln.

Suche mittels Telefon:

• Auf dem Mobil-Telefon, Bluetooth-Funktion akti­vieren. Dann neue Vorrichtungen suchen.

• Aus der betreffenden Liste, die Vorrichtung
PHONOCAR wählen. Auf Anfrage, das Passwort
0000 eingeben.
Sobald die Koppelung erfolgt ist, erscheint der
Name des Mobil-Telefons. Innerhalb der Bluetooth­Einstellungen des Mobil-Telefons, die automatische
Verbindung des aktivieren.
ACHTUNG: Sie können die Lautstärke während eines
Anrufs einzustellen, verwenden Sie die Lautstärketaste
(Zündung).

REGLAGES BLUETOOTH • BLUETOOTH-EINSTELLUNGEN

32

FR/D

REGLAGES BLUETOOTH • BLUETOOTH-EINSTELLUNGEN

EFFECTUER UN APPEL

• Sélectionner Bluetooth à partir du menu principal.

• appuyer une des icônes présentes sur l’écran pour
appeler à partir d’une des listes.

Appels perdus­Appels reçus-Appels émis-Répertoire téléphonique
(il doit être synchronisé).

Appel à partir du clavier

numérique. Appuyer

l’icône pour lancer l’appel.

Autrement, taper le numéro à appeler directement sur
le clavier numérique que vous trouvez sur l’écran.

RECEVOIR UN APPEL

A l’entrée d’un appel, l’écran va en modalité bluetooth
en visualisant le numéro de celui qui appelle, et le nom
si le répertoire est synchronisé.
Appuyer

pour répondre ou pour refuser l’appel.

ANRUF BEANTWORTEN

Sobald ein Anruf ansteht, schaltet der Bildschirm auf
Bluetooth und zeigt die Rufnummer an, ggf. auch den
Namen, wenn das Telefon-Register synchronisiert wor­den ist. Taste

drücken, um den Anruf in Empfang

zu nehmen. Oder

um den Anruf zurückzuweisen.

ANRUF STARTEN

• Aus dem Haupt.Menü, Buetooth wählen.

• Die gewünschte Ikone auf dem Bildschirm anklicken,
um aus der betreffenden Telefonliste eine Nummer zu
wählen.

Verpasste Anrufe-Erhaltene Anrufe-Gestartete
Anrufe-Telefon-Liste (diese muss man vorher synchroni­siert haben) -

Anruf starten, durch Nummern-Tasten.

Ikone

drücken, um Anruf zu starten. Die Telefon-

Nummer kann man auch direkt, mittels Nummern-Tasta­tur, auf dem Bildschirm eingeben.

REPRODUCTION MUSIQUE BLUETOOTH

Si le téléphone branché supporte le profil AD2P,
c’est possible écouter les morceaux. Si le dispo­sitif supporte AVRCP, les morceaux pourront être
contrôlés directement à partir de l’écran tactile.

/ Chanson précédente / suivante.

Lance / interrompe la reproduction.

EQ Equalizer

BLUETOOTH-MUSIK-WIEDERGABE

Soweit das gekoppelte Telefon AD2P-kompatibel ist,
läßt sich dadurch Musik hören. Wenn es AVRCP­kompatibel ist, dann lassen sich die einzelnen Mu­sikstücke direkt auf dem touch-Screen bedienen.

/ Stück davor / danach.

Wiedergabe Starten / Stoppen.

EQ Equalizer

33

FR/D

NAVIGATION - AV IN - CAMERA DE RECULRÜCKFAHR-KAMERA

CAMERA DE RECUL

C’est possible brancher une caméra de recul à l’entrée
prédisposée CAMERA (postérieure).
Le VM044 a la possibilité de visualiser automati­quement la caméra de recul en se branchant sur la
lumière de marche arrière (Voir branchements pag. 20).

RÜCKFAHR-KAMERA

Anschluss-Möglichkeit einer Rückfahr-Kamera
an den spezifischen KAMERA-Eingang (rückwär-

tig). Der VM044 ist an den Rückwärtsgang-Lichtern
angeschlossen (siehe Anschluss-Anweisungen auf
Seite 20).

NAVIGATION
Code mappe: EUROPE NV987 - EUROPE TRUCK
NV957

Le VM044 est compatible avec la navigation iGo 8 et
iGo Primo.
Insérer la Carte SD dans la slot GPS.
Lancer le programme de navigation moyennant l’icône
(Navigation) présente dans le menu principal. Suivre la
notice d’utilisation de la navigation iGo incluse dans la
Carte SD.

NAVIGATION
Navigations-Karten: EUROPA NV987 - EUROPE

TRUCK NV957

Der VM044 ist kompatible mit den Navigations­Systemen iGo 8 und iGo Primo.
SD-Karte in die GPS-Öffnung geben.
Navigations-Programma starten. Dazu die Naviga­tions-Ikone aus dem Haupt-Menü verwenden.
Nun die iGo-Navigations-Anweisungen befolgen, die
der SD-Karte beiliegen.

ENTREES AV IN

La reproduction de deux sources externes branchée aux
entrées AV IN 1 (en façade) et AV 2 (postérieure) peut
être visible. Appuyer l’icône correspondante sur le menu
principal pour choisir la source AV IN 1 ou AV IN 2.

EINGÄNGE AV IN

Möglichkeit der Wiedergabe zwei externer Quellen,
die an den Eingängen AV IN 1 (Front) und AV 2
(rückwärtig) angeschlossen sind. Auf dem Haupt­Menü, die betreffende Ikone wählen: Quelle AV IN 1
oder AV IN 2.

34

FR/D

PROGRAMMATION COMMANDES AU VOLANT SUR L’AUTORADIO

PROGRAMMIERUNG DER LENKRAD-STEUERUNGEN AUF DEM AUTORADIO

FR/D

Appuyer l’icone avant de commencer la pro­grammation. Sélectionner l’icône correspondante
à la commande à mémoriser sur le volant (Exp. ….
Volume+)
Appuyer sur le volant la touche correspondante à
la commande sélectionnée (volume+), répéter cette
séquence jusqu’à la mémorisation de toutes les
commandes présentes sur le volant.
A la n de la programmation, appuyer

pour

mémoriser (sauvegarder)

Erst die Ikone drücken, dann mit der Program­mierung beginnen.
Die Ikone der einzulernenden Lenkrad-Funktion
(z.B. Volume +) drücken.
Die Lenkrad-Taste, entsprechend der gewählten
Funktion (Volume +), drücken. Diese Sequenz auf
jede einzelne Lenkrad-Funktion anwenden.
Am Ende der Programmierung angelangt, Taste
drücken, um Einzuspeichern.

35

E

CONEXIONES

1

SALIDAS PRE-AMP

RADIO ANT.

DAB BUS

VERDE

SW Commands IR

TMC

SWC IR

ANTENA

GPS

GPS ANT

2

1

LÍNEA A MANDOS DE VOLANTE
LÍNEA B MANDOS DE VOLANTE
MASA MANDOS DE VOLANTE

DERECHO 1
IZQUIERDO 1
SALIDA VIDEO 1

SALIDA SUB WOOFER
ANTERIOR DERECHO
ANTERIOR IZQUIERDO
POSTERIOR DERECHO
POSTERIOR IZQUIERDO
FRENO DE MANO

ENTRADA A/V 1

AUX IN R
AUX IN L
VIDEO IN
CAMERA IN
VIDEO OUT
SUB. W
REAR FR
REAR FL
REAR RR
REAR RL
BRAKE
KEY A
KEY B
KEY GND

AMARILLO

AMARILLO

AMARILLO

AZUL

ROJO

ROJO

BLANCO

BLANCO

ROJO

BLANCO

CABLE CON CONECTOR ISO

P. CONT

Encendido
del amplificador

2

AZUL-BLANCO

ISO

BA

ROSA

AZUL

VERDE

NEGRO

36

E

CONEXIONES

ISO

A

B

MARRONE

BROWN

NERO

BLACK

+12V Positivo batería
+12V Bajo llave
Masa
Iluminación / Dimmer
Encendido antena eléctrica
Mute
Luces de marcha atrás

ANTERIOR DERECHO

ANTERIOR IZQUIERDO

POSTERIOR DERECHO

POSTERIOR IZQUIERDO

FRONT R
FRONT R
FRONT L
FRONT L
REAR R
REAR R
REAR L
REAR L

SALIDAS ALTAVOCES

ALIMENTACION

BATT+
ACC
GND
ILLUMI
ANT. CONT.
MUTE
REVERSE

En algunos coches durante el arranque del motor el VM043 podría apagarse y después encenderse.
Para evitar esta molestias conectar el temporizador de encendido art. 5/146 en el cable rojo ACC.

ENTRADA A/V 2

AUX IN 2 R
AUX IN 2 L
AUX IN 2 VIDEO

ENTRADA FRONTAL DE A/V

AV IN 2

GRIS

VERDE
VERDE-NEGRO

BLANCO

ROJO

BLANCO-NEGRO

NEGRO

ROSA

PURPURA

NARANJA

PURPURA-NEGRO

AZUL

GRIS-NEGRO

AMARILLO

ROJO
BLANCO
NARANJA

MARRON

37

IT/GB

FUNCIÓNES

12

3

4 5 6 7 9

121110 13

8

14

1516

1 - Canción/ Emisora siguiente.
2 - Canción/Emisora precedente.
3 - Ranura para tarjeta Micro SD para la navegación.
4 - Encienda fuera de control / / volumen

Silenciar audio / Ajuste de brillo.

5 - Menù.
6 - Cambia la banda de radio.
7 - Inicia navegación.
8 - Ranura para tarjeta SD Card multimedia (bajo el panel).
9 - Accede al panel de control de brillo.

Mantenga presionado para apagar la pantalla.

10 - IR.
11 - Puerto USB.
12 - Entrada AV IN 2.
13 - Micrófono interno.
14 - Expulsión disco.
15 - Abre / Cierra monitor.
16 - Entra en el ajuste de la inclinación del monitor.

38

E

FUNCIÓNES MANDO A DISTANCIA

1.

SRC

Selecciona fuente

2.

EJECT

Expulsión disco

3.

MENU

MENU’ DVD

4.

TITLE

Titulo DVD

5.

ZOOM

Zoom

6.

BAND

Banda radio

7.

EQ

Ecualizador

8.

DIM

Ajuste brillo pantalla

9.

Adelante/Atrás rápido

10.

Envía/recibe llamada Bluetooth

11.

OK

Envía

12.

Menú cursor

13.

Stop Reproducción

14. Teclado numérico

15.

MODE

Cambio fuente

16.

POWER

Encendido/Apagado

17.

ANGLE

Angulo DVD

18.

SUBTITLE

Subtítulos DVD

19.

REPT A-B

Repetición A-B

20.

REPT

Repetición Capitulo

21.

TILT

Para ajustar el ángulo de la pantalla

22.

TILT

Para ajustar el ángulo de la pantalla

23.

Pista-capitulo precedente/siguiente
Búsqueda automática emisoras

24.

Colgar / Rechazar llamada Bluetooth

25.

VOL

Volumen

26.

/

Inicia/Interrumpe reproducción

27.

MUTE

Silenciamiento audio

28.

AUDIO

Idioma audio DVD

EJECT

TILT TILT

39

E

MENÙ

Despues de encender el autoradio aparece el
menú.Presionar el icono para acceder
al menú principal. Mediante los iconos

que apa­recen en pantalla seleccionar la fuente o la función
deseada..

Pasa al Menú siguiente

14:20 Fecha y horario

Ecualizador

Cambia sfondo

Pasa al Menú precedente

40

E

AJUSTES DEL SISTEMA

CONFIGURACIÓN GENERAL

• LANGUAGE Selecciona idioma del Sistema

• RADIO AREA Congura área de pertenencia para
la recepción de la radio

• BEEP Activa/Desactiva sonido teclado

• WALLPAPER Cambia el fondo de pantalla en los
menús

• GPS PATH Congura el archivo ejecutable de la
navegación. Introducir el mapa de navegación iGo
NV987 Europa y seleccionar MobileNavigator.exe

Presionar el icono Setup en la pantalla del menú principal para modicar los siguientes ajustes:
Generales, Video, Sonido, Fecha Y Horario, Volumen Fuentes, Dvd, Reset.

CONFIGURACIÓN AUDIO

• SUBWOOFER FILTER Ajusta el corte de frecuen­cia del subwoofer 80Hz/120Hz/160Hz.

• LOUD Activa/Desactiva exaltación de las bajas y
altas frecuencias.

• REVERSE MUTE Activa/Desactiva función “soni­do invertido”.

CONFIGURACION FECHA Y HORA

• Posicionarse y efectuar los ajustes.

CALIBRACION TOUCH SCREEN

• La calibración se consigue tocando la pantalla
según la pauta que se marca.

41

E

AJUSTES DEL SISTEMA

VOLUMEN FUENTES

• Es posible ajustar el volumen de cada
fuente para evitar molestas subidas de
intensidad de volumen entre una fuente y otra

RESET AJUSTES DE FÁBRICA

• RESET: FACTORY - VOLUMEN - VIDEO
Mediante esta función se establecen nuevamente
los valores de fábrica.

CONFIGURACIÓN VIDEO

•

BACKVIEW MIRROR Activa/Desactiva la visión a

espejo de la entrada de la retro-cámara.

• BRIGHTNESS SETUP Ajusta el brillo de la pantal­la.

• PARKING Activa/Desactiva la visión en movimien­to del video.

CONFIGURACIÓN DISCO

• SET PASSWORD Ajustar para activar las restriccio­nes de los videos. Contraseña de fábrica 0000.

• RATING LEVEL Selecciona el nivel de restricción
entre

• DVD AUDIO Selecciona el idioma audio de los DVD.

• DVD SUBTITLE Selecciona el idioma de los subtítu­los de los DVD.

• DVD MENU Selecciona el idioma en los menús de
los DVD.

• ASPECT RATIO Selecciona aspecto formato video
entre 4:3PS - 4:3LB - 16:9.

42

E

RADIO

FUNCIÓNES RADIO

Vuelve al menú principal.

LOCAL/DISTANCE Tipo de frecuencia.
STEREO/MONO Tipo de difusión audio.
FM/AM Banda.

•••• Menú radio.

Búsqueda automática emisoras / Atrás.
Búsqueda manual emisoras.
Búsqueda automática emisoras / Adelante.

Cambia banda radio AM/FM.

12:35 Reloj.
P6 Emisora radio actual.

103.60 Frecuencia radio actual.
AF Búsqueda emisora alternativa.
TA Anuncios informaciones sobre el tráco.

FUNCIÓNES RADIO

RDS Opciones.

FUNCIÓNES RADIO

Memoriza emisora de radio.

Ajusta la recepción radio LOCAL/DISTANCE,

Ajuste manual de la frecuencia de la radio.

Ecualizador.

FUNCIÓNES RADIO

• RDS (No funciona en todas las áreas).

• TA Activa/Desactiva las informaciones sobre el
tráco.

• PTY Muestra la lista de los programas RDS.

• AF Búsqueda de una frecuencia alternativa.

EQUALIZADOR

ECUALIZADOR

Presionar el icono para modicar los ajustes de
fábrica. Mediante los respectivos iconos es posible
seleccionar 7 diferentes ecualizaciones
Custom1 - Custom2 - Flat Powerful - S.Bass - Natural
Vocal
RESET: Vuelve a los ajustes de fabrica

FADER - BALANCE - SUB WOOFER

• Presionar para acceder a los ajustes.
Utilizar las echas presente en la pantalla para ejecutar
los ajustes del FADER, del BALANCE y del SUB W.

43

E

REPRODUCCIÓN DVD-CD-USB-SD CARD

CONFIGURACIÓN PANTALLA

Pulse los botones para ajustar.

FUNCIÓNES DVD

MENÙ DVD Vuelve al menú precedente.

A-B Repetición desde el punto A hasta el punto B.

AUDIO Cambia el idioma audio del DVD.

LANGUAGE Cambia el idioma de los subtítulos.

REPEAT congura la repetición títulos/pista/

capitulo/carpeta.

PIC Modica los ajustes de la pantalla.

Cierra el menú.

FUNCIONES DVD

Presionando la pantalla táctil con el DVD en reproduc­ción aparece el menú funciones. Iniciar la reproduc­ción conrmando con la tecla OK
Desde el mando a distancia o presionando en la pan­talla en el punto indicado por el DVD.

EQ Ecualización

Pista/capitulo precedente o siguiente.

Inicia o pone en pausa la reproducción.

•••• Pasa al menú extendido.

Selecciona pista o capitulo para reproducir.

Vuelve al menú principal.

44

E

REPRODUCCIÓN DVD-CD-USB-SD CARD

REPRODUCCIÓN MUSICA

•••• Extiende el menú

LIST Vuelve al listado de los archivos.

Inicia/Interrumpe la reproducción.

Canción siguiente/precedente

EQ No está activo .

REPRODUCCIÓN MUSICA

REPEAT Repite canción/carpeta/disco.

SHUFFLE Reproducción aleatoria.

GOTO Número de canción para reproducir.

Cierra el menú.

FUNCIÓNES USB/SDCARD

Introduciendo una USB/SD será visualizado el contenido
en la pantalla. Si están presentes canciones la
reproducción iniciará automáticamente. Seleccionar el
tipo de archivo que se desea reproducir mediante el
relativo icono.

MUSICA VIDEO

IMAGENES TODOS LOS ARCHIVOS

REPRODUCCION IMÁGENES

Seleccionar el archivo deseado para visualizar la
imagen. Para que aparezca el menú presionar la
parte inferior de la pantalla.

Para pasar en el segundo menú.

Imágenes precedentes o siguientes.

Para iniciar o interrumpir la reproducción.

Stop a la reproducción.

Selecciona el número de la imagen.

Ecualización

REPRODUCCION IMÁGENES

Para volver al primer menú .

Volver al tamaño original.

Listado de reproducción.

Para mover la imagen.

Para desanchar la imagen (zoom).

45

E

CONFIGURACCIÓN BLUETOOTH

SINCRONIZACION CONTACTOS

Presionar

para acceder a los ajustes y
seleccionar DOWNLOAD.
Automáticamente los contactos del teléfono serán
descargados en la memoria del autorradio.
El tiempo necesario para esta operación varía en
base al número de contactos.

EMPAREJAMIENTO TELEFONO

Es posible acoplar hasta 5 teléfonos.

Búsqueda del teléfono:

• Activar la función bluetooth en el teléfono y buscar
en nuevos dispositivos.

• Seleccionar PHONOCAR en la lista dispositivos,
Introducir la password 0000 cuando sea solicitada.
Una vez acoplado aparecerá el nombre del teléfono.
Activar en los ajustes bluetooth del teléfono la
conexión automática del dispositivo.
NOTA: Puede ajustar el volumen durante una
llamada, utilice el botón de volumen (ignición).

46

E

CONFIGURACIÓN BLUETOOTH

EFECTUAR UNA LLAMADA

• Seleccionar Bluetooth desde el menú principal.

• Presionar uno de los iconos presentes en la
pantalla para llamar desde el listado.

llamadas RECIBIDAS-PÉRDIDAS-EFECTUADAS
CONTACTOS TELEFÓNICO
(Debe haber sido sincronizada con anterioridad).

Llamadas desde el teclado numérico.

Presionar el icono

para iniciar una llamada.

Diferentemente digitar el número que se desea
llamar directamente mediante el teclado presente en
la pantalla.

RECIBIR UNA LLAMADA

A la llegada de una llamada la pantalla pasa al
modo bluetooth visualizando el número de la
llamada entrante y el nombre si esta sincronizado
en los contactos.
Presionar

para contestar o rechazar la

llamada.

REPRODUCCION MUSICA BLUETOOTH

Si el teléfono conectado soporta el perl AD2P es
posible escuchar los temas musicales.
Si el dispositivo soporta AVRCP será posible controlar
los temas musicales directamente desde la pantalla
táctil.

/ Pista precedente/siguiente.

Inicia/interrumpe la reproducción.

EQ Ecualizador.

47

E

NAVEGACION • ENTRADA AV • RETRO-CAMARA

NAVEGACION

Código cartografía: EUROPA NV987
El VM044 es compatible con la navegación iGo 8 e
iGo Primo.
Introducir la SD card en la ranura GPS.
Iniciar el programa de navegación mediante el icono
(Navigation) presente en el menú principal.
Seguir el manual de la navegación iGo incluido en
la sd card.

ENTRADA AV IN

Es posible visualizar la reproducción de dos fuentes
exteriores conectadas a las entradas AV IN 1
(frontal) y AV 2 (posterior).
Presionar el icono correspondiente en el menú
principal para elegir la fuente AV IN 1 o AV IN 2.

RETRO-CAMARA

Este aparato dispone de una entrada para retro­cámara que se encuentra en la parte trasera della
radio (CAMERA) . (Ver conexiones pág.3-4);
Después de haber instalado la retro-cámara tiene la
posibilidad de visualizar automáticamente la parte
trasera del coche en el momento que se introduce
la marcha atrás.
Es posible además visualizar en cualquier momento
la parte trasera mediante retro-cámara presionando el
icono CAMERA en el menú principal.

PROGRAMACION MANDOS

DE VOLANTE EN EL AUTORADIO

Presionar el icono antes de iniciar la programación.
Seleccionar en la pantalla el icono relativo a la función
que vamos a congurar con el mando de volante
(ejemplo ----volumen +).
Pulsar la tecla en el volante que corresponde a la mi­sma función seleccionada en la pantalla (volumen +).
Es decir, antes seleccionamos la función en la pantalla
y a continuación pulsamos la tecla correspondiente a
la misma función en el volante. Repetir esta operación
con todas las (funciones) presentes en el volante.
Terminada la programación presionar

para memo­rizar. Es decir, antes seleccionamos la función en la
pantalla y a continuación pulsamos la tecla correspon­diente a la misma función en el volante

CARATTERISTICHE TECNICHE • TECHNICAL FEATURES

CARACTERISTIQUES TECHNIQUES •TECHNISCHE DATEN

CARACTERISTICAS TECNICAS

Monitor 7” TFT LCD digitale touch screen con pannello motorizzato

7” Tft lcd touch screen digital monitor with motorized panel

Frontalino estraibile / Detachable panel
Display alta luminositá risoluzione 800x480 / Digital led touchpanel 800x480
Compatibile / Compatible PAL/NTSC
Interfaccia grafica dinamica / Graphic user interface
1 Slot micro SD CARD per navigazione / 1 Slot micro SD CARD for navigation
1 Slot SD CARD multimediale sotto il pannello / 1 Slot SD CARD for multimedia under panel
1 Porta usb 1.0 Frontale / USB 1.0 Front input
Comandi al volante RESISTIVI integrati / RESISTIVE Steering wheel Command built-in
Predisposizione comandi al volante CAN BUS / CAN BUS Steering wheel Command ready
Memoria ultima posizione / Last playback position function
Equalizzatore / Equalizer
Navigatore gps integrato (mappa optional) / Built-in navigation (map in sd card optional)
Vivavoce bluetooth integrato (A2DP) compatibile iPhone 5 - Gestione rubrica

Built-in bluetooth (A2DP playback) compatible with iPhone 5 - Phonebook synchronization

Sintonizzatore radio FM/AM-RDS-EON 18FM - 12AM / RDS PLL tuner with 18FM-12AM preset stations
Predisposto per DAB (VM222) e TMC (VM332) / DAB ready (VM222) - TMC ready
Potenza 4x40 W max / 40 W x 4 high power amplier
4+1 Uscite preamplificate (anteriore/posteriore/subwoofer) / 4.1 Preout channels (front/rear/subwoofer)
Regolazione filtro subwoofer / Adjustable subwoofer lter
1 Ingresso posteriore audio video (AV 1) / 1 Rear audio video input (AV 1)
1 Ingresso frontale audio video (AV 2) / 1 Front audio video input (AV 2)
1 Uscita video posteriore / 1 Rear video output
Ingresso retrocamera con attivazione automatica / Rear camera input with auto switch on
Telecomando multifunzione / Remote control
Cavo connettore ISO / ISO cable connector
Compatibile / Compatible DVD/DVD±R/DVD±RW/VCD/CD MP3/WMA/JPEG/CD-R/RW

S.p.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. ++39 0522 941621 • Fax ++39 0522 942452

www.phonocar.com • e-mail:[email protected]
