MANUALE ISTRUZIONI • INSTRUCTIONS MANUAL
NOTICE DE MONTAGE ET D’EMPLOI • GEBRAUCHSANWEISUNGEN
MANUAL DE INSTRUCCIONES
VM 036
6,2” TFT/LCD
DVD RECEIVER
ENGLISH
ITALIANO
FRANÇAIS
DEUTSCH
ESPAÑOL
Page 2
INDICE - INDEX - INHALTSVERZEICHNIS
Connessioni / Connections .................................................................. 3-5
Funzioni / Functions ............................................................................. 6
Funzioni Telecomando / Remote-control functions ............................. 7
Menù / Menu ........................................................................................ 8
Impostazioni di sistema / System setup ............................................... 9-11
Radio .................................................................................................... 12
Equalizzatore / Equalizer ...................................................................... 13
Riproduzione / Reproduction DVD-CD-USB-SD CARD ..................... 14-15
Impostazioni Bluetooth / Bluetooth settings ........................................ 16
Funzioni Bluetooth / Bluetooth functions ............................................. 17
Comandi al Volante / Steering wheel command .................................. 18
Caratteristiche tecniche / Specifications .............................................. 35
Connexions / Kabel-Verbindungen ...................................................... 19-21
Fonctions / Funktionen ......................................................................... 22
Fonctions télécommande / Fernbedienungs-tasten ............................ 23
Menu / Menü ........................................................................................ 24
Reglages de systeme / System-Einstellungen ..................................... 25-27
Radio .................................................................................................... 28
Egaliseur / Equalizer ............................................................................. 29
Reproduction / Wiedergabe DVD-CD-USB-SD ................................... 30-31
Reglages bluetooth / Bluetooth-Einstellungen ..................................... 32
Fonctions bluetooth / Bluetooth-funktionen ........................................ 33
Commandes au Volant / Lenkrad-Steuerungen ................................... 34
Caracteristiques techniques / Technische daten ................................. 35
Conexiones .......................................................................................... 36-38
Funciones ............................................................................................ 39
Funciones mando a distancia .............................................................. 40
Menu ................................................................................................... 41
Adjuste del sistema .............................................................................. 42-44
Radio .................................................................................................... 45
IT-GB
E
FR-D
Equalizador ........................................................................................... 46
Reproduccion DVD-CD-USB-SD CARD .............................................. 47-48
Configuracion bluetooth ....................................................................... 49
Funciones bluetooth ............................................................................. 50
Mandos de volante ............................................................................... 51
Caracteristicas tecnicas ....................................................................... 52
Page 3
3
IT/GB

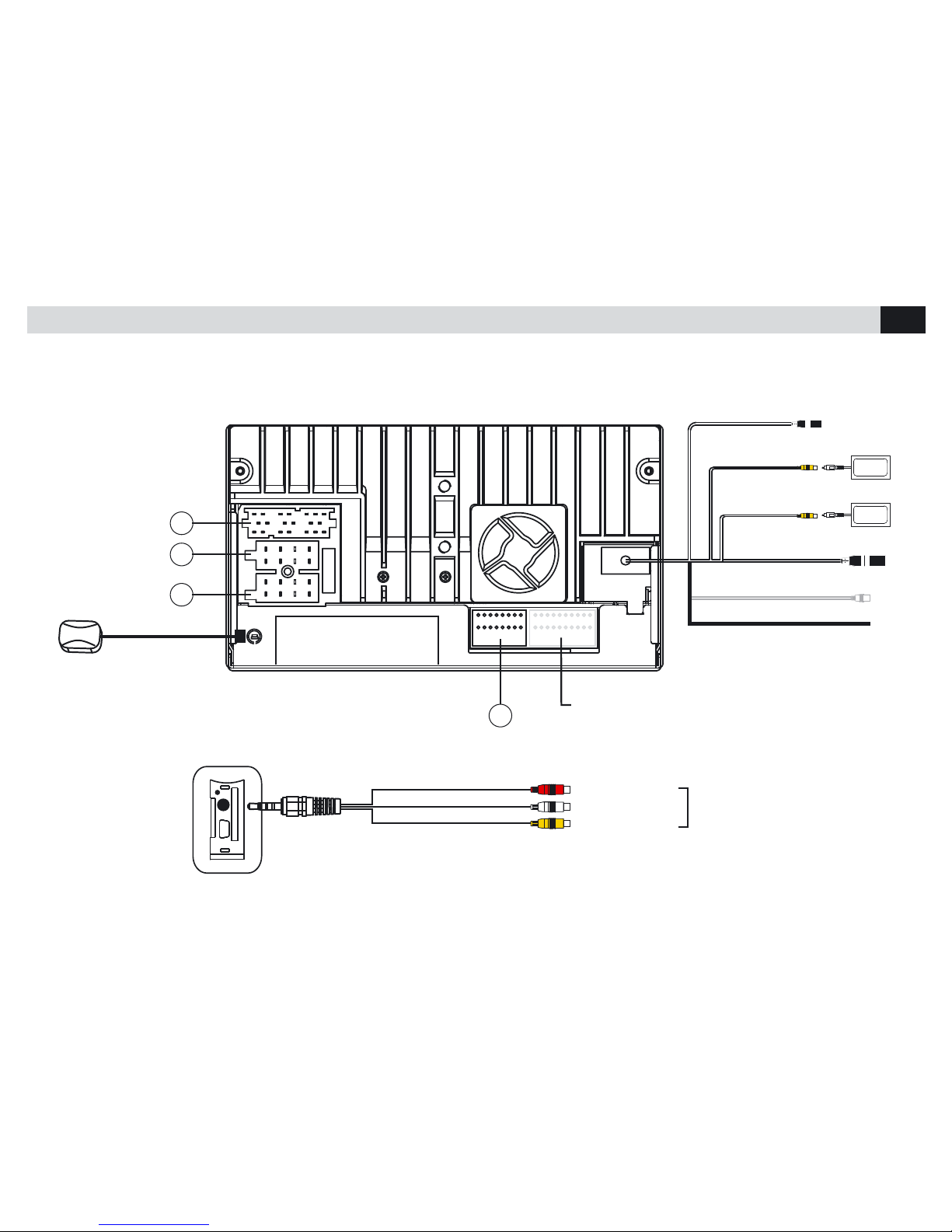

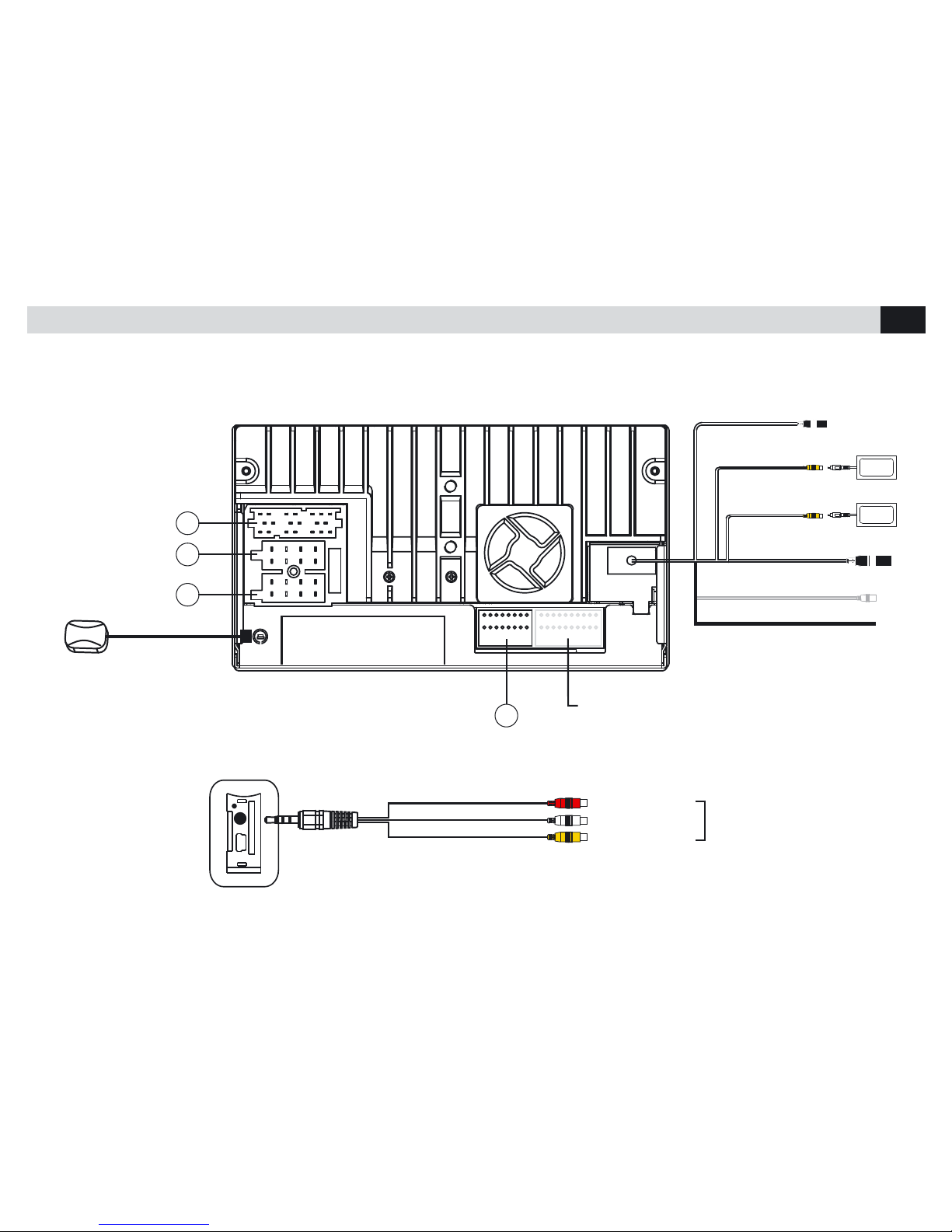

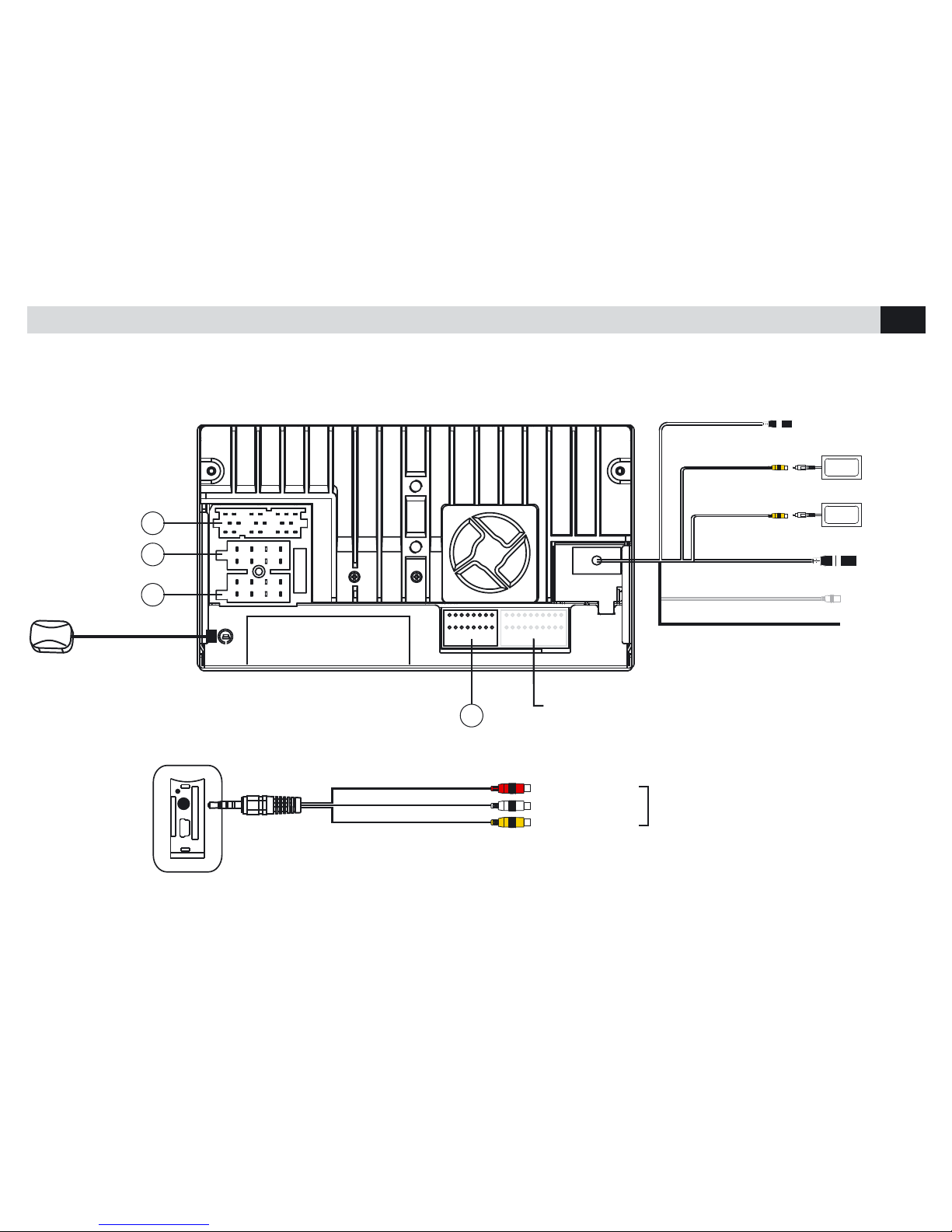

CONNESSIONI • CONNECTIONS
1
2
3
4
MICROFONO/MIC
VIDEO 1
VIDEO 2
REAR
DISPLAY
REAR
DISPLAY
RADIO ANT
NON COLLEGARE / DO NOT CONNECT
VERDE / GREEN SWC
USCITA PER COMANDI AL VOLANTE RESISTIVI
O CAN-BUS CON INTERFACCE PHONOCAR
STEERING-WHEEL COMMANDS RESISTIVE
OR CAN-BUS WITH PHONOCAR-INTERFACES
NON DISPONIBILE
NOT AVAILABLE
ANTENNA GPS
GPS AERIAL
GPS
INGRESSO A/V 2
INPUT A/V 2
INGRESSO ANTERIORE A/V
FRONT INPUT A/V
AUX IN R 2
AUX IN L 2
AUX IN VIDEO 2
SD
USB
A/V
Page 4
4
IT/GB
CONNESSIONI • CONNECTIONS
ROSA/PINK
BLU/BLUE
VERDE/GREEN
MARRONE-NERO/BROWN-BLACK
ARANCIONE-BIANCO/ORANGE-WHITE
MARRONE-BIANCO
BROWN-WHITE
GIALLO
YELLOW
VERDE
GREEN
CAMERA
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
+

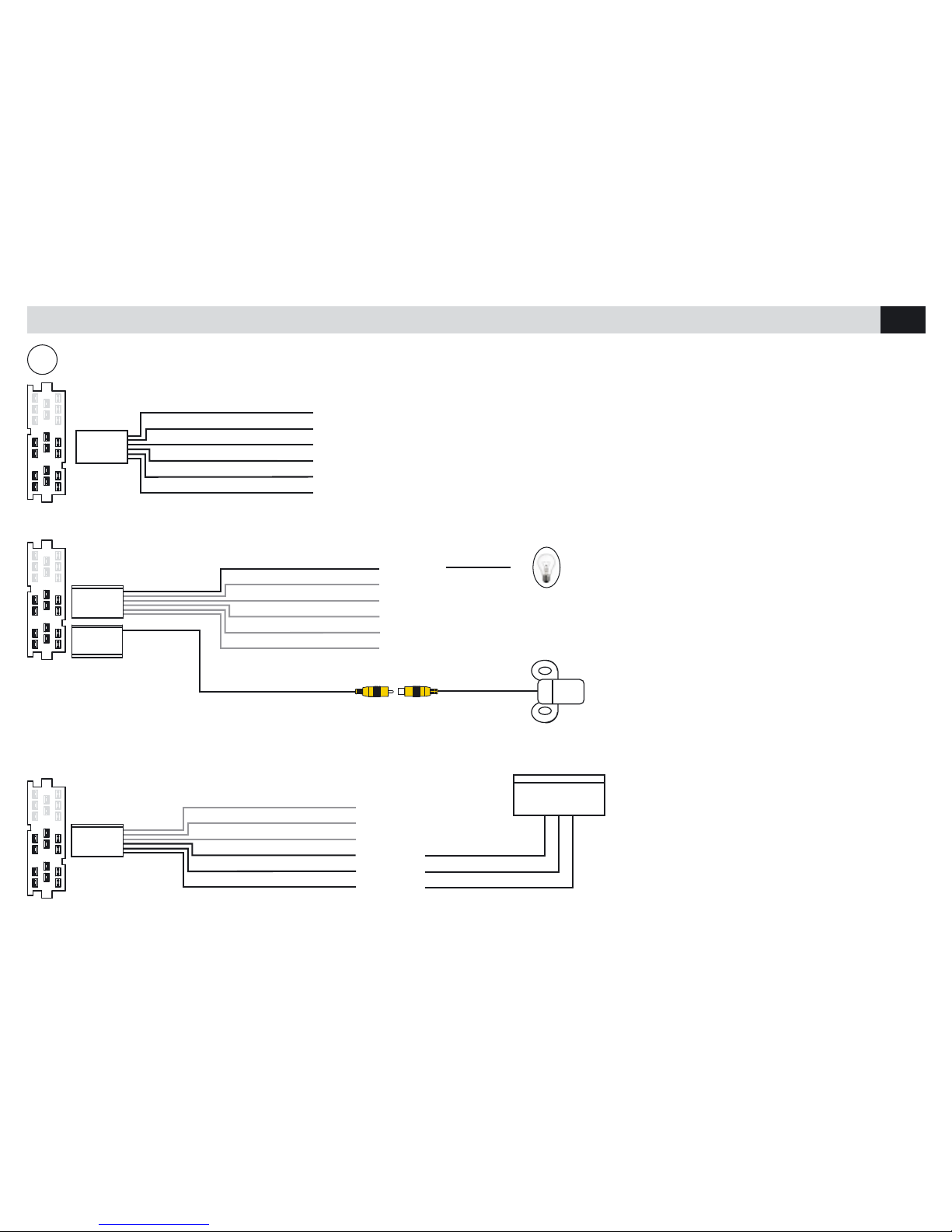

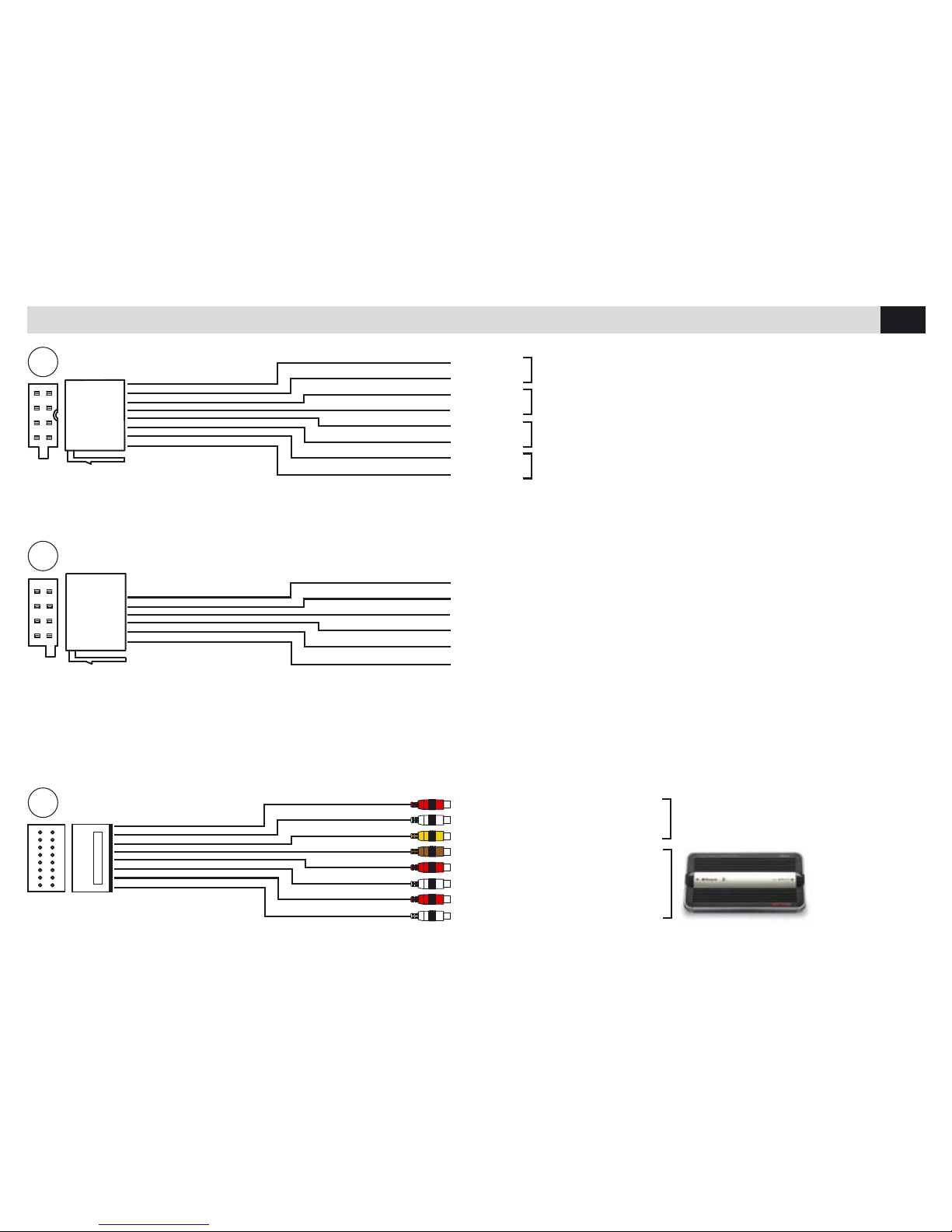

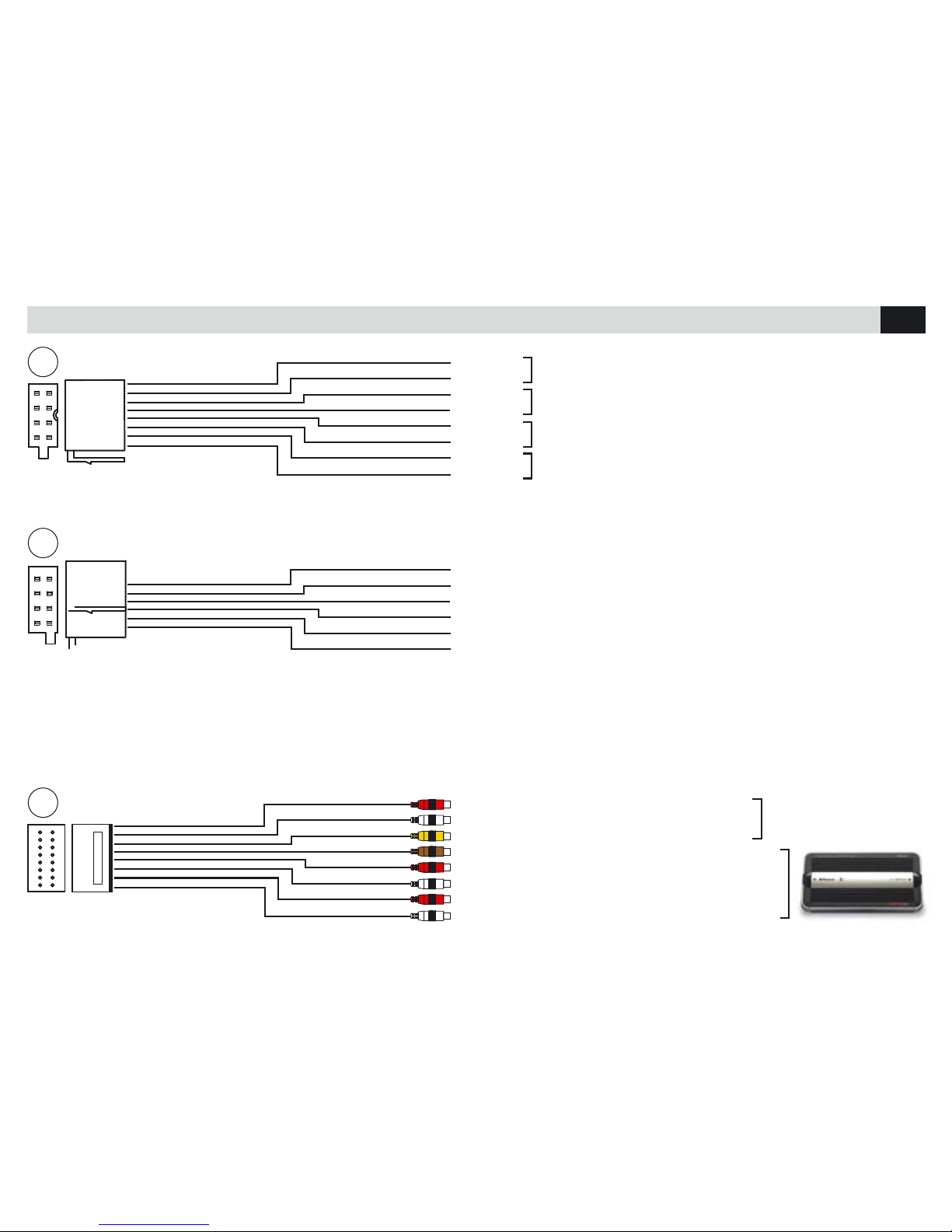

Luci di retromarcia / Lights for Reverse-gear
Collegamenti per Retrocamera / Connections for Rear-Camera
SERVIZI
FUNCTIONS

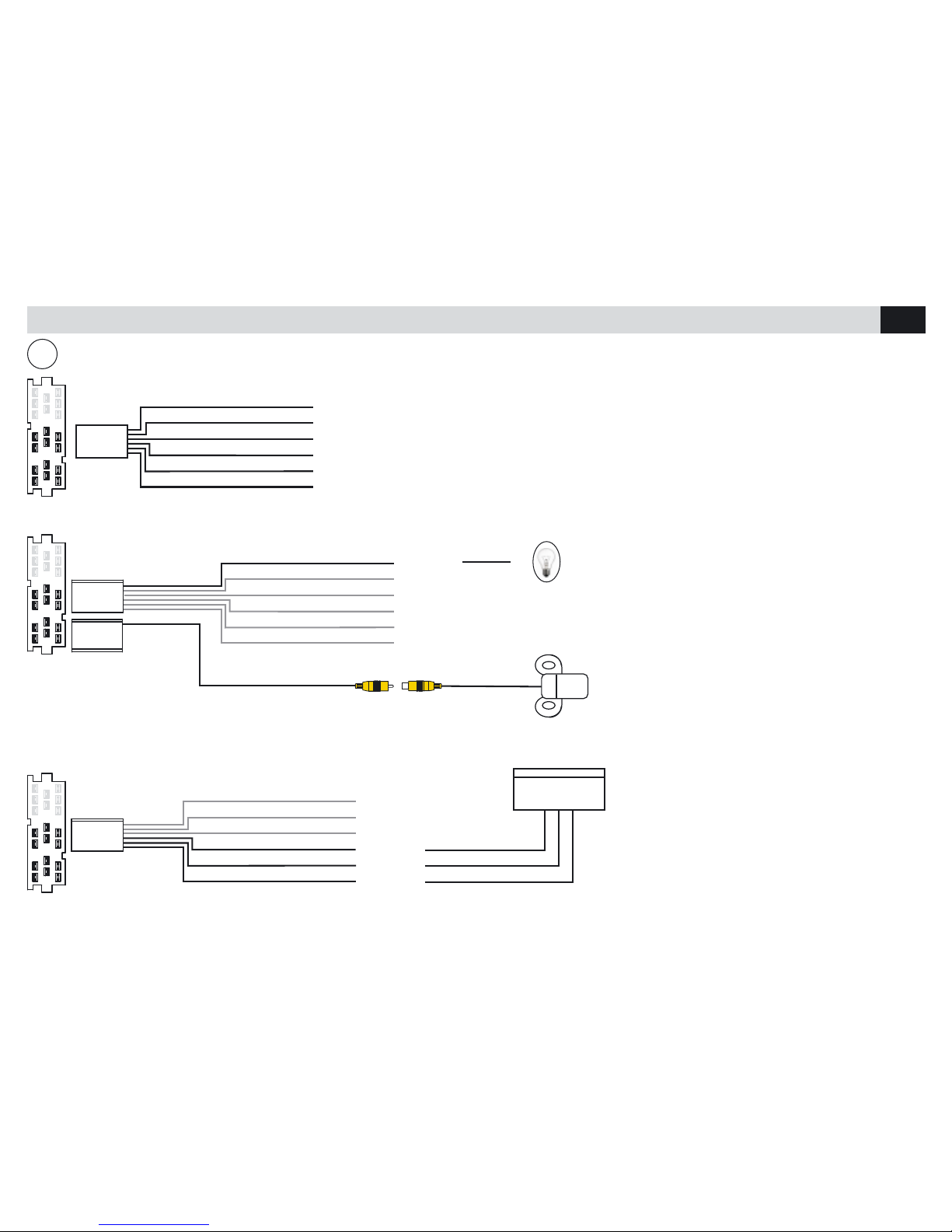

Collegamenti per Comandi al Volante Resistivi
Connections for Resistive Steering-wheel Commands
CONNETTORE AUTO
CAR CONNECTORS
Per i collegamenti al connettore auto originale utilizzare gli schemi presenti sul manuale istruzioni dell’interfaccia 4/083.
When connecting to the original car-connector, please refer to the
connection-schemes shown in the Instructions Manual of Interface 4/083.
Corrispondenza colore cavi / Combination of Cable-colours
VM036 4/083
MARRONE-NERO / BROWN-BLACK ..........➡ ........VERDE / GREEN
ARANCIONE-BIANCO / ORANGE-WHITE . . ➡ ...........ROSA / PINK
MARRONE-BIANCO / BROWN-WHITE ........➡ .........GRIGIO / GREY
Per gli schemi che utilizzano un solo cavo è necessario collegare il cavo
MARRONE-NERO a massa.
When the connection-scheme involves one only cable,
the BROWN-BLACK cable has to be connected to the GROUND.
ROSA/PINK
BLU-BIANCO/BLUE-WHITE
VERDE-BIANCO/GREEN-WHITE
MARRONE-NERO/BROWN-BLACK
ARANCIONE-BIANCO/ORANGE-WHITE
MARRONE-BIANCO
BROWN-WHITE
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
Attivazione retrocamera
Remote amplificatore
Freno a mano (collegamento obbligatorio)
Massa Comandi al volante
Linea A Comandi al volante
Linea B Comandi al volante
VERDE
GREEN
1
Rear-Camera Activation
Amplifier Remote
Hand-Brake (connection absolutely necessary)
Ground for Steering-wheel Commands
Line A Steering-wheel Commands
Line B Steering-wheel Commands
VERDE
GREEN
ROSA/PINK
BLU-BIANCO/BLUE-WHITE
VERDE-BIANCO/GREEN-WHITE
MARRONE-NERO/BROWN-BLACK
ARANCIONE-BIANCO/ORANGE-WHITE
MARRONE-BIANCO
BROWN-WHITE
Page 5
5
IT/GB
2
4
3
CONNESSIONI • CONNECTIONS
GRIGIO/GRAY
MARRONE
BROWN
NERO
BLACK
VERDE/GREEN
VERDE-NERO/GREEN-BLACK
BIANCO/WHITE
ROSSO/RED
BIANCO-NERO/WHITE-BLACK
NERO/BLACK
MARRONE/BROWN
VIOLA/PURPLE
ARANCIONE/ORANGE
VIOLA-NERO/PURPLE-BLACK
BLU/BLUE
GRIGIO-NERO/GRAY-BLACK
GIALLO/YELLOW
+12V Positivo batteria
+12V Sottochiave
Massa
IIlluminazione / Dimmer
Accensione antenna elettrica
Silenzia audio
ANTERIORE DESTRO
FRONT RIGHT
DESTRO / RIGHT
SINISTRA / LEFT
USCITA VIDEO 1 / VIDEO 1 OUTPUT
USCITA SUB WOOFER / SUB-WOOFER OUTPUT
ANTERIORE DESTRO / FRONT RIGHT
ANTERIORE SINISTRA / FRONT LEFT
POSTERIORE DESTRO / REAR RIGHT
POSTERIORE SINISTRA / REAR LEFT
ANTERIORE SINISTRO
FRONT LEFT
POSTERIORE DESTRO
REAR RIGHT
POSTERIORE SINISTRO
REAR LEFT
INGRESSO A/V 1
INPUT A/V 1
FRONT R +
FRONT R FRONT L +
FRONT L REAR R +
REAR R REAR L +
REAR L -
AUX IN R
AUX IN L
AUX VIDEO 1
SUB WOOFER
FRONT R
FRONT L
REAR R
REAR L
USCITE ALTOPARLANTI
SPEAKERS OUTPUT
ALIMENTAZIONE
POWER-SUPPLY
USCITE PRE-AMP
PRE-AMP OUTPUT
BATT
ACC
GND
ILLUMI
P. ANT
MUTE
Su alcuni veicoli durante l’avviamento il VM036 potrebbe spegnersi per poi riaccendersi. Per evitare questo inconveniente collegare il temporizzatore di
accensione 5/145 al cavo rosso ACC.
On some car-models, the VM036 could turn-out and turn-on again, when the ignition-key gets activated. You can avoid such inconvenience, by connecting
the ignition-Timer 5/145 to the red cable ACC.
+12V Battery-Positive
+12V Under-key
Ground
Illumination / Dimmer
Activation of Electric Aerial
Mute
Page 6
6
IT/GB
FUNZIONI • FUNCTIONS

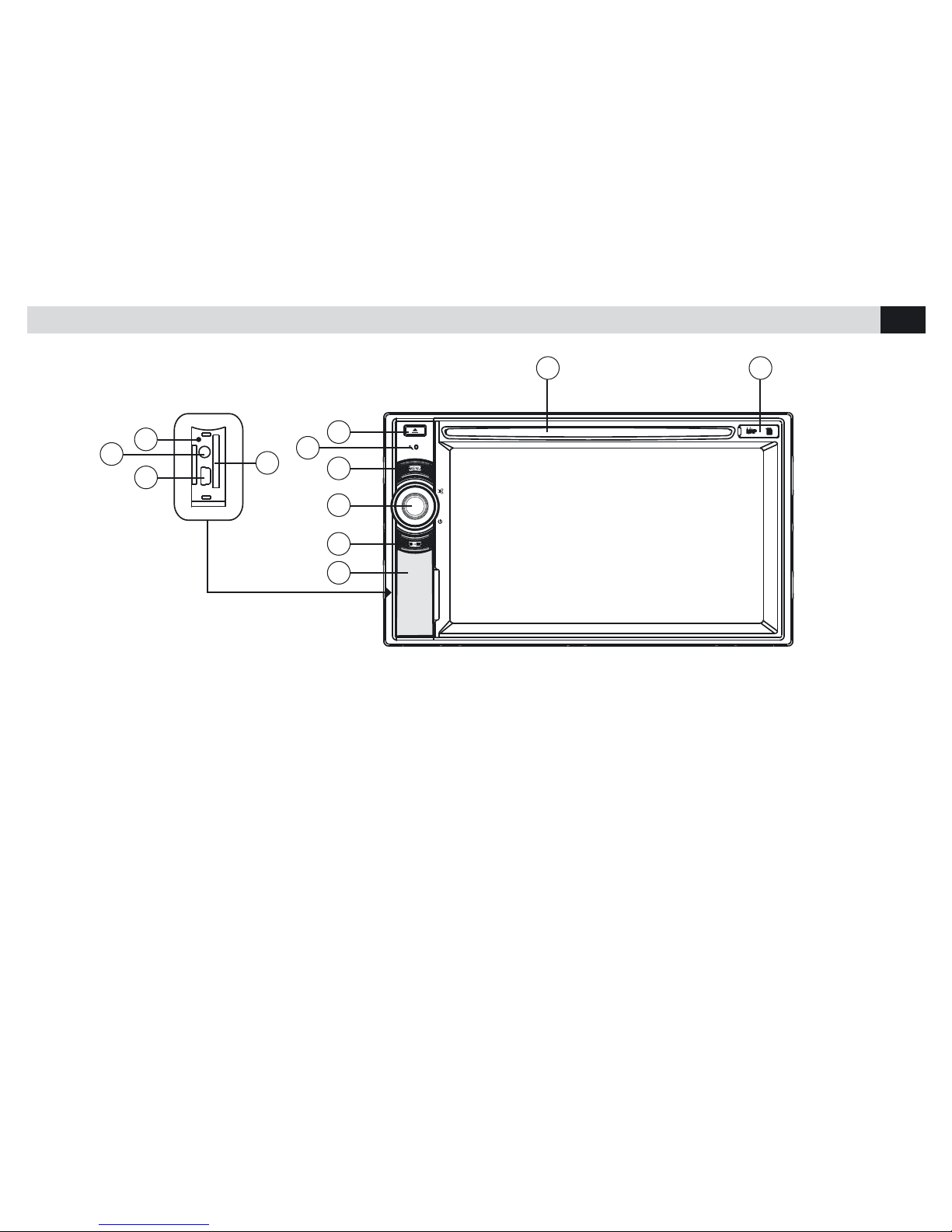

1. Espulsione disco
2. Microfono
3. MENU - Torna al menu principale
4. Manopola accensione / volume.
Per spegnere tenere premuto per 2 secondi.
Per silenziare l’audio premere brevemente.
5. Regolazione luminosità schermo
6. Protezione per USB - SD - AV
7. Tasto reset
8. Ingresso Audio/Video
9. Porta USB
10. Porta SD/SDHC/MMC Card
11. Porta Micro SD per navigazione
12. Feritoia inserimento disco
1. CD-EJECTION
2. Microphone
3. MENU – Back to Main Menu
4. Knob for Switch-On / Volume
To switch-off, keep pressed for 2 seconds.
To exclude Audio, press briefly.
5. Setting Screen-Brightness
6. Protection for USB - SD - AV
7. Reset-key
8. Input Audio/Video
9. USB-port
10. SD/SDHC/MMC-port
11. Port for Navigation-Micro-SD
12. Opening for CD-introduction
1
2
3
4
5
6
11
12
USB
SD CARD
A/V IN
7
8
10
9
SD
USB
A/V
Page 7
7
IT/GB
FUNZIONI
TELECOMANDO
• REMOTE-CONTROL FUNCTIONS
EJECT
ZOOM
DIM
SLOW

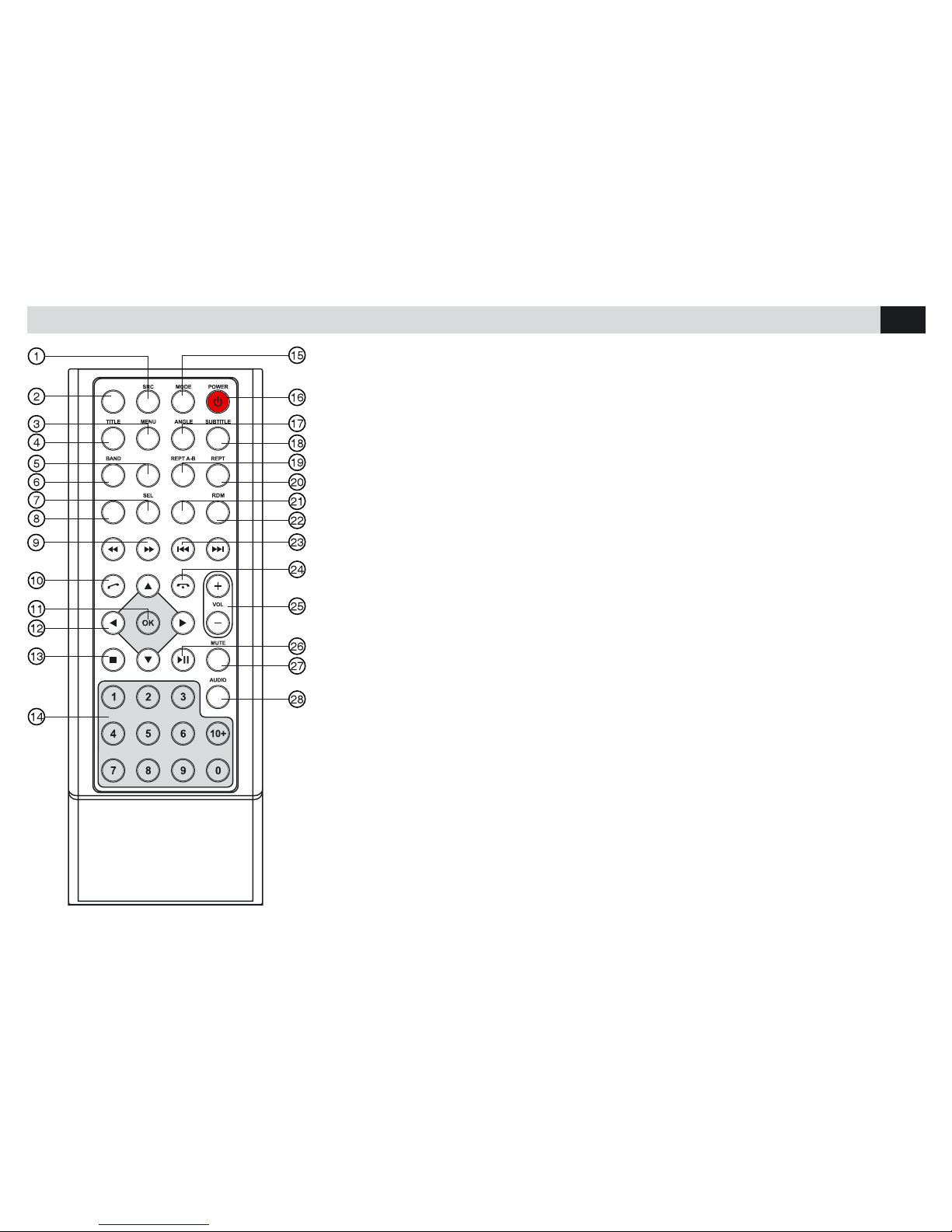

1. Seleziona sorgente
2. Espulsione disco
3. MENU’ DVD
4. Titolo DVD
5. Zoom
6. Banda radio
7. Impostazioni schermo/audio
8. Regolazione luminosità
9. Avanti/Indietro veloce
10. Invia/riceve chiamata
11. Invio
12. Menù cursore
13. Stop/Indietro
14. Tastiera numerica
15. Entra nel menù principale
16. Accensione/Spegnimento
17. Angolo DVD
18. Sottotitoli DVD
19. Ripetizione A-B
20. Ripetizione Traccia/Capitolo/Cartella
21. Menù su schermo
22. Riproduzione casuale
23. Traccia/Stazione precedente/successiva
24. Interrompe chiamata/Cancella
25. Volume
26. Avvia/Interrompe riproduzione
27. Silenziamento audio
28. Audio DVD/Audio VCD/L-R-ST
1. Select Source
2. CD-Ejection
3. DVD-Menu
4. DVD-Title
5. Zoom
6. Radio Frequency-Band
7. Setting Screen/Audio
8. Setting Brightness
9. Fast Forward/Backward
10. Start / Receive Phonecall
11. Confirm
12. Cursor-menu
13. Stop/Backward
14. Number-keys
15. Enter into the Main-Menu
16. Switch-ON / Switch-OFF
17. DVD-View-Angle
18. DVD-Subtitles
19. Repetition A-B
20. Repeat Track/Chapter/Folder
21. Menu on Screen
22. Random Repetition
23. Track/Station before/next
24. Interrupt / Cancel Phonecall
25. Volume
26. Start / Interrupt Reproduction
27. Mute Audio
28. Audio DVD/Audio VCD/L-R-ST
Page 8
8
IT/GB
MENÙ • MENU

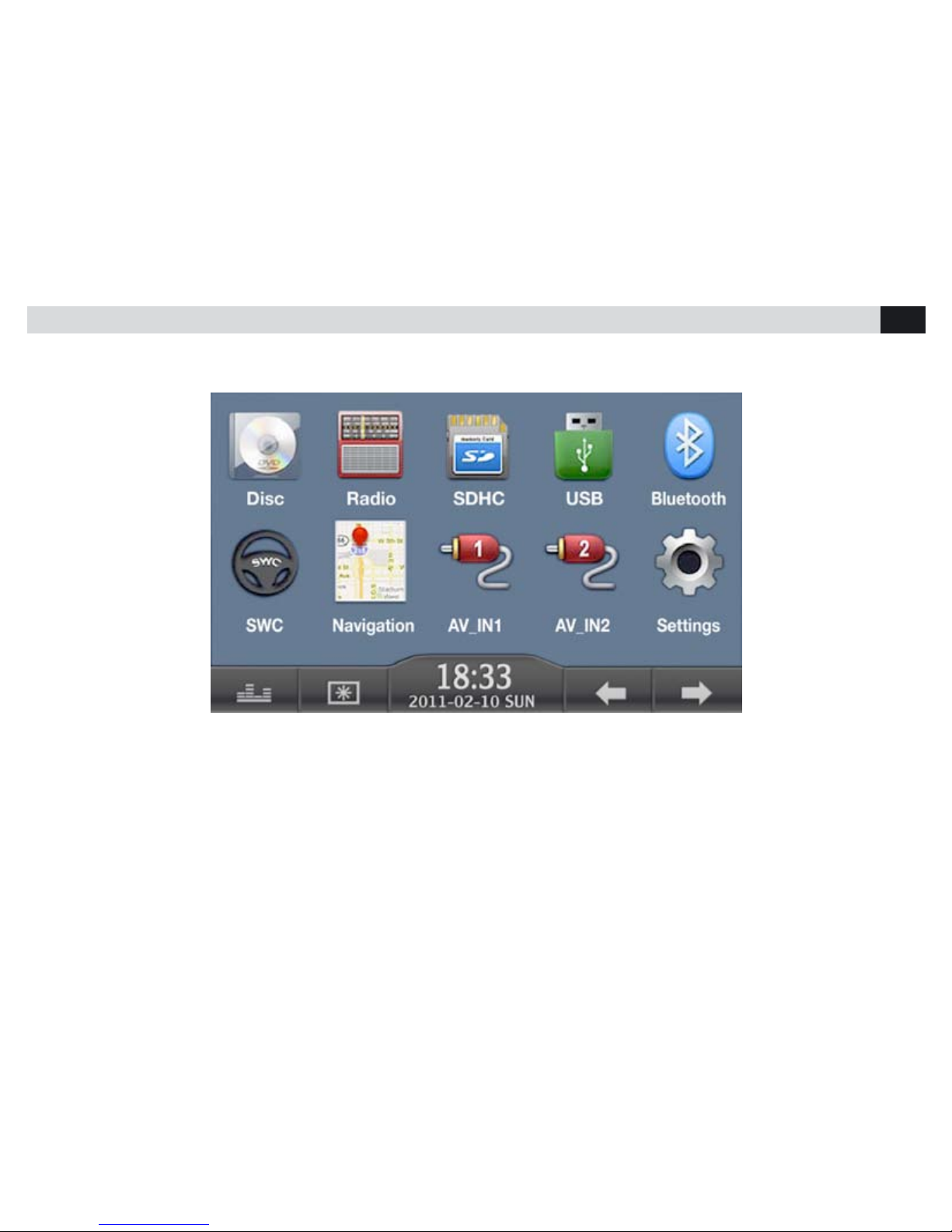

Per far apparire il menù principale premere il tasto MENU sul pannello frontale oppure premere l’angolo in alto a sinistra dello schermo.
Toccando le icone sullo schermo si seleziona la sorgente o la funzione desiderata.
To visualize the Main-Menu on the screen, press MENU-key on the front-panel or touch the upper left corner of the screen.
To choose Source and Functions, simply touch the related icons on the screen.
Page 9
9
IT/GB

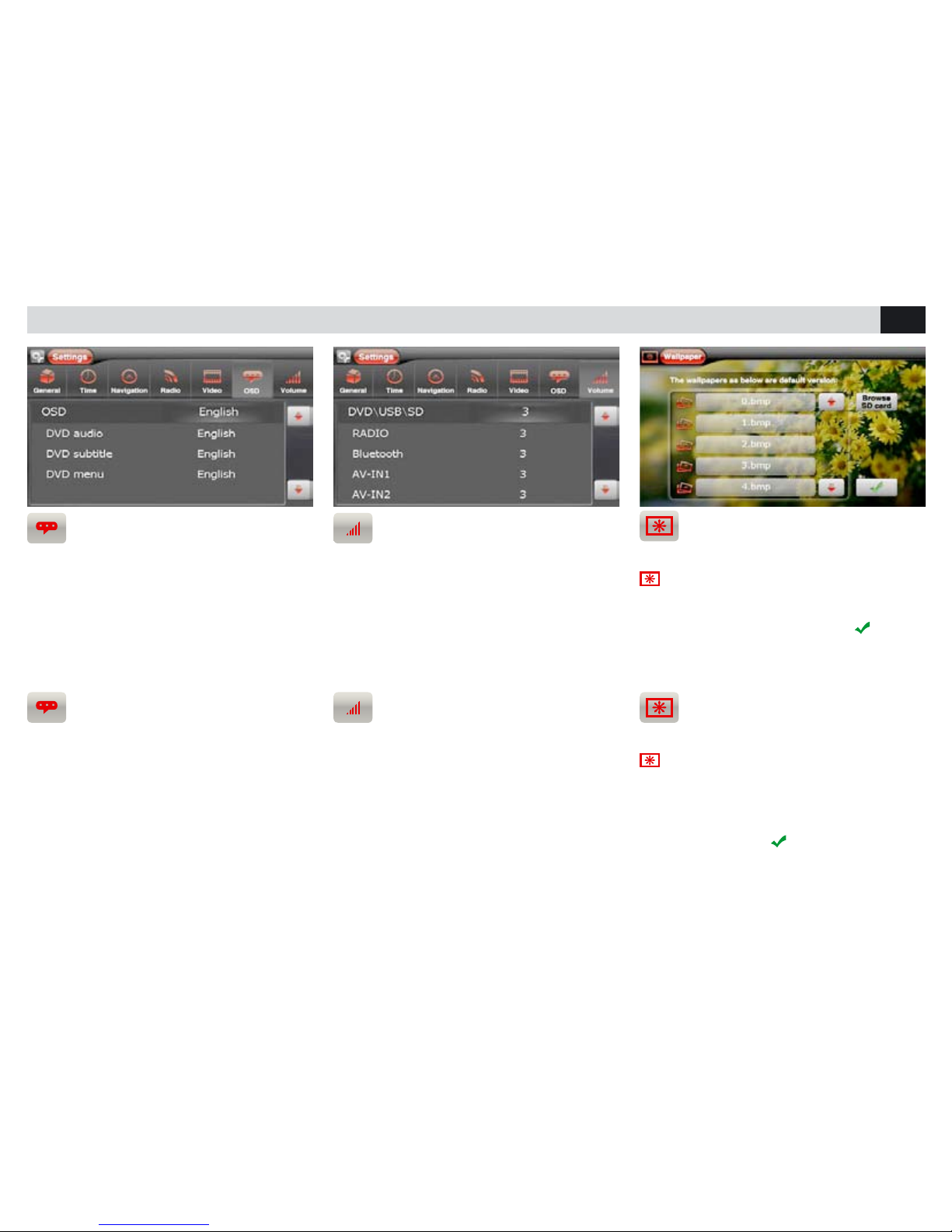

COLORE TASTI
LIVELLO DI PROTEZIONE DVD
• Per cambiare l’illuminazione dei tasti del pannello frontale premere COLORE TASTI.
• Impostando ADULTI non ci sarà nessuna restrizione nella visione.
• Memorizzando altri livelli impostare
la PASSWORD.

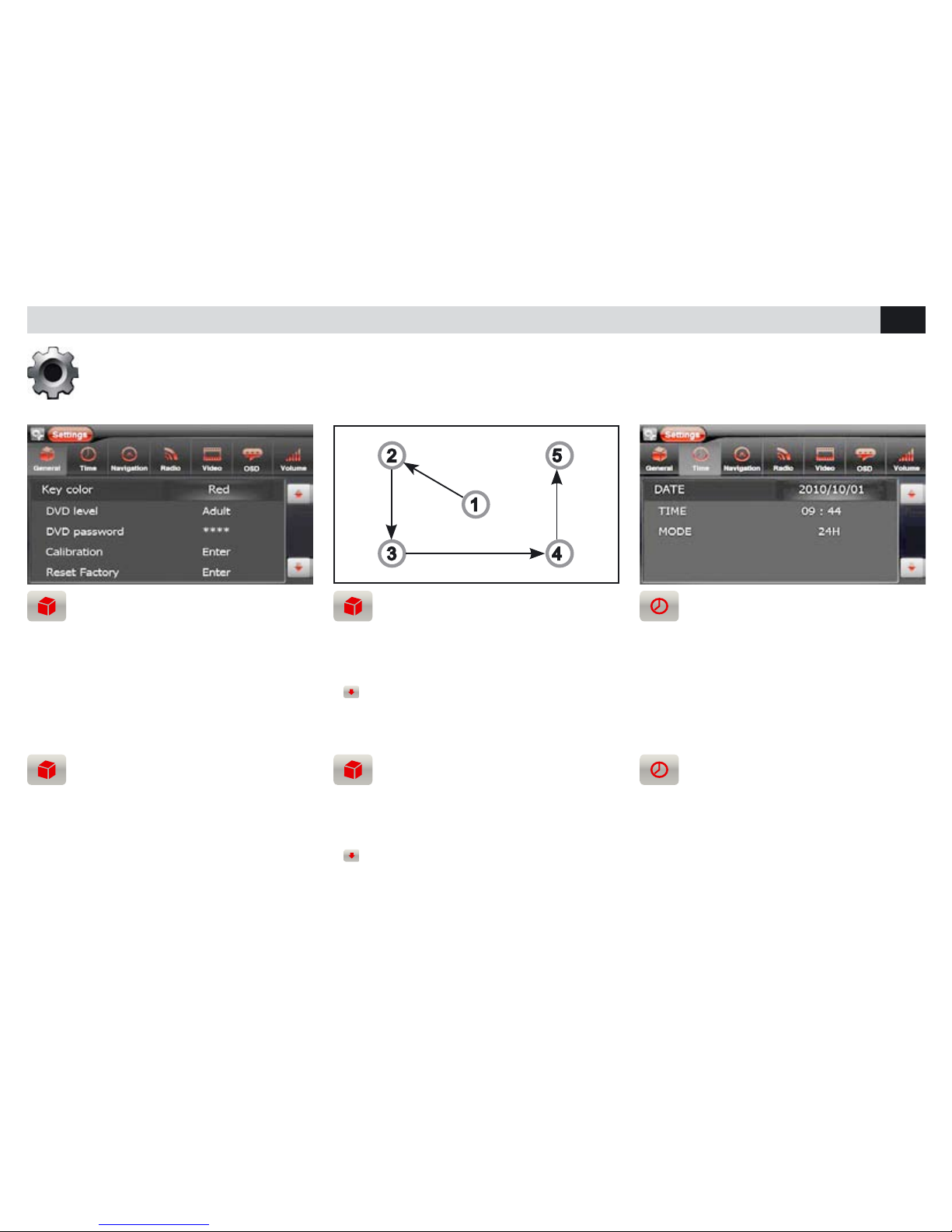

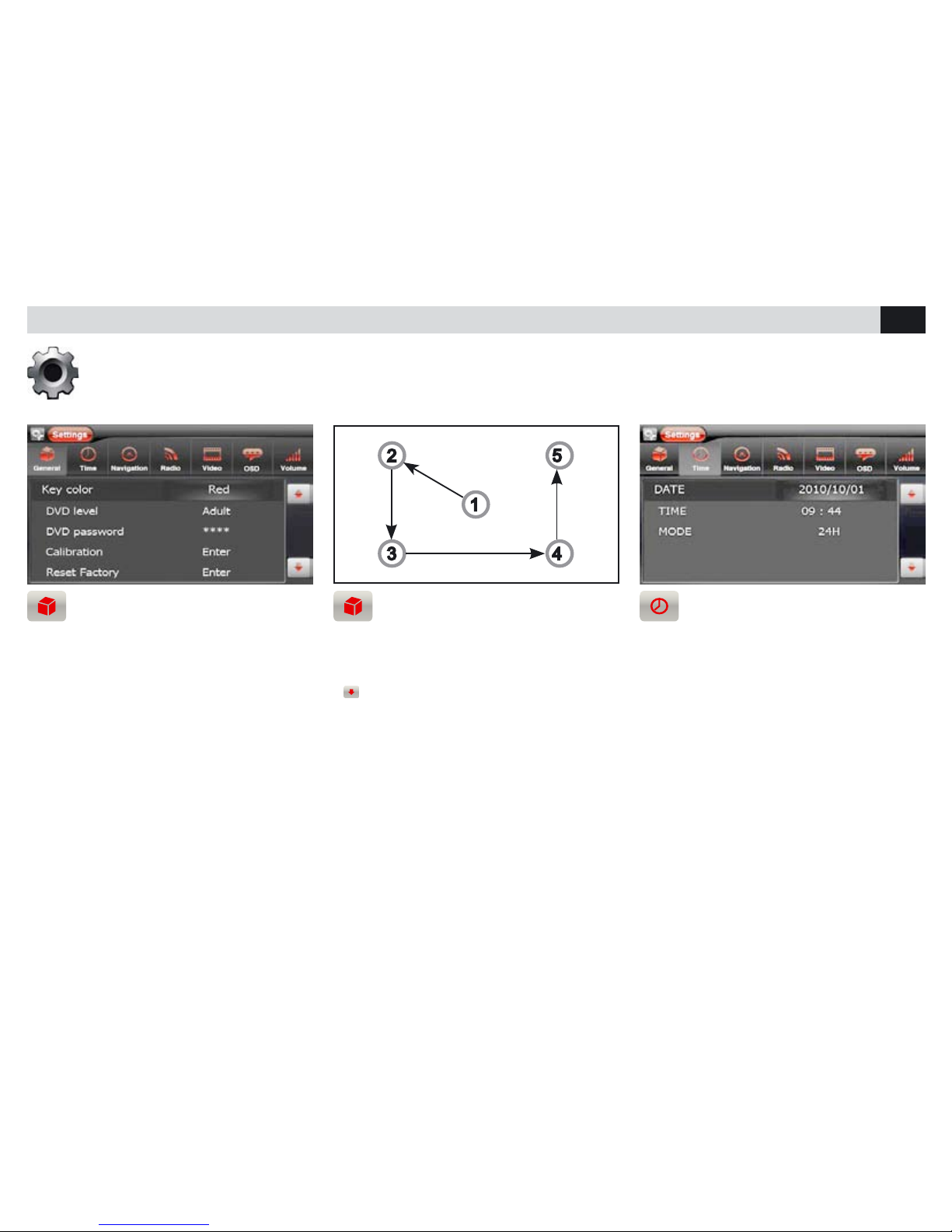

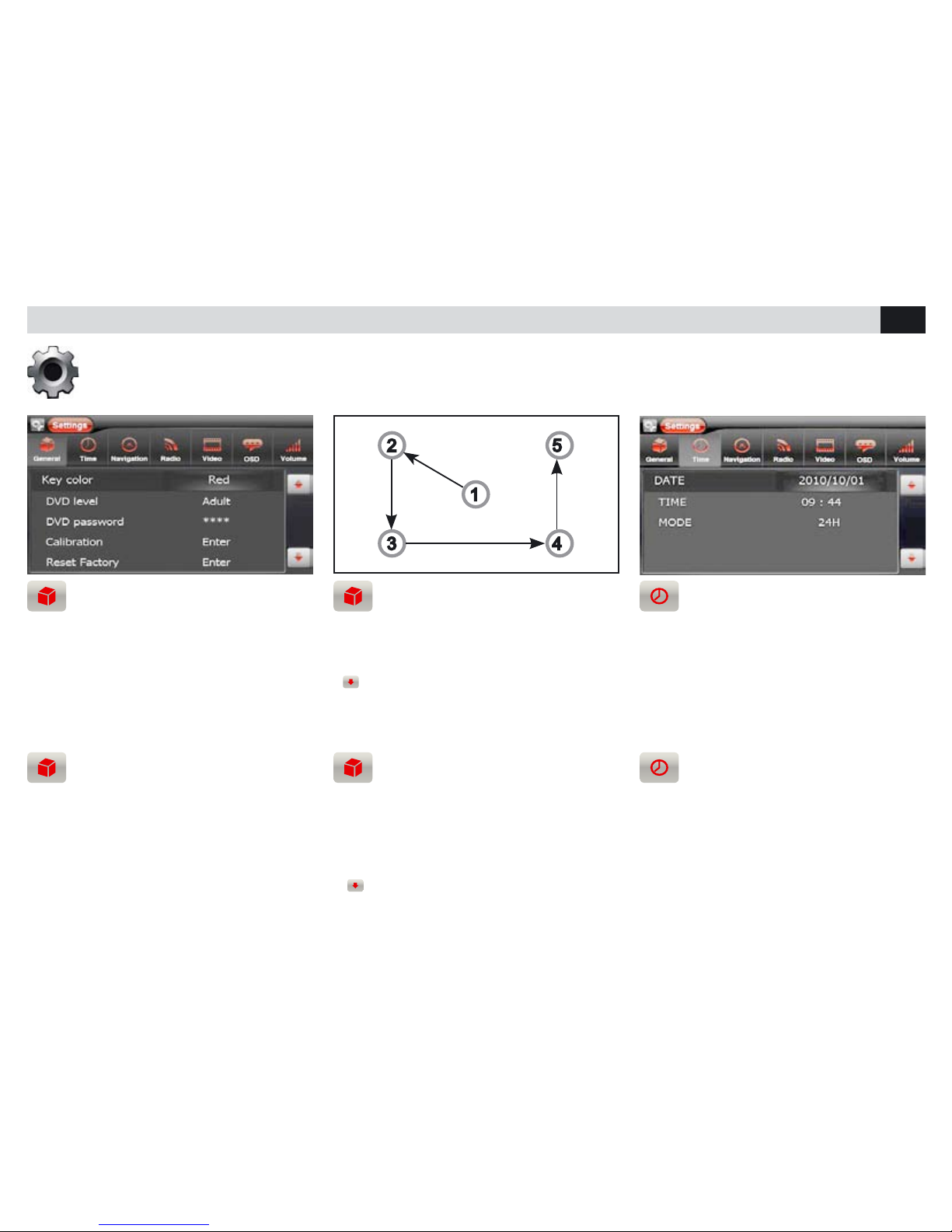

IMPOSTAZIONI DI SISTEMA • SYSTEM SETUP
CALIBRAZIONE TOUCH SCREEN
RESET DI FABBRICA - BEEP
• La calibrazione avviene toccando lo schermo
secondo la sequenza indicata.
• Reset, ripristina le impostazioni di fabbrica.
•
Beep, permette di attivare/disattivare il
suono ad ogni tocco del touch screen.
REGOLAZIONE DATA E ORA
• Posizionarsi sulla voce da modicare ed effettuare le modifiche.
Regolazioni: illuminazione tasti, livello di protezione DVD, calibrazione, reset, data e ora, navigazione, impostazioni radio, impostazioni video,
lingue, volume sorgenti, personalizzazione sfondo.
Settings: key-illumination, DVD non-Adult protection-level, calibration, reset, date and time, navigation, radio-setting, Video-setting, languages,
Source-volume, personalized screen-background.
KEY-COLOR
DVD CHILDRENS PROTECTION
• To change front-panel key-illumination, press
KEY COLOR.
• By choosing ADULT, DVD-viewing will be completely free from restrictions.
• Set password to choose different protection
levels.
CALIBRATION OF TOUCH SCREEN
FACTORY-RESET - BEEP
• Calibration starts by touching the screen and
carries on per predetermined procedure.
• Reset, restores the factory-settings.
•
Beep, allows to activate/deactivate the
Sound, each time you touch the screen.
SETTING DATE AND TIME
• Position yourself on the function required and
effect necessary changes.
Page 10
10
IT/GB
NAVIGAZIONE
• Inserire la MICRO SD di navigazione NV993.

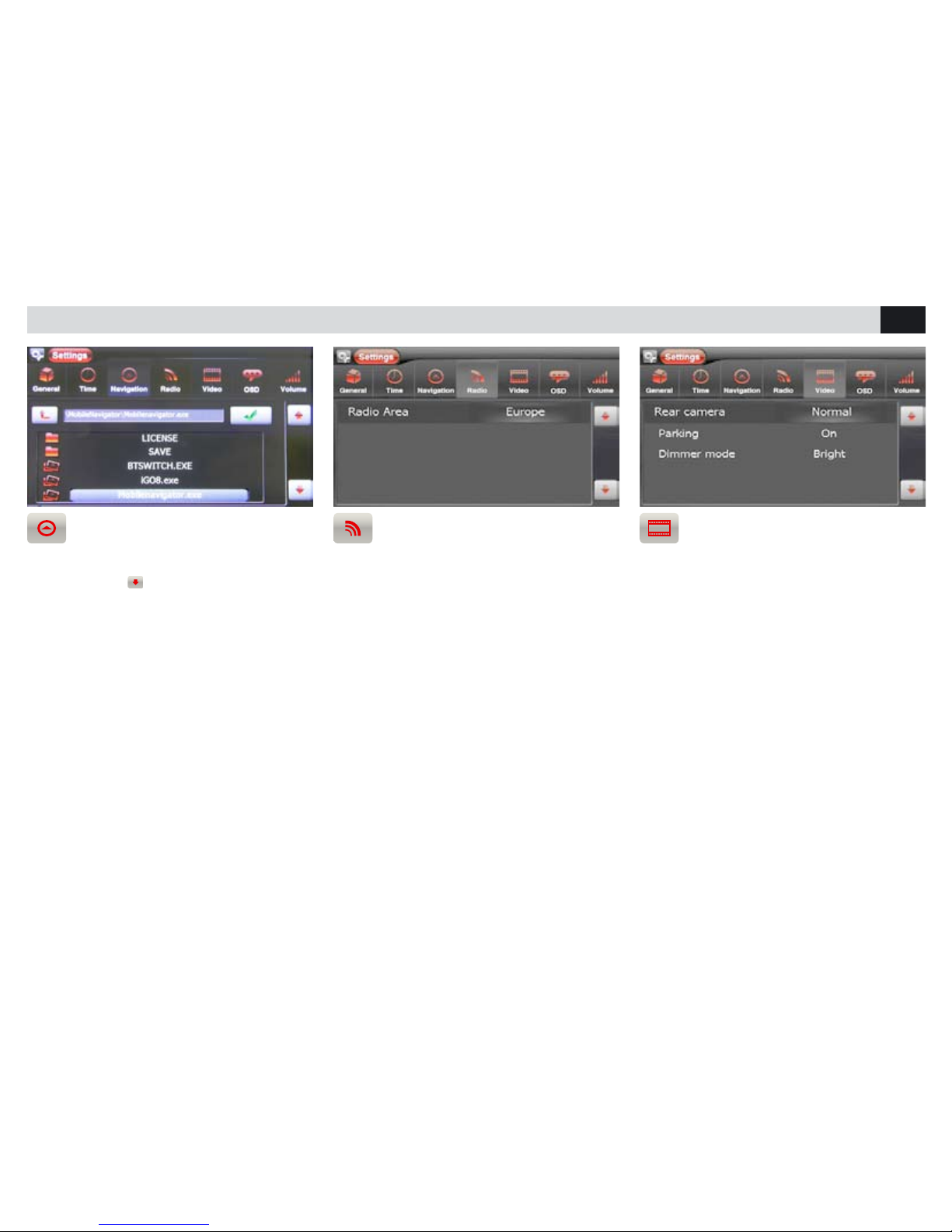

Muoversi con
e selezionare il file esecutivo
Mobilenavigator.exe.
NOTA: Effettuare questa impostazione prima di
avviare la navigazione.

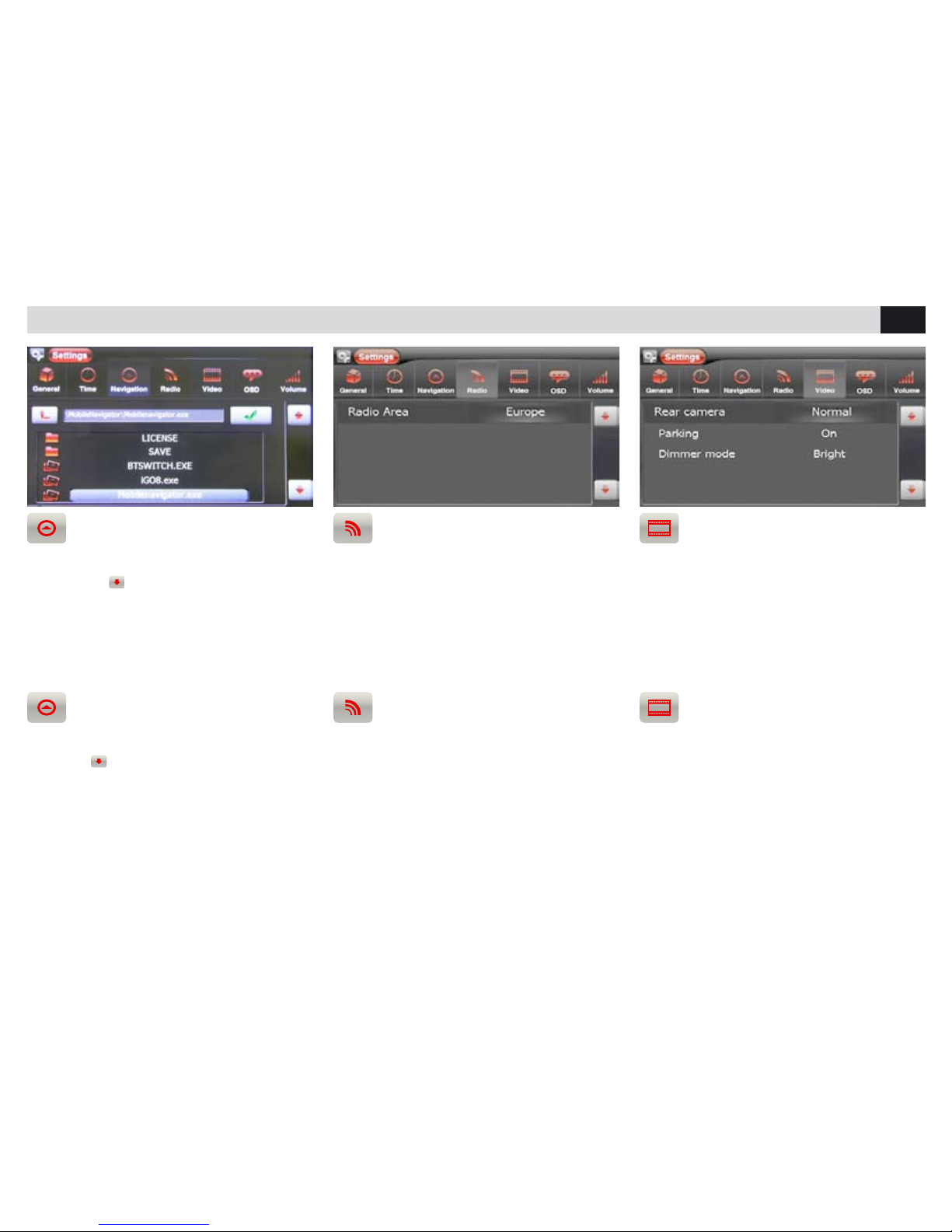

IMPOSTAZIONI RADIO
• Per la corretta banda radiofonica selezionare
l’area di appartenenza.
RETROCAMERA - ATTIVAZIONE VIDEO
LUMINOSITÁ
• Selezionare RETROCAMERA per cambiare la
visualizzazione da normale a specchio.
• PARCHEGGIO per attivare/disattivare la visione
in movimento di filmati e immagini.
• LUMINOSITA’ per modicare l’intensità di luce
dello schermo.
IMPOSTAZIONI DI SISTEMA • SYSTEM-SETTING
NAVIGATION
• Insert the navigation micro-SD art. NV993.
Move with
to Select the execution-file
Mobilenavigator.exe.
NOTE: Effect this setting before starting the
navigation.
RADIO-SETTINGS
• In order to receive the correct radio frequency-
band, it is necessary to choose the Area you
belong to.
REAR-CAMERA – VIDEO-ACTIVATION
BRIGHTNESS
• Select REAR-CAMERA to switch from normal
to Mirror-Vision.
• Select PARKING to activate/deactivate visualization of films/pictures in movement.
• Select BRIGHT to modify the screen-brightness.
Page 11
11
IT/GB
LINGUE
• E’ possibile scegliere la lingua dei menù,
dell’audio e dei sottotitoli del DVD.
LANGUAGES
• It is possible to choose the preferred Language
for the Manues, Audio and DVD-Subtitles.
VOLUME SORGENTI
• E’ possibile la regolazione del volume di ogni
sorgente per evitare di avere sbalzi d’intensità nel
passaggio tra una sorgente e un’altra.
SOURCES VOLUME
• Every single Source has its own Volume-
Setting. This will exclude the disturbing impact
of intensity-differences when switching from one
Source to another.
IMPOSTAZIONI DI SISTEMA • SYSTEM SETUP
PERSONALIZZAZIONE SFONDO
Dal menù principale premere l’icona
per
accedere alla schermata gestione dello sfondo.
Per utilizzare le immagini presenti nella memoria,
premere il nome del le, selezionare l’anteprima e
confermare
.
Per utilizzare immagini da SD Card premere
“LEGGI SD CARD”.
BACKGROUND-PERSONALIZATION
Starting from the Main-Menu, press the icone
to enter the background-setting menu. If
you wish to make use of the memorized background options, press the requested file-name,
select its pre-view and confirm
. To make use
of background-pictures from an SD-Card, press
“BROWSE SD CARD”.
Page 12
12
IT/GB

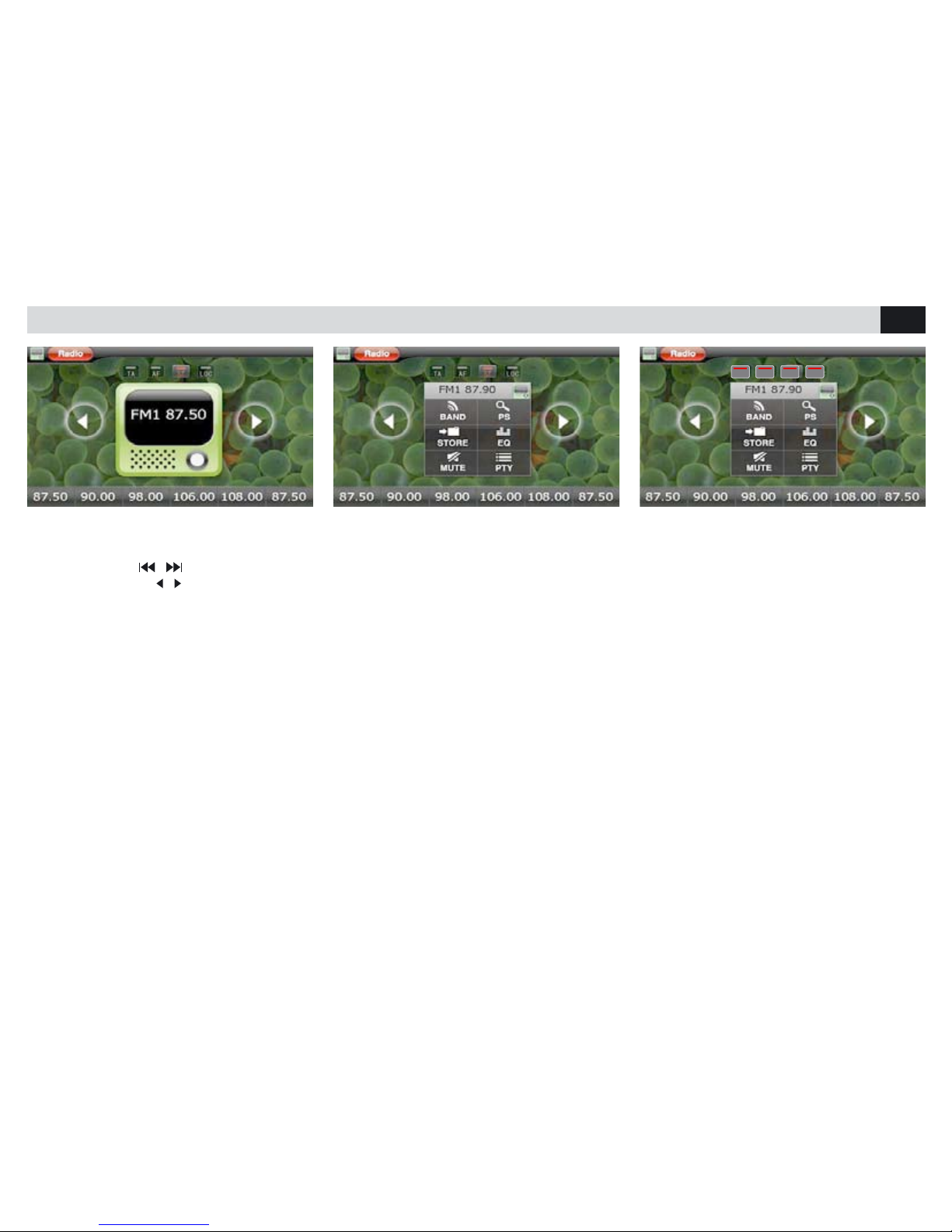

RADIO

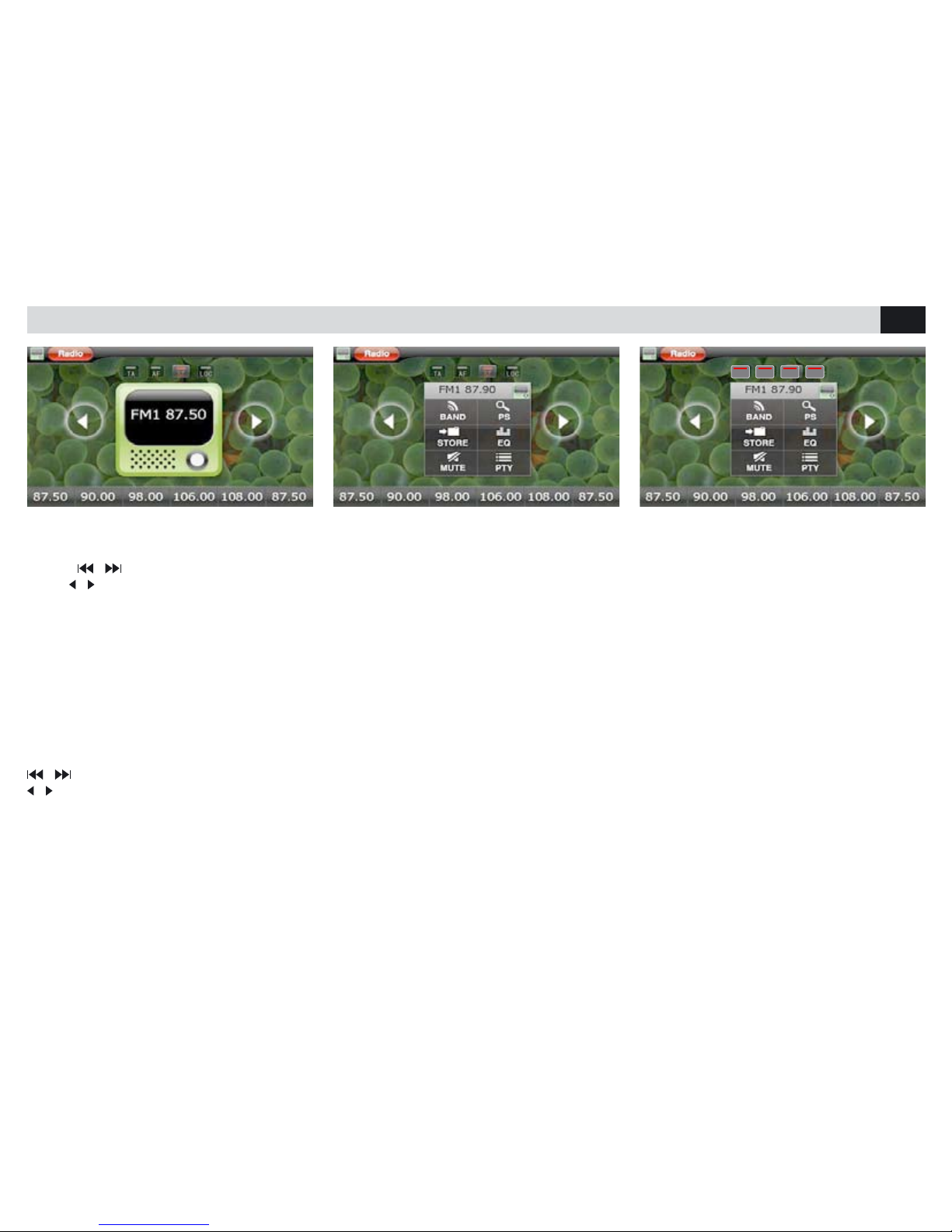

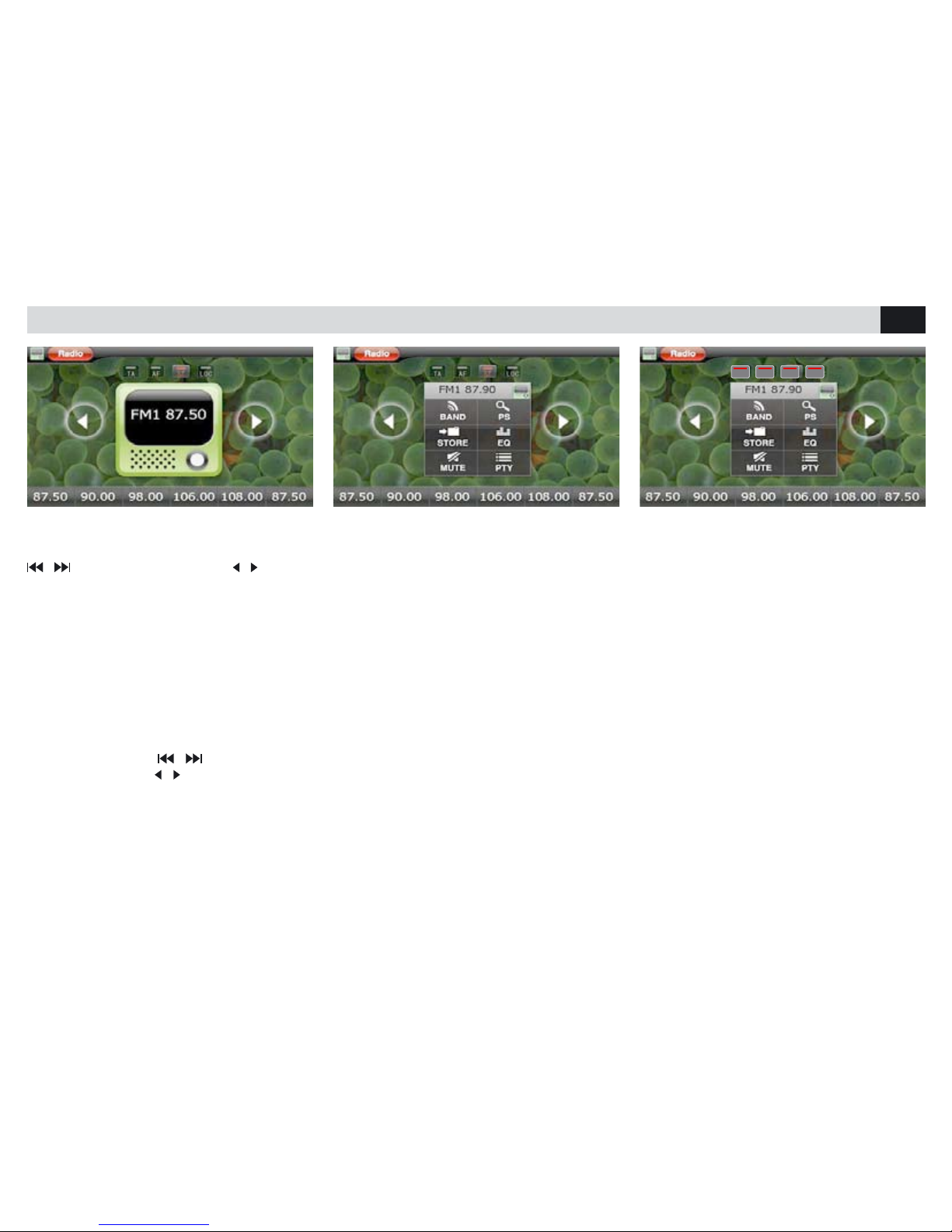

RICERCA STAZIONI
• Tenendo premuto per più di un secondo i tasti
/ sul telecomando o le icone / sullo
schermo, l’unità ricercherà automaticamente le
stazioni. Per la ricerca manuale premere brevemente.
Premendo sull’immagine al centro dello schermo
si accede alle funzioni radio.
FUNZIONI RADIO
• BAND Seleziona Bande Radio 3 FM - 2 AM.
• PS Scansione delle frequenze memorizzate.
• STORE Memorizzazione di 6 stazioni disponi-
bili per ogni banda.
Per memorizzare premere STORE e scegliere la
posizione desiderata.
Per richiamare una stazione premere sulla fre-
quenza corrispondente, in basso sullo schermo.
• PTY Seleziona tipo di programma musicale.
• MUTE Silenzia l’audio.
FUNZIONI RADIO
• LOC Seleziona le stazioni vicine o lontane.
• AF Ricerca di una frequenza alternativa con
informazioni sullo schermo della stazione.
• TA Informazioni traffico.
• ST Stereo/Mono.
TA AF ST LOC
STATIONS RESEARCH
• By keeping the keys
/ on the remote-
control, or the icones
/ on the screen,
pressed for more than 2 seconds, the unit will
automatically start searching stations. Press only
briefly, if you wish to research manually.
By pressing the symbol on the screen-centre,
you will enter the radio-functions.
RADIO-FUNCTIONS
• BAND Selects Radio Frequency-Bands
3 FM - 2 AM.
• PS Scrolling all memorized frequencies.
• STORE Memorizing 6 possible Stations per
Frequency-Band.
To memorize, press STORE and choose the
requested position.
To call a certain Station, press the corresponding
Frequency stated on the screen-bottom.
• PTY Select Type of Musical Programme.
• MUTE Shut Audio off.
RADIO-FUNCTIONS
• LOC Select near / remote Stations
• AF Research an alternative Frequency with
Programme-Details visible on screen.
• TA Traffic-Information
• ST Stereo/Mono.
Page 13
13
IT/GB
EQUALIZZATORE • EQUALIZER

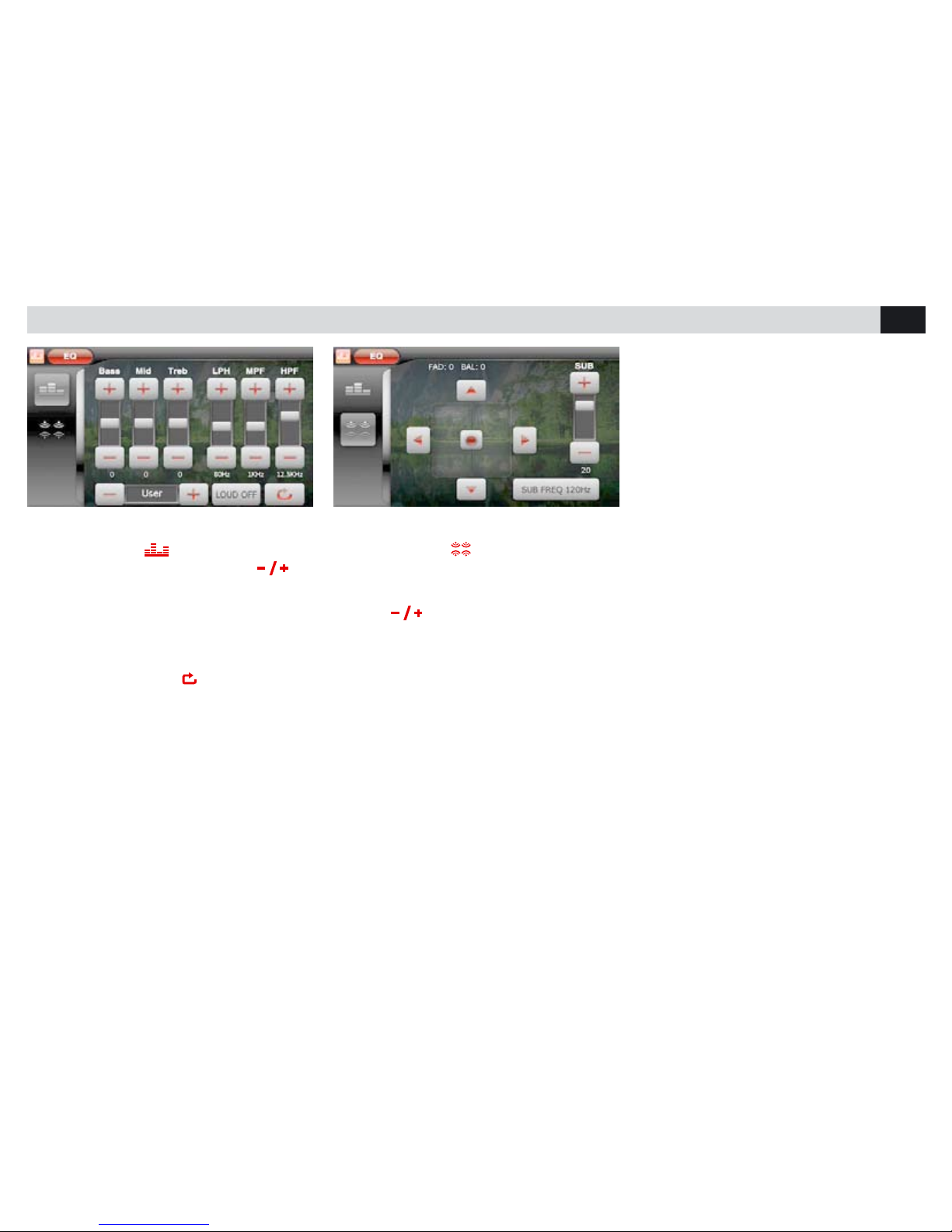

EQUALIZZATORE - LOUDNESS
• Premere l’icona per modificare le impostazioni di fabbrica. Tramite le icone
è possibile selezionare 8 diverse modalità di equalizzazione preimpostate: USER-FLAT-POP
ROCK-CLASSIC-JAZZ-TECHNO-OPTIMAL.
In modalità USER è possibile regolare i livelli di
alti, medio e bassi sulle frequenze desiderate.
LPF - MPF - HPF. L’icona
riporta in OPTIMAL.
• LOUD attiva l’esaltazione delle basse frequen-
ze.
FADER - BILANCIAMENTO - SUB WOOFER
• Premere l’icona per accedere alle regolazioni del FADER e del BILANCIAMENTO tramite
le frecce presenti sullo schermo.
Per regolare il volume del SUB W premere
Per regolare il crossover premere SUB W e posizionarsi sulla frequenza di taglio desiderata.
EQUALIZER - LOUDNESS
• Press icone
To modify the factory settings.
By means of the icones
it is possible to
choose 8 different predetermined equalizationmodes: USER-FLAT-POP-ROCK-CLASSICJAZZ-TECHNO-OPTIMAL.
The USER-mode allows to choose the wanted
Frequency for the High, Medium and Low-tones.
LPF - MPF - HPF. The icone
returns to OP-
TIMAL.
• LOUD Activates boosting-process of Low
Frequencies.
FADER - BALANCE – SUB-WOOFER
• Press icone
to enter the FADER-settings.
Use arrows on the screen, to effect the BALANCE-settings.
To set the SUB-Woofer-Volume, press
.
To set the crossover, press SUB-W and position
on the wanted Frequency-Cut.
Page 14
14
IT/GB

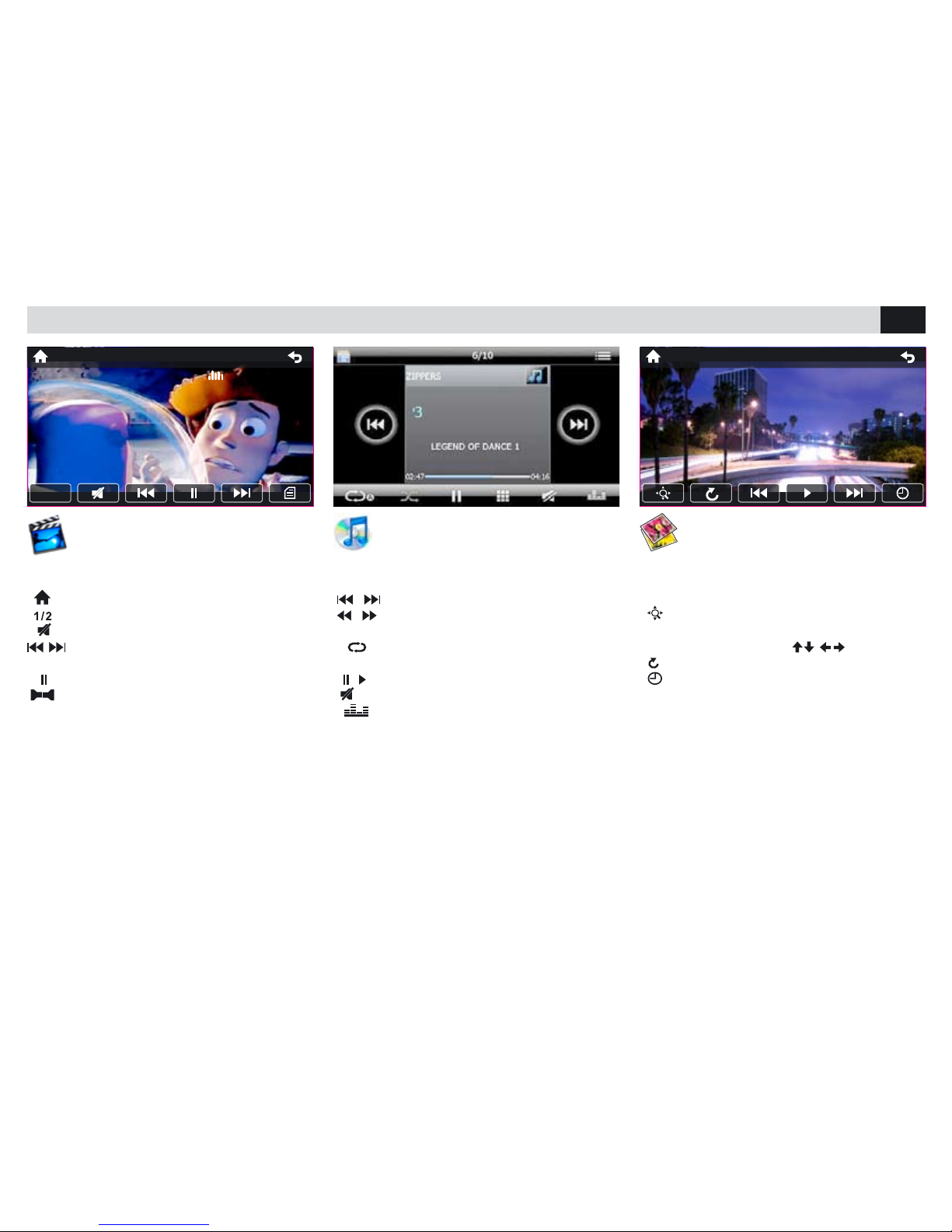

RIPRODUZIONE • REPRODUCTION DVD-CD-USB-SD CARD
FUNZIONI USB/SDCARD
All’inserimento di USB/SD CARD il contenuto
verrà visualizzato automaticamente.
Selezionare il tipo di file tramite l’icona relativa.
MUSICA IMMAGINI VIDEO

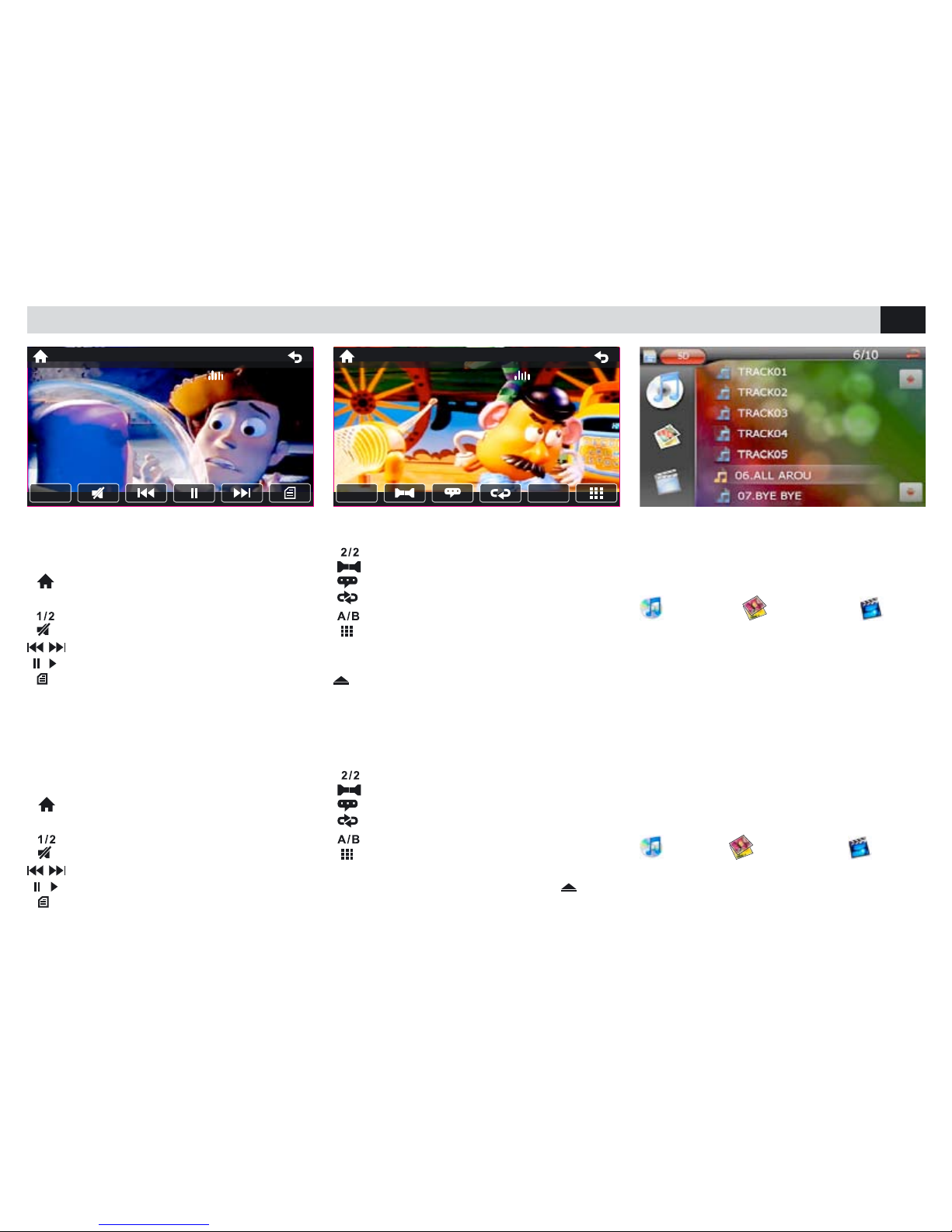

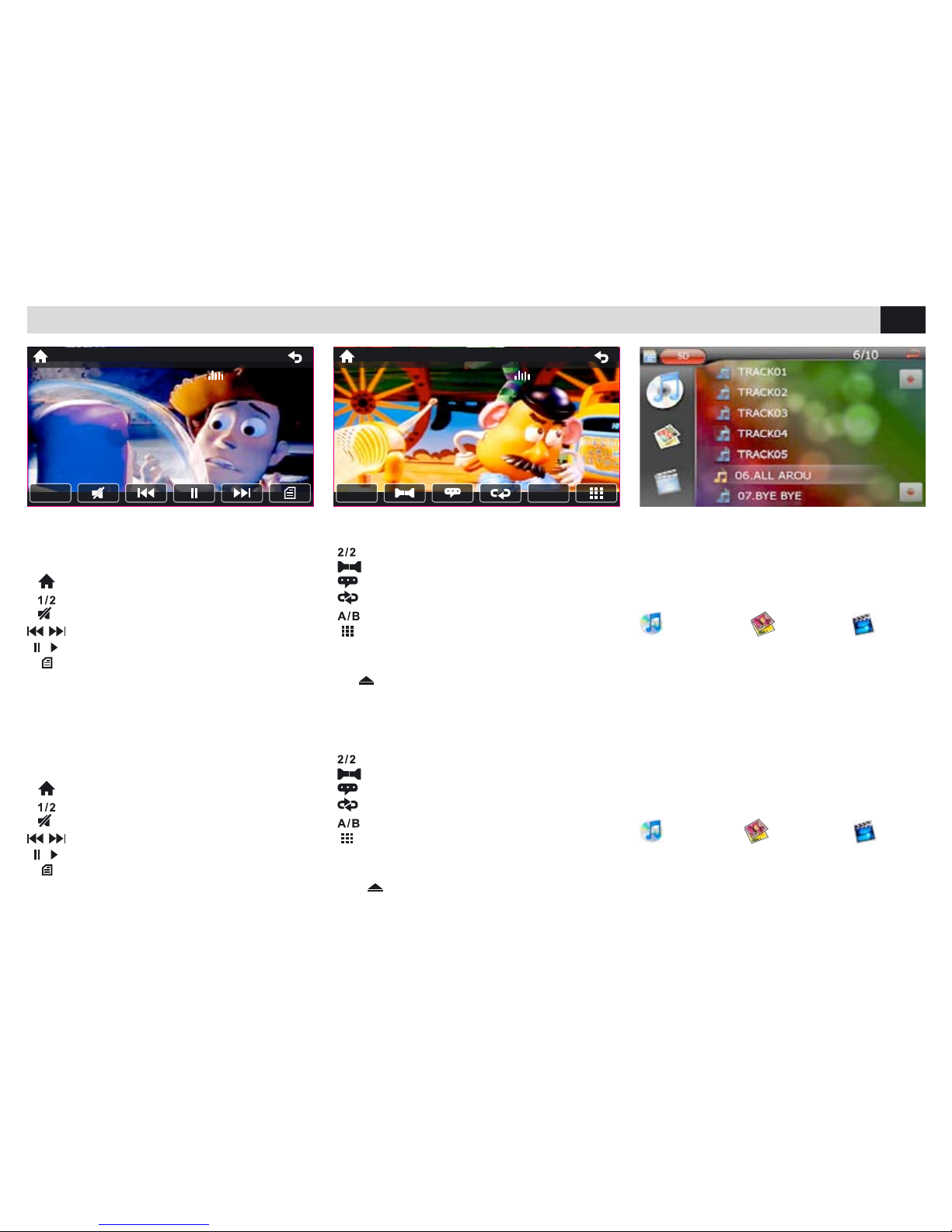

FUNZIONI DVD
per tornare al primo menù DVD.
per cambiare la lingua audio.
per cambiare la lingua sottotitoli.
ripetizione traccia/capitolo/disco.
per la ripetizione dal punto A al punto B
per inserire il numero traccia/capitolo da
riprodurre.
L’ espulsione del disco avviene premendo il tasto
sul telecomando o sul pannello frontale.
FUNZIONI DVD
Con l’inserimento di un DVD appare il menù del
filmato.
per tornare al menù principale durante la
riproduzione.
per passare al secondo menù DVD.
per silenziare l’audio.
per traccia/capitolo precedente o successivo.
/ per avviare o interrompere la riproduzione.
per visualizzare il menù titoli DVD.
DVD-FUNCTIONS
As soon as a DVD is introduced, the Film-Menu
will appear.
To return to the Main Menu (during
playing DVD).
To procede to the second DVD-Menu.
To shut Audio off.
To get previous/next Track/Chapter.
/ To Start / Interrupt Reproduction.
To visualize Menu of DVD-Titles.
DVD-FUNCTIONS
To return to the first DVD-Menu.
To change to another Audio-Language.
To change to another Subtitle-Language.
Repeat Track / Chapter / CD.
To Repeat from A to B.
To digit number of Track / Chapter to be
reproduced.
The CD is ejected, by pressing the key
on the
remote-control unit or on the front panel.
USB/SD-FUNCTIONS
As soon as a USB/SD-support is introduced, its
related contents will automatically be visualized.
Select the requested file by pressing the related
icone.
MUSIC PICTURES VIDEOS
User
1/2
DVD T:1/20 C:3/51 00:00:30
User
2/2
DVD T:1/20 C:3/51 00:01:47
A/B
Page 15
15
IT/GB
RIPRODUZIONE • REPRODUCTION DVD-CD-USB-SD CARD

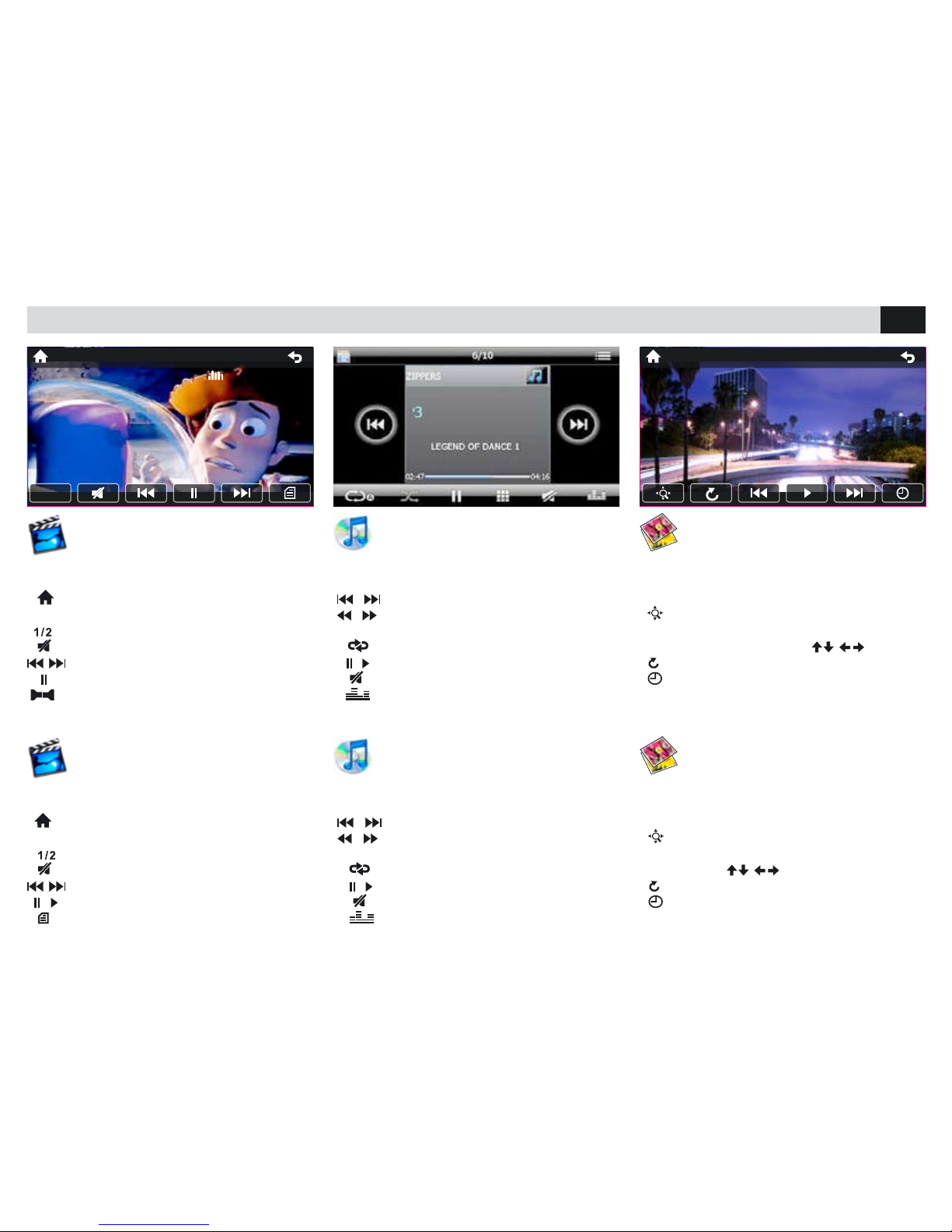

RIPRODUZIONE MUSICA
Selezionare la traccia desiderata per avviare la
riproduzione.
/ per cambiare la traccia.
/ premere ripetutamente per la riproduzio-
ne veloce avanti/indietro.
ripetizione traccia/cartella/disco.
/ per avviare o interrompere la riproduzione.
per silenziare l’audio.
Equalizzatore
RIPRODUZIONE IMMAGINI
Selezionare il file desiderato per visualizzare
l’immagine. Per far comparire il menù premere la
parte inferiore dello schermo.
per allargare l’immagine (zoom)
Per muovere l’immagine utilizzare le frecce che
compariranno sullo schermo (
).
per ruotare l’immagine.
per selezionare la durata della pausa tra un
immagine ed un’altra.
RIPRODUZIONE VIDEO
Toccare lo schermo per fare apparire il menù
quando il filmato è in riproduzione.
per tornare al menù principale durante la
riproduzione.
per passare al secondo menù.
per silenziare l’audio.
per traccia/capitolo precedente o successivo.
per avviare o interrompere la riproduzione.
per cambiare lingua audio.
SD 6/22
VIDEO-REPRODUCTION
If you touch the screen while film is being
shown, the Menu will appear, allowing you:
To return to the Main Menu (during
playing).
To procede to the second-Menu.
To shut Audio off.
To get previous/next Track/Chapter.
/ To Start / Interrupt Reproduction.
To visualize Menu of Titles.
MUSICAL REPRODUCTION
Select the requested Track and start Reproduction.
/ to change to another Track.
/ press repeatedly, for fast Forward/Back-
ward reproduction of Track/Folder/Chapter.
Repeat Track / Folder / CD.
/ To Start / Interrupt Reproductio
To shut Audio off.
Equalizer
PICTURE-REPRODUCTION
Select the requested file to visualize related
Picture. To get the Menu on the screen, touch
the bottom border of the screen.
To enlarge the Picture (zoom)
To move the Picture, use the arrows appearing
on the screen (
).
To rotate the Picture.
To select the duration of the pause between
one picture and another.
User
1/2
DVD T:1/20 C:3/51 00:00:30
Page 16
16
IT/GB
IMPOSTAZIONI BLUETOOTH • BLUETOOTH-SETTINGS

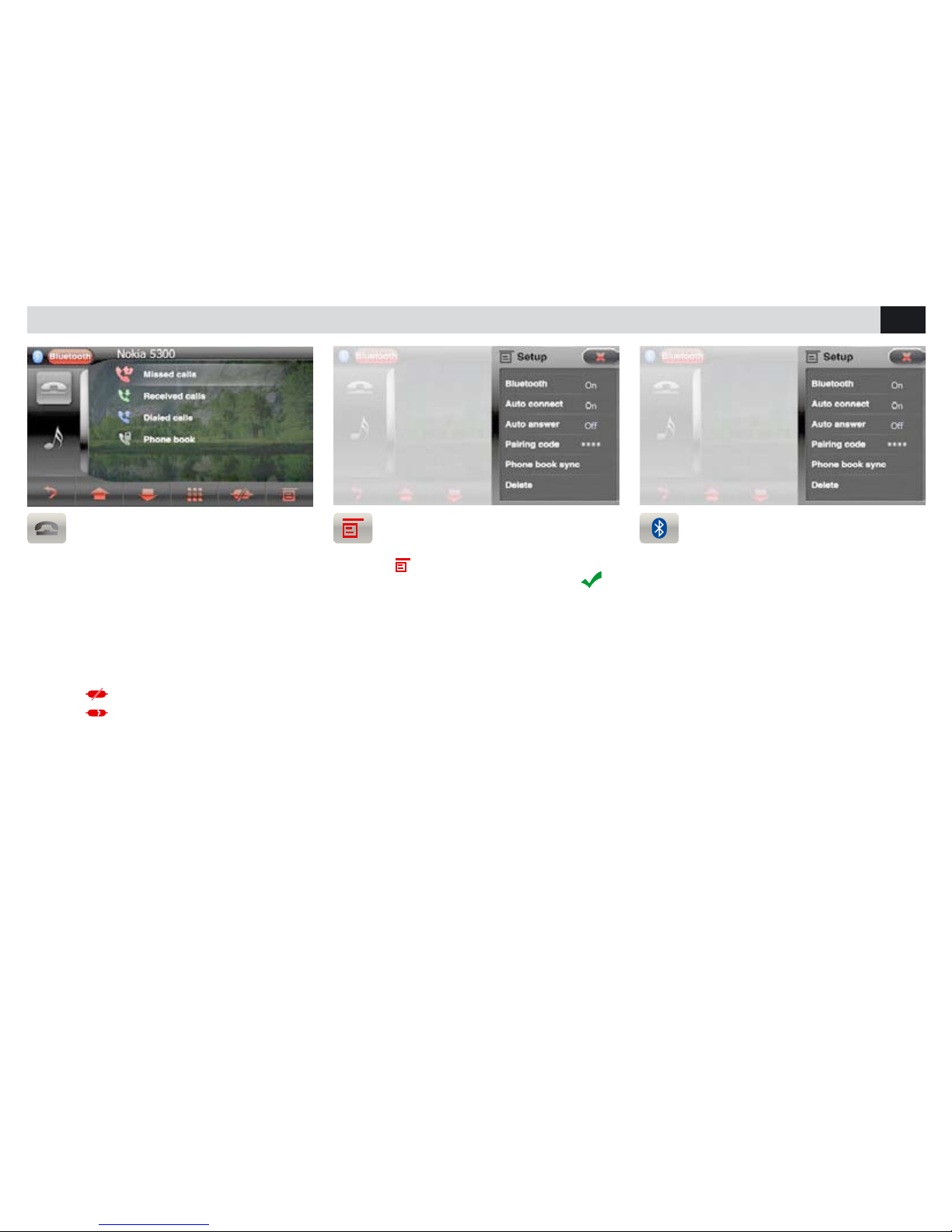

SINCRONIZZAZIONE RUBRICA
Premere
per accedere alle impostazioni.
Selezionare RUBRICA e confermare con
Automaticamente la rubrica del telefono verrà
scaricata nella memoria dell’autoradio. Il tempo
per l’operazione varia in base al numero dei
contatti.
OPZIONI BLUETOOTH
• AUTO-CONNESSIONE connette automaticamente il telefono.
• RISPOSTA AUTOMATICA risponde automaticamente alla chiamata.
• PIN cambia la password di accopiamento
• CANCELLA Elimina i dispositivi accoppiati.

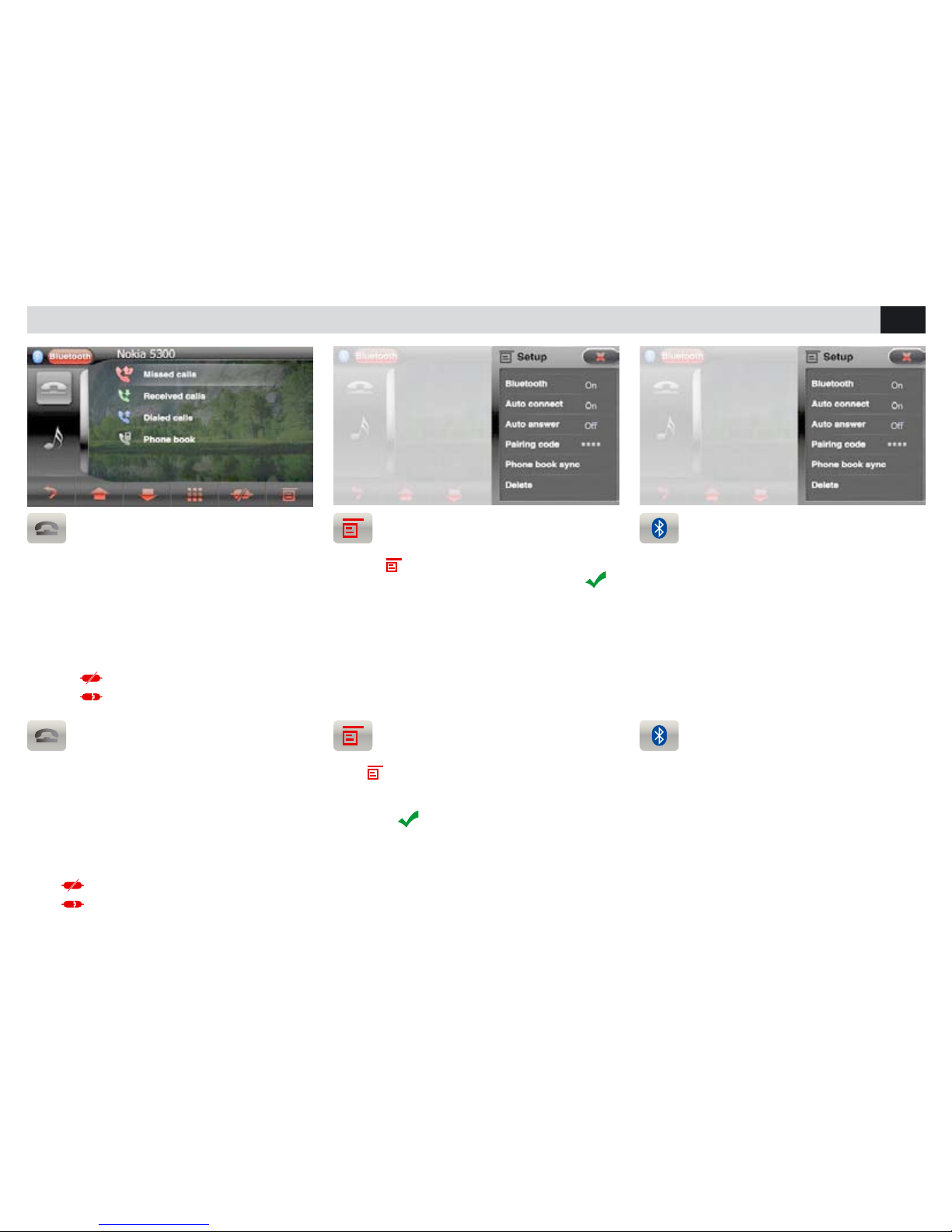

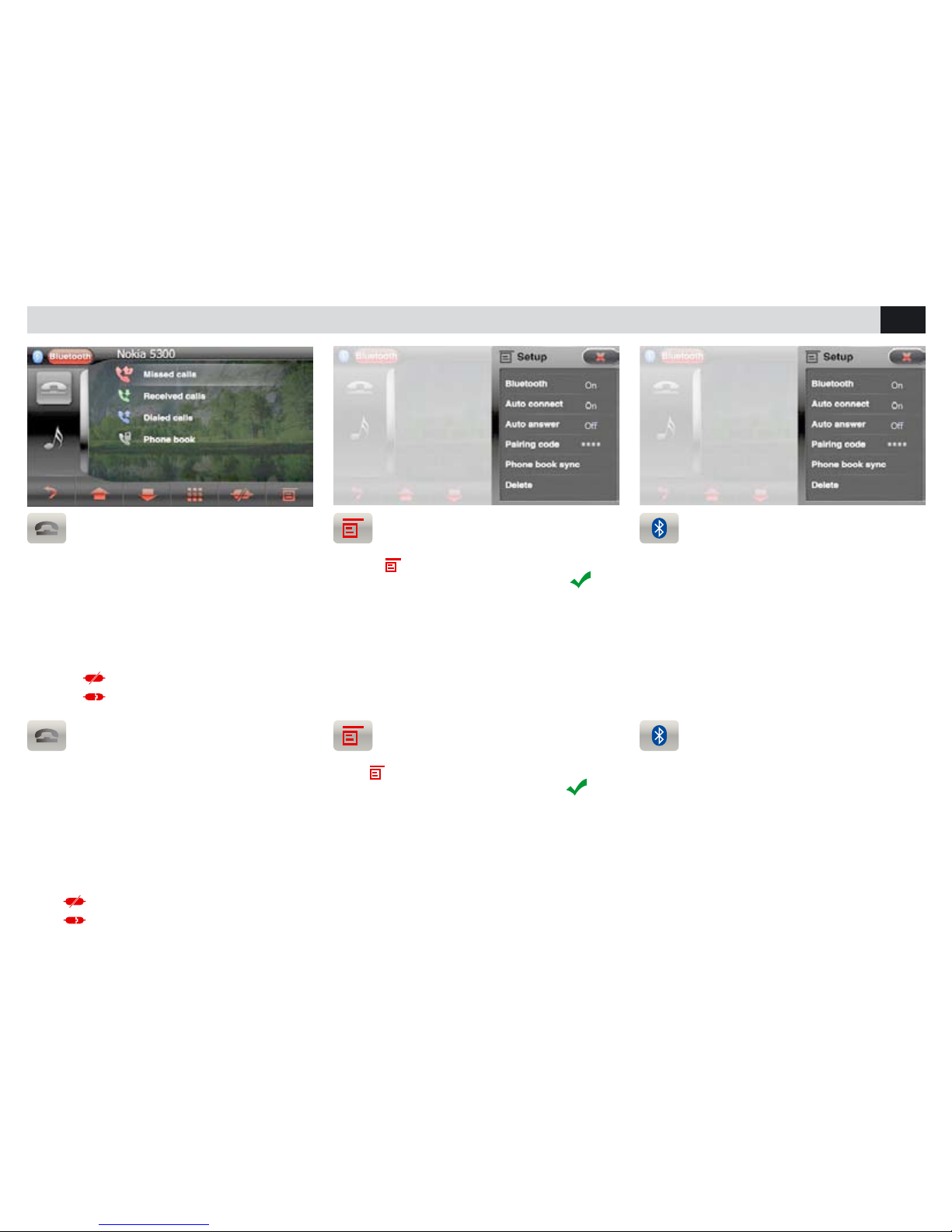

ACCOPPIAMENTO TELEFONO
E’ possibile accoppiare fino a 5 telefoni.
• Attivare la funzione bluetooth sul telefono e
ricercare nuovi dispositivi.
• Selezionare PHONOCAR nella lista dispositivi,
inserire la password 0000 quando richiesta.
Ad accoppiamento avvenuto comparirà il nome
del telefono.
Premere
per disconnettere il telefono.
Premere
per riconnettere.
PHONE-COUPLING
Up to 5 phones can be coupled to the Device.
• Activate the Bluetooth-function on the phone
and search for new devices.
• Select PHONOCAR from the devices-list,
digit the password 0000, on request.
As soon as the coupling-process has been successfully accomplished, the phone-name will be
shown.
Press
to disconnect the phone.
Press
to reconnect the phone.
PHONE-BOOK SYNCHRONIZATION
Press to enter the setting options.
Select PHONE-BOOK and confirm with
The phone-book of your telephone will automatically be downloaded into the car-radio’s memory.
The time required for this operation depends on
the number of contacts contained in the phonebook.
BLUETOOTH-OPTIONS
• AUTO-CONNECT provides for the automatic
phone-connection
• AUTO ANSWER answers automatically all in-
coming calls.
• PIN modifies the pairing code password.
• DELETE Cancels the coupled devices.
Page 17
17
IT/GB
FUNZIONI BLUETOOTH • BLUETOOTH-FUNCTIONS

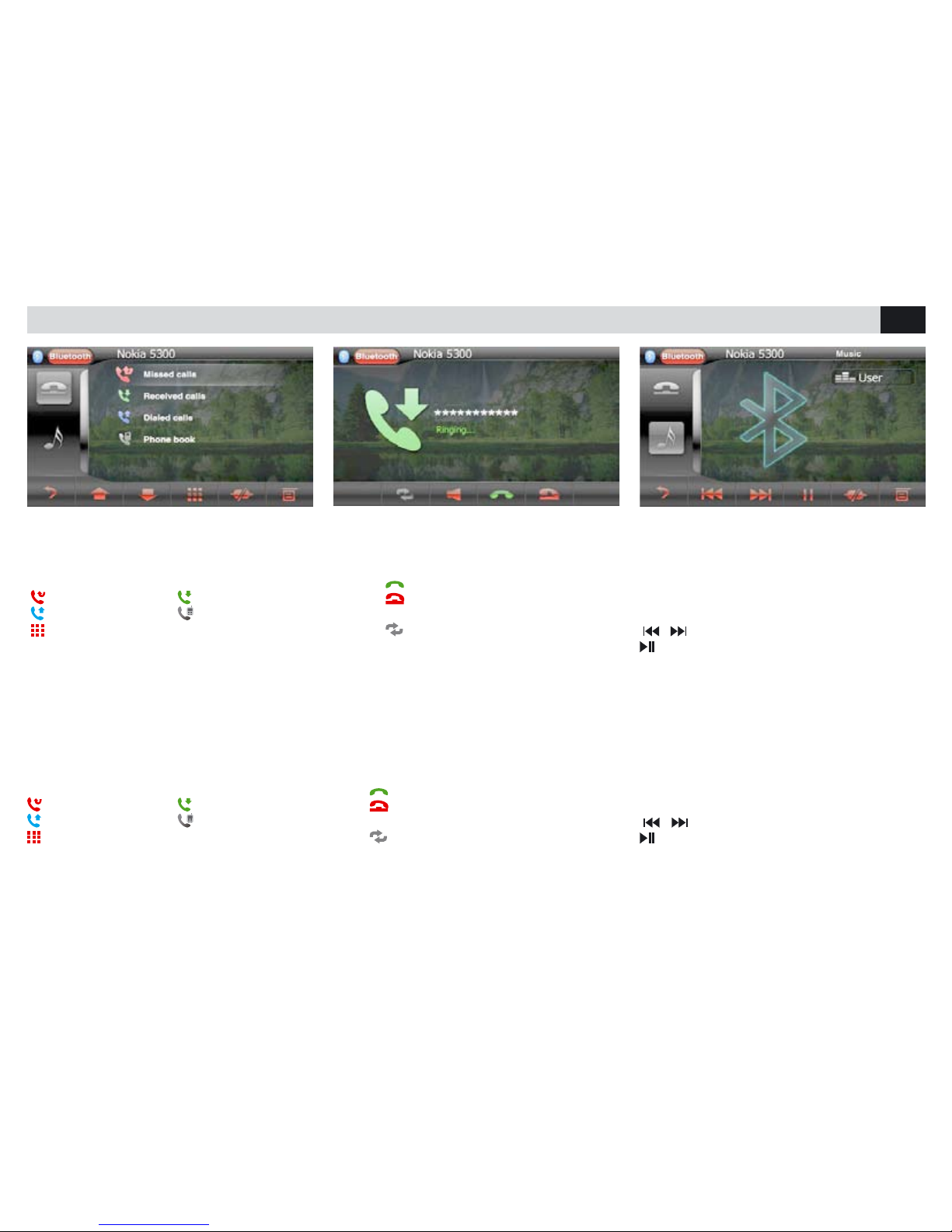

CHIAMARE DALLO SCHERMO
• Selezionare Bluetooth dal menù principale.
• Premere una delle icone presenti sullo schermo
per chiamare da uno degli elenchi.
chiamate perse chiamate ricevute
chiamate effettuate rubrica telefonica
chiamata dal tastierino numerico.
RICEVERE UNA CHIAMATA
Quando è in arrivo una chiamata, il VM036 passa
automaticamente in modalità bluetooth.
Premere
per rispondere.
Premere
per terminare la conversazione o per
rifiutare la chiamata in arrivo.
Premere
per escludere/attivare il vivavoce.
RIPRODUZIONE MUSICA BLUETOOTH
Se il telefono connesso supporta il profilo AD2P
è possibile ascoltare i brani musicali.
Se il dispositivo supporta AVRCP sarà possibile
controllare i brani musicali direttamente dal touch
screen.
/ brano precedente/successivo.
avvia/interrompe la riproduzione.

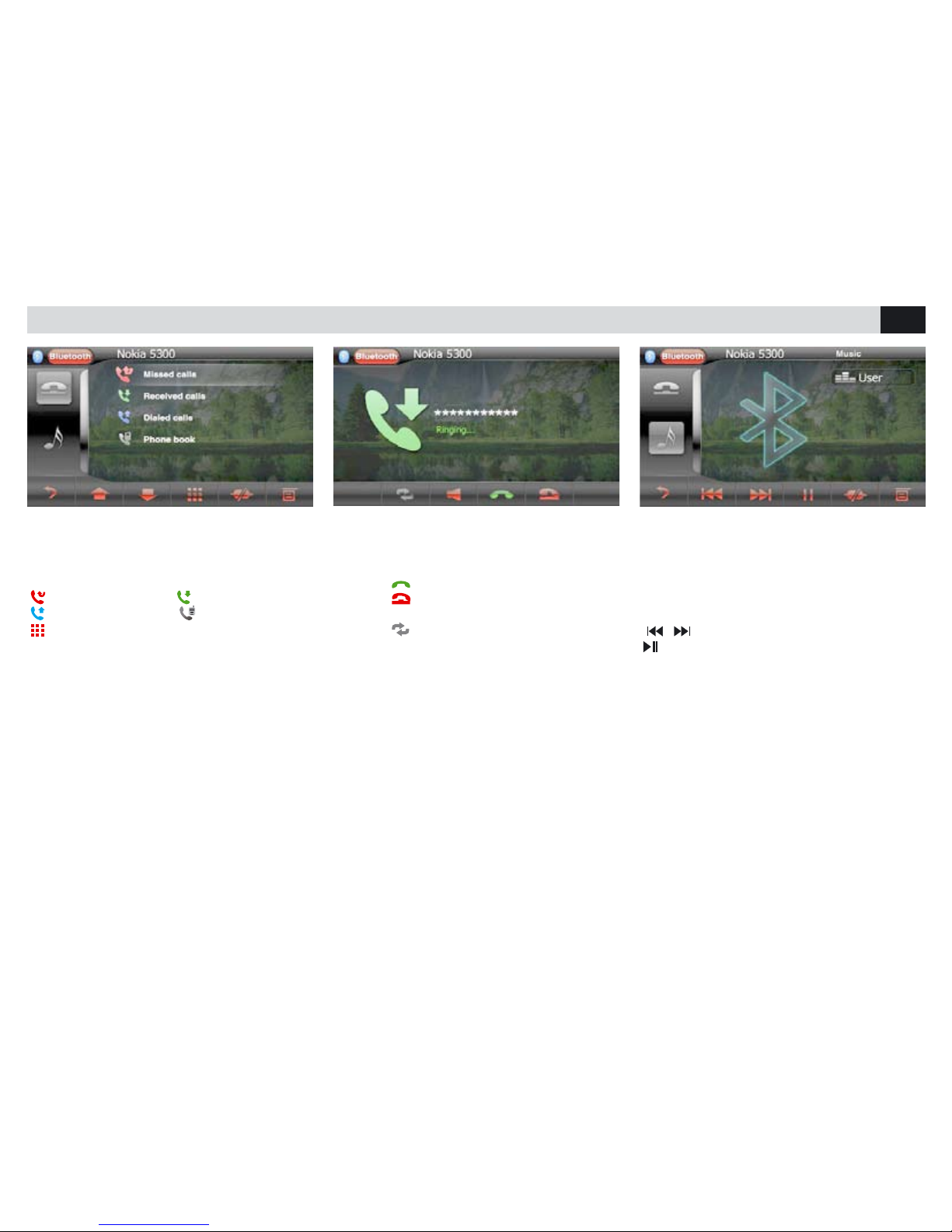

CALL FROM THE SCREEN
• Select Bluetooth from the Main Menu.
• Press one of the icones available on the scre-
en, to call from one of the given phone-books.
missed calls received calls
dialed calls phone-book
calls effected through number-keys
RECEIVING A PHONE-CALL
When a phone-call arrives, the VM036 automatically switches to Bluetooth-mode.
Press
to answer the phone
Press
to end the conversation or refuse the
in-coming call.
Press
to deactivate/activate the hands-free
Device.
BLUETOOTH MUSIC PLAY
If the connected phone supports the AD2PProfile, you can listen to music.
If the device supports AVRCP, the musical tracks
can be handled on the touch-screen directly.
/ Previous/next Track.
Start/interrupt reproduction.
Page 18
18
IT/GB
COMANDI AL VOLANTE • STEERING-WHEEL COMMANDS

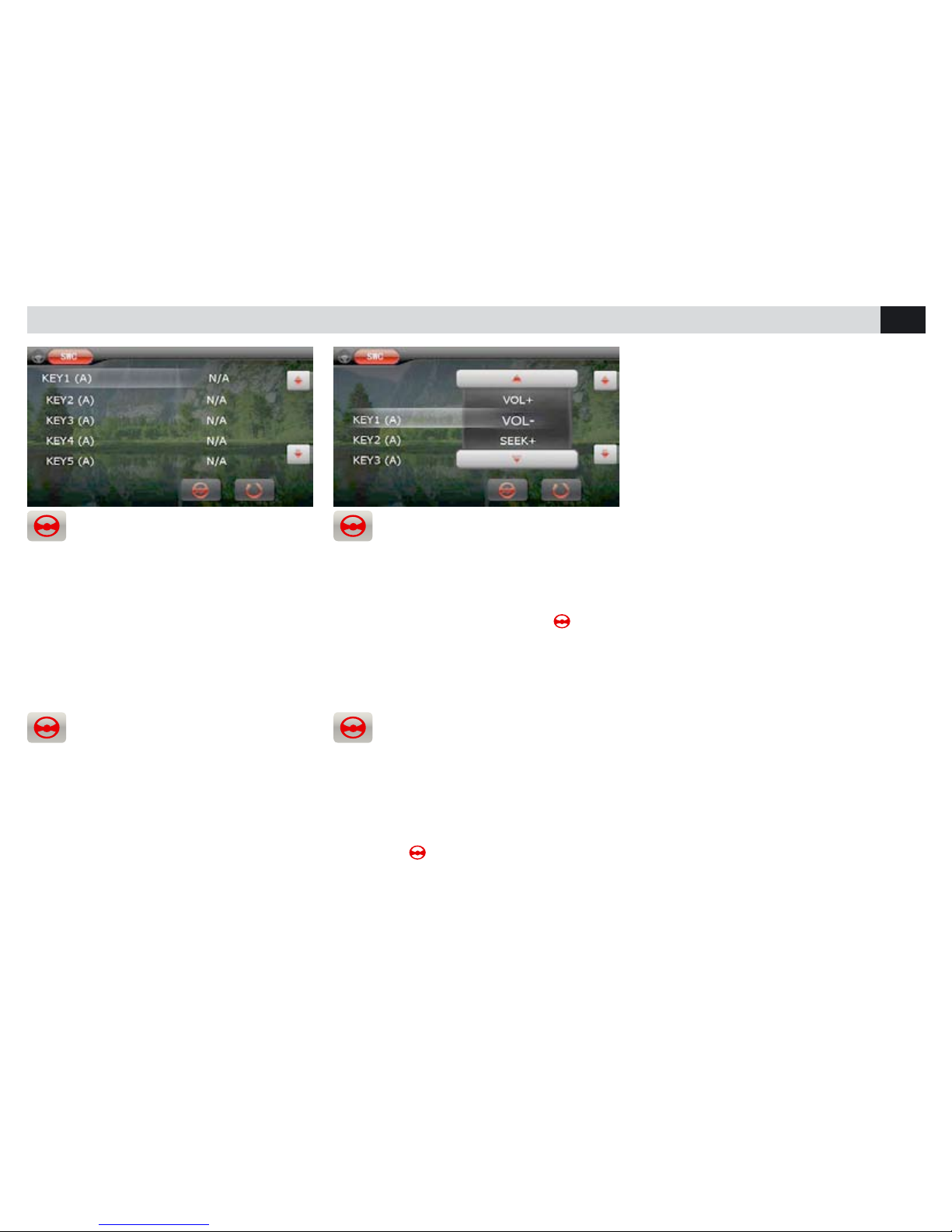

IMPOSTAZIONE COMANDI VOLANTE
Il VM036 permette di utilizzare i comandi volante
su vetture con protocollo resistivo con la possibilità di memorizzare fino a 14 comandi:
• 7 Tramite il cavo del canale KEY A
• 7 Tramite il cavo del canale KEY B.
Scegliere quali comandi memorizzare.
MEMORIZZAZIONE
COMANDI VOLANTE
Selezionando KEY1 (A) apparirà una finestra
dove si dovrà scegliere la funzione spostandosi
con le frecce e confermare premendola.
Questa operazione dovrà essere effettuata per
tutte le funzioni disponibili sul volante.
Premere
e sullo schermo appariranno in
sequenza i comandi da memorizzare. Per completare la programmazione premere per almeno 1
secondo sul volante i tasti corrispondenti.

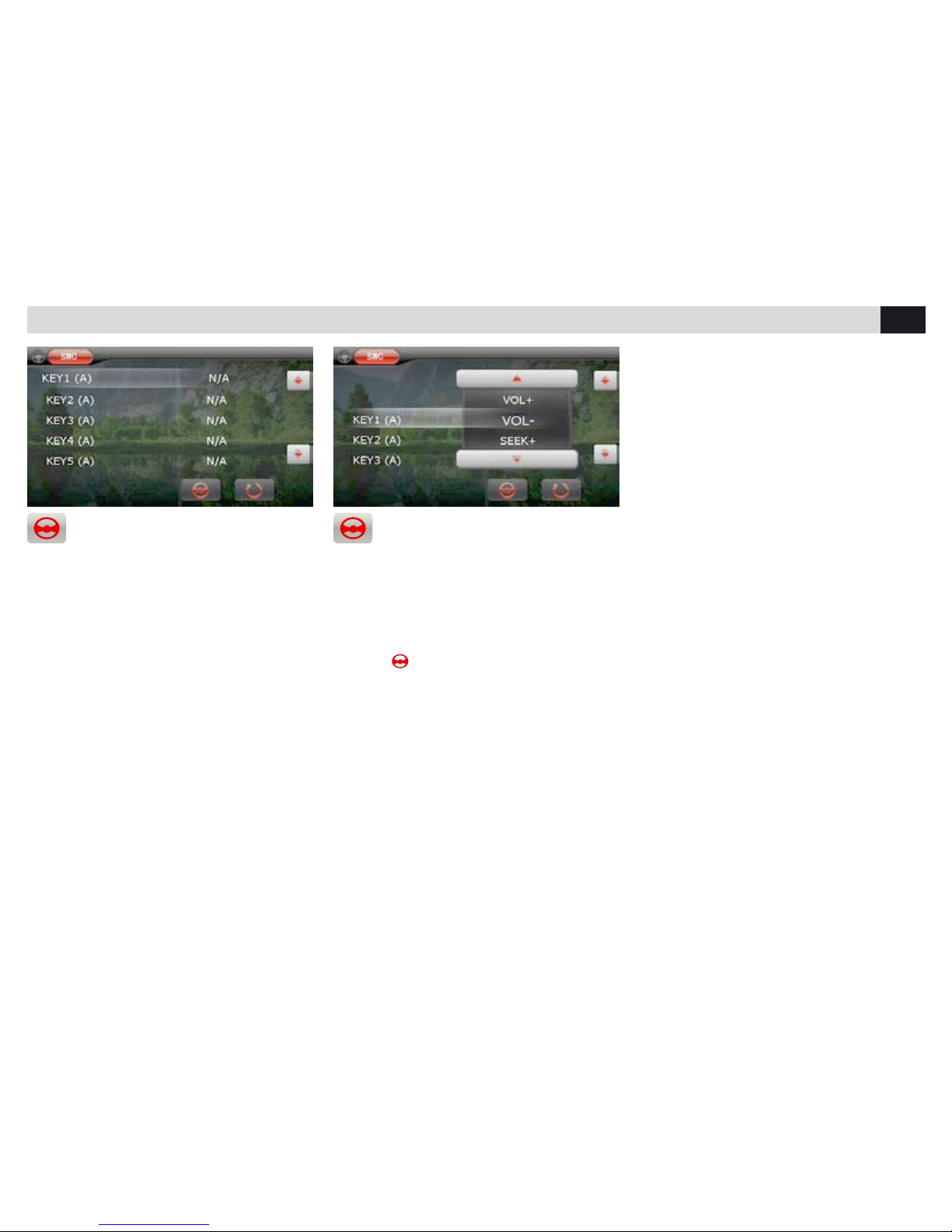

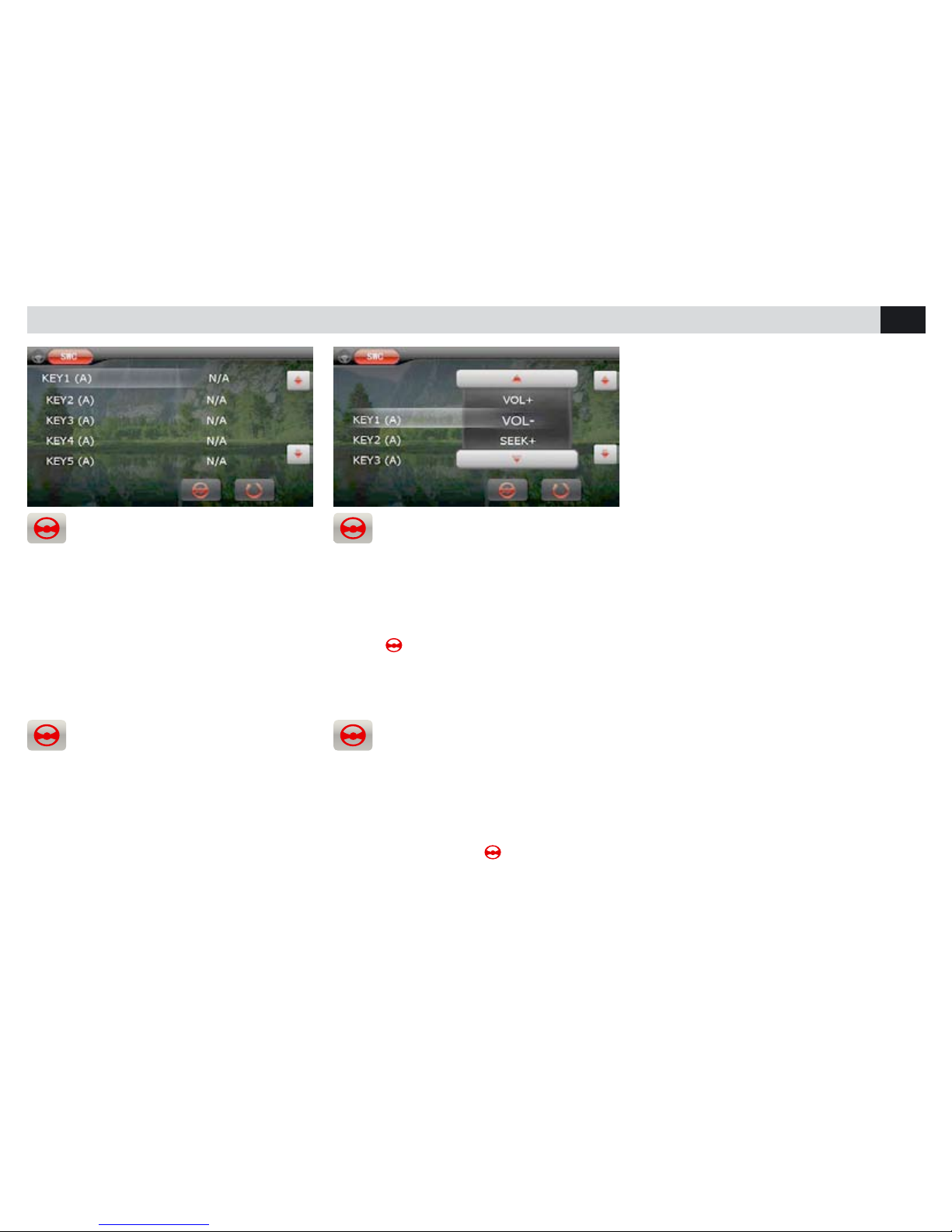

STEERING-WHEEL
COMMANDS SETTINGS
Thanks to the VM036 the Steering-wheel Commands are assured even on car-models fitted
with Resistive-protocol, with memorizationcapacity of max. 14 commands:
• 7 Through the channel-cable KEY A
• 7 Through the channel-cable KEY B.
You can choose the commands to be memorized.
MEMORIZING THE
STEERING-WHEEL COMMANDS
By pressing KEY1 (A), a window will appear
showing a number of available functions. Use the
arrow-keys to move to the requested function
and press for confirmation. This procedures has
to be carried out for each function available on
the steering-wheel. Press
so that the list of
memorized commands will appear on the screen.
To complete the programming-procedure, press
the related keys, on the steering-wheel, for more
than 1 second.
NOTA:
Il sistema accetta valori resistivi superiori
a 300 Ω differenti tra loro di almeno un 20-30%.
NOTE:
The system accepts resistive values of more than
300 Ohm, with a difference, from one another, of
at least 20-30%.
Page 19
19
FR/D
CONNEXIONS • KABEL-VERBINDUNGEN
ENTRÉE A/V 2 / EINGANG A/V 2
ENTRÉE ANTÉRIEURE A / V
EINGANG FRONT A/V
AUX IN R 2
AUX IN L 2
AUX IN VIDEO 2
SD
USB
A/V
NE PAS BRANCHER / SCHLIEßEN SIE NICHT
1
2
3
4
MIC
VIDEO 1
VIDEO 2
REAR
DISPLAY
REAR
DISPLAY
RADIO ANT
GPS AERIAL
GPS
VERT / GRÜN SWC
SORTIE POUR COMMANDES AU VOLANT RESISTIVES OU BIEN
POUR CAN-BUS AVEC INTERFACES PHONOCAR.
AUSGANG FÜR RESISTIVE LENKRAD-STEUERUNGEN BZW. CANBUS MIT PHONOCAR-INTERFACE.
NON DISPONIBLE
NICHT VERFÜGBAR
Page 20
20
FR/D
CONNEXIONS • KABEL-VERBINDUNGEN

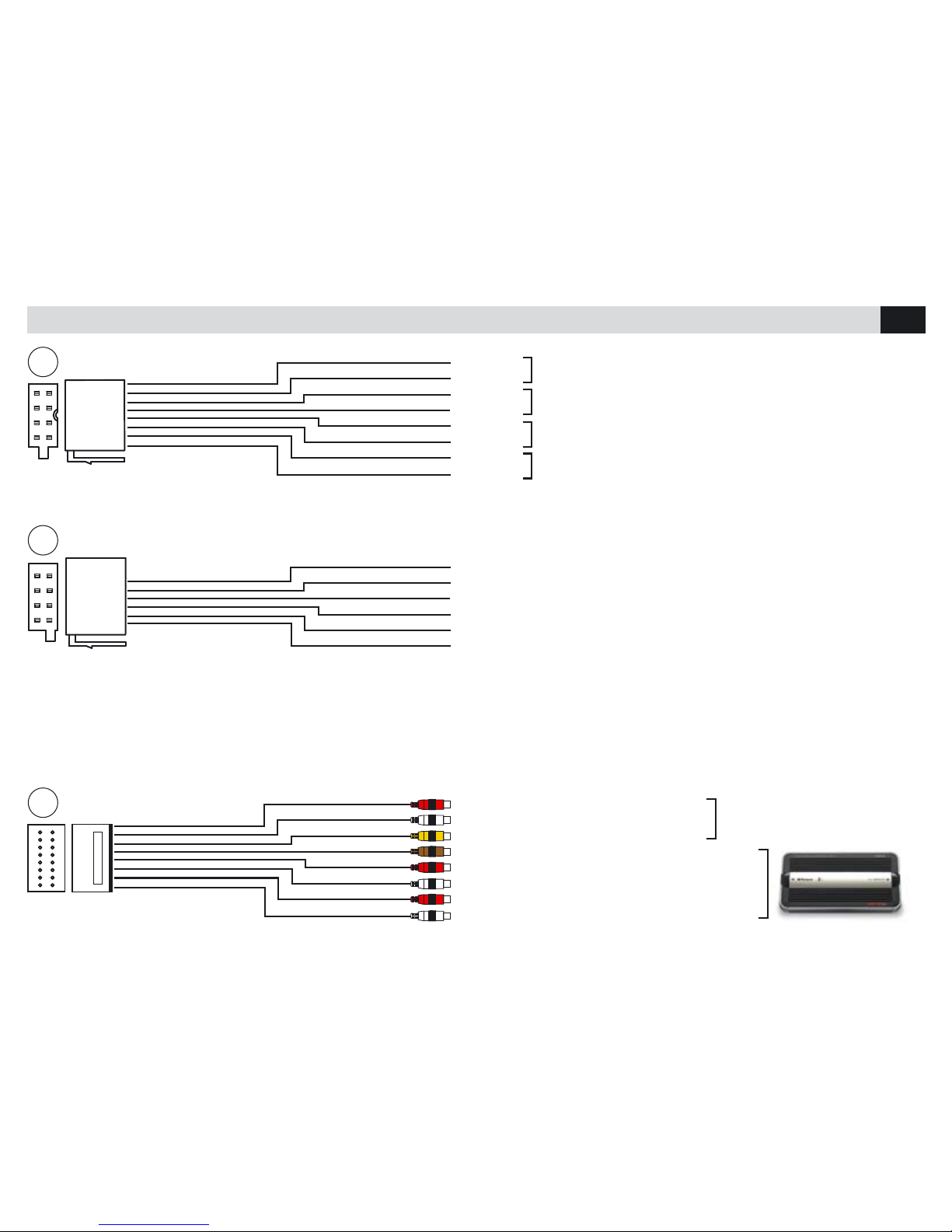

Pour les branchements au connecteur original de la voiture, se servir des
schémas présents sur le manuel d’instruction de l’interface 4/083.
Wie der im Wagen befindliche Original-Verbinder anzuschließen ist, entnehmen Sie bitte dem Handbuch der Interface 4/038, mit dementsprechenden Schaltbildern.
Correspondance couleur des câbles / Farb-Kombinationen
VM036 4/083
MARRON-NOIR/ BRAUN-SCHWARZ .........➡ ..........VERT / GRÜN
ORANGE-BLANC / ORANGE-WEISS ...........➡ ..........ROSE / ROSA
MARRON-BLANC / BRAUN-WEISS .............➡ .......... GRIS / GRAU
Pour les schémas qui n’utilisent qu’un seul câble, brancher le câble
MARRON-BLANC à Masse.
Bei den Verbindungs-Beispielen, die nur 1 Kabel vorsehen, muss das
BRAUNE-SCHWARZ Kabel immer an die Masse angeschlossen werden.
ROSE/ROSA
ROSE/ROSA
BLUE-BLANC/BLAU-WEISS
BLUE/BLAU
VERT-BLANC/GRÜN-WEISS
VERT/GRÜN
MARRON-NOIR/BRAUN-SCHWARZ
MARRON-NOIR/BRAUN-SCHWARZ
ORANGE-BLANC/ORANGE-WEISS
ORANGE-BLANC/ORANGE-WEISS
MARRON-BLANC
BRAUN-WEISS
JAUNE
GELB
CAMERA
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
+
Lumière de marche arrière / Lichter bei Rückwärtsgang
Branchements pour caméra de recul / Anschlüsse für die Rückfahr-Kamera
SERVICES/ FUNKTIONEN
Branchements pour les Commandes au volant Résistifs
Anschlüsse für Resistiv-Lenkrad-Steuerungen
CAR
CONNECTORS
ROSE/ROSA
BLUE-BLANC/BLAU-WEISS
VERT-BLANC/GRÜN-WEISS
MARRON-NOIR/BRAUN-SCHWARZ
ORANGE-BLANC/ORANGE-WEISS
MARRON-BLANC
BRAUN-WEISS
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
Activation caméra de recul
Remote amplificateur
Frein de stationnement (branchement obligatoire)
Masse Commandes au volant
Ligne A Commandes au volant
Ligne B Commandes au volant
VERT
GRÜN
1
Aktivierung der Rückfahr-Kamera
Verstärker-Remote
Handbremse (Anschluss unbedingt erforderlich)
Masse für die Lenkrad-Steuerungen
A-Leitung der Lenkrad-Steuerungen
B-Leitung der Lenkrad-Steuerungen
VERT
GRÜN
MARRON-BLANC
BRAUN-WEISS
VERT
GRÜN
Page 21
21
FR/D
2
4
3
CONNEXIONS • KABEL-VERBINDUNGEN
GRIGIO/GRAY
MARRON
BRAUN
NOIR
SCHWARZ
VERDE/GREEN
VERDE-NERO/GREEN-BLACK
BIANCO/WHITE
ROSSO/RED
BIANCO-NERO/WHITE-BLACK
NERO/BLACK
VIOLA/PURPLE
ARANCIONE/ORANGE
VIOLA-NERO/PURPLE-BLACK
BLU/BLUE
GRIGIO-NERO/GRAY-BLACK
GIALLO/YELLOW
+ 12V Positif batterie
+ 12V Après contact
Masse
Illumination / Dimmer
Allumage antenne électrique
Mute
+12V Batterie-Plus
+12V Zündplus
Masse
Beleuchtung / Dimmer
Aktivierung der Elektro-Antenne
Mute
ANTÉRIEURE DROIT / FRONT RECHTS
DROIT
GAUCHE
SORTIE VIDÉO 1
SORTIE SUBWOOFER
ANTÉRIEURE DROITE
ANTÉRIEURE GAUCHE
POSTÉRIEURE DROITE
POSTÉRIEURE GAUCHE
RECHTS
LINKS
AUSGANG VIDEO 1
AUSGANG SUB-WOOFER
FRONT RECHTS
FRONT LINKS
HECK RECHTS
HECK LINKS
ANTÉRIEURE GAUCHE / FRONT LINKS
POSTÉRIEURE DROIT / HECK RECHTS
POSTÉRIEURE GAUCHE / HECK LINKS
ENTRÉES AV 1 / EINGANG AV 1
FRONT R +
FRONT R FRONT L +
FRONT L REAR R +
REAR R REAR L +
REAR L -
AUX IN R
AUX IN L
AUX VIDEO 1
SUB WOOFER
FRONT R
FRONT L
REAR R
REAR L
SORTIES HAUTS-PARLEURS
LAUTSPRECHER-AUSGÄNGE
ALIMENTATION
STROM-ZUFUHR
SORTIES PRE – AMPLIFIEES
PRE-AMP-AUSGÄNGE
Sur certaines voitures, pendant l’allumage, le VM036 peut s’éteindre avant de se rallumer. Pour éviter cet inconvénient, brancher le temporisateur d’allumage 5/145 au câble rouge ACC.
Auf einigen Wagen-Modellen kann es vorkommen, dass beim Anlassen des Motors, der VM036 sich von selbst ausschaltet und dann wieder einschaltet.
Diesen Umstand kann man verhindern, indem man den Zeitgeber 5/145 am roten ACC-Kabel anschliesst.
MARRONE/BROWN
BATT
ACC
GND
ILLUMI
P. ANT
MUTE
Page 22
22
FR/D
FONCTIONS • FUNKTIONEN
1. Expulsion CD
2. Microphone
3. MENU – Retourne au menu principal
4. Bouton allumage – Volume.
Pour éteindre, Appuyer pendant 2 secondes.
Pour mettre le volume à zéro, appuyer brièvement.
5. Réglage luminosité de l’écran
6. Protection pour USB – SD - AV
7. Touche Reset
8. Entrée Audio / Vidéo
9. Porte USB
10. Slot Carte SD / SDHC / MMC
11. Slot Micro SD pour la navigation
12. Fente insertion CD
1. CD-Auswurf
2. Mikrofon
3. MENÜ – zurück zum Haupt-Menü
4. Drehknopf für Einschalten / Lautstärke
Um AUSZUSCHALTEN, Knopf 2 Sekunden lang drücken.
Das AUDIO ganz STUMMSCHALTEN: Knopf nur kurz drücken.
5. Einstellung der Bildschirm-Helligkeit
6. Abdeckung von USB - SD - AV
7. Reset-Taste
8. Eingang Audio/Video
9. USB-Öffnung
10. Öffnung für SD/SDHC/MMC-Card
11. Öffnung für Navigations-Mikro-SD
12. CD-Eingabe
1
2
3
4
5
6
11
12
USB
SD CARD
A/V IN
7
8
10
9
SD
USB
A/V
Page 23
23
FR/D
FONCTIONS TÉLÉCOMMANDE • FERNBEDIENUNGS-TASTEN
EJECT
ZOOM
DIM
SLOW
1. Sélectionne Source
2. Expulsion CD
3. MENU DVD
4. Titre DVD
5. Zoom
6. Bande Radio
7. Réglages écran / Audio
8. Réglage luminosité
9. Avance / Revient rapide
10. Effectue / Reçoit un appel
11. Valide
12. Menu curseur
13. Stop / Revient
14. Clavier numérique
15. Entre dans le menu principal
16. Allumage / extinction
17. Angle DVD
18. Sous-titres DVD
19. Répétition A-B
20. Répétition Trace / Chapitre / Dossier
21. Menu sur l’écran
22. Reproduction casuelle
23. Trace / Station: Précédente /
Suivante
24. Interrompt l’appel / Efface
25. Volume
26. Lance / Interrompt la reproduction
27. Réduit l’audio à zéro
28. Audio DVD / Audio VCD / L-R-ST
1. Wahl der Quelle
2. CD-Auswurf
3. DVD-MENÜ
4. DVD-Titel
5. Zoom
6. Radio-Frequenzband
7. Bildschirm/Audio-Einstellungen
8. Helligkeits-Einstellungen
9. Schnell Vorwärts / Rückwärts
10. Anruf starten / empfangen
11. Bestätigung
12. Läufer-Menü
13. Stop/Rückwärts
14. Nummern-Tasten
15. Haupt-Menü betreten
16. Einschalten / Ausschalten
17. DVD-Winkel
18. DVD-Untertitel
19. Wiederholung A-B
20. Wiederholung Stück/Kapitel/
Ordner
21. Menü auf Bildschirm ausweisen
22. Wahllose Wiedergabe
23. Stück/Sender davor/danach
24. Anruf Unterbrechen/Stornieren
25. Lautstärke
26. Wiedergabe Starten/Unterbrechen
27. Audio-Stummschalten
28. Audio DVD/Audio VCD/L-R-ST
Page 24
24
FR/D
MENU • MENÜ
Pour faire apparaître le menu principal, appuyer la touche MENU sur la façade ou l’angle gauche en haut à de l’écran.
En touchant les icônes sur l’écran, on sélectionne la source ou la fonction désirée.
Um das Haupt-Menü einzublenden, entweder die MENÜ-Taste auf dem Bedienteil drücken, oder obere linke Bildschirm-Ecke antasten.
Durch das Antasten der Ikonen auf dem Bildschirm, lassen sich jeweils die Quelle und die verschiedenen Funktionen wählen.
Page 25
25
FR/D
COULEUR DES TOUCHES
NIVEAU DE PROTECTION DVD
• Pour changer l’illumination des touches de la
façade, appuyer COULEUR TOUCHES.
• En réglant ADULTES, il n’y aura aucune restric-
tion pendant la vision
• En Mémorisant les autres niveaux, régler le
MOT DE PASSE.
TASTEN-BELEUCHTUNG
DVD-JUGENDSCHUTZ
• Um die Tasten-Beleuchtung des Bedienteils
zu ändern, Taste KEY-COLOR (Tasten-Farbe)
drücken.
• Unter der Funktion ADULT (Erwachsene) ist
keinerlei Jugendschutz vorgegeben.
• Bei der Festlegung einer bestimmten Jugendschutz-Stufe, muss das Passwort (PASSWORD)
eingegeben werden.
REGLAGES DE SYSTEME • SYSTEM-EINSTELLUNGEN
CALIBRAGE ECRAN TACTILE
RESET D’ORIGINE - BEEP
• Le calibrage se fait en touchant l’écran selon la
séquence indiquée.
• Reset, restaure les réglages d’origine.
•
Beep, permet d’activer / désactiver le son à
chaque fois qu’on touche l’écran tactile.
TOUCH SCREEN-KALIBRIERUNG
RESET DER FABRIK-EINSTELLUNGE - BIEP
• Die Kalibrierung erfolgt, in der angegebenen
Reihenfolge, durch einfaches Antasten des
Bildschirms.
• Reset, greift auf die Fabrik-Einstellungen
zurück.
•
Biep-Ton läßt sich durch Antasten des
Bildschirms aktivieren/deaktivieren.
REGLAGE DATE ET HEURE
• Se placer sur le paramètre à modifier et faire
les changements.
EINSTELLUNG VON DATUM / UHRZEIT
• Auf die gewünschte Position gehen und die
notwendigen Daten abändern.
Réglages: illuminations des touches, niveau de protection DVD, calibrage, reset, date et heure, navigation, réglages audio, réglages vidéo, Langues, volume sources, personnalisation fond d’écran.
Einstellungen: Tasten-Beleuchtung, DVD-Jugendschutz, Kalibrierung, Reset, Datum/Uhrzeit, Navigation, Radio-Einstellungen, Video-Einstellungen, Sprache, Quellen-Lautstärke, personalisierte Hintergrund-Kulisse.
Page 26
26
FR/D
NAVIGATION
• Introduire la micro SD de navigation NV993.
Parcourir avec
pour sélectionner le fichier
Mobilenavigator.exe.
NOTE: Effectuer ce réglage avant de commencer la navigation.
NAVIGATION
• Die Mikro-Navigations-SD-Karte, Art. NV993
eingeben. Sich weiterbewegen mit
und die
exekutive Datei wählen:
Mobilenavigator.exe
WICHTIG: diese Einstellung unbedingt vor dem
Starten der Navigation durchführen.
REGLAGES RADIO
•Pour la correcte bande radiophonique, sélectionner la zone d’appartenance.
RADIO-EINSTELLUNGEN
• Der korrekte Frequenzgang kommt erst, nachdem man die Gebiets-Zugehörigkeit eingegeben
hat.
CAMERA DE RECUL - ACTIVATION
VIDEO - LUMINOSITE
• Sélectionner Camera de Recul pour changer la
visualisation; passer de normal à miroir.
• Stationnement pour activer / désactiver la vision
en mouvement des films et des images.
• Luminosité pour modifier l’intensité de lumière
de l’écran.
RÜCKFAHR-KAMERA
VIDEO-AKTIVIERUNG
HELLIGKEIT
• REAR-CAMERA (Rückfahr-Kamera) wählen, um
von Normal- auf Spiegel-Ansicht zu schalten.
• PARKING (Parken) wählen, um die Freischaltung (Filme, Fotos) zu aktivieren/deaktivieren.
• BRIGHT (Helligkeit) wählen, um die Licht-Intensität des Bildschirms zu regeln.
REGLAGES DE SYSTEME • SYSTEM-EINSTELLUNGEN
Page 27
27
FR/D
LANGUE
• C’est possible choisir la langue des menus, de
l’audio et des sous-titres du DVD.
SPRACHE
• Es besteht die Möglichkeit, bei den verschiedenen Menüs, sowie bei Audio und DVD-Untertitel,
eine bestimmte Sprache zu wählen.
VOLUME SOURCES
• On peut régler le volume de chaque source
afin d’éviter des écarts d’intensité durant le
passage d’une source à une autre.
QUELLEN-LAUTSTÄRKE
• Die Lautstärke-Regelung wird für jede einzelne
Quelle separat vorgenommen. Beim Umschalten
von einer Quelle auf die andere, kommt es somit
zu keinerlei Intensitäts-Unterschiede.
REGLAGES DE SYSTEME • SYSTEM-EINSTELLUNGEN
PERSONNALISATION FOND D’ECRAN
• A partir du menu principal, appuyer l’icône
pour accéder à la page de gestion du fond
d’écran. Pour utiliser les images qui se trouvent
dans la mémoire, choisir le nom du fichier, sélectionner l’avant première et confirmer
.
Pour utiliser les images de la Carte SD, appuyer « LIS LA CARD SD».
HINTERGRUND-PERSONALISIERUNG
• Vom Haupt-Menü ausgehend, auf die Ikone
drücken, um zur Funktion der HintergrundPersonalisierung zu gelangen. Die zur Wahl stehenden, eingespeicherten Hintergrund-Kulissen
lassen sich anhand des Datei-Namens wählen.
Nach der vorgenommenen Wahl, Vordruck beantragen und bestätigen
.
Um Hintergrund-Kulissen einer SD-Card zu
verwenden, einfach die Funktion “SD-KARTE
LESEN” wählen.
Page 28
28
FR/D
RADIO
RECHERCHE DES STATIONS
• En appuyant pendant plus d’une seconde les
touches
/ sur la télécommande ou les
icônes
/ sur l’écran, l’appareil fera automa-
tiquement la recherche des stations. Pour la
recherche manuelle, appuyer brièvement.
En appuyant sur l’image au centre de l’écran on
accède aux fonctions radio.
FONCTION RADIO
• BAND sélectionne les bandes radio 3 FM – 2 AM
• PS Balayage des fréquences mémorisées
• STORE Mémorisation de 6 stations disponibles
pour chaque bande.
Pour mémoriser appuyer STORE et choisir la
position désirée.
Pour revenir sur une station, appuyer sur la fréquence correspondante en bas de l’écran.
• PTY Sélectionne le type de programme musical
• MUTE Met l’audio à zéro.
FUNZIONI RADIO
• LOC. Sélectionne les stations voisines et
lointaines
• A F. Recherche d’une fréquence alternative avec
les informations de la station sur l’écran
• TA. Information sur la circulation
• S T. Stéréo / Mono
TA AF ST LOC
SENDER-WAHL
• drückt man länger als 1 Sekunde auf die Tasten
/ der Fernbedienung, bzw. auf die Ikonen
/ des Bildschirms, startet das Gerät automa-
tisch die Sender-Suche.
Will man eine manuelle Sender-Suche, nur kurz
auf die Tasten/Ikonen drücken.
Drückt man auf das Bild im Bildschirm-Zentrum,
erhält man Zugang zu den Radio-Funktionen.
RADIO-FUNKTIONEN
• LOC Wahl der nahen und ferngelegenen
Sender.
• AF Wahl einer Alternativ-Frequenz, mit Sender-
Infos auf dem Bildschirm.
• TA Verkehrs-Infos
• ST Stereo/Mono.
RADIO-FUNKTIONEN
• BAND Sucht Radio-Frequenzen zwischen 3 FM
- 2 AM.
• PS Auflistung der eingespeicherten Frequenzen.
• STORE Einspeicherung von 6 möglichen Sen-
dern pro Frequenz-Band. Um einzuspeichern, lang
STORE drücken und die gewünschte Position
wählen. Um einen Sender heranzuholen, am unteren Bildschirm-Rand, auf die betreffende Frequenz
drücken.
• PTY Wahl der Musik-Programm-Art
• MUTE Stummschaltung.
Page 29
29
FR/D
EGALISEUR • EQUALIZER
EGALISEUR - LOUDNESS
• Appuyer l’icône
pour modifier les réglages
d’origine. A travers les icônes
, on peut
sélectionner 8 modalités différentes d’équilibrage
préréglées: USER-FLAT-POP-ROCK-CLASSIC
JAZZ-TECHNO-OPTIMAL.
En modalité USER, on peut régler les niveaux des
hauts, medium et bas sur les fréquence désirées.
LPF-MPF-HPF. L’icône
reporte sur OPTIMAL
• LOUD: active l’exaltation des basses fréquences.
FADER - EQUILIBRAGE - SUBWOOFER
Appuyer l’icône
pour accéder aux réglages
du FADER et de l’ EQUILIBRAGE à travers les
flèches présentes sur l’écran.
Pour régler le volume du SUB W appuyer
Pour régler le crossover, appuyer SUB W et se
positionner sur la fréquence de coupure désirée.
EQUALIZER - LOUDNESS
• Auf die Ikone
drücken, um die Fabrik-Ein-
stellungen abzuändern. Anhand der Ikonen
lassen sich 8 verschiedene Equalizer-Modalitäten
wählen: USER-FLAT-POP-ROCK-CLASSICJAZZ-TECHNO-OPTIMAL.
Im USER-Modus lassen sich Hoch-, Mittel- und
Tieftöne auf die gewünschten Frequenzen
einstellen. LPF - MPF - HPF. Die Ikone
führt
zurück zum OPTIMAL.
• LOUD Unterstreicht die Tief-Frequenzen.
FADER - BALANCE - SUB WOOFER
• Auf die Ikone
drücken. Dann, mittels
angezeigten Pfeilen, die FADER- und BALANCEEinstellungen vornehmen.
Um die Lautstärke des SUB-Woofers einzustellen, auf
drücken.
Um die Frequenzweiche zu regeln, die Taste
SUB-Woofer drücken und auf die gewünschte
Trennfrequenz gehen.
Page 30
30
FR/D
REPRODUCTION DVD-CD-USB-CARTE SD • DVD-CD-USB-SD-WIEDERGABE
FONCTIONS USB / CARTE SD
A l’insertion d’une USB / CARTE SD, le contenu
est visualisé automatiquement
Sélectionner le type de fichier à travers l’icône
correspondante.
MUSIQUE IMAGES VIDEO
FONCTIONS DVD
Pour retourner au premier menu DVD
Pour changer la langue audio
Pour changer la langue des sous-titres
Répétition trace / chapitre / disque
Pour la répétition du point A au point B
Pour insérer le numéro de la trace /
chapitre à reproduire.
L’expulsion du disque se fait en appuyant la touche
sur la télécommande ou sur la façade.
FONCTIONS DVD
Avec l’insertion d’un DVD apparaît le menu du film.
Pour retourner au menu principal.
Pour passer au second menu DVD.
Pour mettre l’audio à zéro.
Pour trace / chapitre précédent ou successif.
/ Pour lancer ou interrompre la reproduction.
Pour visualiser le menu titres DVD.
User
1/2
DVD T:1/20 C:3/51 00:00:30
User
2/2
DVD T:1/20 C:3/51 00:01:47
A/B
DVD-FUNKTIONEN
Bei Eingabe einer DVD, erscheint das FilmMenü.
Zurück zum Haupt-Menü
Sprung zum 2. DVD-Menü
Audio-Einstellung
Stück/Kapitel davor/danach
/ Wiedergabe starten/unterbrechen
DVD-Menü ausweisen
DVD-FUNKTIONEN
Zurück zum 1. DVD-Menü
Audio-Sprache ändern
Untertitel-Sprache ändern
Stück / Kapitel / CD wiederholen
Wiederholung von A bis B
Eingabe der gewünschten Nummer des
Stücks oder Kapitels
Der CD-Auswurf wird getätigt, indem man die
Taste
auf der Fernbedienung oder auf dem
Bedienteil, drückt.
USB/SD-FUNKTIONEN
Sofort bei Eingabe einer USB/SD wird deren
Inhalt automatisch ausgewiesen.
Mit der entsprechenden Ikone, die gewünschte
Datei wählen.
MUSIK BILDER VIDEO
Page 31
31
FR/D
MUSIK-WIEDERGABE
Die Wiedergabe startet, sobald das gewünschte
Stück gewählt ist.
/ Ein anderes Stück wählen.
/ Wiederholt drücken, um schnell Vor-
wärts/Rückwärts zu gehen.
Stück / Ordner / Kapitel wiederholen.
/ Wiedergabe starten/unterbrechen.
Audio-Einstellung.
Equalizer
REPRODUCTION VIDÉO
Toucher l’écran pour faire apparaître le menu lorsque le film est en reproduction.
Pour retourner au menu principal.
Pour passer au second menu.
Pour mettre l’audio à zéro.
Pour trace / chapitre précédente ou suivant.
Pour lancer ou interrompre la reproduction.
Pour changer la langue audio.
REPRODUCTION DVD-CD-USB-CARTE SD • DVD-CD-USB-SD-WIEDERGABE
REPRODUCTION DES IMAGES
Sélectionner le fichier désiré pour visualiser
l’image. Pour faire apparaître le menu, appuyer
la partie inférieure de l’écran.
Pour agrandir l’image (Zoom)
Pour bouger l’image, utiliser les flèches qui
apparaîtront sur l’écran (
).
Pour tourner l’image.
Pour sélectionner la durée de la pause
entre une image et l’autre.
User
1/2
DVD T:1/20 C:3/51 00:00:30
SD 6/22
VIDEO-WIEDERGABE
Bildschirm antasten, wenn man, während der
Film-Wiedergabe, das Menü einblenden will.
Zurück zum Haupt-Menü
Das 2. Menü besichtigen
Das Audio ganz abzuschalten
Stück/Kapitel davor/danach
Wiedergabe starten / stoppen
Audio-Sprache ändern
REPRODUCTION MUSIQUE
Sélectionner la trace désirée pour commencer la
reproduction.
/ Pour changer la trace.
/ Appuyer consécutivement pour la repro-
duction rapide avance / revient.
Pour la répétition de trace / dossier chapitre.
/ Pour lancer ou interrompre la reproduction.
Pour mettre l’audio à zéro.
Egaliseur.
BILD-WIEDERGABE
Bild erscheint, nachdem die gewünschte Datei
gewählt wurde.
Den unteren Bildschirm-Rand antasten, um das
Menü erscheinen zu lassen.
Bild-Vergrößerung (Zoom)
Um das Bild zu verschieben, die Pfeil-Tasten auf
dem Bildschirm verwenden (
).
Bild drehen
Wahl der Pausezeit zwischen jedem
einzelnen Bild.
Page 32
32
FR/D
REGLAGES BLUETOOTH • BLUETOOTH-EINSTELLUNGEN
ÜBERNAHME DES TELEFON-REGISTERS
Taste drücken, um zu den Einstellungen zu
gelangen.
PHONEBOOK (Telefon-Register) wählen und
bestätigen
.
Das Telefon-Register wird somit automatisch
in das Autoradio eingespeichert. Die dazu in
Anspruch genommene Zeit richtet sich nach der
Anzahl der vorhandenen Telefon-Nummern.
OPTION BLUETOOTH
• CONNEXION AUTOMATIQUE: connecte automatiquement le téléphone
• RÉPONSE AUTOMATIQUE: répond automatiquement à l’appel
• CODE D’ACCOUPLEMENT: change le mot de
passe
• DELETE: élimine les dispositifs accouplés.
BLUETOOTH-MÖGLICHKEITEN
• AUTOMATISCHE KOPPLUNG: Telefon wird
automatisch angekoppelt
• AUTOMATISCHE BEANTWORTUNG: Anruf
wird automatisch in Empfang genommen
• KOPPLUNGS-CODE-NUMMER: Passwort
ändern
• DELETE: Stornierung der gekoppelten Telefon-
Geräte
ACCOUPLEMENT TELEPHONE
On peut accoupler jusqu’à 5 téléphones.
• Activer la fonction bluetooth sur le téléphone et
rechercher les nouveaux dispositifs.
• Sélectionner PHONOCAR dans la liste des
dispositifs, insérer le mot de passe 0000 quand
c’est nécessaire. Lorsque le couplage est réussi,
le nom du téléphone apparaît.
Appuyer
pour déconnecter le téléphone
Appuyer
pour le reconnecter.
TELEFON-KOPPELUNG
Es lassen sich bis zu 5 Telefongeräte anschließen.
• Bluetooth-Funktion auf dem Telefon aktivieren
und neue Geräte suchen.
• PHONOCAR aus der Geräte-Liste wählen. Auf
Verlangen, das Passwort 0000 eingeben.
Nach erfolgreich durchgeführter Koppelung,
erscheint der Name des Telefons.
Taste
drücken, um Telefon zu deaktivieren.
Taste
drücken, um Telefon wieder zu akti-
vieren.
SYNCHRONISATION DU REPERTOIRE
Appuyer
pour accéder aux réglages.
Sélectionner REPERTOIRE et valider avec
.
Le répertoire du téléphone sera automatiquement téléchargé dans la mémoire de l’autoradio.
Le temps de l’opération vari en fonction du
nombre des contacts.
Page 33
33
FR/D
FONCTIONS BLUETOOTH • BLUETOOTH-FUNKTIONEN
REPRODUCTION MUSIQUE BLUETOOTH
Si le téléphone branché supporte le profil AD2P,
c’est possible écouter les morceaux.
Si le dispositif supporte AVRCP, les morceaux
pourront être contrôlés directement à partir de
l’écran tactile.
/ Chanson précédente / suivante.
Lance / interrompe la reproduction.
APPELER À PARTIR DE L’ÉCRAN
• Sélectionner Bluetooth dans le Menu principal
• Appuyer un des icônes que vous trouvez sur
l’écran pour appeler à partir d’une des listes:
appel perdu; appel reçu;
appel effectué; répertoire téléphonique;
appel à partir du clavier numérique.
TELEFONAT VOM BILDSCHIRM STARTEN
• Bluetooth aus dem Haupt-Menü wählen.
• Eine der Ikonn auf dem Bildschirm antasten,
um Anruf aus der spezifischen Telefon-Liste zu
starten
Verlorene Anrufe Beantwortete Anrufe
Gestartete Anrufe Telefon-Register
Anruf durch Nummern-Tasten starten
RECEVOIR UN APPEL
Quand un appel est entrant, le VM036 passe
automatiquement en modalité bluetooth.
Appuyer
pour répondre.
Appuyer
pour terminer la conversation ou
refuser l’appel entrant.
Appuyer
pour exclure / activer la mains-li-
bres.
ANRUF IN EMPFANG NEHMEN
Sobald ein Anruf kommt, schaltet das Gerät
VM036 automatisch die Bluetooth-Funktion ein.
Taste drücken, um Gespräch in Empfang zu
nehmen.
Taste drücken, um Gespräch zu beenden
oder um eingehendes Telefonat zurückzuweisen.
Taste drücken, um Freisprech-Funktion zu
aktivieren/deaktivieren.
BLUETOOTH-MUSIK-WIEDERGABE
Soweit das gekoppelte Telefon AD2P-kompatibel
ist, läßt sich dadurch Musik hören.
Wenn es AVRCP-kompatibel ist, dann lassen
sich die einzelnen Musikstücke direkt auf dem
touch-Screen bedienen.
/ Stück davor / danach
Wiedergabe Starten / Stoppen
Page 34
34
FR/D
COMMANDES AU VOLANT • LENKRAD-STEUERUNGEN
RÉGLAGES COMMANDES AU VOLANT
Le VM036 permet d’utiliser les commandes au
volant sur les voitures ayant le protocole résistif
et donne la possibilité de mémoriser jusqu’à 14
commandes:
• 7 à travers le câble du canal KEY A
• 7 à travers le câble du canal KEY B
Choisir les commandes à mémoriser.
EINSTELLUNGEN
DER LENKRAD-STEUERUNGEN
Mit dem Gerät VM036 lassen sich Wagenmodelle, die mit Resistiv-Protokoll ausgestattet sind,
auf Lenkrad-Steuerungen nachrüsten, mit bis zu
14 speicherbaren Funktionen:
• 7 Funktionen auf dem Kabel des Kanals KEY A
• 7 Funktionen auf dem Kabel des Kanals KEY B.
Die gewünschten Funktionen wählen und einspeichern.
MÉMORISATION
COMMANDES AU VOLANT
En sélectionnant TOUCHE1 (A) apparaît la fenêtre
où c’est possible choisir la fonction en parcourant
grâce au flèches, et valider en y cliquant. Cette
opération devra être effectuée pour toutes les fonctions disponibles sur le volant. Appuyer
et sur
l’écran apparaîtront en séquence les commandes
à mémorisées. Pour compléter la programmation,
appuyer pendant au moins 1 seconde sur le volant
les touches correspondantes.
EINSPEICHERUNG DER GEWÜNSCHTEN
LENKRAD-STEUERUNGEN
Drückt man auf die TASTE1 (A), erscheint ein Kasten
mit den verschiedenen zur Wahl stehenden Funktionen. Innerhalb des Kastens, Bewegungspfeile verwenden und die gewünschte Funktion jeweils durch
Tastendruck bestätigen. Dieser Vorgang muss für
jede einzelne Lenkrad-Steuerungsfunktion wiederholt
werden. Taste
drücken, so dass die Auflistung aller
einzuspeichernden Funktionen auf dem Bildschirm
erscheint. Programmierung beenden, indem man mindestens 1 Sekunde lang jede einzelne Funktions-Taste
auf dem Lenkrad drückt.
NOTE: le système accepte les valeurs résistives
supérieures à 300 ohm se différenciant entre
elles d’au moins 20-30%.
BEMERKUNG: das System akzeptiert ResistivWerte von mehr als 300 Ohm, die sich,
untereinander, um mindestens 20-30%
differenzieren.
Page 35
35
IT/GB
CARATTERISTICHE TECNICHE • TECHNICAL FEATURES • CARACTERISTIQUES TECHNIQUES • TECHNISCHE DATEN
Reference Supply Voltage ...................................... 12V(DC)
Operating Voltage Range .......................... 10.5 - 15.8V(DC)
Max Operating Current ...................................................15A
FM
Signal Noise Ratio .................................................... ≥60dB
Residual Noise Sensitivity(S/N=30dB .................... 18dBμV
Frequency Response(±3dB ..........................40Hz~12.5KHz
Station Seeking Level ....................................... 20~28dBμV
Distortion .................................................................. ≤1.5%
Stereo Separation(1KHz ........................................... ≥25dB
Antenna Impedance ...................................................... 75Ω
AM
Residual Noise Sensitivity (S/N=20dB ................... 30dBμV
Selectivity (±9KHz .................................................... ≥50dB
LCD
Screen size .................................................. 6.2inches(16:9)
Display resolution ............................................800X480dots
Contrast radio .................................................................500
Brightness ........................................................... 300cd/m2
DVD Player
Signal / Noise Ratio ..................................................... 90dB
Dynamic Range ........................................................... 90dB
Distortion(line out ..................................................... ≤0.1%
Frequency Response(±3dB .............................20Hz~20KHz
Maximum Output Power .......................................... 4×45W
Load Impedance ............................................................. 4Ω
AUX IN
Distortion .................................................................. ≤0.5%
Frequency Response(±3dB .............................20Hz~20KHz
Audio Input Level ........................................................1Vrms
Audio
Audio Output Impedance ............................................ 100Ω
Audio Output Level ........................................... 4Vrms(Max)
Video
Normal Video Input Level(CVBS .............................1.0±0.2V
Video Input Impedance ................................................. 75Ω
Video Output Impedance ..............................................75Ω
Video Output Level .................................................1.0±0.2V
FORMATI SUPPORTATI
Formattazione USB/SD-CARD: FAT16 – FAT32 • Bit rate MP3 : 32-320 Kbps • WMA: V9 o successive
Numero di livelli massimo nella directory: 8 • Max album per cartella: 99 • Max tracce per cartella: 999
ID3TAG: V2 o successive • Nomi dei le in Unicode UTF8 (lunghezza massima 128 caratteri)
FORMATI NON SUPPORTATI
Un album o una cartella senza alcun file MP3/WMA non verrà visualizzato sul display.
I le non compatibili o non supportati saranno saltati, ignorati e non riprodotti (AAC, WMV, PCM / WMA con
protezione DRM e in formato LOSSLESS).
FORMATO DISCHI MP3 SUPPORTATI
ISO9660, Joliet • Numero massimo titoli : 512 • Numero massimo album: 255
Frequenza di campionamento supportata: 32Khz, 44.1Khz, 48Khz • Bit-rate supportati: 32-320Kbps.
SUPPORTED FORMATS
Formating USB/SD-CARD: FAT16 – FAT32 • Bit rate MP3 : 32-320 Kbps • WMA: V9 or successive
Maximum levels of Directory: 8 • Max albums per Folder: 99 • Max Tracks per Folder: 999
ID3TAG: V2 or successive • File-Names in Unicode UTF8 (max. length 128 digits)
NON-SUPPORTED FORMATS
An Album or a Folder lacking MP3/WMA-files at all, will NOT be visualized on the display.
The files which are not compatible or not supported, will be left behind, in other words ignored and not reproduced (AAC, WMV, PCM / WMA with DRM-protection and in LOSSLESS-format).
SUPPORTED MP3-FORMATS
ISO9660, Joliet • Max. number of Titles : 512 • Max. Album-quantity: 255
Supported sample-Frequency: 32Khz, 44.1Khz, 48Khz • Supported Bit-rates: 32-320Kbps.
FORMAT-KOMPATIBILITÄT
Formatierung USB/SD-CARD: FAT16 – FAT32 • Bit rate MP3 : 32-320 Kbps • WMA: V9 oder höher • Maximale
Register-Stufen: 8 • Max Album-Anzahl pro Ordner: 99 • Max Stücke pro Datei: 999 • ID3TAG: V2 oder höher
Datei-Namen in Unicode UTF8 (max. Länge 128 Buchstaben)
NICHT-KOMPATIBLE FORMATE
Ein Album oder ein Ordner, die ganz ohne MP3/WMA-Dateien sind, lassen sich nicht auf dem Display ausweisen.
Alle nicht-kompatiblen oder nicht lesbaren Dateien werden ganz einfach übersprungen bzw. ignoriert, d.h. nicht
abgespielt (AAC, WMV, PCM / WMA mit DRM-Schutz und in LOSSLESS-Format).
KOMPATIBLE MP3-FORMATE
ISO9660, Joliet • Max. Musikstück-Titel: 512 • Max. Album-Anzahl: 255
Kompatible Muster-Frequenz: 32Khz, 44.1Khz, 48Khz • Kompatible Bit-rate: 32-320Kbps.
FORMATS SUPPORTÉS
Formatage USB / CARTE SD: FAT 32. BIT rate MP: 32 -320 Kbps. WMA V9 ou successive
Nombre des niveaux maximum dans la directory: 8. Max album par dossier: 99. Max trace par dossier: 999
ID3TAG: V2 ou successive. Noms des fichiers en Unicode UTF8 (Longueur maximale 128 caractères)
FORMATS PAS SUPPORTÉS
Un album ou un dossier sans aucun fichier MP3 / WMA ne sera pas visualisé sur l’afficheur
Les fichiers pas compatibles ou pas supportés seront sautés, ignorés et pas reproduits (AAC, WMA, PCM /
WMA avec protection DRM et en format LOSSLESS)
FORMAT CD MP3 SUPPORTÉS
ISO09660, Joliet. Nombre maximum de titres: 512. Nombre Maximum d’album: 255
Fréquence d’essaie supportée: 32Khz, 44.1Khz, 48Khz. Bit –rate supportés: 32 – 320Kbps.
Page 36
36
E
CONEXIONES
1
2
3
4
MIC
VIDEO 1
VIDEO 2
REAR
DISPLAY
REAR
DISPLAY
RADIO ANT
MANDOS DE VOLANTE RESISTIVOS O CAN BUS
CON INTERFACES PHONOCAR
GPS AERIAL
GPS
ENTRADA A/V 2
ENTRADA ANTERIOR A/V
AUX IN R 2
AUX IN L 2
AUX IN VIDEO 2
SD
USB
A/V
NO CONECTAR
VERDE SWC
NO DISPONIBLE
Page 37
37
E
CONEXIONES
ROSA
ROSA
AZUL-BLANCO
AZUL
VERDE-BLANCO
VERDE
MARRÓN-NEGRO
MARRÓN-NEGRO
NARANJA-BLANCO
NARANJA-BLANCO
MARRÓN-BLANCO
AMARILLO
VERDE
VERDE
CAMERA
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
+
Luces de marcha atrás
Conexiones para Retro camara
SERVICIOS
Conexión para Mandos de Volante Resistivos
CAR CONNECTORS
Para las conexiones al conector original del coche utilizar los esquemas
presentes en el manual del usuario del interfaz 4/083.
Correspondencia color cables
VM036 4/083
MARRON-NEGRO ......................................... ➡ ........VERDE / GREEN
NARANJA-BLANCO ......................................➡ ...........ROSA / PINK
MARRON-BLANCO / BROWN-WHITE .........➡ ............GRIS / GREY
Para los esquemas que solo utilizan un único cable es necesario conectar el
cable MARRON-NEGRO a la masa del coche.
ROSA
AZUL-BLANCO
VERDE-BLANCO
MARRÓN-NEGRO
NARANJA-BLANCO
REVERSE
P.CONT
BRAKE
KEY GND
KEY A
KEY B
Activación retro cámara
Remoto amplificador
Freno de mano (conexión obligatoria)
Masa Mandos de volante
Línea A Mandos de volante
Línea B Mandos de volante
VERDE
1
MARRÓN-BLANCO
MARRÓN-BLANCO
Page 38
38
E
2
4
3
CONEXIONES
GRIS
MARRÓN
NEGRO
VERDE
VERDE-NEGRO
BLANCO
ROJO
BLANCO-NEGRO
NEGRO
PURPURA
NARANJA
PURPURA-NEGRO
AZUL
GRIS-NEGRO
AMARILLO
+12V Positivo batería
+12V Bajo llave
Masa
Iluminación / Dimmer
Encendido antena eléctrica
Mute
ANTERIOR DERECHO
DERECHO
IZQUIERDO
SALIDA VIDEO 1
SALIDA SUB WOOFER
ANTERIOR DERECHO
ANTERIOR IZQUIERDO
POSTERIOR DERECHO
POSTERIOR IZQUIERDO
ANTERIOR IZQUIERDO
POSTERIOR DERECHO
POSTERIOR IZQUIERDO
ENTRADA A/V 1
FRONT R +
FRONT R FRONT L +
FRONT L REAR R +
REAR R REAR L +
REAR L -
AUX IN R
AUX IN L
AUX VIDEO 1
SUB WOOFER
FRONT R
FRONT L
REAR R
REAR L
SALIDAS ALTAVOCES
ALIMENTACION
SALIDAS PRE-AMP
En algunos coches durante el arranque del motor el VM036 podría apagarse y después encenderse. Para evitar esta molestias conectar el temporizador
de encendido art. 5/145 en el cable rojo ACC.
MARRON
BATT
ACC
GND
ILLUMI
P. ANT
MUTE
Page 39
39
E
FUNCIONES
1. Expulsión disco.
2. Micro.
3. MENU - Vuelve al menú principal.
4. Mando de encendido / volumen.
Para apagar tener presionado durante 2 segundos.
Para silenciar el audio presionar brevemente.
5. Ajuste brillo de la pantalla.
6. Protección para USB - SD - AV.
7. Tecla reset.
8. Entrada Audio/Video.
9. Puerto USB.
10. Ranura SD/SDHC/MMC Card.
11. Ranura Micro SD para cartografía de navegación.
12. Ranura disco.
1
2
3
4
5
6
11
12
USB
SD CARD
A/V IN
7
8
10
9
SD
USB
A/V
Page 40
40
E
FUNCIONES MANDO A DISTANCIA
EJECT
ZOOM
DIM
SLOW
1. Selecciona fuente
2. Expulsión disco
3. MENU’ DVD
4. Titulo DVD
5. Zoom
6. Banda radio
7. Ajustes pantalla/audio
8. Ajuste brillo
9. Adelante/Atrás rápido
10. Envía/recibe llamada
11. Envía
12. Menú cursor
13. Stop/Atrás
14. Teclado numérico
15. Entra en el menú principal
16. Encendido/Apagado
17. Angulo DVD
18. Subtítulos DVD
19. Repetición A-B
20. Repetición Pista/Capitulo/Carpeta
21. Menú en la pantalla
22. Reproducción casual
23. Pista/Emisora precedente/siguiente
24. Interrumpe llamada/Cancela
25. Volumen
26. Inicia/Interrumpe reproducción
27. Silenciamiento audio
28. Audio DVD/Audio VCD/L-R-ST
Page 41
41
E
MENÙ
Para visualizar el menú principal presionar la tecla MENU en el panel frontal o bien presionar el ángulo en alto a la izquierda de la pantalla.
Tocando los iconos en la pantalla se selecciona la fuente o la función deseada.
Page 42
42
E
COLORE TECLADO
NIVEL DE PROTECION DVD
• Para cambiar la iluminación del teclado del
panel frontal presionar COLOR TECLADO.
• Congurando en ADULTOS no habrá
restricciones en la visión.
• Memorizando otros niveles ajustar la
PASSWORD.
AJUSTES DEL SISTEMA
CALIBRACION TOUCH SCREEN (pantalla
táctil) RESET DE FÁBRICA - BEEP
• La calibración se consigue tocando la pantalla
según la pauta que se marca.
• Reset, vuelve a los ajustes de fábrica.
•
Beep, permite activar/desactivar el sonido
cuando tocamos la pantalla táctil.
CONFIGURACION FECHA Y HORA
• Posicionarse y efectuar los ajustes.
Conguraciones: iluminación teclado, nivel de protección DVD, calibración, reset, fecha y hora, navegación, ajustes radio, ajustes video,
Idiomas, volumen fuentes, personalización fondo.
Page 43
43
E
NAVEGACION
• Introducir la Micro SD de navegación NV993.
Desplazarse con
para seleccionar el archivo
ejecutable Mobilenavigator.exe.
NOTA:
Realice este ajuste antes de comenzar a navegar.
AJUSTES RADIO
• Para la correcta banda radiofónica seleccionar
el área de pertenencia.
RETRO CAMERA
ACTIVACION VIDEO BRILLO
• Seleccionar RETRO CAMARA para cambiar la
visualización de normal a espejo.
• PARKING para activar/desactivar la vision en
movimiento de las películas o imágenes.
• BRILLO para modicar la intensidad del brillo
de la pantalla.
AJUSTES DEL SISTEMA
Page 44
44
E
IDIOMAS
• Es posible elegir el idioma del menú, del audio
y de los subtítulos del DVD.
VOLUMEN FUENTES
• Es posible el ajuste del volumen de cada
fuente para evitar molestas subidas de
intensidad de volumen en el paso de una fuente
a otra.
AJUSTES DEL SISTEMA
PERSONALIZACION DEL FONDO
• Desde el menú principal presionar el icono
para acceder a la ventana gestión del fondo de
pantalla. Para utilizar las imágenes presentes
en la memoria, presionar el nombre del archivo,
seleccionar el ante prima y confirmar
.
Para utilizar imágenes desde una SD Card
presionar “BROWSE SD CARD”.
Page 45
45
E
RADIO
BUSQUEDA EMISORAS
• Teniendo presionado durante más de 1
segundo las teclas
/ en el mando a
distancia o los iconos
/ en la pantalla, la
unidad buscará automáticamente las emisoras.
Para la búsqueda manual presionar brevemente.
Presionando en la imagen en el centro de la
pantalla se accede a las funciones de la radio.
FUNCIONES RADIO
• BAND Selecciona Bandas Radio 3 FM - 2 AM.
• PS Escansión de las frecuencias
memorizadas.
• STORE Memorización de 6 emisoras
disponibles por cada banda.
Para memorizar presionar STORE y elegir la
posición deseada.
Para encontrar una emisora presionar en la
frecuencia correspondiente, en la parte inferior
de la pantalla.
• PTY Selecciona el tipo de programa musical.
• MUTE Silencia el audio.
FUNCIONES RADIO
• LOC Selecciona las emisoras cercana o
lejanas.
• AF Búsqueda de una frecuencia alternativa con
informaciones en la pantalla de la emisora.
• TA Informaciones de trafico.
• ST Stereo/Mono.
TA AF ST LOC
Page 46
46
E
EQUALIZADOR
EQUALIZADOR - LOUDNESS
• Presionar el icono para modificar los
ajustes de fábrica. Mediante los iconos
es posible seleccionar 8 diferentes modos de
ecualización pre ajustados: USER-FLAT-POP
ROCK-CLASSIC-JAZZ-TECHNO-OPTIMAL.
En modo USER es posible ajustar los niveles de
los agudos, medios y graves en las frecuencias
deseadas.
LPF - MPF - HPF. El icono
se pone en
OPTIMAL.
• LOUD activa la exaltación de las bajas
frecuencias.
FADER - BALANCE - SUB WOOFER
• Presionar el icono para acceder a los
ajustes del FADER y del BALANCE mediante las
flechas presentes en la pantalla.
Para ajustar el volumen del SUB WOOFER
presionar
Para ajustar el crossover presionar SUB W y
posicionarse en las frecuencia de corte deseada.
Page 47
47
E
REPRODUCCION DVD-CD-USB-SD CARD
FUNCIONES USB/SDCARD
Introduciendo una USB/SD CARD el contenido
será visualizado automaticamente.
Seleccionar el tipo de archivo mediante el
relativo icono.
MUSICA IMAGENES VIDEO
FUNCIONES DVD
Para volver al primer menú DVD.
Para cambiar el idioma audio.
Para cambiar el idioma de los sub títulos.
Repetición pista/capitulo/disco.
Para la repetición desde el punto A al
punto B.
Para introducir el numero pista/capitulo
para reproducirlo.
La expulsión del disco se obtiene presionando
la tecla en el mando a distancia o en el panel
frontal.
FUNCIONES DVD
Introduciendo un DVD aparece el menú de la
película.
Para volver al menú principal.
Para pasar en el segundo menú DVD.
Para silenciar el audio.
Para pista/capitulo precedente o
siguiente.
/ Para iniciar o interrumpir la reproducción.
Para visualizar el menú títulos DVD.
User
1/2
DVD T:1/20 C:3/51 00:00:30
User
2/2
DVD T:1/20 C:3/51 00:01:47
A/B
Page 48
48
E
REPRODUCCION DVD-CD-USB-SD CARD
REPRODUCCION MUSICA
Seleccionar la pista deseada para iniciar la
reproducción.
/ Para cambiar la pista.
/ Presionar repetidamente para la
reproducción rápida adelante/atrás.
Para la repetición de pista /carpeta/
capitulo.
/ Para iniciar o interrumpir la reproducción.
Para silenciar el audio.
Equalizador.
REPRODUCCION IMAGENES
Seleccionar el archivo deseado para visualizar
la imagen. Para que aparezca el menú presionar
la parte inferior de la pantalla.
Para desanchar la imagen (zoom)
Para mover la imagen utilizar las flechas que
aparecerán en la pantalla (
).
Para girar la imagen.
Para seleccionar el tiempo de pausa entre
una imagen y otra.
REPRODUCCION VIDEO
Tocar la pantalla para que aparezca el menú
cuando la película se está reproduciendo.
Para volver al menú principal.
Para pasar al segundo menú.
Para silenciar el audio.
Para pista/capitulo precedente o
siguiente.
Para iniciar o interrumpir la reproducción.
Para cambiar el idioma audio.
SD 6/22
User
1/2
DVD T:1/20 C:3/51 00:00:30
Page 49
49
E
CONFIGURACION BLUETOOTH
SINCRONIZACION CONTACTOS
Presionar
para acceder a los ajustes.
Seleccionar CONTACTOS y confirmar con
Automáticamente los contactos del teléfono
serán descargados en la memoria del autorradio.
El tiempo necesario para esta operación varía en
base al número de contactos.
OPCIONES BLUETOOTH
• CONEXION AUTOMATICA conecta
automáticamente el teléfono.
• RESPUESTA AUTOMATICA contesta
automáticamente a la llamada.
• CODIGO DE EMPAREJAMIENTO cambia la
password.
• DELETE Elimina los dispositivos emparejados.
EMPAREJAMIENTO TELEFONO
Es posible emparejar hasta 5 teléfonos.
• Activar la función bluetooth en el teléfono y
buscar nuevos dispositivos.
• Seleccionar PHONOCAR en la lista
dispositivos,
Introducir la password 0000 cuando se indica.
Una vez emparejado aparecerá el nombre del
teléfono.
Presionar
para desconectar el teléfono.
Presionar
para reconectar.
Page 50
50
E
FUNCIONES BLUETOOTH
LLAMAR DESDE LA PANTALLA
• Seleccionar Bluetooth desde el menú principal.
• Presionar uno de los iconos presentes en la
pantalla para llamar desde unos listados.
Llamadas pérdidas llamadas recibidas
Llamadas efectuadas contactos telefónico,
llamadas desde el teclado numérico.
RECIBIR UNA LLAMADA
Cuando hay una llamada, el VM036 pasa
automáticamente en modo bluetooth.
Presionar
para contestar.
Presionar
para terminar la conversación o
para rechazar la llamada.
Presionar
para excluir /activar el manos
libres.
REPRODUCCION MUSICA BLUETOOTH
Si el teléfono conectado soporta el perfil AD2P
es posible escuchar los temas musicales.
Si el dispositivo soporta AVRCP será posible
controlar los temas musicales directamente
desde la pantalla táctil
/ Pista precedente/siguiente.
Inicia/interrumpe la reproducción.
Page 51
51
E
MANDOS DE VOLANTE
CONFIGURACION
MANDOS DE VOLANTE
El VM036 permite de utilizar los mandos de
volante en los coches con protocolo resistivo
con la posibilidad de memorizar hasta 14
funciones:
• 7 Mediante el cable del canal KEY A
• 7 Mediante el cable del canal KEY B.
Elegir cuales mandos memorizar.
MEMORIZACION
MANDOS DE VOLANTE
Seleccionando KEY1 (A) aparecerá una
ventana donde se tiene que elegir la función,
desplazarse con las flechas y confirmar
presionándola.
Esta operación tiene que ser efectuada con
todas las funciones disponibles en el volante.
Presionar
y en la pantalla aparecerán en
secuencia los mandos para memorizar.
Para completar la programación presionar
durante más de 1 segundo en el volante las
teclas correspondientes.
NOTA:
El sistema acepta valores resistivos superiores a
300 ohm diferentes entre ellos en un 20-30%.
Page 52
S.p.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. ++39 0522 941621 • Fax ++39 0522 942452 • www.phonocar.com • e-mail:[email protected]
CARACTERISTICAS TECNICAS
E
Reference Supply Voltage ............................... 12V(DC)
Operating Voltage Range ....................10.5 - 15.8V(DC)
Max Operating Current ............................................ 15A
FM
Signal Noise Ratio .............................................. ≥60dB
Residual Noise Sensitivity(S/N=30dB .............. 18dBμV
Frequency Response(±3dB ................... 40Hz~12.5KHz
Station Seeking Level ................................. 20~28dBμV
Distortion ............................................................ ≤1.5%
Stereo Separation(1KHz ..................................... ≥25dB
Antenna Impedance ................................................75Ω
AM
Residual Noise Sensitivity (S/N=20dB ............. 30dBμV
Selectivity (±9KHz .............................................. ≥50dB
LCD
Screen size ........................................... 6.2inches(16:9)
Display resolution ..................................... 800X480dots
Contrast radio .......................................................... 500
Brightness .................................................... 300cd/m2
DVD Player
Signal / Noise Ratio ...............................................90dB
Dynamic Range .....................................................90dB
Distortion(line out ............................................... ≤0.1%
Frequency Response(±3dB ...................... 20Hz~20KHz
Maximum Output Power ....................................4×45W
Load Impedance .......................................................4Ω
AUX IN
Distortion ............................................................ ≤0.5%
Frequency Response(±3dB ...................... 20Hz~20KHz
Audio Input Level ................................................. 1Vrms
Audio
Audio Output Impedance ......................................100Ω
Audio Output Level ..................................... 4Vrms(Max)
Video
Normal Video Input Level(CVBS ...................... 1.0±0.2V
Video Input Impedance ...........................................75Ω
Video Output Impedance ........................................75Ω
Video Output Level .......................................... 1.0±0.2V
FORMATOR SOPORTADOS
• Formateado USB/SD-CARD: FAT16 – FAT32.
• Bit rate MP3 : 32-320 Kbps.
• WMA: V9 o siguientes.
• Numero de nivel máximo en la directory: 8.
• Max álbum por carpeta: 99.
• Max pistas por carpeta: 999.
• ID3TAG: V2 o siguientes.
• Nombres de los archivos en Unicode UTF8
(largo máximo 128 caracteres).
FORMATOS NO SOPORTADOS
Un álbum o una carpeta sin algún archivo MP3/WMA
no será visualizado en la pantalla. Los archivos no
compatibles o no soportados no serán tenidos en
consideración, y no se reproducirán. (AAC, WMV, PCM /
WMA con protección DRM y en formato LOSSLESS).
FORMATO DISCOS MP3 SOPORTADOS
• ISO9660, Joliet.
• Numero máximo de títulos: 512.
• Numero máximo de álbum: 255.
• Frecuencia de muestreo soportado:
32Khz, 44.1Khz, 48Khz.
• Bit-rate soportados: 32-320Kbps.
Loading...
