Page 1

7” DOUBLE DIN DVD PLAYER

(Lettore DVD/VCD/CD/MP3/USB/SD/MMC con Ricevitore FM/MW)

ITALIANO

FRANÇAIS

DEUTSCH

ENGLISH

MANUALE ISTRUZIONI

MANUAL INSTRUCTIONS

NOTICE DE MONTAGE ET D’EMPLOI

GEBRAUCHSANWEISUNGEN

VM 030

Page 2

Informazioni sicurezza Indice

Grazie per aver acquistato il nostro Lettore. Leggere il presente Manuale, prima di utilizzare l’apparecchio.

AVVERTENZE

• Per ridurre i rischi d’incendio o di scosse elettriche,

non esporre l’apparecchio a pioggia o umidità.

• Non guardare mai lmati mentre si è alla guida, per

evitare di infrangere Leggi o Codici e soprattutto, per evitare il rischio di incidenti stradali.

ATTENZIONE

Trattasi di un prodotto LASER CLASSE 1. Comandi, Regolazioni e Applicazioni eseguiti in maniera diversa da quanto descritto, possono dare luogo a pericolose emissioni di radiazioni.

Non aprire coperchi e non cercare di riparare in proprio. Rivolgersi sempre al personale qualicato preposto per il Servizio Post-Vendita.

DUE PRODOTTI LASER

Lunghezza d’onda: CD: 780nm; DVD: 650nm Potenza Laser: in presenza della protezione di sicurezza, non è emessa alcuna radiazione pericolosa. Per ridurre il rischio di scosse elettriche e interfe-

renze, utilizzare esclusivamente i componenti forniti nell’imballo.

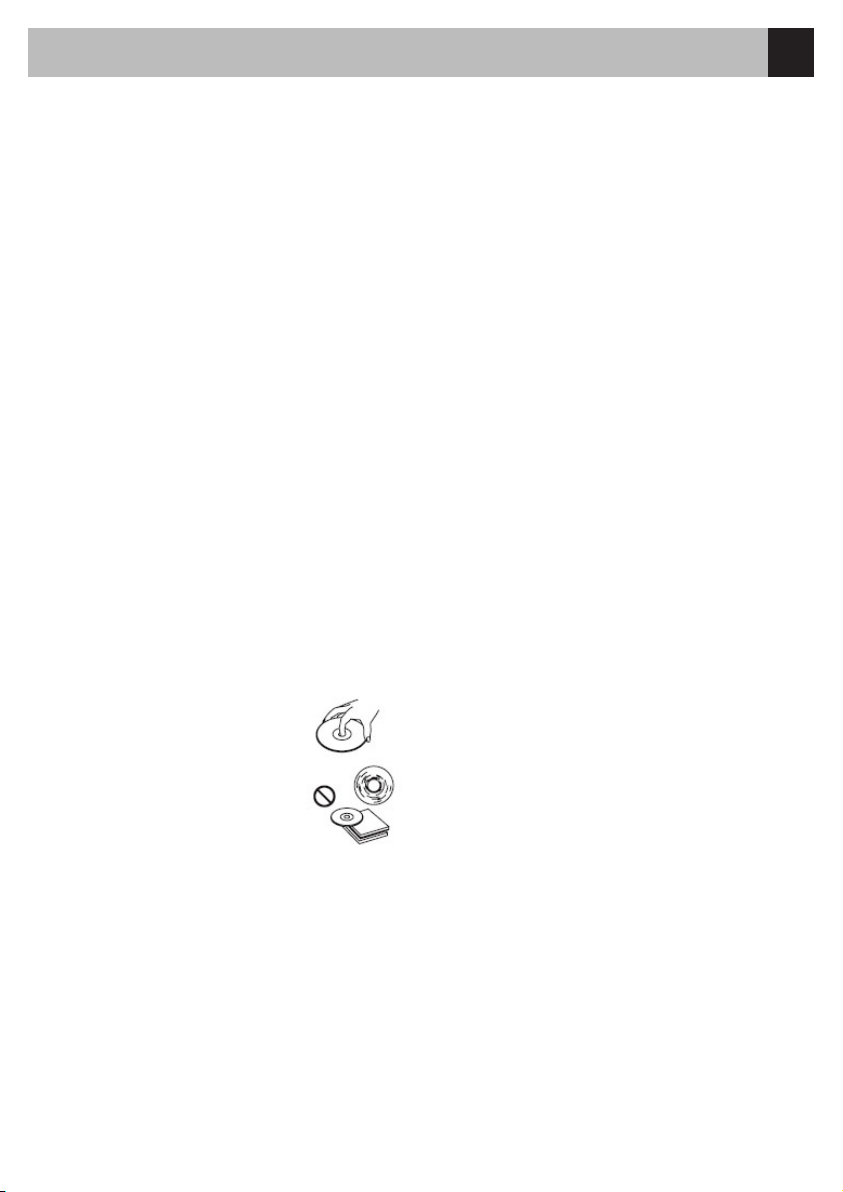

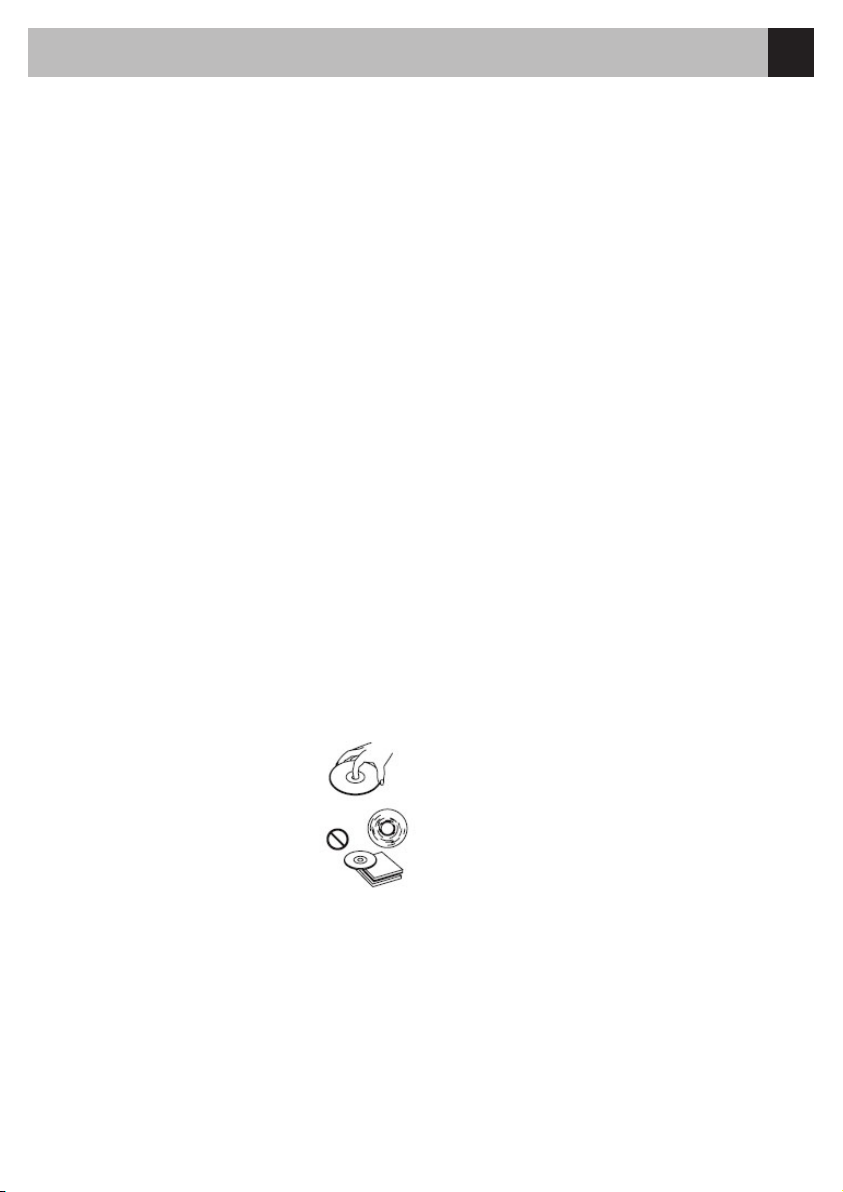

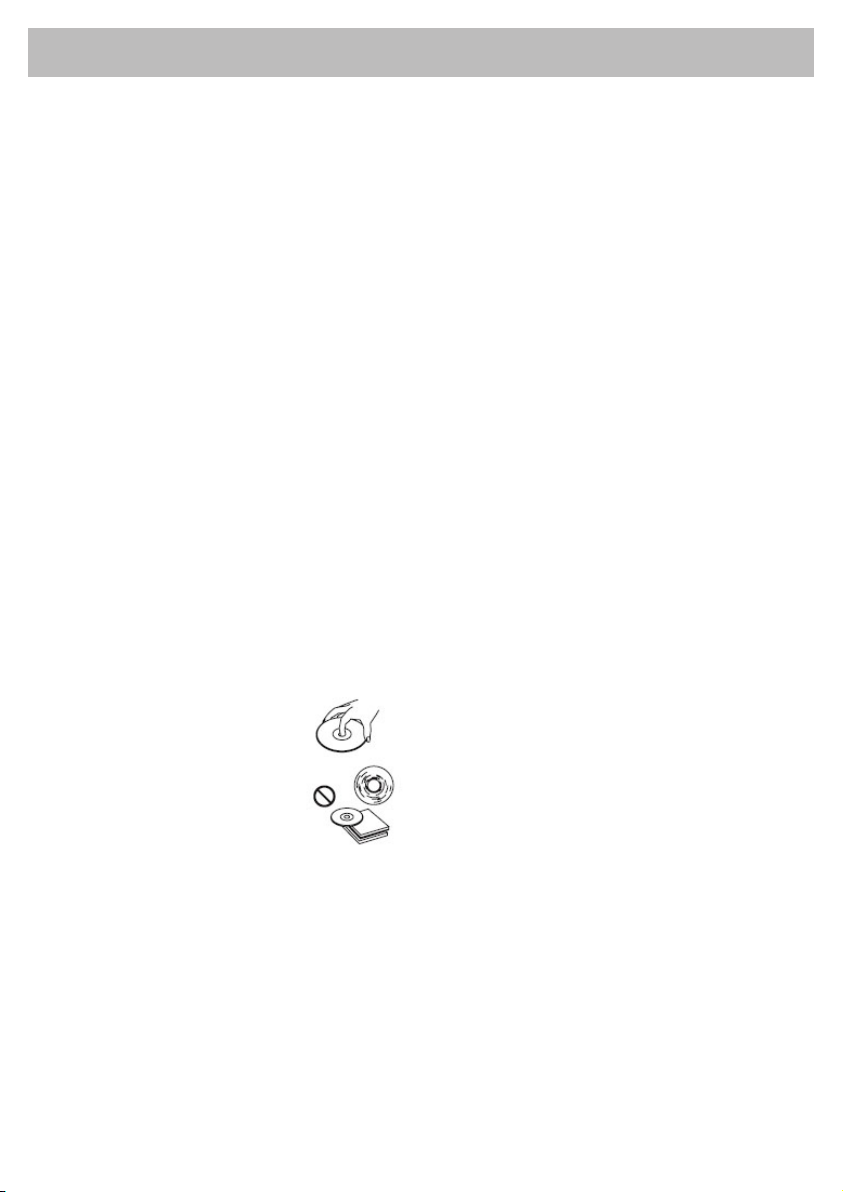

NOTE RELATIVE AI CD

- CD eventualmente difettosi o

sporchi possono dare luogo ad interruzioni nell’audio.

- Maneggiare i CD esclusivamente come mostrato in gura

- Non afferrare mai i CD dalla parte

priva di etichetta

- Ai CD, non attaccare mai e da nes-

suna parte, sigilli o etichette

- Non esporre i CD al sole diretto o ad eccessivo

calore

- Per pulire il CD, passare un panno pulito, dal centro

verso l’esterno

- Non utilizzare mai solventi come Trielina o alcool.

- Il presente apparecchio non è in grado di riprodurre CD da 3” (8cm). Non inserire quindi mai CD da 3” o

CD dalla forma irregolare. L’apparecchio potrebbe non riuscire ad espellere tali CD.

Informazioni di Sicurezza ................................ 2

Pannello di controllo ........................................ 3

Guida rapida .................................................... 3

Telecomando ................................................... 4

Riproduzione USB/SD/MMC MP3 ................ 6

Funzioni Generali ............................................. 7

- Selezione Sorgente ....................................... 7

- Radio ............................................................. 7

- RDS ............................................................... 8

- Riproduzione DVD ......................................... 8

- Riproduzione Video CD ................................. 9

- Riproduzione CD ........................................... 9

- Menu MP3/MP4/PHOTO .............................. 10

- Riproduzione MP4 ........................................ 10

- Riproduzione Foto ......................................... 10

Impostazione di Sistema ................................. 11

- SELECT Selezione Menu .............................. 11

- SETUP Menu Impostazione .......................... 11

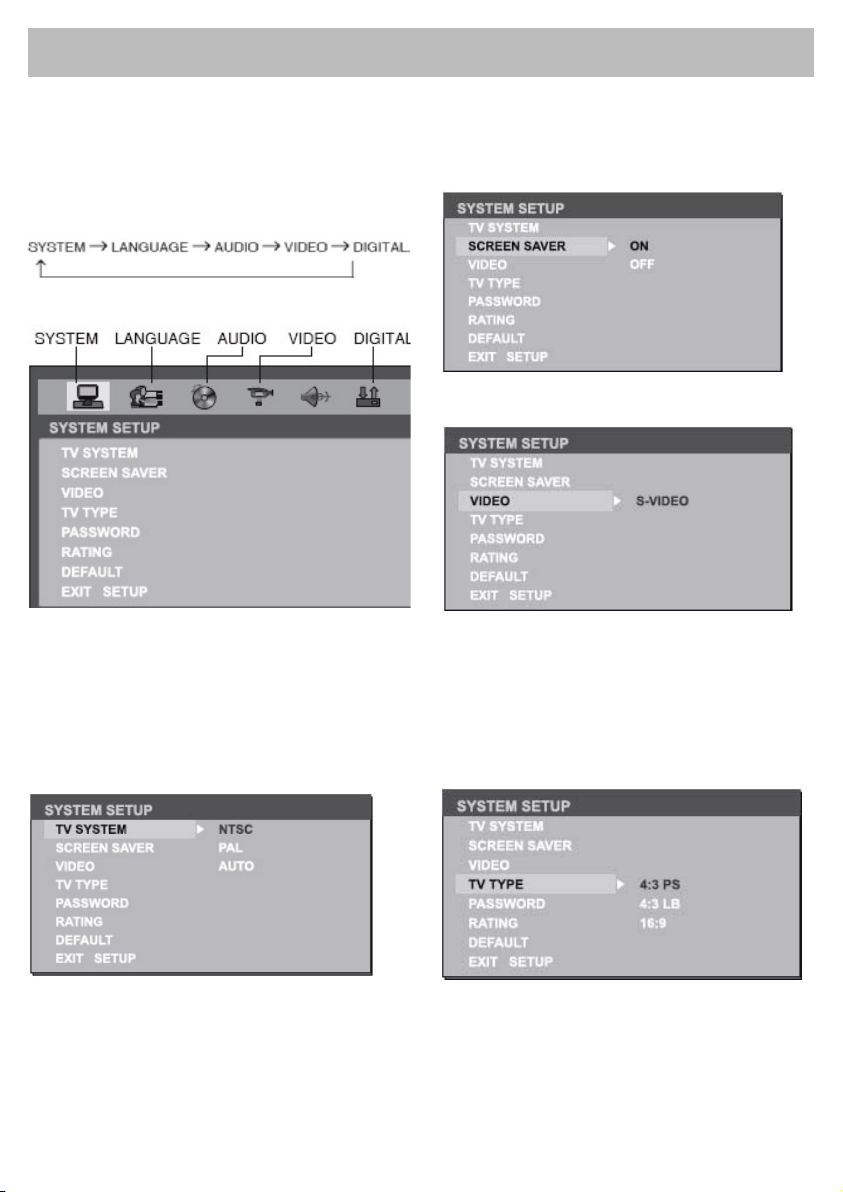

Impostazione setup DVD ................................. 13

- Sistema TV .................................................... 13

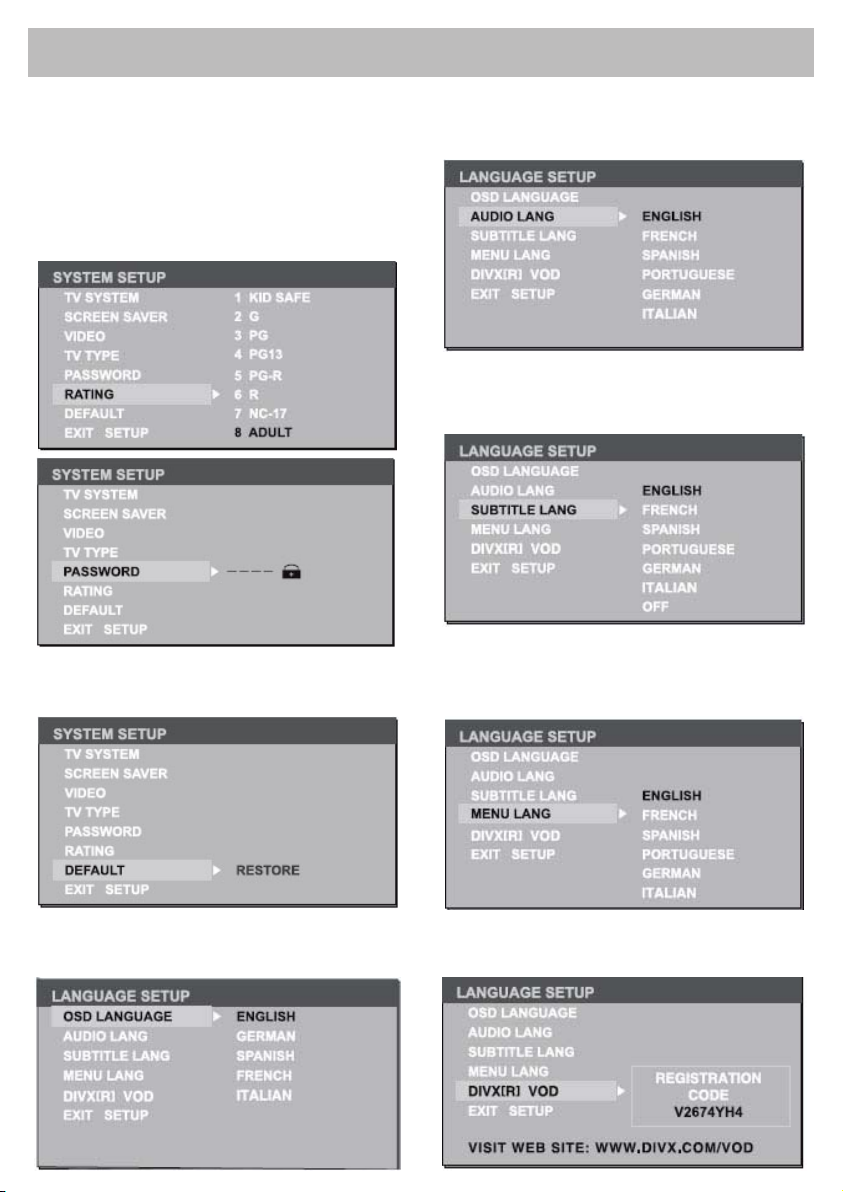

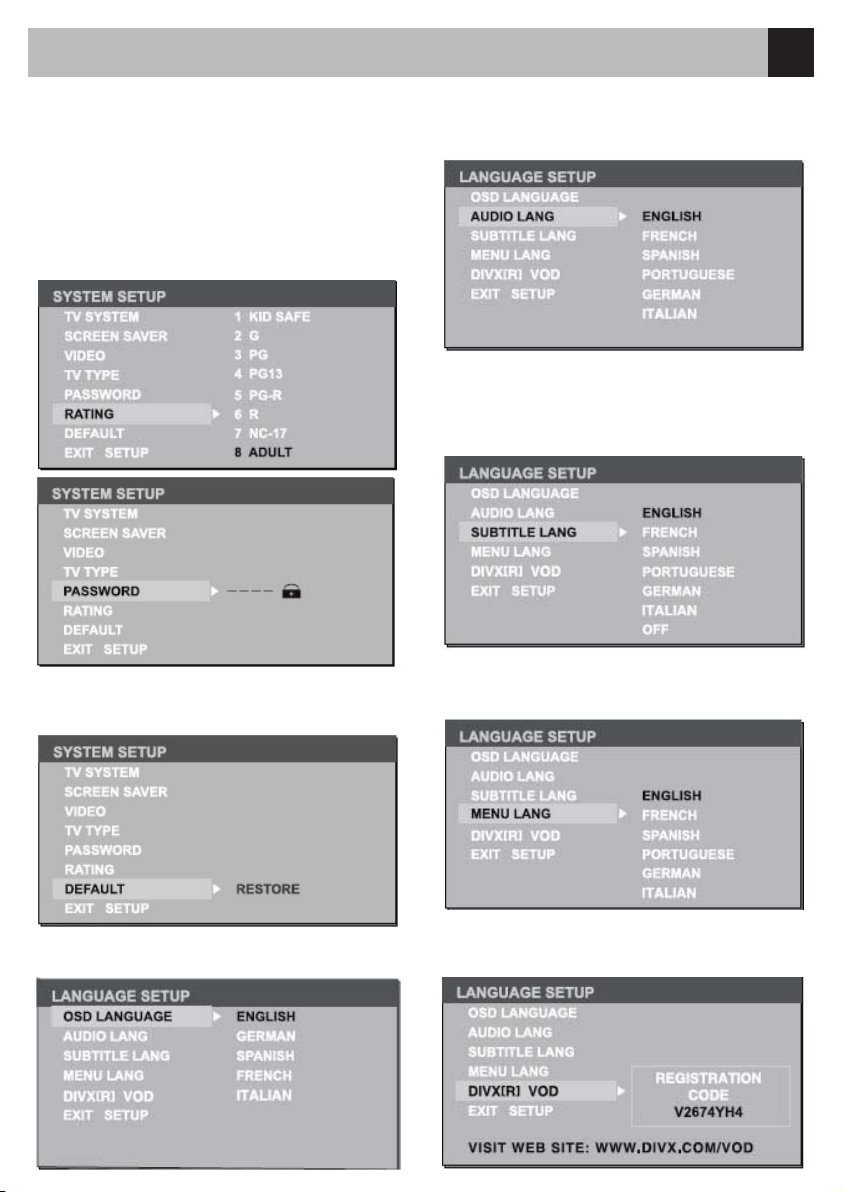

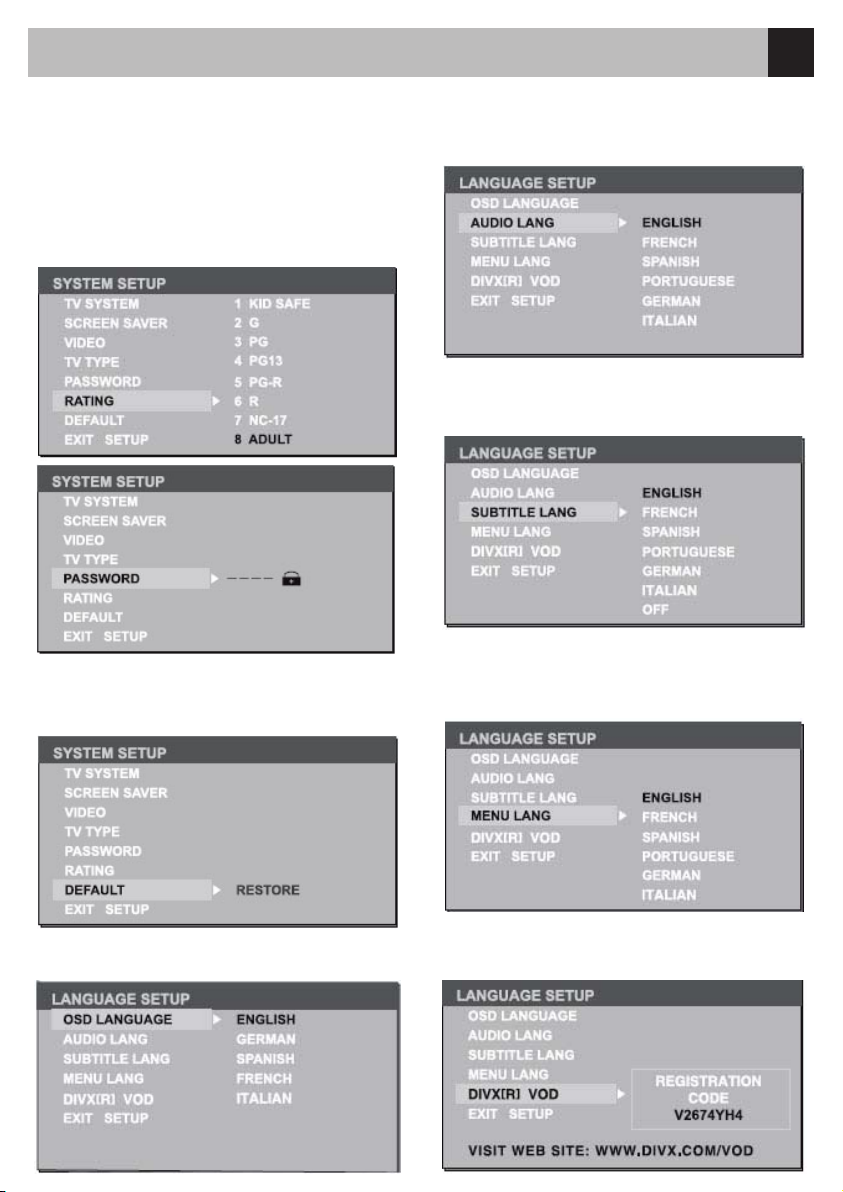

- Lingua ........................................................... 14

- Audio ............................................................. 15

- Video ............................................................. 15

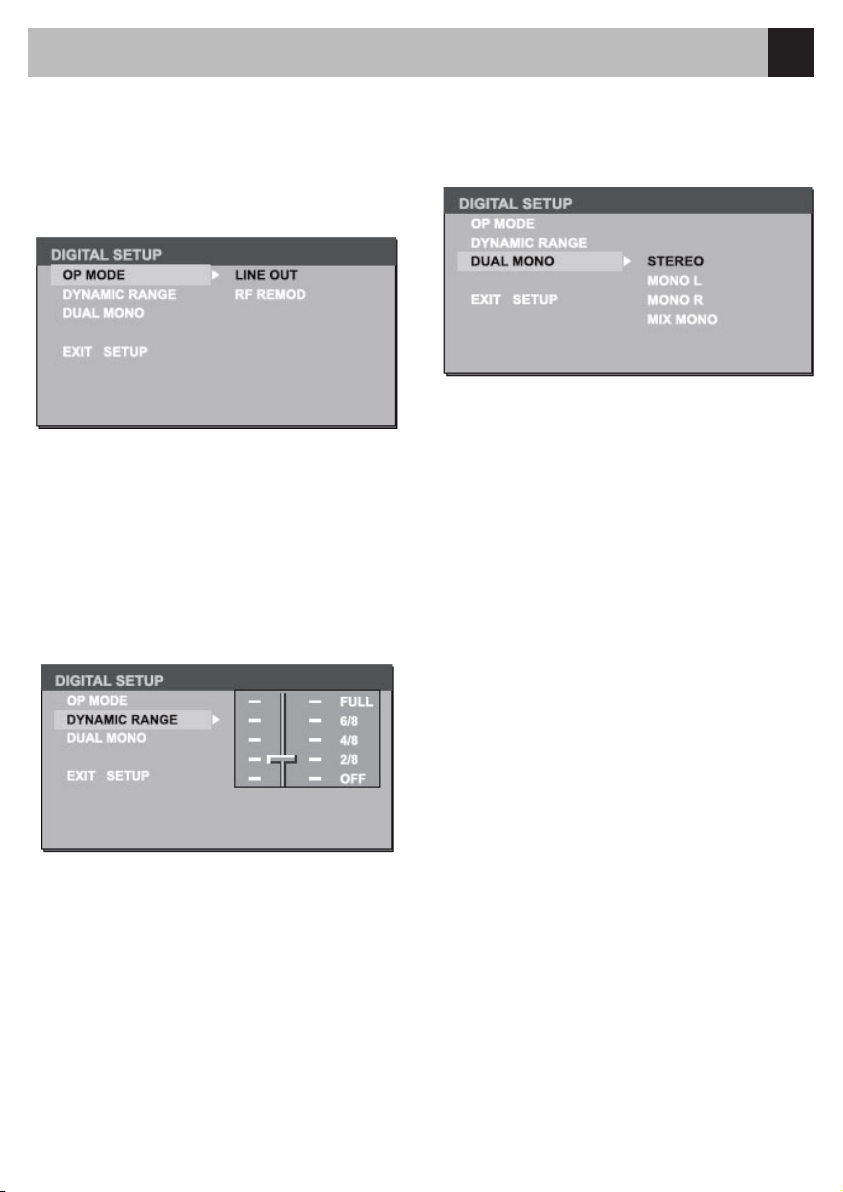

- Audio Digitale ................................................ 16

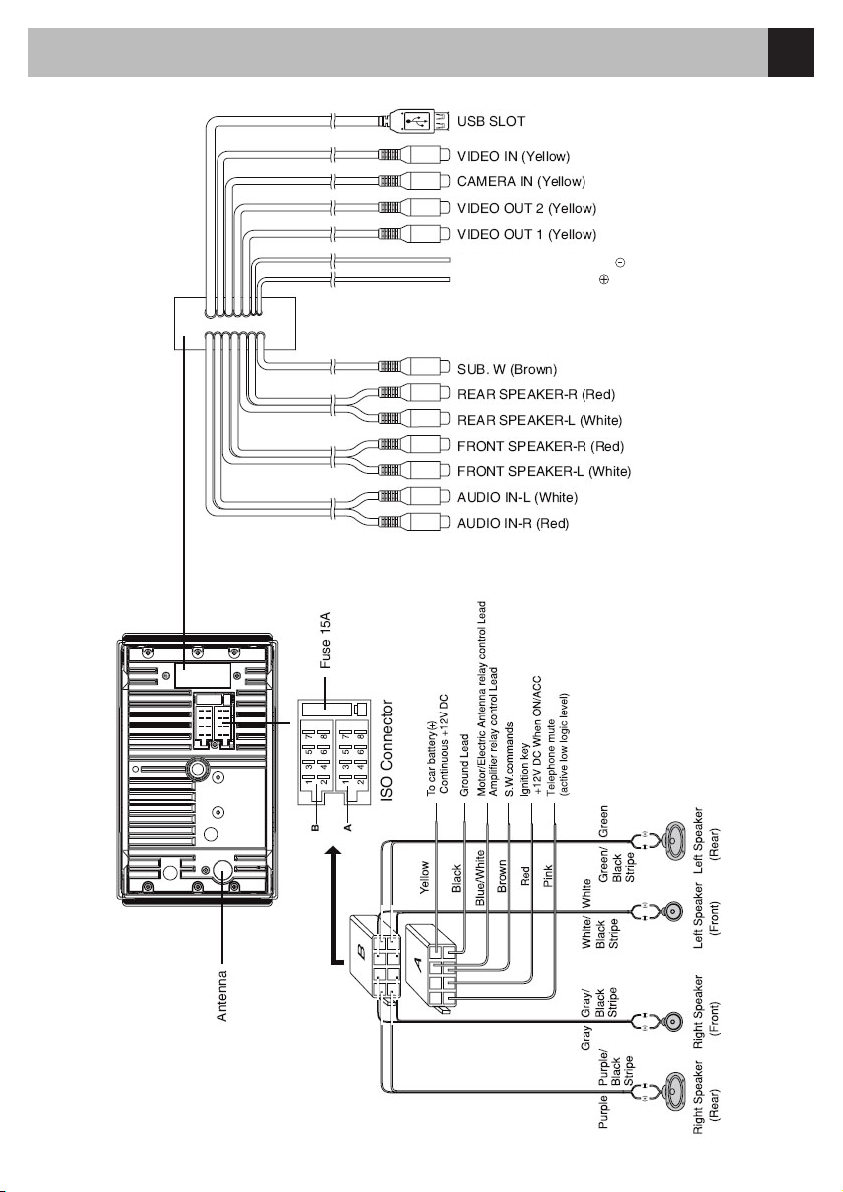

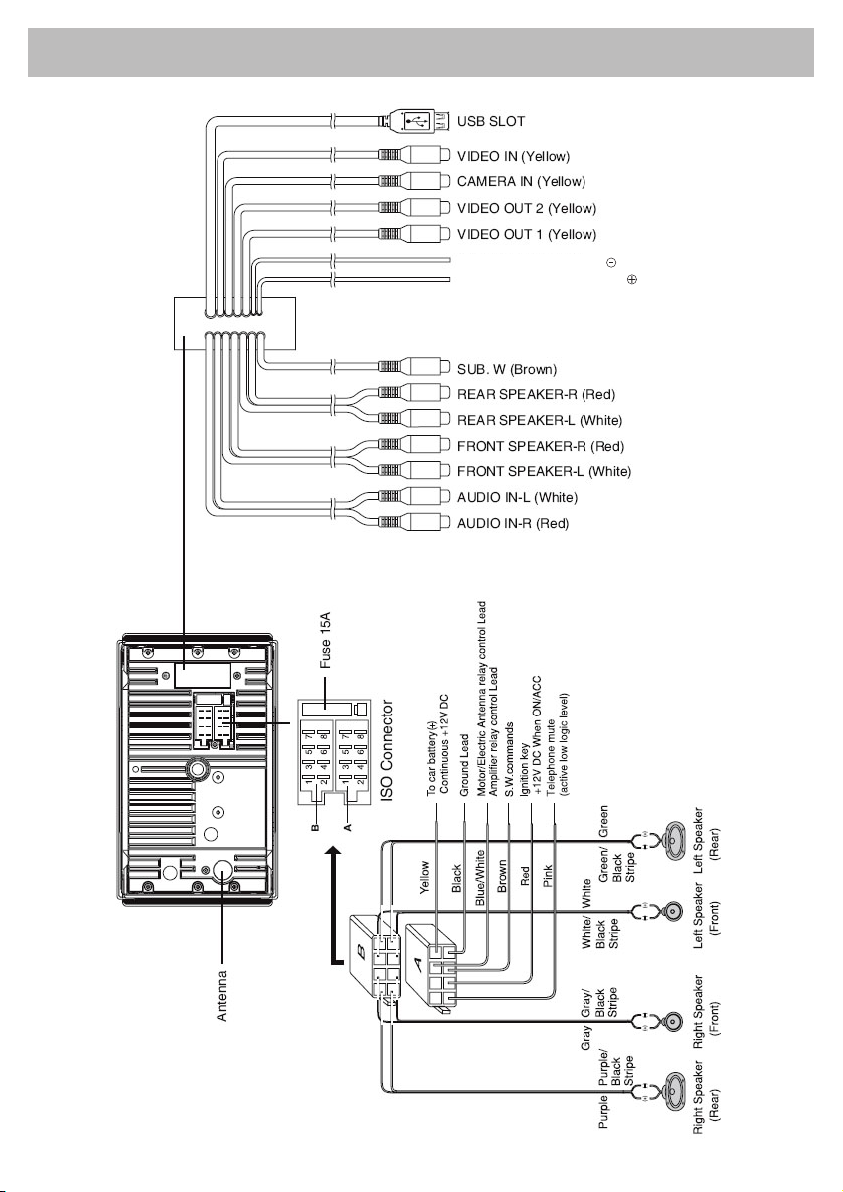

Collegamenti Elettrici....................................... 17

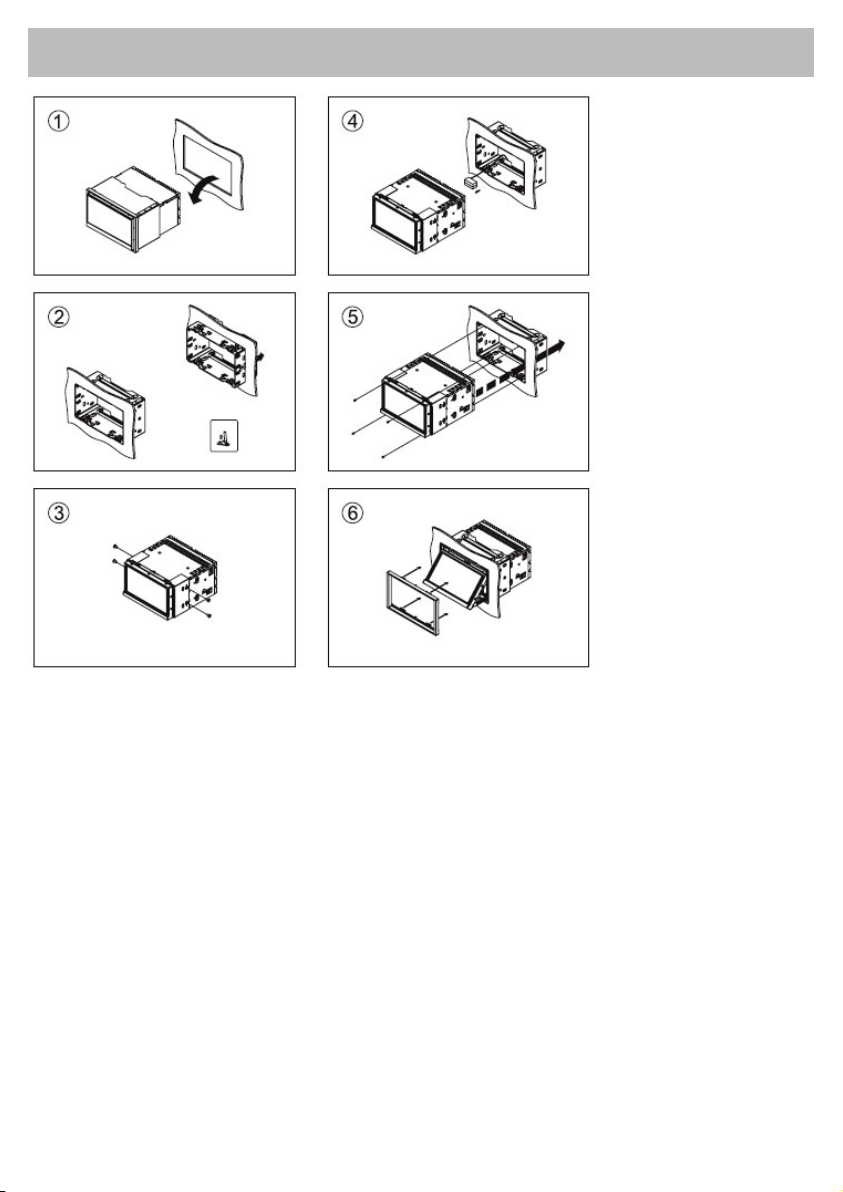

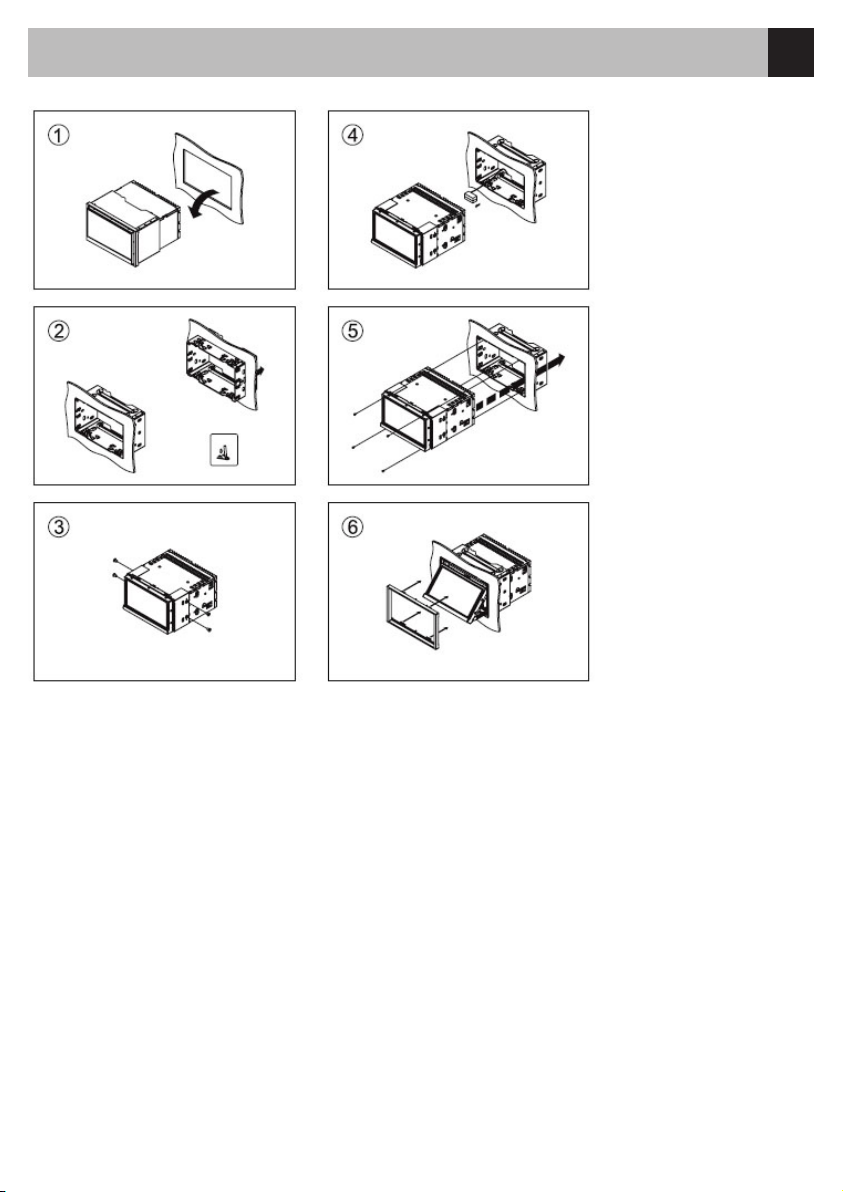

Guida all’Installazione ...................................... 18

Problemi e soluzioni ........................................ 19

Speciche Tecniche......................................... 20

Page 3

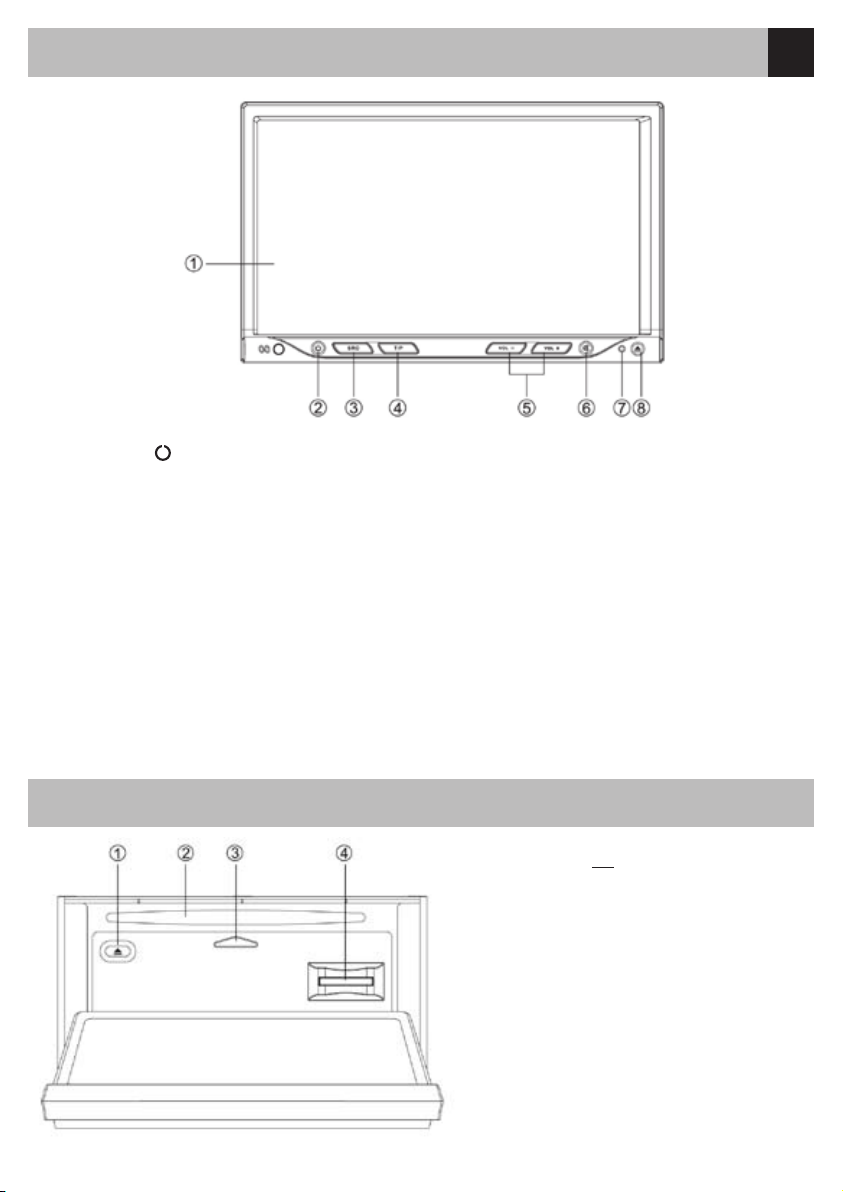

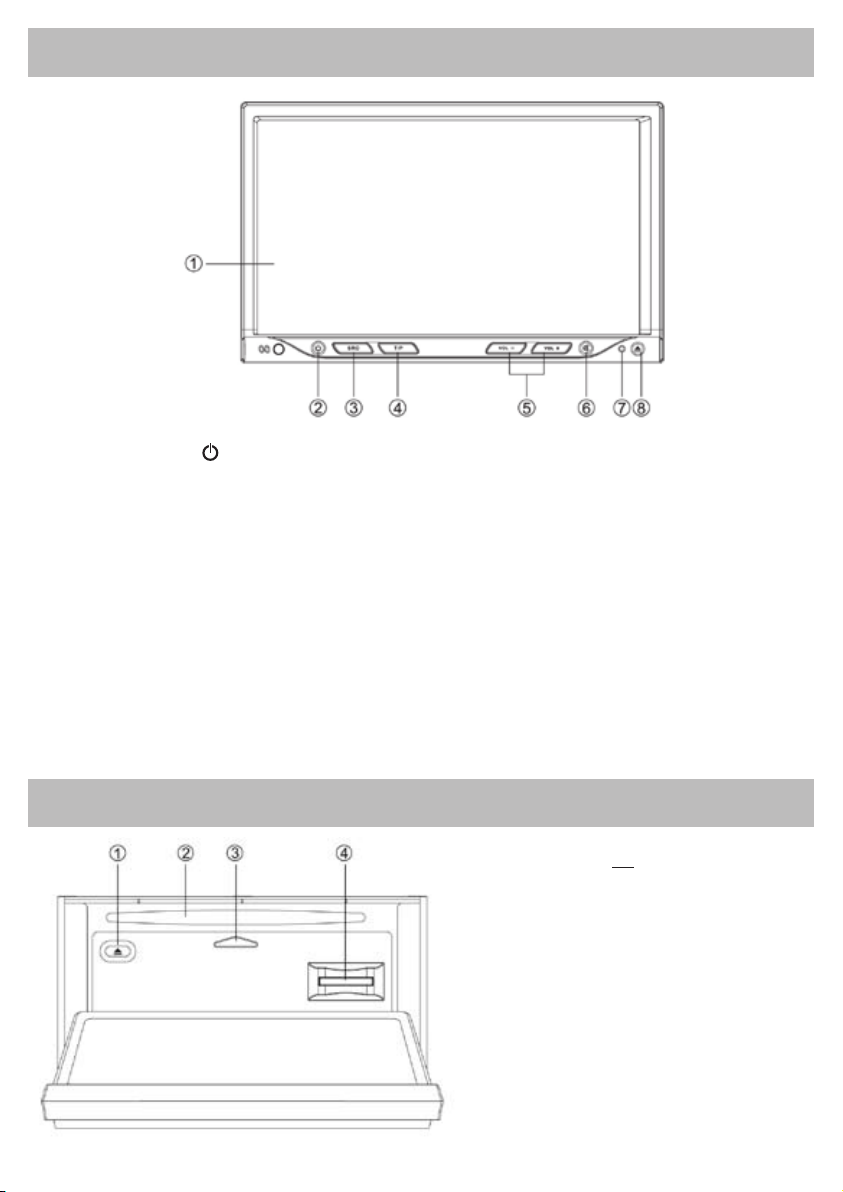

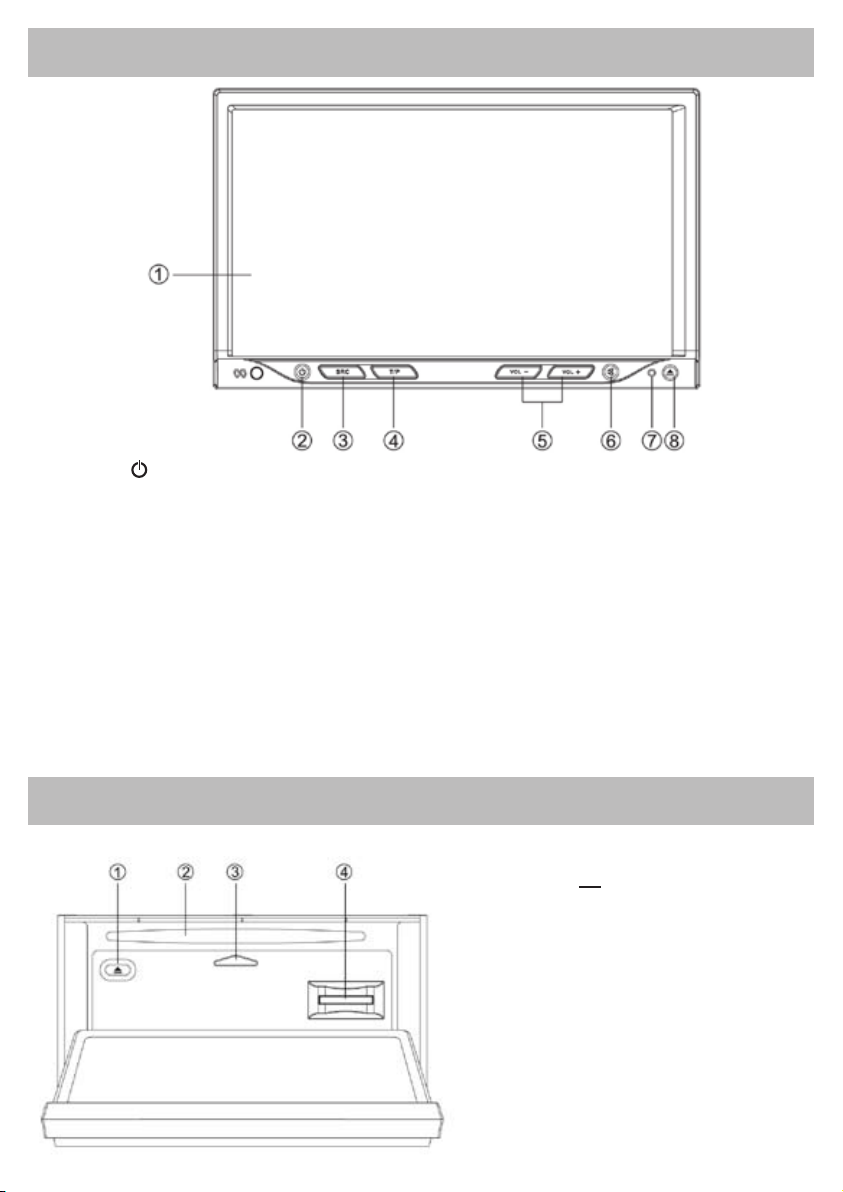

Pannello di controllo

Premere il tasto (ON/Off) per accendere/spegnere l’apparecchio.

1. Pannello touch screen

2. Alimentazione On/Off

3. Sorgente

- Radio

Disco (se disco inserito) USB (con USB collegato) SD/MMC (con carta SD/MMC inserita) Aux

4. Premere tasto per attivare/disattivare RDS TA

-Premere per oltre 2 secondi, per accedere alla modalità RDS PTY.

5. Premere i tasti per regolare il Volume

6. Mute (silenzia l’audio)

-Premere per oltre 2 secondi, per accedere alla modalità LCD OFF (spegne lo schermo).

7. Tasto di RESET

8. Apertura/Chiusura pannello

- Premere per oltre 2 secondi, per accedere al Menù

del pannello

- Pannello

- Aprire il pannello

- Fare uscire il Disco

- Chiudere il pannello

- Regolare l’angolo del pannello (TILT+/-)

Guida rapida

Premere il tasto  sul pannello, per aprire il frontalino.

1. Tasto di Espulsione del disco

2. Fessura di inserimento disco

3. Indicatore dello stato del Pannello

Si illumina quando il frontalino viene abbassato.

4. Fessura per scheda SD/MMC

Page 4

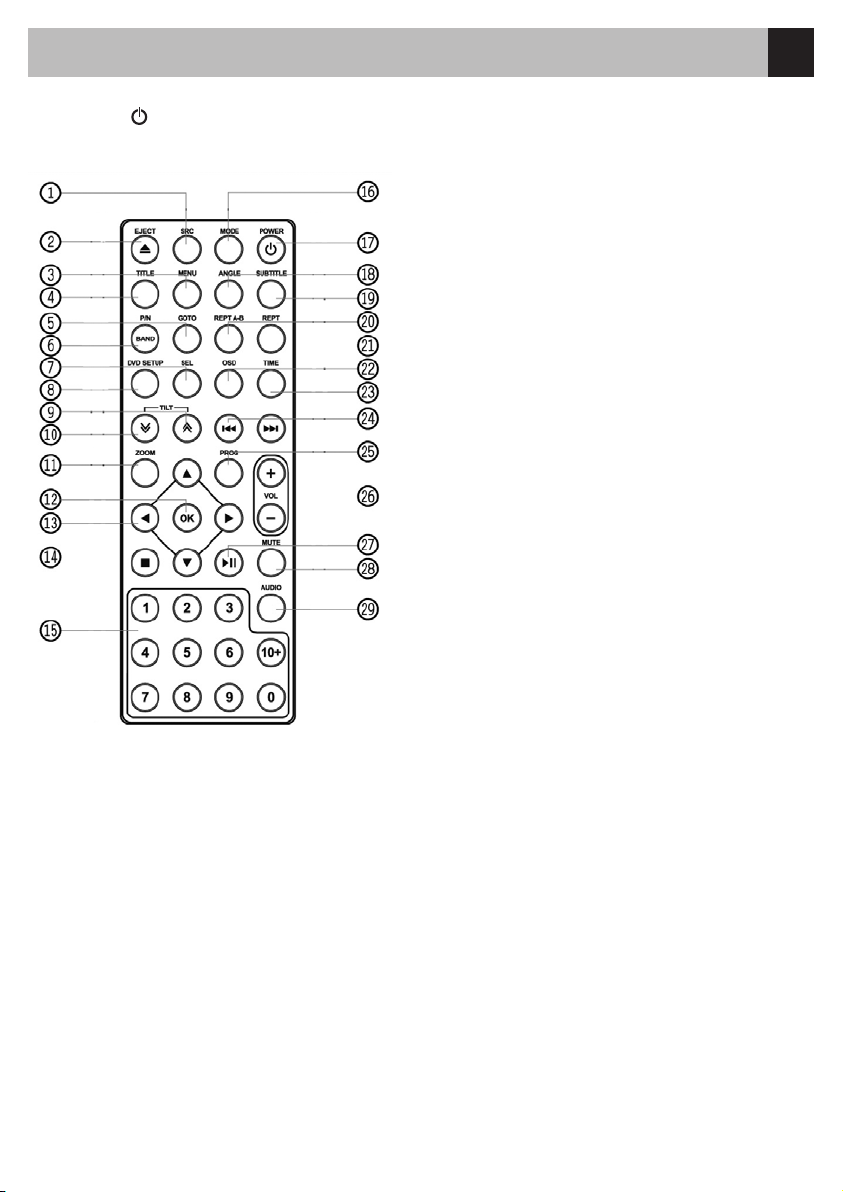

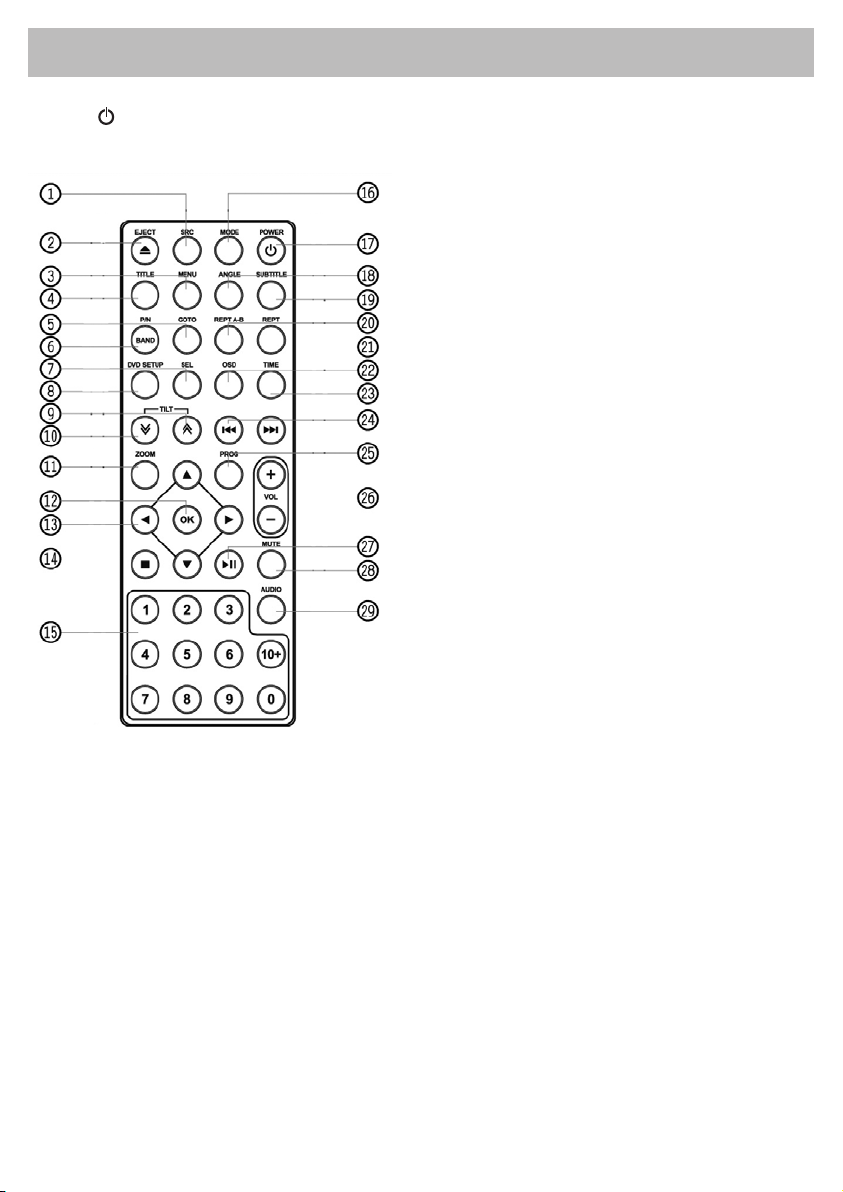

Telecomando

Premere per accendere/spegnere l’unità.

1. Seleziona la sorgente

- Radio

- Disco (a disco inserito)

- USB (con USB collegato)

- SD/MMC (con carta SD/MMC inserita)

- Aux-in

2. Espulsione Disco

3. Menù (DVD)

- PBC (per VCD 2,0 o superiore)

4. Titolo (DVD)

5. Vai e cerca

6. Banda Radio (FM1/FM2/FM3/AM1/AM2)

- Sistema Video PAL/NTSC/AUTO

7. Accedi al Menù SELECT

8. Impostazioni DVD

9. Chiude il pannello

10. Apre il pannello

11. Zoom (DVD/VCD)

12. Ok (conferma)

13. Cursore del Menù

14. Stop/Torna indietro

15. Area di digitazione

16. Accedi al Menù Sorgente

17. Accensione/Spegnimento

18. Angolo (DVD)

19. Sottotitoli (DVD)

20. Ripetizione A-B

21. Ripetizione

22. informazioni sullo schermo attivo

23. Indicazione orario sul display

24. Sintonizzazione Radio / Salta/Cerca traccia

25. Programma

26. Volume

27. Riproduzione / Pausa

28. Mute silenzia l’audio

29. Audio DVD VCD Audio L/R/ST

Page 5

Telecomando

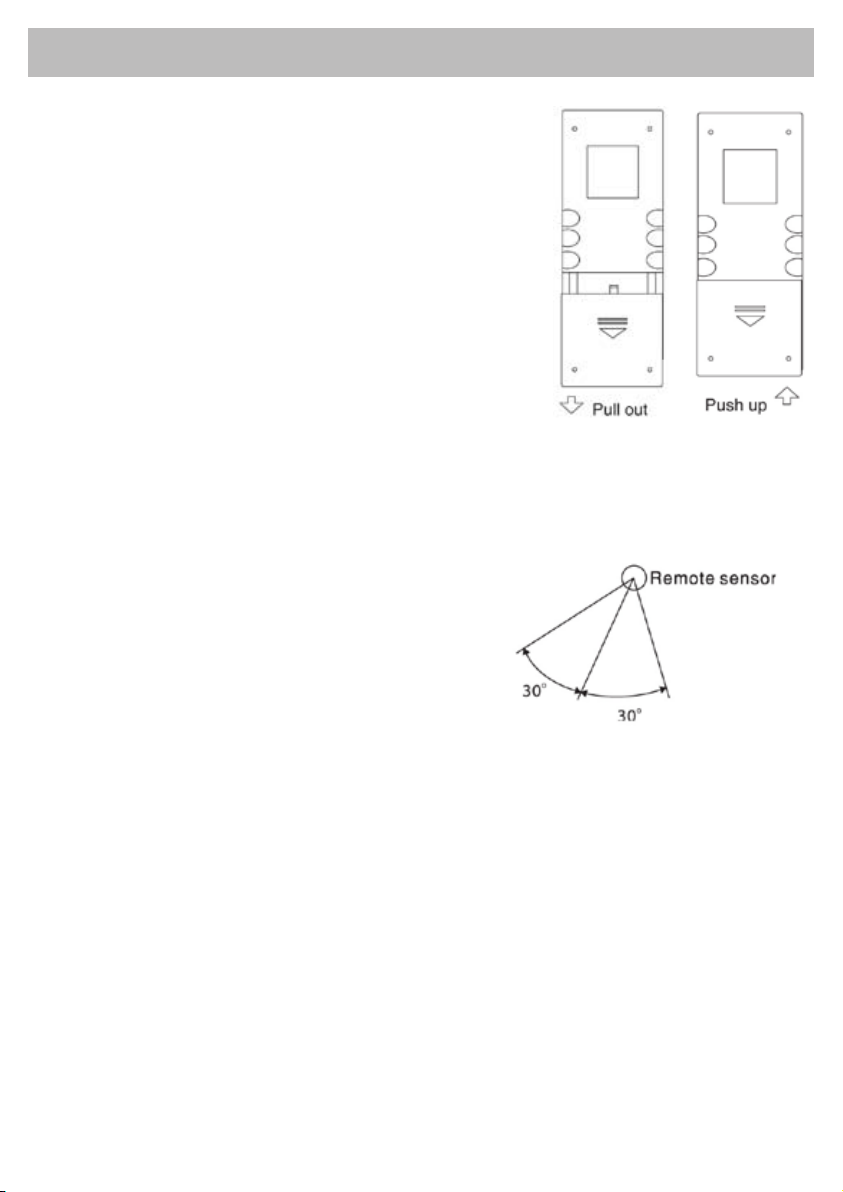

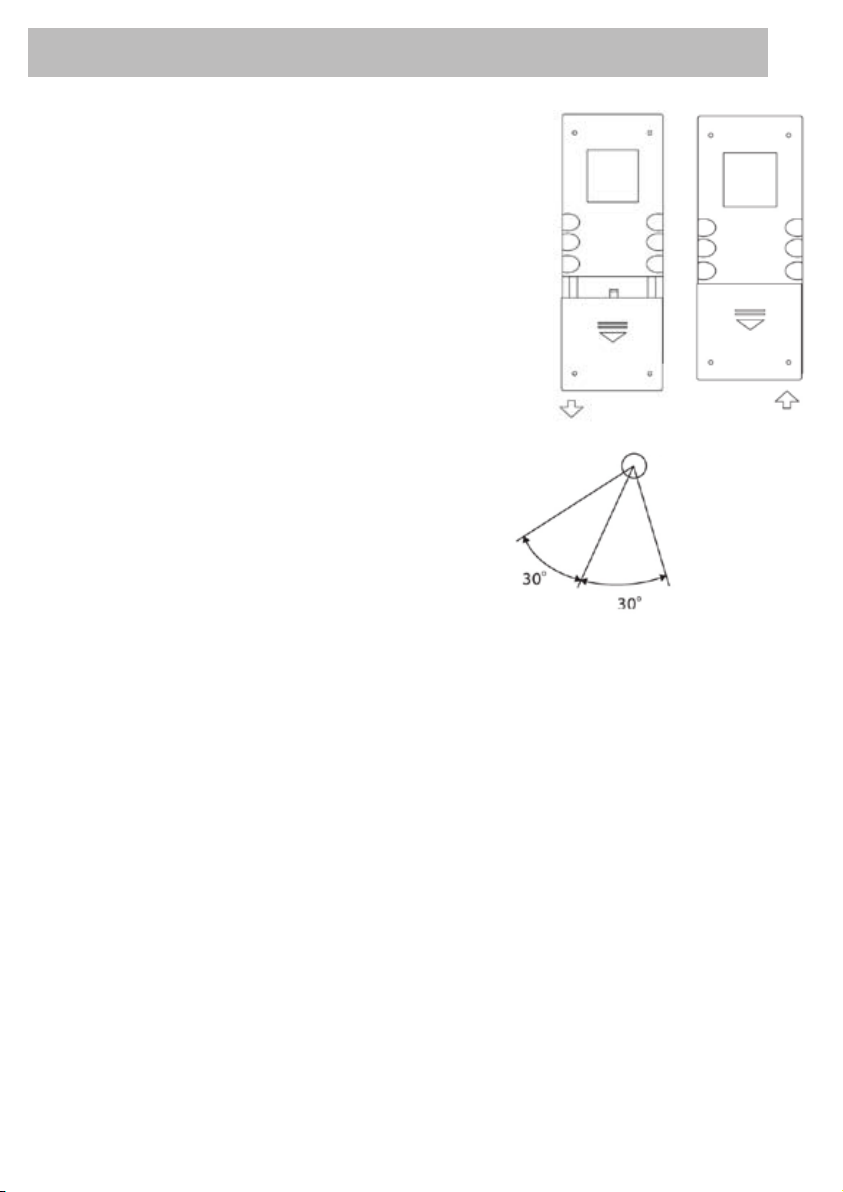

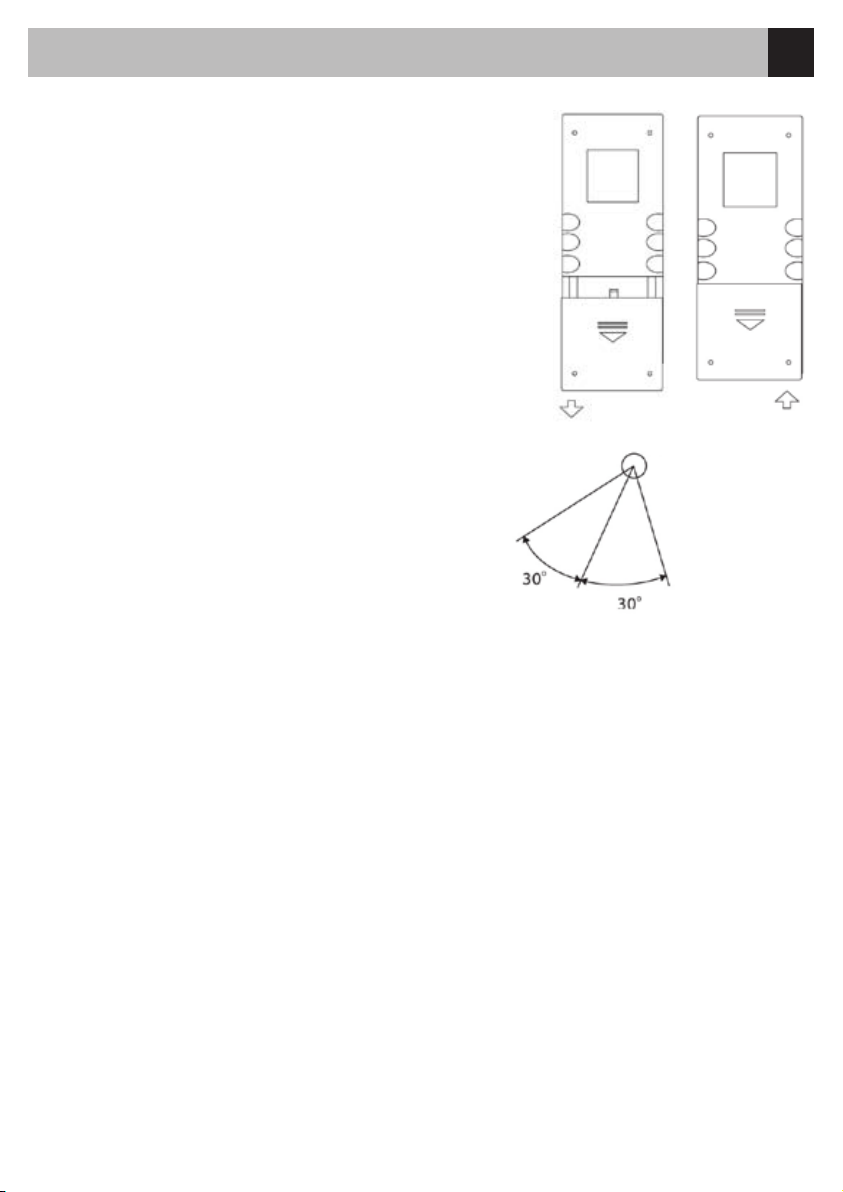

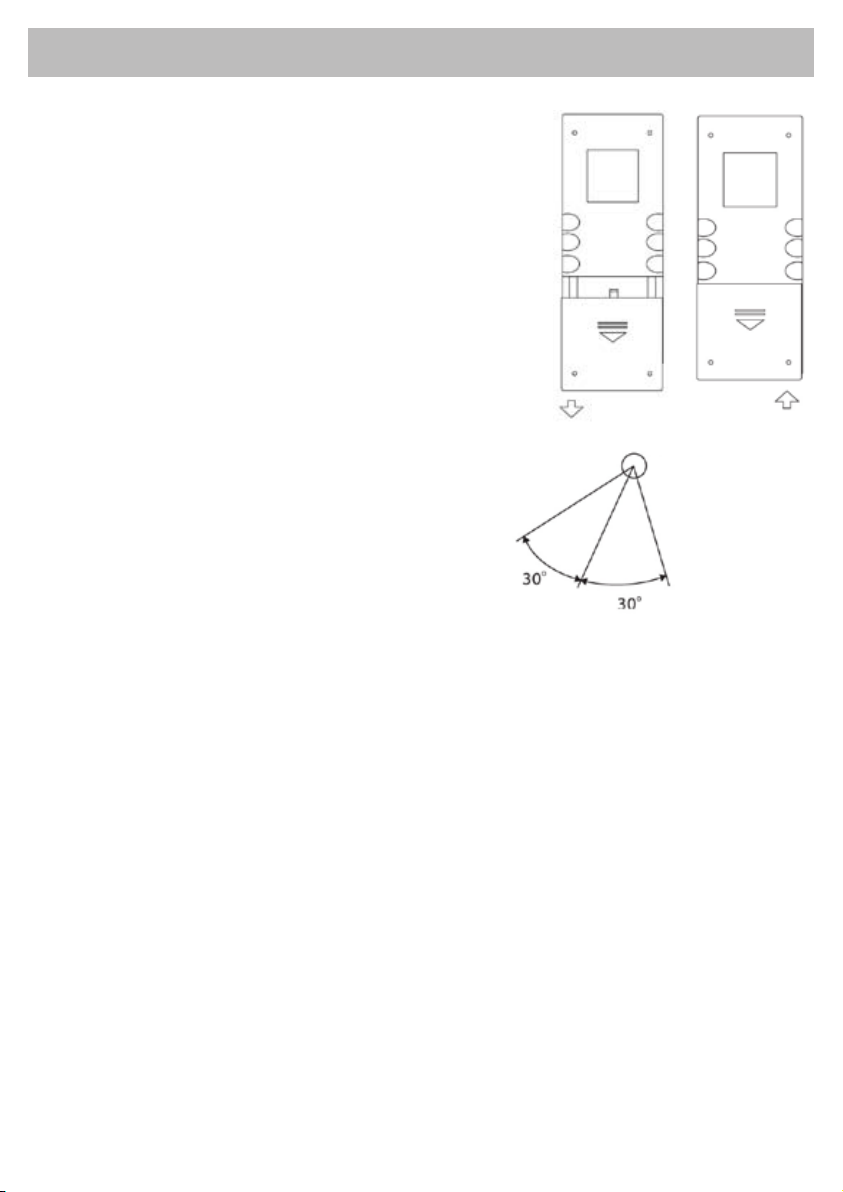

Sostituzione della batteria al Litio.

Quando le funzioni eseguibili dal Telecomando risultano ridotte o impossibili, occorre rimpiazzare la batteria al litio, con una nuova. Accertarsi che la batteria venga inserita secondo la polarità indicata.

1. Aprire il coperchio posteriore del Telecomando

2. Introdurre la batteria con il (+) rivolto verso l’alto.

Richiudere il coperchio.

Spingere

verso l’alto

Operatività del Telecomando

Tirare fuori

Sensore remoto

Il Telecomando è in grado di funzionare entro una distanza di 3 – 5 metri.

AVVERTENZE

- Custodire eventuali batterie fuori dalla portata dei bambini. Se la batteria venisse accidentalmente deglu-

tita, occorre immediatamente consultare un medico.

- NON ricaricare, corto-circuitare, aprire, scaldare o gettare la batteria nel fuoco.

- NON mettere la batteria a contatto con altri materiali metallici.

- Queste operazioni sono vietate, poiché possono causare il surriscaldamento, rottura della batteria o

incendi.

- Prima di buttare la batteria, occorre avvolgerla con nastro isolante. Il nastro isolante è necessario per evi-

tare il surriscaldamento/la rottura della batteria o incendi.

Page 6

Riproduzione MP su USB/SD/MMC

1. Inserimento scheda SD/MMC

Aprire il pannello ed inserire la carta SD/MMC nell’apposita feritoia. Richiudere il pannello. L’apparecchio inizierà, automaticamente, a leggere i

le contenuti nella scheda.

2. Rimozione della carta SD/MMC

Premere il tasto SRC su modalità no-SD (es. radio, disc). Premere sulla scheda SD/MMC in modo da farla scattare e quindi estrarla

dalla feritoia.

Il pannello non si chiuderà se la carta non risulta ben inserita oppure se non è stata tolta del tutto.

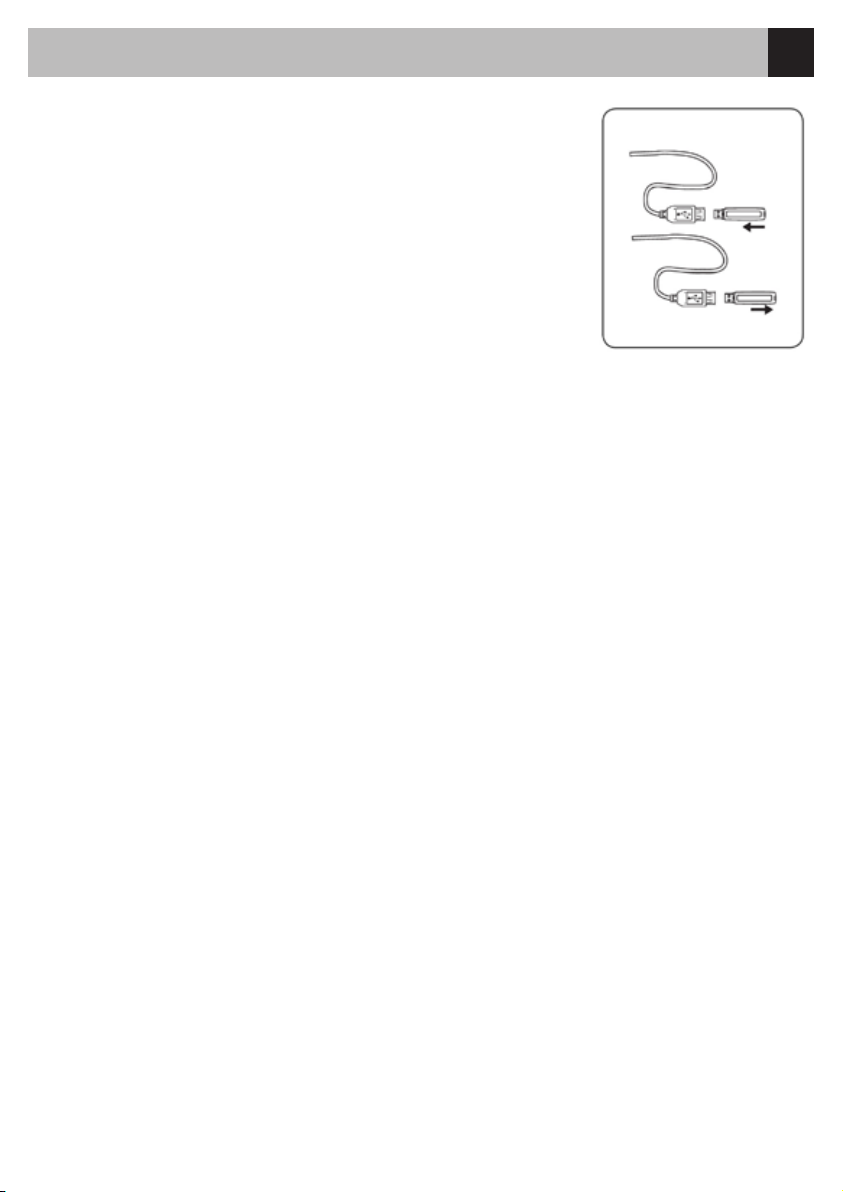

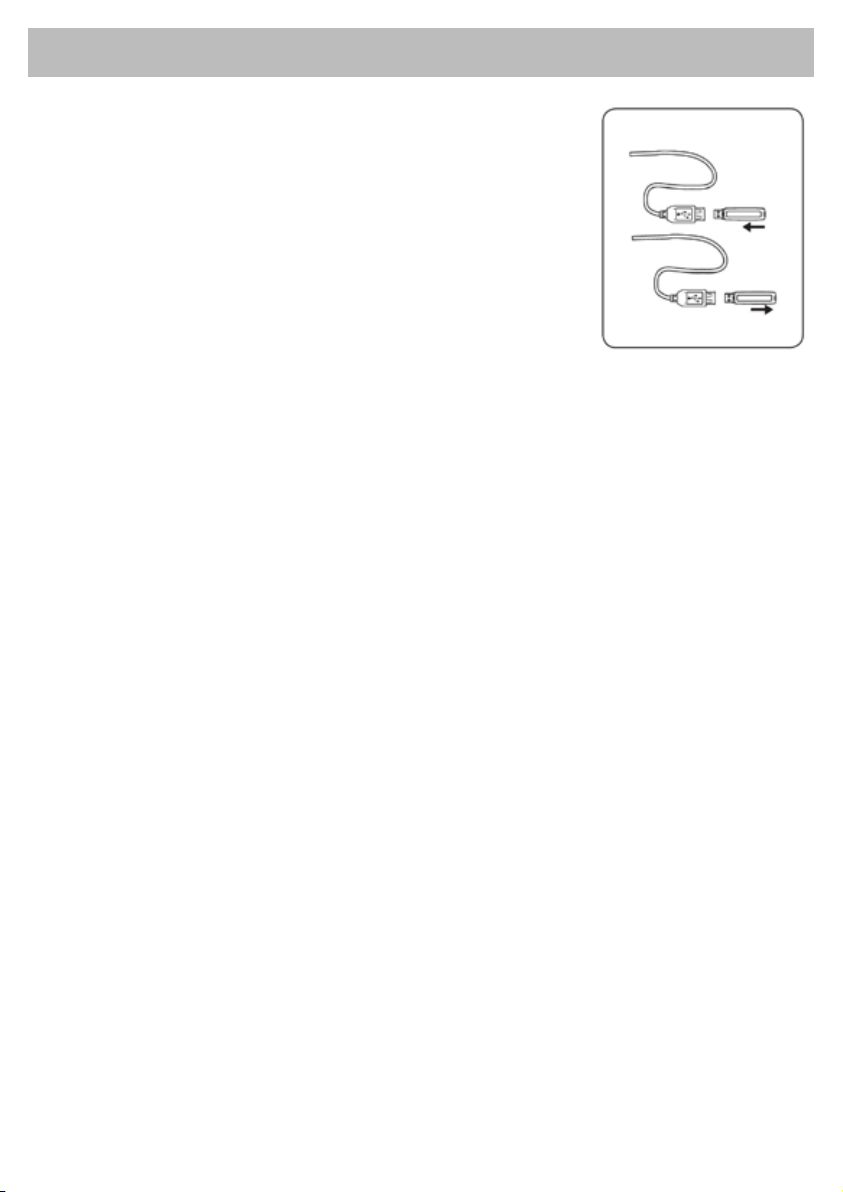

3. Caricamento dispositivo USB

Inserire il dispositivo USB nella presa USB. L’apparecchio leggerà, automaticamente, i le contenuti nel dispositivo USB.

4. Rimozione del dispositivo USB

Premere il tasto SRC e selezionare una modalità no-USB (es: radio, disc). Togliere il dispositivo dalla presa.

Note inerenti a USB/SD/MMC

Funzioni USB (ash memory type), di riproduzione musicale le MP3

1. Compatibile con: scheda SD/MMC

2. Compatibile con: USB memory ash 2 in 1 (SD/MMC)

3. Compatibile con: FAT 16 & fat 32

4. Nome le: 32 byte/nome dir.: 32 byte/nome tag: 32 byte.

5. Tag (ID3 tag ver. 2.0) Titolo/Artista/album: supporto 32 byte

6. Lettore multi-card non supportato

7. Compatibile con: USB 1:1

Compatibile con: USB 2.0 (non supporta la velocità USB 2.0 la velocità è la stessa che con USB 1.1). L’apparecchio NON è compatibile con tutti i possibili dispositivi USB.

Page 7

Funzioni generali

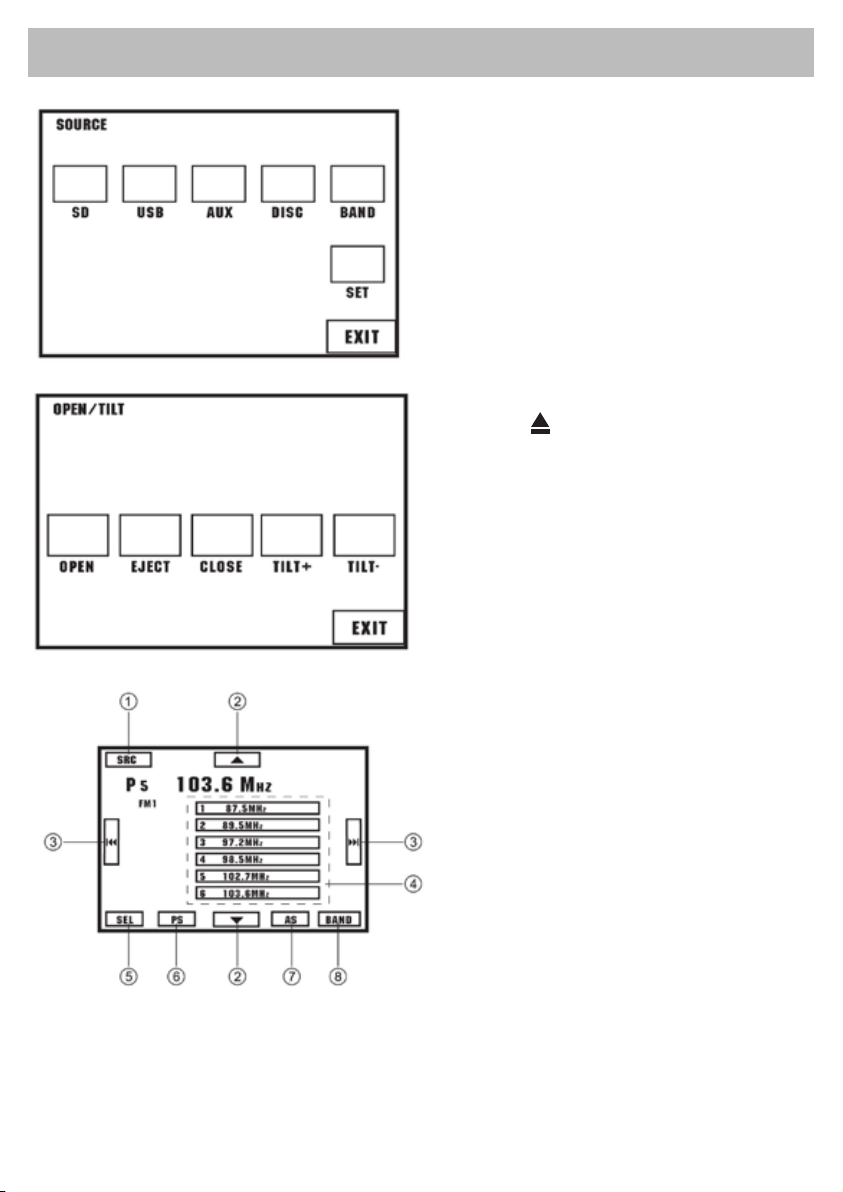

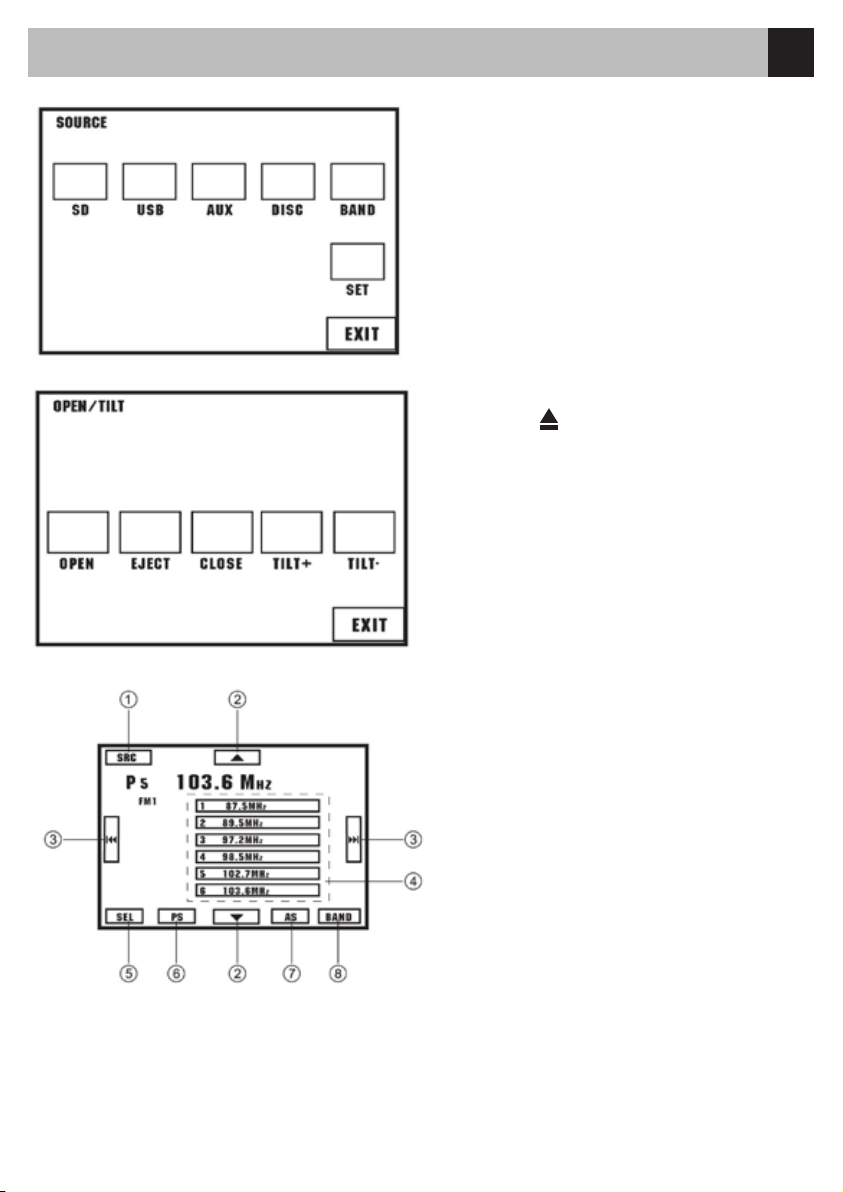

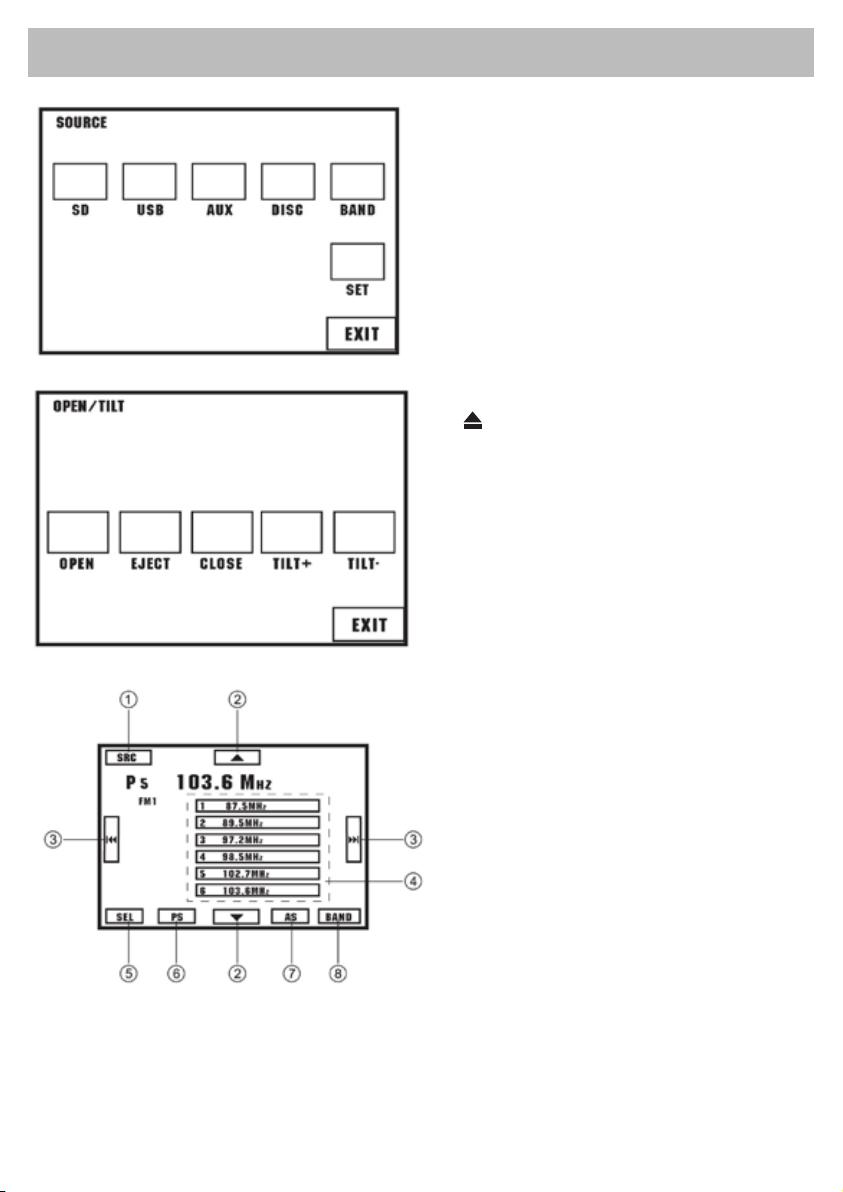

Selezione della Sorgente

Dal Menù SOURCE, selezionare per entrare nella

modalità desiderata;

premere EXIT per ritornare alla modalità precedente.

Sul pannello dell’apparecchio:

premere il tasto SRC per cambiare la modalità direttamente.

Funzione del pannello

Premere il tasto per visualizzare sul display (Open/Eject/Close/Tilt+/Tilt-).

Selezionare la funzione desiderata, toccando lo schermo

Premere il tasto EXIT, uscire dalla videata.

Radio

1. Videata Menù Sorgente

2. Toccare per la sintonizzazione manuale

3. Toccare per la sintonizzazione automatica

Premere per più di 2 secondi, per la sintonizza

zione manuale.

4. Toccare per selezionare le stazioni memorizzate (preset)

5. Videata Menù di Selezione

6. Scannerizzazione delle stazioni preimpostate

7. Ricerca/Memorizzazione automatica delle

Stazioni

8. Commutatore di Banda:

FM1-FM2-FM3-MW1-MW2.

Page 8

Funzioni generali

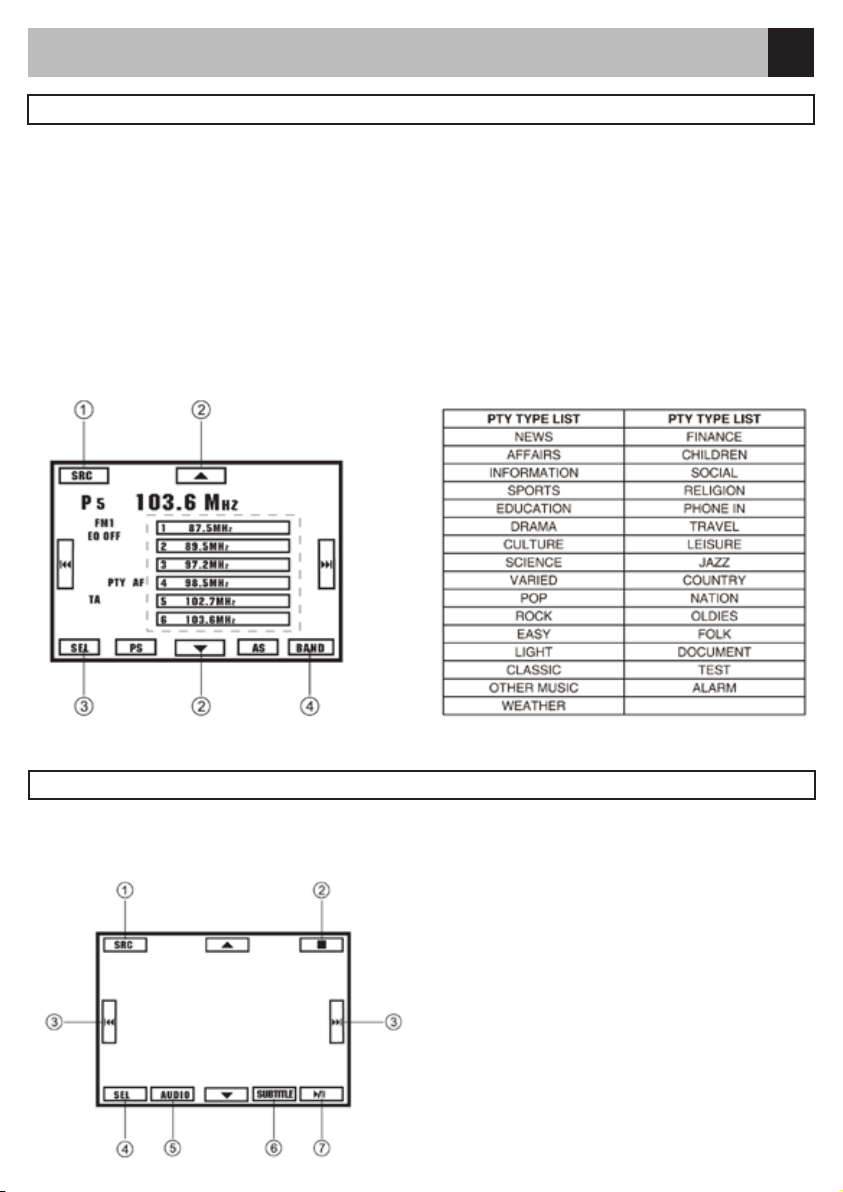

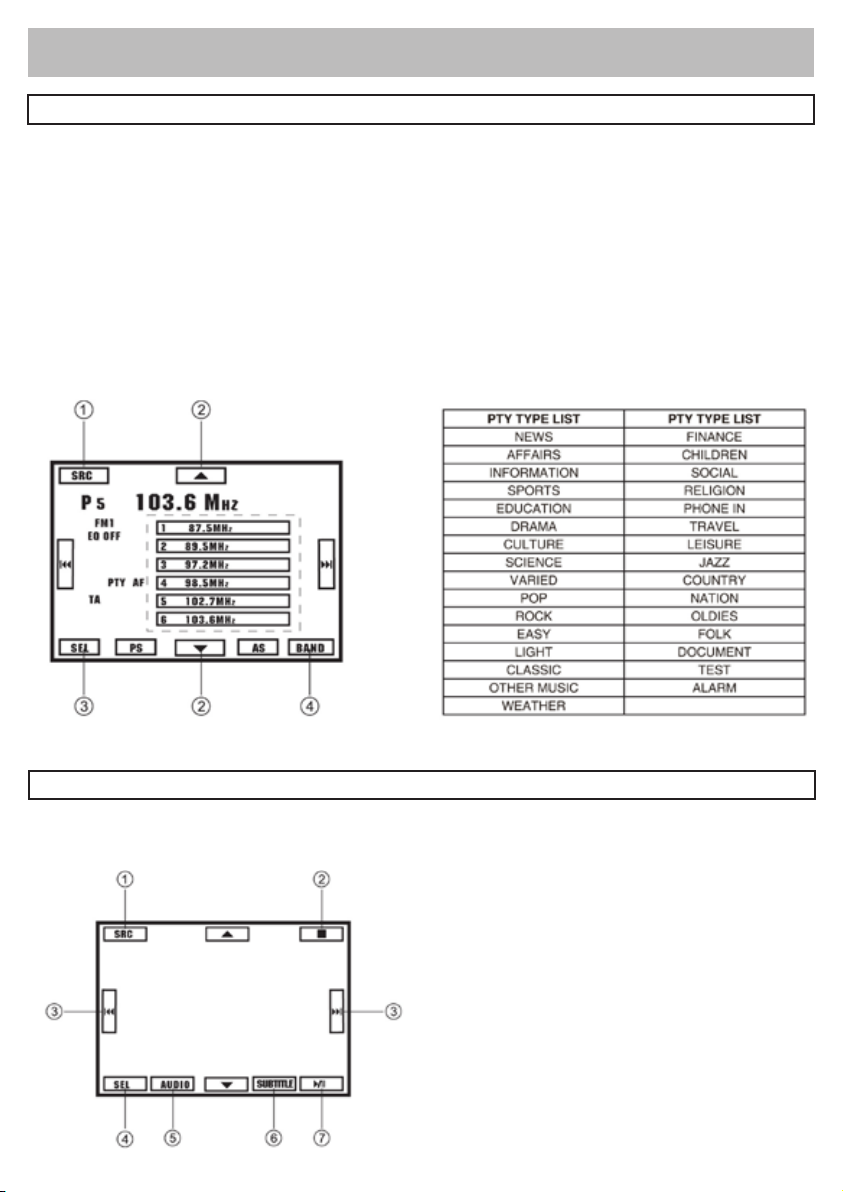

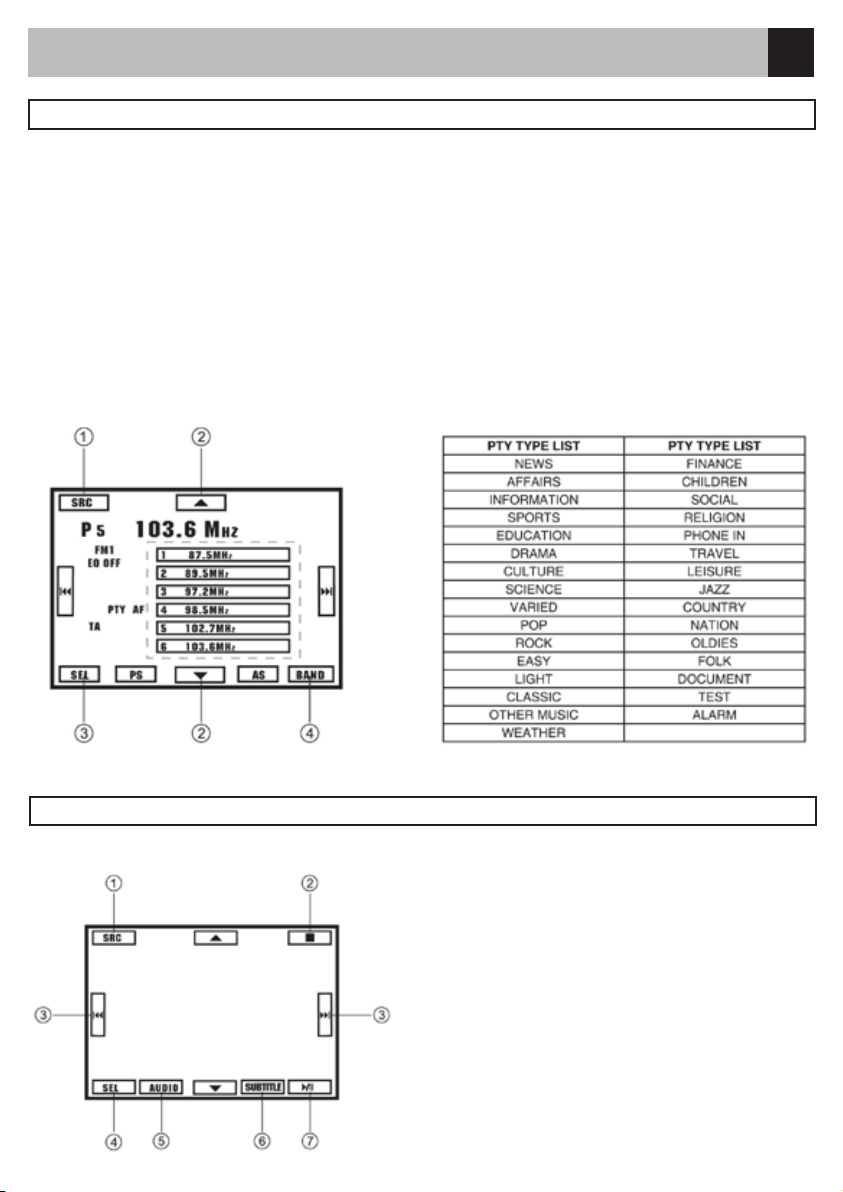

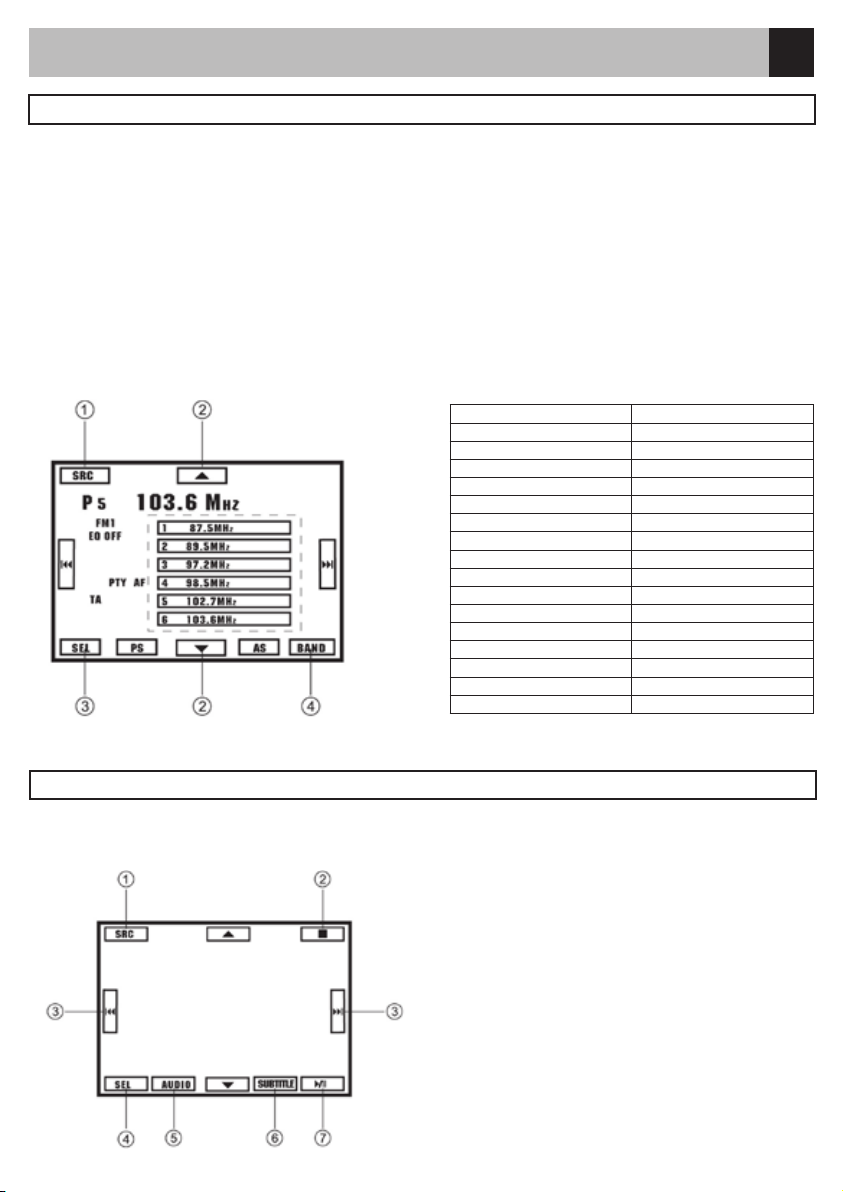

RDS

Dal Pannello dell’apparecchio:

premere brevemente il tasto T/P per accender/spegnere AF. Tenere premuto il tasto T/P per almeno 2 secondi, per accendere/spegnere PTY.

Dal Menu PTY:

toccare lo schermo per accedere alla funzione desiderata.

1. Videata menù Sorgente

2. Scorrere l’elenco PTY su/giù

3. Videata Menù di Selezione

4. Commutatore Banda

Dal Menù Setup impostazione: accendere/spegnere AF

Riproduzione DVD

Toccare il centro dello schermo per fare apparire le icone di comando sullo schermo:

Toccare l’icona per accedere alla funzione desiderata:

1. Visualizza il menù sorgente

2. Stop.

3. Salta/Cerca traccia.

4. Visualizza il menù di selezione.

5. Seleziona audio.

6. Seleziona i sottotitoli.

7. Play/Pausa/Enter (conferma)

Tocco nascosto: Toccare direttamente la posizione dell’icona, per accedere alla funzione.

Page 9

Funzioni generali

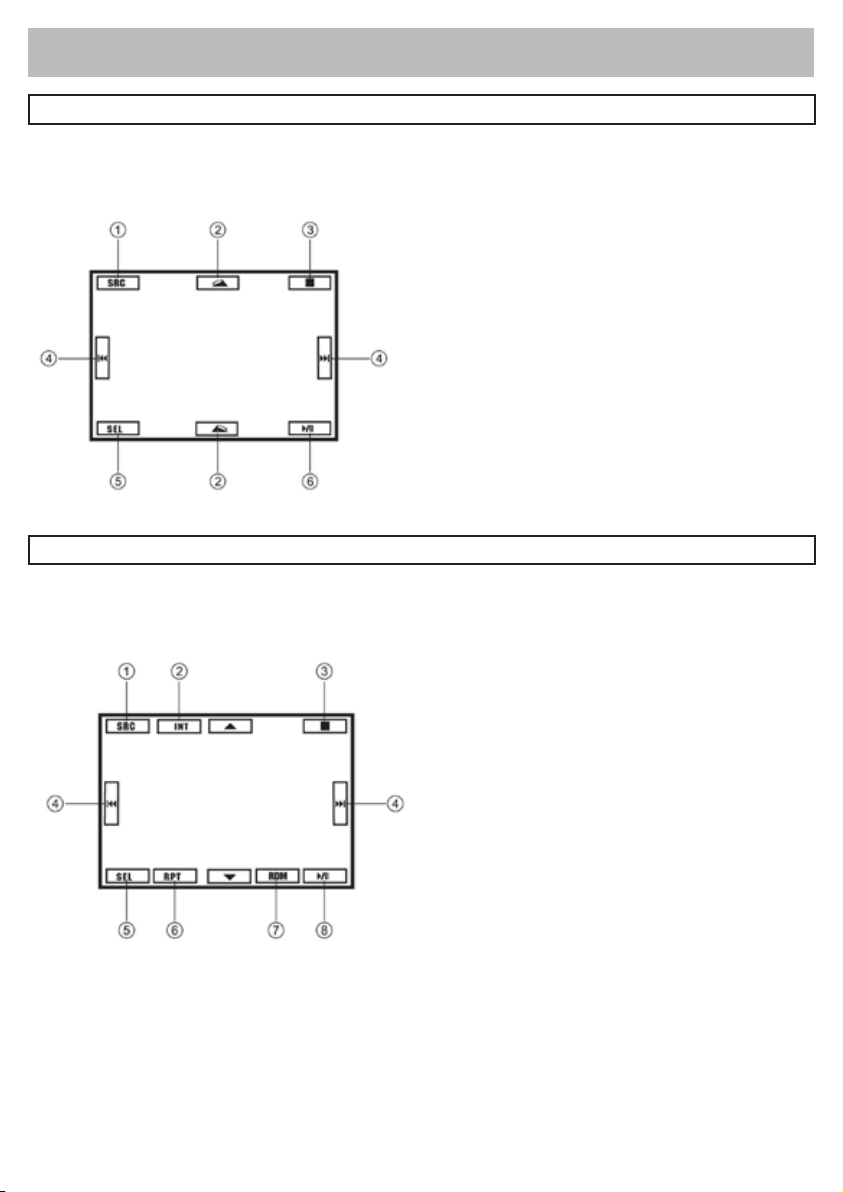

Riproduzione Video CD

Toccare il centro dello schermo per fare apparire le icone di comando:

Toccare l’icona per accedere alla funzione desiderata:

1. Videata Menù Sorgente

2. Riproduce l’introduzione del brano

3. Seleziona Audio

4. Stop

5. Salta/Cerca Brano

6. Videata Menù di Selezione

7. Ripeti la Riproduzione

8. Riproduzione casuale

9. Play/Pausa

Tocco nascosto: Toccare direttamente la posizione dell’icona, per accedere alla funzione.

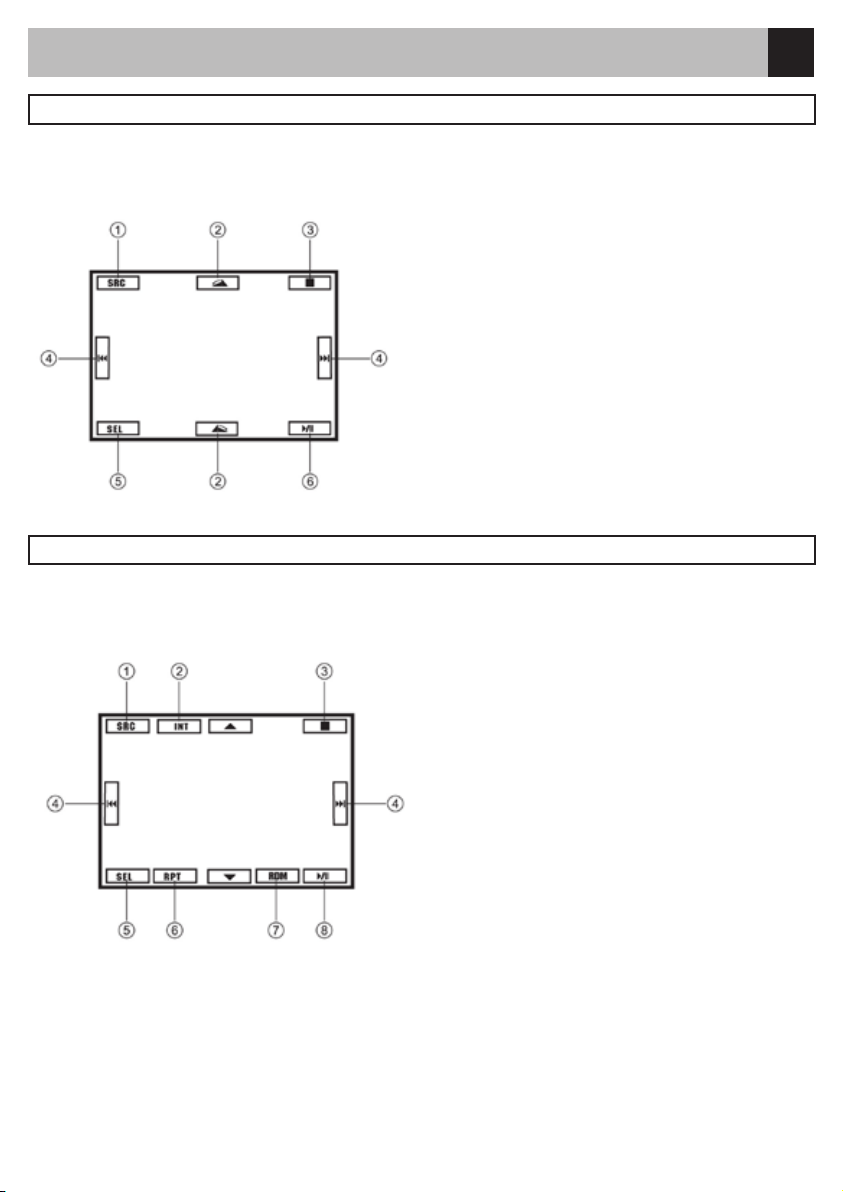

Riproduzione CD

Toccare il centro dello schermo per fare apparire le icone di comando:

Toccare l’icona per accedere alla funzione desiderata:

1. Videata Menù Sorgente

2. Riproduce l’introduzione del brano

3. Stop

4. Salta/Cerca Brano

5. Videata Menù di Selezione

6. Ripeti la Riproduzione

7. Riproduzione casuale

8. Play/Pausa

Tocco nascosto: Toccare direttamente la posizione dell’icona, per accedere alla funzione.

Page 10

Funzioni generali

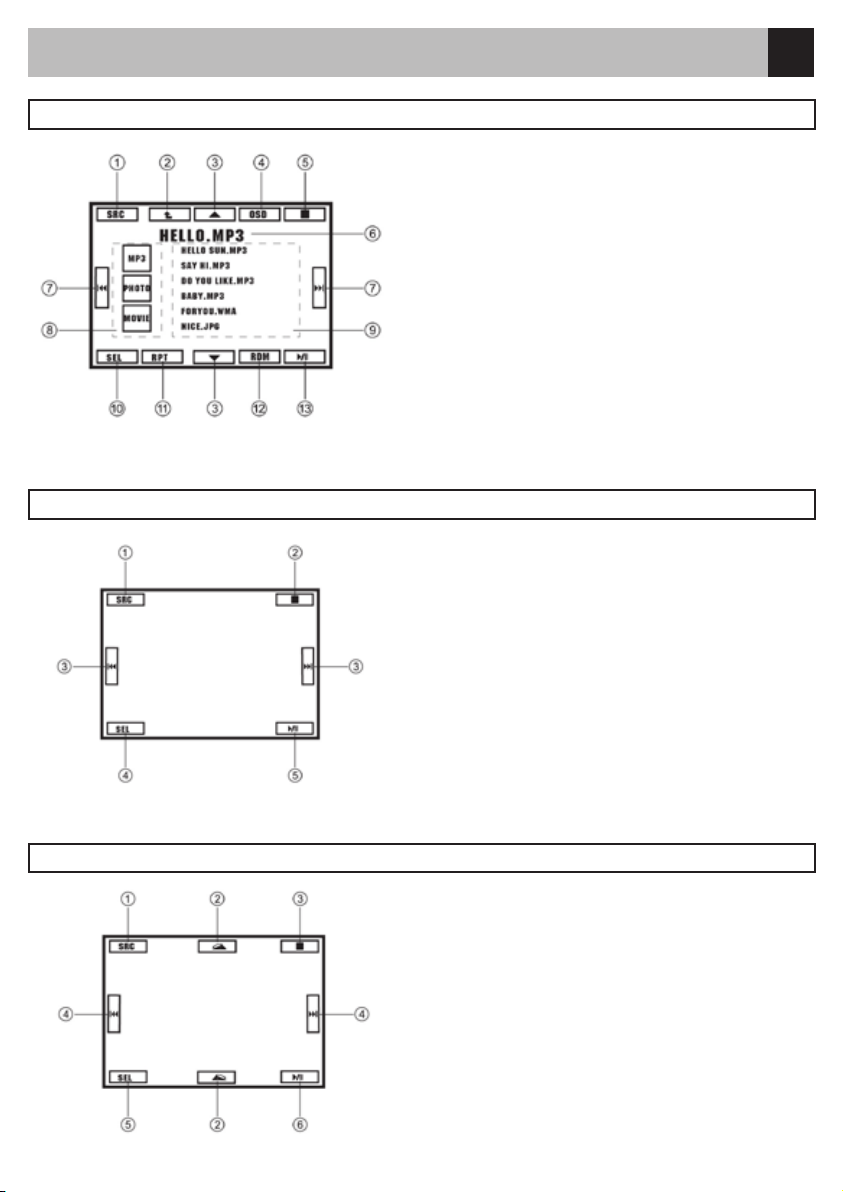

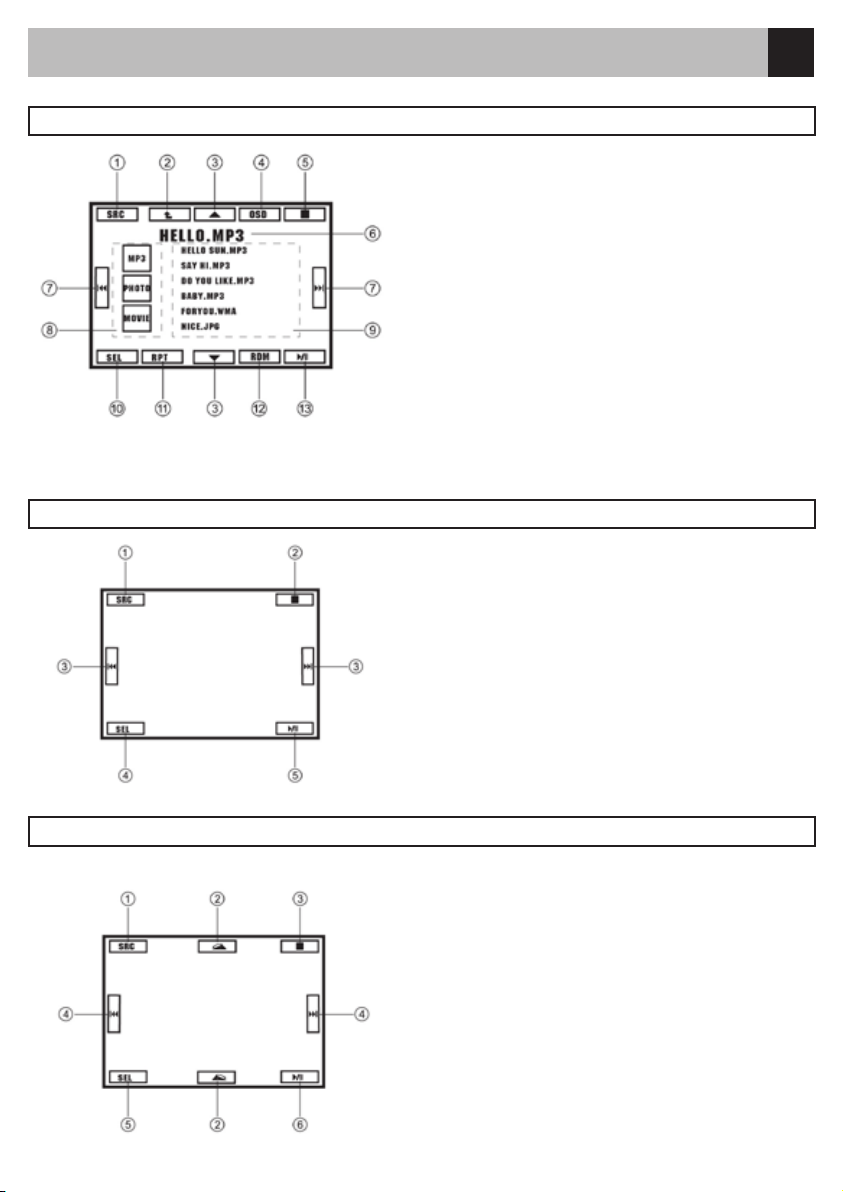

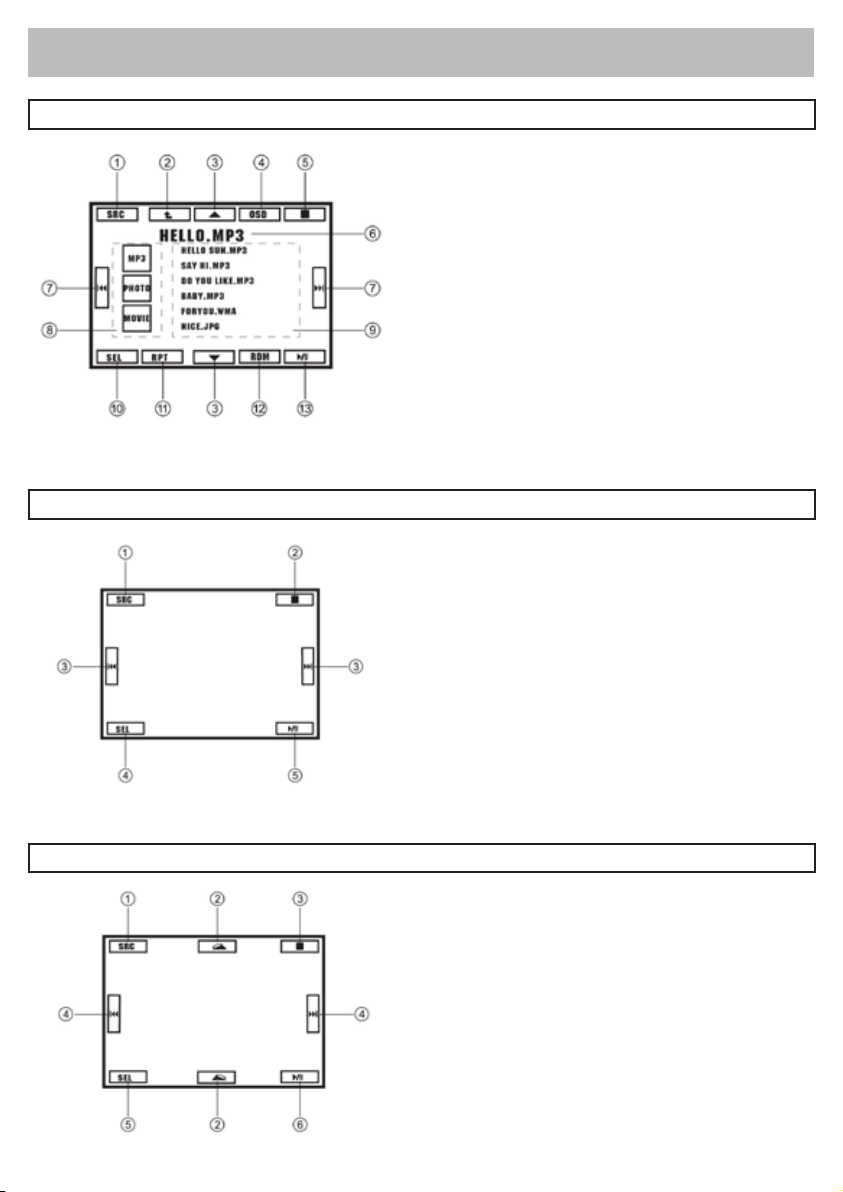

Menù MP3/MP4/PHOTO

Toccare l’icona per accedere alla funzione desiderata:

1. Videata Menù Sorgente

2. Ritorna alla cartella superiore

3. Traccia su/giù

4. Visualizza le info di riproduzione

5. Stop

6. Evidenzia Brano e ID3 TAG

7. Salta/Cerca il brano

8. Seleziona MP4/MP3/PHOTO

9. Seleziona Brano/Cartella

10. Videata Menù Selezione

11. Ripeti la Riproduzione

12. Riproduzione Casuale

13. Play/Pausa

Riproduzione di MP4

Toccando il centro dello schermo, appariranno le icone di comando: Toccare l’icona per accedere alla funzione desiderata:

1. Videata Menù Sorgente

2. Stop

3. Salta/Cerca il Brano

4. Videata Menù di Selezione

5. Play/Pausa

Tocco nascosto: Toccare direttamente la posizione dell’icona, per accedere alla funzione.

Riproduzione FOTO

Toccando il centro dello schermo, appariranno le icone di comando: Toccare direttamente l’icona, per accedere alla funzione desiderata.

1. Videata Menù di Sorgente

2. Ruotare in senso Orario/Anti-Orario

3. Stop

4. Vai Indietro/Avanti

5. Videata Menù di Selezione

6. Play/Pausa

Tocco nascosto: Toccare direttamente la posizione dell’icona, per accedere alla funzione.

Page 11

Impostazioni di sistema

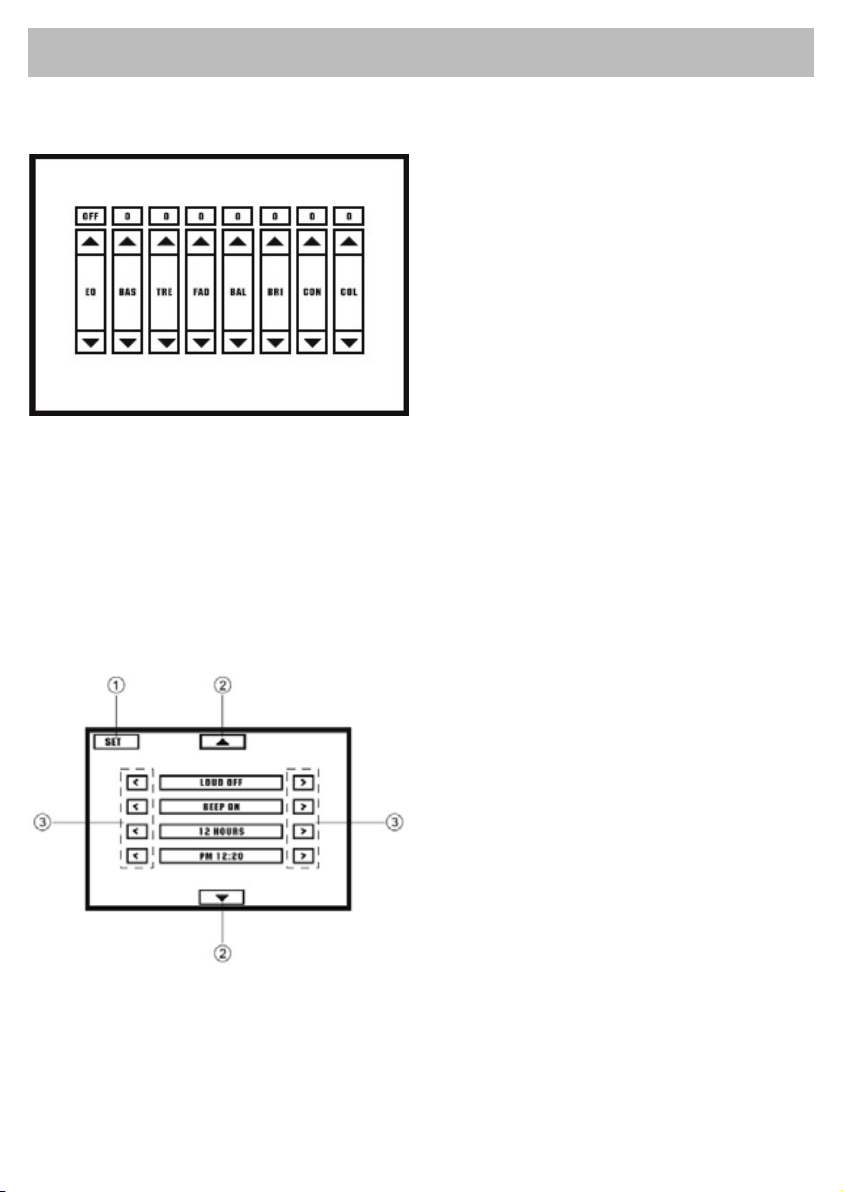

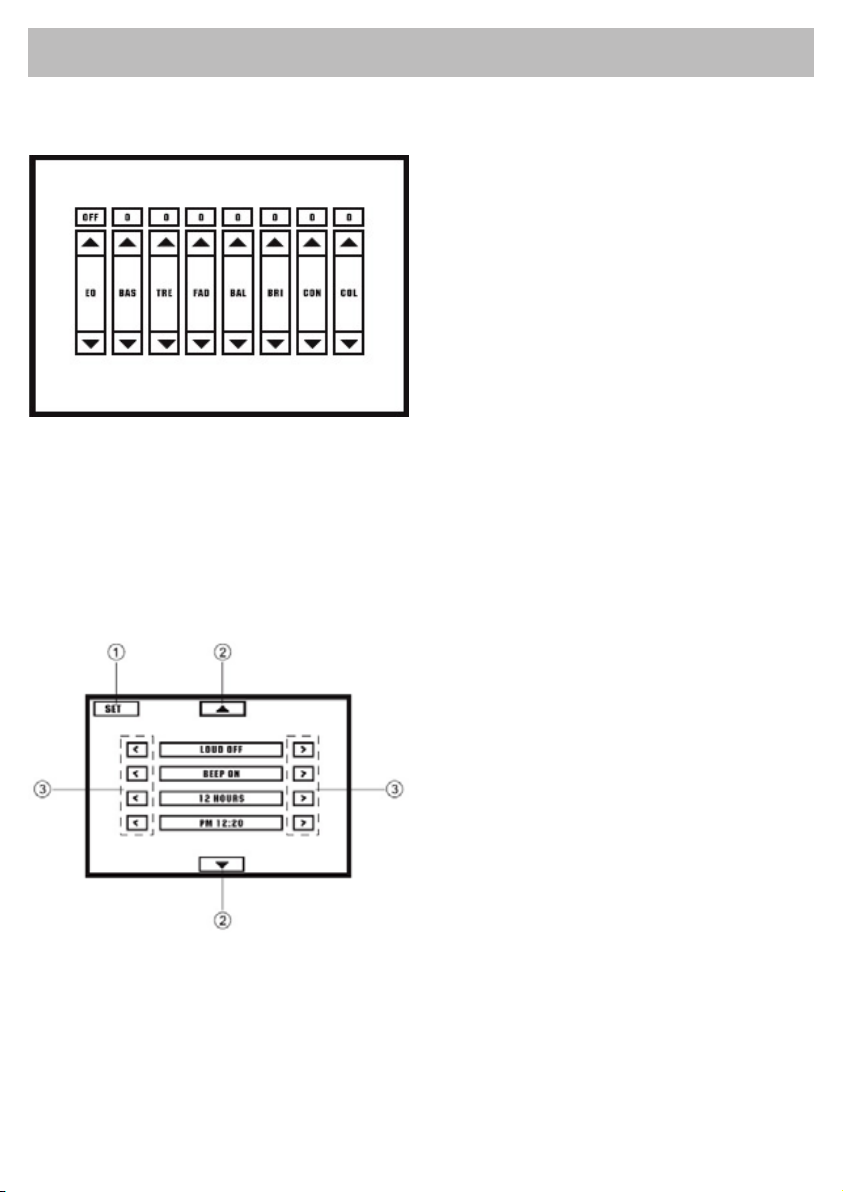

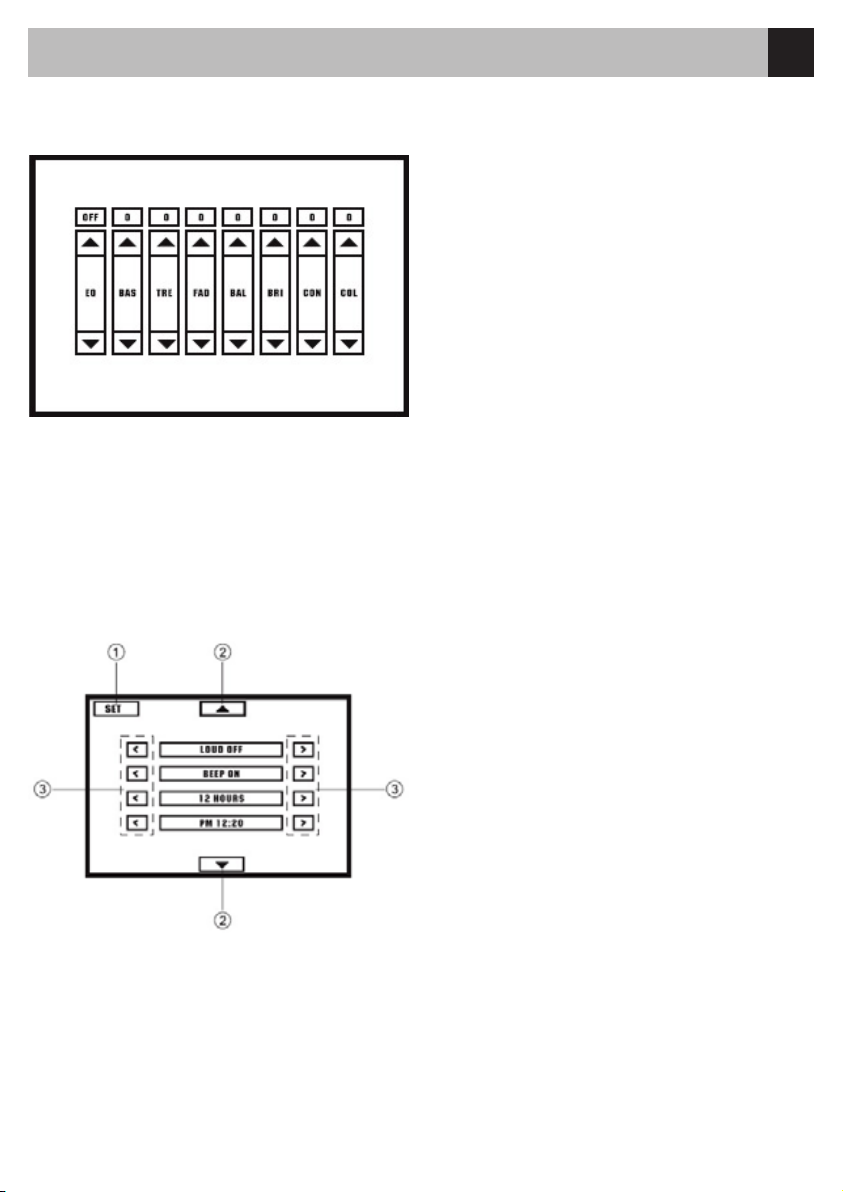

Menù di selezione

Toccare lo schermo, per regolare le impostazioni Audio/Video:

Audio: EQ effetti sonori (Rock-Pop-Classico-Flat-

User) BASS/TREBLE/FADER/BALANCE.

Video: LUMINOSITA/CONTRASTO/COLORE

Menù di impostazioni (SET)

Toccare l’icona sinistra o destra, per regolare le impostazioni. Toccare l’icona con freccia Su/Giù, per accedere alla lista successiva/precedente.

1. Videata Menù Sorgente

2. Elenco Sopra/Sotto

3. Regolazione

Page 12

Impostazioni del sistema

Impostazioni del menu LOUD ON/OFF: Premere / per Attivare/Disattivare la funzione Loudness. BEEP ON/OFF: Premere / per Attivare/Disattivarel’audio (bip) dei pulsanti. 12/24 HOURS: Premere / per selezionare la modalità 12 o 24 ore. AM/PM: Premere per ssare le ore. Premere  per ssare i minuti. PARKING ON/OFF: Premere / per Attivare/Disattivare la funzione di allarme parcheggio.

In posizione PARKING ON, e con video in corso di riproduzione, apparirà la scritta: “NON GUARDARE FILMATI DURANTE LA GUIDA” e lo schermo rimarrà nero.

CAMERA ON/OFF: Premere / per Attivare/Disattivare ingresso retro-camera. MIRROR ON/OFF: Premere / per Attivare/Disattivare l’Effetto Specchio.

Dopo aver inserito MIRROR, l’immagine della retrocamera sarà visualizzata in modo

speculare.

LCD CALIBRATE: Premere / per calibrare il touch screen. TA SEEK/ALARM: Premere / per scegliere tra la modalità TA ALARM o TA SEEK.

TA: annunci sul trafco stradale. Modalità TA ALARM: L’allarme TA è acceso. TA SEEK mode: la ricerca TA è attivata automaticamente. RETUNE-L/S: Modalità RETUNE: premere/ per scegliere RETUNE-S o RETUNE-L. RETUNE-S e RETUNE-L regolano l’intervallo per la modalità TA SEEK. RETUNE-S corto: l’intervallo in modalità TA SEEK sarà di 45 secondi. RETUNE-L lungo: l’intervallo in modalità TA SEEK sarà di 180 secondi. Nota: la modalità RETUNE funzionano solo in ambito della modalità TA SEEK. AF ON/OFF: Premere / per attivare/disattivare la frequenza alternativa. In caso di cattiva ricezione, il medesimo programma, trasmesso da una stazione

TA VOL: Premere / per regolare il volume TA. VOL LAST/ADJUST: Premere / per scegliere la modalità del il Volume. In modalità VOL LAST, l’ap-

A VOL: premere / per regolare il volume quando la modalità VOL ADJ è attivata. SUB ON/OFF: Premere / per Attivare/Disattivare il subwoofer. SUB VOL: Premere / per regolare il volume del subwoofer quando la modalità SUB ON è

REG ON/OFF: Premere / per Attivare/Disattivare la modalità RDS REG.

La frequenza viene cambiata solo per i programma regionali e in modalità REG ON. RDS CT ON/OFF: Premere / per Attivare/Disattivare la modalità RDS CT. Ascoltando una stazione RDS, il servizio CT (Clock Time) aggiusta automaticamente l’orario modalità RDS CT ON.

RDS, viene preso e automaticamente reso disponibile in modalità AF ON.

parecchio si accenderà allo stesso volume in cui si è spento. Premere / per scegliere VOL ADJUST: regolare il volume di accensione tramite l’opzione successiva. Con VOL ADJUST l’apparecchio si accenderà sempre al

volume impostato

attivata.

Note sulla Sicurezza:

Quando il veicolo è in movimento, il display del lettore DVD NON funzionerà. Si tratta di una funzione di sicurezza atta a prevenire eventuali distrazioni da parte del conducente. Le funzioni del lettore DVD, risultano attivabili soltanto a veicolo fermo e con freno a mano tirato. In quasi tutti i Paesi è proibito guardare lmati mentre il veicolo è in movimento.

Page 13

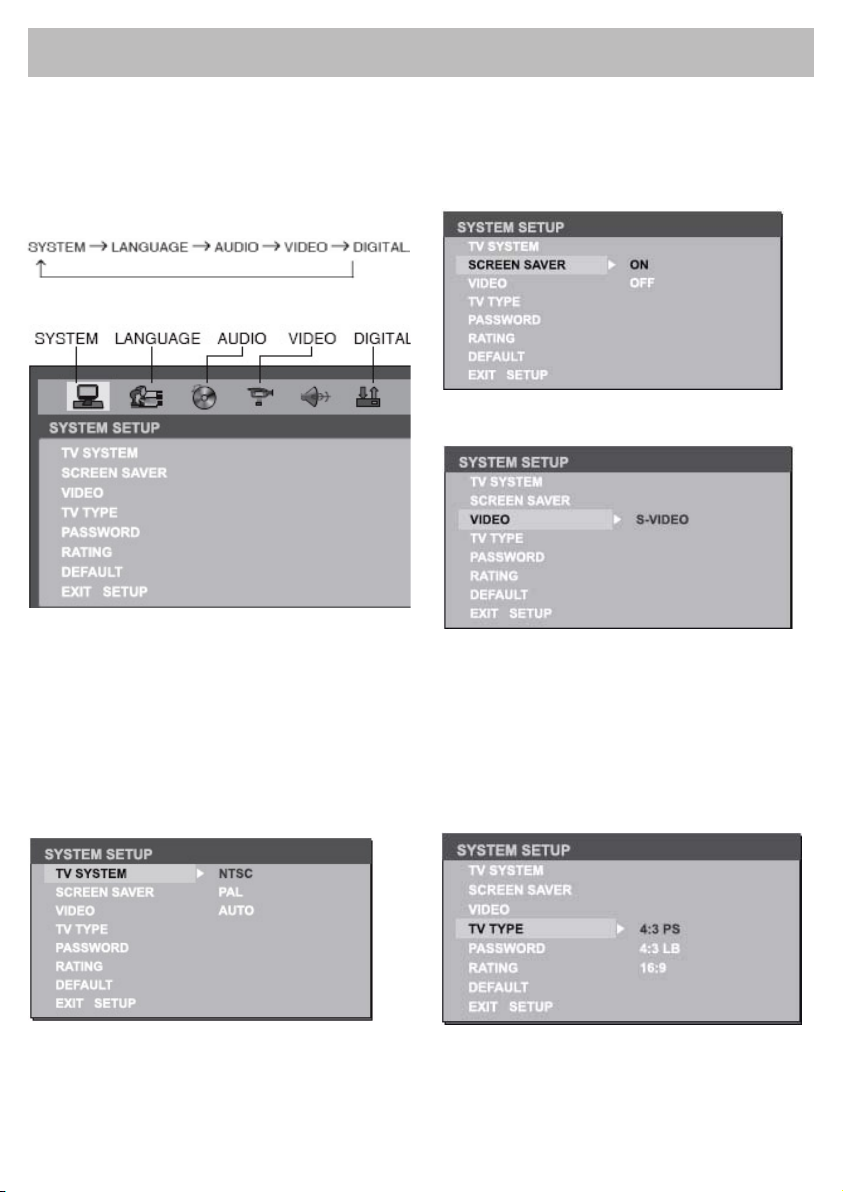

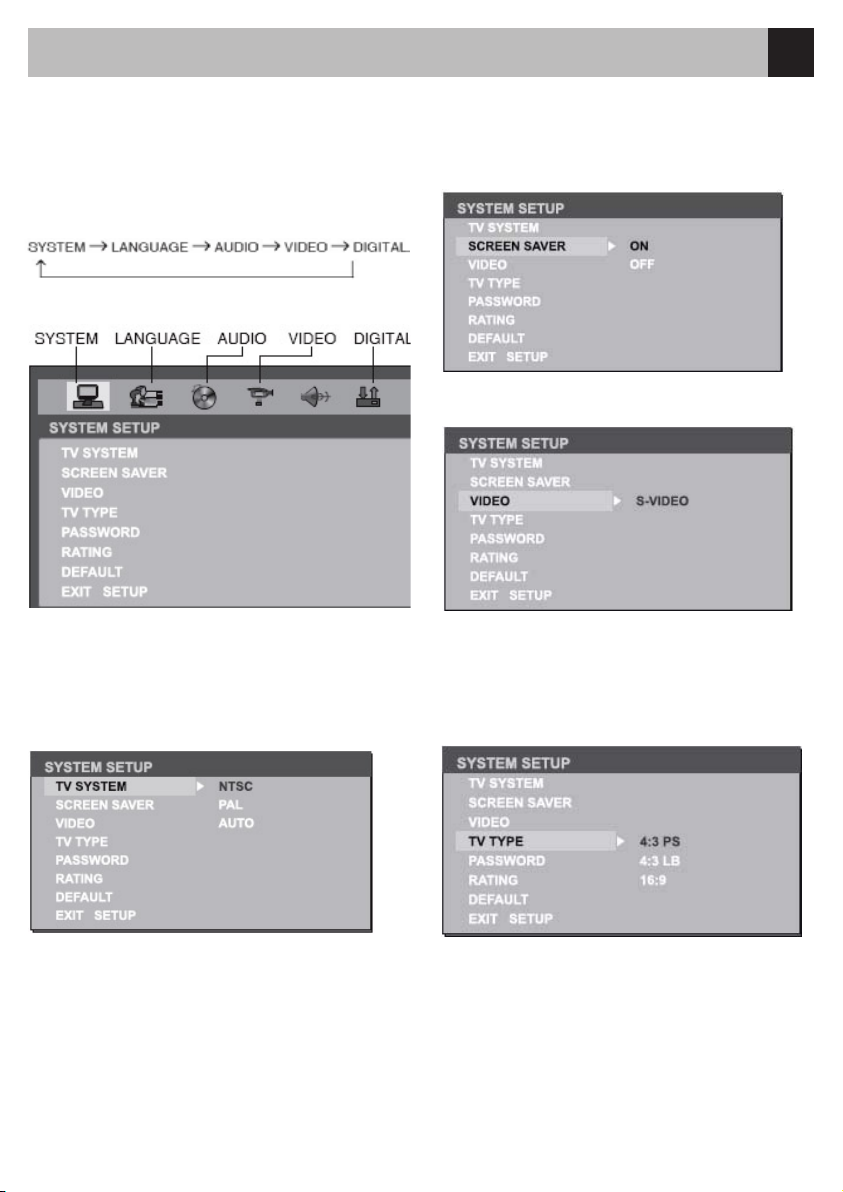

Impostazioni setup DVD

Premere il tasto DVD SETUP, del Telecomando, per visualizzare il Menù Setup.

Usare / per selezionare le varie voci di Imposta- zione. Usare /, /per selezionare e ENTER per confermare.

Sistema TV

Selezionare il sistema TV delle impostazioni.

Screen Saver

Il “salva Schermo” si attiva quando il disco rimane fermo per più di 3 minuti. Regolazione originale: ON

Uscita Video

Impostazioni di default: S-Video

Impostazione TV

Selezionare la modalità dimensione visione: 4:3 Pan Scan: nei televisori 4:3, il margine sinistro e destro vengono tagliati. 4:3 Letter Box: nei televisori 4:3, apparirà una barra nera, in alto e in basso. 16:9 per televisori 16:9 wide screen.

Page 14

Impostazioni setup DVD

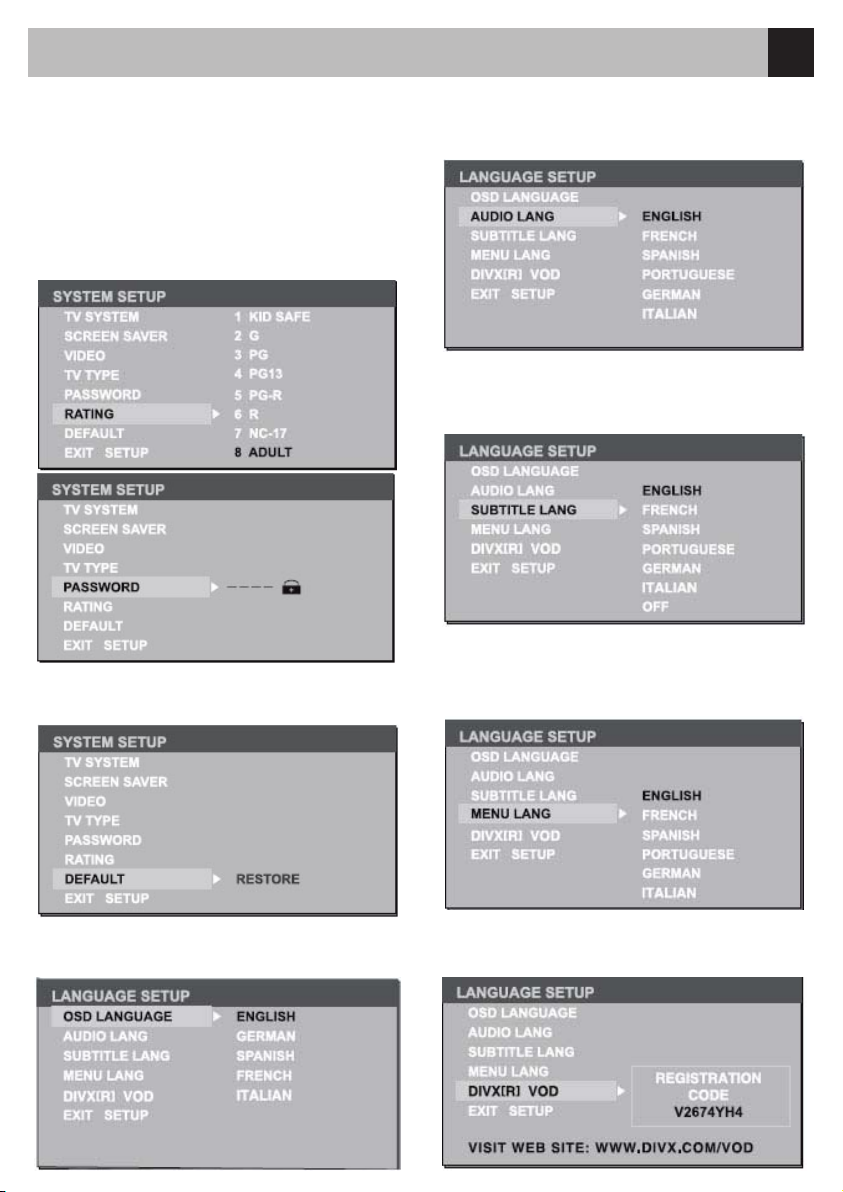

Impostazione di RATING (Classicazione contenuti)

Il Rating del Disco è classicabile da 1 a 8.

(1), per la visione restrittiva al massimo.

(8), per la visione libera a tutti. Impostazioni di fabbrica: 8 Nota: la Classicazione può essere cambiata soltanto quando la password è disinserita. Il livello prescelto di Classicazione viene osservato soltanto quando la

password risulta inserita.

Impostazioni di Default

Selezionando Default, l’apparecchio riprende le regolazioni di fabbrica.

Lingua Audio

Selezionare la lingua per l’audio DVD, scegliendo tra quelle indicate nel DVD.

Lingua Sottotitoli

Selezionare la lingua per i sottotitoli del DVD, scegliendo tra quelle indicate nel DVD.

Lingua Menù

Selezionare la lingua del Menù DVD, scegliendo tra quelle indicate nel DVD stesso.

Lingua OSD (Lingua visualizzata sullo schermo)

Su schermo, selezionare la lingua per DVD

DIVX

Codice di registrazione DIVX.

Page 15

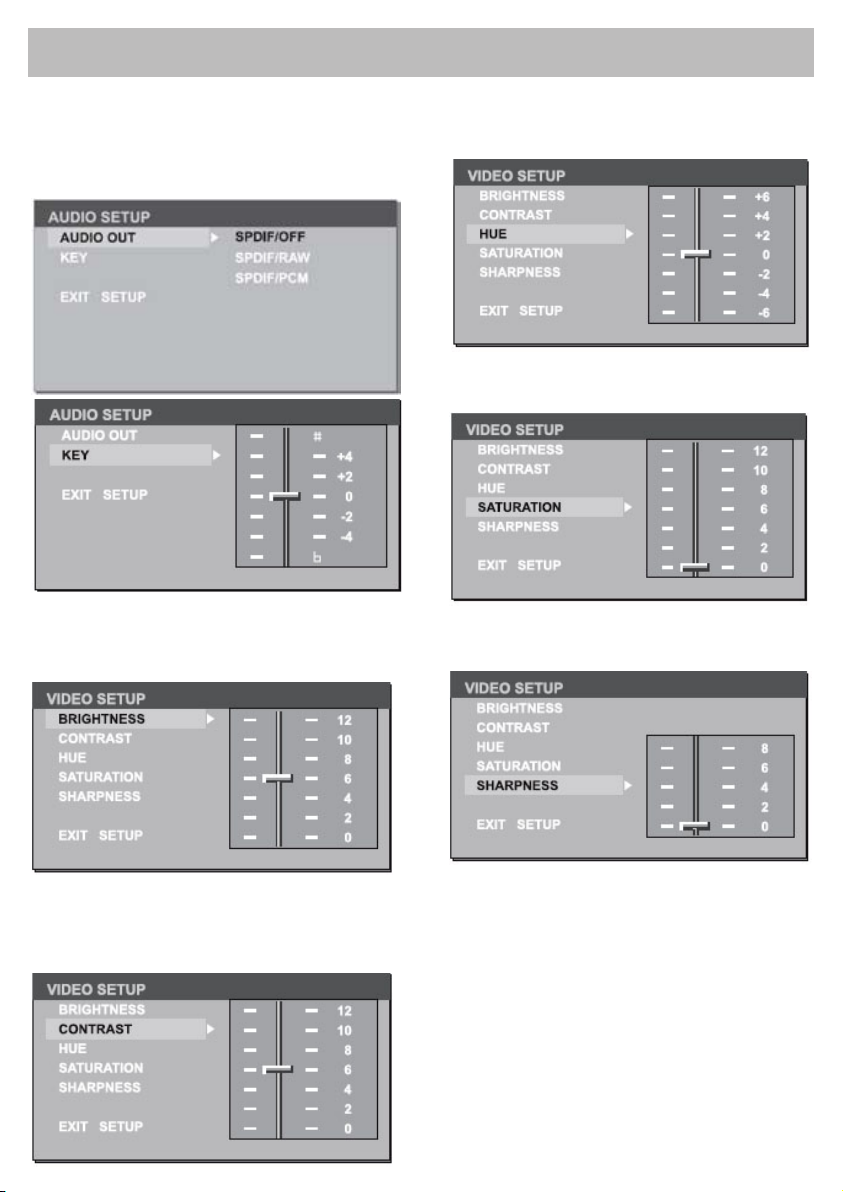

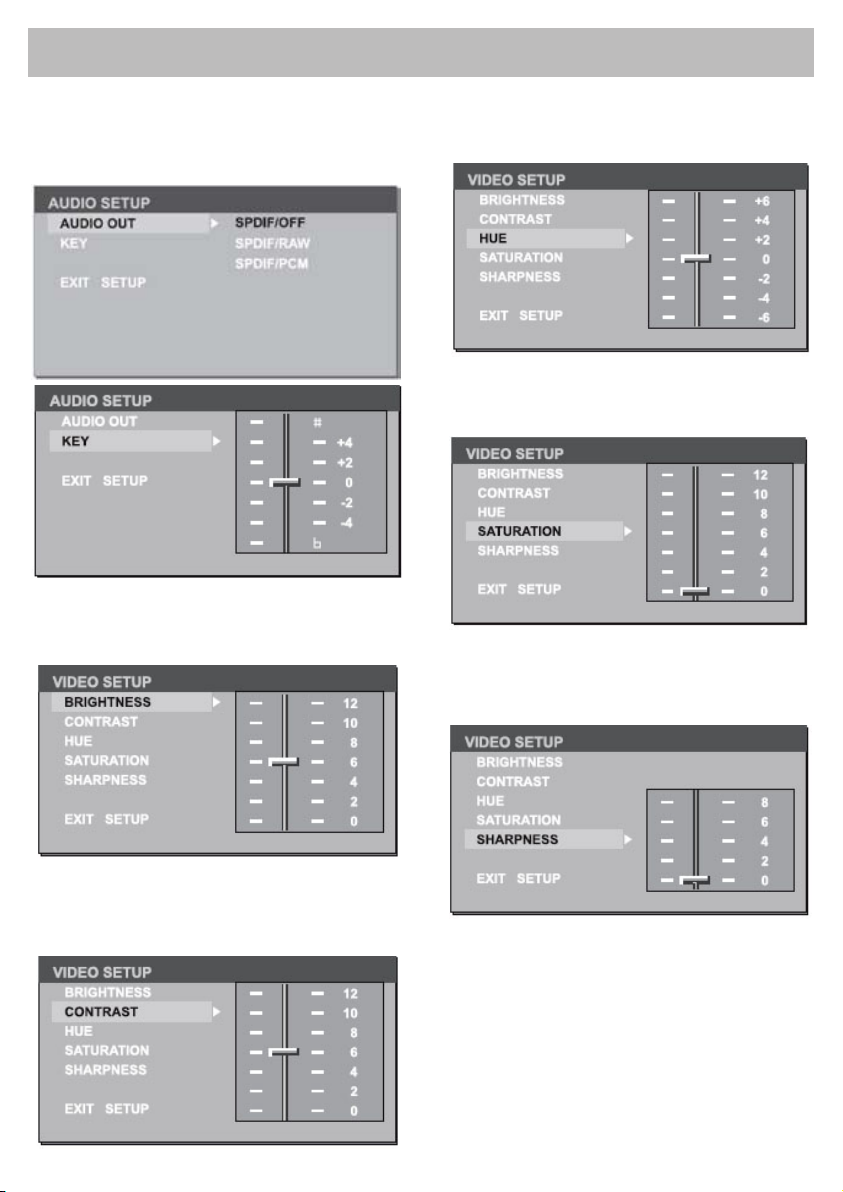

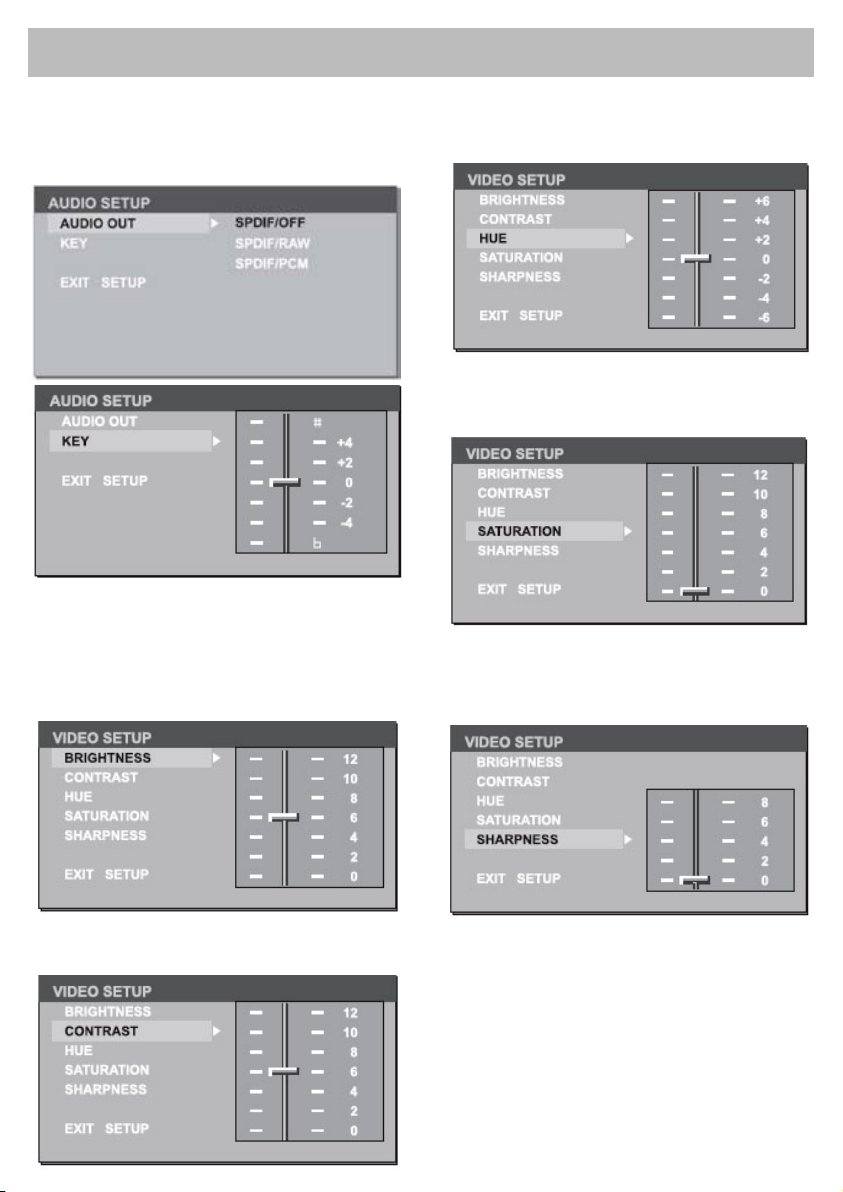

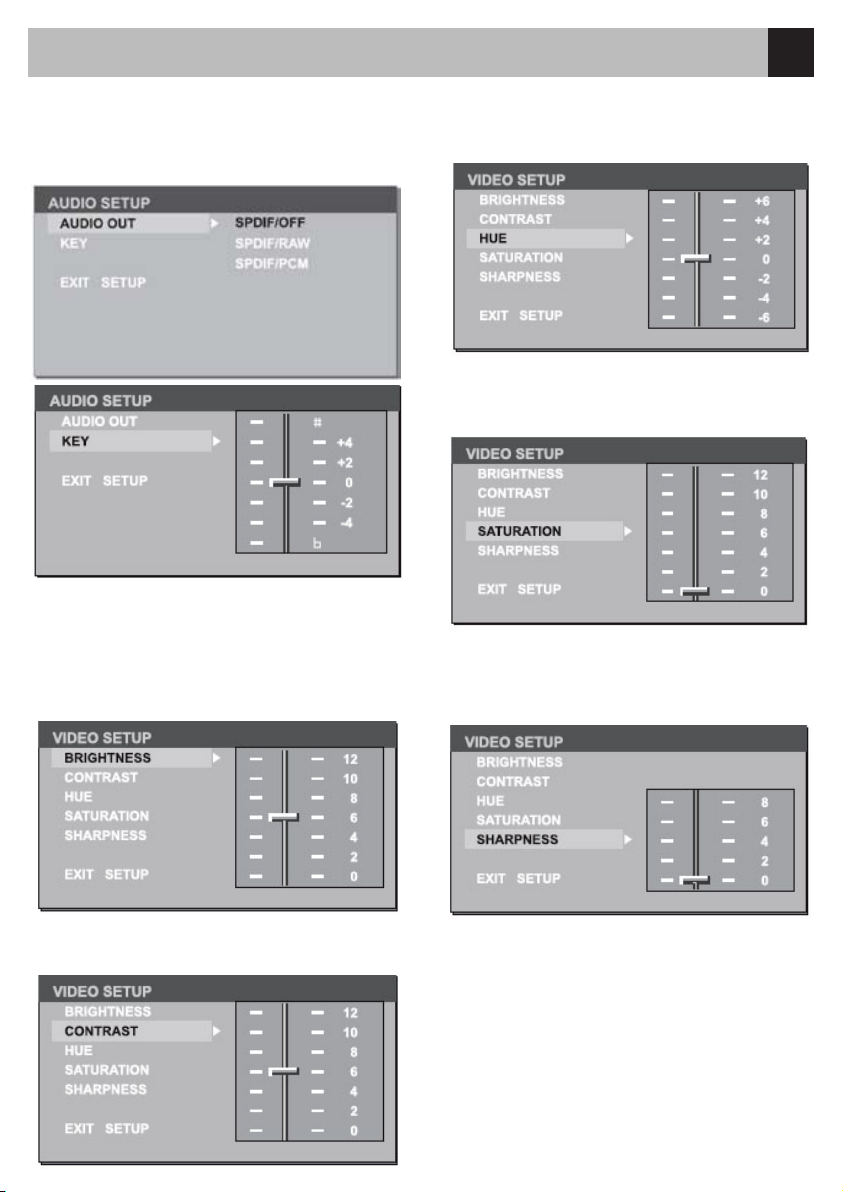

Impostazione audio - video DVD

Uscita digitale

Selezionare il formato dell’uscita digitale.

FUNZIONE NON ATTIVA

Luminosità

Impostare la luminosità d’immagine tramite i tasti /.

Colori

Impostare il colore tasti tramite il tasti /.

Saturazione

Impostare la saturazione d’immagine tramite i tasti

/.

Nitidezza

Impostare la nitidezza d’immagine tramite i tasti

/.

Contrasto

Impostare il contrasto d’immagine tramite i tasti /.

Page 16

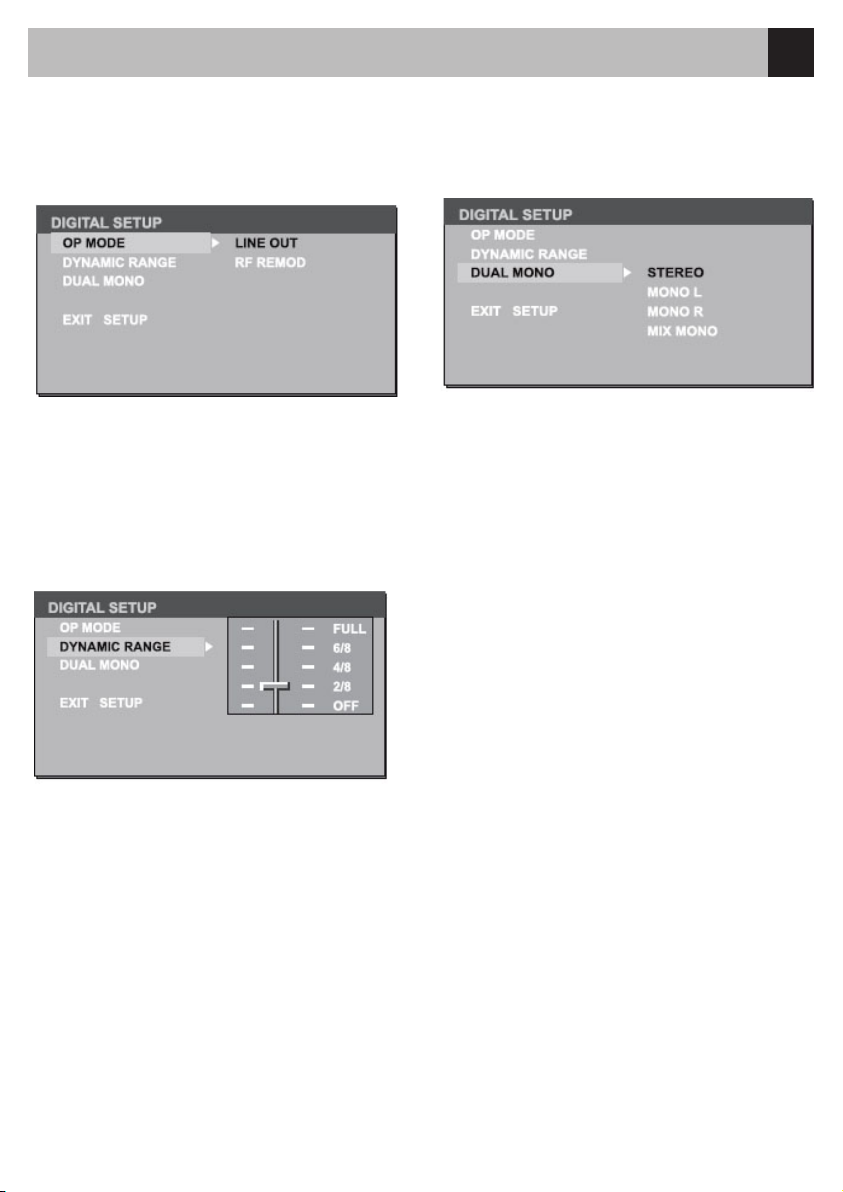

Impostazione digitale DVD

Modalità per l’Uscita

Selezionare la modalità d’uscita:

LINE OUT: per comprimere il segnale in uscita;

volume basso.

RF REMOD: volume alto.

Gamma Dinamica

Selezionando la modalità che comprime (LINE OUT),

si avrà la giusta proporzione di compressione ed un’ottimizzazione dell’effetto comprimente. Scegliendo FULL, il segnale audio sarà minimo.

Scegliendo OFF, il segnale audio sarà massimo.

Dual Mono

Selezionare il canale audio tra STEREO, MONO L, MONO R e MIX MONO.

Page 17

Schema di collegamento

FRENO A MANO (Green) RETROMARCIA (Pink)

Page 18

Guida per l’installazione

Se non Vi sentite sicuri di come installare l’apparecchio correttamente, è consigliabile consultare un tecnico

specializzato.

Procedure per l’Installazione

1. Togliere il sistema audio previsto sull’auto

2. Inserire l’adattatore di ssaggio nel cruscotto

3. Attaccare le staffe all’unità centrale

Occorre assolutamente usare le viti a testa piatta (M5x6mm) fornite in dotazione.

4. Stabilire i collegamenti elettrici necessari.

5. Inserire l’unità centrale nel cruscotto Occorre assolutamente usare le viti a testa piatta (M2,6x5mm) fornite in dotazione.

6. Accendere l’apparecchio; fare scendere il frontalino; applicare la cornice di nitura.

Page 19

Guida rapida alla soluzione dei problemi

Se avete l’impressione che qualcosa non vada bene, spegnete subito l’apparecchio. Infatti, è bene non

usare l’apparecchio in circostanze anomali, esempio: in mancanza di suono, in presenza di fumo o cattivo odore, in quanto si potrebbero sviluppare incendi o scariche elettriche. Spegnete subito l’apparecchio e

contattate il Produttore Rivenditore. Non cercate mai di ripararlo da soli, in quanto pericoloso.

Problemi Generali

Assenza di elettricità/suono

L’accensione della vettura non è attivata. Girare la chiave su ACC o ON

Cavo collegato male. Controllare.

Il fusibile è bruciato.

Sostituirlo.

Se le soluzioni riportate non portano a niente; premere il bottone RESET.

Disco

Il Disco è inserito ma non c’è il suono.

Il Disco è girato dalla parte sbagliata. Mettere il Disco nel verso giusto, cioè Con l’etichetta in alto.

Il Disco è sporco o Danneggiato.

Ripulire o sostituire il Disco.

Il suono salta, la qualità sonora è bassa.

Il disco è sporco o danneggiato. Ripulire il CD o inserire un CD diverso.

Il suono salta a causa di vibrazioni.

L’angolo di montaggio è superiore a 30°. Regolare l’angolo di montaggio a meno di 30°.

Problemi sulla Radio

Disturbi di ricezione

Stazione radio troppo lontana / segnale è troppo debole. Cercare un’altra stazione più potente Il cavo antenna non è collegato bene. Controllare il cavo antenna e il terminale di collegamento.

Messaggi di Errore su Display.

Il display segna ERROR.

Il Disco è sporco, danneggiato o girato male. Premere il tasto Eject per fare uscire il Disco.

Quando il tempo di inizio lm è troppo lungo.

Errore di lettura del le o tipo di le non

supportato. Premere SRC per uscire. Poi premere SRC ancora, per continuare a leggere il disco.

Montaggio instabile.

Installare l’apparecchio in modo fermo,

utilizzando gli accessori di ssaggio

in dotazione.

Page 20

Speciche Tecniche

Dati Generali

Alimentazione 12V DC (11V-16V) Voltaggio 14,4V, negativo Massa Potenza max. in Uscita 50Wx4canali

Radio AM (MW)

Gamma di Frequenza 522-1620 KHz (Europa) 530-1710 KHz (USA)

Sensibilità sfruttabile 30 dBu

Potenza continua in Uscita 25Wx4 canali (4 Ohm 10% T.H.D.) Impedenza Altoparlanti 4 – 8 Ohm Voltaggio uscita Pre-amp 4.0 V (modalità riproduzione CD: 1KHz, OdB, 10K caricato) Fusibile 15Amp Dimensioni (LxAxP)

- corpo 178x100x164mm

- muso 170x105x21mm Peso 3,0 kg Livello Aux-in 300mV Uscita Subwoofer 4,0 V

TFT LDC 7”

Risoluzione del display (punti) 1440 (W) x 234 (H) Area attiva (mm) 154,08 x 86,58

Dimensione Schermo (pollici) 7,0 (diagonale)

Pitch (mm) 0,107 x 0,370

Rapporto Contrasto 300

Luminosità 350 Nits

Unità lettura Dischi

Sistema Audio Digitale

Risposta in Frequenza 20Hz – 20 KHz

Rapporto Segnale/Rumore >80 dB Distorsione armonica totale: inferiore a 0,20 %

(1KHz) Separazione Canali >60 dB Uscita Segnale Video PAL/NTSC/AUTO Livello Uscita Video 1 +/- 0,2 V Entrata Segnale Video PAL/NTSC/AUTO (impostazione d’origine: AUTO)

Dotazione:

N°. 4 Viti M5x6mm N°. 1 Perno di montaggio N°. 2 Cablaggio N°. 1 Gabbia Metallica N°. 1 Libretto d’Istruzioni N°. 1 Cuscinetto in gomma N°. 1 Telecomando

Radio FM Stereo

Gamma di Frequenza 87,5 – 108,0 MHz (Europa) 87,5 – 107,9 MHz (USA)

Sensibilità utile 8dBu

Risposta in Frequenza 30Hz – 15KHz Separazione Stereo 30dB (1KHz) Rapporto di risposta immagine 50dB Rapporto di risposta IF 70dB Rapporto Segnale/Rumore >55dB

NOTA: Dati Tecnici e Design del prodotto possono cambiare senza preavviso, in virtù dei continui miglioramenti tecnologici.

Page 21

Safety Information Contents

Thank you for purchasing the player. Please read this manual carefully before operating and reserve it for

future reference.

WARNING

• To reduce the risk of re or electric shock, do not

expose this product to rain or moisture.

• Never watch video in the front when driving to prevent the violation of laws & regulations and also to reduce the risk of trafc accident.

CAUTION

This product is a CLASS 1 LASER PRODUCT. Use of controls or adjustments or performance of procedures other than those specied herein may result in

hazardous radiation exposure. Do not open covers

and do not repair yourself. Refer servicing to qualied personnel.

TWO LASER PRODUCTS

Wave length: CD: 780nm DVD: 650nm Laser power: No hazardous radiation is emitted with safety protection. To reduce the risk of re electric shock, and annoying interference, use only the included components.

CD NOTES

• Playing a defective or dusty CD can cause dro-

pouts in sound.

• Hold CDs as illustrated.

• Do not touch the unlabeled side.

• Do not attach any seal, label or

data protection sheet to either side of a disc.

• Do not expose a CD to direct

sunlight or excessive heat.

• Wipe a dirty CD from the center

outward with a cleaning cloth.

Never use solvents such as benzine

or alcohol.

• This unit cannot play 3-inch (8cm) CDs. Never insert a 3-inch CD contained in the adapter or an irregularly shaped CD. The unit may not be able to eject it.

Safety Information ...............................................21

Panel Control .......................................................22

Getting Started .................................................... 22

Remote Control ...................................................23

USB/SD/MMC MP3 Playback .............................25

General Operation ...............................................26

- Source Select .................................................... 26

- Radio .................................................................26

- RDS ...................................................................27

- DVD Playback ...................................................27

- Video CD Playback ...........................................28

- CD Playback .....................................................28

- MP3/MP4/PHOTO Menu ..................................29

- MP4 Playback ................................................... 29

- PHOTO Playback .............................................. 29

System Setup ...................................................... 30

- SELECT Menu ...................................................30

- SETUP Menu .....................................................30

DVD Setup ...........................................................32

DVD System Setup ..............................................32

- Language Setup ................................................33

- Audio Setup ......................................................34

- Video Setup .......................................................34

- Digital Setup ......................................................35

Electrical Connections ......................................... 36

Installation Guide ................................................. 37

Troubleshooting ................................................... 38

Specications ...................................................... 39

Page 22

Panel Control

Press button

1. Touch panel

2. Power on/off

3. Source

- Radio

- Disc (when disc inserted)

- USB (when USB connected)

- SD/MMC card (when SD/MMC card inserted)

- Audio in

4. - Press to turn RDS TA on/off

- Press more than 2 seconds to enter RDS PTY

mode.

5. Press to adjust volume level.

to turn on/off the unit.

Getting Started

6. - Mute

- Press more than 2 seconds to enter LCD OFF

mode.

7. Reset hole

8. - Open the panel / Close the panel

- Press more than 2 seconds to enter panel

menu.

- Open the panel

- Eject the disc

- Close the panel

- Adjust the panel angle (TILT+/-)

Press the button on the panel to slide down

the panel.

1. Disc eject

2. Disc slot

Insert disc.

3. Panel status indicator Lights up when you slide the panel down.

4. SD/MMC card slot

Page 23

Remote Control

Press button to turn on/off the unit.

1. Source

- Radio

- Disc (when disc inserted)

- USB (when USB connected)

- SD/MMC card (when SD/MMC card inserted)

- Audio in

2. Disc eject

3. - Menu (DVD)

- PBC (for VCD 2.0 or up)

4. Title (DVD)

5. Goto search

6. - Radio band

- Video system PAL/NTSC/AUTO

7. Enter select menu

8. DVD setup

9. Close the panel

10. Open the panel

11. Zoom (DVD/VCD)

12. Enter

13. Menu cursor

14. Stop/Return

15. Digit area

16. Enter source menu

17. Power on/off

18. Angle (DVD)

19. DVD subtitle

20. A-B repeat

21. Repeat

22. On panel display

23. Time display

24. Radio tune/Track skip/seek

25. Program

26. Volume

27. Play/Pause

28. Mute

29. DVD audio VCD audio L/R/ST

Page 24

Remote Control

Replacing the lithium battery of remote control unit.

When the range of the operation of the card remote control becomes short or no functions while operating, replace the battery with a new lithium battery. Make sure the battery polarity replacement is correct.

1. Open the back cover of the remote control unit.

2. Insert the button-type battery with the stamped (+) mark facing

upward.

Close the back cover.

Remote control operating range

The remote control can operate within a distance of 3~5m.

WARNING

• Store the battery where children cannot reach. If a child accidentally swallowed the battery, consult a doctor immediately.

• Do not recharge, short, disassemble or heat the battery or dispose it in a re.

• Do not expose or bring into contact the battery with other metallic materials.

• Doing this may cause the battery to give off heat, crack or start a re.

• When throwing away or saving the battery, wrap it in tape and insulate; otherwise, the battery may give off heat, crack or start a re.

Page 25

USB/SD/MMC MP3 Playback

1. Loading SD/MMC card

Open the panel and insert the SD/MMC card into the slot. Close the panel, the unit will read the le of the card automatically.

2. Take out SD/MMC card Push SRC button to non-SD mode, press the SD/MMC card to pop out. Take out the card. * The panel cannot close if the SD/MMC card was not fully inserted or did

not remove after pop it up.

3. Loading USB device

Insert USB device into the USB jack. The unit will read the le in the USB device automatically.

4. Take out USB device Press the SRC button to non-USB mode and take out the USB device from the USB jack.

USB/SD/MMC Notes

USB functions (ash memory type) MP3 music play

1. SD/MMC card support.

2. USB ash memory 2 in 1 (SD/MMC ) support.

3. Support FAT 16 & FAT 32.

4. File name: 32 byte/dir name: 32 byte/tag name: 32 byte. 5. Tag (ID3 tag ver 2.0) Title/Artist/Album: 32 byte support.

6. Multi card reader not support.

7. USB 1.1 support.

USB 2.0 support (it can not support USB 2.0 speed. Just, get be same speed with USB 1.1). Not all kinds of USB devices are compatible with the unit.

Page 26

General Operation

Source Select

On the source menu:

Touch to access desired mode.

Touch EXIT to previous mode.

On the unit panel: Press SRC button to change mode directly.

Panel Action

Press button

Touch to access desired action.

Touch EXIT to erase this screen.

to display [OPEN/TILT] screen.

Radio

1. Display source menu.

2. Touch to tune manually.

3. Touch to tune automatically. Press more than 2 seconds to tune manually.

4. Touch to select preset station.

5. Display select menu.

6. Scan preset stations.

7. Auto search and store stations.

8. Band switch:

FM1-FM2-FM3-MW1-MW2

Page 27

General Operation

RDS

On the unit panel:

Press T/P button briey to turn AF on/off. Hold T/P button more than 2 seconds to turn PTY on/off.

On the PTY screen menu:

Touch to access desired function.

1. Display source menu.

2. PTY list up/down.

3. Display select menu.

4. Band switch.

On the Setup menu: Turn AF on/off.

DVD Playback

Touch the center of the screen, then control icons appear:

Touch the icon to access desired function.

1. Display source menu.

2. Stop.

3. Track skip/seek.

4. Display select menu.

5. Audio select.

6. Subtitle select.

7. Play/Pause/Enter

Hidden Touch:

Touch directly the position of the icon to access

function.

Page 28

General Operation

Video CD Playback

Touch the center of the screen, then control icons appear:

Touch the icon to access desired function.

1. Display source menu.

2. Track intro play.

3. Audio select.

4. Stop.

5. Track skip/seek.

6. Display select menu.

7. Repeat play.

8. Random play.

9. Play/Pause

Hidden Touch:

Touch directly the position of the icon to access

function.

CD Playback

Touch the center of the screen, then control icons appear:

Touch the icon to access desired function.

1. Display source menu.

2. Track intro play.

3. Audio select.

4. Stop.

5. Track skip/seek.

6. Display select menu.

7. Repeat play.

8. Random play.

9. Play/Pause

Hidden Touch:

Touch directly the position of the icon to access

function.

Page 29

General Operation

MP3/MP4/PHOTO Menu

MP4 Playback

Touch to access desired function.

1. Display source menu

2. Back to upper folder

3. Track up/down

4. Display playback info

5. Stop

6. Track and ID3 display

7. Track skip/seek

8. MP4/MP3/PHOTO select

9. Track Select/Folder select

10. Display select menu

11. Repeat play

12. Random play

13. Play/Pause

Touch the center of the screen, then control icons appear: Touch the icon to access desired function.

1. Display source menu.

2. Stop.

3. Track skip/seek.

4. Display select menu.

5. Play/Pause Hidden Touch: Touch directly the position of the icon to access

function.

PHOTO Playback

Touch the center of the screen, then control icons appear: Touch the icon to access desired function.

1. Display source menu.

2. Rotate clockwise/counterclockwise

3. Stop.

4. Skip back/forward

5. Display select menu

6. Play/Pause Hidden Touch: Touch directly the position of the icon to access

function.

Page 30

System Setup

SELECT Menu

SETUP Menu

Touch to adjust Audio/Video settings:

Audio: EQ sound effect(Rock-Pop-Classic-Flat-User)/

BASS/TREBLE/FADER/BALANCE

Video: BRIGHTNESS/CONTRAST/COLOR

Touch the adjust icon on left or right to select. Touch the up/down icon to access next/previous list.

1. Display Source Menu

2. List up/down

3. Adjust

Page 31

System Setup

SETUP Menu LOUD ON/OFF: Press /to turn loudness on/off. BEEP ON/OFF: Press / to turn button beep sound on/off.

12/24 HOURS: Press /to select 12 hours or 24 hours mode. AM/PM: Press  to set hours and press  to set minutes. PARKING ON/OFF: Press / to turn rear parking attention on or off. At PARKING ON mode, play video disc, the screen appears: “DO NOT WATCH VIDEO WHILE DRIVING”, and blank screen.

CAMERA ON/OFF: Press /to turn reverse camera on or off. MIRROR ON/OFF: Press / to turn mirror mode on or off. While enter MIRROR IMAGE ON

mode, the video of camera is mirror image.

LCD CALIBRATE: Press / to calibrate touch screen. TA SEEK/ALARM: Press / to choose TA ALARM or TA SEEK mode.

TA: trafc announcements

TA ALARM mode: Alarm is turned on.

TA SEEK mode: TA SEEK is automatically

activated.

RETUNE-L/S: RETUNE mode: Press / to choose RETUNE-S or RETUNE-L. RETUNE-S or RETUNE-L is time length se lection of TA SEEK retune interval. RETUNE-S: Short, TA SEEK retune interval is 45 seconds. RETUNE-L: Long, TA SEEK retune interval is 180 seconds. Remark: RETUNE mode functions for TA during TA SEEK mode only. AF ON/OFF: Press / to turn alternative frequency on/off. When reception is poor, an RDS station broadcasting the same program is tuned in automatically at AF ON mode.

TA VOL: Press / to adjust TA volume. VOL LAST/ADJUST: Press / to choose VOL LAST, the turn-on volume level is the volume level of

latest power off. Press / to choose VOL ADJUST, then set the turn-on volume level by the next option.

A VOL: Press / to adjust volume level when VOL ADJ mode is active. SUB ON/OFF: Press / to turn subwoofer on/off. SUB VOL: Press / to adjust subwoofer volume when SUB ON mode is active. REG ON/OFF: Press / to turn RDS REG mode on/off.

The frequency is changed only for programs within the region at REG ON mode. RDS CT ON/OFF: Press / to turn RDS CT mode on/off. When receiving an RDS station, the CT (Clock Time) service automatically ad justs the time at RDS CT ON mode.

Safety Notes:

The DVD video display of the in-dash unit will not operate while the vehicle is moving. This is a safety feature to prevent driver distraction. In-dash DVD video functions will only operate when vehicle is in Park and the parking brake is engaged. It is illegal in most countries for the driver to view video while the vehicle is in

motion.

Page 32

DVD System Setup

Press DVD SETUP button on the remote control to display setup menu on the screen.

Use / to select setup items: Use / , / to select and ENTER to conrm.

TV System

Select the TV system in the setting menu.

Screen Saver

The screen saver appears if disc stop last more

than 3 minutes. Original setting: ON

Video Output Mode

Original setting: S-VIDEO.

Setting TV type

Select TV type to watch wide screen movies. 4:3 Pan Scan: For 4:3 TV, left and right edges

will be cut.

4:3 Letter Box: For 4:3 TV, black bars will appear

on top and bottom.

16:9: For 16:9 wide screen TV.

Page 33

DVD System Setup

Setting Rating

The rating of the disc is from 1 to 8:

(1) with the most limit when playing. (8) with the least limit when playing. Original setting: 8 Note: The rating can be selected only under the password unlocked status, and the limit can be worked only under the password locked status.

Load Default

If this item is selected, the unit will return to original

setting.

Audio Language

Select audio language of the DVD from which are contained in the DVD.

Subtitle Language

Select subtitle language of the DVD from which are contained in the DVD.

Menu Language

Select menu language of the DVD from which are contained in the DVD.

OSD Language

Select on screen display language of the DVD .

DIVX

DIVX registration code.

Page 34

DVD Audio - Video Setup

Digital output setup

THIS FUNCTION IS NOT AVAILABLE

Brightness

Set the brightness of the video output with /.

Hue

Set the hue of the video output with /.

Saturation

Set the saturation of the video output with /.

Sharpness

Set the sharpness of the video output with /..

Contrast

Set the contrast of the video output with /.

Page 35

DVD Audio - Video Setup

Output Mode

Select the output mode:

LINE OUT: Compress the input signal. The volume is

small.

RF REMOD: The volume is large.

Dynamic Range

When you select the compressed mode as «line out», select it to adjust the compression proportion and get

the different compressed effect.

When select FULL, the audio signal is minimum; when select OFF, the audio signal is maximum.

Dual Mono

Select the audio channel from STEREO, MONO L, MONO R and MIX MONO.

Page 36

Electrical Connections

Wiring Diagram

Page 37

Installation Guide

If you are not sure how to install this unit correctly, contact a qualied technician.

Installation Procedures

1. Remove other audio system from the car.

2. Insert mounting collar into the dashboard.

3. Attach the brackets to the main unit. Make sure to use the supplied at head screws (M5x6mm).

4. Do the required electrical connections.

5. Install the main unit in the dashboard. Make sure to use the supplied pan at head screws (M2.6x5mm).

6. Turn on the unit and slide down the panel, then attach the trim plate.

Page 38

Troubleshooting

If you suspect something is wrong, immediately switch power off. Do not use the unit in abnormal condition, for example without sound, or with smoke or foul smell, can cause re or electric shock. Immediately stop using it and call the store where you purchased it. Never try to repair the unit yourself because it is dange-

rous to do so.

General

No power or no sound.

Car’s engine switch is not on. Turn your car’s key to ACC or ON.

Cable is not correctly connected.

Check connection.

Fuse is burnt.

Replace fuse.

If the above solutions cannot help. Press the RESET button.

Disc

Disc is inside but no sound.

Disc is upside down. Place disc in the correct direction, and the label side up.

Disc is dirty or damaged.

Clean disc or change another disc.

Disc sound skips, tone quality is low.

Disc is dirty or damaged. Clean CD or change another CD.

Sound skips due to vibration.

Mounting angle is over 30°. Adjust mounting angle to less than 30°.

Radio

Noise in broadcasts.

Station is too far, or signals are too weak. Select other stations of higher signal level. Preset station lost. Battery cable is not correctly connected. Connect the battery cable to the terminal that is always live.

Error Display Messages

Display shows ERROR.

Disc is dirty, damaged or upside down.

Press the button to eject the disc.

When video le initializing time is too long.

File read error or le type not supported.

Press SRC to exit. Then press SRC to play disc again.

Unstable mounting.

Mount the unit securely with the mounting parts.

Page 39

Specications

General

Power supply 12V DC (11V-16V) Test voltage 14.4V, negative ground Maximum power output 50Wx4 channels Continuous power output 25Wx4 channels (4 ohm10% T.H.D.) Suitable speaker impedance 4-8 ohm Pre-Amp output voltage 4.0V (CD play mode: 1KHz, 0dB, 10K load) Fuse 15A Dimensions (WxHxD)

- Chassis 178x100x164mm

- Nose 170x105x21mm Weight 3.0kg Audio-in level 300mV Subwoofer out 4.0V

7 INCH TFT LCD

Display resolution (dot) 1440(W) x 234(H) Active area (mm) 154.08 x 86.58

Screen size (inch) 7.0 (Diagonal) Dot pitch (mm) 0.107×0.370 Contrast ratio 300

Brightness 350 nits

FM Stereo Radio

Frequency range 87.5-108.0MHz (Europe)

87.5-107.9MHz (USA) Usable sensitivity 8dBμ Frequency response 30Hz-15KHz Stereo separation 30dB (1KHz) Image response ratio 50dB IF response ratio 70dB Signal/noise ratio >55dB

AM(MW) Radio

Frequency range 522-1620KHz (Europe) 530-1710KHz (USA) Usable sensitivity 30dBμ

Disc Player

System Disc digital audio system Frequency response 20Hz - 20KHz

Signal/noise ratio >80dB

Total harmonic distortion Less than 0.20% (1KHz) Channel separation >60dB Video signal output PAL/NTSC/AUTO Video output level 1±0.2V Video signal input PAL/NTSC/AUTO (original setting: AUTO)

Components

N.° 4 Machine screws M5x6 mm N.° 1 Mounting bolt (50 mm) N.° 2 Wire connector N.° 1 Trim plate N.° 1 Operating Instructions N.° 1 Rubber cushion N.° 1 Remote control

Note:

Specications and the design are subject to change without notice due to improvements in technology.

Page 40

Page 41

Informations Utiles Index

Nous vous remercions pour avoir choisi notre Lecteur. Vous êtes priés de lire attentivement ce manuel

avant d’utiliser l’appareil.

AVERTISSEMENT

• An de réduire les risques d’incendie et/ou de secousses électriques, ne pas exposer l’appareil sous la pluie ou à l’humidité.

• Ne jamais regarder des lms depuis le siège du conducteur lors de la conduite du véhicule an d’évi-

ter d’enfreindre la loi ou le code de comportement

mais surtout pour éviter des accidents.

ATTENTION

Il s’agit d’un produit LASER CLASSE 1. Tout réglage et application fait différemment par

rapport à nos instructions, pourrait donner lieu a

dégagement de radiations dangereuses. Ne pas ouvrir les couvercles et ne pas essayer de réparer l’appareil tout seul. Il faut toujours s’adresser au personnel qualié pour le service Après vente.

DEUX PRODUITS LASER

Longueur d’onde: CD: 780nm; DVD: 650nm Puissance Laser: Si on utilise correctement les protections di sécurité, on pourra éviter toute fuite de radiations dangereuses. An de réduire le risque d’incendie, secousses électriques et interférences,

utiliser exclusivement les composants fournis dans l’emballage.

Informations sur la sécurité ............................. 41

Commandes sur le frontail .............................. 42

Guide rapide .................................................... 42

Télécommande ................................................ 43

Reproduction USB/SD/MMC MP3 ................ 45

Notices Générales ........................................... 46

Fonction Générales ......................................... 47

Radio ............................................................... 46

RDS ................................................................. 47

Reproduction DVD .......................................... 47

Reproduction Vidéo CD ................................... 48

Reproduction CD ............................................. 48

Menu MP3/MP4/photos .................................. 49

Reproduction MP4 .......................................... 49

Reproduction photos ....................................... 49

Réglage du système ........................................ 50

SELECT = Sélection Menu .............................. 50

SETUP Menu = Réglage Menu ........................ 51

DVD Réglage .................................................. 52

DVD Réglage du Système .............................. 53

DVD Réglage Langue ..................................... 53

DVD Réglage Audio ........................................ 54

DVD Réglage Vidéo ........................................ 54

DVD Réglage Digital ....................................... 55

Branchements électriques ............................... 56

Guide à l’installation ........................................ 57

Problèmes et solutions .................................... 58

Données techniques ....................................... 59

REMARQUES SUR LES CD A UTILISER

-Les CD défectueux ou sales peu-

vent donner lieu à des imperfections sonores.

-Saisir les CD comme sur le dessin.

-Ne pas toucher les CD du coté sans étiquette.

-Ne coller aucune étiquette sur les CD

-Ne pas exposer les CD au soleil direct ou à une

chaleur excessive.

-Nettoyer le CD en passant un chiffon propre du centre vers l’extérieur

-Ne jamais utiliser des solvants comme par exemple Trichloréthylène ou alcool

-Cet appareil ne lit pas les CD 3” (8cm) donc ne pas introduire de CD 3” ou de CD qui ont une forme irrégulière. L’appareil pourrait ne pas réussir à expulser ce type de CD.

Page 42

Panneau de Contrôle

Appuyer sur la touche ON/Off pour allumer/ éteindre l’appareil.

1.Toucher la façade

2.Alimentation On/Off

3.Source – Radio

-Disque (si le disque est introduit)

-USB (avec fonction USB branchée)

-SD/MMC (avec carte SD/MMC introduite)

-Audio in

4.Appuyer sur la touche pour allumer/éteindre RDS TA Appuyer pour plus de 2 secondes, pour accéder à la modalité RDS PTY.

5.Appuyer sur la touche pour régler le volume

6.Mute (enlève le Volume) Appuyer pour plus de 2 secondes pour accéder à la modalité LCD OFF.

7.Touche du Reset

8.Ouverture/Fermeture de la façade Appuyer pour plus de 2 secondes, pour accéder au

menu de la façade Façade

Ouvrir la façade

Faire sortir le disque Fermer la façade

Régler l’angle de la façade (TILT+/-)

Guide rapide

Appuyer le bouton  en façade pour ouvrir celle-ci.

1.Touche d’expulsion du disque

2.Fente d’introduction du disque

3.Indicateur de l’état de la façade.

L’indicateur s’illumine quand la façade est ouverte

4.Fente pour carte SD/MMC

Page 43

Télécomande

Appuyer la touche pour allumer/éteindre la télécommande

1.Sélectionne la source

-Radio

-Disque (lorsque le disque est introduit)

-USB (avec USB branché)

-SD/MMC (avec carte SD/MMC introduite)

-Audio in

2. Expulsion Disque

3. Menu (DVD)

-PBC (pour VCD 2,0 ou plus) 4 Titre (DVD) 5 Va et cherche 6 Bande Radio (FM1/ FM2/ FM3/ AM1/AM2/

-Système Vidéo PAL/NTSC/AUTO 7 Accède au Menu SELECT 8 Réglage DVD

9. Fermer la façade

10. Ouvrir la façade

11. Zoom =agrandissement (DVD/VCD)

12. ok (Conrme)

13. Curseur du Menu

14. Stop/Retourne en arrière

15. Zone de digitation

16. Accède au Menu Source

17. Allume/éteint

18. Angle (DVD)

19. Sous titres (DVD)

20. Répétition A-B

21. Répétition

22. Infos sur l’écran en allumé

23. Indications horaire

24. Syntonisation Radio / Saute / Cherche trace

25. Programme

26. Volume

27. Play/Pause

28. Mute = sans Audio

29. Audio DVD VCD Audio L/R/ST

Page 44

Télécomande

Remplacement de la batterie au Lithium

Quand les fonctions de la Télécommande ne réagissent plus il faut

remplacer la batterie au lithium avec une nouvelle. Bien introduire la

nouvelle batterie avec la polarité indiquée.

1. Ouvrir le couvercle au verso de la télécommande

2. Introduire la batterie en forme de bouton avec le (+) vers le haut.

Refermer le couvercle.

Spingere

verso l’alto

Opérativité de la télécommande

Tirare fuori

Sensore remoto

La Télécommande est en mesure de fonctionner à une distance de 3-5 mètres

AVVERTISSEMENTS

-Conserver les batteries loin de la portée des enfants. En cas de déglutition accidentelle de la batterie, consulter immédiatement un médecin.

-Ne pas recharger, court-circuiter, ouvrir, réchauffer ou jeter la batterie dans le feu.

-Ne pas mettre la batterie en contact avec d’autres matériaux métalliques.

-Toutes les procédures ci-dessus mentionnées, sont défendues car elles peuvent causer un sur réchauffe ment ou cassure de la batterie et causer un incendie

-Avant de jeter la batterie, il faut l’envelopper avec un ruban isolant. Le ruban isolant est nécessaire an d’éviter le sur réchauffement ou cassure de la batterie et causer un incendie

Page 45

Reproduction en USB/SD/MMC MP3

1.Introduction carte SD/MMC Ouvrir la façade et introduire la carte SD/MMC dans la fente prévue pour.

Refermer la façade. L’appareil commencera automatiquement à lire les

chiers contenues dans la carte.

2.Retrait de la carte SD/MMC

Appuyer sur la touche SRC et sélectionner la modalité no-SD. Appuyer sur la carte SD/MMC pour la détacher et ensuite l’extraire de la fente.

•La façade ne se refermera pas si la carte n’est pas introduite correcte-

ment ou bien si elle n’est pas bien introduite.

3.Charger le dispositif USB

Introduire le dispositif USB dans le Jack (RCA) de l’USB. L’appareil lira automatiquement, les chiers qui se trouvent dans le dispositif USB.

4.Retrait du dispositif USB

Appuyer sur la touche SRC e sélectionner la modalité no-USB. Enlever le dispositif USB du Jack USB (RCA).

Remarques sur USB/SD/MMC

Fonctions USB (type de mémoire rapide), reproduction musicale MP3

1.Support pour carte SD/MMC

2.Support pour mémoire USB rapide 2 en 1 (SD/MMC)

3.Support FAT 16 & fat 32

4.Nom chier: 32 byte / nom liste: 32 byte/nom étiquette: 32 bytes.

5. 5. TAg (IDE tag ver 2.0) Titre/Artiste/album: support 32 bytes

6.Ne lit pas les multi card

7.Compatible avec USB 1:1 Compatible avec USB 2.0 (ne supporte pas la vitesse USB 2.0 mais seulement la vitesse USB 1.1). L’appareil n’est pas compatible avec tous les dispositifs USB

Page 46

Notices générales

Sélection de la Source

Depuis le Menu SOURCE Sélectionner et entrer dans la modalité choisie Appuyer sur la touche EXIT pour retourner à la modalité précédente.

Sur la façade de l’appareil,

Appuyer sur la touche SRC pour changer la modalité

directement.

Fonction de la façade

Appuyer sur la touche Close/Tilt+/Tilt-) Sélectionner la fonction désirée, en touchant l’écran Appuyer sur la touche EXIT, pour faire disparaître

l’interface graphique.

pour voir sur l’écran (Open/

Radio

1.Interface graphique menu source

2.Toucher pour la syntonisation manuelle

3.Toucher pour la syntonisation automatique

Appuyer pendant plus de 2 secondes, pour la syn-

tonisation manuelle.

4.Toucher pour sélectionner les stations enregis-

trées (reset)

5.Image menu de Sélection

6.Passage au scanneur des stations pré détermi-

nées

7.Recherche/enregistrement automatique des

Stations

8.Commutateur de Bande:

FM1-FM2-FM3-MW1-MW2.

Page 47

Fonctions générales

RDS

Depuis la façade de l’appareil,

Appuyer brièvement sur la touche T/P pour allumer/éteindre AF. Tenir appuyée la touche T/P pendant plus de 2 secondes, pour allumer/éteindre PTY.

Depuis le Menu PTY,

Toucher l’écran pour accéder à la fonction désirée.

1. Interface graphique menu Source

2. Parcourir la liste PTY vers le haut et vers le bas

3. Interface graphique du menu de sélection

4. Commutateur Bande

Depuis le Menu réglage, allumer/éteindre AF

Reproduction DVD

Toucher le centre de l’écran pour faire apparaître l’icône des commandes sur l’écran.

Toucher l’icône pour accéder à la fonction désirée :

1 visualise le menu source

2. Stop

3. Saute / Cherche trace

4. Visualise le menu sélection

5. Sélectionne audio

6. Sélectionne les sous-titres

7. Play/ Pause/Enter (conrme)

Touche cachée. Toucher directement la position de

l’icône , pour accéder à la fonction.

Page 48

Fonctions générales

Reproduction vidéo CD

Reproduction vidéo CD Toucher le centre de l’écran pour faire apparaître les icônes de commandes suivantes:

Toucher l’icône pour accéder à la fonction souhaitée:

1.Interface graphique Menu Source

2.Reproduit début du morceau.

3.Sélectionne Audio

4.Stop

5.Saute/Cherche morceau

6.Interface graphique Menu de sélection

7.Répète la Reproduction

8.Reproduire en ordre dispersé

9.Play/Pause

Touche cachée:

Toucher directement l’icône, pour accéder à la fonction.

Reproduction CD

Toucher l’écran pour accéder à la fonction désirée:

1. Page graphique menu source

2. Reproduit l’introduction du morceau

3. Sélectionne audio

4. Stop

5. Saute/Cherche morceau

6. Page graphique menu de sélection

7. Répète le reproduction

8. Reproduction en ordre dispersé

9. Play/Pause

Touche cachée:

Toucher directement l’icône, pour accéder à la fonction.

Page 49

Fonctions générales

Reproduction MP3/MP4/PHOTO

Reproduction de MP4

Toucher l’icône pour accéder à la fonction désirée

1.Interface graphique Menu Source

2.Retourne au dossier supérieur

3.Trace en haut/bas

4.Met en évidence les infos de reproduction

5.Stop

6.Met en évidence les morceaux et ID3 TAG

7.Saute/Cherche le morceau

8.Sélectionne MP4/MP3/PHOTO

9.Sélectionne Morceau/Dossier

10.Interface graphique Menu Sélection

11.Répète la Reproduction

12.Reproduction au hasard

13.Play/Pause

En touchant le centre de l’écran, les icônes de commandes apparaîtront 1-2-3-3-4-5. Toucher l’icône pour accéder à la fonction désirée:

1.Interface graphique menu Source

2.Stop

3.Saute/Cherche le morceau

4.Interface graphique menu de Sélection

5.Play/Pause

Touche cachée:

Toucher directement l’icône pour accéder à la fonc-

tion.

Reproduction PHOTO

En touchant le centre de l’écran, les icônes de commandes apparaîtront :

Toucher directement l’icône, pour accéder à la fonction.

1.Interface graphique Menu de Source

2.Tourner dans le sens horaire/antihoraire

3.Stop

4.Saut Arrière/Avant

5.Interface graphique menu de Sélection

6.Play/Pause

Touche cachée:

Toucher directement l’icône, pour accéder à la fonction.

Page 50

Réglage du système

Menu de sélection

Menu pour les RÉGLAGES

Toucher l’écran pour le réglage Audio/Vidéo:

Audio: EQ effet du son (Rock-Pop-Classique-Plat-Utilisateur) BASS/TREBLE/FADER/BALANCE. Vidéo: LUMINOSITE/CONTRASTE/COLORIS

Toucher l’icône à gauche ou à droite pour les réglages Toucher l’icône avec èche Haut/Bas pour accéder à la liste précédente/successive

1.Interface graphique Menu Source

2.Liste Dessus/dessous

3.Réglage

Page 51

Réglage du système

Réglage du menu

LOUD ON/OFF: Appuyer sur / pour Allumer/éteindre le Volume fort (Loudness) BEEP ON/OFF: Appuyer sur / pour Allumer/éteindre le signal sonore (bip) des touches 12/24 HOURS: Appuyer sur /pour sélectionner la modalité 12 o 24 heures. AM/PM: Appuyer sur pour xer les heures. Appuyer sur > pour xer les minutes. PARKING ON/OFF: Appuyer sur / pour Allumer/éteindre l’alerte pour la manoeuvre de parking de

recul. En position PARKING ON, et avec vidéo en cours de reproduction, l’info suivante apparaîtra : “NE PAS REGUARDER DE FILMS PENDANT LA CONDUITE” et l’écran restera vide.

CAMERA ON/OFF: Appuyer sur / pour Activer /désactiver l’entrée la camera de recul MIRROR ON/OFF: Appuyer sur / pour Activer/désactiver l’effet spéculaire

Après avoir introduit l’effet miroir, l’image de la caméra de recul sera l’effet miroir.

LCD CALIBRATE: Appuyer sur / pour régler l’écran TA SEEK/ALARM: Appuyer sur / pour choisir entre la modalité TA ALARM ou TA.

TA: annonces sur le traque routier Modalité TA ALARM: pour activer l’alarme TA TA SEEK mode: la recherche TA s’active automatiquement. RETUNE-L/S: Modalité RETUN: appuyer sur / pour choisir RETUNE-S o RETUNE-L. RETUNE-S et RETUNE-L règlent l’intervalle pour la modalité TA SEEK. RETUNE-S=Short=court: l’intervalle en modalité TA SEEK sera de 45 secondes. RETUNE-L=Long= l’intervalle en modalité TA SEEK sera de 180 secondes. Remarques: les modalités RETUNE fonctionnent seulement sur la modalité TA SEEK. AF ON/OFF: Appuyer sur / pour activer/désactiver la fréquence alternative. En cas de mauvaise réception, l’appareil prendra le même programme transmis par une station RDS, et sera automatiquement disponible en modalité AF ON.

TA VOL: Appuyer sur / pour régler le volume TA. VOL LAST/ADJUST: Appuyer sur/pour choisir le Volume. En modalité VOL LAST, l’appareil

s’allumera au même volume que quand il a été éteint. Appuyer sur / pour choisir VOL ADJUST: régler le volume d’allumage à l’aide

de l’option successive.

A VOL: Appuyer sur / pour régler le volume quand la modalité VOL ADJ est activée SUB ON/OFF: Appuyer sur / pour allumer/éteindre le subwoofer. SUB VOL: Appuyer sur / pour régler le volume du subwoofer quand la modalité SUB ON

est activée. REG ON/OFF Appuyer sur / pour activer/désactiver la modalité RDS REG. La fréquence change seulement pour les programmes régionaux et en modalité REG

ON. RDS CT ON/OFF: Appuyer sur / pour activer/désactiver la modalité RDS CT.

En écoutant une station RDS, l’horaire (CT=Clock Time) s’ajuste automatiquement selon l’horaire de la modalité RDS CT ON.

Remarques sur la sécurité:

Quand le véhicule est en mouvement, le display du lecteur DVD monté sur le tableau de bord NE marchera PAS pour éviter de distraire le conducteur,. Les fonctions du lecteur DVD sur tableau de bord, s’activent seulement lorsque le véhicule est arrêté et avec le frein à main tiré. Dans presque tous les pays, il est interdit au conducteur de regarder des lms lorsque le véhicule est en mouvement.

Page 52

Réglages DVD

Appuyer sur la touche DVD SETUP, sur la télécom-

mande, pour visualiser le Menu Setup. Utiliser / pour sélectionner les réglages suivants:

Utiliser /, /pour sélectionner et ENTER pour

conrmer le choix.

Système TV

Sélectionner le système TV dans le Menu de réglage.

Économiseur d’écran

L’écran se met en veille lorsque le disque est en arrêt pour plus de 3 minutes. Réglage original: ON

Sortie Vidéo

Réglage de default : S-Vidéo

Réglage TV

Sélectionner la modalité dimension vision pour voir des lms de large écran (wide screen) 4:3 Pan Scan: Sur les télés 4:3, le marge gauche et droit sont coupées. 4:3 Letter Box: sur les télés 4:3, il y aura une barre

noire en haut et en bas

16:9 pour télé à large écran 16:9

Page 53

Réglages du système DVD

Réglage RATING pour la vision “Pour Adultes”

Le disque classiable de 1 a 8.

(1), pour la vision interdite au maximum (8), pour la vision libre à tous.

Réglage d’origine : 8 NB: la classication peur être changée seulement quand le mot de passe est désactivé. On peut choisir le niveau de classication seule-

ment quand le mot de passe est introduit.

Default

Lorsqu’on sélectionne Défault, l’appareil retourne aux réglages d’origine

Langue Audio

Sélectionner la langue pour l’audio DVD, en choisissant entre celles indiquées dans le DVD même

Langue sous titres

Sélectionner la langue pour les sous titres du DVD, en choisissant entre celles indiquées dans le DVD même.

Langue menu

Sélectionner la langue du menu DVD, en choisissant entre celles indiquées dans le DVD même.

Langue OSD (Langue visualisée sur l’écran)

Sur l’écran, sélectionner la langue pour le DVD

DIVX

Code d’enregistrement DIVX.

Page 54

Réglages audio DVD

Sortie digitale

Sélectionner le format de la sortie digitale

FONCTION PAS ACTIVE

Luminosité

Régler le brillant de l’image à travers le curseur/.

Couleur

Régler la couleur de l’image à travers le

curseur/.

Saturation

Régler la saturation de l’image à travers le curseur

/.

Netteté

Régler la netteté de l’image à travers le

curseur/.

Contraste

Régler le contraste de l’image à travers le

curseur/.

Page 55

Réglages digital DVD

Modalité Pour la sortie

Sélectionner la modalité de sortie: LINE OUT: pour comprimer le signal en sortie. Il

volume est bas.

RF REMOD: Le volume est haut.

Gamme dynamique

En sélectionnant la modalité qui comprime (LINE OUT), on obtiendra la juste proportion de compres-

sion ainsi qu’une optimisation de l’effet de compression.. Si on choisit FULL, le signal audio sera au minimum.

En choisissant OFF, le signal audio sera au maxi-

mum.

Mono Dual

Sélectionner le canal audio de STEREO, MONO L, MONO R et MIX MONO.

Page 56

Schéma électrique

FRENO A MANO (Green) RETROMARCIA (Pink)

Page 57

Guide pour l’installation

Si vous ne vous sentez pas à la hauteur d’installer l’appareil correctement, nous vous conseillons de consulter un technicien spécialisé.

Procédure pour l’installation

1.Enlever le système audio du véhicule

2.Introduire l’adaptateur de xation dans le tableau de bord.

3.Attacher les étriers à l’unité centrale Il faut absolument utiliser les vis à tête plate (M5x6mm) fournies avec.

4.Faire les branchements électriques nécessaires.

5.Introduire l’unité centrale dans le tableau de bord. Il faut absolument utiliser les vis à tête plate (M2,6 x 5mm) fournies avec.

6.Allumer l’appareil; faire descendre la façade et appliquer la corniche de nition.

Page 58

Interpréter les problèmes courants

Si vous avez l’impression que quelque chose ne marche pas, nous vous conseillons d’éteindre de suite l’appareil. Il vaut mieux ne pas utiliser l’appareil dans des situations anormales, exemple: s’il n’y a pas de son, s’il y a de la fumée ou de l’odeur ceci pourrait causer des décharges électriques ou provoquer un incendie, Éteignez tout de suite l’appareil et appelez le revendeur où vous l’avez acheté, surtout n’essayez pas de le réparer tout seul car c’est dangereux.

Problèmes Généraux

Absence d’électricité/son

La clé n’est pas en position accessoire Tourner la clé en position accessoire

Le câble antenne n’est pas bien branché.

Contrôler le câble antenne et le borne de Branchement.

Câble mal branché

Contrôler

Le fusible est brûlé.

Le remplacer..

Si ces solutions ne servent à rien, Appuyer sur la touche RESET

Disque

Le Disque est introduit mais il n’y a pas de son. .

Le Disque a été introduit du mauvais coté. Mettre le Disque du bon coté, c.à.d. avec l’étiquette vers le haut

Il Disco est sale ou abîmé,

le nettoyer ou remplacer.

Problèmes sur la Radio

Mauvaise réception

Station radio trop lointaine / signal est trop faible. Chercher une station avec signal plus puissant.

Messages d’erreur sur Display. Le display signale ERROR.

Le disque est sale, abîmé ou du mauvais coté. Appuyer sur la touche eject pour faire sortir le Disque.

Quand le temps de démarrage du lm est trop long.

Erreur de lecture du chier o type de chier non

supporté. Appuyer sur la touche SRC pour sortir, ensuite appuyer à nouveau sur la touche SRC pour faire repartir le disque.

Le son saute, la qualité sonore est basse

Le disque est sale ou abîmé Nettoyer le CD ou introduire un CD différent

Le son saute et cause des vibrations

L’angle de montage est supérieur à 30°. Régler l’angle de montage à moins de 30°.

Montage instable.

Installer l’appareil de manière stable En utilisant les accessoires de xation en dota-

tion

Page 59

Données Techniques

Données générales

Alimentation 12V CC (11V-16V) Voltage d’essai 14,4V, négatif Masse Puissance max. en sortie 50Wx4canaux Puissance continue en Sortie 25Wx4 canaux (4 10% T.H.D.) Impédance HP 4 – 8 Ohm Voltage sortie Pré ampliée 4.0 V (modalité reproduction CD: 1KHz, OdB, 10K chargé) Fusible 15Amp Dimensions (LxAxP)

- corps 178x100x164mm

- Façade 170x105x21mm Poids 3,0 kg Niveau Entrée Audio 300mV Sortie Subwoofer 4,0 V

TFT LDC 7”

Résolution du display (points) 1440 (L) x 234 (A) Area active (mm) 154,08 x 86,58 Dimension écran (pouces) 7,0 (diagonale) Pas des points (mm) 0,107 x 0,370

Rapport Contraste300

Netteté 350

Radio FM Stéréo

Gamme de Fréquence 87,5 – 108,0 MHz (Europe) 87,5 – 107,9 MHz (USA) Sensibilité utilisée 8dB Réponse en Fréquence 30Hz – 15KHz Séparation Stéréo 30dB (1KHz) Rapport de réponse image 50dB Rapport de réponse IF 70dB Rapport Signal/Bruit >55dB

NOTA: Données techniques et Design du produit peuvent changer sans préavis, du aux améliorations continuelles de la technologie.

Radio AM (MW)

Gamme de fréquence 522-1620 KHz (Europa) 530-1710 KHz (USA) Sensibilité utilisable 30 dB

Lecteur Disquettes

Disques à Système Audio Digitale Réponse en Fréquence 20Hz – 20 KHz

Rapport Signal/Bruit >80 dB

Distorsion harmonie totale: inférieure à 0,20 % (1KHz) Séparation Canaux >60 dB Sortie Signal Vidéo PAL/NTSC/AUTO Niveau Sortie Vidéo 1 +/- 0,2 V Entrée Signal Vidéo PAL/NTSC/AUTO (Réglage d’origine: AUTO)

En dotation

N°. 4 Vis M5x6mm N°.1 Cheville de montage N°. 2 Câble connecteur N°. 1 Cage métallique N°. 1 mode d’emploi N°. 1 Coussinet en caoutchouc N°. 1 Télécommande

Page 60

Page 61

VOR-INFORMATIONEN INHALTSVERZEICHNIS

Wir danken Ihnen dafür, dass Ihre Kaufentscheidung auf unser Produkt gefallen ist. Bitte vorliegende

Gebrauchanweisung, noch vor der eigentlichen

Inbetriebnahme, aufmerksam durchlesen und

aufbewahren.

WICHTIG:

-Um Gefahren wie Brand und Elektroschläge zu vermeiden, das Gerät immer vor Regen und Feuchtigkeit schützen.

-Filmbetrachtung, während der Fahrt, ist nicht

gestattet und widerspricht den

Verkehrsvorschriften, wegen Unfallgefahr.

WARNUNG:

Das Produkt ist als KLASSE 1-LASERPRODUKT

eingestuft.

Gesundheitsgefährdende Strahlungen könnten entstehen, falls die vorgegebenen Funktionen,

Einstellungen und Anwendungen nicht eingehalten

werden. Das Gerät darf auf keinen Fall geöffnet werden. Reparaturen dürfen nur vom Fachpersonal des bestehenden Kundendienstes vorgenommen

werden.

ZWEI LASER-PRODUKTE

Wellen-Länge: CD: 780nm; DVD: 650nm Laser-Stärke: Bei Einhaltung der Vorsichtsmaßnahmen, können keine gefährlichen

Strahlungen entweichen. Um die

Gefahren von Brand, Elektroschlägen bzw. Störungen auszuschließen, sollte man ausschließlich nur die im Lieferumfang enthaltenen Zubehör-

teile verwenden.

Sicherheitsmaßnahmen ..................................... 6 1

Funktionen auf dem Bedienteil .......................... 62

Inbetriebnahme .................................................62

Fernbedienung ..................................................63

USB/SD/MMC MP3 Wiedergabe ..................... 65

Allgemeine Anweisungen ..................................66

Wahl der Quelle .................................................66

Funktionen auf dem Bedienteil .......................... 66

Radio ................................................................. 66

RDS ................................................................... 67

DVD Wiedergabe .............................................. 67

Video CD Wiedergabe ...................................... 68

CD Wiedergabe .............................................68

MP3/MP4/PHOTO Menü ................................... 69

MP4 Wiedergabe ............................................. 69

Foto Wiedergabe .............................................. 69

Einstellung des Systems ...................................70

SELECT = Menü-Wahl ....................................... 70

SETUP Menu = Menü Einstellungen .................70

System-Einstellungen ........................................ 71

DVD-Einstellungen.............................................72

DVD Einstellung der Sprache ............................ 73

DVD Audio/Video-Einstellung ........................... 74

DVD Digital-Einstellung ....................................75

Elektro-Anschlüsse ............................................ 76

Installations-Anweisungen ................................77

Klärung evtl. auftretender Fragen ...................... 78

Technische Eigenschaften ................................. 79

BESCHAFFENHEIT DER CDs

-Beschädigte oder verschmutzte CDs geben Anlass zu Ton-Unregelmäßigkeiten

-CDs immer nur wie abgebildet in die Hand nehmen

-CDs nie an der etikettfreien Fläche anfassen

-CDs niemals mit Aufklebern oder Sonstigem

behaften

-CDs nicht an die pralle Sonne geben und generell vor Hitze schützen

-CDs mit einem sauberen Tuch, von der Mitte nach Außen hin, leicht abwischen

-Niemals Lösemittel wie Terpentin oder Alkohol verwendenital. Text gelöscht

-Das Gerät ist nicht in der Lage, 3”-CDs (8cm) zu lesen. 3“-CDs oder verformte CDs nicht ins Gerät eingeben. Das Gerät könnte Schwierigkeiten haben,

diese CDs wieder auszuscheiden.

Page 62

BEDIENTEIL

ON/Off Taste drücken, um das Gerät ein- bzw. Auszuschalten.

1.Touch screen panel

2.SchalterOn/Off

3.Quelle – Radio

-CD (bei eingelegter CD)

-USB ( bei eingestecktem USB-Kabel)

-SD/MMC (bei eingesetzter SD/MMC-Karte)

-Audio-Eingang

4.Taste drücken, um RDS TA ein- bzw. auszuschal-

ten

Mindestens 2 Sek. gedrückt halten, um RDS-PTY-

Modus herzustellen.

5.Taste drücken, um die Lautsträrke einzustellen.

6.Mute (Stummschaltung) Mindestens 2 Sek. gedrückt halten, um LCD-OFF-

Modus herzustellen.

7.RESET - Taste

8.Bedienteil öffnen/schließen Mindestens 2 Sek. gedrückt halten, um das Bedienteil-Menü auszuweisen Bedienteil öffnen

CD auswerfen

Bedienteil wieder schließen Einstellung des Bedienteil-Lagewinkels (TILT+/-)

INBETRIEBNAHME

Knopf drücken , um das Bedienteil zu öffnen.

1.CD-Auswurftaste

2.CD-Eingabeschlitz CD-Eingabe

3.Leuchte des Bedienteil-Standes Die Leuchte blinkt auf, wenn das Bedienteil geöffnet wird. 4 Eingabe der SD/MMC-Karte

Page 63

FERNBEDIENUNG

Taste drücken , um das Fernsteuerungsgerät ein- und auszuschalten.

1.Quelle

-Radio

-CD (bei eingelegter CD)

-USB (bei eingegebenem USB-Schlüssel)

-SD/MMC (bei eingelegter SD/MMC-Karte)

-AUX IN

2.CD-Auswurf

3.Menü (DVD)

-PBC (für VCD 2,0 aufwärts)

4.Titel (DVD)

5.Suche nach

6.Radio-Band

-Video-System PAL/NTSC/AUTO

7.Menü-Zugang und Auswahl

8.DVD-Einstellung

9.Bedienteil schließen - Lagewinkel

10.Bedienteil öffnen - Lagewinkel

11.Zoom = Vergrößerung (DVD/VCD)

12.OK-Taste

13.Menü-Kursor

14.Stopp/Rückwärts

15.Zahlenblock

16. Zugang zum Quellen-Menü

17. Stromzufuhr an/aus

18.Sicht-Winkel (DVD)

19.Untertitel DVD

20.Wiederholung A-B

21.Wiederholung

22.Bedienteil-Kennzeichen

23.Uhrzeit

24.Radio-Sendersucher Musikstück überspringen/suchen

25.Programm

26.Lautstärke

27.Spielen/Pause

28.Mute = Stummschaltung

29.DVD-Audio VCD-Audio Links/Rechts/Stereo

Page 64

FERNBEDIENUNG

Einsetzen einer neuen Lithium-Batterie

Sobald die Funktionen der Fernbedienung nur schwer oder gar nicht mehr möglich sind, muss die Lithium-Batterie mit einer neuen ersetzt

werden. Die Batterie dabei unbedingt in der vorgegebenen

Pol-Richtung einlegen.

1.Deckel auf dem Rücken der Fernbedienung öffnen.

2.Die knopfartige Batterie, mit +Pol nach oben, einlegen. Deckel wieder schließen.

Ziehen

Einsatzbereitschaft

Nach oben

drücken

Remote-Sensor

Die Fernbedienung reagiert aus einer Entfernung von

max. 5 Metern.

VORSICHT

-Batterien immer an für Kinder unzugänglichen Orten aufbewahren. Bei versehentlichem Verschlucken der

Batterie, sofort einen Arzt rufen.

-Batterien niemals wiederauaden, kurzschließen, öffnen, erhitzen oder ins Feuer werfen.

-Batterien nicht mit anderen Metallen in Kontakt bringen.

-Die genannten Verhaltensweisen sind deshalb verboten, weil die Batterie sich überhitzen und platzen könnte, mit nachfoldender Feuergefahr.

-Vor der Entsorgung, die Batterie mit Isolierband umhüllen, um das Überhitzen/Platzen der Batterie bzw.

Feuerentfachung zu verhindern.

Page 65

WIEDERGABE in USB/SD/MMC MP3

1.Eingabe der SD/MMC-Karte Bedienteil öffnen und SD/MMC-Karte in den dafür bestimmten Schlitz eingeben. Bedienteil wieder schließen. Das Gerät wird automatisch die auf der Karte bendlichen Dateien abspielen.

2.Entfernen der SD/MMC-Karte SRC-Taste drücken und Modalität no-SD wählen. Leicht auf die SD/MMC-Karte drücken, um sie ausrasten und entfernen zu können. Solange die Karte nicht vollständig eingelegt bzw. entfernt ist, lässt sich das Bedienteil nicht schließen.

3.USB-Gerät einstecken USB-Gerät in den USB-Jack einstecken. Das Gerät wird automatisch mit der Wiedergabe der Dateien beginnen, die sich auf dem USB-Gerät ben-

den.

4.Entfernen des USB-Schlüssels SRC-Taste drücken und Modalität no-USB wählen. USB-Schlüssel vom USB-Jack entfernen.

Bemerkungen zu USB/SD/MMC

USB-Funktionen (rapide Einspeichung), MP3-Musik-Wiedergabe

1.Verträglich mit SD/MMC-Karte

2.Verträglich mit USB rapide Einspeicherung 2 in 1 (SD/MMC)

3.Verträglich mit FAT 16 & fat 32

4.Datei-Name: 32 byte/Verzeichnis-Name: 32 byte/Etikett-Name: 32 byte.

5. TAg (IDE tag ver 2.0) Titel/Künstler/Album: Verträglichkeit 32 byte

6.Multi-Karten-Lese-Vorrichtung nicht vorgesehen

7.Verträglichkeit mit USB 1:1 Verträglichkeit mit USB 2.0 ( USB-Geschwindigkeit 2.0 ist NICHT gegeben, nur die Geschwindigkeit USB 1.1). Das Gerät ist NICHT mit allen erhältlichen USB-Vorrichtungen kompatibel.

Page 66

GENERAL-ANWEISUNGEN

Wahl der Quelle

Vom Quellen-Menü ausgehend, die gewünschte Modalität wählen und betätigen. EXIT-Taste drücken, um auf die vorherige Modalität zurückzugehe

Bedienteil:

Vom Bedienteil ausgehend, SRC-Taste drücken, um die gewünschte Modalität direkt zu wählen.

Funktion des Bedienteils

Taste

schließen. Die Funktions-Wahl erfolgt, durch einfaches Antasten

auf dem Bildschirm.

EXIT-Tast drücken, um den Funktions-Kasten wieder

zu entfernen.

betätigen, um das Display zu öffnen bzw. zu

Radio

1.Quellen-Menü

2.Zur manuellen Sendersuche, einfach Antasten

3.Zur automatischen Sendersuche, einfach

Antasten

Für die manuelle Sendersuche, mindestens 2 Sekunden mit dem Finger auf der Funktion bleiben.

Die eingespeicherten Sender lassen sich durch

einfaches Antasten wählen.

4.Auistung der eingespeicherten Sender

5.Anwahl.Menü

6.PRESET-SCAN

7. Autom.Sender-Suche/ Einspeicherung

8. Wellen-Schalter:

FM1-FM2-FM3-MW1-MW2.

Page 67

GENERAL-ANWEISUNGEN

RDS

Auf dem Bedienteil,

T/P-Taste kurz drücken, um TA ein/auszuschalten. T/P-Taste mindestens 2 Sek. gedrückt halten, um PTY ein/auszuschalten.

Vom PTY-Menü ausgehend,

den Bildschirm antasten, um die gewünschte Funktion zu betätigen.

1.Quellen-Menü

2.PTY-Liste abspielen

3.Wahl-Menü

4.Wellen-Schalter

Vom Einstellungs-Menü ausgehend, AF ein/ausschalten.

PTY-LISTE PTY-LISTE

NOTIZEN FINANZEN

GESCHÄFT KINDER

INFORMATIONEN SOZIALES

SPORT RELIGION

ERZIEHUNG

DRAMA REISEN

KULTUR FREIZEIT

WISSENSCHAFTEN JAZZ

SONSTIGES COUNTRY

POP NATION

ROCK REVIVAL UNBESCHWERT FOLK LEICHTE MUSIK DOKUMENTE

KLASSIK TEST

ALLG. MUSIK ALARM

METEO

ANKOMMENDE ANRUFE

DVD-Wiedergabe

Die Mitte des Bildschirms antasten, so dass folgende Funktions-Ikonen erscheinen :

Jetzt die Ikone antasten, die der gewünschten Funktion

entspricht:

1.Quellen-Menü

2.Stopp

3.Sprung/Suche Musikstück

4.Wahl-Menü

5.Audio-Wahl

6.Wahl der Untertitel

7.Abspielen/Pause/Enter (=Bestätigung)

Verstecktes Antasten

Um die Funktion zu betreten, direkt auf die Ikone

tippen.

Page 68

GENERAL-ANWEISUNGEN

Video-CD-Wiedergabe

Die Mitte des Bildschirms antasten, so dass folgende Funktions-Ikonen erscheinen :

Jetzt die Ikone antasten, die der gewünschten Funktion

entspricht:

1.Quellen-Menü

2.Kurzes Anspielen des Musikstücks

3.Audio-Wahl

4.Stopp

5.Sprung/Suche Musikstück

6.Wahl-Menü

7.Abspielen/Pause

Verstecktes Antasten

Um die Funktion zu betreten, direkt auf die Ikone

tippen.

CD-Wiedergabe

Die Mitte des Bildschirms antasten, so dass folgende Funktions-Ikonen erscheinen :

Jetzt die Ikone antasten, die der gewünschten Funktion

entspricht:

1.Quellen-Menü

2.Kurzes Anspielen des Musikstücks

3.Stopp

4.Sprung/Suche Musikstück

5.Wahl-Menü

6.Nochmalige Wiedergabe

7.Unwillkürliche Wiedergabe

8.Abspielen/Pause

Verstecktes Antasten

Um die Funktion zu betreten, direkt auf die Ikone

tippen.

Page 69

GENERAL-ANWEISUNGEN

Menü MP3/MP4/PHOTO

MP4-Wiedegabe

Den Bildschirm antasten, um zur gewünschten Funktion zu gelangen:

1.Quellen-Menü

2.Zurück zur vorhergehenden Ordner

3.Musikstück oben/unten

4.Ausweisung der Wiedergabe-Informationen

5.Stopp

6.Hervorhebung von Musikstück und ID3

7.Sprung/Suche Musikstück

8.Wahl MP4/MP3/PHOTO

9.Wahl Mustikstück/Ordner

10.Wahl-Menü

11.Nochmalige Wiedergabe

12.Unwillkürliche Wiedergabe

13.Abspielen/Pause

Die Mitte des Bildschirms antasten, so dass folgende Bedienungs-Ikonen erscheinen: Jetzt die Ikone der gewünschten Funktion antasten:

1.Quellen-Menü

2.Stopp

3.Sprung/Suche Musikstück

4.Wahl-Menü

5.Abspielen/Pause

PHOTO-Wiedergabe

Verstecktes Antasten

Um die Funktion zu betreten, direkt auf die Ikone

tippen.

Die Mitte des Bildschirms antasten, so dass folgende Bedienungs-Ikonen erscheinen: Ikone direkt antasten, um zur gewünschten Funktion zu gelangen:

1.Quellen-Menü

2.Drehen: im Uhrzeigersinn / entgegengesetzt dem Uhrzeigersinn

3.Stopp

4.Vorwärts/Rückwärts

5.Wahl-Menü

6.Abspielen/Pause

Verstecktes Antasten:

Ikone direkt antasten, um zur gewünschten Funktion zu

gelangen.

Page 70

EINSTELLUNG DES SYSTEMS

Menü-Wahl

Menü EINSTELLUNGEN

Bildschirm antasten, um Audio/Video-Einstellungen abzuändern :

Audio: EQ Ton-Effekt (Rock-Pop-Klassik-Flach-Be-

treiber)

BASS/TREBLE/FADER/BALANCE.

Video: HELLIGKEIT/KONTRAST/FARB

Linke bzw. Rechte Ikone antasten, um die Einstellungen zu ändern Pfeil Oben/Unten antasten, um auf vorhergehende/ nachfolgende Liste zu gehen.

1.Quellen-Menü

2.Liste Oben/Unten

3.Einstellungen

Page 71

SYSTEM-EINSTELLUNGEN

Menü-Einstellungen LOUD ON/OFF: Druck auf / um hohe Lautstärke (Loudness) ein-/auszuschalten BEEP ON/OFF: Druck auf / um den Signal-Ton (Biep) ein-/auszuschalten 12/24 HOURS: Druck auf/um zwischen der Modalität 12 oder 24 Stunden zu wählen AM/PM: Druck auf  um die Stunde einzustellen. Druck auf > um die Minuten einzustellen.. PARKING ON/OFF: Druck auf / um das Signal “Rückwärtsparken“ ein-/auszuschalten.

In Stellung PARKING ON und laufender Film-Wiedergabe, erscheint der Hinweis: „AM STEUER, KEINE FILME ANSCHAUEN“ und der Bildschirm bleibt matt.

CAMERA ON/OFF: Druck auf / um die Rückfahr-Camera ein-/auszuschalten. MIRROR ON/OFF: Druck auf / um den Spiegel-Effekt ein-/auszuschalten.

Bei Wahl des Spiegel-Effekts (Mirror), erscheint das Bild der Rückfahr-Camera Spiegel-verkehrt.

LCD CALIBRATE: Druck auf / um den Bildschirm einzustellen TA SEEK/ALARM: Druck auf / um zwischen der Modalität TA ALARM und TA zu wählen.

TA: Verkehrs-Hinweise TA ALARM: Alarm-Aktivierung TA SEEK: die Suche nach TA (Verkehrs-Hinweise) aktiviert sich automatisch. RETUNE-L/S: Druck auf / um zwischen RETUNE-S und RETUNE-L zu wählen. RETUNE-S und RETUNE-L regeln den Zeitabstand für TA SEEK. RETUNE-S=Short=kurz: der Zeitabstand für TA SEEK beträgt 45 Sekunden. RETUNE-L=Long=lang : der Zeitabstand für TA SEEK beträgt 180 Sekunden Zu beachten: RETUNE-Funktionen lassen sich nur innerhalb der TA SEEK-Modali tät durchführen.

AF ON/OFF: Druck auf / um die Alternativ-Frequenz ein-/auszuschalten. Bei schlechtem Empfang, wird das Radioprogramm automatisch aufgegriffen und

unter der Modalität AF ON zugänglich gemacht, vorausgesetzt jedoch, dass das Programm von einem RDS-Sender stammt.

TA VOL: Druck auf / um die TA-Lautstärke einzustellen. VOL LAST/ADJUST: Druck auf / um die Lautstärke zu wählen. In der Modalität VOL LAST, schaltet

sich das Gerät bei der Lautstärke wieder ein, bei der es ausgeschaltet wurde. Druck auf/um VOL ADJUST zu wählen: Einschalt-Lautstärke mittels darauffol gender Funktion einstellen.

A VOL: Druck auf / um die Lautstärke einzustellen, wenn VOL ADJ aktiviert ist. SUB ON/OFF: Druck auf / um den Subwoofer ein-/auszuschalten. SUB VOL: Druck auf / um die Subwoofer-Lautstärke einzustellen, wenn SUB ON aktiviert ist. REG ON/OFF: Druck auf/ um die Modalität RDS REG zu aktivieren/deaktivieren.

Die Frequenz ändert sich nur bei Regional-Programmen bzw. in Modalität REG ON. RDS CT ON/OFF: Druck auf / um die Modalität RDS CT zu aktivieren/deaktiviern. Während ein RDS-Programm läuft, regelt sich die Uhrzeit (CT = Clock Time) von selbst, indem sie auf die Uhrzeit bei RDS CT ON zurückgreift.

Bemerkungen zur Sicherheit:

Während der Fahrt, funktioniert das Display des DVD-Players im Armaturenbrett NICHT, denn der Fahrer darf, aus Sicherheitsgründen, sich nicht vom Steuer abwenden. Aus diesem Grund sind die DVD-PlayerFunktionen auf dem Armaturenbrett NUR aktivierbar, wenn der Wagen steht und die Handbremse angezogen ist. In fast allen Ländern besteht das Verbot, für den Fahrer, sich während der Fahrt Filme anzusehen.

Page 72

DVD - EINSTELLUNGEN

DVD SETUP auf der Fernbedienung drücken, um das Setup-Menü auszuweisen. Druck auf / um die verschiedenen Einstellungsmöglichkeiten anzuwählen. Druck auf /, /: dann \ zum Wählen; ENTER zum Bestätigen.

TV-System

TV-System aus dem Einstellungs-Menü wählen.

Screen Saver

Die Funktion ”Screen Saver” (Bildschirm-Standby) schaltet sich von selbst ein, wenn die CD länger

als 3 Minuten stillsteht.

Fabrik-Einstellung: ON

Video-Ausgang

Fabrik-Einstellungen (Default): S-Video

TV-Einstellungen

TV-Modalität wählen, um Breit-Formate (wide-

screen) zu besichtigen.

4:3 Pan Scan: bei 4:3-Fernsehern, erscheinen die Ränder links und rechts gekürzt. 4:3 Letter Box: bei 4:3-Fernsehern, erscheint am oberen und unteren Rand jeweils ein schwarzer Balken. 16:9 für Breitformat-Fernseher (16:9)

Page 73

DVD – EINSTELLUNG DER SPRACHE

Einstellung für Besichtigung von “nur Erwachsenen”

Die CD kann von 1 bis 8 eingestuft werden.

(1) = um die Besichtigung strengstens auf nur

Erwachsene zu begrenzen (8) = für eine völlig freie und unbegrenzte Besichtigung Fabrik-Einstellung: 8 Wichtig: die Besichtigungs-Begrenzung lässt sich nur abändern, wenn das Kennwort deaktiviert ist. Die eingespeicherte Begrenzungs-Stufe wird nur eingehalten, wenn das Kennwort aktiviert ist.

Default

Durch die Funktion “Default” werden alle fabrikmäßig vorgenommenen Einstellungen wieder eingeführt.

Audio-Sprache

Die Audio-Sprache einstellen, je nach angegebener SprachVerfügbarkeit auf der DVD.

Sprache der Untertitel

Die Untertitel-Sprache einstellen, je nach angegebener Sprach-Verfügbarkeit auf der DVD.

Menü-Sprache

Die DVD-Menü-Sprache einstellen, je nach angegebener Sprach-Verfügbarkeit auf der DVD.

OSD-Sprache

(Sprach-Text erscheint auf dem Bildschirm) Auf dem Display, die DVD-Sprache wählen.

DIVX

Registrier-Codex DIVX.

Page 74

DVD - AUDIO / VIDEO-EINSTELLUNGEN

Digital-Ausgang

Format des Digital-Ausgangs wählen

FUNKTION IST NICHT AKTIVIERT.

Helligkeit

Helligkeit einstellen mittels Kursor /.

Farbton

Farbton einstellen mittels Kursor /.

Sättigung

Sättigung einstellen mittels Kursor/.

Bildschärfe

Bildschärfe einstellen mittels Kursor /

Kontrast

Bild-Kontrast einstellen mittels Kursor /.

Page 75

DIGITAL-EINSTELLUNGEN

Ausgangs-Modalität

Ausgangs-Modalität wählen: LINE OUT: um das Ausgangs-Signal zu komprimieren. Die Lautstärke ist hierbei gering. RF REMOD: Die Lautstärke ist hierbei hoch

eingestellt.

Dynamische Reihe

Durch die Kompressions-Modalität (LINE OUT), ergibt sich ein angemessener Komprimierungs-Grad, sowie eine optimaler Komprimierungs-Effekt. Durch die Funktion FULL wird das Audio-Signal auf

ein Minimum reduziert.

Durch die Funktion OFF wird das Audio-Signal auf ein Maximum erhöht.

Mono Dual

Audio-Kanal wählen: STEREO, MONO L, MONO R oder MIX MONO.

Page 76

ELEKTRO-ANSCHLÜSSE

HANDBREMSE (Green) RÜCKWÄRTSGANG (Pink)

Anschluss-Schema

Page 77

INSTALLATIONS-HINWEISE

Wenn Sie sich die Installation des Geräts nicht zutrauen oder sich unsicher fühlen, dann ist es ratsam, einen

Fachmann heranzuziehen.

Installations-Vorgang

1.Das im Wagen vorhandene Audio-System entfernen

2.Anpass-Teil in das Armaturenbrett geben

3.Bügel an der Zentral-Einheit befestigen Hinzu unbedingt die beigelegten Flachkopf-Schrauben (M5x6mm) verwenden

4.Alle notwendigen Elektro-Verbindungen herstellen

5.Zentral-Einheit in das Armaturenbrett geben Hinzu unbedingt die beigelegten Flachkopf-Schrauben (M2,6x5mm) verwenden

6. Gerät einschalten. Bedienteil herunter klappen. Versäuberungs-Rahmen aufsetzen.

Page 78

KLÄRUNG EVTL. AUFTRETENDER FRAGEN

Sobald Sie den Verdacht haben, dass etwas nicht stimmt, müssen Sie das Gerät sofort ausschalten. Unter bestimmten Bedingungen ist das Gerät besser nicht weiter zu verwenden, z.B. bei Tonausfall, Rauch oder unangenehmem Geruch, denn es könnten sich Elektroschläge oder Brand entwickeln. Schalten Sie das Gerät in solchen Fällen sofort aus und gehen Sie sofort zum Händler, bei dem Sie das Gerät gekauft haben. Versuchen Sie auf keinen Fall, es selbst zu reparieren, da dies gefährlich sein könnte.

Allgemeine Probleme Kein Strom/Ton Zündschlüssel nicht aktiviert. Zündschlüssel auf ACC oder ON stellen

Kabel falsch angeschlossen. Kontrollieren.

Sicherung durchgebrannt.

Neue einsetzen.

Wenn beschriebene Abhilfen nichts nützen, RESET-Taste drücken.

CD CD ist eingelegt, es kommt aber kein Ton. CD ist verkehrt herum eingelegt. CD richtig einlegen, d.h. Aufkleber oben.

CD verschmutzt oder beschädigt. CD reinigen oder ersetzen.

Ton unregelmäßig; niedrige Tonqualität. CD verschmutzt oder beschädig CD reinigen oder andere CD eingeben.

Ton unregelmäßig aufgrund von Vibrationen.

Montage-Winkel ist größer als 30°. Montage-Winkel unter 30° bringen.

Probleme auf dem Radiogerät

Empfangsstörungen

Sender zu weit entfernt oder zu schwach Einen stärkeren Sender suchen Antennen-Kabel ist nicht richtig angeschlossen. Antennen-Kabel u. Verbindungsterminal Kontrollieren.

Fehlermeldungen auf dem Display

Display zeigt ERROR an.

CD ist verschmutzt, beschädigt oder falsch eingelegt. Eject drücken, um CD auszuwerfen.

Wenn der Film-Start zu lange dauert.

Lese-Fehler bzw. Datei ist nicht tauglich. SRC drücken um Funktion zu verlassen. Nochmals SRC drücken, um CD weiter abzuspielen.

Unstabile Montage.

Gerät, unter Verwendung der beigelegten Befestigungsteile, stabil anbringen.

Page 79

TECHNISCHE DATEN

Allgemeine Daten

Stromzufuhr 12V CC (11V-16V) Test-Spannung 14,4V, Massa-Minuspol Maximal-Leistung am Ausgang 50W x 4Kanäle Kontinuierliche Leistung am Ausgang 25W x 4 Kanäle (4 10% T.H.D.) Ideal-Impedanz für Lautsprecher 4 – 8 Ohm Ausgangs-Spannung des Vorverstärkers 4.0 V (CDWiedergabe-Modus: 1KHz, 0dB, 10K geladen) Sicherung 15Amp Abmessungen (LxHxT)

-Gehäuse 178x100x164mm

-Front 170x105x21mm Gewicht 3,0 kg Audio-Eingangsniveau 300mV Subwoofer-Ausgang 4,0 V

TFT LDC 7”

Display-Auösung (Punkte) 1440 (L) x 234 (A) Aktiv-Fläche (mm) 154,08 x 86,58 Bildschirm-Größe (Zoll) 7,0 (diagonal) Punkte-Abstand (mm) 0,107 x 0,370 Kontrast-Verhältnis 300 Schärfe 350

Radio FM Stereo

Frequenzgang 87,5 – 108,0 MHz (Europa) 87,5 – 107,9 MHz (USA) Nutzbare Sensibilität 8dBu Frequenz-Antwort 30Hz – 15KHz Stereo-Begrenzung 30dB (1KHz) Bild-Antwortverhältnis 50dB IF-Antwortverhältnis 70dB Signal/Lärmverhältnis >55dB

Radio AM (MW)

Frequenzgang 522-1620 KHz (Europa) 530-1710 KHz (USA) Nutzbare Sensibilität 30 dBu

CD-Player

CDs nach dem Audio-Digital-System Frequenz-Antwort 20Hz – 20 KHz Signal/Lärm-Verhältnis >80 dB Harmonische Gesamt-Verzerrung: weniger als 0,20 % (1KHz) Kanal-Trennung >60 dB Video-Signal-Ausgang: PAL/NTSC/AUTO Video-Ausgangs-Niveau 1 +/- 0,2 V Video-Signal-Eingang: PAL/NTSC/AUTO (Fabrik-Einstellung: AUTO)

Liefer-Umfang:

N°. 4 Schrauben M5x6mm N°. 1 Montage-Stift N°. 2 Verbinder-Kabel N°. 1 Abdeckung N°. 1 Montage-Anweisungen N°. 1 Gummi-Polster N°. 1 Fernbedienung

HINWEIS: wir behalten uns vor, technologische Neuerungen ohne Vorbescheid einzuführen, wodurch sich auch die technischen Daten und das Design ändern könnten.

Page 80

S.pA. - Via F.lli Cervi, 167/C - 42100 Reggio Emilia (Italy) - Tel. ++39 0522 941621 - Fax ++39 0522 942452 www.phonocar.com - e-mail:[email protected]

FRANCE Vente et Assistance assurées par le Fabricant italien Tél/Fax N° Vert 0800.90.43.99 www.phonocar.fr • e-mail:[email protected]

DEUTSCHLAND 71711 - MURR - Rudolf Diesel Strasse, 13 - Tel. 07144 82302-0 / Fax 07144 282114 www.phonocar.de - e-mail:[email protected]

ESPAÑA Delegado Comercial Sr. VERDERESE DOMENICO Tel. 958 302295 - Fax 958 302470 - Movil 607592406 e-mail: [email protected]
