Page 1
MANUALE ISTRUZIONI • INSTRUCTIONS MANUAL
NOTICE DE MONTAGE ET D’EMPLOI • GEBRAUCHSANWEISUNGEN
MANUAL DE INSTRUCCIONES
VM 024
CAR CD-USB-SD CARD-MP3 PLAYER
RECEIVER ISO NORM
ENGLISH
ITALIANO
FRANÇAIS
DEUTSCH
ESPAÑOL
Page 2
2
IT/GB

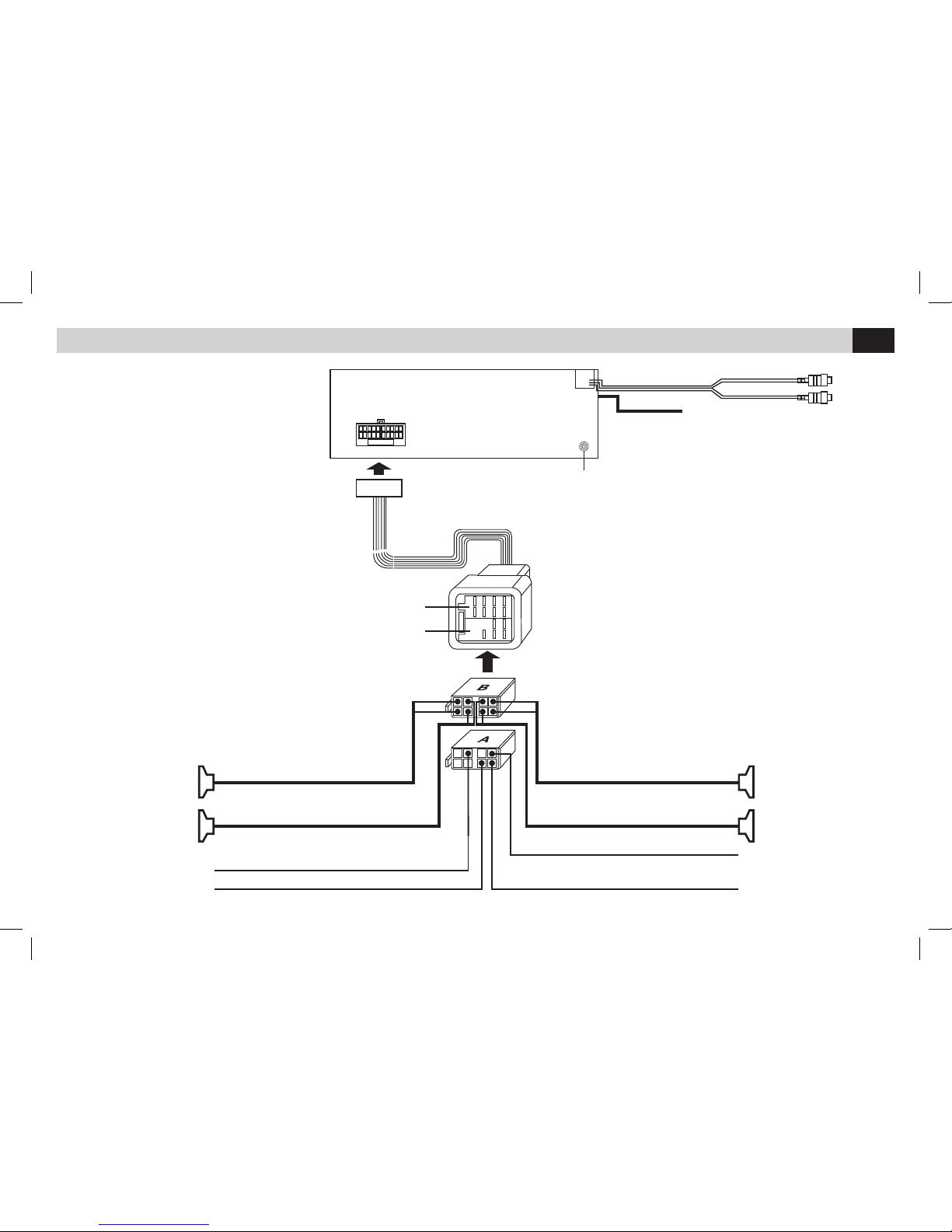

CONNESSIONI • CONNECTIONS
+ BLU / BLUE REMOTE
+12V ROSSO SOTTOCHIAVE
RED IGNITION SWITCH
- NERO MASSA / BLACK GROUND
+12V GIALLO PERMANENTE
YELLOW MEMORY BACK-UP
GRIGIO AP ANTERIORE DX
GREY SPEAKERS FRONT DX
VIOLA AP POSTERIORE DX
VIOLET SPEAKERS REAR DX
USCITA / OUTPUT
AUDIO
IR ESTERNO
COMANDI AL VOLANTE
IR OUTER STEERING
WHEEL
ANTENNA
AERIAL
BIANCO / WHITE SX
ROSSO / RED DX
B
A
12345
6
5
4
7
8
7
8
BIANCO AP ANTERIORE SX
WHITE SPEAKERS FRONT SX
VERDE AP POSTERIORE SX
GREEN SPEAKERS REAR SX
Page 3
3
IT/GB
1. ..........Sgancia il frontalino
2.
MUTE Volume azzerato
3. ............... Premere per selezionare impostazioni audio
Ruotare il pomello per regolare il volume
4.
ta ........ Informazioni sul Traffico
5. ............... Feritoia introduzione CD
6. ............... Display LCD
7.
........... Espulsione disco
8. ............... Ingresso jack AUX-IN
9. ............... Porta USB
10.
+10/6 ... Avanza di 10 brani / Memoria radio 6
11.
-10/5 ... Retrocede di 10 brani / Memoria radio 5
12.
rdm/4 Riproduzione casuale / Memoria radio 4
13.
RPT/3 Ripetizione / Memoria radio 3
14.
iNT/2 . . Ascolto introduzione brani / Memoria radio 2
15.
....... Play/Pausa / Prima memoria stazioni radio
16.
pty ..... Tipo di Programma radio
17.
af ........ Frequenze Radio alternative RDS
18.
ams .... Memorizzazione Automatica stazioni radio
19.
Disp .... Informazioni su display
20.
SCN ...... Scansione frequenze radio
21.
bnd .... Seleziona banda di Frequenza radio
22.
........Sintonizzazione automatica-manuale / Brano successivo
23.
MOD..... Seleziona le sorgenti
24.
........Sintonizzazione automatica-manuale / Brano precedente
25.
pwr ...Accensione / Spegnimento
26. ............... Slot SD-CARD
27. ............... LED lampeggiante
28. ............... Tasto RESET
1.
.......... Release
2.
MUTE Mute
3. ............... Volume / Setup selection
4.
ta ........Traffic announcement
5. ............... CD input
6. ............... LCD Display
7.
........... Eject CD
8. ............... AUX-IN jack input
9. ............... USB input
10.
+10/6 ... Forward 10 tracks / Preset 6
11.
-10/5 ... Back 10 tracks / Preset 5
12.
rdm/4 Random / Preset 4
13.
RPT/3 Repeat / Preset 3
14.
iNT/2 . . Intro tracks / Preset 2
15.
....... Play / Pause / Preset 1
16.
pty ...... Programme type
17.
af ........ Alternative frequencies RDS
18.
ams .... Automatic memory storing
19.
Disp .... Display
20.
SCN ...... Scan radio frequencies
21.
bnd .... Band switch
22.
........Automatic-Manual - Tune Seek / Track forward
23.
MOD..... Mode switch
24.
........ Automatic-Manual - Tune Seek / Track reverse
25.
pwr ...Power
26. ............... Slot SD-CARD
27. ............... Flashing LED
28. ............... RESET key

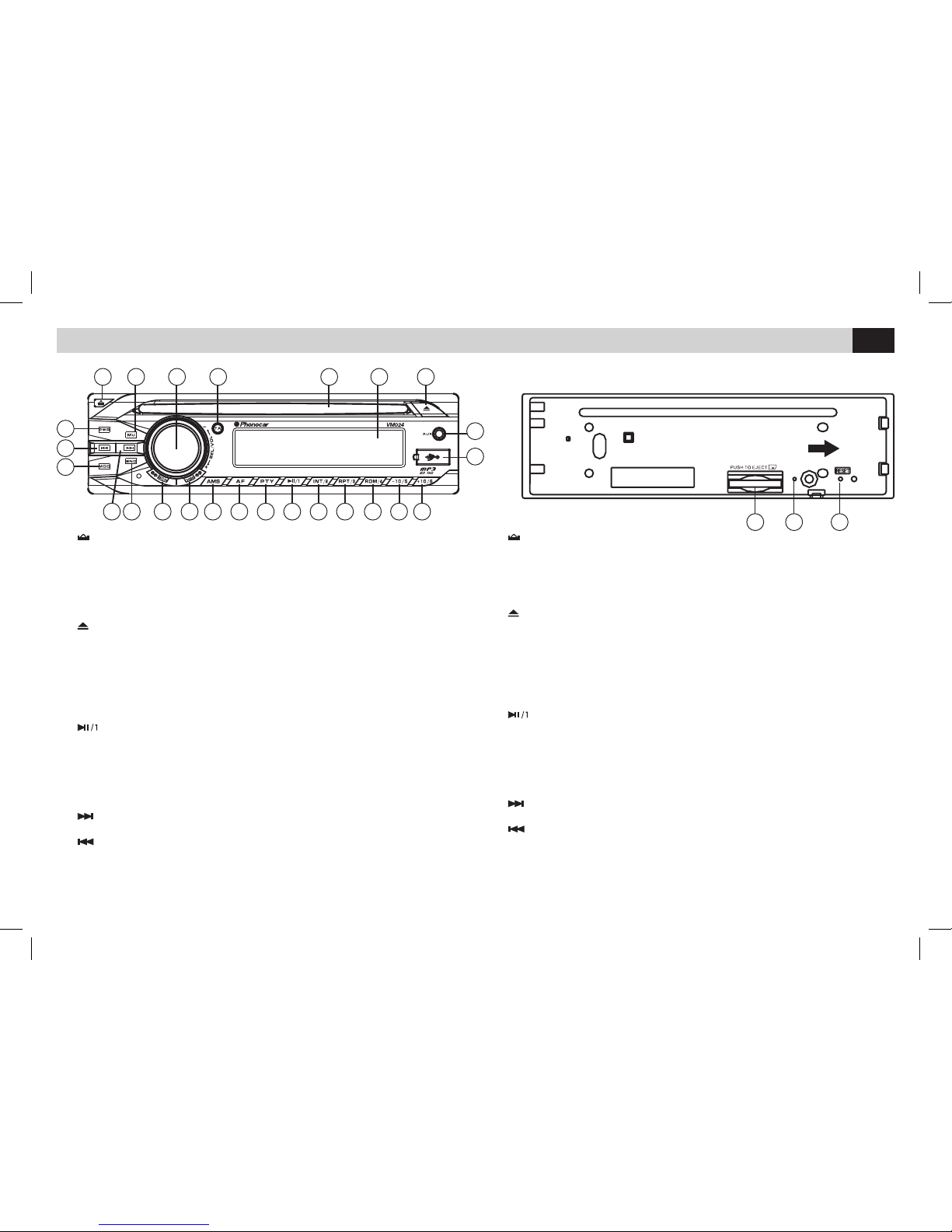

FUNZIONI • FUNCTIONS
24
25
9
8
7654321
23
1922 21 20 18 1617 15 12 11 101314
26 27 28
Page 4
4
IT/GB

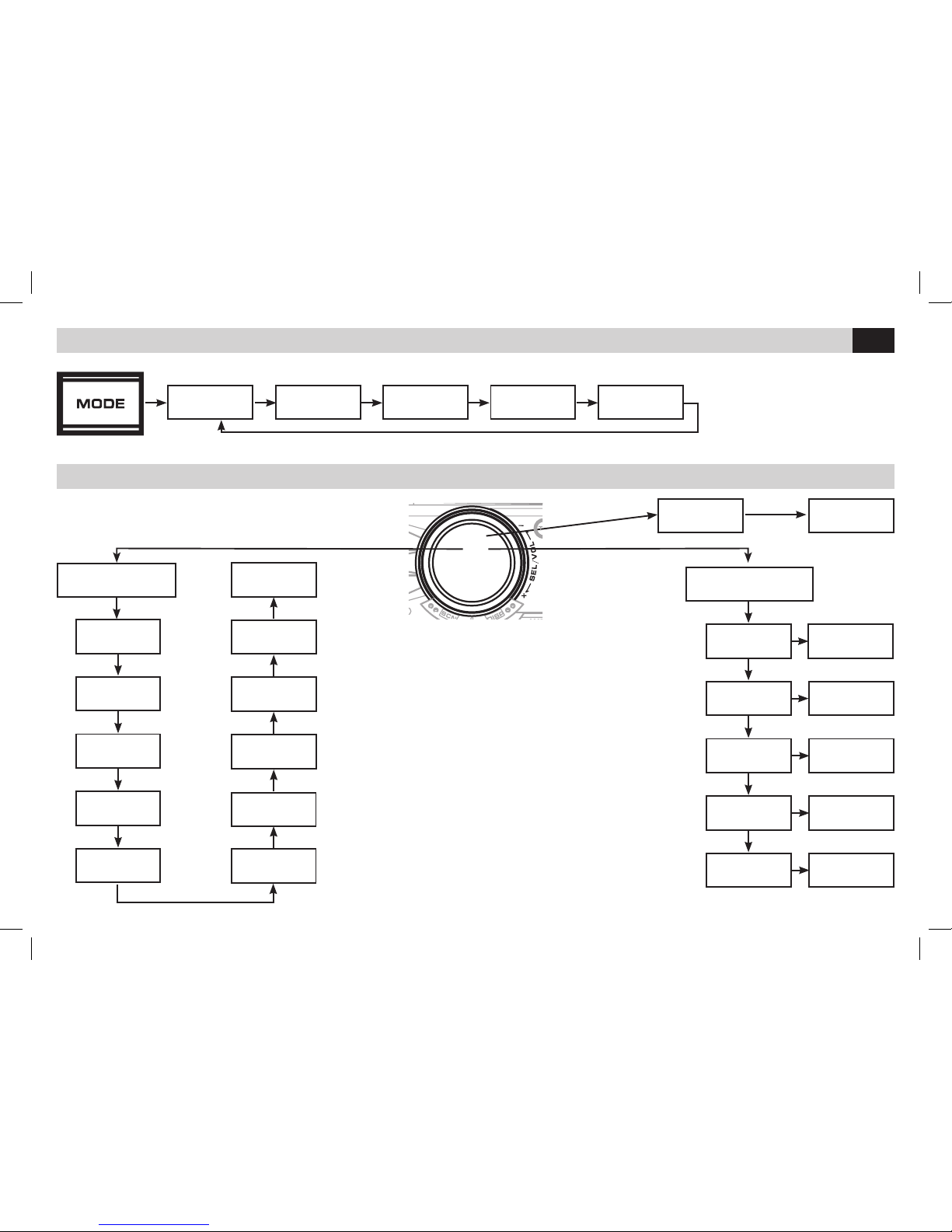

REGOLAZIONI AUDIO / AUDIO-SETTING
PREMERE BREVEMENTE
PRESS BRIEFLY
PREMERE 4 SECONDI
PRESS 4 SECONDS
RUOTARE
ROTATE
VOLUME
BASS
TONI BASSI
VOLUME
TA SEEK TA ALARM
TRE
TONI ALTI
STEREO
PI SOUND PI MUTE
RETURN S
BEEP OFF
BAL L-R
BILANCIAMENTO
DX/LOC
RETURN L
FAD F-R
FADER
SUB ON/OFF
NON ATTIVO
BEEP ON
LOUD ON/OFF
LOUDNESS
DSP ON/OFF
DISPLAY
MUTE
ON/OFF
AREA EU AREA USA
Le regolazioni avvengono
ruotando la manopola in
senso orario o antiorario.
Premere brevemente
per regolare la funzione
successiva.
Attendere qualche
secondo per tornare alla
funzione precedente
The settings are effected
by rotating the knob in
clockwise or anti-clockwise direction.
Press briefly, to set the
subsequent function.
Wait a few seconds, to
return to the previous
function.
SORGENTI • SOURCE
PREMERE BREVEMENTE PRESS BRIEFLY
RADIO USB SD CARD AUX-IN
Sequenza delle sorgenti premendo il
tasto MODE.
Sequence of sources by pressing the
MODE button.
CD
Page 5
5
IT/GB
FUNZIONI / FUNCTIONS RADIO
RADIO
RICERCA AUTOMATICA
AUTOMATIC RESEARCH
RICERCA MANUALE
PREMERE 2 SEC.
PRESS 2 SECONDS
MANUAL MEMORY
AMSBAND
TASTI 1-6 / KEYS 1-6
MEM. MANUALE
MANUAL MEMORY
PREMERE 2 SEC.
MEM. AUTOMATICA
PRESS 2 SECONDS
AUTOMATIC MEMORY
FM 1-2-3
MW/AM 1-2
PREMERE 2 SEC.
MEM. MANUALE
PRESS 2 SECONDS
MANUAL MEMORY
SCANS. AUTOMATICA
AUTOM. SCROLLING
STAZIONI MEM.
MEMORIZED
STATIONS
AF Ricerca automaticamente la frequenza alternativa quando la ricezione è di
bassa qualità e visualizza le informazioni RDS.
PTY Ricerca stazioni in base al programma musicale.
Premendo una sola volta il tasto si attiverà il programma MUSIC premendo due
volte si attiverà il programma SPEECH (Dialoghi)
Con i tasti da 1 a 6 si selezionano i diversi programmi disponibili.
AF Automatically researches an alternative frequency, when reception is of low
quality, and displays RDS-information.
PTY Station-Research, according to the requested musical programme.
By pressing this key one time only, the MUSIC-programme gets activated.
By pressing the same key two times, the SPEECH-programme gets activated
(Dialogues).
By means of the keys 1 to 6, the available programmes can be selected.
TASTI / KEYS 1 - 6
Page 6
6
IT/GB

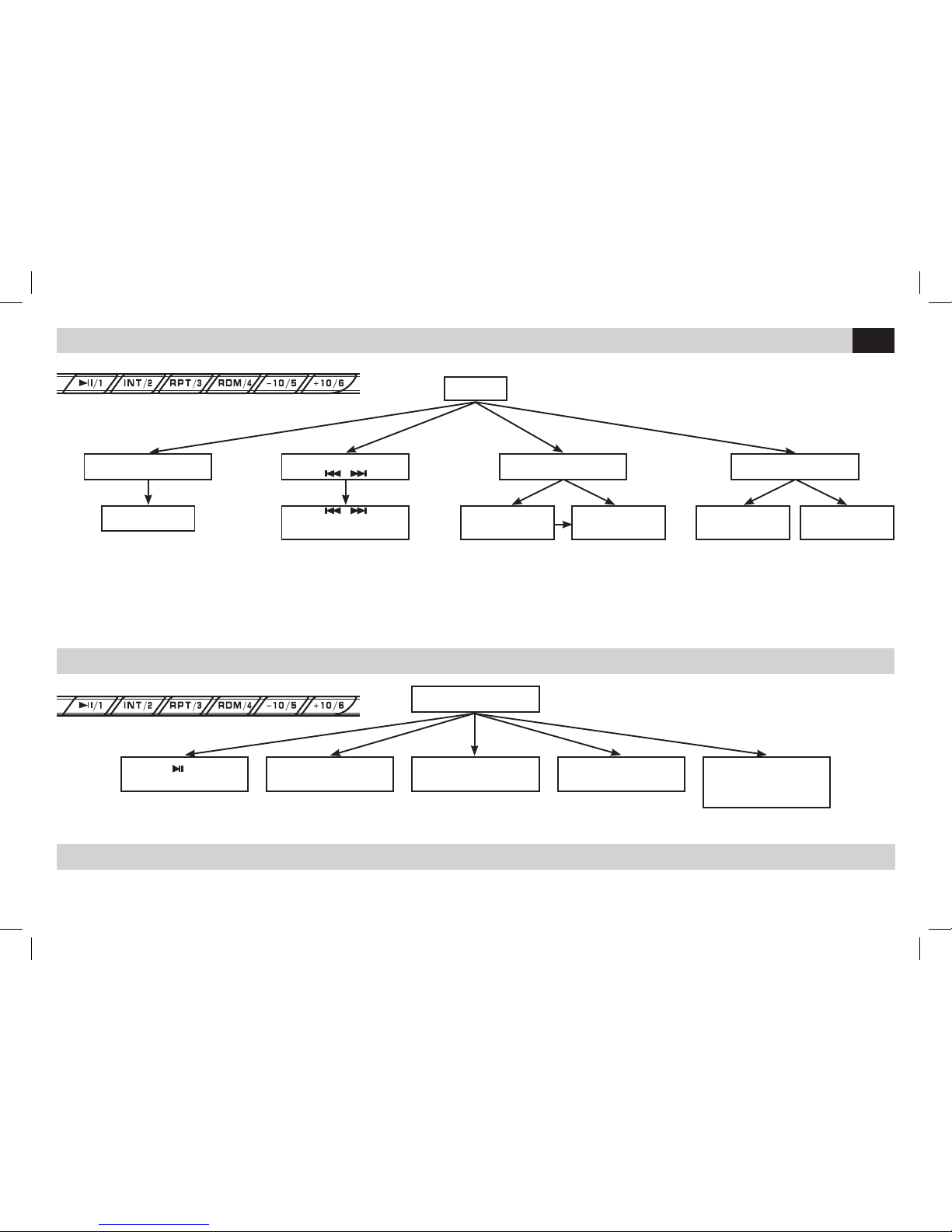

FUNZIONI / FUNCTIONS USB SD CARD
FUNZIONI / FUNCTIONS AUX-IN
CD - USB - SD CARD
iNT/2
INTRO TRACCIA
TRACK-INTRODUCTION
/ 1
AVVIA/FERMA RIPRODUZIONE
START/STOP REPRODUCTION
rdm/4
RIPRODUZIONE CASUALE
RANDOM REPRODUCTION
RPT/3
RIPETIZIONE
REPETITION
-10/5 +10/6
AVANTI/INDIETRO 10 TRACCE
10 TRACKS
BACKWARD/FORWARD
Permette il collegamento di sorgenti audio esterne tramite un cavo jack da 3,5 mm Il controllo delle tracce audio si effettua dalla sorgente.
The unit allows the connection of external Audio-sources, by using a 3.5mm Jack-cable. The Audio-tracks are managed on the source.
TASTI / KEYS 1 - 6
Page 7
FR/D
7
CONNECTIONS • ANHANG
AUDIO OUTPUT
IR OUTER STEERING
WHEEL
AERIAL
WHITE SX
RED DX
B
A
12345
6
5
4
7
8
7
8
BLUE REMOTE RED IGNITION SWITCH
BLACK GROUNDYELLOW MEMORY BACK-UP
GREY SPEAKERS FRONT DX
VIOLET SPEAKERS REAR DX
WHITE SPEAKERS FRONT SX
GREEN SPEAKERS REAR SX
Page 8
FR/D
8

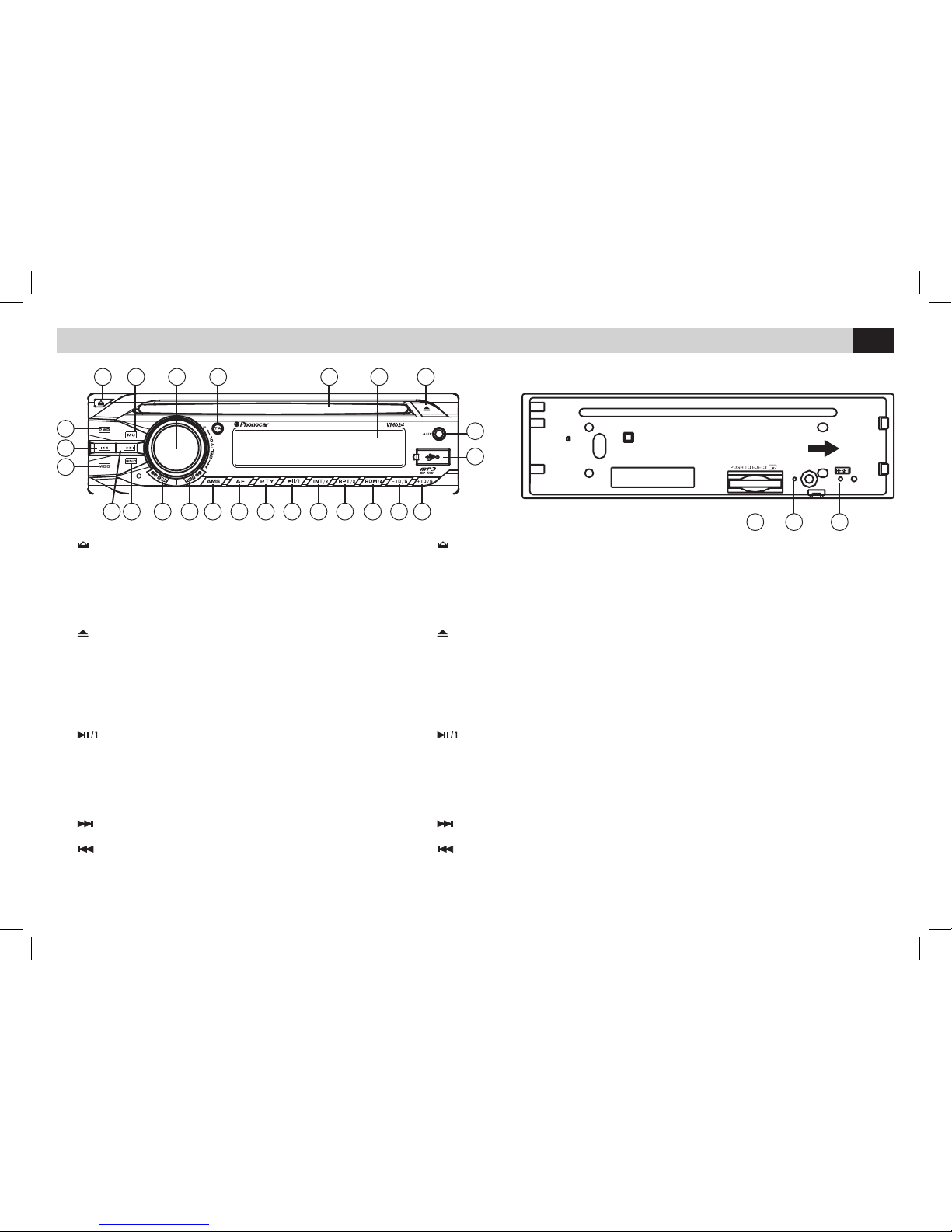

FONCTIONS • FUNKTIONEN
1. .......... Bedienteil abnehmen
2.
MUTE Stumm-Schaltung
3. ............... Drücken u. Audio-Einstellungen wählen
Knopf drehen u. Lautstärke einstellen
4.
ta ........ Verkehrs-Meldungen
5. ............... CD-Einwurf
6. ............... LCD-Display
7.
........... CD-Auswurf
8. ............... Jack-Eingang AUX-IN
9. ............... USB-Öffnung
10.
+10/6 ... 10 Stücke weiter / 6. Radio-Speicher
11.
-10/5 ... 10 Stücke davor / 5. Radio-Speicher
12.
rdm/4 Wahllose Wiedergabe / Vierter Radio-Speicher
13.
RPT/3 . Wiederholung / Dritter Radio-Speicher
14.
iNT/2 . . Stücke kurz einleiten / Zweiter Radio-Speicher
15.
....... Play/Pause / Erster Radio-Speicher
16.
pty ..... Radio-Programmart
17.
af ........ Alternative Radio-Frequenzen RDS
18.
ams .... Autom. Sender-Einspeicherung
19.
Disp .... Infos auf Display
20.
SCN ...... Liste von Radio-Frequenzen
21.
bnd .... Wahl der Radio-Frequenzbänder
22.
........Sendersuche / Stück danach
23.
MOD..... Quellen-Wahl
24.
........Sendersuche / Stück davor
25.
pwr ...Ein-/Ausschalten
26. ............... SD-Öffnung
27. ............... blinkendes LED
28. ............... RESET-Taste
1.
.......... Décroche la façade
2.
MUTE Mute: volume mis à zéro
3. ............... Appuyer pour sélectionner les réglages audio,
tourner le pommeau pour régler le volume
4.
ta ........ Information sur la circulation
5. ............... Fente insertion CD
6. ............... Afficheur LCD
7.
........... Expulsion CD
8. ............... Entrée jack AUX-IN
9. ............... Porte USB
10.
+10/6 ... Avance de 10 morceaux / Mémoire radio 6
11.
-10/5 ... Revient de 10 morceaux / Mémoire radio 5
12.
rdm/4 Reproduction casuelle / quatrième mémoire stations radio
13.
RPT/3 . Répétition / troisième mémoire stations radio
14.
iNT/2 . . Ecoute le début des morceaux / Deuxième mémoire stations radio
15.
....... Play / Pause / première mémoire stations radio
16.
pty ..... Type de programme radio
17.
af ........ Fréquence radio alternative RDS
18.
ams .... Mémorisation automatique stations radio
19.
Disp .... Informations sur afficheur
20.
SCN ...... Scanning fréquence radio
21.
bnd .... Sélectionne bande de fréquence radio
22.
........Syntonisation / Morceau suivant
23.
MOD..... Sélectionne les sources
24.
........Syntonisation / Morceau précédent
25.
pwr ...Allumage / extinction
26. ............... Slot Carte SD
27. ............... LED clignotant
28. ............... Touche RESET
24
25
9
8
7654321
23
1922 21 20 18 1617 15 12 11 101314
26 27 28
Page 9
FR/D
9
APPUYER PENDANT 2 SECONDES
2 SEKUNDEN DRÜCKEN
BASS
NOTES BASSES/BÄSSE
TA SEEK TA ALARM
TRE
NOTES HAUTES
HOCHFREQUENZEN
PI SOUND PI MUTE
RETURN S
BEEP OFF
BAL L-R
EQUILIBRAGE/AUSGLEICH
RETURN L
FAD F-R
FADER
BEEP ON
LOUD ON/OFF
LOUDNESS
AREA EU AREA USA
APPUYER BRIEVEMENT KURZ DRÜCKEN

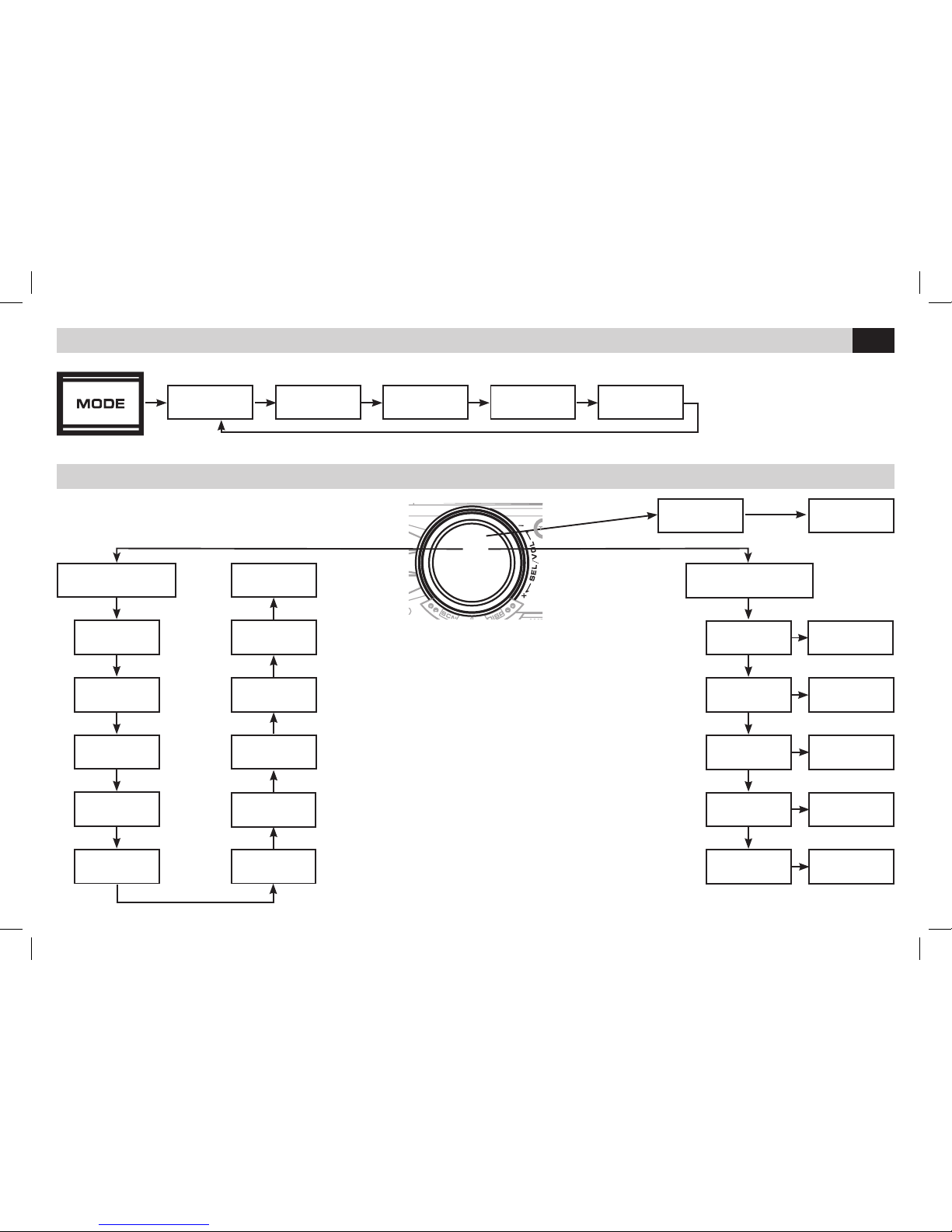

REGLAGES AUDIO / AUDIO-EINSTELLUNG
APPUYER BRIEVEMENT
KURZ DRÜCKEN
TOURNER
DREHEN
VOLUME
VOLUME
STEREO
DX/LOC
SUB ON/OFF
INACTIVE
NICHT AKTIV
DSP ON/OFF
DISPLAY
MUTE
ON/OFF
Les réglages se font en
tournant le bouton en
sens horaire ou antihoraire.
Appuyer brièvement
pour régler la fonction
successive.
Attendre quelques secondes pour retourner à la
fonction précédente.
Um die gewünschten Einstellungen vorzunehmen,
Drehknopf im Uhrzeigersinn bzw. entgegengesetzt
dem Uhrzeigersinn drehen.
Kurz drücken, um die
nächste Funktion einzustellen. Einige Sekunden
warten, um zur vorhergehenden Funktion zurückzukehren.
SOURCE
RADIO USB SD CARD AUX-IN
Séquence des sources en appuyant
sur le bouton MODE.
Reihenfolge der Quellen durch
Drücken der MODE-Taste.
CD
Page 10
FR/D
10

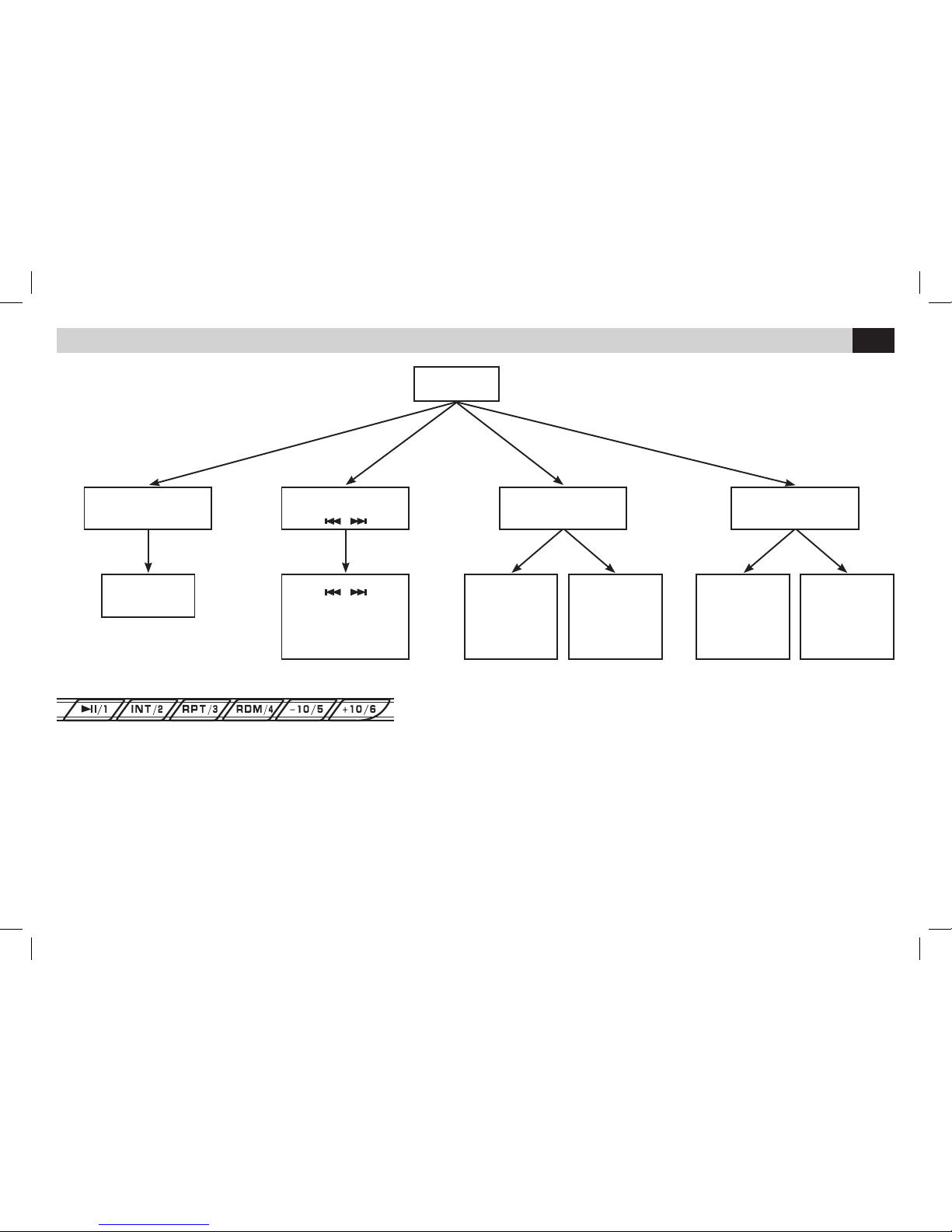

FONCTIONS DE RADIO / RADIO-FUNKTIONEN
RADIO
RECHERCHE AUTOMATIQUE
SUCH-AUTOMATIK
AMSBAND
TASTEN / TOUCHES 1 - 6
TOUCHES
1-6 /
TASTEN
1-6
MÉMORISATION MANUELLE
MANUELLE SPEICHERUNG
APPUYER
PENDANT 2 SEC.
MÉM. AUTOMATIQUE
2 SEK. DRÜCKEN
AUTOM. SPEICHERUNG
FM 1-2-3
AM 1-2
APPUYER
PENDANT 2 SEC.
MÉM. MANUELLE
2 SEK. DRÜCKEN
MANUELLE
SPEICHERUNG
BALAYAGE
(SCANNING
AUTOMATIQUE)
AUTOM. SCROLLING
STATIONS
MÉMORISÉES
GESPEICHERTE
SENDER
AF Recherche automatiquement la fréquence alternative quand la réception est
de basse qualité et visualise les informations RDS.
PTY Recherche les stations en fonction du programme musical.
En appuyant une seule fois la touche, le programme MUSIC s’activera
et en appuyant deux fois, le programme SPEECH (dialogues) s’activera.
Avec les touches de 1 à 6, on sélectionne les différents programmes
disponibles.
AF Sucht, bei etwaigem schlechtem Empfang, automatisch nach einer besseren
Frequenzmöglichkeit und weist RDS-Infos aus.
PTY Sender-Suche je nach gewünschtem Musik-Programm.
Das 1-malige Drücken der Taste aktiviert das MUSIC-Programm.
Das 2-malige Drücken, aktiviert das SPEECH-Programm (Dialoge).
Mit Hilfe der Tasten 1 bis 6 lassen sich die verfügbaren Programme wählen.
RECHERCHE MANUELLE
PENDANT 2 SEC.
2 SEK. DRÜCKEN
SUCH-MANUELLE
Page 11
FR/D
11
TASTEN / TOUCHES 1 - 6
FONCTIONS / FUNKTIONEN USB SD CARD
FONCTIONS / FUNKTIONEN AUX-IN
CD - USB - SD CARD
iNT/2
INTRO TRACE
STÜCK ANSPIELEN
/ 1
COMMENCE / INTERROMPT
LA REPRODUCTION
WIEDERGABE
STARTEN/STOPPEN
rdm/4
REPRODUCTION CASUELLE
WAHLLOSE WIEDERGABE
RPT/3
RÉPÉTITION
WIEDERHOLUNG
Permet le branchement des sources audio externes grâce à un câble jack de 3,5 mm. Le contrôle des traces audio se fait à partir de la source.
Es lassen sich externe Audio-Quellen anschließen, mit Hilfe eines 3,5mm Jack-Kabels. Die diversen Audio-Stücke werden direkt auf der Quelle bedient.
-10/5 +10/6
AVANCE/REVIENT DE 10 TRACES
EN APPUYANT POUR 2 SEC.
ON PASSE AU DOSSIER
SUIVANT OU PRÉCÉDENT
10 STÜCKE VORWÄRTS/
RÜCKWÄRTS 2 SEKUNDEN
GEDRÜCKT HALTEN SPRUNG
ZUM ORDNER VORHER / NACHHER
Page 12
12
E
CONEXIONES
AUDIO OUTPUT
IR OUTER STEERING
WHEEL
AERIAL
WHITE SX
RED DX
B
A
12345
6
5
4
7
8
7
8
BLUE REMOTE RED IGNITION SWITCH
BLACK GROUNDYELLOW MEMORY BACK-UP
GREY SPEAKERS FRONT DX
VIOLET SPEAKERS REAR DX
WHITE SPEAKERS FRONT SX
GREEN SPEAKERS REAR SX
Page 13
13
E
FUNCIONES
1. .......... Desengancha la caratula
2.
MUTE Sin Volumen
3. ............... Presionar para seleccionar los ajustes de audio
Girar el mando para ajustar el volumen
4.
ta ........ Informaciones sobre el Trafico
5. ............... Ranura CD
6. ............... Display LCD
7.
........... Expulsión disco
8. ............... Entrada Jack AUX-IN
9. ............... Puerto USB
10.
+10/6 ... Adelanta de 10 pistas, canciones/ Memoria radio n. 6
11.
-10/5 ... Retrocede de 10 pistas, canciones / Memoria radio n.5
12.
rdm/4 Reproducción casual / memoria radio n.4
13.
RPT/3 Repetición / memoria radio n.3
14.
iNT/2 . . Escucha introducción canciones / memoria radio n.2
15.
....... Play/Pausa / 1 memoria radio n.1
16.
pty ..... Tipo de Programa radio
17.
af ........ Frecuencias alternativas Radio RDS
18.
ams .... Memorización Automática emisoras de radio
19.
Disp .... Informaciones en el display
20.
SCN ...... Escansión frecuencias de radio
21.
bnd .... Selecciona la banda radio
22.
........Sintonización / Pista siguiente
23.
MOD..... Selecciona Fuentes
24.
........Sintonización / Pista precedente
25.
pwr ...Encendido /Apagado
26. ............... Ranura SD-CARD
27. ............... LED parpadeante
28. ............... Tecla RESET
24
25
9
8
7654321
23
1922 21 20 18 1617 15 12 11 101314
26 27 28
Page 14
14
E
FUENTES
AJUSTE AUDIO
PULSE BREVEMENTE
GIRAR VOLUMEN
El ajuste se realiza girando el mando en sentido horario o en
sentido contrario. Pulse brevemente para ajustar la siguiente
función. Espere unos segundos para volver a la función anterior.
RADIO USB SD CARD AUX-IN
Secuencias de las fuentes presionando
la tecla MODE.
CD
PULSE 4 SEGUNDOS
BASS
BAJO
VOLUMEN
TA SEEK TA ALARM
TRE
AGUDOS
STEREO
PI SOUND PI MUTE
RETURN S
BEEP OFF
BAL L-R
BALANCE
DX/LOC
RETURN L
FAD F-R
FADER
SUB ON/OFF
INACTIVO
BEEP ON
LOUD ON/OFF
LOUDNESS
DSP ON/OFF
DISPLAY
MUTE
ON/OFF
AREA EU AREA USA
PULSE BREVEMENTE
Page 15
15
E
FUNCIONES
RADIO
BÚSQUEDA AUTOMÁTICA
BÚSQUEDA MANUAL
PULSE 2 SEGUNDOS
AMSBAND
TECLA 1 - 6
TECLA 1 - 6
TECLA 1-6
MEM. MANUAL
PULSE 2 SEGUNDOS
MEM.
AUTOMÁTICA
FM 1-2-3
MW/AM 1-2
PULSE 2 SEGUNDOS
MEM. MANUAL
ANÁLISIS
AUTOMÁTICA
MEMORIA
ESTACIONES
AF Automáticamente busca la frecuencia alternativa cuando la recepción
es de baja calidad y se muestra las informaciones RDS.
FUNCIONES USB - SD CARD
FUNCIONES AUX-IN
USB - SD CARD
iNT/2
INTRODUCCIÓN DE PISTA
/ 1
START/STOP REPRODUCCIÓN
rdm/4
REPRODUCCIÓN
EN ORDEN ALEATORIO
RPT/3
REPETICIÓN
-10/5 +10/6
ATRAS/ADELANTE DE 10 PISTAS
PULSE 2 SEG. X. CAMBIAR A LA
CARPETA SIGUIENTE O ANTERIOR
Permite la conexión de fuentes externas de audio a través de un cable de 3,5 mm Jack .El control de las pistas de audio se realiza desde la fuente auxiliaría.
PTY Búsqueda de emisoras de acuerdo con el programa de música.
Presionando una sola vez la tecla se activará el programa MUSIC presionando 2
veces se activará el programa SPEECH (Diálogos)
Con las teclas del 1 al 6 se seleccionan los diferentes programas disponibles.
Page 16
SPECIFICATIONS
• General
Power supply requirements ......................................................................................................................... DC 14 4V
Load impedace ............................................................................................................................................ 4 ohms
Maximum output power ...............................................................................................................................45W x 4 CH
Chassis dimensions ...................................................................................................................................... 178 x 163 x 50 mm. (W x D x H)
Current drain ................................................................................................................................................15A
• Tone controls
Bass ( at 100Hz) ........................................................................................................................................... +10dB / - 10dB
Treble ( at 10k) ..............................................................................................................................................+10dB / -10dB
• CD Player
Signal to noise ratio ......................................................................................................................................More than 60 db
Channel separation ...................................................................................................................................... More than 60 db
Frequency response .....................................................................................................................................20 hz - 20KHz
• FM Radio - 18 presets
Frequency coverage (MHz) .......................................................................................................................... 87.5 - 108MHz
IF ..................................................................................................................................................................10.7MHz
Sensivity (S/N-30dB) ....................................................................................................................................12dBu
Stereo Separation ........................................................................................................................................ >30 dB
• AM Radio - 12 presets
Frequency coverage (MHz) .......................................................................................................................... 522- 1620KHz
IF ..................................................................................................................................................................450KHz
Sensivity (S/N-20dB) ....................................................................................................................................<42dBu
• USB ..............................................................................................................................................................Max 8 GB
• SDHC CARD ................................................................................................................................................Max 8 GB
S.p.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. ++39 0522 941621 • Fax ++39 0522 942452 • www.phonocar.com • e-mail:[email protected]
Loading...
