DJ MIXER
200/202MX 200/202
Page 2
DJ MIXER
MX
200/202
200/202
PANEL LAYOUT
MX200 PANEL LAYOUT....................................................................................................3
M X202 PANEL LAYOUT...................................................................................................4
MX200 SYSTEM BLOCK DIAGRAM
Mx202 SYSTEM BLOCK DIAGRAM.................................................................................6
PCB
MX200 MASTER PCB PCB..............................................................................................7
MX202 MASTER PCB PCB..............................................................................................8
Mx202 BACK PCB PCB..................................................................................................9
SCHEMATIC
Mx200 MASTER SCHEMATIC........................................................................................10
Mx200 CHANNEL SCHEMATIC.....................................................................................11
Mx200 INPUT SCHEMATIC......................
Mx200 OUTPUT SCHEMATIC......................
Mx202 MASTER SCHEMATIC......................
Mx202 CHANNEL SCHEMATIC......................
Mx202 MIC SCHEMATIC......................
Mx202 INPUT SCHEMATIC......................
Mx202 OUTPUT SCHEMATIC......................
Mx202 POWER SCHEMATIC......................
PART LIST
MASTER PCB-PART LIST ...........................................................................................20
INPUT PCB-PART LIST.................................................................................................23
MISCELLANEOUS ITEMS.............................................................................................25

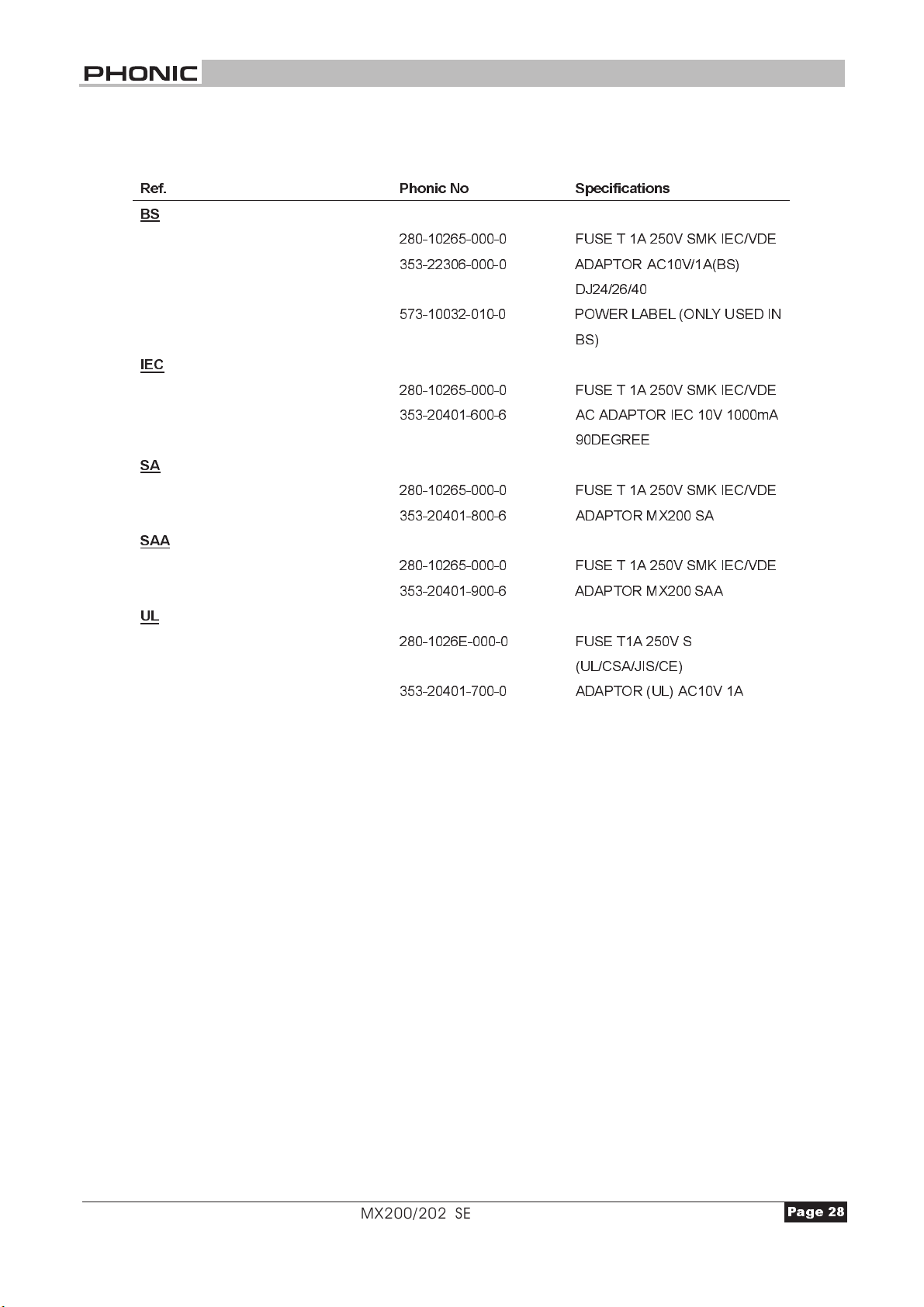

POWER REQUIREMENT CLASSIFICATION....................... ...........................................28
.....................................................................12
.................................................................13
.................................................................14
...............................................................15
........................................................................16
....................................................................17
................................................................18
.................................................................19
IC LIST..........................................................................................................................29

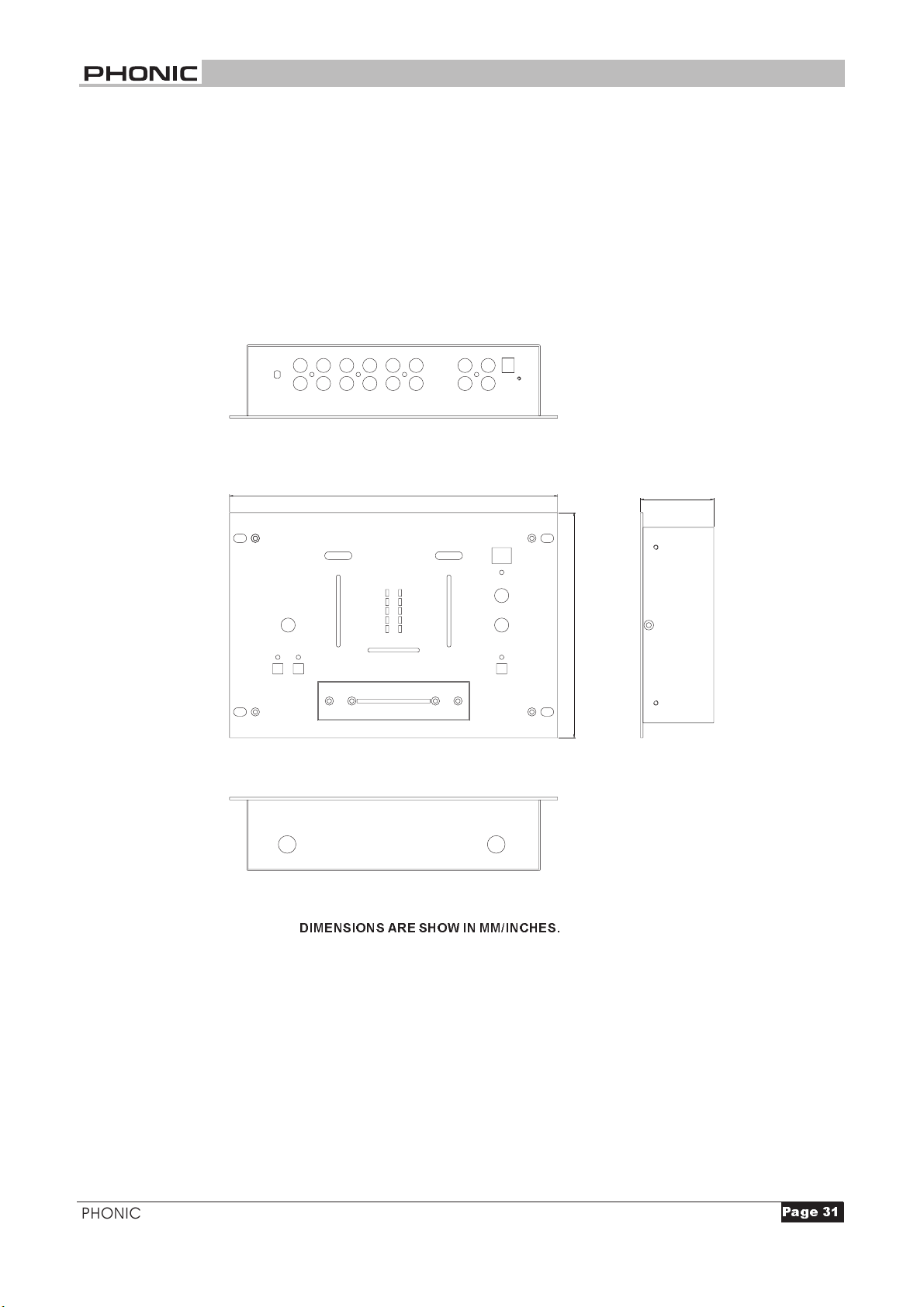

DIMENSIONS
M X200 DIMENSIONS....................................................................................................30
M X202 DIMENSIONS....................................................................................................31

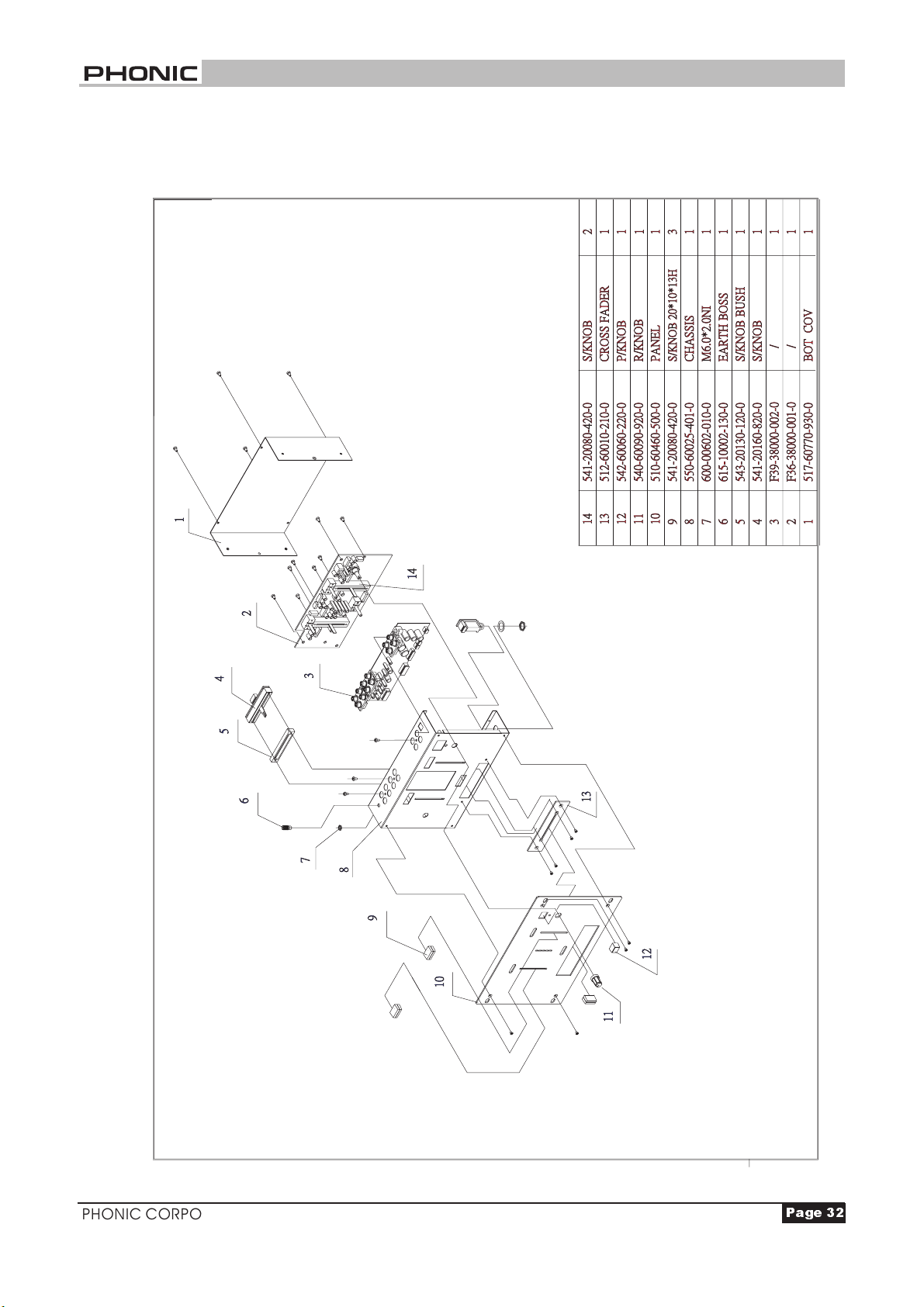

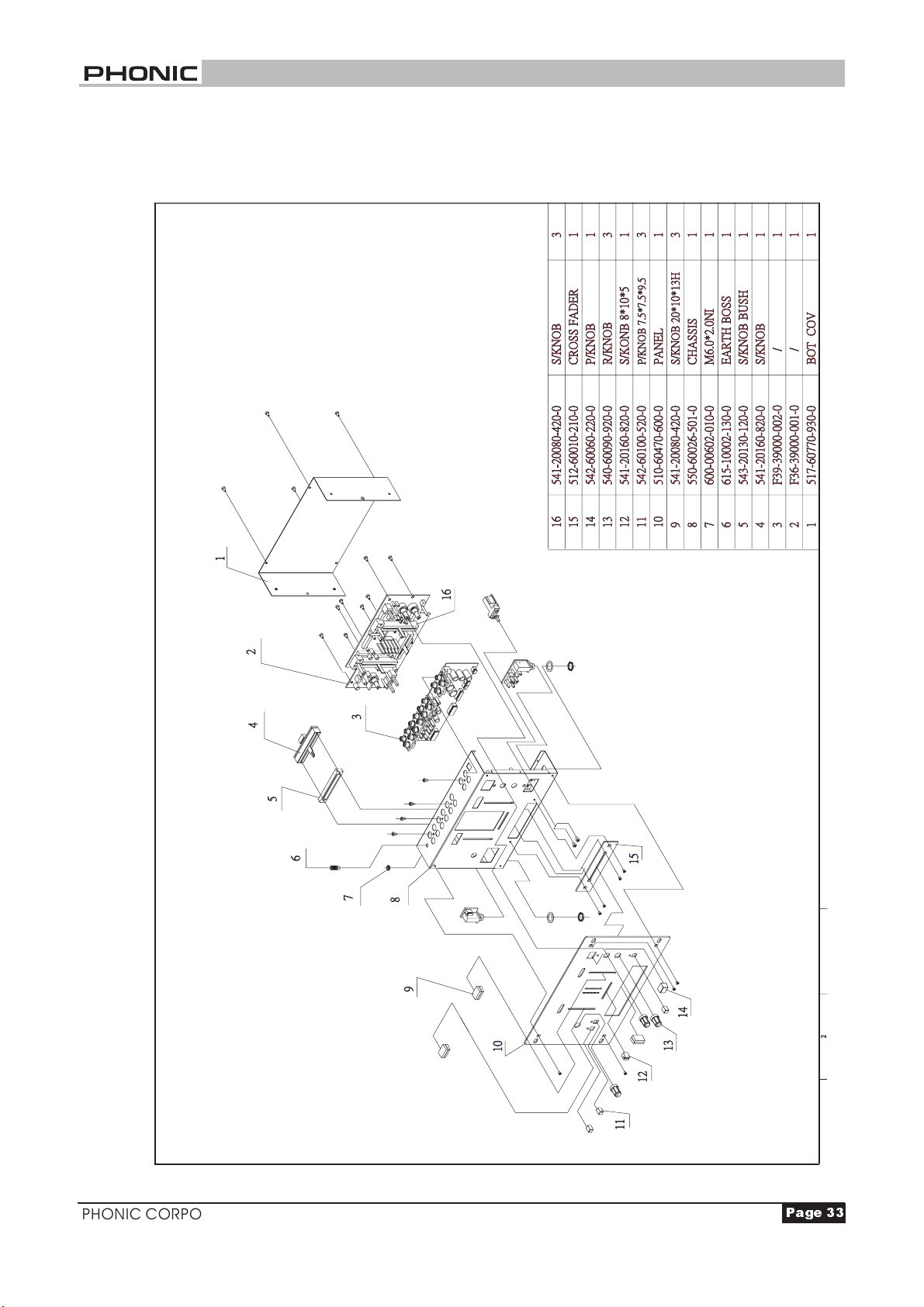

EXPLODED VIEW
M X200 EXPLODED VIEW...............................................................................................32
M X202 EXPLODED VIEW...............................................................................................33
Phonic reserves the right to improve or alter any information supplied within this document without prior notice. V2.1 27/05/03
Page 3

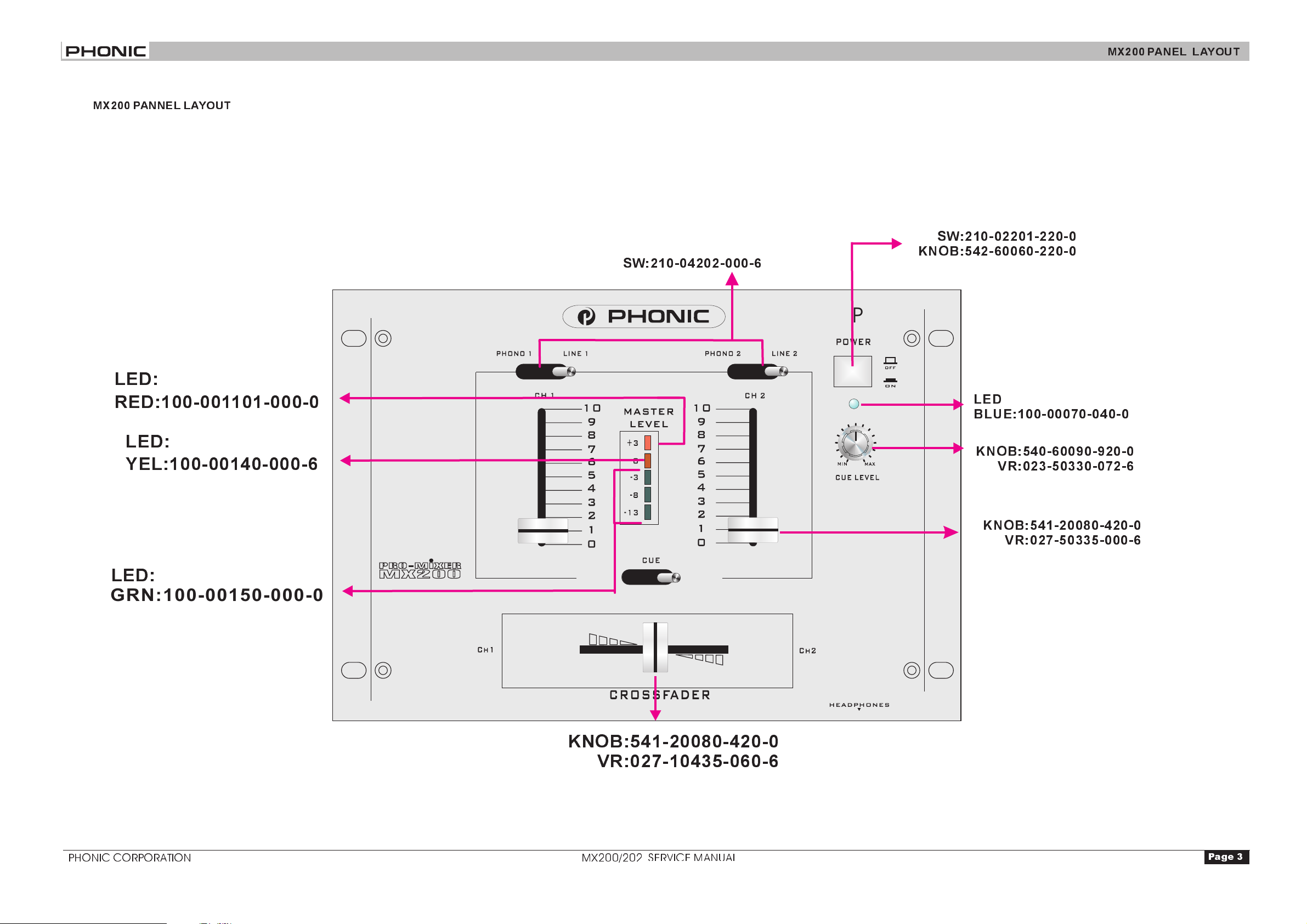

MX200 PANNEL LAYOUT
MX200 PANEL LAYOUT
SW:210-02201-220-0
KNOB:542-60060-220-0
SW:210-04202-000-6
P
LED: RED:100-001101-000-0
LED: YEL:100-00140-000-6
LED:
GRN:100-00150-000-0
LED BLUE:100-00070-040-0
KNOB:540-60090-920-0
VR:023-50330-072-6
KNOB:541-20080-420-0
VR:027-50335-000-6
PHONIC CORPORATION
KNOB:541-20080-420-0
VR:027-10435-060-6
MX200/202 SERVICE MANUAL
2=CA "2=CA !
Page 4

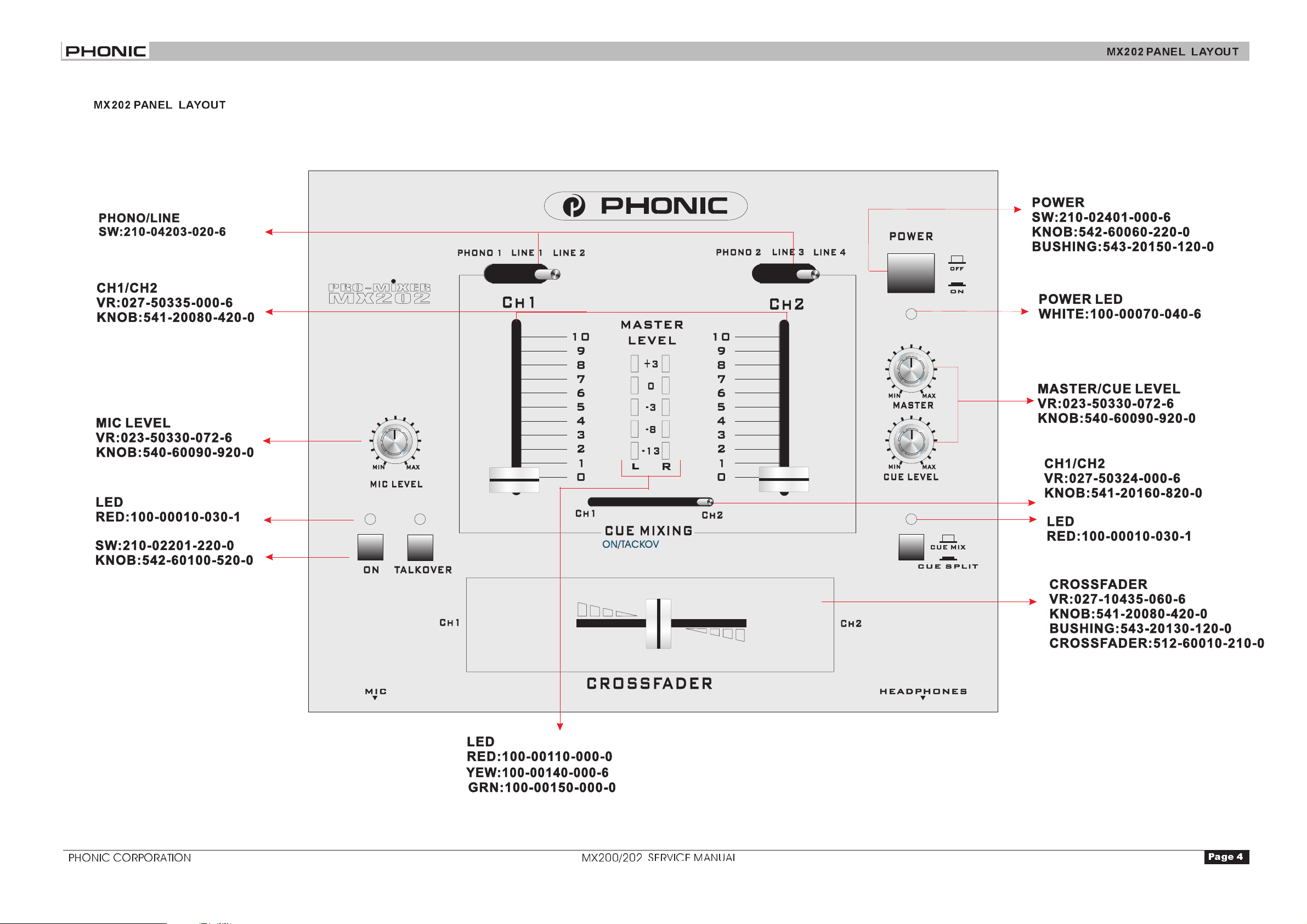

MX202 PANEL LAYOUT
PHONO/LINE
PHONO/LINE
SW:210-04203-020-6
SW:210-04203-020-6
MX202 PANEL LAYOUT
PHONIC CORPORATION
ON/TACKOVER/CUE
MX200/202 SERVICE MANUAL
2=CA "2=CA "
Page 5

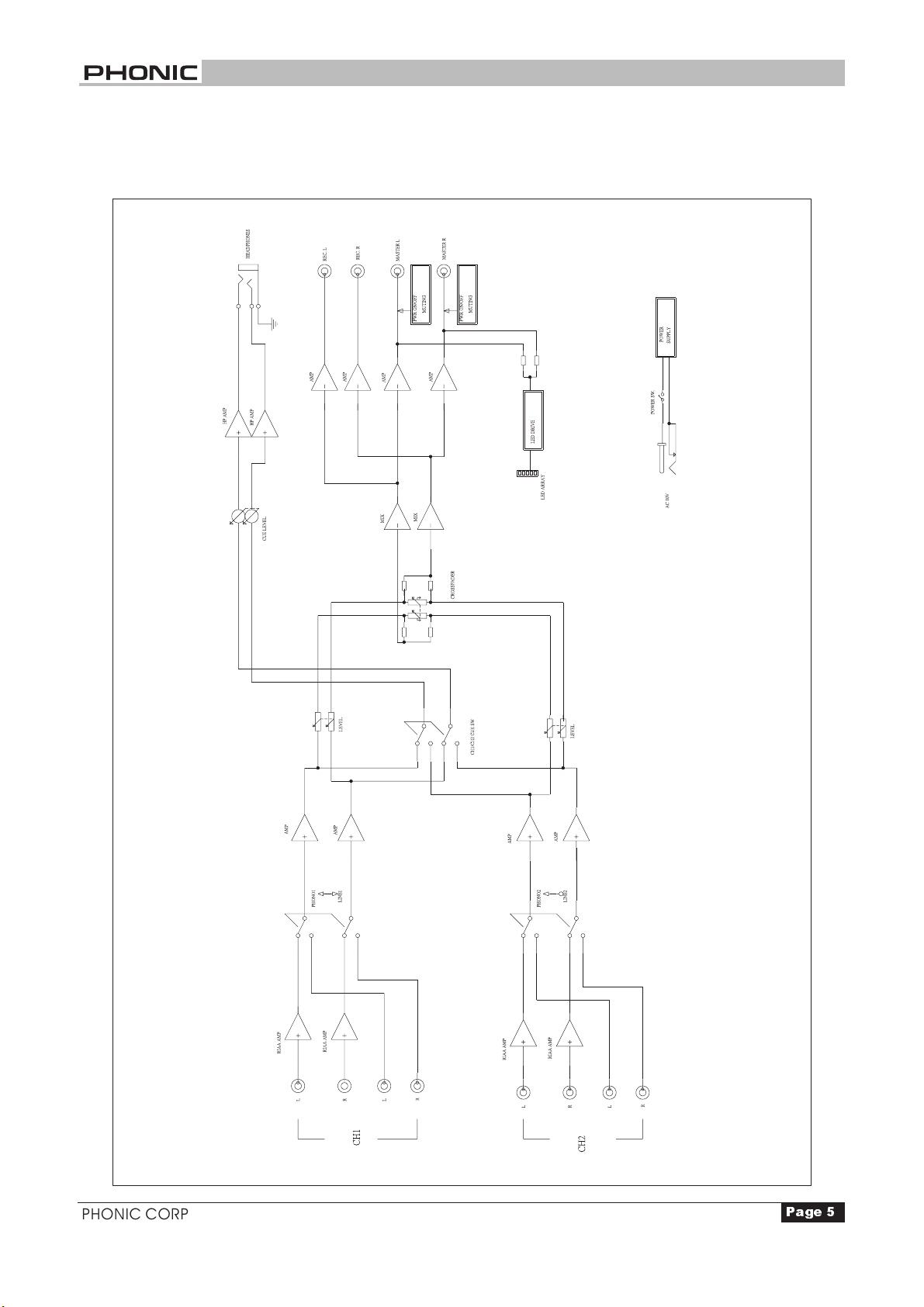

MX200 BLOCK DIAGRAM
MX200 BLOCK DIAGRAM
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA #
Page 6

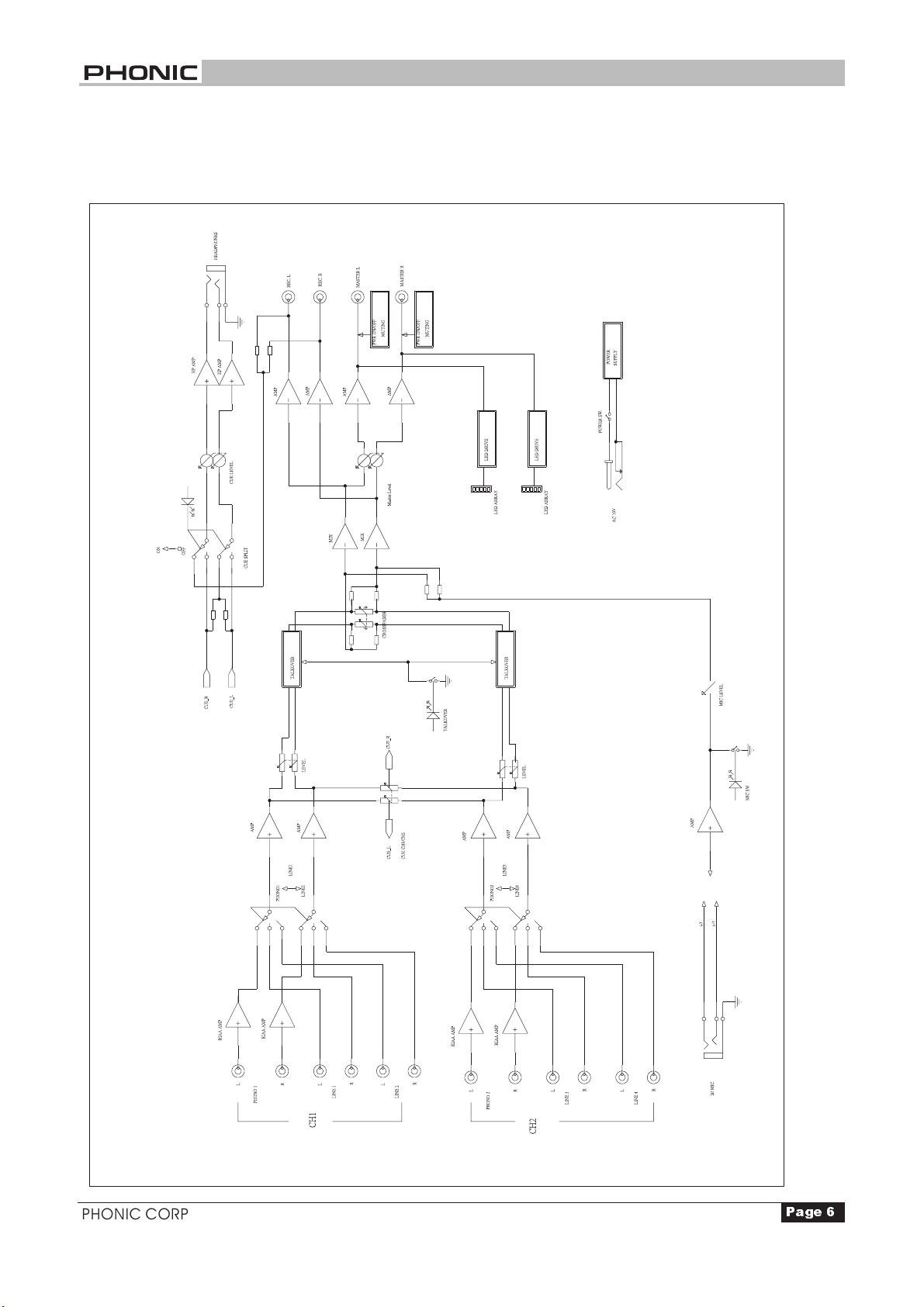

MX202 BLOCK DIAGRAM
MX202 BLOCK DIAGRAM
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA $
Page 7

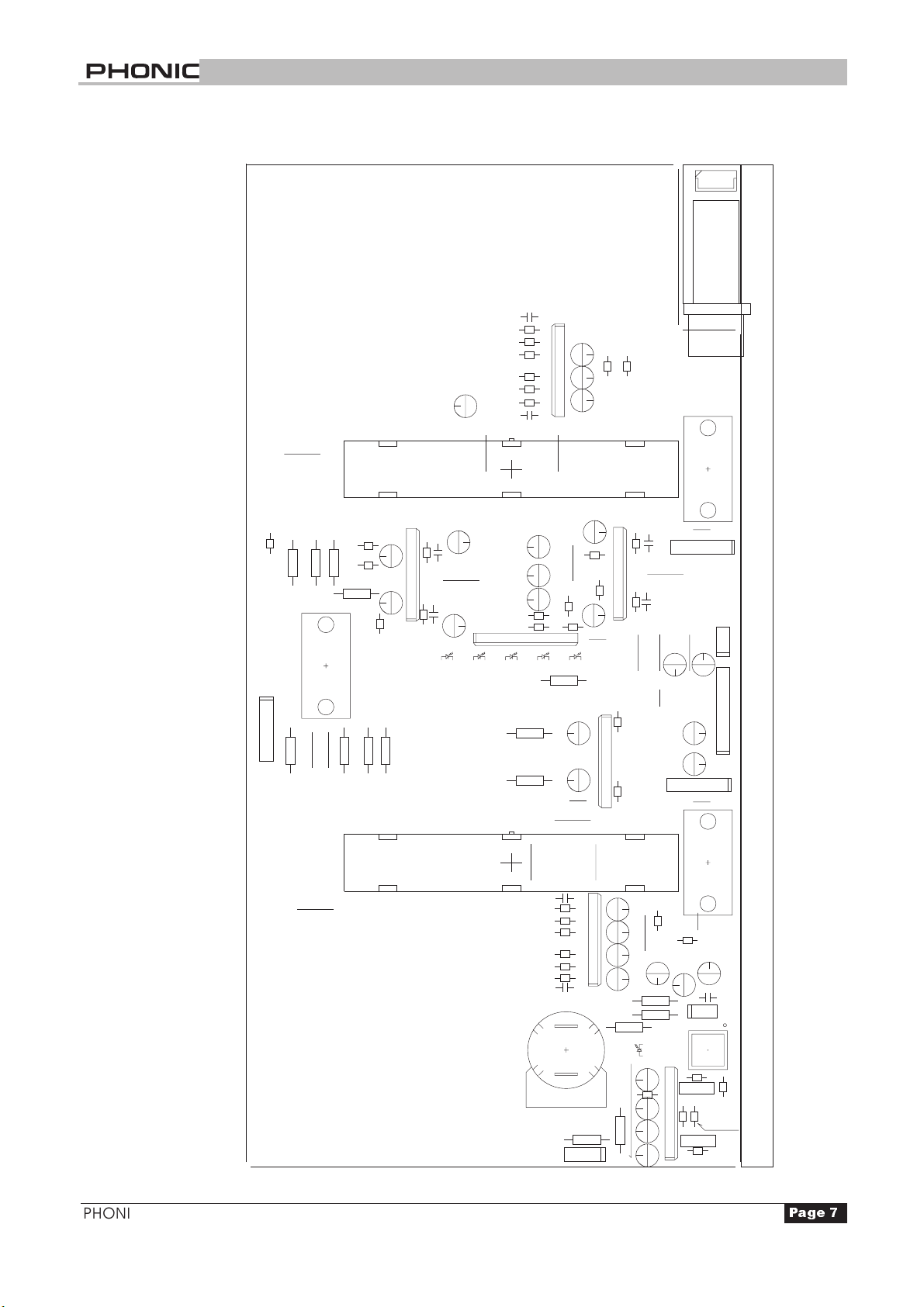

MX200 MASTER PCB
MX200 MASTER PCB
R46
JP112JP112
R45B
SW4A
R53B
R41B
R42
R49B
R43
R54
R47
R55
R51
R50
C65
+
C62
+
U5
R84
R86
C63
LED2
CN109
JK107
U3
C41 R41A R40C R40B
R44B
C42
C66
C67
R44C R45A
+
C44
+
+
C64
U8
LED3
R104
LED4
C70
C68
C78
R103
LED5
R97
R99
+
+
+
LED6
+
+
+
R102
R105
R40A
R44A
C40
C43
VR1
C45
C77
C71
R96
R98
R100
VR2
JP101
R94
SW2
P.R
C69
+
C84
+
C85
+
JP102
P.R
SW3
G
L.R
L.L
P.L
JP106
+5V
C10
C9
P.L
+
JP103
G
G
+V
-V ML MR
G
RL
RR
L.R
L.L
U7
+
R95
R93
C76
+
R101
U6
C80
+
C81
+
PHONIC CORPORATION
C50 R53A R52C R52B
R48B R48C R49A C47
JP109
MX200/202 SERVICE MANUAL
+
+
+
+
U4
R129
R130
VR3A
C95 R126 C89 C88 C94
R128 R127
C51
C49
C46
C48
R52A
+
LED1
+
+
+
+
U18
R1
C90
R125
C98
R48A
+
+
C93
C92
R122
C91
C100
JP107
R124
R121
R123
SW1
2=CA %
Page 8

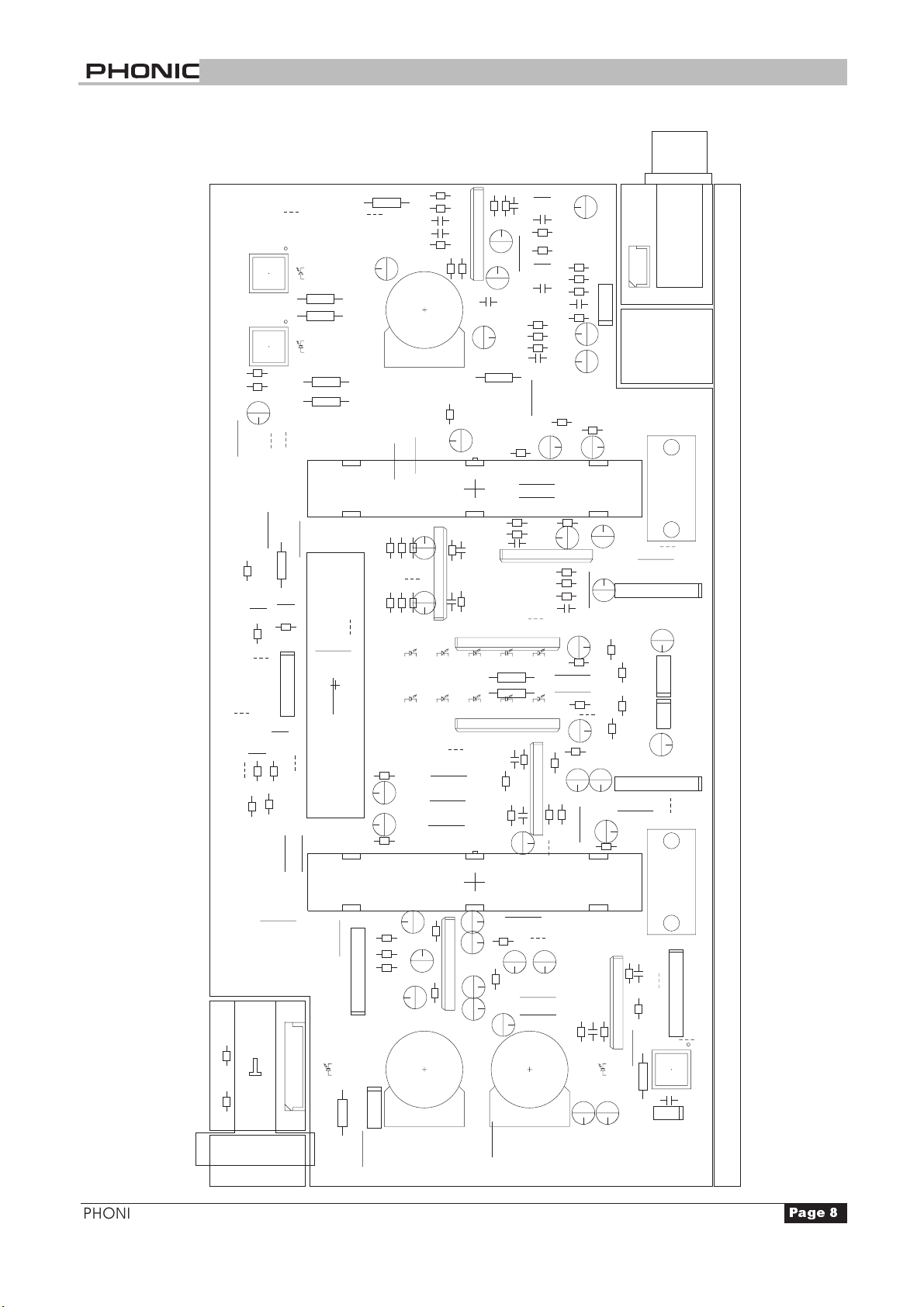

MX202 MASTER PCB
MX202 MASTER PCB
R63
Q5
R56
R79R82
SW5
SW4
Q6
R48
R60
+
BCE
R50
BCE
R54
C61
B C E
B C E
R42
VR4
R35
R41B
R25
R24
U7
R36
+
C42B
R34
+
C37
C36
R37A
R33
C38
+
C35
LED2
LED3
R39B
R39A
R80
R81
C34
R37B
+
C31
C32 R32
+
R40B
R40C
R86
R84
LED12
C66
LED7
U10
R41 C41
LED8
LED13
C47
R52C
R53A
VR5
+
R49
C65
R62
R85
R55
R43
R53B
R83
LED5
LED10
C62
+
C63
U6
LED6
LED11
Q3
R44
JP112
Q4
+
R59A
C51B
C48B
+
R59B
C50
+
C33
R27 R26
R28 C27
U13
R104
R108
C51A
B C E
B C E
C29
+
C40
R47B
C45B
LED14LED9
U5
R58C
Q1
R46B R46C R47A
C79
R52B
R58B
Q2
C30
+
C28
R30
R29
C24
C25
R40A
+
+
C44
+
+
+
R103
R107
C48A
+
U4
C78
C46
R52A
+
+
R46A
+
+
C42A
+
R31
R22B R23 C26
R22A
JP108
C45A
R101
R105
PR2
PL2
CN108
C43
VR1
PL1
R102
R106
PR2
C49
JK107
GND1
JP104
JP106
+
GND2
R58A
LR1
LL3
JP101
LL1
+
LR3
JP102
SW2
LR2
LL2
C76
R
GND
L
GND
+5V
C77
LR4
LL4
SW3
SW11
R141
R140
PHONIC CORPORATION
CN110
+
LED4
JP110
R131
JP109
C9
R136 R134 R135
C97
C96
+
+
R98
+
R100
C84
+
R97
C80
R99
C81
+
+
U11
VR6
C85
C10
+
MX200/202 SERVICE MANUAL
VR2
R95
R94
C69
R96
C71
+
C70
LED1
C68
R93
JP103
U12
R1
+
GND
-VA +VA
SW1
REC_R REC_L
MAS_R MAS_L
C100
JP107
+
+
C67
C64
VR3
2=CA &
Page 9

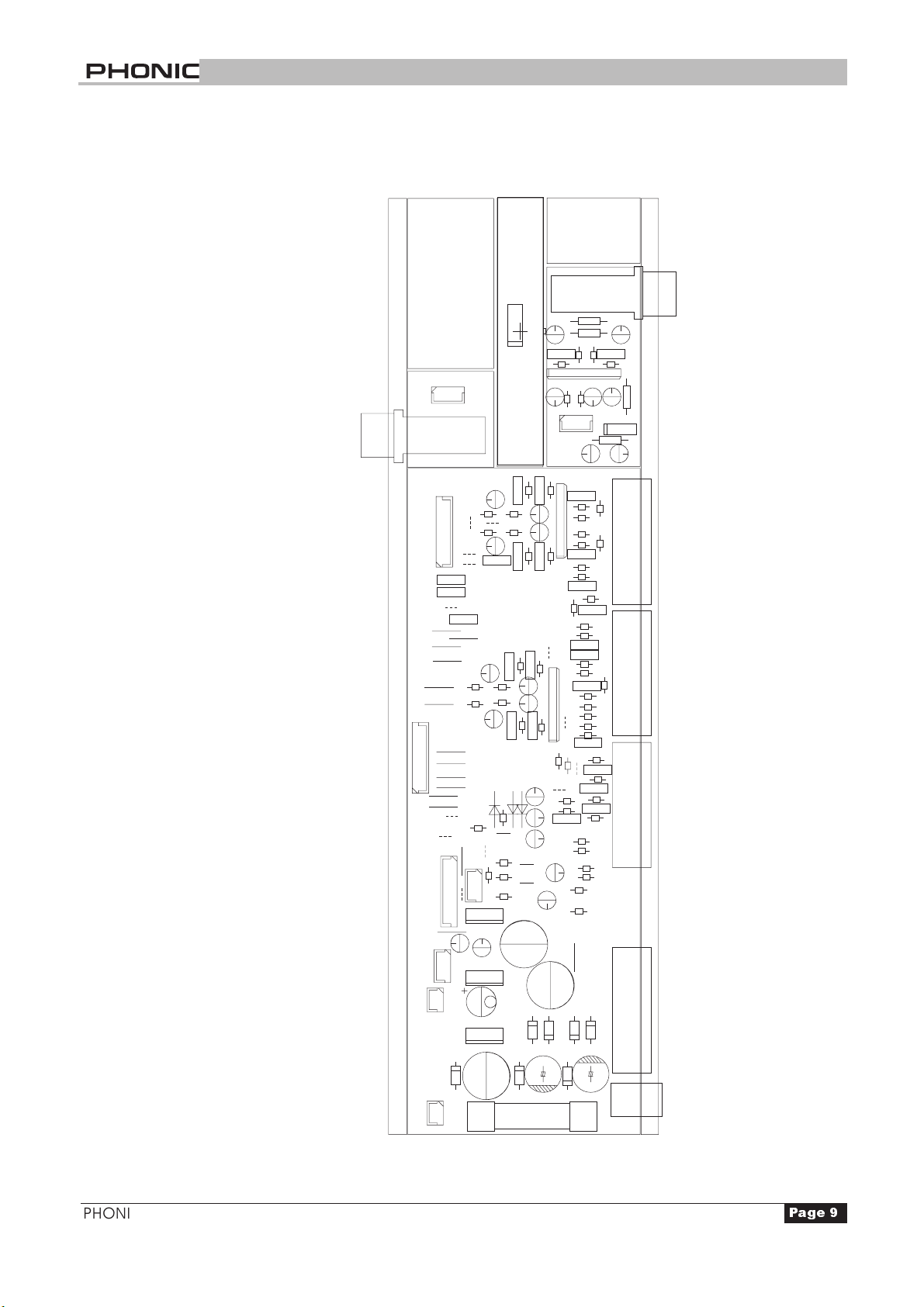

MX202 BACK PCB
MX202 BACK PCB
J107
P.R
P.L
L.R1 L.L1
G
P.L P.R
REC_R
REC_L
GND
MAS_R
MAS_L
-VA +VA
P-V
GND
P+V
CN108
G
L.L2 L.R2
L.L
L.R
+
C23B
C23D
C23C
CN103
C8
GND
+5V
CN106CN106
D1
CN107
-
L.L4
L.R4
CN105CN105
IC2
C6
IC1
C3
F1
R8A
R15B
R8B
+
-
+
R15A
C13A
C23A
CN104
+
O G I
C7
O G I
C18B
R110
+
C18A
R12B
C13B
R120
I
IC3
C17A
D11
B C E
Q7
R113
R112
R109
R14A
R5A
C17B
+
R5B
R119
C16A
+
R12A
+
+
C12B
D2
C12A
D10
+
C15A
C10A
R7B
+
+
B C E
B C E
D3
CN112CN112
R14B
D12
Q9
C4
C1
R7A
C16B
C11B
Q8
+
C11A
R13B
C99
+
D4
+
+
R6B
R17C
R17D
C87
C86
+
C82
+
-
+
+
C88
+
U1
+
R6A
R20B
C15B
C10B
R20C
C19D
C83
+
C5
D7
T1A 250VT1A 250V
C94
L
CN109CN109
C98
R17A
U3
R20D
D6
R128
R13A
R11B
R3B
G
R17B
R16BR16B
C2
C92
R122
R123
R126
R19B
D5
R
R16A
C14B
R121
C14A R10A
R11A
R3A
R4A
-
+
R124
+
C19A
R130
R19A
R20A
R118
R129
C90
-V
JP105
+
+
C91
JK101
R2A
C9A
C21A
C21B
C19B
R9B
R10B
R2B
R4B C9B
R19C
C21C
R116
JK103
REC
MASTER
C93
R125
C89
+
G
R
PHONO1
PHONO1
R9A
L
R
L
R
L
R
L
R117
L
R114
R111
R
L
R
L
JK1
C95
+
LINE1
LINE2
JK102
PHONO2
R
LINE3
L
R
LINE4
R115
U18
R127
+V
R16C
R19D C21D R16D
C19C
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA '
Page 10

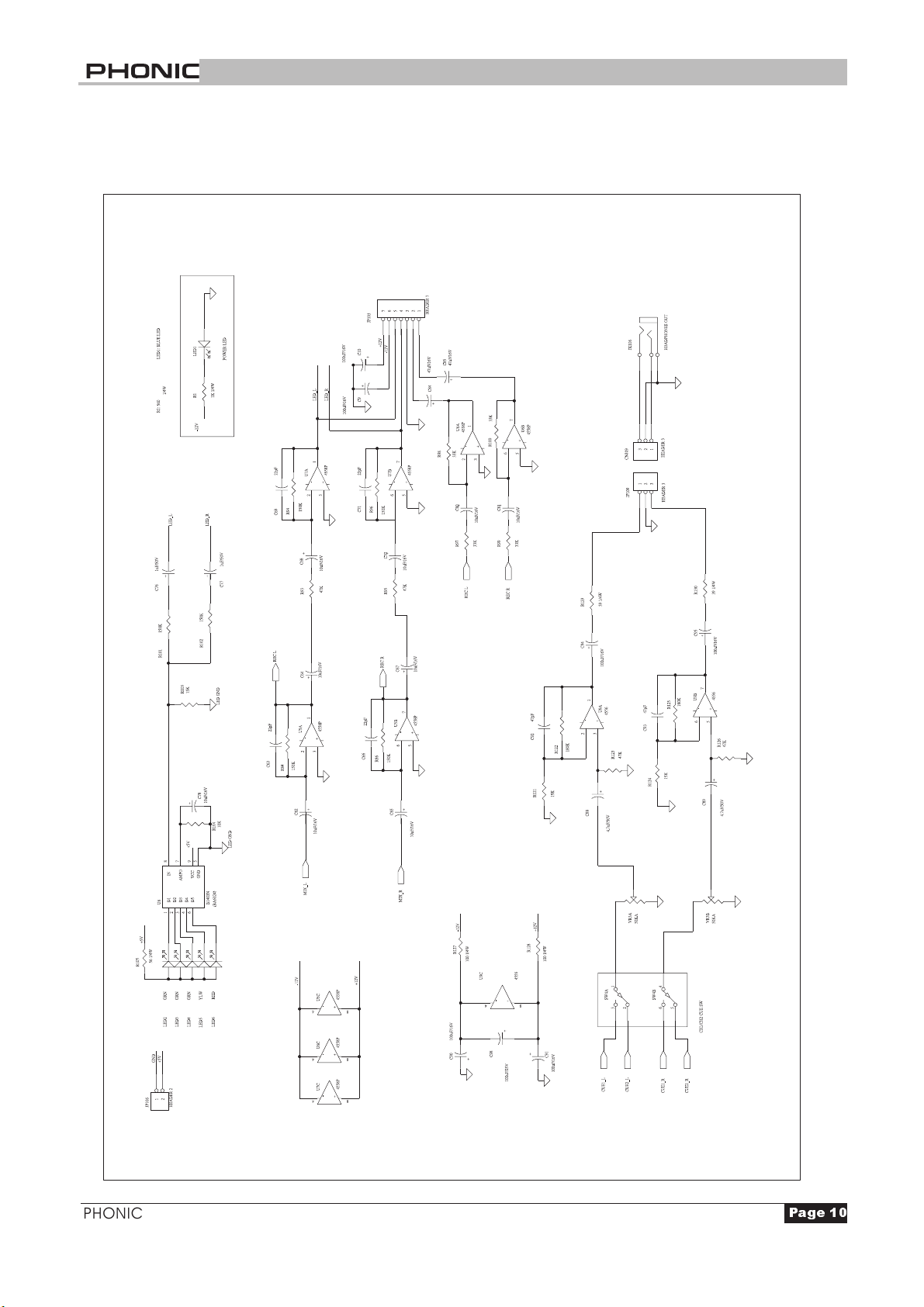

MX200 MASTER SCHEMATIC
MX200 MASTER SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA 
Page 11
MX200 CHANNEL SCHEMATIC
MX200 CHANNEL SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA 
Page 12

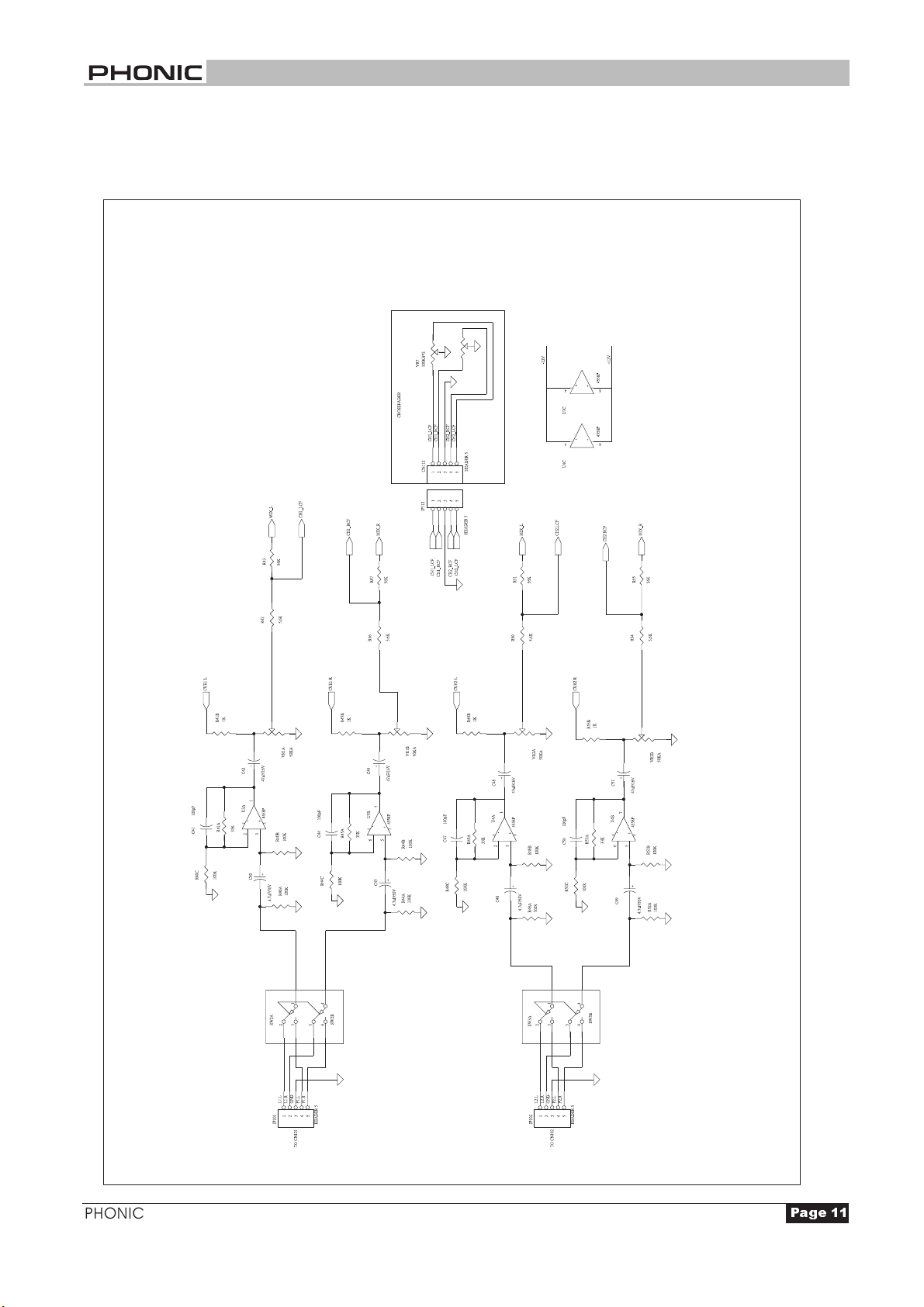

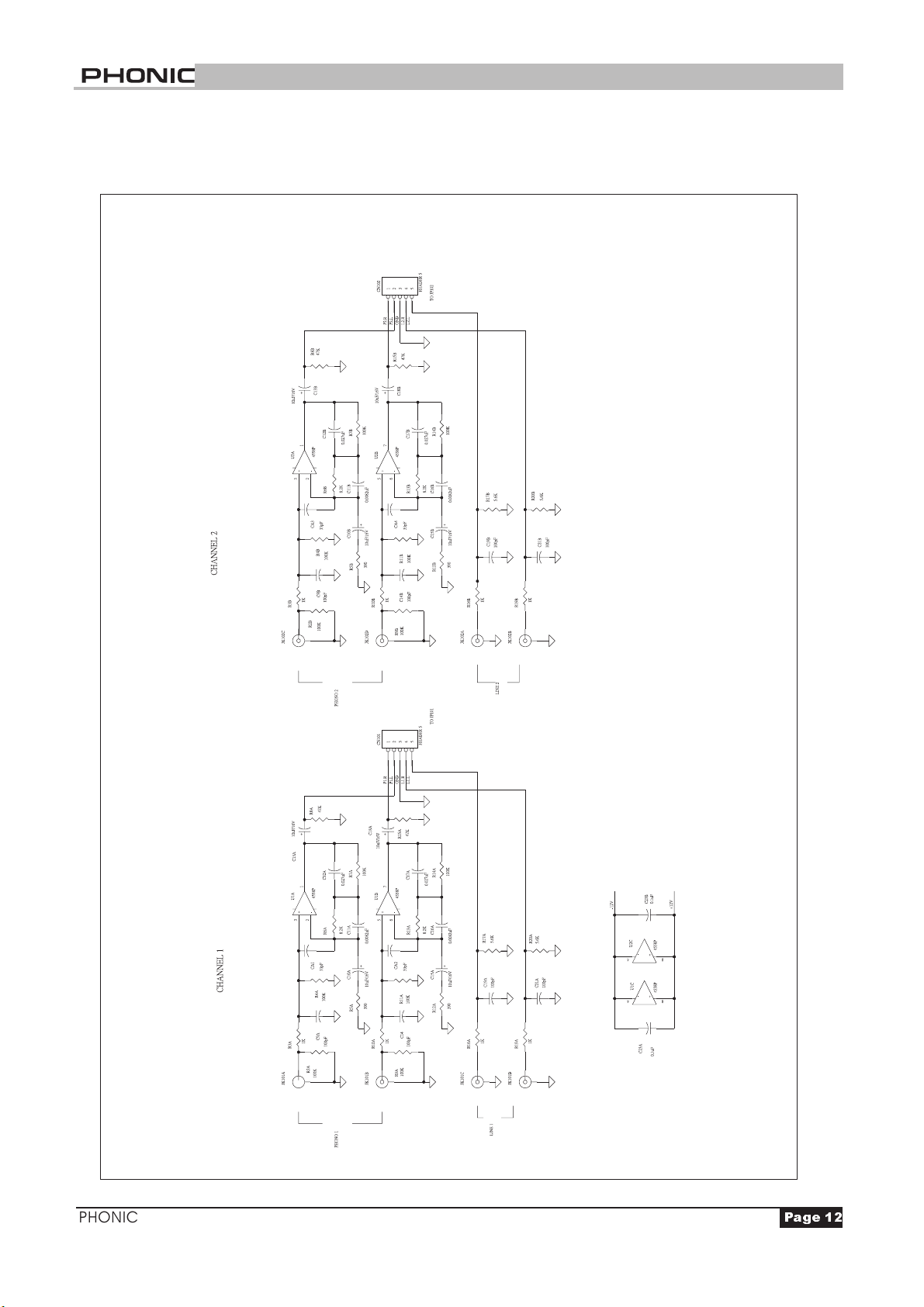

MX200 INPUT SCHEMATIC
MX200 INPUT SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA
Page 13

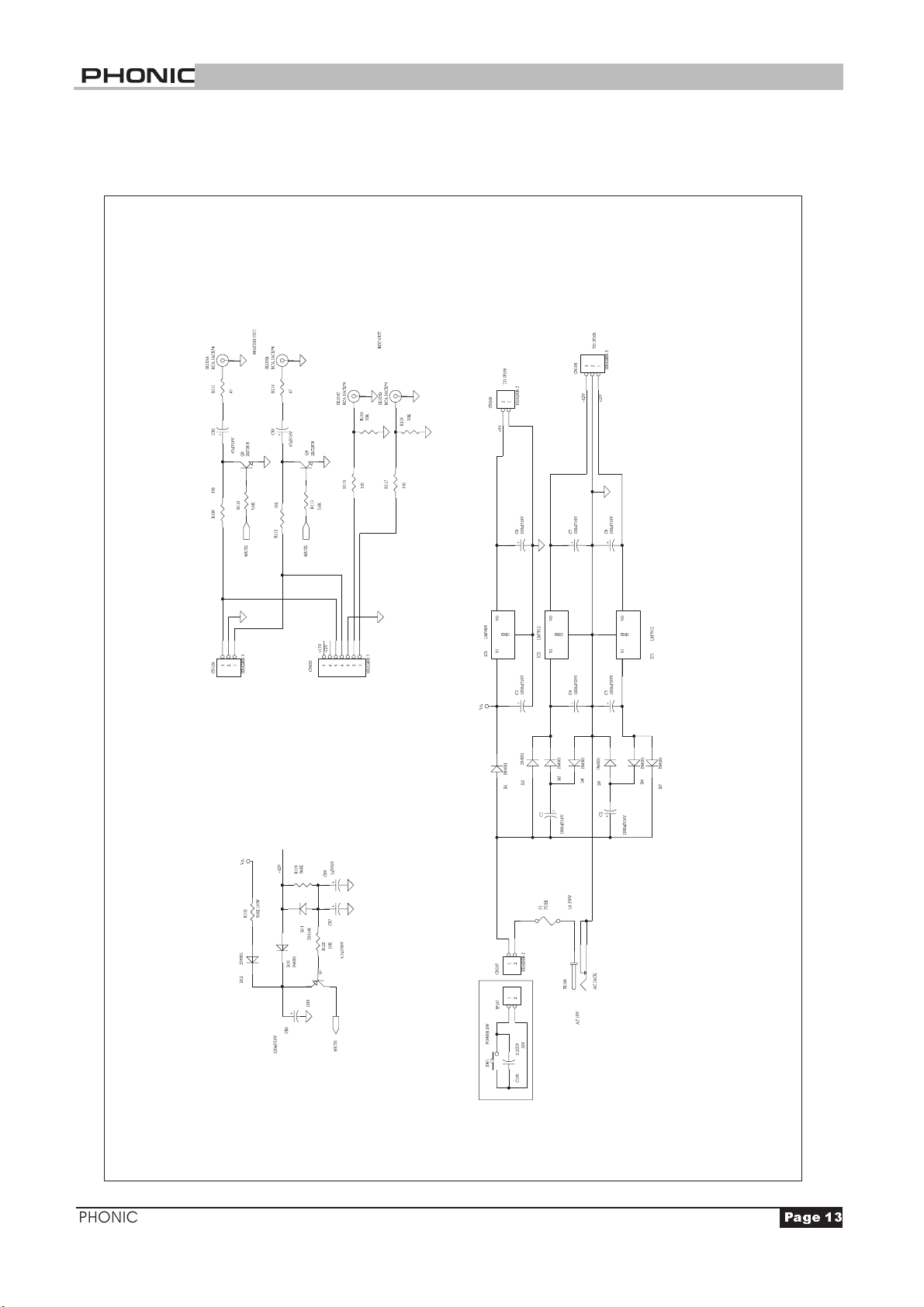

MX200 OUTPUT SCHEMATIC
MX200 OUTPUT SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA !
Page 14

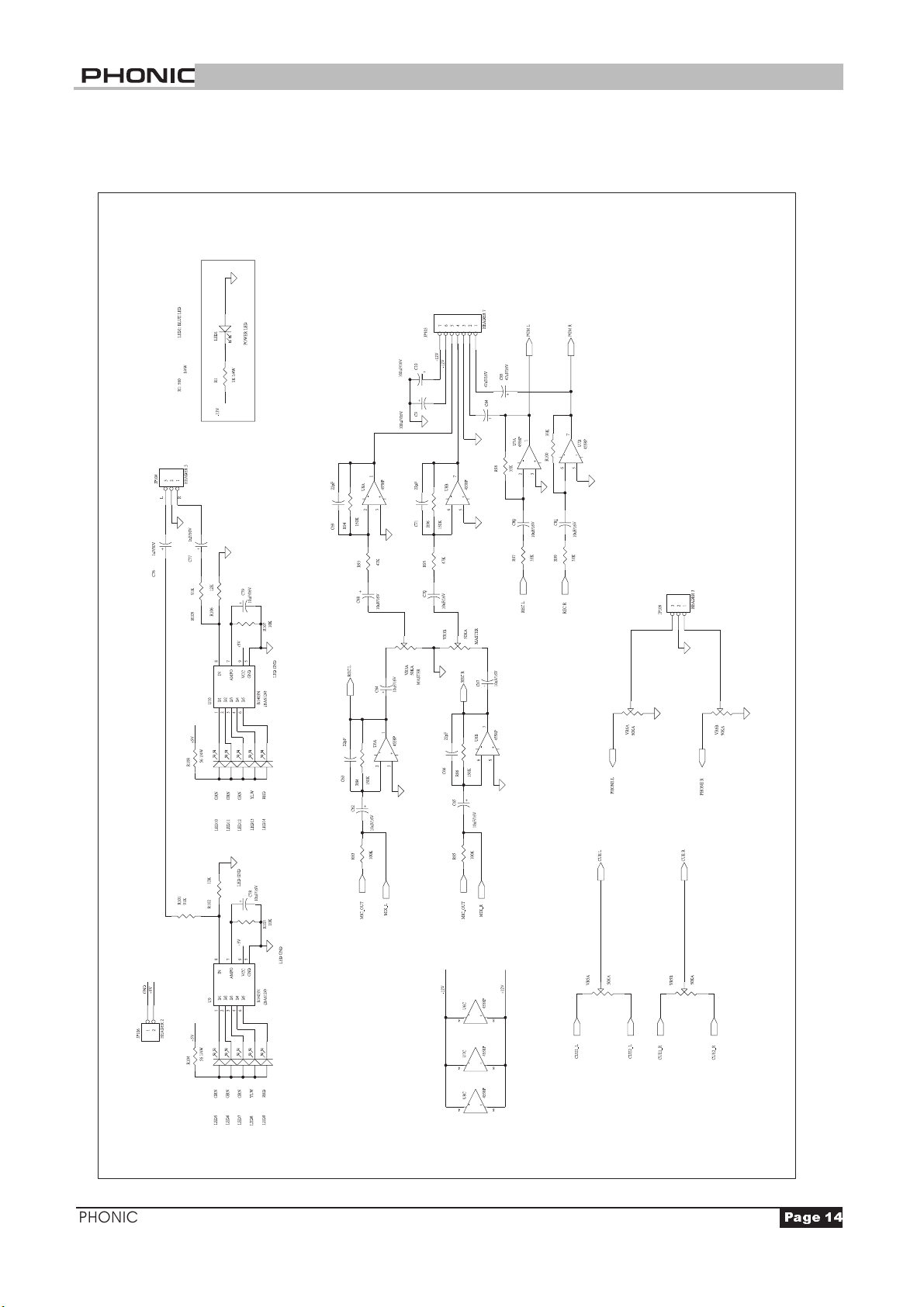

MX202 MASTER SCHEMATIC
MX202 MASTER SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "
Page 15

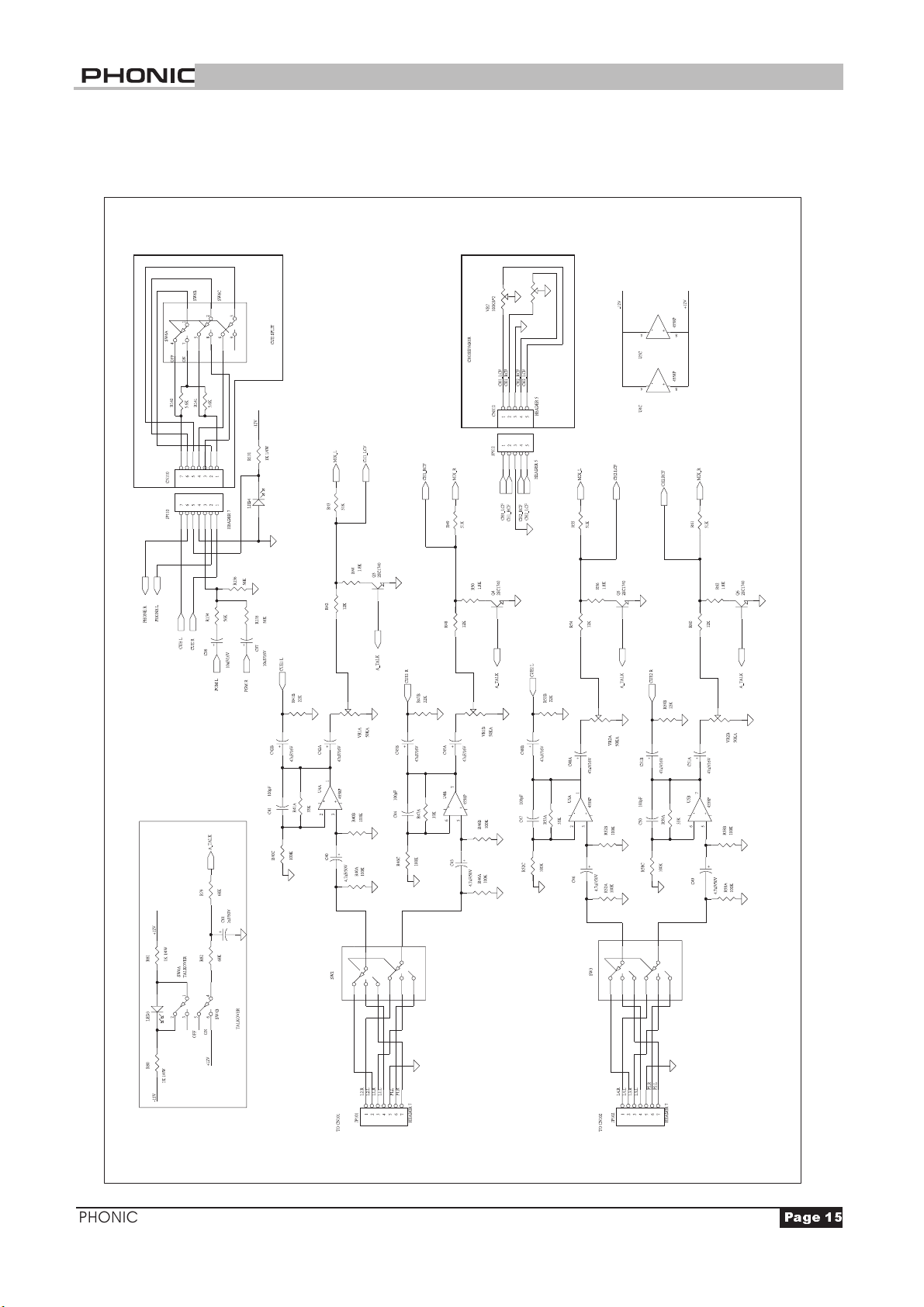

MX202 CHANNEL SCHEMATIC
MX202 CHANNEL SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA #
Page 16

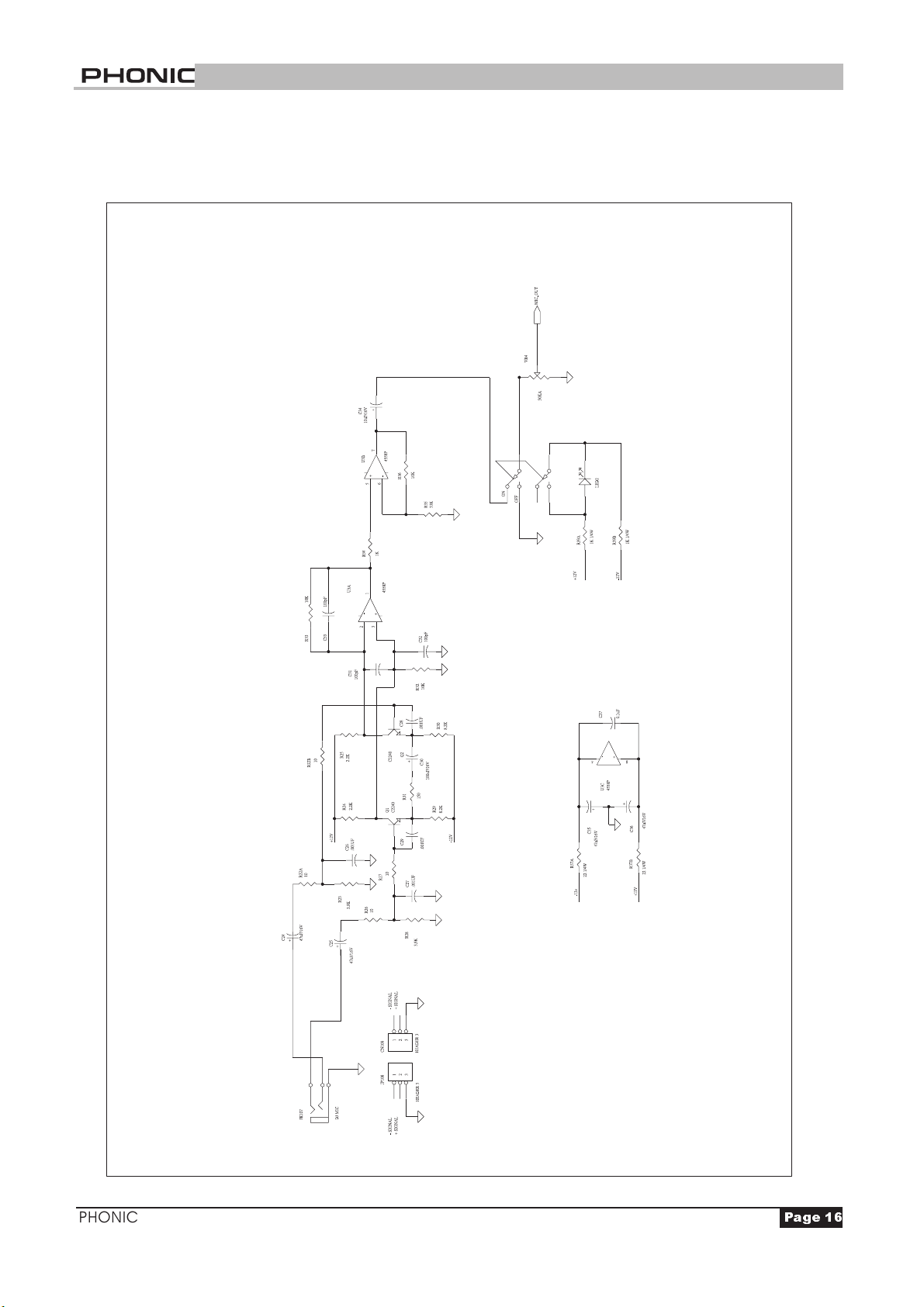

MX202 MIC SCHEMATIC
MX202 MIC SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA $
Page 17

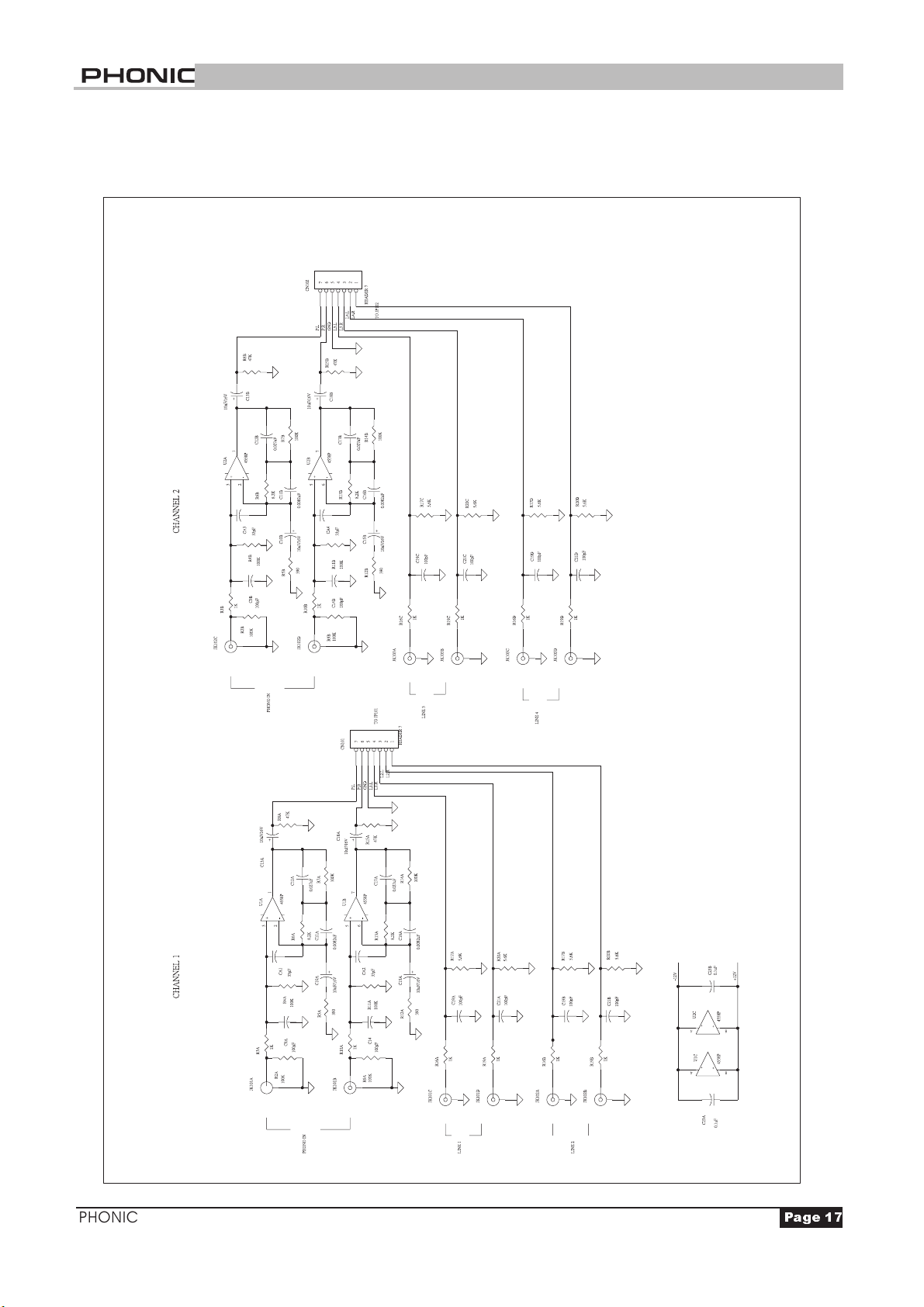

MX202 INPUT SCHEMATIC
MX202 INPUT SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA %
Page 18

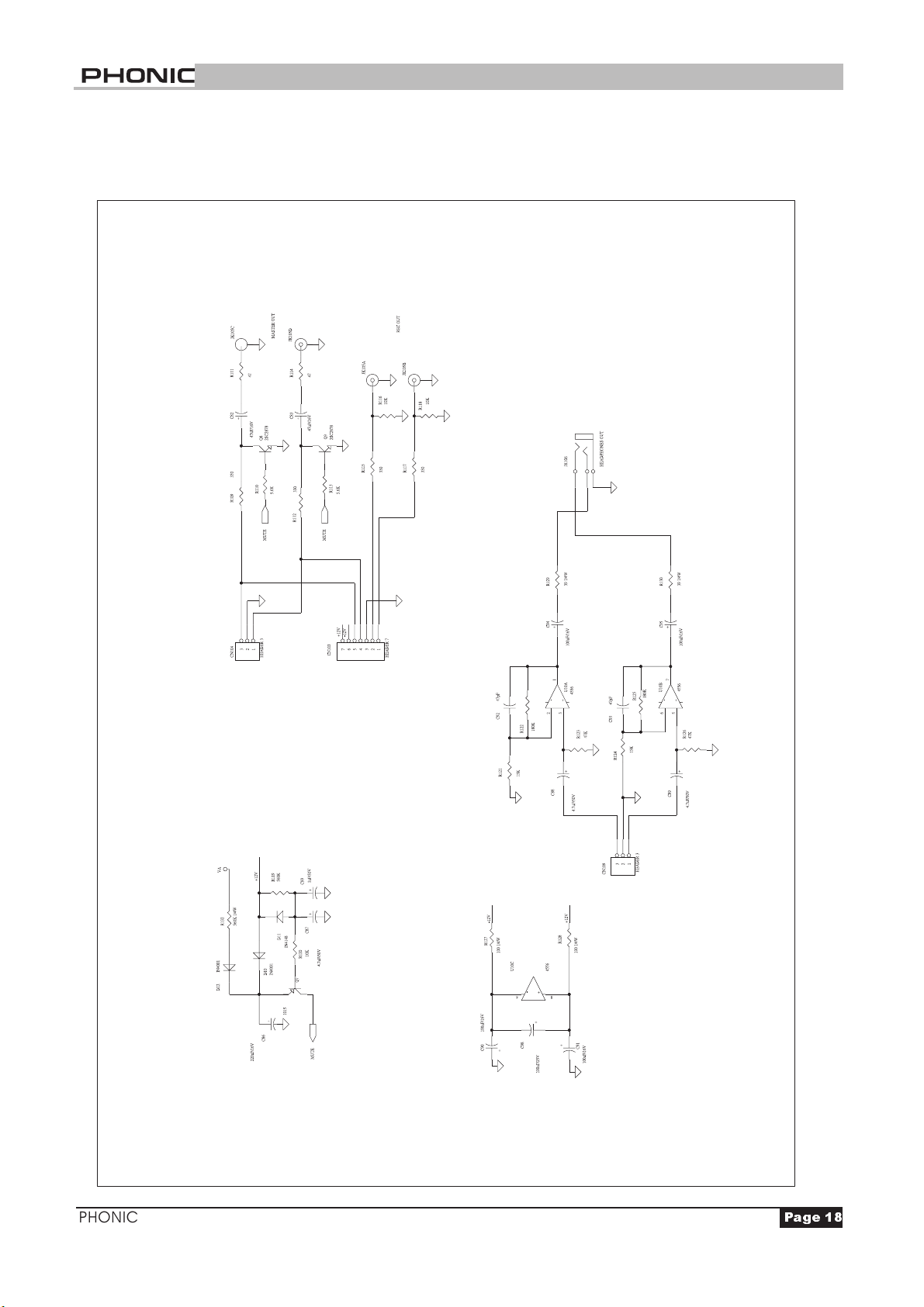

MX202 OUTPUT SCHEMATIC
MX202 OUTPUT SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA &
Page 19

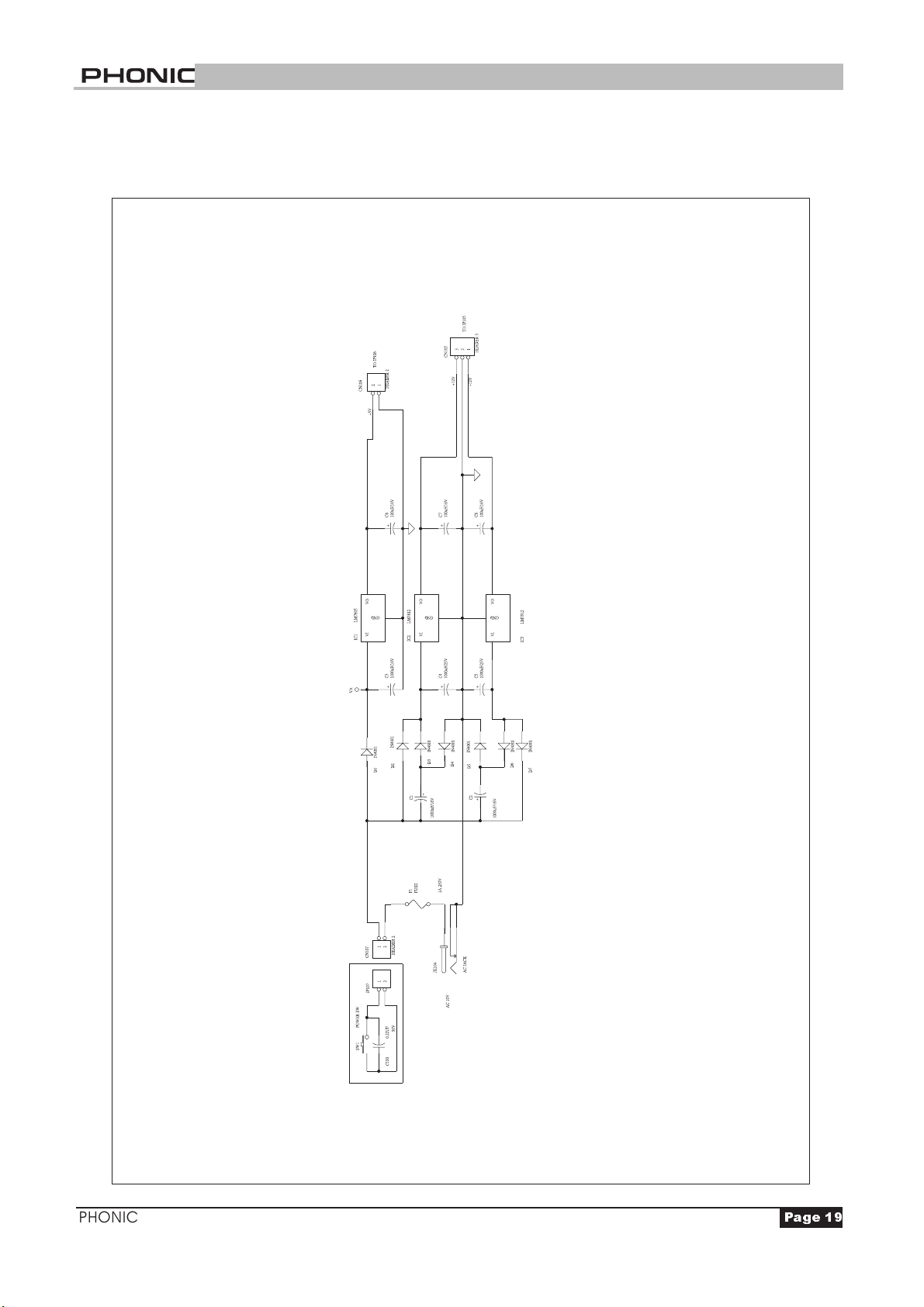

MX202 POWER SCHEMATIC
MX202 POWER SCHEMATIC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA '
Page 20
MASTER PCB PART-LIST
MASTER PCB PART-LIST
Ref.
VR3.4.6 023-50330-072-6 D.ROT/VR 50KA 20MMP
VR5 027-50324-000-6 D.SLD/VR 50KB 30mm P
VR1.2 027-50335-000-6 D.SLD/VR 15A50K*2 45mm P
LED2.3.4 100-00010-030-1 LED SE 3011 RED 3MM (HIGH
LED1 100-00070-040-6 LED BLUE D3 BODY WHITE
LED9.14 100-00110-000-0 LED BL-R5132N RED
LED8.13 100-00140-000-6 LED LY5230:YLW L=27MM
LED5-7.10-12 100-00150-000-0 LED SE6221 GRN
U9.10 160-00014-500-0 IC BA6124 ROHM (LB1403N
U3-8 160-00017-900-0 IC NJM4558LD JRC
SW1.4.5 210-02201-220-0 PSH/SW SPEC12HC01-PJ
SW6 210-02401-000-6 PUSH/SW PS-9C2-042-18A
SW2.3 210-04203-020-6 LEVEL/SW TS-23EOI-CB18(T)
JK106 211-01602-490-0 PHONEJACK JY-6313-02-030
CN108 211-10031-171-0 3P WAFER/S TJC3-3A
CN110 211-10071-100-0 7P WAFER/S TJC3-7A
JP107 212-10021-000-6 2P WAFER/P 120MM
JP106 212-10022-670-0 2P WAFER/P 140MM
JP108 212-10031-050-6 3P WAFER/P 150mm GRY
JP104.109 212-10032-360-0 3P WAFER/P 130MM
JP112 212-10051-030-6 5P WAFER/P UL1007#24 50MM
JP101.102.103.110 212-10071-000-6 7P WAFER/P 120MM
FOR CH FADER CUE FADER 315-00001-000-0 LUG 3D
FOR CH FADER CUE FADER 590-43004-200-0 M/E PAN SCR. M3.0*4 BLK
FOR LED5-14 615-20092-620-0 LED HOUSING LED3-13
FOR LED1-4 615-60009-620-0 BOSS LED3-16
Phonic No
379-02400-101-0 M.WIRE UL1007#24 40MM BLK
552-60005-008-0 LED FIX PLATE SIZE:55*10*0.5
Specifications
LIGH DEGREE)
SANYO )
PH=2.5MM 180DEGREE
PH=2.5MM 180DEGREE
UL1007#24 PH=2.5
UL2547#28 PH=2.5MM
P=2.5MM
UL1007#24 PH=2.5MM
PVC
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA
Page 21
MASTER PCB PART-LIST
MASTER PCB PART-LIST
Ref.
R22A.B26.27 000-10006-400-0 CF RES. 10 J 1/8W T
R34 000-10206-400-0 CF RES. 1K J 1/8W T
R39A.B80.81.131 000-10226-400-0 CF RES. 1K J 0.25W T
R32.33.36.103.107 000-10306-400-0 CF RES. 10K J 1/8W T
R40A.B.C46A.B.C52A.B.C58
A.B.C83.85
R48.54.60 000-12306-400-0 CF RES. 12K J 1/8W T
R42 000-12326-400-0 CF RES. 12K J 0.25W T
R31 000-15106-400-0 CF RES.150J 1/8W T
R84.86.94.96 000-15406-400-0 CF RES. 150K J 1/8W T
R44.50.56.63 000-18206-400-0 CF RES. 1K8 J 1/8W T
R102.106 000-18306-400-0 CF RES. 18K J 1/8W T
R37A.B 000-22026-400-0 CF RES.22 J 0.25W T
R24.25 000-22206-400-0 CF RES. 2K2 J 1/8W T
R41B.47B.53B.59B 000-22306-400-0 CF RES. 22K J 1/8W T
R35.41A.47A.53A.59A.97-100 000-33306-400-0 CF RES. 33K J 1/8W T
R23.28 000-39206-400-0 CF RES 3K9 J 1/8W T
R93.95 000-47306-400-0 CF RES. 47K J 1/8W T
R43.49.55.62 000-51306-400-0 CF RES. 51K J 1/8W T
R104.108 000-56026-400-0 CF RES. 56 J 0.25W T
R1 000-56126-400-0 CF RES. 560 J 0.25W T
R140.141 000-56206-400-0 CF RES. 5K6 J 1/8W T
R134.135.136 000-56306-400-0 CF RES.56K J 1/8W T
R79.82 000-68306-400-0 CF RES. 68K J 1/8W T
R29.30 000-82206-400-0 CF RES. 8K2 J 1/8W T
R101.105 000-91306-400-0 CF RES. 91K J 1/8W T
C61.76.77 030-10556-0A0-0 E/C 1MF M 50V 5*11 T
C34.62.64.65.67.68.70.78.79.
80.81.96.97
C9.10.30 030-10726-0A0-0 E/C 100MF M 16V T 6*11
C40.43.46.49 030-47556-0A0-0 E/C 4.7MF M 50V 5*11 T
C24.25.35.36.42A.B45A.B48
A.B51A.B84.85
C31.32.33.41.44.47.50 042-10124-050-0 C/C2 100PF J 50V T
C26-29 042-10228-050-0 C/C2 1000PF Z 50V 5 T
C37 042-10428-050-0 C/C2 0.1MF Z 50V T
C63.66.69.71 042-22024-050-0 C/C2 22PF J 50V 5 T
Phonic No
000-10406-400-0 CF RES. 100K J 1/8W T
030-10626-0A0-0 E/C 10MF M 16V 5*11 T
030-47626-0A0-0 E/C 47MF M 16V 5*11 T
Specifications
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA
Page 22

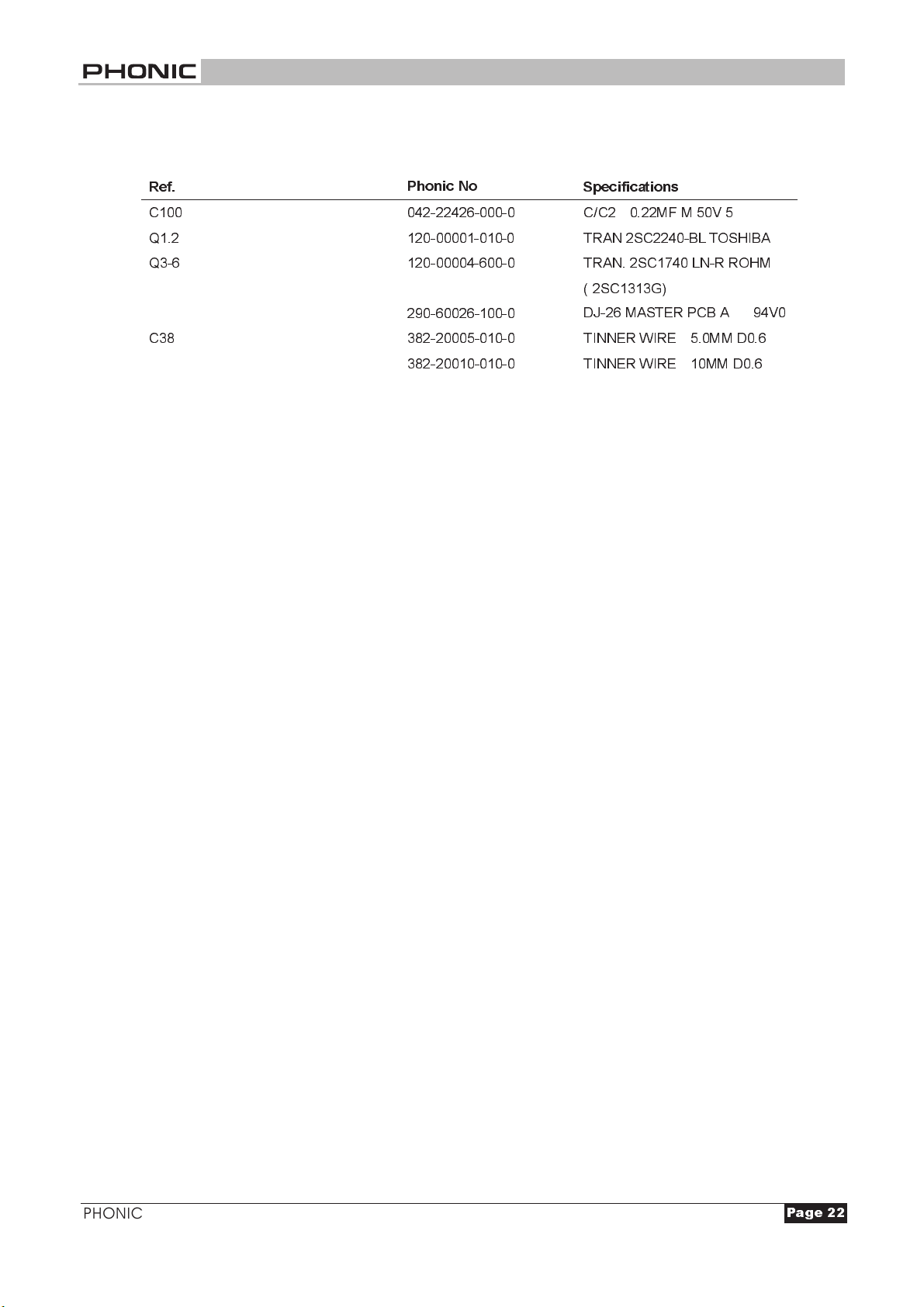

MASTER PCB PART-LIST
MASTER PCB PART-LIST
Ref.
C100 042-22426-000-0 C/C2 0.22MF M 50V 5 Q1.2 120-00001-010-0 TRAN 2SC2240-BL TOSHIBA Q3-6 120-00004-600-0 TRAN. 2SC1740 LN-R ROHM
C38 382-20005-010-0 TINNER WIRE 5.0MM D0.6
Phonic No
290-60026-100-0
382-20010-010-0 TINNER WIRE 10MM D0.6
Specifications
( 2SC1313G) DJ-26 MASTER PCB A
94V0
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA
Page 23
INPUT PCB PART-LIST
INPUT PCB PART-LIST
Ref.
VR7 027-10435-060-6 D.SLD/VR 100KB*2 45mm P
C1.2.3 030-10828-000-0 E/C 1000MF Z 16V 13*18 P
C4.5 030-10846-000-0 E/C 1000MF M 35V 10*21 T
CA1.2.3.4 042-33024-050-0 C/C2 33PF J 50V 5 T
D1-7.10 090-00000-020-0 DIODE 1N4001 SILITEK T
D11 090-02000-020-0 DIODE 1N4148 T26MM MINI
IC2 160-00001-219-1 IC LM7812
IC3 160-00001-331-0 IC LM7912
IC1 160-00004-114-0 IC UPC7805H NEC (KIA)
U1.2 160-00017-900-0 IC NJM4558LD JRC
U10 160-00018-000-0 IC NJM4556AL JRC
JK101.102.103.105 211-00041-070-0 RCA/JACK 4P HSP-204V-01
JK107 211-01602-490-0 PHONEJACK JY-6313-02-030
JK104 211-02300-040-0 2D DC/J DJ-0702-020
CN106.107 211-10021-161-0 2P WAFER/S TJC3-2A P=2.5MM
CN104.105.109 211-10031-171-0 3P WAFER/S TJC3-3A
CN112 211-10051-160-0 5P WAFER/S 90DEGREE
CN101.102.103 211-10071-100-0 7P WAFER/S TJC3-7A
JP105 212-10032-360-0 3P WAFER/P 130MM
F1 281-00000-020-0 FUSE CLIP FH-1206
IC1*1 526-20001-110-0 HEAT SINK BLK 19*13*12
IC1*1 590-53008-100-0 M/E SET SCR. M3.0*8 NI
IC1*1 600-00302-210-0 HEX. NUT M3.0*2.2 NI
R127.128 000-10126-400-0 CF RES. 100 J 0.25W T
R3A.B10A.B16A.B.C.D19A.B.
C.D
R116.118.120 000-10306-400-0 CF RES. 10K J 1/8W T
R2A.B4A.B7A.B9A.B11A.B14
A.B
R121.124 000-15306-400-0 CF RES. 15K J 1/8W T
R122.125 000-18406-400-0 CF RES 180K J 1/8W T
Phonic No
379-02400-101-0 M.WIRE UL1007#24 40MM BLK
000-10206-400-0 CF RES. 1K J 1/8W T
000-10406-400-0 CF RES. 100K J 1/8W T
Specifications
180DEGREE
PH=2.5MM 180DEGREE
TJC3-5AW PH=2.5MM
PH=2.5MM 180DEGREE
L=19MM
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA !
Page 24
INPUT PCB PART-LIST
INPUT PCB PART-LIST
Ref.
R109.112.115.117 000-33106-400-0 CF RES. 330 J 1/8W T
R129.130 000-39026-400-0 CF RES. 39 J 0.25W T
R5A.B12A.B 000-39106-400-6 CF RES 390 J 1/8W T
R111.114 000-47006-400-0 CF RES. 47 J 1/8W T
R8A.B15A.B123.126 000-47306-400-0 CF RES. 47K J 1/8W T
R17A.B.C.D;20A.B.C.D110.11
3
R119 000-56406-400-0 CF RES. 560K J 1/8W T
R6A.B13A.B 000-82206-400-0 CF RES. 8K2 J 1/8W T
C99 030-10556-0A0-0 E/C 1MF M 50V 5*11 T
C10A.B13A.B15A.B18A.B.88.
89
C.90.91.94.95 030-10726-0A0-0 E/C 100MF M 16V T 6*11
C98 030-10736-0A0-0 E/C 100MF M 25V 8*11 T
C86 030-22726-000-0 E/C 220UF M 16V 8*12 P
C87 030-47556-0A0-0 E/C 4.7MF M 50V 5*11 T
C82.83 030-47626-0A0-0 E/C 47MF M 16V 5*11 T
C6.7.8 035-10726-0A0-0 MINI E/C 100MF M 16V T (4*7)
C9A.B14.14B.19A.B.C.D;21A.
B.C.D
C23A.B 042-10428-050-0 C/C2 0.1MF Z 50V T
C92.93 042-47024-050-0 C/C2 47PF J 50V 5 T
C12A.B17A.B 046-27305-060-0 M/C 0.027UF K 50V T
C11A.B16A.B 046-82204-060-0 M/C 0.0082 MF J 50V 5 T
Q8.9 120-00006-200-0 TRAN. 2SC2878 TOSHIBA
Q7 121-00000-200-0 TRAN. 2SA1015 GR TOSHIBA
Phonic No
000-56206-400-0 CF RES. 5K6 J 1/8W T
030-10626-0A0-0 E/C 10MF M 16V 5*11 T
042-10124-050-0 C/C2 100PF J 50V T
290-60026-200-0
382-20005-010-0 TINNER WIRE 5.0MM D0.6
382-20010-010-0 TINNER WIRE 10MM D0.6
Specifications
DJ-26 INPUT PCB B
94V0
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "
Page 25
MISCELLANEOUS ITEMS
MISCELLANEOUS ITEMS
Ref.
GND 315-00005-000-0 LUG 6D
FOR BOT COV 525-60009-000-0 FEET D10.0*H4.2 RF-003
CH1 VR*1 CH2 VR*2
CROSSFADER*1
CUE VR 541-20160-820-0 S/KNOB 8*10*5 877U BLK LINE
FOR POWER SW 542-60060-220-0 P/KNOB 877U 13.5*10.5*10
FOR TAKLOVER AND MIC
SW&CUE SW
FOR CROSS FADER*1 543-20130-120-0 S/KNOB BUSH 73*12*6.5H BLK
FOR POWER KNOB 543-20150-120-0 P/KNOB BUSH INNER
Phonic No
000-00116-003-0 PE PAG #3 100*70MM
314-00000-050-0 BUSHES 602S(V.0)
321-00000-000-0 CABLE TIE HW-80M
379-02080-101-0 M.WIRE UL1007#24 80MM
510-60470-600-0 PANEL MX202 877C+BLK
512-60010-210-0 CROSS FADER MX202
517-60770-930-0 BOT COV MX200 BLK PHONIC
524-60009-020-0 HANDLE SIZE:10*50
540-60090-920-0 R/KNOB 877U BODY+BLK
541-20080-420-0 S/KNOB 20*10*13H 877U
542-60100-520-0 P/KNOB 7.5*7.5*9.5 INNER
550-60026-501-0 CHASSIS MX202 BLK+WHT
552-60004-000-0 DC JACK CLIP
560-60056-300-0 CARTON SIZE:612*474*286
561-60050-300-0 COLOR BOX 296*111*262
562-00001-002-0 PULP PANEL 309*205*5
562-60085-000-0 PULP PANEL 250*105*48MM
Specifications
180DEGREE
SPCC2.0 877C+BLK
COLOR:WHT
POINT
BODY+BLK LINE
INNER DIMENSIN 3.3*3.3 ABS
DIMENSIN 3.3*3.3 877U
BUSHING 45MM
DIMENSIN 14.3*11.6*2.3 BLK
MATERIAL:SPCC:0.8MM
BLACK
MX202 A=B
300GIFT BOX+A9
LEFT
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA #
Page 26
MISCELLANEOUS ITEMS
MISCELLANEOUS ITEMS
Ref.
FOR REAR PCB 566-10013-000-0 SPONGE 150*10*5MM
FOR HEAT SINK 566-10015-010-0 SPONGE 40*10*5
FOR OWN MANU 568-00003-000-0 PE PAG #10 240*340*0.05
PAD ON CARTON 573-10063-012-0 M.I.C LABEL 50*10MM
2*FORCROSSFADERTO
CHASSIS. 4*FOR PANEL TO
CHASSIS
2*FOR CROSS FADER VR 590-03012-100-0 M/E FLT SCR. M3*12 NI
FOR MAIN PCB TO CHASSIS 590-43006-200-0 M/E PAN SCR. M3.0*6 BLK
FOR CUE SW 590-43008-100-0 M/E PAN SCR. M3.0*8 NI
FOR SIDE PANEL 591-03006-200-0 T/P FLT SCR. M3.0*6 BLK
FOR BOT COV 591-53004-200-0 TIP SET SCR D3*4
FOR BOT COVER*3 591-53006-200-0 T/P SET SCR. M3.0*6 BLK
FOR RCA JACK*4 591-53010-200-0 T/P SET SCR. M3.0*10 BLK
FOR GND 600-00602-010-0 HEX. NUT M6.0*2.0 NI
FOR GND 615-10001-130-0 EARTH BOSS 2+5 NI
FOR GND 615-10002-130-0 EARTH BOSS 10+5 NI
FOR CUE SW 615-60015-620-0 LED BOSS L=3 3.5-3
2*CH1/CH2 VR 1FOR
CROSS FADER VR 2FOR R
ETCTANGLE LED
FOR LEVEL SW*2 631-10034-000-0 HEMELON D5*D26
FOR CUE VR 631-10036-000-0 HEMELON 10*55
Phonic No
562-60086-000-0 PULP PANEL 250*105*48MM
568-30004-002-0 PE BAG 400*300*0.03
572-00000-050-0 DRYER 5g
573-60240-000-0 BAR CODE LABEL PHONIC
573-60343-000-0 LABEL LEVEL METER LABEL
574-6A043-012-0 OWN. MANU. MX200 PHONIC
579-00000-068-0 MINI CATALOG PHONIC
590-03006-100-0 M/E FLT SCR. M3.0*6 NI
590-42606-200-0 M/E M2.6*6 PAN SCR BLK
610-00301-018-0 FIBER WAS. D3.0*8*1
631-10025-000-0 HEMELON 20*70
Specifications
RIGHT
SERIES LABEL
BLUE D=8mm
SERIES
(EARTH BOSS)
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA $
Page 27

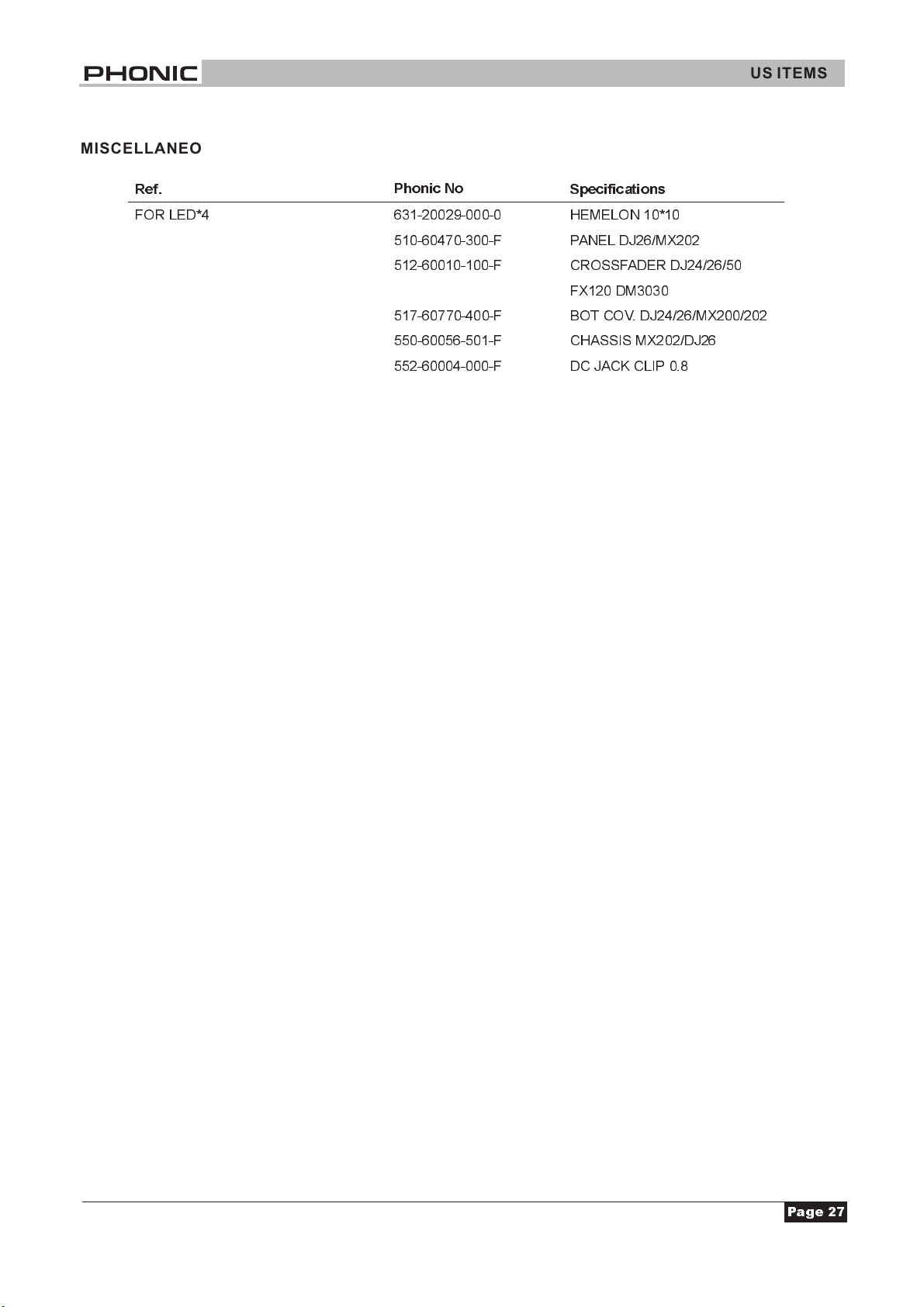

MISCELLANEOUS ITEMS
MISCELLANEOUS ITEMS
Ref.
FOR LED*4 631-20029-000-0 HEMELON 10*10
Phonic No
510-60470-300-F PANEL DJ26/MX202 512-60010-100-F CROSSFADER DJ24/26/50
517-60770-400-F BOT COV. DJ24/26/MX200/202 550-60056-501-F CHASSIS MX202/DJ26 552-60004-000-F DC JACK CLIP 0.8
Specifications
FX120 DM3030
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA %
Page 28
POWER REQUIREMENT CLASSIFICATION
Ref. Phonic No Specifications BS
IEC
SA
SAA
UL
POWER REQUIREMENT CLASSIFICATION
280-10265-000-0 FUSE T 1A 250V SMK IEC/VDE 353-22306-000-0 ADAPTOR AC10V/1A(BS)
DJ24/26/40
573-10032-010-0 POWER LABEL (ONLY USED IN
BS)
280-10265-000-0 FUSE T 1A 250V SMK IEC/VDE 353-20401-600-6 AC ADAPTOR IEC 10V 1000mA
90DEGREE
280-10265-000-0 FUSE T 1A 250V SMK IEC/VDE 353-20401-800-6 ADAPTOR MX200 SA
280-10265-000-0 FUSE T 1A 250V SMK IEC/VDE 353-20401-900-6 ADAPTOR MX200 SAA
280-1026E-000-0 FUSE T1A 250V S
(UL/CSA/JIS/CE)
353-20401-700-0 ADAPTOR (UL) AC10V 1A
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA &
Page 29

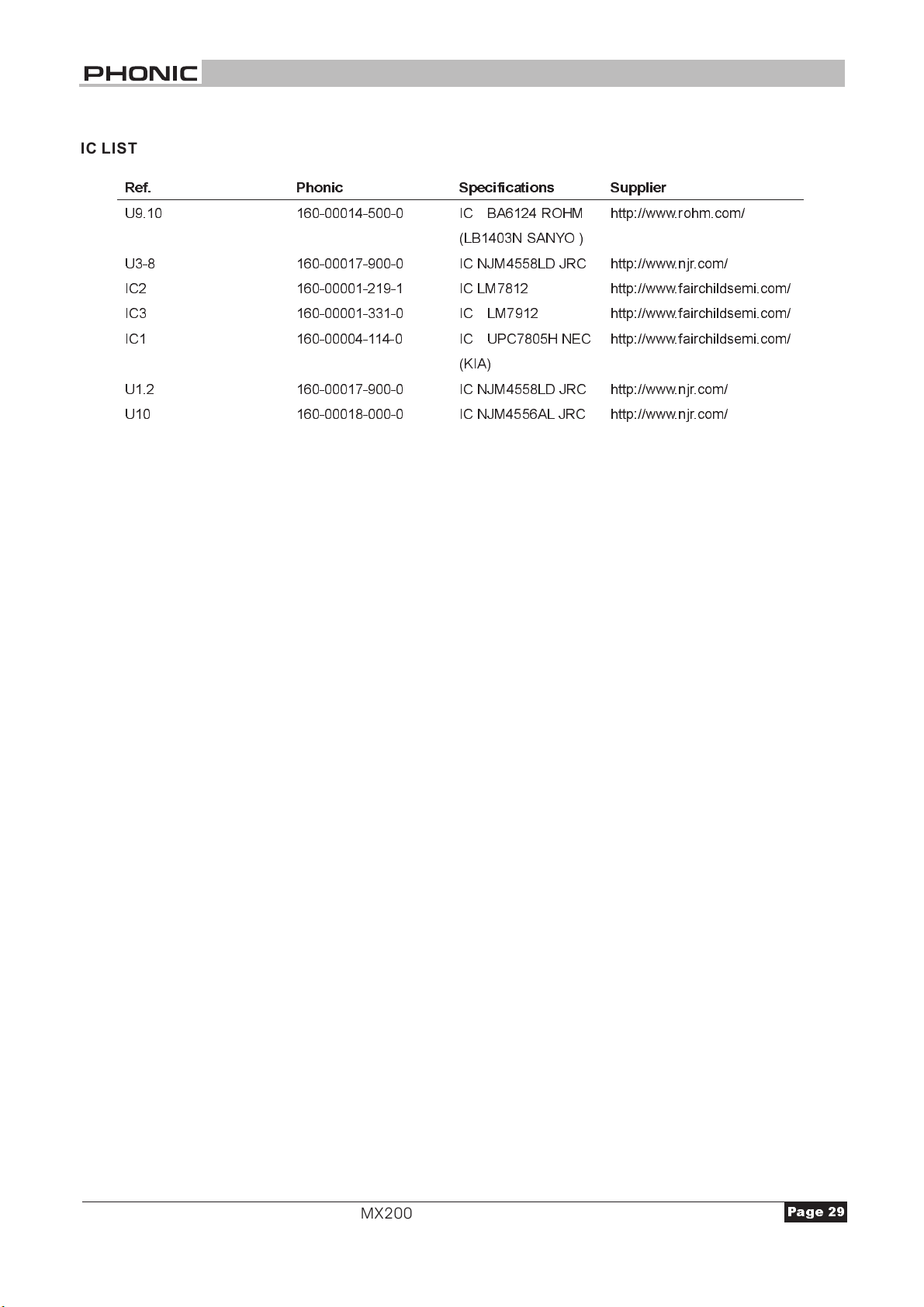

IC LIST
Ref. Phonic Specifications Supplier
U9.10 160-00014-500-0 IC BA6124 ROHM
(LB1403N SANYO ) U3-8 160-00017-900-0 IC NJM4558LD JRC http://www.njr.com/ IC2 160-00001-219-1 IC LM7812 http://www.fairchildsemi.com/ IC3 160-00001-331-0 IC LM7912 http://www.fairchildsemi.com/ IC1 160-00004-114-0 IC UPC7805H NEC
(KIA) U1.2 160-00017-900-0 IC NJM4558LD JRC http://www.njr.com/ U10 160-00018-000-0 IC NJM4556AL JRC http://www.njr.com/
http://www.rohm.com/
http://www.fairchildsemi.com /
IC LIST
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA '
Page 30

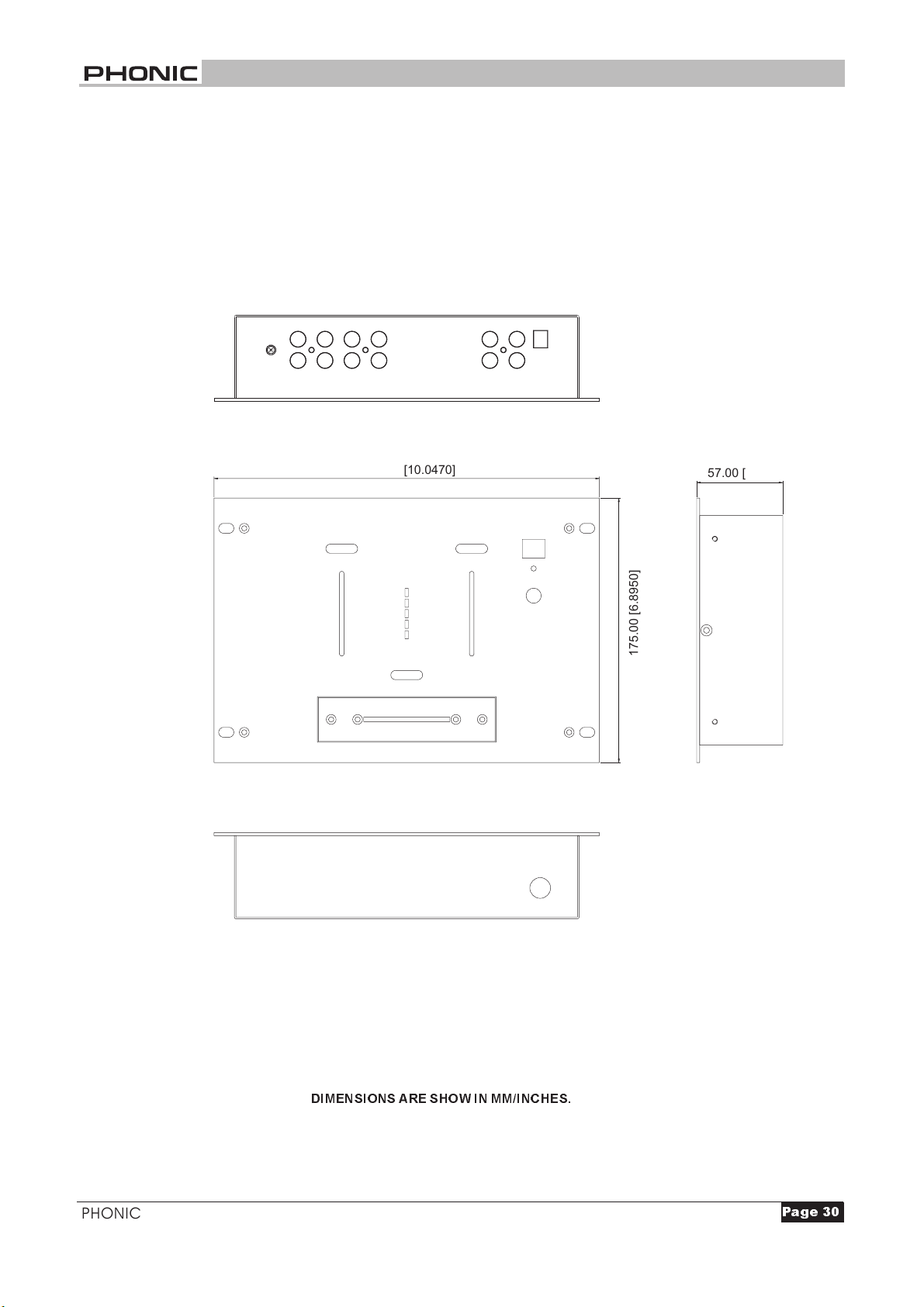

MX200 DIMENSIONS
MX200 DIMENSIONS
255.00 [10.0470]
57.00 [2.2458]
175.00 [6.8950]
PHONIC CORPORATION
DIMENSIONS ARE SHOW IN MM/INCHES.
MX200/202 SERVICE MANUAL
2=CA !
Page 31
MX202 DIMENSIONS
MX202 DIMENSIONS
255.00 [10.0470]
DIMENSIONS ARE SHOW IN MM/INCHES.
57.00 [2.2458]
175.00 [6.8950]
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA !
Page 32
MX200 EXPLODED VIEW
MX200 EXPLODED VIEW
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA !
Page 33
MX202 EXPLODED VIEW
MX202 EXPLODED VIEW
PHONIC CORPORATION
MX200/202 SERVICE MANUAL
2=CA "2=CA !!
Page 34
Loading...
