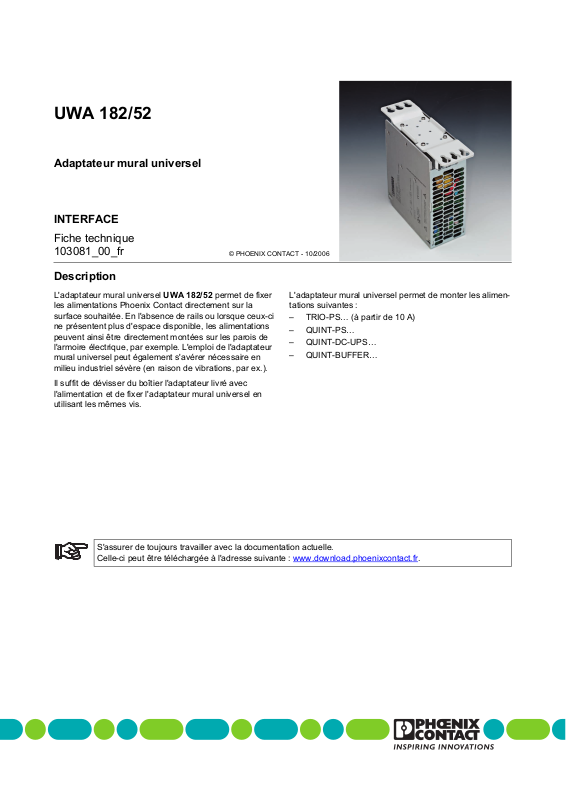

Page 1
UWA 182/52
Adaptateur mural universel
INTERFACE
Fiche technique
103081_00_fr
Description
© PHOENIX CONTACT - 10/2006

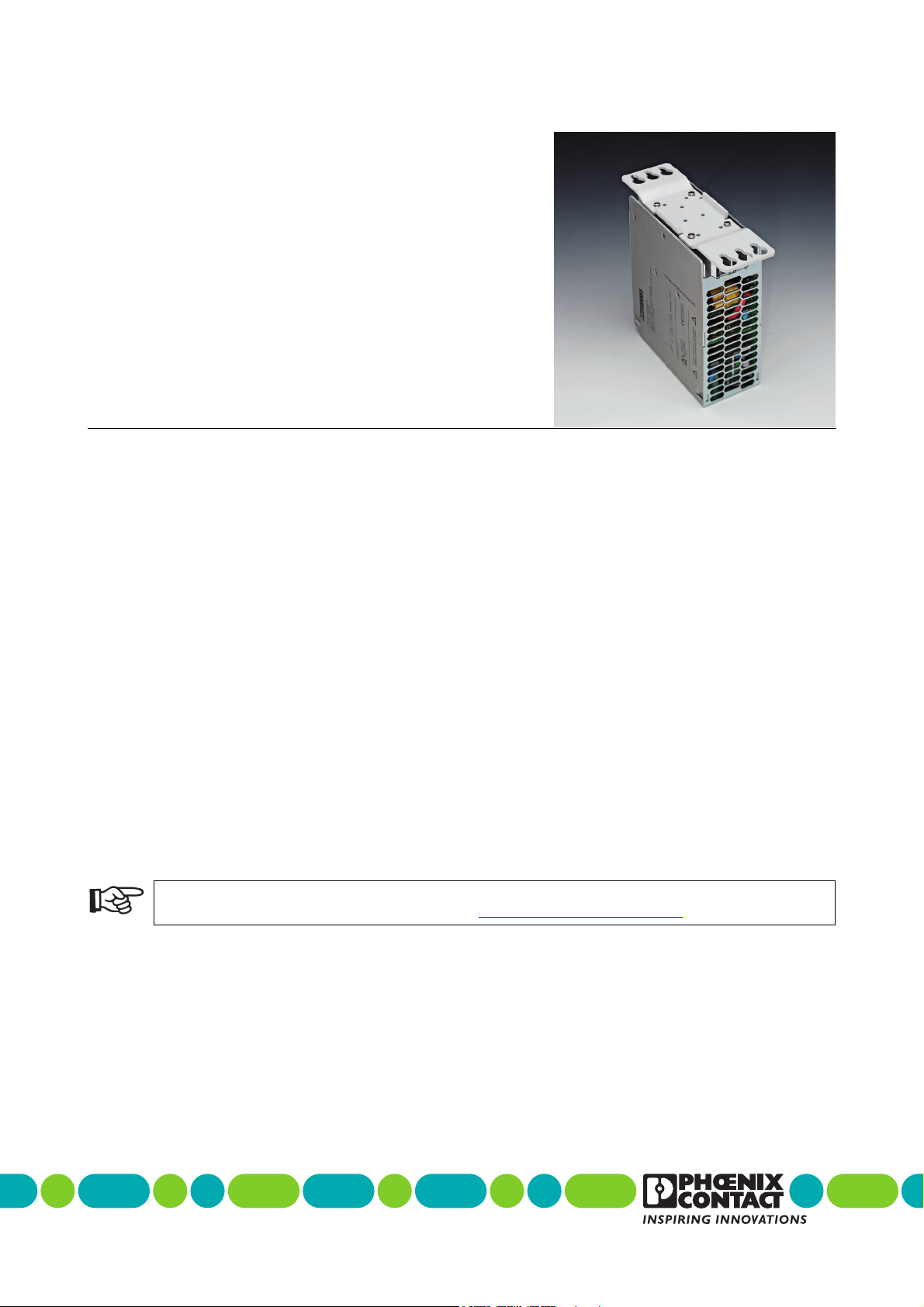

L'adaptateur mural universel UWA 182/52 permet de fixer
les alimentations Phoenix Contact directement sur la
surface souhaitée. En l'absence de rails ou lorsque ceux-ci
ne présentent plus d'espace disponible, les alimentations
peuvent ainsi être directement montées sur les parois de
l'armoire électrique, par exemple. L'emploi de l'adaptateur
mural universel peut également s'avérer nécessaire en
milieu industriel sévère (en raison de vibrations, par ex.).
Il suffit de dévisser du boîtier l'adaptateur livré avec
l'alimentation et de fixer l'adaptateur mural universel en
utilisant les mêmes vis.
S'assurer de toujours travailler avec la documentation actuelle.
Celle-ci peut être téléchargée à l'adresse suivante : www.download.phoenixcontact.fr
L'adaptateur mural universel permet de monter les alimentations suivantes :
– TRIO-PS… (à partir de 10 A)
– QUINT-PS…
– QUINT-DC-UPS…
– QUINT-BUFFER…
.
Page 2
UWA 182/52
Références
Description Type Référence Condit.
Adaptateur mural universel UWA 182/52 2938235 1
Quatre vis de fixation M5 sont nécessaires au montage. Celles-ci ne sont pas fournies avec l'adaptateur mural universel.
Caractéristiques techniques
Autres caractéristiques
Dimensions (H x l x P) 182 mm x 52 mm x 9 mm
Poids 0,2 kg
Matériau Acier (St1203), revêtement poudre, gris clair
Vibrations < 15 Hz, amplitude ±2,5 mm / 15 Hz … 150 Hz, 2,3g, 90 min.
Chocs 30g dans toutes les directions spatiales
selon CEI 60068-2-6, essais réalisés avec une alimentation de 3,5 kg
selon CEI 60068-2-27, essais réalisés avec une alimentation de 3,5 kg
Montage
103081A002

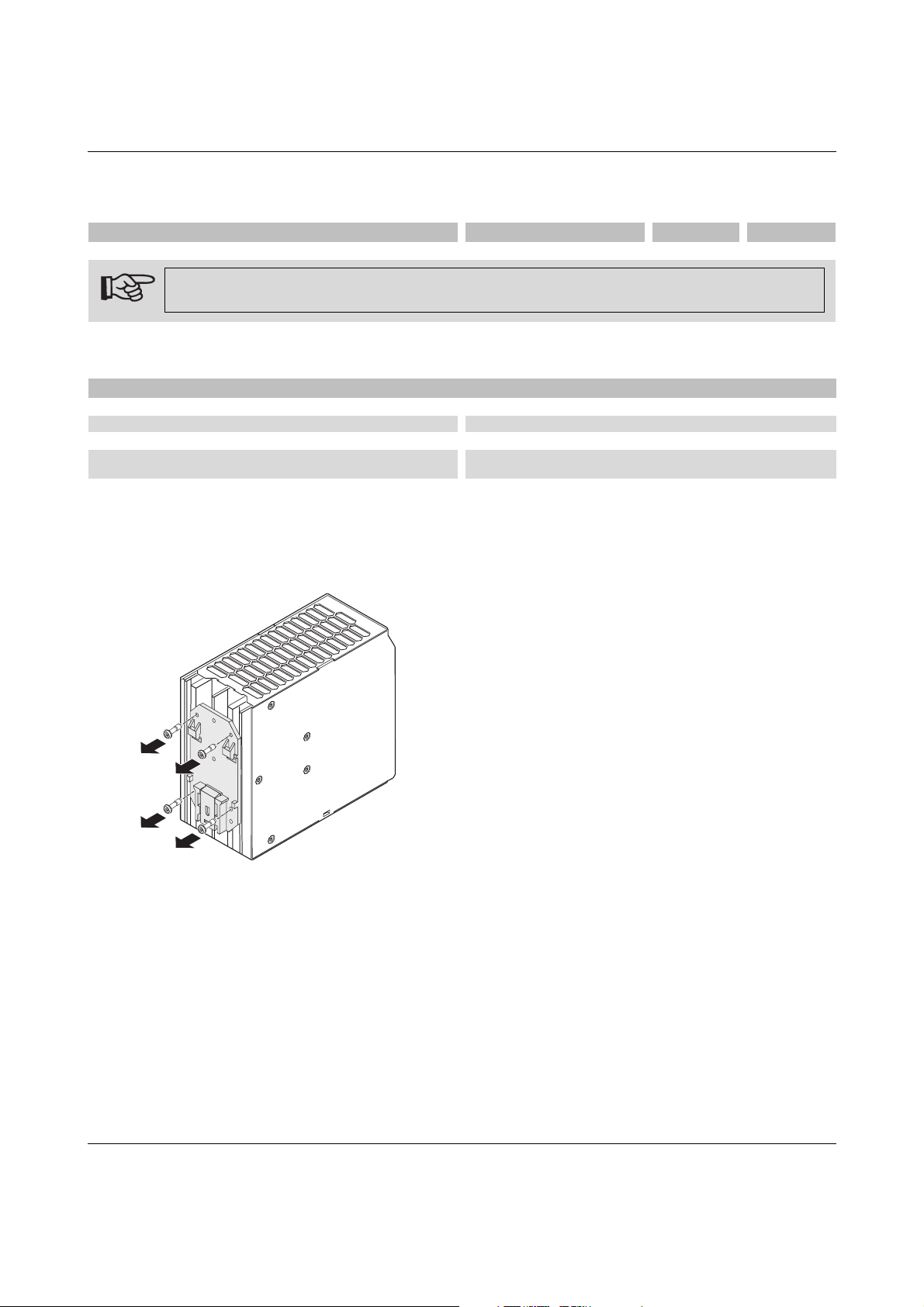

Figure 1 Dépose de l'adaptateur pour rail
1. Dévisser l'adaptateur pour rail de l'appareil. Il est fixé
au boîtier à l'aide de plusieurs vis Torx (Torx 10).
Lorsque l'adaptateur pour rail est fixé à l'aide de plus
de quatre vis, mettre quatre vis de côté et revisser les
autres sur le boîtier.
103081_00_fr PHOENIX CONTACT 2
Page 3
103081A003

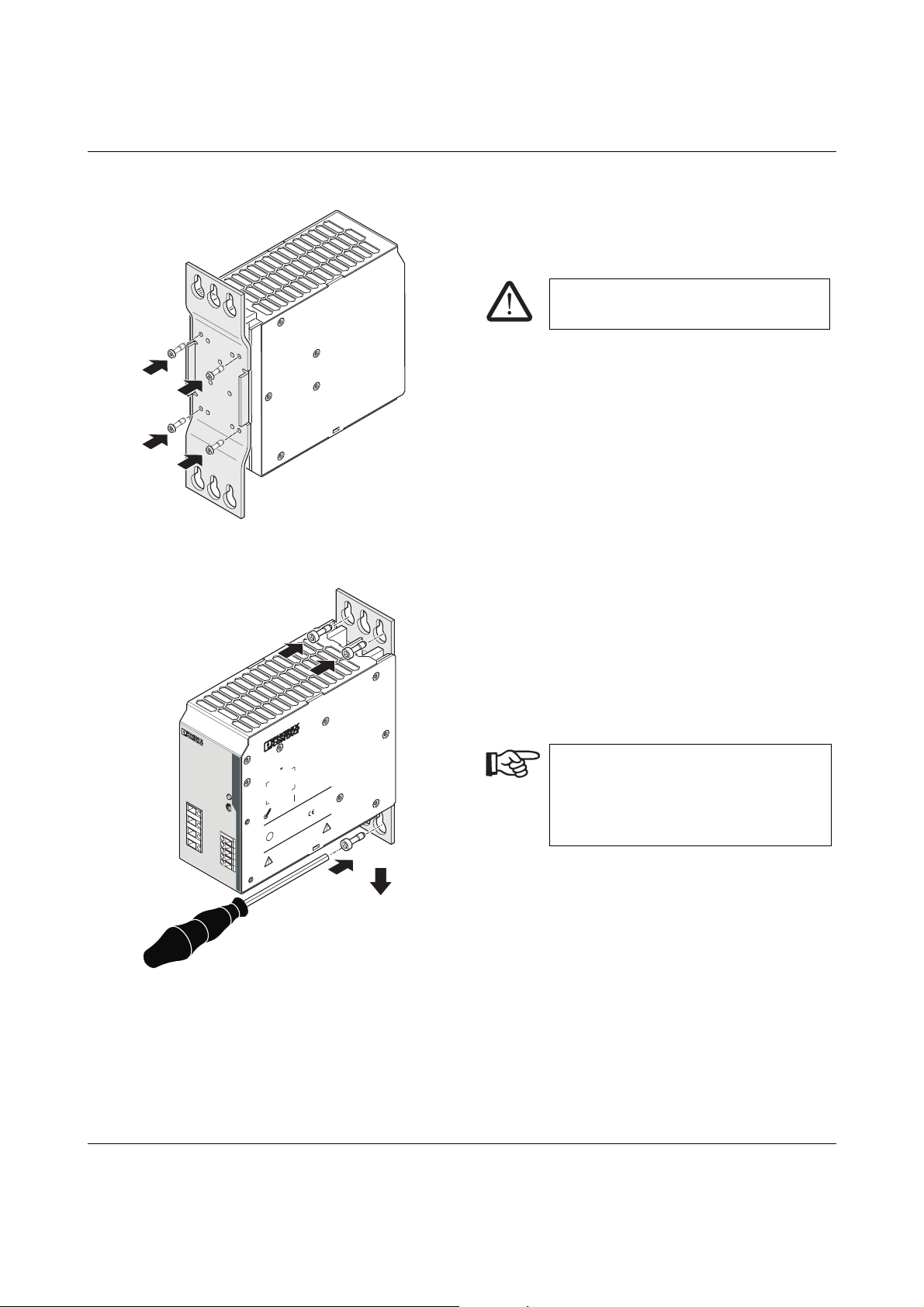

Figure 2 Montage de l'adaptateur mural universel sur
l'appareil
UWA 182/52
2. Visser l'adaptateur mural universel sur la face arrière
du boîtier à l'aide des quatre vis Torx.
La partie ovale des trous de fixation doit être dirigée
vers le haut (voir figure 2).
N'utiliser en aucun cas d'autres vis !
Le couple de serrage max. est de 0,6 Nm !
z
H
0
-6
0
5
A/
0
/1
.4
~
C
-0
V
D
.8
4
5
0
7
/2
x
9
3
-5
C
5
/
0
4
A
2
6
~
/3
3
6
V
S
8
x
2
0
3
-P
0
:
.:
e
o
IO
-5
g
0
R
0
T
r-N
lta
A
4
e
o
0
x
V
rd
1
3
l
/
O
a
t:
n
u
p
tio
V
In
ra
4
e
2
p
t:
O
u
tp
u
Input 3 AC
400-500V
22.5-29.5V
L1
L2
L3
P
E
D
A
C
O
djust
+
+
-
-
-
O
24V 10A
K
utput D
TRIO POWER
C
O
...
0
...
2
3
S
L
A
V
O
R
P
P
A
INDUSTRIAL
CONTROL
S
EQUIPMENT
U
L
U
43KA
C
D
E
T
S
I
L
Read installation instructions
before connecting to mains
/K
%
,5
2
:
g
tin
ra
e
D
°C
5
5
+
°F
1
>
3
1
+
>
°C
0
7
°F
+
8
5
1
+
EN61000-6-2
EN61000-6-3
www.interface.phoenixcontact.com
B
A
103081A004
Figure 3 Fixation de l'adaptateur mural universel
3. Dessiner le contour des trous de fixation de l'adaptateur mural universel sur une surface plane en utilisant
celui-ci comme modèle (voir figure 4), puis percer les
trous.
4. Fixer l'adaptateur mural universel à l'aide des quatre
vis M5 (A). Ne pas serrer les vis complètement !
De par son propre poids, l'appareil glisse légèrement
vers le bas (B) de sorte que les vis viennent s'engager
dans la partie ovale des trous de fixation.
Si possible, utiliser les quatre trous de fixation extérieurs.
Dans certains cas, il est possible d'utiliser
uniquement les deux trous de fixation intérieurs.
5. Serrer les vis au couple adapté. L'appareil et l'adaptateur mural universel doivent être bien fixés sur le support.
Démontage
• Procéder dans l'ordre inverse que pour le montage.
103081_00_fr PHOENIX CONTACT 3
Page 4
Dimensions
UWA 182/52
52
9
30
6
3
156

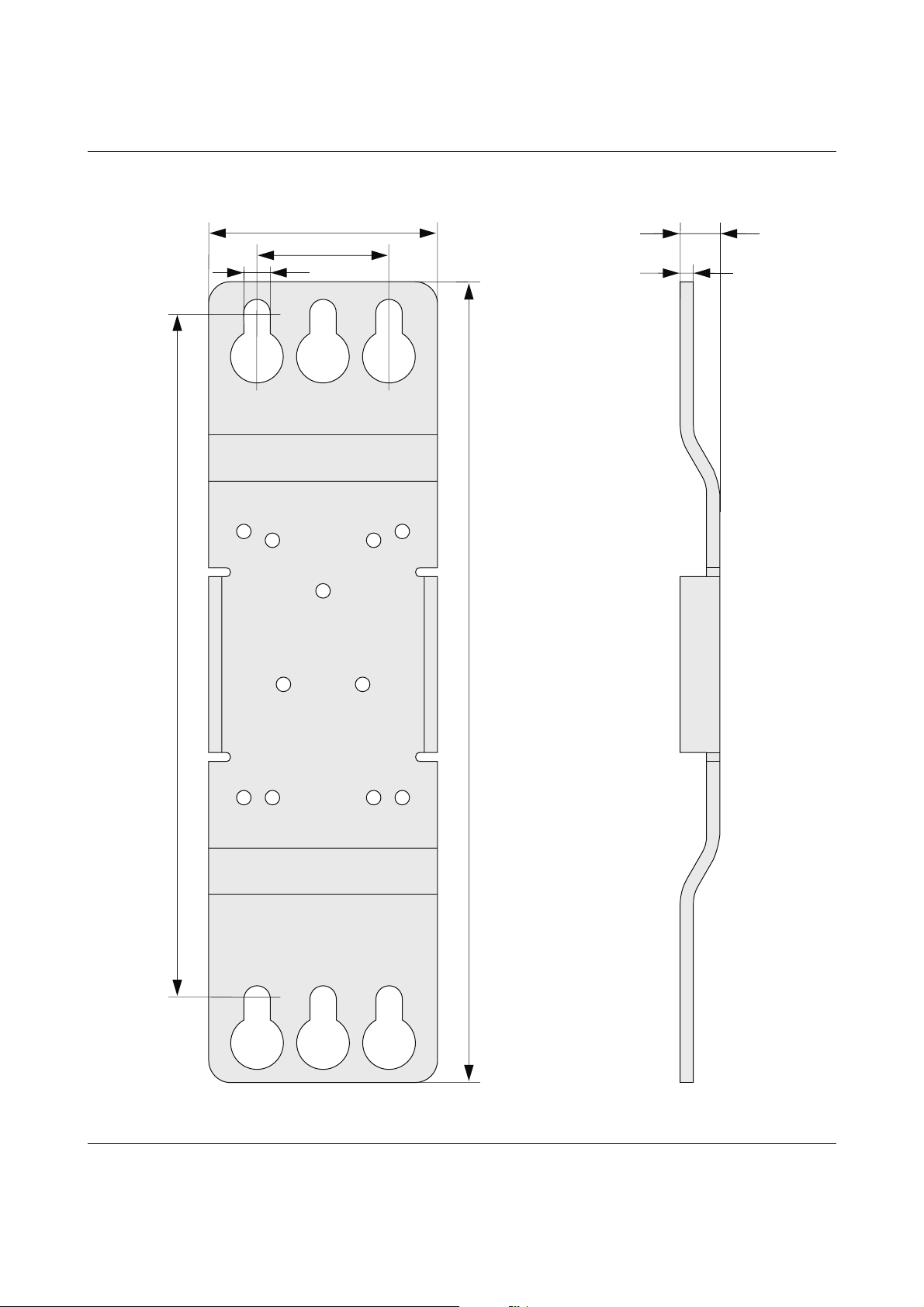

Figure 4 Dimensions (en mm)
182
103081A001
103081_00_fr 4
