UNO-PS/1AC/24DC/30W
Primär getaktete Stromversorgung
Datenblatt
105516_de_00
1 Beschreibung
© PHOENIX CONTACT
2013-04-02
Die Stromversorgung UNO POWER überzeugt im weltweiten Einsatz durch maximale Energieeffizienz. Geringe Leerlaufverluste und der hohe Wirkungsgrad sparen Energie.
Die Stromversorgung UNO POWER ist auf Grund ihrer
hohen Leistungsdichte besonders in kompakten Schaltkästen die perfekte Lösung.
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
phoenixcontact.net/products am Artikel zum Download bereit.
Merkmale
– weltweit einsetzbar durch Eingangsspannungsbereich
von 85 VAC ... 264 VAC
– höchste Anlagenverfügbarkeit durch zuverlässige Ver-
sorgung mit 24 VDC
– maximale Energieeffizienz durch optimierten Wir-
kungsgrad über den gesamten Arbeitsbereich der
Stromversorgung und niedrige Leerlaufverluste
– besonders kompakt: 30 W Leistung aus der nur
22,5 mm schmalen Stromversorgung
Page 2
UNO-PS/1AC/24DC/30W
2 Inhaltsverzeichnis
1 Beschreibung .......................................................................................................................... 1
2 Inhaltsverzeichnis....................................................................................................................2
3 Bestelldaten............................................................................................................................. 3
4 Technische Daten.................................................................................................................... 4
5 Bestimmungsgemäßer Gebrauch............................................................................................ 7
6 Aufbau..................................................................................................................................... 7
6.1 Geräteelemente .................................................................................................................. 7
6.2 Blockschaltbild....................................................................................................................7
7 Montage ..................................................................................................................................8
7.1 Auspacken.........................................................................................................................8
7.2 Stromversorgung montieren ................................................................................................... 8
7.3 Montage auf Tragschiene .................................................................................................... 10
7.4 Normaleinbaulage ............................................................................................................. 10
8 Stromversorgung installieren................................................................................................. 11
8.1 Sicherheitsbestimmungen und Errichtungshinweise ................................................................... 11
8.2 Netzanschluss .................................................................................................................. 11
8.3 Geräteanschlüsse..............................................................................................................12
8.4 Leitungen anschließen ........................................................................................................12
9 Betriebsverhalten der Stromversorgung ................................................................................ 13
9.1 Normalbetrieb ................................................................................................................... 13
9.2 Verhalten bei Überlast......................................................................................................... 13
9.3 Verhalten bei Umgebungstemperaturen > 55 °C........................................................................13
9.4 Verhalten bei alternativen Einbaulagen ................................................................................... 14
10 Stromversorgung bedienen ...................................................................................................17
10.1 Funktion überwachen ......................................................................................................... 17
10.2 Stromversorgungen parallel betreiben .................................................................................... 18
10.3 Stromversorgung in Serie betreiben ....................................................................................... 19
11 Demontage............................................................................................................................ 19
11.1 Stromversorgung demontieren.............................................................................................. 19
11.2 Hinweise zur Entsorgung ..................................................................................................... 19
105516_de_00 PHOENIX CONTACT 2
Page 3
UNO-PS/1AC/24DC/30W
3 Bestelldaten
Beschreibung Ty p Art.-Nr. VPE
Tragschienen-Stromversorgung 24 V DC/30 W, primär getaktet, 1-phasig UNO-PS/1AC/24DC/30W 2902991 1
Zubehör Ty p Art.-Nr. VPE
Redundanzmodul, 5-24 V DC, 2x 5 A, 1x 10 A STEP-DIODE/5-24DC/2X5/1X10 2868606 1
Da das Zubehörprogramm kontinuierlich erweitert wird, finden Sie den aktuellen Zubehörstand immer am Artikel im Download-Bereich.
105516_de_00 PHOENIX CONTACT 3
Page 4
4 Technische Daten
Eingangsdaten
Eingangsnennspannungsbereich 100 V AC ... 240 V AC
Eingangsspannungsbereich AC 85 V AC ... 264 V AC
Frequenzbereich AC 45 Hz ... 65 Hz
Stromaufnahme 0,5 A (120 V AC)
0,3 A (230 V AC)
Einschaltstrombegrenzung < 20 A (typisch)
I2t < 0,4 A2s
Einschaltzeit typisch < 1 s
Netzausfallüberbrückung > 25 ms (120 V AC)
> 115 ms (230 V AC)
Schutzbeschaltung Transientenüberspannungsschutz Varistor
Eingangssicherung, eingebaut 2 A (träge, intern)
Auswahl geeigneter Sicherungen 6 A ... 16 A (Charakteristik B, C, D, K)
Anschlussdaten Eingang
Anschlussart Schraubanschluss
Leiterquerschnitt starr 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG/kcmil 24 ... 14
Abisolierlänge 8 mm
Schraubengewinde M3
Anzugsdrehmoment 0,5 Nm ... 0,6 Nm
UNO-PS/1AC/24DC/30W
Ausgangsdaten
Nennausgangsspannung 24 V DC ±1 %
Ausgangsstrom 1,25 A (-25 °C ... 55 °C)
Derating 55 °C ... 70 °C (2,5 %/K)
Regelabweichung < 1 % (Laständerung statisch 10 % ... 90 %)
Anstiegszeit < 0,5 s (U
Restwelligkeit < 60 mVSS (bei Nennwerten)
Parallelschaltbarkeit ja, mit Redundanzmodul
Serienschaltbarkeit ja
Schutz gegen Überspannung am Ausgang ≤ 35 V DC
Rückeinspeisungsfestigkeit < 35 V DC
< 2 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz)
< 0,1 % (Eingangsspannungsänderung ±10 %)
(10 % ... 90 %))
OUT
Anschlussdaten Ausgang
Anschlussart Schraubanschluss
Leiterquerschnitt starr 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG/kcmil 24 ... 14
Anschlussart 8 mm
Schraubengewinde M3
Anzugsdrehmoment 0,5 Nm ... 0,6 Nm
105516_de_00 PHOENIX CONTACT 4
Page 5
UNO-PS/1AC/24DC/30W
Leistungsbilanz
Wirkungsgrad > 88 % (bei 230 V AC und Nennwerten)
Verlustleistung Leerlauf maximal < 0,3 W
Verlustleistung Nennlast maximal < 5 W
Allgemeine Daten
Isolationsspannung Eingang/Ausgang 4 kV AC (Typprüfung)
MTBF > 500000 h (nach EN 29500)
Material Gehäuse Polycarbonat
Material Fußriegel Kunststoff POM
Abmessungen B / H / T 22,5 mm / 90 mm / 84 mm
Gewicht 0,15 kg
Sicherheit
Schutzart IP20
Schutzklasse II (im geschlossenen Schaltschrank)
Schutzkleinspannung IEC 60950-1 (SELV) und EN 60204 (PELV)
Umgebungsbedingungen
Umgebungstemperatur (Betrieb) -25 °C ... 70 °C (> 55 °C Derating)
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb) ≤ 95 % (bei 25 °C, keine Betauung)
Vibration (Betrieb) < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
Schock 30 g je Raumrichtung (nach IEC 60068-2-27)
Verschmutzungsgrad 2
Klimaklasse 3K3 (nach EN 60721)
Brennbarkeitsklasse nach UL 94 (Gehäuse) V0
3 kV AC (Stückprüfung)
15 Hz ... 150 Hz, 2,3g, 90 min.
Normen
Elektrische Ausrüstung von Maschinen EN 60204-1
Elektrische Sicherheit (Einrichtungen der Informationstechnik - Sicherheit
- Teil 1)
Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178/VDE 0160 (PELV)
Schutzkleinspannung IEC 60950-1 (SELV) und EN 60204 (PELV)
Sichere Trennung DIN VDE 0100-410
Schutz gegen elektrischen Schlag DIN 57100-410
Begrenzung Netz-Oberschwingungsströme EN 61000-3-2
Netzvariation/Unterspannung EN61000-4-11
Einrichtungen der Informationstechnik - Sicherheit (CBScheme) CB-Scheme
IEC 60950-1/VDE 0805 (SELV)
Zulassungen
UL-Zulassungen UL/C-UL Listed UL 508
CSA CAN/CSA-C22.2 No. 60950-1-07
105516_de_00 PHOENIX CONTACT 5
UL/C-UL Recognized UL 60950
NEC Class 2 nach UL 1310
CSA-C22.2 No. 107.1-01
Page 6
Konformität zur EMV-Richtlinie 2004/108/EG
Störfestigkeit nach EN 61000-6-2
Entladung statischer Elektrizität EN 61000-4-2
Gehäuse-Kontaktentladung 4 kV (Prüfschärfegrad 2) 6 kV (Prüfschärfegrad 3)
Gehäuse-Luftentladung 8 kV (Prüfschärfegrad 3) 8 kV (Prüfschärfegrad 3)
Elektromagnetisches HF-Feld EN 61000-4-3
Frequenzbereich 80 MHz ... 1 GHz 80 MHz ... 1 GHz
Frequenzbereich 1,4 GHz ... 2 GHz 1 GHz ... 2 GHz
Frequenzbereich 2 GHz ... 2,7 GHz 2 GHz ... 3 GHz
Schnelle Transienten (Burst) EN 61000-4-4
Stoßstrombelastungen (Surge) EN 61000-4-5
Leitungsgeführte Beeinflussung EN 61000-4-6
Frequenzbereich 10 kHz ... 80 MHz 10 kHz ... 80 MHz
UNO-PS/1AC/24DC/30W
Anforderung EN 61000-6-2 geprüft
Bemerkung Kriterium B Kriterium B
Prüffeldstärke 10 V/m 10 V/m
Prüffeldstärke 3 V/m 10 V/m
Prüffeldstärke 1 V/m 10 V/m
Bemerkung Kriterium A Kriterium A
Eingang 2 kV (Prüfschärfegrad 3 - unsymmet-
risch)
Ausgang 2 kV (Prüfschärfegrad 3 - unsymmet-
risch)
Bemerkung Kriterium B Kriterium A
Eingang 1 kV (Prüfschärfegrad 2 - symmetrisch)
2 kV (Prüfschärfegrad 3 - unsymmet-
risch)
Ausgang 0,5 kV (Prüfschärfegrad 1 - symmet-
risch)
0,5 kV (Prüfschärfegrad 1 - unsymmet-
risch)
Bemerkung Kriterium B Kriterium A
Spannung 10 V (Prüfschärfegrad 3) 10 V (Prüfschärfegrad 3)
Bemerkung Kriterium A Kriterium A
4 kV (Prüfschärfegrad 4 - unsymmetrisch)
2 kV (Prüfschärfegrad 3 - unsymmetrisch)
2 kV (Prüfschärfegrad 3 - symmetrisch)
4 kV (Prüfschärfegrad 4 - unsymmetrisch)
1 kV (Prüfschärfegrad 2 - symmetrisch)
2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Kriterium A Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst
wieder korrigiert.
Störaussendung nach EN 61000-6-3
Funkstörspannung nach EN 55011 EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich / EMC 1
Funkstörstrahlung nach EN 55011 EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich / EMC 1
Alle technischen Angaben sind Nennangaben und beziehen sich auf eine Raumtemperatur von 25 °C und
70 % relative Luftfeuchtigkeit bei 100 m über NN.
Die aktuellen Approbationen / Zulassungen finden Sie am Artikel im Download-Bereich.
105516_de_00 PHOENIX CONTACT 6
Page 7
5 Bestimmungsgemäßer Gebrauch
Diese Stromversorgung besitzt die Schutzart IP 20 und ist
für den Einbau in ein Gehäuse bestimmt. Sie ist für den Einsatz in industriellen Anwendungen geeignet.
6 Aufbau
UNO-PS/1AC/24DC/30W
6.1 Geräteelemente
2
3
4
1
Bild 1 Geräteelemente
1. Eingangsspannung: Input AC L/N
2. Ausgangsspannung:Output DC+/-
3. LED grün: DC OK
4. Universal-Rastfuß: 35 mm-Tragschienen nach
EN 60715
6.2 Blockschaltbild
L
N
Element Bedeutung
Sicherung
Entkopplung
Schalter
Übertrager
Filter
Trennumformer
+
-
Regler
105516_de_00 PHOENIX CONTACT 7
Page 8
7 Montage
7.1 Auspacken
Vor der Montage muss die Stromversorgung auf Beschädigungen geprüft werden:
– Das Gerät aus der Verpackung nehmen.
– Das Gerät auf Transportbeschädigung prüfen.
– Die Packungsbeilage für eine spätere Wiederverwen-
dung aufbewahren.
– Die Verpackung umweltgerecht entsorgen.
7.2 Stromversorgung montieren
Die Stromversorgung ist für den Einbau in einen Verteilerkasten oder Schaltschrank bestimmt.
Die Stromversorgung ist für Konvektionskühlung ausgelegt. Halten Sie den Mindestabstand zu anderen Geräten ein, um die
Konvektionskühlung sicherzustellen.
UNO-PS/1AC/24DC/30W

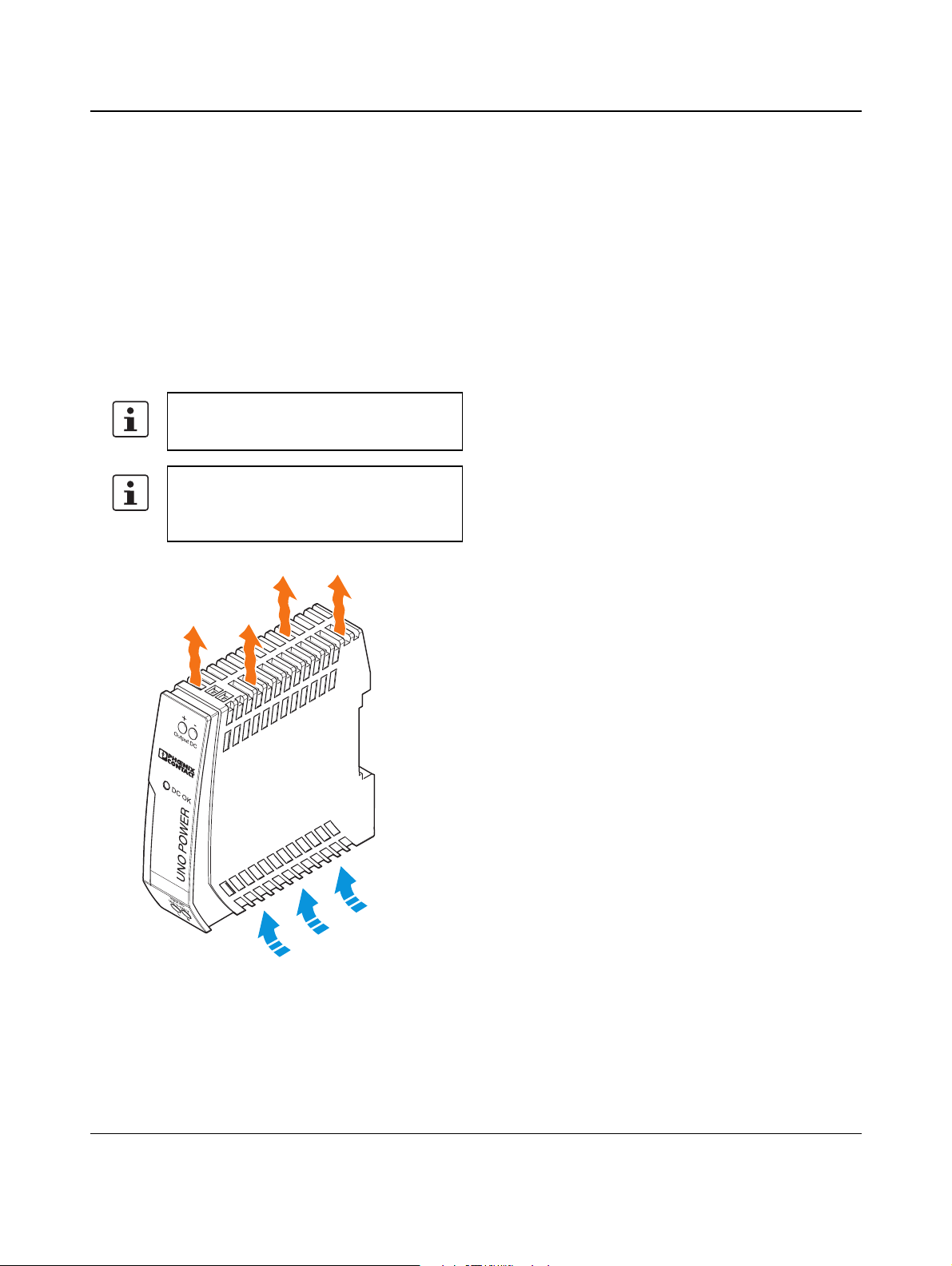

Bild 2 Konvektion
105516_de_00 PHOENIX CONTACT 8
Page 9
Beachten Sie vor dem Montieren der Stromversorgung:
– den Mindestabstand zu anderen Geräten, um die Kon-
vektionskühlung sicher zu stellen: vertikal 30 mm, horizontal 0 mm
30
75
150
UNO-PS/1AC/24DC/30W
– die Geräteabmessungen
22,5
58
8
70
90
84
90
63
27
5
12
105516_de_00 PHOENIX CONTACT 9
Page 10
7.3 Montage auf Tragschiene
Die Stromversorgung kann auf allen 35 mm-Tragschienen
nach EN 60175 installiert werden.
AB

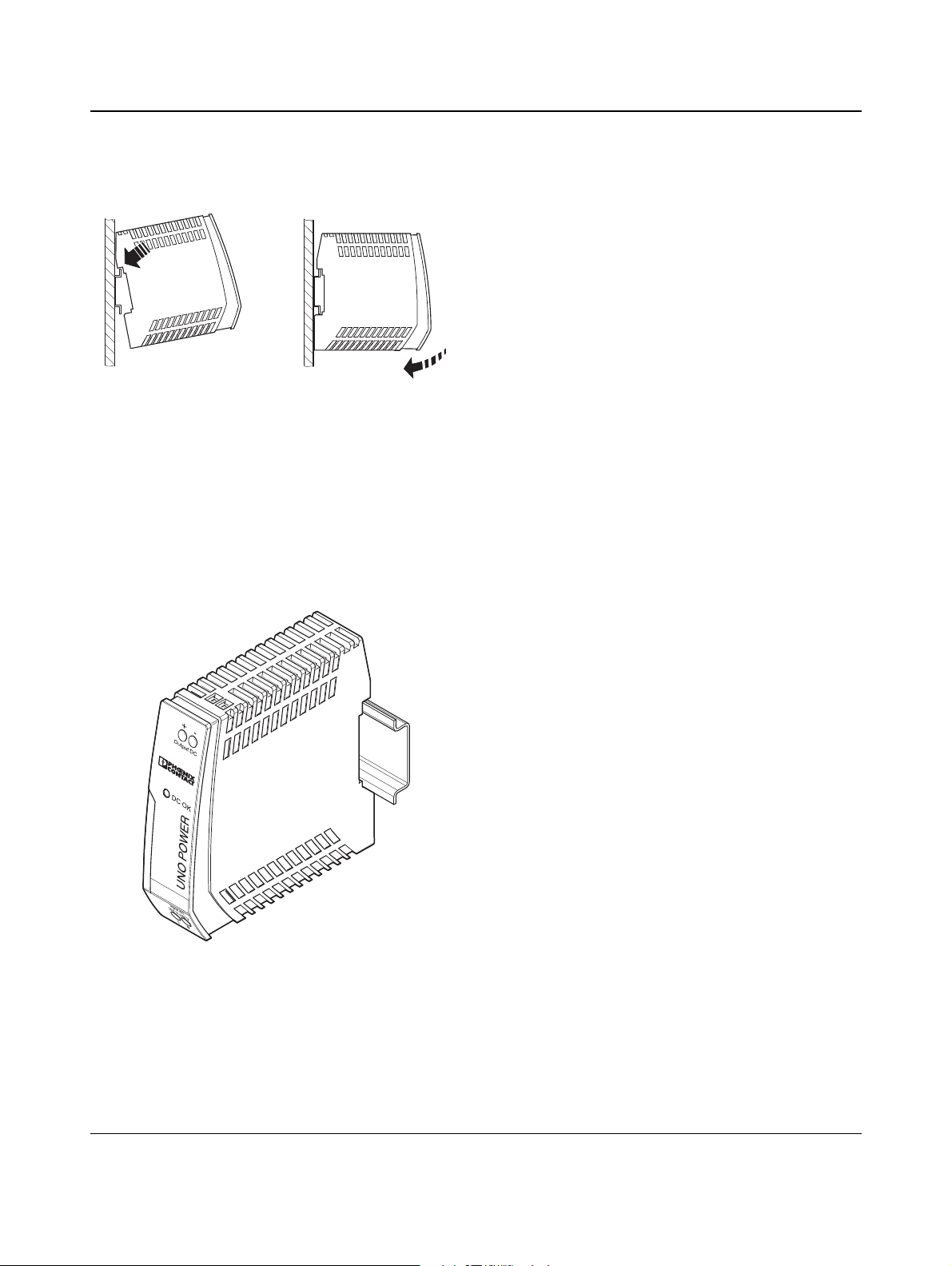

Bild 3 Montage auf Tragschiene
7.4 Normaleinbaulage
Der Einbau muss so erfolgen, dass sich die Eingangsklemmen unten und die Ausgangsklemmen oben befinden.
Wenn die Stromversorgung in einer anderen Einbaulage als
der Normaleinbaulage installiert wird, muss die Ausgangsleistung reduziert werden.
UNO-PS/1AC/24DC/30W
Bild 4 Normaleinbaulage
105516_de_00 PHOENIX CONTACT 10
Page 11
8 Stromversorgung installieren
UNO-PS/1AC/24DC/30W
8.1 Sicherheitsbestimmungen und Errichtungshin-
weise
WARNUNG: Gefahr durch elektrischen
Schlag!
Nur qualifiziertes Fachpersonal darf das Gerät installieren, in Betrieb nehmen und bedienen. Nationale Sicherheits- und
Unfallverhütungsvorschriften sind einzuhalten.
Schalten Sie die Eingangsspannung vor der
Installation ab und sichern Sie diese gegen
unbeabsichtigtes Wiedereinschalten.
Führen Sie den Netzanschluss fachgerecht
aus und stellen Sie Schutz gegen elektrischen
Schlag sicher.
Stellen Sie sicher, dass das Gerät nach den
Bestimmungen der EN 60950 außerhalb der
Stromversorgung schaltbar ist (z. B. durch
den primärseitigen Leitungsschutz).
Decken Sie nach der Installation den Klemmenbereich ab, um unzulässiges Berühren
spannungsführender Teile zu vermeiden (z.
B. durch Einbau in einen Schaltschrank).
Verhindern Sie das Eindringen von Fremdkörpern, wie z. B. Büroklammern oder Metallteilen.
8.2 Netzanschluss
Die Stromversorgung kann unter Beachtung der Nenneingangsspannung an die einphasigen Wechselstrom- oder
Drehstromnetze TN-S, TN-C, TT und iT angeschlossen
werden.
Für den Betrieb an zwei Außenleitern eines
Drehstromsystems muss eine allpolige
Trennvorrichtung vorgesehen werden.
TN-S TN-C
LN
L
N
PE
+
-
LN
+
L
PEN
-
TT iT
L1
L2
L3
LN
L
N
L
-
+
N
+-
WARNUNG:
Stellen Sie sicher, dass alle Zuleitungen aus-
Bild 5 Netzformen
reichend dimensioniert und abgesichert sind.
Stellen Sie sicher, dass alle Ausgangsleitun-
gen dem maximalen Ausgangsstrom des Gerätes entsprechend dimensioniert oder
gesondert abgesichert sind.
ACHTUNG:
Das Gerät niemals selbst öffnen oder reparieren.
Interne Sicherungen lösen nur bei Gerätedefekt aus. Führen Sie keine Änderungen
oder Reparaturversuche am Gerät durch.
Senden Sie das Gerät zur Überprüfung ins
Werk.
105516_de_00 PHOENIX CONTACT 11
Page 12
UNO-PS/1AC/24DC/30W
8.3 Geräteanschlüsse
Schraubanschluss Input AC L/N
Bild 6 Schraubanschluss Input AC L/N
Schraubanschluss Output DC +/-
8.4 Leitungen anschließen
Verwenden Sie Kupferkabel mit einer Betriebstemperatur von > 75 °C (Umgebungstemperatur < 55 °C) und > 90 °C
(Umgebungstemperatur < 75 °C).
Bild 8 Leitungen anschließen
1. Verbinden Sie die Zuleitungen mit den Anschlussklem-
Bild 7 Schraubanschluss Output DC +/-
men Input AC L/N.
2. Verbinden Sie die Ausgangsleitungen mit den Anschlussklemmen Output DC +/-.
Die Stromversorgung ist in Betrieb, sobald die Eingangsklemmen mit Spannung versorgt sind.
105516_de_00 PHOENIX CONTACT 12
Page 13
9 Betriebsverhalten der
Stromversorgung
9.1 Normalbetrieb
Im Normalbetrieb werden die Verbraucher mit einer konstanten Ausgangsspannung von 24 V DC versorgt.
9.2 Verhalten bei Überlast
Das Gerät reduziert bei Überlast (I > I
spannung. Ist die Ausgangsspannung größer als U
leuchtet die grüne LED DC OK. Fällt die Ausganggspannung unter U
x 0,5, schaltet das Gerät ab. Nach kurzer Zeit
N
versucht das Gerät wieder anzulaufen. Ist die Überlast dann
beseitigt, läuft es normal an. Ist die Überlast noch nicht beseitigt, schaltet es erneut ab und versucht einen erneuten
Neustart (automatischer Wiederanlauf).
UN
[V]
UN x 0,5
) seine Ausgangs-
N
N
x 0,9,
UNO-PS/1AC/24DC/30W
IN
[A]
Bild 9 Ausgangskennlinie
9.3 Verhalten bei Umgebungstemperaturen > 55 °C
Bei einer Umgebungstemperatur von bis zu 55 °C stellt die
Stromversorgung den Nennausgangsstrom zur Verfügung.
Bei Umgebungstemperaturen ab 55 °C muss die Ausgangsleistung um 2,5 % je Kelvin Temperaturerhöhung reduziert
werden (temperaturabhängiges Derating).
[A]
I
N
0
-25
20 40 60
[°C]
Bild 10 Temperaturabhängiges Derating
105516_de_00 PHOENIX CONTACT 13
Page 14
9.4 Verhalten bei alternativen Einbaulagen
Bei Einbaulagen, die von der Normaleinbaulage abweichen,
muss die Ausgangsleistung reduziert werden (lageabhängiges Derating).
Für verschiedene Einbaulagen kann mit Hilfe der Kennlinie
die maximal zu entnehmende Ausgangsleistung für jede
Umgebungstemperatur ermittelt werden.
Normaleinbaulage
[%]
110
100
90
80
70
60
50
40
0
-25
25
UNO-PS/1AC/24DC/30W
45 65
5535
75
[°C]
Y
Z
X
Einbaulage gedreht 90° X-Achse
Y
Z
X
[%]
110
100
90
80
70
60
50
40
0
-25
25
45 65
5535
75
[°C]
105516_de_00 PHOENIX CONTACT 14
Page 15
Einbaulage gedreht 180° X-Achse
Y
Z
X
[%]
110
100
90
80
70
60
50
40
0
-25
25
UNO-PS/1AC/24DC/30W
45 65
5535
75
[°C]
Einbaulage gedreht 270° X-Achse
Y
Z
X
[%]
110
100
90
80
70
60
50
40
0
-25
25
45 65
5535
75
[°C]
105516_de_00 PHOENIX CONTACT 15
Page 16
Einbaulage gedreht 90° Z-Achse
Y
Z
X
[%]
110
100
90
80
70
60
50
40
0
-25
25
UNO-PS/1AC/24DC/30W
45 65
5535
[°C]
75
Einbaulage gedreht 270° Z-Achse
Y
Z
X
[%]
110
100
90
80
70
60
50
40
0
-25
25
45 65
5535
75
[°C]
105516_de_00 PHOENIX CONTACT 16
Page 17
UNO-PS/1AC/24DC/30W
10 Stromversorgung bedienen
10.1 Funktion überwachen
LED DC OK
Zur visuellen Funktionsüberwachung der Stromversorgung steht die LED DC OK zur Verfügung.
Zustand 1 Zustand 2
LED DC OK leuchtet aus
Bedeutung Ausgangsspannung > 21,5 V Ausgangsspannung < 21,5 VDC, Überlastbetrieb
oder keine Netzspannung
Zustandsbeschreibung Das Gerät ist in Betrieb, Ausgangsspan-
nung und Ausgangsstrom sind OK
Abhilfe Den Fehler am Verbraucher beseitigen, eine leis-
Das Gerät ist in Betrieb, aber es liegt ein Fehler am
Verbraucher vor, die Stromaufnahme ist größer als
I
oder der Ausgang ist kurzgeschlossen.
N
Das Gerät ist außer Betrieb, weil keine Netzspannung anliegt, die primärseitige Sicherung ausgelöst
hat oder das Gerät defekt ist.
tungsstärkere Stromversorgung einsetzen, eine
typgleiche Stromversorgung zum vorhandenen
Gerät parallel schalten, den Kurzschluss beseitigen, die Netzspannung anlegen, die Sicherung
wieder einschalten oder die Stromversorgung austauschen.
105516_de_00 PHOENIX CONTACT 17
Page 18
10.2 Stromversorgungen parallel betreiben
Typgleiche Stromversorgungen können sowohl zur Redundanz als auch zur Leistungserhöhung parallel geschaltet
werden.
Führen Sie alle Kabelverbindungen von der
Stromversorgung zu einer Sammelschiene in
gleicher Länge und mit gleichem Leiterquerschnitt aus, um eine symmetrische Stromaufteilung zu erreichen.
Redundanzbetrieb
Redundante Schaltungen eignen sich zur Versorgung von
Anlagen, die besonders hohe Anforderungen an die Betriebssicherheit stellen. Kommt es im Primärkreis der ersten
Stromversorgung zu einem Defekt, so übernimmt automatisch das zweite Gerät unterbrechungsfrei die vollständige
Stromversorgung und umgekehrt.
Zwei typgleiche Stromversorgungen, die zur Redundanz
ausgangsseitig parallel geschaltet sind, können mit Hilfe
eines Redundanzmoduls voneinander entkoppelt werden.
UNO-PS/1AC/24DC/30W
Leistungserhöhung
Typgleiche Stromversorgungen können parallel geschaltet
werden, um die Leistung auf n x I
schaltung wird empfohlen, wenn bestehende Anlagen erweitert werden sollen und die darin eingebaute Stromversorgung den Strombedarf des leistungsfähigsten
Verbrauchers nicht abdeckt. Ansonsten sollten die Verbraucher auf voneinander unabhängige Einzelgeräte aufgeteilt
werden.
Zwei typgleiche Stromversorgungen, die zur Leistungserhöhung ausgangsseitig parallel geschaltet sind, können mit
Hilfe eines Redundanzmoduls voneinander entkoppelt werden.
I
N
−
+
+
−
zu erhöhen. Die Parallel-
N
I
N
−
+
I
N
−
+
I
N
−
+
+
−
Σ = I
−
+
N
Bild 11 Redundante Schaltung mit Redundanzmodul
Σ =2xI
−
+
N
Bild 12 Parallelschaltung zur Leistungserhöhung mit
Redundanzmodul
105516_de_00 PHOENIX CONTACT 18
Page 19
UNO-PS/1AC/24DC/30W
10.3 Stromversorgung in Serie betreiben
Zwei Geräte können zur Spannungsverdopplung in Reihe
geschaltet werden. Für eine Reihenschaltung sollten nur
typgleiche Stromversorgungen verwendet werden. Die Reihenschaltung wird immer dann eingesetzt, wenn die Ausgangsspannung eines Moduls nicht ausreicht. Beispielsweise liefern Geräte mit jeweils 24VDC
Nennausgangsspannung in Reihe 48VDC. Je nach Festlegung der Funktionserde können darüber hinaus Ausgangsspannungen von +48V/-48V sowie ±24V Gleichspannung
zur Verfügung gestellt werden.
+
-
+48 V -48 V
+
-
+
-
+
-
+24 V
-24 V
+
-
+
-
Bild 13 Serieller Betrieb
11 Demontage
11.1 Stromversorgung demontieren
AB
Bild 14 Demontage
11.2 Hinweise zur Entsorgung
Stromversorgung nicht dem Hausmüll zuführen. Entsorgen Sie diese gemäß den jeweils
gültigen nationalen Vorschriften.
105516_de_00 19
PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany
www.phoenixcontact.com
Loading...
