MINI MCR-SL-UI-UI
Amplificateur-séparateur à 3 voies configurable
INTERFACE
Fiche technique
101945_fr_03
1Description
© PHOENIX CONTACT
2010-10-22

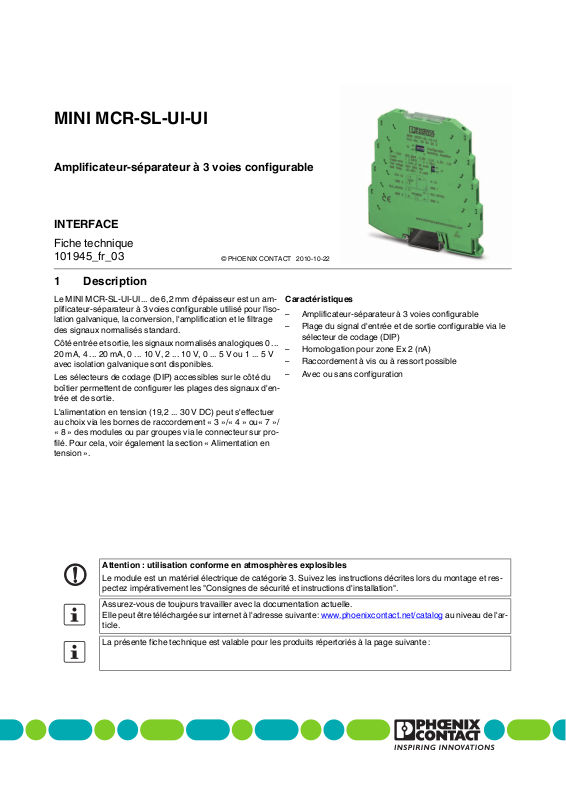

Le MINI MCR-SL-UI-UI... de 6,2!mm d'épaisseur est un amplificateur-séparateur à 3!voies configurable utilisé pour l'isolation galvanique, la conversion, l'amplification et le filtrage
des signaux normalisés standard.
Côté entrée et sortie, les signaux normalisés analogiques 0 ...
20 mA, 4 ... 20 mA, 0 ... 10 V, 2 ... 10 V, 0 ... 5 V ou 1 ... 5 V
avec isolation galvanique sont disponibles.
Les sélecteurs de codage (DIP) accessibles sur le côté du
boîtier permettent de configurer les plages des signaux d'entrée et de sortie.
L'alimentation en tension (19,2 ... 30 V DC) peut s'effectuer
au choix via les bornes de raccordement «!3!»/«!4!» ou«!7!»/
«!8!» des modules ou par groupes via le connecteur sur profilé. Pour cela, voir également la section «!Alimentation en
tension!».
Attention : utilisation conforme en atmosphères explosibles
Le module est un matériel électrique de catégorie 3. Suivez les instructions décrites lors du montage et respectez impérativement les "Consignes de sécurité et instructions d'installation".
Assurez-vous de toujours travailler avec la documentation actuelle.
Elle peut être téléchargée sur internet à l'adresse suivante: www.phoenixcontact.net/catalog
ticle.
Caractéristiques
– Amplificateur-séparateur à 3 voies configurable
– Plage du signal d'entrée et de sortie configurable via le
sélecteur de codage (DIP)
– Homologation pour zone Ex 2 (nA)
– Raccordement à vis ou à ressort possible
– Avec ou sans configuration
au niveau de l'ar-
La présente fiche technique est valable pour les produits répertoriés à la page suivante!:
Page 2
MINI MCR-SL-UI-UI
2Sommaire
1 Description .............................................................................................................................. 1
2 Sommaire................................................................................................................................ 2
3 Références.............................................................................................................................. 3
4 Caractéristiques techniques ....................................................................................................4
5 Normes de sécurité et instructions d'installation...................................................................... 6
6 Installation ............................................................................................................................... 7
7 Configuration ........................................................................................................................... 9
8 Etalonnage ............................................................................................................................ 10
9 Exemple d'application / de raccordement.............................................................................. 10
101945_de_03 PHOENIX CONTACT 2
Page 3
MINI MCR-SL-UI-UI
3 Références
Description Type Réf. Condit.
Amplificateur séparateur MCR à trois voies, avec entrée/sortie configurable via commutateur DIP, pour l'isolation galvanique de signaux analogiques, à raccordement vissé, configuration de commande
Amplificateur séparateur MCR à trois voies, avec entrée/sortie configurable via commutateur DIP, pour l'isolation galvanique de signaux analogiques, à raccordement à ressort, configuration de commande
Amplificateur séparateur MCR à trois voies, pour l'isolation galvanique de
signaux analogiques, avec entrée/sortie configurable via commutateur
DIP, à raccordement vissé, configuration standard
Amplificateur séparateur MCR à trois voies, avec entrée/sortie configurable via commutateur DIP, pour l'isolation galvanique de signaux analogiques, à raccordement à ressort, configuration standard
Accessoires Type Réf. Condit.
Connecteur-bus sur profilé (T-BUS), 5!pôles, pour le pontage de la tension
d'alimentation, encliquetable sur profilé NS!35/... selon EN!60715
Blocs de jonction d'alimentation MCR pour l'alimentation de plusieurs modules MINI-ANALOG via le connecteur-bus sur profilé, à raccordement
vissé, consommation de courant jusqu'à 2 A max.
Blocs de jonction d'alimentation MCR pour l'alimentaiton de plusieurs modules MINI-ANALOG via le connecteur-bus sur profilé, à raccordement à
ressort, consommation de courant jusqu'à 2 A max.
Alimentation pour profilés, à découpage primaire, type étroit, sortie!: 24 V
DC / 1,5 A
Alimentation pour profilés, à découpage primaire, type étroit, sortie!: 24 V
DC / 1,5 A, homologation ATEX
Huit convertisseurs de signaux MINI Analog avec mode de raccordement
vissé peuvent être reliés à une commande en chaîne ouverte au moyen de
l'adaptateur système, i mpliquant un travail de câblage et un risque d'erreur
de câblage minimes.
Couvercle transparent orientable pour modules MINI MCR avec possibilités de repérage supplémentaires par ruban d'étiquettes et repérage ZB
plat 6,2 mm
Etiquette pour repérage élargi de modules MINI MCR en association avec
MINI MCR-DKL
MINI MCR-SL-UI-UI 2864383 1
MINI MCR-SL-UI-UI-SP 2864710 1
MINI MCR-SL-UI-UI-NC 2864150 1
MINI MCR-SL-UI-UI-SP-NC 2864163 1
ME 6,2 TBUS-2 1,5/5-ST-3,81 GN 2869728 10
MINI MCR-SL-PTB 2864134 1
MINI MCR-SL-PTB-SP 2864147 1
MINI-SYS-PS-100-240AC/24DC/1.5 2866983 1
MINI-PS-100-240AC/24DC/1.5/EX 2866653 1
MINI MCR-SL-V8-FLK 16-A 2811268 1
MINI MCR DKL 2308111 10
MINI MCR-DKL-LABEL 2810272 10
3.1 Clé de commande
(la configuration standard est indiquée comme exemple)
Référence Plage d'entrée Plage de sortie Certificat de calibrage usine CCU
2864383 / IN03 / OUT01 / NONE
2864383 ! IN02 ! 4...20 mA OUT02 ! 4...20 mA YES ! avec CCU (contre paiement)
...-UI-UI IN03 ! 0...10 V OUT03 ! 0...10 V
2864710 ! IN05 ! 0...5 V OUT05 ! 0...5 V YESPLUS ! CCU avec 5 points de mesure
...-UI-UI-SP IN06 ! 1...5 V OUT06 ! 1...5 V
IN01 ! 0...20 mA OUT01 ! 0...20 mA NONE ! sans CCU
IN04 ! 2...10 V OUT04 ! 2...10 V
(contre paiement)
101945_de_03 PHOENIX CONTACT 3
Page 4
4 Caractéristiques techniques
Entrée
Configurable/programmable oui, préconfiguré
Signal d'entrée tension 0 V ... 10 V
Signal d'entrée tension maximale 30 V
Signal d'entrée courant 0 mA ... 20 mA
Signal d'entrée courant maximal 50 mA
Résistance d'entrée entrée tension env. 100 kΩ
Résistance d'entrée entrée courant env. 50 Ω
Sortie
Signal de sortie tension 0 V ... 10 V
Signal de sortie tension maximale env. 12,5 V
Tension de marche à vide env. 12,5 V
Signal de sortie courant 0 mA ... 20 mA
Signal de sortie courant maximal 28 mA
Configurable/programmable oui, préconfiguré
Courant de court-circuit env. 22 mA
Charge/charge de sortie Sortie tension ≥ 10 kΩ
Ondulation < 20 mV
Charge/charge de sortie Sortie courant < 500 Ω (pour 20 mA)
0 V ... 5 V
1 V ... 5 V
2 V ... 10 V
4 mA ... 20 mA
0 V ... 5 V
1 V ... 5 V
2 V ... 10 V
4 mA ... 20 mA
(à 500 Ω)
CC
MINI MCR-SL-UI-UI
Alimentation
Tension nominale d'alimentation 24 V DC
Plage de tension d'alimentation 19,2 V DC ... 30 V DC (le connecteur-bus sur profilé (ME!6,2 TBUS-2 1,5/5-ST-
Courant max. absorbé < 19 mA (Sortie courant, pour 24 V DC avec charge)
Consommation de puissance < 450 mW (Sortie courant)
3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, s'encliquette sur les profilés de 35!mm selon EN!60715)
< 9 mA (Tension de sortie, pour 24 V DC avec charge)
< 200 mW (Sortie tension)
101945_de_03 PHOENIX CONTACT 4
Page 5
MINI MCR-SL-UI-UI
Caractéristiques générales
Fréquence limite (3 dB) env. 100 Hz
Erreur de transmission max. ≤ 0,1 % (de la déviation maximale)
Coefficient de température typ. < 0,002 %/K
Coefficient de température max. < 0,01 %/K
Réponse indicielle (10-90!%) env. 3,2 ms
Isolation galvanique Isolation de base selon EN 61010
Catégorie de surtension II
Emplacement pour le montage Indifférent
Indice de protection IP20
Degré de pollution 2
Tension d'isolement assignée 50 V AC/DC
Tension d'essai : entrée / sortie / alimentation 1,5 kV (50 Hz, 1 min.)
Dimensions l / H / P 6,2 mm / 93,1 mm / 102,5 mm
Version du boîtier PBT vert
Caractéristiques de raccordement Raccordement vissé Raccordement à ressort
Section de conducteur rigide 0,14 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm²
Section de conducteur souple 0,2 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm²
Longueur à dénuder 12 mm 8 mm
< 0,4 % (sans compensation)
Conditions d'environnement
Température ambiante (fonctionnement) -20 °C ... 65 °C
Température ambiante (stockage/transport) -40 °C ... 85 °C
Conformité à la directive CEM 2004/108/CE
Immunité selon EN!61000-6-2
Emissions selon EN 61000-6-4
Conformité / Homologations
Conformité Conformité CE
ATEX II 3 G Ex nA II T4 X
UL, USA/Canada UL 508 Recognized
UL, USA/Canada Classe I, div.2, groupes A, B, C, D T5
Constructions navales GL EMC 2 D
101945_de_03 PHOENIX CONTACT 5
Page 6
5 Normes de sécurité et instructions d'installation
MINI MCR-SL-UI-UI
5.1 Instructions d'installation
– L'appareil est conçu pour être installé dans des environ-
nements explosibles de zone!2.
– L'installation, l'utilisation et la maintenance doivent être
confiées à un personnel spécialisé dûment qualifié en
électrotechnique. Respecter les instructions d'installation
décrites. Lors de l'installation et de l'utilisation, respecter
les dispositions et prescriptions de sécurité en vigueur (y
compris les prescriptions nationales en la matière) de
même que les règles générales relatives à la technique.
Les caractéristiques techniques sont à consulter dans la
notice jointe et les certificats (conformité ou homologations supplémentaires).
– L'ouverture ou la transformation de l'appareil ne sont pas
admissibles. Ne procédez vous-même à aucune réparation sur l'appareil!: remplacez-le par un appareil équivalent. Les réparations ne doivent être effectuées que par le
constructeur. Le constructeur n'est pas responsable pour
les dommages causés en raison d'une dérogation à cette
règle.
– L'indice de protection IP!20 (EN!60529) de l'appareil est
prévu pour un environnement propre et sec. N'exposez
pas l'appareil à des sollicitations dépassant les limites indiquées.
– L'appareil n'est pas conçu pour une utilisation dans des
atmosphères explosives.
5.2 Installation en zone Ex (Zone!2)
– Respecter les conditions fixées pour une utilisation dans
des environnements explosibles!!
– L'appareil doit être monté dans un boîtier (coffret ou cof-
fret de distribution) qui répond aux exigences des
normes EN60079-15 et au moins à l'indice de protection
IP54 (EN!60529).
– Lors de l'installation et du raccordement des circuits d'ali-
mentation et de signaux, respecter les exigences de la
norme EN 60079-14. Seuls les appareils adaptés pour un
fonctionnement en zone explosible 2 et remplissant les
conditions présentes sur la zone d'installation peuvent
être raccordés à des circuits électriques de la zone!2.
– L'encliquetage et le désencliquetage sur le connecteur
en T ou le raccordement et débranchement des câbles
dans des zones explosives ne doivent s'effectuer que
hors tension.
– L'appareil doit être mis hors service et retiré immédiate-
ment de la zone Ex lorsqu'il est endommagé ou s'il a été
soumis à des charges ou stocké de façon non conforme,
ou s'il présente un dysfonctionnement.
– Les documents actuels peuvent être téléchargés à
l'adresse www.phoenixcontact.net/catalog.
101945_de_03 PHOENIX CONTACT 6
Page 7
MINI MCR-SL-UI-UI
www .interface.phoenixcontact.com
CE
MINI
MCR-SL-UI-UI
Ord.-No.:
28
64
38
3
0(4)...20mA,
0...10V
,
0...5V
,
2...10
V
,
1...5
V
I
²
500 W
/
U
³
10
k W
<
0,1%
of
full
scale
1,5kV
,
50
Hz,
1min.
-20¡...+65¡C
/
-4¡...+149¡F
In
/
Out:
Load:
T
ransm.
Error:
T
est
voltage:
Amb.Temp.:
Serial
No.
XXXXXXXX
1
2
+3
-
4
5
6
7+
8
-
POWER
OUT
IN
Out
U,I
GND
2
19,2...30VDC
GND
3
on
off
S1
1
2
on
off
1
6
S2
In
U,I
GND
1
19,2...30VDC
GND 3
Configurable
Isolating
Amplifier
6 Installation
6.3 Schéma synoptique
6.1 Instructions de raccordement
Attention : décharge électrostatique!!
Le dispositif contient des éléments pouvant
être endommagés ou détruits par des décharges électrostatiques. Lors de la manipulation de l'appareil, respecter les mesures de
sécurité nécessaires en matière de décharges
électrostatiques (ESD) conformément à
IN UI
GND1
UB +
GND3
I,U
1
2
U
DC
DC
DC
U,I
3
4
ME 6,2 TBUS-...
5
OUT UI
6
GND2
UB +
7
8
GND3
EN!61340-5-1 et EN!61340-5-2.

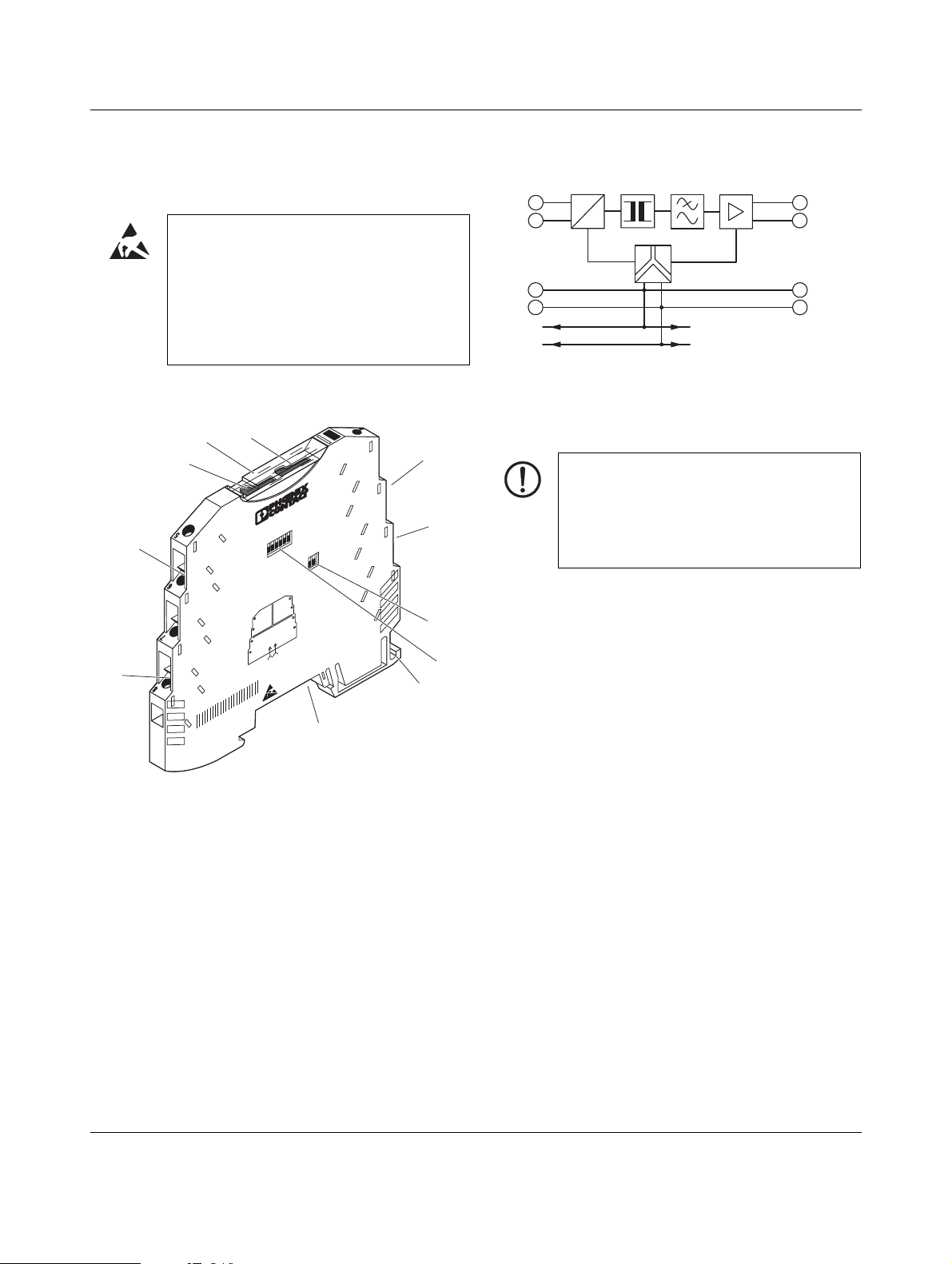

6.2 Composition
3
4
2
1
Fig. 2 Diagramme schématique
6.4 Alimentation en tension
Attention!:
Ne jamais raccorder la tension d'alimentation
directement sur le connecteur de profilé ! L'ali-
, 1...5 V
of full scale
, 50 Hz, 1min.
8-
/ U³10k
/ -4¡...+149¡F
-4
Isolating Amplifier
, 2...10 V
, 0...5V
12
In U,I
GND 1
19,2...30VDC
GND 3
MINI MCR-SL-UI-UI
In / Out:
ransm. Error:
est voltage:
Out U,I
GND 2
GND 3
Ord.-No.: 28 64 38 3
0(4)...20mA, 0...10V
I ² 500
< 0,1%
-20¡...+65¡C
5
6
Serial No. XXXXXXXX
7
6
Alimentation via le module
10
Jusqu'à une consommation totale de courant de 400!mA des
modules juxtaposés, l'alimentation peut s'effectuer directement sur les blocs de jonction du module.
9
8
Nous recommandons de prévoir un fusible de 400 mA en
amont.
Alimentation via un module d'alimentation
mentation à partir du connecteur sur profilé ou
des différents modules individuels est interdite!!
Les modules d'alimentation MINI MCR-SL-PTB (référence
Fig. 1 Composition
1. Entrée!: Signaux normalisés
2. Capot
3. Potentiomètre pour étalonnage
4. Rainure pour bande de repérage ZBF 6
5. Sortie : Signaux normalisés
6. Tension d'alimentation
7. Possibilité de raccordement pour connecteur sur profilé
8. Pied universel encliquetable pour profilé EN
9. Sélecteur de codage (DIP) S2
10. Sélecteur de codage (DIP) S1
101945_de_03 PHOENIX CONTACT 7
2864134) ou MINI MCR-SL-PTB-SP (référence 2864147), de
forme semblable, s'utilisent pour alimenter le connecteur-bus
pour profilé en tension.
Nous recommandons de prévoir un fusible de 2!A en amont.
Alimentation via un alimentation système
L'alimentation système, dont le courant de sortie est de 1,5!A,
établit le contact avec le connecteur-bus pour profilé à la tension d'alimentation et permet ainsi d'alimenter plusieurs modules du réseau.
– MINI-SYS-PS-100-240AC/24DC/1.5 (référence
2866983)
– Atmosphères explosibles :
MINI-PS-100-240AC/24DC/1.5/EX (référence 2866653)
Page 8
MINI MCR-SL-UI-UI
6.5 Montage
A
B
C
D

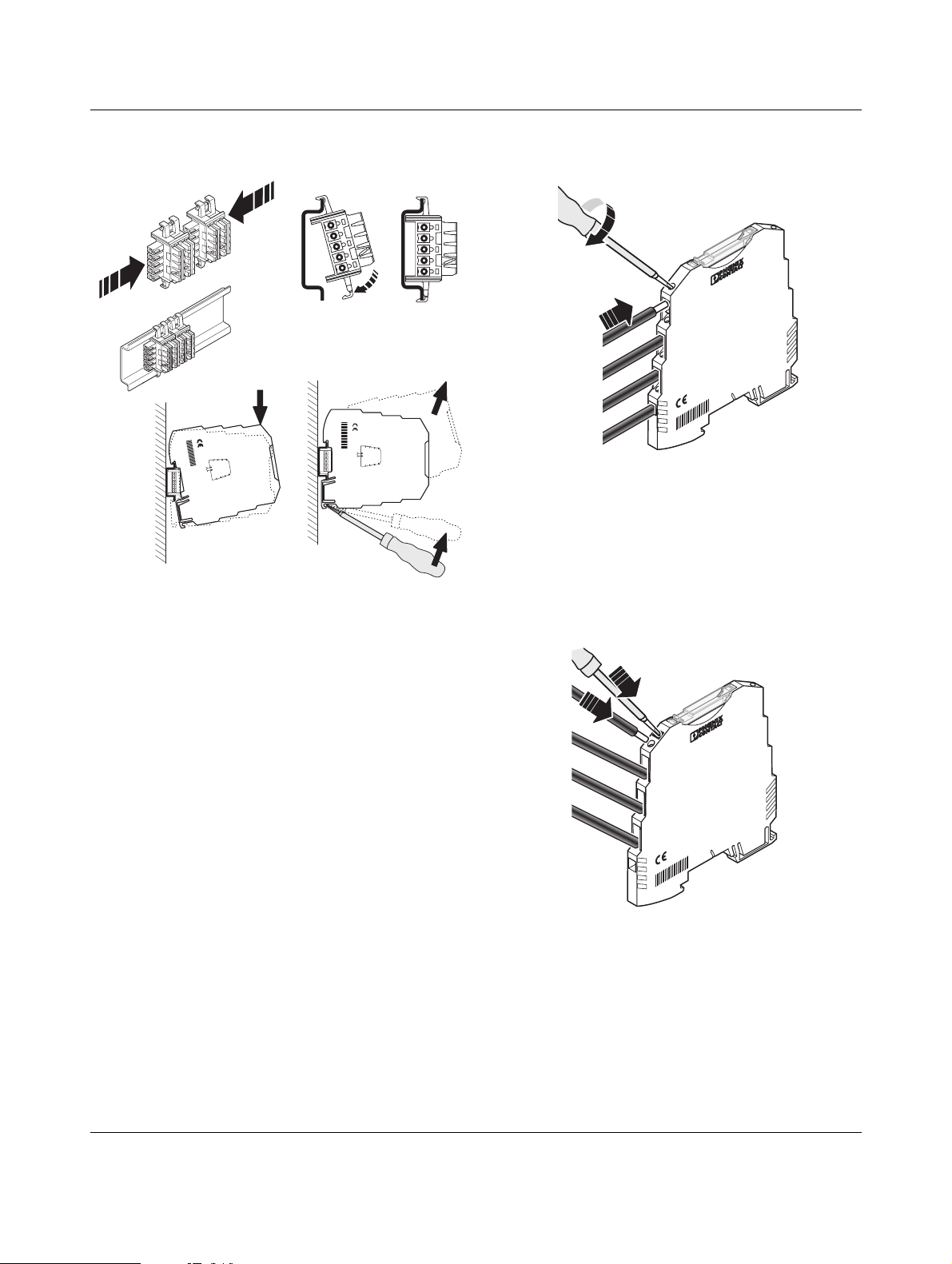

Fig. 3 Montage et démontage
E
Vis:
B
A
www.interface.phoenixcontact.com
Serial No. XXXXXXXX
Fig. 4 Raccordement vissé
• Enfichez le conducteur dans la borne de raccordement
correspondante.
• Serrez la vis dans l'ouverture de la borne de raccordement à l'aide d'un tournevis.
Raccordement à ressort!:
– Montez le module sur un profilé EN 60715 de 35!mm.
– Pour utiliser le connecteur sur profilé, insérez-le d'abord
dans le profilé (voir A -C, ). Il sert au pontage de l'aliment at io n e n t en si on . D an s c e ca s, re sp ect ez im pé ra tiv em en t
le sens d'encliquetage du module et du connecteur sur
profilé!: Pied encliquetable en bas et élément enfichable
à gauche !
6.6 Raccordement des câbles
Le MINI MCR-SL-UI-UI... existe avec deux variantes de raccordement!:
– Bornes à vis (pour MINI MCR-SL-UI-UI)
– BJ par tension à ressort (pour MINI MCR-SL-UI-UI-SP)
A
B
www.interface.phoenixcontact.com
Serial No. XXXXXXXX
Fig. 5 Raccordement à ressort
• Placez un tournevis dans l'ouverture du bloc de jonction.
• Enfichez le conducteur dans la borne de raccordement
correspondante.
101945_de_03 PHOENIX CONTACT 8
Page 9
7 Configuration
Les sélecteurs de codage (DIP) S1 et S2 permettent de définir la combinaison de la plage du signal d'entrée et de sortie
(voir "Tableau de configuration").
Configuration standard
S'il existe une "variante NC" (MINI MCR-SL-UI-UI-NC ou
MINI MCR-SL-UI-UI-SP-NC), l'appareil bénéficie de la configuration standard!:
– Entrée 0...10 V
– Sortie 0...20 mA
(tous les sélecteurs de codage (DIP) sur la position "off", er-
reur de transmission < 0,1!%).
7.1 Tableau de configuration
DIP S2 DIP S1
IN OUT 123456 1 2
0...10 V 0...20 mA off off off off off off off off
4...20 mA offoffoffoffoffON off off
0...10 V ON off ON off off off off off
2...10 V ON off ON off off ON off off
0...5 V ON ON off off off off off off
1...5 V ON ON off off off ON off off
2...10 V 0...20 mA off off off ON ON off off off
4...20 mA offoffoffoffoffoff off off
0...10 V ON off ON ON ON off off off
2...10 V ON off ON off off off off off
0...5 V ON ON off ON ON off off off
1...5 V ON ON off off off off off off
0...5 V 0...20 mA off off off off off off ON off
4...20 mA offoffoffoffoffON ON off
0...10 V ON off ON off off off ON off
2...10 V ON off ON off off ON ON off
0...5 V ON ON off off off off ON off
1...5 V ON ON off off off ON ON off
1...5 V 0...20 mA off off off ON ON off ON off
4...20 mA offoffoffoffoffoff ON off
0...10 V ON off ON ON ON off ON off
2...10 V ON off ON off off off ON off
0...5 V
1...5 V ON ON off off off off ON off
0...20 mA 0...20 mA off off off off off off off ON
4... 20 mA offoffoffoffoffON off ON
0...10 V ON off ON off off off off ON
2...10 V ON off ON off off ON off ON
0...5 V ON ON off off off off off ON
1...5 V ON ON off off off ON off ON
4...20 mA 0...20 mA off off off ON ON off off ON
4...20 mA offoffoffoffoffoff offON
0...10 V ON off ON ON ON off off ON
2...10 V ON off ON off off off off ON
0...5 V ON ON off ON ON off off ON
1...5 V ON ON off off off off off ON
ON ON off ON ON off ON off
MINI MCR-SL-UI-UI
101945_de_03 PHOENIX CONTACT 9
Page 10
8 Etalonnage
Un potentiomètre permettant un réglage fin des signaux analogiques après modification de la configuration des sélecteurs de codage (DIP) se trouve sous le capot.
Le potentiomètre permet d'améliorer la précision de < 0,4!% à < 0,1!% après modification du
réglage des sélecteurs de codage (DIP).
Le module est étalonné en fonction de la valeur de sortie
finale :
• Branchez une source de calibrage à l'entrée de l'amplifi-
cateur-séparateur et indiquez la valeur de fin du signal
d'entrée défini.
• À l'aide du potentiomètre, réglez la valeur exacte de fin
du signal de sortie défini.

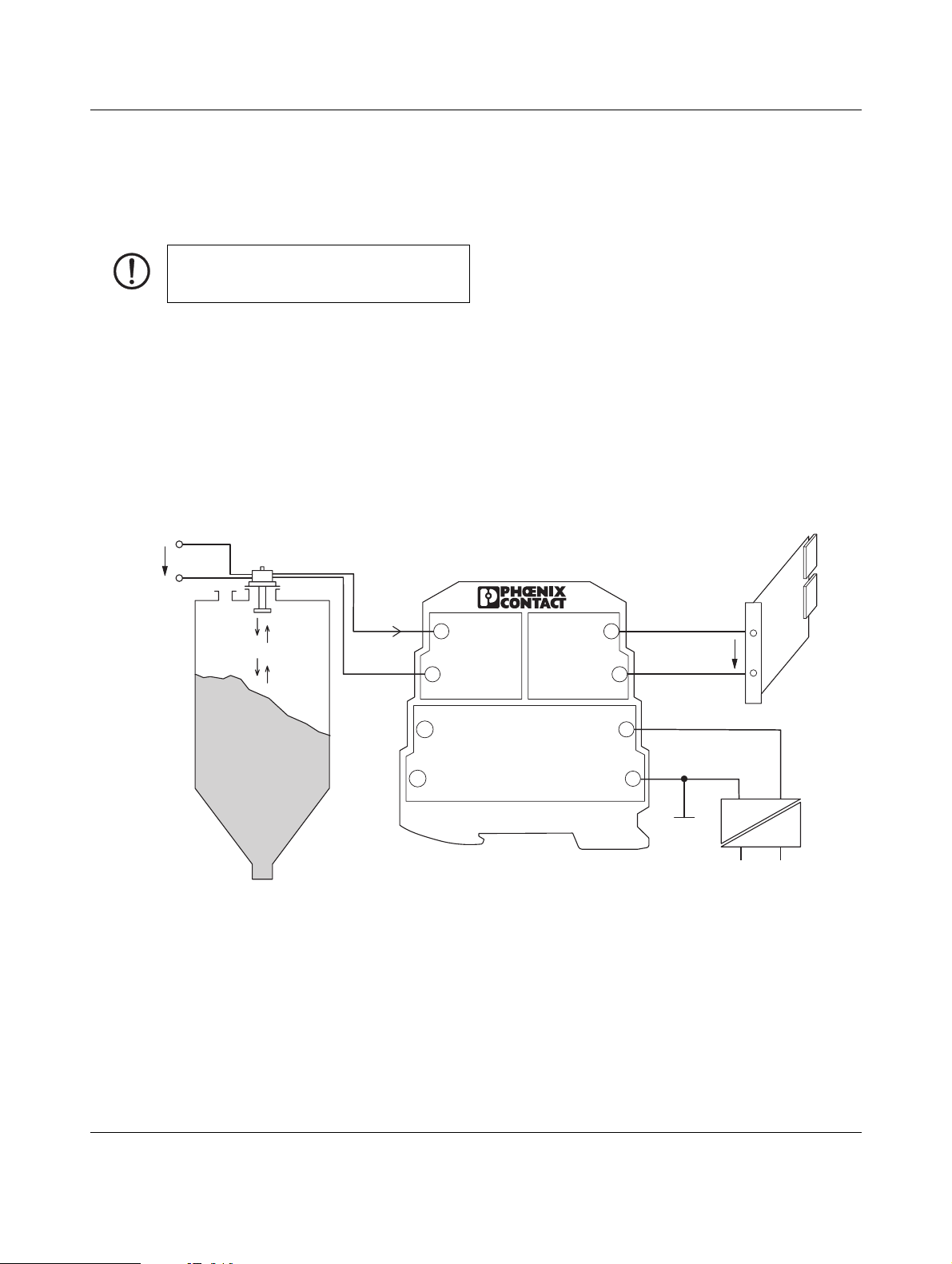

9 Exemple d'application / de raccordement
MINI MCR-SL-UI-UI
24V
Mesure du niveau de remplissage
Fig. 6 Exemple d'application
0...20mA
IN
2
GND1
3
UB+ UB+
4
GND3
MINI MCR-SL-UI-UI
OUT
GND2
GND3
0...10V
51
6
Automate
7
8
24V
Tension secteur
101945_de_03 10
PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany • Phone: +49-(0) 5235-3-00
PHOENIX CONTACT • P.O.Box 4100 • Harrisburg • PA 17111-0100 • USA • Phone: +717-944-1300
www.phoenixcontact.com
Loading...
