Philips VR788/78 User Manual
Videocassete
VR788/78
Manual de Instruções
DÚVIDAS?
LIGUE PARA NOSSO CIC
ÍNDICE
Precauções de Segurança
ATENÇÃO: NÃO ABRA A TAMPA DO APARELHO. EXISTE O RISCO DE CHOQUE ELÉTRICO.
ATENÇÃO: PARA PREVENÇÃO CONTRA
INCÊNDIO E CHOQUE ELÉTRICO NÃO EXPONHA ESTE APARELHO A UMIDADE E A CHUVA.
•A tecla POWER não desliga totalmente o aparelho da rede elétrica. Esta tecla desliga o aparelho parcialmente.
•A voltagem e a marca de segurança estão indicadas na parte traseira do aparelho.
Índice |
|
Descrição dos Controles ........................................................................................ |
3 |
Painel Frontal .................................................................................................... |
3 |
Mostrador de Indicações ................................................................................... |
4 |
Indicações na Tela ............................................................................................. |
4 |
Painel Traseiro ................................................................................................... |
5 |
Colocando a Pilha de Reserva ........................................................................... |
5 |
Controle Remoto ............................................................................................... |
6 |
Instalação ................................................................................................................ |
8 |
Conexão do Videocassete ao Televisor em Modo TV ...................................... |
8 |
Conexão do Videocassete ao Televisor em Modo AV TV ................................. |
8 |
Preparação ............................................................................................................. |
9 |
Operações de Menu ........................................................................................... |
9 |
Ligando o VCR ................................................................................................. |
9 |
Ajuste Inicial ................................................................................................... |
10 |
Ajuste do Relógio ............................................................................................ |
10 |
Selecionando a Linguagem ............................................................................. |
10 |
Memorização de Canais .................................................................................. |
10 |
Seleção do Sistema de Cor ............................................................................... |
11 |
Operações Básicas ............................................................................................... |
12 |
Reprodução ..................................................................................................... |
12 |
Gravação ......................................................................................................... |
12 |
Gravação com Um Toque (OTR) .................................................................... |
13 |
Busca de Indexação ......................................................................................... |
13 |
Operações Automáticas ................................................................................... |
13 |
Operações Avançadas .......................................................................................... |
14 |
Usando as Indicações na Tela .......................................................................... |
14 |
Estabilizando a Qualidade de Reprodução ...................................................... |
14 |
Controle de Imagem ........................................................................................ |
14 |
Gravando um Programa SAP/ESTÉREO ....................................................... |
15 |
Selecionando o Som para o TV ....................................................................... |
15 |
Reproduções de Efeitos Especiais ................................................................... |
15 |
Ajustes de Rastreamento (Tracking) ............................................................... |
16 |
Gravação com Timer ....................................................................................... |
16 |

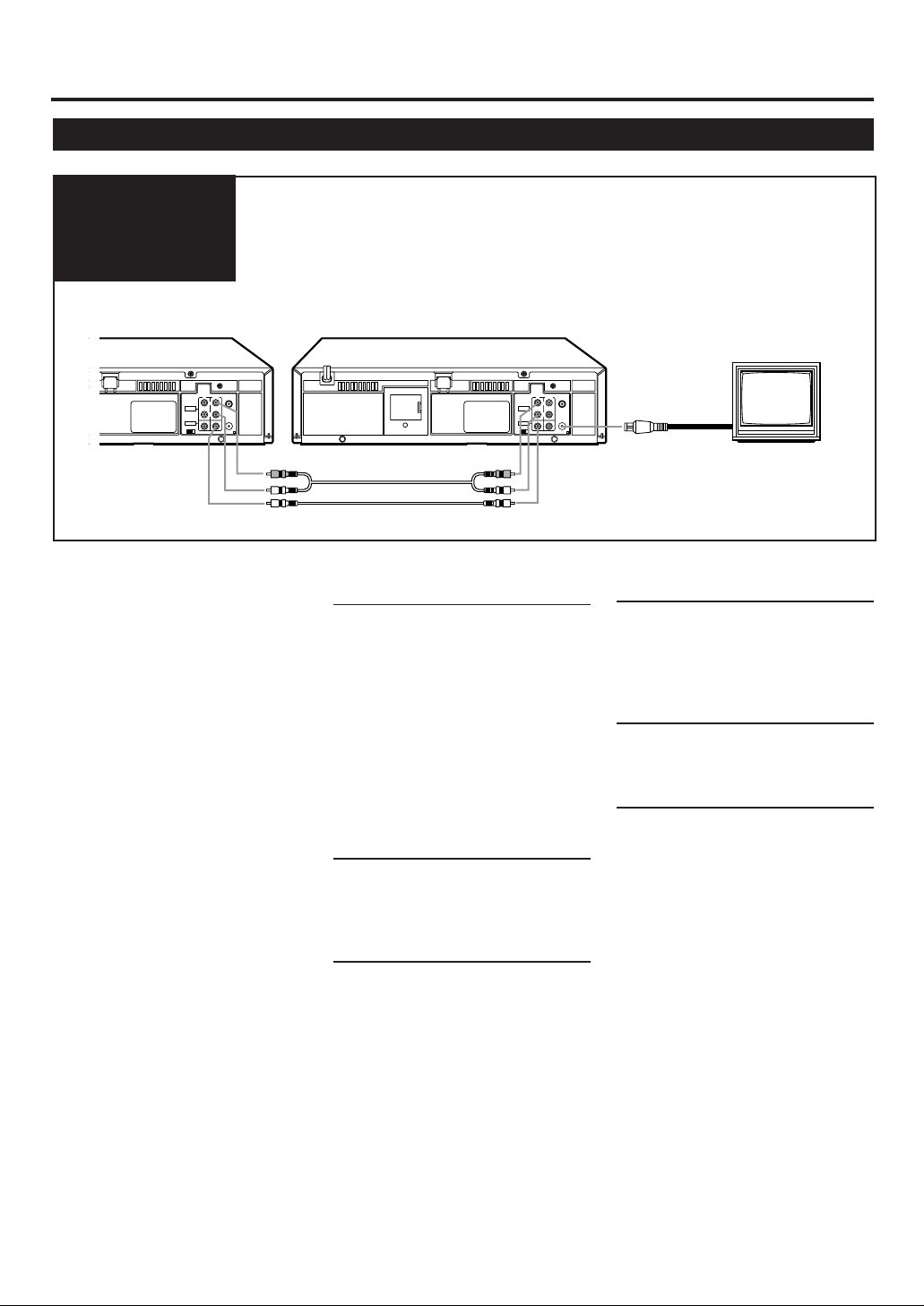

Duplicação de Fitas ......................................................................................... |
18 |
Antes de Procurar Assistência Técnica .............................................................. |
19 |
Especificações ....................................................................................................... |
20 |
M-PAL NTSC
Introdução
Parabéns por ter comprado o nosso novo videocassete.
Sabemos que está ansioso por começar a usá-lo, mas primeiro, passe alguns minutos lendo esta breve introdução ao mundo da gravação em vídeo. Obterá melhores resultados, e evitará possíveis erros.
Posição
Não coloque o VCR diretamente em cima ou debaixo do seu televisor. Assegure-se de que haja, pelo menos, um espaço de 20 cm entre o VCR e o televisor, e que o ar possa circular livremente por entre os orifícios de ventilação do seu VCR.
— 2 —
DESCRIÇÃO DOS CONTROLES
Painel Frontal
1 |
2 |
3 |
4 |
5 |
6 |
7 |
REW |
FF |
PLAY
POWER |
STILL/PAUSE |
STOP/EJECT |
|
|
|
|
|
|
/OK |
REC/OTR |
|
|
|
|
+8 |
|
|
|
VIDEO |
L |
AUDIO |
R |
4 |
|
SP SLP |
|
|
|
|
VCR/TV |
0 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
-15dB |
|
MENU/EXIT |
CHANNEL |
|
|
|
L |
NORM |
R |
VCR |
|
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1Tecla POWER de liga/ desliga o videocassete
•Para ligar e desligar o videocassete ( ver página 9).
•Utilize-a para ajustar o videocassete para gravações temporizadas após realizar os ajustes do timer ( ver página 16).
2Tecla STILL/PAUSE 8de
Imagem Congelada
Pressione-a uma vez para interromper temporariamente a fita durante a gravação (pausa).
Pressione-a uma vez para congelar a imagem da fita temporariamente durante a reprodução
( ver páginas 12 e 15).
Pressione-a novamente para retomar à gravação normal.
Pressione-a PLAY 3 para retomar à reprodução.
Pressione por mais de 2 segundos durante uma reprodução para ver uma imagem em câmera lenta.
3 Compartimento da fita
Local onde é inserida a fita de vídeo.
5Tecla REC/OTR ¦(Gravação/
Gravação com um toque)
•Pressione uma vez para iniciar a gravação ( ver página 12).
•Selecione o canal e pressione esta tecla mais que uma vez para iniciar a gravação de 30 minutos a 9 horas.
O tempo de gravação é incrementado de 30 minutos de cada vez, quando pressiona esta tecla mais que uma vez ( ver página 13).
6Tecla STOP/EJECT ¤
Pára a fita durante uma reprodução ( ver página 12).
Pressione essa tecla novamente se quiser ejetar a fita ( ver página 12).
7 Tecla PLAY 3de reprodução
Para reproduzir uma fita ( ver página 12).
8 Tomadas de entrada AUDIO/ VIDEO
Para conectar o sinal de áudio/vídeo proveniente de uma câmera de vídeo ou de um outro videocassete.
Estas tomadas de entrada têm prioridade sobre as do painel traseiro.
4 Tecla OK/ 3
Muda a seleção quando os menus estão sendo usados.
9 Tecla VCR/TV de seleção do sinal que vai ao televisor
Pressione para selecionar a fonte do sinal (do TV ou do VCR) recebido pelo seu televisor. Pressionando esta tecla liga e desliga o indicador VCR.
Quando o indicador VCR estiver aceso:
O sintonizador do videocassete fica ativo para o TV. Não se pode selecionar os canais no televisor. Somente através do VCR.
Quando o indicador VCR estiver apagado:
O sintonizador do TV fica ativo.
A imagem do VCR não aparece no TV quando via canal 3 ou 4. Para poder ver um outro canal no televisor enquanto grava um canal selecionado com o sintonizador do videocassete. ( ver página 12)
10 Mostrador de indicações
Veja a próxima página.
11 Sensor do controle remoto
Recebe os sinais do controle remoto sem fio.
12Tecla MENU/EXIT
•Pressione-a para obter a indicação do menu na tela.
•Pressione essa tecla novamente para que o menu não seja indicado na tela ( ver página 9).
13Teclas CHANNEL 5 / °
•Pressione-as para mudar de canal no videocassete.
•Move o cursor para cima e para baixo, quando os menus estão sendo usados ( ver página 9).
•Ajusta o rastreamento (tracking) durante uma reprodução, ou quando a imagem está congelada, ou durante uma reprodução em câmera lenta.
( ver página 16).
14Anel SHUTTLE
•Avanço ou rebobinagem rápida quando a fita não está em movimento ( ver página 12).
•Inicia a busca visual rápida em avanço ou retrocesso durante o modo de reprodução ou congelamento da imagem ( ver página 12 e 15).
— 3 —
DESCRIÇÃO DOS CONTROLES (CONTINUAÇÃO)
MostradorRearPanelde Indicações
1 |
2 |
3 |
4 |
+8 |
|
4 |
SP SLP |
0 |
|
6 |
|
-15dB |
VCR |
NORM |
5 |
6 |
7 |
8 |
1 Indicador PLAY
à: Acende durante a gravação.
#: Acende durante a reprodução. *: Acende durante a pausa.
2
Indicador TIMER
Acende-se quando o videocassete for programado para a gravação com timer. ( ver página 16)
3 Indicadores de velocidade
Indica a velocidade da fita durante a gravação e a reprodução.
SP - velocidade padrão
SLP - velocidade superprolongada
4 Indicador de canal
Indica o número do canal selecionado através de um sintonizador de TV interno no videocassete.
A indicação “L-1 ou L-F” significa que foi selecionado um sinal de entrada de fonte externa.
5 Indicador do nível de áudio
Indica o nível do sinal de áudio. NORM (normal):
Acende-se na reprodução de uma fita com som mono. ( ver página 15)
:
Acende-se na recepção de um programa e na reprodução de uma fita com som estéreo.
6 Indicador de fita inserida
Acende-se caso haja uma fita inserida no aparelho.
7 Indicador VCR
Acende-se quando o temporizador de TV interno no VCR estiver ativo para o TV.
8Relógio digital / contador
•Normalmente indica a hora atual.
•Quando a fita estiver inserida, indica um contador de tempo.
Se rebobinar sempre completamente as suas fitas, e reinicializar o contador, pode usar a referência dada por este contador como índice, para saber onde começa um determinado programa.
Indicação na Tela
A seguinte informação (estado da operação VCR) aparece na tela do TV. ( ver página 14)
Modo de operação |
STOP |
23:00 |
Hora atual |
Emissão recebida |
STEREO |
CAN. 12 |
Nº de canal |
SAP |
|
|
|
|
|
|
|
|
|
|
Contador de |
|
|
|
tempo |
Modo de cor |
PAL-M |
|
|
|
|
Tempo restante de gravação |
TEMPO |
|
|
Nùmero do índice |
|
RESTANTE 10:59 |
ÍNDICE -1 |
||||
Velocidade da fita |
|
||||
SLP |
0:00:00 |
HIFI |
Modo de saída |
||
de som
Notas sobre a informação indicada
• Quando reproduzir uma fita fina tal como a fita T-160 ou uma fita compacta
(VHS-C), a indicação de tempo restante piscará.
— 4 —
Painel Traseiro |
|
|
|
|
|
|
1 |
|
2 |
3 |
|
5 |
Compartimento da pilha |
|
|
4 |
Coloque a pilha de apoio. |
|||
|
|
|
|
|
6 Chave CH3/CH4 de seleção |
|
|
|
|
|
|
|
de canal de vídeo |
|
|
|
|
|
|
Ajuste o canal de saída de vídeo para |
|
|
|
|
|
|
aquele que não estiver em utilização |
|
|
|
|
|
|
para transmissão normal de TV, na sua |
|
|
IN |
OUT |
ANT.IN |
|
área ( ver página 8). |
|
|
|
R |
|
|
|
|
AUDIO |
|
|
|
7 |
Tomada VIDEO IN de entrada |
|
VIDEO |
|
L |
RF OUT |
||
|
CH3 CH4 |
|
|
|
|
de vídeo |
|
|
|
|
|
|
|
|
|
|
|
|
|
Utilize-a para conectar o sinal de vídeo |
|
|
|
|
|
|
vindo de uma câmera de vídeo portátil |
5 |
6 |
7 |
8 |
9 |
|
ou de um outro videocassete ( ver |
|
página 18). |
|||||
|
|
|
|
|
|
|
1 Cabo de alimentação CA (corrente alternada)
Ligue o cabo de alimentação CA a uma tomada da rede de corrente alternada.
2 Tomada AUDIO IN de entrada de áudio
Utilize-a para conectar o sinal de áudio vindo de uma câmera de vídeo portátil ou de um outro videocassete ( ver página 18).
3 Tomada AUDIO OUT de saída de áudio
Utilize-a para conectar o sinal de áudio do videocassete para a entrada de áudio de um televisor, ou de outro videocassete ( ver página 8).
4 Terminal ANT. IN de entrada da antena
Ligue a sua antena ou cabo de TV a cabo neste terminal ( ver página 8).
8 Tomada VIDEO OUT de saída de vídeo
Utilize-a para conectar o sinal de vídeo do videocassete para a entrada de vídeo de um televisor ou para um outro videocassete ( ver página 8).
9 Terminal RF OUT de ligação de antena
Utilize o cabo de ligação fornecido para ligar este terminal ao terminal de entrada de antena UHF/VHF do televisor ( ver página 8).
Colocando a Pilha de Apoio
IMPORTANTE
Antes de inserir a pilha de apoio, ligue o cabo de alimentação CA a uma tomada de rede ( ver página 8). Se não o fizer, a pilha de apoio será utilizada imediatamente.
1 Abra a tampa do compartimento |
3 Recoloque a tampa. |
da pilha de apoio. |
|
IN OUT ANT.IN
R
AUDIO
L
RF OUT
VIDEO
CH3 CH4
005
2 Instale a pilha —CR2025 — respeitando a polaridade indicada dentro do compartimento da pilha.
IN OUT ANT.IN
R
AUDIO
L
RF OUT
VIDEO
CH3 CH4
005
IN OUT ANT.IN
R
AUDIO
L
RF OUT
VIDEO
CH3 CH4
005
Para remover a pilha:
IN OUT ANT.IN
R
AUDIO
L
RF OUT
VIDEO
CH3 CH4
005
Pressione esta parte com um material macio, como a ponta de um lápis, etc. (Não use material metálico).
Nota:
A pilha de apoio mantém os parâmetros memorizados sobre o timer (temporizador) e o relógio, por aproximadamente 6 meses, caso aconteça uma falha de energia elétrica. Sem esta pilha o videocassete manterá estes parâmetros memorizados por apenas alguns minutos.
AVISO
Sobre a pilha de Lítio
A pilha usada neste aparelho pode causar queimadura ou incêndio, se for mal utilizada. Não a recarregue, não a desmonte, não a aqueça acima dos 100oC, e não a queime. Substitua a pilha com outra fabricada pela Panasonic (Matsushita Electric), Sanyo, Sony ou Maxell CR2025; a utilização de outras pilhas pode representar um risco de incêndio ou explosão.
•Jogue fora a pilha usada.
•Mantenha-a fora do alcance de crianças.
•Não a desmonte e não a destrua pelo fogo.
— 5 —
DESCRIÇÃO DOS CONTROLES (CONTINUAÇÃO)
Controle Remoto
1 |
|
|
|
|
|
12 |
CBL / DBS |
TV |
|
VCR |
13 |
||
2 |
|
|
|
|
|
|
VCR/TV |
|
POWER |
|
EJECT |
14 |
|
3 |
|
|
|
|
|
|
4 |
VOL |
SKIP SEARCH |
CH |
|
||
|
|
|
|
|||
5 |
|
|
STILL/SLOW |
|
|
15 |
|
|
|
|
|
||
6 |
|
|
PLAY |
|
/OK |
16 |
7 |
|
|
|
|
|
17 |
|
|
|
STOP |
|
|
18 |
|
|
|
|
|
SLOW/ |
|
8 |
SLOW/BACK |
|
|
|
FORWARD |
19 |
- |
|
|
|
+ |
||
EXIT/STATUS |
|
MENU |
|
TIMER |
20 |
|
9 |
|
|
||||
|
|
|
|
|
21 |
|
|
QUICK PROGRAMMING |
|||||
|
1 |
+ |
2 |
+ |
3 |
|
|
START |
|
STOP |
|
DATE |
22 |
|
4 |
- |
5 |
- |
6 |
|
|
DBS |
|
DAILY |
|
WEEKLY |
|
|
7 |
|
8 |
|
9 |
|
10 |
SPEED |
|
0 |
|
CLEAR |
23 |
11 |
REC /OTR |
|
INDEX |
AUDIO/MUTE |
24 |
|
|
|
|
|
|
||
25
1 Tecla CBL/DBS
Não está disponível para este modelo.
2 Tecla POWER
Antes de usar esta tecla, pressione a tecla VCR ou TV para selecionar a fonte desejada.
Depois de pressionar a tecla VCR, pressione novamente para:
•Para ligar e desligar o videocassete.
•Utilize-a para ajustar o videocassete para gravações temporizadas após realizar os ajustes do timer
( ver página 16).
•Depois de pressionar a tecla TV (Somente para alguns televisores Philips), pressione novamente para ligar ou desligar o televisor.
3 Tecla VCR/TV de seleção do sinal que vai ao televisor
Pressione para selecionar a fonte do sinal (do TV ou do VCR) recebido pelo seu televisor. Pressionando esta tecla liga e desliga o indicador VCR.
Quando o indicador VCR estiver aceso:
O sintonizador do videocassete fica ativo para o TV. Não se pode selecionar os canais no televisor.
Quando o indicador VCR estiver apagado:
O sintonizador do TV fica ativo. Para poder ver um outro canal no televisor enquanto grava um canal selecionado com o sintonizador do videocassete. ( ver página 12)
4 Tecla SKIP SEARCH
Salta a reprodução em 30 segundos, contados pelo mostrador de tempo.
Se pressionado mais de uma vez, até um máximo de 4, o tempo de busca aumenta em blocos de 30 mintos, até
2 minutos. ( ver página 15)
5 Teclas VOL 5/ °de controle de volume
Somente para alguns televisores Philips. Para mudar o volume de som do TV. Deixe de pressionar canal desejado.
6Tecla STILL/SLOWE
•Pára a fita durante a gravação (pausa), ou durante a reprodução (imagem congelada)
( ver páginas 12 e 15).
•Pressione-a novamente para retomar a gravação normal.
•Pressione-a PLAY 3 para retomar à reprodução.
•Pressione por mais de 2 segundos durante uma reprodução para ver imagem em câmera lenta.
7Tecla REW 1 / 2de rebobinagem
•Rebobina a fita em alta velocidade. Durante a reprodução, inicia a busca rápida de imagens na direção inversa ( ver página 12).
•Para voltar atrás na função de menu. ( ver página 9)
8Tecla SLOW/BACK
Ajusta a velocidade de reprodução no sentido reverso durante uma reprodução em câmera lenta. ( ver página 15)
9Tecla EXIT/STATUS de obtenção de indicação da situação
•Para indicação do contador de tempo, relógio, número do canal, e tempo de fita restante. ( ver página 14)
•Para sair das operações com menus quando usar os menus. ( ver página 9)
10Tecla SPEED de velocidade
da fita
Selecione a velocidade de gravação SP ou SLP. Durante a reprodução, a velocidade da fita é selecionada automaticamente (SP, LP, SLP). ( ver página 12)
11 Tecla REC/OTR de gravação
•Pressione a tecla uma vez para iniciar a gravação. ( ver página 12)
•Inicia a gravação de 30 minutos a
9 horas. Quando pressionar esta tecla mais que uma vez o tempo de gravação é incrementado em intervalos de
30 minutos. ( ver página 13)
12 Tecla TV
Faz com que o controle remoto esteja pronto para operar o televisor. (Somente para alguns televisores Philips)
13 Tecla VCR
Faz com que o controle remoto esteja pronto para operar o VCR.
14 Tecla EJECT 0de ejeção
Ejeta a fita. ( ver página 11)
15 Teclas CH 5/ °de seleção de canais no videocassete
Na modalidade VCR
– Para mudar de canal no VCR. ( ver página 12)
Na modalidade TV
–Para mudar de canal no TV.
— 6 —
1 6 Tecla PLAY 3/ 5de reprodução
•Para reproduzir uma fita. ( ver página 12)
•Move o cursor para cima quando usar os menus. ( ver página 9)
17 Tecla FF Á/ 3/ OK de avanço rápido/busca de imagens FF
•Para avançar a fita em alta velocidade. Também durante a reprodução, inicia
a busca visual de imagens no sentido progressivo. ( ver página 12)
•Para avançar para o próximo menu na tela, quando usar os menus. ( ver página 9)
18 Tecla STOP 7/ °de parada
•Pára a fita. ( ver página 12)
•Move o cursor para baixo enquanto estiver ajustando o menu na tela. ( ver página 9)
19 Tecla SLOW/FORWARD
Ajusta a velocidade de reprodução no sentido progressivo, durante uma reprodução em câmera lenta.
( ver página 15)
20 Tecla MENU de obtenção da indicação do menu
Para obter a indicação do menu na tela. ( ver página 9)
21 Tecla TIMER
Mostra o menu para gravação com timer.
22Teclas numéricas
(0, 1, 2, 3, 4, 5, 6, 7, 8 e 9)
•Pressione para selecionar um canal do videocassete.
Para selecionar um canal de 1 a 9, pressione 0 seguido do número do canal que você deseja.
Por exemplo, para o canal 4, pressione 0 e depois 4.
•Esses botões também são usados para programar gravações com o timer.
( ver página 16)
23Tecla CLEAR de cancelamento
Apaga programações feitas com o timer, que não são mais desejadas.
( ver página 17)
24 Tecla AUDIO/MUTE de pausa sonora
Somente para alguns televisores Philips. Desliga o som do televisor.
25Tecla INDEX 4/ ¢
•Para localizar um índice marcado no início de cada gravação.
( ver página 17)
Para inserir as pilhas:
1 Remova a tampa do compartimento das pilhas localizado no fundo do controle remoto.
2 Instale duas pilhas – AA – respeitando a polaridade indicada dentro do compartimento
das pilhas.
3 Recoloque a tampa.
Nota
Este controle remoto e suas pilhas são acessórios fornecidos.
Certifique-se que estão incluídos.
Além disso, veja em “Especificações” que outros acessórios estão incluídos.
CUIDADO
Quanto à substituição de pilhas
Não misture pilhas novas com velhas. (Também nunca misture pilhas alcalinas com pilhas comuns.)
— 7 —
INSTALAÇÃO
Conexão do Videocassete ao Televisor em Modo TV
Diagrama de Conexões
1Desligue o cabo de ligação da antena, ou o cabo de recepção de TV a cabo do seu televisor.
2Ligue a antena, ou o cabo de recepção de TV a cabo a entrada de antena do videocassete. (ANT IN)
3Ligue a saída de antena do videocassete (RF OUT) à entrada de antena do televisor usando o cabo coaxial de RF. (fornecido)
4Ligue o videocassete e o TV a tomadas de rede.
5Insira a pilha de apoio. Ver pág. 5.
Antena externa |
Antena interna |
IN OUT ANT.IN
R
AUDIO
L
RF OUT
VIDEO
CH3 CH4
Cabo
Parte traseira Back of VCR
do videocassete
RF OUT
ParteBacktraseiraof TVdo TV
ANT. IN
VHF
UHF
Cabo coaxial de RF
(fornecido)
Parte traseira do videocassete
Ajuste a chave CH3/CH4 na parte traseira do videocassete para o canal 3 ou 4 - a seleção da posição da chave CH3/CH4 deve corresponder ao canal (3/4) de TV local que não esteja em utilização, ou seja menos utilizado na sua região.
Se ambos os canais são utilizados, selecione o canal
que lhe proporciona a melhor imagem na reprodução da fita.
Para assistir a uma fita de vídeo no televisor, selecione no TV o mesmo canal (3 ou 4) que selecionou neste videocassete.
AVISO
Não ligue os cabos das tomadas de rede antes de completar todas as ligações.
Parte traseiraBackdoof VCRvideocassete
IN OUT ANT.IN
R
AUDIO
L
RF OUT
VIDEO
CH3 CH4
Tomada da
rede Chave CH3/CH4
CH4 |
ou |
CH3 |
CH 3 CH 4
TV |
Tomada da |
|
rede |
Conexão do Videocassete ao Televisor em Modo AV TV
Com esta ligação, você pode obter melhor imagem e melhor som Hi-fi em estéreo ao reproduzir uma fita de vídeo.
Para assistir a uma fita deste videocassete no seu televisor, selecione a entrada de vídeo no televisor, à qual o videocassete está ligado.
Nota:
–Esta conexão é complementar a descrita acima.
–Se o seu televisor não é do tipo estéreo, pode ligar o seu videocassete ao sistema de áudio, para reproduzir
o som Hi-fi em estéreo.
Consulte também o manual fornecido com seu sistema de áudio.
|
Back of TV |
|
Parte traseira do videocassete |
Parte traseira do TV |
|
Back of VCR |
|
|
IN OUT ANT.IN |
|
|
R |
|
|
AUDIO |
|
|
L |
|
|
RF OUT |
|
|
VIDEO |
|
|
CH3 CH4 |
|
|
|
Cabo de áudio |
|
|
Cabo de vídeo |
|
Para tomadas de saída |
Para tomadas de |
|
entrada VIDEO/AUDIO |
||
VIDEO/AUDIO |
||
|
— 8 —
Loading...
