Philips VR217 User Manual

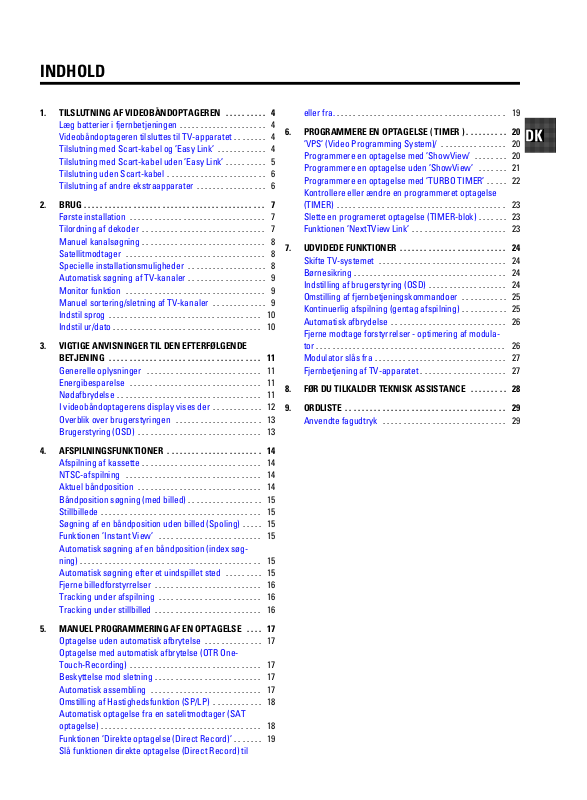

INDHOLD
1. TILSLUTNING AF VIDEOB˚ANDOPTAGEREN 4..........
Lægbatterierifjernbetjeningen4.....................
Videob˚andoptagerentilsluttestilTV-apparatet4........
TilslutningmedScart-kabelog’EasyLink’4............
TilslutningmedScart-kabeluden’EasyLink’5..........
TilslutningudenScart-kabel6........................
Tilslutningafandreekstraapparater6.................
2. BRUG 7............................................
Førsteinstallation7.................................
Tilordningafdekoder7..............................
Manuelkanalsøgning8..............................
Satellitmodtager8..................................
Specielleinstallationsmuligheder8...................
AutomatisksøgningafTV-kanaler9...................
Monitorfunktion9..................................
Manuelsortering/sletningafTV-kanaler9.............
Indstilsprog10.....................................
Indstilur/dato10....................................
3. VIGTIGE ANVISNINGER TIL DEN EFTERFØLGENDE
BETJENING 11.....................................
Generelleoplysninger11............................
Energibesparelse11................................
Nødafbrydelse11...................................
Ivideob˚andoptagerensdisplayvisesder12............
Overblikoverbrugerstyringen13.....................
Brugerstyring(OSD)13..............................
ellerfra.19.........................................
6. PROGRAMMERE EN OPTAGELSE ( TIMER ) 20..........
’VPS’(VideoProgrammingSystem)/20................
Programmereenoptagelsemed’ShowView’20........
Programmereenoptagelseuden’ShowView’21.......
Programmereenoptagelsemed’TURBOTIMER’22.....
Kontrollereellerændreenprogrammeretoptagelse
(TIMER)23.........................................
Sletteenprogrameretoptagelse(TIMER-blok)23.......
Funktionen’NextTViewLink’23.......................
7. UDVIDEDE FUNKTIONER 24..........................
SkifteTV-systemet24...............................
Børnesikring24.....................................
Indstillingafbrugerstyring(OSD)24...................
Omstillingaffjernbetjeningskommandoer25...........
Kontinuerligafspilning(gentagafspilning)25...........
Automatiskafbrydelse26............................
Fjernemodtageforstyrrelser-optimeringafmodula-
tor26..............................................
Modulatorsl˚asfra27................................
FjernbetjeningafTV-apparatet27.....................
8. FØR DU TILKALDER TEKNISK ASSISTANCE 28.........
9. ORDLISTE 29.......................................
Anvendtefagudtryk29..............................
4. AFSPILNINGSFUNKTIONER 14.......................
Afspilningafkassette14.............................
NTSC-afspilning14.................................
Aktuelb˚andposition14..............................
B˚andpositionsøgning(medbilled)15..................
Stillbillede15.......................................
Søgningafenb˚andpositionudenbilled(Spoling)15.....
Funktionen’InstantView’15.........................
Automatisksøgningafenb˚andposition(indexsøg-
ning)15............................................
Automatisksøgningefteretuindspilletsted15.........
Fjernebilledforstyrrelser16..........................
Trackingunderafspilning16.........................
Trackingunderstillbilled16..........................
5. MANUEL PROGRAMMERING AF EN OPTAGELSE 17....
Optagelseudenautomatiskafbrytelse17..............
Optagelsemedautomatiskafbrytelse(OTROne-
Touch-Recording)17................................
Beskyttelsemodsletning17..........................
Automatiskassembling17...........................
OmstillingafHastighedsfunktion(SP/LP)18............
Automatiskoptagelsefraensatelitmodtager(SAT
optagelse)18.......................................
Funktionen’Direkteoptagelse(DirectRecord)’19.......
Sl˚afunktionendirekteoptagelse(DirectRecord)til
KORT BETJENINGSGUIDE
Fjernbetjeningen
EJECT J Kassetteudløsning : Den ilagte kassette skydes ud
STANDBY/ON m
CLEAR (CL) Slette: Sidste indkodning slettes/programmeret TIMERslettes
SELECT
CHILD LOCK
MONITOR
TURBO TIMER
TIMER k
Slukke/tænde : Apparatet slukkes/tændes, funktionenafbrydes,
TIMER-optagelse afbrydes
Vælg: Funktionsvælger
Børnesikring: Børnesikring til/fra
TV monitor: Omskiftning mellem fjernsynsmodtagelse og afspil-
ning fra videob˚andoptageren
0-9 Cifferknapper :0-9
TurboTimer: Programmere optagelser med TurboTimer
TIMER: Programmere optagelser med ShowView eller æn-
dring/sletning af programmerte optagelser (TIMER)
MENU Menuknapp: Hovedmenuen opkaldes/afsluttes
OK
Lagre/bekræfte : Lagre/bekræfte efter indtasting
Q
Vælge: Til venstre
P
Vælge:Til højre
;P q
Vælge: Næste linje/programnummer
PLAY G Afspilning : Afspilning af en kassette
H
Tilbagespoling: Ved STOP eller STANDBY: tilbagespoling, ved AFSPILNING:Billedsøgning
bagud
STOP h Pause/Stop: Stopper b˚andet, undtagen TIMER-optagelser
I
Fremspoling: Ved STOP eller STANDBY: Fremspoling, ved AFSPILNING:Billedsøgning
fremad
INDEX E Index søgning: Søger med H / I næste eller foreg˚aende kodemærke p˚ab˚andet
RECORD/OTR n
STILL R
Optagelse : Direkte optagelse af det aktuelt indstillede program
Stillbillede : Stopper b˚andet og viser et stillbillede
Ekstra TV-funktioner
Sq TV lydstyrke : TV lydstyrke højere
Sr
TV lydstyrke : TV lydstyrke lavere
TV m
Afbrydelse : Afbrydelse af TV-apparatet
TV y
TV-lyd fra : TV-lyden sl˚as helt fra/til
TV q
TV-programnummer:TV-programnummer op
TV r
TV-programnummer:TV-programnummer ned
rP =
Vælge: Foreg˚aende linje/programnummer
Forsiden af apparatet
Bagsiden af apparatet
STANDBY m Slukke: Apparatet slukkes, menufunktionen afbrydes, TIMER-optagelse afbrydes
RECORD n
PROGRAMME r
PROGRAMME q
STOP/EJECT h/J
PLAY G Afspilning : Afspilning af en kassette
Optagelse: Direkte optagelse af det aktuelt indstillede program
Vælge : programnummer/linje ned
Vælge : programnummer/linje op
Pause/Stop, Kassetteudløsning : Stopper b˚andet, ved STOP skydes den ilagte kassetten ud
H
Tilbagespoling: Ved STOP eller STANDBY: tilbagespoling, ved AFSPILNING:Billedsøgning
bagud
I
Fremspoling: Ved STOP eller STANDBY: Fremspoling, ved AFSPILNING:Billedsøgning
fremad
4 Stiktil lysnet : Tilslutning af netkablet
AV2 EXT2
AV1 EXT1
Scart-stik 2: Til tilslutning af en sattelit-modtager,dekoder, videob˚andoptager el. lign
(programnummer ’
Scart-stik 1: Til tilslutning af TV-apparatet (programnummer’E1’).
2
Stik antenneindgang : Tilslutning af antennen
3
Antenne udgangsstik : Tilslutning til TV-apparatet
E2’)
BETJENINGSVEJLEDNING PHILIPS VR217/02
Mange tak, for at du har bestemt dig for at købeen PHILIPS
videob˚andoptager. VR217/02 er en af de mest avancerede og
brugervenlige videob˚andoptager p˚a markedet.Du kan hermed
optage og afspille kassetter i VHS-standard.
Det er værd at tage sig tid til at gennemlæsedenne
betjeningsvejledning før brug af apparatet.
Sikkerhedsinstruktioner/bemærkninger
ARisiko - apparatet indeholder højspænding!
Afmonter ikke videoens topdæksel da der kan være fare for
elektrisk stød!
AApparatet indeholder ikke dele, som kan repareresaf brugeren.
Selv om videob˚andoptageren er i ’stand-by’, er dele af det
stadigvæk i drift. Forat slukke fuldstændigt for videob˚andoptageren skal lysnetstikket trækkesud af stikkontakten.
BSørg for at der kan cirkulere luft gennem ventilationshullernep˚a
apparatet.
BSørg for at væske eller genstande ikke kan trænge indi
apparatet. Hvis der er spildtvæske i apparatet, skal netstikket
tages ud af stikkontakten, hvorefteren tekniker tilkaldes.
BBrug ikke apparatet umiddelbart efter, det er flyttet fra et koldt
til et varmt lokale og omvendt,eller ved høj luftfugtighed.
Vent mindst 3 timer før apparatettilsluttes.
For at kunne identificere apparatet dersom det skulleblive
stj˚alet kan du skrive serienummeret p˚a dit apparat her. Du
finder serienummeret (Prod.Nr.) p˚a typeskiltetp ˚a bagsiden af
apparatet:
MODEL NO. VR217/02
PROD.NO: ......
Dette produkt opfylder kravene idirektiv 73/23/EØF + 89/336/EØF +
93/68 EØF.
Tekniske data
Netspenning: 220-240V/50Hz
Effektforbrug : 12,5W
Effektforbrug (stand-by): mindre end 4W (n˚ar visningaf
klokkeslæt er sl˚aet fra)
Frem- og tilbagespolingstid : ca. 100sekunder (Kassette
E-180)
M˚al i cm (B/H/D): 38.0/9.3/26.0
Antal videohoveder :2
Optagelse/Afspillingstid : 4 Timer (KassettE-240)
8 Timer (LP) (Kassett E-240)
C Denne betjeningsvejledning er trykt p˚a miljøvenlig papir.
C Brugte batterier m˚aafleveres p˚a et anvist opsamlingssted.
C Udnyt de muligheder der findes i dit landtil miljøvenlig
bortskaffelse af emballage.
C Dette elektroniske apparat indeholder mange materialertil
genbrug. Orienter dig om mulighedernefor genbrug af din gamle
apparat.
DShowView er et af Gemstar Development Corporation
registreret varemærke. ShowViewSystemet fremstilles p˚a
licens af Gemstar DevelopmentCorporation.
Medfølgende tilbehør
• Bruksanvisning
• Fjernbetjening og batterier
• Antennekabel
• Netkabel
1
Din videob˚andoptagers specielle egenskaber
Philips har udviklet et system, der gørdet muligt at opn ˚a den bedst mulige
afspilningskvalitet. P˚a gamle videob˚and, der har været benyttet tit, bliver
billedforstyrrelserne reduceret. P˚a meget gode videob˚and fremhævesdetaljerne.
Philips giver dig den bedste forbindelse mellem dinvideob ˚andoptager og andre
Home Cinema apparater.
N˚ar du har tilsluttet din videob˚andoptager til TV-apparatet og til stikkontakten,
bliver du budt velkommen med et OSD billede. Det enestedu behøver at gøre, er
at følge informationen i den ’intelligente hjælpelinie’for at g ˚a videre til næste
trin i betjeningen. Læn dig tilbage og lad apparatet automatisksøge og gemme
kanaler og automatisk indstille uret.
Med fjernbetjeningen til videob˚andoptageren kan du benytte de vigtigste
funktioner p˚a dit TV-apparat, ogs˚aselv om det ikke er et Philips apparat.
Optagelserne med din TV/VCR combi kan styres afen ekstern satellitmodtager.
Et enkelt tryk p˚a knappen - s˚afinder videob ˚andoptageren selv frem til, hvilket
program TV-apparatet modtager, og begynder at optage sammeprogram.
Nemt programmeringssystem i videob˚andoptageren. Programmeringaf optagelser er lige s˚a nemt som at telefonere. Indtast det nummer, der hører til
udsendelsen. Dette nummer finder du i TV-programmet i dit dag- eller ugeblad.
2
1. TILSLUTNING AF VIDEOB˚ANDOPTAGEREN
Læg batterier i fjernbetjeningen
˚
a
Aben batterirummet p˚a fjernbetjeningen og læg batterierne i som vist p˚a tegningen.
b Luk batterirummet.
Videob˚andoptageren tilsluttes til
TV-apparatet
Vi anbefaler dig at anvende et scartkabel. P˚a den m˚ade f˚ar du
den bedst mulige billed-/lydkvalitet.
Tilslutning med Scart-kabel og ’Easy Link’
Ved hjælp af denne funktion kan din videob˚andoptager
udveksle informationer med TV-apparatet. Se derforogs ˚a
betjeningsvejledningen til din TV-apparat. Med ’Easy Link’
overtager videob˚andoptageren TV-kanaler fra TV-apparatet.
a Sluk for TV-apparatet.
Hvis du installerer din videob˚andoptager for første gang,vælger du mellem følgende muligheter:
E ’Tilslutning med Scart-kabel og Easy Link’:
Hvis ditt TV-apparat er udstyret med ’EasyLink’,
NexTView, Megalogic,...’
E ’Tilslutning med Scart-kabel uden Easy Link’:
Hvis ditt TV-apparat ikke er udstyretmed ’Easy Link’,
NexTView, Megalogic,...’
E ’Tilslutning uden scartkabel’:
Hvis du ikke bruger et scartkabel.
b Tag antennestikket af TV-apparatet og sæt stikketi
bøsningen 2 bag p ˚a videob ˚andoptageren.
c Den ene ende af det medfølgende antennekabel sættes i
stikket 3 p˚a videob˚andoptageren og den andre i
antennestikket med TV-apparatet.
d Du bør tilslutte videob˚andoptageren til TV-apparatet med
et Scart-kabel AV1 EXT1 (Læs ogs ˚a TV-apparatets brugsanvisning).
e Tænd for TV-apparatet.
f Tilslut det p˚agældende netstikketet til stikkontakten
4 bag p˚a videob˚andoptageren.Den anden ende af
kablet sættes i stikkontakten.
E Videob˚andoptageren overtager automatisk alle de TV-
kanaler, som er lagret i TV-apparatet i den rigtige
rækkefølge.
Det kan godt vare i nogle minutter.
E N˚ar overførslen er afsluttet,vises udvalget af sprog.
g Vælg det ønskede sprog for displayet p˚a TV-skærmen
(OSD) med knappen rP = eller ;P q og bekræft
med knappen OK .
DDisplayet p˚a videob˚andoptageren viserkun tekster
p˚a engelsk.
4
h Vælg det landet du befinder deg i med knappen
rP = eller ;P q . Finder du ikke ditt land, vælg
’ANDRE’.
i Bekræft med knappen OK .
E Derefter vises der ’ÅR’, ’MÅNED’,’DATO’og’TID’s˚a man
kan kontrollere det.
UR
ÅR è 2000 p
MÅNED 01
DATO 01
TID 20:00
________________________________
AFSLUTpMENU GEMpOK
Tilslutning med Scart-kabel uden ’Easy
Link’
a Sluk for TV-apparatet
j Kontroler i linjen ’ÅR’ det visede ˚arstal. Ændre ved behov
med cifferknapperne 0-9 p˚a fjernbetjeningen.
k Vælg næste linie med knappen ;P q eller rP = .
l P˚a samme m˚ade skal du kontrollere ’MÅNED’, ’DATO’,
’TID’.
m N˚ar dataene er korrekte, skal du trykkep ˚a knappen
OK .
Førstegangs indstillingen er hermed afsluttet.
b Tag antennestikket af TV-apparatet og sæt stikketi
bøsningen 2 bag p ˚a videob ˚andoptageren.
c Den ene ende af det medfølgende antennekabel sættes i
stikket 3 p˚a videob˚andoptageren og den andre i
antennestikket med TV-apparatet.
d Du bør tilslutte videob˚andoptageren til TV-apparatet med
et Scart-kabel AV1 EXT1 (Læs ogs ˚a TV-apparatets brugsanvisning).
e Tænd for TV-apparatet.
f Tilslut det p˚agældende netstikketet til stikkontakten
4 bag p˚a videob˚andoptageren.Den anden ende af
kablet sættes i stikkontakten.
g Hvis dit TV-apparat skifter automatisk over til pro-
grammnummeret f. eks.: ’EXT’, ’0’ eller’AV’ vil du p˚a
TV-skærmen se følgende tekst:
TILLYKKE
MED DIN NYE
PHILIPS
VIDEOBÅNDOPTAGER
FORTSaTTEpOK
DHvis TV-apparatet ikke skifter automatisk til pro-
gramnummeret f. eks. ’EXT’, ’0’ eller ’AV’,skal du
vælge det p˚agældende programnummer p˚a TVapparatet manuelt (se betjeningsvejledningen til
TV-apparatet).
5
h Læs derefter i kapitel ’BRUG’ afsnittet’Første installation’.
Tilslutning af andre ekstraapparater
Tilslutning uden Scart-kabel
a Sluk for TV-apparatet.
b Antennestikket af TV-apparatet og sæt stikketi bøsnin-
gen 2 bag p˚a videob˚andoptageren.
c Ved hjælp af det vedlagte antennekabel forbindes stikket
3 med antenne-indgangsstikket p˚a TV-apparatet.
d Med netkablet forbindes netstikket 4 p˚a bagsiden af
videob˚andoptageren med stikkontakten.
Der kan ogs˚a tilsluttes andre apparater, f.eks. satellitmodtager,
dekoder, camcorder e.l. til bøsningen AV2 EXT2 .
e Tænd for TV-apparatet. Vælg programnummeret for
videob˚andoptageren (se betjeningsvejledningen til TVapparatet).
f Indstil TV-apparatet i UHF-frekvensomr˚adet, s˚a dette
billede vises.
DVideob ˚andoptageren ’sender’ nu p˚a kanalCH36/fre-
kvens 591MHz.
TILLYKKE
MED DIN NYE
PHILIPS
VIDEOBÅNDOPTAGER
FORTSaTTEpOK
DHvis billed-/lydforstyrrelser ved TV-modtagelse opp-
st˚ar skal du læse afsnittet ’Fjerne modtage
forstyrrelser - optimering af modulatori kapitel
’UDVIDEDE FUNKTIONER’.
g Læs derefter i kapitel ’BRUG’ afsnittet’Første installation’.
6
2. BRUG
Første installation
a Bekræft det viste billede p˚aTV-skærmen med knappen
OK p˚a fjernbetjeningen.
b Med knappen rP = eller ;P q skal du nu vælge det
ønskede sprog for displayet p˚aTV-skærmen (OSD).
Displayet p˚a videob˚andoptageren viserkun tekster p˚a
engelsk.
c Bekræft med knappen OK .
d Vælg det land du befinder deg i med knappen rP = el-
ler ;P q .
Finder du ikke ditt eget land, vælg ’ANDRE’.
Bekræft med knappen OK .
Den ’automatiske kanalsøgning’ starter. P˚a TV-skærmen
vises:
AUTO. SØGNING
SØGER
00 TV KANALER FUNDET
h P˚a samme m˚ade skal du kontrollere ’MÅNED’, ’DATO’,
’TID’.
i N˚ar dataene er korrekte, bekræfter du medknappen
OK .
Førstegangs indstillingen er hermed afsluttet.
DHvis du har tilsluttet en satellitmodtager, skal du
læse afsnittet Satellitmodtager’.
DHvis du har tilsluttet en dekoder, skal du indstille den
som beskrevet i næste afsnitt.
Tilordning af dekoder
Nogle TV-stationer sender TV-programmer med kode, som
man kun kan se med en købt eller lejet dekoder. Dukan
tilslutte en s˚adan dekoder (descrambler) til denne videob˚andoptager. Ved hjælp af denne funktion aktiveres den tilsluttede
dekoder automatisk til det ønskede TV-program.
DMed ’tilslutning med scartkabel’ og ’Easy Link’ skal
dekoderen være tilordnet til TV-apparatet (sebetjeningsvejledningen til TV-apparatet).
ƒƒƒƒƒƒƒ__________________
VENLIGST VENT...
Vent indtil alle TV-kanaler er blevet fundet. Detkan godt
vare nogle minutter.
e N˚ar kanalgennemsøgningen er afsluttet, viseskortvarigt
meldingen ’GEMT’p˚a TV-skærmen.
E Derefter vises der ’ÅR’, ’MÅNED’,’DATO’, ’TID’s˚a du kan
kontrollere det.
UR
ÅR è 2000 p
MÅNED 01
DATO 01
TID 20:00
________________________________
AFSLUTpMENU GEMpOK
a Tænd for TV-apparatet. Vælg programnummeret for
videob˚andoptageren (se betjeningsvejledningen til TVapparatet).
b Vælg den TV-kanal du vil tilordne dekoderfunktionenmed
knappen ;P q , rP = eller med fjernbetjeningens
cifferknapper 0-9 .
c Tryk p˚a knappen MENU p˚a fjernbetjeningen. Hovedmenu-
en vises.
d Med knapperne ;P q eller rP = skal du vælge lini-
en ’MANUEL SØGNING’, bekræft med knappen OK .
MANUEL SØGNING
PROGRAM NUMMER è P01 p
S-KANAL NEJ
KANAL NUMMER 21
DEKODER FRA
________________________________
AFSLUTpMENU GEMpOK
f Kontroler i linjen ’ÅR’ det visede ˚arstal. Ændre ved behov
med cifferknapperne 0-9 p˚a fjernbetjeningen.
g Vælg næste linie med knappen ;P q eller rP = .
e Vælg lininen ’DEKODER’ med knappen rP = eller
;P q .
f Vælg ’TIL’ med knappen Q eller P .
7
DVælger du ’FRA’ bliver dekoderen ikke tilordnet.
g Bekræft med knappen OK .
f Vælg med knappen P i linien ’S-KANAL’:
’NEJ’: til Kanalindtastning
’JA’: til Specialkanalindtastning
h Afslut med knappen MENU .
Indstillingen af dekoderen er hermed afsluttet.
DN˚ar funktionen er sl˚aettil, vises der med det valgte
program i videob˚andoptagerens display symbolet
’DEC’.
DR1
Manuel kanalsøgning
I nogle særlige situationer kan den ’Automatiskesøgning af
kanaler’ ikke finde alle TV-kanaler (f. eks.TV-kanaler, der kun
kan ses med dekoder). I dette tilfælde kandu indstille
TV-kanalerne p˚a følgende m˚ade.
DMed ’Tilslutning med scart-kabel og ’Easy Link’,
startes dataoverførslen med funktionen ’Manuel
søgning af programmer’.
a Tænd for TV-apparatet. Vælg programnummeret for
videob˚andoptageren.
b Tryk p˚a knappen MENU p˚a fjernkontrollen. Hovedmenuen
vises.
c Vælg linien ’MANUEL SØGNING’ med knappen
rP = eller ;P q , bekræft med knappen OK .
g Tast ind fjernsynsprogrammets kanalnummeri linien
’KANAL NUMMER’ med cifferknapperne 0-9 .
DHvis du ikke kender kanalen for det ønskede
fjernsynsprogram, trykker du i linien’KANAL
NUMMER’p˚a knappen P for at starte gennemsøg-
ningen.
Gentag den automatiske søkningen indtil du har
fundet det ønskede program. P˚a TV-skærmen vises
der et kanalnummer, der ændres.
h N˚ar du vil tilordne en dekoder vælger du ’TIL’i linien
’DEKODER’ med knappen P .
i Tryk p˚a knappen OK for at gemme TV-kanalen. P˚a TV-
skærmen vises kortvarigt meldingen ’GEMT’.
DHvis du vil søge andre TV-kanaler, starter du igen
ved trin c.
j Afslut med knappen MENU .
Satellitmodtager
Satellitmodtagerens kanaler modtager du via scartbøsningen
AV2 EXT2 .
Vælg programnummeret ’E1’ med knappen 0 p˚a fjernbetjeningen og derefter programnummeret ’E2’ med knappen
rP = . Satellitmodtagerens kanaler skal vælges p˚a satellit-
modtageren.
MANUEL SØGNING
PROGRAM NUMMER è P01 p
S-KANAL NEJ
KANAL NUMMER 21
DEKODER FRA
________________________________
AFSLUTpMENU GEMpOK
d Vælg linien ’PROGRAM NUMMER’ med knappen
rP = eller ;P q .
e Vælg den ønskede programnummer f.eks.: ’P01’. med
knappen Q eller P .
8
Specielle installationsmuligheder
Du kan vælge mellem følgende installationsmulighederfor at
tilpasse videob˚andoptageren til dine specielle ønsker.
Loading...
