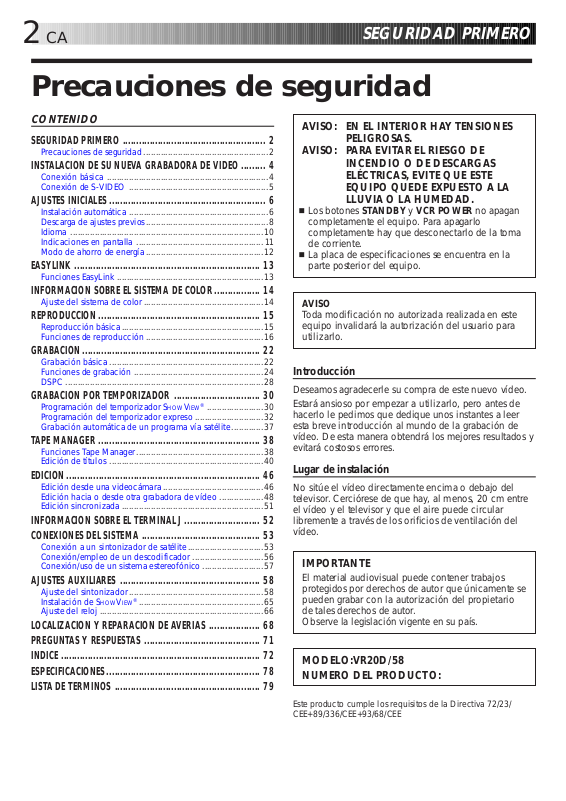

2 CA

SEGURIDAD PRIMERO

Precauciones de seguridad

CONTENIDO

SEGURIDAD PRIMERO ..................................................... 2

Precauciones de seguridad ...................................................2

INSTALACION DE SU NUEVA GRABADORA DE VIDEO ......... 4

Conexión básica ..................................................................4

Conexión de S-VIDEO .........................................................5

AJUSTES INICIALES .......................................................... 6

Instalación automática .........................................................6

Descarga de ajustes previos..................................................8

Idioma ...............................................................................10

Indicaciones en pantalla .................................................... 11

Modo de ahorro de energía ................................................12

EASYLINK ..................................................................... 13

Funciones EasyLink ............................................................13

INFORMACION SOBRE EL SISTEMA DE COLOR................. 14

Ajuste del sistema de color.................................................14

REPRODUCCION ............................................................ 15

Reproducción básica..........................................................15

Funciones de reproducción ................................................16

GRABACION.................................................................. 22

Grabación básica ...............................................................22

Funciones de grabación .....................................................24

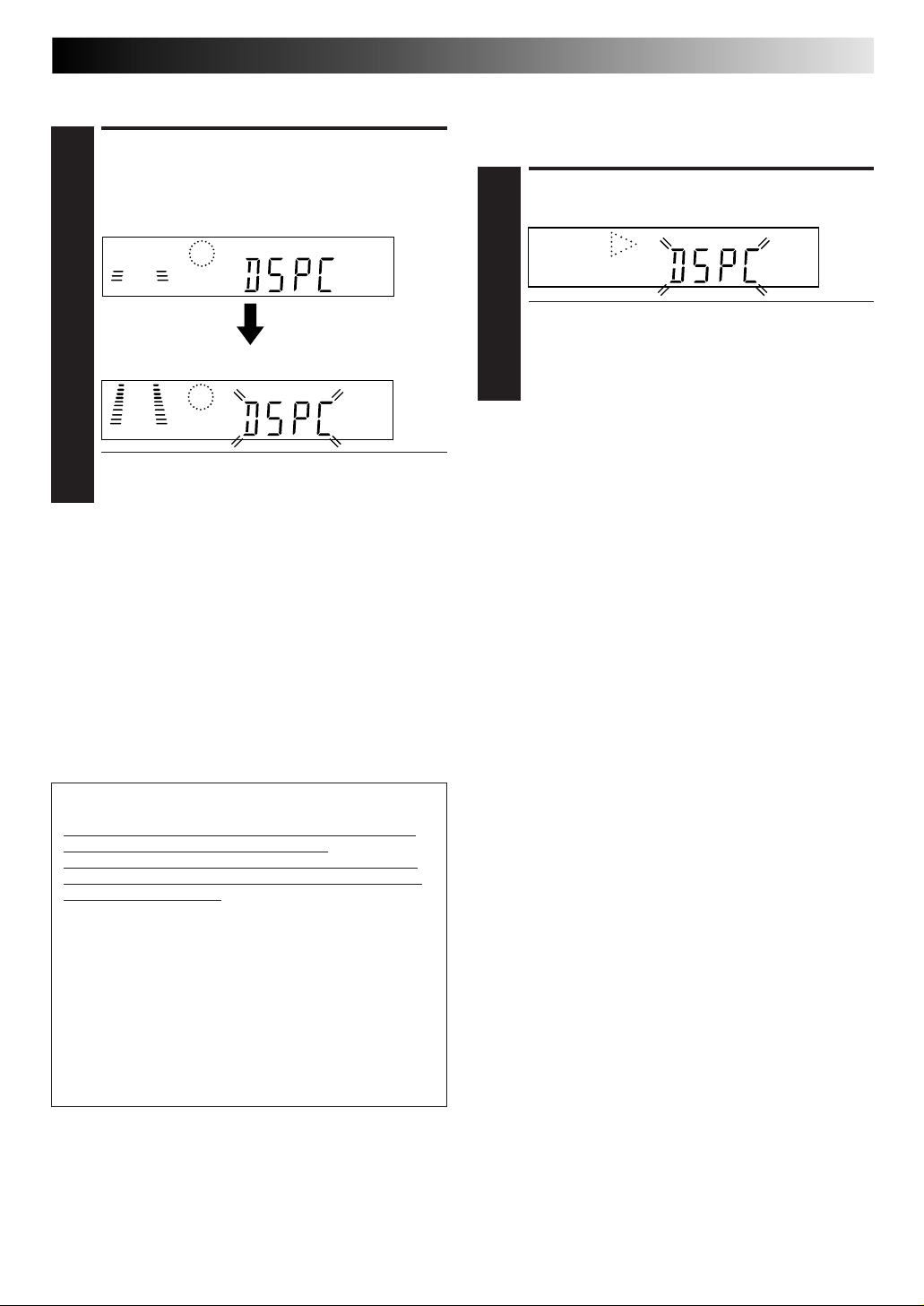

DSPC .................................................................................28

GRABACION POR TEMPORIZADOR ................................ 30

Programación del temporizador SHOWVIEW®.......................30

Programación del temporizador expreso ............................32

Grabación automática de un programa vía satélite.............37

TAPE MANAGER ............................................................ 38

Funciones Tape Manager....................................................38

Edición de títulos ...............................................................40

EDICION........................................................................ 46

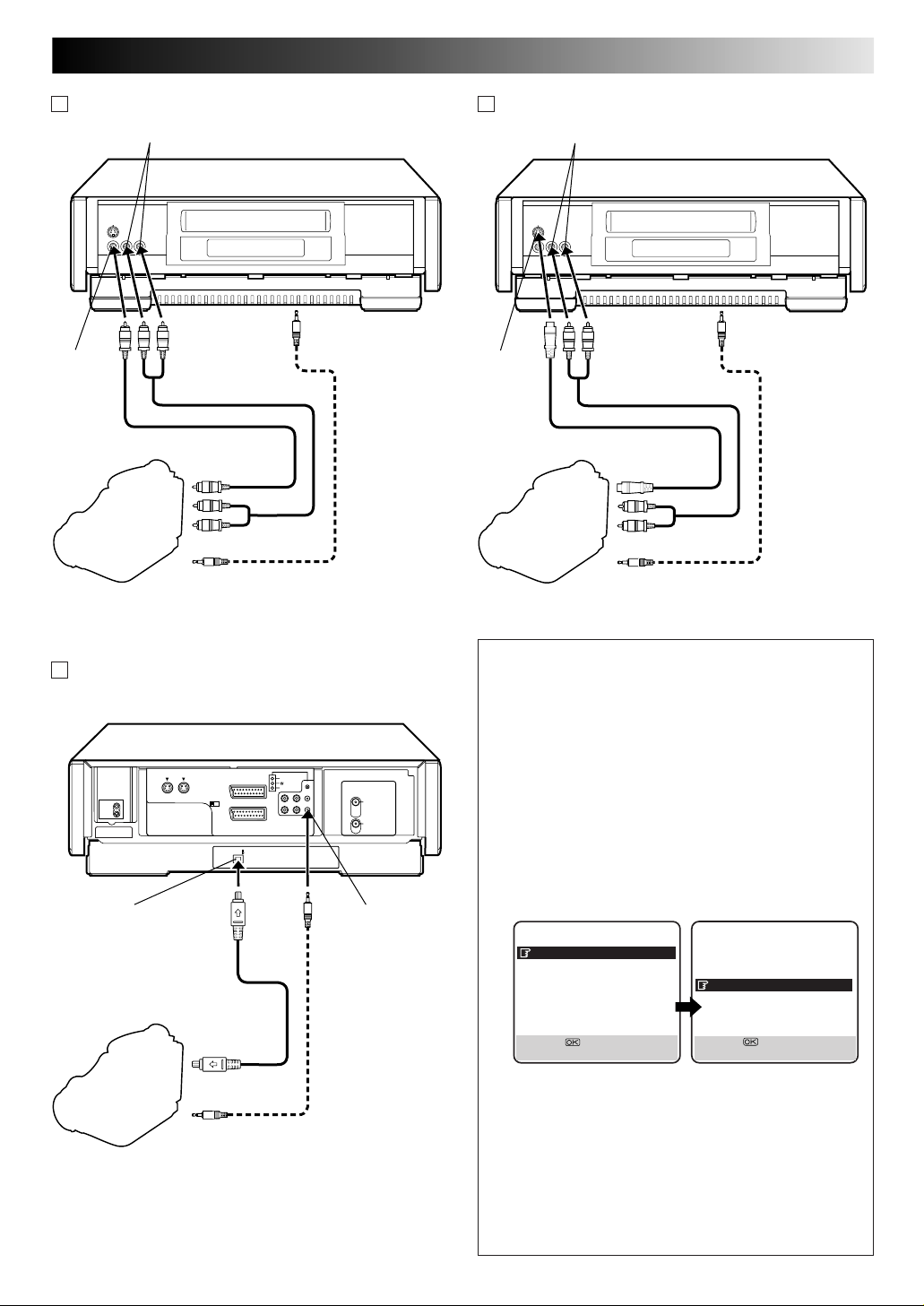

Edición desde una videocámara.........................................46

Edición hacia o desde otra grabadora de vídeo ..................48

Edición sincronizada ..........................................................51

INFORMACION SOBRE EL TERMINAL J ............................ 52

CONEXIONES DEL SISTEMA ............................................ 53

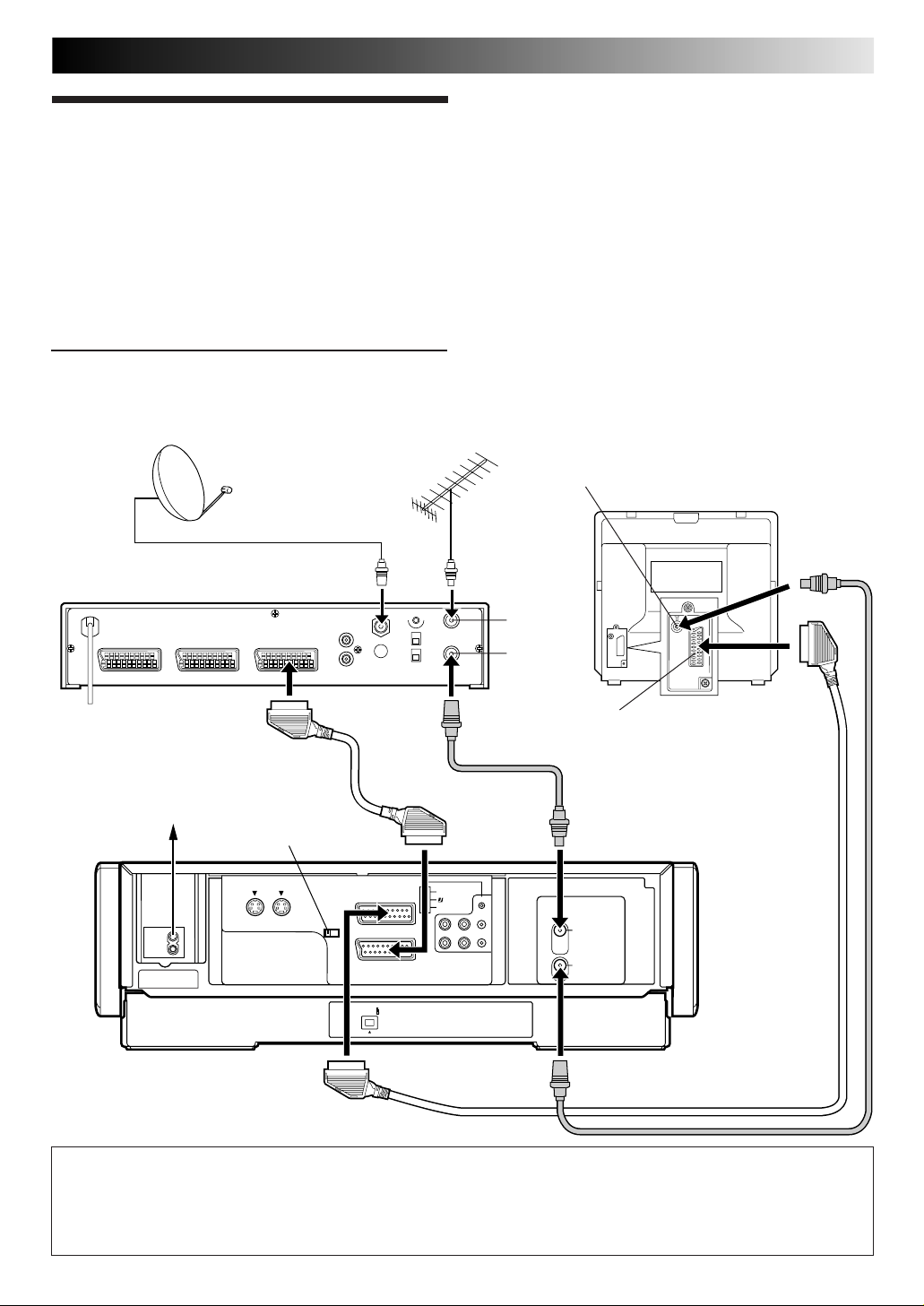

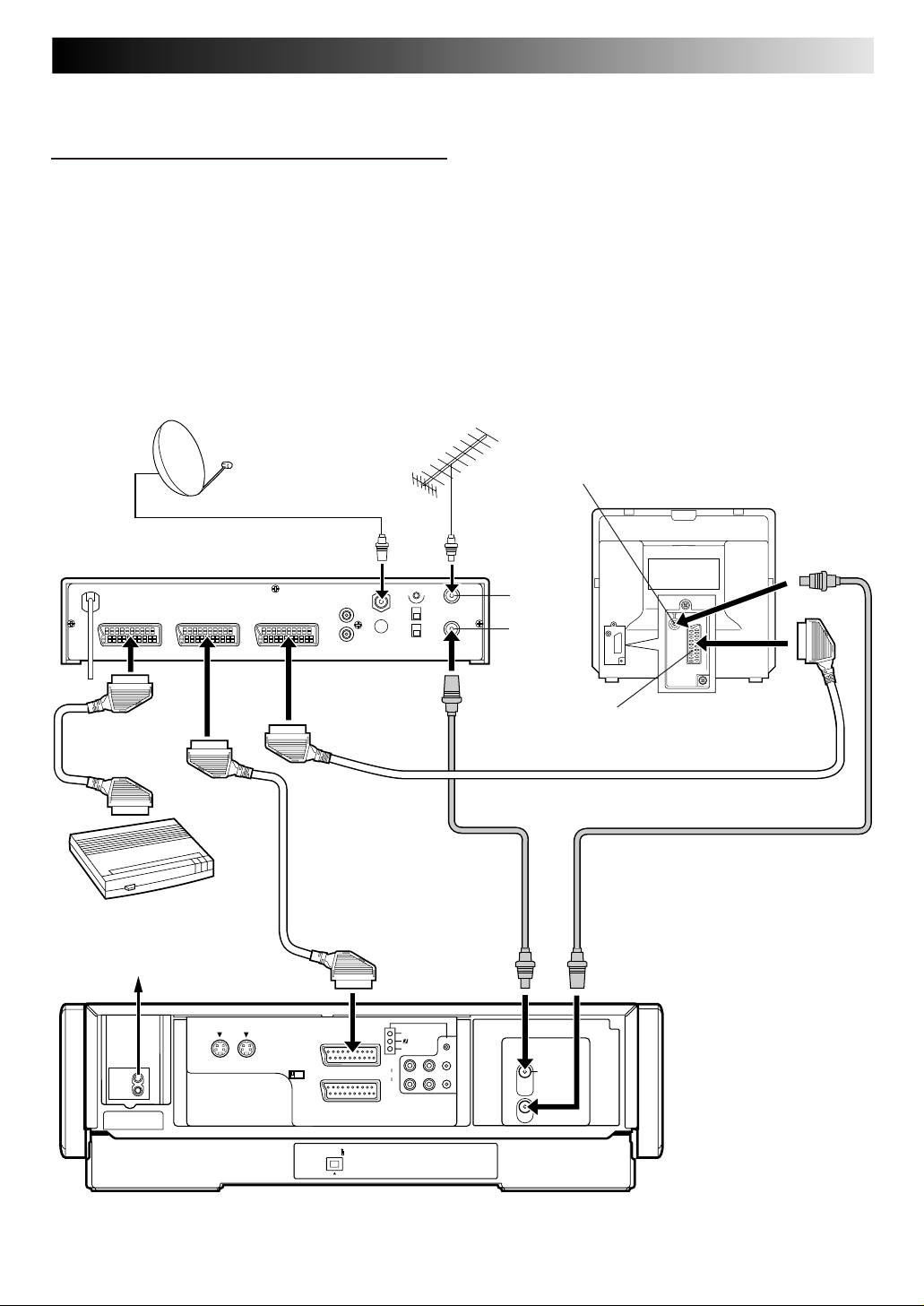

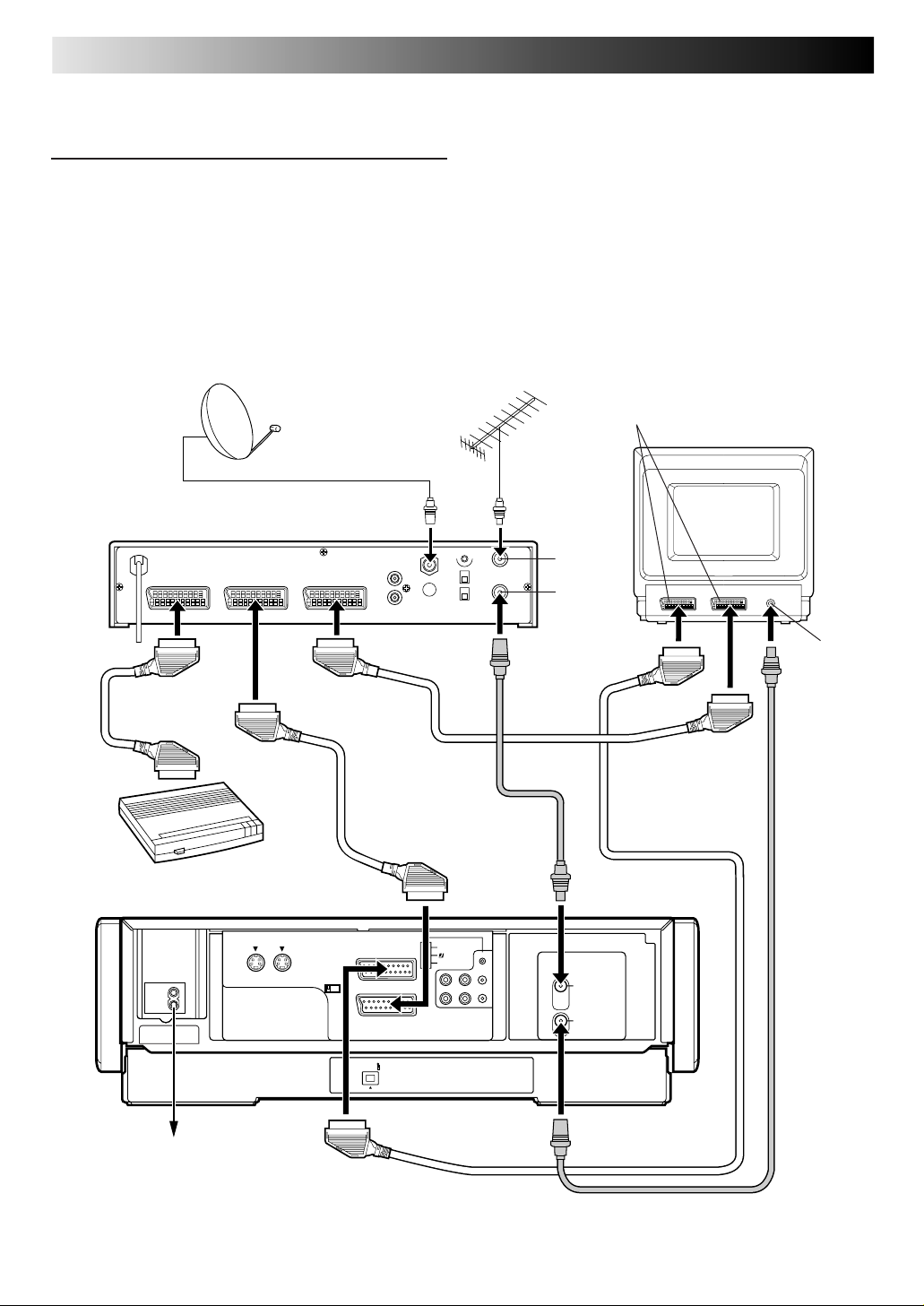

Conexión a un sintonizador de satélite...............................53

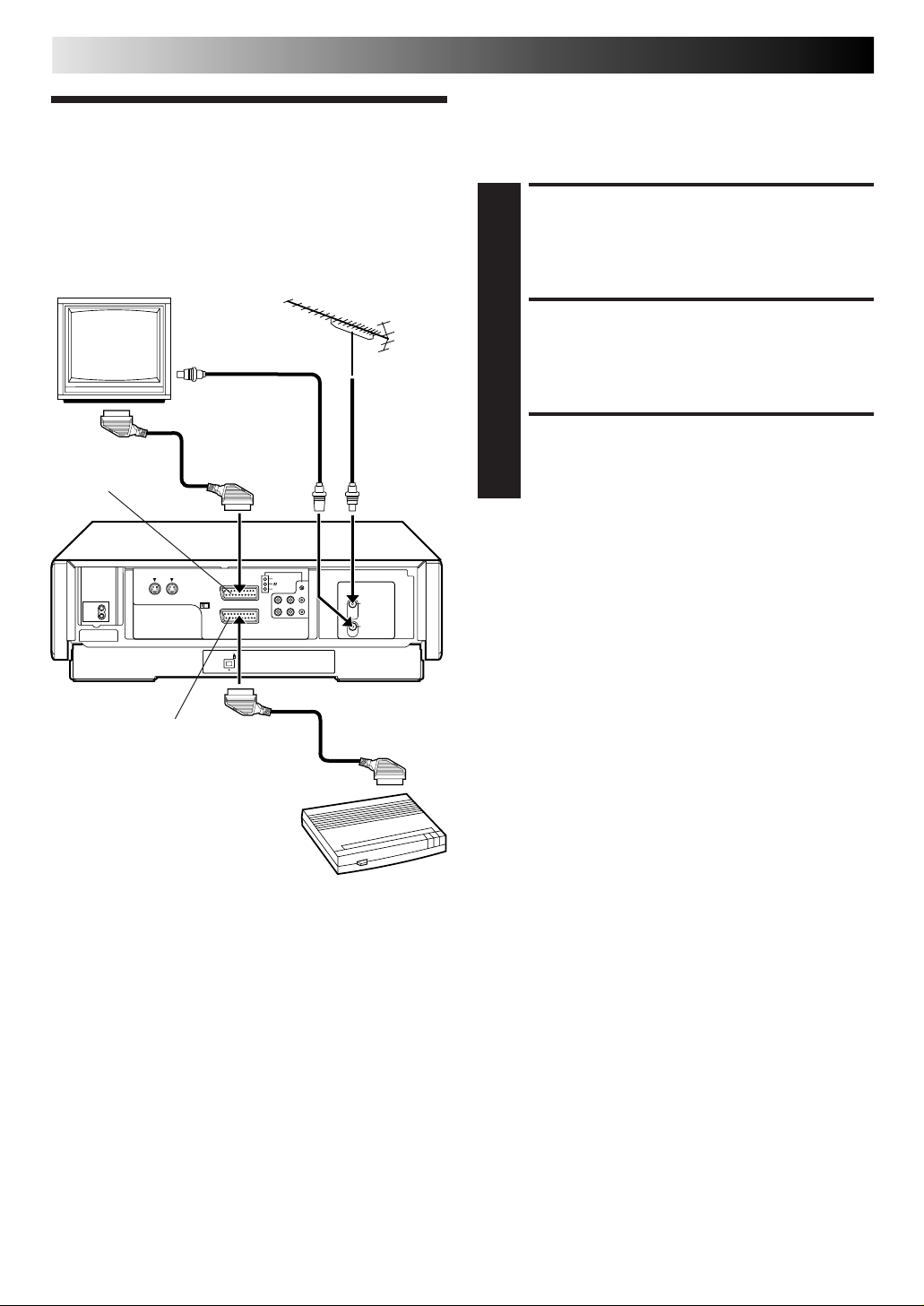

Conexión/empleo de un descodificador .............................56

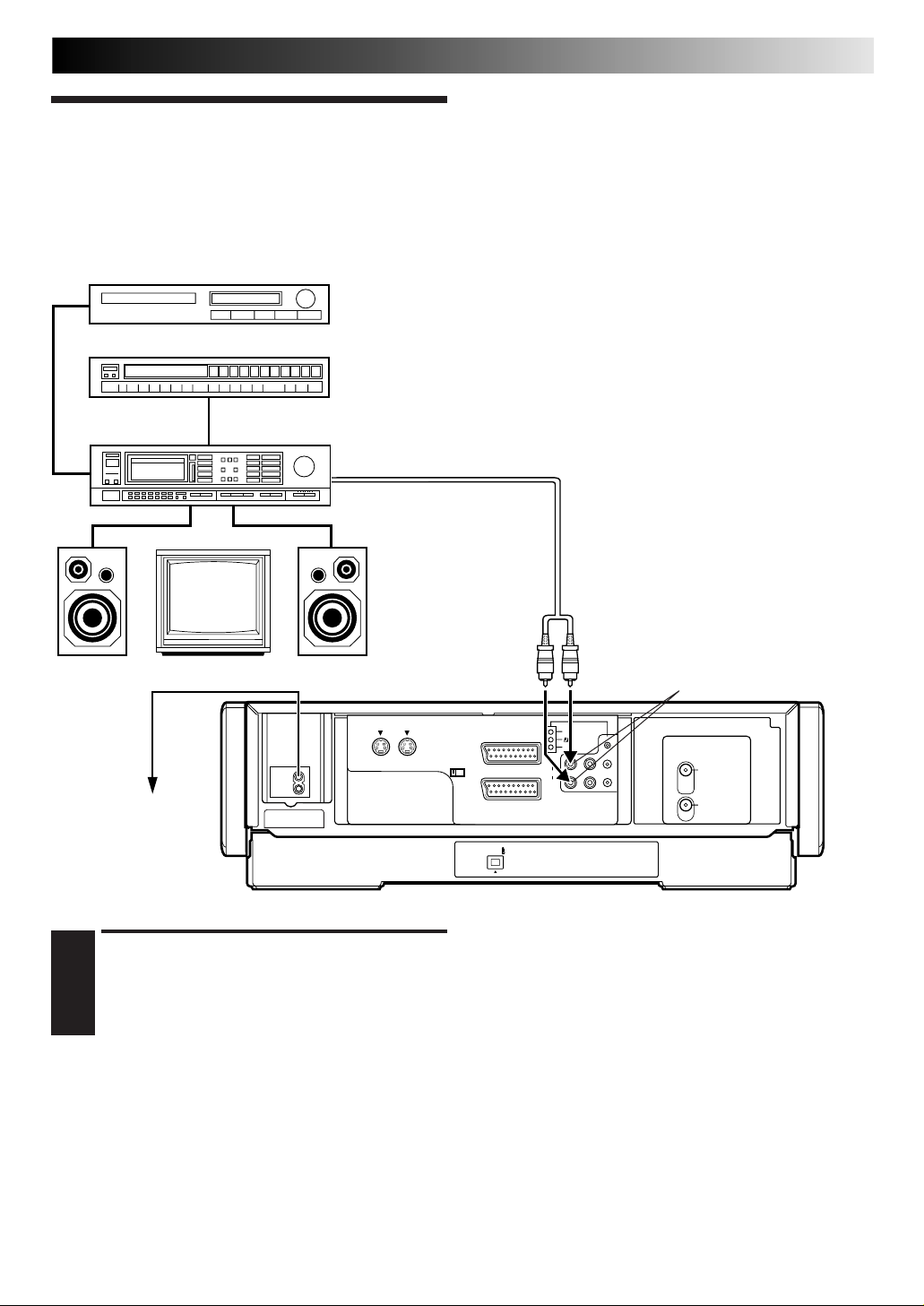

Conexión/uso de un sistema estereofónico .........................57

AJUSTES AUXILIARES .................................................... 58

Ajuste del sintonizador.......................................................58

Instalación de SHOWVIEW®...................................................65

Ajuste del reloj ...................................................................66

LOCALIZACION Y REPARACION DE AVERIAS ................... 68

PREGUNTAS Y RESPUESTAS ........................................... 71

INDICE .......................................................................... 72

ESPECIFICACIONES......................................................... 78

LISTA DE TERMINOS ...................................................... 79

AVISO: EN EL INTERIOR HAY TENSIONES

PELIGROSAS.

AVISO: PARA EVITAR EL RIESGO DE

INCENDIO O DE DESCARGAS
ELÉCTRICAS, EVITE QUE ESTE
EQUIPO QUEDE EXPUESTO A LA
LLUVIA O LA HUMEDAD.

n Los botones STANDBY y VCR POWER no apagan

completamente el equipo. Para apagarlo
completamente hay que desconectarlo de la toma
de corriente.

n La placa de especificaciones se encuentra en la

parte posterior del equipo.

AVISO

Toda modificación no autorizada realizada en este
equipo invalidará la autorización del usuario para
utilizarlo.

Introducción

Deseamos agradecerle su compra de este nuevo vídeo.
Estará ansioso por empezar a utilizarlo, pero antes de

hacerlo le pedimos que dedique unos instantes a leer
esta breve introducción al mundo de la grabación de
vídeo. De esta manera obtendrá los mejores resultados y
evitará costosos errores.

Lugar de instalación

No sitúe el vídeo directamente encima o debajo del
televisor. Cerciórese de que hay, al menos, 20 cm entre
el vídeo y el televisor y que el aire puede circular
libremente a través de los orificios de ventilación del
vídeo.

IMPORTANTE

El material audiovisual puede contener trabajos
protegidos por derechos de autor que únicamente se
pueden grabar con la autorización del propietario
de tales derechos de autor.
Observe la legislación vigente en su país.

MODELO:VR20D/58
NUMERO DEL PRODUCTO:

Este producto cumple los requisitos de la Directiva 72/23/
CEE+89/336/CEE+93/68/CEE

CA 3

ATENCIÓN

n Para evitar descargas eléctricas o estropear la

unidad, inserte primero firmemente el extremo
pequeño del cordón de alimentación en la
grabadora de vídeo hasta que deje de estar flojo, y
luego enchufe el extremo grande de este mismo
cordón en un tomacorriente.

n Cuando no vaya a utilizar la grabadora de vídeo

durante mucho tiempo, se recomienda
desconectar el cordón de alimentación del
tomacorriente.

n En el interior hay tensión peligrosa. Solicite las

reparaciones internas al personal de servicio
cualificado. Para impedir descargas eléctricas o
peligro de incendio, desconecte el cordón de
alimentación del tomacorriente antes de conectar
o desconectar cualquier cable de señales o la
antena.

MTP
PAL

n Los cassettes marcados con "D-VHS", "S-VHS" y "VHS"

pueden utilizarse con esta videograbadora. Sin embargo, las
grabaciones D-VHS sólo son posibles con los cassettes que
tienen la marca "D-VHS".

n D-VHS es un nuevo sistema de memoria digital que utiliza

cintas D-VHS. D-VHS fue desarrollado como un sistema de
memoria para aplicaciones multimedia que requieren
almacenar grandes volúmenes de información como, por
ejemplo, vídeo digital.

n SHOWVIEW es una marca registrada por Gemstar Development

Corporation. El sistema SHOWVIEW está fabricado bajo licencia
de Gemstar Development Corporation.

ACERCA DE LA LIMPIEZA DE LAS CABEZAS

Tras un periodo largo de utilización, las cabezas de vídeo se ensucian, causando esto una pérdida de imagen y de
sonido durante la reproducción. Si pasa esto, limpie las cabezas de vídeo utilizando cintas de limpieza opcionales.

Síntomas de que las cabezas de vídeo están sucias:

● La imagen está borrosa o no aparece. No hay
sonido.

● Aparece ruido de mosaico (bloques) en la
imagen.

● Aparecen franjas horizontales negras o de
mosaico en la imagen.

● La imagen se para (como si la cinta estuviera en
el modo de pausa).

● Aparece una pantalla negra o azul.

● La imagen está borrosa. (Reproducción VHS)

Para limpiar las cabezas de vídeo, utilice una cinta de limpieza diseñada específicamente para las cabezas de vídeo D-VHS.

● Para evitar fallos en la operación, ponga "TAPE MANAGER" en "OFF" (Z p. 39).

● Siga las instrucciones suministradas con la cinta de limpieza.

● Para limpiar las cabezas de vídeo de esta unidad, utilice solamente una cinta de limpieza designada específicamente para cabezas

de vídeo D-VHS.

Si aún no consigue una imagen clara después de haber utilizado la cinta de limpieza:

● Las cabezas pueden estar desgastadas. Póngase en contacto con su concesionario PHILIPS más cercano.

● Durante la reproducción VHS, si hay algún problema de seguimiento, la imagen puede aparecer borrosa. Ajuste manualmente el

seguimiento (Z p. 17).

Reproducción VHS

Primeros síntomas Síntomas posteriores

Reproducción D-VHS

Ruido de bloque Imagen fija Pantalla negra

4 CA

INSTALACION DE SU NUEVA GRABADORA DE VIDEO

Conexión
básica

Es esencial que su grabadora de vídeo esté correctamente
conectada para lograr los mejores resultados. Siga cuidadosamente
los siguientes pasos. ESTOS P ASOS DEBEN COMPLETARSE
ANTES DE REALIZAR CUALQUIER OPERACION DE VIDEO.

INSPECCION DE CONTENIDO

Asegúrese de que el paquete contiene todos los
accesorios listados en "ESPECIFICACIONES" (Z p. 78).

1

Terminal de la antena

Parte trasera del TV

Cable SCART de
21 clavijas
(suministrado)

Tomacorriente

Interruptor
AV1 OUT

Conector
SCART de
21 clavijas

Cable RF
(suministrado)

Cable de
antena

UBICACION DE LA GRABADORA
DE VIDEO

Coloque la grabadora de vídeo sobre una superficie
estable y horizontal.

2

CONEXION DE LA GRABADORA
DE VIDEO A UN TV

a– Desconecte la antena del TV del mismo.
b– Conecte el cable de la antena del TV al jack ANT.

3

4

IN ubicado en la parte trasera de la grabadora de
vídeo.

c– Conecte el cable RF suministrado al jack ANT.

OUT de la parte trasera de la grabadora de vídeo y
al terminal para antena del TV.

d– Conecte un cable SCART de 21 clavijas

(suministrado) al conector AV1 IN/OUT, de la parte
trasera de la grabadora de vídeo y al conector
SCART de 21 clavijas del TV.

e– Ajuste el interruptor de AV1 OUT en la posición

apropiada.
Vea abajo en "SELECCION DE SEÑAL DE
ENTRADA/SALIDA AV1 PARA CONEXION AV".

CONEXION DE LA ALIMENTACION
DE LA GRABADORA DE VIDEO

Conecte el cordón de la alimentación suministrado
entre la entrada de alimentación del panel trasero de la
grabadora y un tomacorriente.

Después de enchufar el cordón de la alimentación en un
tomacorriente, la indicación de ajuste del país aparecerá

Entrada de
alimentación

AV1 IN/OUT

Vista trasera

ATENCION

Su TV debe tener un conector de entrada AV de 21 clavijas
(SCART) para conectar la grabadora.

SELECCION DE SEÑAL DE ENTRADA/SALIDA AV1 PARA CONEXION AV

El conector AV1 IN/OUT acepta y suministra una señal compuesta (señal de vídeo normal) o bien una señal Y/C (una señal en la
cual están separadas las señales de luminancia y cromancia). Para seleccionar la señal de entrada, seleccione "VIDEO" (señal de
vídeo normal) o "S-VIDEO" (señal Y/C) para el ajuste "SELECCION AV1" (Z p. 50). Para seleccionar la señal de salida, utilice el
interruptor AV1 OUT del panel posterior.

● Si el conector SCART de su televisor es sólo compatible con la señal de vídeo regular, ajuste este selector en COMP.

● Si el conector SCART de su televisor es compatible con la señal Y/C, ajuste este selector en Y/C. Usted podrá obtener

imágenes S-VHS de alta calidad. (Para la conexión, asegúrese de utilizar un cable SCART de 21 clavijas que sea compatible
con la señal Y/C).

en la pantalla de TV y/o en el panel de indicación
delantero de la grabadora de vídeo cuando se presione por
primera vez STANDBY en la grabadora de vídeo o VCR
POWER en el mando a distancia para conectar la
alimentación de la grabadora de vídeo; vaya a la página 6
para efectuar la instalación automática.

NOTAS:

●

Ajuste el televisor en el modo VIDEO (o AV), Y/C o RGB de acuerdo con el tipo de conector SCART del televisor.

●

Para conmutar el modo del televisor, refiérase al manual de instrucciones correspondiente.

●

Para obtener imágenes S-VHS de alta calidad, también se puede utilizar CONEXION DE S-VIDEO, descrita en la página 5.

Conexión de S-VIDEO

CA 5

Parte trasera del TV

Entrada de alimentación

Conector de antena

Conector de entrada
de S-VIDEO

Conector de entrada
de audio

Tomacorriente

Cable S-VIDEO
(suministrado)

Cable de audio (no suministrado)

S OUT

AV1 OUT

S IN

S OUT

COMP. Y/C

(S-1)

AV1 IN/OUT

AV2 IN/DECODER

DV IN

Antena o cable

ANT. IN

SYNCHRO EDIT

JLIP

R.PAUSE

L

(L-1)

AUDIO

R

(S-1)

OUT IN

(L-2)

ANT. IN

ANT. OUT

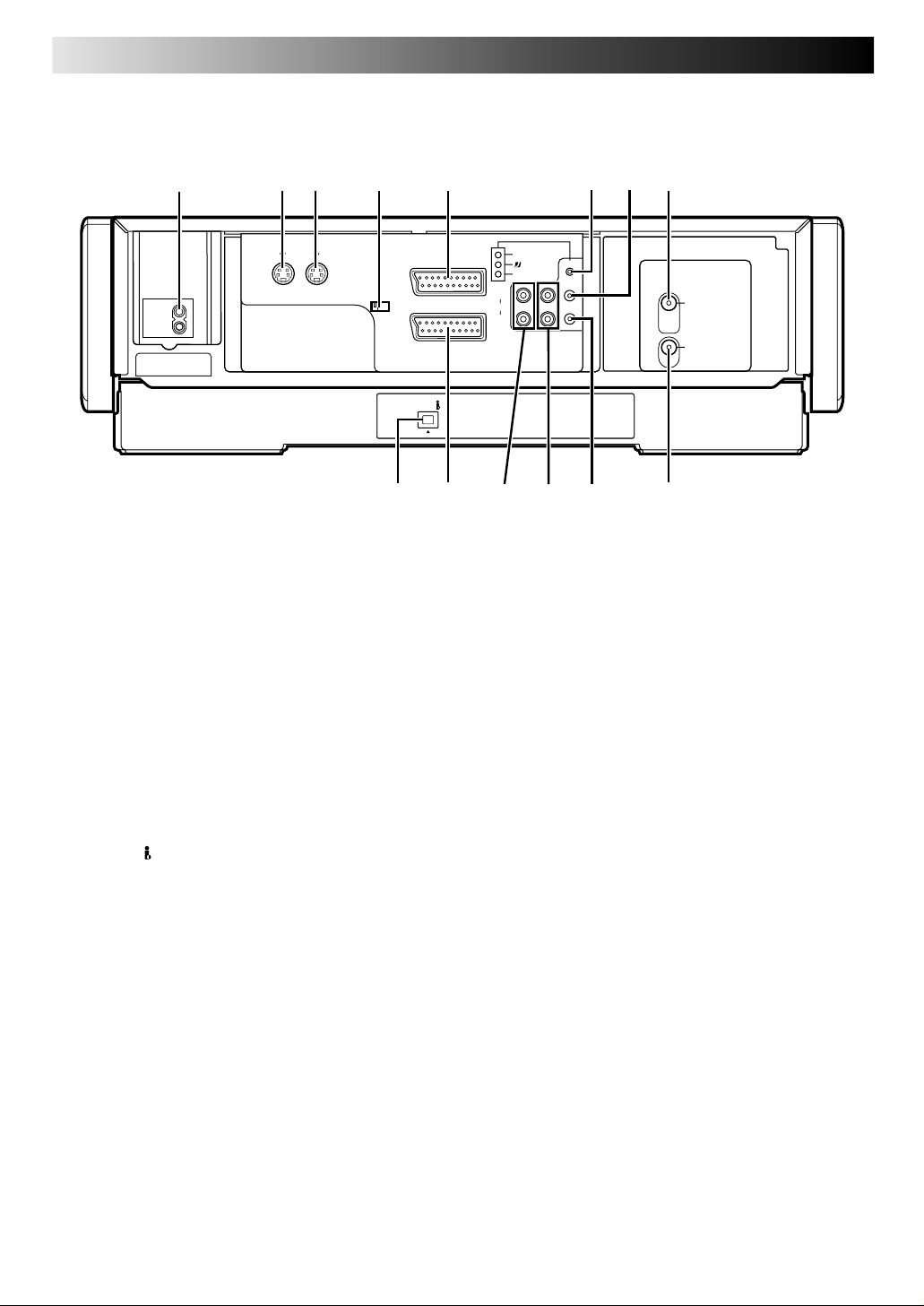

Vista trasera de la grabadora

Cable RF (suministrado)

●

Para conectar a un TV con conectores S-VIDEO/AUDIO IN

CONEXION DE LA GRABADORA
DE VIDEO A UN TV

a– Conecte la antena, la grabadora y el televisor como

1

se explicó en "Conexión básica". (Z p. 4)

b– Conecte el conector S OUT de la grabadora al

conetctor S-VIDEO IN del televisor.

c– Conecte los conectores AUDIO OUT de la

grabadora a los conectores AUDIO IN del televisor.

AUDIO OUT

ANT. OUT

NOTAS:

●

Usted puede obtener imágenes S-VHS de alta calidad.

●

Si su televisor no es estéreo, utilice los conectores AUDIO
OUT de la grabadora para conectarlo a un amplificador de
audio para la reproducción del sonido estereofónico de alta
fidelidad. (Z p. 57)

●

Para controlar la grabadora con su televisor utilizando la
conexión S-VIDEO, ajuste su televisor en el modo AV.

●

Para conmutar el modo del televisor, refiérase al manual de
instrucciones correspondiente.

CONEXION DE LA ALIMENTACION
DE LA GRABADORA DE VIDEO

Conecte el cordón de alimentación suministrado entre
la entrada de alimentación del panel trasero de la

2

grabadora y un tomacorriente.

Después de enchufar el cordón de la alimentación en un tomacorriente, la indicación de ajuste del país aparecerá en la pantalla
de TV y/o en el panel de indicación delantero de la grabadora de vídeo cuando se presione por primera vez STANDBY de la
grabadora de vídeo o VCR POWER del mando a distancia para conectar la alimentación de la grabadora de vídeo; vaya a la
página 6 para efectuar la instalación automática.

6 CA

Instalación
automática

Ajuste automático de canal/ajuste
automático del reloj/ajuste del
número de programa guía
automática

VCR POWER

2 3

-+-

5

8

0

PROG. +

+

6

9

1

4

7

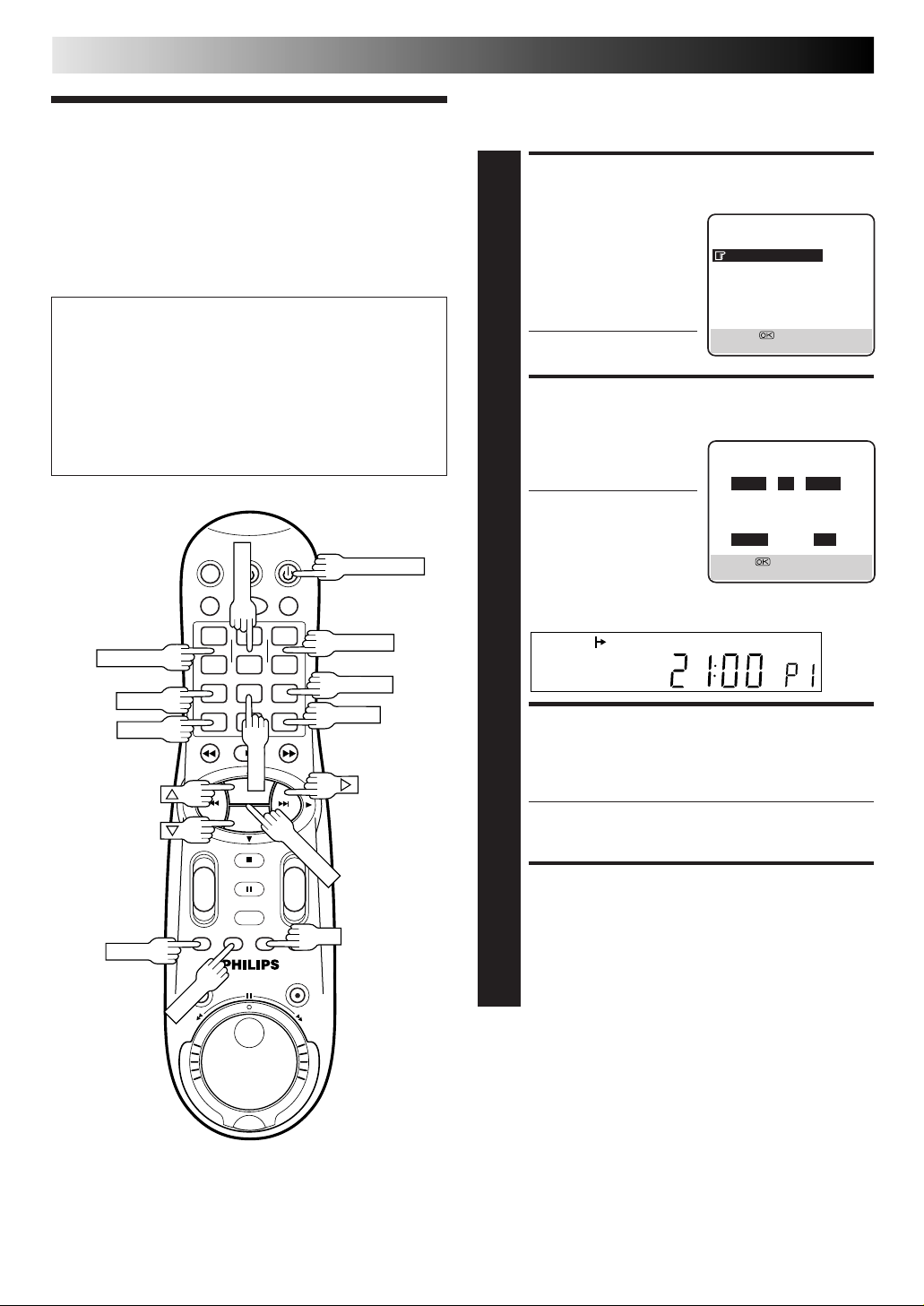

AJUSTES INICIALES

Cuando presione por primera vez STANDBY en la grabadora
de vídeo o VCR POWER en el mando a distancia para conectar
la alimentación de la grabadora de vídeo después de enchufar
el cordón de alimentación en el tomacorriente, aparecerá la
indicación de ajuste de país en la pantalla de TV y en el panel
de indicación frontal de la grabadora de vídeo. Seleccionando
su país*, la función de instalación automática ajusta los canales
de su sintonizador, el reloj** y los números de programa guía
automáticamente.

* Si usted vive en Bélgica (BELGIUM) o Suiza (SUISSE), también tiene

que seleccionar su idioma.

**Si usted vive en Hungría (MAGYARORSZAG), República Checa

(CESKA REPUBLIKA), Polonia (POLSKA) u otros países de Europa
oriental (OTHER EASTERN EUROPE), ajuste el reloj manualmente.

Usted puede referirse al panel frontal de indicación y/o a la
indicación en pantalla para realizar este procedimiento.

Antes de comenzar, asegúrese de lo siguiente:

● Que el cable de la antena del TV esté conectado a la
grabadora de vídeo.

● Que el cordón de la alimentación de la grabadora de
vídeo esté conectado al tomacorriente.

● Si desea emplear la indicación en pantalla, el TV debe
estar en el modo AV.

CONEXION DE LA GRABADORA
DE VIDEO

Presione STANDBY de la grabadora de vídeo o VCR
POWER del mando a distancia. Aparecerá la indicación

de ajuste de país en el panel de indicación frontal y/o

1

en la pantalla.

PROG. –

+

-

Código telefónico internacional de países

BELGIUM : 32 NORGE :47

ESKÁ REPUBLIKA : 42 ÖSTERREICH : 43
DANMARK : 45 POLSKA : 48
DEUTSCHLAND : 49 PORTUGAL : 351
ESPAÑA : 34 SUISSE : 41
GREECE : 30 SUOMI : 358
ITALIA : 39 SVERIGE : 46
MAGYARORSZÁG : 36
NEDERLAND : 31

+

-

OK

OTHER WESTERN EUROPE
OTHER EASTERN EUROPE

:- ­:EE

ATENCION

Una vez que haya efectuado la instalación automática, todas
las emisoras almacenadas y sus números de programa guía
permanecerán en la memoria de la grabadora de vídeo y la
misma no efectuará otra vez la instalación automática aunque
se haya agotado el apoyo de la memoria de la grabadora de
vídeo. Usted sólo necesita ajustar el reloj. (Z p. 66)

Si usted se ha mudado a un área diferente, efectúe cada
ajuste como sea necesario.

● Ajuste del sintonizador Z p. 58

● Ajuste del reloj Z p. 66

Si una nueva emisora comienza a transmitir en su área,
efectúe el ajuste del sintonizador (Z p. 58).

BELGIUM

ESKÁ REPUBLIKA
DANMARK
DEUTSCHLAND
ESPAÑA
GREECE
ITALIA
MAGYARORSZÁG
NEXT PAGE

5

[

] =

∞

[MENU] : EXIT

SELECCION DEL PAIS

Si usted está mirando el panel de indicación frontal

Presione %fi para seleccionar el código telefónico
internacional de su país refiriéndose a la tabla en la

2

columna izquierda.
(Ej.) DEUTSCHLAND es seleccionado

Si usted está mirando la
indicación en pantalla

Presione %fi para mover la
barra iluminada (indicadora)
al nombre de su país.

NOTA:

Si usted ha seleccionado
BELGIUM (32) o SUISSE
(41), vaya al paso 3. Si ha
seleccionado MAGY ARORSZAG (36), CESKA REPUBLIKA
(42), POLSKA (48) u OTHER EASTERN EUROPE (EE),
presione OK. La pantalla de ajuste del reloj aparecerá.
Ajuste el reloj manualmente (Zp. 66 – 67), y luego vaya
al paso 4. Si ha seleccionado cualquier otro nombre de
país (código), vaya al paso 4.

BELGIUM

ESKÁ REPUBLIKA
DANMARK

DEUTSCHLAND

ESPAÑA
GREECE
ITALIA
MAGYARORSZÁG
NEXT PAGE

5

] =

[

∞

[MENU] : EXIT

CA 7

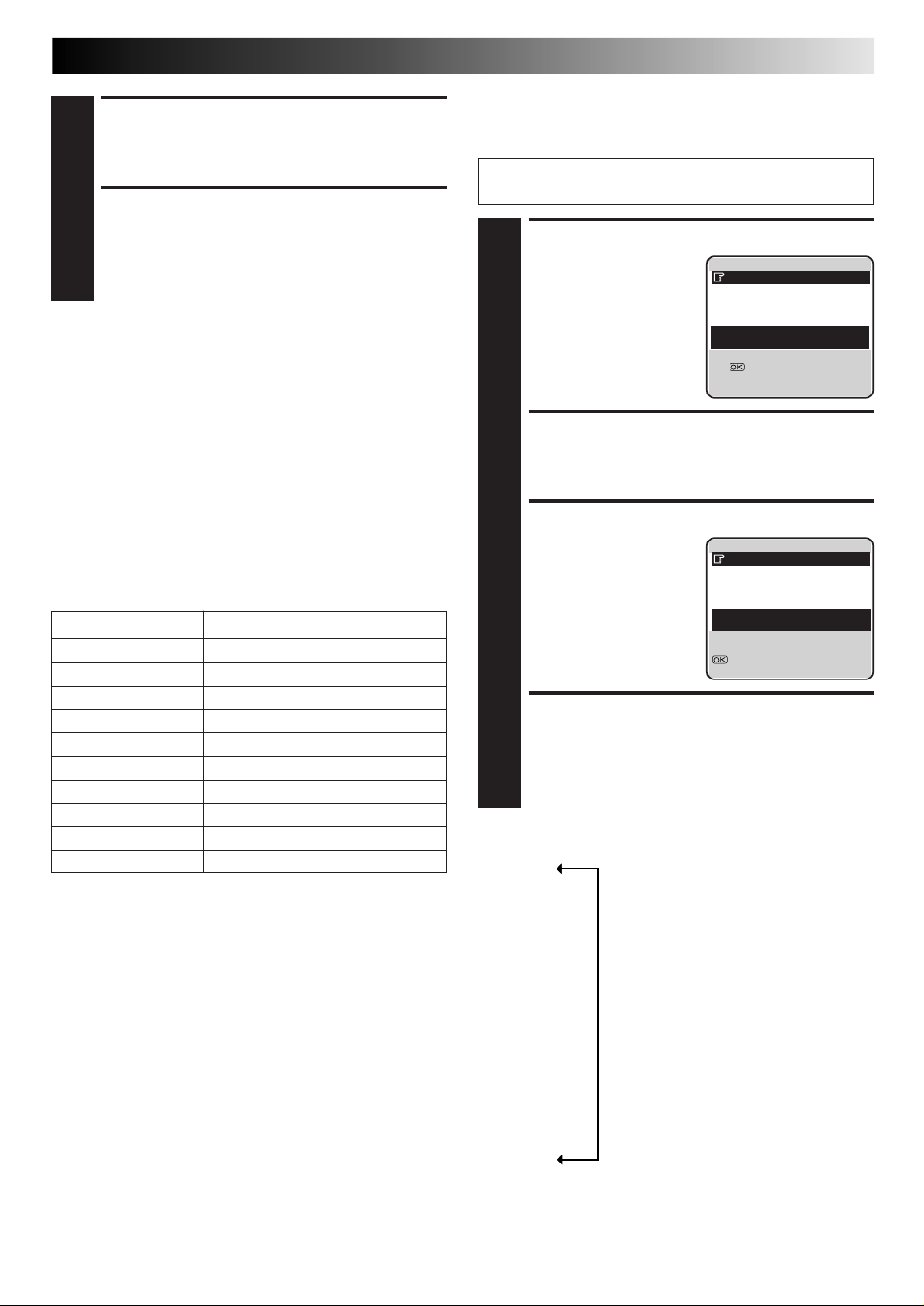

SELECCION DEL IDIOMA

Presione OK para hacer aparecer la indicación de ajuste
del idioma en el panel de indicación frontal y/o en la
pantalla.

3

Si usted está mirando el panel de indicación frontal

Presione %fi para seleccionar el código de su idioma.

Código de idioma

ENGLISH : 01 NEDERLANDS : 06
DEUTSCH : 02 SVENSKA : 07
FRANCAIS : 03 NORSK : 08
ITALIANO : 04 SUOMI : 09
CASTELLANO : 05 DANSK : 10

(Ej.) DEUTSCH es seleccionado para SUISSE
Código telefónico

internacional del país

Si usted está mirando la
indicación en pantalla

Presione %fi para mover
la barra iluminada
(indicadora) al idioma de
su selección.

Código de idioma

DANSK
SUOMI
NORSK
SVENSKA
NEDERLANDS
CASTELLANO
ITALIANO
FRANCAIS

DEUTSCH

ENGLISH
[5∞] =
[MENU] : ENDE

(Ej.) Selección de DEUTSCH

NOTAS:

●

Primero se activa la función de sintonización de canal, que
asigna todas las emisoras recibibles en su área
automáticamente.

●

La función de ajuste automático del reloj ajusta el reloj
automáticamente leyendo los datos de ajuste del reloj de la
emisora que está transmitiendo una señal PDC mientras que
la sintonización automática de canal está siendo efectuada.

●

Durante la sintonización automática de canal, la grabadora
de vídeo reconoce el nombre de cada emisora detectada y los
almacena en la memoria de la grabadora de vídeo, luego
ajusta automáticamente S
programa guía para esas emisoras de acuerdo al área de
difusión.

●

En áreas dónde la emisora no transmite señales PDC, la
grabadora de vídeo no puede efectuar el ajuste automático
del reloj ni el ajuste automático del número de programa
guía.

●

Si hay un corte de alimentación, o si presiona STANDBY,
VCR POWER o MENU mientras se está realizando la

instalación automática, la misma será interrumpida.
Asegúrese de desconectar la alimentación de la grabadora de
vídeo una vez y de comenzar otra vez desde el paso 1.

●

Dependiendo de la condición de recepción es posible que el
reloj automático no funcione correctamente.

●

Si la imagen no tiene sonido o éste suena mal en algunos
canales que han sido almacenados mediante la instalación
automática, el ajuste del sistema de TV para esos canales tal
vez sea incorrecto. Seleccione el sistema de TV apropiado
para esos canales. Z "INFORMACIÓN" en la página 64.

HOWVIEW

asignando el número de

INSTALACION AUTOMATICA

Presione OK.

4

Si usted está mirando el panel de indicación frontal

4

Presione %fi para seleccionar "Auto" y presione OK o #.

Si usted está mirando la indicación en pantalla

Presione %fi para mover
la barra iluminada
(indicadora) a "AJUSTE
AUTO CANAL" y presione
OK o #.

"Auto" parpadea en el panel de indicación; NO
presione ningún botón de la grabadora ni del
mando a distancia hasta que el panel de
indicación muestre la hora del reloj, "(CH) 1" o
"– –:– –" como se ilustra en la página 9.

● Si usted está
empleando la
indicación en
pantalla, aparecerá la
pantalla AJUSTE
AUTO CANAL. A
medida que la
instalación automática
progresa, la
indicación " " en
pantalla se mueve de
izquierda a derecha.

AJUSTE AUTO CANAL

FOLLOW TV

5

[

] =

∞

[MENU] : SALIR

AJUSTE AUTO CANAL

ESPERE POR FAVOR

0

[MENU] : SALIR

Inicio Fin

+++

8 CA

Descarga de
ajustes previos

AJUSTES INICIALES (cont.)

Cuando conecte la grabadora de vídeo a su televisor mediante
cable SCART de 21 clavijas todas conectadas (Z p. 4), usted
podrá ajustar los canales del sintonizador de la grabadora de
vídeo descargando los datos ajustados previamente desde su
televisor en lugar de emplear la función de instalación
automática (Z p. 6). Después de completar la descarga, la
grabadora ajusta automáticamente el reloj y el número de
programa guía. Para conocer detalles, consulte el manual de
instrucciones de su televisor.

Sólo podrá emplear esta función con los televisores que
dispongan de EasyLink, etc.*

* Compatible con televisores que dispongan de EasyLink, T-V Link,

Megalogic, SMARTLINK, Q-Link, DATA LOGIC o NEXTVIEWLINK
a través de un cable SCART de 21 clavijas todas conectadas. El
grado de compatibilidad y las funciones disponibles pueden
cambiar según el sistema.

VCR POWER

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

MENU

1

4

7

+

-

NOTAS:

●

En áreas donde la teledifusora no transmite señales PDC, la
grabadora de vídeo no puede efectuar el ajuste automático del
reloj ni el ajuste automático del número de programa guía.

●

Si hay un corte de alimentación, o si usted presiona
STANDBY, VCR POWER o MENU mientras se realiza la
descarga o la instalación, ésta será interrumpida. Asegúrese
de desconectar la alimentación de la grabadora de vídeo una
vez y probar de nuevo desde el principio.

●

El reloj automático tal vez no funcione correctamente
dependiendo de la condición de recepción.

●

Cuando realice la función de descarga de ajustes previos,
asegúrese de utilizar un cable SCART de 21 clavijas todas
conectadas.

●

En esta grabadora de vídeo, los caracteres disponibles para el
nombre (identificación) de la teledifusora son: A–Z, 0–9, –,

, +, (espacio). Algunos nombres de teledifusoras

*

descargados pueden ser diferentes de los de su televisor
(Zp. 62).

Ejecute los pasos 1 a 3 de "Instalación automática"
descritos en las páginas 6 y 7 antes de continuar.

DESCARGA DE AJUSTES PREVIOS

Presione OK.
Si usted está mirando el panel de indicación frontal

1

Presione
o#.

Si usted está mirando la indicación en pantalla

Presione
la barra iluminada
(indicadora) a "FOLLOW
TV" y presione OK o #.

● Si usted está empleando

● Si presiona cualquier

%

para seleccionar "CH – –" y presione OK

fi

%

para mover

fi

AJUSTE AUTO CANAL

FOLLOW TV

5

[

] =

∞

[MENU] : SALIR

La posición de ajuste previo en el panel de

indicación aumenta desde "CH1". NO presione
ningún botón de la grabadora ni del mando a
distancia hasta que el panel de indicación muestre
la hora del reloj, "(CH) 1" o "– –:– –" como se
ilustra en la página 9.

la indicación en
pantalla, aparecerá la
pantalla FOLLOW TV.
Luego aparecerá la
pantalla AJUSTE DEL
PROGRAMA durante el
ajuste del número de
programa guía.

botón de la grabadora de
vídeo o del mando a
distancia durante la
descarga, ésta se
interrumpirá.

ESPERE POR FAVOR

[MENU] : SALIR

AJUSTE DEL PROGRAMA

ESPERE POR FAVOR

[MENU] : SALIR

FOLLOW TV

Los resultados de la instalación automática/descarga de ajustes previos aparecen en el panel de

C

indicación frontal

CA 9

A

Cuando el ajuste automático de canal y
el ajuste automático del reloj hayan sido
completados correctamente aparecerá la
indicación de la hora actual.

Usted puede verificar si los números del programa guía han sido correctamente ajustados cuando efectúa la programación del
temporizador SHOWVIEW. (Z p. 30); si aparece indicado el número de posición de canal correcto en el paso 3, ello confirma
que el número del programa guía para el número SHOWVIEW que usted seleccionó en el paso 2 ha sido correctamente ajustado.

Si se ha efectuado correctamente el ajuste automático de canal y el ajuste automático del

A

B

Cuando el ajuste automático de canal
haya sido completado correctamente
pero no así el ajuste automático del
reloj, aparecerá "1" (posición de canal).

Cuando el ajuste automático de canal y
el ajuste automático del reloj no han
sido correctamente completados
aparecerá la indicación "– –:– –".

reloj:

1 Conecte la alimentación del TV y seleccione el modo AV, luego asegúrese de que todas las emisoras necesarias hayan

sido almacenadas en la memoria de la grabadora de vídeo empleando los botones PROG. +/–.

● Si también ha almacenado los nombres de las emisoras (ID — Z p. 63), en la memoria de la grabadora de vídeo, el
nombre de la emisora aparecerá indicado en la esquina izquierda superior de la pantalla durante 5 segundos
aproximadamente cuando se sintonice la grabadora de vídeo en una emisora diferente.

● Si desea ajustar manualmente el sintonizador para agregar o saltar canales, para cambiar los canales o para ajustar o
cambiar los nombres de las teledifusoras, vea las páginas 60 a 64.

Si se ha efectuado correctamente el ajuste automático de canal pero incorrectamente el

B

ajuste automático del reloj:

1 Conecte la alimentación del TV y seleccione el modo AV, luego asegúrese de que todas las difusoras han sido

almacenadas en la memoria de la grabadora de vídeo empleando los botones PROG. +/–.

● Si también ha almacenado los nombres de las emisoras (ID — Z p. 63), en la memoria de la grabadora de vídeo, el
nombre de la emisora aparecerá indicado en la esquina izquierda superior de la pantalla durante 5 segundos
aproximadamente cuando se sintonice la grabadora de vídeo en una emisora diferente.

● Si desea ajustar manualmente el sintonizador para agregar o saltar canales, para cambiar los canales o para ajustar o
cambiar los nombres de las teledifusoras, vea las páginas 60 a 64.

2 Efectúe el "Ajuste del reloj" descrito en la página 66.

C

Si el ajuste automático de canal y el ajuste automático del reloj han fallado:

1

Asegúrese de que el cable de la antena de TV esté correctamente conectado a la grabadora de vídeo y desconecte la
alimentación de la misma, luego conecte la alimentación de la grabadora de vídeo otra vez.

● La indicación de ajuste de país aparece en el panel de indicación frontal y/o en la pantalla; efectúe otra vez los pasos
2 – 4 descritos en las páginas 6 – 7 o realice el procedimiento de la página 8.

IMPORTANTE

n En ciertas condiciones de recepción, los nombres de las emisoras pueden no quedar correctamente almacenados y el ajuste

del número de programa guía automático puede no funcionar correctamente. Si los números del programa guía no han sido
correctamente ajustados, cuando usted graba un programa de TV empleando SHOWVIEW, la grabadora grabará un programa de
TV de una emisora diferente. Cuando programe el temporizador empleando SHOWVIEW, asegúrese de comprobar que la
posición del canal en el que su grabadora recibe la estación emisora que usted desea, haya sido seleccionado (Z p. 30,
"Programación del temporizador SHOWVIEW®").

n Su grabadora de vídeo memoriza todas las emisoras detectadas aunque la recepción de alguna de ellas sea deficiente. En estos

casos la calidad de imagen puede ser pobre. Para borrar esas emisoras con imagen inaceptable Z "Borrado de un canal"
descrito en la página 61.

INFORMACION

Idioma para indicación en pantalla

La instalación automática también selecciona automáticamente el idioma para la indicación en pantalla dependiendo del ajuste de
país que haya realizado en el paso 2 de la página 6 (a menos que haya seleccionado BELGIUM o SUISSE), como se muestra abajo.

SUOMI [ SUOMI DANMARK [ DANSK NEDERLAND [ NEDERLANDS
PORTUGAL [ ENGLISH ÖSTERREICH [ DEUTSCH GREECE [ ENGLISH
DEUTSCHLAND [ DEUTSCH ESKÁ REPUBLIKA [ ENGLISH OTHER WESTERN EUROPE [ ENGLISH
POLSKA [ ENGLISH ITALIA [ ITALIANO OTHER EASTERN EUROPE [ ENGLISH
NORGE [ NORSK MAGYARORSZÁG [ ENGLISH
SVERIGE [ SVENSKA ESPAÑA [ CASTELLANO
Si usted desea cambiar el idioma manualmente, Z "Idioma" en la página 10.

Hora en punto

Su grabadora de vídeo está equipada con la función de hora precisa que suministra la hora precisa por medio de ajustes
automáticos a intervalos regulares leyendo los datos de una señal PDC. Si desea emplear esta función, simplemente colóquela
en "ON". Z "Hora en punto" descrita en la página 66.

10 CA

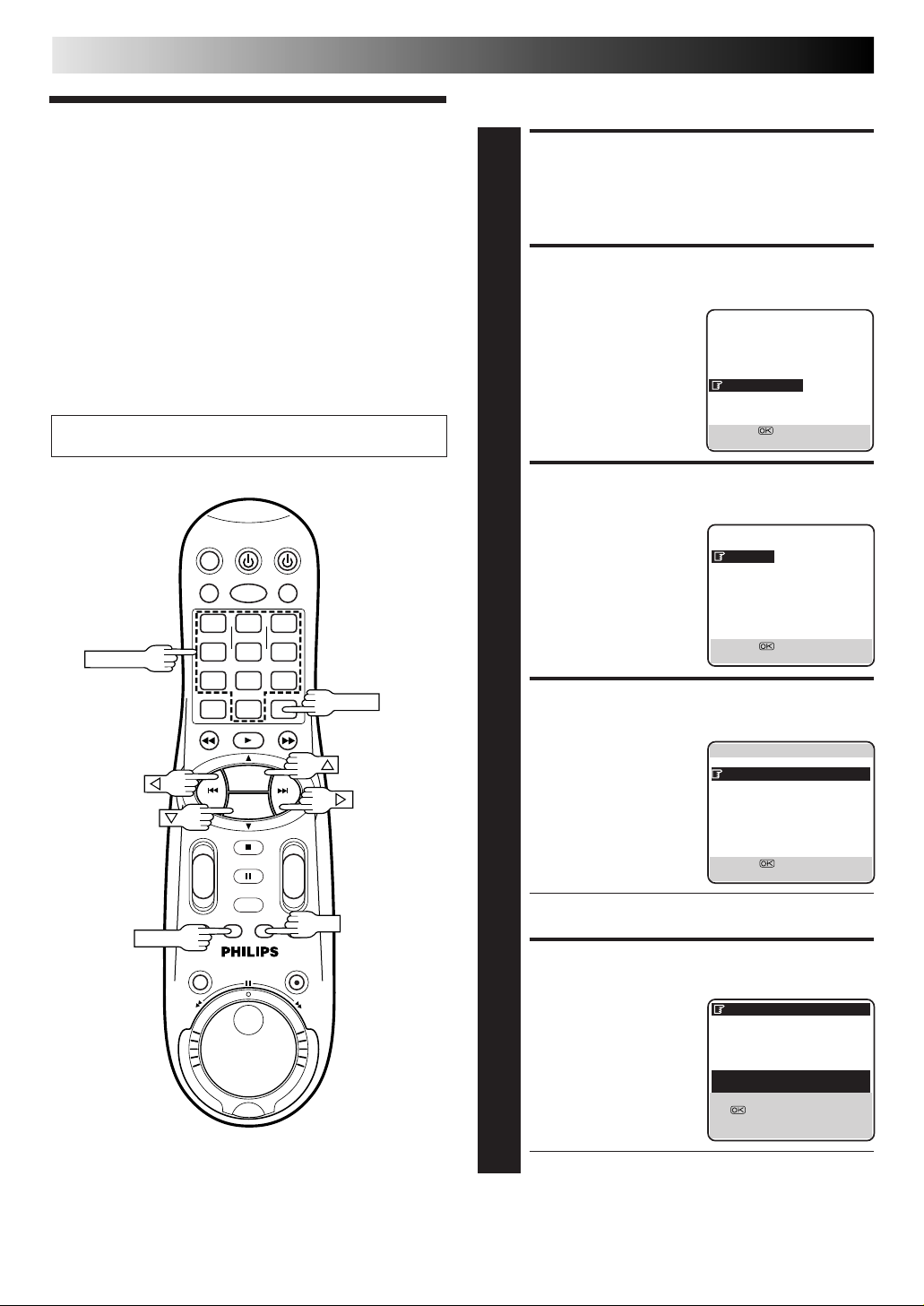

Idioma

AJUSTES INICIALES (cont.)

Esta grabadora de vídeo le ofrece la opción de ver en pantalla
mensajes en 10 idiomas diferentes. Aunque la instalación
automática selecciona el idioma automáticamente (Z p. 9),
usted puede cambiar el ajuste de idioma manualmente
empleando este procedimiento cuando sea necesario.

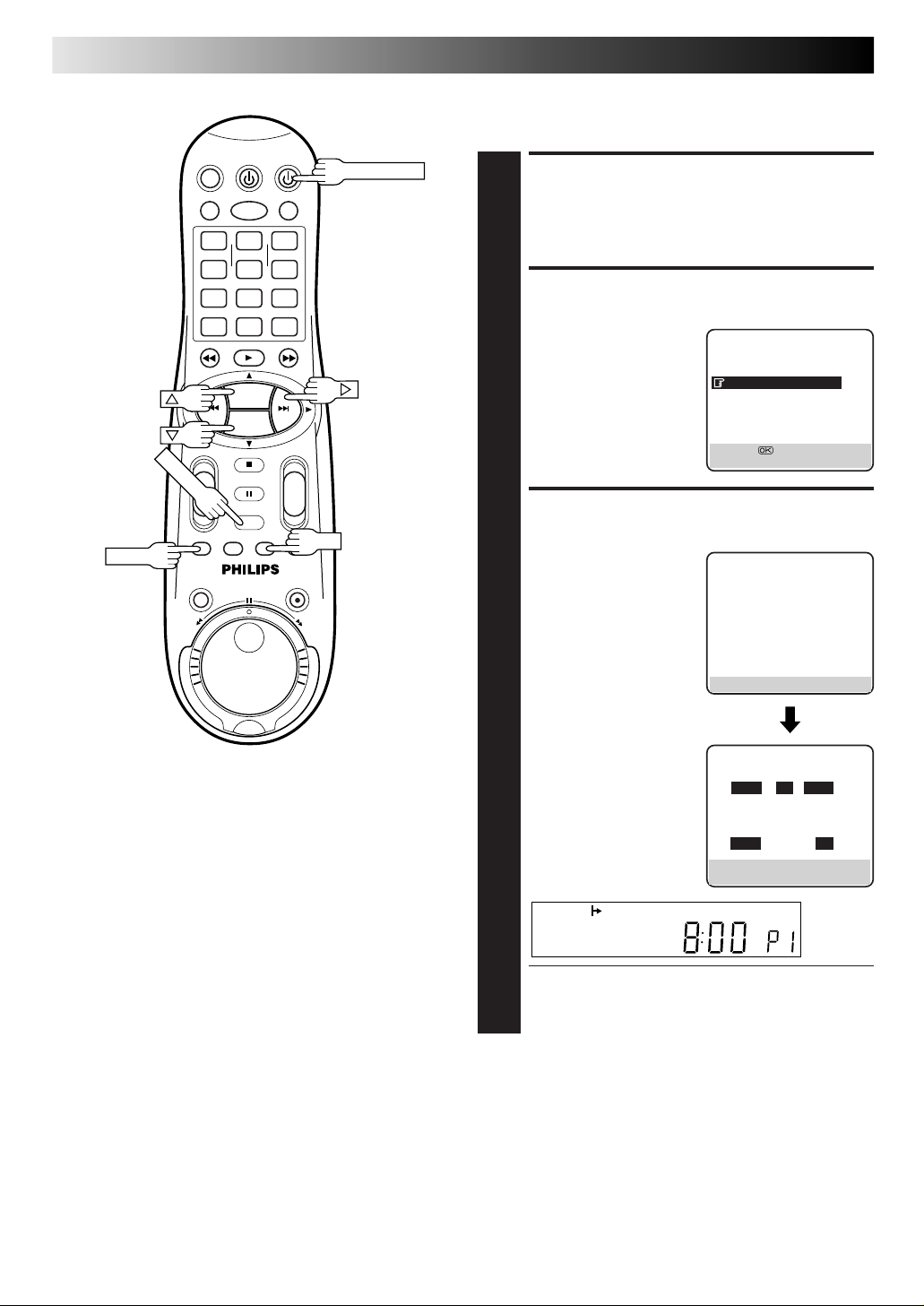

Conecte la alimentación del TV y seleccione el modo AV.

VCR POWER

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

MENU

1

4

7

+

-

CONEXION DE LA ALIMENTACION
DE LA GRABADORA DE VIDEO

Presione VCR POWER.

1

ACCESO AL MENU PRINCIPAL

Presione MENU.

2

ACCESO A LA PANTALLA DE
AJUSTE DEL PAIS

Presione %fi para mover
la barra iluminada

3

(indicadora) a "AJUSTE
AUTO CANAL", luego
presione OK o #.

MENU PRINCIPAL

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL

AJUSTE MANUAL CANAL
CONFIGURACION
TAPE MANAGER

[5∞] =
[MENU] : SALIR

SELECCION DEL PAIS

Presione %fi para mover la barra iluminada
(indicadora) al nombre de su país y presione OK o #.

4

SELECCION DEL IDIOMA

Presione %fi para mover
la barra iluminada

5

(indicadora) al idioma que
desee seleccionar.

● No tiene que presionar
OK; al presionar OK se
entra en la pantalla
AJUSTE AUTO CANAL/
FOLLOW TV.

DANSK
SUOMI
NORSK
SVENSKA
NEDERLANDS

CASTELLANO

ITALIANO
FRANCAIS
DEUTSCH

ENGLISH
[5∞] =
[MENU] : SALIR

VUELTA A LA PANTALLA NORMAL

Presione MENU.

6

Indicaciones
en pantalla

CA 11

Usted puede seleccionar la visualización en pantalla de
diferentes indicadores operacionales, ajustando esta función en
ON u OFF. Los mensajes son visualizados en la lengua
seleccionada (Z p. 9 ó 10).

CONEXION DE LA ALIMENTACION
DE LA GRABADORA DE VIDEO

Presione VCR POWER.

Conecte la alimentación del TV y seleccione el modo AV.

VCR POWER

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

MENU

1

4

7

+

-

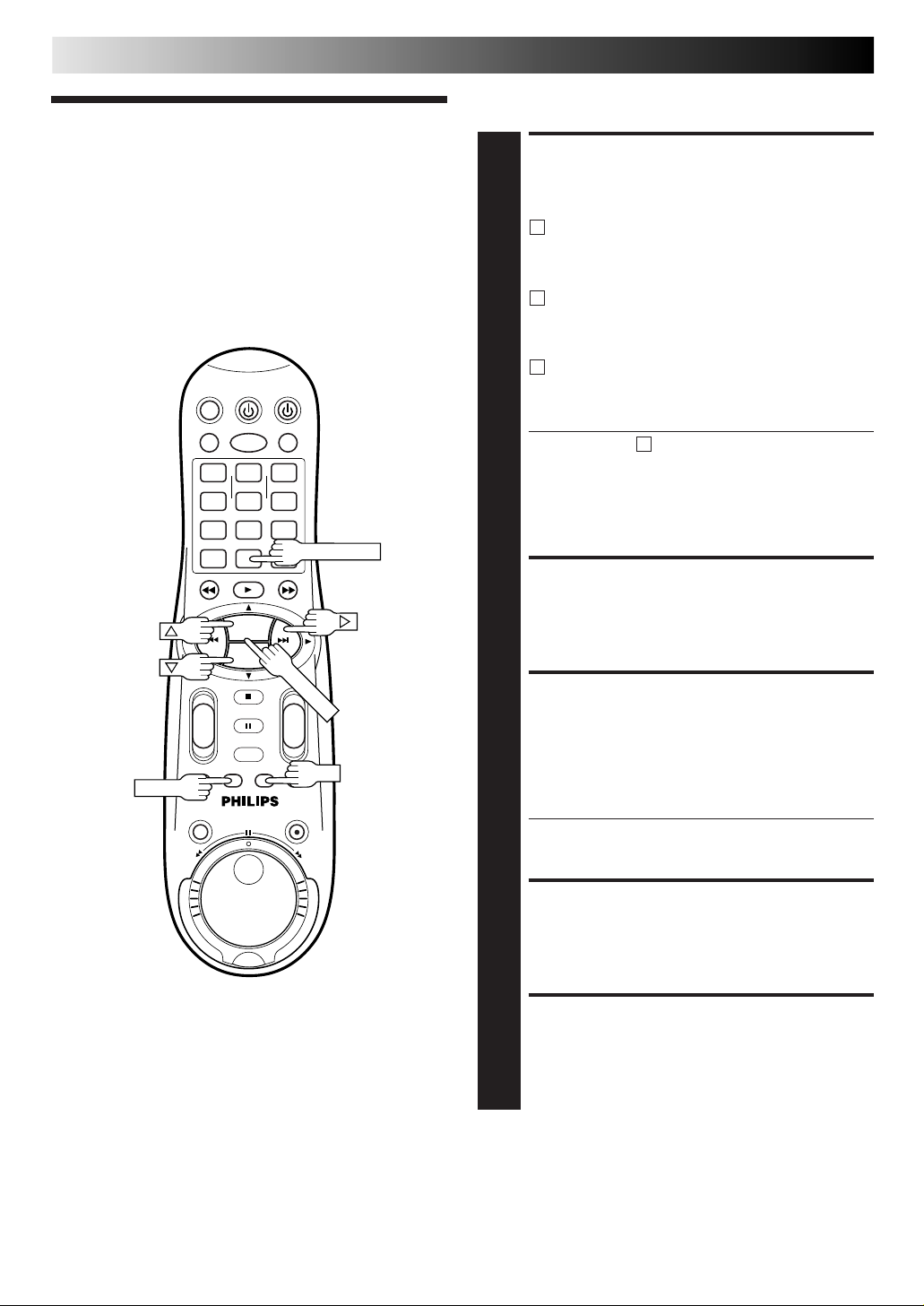

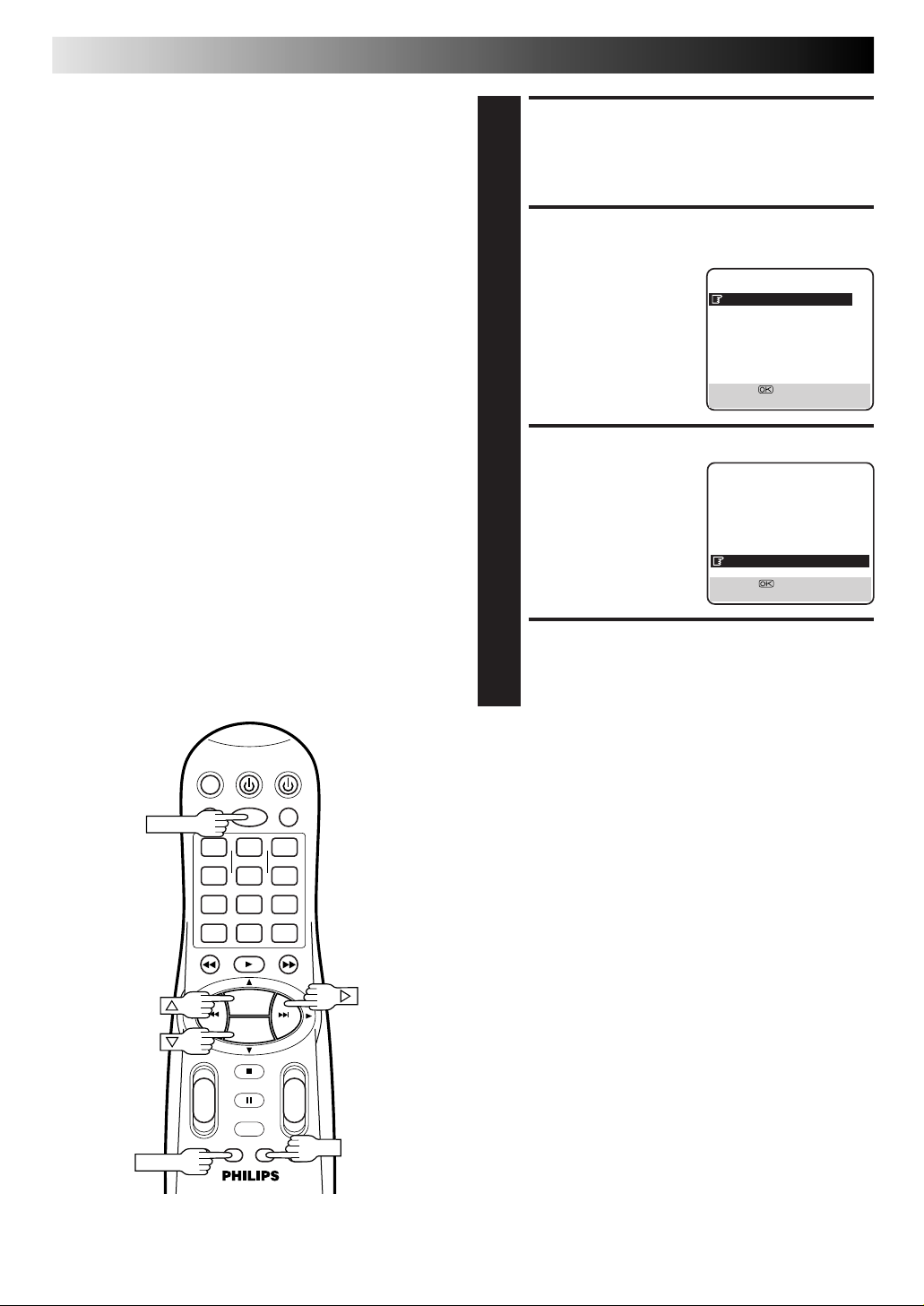

1

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

2

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Mover la barra iluminada (indicadora) a "AJUSTE
MODO OPERACION" presionando %fi, luego presione

OK o #.

3

ACTIVACION/DESACTIVACION
DE LA INDICACION EN PANTALLA

El ajuste de partida es
"ON", por eso si usted
desea indicaciones en

4

pantalla, deje el ajuste tal
cual está y vaya al paso 5.
Si no desea que aparezcan
las indicaciones, presione
%fi para mover la barra
iluminada (indicadora) a
"O.S.D." y presione OK o
para ajustar "O.S.D." en "OFF".

VUELTA A LA PANTALLA NORMAL

Presione MENU.

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON

DIRECT RECORD ON

AUTO SP=LP OFF

DIGITAL 3R ON

AHORRO DE ENERGIA OFF

S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

#

5

NOTAS:

●

Cuando emplea esta grabadora de vídeo como reproductor
para edición, asegúrese de ajustar "O.S.D." en "OFF" antes de
comenzar.

●

Durante la reproducción, los indicadores del modo de
operación pueden ser distorsionados dependiendo del tipo de
cinta que está empleando.

La indicación superpuesta en la pantalla de TV le indica qué es lo que la grabadora de vídeo está haciendo.

1– Indicaciones del modo de operación
2– Velocidad de la cinta SP/LP/EP (EP es para reproducción de

NTSC exclusivamente)

3– Sentido de transporte de cinta
4– Indicación del contador
5– Indicación del tiempo restante de cinta (Z p. 25)
6– Indicación de modo de audio (Z p. 21)
7– Indicación de la posición de la cinta (Z p. 15)
8– Tipo de emisión (Z p. 27)
9– Día/mes/año
10– Indicación del reloj
11– Número de posición de canal y nombre de la emisora/

indicación aux. (DV, L-1, L-2, F-1, S-1 o S-2)

12– Indicación de cassette colocado

11
10

12

1

q6

PR. 12 ABCD
21 : 00

9

8
7

6

24. 12. 99

ST

++

0

NORM TIEMPO REST 1 : 00

]

+

–1 : 23 : 45

SP

+

2

3
4

5

12 CA

AJUSTES INICIALES (cont.)

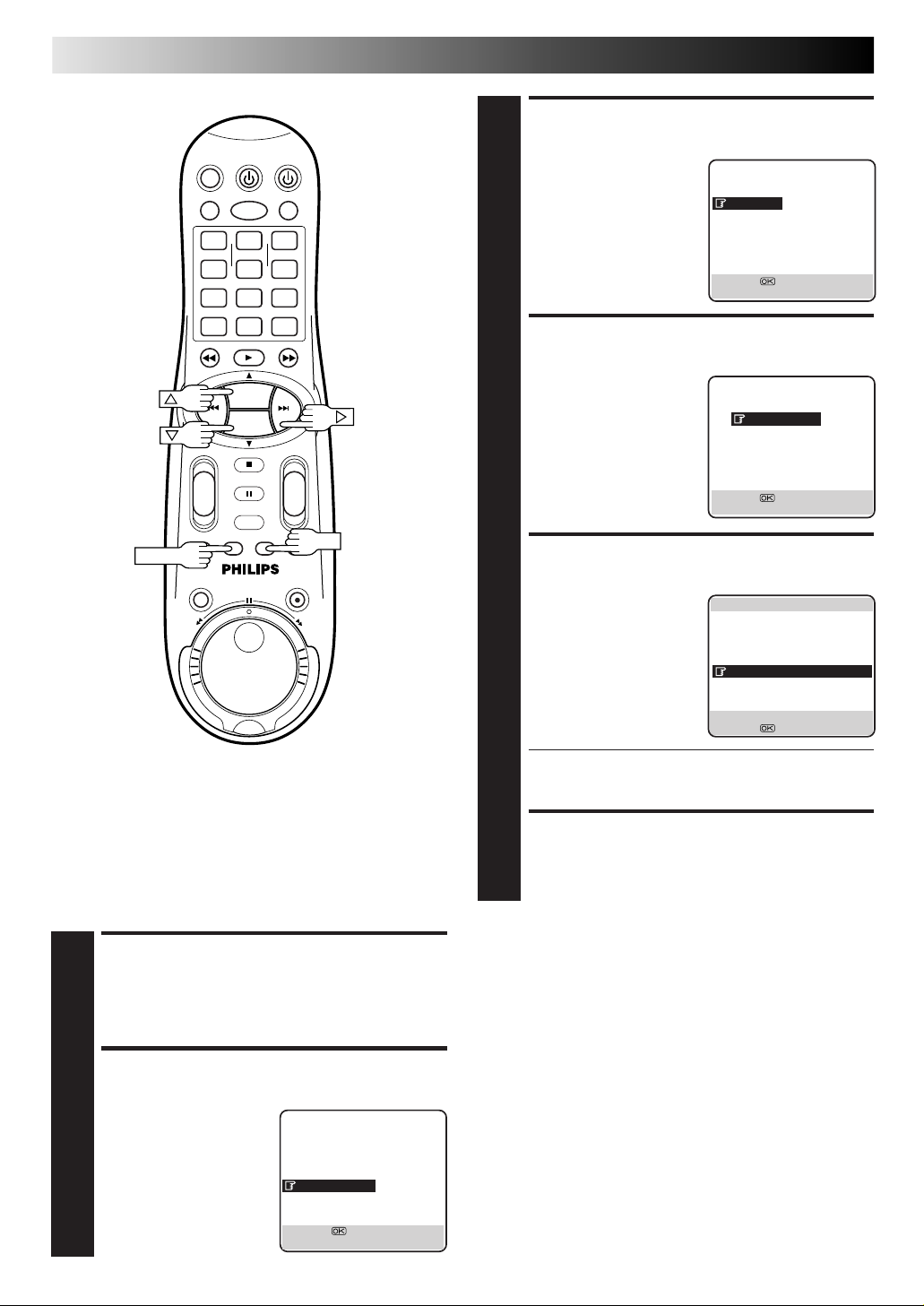

Usted puede reducir el consumo de energía mientras la
grabadora está desconectada.

Modo de
ahorro de
energía

Conecte la alimentación del TV y seleccione el modo AV.

VCR POWER

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

1

4

7

+

-

MENU

CONEXION DE LA ALIMENTACION
DE LA GRABADORA

Presione VCR POWER.

1

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

2

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Presione %fi para mover
la barra iluminada

3

(indicadora) a "AJUSTE
MODO OPERACION", y
presione OK or #.

SELECCION DEL MODO DE
AHORRO DE ENERGIA

Presione %fi para mover
la barra iluminada

4

(indicadora) a "AHORRO
DE ENERGIA", y presione
OK o # para ajustarlo en
"ON".

VUELTA A LA PANTALLA NORMAL

Presione MENU.

MENU PRINCIPAL

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL

AJUSTE MANUAL CANAL

CONFIGURACION

TAPE MANAGER

[5∞] =
[MENU] : SALIR

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON

DIRECT RECORD ON

AUTO SP=LP OFF

DIGITAL 3R ON

AHORRO DE ENERGIA ON

S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

5

NOTAS:

●

Durante el ahorro de energía, el panel de indicación se apaga.

●

La función de hora en punto (Z p. 66) no funciona mientras
está activado el modo de ahorro de energía.

●

Mientras la grabadora está en el modo de ahorro de energía,
la imagen puede distorsionarse momentáneamente cuando
usted conecta/desconecta la alimentación de la grabadora.

●

El ahorro de energía no funciona cuando ...
... La grabadora está en el modo de temporizador.
... La alimentación de la grabadora está desconectada

después de una grabación por temporizador (o la
grabación mediante una sola pulsación).

... El modo de grabación automática de programa vía satélite

está activado (Z p. 37).

... "SELECCION AV2" está ajustado en "DECODIF" o

"SATELITE" (Z p. 50).

EASYLINK

Funciones
EasyLink

CA 13

Direct Record

Podrá iniciar la grabación del programa que esté viendo en su
televisor con una simple operación. Mantenga presionado

RECORD y presione PLAY en el mando a distancia, o presione
RECORD en la grabadora de vídeo. Siga el procedimiento abajo

descrito para emplear esta función.

Cuando conecte la grabadora de vídeo y su televisor a través de
un cable SCART de 21 clavijas todas conectadas (Z p. 4),
tendrá a su disposición las funciones siguientes. Estas funciones
sólo podrá utilizarlas con televisores que dispongan de
EasyLink, etc.*
Para conocer detalles, consulte el manual de instrucciones de
su televisor.

* Compatible con televisores que dispongan de EasyLink, T-V Link,

Megalogic, SMARTLINK, Q-Link, DATA LOGIC o NEXTVIEWLINK a
través de un cable SCART de 21 clavijas todas conectadas. El grado
de compatibilidad y las funciones disponibles pueden cambiar
según el sistema.

NexTView Link

Podrá descargar información EPG (guía electrónica de
programas) de su televisor para programar el temporizador de la
grabadora de vídeo.
Para conocer detalles, consulte el manual de instrucciones de
su televisor.

Conexión automática de la
alimentación del televisor

Podrá conectar la alimentación del televisor y ponerlo en el
modo de vídeo, automáticamente, siempre que reproduzca una
cinta.
Para conocer detalles, consulte el manual de instrucciones de
su televisor.

Espera automática de la
grabadora de vídeo

Podrá utilizar el mando a distancia del televisor para
desconectar la alimentación de la grabadora de vídeo.
Para conocer detalles, consulte el manual de instrucciones de
su televisor.

CONEXION DE LA ALIMENTACION
DE LA GRABADORA

Presione VCR POWER.

1

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

2

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Presione %fi para mover la
barra iluminada

3

(indicadora) a "AJUSTE
MODO OPERACION" y
luego presione OK o #.

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL
AJUSTE MANUAL CANAL
CONFIGURACION
TAPE MANAGER

[5∞] =
[MENU] : SALIR

SELECCION DEL MODO DE
DIRECT RECORD

Presione %fi para mover
la barra iluminada

4

(indicadora) a "DIRECT
RECORD" y luego
presione OK o # para
ajustarlo a "ON".

AJUSTE MODO OPERACION

DSPC ON
O. S. D. ON

DIRECT RECORD ON

AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

VUELTA A PANTALLA NORMAL

Presione MENU.

5

MENU PRINCIPAL

NOTAS:

●

Si "DIRECT RECORD" se ajusta en "OFF", el botón RECORD
funciona como se describe en "Grabación básica" (Z p. 22).

●

Durante la grabación directa, "– –" aparece en el panel de
indicación.

●

Cuando realice las funciones EasyLink, asegúrese de utilizar
un cable SCART de 21 clavijas todas conectadas.

●

Cuando conecte la grabadora de vídeo y el televisor
utilizando el cable SCART de 21 clavijas todas conectadas y
el cable de vídeo S, la grabación directa no será posible si el
modo de entrada del televisor está ajustado en "S-VIDEO IN".

14 CA

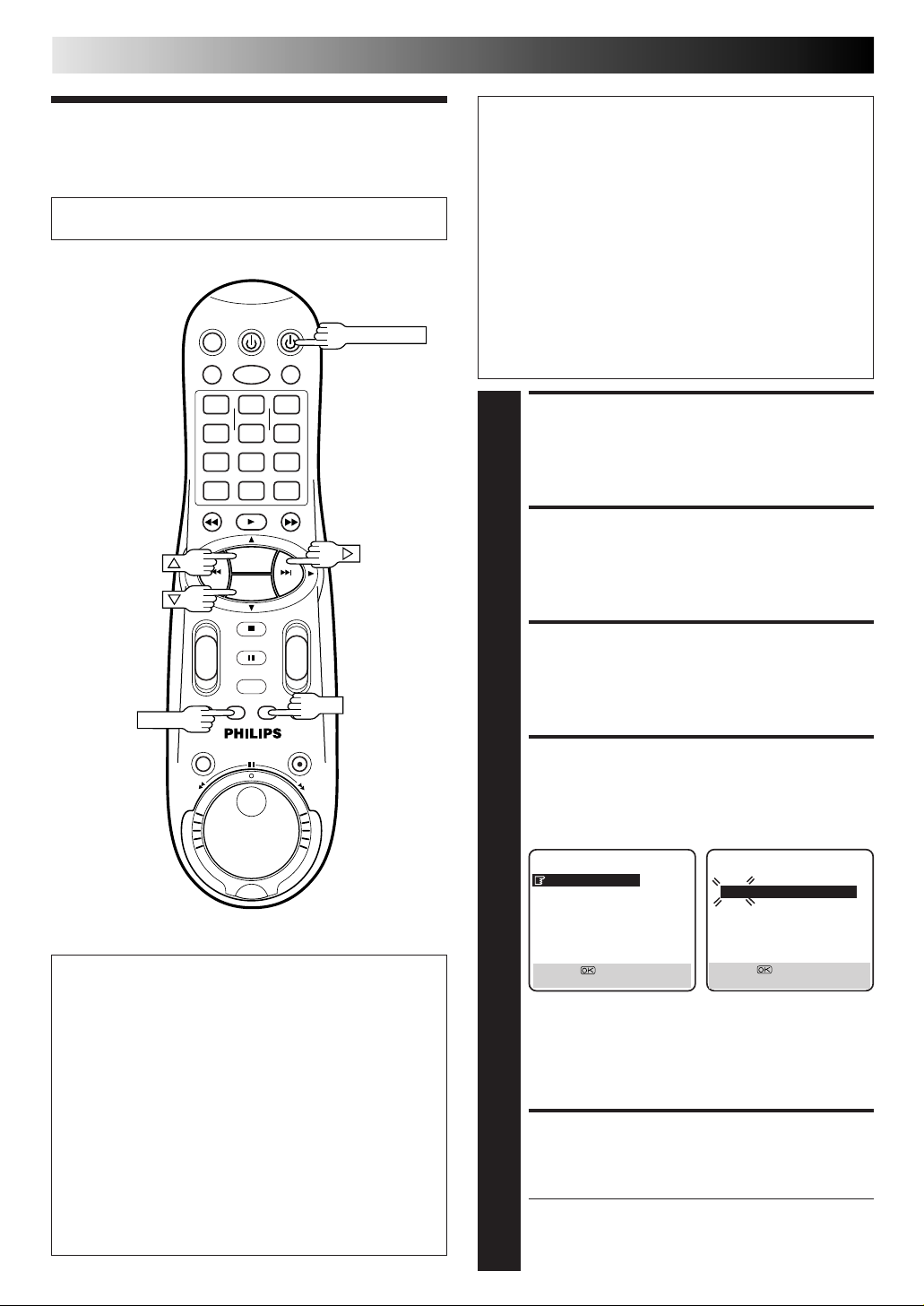

INFORMACION SOBRE EL SISTEMA DE COLOR

Ajuste del
sistema de color

Usted puede reproducir cintas PAL, NTSC y MESECAM o grabar
señales PAL y SECAM* en esta grabadora. Siga el procedimiento
abajo descrito para seleccionar el sistema de color apropiado.

* Las señales SECAM serán grabadas como MESECAM en esta grabadora;

MESECAM es la designación para cintas con señales SECAM que han
sido grabadas en una grabadora de vídeo cassette PAL compatible con
MESECAM.

(Modo S-VHS/VHS
solamente)

VCR POWER

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

1

4

7

+

-

MENU

NOTAS:

Acerca de la reproducción de NTSC

●

Algunos TV reducen la imagen verticalmente y colocan
barras negras en la parte superior e inferior de la pantalla.
Esto no es un fallo de la grabadora de vídeo ni del TV.

●

La imagen puede moverse hacia arriba o hacia abajo. Esto
puede ser corregido utilizando el mando V-HOLD instalado
en algunos TV. (Esto no puede ser corregido si el TV no
dispone de un mando V-HOLD).

●

Las lecturas del contador y del tiempo de cinta restante serán
incorrectas.

●

Durante la búsqueda, imagen fija, o reproducción cuadro por
cuadro, la imagen quedará distorsionada y puede haber
decoloración.

●

Dependiendo del tipo de TV, las porciones superior e inferior
de las indicaciones superpuestas pueden quedar cortadas
durante la reproducción NTSC.

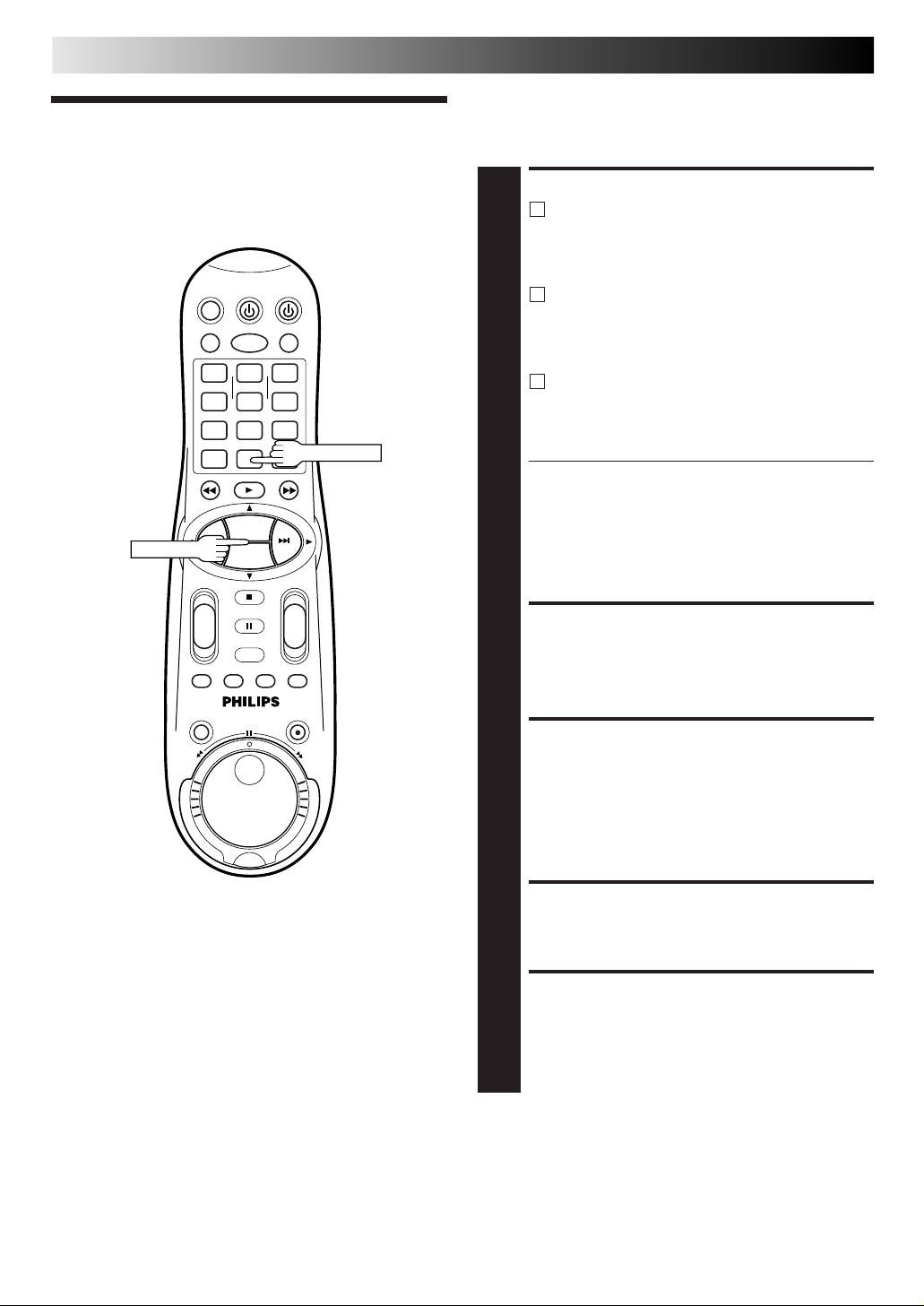

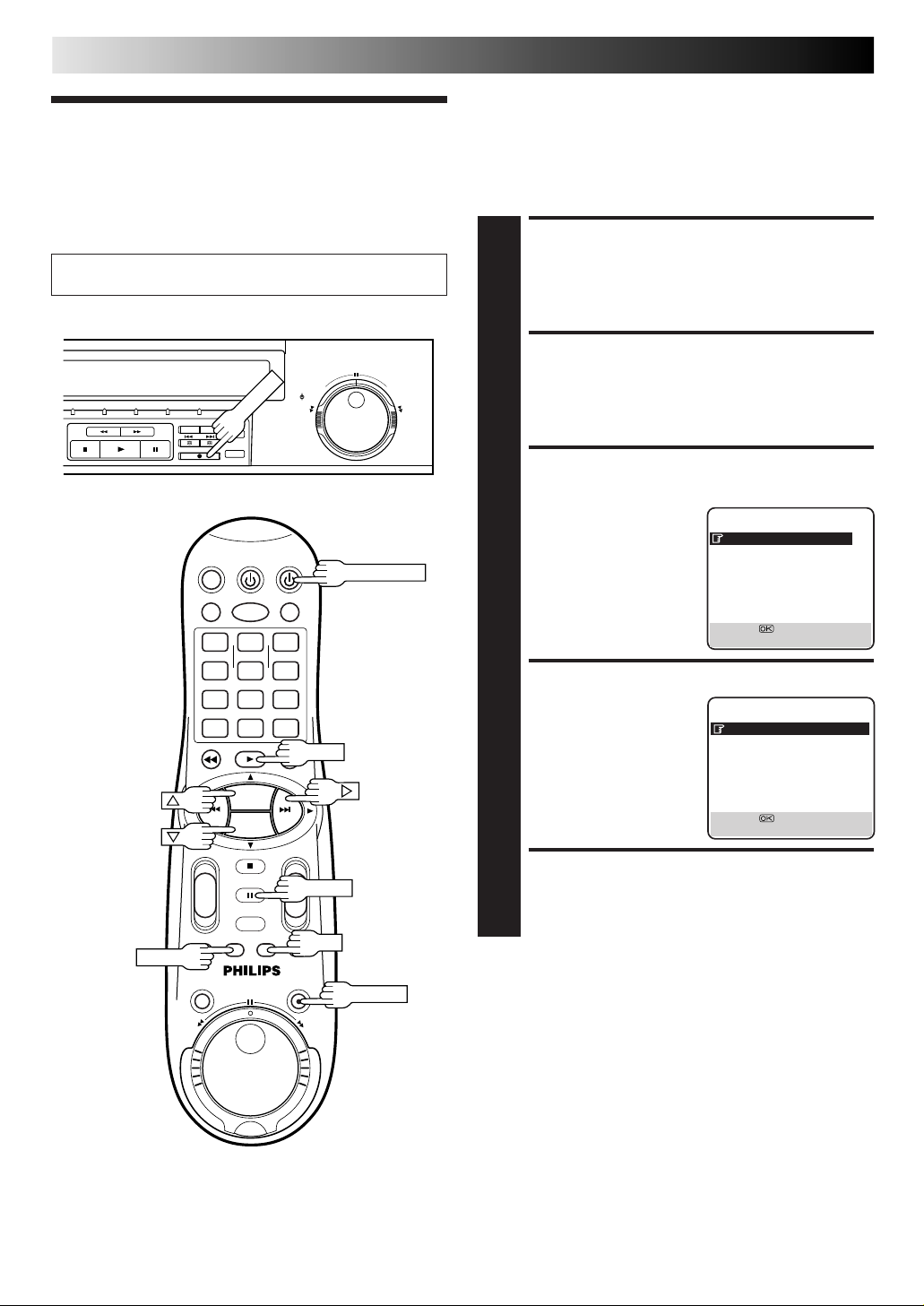

CONEXION DE LA ALIMENT ACION
DE LA GRABADORA

Presione VCR POWER.

1

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

2

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Presione %fi para mover
la barra iluminada

3

(indicadora) a "AJUSTE
MODO OPERACION", y
presione OK o #.

MENU PRINCIPAL

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL

AJUSTE MANUAL CANAL

CONFIGURACION

TAPE MANAGER

[5∞] =
[MENU] : SALIR

SELECCION DEL MODO DE
SISTEMA DE COLOR

Presione %fi para mover la barra iluminada (indicadora)
a "SISTEMA COLOR", y presione OK o # para

4

seleccionar el sistema de color apropiado.

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

a- PAL/NTSC: Para grabar señales PAL o reproducir
b-MESECAM: Para grabar señales SECAM o reproducir

cintas PAL o NTSC.
una cinta MESECAM.

PAGINA ANTERIOR
SELECCION AV1 VIDEO
SELECCION AV2 AV2

SISTEMA COLOR PAL/NTSC

SONIDO DV SONIDO1
AUDIO REC NICAM

[5∞] =
[MENU] : SALIR

VUELTA A LA PANTALLA NORMAL

Presione MENU.

5

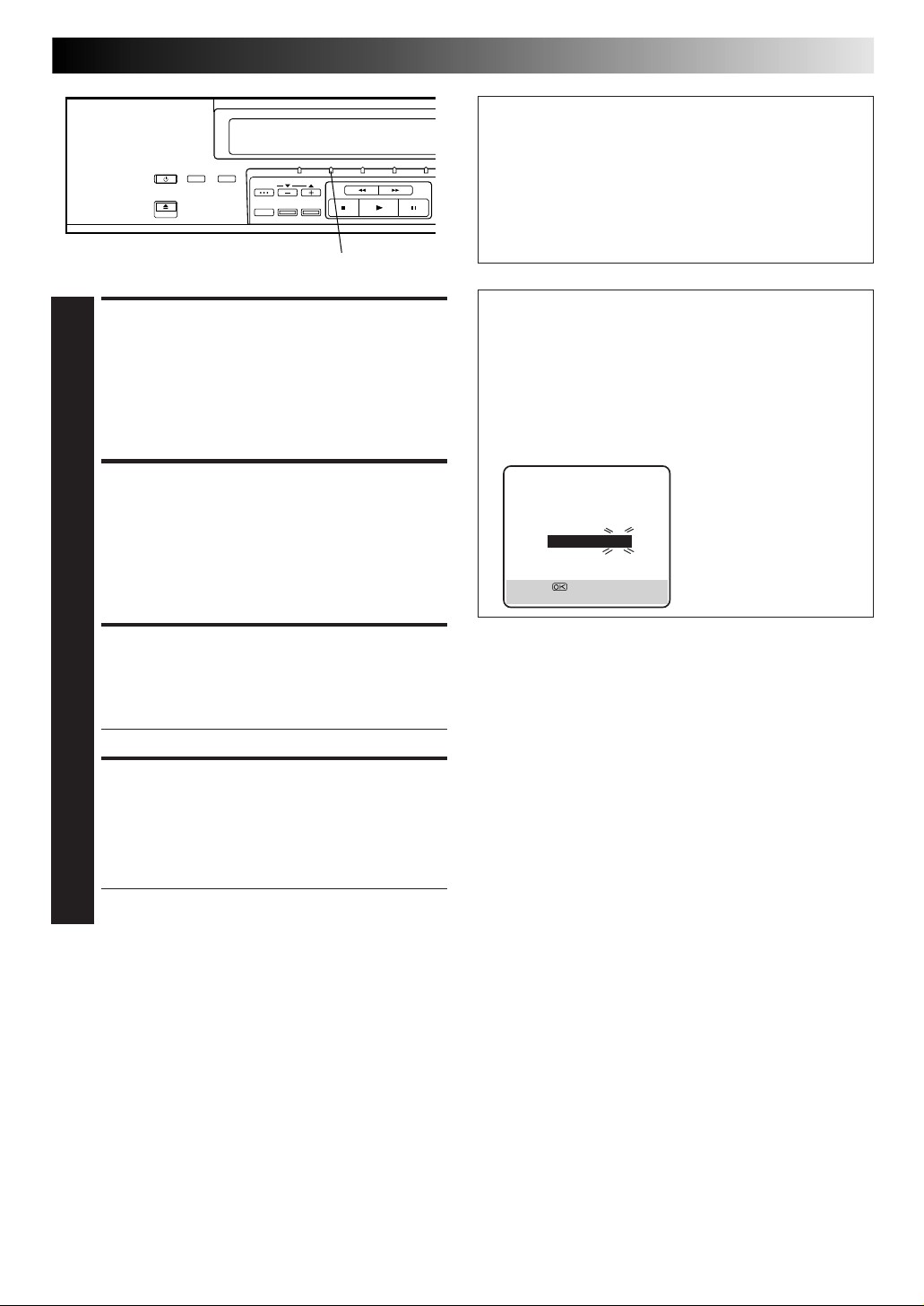

REPRODUCCION

Reproducción
básica

Conecte la alimentación del TV y seleccione el modo AV.

REW

FF

CA 15

La operación más fácil y básica posible con su grabadora de
vídeo es la reproducción de cinta. Las señales grabadas en una
cinta de vídeo son leídas por su grabadora de vídeo e indicadas
en su TV de la misma manera que un programa de TV.

● Esta grabadora de vídeo puede reproducir cintas que han
sido grabadas en los formatos D-VHS (MTP), S-VHS y VHS.

● Cuando reproduce una cinta, esta grabadora de vídeo
identifica automáticamente el formato de la grabación
(D-VHS, S-VHS o VHS).

COLOCACION DE UN CASSETTE

Asegúrese de que el lado con la ventanilla esté
apuntando hacia arriba y de que el lado con la etiqueta

1

trasera esté apuntando hacia usted, mientras que la
flecha en la parte frontal del cassette esté apuntando
hacia la grabadora de vídeo. No aplique presión
excesiva para colocarlo.

● La alimentación de la grabadora de vídeo se conecta
automáticamente y el contador se reposiciona
automáticamente a "0:00:00".

● Mientras esté parpadeando la señal "– – – –" en el
panel de indicación delantero, la cinta se moverá
durante unos pocos segundos para buscar su número.

● Si la lengüeta de protección de grabación del cassette
ha sido extraída, la reproducción comienza
automáticamente.

LOCALIZACION DEL PRINCIPIO
DEL PROGRAMA

Si la cinta ha avanzado después del principio, para
retrocéderla presione REW. Para avanzarla presione FF.

2

EJECT

REW

STOP

PLAY

STOP

PLAY

INICIO DE LA REPRODUCCION

Presione PLAY. En el panel de indicación de la
grabadora de vídeo parpadea "DSPC" durante el

3

seguimiento automático (sólo los cassettes grabados en
el modo S-VHS o VHS Z p. 28).

PARADA DE LA REPRODUCCION

Presione STOP. Luego presione EJECT para extraer el
cassette.

4

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

FF

+

-

Indicador de la posición de la
cinta

El indicador de posición de
la cinta aparece en la
pantalla cuando usted
presiona FF, REW o efectúa
una búsqueda de índice a
partir del modo de parada.
La posición " " en
relación a "0" (inicio), o "+"
(fin), le indica en qué
punto está la cinta.
"O.S.D." debe estar
ajustado en "ON", de lo
contrario el indicador no aparecerá (Z p. 11).

0

3

1:23:45

TIEMPO REST 2:35

+++

FinInicio

NOTA:

Dependiendo del tipo de cinta utilizado, puede haber
ciertos momentos en los que la indicación no sea correcta.

1

4

7

+

-

16 CA

Funciones de
reproducción

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

PLAY

+

PAUSE

-

JOG

SPEED

REW

JOG/SHTL

SHUTTLE

1

4

7

+

PROG.+/–

-

JOG

VCR POWER

FF

SHUTTLE

REPRODUCCION (cont.)

Imagen fija

C

á

a

m

r

a

m

á

C

a

t

n

e

l

a

i

c

-

a

h

o

r

n

p

ó

i

e

c

R

c

c

a

u

h

d

a

a

d

e

a

s

i

u

á

c

q

r

t

a

s

a

h

ú

B

s

á

r

t

a

a

i

s

á

r

t

D

N

I

W

E

R

a

r

a

l

e

n

t

a

R

e

d

u

p

c

r

o

c

i

-

ó

n

B

a

F

O

R

W

D

.

ú

h

d

s

a

e

q

i

u

l

c

a

e

a

n

d

t

a

e

NOTAS:

●

Las operaciones utilizando el disco JOG o el anillo SHUTTLE
no son posibles con videocasetes grabados en el modo D­VHS.

●

Refiérase a la ilustración de arriba del anillo SHUTTLE
mientras lee los procedimientos siguientes.

●

Para emplear el disco JOG o el anillo SHUTTLE del mando a
distancia, presione JOG/SHTL primero de tal manera que el
botón se encienda. El presionar el botón otra vez apaga la luz.

●

Si la grabadora de vídeo se deja en los modos de pausa o
cámara lenta hacia delante durante más de 5 minutos, ésta se
pondrá automáticamente en el modo de parada.

●

Si la grabadora de vídeo se deja en el modo de cámara lenta
hacia atrás durante más de 30 segundos, ésta se pondrá
automáticamente en el modo de parada.

Reproducción de imagen fija/
cuadro por cuadro

PAUSA DURANTE LA
REPRODUCCION

Presione PAUSE.

1

ACTIVACION DE LA
REPRODUCCION CUADRO POR
CUADRO (Modo S-VHS/VHS
solamente)

Gire el disco JOG hacia la derecha para obtener
reproducción cuadro por cuadro hacia adelante, o

2

hacia la izquierda para la reproducción cuadro por
cuadro hacia atrás.

O

Presione PAUSE.

O

Presione @ o #.

Para continuar con la reproducción normal presione PLAY.

ATENCION (Modo S-VHS/VHS solamente)

● Cuando la reproducción normal se reanuda desde la
búsqueda, imagen fija, cámara lenta o reproducción
cuadro por cuadro, la imagen puede temblar
verticalmente por un momento, dependiendo del tipo de
TV que se esté utilizando.

En los modos de búsqueda, cámara lenta o reproducción
cuadro por cuadro;

● La imagen se distorsionará.

● Aparecerán barras de interferencia.

● Podrá haber pérdida de color.

CA 17

Cámara lenta (Modo
S-VHS/VHS solamente)

ACTIVACION DE LA REPRO­DUCCION EN CAMARA LENTA

Durante la reproducción o la imagen fija, gire el anillo

SHUTTLE hacia la derecha para ver las imágenes en

1

cámara lenta hacia adelante, o hacia la izquierda para
cámara lenta hacia atrás (refiérase a la ilustración en la
página 16).

O

Con la imagen fija activada, mantenga presionado
PAUSE durante 2 segundos, luego suéltelo. Presiónelo y
suéltelo otra vez para volver a la imagen fija.

O

Con la imagen fija activada mantenga presionado @ o #.
Suéltelo para volver a la imagen fija.

Para continuar con la reproducción normal presione PLAY.

Búsqueda de alta velocidad
(turbo)

ACTIVACION DE LA BUSQUEDA
DE ALTA VELOCIDAD

Durante la reproducción o la imagen fija, gire
completamente hacia la derecha el anillo SHUTTLE para

1

la búsqueda de alta velocidad hacia adelante, o hacia la
izquierda para la búsqueda de alta velocidad hacia atrás.
Al desactivar SHUTTLE se reinicia la reproducción de
imagen fija.

O

Durante la reproducción o la imagen fija, presione FF
para la búsqueda de alta velocidad hacia adelante o
REW para la búsqueda de alta velocidad hacia atrás.

Para continuar con la reproducción normal presione PLAY.

NOTAS:

●

Para búsquedas cortas, mantenga presionado FF o REW
durante la reproducción normal o la imagen fija. Cuando lo
suelta, continúa la reproducción normal.

●

La búsqueda en el modo D-VHS resulta imposible con cassettes
grabados en el modo D-VHS en otras grabadoras de vídeo D-VHS.

Seguimiento manual

Su grabadora de vídeo está equipada con un mando de
seguimiento automático. Durante la reproducción es posible
sobreponerse a esta función y ajustar manualmente el
seguimiento presionando los botones PROG. +/–.

SOBREPOSICION AL
SEGUIMIENTO AUTOMATICO

Presione SPEED en el mando a distancia para activar el
seguimiento manual.

1

AJUSTE MANUAL DEL SEGUIMIENTO

Presione PROG. (o PROGRAMME) +/– para ajustar el
seguimiento.

2

VUELTA AL SEGUIMIENTO
AUTOMATICO

Presione SPEED en el mando a distancia para reactivar
el seguimiento automático.

3

NOTA:

Cuando se coloca una cinta nueva, la grabadora de vídeo ingresa
automáticamente en el modo automático de seguimiento.

Memoria de la siguiente
función

La memoria de la siguiente función le "dice" a la grabadora
lo que tiene que hacer tras el rebobinado. Antes de
continuar, asegúrese de que la grabadora de vídeo esté en
el modo de parada.
Para la desconexión automática de la alimentación tras el
rebobinado. . .
. . . presione REW y luego presione VCR POWER antes de

que pasen 2 segundos.

Búsqueda de velocidad
variable (Modo S-VHS/VHS
solamente)

ACTIVACION DE LA BUSQUEDA
DE VELOCIDAD VARIABLE

Durante la reproducción o la imagen fija, gire el anillo
SHUTTLE hacia la derecha para la búsqueda de
velocidad variable hacia adelante, o hacia la izquierda

1

para la búsqueda de velocidad variable hacia atrás
(refiérase a la ilustración en la página 16).

Para continuar con la reproducción normal presione PLAY.

18 CA

MENU

REPRODUCCION (cont.)

Búsqueda de índice

Su grabadora de vídeo graba
automáticamente códigos de índice
al principio de cada grabación. Esta
función le ofrece acceso rápido a
cualquiera de los 9 códigos de
índice en ambas direcciones.

NOTA:

Antes de comenzar, asegúrese de
que el modo de parada de la
grabadora de vídeo esté activado.

ACTIVACION DE LA BUSQUEDA
DE INDICE

Presione @ o # (™ o £ ). Visualizará
"™ 1" o "£ 1" en la pantalla y se iniciará la
búsqueda en la dirección correspondiente.

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

1

4

7

+

-

1

● Para acceder a los códigos de índice de 2 a 9,
presione repetidamente @ o # hasta que visualice el
número de índice correcto.
Ej.: Para ubicar el principio de B a partir de la

posición actual, presione @ dos veces.
Para ubicar el principio de D a partir de la
posición actual, presione # una vez.

Posición actual

AB C D E F

–2 –1 1 2 3

%

● Cuando la unidad localiza el código de índice
especificado, la reproducción se inicia
automáticamente.

%

Número de índice

£ 2

NOTA:

Las grabaciones con videocámaras VHS compactas
pueden reproducirse en esta grabadora de vídeo.
Simplemente coloque el cassette grabado en un adaptador
de cassette VHS y utilícelo como lo haría con cualquier
cassette VHS de tamaño normal.

CA 19

Digital TBC/NR
(corrector de base de
tiempo/reducción de ruido)
(Modo S-VHS/VHS
solamente)

Su grabadora de vídeo está equipada con Digital TBC (corrector
de base de tiempo) que elimina el temblor de las señales
fluctuantes de vídeo para distribuir una imagen estable aun con
cintas antiguas y cassettes alquilados.
La activación/desactivación de Digital 3-DNR (reducción de
ruido), que reduce el ruido y posibilita la reproducción de
imágenes nítidas, está también ligada a esta función.
* El ajuste de partida es "ON".

Le recomendamos el uso de la función Digital TBC ...
... al reproducir una cinta grabada en una videocámara.
... al reproducir una cinta usada reiteradamente.
... al utilizar esta grabadora de vídeo como el reproductor de

edición.

DIGITAL TBC/NR

Indicador DIGITAL TBC/NR

ACTIVACION DE DIGITAL TBC/NR

Presione DIGITAL TBC/NR para que el indicador
DIGITAL TBC/NR se encienda.

1

● Para desactivar DIGITAL TBC/NR, presione nuevamente

DIGITAL TBC/NR para que el indicador se apague.

NOT AS:

●

Si usted reproduce una cinta grabada en condiciones
precarias de recepción del TV, puede haber casos donde las
imágenes lleguen a ser más estables con el ajuste Digital
TBC/NR desactivado.

●

Cuando el ajuste Digital TBC/NR está activado, si usted
reproduce una cinta donde ciertos tipos de señales son
grabados (utilizando un PC o algunos generadores de
caracteres), la imagen reproducida puede ser distorsionada. Si
éste es el caso, desactive Digital TBC/NR.

●

Cuando reproduzca una cinta MESECAM, el ajuste Digital
TBC/NR no funcionará aunque el indicador esté encendido.

Digital 3R (Modo S-VHS/
VHS solamente)

El sistema de imagen Digital 3R aplica la corrección de bordes a
las señales de luminancia y crominancia para resaltar el detalle.

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

1

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Mueva la barra iluminada
(indicadora) a "AJUSTE

2

MODO OPERACION"
presionando %fi, luego
presione OK o #.

MENU PRINCIPAL

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL
AJUSTE MANUAL CANAL
CONFIGURACION
TAPE MANAGER

[5∞] =
[MENU] : SALIR

SELECCION DEL MODO DE
AJUSTE DIGITAL 3R

Mueva la barra iluminada
(indicadora) a "DIGIT AL

3

3R" presionando %fi,
luego presione OK o
para ajustar a "ON".

#

AJUSTE MODO OPERACION

DSPC ON
O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF

DIGITAL 3R ON

AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

RETORNO A LA PANTALLA
NORMAL

Presione MENU.

4

NOTAS:

●

Normalmente es recomendable mantener "DIGITAL 3R"
ajustado en "ON".

●

Dependiendo del tipo de cinta que haya sido empleado, la
calidad de imagen puede ser mejor con "DIGITAL 3R"
ajustado en "OFF".

20 CA

AUDIO

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

REW

PAUSE

PLAY

1

4

7

+

-

Reproducción repetida

Su grabadora de vídeo puede reproducir automáticamente toda
la cinta 50 veces consecutivas.

SMARTPICTURE

FF

STOP

+

-

REPRODUCCION (cont.)

SmartPicture

Puede suavizar, acentuar o aumentar la nitidez de la imagen
mientras reproduce una cinta. Cuando se entrega el vídeo al
cliente, SmartPicture está ajustado en “AUTO”.

ACCESO A LA PANTALLA DE
AJUSTE DEL MODO
SMARTPICTURE

Presione SMARTPICTURE. El ajuste actual aparecerá en
la pantalla durante unos 5 segundos.

1

SELECCION DEL MODO
SMARTPICTURE

Mientras se indica el ajuste
actual, presione

2

repetidamente
SMARTPICTURE, y el
ajuste cambiará de la
forma siguiente:

AUTO:

Normalmente se
selecciona esta modalidad.

DISTINCT:

Seleccione esta modalidad si desea una imagen más
marcada. Se acentuará el nivel de detalle de la imagen.

SOFT:

Seleccione esta modalidad si desea suavizar la imagen.
Se suavizará el ruido presente en la señal de la imagen.

SHARP:

Seleccione esta modalidad cuando desee una imagen
de mayor nitidez. Se acentuarán los bordes de la
imagen.

AUTO

ACTIVACION DE LA
REPRODUCCION

Presione PLAY.

1

ACTIVACION DE LA
REPRODUCCION REPETIDA

Mantenga presionado PLAY durante más de 5 segundos
y suéltelo.

2

● La indicación de reproducción ( ) en el panel de
indicación parpadea lentamente.

● La cinta es reproducida 50 veces automáticamente y
la reproducción para.

PARADA DE LA REPRODUCCION

Para detener la reproducción presione STOP en
cualquier momento.

3

NOTAS:

●

Para detener la reproducción repetida también se puede
presionar PLAY, REW, FF o PAUSE.

●

Para un cassette grabado en el modo D-VHS, la reproducción
repetida sólo es posible si el cassette fue grabado en el modo
STD (Standard Play (reproducción estándar) ).

NOTAS:

●

Se recomienda ajustar SmartPicture en “SOFT” si existe ruido
al reproducir la imagen.

●

Cuando “DSPC” se ajusta en “OFF”, “AUTO” cambia
automáticamente a “NATURAL”.

CA 21

Selección de pista de sonido (Modo S-VHS/VHS)

Su grabadora de vídeo es capaz de grabar tres pistas de sonido (Hi-Fi L, Hi-Fi R y NORM) en el modo S-VHS/VHS, y
reproducirá la que usted seleccione.

Durante la reproducción

El presionar AUDIO en el mando a distancia cambia de la siguiente manera la banda de sonido que está siendo reproducida:

PISTA

Panel frontal de Indicación en USO
la grabadora pantalla

+ LR

L

R

NORM NORM Para cintas con copia de audio

+ + NORM

LR

NORM

Para cintas estereofónicas de alta
fidelidad

Para cintas bilíngües de audio
principal

Para cintas bilíngües de audio
auxiliar

Para cintas con copia de audio

NOTAS:

●

Normalmente es necesario seleccionar
" + ". En este modo las cintas
estereofónicas de alta fidelidad son
reproducidas en estéreo y la pista de
audio normal es reproducida
automáticamente en cintas con audio
normal solamente.

●

Para instrucciones sobre grabación

estereofónica y programas bilíngües,
refiérase a la página 27.

●

"O.S.D." debe ser ajustado en "ON", o

no se visualizarán indicaciones en
pantalla (Z p. 11).

Selección de pista de sonido (Modo D-VHS)

Su grabadora de vídeo es capaz de grabar dos pistas de sonido (L y R) en el modo D-VHS, y reproducirá la que usted
seleccione.

Durante la reproducción

El presionar AUDIO en el mando a distancia cambia de la siguiente manera la banda de sonido que está siendo reproducida:

PISTA

Panel frontal de Indicación en USO
la grabadora pantalla

+ L R Para cintas estéreo

L

R

Para cintas bilíngües de audio
principal

Para cintas bilíngües de audio
auxiliar

22 CA

GRABACION

Grabación D-VHS

Grabación
básica

Las señales de TV que están siendo recibidas por el
sintonizador incorporado en la grabadora de vídeo pueden ser
grabadas en una cinta de vídeo.

Conecte la alimentación del TV y seleccione el modo AV.

Indicador STD

PAUSE

PLAY

RECORD

Indicador LS3

PROGRAMME

D-VHS

STD/LS3 (SP/LP)

PROGRAMME +/–

COLOCACION DE UN CASSETTE

Inserte un cassette D-VHS con la lengüeta de
protección de grabación intacta.

1

● La alimentación de la grabadora de vídeo se conecta
automáticamente y el contador se repone a 0:00:00.

● Mientras esté parpadeando la señal "– – – –" en el
panel de indicación delantero, la cinta se moverá
durante unos pocos segundos para buscar su número.

● El indicador STD (o LS3) se enciende y el modo de
grabación D-VHS se selecciona automáticamente.

SELECCION DE UN PROGRAMA

Presione PROG. (o PROGRAMME) +/– o las teclas
NUMBER para seleccionar el canal que desea grabar.

2

● El control PROGRAMME también puede utilizarse
para seleccionar un canal.

AJUSTE DE LA VELOCIDAD DE LA
CINTA

Presione STD/LS3 (SPEED). Compruebe el indicador
STD o LS3 para confirmar la velocidad de cinta

3

seleccionada.

INICIO DE LA GRABACION

Mantenga presionado RECORD y presione PLAY en el
mando a distancia, o presione RECORD en el panel

4

frontal de la grabadora de vídeo.

El programa que aparece en la pantalla del televisor
se grabará (Z p. 13) si "DIRECT RECORD" se pone
en "ON".

EJECT

NUMBER

SPEED

PROG.+/–

STOP

STOP

PAUSA/CONTINUACION DE
GRABACION

Presione PAUSE. Presione PLAY para continuar la
grabación.

5

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

PLAY

+

PAUSE

-

RECORD

1

4

7

+

-

PARADA DE GRABACION

Presione STOP. Luego presione EJECT para extraer el
cassette.

6

NOT A:

Para grabar en el modo S-VHS o VHS en un cassette D-VHS,
presione D-VHS para que se apague el indicador STD (o LS3)
(Z p. 26).

CA 23

Compatibilidad de cassettes
y modo de grabación

Modo de grabación

Cassette

D-VHS Sí Sí Sí

S-VHS No Sí Sí

VHS No No Sí

NOTAS:

●

Con esta grabadora de vídeo es posible grabar en los modos
D-VHS (MTP), S-VHS y VHS.

●

Para grabar en el modo D-VHS, utilice un cassette D-VHS.

●

Para grabar en el modo S-VHS, usted podrá utilizar un
cassette S-VHS o D-VHS.

●

Para grabar en el modo VHS, usted podrá utilizar un cassette
VHS, S-VHS o D-VHS.

Prevención de borrados accidentales

● Para prevenir borrados accidentales del cassette
grabado, extraiga la lengüeta de protección de
grabación. Para poder grabar después, cubra el orificio
con cinta adhesiva.

D-VHS S-VHS VHS

Grabación S-VHS/VHS

COLOCACION DE UN CASSETTE

Coloque un cassette con la lengüeta de protección de
grabación intacta.

1

● El contador es reposicionado a "0:00:00" y la
alimentación de la grabadora de vídeo se conecta
automáticamente.

● Mientras esté parpadeando la señal "– – – –" en el
panel de indicación delantero, la cinta se moverá
durante unos pocos segundos para buscar su número.

SELECCION DE UN PROGRAMA

Presione PROG. (o PROGRAMME) +/– o las teclas
NUMBER para seleccionar el canal que desea grabar.

2

● El control PROGRAMME también puede utilizarse
para seleccionar un canal.

AJUSTE DE LA VELOCIDAD DE LA
CINTA

Presione SP/LP (SPEED). Compruebe el indicador SP/LP
del panel de indicación frontal para confirmar la

3

velocidad de cinta seleccionada.

INICIO DE LA GRABACION

Mantenga presionado RECORD y presione PLAY en el
mando a distancia, o presione RECORD en el panel

4

frontal de la grabadora de vídeo.

El DSPC se efectúa al principio de la primera
grabación SP o LP después de colocar el cassette.

Lengüeta de
protección de
grabación

El programa que aparece en la pantalla del televisor
se grabará (Z p. 13) si "DIRECT RECORD" se pone
en "ON".

PAUSA/CONTINUACION DE
GRABACION

Presione PAUSE. Presione PLAY para continuar la
grabación.

5

PARADA DE GRABACION

Presione STOP. Luego presione EJECT para extraer el
cassette.

6

24 CA

Funciones de
grabación

RECORD

2 3

-+-

5

8

0

+

6

9

1

4

7

GRABACION (cont.)

Grabación de un programa
mientras ve otro

SELECCION DEL CANAL QUE
DESEA VER

Una vez que se ha iniciado la grabación, todo lo que
usted necesita hacer es ajustar los canales del TV en la

1

emisora de televisión que desea ver.

● El programa seleccionado con los mandos de canal
en el TV se visualiza en la pantalla del TV mientras el
seleccionado con los botones PROG. +/– de la
grabadora de vídeo es grabado en la cinta.

● Si hay un descodificador conectado a la grabadora de
vídeo (Z p. 56), usted puede seleccionar un canal
codificado con los mandos de canal de TV.

Grabación mediante una
sola pulsación (OTR)

Este es un método fácil que le permite grabar desde 30 minutos
a 8 horas (seleccionable en incrementos de 30 minutos), y que
desconecta su grabadora de vídeo después de que la grabación
haya terminado.

INICIO DE LA GRABACION

Presione RECORD.

1

ACTIVACION DEL MODO OTR

Presione RECORD otra vez. " " parpadea y 0:30
aparece en el panel frontal de indicación.

2

PROG.+/–

PROG. +

AJUSTE DE LA DURACION DE LA
GRABACION

PROG. –

+

-

+

-

RECORD

Si usted desea grabar durante más de 30 minutos,
presione RECORD para extender el tiempo. Cada
presión extiende el tiempo de grabación en 30 minutos.

3

DISPLAY

CA 25

Indicación del tiempo de

DISPLAY

COUNTER RESET

grabación transcurrido

Usted puede comprobar el tiempo exacto de una grabación.

AJUSTE DE LA INDICACION DEL
CONTADOR

Presione DISPLAY hasta visualizar la lectura del contador
en el panel de indicación.

1

REPOSICION DEL CONTADOR

Presione CLEAR (o COUNTER RESET) antes de iniciar
la grabación o reproducción.

2

● El contador es reposicionado a "0:00:00" e indica
exactamente el tiempo transcurrido a medida que la
cinta es transportada.

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

CLEAR

Tiempo restante de la cinta

INDICACION DEL TIEMPO
RESTANTE DE LA CINTA

Presione DISPLAY hasta visualizar el tiempo restante de
la cinta.

1

● El panel de indicación muestra el tiempo restante de
la cinta con la indicación " ".

● Presionando DISPLAY, usted puede cambiar la
indicación para que muestre la lectura del contador,

+

-

la posición de canal*, el reloj o el tiempo restante de
la cinta.

* La posición del canal no es indicada durante la reproducción.

NOTA:

Dependiendo de la cinta utilizada, a veces la lectura del tiempo
restante de la cinta puede no ser indicado inmediatamente, o si
no es correcto es posible que visualice "– –:– –", o la indicación
puede parpadear.

1

4

7

+

-

26 CA

GRABACION (cont.)

S-VHS (Super VHS) y VHS

Su grabadora también puede grabar en S-VHS o VHS.

Para grabar en S-VHS en un cassette D-VHS:

Realice los pasos 1 – 4 para poner "S-VHS" en "AUTO".
Luego, inserte un cassette marcado "D-VHS" y presione D-VHS
para desactivar el modo D-VHS. El indicador STD (o LS3) se
apagará y el indicador S-VHS del panel de indicación frontal se
encenderá.
El modo de grabación S-VHS se seleccionará.

Para grabar en VHS en un cassette D-VHS:

Inserte un cassette marcado "D-VHS" y presione D-VHS para
desactivar el modo D-VHS. El indicador STD (o LS3) se apagará
y el indicador S-VHS del panel de indicación frontal se
encenderá.
Luego, realice los pasos 1 – 4 para poner "S-VHS' en "OFF"; el
indicador S-VHS se apagará.
El modo de grabación VHS se seleccionará.

Para grabar en S-VHS en un cassette S-VHS:

Realice los pasos 1 – 4 para poner "S-VHS" en "AUTO".
Luego, inserte un cassette marcado "S-VHS". El indicador S-VHS
del panel de indicación frontal se encenderá.
El modo de grabación S-VHS se seleccionará.

Para grabar en VHS en un cassette S-VHS:

Inserte un cassette marcado "S-VHS". El indicador S-VHS del
panel de indicación frontal se encenderá.
Luego, realice los pasos 1 – 4 para poner "S-VHS" en "OFF"; el
indicador S-VHS se apagará.
El modo de grabación VHS se seleccionará.

Para grabar en VHS en un cassette VHS:

Inserte un cassette marcado "VHS".
El modo de grabación VHS se seleccionará automáticamente
independientemente del ajuste del modo S-VHS.

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

1

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Mueva la barra iluminada
(indicadora) hasta "AJUSTE

2

MODO OPERACION"
presionando %fi, y luego
presione OK o #.

MENU PRINCIPAL

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL
AJUSTE MANUAL CANAL
CONFIGURACION
TAPE MANAGER

[5∞] =
[MENU] : SALIR

SELECCION DE MODO S-VHS

Mueva la barra iluminada
(indicadora) hasta "S-VHS"

3

presionando %fi, luego
presione OK o # para
seleccionar "AUTO" u
"OFF".

AJUSTE MODO OPERACION

DSPC ON
O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF

S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

VUELTA A LA PANTALLA NORMAL

Presione MENU.

4

AUDIO

MENU

NOTA:

Si reproduce una cinta que ha sido grabada en S-VHS, el
indicador S-VHS se ilumina en el panel de indicación
independientemente del ajuste de modo "S-VHS".

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

1

4

7

+

-

CA 27

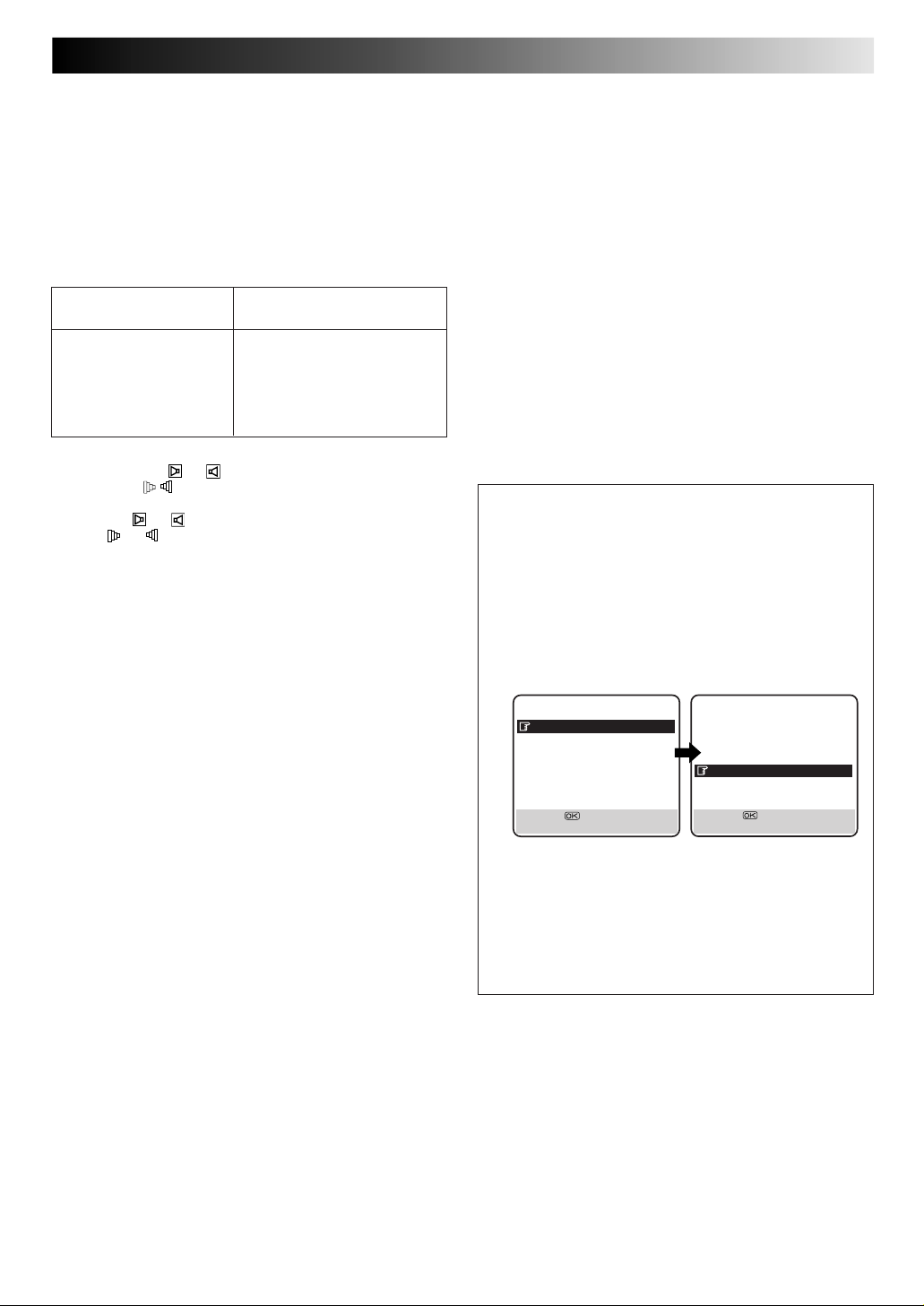

Recepción de programas
estereofónicos y bilíngües

Su grabadora está equipada con un descodificador Sound­Multiplex (A2) y un descodificador de sonido estéreo digital
(NICAM) para poder recibir emisiones estéreo y bilíngües.

Cuando cambie el canal, el tipo de emisión que está siendo
recibida será indicada en la pantalla de TV por unos pocos
segundos.

Tipo de emisión que está
siendo recibida

Estereofónica A2 ST
Bilíngüe A2 BIL
Monofónica normal (ninguna)
Estereofónica NICAM ST NICAM
Bilíngüe NICAM BIL NICAM
Monofónica NICAM NICAM

● Para escuchar un programa estereofónico, presione AUDIO
hasta visualizar " " y " " en el panel frontal de indicación o
hasta que "L R" aparece en la pantalla.

● Para escuchar un programa bilíngüe, presione AUDIO hasta
visualizar " " o " " en el panel frontal de indicación o hasta
que "L " o " R" aparece en la pantalla (según sea
necesario).

● Modo S-VHS/VHS

Para escuchar audio estándar (monofónico normal) mientras
recibe una emisión NICAM, presione AUDIO hasta visualizar
"NORM" en el panel frontal de indicación o en la pantalla.

Indicación en pantalla

NOTA:

"O.S.D." debe ser puesto en "ON", o no se visualizarán
indicaciones en pantalla (Z p. 11).

Para grabar programas
estéreo y bilíngües (A2)

● Modo S-VHS/VHS

Los programas estéreo se graban automáticamente en estéreo
en la pista de audio de alta fidelidad (con la grabación de la
pista de audio normal mezclada con el sonido de los canales
izquierdo y derecho).
Los programas bilíngües se graban automáticamente en
bilíngüe en la pista de audio de alta fidelidad. La pista de
sonido principal se grabará en la pista de audio normal.

● Modo D-VHS

Los programas estéreo se graban automáticamente en estéreo
en la pista de audio.
Los programas bilíngües se graban automáticamente en
bilíngüe en la pista de audio.

Para grabar programas
NICAM estéreo y bilíngües
(sólo para los usuarios de los
países que utilizan NICAM)

● Modo S-VHS/VHS

El programa de audio NICAM se grabará en la pista de audio
de alta fidelidad y el programa de audio estándar en la pista
de audio normal.

● Modo D-VHS (Consulte "Ajuste del modo AUDIO REC"
explicado más abajo.)

NOTAS:

●

Si la calidad del sonido estéreo que se está recibiendo es
deficiente, la emisión se recibirá en mono, con mayor
calidad.

●

Antes de reproducir un programa grabado en estereofónico o
un programa bilíngüe, refiérase a "Selección de banda de
sonido" (Z p. 21).

Ajuste del modo AUDIO REC
(Modo D-VHS solamente)

1 Presione MENU para acceder a la pantalla de menú

principal.

2 Mueva la barra iluminada (indicadora) hasta "AJUSTE

MODO OPERACION" presionando %fi, y luego
presione OK o #.

3 Mueva la barra iluminada (indicadora) hasta "AUDIO

REC" presionando %fi, luego presione OK o # para
seleccionar "NICAM" o "MONO".

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

4 Presione MENU para volver a la pantalla normal.

● Cuando "AUDIO REC" se ajuste en "NICAM", el
programa de audio NICAM se grabará en la pista de
audio.

● Cuando "AUDIO REC" se ajuste en "MONO", el
programa de audio estándar (mono) se grabará en la
pista de audio.

PAGINA ANTERIOR
SELECCION AV1 VIDEO
SELECCION AV2 AV2
SISTEMA COLOR PAL/NTSC
SONIDO DV SONIDO1

AUDIO REC NICAM

[5∞] =
[MENU] : SALIR

28 CA

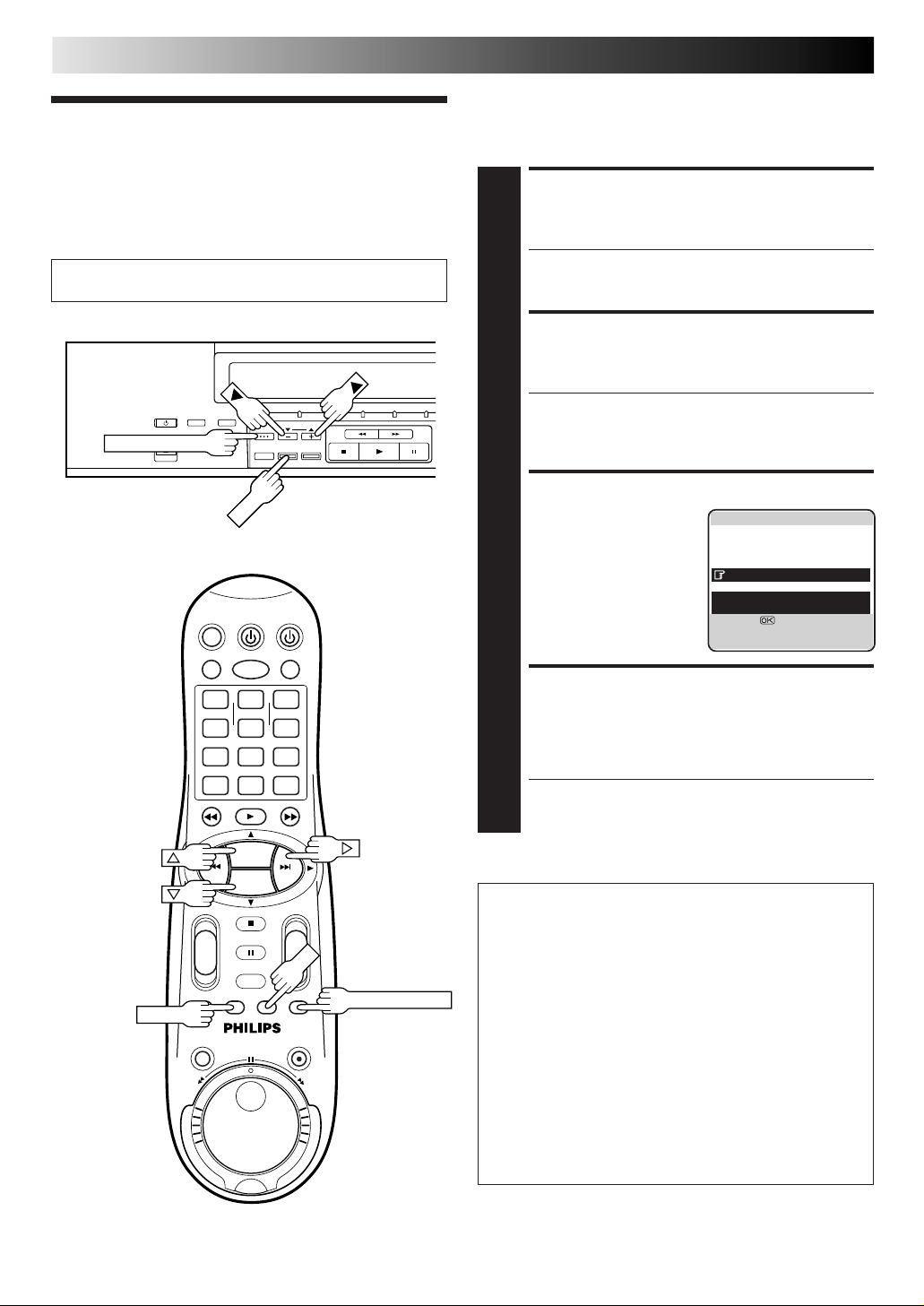

DSPC (Modo S-VHS/

GRABACION (cont.)

El sistema DSPC (Digital Studio Picture Control), detecta el
estado de la cinta en uso durante la grabación y la
reproducción y compensa suministrando las mejores imágenes
posibles de reproducción. El ajuste de partida tanto para la
grabación y como para la reproducción es "ON".

VHS solamente)

Conecte la alimentación del TV y seleccione el modo AV.

RECORD

VCR POWER

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

PLAY

1

4

7

Preparativos

CONEXION DE LA ALIMENTACION
DE LA GRABADORA

Presione VCR POWER.

1

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

2

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Presione %fi para mover
la barra iluminada

3

(indicadora) a "AJUSTE
MODO OPERACION", y
presione OK o #.

SELECCION DEL MODO DSPC

Presione %fi para mover
la barra iluminada

4

(indicadora) a "DSPC" y
presione OK o # para
ajustarlo en "ON" u "OFF".

MENU PRINCIPAL

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL
AJUSTE MANUAL CANAL
CONFIGURACION
TAPE MANAGER

[5∞] =
[MENU] : SALIR

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

MENU

+

-

+

-

PAUSE

VUELTA A LA PANTALLA NORMAL

Presione MENU.

5

OK

RECORD

CA 29

Grabación

INICIO DE LA GRABACION

Mantenga presionado RECORD y presione PLAY en el
mando a distancia, o presione RECORD en la grabadora

1

de vídeo.

DURANTE DSPC

DSPC COMPLETADO

● La grabadora de vídeo tarda aproximadamente 7
segundos en verificar el estado de la cinta y después
inicia la grabación.

NOTAS:

●

El sistema DSPC funciona tanto en el modo SP como en el LP
una vez colocada la cinta y activado el modo de grabación.
No funciona durante la grabación.

●

El sistema DSPC no funciona mientras se está efectuando la

grabación automática del programa vía satélite (Z p. 37).

●

En caso de una grabación por temporizador el sistema DSPC

funciona antes de que se inicie la grabación.

●

Una vez que el cassette es eyectado, los datos DSPC son

cancelados. La próxima vez que se usa el cassette para
grabación se reejecuta DSPC.

●

El presionar el botón RECORD de la grabadora de vídeo

mientras "DSPC" está indicado, no inicia la grabación
mediante una sola pulsación (Z p. 24).

Reproducción

La grabadora de vídeo verifica la calidad de la cinta una vez
que usted activa la reproducción.

INICIO DE LA REPRODUCCION

Presione PLAY.

1

● La grabadora de vídeo ajusta la calidad de la imagen
reproducida basándose en la calidad de la cinta que
está siendo utilizada.

● DSPC está activado durante el seguimiento
automático. En el panel de indicación de la
grabadora de vídeo se visualiza "DSPC".

NOTAS:

●

Cuando vea una cinta grabada con "DSPC" puesto en "ON",
se recomienda que deje DSPC activado durante la
reproducción.

●

Para ver una cinta de alquiler o una grabada en otra
grabadora de vídeo o cuando emplea esta grabadora de vídeo
como reproductor para edición coloque DSPC a su gusto,
ejecutando los pasos 1 a 5 descritos en la página 28.

●

El mensaje "DSPC" sólo será indicado al principio del
seguimiento automático. Aunque no sea visualizado después
de este momento, la función DSPC está activada.

ATENCION

Como el sistema DSPC funciona antes de que se inicie la
grabación, habrá un retardo de 7 segundos
aproximadamente después de presionar RECORD y PLAY
en el mando a distancia, o después de presionar RECORD
en la grabadora de vídeo. Para asegurarse de que graba la
escena o el programa deseado en su totalidad, primero
ejecute los pasos siguientes:

1) Mantenga presionado PAUSE y presione RECORD para
activar el modo de pausa de grabación.

●

La grabadora de vídeo verifica automáticamente el
estado de la cinta y después de transcurridos 7
segundos aproximadamente, reingresa en pausa de
grabación.

2) Presione PLAY para iniciar la grabación.

●

Si desea saltar el sistema DSPC y comenzar
inmediatamente la grabación, coloque "DSPC" en
"OFF" en el paso 4 de la página 28.

30 CA

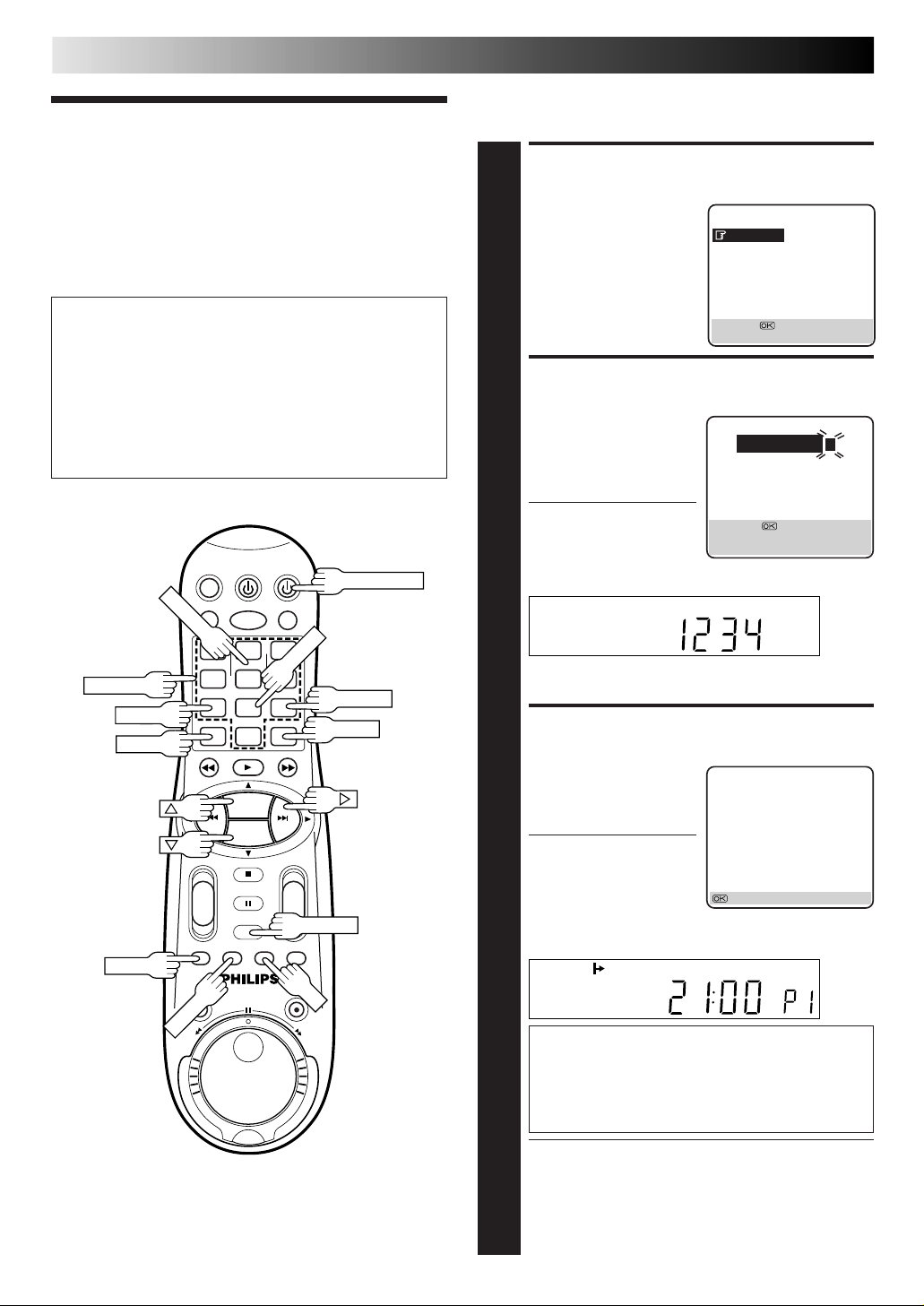

Programación
del temporizador

®

S

HOWVIEW

Antes de efectuar la programación del temporizador
SHOWVIEW:

● Asegúrese de que el reloj incorporado de la grabadora
esté correctamente ajustado.

● Inserte un cassette con la lengüeta de seguridad en su
lugar. La alimentación de la grabadora se conectará
automáticamente.

● Ajuste el modo de grabación apropiado (D-VHS, S-VHS
o VHS) (Z p. 22, 23).

● Conecte la alimentación del TV y seleccione el modo AV.

STOP+/–

VCR POWER

GRABACION POR TEMPORIZADOR

Con SHOWVIEW, la programación del temporizador es enormemente
simplificada ya que cada programa de TV tiene un número de
código correspondiente que su grabadora es capaz de reconocer.

ACCESO A LA PANTALLA
SHOWVIEW

Presione TIMER.
La pantalla TIMER aparece.

1

Presione %fi para
seleccionar "SHOWVIEW"
y luego presione OK o #.

5

[
[MENU] : SALIR

INGRESO DEL NUMERO DE
SHOWVIEW

Presione las teclas

NUMBER para ingresar el

2

número SHOWVIEW del
programa que desee grabar
y después presione OK.

●

Si comete un error,
presione CLEAR e ingrese
el número correcto.

El número SHOWVIEW que usted ingresó aparece en el
panel de indicación frontal:

[0 – 9] =
[CLEAR] : BORRAR
[MENU] : SALIR

TIMER

SHOWVIEW

PROGRAMA RAPIDO
REPASO DE PROGRAMA

T

] =

∞

SHOWVIEW

12345678

NUMBER

VPS/PDC

SPEED

TIMER

MENU

2 3

-+-

5

8

0

+

DAILY

6

9

WEEKLY

CLEAR

El panel de indicación puede mostrar un número de 4
dígitos solamente.

ACCESO A LA PANTALLA DE

1

4

7

PROGRAMA SHOWVIEW

Aparecerá la pantalla de

PROG. +

PROG. –

+

-

+

-

DISPLAY

OK

programa SHOWVIEW (si

3

usted está comenzando,
aparecerá "P1").

El panel de indicación
muestra el tiempo de
inicio del programa. El
presionar DISPLAY cambia
la indicación al tiempo de
fin de programa, luego a la fecha y finalmente a la
posición del canal.

SHOWVIEW 123456789

IMPORTANTE

Asegúrese de que el número de posición del canal
que desea grabar esté indicado, de lo contrario vea
"Instalación de SHOWVIEW®" en la página 65 y ajuste
correctamente el número de programa guía para
ese número de SHOWVIEW.

● Si el número que ingresa no es válido, aparecerá en
la pantalla "ERROR" y "Err" aparecerá en el panel de
indicación. Presione CLEAR e ingrese un número de
SHOWVIEW válido.

● Si aparece la pantalla "AJUSTE DEL PROGRAMA",
vea "ATENCION – Ajuste del número de programa
guía" en la página 31.

– P1 –

INICIO FIN
21:00 = 22:00

SP(STD) VPS/PDC OFF
FECHA CANAL TV

25.12 1

: OK

SP

ARD

Indicador ‰ (TIMER)

CA 31

Usuarios de sintonizador de satélite

Para grabar por temporizador un programa vía satélite
empleando SHOWVIEW:

1 Ajuste "SELECCION AV2" en "AV2" o "SATELITE" (Z p. 50).
2 Efectúe los pasos 1 a 7.
3 Ajuste el sintonizador de satélite en el canal apropiado

antes de que comience el programa seleccionado.

4 Deje conectada la alimentación del sintonizador de

satélite.

AJUSTE DE LA VELOCIDAD DE LA
CINTA

Modo D-VHS:

Presione STD/LS3 (SPEED) para ajustar la velocidad de
la cinta.

4

Modo S-VHS o VHS:

Presione SP/LP (SPEED) para ajustar la velocidad de la
cinta.

AJUSTE DEL MODO VPS/PDC

Presione VPS/PDC para seleccionar "ON" u "OFF".

Si aparece indicado en pantalla "VPS/PDC ON" o "VPS/
PDC" se enciende en el panel de indicación, "VPS/

5

PDC" está ajustado en ON.
Si aparece indicado en la pantalla "VPS/PDC OFF" o
"VPS/PDC" se enciende en el panel de indicación,
"VPS/PDC" está ajustado en OFF.

Z "Grabación VPS/PDC" en la página 33.

VUELTA A LA PANTALLA NORMAL

Presione MENU u OK. En la pantalla aparecerá
"PROGRAMACION COMPLETADA" durante 5

6

segundos aproximadamente y luego aparecerá la
pantalla normal.

● Repita los pasos 1 a 6 para cada programa adicional.

ACTIV ACION DEL MODO DE
TEMPORIZADOR P ARA GRABACION

Presione VCR POWER para apagar la grabadora de
vídeo. El indicador ‰ (TIMER) se enciende en el panel

7

de indicación. El indicador ‰ (TIMER) de la grabadora
también se encenderá.

● Para desactivar el temporizador presione VCR
POWER otra vez.

ATENCION

Ajuste del número de programa guía

"AJUSTE DEL PROGRAMA" aparecerá después de ejecutar
el paso 3 si el número de programa guía para el número
SHOWVIEW que ha ingresado no ha sido ajustado.

● Presione las teclas NUMBER o %fi para ingresar el
número de posición del canal en el cual su grabadora
recibe esta emisora, luego presione OK o # para ajustar
el número del programa guía. Aparecerá la pantalla del
programa SHOWVIEW.

AJUSTE DEL PROGRAMA

PROGRAMA CANAL TV

2 – –

5

] =

[

∞

[MENU] : SALIR

(Ej.) Para grabar por
temporizador un programa
ZDF con SHOWVIEW.
* Si su grabadora recibe ZDF

en la posición 2 de canal,
presione OK o # después
de ingresar "2".

NOTAS:

●

Para cambiar el tiempo de parada:
. . . Presione STOP +/– en el paso 3. De esta forma usted
puede compensar los retrasos de la programación del
programa.

●

Para grabar programas semanales o diarios por temporizador:
. . . En el paso 3, presione WEEKLY (tecla NUMBER "9") para
programas semanales o DAILY (tecla NUMBER "8") para
programas diarios (de lunes a viernes). "SEMANAL" o
"DIARIA" aparece en pantalla. El presionar el botón otra vez
hace que se borre la indicación correspondiente.

●

Usted puede programar esta grabadora para que grabe por
temporizador un máximo de 8 programas. Si usted intenta
hacer que grabe el noveno, aparecerá en pantalla
"PROGRAMA COMPLETO" y en el panel de indicación
frontal aparecerá "FULL". Para grabar un programa extra, es
necesario cancelar alguno de los programas (Z p. 34).

●

No es posible grabar por temporizador un programa de TV
con un número S

HOWVIEW

que comienza con "0".

32 CA

GRABACION POR TEMPORIZADOR (cont.)

Programación
del temporizador
expreso

Antes de efectuar la programación del temporizador
expreso:

● Asegúrese que el reloj incorporado de la grabadora esté
correctamente ajustado.

● Inserte un cassette con la lengüeta de seguridad en su
lugar. La alimentación de la grabadora se conectará
automáticamente.

● Ajuste el modo de grabación apropiado (D-VHS, S-VHS
o VHS) (Z p. 22, 23).

● Conecte la alimentación del TV y seleccione el modo AV.

VCR POWER

STOP+/–

2 3

-+-

5

8

0

PROG. +

PROG. –

+

DAILY

6

9

PROG.+/–

+

-

DATE+/–

WEEKLY

CLEAR

OK

START+/–

VPS/PDC

SPEED

TIMER

1

4

7

+

-

Si usted no sabe el número de SHOWVIEW para los programas que
desea grabar, emplee el procedimiento siguiente para que su
grabadora grabe por temporizador el programa.

ACCESO A LA PANTALLA DE
PROGRAMA RAPIDO

Presione TIMER.
La pantalla TIMER

1

aparece.
Presione %fi para
seleccionar la
"PROGRAMA RAPIDO", y
luego presione OK o #.

● Si está empezando,
aparecerá "P1".

5

[
[MENU] : SALIR

TIMER

SHOWVIEW

PROGRAMA RAPIDO

REPASO DE PROGRAMA

T

] =

∞

INGRESO DE LA HORA DE
INICIO DEL PROGRAMA

Presione START +/– para
ingresar la hora a la que

2

desea iniciar la grabación.

● Mantenga presionado
START +/– para
modificar la hora en
incrementos de 30
minutos o presione y
suelte repetidamente
para incrementos de 1 minuto.

El panel de indicación frontal muestra lo siguiente:

[+/–] =
[MENU] : SALIR

– P1 –

INICIO FIN

2 1:00 = – –:– –

SP(STD) VPS/PDC OFF
FECHA CANAL TV

– –.– – – –

SP

INGRESE LA HORA DE FIN DE
PROGRAMA

Presione STOP +/– para ingresar la hora a la que desea
que la grabación termine.

3

● Mantenga presionado STOP +/– para modificar la
hora en incrementos de 30 minutos o presione y
suelte repetidamente para incrementos de 1 minuto.

INGRESO DE LA FECHA DEL
PROGRAMA

Presione DATE +/–. (Aparecerá en pantalla la fecha
actual. La fecha que usted ingresa aparecerá en su lugar .)

4

MENU

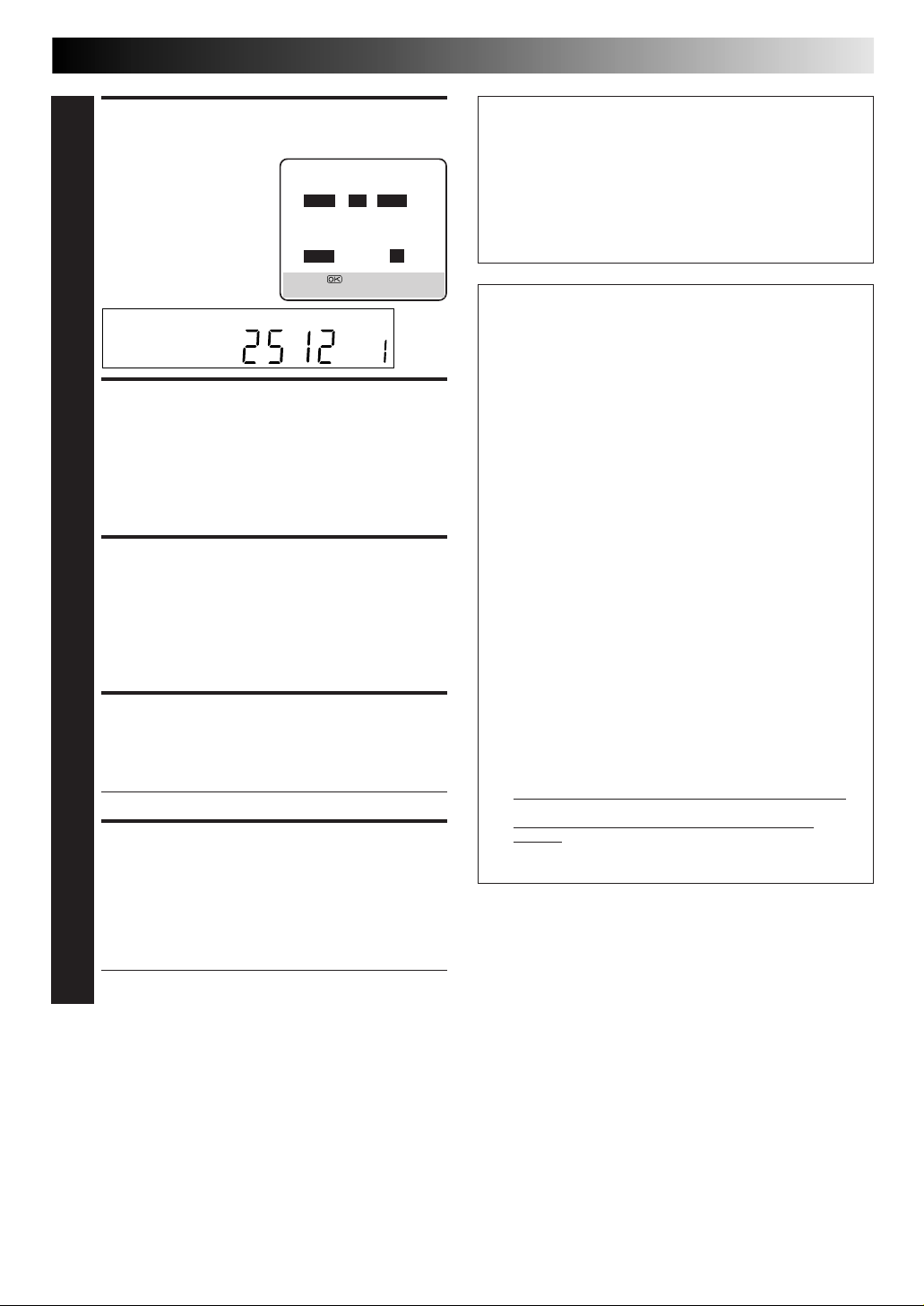

CA 33

INGRESO DE LA POSICION DE
CANAL

Presione PROG. +/–.

5

[+/–] =
[MENU] : SALIR

– P1 –

INICIO FIN

21:00 = 22:00

SP(STD) VPS/PDC OFF
FECHA CANAL TV

25.12 1

SP

ARD

AJUSTE DE LA VELOCIDAD DE LA
CINTA

Modo D-VHS:

Presione STD/LS3 (SPEED) para ajustar la velocidad de
la cinta.

6

Modo S-VHS o VHS:

Presione SP/LP (SPEED) para ajustar la velocidad de la
cinta.

AJUSTE DEL MODO VPS/PDC

Presione VPS/PDC para seleccionar "ON" u "OFF".

Si aparece indicado en pantalla "VPS/PDC ON" o "VPS/
PDC" se enciende en el panel de indicación, "VPS/

7

PDC" está ajustado en ON.
Si aparece indicado en la pantalla "VPS/PDC OFF" o
"VPS/PDC" se enciende en el panel de indicación,
"VPS/PDC" está ajustado en OFF.

Z "Grabación VPS/PDC" en la columna de la derecha.

VUELTA A LA PANTALLA NORMAL

Después de confirmar que la información es correcta,
presione MENU u OK. En la pantalla aparecerá
"PROGRAMACION COMPLETADA" durante 5 segundos

8

aproximadamente y luego aparecerá la pantalla normal.

● Repita los pasos 1 a 8 para cada programa adicional.

ACTIVACION DEL MODO DE
TEMPORIZADOR PARA
GRABACION

Presione VCR POWER para apagar la grabadora de
vídeo. El indicador ‰ (TIMER) se enciende en el panel
de indicación. El indicador ‰ (TIMER) de la grabadora

9

también se encenderá.

● Para desactivar el temporizador presione VCR
POWER otra vez.

Para grabar programas semanales o diarios por temporizador:

. . . En cualquier momento en los pasos de 2 a 8, presione
WEEKLY (tecla NUMBER "9") para programas semanales o DAILY
(tecla NUMBER "8") para programas diarios (de lunes a viernes).
"SEMANAL" o "DIARIA" aparece en pantalla. El presionar el
botón otra vez hace que se borre la indicación correspondiente.

Usuarios de sintonizador de satélite

Para grabar por temporizador un programa vía satélite
empleando programación del temporizador expreso:

1 Ajuste "SELECCION AV2" en "AV2" o "SATELITE" (Z p. 50)
2 Efectúe los pasos 1 a 9. Seleccione "L-1" o "L-2" para la

posición de canal en el paso 5, dependiendo de la
conexión al sintonizador de satélite (Z p. 53 – 55).

3 Ajuste el sintonizador de satélite en el canal apropiado

antes de que comience el programa seleccionado.

4 Deje conectada la alimentación del sintonizador de satélite.

Grabación VPS/PDC

Ahora disponible en algunas emisoras, PDC (Programme
Delivery Control) y VPS (Video Programme System) están
al servicio diseñados para una grabación por
temporizador segura y precisa.
Con este sistema, se transmiten señales codificadas especiales
conjuntamente con las señales de audio/vídeo. Estas señales
codificadas controlan su grabadora de vídeo y tienen
precedencia sobre las horas anunciadas que usted puede
haber preajustado en el temporizador. Esto significa que su
grabadora iniciará y detendrá la grabación cuando se inicien
o terminen los programas de TV preajustados, aunque la hora
de emisión de un programa de TV haya cambiado.

NOTAS:

●

Cuando usted emplea la función de programación por
temporizador expreso, ajuste la hora de inicio (hora VPS
o PDC) exactamente como se anuncia en la
programación de TV. Si la hora es diferente a la
anunciada, no se efectuará la grabación.

●

La grabación VPS/PDC también es posible cuando el
sintonizador de satélite o sistema de cable está
conectado a AV2 IN/DECODER en su grabadora.

●

La grabación VPS/PDC es también posible vía conector
AV1 IN/OUT.

Método para verificar si la emisora que está siendo
recibida transmite señales VPS/PDC

1 Presione DISPLAY hasta que aparezca indicada la

posición de canal en el panel de indicación.

2 Mantenga presionado OK durante 5 segundos aprox.

● "VPS/PDC" aparecerá parpadeando en el panel de
indicación.

Si la unidad detecta una señal VPS/PDC de la emisora

"VPS/PDC" dejará de parpadear.

Si la unidad no detecta una señal VPS/PDC de la
emisora

3 Presione DISPLAY o OK otra vez para volver a la

, "VPS/PDC" parpadeará más lentamente.

indicación normal.

,

NOTA:

Usted puede programar esta grabadora para que grabe por
temporizador un máximo de 8 programas. Si usted intenta
hacer que grabe el noveno, aparecerá en pantalla "PROGRAMA
COMPLETO" y en el panel de indicación frontal aparecerá
"FULL". Para grabar un programa extra, es necesario cancelar
alguno de los programas (Z p. 34).

34 CA

GRABACION POR TEMPORIZADOR (cont.)

Comprobación, cancelación
y reemplazo de programas

TIMER

DISPLAY

VCR POWER

ACCESO A LA PANTALLA DE
TIMER

Presione VCR POWER para encender la grabadora de

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

+

-

OK

1

4

7

+

-

vídeo.

1

Presione TIMER para tener acceso a la pantalla TIMER.

ACCESO A LA PANTALLA DE
REPASO DE PROGRAMA

Presione %fi para
seleccionar "REPASO DE

2

PROGRAMA", y luego
presione OK o #. La lista
de programas de
grabación con
temporizador aparece.

SHOWVIEW
PROGRAMA RAPIDO

REPASO DE PROGRAMA

5

[

] =

∞

[MENU] : SALIR

ACCESO A LA PANTALLA/
INDICACION DE PROGRAMA

Presione OK o # para
comprobar otra

3

información. Cada vez que
presiona OK o #,
aparecerá la información
sobre el próximo
programa.

PR INICIO FIN CH FECHA
1 8:00 10:00 3 24.12
2 10:00 10:45 2 25.12
3 11:30 13:00 1 25.12
4
5
6
7
8

[

3

] : SIGUIENTE

TIMER

T

– P1 –

INICIO FIN

8:00 = 10:00

SP(STD) VPS/PDC OFF
FECHA CANAL TV

24.12 3

[

3

] : SIGUIENTE

[MENU] : SALIR

SP

● El panel de indicación muestra la hora de inicio del
programa. El presionar DISPLAY cambia la indicación
a la hora de fin de programa, luego a la fecha y
finalmente a la posición del canal.

WDR

NOTA:

Usted también puede comprobar los programas en el panel de
indicación aunque la alimentación de la grabadora esté
desconectada (a menos que la grabadora esté en el modo de
ahorro de energía Z p. 12), o que la misma esté en el modo de
temporizador, sin embargo, no es posible cancelar o reemplazar
programas.

CA 35

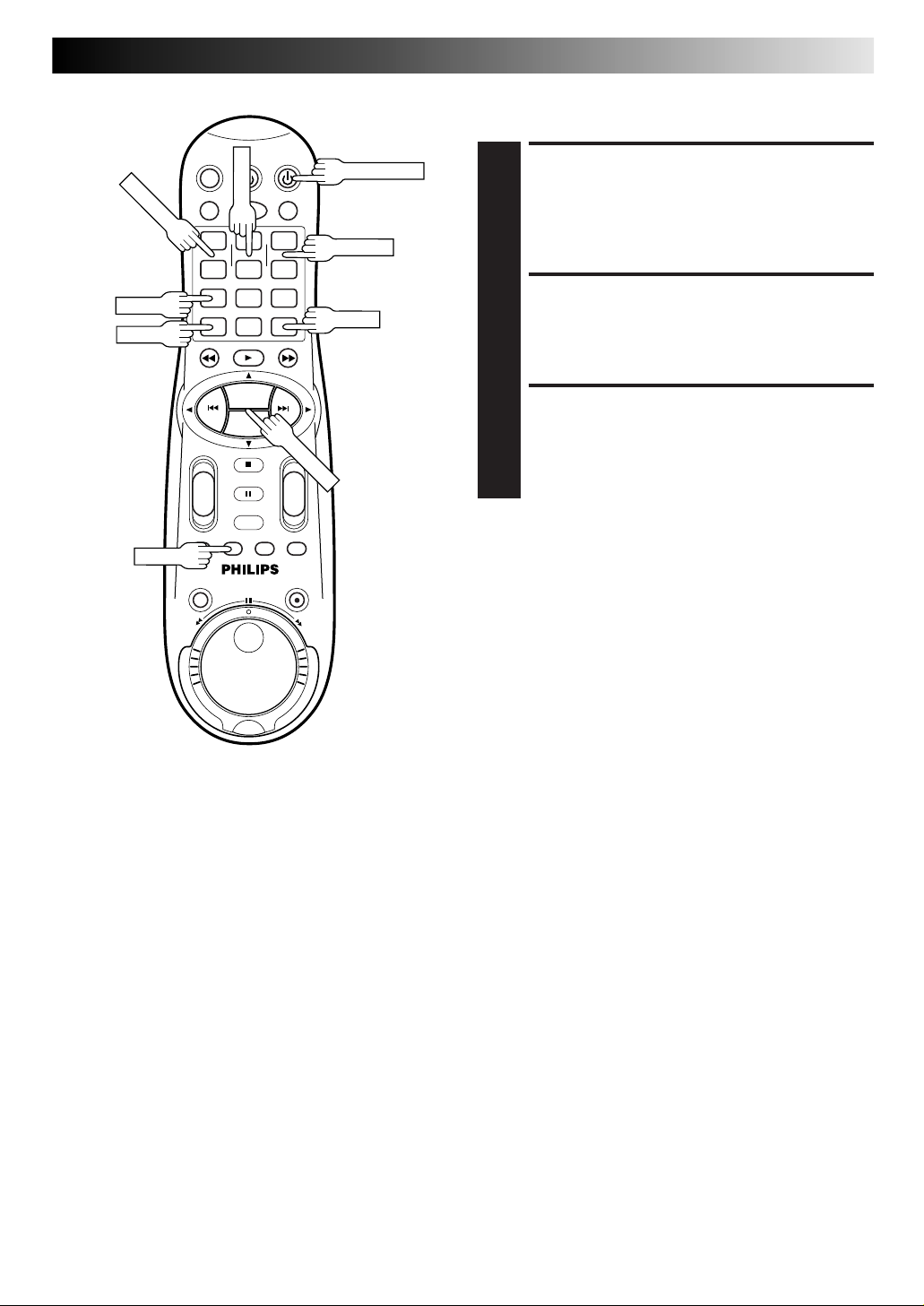

Para cancelar o reemplazar un
programa...

START+/–

VPS/PDC

SPEED

MENU

VCR POWER

STOP+/–

2 3

-+-

5

8

0

+

6

9

DATE+/–

CLEAR

1

4

7

CANCELACION O REEMPLAZO
DE UN PROGRAMA

Presione CLEAR para cancelar un programa. Para
reemplazar un programa presione el botón apropiado:

4

START+/–, STOP+/–, DATE+/–, PROG. +/–,
VPS/PDC, STD/LS3 (SP/LP) (SPEED).

VUELTA A LA PANTALLA/
INDICACION NORMAL

Presione MENU. Si hay todavía algunos programas
restantes, vaya al paso 6.

5

PROG. +

VUELTA AL MODO DE

PROG. –

PROG.+/–

+

-

+

-

TEMPORIZADOR

Presione VCR POWER.

6

36 CA

MENU

GRABACION POR TEMPORIZADOR (cont.)

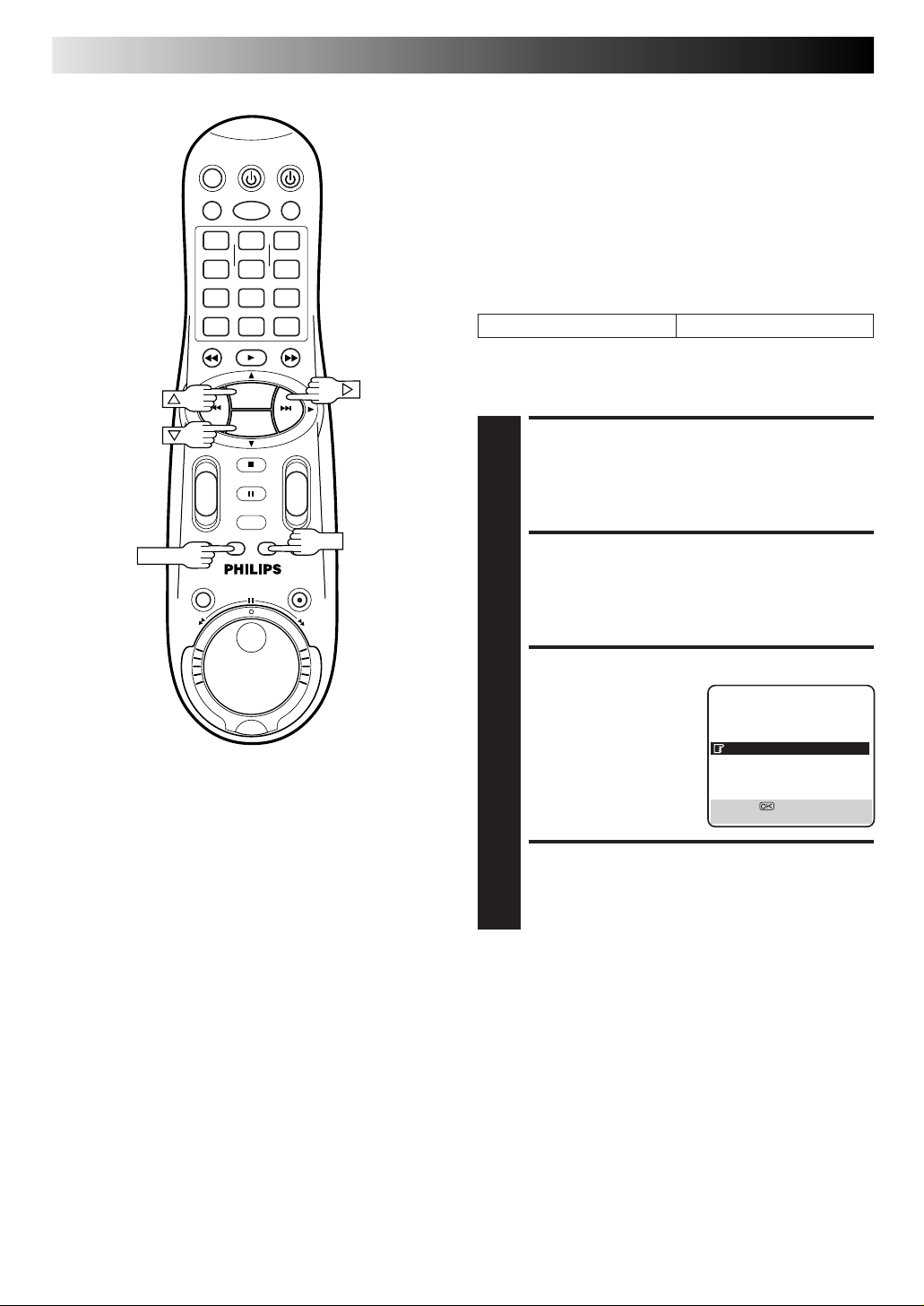

Temporizador automático
SP→LP Timer (Modo S-VHS/
VHS solamente)

Si no hay suficiente cinta para grabar todo el programa mientras la
grabación por temporizador está en el modo SP, la grabadora

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

1

4

7

conmuta automáticamente al modo LP para terminar la grabación.

Por ejemplo:

Grabación de un programa de 210 minutos de longitud en una
cinta de 180 minutos.

150 minutos aproximadamente 60 minutos aproximadamente

Modo SP Modo LP

210 minutos en total

Asegúrese de ajustar "AUTO SP→LP" en "ON" en la pantalla de
ajuste de modo antes de que se inicie la grabación por
temporizador.

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

+

-

+

-

OK

Presione MENU.

1

ACCESO A LA PANTALLA DE
AJUSTE DE MODO

Presione %fi para mover la barra iluminada (indicadora)
a "AJUSTE MODO OPERACION", y presione OK o #.

2

SELECCION DEL MODO

Presione %fi para mover
la barra iluminada

3

(indicadora) a "AUTO
SP→LP", y presione OK o

#

para seleccionar "ON".

AJUSTE MODO OPERACION

DSPC ON
O. S. D. ON
DIRECT RECORD ON

AUTO SP=LP ON

DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

VUELTA A LA PANTALLA NORMAL

Presione MENU.

4

NOTAS:

●

Si usted ha programado la grabadora para una grabación por
temporizador de 2 o más programas, el segundo programa y los
siguientes pueden no caber en la cinta si usted ajustó "AUTO
SP→LP" en "ON". En este caso, asegúrese de que el modo no
está activado, luego ajuste manualmente la velocidad de la cinta
durante la programación del temporizador.

●

Para asegurar que la grabación cabe en la cinta, esta función
puede dejar una sección sin grabar al fin de la cinta.

●

Puede haber alguna interferencia y alteraciones de sonido en
la cinta en el punto dónde la grabadora conmuta del modo
SP al LP.

●

La función de temporizador automático SP→LP no está
disponible durante OTR (grabación mediante una sola
pulsación) y la función no funciona correctamente con cintas de
más de E-180 o con algunas cintas de menor duración.

●

Si usted efectúa la grabación por temporizador con VPS/PDC
y el temporizador automático SP→LP activados y el programa
va más allá de la duración programada, algunas veces el
programa puede no ser grabado en su totalidad.

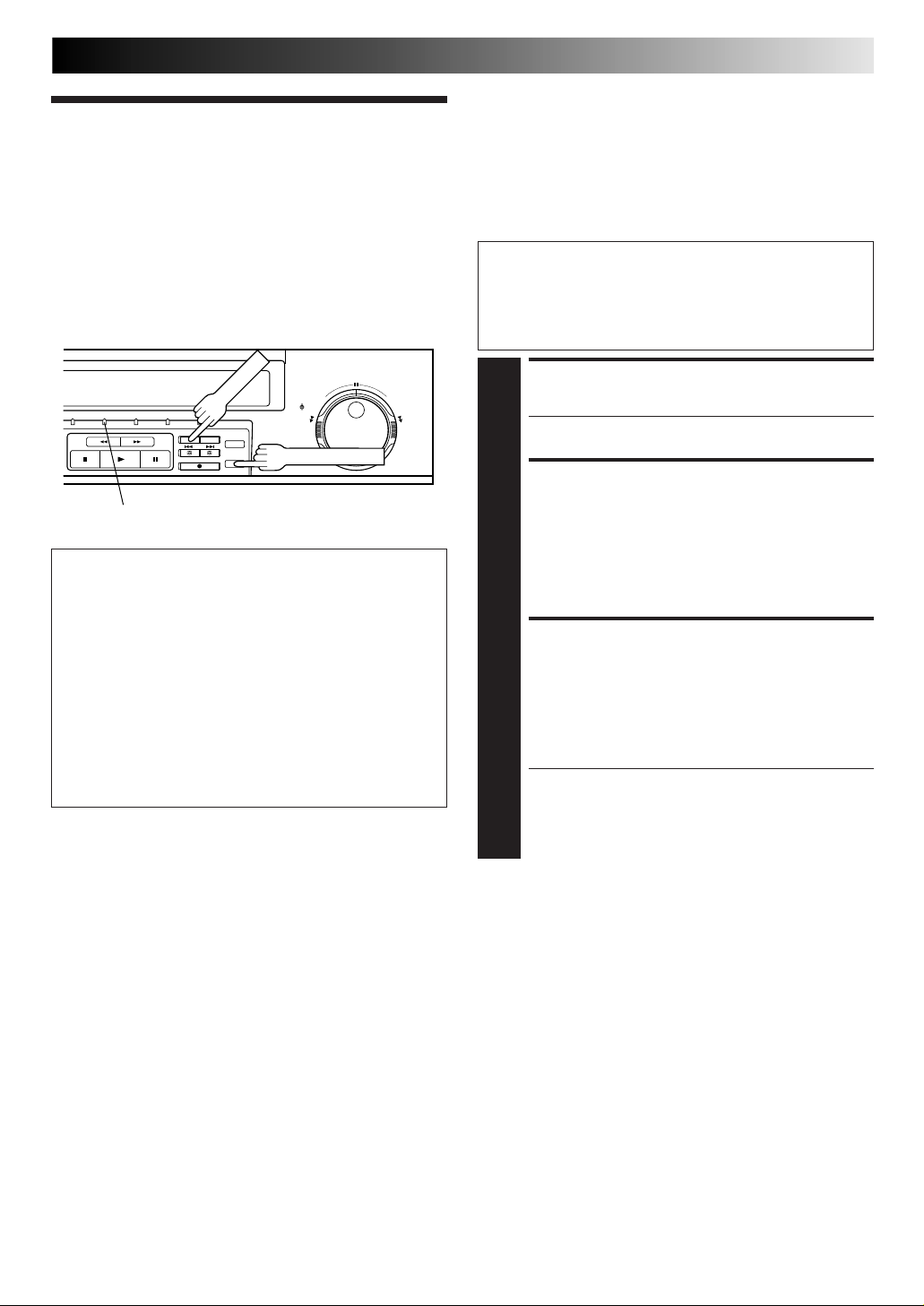

Grabación
automática de
un programa
vía satélite

CA 37

Esta función le permite grabar automáticamente programas vía
satélite que están programados en el temporizador de su
sintonizador de satélite externo.
Conecte un sintonizador de satélite al conector
AV2 IN/DECODER de su grabadora (Z p. 53, 54) y programe el
temporizador en el sintonizador de satélite; la grabadora inicia la
grabación cuando ingresan señales desde el sintonizador de
satélite en el conector AV2 IN/DECODER y cuando no hay
señales de entrada la grabadora para de grabar y desconecta la
alimentación.

Antes de efectuar los pasos siguientes:

● Asegúrese de que el sintonizador de satélite esté conectado al
conector AV2 IN/DECODER de la grabadora. (Z p.53, 54)

● Programe el temporizador del sintonizador de satélite.

● Inserte un cassette con la lengüeta de seguridad en su lugar.

● Ajuste el modo de grabación apropiado (D-VHS, S-VHS

o VHS) (Z p. 22, 23).

REC LINK

STD/LS3 (SP/LP)

Ajuste "SELECCION AV2" en "AV2" (Z p. 50).

● Cuando seleccione "SATELITE", refiérase a

1

"IMPORTANTE" en la página 53.

AJUSTE DE LA VELOCIDAD DE LA

SELECCION DEL MODO AV2

Indicador REC LINK

ATENCION

● Asegúrese de que la alimentación del sintonizador de
satélite esté desconectada antes de ejecutar el programa;
de lo contrario la grabadora iniciará la grabación cuando
se conecte la alimentación del sintonizador de satélite.

● Si usted ha conectado otro aparato que no sea el
sintonizador de satélite en el conector
AV2 IN/DECODER, asegúrese de no activar el modo de
grabación automática de programa vía satélite, de lo
contrario la grabadora iniciará la grabación cuando se
conecte la alimentación del aparato conectado.

● La grabación automática de programas vía satélite y la
grabación por temporizador automático no pueden ser
efectuadas al mismo tiempo.

CINTA

Modo D-VHS:

Presione STD/LS3 (SPEED) para ajustar la velocidad de
la cinta.

2

Modo S-VHS o VHS:

Presione SP/LP (SPEED) para ajustar la velocidad de la
cinta.

ACTIVACION DEL MODO DE
GRABACION AUTOMATICA DEL
PROGRAMA VIA SATELITE

Mantenga presionado REC LINK durante 2 segundos
aprox. Se enciende el indicador REC LINK y la
alimentación de la grabadora se desconecta

3

automáticamente.

● Para desactivar el modo de grabación automática del
programa vía satélite, presione REC LINK. Se apagará
el indicador REC LINK.

● Si la alimentación de la grabadora está desconectada
no será posible activar el modo de grabación
automática del programa vía satélite.

NOTAS:

●

La grabación automática del programa vía satélite puede hacerse con el conector AV2 IN/DECODER solamente. (Z p. 53, 54)

●

Para la programación del temporizador del sintonizador de satélite, refiérase al manual de instrucción del sintonizador de satélite.

●

La grabación automática del programa vía satélite no es posible si su sintonizador de satélite no tiene temporizador.

●

El indicador REC LINK parpadea mientras la grabación automática del programa vía satélite está siendo efectuada.

●

El presionar el botón STANDBY o VCR POWER de la grabadora durante la grabación automática del programa vía satélite
desconecta la alimentación de la grabadora y desactiva el modo de grabación automática del programa vía satélite.

●

Si hay más de un programa vía satélite que desea grabar con la grabación automática del programa vía satélite, no es posible
ajustar velocidades de cinta diferentes para cada uno, la velocidad de la cinta seleccionada en el paso 2 se aplicará a todos los
programas durante la grabación automática del programa vía satélite.

●

El sistema DSPC (Z p. 28) no funciona mientras se está efectuando la grabación automática del programa vía satélite.

●

La hora en punto (Z p. 66) no funciona cuando el modo de grabación automática del programa vía satélite está activado.

●

Dependiendo del tipo de sintonizador de satélite, la grabadora puede dejar sin grabar una porción corta al principio del programa
o puede grabar durante un tiempo un poco más largo que la longitud real del programa.

●

Si usted activa el modo de grabación automática del programa vía satélite cuando la alimentación del sintonizador de satélite está
conectada, la grabadora no iniciará la grabación automática del programa vía satélite aunque esté parpadeando el indicador REC
LINK. Cuando se desconecta el sintonizador de satélite y se conecta otra vez, la grabadora inicia la grabación.

●

Usted también puede grabar un programa a través de su sistema de cable de la misma manera si el sistema tiene un temporizador.

●

Cuando mantenga presionado el botón REC LINK de la grabadora de vídeo para activar el modo de grabación automática de
programas vía satélite, si el indicador REC LINK no se enciende sino que parpadea rápidamente, aunque la alimentación del
sintonizador de satélite esté desconectada, la grabación automática de programas vía satélite no funcionará correctamente con este
sintonizador de satélite*.
En este caso efectúe la "Programación del temporizador expreso" (Z p. 32) para grabar con temporizador un programa vía satélite.

* Algunos sintonizadores de satélite emiten señales aunque la alimentación de los mismos esté desconectada. La grabación automática de

programas vía satélite no es posible con este tipo de sintonizadores.

38 CA

Funciones
Tape Manager

Conecte la alimentación del TV y seleccione el modo AV.

TAPE MANAGER

OKOKOK

TV PROG

TAPE MANAGER

Esta función es útil cuando usted quiere encontrar rápidamente
qué programas ha grabado en una cinta con esta grabadora.
Esta función le permite seleccionar un programa para ver, y
luego busca automáticamente el comienzo del programa.

COLOCACION DE UN CASSETTE
GRABADO

Coloque un cassette grabado.

● Mientras esté parpadeando la señal "– – – –" en el

1
2

3

panel de indicación delantero, la cinta se moverá
durante unos pocos segundos para buscar su número.

ACCESO A LA PANTALLA DE
TITULOS

Presione TAPE MANAGER.

● Después de presionar TAPE MANAGER, puede que se
tarden unos pocos segundos en tener acceso a la
pantalla del título mientras la grabadora de vídeo
busca la información del programa.

SELECCION DE UN PROGRAMA

Presione %fi (o 5∞) para
mover la barra iluminada
(indicadora) al programa
que desee ver.

]

0013 FOOTBALL '98 1/ 3

TIEMPO REST 1:25 (LS3)

22 : 00 26.02.99 BBC1
20 : 00 27.02.99 BBC2

TIEMPO REST 0 : 30 (LS3)

21 : 00 28.02.99 I-1

22 : 15 28.02.99 PR.07

21 : 00=22 : 30 1 : 30 (STD)
WORLD CUP '98 /DEPORTES

5

[

] =

∞

[3]

:

EDICION

[TAPE MANAGER]

:

SALIR

MENU

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

1

4

7

ACTIVACION DE LA
REPRODUCCION

Presione OK. La reproducción empezará
automáticamente tras localizarse el programa

4

seleccionado.

● Si presiona # en lugar de OK, aparecerá la pantalla
de edición. Usted podrá editar el título del programa
y el tipo (Z p. 41).

Para iniciar la grabación

+

-

+

OK

-

TAPE MANAGER

en la parte en blanco de
una cinta

Si usted no graba programas consecutivamente, en una
cinta se grabarán dos números de cinta y la grabadora no
podrá buscar el programa correcto. Para continuar
grabando en la parte en blanco de una cinta, siga el
procedimiento descrito a continuación:

1 Presione %fi, y seleccione un ítem "TIEMPO REST" de

la pantalla de títulos de programas.

2 Presione OK. La grabadora busca automáticamente una

parte en blanco de la cinta.

3 Inicie la grabación después de confirmar que sea ésta la

cinta en la que quiere grabar.

CA 39

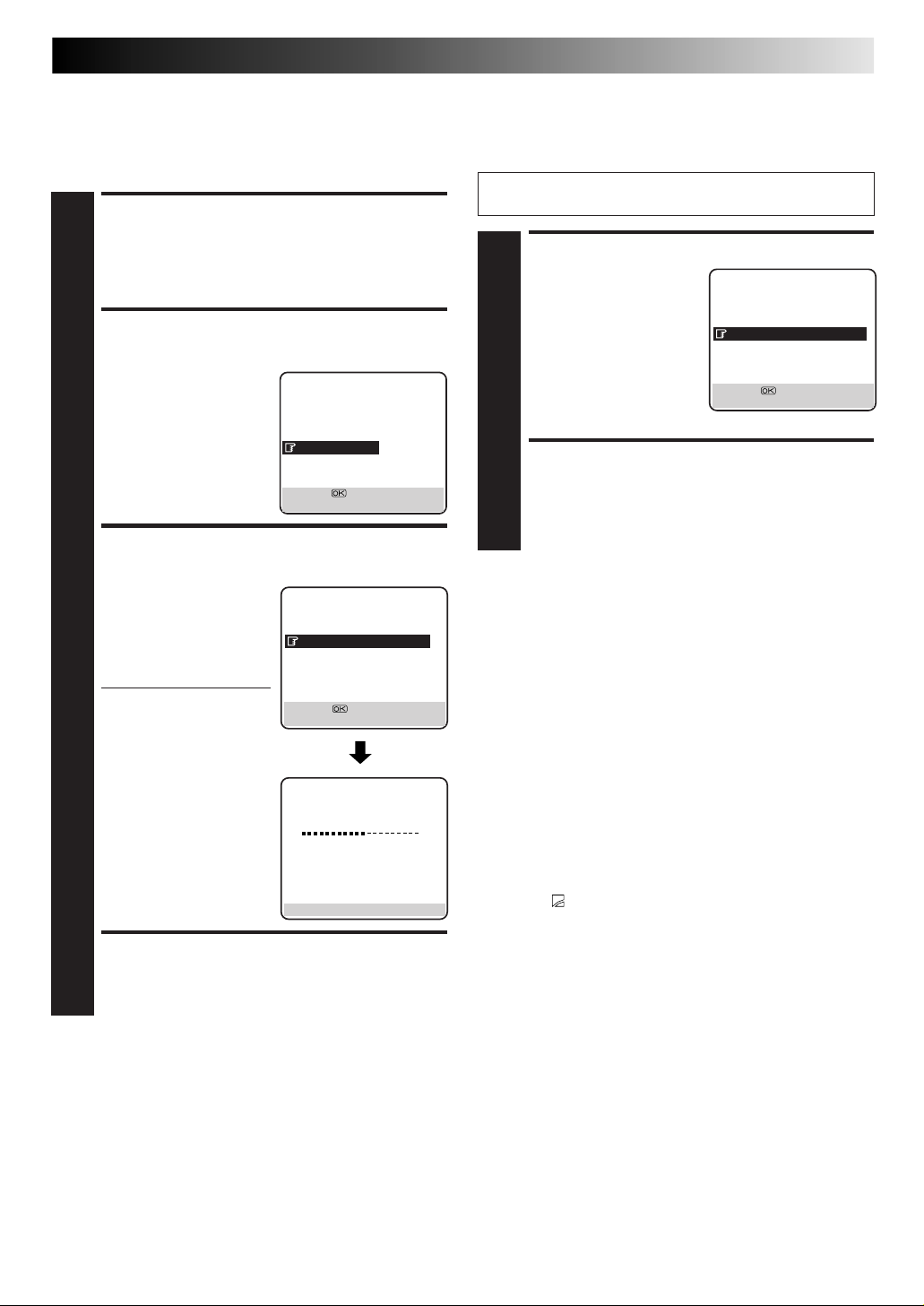

Comprobación de la
memoria

Usted podrá comprobar la cantidad de información grabada en
la memoria.

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

1

ACCESO A LA PANTALLA TAPE
MANAGER

Presione %fi para mover
la barra iluminada

2

(indicadora) a "TAPE
MANAGER", y luego
presione OK o #.

MENU PRINCIPAL

AJUSTE MODO OPERACION
AJUSTE AUTO CANAL
AJUSTE MANUAL CANAL
CONFIGURACION

TAPE MANAGER

[5∞] =
[MENU] : SALIR

COMPROBACION DE LA
MEMORIA

Presione %fi para mover
la barra iluminada

3

(indicadora) a
"COMPROBANDO
MEMORIA", y luego
presione OK o #.

● La pantalla
COMPROBANDO
MEMORIA aparecerá.

TAPE MANAGER

EDICION
ORDENAR

COMPROBANDO MEMORIA

TAPE MANAGER : ON

[5∞] =
[MENU] : SALIR

COMPROBANDO MEMORIA

0 100

[MENU] : SALIR

VUELTA A LA PANTALLA NORMAL

Presione MENU.

4

Apagado de Tape Manager

Si usted no desea grabar información de los programas, ponga
"TAPE MANAGER" en "OFF".

Antes de continuar, realice los pasos 1 y 2 de
"Comprobación de la memoria" de la columna izquierda.

APAGADO DE TAPE MANAGER

Presione %fi para mover la
barra iluminada

1

(indicadora) a "TAPE
MANAGER", y luego
presione OK o # para
poner "OFF".

TAPE MANAGER

EDICION
ORDENAR
COMPROBANDO MEMORIA

TAPE MANAGER : OFF

[5∞] =
[MENU] : SALIR

VUELTA A LA PANTALLA
NORMAL

Presione MENU.

2

NOTAS:

●

Tape Manager es posible con cassettes grabados con esta
grabadora solamente.

●

Para grabar la fecha y la hora como título del programa en la
memoria de esta grabadora, asegúrese de que el reloj de la
grabadora esté ajustado correctamente antes de grabar.

●

Para grabar la información del programa en la memoria de
esta grabadora, usted deberá grabar cada programa durante
un tiempo mayor que el mínimo de grabación; 10 minutos
para el modo D-VHS (STD), 30 minutos para el modo D-VHS
(LS3), 8 minutos para el modo S-VHS/VHS (SP) o 15 minutos
para el modo S-VHS/VHS (LP).

●

Tape Manager puede no funcionar correctamente
dependiendo del cassette que esté siendo utilizado.

●

Si la grabadora encuentra dos números de cinta en una cinta
mientras reproduce o busca el comienzo de un programa,
cuando usted saque la cinta, a ésta se le asignará sólo un
número (el más bajo).

●

Si usted graba sobre un programa desde el comienzo, el
símbolo " " se visualizará para el título del programa sobre
el que se grabó.

●

La información del programa se almacena en la memoria de
la grabadora. Si la memoria de esta grabadora se estropeara y
la información del programa se perdiese, resultará imposible
restaurar esa información.

●

Después de grabar una cinta con esta grabadora, escriba el
número de la cinta en una etiqueta y coloque la etiqueta en
el cassette para poder encontrar la cinta por su número.

40 CA

TAPE MANAGER (cont.)

Edición de título de cinta

Edición de
títulos

Cuando grabe un programa de TV con esta grabadora, la
grabadora grabará automáticamente la hora de inicio de la
grabación, la fecha y el canal en cada título de programa. Si la
cinta se graba por primera vez, el número de la cinta, la fecha y
la hora se grabarán en el título de la cinta. Usted podrá luego
editar el título de la cinta y los títulos de los programas como
usted quiera. Usted también podrá editar el tipo en los títulos
de los programas.
En pocas palabras, usted podrá utilizar la función Tape Manager
para crear su propia videoteca.

Conecte la alimentación del TV y seleccione el modo AV.

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

CLEAR

+

-

OK

NUMBER

MENU

1

4

7

+

-

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

1

ACCESO A LA PANTALLA TAPE
MANAGER

Presione %fi para mover
la barra iluminada

2

(indicadora) a "TAPE
MANAGER", y luego
presione OK o #.

ACCESO A LA PANTALLA DE
EDICION

Presione %fi para mover
la barra iluminada

3

(indicadora) a "EDICION",
y luego presione OK o #.

SELECCION DEL NUMERO DE
CINTA

Presione %fi para mover
la barra iluminada

4

(indicadora) al número de
la cinta cuyo título desee
editar, y luego presione
OK o #.

● La marca "*" indica el número de cinta del cassette
que se encuentra actualmente en el reproductor.

SELECCION DE UN TITULO DE
CINTA

Presione %fi para mover
la barra iluminada

5

(indicadora) al número de
la cinta, y luego presione
OK o #.

AJUSTE MODO OPERACION
AJUSTE AUTO CANAL
AJUSTE MANUAL CANAL
CONFIGURACION

TAPE MANAGER

[5∞] =
[MENU] : SALIR

EDICION

ORDENAR
COMPROBANDO MEMORIA
TAPE MANAGER : ON

[5∞] =
[MENU] : SALIR

]

0115 MOVIE1

0114 18.03.99 -

*

0113 25.02.99 ­0112 23.02.99 ­0111 MOVIE2
0110 BASEBALL

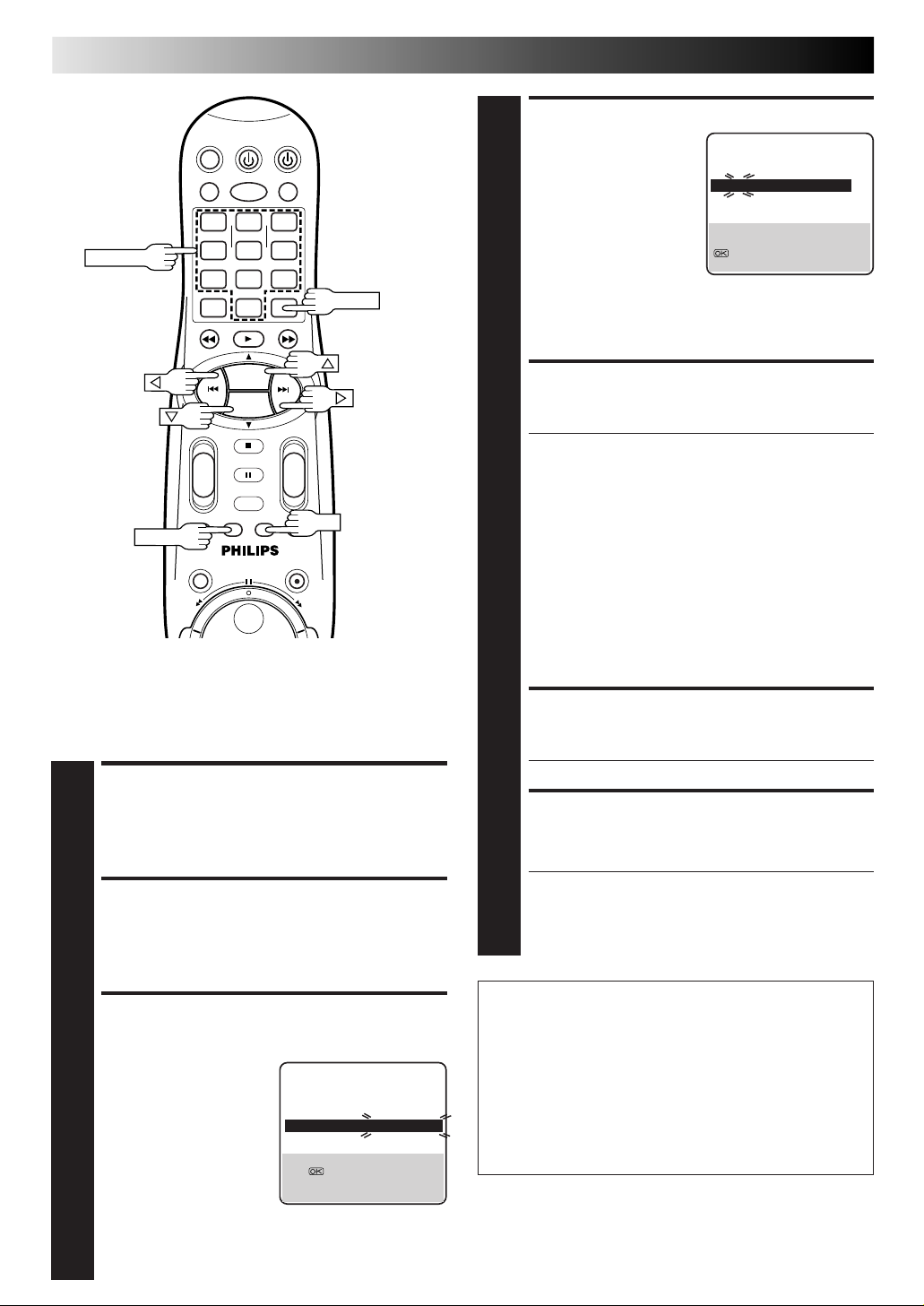

0108 05.09.98 ­0107 29.08.98 ­0106 BEST HIT

5

[

] =

∞

[MENU]

]

20:00 27.02.99 BBC2
22:00 26.02.99 BBC1
21:00 28.02.99 I-1
22:15 28.02.99 PR.07

*

8:15 15.01.00 PR.99

5

[

]

∞

=
= [CLEAR] : BORRAR

[MENU]

MENU PRINCIPAL

TAPE MANAGER

1/ 12

:

SALIR

0114 18.03.99 - 1/ 3

: EDICION

:

SALIR

]

● La marca "*" indica la posición actual de la cinta.

CA 41

INGRESO DE CARACTERES

Presione las teclas NUMBER para ingresar caracteres, y
luego presione OK. Para conocer detalles, consulte

6

"Ingreso de caracteres" a continuación.

VUELTA A LA PANTALLA
NORMAL

Presione MENU.

7

Ingreso de caracteres

Presione las teclas NUMBER, y luego presione # para ingresar
cada carácter. Consulte el ejemplo siguiente.

Ejemplo: Ingrese "NEWS".

1 Presione 6 (MNO) dos veces para ingresar "N", y luego

presione #.

2 Presione 3 (DEF) dos veces para ingresar "E", y luego

presione #.

3 Presione 9 (WXYZ) una vez para ingresar "W", y luego

presione #.

4 Presione 7 (PQRS) cuatro veces para ingresar "S", y luego

presione #.

TECLA DE NÚMERO CARÁCTER

1 . , / – + * ( ) 1
2 A B C 2 Ä À Á Â Ã Å Æ
3 D E F 3 È É Ë Ê
4 G H I 4 Î Ï Ì Í
5 J K L 5
6 M N O 6 Ö Ô Ò Ó Õ Ø Ñ
7 P Q R S 7
8 T U V 8 Ü Ù Û Ú
9 W X Y Z 9
0 0

NOTAS:

●

Si se equivoca, presione
luego ingrese el carácter correcto.

●

Si desea borrar un carácter, presione
carácter y luego presione CLEAR.

_

@ #

para seleccionar el carácter, y

@ #

para seleccionar el

Edición de título y tipo de
programa

Realice los pasos 1 a 4 de "Edición de título de cinta" de la
página 40 antes de continuar.

SELECCION DE PROGRAMA

Presione %fi para mover
la barra iluminada

1

(indicadora) al programa
que usted desee editar, y
luego presione OK o #.

]

0114 18.03.99 - 1/ 3

20:00 27.02.99 BBC2

22:00 26.02.99 BBC1
21:00 28.02.99 I-1
22:15 28.02.99 PR.07

*

8:15 15.01.00 PR.99

20:00=21:30 1:30 (STD)
TITULO /TIPO

5

[

]

∞

=

: EDICION

= [CLEAR] : BORRAR

[MENU]

:

SALIR

INGRESO DE CARACTERES

Presione las teclas NUMBER para ingresar caracteres, y
luego presione OK. Para conocer detalles, consulte

2

"Ingreso de caracteres" en la columna de la izquierda.

SELECCION DE TIPO

Presione %fi para mover
la barra iluminada

3

(indicadora) y seleccionar
el tipo que usted desee, y
luego presione OK o #.

]

0114 18.03.99 - 1/ 3

20:00 27.02.99 BBC2

22:00 26.02.99 BBC1
21:00 28.02.99 I-1
22:15 28.02.99 PR.07

*

8:15 15.01.00 PR.99

20:00=21:30 1:30 (STD)
WORLD CUP '98 /DEPORTES

5

]: SELECCIONAR

[

∞

: OK

[MENU]

:

SALIR

VUELTA A LA PANTALLA
NORMAL

Presione MENU.

4

Elección de tipo

%

TIPO

%

fi

PELICULA

%

fi

DEPORTES

%

fi

ESPECIAL

%

fi

SERIES

%

fi

SHOW

%

fi

MUSICA

%

fi

INFANTIL

%

fi

NOTICIAS

%

fi

OTROS

fi

42 CA

MENU

TAPE MANAGER (cont.)

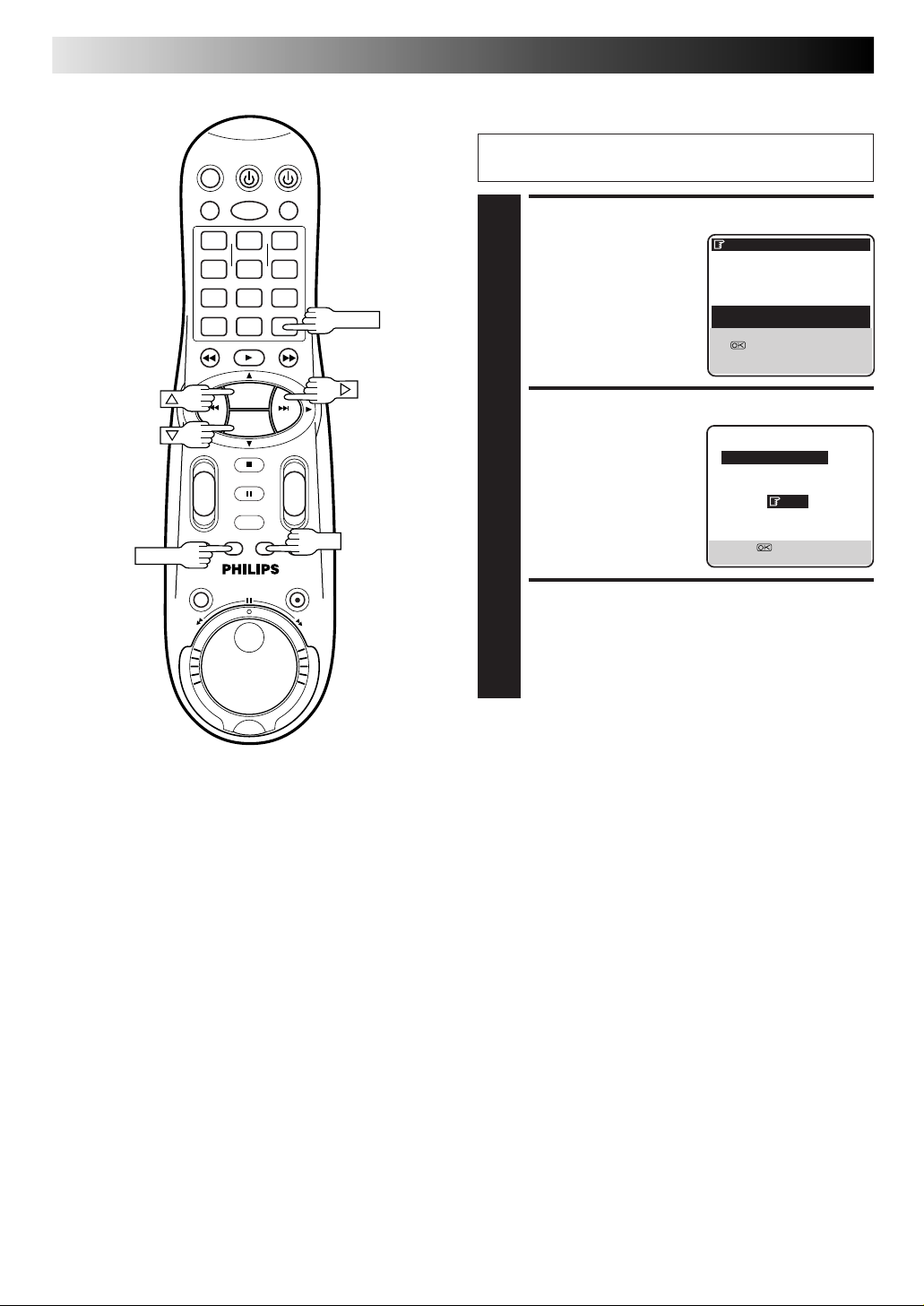

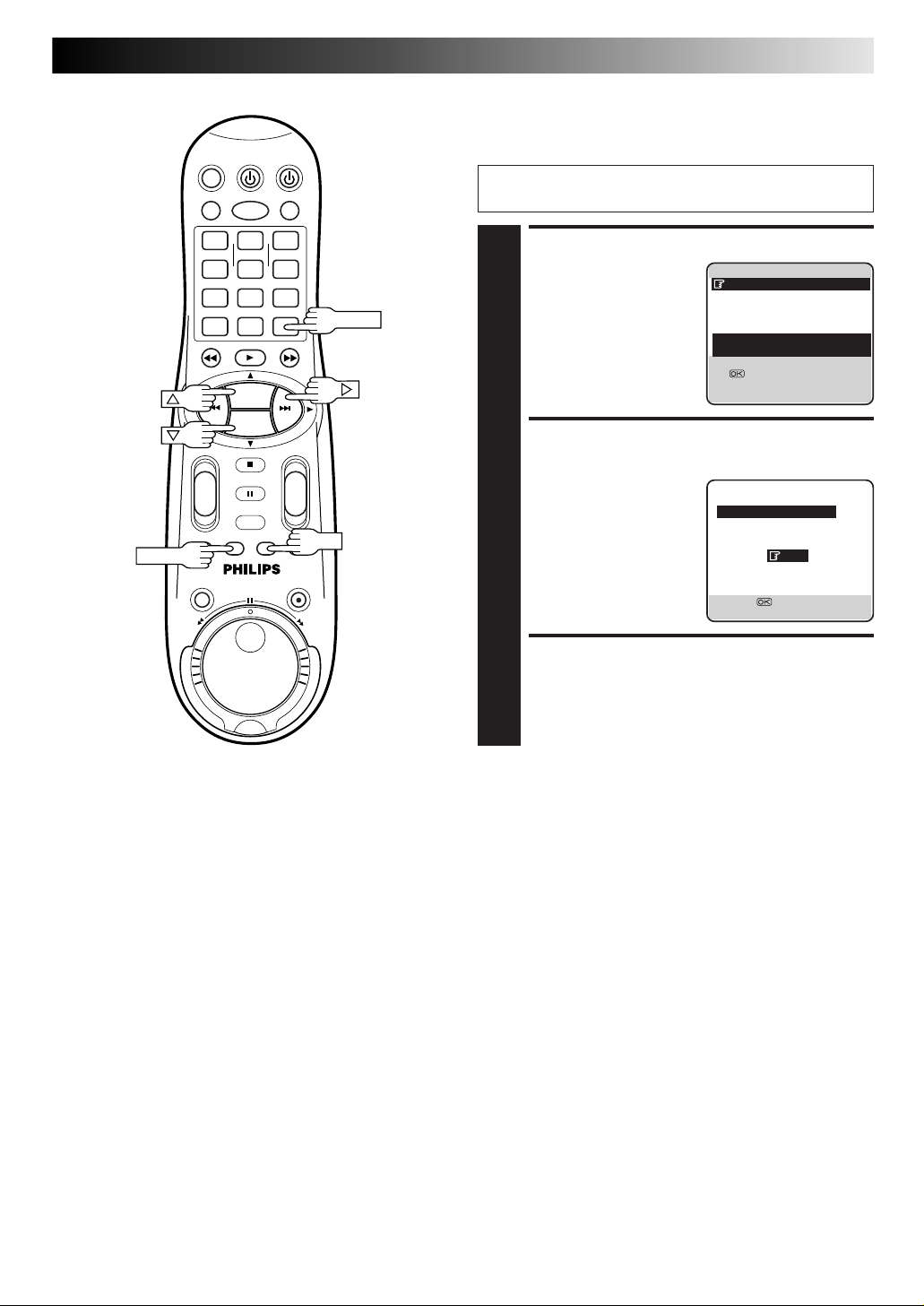

Borrado de datos de cinta

Realice los pasos 1 a 4 de "Edición de título de cinta" de la
página 40 antes de continuar.

SELECCION DE TITULO DE CINTA

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

CLEAR

+

-

OK

1

4

7

+

-

Presione %fi para mover
la barra iluminada

1

(indicadora) al número de
cinta que usted desee
borrar, y luego presione
CLEAR.

]

20:00 27.02.99 BBC2
22:00 26.02.99 BBC1
21:00 28.02.99 I-1
22:15 28.02.99 PR.07

*

8:15 15.01.00 PR.99

5

[

]

∞

=
= [CLEAR] : BORRAR

[MENU]

BORRADO DE DATOS DE CINTA

Presione %fi para mover
la barra iluminada

2

(indicadora) a "SI", y luego
presione OK o #.

]

5

[

∞

[MENU]

] =

0114 18.03.99 - 1/ 3

: EDICION

:

SALIR

0114 18.03.99 -

:

SALIR

BORRAR

SI

NO

]

VUELTA A LA PANTALLA
NORMAL

Presione MENU.

3

CA 43

Borrado de datos de
programa

Realice los pasos 1 a 4 de "Edición de título de cinta" de la
página 40 antes de continuar.

MENU

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

CLEAR

SELECCION DE PROGRAMA

Presione %fi para mover
la barra iluminada

1

(indicadora) al programa
que usted desee borrar, y
luego presione CLEAR.

]

0114 18.03.99 - 1/ 3

20:00 27.02.99 BBC2

22:00 26.02.99 BBC1
21:00 28.02.99 I-1
22:15 28.02.99 PR.07

*

8:15 15.01.00 PR.99

20:00=21:30 1:30 (STD)
TITULO /TIPO

5

[

]

∞

=

: EDICION

= [CLEAR] : BORRAR

[MENU]

:

SALIR

BORRADO DE DATOS DE

+

-

OK

PROGRAMA

Presione %fi para mover
la barra iluminada

2

(indicadora) a "SI", y luego
presione OK o #.

20:00 27.02.99 BBC2

BORRAR

SI

NO

5

] =

[

∞

[MENU]

:

SALIR

1

4

7

+

-

VUELTA A LA PANTALLA
NORMAL

Presione MENU.

3

NOTAS:

●

Cuando usted borre datos, sólo se borrará la información de
la cinta y/o del programa. La grabación real de la cinta no se
borrará.

●

Si se llena la memoria de la grabadora, la grabadora registrará
la cinta en la videoteca bajo el número de cinta más bajo que
aún se encuentre disponible.

44 CA

TAPE MANAGER (cont.)

ACCESO A LA PANTALLA
ORDENAR

Presione %fi para mover la
barra iluminada

3

(indicadora) a
"ORDENAR", y luego

2 3

-+-

5

8

0

+

6

9

1

4

7

presione OK o #.

ACCESO A LA PANTALLA DEL
NUMERO DE CINTA

PROG. +

PROG. –

Presione %fi para mover la
barra iluminada

4

(indicadora) a "POR
NUMERO", y luego
presione OK o #.

TAPE MANAGER

EDICION

ORDENAR

COMPROBANDO MEMORIA
TAPE MANAGER : ON

[5∞] =
[MENU] : SALIR

ORDENAR

POR NUMERO

POR FECHA
POR TIPO

+

-

MENU

+

-

OK

Ordenación mediante
número de cinta

Si usted ha grabado muchas cintas con esta grabadora, esta
función resultará útil para encontrar lo que se encuentra
grabado en cada cinta.

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

[5∞] =
[MENU] : SALIR

SELECCION DEL NUMERO DE
CINTA

Presione %fi para mover la
barra iluminada

5

(indicadora) al número de
cinta que desee
seleccionar, y luego
presione OK.

● La pantalla de edición aparecerá. Usted podrá editar
el título de la cinta, o el título del programa y el tipo
(Z p. 40, 41).

]

0999 BBC2 1900 28.12.99
0999 F1 BRAZIL 28.12.99
0999 007 GOLDE 25.12.99
0999 BBC1 2100 30.11.99
0998 ZDF 2100 28.11.99

0998 PR99 1000 01.01.00

0997 ARSENAL V 25.11.99
0996 BBC2 2300 24.11.99
0996 RA11 915 26.12.99

[

2 3

]

:

PAGINA [MEMU] : SALIR

5

] =

[

: EDICION

∞

VUELTA A LA PANTALLA NORMAL

Presione MENU.

6

NOTA:

Si usted desea reproducir el programa de la cinta que ha
encontrado, inserte el cassette y consulte "Funciones Tape
Manager" (Zp. 38) para hacer la operación.

1/100

1

ACCESO A LA PANTALLA TAPE
MANAGER

Presione %fi para mover
la barra iluminada

2

(indicadora) a "TAPE
MANAGER", y luego
presione OK o #.

[5∞] =
[MENU] : SALIR

MENU PRINCIPAL

AJUSTE MODO OPERACION
AJUSTE AUTO CANAL
AJUSTE MANUAL CANAL
CONFIGURACION

TAPE MANAGER

CA 45

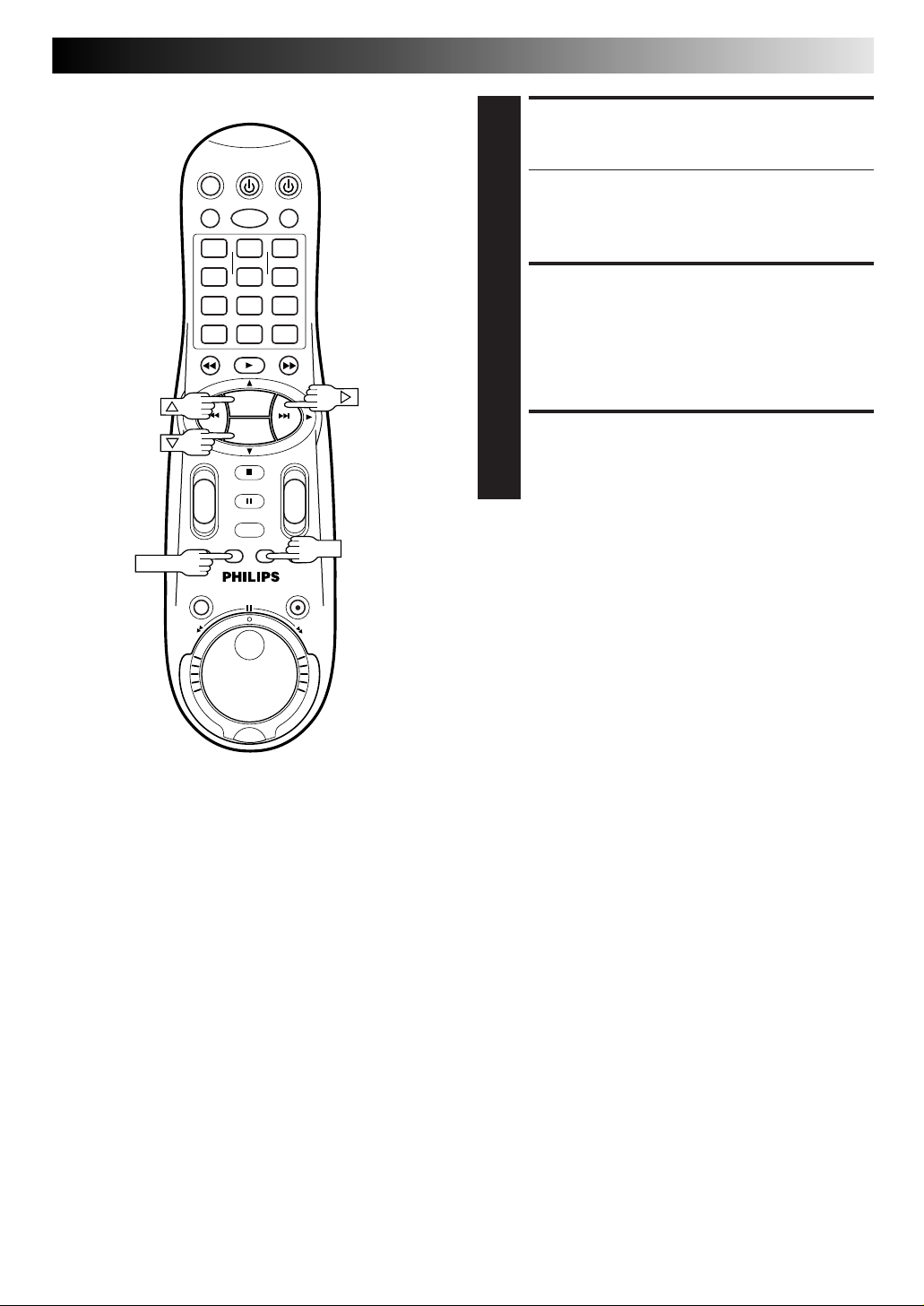

Ordenación mediante fecha

Si usted ha grabado muchas cintas con esta grabadora, esta
función será útil para buscar los números de cintas ordenados
por fechas.

Realice los pasos 1 a 3 de "Ordenación mediante número
de cinta" de la página 44 antes de continuar.

ACCESO A LA PANTALLA DE LA
FECHA

Presione %fi para mover
la barra iluminada

1

(indicadora) a "POR
FECHA", y luego presione
OK o #.

[5∞] =
[MENU] : SALIR

ORDENAR

POR NUMERO

POR FECHA

POR TIPO

SELECCION DEL NUMERO DE
CINTA

Presione %fi para mover la
barra iluminada

2

(indicadora) al número de
cinta que desee
seleccionar, y luego
presione OK.

● La pantalla de edición aparecerá. Usted podrá editar
el título de la cinta, o el título del programa y la
categoría (Z p. 40, 41).

]

0997 JAPAN VS 14.02.00
0993 LOST WORL 02.01.00

0998 PR99 1000 01.01.00

0999 FOOTBALL 28.12.99
0999 F1 BRAZIL 28.12.99
0996 RA11 2000 26.12.99
0999 007 GOLDE 25.12.99
0993 CNN 115 25.12.99
0999 BBC1 2000 30.11.99

[

2 3

]

:

PAGINA [MEMU] : SALIR

5

[

] = : EDICION

∞

1/100

VUELTA A LA PANTALLA NORMAL

Presione MENU.

3

Ordenación por tipo

Si usted ha grabado muchas cintas con esta grabadora, esta
función será útil para encontrar qué tipo de programa está
grabado en la cinta.

Realice los pasos 1 a 3 de "Ordenación mediante número
de cinta" de la página 44 antes de continuar.

ACCESO A LA PANTALLA DEL
TIPO

Presione %fi para mover
la barra iluminada

1

(indicadora) a "POR TIPO",
y luego presione OK o #.

[5∞] =
[MENU] : SALIR

SELECCION DEL TIPO

Presione %fi para mover
la barra iluminada

2

(indicadora) al tipo que
usted desee ver, y luego
presione OK.

[5∞] =
[MENU] : SALIR

SELECCION DEL NUMERO DE
CINTA

Presione %fi para mover
la barra iluminada

3

(indicadora) al número de
cinta que desee
seleccionar, y luego
presione OK.

[

[

ORDENAR

POR NUMERO
POR FECHA

POR TIPO

PELICULA

DEPORTES
ESPECIAL
SERIES
SHOW
MUSICA
INFANTIL
NOTICIAS
OTROS
– – – – – – – –

]

PELICULA 1/ 2
0999 007 GOLDE25.12.99
0980 GUNDAM3 23.12.98
0979 GUNDAM2 21.12.98
0975 GUNDAM1 30.10.99
0960 ZDF 2100 28.11.97

0960 PR99 1000 01.01.00

0951 GODILLA 25.11.97
0926 CNN 115 06.06.98
0910 RA11 930 05.02.99

2 3

]

:

PAGINA [MEMU] : SALIR

5

] = : EDICION

∞

● La pantalla de edición aparecerá. Usted podrá editar
el título de la cinta, o el título del programa y el tipo
(Z p. 40, 41).

VUELTA A LA PANTALLA NORMAL

Presione MENU.

4

46 CA

Edición desde

EDICION

Usted puede utilizar una videocámara como fuente de
reproducción y su grabadora de vídeo para grabación.
Si la videocámara tiene un conector de salida DV usted podrá
realizar la edición digital.

una videocámara

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

NUMBER "0"

+

-

PROG.+/–

1

4

7

+

-

CONEXIONES

A

Si la videocámara no tiene conector de salida

1

S-VIDEO...

... conecte los conectores AUDIO/VIDEO OUT de
la videocámara a los conectores de entrada AUDIO/
VIDEO del panel frontal de la grabadora de vídeo.

B

Si la videocámara tiene un conector de salida
S-VIDEO...

... conecte los conectores S-VIDEO OUT y AUDIO
OUT de la videocámara a los conectores de entrada
S-VIDEO y AUDIO del panel delantero de la grabadora.

C

Si la videocámara tiene un conector DV OUT...

... conecte el conector DV OUT de la videocámara al
conector DV IN de la grabadora.
Consulte "Ajuste del sonido DV" (Z p. 47) para
seleccionar el sonido DV.

● Cuando emplee una videocámara monofónica,
conecte su conector AUDIO OUT en el conector de
entrada AUDIO L de su grabadora de vídeo.

● Cuando se utilice una videocámara con control
maestro de edición, la videocámara es capaz de
controlar la grabadora de vídeo. Vea el manual de
instrucciones de la videocámara para el
procedimiento operativo.

AJUSTE DEL MODO DE
GRABACION

Ajuste el modo de grabación apropiado (D-VHS, S-VHS
o VHS) (Z p. 22, 23).

2

NOTAS:

●

Todos los cables necesarios pueden ser obtenidos a través de
su agente.

●

Puede emplear también otra grabadora de vídeo como
reproductor en lugar de una videocámara.

●

Cuando esté editando a través del conector DV IN, la
grabadora se parará si el reproductor empieza a reproducir
una sección en blanco de la cinta o si la señal queda
interrumpida.

AJUSTE DEL MODO DE ENTRADA
DE LA GRABADORA

Presione la tecla NUMBER "0" y/o PROG. +/– para
seleccionar "F-1" para los conectores de entrada

3

AUDIO/VIDEO, "S-2" para los conectores de entrada
AUDIO/S-VIDEO, o "I-1" para los conectores de
entrada DV, dependiendo de los conectores que estén
siendo utilizados.

ACTIVACION DE LA VIDEOCAMARA

Active el modo de reproducción de la misma.

4

ACTIVACION DE LA
GRABADORA DE VIDEO

Active el modo de grabación de la misma.

5

CA 47

A Si la videocámara no tiene conector de salida S-VIDEO...

Entrada AUDIO

Platina de grabación

Al conector R.PAUSE
del panel trasero

Entrada
VIDEO

Cable de vídeo (no suministrado)

Cable de audio
(no suministrado)

VIDEO OUT

Cable con
miniclavija
(no suministrado)

Videocámara

AUDIO OUT
EDIT

Fuente de
reproducción

B Si la videocámara tiene un conector de salida S-VIDEO...

Entrada AUDIO

Platina de grabación

Al conector R.PAUSE
del panel trasero

Entrada
S-VIDEO

Cable de S-VIDEO (suministrado)

Cable de audio
(no suministrado)

S-VIDEO OUT

Cable con
miniclavija
(no suministrado)

Videocámara

AUDIO OUT

EDIT

Fuente de
reproducción

C Si la videocámara tiene un conector DV OUT...

Platina de grabación

DV IN

Cable DV

(no suministrado)

DV OUT

Conector R.PAUSE

Cable con
miniclavija
(no suministrado)

Videocámara DV

EDIT

Fuente de
reproducción

Ajuste del sonido DV

Desde una videocámara DV, a través del conector DV IN
(i.Link), se puede introducir un máximo de cuatro canales
de señales de audio. Esta grabadora de vídeo le permite
seleccionar y grabar dos de estos canales. Este ajuste se
utiliza para especificar cuáles de los dos canales van a ser
grabados.

1 Presione MENU para acceder a la pantalla de menú

principal.

2 Mueva la barra iluminada (indicadora) hasta "AJUSTE

MODO OPERACION" presionando %fi, y luego
presione OK o #.

3 Mueva la barra iluminada (indicadora) hasta "SONIDO

DV" presionando %fi, luego presione OK o # para
seleccionar "SONIDO1", "SONIDO2" o "TOTAL".

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

Cuando hay cuatro canales de audio DV (32 kHz):

SONIDO1: Graba los dos canales (L/R) de SONIDO

DV 1.

SONIDO1: Graba los dos canales (L/R) de SONIDO

DV 2.

TOTAL: Mezcla y graba ambos SONIDO DV 1 y 2.

Cuando hay dos canales de audio DV (48 kHz):

Como sólo hay dos canales, éstos se grabarán
independientemente del ajuste del sonido DV.

4 Presione MENU para volver a la pantalla normal.

PAGINA ANTERIOR
SELECCION AV1 VIDEO
SELECCION AV2 AV2
SISTEMA COLOR PAL/NTSC

SONIDO DV SONIDO1

AUDIO REC NICAM

[5∞] =
[MENU] : SALIR

48 CA

EDICION (cont.)EDICION (cont.)

Usted puede usar su grabadora de vídeo como reproductor
fuente o como platina de grabación.

Edición hacia o
desde otra
grabadora de
vídeo

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

NUMBER "0"

PROG.+/–

+

-

OK

MENU

1

4

7

+

-

CONEXIONES

Conecte el conector SCART de 21 clavijas del
reproductor al conector SCART de 21 clavijas de la

1

grabadora de vídeo como se ilustra en la página 49.
A

Cuando utilice su grabadora de vídeo como
reproductor fuente ...
...

conecte su conector AV1 IN/OUT a la platina de

grabación.

B

Cuando utilice su grabadora de vídeo como platina
de grabación ...
...

conecte su conector AV2 IN/DECODER o

AV1 IN/OUT al reproductor fuente.

C

Si la otra grabadora de vídeo es compatible con la
señal Y/C ...
...

conecte el conector AV1 IN/OUT de la grabadora

de vídeo al de otra grabadora de vídeo.

Con la conexión C

● Cuando utilice su grabadora de vídeo como platina de
grabación, coloque "SELECCION AV1" en "S-VIDEO" y
"SELECCION AV2" en "AV2" (Z p. 50).

● Cuando utilice su grabadora de vídeo como
reproductor fuente, coloque el interruptor AV1 OUT
del panel posterior en Y/C (Z p. 4).

...

AJUSTE DEL MODO DE
GRABACION

Ajuste el modo de grabación apropiado (D-VHS, S-VHS
o VHS) (Z p. 22, 23).

2

AJUSTE DEL MODO DE ENTRADA
DE LA PLATINA DE GRABACION

Ajústela en AUX. Presione la tecla NUMBER "0" y/o
PROG. +/– en esta grabadora de vídeo para seleccionar

3

en base al conector que está siendo usado; "L-1" para el
conector AV1 IN/OUT o "L-2" para el conector
AV2 IN/DECODER.

● Cuando emplea el conector AV2 IN/DECODER
asegúrese de que "SELECCION AV2" esté colocada en
"AV2" (Z p. 50).

ACTIVACION DEL REPRODUCTOR
FUENTE

Active el modo de reproducción del mismo.

4

ACTIVACION DE LA PLATINA DE
GRABACION

Active el modo de grabación de la misma.

5

CA 49

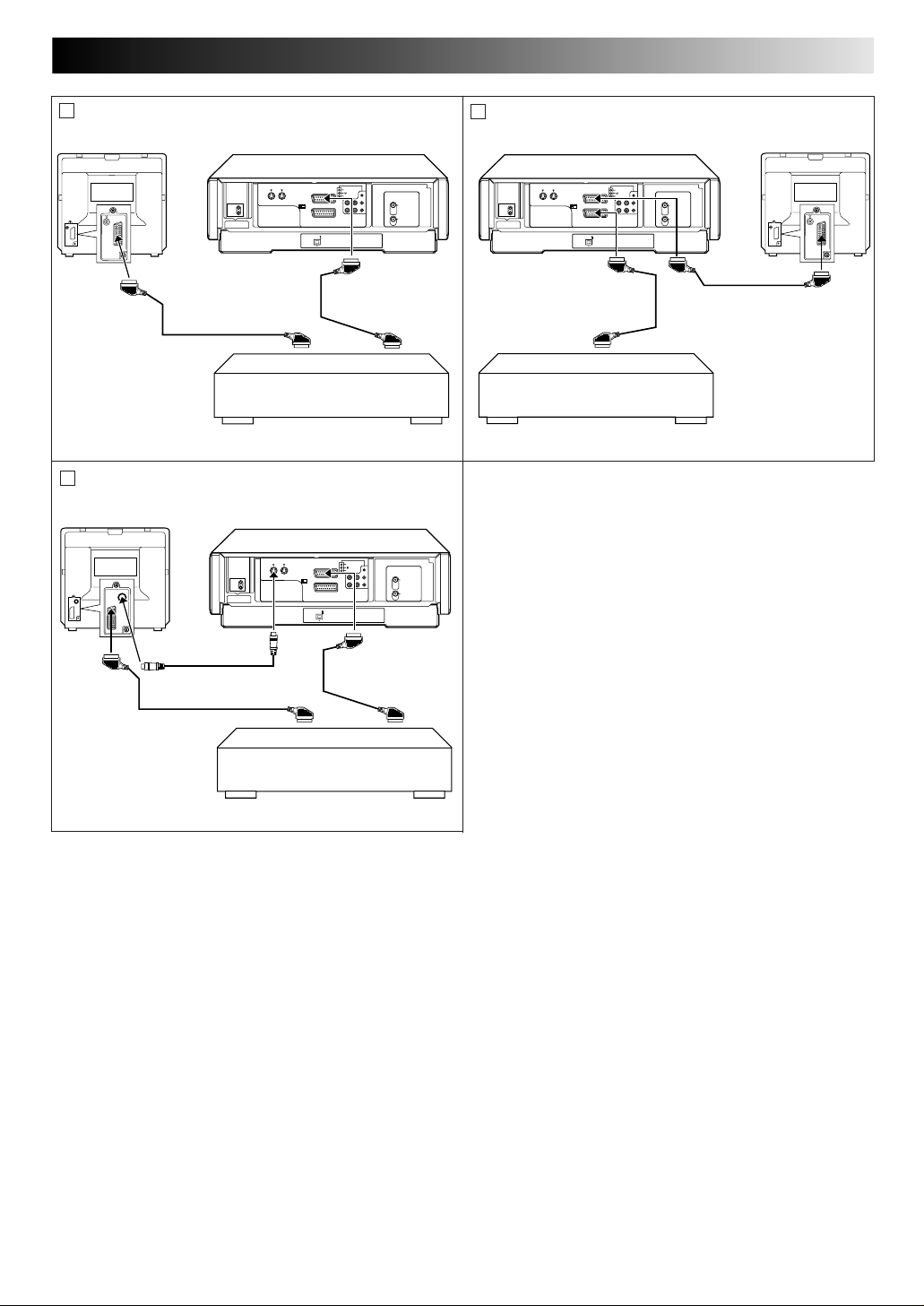

A
Receptor de TV
(el modo AV)

Cable SCART de 21
clavijas (no suministrado)

C
Receptor de TV

(el modo AV)

Fuente de
reproducción

Otra grabadora de vídeo

Platina de grabación

Platina de
grabación

Su grabadora
de vídeo

Cable SCART de 21
clavijas (suministrado)

Su grabadora
de vídeo

B

Platina de
grabación

Cable SCART de 21
clavijas (suministrado)

Otra grabadora de vídeo

Fuente de reproducción

Su grabadora
de vídeo

Receptor de TV
(el modo AV)

Cable SCART de 21 clavijas
(no suministrado)

Cable de S-VIDEO
(suministrado)

Cable SCART de 21
clavijas (no suministrado)

Otra grabadora de vídeo

Fuente de reproducción

Cable SCART de 21
clavijas (suministrado)

NOTAS:

●

Todos los cables necesarios pueden ser obtenidos a través de su concesionario.

●

Para la entrada/salida de la señal Y/C, asegúrese de utilizar un cable SCART de 21 clavijas que sea compatible con la señal Y/C.

●

Cuando emplea esta grabadora de vídeo como reproductor para edición, asegúrese de colocar "O.S.D." en "OFF" antes de
comenzar (Z p. 11).

●

Cuando usted emplee otra grabadora con conectores de entrada/salida S-VIDEO y AUDIO, los puede conectar a los conectores de
entrada/salida S-VIDEO y AUDIO de esta grabadora.

Cuando usted emplee su grabadora de vídeo como reproductor fuente ...
... conecte los conectores de salida S-VIDEO y AUDIO de su panel trasero a los conectores de entrada S-VIDEO y AUDIO de la
platina de grabación.
Cuando usted emplee su grabadora de vídeo como platina de grabación ...
... conecte los conectores de entrada S-VIDEO y AUDIO de su panel trasero a los conectores de salida S-VIDEO y AUDIO del
reproductor fuente. Luego, ajuste el modo de entrada de la grabadora a "S-1".

50 CA

EDICION (cont.)

Ajuste SELECCION AV1

Ajuste "SELECCION AV1" al modo apropiado dependiendo del tipo de unidad conectada al conector AV1 IN/OUT del panel
trasero de esta grabadora.

1 Presione MENU para acceder a la pantalla de menú principal.

2 Presione %fi para mover la barra iluminada (indicadora) a "AJUSTE MODO OPERACION" y

después presione OK o #.

3 Presione %fi para mover la barra iluminada (indicadora) a "SELECCION AV1".
4 Presione OK o

a–VIDEO : Si una salida del dispositivo conectado es compatible sólo con señales de
b–S-VIDEO : Si una salida del dispositivo conectado es compatible con señales Y/C,

#

para seleccionar "VIDEO" o "S-VIDEO".
vídeo regular, coloque "SELECCION AV1" en "VIDEO".
coloque "SELECCION AV1" en "S-VIDEO". Este ajuste le permitirá disfrutar

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

de las imágenes S-VHS de calidad superior.

5 Presione MENU para volver a la pantalla normal.

● Si "SELECCION AV2" está colocado en "DECODIF", no se podrá colocar "SELECCION A V1" en
"S-VIDEO".

PAGINA ANTERIOR

SELECCION AV1 VIDEO

SELECCION AV2 AV2
SISTEMA COLOR PAL/NTSC
SONIDO DV SONIDO1
AUDIO REC NICAM

[5∞] =
[MENU] : SALIR

Ajuste SELECCION AV2

Ajuste "SELECCION AV2" al modo apropiado dependiendo del tipo de unidad conectada al conector AV2 IN/DECODER del
panel trasero de esta grabadora.

1 Presione MENU para acceder a la pantalla de menú principal.
2 Presione %fi para mover la barra iluminada (indicadora) a "AJUSTE MODO OPERACION"

y después presione OK o #.

3 Presione %fi para mover la barra iluminada (indicadora) a "SELECCION AV2".
4 Presione OK o

a–AV2 : Para usar esta grabadora como platina de grabación con el reproductor

b–DECODIF : Para usar un descodificador conectado al conector AV2 IN/DECODER.

c–SATELITE : Para ver un programa vía satélite en el televisor mientras la grabadora de

#

para seleccionar "AV2", "DECODIF" o "SATELITE".
conectado al conector AV2 IN/DECODER o para utilizar el sintonizador de

satélite conectado al conector AV2 IN/DECODER.
Si "SELECCION AV1" se pone en "S-VIDEO" y "SELECCION AV2" se cambia

a "DECODIF", "SELECCION AV1" cambiará automáticamente a "VIDEO".
vídeo está en el modo del temporizador, en el modo de parada, en grabación

o apagada. (Z p. 53)

5 Presione MENU para volver a la pantalla normal.

● Si usted posee un descodificador conectado al conector AV2 IN/DECODER, asegúrese de volver
a poner "SELECCION AV2" en "DECODIF" después de editar.

● Si no va a conectar un descodificador al conector AV2 IN/DECODER, deje "SELECCION AV2"
en "AV2".

● El ajuste de partida es "AV2"; si el apoyo de la memoria de la grabadora de vídeo está agotado
debido a un corte de alimentación o porque la CA fue desconectada de la grabadora de
vídeo, "AV2" será automáticamente seleccionado cuando se restaure la alimentación en la
grabadora de vídeo. Si usted está empleando un descodificador, asegúrese de colocar
"SELECCION AV2" en "DECODIF".

● Si el conmutador AV1 OUT del panel posterior está colocado en Y/C, no se podrá colocar
"SELECCION AV2" en "DECODIF".

AJUSTE MODO OPERACION

DSPC ON

O. S. D. ON
DIRECT RECORD ON
AUTO SP=LP OFF
DIGITAL 3R ON
AHORRO DE ENERGIA OFF
S-VHS AUTO

PAGINA SIGUIENTE
[5∞] =
[MENU] : SALIR

PAGINA ANTERIOR

SELECCION AV1 VIDEO

SELECCION AV2 AV2

SISTEMA COLOR PAL/NTSC

SONIDO DV SONIDO1

AUDIO REC NICAM

[5∞] =
[MENU] : SALIR

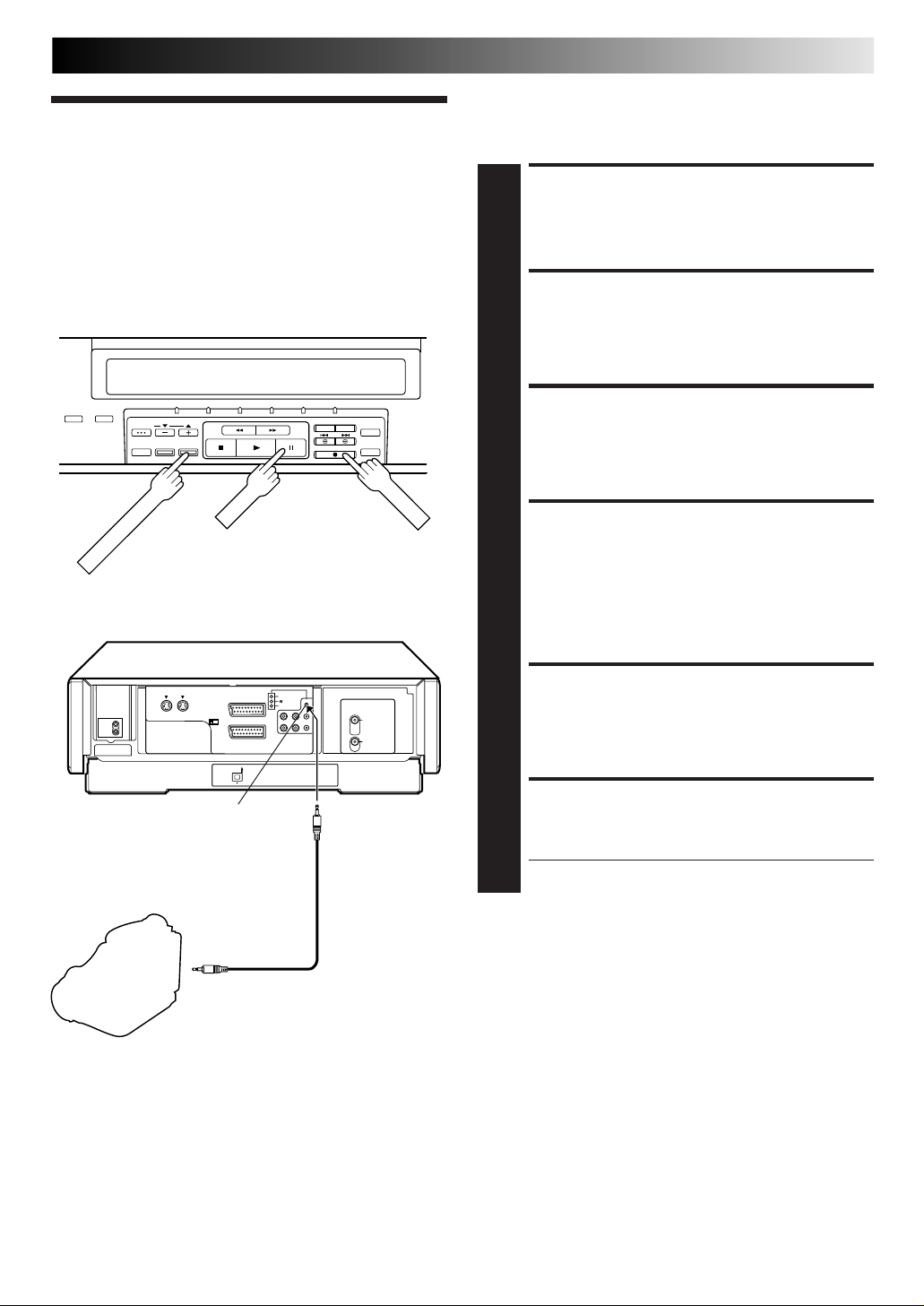

Edición

CA 51

La función de edición sincronizada sincroniza las operaciones
de inicio de la reproducción y grabación cuando se empieza
una operación de edición utilizando una videocámara con el
conector LANC y la grabadora de vídeo.

sincronizada

(Modo S-VHS/VHS
solamente)

PAUSE

SYNCHRO EDIT

Platina de grabación

RECORD

CONEXIONES

Conecte la grabadora de vídeo a la videocámara
(Z p. 46), y conecte el conector SYNCHRO EDIT de la

1

grabadora de vídeo al conector LANC de la
videocámara.

AJUSTE DEL MODO DE
GRABACION

Ajuste el modo de grabación apropiado (S-VHS o VHS)
(Z p. 23).

2

AJUSTE DEL MODO DE ENTRADA
DE LA GRABADORA DE VIDEO

Ajuste el modo de ingreso apropiado, dependiendo de
los conectores que estén siendo utilizados en el paso 1.

3

LOCALIZACION DEL PUNTO DE
INICIO

Comience la reproducción de la cinta en la
videocámara, y haga una pausa de grabación cuando

4

encuentre el punto donde quiera iniciar la edición.
Mantenga presionado PAUSE y presione RECORD en la
grabadora de vídeo para que la grabadora de vídeo se
ponga en el modo de pausa de grabación.

INICIO DE LA GRABACION
SINCRONIZADA

Presione SYNCHRO EDIT.

Fuente de
reproducción

Videocámara

Conector
SYNCHRO EDIT

Al conector LANC

Cable LANC
(no suministrado)

5

PAUSA DE LA GRABACION
SINCRONIZADA

Presione SYNCHRO EDIT otra vez.

● Repita los pasos 4 – 6 según sea necesario.

6

NOTAS:

●

La función de edición sincronizada es imposible con las
conexiones que utilizan conector DV.

●

La función de edición sincronizada podrá no funcionar en la
parte inicial de una cinta de videocámara.

●

La función de edición sincronizada no se podrá emplear
cuando se utilice la función JLIP. (Al presionar SYNCHRO
EDIT se cancelará la función JLIP.)

●

La función de edición sincronizada podrá no funcionar
debidamente con algunos tipos de videocámara.

52 CA

Terminal J (conector JLIP
(Interconexión de Nivel de
Voltaje y Protocolo))

El terminal J se utiliza con finalidades de servicio.

INFORMACION SOBRE EL TERMINAL J

CONEXIONES DEL SISTEMA

Conexión a un
sintonizador de
satélite

Conexiones sencillas

Esto es un ejemplo de conexión sencilla si no dispone
de un descodificador.

Conecte el sintonizador de satélite al conector
AV2 IN/DECODER de la grabadora de vídeo, y luego conecte el
conector AV1 IN/OUT al conector SCART de 21 clavijas del
televisor.

CA 53

NOTAS:

●

Ponga "SELECCION AV2" en "AV2" o "SATELITE". (Z p. 50)

●

Con esta conexión podrá utilizar la función de grabación
automática de programas vía satélite (Z p. 37).

●

Para grabar un programa a través del sintonizador de satélite,
seleccione el modo L-2 presionando las teclas NUMBER y/o
PROG. +/– para que "L-2" aparezca en el panel de indicación.

●

Si el sintonizador de satélite y el televisor tienen conectores
S-VIDEO, usted podrá disfrutar de imágenes S-VHS de alta
calidad. Conecte su grabadora y el televisor a través de la
conexión S-VIDEO (Z p. 5), y luego conecte los conectores
de salida S-VIDEO y AUDIO del sintonizador de satélite a los
conectores S IN y AUDIO IN de la grabadora situados en el
panel trasero. Seleccione el modo S-1 presionando las teclas
NUMBER y/o PROG. +/–, para que "S-1" aparezca en el
panel de indicación.

●

Para detalles, consulte el manual de instrucciones del
sintonizador de satélite.

Unidad al aire libre

Sintonizador de satélite

DECODER VCR TV

Tomacorriente

Cable de satélite

Interruptor
AV1 OUT

AV1 OUT

S IN

S OUT

COMP. Y/C

(S-1)

Antena

AV1 IN/OUT

AV2 IN/DECODER

Conector de la antena

Parte trasera del TV

Cable de antena
de TV

ANT. IN
RF OUT

Conectores de entrada de
AV de 21 clavijas (SCART)

SYNCHRO EDIT

JLIP

R.PAUSE

L

(L-1)

AUDIO

R

(S-1)

OUT IN

(L-2)

ANT. IN

ANT. OUT

DV IN

Parte trasera de la
grabadora

IMPORTANTE

Cuando ponga "SELECCION AV2" en "SATELITE" (Z p. 50) será posible ver una emisión vía satélite con el televisor ajustado en
su modo de vídeo incluso si la grabadora de vídeo está en el modo del temporizador, en el modo de parada, en grabación o
apagada. Cuando la grabadora de vídeo esté en el modo de parada o grabación, presione TV/VCR en el mando a distancia para
apagar el indicador VCR del panel de indicación.

●

En este caso, asegúrese de ajustar el interruptor AV1 OUT del panel posterior en la posición COMP.

54 CA

Conexiones perfectas

Este es un ejemplo de conexión recomendada si dispone
de sintonizador de satélite y de descodificador.

Conecte el descodificador al conector del sintonizador de
satélite, el conector AV1 IN/OUT al conector del televisor, y el
conector AV2 IN/DECODER al conector del sintonizador de
satélite. Luego conecte el sintonizador de satélite y el televisor.

CONEXIONES DEL SISTEMA (cont.)

NOTAS:

●

Ponga "SELECCION AV2" en "AV2". (Z p. 50)

●

Con esta conexión podrá utilizar la función de grabación
automática de programas vía satélite (Z p. 37).

●

Para grabar un programa a través del sintonizador de satélite,
seleccione el modo L-2 presionando las teclas NUMBER y/o
PROG. +/– para que "L-2" aparezca en el panel de
indicación.

●

Para recibir emisiones codificadas, descodifique la señal con
el sintonizador de satélite.

●

Para detalles, consulte el manual de instrucciones del
sintonizador de satélite y del descodificador.

Sintonizador de satélite

DECODER VCR TV

Descodificador

Unidad al aire libre

Cable de satélite

Antena

Conectores de entrada de
AV de 21 clavijas (SCART)

Cable de antena
de TV

ANT. IN

RF OUT

Parte trasera del TV

EXT.2 EXT.1

Conector de
la antena

Tomacorriente

S OUT

SYNCHRO EDIT

JLIP

AV1 OUT

S IN

COMP. Y/C

(S-1)

AV1 IN/OUT

AV2 IN/DECODER

DV IN

R.PAUSE

L

(L-1)

AUDIO

R

(S-1)

OUT IN

(L-2)

ANT. IN

ANT. OUT

Parte trasera de
la grabadora

Conexiones básicas

Este es un ejemplo de conexión básica si dispone de
sintonizador de satélite y de descodificador.

Conecte el descodificador y el conector AV1 IN/OUT de la
grabadora a los conectores del sintonizador de satélite. Luego
conecte el sintonizador de satélite y el televisor.

CA 55

NOTAS:

●

Para grabar un programa vía satélite emitido con señales Y/C,
ajuste "SELECCION AV2" en "AV2" y "SELECCION AV1" en
"S-VIDEO". Podrá obtener imágenes S-VHS de gran calidad.

●

Si conecta los conectores S OUT y AUDIO OUT de su
grabadora al televisor, usted podrá disfrutar de imágenes
S-VHS de alta calidad.

●

Con esta conexión no será posible utilizar la función de
grabación automática de programa vía satélite.

●

Para grabar un programa a través del sintonizador de satélite,
seleccione el modo L-1 presionando las teclas NUMBER y/o
PROG. +/– para que "L-1" aparezca en el panel de
indicación.

●

Para recibir emisiones codificadas, descodifique la señal con
el sintonizador de satélite.

●

Para detalles, consulte el manual de instrucciones del
sintonizador de satélite y del descodificador.

Unidad al aire libre

Sintonizador de satélite

DECODER VCR TV

Descodificador

Cable de satélite

Antena

Conector de
la antena

Cable de antena
de TV

ANT. IN
RF OUT

Conectores de entrada de
AV de 21 clavijas (SCART)

Parte trasera del TV

Tomacorriente

S IN

S OUT

(S-1)

Parte trasera de la grabadora

AV1 OUT
COMP. Y/C

AV1 IN/OUT

AV2 IN/DECODER

DV IN

SYNCHRO EDIT

JLIP

R.PAUSE

L

(L-1)

AUDIO

R

(S-1)

OUT IN

(L-2)

ANT. IN

ANT. OUT

56 CA

Conexión/

CONEXIONES DEL SISTEMA (cont.)

El conector AV2 IN/DECODER puede ser utilizado como
terminal de entrada para un descodificador externo
(descodificador). Si conecta un descodificador podrá disfrutar
de una variedad de programas disponibles a través de los
canales codificados.

empleo de un
descodificador

Receptor de

TV

AV1 IN/OUT

Cable de RF
(suministrado)

Cable de
la antena
de TV

SELECCION DEL MODO DE
ENTRADA

Coloque "SELECCION AV2" en "DECODIF". (Z p. 50)

1

CONEXION DEL
DESCODIFICADOR

Conecte el conector AV2 IN/DECODER de la grabadora
de vídeo al Euroconector del descodificador utilizando

2

un cable SCART de 21 clavijas.

AJUSTE DEL SINTONIZADOR

Efectúe el procedimiento como se describe en
"Recepción de un programa codificado" en la página 61.

3

AV2 IN/DECODER

Descodificador

Conexión/uso
de un sistema
estereofónico

Sintonizador de FM

Reproductor de CD

Amplificador
estereofónico

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

AUX IN o TAPE MONITOR

I

I

I

I

I

I

I

I

I

I

I

CA 57

Estas instrucciones le permitirán conectar su grabadora de vídeo
a su sistema estereofónico de alta fidelidad (si posee uno) y
escuchar la banda de sonido en estereofónico.

Cable de audio
(no suministrado)

Altavoz

AltavozTelevisor

S IN

S OUT

(S-1)

Tomacorriente

Vista trasera

CONEXIONES

Conecte los conectores AUDIO OUT L y R de su
grabadora de vídeo a los terminales AUX IN o TAPE

1

MONITOR de su sistema receptor estereofónico o
amplificador.

NOTAS:

●

Cuando conecte los conectores de salida de audio de su
grabadora a un amplificador estereofónico, asegúrese de
conectar L y R correctamente.

●

Si su TV recibe programas estereofónicos o bilíngües en su
área, esta grabadora puede grabarlos independientemente del
TV y reproducirlos a través del sistema estereofónico
conectado.

●

Cuando escuche el sonido a través del sistema estereofónico
conectado, reduzca a cero el volumen del TV.

AUDIO OUT

SYNCHRO EDIT

JLIP

AV1 OUT

COMP. Y/C

AV1 IN/OUT

AV2 IN/DECODER

DV IN

R.PAUSE

L

(L-1)

AUDIO

R

(S-1)

OUT IN

(L-2)

ANT. IN

ANT. OUT

PRECAUCIONES:

● Esta grabadora posee una gama dinámica de más de 80 dB en
relación a la capacidad de audio de alta fidelidad. Se
recomienda comprobar el nivel máximo si va a escuchar
señales de audio de alta fidelidad a través de un amplificador
estereofónico. El aumento brusco del nivel de entrada puede
dañar los altavoces.

● Algunos altavoces y televisores están especialmente blindados
para evitar la interferencia de televisión. Si ambos son de tipo
no blindado, no coloque los altavoces cerca del TV ya que
pueden afectar adversamente la imagen de reproducción de
vídeo.

58 CA

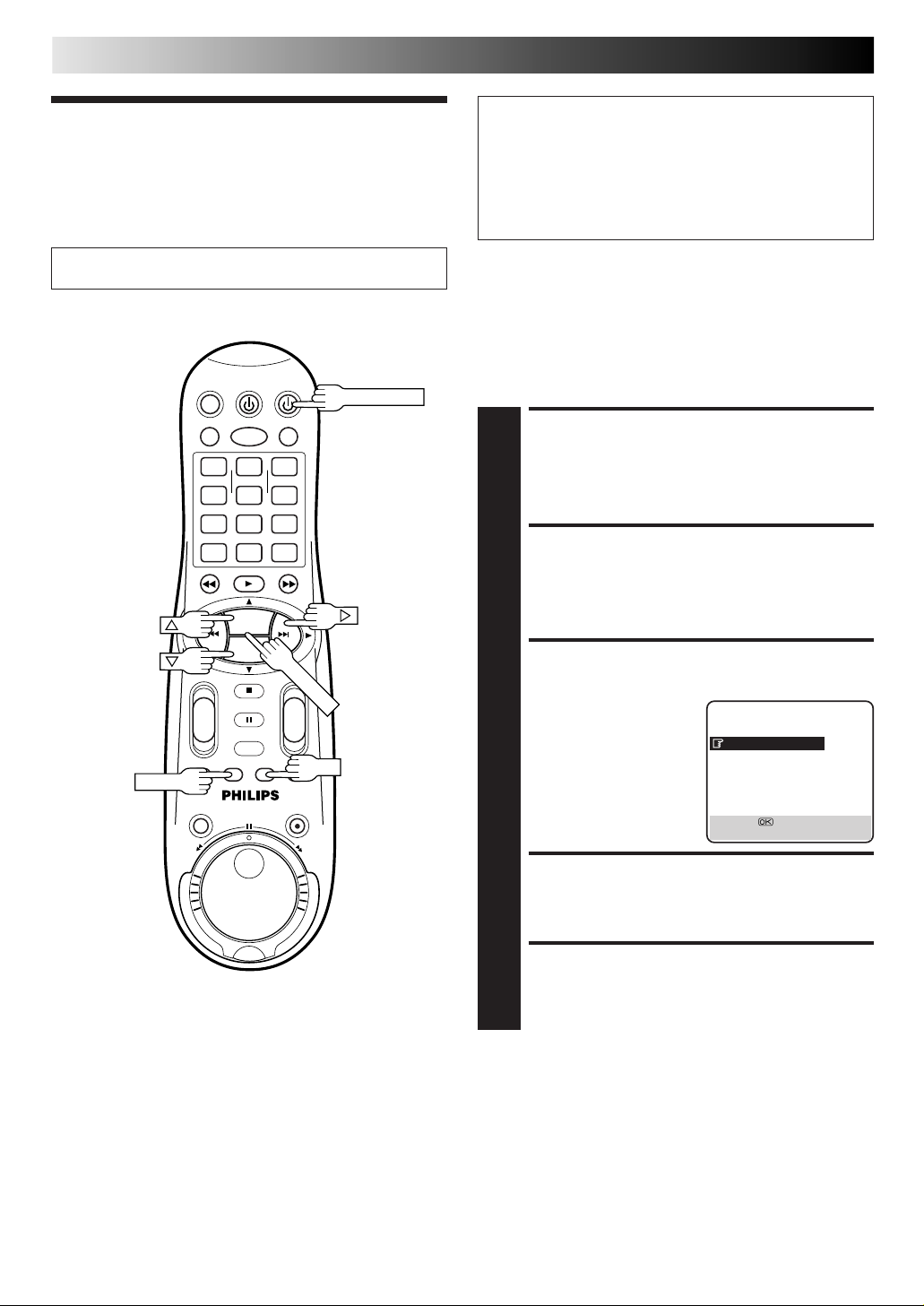

Ajuste del
sintonizador

AJUSTES AUXILIARES

IMPORTANTE

Efectúe los siguientes pasos sólo en caso de que:
— El ajuste automático de canal no haya sido

correctamente realizado con la función de ajuste
automático o descarga de ajustes previos (Z p. 6, 8).

— Se haya mudado a un área diferente o si hay una nueva

emisora en su área.

Conecte la alimentación del TV y seleccione el modo AV.

VCR POWER

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

PROG.+/–

+

-

OK

MENU

1

4

7

+

-

Su grabadora necesita memorizar todas las estaciones
necesarias en las posiciones de canal para poder grabar
programas de TV. El ajuste automático de canal asigna
automáticamente todas las estaciones recibibles de su área que
son llamadas empleando los botones PROG. +/– sin pasar por
ningún canal vacante.

Ajuste automático de canales

CONEXION DE LA ALIMENTACION
DE LA GRABADORA

Presione VCR POWER.

1

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

2

ACCESO A PANTALLA DE AJUSTE
AUTOMATICO DE CANAL

Presione %fi para mover
la barra iluminada

3

(indicadora) a "AJUSTE
AUTO CANAL" y presione
OK o #.

MENU PRINCIPAL

AJUSTE MODO OPERACION

AJUSTE AUTO CANAL

AJUSTE MANUAL CANAL
CONFIGURACION
TAPE MANAGER

[5∞] =
[MENU] : SALIR

SELECCION DEL PAIS

Presione %fi para mover la barra iluminada
(indicadora) al nombre de su país y presione OK o #.

4

SELECCION DEL IDIOMA

Presione %fi para mover la barra iluminada
(indicadora) al idioma de su selección.

5

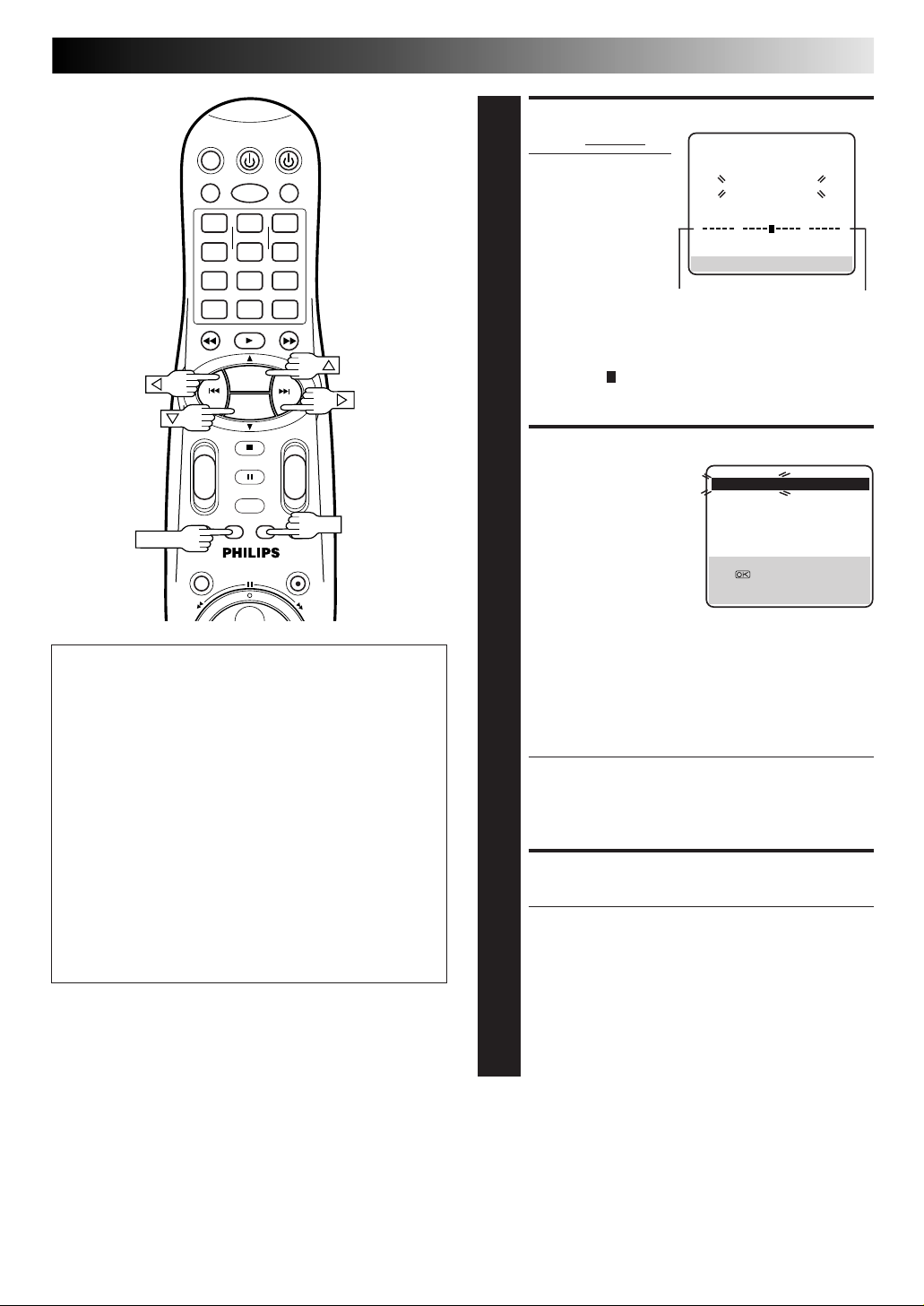

CA 59

AJUSTE AUTOMATICO DE CANAL

Presione dos veces OK.

0

[MENU] : SALIR

Principio

AJUSTE AUTO CANAL

ESPERE POR FAVOR

+++

Fin

● También podrá

6

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

1

4

7

ajustar el
sintonizador de la
grabadora de vídeo
mediante la
descarga de ajustes
previos (Z p. 8).

● Aparecerá la
pantalla de ajuste
automático y el
mismo permanecerá en pantalla mientras la
grabadora busca las estaciones recibibles.
A medida que el ajuste automático del canal progresa
la marca " " en pantalla se mueve de izquierda a
derecha.Espere hasta que aparezca la pantalla
mostrada en el paso 7.

+

-

MENU

+

-

OK

IMPORTANTE

● Bajo ciertas condiciones de recepción, los nombres de
las emisoras pueden no quedar correctamente
almacenados y el ajuste automático del número de
programa guía puede no funcionar correctamente. Si los
números del programa guía no son ajustados
correctamente cuando graba por temporizador un
programa de TV empleando SHOWVIEW, la grabadora
grabará un programa de TV de una emisora diferente.
Cuando programe el temporizador empleando SHOWVIEW,
asegúrese de verificar que la posición del canal en el que
desea que su grabadora reciba la teledifusión que usted
desea grabar, esté seleccionada (Z p. 30, "Programación
por temporizador SHOWVIEW®").

● Su grabadora de vídeo memoriza todas las emisoras
detectadas aunque la recepción de alguna de ellas sea
deficiente. En estos casos la calidad de imagen puede ser
pobre. Para borrar esas emisoras con imagen inaceptable

Z "Borrado de un canal" descrito en la página 61.

NOTAS:

●

La sintonización fina se realiza automáticamente durante el
ajuste automático de canal. Si desea efectuarla manualmente,
refiérase a la página 64.

●

Si efectúa el ajuste automático de canal y el cable de la
antena no está correctamente conectado, aparecerá en
pantalla, en el paso 7 la indicación "SINTONIA
COMPLETADA -SIN SEÑAL- ". Si ocurre ésto, inspeccione la
conexión de la antena y presione OK; se activará otra vez el
ajuste automático de canal.

●

Si la imagen no tiene sonido o éste suena mal en algunos
canales que han sido almacenados mediante la instalación
automática, el ajuste del sistema de TV para esos canales tal
vez sea incorrecto. Seleccione el sistema de TV apropiado
para esos canales. Z "INFORMACIÓN" en la página 64.

PANTALLA DE CONFIRMACION

Después de aparecer en
pantalla "SINTONIA

7

COMPLETADA" durante
unos 5 segundos,
aparecerá una pantalla de
confirmación como se
muestra a la derecha. Las
emisoras que su grabadora
localizó aparecen en la
pantalla de confirmación,
las posiciones
de canal (PR), los canales (CH) y los nombres de las
emisoras (ID – Z p. 63). La pantalla azul y el programa
que está siendo transmitido por la emisora que está
parpadeando, aparecen alternadamente durante
8 segundos cada uno.
Para ver la próxima página emplee el botón %fi
el mando a distancia.

● Las emisoras ubicadas en el país seleccionado
aparecen en la parte superior de la lista.

● Los números de programa guía también serán
automáticamente ajustados durante el ajuste
automático de canal.

PR CH ID PR CH ID

01 25 ARD 08 C26 E-SP

02 C08 SKY1 09 55 WEST
03 10 ZDF 10 C24 SAT1
04 C65 RAI1 11 C23 OSF
05 C31 BBC1 12
06 C32 BBC2 13
07 C33 3SAT 14

∞

5

[

∞

: EDICION

=
= [CLEAR] : BORRAR

[MENU] : SALIR

VUELTA A LA PANTALLA NORMAL

Presione MENU.

● Empleando la pantalla de confirmación, usted puede

8

saltar o agregar posiciones de canal, ingresar nombres
de emisoras y efectuar otras operaciones. Para los
procedimientos refiérase a las páginas 60 a 64.

● Dependiendo de las condiciones de recepción, las
estaciones pueden no ser almacenadas en orden y los
nombres de las mismas pueden no quedar
correctamente almacenados.

● Para más información sobre programas codificados,
refiérase a la página 61.

∞

]

C: Cable

– – – –
– – – –
– – – –

@ #

en

60 CA

AJUSTES AUXILIARES (cont.)

SELECCION DE LA BANDA

Presione %fi para cambiar
la banda entre CH

4

(normal) y CC (cable) y
presione #.

PR CH ID FINA DECODIF

12 CH01

– – – –

+/– OFF

2 3

-+-

5

8

0

PROG. +

PROG. –

+

6

9

CLEAR

+

-

OK

NUMBER

MENU

1

4

7

+

-

Almacenamiento manual de
canales

Almacene los canales que no fueron almacenados durante el
ajuste automático (Z p. 6), la descarga de ajustes previos
(Z p. 8) o el ajuste automático de canal (Z p. 58).

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

1

ACCESO A LA PANTALLA DE
CONFIRMACION

Presione %fi para mover la barra iluminada (indicadora)
a "AJUSTE MANUAL CANAL" y presione OK o #.

2

Aparecerá la pantalla de confirmación.

5

[

] : SELECCIONAR

∞

[

] : CURSOR +=

∞

∞

: OK

[MENU] : SALIR

La pantalla azul y el programa
que está siendo transmitido por
el canal que está parpadeando,
aparecen alternadamente
durante 8 segundos cada uno.

INGRESO DEL CANAL

Presione las teclas NUMBER para ingresar el número
de canal que desea almacenar.

5

● Ingrese "0" antes de cualquier entrada de número.

● Para ingresar el nombre de la emisora registrada (ID –

Z p. 63), presione

comience a parpadear y luego presione %fi.

● Para la sintonización fina presione # hasta que "+/–"
comience a parpadear y después presione %fi.
Durante la sintonización aparecerá "+" o "–".

● Cuando almacena un canal que emite programas
codificados, presione # hasta que "OFF" (ajuste del
descodificador) comience a parpadear, luego
presione %fi para ajustar "DECODER" en "ON"
("OFF" es el ajuste de partida).

● Cuando se ajusta "SELECCION AV2" en "A V2" o
"SATELITE", e l ajuste "DECODER" no puede ser
modificado (Z p. 50).

#

hasta que "----" (ajuste de ID)

INGRESO DE UN NUEVO CANAL

Presione OK para que aparezca la pantalla de
confirmación.

6

● Repita los pasos 3 a 6 cuando sea necesario.

CIERRE DE LA PANTALLA DE
CONFIRMACION

Presione MENU.

● Para cambiar las posiciones vea "Cambio de la

7

posición del canal de la emisora" (Z p. 61).

● Si usted desea ajustar nombres de emisoras que no
sean las registradas en su grabadora, Z "Ajuste de
emisoras (B)" descrito en la página 62.

SELECCION DE LA POSICION

Presione %fi
comience a parpadear una

3

posición en la cual usted
pueda y desee almacenar
un canal, luego presione
OK. Aparecerá la pantalla
de ajuste manual de canal.

@ #

hasta que

(Ej.) Para almacenar en la

La pantalla azul y el programa
que está siendo transmitido por
el canal que está parpadeando,
aparecen alternadamente
durante 8 segundos cada uno.

posición 12.

PR CH ID PR CH ID
01 25 ARD 08 C26 E-SP
02 CDB SKY1 09 55 WEST
03 10 ZDF 10 C24 SAT1
04 C65 RAI1 11 C23 OSF

05 C31 BBC1 12

06 C32 BBC2 13
07 C33 3SAT 14

∞

∞

5

[

]

∞

: EDICION

=
= [CLEAR] : BORRAR

[MENU] : SALIR

– – – –

– – – –
– – – –

ATENCION

Los números de programa guía no se ajustan cuando los
canales son almacenados manualmente. Si se intenta
programar con temporizador empleando SHOWVIEW en este
estado, la pantalla "AJUSTE DEL PROGRAMA" aparecerá;
ajuste los números de programa guía en esta pantalla.

Z "ATENCION - Ajuste del número de programa guía" en

la página 31.
O realice el "Ajuste del número del programa guía"
(Z p. 65).

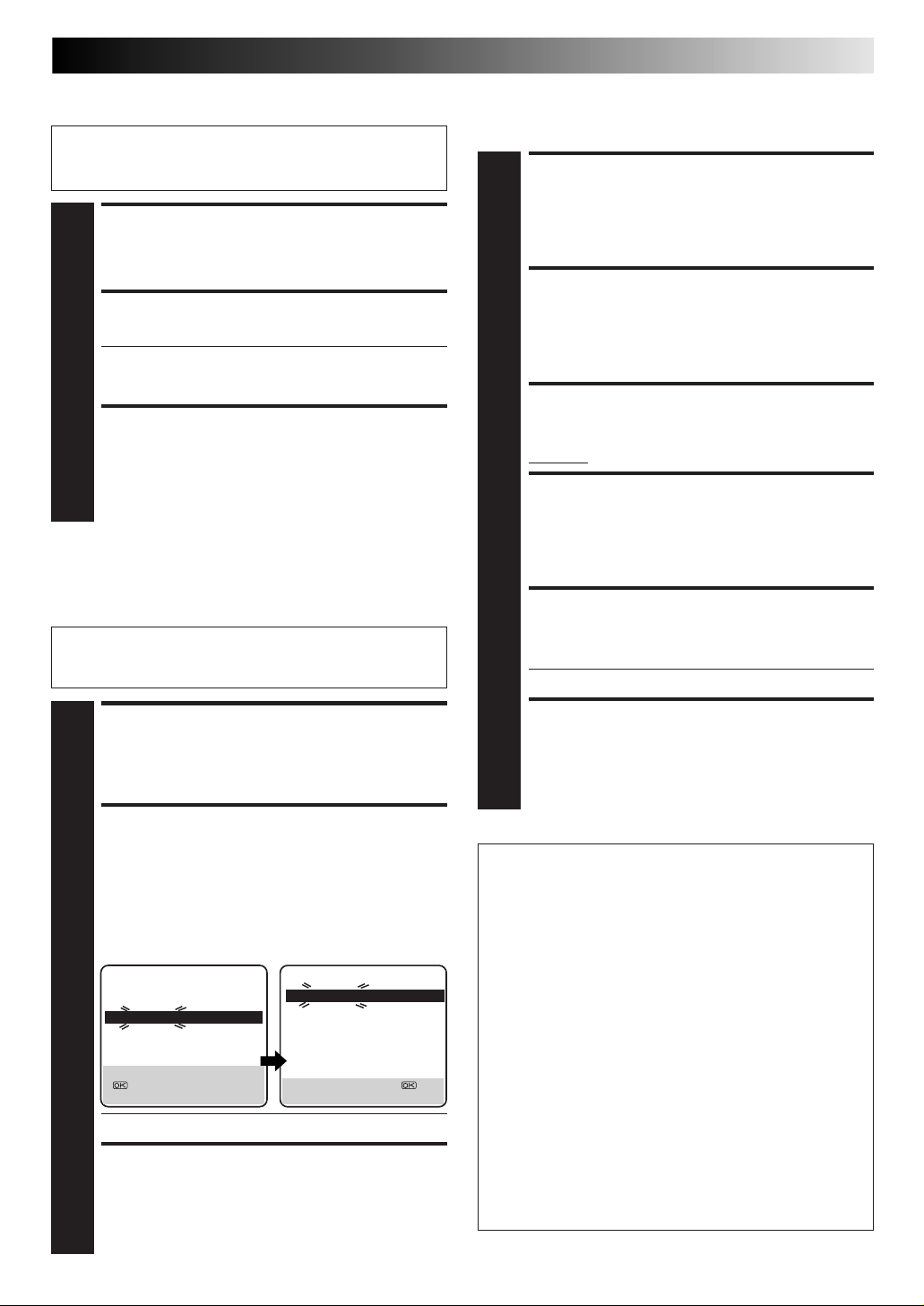

CA 61

Borrado de un canal

Efectúe los pasos 1 y 2 de "Almacenamiento manual de
canales" descritos en la página 60 para acceder a la
pantalla de confirmación antes de continuar.

SELECCION DEL ITEM

Presione %fi
ítem que usted desea borrar.

@ #

hasta que comience a parpadear el

1

BORRADO DEL CANAL

Presione CLEAR.

● El ítem situado directamente debajo del cancelado se

2

mueve una línea hacia arriba.

● Repita los pasos 1 y 2 cuando sea necesario.

CIERRE DE LA PANTALLA DE
CONFIRMACION

Presione MENU.

3

Cambio de la posición del
canal de la emisora

Efectúe los pasos 1 y 2 de "Almacenamiento manual de
canales" descritos en la página 60 para acceder a la
pantalla de confirmación antes de continuar.

Recepción de un programa
codificado

SELECCION DEL MODO DE
DESCODIFICACION

Ajuste "SELECCION AV2" en "DECODIF" (Z p. 50).

1

ACCESO A LA PANTALLA DE
CONFIRMACION

Efectúe los pasos 1 y 2 de "Almacenamiento manual de
canal" descritos en la página 60.

2

SELECCION DE LA POSICION

Presione %fi
que transmite los programas codificados y presione OK

3

dos veces.

CAMBIO DEL AJUSTE DEL
DESCODIFICADOR

Presione # hasta que "OFF" (ajuste del descodificador)
comience a destellar y ajústelo en "ON" presionando

4

%fi.

VUELTA A LA PANTALLA DE
CONFIRMACION

Presione OK.

● Repita los pasos 3 a 5 cuando sea necesario.

5

@ #

para seleccionar la posición de canal

SELECCION DEL ITEM

Presione %fi
comience a parpadear Luego presione OK para que
comiencen a parpadear el nombre de la emisora (ID) y

1

el número de canal (CH).

@ #

hasta que el ítem que desea mover

SELECCION DE LA NUEVA
POSICION

Presione %fi
posición de canal y presione OK.

2

Ejemplo: Si usted movió la emisora de la posición 4 a

PR CH ID PR CH ID
01 25 ARD 08 C26 E-SP
02 C08 SKY1 09 55 WEST
03 10 ZDF 10 C24 SAT1

04 C65 RAI1 11 C23 OSF

05 C31 BBC1 12 C25 ESPN
06 C32 BBC2 13
07 C33 3SAT 14

5

[

∞

: AJUSTE MANUAL CANAL

[MENU] : SALIR

● Repita los pasos 1 y 2 cuando sea necesario.

@ #

para mover la emisora a la nueva

la posición 2, las emisoras que están en las
posiciones 2 y 3 originalmente se moverán
hacia abajo un espacio.

PR CH ID PR CH ID
01 25 ARD 08 C26 E-SP

02 C65 RAI1 09 55 WEST

03 C08 SKY1 10 C24 SAT1
04 10 ZDF 11 C23 OSF
05 C31 BBC1 12 C25 ESPN

– – – –

06 C32 BBC2 13

– – – –

∞

∞

] : MOVER

07 C33 3SAT 14

∞

5

[

∞

[MENU] : SALIR

CIERRE DE LA PANTALLA DE
CONFIRMACION

Presione MENU.

3

∞

] : MOVER =

– – – –
– – – –

CIERRE DE LA PANTALLA DE
CONFIRMACION

Presione MENU.

6

ATENCION

Si las posiciones de canales se cambian o se borran, los
números de programa guía que han sido ajustados se
reajustan de nuevo.

● Ejemplo 1: Si se borra un canal, se reajustan todos los
números de programa guía.

● Ejemplo 2: Si se cambia un canal de la posición 4 a la
2, los números de programa guía por
encima de la posición 4 se reajustan.

● Ejemplo 3: Si se cambia un canal de la posición 4 a la
6, los números de programa guía por
encima de la posición 6 se reajustan.

* En los ejemplos 2 y 3, si el canal se mueve a la posición

10 antes de presionar OK, los números de programa
guía por encima de la posición 10 se reajustan.
Si se intenta programar con temporizador empleando
SHOWVIEW en este estado, la pantalla "AJUSTE DEL
PROGRAMA" aparecerá; ajuste los números de
programa guía en esta pantalla. Z "ATENCION - Ajuste
del número de programa guía" descrito en la página 31.
O realice el "Ajuste del número del programa guía"
(Z p. 65).

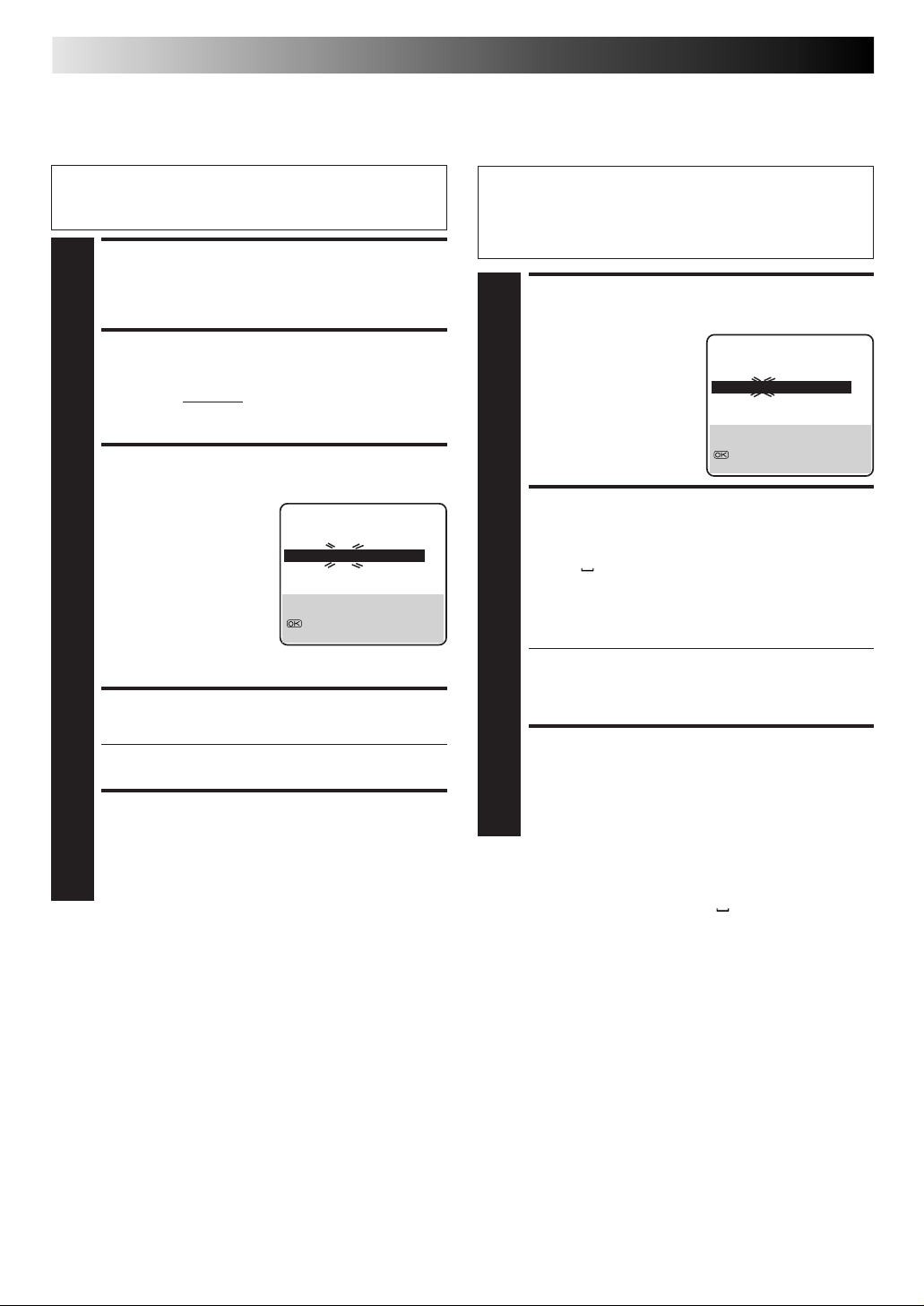

62 CA

AJUSTES AUXILIARES (cont.)

Ajuste de emisoras (A)

Ajuste de los nombres de las emisoras que están registradas en
su grabadora.

Efectúe los pasos 1 y 2 de "Almacenamiento manual de
canal" descritos en la página 60 para acceder a la pantalla
de confirmación antes de continuar.

SELECCION DEL ITEM

Presione %fi
ítem que usted desea.

@ #

hasta que comience a parpadear el

1

ACCESO A LA PANTALLA DE
AJUSTE MANUAL DE CANAL

Presione OK dos veces.

2

SELECCION DE LA NUEVA
EMISORA

Presione # hasta que el
nombre de la emisora (ID)

3

comience a parpadear,
luego presione %fi hasta
que el nombre de la nueva
emisora (ID) que desea
almacenar comience a
parpadear.
Los nombres de las
emisoras registradas
(Z p. 63) aparecerán a medida que presiona %fi.

PR CH ID FINA DECODIF

06 CH45

– – – –

+/– OFF

5

[

] : CAMBIO DE ID

∞

[

] : CURSOR +=

∞

∞

: OK

[MENU] : SALIR

CONMUTACION DE ESTACIONES

Presione OK.

● Aparecerá la pantalla de confirmación.

4

● Repita los pasos 1 a 4 cuando sea necesario.

CIERRE DE LA PANTALLA DE
CONFIRMACION

Presione MENU.

5

Ajuste de emisoras (B)

Ajuste de los nombres de las emisoras aparte de los registrados
en su grabadora.

Efectúe los pasos 1 y 2 de "Almacenamiento manual de
canales" descritos en la página 60 para acceder a la pantalla
de confirmación y luego efectúe los pasos 1 y 2 de "Ajuste de
estaciones (A)" descritos en la columna derecha antes de
continuar.

SELECCION DE LOS CARACTERES
DEL NOMBRE DE LA EMISORA

Presione # hasta que
comience a parpadear la

1

primera letra del nombre
de la emisora.

PR CH ID FINA DECODIF

06 CH45 ARD +/– OFF

5

[

] : A-Z, 0-9

∞

[

] : CURSOR +=

∞

∞

: OK

[MENU] : SALIR

INGRESO DE OTROS
CARACTERES

Presione %fi para circular por los caracteres (A–Z, 0–9,
–, *, +, (espacio)) y parar cuando aparezca indicado

2

el carácter deseado, luego presione # para ingresarlo.
Ingrese los caracteres restantes de la misma manera
(máximo de 4).
Después de ingresar todos los caracteres, presione OK.

● Aparecerá la pantalla de confirmación.

● Si usted comete un error, presione @ hasta que el

[

carácter equivocado comience a parpadear. Luego
ingrese el carácter correcto presionando %fi.

CIERRE DE LA PANTALLA DE
CONFIRMACION

Presione MENU.

3

NOTA:

Los caracteres disponibles para el nombre de emisora
(identificación) son A–Z, 0–9, –, *, +, (espacio) (un máximo
de 4).

Lista de emisoras e identificación

ID* (Identificación) NOMBRE DE EMISORA

1000 TV1000
3SAT 3SAT
ADLT ADULT
ANT3 ANTENA3
ARD ARD
ARTE ARTE
BBC BBC GROUP
BBC1 BBC1
BBC2 BBC2
BR3 BAYERN3
C+ CANAL PLUS
C1 PORTUGUSES
CAN5 CANALE5
CANV KETNET CANVAS
CH4 CHANNEL4
CH5 CHANNEL5
CHLD CHILD
CINE CINEMA
CLUB TELECLUB
CMT CMT
CNN CNN
CSUR ANDALUCIA
DISC DISCOVERY
DR DR TV
DRS DRS
DSF DSF
ETB1 ETB1
ETB2 ETB2
EURO EURONEWS
EUSP EUROSPORTS
FEMM FEMMAN
FILM FILM
FNET FILMNET
FR2 France2
FR3 France3
GALA GALAVISION
HR3 HESSEN3
INFO INFO-KANAL
ITA1 IT ALIA1
ITA7 IT ALIA7
ITV ITV
JSTV JSTV
KA2 KA2
KAB1 KABEL1
KAN2 KANAL2
LOCA LOCAL
M6 M6
MBC MBR
MCM MCM
MDR MDR
MOVE MOVIE
MTV MTV
MTV3 MTV3
N3 NORD3
N-TV N-TV
NBC NBC SUPER
NDR3 NDR3
NED1 NED1
NED2 NED2
NED3 NED3
NEWS
NICK NICKELODEON
NRK NRK
NRK2 NRK2
ODE ODEON
ORF1 ORF1

ID* (Identificación) NOMBRE DE EMISORA

ORF2 ORF2
ORF3 ORF3
OWL3 OWL3
PREM PREMIERE
PRO7 PRO7
RAI1 RAI1
RAI2 RAI2
RAI3 RAI3
RET4 RETE4
21 TELE21
RTBF RTBF1 ó 2
RTL RTL
RTL2 RTL2
RTL4 RTL4
RTL5 RTL5
RTP RTP
S4 SCHWEIZ4
SAT1 SAT1
SBS SBS
SHOW SHOW
SIC SOCIEDADE
SKY SKY CHANNEL
SKYN SKY NEWS
SPRT SPORT
SRTL SUPER RTL
STAR STAR-TV
SVT1 SVT1
SVT2 SVT2
SWR SUEDWEST3
TCC TCC
TELE TELE
TEL5 TELE5
TF1 TF1
TM3 TM3
TMC TELEMONTECARLO
TNT TNT INT
TRT TRT INT
TSI TSI
TSR TSR
TV1 BRTN TV1
TV2 TV2
TV3 TV3
TV4 TV4
TV5 TV5
TV6 TV6
TVE1 TVE1
TVE2 TVE2
TVG TV GALICIA
TVI TV INDEPENDENT
TVN TV NORGE
VCR VIDEO
VERO VERONICA
VH-1 VH-1
VIVA VIVA
VIV2 VIVA2
VMTV VIDEO MUSIC
VOX VOX
VT4 VT4
VTM VTM
WDR1 West1
WDR3 West3
YLE1 YLE1
YLE2 YLE2
ZDF ZDF
ZTV ZTV

* La abreviatura "ID" indica lo mostrado en pantalla en lugar

del nombre de la emisora. La abreviatura "ID" está listada en
la pantalla de confirmación y aparece en la pantalla de TV
cuando se sintoniza la grabadora de vídeo a una emisora
diferente.

CA 63

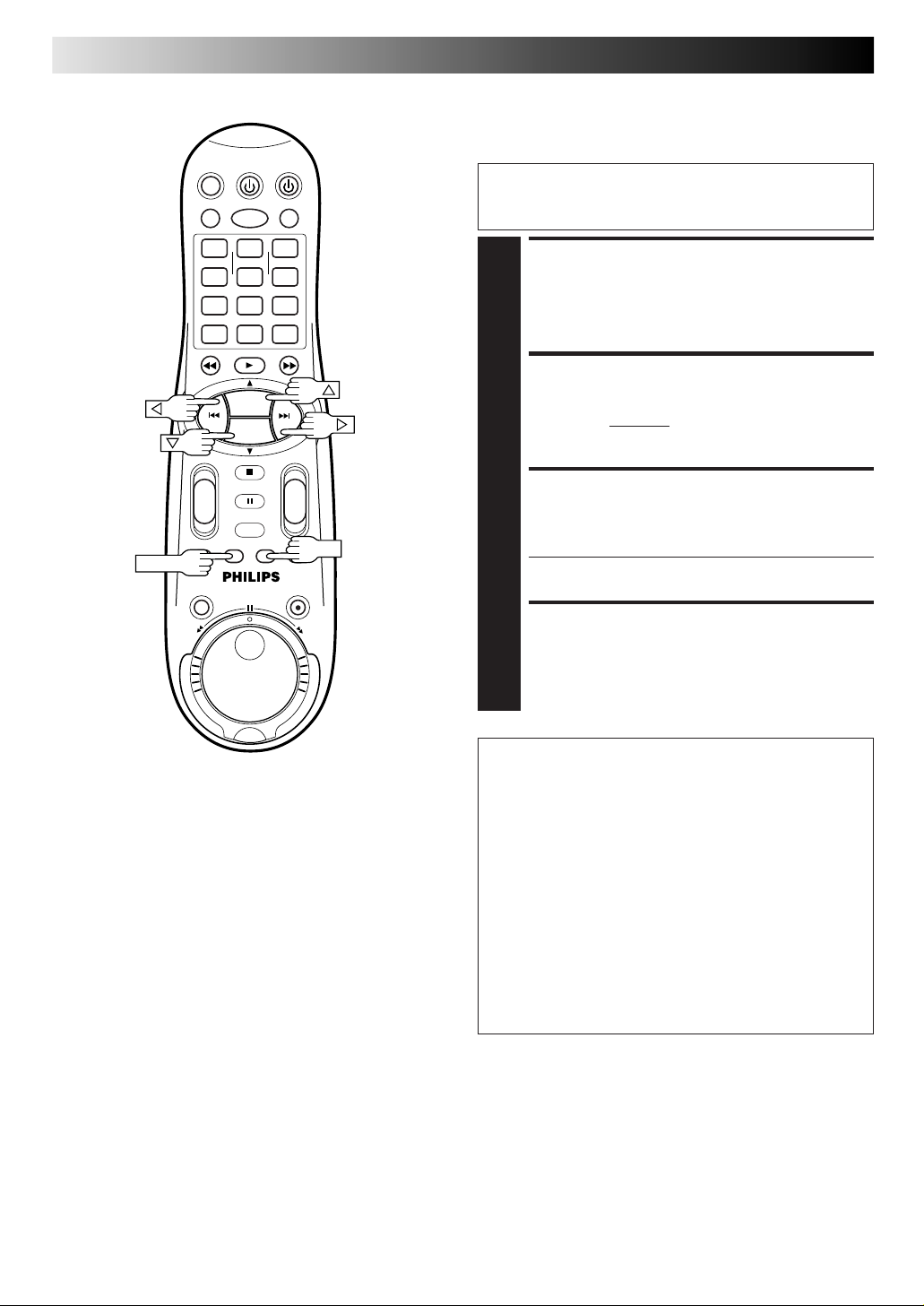

64 CA

AJUSTES AUXILIARES (cont.)

Sintonización fina de los
canales almacenados

Efectúe los pasos 1 y 2 de "Almacenamiento manual de
canal" descritos en la página 60 para acceder a la pantalla
de confirmación antes de continuar.

MENU

2 3

-+-

5

8

0

+

SELECCION DEL CANAL PARA

6

9

SINTONIZACION FINA

Presione %fi
sintonizar comience a parpadear.

@ #

hasta que el canal que desea

1

1

4

7

ACCESO A LA PANTALLA DE

PROG. +

PROG. –

AJUSTE MANUAL DE CANAL

Presione OK dos veces. Aparecerá la pantalla de ajuste
manual de canal.

2

+

-

+

-

OK

SINTONIZACION

Presione # hasta que "+/–" comience a parpadear y
presione %fi hasta que la imagen sea lo más nítida

3

posible. Luego presione OK.

● Aparecerá la pantalla de confirmación.

● Repita los pasos 1 a 3 cuando sea necesario.

CIERRE DE LA PANTALLA DE
CONFIRMACION

Presione MENU.

4

INFORMACIÓN

Si vive en Europa Oriental, en lugar del ajuste "DECODIF"
aparece el ajuste "SISTEMA TV" en la pantalla de ajuste
manual de canal. Cuando pueda ver la imagen pero no
pueda oír el sonido, seleccione el sistema de TV apropiado
(D/K o B/G). Normalmente, los programas de TV se emiten
como se indica a continuación:
Para Europa Oriental: D/K
Para Europa Occidental: B/G

1 Seleccione un país en Europa Oriental en el paso 4 de

la página 58.

2 Presione # hasta que el sistema de TV (D/K o B/G)

parpadee en la pantalla de ajuste manual de canal en el
paso 4 de la página 60.

3 Presione

apropiado (D/K o B/G).

%

para seleccionar el sistema de TV

fi

CA 65

®

Instalación de SHOWVIEW

IMPORTANTE

Normalmente, el ajuste automático (Z p. 6), la descarga de ajustes previos (Z p. 8) o el ajuste automático de canal (Z p. 58)
ajustan automáticamente los números del programa guía. Usted necesita ajustar manualmente los números del programa guía
sólo en los siguientes casos:

●

Cuando al efectuar la programación del temporizador con S
la emisora que usted desea grabar, no esté seleccionada o cuando se añade un canal después de que el ajuste automático o
el ajuste automático de canal haya sido realizado.

— Ajuste manualmente el número del programa guía para esa

●

Cuando usted borra un canal o cambia manualmente las posiciones de canal después de realizar el ajuste automático o el
ajuste automático de canal.

— Ajuste manualmente los números de programa guía para todas las

●

Cuando desea grabar por temporizador un programa vía satélite con S

— Ajuste los números de programa guía para todas las emisiones vía satélite recibidas por su sintonizador de satélite.

Conecte la alimentación del TV y seleccione el modo AV.

Ajuste del número del
programa guía

HOWVIEW

emisora

, la posición del canal, donde se recibe en su grabadora

.

emisora

s recibibles.

HOWVIEW

.

ACCESO A LA PANTALLA DE
MENU PRINCIPAL

Presione MENU.

1

ACCESO A LA PANTALLA DE
AJUSTE INICIAL

Presione %fi para mover la barra iluminada (indicadora)
a "CONFIGURACION", y presione OK o #.

2

ACCESO A LA PANTALLA DE
AJUSTE DE PROGRAMA GUIA

Presione %fi para mover la barra iluminada
(indicadora) a "AJUSTE DEL PROGRAMA", y presione

3

OK o #.

INGRESO DEL NUMERO DEL
PROGRAMA GUIA

Presione %fi o las teclas

NUMBER para ingresar el

4

número del programa guía
para la emisora deseada
como se muestra en la
programación de TV.
Luego presione OK o #.

AJUSTE DEL PROGRAMA

PROGRAMA CANAL TV

25

5

[

] =

∞

[MENU] : SALIR

(Ej.) Cuando ingresa el

programa guía
número 2 para ZDF.

INGRESO DEL NUMERO DE
POSICION DEL CANAL RECEPTOR

Presione %fi o las teclas

NUMBER para ingresar el

5

número de la posición del
canal de la grabadora en
el cual se recibe el
programa de número de
programa guía.
Luego presione OK o #.

● Si el programa del
satélite es recibida en el
canal auxiliar "L-1" o
"L-2" de su grabadora,
seleccione "L-1" o "L-2" para la posición del canal,
dependiendo de la conexión al sintonizador de
satélite (Z p. 53 – 55).

● Repita los pasos 4 y 5 cuando sea necesario.

AJUSTE DEL PROGRAMA

PROGRAMA CANAL TV

22

5

[

] =

∞

[MENU] : SALIR

(Ej.) Si ZDF es recibido en

la posición de canal 2.

VUELTA A LA PANTALLA NORMAL

Presione MENU.

6

Número del programa guía

"Número del programa guía (PROGRAMA)" se refiere a los
números de emisora de TV asignados de acuerdo al área
de teledifusión para la grabación por temporizador
SHOWVIEW. Los números de programa guía pueden ser
encontrados en la mayoría de las programaciones de TV.

ZDF

66 CA

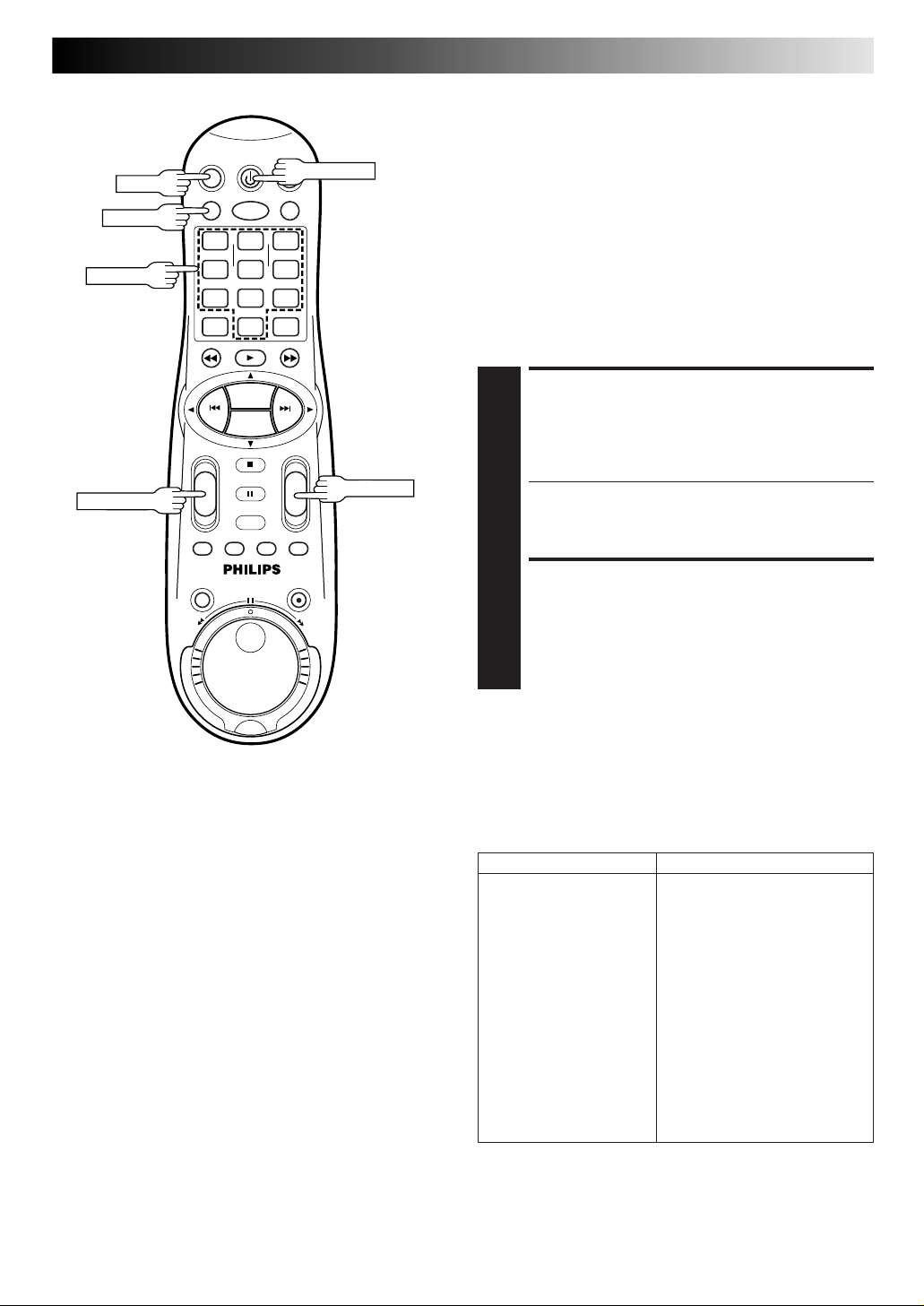

Ajuste del reloj

Conecte la alimentación del TV y seleccione el modo AV.

VCR POWER

AJUSTES AUXILIARES (cont.)

IMPORTANTE

Si usted realizó el ajuste automático (Z p. 6), la descarga
de ajustes previos (Z p. 8) o el ajuste automático de canal
(Z p. 58) sin haber ajustado previamente el reloj, el reloj
incorporado en la grabadora también será ajustado
automáticamente.
Efectúe los siguientes pasos sólo si —
— no se ha realizado correctamente el ajuste automático

del reloj por medio del ajuste automático, la descarga
de ajustes previos o el ajuste automático de canal.

o

— el apoyo de memoria de la grabadora ha expirado.

o

— usted desea cambiar el ajuste de la hora en punto

Z "Hora en punto" descrita en la columna a la

izquierda.

MENU

2 3

-+-

5

8

0

+

6

9

CONEXION DE LA ALIMENTACION
DE LA GRABADORA

Presione VCR POWER.

1

1

4

7

ACCESO A LA PANTALLA DE

PROG. +

PROG. –

+

-

+

-

OK

MENU PRINCIPAL

Presione MENU.

2

ACCESO A LA PANTALLA DE
AJUSTE INICIAL

Coloque el indicador próximo a "CONFIGURACION"
presionando %fi, y presione OK o #.

3

ACCESO A LA PANTALLA DE
AJUSTE DEL RELOJ

Coloque el indicador próximo a "AJUSTE DEL RELOJ"
presionando %fi, y presione OK o #. Aparecerá la

4

pantalla de ajuste del reloj.

CONFIGURACION

AJUSTE DEL RELOJ

AJUSTE DEL PROGRAMA
AJUSTE NO. ID (JLIP)

AJUSTE DEL RELOJ

HORA FECHA AÑO
0: 00 01 . 01 99

JUST CLOCK :OFF
CANAL TV : 1

Hora en punto

La función de hora en punto suministra la hora en punto
durante los ajustes automáticos a intervalos regulares
leyendo las señales PDC.
La opción de hora en punto puede ser ajustada en "ON" o
en "OFF" en la pantalla de ajuste del reloj (el ajuste de
partida es "OFF"). Presione OK hasta que el ajuste de hora
en punto comience a destellar, luego presione %fi para
cambiar el ajuste.

IMPORTANTE: Si usted desactiva la función de hora en
punto, la precisión del reloj incorporado en su grabadora
puede reducirse, lo cual puede afectar adversamente la
grabación por temporizador. Le recomendamos que
mantenga la función de hora en punto activada. En casos en
los cuales los datos de ajuste del reloj provenientes de la
señal PDC son incorrectos, sin embargo le aconsejamos que
mantenga la función de hora en punto ajustada en "OFF".

5

[

5

[

] =

∞

[MENU] : SALIR

] =

∞

[MENU] : SALIR

NOTA:

Cuando haya seleccionado MAGYARORSZAG (36),
CESKA REPUBLIKA (42), POLSKA (48) u OTHER
EASTERN EUROPE (EE) para el ajuste de país (Z p. 6,

10), usted no podrá emplear la función de hora en

punto. Omita los pasos 6 y 7 en la página 67.

AJUSTE DE LA FECHA Y HORA

Presione %fi para ajustar la hora y luego presione OK o

#

5

. La indicación "fecha" comienza a parpadear. Repita

el mismo procedimiento para ajustar la fecha y el año.

● Para ajustar la fecha mantenga presionado %fi para
cambiar la hora en 30 minutos.

● Cuando ajuste la fecha, mantenga presionado %fi
para cambiar la fecha en 15 días.

CA 67

AJUSTE DE LA HORA EN PUNTO

El ajuste de partida es "OFF". Ajuste como desee
presionando %fi y presione OK o #.

6

● Para la función de hora en punto, Z "Hora en punto"
descrita en la página 66.

● Si usted lo ajusta en "OFF" podrá omitir el próximo paso

2 3

-+-

5

8

0

+

6

9

1

4

7

7

PROG. +

ya que no será capaz de recibir ajustes de reloj
regulares.

AJUSTE LA POSICION DEL CANAL
FUENTE DE LOS DATOS DEL RELOJ

La grabadora está preajustada para recibir el ajuste del
reloj y los datos de ajuste de la posición de ajuste 1.
Presione %fi para ajustar la posición del canal al
número que representa la emisora que transmite los
datos de ajuste del reloj y presione OK o #.

MENU

PROG. –

+

-

+

-

ACTIVACION DEL RELOJ

Presione MENU.

8

NOTAS:

OK

●

La función de hora en punto (cuando está ajustada en "ON"),
ajusta el reloj incorporado en la grabadora cada hora,
exceptuando a las 23:00, 0:00, 1:00 y 2:00.

●

La función de hora en punto no funciona cuando...
– la alimentación de la grabadora está conectada
– la grabadora está en el modo de temporizador
– hay una diferencia de más de 3 minutos entre la hora del

reloj incorporado y la hora actual

– la grabadora está en el modo de grabación automática del

programa vía satélite (Z p. 37)

– la grabadora está en el modo de ahorro de energía (Z p. 12).

●

Si la función de hora en punto es ajustada en "ON", el reloj
de la grabadora es ajustado automáticamente a la hora de
inicio/fin de horario de verano.

●

La función de hora en punto puede no funcionar
correctamente dependiendo de las condiciones de recepción.

68 CA

Antes de solicitar el servicio por algún problema, utilice esta tabla para intentar solucionar el problema por sí mismo. Los pequeños
problemas son a menudo fácilmente corregidos y esto puede ahorrarle el trabajo de enviar su grabadora de vídeo a reparar.

LOCALIZACION Y REPARACION DE AVERIAS

ALIMENTACION

SINTOMA

1. No se conecta la alimentación de
la grabadora de vídeo.

2. El mando a distancia no funciona.

TRANSPORTE DE CINTA

SINTOMA

1. La cinta no se mueve durante la
grabación.

2. La cinta no puede ser rebobinada
ni avanzada rápidamente.

REPRODUCCION

SINTOMA

1. La imagen reproducida no aparece
mientras la cinta está siendo
transportada.

2. Se visualiza interferencia durante la
búsqueda visual.

3. Se visualiza interferencia durante la
reproducción normal.

4. La imagen reproducida es borrosa
o se interrumpe mientras que los
programas de TV son nítidos.

5. Se notan cortes en la banda de
sonido en alta fidelidad.

CAUSA PROBABLE

● El cordón de alimentación está
desenchufado.

● Las pilas están descargadas.

CAUSA PROBABLE

● El panel de indicación indica " ".

● La cinta ya está completamente

bobinada o rebobinada.

CAUSA PROBABLE

● Si usted está utilizando la conexión
AV o S-VIDEO, el receptor de TV no
está ajustado en el modo AV.

● Esto es normal.

● El modo de seguimiento automático

está activado.

● Las cabezas de vídeo pueden estar
sucias.

● El seguimiento automático está
activado.

ACCION CORRECTIVA

Enchufe el cordón de alimentación.

Reemplace las pilas por otras nuevas.

ACCION CORRECTIVA

Presione PLAY para borrar la
indicación " ".

Inspeccione el cassette.

ACCION CORRECTIVA

Si usted está utilizando la conexión
de AV o S-VIDEO, coloque el TV en
el modo AV.

Intente el seguimiento manual.
(Z p. 17)

Consulte con su agente de PHILIPS.

Active y ajuste manualmente el
seguimiento (Z p. 17), o ajuste la
pista de sonido a "NORM" (Z p. 21).

GRABACION

SINTOMA

1. No es posible iniciar la grabación.

2. Los programas de TV no pueden
ser grabados.

3. No es posible efectuar la edición
de cinta a cinta.

4. La videocámara no graba.

CAUSA PROBABLE

● No hay un cassette colocado o el
que está colocado no tiene las
lengüetas de grabación.

● Se ha seleccionado "I-1", "L-1",
"L-2", "F-1", "S-1" o "S-2" como
modo de entrada.

● La fuente (otra grabadora de vídeo o
videocámara), no ha sido correcta­mente conectada.

● No se han conectado todos los
conmutadores de alimentación.

● El modo de entrada no es el correcto.

● La videocámara no ha sido correcta-

mente conectada.

● El modo de entrada no es el correcto.

ACCION CORRECTIVA

Coloque un cassette o utilice una
cinta adhesiva para cubrir los orificios
correspondientes a las lengüetas.

Colóquelo en el canal deseado.

Confirme que la fuente esté correcta­mente conectada.

Confirme que todos los conmutadores
de alimentación estén conectados.
Coloque el modo de entrada en "I-1",
"L-1", "L-2", "F-1", "S-1" o "S-2".

Confirme que la videocámara esté
correctamente conectada.
Coloque el modo de entrada en "I-1",
"L-1", "L-2", "F-1", "S-1" o "S-2".

GRABACION POR TEMPORIZADOR

CA 69

SINTOMA

1. La grabación por temporizador no
funciona.

2. No es posible efectuar la
programación en pantalla.

3. Las indicaciones "‰" y "]" en el
panel de indicación no dejan de
parpadear.

4. El cassette es eyectado automática­mente y las indicaciones "‰" y
"]" en el panel de indicación no
dejan de parpadear.

5. La indicación "‰" parpadea
durante 10 segundos y se desactiva
el modo temporizador.

6. El cassette es eyectado automática­mente, se desconecta la
alimentación y las indicaciones
"‰" y "]" no dejan de destellar.
Sin embargo, el cassette tal vez no
pueda ser expulsado cuando el
panel delantero esté cerrado.

7. SHOWVIEW no graba por
temporizador correctamente.

CAUSA PROBABLE

● El reloj y/o el temporizador han sido
incorrectamente ajustados.

● El temporizador no está activado.

● Se está ejecutando la grabación por

temporizador.

● El temporizador está desactivado
pero no hay cassette colocado.

● El cassette colocado no tiene las
lengüetas de grabación.

● Se ha presionado VCR POWER
cuando no había programas en
memoria, o se ha programado
incorrectamente la información de
grabación por temporizador.

● La cinta llegó al fin durante la
grabación por temporizador.

● Los canales de la grabadora de vídeo
no han sido correctamente ajustados.

ACCION CORRECTIVA

Ejecute otra vez los ajustes del reloj
y/o del temporizador.
Presione VCR POWER y confirme que
"‰" sea indicado en el panel de
indicación.

La programación del temporizador no
puede ser realizada mientras se está
efectuando la grabación por tempori­zador. Espere hasta que la misma
termine.

Coloque un cassette con lengüetas de
grabación o cubra los orificios con
cinta adhesiva.

Extraiga el cassette y cubra los oficios
con cinta adhesiva o inserte un
cassette con lengüetas de grabación.

Verifique los datos programados y
reprograme según sea necesario,
después presione VCR POWER otra
vez.

El programa puede no haber sido
completamente grabado. La próxima
vez asegúrese de que hay suficiente
cinta para grabar todo el programa.
Cuando el panel delantero esté cerrado
y el cassette no pueda ser expulsado
completamente, empuje el cassette
hacia el interior del grabador , y luego
presione EJECT para extraer el cassette.

Vea "Ajuste del número del programa
guía" y ejecute otra vez el
procedimiento (Z p. 65).

OTROS PROBLEMAS

SINTOMA

1. Se escuchan aullidos y silbidos
provenientes del TV durante la
grabación con videocámara.

2. Cuando se buscan canales, algunos
de ellos son omitidos.

3. No es posible cambiar el canal.

4. Los ajustes de canal realizados
manualmente han cambiado o
desaparecido.

5. No hay canales almacenados en la
memoria de la grabadora.

6. El mando a distancia no opera el
TV.

CAUSA PROBABLE

● El micrófono de la videocámara está
demasiado cerca del TV.

● El volumen del TV está demasiado
alto.

● Esos canales han sido seleccionados
para omisión.

● Se está efectuando la grabación.

● Se realizaron los ajustes manuales

después de haber efectado el ajuste
automático de canal.

● El cable de la antena de TV no fue
conectado a la grabadora de vídeo
cuando se efectuó la instalación
automática.

● El ajuste de la marca del mando a
distancia es incorrecto.

ACCION CORRECTIVA

Coloque la videocámara de tal manera
que el micrófono quede lejos del TV.
Reduzca el volumen del TV.

Si necesita los canales omitidos,
reajústelos (Z p. 60).

Presione PAUSE para hacer una
pausa en la grabación y cambiar
canales, después presione PLAY para
continuar la grabación.

Efectúe otra vez el ajuste manual.

Conecte correctamente el cable de la
antena de TV a la grabadora de vídeo
y desconecte la alimentación de la
grabadora de vídeo, luego vuelva a
conectar la alimentación de la
grabadora de vídeo. La grabadora de
vídeo iniciará otra vez la instalación
automática (Z p. 6).

Reposicione el mando a distancia a
la marca correcta (Z p. 77).

70 CA

LOCALIZACION Y REPARACION DE AVERIAS (cont.)

Códigos de error

Cuando utilice la grabadora de vídeo puede que aparezca algún código de error en la pantalla del televisor. Consulte la tabla de
abajo para conocer la solución.

CODIGO DE

ERROR

102 ● Cuando una señal en la que sólo la información

analógica esté protegida contra el copiado haya
sido introducida para ser copiada en el modo D­VHS.

SINTOMA SOLUCION

No es posible grabar una señal protegida digitalmente
contra el copiado.

103 ● Cuando una señal que esté protegida digitalmente

contra el copiado haya sido introducida para ser
copiada en el modo D-VHS.

104 ● Cuando se ha grabado una señal que no puede ser

convertida digitalmente por la grabadora de vídeo.

105 ● Cuando se hace una grabación S-VHS/VHS de una

señal procedente del conector DV IN (i.Link).

200 ● Cuando se ha introducido y reproduce una señal

que no puede ser convertida digitalmente por la
grabadora de vídeo.

201 ● Cuando la reproducción normal resulta imposible

como en el caso del efecto mosaico (ruido en
forma de bloques).

205 ● Cuando se intenta reproducir una cinta grabada

con D-VHS que resulta no ser válida.

300 ● Cuando se ha introducido una señal que no puede

ser convertida digitalmente por la grabadora de
vídeo.

No es posible grabar una señal protegida digitalmente
contra el copiado.

Algunas veces un programa puede ser grabado pero no
reproducido porque el sistema de señales no es
soportado por la grabadora de vídeo. Cambie a una
entrada analógica, tal como "L-1", para grabar.

El conector DV IN (i.Link) de la grabadora de vídeo ha
sido diseñado especialmente para la grabación D­VHS. La señal digital no se convierte en analógica y
luego se graba. Cambie a una entrada analógica, tal
como "L-1", para grabar.

La reproducción resulta imposible porque se ha
introducido un sistema de señales no soportado por la
grabadora de vídeo.

La grabadora de vídeo está haciendo ajustes para
visualizar una imagen normal. Espere.

Esta grabadora de vídeo no puede reproducir esta
cinta.

No se puede ver ni oír nada porque la grabadora de
vídeo no soporta el sistema de señales.

PREGUNTAS Y RESPUEST AS

CA 71

REPRODUCCION

P. ¿Qué sucede si la cinta llega al fin durante la

reproducción o búsqueda?

R. La cinta es rebobinada automáticamente hasta el

principio de la misma.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

P. ¿Puede la grabadora de vídeo permanecer

indefinidamente en el modo de imagen fija?

R. No. Ella misma para automáticamente después de

transcurridos 5 minutos, para proteger las cabezas.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

P. Cuando se vuelve de la búsqueda de múltiples

velocidades a la reproducción normal, la imagen
presenta alteraciones. ¿Es ésto un problema?

R. No, es normal.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

P. Algunas veces, durante la búsqueda de índice, la

grabadora de vídeo no encuentra el programa que
quiero ver. ¿Por qué?

R. Puede haber códigos de índice demasiado juntos.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

GRABACION

P. Cuando hago una pausa y continúo la grabación, el

fin de la grabación antes de la pausa queda
superpuesto a la nueva grabación. ¿Por qué ocurre
ésto?

R. Es normal ya que reduce la distorsión en la pausa y

en los puntos de continuación.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

GRABACION POR TEMPORIZADOR

P. " " y "‰" permanecen encendidos en el panel

frontal de indicación. ¿Es ésto un problema?

R. No. Esto es una condición normal al realizarse una

grabación por temporizador.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

P. ¿Puedo programar el temporizador mientras estoy

viendo una cinta o un programa de TV?

R. Usted no verá la imagen ya que la misma es

reemplazada por el menú en pantalla, pero podrá
escuchar el audio proveniente del programa o de la
cinta que estaba viendo.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

P. ¿Es posible grabar por temporizador un programa de

TV en el 2000?

R. Sí, es posible.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

P. ¿Puede la grabadora de vídeo permanecer

indefinidamente en el modo de pausa de grabación?

R. No. La grabadora de vídeo ingresa automáticamente

en el modo de parada después de transcurridos 5
minutos, para proteger las cabezas.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

P. ¿Qué sucede si la cinta termina durante la

grabación?

R. La grabadora de vídeo la rebobina automáticamente

hasta el principio de la misma.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

ATENCION

Esta grabadora de vídeo contiene microcomputadores. La interferencia electrónica externa puede causar fallos. En tal caso
desconecte la alimentación y desenchufe el cordón de alimentación. Luego enchúfelo otra vez y conecte la alimentación.
Extraiga el cassette y después de inspeccionarlo, opere la unidad en forma normal.

72 CA

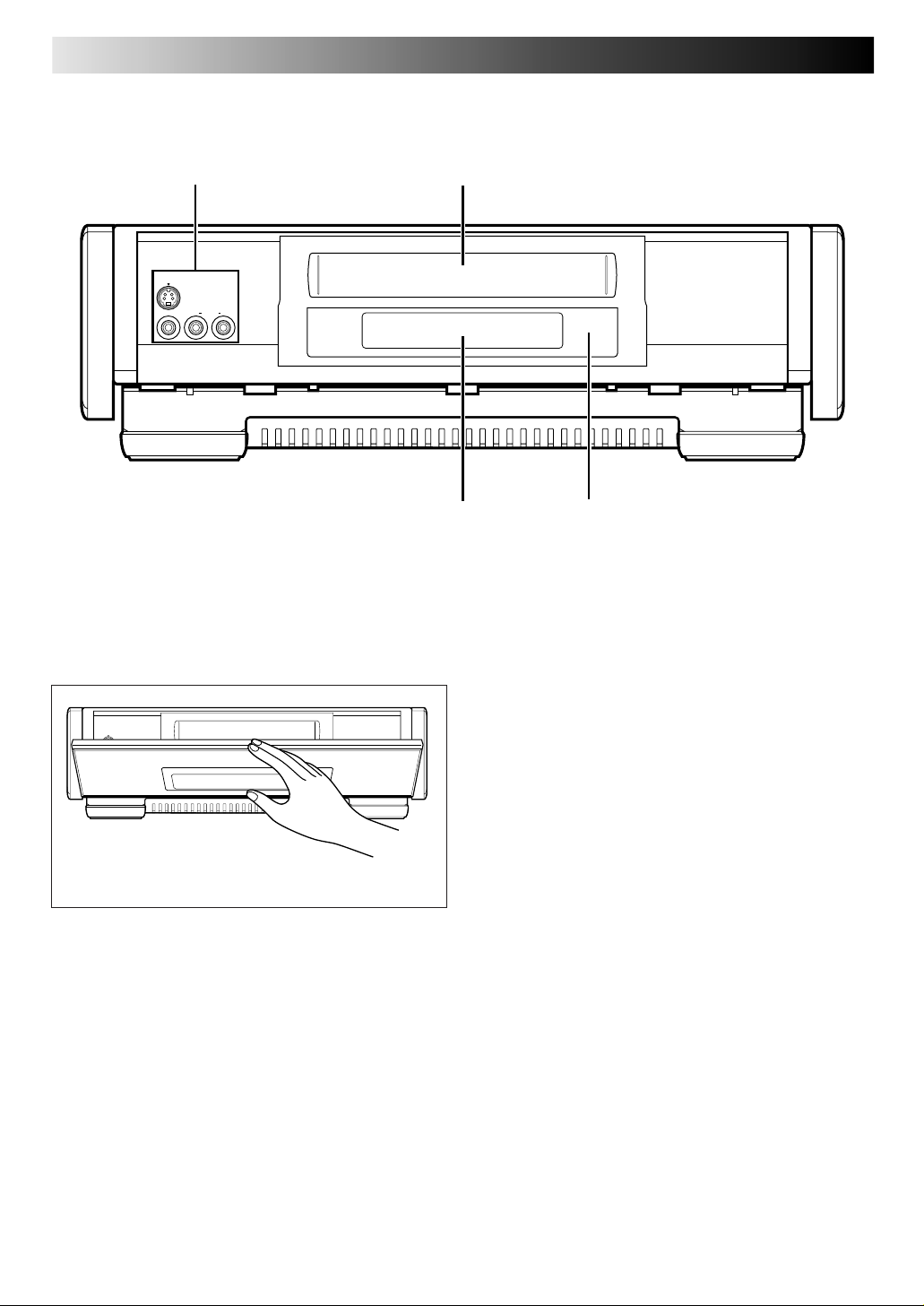

VISTA FRONTAL

INDICE

1

S-VIDEO

VIDEO L RAUDIO

1 Conectores de entrada S-VIDEO/VIDEO/AUDIO

Z p. 46

2 Ranura para colocación del cassette

2

3

3 Panel de indicación Z p. 75
4 Ventanilla receptora del rayo infrarrojo

4

REMOTE

VIDEO(MONO)L RAUDIO

B

OFF

A

Tire del panel delantero para tener acceso a los botones/
conectores tapados.

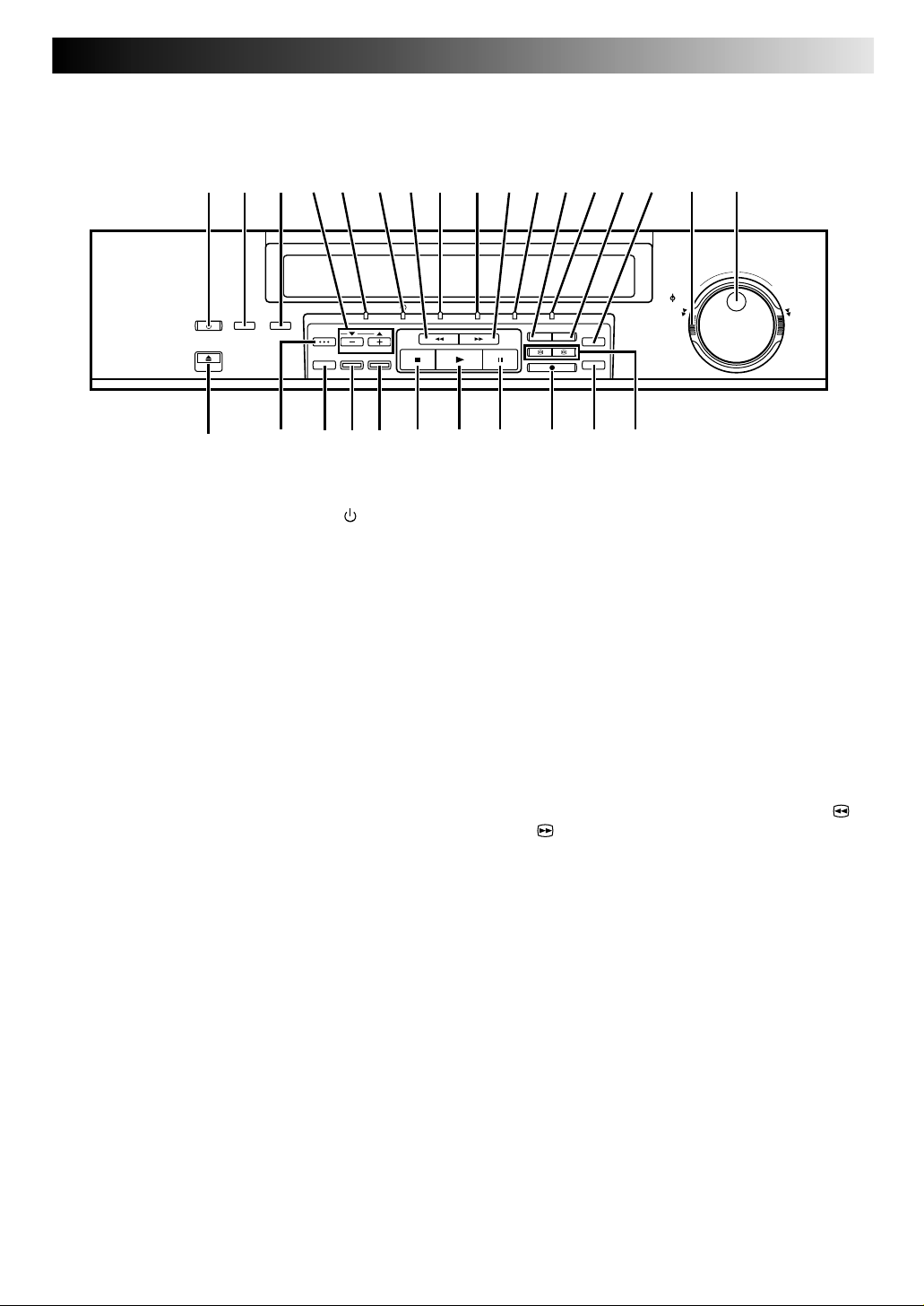

VISTA INTERIOR DEL PANEL DELANTERO

CA 73

SMART PICTURE

3

DISPLAY

54

ON REC LINK DIGITAL TBC/NR STD LS3

TAPE MANAGER

PROGRAMME

OK

COUNTER RESET

SYNCHRO EDIT

)qw

1 2 6 7 8 90!@#$%

STANDBY

EJECT

* t

1Botón de alimentación (STANDBY ) Z p. 6
2 Botón de SMARTPICTURE Z p. 20
3 Botón de visualización (DISPLAY) Z p. 25
4 Botones de canal (PROGRAMME +/– ) Z p. 22

Botones TAPE MANAGER 5∞ Z p. 38

5 Indicador de la alimentación (ON)
6 Indicador de temporizador (‰ (TIMER))

Z p. 31, 33

7 Botón de rebobinado (REW) Z p. 15, 17
8 Indicador de REC LINK Z p. 37
9 Indicador DIGITAL TBC/NR Z p. 19
0 Botón de avance rápido (FF) Z p. 15, 17
! Indicador STD Z p. 22
@ Botón REC LINK Z p. 37
# Indicador LS3 Z p. 22
$ Botón DIGITAL TBC/NR Z p. 19
% Botón D-VHS Z p. 22
^ Anillo SHUTTLE Z p. 16, 17

&^

PROGRAMME /

D

JOG

N

I

W

E

SHUTTLE

R

DIGITAL

REC LINK

TBC/NR

D-VHS

INDEX

STD/LS3

RECORD

SP/LP

ur( e

y

i

& Disco PROGRAMME Z p. 22

Disco JOG Z p. 16

* Botón de expulsión (EJECT) Z p. 15
( Botón TAPE MANAGER Z p. 38
) Botón de reposición del contador (COUNTER

RESET) Z p. 25

q Botón OK Z p. 7
w Botón de edición sincronizada (SYNCRO EDIT)

Z p. 51

e Botón de parada (STOP) Z p. 15
r Botón de reproducción (PLAY) Z p. 15
t Botón de pausa (PAUSE) Z p. 16
y Botón de grabación (RECORD) Z p. 22
u Botón STD/LS3 Z p. 22

Botón SP/LP Z p. 23

i Botones de INDEX/PICTURE SEARCH 4/ en

¢/ — igual que el botón

distancia Z p. 16 – 18

F

O

R

W

D

.

@ #

del mando a

74 CA

VISTA TRASERA

INDICE (cont.)

1

3 5

S IN

S OUT

(S-1)

42 8

AV1 OUT
COMP. Y/C

AV1 IN/OUT

AV2 IN/DECODER

DV IN

9

1 Entrada de alimentación Z p. 4
2 Conector de salida de S-VIDEO (S OUT) Z p. 5
3 Conector de entrada de S-VIDEO (S IN) Z p. 49
4 Interruptor AV1 OUT Z p. 4
5 Conector de entrada y salida de audio/vídeo

(AV1 IN/OUT) Z p. 4, 48, 53 – 56

6 Conector de edición sincronizada

(SYNCRO EDIT) Z p. 51

7 Terminal J [Conector JLIP (Interconexión de

Nivel de Voltage y Protocolo)] Z p. 52

8 Conector de antena (ANT. IN) Z p. 4
9 Conector de entrada de DV (DV IN) (i.Link*)

Z p. 46

*

i.Link se refiere a la especificación industrial
IEEE1394-1995 y extensiones en la misma. El
logotipo
cumplen con el estándar i.Link.

es empleado para productos que

6 7

SYNCHRO EDIT

JLIP

R.PAUSE

L

(L-1)

AUDIO

R

(S-1)

OUT IN

(L-2)

@ #

0 Conector AV2 IN/DECODER Z p. 48, 53 – 56
! Conectores de salida de audio (AUDIO OUT L/R)

Z p. 57

@ Conectores de entrada de audio (AUDIO IN L/R)

Z p. 49

# Conector de pausa remota (PAUSE) Z p. 46
$ Conector de salida de antena (ANT. OUT)

Z p. 4

ANT. IN

ANT. OUT

$0 !

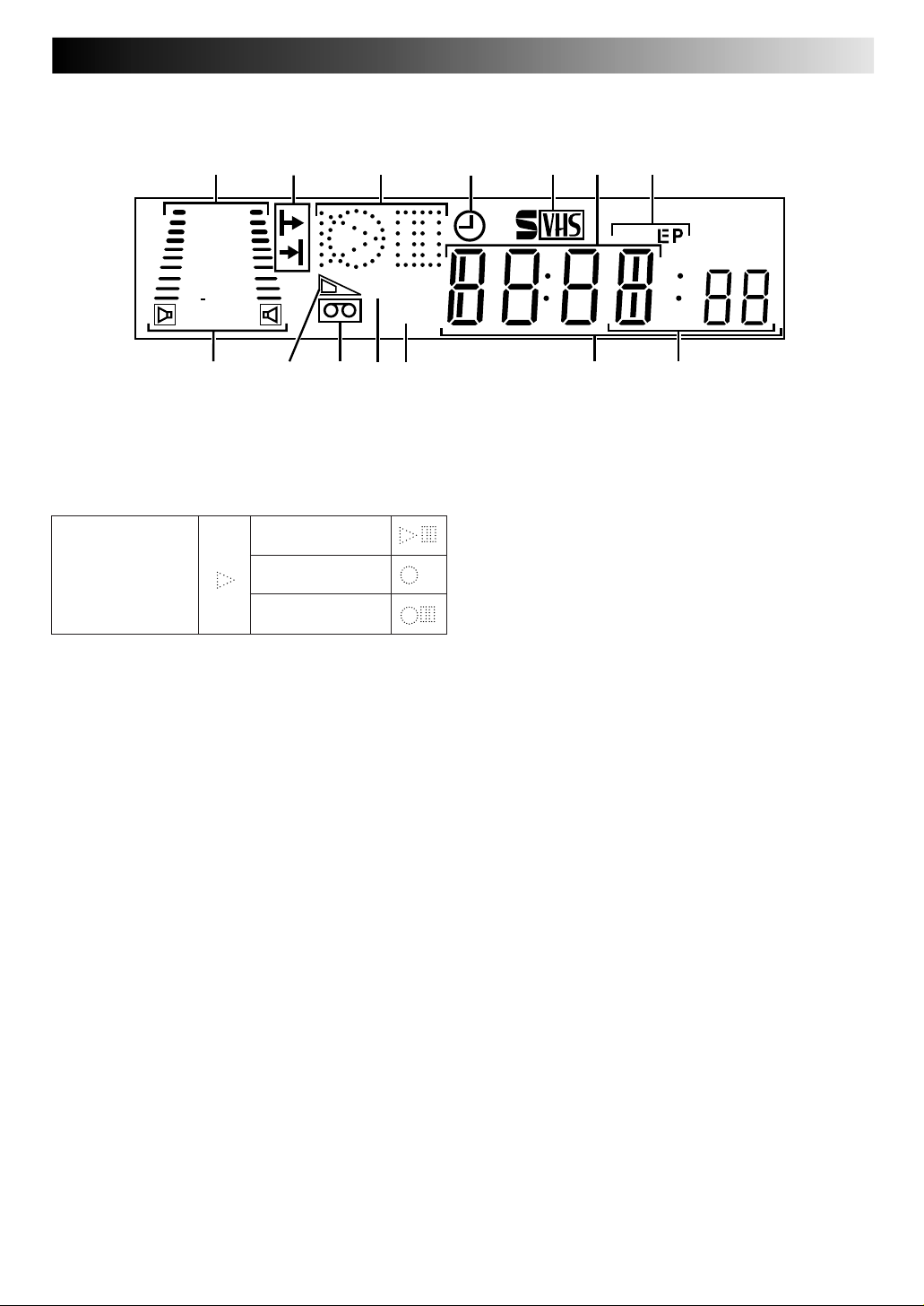

PANEL DE INDICACION

1 5 6 73 42

+

8
4

0
6

15dB

NORM

CA 75

SP

VPS/PDC

VCR

09

@!

1 Indicación del sistema DSPC Z p. 28

Indicación de nivel de audio

2 Indicadores de duración del programa Z p. 32
3 Indicadores de los símbolos de modo

REPRODUCCION:
BUSQUEDA
PROGRESIVA/
REGRESIVA
DE AL T A
VELOCIDAD
VARIABLE:

IMAGEN FIJA:
CAMARA LENTA:

GRABACION:
PAUSA DE

GRABACION:

4 Indicación del temporizador Z p. 31, 33
5 Indicación S-VHS Z p. 26
6 Indicación del canal/reloj Z p. 9

#

$8

7 Indicaciones de velocidad de la cinta Z p. 23

* EP es sólo para la reproducción NTSC

8 Indicación de modo de audio Z p. 21
9 Indicación del tiempo restante de cinta Z p. 25
0 Marca "cassette colocado"
! Indicación VPS/PDC Z p. 31, 33
@ Indicación VCR Z p. 53
# Indicación del contador/tiempo restante de cinta

(Si el contador excede –20 horas ("–20:00:00"), la
indicación no mostrará "–2" de "–20:00:00". En este
caso, confirme el contador en la pantalla de TV.)

$ Indicación del modo (I-1, L-1, L-2, F-1, S-1 o

S-2)

76 CA

2

3

4
5
6

!
@

#

%

^

8

7

1 &

0

9

y

$

*

(

)

q
w

i

p

e
r
t

u

o

W

Q

INDICE (cont.)

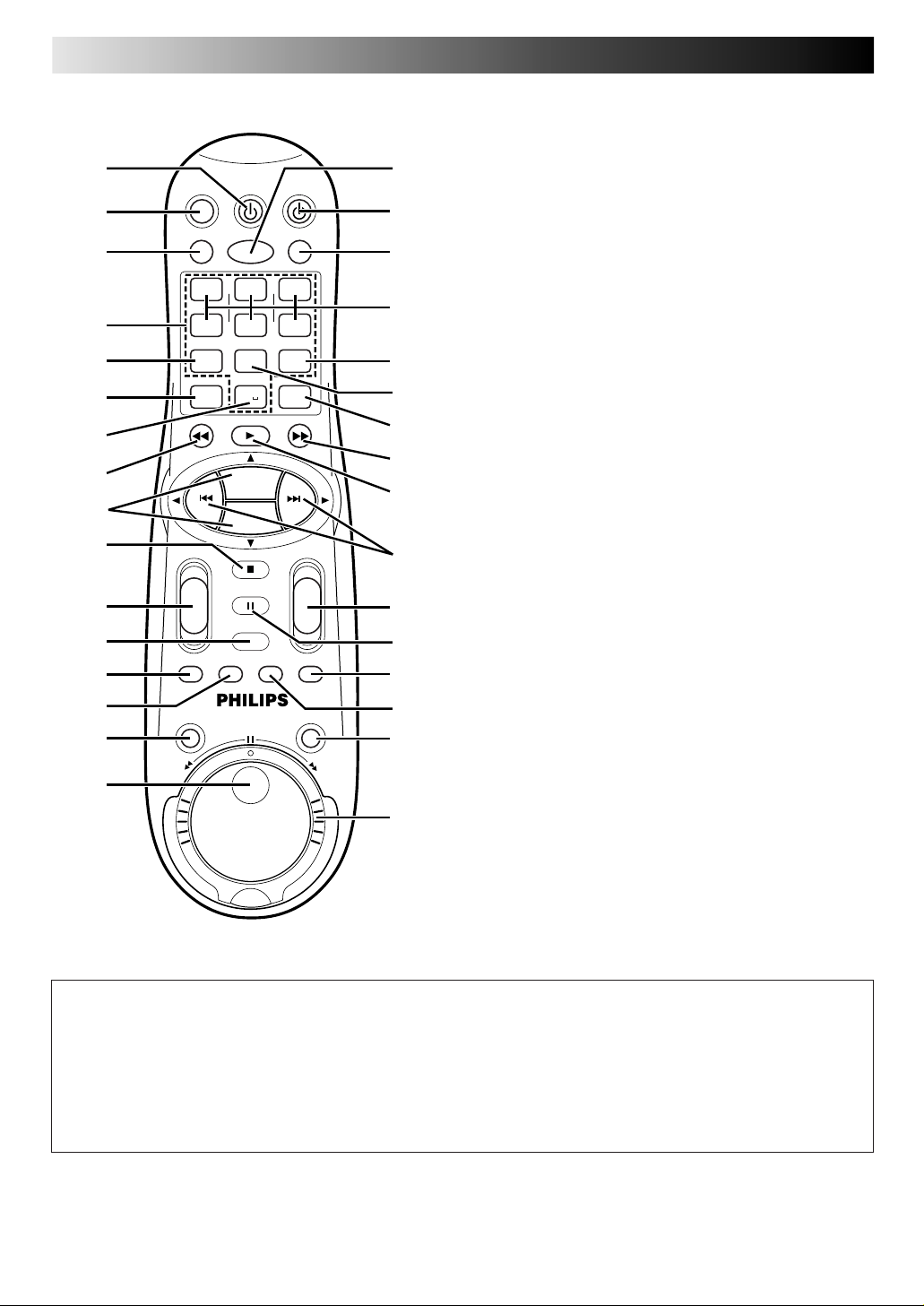

MANDO A DISTANCIA

VCR

MUTE

VCR/TV AUDIO

VPS/PDC DAILY

TV VOL

+

TIMER

JOG/SHTL

TV

POWER

POWER

SMART PICTURE

+

ABC

2

-

JKL

5

TUV

8

0

PLAY

PROG. +

PROG. –

STOP

PAUSE/STILL

DISPLAY

MENU

OK

+

-

3

6

WEEKLY

WXYZ

9

– +

1

*

START STOP DATE

GHI

4

PQRS

7

SPEED CLEAR

-

DEF

MNO

TV CH

+

-

TAPE

MANAGER

RECORD

1 Botón de alimentación de TV (TV POWER)

Z p. 77

2 Botón de silenciamento (MUTE) Z p. 77
3 Botón VCR/TV Z p. 77
4 Teclas numéricas (NUMBER) Z p. 22, 30
5 Botón VPS/PDC Z p. 31, 33
6 Botón de velocidad de la cinta (SPEED)

Z p. 22, 23

7 Botón AUX Z p. 46
8 Botón de rebobinado (REW) Z p. 15, 17
9 Botones %fi Z p. 6

Botones de canal (PROG. +/– ) Z p. 22

0 Botón de parada (STOP) Z p. 15, 22
! Botón de volumen TV (TV VOL +/–) Z p. 77
@ Botón de indicación (DISPLAY) Z p. 25
# Botón de temporizador (TIMER) Z p. 30, 32
$ Botón MENU Z p. 10
% Botón JOG/SHTL Z p. 16
^ Disco JOG Z p. 16
& Botón de audio (AUDIO) Z p. 21
* Botón de alimentación de la grabadora (VCR

POWER) Z p. 6

( Botón SMARTPICTURE Z p. 20
) Botones de hora de inicio (START +/–) Z p. 32

Botones de hora de parada (STOP +/–) Z p. 32
Botones de fecha (DATE +/–) Z p. 32

q Botón de programación semanal (WEEKLY)

Z p. 31, 33

w Botón de programación diaria (DAIL Y) Z p. 31, 33
e Botón de cancelación (CLEAR) Z p. 30, 35,

41 – 43

r Botón de avance rápido (FF) Z p. 15, 17
t Botón de reproducción (PLAY) Z p. 15
y Botones
u Botón de canal (TV CH +/–) Z p. 77
i Botón de pausa (PAUSE/STILL) Z p. 16
o Botón TAPE MANAGER Z p. 38
p Botón OK Z p. 7
Q Botón de grabación (RECORD) Z p. 22
W Anillo SHUTTLE Z p. 16, 17

@ #

Z p. 16

Método para usar el mando a
distancia

El mando a distancia puede operar las funciones de su
grabadora de vídeo así como también las funciones
básicas de los TV de PHILIPS y de otras marcas (Z p. 77).

● Apunte el mando a distancia hacia la ventanilla del sensor.

● La distancia máxima de alcance del mando a distancia es

de 8 m aproximadamente.

NOTAS:

●

Cuando inserte las pilas asegúrese de colocarlas en el
sentido correcto como se indica bajo la cubierta de la pila.

●

Si por alguna razón el mando a distancia no funciona

correctamente, extraiga las pilas del mismo y espere un
corto tiempo, reemplácelas por nuevas e inténtelo otra vez.

MUTE

VCR/TV

NUMBER

CA 77

Control de las funciones del
televisor

TV POWER

2 3

-+-

5

8

0

+

6

9

1

4

7

Puede utilizar este mando a distancia para controlar las
funciones del televisor. Para utilizar este mando a distancia y
controlar el televisor, usted tendrá que ajustar primero
correctamente el código de marca del televisor.
El ajuste predeterminado del código de marca del televisor es
"PHILIPS 01".

NOTA:

Aunque este mando a distancia puede controlar el
funcionamiento de la mayoría de los televisores PHILIPS, así
como los de otras marcas, algunos televisores no se podrán
controlar, o algunas funciones disponibles en el televisor no
funcionarán con este mando a distancia.

TV VOL +/–

PROG. +

PROG. –

+

-

+

TV CH +/–

-

AJUSTE DEL CODIGO DE MARCA
DEL TELEVISOR

Mantenga presionado TV POWER, y luego presione las
teclas NUMBER para introducir el código de marca de

1

su televisor, consultando la tabla de abajo.

● Por ejemplo, para introducir 02, pulse 0 y después 2.

● El mando a distancia ya se puede utilizar para

controlar las funciones del televisor correspondiente
al código seleccionado.

CONFIRME EL AJUSTE

Pulse TV POWER, dirigiendo el mando a distancia
hacia el televisor.

2

Si se enciende el televisor, el ajuste se ha realizado
correctamente.
Si no se enciende, repita los pasos anteriores
seleccionando otro código.

NOTAS:

●

Los botones que usted puede utilizar para controlar su
televisor son: TV POWER, TV CH +/–, VCR/TV, TV VOL +/–
y MUTE.

●

Después de sustituir las pilas, usted tendrá que volver a
ajustar el código de la marca del televisor.

MARCA DEL TELEVISOR CÓDIGO

PHILIPS 01, 02, 03
EMERSON 14
GOLDSTAR 04
GRUNDIG 24, 25
HITACHI 12
JVC 05
MITSUBISHI 13, 26
PANASONIC 07, 17, 19, 20
RCA 10
SAMSUNG 18
SANYO 11
SHARP 16
SONY 09
THOMSON 21, 22, 23
TOSHIBA 08
ZENITH 06, 15

78 CA

ESPECIFICACIONES

GENERALIDADES

Alimentación : 220 – 240 V CA, 50/60 Hz
Consumo

Alimentación
conectada : 36 W
Alimentación
desconectada : 8,7 W

Temperatura : 5°C a 40°C

(de funcionamiento)

: –20°C a 60°C

(de almacenamiento)
Posición de
funcionamiento : Unicamente horizontal
Dimensiones
(An x Al x Pr) : 468 x 145 x 369 mm
Peso : 8,0 kg
Tiempo máximo de grabación

D-VHS (STD) : 420 m. con cassette de vídeo

DF-420

D-VHS (LS3) : 1.260 m. con cassette de vídeo

DF-420

S-VHS/VHS (SP) : 240 m. con cassette de vídeo

E-240

S-VHS/VHS (LP) : 480 m. con cassette de vídeo

E-240

VIDEO/AUDIO (D-VHS)

Formato : Modo estándar MPEG2
Composición de pista

Velocidad de cinta : 16,67 mm/s (Modo STD)

5,56 mm/s (Modo LS3)

Acimut de las cabezas : ±30°
Rotación del tambor : 1.800 rpm
Sistema de
seguimiento : Sistema de pista CTL

Especificaciones de la grabación

Velocidad de entrada
de datos principal : 14,1 Mbps (Modo STD)

4,7 Mbps (Modo LS3)

Velocidad de entrada
de datos secundaria : 0,146 Mbps (Modo STD)

48,7 Kbps (Modo LS3)

Velocidad de
grabación : 19,14 Mbps
Estructura de pistas : 1 sector
Longitud del bloque
de sincronización : 112 bytes
ECC interior : Código RS
ECC exterior : Código RS
Mezcla de palabras
de código : 6 pistas
Sistema de modulación : SI-NRZI

VIDEO/AUDIO (S-VHS/VHS)

Formato : S-VHS/Norma PAL VHS
Sistema de señales : Señales cromáticas PAL y

monocromas CCIR,
625 líneas/50 campos

Sistema de grabación : Sistema de exploración

helicoidal de 4 cabezas DA-4

(Doble Acimut)
Relación señal a ruido : 45 dB
Resolución horizontal : 250 líneas (VHS)

400 líneas (S-VHS)
Gama de frequencia : 70 Hz a 10.000 Hz

(Audio normal)

20 Hz a 20.000 Hz

(Audio de alta fidelidad)

CONECTOR

Entrada/Salida : Conectores de 21 clavijas:

IN/OUT x 1, IN/DECODER x1

Conectores CINCH:

VIDEO IN x 1, AUDIO IN x 2,

AUDIO OUT x 1

Conectores S-Video:

IN x 2, OUT x 1

Conector DV: IN x 1

(4 contactos, cumple con

IEEE1394, entrada digital)

SINTONIZADOR/TEMPORIZADOR

Capacidad de
almacenamiento de
canales de televisión : 99 posiciones

(+ posición AUX)
Sistema de sintonía : Sintonizador de frecuencia

sintetizada
Cobertura de canales : VHF 47 a 89 MHz

104 a 300 MHz
302 a 470 MHz

UHF 470 a 862 MHz
Tiempo de protección
de memoria : Aprox. 60 minutos

ACCESORIOS

Incluídos : Cable de RF,

Cable de S-VIDEO,

Cable SCART de 21 clavijas,

Cable de alimentación,

Mando a distancia por rayos

infrarrojos,

2 pilas R6 (AA),

Cassette D-VHS

Las especificaciones dadas son para el modo SP, a menos que
se especifique lo contrario.
El diseño y las especificaciones están sujetos a modificaciones
sin aviso previo.

LISTA DE TERMINOS

CA 79

A

Ajuste de emisoras ......................................................62

Ajuste del sonido DV ..................................................47

Ajuste del número del programa guía..........................65

Ajuste del reloj............................................................66

Ajuste del sincronizador..............................................58

Ajuste del sistema de color..........................................14

Almacenamiento manual de canales...........................60

B

Borrado de un canal....................................................61

Búsqueda de alta velocidad (turbo) .............................17

Búsqueda de índice.....................................................18

Búsqueda de velocidad variable..................................17

C

Cambio de la posición del canal de la emisora ...........61

Cámara lenta...............................................................17

Cancelación de programas del temporizador ..............34

Comprobación de programas del temporizador ..........34

Conexión a un sintonizador de satélite .......................53

Control de las funciones del televisor..........................77

D

Descarga de ajustes previos ..........................................8

Digital 3R....................................................................19

Digital TBC/NR ...........................................................19

Direct Record..............................................................13

DSPC ..........................................................................28

E

EasyLink......................................................................13

Edición........................................................................46

Edición sincronizada...................................................51

G

Grabación...................................................................22

Grabación automática de un programa vía satélite......37

Grabación de un programa mientras ve otro ...............24

Grabación D-VHS.......................................................22

Grabación mediante una sola pulsación (OTR) ...........24

Grabación S-VHS/VHS................................................23

L

Lista de emisoras e identificación................................63

M

Memoria de la siguiente función .................................17

Modo AUDIO REC......................................................27

Modo de ahorro de energía.........................................12

Modo de entrada.........................................................46

P

Programa codificado ...................................................61

Programación del temporizador expreso .....................32

Programación del temporizador SHOWVIEW®................30

R

Reemplazo de programas del temporizador ................34

Reproducción cuadro por cuadro................................16

Reproducción de imagen fija ......................................16

Reproducción repetida................................................20

S

Seguimento manual ....................................................17

Selección de pista de sonido .......................................21

Sintonización fina .......................................................64

SmartPicture................................................................20

S-VHS (Super VHS) .....................................................26

T

Tape Manager .............................................................38

Borrado de datos ...............................................42, 43

Edición de títulos .....................................................40

Funciónes Tape Manager .........................................38

Ordenación mediante fecha ....................................45

Ordenación mediante número de cinta ...................44

Ordenación por tipo ................................................45

Temporizador automático SP → LP Timer ...................36

Terminal J (conector JLIP) ............................................52

Tiempo de grabación transcurrido...............................25

Tiempo restante de la cinta .........................................25

V

VPS/PDC.....................................................................33

H

Hora en punto.............................................................66

I

Idioma ........................................................................10

Indicaciones en pantalla .............................................11

Indicador de la posición de la cinta ............................15

Instalación automática ..................................................6

Instalación de SHOWVIEW®............................................65

VR20D/58

3103 166 2561.1

LPT0358-005B
