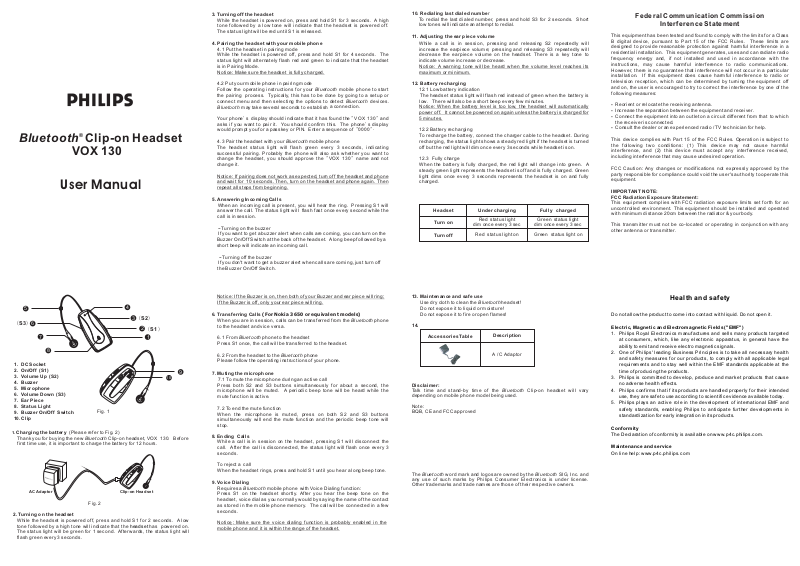

Philips VOX130 User Manual

Bluetooth Clip-on Headset

®

VOX 130

User Manual

3. Turning off theheadset

While the headset is powered on, press and hold S1 for 3 seconds. A high
tone followed by a low tone will indicate that the headset is powered off.
The status light will be red until S1 is released.

4. Pairing the headset with your mobile phone

4.1 Put the headset in pairing mode
While the headset is powered off, press and hold S1 for 4 seconds. The
status light will alternately flash red and green to indicate that the headset
is in Pairing Mode.
Notice: Make sure the headset is fully charged.

4.2 Put your mobile phone in pairing mode
Follow the operating instructions for your mobile phone to start
the pairing process. Typically, this has to be done by going to a setup or
connect menu and then selecting the options to detect devices.

Bluetooth

Your phone s display should indicate that it has found the VOX 130 and
asks if you want to pair it. You should confirm this. The phone s display
would prompt you for a passkey or PIN. Enter a sequence of 0000

4.3 Pair the headset with your mobile phone
The headset status light will flash green every 3 seconds, indicating
successful pairing. Probably the phone will also ask whether you want to
change the headset, you should approve the VOX 130 name and not
change it.

Notice: If pairing does not work as expected, turn off the headset and phone
and wait for 10 seconds. Then, turn on the headset and phone again. Then
repeat all steps from beginning.

5. Answering Incoming Calls

When an incoming call is present, you will hear the ring. Pressing S1 will
answer the call. The status light will flash fast once every second while the
call is in session.

--Turning on the buzzer

If you want to get a buzzer alert when calls are coming, you can turn on the
Buzzer On/Off Switch at the back of the headset. A long beep followed by a
short beep will indicate an incoming call.

take several seconds to establish

may

'""

Bluetooth

Bluetooth

Bluetooth

a connection.

""

'

.

""

10.

Redialing last dialed numbe

To redial the last dialed number, press and hold S3 for 2 seconds. Short
low tones will indicate an attempt to redial.

11.Adjusting the ear piece volume

While a call is in session, pressing and releasing S2 repeatedly will
increase the earpiece volume; pressing and releasing S3 repeatedly will
decrease the earpiece volume on the headset. There is a key tone to
indicate volume increase or decrease.

Notice: A warning tone will be heard when the volume level reaches its

maximum or minimum.

12. Battery recharging

12.1 Low battery indication
The headset status light will flash red instead of green when the battery is
low. There will also be a short beep every few minutes.

Notice: When the battery level is too low, the headset will automatically
power off. It cannot be powered on again unless the battery is charged for
5 minutes.

12.2 Battery recharging

To recharge the battery, connect the charger cable to the headset. During
recharging, the status light shows a steady red light if the headset is turned
off but the red light will dim once every 3 seconds while headset is on.

12.3 Fully charge

When the battery is fully charged, the red light will change into green. A
steady green light represents the headset is off and is fully charged. Green
light dims once every 3 seconds represents the headset is on and fully
charged.

Headset

Tur n o n

Tur n o ff

r

Under charging

Red status light

dim once every 3 sec

Red onstatus light

Fully charged

Green status light

dim once every 3 sec

Green onstatus light

Federal Communication Commission

Interference Statement

This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one of the
following measures:

Reorient or relocate the receiving antenna.

-

Increase the separation between the equipment and receiver.

-

Connect the equipment into an outlet on a circuit different from that to which

-

the receiver is connected.
Consult the dealer or an experienced radio / TV technician for help.

-

This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.

FCC Caution: Any changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority to operate this
equipment.

IMPORTANT NOTE:
FCC Radiation Exposure Statement:

This equipment complies with FCC radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated
with minimum distance 20cm between the radiator & your body.

This transmitter must not be co-located or operating in conjunction with any
other antenna or transmitter.

4

3

()S2

2

()S1

1

()S3

5

6

7

8

1. DC Socket

2. On/Off (S1)

3. Volume Up (S2)

4. Buzzer

5. Microphone

6. Volume Down (S3)

7. Ear Piece
Status Light

8.

9. Buzzer On/Off Switch

10.Clip

1. Charging the battery (Please refer to Fig. 2)

Thank you for buying the new Clip-on headset, VOX 130 Before
first time use, it is important to charge the battery for 12 hours.

Fig. 1

Bluetooth .

10

--Turning off the buzzer

If you don't want to get a buzzer alert when calls are coming, just turn off

theBuzzerOn/OffSwitch.

Notice: If the Buzzer is on, then both of your Buzzer and ear piece will ring;
If the Buzzer is off, only your ear piece will ring.

6. Transferring Calls

When you are in session, calls can be transferred from the phone
to the headset and vice versa.

6.1 From phone to the headset
Press S1 once, the call will be transferred to the headset.

6.2 From the headset to the phone
Please follow the operating instructions of your phone.

9

7. Muting the microphone

7.1 To mute the microphone during an active call
Press both S2 and S3 buttons simultaneously for about a second, the
microphone will be muted. A periodic beep tone will be heard while the
mute function is active.

7.2 To end the mute function
When the microphone is muted, press on both S2 and S3 buttons
simultaneously will end the mute function and the periodic beep tone will
stop.

8. Ending Calls

While a call is in session on the headset, pressing S1 will disconnect the
call. After the call is disconnected, the status light will flash once every 3
seconds.

Bluetooth

(For Nokia 3650 or equivalent models)

Bluetooth

Bluetooth

13. Maintenance and safe use

Use dry cloth to clean the headset!
Do not expose it to liquid or moisture!
Do not expose it to fire or open flames!

14.

Accessories Table

Disclaimer:

Talk time and stand-by time of the Clip-on headset will vary
depending on mobile phone model being used.

Note:
BQB, CE and FCC approved

Bluetooth

Description

A / CAdaptor

Bluetooth

Health and safety

Do not allow the product to come into contact with liquid. Do not open it.

Electric, Magnetic and Electromagnetic Fields ("EMF")

1. Philips Royal Electronics manufactures and sells many products targeted
at consumers, which, like any electronic apparatus, in general have the
ability to emit and receive electro magnetic signals.

2. One of Philips' leading Business Principles is to take all necessary health
and safety measures for our products, to comply with all applicable legal
requirements and to stay well within the EMF standards applicable at the
time of producing the products.

3. Philips is committed to develop, produce and market products that cause
no adverse health effects.

4. Philips confirms that if its products are handled properly for their intended
use, they are safe to use according to scientific evidence available today.

5. Philips plays an active role in the development of international EMF and
safety standards, enabling Philips to anticipate further developments in
standardization for early integration in its products.

Conformity

The Declaration of conformity is available on www.p4c.philips.com.

Maintenance and service

On line help: www.p4c.philips.com

AC Adaptor Clip-on Headset

Fig. 2

2. Turning on the headset

While the headset is powered off, press and hold S1 for 2 seconds. A low
tone followed by a high tone will indicate that the has powered on.
The status light will be green for 1 second. Afterwards, the status light will
flash green every 3 seconds.

headset

To reject a call
When the headset rings, press and hold S1 until you hear a long beep tone.

9. Voice Dialing

Requires a mobile phone with Voice Dialing function:
Press S1 on the headset shortly. After you hear the beep tone on the
headset, voice dial as you normally would by saying the name of the contact
as stored in the mobile phone memory. The call will be connected in a few
seconds.

Notice : Make sure the voice dialing function is probably enabled in the

mobile phone and it is within the range of the headset.

Bluetooth

The word mark and logos are owned by the SIG, Inc. and

Bluetooth Bluetooth

any use of such marks by Philips Consumer Electronics is under license.
Other trademarks and trade names are those of their respective owners.

Kit Oreillette

Bluetooth

VOX 130

Manuel de l'utilisateur

3. Eteindre le kit oreillette

Pendant que le kit oreillette est sous tension, appuyez sur S1 pendant 2
secondes. Un signal grave suivi d'un signal aigu indiquera que le kit
oreillette est maintenant hors tension. La diode d'état sera rouge jusqu'à ce
que vous relâchiez S1.

4. Coupler le kit oreillette avec votre téléphone portable

4.1 Mettre le kit oreillette en mode couplage
Pendant que le kit oreillette est hors tension, appuyez sur S1 pendant 4
secondes. La diode d'état clignotera rouge et vert alternativement,
indiquant que le kit oreillette est en mode couplage.
Remarque : Assurez-vous que le kit oreillette est totalement chargé.

4.2 Mettre votre téléphone portable en mode couplage
Référez-vous au mode d'emploi de votre téléphone portable pour
démarrer la procédure de couplage. Habituellement, ceci doit être effectué
en se rendant dans un menu d'installation ou de connexion puis en
sélectionnant les options pour détecter les dispositifs .
peut avoir besoin de quelques secondes avant d'établir une connexion.

L'écran de votre téléphone indiquera qu'il a trouvé le kit oreillette "VOX

®

130" et vous demandera si vous voulez le coupler. L'écran de votre
téléphone vous demandera un mot de passe ou un code confidentiel, puis
vous pourrez entrer une séquence de "0000" et confirmer.

4.3 Coupler le kit oreillette avec votre téléphone portable
La diode d'état verte du kit oreillette clignotera toutes les 3 secondes,
indiquant que le couplage est réussi. Le téléphone vous demandera
probablement si vous désirez changer le nom du kit oreillette. Nous vous
conseillons de confirmer le nom de "VOX 130" et de ne pas le modifier.

Remarque: Si le couplage ne se passe pas comme prévu, éteignez le kit
oreillette et le téléphone, puis attendez 10 secondes. Allumez à nouveau le
kit oreillette et le téléphone et recommencez toute la procédure depuis le
début.

5. Répondre à un appel entrant

En cas d'appel entrant, vous entendrez la sonnerie.Appuyez sur S1 et vous
pouvez répondre à l'appel. La diode d'état clignotera rapidement une fois
par seconde pendant l'appel en cours.

--Mettre le vibreur en marche
Si vous désirez recevoir une alarme par vibreur en cas d'appel, allumez
l'interrupteur Marche/Arrêt du vibreur au dos du kit oreillette. Un long bip
suivi d'un bip court indiquera un appel entrant.

--Arrêter le vibreur
Si vous ne désirez pas recevoir d'alarme par vibreur en cas d'appel,
éteignez l'interrupteur Marche/Arrêt du vibreur.

Bluetooth

Bluetooth Bluetooth

Bluetooth

10. Recomposer le dernier numéro composé

Pour recomposer le dernier numéro composé, appuyez sur S3 pendant 2
secondes. De courts signaux graves vous indiqueront une tentative de
recomposition du numéro.

11.Ajuster le volume de l'oreillette

Pendant qu'un appel est en cours, le fait d'appuyer et de relâcher S2
plusieurs fois augmentera le volume de l'oreillette, et en appuyant et
relâchant S3 plusieurs fois, vous diminuerez le volume de l'oreillette. Un
bip touche indique l'augmentation ou la baisse du volume.

Remarque : Vous entendrez un signal d'avertissement lorsque le volume
maximum ou minimum sera atteint.

12. Recharger la batterie

12.1 Indication de batterie faible
La diode d'état du kit oreillette clignote de couleur rouge au lieu de vert
quand la batterie est. Vous entendrez également un bref signal sonore à
quelques minutes d'intervalle.

Remarque: Quand le niveau de la batterie est trop faible, le kit oreillette
se mettra automatiquement hors tension. Il ne peut pas être remis sous
tension à moins que le chargeur soit connecté ou que la batterie ait été
rechargée pendant au moins 5 minutes.

12.2 Rechargement de la batterie
Pour recharger la batterie, connectez le câble du chargeur au kit
oreillette. Pendant la recharge, la diode d'état se présentera sous la forme
d'une diode rouge permanente si le kit oreillette est éteint ; mais la diode
rouge s'obscurcira toutes les 3 secondes si le kit oreillette est allumé.

12.3 Recharge complète
Une fois que la batterie est totalemenr rechargée, la diode rouge
deviendra verte. Une diode verte permanente indique que le kit oreillette
est éteint et qu'il est totalement chargé. Une diode verte s'obscurcissant
toutes les 3 secondes indique que le kit oreillette est allumé et qu'il est
totalement rechargé.

Kit oreillette

Allumé

Éteint

En chargement

Diode rouge

s'obscurcissant toutes

les 3 secondes

Diode rouge allumée

Totalement rechargé

Diode verte

s'obscurcissant toutes

les 3 secondes

Diode verte allumée

Rapport sur l'interférence de la Commission

Fédérale des Communications (FCC)

Cet équipement a été vérifié et s'est révélé conforme aux limites pour un
dispositif numérique de classe B, conformément à la partie 15 du règlement
de la FCC. Ces limites sont conçues pour offrir une protection raisonnable
contre les interférences nuisibles dans une installation résidentielle. Cet
équipement produit, utilise et peut émettre de l'énergie radiofréquence et
peut, s'il n'est pas installé et utilisé conformément aux directives, causer des
interférences nuisibles aux communications radio. Il n'existe toutefois aucune
garantie assurant qu'aucune interférence ne surviendra dans une installation
donnée. Si cet équipement cause des interférences nuisibles à la réception
radio et télévision, ce qui peut être déterminé en mettant l'équipement en
fonction et hors fonction, nous recommandons à l'utilisateur de tenter de
corriger les interférences en prenant une des mesures suivantes:

Réorienter ou déplacer l'antenne réceptrice.

-

Augmenter la distance séparant l'équipement et le récepteur.

-

Connecter l'équipement dans une prise située sur un circuit différent de

-

celui auquel le récepteur est connecté.
Demander l'assistance du fournisseur ou d'un technicien en radio/télévision

-

expérimenté.

Ce dispositif est conforme aux dispositions de la partie 15 du règlement de la
FCC. Le fonctionnement est sujet aux deux conditions suivantes:
(1) Cet appareil ne doit pas causer d'interférence nuisible, et (2) cet appareil
doit accepter toute interférence reçue, y compris l'interférence pouvant
causer un fonctionnement non souhaité.

Mise en garde de la FCC: Tout changement ou toute modification, non
approuvé expressément par la partie responsable de la conformité, pourrait
annuler l'autorité de l'utilisateur à se servir de cet équipement.

NOTE IMPORTANTE :
Rapport sur l'exposition à la radiation FCC :

Cet équipement est conforme aux limites d'exposition de la radiation FCC
déterminées pour un environnement non contrôlé. Cet équipement doit être
installé et être actionné en respectant une distance minimum de 20 cm entre
le rayonnement et votre corps.

Cet émetteur ne doit pas être situé ou fonctionner en même temps que tout
autre antenne ou émetteur.

4

3

()S2

2

()S1

1

()S3

5

6

7

8

1. Prise chargeur

2. Marche/Arrêt (S1)

3. Volume + (S2)

4. Vibreur

5. Microphone

6. Volume - (S3)

7. Oreillette

8. Diode d'état

9. Interrupteur vibreur Marche/Arrêt

10.Clip

1. Charger la batterie (cf. Fig. 2)

Nous vous remercions d'avoir choisi le nouveau kit oreillette ,
VOX 130. Avant la première utilisation, il est important de charger la
batterie pendant une durée de 12 heures.

Adapteur

secteur

2. Allumer le kit oreillette

Pendant que le kit oreillette est hors tension, appuyez sur S1 pendant 2

secondes. Un signal grave suivi d'un signal aigu indiquera que le kit
oreillette est maintenant sous tension. La diode d'état verte clignotera
pendant une seconde. Puis la diode d'état verte continuera à clignoter
toutes les 3 secondes.

Fig. 2

Fig. 1

Kit oreillette

10

Bluetooth

Remarque: Si le vibreur est en marche, votre vibreur ainsi que votre
oreillette sonneront : si le vibreur est éteint, seule votre oreillette sonnera.

6. Transférer des appels

Pendant un appel en cours, les appels peuvent être transférés du
téléphone vers le kit oreillette et vice versa.

6.1 Du téléphone vers le kit oreillette
Appuyez une fois sur S1, l'appel sera transféré au kit oreillette.

6.2 Du kit oreillette au téléphone
Veuillez vous référer au mode d'emploi de votre téléphone.

7. Couper le microphone

9

7.1 Pour le microphone pendant un appel en cours
Appuyez simultanément sur S2 et S3 pendant environ une seconde. Le
microphone sera coupé. Vous entendrez régulièrement une tonalité bip
pendant que la fonction mute est active.

7.2 Pour activer le microphone
Lorsque le microphone est en coupé, appuyez simultanément sur S2 et S3.
Le microphone sera de nouveau activé et le bip reguliér s'arrêtera.

8. Terminer un appel

Pendant qu'un appel est en cours sur le kit oreillette, appuyez sur S1 et
vous déconnecterez l'appel. Une fois que l'appel est déconnecté, la diode
d'état clignotera toutes les 3 secondes.

Pour refuser un appel
Pendant que le kit oreillette est en train de sonner, appuyez sur S1 jusqu'à
ce que vous entendiez un longue tonalité bip.

9. Appel avec reconnaissance vocale

Nécessite un téléphone portable possédant la fonction
Composition à reconnaissance vocale:
Appuyez brièvement sur S1 sur le kit oreillette. Vous pouvez effectuer une
composition à reconnaissance vocale comme vous le feriez normalement
en prononçant le nom de la personne comme il est enregistré dans la
mémoire du téléphone portable. La connexion sera réalisée en l'espace de
quelques secondes.

Remarque: Assurez-vous que la fonction de composition à reconnaissance
vocale est activée sur votre téléphone portable et qu'il est à portée
d'émission du kit oreillette.

Bluetooth

couper

(pour Nokia 3650 ou modèles équivalents)

Bluetooth

Bluetooth

Bluetooth

13. Entretien et utilisation correcte

Utilisez un linge sec pour nettoyer le kit oreillette !
Ne l'exposez pas aux liquides ou à l'humidité !
Ne l'exposez pas au feu ou aux flammes !

14.

Tableau des accessoires

AVIS DE NON-RESPONSABILITE :

L'autonomie et le temps de veille du kit oreillette peut varier en
fonction du modèle de téléphone portable que vous utilisez.

Note :
Homologué par BQB, CE et FCC

La marque verbale et les logos sont la propriété de SIG,
Inc. et toute utilisation de ces marques par Philips Consumer Electronics est
effectuée sous licence. Les autres marques et noms déposés appartiennent
respectivement à leurs propriétaires.

Description

Adaptateur secteur

Bluetooth Bluetooth

Bluetooth

Bluetooth

Santé et sécurité

Ne pas mettre le produit au contact de l'eau. Ne pas l'ouvrir.

Champs électriques, magnétiques et électromagnétiques (EMF)

1. Philips Royal Electronics conçoit et vend des produits pour le grand public,
qui comme tout appareil électronique, ont en général la capacité d'émettre
et de recevoir des signaux électromagnétiques.

2. L'un des principes fondamentaux de la politique Philips est de prendre
toutes les mesures de santé et de sécurité nécessaires pour nos produits,
afin de se conformer à toutes les réglementations légales applicables et de
se maintenir dans les standards EMF en vigueur au moment de produire
nos produits.

3. Philips s'engage à concevoir, produire et commercialiser des produits qui
n'ont aucun effet nocif pour la santé.

4. Philips confirme que lorsque ses produits sont manipulés correctement
pour leur usage prévu, ils sont sûrs à utiliser selon l'évidence scientifique
actuellement disponible.

5. Philips joue un rôle actif dans le développement des standards
internationaux des EMF et de sécurité, ce qui lui permet d'anticiper les
prochains développements en matière de standardisation et ainsi de
pouvoir les intégrer très tôt à ses produits.

Conformité

La Déclaration de conformité est disponible sur www.p4c.philips.com.

Maintenance et service

Aide en ligne www.p4c.philips.com
