Farbbeobachtungskamera

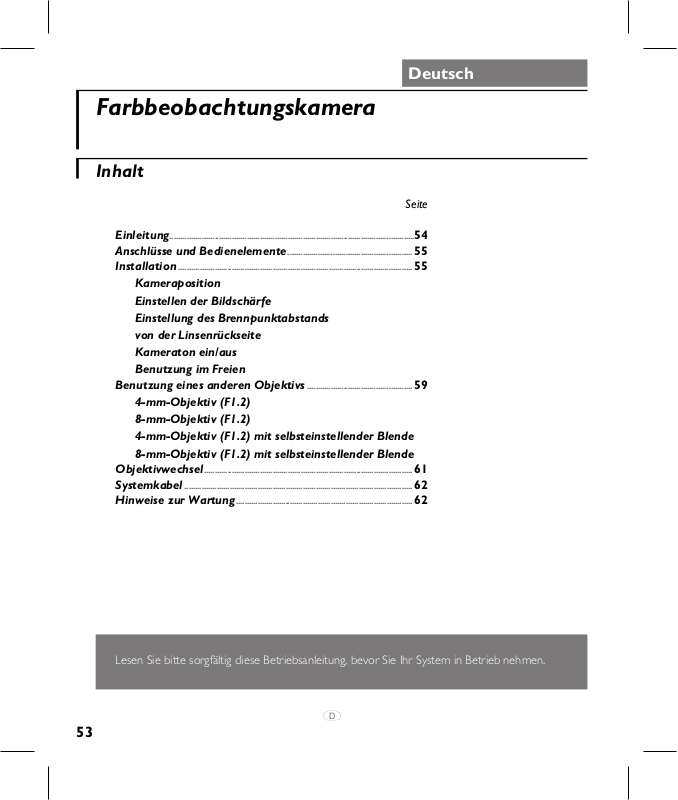

Inhalt

Einleitung..................................................................................................................54

Anschlüsse und Bedienelemente.......................................................... 55

Installation............................................................................................................. 55

Kameraposition
Einstellen der Bildschärfe
Einstellung des Brennpunktabstands
von der Linsenrückseite
Kameraton ein/aus
Benutzung im Freien

Benutzung eines anderen Objektivs.................................................59

4-mm-Objektiv (F1.2)
8-mm-Objektiv (F1.2)
4-mm-Objektiv (F1.2) mit selbsteinstellender Blende
8-mm-Objektiv (F1.2) mit selbsteinstellender Blende

Objektivwechsel.................................................................................................61

Systemkabel..........................................................................................................62

Hinweise zur Wartung..................................................................................62

Deutschd

Deutsch

Seite

Lesen Sie bitte sorgfältig diese Betriebsanleitung, bevor Sie Ihr System in Betrieb nehmen.

d

53

Einleitung

Diese Kamera wurde speziell für das Philips-Beobachtungssystem entwickelt. Sie kann
zusammen mit einem Systemmonitor (System-, Quad- oder Hilfsmonitor) benutzt werden.
System- und Quad-Monitor haben Eingänge für bis zu 4 Kameras. Der Hilfsmonitor kann
1 Kamera als selbständige Konfiguration verarbeiten. Die Kamera hat eine Standardfassung, mit
der sie z.B. auf einem Stativ oder einem Wandarm angebracht werden kann.

Stromversorgung:

Die sichere Niederspannung (16-32V _) für die Kamera und das Systemzubehör kommt über
das Systemkabel vom Monitor. Wenn das Systemkabel länger ist als 200 m, sollte ein
Netzstromadapter für die Speisung der Kamera eingesetzt werden.

Kamerazubehör:

Folgendes Kamerazubehör ist erhältlich:

• 4-mm-Objektiv mit selbsteinstellender Blende (F1.2)

• 8-mm-Objektiv mit selbsteinstellender Blende (F1.2)

• Kamera-Schutzgehäuse

• Netzstromadapter

d

54

Anschlüsse und Bedienelemente

1 Bildschärfe-Einstellring

2 Einstellring für den Brennpunktabstand von

der Linsenrückseite

3 Kameraton ein/aus
4 Anschluβ für selbsteinstellende Blende

5 Kabellängenkompensierungswähler

1

<

R

A

F

>

N

E

A

R

CL 66610005_310b.AI

2

6 Systemkabelanschluβ

0 X 1

7 Anschluβ für externe Speisung

200m

100m

24V
+0-

0-50m

300m

5

4

CL 66610005_311b.AI

Installation

Dieser Abschnitt beschreibt die Installation der Kamera. Nähere Informationen über die
Installation und die Bedienung von Systemmonitor und Zubehör (Sonderzubehör) sind der
Bedienungsanleitung für den Monitor bzw. das Zubehör zu entnehmen.

Hinweis: Nach einer änderung der Systemkonfiguration muβder Systemmonitor überprüfen und registrie-
ren, an welcheKamera-Eingänge Kamerasund Zubehörangeschlossen sind. Beim Einschalten desMonitors mit
dem Netzschaltergeschieht dies automatisch.Daher dasSystem mit dem Netzschalterausschalten. Es genügtnicht
wenn lediglich dieEnergiespartaste gedrücktwird! Wenndas Ausschaltenmit demNetzschalter nicht möglich
ist, wird die Option “automatische Installation” aus dem Installationsmenü des Systemmonitorsbenutzt.

Vorsicht: Das Glas des Kamera-Objektivs nie berühren. Die empfindliche Beschichtung könnte dadurch
beschädigtwerden.

d

55

73

6

Kameraposition

1 Kamera, Systemkabel und Monitor zu dem Bereich mitnehmen, der beobachtet werden soll.

Mit dem Monitor kann man an Ort und Stelle kontrollieren, ob die Kamera den gewünschten
Bereich ganz erfaβt.

Hinweis: Wenn die Kamera im Freien eingesetzt werden soll, muβ zum Schutz der Kamera vor Regen
und Schnee ein Schutzgehäuse verwendet werden.

2 Die Kamera an den Systemmonitor anschlieβen (1).
3 Den Systemmonitor an das Netz anschlieβen (2).
4 Den Netzschalter einschalten (3).

Der Monitor Überprüft nun das System. Nach etwa 30 Sekunden oder nach dem Drücken einer
Taste erscheint das Kamerabild auf dem Kontrollbildschirm.

camera in

1234

video
audio

in out

VCR

max 24V 2A



out

aux

out

alarm

gnd



slave

out

power

3

1

CL 66610005_314A.AI

5 Zur Optimalisierung des Kamerabildes gegebenenfalls KontrastT/Helligkeit

und FarbeS(einstellen (Regler vorn am Monitor).

d

2

(

56

6 Die Kamera an die Stelle

halten, an der sie installiert

werden soll.

7 Auf dem Monitor kontrol-

lieren, ob die Kamera den
gewünschten Bereich abdeckt.
(Das beste Ergebnis erhält
man, wenn die Kamera leicht
nach unten gerichtet wird und
nicht auf eine helle Lichtquelle

1/4" 20 UNC

3

gerichtet ist.) Erforderlichen­falls die Brennweite korrigieren.

8 Den Wandarm an der Wand

oder einer anderen glatten,
stabilen Fläche befestigen (1).

2

CL 66610005_302.AI

9 Den Knopf anziehen (2).
10 Die Kamera am Wandarm befestigen (3).
11 Den Knopf (4) und die Schraube (5) leicht lösen.
12 Die Kamera auf den Gegenstand oder den Bereich richten, der beobachtet werden soll (8). Das

Kamerabild auf dem Monitor kontrollieren. Erforderlichenfalls die Brennweite korrigieren.

13 Den Knopf (4) und die Schraube (5) anziehen, wenn die Kamera die richtige Position hat.

58

1

57

d

7

200m

100m

24V

4

0 X 1

0-50m

300m

6

CL 66610005_303.AI

+0-

14 Kontrollieren, ob der Kabellängenkompensierungswähler (6) auf die richtige Länge eingestellt

ist. Die eingestellte Länge muβmit der Länge des Systemkabels (0 - max. 300 m) zwischen
Monitor und Kamera identisch sein.

Hinweis: Wenn das Systemkabel länger als 200 m ist, sollte ein Netz stromadapter (Sonderzubehör)
verwendet werden (die höchstzulässige Kabellänge beträgt 300 m). Den Adapter an das Netz und an die
externe Speisungsbuchse (7) an der Rückseite der Kamera anschlieβen.

Einstellen der Bildschärfe

• Den Bildschärfenring des Kamera-Objektivs so

1

einstellen, daβ die Bildschärfe optimal ist.

Hinweis: Wenn der Gegenstand noch immer nicht scharf
abgebildet wird, sollte der Brennpunktabstand von der
Linsenrückseite der Kamera eingestellt werden.

Einstellung des Brennpunktabstands von

F

A

R

<

>

N

E

A

R

der Linsenrückseite

Vorsicht: Die Einstellung des Brennpunktabstands von
der Linsenrückseite ist nur notwendig, wenn sich über den Brennweiteneinstellring keine scharfe Abbildung
des Gegenstands erreichen läßt.

• Den Brennweiteneinstellring auf "Weit" oder "Unendlich" einstellen (1).

• Die Kamera auf einen Gegenstand richten, der sich mindestens in einer Entfernung von 15 m

befindet.

Hinweis: Helle Lichtquellen, die sich im Gesichtsfeld der Kamera befinden, sollten gedämpft werden.

• Den Sperring für den Brennpunktabstand von der Linsenrückseite lösen (2).

• Das Objektiv einschließlich des Rings der CS-Fassung drehen, bis das Videobild auf dem

Monitor scharf ist.

• Den Sperring für den Brennpunktabstand von der Linsenrückseite festdrehen (2), und dabei

darauf achten, daß das Objektiv nicht mitdreht.

1 2

F

A

R

<

>

N

E

A

R

CL 66610005_304B.AI

d

3

CL 66610005_305.AI



58

Kameraton ein/aus

Zum Ein- bzw. Ausschalten des eingebauten
Kameramikrofons Schalter nach links oder rechts schieben (9).

Benutzung im Freien

Wenn die Kamera im Freien eingesetzt werden soll, muβ

9

On Off

zum Schutz der Kamera ein Schutzgehäuse verwendet werden.

Hinweis: Wenn die Kamera im Freien eingesetzt werden soll,

CL 66610005_306.AI

empfiehlt sich ein Objektiv mit selbsteinstellender Blende.

Benutzung eines anderen Objektivs

Die CS-Fassung der Kamera ermöglicht die Verwendung anderer Objektive. Das Gesichtsfeld
(= erfaßter Bereich) eines 8-mm-Objektivs ist halb so groß wie das Gesichtsfeld eines
4-mm-Objektivs (siehe die untenstehende Abbildung).

Folgende Objektive sind erhältlich:

4mm/F1.2-Objektiv
8mm/F1.2-Objektiv
4mm/F1.2-Objektiv mit selbsteinstellender Blende
8mm/F1.2-Objektiv mit selbsteinstellender Blende

Die Kameras werden entweder mit 4-mm- oder
mit 8-mm-Objektiv geliefert.

Die Objektive mit selbsteinstellender Blende
werden empfohlen, wenn die Kamera in einer
Umgebung mit sich ändernder Beleuchtung
benutzt wird, wie z.B. im Freien. Die durch das
Objektiv einfallende Lichtmenge wird durch die
selbsteinstellende Blende geregelt.
Diese selbsteinstellende Blende ist über einen
4poligen Stecker an der Rückseite der Kamera
gleichstromgesteuert (3).

10

8

6

4

2

0

Horizontal field of view in meters (V)

d

V

Distance object to camera in meters (d)

4 mm

8 mm

1086402

CL 66610005_308A.AI

Focal length of the lens

59

d

Der Stecker der selbsteinstellenden
Blende hat folgende Pinbelegung:

Pin 1 = Steuerspule ­Pin 2 = Steuerspule +
Pin 3 = Antriebsspule ­Pin 4 = Antriebsspule +

Alle Objektive haben die gleiche Lichtempfindlichkeit.

42
31

CL 66610005_309.AI

d

60

Objektivwechsel

Bei einem Objektivwechsel folgendermaßen vorgehen:

• Die Kamera nach unten richten, damit sich möglichst wenig Staub im Inneren der Kamera

ablagern kann, wenn das Objektiv abgenommen ist.

• Das alte Objektiv abnehmen: hierzu wird es

gegen den Uhrzeigersinn gedreht (1).
Den Sperring für den Brennpunktabstand von
der Linsenrückseite nicht lösen (2), denn sonst
müßte womöglich anschließend der
Brennpunktabstand von der Linsenrückseite der
Kamera korrigiert werden.

Vorsicht: Den CCD-Fühler in der Kamera nie
berühren. Teilchen, die sich auf der Oberfläche des
Fühlers abgelagert haben, ausschließlich mit sauberer,
trockener Luft wegblasen.

• Das neue Objektiv einbauen: hierzu wird es im Uhrzeigersinn

in die Objektivfassung der Kamera gedreht.

1

F

A

R

<

>

N

E

A

R

CL 66610005_312.AI

2

1

F

A

R

<

>

N

E

A

R

6

4

3

5



• Die Kamera auf den Gegenstand oder den Bereich ausrichten, der überwacht werden soll (6).

• Wenn sich die Kamera in der richtigen Position befindet, den Knopf (3) und die Schraube (4)

anziehen.

• Den Brennweitenring (1) des Kamera-Objektivs so einstellen, daß die Bildschärfe optimal ist.

Hinweis: Wenn ein Objektiv mit selbsteinstellender Blende benutzt wird, muß das Kabel für die
selbsteinstellende Blende an die Kamera angeschlossen werden (5).

d

61

CL 66610005_313.AI

Systemkabel

Für die Verbindungen zwischen Systemmonitor
und Kamera wird ein 15 m oder 25 m
langes Systemkabel mitgeliefert. Für
optimale Bild- und Tonqualität sollte bei
einer Verlängerung der Verbindung

5

4

3

2

5

4

3

2

grundsätzlich ein 4adriges doppeltver­drilltes Doppelleitungskabel verwendet
werden. Die höchstzulässige Kabellänge
beträgt 300 m. Kabel und Stecker sind
allgemein erhöltlich. Es ist darauf zu
achten,daβ die Stecker gemäβ der unten­stehenden Abbildung an das Kabel
angeschlossen werden.

2

2-3

5

4

3

4-5

CL 66610005_006.AI

Wenn die Länge des Kabels zwischen dem Monitor und der Kamera mehr als 200 m beträgt,
sollte ein Netzstromadapter benutzt werden (siehe Zubehör).

Vorsicht: Die Westernstecker 6/4, die für das Beobachtungssystem verwendet werden, haben die gleiche
Gröbe wie normale Telefonstecker. Unter keinen Umständen Telefongeräte an die Kamera oder den
Systemmonitor anschlieben.

Hinweise zur Wartung

2

2-3

5

4

3

4-5

Reinigen

Das Äuβere der Kamera mit einem feuchten, nicht-fusselnden Lappen oder einem
Lederimitat-Lappen abwischen.

Zur Reinigung des Kamera-Objektivs einen speziellen Reinigungslappen verwenden.
NIE Reinigungsflüssigkeiten auf der Grundlage von Alkohol, Brennspiritus, Ammoniak usw.
benutzen!

Das Glas des Kamera-Objektivs nie berühren! Hierdurch könnte die empfindliche Beschichtung
beschädigt werden.

Direkten Kontakt mit Wasser vermeiden.

d

62

Technical specifications (VCM7177/00T / VCM7178/00T)

Pick-up element 1/3" solid state CCD
Pixel elements 512 (H) x 582 (V), PAL interlaced
Resolution 330 TVL
Gain control automatic, 20dB
Lens See: Using a different lens
Iris Electronic iris

Light sensitivity

Scene illumination Not for continuous use above 2k lux with standard lens (F1.2)

Signal to noise ratio 48dB at 200-25000 lux, 25°C
White balance TTL range 2500-6500K
System connector (output) audio: common mode 500mVpp

Microphone Built-in, can be switched off at the camera.

•

Frequency range 300-3000Hz

Synchronisation The camera automatically synchronises to the system monitor.

Power supply
Power consumption ≤3W

System-cable length max. 300m/900ft (when a mains power adaptor is used)
Dimensions 72,5 (H) x 70 (W) x 60 (D) mm (excl. lens)
Weight 190g
Connectors

•

System cable RJ11E modular (“telephone” plug)

•

External power Power jack

Auto-iris control 4-pole socket
Mounting 1/4" 20 UNC
Ambient temperature

•

Operating -10 to +50°C

•

Storage -25 to +70°C

Ambient humidity

•

Operating 20 to 90% RH

•

Storage up to 99% RH
Specifications may change without notice.

When connected, an auto-iris lens overrides the electronic iris.

•

0.4 lux minimally acceptable picture with standard lens (F1.2)
at 3200K, transmission 86%, scene reflection 100%

•

3.0 lux, 50ire (-6dB) with standard lens (F1.2) at 3200K,
transmission 86%, scene reflection 100%

For outdoor use an auto-iris lens is recommended.

video: differential mode 175mVpp with pre-emphasis of 12dB at
5MHz. In the dual twisted pair system cable one pair carries the
audio signal and the videosignal, the other the power supply
and the synchronisation pulses.

Without system monitor the camera generates its own
synchronisation signals.

24V

, when the system-cable length exceeds 200m/600ft a power-

DC

24V

adapter(

, current limit

DC

500mA

)is required(availableas accessory)

124
