Värin Valvantakameraour
Sisällysluettelo
Johdanto................................................................................................................104
Liitännät ja käyttötoiminnot...............................................................105
Asennus..................................................................................................................105
Kameran asento
Kuvan tarkkuus
Taustatarkennus
Kameran ääni päälle/pois
Käyttö ulkona
Erilaisen linssin käyttö...............................................................................109
4 mm (F 1.2) linssi
8 mm (F 1.2) linssi
4 mm (F 1.2) automaattisesti himmentävä linssi
8 mm (F 1.2) automaattisesti himmentävä linssi
Linssin vaihtaminen.....................................................................................111
Järjestelmän kaapeli...................................................................................112
Huolto-ohjeita.................................................................................................112
Suomir
Suomi
Sivu
Lue ohjeet ennen järjestelmän toimintaan asettamista.
103
r
Johdanto
Tämä kamera on suunniteltu erityisesti Philipsin valvontajärjestelmää varten. Sitä voidaan
käyttää yhdessä järjestelmämonitorin kanssa (järjestelmä-, nelikamera- tai apumonitorikäytössä).
Järjestelmä- ja nelikameramonitoriin voidaan liittää enintään neljä kameraa. Apumonitoriin
voidaan liittää yksi kamera erillisjärjestelmässä. Kamera on suunniteltu vakioasennusta varten,
esimerkiksi kolmijalkaa tai seinätelinettä varten.
Virtalähde:
Monitori syöttää kameralle ja lisälaitteille turvallista matalajännitteistä (16-32V _) virtaa
järjestelmäkaapelin kautta. Jos järjestelmäkaapelin pituus on yli 200 m, järjestelmään täytyy
asentaa sähkövirtamuuntaja kameran sähkönsaannin varmistamiseksi.
Kameran lisävarusteet:
Kameraan on saatavana seuraavat lisävarusteet:
• Automaattisesti himmentävä linssi 4 mm (F 1.2)
• Automaattisesti himmentävä linssi 8 mm (F 1.2)
• Kameran suojus
• sähkövirtamuuntajalla
r
104
Liitännät ja käyttötoiminnot
1 Tarkennusrengas
2 Taustatarkennusrengas
3 Kameran ääni päälle/pois
4 Automaattihimmennyksen liitin
5 Kaapelin pituuden valitsin
6 Järjestelmäkaapelin liitin
7 Ulkoinen syöttöliitin
0 X 1
1
100m
0-50m
<
R
A
F
>
N
E
A
R
CL 66610005_310b.AI
2
200m
300m
24V
+0-
73
4 5
CL 66610005_311b.AI
Asennus
Tässä kappaleessa esitetään kameran asennus. Yksityiskohtaisempaa tietoa järjestelmämonitorin
ja lisälaitteiden (lisävarusteet) asentamisesta ja käytöstä löydät ao. käsikirjoista.
Huomaa: Kun järjestelmän asetuksia muutetaan, järjestelmämonitorin on annettava tarkistaa ja
tallentaa muistiin sisääntuloihin liitetyt kamerat ja lisävarusteet. Tämä tapahtuu automaattisesti, kun
kytket virran päälle. Kytke virta pois aina virtakytkimestä, pelkkä virransäästöpainikkeen painaminen ei
riitä. Jos virtakytkimen käyttö on epäkäytännöllistä, voit myös käyttää järjestelmämonitorin
asennusvalikon automaattista asennusta.
Varoitus: Älä koskaan kosketa kameran linssiä, jottei sen herkkä pinnoite vahingoittuisi.
r
105
6
Kameran asento
1 Helpottaaksesi kameran asentamista vie kamera, järjestelmäkaapeli ja -monitori kohteeseen, jota
haluat valvoa. Kun monitori on mukanasi, voit tarkistaa kattaako kamera toivotun alueen.
Huomaa: Ulkona käytettävä kamera on aina suojattava kameran suojuksella, joka suojaa kameraa
sateelta ja lumelta.
2 Liitä kamera järjestelmämonitoriin (1).
3 Yhdistä monitori virtalähteeseen (2).
4 Käännä päävirtakytkin (3) päälle.
Monitori tarkistaa järjestelmän. Kameran kuva ilmestyy monitorin kuvaruutuun automaattisesti
noin 30 sekunnin kuluttua tai heti, kun jotakin painiketta painetaan.
camera in
1234
video
audio
in out
VCR
max 24V 2A
out
aux
out
alarm
gnd
slave
out
power
3
1
2
CL 66610005_314A.AI
5 Tarvittaessa voit säätää kameran kuvan mahdollisimman hyväksi kontrastinT/kirkkauden
ja/tai värinSsäätöpainikkeiden avulla, jotka sijaitsevat monitorin etupuolella.
r
(
106
6 Pidä kameraa kohdassa,
johon haluat asentaa sen.
7 Tarkista monitorista,
kattaako kamera toivotun
alueen. (Parhaan tuloksen
saat, kun kamera osoittaa
hiukan alaviistoon eikä se
osoita suoraan kirkkaaseen
valoon). Tarkenna kuvaa
1/4" 20 UNC
3
tarvittaessa.
8 Kiinnitä seinäteline seinään
tai muulle tasaiselle,
tukevalle alustalle (1).
9 Kiristä väännin (2).
2
10 Kiinnitä kamera telineeseen (3).
11 Löysää väännintä (4) ja ruuvia (5) hieman.
12 Suuntaa kamera kohteeseen tai alueelle, jota haluat valvoa (8). Tarkista kameran kuva
monitorista. Tarkenna kuvaa tarvittaessa.
13 Kiristä väännin (4) ja ruuvi (5), kun kamera on paikallaan.
58
1
CL 66610005_302.AI
107
r
7
200m
100m
24V
4
0 X 1
0-50m
300m
6
CL 66610005_303.AI
+0-
14 Tarkista että kaapelin pituuden valitsin (6) on asetettu oikein. Pituuden tulee vastata monitorin
ja kameran välisen järjestelmäkaapelin todellista pituutta (enint. 0-300 m).
Huomaa: Jos järjestelmäkaapeli on pidempi kuin 200 m, järjestelmässä on käytettävä
sähkövirtamuuntajaa (lisävaruste) (kaapelin suurin sallittu pituus on 300 m). Liitä muuntaja
sähkövirtaan ja ulkoiseen syöttöliittimeen (7), joka on kameran takana.
Kuvan tarkkuus
1
• Säädä kameran linssin tarkennusrengasta, kunnes
kuva on mahdollisimman tarkka.
Huomaa: Jos kohteesta ei saada riittävän tarkkaa kuvaa,
säädä kameran taustatarkennusta.
Taustatarkennus
F
A
R
<
>
N
E
A
R
Varoitus: Taustatarkennus on tarpeen ainoastaan silloin,
kun kohteesta ei saada riittävän tarkkaa kuvaa
CL 66610005_304B.AI
tarkennusrenkaan avulla.
• Aseta tarkennusrengas asentoon mahdollisimman kauas tai ääretön (1).
• Suuntaa kamera kohteeseen, joka on vähintään 15 metrin etäisyydellä.
Huomaa: Jos kameran kentässä on kirkkaita valolähteitä: himmennä valolähdettä.
• Löysää taustatarkennuksen lukitusrengasta (2).
• Kierrä linssiä, mukaan lukien CS-asennusrengas, kunnes monitorin kuva on tarkka.
• Kiristä taustatarkennuksen lukitusrengasta (2) samalla, kun pidät linssin paikallaan.
1 2
F
A
R
<
>
N
E
A
R
3
CL 66610005_305.AI
r
108
Kameran ääni päälle/pois
Kytke kameran sisäänrakennettu mikrofoni päälle tai
pois kytkimen avulla (9).
Käyttö ulkona
Ulkona käytettävä kamera on aina suojattava kameran
9
On Off
suojuksella, joka suojaa kameraa.
Huomaa: Kun käytät kameraa ulkona, käytä mieluiten
CL 66610005_306.AI
automaattisesti himmentävää linssiä.
Erilaisen linssin käyttö
Kameran CS-varusteen ansiosta voit käyttää erilaisia linssejä. Kameran 8 mm linssin näkökenttä
(= kameran kattama alue) on puolet 4 mm linssin näkökentästä (ks. kuva alla).
Voit käyttää seuraavia linssejä:
4 mm f/1.2 linssi
8 mm f/1.2 linssi
4 mm f/1.2 automaattisesti himmentävä linssi
8 mm f/1.2 automaattisesti himmentävä linssi
Kameran vakiovarusteena on joko 4 mm tai 8
mm linssi.
Suosittelemme että käytät automaattisesti
himmentävää linssiä, kun kameraa käytetään
paikassa, jonka valaistus vaihtelee
(esim. ulkona). Automaattisen himmennyksen
ansiosta linssin läpi kulkeutuvan valon määrää
voidaan säätää. Automaattihimmennintä
ohjataan tasavirralla kameran takana sijaitsevan
4-napaisen liittimen (3) kautta.
10
8
6
4
2
0
Horizontal field of view in meters (V)
d
V
Distance object to camera in meters (d)
CL 66610005_308A.AI
4 mm
8 mm
1086402
Focal length of the lens
109
r

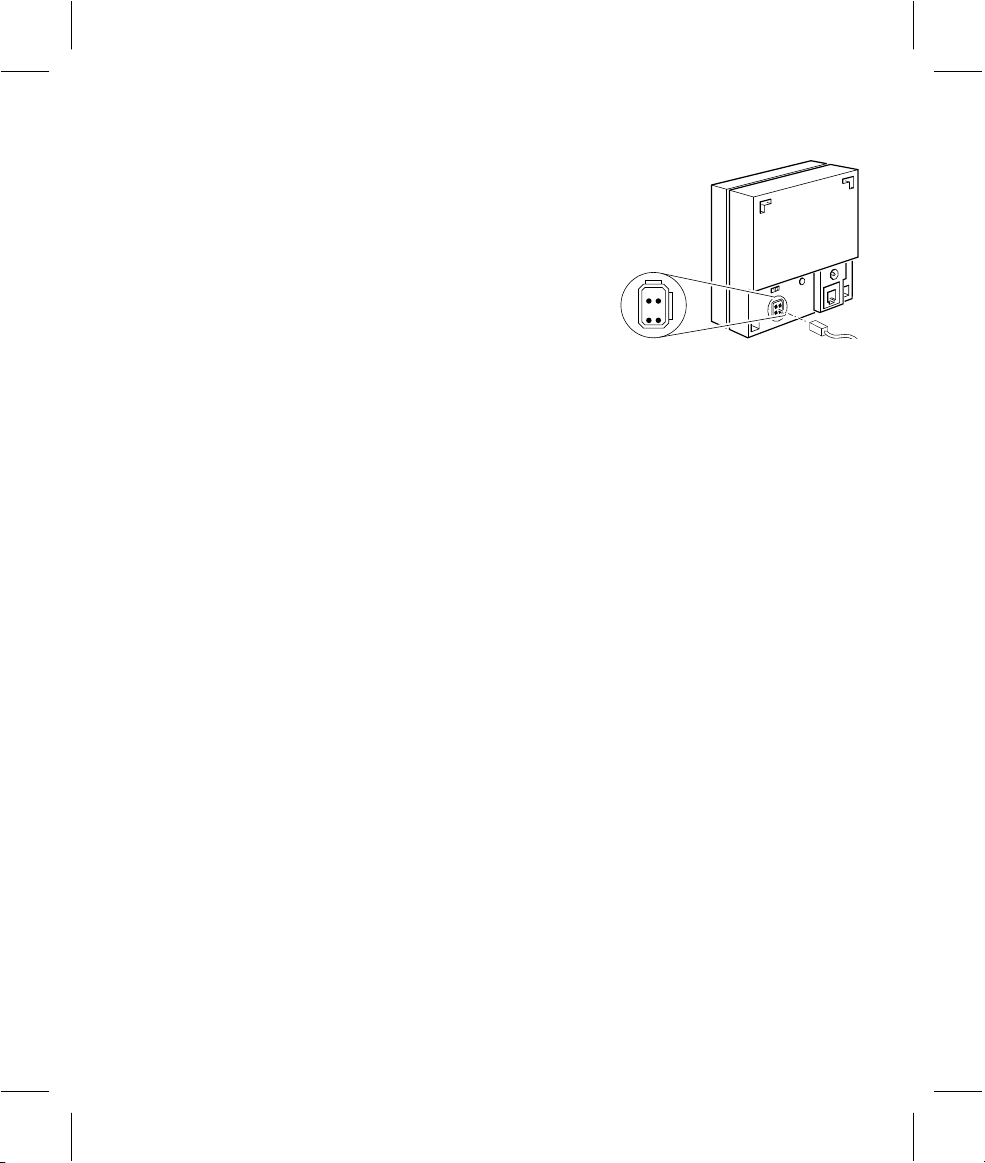

Automaattisesti himmentävän linssin liitinnavat ovat:
napa 1 = ohjauskäämi napa 2 = ohjauskäämi +
napa 3 = käyttökäämi napa 4 = käyttökäämi +
Kaikkien linssien valoteho on sama.
42
31
CL 66610005_309.AI
r
110
Linssin vaihtaminen
Vaihda linssi seuraavasti:
• Anna kameran osoittaa alaspäin, jotta mahdollinen kotelon päälle kerrostunut pöly ei pääse
kameran sisään linssin vaihdon aikana.
• Irrota vanha linssi kääntämällä sitä vastapäivään
(1).
Älä vapauta taustatarkennuksen lukitusrengasta
(2), muutoin sinun täytyy säätää kameran
taustatarkennus uudelleen.
Varoitus: Älä koskaan kosketa CCD-tunnistinta,
joka sijaitsee kameran sisäpuolella. Käytä ainoastaan
puhdasta, kuivaa ilmaa pölyn yms. poistamiseen
tunnistimen pinnalta.
• Asenna uusi linssi kääntämällä sitä myötäpäivään
kameran linssiasennuspidikkeeseen.
1
F
A
R
<
>
N
E
A
R
CL 66610005_312.AI
2
1
F
A
R
<
>
N
E
A
R
6
4
3
5
• Suuntaa kamera valvottavaan kohteeseen tai alueeseen (6).
• Kiristä väännin (3) ja ruuvi (4), kun kamera on paikallaan.
• Säädä kameran linssin tarkennusrengasta (1), kunnes kameran kuva on mahdollisimman hyvä.
Huomaa: Jos käytät automaattisesti himmentävää linssiä, liitä automaattihimmennyksen kaapeli
kameraan (5).
r
111
CL 66610005_313.AI
Järjestelmän kaapeli
Järjestelmämonitorin ja kameroiden
välisiä liitäntöjä varten toimitetaan
25 metrin järjestelmäkaapeli. Jos
käytät jatkokaapelia, saat
parhaimman mahdollisen kuvan- ja
5
4
3
2
5
4
3
2
äänenlaadun, kun käytät
nelijohtimista kierteitettyä
parikaapelia. Kaapelin suurin
sallittu pituus on 300 metriä.
Kaapelia ja pistokkeita on saatavana
alan myymälöistä. Varmista että
liittimet kiinnitetään kaapeliin alla
2
2-3
5
4
3
4-5
olevan kuvan mukaisesti.
Jos järjestelmäkaapelin pituus on yli 200 metriä, kameran tai lisälaitteen virransaannin
varmistamiseksi on käytettävä sähkövirtamuuntajaa (ks. kohta Lisävarusteet).
Varoitus: Järjestelmässä käytettävät liittimet ovat tavallisia puhelimissa käytettyjä liittimiä.
Älä kuitenkaan koskaan liitä puhelinlaitetta järjestelmän liitäntöihin.
Huolto-ohjeita
Puhdistus:
Voit puhdistaa kameran ulkopinnan kostealla, nukkaamattomalla liinalla tai säämiskällä.
5
4
3
2
4-5
2-3
CL 66610005_006.AI
Käytä kameran linssin puhdistamiseen erityistä puhdistusliinaa. ÄLÄ koskaan käytä alkoholia,
ammoniakkia tai muita liuottimia sisältäviä puhdistusnesteitä.
Älä koskaan kosketa kameran linssiä, jottei sen herkkä pinnoite vaurioitu.
Varo etteivät laitteet pääse suoraan kosketukseen veden kanssa.
r
112
Technical specifications (VCM7177/00T / VCM7178/00T)
Pick-up element 1/3" solid state CCD
Pixel elements 512 (H) x 582 (V), PAL interlaced
Resolution 330 TVL
Gain control automatic, 20dB
Lens See: Using a different lens
Iris Electronic iris
Light sensitivity
Scene illumination Not for continuous use above 2k lux with standard lens (F1.2)
Signal to noise ratio 48dB at 200-25000 lux, 25°C
White balance TTL range 2500-6500K
System connector (output) audio: common mode 500mVpp
Microphone Built-in, can be switched off at the camera.
•
Frequency range 300-3000Hz
Synchronisation The camera automatically synchronises to the system monitor.
Power supply
Power consumption ≤3W
System-cable length max. 300m/900ft (when a mains power adaptor is used)
Dimensions 72,5 (H) x 70 (W) x 60 (D) mm (excl. lens)
Weight 190g
Connectors
•
System cable RJ11E modular (“telephone” plug)
•
External power Power jack
Auto-iris control 4-pole socket
Mounting 1/4" 20 UNC
Ambient temperature
•
Operating -10 to +50°C
•
Storage -25 to +70°C
Ambient humidity
•
Operating 20 to 90% RH
•
Storage up to 99% RH
Specifications may change without notice.
When connected, an auto-iris lens overrides the electronic iris.
•
0.4 lux minimally acceptable picture with standard lens (F1.2)
at 3200K, transmission 86%, scene reflection 100%
•
3.0 lux, 50ire (-6dB) with standard lens (F1.2) at 3200K,
transmission 86%, scene reflection 100%
For outdoor use an auto-iris lens is recommended.
video: differential mode 175mVpp with pre-emphasis of 12dB at
5MHz. In the dual twisted pair system cable one pair carries the
audio signal and the videosignal, the other the power supply
and the synchronisation pulses.
Without system monitor the camera generates its own
synchronisation signals.
24V
, when the system-cable length exceeds 200m/600ft a power-
DC
24V
adapter(
, current limit
DC
500mA
)is required (availableasaccessory)
