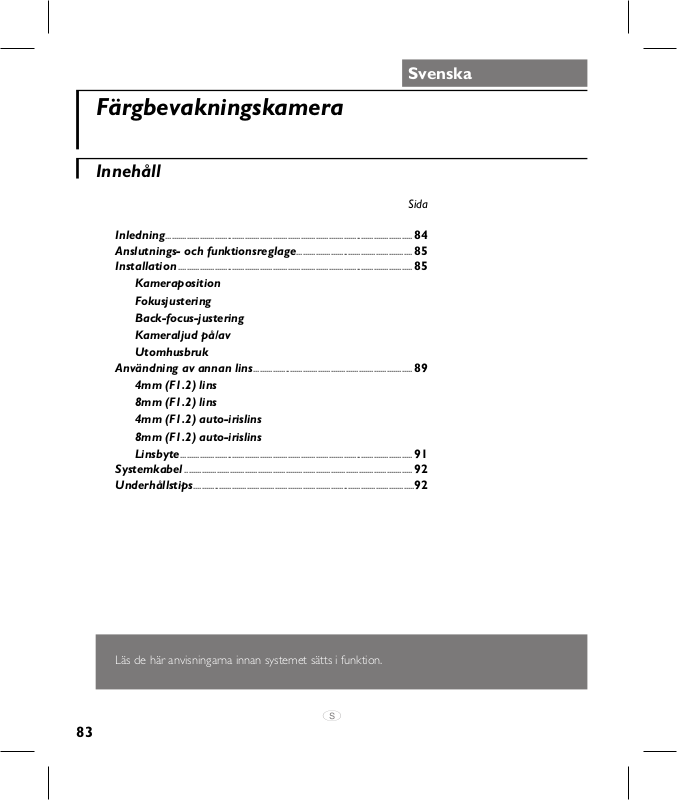

Färgbevakningskamera
Innehåll
Inledning...................................................................................................................84
Anslutnings- och funktionsreglage......................................................85
Installation.............................................................................................................85
Kameraposition Fokusjustering Back-focus-justering Kameraljud på/av Utomhusbruk
Användning av annan lins..........................................................................89
4mm (F1.2) lins 8mm (F1.2) lins 4mm (F1.2) auto-irislins 8mm (F1.2) auto-irislins
Linsbyte............................................................................................................91
Systemkabel..........................................................................................................92
Underhållstips.......................................................................................................92
Svenskas
Svenska
Sida
Läs de här anvisningarna innan systemet sätts i funktion.
83
s
Inledning
Den här kameran är särskilt tillverkad för Philips Övervakningssystem. Den kan användas i kombination med en systemmonitor (System, Quad eller Slav). System- och Quadmonitor möjliggör anslutning för upp till 4 kameror. Slavmonitorn kan betjäna 1 kamera i en ensamstående konfigurering. Kameran har en standard kamerafattning för t.ex. ett trefotsstativ eller en väggkonsolhylla.
Strömförsörjning:
Den säkra lågspänningen (16-32V _) för kamera och systemtillbehör tillgodoses av monitorn genom systemkabeln. Om systemkabelns längd överstiger 200m, bör en huvudströmsadapter användas för att försörja kameran.
Kameratillbehör:
Följande kameratillbehör finns tillgängliga:
Auto-irislins 4mm (F1.2)
Auto-irislins 8mm (F1.2)
Täckande skydd för kameran
Huvudströmsadapter
s
84
Anslutnings- och funktionsreglage
1 Fokuskorrigeringsring
2 Back-focus-korrigeringsring
3 Kameraljud på/av
4 Auto-iriskontakt
5 Kabellängdskompenseringsväljare
1
<
R
A
F
>
N
E
A
R
CL 66610005_310b.AI
2
6 Systemkabelkontakt
7 Extern elkontakt
0 X 1
4 5
100m
0-50m
200m
24V +0-
300m
CL 66610005_311b.AI
Installation
Det här avsnittet beskriver kamerans installation. För mer detaljerad information om installationen och användning av systemmonitor och tillbehör (tillval), se bruksanvisningarna för monitor och/eller tillbehör.
Obs: När systemets konfigurering är ändrad, behöver systemmonitorns kontrollera och memorera kameror och tillbehör som är anslutna till dess ingångar. Detta görs automatiskt när strömmen slås på. Använd strömbrytarknappen för att stänga av, att enbart använda vilolägesknappen är inte tillräckligt. Om det är opraktiskt att stänga av, använd den automatiska installationsfunktionen på systemmonitorns installationsmeny.
Varning: Rör aldrig glaset på kameralinsen för att undvika att skada dess känsliga beläggning.
s
85
73
6
Kameraposition
1 Ta kameran, systemkabeln och monitorn till det område som du vill övervaka (med monitorn
på plats, kan du kontrollera om kameran täcker det önskade området).
Obs: För utomhusbruk måste en skyddande övertäckning användas för att skydda kameran mot regn och snö.
2 Anslut kameran till systemmonitorn (1). 3 Anslut systemmonitorn till nätet (2). 4 Tryck på huvudströmbrytaren (3).
Monitorn kommer att avsöka systemet. Efter ungefär 30 sekunder eller om en tangent trycks ner, visas kamerabilden på monitorskärmen.
camera in
1234
video audio
in out
VCR
max 24V 2A
out
aux
out
alarm
gnd
slave
out
power
3
1
2
CL 66610005_314A.AI
5 Vid behov, justera kontrastT/ljusstyrka(och/eller färgS(kontrollknapparna finns på
monitorns framsida) för att optimera kamerabilden.
s
86
6 Håll kameran på det ställe
där du önskar installera den.
7 Kontrollera på monitorn om
kameran täcker det önskade området (Bästa resultat erhålls om kameran pekar något nedåt och inte riktas mot en stark ljuskälla). Justera fokus om det behövs.
1/4" 20 UNC
3
8 Fäst väggkonsolen i väggen,
eller något annat jämt och stabilt underlag (1).
9 Dra åt vredet (2). 10 Fäst kameran på konsolen (3).
2
CL 66610005_302.AI
11 Lossa vredet (4) och skruva (5) försiktigt. 12 Rikta kameran mot det objekt eller område som du önskar övervaka (8). Kontrollera kamera-
bilden på monitorn. Justera fokus om det behövs.
13 Dra åt vredet (4) och skruva åt (5) när kameran är i position.
58
1
87
s
7
200m
100m
24V
4
0 X 1
0-50m
300m
6
CL 66610005_303.AI
+0-
14 Kontrollera om kabellängdskompenseringsväljaren (6) är inställd på rätt längd. Den inställda
längden måste vara densamma som systemkabelns längd (0-max 300m) som förbinder monitor och kamera.
Obs: Om systemkabelns längd överstiger 200m, bör en huvudströmsadapter (tillval) användas (maximalt tillåten kabellängd är 300m). Anslut adaptern till nätet och till den externa kontakten (7) på baksidan av kameran.
Fokusjustering
1
Justera kameralinsens fokusring för att uppnå optimal
bildskärpa.
Obs! Om skarp objektbild fortfarande inte har uppnåtts, bör du justera kamerans back-focus.
Justering av back-focus
F
A
R
<
>
N
E
A
R
Varning: Justering av back-focus behövs endast när någon skarp objektbild inte har uppnåtts med fokusjusteringsringen.
CL 66610005_304B.AI
Ställ in fokusjusteringsringen till Far eller Infinity (1).
Rikta kameran mot något objekt åtminstone 15 meter feet bort.
Obs! Om en stark ljuskälla är belägen inom kamerans synfält, dämpa ljuskällan.
Lossa back-focus-låsring (2).
Vrid på linsen, inklusive CS-mount ringen, tills videobilden på monitorn är skarp.
Dra åt back-focus-låsringen (2), samtidigt som du håller linsen på sin plats.
1 2
F
A
R
<
>
N
E
A
R
3
s
CL 66610005_305.AI
88
Kameraljud på/av
Använd knapp (9) för att sätta på eller stänga av den inbyggda kameramikrofonen.
Utomhusbruk
För utomhusbruk måste ett skyddande hölje användas
9
On Off
för att skydda kameran.
Obs! När kameran används utomhus rekommenderas en aut. iris.lins.
Användning av annan lins
Kamerans CS-fattning möjliggör för dig att använda andra linser. Synfältet (= det täckta området) hos en 8mm lins är halva synfältet hos en 4mm lins (se bilden nedan).
Tillgängliga linser är:
4mm/F1.2 lins 8mm/F1.2 lins 4mm/F1.2 auto-irislins 8mm/F1.2 auto-irislins
Kamerorna är försedda antingen med 4mm eller 8mm linser.
Auto-irislinserna rekommenderas när kameran används i omgivningar med olika ljusförhållanden (t.ex. utomhus). Med hjälp av auto-iris regleras ljusmängden som går genom linsen. Auto-iris är DC-kontrollerad genom en 4-polig kontakt på baksidan av kameran (3).
10
8
6
4
2
0
Horizontal field of view in meters (V)
d
V
Distance object to camera in meters (d)
CL 66610005_306.AI
4 mm
8 mm
1086402
CL 66610005_308A.AI
Focal length of the lens
89
s
Autoirisens stiftanslutningar är:
stift 1 = kontrollspole ­stift 2 = kontrollspole + stift 3 = drivspole ­stift 4 = drivspole +
Alla linser har samma ljuskänslighet.
42 31
CL 66610005_309.AI
s
90
Linsbyte
Utför följande moment för att byta lins:
Rikta kameran nedåt. Detta för att minimera nedsmutsning av kamerans insida när linsen är
borttagen.
Ta bort den gamla linsen genom att vrida den
motsols (1). Ta inte bort back-focus-låsringen (2), annars du kanske måste återjustera kamerans back-focus.
Varning: Rör aldrig CCD sensorn som finns inuti kameran. Använd endast ren, torr luft för att blåsa bort partiklar på sensorns yta.
Montera den nya linsen genom att vrida den medsols
på kamerans linshus.
1
F
A
R
<
>
N
E
A
R
CL 66610005_312.AI
2
1
F
A
R
<
>
N
E
A
R
Rikta kameran mot det objekt eller det område som skall visas (6).
Dra åt vredet (3) och skruven (4) när kameran är i position.
Justera kameralinsens fokusring (1) för att få optimal bildskärpa.
Obs! Om en auto-irislins används, anslut auto-iriskabeln till kamran (5).
s
91
6
4
3
5
CL 66610005_313.AI
Systemkabel
För förbindelsen mellan system­monitor och kamera tillhandahålls 25m systemkabel. För att få bästa bild- och ljudkvalitet bör alltid en partvinnad fyrtrådskabel användas
5
4
3
2
5
4
3
2
när man utvidgar anslutningen. Maximalt tillåten kabellängd är 300m. Kabel och kontakter finns att köpa i hobby- och fackhandel. Var uppmärksam på att kontakterna är fästade vid kabeln enligt bilden nedan.
2
2-3
5
4
3
4-5
Om kabellängden mellan monitor och kamera är mer än 200m bör en huvudströmsadapter användas (se tillbehören).
Varning: Kontakterna som används i övervakningssytemet har samma dimension som vanliga telefonkontakter. Anslut aldrig en telefon till kameran eller till systemmonitorn.
Underhållstips
Rengöring:
Du kan rengöra utsidan på kameran med en fuktig luddfri trasa eller med sämskskinn.
5
4
3
2
4-5
2-3
CL 66610005_006.AI
För att rengöra kameralinsen bör en särskild rengöringstrasa användas. Använd INTE rengöringsmedel baserade på alkohol, denaturerad sprit, ammoniak etc..
Rör aldrig glaset på kameralinsen för att undvika att dess känsliga beläggning skadas.
Undvik direktkontakt med vatten.
s
92
Technical specifications (VCM7177/00T / VCM7178/00T)
Pick-up element 1/3" solid state CCD Pixel elements 512 (H) x 582 (V), PAL interlaced Resolution 330 TVL Gain control automatic, 20dB Lens See: Using a different lens Iris Electronic iris
Light sensitivity
Scene illumination Not for continuous use above 2k lux with standard lens (F1.2)
Signal to noise ratio 48dB at 200-25000 lux, 25°C White balance TTL range 2500-6500K System connector (output) audio: common mode 500mVpp
Microphone Built-in, can be switched off at the camera.
Frequency range 300-3000Hz
Synchronisation The camera automatically synchronises to the system monitor.
Power supply Power consumption 3W
System-cable length max. 300m/900ft (when a mains power adaptor is used) Dimensions 72,5 (H) x 70 (W) x 60 (D) mm (excl. lens) Weight 190g Connectors
System cable RJ11E modular (“telephone” plug)
External power Power jack
Auto-iris control 4-pole socket Mounting 1/4" 20 UNC Ambient temperature
Operating -10 to +50°C
Storage -25 to +70°C
Ambient humidity
Operating 20 to 90% RH
Storage up to 99% RH Specifications may change without notice.
When connected, an auto-iris lens overrides the electronic iris.
0.4 lux minimally acceptable picture with standard lens (F1.2) at 3200K, transmission 86%, scene reflection 100%
3.0 lux, 50ire (-6dB) with standard lens (F1.2) at 3200K, transmission 86%, scene reflection 100%
For outdoor use an auto-iris lens is recommended.
video: differential mode 175mVpp with pre-emphasis of 12dB at 5MHz. In the dual twisted pair system cable one pair carries the audio signal and the videosignal, the other the power supply and the synchronisation pulses.
Without system monitor the camera generates its own synchronisation signals.
24V
, when the system-cable length exceeds 200m/600ft a power-
DC
24V
adapter(
, current limit
DC
500mA
)isrequired (available as accessory)
