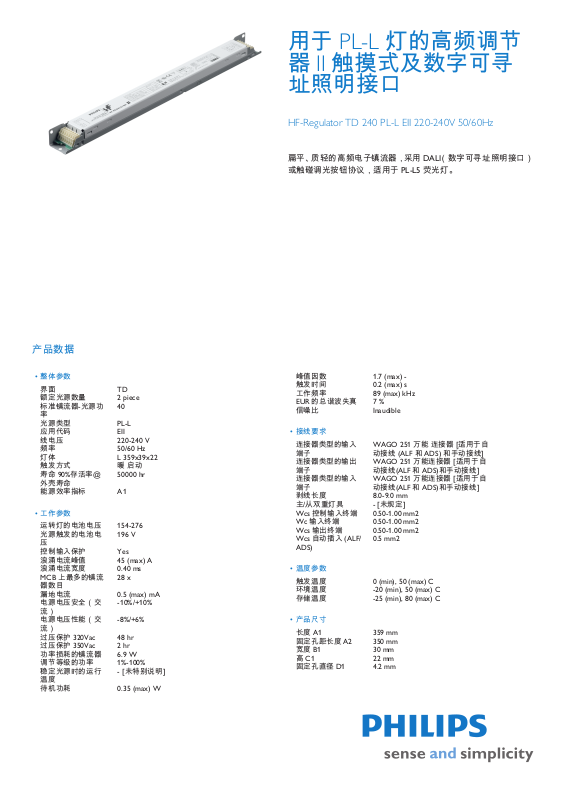

Philips TD 240 PL-L EII User Guide

用于 PL-L 灯的高频调节器 II 触摸式及数字可寻址照明接口

HF-Regulator TD 240 PL-L EII 220-240V 50/60Hz

扁平、质轻的高频电子镇流器，采用 DALI（数字可寻址照明接口）或触碰调光按钮协议，适用于 PL-L5 荧光灯。

产品数据

• 整体参数

界面 TD 额定光源数量 2 piece 标准镇流器-光源功率40

光源类型 PL-L 应用代码 EII 线电压 220-240 V 频率 50/60 Hz 灯体 L 359x39x22 触发方式暖启动寿命 90%存活率@ 外壳寿命能源效率指标 A1

• 工作参数

运转灯的电池电压 154-276 光源触发的电池电压196 V

控制输入保护 Yes 浪涌电流峰值 45 (max) A 浪涌电流宽度 0.40 ms MCB 上最多的镇流器数目漏地电流 0.5 (max) mA 电源电压安全（交流）-10%/+10%

电源电压性能（交流）-8%/+6%

过压保护 320Vac 48 hr 过压保护 350Vac 2 hr 功率损耗的镇流器 6.9 W 调节等级的功率 1%-100% 稳定光源时的运行温度- [未特别说明]

50000 hr

28 x

峰值因数 1.7 (max) - 触发时间 0.2 (max) s 工作频率 89 (max) kHz EUR 的总谐波失真 7 % 信噪比 Inaudible

• 接线要求

连接器类型的输入端子WAGO 251 万能连接器 [适用于自

连接器类型的输出端子WAGO 251 万能连接器 [适用于自

连接器类型的输入端子WAGO 251 万能连接器 [适用于自

剥线长度 8.0-9.0 mm 主/从双重灯具 - [未规定]

Wcs 控制输入终端 0.50-1.00 mm2 Wc 输入终端 0.50-1.00 mm2 Wcs 输出终端 0.50-1.00 mm2 Wcs 自动插入 (ALF/ ADS)

• 温度参数

触发温度 0 (min), 50 (max) C 环境温度 -20 (min), 50 (max) C 存储温度 -25 (min), 80 (max) C

• 产品尺寸

长度 A1 359 mm 固定孔距长度 A2 350 mm 宽度 B1 30 mm 高 C1 22 mm 固定孔直径 D1 4.2 mm

动接线 (ALF 和 ADS) 和手动接线]

动接线(ALF 和 ADS)和手动接线]

0.5 mm2

待机功耗 0.35 (max) W

Regulator

DA/N

DA/Ls

用于 PL-L 灯的高频调节器 II 触摸式及数字可寻址照明接口

• 相关认证

EMI 9kHz .. 30 MHz EN 55015 EMI 30 MHz ..

EN 55022 水平 B [水平 = 等级]

1000MHz

安全标准 IEC 61347-2-3 性能标准 IEC 60929 质量标准 ISO 9000:2000 环境标准 ISO 14001 谐波电流发射 IEC 61000-3-2 电磁兼容抗扰度 IEC 61547 振动 IEC 68-2-6 Fc 撞击 IEC 68-2-29 Eb 湿度 EN 61347-2-3 clause 11 许可标志 ENEC / VDE-EMV 标志 Yes 温度标志 110 [Yes] 应急标准 IEC 60598-2-22

二维绘图

• 产品数据

订单代码 913700632766 完整的产品名称 HF-R TD 240 PL-L EII 220-240V

50/60Hz

订单产品名称 HF-R TD 240 PL-L EII 220-240V

50/60Hz

每一包中的件数 1 包装配置 12 每一个外箱中的包数12

包上的条形码 -

8711500914583

EAN1 外箱上的条形码 -

8711500914590

EAN3

物流代码 - 12NC 913700632766 每件净重 0.295 kg

Product A1 (Norm) A2 (Norm) B1 (Norm) C1 (Norm) D1 (Norm)

HF-R TD 240 PL-L EII 220-240V

50/60Hz

359 350 30 22 4.2

HF-R TD 2 lamps PL-L

规格如有更改，恕不另行通知。所有商标均是 Koninklijke Philips Electronics N.V. 或它们各自所有者的财产。

www.philips.com/lighting

2012, 一月 25 要更改的数据主题
