Philips SB4B1927CB/00 User Manual

Socle cloud pour moniteur

SB4B1927CB

www.philips.com/welcome
FR Manuel d’utilisation	1
Assistance client et Garantie	19
Guide de dépannage et
Foire Aux Questions	22

Table des matières

1. Important 1

1.1 Précautions de sécurité et d’entretien 1

1.2 Notations 2

1.3 Mise au rebut du produit et des matériaux d’emballage 3

2. Installation du socle cloud pour moniteur 4

2.1 Installation 4

2.2 Fonctionnement du socle cloud

pour moniteur 6

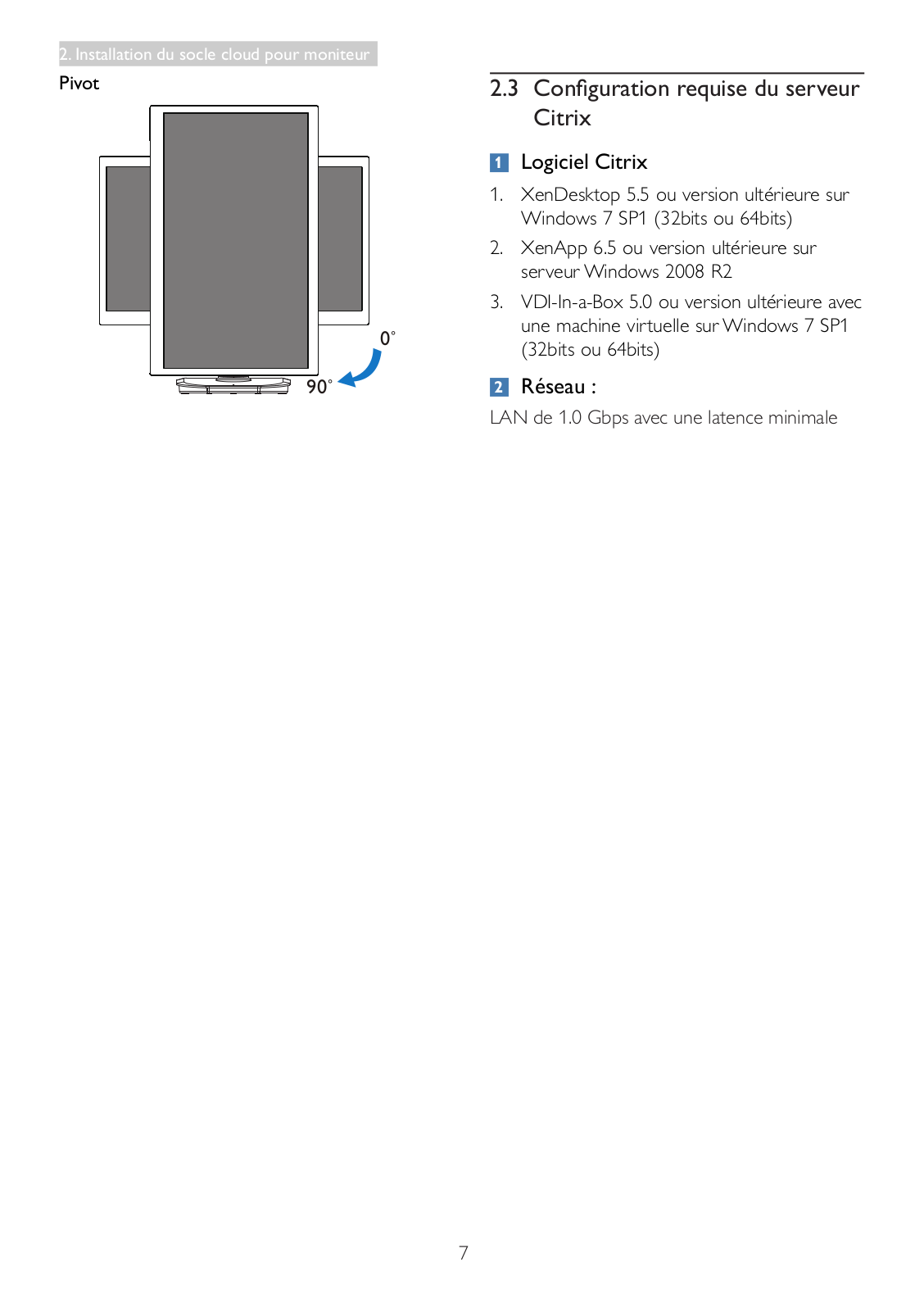

2.3 Configuration requise du serveur

Citrix 7

3. Socle cloud pour moniteur 8

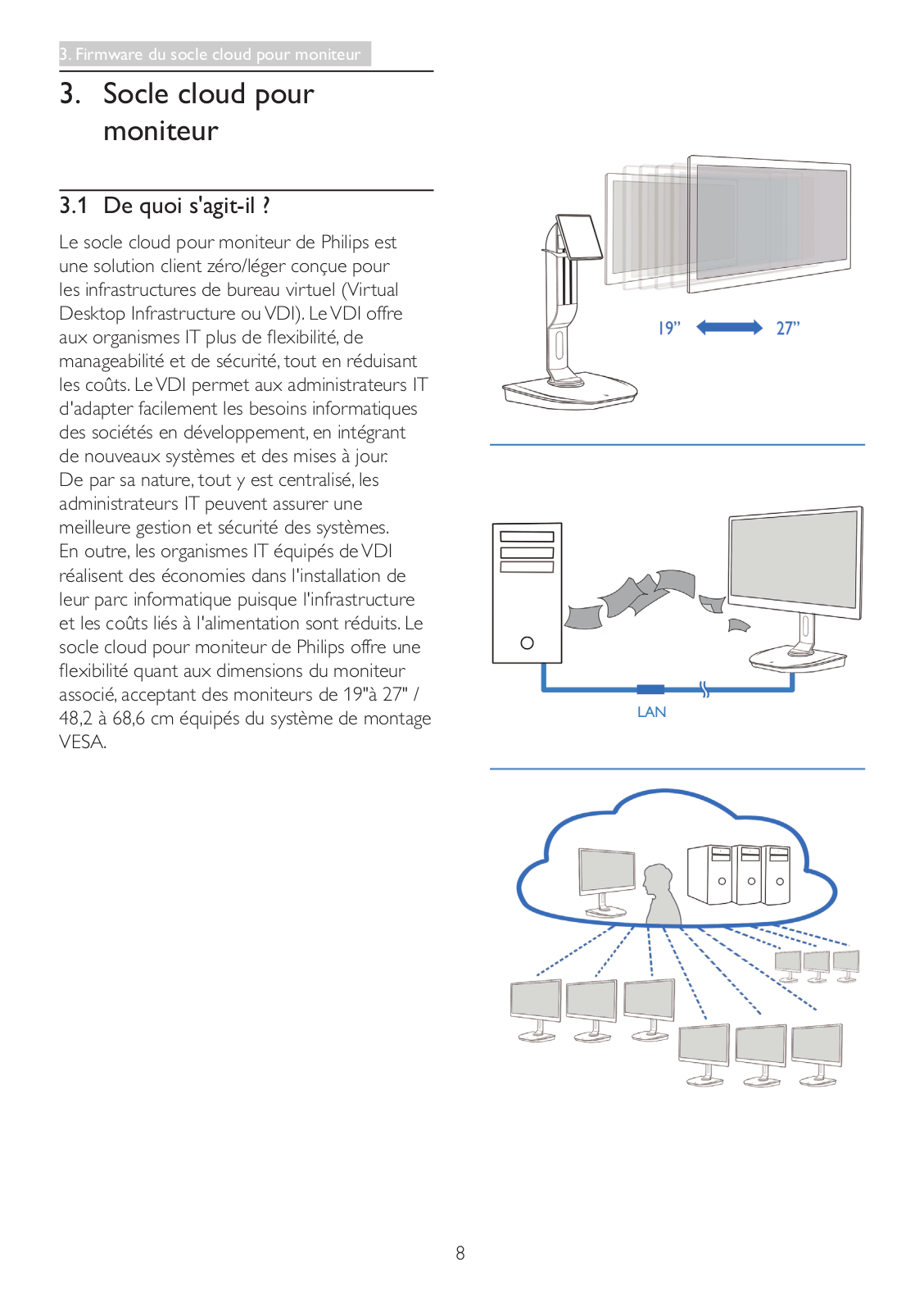

3.1 De quoi s'agit-il ? 8

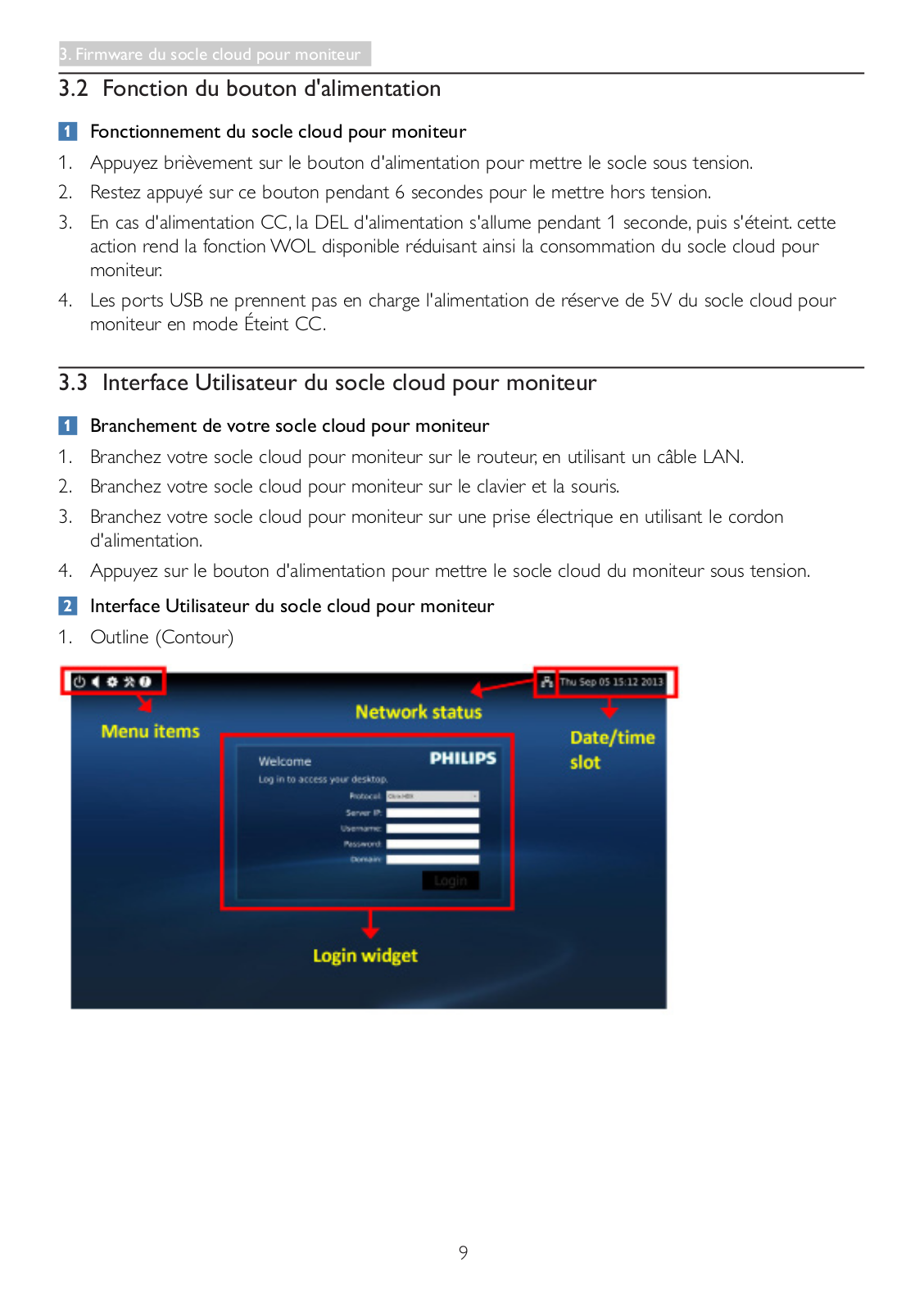

3.2 Fonction du bouton

d'alimentation 9 3.3 Interface Utilisateur du socle

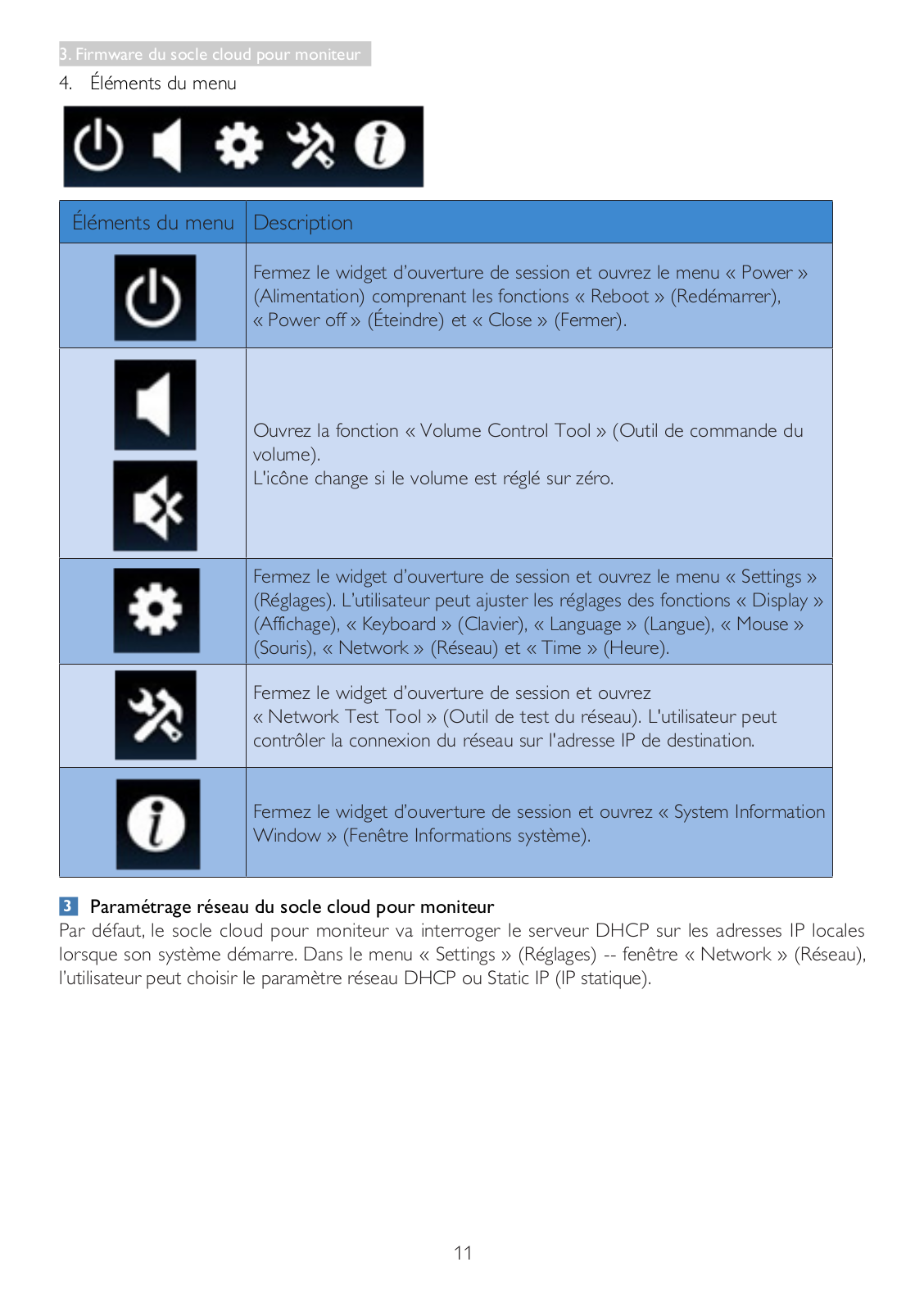

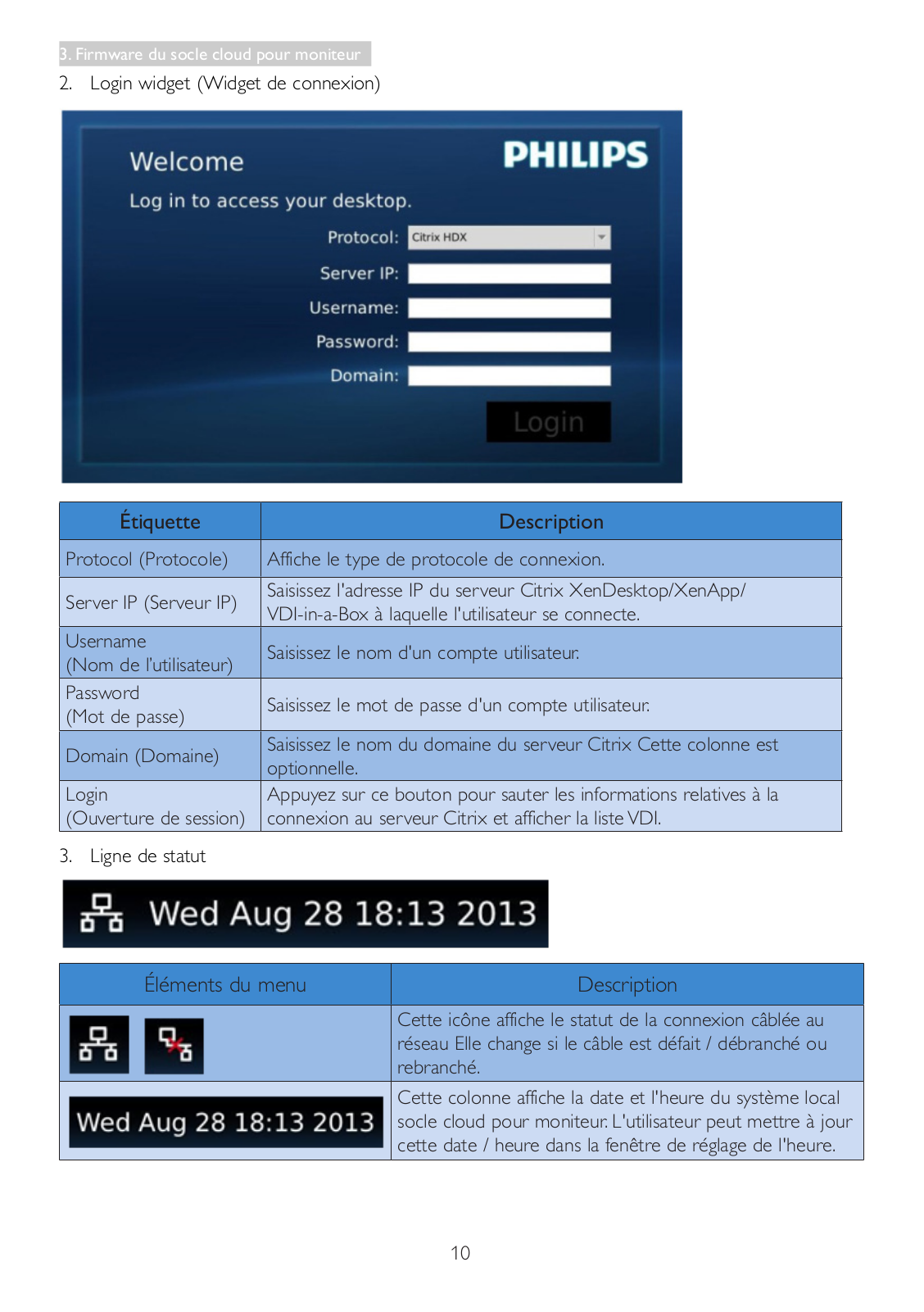

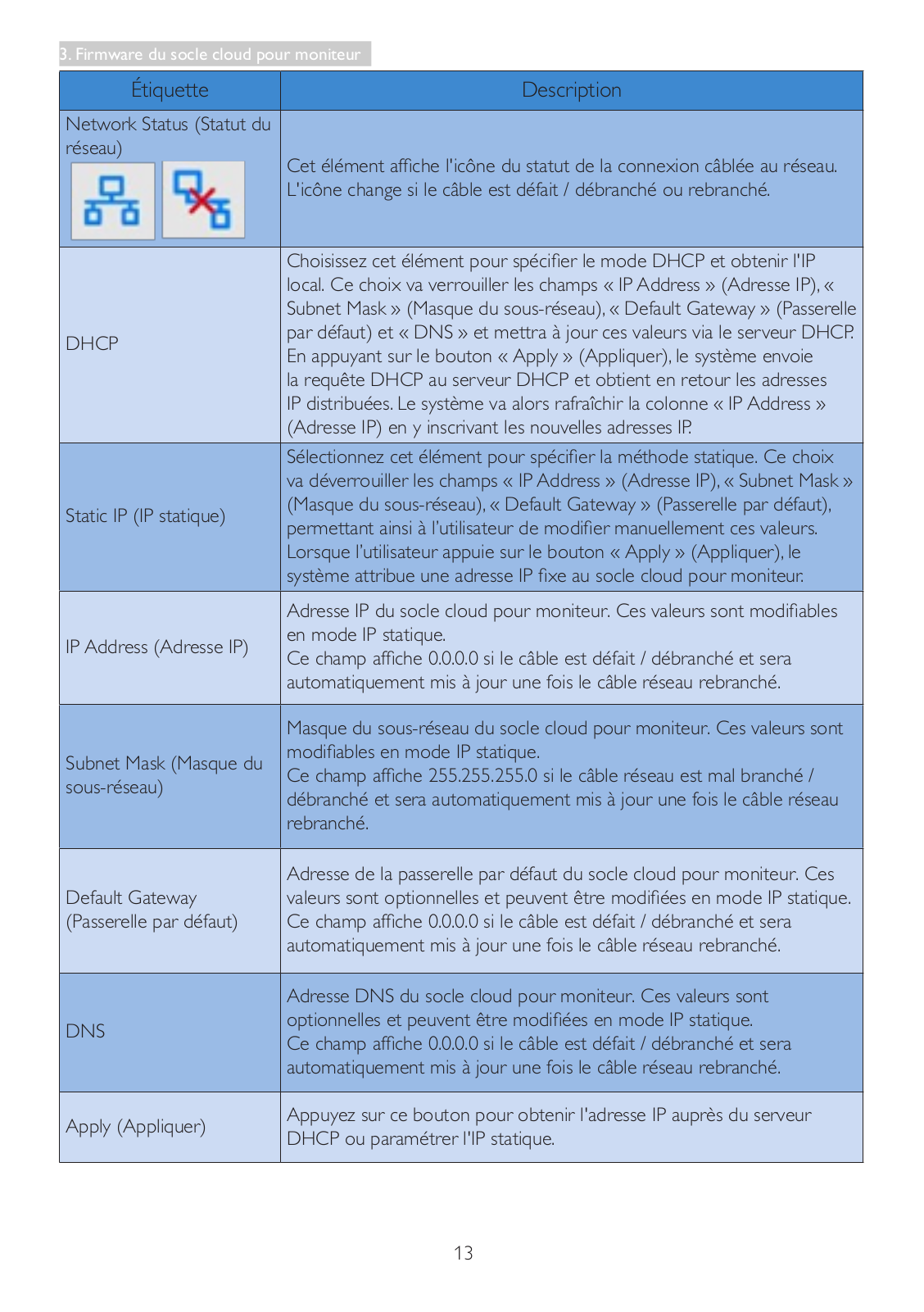

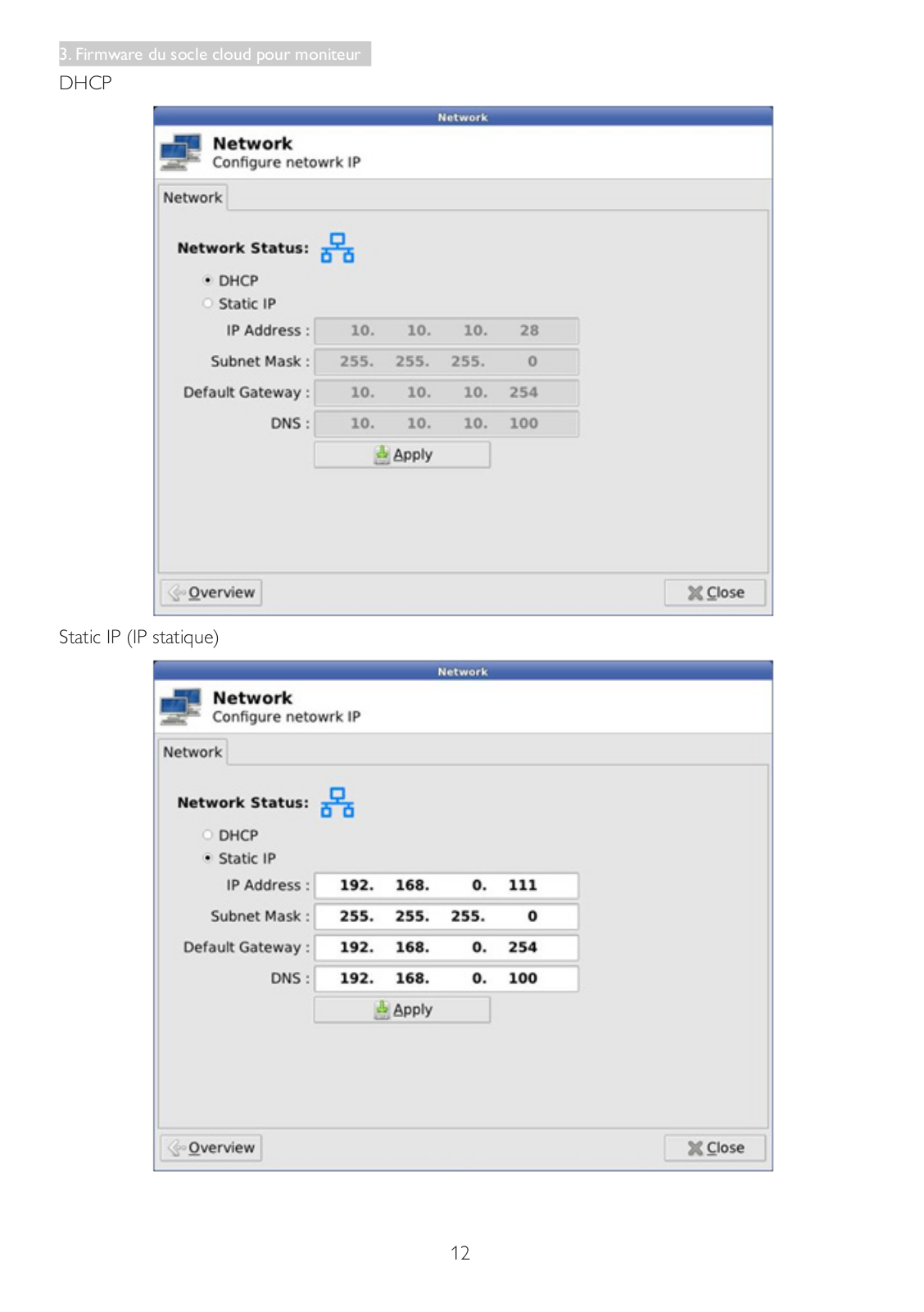

cloud pour moniteur 9

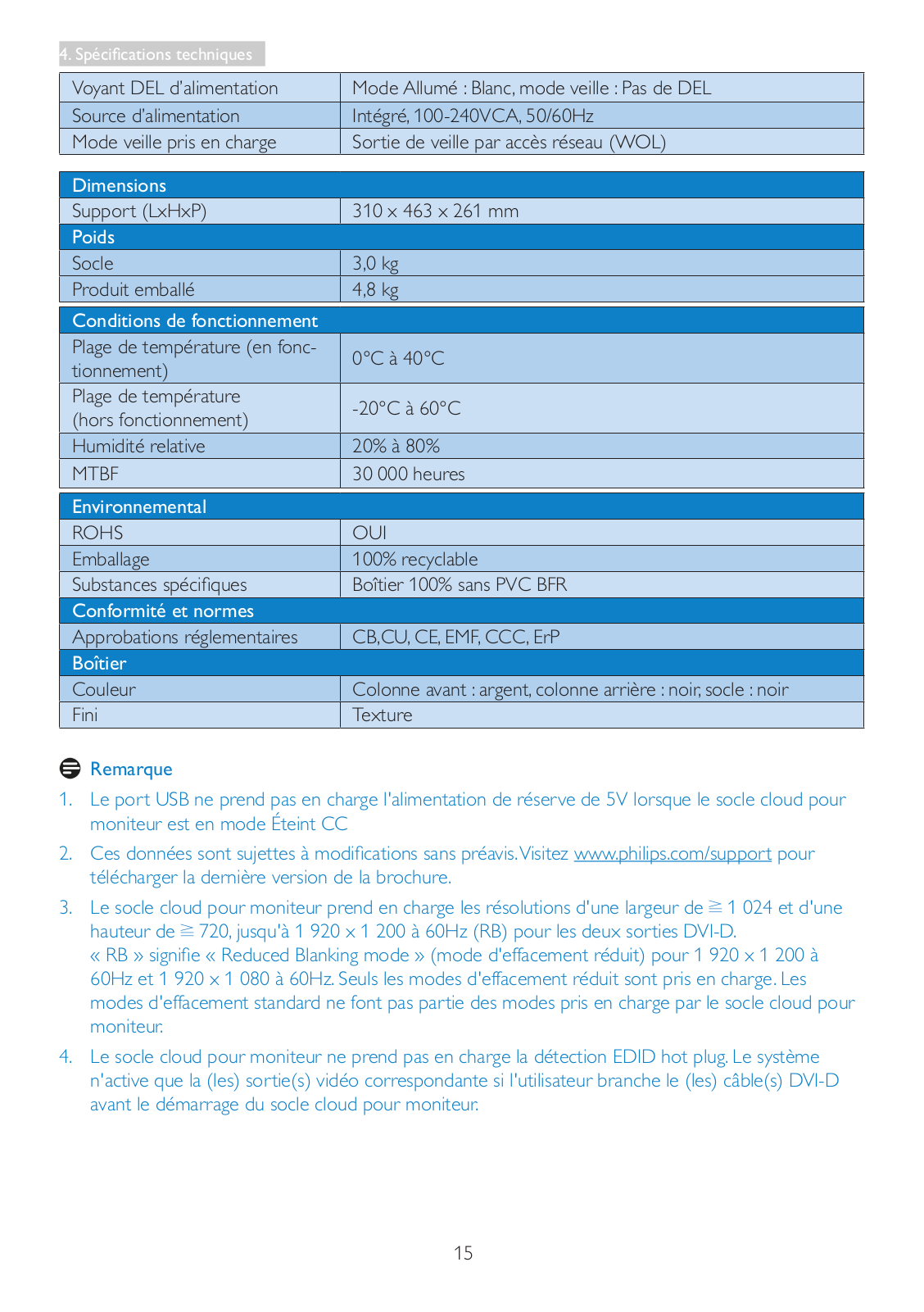

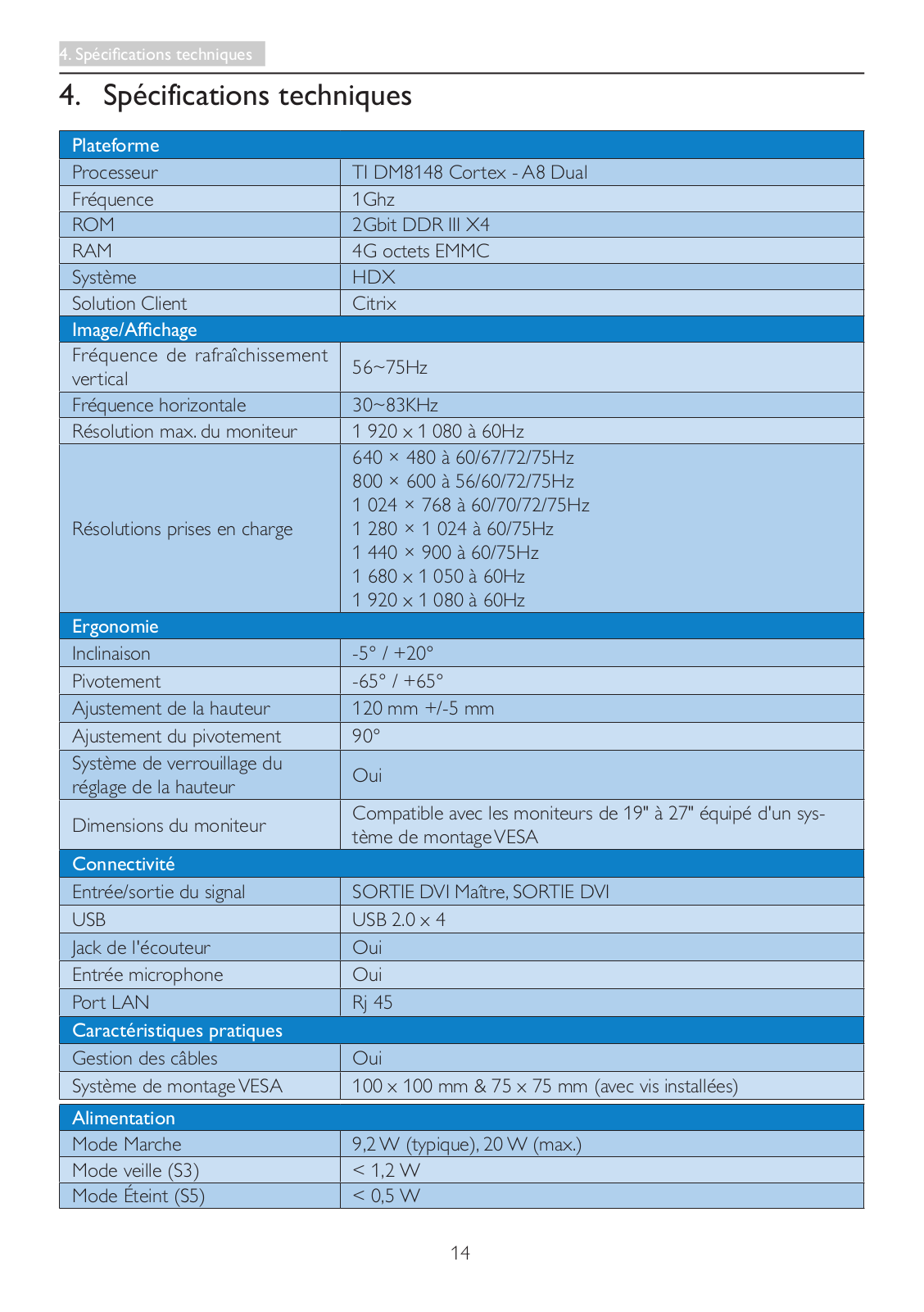

4. Spécifications techniques 14

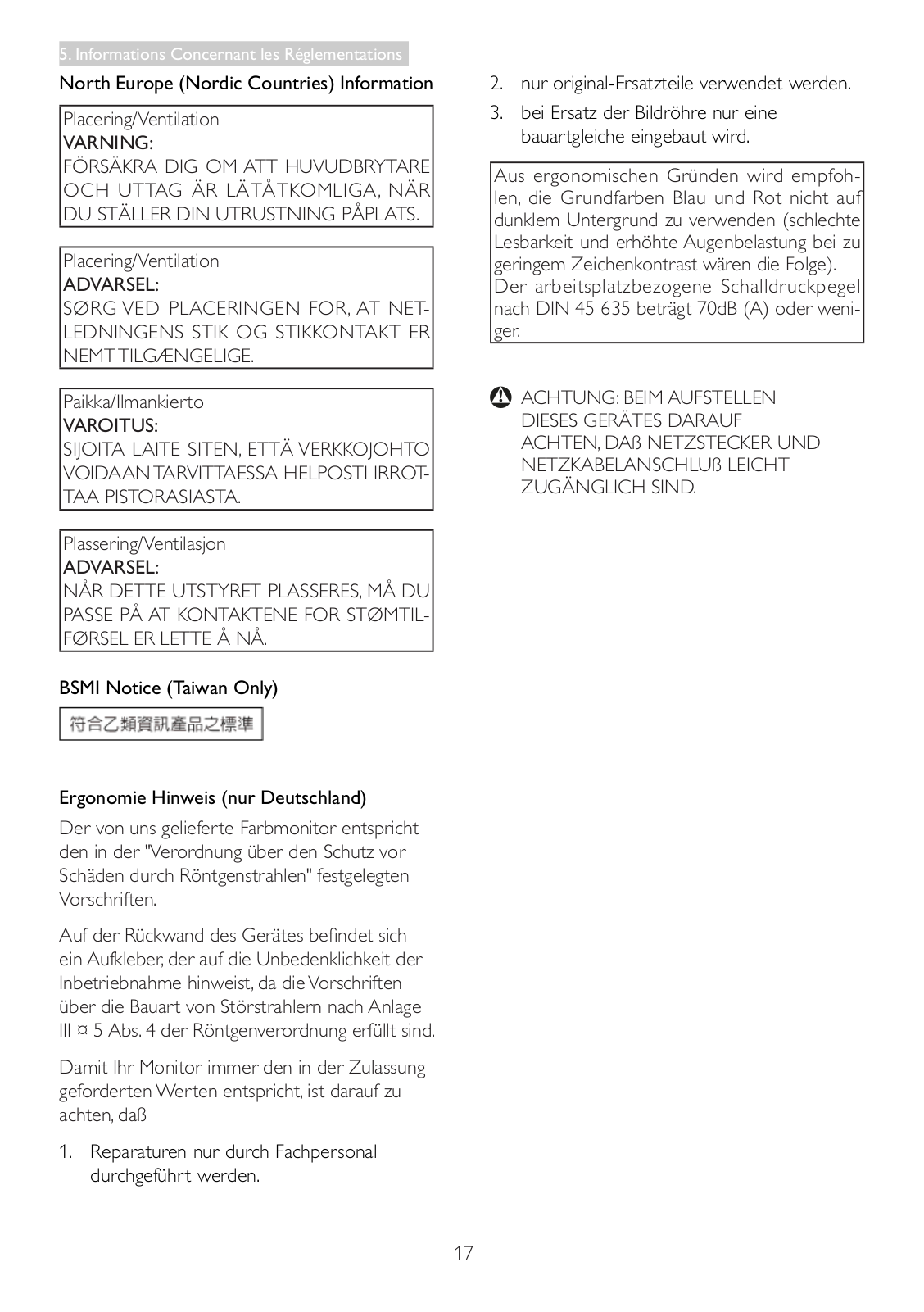

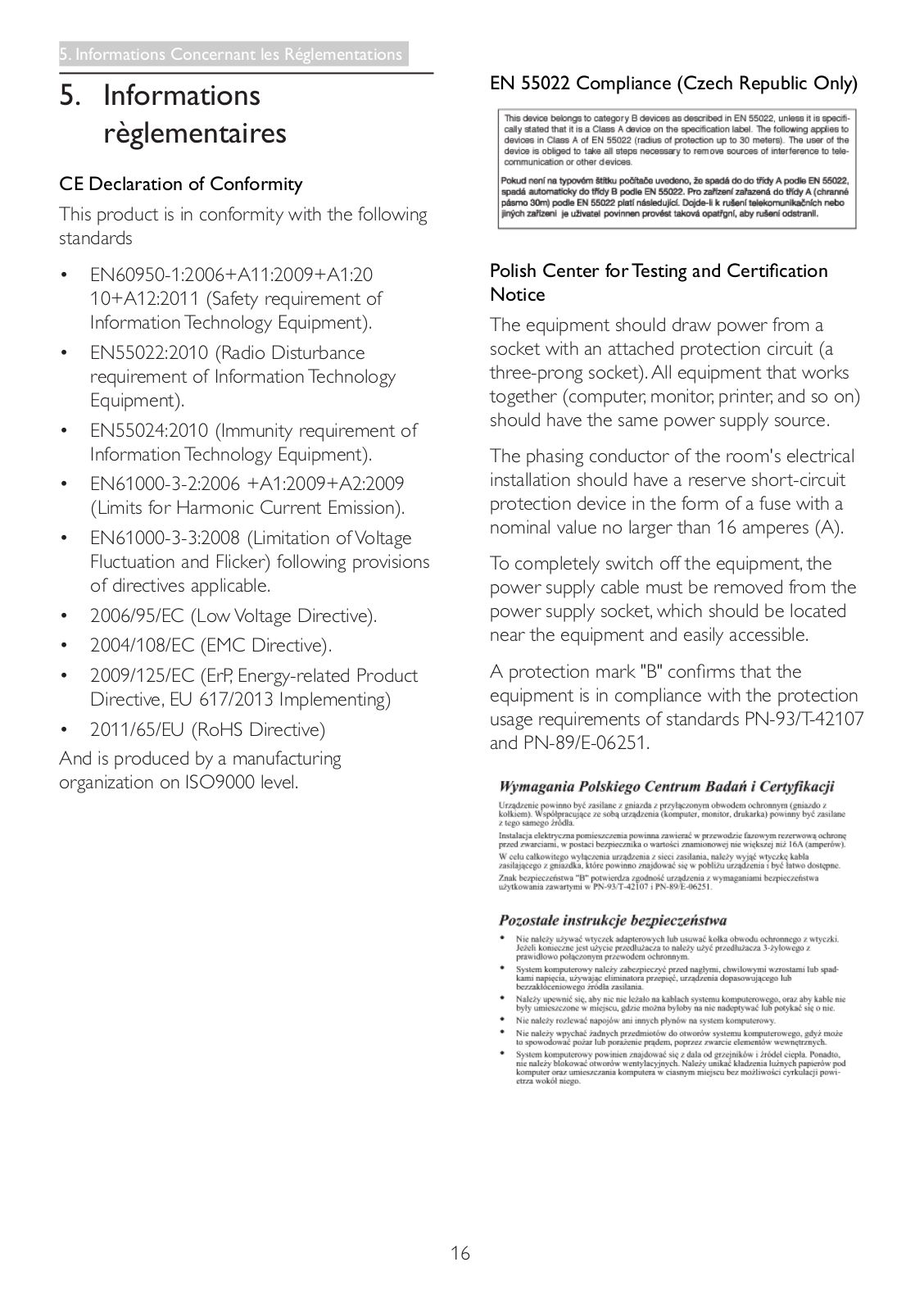

5. Informations règlementaires 16

6. Assistance client et Garantie 19

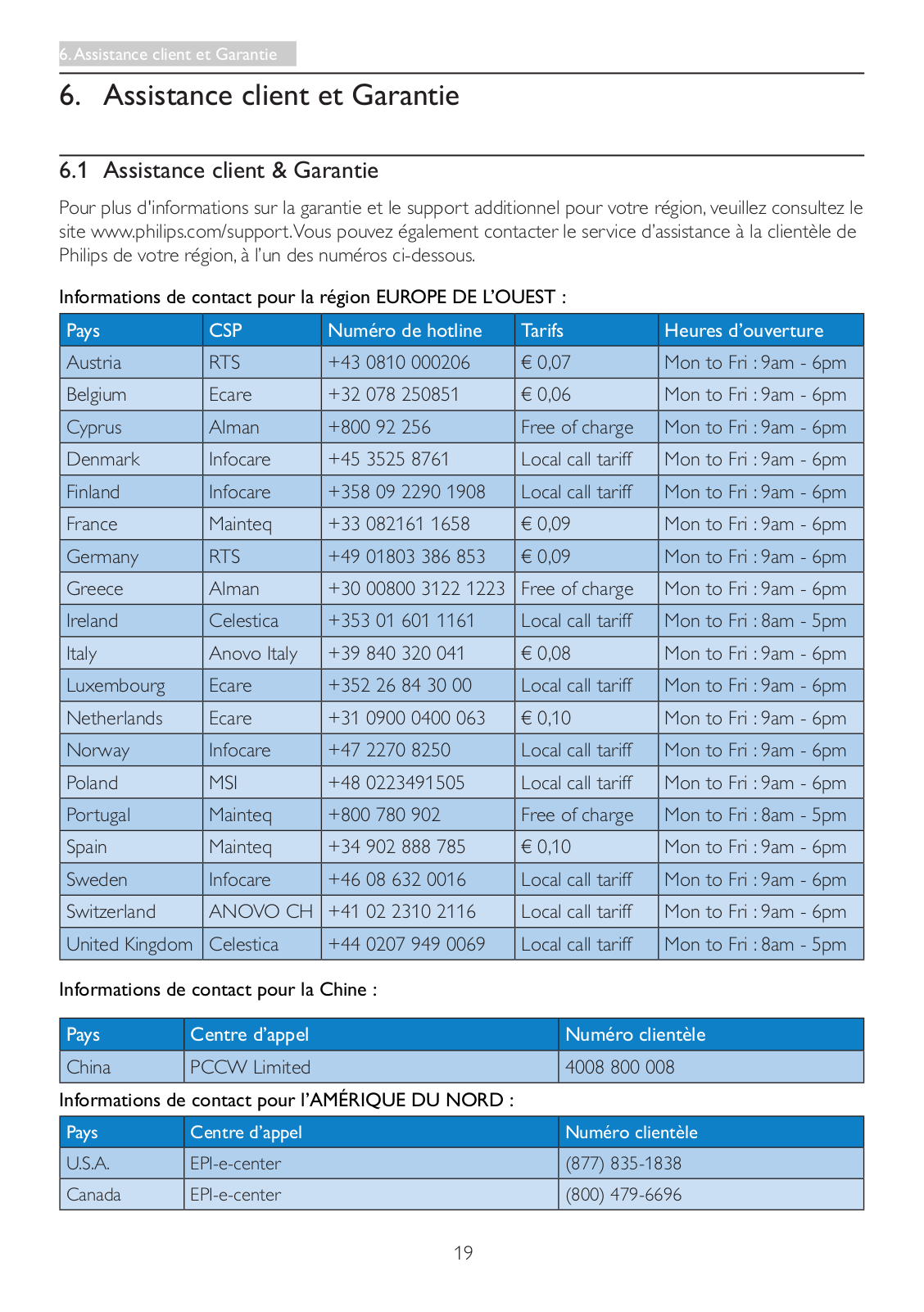

6.1 Assistance client & Garantie 19

7. Guide de dépannage et Foire
Aux Questions	22

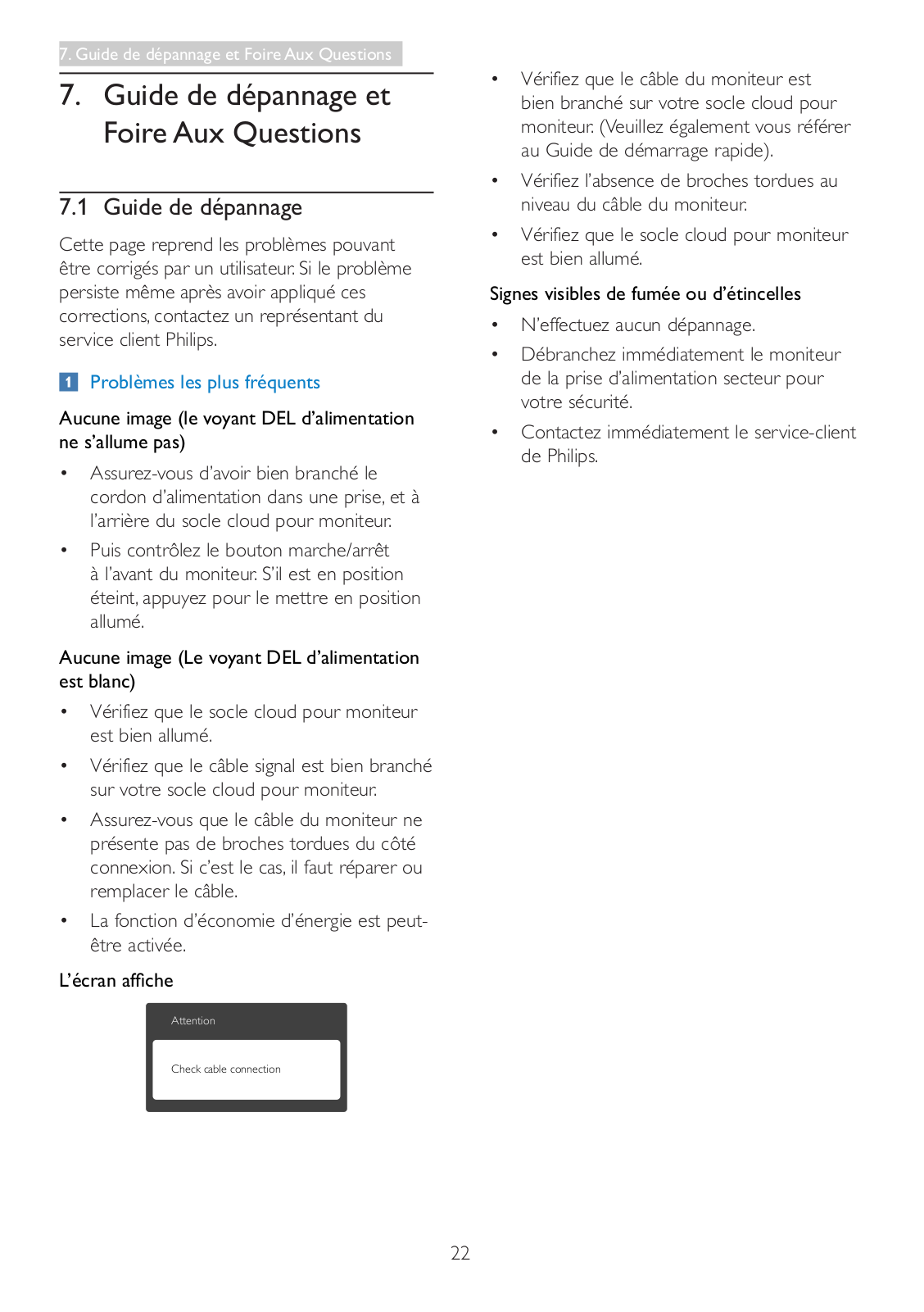

7.1 Guide de dépannage 22

1. Important

Ce guide électronique de l’utilisateur est conçu pour toutes les personnes qui utilisent le socle cloud pour moniteur de Philips. Prenez le temps de lire ce Manuel d'utilisation avant d’utiliser votre socle cloud pour moniteur.Il contient des informations et des notes importantes au sujet de l'utilisation de votre moniteur.

La garantie Philips s'applique à la condition que le produit soit manipulé correctement pour son utilisation prévue et conformément aux instructions d'utilisation,et sur présentation de la facture d'origine ou du ticket de caisse d'origine,indiquant la date de l'achat,le nom du revendeur ainsi que le modèle et le numéro de production du produit.

1.1Précautions de sécurité et d’entretien

Avertissements

L’utilisation de touches de réglages,d’ajustements ou de procédures différentes de celles qui sont décrites dans ce manuel pourrait présenter un risque de choc électrique,d’électrocution et/ou mécanique.

Lorsque vous connectez et utilisez le socle cloud pour moniteur,lisez et respectez ces consignes.

Opération

•Veuillez protéger le socle cloud pour moniteur de la lumière directe du soleil, des forts éclairages et ne l'utilisez pas à proximité de sources de chaleur. L’exposition prolongée à ces types d’environnement peut causer des dommages et une décoloration du socle cloud pour moniteur.

•Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le refroidissement correct des composants

électroniques du socle cloud pour moniteur.

•N’obstruez pas les fentes de ventilation du boîtier.

•Lors de la mise en place du socle cloud pour moniteur, veillez à ce que la fiche d’alimentation et la prise soient facilement accessibles.

•Si vous mettez le socle cloud pour moniteur hors tension en débranchant le câble secteur ou le câble d’alimentation

CC, attendez 6 secondes avant de rebrancher ces câbles.

•Utilisez toujours le cordon secteur fourni par Philips. Si le cordon secteur est manquant, veuillez contacter votre centre de service local. (Reportez-vous au chapitre Centre d’information à la clientèle.)

•Ne soumettez pas le socle cloud pour moniteur à de fortes vibrations ou à des impacts violents lorsque vous l’utilisez.

•Ne pas cogner ni faire tomber le socle cloud pour moniteur pendant l’utilisation ou le transport.

Maintenance

•Afin de protéger votre socle cloud pour moniteur contre des dommages, n’appuyez pas trop fortement sur l’écran LCD.

Lorsque vous déplacez le socle cloud pour moniteur, saisissez-le par son cadre pour le soulever ; ne mettez pas vos mains ni vos doigts sur l'écran LCD pour le soulever.

•Débranchez le socle cloud pour moniteur si vous envisagez de ne pas l’utiliser pendant un certain temps.

•Débranchez le socle cloud pour moniteur si vous voulez le nettoyer. Pour ce faire, utilisez un chiffon légèrement humide. Vous pouvez aussi vous servir d’un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n’utilisez jamais de solvants organiques, tels que l’alcool ou des liquides à base d’ammoniaque, pour nettoyer le socle cloud pour moniteur.

•Afin d’éviter tout risque d’électrocution ou d’endommagement permanent à l’appareil, n’exposez pas le socle cloud pour moniteur

à la poussière ni à la pluie.

1. Important

•Si le socle cloud pour moniteur est mouillé, séchez-le immédiatement avec un chiffon sec.

•Si votre socle cloud pour moniteur est mouillé par de l’eau, essuyez-le aussi rapidement que possible à l’aide d’un chiffon sec. Retirez ensuite le corps

étranger ou épongez l’eau et envoyez le moniteur au centre de maintenance.

•Ne pas stocker ni utiliser le socle cloud pour moniteur dans des endroits tels qu’il risque d’être exposé à de la chaleur, à la lumière directe du soleil ou à un froid extrême.

•Afin d’assurer les performances optimales de votre socle cloud pour moniteur et l’utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d’humidité suivantes :

•Température : 0-40°C 32-95°F

•Humidité : 20-80% HR

Service

•Le boîtier ne doit être ouvert que par un technicien qualifié.

•Si vous avez besoin de documents en vue d’une réparation, veuillez prendre contact avec votre centre de service local. (Reportez-vous au chapitre « Centre d’information à la clientèle. »)

•Pour plus d’informations sur le transport, veuillez vous référer à la section

« Caractéristiques techniques ».

•Ne laissez pas votre socle cloud pour moniteur dans une voiture ni dans un coffre de voiture à la lumière directe du soleil.

Remarque

Adressez-vous à un technicien si le socle cloud pour moniteur ne fonctionne pas normalement ou si vous n’êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode d’emploi.

1.2 Notations

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.

Notes, mises en garde et avertissements

Tout au long de ce guide,des blocs de texte pourront être accompagnés d’une icône et imprimés en caractères gras ou en italiques.

Ces blocs contiennent des notes,des mises en garde ou des avertissements.Ils sont utilisés de la façon suivante:

Remarque

Cette icône indique l’existence d’informations et de conseils importants vous aidant à mieux utiliser votre ordinateur.

Mise en garde

Cette icône indique l’existence d’informations vous expliquant comment éviter l’endommagement potentiel de votre matériel ou la perte de données.

Avertissement

Cette icône indique qu’il existe un risque de blessures et vous explique comment éviter le problème.

Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas accompagnés d'icônes.Dans ces cas-là,la présentation spécifique de l'avertissement est dictée par les autorités chargées des réglementations.

1. Important

1.3Mise au rebut du produit et des matériaux d’emballage

Déchet d’équipement électrique et électronique - DEEE

Cette Marque sur le produit ou sur l’emballage illustre que,sous la Directive Européenne 2012/19/EU gouvernant l’utilisation des équipements électriques et électroniques,

ce produit peut ne pas être jeté avec les ordures ménagères.Vous êtes responsable de l’élimination de cet équipement à travers une collection aux déchets d’équipements électriques et électroniques désignés.Afin de

déterminer les emplacements de telles ordures

électriques et électroniques,veuillez contacter votre représentant du gouvernement local pour connaitre l’organisation de décharge d’ordure dont dépend votre foyer ou le magasin où vous avez acheté le produit.

Votre nouveau moniteur contient des matériaux recyclables et réutilisables.Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée.

Tous les matériaux d’emballage superflus ont été enlevés.Nous avons essayé de notre mieux de faciliter la séparation des matériaux d’emballage en des matériaux basiques.

Veuillez consulter votre réglementation locale relative à la mise au rebut de votre ancien moniteur et des matériaux d’emballage auprès de votre revendeur local.

Informations relative à la reprise/recyclage destinées aux clients

Philips établit des objectifs viables d’un point de vue technique et économie,visant à optimiser les performances environnementales du produit, du service et des activités de l’organisation.

Concernant le planning,la conception et les étapes de production,Philips se concentre sur une fabrication de produits facilement recyclables.Chez Philips,la gestion de la fin de vie inclut l’implication aux initiatives nationales de reprise et aux programmes de recyclage, lorsque cela est possible,idéalement en coopération avec la concurrence,en recyclant tous les matériaux (produits et matériaux d’emballage correspondants),conformément à l’ensemble des lois sur l’environnement et au programme de reprise de l’entreprise.

Votre produit est fabriqué avec des matériaux et des composants de haute qualité,qui peuvent être recyclés et réutilisés.

Pour en savoir plus sur notre programme de recyclage,visitez le site :http://www.philips. com/sites/philipsglobal/about/sustainability/ ourenvironment/productrecyclingservices.page.

2. Installation du socle cloud pour moniteur

2.Installation du socle cloud pour moniteur

2.1 Installation

Contenu de la boîte

Cloud monitor base

SB4B1927CB

Cloud monitor base


0	User’s Manual
2
K	Monitor drivers
o
1
4
ni	SmartControl software
n
klij
k
eP
hili
p
s
N.
V.
A
llrig
hts
res
erve
d.Un
auth
orized
duplication is a violation o

Adaptateur CA/CC

Installation du socle cloud sur votre moniteur

1.Placez le moniteur, face vers le bas, sur une surface douce. Faites attention de ne pas rayer ou endommager l’écran.

2.Enclenchez la base dans la zone de montageVESA.

DVI

Câble LAN

Câble USB

3. Utilisez un tournevis pour serrer les quatre vis.

2. Installation du socle cloud pour moniteur

Connexion à votre moniteur et au serveur

3
2
1	4	5	7
		6	7
RJ-45

112Vcc,entrée adaptateur 3A

2Entrée microphone

3Jack de l’écouteur

4SORTIE DVI Esclave

5SORTIE DVI Maître

6Ethernet (10 / 100 / 1000 Mbps)

7Port USB 2.0

Branchement de votre socle cloud pour moniteur

1.Connectez le câble de signal du moniteur au connecteur vidéo situé à l'arrière de votre socle cloud pour moniteur.

2.Branchez le câble LAN RJ-45 au port LAN à l'arrière du socle cloud pour moniteur.

3.Insérez les câbles d'alimentation de votre socle cloud pour moniteur et du moniteur dans une prise secteur à proximité.

4.Mettez votre socle cloud et votre moniteur sous tension. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

2. Installation du socle cloud pour moniteur

2.2Fonctionnement du socle cloud pour moniteur

Descriptions des boutons de contrôle

Allume et éteint (MARCHE et ARRÊT) l’alimentation.

Appuyez sur ce bouton pour mettre le socle sous tension.

Restez appuyé sur ce bouton pendant 6 secondes pour le mettre hors tension.

Remarque

Lorsque le socle cloud pour moniteur est en mode Éteint CC,la fonctionWOL (Wake on LAN,ou sortie de veille par accès réseau) est disponible pour l'administrateur serveur hôte. Lorsque la fonctionWOL est activée,la DEL d'alimentation clignote toutes les secondes.

Le port USB ne prend pas en charge l'alimentation de réserve de 5V lorsque le socle cloud pour moniteur est en mode Éteint CC

Fonction physique

Inclinaison

20˚

-5˚

Pivotement

-65˚

+65˚

Ajustement de la hauteur

120mm
