Philips SB230 User Manual

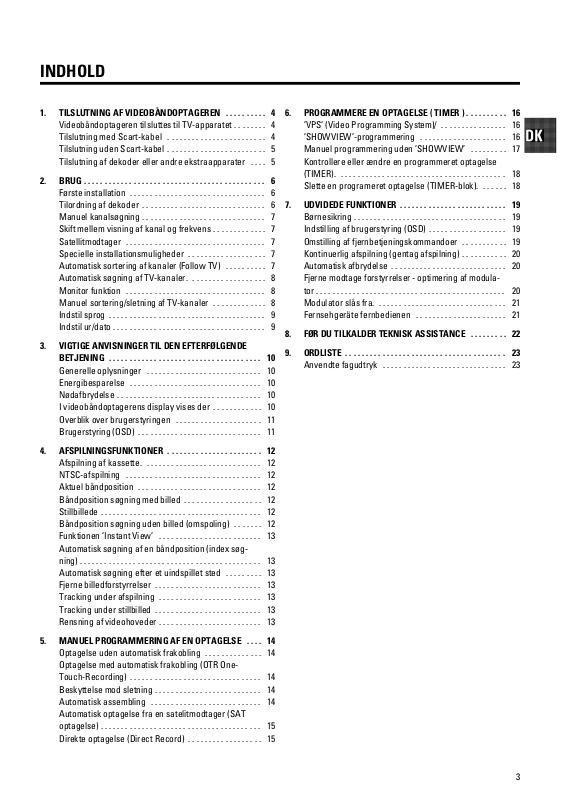

INDHOLD

	˚
1.	TILSLUTNING AF VIDEOBANDOPTAGEREN . . . . . . . . . .	4
	Videobandoptageren˚ tilsluttes til TV-apparatet . . . . . . . .	4
	Tilslutning med Scart-kabel . . . . . . . . . . . . . . . . . . . . . . . .	4
	Tilslutning uden Scart-kabel . . . . . . . . . . . . . . . . . . . . . . . .	5
	Tilslutning af dekoder eller andre ekstraapparater . . . .	5
2.	BRUG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
	Første installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
	Tilordning af dekoder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
	Manuel kanalsøgning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7
	Skift mellem visning af kanal og frekvens . . . . . . . . . . . . .	7
	Satellitmodtager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7
	Specielle installationsmuligheder . . . . . . . . . . . . . . . . . . .	7
	Automatisk sortering af kanaler (Follow TV) . . . . . . . . . .	7
	Automatisk søgning af TV-kanaler. . . . . . . . . . . . . . . . . . .	8
	Monitor funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
	Manuel sortering/sletning af TV-kanaler . . . . . . . . . . . . .	8
	Indstil sprog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9
	Indstil ur/dato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9

3.VIGTIGE ANVISNINGER TIL DEN EFTERFØLGENDE

BETJENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Generelle oplysninger . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Energibesparelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Nødafbrydelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
I videobandoptagerens˚ display vises der . . . . . . . . . . . .	10
Overblik over brugerstyringen . . . . . . . . . . . . . . . . . . . . .	11
Brugerstyring (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	11
4. AFSPILNINGSFUNKTIONER . . . . . . . . . . . . . . . . . . . . . . .	12
Afspilning af kassette. . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
NTSC-afspilning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
Aktuel bandposition˚ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
Bandposition˚ søgning med billed . . . . . . . . . . . . . . . . . . .	12
Stillbillede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
Bandposition˚ søgning uden billed (omspoling) . . . . . . .	12
Funktionen ’Instant View’ . . . . . . . . . . . . . . . . . . . . . . . . .	13
Automatisk søgning af en bandposition˚ (index søg-
ning) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	13
Automatisk søgning efter et uindspillet sted . . . . . . . . .	13
Fjerne billedforstyrrelser . . . . . . . . . . . . . . . . . . . . . . . . . .	13
Tracking under afspilning . . . . . . . . . . . . . . . . . . . . . . . . .	13
Tracking under stillbilled . . . . . . . . . . . . . . . . . . . . . . . . . .	13
Rensning af videohoveder . . . . . . . . . . . . . . . . . . . . . . . . .	13

5.MANUEL PROGRAMMERING AF EN OPTAGELSE . . . . 14

Optagelse uden automatisk frakobling . . . . . . . . . . . . . . 14 Optagelse med automatisk frakobling (OTR One- Touch-Recording) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Beskyttelse mod sletning . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Automatisk assembling . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Automatisk optagelse fra en satelitmodtager (SAT optagelse) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Direkte optagelse (Direct Record) . . . . . . . . . . . . . . . . . . 15

6.	PROGRAMMERE EN OPTAGELSE ( TIMER ) . . . . . . . . . .	16
	’VPS’ (Video Programming System)/ . . . . . . . . . . . . . . . .	16
	’SHOWVIEW’-programmering . . . . . . . . . . . . . . . . . . . . .	16
	Manuel programmering uden ’SHOWVIEW’ . . . . . . . . .	17
	Kontrollere eller ændre en programmeret optagelse
	(TIMER). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	18
	Slette en programeret optagelse (TIMER-blok). . . . . . .	18
7.	UDVIDEDE FUNKTIONER . . . . . . . . . . . . . . . . . . . . . . . . . .	19
	Børnesikring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	19
	Indstilling af brugerstyring (OSD) . . . . . . . . . . . . . . . . . . .	19
	Omstilling af fjernbetjeningskommandoer . . . . . . . . . . .	19
	Kontinuerlig afspilning (gentag afspilning) . . . . . . . . . . .	20
	Automatisk afbrydelse . . . . . . . . . . . . . . . . . . . . . . . . . . . .	20
	Fjerne modtage forstyrrelser - optimering af modula-
	tor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	20
	Modulator slas˚ fra. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	21
	Fernsehgerate¨ fernbedienen . . . . . . . . . . . . . . . . . . . . . .	21
8. FØR DU TILKALDER TEKNISK ASSISTANCE . . . . . . . . .		22
9.	ORDLISTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	23
	Anvendte fagudtryk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	23

KORT BETJENINGSGUIDE

Fjernbetjeningen

EJECT J

STANDBY m

CLEAR (CL)

SYSTEM

SP/LP

MONITOR

0-9

SELECT

TIMER k

P q

P r

Kassetteudløsning : Den ilagte kassette skydes ud

Slukke : Apparatet slukkes, funktionen afbrydes, TIMER-optagelse afbrydes, børnesikring til/fra

Slette: Sidste indkodning slettes/programmeret TIMER slettes

Ekstrafunkktioner : f.eks. vis prøvebilled

ingen funktion

TV monitor: Omskiftning mellem fjernsynsmodtagelse og afspilning fra videobandoptageren˚.

Cifferknapper : 0 - 9

Vælg: Funktionsvælger

TIMER: Programmere optagelser med SHOWVIEW eller ændring/sletning af programmerte optagelser (TIMER)

Menutaste : Hovedmenuen opkaldes

Lagre/bekræfte : Lagre/bekrefte efter inntasting

Vælge: Til venstre

Vælge: Til højre

Vælge: linje/programnummer op

Vælge: linje/programnummer ned

PLAY G Afspilning: Afspilning af en kassette

HTilbagespoling: Ved STOP eller STANDBY: tilbagespoling, ved AFSPILNING: Billedsøgning bagud

STOP h Pause/Stop: Stopper bandet,˚ undtagen TIMER-optagelser

IFremspoling: Ved STOP eller STANDBY: Fremspoling, ved AFSPILNING: Billedsøgning fremad

INDEX E Index søgning : Søger med knappen H / I næste eller foregaende˚ kodemærke pa˚ bandet˚.

RECORD/OTR n Optagelse : Direkte optagelse af det aktuelt indstillede program

STILL R Stillbillede : Stopper bandet˚ og viser et stillbillede

Ekstra TV-funktioner

Sq TV-lydstyrke: TV-lydstyrke lav

Sr TV-lydstyrke: TV-lydstyrke lav

TV-lyd fra: TV-lyden slas˚ helt fra/til

TV y

TV m TV Slukke : Slukke for TV-apparatet

TV q TV programmnummer : TV programmnummer op

TV r TV programmnummer : TV programmnummer ned

Forsiden af apparatet

Bagsiden af apparatet

		STANDBY m		Slukke : Apparatet slukkes, menufunktionen afbrydes, TIMER-optagelse
				afbrydes
				Optagelse : Direkte optagelse af det aktuelt indstillede program
			RECORD n
				Programnummer minus: Programnummer ned
	PROGRAMME r
				Programnummer plus: Programnummer op
	PROGRAMME q
				Pause/Stop, Kassetteudløsning : Stopper bandet,˚ ved STOP skydes den ilagte
STOP/EJECT h/J
				kassetten ud

[Tilbagespoling: Ved STOP eller STANDBY: tilbagespoling, ved AFSPILNING: Billedsøgning bagud.

IFremspoling: Ved STOP eller STANDBY: Fremspoling, ved AFSPILNING: Billedsøgning fremad

PLAY G Afspilning : Afspilning af en kassette

4 Stik til lysnet : Tilslutning af netkablet

EXT.2 AV 2 Scart-stik 2: Til tilslutning af en sattelit-modtager, dekoder, videobandoptager˚ el. lign (programnummer ’E2’).

EXT.1 AV 1 Scart-stik 1: Til tilslutning af TV-apparatet (programnummer ’E1’).

2 Stik antenneindgang : Tilslutning af antennen

3 Antenne udgangsstik : Tilslutning til TV-apparatet

BETJENINGSVEJLEDNING PHILIPS SB230/02

Til lykke! Du er nu ejer af en af de mest avancerede og brugervenlige videobandoptager˚ pa˚ markedet. Du kan hermed optage og afspille kassetter i VHS-standard.

For at kunne identificere apparatet dersom det skulle blive stjalet˚ kan du skrive serienummeret pa˚ dit apparat her. Du finder serienummeret (Prod.Nr.) pa˚ typeskiltet pa˚ bagsiden af apparatet:

Det er værd at tage sig tid til at gennemlæse denne betjeningsvejledning før brug af apparatet.

Sikkerhedsinstruktioner/bemærkninger

ARisiko - apparatet indeholder højspænding!

Afmonter ikke videoens topdæksel da der kan være fare for elektrisk stød!

AApparatet indeholder ikke dele, som kan repareres af brugeren. Selv om apparatet er i ’stand-by’, er dele af det stadigvæk i drift. For at slukke fuldstændigt for apparatet skal lysnetstikket trækkes ud af stikkontakten.

BSørg for at der kan cirkulere luft gennem ventilationshullerne pa˚ apparatet.

BSørg for at væske eller genstande ikke kan trænge ind i apparatet. Hvis der er spildt væske i apparatet, skal netstikket tages ud af stikkontakten, hvorefter en tekniker tilkaldes.

BBrug ikke apparatet umiddelbart efter, det er flyttet fra et koldt til et varmt lokale og omvendt, eller ved høj luftfugtighed.

Vent mindst 3 timer før apparatet tilsluttes.

CDenne betjeningsvejledning er trykt pa˚ miljøvenlig papir.

CBrugte batterier ma˚ afleveres pa˚ et anvist opsamlingssted.

CUdnyt de muligheder der findes i dit land til miljøvenlig bortskaffelse af emballage.

CDette elektroniske apparat indeholder mange materialer til genbrug. Orienter dig om mulighederne for genbrug af din gamle apparat.

D SHOWVIEW er et af Gemstar Development Corporation registreret varemærke. SHOWVIEW Systemet fremstilles pa˚ licens af Gemstar Development Corporation.

MODEL NO.

SB230/02

PROD.NO: . . . . . .

Dette produkt opfylder kravene i direktiv 73/23/EØF + 89/336/EØF + 93/68 EØF.

Tekniske data

Mal˚ i cm (B/H/T): 38.0/9.3/26.0

Strømforbruk (Standby): mindre end 6W (Energisparing) Netspenning: 220-240V/50Hz

Antal hoveder : 2 Video

Fremog tilbagespolingshastighed : ca. 100 sekunder (Kassette E-180)

Aufnahme/Wiedergabegeschwindigkeit: 4 Stunden (Kassette E-240)

Medfølgende tilbehør

•Bruksanvisning

•Fjernbetjening og batterier

•Antennekabel

•Netkabel

Din videobandoptagers˚ specielle egenskaber

Philips har udviklet et system, der gør det muligt at opna˚ den bedst mulige afspilningskvalitet. Pa˚ gamle videoband,˚ der har været benyttet tit, bliver billedforstyrrelserne reduceret. Pa˚ meget gode videoband˚ fremhæves detaljerne.

Nar˚ du har tilsluttet din videobandoptager˚ til TV-apparatet og til stikkontakten, bliver du budt velkommen med et OSD billede. Det eneste du behøver at gøre, er at følge informationen i den ’intelligente hjælpelinie’ for at ga˚ videre til næste trin i betjeningen. Læn dig tilbage og lad apparatet automatisk søge og gemme kanaler og automatisk indstille uret.

Mit Ihrer Videorecorder Fernbedienung konnen¨ Sie die wichtigsten Funtionen Ihres Fernsehgerates¨ benutzen,¨ auch wenn es kein Philips Gerat¨ ist.

Vi garanterer, at din videobandoptager˚ klarer arsskiftet˚ til det næste artusind˚ uden problemer.

Aufnahmen mit Ihrem Videorecorder konnen¨ von einem externen Satellitenempfanger¨ gesteuert werden.

Ved hjælp af denne funktion overtager videobandoptageren˚ automatisk programindstillinger fra dit tv-apparat.

Et enkelt tryk pa˚ knappen - sa˚ finder videobandoptageren˚ selv frem til, hvilket program TV-apparatet modtager, og begynder at optage samme program.

Nemt programmeringssystem i videobandoptageren˚. Programmering af optagelser er lige sa˚ nemt som at telefonere. Indtast det nummer, der hører til udsendelsen. Dette nummer finder du i tv-programmet i dit dageller ugeblad.

Philips præcisionsløbeværk med en kort fremeller tilbagespolingstid og automatisk registrering af bandets˚ længde.

EXT.1 AV 1

1. TILSLUTNING AF VIDEOBANDOPTAGEREN

Videobandoptageren˚ tilsluttes til TV-apparatet

Vi anbefaler dig at anvende et scartkabel. Pa˚ den made˚ far˚ du den bedst mulige billed-/lydkvalitet.

Hvis du installerer din videobandoptager˚ for første gang, skal du læse:

EHvis dit tv-apparat er udstyret med en scart-bøsning, og du bruger et scart-kabel, afsnittet ’Tilslutning med scartkabel’,

EHvis du ikke bruger et scartkabel, afsnittet ’Tilslutning uden scartkabel’.

Tilslutning med Scart-kabel

a Sluk for TV-apparatet.

bTag antennestikket af TV-apparatet og sæt stikket i bøsningen 2 bag pa˚ videobandoptageren˚.

cVed hjælp af det vedlagte antennekabel forbindes stikket 3 med antenne-indgangsstikket pa˚ TV-apparatet.

d Du bør tilslutte videobandoptageren˚ til TV-apparatet med det medfølgende Scart-kabel . (Læs ogsa˚ TVapparatets brugsanvisning).

e Tænd for TV-apparatet.

fTilslut det pagældende˚ netstikketet til stikkontakten 4 bag pa˚ videobandoptageren˚. Den anden ende af

kablet sættes i stikkontakten.

gHvis dit tv-apparat skifter automatisk over til programmnummeret f. eks.: ’EXT’, ’0’ eller ’AV’ vil du pa˚ skærmen se følgende tekst:

CONGRATULATIONS ON THE

PURCHASE OF YOUR NEW

PHILIPS VIDEO RECORDER

TO CONTINUE PRESS OK

DHvis TV-apparatet ikke skifter automatisk til programnummeret f. eks. ’EXT’, ’0’ eller ’AV’, skal du vælge det pagældende˚ programnummer pa˚ TVapparatet manuelt (se betjeningsvejledningen til TV-apparatet).

hDerefter skal du i kapitel ’ BRUG’ læse afsnittet ’Førstegangs indstilling’.

Tilslutning uden Scart-kabel	Tilslutning af dekoder eller andre
Tilslutning uden Scart-kabel	ekstraapparater
	ekstraapparater

	Du kan ogsa˚ tilslutte andre apparater, f.eks. dekoder, satellit-
	modtager, camcorder e.l. til bøsningen		.
	modtager, camcorder e.l. til bøsningen	EXT.2 AV 2	.

a Tænd for TV-apparatet.

bTag antennestikket af TV-apparatet og sæt stikket i bøsningen 2 bag pa˚ videobandoptageren˚.

cVed hjælp af det vedlagte antennekabel forbindes stikket 3 med antenne-indgangsstikket pa˚ TV-apparatet.

d Med netkablet forbindes netstikket 4 pa˚ bagsiden af videobandoptageren˚ med stikkontakten.

eTænd for TV-apparatet. Vælg programnummeret for videobandoptageren˚ (se betjeningsvejledningen til TVapparatet).

fIndstil TV-apparatet i UHF-frekvensomradet,˚ sa˚ dette

billede vises.

D Videobandoptageren˚ sender nu en tekst pa˚ kanal CH36/frekvens 591MHz.

CONGRATULATIONS ON THE

PURCHASE OF YOUR NEW

PHILIPS VIDEO RECORDER

TO CONTINUE PRESS OK

gLæs derefter i kapitel ’BRUG’ afsnittet ’Førstegangs indstilling’.

2.BRUG

Første installation

a ˚

Aben batterirummet pa˚ fjernbetjeningen og læg batterierne i som vist pa˚ tegningen.

b Luk batterirummet.

cBekræft det viste billede pa˚ skærmen med knappen OK pa˚ fjernbetjeningen.

d Med knappen P r eller P q skal du nu vælge det ønskede sprog for displayet pa˚ skærmen (OSD). Displayet pa˚ videobandoptageren˚ viser kun tekster pa˚ engelsk.

eBekræft med knappen OK .

Den ’automatiske kanalsøgning’ starter.

SEARCHING 00

Vent indtil alle tv-kanaler er blevet fundet. Det kan godt vare nogle minutter.

fNar˚ kanalgennemsøgningen er afsluttet, vises der pa˚ skærmen ’READY’.

EDerefter vises der ’TIME’, ’YEAR’, ’MONTH’, ’DATE’, sa˚ man kan kontrollere det.

TIME	20:00
YEAR	1999
MONTH	01
DATE	01

------------------------

-/+ 0-9 OK

gKontroller at det klokkeslæt, der vises i linien ’TIME’ er korrekt. Om nødvendigt kan du ændre klokkeslættet med cifferknapperne 0-9 pa˚ fjernbetjeningen.

h Bekræft med knappen OK .

iPa˚ samme made˚ skal du kontrollere ’YEAR’, ’MONTH’, ’DATE’. Hver af disse linier skal du bekræfte med knappen OK .

jEfter at du har bekræftet linien ’DATE’, slukker videobandoptageren˚ automatisk.

Førstegangs indstillingen er hermed afsluttet.

D Hvis du har tilsluttet en dekoder, skal du indstille den

som beskrevet i næste afsnitt.

D Hvis du har tilsluttet en satellitmodtager, skal du læse afsnittet Satellitmodtager’.

Tilordning af dekoder

Nogle tv-stationer sender tv-programmer med kode, som man kun kan se med en købt eller lejet dekoder. Du kan tilslutte en sadan˚ dekoder (descrambler) til denne videobandoptager˚. Ved hjælp af denne funktion aktiveres den tilsluttede dekoder automatisk til det ønskede TV-program.

aTænd for TV-apparatet. Vælg programnummeret for videobandoptageren˚.

b Pa˚ videobandoptageren˚ skal du ved hjælp af knapperne P q , P r eller med cifferknapperne 0-9 pa˚ fjernbetjeningen vælge den tv-kanal, som du vil forbinde med dekoderfunktionen.

c Tryk pa˚ knappen MENU . Hovedmenuen vises.

d Med knapperne P q eller P r skal du vælge linien’MANUAL SEARCH’.

e Bekræft med knappen OK .

fTryk knappen INDEX E pa˚ fjernbetjeningen. Pa˚ displayet vises ’DEC’.

CH21

g Bekræft med knappen OK .

h Afslut med knappen OK og sa˚ STANDBY m . Indstillingen af dekoderen er hermed afsluttet.

+ 17 hidden pages
