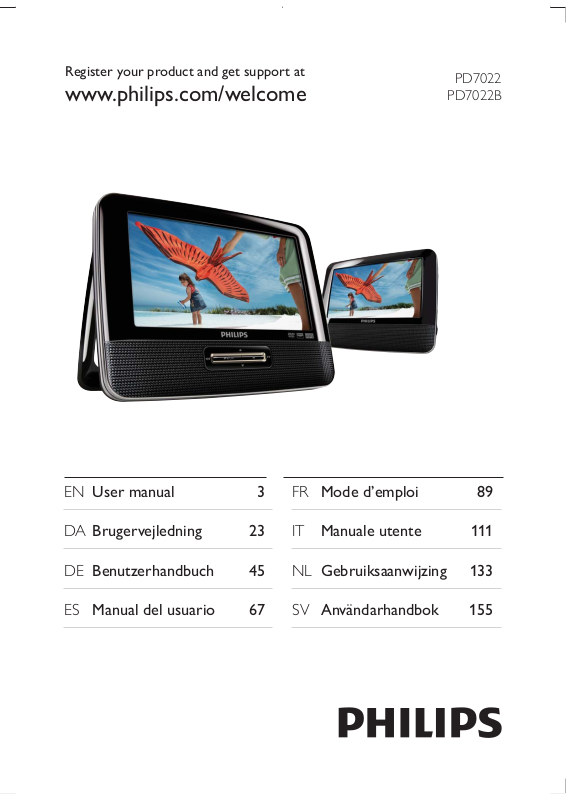

Page 1
Register your product and get support at
PD7022
www.philips.com/welcome
PD7022B
EN User manual 3
DA Brugervejledning 23
DE Benutzerhandbuch 45
ES Manual del usuario 67
FR Mode d’emploi 89
IT Manuale utente 111
NL Gebruiksaanwijzing 133
SV Användarhandbok 155
Page 2
Table des matières
1 Important 90
Consignes de sécurité importantes 90
Avertissement 92
2 Votre lecteur de DVD portable 95
Introduction 95
Contenu de l’emballage 95
Présentation de l’unité principale 96
Présentation de l’écran secondaire 98
3 Mise en route 99
Préparation 99
Connexion de l’écran secondaire 100
Alimentation 101
4 Utilisation du lecteur 102
Mise sous tension 102
Sélection d’une langue OSD 102
Lecture de disques 102
Options de lecture 103
5 Réglage des paramètres 104
Réglage de l’unité principale 104
Réglage de l’écran secondaire 105
6 Utilisation avancée du lecteur 106
Connexion d’un équipement auxiliaire 106
Raccordement à l’alimentation secteur domestique 107
7 Informations sur le produit 108
Français
8 Dépannage 109
FR
89
Page 3
1 Important
Consignes de sécurité importantes
a Lisez attentivement ces consignes.
b Conservez soigneusement ces consignes.
c Tenez compte de tous les avertissements.
d Respectez toutes les consignes.
e N’utilisez pas cet appareil à proximité d’une source d’eau.
f Nettoyez l’appareil avec un chiffon sec uniquement.
g N’installez pas l’appareil à proximité de sources de chaleur telles
que des radiateurs, registres de chaleur, poêles ou autres appareils
(amplificateurs par exemple) produisant de la chaleur.
h
Évitez de marcher sur le cordon d’alimentation ou de le pincer,
notamment au niveau des fiches, des prises de courant et de son
point de sortie sur l’appareil.
i
Utilisez uniquement les pièces de fixation/accessoires spécifié(e)s
par le fabricant.
j
Débranchez cet appareil en cas d’orage ou pendant les longues
périodes d’inutilisation.
k
Confiez toutes les tâches de maintenance à un personnel
qualifié. Des travaux de maintenance sont nécessaires en cas
d’endommagement de l’appareil : par exemple, endommagement
du cordon d’alimentation ou de la fiche, déversement de liquide ou
chute d’objets à l’intérieur de l’appareil, exposition de l’appareil à la
pluie ou à l’humidité, dysfonctionnement ou chute de l’appareil.
l
Votre appareil ne doit pas être exposé aux fuites goutte à goutte
ou aux éclaboussures.
m
Ne placez pas d’objets susceptibles d’endommager votre appareil
à proximité de celui-ci (par exemple, objets remplis de liquide ou
bougies allumées).
90
FR
Page 4
n Si la fiche d’alimentation ou un coupleur d’appareil est utilisé
comme dispositif de découplage, celui-ci doit rester facilement
accessible.
Avertissement
Ne retirez jamais le boîtier de l’appareil. •
Ne graissez jamais aucun composant de cet appareil. •
Ne posez jamais cet appareil sur un autre équipement électrique. •
Conservez cet appareil à l’abri des rayons du soleil, des flammes nues et de toute •
source de chaleur.
•
Ne regardez jamais le rayon laser émis par l’appareil.
Veillez à maintenir un accès facile au cordon d’alimentation, à la fiche ou à •
l’adaptateur pour débrancher l’appareil.
Sécurité d’écoute
Écoutez à un volume modéré.
L’utilisation des écouteurs à un volume élevé peut entraîner des •
pertes auditives. Ce produit peut générer un volume sonore capable
de détériorer les fonctions auditives d’un individu aux facultés
normales, même en cas d’exposition inférieure à une minute. Les
niveaux sonores élevés sont destinés aux personnes ayant déjà subi
une diminution de leurs capacités auditives.
Le son peut être trompeur. Au fil du temps, votre niveau de confort •
auditif s’adapte à des volumes plus élevés. Après une écoute
prolongée, un niveau sonore élevé et nuisible à vos capacités
auditives pourra vous sembler normal. Pour éviter cela, réglez le
volume à un niveau non nuisible assez longtemps pour que votre
ouïe s’y habitue et ne le changez plus.
Pour définir un volume non nuisible :
Réglez le volume sur un niveau peu élevé. •
Augmentez progressivement le volume jusqu’à ce que votre écoute •
Français
soit confortable et claire, sans distorsion.
Limitez les périodes d’écoute :
Une exposition prolongée au son, même à des niveaux normaux et •
non nuisibles, peut entraîner des pertes auditives.
FR
91
Page 5
Veillez à utiliser votre équipement de façon raisonnable et à •
interrompre l’écoute de temps en temps.
Veillez à respecter les recommandations suivantes lors de l’utilisation de
vos écouteurs.
•
Écoutez à des volumes raisonnables pendant des durées raisonnables.
Veillez à ne pas régler le volume lorsque votre ouïe est en phase •
d’adaptation.
Ne montez pas le volume de sorte que vous n’entendiez plus les sons •
environnants.
Faites preuve de prudence dans l’utilisation des écouteurs ou •
arrêtez l’utilisation dans des situations potentiellement dangereuses.
N’utilisez pas les écouteurs lorsque vous conduisez ou que vous êtes
en vélo, sur un skate, etc. : cette utilisation peut s’avérer dangereuse
sur la route et est illégale dans de nombreuses régions.
Attention
L’utilisation de commandes ou de réglages, ou de toute autre procédure que celles •
données dans ce document risque d’exposer l’utilisateur à une utilisation ou à des
radiations dangereuses.
Avertissement
Toute modification apportée à cet appareil qui ne serait pas approuvée
expressément par Philips Consumer Lifestyle peut invalider l’habilitation
de l’utilisateur à utiliser l’appareil.
Ce produit est conforme aux spécifications d’interférence radio de la
Communauté Européenne.
Informations sur l’environnement
Tout emballage superflu a été supprimé. Nous avons fait notre possible
pour permettre une séparation facile de l’emballage en trois matériaux :
carton (boîte), polystyrène moussé (qui amortit les chocs) et polyéthylène
(sacs, feuille protectrice en mousse).
92
FR
Page 6
Votre appareil se compose de matériaux recyclables et réutilisables à
condition d’être démontés par une entreprise spécialisée. Respectez les
réglementations locales pour vous débarrasser des emballages, des piles
usagées et de votre ancien équipement.
Recyclage
Votre produit a été conçu et fabriqué avec des matériaux et des
composants de haute qualité pouvant être recyclés et réutilisés.
La présence du symbole de poubelle barrée indique que le produit est
conforme à la directive européenne 2002/96/CE :
Ne jetez pas ce produit avec les ordures ménagères ordinaires.
Renseignez-vous sur les dispositions en vigueur dans votre région
concernant la collecte séparée des appareils électriques et électroniques.
La mise au rebut correcte de l’ancien produit permet de préserver
l’environnement et la santé.
La réalisation de copies non autorisées de contenu protégé contre la
copie, notamment de programmes informatiques, fichiers, diffusions et
enregistrement sonores, peut représenter une violation de droits d’auteur
et une infraction à la loi. Cet appareil ne doit en aucun cas être utilisé à de
telles fins.
L’enregistrement et la reproduction de tout élément peuvent être soumis
à un accord préalable. Reportez-vous au Copyright Act 1956 (Loi de
Français
1956 sur les droits d’auteurs) et aux Performer’s Protection Acts 1958
to 1972 (Loi sur la protection des auteurs de 1958 à 1972) pour plus
d’informations.
Ce produit intègre une technologie de protection des droits d’auteur,
soumise à certains brevets américains et autres droits relatifs à la
FR
93
Page 7
propriété intellectuelle détenus par Macrovision Corporation et d’autres
détenteurs de droits. L’utilisation de cette technologie doit être soumise
à l’autorisation expresse de Macrovision Corporation, et ce, uniquement
dans le cadre du visionnage à domicile et d’autres cas d’emploi limités sauf
autorisation contraire de Macrovision Corporation. La rétro-ingénierie et
le démontage sont interdits.
DivX, DivX Certified et les logos associés sont des marques déposées de
DivX, Inc. et sont utilisés sous licence.
Fabriqué sous licence Dolby Laboratories.
« Dolby » et le symbole du double D sont des marques commerciales de
Dolby Laboratories.
Cet appareil présente l’étiquette suivante :
94
FR
Page 8
2 Votre lecteur de DVD portable
Félicitations pour votre achat et bienvenue chez Philips ! Pour bénéficier de
tous les avantages de l’assistance Philips, enregistrez votre produit à l’adresse
www.philips.com/welcome.
Introduction
Ce lecteur de DVD portable lit des disques vidéo numériques conformes à la
norme DVD universelle. Il vous permet de visionner des films en bénéficiant
d’un son multicanal ou stéréo et d’une qualité visuelle de niveau cinéma (en
fonction du disque et de la configuration de lecture).
Vous pouvez également sélectionner la bande son, la langue de sous-titrage
et changer l’angle de vue (en fonction du DVD). De plus, vous pouvez
restreindre la lecture de disques déconseillés aux enfants.
Le lecteur de DVD lit les types de disque suivants (y compris les CD-R,
CD-RW, DVD±R et DVD±RW) :
DVD vidéo•
CD vidéo•
CD audio•
CD MP3•
DivX•
Disques contenant des fichiers JPEG•
Contenu de l’emballage
Vérifiez et identifiez les différentes pièces contenues dans l’emballage :
1 unité principale•
1 écran secondaire•
1 adaptateur secteur, ASUC12E-090080 (Philips) •
1 adaptateur allume-cigare•
2 câbles AV•
2 sangles•
Français
1 manuel d’utilisation•
1 guide de mise en route•
FR
95
Page 9
Présentation de l’unité principale
a BRIGHTNESS
Permet de régler la luminosité de l’écran.•
b SETUP
Permet d’accéder au menu de configuration système ou de le •
quitter.
c
,
Pour passer au titre, au chapitre ou à la piste précédente ou •
suivante.
d
OPEN
Permet d’ouvrir le logement du disque.•
96
FR
Page 10
e DISC MENU
Pour les DVD, permet d’accéder au menu du disque ou de le •
quitter.
Pour les VCD, permet d’activer ou de désactiver le mode PBC •
(contrôle de lecture).
Pour les VCD version 2.0 ou les SVCD avec le mode PBC •
activé, permet de revenir au menu en cours de lecture.
f
OPTIONS
Pour accéder aux options relatives à l’activité ou à la sélection •
en cours.
g
AV MODE
Permet de basculer entre les modes PAL et NTSC.•
h ON/OFF
Permet d’allumer/éteindre le lecteur de DVD.•
i VOL +/-
Pour augmenter ou diminuer le volume.•
j
Prise casque. •
k AV OUT
Sortie audio/vidéo. •
l DC IN
Prise d’alimentation. •
m
, , ,
Pour naviguer dans les menus.•
,
Permet d’effectuer une recherche avant/arrière à vitesse •
variable.
/OK
Pour confirmer une saisie ou une sélection.•
Pour démarrer, mettre en pause ou reprendre la lecture du •
Français
disque.
Pour arrêter la lecture du disque.•
FR
97
Page 11
Présentation de l’écran secondaire
a DC IN
Prise d’alimentation. •
b AV IN
Entrée audio/vidéo. •
c
Prise casque. •
d VOL -/+
Permet de diminuer ou d’augmenter le volume.•
e BRIGHTNESS -/+
Permet de régler la luminosité de l’écran. •
f OFF/ON
Permet d’éteindre ou d’allumer l’écran secondaire. •
98
FR
Page 12
3 Mise en route
Attention
Utilisez les commandes conformément aux consignes de ce manuel d’utilisation. •
Les instructions fournies dans ce chapitre doivent être suivies dans l’ordre énoncé. •
Si vous contactez Philips, vous devrez préciser les numéros de modèle et de
série de votre lecteur. Les numéros de série et de modèle sont indiqués sous
votre appareil. Notez ces numéros ici :
Nº de modèle __________________________
Nº de série ____________________________
Préparation
Pour utiliser le lecteur dans votre voiture, fixez l’unité principale et l’écran
secondaire derrière les appuie-tête des sièges avant.
1 Insérez la sangle dans les passants situés à l’arrière de l’unité
principale.
2 Tenez la boucle flèche face à vous, puis fixez la boucle à la sangle.
3 Positionnez l’unité principale derrière l’appuie-tête, puis serrez la
boucle.
4 Tirez la sangle pour maintenir l’unité principale sur l’appuie-tête.
Pour fixer l’écran secondaire, répétez les étapes ci-dessus. •
Français
FR
99
Page 13
Connexion de l’écran secondaire
Attention
Avant de connecter l’écran secondaire, éteignez le lecteur. •
A : unité principale ; B : écran secondaire
1 Connectez le câble AV fourni à :
la prise • AV OUT de l’unité principale,
la prise • AV IN de l’écran secondaire.
100
FR
Page 14
Alimentation
Attention
Risque d’endommagement du produit ! Vérifiez que la tension d’alimentation •
correspond à la tension indiquée à l’arrière du lecteur ou dessous.
Risque d’électrocution ! Lorsque vous débranchez l’adaptateur secteur, tirez sur la
•
fiche électrique, jamais sur le cordon.
A : unité principale ; B : écran secondaire ; C : allume-cigare
1 Connectez une extrémité du connecteur double du câble secteur à
la prise DC IN de l’unité principale.
2 Connectez l’autre extrémité du connecteur double du câble secteur
à la prise DC IN de l’écran secondaire.
3 Connectez l’extrémité du connecteur simple à l’allume-cigare.
Français
FR
101
Page 15
4 Utilisation du lecteur
Mise sous tension
1 Réglez l’interrupteur ON/OFF de l’unité principale sur la
position ON.
Pour mettre l’écran secondaire sous tension, réglez l’interrupteur •
OFF/ON de l’écran secondaire sur la position ON.
Sélection d’une langue OSD
Vous pouvez sélectionner une langue différente pour le texte affiché à l’écran.
1 Appuyez sur SETUP.
Le menu de configuration s’affiche. »
2 Sélectionnez [Général] > [Language].
3 Appuyez sur les touches pour sélectionner une option.
4 Appuyez sur OK pour confirmer.
5 Appuyez sur SETUP pour quitter le menu.
Lecture de disques
1 Faites glisser le bouton OPEN de l’unité principale.
2 Insérez le disque, face imprimée orientée vers le haut.
3 Refermez le logement du disque.
La lecture démarre automatiquement. Si rien ne se produit, »
appuyez sur /OK.
•
Si un menu s’affiche, sélectionnez une option, puis appuyez sur
/OK pour démarrer la lecture.
Pour suspendre la lecture, appuyez sur •
nouveau sur ce bouton pour reprendre la lecture.
/OK. Appuyez de
102
Pour arrêter la lecture, appuyez deux fois sur • .
Pour sélectionner l’option suivante ou précédente, appuyez sur •
ou .
Pour effectuer une recherche vidéo ou audio, appuyez sur •
ou
FR
une ou plusieurs fois.
Page 16
Options de lecture
1 Pendant la lecture, appuyez sur OPTIONS pour sélectionner
certaines options de lecture.
2 Suivez les instructions à l’écran.
FR
Français
103
Page 17
5 Réglage des paramètres
Réglage de l’unité principale
Pour profiter de toutes les options de lecture, utilisez SETUP pour affiner vos
réglages.
1 Appuyez sur SETUP.
Le menu de configuration s’affiche à l’écran. »
2 Utilisez les touches de navigation pour sélectionner une option, puis
appuyez sur OK pour confirmer.
[Général]
[Language] Permet de sélectionner la langue d’affichage à
l’écran.
[Réglages PBC] Permet d’activer/de désactiver la fonction de
commande de lecture.
[Économie] Permet de sélectionner le mode d’économie
d’énergie.
[DivX (VOD)] Permet d’obtenir un code d’enregistrement DivX.
[Sous-titre DivX] Permet de sélectionner la langue de sous-titrage
du DivX.
[DVD Parental] Permet de sélectionner les options parentales.
[Déf. mot passe] Permet de modifier le mot de passe existant.
[Werkseinstellungen] Permet de restaurer les réglages d’usine.
[Vidéo]
[LCD Afficher] Permet de choisir le format de l’écran.
[Système TV] Permet de sélectionner le format de sortie vidéo
du système TV.
[Luminosité] Permet de régler la luminosité de l’écran.
[Contraste] Permet de régler le contraste de l’écran.
[ Audio]
[Dolby] Permet de définir la sortie Dolby.
[Version] Permet d’afficher les informations de la version.
104
FR
Page 18
3 Appuyez sur pour revenir au menu précédent.
4 Appuyez sur SETUP pour quitter le menu.
Réglage de l’écran secondaire
Vous pouvez également régler l’écran secondaire.
Pour régler le volume sonore de l’écran secondaire, appuyez sur le •
bouton VOL -/+ de l’écran secondaire.
Pour régler la luminosité de l’écran secondaire, appuyez sur le •
bouton BRIGHTNESS -/+ de l’écran secondaire.
FR
Français
105
Page 19
6 Utilisation avancée du lecteur
Connexion d’un équipement auxiliaire
Attention
Éteignez votre lecteur avant de le connecter à tout équipement auxiliaire. •
Vous pouvez connecter le lecteur à un téléviseur ou à un amplificateur pour
lire un DVD ou un disque de karaoké.
Raccordez les câbles AV (le câble AV connecté au téléviseur n’est pas fourni)
aux prises en fonction des couleurs : branchez le câble jaune sur la prise
vidéo jaune et le câble rouge/blanc sur les prises audio rouge/blanche.
TV
not supplied
106
FR
Page 20
Raccordement à l’alimentation secteur
domestique
Attention
Risque d’endommagement du produit ! Vérifiez que la tension d’alimentation •
correspond à la tension indiquée à l’arrière du lecteur ou dessous.
Risque d’électrocution ! Lorsque vous débranchez l’adaptateur secteur, tirez sur la
•
fiche électrique, jamais sur le cordon.
1 Connectez le câble de l’adaptateur secteur fourni à :
la prise • DC IN de l’unité principale,
la prise secteur. •
Français
FR
107
Page 21
7 Informations sur le produit
Remarque
Les informations sur le produit sont sujettes à modifications sans notification •
préalable.
Dimensions
- Unité principale
- Écran secondaire
Poids
- Unité principale
- Écran secondaire
Alimentation Entrée : 100-240 V - 50/60 Hz - 0,3 A
Consommation électrique 9 W
Plage de température de
fonctionnement 0-45 °C
Longueur d’onde du laser 650 nm
Système vidéo NTSC & PAL
Réponse en fréquence 20 Hz - 20 KHz - ± 1 dB
Rapport signal/bruit
200 x 155 x 39 mm
200 x 155 x 21 mm
0,7 kg
0,4 kg
Sortie : CC 9 V 0,8 A
80 dB
Distorsion du son + bruit
Séparation des canaux
Gamme dynamique
Sortie audio (audio analogique) Niveau de sortie : 2 V - ± 10 %
Impédance de charge
Sortie vidéo Niveau de sortie : 1 Vcàc ± 20 %
Impédance de charge
108
FR
-80 (1 KHz)
80 dB
80 dB
10 K
75
Page 22
8 Dépannage
Avertissement
Risque d’électrocution. Ne retirez jamais le boîtier du lecteur. •
Pour que votre garantie reste valide, n’essayez jamais de réparer le système
vous-même.
En cas de problème lors de l’utilisation du lecteur, vérifiez les points
suivants avant de faire appel au service d’assistance. Si le problème persiste,
enregistrez votre lecteur et accédez à l’assistance sur www.philips.com/
welcome.
Pas d’alimentation
•
Vérifiez que les deux fiches du cordon d’alimentation sont
correctement branchées.
Assurez-vous que la prise secteur ou la prise allume-cigare est •
alimentée.
Absence de son
•
Image déformée
Lecture du disque impossible
Assurez-vous que le câble AV est correctement branché.
Nettoyez le disque. Essuyez le disque du centre vers l’extérieur à •
l’aide d’un chiffon propre, doux et non pelucheux.
Assurez-vous que le format de sortie vidéo du disque est compatible •
avec le téléviseur.
Changez le format de sortie vidéo de manière à ce qu’il soit adapté •
au téléviseur ou à l’émission.
La fabrication de l’écran LCD repose sur une technologie de haute •
précision. Il est toutefois possible que de minuscules points noirs et/
ou brillants (rouges, bleus, verts) apparaissent. Ce phénomène est
tout à fait normal et ne révèle pas un dysfonctionnement.
Français
•
Assurez-vous que la face imprimée du disque est orientée vers le
haut.
FR
109
Page 23
Nettoyez le disque. Essuyez le disque du centre vers l’extérieur à •
l’aide d’un chiffon propre, doux et non pelucheux.
Vérifiez si le disque est défectueux en insérant un autre disque. •
Le lecteur chauffe
•
La surface du lecteur chauffe lorsque celui-ci est utilisé pendant une
période prolongée. Ce phénomène est normal.
110
FR
Page 24
© 2011 Koninklijke Philips Electronics N.V.
All rights reserved.
PD7022_12_UM_Sunplus_V5.0
W
Loading...
