Dolby Laboratories
“Dolby”, “Pro Logic”과 double-D 심볼은 Dolby
Laboratories의 트레이드마크 입니다.
본 제품에 포함되어 있는 복사 방지 기술은
Macrovision과 다른 저작권자들에 의한 미국특허
와 다른 지적소유권의 소송으로 보호됩니다.
본 복사 방지 기술을 사용하기 위해서는
Macrovision사의 승인이 있어야 하고, 집과 다른
제한된 시청에 의도되며, 그렇지 않는 경우
Macrovision사의 공인이 필요합니다. 기술 또는
분해의 비축은 금지됩니다.
DivX, DivX Certified
DivXNetworks,
Inc.
Windows Media
567
Page 6
Page 7
Page 8
기능........................................................ 10
재생 가능한 디스크................................. 10
제공되는 액세서리 .................................. 10
환경 정보................................................ 11
안전 정보/유지 관리.......................... 11-12
단계 1: 스피커 설치하기 ........................ 13
단계 2: 스피커 연결하기 ........................ 14
단계 3: 안테나 연결하기 ........................ 14
단계 4: TV에 연결하기 ...................... 14-16
컴포넌트 비디오 입력단자
(Cr Cb Y) 이용하기
비디오 입력단자 이용하기 (CVBS)
S-Video 입력단자 이용하기
RF 모듈레이터 이용하기
단계 5: 전원선 연결하기 ........................ 16
첨부: 부가장치 연결하기 ................... 16-17
시스템 조정하기...................................... 18
리모컨 조정하기................................. 18-19
단계 1: 리모컨에 건전지 넣기................ 20
리모컨 사용하여 시스템 작동하기
단계 2: 시간 설정 .................................. 20
단계 3: 개인선호 비디오 설정........... 21-22
단계 4: 개인선호 언어 설정 ................... 22
디스크 재생하기...................................... 24
디스크 메뉴 이용하기 ............................. 24
기본 재생 조정 .................................. 24-26
일시정지
트랙/챕터/타이틀 선택
마지막 정지부분부터 재생 시작하기
확대
반복
반복 A-B
프로그램
빨리감기/되감기
시간 검색 & 챕터/트랙 번호 검색
재생 중 정보 표시
특수한 기능 ............................................ 26
타이틀 재생하기
카메라 각도
오디오 언어 바꾸기
오디오 채널 바꾸기
자막
MP3/WMA/JPEG 디스크 재생하기 ............. 27
일반 기능
재생 선택
JPEG 그림 CD 재생................................. 27
일반 기능
재생 선택
특수한 JPEG 기능.................................... 28
그림 확대
슬라이드 재생 모드
멀티각도로 재생
DivX 디스크 재생.................................... 28
시스템 켜기/끄기.................................... 23
시스템을 초절전 대기모드로 전환........... 23
음향 조절하기......................................... 23
DBB
음량 조절하기......................................... 23
마이크..................................................... 23
버튼 조절하기......................................... 23
8
Page 9
기본 기능............................................... 29
시스템 설정 ...................................... 29-31
TV 시스템
스크린 세이버
TV 타입
암호
등급
초기값
DIVX(R) VOD 등록 코드
언어 설정............................................... 31
비디오 설정 ........................................... 31
컴포넌트
밝기
대조
색상
채도
오디오 설정 ...................................... 31-32
디지털 출력
DOWNMIX
3D 프로세싱
LPCM
야간 모드
마이크 설정
라디오 방송국 찾기................................ 33
라디오 방송국 예약하기......................... 33
자동 예약하기................................... 33
수동 예약하기................................... 33
예약 방송국 선택하기 ............................ 33
테이프 재생 ........................................... 34
되감기/빨리감기..................................... 34
녹음에 관한 일반정보 ............................ 34
녹음 준비............................................... 35
CD 동시 녹음......................................... 35
원터치 녹음 ........................................... 35
시간 설정하기........................................ 36
타이머 설정하기..................................... 36
취침 예약 설정하기................................ 36
.......................................... 37
..................................... 38-39
.......................................... 40
9
Page 10
다른 오디오 그리고 오디오/시청 컴포넌트를
시스템에 연결하여 시스템의 서라운드 음을
사용할 수 있습니다.
다음의 포맷은 지원되지 않습니다.
•*.VMA, *.AAC, *.DLF, *.M3U, *.PLS, *.WAV 파일
•Joliet형식으로 녹음된 디스크
설정한 등급 이상의 DVD를 아이들이 시청할
수 없도록 등급을 설정할 수 있습니다.
시스템을 설정한 시간에 자동으로 켤 수
있습니다.
돌비디지털 모드에서 사운드의 차이를 감소
시킬 수 있습니다.
- 디지털 비디오 디스크 (DVDs)
- 비디오 CD (VCDs)
- 슈퍼 비디오 CD (SVCDs)
- 디지털 비디오 디스크
+ Rewritable (DVD+RW)
- 콤팩트 디스크 (CDs)
- CDR(W)에 녹화된 사진 디스크
(Kodak, JPEG)
- Windows Media Audio (WMA)
- CD-R(W)상의 DivX(R)디스크:
- DivX3.11, 4.x 그리고 5.x
- MP3-CD형식을 지원하는 디스크
•ISO 9660/UDF 형식
•최대 타이틀/앨범명- 10글자
•앨범상의 최대 타이틀 255
•최대 디렉토리 8
•최대 앨범 수 32
•최대 MP3 트랙 수 999
•MP3 디스크 상의 지원되는 주파수:
32kHz, 44.1kHz, 48kHz
•MP3 디스크 상에서 지원되는 비트율:
32, 64, 96, 128, 192, 256 (kbps)
본 DVDs 플레이어에서 재생하려면 DVD
디스크에 ALL Regions 또는 Region 3이라는
라벨이 표시되어 있어야 합니다.
다른 지역코드가 인쇄되어 있는 것은 재생할
수 없습니다.
참조:
- 혼합된 디스크의 경우 녹음 형식에 따라
한 가지만 선택됩니다.
- 만일 디스크가 재생 시 문제가 발생하였을
경우, 디스크를 제거하시고 다른 디스크를
재생하여 주십시오.
-
DTS
사운드 오디오 출력은
DVD
플레이어에
서는 사용할 수 없습니다.
- 콤포지트 비디오 케이블 (황색)
- MW 원형 안테나
- FM 선형 안테나
- 리모컨과 AA 건전지 2개
- 본 사용설명서와 빠른 사용설명서
10
Page 11
환경보호를 위해 불필요한 포장재는 사용하지
않았습니다. 박스, 완충재, 종이비닐 3종류로
분리수거 될 수 있도록 포장하였습니다.
재활용 전문회사를 통하여 폐제품의 재활용이
가능합니다. 관련법규에 따라 포장재, 폐건전
지 그리고 폐제품을 폐기하십시오.
● 제품, 건전지 또는 디스크를 습기, 비, 모래
또는 지나친 열(난방기 또는 직사광선으로
인하여 생기는 열)에 노출하지 마십시오.
● 꽃병과 같이 물이 채워진 물체를 제품위에
놓지 마십시오.
● 불 켜진 촛불 같은 불씨를 제품위에 놓지
마십시오.
● 물방울 또는 오염물질이 튀지 않도록 주의
하십시오.
● 충분한 통풍을 위하여 플레이어 사방에 약
10cm(4인치)의 공간을 확보하여 주십시오.
● 신문, 탁상보, 커튼 같은 것으로 통풍구를
막지 마십시오.
● 순한 세재 용액을 약간 묻힌
부드러운 천을 사용하십시오.
알코올, 에센스, 암모니아 또는
연마제 같은 용액은 사용하지
마십시오.
● 플레이어를 추운 곳에서 더운 곳으로 갑자기
옮기면 플레이어의 내부에 있는 디스크 장치
의 렌즈에 습기가 생겨 디스크 재생이 되지
않을 수 있습니다. 습기가 사라질 때까지
플레이어를 따뜻한 곳에 놓아두십시오.
● CD를 닦으려면 천으로 중앙부에서 가장자리
로 일직선으로 닦아 주십시오. 클리닝 약품은
디스크에 손상을 줄 수도 있습니다.
● CDR(W)의 인쇄된 면에만 글씨를 쓰고
부드러운 펠트펜으로 쓰십시오.
● 디스크의 가장자리로 다루십시오. 표면을
만지지 마십시오.
● 장기 사용 후에는 먼지 또는 오염물질이
디스크 렌즈에 축적됩니다. 좋은 재생을 위해
서 필립스 CD 렌즈 클리너 또는 상업용 클리
너로 디스크 렌즈를 닦아주십시오. 클리너와
같이 제공되는 지시를 따라주십시오.
11
Page 12
● 바닥이 평평하고 단단한 곳에 설치하십시오.
● AC 단자에 쉽게 플러그를 설치할 수 있도록
본체를 AC 전원소켓 근처에 설치하여 주십시오.
● 좋은 녹음과 재생의 질을 위해서 헤드 A와
캡스틴 B, 롤러 C를작동50시간마다닦아
주십시오.
● 클리닝 액체 또는 알코올이 묻힌 면봉을 사용
하십시오.
● 클리닝 테이프를 작동시켜 헤드를 닦을 수 도
있습니다.
● 자성 없애는 테이프를 사용하십시오.
12
Page 13
AC
FM
MW
AC
(모든 버전의 경우는 아님)
좌측과 우측 전방에 TV 기기와 동등한 거리에
위치하고 청취하고자 하는 곳으로부터 약
45도 떨어진 곳에 설치하여 주십시오.
참조:
- 자기 방해를 피하기 위해TV와 너무 가까운
곳에 설치하지 마십시오.
-
DVD
시스템 주위에 적당한 통풍이 되도록
하십시오.
13
Page 14
FM
스피커 선을 SPEAKERS 단자에 연결하십시
오. 오른쪽 스피커는“RIGHT" 그리고 왼쪽
스피커는“LEFT"에 연결하되 색칠된 선을
“+" 그리고 색칠 안 된 검정색 선은“-" 에
연결하십시오.
참조:
- 스피커 선의 피복이 벗겨진 부분을 단자에
충분히 들어가게 하십시오. 부적절한 연결은
작은 저항의 회로로 인하여 시스템의 손상을
입힐 수 있습니다.
- 최적의 음향을 얻으려면 제공된 스피커를
사용하십시오.
- 한 쌍의 스피커 단자 +/-에 한 개 이상의
스피커를 연결하지 마십시오.
- 제공된 스피커보다 낮은 임피던스를 갖는
스피커는 연결하지 마십시오. 본 설명서의
제품규격 란을 참조하십시오.
제공된 MW 원형 안테나와 FM 안테나를 상응
하는 단자에 연결하십시오. 안테나 위치를
조절하여 최상의 수신 상태가 되도록 하십시오.
MW
● FM 수신 상태를 더 좋게 하려면, 외부 FM
안테나를 FM AERIAL (FM ANTENNA) 끝에
연결하십시오.
TV
TV
TV DVD
(Cr Cb Y)
● 잡음을 방지하려면 되도록 안테나는 TV, VCR
또는 다른 전자파를 발생시키는 기기로부터
멀리하여 주십시오.
14
Page 15

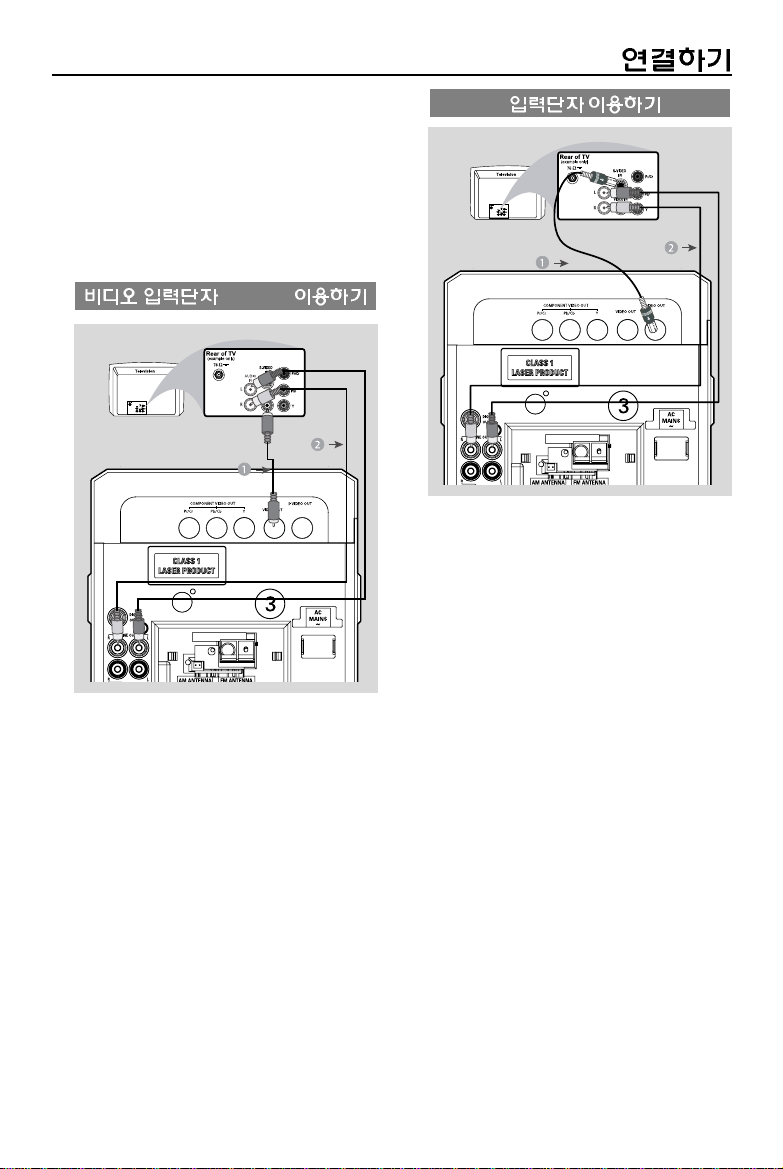

❶ 컴포넌트 비디오 케이블 (적/청/녹색)을 사용
하여 DVD 시스템의 Cr Cb Y 단자와 대응
되는 TV 컴포넌트 비디오 입력단자를 연결
하십시오.
❷ 본 DVD 시스템을 사용하여 TV를 청취하고자
할 경우에는 오디오 케이블(백/적-제공 안됨)
을 사용하여 TV의 AUDIO IN 단자와 DVD
시스템의 LINE OUT단자를 연결하십시오.
(CVBS)
S-Video
❶ S-Video 케이블 (제공 안됨)을 사용하여
시스템의 S-VIDEO OUT단자와 TV의 S-Video
입력단자(또는 Y/C, S-VHS로표시)를연결
하십시오.
❷ 본 DVD 시스템을 사용하여 TV를 청취하고자
할 경우에는 오디오 케이블 (백/적-제공
안됨)을 사용하여 TV의 AUDIO IN 단자와
DVD 시스템의 LINE OUT 단자를 연결하
십시오.
❶ 컴포지트 비디오 케이블(황색)을 이용하여
시스템의 VIDEO OUT 단자와 TV의 비디오
입력단자(A/V In, Video In, 콤포지트 또는
주파수대로 표시)를 연결하십시오.
❷ 본 DVD 시스템을 통하여 TV를 청취하고자
할 경우에는 오디오 케이블(백/적-제공 안됨)
을 이용하여 TV의 AUDIO IN 단자와 상응하는
DVD플레이어의 LINE OUT 단자를 연결하
십시오.
15
Page 16

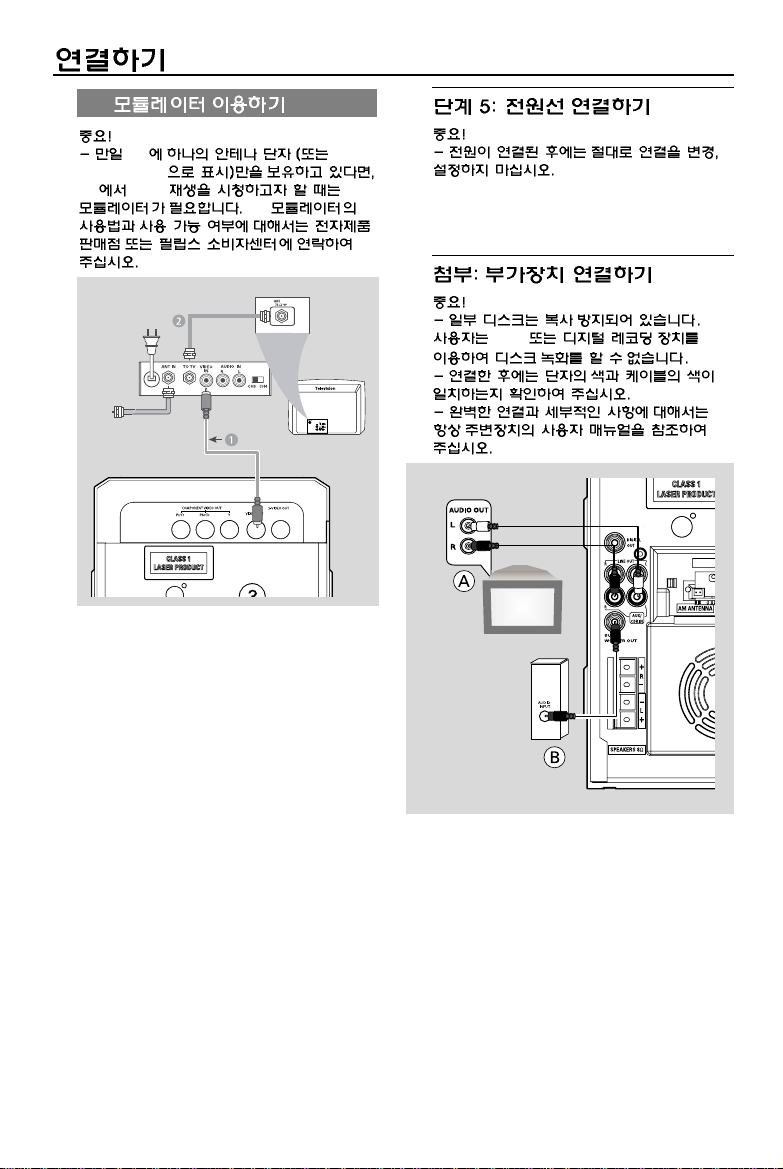

RF
TV
75ohm, RF In
TV DVD RF
RF
❶ 컴포넌트 비디오 케이블(황색)을 이용하여
시스템의 VIDEO OUT 단자에 RF 모듈레이터
의 입력단자를 연결하여 주십시오.
❷ RF 동축 케이블(제공 안됨)을 이용하여 TV의
RF 단자에 RF 모듈레이터을 연결하십시오.
모든 연결이 끝난 후 벽면 전원 소켓에 AC
전원선을 연결하여 주십시오.
VCR
16
Page 17
A
시스템의 AUX (R/L) 단자와 다른 오디오/시청
장치(TV, VCR, 레이저 디스크 플레이어 또는
카세트 데크)의 AUDIO OUT 단자와 연결
하십시오.
작동하기 전에 AUX을 선택하기 위해 판넬
전면부의 SOURCE 버튼을 누르거나 입력
소스를 작동하기 위해 리모컨 상의 AUX
버튼을 눌러 주십시오.
DVD 마이크로 시스템의 SUBWOOFER OUT
단자와 서브우퍼(제공 안됨)의 AUDIO INPUT
단자를 연결하십시오.
DVD
시스템의 VIDEO OUT 단자와 대응되는
VIDEO IN 단자, LINE OUT(R/L)단자를
AUDIO IN 단자에 연결하십시오. 본 설정으로
사용자는 아날로그 스테레오 (2채널 좌/우)
녹화를 할 수 있습니다.
시스템의 DIGITAL OUT 단자와 디지털 녹화
장치(돌비디지털 레코더 기능을 가진 DTS-
Digital Theatre compatible과같은)의DIGITAL
IN 단자를 연결하십시오.
작동하기 전에 오디오 연결에 따라서 DIGITAL
OUT을 설정하여 주십시오.
(“시스템 메뉴 설정-DIGITAL OUT”란참조)
B
VCR C
D
17
Page 18
1 STANDBY-ON
- 시스템을 켜거나 끔
2
- 시스템의 현재 상태를 표시
3 SOURCE
- 원하는 음원을 선택:
DVD, TAPE, AUX 또는 TUNER
4 BAND/DISPLAY
라디오의 경우... 주파수 대역을 선택:FM, MW
DVD/VCD/CD/MP3-CD의 경우...
5 PROGRAM
VCD/CD/MP3-CD의 경우... 디스크 곡을
라디오의 경우... 예약 라디오 방송국을
6 PRESET
라디오의 경우... 예약 라디오 선택
DVD/VCD/CD/MP3 CD의 경우... 원하는
7 TUNING
✽
DVD/VCD/CD의 경우... 디스크를 앞/뒤로
라디오의 경우... 낮거나 높은 라디오
테이프의 경우... 앞/뒤로 빨리 감음
8
9 OPEN/CLOSE
- 테이프 함이 열림
K
0
2
- 재생을 시작하거나 일시정시
!
L
DVD/VCD/CD/MP3-CD의 경우... 재생을
테이프의 경우... 재생 또는 녹음을 중지
@ VOLUME
- 음량을 조절
- 시간/타이머 기능 작동시 시와 분을 조절
# RECORD
- 녹음을 시작
B
재생 중 재생 디스크 정보를
TV와 표시부에 표시
프로그램
프로그램
¡/™
트랙 선택
G/F
빠르게 탐색
(MP3-CD에한함)
주파수를 찾음
/
멈추거나 프로그램을 지움
$ CLOCK SET
*시간의 경우... 시간 기능을 설정
% iR
- 리모컨의 적외선 센서
^ OPEN·CLOSE
- 디스크 트레이를 열거나 닫음
& DSC
- 원하는 음향 효과를 선택
(FLAT, CLASSIC, JAZZ, POP 또는 ROCK)
* DBB/INCREDIBLE SURROUND
- 강조된 스테레오 효과를 냄
- 저음을 강조함
(
L
- 헤드폰 연결 단자
) MIC IN
- 마이크 연결
¡ MIC VOL
- 가라오케의 믹싱 레벨을 조절
1
B
- 시스템을 켜고 끔
2
- 디스크의 트랙/타이틀/챕터 번호를 입력
3 PROGRAM
- DVD/VCD/CD/MP3-CD: 프로그램 메뉴에 들어감
-그림CD: 재생 중 슬라이드 쇼 모드를 선택
- 라디오: 예약 라디오 방송국을 프로그램
4 SOURCE
- 원하는 음원을 선택: DISC, TUNER, TAPE
또는 AUX
5 SYSTEM MENU
- 시스템 메뉴에 들어가거나 나옴
(시스템에서만 가능함)
/
18
Page 19
6 DISC MENU
- DVD/VCD: 디스크 항목으로 들어가거나 나옴
- VCD 2.0: 재생조정 모드를 켜거나 끔
7
G/F
라디오
- 라디오 주파수를 낮고/높게 조절
- 누르고 있다가 놓으면 자동적으로 주파수를
찾음
디스크
-(MP3 CD 제외) 디스크 앞/뒤로 빠른
스피드로 탐색
- DISC 모드에서 디스크 메뉴 또는 시스템
메뉴로 바로 이동
8
3/4
- DISC 모드에서 디스크 메뉴 또는 시스템
메뉴로 바로 이동
9 OK
- 선택을 확정하거나 나옴
0
¡/™
- 디스크: 이전/다음 쳅터/타이틀/트랙으로 이동
- 라디오: 예약 라디오 방송국을 선택
! STOP
- 디스크 모드에서 재생을 정지하거나
@ PLAY/PAUSE
- 디스크 모드에서 재생을 시작하거나 일시정지
# VOL +/-
- 음량을 크게/작게 조절
- 시간/타이머 설정모드에서 시간과 분을 조정
- 설정 타이머를 켜거나 끔
$ ANGLE
- DVD 카메라 각도를 선택
% SUBTITLE
- 자막 언어를 선택
^ SLEEP
- 취침 (자동-꺼짐) 타이머 기능을 설정
& IS
- 고확장 스테레오 효과를 생성
L
프로그램 삭제
2
K
* DSC
- 원하는 음향 효과를 선택
(FLAT, CLASSIC, JAZZ, POP 또는 ROCK)
( DBB
- 강조된 스테레오 효과를 켜거나 끔
) MUTE
- 음을 소거하거나 다시 나오게 함
¡ DISPLAY (OSD)
-재생중TV 화면에 정보를 표시
™ ECHO
- 가라오케 모드에서 에코 조절
£ MODE
- 반복 모드나 무순서 재생을 선택
A-B
- VCD/CD의 경우: 같은 트랙내에서
- DVD의 경우: 디스크내에서 특정 부분을
∞ AUDIO
VCD의경우
- 스테레오, 모노-좌 또는 모노-우
사운드 모드 설정
DVD의경우
- 오디오 언어를 선택
§ TIMER
*- 타이머 설정
ZOOM
- DVD/VCD/그림 CD: TV 화면 또는 이미지를
확대하거나 줄임
• KEY
- 알맞은 음성 범위로 톤 레벨을 바꿈
∞ GOTO
- 디스크 모드에서 전체 시간, 타이틀, 챕터
또는 트랙을 빠르게 탐색
DISC TUNER
특정 부분을 반복 재생
반복 재생
K
, ¡, ™)
2
19
Page 20
❶

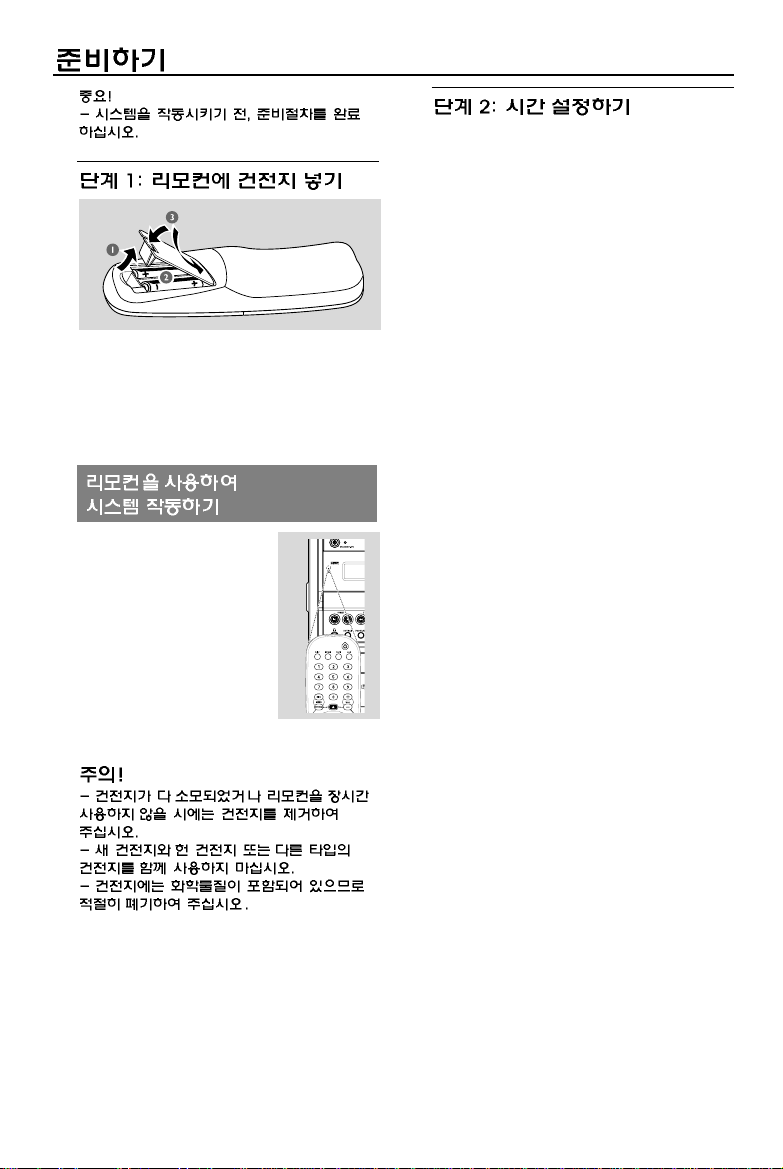

건전지함을 열어 주십시오.
❷
건전지함에 표시된“+”, “-”극성에 맞추어
두개의 건전지(R03 또는 AAA)를 넣으십시오.
❸
덮개를 닫아 주십시오.
❶
리모컨을 본체 전면부의
리모컨 센서(iR)로 향하게
하십시오.
❷
음원선택 버튼 중 하나
(예, DISC 또는 TUNER)를
눌러 조정하고자 하는 음원을
선택하십시오.
❸
그리고 원하는 기능
(예,
K
, ¡, ™)을 선택
2
하십시오.
❶
대기 모드에 들어가십시오.
❷
전면부의 CLOCK SET버튼을 누르고 계십시오.
“
SET CLOCK”이 깜박이며 표시됩니다.
그리고 시간을 알리는 숫자가 표시부에
깜박입니다.
❸
전면부의 VOLUME버튼을 돌리거나 리모컨의
VOL+/- 버튼을 눌러 시간을 설정하십시오.
❹
CLOCK SET 버튼을 다시 눌러 주십시오.
분을 알리는 숫자가 표시부에 깜박입니다.
❺
전면부의 VOLUME 버튼을 돌리거나 리모컨
의 VOL+/- 버튼을 눌러 분을 설정하십시오.
❻
CLOCK SET 버튼을 눌러 시간 설정을 확인
하십시오.
참고:
- 24시간 모드를 지원합니다.
- 시간 설정은 전원 공급이 중단되면 지워
집니다.
- 30초간 아무 버튼도 누르지 않으면 시간
설정에서 나옵니다.
20
Page 21
TV
TV을 켜고 알맞은 비디오 입력 채널로 맞추
십시오.
1번 채널로 가야하는 경우 채널 버튼을
비디오 입력 채널이 보일 때까지 눌러
주십시오.
또는 TV 리모컨을 사용해 다른 비디오
모드를 선택하십시오.
또는 RF 모듈레이터 사용시 채널 3 또는
4로 맞추십시오.
❶ 정지 또는 재생 중에 SYSTEM MENU 버튼을
눌러 주십시오.
❷ 리모컨의G/F/3/4버튼을 눌러 항목으로
이동한 후 원하는 설정을 선택하십시오.
SYSTEM SETUP으로 이동하여4버튼을
눌러 주십시오.
아래 항목 중 하나를 선택한 후F버튼을
눌러 주십시오.
TV
아래 항목 중 TV 연결에 맞는 컬러 시스템을
선택하십시오.
PAL
- TV가 PAL 시스템에 연결된 경우 선택하
십시오. NTSC 디스크의 비디오 신호를
바꾸고 PAL 형식으로 출력합니다.
AUTO
- TV가 멀티 시스템에 연결된 경우 선택하
십시오. 출력 형식이 디스크의 비디오 신호에
맞추어집니다.
TV
연결된 TV의 화면 비율을 선택하십시오.
4:3 PS
- 일반적인 TV인 경우와 DVD가 와이드스크린
- 일반적인 TV인 경우와 DVD가 와이드스크린
- 와이드 TV인 경우 (와이드 TV를“full size”로
(Pan, Scan 모드)
화면 형식일 때 사용하십시오. 와이드 화면이
TV 화면 전체에 자동적으로 잘려 나옵니다.
4:3 LB (Letterbox 모드)
화면 형식일 때 사용하십시오. 와이드 화면이
TV 화면 위와 아래쪽에 띠가 나타나며 표시
됩니다.
16:9 (와이드 스크린 모드)
설정해야 합니다.) 디스크에서 사용할 수
있으며 디스크의 개인선호가 사용됩니다.
NTSC
- TV가 NTSC 시스템에 연결된 경우 선택하
십시오. PAL 디스크의 비디오 신호를 바꾸고
NTSC 형식으로 출력합니다.
21
Page 22
참고:
선택한 형식은 디스크에서 사용할 수 있어야
합니다. 그렇지 않은 경우TV타입의 설정이
재생 중 화면에 영향을 미치지 못합니다.
SYSTEM MENU 버튼을 다시 눌러 주십시오.
사용자는 개인선호 언어를 설정할 수 있습
니다. 본 DVD Micro System은 사용자가 디스크
를 삽입할 때마다 자동적으로 선택된 언어로
전환됩니다. 만일 선택한 언어가 삽입한
디스크에서 사용이 불가능한 경우에는 선택한
언어대신 초기언어로 재생됩니다. 시스템
메뉴상의 DVD 언어는 선택한 언어로 유지
됩니다.
❶
정지 또는 재생 중에 SYSTEM MENU 버튼을
눌러 주십시오.
❷
리모컨의G/F/3/4버튼을 눌러 원하는
항목을 선택하십시오.
LANGUAGE SETUP으로 이동하고
4
버튼을 눌러 주십시오.
아래 항목 중 하나를 선택한 후F버튼을
눌러 주십시오.
OSD LANGUAGE (화면 표시)
TV 화면의 언어 표시를 켭니다.
표시된 목록에서 언어를 선택하십시오.
AUDIO LANG (DVD만 해당)
사운드 트랙의 언어 표시를 켭니다.
표시된 목록에서 언어를 선택하십시오.
SUBTITLE LANG (DVD만 해당)
자막의 언어 표시를 켭니다. 표시된 목록에서
언어를 선택하십시오.
MENU LANG (DVD만 해당)
DVD 메뉴 언어를 선택하십시오.
선택한 언어가 DVD에 입력되어 있지 않으면
입력되어 있는 언어가 자동적으로 선택됩니다.
(OSD 제외) 비율을 제외한 DVD 설정을
재설정할 수 있습니다.
선택한 언어가 디스크에서 사용할 수 없을
경우 각 디스크에 지정된 본래의 언어가
선택됩니다.
❸ 3
/4버튼을 눌러 언어를 선택한 후 OK버튼을
눌러 주십시오.
❹
다른 설정을 하려면 를 반복하십시오.
SYSTEM MENU 버튼을 다시 눌러 주십시오.
22
Page 23
● STANDBY-ON B(리모컨의B)버튼을
눌러 주십시오.
“HELLO”가 잠시 나타납니다. 시스템은
가장 최근에 선택한 음원으로 전환됩니다.
● SOURCE 버튼(또는 리모컨의 DISC,
TUNER, TAPE, AUX)을 반복해서 눌러
주십시오.
시스템이 선택된 음원으로 전환됩니다.
● 리모컨의 MUTE 버튼을 눌러 주십시오.
“MUTE”가 깜박이며 재생이 소리 없이
계속됩니다.
● 음량 재생을 복원시키기 위해서는
- MUTE 버튼을 다시 눌러 주십시오;
- 음량을 조절하십시오;
- 음원을 변경하십시오;
● STANDBY-ONB(리모컨의B)버튼을
눌러 주십시오.
음량(최대 볼륨 12까지), 양방향 사운드
설정, 마지막 음원, 저장된 선곡 번호가
시스템의 메모리에 저장되어 남겨집니다.
절전 기능의 하나로, 디스크 또는 테이프가
재생을 멈춘 후 15분 이내에 아무 버튼도
누르지 않으면 시스템은 자동으로 대기 모드
로 전환됩니다.
● DSC 버튼을 계속 눌러 원하는 효과음을 선택
하십시오: FLAT, CLASSIC, JAZZ, POP 또는
ROCK
● 시스템의 DBB/INCREDIBLE SURROUND
버튼을 눌러 서라운드 효과 또는 저음강화를
켜십시오.
● 리모컨의 DBB 또는 IS 버튼을 눌러 DBB
또는 IS 기능 각각을 켜거나 끌 수 있습니다.
참조:
-
INCREDIBLE SURROUND
의 효과는 음악의
타입에 따라 변할 수 도 있습니다.
전면부의 VOLUME 조절 버튼을 시계방향
또는 반시계방향으로 돌리거나 리모컨의 VOL
+/- 버튼을 눌러 음량을 늘리거나 줄이십시오.
“VOLUME XX”가 표시부에 표시됩니다.
“XX”는 음량 단위를 나타냅니다.
● DVD 플레이어의 뒤쪽 윗부분L단자에
헤드폰 플러그를 연결하십시오.
스피커에서는 소리가 나지 않습니다.
MIC SETUP
노래 음원에 따라 노래를 부르려면 마이크
(제공 안됨)를 시스템에 연결하십시오.
❶ MIC 단자에 마이크를 연결하십시오.
● 마이크를 연결하기 전에 마이크 레벨을 VOL
버튼으로 낮게 설정하여 MIC VOL을켰을
때의 울림소리를 방지하십시오.
❷ 디스크 모드에서 SYSTEM MENU 버튼을
눌러 시스템 설정 메뉴에 들어가십시오.
❸ 리모컨의
“AUDIO SETUP”을 선택하십시오.
❹3/4버튼을 눌러“MIC SETUP”을 선택하
십시오. 그리고F 또는 OK 버튼을 눌러
하위메뉴로 들어가십시오.
3/4
❺
눌러 선택을 확인하십시오. SYSTEM MENU
버튼을 다시 눌러 시스템 설정 메뉴에서
나오십시오.
❻ ECHO 버튼을 눌러 00~08 사이에서 에코를
조절하십시오.
❼ 마이크로 노래를 부르거나 말하기 시작하십시오.
❽ 필요시엔 KEY 버튼을 눌러 음의 톤을 선택
하십시오.
G/F
버튼을 눌러
버튼으로“ON”을 선택하고 OK 버튼을
참조:
- 울림을 방지하기 위해 항상 스피커로부터
떨어뜨려 놓으십시오.
이 기능은 음성 범위의 키톤을 바꿀 수
있습니다.
● 리모컨의 KEY 버튼을 눌러 -6과 06 사이에서
음성 키를 조절하십시오.
23
Page 24
DVD
DVD VCD
TV
● 리모컨의G/F/3/4와 OK버튼 또는
재생이 자동으로 시작됩니다.
● 리모컨의 DISC MENU버튼을 눌러 주십시오.
VCD
PBC 재생은 양방향 비디오 CDs를 재생할 수
있게 해줍니다. 다음의 메뉴가 표시됩니다.
● 재생 중에 DISC MENU 버튼을 눌러 주십시오.
만일 PBC기능이 작동중일 경우, 해제
시키면 재생이 계속됩니다.
만일 PBC기능이 꺼져 있을 경우 작동
시키면 메뉴화면으로 돌아갑니다.
을 눌러주십시오.
(PBC)
❶ 시스템과 TV (또는 첨부 스테레오 또는
AV 수신기)에 전원을 연결하여 주십시오.
❷ TV의 전원을 켜주십시오. 그리고 정확한
비디오 입력채널을 설정하십시오.
(“TV 설정하기”란참조)
❸ DVD 플레이어 전면부의 STANDBY-ON
버튼 또는 리모컨의B버튼을 눌러 주십시오.
TV 화면상에서 청색 필립스 DVD 바탕
화면을 보실 수 있습니다.
3
❹ OPEN·CLOSE
트레이를 열어 주십시오. 그리고 디스크를
넣고 다시 같은 버튼을 눌러 디스크를 닫으
십시오.
디스크 라벨이 윗면을 향하고 있는지 확인
하여 주십시오.
❺ 재생이 자동으로 시작됩니다.
(디스크 타입에 따라서 달라질 수 있음.)
디스크 메뉴가 TV에보일경우, “디스크
메뉴 사용하기”란을 참조하여 주십시오.
만일 디스크가 시청제한으로 잠겨져 있을
경우 4자리 비밀번호를 입력하셔야 합니다.
“시스템 메뉴-비밀번호”란을 참조하시기
바랍니다.
❻ 언제든지 STOP
정지합니다.
디스크의 종류에 따라서, 디스크가 삽입되어
질때TV화면에 메뉴가 나타날 수 있습니다.
버튼을 눌러서 디스크
L
버튼을 누르시면 재생이
(DVD/VCD/CD/MP3/WMA)
❶ 재생 중에 PLAY/PAUSE
주십시오.
재생이 일시정지되고, 음향은 나오지
않습니다.
B
❷ PLAY/PAUSE
계속하십시오.
K
2
2
버튼을 다시 눌러 재생을
(DVD/VCD/CD/MP3/WMA)
¡/™
❶ 재생 중에 PRESET
또는 다음 챕터/타이틀/트랙으로 이동하여
재생하십시오.
❷ 어떤 챕터/타이틀/트랙으로 바로 가려면 챕터
/타이틀/트랙 번호를 을이용
하여 들어가십시오.
버튼을 눌러 이전
(DVD/VCD/CD/MP3/WMA)
● 정지모드, 디스크가 제거되었을 때
PLAY/PAUSE
● 정지모드에서 STOPL버튼을 다시 눌러
주십시오.
K
버튼을 눌러 주십시오.
2
K
버튼을 눌러
24
Page 25
(DVD/VCD/JPEG)
재생 중에 비디오 이미지를 확대 또는 축소
시키실 수 있습니다.
❶ 비디오 이미지가 확대, 축소될 때까지 ZOOM
버튼을 반복적으로 눌러 주십시오.
❷
G/F
/3/4버튼을 눌러주면 TV 화면상에서
이미지를 이동시킬 수 있습니다.
(DVD/VCD/CD/MP3/WMA)
● 재생 중에 MODE버튼을 눌러서 반복 모드를
선택하여 주십시오.
DVD
CHAPTER
- 현재 챕터를 반복재생 합니다.
TITLE
- 현재 타이틀을 반복재생 합니다.
OFF
- 반복재생 모드를 끕니다.
VCD/MP3/CD
REP 1
- 현재 트랙을 반복재생 합니다.
REP ALL
- 디스크 전체를 반복재생 합니다.
REPEAT ALL SHUFFLE
- 무순서로 디스크 전체를 반복재생 합니다.
REPEAT SHUFFLE OFF
- 반복재생을 끕니다.
CD
선호구간에서 재생중에 선호하는 트랙/챕터를
선택하십시오.
❶ PROGRAM 버튼을 눌러 프로그램 모드로
들어가십시오.
❷
챕터 번호를 입력하십시오.
G/F
❸
하십시오.
❹ OK버튼을 누르면 재생이 시작됩니다.
을 이용하여 직접 트랙 또는
/3/4버튼을 이용하여 PLAY를선택
A-B
(DVD/VCD/CD/MP3/WMA)
❶ 시작 시점에서 A-B버튼을 눌러 주십시오.
❷ 종료 시점에서 A-B버튼을 눌러 주십시오.
A와 B지점은 같은 챕터/트랙 내에 존재
하여야 합니다.
선택구간은 이제 반복재생 됩니다.
❸ 구간에서 빠져나오려면 A-B버튼을 다시 눌러
주십시오.
“A-B CANCEL”이 TV 화면에서 표시됩니다.
25
Page 26
(DVD/VCD/CD/MP3/WMA)
❶ 원하시는 재생속도를 선택하려면 재생 중에
TUNING
2X, 4X, 8X 또는 20X
(되감기 또는 앞으로 감기)
음은 소거됩니다.
❷ PLAY/PAUSE
되돌아갑니다.
참조:
리모컨의
경우에 앞/뒤로 탐색할 수 없습니다.
G/F
버튼을 눌러 주십시오:
K
버튼을 누르면 일반 속도로
2
G/F
버튼은
MP3/WMA
디스크의
(DVD)
❶ DISC MENU 버튼을 눌러 주십시오.
TV화면에 디스크 타이틀 메뉴가 나타납니다.
❷
G/F
/3/4버튼을 사용하여 재생 옵션을
선택하여 주십시오.
❸ OK 버튼을 눌러 확인하십시오.
(DVD)
● ANGLE 버튼을 눌러서 원하는 각도를 선택
하여 주십시오.
(DVD/VCD/CD/MP3/WMA)
❶ 시간 또는 챕터/트랙 편집박스가 나타날
때까지 GOTO버튼을 눌러 주십시오.
❷ 리모컨의 (0-9)을 사용하여 시간 편집
박스 안의 좌우로부터 시간, 분, 초를 입력
하십시오.
혹은
리모컨의
편집박스 안에서 원하시는 챕터/트랙번호를
입력하십시오.
(0-9)을 사용하여 챕터/트랙
(DVD/VCD/CD/MP3/WMA)
● 재생 중에 DISPLAY 버튼을 누르면 TV화면에
디스크 정보가 보입니다.
DVD/VCD/CD
현재 타이틀/챕터의 경과시간
현재 타이틀/챕터의 잔여시간
디스크 전체의 경과시간
디스크 전체의 잔여시간
시간표시 꺼짐
MP3 CD
현재 트랙의 경과시간
현재 트랙의 잔여시간
DVD
● AUDIO 버튼을 눌러서 원하는 오디오 언어를
선택하여 주십시오.
VCD
● AUDIO버튼을 눌러서 디스크에서 제공하는
사용 가능한 오디오 채널을 선택하여 주십
시오. (모노 좌, 모노 우 또는 스테레오)
DVD
● SUBTITLE버튼을 반복하여 눌러 자막 언어를
선택하여 주십시오.
26
Page 27
MP3/WMA/JPEG
JPEG CD
TV
TV
MP3/WMA
❶ MP3/WMA 디스크를 넣어 주십시오.
데이터 디스크 메뉴가 TV화면에 나타나고
첫 번째 트랙을 자동적으로 재생하기 시작
합니다.
G
버튼을 눌러 TV 화면 왼쪽의 앨범 행렬에
❷
서 이동하고
한다음, OK버튼을 눌러 열어주십시오.
F
버튼을 눌러 TV 화면 오른쪽의 트랙 행렬
❸
에서 이동하고
선택하거나 숫자 버튼(0-9)을 이용하여 트랙
번호를 입력하여 주십시오.
❹ OK버튼을 눌러 확인하십시오.
앨범 마지막에 선택된 트랙부터 재생이
시작됩니다.
3/4
버튼을 사용해 앨범을 선택
3/4
버튼을 사용해 트랙을
❶ JPEG 그림 CD를 삽입하십시오.
화면에 데이터 CD메뉴가 나타나고 첫번째
파일부터 자동적으로 재생이 시작됩니다.
❷G버튼을 눌러 TV 화면 왼쪽의 폴더 행렬에
서 이동하고3/4버튼을 사용하여 폴더를
선택한 다음, OK 버튼을 눌러서 폴더를
여십시오.
F
버튼을 눌러 TV 화면 오른쪽의 파일 행렬
❸
에서 이동하고
선택하거나
번호를 입력하여 바로 선택하십시오.
❹ OK 버튼을 눌러 확인하십시오.
재생 중 사용자가 할 수 있는 것:
● PRESET
다른 파일을 선택할 수 있습니다.
● 리모컨의
사진파일을 돌리거나 넘길 수 있습니다.
● 재생을 일시정지/재시작 하실 경우에는
PLAY/PAUSE
주십시오.
● STOP
메뉴로 돌아갈 수 있습니다.
3/4
버튼을 사용하여 파일을
을 사용하여 파일
¡/™
버튼을 눌러서 현재 폴더안의
G/F
/3/4버튼을 사용하여
K
버튼을 반복하여 눌러
2
L
버튼을 눌러 재생을 멈추고 디스크
참조:
디스크 읽기 시간은 디스크에 저장되어 있는
파일 수의 크기에 따라서 약 10초정도 소요
됩니다.
재생 중에 사용자가 할 수 있는 것:
● RESET
● PLAY/PAUSE
¡/™
다른 트랙을 선택할 수 있습니다.
재생을 일시정지/재시작 할 수 있습니다.
버튼을 눌러서 현재 앨범상의
K
버튼을 반복적으로 눌러서
2
27
Page 28
JPEG
JPEG
● 재생 중에 다른 크기로 사진을 보려면
ZOOM 버튼을 반복하여 눌러 주십시오.
(X2, X3, X4, X1/2, X1/3, X1/4)
●G/F/3/4버튼을 사용하면 확대된 사진을
감상할 수 있습니다.
JPEG
● 재생 중에 PROGRAM 버튼을 반복하여 눌러
다른 슬라이드쇼 재생모드를 선택하십시오.
Mode 0:NONE
Mode 1:WIPE TOP
Mode 2:WIPE BOTTOM
Mode 3:WIPE L
Mode 4:WIPE R
Mode 5:DIAGONAL L TOP
Mode 6:DIAGONAL R TOP
Mode 7:DIAGONAL L BOTTOM
Mode 8:DIAGONAL R BOTTOM
Mode 9:EXTEND CENTER H
Mode 10:EXTEND CENTER V
Mode 11:COMPRESS CENTER H
Mode 12:COMPRESS CENTER V
Mode 13:WINDOW H
Mode 14:WINDOW V
Mode 15:EDGE TO CENTER
Mode 16:RANDOM
DivX
DVD 플레이어에서 DivX영화를 컴퓨터의
CD-R/RW에서 다운받아 재생할 수 있습니다.
(더 자세한 사항은“시스템메뉴 항목-DIVX(R)
VOD 등록코드”란을 참조하시기 바랍니다.)
❶ DivX 디스크를 넣으십시오.
재생이 자동으로 시작됩니다. 그렇지 않을
경우에는 PLAY/PAUSE
주십시오.
❷ 만일 DivX 영화가 외부자막을 포함하고
있다면 사용자가 선택할 수 있도록 TV화면에
자막 메뉴가 나타납니다.
● 이런 경우, 리모컨의 SUBTITLE 버튼을 눌러
자막을 켜거나 끌 수 있습니다.
● DivX 디스크에서 다언어 자막을 지원하는
경우, 재생 중 SUBTITLE 버튼을 눌러서
자막언어를 변경할 수 있습니다.
참조:
- 다음과 같은 파일명 확장자
를 갖고 있는 자막파일들은 지원되나 파일
.ass)
조종 메뉴에는 나타나지 않습니다.
- 자막 파일명은 영화의 파일명과 동일하여야
합니다.
K
버튼을 눌러
2
(.srt, .smi, .sub, ssa,
● 재생 중에
화면에서 사진을 회전시키십시오.
3
4
G
F
G/F
/3/4버튼을 눌러 TV
: 사진 수직으로 넘기기
: 사진 수평으로 넘기기
: 사진 시계반대 방향으로 회전하기
: 사진 시계 방향으로 회전하기
28
JPEG
Page 29
❶ SYSTEM MENU 버튼을 눌러 설정 메뉴로
들어가십시오.
G/F
❷
❸
❹
❺3/4버튼을 눌러 커서를 선택하신 아이템으로
❻ OK 버튼을 눌러서 확인하십시오.
●G버튼을 눌러 주십시오.
● SYSTEM MENU 버튼을 다시 눌러 주십시오.
버튼을 눌러 설정하기 위한 페이지를
선택하십시오.
3/4
버튼을 눌러 항목을 선택하십시오.
F
또는 OK버튼을 눌러 하위메뉴로 들어가
십시오.
이동시키십시오.
이러한 경우3/4버튼을 이용하여 설정값
을 조정하실 수 있습니다.
시스템의 전원이 꺼진 경우에도 설정값은
플레이어에 저장됩니다.
참조:
- 시스템 메뉴 항목의 일부기능은“시작하기”
란을 참조하십시오.
일반설정 페이지에 포함되어 있는 항목:
“TV 시스템”, “스크린 세이버”, “TV 타입”,
“비밀번호”, “등급”, “초기값”과“DIVX(R)
VOD”
본 기능은 스크린 세이버를 켜고 끌 때 사용
됩니다.
ON: 정지, 일시정지 또는 디스크가
없을 때 5분간 아무런 지시가 없다면 스크린
세이버가 작동합니다.
OFF: 스크린 세이버를 사용하지 않습니다.
TV
자세한 사항은“준비-단계 3: 개인선호
비디오 설정”을 참조하십시오.
4자리 암호를 입력하여 등급 조절을 사용
하거나 사용하지 않을 수 있습니다.
“”가 표시되면 등급 조절이 활성화된
것입니다.
“”가 표시되면 등급 조절이 비활성화된
것입니다.
TV
“준비-단계 3:개인선호 비디오 설정"을 참조
하십시오.
❶“PASSWORD”로 이동하여F버튼 또는 OK
버튼을 눌러 하위메뉴로 들어갑니다.
❷“”가 표시되면 초기 비밀번호(0000)를
넣고 OK 버튼을 눌러 풀어 주십시오.
●“”가 표시되면 단계 3, 4 를 진행하십시오.
❸ 새로운 4자리 비밀번호를
관계가 없게 입력하십시오.
❹ OK 버튼을 눌러 확인하면 새로운 비밀번호가
효력을 발휘합니다.
으로
참조:
- 초기값(0000)는 비록 암호가 변경되어도
항상 작동됩니다.
29
Page 30
일부 디스크에서는 디스크 내에서 특정장면
이나 디스크 전체의 등급을 지정하실 수 있습
니다. 본 기능으로 사용자는 시청제한을 설정
하실 수 있습니다.
시청제한 등급은 국가에 따라서 1에서 8까지
설정하실 수 있으며 사용자는 아이들에게
적당하지 않은 장면, 특정 디스크의 시청을
제한할 수 있습니다.
● 시청제한 등급이 설정되어 있지 않은 VCD,
SVCD, CD에는 본 기능이 작동되지 않습니다.
이러한 디스크는 대부분 불법 디스크에 적용
됩니다.
❶
3/4
버튼을 눌러“RATING”을 선택하십시오.
F
버튼을 눌러 하위메뉴로 들어가십시오.
❷
❸
3/4
버튼을 눌러 삽입된 디스크의 등급을
선택하십시오.
DVDs에 설정되어있는 등급보다 상위등급
이 선택되어질 때 4자리 비밀번호를 입력하지
않으면 디스크는 재생되지 않습니다.
5-6 PG-R, R
- 부모님 지도-제한: 17세 이하의 아동은
시청을 금지합니다. 시청 시 성인이나 부모님
의 시청 지도가 필요합니다.
7 NC-17
- 17세 이하의 청소년은 시청을 금지합니다.
8 ADULT
- 성적인 장면, 폭력, 폭언 때문에 오직
성인만 시청가능 합니다.
“초기 설정" 기능은 모든 항목과 개인 설정값
을 초기값으로 재설정합니다. 그리고 모든
개인 설정은 소거됩니다.
3/4
버튼을 눌러“DEFAULT”로 이동하십시오.
❶
❷
F
버튼을 눌러 RESTORE를 선택하십시오.
❸ OK 버튼을 눌러 선택을 확인하십시오.
참조:
- 일부
DVD
는 디스크 커버에만 등급이 인쇄
되어있고 디스크에 등급가 등록되어있지 않을
수 있습니다. 이러한 디스크에서는 등급기능
은 작동되지 않습니다.
1 KID SAFE
- 어린이들에게 적합합니다.
2 G
- 일반청취:모든 연령이 청취할 수 있습니다.
3 PG
- 부모의 시청지도를 권장합니다.
4 PG 13
- 13세 이하의 어린이가 시청하기에 적당하지
않습니다.
30
Page 31
DIVX(R) VOD
필립스는 DivXRVOD서비스를 통하여 비디오
를 구매 대여할 수 있도록 DivX
(주문형 비디오) 등록코드를 제공합니다.
더 많은 정보를 원하시면, 사이트를 방문하
십시오.
❶ 시스템 설정 페이지에서
DIVX(R) VOD를 선택한 후F또는 OK버튼을
눌러 하위 메뉴로 들어가십시오. 그리고 OK
버튼을 눌러 확인하십시오.
등록코드가 나타납니다.
34
버튼을 눌러
R
VOD
비디오 연결에 따라서 비디오 출력을 설정하
십시오. 본 설정은 TV와 마이크로 DVD를
VIDEO OUT 단자(황색)를 사용하여 연결
하였을 경우에는 필요하지 않습니다.
SVIDEO: 만일 DVD 마이크로 시스템이
TV의 S-Video 단자에 연결되었다면 선택하
십시오.
Pr/Cr Pb/Cb Y: 만일 DVD와 TV가 Pr/Cr
Pb/Cb Y 단자를 통하여 연결되었을 때는
본 기능을 선택하여 주십시오.
❷ 빠져나오려면 OK버튼을 눌러주십시오.
❸ www.divx.com/vod의 DivX
R
VOD 서비스로
비디오 대여 또는 구매를 위하여 등록코드를
사용하십시오. 지시를 따라서 본 DVD 플레
이어의 재생을 위해 CD-R 위에 비디오를
다운로드 하십시오.
참조:
-
DivXRVOD
는오직본
로부터 다운로드 된 모든 비디오
DVD
플레이어에서만 재생하실 수
있습니다.
DivX
영화가 재생 중에는 시간탐색 기능을
사용하실 수 없습니다.
LANGUAGE SETUP 페이지 안에는 다음의
항목들이 있습니다: “OSD LANGUAGE”,
“AUDIO LANG”, “SUBTITLE LANG”, “MENU
LANG”
자세한 사항은“준비-단계 4:개인선호 언어
설정”란을 참조하십시오.
VIDEO SETUP 페이지 안에는 다음의 항목들이
있습니다: “COMPONENT”, “TV MODE”,
“BRIGHTNESS”, “CONTRAST”, “HUE”,
“SATURATION”
밝기 정도를 조절합니다. 범위: 0-12
대조 정도를 조절합니다. 범위: 0-12
색상 정도를 조절합니다. 범위: -6-+6
채도 정도를 조절합니다. 범위: 0-12
참고:
초기“
TV MODE
(“
INTERLACE
”의 설정은 바뀌지 않습니다.
”)
AUDIO SETUP 페이지 안에는 다음의 항목들이
있습니다: “DIGITAL OUT”, “DOWNMIX”, “3D
PROCESSING”, “LPCM”, “NIGHT MODE”, “MIC
SETUP”
31
Page 32
DIGITAL/OFF: 디지털 출력을 끕니다.
DIGITAL/RAW: DIGITAL OUT이멀티
채널 장치/수신기에 연결되었을 때 선택합니다.
DIGITAL/PCM: 수신기가 디코딩 멀티
채널 오디오에 맞지 않을 때에만 선택합니다.
DOWNMIX
DVD 플레이어의 스테레오 아날로그 출력일
경우에 본 기능을 선택합니다.
LT/RT: DVD 플레이어가 Dolby Pro Logic
디코더에 연결되었을 때 선택하십시오.
STEREO: 2개의 전면 스피커로 출력할 때
선택하십시오.
VSS: 실질적인 서라운드 음 효과의 DVD
플레이어일 경우 선택하십시오.
3D
3D 프로세싱은 단 2개의 스피커를 사용하면서
실질적인 서라운드 음을 체험하게 해줍니다.
OFF, CONCERT, CHURCH, PASSIVE,
WIDE
LIVE
LPCM
DVD 플레이어를 디지털 단자, 예를 들면
동축단자 또는 광단자 등을 통해 PCM 호환
리시버에 연결한 경우, ‘LPCM’을 조절해야
합니다.
디스크는 특정 샘플링 비율로 녹음됩니다.
샘플링 비율이 높을수록 음질이 더 좋아집니다.
48kHz: 48kHz의 샘플링 비율로 녹음된
디스크 재생
96kHz: 96kHz의 샘플링 비율로 녹음된
디스크 재생
192kHz: 192kHz의 샘플링 비율로 녹음된
디스크 재생
자세한 것은“기본 기능-마이크, 키 조절”란
을 참조 바랍니다.
OFF: 자체의 다이나믹한 서라운드 음향을
즐기시려면 이것을 선택하십시오.
ON: 본 기능을 선택하시면 음량을 평이
하게 합니다. 본 기능은 오직 돌비 디지털
모드로 영화를 재생하실 경우에만 사용가능
합니다.
32
Page 33
❶ TUNER 음원을 선택하십시오.
“FM”또는“MW”가 나타납니다.
❷ BAND/DISPLAY 버튼(리모컨의 TUNER
버튼)을 눌러 원하는 주파수 대역을 선택
합니다: FM 또는 MW
❸ TUNING
주십시오.
수신 감도가 좋은 방송국을 찾을 때까지
표시부에“SEARCH”가 나타납니다.
❹ 필요하다면 원하는 방송국을 찾을 때까지
단계 3을 반복하십시오.
● 수신감도가 약한 방송국의 경우, 최적의
수신이 될 때까지 TUNING
짧게 반복해서 눌러 주십시오.
G/F
버튼을 누르고 있다가 놓아
G/F
버튼을
❶ 원하는 방송국을 찾으십시오.
(“라디오 방송국 찾기”란참조)
❷ PROGRAM 버튼을 눌러 프로그램을 작동시키
십시오.
PROG가 표시부에 깜빡거리며, 프로그램
숫자 X 가 나타납니다.
❸ PRESET¡/™버튼을 눌러 이 방송국에 1부터
20까지의 번호 중에서 할당하십시오.
❹ PROGRAM 버튼을 다시 눌러 설정을 확인
하십시오.
예약 번호 그리고 예약 방송국의 주파수가
나타납니다.
❺ 위의 네 단계를 반복하여 다른 방송국을 저장
하십시오.
● 다른 주파수를 이곳에 저장하여 예약 방송국
을 엎어 씌울 수 있습니다.
최대 40개의 라디오 방송국을 각각의 주파수
대역에 저장할 수 있습니다.
(FM 20개, MW 20개)
PROGRAM 버튼을 3초 이상 눌러
프로그래밍을 활성화 하십시오.
사용가능한 모든 방송국이 프로그램 됩니다.
AUTO가 나타나며 사용 가능한 방송국이
주파수대 순서대로 프로그램 됩니다.
참조:
- 설정 중에 30초간 버튼을 누르지 않으면
시스템은 프로그래밍 매뉴얼에서 자동적으로
나옵니다.
● 원하는 예약 방송국이 나타날 때까지
PRESET
¡/™
버튼을 눌러 주십시오.
33
Page 34
❶ TAPE 음원을 선택하십시오.
❷ OPEN/CLOSE
도어를 여십시오.
❸ 녹음된 테이프를 넣고 테이프 데크 도어를
닫아 주십시오.
● 열린 면 아래쪽으로 넣어 왼쪽으로 충분히
감아 주십시오.
❹
K
버튼을 눌러 재생을 시작하십시오.
2
● STOPL버튼을 눌러 주십시오.
❶ 재생 중에 TUNINGG/F버튼을 눌러
주십시오.
되감기 또는 빨리감기가 끝나는 부분에서
테이프는 자동으로 멈춥니다.
❷ 정지시키려면 STOP
/
버튼을 눌러 테이프 데크
L
버튼을 눌러 주십시오.
● 녹음 시 탭이 부러져 있지 않은 NORMAL(IEC
타입 Ⅰ) 테이프만을 사용하십시오. 본 데크는
METAL(IEC Ⅳ) 타입 테이프에 녹음하는데
적합하지 않습니다.
● VOLUME, INCREDIBLE SURROUND 또는 DBB
등의 위치에 상관없이 녹음 레벨이 자동으로
설정됩니다.
● 테이프의 시작 또는 종료 시, 투명한 테이프가
감기는 7초 동안 녹음이 되지 않습니다.
● 원하지 않는 녹음을 방지하려면 카세트 해당
면 왼쪽의 탭을 제거해 주십시오. 본 면에는
더 이상 녹음이 되지 않습니다. 이면에 다시
녹음을 하려한다면 구멍을 스카치테이프
등으로 막으십시오.
34
Page 35
❶ TAPE 음원을 선택하십시오.
❷ 왼쪽으로 완전히 감긴 녹음 가능한 테이프를
테이프 데크에 넣으십시오.
❸ 녹음할 음원을 준비하십시오.
DISC - 디스크를 넣으십시오.
TUNER - 원하는 방송국을 찾으십시오.
AUX - 외부 기기를 연결하십시오.
● 녹음을 중단하려면 STOPL버튼을 눌러
주십시오.
● 타이머 기능을 작동할 수 없습니다.
CD
❶ DISC 음원을 선택하십시오.
● 곡이 녹음되길 원하는 순서대로 프로그램하실
수 도 있습니다. (“디스크 작동- 선호하는
트랙 프로그램 하기”란참조)
❷ RECORD 버튼을 눌러 녹음을 시작하십시오.
DVD 프로그램의 재생이 자동으로 시작됩
니다. DVD 플레이어를 별도로 작동시킬 필요
가 없습니다.
❶ DISC, TUNER 또는 AUX 음원을 선택하십시오.
❷ 필요하다면, 선택한 음원의 재생을 시작하십시오.
❸ RECORD 버튼을 눌러 녹음을 시작하십시오.
35
Page 36
“준비-단계 2: 시간 설정”편을 참조하십시오.
● 미리 설정한 시간에 본 시스템이 CD, TUNER,
TAPE 모드로 자동으로 켜지게 함으로써 알람
시계로 사용할 수 있습니다.(한번 작동) 시간
은 타이머를 사용하기 전 한번 설정이 필요
합니다.
❶ 대기 모드에서 리모컨의 TIMER 버튼을 3초
이상 눌러 주십시오.
“SET TIME”가 잠시 나타납니다. 그리고
시를 맞추는 숫자가 깜빡입니다.
❷ 전면부의 VOLUME 버튼을 돌리거나 리모컨
의 VOL+/- 버튼을 눌러 시간을 설정하고
리모컨의 TIMER 버튼을 눌러 확인하십시오.
분을 맞추는 숫자가 깜빡입니다.
❸ 전면부의 VOLUME 버튼을 돌리거나 리모컨
의 VOL+/- 버튼을 눌러 분을 설정하고
리모컨의 TIMER 버튼을 눌러 확인하십시오.
“ON”또는“OFF”가 깜빡입니다.
❹ 전면부의 VOLUME 버튼을 돌리거나 리모컨
의 VOL+/- 버튼을 눌러 타이머를 활성화 할
건지 비활성화 할건지를 설정하고 리모컨의
TIMER 버튼을 눌러 설정을 끝내십시오.
활성화되면 가 보이고 활성화가 되지
않으면 보이지 않습니다.
전원을 켠 상태에서 취침시간 설정은 시스템
이 저장된 시간에 자동적으로 대기모드로
전환됩니다.
❶ SLEEP 버튼을 반복하여 눌러서 예약시간을
선택하십시오.
다음같이 선택하실 수 있습니다. (분시간)
0FF→ 010→ 020→ 030→ 040→ 050→ 060
→ 070→ 080→ 090→ OFF
“SLEEP XX”가 표시됩니다. “XX”는 분입니다.
❷ 원하는 시간에 도달하면 SLEEP 버튼 누르기
를 멈추어 주십시오.
●“OFF”가 표시될 때까지 SLEEP 버튼을 반복
하여 눌러주십시오. 또는 STANDBY ON
버튼을 눌러 주십시오.
B
36
Page 37
출력....................................... 2 x 25 W RMS*
.............................................. 1000 W PMPO
S/N 비 ............................................ ≥ 60 dBA
주파수 응답...................... 63-16000 Hz, ± 3dB
AUX 감도 입력........................ 0.5V (max.2V)
스피커.................................................... 8Ω
헤드폰....................................... 32Ω -1000Ω
DVD
레이저 타입 ............................ Semiconductor
디스크 직경................................... 12cm/8cm
비디오 디코딩 ...................... MPEG-2/MPEG-1
비디오 DAC....................................... 10 Bits
신호 시스템.................................. PAL/NTSC
비디오 형식...................................... 4:3/16:9
비디오 S/N................................ 56dB (최소)
콤포지트 비디오 출력............... 1.0Vp-p, 75Ω
S-Video 출력......................... Y - 1.0Vp-p, 75Ω
........................................ C - 0.286Vp-p, 75Ω
오디오 DAC ............................. 24 Bits/96kHz
주파수 응답 ................. 4Hz - 20kHz (44.1kHz)
........................................4Hz - 22kHz (48kHz)
........................................4Hz - 44kHz (96kHz)
.....................................................................
디지털 출력...................................................
SPDIF (Sony Philips digital interface) 동축
프로그램 가능 트랙 수............................. 16
S/N 비............................................ ≥65 dBA
채널 분리............................... ≥40 dB (1kHz)
총왜율...................................... < 0.1% (1kHz)
FM주파수 대역.......................... 87.5-108 MHz
MW 주파수대역(9kHz) .............. 531-1602 kHz
MW 주파수대역(10kHz) ........... 530-1700 kHz
튜닝 그리드..................................... 9/10 kHz
75Ω에서의 민감도
- 모노, 26 dB S/N 비........................... 2.8 μV
- 스테레오, 46 dB S/N 비................... 61.4 μV
선택도................................................ ≥28dB
총왜율................................................ ≤ 5%
주파수 응답....................... 63-5500 Hz (-6 dB)
S/N 비............................................. ≥50dBA
주파수 응답
Normal 테이프(타입Ⅰ) .... 125-6300Hz(8dB)
S/N 비
Normal 테이프(타입Ⅰ)................... 40 dBA
불순 및 떨림................................. ≤4% DIN
2-way Bass reflex system
규격(wxhxd)................... 170 x 252 x 214 (mm)
AC 전원 ........................... 110-127/220-240 V;
........................................ 50/60 Hz Switchable
규격(wxhxd)........................ 175x252x305(mm)
무게(스피커 포함/제외)................ 8.1 / 4.0 kg
초절전 대기 ....................................... ≤7 W
37
Page 38
✔ AC전원선이 정확히 연결되어 있는지 확인하여
주십시오.
NO DISC ✔ 디스크의 윗면이 아래를 향하여 있는지 확인
하십시오.
✔ 렌지의 습기가 다 사라질 때까지 기다려 주십시오.
✔ 깨끗한 디스크로 교체하거나“유지관리”란을
참조하십시오.
✔ 디스크가 읽을 수 없는 것이거나 MP3-CD의
레코드 형식이 알맞지 않습니다.
✔ TV의 정확한 비디오 입력채널을 설정하십시오.
✔ TV가 켜져 있는지 확인하여 주십시오.
✔ 비디오 연결을 확인하여 주십시오.
✔ 안전하게 연결되어 있는지 확인하여 주십시오.
✔ 가끔 일부화면이 일그러지는 경우가 있습니다.
이것은 고장이 아닙니다.
✔ 디스크를 닦아주십시오.
✔ TV가 S-video 출력에 연결되어 있습니다.
TV ✔ 비율이 DVD디스크에서 고정되어 있습니다.
✔ TV에 따라 화면 비율이 바뀌는 것이 가능하지
않을 수 도 있습니다.
DVD ✔ 읽을 수 있는 디스크를 넣으십시오.
✔ 디스크의 타입과 컬러 시스템, 지역 코드를
확인하십시오.
✔ 디스크를 닦아주십시오.
✔ 재생 면을 아래로 향하게 넣으십시오.
✔ SYSTEM MENU 버튼을 눌러서 설정메뉴 화면을
종료하여 주십시오.
✔ 시청제한 등급을 바꾸거나 또는 시청제한
등급기능을 해제하여 주십시오.
✔ 시스템 내에 응축이 생겼을 수 있습니다.
디스크를 꺼낸 다음 시스템을 켠 채로 한 시간
정도 놓아 주십시오.
38
DVD ✔ 전원선을 벽면소켓에서 빼고 다시 연결하여
주십시오.
Page 39
DVD ✔ 멀티언어 음향 또는 자막이 DVD에 내장되어
있지 않습니다.
✔ DVD에서 음향 언어 또는 자막 변경이 금지되어
있습니다.
✔ 컴포넌트가 알맞게 연결되었는지 확인하여 주십시오.
✔ 입력 음원에 알맞은 버튼을 눌러 주십시오.
✔ 음량을 조절하여 주십시오.
✔ 헤드폰의 연결을 해제하여 주십시오.
✔ 스피커 연결 그리고 설정을 다시 확인하여
주십시오.
✔ 스피커 케이블을 다시 설치하여 주십시오.
✔ 시스템이 정지상태, 느린화면 또는 빠른 전/후
모드라면 PLAY/PAUSE
모드로 되돌려 주십시오.
✔ MP3-CD가48kHz, 44.1kHz 또는 32kHz의 주파수와
32-256kbps 비트율에서 인코드 되었는지 확인하
십시오.
✔ Dolby Digital 출력을 지원하는 DTS 디스크인지
확인하십시오.
✔ 수신이 약하면 안테나 또는 외부 안테나를 조절
하여 좋은 수신을 받도록 해 주십시오.
✔ 시스템과 TV 또는 VCR과 떨어뜨려 주십시오.
✔“유지관리”란을 참조하여 데크 부분을 닦아주십시오.
✔ NORMAL 테이프만 사용하여 주십시오.
✔ 부러진 녹음 방지 탭 위에 접착테이프를
붙이십시오.
K
버튼을 눌러서 정상재생
2
✔ 스피커 연결과 위치를 확인하여 주십시오.
✔ 리모컨을 기기의 리모컨 센서를 향하게 하십시오.
✔ 플레이어와의 거리를 가깝게 하여 주십시오.
✔ 기기와 리모컨 사이의 장애물을 제거하여 주십시오.
✔ 건전지를 새로운 것으로 바꿔주십시오.
✔ 건전지가 정확히 장착되어 있는지 확인하여
주십시오.
✔ 시간을 맞게 설정하십시오.
✔ 녹음이 진행 중이면, 녹음을 중지 하십시오.
✔ 전원 공급에 장애가 있거나 전원 코드가 연결되어
있지 않습니다. 시간/타이머를 다시 설정하십시오.
39
Page 40
디지털 음향은 특정한 수치를 갖고 있는 반면에
아날로그 음향은 바뀔 수 있습니다. 이런 단자는
좌 그리고 우의 두 채널을 통해 음향을
내보냅니다.
TV의 수평과 수직 비율은 4:3이며 와이드 스크린
의 비율은 16:9입니다.
단자로 다른 시스템(TV, 스테레오 등)으로 음향
을 내보냅니다.
데이터의 양; 초당 kbps로 측정되거나 또는 녹음
속도. 일반적으로 비트 전송률이 높아질수록 녹음
속도가 빨라지며 음질이 좋아집니다. 비트 전송률
이 높아질수록 디스크에서 더 많은 공간을 사용
합니다.
또는 음악단위. 한 개의 타이틀은 여러 개의 챕터
로 구성되어 있습니다. 각각의 챕터는 원하는
챕터로 갈 수 있도록 챕터번호가 할당되어
있습니다.
자막, 멀티각도 등을 선택하기 위해 마련된 화면
표시부입니다.
오디오 출력 콕시얼 또는 광단자를 이용하였을
때 디지털 음향이 가능합니다. 이 단자는 아날로
그에서의 오직 두 채널 대신에 멀티채널을 통해
오디오를 전송할 수 있습니다.
음향 시스템으로 음성의 5.1 분리채널(전면 좌/
우, 서라운드 좌/우, 중앙, 그리고 서브우퍼)이
가능하게 합니다.
JPEG
제안된 정지화면 데이터 압축 시스템이며, 고압축
율에도 불구하고 화질이 약간 떨어지는 특징이
있습니다.
MP3
파일형식입니다. “MP3는 Motion Picture Experts
Group 1(또는 MPEG-1)Audio Layer 3의 약어입니다.
MP3 형식을 사용하면 CD-R 또는 CD-RW 한장
에표준CD가 담을 수 있는 데이터 량의
약 10배를 담을 수 있습니다.
숫자화 되어있지 않은 음향입니다.
: 화면의 수평과 수직의 비율. 일반
: DVD 시스템의 후면에 있는
: 특정 분량의 음악을 담는데 사용된
: 타이틀 보다 작은 단위로서 DVD의영상
: DVD에 녹화되어 있는 영상, 음향,
: 수치로 변환된 음향입니다. 디지털
: 돌비사에 의해 개발된 서라운드
: Joint Photographic Expert Group 에 의하여
: 음향 데이터 압축 시스템으로 만들어진
음장을 구성하도록 되어 있습니다. 멀티채널은
셋 또는 그 이상의 채널을 갖고 있는 사운드
트랙의 구조를 말합니다.
의 제한등급이나 또는 사용자의 연령에 따라 디
스크의 재생을 제한합니다. 제한등급은 디스크에
따라 다릅니다; 디스크를 작동할 때 만약 소프트
웨어의 등급이 사용자 등급보다 높은 경우
재생이 되지 않습니다.
PCM(Pulse Code Modulation)
되는 데이터 압축 없이 아날로그 음향신호를
디지털 신호로 바꾸는 시스템
PBC(Playback control)
비디오 CD 또는 SVCD에는 녹화되어 있는 신호
를 말함. PBC가 가능한 비디오 CD 또는 SVCD에
녹화되어 있는 메뉴화면을 이용하여 탐색 기능이
있는 소프트웨어는 물론 쌍방향 타입 소프트웨어
를 즐길 수 있습니다.
재생되도록 허락되는 시스템입니다. 본 기기는
적합한 지역코드를 갖고 있는 디스크만을 재생
합니다. 제품 라벨을 보면 기기의 지역코드를
알 수 있습니다. 일부 디스크는 한 지역 이상
(또는 모든 지역에서)에서 적합합니다.
S-Video
보냄으로써 선명한 화질을 제공합니다. TV 가
S-Video 입력단자를 갖고 있는 경우에만 S-Video를
사용할 수 있습니다.
로 전환될 때의 샘플링 데이터 주파수를 일컬음.
샘플링 주파수는 초당 아날로그 신호수로 표현
되어짐.
하여 실감나는 꽉 찬 3차원 사운드를 만들어
내는 시스템
나 음악의 가장 긴 단위나 음향 소프트웨어 경우
전체 앨범. 각각의 타이틀은 원하는 타이틀을
찾을 수 있도록 타이틀 번호가 부여되어 있습니다.
시스템의 후면부에 있는 단자.
: DVD는 각각의 사운드 트랙이 하나의
: DVD의 한 가지 기능으로써 각 국가
: 변환 시 이용
: 재생을 조절하기위해
: 디스크가 미리 지정된 지역에서만
: 발광과 컬러에 대한 신호를 분리하여
: 아날로그 데이터가 디지털 데이터
: 청취자 주위에 복합 스피커를 배열
: 영상 소프트웨어 경우 DVD상의 영상이
: 영상을 TV로 보내는 DVD
40
Page 41
http://www.philips.com
//www.philips.co.kr
PDCC-JS-0624
Loading...
