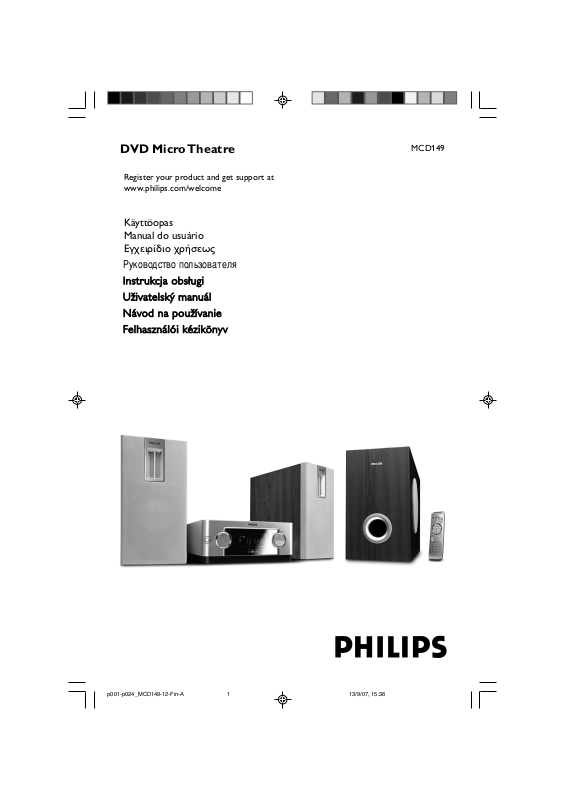

Philips MCD149 User Manual [fi]

DVD Micro Theatre

Käyttöopas Manual do usuário

E x

PÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓÎ¸ÁÓ‚‡ÚÂÎﬂ

Instrukcja obsługi Uživatelský manuál Návod na používanie Felhasználói kézikönyv

MCD149

MAGYARORSZÁG

ČESKA REPUBLIKÁ

Minőségtanúsítás

A garanciajegyen feltüntetett forgalombahozó vállalat a 2/1984. (III.10.) BkM-IpM együttes rendelet értelmében tanúsítja, hogy ezen készülék megfelel a műszaki adatokban megadott értékeknek.

Figyelem! A meghibásodott készüléket – beleértve a hálózati csatlakozót is – csak szakember (szerviz) javíthatja. Ne tegye ki a készüléket esőnek vagy nedvesség hatásának!

Garancia

A forgalombahozó vállalat a termékre 12 hónap garanciát vállal.

Névleges feszültség ............... 220 – 240 V / 50 Hz

Elemes működéshez .................................... 1xCR2025

Névleges frekvencia .......... 50 Hz (vagy 50-60 Hz)

Teljesítmény

maximális .................................................................... 200 W

készenléti állapotban ............................................ < 1 W

Érintésvédelmi osztály II.

Tömeg ......................................................................... 1.13 kg

Befoglaló méretek

szélesség ............................................................. 218 mm

magasság ................................................................ 90 mm

mélység............................................................ 221.5 mm

Vystraha! Tento přístroj pracuje s laserovým paprskem. Při nesprávné manipulaci s přístrojem (v rozporu s tímto návodem) můņe dojít k nebezpečnému ozáření. Proto přístroj za chodu neotevírejte ani nesnímejte jeho kryty. Jakoukoli opravu vždy svěřte specializovanému servisu.

Nebezpečí! Při sejmutí krytů a odjištění bezpečnostních spínačů hrozí nebezpečí neviditelného laserového záření!

Chraňte se před přímým zásahem laserového paprsku.

Záruka: Pokud byste z jakéhokoli důvodu přístroj demontovali, vždy nejdříve vytáhněte síťovou zástrčku.

Přístroj chraňte před jakoukoli vlhkostí i před kapkami

SLOVAK REPUBLIC

Prístroj sa nesmie používať v mokrom a vlhkom prostredí! Chránte pred striekajúcou a kvapkajúcou vodou!

Rádiórész vételi tartomány

URH .......................................................... 87,5 – 108 MHz

Erősítő rész

Kimeneti teljesítmény ......... 2x50 W+100 W RMS

CAUTION

Use of controls or adjustments or performance of procedures other than herein may result in hazardous radiation exposure or other unsafe operation.

1 2

7 @ 8 9

4 5

$ ¡ 5 8

9 *

) ^

8 &

@ #

! ( ™

% ≤

Advarsel: Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå utsættelse for stråling.

Bemærk: Netafbryderen er sekundært indkoblet og ofbryder ikke strømmen fra nettet. Den indbyggede netdel er derfor tilsluttet til lysnettet så længe netstikket sidder i stikkontakten.

Klass 1 laseraparat Varning! Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Observera! Stömbrytaren är sekundärt kopplad och bryter inte strömmen från nätet. Den inbyggda nätdelen är därför ansluten till elnätet så länge stickproppen sitter i vägguttaget.

Luokan 1 laserlaite

Var oitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.

Oikeus muutoksiin varataan. Laite ei saa olla alttiina tippu-ja roiskevedelle.

Huom. Toiminnanvalitsin on kytketty toisiopuolelle, eikä se kytke laitetta irti sähköverkosta. Sisäänrakennettu verkkoosa on kytkettynä sähköverkkoon aina silloin, kun pistoke on pistorasiassa.

Manufactured under license from Dolby Laboratories.

"Dolby", "Pro Logic" and the double-D symbol are trademarks of Dolby Laboratories.

MANUFACTURED UNDER LICENSE FROM DIGITAL THEATER SYSTEMS, INC. US PAT. NO 5,451,942,5,956,674, 5,974,380, 5,978,762 AND OTHER WORLDWIDE

This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision Corporation. Reserve engineering or disassembly is prohibited.

DivX, DivX Certified, and associated logos are trademarks of DivXNetworks, Inc and are used under license.

Windows Media is a trademark of Microsoft Corporation.

Language Code

Abkhazian 6566 Afar 6565 Afrikaans 6570 Amharic 6577 Arabic 6582 Armenian 7289 Assamese 6583 Avestan 6569 Aymara 6589 Azerhaijani 6590 Bahasa Melayu 7783 Bashkir 6665 Belarusian 6669 Bengali 6678 Bihari 6672 Bislama 6673 Bokmål, Norwegian 7866 Bosanski 6683 Brezhoneg 6682 Bulgarian 6671 Burmese 7789 Castellano, Español 6983 Catalán 6765 Chamorro 6772 Chechen 6769 Chewa; Chichewa; Nyanja 7889 9072 Chuang; Zhuang 9065 Church Slavic; Slavonic 6785 Chuvash 6786 Corsican 6779 Česky 6783 Dansk 6865 Deutsch 6869 Dzongkha 6890 English 6978 Esperanto 6979 Estonian 6984 Euskara 6985  6976 Faroese 7079 Français 7082 Frysk 7089 Fijian 7074 Gaelic; Scottish Gaelic 7168 Gallegan 7176 Georgian 7565 Gikuyu; Kikuyu 7573 Guarani 7178 Gujarati 7185 Hausa 7265 Herero 7290 Hindi 7273 Hiri Motu 7279 Hrwatski 6779 Ido 7379 Interlingua (International)7365 Interlingue 7365

Inupiaq 7375 Irish 7165 Íslenska 7383 Italiano 7384 Ivrit 7269 Japanese 7465 Javanese 7486 Kalaallisut 7576 Kannada 7578 Kashmiri 7583 Kazakh 7575 Kernewek 7587 Khmer 7577 Kinyarwanda 8287 Kirghiz 7589 Komi 7586 Korean 7579 Kuanyama; Kwanyama 7574 Kurdish 7585 Lao 7679 Latina 7665 Latvian 7686 Letzeburgesch; 7666 Limburgan; Limburger 7673 Lingala 7678 Lithuanian 7684 Luxembourgish; 7666 Macedonian 7775 Malagasy 7771 Magyar 7285 Malayalam 7776 Maltese 7784 Manx 7186 Maori 7773 Marathi 7782 Marshallese 7772 Moldavian 7779 Mongolian 7778 Nauru 7865 Navaho; Navajo 7886 Ndebele, North 7868 Ndebele, South 7882 Ndonga 7871 Nederlands 7876 Nepali 7869 Norsk 7879 Northern Sami 8369 North Ndebele 7868 Norwegian Nynorsk; 7878 Occitan; Provencal 7967 Old Bulgarian; Old Slavonic 6785 Oriya 7982 Oromo 7977 Ossetian; Ossetic 7983 Pali 8073 Panjabi 8065 Persian 7065 Polski 8076 Português 8084

Pushto 8083 Russian 8285 Quechua 8185 Raeto-Romance 8277 Romanian 8279 Rundi 8278 Samoan 8377 Sango 8371 Sanskrit 8365 Sardinian 8367 Serbian 8382 Shona 8378 Shqip 8381 Sindhi 8368 Sinhalese 8373 Slovensky 8373 Slovenian 8376 Somali 8379 Sotho; Southern 8384 South Ndebele 7882 Sundanese 8385 Suomi 7073 Swahili 8387 Swati 8383 Svenska 8386 Tagalog 8476 Tahitian 8489 Tajik 8471 Tamil 8465 Tatar 8484 Telugu 8469 Thai 8472 Tibetan 6679 Tigrinya 8473 Tonga (Tonga Islands) 8479 Tsonga 8483 Tswana 8478 Türkçe 8482 Turkmen 8475 Twi 8487 Uighur 8571 Ukrainian 8575 Urdu 8582 Uzbek 8590 Vietnamese 8673 Volapuk 8679 Walloon 8765 Welsh 6789 Wolof 8779 Xhosa 8872 Yiddish 8973 Yoruba 8979 Zulu 9085

Index

Suomi ------------------------------------------------- 8

Português ------------------------------------------ 42

E ------------------------------------------- 76

кЫТТНЛИ ------------------------------------------------------- 112

Polski ---------------------------------------------- 147

Česky ---------------------------------------------- 182

Slovensky ---------------------------------------- 217

Suomi

Português Suomi

РусскийPolskiČeskySlovensky

Magyar -------------------------------------------- 252

Magyar

Sisällysluettelo

Suomi

Yleistä

Ominaisuuksia ..................................................... 10

Toistettavia levyjä ............................................... 10

Bijgeleverde accessoires ................................... 11

Ympäristötietoa .................................................. 11

Hoito- ja turvaohjeita ........................................ 11

Kytkennät

Vaihe 1: Kaiuttimien ja subwooferin

sijoittaminen ........................................................ 12

Vaihe 2: Kaiuttimien yhdistäminen .................. 13

Vaihe 3: Antennit ................................................. 13

Vaihe 4: Television yhdistäminen................ 13-14

Benutzung der Composite-Videobuchse Komponenttivideotuloliitännän käyttäminen (Pr Pb Y)

RF-lisämodulaattorin käyttö

Vaihe 5: Verkkolaitteen liittäminen.................. 15

Muut liitännät: Lisälaitteiden liittäminen ........ 15

USB-sovittimen tai muistikortin asettaminen 15 Vaihe 6: Liittäminen digitaaliseen äänilaitteeseen

................................................................................ 16

Bedienelemente

Laitteen-ohjaimen painikkeet........................... 17

Kauko-ohjaimen painikkeet........................ 17-18

Esivalmistelut

Ennen kauko-ohjaimen käyttöönottoa .......... 19

Kauko-ohjaimen pariston vaihto ..................... 19

Vaihe 1: Kellon asetus ........................................ 19

Vaihe 2: Videon etusijaisasetusten säätäminen

................................................................................ 19

Progressive Scan -toiminnon määrittäminen (vain Progressive Scan televisiot)

Vaihe 3: Toivotun kielen valinta .................. 21-22

Levytoiminnot

Levyjen toisto ...................................................... 25

Levyn valikon käyttö .......................................... 25

Perustoistosäätimet ..................................... 25-27

Toiston keskeytys Toiseen (kappaleeseen)/osioon siirtyminen Toiston jatkaminen viimeisestä pysäytyskohdasta Zoom Jakson uusinta Shuffle-tila Jakson A-B uusinta Hidastettu liike Mielikappaleiden Pikahaku kappaleen/osan sisällä Ajanetsintä & etsintä kappaleelta/ raitanumerolta Informaatio näkyy soiton aikana

Levyn erikoistoiminnot ..................................... 27

Otsikon toisto Kamerakulma Audio-kielen vaihtaminen Audio-kanavan vaihtaminen Tekstitys

MP3-levyn/ WMA toisto ................................... 28

Yleiset toiminnot Soittovalikoima

Kuvalevyn (Kodak, JPEG) toisto ...................... 28

Yleiset toiminnot Soittovalikoima

Erityisiä kuvan levytoimintoja .......................... 29

Zoomaus lähelle Kuvakulmaefektit

DivX-levyn toistaminen .................................... 29

Perustoimintoja

Laitteen kytkeminen toimintaan ..................... 23

Laitteen kytkeminen eko-valmiustilaan.......... 23

Energiaa säästävä automaattinen odotustila . 23

Äänen säätö ......................................................... 23

DBB

DSC

LOUDNESS

Esittelytoiminto................................................... 23

Plug and Play (viritin) ................................................24

DVD:n valikon käyttö

Perustoiminnot ................................................... 30

SYSTEM SETUP ............................................ 30-32

TV SYSTEM SCREEN SAVER TV TYPE PASSWORD RATING DEFAULT

DIVX(R) VOD registration code

LANGUAGE SETUP .......................................... 32

VIDEO SETUP .................................................... 32

BRIGHTNESS

CONTRAST

HUE

SATURATION

TV MODE

AUDIO SETUP ............................................. 32-33

DIGITAL OUT

DOWNMIX

3D PROCESSING

LPCM

NIGHT MODE

Radiovastaanotto

Radiokanaville virittäminen .............................. 34

Radiokanavien ohjelmointi ............................... 34

Automaattinen ohjelmointi

Manuaalinen ohjelmointi

Viritys ennalta ohjelmoiduille kanaville.......... 34

Oheislaitteen valinta

Muun kuin USB-laitteen yhdistäminen........... 35

Yhteensopivat USB-massatallentimet ...... 35-36

Kello/ Ajastin

Kellon asetus ....................................................... 37

Ajastimen asetus ................................................. 37

Uniajastimen asetus ........................................... 37

Tekniset Tiedot ............................... 38

Tarkistusluettelo .......................39-40

Sanasto .............................................. 41

Sisällysluettelo

Suomi

Vanhan tuotteen hävittäminen

Tuotteesi on suunniteltu ja valmistettu korkealuokkaisista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen.

Kun tuotteessa on tämä ylivedetyn pyörillä olevan roskakorin symboli, tuote täyttää Euroopan Direktiivin 2002/96/EC

Ole hyvä ja etsi tieto lähimmästä erillisestä sähköllä toimivien tuotteiden keräysjärjestelmästä.

Toimi paikallisten sääntöjen mukaisesti äläkä hävitä vanhaa tuotetta normaalin kotitalousjätteen joukossa. Tuotteen oikeanlainen hävittäminen auttaa estämään mahdolliset kielteiset vaikutukset ympäristölle ja ihmisten terveydelle.

Suomi

ALL

Yleistä

Onnittelut ostoksestasi ja tervetuloa Philipsiin! Hyödynnä Philipsin tuki ja rekisteröi tuotteesi osoitteessa:

www.philips.com/welcome.

Ominaisuuksia

Kaksikanavaisella digitaalisella vahvistimella varustettu DVD Micro-järjestelmäsi luo samanlaisen dynaamisen äänentoiston laadun kuin täysinvarustetut elokuvateatterit, ja se myös yhdistää yhteen laitteeseen kotiteatterijärjestelmien parhaat puolet.

Liitännät lisälaitteille

Järjestelmä antaa sinulle mahdollisuuden yhdistää muita audio ja audiovisuaalisia osia järjestelmääsi, jotta voit käyttää järjestelmän surround soundkaiuttimia.

Katselunesto (Ikäluokitus)

Antaa mahdollisuuden asettaa ikäluokitusrajan, niin että lapset eivät voi katsoa DVD-elokuvaa, jonka ikäluokitus on korkeampi kuin asetettu raja.

Uniajastin

Mahdollistaa laitteen toiminnan katkaisemisen valmiustilaan automaattisesti ennalta asetetum ajan kuluttua.

Yötoiminto

Tämän avulla voidaan supistaa dynamiikkaa ja siten pienentää äänenvoimakkuuden vaihtelua Dolby Digital –toiminnossa.

Progressive Scan -toiminto

Näyttää filmimateriaalin korkealaatuisena, ilman värinää. Kun kuva päivitetään, sen pystytarkkuus voi kaksinkertaistua 525 juovaan.

Huomaa: –Progressive Scan -toiminnon todellinen hyöty tulee esiin vasta Progressive Scan -TV:llä.

Toistettavia levyjä

Tämä DVD-kotiteatteri toistaa:

– Digital Video -levyt (DVD) – Video CD -levyt (VCD) – Super Video CD-levyt (SVCD) – Windows Media Audio (WMA) – Digital Video + Rewritable -levyt (DVD+RW) – Compact -levyt (CD) – DivX(R) -levyt CD-R(W):

– DivX 3.11, 4.x ja 5.x– CD-R(W)-levyjen kuvatiedostot

(Kodak, JPEG).

–Tuetut MP3-levyformaatit:

• JOLIET/ISO 9660 formaatti

• Maksimi merkkimäärä kappale/albuminimessä

- 12 merkkiä

• Kappaleiden ja albumien yhteinen

enimmäismäärä on 255.

• Hakemistossa enintään 8 tasoa

• Suurin MP3-raidan numero on 999.

• MP3-levyn tuetut näytetaajuudet ovat: 32 kHz,

44,1 kHz, 48 kHz

• MP3-levyn tuotetut bittinopeudet ovat: 32, 64,

96, 128, 192, 256 (kbps)

Järjestelmä ei tue seuraavia formaatteja

• Tiedostot kuten *.VMA, *.AAC, *.DLF, *.M3U,

*.PLS, *.WAV,

• Muu kuin englanninkielinen albumin/kappaleen

nimi

• Joliet-formaatissa äänitetyt levyt

Aluekoodit

DVD-levyissä tulee olla merkintä ALL regions tai Region 2, jotta se voidaan toistaa tässä DVD-

laitteessa. Et voi toistaa muille alueille koodattuja levyjä.

Huomaa: – Mixed mode-levyille järjestelmä valitsee ainoastaan yhden moodin soittoa varten äänitysmoodin mukaan. – Jos sinulla on vaikeuksia toistaa jokin levy, poista levy ja kokeile toista. Laittomasti formatoituja levyjä ei voi toistaa tässä DVD-mikrosarjaan. – DTS ympäristön äänentoisto ei ole käytössä tässä DVD soittimessa.

Yleistä

Bijgeleverde accessoires

– Kaksi kaiutinta ja yksi subwoofer – 15-nastainen D-Sub-kaapeli –komposiittivideokaapeli (keltainen) – USB-kaapeli – Vir tajohto – Äänikaapeli – ULA-antenni – Kaukosäädin (paristolla) – tämä käyttöohje

Tämä laite on Euroopan unionin radiohäiriöitä koskevien vaatimusten mukainen.

Ympäristötietoa

Kaikki turha pakkausmateriaali on jätetty pois. Olemme pyrkineet siihen, että pakkauksesta on helppo erotella kolme päämateriaalia: pahvi (laatikko), styroxmuovi (pehmike) ja polyeteeni (pussit, vaahtomuovi).

Laitteessa käytetyt materiaalit voidaan kierrättää ja käyttää uudelleen, jos purkamisen hoitaa tähän erikoistunut asiantuntija. Pakkausmateriaalien, vanhojen paristojen ja vanhojen laitteiden hävittämisessä suosittelemme noudatettavaksi annettuja paikallisia ohjeita.

Hoito- ja turvaohjeita

Vältä korkeita lämpötiloja, kosteutta, vettä ja pölyä

● Suojaa laite, paristot ja levyt kosteudelta, sateelta,

hiekalta, liialta kuumuudelta ja suoralta auringonpaisteelta.

● Nesteillä täytettyjä esineitä, kuten maljakoita, ei

saa sijoittaa laitteen päälle.

● Paljaita liekkien lähteitä, kuten sytytetyt kynttilät,

ei saa asettaa laitteen päälle.

● Laitetta ei saa altistaa tippuville tai roiskuville

nesteille.

● Laitteessa on itsevoitelevat laakerit eikä sitä saa

öljytä.

● Vaikka laite on kytketty valmiustilaan, se

on edelleen kytkettynä sähköverkkoon. Laite kytketään kokonaan irti sähköverkosta irrottamalla verkkopistoke pistorasiasta.

Varo kondensoitumista

● Linssi saattaa sumentua, kun laite tuodaan

kylmästä lämpimään, jolloin levyn toisto ei ole mahdollista. Anna laitteen olla lämpimässä niin kauan kunnes kosteus on haihtunut.

Älä tuki ilmareikiä

● Älä käytä DVD-soitinta suljetussa kaapissa; jätä

noin 10 cm alue soittimen ympärille riittävää ilmanvaihtoa varten.

10 cm

(4 inches)

10 cm

(4 inches)

DVD Micro Hi-Fi System

10 cm

(4 inches)

● Ilmanvaihtoa ei pidä sulkea peittämällä

ilmanvaihtoaukkoja esineillä kuten sanomalehdet, pöytäliinat, verhot jne.

Kotelon puhdistus

● Käytä pehmeää laimeaan

pesuveteen kostutettua liinaa. Älä käytä alkoholia, spriitä tai ammoniakkia sisältäviä tai syövyttäviä puhdistusaineita.

Levyjen puhdistus

● Puhdista CD-levy

pyyhkimällä se pehmeällä nukkaamattomalla liinalla keskustasta reunoihin päin. Älä käytä puhdistusaineita, ne voivat vahingoittaa levyjä.

● Kirjoita ainoastaan CDR(W)-levyn painetulle

puolella käyttäen pehmeää huopakärkistä kynää.

● Ta rtu levyihin aina reunoista, vältä koskemasta

levyn pintaa.

Lukupään linssin puhdistus

● Lukupään linssiin voi aikaa myöten kerääntyä likaa

tai pölyä. Tarvittaessa linssi voidaan puhdistaa Philips CD Lens Cleanerillä tai vastaavalla. Noudata Lens Cleanerin mukana olevia ohjeita.

Sopivan paikan löytäminen

● Aseta laite tasaiselle, kovalle, vakaalle alustalle.

● Laitteessa on itsevoitelevat laakerit eikä sitä saa öljytä.

Suomi

Kytkennät

Suomi

ULA

-antenni

 1.000

DB15 CONNECTOR TO MAIN UNIT

SPEAKERS 4

Kaiutin (oikea)

TÄRKEÄÄ!

-Arvokilpi sijaitsee laitteen takapaneelissa.

-Yhdistä laitteen verkkojohto pistorasiaan, vasta kun kaikki muut kytkennät on tehty.

-Älä tee tai muuta kytkentöjä virran ollessa kytketty. –Avattuna lähettää näkyvää ja näkymätöntä lasersäteilyä. Vältä altistumasta säteelle. – Suuri jännite! Älä avaa laitetta. Laitteen avaaminen voi aiheuttaa sähköiskun. Laitteen sisällä ei ole käyttäjän huollettavissa olevia osia. – Laitteen muokkaaminen tai muu vääränlainen käyttö saattavat aiheuttaa vahingollista sähkömagneettista säteilyä.

Laitteessa on sisäänrakennettu ylikuumenemissuoja (ei kaikissa malleissa). Siksi on mahdollista, että laite palaa automaattisesti valmiustilaan olosuhteista johtuen (kuumuus). Jos näin tapahtuu, anna laitteen jäähtyä ennen kuin jatkat käyttöä.

Kaiutin (vasen)

AC MAINS ~

Verkkojohto

Vaihe 1: Kaiuttimien ja

subwooferin sijoittaminen

Saavutat parhaan mahdollisen surround-äänen sijoittamalla kaiuttimet ja subwoofer seuraavalla tavalla:

● Aseta etuvasen ja -oikea kaiutin yhtä kauaksi

television molemmin puolin ja noin 45:n asteen kulmaan kuuntelupaikasta katsottuna.

● Aseta subwoofer lattialle.

Huomaa:

-Magneettisen häiriön välttämiseksi, älä aseta kaiuttimia liian lähelle televisiolaitetta.

-Jätä riittävästi tilaa DVD-järjestelmän ympärille riittävän ilmanvaihdon aikaansaamiseksi.

Kytkennät

 1.000

Vaihe 2: Kaiuttimien

yhdistäminen

 1.000

DB15 CONNECTOR TO MAIN UNIT

SPEAKERS 4

1 Liitä laitteen mukana toimitettu DB15-kaapeli

DVD-soittimen DB15 CONNECTOR TO SPEAKER -liitäntään ja Subwooferin DB15 CONNECTOR TO MAIN UNIT -liitäntä.

● Varmista liitännän tiukkuus kiinnittämällä liittimiin

mukana toimitetut kaksi ruuvia.

2 Kytke oikean kaiuttimen johdot liitäntöihin, joissa

on merkintä “SPEAKERS (4 Ω)”, värillinen (merkitty) johto liitäntään "+" ja musta (merkitsemätön) johto liitäntään "-".

Vaihe 3: Antennit

Liitä toimitettu FM-antenni FM-liitäntään. Etsi paras mahdollinen vastaanottotaajuus antennien sijaintia vaihtamalla.

Käyttöönotto

● Parempi ULA-vastaanotto saadaan yhdistämällä

keskusantenni tai ULA-ulkoantenni liitäntään FM AERIAL (FM ANTENNA).

Vaihe 4: Television yhdistäminen

TÄRKEÄÄ! –Television ominaisuuksista riippuen valitaan vain yksi kytkentätapa. – Yhdistä DVD-kotiteatteri suoraan televisioon.

UBenutzung der CompositeVideobuchse (CVBS)

Suomi

● Kiinnitä johtimen paljas osa kuvassa näytetyllä

tavalla.

Huomaa:

-Varmista, että yhdistät kaiutinjohdot oikein. Väärä kytkentä saattaa aiheuttaa oikosulun ja vahingoittaa laitetta.

-Paras äänentoisto saadaan käyttämällä mukana tulevia kaiuttimia.

- Yhdistä vain yksi kaiutin kuhunkin kaiutinliitinpariin +/-.

-Älä käytä kaiuttimia, joiden impedanssi on matalampi kuin mukana tulevissa kaiuttimissa. Katso tämän käyttöohjeen TEKNISET TIEDOT.

1 Yhdistä composite video -johto DVD-

kotiteatterin VIDEO-liitännästä television videotuloliitäntään (merkitty A/V In, Video In, Composite tai Baseband) (johto ei toimituksen mukana).

2 Tämän DVD-soittimen äänen kuulemiseksi TV:n

kautta käytä äänijohtoja (valkoinen/punainen) DVD-soittimen LINE OUT (L/R) -jakkiliittimien liittämiseksi vastaaviin television äänen tuloliitäntöihin AUDIO IN.

+ 29 hidden pages
