Page 1

LFF 6020

FI Käyttöohje

Page 2

LFF6020

Hyvä asiakas

Turvallisuuden ja käyttömukavuuden lisäämiseksi toivomme, että luet huolellisesti kappaleen Turvallisuus ennen käyttöönottoa.

Ostaessasi tämän monitoimilaitteen valitsit laadukkaan Philips-tuotteen. Laite täyttää modernille toimistokoneelle asetetut vaatimukset.

Tätä laitetta voi käyttää väriskannerina, sekä mustavalko-tulostimena ja -kopiokoneena. Voit yhdistää monitoimilaitteen tietokoneeseen (Microsoft Windows 2000/XP/Vista).

Monitoimilaitteen käyttö tulostimena edellyttää mukana olevan ohjelmiston asentamista. Lisäksi voit laitteen avulla skannata, editoida ja tallentaa asiakirjoja tietokoneelle. Langattoman yhteyden tietokoneeseen saat WLAN-sovittimen (lisälaite) avulla.

WLAN-yhteys toimii ainoastaan alkuperäisellä sovittimella, jonka voit hankkia jälleenmyyjältä. Lisätietoa löytyy Internet-sivuiltamme: www.sagem-communications.com.

Hyvä asiakas

Laitteen ohjausjärjestelmä ja monitoimiominaisuudet tekevät siitä tehokkaan, käyttäjäystävällisen ja helppokäyttöisen.

LFF6020 -monitoimilaitteissa on 600 dpi:n skanneri ja mustavalkoinen lasertulostin, jonka tulostusnopeus on 20 ppm. Companion Suite Pro-ohjelmiston avulla voit käyttää laitetta tietokoneen skannerina ja tulostimena. Ohjelmiston avulla voit myös hallita monitoimilaitetta.

Kulutustarvikkeet

Katso kohtaa Tekniset tiedot, sivulla 49.

Page 3

Sisällysluettelo

Hyvä asiakas I

Kulutustarvikkeet I

Turvallisuus 1

Turvaohjeet 1 EMC 1

Huomautus käyttäjille Yhdysvalloissa 1 Vaatimustenmukaisuusilmoitus 1 EME-yhteensopivuus Kanadaa varten 2

Laserin käyttöturvallisuus 2

Eurooppa ja Aasia 2

Pohjois-Amerikka 2 Turvamerkintöjen sijainti 3 Virtakytkimen merkinnät 3 Säädösten mukaiset tiedot 4

Hyväksynnät Euroopassa 4

CE-merkinnän viitetiedot (vain EU-maille) 4

Ympäristö 5

Pakkaus 5

Paristot ja akut 5

Tuote 5

Ohjelmistolisenssi 6

Määritelmä 6

Lisenssi 6

Omistusoikeus 6

Voimassaolo 6

Takuu 6

Vastuu 6

Kehitys 6

Sovellettava laki 7 Rekisteröidyt tavaramerkit 7 Kielletty kopiointi 7

Asennus 8

Sijoitusolosuhteet 8

Käyttöturvallisuusohjeet 8 Turvatiedot 9

Käyttöturvallisuus 9

Virtalähde 10 Paperisuositukset 10

Ensisijaisen paperilokeron täyttäminen 10

Paperin käsittely 10

Kosteus 10 Laitteen käsittely 10

Iskut 10

Laitteen siirtäminen 10

Väriainekasetin käsittely 10 Käytettyjen symbolien selitykset 11 Laitteen kuvaus 12 Ohjauspaneeli 13 Navigointi valikoissa 13 Pakkauksen sisältö 14 Laitteen asennus 14 Paperin asettaminen päälokeroon 14 Väriainekasetin asennus 15 Paperin ulossyöttötuki 15 Laitteen käyttöönotto 16

Laitteen liitännät 16

Laitteen ensimmäinen asennuskerta 16 Paperin lisääminen käsinsyöttölokeroon 16

Kirjekuorten käyttäminen 16

LFF6020

Kopiointi 18

Yksinkertainen kopiointi 18 Kopiointi väriaineen säästötilassa (ECO) 18 Yksilöity kopiointi 18 Henkilökortin kopiointi 18 Kopioinnin erikoisasetukset 19

Resoluutioasetukset 19 Zoomausasetukset 19 Kopioitavan alueen asetukset 20 Kontrastiasetukset 20 Kirkkauden säätäminen 20 Paperityypin valinta 20 Paperilokeron valinta 20 Tasoskannerin marginaaliasetukset 20 Tulosteen vasemman ja oikean marginaalin säätäminen 20 Tulosteen ylä- ja alamarginaalin säätäminen 21 Paperikoon määrittäminen 21

Parametrit/asetukset 22

Kieli 22 Tekniset asetukset 22 Toiminto-oppaan tulostaminen 23 Asetusluettelon tulostaminen 23 Laitteen lukitseminen 23

Näppäimistön lukitseminen 23 Mediatoiminnon lukitseminen 23

Laskurit 23

Skannatut sivut -laskuri 23

Tulostetut sivut -laskuri 23 Kulutustarvikkeiden määrän näyttäminen 24 Skannerin kalibrointi 24

Pelit 25

Sudoku 25

Ruudukon tulostus 25

Ruudukon ratkaisun tulostus 25

Verkkotoiminnot 26

Langattoman verkon tyyppi 26

Langaton infrastruktuuriverkko 26

Ad hoc -verkko 26 Langattomat verkot (WLAN) 26 WLAN-sovittimen asentaminen 27 Verkon määrittäminen 27

Verkon luominen tai siihen liittyminen 27 Verkko-ominaisuuksien käyttäminen tai muuttaminen 28

Esimerkki AD HOC -verkon

asentamisesta 29 Monitoimilaitteen asetukset 29

Tietokoneen asetukset 30

USB-muisti 31

USB-muistin käyttäminen 31

Asiakirjojen tulostaminen 31

Muistitikulle tallennettujen tiedostojen tulostaminen 31 Muistitikulle tallennettujen tiedostojen tulostaminen 31

Muistitikulle tallennettujen tiedostojen

poistaminen 32 USB-muistin sisällön lukeminen 32 Asiakirjan tallentaminen USB-muistiin 32

Sisällysluettelo

- I -

Page 4

LFF6020

PC-ominaisuudet 34

Johdanto 34 Laitteistovaatimukset 34 Ohjelmiston asennus 34

Koko ohjelmiston asentaminen 34 Pelkkien ohjainten asennus 36

Ohjainten asennus Companion Suite Pro -ohjelmiston avulla 36 Ohjainten asennus manuaalisesti 37

Liitännät 38

Monitoimilaitteen hallinta 38

Tietokoneen ja monitoimilaitteen välisen yhteyden tarkistaminen 38

Companion Director 39

Graafinen näyttö 39 Apuohjelmien ja sovellusten käyttö 39

Companion Monitor 39

Graafinen näyttö 39 Laitehallinta 39

Nykyisen laitteen valinta 39 Liitännän tila 39 Laitteen parametrit 40 Laitteen poistaminen 40

Kulutustarvikkeiden tila 40

Companion Suite Pro -toiminnot 40

Asiakirjan luku 40

Asiakirjan luku Scan To -toiminnolla 40

Tulostus 41

Monitoimilaitteella tulostaminen 41 Kaksipuolinen tulostaminen monitoimilaitteella 41

Ohjelmiston asennuksen purkaminen 43

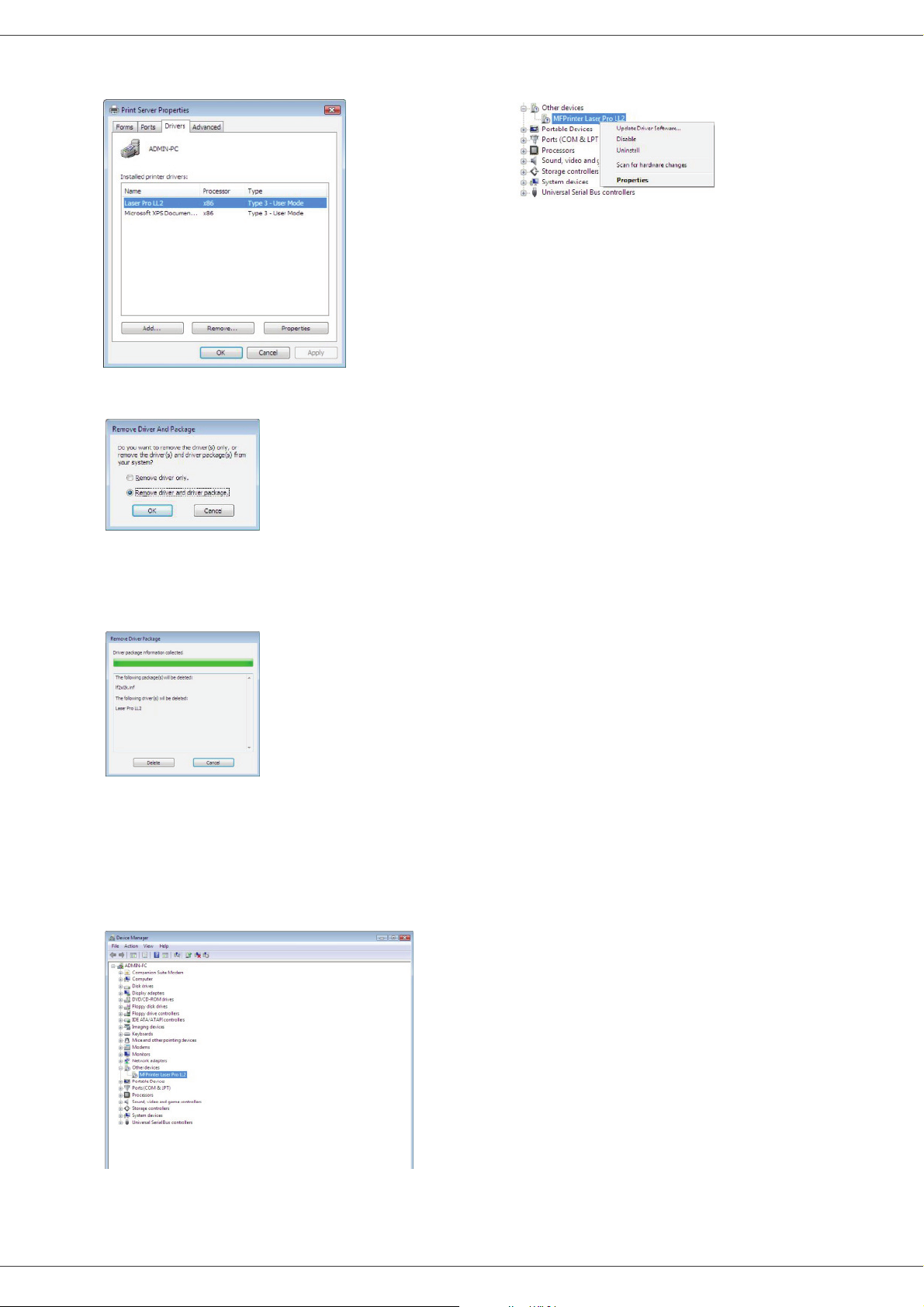

Ohjelmiston poistaminen tietokoneesta 43 Ohjainten poistaminen tietokoneesta 43

Ohjainten poistaminen Companion Suite Pro -ohjelmiston avulla 43 Ohjainten poistaminen manuaalisesti 43

Kunnossapito 45

Huolto 45

Yleistä 45 Värijauhekasetin vaihtaminen 45 Älykorttien käyttäminen 46

Puhdistaminen 46

Skannerin lukijalaitteen puhdistaminen 46

Tulostimen puhdistaminen 46

Tulostimen ulkopinnan puhdistaminen 46

Ohjeita tulostimen käyttöön 46

Virheilmoitukset 46 Paperitukos 47 Tietokoneesta tulostaminen 47

Tietokoneesta tulostaminen

USB-liitännän kautta 47

Tietokoneesta tulostaminen

WLAN-yhteyden kautta 48 Laiteohjelmistopäivitys 48 Tekniset tiedot 49

Koko ja paino 49

Sähkölaitteiden tekniset tiedot 49

Käyttöympäristön ohjearvot 49

Oheislaitteiden tekniset tiedot 49

Kulutustarvikkeiden tekniset tiedot 50

Sisällysluettelo

- II -

Page 5

LFF6020

Turvallisuus

Turvaohjeet

Ennen laitteen käynnistämistä tarkista, että pistorasia, johon aiot laitteen yhdistää, on yhteensopiva laitteen etiketissä olevien merkintöjen kanssa (jännite, virran voimakkuus ja sähköverkon taajuus). Laite on kytkettävä yksivaiheverkkoon. Laitetta ei saa asentaa paljaalla maalle.

Paristot, akut, pakkaukset sekä sähkö- ja elektroniikkaosat on hävitettävä tämän käyttöoppaan YMPÄRISTÖ-luvun mukaisesti.

Sähköpistokkeen ollessa monelle mallille ainoa tapa irrottaa laite sähköverkosta, on tärkeää noudattaa seuraavia ohjeita: Laite on kytkettävä lähellä sijaitsevaan pistorasiaan. Pistorasian on oltava helposti ulottuvilla.

Laitteeseen kuuluu maadoitettu virtajohto. On tärkeää kytkeä maadoitettu pistoke maadoitettuun pistorasiaan, joka on yhdistetty rakennuksen maadoitukseen.

Korjaus ja kunnossapito: Anna pätevän asiantuntijan suorittaa korjaukset ja kunnossapitotoimet. Laitteen sisällä ei ole käyttäjän huollettavissa olevia osia. Älä tee korjauksia itse sähköiskuvaaran takia, koska kansien avaaminen tai irrottaminen voi altistaa sinut seuraaville vaaratekijöille:

- Lasersäteen osuminen silmään saattaa aiheuttaa pysyviä vaurioita.

- Sähköosiin koskeminen saattaa aiheuttaa sähköiskun, jolla voi olla erittäin vakavat seuraukset.

Lue asennusohjeet ja varotoimenpiteet kappaleesta Asennus, sivulla 8.

EMC

Huomautus käyttäjille Yhdysvalloissa

Tämä laite on testattu ja sen on todettu täyttävän luokan B digitaalisia laitteita koskevat ehdot FCC:n säännösten osan 15 mukaisesti. Nämä raja-arvot on suunniteltu antamaan kohtuullinen suoja häiriöitä vastaan asuinrakennuksissa.

Tämä laite muodostaa, käyttää ja voi lähettää radiotaajuista energiaa, ja jos laite asennetaan tai sitä käytetään ohjeiden vastaisesti, se saattaa aiheuttaa häiriöitä radioyhteyksiin. Häiriöttömyyttä ei kuitenkaan voida taata missään tietyssä ympäristössä.

Jos tämä laite aiheuttaa häiriöitä radio- tai televisiovastaanottimiin, minkä voi todeta katkaisemalla laitteesta virran ja kytkemällä sen uudelleen, seuraavat toimet saattavat poistaa häiriöitä:

1. Suuntaa vastaanottimen antenni uudelleen tai siirrä se toiseen paikkaan.

2. Siirrä vastaanotin ja häiriön aiheuttava laite kauemmaksi toisistaan.

3. Kytke häiriön aiheuttavan laitteen verkkojohto eri pistorasiaan kuin vastaanottimen verkkojohto.

4. Ota yhteyttä jälleenmyyjään tai ammattitaitoiseen radio- ja televisiokorjaajaan.

1 - Turvallisuus - Ympäristö - Ohjelmistolisenssi

Vaatimustenmukaisuusilmoitus

Tämä laite noudattaa FCC-sääntöjen osassa 15 asetettuja määräyksiä. Laitteen käyttö on seuraavien ehtojen alaista:

1. Tämä laite ei saa aiheuttaa haitallista häiriötä ja

2. tämän laitteen on hyväksyttävä vastaanottamansa häiriö, mukaan lukien tuotteen toimintaa haittaava häiriö.

- 1 -

Page 6

LFF6020

EME-yhteensopivuus Kanadaa varten

Tämä B-luokan digitaalinen laite täyttää kanadalaisen ICES-003 normin asettamat vaatimukset.

Cet appareil numérique de la classe "B" est conforme à la norme NMB-003 du Canada.

Laserin käyttöturvallisuus

HUOMIO: Muiden kuin tässä oppaassa mainittujen ohjauspainikkeiden, säätöjen tai toimenpiteiden käyttäminen saattaa johtaa vaaralliseen valolle altistumiseen.

Tämä laite noudattaa kansainvälisiä turvastandardeja ja se on luokiteltu luokan 1 lasertuotteeksi.

Laserien suhteen tämä laite noudattaa lasertuotteiden tehokkuusstandardeja, jotka ovat paikallisten tai kansainvälisten viranomaisten määrittämiä luokan 1 lasertuotteille. Se ei tuota haitallista valoa, koska säde on täysin suojattu kaiken käytön ja kunnossapidon aikana.

Eurooppa ja Aasia

Tämä laite vastaa IEC 60825-1:1993+A1:1997+A2:2001 standardivaatimuksiin. Se luokitellaan luokan 1 laserlaitteeksi, ja on turvallinen toimisto- ja tietojenkäsittelykäytössä. Laite sisältää luokan 3B laserdiodin, jonka teho on kork. 10.72 mW ja aallonpituus 770-795 nanometriä. Toinen LED kuuluu luokkaan 1 LED (280 µW, 639 nm).

Suorasti (tai epäsuorasti) silmiin osunut lasersäde saattaa aiheuttaa vakavan silmävaurion. Varotoimenpiteet ja lukitusmenetelmät on suunniteltu estämään käyttäjän kaikki mahdolliset lasersäteille altistumiset.

Pohjois-Amerikka

CDRH-määräykset.

Tämä laite vastaa FDA:n lasertuotteiden suorituskykyä koskeviin standardivaatimuksiin, paitsi 24. kesäkuuta 2007 laaditun laserohjeen Nro 50 mukaisiin poikkeamiin. Laite sisältää 1-luokan 3B-laserdiodin, jonka teho on 10.72 milliwattia ja aallonpituus 770-795 nanometriä. Toinen LED kuuluu luokkaan 1 (280 µW, 639 nm).

Tämä laite ei säteile haitallista valoa, koska säde on täydellisesti suljettu laitteen sisään kaikissa käyttö- ja huoltotilanteissa.

1 - Turvallisuus - Ympäristö - Ohjelmistolisenssi

- 2 -

Page 7

LFF6020

Turvamerkintöjen sijainti

Varoitusmerkinnät on turvallisuussyistä asennettu laitteeseen alla kuvattuihin paikkoihin. Käyttöturvallisuuden takaamiseksi laitteen pintoihin ei saa koskea paperitukosta poistettaessa tai väriainekasettia vaihdettaessa.

Virtakytkimen merkinnät

Normin IEC 60417 mukaisesti laitteessa käytetään virtakytkimelle määriteltyjä symboleja:

- tarkoittaa VIRTA KYTKETTY;

- tarkoittaa VIRTA POIS PÄÄLTÄ;

1 - Turvallisuus - Ympäristö - Ohjelmistolisenssi

- 3 -

Page 8

LFF6020

Säädösten mukaiset tiedot

Hyväksynnät Euroopassa

Tällä laitteella on CE-merkintä, joka tarkoittaa, että Sagem Communication

SAS (tästä lähin kutsutaan nimellä Sagem Communications) on antanut vaatimustenmukaisuusvakuutuksen asianmukaisten Euroopan unionin direktiivien mukaisesti alla mainittuina ajankohtina:

12.12.2006: Euroopan neuvoston direktiivi 2006/95/EC ja sen muutokset jäsenmaiden

lakien mukaan alhaisen jännitteen laitteille.

15.12.2004: Euroopan neuvoston direktiivi 2004/108/EC ja sen muutokset jäsenmaiden

lakien mukaan sähkömagneettiselle yhteensopivuudelle.

9.3.1999: Euroopan neuvoston direktiivi 99/5/EC radio- ja televiestintälaitteille, ja

vaatimusten noudattamisen tunnistaminen. Yhdenmukaisuusilmoitus on saatavissa osoitteessa www.sagem-

communications.com tai seuraavasta osoitteesta:

Sagem Communications - Customer relations department

27, rue Leblanc - 75512 PARIS CEDEX 15 - France

CE-merkinnän viitetiedot (vain EU-maille)

Valmistaja:

Sagem Communications Le Ponant de Paris 27 rue Leblanc 75015 PARIS - FRANCE

1 - Turvallisuus - Ympäristö - Ohjelmistolisenssi

- 4 -

Page 9

LFF6020

Ympäristö

Ympäristönsuojelu on valmistajalle erittäin tärkeä asia. Valmistajan tavoitteena on laitteiden ympäristöystävällinen käyttäminen, ja valmistaja on sisällyttänyt ympäristöajattelun tuotteidensa koko elinkaareen valmistuksesta jakeluun, käyttöön ja hävittämiseen saakka.

Pakkaus

Oheinen merkki (vihreä piste) tarkoittaa, että pakkauksesta on maksettu jätehuoltomaksu hyväksytylle kansalliselle organisaatiolle, minkä tavoitteena on pakkausten hävittämiseen ja kierrätykseen tarkoitetun infrastruktuurin parantaminen.

Kierrätyksen helpottamiseksi noudata paikallisia laitetta koskevia kierrätysmääräyksiä.

Paristot ja akut

Jos tuote sisältää paristoja tai akkuja, ne on palautettava niille tarkoitettuihin kierrätyspisteisiin.

Tuote

Jäteastia-symboli, jonka yli on piirretty rasti, tarkoittaa, että tuote kuuluu sähkö- ja elektroniikkalaitteisiin.

Eurooppalainen säädöstö edellyttää, että tuote hävitetään seuraavalla tavalla:

-Jakelupisteessä uutta laitetta ostettaessa tai

-paikkakuntasi kierrätyspisteessä.

Kierrättämällä tuotteen edesautat sähkö- ja elektroniikkalaitteiden uudelleenkäyttöä ja kehitystä, jolla voi olla myönteinen vaikutus ympäristöön ja terveyteen.

Kansainvälisen ENERGY STAR toimistolaitteiden kehittelyä ja yleistymistä. Sagem Communications on ENERGY STAR

STAR Laitteen mukana toimitetaan ajastin, joka siirtää laitteen virransäästötilaan mallista riippuen joko 5 tai 15 minuutin kuluttua viimeisestä kopiosta/tulosteesta. Tämän toiminnon tarkempi kuvaus on tämän oppaan laitteen asennusta käsittelevässä luvussa.

-energiansäästöohjelman vaatimukset.

-ohjelman tarkoitus on edistää energiaa säästävien

-kumppani, jonka tuotteet täyttävät ENERGY

1 - Turvallisuus - Ympäristö - Ohjelmistolisenssi

- 5 -

Page 10

LFF6020

Ohjelmistolisenssi

LUE HUOLELLISESTI LISENSSIN KAIKKI EHDOT ENNEN KUIN AVAAT OHJELMISTON SISÄLTÄVÄN

KIRJEKUOREN. KIRJEKUOREN AVAAMINEN TARKOITTAA, ETTÄ HYVÄKSYT LISENSSIN EHDOT.

Mikäli et hyväksy lisenssin ehtoja, palauta jälleenmyyjälle avaamaton CD-ROM-pakkaus ja tuotteen muut osat. Tuotteen ostohinta palautetaan. Ostohintaa ei palauteta tuotteesta, joiden CD-ROM-pakkaus on avattu tai jonka osia puuttuu tai jos palautusta pyydetään yli kymmenen (10) päivää toimituspäivän jälkeen. Toimituspäivä ilmenee kuitistasi.

Määritelmä

Ohjelmisto tarkoittaa ohjelmia ja niihin liittyvää aineistoa.

Lisenssi

- Tämä lisenssi antaa Sinulle oikeuden käyttää ohjelmistoa lähiverkkoon kytketyillä henkilökohtaisilla tietokoneilla. Sinulla on oikeus käyttää ohjelmistoa vain yhteen monitoimilaitteeseen. Sinulla ei ole oikeutta lainata tai luovuttaa ohjelmiston käyttöoikeutta ulkopuolisille.

- Sinulla on oikeus yhden varmuuskopion tekemiseen.

- Tämä lisenssi antaa rajoitetun käyttöoikeuden eikä se ole siirrettävissä.

Omistusoikeus

Ohjelmiston omistusoikeus säilyy valmistajalla tai sen hankkijoilla. Sinulla on ainoastaan CD-ROMin omistusoikeus. Sinulla ei ole oikeutta muokata, soveltaa, purkaa, kääntää, kehittää sivutuotteita, lainata tai myydä ohjelmistoa tai aineistoa. Kaikki oikeudet, joita ei erikseen ole myönnetty, kuuluvat valmistajalle tai sen hankkijoille.

Voimassaolo

Tämä lisenssi on voimassa purkautumiseensa saakka. Voit purkaa sopimuksen hävittämällä ohjelman ja aineiston sekä kaikki niiden kopiot. Tämä lisenssi purkautuu automaattisesti, mikäli et noudata sen ehtoja. Lisenssin purkautuessa sinun on hävitettävä ohjelman ja aineiston kaikki kopiot.

Takuu

Ohjelmisto toimitetaan "sellaisenaan" ilman minkäänlaista takuuta, suorasti tai epäsuorasti ilmaistua, rajoittamattomana, ilman takuita kaupallisuudesta tai sopivuudesta tiettyyn tarkoitukseen; kaikki ohjelmiston käyttöön ja käytön tuloksiin liittyvät riskit ovat ostajan vastuulla. Mikäli ohjelma on viallinen, kaikki korjaus- ja huoltokustannukset kuuluvat ostajalle.

Lisenssin haltija saa kuitenkin seuraavanlaisen takuun: CD-ROMilla, jolle ohjelmisto on tallennettu, on takuu, ilman materiaali- tai valmistusvirhettä, normaalikäytössä, yhdeksänkymmenen (90) päivän ajan lukien toimituspäivästä, joka ilmenee kuitistasi. Mikäli CD-ROMin vika aiheutuu vahingosta tai väärinkäytöstä, takuu ei korvaa uutta CD-ROMia.

Vastuu

Jos CD-ROM ei toimi kunnolla, lähetä se jälleenmyyjälle yhdessä ostotositteen kanssa. Vastuu CD-ROMin vaihtamisesta on jälleenmyyjällä. Valmistaja tai kukaan muukaan, joka on osallistunut ohjelman suunnitteluun, toteutukseen, markkinointiin tai jakeluun, ei ole vastuussa suorista, epäsuorista tai immateriaalisista vahingoista, kuten esimerkiksi informaation katoamisesta, menetetystä ajasta, menetetyistä tuloista tai menetetyistä asiakkaista, mikäli vahinko on aiheutunut ohjelman käyttämisestä tai siitä, ettei ohjelmaa ole voitu käyttää.

1 - Turvallisuus - Ympäristö - Ohjelmistolisenssi

Kehitys

Valmistaja haluaa kehittää tuotteitaan jatkuvasti. Näin ollen valmistaja pidättää oikeuden kehittää ohjelmiston ominaisuuksia ilmoittamatta siitä etukäteen. Tällaisessa tapauksessa käyttöoikeutesi ei oikeuta Sinua ilmaisiin päivityksiin.

- 6 -

Page 11

LFF6020

Sovellettava laki

Tähän lisenssiin sovelletaan Ranskan lakia. Kaikki lisenssin tulkintaa tai käyttöä koskevat tapaukset käsitellään Pariisin tuomioistuimessa.

Teknologian jatkuvan kehityksen vuoksi valmistaja pidättää oikeuden muokata tämän tuotteen teknisiä ominaisuuksia milloin tahansa ilman ennakkoilmoitusta ja/tai keskeyttää tuotteen valmistuksen. Kaikki käyttöoppaassa mainitut tuotenimet ja -merkit voivat olla haltijoidensa rekisteröimiä tavaramerkkejä.

Rekisteröidyt tavaramerkit

Teknisen kehityksen vuoksi Sagem Communications pidättää oikeuden muuttaa tuotteen teknisiä ominaisuuksia ja/tai lopettaa sen valmistuksen milloin tahansa ja ilman ennakkoilmoitusta. Companion Suite Pro on Sagem Communications in rekisteröity tavaramerkki.

Adobe® ja Adobe®-tuotteet ovat Adobe Systems Incorporatedin omistamia rekisteröityjä tavaramerkkejä.

PaperPort11SE on ScanSoftin rekisteröity tavaramerkki.

Microsoft® Windows 2000®, Microsoft® Windows Server 2003®, Microsoft® Windows XP®, Microsoft® Windows Vista® ja kaikki muut Microsoft®-tuotteet, joihin on viitattu tässä oppaassa, ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä, jotka on rekisteröity ja joita käytetään Yhdysvalloissa ja/tai muissa maissa.

Muut tuotenimet tai tuotteet, joihin viitataan, ovat haltijoilleen kuuluvia rekisteröityjä tavaramerkkejä.

Tämän käyttöohjeen sisältämiä tietoja voidaan muuttaa ilmoittamatta siitä etukäteen.

Kielletty kopiointi

Älä koskaan kopioi tai tulosta asiakirjoja, joiden kopiointi on lailla kielletty.

Seuraavien asiakirjojen tulostaminen tai kopiointi on yleensä lailla kielletty.

- setelirahat;

-shekit;

- obligaatiot;

- talletustodistukset;

- lainatodistukset;

- passit;

- ajokortit.

Tämä lista on esimerkin omainen, eikä se ole täydellinen. Jos epäilet joidenkin asiakirjojen kopioinnin ja tulostamisen laillisuutta, käänny asiassa lakimiehen tai lainopillisen neuvonantajan puoleen.

1 - Turvallisuus - Ympäristö - Ohjelmistolisenssi

- 7 -

Page 12

LFF6020

Asennus

Sijoitusolosuhteet

Valitsemalla sopivan sijoituspaikan pidennät laitteen käyttöikää. Varmista, että sijoituspaikka täyttää seuraavat vaatimukset:

- Valitse hyvin ilmastoitu paikka.

- Älä tuki laitteen oikealla ja vasemmalla puolella olevia ilmanvaihtoaukkoja. Sijoita laite vähintään n. 30 senttimetrin päähän ympärillä olevista esineistä, jotta kaikki luukut voi avata helposti.

- Varmista, ettei sijoituspaikassa ole ammoniakkivuodon tai muiden orgaanisten kaasujen vaaraa.

- Pistorasian (lue turvaohjeet luvusta Turvallisuus ), johon laite liitetään, tulee sijaita lähellä ja helposti ulottuvilla.

- Älä sijoita laitetta suoraan auringonpaisteeseen.

- Älä sijoita laitetta sellaiseen paikkaan, jossa se altistuu ilmastointi-, lämmitys- tai ilmanvaihtolaitteen ilmavirralle, äläkä sellaiseen paikkaan, jossa lämpötilan ja kosteuden vaihtelut ovat suuria.

- Valitse tukeva, vaakasuora alusta, jolla laite ei altistu voimakkaalle tärinälle.

- Sijoita laite kauas esineistä, jotka saattaisivat tukkia sen ilmanvaihtoaukot.

- Älä sijoita laitetta verhojen tai muiden tulenarkojen esineiden lähelle.

- Valitse sijoituspaikka, jossa vesi- tai muiden nesteroiskeiden mahdollisuus on pieni.

- Varmista, että paikka on kuiva, puhdas ja pölytön.

2 - Asennus

Käyttöturvallisuusohjeet

Kiinnitä huomiota seuraaviin turvallisuusseikkoihin laitetta käyttäessäsi.

Käyttöympäristö:

- Lämpötila: 10–27 °C [50–80,6 °F] ympäröivän kosteuden ollessa 15–80 % (enintään 32 °C [89,6 °F] ympäröivän kosteuden ollessa 15–54 %).

Laite:

Kappaleessa kerrotaan, mitä turvallisuusseikkoja on huomioitava, kun laitetta käytetään:

- Älä koskaan katkaise laitteesta virtaa tai avaa luukkuja, kun tulostus on käynnissä.

- Älä koskaan käytä laitteen lähellä kaasua tai tulenarkoja nesteitä, äläkä esineitä, jotka saattavat synnyttää magneettikentän laitteen läheisyyteen.

- Kun irrotat virtajohdon, tartu siihen sen pistokkeesta johdon sijaan. Vaurioitunut johto saattaa aiheuttaa tulipalon tai sähköiskun.

- Älä koskaan koske virtajohtoon märillä käsillä. Se saattaa aiheuttaa sähköiskun.

- Irrota aina virtajohto pistorasiasta ennen kuin siirrät laitetta. Muussa tapauksessa johto saattaa vaurioitua, mikä voi aiheuttaa tulipalon tai sähköiskun.

- Irrota virtajohto pistorasiasta, jos et aio käyttää laitetta pitkään aikaan.

- Älä koskaan sijoita tavaroita virtajohdon päälle, älä vedä siitä äläkä taita johtoa. Tämä saattaa aiheuttaa tulipalon tai sähköiskun.

- Varmista aina, ettei laite ole virtajohdon tai muun sähkölaitteen kaapelin päällä. Varmista myös, ettei laitteen mekanismin sisällä ole mitään ylimääräistä johtoa tai kaapelia. Tämä saattaisi haitata laitteen toimintaa tai aiheuttaa tulipalon.

- Irrota tulostin pistorasiasta ennen liitäntäkaapelin yhdistämistä tai irrottamista (käytä suojattua liitäntäkaapelia).

- Älä koskaan yritä irrottaa kiinteitä paneeleita tai kansia. Laitteessa on korkeajännitteisiä virtapiirejä. Niihin koskeminen saattaa aiheuttaa sähköiskun.

- Älä koskaan yritä modifioida laitetta. Tämä saattaa aiheuttaa tulipalon tai sähköiskun.

- Varmista, ettei paperiliittimiä, niittejä tai muita pieniä metalliesineitä pääse laitteen sisään ilmanvaihtoaukoista tai muista aukoista. Tällaiset esineet saattavat aiheuttaa tulipalon tai sähköiskun.

- Estä veden tai muiden nesteiden läikkyminen laitteelle tai sen läheisyyteen. Laitteen joutuminen kosketuksiin veden tai muun nesteen kanssa saattaa aiheuttaa tulipalon tai sähköiskun.

- Jos nestettä tai metalliesine pääsee vahingossa laitteen sisään, sulje laitteesta välittömästi virta, irrota virtajohto

- 8 -

Page 13

LFF6020

ja ota yhteys jälleenmyyjääsi. Muussa tapauksessa tästä voi aiheutua tulipalo tai sähköisku.

- Mikäli havaitset kuumuutta, savua, epätavallista hajua tai poikkeavaa ääntä, katkaise laitteesta virta, irrota virtajohto välittömästi ja ota yhteys jälleenmyyjääsi. Muussa tapauksessa tästä voi aiheutua tulipalo tai sähköisku.

- Vältä laitteen käyttämistä ukkosella, koska salamanisku saattaa aiheuttaa sähköiskun.

- Älä siirrä laitetta tulostamisen aikana.

- Jos siirrät laitetta, tee se sitä nostaen.

Sijoita laite hyvin ilmastoituun paikkaan. Tulostin tuottaa toimiessaan pienen määrän otsonia. Tulostimesta voi tulla epämiellyttävää hajua, jos sitä käytetään huonosti ilmastoidussa tilassa. Käyttöturvallisuuden takaamiseksi laite on sijoitettava hyvin ilmastoituun tilaan.

Turvatiedot

Tuotetta käytettäessä on aina noudatettava tiettyjä perusturvatoimia.

Käyttöturvallisuus

Turvallisuustiedoissa käytetään seuraavia symboleita:

2 - Asennus

Tämä on ilmoitus uhkaavasta tilanteesta, josta voi olla seurauksena kuolema tai vakava

VAROITUS:

HUOMIO:

VAROITUS

- Liitä virtajohto suoraan maadoitettuun pistorasiaan; jatkojohtoa ei saa koskaan käyttää.

- Irrota virtajohto (vetämällä pistokkeesta, ei johdosta), jos virtajohto tai pistoke kuluu tai vaurioituu.

- Vaarallisen sähköiskun tai lasersäteilylle altistumisen välttämiseksi laitteen kansia tai ruuveja ei saa irrottaa, lukuun ottamatta käyttöohjeissa mainittuja kohtia.

- Sammuta virta laitteesta ja irrota virtajohto (vetämällä pistokkeesta, ei johdosta), jos jokin seuraavista esiintyy:

• Laitteen päälle kaatuu nestettä.

• Epäilet laitteen tarvitsevan huoltoa tai korjausta.

• Tuotteen kansi on vaurioitunut.

- Kaatunutta väriainetta tai käytettyä väriainekasettia ei saa hävittää polttamalla. Väriainepöly voi syttyä palamaan, jos se on avotulen lähellä.

- Väriaine voidaan hävittää valtuutetun jälleenmyyjän toimesta tai asianmukaisessa keräilypisteessä.

- Hävitä käytetty väriainekasetti (tai pullo) paikallisten määräysten mukaisesti.

tapaturma, jos ohjeita ei noudateta.

Tämä on ilmoitus uhkaavasta tilanteesta, josta voi olla seurauksena loukkaantuminen tai laitevaurio, jos ohjeita ei noudateta.

HUOMIO

- Suojaa laite kosteudelta tai kostealta säältä, kuten sateelta, lumelta jne.

- Irrota verkkojohto pistorasiasta ennen laitteen siirtämistä. Kun siirrät laitetta, on oltava varovainen, ettei virtajohto vaurioidu laitteen alla.

- Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta (ei johdosta).

- Älä päästä paperiliittimiä, niittejä tai muita pieniä metalliesineitä putoamaan laitteen sisään.

- Pidä väriaine (käytetty tai käyttämätön), väriainekasetti (tai pullo), muste (käytetty tai käyttämätön) tai mustekasetti poissa lasten ulottuvilta.

- Varo leikkaamasta itseäsi terävillä kulmilla, kun poistat paperitukoksia tai alkuperäisiä asiakirjoja laitteen sisältä.

- Ympäristönsuojelua silmällä pitäen laitetta tai käytettyjä tarvikkeita ei saa hävittää kotitalousjätteiden mukana. Väriaine voidaan hävittää valtuutetun jälleenmyyjän toimesta tai asianmukaisessa keräilypisteessä.

- Tuotteemme on valmistettu erittäin korkeiden laatustandardien mukaisesti ja suosittelemme, että laitteessa käytetään ainoastaan valtuutetulta jälleenmyyjältä saatavia kulutustarvikkeita.

- 9 -

Page 14

LFF6020

Virtalähde

Pistorasia on asennettava lähelle laitetta ja siihen on päästävä helposti käsiksi.

Paperisuositukset

Ensisijaisen paperilokeron täyttäminen

• Aseta aina paperi tulostuspuoli alaspäin ja säädä paperituet paperin koolle sopiviksi; näin ehkäiset syöttöongelmia ja paperitukoksia.

• Ladattavan paperin määrä ei saa ylittää latausmerkkiä. Jos paperia laitetaan lokeroon liikaa, tästä voi aiheutua syöttöongelmia tai paperitukoksia.

• Paperin lisääminen lokerossa olevaan pinkkaan voi aiheuttaa paperin kaksoissyötön.

• Pitele paperilokeroa sitä irrottaessasi kahdella kädellä, jotta lokero ei pääse putoamaan.

• Jos käytät paperia, jolle laitteesi tai jokin muu kirjoitin on jo tulostanut, tulostusjälki saattaa olla huono.

Paperin käsittely

• Mahdolliset paperin kupristumat ja poimut on suoristettava ennen tulostamista.

• Kupristuman/poimun suuruus ei saa olla yli 10 mm.

• Paperi on varastoitava huolellisesti, jotta kosteus ei aiheuta syöttövirheitä ja huonolaatuisia kuvia.

2 - Asennus

Kosteus

• Älä koskaan käytä kosteata paperia tai paperia, joka on ollut pitkään avonaisessa pakkauksessa.

• Paperipakkauksen avaamisen jälkeen säilytä paperia muovipussissa.

• Älä koskaan käytä paperia, jonka nurkat ovat taittuneet, joka on taittunut tai muuten mennyt pilalle.

Laitteen käsittely

Iskut

Tulostuksen aikana ei saa iskeä paperinsyöttökasettia, lokeroa, kantta tai muita laitteen osia.

Laitteen siirtäminen

Kun laitetta siirretään työpöydällä, sitä on nostettava, ei vedettävä.

Väriainekasetin käsittely

• Älä aseta väriainekasettia seisomaan pystyasentoon, äläkä pidä sitä ylösalaisin.

• Väriainekasettia ei saa ravistaa voimallisesti.

- 10 -

Page 15

LFF6020

Käytettyjen symbolien selitykset

VAROITUS

Tarkoittaa tärkeitä turvallisuusohjeita. Näiden varoitusten noudattamatta jättämisestä voi olla seurauksena vakava tapaturma tai kuolema. Nämä varoitukset

on luettava. Ne sijaitsevat tämän käyttöohjeen luvussa Turvatiedot.

HUOMIO

Tarkoittaa tärkeitä turvallisuusohjeita. Näiden huomautusten laiminlyönti voi aiheuttaa loukkaantumisen tai laite- tai omaisuusvaurion. Nämä huomautukset

on luettava. Ne sijaitsevat tämän käyttöohjeen luvussa Turvatiedot.

Tärkeää

tarkoittaa seikkoja, joihin on kiinnitettävä huomiota laitetta käytettäessä, ja tietoa paperinsyöttöongelmien, alkuperäisten asiakirjojen vaurioitumisen tai tietojen katoamisen mahdollisista syistä. Nämä selitykset on luettava.

Huomautus

Tarkoittaa lisätietoa laitteen toiminnoista ja ohjeita käyttäjän virheiden korjaamiseksi.

2 - Asennus

- 11 -

Page 16

LFF6020

Laitteen kuvaus

Etu- ja takaosa

2 - Asennus

1. Ohjauspaneeli

2. Paperitukosten poistoaukon kansi

3. Virtajohdon liitäntä

4. Virtakytkin

5. USB-lisäliitäntä (tietokoneelle)

6. USB-pääliitäntä (USB-muistitikulle)

7. Käsinsyöttölokeron ohjaimet

8. Käsinsyöttölokero

9. Paperilokero

10. Väriainekasetin suojakansi

11. Tulostelokeron pysäytin

12. Tulosteiden ulostuloaukko

13. Älykortin liitäntä

- 12 -

Page 17

Ohjauspaneeli

LFF6020

2 - Asennus

1. Näyttö

2. Numeronäppäimistö

3. -näppäin: asiakirjan analyysi tietokoneelle tai tallennusvälineelle (USB-liitäntä).

4. -näppäin: paikallinen kopio.

5. -näppäin: pysäyttää tämänhetkisen tulostustyön tietokoneelta.

6. -näppäin: vahvistuspainike.

-näppäin: vahvistaa näytöllä näkyvän valinnan.



-näppäin: valikoiden käyttö ja siirtyminen valikoissa

alaspäin.

-näppäin: paluu edelliseen valikkoon ja valinnan

korjaaminen.



-näppäin: siirtyminen valikoissa ylöspäin.

10.

11. -näppäin: pysäyttää käynnissä olevan toiminnon.

12. -näppäin: Käynnistää toiminnan aikaviiveen j värikasetin säästötilan kopiotilassa.

13. -näppäin: avaa tulostusvalikon (toimintolistan, koneen asetusten yms. tulostus).

14. -näppäin: skannausresoluution valinta.

15. -näppäin: kontrastin valinta.

16. -kuvake: resoluutio "

17. -kuvake: resoluutio "

18. -kuvake: resoluutio "

19. -kuvake: väritoimintatila.

Tekstin laatu Valokuva Tekst

Navigointi valikoissa

Valikoiden kautta pääset käsiksi kaikkiin toimintoihin ja asetuksiin. Esimerkiksi toiminto-oppaan tulostus löytyy valikosta 51 (toiminto-opas sisältää valikko- ja alivalikkolistauksen sekä niiden numerotunnukset).

Valikoihin pääset kahdella eri tavalla: navigoimalla niihin askel kerrallaan tai suoravalintojen avulla.

Toiminto-oppaan tulostaminen navigointimenetelmällä:

1 Paina . 2 Siirry näppäimellä  tai  valikkoon ja valitse 5 - T 3 Siirry näppäimellä  tai  valikkoon T

Toiminto-oppaan tulostaminen suoravalinta-menetelmällä:

1 Paina . 2 Tulosta toimintolista suoraan valitsemalla numeronäppäimillä 51.

ULOSTA ja valitse 51-TOIMINTOLISTA. Vahvista painamalla OK.

ULOSTA. Vahvista painamalla OK.

- 13 -

Page 18

LFF6020

Pakkauksen sisältö

Pakkaus sisältää seuraavat osat:

Monitoimilaite

1 väriainekasetti

Laitteen asennus

1 Pura laite pakkauksesta. 2 Asenna laite tämän oppaan turvaohjeiden

mukaisesti.

3 Poista laitteesta kaikki ylimääräiset tarrat. 4 Poista näyttöä suojaava muovikalvo.

Paperin asettaminen päälokeroon

Ennen paperin asettamista lokeroon

Tärkeää

Laitteessa voi käyttää monia eri paperikokoja ja -tyyppejä (katso kohtaa Tekniset tiedot, sivulla 49).

Tärkeää

1 Vedä paperilokero kokonaan ulos.

katso kohtaa Paperisuositukset, sivulla 10.

Voit käyttää paperia, jonka paino on 60–105 g/m².

2 - Asennus

1 asennusopas

1 tietokoneelle asennus-CD ja 1 OCR-ohjelmiston CDROM (mallista riippuen)

1 virtajohto

2 Paina pohjalevyn reunaa alas, kunnes se kiinnittyy

paikalleen.

- 14 -

Page 19

LFF6020

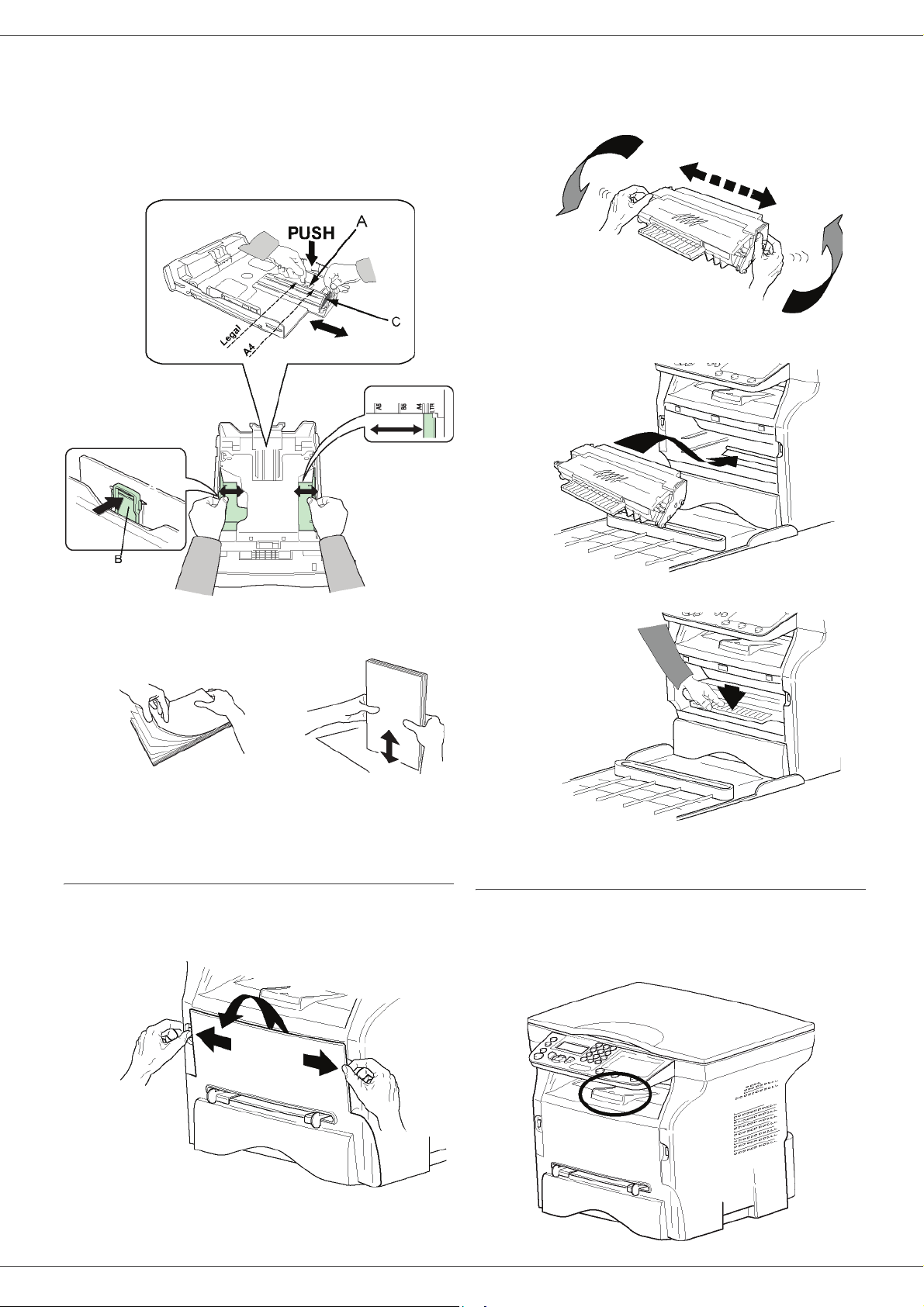

3 Säädä paperilokeron takaosan paperituki

kohdalleen painamalla vipua "PUSH" (A). Säädä lokeron sivuilla sijaitsevat paperinohjaimet paperikoon mukaan painamalla vipua (B), joka sijaitsee vasemmanpuoleisessa ohjaimessa. Säädä pituussuunnan paperiohjain paperikoon mukaan painamalla vipua (C).

perinpohjainen pyörittäminen varmistaa, että kasetin avulla voidaan tulostaa suurin mahdollinen määrä sivuja. Pidä kiinni sen kahvasta.

2 - Asennus

4 Aseta kasetti työntämällä lokeroonsa, kunnes se

kiinnittyy paikalleen (paina lopuksi alaspäin).

4 Ota paperinippu, irrota arkit toisistaan lehteilemällä

nippua ja tasoita sen reunat tasaista pintaa vasten.

5 Aseta paperinippu lokeroon (esimerkiksi

200 arkkia paperia, jonka paino on 80 g/m²).

6 Työnnä lokero takaisin paikalleen.

Väriainekasetin asennus

1 Asetu laitteen eteen. 2 Purista luukun vasenta ja oikeaa reunaa ja vedä

sitä samalla itseäsi kohti.

5 Aseta kansi takaisin paikalleen.

Paperin ulossyöttötuki

Säädä paperin ulossyöttötuki tulostekoon mukaan. Muista nostaa alaslaskettava tuen osa ylös estääksesi papereita putoamasta lattialle.

3 Ota kasetti pakkauksesta. Pyöritä kasettia

varovasti viisi tai kuusi kertaa, jotta väriaine jakaantuu tasaisesti kasetin sisällä. Kasetin

- 15 -

Page 20

LFF6020

Laitteen käyttöönotto

Laitteen liitännät

VAROITUS

1 Varmista, että virtakytkin on pois päältä (O-

asento).

2 Liitä virtajohto laitteeseen.

Yhdistä virtajohto pistorasiaan.

Lue turvaohjeet ennen virtajohdon yhdistämistä Turvaohjeet, sivulla 1.

1 Valitse kieli käyttäen näppäintä  tai  ja vahvista

painamalla OK.

Laite on asennettu ja toimintolista tulostetaan automaattisesti.

Nestekidenäyttöön tulee viesti E ole lisätty paperilokeroon (katso Ensisijaisen paperilokeron täyttäminen, sivulla 10). Kun paperia on lisätty, tulostus jatkuu.

I PAPERIA, jos paperia ei

Paperin lisääminen käsinsyöttölokeroon

Ennen paperin asettamista lokeroon

Tärkeää

Käsinsyötössä voit syöttää useampia paperikokoja ja painavampia papereita kuin pääpaperilokeron kautta (katso kohtaa Tekniset tiedot, sivulla 49).

Käsisyötön kautta lisättävät arkit tai kirjekuoret on syötettävä yksitellen.

katso kohtaa Paperisuositukset, sivulla 10.

2 - Asennus

Virtajohtoa käytetään virran katkaisemiseen laitteesta.

VAROITUS

3 Käynnistä laite painamalla virtakytkin asentoon "I".

Varotoimena pistorasian tulisi olla mahdollisimman lähellä laitetta ja siihen tulisi päästä helposti käsiksi vaaratilanteen sattuessa.

Laitteen ensimmäinen asennuskerta

Muutaman sekunnin kuluttua, laitteen lämmettyä, Easy Install (pika-asennus) alkaa ja nestekidenäyttöön tulee

seuraava viesti:

1 - FRANCAIS 2 - ENGLISH

Easy Install (pika-asennus) -toiminnolla voit määrittää

laitteen perusasetukset.

Jos haluat muuttaa esitettyä asetusta, paina OK- näppäintä. Jos et halua muuttaa esitettyä asetusta, paina C-näppäintä. Easy Install (pika-asennus) tuo esiin seuraavan perusasetuksen.

Jos et halua jatkaa alkuasetuksia,

paina -näppäintä. Vahvistusviesti ilmestyy näkyviin.

Huomautus

Vahvista painamalla -näppäintä uudelleen.

Jos haluat mukauttaa laitteen asetuksia, katso Parametrit/

asetukset, sivulla 22.

Tärkeää

1 Avaa lokeron ohjaimet ääriasentoon.

2 Aseta paperiarkki tai kirjekuori

käsinsyöttölokeroon.

3 Säädä paperinohjaimet arkin tai kirjekuoren

vasemman ja oikean reunan mukaan.

4 Tarkista ennen tulostamista, että valittu paperikoko

ja monitoimilaitteeseen määritelty paperiformaatti ovat yhteensopivia (katso Kopiointi, sivulla 18).

Voit käyttää paperia, jonka paino on

52–160 g/m².

Kirjekuorten käyttäminen

• Käytä vain käsinsyöttölokeroa.

• Suositeltava tulostusalue on 15 mm etureunasta ja 10 mm vasemmasta ja oikeasta sekä takareunasta.

• Täyskopioon voidaan lisätä joitakin viivoja ylipeiton ehkäisemiseksi.

• Muut kuin suositusten mukaiset kirjekuoret voivat johtaa huonoon tulostusjälkeen (katso kohtaa Tekniset tiedot, sivulla 49).

• Tulostuksen aikana käyristynyt kirjekuori voidaan suoristaa käsin.

• Pieniä ryppyjä saattaa esiintyä tulostuksen seurauksena kirjekuoren leveällä sivulla. Kuoren

- 16 -

Page 21

toisella puolella voi olla tahroja tai epäselvää tulostusjälkeä.

• Suorista kirjekuori painamalla reunojen taitteet suoriksi sen jälkeen, kun olet päästänyt ilman kuoren sisältä ulos.

• Aseta kuori hyvään asentoon sen jälkeen, kun olet suoristanut mahdolliset taitokset tai käyristyneet reunat.

• Huonokuntoista paperia ei sallita. Laitetta on käytettävä normaaleissa toimisto-olosuhteissa.

LFF6020

2 - Asennus

- 17 -

Page 22

LFF6020

Kopiointi

Laitteen avulla voit tehdä yksittäisiä tai useampia kopioita.

Lisäksi voit muuttaa useita eri asetuksia, jotta saat juuri sellaisia kopioita kuin haluat.

Yksinkertainen kopiointi

Tässä tapauksessa käytetään oletusasetuksia.

1 Aseta asiakirja kopioitava puoli alaspäin tasoa

vasten merkintöjen mukaisesti.

2 Paina näppäintä kaksi kertaa. Kopiointi

tapahtuu oletusasetusten mukaan.

Kopiointi väriaineen säästötilassa (ECO)

haluamastasi kopiointitilasta: 1 SIVU -> 1, 1 SIVU > 4 tai 1 SIVU -> 9.

3 - Kopiointi

ECO-tilassa käytetään vähemmän väriainetta, mikä vähentää tulostuskustannuksia.

Tämän tilan käyttö vähentää väriaineen kulutusta ja tulostustummuus on vaaleampi.

1 Aseta asiakirja kopioitava puoli alaspäin tasoa

vasten merkintöjen mukaisesti.

2 Paina -näppäintä.

3 Paina -näppäintä.

Yksilöity kopiointi

Yksilöidyn kopioinnin avulla voit muuttaa yksittäisen kopiointitapahtuman asetuksia.

Voit aloittaa kopioinnin painamalla

Huomautus

1 Aseta asiakirja kopioitava puoli alaspäin tasoa

vasten merkintöjen mukaisesti.

Huomautus

-näppäintä milloin tahansa

seuraavien vaiheiden aikana.

Ensimmäisen vaiheen jälkeen voit kirjoittaa suoraan kopiomäärän numeronäppäimistöllä ja vahvistaa syötteen OK-näppäimellä. Katso sitten vaiheeseen 4 liittyviä tietoja.

Vahvista OK-näppäimellä.

6 Valitse haluamasi zoomaustaso asteikolla 25–400

% näppäimellä  tai , vahvista OK-näppäimellä (käytettävissä vain 1 SIVU -> 1 -kopioinnissa).

7 Valitse haluamasi lähtöarvot numeronäppäimistön

näppäimellä  tai  ja vahvista valinta OKnäppäimellä.

8 Valitse tarkkuus AUTOM, TEKST, TEKSTIN

LAATU tai VALOKUVA haluamasi tulostuslaadun

perusteella näppäimellä  tai , ja vahvista OK- näppäimellä.

9 Säädä kontrasti näppäimellä  tai  ja vahvista

OK-näppäimellä.

10 Säädä kirkkaus näppäimellä  tai  ja vahvista

OK-näppäimellä.

11 Valitse paperityypiksi NORMAALI PAPER,

PAKSU PAPERI näppäimellä  tai  ja vahvista OK-näppäimellä.

Henkilökortin kopiointi

ID CARD (Henkilökortti) -toimintoa käytetään kopioitaessa henkilökortin tai ajokortin molemmat puolet A4-kokoiselle paperille (kopioitavan materiaalin alkuperäinen koko on < A5) tai Letter-kokoiselle paperille (kopioitavan materiaalin alkuperäinen koko on < Statement).

2 Paina -näppäintä. 3 Näppäile haluttujen kopioiden määrä ja vahvista

OK-näppäimellä.

4 Valitse paperilokeroksi AUTOM. SYÖTTÖ. tai

MANUAAL SYÖTTÖ näppäimillä  or , ja vahvista OK-näppäimellä.

5 Valitse näppäimellä  tai  haluamasi

tulostustapa (katso esimerkit alla) riippuen

- 18 -

Nestekidenäytöllä näkyy hyödyllisiä ohjeita (milloin kopioitava materiaali on asetettava paikalleen, milloin se on käännettävä toisinpäin jne.) ja kysytään vahvistusta kopioinnin jatkamiselle.

Tärkeää

1 Paina -näppäintä.

Zoomaus- ja Alkuper.-säädöt eivät ole käytettävissä tässä kopiointitilassa.

Page 23

LFF6020

2 Syötä kopioiden määrä ja vahvista valinta OK-

näppäimellä.

3 Valitse paperilokeroksi AUTOM. SYÖTTÖ tai

MANUAAL SYÖTTÖ näppäimillä  or , ja vahvista OK-näppäimellä.

Henkilökortin kopiointi on mahdollista vain paperikoolle A4 (kopioitavan materiaalin koko < A5) tai Letter

Tärkeää

4 Valitse kopiointiasetus ID CARD (Henkilökortti)

näppäimellä  tai  ja vahvista OK-näppäimellä.

5 Valitse tarkkuus AUTOM, TEKST, TEKSTIN

LAATU tai VALOKUVA haluamasi tulostuslaadun

perusteella näppäimellä  tai , ja vahvista OK- näppäimellä. Valitse tarkkuudeksi VALOKUVA optimaalisten kopiointitulosten saavuttamiseksi.

6 Säädä kontrasti näppäimellä  tai  ja vahvista

OK-näppäimellä.

7 Säädä kirkkaus näppäimellä  tai  ja vahvista

OK-näppäimellä.

8 Valitse paperityypiksi NORMAALI PAPER,

PAKSU PAPERI näppäimellä  tai  ja vahvista OK-näppäimellä.

Nestekidenäyttöön tulee seuraava viesti:

(kopioitavan materiaalin koko < Statement). Varmista, että valittu paperilokero käyttää oikeaa paperikokoa.

LAITA ID. CARD

SITTEN OK

Kopioinnin erikoisasetukset

Tämän valikon kautta tehdyt asetukset muuttuvat laitteen oletusasetuksiksi vahvistuksen jälkeen.

Jos kopion laatu ei ole tyydyttävä, voit

Tärkeää

Resoluutioasetukset

Resoluutio-valinnan avulla voit muuttaa kopion resoluutio- eli tarkkuusasetuksia.

 841 - EDISTYNYT FCT/KOPIOI/RESOLUUTIO

1 Paina  ja valitse numeronäppäimillä 841. 2 Valitse resoluutio näppäimellä  tai  alla olevan

taulukon mukaisesti:

Parametri Merkitys Kuvake

AUTOM matala resoluutio

TEKST

TEKSTIN LAATU

VALOKUVA

suorittaa kalibroinnin (katso Skannerin kalibrointi, sivulla 24).

mitään

Normaali tarkkuus tekstiä ja kuvia sisältäville asiakirjoille.

Tekstiä sisältäville asiakirjoille sopiva tarkkuus.

Valokuvia sisältäville asiakirjoille sopiva tarkkuus.

3 - Kopiointi

9 Aseta henkilökortti tai jokin muu virallinen asiakirja

tasoskannerin lasia vasten kuvassa esitetyllä tavalla:

10 Paina OK-näppäintä.

Asiakirja skannataan ja nestekidenäyttöön tulee seuraava viesti:

KÄÄNNÄ ARKKI

SITTEN OK

11 Käännä asiakirja toisinpäin ja vahvista OK-

näppäimellä.

3 Vahvista valintasi OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

Voit muuttaa resoluutioasetuksia

Huomautus

-näppäimellä.

Zoomausasetukset

ZOOMAUS-valinnan avulla voit pienentää tai suurentaa

asiakirjan osia valitsemalla alueen ja zoomaustason asteikolla 25–400 %.

 842 - EDISTYNYT FCT/KOPIOI/ZOOMAUS

1 Paina  ja valitse numeronäppäimillä 842. 2 Kirjoita haluttu zoomaustaso aakkosnumeerisella

näppäimistöllä tai valitse jokin esimääritetyistä arvoista näppäimillä  ja .

3 Vahvista valintasi OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

Laite tulostaa kopion asiakirjasta.

- 19 -

Page 24

LFF6020

Kopioitavan alueen asetukset

Voit halutessasi muuttaa kopioitavaa aluetta.

Antamalla uudet millimetriarvot X:lle ja Y:lle (X <209 ja Y<280) voit määrittää haluamasi kopiointialueen kuvan osoittamalla tavalla.

 843 - EDISTYNYT FCT/KOPIOI/ALKUPER.

1 Paina  ja valitse numeronäppäimillä 843. 2 Valitse X- ja Y-koordinaatit näppäimellä  tai . 3 Valitse haluamasi koordinaatit numeronäppäimillä

tai näppäimillä  ja .

4 Vahvista valintasi OK-näppäimellä.

5 Poistu valikosta painamalla -näppäintä.

Kontrastiasetukset

Kontrasti -valinnan avulla voit valita kopion kontrastitason.

 844 - EDISTYNYT FCT/KOPIOI/KONTRASTI

Paperilokeron valinta

Automaattinen-valinnalla on kaksi merkitystä

paperilokeroissa olevien paperien kokojen mukaan. Seuraavassa taulukossa kuvataan eri tilanteet:

Oletuslokero

Sama paperikoko lokeroissa

Erilainen paperikoko lokeroissa

 852 - EDISTYNYT FCT/SKANN. JA TUL./PAP.

1 Paina  ja valitse numeronäppäimillä 852. 2 Valitse käytettävä oletuspaperilokero

AUTOMAATT. tai MANUAALI näppäimillä 

ja .

3 Vahvista valinta OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

AUTOMAATT.

Manuaali

AUTOMAATT.

Manuaali

Kopiointiin käytettävä

lokero

Valinta ensisijaisen lokeron ja käsinsyöttölokeron välillä.

Käsinsyöttölokero on käytössä.

Ensisijainen lokero on käytössä.

Käsinsyöttölokero on käytössä.

SYÖTTÖ

3 - Kopiointi

1 Paina  ja valitse numeronäppäimillä 844. 2 Valitse haluamasi kontrastitaso näppäimillä 

ja .

3 Vahvista valintasi OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

Kirkkauden säätäminen

Kirkkaus-vaihtoehdon avulla voit vaalentaa tai tummentaa tulostetta.

 845 - EDISTYNYT FCT/KOPIOI/KIRKKAUS

1 Paina  ja valitse numeronäppäimillä 845. 2 Valitse haluamasi kirkkaus näppäimillä  ja . 3 Vahvista valintasi OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

Paperityypin valinta

 851 - EDISTYNYT FCT/SKANN. JA TUL./PAP.

TYYPPI

1 Paina  ja valitse numeronäppäimillä 851. 2 Valitse paperilaaduksi NORMAL tai PAKSU

näppäimillä  ja 

3 Vahvista valintasi OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

Tasoskannerin marginaaliasetukset

Tämän valinnan avulla voit siirtää tasoskannerin skannausalueen marginaaleja vasemmalle tai oikealle.

 854 - EDISTYNYT FCT/SKANN. JA TUL./

TASOSK REUNA

1 Paina  ja valitse numeronäppäimillä 854. 2 Siirrä vasenta / oikeaa marginaalia (0,5 mm

kerrallaan) näppäimillä  ja .

3 Vahvista valinta OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

Tulosteen vasemman ja oikean marginaalin säätäminen

Tämän valinnan avulla voit halutessasi siirtää tulosteen sivumarginaaleja vasemmalle tai oikealle.

 855 - EDISTYNYT FCT/SKANN. JA TUL./

TULOST REUNA

1 Paina  ja valitse numeronäppäimillä 855. 2 Siirrä vasenta / oikeaa marginaalia (0,5 mm

kerrallaan) näppäimillä  ja .

3 Vahvista valinta OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

- 20 -

Page 25

Tulosteen ylä- ja alamarginaalin säätäminen

Voit halutessasi siirtää tulosteen marginaaleja ylös- tai alaspäin.

 856 - EDISTYNYT FCT/SKANN. JA TUL./TOP

TULOSTIN

1 Paina  ja valitse numeronäppäimillä 856. 2 Siirrä ylä- / alamarginaalia (0,5 mm kerrallaan)

näppäimillä  ja .

3 Vahvista valinta OK-näppäimellä.

4 Poistu valikosta painamalla -näppäintä.

Paperikoon määrittäminen

Tässä valikossa voit määrittää oletuspaperityypin käsinsyöttölokeroa ja ensisijaista lokeroa varten. Voit määrittää myös oletusskannausleveyden.

 857 - EDISTYNYT FCT/SKANN. JA TUL./

PAPERIKOKO

1 Paina  ja valitse numeronäppäimillä 857. 2 Valitse paperilokero, jonka haluat määrittää

oletuspaperikooksi, näppäimillä  ja .

3 Vahvista valinta OK-näppäimellä. 4 Valitse paperikoko näppäimellä  tai  alla

olevan taulukon mukaisesti:

LFF6020

3 - Kopiointi

Paperilokero Käytettävissä oleva paperikoko

MAN SYÖTTÖ

AUT SYÖTTÖ

SKANNERI LTR/LGL ja A4

5 Vahvista valinta OK-näppäimellä.

6 Poistu valikosta painamalla -näppäintä.

A5, Statement, A4, Legal ja Letter

- 21 -

Page 26

LFF6020

Parametrit/ asetukset

Voit säätää laitteen toimintoja mielesi ja tarpeidesi mukaan. Tämä kappale kuvaa laitteen toimintoja.

Tekniset asetukset

Laitteen asetukset on säädetty tehtaalla valmiiksi. Voit kuitenkin muokata asetuksia tarpeen mukaan.

Teknisten asetusten muuttaminen:

29 - ASETUKSET / TEKNIIKKA

Voit tulostaa toimintojen ja käytettävissä olevien asetusten oppaan monitoimilaitteellasi.

Laitetta kehitetään jatkuvasti, joten uusia toimintoja tulee saataville säännöllisesti. Voit ladata päivityksiä osoitteesta www.sagem-communications.com.

Huomautus

Voit myös käyttää Companion Suite Pro-ohjelmiston päivitystoimintoa ladataksesi viimeisimmät onlinepäivitykset (katso Laiteohjelmistopäivitys, sivulla 48).

Kieli

Voit valita toisen kielen valikkonäyttöön. Laitteen oletuskielenä on englanti.

Valitse kieli seuraavasti:

203 - ASETUKSET / MAANTIETEELL. / KIELI

1 Paina  ja valitse 203 numeronäppäimillä. 2 Valitse kieli näppäimillä  ja , ja vahvista

näppäimellä OK.

3 Poistu valikosta painamalla näppäintä .

1 Paina  ja valitse 29 numeronäppäimillä. 2 Säädä haluamaasi asetusta ja vahvista muutos

painamallaOK.

3 Muuta seuraavassa taulukossa esitettyjä asetuksia

näppäimellä  tai  ja paina OK.

Parametri Merkitys

8 - Eco energy

80 - Toner tallenn

90 - RAW portti

91 - Aikavirhe

92 - Od tulost.aika

93 - Vaihda koko

96 - WEP KEY MÄÄR

Oheislaitteen valmiustila-ajan säätö. Valmiustilalle määritellyn ajan (aika minuuteissa) loputtua, jolloin laite ei ole ollut toiminnassa, tai haluamasi ajanjakson päätyttyä, oheislaite käynnistyy.

Huomautus: Voit myös avata tämän asetuksen painamalla

odotusnäytössä.

Säästää väriainetta vaalentamalla tulostettavia dokumentteja.

Verkon RAW-tulostusportin numero.

Aikaviive ennen tulostuksen peruuttamista odotettaessa asiakirjan tulostamista PCtulostushäiriön johdosta

Odotusaikaviive, odotettaessa tulostuskäskyn saapumista tietokoneelta.

Sivumallin muunnosmuoto. Voit tulostaa asiakirjan A4-arkille muodossa LETTER valitsemalla vaihtoehdon LETTER/A4.

Valikko, jossa määritetään auktorisoitujen WEP-avainten määrä (1–4).

4 - Parametrit/asetukset

- 22 -

Page 27

LFF6020

Toiminto-oppaan tulostaminen

Tärkeää

Paina  ja valitse numeronäppäimillä 51.

Toiminto-oppaan tulostus alkaa.

Huomautus

Tulostus ei ole mahdollista A5 (tai Statement) -kokoisille papereille.

51 - TULOSTA / TOIMINTOLISTA

Voit myös avata TULOSTA-valikon

painamalla -näppäintä.

Asetusluettelon tulostaminen

Tärkeää

Asetusluettelon tulostaminen:

Paina  ja valitse numeronäppäimillä 56 .

Asetusluettelon tulostus alkaa.

Huomautus

Tulostus ei ole mahdollista A5 (tai Statement) -kokoisille papereille.

56 - TULOSTA / ASETUKSET

Voit myös avata TULOSTA-valikon

painamalla -näppäintä.

Laitteen lukitseminen

Tämän toiminnon avulla voit estää ulkopuolisilta laitteen käytön. Salasana vaaditaan aina, kun laitetta halutaan käyttää. Jokaisen käyttökerran jälkeen laite lukkiutuu automaattisesti.

Ensin on syötettävä salasana.

811 - EDISTYNYT FCT / LUKKO / LUKITUSKOODI

Näppäimistön lukitseminen

Salasana on näppäiltävä aina, kun laitetta halutaan käyttää.

812 - EDISTYNYT FCT / LUKKO / NÄPP. LUKITUS

1 Paina  ja valitse numeronäppäimillä 812. 2 Syötä numeronäppäimillä nelinumeroinen

lukituskoodi.

3 Vahvista painamalla OK. 4 Valitse näppäimellä  tai PÄÄLLÄ ja vahvista

painamalla OK.

5 Poistu valikosta painamalla -näppäintä.

Mediatoiminnon lukitseminen

4 - Parametrit/asetukset

Tämä valinta estää pääsyn mediatoimintoon. Salasana tarvitaan joka kerta, kun halutaan käyttää USBmuistitikun toimintoja:

• muistitikun sisällön analysointi,

• USB-muistitikulta tulostus, tiedostojen poistaminen. Mediatoimintojen lukituksen käyttö:

816 - EDISTYNYT FCT / LUKKO / LOCK MEDIA

1 Paina  ja valitse numeronäppäimillä 816. 2 Syötä numeronäppäimillä nelinumeroinen

lukituskoodi.

3 Vahvista painamalla OK. 4 Valitse näppäimellä  tai  PÄÄLLÄ ja vahvista

painamalla OK.

5 Poistu valikosta painamalla -näppäintä.

Laskurit

Voit milloin tahansa tarkastella laitteen toimintolaskureita. Laskurit mittaavat seuraavia toimintoja:

• skannattujen sivujen määrä;

• tulostettujen sivujen määrä.

1 Paina  ja valitse numeronäppäimillä 811. 2 Syötä näppäimistöllä salasana (4 numeroa) ja

vahvista painamalla OK.

Jos salasana on jo tallennettu,

Tärkeää

3 Syötä näppäimistöllä salasana (4 numeroa)

uudelleen ja vahvista painamalla OK.

4 Poistu valikosta painamalla -näppäintä.

näppäile vanha salasana ennen uuden salasanan syöttämistä.

- 23 -

Skannatut sivut -laskuri

Laitteella skannattujen sivujen lukumäärän näyttäminen:

823 - EDISTYNYT FCT / LASKURIT / SKANN. SIVUT

1 Paina  ja valitse numeronäppäimillä 823. 2 Skannattujen sivujen määrä ilmestyy ruutuun.

3 Poistu valikosta painamalla -näppäintä.

Tulostetut sivut -laskuri

Laitteella tulostettujen sivujen lukumäärän näyttäminen:

824 - EDISTYNYT FCT / LASKURIT / TULOST SIVUT

1 Paina  ja valitse numeronäppäimillä 824. 2 Tulostettujen sivujen määrä ilmestyy ruutuun.

3 Poistu valikosta painamalla -näppäintä.

Page 28

LFF6020

Kulutustarvikkeiden määrän näyttäminen

Voit milloin tahansa tarkistaa jäljellä olevan värijauheen määrän. Määrä ilmoitetaan prosentteina.

86 - EDISTYNYT FCT / TARVIKKEET

1 Paina  ja valitse numeronäppäimillä 86. 2 Jäljellä olevan värijauheen määrä prosentteina

ilmestyy ruutuun.

3 Poistu valikosta painamalla -näppäintä.

Skannerin kalibrointi

Voit suorittaa tämän toiminnon, jos kopioiden laatu ei ole enää tyydyttävä.

80 - EDISTYNYT FCT / KALIBROINTI

1 Paina  ja valitse numeronäppäimillä 80. Vahvista

painamalla OK

2 Skanneri käynnistyy ja kalibrointi tapahtuu

automaattisesti.

3 Kalibroinnin päätyttyä laite palaa takaisin

valmiustilaan

4 - Parametrit/asetukset

- 24 -

Page 29

Pelit

Sudoku

Sudoku on japanilainen arvoituspeli. Peli käsittää kolme kertaa kolme ruutua käsittävän ruudukon, joka jakaantuu pieniin ruudukkoihin 3 x 3. Vaikeusasteen mukaan numeroita on jo annettu enemmän tai vähemmän pelin alussa. Pelin tarkoituksena on jakaa numerot 1–9 ruutuihin siten, että kukin numero esiintyy vain kerran kullakin vaaka- ja pystyrivillä ja kussakin yhdeksässä isossa ruudukossa. Ratkaisuja on vain yksi.

Ruudukon tulostus

Käytettävissä on kaiken kaikkiaan 400 Sudokuruudukkoa, 100 jokaista vaikeusastetta varten.

Tärkeää

 521 - TULOSTA / SUDOKU / TUL RUUDUT

1 Paina  ja valitse numeronäppäimillä 5. Vahvista

painamalla OK.

Huomautus

Tulostus ei ole mahdollista A5 (tai Statement) -kokoisille papereille.

Voit myös avata TULOSTA-valikon

painamalla -näppäintä.

LFF6020

Ruudukon ratkaisun tulostus

Tärkeää

 522 - TULOSTA / SUDOKU / TUL RATKAISU

1 Paina  ja valitse numeronäppäimillä 5. Vahvista

painamalla OK.

Huomautus

2 Valitse SUDOKU käyttäen näppäintä  tai . 3 Vahvista painamalla OK. 4 Valitse TUL RATKAISU käyttäen näppäintä 

tai .

5 Valitse vaikeusasteeksi HELPPO TASO,

KESKITASO, HAASTAVA TASO tai VAIKEA

TASO käyttämällä näppäintä  tai . 6 Vahvista painamalla OK. 7 Valitse haluamasi ruudukko näppäilemällä

numeronäppäimellä sen numero (1–100).

8 Vahvista painamalla OK. 9 Valitse haluamasi tulosteiden määrä näppäilemällä

numeronäppäimellä luku 1–9. 10 Vahvista painamalla OK.

Ruudukon ratkaisua tulostuu haluamasi määrä.

Tulostus ei ole mahdollista A5 (tai Statement) -kokoisille papereille.

Voit myös avata TULOSTA-valikon

painamalla -näppäintä.

5 - Pelit

2 Valitse SUDOKU käyttäen näppäintä  tai . 3 Vahvista painamalla OK. 4 Valitse TUL RUUDUT käyttäen näppäintä  tai . 5 Valitse vaikeusasteeksi HELPPO TASO,

KESKITASO, HAASTAVA TASO tai VAIKEA

TASO käyttämällä näppäintä  tai . 6 Vahvista painamalla OK. 7 Valitse haluamasi ruudukko näppäilemällä

numeronäppäimellä sen numero (1–100).

8 Vahvista painamalla OK. 9 Valitse haluamasi tulosteiden määrä näppäilemällä

numeronäppäimellä luku 1–9. 10 Vahvista painamalla OK.

Ruudukkoa tulostuu haluamasi määrä.

- 25 -

Page 30

LFF6020

Verkkotoiminnot

vastaanottimen välisestä etäisyydestä sekä välissä olevien esteiden, kuten seinien tai välikattojen määrästä.

Monitoimilaite voidaan kytkeä langattomaan verkkoon. Verkkoasetukset voivat edellyttää käyttäjältä hyviä tietoja tietokoneen asetusten määrittämisestä.

Voit liittää monitoimilaitteen tietokoneeseen USBkaapelilla tai luomalla langattoman yhteyden tietokoneeseen tai verkkoon.

Jos sinulla on WLAN-sovitin, voit yhdistää laitteen verkkotulostimeksi langattomaan verkkoon. Se onnistuu

Tärkeää

ainoastaan hyväksytyllä sovittimella, jonka voit hankkia tilauspalvelustamme. Lisätietoja saat osoitteesta www.sagemcommunications.com.

Langattoman verkon tyyppi

Langaton verkko tai WLAN-verkko (Wireless Local Area Network) syntyy, kun vähintään kaksi tietokonetta, tulostinta tai muuta oheislaitetta kommunikoivat keskenään radioaaltojen avulla (korkeataajuuksinen verkko) kautta. Langattoman verkon tiedonsiirto perustuu

802.11b- ja 802.11g-standardeihin. Verkon koostumuksesta riippuen verkko on joko infrastruktuuritai ad hoc -verkko.

Langattoman verkon radioliikenne saattaa häiritä joidenkin sairaala- ja turvalaitteiden sekä muiden

HUOMIO

herkkien laitteiden toimintaa. Suosittelemme joka tapauksessa, että kiinnität huomiota käytön turvallisuuteen.

Langaton infrastruktuuriverkko

Infrastruktuuriverkossa useat laitteet on yhdistetty toisiinsa keskuspisteen (yhdyskäytävä tai reititin) kautta. Kaikki data kulkee keskuspisteen (yhdyskäytävä tai reititin) kautta.

Langattomat verkot (WLAN)

Laitteen yhdistäminen langattomaan verkkoon (WLAN) koostuu kolmesta vaiheesta:

Kun tietokone on WLAN-verkossa, tietokoneen avulla voit:

• tulostaa asiakirjoja monitoimilaitteella tutuista

• skannata värillisiä, harmaasävy- tai mustavalkoisia

Tärkeää

1 Määritä tietokone verkkoon. 2 Säädä laitteen asetukset sellaisiksi, että se pystyy

toimimaan verkossa.

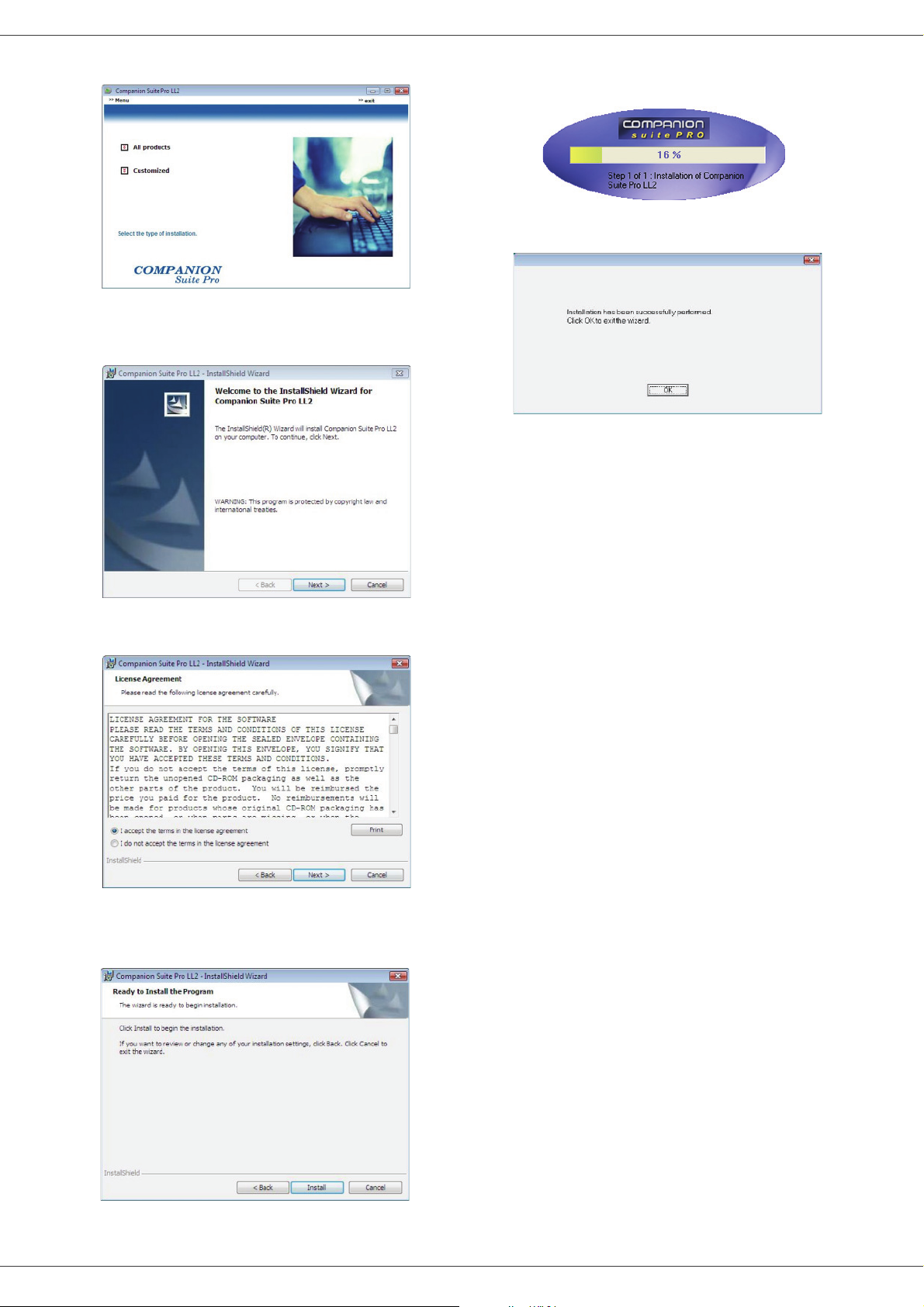

3 Säädettyäsi tietokoneen asetukset asenna

Companion Suite Pro -ohjelmisto tietokoneeseesi tulostinohjaimineen.

sovelluksistasi;

asiakirjoja tietokoneeseen.

Tärkeää

Huomaa, että ad-hoc-verkossa WPA/ WPA2-salaus eivät ole käytettävissä.

Tietokoneen ja muiden laitteiden asetukset on säädettävä samalle verkolle sopiviksi kuin monitoimilaite. Kaikkien laitteen asennuksessa tarvittavien asetusten, kuten verkkonimien (SSID), langattoman verkon tyypin, salausavaimen, IPosoitteen ja aliverkkomaskin, on oltava yhteensopivia verkon määritysten kanssa.

Nämä tiedot löytyvät tietokoneelta tai reitittimestä.

6 - Verkkotoiminnot

Ad hoc -verkko

Ad hoc -verkossa laitteet on yhdistetty toisiinsa suoraan ilman keskuspistettä. Verkon tiedonsiirtonopeus riippuu verkon hitaimman yhteyden nopeudesta. Tiedonsiirtonopeus riippuu lisäksi lähettimen ja

- 26 -

Ohjeet tietokoneen määritysten muuttamiseen löytyvät WLANsovittimen käyttöoppaasta. Suurten verkkojen määrityksiä koskevat ohjeet saat verkon valvojalta.

Page 31

LFF6020

Voit varmistaa moitteettoman tiedonvälityksen käyttämällä tietokoneessa valmistajan hyväksymää sovitinta.

Huomautus

Viimeisimmät tulostinajurit hyväksyttyihin sovittimiin sekä lisätietoa aiheesta löytyy Internetsivultamme osoitteesta www.sagem-communications.com.

WLAN-sovittimen asentaminen

Laitteesi kuuluu uuden sukupolven laitteisiin, jotka voi yhdistää WLAN-verkkoon USB-WLAN-sovittimella.

Monitoimilaitteen langaton verkkosovitin käyttää langattomaan tiedonsiirtoon IEEE 802.11g protokollaa. Laite voidaan täten yhdistää myös jo olemassa olevaan IEEE 802.11b -yhteensopivaan verkkoon.

Käytä vain hyväksyttyä sovitinta laitteen langattomaan yhdistämiseen.

Tärkeää

1 Aseta USB-WLAN-sovitin laitteen USB-porttiin.

Muut langattomat sovittimet voivat vahingoittaa laitetta.

Jotta laitetta voidaan käyttää turvallisesti infrastruktuuri- tai ad-hocverkossa, on verkolle määritettävä tarvittavat verkko- ja suojausasetukset (esim. SSID-tunnus ja salausavain). Näiden määritysten on oltava yhteensopiva verkon määritysten kanssa.

Verkon määrittäminen

WLAN-verkon asetusten määrittäminen on hyvä antaa

Huomautus

Verkon luominen tai siihen liittyminen

Ennen WLAN-sovittimen käyttämistä tietokoneessa tulee valita määritykset, joiden avulla laite voidaan tunnistaa WLAN-verkossa.

Laitteestasi löytyy helpot ohjeet, jotka neuvovat verkon asennuksen vaihe vaiheelta. Sinun tarvitsee vain seurata ohjeita!

 281 - ASETUKSET / WLAN / KONFIG APU

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

3 Valitse KONFIG APU näppäimellä  tai  ja

vahvista valinta OK-näppäimellä. Laite hakee käytettävissä olevia verkkoja.

4 Valitse olemassa oleva verkko tai luo se

valitsemalla UUSI VERKKO näppäimellä  tai  ja vahvista näppäimellä OK.

Huomautus

5 SSID ilmestyy näytölle. Kirjoita verkon nimi

numeronäppäimistöllä painamalla näppäimiä toistuvasti, kunnes saat kirjoitettua haluamasi nimen (korkeintaan 32 merkkiä) ja vahvista valitsemalla OK.

6 MODE AD-HOC tai INFRA. MODE ilmestyy

näytölle. Katso ohjeet kappaleen alusta ja valitse sopiva vaihtoehto. Valitse käyttötapa ja vahvista valinta painamalla OK.

- Jos valitset vaihtoehdon MODE AD-HOC,

alivalikko KANAVA ilmestyy näytölle. Valitse numero 1 ja 13 (USA: 1-11) väliltä ja hyväksy valinta OK-näppäimellä.

7 Valitse salausmenetelmäksi POIS PÄÄLTÄ, WEP

tai WPA, ja vahvista painamalla OK:

sellaisen henkilön tehtäväksi, joka tuntee hyvin kyseisen tietokonelaitteiston kokoonpanon.

Mikäli valitset jo olemassa olevan verkon, vaiheet 5 ja 6 (ja mahdollisesti 7) suoritetaan automaattisesti.

6 - Verkkotoiminnot

- 27 -

Tärkeää

- Jos valitset verkkosi käyttää.

Huomautus

- Jos valitset WPA, kirjoita WPA- tai WPA2avain, jota verkkosi käyttää.

Huomaa, että ad-hoc-verkossa WPA/ WPA2-salaus eivät ole käytettävissä.

WEP, kirjoita WEP-avain, jota

Voit määrittää WEP-avainten määrän valikossa:  29 -

ASETUKSET / TEKNIIKKA / WEP KEY MÄÄRÄ.

Page 32

LFF6020

8 IP KONFIG.: MANUAALI tai IP KONFIG.:

AUTOMAATTINEN tulee näytölle.

Mikäli valitset manuaalisen määrityksen, siirry seuraavaan kappaleeseen ja määritä parametrit IP OSOITE, SUBNET MASK ja GATEWAY.

9 Toiminnon lopuksi palaat päävalikkoon KONFIG

APU.

10 Poistu valikosta painamalla näppäintä

Kun verkko on asennettu, USB-WLAN-sovittimen merkkivalon tulisi palaa.

Verkko-ominaisuuksien käyttäminen tai muuttaminen

Kaikkia verkko-ominaisuuksia voi verkon kehittyessä muuttaa.

 2822 - ASETUKSET / WLAN / PARAMETRIT / IP

OSOITE

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

3 Valitse PARAMETRIT näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

4 Valitse IP OSOITE näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

5 IP-osoitteesi numero ilmestyy näkyviin muodossa

000.000.000.000. Näppäile uusi IP-osoite esitetyssä muodossa ja vahvista näppäimellä OK.

6 Poistu valikosta painamalla näppäintä

 2823 - ASETUKSET / WLAN / PARAMETRIT /

SUBNET MASK

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

3 Valitse PARAMETRIT näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

4 Valitse SUBNET MASK näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

5 Aliverkkomaskin numero ilmestyy näkyviin

muodossa 000.000.000.000. Syötä laitteesi uusi aliverkkomaski esitetyssä muodossa ja vahvista painamalla OK.

6 Poistu valikosta painamalla näppäintä

 2824 - ASETUKSET / WLAN / PARAMETRIT /

GATEWAY

3 Valitse PARAMETRIT näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

4 Valitse GATEWAY näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

5 Yhdyskäytävän numero ilmestyy näkyviin

muodossa 000.000.000.000. Syötä laitteen uusi yhdyskäytävä esitetyssä muodossa ja vahvista näppäimellä OK.

6 Poistu valikosta painamalla näppäintä

 2825 - ASETUKSET / WLAN / PARAMETRIT / SSID

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

3 Valitse PARAMETRIT näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

4 Valitse SSID näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

5 Verkon nimi ilmestyy näytölle. Syötä verkon uusi

nimi ja vahvista painamalla OK.

6 Poistu valikosta painamalla näppäintä

 2826 - ASETUKSET / WLAN / PARAMETRIT /

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

3 Valitse PARAMETRIT näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

4 Valitse MODE näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

5 Symboli >> kertoo, että verkko on käyttötilassa. 6 Valitse käyttötapa ja vahvista painamalla OK.

- Jos valitset vaihtoehdon MODE AD-HOC, alivalikko KANAVA ilmestyy näytölle. Valitse numero väliltä 1 ja 13 (USA: 1-11) hyväksy valinta OK-näppäimellä.

7 Poistu valikosta painamalla näppäintä

AD HOC -verkossa laitteet ovat toisiinsa yhteydessä suoraan ilman keskuspistettä. Tiedonkulun nopeus koko AD HOC -verkossa riippuu

Tärkeää

verkon heikoimman yhteyden nopeudesta. Tiedonvälityksen nopeus riippuu myös lähettimen ja vastaanottimen välisestä etäisyydestä ja välillä olevien esteiden, kuten seinien tai välikattojen määrästä.

MODE

6 - Verkkotoiminnot

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

- 28 -

Page 33

LFF6020

 2827 - ASETUKSET / WLAN / PARAMETRIT /

TURVALLISUUS

Tämän vaihtoehdon avulla voit tehdä verkostasi turvallisen määrittämällä WLAN-verkossa käytettävä salausavaimen.

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

3 Valitse PARAMETRIT näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

4 Valitse TURVALLISUUS näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

5 Valitse WEP, WPA tai POIS PÄÄLTÄ ja vahvista

painamalla OK.

- Jos valitset WEP, kirjoita salasana:

- 64-bittisessä suojauksessa salasanan on oltava täsmälleen viiden merkin mittainen.

- 128-bittisessä salauksessa salasanan on oltava täsmälleen 13 merkin mittainen.

Voit myös syöttää salasanan heksadesimaalilukuna.

- 64 bitin salauskonfiguroinnissa

Huomautus

- Jos valitset WPA, kirjoita WPA- tai WPA2-

salasana (vähintään 8 ja enintään 63 merkkiä). Salasanassa voi olla aakkosnumeerisia merkkejä (numeroita ja kirjaimia) ja mitä tahansa muita symboleja, jotka ovat näppäimistössä. Ainoa merkki, joka ei kelpaa, on "

€" (eurovaluutan symboli).

6 Poistu valikosta painamalla näppäintä

 2828 - ASETUKSET / WLAN / PARAMETRIT /

Laitteen nimen avulla voit tunnistaa laitteesi verkosta tietokoneen avulla (esimerkiksi nimellä "IMP-VERKKO1").

1 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

2 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

3 Valitse PARAMETRIT näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

4 Valitse HOSTNAME näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

5 Kirjoita haluamasi nimi (korkeintaan 15 merkkiä) ja

vahvista painamalla OK.

salasanassa pitää olla täsmälleen 10 heksadesimaalimerkkiä.

- 128 bitin salauskonfiguroinnissa salasanassa pitää olla täsmälleen 26 heksadesimaalimerkkiä.

HOSTNAME

Kun yhteys on valmis, asenna tulostusta varten verkkotulostinohjain tietokoneeseen. Katso ohjeet kappaleesta Ohjelmiston asennus, sivulla 34.

Esimerkki AD HOC -verkon asentamisesta

Esimerkki ad hoc -verkon asentamisesta ilman salausta, seuraavia ominaisuuksia käyttäen:

• verkon nimi: "koti"

• verkon tyyppi: "ad hoc"

• kanava: "1"

• tietokoneen IP-osoite: "169.254.0.1"

• tietokoneen aliverkkomaski: "255.255.0.0"

• tietokoneen yhdyskäytävä: "0.0.0.0"

• monitoimilaitteen IP-osoite: "169.254.0.2"

• monitoimilaitteen aliverkkomaski: "255.255.0.0"

• monitoimilaitteen yhdyskäytävä: "0.0.0.0"

Monitoimilaitteen asetukset

1 Aseta USB-WLAN-sovitin monitoimilaitteen USB-

liittimeen.

2 Kirjoita , valitse ASETUKSET-valikko

näppäimellä  tai  ja vahvista näppäimellä OK.

3 Valitse WLAN näppäimellä  tai  ja vahvista

valinta OK-näppäimellä.

4 Valitse KONFIG APU näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

5 Valitse UUSI VERKKO näppäimellä  tai  ja

vahvista valinta OK-näppäimellä.

6 SSID ilmestyy näytölle. Kirjoita "koti" numeerisella

näppäimistöllä ja vahvista painamalla OK.

7 Valitse käyttötavaksi MODE AD-HOC ja vahvista

valitsemalla OK.

8 Näppäile "1" kenttään KANAVA ja vahvista

näppäimellä OK.

9 Valitse POIS PÄÄLTÄ ja vahvista painamalla OK. 10 Valitse IP KONFIG.: MANUAALI ja vahvista

painamalla OK.

11 Näppäile "169.254.0.2" kenttään IP OSOITE ja

vahvista näppäimellä OK.

12 Näppäile

MASK(aliverkkomaski) ja vahvista näppäimellä OK.

13 Näppäile "0.0.0.0" kenttään GATEWAY

(yhdyskäytävä) ja vahvista näppäimellä OK.

14 Toiminnon lopuksi palaat päävalikkoon KONFIG

APU.

15 Poistu valikosta painamalla näppäintä

Kun verkko on asennettu, USB-WLAN-sovittimen merkkivalon tulisi palaa.

Konfiguroi seuraavaksi tietokone.

"255.255.0.0" kenttään SUBNET

6 - Verkkotoiminnot

6 Poistu valikosta painamalla näppäintä

- 29 -

Page 34

LFF6020

Tietokoneen asetukset

Tähän kappaleeseen saat apua USB-WLAN-sovittimen valmistajan ohjeista, joiden avulla voit liittyä "kotiverkkoon".

1 Asenna tarvittaessa USB-WLAN-sovittimen

ohjelmisto tietokoneeseen.

2 Aseta USB-WLAN-sovitin tietokoneen USB-

porttiin.

3 Käytä USB-WLAN-sovittimen ohjelmistoa verkon

tunnistamiseen.

4 Liity "kotiverkkoon", kun verkko on tunnistettu. 5 Konfiguroi seuraavaksi tietokoneen WLAN-

verkkoyhteys.

Apua löydät tässä vaiheessa

Huomautus

Muodostetulle WLAN-yhteydelle on määritettävä Internet-protokolla (TCP/IP) . Jos asetukset on määritelty hakemaan IP-osoite automaattisesti, TCP/IP-osoitteen (esimerkissä "169.254.0.1"), aliverkkomaskin (esimerkissä "255.255.0.0") ja oletusyhdyskäytävän (esimerkissä "0.0.0.0") määrittämistapa on muutettava manuaaliseksi.

6 Valitse OK.

laitevalmistajan yhteysasetuksia koskevista ohjeista.

6 - Verkkotoiminnot

- 30 -

Page 35

USB-muisti

Voit liittää USB-muistin laitteen etupuolelle. Tiedostot, jotka on tallennettu muodossa TXT, TIFF ja JPEG, luetaan, ja voit suorittaa seuraavat toiminnot:

- tulostaa USB-muistiin tallennetut tiedostot

- poistaa USB-muistiin tallennettuja tiedostoja;

- analysoida USB-muistin sisältöä;

- skannata asiakirjan USB-muistiin.

USB-muistin käyttäminen

;

LFF6020

4 Luettelo näkyy taulukkona, jossa on seuraavat

tiedot:

- luetut tiedostot on numeroitu alkaen 1:stä,

- tiedostojen nimet tunnisteineen,

- tiedostojen viimeisin tallennuspäivä,

- tiedostojen koko kilotavuina.

Muistitikulle tallennettujen tiedostojen tulostaminen

Muistitikulle tallennettujen tiedostojen tulostaminen:

 01 - MEDIA / TULOSTA ASIAK. / TIEDOSTO

7 - USB-muisti

Aseta USM-muistitikku paikalleen merkintöjen mukaisesti oikein päin.

Tärkeää

Älä koskaan irrota USB-muistitikkua silloin, kun sille ollaan tallentamassa tai siltä ollaan lukemassa tietoa.

Asiakirjojen tulostaminen

Tärkeää

Voit tulostaa USB-muistiin tallennettuja tiedostoja tai luettelon USB-muistiin tallennetuista tiedostoista.

Muistitikulle tallennettujen tiedostojen tulostaminen

Muistitikulle tallennettujen tiedostojen tulostaminen:

1 Aseta USB-muisti laitteen etuosan liittimeen oikein

päin.

MEDIA ANALYYSI tulee näyttöön.

2 Valitse TULOSTA ASIAK. näppäimellä  tai  ja

vahvista valinta näppäimellä OK.

3 Valitse LISTA näppäimellä  tai  ja vahvista

valinta näppäimellä OK.

1. Joitain USB-muistiin tallennettuja TIFF-tiedostoja ei ehkä voida tulostaa tietojen muotoilurajoitusten takia.

Tulostus ei ole mahdollista A5 (tai Statement) -kokoisille papereille.

 01 - MEDIA / TULOSTA ASIAK. / LISTA

1 Aseta USB-muisti laitteen etuosan liittimeen oikein

päin.

MEDIA ANALYYSI tulee näyttöön.

2 Valitse TULOSTA ASIAK. näppäimellä  tai  ja

vahvista valinta näppäimellä OK.

3 Valitse TIEDOSTO näppäimellä  tai  ja

vahvista valinta näppäimellä OK.

4 Vaihtoehtoisia tulostustapoja on kolme:

- KAIKKI, joka tulostaa kaikki USB-muistitikulla

olevat tiedostot. Valitse KAIKKI näppäimellä  tai  ja vahvista painamalla OK. Tulostus alkaa automaattisesti.

- SARJA, joka tulostaa joukon USB-muistitikulle

tallennettuja tiedostoja. Valitse SARJA näppäimellä  tai  ja vahvista painamalla OK.

1. TIEDOSTO -teksti ja ensimmäinen listattu tiedosto ilmestyvät näytölle. Valitse näppäimillä  ja  sarjan ensimmäinen tulostettava tiedosto ja vahvista valinta näppäimellä OK. Tähtimerkki (*) ilmestyy tiedoston vasemmalle puolelle. VIIM. TIEDOSTO tulee näytölle. Valitse näppäimellä  tai  sarjan viimeinen tulostettava tiedosto ja vahvista painamalla OK.

Paina -näppäintä. KOPIOIDEN MÄÄRÄ -teksti tulee näyttöön.

Kirjoita haluamasi kopioiden määrä numeronäppäimillä ja vahvista painamalla OK. Valitse tulostusmuoto (JPEG-tiedostoille): A4 tai LETTER (mallista riippuen) tai VALOKUVA ja vahvista painamalla OK. Valitse tulostusmuoto: PAKSU tai NORMAL ja vahvista valinta näppäimellä OK. Tulostus alkaa automaattisesti.

- VALINTA, joka tulostaa yhden tai useamman

USB-muistitikulla olevan tiedoston. Valitse tulostettava tiedosto näppäimellä  tai  ja vahvista painamalla OK. Tähti (*) ilmestyy tiedoston vasemmalle puolelle. Toista sama toimenpide kaikille tulostettaville tiedostoille.

Paina -näppäintä. KOPIOIDEN MÄÄRÄ ilmestyy näytölle; syötä

tulosteiden määrä numeronäppäimillä ja vahvista valinta näppäimellä OK.

- 31 -

Page 36

LFF6020

Tulostusmuodon valinta (JPEG-tiedostoille): A4 tai LETTER (mallista riippuen) tai VALOKUVA ja vahvista painamalla OK. Valitse tulostusmuoto: PAKSU tai NORMAL ja vahvista valinta näppäimellä OK. Tulostus alkaa automaattisesti.

5 Poistu valikosta painamalla -näppäintä.

Muistitikulle tallennettujen tiedostojen poistaminen

Voit poistaa USB-muistiin tallennettuja tiedostoja.

 06 - MEDIA / POISTAA / MANUAALI

1 Aseta USB-muistitikku laitteen etuosan liittimeen

oikein päin..

MEDIA ANALYYSI tulee näyttöön.

2 Valitse POISTA näppäimellä  tai  ja vahvista

valinta näppäimellä OK.

3 Valitse MANUAALI näppäimellä  tai  ja

vahvista valinta näppäimellä OK.

4 Tiedostoja voi poistaa kolmella eri tavalla:

- KAIKKI, joka poistaa kaikki USB-muistitikulla

olevat tiedostot. Valitse KAIKKI näppäimellä  tai  ja vahvista painamalla OK.

- SARJA, joka poistaa joukon USB-muistitikulle

tallennettuja tiedostoja. Valitse SARJA näppäimellä  tai  ja vahvista painamalla OK.

1. TIEDOSTO -teksti ja ensimmäinen listattu tiedosto ilmestyvät näytölle. Valitse näppäimillä  ja  sarjan ensimmäinen poistettava tiedosto ja vahvista valinta näppäimellä OK. Tähtimerkki (*) ilmestyy tiedoston vasemmalle puolelle. VIIM. TIEDOSTO tulee näytölle. Valitse sarjan viimeinen poistettava tiedosto näppäimellä  tai  ja vahvista valinta painamalla OK. Tähti (*) ilmestyy tiedoston vasemmalle puolelle.

Paina -näppäintä. Palaat takaisin edelliseen valikkoon.

- VALINTA

USB-muistitikulla olevan tiedoston. Valitse poistettava tiedosto näppäimellä  tai  ja vahvista painamalla OK. Tähti (*) ilmestyy tiedoston vasemmalle puolelle. Toista sama toimenpide kaikille poistettaville tiedostoille.

Paina -näppäintä.

5 Poistu valikosta painamalla -näppäintä.

, joka poistaa yhden tai useamman

USB-muistin sisällön lukeminen

Kun laite on hetken aikaa käyttämättä, se siirtyy takaisin päävalikkoon. Voit tarkastella uudelleen USB-muistin sisältöä. Menettele seuraavasti.

 07 - MEDIA / MEDIA ANALYYSI

1 Paina  ja valitse numeronäppäimillä 07. 2 USB-muistitikun tietojen luku alkaa. 3 Voit tulostaa tai poistaa USB-muistitikulle

tallennettuja tiedostoja. Katso ohjeet yllä olevista kappaleista.

Asiakirjan tallentaminen USBmuistiin

Tämän toiminnon avulla voit digitoida ja tallentaa asiakirjan suoraan USB-muistin MF Printer Laser Pro LL2\SCAN-kansioon. Sovellus luo MF Printer Laser Pro LL2\SCAN-kansion.

Ennen kuin skannaat asiakirjan, varmista että USB-muistissa on

Tärkeää

1 Aseta kopioitava asiakirja kopioitava puoli lasia

vasten.

2 Aseta USB-muistitikku laitteen etuosan liittimeen

oikein päin. USB-muistitikun analysointi aloitetaan. Kun analyysi päättyy, MEDIA-valikko tulee näyttöön.

3 Valitse

näppäimellä  tai  ja vahvista valinta OKnäppäimellä.

Tärkeää

4 Valitse joko

näppäimellä  tai  ja vahvista painamalla OK.

5 Nimeä skannattava tiedosto aakkosnumeerisen

näppäimistön avulla (korkeintaan 20 merkkiä) ja vahvista valinta valitsemalla OK.

6 Valitse skannausmuodoksi

valinta ja aloita skannaus ja asiakirjan digitointi.

KUVA -vaitoehdolla luot samantyyppisen tiedoston

kuin valokuva.

riittävästi levytilaa. Jos tilaa on liian vähän: katso kohtaa Muistitikulle

tallennettujen tiedostojen poistaminen, sivulla 32.

SCAN TO (skannaa kohteeseen)

Voit suorittaa saman toiminnon myös kahdella muulla tavalla:

• painamalla -näppäintä ja

valitsemalla sitten SCAN-TO- MEDIA (skannauksen kohdemedia).

• painamalla näytönsäästäjän - näppäintä ja valitsemalla sitten numeronäppäimillä 03.

MV SKANN tai VÄRISKANNERI

KUVA tai PDF, vahvista

PDF on digitaalitiedostojen muoto.

7 - USB-muisti

- 32 -

Page 37

Tärkeää

KUVA-vaihtoehdolla, jos olet valinnut:

• MUSTAVALKOINEN, kuva

tallennetaan TIFF-muotoon ;

• VÄRI, kuva tallennetaan JPEG-

formaatissa;

Voit valita sen kuvan resoluution, joka digitoituu USB-muistitikulle, oletusarvoisena valintana on AUTOMAATTINEN.

Paina useita kertoja näppäintä ja valitse haluamasi resoluutio:

• MUSTAVALKO skannaus:

- -kuvake: tekstiresoluutio.

- -kuvake: valokuvaresoluutio.

- ei kuvaketta: automaattiresoluutio.

• VÄRIskannaus:

LFF6020

7 - USB-muisti

- -kuvake: tekstiresoluutio.

- ei kuvaketta: automaattiresoluutio.

Aloitusnäppäimen avulla voit aloittaa skannauksen heti ja lähettää tiedoston suoraan annetuilla

lukuasetuksilla.

- 33 -

Page 38

LFF6020

PC-ominaisuudet

Ohjelmiston asennus

Tämä luku kuvaa seuraavia asennustoimenpiteitä:

Johdanto

Companion Suite Pro -ohjelmiston avulla voit yhdistää monitoimilaitteen henkilökohtaiseen tietokoneeseesi.

Tietokoneelta voit:

• hallita monitoimilaitetta ja muuntaa asetuksia tarpeidesi mukaan;

• tulostaa asiakirjoja monitoimilaitteella tutuista sovelluksistasi;

• skannata värillisiä, harmaasävyisiä tai mustavalkoisia asiakirjoja ja editoida niitä tietokoneellasi.

Laitteistovaatimukset

Tietokoneen vähimmäisvaatimukset ovat seuraavat:

Tuetut käyttöjärjestelmät:

• Windows 2000, jossa vähintään Service Pack 4;

• Windows XP x86 (Home ja Pro), jossa vähintään Service Pack 1;

• Windows 2003 -palvelin vain tulostusohjainta varten;

• Windows Vista.

• koko Companion Suite Pro -ohjelmiston asennus,

• vain ohjainten asennus.

Koko ohjelmiston asentaminen

Käynnistä tietokone. Avaa istunto järjestelmänvalvojan oikeuksin.

1 Avaa CD-ROM-asema, aseta asennus-CD-ROM

paikalleen ja sulje asema.

2 Asennus alkaa automaattisesti. Jos näin ei käy,

kaksoisnapsauta CD-levyn päähakemistossa setup.exe-tiedostoa.

3 Näytölle ilmestyy C

ikkuna. Tämän ikkunan avulla voit asentaa ja poistaa ohjelmiston, tarkastella käyttöoppaita tai tutkia CD-ROM-levyn sisältöä:

4 Siirrä kursori kohtaan A

vahvista valinta hiiren vasemmalla painikkeella.

OMPANION SUITE PRO LL2 -

SENNA TUOTTEET ja

8 - PC-ominaisuudet

Prosessori:

• 800 MHz Windows 2000:ssa

• 1 GHz Windows XP x86:ssä (Home ja Pro);

• 1 GHz Windows Vistassa.

CD-ROM-asema

Vapaa USB-portti

600 megatavua vapaata levytilaa asennusta varten.

RAM-muisti:

• vähintään 128 megatavua: Windows 2000:ssa;

• vähintään 192 megatavua Windows XP x86:ssä (Home ja Pro);

• 1 gigatavu Windows Vistassa.

5 Näytölle tulee tuotteiden asennusikkuna.

Siirrä kursori kohtaan K napsauttamalla hiiren vasemmalla painikkeella.

Täydellinen asennus kopioi kiintolevylle ohjelmiston, jota tarvitaan Companion Suite Pro paketin tehokkaaseen käyttöön. Pakettiin kuuluvat:

- Companion Suite Pro (laitteen hallintaohjelmisto, tulostinohjaimet, skanneri, ...),

Huomautus

- Adobe Acrobat Reader,

- PaperPort. Sinulla voi ehkä jo olla CD-ROMlevyllä olevan ohjelmiston jokin versio. Valitse tässä tapauksessa

SLAKASKOHTAINEN asennus ja

valitse kiintolevylle asennettava ohjelmisto. Vahvista valinta.

AIKKI TUOTTEET ja vahvista

- 34 -

Page 39

LFF6020

Seuraavassa näytössä esitetään asennuksen eteneminen.

10 Suorita asennus loppuun napsauttamalla OK.

6 Tervetuloa-ikkuna ilmestyy näkyviin. Asenna

Companion Suite Pro -paketti tietokoneeseen napsauttamalla S

EURAAVA -painiketta.

7 Jatkaaksesi asennusta sinun on ehdottomasti luettava

ja hyväksyttävä käyttöoikeussopimus.

Companion Suite Pro -paketti on nyt asennettu tietokoneellesi.

Nyt voit kytkeä monitoimilaitteen, lue kappale Liitännät, sivu 38.

Voit käynnistää monitoimilaitteen hallintaohjelmiston tietokoneen valikosta K

> C

OMPANION SUITE > COMPANION SUITE PRO LL2

> C

OMPANION DIRECTOR tai napsauttamalla työpöydällä

sijaitsevaa pikakuvaketta C

ÄYNNISTÄ > KAIKKI OHJELMAT

OMPANION DIRECTOR.

8 - PC-ominaisuudet

8 Hyväksy valitsemalla S

EURAAVA.

9 Lopullinen asennus on valmiina alkamaan.

Napsauta A

SENNA -painiketta.

- 35 -

Page 40

LFF6020

Pelkkien ohjainten asennus

Tämä luku kuvaa seuraavia asennustoimenpiteitä:

• ohjainten asennus Companion Suite Pro -ohjelmiston avulla,

• ohjainten asennus manuaalisesti.

Ohjainten asennus Companion Suite Pro ohjelmiston avulla

Käynnistä tietokone. Avaa istunto järjestelmänvalvojan oikeuksin.

1 Avaa CD-ROM-asema, aseta asennus-CD-ROM

paikalleen ja sulje asema.

2 Asennus alkaa automaattisesti. Jos näin ei käy,

kaksoisnapsauta CD-levyn päähakemistossa setup.exe-tiedostoa.

3 Näytölle ilmestyy C

ikkuna. Tämän ikkunan avulla voit asentaa ja poistaa ohjelmiston, tarkastella käyttöoppaita tai tutkia CD-ROM-levyn sisältöä:

4 Siirrä kursori kohtaan A

vahvista valinta hiiren vasemmalla painikkeella.

OMPANION SUITE PRO LL2 -

SENNA TUOTTEET ja

6 Siirrä kursori kohtaan C

ja vahvista valinta hiiren vasemmalla painikkeella.

7 Tervetuloa-ikkuna ilmestyy näkyviin. Asenna

Companion Suite Pro -paketti tietokoneeseen napsauttamalla S

OMPANION SUITE PRO LL2

EURAAVA -painiketta.

8 - PC-ominaisuudet

5 Näytölle tulee tuotteiden asennusikkuna.

Siirrä kursori kohtaan A vahvista napsauttamalla hiiren vasemmalla painikkeella.

SLAKASKOHTAINEN ja

8 Jatkaaksesi asennusta sinun on ehdottomasti luettava

ja hyväksyttävä käyttöoikeussopimus.

9 Hyväksy valitsemalla S 10 Valitse luettelosta A

EURAAVA.

SENNA AJURIT ja napsauta

- 36 -

Page 41

LFF6020

11 Valitse asennuksen kohdekansio ja napsauta

EURAAVA -painiketta.

12 Lopullinen asennus on valmiina alkamaan.

Napsauta A

SENNA -painiketta.

Ohjainten asennus manuaalisesti

Voit asentaa tulostus- ja skannausohjaimet manuaalisesti suorittamatta asennusohjelmistoa.

Tämä asennus on mahdollinen

Huomautus

1 Liitä USB-kaapelin liittimet kuvan osoittamalla

tavalla.

ainoastaan Windows 2000-, XP- ja Vista-käyttöjärjestelmissä.

8 - PC-ominaisuudet

13 Voit seurata asennuksen etenemistä erillisessä

ikkunassa.

14 Suorita asennus loppuun napsauttamalla OK.

2 Kytke virta monitoimilaitteeseen.

Tietokone tunnistaa laitteen.

3 Napsauta P

(

SUOSITUS).

Esiin tulee seuraava näyttö:

AIKANNA JA ASENNA OHJAINOHJELMISTO

Companion Suite Pro -ohjelmisto on nyt asennettu tietokoneeseen.

Nyt voit kytkeä monitoimilaitteen, lue kappale Liitännät, sivu 38.

4 Avaa CD-ROM-asema, aseta asennus-CD-ROM

paikalleen ja sulje asema. Ohjaimet tunnistetaan automaattisesti.

- 37 -

Page 42

LFF6020

5 Valitse luettelosta LASER PRO LL2 ja napsauta

EURAAVA.

6 Ikkuna ilmoittaa, että ohjaimet on asennettu. Paina

ULJE -painiketta.

Nyt voit tulostaa tai skannata asiakirjoja monitoimilaitteella.

Liitännät

Varmista, että monitoimilaitteeseen ei ole kytketty virtaa. Tietokone ja monitoimilaite yhdistetään suojatulla USB

2.0 -kaapelilla, jonka pituus on korkeintaan kolme metriä.

On suositeltavaa asentaa Companion Suite Pro -ohjelmisto ensin ja yhdistää USB-kaapeli laitteeseen vasta tämän jälkeen (katso Koko ohjelmiston asentaminen, sivu 34).

Jos yhdistät USB-kaapelin ennen Companion Suite Pro -ohjelmiston

Tärkeää

asentamista, tunnistusjärjestelmä (plug and play) tunnistaa automaattisesti, että uusia laitteita on asennettu. Aloittaaksesi laiteohjainten asentamisen lue kappale Ohjainten asennus manuaalisesti, sivu 37 ja noudata näyttöön tulevia ohjeita. Kun käytät tätä menetelmää, ainoastaan tulostus- ja skannaustoiminnot aktivoidaan.

2 Kytke virta monitoimilaitteeseen.

Tietokone tunnistaa laitteen ja ohjaimet asennetaan automaattisesti.

3 Kun ohjaimet on asennettu, viesti ilmoittaa niiden

asennuksen onnistuneen.

Nyt voit tulostaa tai skannata asiakirjoja monitoimilaitteella.

Monitoimilaitteen hallinta

Asentamasi ohjelmisto sisältää kaksi monitoimilaitteen hallintasovellusta, C

ONITOR, joiden avulla voit:

• tarkistaa, että monitoimilaite on yhdistetty oikein tietokoneeseen,

• tarkkailla monitoimilaitteen graafisesti esitettyjä toimintoja,

• tarkkailla tietokoneelta monitoimilaitteen kulutustarvikkeiden tilaa,

• siirtyä nopeasti käyttämään graafisia editointisovelluksia.

Hallitse monitoimilaitetta suorittamalla Companion Director -sovellus: napsauta työpöydällä olevaa kuvaketta tai valitse K

> C

OMPANION SUITE > COMPANION SUITE PRO LL2 >

OMPANION DIRECTOR.

Tietokoneen ja monitoimilaitteen välisen yhteyden tarkistaminen

Tarkastaaksesi, että laitteiden välinen yhteys toimii, käynnistä C sijaitsevasta kuvakkeesta ja tarkista, että sama informaatio on näkyvillä monitoimilaitteessa.

OMPANION MONITOR -ohjelmisto työpöydällä

OMPANION DIRECTOR ja COMPANION

ÄYNNISTÄ >KAIKKI OHJELMAT

8 - PC-ominaisuudet

1 Paikanna USB-kaapelin liittimet ja liitä ne kuvan

osoittamalla tavalla.

- 38 -

Page 43

LFF6020

Companion Director

Tämän graafisen liittymän kautta voit hallita monitoimilaitteen toimintoja ohjelmiston ja apuohjelmien avulla.

Graafinen näyttö

Suorita sovellus napsauttamalla COMPANION DIRECTOR - kuvaketta työpöydällä tai valitsemalla se valikosta:

ÄYNNISTÄ > KAIKKI OHJELMAT > COMPANION SUITE >

OMPANION SUITE PRO LL2 > COMPANION DIRECTOR.

Näyttöön ilmestyvän ikkunan välilehdillä voit tarkastella monitoimilaitteen tietoja ja säätää monitoimilaitteen asetuksia:

• V

ALISTE LAITE: Tuo esiin luettelon tietokoneella

ohjatuista laitteista.

• C

OMPANION: Näyttää monitoimilaitteen näytön (vain

USB-liitännällä).

• K

ULUTUSTAVARAT: Kulutustarvikkeiden tilanäyttö.

Laitehallinta

Tämä välilehti tuo esiin luettelon tietokoneella ohjatuista laitteista.

Nykyisen laitteen valinta

Vain yksi laite voidaan kytkeä tietokoneeseen kerralla. Nykyinen laite voidaan valita napsauttamalla laitetta vastaavaa valintanappia.

8 - PC-ominaisuudet

Apuohjelmien ja sovellusten käyttö

Graafisen Companion Suite Pro -käyttöliittymän avulla voit käyttää seuraavia apuohjelmia ja ohjelmistoja:

• A

PUA, tarjoaa apua ohjelmiston käyttöön,

• P

APERPORT (dokumenttien hallintaohjelma).

Käyttääksesi jotakin C ohjelmaa, aseta kursori haluamasi sovelluksen kohdalle ja paina hiiren vasenta painiketta.

OMPANION SUITE PRO -paketin

Companion Monitor

Graafinen näyttö

Suorita sovellus napsauttamalla COMPANION MONITOR - kuvaketta työpöydällä tai valitsemalla se valikosta:

ÄYNNISTÄ > KAIKKI OHJELMAT > COMPANION SUITE >

OMPANION SUITE PRO LL2 > COMPANION MONITOR.

Liitännän tila

Laitteen ja tietokoneen välisen liitännän tila osoitetaan värillä. Seuraavassa taulukossa luetellaan liitännän mahdolliset tilat.

Väri Tila

Keltainen Yhteyttä muodostetaan.

Vihreä Yhteys luotu.

Punainen

Tietokone ei saa yhteyttä laitteeseen. Tarkista USB-liitäntä.

- 39 -

Page 44

LFF6020

Laitteen parametrit

1 Valitse laite napsauttamalla sen riviä luettelossa ja

määritä kyseisen laitteen skannausparametrit napsauttamalla O

O (skannaa kohteeseen).

2 Valitse T

ILA (skannaustila) avattavasta valikosta.

MINAISUUDET, kun käytät SCAN

Kulutustarvikkeiden tila

Seuraavat tiedot ovat KULUTUSTAVARAT -välilehdellä:

• kulutustarvikkeiden tila;

• tulostettujen sivujen määrä;

• skannattujen sivujen määrä.

8 - PC-ominaisuudet

Companion Suite Pro -toiminnot

3 Valitse R

avattavasta valikosta.

4 Vahvista uudet parametrit napsauttamalla OK.

ESOLUUTIO (skannaustarkkuus)

Asiakirjan luku

Asiakirjan luvun voi suorittaa kahdella eri tavalla:

•joko S

• tai suoraan yhteensopivalla sovelluksella.

Asiakirjan luku Scan To -toiminnolla

Suorita sovellus napsauttamalla COMPANION DIRECTOR - kuvaketta työpöydällä tai valitsemalla se valikosta:

ÄYNNISTÄ >KAIKKI OHJELMAT > COMPANION SUITE >

OMPANION SUITE PRO LL2 > COMPANION DIRECTOR.

CAN TO (skannaa kohteeseen) -toiminnolla

(sovellukseen pääsee Companion Director -ikkunasta tai painamalla monitoimilaitteen SKANNAA- painiketta),

Laitteen poistaminen

1 Valitse laite luettelosta ja napsauta miinusmerkkiä

tai P

OISTA -painiketta.

2 Vahvista laitteen poistaminen napsauttamalla

YLLÄ. Peruuta poistaminen napsuttamalla EI.

Laitetta ei enää näy luettelossa.

- 40 -

1 Napsauta graafista S

SKANNAA-painiketta ja valitse SCAN-TO-PC

(skannaa tietokoneeseen).

CAN TO -kuvaa tai napsauta

Page 45

LFF6020

2 Voit seurata prosessin etenemistä näytöltä.

3 Skannausprosessin loputtua skannattu kuva

ilmestyy PaperPort-ikkunaan.

Mikäli PaperPort-ohjelmistoa ei ole

Huomautus

asennettu kiintolevylle, skannattu kuva ilmestyy työpöydälle TIFFmuodossa.

Tulostus

Voit tulostaa asiakirjoja USB- tai WLAN-yhteyden kautta.

Companion Suite Pro -ohjelmiston asennuksen yhteydessä L automaattisesti tietokoneeseen.

Monitoimilaitteella tulostaminen

Asiakirjan tulostaminen tietokoneesta monitoimilaitteelle tapahtuu samalla tavalla kuin asiakirjan tulostaminen Windowsista.

1 Valitse avoinna olevan sovelluksen T

valikosta vaihtoehto T

2 Valitse L

Kaksipuolinen tulostaminen monitoimilaitteella

Monitoimilaitteella voi tulostaa asiakirjan tietokoneelta manuaalisessa kaksipuolisessa tilassa.

ASER PRO LL2 -tulostusohjain asennetaan

IEDOSTO-

ULOSTA-komento.

ASER PRO LL2 -tulostin.

Manuaalisessa kaksipuolisessa tulostuksessa ei taata tulostuslaatua ja paperin siirtymistä laitteen läpi.

8 - PC-ominaisuudet

Asiakirjan skannaus PaperPortista:

1 Valitse S

CAN>FILE.

2 Valitse haluamasi skanneri.

3 Mukauta skannauksen lisäominaisuuksia

napsauttamalla S

ÄÄDÄ SKANNATUN KUVAN LAATUA

-linkkiä.

4 Säädä haluamaasi parametria ja napsauta OK-

painiketta.

- Jos paperin ensimmäisen puolen tulostamisen yhteydessä esiintyy ongelmia (taitoksia, taittuneita kulmia tai niittejä), älä käytä paperia kaksipuoliseen

HUOMIO

tulostukseen.

- Kun lataat paperin, aseta arkkien laidat huolellisesti kohdakkain tasaista pintaa vasten napauttamalla.

Parhaiden tulosten saavuttamiseksi suosittelemme 80 g/m²:nA4-paperia tai 20 lbs/ m²:n Letter-paperia.

Asiakirjan kaksipuolinen, manuaalinen tulostus:.

Kaksipuolinen tulostus on käytettävissä ainoastaan

Tärkeää

paperilokeroon mahtuvia paperikokoja käytettäessä. Käsinsyöttölokeroa ei voi käyttää kaksipuoliseen tulostukseen.

5 Napsauta S

KANNAA: voit seurata

skannausprosessia näytöllä.

- 41 -

1 Valitse avoinna olevan sovelluksen T

valikosta vaihtoehto T

2 Valitse L

ASER PRO LL2 -tulostin.

ULOSTA-komento.

IEDOSTO-

Page 46

LFF6020

3 Valitse Duplex (kaksipuolinen) -ruutu ja valitse

jompikumpi sidontavaihtoehdoista:

Sidonta Tulostus

Pitkät reunat

Lyhyet reunat

4 Aloita tulostus napsauttamalla OK-painiketta. 5 Laite tulostaa parittomat sivut (suurimmasta

parittomasta sivusta sivunumeroon 1) ja nestekidenäytössä näkyy viesti:

** PRINTING **

** PC **

6 Kun parittomat sivut on tulostettu,

nestekidenäyttöön tulee viesti **A

TULOSTETUT SIVUT PAPERILOKEROON TULOSTETTU PUOLI YLÖSPÄIN...:

SETA

• Pitkät reunat

8 - PC-ominaisuudet

• Lyhyet reunat

** PUT THE PRIN

... AND PRESS <OK>

Tietokone tuottaa ja tulostaa sivun, jolla selitetään, miten arkit on ladattava kaksipuolista tulostusta varten. Lue tämä sivu huolellisesti ja

Tärkeää

7 Aseta arkit paperilokeroon selityssivun mukaisesti.

Seuraavissa kuvissa selitetään tarvittavat toimet valitusta sidontamenetelmästä riippuen:

aseta se takaisin muiden sivujen kanssa. Jotta tulostus jatkuisi kunnolla, on erittäin tärkeää, että asetat selityssivun takaisin paperilokeroon.

8 Jatka tulostusta painamalla OK

komentopaneelissa.

9 Parilliset sivut tulostetaan arkin toiselle puolelle.

Kun kaikki sivut on tulostettu, poista selityssivu.

Jos laitteessa esiintyy paperitukos tai

Tärkeää

paperin kokovirhe, tulostus keskeytetään. Sinun on lähetettävä tulostustyö uudelleen.

- 42 -

Page 47

LFF6020

Ohjelmiston asennuksen purkaminen

Tässä osassa käsitellään seuraavia toimenpiteitä:

• koko Companion Suite Pro -ohjelmiston asennuksen purkaminen,

• vain ohjainten asennuksen purkaminen.

Ohjelmiston poistaminen tietokoneesta

Käynnistä tietokone. Avaa istunto järjestelmänvalvojan oikeuksin.

Aloita ohjelmiston poistaminen valitsemalla K

AIKKI OHJELMAT > COMPANION SUITE > COMPANION

UITE PRO LL2 > UNINSTALL.

1 Vahvistusikkuna ilmestyy näkyviin. Jatka

Companion Suite Pro -ohjelmiston poistamista valitsemalla K

YLLÄ.

ÄYNNISTÄ

Ohjainten poistaminen tietokoneesta

Käynnistä tietokone. Avaa istunto järjestelmänvalvojan oikeuksin.

Valitse asennustilan mukaisesti sopiva asennuksen poistomuoto:

• Jos asensit ohjaimet Companion Suite Pro ohjelmistolla, katso lukua Ohjainten poistaminen Companion Suite Pro -ohjelmiston avulla.

• Jos asensit ohjaimet manuaalisesti, katso lukua Ohjainten poistaminen manuaalisesti.

Ohjainten poistaminen Companion Suite Pro ohjelmiston avulla

Aloita ohjelmiston poistaminen valitsemalla KÄYNNISTÄ >K

AIKKI OHJELMAT > COMPANION SUITE > COMPANION

UITE PRO LL2 > UNINSTALL.

OMPANION

ISÄÄ/POISTA

Huomautus

Voit myös poistaa C S

UITE PRO LL2 -ohjaimet

Windowsin asennuksen poistotoiminnolla L

OHJELMAT ohjauspaneelista.

8 - PC-ominaisuudet

2 Asennuksen purkamisohjelma käynnistyy.Voit

peruuttaa poistamisen valitsemalla P

ERUUTA.

3 Hyväksy valitsemalla OK.

4 Käynnistä tietokone uudelleen toiminnon loputtua.

Sulje kaikki käynnissä olevat sovellukset. Hyväksy valitsemalla K

YLLÄ.

1 Vahvistusikkuna ilmestyy näkyviin. Jatka

Companion Suite Pro -ohjelmiston poistamista valitsemalla K

YLLÄ.

2 Asennuksen purkamisohjelma käynnistyy.Voit

peruuttaa poistamisen valitsemalla P

ERUUTA.

Ohjainten poistaminen manuaalisesti

Seuraavat ohjaimet on poistettava:

• tulostusohjain

• skannausohjain

• modeemin ohjain

Määritä tulostusohjain seuraavasti:

1 Avaa K

> O K > K

2 Poista L

IRJOITTIMET-ikkuna (KÄYNNISTÄ

HJAUSPANEELI > TULOSTIMET JA FAKSIT tai

ÄYNNISTÄ > OHJAUSPANEELI > LAITTEISTO JA ÄÄNI

IRJOITTIMET, käyttöjärjestelmästä riippuen).

ASER PRO LL2 -kuvake.

3 Napsauta hiiren kakkospainikkeella K

ikkunassa ja valitse S

JÄRJESTELMÄNVALVOJANA > PALVELINTOIMINNOT.

4 Valitse O

HJAIMET-välilehti.

- 43 -

IRJOITTIMET-

UORITA

Page 48

LFF6020

5 Valitse LASER PRO LL2 -ohjain ja napsauta POISTA-

painiketta.

6 Valitse POISTA OHJAIN JA OHJAINKOKONAISUUS ja

napsauta OK-painiketta.

3 Valitse P

OISTA ASENNUS valikosta ja napsauta

hiiren vasenta painiketta.

4 Vahvista poistaminen napsauttamalla OK-

painiketta.

5 Valitse K

UVALAITTEET-alivalikosta SCANNER PRO

LL2 ja napsauta hiiren kakkospainikkeella.

6 Valitse P

OISTA ASENNUS valikosta ja napsauta

hiiren vasenta painiketta.

7 Vahvista poistaminen napsauttamalla OK-

painiketta.

8 - PC-ominaisuudet

7 Vahvistusikkuna ilmestyy näkyviin. Jatka

napsauttamalla K

YLLÄ-painiketta.

8 Vahvista poistaminen napsauttamalla P

painiketta.

Skannerin ja modeemin ohjainten poistaminen:

1 Avaa L

>O L L

AITEHALLINTA-ikkuna (KÄYNNISTÄ

HJAUSPANEELI > JÄRJESTELMÄ > LAITTEISTO > AITEHALLINTA tai KÄYNNISTÄ >OHJAUSPANEELI > AITTEISTO JA ÄÄNI > LAITEHALLINTA, riippuen

käyttöjärjestelmästä).

OISTA-

2 Valitse M

ASER PRO LL2 ja napsauta hiiren oikeaa

UUT LAITTEET -alavalikossa MF PRINTER

painiketta.

- 44 -

Page 49

Kunnossapito

Huolto

Yleistä

Oman turvallisuutesi vuoksi on

HUOMIO

Varmistaaksesi, että laitteen käyttöominaisuudet ovat parhaat mahdolliset, puhdista laitteen sisäosat säännöllisesti.

tärkeää, että luet turvaohjeet luvusta Turvallisuus, sivulla 1.

LFF6020

Värijauhekasetin vaihtaminen tapahtuu seuraavasti.

1 Aseta uuden värijauhekasetin älykortti laitteeseen

kuvan osoittamalla tavalla.

9 - Kunnossapito

Esiin tulee seuraava viesti:

VAIHDA KASETTI KYLLÄ=OK - EI=C

Laitteen normaali käyttö edellyttää seuraavien ohjeiden noudattamista:

- Älä milloinkaan jätä skannerin kantta tarpeettomasti auki.

- Älä koskaan yritä voidella laitetta.

- Älä sulje skannerin kantta rajusti äläkä altista laitetta tärinälle.

- Älä avaa värijauhekasetin kantta tulostuksen aikana.

- Älä koskaan yritä purkaa laitetta.

- Älä käytä paperia, joka on ollut lokerossa liian kauan.

2 Paina OK.

3 Asetu laitteen eteen. 4 Paina kannen vasenta ja oikeaa laitaa ja vedä sitä

5 Nosta värijauhekasettia ja irrota se laitteesta. 6 Avaa uuden kasetin pakkaus ja aseta kasetti

Värijauhekasetin vaihtaminen

Laitteeseen kuuluu kulutustarvikkeiden hallintajärjestelmä. Se kertoo, milloin värijauhekasetti on loppumaisillaan.

Laitteen näyttöön tulee seuraava viesti, kun väriaineen määrä laskee kriittiselle tasolle (alle 10 % väriaineesta jäljellä) ja kun se on tyhjä:

TONER TYHJENEE KASETTI TYHJÄ

VAIHDA <OK>

Voit kuitenkin vaihtaa väriainekasetin koska tahansa ennen kuin se saavuttaa käyttöiän lopun.

Esiin tulee seuraava viesti:

AVAA ETUKANSI

VAIHDA KASETTI

samalla itseäsi kohti.

paikalleen alla olevan kuvan mukaisesti:

Tärkeää

Käytä aina kasetin mukana toimitettua älykorttia väriainekasettia vaihdettaessa. Älykortti sisältää tarpeellista tietoa väriaineen määrän nollaamiseksi. Jos väriainekasetti vaihdetaan ilman älykorttia, seurauksena voi olla kulutustarvikejärjestelmän epätarkkuus.

7 Sulje kansi.

Esiin tulee seuraava viesti:

VAIHDOITKO

KASETIN? <OK>

8 Paina OK.

- 45 -

Page 50

LFF6020

Odotuskäsky ilmestyy laitteen näytölle.

OLE HYVÄ JA ODOTA

Älykortti luetaan.

UUSI TONER

POISTA KORTTI

9 Poista älykortti lukijasta, laite on taas valmis

tulostamaan.

Älykorttien käyttäminen

Jos käytät jo käytettyä älykorttia, laitteeseen ilmestyy teksti:

OLE HYVÄ JA ODOTA

sitten,

POISTA KORTTI

JO KÄYTETTY

Jos käytät viallista älykorttia, laitteeseen ilmestyy teksti:

OLE HYVÄ JA ODOTA

sitten,

TUNTEM. KORTTI

POISTA KORTTI

Jos C-näppäintä painetaan samalla, kun korttia luetaan, laitteeseen ilmestyy teksti:

TOIMINTO PERUTTU

POISTA KORTTI

Puhdistaminen

Skannerin lukijalaitteen puhdistaminen

Jos kopiotulosteisiin ilmestyy yksi tai useampi pystyviiva, puhdista skannerin lasi.

Ohjeita tulostimen käyttöön

Virheilmoitukset

Kun tulostimeen ilmestyy jokin alla mainituista vioista, viasta kertova teksti ilmestyy laitteen näytölle.

Viesti Toiminto

TARKISTA KASETTI

TONER TYHJENEE

LISÄÄ PAPERIA

ESILÄMMITYS

SULJE KANSI

TULOSTIN

KASETTI TYHJÄ

VAIHDA <OK>

PAPERI JUMISSA

OTA KASETTI POIS

PAPERI JUMISSA

ULKOINEN

EI PAPERIA

Tarkista, onko laitteessa värijauhekasettia.

Ilmoittaa, että värijauhe on loppumaisillaan.

Lisää paperilokeroon paperia.

Viesti ilmestyy, kun laite käynnistetään.

Tulostimen etukansi on auki, sulje se.

Vaihda värijauhekasetti.

Paperiarkki on juuttunut laitteeseen. Vedä värijauhekasetti ulos ja irrota juuttunut paperi. Irrota paperilokero ja poista juuttunut paperiarkki. Avaa ja sulje paperinsyöttölokero.

Paperiarkki on juuttunut laitteeseen. Avaa paperinirrotusluukku. Poista juuttunut paperi. Avaa ja sulje paperinsyöttölokero.

Lisää paperilokeroon paperia.

9 - Kunnossapito

1 Avaa skannerin kansi pystyasentoonsa. 2 Pyyhi lasi pehmeällä, nukkaamattomalla liinalla,

joka on kostutettu miedolla isopropyylialkoholilla.

3 Sulje skannerin syöttölaitteen kansi. 4 Ota kopio tarkistaaksesi, ovatko häiriöt poistuneet.

Tulostimen puhdistaminen

Pöly, lika ja paperiroskat tulostimen ulko- tai sisäpinnalla saattaa heikentää laitteen toimintaa. Puhdista se säännöllisesti.

Tulostimen ulkopinnan puhdistaminen

Puhdista tulostimen ulkopinta miedolla puhdistusaineella kostutetulla liinalla.

- 46 -

Huomautus

Kun jokin edellä mainituista virheilmoituksista tulee näyttöön, meneillään oleva tulostus voidaan keskeyttää (katso Tietokoneesta tulostaminen, sivulla 47).

Page 51

LFF6020

Paperitukos

Tulostettaessa paperiarkki saattaa juuttua tulostimeen tai paperilokeroon ja aiheuttaa tukoksen.

Jos paperi juuttuu laitteeseen, näytölle ilmestyy seuraava teksti:

PAPERI JUMISSA

ULKOINEN

1 Avaa laitteen takana sijaitseva

paperinirrotusluukku.

2 Poista juuttunut paperiarkki ja sulje kansi.

3 Avaa ja sulje etukansi.

Tulostin käynnistyy automaattisesti.

Tulostusyksikön lämpötila saattaa sen toimiessa nousta erittäin

HUOMIO

Jos paperi juuttuu kiinni, seuraava teksti ilmestyy näytölle:

1 Poista värijauhekasetti ja tarkista, onko paperiarkki

juuttunut laitteen sisään.

2 Poista tukoksen aiheuttanut arkki. 3 Aseta värijauhekasetti takaisin paikalleen tai irrota

paperinsyöttölokero ja irrota tukoksen aiheuttanut arkki.

4 Tarkista, että arkit on asetettu lokeroon oikein.

korkeaksi. Vältä vammoja, älä koske tulostusyksikköön. Katso lisätietoja kohdasta Turvamerkintöjen sijainti, sivulla 3.

PAPERI JUMISSA

OTA KASETTI POIS

Tietokoneesta tulostaminen

Tässä jaksossa esitetään, miten laite käsittelee tulostuspyynnön ongelman esiintymisen jälkeen (paperitukos, yhteyden katkeaminen tms.).

Katso alta, jatkuuko asiakirjan tulostus vai keskeytetäänkö se riippuen seuraavista tekijöistä:

• yhteys tietokoneeseen,

• tulostuksen aikana esiintynyt ongelma.

Tietokoneesta tulostaminen USB-liitännän kautta

Ongelma Tulostuspyynnön käsittely

Kun ongelma on ratkaistu, tulostus jatkuu

Paperilokero tyhjä

Paperia ei syötetä Kun ongelma on ratkaistu,

Paperitukos

Paperihäiriö

Väriaine lopussa

Taustatulostus pyysi taukoa

USB-yhteyden katkeaminen

ensimmäisestä tulostamattomasta sivusta alkaen.

tulostus jatkuu ensimmäisestä tulostamattomasta sivusta alkaen. Poikkeus: Jos asiakirja tulostettiin manuaalisessa kaksipuolisessa tilassa, asiakirjan tulostus keskeytetään.

Aktiivisen tiedoston tulostus keskeytetään. Tulostusjonossa olevat asiakirjat tulostetaan kuitenkin väriainekasetin vaihtamisen jälkeen.

Kone siirtyy odotustilaan tietyn ajan jälkeen (oletusasetus 30 sekuntia). Aktiivisen asiakirjan tulostus keskeytetään. Tulostusjonossa olevat työt tulostetaan.

Kun ongelma on ratkaistu, asiakirjan tulostus alkaa alusta, vaikka sivuja olisikin tulostettu ennen yhteyden katkeamista.

9 - Kunnossapito

5 Aseta paperilokero takaisin paikoilleen.

- 47 -

Page 52

LFF6020

Tietokoneesta tulostaminen WLANyhteyden kautta

Ongelma Tulostuspyynnön käsittely

Kun ongelma on ratkaistu, tulostus jatkuu

Paperilokero tyhjä

Paperia ei syötetä Kun ongelma on ratkaistu,

Paperitukos

Paperihäiriö

Väriaine lopussa

ensimmäisestä tulostamattomasta sivusta alkaen.

tulostus jatkuu ensimmäisestä tulostamattomasta sivusta alkaen. Poikkeus: Jos asiakirja tulostettiin manuaalisessa kaksipuolisessa tilassa, asiakirjan tulostus keskeytetään.

Aktiivisen tiedoston tulostus keskeytetään. Tulostusjonossa olevat työt tulostetaan. tai Tulostus jatkuu ensimmäisestä tulostamattomasta sivusta alkaen.

Laiteohjelmistopäivitys

Laiteohjelmiston päivitys edellyttää, että Companion Suite Pro -ohjelmisto on asennettu tietokoneeseen ja että tietokone on liitetty laitteeseen (katso PC-ominaisuudet, sivulla 34).

Tarkista sivulta www.sagem-communications.com, onko saatavilla laiteohjelmiston päivityksiä, ja lataa päivitystiedosto tietokoneeseen.

Avaa sitten päivitysohjelma (K

OHJELMAT > COMPANION SUITE > COMPANION SUITE PRO

LL2 > C

tietokoneeseen ladattu tiedosto ja käynnistä päivitys.

Katso ohjelmiston päivityksen jälkeen sivulta www.sagem-communications.com, onko tästä käyttöohjeesta saatavana uusi versio.

OMPANION - FIRMWARE UPDATE), valitse

ÄYNNISTÄ > KAIKKI

9 - Kunnossapito

Taustatulostus pyysi taukoa

WLAN-yhteyden katkeaminen

Kone siirtyy odotustilaan tietyn ajan jälkeen (oletusasetus 30 sekuntia). Aktiivisen asiakirjan tulostus keskeytetään. Tulostusjonossa olevat työt tulostetaan.

Kun ongelma on ratkaistu, asiakirjan tulostus alkaa alusta, vaikka sivuja olisikin tulostettu ennen yhteyden katkeamista.

- 48 -

Page 53

LFF6020

Tekniset tiedot

Koko ja paino

Mitat: 344 x 447 x 386 mm Paino: 11,6 kg

Sähkölaitteiden tekniset tiedot

Virransyöttö (katso luokituskylttiä): Yksivaiheinen 220–240 V - 50/60 Hz - 4,5 A Sähkönkulutus: 10 W säästötilassa

33 Wvalmiustilassa 450 W keskimäärin tulostettaessa (huippu 900 W)

Käyttöympäristön ohjearvot

Käyttölämpötila: 10 °C – 27 °C [50 °F to 80.6 °F] ympäröivän kosteuden ollessa

15–80 % (enintään 32 °C [89,6 °F] ympäröivän kosteuden ollessa 15–54 %)

Oheislaitteiden tekniset tiedot

9 - Kunnossapito

Tulostin

Tyyppi: Laser (tavalliselle paperille) Resoluutio: 600 dpi Nopeus:

Lämpenemisaika: 21 s Ensimmäinen sivu valmiina: 13 s

a. Tulostusnopeus voi vaihdella riippuen järjestelmän kuormituksesta, tietokoneen ominaisuuksista, sovelluksesta, liitäntätyypistä (USB

tai langaton verkko), paperin koosta sekä tiedoston tyypistä ja koosta.

Maksiminopeus 20 ppm

Kopiokone

Tyyppi: Itsenäinen mustavalkoinen Kopiointinopeus: Maksiminopeus 20 ppm Tarkkuus: 600 dpi Sarjakopiointi: Enintään 99 sivua Zoomaus: 25–400 %

Skanneri

Tyyppi: Väriskanneri Värien määrä: 36 tavua Resoluutio: 600 dpi (optinen)

2400 dpi (interpoloitu) Ohjelmiston yhteensopivuus: TWAIN, WIA Suurin paperikoko: Letter

Tulostuslisälaitteet

Paperilokeron kapasiteetti: Korkeintaan 250 arkkia (60 g/m²), korkeintaan 200 arkkia (80 g/

m²) Tulostelokeron kapasiteetti: 50 arkkia Ensisijaisen paperilokeron koko: A4, A5, Statement, Legal, Letter

60–105 g/m²:n paperi Paperikoko manuaalisessa tulostuksessa: A4, A5, Statement, Legal, Letter, B5, exec, A6

52–160 g/m²:n paperi

PC-liitännät

USB 2.0 -orjaliitäntä (PC-yhteys) USB 2.0 -pääliitäntä (WLAN-yhteys, luku, USB-muistitikun lukija) Käyttöjärjestelmä: Windows 2000 ≥ SP4, Windows XP x86 ≥ SP1, Windows Vista, Windows 2003 server (vain tulostusta varten)

- 49 -

Page 54

LFF6020

Kulutustarvikkeiden tekniset tiedot

Vakiotulostuspaperi

Skanneri : Inapa tecno SPEED A4 Tulostin : Ricoh T6200 A4

Värijauhekasetti

Tyyppi PFA821

PFA822

Ominaisuudet voivat muuttua paremmiksi ilman ennakkoilmoitusta.

9 - Kunnossapito

- 50 -

Page 55

Page 56

Sähköposti: [email protected]

Internet: www.sagem-communications.com

PHILIPS and the PHILIPS’ Shield Emblem are registered trademarks of Koninklijke Philips Electronics N.V. and are used by SAGEM COMMUNICATIONS under license from Koninklijke Philips Electronics N.V.

SAGEM COMMUNICATIONS

Printing Terminals

Headquarters : Le Ponant de Paris 27, rue Leblanc · 75015 Paris · FRANCE Tél. : +33 1 58 11 77 00 · Fax : +33 1 58 11 77 77 www.sagem-communications.com Limited company · Capital 158.291.895 Euros · 440 294 510 RCS

PARIS

LFF6020

253118294-A
