Philips LC9.2L Schematic

oC

sissahCnoisiveleTrol

LC9.2L

LA

Conteúdo Página

Especiﬁ cações Técnicas, Conexões, e Visão Geral do Chassis 2 Instruções de Segurança, Manutenção, Avisos e Notas 5 Instruções de Uso 6 Instruções Mecânicas 7 Diagrama de Ligações, Diagrama em Blocos, Ponto de Teste e Visões gerais Diagrama de Conexões 15 Diagrama em Blocos Vídeo 18 Diagrama em Blocos Áudio 19 Diagrama em Blocos Controle e sinais de Clock 20 Layout SSB 21 Esquema Elétrico ICs Barramento I2C 27 Esquema Elétrico Linhas de Alimentação 28 Esquemas Elétricos e Layouts de Painéis Painel Alimentação Principal 42” 29 Painel DFI : DC/DC 33 Painel DFI : Video-Flow 34 Painel DFI : Clock 35 Painel DFI : Alimentação 36 Painel DFI : FPGA 37 Painel DFI : DDR A 39 Painel DFI : DDR B 40

1

8610_000_090602.ep

090604

s

Conteúdo Página

Painel DFI : Display Interface 41 Painel DFI : FPGA AmbiLight 42 Painel DFI : Layout 43 Painel SSB : DC/DC 45 Painel SSB : Tuner IF & Demodulador 46 Painel SSB : Microprocessador 48 Painel SSB : Trident WX69 49 Painel SSB : DDR Interface 50 Painel SSB : FPGA interface 51 Painel SSB : FPGA I/O Banks 52 Painel SSB : Conectores LVDS 53 Painel SSB : Processador de Áudio Micronas 54 Painel SSB : Áudio Class D 55 Painel SSB : YPbYr & SVHS 56 Painel SSB : IO Cinch 57 Painel SSB : VGA e PC Áudio 58 Painel SSB : Chave HDMI 59 Painel SSB : HDMI Principal 60 Painel SSB : MJC 61 Painel SSB : Lista SRP 64 Layouts SSB 66 Painel Controle do Teclado 76 Painel LED & IR 77

10/2009

2 LC9_2L

Especificações Técnicas e Conexões

2. Especificações Técnicas e Conexões

Indíce deste capítulo:

2.1 Especificações Técnicas

2.2 Instruções de Uso

2.3 Conexões

2.4 Chassis

Notas:

• As figuras podem variar devido as diferenças de aparelhos.

• As especificações são indicativas (sujeita a alterações).

2.1 Especificações Técnicas

Para o suporte dos produtos por favor use os links da tabela 2-1. Aqui estão informações disponíveis dos produtos, bem como inicia-los, manuais do usuário, perguntas frequentes e drivers & software.

Tabela 2-1 Modelos descritos

CTN Estilo

32PFL5604D/78 P & S 42PFL5604D/78 P & S 42PFL7404D/78 Frame 47PFL5604D/78 P & S 52PFL7404D/78 Frame

2.2 Instruções de Uso

Você pode baixar estas informações dos seguintes websites:

http://www.philips.com/support http://www.p4c.philips.com

2.3 Conexões

Especificações Técnicas e Conexões

LC9_2L

3

8

9

10

11

Conectores traseiros

Conectores laterais

1

2

2 3

3 4

4

5

6

12

Nota: As seguintes abreviações são usadas para os conectores coloridos (de acordo DIN/IEC 757): Bk= Preto, Bu= Azul, Gn= Cinza, Gy= Verde, Rd= Vermelho, Wh= Branco, Ye= Amarelo.

2.3.1 Conexões Laterais

1 - Cinch: Audio - Entrada

Rd - Audio R 0.5 V Wh - Audio L 0.5 V

2 - Cinch: Video CVBS - Entrada

Ye - Video CVBS 1 V

3 - S-Video (Hosiden): Video Y/C - Entrada

1 - Terra Y Gnd 2 - Terra C Gnd 3 - Video Y 1 VPP / 75 Ω 4 - Video C 0.3 V PP / 75 Ω

4 - Fone de ouvido (Saída)

Bk - Fone de ouvido 32 - 600 Ω / 10 mW

RMS RMS

PP

/ 75 Ω

/ 10 k / 10 kΩ

Ω

13

Figura 2-1 Conexões

14

7

18700_001_090828.eps

5 - USB2.0

12

Figura 2-2 USB (tipo A)

1-+5V 2 - Data (-) 3 - Data (+) 4-Terra Gnd

6 - HDMI: Digital Video, Digital Audio - Entrada (veja HDMI 1 & 2)

7 - Conector de serviço (UART)

1-Terra Gnd 2 - UART_TX Transmissor 3 - UART_RX Receptor

34

10000_022_090121.eps

09082

090121

8

4 LC9_2L

Especificações Técnicas e Conexões

2.3.2 Conexões Traseiras

8 - Entrada da antena (Cabo e Aéreo)

- F tipo Coaxial - 75 Ω

9 - Mini Jack: Áudio - Entrada

Wh - Audio L 0.5 V Rd - Audio R 0.5 V

RMS RMS

/ 10 kΩ / 10 k

10 - VGA: Video RGB - Entrada

1

5

10

6

11

10000_002_090121.eps

15

090127

Figura 2-3 Conector VGA

1 - Vídeo Vermelho 0.7 V 2 - Vídeo Verde 0.7 VPP / 75 3 - Vídeo Azul 0.7 V 4-n.c.

PP

/ 75 Ω

5 - Terra Gnd 6 - Terra Vermelho Gnd 7 - Terra Verde Gnd 8 - Terra Azul Gnd 9-+5V 10 - Ground Sync Gnd

+5 V

DC

11 - n.c. 12 - DDC_SDA DDC data 13 - H-sync 0 - 5 V 14 - V-sync 0 - 5 V 15 - DDC_SCL DDC clock

11 - Cinch: S/PDIF - Saída

Bk - Coaxial 0.4 - 0.6V

PP

12 - Cinch: Video CVBS - Entrada, Audio - Entrada

Ye - Video CVBS 1 V

/ 75 ohm

PP

Ω

/ 75 ohm

Wh - Audio L 0.5 V Rd - Audio R 0.5 V

/ 10 kohm

RMS

/ 10 kohm

RMS

13 - CVI-1 & 2: Cinch: Video YPbPr - Entrada, Audio - Entrada

Gn -Video Y 1 V Bu - Video Pb 0.7 V Rd - Video Pr 0.7 VPP / 75 Wh - Audio - L 0.5 V Rd - Audio - R 0.5 V

PP

/ 75

PP

RMS RMS

/ 75

/ 10 k / 10 k

Ω

Ω Ω

14 - HDMI 1, 2, e 3: Vídeo Digital, Áudio Digital - Entrada

19

8

1

2

E_06532_017.eps

250505

Figura 2-4 Conector HDMI (tipoA)

1 - D2+ Canal de dados 2 - Blindagem Gnd 3 - D2- Canal de dados 4 - D1+ Canal de dados 5 - Blindagem Gnd 6 - D1- Canal de dados 7 - D0+ Canal de dados 8 - Blindagem Gnd 9 - D0- Canal de dados 10 - CLK+ Canal de dados 11 - Blindagem Gnd 12 - CLK- Canal de dados 13 - Easylink/CEC Canal de controle 14 - n.c. 15 - DDC_SCL DDC clock 16 - DDC_SDA DDC data 17 - Terra Gnd 18 - +5V 19 - HPD Hot Plug Detect 20 - Terra Gnd

2.4 Chassis

Veja capítulo 9. Diagramas em Blocos.

Precauções, Avisos e Lista de Abreviações

3. Instruções de Segurança e de Manutenção, Avisos, e Notas

LC9_2L

5

3.1 Instruções de Segurança para Reparos

Normas de Segurança requeridas durante um reparo:

• Devido as partes ‘quentes’ deste chassis, o conjunto deve ser conectado a energia AC via transformador de isolação. (> 800 VA)

• Componentes de Segurança, indicados pelo símbolo h deverão ser repostos por componentes idênticos aos originais.

Instruções de Segurança requerem que depois de um reparo, o conjunto deve voltar a sua condição original. Atenção aos seguintes pontos:

• Alinhe os ﬁ os e cabos do HT corretamente e prenda-os com as travas do cabo.

• Cheque a isolação do cabo de alimentação AC de danos externos.

• Cheque o alívio de esforço do cabo de alimentação AC, prevenindo que o cabo toque componentes quentes, ou fontes de calor.

• Cheque a resistência elétrica DC entre o plug AC e o lado secundário (unicamente em aparelhos com fontes isoladas). Faça da seguintes forma:

1. Desligue o cabo AC e conecte um ﬁ o entre dois pinos do plug.

2. Ligue o interruptor principal ( com o cabo AC desconectado! ).

3. Meça o valor da resistência entre os pinos do plug e a blindagem do tuner na conexão de antena do

aparelho. A leitura deverá estar entre 4.5 MΩ e 12 MΩ.

4. Desligue o interruptor e remova o ﬁ o entre os dois pinos do plug AC.

• Cheque defeitos do gabinete, prevenindo que o cliente toque qualquer peça interna.

3.2 Avisos

• Todos os CIs e outros semicondutores são suscetíveis à descarga eletrostática (ESD) " . Falta de cuidado no manuseio durante reparo pode reduzir drasticamente a vida do componente. Quando reparando, certiﬁ que-se que você está conectado com o mesmo potencial de terra do aparelho por uma pulseira com resistência. Mantenha componentes e ferramentas também neste potencial.

• Cuidado durante medições na parte de alta tensão.

• Nunca troque módulos ou outros componentes enquanto a unidade está ligada.

• Para ajustar o aparelho, use ferramentas de plástico ao invés das ferramentas de metal. Assim, prevenimos quaisquer curtos e o perigo de um circuito tornar-se instável.

3.3 Notas

3.3.1 Geral

• Meça as tensões e formas de onda considerando o chassis (= tuner) terra (-), ou terra quente (.), dependendo da área do circuito a ser testado.

• As tensões e formas de onda mostradas nos diagramas são indicativas. Meça-as no Modo Default de Serviço- SDM (ver capítulo 5) com sinal da barra de cor e som estéreo (L: 3 kHz, R: 1 kHz a menos que declarado de outro modo) e portadora de ﬁ gura em 475.25 MHz (PAL) ou 61.25 MHz (NTSC, canal 3).

• Onde necessário, meça a forma de onda e as tensões com ()) e sem (*) sinal aéreo. Meça a tensão na seção de alimentação em ambas operações: normal (,) e standby (+). Esses valores são indicados por símbolos apropriados.

3.3.2 Notas sobre esquemas

• Todos os valores dos resistores estão em ohms e o multiplicador do valor é usado frequentemente para indicar a posição do ponto decimal (por exemplo 2K2 indica o 2.2 kohm).

• Os valores dos resistores sem nenhum multiplicador podem ser indicados com um “E” ou um “R” (por exemplo 220E ou 220R indicam 220 ohms).

• Todos os valores de capacitores são dados em microfarads

(μ = x10 (p = x10

• Os valores dos capacitores podem também usar o multiplica-

• Um “asterisco” (*) indica que o uso do componente varia. Con-

• Os valores de componentes corretos são listados na lista de

3.3.3 Retrabalho em BGA (Ball Grid array)

Introdução

Para mais informação em como manusear dispositivos de BGA, visite este endereço: www.atyourservice.magazine.com (é neces sário subscrição e não está disponíveis para todas as regiões). Após o login, selecione “Magazine“ e depois “Workshop Information“. Você encontrará informação sobre como manu- sear BGA-ICs.

Perﬁ l da Temperatura BGA Para BGA-ICs, você deve usar o correto perﬁ l de temperatura, que é par do 12NC. Para uma vista deste perﬁ , visite a página www.atyourservice.magazine.com ( é necessário subscrição e não está disponíveis para todas as regiões). Você encontra esta e mais informações técnicas dentro de “Maga zine” capítulo “Repair downloads”. Para questões adicionais entre em contato com sua assistência técnica local.

3.3.4 Solda sem Chumbo

Para lidar com a tecnologia solda sem chumbo, algumas

• Use somente a solda lead-free Philips SAC305 com o código

- Alcançar pelo menos 400º C na ponta da solda.

- Estabilizar o ajuste de temperatura da ponta da solda.

- Trocar a ponta da solda para diferentes aplicações.

• Ajuste sua ferramenta da solda para uma temperatura em

• A mistura de latas / partes de solda Lead-free com latas /

3.3.5 Identiﬁ cação BOM alternativa

-6

), em nanofarads (n = x10-9) ou em picofarads

-12

).

dor do valor como a indicação do ponto decimal (por exemplo 2p2 indica 2.2 pF).

sulte às tabelas de diversidade para os valores corretos.

peças elétricas de reposição. Conseqüentemente, veriﬁ que sempre esta lista quando há uma dúvida.

regras têm que ser respeitadas pela oﬁ cina durante um reparo:

de ordem 0622 149 00106. Se a pasta de solda lead-free for requerida, contate por favor o fabricante de seu equipamento de solda. Geralmente, o uso da pasta de solda em oﬁ cinas deve ser evitado porque a pasta não é de fácil armazenamento e manuseio. Use somente as ferramentas adequadas para a aplicação da solda lead-free. A ferramenta de solda deve:

torno de 360 - 380 ºC na junção da solda. O tempo de aquecimento de junção da solda não deve exceder 4 segundos. Evite temperaturas acima de 400º C, ou então, o calor aumentará drasticamente e o ﬂ uxo líquido será destruído. Para evitar tal dano, desligue o equipamento quando parar de usá-lo ou diminua o aquecimento.

partes de solda de chumbo é possível, porém a PHILIPS recomenda evitar ao máximo o regime misto. Caso a mistura seja inevitável, limpe cuidadosamente a junção da solda de uma antiga lata para re-soldar uma nova.

6 LC9_2L

Precauções, Avisos e Lista de Abreviações

O terceiro dígito do número serial do produto (ex:

AG2B0335000001) indica o número BOM alternativo (Bill Of Materials) que tem sido usado para a produção especíﬁ ca de TV. Em geral, é possível que o mesmo modelo de tv do mercado seja produzido, por exemplo, com dois tipos diferentes de displays, vindo de dois diferentes fornecedores. Isto resultará em aparelhos que tem o mesmo CTN (número do tipo comercial ex.: 28PW9515/12), mas que tem um número

B.O.M. diferente. Atentando-se ao terceiro digito, identiﬁ camos qual B.O.M. é usado na TV em que estamos trabalhando.

Se o terceiro dígito do número serial for o número 1 (ex.:

AG1B0335000001), então existe apenas uma versão B.O.M.

do aparelho no mercado. Se o terceiro dígito do número serial

for o número 2 (ex.: AG2B0335000001), então existem dois

diferentes B.O.M.s. daquele modelo no merdado, informação

importante para ordenar corretamente partes separadas!

Para o terceiro dígito, os números de 1 ....9 e os caracteres

A ....Z podem ser usados, no total : 9 mais 26= 35 diferentes

B.O.M.s podem ser indicados pelo terceiro dígito do número

serial.

Identiﬁ cação: A linha inferior da placa dá um número serial de

14 dígitos. Os dígitos 1 e 2 referem-se ao centro da produção

(ex. AG é Bruges), o dígito 3 refere-se ao código B.O.M., o

dígito 4 ao código de troca da versão do serviço, os dígitos 5 e

6 referem-se ao ano de produção e os dígitos 7 e 8, a semana

produzida (ex. abaixo é de 2006 semana 17). Os 6 últimos

dígitos contém o número serial.

MODEL :

PROD.NO:

32PF9968/10

AG 1A0617 000001

MADE IN BELGIUM

220-240V 50/60Hz

VHF+S+H+UHF

BJ3.0E LA

S

~

128W

Figura 3-1 Número serial (exemplo)

3.3.6 Manutenção de Painel (BLR) ou Manutenção de Componente (CLR)

Se o painel está defeituoso, consulte o procedimento na assis-

tência técnica para decidir se o painel deve ser trocado ou se existe manutenção nos componentes.

Se o procedimento for a troca do painel completamente, não

solde o painel defeituoso. Pois não será devolvido para o O.E.M para troca!

3.3.7 Precauções práticas de serviço

• Evite a exposição a choques elétricos. Enquanto em algumas fontes se espera ter um impacto perigoso, outras de potencial elevado não são levadas em consideração e podem causar reações inesperadas.

• Respeite as tensões. Enquanto algumas podem não ser perigosas, elas podem causar reações inesperadas. Antes de manusear um televisor ligado, é interessante testar a isolação de alta tensão. É fácil de fazer e é uma boa precaução de serviço.

3.4 Lista de Abreviações

0/6/12 SCART sinal controle comutador no painel

A/V. 0 = circuito (AUX até TV), 6 = play 16 : 9 formato, 12 = play 4 : 3 formato

AARA Adaptador de Taxa Aspecto Automática:

algoritimo que adapta a taxa de aspecto para remover barras horizontais; manter a taxa de aspecto original.

ACI Instação de Canal Automático:

algoritio que instala os canais de TV diretamente da rede do cabo por meio

de uma página pré definida TXT ADC Conversor Digital para Analógico AFC Controle Frequência Automática: controle de

sinal usado para voltar a frequência

correta AGC Controle de Ganho Automático: algoritimo que

controla a entrada de vídeo da caixa de

funções AM Modulação de Amplitude AP Asia AR Taxa Aspecto: 4 por 3 ou 16 por 9 ASF Ajuste de Tela Automática: algoritimo que adapta

a taxa de aspecto e remove a barra preta horizon-

tal sem devoluções de informações de

vídeo ATSC Comite do Sistema de Televisão Avançado,

o TV digital padrão nos Estado Undios

ATV Veja TV Automática

Auto TV Um controle do sistema de software e hardware

que mede contendo imagem e

adapta paramêtro de imagem em

forma dinâmica AV Vídeo Áudio Externo AVC Controle de Áudio e Vídeo AVIP Processador de Entrada de Áudio e Vídeo B/G Sistema TV Monocromatico. Distância de carga

de áudio é 5.5 MHz BLR Manutenção Nível Painel BTSC Comite Padrão Transmissão de Televisão.

Multiples sistema áudio FM stereo, originário do USA e usado por exemplo em países do LATAM e AP-NTSC

B-TXT Azul TeleteXT C Canal Central (audio) CEC Barramento Consumer Electronics Control:

barramento controle remoto nas conexões HDMI

CL Constant Level: saída de áudio para

conectar com um amplificador externo

CLR Manutenção Nível Componentes ComPair Computer aided rePair CP Connected Planet / Cópia de Proteção CSM Modo Serviço Usuário CTI Color Transient Improvement:

manipula inclinação dos transientes croma

CVBS Composite Video Branco e

Sincronização

DAC Conversor Analógica para Digital DBE Dynamic Bass Enhancement: amplificação de

frequência extra baixa

DDC Veja “E-DDC” D/K Sistema TV Monocromático. Distância de carga

de áudio é: 6.5 MHz

DFI Inserção Dinâmica de Frame DFU Instruções de uso: manual do proprietário DMR Digital Media Reader: cartão de leitora DMSD Decodificador Padrão Multi Digital DNM Movimento Natural Digital

Precauções, Avisos e Lista de Abreviações

LC9_2L

7

DNR Redução Ruído Digital: função

DRAM Dinâmica RAM DRM Gerenciamento Diretos Digital DSP Processamento Sinal Digital DST Dealer Service Tool: controle remoto

DTCP Digital Transmission Content

DVB-C Transmissão de Vídeo Digital - Cabo DVB-T Transmissão de Vídeo Digital - Terrestre DVD Digital Versatile Disc DVI(-d) Digital Visual Interface (d= apenas digital) E-DDC Enhanced Display Data Channel

EDID Extended Display Identification Data

EEPROM Electrically Erasable and

EMI Electro Magnetic Interference EPLD Erasable Programmable Logic Device EU Europa EXT EXTernal (fonte), entra no aparelho pelo

FDS Full Dual Screen (o mesmo que FDW) FDW Full Dual Window (o mesmo que FDS) FLASH FLASH memória FM Campo Memória ou Modulação

FPGA Field-Programmable Gate Array FTV Flat TeleVision Gb/s Giga bits por segundo G-TXT Green TeleteXT H H_sync para módulo HD Alta Definição HDD Drive Disco Rígido HDCP High-bandwidth Digital Content

HDMI High Definition Multimedia Interface HP Fone de Ouvido

2

I

C Barramento Inter IC

2

I

D Barramento Inter IC Data

2

I

S Barramento Inter IC Sound IF Frequência Intermediária IR Infra Vermelho IRQ Interrupt Request ITU-656 A comunicação ITU Radio Sector

redução de ruído do aparelho

especial projetado para serviço técnico

Protection: Um protocolo para proteção digital audio/video que percorre um barramento serial de alta velocidade, como o IEEE-1394

(VESA padrão para comunicação de canal e display). Usando E-DDC, a fonte de vídeo pode ler a informação EDID do display.

(VESA padrão)

Programmable Read Only Memory

SCART ou por cinches (jacks)

Frequência

Protection: Uma chave codificada dentro do sinal HDMI/DVI que previne dados de vídeo piratas. Se uma fonte é codificada HDCP e conectada via HDMI/DVI sem o decodificador apropriado HDCP a imagem é colocada no modo “snowvision” ou trocada para uma baixa resolução. Para distribuição do conteúdo normal a fonte e o dispositivo display deve ser habilitado para o HDCP decodificando a chave software “software key”

Sistema de TV monocromático. DistânciaI de carga de áudio é 6.0 MHz

(ITU-R) são normas do corpo do subcomite da Uniaçao Telecomunicações Internacionais respeitando a comunicação de rádio. ITU-656 (a.k.a. SDI), é um formato de vídeo digitalizdo usado para transmissão gradual de vídeo. Componente digital descomprimido ou sinais composite digital podem ser usados. O sinal SDI é auto-sincronizado,

usando 8bit ou10bit palavras,e tem um máximo de taxa de 270 Mbit/s, com um mínimo de largura de faixa de 135

ITV Institutional TeleVision; aparelhos de TV para

LS Last Status; Os últimos ajustes escolhidos

LATAM Amperica Latina

LCD Display Cristal Líquido LED Diodo Emissão de Luz L/L' Sistema TV Monocromático. Distância de carga

LPL LG.Philips LCD (fornecedor) LS Auto-falante LVDS Low Voltage Differential Signalling Mbps Mega bits por segundo M/N Sistema TV Monocromático. Distância de carga

MIPS Microprocessor without Interlocked

MOP Processador Saída Matriz MOSFET Metal Oxide Si

MPEG Motion Pictures Experts Group MPIF Multi Platform InterFace MUTE MUTE Line NC Sem Conexão NICAM Near Instantaneous Compounded

NTC Coeficiente de Temperatura Negativa

NTSC National Television Standard

NVM Non-Volatile Memory: IC contendo dados

O/C Open Circuit OSD On Screen Display OTC On screen display Teletext and

P50 Project 50: protocolo de comunicação entre

PAL Phase Alternating Line. Sistema de cor

PCB Printed Circuit Board (o mesmo que “PWB”) PCM Pulse Code Modulation PDP Plasma Display Panel PFC Power Factor Corrector (ou Pre-

PIP Picture In Picture PLL Phase Locked Loop. Usado por exemplo

POD Point Of Deployment: um modulço removível

POR Power On Reset, sinal para reset do uP PTC Positive Temperature Coefficient,

PWB Printed Wiring Board (o memso que “PCB”)

MHz.

hoteis, hospitais etc.

pelo usuário, lido e armazenado em RAM ou em NVM. São chamados na inicialização do aparelho para configurá-lo de acordo com as preferências do usuário.

de áudio é 6.5 MHz. L' é Band I, L são todas as bandas exceto para Band I

de áudio é 4.5 MHz

Pipeline-Stages; Um microprocessador RISC- baseado

licon Field Effect

Transistor, dispositivo chaveamento

Audio Multiplexing. Este é um sistema de áudio digital, principalmente usado na Europa.

sem-linear resistor

Committee. Sistema de cor usado principalmente na América do Norte e Japão. Carga de cor NTSC M/N= 3.579545 MHz, NTSC 4.43= 4.433619 MHz (este é um VCR normal, não é transmitido off-air)

relacionados com o TV como ajustes

Control; também chamado Artistic (SAA5800)

o TV e periféricos

usado principalmente no Oeste Europeu (carga cor= 4.433619 MHz) e América do Sul (carga cor PAL M=

3.575612 MHz e PAL N= 3.582056 MHz)

condicionador)

FST sistema sintonia. O usuário pode dar diretamente a frequência desejada

CAM, implementando o sistema CA para hospedeiro (ex. o aparelho TV)

non-linear resistor

8 LC9_2L8 LC9_2L

Precauções, Avisos e Lista de Abreviações

PWM Modulação Sem Pulso QRC Conversor Resonante Quasi QTNR Redução Ruído Qualidade Temporal QVCP Processador Composição Qulaidade Vídeo RAM Memória Acesso Random RGB Vermelho, Verde e Azul. Os sinais de

RC Controle Remoto RC5 / RC6 Protocolo de sinal do recebedor do controle

RESET RESET sinal ROM Read Only Memory RSDS Reduced Swing Differential Signalling

R-TXT Red TeleteXT SAM Modo Serviço Ajuste S/C Curto Circuito SCART Syndicat des Constructeurs

SCL Serial Clock I SCL-F CLock Signal on Fast I SD Standard Definition SDA Serial Data I SDA-F DAta Signal on Fast I SDI Serial Digital Interface, veja “ITU-656” SDRAM Sincronismo DRAM SECAM SEequence Couleur Avec Mémoire.

SIF Frequência Intermédiaria de Áudio SMPS Switched Mode Power Supply SoC System on Chip SOG Sync On Green SOPS Self Oscillating Power Supply SPI Serial Peripheral Interface barramento; 4-

S/PDIF Sony Philips Digital InterFace SRAM Static RAM SRP Service Reference Protocol SSB Small Signal Board STBY STand-BY SVGA 800 × 600 (4:3) SVHS Super Video Home System SW Software SWAN Spatial temporal Weighted Averaging

SXGA 1280 × 1024 TFT Transmissor Thin Film THD Distorção Harmônica Total TMDS Transmission Minimized Differential

TXT TeleteXT TXT-DW Dual Window com TeleteXT UI User Interface uP Microprocessador UXGA 1 600 × 1 200 (4:3) V V-sync para o modulo VESA Video Electronics Standards

VGA 640 × 480 (4:3) VL Variable Level out: saída de áudio processado

VSB Vestigial Side Band; método

WYSIWYR What You See Is What You Record:

WXGA 1280 × 768 (15:9) XTAL Quartz crystal XGA 1024 × 768 (4:3)

cores primárias do TV. Mixindo os níveis de R, G, e B, todas as cores (Y/C) são reproduzidas

remoto

data interface

d'Appareils Radiorécepteurs et Téléviseurs

Sistema de cor principalmente usado na França e Leste Europeu. Cargas de cor=

4.406250 MHz e 4.250000 MHz

sincronismo sem fio serial de dados de link padrão

Redução ruído

Signalling

Association

através do amplificador externo

modulação

seleção de registro que segue a imagem e áudio principal

2

C

2

C barramento

2

C

2

C barramento

Y Sinal de Luminância Y/C Sinal de Luminância (Y) e Crominância (C) YPbPr Component video. Luminância e

sinais diferentes de cor dimensionado (B-Y eR-Y)

YUV Component video

4. Instruções Mecânicas

Instruções Mecânicas

LC9_2L

9

Índice deste capítulo:

4.1 Posição dos Cabos

4.1.1 32PFL5604D/78

4.1.2 42PFL5604D/78

4.1.3 42PFL7404D/78

4.1.4 47PFL5604D/78

4.1.5 52PFL7404D/78

4.2 Posições de Serviço

4.3 Remoção do Painel

4.4 Remontagem

4.1 Posição dos Cabos

4.1.1 32PFL5604D/78

Notas:

• As figuras abaixo podem variar ligeiramente da situação atual, devido as diferenças dos aparelhos.

Figura 4-1 Visão geral 32PFL5604D/78

18700_101_090824.ep

090

824

s

10 LC9_2L

Instruções Mecânicas

1. Rota do cabo inversor na parte traseira com espuma

2. Cabo do alto-falante

Assegure-se que os fios não tocam a tampa traseira

para evitar ruído.

700_102_0908

18

24.eps

0908

24

Figura 4-2 PSU seção 32PFL5604D/78

Instruções Mecânicas

3. Localização do encaixe do alto-falante

LC9_2L

11

Figura 4-3 SSB seção 32PFL5604D/78

18

700_10

3_090824.ep

090824

s

12 LC9_2L

4.1.2 42PFL5604D/78

Instruções Mecânicas

Figura 4-4 Visão geral 42PFL5604D/78

18700_111_090824.ep

090824

s

Figura 4-5 Fuga de luz 42PFL5604D/78

18700_114_090824.eps

090824

Teclados

Solução de interferência.

Cubra com fita HV o cabo e o Teclado com pelo menos 2 cm

Instruções Mecânicas

LC9_2L

13

Figura 4-6 PSU seção 42PFL5604D/78

18700_112_090824.eps

0908

24

Cubra com fita HV o cabo a partir deste ponto final.

Figura 4-7 SSB seção 42PFL5604D/78

18

700_11

3_090824.eps

090824

14 LC9_2L

4.1.3 42PFL7404D/78

Instruções Mecânicas

- suporte para cabo

2 esp umas usad a p or IR e cabo de controle lateral Insira a espuma entre o slot do painel.

Figura 4-8 Vista geral 42PFL7404D/78

Simbolo Qtdd

Tape 11

Saddle (S) 1

Saddle (M) 3

18

700_121_090

824.eps 090824

3

Foto de referência (de LC09M Analógico)

Figura 4-9 Fuga de luz 42PFL7404D/78

para indicar a localização da fita

18700_124_090824.eps

0908

24

4.1.4 47PFL5604D/78

Instruções Mecânicas

LC9_2L

15

Figura 4-10 Visão Geral 47PFL5604D/78

1

8700_131_090

824.ep 090

s

824

Figura 4-11 Fuga de Luz 42PFL7404D/78

18700_134_090824.eps

090824

16 LC9_2L

Instruções Mecânicas

Teclado:

Solução de interferência.

Cubra o cabo com fita HV e o Teclado com pelo menos 2cm

Figura 4-12 PSU seção 47PFL5604D/78

18700_132_090824.eps

090824

Figura 4-13 SSB seção 47PFL5604D/78

Cubra o cabo

com fita HV

a partir deste

ponto final.

18700_133

_0908

24.eps

090824

4.1.5 52PFL7404D/78

Instruções Mecânicas

LC9_2L

17

2 fitas usadas para IR e para revestir o cabo de

controle lateral. Revestido como mostra a foto.

Figura 4-14 Visão Geral 52PFL7404D/78

Símbolo Qtdd

Fita 18

Selada (S) 2

Selada (M) 3

18700_141_090

4

824.eps 090824

18 LC9_2L

Instruções Mecânicas

Figura 4-15 PSU seção 52PFL7404D/78

18700_142_090824.eps

LVDS dobrado nesta localização.

090824

Figura 4-16 SSB seção 52PFL7404D/78

8700_14

1

3_090824.eps

090

824

Instruções Mecânicas

m

LC9_2L

19

4.2 Posições de Serviço

Para facilitar o serviço neste aparelho, existem algumas possibilidades criadas:

• As espumas da embalagem.

• Barras de espuma (criadas pelo Service).

4.2.1 Barras de Espuma

1

Apenas para aparelhos

1

42"

4.3 Remoção do Painel

4.3.1 Tampa Traseira

Cuidado:

a tampa traseira. Nota: Não é necessário remover o suporte para remover a tampa traseira.

1. Remova todos os parafusos da tampa traseira.

2. Levante a tampa traseira. Certifique-se que os fios e os

4.3.2 Alto-falantes

Cada unidade de alto-falante é montada com dois parafusos. Se necessário uma etiqueta no produto indicará o lado direito (”R”) ou esquerdo (”L”) da caixa, veja na traseira do aparelho, algumas vezes u seta indica para baixo. Quando defeituoso, troque a unidade inteira.

4.3.3 Subwoofer (se presente)

Remova os parafusos e retire a unidade. Certifique-se de usar o parafuso original e a arruela na remontagem. Quando defeituoso, troque a unidade inteira.

4.3.4 IR & Painel LED

Desconecte o cabo de força antes de remover

cabos não foram danificados.

E_06532_018.eps

171106

Figura 4-17 Barras de espuma

As barras de espuma podem ser usadas para todos os tipos e tamanhos de TVs Flat. Veja figura 4-17 para detalhes. Os aparelhos com um display de 42" e maiores, requerem quatro barras de espuma [1]. Assegure-se de que as barras estão suportando o gabinete e nunca apenas o display. Atenção: Falhas no seguimento destas regras podem causar sérios danos ao display! Coloque a face do TV para baixo nas barras de espuma (proteção ESD), uma situação estável é criada para desempenhar a medição e os ajustes. Coloque um espelho embaixo do TV, você poderá monitorar a tela.

1. Desplugue todos os conectores.

2. Remova os parafusos.

3. Retire o painel. Quando defeituoso, troque a unidade inteira.

4.3.5 Painel do teclado de controle

4. Remova os parafusos.

5. Desplugue o conector do painel teclado.

6. Retire a unidade. Quando defeituoso, troque a unidade inteira.

4.3.6 Fonte de Alimentação

1. Desplugue todos os conectores.

2. Remova os parafusos.

3. Retire o painel. Quando defeituoso, troque a unidade inteira.

4.3.7 Painel de Pequenos Sinais (SSB)

Atenção: É obrigatório remontar os parafusos na posição

original. Falhas podem resultar em danos ao Painel de Pequenos Sinais (SSB).

1. Desplugue todos os conectores. Tenha cuidado com os conectores LVDS, são frágeis!

2. Remova todos os parafusos que seguram o painel.

3. Retire o SSB do aparelho junto com a tampa lateral.

4. Para remover a tampa lateral, empurre a braçadeira com uma chave de fenda no meio da tampa e puxe-a do painel.

20 LC9_2L20 LC9_2L

Instruções Mecânicas

4.3.8 Painel LCD

Veja figura 4-18 para detalhes. Como todo o tamanho de tela tem uma diferença mecânica de construção (pequena) (algumas tem os paineis diretamente montados no display LCD, outros usam suportes), apenas é descrito um modelo. O Metódo de desmontagem dos outros paineis LCD são similares a descrição abaixo (veja também as figuras da posição dos cabos para mais detalhes).

3

1. Desplugue todos os conectores.

2. Remova todos os painéis como descrito anteriormente.

3. Remova os alto-falantes como descrito anteriormente.

4. Remova o suporte [1].

5. Remova todos os subframes do painel LCD (ex. [2]).

6. Remova os suportes [3] que seguram o Painel LCD.

7. O Painel LCD pode ser levantado da parte frontal do gabinete.

3

2

Figura 4-18 Remoção do Painel LCD Panel (modelo de exemplo)

4.4 Remontagem

Para remontar o aparelho inteiro, execute todos os processos na ordem reversa.

Notas:

• Na remontagem, certifique-se que todos os cabos estão colocados e conectados na posição original. Veja 4.1 Posição dos Cabos.

• Preste atenção especial para não danificar as espumas EMC de proteção do SSB. Certifique-se que as espumas EMC estão montadas corretamente.

3

2

1

8440_103_09022

3.eps

090709

Modos de serviço, Códigos de Erros e Localização de Defeitos

.

LC9_2L

21

5. Modos de serviço, códigos de erros e localização de falhas

Índice deste capítulo:

1. Pontos de teste

2. Modos de Serviço

3. Ferramentas de Serviço

4. Códigos de Erro

5. O Procedimento do LED Piscando

6. Atualização de Software

7. Encontro de Falhas e Dicas de Solução

5.1 Pontos de Teste

Este chassis é equipado com vários pontos de teste. Estes pontos de teste são identiﬁ cados nos esquemas elétri-

cos com um retângulo em torno de Fxxx ou Ixxx. Nos painéis, os pontos de teste são identiﬁ cados com uma “meia lua” com um ponto no centro.

o processador (PWM, registros, etc.) e fazendo uso dos

dados de falhas encontradas. Será possível também baixar

software do aparelho via I2C com ajuda do ComPair. Para isto o ComPair deve ser conectado ao aparelho via conector ComPair, que será acessível através da traseira do aparelho (sem remoção da tampa traseira).

5.2.2 Modo Serviço Padrão (SDM)

Propósito

Ajuste do TV no modo SDM:

• Criar um ajuste pré-deﬁ nido para medidas serem feitas.

• Ignorar proteções de software.

• Iniciar o procedimento de LED piscando.

• Ler o buffer de erro.

• Checar o life timer.

Como a maioria dos sinais são digitais, será difícil medir as formas de onda com um osciloscópio standard. Várias chaves

Especiﬁ cações

ICs são capazes de gerar testes padrão, que pode ser con- trolado via ComPair. Neste caso é possível determinar qual parte está defeituosa.

Realize as medições sob as seguintes condições:

• Aparelho no Modo Padrão de Serviço

• Entrada de Vídeo: sinal de barras colorido.

• Entrada de Áudio: 3 KHz no canal esquerdo e 1 kHz no direito.

Tabela 5-1 Funções padrão SDM

Region Freq. (MHz) Default syst.

Europe (except France),

475.25 PAL B/G

AP-PAL/-Multi

France SECAM L

NAFTA, AP-NTSC 61.25 (channel 3) NTSC M

LATAM PAL M

5.2 Modos de Serviço

A função modo de Serviço é dividida em quatro partes:

• Modo Padrão de Serviço (SDM)

• Modo Ajuste de Serviço (SAM)

• Modo Serviço ao Consumidor (CSM)

• Modo Reparo Auxiliado por Computador (ComPair).

SDM e SAM oferecem as funções que são usadas pelo

engenheiro de Serviço para reparo/ajuste do aparelho de TV. Algumas funções são:

• Uma situação pré-deﬁ nida para assegurar medidas que podem ser feitas abaixo das condições uniformes (SDM).

• Ativado o procedimento de LED piscando para identiﬁ cação do erro quando a imagem não está disponível (SDM).

• A possibilidade de anular proteções do software quando SDM entrou via pinos de Serviço.

• Fazer ajustes (ex. tom branco), (de)selecionar opções, entrar com códigos opções, reset no buffer de erro (SAM).

• Informação do Display (“SDM” ou “SAM” indicado na parte direita superior da tela, buffer de erro, versão do software, horas de operação, opções códigos de opção, submenus).

O CSM é um Modo de Serviço que pode ser habilitado pelo

consumidor. Instruções como habilitar o CSM podem ser dadas por telefone pela assistência técnica. No modo CSM, a sigla é mostrada na parte superior direita da tela.

A informação fornecida no CSM e o propósito do CSM é:

• Aumentar a taxa alcançada de manutenção em casa.

• Diminuir o número de chamados.

• Solucionar o problema do consumidor sem visitas a residência.

O Modo ComPair é usado para comunicação entre um com-

putador e um TV no nível I2C/UART e pode ser usado pelo engenheiro do Serviço para diagnósticos rápidos do aparelho pelos códigos de erro, pelo NVMs, comunicação com os ICs e

• Ajuste linear de vídeo e ajuste de áudio em 50%, volume para 25%. Os ajustes armazenados usados não serão afetados.

• Todos os modos de serviço (se presente) estão desativa- dos, desde que eles interﬁ ram com diagnótico/manuten- ção do aparelho. Os modos de serviço:

- Tempo/ Temporizador de sleep.

- Blue mute (tela azul).

- Modo Hotel/ Modo Hospital.

- Desligamento automático ( quando não existe sinal iden- tiﬁ cado).

- Controle de programação pelos pais (manual ou via

V-chip).

- Saltando, branco do não favorito, Saltando ou Travando os presets/canais.

- Auto-armazenamento do ajuste pessoal ou último ajuste.

- Auto uso do menu time-out (menu chaves traseiras/OFF automático).

- Auto Volume Levelling (AVL).

Como Ativar o SDM

Para este chassis existem dois tipos de SDM: um SDM analógico e um SDM digital . A sintonia acontencerá de acordo com a tabela 5-1

• Analog SDM: use o controle remoto padrão e tecle o

código “062596”, diretamente seguido pela tecla “MENU” (ou HOME). Nota: É possível que, juntos com o SDM, o menu principal aparecerá. Para chavear “desligue”, aperte a tecla “MENU” (ou HOME) novamente.

Digital SDM

• código “062593”, diretamente seguido da tecla “MENU” (ou HOME). Nota: É possível que juntos com o SDM, o menu principal aparecerá. Para chavear “desligue”, aperte a tecla “MENU” (ou HOME) novamente.

• Analog momento soldado ao SSB, com a indicação “SDM” (veja figura Modo de Serviço pad).

: use o controle remoto padrão e tecle o

pode também ser ativado pelo terra por um

SDM

22 LC9_2L

Modos de serviço, Códigos de Erros e Localização de Defeitos

1

SDM1SDM

1

Figura 5-1 Modo de serviço pad

Após ativar este modo, “SDM” aparecerá na parte superior direita da tela (quando a imagem esta disponível).

8490_201_090409.ep

090409

• Erros (seguido no máximo de 10 erros). A maioria recente

de erros é mostrada na parte superior esquerda (para um erro explanado veja seção “ 5.4 Códigos de Erro”).

•

Limpando a memória de erros Quando o “cursor direto” (ou a tecla. “OK”) é pressionada e então o

“OK” é pressionado, o

buffer de erro é resetado.

• Ajustes. Este ativará o sub-menu “ALIGNMENTS”.

Veja capítulo 6.3 Ajustes de Software.

• Opções de revenda Recursos extras para revendas.

• Opções 6.4 Ajustes de Opções.recursos extras para o Serviço.

Para mais informações em relação aos códigos f opção, veja capítulo. Note que se os números do código de opção são trocados, este tem que ser confirmado pressionando a tecla “OK” antes das opções serem armazenadas. De outra forma as mudançãs serão perdidas. Inicialize NVM. No momento o processador reconhece um NVM

• corrompido, a linha “NVM inicializa” será destacada.

s

Agora, duas coisas podem ser feita (dependendo das instruções do serviço no momento): – Salve o conteúdo do NVM via ComPair para análise

do desenvolvimento,

inicializado. Isto dará ao

antes

departamento do Serviço uma possibilidade extra para diagnósticos (e.x. quando Desenvolvimento pergunta isto).

– Inicialize o NVM.

Como Navegar

Quando a tecla “MENU” (ou HOME) é pressionada no controle remoto, o TV alternará entre o SDM e o menu normal do usuário.

Como Sair do SDM

Use um dos metódos seguintes:

• Chaveie o aparelho para STAND-BY pelo controle remoto.

• Pelo controle remoto: tecle a sequência “00”-

5.2.2 Modo Serviço de Ajuste (SAM)

Proposta

• Para realizar ajutes (software).

• Para troca das opções de ajustes.

• Para facilmente identificar a versão do software usada.

• Para visualizar operação das horas.

• Para exibir ou limpar o erro buffer de código.

Como ativar SAM

No controle remoto: Tecle o código “062596” seguido pela tecla “INFO”. Ápos ativar o SAM com este metódo um serviço de aviso aparecerá na tela, continue pressionando a tecla “OK” no controle remoto.

Conteúdo do SAM (veja também Tabela 6-4)

• Informação do Hardware – A. Versão SW. Exibirá a versão do software

principal ( exemplo: LC92L-1.2.3.4= AAAAB_X.Y.W.Z).

• AAAA= nome do chassis.

•

B= a região (A= Ásia, E= Europa, L= Latam, U= Estados Undios).

•

X.Y.W.Z= a versão do software, onde X é o número da versão principal (diferentes números não são compatíveis como um outro) e Y.W.Z é o número da sub versão (um número maior é sempre compatível com um número menor).

– B. Versão Processador Standby.

Mostra a versão do

software do processador Stand-by.

– C. Código de Produção.

Mostra o código da produção da TV, este é o número serial como impresso na traseira do TV. Note que, se um NVM for recolocado ou inicializado ápos corrupção, este código de produção tem ser re-escrito no NVM. O ComPair anteverá uma possibilidade de fazer isto.

• Horas de Operação. Mostra o total acumulado das horas

de operação (não horas em stand-by). Todas as vezes que a TV é chaveada “on/off”, é somado 0.5 horas para este número.

: Quando o NVM é corrompido ou recolocado, existe uma alta

Nota

possibilidade de não aparecer a imagem porque o código mostrado não esta correto. Portando, antes de inicializar o NVM via SAM, uma imagem é necessária e assim a correta opção entrará no display. Para adaptar esta opçãp, é aconselhável usar o ComPair (os valores corretos para as opções podem ser encontradas na Tabela 6.3) ou um metódo via controle remoto padrão (descrito abaixo).

Trocando a opção mostrada via controle remoto: Tecle o código “062598” seguido pela tecla “MENU” (ou HOME) e “XXX” (no qual XXX são os 3 dígitos decimais que ndicam o código do display como mencionado na tabela 6-3). Certifique-se de teclar todas os digítos, também os zeros à esquerda. Se a ação acima for bem sucedida, o LED acenderá indicando que a sequência do controle esta correta. Ápos a opção mostrada for trocada noNVM, o TV acessará o modo Stand-by. Se o NVM for corrompido ou estiver vazio antes desta ação, será inicializado primeiro (carregado com valores padrão). Esta inicialização pode levar até 20 segundos.

Display Option

Code

39mm

040

PHILIPS

MODEL:

2PF996

3

8/10

27mm

PROD.SERIAL NO: AG 1A0620 000001

(CTNSticker)

E_065

32_038.eps

24010

8

Figura 5-2 Localização da etiqueta do Código Opção do Display

Store - go right. Todas as opções e ajustes são armazenadas

• quando pressionado o cursor direito (ou a tecla “OK”) e então a tecla “OK”.

SW maintenence

•

SW Eventos. Inúteis para efeitos do Serviço. Em casos

–

dos problemas específicos do software, o departamento de desenvolvimento pode perguntar por esta informação. HW Eventos. Inúteis para efeitos do Serviço. Neste caso

–

específico de problemas do software, o departamento de desenvolvimento pode perguntar por esta informação.

• Operation hours display Mostra o total acumulado de horas de operação do display. Portanto, este mantém o tempo de vida do display, principalmente para compensar o comportamento de degeneração.

• Teste ajustes. Para desenvolvimento de efeitos apenas.

Modos de serviço, Códigos de Erros e Localização de Defeitos

LC9_2L

23

•

Development file versions.

Service, esta informação apenas é usada pelo departamento de desenvolvimento.

•

Upload to USB. Para carregar várias funções do TV para um dispositivo USB conectado aoSSB. Os itens são “Channel list”, “Personal settings”, “Option codes”, “Display-related alignments” e “History list”. Primeiro um

diretório “repair\” tem de ser criado na raiz do USB. Para carregar as funções, selecione cada item

separadamente, pressione o cursor direito (ou o botão OK), confirme com “OK” e aguarde até aparecer “Done”. No caso de o download para o USB não ter êxito, aparecerá a palavra ”Failure”.Neste caso, cheque se o USB esta conecetado corretamente e se o diretório “repair” esta presente na raiz do USB. Agora as funções estão armazenadas no USB e podem ser usadas para download de outros TVs ou outro SSB. Essa tranferência de dados é possível apenas se o software estiver em execução e se a imagem estiver disponível. Este metódo foi criado para ser capaz de salvar as funções na TV do cliente e para armazená-las em outro SSB.

• Baixando do USB. Para baixar várias funções do USB

para o TV, a mesma sequência de funcionamento precisa ser seguida como no carregamento. Para ter certeza que o download da lista dos canais do USB para o TV foi executada corretamente, é necessário reiniciar o TV e sintonizar um preset.

Nota: O “History list item” pode não ser baixado do USB para o TV. Este é um item “read-only”(apenas para leitura). Neste caso de problemas específicos, o departamento de desenvolvimento pode perguntar por esta informação.

Como Navegar

• No SAM, os itens do menu podem ser selecionados com a tecla “CURSOR UP/DOWN” no controle remoto. O item selecionado será destacado. Quando os itens do menu não encaixarem na tela, mova a tecla “CURSOR UP/DOWN” para mostrar os itens do menu próximo/anterior.

• Com as teclas “CURSOR LEFT/RIGHT”, é possível: – (Des) ativar o item menu selecionado. – (Des) ativar o sub menu selecionado.

• Com a tecla “OK”, é possível ativar a ação selecionada.

Como Sair do SAM

Use um dos seguintes métodos:

• Ligue o TV no STAND-BY através do controle remoto.

• Através do controle remoto, tecle a sequência “00” ou selecione a tecla “BACK”.

5.2.3 Modo Serviço do Cliente (CSM)

Proposta

O Modo Serviço do Cliente mostra os códigos de erro e a informação nas configurações de operação do TV. Uma central telefônica pode instruir o cliente (por telefone) como entrar no CSM e identificar o status do aparelho. Isso ajuda-os a diagnosticar os problemas e falhas no TV antes de fazer uma chamada para a assistência. O CSM é um modo apenas de leitura; portanto, modificações não são possíveis neste modo.

Especificações

• Ignore o “Service unfriendly modes”.

• Número de linha para cada linha (faz uma linguagem CSM independente).

• Ajusta o modo da tela para tela cheia (conteúdo total na tela é visível).

• Ápos deixar o Modo de Serviço do Cliente, as características originais são restauradas.

• Possibilidade de usar “CH+” ou “CH-” para surfar entre os canais ou entre os números de canais específicos no controle remoto.

Inútil para as propostas do

Como Ativar

Para ativar CSM, pressione a sequência seguinte no controle remoto: “123654” (não permita interrupções durante a digitação da sequencia.

Conteúdo do CSM

O conteúdo é reduzido para 3 páginas: Geral, versões do Software e itens de Qualidade. O grupo de nomes não é mostrado em qualquer lugar no menu CSM.

Geral

•

Set Type. Esta informação é muito útil para um helpdesk/ workshop como referência de diagnósticos. Neste caso, não é necessário o cliente procurar na traseira do aparelho. Note que se um NVM é substítuido ou é inicializado ápos corrompido, este aparelho tem que ser re-escrito no NVM. O ComPair prevê a possibilidade de fazer isto.

• Production Code. Mostra o código de produção (o número

de série) do TV. Note que se um NVM é substítuido ou é inicializado ápos corrompido, este código de produção tem que ser re-escrito no NVM. O ComPair prevê uma possibilidade de fazer isto.

• Installed date. Indica a data da primeira instalação do TV.

Este dado é adquirido através do tempo de extração.

•

Options 1.

como função no SAM (Modo de Ajuste de Serviço).

•

Options 2.

como função no SAM (Modo de Ajuste de Serviço).

•

12NC SSB. Dá uma identificação do NVM. Note que se um NVM é substítuido ou inicializado ápos corrompido, este número de identificação tem que ser re-escrito no NVM. O ComPair prevê uma possibilidade de fazer isto. Este número de identificação é o 12nc do SSB.

• 12NC display. Mostra o 12NC no display.

•

12NC supply. Mostra o 12NC na alimentação.

Versões do Software

• Current main SW. Mostra a versão do software principal

construído. No caso dos problemas do campo relatatos no software, podem ser atualizados. Como este software é consumidor atualizável, será também publicado na Internet. Exemplo: LC92L_1.2.3.4

•

Ambilight SW.

Itens Qualidade

• Signal quality. Baixo / médio / bom.

• Child lock. Não ativar / ativar. Este é um item combinado para

travar. Se alguma trava (trava Preset, trava criança, trava ápos ou trava pais) é ativada, o item deve mostrar “active”.

•

HDMI HDCP key.

são válidas ou não. Neste caso estas teclas não são válidas e o cliente quer fazer uso da função HDMI, o SSB será substítuido.

• Ethernet MAC address.

presentes no SSB.

• BDS key. Indica se a tecla “BDS level” é válida ou não.

Como Sair do CSM

Pressione a tecla “MENU” (ou HOME) / “Back” no controle remoto.

Dá os códigos de opção da opção do grupo 1

Dá os códigos de opção da opção do grupo 2

SSB armzenado no

Mostra a versão do software Ambilight.

Indica se a teclas HDMI (ou teclas HDCP)

Mostra os endereços MAC

24 LC9_2L

Modos de serviço, Códigos de Erros e Localização de Defeitos

5.3 Ferramentas de Serviço

5.3.1 Compair

Introdução

O ComPair (Reparo Auxiliado por Computador ) é uma

ferramenta de serviço para produtos eletrônicos da Philips e oferece o seguinte:

• O ComPair ajuda para que se possa realizar o reparo no chassis rapidamente e guiar sistematicamente o técnico

através dos procedimentos de reparo.

• Permite um diagnóstico muito detalhado (no nível I

2C) e está portanto capaz de indicar com exatidão áreas

de problema. O operador não precisa saber nada sobre

comandos I2C ou UART porque o ComPair se encarrega

disto.

• Acelera o tempo de reparo uma vez que pode se

comunicar automaticamente com o chassis (quando o microprocessador está trabalhando) e toda informação de

reparo está diretamente disponível.

• Caracteriza possibilidades do aumento da carga do software na TV.

Especiﬁ cações

ComPair consiste de um programa baseado no Windows e

uma interface entre PC e o produto (defeituoso). A (nova) interface do ComPair é conectada ao PC via cabo USB.

Para este chassis, a interface ComPair e o TV comunicam-se por um cabo conector de serviço bi-direcional.

Como conectar

Este está descrito em encontrando falhas no chassis em base de dados do ComPair.

TO TV

TO

UART SERVICE

CONNECTOR

ComPair II

RC in

Optional

Switch

Power ModeLink/

Activity

HDMI I

RC out

2

C only

Figura 5-3 Conexão Interface ComPair II

Cuidado: É obrigatório conectar a TV ao PC como mostrado

na ﬁ gura (com o Interface ComPair no meio), já que o interface ComPair age como um nível de proteção. Se alguem conectar a TV diretamente ao PC (via UART), os ICs irão explodir!

I2C SERVICE CONNECTOR

Multi

function

2

C

I

PC

ComPair II Developed by Philips Brugge

Optional power

UART SERVICE

CONNECTOR

5V DC

RS232 /UART

5.4 Códigos de Erro

5.4.1 Introdução

O buffer código de erro contém todos os erros detectados desde o último período do buffer que foi apagado.O buffer é escrito de cima para baixo (ou esquerda para direita), novos erros são mostrados na parte superior/esquerda, e todos os outros erros mudam para a posição inferior/direita. Quando um erro ocorre é adicionado a lista de erros, desde que a lista não esteja cheia. Quando o buffer de erro esta cheio, o novo erro não é adicionado, e o buffer de erro permanece intacto (a história é mantida). Para previnir que um erro ocasional permanece na lista para sempre, o erro é removido da lista após 50 hrs de operação. Quando múltiplos erros ocorrem (erros ocorridos dentro de um curto tempo), existe uma grande probabilidade que de alguma relação entre eles.

Novo chassis com casos de erros são mostrados:

•

Existe um procedimento simples de LED piscando para reparo a

nível de painel (reparo casa) chamado de erros LAYER1, próximo dos erros atuais que são os erros LAYER 2 (veja Tabela 5-3). – erros LAYER 1 são erros de um digíto (via CSM). – erros LAYER 2 são erros de dois digítos (via SAM/SDM).

• No modo de proteção: – Do modo do cliente: – Do modo SDM: LAYER 2 .

• Modo CSM : Quando entra CSM: erro mostrado por LED piscando. Apenas o último erro é mostrado.

• Modo SDM: Quando SDM entra via código do controle remoto ou pinos hardware, LAYER 2 é mostrado via LED piscando.

• No estado “ON”: Com o controle remoto “mute_06250X _OK”, erros LAYER 2 são mostrados via LED piscando.

• Mostra erro na tela: – No CSM nenhum código de erro é mostrado na tela. – No SAM a lista completa de erro é mostrada.

5.4.2 Como Ler o Buffer de Erro

Use um dos seguintes métodos:

• Na tela via SAM (somente uma imagem é visível). E.x.: – 00 00 00 00 00: Nenhum erro detectado – 23 00 00 00 00: Código de erro 23 é o último e apenas

detecta erro.

– 37 23 00 00 00

código de erro 37 é o último erro detectado.

– Note que nenhuma proteção de erro pode ser registrado no

buffer de erro.

• Via procedimento de LED piscando. Veja seção 5.4.3. Como

Limpar Buffer de Erro.

•Via ComPair.

5.4.3 Como Limpar Buffer de Erro

Use um dos seguintes métodos:

• Ativando o comando do “Reset error buffer” no menu SAM.

• Com um controle remoto normal, tecle “MUTE” seguido de “062599” e “OK”.

• Se o conteúdo do buffer de erro não mudou por mais de 50 horas, ele reseterá automaticamente.

LAYER 1.

LAYER 1

: Código de erro 23 foi o primeiro detectado e

será

Como pedir

• ComPair II cabo interface

• ComPair cabo interface UART

• Programa de cabo pode ser baixado do portal Service Philips.

Nota: Se você encontrar qualquer problema, entre em contato

com o suporte local.

Modos de serviço, Códigos de Erros e Localização de Defeitos

5.4.4 Buffer de Erro

LC9_2L

25

No caso de falhas não intermitentes, limpe o buffer de erro antes de iniciar a manutenção (antes de limpar o buffer, anote o conteúdo, desta forma pode-se dar significativas informações). Certifique-se que os códigos de erro antigos não estão mais presentes. Se possível, cheque todos os conteúdos do buffer de erro. Em algumas situações, um código de erro é apenas o resultado de outros códigos de erro e não causa atual (ex. uma falha na proteção do circuito detectado pode também conduzir para uma proteção). Tomar conhecimento de que alguns erros precisam de vários minutos antes de iniciar piscando ou antes de ser registrado. Portanto em caso de problemas aguarde 2 minutos para seguir em frente e então cheque se o LED frontal esta piscando ou se um erro foi registrado.

Tabela 5-3 Código de Erro

oradotinoM2reyaL1reyaLDescrição

Erro/ Prot

P

μybtS

P

PμybtS61

EC

E

EMRA828)th

I2C Barramento relacionado:

2

I

P

não serve

u

Alimentação relacionada:

IC relacionado::

iaM

:

)*(V21

re sor ou display alimentaçãovnI

gilibmA(MRA

por

412C

A

2

1

12no alto-falanteCD

3

13

2XUMIMDH

2MVNn

3

A5

MR

1

7

DA

MRA32 MRA422DIDEIMDH

MRA432)dnetnorF(renuT MRA5

INformação Extra

• (*) 12V é necessário iniciar o ARM, o ARM boots o processador Stand-by. – Se 12V falhar durante a operação normal ou em stand-by, a

proteção pode ser mostrada atráves do LED piscando.

Table 5-2 Layer 1 error codes

Description Layer 1 code Remarks

SSB 2 Display supply 3 If onlyonesupplyisused Platform supply 4 No separate supply Ambilight 8

Buffer de erro/ LED Piscando

LBEMR L

B

BP

L

B

E

E EE E EE

B

/E

BSSBE/

M

/

AB MB

M

3012CPLPXNB

108FB5G1AV

0

– Se o cordão de força for desconectado e reconectado

novamente, o ARM e o processador Stand-by não estam servidos, 12V pode não ser detectado e não indicado for possível.

Painel DefeituosoDispositivo

BSS BSS2935T

BS

S

lppuS/L

y ylppuS

BSS2003VD

SS6NMW-20C42

B

A

BSS BSS46C42

CD/CDoueludom-L

5.5 O Procedimento de LED Piscando

5.5.1 Introdução

O software é capaz de identificar diferentes tipos de erro. Porque é possível que mais que um erro possa ocorrer ao longo do tempo, um buffer de erro esta disponível, capaz de armazenar os últimos cinco erro ocorridos. Isto é útil se o OSD não funcionar apropriadamente.

Os erros podem também ser mostrados no procedimento de LED piscando. O método é deixar repetidamente o pulso do

LED frontal com muitos pulsos do número do código de erro, seguido por um período de 1,5 segundos em que o LED esta desligado. Então esta sequência é repetida.

Exemplo (1): código de erro 4 resultará em quatro vezes a sequência LED ligado por 0.25 segundos / LED desligado por 0.25 segundos. Ápos esta sequência, o LED será desligado por 1.5 segundos. Em qualquer controle remoto 5. Código de erro LED piscando a cor esta em vermelho.

Exemplo (2)

Ápos entrar com SDM, ocorre o seguinte:

• 1 pisca longo por 5 segundos para iniciar a sequência,

• 12 piscas curtos seguidos por uma páusa de 1,5 segundos,

• 9 piscas curtos seguido por uma pausa de 1,5 segundos,

• 6 piscas curtos seguidos por uma pausa de 1,5 segundos,

• 1 pisca longo de 1,5 segundos para finalizar a sequência,

• A sequência inicia novamente com 12 piscas curtos.

: o conteúdo do buffer de erro é “12 9 6 0 0”

5.5.2 Mostrando Todo o Buffer de Erro

Adicionalmente, o buffer de erro inteiro é mostrado quando o Modo de Serviço “SDM” está inscrito. Neste caso o TV na proteção ou em Stand-by: A sequência de procedimento de LED piscando (como no modo SDM em operação normal) deve ser desencadeada pela seguinte sequência no controle remoto: “MUTE” “062500” “OK”. Para prevenir confusão com sinal RC5 de recepção piscando, este procedimento piscando é terminado quando um comando RC5 é recebido.

26 LC9_2L

o

Modos de serviço, Códigos de Erros e Localização de Defeitos

5.6 Falhas Encontradas e Dicas de Manutenção

Notas:

• Assume que os componentes estão montados corretamente com valores corretos e bem soldados.

•

Antes de realizar algumas ações de falhas encontradas, cheque se a opção

correta está definida.

5.6.1 Proteções de Software

A maioria das proteções e erros usam o stand-by ou o microprocessador como dispositivo de detecção. Nestes casos, checando dos observadores, sondando do ADCs e filtrando os valores de entrada, estão todos baseados pesadamente o software, estas proteções são referidas como proteções do software. Existem vários tipos de proteções relativo do software, resolvendo uma variedade de condições de falhas:

•

Proteções relativas a alimentação: cheque 12V.

• Proteções relativas ao colapso do mecanismo de verifica- ção de segurança: Ex. desde a proteção detectada são feitas por recursos do software. Falhando o software terá início um modo de proteção de segurança não podendo ser mais garantido.

Nota dos Erros de Alimentação

A perda de fornecimento durante a reprodução normal do aparelho não conduz a proteção, mas, a um re-início “a frio” do aparelho Se o re-início é concluído e a alimentação ainda não ocorreu, a TV irá para a proteção.

Proteção durante a inicialização

Durante a incialização do TV, algumas tensões e observadores IC são ativamente monitorados para ser capaz de otimizar o arranque, velocidade e para assegurar uma boa operação de todos os componentes. Se estes monitores não respondem um caminho definido, indica um mau funcionamento do sistema e leva para a proteção.

5. Stop bits = 1

6. Controle Flow = nenhuma Durante a inicialização do aparelho TV, o logging (cálculo) será mostrad Este é também o caso durante o re-início do aparelho do TV (o mesmo logging aparece repetida vezes). Também disponível no logging é o “Display Option Code” (útil quando não existe imagem), procurando por “DisplayRawNumber” no começo do logging. Dica: quando não existe imagem disponível durante o re-início você esta apto para checar por “error devices” no logging (LAYER2 erro) que pode ser muito útil para determinar a causa da falha do reinício. Para estado de proteção, não existe logging.

5.6.4 Display option code

Cuidado: Neste caso você substituíra o SSB, sempre cheque o

Option Code do display no SAM, se você tem imagem. Com um código de opção do display errado é possível que você tenha imagem, mas que em certas condições você tem efeitos colaterais indesejados.

5.6.5 Seção Sintonia Problemas

Quando não existe imagem no modo analógico RF:

1. Cheque que a imagem esta presente no modo AV. Se não, retorne e cheque a seção de produção de vídeo.

.

2. Cheque se a opção de funções está correta.

3.

Cheque se alimentação 5 V é disponível nos pontos de teste F256, F228,

F229 e F219 e se 33 V é disponível no ponto de teste F257.

4. Cheque se as linhas I

5. Armazene manualmente um canal conhecido e cheque se existe saída IF na sintonia pino 11. Se não, a sintonia falha.

6. Alimentação em 105 dBuV na sintonia pino 11 e cheque se existe saída CVBS do IC demodulador IF. Se não, o demodulador IF deverá falhar. Cheque componentes desta área.

2C estão corretamente funcionando (3.3 V).

5.6.2 Proteções de Hardware

A proteção real de hardware deste chassis é (no caso de um problema de áudio) o circuito de proteção de áudio que desencadeiará o uP para desligar a TV.

Dica de Manutenção

• É possível também que você tem uma proteção de áudio DC porque uma interrupção de um ou ambos alto-falantes (a tensão DC que esta ainda no circuito não pode desaparecer através dos alto-falantes). Cuidado:(des)conectando os fios do alto-falante enquanto o TV estiver ligado no volume alto, pode ocorrer danos ao amplificador do áudio.

5.6.3 Logging - Cálculo

Quando alguma coisa esta errada com o aparelho da TV (f.i.o aparelho é religado) você pode checar mais informações através de um cálculo em Hiperterminal. O Hiperterminal está disponível em cada aplicativo Windows através dos Programas, Acessórios, Comunicações, Hiperterminal. Conecte um cabo “ComPair UART” do conector de serviço da TV para o “multi função” na caixa frontal do ComPair II . Ajuste alguns requisitos no ComPair antes de iniciar o log:

- Inicie o aplicativo ComPair.

- Selecione a database correta (abra arquivo “Q549.3E LA”, isso

ajustará o interface ComPair no modo apropriado).

- Feche o ComPair

Ápos inicializar o Hiperterminal, preencha o nome (f.i. “logging”) na caixa “Connection Description” , então aplique os ajustes seguintes:

1. COMx

2. Bits por segundo = 115200

3. Data bits = 8

4. Paridade = nenhuma

Modos de serviço, Códigos de Erros e Localização de Defeitos

5.6.6 Problemas com o bloco de saída de som

LC9_2L

27

Figura 5-4 encontrando defeitos na seção de som

28 LC9_2L

5.6.7 Seção Solução Problemas HDMI

Modos de serviço, Códigos de Erros e Localização de Defeitos

Sem áudio e vídeo

para algumas entradas HDMI

(constante)

Cheque o sinal TMDS pinos 1,

3, 4, 6, 7, 9, 10, 12 do

conector 1 (se HDMI 1)

Mau funcionamento do co-

Não

Sim

Cheque sinal TMDS pinos

37,38,41,42,44,45,47,48 do

ADV3002 (se HDMI 1)

Sim

Cheque o sinal TMDS pinos

25,26,28,29,31,32,34,35 do

ADV3002

Sim

nector HDMI, assegure-se da soldagem do Conector

Mau funcionamento traço

Não

PCB, assegure-se que o traço não quebrou os sinais

entre o conector e ADV3002

Não

Mau funcionamento do ADV3002

Caminho de vídeo e áudio

intacto, sem vídeo &

esta

áudio

causado por mau funci-

onamento do MTK 5392

Sem Video e Audio para nenhuma entrada HDMI

(Intermitente e difere

dentro de vários player DVD)

Acesse modo CSM usando

controle remoto "123654",

cheque item 11: tecla(HDCP)

Inválido

Válido

Recarregue tecla HDCP

cheque item 19:

Versão EDID / cheque soma

como o mais recente?

Não

Sim

Cheque as seguintes possíveis falhas do hardware:

1) Alimentação do IC EEPROM (pino 8 do 7B02). Deve ser +5V.

2) Conectividade entre o I2C EEPROM (7B02) e ADV3002 (7B05). Entre pinos 5, 6 do 7B02 e pinos 61 , 62 do 7B05. Deve ser +3.8V.

3) Conectividade da linha DDC entre o conector HDMI e

ADV3002. (ex: pinos 15, 16 do conector HDMI 1 até pino 69,

70 do ADV3002.)

4) Conectividade da linha DDC entre ADV3002 e MTK5392. (pinos 67, 68 do ADV3002 para testar ponto F836 & F837)

Atualize EDID

Figura 5-5 Seção Encontrado Falhas HDMI

18490_211_090409.eps

090409

Modos de serviço, Códigos de Erros e Localização de Defeitos

LC9_2L

29

5.6.8 Iniciar/Terminar Fluxos

Nas próximas páginas você encontra fluxos, que devem ser úteis durante as falhas encontradas.

ESTADOS DE ALIMENTAÇÃO

Neste chasis, existem seis possibilidades de estados de energia:

• Power OFF (desligado)

• Power ON (ligado)

• STANDBY

• SEMI-STANDBY

• Modo Painel Especial

•PROTEÇÂO

18490_204_090409.ep

Figura 5-6 Estados de alimentação

POWER OFF (desligado)

No modo “Power OFF” , o sistema é completamente desligado da rede elétrica. Quando energia AC é aplicada, o sistema checa os últimos estados. Dependendo do último estado standby armazenado na EEPROM, este modo pode ir para ligado ou modo “STANDBY”.

ON (ligado)

Este é o modo de operação normal, indicado pelo LED ligado. Todas as linhas de alimentação estão disponíveis e dependendo do sub-modo, todos os circuitos do sistema podem estar ativos. Deste modo é possível ir para o modo “STANDBY” e “PROTECTION” ou para o modo Desligado se a rede estiver desligada. Os sub-modos são:

• Modo Ativo (Modo do Cliente Normal)

• Modos de Serviço

• Modos Painel

• Modos de Fábrica

090409

MODO DE PAINEL ESPECIAL

O Modo de Painel Especial é apenas usado durante o processo de mau funcionamento para programar o sistema EEPROM. Neste modo as portas SDA0 e SCL0 do MT5392 são ajustadas para impedância alta após os pinos SDM e PANEL serem detectados com “baixo” durante o início.

PROTEÇÃO

Este estado entra quando um erro é detectado no início ou no modo “ACTIVE”. Todas as linhas de alimentação chaveadas são desligadas com apenas +3V3stby permanecendo ligado; semelhante ao modo “STANDBY”. Este estado é indicado pelo LED frontal vermelho piscando com a sequência denotando o tipo de erro detectado. Quando o sistema entra no modo de proteção devido a um erro crítico, poderá ser desligado e a causa da falha precisa ser resolvida. O sistema funcionará normalmente ápos desempenho da energia reciclada uma vez que toda a proteção causando falhas tem que ser resolvida.

SEQUÊNCIA DE INICIALIZAÇÃO

Existem dois casos de sequência de inicialização, a saber:

• AC Ligado e

• Standby Ativada.

Veja também figura 5-7.

AC LIGADA

No caso do início da rede AC, todas as tensões PSU ligam como hardware defeituoso ativado “baixo” STANDBY (controlado por Controle Standby sinal STANDBY) sinal para o PSU é atraído para baixo em relação ao terra.

s

O MT5392 inicia o gerenciador de inicialização executando após que o circuito de reset de hardware é liberado. O sistema checa se o último estado standby do sistema EEPROM para determinar que completa a incialização (imagem carregada, liga o áudio o display, etc) ou avança para o standby e aguarda pelo comando de ativação do usuário. O Controle Standby então avança para verificar o estado da fonte de +12V e envia o sistema para a proteção no caso de alguma falha. Os modos Painel Especial, SDM e PAINEL são detectados também.

STANDBY ATIVADO

Quando o sistema recebe um comando para ativação do standby, os ajustes do Controle Standby, o sinal baixo STANDBY, liga a energia e similarmente detecta a presença do +12V. O MT5392 aguarda por +3V3_SW para estar disponível antes de carregar sua imagem. A importância desta tensão detectada é devido ao flash que também é ligado pela mesmo tensão mencionada. A figura seguinte mostra o fluxo de inicialização do “AC Ligado” e “Standby Ativado”:

STANDBY

O consumo total de energia do sistema deste modo deve ser igual ou menor que 150 mW. Este estado é indicado por LED branco quando a rede esta ligada. Apenas o controle standby está operacional neste estado, onde apenas a alimentação +3V3stby esta disponível. Neste modo deve ser possível ir para os modos “ACTIVE”ou “Power OFF” se a rede estiver desligada.

SEMI-STANDBY

O estado semi-standby é solicitado para desenvolver as seguintes tarefas:

• Controle de ativar AmbiLight

• PBS SemiStandby.

30 LC9_2L

Modos de serviço, Códigos de Erros e Localização de Defeitos

Figura 5-7 Fluxograma de Inicialização

Modos de serviço, Códigos de Erros e Localização de Defeitos

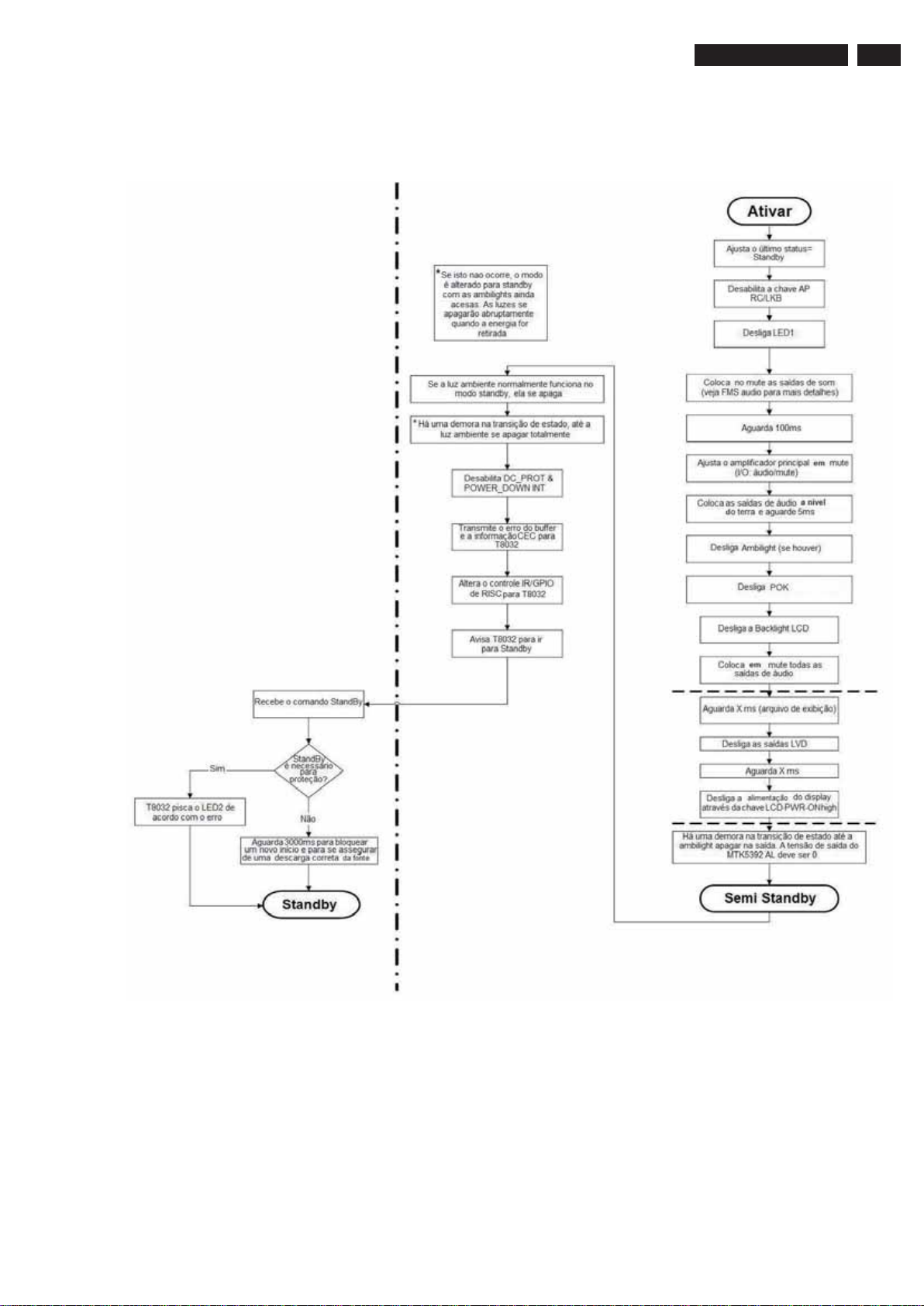

SEQUÊNCIA DE STANDBY: A frequência do ﬂ uxo retrata o Standby (condição semi standby extra)

LC9_2L

31

Figura 5-9 - Fluxograma do modo Standby

32 LC9_2L

Modos de serviço, Códigos de Erros e Localização de Defeitos

PROTEÇÃO DC

A figura a seguir mostra o fluxo interrompido DC_PROT:

Figura 5-9 Fluxo de Proteção DC

SEQUÊNCIA DE ALIMENTAÇÃO DESLIGADA

A figura a seguir mostra a sequência o fluxo de alimentação desligada:

• Sobre detecção, o circuito de detecção de energia pode ligar a energia baixa dos conversores DC/DC desligado e/ou ligar o MT5392 em reset.

• A detecção SW é feita no T8032 (microprocessador standby embutido). O T8032 é alimentado pela tensão stand-by e é menos crítica a queda de energia que o +12V e derivados.

• Se T8032 detecta uma queda de energia, desliga imediatamente as alimentações (entra o modo standby HW), aguarde por 5 segundos e religue o sistema.

• Se a queda de energia é causada por uma queda da rede, o sistema executa um arranque frio que impede um “HW hangup” devido a queda da energia. No re-início, se a energia esta disponível novamente, o aparelho resumirá estas funções.

• Se a queda de energia é causada por uma falha de alimentação, a falha será detectada durante o re-início e o erro durante o logging será dado.

• Se a queda de energia é causado por uma remoção da rede do cliente, o aparelho será re-iniciado mas “ morrerá” durante 5s (especificação da alimentação).

Figure 5-10 Fluxo de alimentação desligada

• A detecção do circuito de alimentação deve ser suficientemente rápido para detectar alguma queda de energia que é grande o suficiente para por em perigo a funcionabilidade do aparelho.

Modos de serviço, Códigos de Erros e Localização de Defeitos

5.6.9 Substituindo o SSB

Siga as instruções no fluxo no caso do SSB ser trocado. Nota: o fluxo abaixo foi originalmente criado para o chassis Q5xx, mas pode ser usado pelo chassis LC9.2L.

Instrução: substituição do SSB

Início

O grupo está ainda

Após a troca do SSB, o conjunto entra em modo de proteção

(led piscando, erro2).

Cuidado com os alto-falantes conectados

Em alguns circuitos, os alto- falantes estão conectados

for ligado sem os alto falantes , pode ocorrer

Aviso:

atrás da tampa, e se o sistema

a ativação do modo de proteção

Feche a tampa antes de ligar o circuito (veja também SCC_71772)

Crie o diretório “repair” em um pen drive USB

Entre no modo SAM (

salve os arquivos na Tv via “Upload to USB”.

- Substitua a placa SSB pela Service SSB.

- Faça o ajuste SSB mecanicamente.

em operação?

e conecte-o na TV

062596

)e

i+

Não

LC9_2L

33

O sistema inicia mas não é mostrado

Atualize o software principal utilizando o arquivo

Programe o “Display Option”

seguidos pelos 3 dígitos do código (esse código pode ser encontrado na etiqueta dentro da caixa)

Após essa programação, o sistema entra em modo

Standby (= validação do código).

Conecte o PC ao TV através da interface ComPair

Inicie o TV no modo Jett (DVD i+/OSD)

Programe “set type number”, “serial number”,

“autorun.upg”

062598

Reinicio do processo.

Abre o browser ComPair

e“display12NC”.

MENU/

HOME

Não

Reinicie. o comportamente se fixou?

O conjunto está iniciando e o display está ok.

pressione por 5 seg a tecla menu (*)

Os arquivos foram salvos no pen drive USB?

Sim

e carrega os arquivos baixando-os do pen drive

Entra no modo SAM

Se isso não ocorrer,

cheque o arquivo mais recente no site

e a sua atualização no pen drive

Cheque os ajustes do SAM de acordo

com o manual

Ex: cor, códigos, etc

O conjunto está iniciando no modo “Factory”

Imagem com ruído com linhas e faixas visíveis.

LED vermelho permanece aceso

(algumas vezes, a letra F é visível)

Pressione por 5 seg o botão “volume para baixo” na TV

até que o LED vermelho se apague. Também

*em alguns chassis esse botão é chamado SOURCE

O barulho pode ser retirado com a tecla MUTE.

Desconecte o cabo de energia para confirmar a correta desabilitação do modo factory

Programe o “Display Option”

seguido pelos 3 dígitos do código (esse código de ser

encontrado na etiqueta dentro da caixa).

Após essa programação, o sistema entra em modo

Standby (= validação do código).

Em caso de os arquivos serem serem copiados do USB, o tipo de circuito, o número serial, Display 12NC, eles serão auto maticamente registrados quando a opção “DisplayOptions” for acionada

- Cheque se o código correto do “Display Option foi programado

- Confira “Option Codes” de acordo com a etiqueta.

- Arquivos com defeito... veja Service Manual

062598 MENU/

Reinicio do processo.

HOME

Cheque todos os menus em CSM

Atenção principalmente nas chaves HDMI

Fim

Figura 5-11 Substituição do SSB

Q52xESSB Boardswap– VDS/JA Updated 18-03-2009

v5.1

H_16771_007.eps

090828

34 LC9_2L34 LC9_2L

Modos de serviço, Códigos de Erros e Localização de Defeitos

5.7 Atualizando Software

5.7.1 Introdução

É possível para o procedimento, atualizar o software princiapal através da porta USB. Este permite trocar a imagem do software em um aparelho isolado padrão, sem necessidade de um depurador E-JTAG. Uma descrição de como atualizar o software principal pode ser encontrado no DFU.

Importante: Quando o NAND-Flash for trocado, um novo SSB deve ser pedido, devido a presença das chaves de segurança! (cópia das chaves de proteção, endereço MAC, ...). Faça as ações seguintes ápos trocar o SSB:

1. Ajuste os códigos de opções correto (veja etiqueta dentro do TV).

2. Atualize o software do TV => veja as instruções no DFU.

3. Faça os ajustes como descrito no capítulo 6.

4. Cheque no CSM se a chave HDMI, endereço MAC .. estão validos. Para o número correto do pedido de um novo SSB, sempre veja a lista dos componentes no GIP.

5.7.2 Atualização do Software

As versões do SW podem ser divididas em três tipos:

• O SW não pode atrapalhar o funcionamento do aparelho. – EDID NVM. Se falhar o download, o aparelho ainda funciona

e o download pode iniciar novamente.

– Main NVM: Se falhar o download o valor de NVM defeituoso

pode ser carregado. NVM pode ser carregado via USB, esteja ciente que os ajustes do PCBA armazenado em NVM não serão substítuidos .

• O SW que é “fool proof”: Existe uma versão backup, um interrupção importante durante a atualização não deve atrapalhar o funcionamento normal, uma nova atualização pode ser iniciada. – Main SW image: Atualização via USB. – Standby SW. – ARM Ambilight (se aplicado): Atualização via USB.

• O SW que não é “fool proof”. – Bootloader: Atualização via USB no SAM (Nota: deve

ser feito pela assitência técnica).

O SW para todos os modelos é carregado pelo portal Philips Service (P4S) e contém o seguinte software:

• Process_NVM_LC09Mxxx.bin: principalmente para fábrica usar a carga principal NVM. Pode ser usado pela assitência se aplicado.

• LC09M_VGAxxxx.bin: para carregar VGA NVM usando ferramenta ComPair .

• LC09M_HDMIxxxx.bin: para carregar HDMI NVM via ferramenta ComPair (HDMI MUX EDID).

• O arquivo Autorun.upg, que está disponível no P4C (o site web consumidor), contém: – Principal SW. – Standby SW. – Bootloader SW (via SAM atualização). – Ambilight SW (se aplicado).

6. Ajustes

Ajustes

LC9_2L

35

Índice deste capítulo:

6.1 Condições de Ajustes Gerais

6.2 Ajuste de Hardware

6.3 Ajuste de Software

6.4 Opção de Configurações

Nota: As figuras abaixo podem variar ligeiramente da situação atual, devido aos diferentes aparelhos.

Geral: O Modo Padrão de Serviço (SDM) e o Modo Ajuste de Serviço (SAM) estão descritos no capítulo 5. O menu de navegação é feito com o CURSOR PARA CIMA, BAIXO, ESQUERDA ou DIREITA no controle remoto.

6.1 Condições de Ajuste Geral

Faça todos os ajustes elétricos conforme as seguintes condições:

• Tensão de alimentação: 120 - 230 V

AC / 50 Hz (± 10%).

• Conecte o aparelho na rede através de um transformador isolado com baixa resistência interna.

• Permita que o aparelho esquente por aproximadamente 15 minutos

• Meça as tensões e formas de onda em em relação a terra corretamente (e.x. meça os sinais de áudio em relação ao AUDIO_GND). Cuidado: Não é permitido usar chaves de fendas como terra.

• Teste sonda: Ri > 10 Mohm, Ci < 20 pF.

• Use uma chave de fenda isolada para fazer os ajustes.

6.2 Ajustes Hardware

Não aplicável.

Picture Setting

C

05ssenthgirB

0ruolo

001tsartnoC

• Acesse SAM e selecione “Alignments”-> “White point”.

Telas LCD ajuste ponto branco:

• Use um 100% tela branca como sinal de entrada e ajuste os valores seguintes (no modo SAM): – “Color temperature” para “Cool”. – “Whitepoint red”, “Whitepoint green” e “Whitepoint

blue” para valores de “127”.

– “Red BL offset” ae Green BL offset” valores de “8”.

Com um analizador de cor:

• Meça com um calibrador, contato (max. 25 mm distância) analizador de cor no centro da tela. Consequentemente, a medição precisa ser feita em ambiente escuro.

• Ajuste um ou dois registros (então segure um dos pontos registros Branco R, G ou B no 127) para obter os valores “Cool” x,y (veja tabela 6-1). Tolerância: dx: ± 0.004, dy: ± 0.004.

• Repita este passo para as temperaturas de cor “Normal” e “ “Warm”.

• Então finalmente pressione “OK” no controle remoto e pressione “Store” (no menu raiz SAM) para armazenar os valores ajustados no NVM.

• Re-armazene a imagem inicial ápos ajustada.

Tabela 6-1 Valores ajustados White D

Value Cool (11000 K) Normal (9000 K) Warm (6500 K) x 0.278 0.289 0.314 y 0.278 0.291 0.319

6.3 Ajustes Software

Coloque o aparelho no modo SAM (veja capítulo 5. Modos de

Serviço, Códigos de Erro e Encontrando Falhas). O menu SAM

aparecerá na tela. Selecione ALIGNMENTS e acesse o primeiro do sub menus. Os ajustes são explicados abaixo.

O item seguinte pode ser ajustado:

• Whitepoint.

Para armazenar o dado:

• Pressione OK no CR. antes de mover o cursor para a esquerda.

• No menu principal selecione “Store” e pressione OK no CR.

• Pressione MENU no CR retornar para o menu principal.

• Ligue o aparelho no modo stand-by.

Para os próximos ajustes, alimente o seguinte sinais de teste por um gerador de vídeo para entrada RF.

• LATAM modelos: um NTSC M TV-sinal com um forte

sinal de ao menos 1 mV e uma frequência de 61.25 MHz (canal 3).

6.3.1 White Point (ponto branco)

• Ajuste “Active control” para desligar

• Escolha “TV menu”, “TV Settings” e então “Picture” and ajuste a imagem como segue:

Picture Setting

Dynamic backlight Off

Colour Enhancement Off

ffOtsartnoCcimanyD

elacsnUtamroFerutciP

d

ffOrosneSthgiL

Sem um analizador de cor: você pode usar os valores padrão abaixo. Esta é a próxima melhor solução. Os valores padrão são a média dos valores vindo da produção (estatísticas).

• Selecione uma “Color Temperature” (e.x. “Cool”, “Normal”, ou “Warm”).

• Ajuste os valores padrão “Whitepoint Red”, “- Green” and “- Blue” de acordo com os valores da tabela “Tint settings” .

• Quando terminar pressione “OK” no CR, então pressione “Store” (no menu raiz SAM) para armazenar os valores ajustados no NVM.

• Re-armazene a imagem incial ápos ajustada.

Tabela 6-2 Ajustes da matiz (valores padrão)

Colour Temp. R G B

l

ooC

Normal 125 127 106

Normal 122 122 127

Normal 127 116 100 W

21looC

Normal 127 116 100

raW

m

7

32-inch

721121

42-inch

47-inch

52-inch

911

47121721mraW

211221721looC

07111721mraW

8

11121721looC

26701721mra

811121

26701721

36 LC9_2L

Ajustes

6.4 Opção de Configurações

6.4.1 Introdução

O microprocessador comunica-se com um grande número de ICs I

2C no aparelho. Para assegurar-se da boa comunciação e fazer

diagnósticos digitais possíveis, o microprocessador sabe os endereços dos ICs. A presença/ausência destes ICs específicos (ou funções) é conhecido pelos códigos de opções.

Notas:

• Ápos trocar as opções, salve-os com o comando STORE.

• A nova característica de opção torna-se ativo ápos o TV ser ligado ou desligado novamente com as rede (o EAROM é então lido novamente).

6.4.2 Opções dealers

Para opções dealer, no SAM selecione “Dealer options”. Veja tabela 6-4.

6.4.3 (Serviço) Opções

Selecione o sub menu do aparelho e incialize os códigos (opções) do modelos via texto do menus. Veja tabela 6-4.

6.4.4 Opt. No. (Número das opções)

Selecione este sub menu para ajustar todas as opções uma vez (expressado em duas longas colunas de números). Uma opção de número (ou “option byte”) representa um número de diferentes opções. Quando você troca números diretamente, você pode ajustar todas as opções muito rapidamente.Todas as opções são controladas através de oito números de opções. Quando o NVM é trocado, todas as opções solicitarão reset. Para certificar-se que os ajustes de fábrica estão reproduzidos exatamente, você deve ajustar ambas as linhas de opções de número. Você pode encontrar os números de opções correto

na etiqueta dentro do aparelho e na Tabela “Código de opções”.

Exemplo:

A etiqueta opções dá o seguinte número de

opções:

• 25604 00386 00235 56068

• 08395 05120 00000 00000

A primeira linha (grupo 1) indica as opções de hardware 1 até 4. Exemplo: opção nº. “2” contém o tipo do gabinete. A segunda linha (grupo 2) indica as opções do software 5 até 8. Exemplo: opção nº. “5” contém o código do display. Todos os 5 digítos representam 16 bits (então o máximo valor será 65536 se todas as opções estão ajustadas). Quando todas as opções corretas estão ajustas, a soma dos valores decimais de cada Option Byte (OB) dará o número da opção. Veja tabela 6-3 para opções. Sempre veja a etiqueta no TV para orientação.

Diversidade

Nem todos os aparelho com o mesmo Número Tipo Comercial (CTN) necessariamente tem o mesmo código de opção!

Uso do Alternativo BOM

Um número alternativo BOM usualmente indica o uso de um display alternativo. Isto resulta em outro Código Display deste modo em outro código de Opção. Veja capítulo 3. Precauções, Notas,

e Lista Abreviações. .

6.4.5 Vista do código de opções

Tabela 6-3 Vista do código de opções (sujeito a alterações)

sed

oCnoitpOrebmuNledoM

32PFL5604D/78 25604 00385 00235 56068 08396 05120 00000 00000 204 42PFL5604D/78 25604 00386 00235 56068 08397 05120 00000 00000 205 42PFL7404D/78 09220 00899 00239 56068 08375 05120 00000 00000 183 47PFL5604D/78 25604 00386 00235 56068 08395 05120 00000 00000 203 52PFL7404D/78 09220 00899 00239 56068 08400 05120 00000 00000 208

Code

.lpsiD

6.5 Vista geral dos modos SAM

Tabela 6-4 Vista modo SAM (uso dependente do modelo)

fnIerawdraH

o

Operation hours Displays the accumulated total of operation hours.TV

Errors Reset error buffer Clears all content in the error buffer. Alignment Tuner AGC

B. Standby processor version e.g. “STDBY_88.68.0.0” C. Production code e.g. “VN010935123456”

t

petihW

nio

S1unem-buSuneMniaM

metruoloC

Warn

Cool White point red White point green White point blue Red black level offset Green black level offset

noitpircseD3unem-buS2unem-bu

number.

switched “on/off” & every 0.5 hours is increase one Displayed the most recent errors.

RF-AGC Take over point adjustment (AGC default value is 80)

lected

LCD White Point Alignment. For values, see Table 6-2

.

lairesNTCdnanoisrevWSybdnatS&VTsyalpsiD”0.0.33.1_L29LQ“.g.eNOISREVWS.A

-esebnacerutarepmetruolocfosedomtnereffid3lamroNerutarep

Ajustes

Main Menu Sub-menu 1 Sub-menu 2 Sub-menu 3 Description

Dealer options Personal options Picture mute Off/On Select Picture mute On/Off. Picture is muted / not

Virgin mode Off/On

E-sticker Off/On Select E-sticker On/Off (USPs on-screen)

Auto store mode None

PDC/VPS

TXT page

PDC/VPS/TXT

Options Digital broadcast DVB Off/On Select DVB On/Off

DVB - T installation Off/On or Country dependent Select DVB T installation On/Off or by country

DVB - T light Off/On Select DVB T light On/Off

DVB - C Off/On Select DVB C On/Off

DVB - C installation Off/On or Country dependent Select DVB C installation On/Off or by country

Over the air download Off/On or Country dependent Select Over the air download On/Off or by country

8 days EPG Off/On Select 8 day EPG On/Off

Digital features USB Off/On Select USB On/Off

Ethernet Off/On Select Ethernet On/Off

Wi-Fi Off/On Select Wi-Fi On/Off

DLNA Off/On Select DLNA On/Off

On-line service Off On-line service is Off

PTP (Picture Transfer Protocol) Off/On Select PTP On/Off

Update assistant Off/On Select Update assistant On/Off

Data EPG Off/On Select EPG On/Off

Display Screen e.g. “130 - LGD WUE SAA1 42"“ Displayed the panel code & type model.

Video reproduction Picture processing None/PNX5100 Select Picture processing None/PNX5100 (Q549.xE

Internet software update Off Internet software update is Off

TvTv EPG Off/On Select TvTv EPG On/Off

Dimming backlight Off/On Select Dimming Backlight On/Off

LightGuide Off/On Select LightGuide On/Off

Display fans Not present/Present Select Display fans Present/Not present.

Temperature sensor Sensor present in display (only for

Temperature LUT 0 N.A

E-box & monitor Off/On Select E-box & monitor On/Off

MOP local contrast Off/On Select MOP local contrast On/Off

Light sensor Off/On Select Light sensor On/Off

Light sensor type 0/1/2/3 Select Light sensor type form 0 to 3 (for difference

Pixel Plus type Pixel Plus HD Select type of picture improvement.

Pixel Plus Off/On Select Pixel Plus On/Off

Ambilight Off/Mono/Stereo/Triple/Quad/Pixe-

Ambilight technology CCFL/LED Select Ambilight technology.

Ambilight driver Pacific 3/MOP/DFI Select Ambilight driver.

Pacific 3 Not present/Present Select Pacific 3 presence.

MOP Not present/Present Select MOP presence.

MOP ambilight Off/On Select MOP ambilight On/Off

21:9)

Perfect Pixel HD

Pixel Precise HD

lated quad

muted in case no input signal is detected at input connectors.

Select Virgin mode On/Off. TV starts up / does not start up (once) with a language selection menu after the mains switch is turned “on” for the first time (virgin mode)

N.A.

chassis).

styling).

Select type of Ambilight modules use.

LC9_2L

37

38 LC9_2L

Main Menu Sub-menu 1 Sub-menu 2 Sub-menu 3 Description

Audio reproduction Acoustic system Cabinet design used for setting dynamic audio pa-

Source selection EXT1/AV1 type SCART CVBS RGB LR Select input source when connected with external

Miscellaneous Region Europe/AP-PAL-MULTI/Australia Select Region/country

Option number Group 1 e.g. “08192.02181.01387.45160” The first line (group 1) indicates HW options 1 - 4

Group 2 e.g. “10185.12448.00164.00000” The second line (group 2) indicates SW options 5 - 8

Store Store after changing

Initialise NVM N.A.

Store

SW maintenance Software events Display Displayed information is for development purposes

Hardware events Display Displayed information is for development purposes

Operation hours display 0003 In case the display must be swapped for repair, you

Test settings Digital info Displayed information is for development purposes.

Install start frequency 000 Install start frequency from “0” MHz

Install end frequency 999 Install end frequency as 999 MHz

Default install frequency

Installation Digital on ly Select Digital only or Digital + Analogue before instal-

Ajustes

rameters

equipment

CVBS Y/C YPbPr LR

CVBS Y/C YPbPr HV LR

(CVBS) YPbPr LR

EXT2/AV2 type SCART CVBS RGB LR Select input source when connected with external

CVBS Y/C LR

(CVBS) YPbPr LR

CVBS Y/C LR

EXT3/AV3 type None Select input source when connected with external

CVBS

CVBS LR

YPbPr

YPbPr LR

YPbPr HV LR

VGA Off/On Select VGA On/Off

SIDE I/O Off/On Select SIDE I/O On/Off

HDMI 1 Off/On Select HDMI 1 On/Off

HDMI 2 Off/On Select HDMI 2 On/Off

HDMI 3 Off/On Select HDMI 3 On/Off

HDMI 4 Off/On Select HDMI 4 On/Off

HDMI side Off/On Select HDMI side On/Off

HDMI CEC Off/On Select HDMI CEC On/Off

HDMI CEC RC pass through Off/On Select HDMI CEC RC pass through On/Off

HDMI CEC Pixel Plus link Off/On Select Pixel Plus link On/Off

USB version USB 1.0/USB 2.0 Select USB version

S/PDIF inputs None/1 connector Select no. of inputs

ATSC/DVB-T Off/On Select feature On/Off

Over the air download (AOD) Off/On Select feature On/Off

DVB-T installation Off/Country dependent/On Select feature On/Off

DVB-C Off/On Select feature On/Off

DVB-C installation Off/Country dependent/On Select feature On/Off

MPEG4 Off/On Select feature On/Off

Tuner type HD1816-MK1/TD1716-MK4/etc. Select type of Tuner used

Nyquist SAW filter Off/On Select feature On/Off

I2C configuration With PCA9540/9515/channel dec. Select configuration

Channel decoder TDA10048/etc. Select channel decoder

Remote control assistant Off/On Select feature On/Off

System RC support Off/On Select System RC support On/Off

Embedded user manual Off/On Select Embedded user manual On/Off

Start-up screen Off/On Select Start-up screen On/Off

Wallpaper Off/On Select Wallpaper On/Off

Hotel mode Off Hotel mode is Off

Video playback Off/On Select feature On/Off

Update assistant Off/On Select feature On/Off

Board identifier TV520/82 / TV520/82M Select chassis

Light guide Off/On Select feature On/Off

Clear

Test reboot

Clear

Digital + Analogue

equipment

Select Store in the SAM root menu after making any changes

can reset the “”Display operation hours” to “0”. So, this one does keeps up the lifetime of the display itself (mainly to compensate the degeneration behaviour)

lation.

Ajustes

Main Menu Sub-menu 1 Sub-menu 2 Sub-menu 3 Description

Development file versions

Upload to USB Channel list To upload several settings from the TV to an USB

Download from USB Channel list To download several settings from the USB stick to

Development 1 file version Display parameters DISPT 3.26.8.7 Displayed information is for development purposes.

Acoustics parameters ACSTS 3.6.6.5

PQ - PRFPP 1.26.10.4

Ambilight parameters PRFAM 2.6.1.3

Development 2 file version 12NC one zip software Displayed information is for development purposes.

Personal settings

Option codes

Display-related alignment

History list

Personal settings

Option codes

Display-related alignments

Initial main software

NVM version Q5492_0.4.0.0

Flash units SW Q5492_0.26.15.0

stick

the TV.

LC9_2L

39

40 LC9_2L

Descrições do circuito

7. Descrições de Circuito

Índice deste capítulo:

7.1 Introdução

7.2 PSU

Notas:

• Apenas novos circuitos (os circuitos que não são publicados

recentemente) são descritos.

• As figuras podem variar ligeiramente da situação atual, devido as diferenças dos aparelhos..

• Para um bom entendimento das descrições dos circuitos seguintes, use o capítulo 9. Diagrama em Blocos e o

10. Esquema Elétrico e Layouts. Quando necessário,

você encontrará separado os desenhos por classificação.

7.1 Introdução

O chassis LC9.2L LA é um derivativo digital do chassis LC9.1A LA . Apenas a parte DTM part (Digital Brazil) é diferente, mas é todo incorporado no MT5392 (+ outra sintonia). Para todo o resto do circuito, veja o Manual de Serviço LC9.1A LA.

7.1.1 Arquitetura

Para detalhes sobre o chassis diagrama em bloco veja o

capítulo. Uma visão da arquitetura pode ser encontrada na

figura 7.1 Arquitetura.

Figura 7-1 Arquitetura

18700_203_090828.eps

090828

7.1.2 Layout Celula SSB

Descrições do circuito

LC9_2L

41

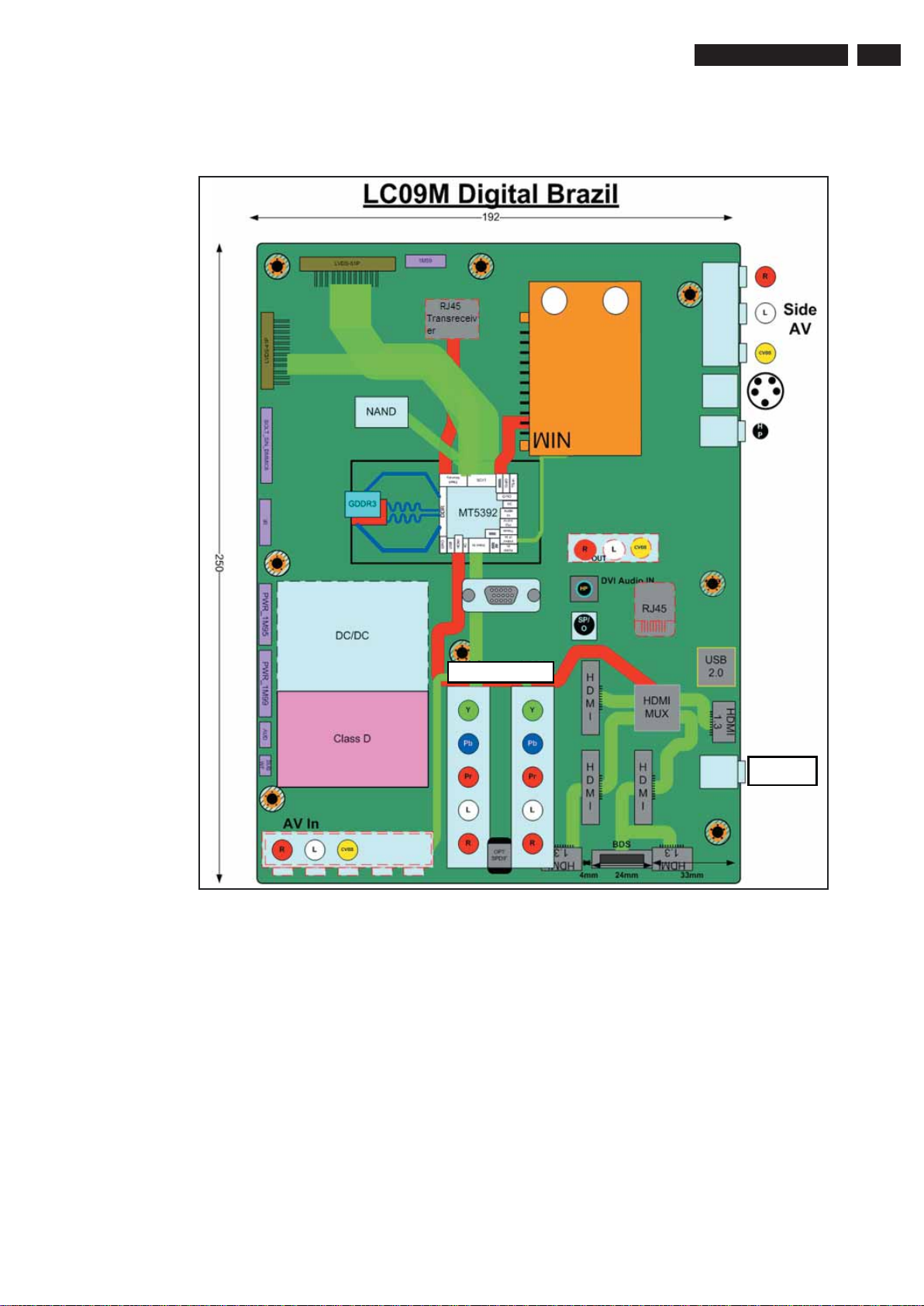

Figure 7-2 Layout Celula SSB

7.2 PSU

Todos os PSUs são chamados de IPBs (Paineis de Energia Integrada). Esses exemplos são PSUs com inversores integrados LCD. A energia fornecida é uma caixa preta para a Assistência. Quando defeituosa, um novo painel deve ser solicitados e o defeituoso deve retornar, a menos que o fusível principal do painel esteja aberto. Sempre troque um fusível defeituoso por um com as especificações corretas! Este item esta disponível no mercado regular. Para uma visão geral das saídas de tensões da Alimentação, veja os diagramas de conexões no capítulo Diagrama em Blocos.

CVI 1 CVI 2

.

UART

700_204_090828.ep

18

s

090828

Os seguintes PSUs são usados:

• 32-pol/50Hz: LGIT PLHL-T810B (155 W).

• 42-pol/50Hz: LGIT PLHL-T814B (205 W).

• 47-pol/50Hz: LGIT PLHL-T819B (270 W).

• 42-pol/100Hz: LGIT PLHL-T814A (220 W).

• 52-pol/100Hz: Delta DPS-411AP-3A (280 W).

42 LC9_2L

Especificações Técnicas e Conexões

8. IC Data Sheets

Esta seção mostra os diagramas em blocos internos e os layoutos dos pinos dos ICsque são desenhos como "caixas pretas” nos esquemas elétricos (com exceção da “memória” e lógica” dos ICs).

8.1 Diagrama B03, Tipo TDA8932BT (IC7510), Amplificador de Áudio

Diagrama em Bloco

2

IN1P

3

IN1N

IN2P

IN2N

DIAG

CGND

12

15

14

4

7

6

5

INREF

POWERUP

ENGAGE

01

OSCILLATOR

V

SSD

PROTECTIONS: OVP, OCP, OTP,

UVP, TF, WP

MODE

VOICSOFERCSO

DDA

CTRL

81

DRIVER

HIGH

DRIVER

LOW

DRIVER

HIGH

DRIVER

LOW

STABILIZER 11 V

REGULATOR 5 V

V

DDA

28

BOOT1

29

V

DDP1

27

OUT1

26

V

SSP1

21

BOOT2

20

V

DDP2

22

OUT2

23

V

SSP2

V

DDA

V

SSP1

V

DDA

V

SSP2

V

SSD

25

STAB1

24

STAB2

18

DREF

11

HVPREF

3

PWM

MODULATOR

MANAGER

PWM

MODULATOR

13

TEST

V

Configuração dos Pinos

SSA

9

TDA8932

V

SSD(HW)

V

SSD(HW)

ID

E

GC

V

DDA

V

SSA

OSCREF

H

V

SSD(HW)

1, 16, 17, 32

1 2 3 4 5

EGAGN

6 7 8

9 10 11 12 13 14 15 16

TDA8932T

V

SSA

HALF SUPPLY VOLTAGE

32

V

SSD(HW)

31

OICSOP1NI

30

1PVHN1NI

29

VGA

DDP1

28

1TOOB

27

1TUOPUREWOP

26

VDN

SSP1

25

STAB1

24

STAB2 V

23

SSP2

22

2TUOFERPV

21

2TOO

BFERNI

20

VTSET

DDP2

19

2PVHN2NI

18

FERDP2NI

17

V

SSD(HW)

30

HVP1

19

HVP2

G_16860_045.eps

300107

Figura 8-1 Diagrma em blocos interno e configuração dos pinos

Especificações Técnicas e Conexões

A

8.2 Diagrama B04x, Tipo MT5392 (IC7701), CPU/ Demodulador/ Decodiﬁ cador

Diagrama em Bloco

Tuner

In

CVBS/

YC Input

Component

Analog

Input

HDMI

Rx

Tuner

In

Audio

Input

Panel

LC9_2L

DDR2

GDDR3

43

ARM11

BIM

Audio DSP

Audio I/F

Audio DAC

2

SPDIF, I

S

DTD

TS

Demux

JTAG

BScan

VADCx4

TV

Decoder

VDO-In

De-interlace

HDMI In

I/F

Audio

Demod

Audio In

Video Decoder

2-D Graphic

DRAM Bus

IO Bus

I2CIrDA

RTC

Figura 8-2 Diagrama em Blocos Interno

USB2.0

UART

SDIO

Watchdog

Ethernet MAC

Audio

DC

MJC and Post

Processing

OSD

scaler

CEC

Serial Flash

PWMPVR

LVDS

Vplane

scaler

T8032

Servo ADC

NAND Flash

DDR

DRAM

Controller

CKGEN

18700_302_090828.eps

090828

44 LC9_2L

M

Especificações Técnicas e Conexões

8.2 Diagrama B05, Tipo ADV3002 (IC7B05), HDMI MUX

Diagrama em Blocos

SEL[1:0] TX_EN

SERIAL

I2C_SDA I2C_SCL

I2C_ADDR[ 1:0]

AVCC

2

CONFIG

INTERFACE

PARA LLE L

CONTRO L

LOGIC

RESETB

ADV3002

AVCC

AVEE

AVCC

IN_x_CLK+ IN_x_CLK–

IN_x_DATA2+

IN_x_DATA2–

IN_x_DATA1+

IN_x_DATA1–

IN_x_DATA0+

IN_x_DATA0–

AVCC

DDC_xxx_ A DDC_xxx_B DDC_xxx_C DDC_xxx_D

CEC_IN

P5V_A P5V_B P5V_C P5V_D

HPD_A HPD_B HPD_C HPD_D

+ –

+ – + –

LOS

4 4

4

4 4

SWITCH

CORE

EQ

+

OUT_CLK+

–

OUT_CLK–

+

OUT_DATA2+

–

OUT_DATA2–

+

OUT_DATA1+

–

OUT_DATA1–

+

OUT_DATA0+

–

OUT_DATA0–

TMDS

2 2

SWITCH

2 2

CORE

2

AVCC

DDC_SCL_COM , DDC_SDA_COM

3.3V 3. 3V

CEC_OUT

DDC/CEC

BIDIRECTI ONAL

EDID_ENABLE

EDID_SCL, EDID_SDA

AMUXVCC

EDID

REPLICATOR

CONTRO L

5V

COMBI NER

2

EDID EEPROM INTERFACE

HPD

CONTROL

HOT PLUG DETECT

Conﬁ guração dos Pinos

IN_B_CLK–

IN_B_CLK+

HPD_B

IN_B_DATA0–

IN_B_DATA0+

HPD_A

IN_B_DATA1–

IN_B_DATA1+

AVCC

IN_B_DATA2–

IN_B_DATA2+

SEL0

IN_A_CLK–

IN_A_CLK+

SEL1

IN_A_DATA0–

IN_A_DATA0+

AVCC

IN_A_DATA1–

IN_A_DATA1+

PIN 1

22

IN_A_DATA2–

76

24

25

23

A2+

TX_EN

IN_A_DAT

DDC_SDA_A

DDC_SCL_A74DDC_SDA_B73DDC_SCL_B72DDC_SDA_C71DDC_SCL_C70DDC_SDA_D

75

ADV3002

TOP VIEW

(Not to Scale)

26

27

28

29

A2+

ATA1+

AT

I2C_SCL

OUT_DATA2–

OUT_D

OUT_DATA1–

OUT_D

DDC_SDA_CO

DDC_SCL_CO

CEC_IN

DDC_SCL_D

69

68

30

31

33

32

AVE E

AVCC

OUT_DATA0–

OUT_DATA0+

AMUXVCC63EDID_ENABLE62EDID_SDA

CEC_OUT

67

66

65

35

34

36

OUT_CLK–

OUT_CLK+

EDID_SCL

64

61

60

IN_C_DATA2+

59

IN_C_DATA2–

58

HPD_C

57

IN_C_DATA1+

56

IN_C_DATA1–

55

HPD_D

54

IN_C_DATA0+

53

IN_C_DATA0–

52

AVCC

51

IN_C_CLK+

50

IN_C_CLK–

49

I2C_ADDR0

48

IN_D_DATA2+

47

IN_D_DATA2–

46

AVE E

45

IN_D_DATA1+

44

IN_D_DATA1–

43

AVCC

42

IN_D_DATA0+

41

IN_D_DATA0–

38

40

37

39

RESETB

I2C_SDA

IN_D_CLK–

IN_D_CLK+

I2C_ADDR1

P5V_A79P5V_B78P5V_C77P5V_D

80

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AVE E

Figura 8-3 Diagrama em Blocos Interno e conﬁ guração dos pinos

DIAGRAMA DE CONEXÕES 32” (P& S)

Board Level Repair

Component Level Repair Only For Authorized Workshop

8319

LCD DISPLAY

45LC9_2L

(1004)

KEYBOARD CONTROL

TO

BACKLIGHT

8316

CN2

1. HV1

8G51

(B04D)

2. N.C.

3. HV1

CN3

1. HV2

2. N.C.

3. HV2

MAIN POWER SUPPLY IPB 32 PLHL-T810B

(1005)

INLET

CN1

1G50

(B04D)

1. GND

2. GND ...

CN4

11. FAN_PWM

10. GND_SND

9. +VSND

8. +12V

7. +12V

6. +12V

5. GND1

4. GND1

3. GND1

2. STANDBY

1. 3V3_ST

CN5

12. GND1

11. I2C_DATA

10. I2C_SCL

9. INV_OK

8. A/P_DIM

7. BOOST

6. DIM

5. BL_ON_OFF

4. GND1

3. GND1

2. +12V

1. +12V

1. N

2. L

8M95

8M99

...

38. +VDISP

39. +VDISP

40. +VDISP

41. +VDISP

1M20

(B04c)

8. +5V_SW

7. KEYBOARD

6. LED1

5. +3V3STBY

4. LED2

3. IR

2. GND

1. LIGHT-SENSOR

1M95

(B01)

11. N.C

10. GNDSND

9. +24VAUDIO

8. +12VS

7. +12VS

6. +12VS

5. GND

4. GND

3. GND

2. STANDBY

1. +3V3STBY

1M99

(B01)

12. GND

11. N.C

10. N.C

9. POWER-OK

8. GND

7. BACKLIGHT_BOOST

6. PWM_DIMMING

5. BL_ON_OFF

4. GND

3. GND

2. +12VDISP

1. +12VDISP

1735

(B03)

4. SPEAKER_RIGHT-

3. SPEAKER_RIGHT+

2. SPEAKER_LEFT-

1. SPEAKER_LEFT+

1736

(B03)

3. SPEAKER_RIGHT-

2. N.C.

1. SPEAKER_LEFT+

51. GND

1G51

B

...

SSB

(1150)

3. +VDISP

2. +VDISP

4. +VDISP

1. +VDISP

TO

BACKLIGHT

IR LED PANEL

P2

3P

P1

8P

LEFT SPEAKERRIGHT SPEAKER

18700_400_090818.eps

090824

46 LC9_2L

DIAGRAMA DE CONEXÕES 42” (P& S)

Board Level Repair

KEYBOARD CONTROL

BACKLIGHT

Component Level Repair Only For Authorized Workshop

8316

CN2

1. HV1

2. N.C.

3. HV1

TO

CN3

1. HV2

2. N.C.

3. HV2

MAIN POWER SUPPLY IPB 42 PLHL-T814B

(1005)

8319

CN4

11. FAN_PWM

10. GND_SND

9. +VSND

8. +12V

7. +12V

6. +12V

5. GND1

4. GND1

3. GND1

2. STANDBY

1. 3V3_ST

CN5

12. GND1

11. I2C_DATA

10. I2C_SCL

9. INV_OK

8. A/P_DIM

7. BOOST

6. DIM

5. BL_ON_OFF

4. GND1

3. GND1

2. +12V

1. +12V

CN1

1. N

2. L

8308

FUSE

LCD DISPLAY

51P

8M95

SUB WOOFER

8M99

(1004)

8G51

1G50

(B04D)

1. GND

2. GND ... ...

38. +VDISP

39. +VDISP

40. +VDISP

41. +VDISP

1M20

(B04c)

8. +5V_SW

7. KEYBOARD

6. LED1

5. +3V3STBY

4. LED2

3. IR

2. GND

1. LIGHT-SENSOR

1M95

(B01)

11. N.C

10. GNDSND

9. +24VAUDIO

8. +12VS

7. +12VS

6. +12VS

5. GND

4. GND

3. GND

2. STANDBY

1. +3V3STBY

1M99

(B01)

12. GND

11. N.C

10. N.C

9. POWER-OK

8. GND

7. BACKLIGHT_BOOST

6. PWM_DIMMING

5. BL_ON_OFF

4. GND

3. GND

2. +12VDISP

1. +12VDISP

1735

(B03)

4. SPEAKER_RIGHT-

3. SPEAKER_RIGHT+

2. SPEAKER_LEFT-

1. SPEAKER_LEFT+

1736

(B03)

3. SPEAKER_RIGHT-

2. N.C.

1. SPEAKER_LEFT+

(B04D)

51. GND

1G51

B

...

SSB

(1150)

4. +VDISP

3. +VDISP

2. +VDISP

1. +VDISP

TO

BACKLIGHT

IR LED PANEL

INLET

+ -

P2

3P

P1

8P

RIGHT SPEAKER

LEFT SPEAKER

+ -

18700_401_090818.eps

090821

DIAGRAMA DE CONEXÕES 52” (FRAME)

47LC9_2L

KEYBOARD CONTROL

(1114)

TO

BACKLIGHT

8316

CN2

1. HV1

LCD DISPLAY

(1004)

8319

51P 41P

TO

BACKLIGHT

8G51

2. N.C.

3. HV1

CN3

1. HV2

2. N.C.

3. HV2

MAIN POWER SUPPLY IPB 42 PLHL-T814A

(1005)

CN4

11. FAN_PWM

10. GND_SND

9. +VSND

8. +12V

7. +12V

6. +12V

5. GND1

4. GND1

3. GND1

2. STANDBY

1. 3V3_ST

CN5

12. GND1

11. I2C_DATA

10. I2C_SCL

9. INV_OK

8. A/P_DIM

7. BOOST

6. DIM

5. BL_ON_OFF

4. GND1

3. GND1

2. +12V

1. +12V

CN1

1. N

2. L

FUSE

8308

INLET

8G50

8M20

8M95

8M99

8735

1G50

(B04D)

1. GND

2. GND ... ...

38. +VDISP

39. +VDISP

40. +VDISP

41. +VDISP

1M20

(B04c)

8. +5V_SW

7. KEYBOARD

6. LED1

5. +3V3STBY

4. LED2

3. IR

2. GND

1. LIGHT-SENSOR

1M95

(B01)

11. N.C

10. GNDSND

9. +24VAUDIO

8. +12VS

7. +12VS

6. +12VS

5. GND

4. GND

3. GND

2. STANDBY

1. +3V3STBY

1M99

(B01)

12. GND

11. N.C

10. N.C

9. POWER-OK

8. GND

7. BACKLIGHT_BOOST

6. PWM_DIMMING

5. BL_ON_OFF

4. GND

3. GND

2. +12VDISP

1. +12VDISP

1735

(B03)

4. SPEAKER_RIGHT-

3. SPEAKER_RIGHT+

2. SPEAKER_LEFT-

1. SPEAKER_LEFT+

1736

(B03)

3. SPEAKER_RIGHT-

2. N.C.

1. SPEAKER_LEFT+

(B04D)

1G51

51. GND

B

...

4. +VDISP

3. +VDISP

2. +VDISP

1. +VDISP

SSB

(1150)

SPEAKER RIGHT

(5212)

+ -

Board Level Repair

Component Level Repair Only For Authorized Workshop

IR LED PANEL

(1112)

P2

3P

P1

8P

+ -

SPEAKER LEFT

(5211)

18700_402_090818.eps

090821

48 LC9_2L

()

DIAGRAMA DE CONEXÕES 47” (P& S)

Board Level Repair

KEYBOARD CONTROL

BACKLIGHT

Component Level Repair Only For Authorized Workshop

8316

CN2

1. HV1

2. N.C.

3. HV1

TO

CN3

1. HV2

2. N.C.

3. HV2

MAIN POWER SUPPLY IPB 47 PLHC-T819A

(1005)

8319

CN4

11. FAN_PWM

10. GND_SND

9. +VSND

8. +12V

7. +12V

6. +12V

5. GND1

4. GND1

3. GND1

2. STANDBY

1. 3V3_ST

CN5

12. GND1

11. I2C_DATA

10. I2C_SCL

9. INV_OK

8. A/P_DIM

7. BOOST

6. DIM

5. BL_ON_OFF

4. GND1

3. GND1

2. +12V

1. +12V

CN1

1. N

2. L

8308

FUSE

LCD DISPLAY

51P

8M95

SUB WOOFER

8M99

(1004)

8G51

1G50

(B04D)

1. GND

2. GND ... ...

38. +VDISP

39. +VDISP

40. +VDISP

41. +VDISP

1M20

(B04c)

8. +5V_SW

7. KEYBOARD

6. LED1

5. +3V3STBY

4. LED2

3. IR

2. GND

1. LIGHT-SENSOR

1M95

(B01)

11. N.C

10. GNDSND

9. +24VAUDIO

8. +12VS

7. +12VS

6. +12VS

5. GND

4. GND

3. GND

2. STANDBY

1. +3V3STBY

1M99

(B01)

12. GND

11. N.C

10. N.C

9. POWER-OK

8. GND

7. BACKLIGHT_BOOST

6. PWM_DIMMING

5. BL_ON_OFF

4. GND

3. GND

2. +12VDISP

1. +12VDISP

1735

(B03)

4. SPEAKER_RIGHT-

3. SPEAKER_RIGHT+

2. SPEAKER_LEFT-

1. SPEAKER_LEFT+

1736

(B03)

3. SPEAKER_RIGHT-

2. N.C.

1. SPEAKER_LEFT+

(B04D)

51. GND

1G51

B

...

SSB

(1150)

4. +VDISP

3. +VDISP

2. +VDISP

1. +VDISP

TO

BACKLIGHT

IR LED PANEL

INLET

+ -

P2

3P

P1

8P

RIGHT SPEAKER

LEFT SPEAKER

+ -

18700_403_090818.eps

090821

DIAGRAMA DE CONEXÕES 52” (FRAME)

GG 5()

49LC9_2L

LCD DISPLAY (1004)

41P 51P

8G51

CN2/1319

14. PDIM_Select

13. PWM

CONNECTOR

12. On/Off

11. Vbri

10. GND3

9. GND3

8. GND3

7. GND3

6. GND3

5. 24Vinv

4. 24Vinv

3. 24Vinv

2. 24Vinv

1. 24Vinv

CN3/1316

12. N.C.

11. N.C.

10. GND3

9. GND3

8. GND3

7. GND3

6. GND3

5. 24Vinv

4. 24Vinv

3. 24Vinv

2. 24Vinv

1. 24Vinv

MAIN POWER SUPPLY PSU DPS-411AP4A B

(1005)

INVERTER

8319 8316

KEYBOARD CONTROL

(1114)

INVERTER

CONNECTOR

CN7

6. GND

5. +24V

4. GND

3. +24V

CN4

11. FAN_PWM

10. GND_SND

9. +VSND

8. +12V

7. +12V

6. +12V

5. GND1

4. GND1

3. GND1

2. STANDBY

1. 3V3_ST

CN5

12. GND1

11. I2C_DATA

10. I2C_SCL

9. INV_OK

8. A/P_DIM

7. BOOST

6. DIM

5. BL_ON_OFF

4. GND1

3. GND1

2. +12V

1. +12V

2. GND

1. +24V

8M95 8M99

8G50

1G51 (B04D)

51. GND

...

1G50 (B04D)

1. GND

2. GND ... ...

38. +VDISP

39. +VDISP

40. +VDISP

41. +VDISP

1M20 (B04c)

8. +5V_SW

7. KEYBOARD

6. LED1

5. +3V3STBY

4. LED2

3. IR

2. GND

1. LIGHT-SENSOR

1M95 (B01)

11. N.C

10. GNDSND

9. +24VAUDIO

8. +12VS

7. +12VS

6. +12VS

5. GND

4. GND

3. GND

2. STANDBY

1. +3V3STBY

1M99 (B01)

12. GND

11. N.C

10. N.C

9. POWER-OK

8. GND

7. BACKLIGHT_BOOST

6. PWM_DIMMING

5. BL_ON_OFF

4. GND

3. GND

2. +12VDISP

1. +12VDISP

1735 (B03)

4. SPEAKER_RIGHT-

3. SPEAKER_RIGHT+

2. SPEAKER_LEFT-

1. SPEAKER_LEFT+

1736 (B03)

3. SPEAKER_RIGHT-

2. N.C.

1. SPEAKER_LEFT+

2. +VDISP

1. +VDISP

B

SSB

(1150)

1M59 (B04E)

1. AMBI_SCL_OUT

2. GND

3. AMBI_SDA_OUT

4. I2S_SEL1

5. I2S_SEL2

6. +3V3_SW

7. GND

...

4. +VDISP

3. +VDISP

FUSE

CN1

1. N

2. L

8308

Board Level Repair

INLET

8735

8M20

+ -

SPEAKER RIGHT (5212) SPEAKER LEFT (5211)

Component Level Repair Only For Authorized Workshop

IR LED PANEL

(1112)

P2

P1

3P

8P

+ -

18700_404_090818.eps

090821

50 LC9_2L

DIAGRAMA EM BLOCO VÍDEO

VIDEO

TUNER & ANALOG DEMOD

B02A

HDMI & MUX

B05

HDMI 1

CONNECTOR

HDMI 2

CONNECTOR

HDMI 3

CONNECTOR

(OPTIONAL)

HDMI SIDE

CONNECTOR

1

18 2

19

1

18 2

19

1

18 2

19

1

18 2

19

CRX2+

CRX2-

CRX1+

CRX1-

CRX0+

CRX0-

CRXC+

CRXC-

BRX2+

BRX2-

BRX1+

BRX1-

BRX0+

BRX0-

BRXC+

BRXC-

ARX2+

ARX2-

ARX1+

ARX1-

ARX0+

ARX0-

ARXC+

ARXC-

1B02

1

3

4

6

7

9 10

12

1B07

1

3

4

6

7

9 10

12

1B04

1

3

4

6

7

9 10

12

1B05

1

3

4

6

7

9 10

12

7B05 ADV3002BSTZ01

60

59

57

56

54

53

51

50

11

10

8

7

IN_B

5

4

2

1

23

22

20

19

IN_A

17

16

14

13

HDMI

SWITCH

OUT_CLK_+

OUT_CLK_-

OUT_DATAD0_+

OUT_DATAD0_-

OUT_DATAD1_+

OUT_DATAD1_-

OUT_DATAD2_+

OUT_DATAD2_-

IN_DIN_C

48

47

45

44

42

41

38

37

34 35

31

32 28

29

25

26

DRX2+

DRX2-

DRX1+

DRX1-

DRX0+

DRX0-

DRXC+

DRXC-

CRX2+

CRX2-

CRX1+

CRX1-

CRX0+

CRX0-

CRXC+

CRXC-

BRX2+

BRX2-

BRX1+

BRX1-

BRX0+

BRX0-

BRXC+

BRXC-

ARX2+

ARX2-

ARX1+

ARX1-

ARX0+

ARX0-

ARXC+

ARXC-

DRX2+

DRX2-

DRX1+

DRX1-

DRX0+

DRX0-

DRXC+

DRXC-

ANALOG I/O - YPBPR

B06B

CVBS

ANALOG I/O - CINCH

B06C

Y

PB

PR

Y

PB

PR

SIDE-AV & USB

B06D

CVBS

SVHS IN

VGA

B06E

5

1

VGA

CONNECTOR

MT5392:

B04

G29

D29

E27

C30 A30 C29

B30

AK28

AB26

AD29

7701 MT5392RHMJ

GPIO

B04C

GPIO_4 GPIO_11

GPIO_12

PM_DEMOD

B04A

TSO_SYNC

TSO_VALID TSO_DATA

TSO_CLK

CVBS_SPDIF_USB

B06D

ADIN_6

AVI

B06B

MPX0_P

CVBS_0

B04D

LVD S

1205 VA1G5BF8010

TUNER

VIDEO_OUT

SYRSTN

RF-SW

GAIN-SW

SBYTE

SPBVAL

SRDT

SRCK

AFT

SIF_OUT

11

1 2

15

16 17

18

5

SIF_OUT_1 SIF_OUT

6

CVBS0T CVBS_RF

7

3246

7213

DEMOD_RESET

EF

RF_SW

GAIN_SW

TSO_SYNC

TSO_VALID

TSO_DATA0

TSO_CLK

AFT

MT5392

1D14

2

1E17

12

SC1_CVBS_OUT PR0P-SC1

9

7

1E19

12

9

7

1F18

2

1F12

1

3

5

4

2

1G16

1

2

10

15

3

13

6

11

14

PR

SC1_G Y0P SC1_B

SY1P_SC2 SY1P PB1P_SC2

PR1P_SC2

CVBS2

SY0

SC0

VGA_R

VGA_G

VGA_B

H-SYNC

V-SYNC

RXC+

RXC-

RX0+

RX0RX1+

RX1-

RX2+

RX2-

VGA_Rp

VGA_Gp

VGA_Bp

VGA_Rn VGA_Gn

VGA_B n

Y0P-SC1

PB0P-SC1

Y0P-SC1

PBR0N-SC1

CVBS3

SOY0

PB0P

PR0P

PBR0N

SPB1P

SPR1P

SY1N

SPBR1N

HSYNC

VSYNC

1B10 27M

Y0N

AE230

CVBS_3

AH20

SOY0

AJ21

Y0P

AJ19

PB0P

AH22

PR0P

AH21

Y0N

AK22

PBR0N

AJ18

Y1P

AJ19

PB1P

AH19

PR1P

AJ19

PB1P

AH19

PR1P

CVBS-SPDIF_USB

B06D

AE29

CVBS_2

AF30

SY_0

AF29

SC_0

RP

GP

RN GN

BN

AK17

RP

AK16 AH15

AK14 AJ14

AJ17

AJ16 AJ15

W29

W30

AK6

AK7

AK8

AK9

AJ6

AJ7

AJ8

AJ9

GP

BP HSYNC VSYNC

RN GN BN

HDMI_XTAL_LDO

B05

XTAL1

XTALO

HDMI_RXC_B_N

HDMI_RXC_B_P HDMI_RX0_B_N

HDMI_RX0_B_P HDMI_RX1_B_N

HDMI_RX1_B_P

HDMI_RX2_B_N

HDMI_RX2_B_P

BP

B04C

B04B

FLASH_IF

DREAM_IF

USB_DM0

USB_DP0

PDD

RDQ

AAJ5

AK5

RA

DISPLAY INTERFACE - LVDS

B04D

LVDS_A_TXo

LVDS_A_TXe

+VDISP

LVDS_B_TXo

LVDS_B_TXe

+VDISP

SIDE-AV & USB

B06D

USB_DM0

USB_DP0

FLASH & EJTAG

B04C

NAND_PDD(0-7)

GDDR3

B04B

(0-12)

DQ(0-31)

RA(0-12)

(0-31)

1G50

1

2

3

32

38

39

40

41

1G51

51

50

I2C

49

40

11

4

3

2

1

TO

FLASH

1G

DDR3

SDRAM

DDR3

SDRAM

1F21

1

2 3

4

7F01-6

7810 NAND01GW3B2BN6F

7702 H5RS1H23MFR

7703 H5RS1H23MFR

TO DISPLAY

QUAD LVDS

1920x1080 100/120Hz

TO DISPLAY

CONNECTOR SIDE

SW UPLOAD

4321

USB 2.0

JPEG

MP3

18700_405_090818.eps

090818

DIAGRAMA EM BLOCO ÁUDIO

AUDIO

TUNER & ANALOG DEMOD

B02A

1205 VA1G5BF8010

TUNER

VIDEO_OUT

SYRSTN

RF-SW

GAIN-SW

SBYTE

SPBVAL

SRDT

SRCK

SIF_OUT

AFT

11

1 2

15

16 17

18

SIF_OUT_1 SIF_OUT

6

CVBS0T CVBS_RF

7

5

3246

7213

DEMOD_RESET

EF

RF_SW

GAIN_SW

TSO_SYNC

TSO_VALID TSO_DATA0

TSO_CLK

AFT

B04

G29

D29

E27

C30 A30 C29

B30

AB26

AD29

AK28

MT5392:

7701 MT5392RHMJ

GPIO

B04C

GPIO_4 GPIO_11

GPIO_12

PM_DEMOD

B04A

TSO_SYNC

TSO_VALID TSO_DATA

TSO_CLK

AVI

B06B

MPX0_P

CVBS_0

CVBS_SPDIF_USB

B06D

ADIN_6

B06B

ALI_ADAC

PGA_2OUTL

PGA_2OUTR

M30

M29

CLASS-D & MUTING

B03

B04A

POWER_DOWN

B04A

(CONTROL)

AUDIO_LS_R

STANDBYn

MUTEn

AUDIO_LS_L

7507

MUTE

AOUTL

AOUTR

7510 TDA8932BTW/N2

6

5

CLASS D

POWER

AMPLIFIER

2

14

27

22

B04C

(CONTROL)

SPEAKER_LEFT+

SPEAKER_LEFT-

SPEAKER_RIGHT+

SPEAKER_RIGHT-

7511÷7513

DC_PROT

DC-DETECTION

1735

51LC9_2L

1

2

3

4

B05

HDMI & MUX

1

18 2

19

HDMI 1

CONNECTOR

1

18 2

19

HDMI 2

CONNECTOR

1

18 2

19

HDMI 3

CONNECTOR

(OPTIONAL)

1

18 2

19

HDMI SIDE

CONNECTOR

CRX2+

CRX2-

CRX1+

CRX1-

CRX0+

CRX0-

CRXC+

CRXC-

BRX2+

BRX2-

BRX1+

BRX1-

BRX0+

BRX0-

BRXC+

BRXC-

ARX2+

ARX2-

ARX1+

ARX1-

ARX0+

ARX0-

ARXC+

ARXC-

1B02

1

3

4

6

7

9 10

12

1B07

1

3

4

6

7

9 10

12

1B04

1

3

4

6

7

9 10

12

1B05

1

3

4

6

7

9 10

12

7B05 ADV3002BSTZ01

60

59

57

56

54

53

51

50

11

10

8

7

IN_B

5

4

2

1

23

22

20

19

IN_A

17

16

14

13

HDMI

SWITCH

OUT_CLK_+

OUT_CLK_-

OUT_DATAD0_+

OUT_DATAD0_-

OUT_DATAD1_+

OUT_DATAD1_-

OUT_DATAD2_+

OUT_DATAD2_-

ANALOG I/O - YPBPR

B06B

DRX2+

DRX2-

DRX1+

DRX1-

DRX0+

DRX0-

DRXC+

DRXC-

CRX2+

CRX2-

CRX1+

CRX1-

CRX0+

CRX0-

CRXC+

CRXC-

BRX2+

BRX2-

BRX1+

BRX1-

BRX0+

BRX0-

BRXC+

BRXC-

ARX2+

ARX2-

ARX1+

ARX1-

ARX0+

ARX0-

ARXC+

ARXC-

DRX2+

48

DRX2-

47

DRX1+

45

DRX1-

44

IN_DIN_C

DRX0+

42

DRX0-

41

DRXC+

38

DRXC-

37

34 35

31

32 28

29

25

26

B06C

B06D

1D01

2

1D14

1D11

5

3

2

3

1

AUDI O

L/R IN

ANALOG I/O - CINCH

1E19

AV I N

AUDI O

L/R

AV OUT

AUDI O

L/R

5

3

1E17

5

3

SIDE-AV & USB

1F18

SIDE AV

AUDI O

L/R

5

8

ASPDID_OUT

RXC+

RXC-

RX0+

RX0-

RX1+

RX1-

RX2+

RX2-

AV2_L_IN

AV2_R_IN

DVI_AUL_IN

DVI _AUR _IN

AIN0_L

AIN1_L

AIN1_R

SAV_L_IN

SAV_R_IN

1B10 27M

J28

ASPDIF_OUT

B06B

U29

AIN_2_L

U28

AIN_2_R

U27

AIN3_L

U26

AIN3_R

52

SC2-IN-L

53

SC2-IN-R

V30

AIN1_L

V29

AIN1_R

R28

AIN_6_L

T28

AIN_6_R

B05

W29

XTAL1

W30

XTALO

AK6

HDMI_RXC_B_N

AJ6

HDMI_RXC_B_P

AK7

HDMI_RX0_B_N

AJ7

HDMI_RX0_B_P

AK8

HDMI_RX1_B_N

AJ8

HDMI_RX1_B_P

AK9

HDMI_RX2_B_N

AJ9

HDMI_RX2_B_P

ALI_DAC

HDMI_XTAL_LDO

MT5392

CVBS-SPDIF_USB

B06D

FLASH_IF

B04C

DREAM_IF

B04B

HPOUTL

HPOUTR

USB_DM0

USB_DP0

PDD

RDQ

B04A

(CONTROL)

SW_MUTE

ANTI_PLOP

MUTE_C

MUTE_M

B06D

M28

M27

AJ5

AK5

B04C

NAND_PDD(0-7)

B04B

RA

HP_LOUT

HP_ROUT

FLASH & EJTAG

7810 NAND01GW3B2BN6F

GDDR3

(0-12)

DQ(0-31)

RA(0-12)

(0-31)

7702 H5RS1H23MFR

7703 H5RS1H23MFR

FLASH

1G

DDR3

SDRAM

DDR3

SDRAM

B06C

B06B

SIDE-AV & USB

USB_DM0

USB_DP0

HP_DET

B04C

(CONTROL)

1F22

1F21

2

3

4 1

1

2 3

4

HEADPHONE

USB 2.0

CONNECTOR SIDE

SW UPLOAD

4321

JPEG

MP3

18700_406_090818.eps

090819

52 LC9_2L

p

0

DIAGRAMA EM BLOCO CONTROLE & SINAIS DE CLOCK

CONTROL + CLOCK SIGNALS

FLASH & EJTAG

B04C

2843

SDM

2833

PAN EL

B03

B06D

B02A

B01

TO IR/LED PANEL

AND

KEYBOARD CONTROL

1M20

1

2

3

4

5

6

7

8

+3V3STBY

+5V_SW

DC_PROT

USB_PWE

USB_OC

HP_DET

RF_AGC_MON

POWER-OK

LIGHT_SENSOR

KEYBOARD

GDDR3

7701 MT5392RHMJ

DREAM_IF

B04B

RDQ

RCLK0

FLASH_IF

B04C

MT5392

GPIO

B04C

AJ2

GPIO_16

AJ1

GPIO_15

AH5

GPIO_0

AG6

GPIO_1

AF7

GPIO_2

G30

GPIO_17

SPIO_UART_IIC

B04C

IR

AK11

OIRI

PM_DEMOD

B04A

CVBS_SPDIF_USB

B06D

AK28

ADIN_6

AK29

ADIN_4

AJ29

ADIN_3

AJ28

ADIN_5

PDD

GPIO_14

GPIO_20

GPIO_24

OPWM_1

OPWM_2

U0RX

U0TX

OPWRSB

OPCTRL_0

OPCTRL_5

OPCTRL_3

OPCTRL_4

OPCTRL_2

OPCTRL_8

USB_DM0

USB_DP0

B04B

DQ(0-31)

RA(0-12)

RA

RCLK0p

M2 J11

RCLK0n

M3 J10

B04C

NAND_PDDD(0-7)

AK2

B28

D28

E9

D_1

K27

7816

C5

AJ13

AK13

AH14

AJ12

AF12

AG11

AF13

AG12

AH13

B06D

AJ5

AK5

7702 HYB18H1G321AF

FLASH & EJTAG

7810 NAND01GW3B2CN6F

FLASH

EDID_WC

LCD_PWR_ON

BL_ON_OFF

LVDS_SELECT

BACKLIGHT_BOOST

PWM_DIMMMING

UART_RX

UART_TX

UART_RX

UART_TX

7602

STANDBY

STANDBYn

HDMI_CEC

POWER_DOWN

SW_MUTE

SIDE-AV & USB

7F01 TPS2041BD

USB_PWE

EN

OUT

OC

USB20-DM0

USB20-DP0

USB_OC

DDR3

1G

MUTEn

LED1

LED2

1F21

B05 B06E

B04D

B01

18

13

3

2

1

B01

B03

B05

B03

1

2 3

4

1812

RES

4321

CONNECTOR

2

DEBUGGING

3

USB 2.0

CONNECTOR

UART

SERVICE

FOR

ONLY

SIDE

18700_407_090818.eps

090819

Personal Notes:

E_06532_012.e

1310

I²C

DIAGRAMA EM BLOCO I2C

53LC9_2L

CONTROLLER

B04

7701 MT5392RHMJ

B04C

SPIO_UART

MT5392

B04B

OSDA0

OSCL0

IIC

GPIO-18

OSDA2

OSCL2

UA0RX

UA0TX

DREAM_IF

FLASH & EJTAG

B04C

+3V3_SW

3831

J30

J29

L28 7

NAND_PDD

AJ10

AK10

AJ13

AK13

DQ(0-31)

3830

SYS_EEPROM_WE

7810 NAND01GW3B2BN6F

512Mx8

38A9

3823

38A8

GDDR3

B04B

7702 H5RS1H23MFR

FLASH

SDA

SCL

ERR

14

7703 H5RS1H23MFR

7815

DDR3

RA(0-12)

3839

56

M24C64

EEPROM

(NVM)

DDC-SDA

DDC-SCL

UART_RX

UART_TX

7812

ERR

15

3838

38A3

38A4

+3V3STBY

3864

3865

3890

3891

+3V3_SW

389F

389D

FOR DEBUGGING ONLY

3869

3868

+3V3STBY

3888

3889

1818

18

13

3

2

1

1812

2

3

1

4

6

CONNECTOR

2

3

1

4

66

UART

SERVICE

HDMI & MUX

B05

+5V_COMBINED

3B19

3B20

40 27

ADV3002BSTZ

68

67

7B05

HDMI MUX

ERR

17

VDDO_3V3

3B38

3B47

76

75

3B51

74

73

3B53

72

71

3B55

70

69

+5V_COMBINED

3B35

L28

L29

ARX-5V

BRX-5V

CRX-5V

DRX-5V

3B39

RES

3B46

3B50

3B52

3B54

3B34

ARX-DDC-DAT

ARX-DDC-CLK

BRX-DDC-DAT

BRX-DDC-CLK

CRX-DDC-DAT

CRX-DDC-CLK

DRX-DDC-DAT

DRX-DDC-CLK

EDID_SDA

EDID_SCL

1B05

16

CONNECTOR

15

1B04

16

15

CONNECTOR 3

1B07

16

15

CONNECTOR 2

1B02

16

15

CONNECTOR 1

HDMI

SIDE

HDMI

(OPTIONAL)

HDMI

DISPLAY INTERFACE - LVDS

B04D

3916

3917

VGA

B06E

10

15

5

1

6

11

VGA

CONNECTOR

LVD S3_SDA_DISP

LVD S3_SCL_DISP

1G16

12

15

4G14

1G51

50

TO DISPLAY

49

RES

DC_5V

3G15

EDID_WC

3G16

SDA_VGA

SCL_VGA

7G12

56

7G11

M24C02

EEPROM

7

4G12

4G11

B04C

4G13

RES

B04A

OSDA1

OSCL1

PM_DEMOD

DATA

CLK

K30

K29

L28

L29

B04A

MTK POWER

+3V3_SW

3606

3607

TUNER_SDA

TUNER_SCL

AMBI-SDA

AMBI-SCL

TUNER & ANALOG DEMOD

B02A

B04E

3270

3271

12 13

1205

VA1G5BF8010

MAIN

TUNER

ERR

16

FOR DEBUGGING ONLY

AMBILIGHT

3A11

5A16

5A14

+3V3_SW

3A10

5A10

56

7

7B02

M24C02

EEPROM

(EDID)

EDID_WC

B04C

1M59

3A13

3

1

5

TO AMBILIGHT

6

DRIVERS

2

7

RES

7B07

18700_408_090819.eps

090819

54 LC9_2L

VISTA GERAL LINHAS DE ALIMENTAÇÃO

SUPPLY LINES OVERVIEW

CN5

11

+12V

22

+12V

33

GND1

44

GND1

BL-ON_OFF

BOOST

A/P_DIM

INV_OK

MAIN

POWER SUPPLY

3V3_ST

STA ND B Y

GND_SND

55

66

DIM

77

88

99

10 10

I2C

11 11

I2C

12 12

GND1

CN4

11

22

33

GND1

44

GND1

55

GND1

66

+12V

77

+12V

88

+12V

99

+VSND

10 10

11 11

CN7

1

+24V

2

GND

3

+24V

4

GND

5

+24V

6

GND

TO AMBILIGHT

MODULE

(OPTIONAL)

DC / DC

B01

1M99

BL_ON_OFF

PWM_DIMMING

BACKLIGHT_BOOST

POWER-OK

N.C.

1M95

STA ND B Y

5100

IN OUT

7103 ST1S10PH

5108 5101

7117 TPS54386PWP

Synchronous

5103

GNDSND

N.C.N.C.

7100

COM

DCDC

Converter

Non

Converter

7116 TPS54386PWP

7201

IN OUT

COM

7

3

5117

31,14

5116

12

Non

Synchronous

Converter

+12VDISP

B04C

CONTROL

B04C

CONTROL

B04C

CONTROL

B06D

CONTROL

+3V3STBY

+1V2-STANDBY

B04A

CONTROL

+12VS

+8V_SW

+1V0_SW

SENSE+1V0_MT5392

+5V5_TUN

+5V_SW

+3V3_SW

+12V_1

5104

+1V8_SW

31,14

5115

+1V2_SW

12

+24VAUDIO

B04d

B03,B04a,c, B05,B07

B03,B04a

B04a

B02a

B02a,B03,B04c, B05,B06d,e,B07

B02a,B03, B04a,c,e, B05,B06a,b,d

B04a,b

B02a,B04a,B05

B03

B01

TUNER & ANALOG DEMOD

B02A

7216

IN OUT

COM

5223

5217

CLASS-D & MUTING

B03

+24VAUDIO

3530

5502

MTK POWER

B04A

+1V0_SW

GDDR3

B04B

FLASH & EJTAG

B04C

5810

5225

7217

IN OUT

COM

5814

5815

+5VTUN_DIGITAL

5224

SENCE+1V0_MT5

+5V5_TUN+1V2_SW

+5V5_TUN+3V3_SW

+5V5_TUN+5V5_TUN

+5V_SW+5V_SW

+2V5_SW

+5VS

+24VAUDIO

VDDA

VDD

+3V3_SW+3V3_SW

+3V3STBY+3V3STBY

+5V_SW+5V_SW

+12VS+12VS

+1V0_SW

+1V2_SW+1V2_SW

+3V3_SW+3V3_SW

+3V3STBY+3V3STBY

+1V8_SW+1V8_SW

+8V_SW+8V_SW

+12VS+12VS

+1V8_SW+1V8_SW

+3V3_SW+3V3_SW

+3V3_FLASH

+3V3STBY+3V3STBY

+5V_SW+5V_SW

392

1M20

5

8

TO IR/LED PA NE L

B01

DISPLAY INTERFACE - LVDS

B04D

+12VDISP

7910

7911

LCD_PWR_ON

AMBILIGHT

B04E

+3V3_SW

HDMI & MUX

B05

+3V3_SW

+5V_SW

+1V2_SW

HDMI SIDE

CONNECTOR

HDMI 3

CONNECTOR

BOLT-ON

MOD. DTV

HDMI 1

CONNECTOR

HDMI 2

CONNECTOR

+3V3STBY

B06A

+3V3_SW

B06B

+3V3_SW

B06D

+3V3_SW

+5V_SW

B06E

+5V_SW

B07

+3V3STBY

+5V_SW

1B05

1B04

1B01

1B02

1B07

DIGITAL IO - ETHERNET (PROVISIONAL)

ANALOG I/O - YPbPr

SIDE-AV & USB

VGA

BDS iTV

5910

5911

5912

5B01

6B07

18

3

18

5NA1

5NA2

6G13

+12VDISP

+VDISP

+3V3_SW

1M59

5A10

+3V3_SW

VDDO_3V3

+5V_SW

+5V_COMBINED

+1V2_SW

ARX-5V

BRX-5V

DRX-5V

CRX-5V

+3V3STBY

+3V3_SW

+3V3AN

+3V3DN

+3V3_SW

+5V_SW

DC_5V

+3V3STBY

+5V_SW

TO

6

AMBI

LIGHT

18700_409_090818.eps

090819

SSB: DC/DC

55LC9_2L

A

B

C

D

E

F

G

H

K

is prohibited without the written consent of the copyright

owner.

L

M

N

6101 D1 6102 D1 6103 I2 6122 I5 6123 F2 6124 F5 6125 F1 7100 B2 7101 D2 7103-1 E10 7103-2 F10 7116 H4 7117 E4 F100 C10 F101 C10 F102 C10 F103 C10 F104 C10 F105 C10 F106 C10 F107 C10 F108 C10 F109 C10 F110 C10 F111 A10 F112 A10 F113 A10 F114 A10 F115 A10 F116 A10 F117 A10 F118 A10 F119 A10 F120 A10 F122 B3 F123 D1 F124 G3 F125 H1 F126 A10 F131 H6 F132 F1 F133 F7 F134 F11 I100 D2 I102 D3 I103 D2 I104 I1 I105 H2 I106 H3 I107 H3 I108 F9 I109 F10 I110 F11 I111 B1 I117 H4 I118 H5 I119 H5 I120 H5 I122 I3 I123 I5 I124 F2 I125 E3 I126 E3 I127 E4 I128 F5 I129 F5 I130 F5 I131 F1 I132 F3 I134 F3 I135 F5 I136 I3

20

A

B

C

D

E

F

G

H

I

J

K

L

M

N

1

2

3

12

DC-DC

A

7100

5107

10u

6102

BAV99

6125

SS36

10p

I111

3 1

1u0

2125

10p

RES

2154

10p

RES

2163

6.3V100u

2136

L78L08ACU

I100

I103

2128

2158

2137

OUTIN

COM

2

2N7002

100p

6.3V 2162

100u

5104

10u

+12VS

B

5100

30R

C

ONLY FOR ANALOG TUNER

+12VS

+VTUN

34V

D

F123

2129

6101

22u35V

PDZ33-B

E

+5V5_TUN

F132

+5V_SW

I

F

1%

3140

2170

100K

100u 16V

I131

1%

3138

RES

3107

1K0

18K

J

G

+12VS

H

+1V8_SW

I

F125

1%

RES

3105

2134

1K5

I104

1%

RES

3106

2135

1K2

123 4567

7101

GNDTUN

10u

4

5

3 45

F122

2127

220u

5102

I102

3103

3

220R

1

2

1K0

3104

6100

BZX384-C6V2

5117

10u

5103

10u

3135 1R0

I124

6123

SS34

2131

2132 100u 16V

I106

3108

I105

1R0

2138

470p

I136

10R

3109

6103

SS34

+8V_SW

10u

2171

100n

+12VS_1

RES 2150

100u

16V

7117

114

TPS54386PWP

2152

I125

33n

2156

470p

I134

10R

3130

10u

I107

33n2167

I122

2141

I132

F124

2

9 10 11

4u7

I126

9

10

11

4u7

2160

2133 10u

1

PVDD1 PVDD2

BOOT1 SW1 EN1 FB1

ILIM2 SEQ BP

GND GND_HS

4

PVDD1 PVDD2

Φ

BOOT1 SW1 EN1 FB1

ILIM2 SEQ BP

GND GND_HS

415

+12VS_1

7116

14

TPS54386PWP

Φ

BOOT2

SW2

EN2 FB2

VIA1 VIA2

15

BOOT2

I127 312 213

SW2

65

EN2

87

FB2

16

VIA1

17

VIA2

I117

13

2165 213 65 87

16 17

2139

3129

76

678

2123

2168

10u

2153

3136

I129

33n

I128

470p

2157

I135

10R

6124

3131

5116

1R0

10u

I130

2159

100u

6.3V

SS34

2164

F133

1%

3122

4K7

1K5

3125

10u

+3V3_SW

10p

RES

2155

10p

RES

2161

+12VS

5108

33R

2106

REF EMC HOLE

91011

1M99

1-1735446-2

0V

1-1735446-1

7103-1

16

ST1S10PH

INH

SYNCSWVFB

4

ST1S10PH

10 11

10 11 12

1M95

10 11

A

SW

VIN

GND

HSPA

928

7103-2

VIA

REF EMC HOLE

1 2

3

4 5 6 7

8

9

1 2

3

4 5 6 7

8

9

1X12

1M99

PIN ON STBY

112V0V

3V0V

5 6

>1.5V 0V

1.5V 0V

7 9

3V0V

1M95

PIN ON STBY

1 3V33V3 20V 3V 612V 0V 712V 0V 8 12V 0V 925V

I108

10u

2108

2107

1X05

1X06

REF EMC HOLE

Round screw hole of 4.02mm

I119

I118

3134

33n

470p

I123

10R

6122

SS34

5115

1R0

10u

I120

2140 100u

6.3V

F131

3139

220R

3119

390R

10u

2144

+1V2_SW

1%

10p

RES

2166

1%

10p

RES

2142

1X01

REF EMC HOLE

Round screw hole of 4.5mm

8 9

10 11 12

F111

F126

F112

F113 F114 F115 F116 F117 F118 F119 F120

F100 F101 F102 F103 F104 F105 F106

F107 F108 F109 F110

RES

2112

7

35

100p2116

100p

2124

GNDSND

1n0

2113

RES

5101

I109

1X02

REF EMC HOLE

14131211109

3101

68R

3102

RES

4100 4101

100p2118

2119 100p

RES

1n0

RES

2109

1n0

RES

2110

1n0

100n

2114

2169

RES

GNDSND

F134

2u0

2100

2K2

3172

REF EMC HOLE

Oval screw hole of 5mm x 4.02mm

REF EMC HOLE

15

168

1817

12 13

+12VDISP

BL_ON_OFF

PWM_DIMMING

BACKLIGHT_BOOST

POWER-OK

100p2121

2120 100p

2122 10n

+3V3STBY

3100

68R

1n0

2111

RES

+12VS

+24VAUDIO

1n0

RES

2115

STANDBY

A

B

C

D

E

+1V0_SW

1%

3199

4n7

10K

RES

I110

1%

3173

1K0

1X03

22u

2103

2102

2101

3171

1%220R

1X08

REF EMC HOLE

22u

2105

2104

220u 25V

SENSE+1V0_MT5392

F

G

H

1X07

19

1M95 C10 1M99 A10 1X01 I10 1X02 I10 1X03 G11 1X05 G9 1X06 G9 1X07 I11 1X08 G12 1X12 G10 2100 F11 2101 F12 2102 F12 2103 F12 2104 F12 2105 F13 2106 F8 2107 F9 2108 F9 2109 B11 2110 C11 2111 C11 2112 D10 2113 D10 2114 D11 2115 D11 2116 B10 2118 B10 2119 B11 2120 B11 2121 B11 2122 B11 2123 E5 2124 B10 2125 B1 2127 B3 2128 D2 2129 D1 2131 H3 2132 H3 2133 H3 2134 H1 2135 I1 2136 I1 2137 I2 2138 I3 2139 I4 2140 I6 2141 I3 2142 I6 2144 I6 2150 E4 2152 E3 2153 E5 2154 F1 2155 F7 2156 F3 2157 F5 2158 F2 2159 F6 2160 F3 2161 F7 2162 F2 2163 F1 2164 F6 2165 H4 2166 H6 2167 H3 2168 E5 2169 D11 2170 F1 2171 B3

3100 C11 3101 A11 3102 A11 3103 D3 3104 E2 3105 H1 3106 I1 3107 F1 3108 H2 3109 I3 3119 I6 3122 F6 3125 F6 3129 I4 3130 F3 3131 F5 3134 H5 3135 E3 3136 E5 3138 F1 3139 H6 3140 F1 3171 F12 3172 F11 3173 F11 3199 F11

4100 A11 4101 A11 5100 B1 5101 F10 5102 D2 5103 G2

I

5104 H2 5107 D1 5108 F8 5115 H5 5116 F6 5117 F2 6100 E3

13

O

P

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

1

2 13121110

3 45678 9

CLASS_NO

2009-02-23

2009-06-0423

NAME

SV

DC391162

3PC332

-- -- --

Tee Chor Kimp

EMANTESNHC

1

CHECK DATE

LC09M

PCB SB SSB DIGITAL

SUPERS.

2009-02-23

3139 123 6465

15 1

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

13010

2009-06-04

1

1 2009-02-23

20191817161514

O

P

A2

56 LC9_2L

g

SSB: TUNER E DEMODULADOR ANALÓGICO

876

5225 E12 5226 C3 5227 D3 6201 E3 7201 D3

7213 C6 7216 D11 7217 D11 A210 D14 A211 D14

A212 D14 A213 D14 A214 D14 A225 D14 A258 D14

A259 D14 F201 C2 F202 C2 F203 C2 F204 C2

74

F205 D2 F206 D2 F207 D2 F208 D2 F209 D2

F210 D2 F211 D2 F213 C2 F214 C14 F215 C6

8

F216 C14 F217 C14 F218 C14 F219 D14 F227 D8

3236 D6 3246 E6 3247 E6 3254 D7 3255 D7

54

3256 D7 3257 C10 3258 C10 3263 B4 3264 C4

3271 E4 F251 C14

3278 B2

3265 D4 3266 D4 3267 D4 3268 C3 3270 D4

3273 C6 3274 C6 3276 B4 3277 B4

3279 B2 3280 D7 3281 E4 3282 D2

5217 E10

5221 C3

5222 C3

5223 D10

5224 D12

56 9101112

321

2252 E7 2264 E10 2265 E11 2266 D10 2267 D11

2268 D10 2270 D4 2271 E4 2272 E11 2273 E10

2275 D12 2276 E12 2277 E11 2278 B3

1205 C1 2235 C7 2240 D7

A

2241 F11 2242 F11

2280 B3 2282 C3 2284 C3 2285 D3

2286 C3 2287 D3 2288 B3

3234 B7 3235 C6

2279 B3

2274 D11

123

B

1211109 151413

F236 C14

F228 E11

F237 C14

F229 D14

F240 D2

F230 C14 F234 C14

F241 D2

F235 C14

F242 D2

F243 D2 F244 D2 F245 D2

F250 C14

F252 C14 F255 C14 F256 C14 F257 D14

F260 D8 I210 C13 I212 C13 I213 C13 I214 C13

I215 C13 I216 D13 I218 D13

I226 D13

16

I228 D13

I234 C14

I230 C14

I235 C14

I231 C14

I237 C6

I232 C14

31D222I2D642F

I233 D13

I239 D6 I241 E9

I242 D14 I244 D14 I247 E7 I248 D14 I250 D14

I252 E6 I253 E6 I261 D10

20191817

A

13 14

B

TUNER & ANALOG DEMOD

A

C

+5V_SW

+3V3_SW

10K

RES

3279

3278

F201 F202 F203 F204 F205 F206 F207 F208 F209 F210

F211 F240 F241 F242

F243 F244 F245 F246

2279

100n

2288RES

3268330R

32821K0

D

B

E

C

VA1G5BF8010

F

G

H

D

F240 same location as I227 F241 same location as I249 F242 same location as I251 F243same location as I240 F244 same location as I238 F245 same location as I243 F246 same location as I245

F213

1205

23

22

MT

1

RF-SW

2

GAIN-SW

3

BB

4

B1

5

AFT

6

SIF_OUT

7

VIDEO_OUT

8

B2

9

B3

10

B4

11

SYRSTN

TUNER

12

SDA

13

SCL

14

RSEORF

15

SBYTE

16

SPBVAL

17

SRDT

18

SRCK

MT

19

20 21

E

47u

100n2280

2278

100n

+5VTUN_DIGITAL

5221 1K0

100n2282

5226

33R

228622u

2284100n

5227

33R

22u2287

100n2285

7201

BC847B

SML-310

6201

3277

10K

RES 3276

100K

1K05222

+2V5_SW

+3V3_SW

+1V2_SW

+3V3_SW

3281

1K0

FOR DEV. ONLY

+3V3_SW

3263

3264

200K

100K

3265

10K

1R0

3266

RES

3267

1K0

3270

100R

2270

15p

3271

100R

2271

15p

I

+3V3_SW

GAIN_SW

RF_SW

SIF_OUT_1

CVBS0T

DEMOD_RESET

TUNER_SDA

TUNER_SCL

TSO_SYNC

TSO_VALID

TSO_DATA0

TSO_CLK

AFT

CVBS0T

SIF_OUT_1

SIF_OUT

SIF_OUT_GND

3234

+5VS

15R

3274

F215

3273

RES

10n

7213 BC847B

1V5 I237

10K

1R0

3235

3280

1R0

RES 3254

I239

75R

RES

3236

3246

I252

3247

I253

3255

220R

I247

1R0

15p

RES

2252

F227

CVBS_RF

47p

75R

2240

F260

3256

GND_CVBS_RF

1R0

2235

1R0

RES

+5V_SW

+5V5_TUN

+5V_SW

FRONTEND_SCL

FRONTEND_SDA

I241

5223

33R

2273

5217

10u

I261

2266

22u

2264

3257

1R0

3258

1R0

3

2268

100n

100u 16V

7216

LD29150DT50R

1 3

OUTIN

COM

1u0

2

7217

LD1117DT25

OUTIN

COM

1

2242

22u

TUNER_SCL

Common Testpoint With

TUNER_SDA

2

2267

22u

2265

2272

F228

5224

33R

2274

100n

47u 16V

5225

33R

22u

10n

2277

2241 10n

+2V5_SW

2275

100n

+5VTUN_DIGITAL

2276

100n

+5VS

LC09M Analog

I235

I210

I231

I212

I230

I213

I232

I214

I234

I215

I244

I216

I242

I218

I248

I222

I226

I250

I228

I233

F250

F214

F234

F251

F216

F235

F217

F252

F236

F255

F237

F218

F230

F256

F257

A210

A258

A211

A259

A212

A225

A213

A214

F219

F229

A

C

B

D

E

C

F

D

G

H

E

I

F

J

K

owner.

is prohibited without the written consent of the copyright

L

M

N

O

P

MULTI 12NC : 3139_123_64501

BD 12NC : 3139_123_64511

123 45 11 12

1 1312

2 3 456

678 910

7 8 91011

DC391162

CLASS_NO

3PC332

1

"200" ~ "299"

-- -- --

2009-02-23

2009-06-0423

Evelyn/Lee Boon Hiong

NAME

SV

PCB SB SSB DIGITAL

CHECK DATE

13 14 15 16

EMANTESNHC

LC09M

SUPERS.

2009-02-23

17

14

3139 123 6465

10

15

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

18 19 20

F

J

K

L

M

N

O

2009-06-04

1

1 2009-02-23

P

2

130

A2

SSB:CLASS D & MUTING

12

1

A

B

C

D

E

F

E

G

F

H

I

G

J

H

K

is prohibited without the written consent of the copyright

owner.

I

L

M

J

N

K

O

P

L

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

CLASS-D & MUTING

RES

+5V_SW

+12VS

6501

RES

BAS316

RES

3515

I524

56K

47K

RES

3517

OFF_MUTE

SW_MUTE

POWER_DOWN

MUTEn

1

123 4

57LC9_2L

1502 C16 1735 E16 1736 D16 2500 A5 2501 A5 2502 B5 2503 B5 2508 C4 2509 C4 2510 H5 2511 E3 2512 I5 2513 J3 2515 C13 2516 D13 2518 D13 2519 D14 2520 D15 2521 D15 2522 E10 2523 E10 2524 E13 2527 E8 2528 E12 2529 E9 2530 E8 2531 E8 2532 E11 2533 E9 2534 E12 2536 F8 2537 F13 2539 F8 2540 F8 2541 F11 2542 F13 2543 F14 2544 F11 2545 F9 2546 F11 2547 F12 2549 G9 2550 G8 2552 G12 2553 G15 2554 E13 2555 E14 2556 G15 2559 C15 2560 C16 2561 F15 2562 F16 2563 F16 2564 F16 2565 G4 2566 E7 2567 F7 2568 F5 2569 G5

3500 A6 3501 B6 3502 C5 3507 C2 3508 C2 3509 D5 3510 E3 3511 H6 3512 E2 3513 E3 3514 E1 3515 E1 3516 I5 3517 F1 3519 F2 3520 F3 3521 F2 3523 G4 3524 I6 3525 J5 3526 J3 3527 J3 3528 K5 3529 K5 3530 C12 3531 D14 3532 E12 3533 E8 3534 E8 3535 E8 3536 E8 3537 E8 3538 F8 3540 F8 3541 F14 3542 F12 3544 G15 3548 G16 3549 G15 3550 G15 3552 H4 3553 H4 3554 D5 3555 D5 3556 D6 3557 E6 3558 C3 3559 C5 3560 F5 3561 F5 3562 F6 3563 F5 3564 G6 3565 G5 3566 D5

4502 E4 5502 D12 5503 D12 5505 F12 5507 E15 5508 E15 6500 E4 6501 E1 6502 F2 6503 K4 7102 F5 7500 A4 7501-1 E2 7501-2 E2 7503 I6 7504 F4 7505 J6 7506 J4 7507 K5 7508 G16 7510 E10 7511 F15 7513 G16 7515-1 H5 7515-2 D5 7516 D6 7517 E4 7518 F6

7519 G6 F512 B3 F515 B3 F516 B3 F518 B3 F522 E2 F523 E4 F524 H6 F525 I6 F535 J6 F536 F9 F538 K3 F539 H13 F540 D12 F541 E7 F542 E16 F543 E16 F544 E16 F545 E7 F546 E16 F547 E11 F548 F7 F550 G16 F569 E9 F579 E9 F580 D6 F593 G9 I510 A5 I511 B5 I512 B2 I513 C2 I515 C3 I516 C5 I518 D2 I519 D3 I521 E2 I522 E2 I523 I5 I524 E1 I525 F4 I526 F5 I527 G5 I530 G3 I535 J5 I543 J3 I544 J3 I546 J4 I552 J5 I554 K5 I559 F4 I560 E3 I562 F2 I563 C13 I564 D13 I565 D13 I566 D14 I568 E8 I570 E12 I571 E11 I572 E8 I573 E9 I575 E9 I576 E12 I577 E8 I578 E8 I580 F9 I581 F9 I582 F11 I583 F13 I584 F12 I585 F14 I586 F11 I587 F11 I588 F9 I589 F9 I590 F12 I595 G12 I596 G15 I597 D5 I598 D6 I599 H4

7510

IN1P

IN1N

IN2P

IN2N

INREF

OSCREF

OSCIO

HVPREF

DREF

ENGAGE

POWERUP

TEST

CGND VSSA

7

GNDSND

10

VDD

VDDA

2523 100n

2522 100n

GNDSND

8

29

CLASS D

POWER

AMPLIFIER

VSSP

26

23

GNDSND

Φ

GNDSND

33

GND_HS

VDDP

VSSD|HW

1

GNDSND

20

161732

BOOT1 BOOT2

STAB1 STAB2

VDDA

9

3

432

UDA1334BTS

F512

AOBCK

AOLRCK

AOSDATA0

AOMCLK

I512

I513

1R0

3508

3507

F522

1

7501-1

BC857BS

3512

4K7

3514

4

I522

BC857BS 7501-2

5

3

RES

3521

RES

3558

470R

I518

3510

6

1K0

2

I521

3513

1K8

I562

6502

BAS316

RES 3519

100K

1R0

2513

1u0

BCK1

F515

WS2

F516

DATAI3

F518

SYSCLK6

MUTE8

DEEM9

PCS10

I515

VOL14 VOR 16

I519

I560

16V

2511

470u

3520

100K

RES

I530

+3V3STBY

4K7

3526

I543

I544

3527

3V3

4K7

F538

45678 9

8765

F580

2

3

7518 2SD2653K

7519 2SD2653K

7503 2SD2653K

7505 2SD2653K

7516 BC857BW

AUDIO_LS_R

AUDIO_LS_L

F535

AOUTL

AOUTR

MUTE_M

MUTE_C

AOUTL

AOUTR

HP_ROUT

HP_LOUT

MUTE

AOUTL

AOUTR

MUTE

F545

STANDBYn

RES 2566

10n

F541

F548

I568

3533

10K

I572

10K

3535

3536

I577

10K

I578

3538

10K

RES 2567

10n

2550

47u 25V

GNDSND

13

7500

VDDA

DIGITAL

INTERFACE

DE-EMPHASIS

INTERPOLATION

FILTER

NOISE SHAPER

VSSA15VSSD

2565

7506 BC857BW

0V

DAC

5

F523

+3V3STBY

6503

VDDD

DAC

6500 BAT54C

SI2301BDS

3523

100n

I599

3553

BAT54C

4

VREF-DAC

2508

4502

7504

10K

3552

47K

2

10K

I546

12

312

SFOR0 11

SFOR1 7

16V

47u

I559

I516

100n

2509

+12VS

7517 BC847BW

1

3560

47K

I525

1

10K

3561

1

7515-1

BC857BS

6

MUTING CIRCUIT

I554

3500

I510

2500

2501

47u 16V

I511

16V47u

2502

2503

RES

3559

470R

3509 470R

7515-2 BC857BS

I597

5

3554

47K

10K

1K0

3555

3566

3

2

7102

BC857BW

3

RES

2568

3563

1K0

2569

RES

3565

1K0

RES

2510

3516

1K0

RES

2512

3525

1K0

I552

3528

10K

22K

3529

100n

3502

470R

7507 BC847BW

+3V3_SW

1R0

3501

+3V3_SW

1R0

3

4

I598

3556

47K

1

10K

3557

4n7

47K

3562

I526

4n7

47K

3564

I527

F524

4n7

47K

3511

I523

F525

4n7

47K

3524

I535

2531

25361u0

GNDSND

2527

1u0

1u02530 1u0

2540 100n

RES

F569

12K

3534

12K

3537

100n2539

39K3540

2545

100n

I573

I575

F579

2549

GNDSND

I588

470n

RES 2529 220p

RES 2533

220p

I589

F536

F593

GNDSND

TDA8932BTW

2

-2V8

3

-2V8 15

-2V8 14

-2V8

I580

12

-7V6

I581

10

31

NC

11

-8V2 18

4V7

5

3V2

6

-2V6 13

OUT1

OUT2

DIAG

HVP1

HVP2

11

+24VAUDIO

I571

27

22

EMC

F547

2532

2V6

4

1n0

30

GNDSND

19

I582

28

8V9

15n2541

I586

21

3V9

2544

15n

I587

25 24

34 35 36 37 38

VIA

39 40 41

100n2546

GNDSND

"500 - 599"

2

3 4

56

5

7 8 9

6

7 8 9101112

10 11 12 13 14 15

12 13 14

15141312

3530

I563

24V

VDDA

2515

100n

I564

24V

VDD

2516 220u

35V

2518

220n

2524 470n

2537 470n

2542

220n

GNDSND

EMANTESNHC

LC09M

PCB SB SSB DIGITAL

SUPERS.

2009-02-23

F540

I584

GNDSND

CLASS_NO

3PC332

-- -- --

2009-02-23

2009-06-0423

NAME

Roger Poon & Jason Ong

SV

GNDSND

DC391162

3532

10R

I570

2528 1n0

I576

2534 1n0

3542 10R

I590

2547

1n0

I595

2552

1n0

1

10R

GNDSND

5502

30R

GNDSND

5503 22u

GNDSND

5505 22u

CHECK DATE

16

13

15 16

201918171611109

A

B

C

TO INDIA SUBWOOFER OUT

RES

2559

TO SUBWOOFER OUT

I566

2519

I565

470u2554 25V

I583

F539

3531

22R

220n

2543

220n

GNDSND

SPEAKER_LEFT+

GNDSND

SPEAKER_LEFT- SPEAKER_RIGHT+

SPEAKER_RIGHT-

I596

3549

100K

3550

100K

470u

2555

25V

I585

3541

22R

1n0

RES

2520

5507

220R

5508 220R

BC857BW

4u7

4u72553

100K

3544

2556

1n0

7511

RES

2560

2521

1n0

RES2561

BC857BW

2562 1n0

RES

7513

1502

2

1

MTJ-032-21B-43 NI FE LF

1n0

F542

F543 F544 F546

RES2563 1n0

RES2564 1n0

F550

3548

100K

GNDSND

1736 1 2

3

1735446-3

1735

1

LEFT +

2

LEFT-

3

RIGHT+

4

RIGHT -

1735446-4

TO SPEAKERS

DC-DETECTION

DC_PROT

7508 BC847BW

GNDSND

C

D

E

D

F

E

G

F

H

I

G

J

H

K

L

I

M

J

N

K

O

1

2009-06-04

2009-02-23

1

3139 123 6465

P

A2

L

18700_502_090825.eps

17

14

15

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

18 19 20

15 16

3

13010

58 LC9_2L

SSB: MTK POWER

A

B

C

D

G

H

1

2 3

21

MTK POWER

F611

A

2671 100n

100n2672

4u7

6.3V100u

26A5

1u02674

100n2676

2675 100n

2673 1u0

2608

100n26A1

100n2609

2610 100n

100n

2611

100n2612

2613 100n

B

+3V3_SW

30R

C

5601

2654

F613

4u7

100n2655

D

100n2683

100n2681

is prohibited without the written consent of the copyright

owner.

E

2682100n

26844u7

26A2 100n

4u72685 100n26A3

26861u0

26A4 100n

2669 100n

F

+8V_SW

2693

26871u0

100n2688

2690 100n

2691 1u0

5609

30R

4u7

5610

30R

1u02689

I623

100n2692

E

G

F

H

I

I631

2694

2696

100n2640

100n

5603

30R

5604

30R

5605

30R

5606

30R

5607

30R

5608

30R

100n

2695

2697

2641 100n

2639 100n

100n2659

100n2657

2658 100n

100n2679

100n2678

2680 100n

+3V3STBY

I636

I637

1u0

2677

2656 100n

100n2670

I632

I633

I618

100n2643

2642

2644 100n

N11 W10 AB12 E17 E22 T10 AB20 AF18 AG18 AG19 AH24 AB10 AJ25 E19

T25 N26 P26 Y26 AD27 AC28 AC29 AC30 U25 AH9 E18 E15 E24 E21 R26 AG16 AG27 AJ27 AA28 AA27 AH6 AH7 AG23 AG21 W28

L26 K26

AG20 AF20

100n

2646 100n

2645

POWER & GROUND

DLL1 DLL2 HDMI LVDSA LVDSB MEMPLL PLLG RGBADC_1 RGBADC_2 RGBFE SYSPLL USB VGAPLL VOPLL

AADC ADAC1 ADAC2 APLL CVBS1 CVBS2 CVBS3 DEMOD1 DIG HDMI LVDSA LVDSB LVDSC LVDSD REF_AADC REG

SRV STB

SPLL1

SY SY

SPLL2

USB_1 USB_2 VDAC VDAC_BG XTAL

ADAC1

AVDD80

ADAC2

DVDD12_VGA

100n

2647

7701-14 MT5391

AVDD12

AVDD33

J

MULTI 12NC : 3139_123_64641

BD 12NC : 3139_123_64651

1

45

100n

2615

2614

2648 100n

Φ

AVSS12

AVSS33

AVSS80

100n2618

100n

2617 100n

2616

100n

100n2649

2650

DLL1

DLL2 LVDSA LVDSB

MEMPLL

PLLG

RGBADC_1 RGBADC_2

RGBFE

SYSPLL

USB

VGAPLL

VOPLL

AADC ADAC1 ADAC2

APLL CVBS1 CVBS2 CVBS3

DEMOD1

HDMI

LVDS_1 LVDS_2 LVDS_3 LVDS_4 LVDS_5

REF_AADC

REG

SRV

STB SYSPLL1 SYSPLL2

USB_1 USB_2

VDAC

VDAC_BG

XTAL

ADAC1 ADAC2

DVSS12_VGA

100n2619

2620 100n

100n

2651

AB18 AF17

AG17

AF19

AG24

AB11 AH25

AD26 AC27 AC26 AB28

DIG

AG26

AH26

AF23

AG22

F612

AH8

AF16

AG8 AG7

2652 100n

N10 V11 E16 E23 U11

E20

R25 N25 P25 Y27

V26

K14 K15 K16 K17 K18 T26

Y29 Y28

Y30

L25 K25

2622 100n

2653

F616

6600

100n2625

2624 100n

4u7

POWER_DOWN

BZX384-C3V3

100n2623

100n2621

100n2627

2626 100n

5600

30R

STANDBY

STANDBYn

HDMI_CEC DTV_IRQ LED1

MUTEn SW_MUTE

POWER_DOWN

LCD_CLK_SDA

LCD_CLK_SCL

LED2

ARX-5V BRX-5V CRX-5V

3621

1K0

6

1

7605-1

BC847BS

2628 100n

100n2629

+3V3STBY

3600

+3V3STBY

I629

2

2630 100n

+1V2_SW

452 13123 6

100n2631

4K7

3622

15K

3

4

2632 100n

7602 BC847BW

7605-2 BC847BS

+1V0_SW

100n2633

2634 100n

3617

I630

5

678 91011

+3V3STBY

3602

10K

4K7

2698

220n

6543

A1 A2 B1 B2 C2 C3 D3 D4 D5 E4 E5 E6 F5 F6 G6 L11 L12 L15 M19 P19 P10 R11 M11 R18 V18 Y11 K13 AA12 AB15 AA10 AA14 AB13

3601

3624

SENSE+1V0_MT5392

VCCK

10K

+3V3STBY

4K7

3625 4K7

3626

RES FOR ITV

3623

1K0

7

7701-12 MT5391

Φ

DIGITAL POWER

VCC2IO

VCC3IO

10K

10K3605

10K

3604

3603

RES

3610 100R

3612 100R

RES FOR ITV

3615 100R

4601 4602 4603

10K3618

RES3619 10K

6601

F615

BZX384-C8V2

"600 - 699"

7

+12VS

8 91213

+1V8_SW

4u7

100n2664

CLK

DATA

CLK VALID SYNC DATA

2604 100n

100n2606

100n

2605

F614

100n2666

2665 100n

RES

3627

L29

L28 K28 B30 A30 C30 C29

EMANTESNHC

LC09M

SUPERS.

2607

2667 100n

+5V_SW

1K0

RES

26A6

2009-02-23

100n2603

100n2602

C1 D2 E3 V4 F4 G5 H6 L2 L3

M4 N6 P6

T2

U4 U3

U5 AB6 AB5 AC4 AD2 AD3 AE6 AF5 AG4 AB3

E8

G8 G25 H25

F9 AJ3 AH4 AG5 AF6

F26

100R3608

100R3611

100R3613

100R3614

100R3609

AH14 AJ12 AF11 AG12

I616

AG11

I617

AF13 AF12 AG13 AH12 AH13

I614

AH11 AG10 AH10

CLASS_NO

3PC332

-- -- --

2009-02-23

2009-06-0423

NAME

Hwang Zhen

SV

DC391162

2601 100n

2600 100n

100n2636

2635100n

2637 100n

100n2699

26A0 100n

100n2662

100n2660

2661 100n

7701-4

MT5391

Φ

PM_DEMOD

OPWRSB 0 1 2

3

4 5 6 7

8

0 1 2

TUNER

OPCTRL

OPWR_5V

1

CHECK DATE

100n

2638

2663 100n

IF_AGC

TS0

PCB SB SSB DIGITAL

98

10 11

+3V3_SW

30R

5602

4u7

2668

+3V3_SW

4K7

RES

3607

5

47R3629-4

7

47R3629-2 2

8

47R3629-1

6

47R3629-3

100n

3606

4

1

3

+5V_SW

1K0

3628

15

FRONTEND_SCL FRONTEND_SDA

TSO_CLK TSO_VALID TSO_SYNC

TSO_DATA0

C

E1 T18 F11 G3 H2 H3 J4 J6 K5 R4 R5 R6 W18 N18 D27 E26 W11 AA15 AB14 K12 L18 AA3 AA5 AB17 AD6 AE5 AF4 AG2 AG3 L13 L14 L16 M12 M13 M14 M15 M16 M17 M18 N12 N13 N14 N15 N16 N17 P11 P12 P13 P14 P15 P16 P17 P18 R10 R12 R13 R14 R15 R16 R17 T11 L19 L17 N19 R19 T19

3139 123 6465

13010

ROYAL PHILIPS ELECTRONICS N.V. 2009

1110

DIGITAL GROUND

4

7701-13 MT5391

Φ

DVSSDVSS

12

T12 T13 T14 T15 T16

T17 U10 U12 U13 U14 U15 U16 U17 U18 V10 V12 V13 V14 V15 V16 V17

W12 W13 W14 W15 W16 W17

Y10 Y12 Y13 Y14 Y15 Y16 Y17 Y18 AA4

AA11 AA13 AA16 AA17 AA18 AB16

U21 U22 U23 U24 V20 V21 V22 V23 V24

W20 W21 W22 W23 W24

Y6 Y20 Y21 Y22 Y23 Y24

T21 T23 T24

M10

1

2009-06-04

1 2009-02-23

A3

A

B

C

D

E

F

G

H

I

J

A

B

C

D

G

H

2600 B8 2601 B8 2602 B8 2603 B8 2604 B8 2605 B8 2606 B9 2607 B9 2608 A3 2609 A3 2610 A3 2611 A3 2612 A3 2613 A3 2614 A4 2615 A4 2616 A4 2617 A4 2618 A4 2619 A4 2620 A4 2621 A4 2622 A4 2623 A4 2624 A5 2625 A5 2626 A5 2627 A5 2628 A5 2629 A5 2630 A5 2631 A5 2632 A5 2633 A5 2634 A5 2635 C8 2636 C8 2637 C8 2638 C8 2639 B2 2640 B2 2641 B2 2642 B3 2643 B3 2644 B3 2645 B3 2646 B3 2647 B3 2648 B4 2649 B4 2650 B4 2651 B4 2652 B4 2653 B4 2654 C1 2655 C2 2656 C2 2657 C2

E

2658 C2 2659 C2 2660 D8 2661 D8 2662 D8 2663 D8 2664 D8 2665 D8 2666 D8 2667 D9 2668 D9 2669 D2

F

2670 D2 2671 B1 2672 B1 2673 B2 2674 B2 2675 B2 2676 B2 2677 B2 2678 D2 2679 D2 2680 D2 2681 D1 2682 D1 2683 D2 2684 D2 2685 D2 2686 E2 2687 E2 2688 E2 2689 E2 2690 E2 2691 F2 2692 F2 2693 F1 2694 F2 2695 F2 2696 G2 2697 G2 2698 H6 2699 C8 26A0 C8

26A1 A3 26A2 D2 26A3 D2 26A4 E2 26A5 A3 26A6 F9

3600 D5 3601 E6 3602 E6 3603 E6 3604 E6 3605 E6 3606 E9 3607 E9 3608 F7 3609 F7 3610 F7 3611 F7 3612 F7 3613 F7 3614 F7 3615 F7 3617 G6 3618 G6 3619 G6 3621 G5 3622 H5 3623 H6 3624 H6 3625 E6 3626 E6 3627 E9 3628 E9 3629-1 F9 3629-2 F9 3629-3 F9 3629-4 F9

4601 G7 4602 G7 4603 G7 5600 B5 5601 B1 5602 D9 5603 D2 5604 D2 5605 E2 5606 E2 5607 E2 5608 F2 5609 F2 5610 G2 6600 H4 6601 H7 7602 E5 7605-1 H5 7605-2 H6 7701-12 B6 7701-13 B11 7701-14 C4 7701-4 E8 F611 A3 F612 B4 F613 C2 F614 D9 F615 H6 F616 G5 I614 F7 I616 F7 I617 F7 I618 E2 I623 F2 I629 H5 I630 H6 I631 D2 I632 D2 I633 E2 I636 F2 I637 F3

123 45678 9

10 11 12

18700_503_090825.eps

SSB: GDDR3

59LC9_2L

1098762

171615141312115431

A

2710 C12 2711 C13 2712 C10

2713 C10 2714 C10

2716 C11 2717 C11

2720 C12 2722 C12 2724 C12

2725 C13 2726 C13 I714 C6 2727 C13

2728 C14 2729 C14 2731 C12

2732 C12 2734 C12 2735 C13

2736 C13

2738 C13

2739 C13 2740 C13 2741 E9

2742 E10

2745 E10

2746 C5

6C347231C7372

2747 C10 2749 C142719 C11

2750 E10 2751 B11 2752 B11

2753 B11

2755 B12

2756 B12 2757 B12 2758 B12

2759 B12 2760 B13 2761 B13

2762 B13 2763 B13 2764 B14

2765 B14 2768 B14 2766 B14 2767 B14

3710 E10 3711 E2

3712 E10 3713 C6 3714 E102715 C11

3715 E10 3716 C5 3717 D4

3718 H8 3720 C5 3722 D5

3724 E2 3725 H42754 B11 3730 E7

3731 E6

5712 E9 5713 C6

5714 E9

7702-1 E7

7702-2 E12 7703-1 E37701-5 A3 7703-2 E14

F710 B10

B

12

GDDR3

C

A

D

B

E

F

C

G

D

RA(0) RA(1) RA(2) RA(3) RA(4) RA(5) RA(6) RA(7) RA(8) RA(9) RA(10) RA(11) RA(12)

DQ0 DQ1 DQ2 DQ3 DQ4 DQ5 DQ6 DQ7 DQ8 DQ9 DQ10 DQ11 DQ12 DQ13 DQ14 DQ15 DQ16 DQ17 DQ18 DQ19 DQ20 DQ21 DQ22 DQ23 DQ24 DQ25 DQ26 DQ27 DQ28 DQ29 DQ30 DQ31

3 4567

7701-5

MT5391

Φ

DRAM_IF

P2

0

P5

1

P1

2

T4

3

V3

4

V1

5

U2

6

T3

7

V2

8

T1

9

N3

10

R2

11

R3

12

K1

0

L1

1

K2

2

K3

3

M6

4

M5

5

L4

6

L5

7

AA1

8

Y2

9

AA2

10

Y3

11

W4

12

W5

13

Y4

14

Y5

15

AD5

16

AA6

17

AE4

18

AD4

19

AD1

20

AE2

21

AE1

22

AE3

23

H5

24

J5

25

G4

26

H4

27

F2

28

E2

29

F3

30

D1

31

RCLK0

RCLK1

RCKE

RCS

RDQM

RDQS

WDQS

RRESET REXTDN

RCAS1

RBA

RVREF

RCS1

RRAS RCAS

RWE

0 1 2

3

0 1 2

3

0 1 2

3

RA

RDQ

RCLK0p

M2

RCLK0n

M3

AF2

RCLK1p

AF3

RCLK1n

RCKE

N1

W2

AB4

AC5

W1 W3

AB1

AC3

AB2

AC2

AG1

RCS

T5

RCS1

N2

RRAS RCAS

P4 N5

CAS1

RWE

U1

RDQM0

K4

RDQM1 RDQM2 RDQM3

H1

P3

RBA0 RBA1 RBA2

RDQS0

J3

RDQS1

RDQS2

G1

RDQS3

J2

WDQS0 WDQS1 WDQS2

G2

WDQS3

D_RVREF0

V5 N4

RRESET

1%150R

3717

1%

3720

2746

100n

RES

3716

2k4

2K2

3722

5713

3713

I714

1K0

1%

47K

2743

+1V8_SW

30R

100n

8

910

+1V8_SW

F710

6.3V 100n

100n

2712

2713

2747

100u

131211

2756

100n

2751

2752

100n

2714

2716

100n

2715

2755

100n

2753

100n

2754

100n

2719

2717

100n

2757

2720

2710

100n

2731

2760

100n

2758

100n

2759

2740

100n

2722

2724

100n

2735

100n

2732

2734

100n

2763

100n

2761

2762

100n

2711

2726

2725

100n

2737

2736

100n

2738

14

2765

2764

100n

2766

100n

2729

100n

2728

2727

100n

2739

100n

2768

100n

2767

100n

2749

100n

201918

A

B

C

A

D

B

E

C

F

G

D

H

E

I

J

F

K

owner.

is prohibited without the written consent of the copyright

G

L

M

H

N

O

P

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

1

+1V8_SW

3711

3724

62R

RCLK0p RCLK0n

RWE CAS1

RBA2 RCS1 RCKE

RDQM1 RDQM0 RDQM3 RDQM2

WDQS1 WDQS0 WDQS3 WDQS2

RBA1 RBA0 RRAS

RA(4) RA(5) RA(6) RA(9) RA(0) RA(1) RA(2) RA(11) RA(10) RA(3) RA(8) RA(7)

RRESET

RA(12)

62R

+1V8_SW

1

J11 J10

H4 F9

H3 F4 H9

E3 E10 N10 N3

D2 D11 P11 P2

G4 G9 H10

K4 H2 K3 M4 K9 H11 K10 L9 K11 M9 K2 L4

V9 A9 V4 J2 J3

32

7703-1

HYB18H512321BF-14

Φ

MAIN

CK

CKE CS

RAS CAS WE

0 1

DM

2

3

0 1

WDQS

2

3

0

BA

1 2

0 1 2

3

4 5 6 7

8

9 10 11 AP

RESET MF SEN

RFU

B2

0

B3

1

C2

2

C3

3

E2

4

F3

5

F2

6

G3

7

B11

8

B10

9

C11

10

C10

11

E11

12

F10

13

F11

14

G10

15

DQ

M11

16

L10

17

N11

18

M10

19

R11

20

R10

21

T11

22

T10

23

M2

24

L3

25

N2

26

M3

27

R2

28

R3

29

T2

30

T3

31

D3

RDQS

0

D10

1

P10

2

3

ZQ

RDQS1 RDQS0 RDQS3

P3

RDQS2

3725

A4

280R 1%

456

2 3 456

3710

5712

+1V8_SW

30R

1K0 1%

100n

2741

DQ0

DQ1 DQ2 DQ3 DQ4 DQ5 DQ6 DQ7 DQ8 DQ9

3718

+1V8_SW

9

5714

3714

30R

1%1K0

2750

100n

10 11

DQ10 DQ11 DQ12 DQ13 DQ14 DQ15

DQ24 DQ25 DQ26 DQ27 DQ28 DQ29 DQ30 DQ31 DQ16 DQ17 DQ18 DQ19 DQ20 DQ21 DQ22 DQ23

+1V8_SW

3730

3731

62R

DQ8 DQ9

DQ0 DQ1 DQ2 DQ3 DQ4 DQ5 DQ6 DQ7

RCLK1p RCLK1n

RCKE RCS

RRAS RCAS RWE

RDQM0 RDQM1 RDQM2 RDQM3

WDQS0 WDQS1 WDQS2 WDQS3

RBA0 RBA1 RBA2

RA(0) RA(1) RA(2) RA(3) RA(4) RA(5) RA(6) RA(7) RA(8) RA(9) RA(10) RA(11)

RRESET

RA(12)

J11 J10

H4 F9

H3 F4 H9

E3 E10 N10 N3

D2 D11 P11 P2

G4 G9 H10

K4 H2 K3 M4 K9 H11 K10 L9 K11 M9 K2 L4

V9 A9 V4 J2 J3

7702-1

HYB18H512321BF-14

MAIN

CK

CKE CS

RAS CAS WE

0 1

DM

2

3

0 1

WDQS

2

3

0

BA

1 2

0 1 2

3

4 5 6 7

8

9 10 11 AP

RESET MF SEN

RFU

Φ

B2

0

B3

1

C2

2

C3

3

E2

4

F3

5

F2

6

G3

7

B11

8

B10

RDQS

9 10 11 12 13 14 15

DQ

16 17 18 19 20 21 22 23 24 25 26 27 28 29

30 31

0

1

2

3

ZQ

DQ10

C11

DQ11

C10

DQ12

E11

DQ13

F10

DQ14

F11

DQ15

G10

DQ16

M11

DQ17

L10

DQ18

N11

DQ19

M10

DQ20

R11

DQ21

R10

DQ22

T11

DQ23

T10

DQ24

M2

DQ25

L3

DQ26

N2

DQ27

M3

DQ28

R2

DQ29

R3

DQ30

T2

DQ31

T3

D3

RDQS0

D10

RDQS1

P10

RDQS2

P3

RDQS3

A4

280R 1%

7 8

"700 - 799"

7 16 17 18 19 20

8 9 10111213 14 15

D_RVREF1

3712

2742

100n

2k4 1%

D_RVREF2

1%

3715

2745

100n

2k4

+1V8_SW

H1 H12

A2 A11 F1 F12 K1 K12 M1 M12 V2 V11

A1 A12 C1 C4 C9 C12 E1 E4 E9 E12 J4 J9 N1 N4 N9 N12 R1 R4 R9 R12 V1 V12

7702-2

HYB18H512321BF-14

Φ

POWER

VREF

VDD

VDDQ

VSSQ

A3

A10

G1

G12

+1V8_SW

J1

VSS

J12

L1

L12

V3

V10

B1 B4 B9

B12

D1 D4 D9

D12

G2

G11

L2

L11

P1 P4 P9

P12

T1 T4 T9

T12

12 13

NAME

SV

CLASS_NO

-- -- --

2009-02-23

2009-06-04

DC391162

3PC332

Hwang Zhen

1

2

3

SETNAMECHN

LC09M

PCB SB SSB DIGITAL

SUPERS.

DATECHECK

2009-02-23

15

C

7703-2

HYB18H512321BF-14

Φ

POWER

H1

VREF

H12

A2 A11 F1 F12 K1

VDD

K12 M1 M12 V2 V11

A1 A12 C1 C4 C9 C12 E1 E4 E9 E12 J4

VDDQ

J9 N1 N4 N9 N12 R1 R4 R9 R12 V1 V12

VSS

VSSQ

14

3139 123 6465

ROYAL PHILIPS ELECTRONICS N.V. 2009

03101

A3

A10

G1

G12

J1

J12

L1

L12

V3

V10

B1 B4 B9

B12

D1 D4 D9

D12

G2

G11

L2

L11

P1 P4 P9

P12

T1 T4 T9

T12

5

18700_504_090825.eps

1

E

F

G

H

2009-06-04

2009-02-231

H

I

J

K

L

M

N

O

P

A2

60 LC9_2L

SSB: FLASH & EJTAG

A

B

C

D

E

F

G

H

I

J

K

L

A

B

C

D

E

F

G

PBS_SPI_CLK PBS_SPI_DI

H

LVDS_SELECT

PBS_SPI_DO

UART_RX UART_TX BOLT_ON_UART_RXD BOLT_ON_UART_TXD

I

J

K

UART_TX

UART_RX

owner.

is prohibited without the written consent of the copyright

L

SDA SCL

M

N

UART_RX

UART_TX

O

P

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64511

21

FLASH & EJTAG

+3V3_SW

10K

3810

3811

DC_PROT USB_PWE USB_OC

DEMOD_RESET

HDMI_RESET

AOMCLK AOLRCK AOBCK AOSDATA0 RF_SW GAIN_SW SPDIF_IN

+3V3STBY

3824

RES

1M20

1 2

3

4 5 6 7

8

1735446-8

RES 389K

4K7

RES 389L

4K7

3823

3884 3885

3893

4K7

+3V3_SW

PWM_DIMMING

3894

4K7

12

123

F820

100R 100R38A8 100R

100R

F827

F828

F862

3864

4K7

F819

F821

F822

F823

F824

1n02821

1n0

1n02819

1n02815

2817

2820 1n0

2818 1n0

2816 1n0

+3V3_SW

F8 D7 F7 E9

4102

D6 E7

AJ13 AK13

F861

H26 G26 H27 G27

+3V3STBY

3865

4K7

3869 33R

UART (SERVICE)

I850

I849

3 45678 9101112

+3V3_SW

3892

3814

1%

680R

3825 100R

5814 30R 3828 100R

CLK CMD 0

SDIO

1

D

2

3

U0RX U0TX U2RX U2TX U2CTS U2RTS

33R3868

3

10K

100R3812

I812 I813

100R

F868

30R5813

100R3827

100R3835

30R5815

Φ

SPIO_UART_IIC

6812

BZX384-C6V8

7701-3

MT5391

OPWM

6813

AH5 AG6 AF7 AH2 G29 AH1 E29 F29 F30 F28 G28 D29 E27 AH3

OSDA0 OSCL0 O OSCL1 OSDA2 OSCL2

+3V3STBY

+5V_SW

SDA1

OIRI

F847

F848

BZX384-C6V8

456

6

7701-8

MT5391

Φ

0 1 2

3

4 5 6 7

8

9 10 11 12 13

I820

I821 I822

I823 I824

AJ10 AK10

AJ11

AK11

1814

GPIO

IR

38A6

J30 J29 K30 K29

K27

C5

1811

GPIO

1R0

38A1 1R0 38A2

14 15 16 17 18 19 20

GPIO

21 22 23 24 25 26

LIGHT_SENSOR

KEYBOARD

RES 38A5

1R0

RES

FRONT CONTROL

38A7

1R0

F835 F836 F837

4822

1R0

3846

3859

F841

100R

F849

AK2 AJ1 AJ2 G30 H28

SYS_EEPROM_WE A28 B28 A29 B29 D30 D28

3874 E28 H29

RES FOR ETHERNET

+3V3_SW

LED2

LED1

RC1

RC2

47p2837

4K7

3847

RES 4K7

RES

I842

5 4 2

3

7

8

1

MSJ-035-10A B AG PPO

4800

1813

F865 F867

100R

383010K

F831

22R38A9

383110K

F832

10K3833

10K

3832

AMBI_SDA

AMBI_SCL

DDC-SDA DDC-SCL

DRX-5V

3848

F829

3838 22R

SDA

SCL

HP_DETECTDDC_RESET

4K7

3866

+3V3_SW

3826 10K

F826

7814 BC847BW

22R3839

BOOST_CONTROL

BACKLIGHT_CONTROL

+3V3_SW

7816

680R

BC847BW

I840

3858

RES

2822

1K0

I829

3829

33R

10p

3878

2826

6811

F860

10p

2823

+3V3_SW

4K7

3879

PWM DIMMING

RES 389C

1R0

2u2

BAS316

+3V3_SW

RES

7

6

5

I841

4K7

87543

389H

100n2833

PANEL

M24C64-RDW

WC

SCL

I838 I839

+3V3_SW

4K7

SDM

3850

4K7

389I

7812

4K7

100n

2834

3818

10K

+3V3_SW

F825

Φ

(8Kx8)

EEPROM

FOR DEBUGGING ONLY

7 8

EDID_WC

+3V3_SW

10K3813

HP_DET

I814

LCD_PWR_ON

PBS_I2C_SCL

BL_ON_OFF

LAN-RST

5812

30R

100n2813

389J

4K7

8

1

0

2

ADR

1

3

2SDA

4

I833

RES 3842

10K

3845

1R0

FOR DEBUGGING ONLY

3

I835

RES

1

7815 BC847BW

2

1817

1 2

3

4 5 6 7

8

9 10 11

13

12

502382-1170

+3V3STBY

4K7

3888

3889

3890

F853

1R0

3891

1R0

+3V3_SW

3840

RES

3872

4K7

10K

F855

F856

1K0

3841

1K0

2824

10K

3871

3873

1812

1 2

3

4

B4B-PH-SM4-TBT(LF)

9 10111213 14 15

RES FOR SERIAL FLASH

NAND_PDD(1)

NAND_POOE

SERIAL_POCE

+3V3_FLASH

I810

NAND_PDD(0)

BACKLIGHT_BOOST

1u0

3851

10K

38A3 100R 38A4 100R

56

+3V3_SW

1K0

MII-MDIO

MII-MDC

MII-MDINT MII-RX-ER MII-CRS MII-RX-DV MII-RXD(0) MII-RXD(1) MII-RXD(2) MII-RXD(3) MII-TXD(0) MII-TXD(1) MII-TXD(2) MII-TXD(3)

MII-TXEN

MII-COL

MII-RXCLK MII-TXCLK

+3V3_SW

10K3852-4

3852-3 10K

F859

3880

4K7

RES FOR ETHERNET

4802 4803 4804 4805 4806 4807 4808 4809 4810 4811 4812 4813 4814 4815 4816 4817

4818 4819

10K3852-2

10K

3856 10K

3852-1

3863

33R

+3V3_SW

4K7

389F

389D

FOR DEBUGGING ONLY

1818 1 2

F864

3

I853

4

B4B-PH-SM4-TBT(LF)

I825

I827

4K7

3883 4K7

3882

RES38814K7

JTRST JTDI JTMS JTCK

JTMS JTDI

JTDO

JTCK JTRST

56

"800 - 899"

13 14 15 16

45678 91011

1811 I4

16

161514131211109

I811

3816

SERIAL_PDD1

1R0

I816

3820

SERIAL_POOE

1R0

5810

+3V3_SW

30R

100n

2810

A5 C7 B7 D8 B5 B6 A8 B8 C9 C8 A7 F10 A4 B4 D13 F13 D11 E11 F12 E12 E13 D10 C4 C6 B3

+3V3_FLASH

7822 M25P16

F811

ONDA

ONDD

ONDCE

2

7701-2

MT5391

FLASH_IF

VCC

Q

16M

FLASH

VSS

Φ

POCE

3821

1R0

0 1 2

3

4 5 6 7

8

9 10 11 12 13

8

9 10 11 12 13 14 15 ONDOE 0 1

F810

F812

8

5

Φ

D

6

C

1

S

3

W

7

HOLD

4

E10

SERIAL_POCE

0

NAND_POCE

B10

1

B9

NAND_POOE

POOE

NAND_PDD(0)

B11

0

PDD

NAND_PDD(1)

A13

1

E14

NAND_POWE

POWE

NAND_PALE

C12

PALE

NAND_PCLE

B13

PCLE

NAND_PARB

A3

PARB

NAND_PDD(2)

C10

2

NAND_PDD(3)

A11

3

NAND_PDD(4)

C13

4

PDD

NAND_PDD(5)

A10

5

NAND_PDD(6)

C11

6

NAND_PDD(7)

B12

7

389G

F813

4K7

3822

F814

10K

4K7

RES

3897

NAND_PDD(0) NAND_PDD(1) NAND_PDD(2) NAND_PDD(3) NAND_PDD(4) NAND_PDD(5) NAND_PDD(6) NAND_PDD(7)

NAND_PCLE NAND_PALE NAND_POCE NAND_POOE NAND_POWE

NAND_PARB

+3V3_SW

4K7389B

389A 4K7

+3V3_FLASH

+3V3_SW

5811

220R

I832

I819

+3V3_SW

4K7

3834

I834

100n

2811

2812

100n

7810 NAND01GW3B2BN6F

12

37

1

VCC

Φ

[FLASH]

3898 10K

3837 330R

29

0

30

1

31

2

32

3

IO

41

4

42

5

43

6

44

7

16

CLE

17

ALE

9

CE

8

RE

18

WE

19

WP

7

R B

I855

4K7

RES

3899

13

2

3

4

1G

5

6 10 11 14 15 20 21 22 23

NC

24 25 26 27 28

33 34 35 38 39

40 45 46 47 48

VSS

36

20191817

A

B

C

D

E

D

F

E

G

F

H

I

G

+3V3STBY

2009-06-04

2009-02-231

J

H

K

L

I

M

J

N

K

O

P

A2

L

7701-1

MT5391

Φ

MISC_JTAG

C27

4820

JTDO

B27

JTCK

D26

JTRST

TRAP0 Normal mode ICE mode

CPU model mode SCAN mode OLT Mode

TRAP1

PDWNC Normal

PDWNC SCAN

JTMS

C26

JTDI

A27

TRAP2

XTAL 60MHZ XTAL 48MHZ XTAL 54MHZ

DC391162

CLASS_NO

3PC332

-- -- --

2009-02-23

2009-06-04

Hwang Zhen

NAME

SV

ORESET

TN_0 TP_0 TN_1 TP_1 TN_2 TP_2

TN_HDMI

TP_HDMI

TN_VGA TP_VGA

TN_PLLG

TP_PLLG

EVSS

ONDA[ 2 ]

0 0 0 1 1

OPCTRL8(0)

PALE(0)

SETNAMECHN

1

PCB SB SSB DIGITAL

2

3

AK27 AF27 AE27

K6 L6

AB7

AC6

AF9

AG9

AF14 AG14 AJ26 AK26

AF8

0 1

0 0 1 1

LC09M

SUPERS.

DATECHECK

ONDA[ 1 ]

0 0 1 0 0

PCLE(0)

0ZHM72LATX

1 0 1

2009-02-23

ORESET

I852

3877 4K7

ONDA[ 0 ]

0 1 0 0 1

1K0

3857

6810

F843

4K73876

2827

100n

RES

TRAP3

Serial Boot OneNAND Boot NAND Boot Large NAND Boot (1G bit)

TRAP4

NORMAL FT MODE TEST MODE OLT TEST MODE

7820

BAS316

BD45292G

5

VDD

Φ

4

VOUT

SUBERGND

3

2

3139 123 6465

15

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

2835

I843

1

3861

OPWM2 (0)

TP0

03101

4u7

2836

6814

100K

BAS316

OPWM1 (0)

0

1

0

1

TN0

0

1

0

1

6

17 18 19 20

12 13

14 15

16

18700_505_090825.eps

1812 K8 1813 H5 1814 I4 1817 H7 1818 I10 1M20 D1 2810 B11 2811 D15 2812 D15 2813 D7 2815 E2 2816 E2 2817 E2 2818 E2 2819 E2 2820 E2 2821 E2 2822 E6 2823 E6 2824 F8 2826 G6 2827 H14 2833 B7 2834 B7 2835 H15 2836 H16 2837 G5

3810 B2 3811 B2 3812 B3 3813 B7 3814 B3 3816 A12 3818 B7 3820 B12 3821 C11 3822 C13 3823 F2 3824 D3 3825 D3 3826 D6 3827 D3 3828 D3 3829 D6 3830 D5 3831 D5 3832 D5 3833 D5 3834 E14 3835 D3 3837 E14 3838 E5 3839 E5 3840 F8 3841 F8 3842 F7 3845 G7 3846 G4 3847 G4 3848 G5 3850 G7 3851 G9 3852-1 G10 3852-2 G9 3852-3 G9 3852-4 G9 3856 G10 3857 H14 3858 H6 3859 H4 3861 H15 3863 H10 3864 H2 3865 H2 3866 C5 3868 H3 3869 I3 3871 I8 3872 I8 3873 I8 3874 C5 3876 H14 3877 H14 3878 F6 3879 F6 3880 D10 3881 G11 3882 G11 3883 G11 3884 G2 3885 G2 3888 J8 3889 J8 3890 K7 3891 K7 3892 B3 3893 G2 3894 G2 3897 C13 3898 E14 3899 F14 389A G13 389B G13 389C G6 389D I9 389F I10 389G B13 389H A7 389I A7 389J D7 389K E2 389L F2 38A1 G4 38A2 G4 38A3 I9 38A4 J9 38A5 E4 38A6 E4 38A7 E4 38A8 G2 38A9 F5

4102 F2 4800 C5 4802 E10 4803 E10 4804 E10 4805 E10 4806 E10 4807 E10 4808 E10 4809 E10 4810 F10 4811 F10 4812 F10 4813 F10 4814 F10 4815 F10 4816 F10 4817 F10 4818 F10 4819 F10

4820 H11 4822 F4 5810 B11 5811 D14 5812 D7 5813 D3 5814 D3 5815 D3 6810 H14 6811 H6 6812 I3 6813 I3 6814 H16 7701-1 H12 7701-2 D12 7701-3 F3 7701-8 B4 7810 D15 7812 D7 7814 E6 7815 F8 7816 G6 7820 H15 7822 C12 F810 A12 F811 C11 F812 B12 F813 B13 F814 C13 F819 D2 F820 D2 F821 D2 F822 D2 F823 D2 F824 D2 F825 D7 F826 D6 F827 D2 F828 D2 F829 E5 F831 E5 F832 E5 F835 F4 F836 F4 F837 F4 F841 H4 F843 H14 F847 H4 F848 I4 F849 I4 F853 K8 F855 K8 F856 K8 F859 I9 F860 E6 F861 G2 F862 G2 F864 J10 F865 B5 F867 B5 F868 B3 I810 B11 I811 A11 I812 B3 I813 B3 I814 B7 I816 B11 I819 D15 I820 D4 I821 D4 I822 D4 I823 D4 I824 D4 I825 E11 I827 E11 I829 E6 I832 F14 I833 F8 I834 F14 I835 F7 I838 G7 I839 G7 I840 G6 I841 G6 I842 H5

43 H15

I8 I849 K2 I850 K2 I852 I13 I853 J10 I855 F14

SSB: DISPLAY INTERFACE - LVDS

61LC9_2L

1901 B8 1902 B8 1903 C8 1904 C8 1905 C8 1906 D8 1907 D8 1908 D8 1909 E8 1910 E8

A

1911 E8 1912 F8 1922 H8 1923 H8 1924 I8 1925 I8 1926 I8 1927 J8 1928 J8 1929 J8 1930 K8 1931 K8

B

1932 K8 1933 L8 1G50 B12 1G51 F12 2901 G10 2902 G10 2903 K11 2904 K11 2916 C13 2917 E11 2919 E11 2920 C10

C

2921 I10

3912 C15 3913 C13 3914 C14 3915 C13 3916 G10 3917 G10

4910 B13 4911 B13 4912 B13 4913 B12

D

4914 B12 4915 B12 4916 B13 4917 B13 4918 B13 5910 B14 5911 B14 5912 C14 6912 C15 6913 C13 6914 F10 6915 G10

E

7701-6 A3 7910 C14 7911 C15 F910 H10 F911 H10 F912 H10 F913 H10 F914 H10 F915 H10 F916 H10 F917 H10 F918 H10

F

F919 H10 F920 I10 F921 I10 F922 I10 F923 I10 F924 I10 F925 I10 F926 I10 F927 I10 F928 I10 F929 I10

G

F930 J10 F931 J10 F932 J10 F933 J10 F934 J11 F966 C16 F968 B9 F969 B9 F970 B9 F971 B9 F972 B9 F973 B9

H

F974 B9 F975 B9 F976 C9 F977 C9 F978 C9 F979 C9 F980 C9 F981 C9 F982 C9 F983 C9 F984 C9 F985 C9

I

F986 C9 F987 D9 F988 D9 F989 D9 F990 D9 F991 D9 F992 E12 F993 F10 F994 G10 I910 B14 I911 B13

J

I912 C14 I913 C13 I914 C13 I915 C15

K

L

+VDISP

1K0

SML-310

F966

16

19

LCD_PWR_ON

7

130

19 20

19

20

201918171615148

1

20

1712 13 14 15

2009-06-04

2009-02-231

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

A2

1

7701-6

MT5391

LVDS

4

Φ

C20

0P

D20

0N

C21

1P

D21

1N

C22

2P

D22

2N

C24

3P

D24

3N

C25

4P

D25

4N

C23

CKP

D23

CKN

A21

0P

B21

0N

A22

1P

B22

1N

A23

2P

B23

2N

A25

3P

B25

3N

A26

4P

B26

4N

A24

CKP

B24

CKN

LVDS_B_TXo0p LVDS_B_TXo0n LVDS_B_TXo1p LVDS_B_TXo1n LVDS_B_TXo2p LVDS_B_TXo2n LVDS_B_TXo3p LVDS_B_TXo3n LVDS_B_TXo4p

LVDS_B_TXo4n LVDS_B_TXoCLKp LVDS_B_TXoCLKn

LVDS_B_TXe0p

LVDS_B_TXe0n

LVDS_B_TXe1p

LVDS

_B_TXe1n LVDS_B_TXe2p LVDS_B_TXe2n LVDS_B_TXe3p LVDS_B_TXe3n LVDS_B_TXe4p LVDS_B_TXe4n

LVDS_B_TXeCLKp LVDS_B_TXeCLKn

5

LVDS_A_TXo4p

LVDS_A_TXo4n LVDS_A_TXo3p LVDS_A_TXo3n

LVDS_A_TXoCLKp LVDS_A_TXoCLKn

LVDS_A_TXo2p LVDS_A_TXo2n LVDS_A_TXo1p LVDS_A_TXo1n LVDS_A_TXo0p LVD

S_A_TXo0n

LVDS_A_TXe4p LVDS_A_TXe4n LVDS_A_TXe3p LVDS_A_TXe3n

LVDS_A_TXeCLKp LVDS_A_TXeCLKn

LVDS_A_TXe2p LVDS_A_TXe2n LVDS_A_TXe1p LVDS_A_TXe1n LVDS_A_TXe0p LVDS_A_TXe0n

C14 D14 C15 D15 C16 D16 C18 D18 C19 D19 C17 D17 A14 B14 A15 B15 A16 B16 A18 B18 A19 B19 A17 B17 A20 B20

3

0P 0N 1P 1N 2P 2N

AO BO

3P 3N

4P 4N CKP CKN 0P 0N 1P 1N 2P 2N

AE BE

3P 3N

4P 4N CKP CKN TP_VPLL TN_VPLL

21

1

A

B

C

D

E

D

E

F

2

DISPLAY INTERFACE - LVDS

LVDS_A_TXo0p LVDS_A_TXo0n LVDS_A_TXo1p LVDS_A_TXo1n LVDS_A_TXo2p LVDS_A_TXo2n LVDS_A_TXo3p LVDS_A_TXo3n LVDS_A_TXo4p LVDS_A_TXo4n LVDS_A_TXoCLKp LVDS_A_TXoCLKn LVDS_A_TXe0p LVDS_A_TXe0n LVDS_A_TXe1p LVDS_A_TXe1n LVDS_A_TXe2p LVDS_A_TXe2n LVDS_A_TXe3p LVDS_A_TXe3n LVDS_A_TXe4p LVDS_A_TXe4n LVDS_A_TXeCLKp LVDS_A_TXeCLKn

67

6

7

876543

DLW21S

DLW21SDLW21S

DLW21S

E

DLW21S

G

F

G

H

I

J

K

L

H

I

J

K

owner.

is prohibited without the written consent of the copyright

L

M

N

O

P

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

123

1

SDA SCL

LVDS_SELECT

LVDS_B_TXo0n LVDS_B_TXo0p

LVDS_B_TXo1n LVDS_B_TXo1p

LVDS_B_TXo2n LVDS_B_TXo2p

LVDS_B_TXoCLKn LVDS_B_TXoCLKp

LVDS_B_TXo3n LVDS_B_TXo3p

LVDS_B_TXo4n LVDS_B_TXo4p

LVDS_B_TXe0n LVDS_B_TXe0p

LVDS_B_TXe1n LVDS_B_TXe1p

LVDS_B_TXe2n LVDS_B_TXe2p

LVDS_B_TXeCLKn LVDS_B_TXeCLKp

LVDS_B_TXe3n LVDS_B_TXe3p

LVDS_B_TXe4n LVDS_B_TXe4p

2

3

4

456

5

6

7

DLW21S

8

8 910112 3 45

109

1901

1902

1903

1904

1905

1906

1907

1908

1909

1910

1911

1912

1922

DLW21S

1923

DLW21S

1924

DLW21S

1925

DLW21S

1926

DLW21S

1927

DLW21S

1928

DLW21S

1929

DLW21S

1930

DLW21S

1931

DLW21S

1932

DLW21S

1933

DLW21S

9

10

11

F968

F969 F970 F971

F972 F973

F974 F975 F976 F977 F978 F979

F980 F981 F982 F983

F984 F985

F986 F987 F988 F989 F990 F991

# RESERVED FOR

DISPLAY I2C CONTROL

BZX384-C6V8

2901 2902 3916 22R

11

1211109

12

RES 2920 10n

LVDS_SELECT

+VDISP

6914

F993

6915

F994

RES

10p 10p RES

22R3917

F910 F911 F912 F913 F914 F915

F916 F917

F918 F919 F920 F921

RES 2921 10n

F922

F923 F924 F925 F926 F927

F928 F929

F930 F931 F932 F933

+VDISP

12

2917

RES

LVSD3_SDA_DISP LVDS3_SCL_DISP

1n0

13

LVDS_A_TXo4p_1 LVDS_A_TXo4n_1 LVDS_A_TXo3p_1 LVDS_A_TXo3n_1

LVDS_A_TXoCLKp_1 LVDS_A_TXoCLKn_1

LVDS_A_TXo2p_1 LVDS_A_TXo2n_1 LVDS_A_TXo1p_1 LVDS_A_TXo1n_1 LVDS_A_TXo0p_1 LVDS_A_TXo0n_1

LVDS_A_TXe4p_1 LVDS_A_TXe4n_1 LVDS_A_TXe3p_1 LVDS_A_TXe3n_1

LVDS_A_TXeCLKp_1 LVDS_A_TXeCLKn_1

LVDS_A_TXe2p_1 LVDS_A_TXe2n_1 LVDS_A_TXe1p_1 LVDS_A_TXe1n_1 LVDS_A_TXe0p_1 LVDS_A_TXe0n_1

RES

2919

100n

FX15SC-41S-0.5SH

NC NC

LVDS_B_TXo0n_1 LVDS_B_TXo0p_1 LVDS_B_TXo1n_1 LVDS_B_TXo1p_1 LVDS_B_TXo2n_1 LVDS_B_TXo2p_1

LVDS_A_TXoCLKn_1 LVDS_B_TXoCLKp_1

LVDS_B_TXo3n_1 LVDS_B_TXo3p_1 LVDS_B_TXo4n_1 LVDS_B_TXo4p_1

LVDS_B_TXe0n_1 LVDS_B_TXe0p_1 LVDS_B_TXe1n_1 LVDS_B_TXe1p_1 LVDS_B_TXe2n_1 LVDS_B_TXe2p_1

LVDS_B_TXeCLKn_1 LVDS_B_TXeCLKp_1

LVDS_B_TXe3n_1 LVDS_B_TXe3p_1 LVDS_B_TXe4n_1 LVDS_B_TXe4p_1

F934

16V

2904

100n

2903

100u

13 14

LVDS

LVDS#2

1G50 1 2

3

4 5 6 7

8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

30 31 32 33 34 35 36 37 38 39

40 41 42 44 46 48

50

LVDS#1

1G51

60 58 59 56 57 54 526153 51 50 49 48 47 46 45 44 43 42 41 40

39 38 37 36 35 34 33 32 31 30

29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9

8

7 6 5 4

3

2 1

FI-RE51S-HF

43 45 47

49 51

55

14 15

+5V_SW

4915

4914RES

4913

RES

F992

DC391162

CLASS_NO

3PC332

-- -- --

2009-02-23

2009-06-04

NAME

Kyaw Aung Aung

SV

1413

6131

+12VDISP

4917

4916

4918

4910 RES

RES

4911

RES

4912

3

I911

3913

6913

BZX384-C6V8

3915

47R

1

2

3

15 16 17 18

15 16

2 1

47K

I913

4

2916

I914

1u0

ITEM # 1G50 1G51

SETNAMECHN

LC09M

PCB SB SSB DIGITAL

SUPERS.

DATECHECK

2009-02-23

8

7 6 5

7910

SI4835BDY

50HZ 100HZ YES YESNOYES

17

5910

30R

I910

5911

30R

5912

30R

I912

3914

47K

17

PDTC114ET

15

18

3912

6912

FOR DEV. USE ONLY

7911

10

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

18

I915

3139 123 6465

123 4

5

6

7

8

9

10 11

12 13 14

15

16

17

18700_506_090825.eps

62 LC9_2L

g

SSB: AMBILIGHT

123

A

B

123 45

4

AMBILIGHT

C

D

is prohibited without the written consent of the copyright

owner.

E

A

TO DRIVE AMBILIGHT DRIVERS

5A14

AMBI_SCL

B

AMBI_SDA

FA20

120R

RES

3A14

100R

RES

3A16

100R

5A16

120R

+3V3_SW

3A10

2A10

5

4K7

1R01R0

3A12

3A11

RES

33p

3A18

2A11

2A12

6

0R10R1

3A13

33p

RES

2A13

3A19

33p

7

AMBI_SCL_OUT

AMBI_SDA_OUT I2S_SEL1 I2S_SEL2

+3V3_SW

67

1M59

1

FA17

2

FA18

3

FA19

4

FA13

5

FA14

6

FA16

7

FA15

1735446-7

1n0

5A10

3A15

3A17

1R0

30R

1R0

2A14

1M59 B7 2A10 C3 2A11 C3 2A12 C4 2A13 C4 2A14 C6

3A10 B3 3A11 B3 3A12 B4

A

B

3A13 B4 3A14 B2 3A15 B6 3A16 B2 3A17 B6 3A18 C4 3A19 C4

5A10 B6 5A14 B2 5A16 B2 FA13 B7 FA14 B7 FA15 B7 FA16 B7 FA17 B7 FA18 B7 FA19 B7 FA20 B1

1312111098

A

B

C

D

E

C

F

G

H

I

J

MULTI 12NC : 3139_123_64641

BD 12NC : 3139_123_64651

1

C

123 4567

DC391162

CLASS_NO

3PC332

-- -- --

1

2009-02-23

2009-06-04

"A00 - A99"

32 13

54

6

7

NAME

SV

2

3

SETNAMECHN

LC09M

PCB SB SSB DIGITAL

SUPERS.

DATECHECK

2009-02-23

98

15

3139 123 6465

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

F

G

H

I

1

2009-06-04

2009-02-231

J

03101Fong King Hou

8

A3

121110

SSB: HDMI & MUX

A

B

C

D

E

F

G

H

I

J

K

L

A

B

HDMI CONNECTOR 3

C

D

E

F

G

H

I

J

K

is prohibited without the written consent of the copyright

owner.

is prohibited without the written consent of the copyright

L

M

N

O

P

MULTI 12NC : 3139_123_64641

BD 12NC : 3139_123_64651

1

2

2 13

2

3

3 9

HDMI & MUX

1B04

1 2

3

4 5 6 7

8

9 10 11 12

FB16

13 14

FB18

15

FB20

16 17 18

FB23

19

FB24

2021

FB27

2223 2425

26

DC1R019WBER220

RES FOR FLECS

1B06

1 2

3

4 5 6 7

8

9 10 11 12 13 14 15 16 17 18 19

2021 22

23

DC1R019JBAR190

CONNECTOR

HDMI SIDE

HDMI 1

HORIZONTAL HORIZONTAL N

HDMI 2

HDMI 1

VERTICAL

HDMI 2

VERTICAL

HDMI 3

VERTICAL

1

2

123

BRX2+

BRX2-

BRX1+

BRX1-

BRX0+

BRX0-

BRXC+

BRXC-

CEC

BRX-DDC-CLK

BRX-DDC-DAT

BRX-5V

BRX-HPD

45

4B01-4

4B01-33 6 4B01-227

1 84B01-1

54B02-44

3 6

4B02-3

27

4B02-2

4B02-11 8

4B37

4B38 4B39

FB44

HDMI PNS 1+1 1H03HORIZONTAL 1H05 1H04

1H01 1H00 1H02

3 4

3

HDMI CONNECTOR 2

DC1R019WBER220

Y N N

3 456

5

4

HDMI-DTV

4B11-4

BRX-HPD

4B11-3

BRX-5V

4B11-2

BRX-DDC-DAT

4B11-1

BRX-DDC-CLK

4B18

CEC

4B16-4

BRXC-

4B16-3

BRXC+

4B16-2

BRX0-

4B16-1

BRX0+

4B17-4

BRX1-

4B17-3

BRX1+

4B17-2

BRX2-

4B17-1

BRX2+

1B07 1 2

3

4 5 6 7

8

9

10 11 12 13 14 15 16 17 18 19

26

FB37 FB38

FB40

FB42 2021 2223

FB45

2425

HDMI PNS 2+1ITEM NO

HDMI FRAME 3+1

Y

N

Y Y

N

4

4 14

5

CRX2+

CRX2-

CRX1+

CRX1-

CRX0+

CRX0-

CRXC+

CRXC-

CRX-DDC-CLK CRX-DDC-DAT

CRX-5V

CRX-HPD

HDMI FLECS 2+0 32"_42"

Y N N

Y

Y Y Y

N N N

56

532

5

4

6

654

6

4

3

1B11

DLW21S

1

2

4

3

1B12

DLW21S

1

2

4

3

1B13

DLW21S

1

2

4

3

1B141

DLW21S

2

4B03-4

4B03-3

4B03-1 4B04-4 45

4B04-336 4B04-2 27

4B04-1 18

RES FOR FLECS

CEC

HDMI FLECS 2+0 22"

N Y Y

N N N

6 13

6

732

7

1 2

3

4 5 6 7

8

9 10 11 12 13 14 15 16 17 18 19 20 21

22 24 26 28 29 30

FI-RE21S-HF-R1500

1B03

45

1 2

36

3

274B03-2

4 5

18

6 7

8

9 10 11

4B34

4B35 4B36

12 13 14 15 16 17 18 19

20 21 22 23

DC1R019JBAR190

HDMI_RESET

CEC HDMI_CEC

SCL SDA

For DTV only

501331-1409

7

7 8 9

1B01

1B08

15 16

23 25 27

31

3B70

1R0

5678

7 8 910

ENABLE

HPD

PSV

TX_EN

FB17 FB19

FB21 FB22

100n

2B25

SCL

SDA

A B C D

10n

+5V_COMBINED

RES 3B76

6K8

63 61 62

75 76

73 74

71 72

69 70

67 68

35

34

+

32

31

+

29

28

+

26

25

+

3B56 1K0

6

3

58 55

80 79 78 77

24

64

12

1n0

2B26

3B10

3B46 47K

6B07

+5V_SW

12

+3V3STBY

1 2

3

4 5 6 7

8

9 10 11 12 13 14

8

6B06

ARXCARXC+ ARX0ARX0+ ARX1ARX1+ ARX2ARX2+

BRXCBRXC+ BRX0BRX0+ BRX1BRX1+ BRX2BRX2+

CRXCCRXC+ CRX0CRX0+ CRX1CRX1+ CRX2CRX2+

DRXCDRXC+ DRX0DRX0+ DRX1DRX1+ DRX2DRX2+

8

3B71

FB53 FB54 FB55

FB56

FB06 FB05

+5V_COMBINED

VDDO_3V3

BAT54

3B41

27K

3K3

RES

6K8

RES

3B40

FB48

4B28

4B29 4B30

3B38

RES

3B39

2K0

RES

9

98

+5V_COMBINED

2K0

9

10K

3B11

RES

3B68 3B69

RES

3B45

3B67 10K

3B63 10K

DTV_IRQ BOLT_ON_UART_RXD BOLT_ON_UART_TXD

SPDIF_IN

DTV_L_IN DTV_R_IN

FB49

CVBS_IN_DTV

10

ADV3002BST

66

1R0 1R0

65

36

100R

IB09

10K3B66

12

IB10

15

27 40

IB11

49

IB12

10K3B64

39

13 14 16 17 19 20 22 23

1 2 4 5 7

8

10 11

50 51 53 54 56 57 59 60

37 38

41 42 44 45 47 48

10

10 11 12 13 14 15 16

11

HDMI CONNECTOR 1

1B02

1 2

3

4 5 6 7

8

9 10 11 12 13 14

NC

15 16 17 18 19

FB25

2021

23

22

FB26

2425

26

DC1R019WBER220

VDDO_3V3

2B24

7B05

52

9

183343

AVCC

IN

Φ

CEC

OUT

RESETB

0 1

SCL SDA

0 1

+

SEL

I2C

I2C_ADDR

CLK

DATA0

DATA1

DATA2

CLK

DATA0

DATA1

DATA2

CLK

DATA0

DATA1

DATA2

CLK

DATA0

DATA1

DATA2

EDID

DDC_SCL

A

DDC_SDA

DDC_SCL

B

DDC_SDA

DDC_SCL

C

DDC_SDA

DDC_SCL

D

DDC_SDA

IN_A

DDC_SCL

COM

DDC_SDA

OUT_CLK

OUT_DATA0

IN_B

OUT_DATA1

OUT_DATA2

IN_C

IN_D

AMUXVCC

AVEE

21

30

46

FB47

11

9 101112

1K0

BAT54

2B50

DRX-DDC-CLK DRX-DDC-DAT

DRX-HPD

EDID_WC

EDID_SCL EDID_SDA

+5V_COMBINED

47K 3B47

1K03B57 10K3B65

1u0

DRX2+

DRX2DRX1+

DRX1DRX0+

DRX0-

DRXC+

DRXC-

CEC

DRX-5V

3K3

3B34

10K

3B72

47K 3B50

3B58 1K0

10n

2B51

11

HDMI CONNECTOR SIDE

FB32

DC1R019JBAR190

FB07

3B62

10K

3K3

3B35

10K

3B73

3B5147K

3B5247K

47K 3B53

47K 3B54

1K03B59

+5V_COMBINED

"B00 - B99"

13

FB57

7B07 BC847BW

14

1B05

10 11 12 13 14 15 16 17 18 19 2021 2223

+5V_COMBINED

FB08

FB09

3B5547K

14

1 2

3

4 5 6 7

8

9

3B60

3B61

FB33

10K

33R

7

6

5

CLASS_NO

-- -- --

2009-02-23

2009-06-0423

NAME

SV

12

FB28 FB29

FB30 FB31

+5V_COMBINED

7B02 M24C02-WMN6

WC

EEPROM

SCL

ARX-DDC-CLK ARX-DDC-DAT

BRX-DDC-CLK BRX-DDC-DAT

CRX-DDC-CLK CRX-DDC-DAT

DRX-DDC-CLK DRX-DDC-DAT

IB03 IB02

IB14

IB16

DC391162

3PC332

Fong King Hou

13 14 15 16

15

5131

4B40

RES

3B75

6K8

8

Φ

(256x8)

ADR

4

DDC-SCL

DDC-SDA

RXCRXC+

RX0-

RX0+

RX1-

RX1+

RX2-

RX2+

ARX-HPD BRX-HPD CRX-HPD DRX-HPD

ARX-5V BRX-5V CRX-5V DRX-5V

1

CHECK DATE

15

16

1615

16

ARX2+

ARX2-

ARX1+

ARX1-

ARX0+

ARX0-

ARXC+

ARXC-

CEC

ARX-DDC-CLK ARX-DDC-DAT

ARX-5V

ARX-HPD

1

0

2

1

3

2SDA

+5V_COMBINED

ARX-DDC-CLK

BRX-DDC-CLK

CRX-DDC-CLK

DDC-SDA DDC-SCL

DRX-DDC-CLK

RXC+ RXC-

RX0+ RX0RX1+ RX1RX2+ RX2-

LC09M

PCB SB SSB DIGITAL

SUPERS.

16

16 17

13

63LC9_2L

1B01 B6

FB28 C12

1B02 B9

FB29 C12

1B03 D6

FB30 C12

1B04 B1

FB31 C12

1B05 B11

17

+3V3_SW

18

1817

5B01

30R

25V

470n

2B16

2B17

220u

19

1914

FB11

VDDO_3V3

1u0

2B11

20191413121110

20

2010

A

B

C

D

E

D

F

RES

3B32

100R

7B03

BC847BW

3B36

100R

7B04

BC847BW

3B43

100R

2K0

3B19

3B20

AK6 AJ6 AK7 AJ7 AK8 AJ8 AK9 AJ9

7B09

BC847BW

3B48

100R

7B06

BC847BW

7701-7

MT5391

HDMI_XTAL_LDO

C CB 0 0B

RX0

1 1B 2

LDO

2B

Φ

STB_SCAN

VOUT12_STB

ACT_SCAN

VOUT12_ACT

SCAN_MAIN

XTALI

XTALO

VCXO

VOUT10

3B33

3B37

3B44

3B49

AE26 AF26

AG15 AF15

2K2

W29 W30

J27

W26 W27

5B07

+1V2_SW

FB10

IB01

XTALI

IB04

XTALO

FB51

FB52

4K7

30R

3B24

+3V3_SW

DDC_RESET

27p

2B29

1B10

3B22

820K

27M0

27p

2B48

E

G

F

H

I

G

J

H

K

L

I

M

J

N

K

O

EMANTESNHC

1

1 2009-02-23

O

2009-06-04

3139 123 6465

P

A2

L

18700_508_090825.eps

2009-02-23

17

15

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

18 19 2012

18D18

191

19

13010

14 15 16

9

20

1B06 H2 1B07 H3 1B08 J6 1B10 H16 1B11 B5 1B12 C5 1B13 C5 1B14 D5 2B11 B15 2B16 B14 2B17 B14 2B24 E9 2B25 E9 2B26 E10 2B29 G16 2B48 H16 2B50 J10 2B51 J10

3B10 F10 3B11 F7 3B19 F13 3B20 F13 3B22 H16 3B24 I15 3B32 E14 3B33 E15 3B34 E10 3B35 E10 3B36 F14 3B37 F15 3B38 F7 3B39 F7 3B40 F7 3B41 F7 3B43 F14 3B44 F15 3B45 F8 3B46 G10 3B47 G10 3B48 G14 3B49 G15 3B50 G10 3B51 G11 3B52 G11 3B53 G11 3B54 G11 3B55 G11 3B56 I10 3B57 I10 3B58 I10 3B59 I11 3B60 D12 3B61 E12 3B62 D10 3B63 G8 3B64 G8 3B65 I10 3B66 G8 3B67 G8 3B68 F8 3B69 F8 3B70 F6 3B71 F7 3B72 F10 3B73 F10 3B75 E12 3B76 F9

4B01-1 H2 4B01-2 H2 4B01-3 H2 4B01-4 H2 4B02-1 I2 4B02-2 I2 4B02-3 I2 4B02-4 H2 4B03-1 E5 4B03-2 E5 4B03-3 E5 4B03-4 D5 4B04-1 E5 4B04-2 E5 4B04-3 E5 4B04-4 E5 4B11-1 B3 4B11-2 B3 4B11-3 B3 4B11-4 B3 4B16-1 C3 4B16-2 C3 4B16-3 C3 4B16-4 B3 4B17-1 D3 4B17-2 D3 4B17-3 C3 4B17-4 C3 4B18 B3 4B28 K7 4B29 K7 4B30 K7 4B34 E5 4B35 E5 4B36 E5 4B37 I2 4B38 I2 4B39 I2 4B40 D12 5B01 B15 5B07 I15 6B06 F7 6B07 J10 7701-7 H14 7B02 E12 7B03 E14 7B04 F14 7B05 F9 7B06 G14 7B07 D11 7B09 F14 FB05 K7 FB06 K7 FB07 D11 FB08 E11 FB09 F11 FB10 G15 FB11 B15 FB16 C2 FB17 C9 FB18 C2 FB19 C9 FB20 C2 FB21 C9 FB22 C9 FB23 D2 FB24 D2 FB25 C9 FB26 C9 FB27 D2

FB32 C11 FB33 C12 FB37 I4 FB38 I4 FB40 I4 FB42 I4 FB44 I3 FB45 I3 FB47 J9 FB48 K7 FB49 K7 FB51 H15 FB52 I15 FB53 J7 FB54 J7 FB55 J7 FB56 K7 FB57 D11 IB01 G15 IB02 H12 IB03 H12 IB04 H15 IB09 G8 IB10 G8 IB11 G8 IB12 G8 IB14 I12 IB16 I12

64 LC9_2L

SSB: DIGITAL I/O - ETHERNET (provisional)

A

B

C

D

E

G

H

K

owner.

is prohibited without the written consent of the copyright

32

987654 11101

171615141312

1918

20

A

B

123 456

7 8 9101112

DIGITAL IO - ETHERNET (PROVISIONAL)

10n

2NA4

10n

2NA9

+3V3AN

FNAD

10n

2NA5

+3V3DN

FNAE

10n

5NA3

1u0

GNDLAN

FNAF

4K7

3NB4

+3V3DN +3V3DN

+3V3DN

3NB5

10K

3NA2

4K7

3NA3 1K0

3NA4 100R

9NA3

E-STE100P

INAR

INAZ

7NA1

12

X1

11

X2

28

RESET

64

0

CFG

63

1

55

0

56

1

57

TXD

2

58

3

52

4

54

TX_EN

53

TX_CLK

19

P

RX

18

N

42

C

41

IO

61

INT

5

0

4

1

3

MF

2

3

1

4

6

FDE

PWRDWN

27p

2NAE

1NA2

27p

2NAF

+3V3DN

39

45

62

9

VCCE VCCA

Φ

ETHERNET

TRANSCEIVER

MD

GNDE

7

254050

25M

+3V3AN

131617

GNDA

101420

GNDLAN

3NB3

22

RXD

RX_CLK

RX_DV

LED

TEST

TEST_SE

24

+3V3AN

49R9

9NA2

3NAE

1NA1

RJ45

1

10

820K

59

COL

60

CRS

IREF

RIP

0 1 2

3

4 RE_XRRE_XT

P

TX

N

R10

TR

L C

S

NC

3NA5

15

4K99

29

47 46 44 43 51

49 48

21 23

38 37 36 35 34

26

332

30 31 3227

1%

NC

INAY

3NA6 1K5

INAT

3NA7 270R INAU INAV

3NAB 1K5 INAW

3NAC 1K5

8

NC

GNDLAN

MII-COL

MII-CRS

INAS

GNDLAN

MII-RXD(0) MII-RXD(1) MII-RXD(2) MII-RXD(3) MII-RX-ER

MII-RXCLK MII-RX-DV

TPOP

TPOM

270R3NA9

+3V3DN

1K53NA8 1K53NAA

RJLED_G RJLED_Y

FNAC

FNAB

FNAA

GREEN

YELLOW

9 12

11

1840419-1

2

3

4 5 6 7

8

1314

FNA5

FNA7

FNA9

NC

GNDLAN

FNA4

FNA6

FNA8

2NAD

GNDLAN

3NAD

TPOP

TPOM

TPIP

TPIM

10p

100n

2NAA

2NAB

2NAC

GNDLAN

GNDLANGNDLAN

9101112

+3V3_SW

A

+3V3_SW

5NA1

30R

16V

10n

2NA3

2NA2

2NA1

100u

5NA2

30R

10n

2NA7

2NA6

2NA8

100u 16V

B

F

C

D

I

E

J

F

+3V3DN

3NAM

3NAW

3NAK

3NAP

3NAR

RES 3NAU

3NB1

RES

3NAJ3NAH

INAP

1K0

INAQ

RES

3NAL

1K0

RES

3NAN

1K0

RES

3NAQ

1K0

RES 3NAT

1K0

3NAV

1K0

RES 3NAY

1K0

RES

3NB2

1K0

LAN-RST

MII-TXD(0) MII-TXD(1) MII-TXD(2) MII-TXD(3)

MII-TXEN MII-TXCLK TPIP

TPIM

MII-MDC MII-MDIO MII-MDINT

L

123 45678

1NA1 A10 1NA2 B6 2NA1 A3 2NA2 A3 2NA3 A3 2NA4 A4 2NA5 A4 2NA6 B3 2NA7 B3 2NA8 B3 2NA9 B4 2NAA B12 2NAB B11

A

2NAC B11 2NAD B11 2NAE A6 2NAF B6

3NA2 C4 3NA3 D5 3NA4 D5 3NA5 C7 3NA6 D7 3NA7 D7 3NA8 D8

B

3NA9 E7 3NAA E8 3NAB E7 3NAC E7 3NAD A12 3NAE A11 3NAH D2 3NAJ D2 3NAK D2 3NAL D2 3NAM E2 3NAN E2

C

3NAP E2 3NAQ E2 3NAR E2 3NAT E2 3NAU F2 3NAV F2 3NAW F2 3NAY F2 3NB1 F2 3NB2 F2 3NB3 B6 3NB4 F4

D

3NB5 F4 5NA1 A3 5NA2 A3 5NA3 B4 7NA1 C5 9NA2 A11 9NA3 E5 FNA4 B11 FNA5 B10 FNA6 B11 FNA7 B10

E

FNA8 B11 FNA9 B10 FNAA B10 FNAB B9 FNAC B9 FNAD A4 FNAE A4 FNAF C4 INAP D2 INAQ D2 INAR D5 INAS C7

F

INAT D7 INAU D7 INAV E7 INAW E7 INAY D7 INAZ E5

C

D

E

F

G

H

I

J

K

L

M

N

O

P

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

123 4567

" XNA0 ~ XNBZ "

8 910111213

DC391162

CLASS_NO

3PC332

1

-- -- --

2009-02-23

2009-06-0423

Hwang Zhen

NAME

SV

14 15

EMANTESNHC

LC09M

PCB SB SSB DIGITAL

SUPERS.

2009-02-23

CHECK

DATE

16 17 18 19 20

M

N

O

2009-06-04

1

1 2009-02-23

3139 123 6465

P

15

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

10

13010

A2

SS

B ANALÓGICO I/O- YPbPr

g

65LC9_2L

1

A

B

1D01 D14 1D03 E13 1D04 C14 1D08 C13 1D11 F1 1D13 F1 1D14 A1 1D15 B2

2

1D17 G1 1D18 B2 1D19 G13 1D20 D2 1D21 D2 1D22 E13 1D23 D2 1D24 D12

3 4

1D25-1 E14 1D25-2 E14 1D25-3 F14 2D10 A6 2D11 A6 2D12 B11 2D13 C4 2D14 B4

2D15 B6 2D16 B12 2D17 B6 2D18 B12 2D19 B12 2D20 B4 2D21 C6 2D22 C4

12

C

5432

2D25 D4 2D27 D13 2D28 C13 2D29 D4 2D30 C6 2D31 B11 2D33 F2 2D34 E10

2D35 G10 2D37 G2 2D38 F2 2D39 G2 2D40 D4

2D46 F7 2D47 F8

3 4

65

2D48 E10 2D49 F10 2D50 B4 2D51 B4 2D52 C4 2D53 D4 2D54 F3 2D55 F3

2D56 E11 2D57 E11 2D58 G11 2D59 G11 2D60 C11 2D61 E7 2D62 E8 2D63 F8

7

2D64 F8

2D66 G5 2D67 A11 2D68 F7 2D69 F8 2D70 C12 2D71 D11

2D72 E11 2D73 E12 2D74 E12

3D10 A6 3D11 A4 3D12 A6 3D13 B3 3D14 B6

5

9

9876

3D15 B4

3D17 B3 3D18 C4 3D19 C6 3D20 C3 3D21 C4 3D22 C6

678 910111213 14

108

3D23 D11

6B61D34G56D2

3D24 D11 3D25 E12 3D26 E10 3D27 G12 3D28 C12 3D29 B12 3D30 F2

3D32 F2 3D33 C4 3D34 D4 3D35 E5 3D36 E5 3D41 F82D41 D4

3D43 E10

3D44 F10 3D45 F3 3D46 F3 3D47 E11 3D48 F11 3D49 G10 3D50 D8 3D51 D9

12

3D52 B4 3D53 B12 3D54 A12 3D55 D12 3D56 E11 3D57 A5 3D58 B5 3D59 C5

13

13121110

4D00 C12 5D00 C13 5D01 A3 5D02 B3 5D03 C3 5D05 D11 6D09 C13 6D10 F2

6D11 F13 6D12 B2 6D13 G2 6D14 B2 6D15 G13 6D16 D2 6D17 D2 6D18 D2

14

6D22 E13 7701-11 E7 7D10-1 E12 7D10-2 G12 7D11 D8 FD12 C10 FD13 A43D42 F8 FD14 A2

15

FD15 B2 FD17 B2 FD18 B4 FD19 B2 FD20 B2 FD21 C4 FD22 C1 FD23 D12

16

FD24 E13 FD25 F1 FD26 F13 FD27 F1 FD28 E13 FD29 F14 ID12 C13 ID13 C13

ID14 D12 ID22 C4 ID25 C4 ID26 C5

ID29 D5 ID30 E10 ID31 E10

17161514

17

ID32 E12 ID34 F3 ID35 F3 ID36 F4 ID37 F10ID28 D4 ID38 F10 ID42 F4 ID43 G12

1811

2019

2019181

A

B

C

ANALOG I/O - YPbPr

D

E

G

H

K

owner.

is prohibited without the written consent of the copyright

AIN0_R

AIN1_R

SY1P

SY1N

SPB1P

SPBR1N

SPR1P

Near IC

3D10

1R0

3D12

68R

3D14

100R

3D16

68R

3D19

100R

3D22

68R

2D10

4n7

2D11

10n

2D15

10n

2D17

10n

2D21

10n

2D30

10n

V27

0_R

V28

0_L

V29

1_R

V30

1_L

U28

2_R

U29

2_L

U26

3_R

U27

3_L

T29

4_R

T30

4_L

R29

5_R

R30

5_L

T28

6_R

R28

6_L

T27

VMID_AADC

7701-11 MT5391

ALI_ADAC

AIN

Φ

ADAC_VCM

VCMCOUPLE

PGA

S0Y1

Y1P

Y1N

PB1P

PBR1N

PR1P

HPOUTR

HPOUTL

0OUTR 0OUTL 1OUTR 1OUTL 2OUTR 2OUTL

SCART_CVBS0 SCART_CVBS1

RP RN SOG GP GN

BP

BN

SOY0 Y0P Y0N PB0P PBR0N PR0P

ASPDIF_OUT

RES

3D50

180R

7D11

BC847BW

100n

2D62 10u

2D61

100n

2D64

2D63

P28 P29 N29 N30 N28 N27

10u2D68

M29 M30 M27 M28

2D69 10u

6.3V220u2D46 2D47 220u 6.3V

3D51

10K

10u

33R3D41

3D42 33R

OFF_MUTE

R_MON_OUT

L_MON_OUT

AUDIO_LS_R AUDIO_LS_L

HP_ROUT

HP_LOUT

SC2_CVBS_OUT

DACOUT2

L_MON_OUT

MUTE_M

R_MON_OUT

AH23 AJ20 AK17 AJ17 AH16 AK16 AJ16 AH15 AJ15 AH20 AJ21 AH21 AJ22 AK22 AH22 AH17 AJ18 AH18 AJ19 AK19 AH19

ID30

2D48

10u

2D49

ID37

10u

RES FOR MONITOR OUT

A

1D14

B

F

MSP-636H2-01

FD14

12 11 10

FD15

PB

9

8

FD17

7

PR

6

FD19

5

4

FD20

3

2

FD22

1

C

1D21

6D17

PESD5V0S1BA

RES

5D01

60R

75R

3D13

6D12

1D15

RES

PESD5V0S1BA

5D02

60R

6D14

1D18

PESD5V0S1BA

RES

5D03

60R

6D16

1D20

PESD5V0S1BA

RES

2D50

75R

3D17

2D51

2D13

75R

3D20

RES

2D40

D

6D18

1D23

PESD5V0S1BA

RES

I

RES

2D41

E

J

FD25

YKB21-5157V

1

3

F

L

2

1D11

FD27

RES

6D10

1D13

1D17

RES

PESD5V0S1BA

RES

6D13

RES

PESD5V0S1BA

ID34

3D30

1R0

1n0

2D33

3D32

1R0

1n0

2D37

2D54

10u

1n0

RES

2D38

2D55

10u

1n0

RES

2D39

ID36

ID35

3D45

30K

ID42

3D46

30K

G

RU / AP

FD13

3D11

1R0

15p

RES

3D15

1R0

15p

RES

FD21

15p

RES

3D21

1R0

3D33

1R0

1n0

RES

3D34

1R0

1n0

RES

3D57

SY1P_1

1R0

15p

2D14

3D52

1R0

FD18

15p

2D20

15p

2D22

ID22

ID25

1n0

2D25

ID28

2D53

10u

1n0

2D29

SY1N

3D58

SPB1P_1

1R0

3D18

SPBR1N

1R0

3D59

SPR1P_1

1R0

ID26

2D52

10u

ID29

30K3D36

30K

3D35

AIN0_L

AIN1_L AV3_R_IN AV3_L_IN DVI_AUR_IN DVI_AUL_IN

DTV_R_IN DTV_L_IN

SAV_R_IN SAV_L_IN

10u

100n

2D65

2D66

3D43

470R

3D44

470R

SCT0 SCT1

RP RN SOG GP GN BP BN SOY0 Y0P Y0N PB0P PBR0N PR0P SOY1 Y1P Y1N PB1P PBR1N PR1P

MT5391

Φ

AVI

SYNC

ADCIN

4n7

RES

2D34

4n7

RES

2D35

DC_DEMOD

N_DEMOD P_DEMOD

FD12

ID31

3D26

ID38

3D49

CVBS

MPX0

47K

SY

SC

HSYNC

VSYNC

FB

RES

N

AF

N

D2S

2D56

2D58

AF30

0

AG29

1

AH30

2

AF29

0

AG28

1

AH29

2

AD29

0

AE28

1

AE29

2

AE30

3

AF28

4

AD28 AA26 AB27

P

AB26

AJ AB30 AB29 AA29 AK14

AJ14

AJ23

0

AK20

1

3D56

3D47

1R0

1n0

3D48

1R0

1n0

2D3147n

RES

30

NC

2D60

3D23 220R

3D24

2D71

47p

75R

2D72

1n0

RES

2D57

1n0

2D59

RES

47n2D67

47n2D12

100n

5D05

1u8

100R

33p

ID14

2D73

3D54

3D53 3D29RES

1u02D16

10n2D18

2D19 10n

RESERVE FOR FLEX

3D28

100R

4D00

3D55

1R0

47p

2D74

3D25

1K0

3D27

1K0

SY0

5D00

30R

2D27

FD28

FD24

1D03

PESD5V0S1BA

1D19

PESD5V0S1BA

CVBS_IN_DTV

GND_CVBS_RF

SIF_OUT_GND

+3V3_SW

1D04

1734806-2

VS

IN

GND

2

1

MTJ-032-21B-43 NI FE LF

33p

2

1

MSP-303H-BBB-432-03 NI

FD29

MSP-303H-BBB-432-03 NI

CVBS_RF

CVBS2 CVBS3 CVBS4

SIF_OUT

HSYNC VSYNC

SC1_FB

CON_JACK

1D25-1

YELLOW

1D25-2

4

3

WHITE

1D25-3

6

5

RED

SC0

1D01

SPDIF

100R

100R 100R

2D28

ID13

ID12

100n

100p

2D70

1D08

6D09

PESD5V0S1BA

FD23

1D24

ID32

ID43

7D10-1 BC847BS

2

5

7D10-2

BC847BS

1D22

6D22

PESD5V0S1BA

6

1

6D11

FD26

3

4

6D15

15p

A

D

E

B

F

C

G

H

D

H

I

E

J

F

K

L

G

M

123

N

O

P

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

123

21

45

6543 7 8

6

7 8 910

678 910

CLASS_NO

-- -- --

2009-02-23

2009-06-0423

NAME

SV

9

10 11 12

11 12 16 17 18 19

13

14

11 12 13 14

DC391162

3PC332

1

Kyam Aung Aung / Roger Poon

CHECK DATE

15

EMANTESNHC

LC09M

PCB SB SSB DIGITAL

SUPERS.

2009-02-23

16

17

15

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

18

3139 123 6465

11

13010

19

18700_510_090825.eps

M

N

O

2009-06-04

1

2009-02-23

1

P

A2

20

2013 14 15

66 LC9_2L

1E01 G9

FE14 E10

9 10111213 14

16

15

3 45678

12

SSB: ANALÓGICO I/O - CINCH

A

B

RES FOR FLECS

C

D

E

F

E

41

G

DF13-40DP-1.25V

F

H

I

G

J

H

K

is prohibited without the written consent of the copyright

owner.

I

L

M

J

N

K

O

P

L

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

12

123 4

ANALOG I/O - CINCH

1E35

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

30 31 32 33 34 35 36 37 38 39

40 42

4E08

1

4E09

2

3

4

4E10

5 6 7

8

9

3EA4 1R0

1R03EA5

3EA6 1R0

4E06

HSYNC_B

4E07

1E02 F9

FE15 E10

1E03 F9

FE18 F10

1E10 C15

FE26 E16

1E13 C9

54321

PB0P-SC1

Y0P-SC1

PR0P-SC1

PGA0OUTL-SC1 PGA0OUTR-SC1

CVBS_SC1

SPB1P_1

SPR1P_1

SY1P_1

SPR1P_1

FE50 FE51

CVBS_SC2

AIN0_L-SC2

AIN0_R-SC2

SC2_CVBS_OUT

ASPDIF_OUT

+3V3_SW

AIN1_L-SC1 AIN1_R-

SC1_CVBS_OUT

HSYNC VSYNCVSYNC_B

SPB1P_1

SY1P_1

SC1

RES

3EA7

1R0

RES

3EA8

1R0

RES

3EA9

1R0

SPR1P

SPB1P

AIN0_R

AIN0_L

SY1P

SPR1P

SPBR1N

SPB1P

SY1P

SY1N

SCART_CVBS1

CVBS4

76

FE11

IE99

IE01

AP

2E88

47n 4n7

2E46

8

2E83

3E93

30K

3E97

30K

3EA2

100R

3E55

1R0

AIN0_R-SC2

10u

2E87

AIN0_L-SC2

10u

LA

CVBS_SC2

Near IC

109

AP

IE95

MUTE_C

R_MON_OUT

IE18

3E67

1R0

1n0

RES

2E54

IE29

1n0

RES

2E58

3E07

1R0

15p

RES

2E07

3E08

1R0

15p

RES

2E05

3E04

1R0

3E01

1R0

15p

RES

2E03

3E02

1R0

IE24

3E79

1R0

15p

2E71

RES

1n0

RES

2E16

3E71

1R0

RES

2E24

IE25

5E17

60R

15p

75R

2E06

3E12

15p

75R

2E04

3E06

5E14

60R

5E13

60R

15p

75R

3E03

2E02

47p

75R

2E47

3E57

0001

1E13

RES

6E30

PESD5V0S1BA

PR1P_SC2

PB1P_SC2

SY1P_SC2

FE14

FE15

FE18

FE48

FE47

CVI-2

AVin

1E19

1

MSP-636H1-01

2

3

4

5

6

7

8

9

10 11 12

1n0

RES

6E32

1E18

PESD5V0S1BA

1E03

RES

6E04

RES

6E03

6E02

RES

FE49

PESD5V0S1BA

1E02

PESD5V0S1BA

1E01

PESD5V0S1BA

AIN1_R

MUTE_C

L_MON_OUT

LA

AIN1_L

PR0P

PBR0N

PB0P

SOY0

Y0P

Y0N

SC1_CVBS_OUT

DACOUT1

CVBS3

SCART_CVBS0

3E99

1K0

7E02-2 BC847BS

2E80

10u

LA

AP

3E92

30K

IE96

3EA0

1K0

7E02-1 BC847BS

2E84

10u

3E96

30K

2E39

10n

2E43

10n

2E32

10n

2E35

4n7

2E25

10n

2E28

10n

AP

2E89

47n

4n7

2E48

17

3

5

4

3E10

PGA0OUTR-SC1

470R

2E82

AIN1_R-SC1

10u

6

2

1

3E17

PGA0OUTL-SC1

470R

2E86

AIN1_L-SC1

10u

3E42

PR0P-SC1

Near IC

PBR0N-SC1

PB0P-SC1

Y0P-SC1

IE42

YON-SC1

2E69

CVBS_SC1

4E11

IE78

4E12

4E13

5E19

1u8

47p

68R

3E46

100R

3E35

68R

3E38

1R0

3E23

68R

3E26

Near IC

100R

IE17

75R

3E54

3EA3

100R

3E59

1R0

3E64

IE11

1R0

4n7

47K

RES

2E10

3E90

IE16

3E66

1R0

1n0

RES

2E53

IE21

3E68

1R0

4n7

47K

RES

2E18

3E94

3E70

IE26

1R0

1n0

RES

2E57

IE72

3E75

1R0

15p

RES

2E40

2E65

3E47

1R0

15p

RES

2E63

15p

2E33

IE14

3E73

IE56

1R0

IE13

IE34

3E81

1R0

15p

RES

2E26

2E59

3E27

1R0

IE20

3E56

1R0

47p

2E70

IE89

3E78

1R0

15p

RES

2E72

1n0

RES

6E28

2E51

1n0

RES

2E14

1n0

RES

2E55

6E26

1n0

RES

2E23

5E16

60R

75R

3E43

6E16

RES

75R

RES

6E14

3E36

5E15

60R

5E12

60R

15p

75R

RES

3E24

6E10

PESD5V0S1BA

15p

2E50

47p

75R

3E60

2E49

LOCATION NEAR 1D14

1918

20161514131211

A

B

FE32

1E10

PESD5V0S1BA

C

D

E

1E14

PESD5V0S1BA

CVI-1

AVout

1E17

FE26

1

MSP-636H1-01

2

SC1_CVBS_OUT

SC1_B

3

4

5

6

7

8

9

10 11 12

FE35

1E26

PESD5V0S1BA

FE39

FE38

FE36

1E24

SC1_G

D

F

E

G

F

H

I

G

J

1E20

H

K

LA

PR

L

I

M

J

N

K

O

2009-06-04

2009-02-23

P

A2

L

18700_511_090825.eps

3 456

5678 9

DC391162

CLASS_NO

3PC332

1

-- -- --

2009-02-23

2

3

2009-06-04

NAME

"E00 - E99"

7 8 910 1415

11 12 13

Kyam Aung Aung / Roger Poon

SV

SETNAMECHN

PCB SB SSB DIGITAL

10 11 12

LC09M

SUPERS.

DATECHECK

2009-02-23

15

16 17 18

13

14

3139 123 6465

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

15 16

1

03101

12

19 20

1E14 D15 1E17 E16 1E18 E9 1E19 E11 1E20 H15 1E24 F15 1E26 F15 1E35 B1 2E02 G8 2E03 G8 2E04 F8 2E05 F8 2E06 F8 2E07 F8 2E10 C14 2E14 C14 2E16 C9 2E18 D14 2E23 E14 2E24 E9 2E25 H12 2E26 H14 2E28 H12 2E32 G12 2E33 F14 2E35 G12 2E39 E12 2E40 F14 2E43 F12 2E46 H6 2E47 H8 2E48 I12 2E49 J14 2E50 I14 2E51 C14 2E53 C14 2E54 C8 2E55 D14 2E57 E14 2E58 E8 2E59 H14 2E63 F14 2E65 F14 2E69 I13 2E70 I14 2E71 H8 2E72 J14 2E80 B12 2E82 C13 2E83 C7 2E84 D12 2E86 D13 2E87 E7 2E88 H6 2E89 I12

3E01 G8 3E02 G8 3E03 G9 3E04 G8 3E06 F9 3E07 E8 3E08 F8 3E10 B13 3E12 F9 3E17 D13 3E23 H13 3E24 H14 3E26 H13 3E27 H14 3E35 G13 3E36 F14 3E38 G13 3E42 E13 3E43 F14 3E46 F13 3E47 F14 3E54 I13 3E55 H6 3E56 H14 3E57 H9 3E59 I13 3E60 J15 3E64 B14 3E66 C14 3E67 C8 3E68 D14 3E70 D14 3E71 E8 3E73 G14 3E75 E14 3E78 I14 3E79 H8 3E81 H14 3E90 C14 3E92 C12 3E93 C6 3E94 D14 3E96 D12 3E97 E6 3E99 B12 3EA0 C12 3EA2 H6 3EA3 I13 3EA4 C2 3EA5 D2 3EA6 D2 3EA7 C4 3EA8 E4 3EA9 E4

4E06 D2 4E07 D2 4E08 B2 4E09 C2 4E10 C2 4E11 E13 4E12 G13 4E13 H13 5E12 H14 5E13 G9 5E14 G9 5E15 G14 5E16 E14 5E17 E9 5E19 H13 6E02 G9 6E03 F9 6E04 F9 6E10 H15 6E14 F15 6E16 F15 6E26 D15 6E28 C15 6E30 C9 6E32 E9 7E02-1 D12 7E02-2 B12 FE11 C6

FE32 B15 FE35 E16 FE36 F15 FE38 F15 FE39 F15 FE47 F10 FE48 F10 FE49 F10 FE50 D2 FE51 D2 IE01 F6 IE11 B14 IE13 H14 IE14 G14 IE16 C14 IE17 H13 IE18 C8 IE20 H14 IE21 D14 IE24 H8 IE25 E8 IE26 D14 IE29 E8 IE34 H14 IE42 H13 IE56 G14 IE72 E14 IE78 F14 IE89 I14 IE95 B12 IE96 C12 IE99 E6

SSB: SIDE - A/V & USB

67LC9_2L

G

12

3 478 9101112

3 4

56

65

7

8

9

10

131211

SIDE-AV & USB

A

B

C

D

E

F

H

A

B

C

D

owner.

is prohibited without the written consent of the copyright

E

F

G

H

J

2

C

1F18-2

WHITE

1F18-3

RED

4

Y

3

FF11

1

FF13

2

1

5 6 4

8

9 7

FF20

SVHS IN

5

MDC-013V1-B

1F12

CVBS

(YELLOW)

MTJ-032-37BAA-432 NI

LEFT

(WHITE)

MTJ-032-37BAA-432 NI

RIGHT

(RED)

MTJ-032-37BAA-432 NI

1F18-1

YELLOW

HEADPHONE

1F22

5

FF23

4 2

3

7

8

MSJ-035-10A B AG PPO

1

FF24

FF25

FF26

3F26 1R0

FF38

1F24

I

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

1

6F19

FF10

FF27

1F16

PESD5V0S1BA

3F41

1F19

RES

IF10

3F29

1R0

47p

PESD5V0S1BA

2F29

PESD5V0S1BA

FF14

75R

2F11

3F11

47p

75R

3F14

2F13

47p

75R

2F15

3F21

3F32

1R0

1n0

RES

2F16

FF18

1n0

RES

2F18

1R03F35

1n0

RES

2F30

RES

6F10

1F10

RES

6F11

1F11

RES

1F14

6F12

RES

6F20

PESD5V0S1BA

RES

6F13

1R0

RES

3F30

1R0

3F31

1R0

1n0

3F33

RES

1R0

RES

IF18

2F24

LEFT

RIGHT

2F21

2F22

2F23

1F23

15p

IF12

15p

Near IC

IF16

15p

2F33

1n0

IF20

1n0

2F25

RES

6F18

PESD5V0S1BA

2F10

3F10

100R

47n

+3V3_SW

2F12

3F13

100R

47n

2F14

3F16

100R

47n

IF19

3F38

10u

2F32

10u

IF21

30K

3F37

30K

3F36

1R0

1n0

RES

2F31

1n0

RES

2F28

RES

2F35

65432 131211109

SY0

SC0

CVBS2

SAV_L_IN

SAV_R_IN

HP_LOUT

HP_ROUT

USB

1F21

5V

1

DM

2

DP

3

4 56

292303-4

RC1

RC2

HP_DET

1n0

"F00 - F99"

7

FF29

1F01

FF16

RES

FF17

1F02

NAME

SV

CVBS2

SC0 SAV_L_IN

L_MON_OUT

MUTE

SC2_CVBS_OUT

SAV_R_IN

R_MON_OUT

HP_LOUT

HP_ROUT

1F03

CLASS_NO

2009-02-23

2009-06-0423

ASPDIF_OUT

LIGHT_SENSOR POWER-OK KEYBOARD AFT

FF19

6F15

BZX384-C6V8

6F17

6F16

NUP1301ML3

3F42

3F43

3F44

3F46

3F47 47R

DC391162

3PC332

-- -- --

1

Kyam Aung Aung / Roger Poon

CHECK DATE

8

100R

47R

100R

47R3F45

100R

PCB SB SSB DIGITAL

NUP1301ML3

10K

3F48

5F13

30R

10u

2F20

4F00

4F01

5F14

30R

5F15

30R

EMANTESNHC

LC09M

SUPERS.

2F43

100n

3F49 100R

3F23 1R0

100R3F19

100R3F22

6

7

8

5

2F36100p

2F37

2F38

2F39

2F41 100p

2F42

2009-02-23

J28 AF22

AH28 AH27 AK30

AK29 AJ28 AK28

7F01 TPS2041BD

1

EN_

2

OUT

1

IN

2

3

OC_

GND

1

3F24

0R

3F25

0R

RES

3F27

100p

2F40

100p

15

7701-10 MT5391

Φ

CVBS_SPDIF_USB

ASPDIF_OUT

0 1 2

ADIN

3

4 5 6

FF15

4

2

3

100n

2F17

100u

16V

15K

RES

3F28

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

2F19

FF21

15K

FS

AF21

VREF

DAC

USB

OUT1 OUT2

VRT DP0 DM0 DP1 DM1

+5V_SW

AJ24

AK24

AK3AJ29 AK5

AK4

AJ5

AJ4

FF30

FF31

FF32 FF33 FF34

FF35 FF36

FF37

IF22

IF23

3133 123 6465

USB_DP0 USB_DM0

1 2

3

4 5 6 7

8

9 10 11

1-1735446-1

13010

3F39

IF14

560R

RES 2F34

100n

1M36

FF12 FF28

13

DACOUT1 DACOUT2

IF24

1%

3F40

5K1

USB_PWE

USB_OC

2009-06-04

1

2009-02-23

1

A

B

C

D

E

F

E

G

F

H

G

I

J

H

A3

1F01 D7 1F02 D7 1F03 D7 1F10 A3 1F11 B3 1F12 B2 1F14 C3 1F16 D3 1F18-1 C2 1F18-2 C2 1F18-3 D2 1F19 D3 1F21 D6 1F22 F2 1F23 F4 1F24 F3 1M36 F11 2F10 A5 2F11 A4 2F12 B5 2F13 B4 2F14 B5 2F15 C4 2F16 C4 2F17 D10 2F18 D4 2F19 D10 2F20 D8 2F21 A4 2F22 B4 2F23 C4 2F24 C4 2F25 D5 2F28 F6 2F29 F4 2F30 F4 2F31 F5 2F32 D5 2F33 C5 2F34 B11 2F35 F6 2F36 F9 2F37 F9 2F38 F9 2F39 G9 2F40 G9 2F41 G9 2F42 G9 2F43 B9

3F10 A5 3F11 A4 3F13 B5 3F14 B4 3F16 B5 3F19 C9 3F21 C4 3F22 C9 3F23 C9 3F24 E9 3F25 E9 3F26 F3 3F27 E9 3F28 E10 3F29 A4 3F30 B4 3F31 B4 3F32 C4 3F33 D4 3F35 F4 3F36 F5 3F37 D5 3F38 C5 3F39 B11 3F40 C11 3F41 F3 3F42 F8 3F43 F8 3F44 F8 3F45 F8 3F46 G8 3F47 G8 3F48 B8 3F49 C9

4F00 F9 4F01 F9 5F13 D9 5F14 G9 5F15 G9 6F10 A4 6F11 B4 6F12 C4 6F13 D3 6F15 D7 6F16 D8 6F17 D8 6F18 F5 6F19 F3 6F20 C3 7701-10 B10 7F01 C9 FF10 B3

FF11 B3 FF12 B11 FF13 B3 FF14 C4 FF15 C10 FF16 D7 FF17 D7 FF18 D4 FF19 D7 FF20 D2 FF21 D10 FF23 F2 FF24 F2 FF25 F2 FF26 F2 FF27 B3 FF28 B11 FF29 D7 FF30 F11 FF31 F11 FF32 F11 FF33 F11 FF34 F11 FF35 F11 FF36 F11 FF37 G11 FF38 F3 IF10 A5 IF12 B5 IF14 B11 IF16 B5 IF18 C4 IF19 C5 IF20 D5 IF21 D5 IF22 E11 IF23 E11 IF24 B11

12

3 45678 91011

12

18700_512_090825.eps

68 LC9_2L

1G11 C7

SSB: VGA

A

B

C

D

E

G

123 45678 91011

123 456

7

8

VGA

A

3G33

FG19

1226-00B-15S-FAE-02

FG16

10K

1G16

17

8

15 7 14 6 13 5 12 4 11

3

10 2 9 1 16

RES

EDID_WC

B

C

D

owner.

is prohibited without the written consent of the copyright

E

F

G

F

EDID_SDA

EDID_SCL

VSYNC

HSYNC

BP

BN VGA_Bn

GP

SOG

GN

RP

2G13

2G16

2G17

2G19 2G23

2G26

10n

10n 4n7

10n

3G13

68R

3G18

100R

3G20

68R

3G22

1R0

3G24

100R

3G27

68R

VGA_Bp

VGA_Gp

VGA_Gn

VGA_Rp

DC_5V

5G13

60R

3G10

1R0

3G19

1R0

3G21

1R0

3G25

1R0

6G16

BAS316

3G28

1R0

2G10

2G18

2G25

5p6

3G26

150R

100n

2G12

2G11

3G14

3G23

5G12

30R

15p

5G11

30R

15p

5G14

60R

75R

5G15

60R

75R

2G24

5G16

60R

2K2

RES

3G12

2K2

RES

3G11

RES

1n0

6G12

6G11

6G14

6G15

V_SYNC

1G12

PESD5V0S1BA

H_SYNC

1G11

PESD5V0S1BA

VGA_B

0001

1G13

PESD5V0S1BA

VGA_G

0001

1G14

PESD5V0S1BA

VGA_R

FG12

FG11

FG13

FG14 FG20

FG15

109

IG02

7G12 BC847BW

DC_5V

RES

4G14

4G13

4G11

4G12

3G37RES

10K

3G15

6K2

330p

2G21

2G22

11 12

10K

33R

3G34

3G16

SCL_VGA

SDA_VGA

6K2

330p

3G38

RES

3G32

10K

IG01

FG17

FG18

6G13

BAS316

7

6

5

4G15

7G11 M24C02-WMN6

WC

SCL

8

Φ

(256x8)

EEPROM

4

RES 3G35

6K2

2G14

100n

ADR

+5V_SW

0 1 2SDA

H

5p6

2G27

RN

2G29

10n

3G30

100R

VGA_Rn

3G31

1R0

75R

3G29

RES

6G17

1G15

PESD5V0S1BA

I

13

DC_5V

1 2

3

12

A

B

C

D

E

F

G

H

I

A

B

G

C

D

E

F

1G12 B7 1G13 D7 1G14 E7 1G15 F7 1G16 D8 2G10 D6 2G11 C6 2G12 B6 2G13 D3 2G14 D11 2G16 D3 2G17 D3 2G18 E6 2G19 E3 2G21 E9 2G22 E10 2G23 E3 2G24 F6 2G25 F6 2G26 F3 2G27 F6 2G29 G3

3G10 D5 3G11 C7 3G12 B7 3G13 D4 3G14 D6 3G15 D9 3G16 D10 3G18 D4 3G19 D5 3G20 D4 3G21 D5 3G22 E4 3G23 E6 3G24 E4 3G25 E5 3G26 E6 3G27 F4 3G28 F5 3G29 F6 3G30 G4 3G31 G5 3G32 A10 3G33 A8 3G34 D10 3G35 D11 3G37 E9 3G38 E10

4G11 D9 4G12 E9 4G13 D9 4G14 D9 4G15 D11 5G11 C6 5G12 B6 5G13 E5 5G14 D6 5G15 D6 5G16 F6 6G11 C7 6G12 B7 6G13 A11 6G14 D7 6G15 E7 6G16 E5 6G17 F7 7G11 D11 7G12 A9 FG11 E8 FG12 D8 FG13 E8 FG14 E8 FG15 E8 FG16 A8 FG17 D10 FG18 E10 FG19 E8 FG20 E8 IG01 D10 IG02 A9

H

J

MULTI 12NC : 3139_123_64641

1

654

123 45

DC391162

CLASS_NO

3PC332

-- -- --

1

2009-02-23

2009-06-0423

Kyaw Aung Aung/ Roger Poon

"G00" - "G99"BD 12NC : 3139_123_64651

NAME

SV

PCB SB SSB DIGITAL

CHECK DATE

7

678 9101112

EMANTESNHC

LC09M

SUPERS.

2009-02-23

2009-06-04

1

1 2009-02-23

3139 123 6465

J

H

14

15

10

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

130

12111098

A3

132 3

18700_513_090825.eps

SSB:BDS iTV

69LC9_2L

A

B

C

D

owner.

is prohibited without the written consent of the copyright

E

F

G

1

2

6543

7

12111098

13

A

FH34 A1 FH35 B1 FH36 B1

B

C

D

E

F

G

A

B

C

D

12

BDS iTV

1H16

1 2

FH31

3

FH32

4

FH33

5

FH34

6

FH35

7

FH36

8

10

9

BM08B-SRSS-TBT

1H11

1 2

3

4 5

FH11 6 7

8

10

9

BM08B-SRSS-TBT

2H21

1n0

2H22

1n0

100p

2H24

2H23

2H25

100p

2H26

PBS_SPI_DI

PBS_SPI_CLK

PBS_SPI_DO

PBS_I2C_SCL

RC1 RC2

SC1_B SC1_G

SC1_CVBS_OUT

SC1_FB

SC1_AOUTL SC1_AOUTR

100p

3

67

BM05B-SRSS-TBT

BM10B-SRSS-TBT

1H13

11

1H12

1 2

3

4 5

1 2

3

4 5 6 7

8

9 10 12

SDA_CLOCK SCL_CLOCK

FH27

FH18

45

FH14

FH19 FH20 FH21 FH22 FH23 FH24 FH25 FH26

FH15 FH16

FH17

2H27

5H10

5H11

15p

2H28

3H17 100R

30R

100R3H16

30R

15p

2H12

100p

2H13

2H14

100p

2H15

+3V3STBY

LCD_CLK_SDA LCD_CLK_SCL

+5V_SW

5H12

3H21 100R 3H22 100R 3H23 3H24 100R

100p

2H29

100R3H20

100R

30R

1H14

1 2

3

5

4

BM03B-SRSS-TBT

RES

4H10 4H11

RES

4H12

RES

4H13

RES

FH30

2H19

+3V3STBY

DDC_RESET

SC1_CVBS_OUT

76

1n0

2H20

SCL SDA

RC1

STANDBY

AMBI_SCL AMBI_SDA

AOUTL

AOUTR

1n0

A

B

C

D

1H11 C1 1H12 C3 1H13 A3 1H14 A6 1H16 A1 2H12 D4 2H13 D5 2H14 D5 2H15 D5 2H19 B7 2H20 B7 2H21 D1 2H22 D2 2H23 D2 2H24 D2 2H25 D2 2H26 D2 2H27 D4 2H28 D4 2H29 D5

3H16 A4 3H17 A4 3H20 D5 3H21 D5 3H22 D5 3H23 D5 3H24 D5

4H10 D6 4H11 D6 4H12 D6 4H13 D6 5H10 A4 5H11 A4 5H12 C5 FH11 D1 FH14 A4 FH15 A4 FH16 A4 FH17 A4 FH18 C4 FH19 C4 FH20 C4 FH21 C4 FH22 D4 FH23 D4 FH24 D4 FH25 D4 FH26 D4 FH27 B4 FH30 A7 FH31 A1 FH32 A1 FH33 A1

1

H

I

J

MULTI 12NC : 3139_123_64641 BD 12NC : 3139_123_64651

1 98

2 13121110

2

76543

H

I

"H00" - "H99"

6543

DC391162

CLASS_NO

3PC332

1

-- -- --

2009-02-23

2009-06-04

NAME

SV

2

3

Alexi Jebakumar

CHECK

7

SETNAMECHN

LC09M

PCB SB SSB DIGITAL

SUPERS.

DATE

2009-02-23

1

2009-06-04

2009-02-231

3139 123 6465

15

C

ROYAL PHILIPS ELECTRONICS N.V. 2009

15

03101

J

A3

70 LC9_2L

p

E

SSB: LISTA SRP EXPLANAÇÃO

Net Name Diagram

+12-15V AP1 (4x) +12-15V AP4 (4x) +12-15V AP5 (12x) +12-15V AP6 (4x) +12-15V AP7 (8x) +12V AP1 (4x) +12V_NF AP1 (2x) +12VAL AP1 (2x) +25VLP AP1 (4x) +25VLP AP2 (1x) +3V3-STANDBY AP5 (3x) +400V-F AP1 (2x) +400V-F AP2 (2x) +400V-F AP3 (2x) +5V2 AP1 (6x) +5V2 AP2 (1x) +5V2-NF AP1 (1x) +5V2-NF AP2 (1x) +5V-SW AP1 (6x) +5V-SW AP2 (1x) +8V6 AP1 (3x) +AUX AP1 (2x) +AUX AP2 (1x) +DC-F AP1 (2x) +DC-F AP3 (2x) +SUB-SPEAKER AP5 (1x) +SUB-SPEAKER AP6 (2x)

-12-15V AP1 (4x)

-12-15V AP4 (6x)

-12-15V AP5 (14x)

-12-15V AP6 (6x)

-12-15V AP7 (8x) AL-OFF AP1 (2x) AUDIO-L AP4 (1x) AUDIO-L AP5 (1x) AUDIO-PROT AP5 (3x) AUDIO-R AP4 (1x) AUDIO-R AP5 (1x) AUDI O-SW AP5 (1x) AUDI O-SW AP7 (1x) BOOST AP1 (2x) CPROT AP4 (2x) CPROT AP5 (1x) CPROT-SW AP5 (1x) CPROT-SW AP6 (2x)

-DC-F AP1 (2x)

-DC-F AP3 (2x) DC-PROT AP1 (1x) DC-PROT AP5 (2x) DIM-CONTROL AP1 (2x) FEEDBACK+SW AP6 (2x) FEEDBACK-L AP4 (2x) FEEDBACK-R AP4 (2x) FEEDBACK-SW AP6 (2x) GND-AL AP1 (2x) GNDHA AP1 (40x) GNDHA AP2 (20x) GNDHA AP3 (2x) GNDHOT AP3 (2x) GND-L AP1 (2x) GND-L AP4 (4x) GND-L AP5 (34x) GND-LL AP4 (7x) GND-LL AP5 (1x) GND-LR AP4 (7x) GND-LR AP5 (1x) GND-LSW AP5 (1x) GND-LSW AP6 (15x) GND-S AP1 (11x) GND-SA AP4 (8x) GND-

SA AP5 (2x) GND-SA AP6 (8x) GND-SA AP7 (6x) GNDscrew AP3 (2x) GNDscrew AP5 (2x) GND-SSB AP5 (3x) GND-SSP AP1 (51x) GND-SSP AP2 (15x) IN+SW AP6 (2x) IN-L AP4 (2x) IN-R AP4 (2x) IN-SW AP6 (2x) INV-MUTE AP4 (1x) INV-MUTE AP5 (1x) INV-MUTE AP6 (1x) LEFT-SPEAKER AP4 (1x) LEFT-SPEAKER AP5 (1x) MUTE AP4 (2x) MUTE AP5 (1x) MUTE AP6 (2x) ON-OFF AP1 (3x) OUT AP6 (1x) OUT AP7 (2x) OUTN AP6 (1x) OUTN AP7 (1x) POWER-GOOD AP1 (2x) POWER-OK-PLATFORM AP1 (2x) RIGHT-SPEAKER AP4 (1x) RIGHT-SPEAKER AP5 (1x)

SOUND-ENABLE AP5 (3x) STANDBY AP1 (5x) STANDBY AP2 (1x)

-SUB-SPEAKER AP5 (1x)

-SUB-SPEAKER AP6 (2x) V-CLAMP AP1 (1x) V-CLAMP AP

3 (2x)

1.1. Introdução

1.2. Esquemas Sem SRP

1.2.1. Linhas de Alimentação

1.2.2. Sinais Normais

1.2.3. Terras

1.3. Esquemas SRP

O SRP (Protocolo de Referência de Serviço) é uma ferramente software que cria uma lista com todas as referências das linhas de sinais. A lista contém referências dos sinais dentro de todos os esquemas elétricos. Devolve as referências do texto impresso para os próximos nomes de sinais do esquema. Estas referências impressas são criadas manualmente e não são 100% corretas. Além disso, os esquemas lotados não existem nenhum ou poucos lugares para estas referências. Alguns esquemas usarão o SRP enquanto outros ainda usam as referências manuais. Ambos terão uma lista de referência SRP para um esquema ou existirá referências impressas nele.

Existem vários sinais disponíveis no esquema:

Todas as linhas de alimentação estão disponíveis na vista linha de alimentação (veja capítulo 6). Nos esquemas (capítulo 7) não está indicado de onde as alimentações vem ou para onde estão indo. É portanto indicado se uma alimentação esta entrando (criada em outro lugar) ou saindo (criada ou adaptada no esquema).

Saindo Entrando

+5V +5V

Para sinais normais, uma referência de esquema (ex. B14b) é colocada próxima aos sinais.

B14b

signal_name

Terras normais ou especiais (e.x. GNDHOT ou GND3V3 etc.), não são indicados.

SRP é uma ferramenta, que cria automaticamente uma lista com sinais de referências, indicando qual esquema os sinais serão usados. Uma referência é criada para todos os sinais indicados com um símbolo, estes símbolos são:

+5V +5V

name name

Linha de alimentação

Sinal sozinho ou linha chaveada (usado menos possível)

Linha de sinal em um fio livre.

name name

Linha chaveada em um fio livre.

name

Linha Bi-direcional (e.x. SDA) em um fio livre.

name

Sinal da linha em um fio livre, a direção depende do circuito (e.x. aparelhos com entrada para PDP, saída para LCD).

Notas:

• Quando existe um ponto preto na “direção do sinal” este é um símbolo SRP, então existirá uma referência para o nome do sinal na lista SRP.

• Todas as referências para terra normal (Símbolos terra sem adição de texto) não são listadas na lista de referência isto para manter-se conciso.

• Os sinais que não são usados em esquemas múltiplos, mas apenas uma vez ou várias vezes no mesmo esquema são incluídos na lista de referência SRP apenas com uma referência.

Dicas adicionais:

Quando usando o arquivo manual de serviço PDF, você pode encontrar muito facilmente os nomes de sinais e seguí-los em todos os esquemas. No Adobe PDF:

• Selecione o nome do sinal que você deseja encontrar com a ferramenta "Select text" .

• Copie e cole o nome do sinal na ferramenta "Search PDF".

• Procure por todas as ocorrências o nome do sinal.

• Agora você pode facilmente pular entre as diferentes ocorrências e seguir os sinais em todos os esquemas. Atenção para "zoom in" por ex.. 150% para ver claramente, o texto selecionado. Então você pode sair do zoom e conseguir uma vista completa do esquema.

PS. É recomendado usar a versão menor do Adobe PDF (reader) 6.x, devido ser a melhor possibilidade de procura desta versão.

Personal Notes:

SSSB: LISTA SRP

71LC9_2L

Netname Diagram

+12VDISP B01 (1 ×) +12VDISP B04D (1 ×) +12VS B01 (5 ×) +12VS B03 (2 ×) +12VS B04A (1 ×) +12VS_1 B01 (2 ×) +1V0_SW B01 (1 ×) +1V0_SW B04A (1 ×) +1V2_SW B01 (1 ×) +1V2_SW B02A (1 ×) +1V2_SW B04A (2 ×) +1V2_SW B05 (1 ×) +1V8_SW B01 (1 ×) +1V8_SW B04A (1 ×) +1V8_SW B04B (9 ×) +24VAUDIO B01 (1 ×) +24VAUDIO B03 (1 ×) +2V5_SW B02A (2 ×) +3V3_FLASH B04C (3 ×) +3V3_SW B01 (1 ×) +3V3_SW B02A (5 ×) +3V3_SW B03 (2 ×) +3V3_SW B04A (5 ×)

V

3_SW B04C (24 ×)

+3 +3V3_SW B04E (2 ×) +3V3_SW B05 (2 ×) +3V3_SW B06A (2 ×) +3V3_SW B06B (1 ×) +3V3_SW B06C (1 ×) +3V3_SW B06D (1 ×) +3V3AN B06A (3 ×) +3V3DN B06A (14 ×) +3V3STBY B01 (1 ×) +3V3STBY B03 (2 ×) +3V3STBY B04A (9 ×) +3V3STBY B04C (5 ×) +3V3STBY B05 (1 ×) +3V3STBY B07 (2 ×) +5V_COMBINED B05 (8 ×) +5V_SW B01 (1 ×) +5V_SW B02A (3 +5V_SW B03 (1 ×) +5V_SW B04A (4 ×) +5V_SW B04C (1 ×) +5V_SW B04D (1 ×) +5V_SW B05 (1 ×) +5V_SW B06D (1 ×) +5V_SW B06E (1 ×) +5V5_TUN B01 (1 ×) +5V5_TUN B02A (1 ×) +5VS B02A (2 ×) +5VTUN_DIGITAL B02A (2 ×) +8V_SW B01 (1 ×) +VDISP B04D (3 ×) +VTUN B01 (1 ×) 5V B06D (1 ×) AFT B02A (1 ×) AFT B06D (1 ×) AIN0_L B06B (1 ×) AIN0_L B06C (1 ×) AIN0_L-SC2 B06C (1 ×) AIN0_R B06B (1 ×) AIN0_R B06C (1 ×) AIN0_R-SC2 B06C (1 ×) AIN1_L B06B (1 ×) AIN1_L B06C (1 ×) AIN1_L-SC1 B06C (1 ×) AIN1_R B06B (1 ×) AIN1_R B06C (1 ×) AIN1_R-SC1 B06C (1 ×) AMBI_SCL B04C (1 ×) AMBI_SCL B04E (1 ×) AMBI_SCL B07 (1 ×) AMBI_SCL_OUT B04E (1 ×) AMBI_SDA B04C (1 ×) AMBI_SDA B04E (1 ×) AMBI_SDA B07 (1 ×) AMBI_SDA_OUT B04E (1 ×) AOBCK B03 (1 ×) AOBCK B04C (1 ×)

×)

AOLRCK B03 (1 ×) AOLRCK B04C (1 ×) AOMCLK B03 (1 ×) AOMCLK B04C (1 ×) AOSDATA0 B03 (1 ×)

SDATA0 B04C (1 ×)

AO AOUTL B03 (3 ×) AOUTL B07 (1 ×) AOUTR B03 ( AOUTR B07 (1 ×) ARX0- B05 (2 ×) ARX0+ B05 (2 ×) ARX1- B05 (2 ×) ARX1+ B05 (2 ×) ARX2- B05 (2 ×) ARX2+ B05 (2 ×) ARX-5V B04A (1 ×) ARX-5V B05 (2 ×) ARXC- B05 (2 ×) ARXC+ B05 (2 ×) ARX-DDC-CLK B05 (2 ×) ARX-DDC-DAT B05 (2 ×) ARX-HPD B05 (2 ×) ASPDIF_OUT B06B (1 ×) ASPDIF_OUT B06C (1 ×) ASPDIF_OUT B06D (1 ×) AUDIO_LS_L B03 (1 ×) AUDIO_LS_L B06B (1 ×) AUDIO_LS_R B03 (1 ×) AUDIO_LS_R B06B (1 ×) AV3_L_IN B06B (1 ×) AV3_R_IN B06B (1 ×) BACKLIGHT_BOOST B01 (1 ×) BACKLIGHT_BOOST B04C (1 ×) BL_ON_OFF B01 (1 ×) BL_ON_OFF B04C (1 ×) BN B06B (1 ×) BN B06E (1 ×) BOLT_ON_UART_RXD B04C (1 ×) BOLT_ON_UART_RXD B05 (1 ×) BOLT_ON_UART_TXD B04C (1 ×) BOLT_ON_UART_TXD B05 (1 ×) BP B06B (1 ×) BP B06E (1 ×) BRX0- B05 (2 ×) BRX0+ B05 (2 ×) BRX1- B05 (2 ×) BRX1+ B05 (2 ×) BRX2- B05 (2 ×) BRX2+ B05 (2 ×) BRX-5V B04A (1 ×) BRX-5V B05 (2 ×) BRXC- B05 (2 ×) BRXC+ B05 (2 ×) BRX-DDC-CLK B05 (2 ×) BRX-DDC-DAT B05 (2 ×) BRX-HPD B05 (2 ×) CEC B05 (4 ×) CRX0- B05 (2 ×) CRX0+ B05 (2 ×) CRX1- B05 (2 ×) CRX1+ B05 (2 ×) CRX2- B05 (2 ×) CRX2+ B05 (2 ×) CRX-5V B04A (1 ×) CRX-5V B05 (2 ×) CRXC- B05 (2 ×) CRXC+ B05 (2 ×) CRX-DDC-CLK B05 (2 ×) CRX-DDC-DAT B05 (2 ×) CRX-HPD B05 (2 ×) CVBS_IN_DTV B05 (1 ×) CVBS_IN_DTV B06B (1 ×) CVBS_RF B02A (1 ×) CVBS_RF B06B (1 ×) CVBS_SC1 B06C (1 ×)

_SC2 B06C (1 ×)

CVBS CVBS0T B02A (2 ×) CVBS2 B06B (1 ×) CVBS2 B06D (2 ×) DACOUT1 B06C (1 ×) DACOUT1 B06D (1 ×)

3 ×)

DACOUT2 B06B (1 ×) DACOUT2 B06D (1 ×) DC_5V B06E (3 ×) DC_PROT B03 (1 ×) DC_PROT B04C (1 ×) DDC_RESET B04C (1 ×) DDC_RESET B05 (1 ×) DDC_RESET B07 (1 ×) DDC-SCL B04C (1 ×) DDC-SCL B05 (2 ×) DDC-SDA B04C (1 ×) DDC-SDA B05 (2 ×) DEMOD_RESET B02A (1 ×) DEMOD_RESET B04C (1 ×) DM B06D (1 ×) DP B06D (1 ×) DRX0- B05 (2 ×) DRX0+ B05 (2 ×) DRX1- B05 (2 ×) DRX1+ B05 (2 ×) DRX2- B05 (2 ×) DRX2+ B05 (2 ×) DRX-5V B04C (1 ×) DRX-5V B05 (2 ×) DRXC- B05 (2 ×) DRXC+ B05 (2 ×) DRX-DDC-CLK B05 (2 ×) DRX-DDC-DAT B05 (1 ×) DRX-HPD B05 (2 ×) DTV_IRQ B04A (1 ×) DTV_IRQ B05 (1 ×) DTV_L_IN B05 (1 ×) DTV_L_IN B06B (1 ×) DTV_R_IN B05 (1 ×) DTV_R_IN B06B (1 ×) DVI_AUL_IN B06B (1 ×) DVI_AUR_IN B06B (1 ×) EDID_SCL B05 (1 ×) EDID_SCL B06E (1 ×) EDID_SDA B05 (1 ×) EDID_SDA B06E (1 ×) EDID_WC B04C (1 ×) EDID_WC B05 (1 ×) EDID_WC B06E (1 ×) FRONTEND_SCL B02A (1 ×) FRONTEND_SCL B04A (1 ×) FRONTEND_SDA B02A (1 ×) FRONTEND_SDA B04A (1 ×) GAIN_SW B02A (1 ×) GAIN_SW B04C (1 ×) GN B06B (1 ×) GN B06E (1 ×) GND_CVBS_RF B02A (1 ×) GND_CVBS_RF B06B (1 ×) GNDLAN B06A (10 ×) GNDSND B01 (2 ×) GNDSND B03 (26 ×) GNDTUN B01 (1 ×) GP B06B (1 ×) GP B06E (1 ×) HDMI_CEC B04A (1 ×) HDMI_CEC B05 (1 ×) HDMI_RESET B04C (1 ×) HDMI_RESET B05 (1 ×) HP_DET B04C (1 ×) HP_DET B06D (1 ×) HP_DETECT B04C (1 ×) HP_LOUT B03 (1 ×) HP_LOUT B06B (1 ×) HP_LOUT B06D (2 ×) HP_ROUT B03 (1 ×) HP_ROUT B06B (1 ×) HP_ROUT B06D (2 ×) HSYNC B06B (1 ×) HSYNC B06C (1 ×) HSYNC B06E (1 ×) I2S_SEL1 B04E (1 ×) I2S_SEL2 B04E (1 ×) JTCK B04C (2 ×) JTDI B04C (2 ×) JTDO B04C (2 ×) JTMS B04C (2 ×)

JTRST B04C (2 ×) KEYBOARD B04C (1 ×) KEYBOARD B06D (1 ×) L_MON_OUT B06B (2 ×) L_MON_OUT B06C (1 ×) L_MON_OUT B06D (1 ×) LAN-RST B04C (1 ×) LAN-RST B06A (1 ×) LCD_CLK_SCL B04A (1 ×) LCD_CLK_SCL B07 (1 ×) LCD_CLK_SDA B04A (1 ×) LCD_CLK_SDA B07 (1 ×) LCD_PWR_ON B04C (1 ×) LCD_PWR_ON B04D (1 ×) LED1 B04A (1 ×) LED1 B04C (1 ×) LED2 B04A (1 ×) LED2 B04C (1 ×) LIGHT_SENSOR B04C (1 ×) LIGHT_SENSOR B06D (1 ×) LV DS_A_TXe0n B04D (2 ×)

S_A_TXe0p B04D (2 ×)

LV D LV DS_A_TXe1n B04D (2 ×) LV DS_A_TXe1p B04D (2 ×) LV DS_A_TXe2n B04D (2 ×) LV DS_A_TXe2p B04D (2 ×) LV DS_A_TXe3n B04D (3 ×) LV DS_A_TXe3p B04D (2 ×) LV DS_A_TXe4n B04D (2 ×) LV DS_A_TXe4p B04D (2 ×) LV DS_A_TXeCLKn B04D (2 ×) LV DS_A_TXeCLKp B04D (2 ×) LV DS_A_TXo0n B04D (2 ×) LV DS_A_TXo0p B04D (2 ×) LV DS_A_TXo1n B04D (2 ×) LV DS_A_TXo1p B04D (2 ×) LV DS_A_TXo2n B04D (2 ×) LV DS_A_TXo2p B04D (2 ×) LV DS_A_TXo3n B04D (3 ×) LV DS_A_TXo3p B04D (2 ×) LV DS_A_TXo4n B04D (2 ×) LV DS_A_TXo4p B04D (2 ×) LV DS_A_TXoCLKn B04D (2 ×) LV DS_A_TXoCLKp B04D (2 ×) LV DS_B_TXe0n B04D (2 ×) LV DS_B_TXe0p B04D (2 ×) LV DS_B_TXe1n B04D (2 ×) LV DS_B_TXe1p B04D (2 ×) LV DS_B_TXe2n B04D (2 ×) LV DS_B_TXe2p B04D (2 ×) LV DS_B_TXe LV DS_B_TXe3p B04D (2 ×) LV DS_B_TXe4n B04D (2 ×) LV DS_B_TXe4p B04D (2 ×) LV DS_B_TXeCLKn B04D (2 ×) LV DS_B_TXeCLKp B04D (2 ×) LV DS_B_TXo0n B04D (2 ×) LV DS_B_TXo0p B04D (2 ×) LV DS_B_TXo1n B04D (2 ×) LV DS_B_TXo1p B04D (2 ×) LV DS_B_TXo2n B04D (2 ×) LV DS_B_TXo2p B04D (2 ×) LV DS_B_TXo3n B04D (3 ×) LV DS_B_TXo3p B04D (2 ×) LV DS_B_TXo4n B04D (2 ×) LV DS_B_TXo4p B04D (2 ×) LV DS_B_TXoCLKn B04D (2 ×) LV DS_B_TXoCLKp B04D (2 ×) LV DS_SELECT B04C (1 ×) LV DS_SELECT B04D (1 ×) MII-COL B04C (1 ×) MII-COL B06A (1 ×) MII-CRS B04C (1 ×) MII-CRS B06A (1 ×) MII-MDC B04C (1 ×) MII-MDC B06A (1 ×) MII-MDINT B04C (1 ×) MII-MDINT B06A (1 ×) MII-MDIO B04C (1 ×) MII-MDIO B06A (1 ×) MII-RXCLK B04C (1 ×) MII-RXCLK B06A (1 ×)

3n B04D (3 ×)

MII-RXD(0) B04C (1 ×) MII-RXD(0) B06A (1 ×) MII-RXD(1) B04C (1 ×) MII-RXD(1) B06A (1 ×) MII-RXD(2) B04C (1 ×) MII-RXD(2) B06A (1 ×) MII-RXD(3) B04C (1 ×) MII-RXD(3) B06A (1 ×) MII-RX-DV B04C (1 ×) MII-RX-DV B06A (1 ×) MII-RX-ER B04C (1 ×) MII-RX-ER B06A (1 ×) MII-TXCLK B04C (1 ×) MII-TXCLK B06A (1 ×) MII-TXD(0) B04C (1 ×) MII-TXD(0) B06A (1 ×) MII-TXD(1) B04C (1 ×) MII-TXD(1) B06A (1 ×) MII-TXD(2) B04C (1 ×) MII-TXD(2) B06A (1 ×) MII-TXD(3) B04C (1 ×) MII-TXD(3) B06A (1 ×) MII-TXEN B04C (1 ×) MII-TXEN B06A (1 ×) MUTE B03 (2 ×) MUTE B06D (1 ×) MUTE_C B03 (1 ×) MUTE_C B06C (1 ×) MUTE_M B03 (1 ×) MUTE_M B06B (1 ×) MUTEn B03 (1 ×) MUTEn B04A (1 ×) NAND_PALE B04C (2 ×) NAND_PARB B04C (2 ×) NAND_PCLE B04C (2 ×) NAND_PDD(0) B04C (3 ×) NAND_PDD(1) B04C (3 ×) NAND_PDD(2) B04C (2 ×) NAND_PDD(3) B04C (2 ×) NAND_PDD(4) B04C (2 ×) NAND_PDD(5) B04C (2 ×) NAND_PDD(6) B04C (2 ×) NAND_PDD(7) B04C (2 ×) NAND_POCE B04C (2 ×) NAND_POOE B04C (3 ×) NAND_POWE B04C (2 ×) OFF_MUTE B03 (1 ×) OFF_MUTE B06B (1 ×) PB0P B06B (1 ×) PB0P B06C (1 ×) PB0P-SC1 B06C (1 ×) PB1P B06B (1 ×) PBR0N B06B (1 ×) PBR0N B06C (1 ×) PBR1N B06B (1 ×) PBS_I2C_SCL B04C (1 ×) PBS_I2C_SCL B07 (1 ×) PBS_SPI_CLK B04C (1 ×) PBS_SPI_CLK B07 (1 ×) PBS_SPI_DI B04C (1 ×) PBS_SPI_DI B07 (1 ×) PBS_SPI_DO B04C (1 ×) PBS_SPI_DO B07 (1 ×) PGA0OUTLPGA0OUTR-SC1 B06C (1 ×) POWER_DOWN B03 POWER_DOWN B04A (1 ×) POWER-OK B01 (1 ×) POWER-OK B06D (1 ×) PR0P B06B (1 ×) PR0P B06C (1 ×) PR0P-SC1 B06C (1 ×) PR1P B06B (1 ×) PWM_DIMMING B01 (1 ×) PWM_DIMMING B04C (1 ×) R_MON_OUT B06B (2 ×) R_MON_OUT B06C (1 ×) R_MON_OUT B06D (1 ×) RC1 B04C (1 ×) RC1 B06D (1 ×) RC1 B07 (2 ×) RC2 B04C (1 ×)

SC1 B06C (1 ×)

(1 ×)

RC2 B06D (1 ×) RC2 B07 (1 ×) RF_SW B02A (1 ×) RF_SW B04C (1 ×) RJLED_G B06A (1 ×) RJLED_Y B06A (1 ×) RN B06B (1 ×) RN B06E (1 ×) RP B06B (1 ×) RP B06E (1 ×) RX0- B05 (1 ×) RX0+ B05 (1 ×) RX1- B05 (1 ×) RX1+ B05 (1 ×) RX2- B05 (1 ×) RX2+ B05 (1 ×) RXC- B05 (1 ×) RXC+ B05 (1 ×)

S0Y1 B06B (1 ×) SAV_L_IN B06B (1 ×) SAV_L_IN B06D (2 ×) SAV_R_IN B06B (1 ×) SAV_R_IN B06D (2 ×) SC0 B06B (1 ×) SC0 B06D (2 ×) SC1_AOUTL B07 (1 ×) SC1_AOUTR B07 (1 ×) SC1_B B06C (1 ×) SC1_B B07 (1 ×) SC1_CVBS_OUT B06C (1 ×) SC1_CVBS_OUT B07 (2 ×) SC1_FB B06B (1 ×) SC1_FB B07 (1 ×) SC1_G B06C (1 ×) SC1_G B07 (1 ×) SC2_CVBS_OUT B06B (1 ×) SC2_CVBS_OUT B06C (1 ×) SC2_CVBS_OUT B06D (1 ×) SCART_CVBS0 B06B (1 ×) SCART_CVBS0 B06C (1 ×) SCART_CVBS1 B06B (1 ×) SCART_CVBS1 B06C (1 ×) SCL B04C ( SCL B04D (1 ×) SCL B05 (1 ×) SCL B07 (1 ×) SDA B04C (3 ×) SDA B04D (1 ×) SDA B05 (1 ×) SDA B07 (1 ×) SENSE+1V0_MT5392 B01 (1 ×) SENSE+1V0_MT5392 B04A (2 ×) SERIAL_POCE B04C (2 ×) SIF_OUT B02A (1 ×) SIF_OUT B06B (1 ×) SIF_OUT_1 B02A (2 ×) SIF_OUT_GND B02A (1 ×) SIF_OUT_GND B06B (1 ×) SOG B06B (1 ×) SOG B06E (1 ×) SOY0 B06B (1 ×) SOY0 B06C (1 ×) SPB1P B06B (1 ×) SPB1P B06C (1 ×) SPB1P_1 B06B (1 ×) SPB1P_1 B06C (2 ×) SPDIF_IN B04C (1 ×) SPDIF_IN B05 (1 ×) SPR1P B06B (1 ×) SPR1P B06C (1 ×) SPR1P_1 B06B (1 ×) SPR1P_1 B06C (2 ×) STANDBY B01 (1 ×) STANDBY B04A (1 ×) STANDBY B07 (1 ×) STANDBYn B03 (1 ×) STANDBYn B04A (1 ×) SW_MUTE B03 (1 ×) SW_MUTE B04A (1 ×) SY0 B06B (1 ×) SY0 B06D (1 ×) SY1P B06B (1 ×)

3 ×)

SY1P B06C (1 ×) SY1P_1 B06B (1 ×) SY1P_1 B06C (2 ×)

TPIM B06A (2 ×) TPIP B06A (2 ×) TPOM B06A (2 ×) TPOP B06A (2 ×) TSO_CLK B02A (1 ×) TSO_CLK B04A (1 ×) TSO_DATA0 B02A (1 ×) TSO_DATA0 B04A (1 ×)

SO_SYNC B02A (1 ×)

T TSO_SYNC B04A (1 ×) TSO_VALID B02A (1 ×) TSO_VALID B04A (1 ×) TUNER_SCL B02A (2 ×) TUNER_SDA B02A (2 ×) UART_RX B04C (3 ×) UART_TX B04C (3 ×) USB_OC B04C (1 ×) USB_OC B06D (1 ×) USB_PWE B04C (1 ×) USB_PWE B06D (1 ×) VDD B03 (2 ×) VDDA B03 (2 ×) VDDO_3V3 B05 (3 ×) VSYNC B06B (1 ×) VSYNC B06C (1 ×) VSYNC B06E (1 ×) Y0N B06B (1 ×) Y0N B06C (1 ×) Y0P B06B (1 ×) Y0P B06C (1 ×) Y0P-SC1 B06C (1 ×) Y1N B06B (1 ×) Y1P B06B (1 ×)

72 LC9_2L

LAYOUT PAINEL DE PEQUENOS SINAIS

1901 1902 1903 1904 1905 1906 1907 1908 1909 1910

1G50

1911 1912

2919

1H16

1B08

1M20

2131

5103

1M951M99

5107

2555

1735

2554

1736

29012902

6915

1922

3916

3917

6914

3912

6912

5910

5911

5912

7911

3914

3913

3915

6913

7910

2714

2716

2717

2719

2720

2722

2727

2728

2729

2731

2747

2136

5104

2107

7100

2106

2150

5100 5108

5117

2158

2129

6123 6124

2516

3513

2511

1G51

1927

1924

1925

1926

1928

1929

1930

1923

1931

2916

2749

2712

2713

3731

7702

3730

2732

2735

2737

26A5

6103 6122

7116

2103

7103

7117

5505

3542

2544

2547

2552 2546 2534

2528

2541

3532

5503

1502

2904

1932

1933

2711

2710

2611

3718

3711

3724

2736

2738

2626

5115

5101

5116

21592170

2545

2509

2618

2620

2621

2622

2740

2833

2834

2140

3537 2533

7510

2529 3534

2500

2501

2508

2531

3536

2536

3538

2550

3535

2530

2567

3533

2527

2566

3558

2502

1M59

7701

3608

7602

38A638A7

3600

3601

3602

38A5

2H12

2H13

2H14

2H28

3H20

3H21

2H27

3H22

2H15

2H29

3H23

3H24

2H22

2H21

2H19

2H20

2903

38A8

2G13

2G19

3G223G23

3G13

2G16

2G17

3G20

3G18

3G19

3G21

3G10

2G10

3G14

1G16

2G24

3G26

2G25

3G33

4H11

4H10

1H12

1H11

1H14

1D14

1818

5A10

2A12 2A13

2A14

3A183A19

5NA1

3A12 3A13

2NA1

2NA6

5NA2

5812

2813

389J

7812

3839

3629

26A6

38133818

3893

3894

3833

2F43

36063607

2D69

2D68

2E84

3E10

2E80

2B29 2B48

3B22

1B10

2D18

2D19

2D16

2D12

3D53

4F00

2F14

3F16

3EA3

2E89

3D29

2D31

2F10

3F10

4F01

2F12

3F13

3EA2

2E88

3D54

2D67

3F19

3F48

2E25

2E46

2E39

2E32

3E23

3E35

3E42

3E55

2E28

2E35

2E43

3E26

3E38

3E46

7G11

3F49

2E48

3E54

3F23

3E59

2D10

2D15

2D21

3D19

3D10

3D14

2D11

2D17

2D30

2G23

2G26

3D22

3D16

3D12

3G24

3G27

2G29

3G25

3G28

2G27

3G30

3G29

3G31

2G18

5G15

5G16

5G14

2G21

3G37

5G13

3G15

6G13

6G16

3G16

2G22

3G32

7G12

3G38

3G34

4G15

3G35

2G14

4H13

4H12

1E17 1E19

2266

7814

3832

3826

3829

2822

3838

2267

38303831

2823

3627 3628

3E17

2D63

2D64

2D61

2D62

7D11

2E83

3E93

2E87

3E97

2E86

3E96

3E92

2E82

1E35

1D04

7201

3D50 3D51

2268

5223

7217

2274

2282

5224

2275

3281

6201

3282

3D44

3D49

2D58

2D55

2D39

3D46

3D32

2D37

6D13

1D01

1B06

1205

2D49

3D25

3D27

2D59

7D10

2D35

3D48

6D15

1D19

1D13

1D11

1D24

1B02

4B02

1B07

4B01

3D43

2D48

3D47

3D26

2D56

2D57

2D34

6D11

1D03

1D25

3D45

5NA3

2D54

2D38

3D30

2D33

6D10

3D23

3D24

2D71

2D27

9NA2

2NAC

3NAE

2NAA

2NAB

3NAD

1NA1

7B05

1B04

4B04

4B03

1B03

3D55

2D74

6D22

1D22

2NAD

2B17

3B19

3B20

3B54

3B68

3B71

3B70

3B69

4B114B164B17

F924

F927

F926

F915

F921

F920

IF18

IF19

2F24

3F38

3F32

3F42

2F33

FF14

1F16

2F16

6F20

3F43

IF20

2F25

3F33

2F32

3F37

FF18

3F46

2F18

1F19

6F13

FF20

FF37

FF30

FF31

2F36

2F37

2F38

3F45 3F44

2F39

3F47

2F40

2F41

2D47

5F14 5F15

2F42

3F21

2F23

6F12

2F15

3F31

2D46

3F11

6F10

1F10

2F11

3F29

2F21

1F11

6F11

3F14

2F13

3F30

2F22

1F18

1M36

1F14

1F12

FF32

FF33

FF34

FF35

FF36

FF13

FF27

FF11

FF10

FF26

1F22

3856

3863

3872

1817

2D72

3D56

5D05

2D73

1812

3H16

3H17

1H13

2F17

2F19

1F21

3B55

3B59

3B46

3B47

3B50

3B51

3B52

3B53

3B57

3B56

6B06

1B05

1813

3873

3888

3889

F856

FF19

FF17

FB32

FB28

FB29

3B48

FB30

FB31

3B49

FB33

F847

F848

F849

IF21

7216

F201

3276

3277

F202

3278

3279

2272

2264

2265

2273

I597

3555

I535

3554

F525

3D42

3525

3552

3553

7515

I599

7505

3524

2512

2510

3516

7503

I523

F524

3D41

3511

IF16

3236

3280

3235

3254

I239

2240 3255

F227

3256

I248

F260

IF10

I231

F228

IF12

2F35

3F26

I814

FF23

FF38

3F35

3F41

2F30

FF24

6F19

2F29

2F31

2F28

3F36

FF25

1F23 1F24

6F18

3852

3851

3871

F853

I850

3890

I849

3891

F855

5H10

FH14

FH15

FH16

FH17

5H11

FF15

FF21

FF29

6F15

5F13

6F17

3F27

IF23

3F25

3F24

IF22

3F28

1F02 1F03

6F16

3B65

2F20

FF16

1F01

2B24

IB10

IB09

3B663B67

2B26

IB16

IB14

7B06

FB10

3B44

7B09

3B43

18111814

6813

3868

3864

3865

FB18

FB16

3869

4B18

6812

4B34

3274

3273

7213

3234

2235

2241

2242

5217

7F01

3B39

FB24

FB20

I232

I233

I230

F215

I235

I234

I237

I228

I242

A213

I250

A212

I241

F229

F230

I218

I222

ID14

2B16

2B11

IB02

FH27

FD24

INAS

FNA7

FNA9

FNA5

FNA4

FNA6

FNA8

FNAA

FNAB

3810

3811

FB21

5B01

3B38

3B64

FB11

IB12

F868

3B45

3B11

2B25

IB11

FB47

3B63

3B33

3B40

3B58

3B41

6B07

2B51

2B50

FG16

IB03

3B62

3B76

FB07

3B60

3B10

3B73

3B72

7B07

3B34

3B35

3B61

FB57

FB08

FB09

4B40

3B75

7B02

FB23

3B37

FB27

1B13

1B11

1B12

1B14

4B35

4B36

F203

5225

2276

2277

I212

I215

2280

2288

I216

I210

F205

3263

F214

3264

3268

2252

5221

I247

3246

3247

2286

F241

F242

F243

F244

F246

A214

2285

5227

A210

A211

F216F217

ID30

ID43

ID31

ID35

ID34

FD12

FB22

FB19

FB17

3B32

7B03

FB42

FB38

3B36

4B39

FB37

4B38

7B04

FB45

F206

5222

I253

I252

F207

5226

F236

F240

2284

F208

I226

F209

F245

I244

F210

2287

ID37

ID32

ID38

FD26

FD29

FD25

FD27

1D17

FD23

FB25

FB26

FB40

4B37

IE29

6E32

2E54

FB44

I853

389D

F859

F864

389F

38A4

38A3

I261

A259

F250

F251

2278

F213

2279

F234

F204

F235

F255

F256

3265

3267

F257

3266

F252

3258

3270

A258

F211

2270

3257 3271

2271

F237

F832

ID42

ID36

FE51

4E07

FE50

4E06

2E58

3E71

2E24

FE18

IE18

3E67 2E16

6E30

F218

F219

I214

F829

F826

F860

I829

A225

C002

4820

F831

I562

F836

FF28

1E01

FE47

6E02

5E13

5E14

FE48

6E03

2E05

3E08

1E02

IE89

FE49

6E04

1E03

5E17

FF12

IE25

FD28

IE16

2E53

1E18

FE14

2D28

5D00

FE15

1E13

FNAD

I213

2NA4

3NA4

2NA3

9NA3

INAZ

FNAF

3NA2

4800

INAW

F825

INAV

3NAB

3NAC

FNAE

FNAC

F83

5

F862

3866

3874

2697 5610

I637

2693

FA20

38A1 3846

FE11

26A3

2D65

2685

2D66

IB04

2691

2692

IB01

5608

2671

2D60

2681

2672

3877 3876

2835

3F22

2690

2689

2836

5607

6814

6810

2827

3857

3861

7820

I843

4G12

4G14

FH18

2E02

3E01

3E03

2E03

4E13

3E02

4E09

2E04

3E06

3E04

FE26

4E08

4E12

4E10

4E11

3EA8

3D58

3EA4

3EA9

3EA5

3D57

3EA6

3D59

IE99

3EA7

IE01

3E07

2E07

2E71

2E06

3E12

3E79

IE24

3E57

2E47

2E23

FE35

IE26

3E70

2E57

3E66 2E14

4D00

3D28

2D70

ID13

ID12

6D09

1D08

3A17

1NA2

2NA2

3NA5

7NA1

INAY

INAU

INAT

2NA7

3NAA

3NA6

3NA7

3NA9

3NA8

2664

2680

2662

F614

2696

2667

2695

I636

2694

5609

I631

26A2

I632

5603

5604

2676

2684

2670

2654

2683

I623

3B24

2682

2669

2674

5B07

IF14

FB51

3F39

2F34

I618

2642

26A4

2652

2659

F843

2686

I633

5605

6G17

1G15

1G14

3G11

FG18

2G11

FG17

4G11

IG01

4G13

FE36

1E20

FE38

1E24

FE39

1E26

1E14

FE32

1E10

3NB3

3NB5

5600

2658

5G11

IE56

IE72 IE78

FA13FA14FA15 FA16

FA19

FA17FA18

2A10

3A10

3A14

5A14

3A15

2A11

3A11

5A16

3A16

3NB1

3NAM

3NAN

3NB2

3NAP

3NAR

2NA5

2NAE2NAF

3NAQ

3NAT

3NAV

3NAU

3NAW

3NAY

INAP

3NAJ

3NAH

3NAK

INAQ

3NAL

2NA9

3NB4

4806

4817

4815

4814

4813

4812

4816

4819

INAR

3NA3

4805

4818

4804

4807

4808

4809

2NA8

4811

4810

4803

4802

3883

I827

4102 3882

2628

2619

2663

2624

2660

2675

2646

2647

2678

2679

2648

2609

2634

F134

2653

2673

2668

2617

2623

26A1

2601

2605

2630 2631

2602 2635

2639

26322633

2616

2603

2725

2726

2640

2610

2612

2644

2677

F612

2687

2650

2651

2649

2688

5606

3603

3618

6G14

6G15

FG13FG14FG15

1G13

1G11

FG11 FG12

6G12

6G11

IG02

2637

2743

5713

I714

3713

2641

2636

2746

2629

3720

3716

2615

2608

2638

CXXX

2613

2614

2625

2627

2699

2643

2645

2604

2606

FB52

I617

2655

2656

2657

2661

2665

2666

F613

4822

3610

3612

3613

I614

3604

3609

3619

3625

3626

FG19

1G12

FG20

3G12

5G12

2G12

3F40

5601

5602

I813

I616

3617

I812

3611

3823

3892

3812

3814

4601

4603

3614

4602

3605

3615

F837

38A9

2837

F931

F930

F934

F933

F932

2811

I810

5810

2810

F813

389G

I841

F811

3821

389C

2826

3847

3850

I840

I842

38A2

I839

3858

3848

7816

3878

6811

3859

3880

3881

389L

389K

I825

2607

2754

2600

26A0

IF24

I852

2739

2751

F865

F867

389H

3717

3722

389I

I117

2165

I119

3134

I118

I123

2139

3129

2144

F131

2166

3139

F611

2104

2105

I128

3136

2157

I135

3131

F133

3122

2155

2164

F538

I544

F616

FH19

FH20

FH23

IE13

FH24

2E26

2H25

3E24

FH25

3E81

FH26

5E12

2E59

6E10

IE42

3E27

IE34

5E15

6E14

2H26

IE14

2E33

3E36

3E73

2E63

3E47

2E65 3E75

2E40

2H24

3E43

2H23

5E16

2E50

6E16

3E56

IE20

2E70

2E69

5E19

IE17

2E18

3E94

IE21

6E26

2E55

3E68

IE95

IE96

7E02

3EA0

3E99

IE11

2E51

3E64

5D01

FD14

2D50

2D14

3D11

3D13

6E28

3D52

2E10

3E90

FD13

3621

I543

3527

2513

I546

6600

7605

3622

FH22

2698

I629

3624

I630

3623

FH21

5H12

F615

I575

6601

I577

F579

I578

I563

2539

2515

F540

2540

3530

3540

F536

2549 2532

I572

I573

F569

3502

I568

F545

3509

F541

3562

I526

7518

FH11

2568

3565

I527

I525

3564

3500

7519

2569

F548

3559

F512

F515

3501

F516

I511

2503

7500

F518

3507 3508

I512

6D12

1D15

FD22

3526

3529

3528

I552

7506

F535

7507

I580

I581

I589

F547

F593

3563

7102

3560

3561

I516

I515

I510

I513

FH30

2D51

3D17

5D02

6D14

2D20

3D15

FD18

FD15

1D18 1D20

6503

I554

25222523

I587

F917

F928

F925

F916

F918

F922

F929

F923

F919

2921

7810

F812

F810

7822

F841

2759

2760

2765

7703

3725

2755

2761

2757

21322133

I105

I122

2141

I120

2142

3119

I108

I109

I110

2108

2123

I127

2168

2153

I129

I132

2160

I130

3125

2161

I584

2542

3541

I583

2543

I585

I586

I590

I588

I564

I595

5502

I576

I570

I582

I566

I565

2519

3531

2518

I571

I598

3D18

5D03

2D13

3D20

FD17

6D16

FD21

2D22

3D21

2E72

3E78

2E49

3E60

ID22

F814

2764

I104

3199

2100

3171

3172

3173

I126

I134

I131

ID25

F914

I816

3820

3816

I811

3897 3822

I913

2766

2752

I107

3108

2138

2135

3106

F122

2102

2101

I125

2152

2156 3130

2154

2163

3107

3138 3140

2559

F523

6500

4502

F522

3566

7516

35563557

3D36

2D52

3D33

2D25

F913

F912

F993 F994

F910

F911

3899

3898

I855

389B 389A

I819

5811

2812

I832

3834 3837

I834

F966

I910

I912

I911

I914

2767

2742

3712

3710

2741

5712

5714

2750

3714

2745

3715

2762

2167

I106

I136

3109

2137

2134

3105

F125

6125

I124

3135

I102

6100

3103

3104

6101

3512

2560

7501

I518

3510

I559

I519

3520

3521

3519

6502

7504

3523

2565

I530

7517

F580

3D35

ID26

ID28

2D40

2D29

6D17

FD19

1D21

F970

F968

F971

F969

F974

F972

F975

F973

F976

F977

F978

2920

F979

F980

F982

F981

F983

F984

F985

F987

F986

F990

F989

F991

2917

F988

I915

4918

4910

4912

4911

4917 4916

2724

2756

2734

2768

2763

2715

2758

2753

F710

2127

F124

2171

2125

I111

7101

I103

2128

F123

6102

F132

F550

7508

2553

3550

3544

7513

I596

2556

I522

35143515

I524

3517

6501

I521

I560

ID29

2D53

2D41

3D34

6D18

FD20

F992

4913 4915 4914

FH36

FH35

FH34

FH33

FH32

FH31

F861

FB49

4B30

FB05

FB06

4B29

4B28

FB56

FB55

3885

3884

FB54

FB53

FB48

F828

5815

2815

F827

I824

3835

2816

3824

F824

I823

2817

3828

F823

5814

28182819

F822

I822

3827

F821

I821

5813

2820

F820

F819

I820

2821

3825

2113

F110

2112

F109

F108

2169

2114

F107

2115

F106

F105

F104

F103

F102

2110

F101

F100

2109

3100

2111

2162

F120

4101

I100

F119

2119

4100

F118

2118

F117

5102

F116

2824

3841

I833

3840

F115

7815

F114

3845

3879

I838

I835

3842

F113

2124

3102

21202121

2116

F112

3101

2122

F111

F126

3548

7511

5508

F546

2561

F544

2537

2562

C051

2563

F543

2564

3549

2524

F542

5507

F539

2520

2521

1D23

1B01

Philips LC9.2L Schematic

Specifications and Main Features

Frequently Asked Questions

User Manual
