1. Introdução

2. Panorâmica geral funcional

3. Montagem

4. Instalação

Conteúdo da embalagem 4 Acessórios opcionais 4

5-8

Comandos 5-6 Commando à distância 7 Ligações 8

9-10

Posicionamento do projector e do écran 9 Ligar o projector 9 Ajuste da focagem e da dimensão da imagem 10 Ajuste do ângulo vertical do projector 10 Correcção do ãngulo 10 Deslocação/transporte do projector 10

Preparação 10 Deslocação/transporte do projector 10

Introdução de pilhas no commando à distancia 10

11-16

Informação geral 11

Entrada de vídeo 11 Entrada de computador 11 Universal Serial Bus (USB) 11 Saída para monitor externo 11

Ligação a um equipamento de vídeo 12-14

CVBS 12 S-VHS 12 Ligação Scart (CVBS, S-VHS) 12 Componente/HDTV (Pr,Y, Pb/Cr,Y, Cb) 13 Ligação Scart (RGBS) 14

Ligação a um computador 15-16

PC/Macintosh 15 Ligação a um monitor externo 16

5. Funcionamento

Philips Projector de Cinema em Casa Português Manual de usu Garbo 2

17-26

Preparação 17

Geral 17 Mensagens 17

Explicação geral 17 Mensagens de retorno 17 Alguns exemplos 17

Menu On Screen Display 18-26

Árvore de menus 18-19 Explicação geral 20

Ajustes de Vídeo/S-Vídeo 21

Ajustes da Imagem 21 Ajustes do Visor 21

Ajustes do computador 22-25

Ajustes da Imagem 22 Ajustes do Visor 22 Alguns exemplos 23 Formato da imagem 23 Deslocamento Vertical 23 Zoom digital/Ampliação 24

Índice

Auto imagem 24 Tamanho horizontal 24 Deslocar 25

Ajustes de ordem geral 26

Ajustes de Áudio 26

Definições gerais 26

6. Manutenção

7. Resolução de problemas

27-29

Limpeza 27

Limpeza da caixa 27 Limpeza da lente 27

Limpeza do filtro de pó 27 Lâmpada 28 Substituição da lâmpada 28-29 Reinicialização da vida útil da lâmpada 29

30-32

Philips Projector de Cinema em Casa Português Manual de usu Garbo 3

1. Introdução

Parabéns pela compra de um dos mais sofisticados e fiáveis produtos existentes actualmente no mercado.Temos a certeza de que, se for correctamente utilizado, poderá servi-lo durante vários anos. Deverá manter este manual num local seguro, uma vez que possui informações muito úteis acerca do seu projector. Para sua própria protecção e a fim de prolongar a vida útil do seu aparelho recomendamos que leia recomendamos que leia o Folheto de Segurança incluído.

Conteúdo da embalagem

Verifique se encontrou os seguintes elementos na caixa do projector. Deverá servir-se deles na utilização ou montagem do mesmo.

LASER

RIGHTLEFT

MOUSE RIGHTLEFT

VOLUME

OKMENU

STAND BYAV MUTE

D-ZOOMD-FREEZESOURCE

Projector Commando à distância + Adaptador RCA/Jack

2 pilhas AAA de carvão e zinco, de 1,5 V

Cabo VGA Adaptador Scart/RCA Cabo de alimentação

som/vídeo (não disponível

na versão dos EUA)

Cabo S-vídeo Manual do utilizador Guia de referência rápida

impresso e Folheto de Segurança

CD-ROM (com Assistente de projecção,

cartão de Garantia, Manual do utilizador, Folha de Dados e mais.)

Acessórios opcionais

• LCA 1120/00 - Saco de arrumação maleável

• LCA 3116/00 - Lâmpada de reserva de 132 W

• LCA 2211/00 - Instalação para o tecto

• LCA 5310/00 - Cabo Y do monitor

• LCA 5300/00 - cabo de extensão VGA (15 m)

Philips Projector de Cinema em Casa Português Manual de usu Garbo 4

2. Panorâmica geral funcional Comandos

Menu OK

Mute

Source

Stand

Lamp

Temp

Menu OK

AV Mute

Source

Stand

Lamp

Temp

A(udio)/V(ideo) Mute 1

Source 2

Indicador de espera 6

Indicador de

Temperatura 7

Indicador luminoso 8

– / + 3

Menu 4

OK 5

Standby/

Para desactivar a imagem e o som do projector.

Para seleccionar a fonte da projecção em curso (Computador, Componente,Vídeo, ou S-Video). O botão alterna entre os the four signals.

Para ajuste do volume.

Para activação e desactivação do menu.

Para confirmar operações do menu quando o menu é visualizado no écran.

Para colocar/retirar o projector do modo de Suspensão. O indicador de espera (texto do botão/anel circundante):

– emite uma luz laranja quando o projector está a aquecer; – emite uma luz vermelha quando o projector está Ligado/em Espera; – emite uma luz verde quando o projector está a funcionar; – pisca lentamente uma luz laranja quando o projector está a arrefecer.

– Acende-se a vermelho em caso de erro de temperatura. – Fica intermitente em caso de erro na ventoinha.

– Acende-se a verde quando a lâmpada está ligada. – Acende-se a laranja quando a lâmpada está quase gasta. – Acende-se a vermelho quando a lâmpada está gasta. – Fica intermitente a vermelho se a lâmpada de arranque falhar.

Sensor de infravermelhos 9

Controle do Cursor 0

Recebe os sinais do comando à.

Quando o menu se encontra activo o controle do cursor comanda o cursor do menu para navegar no menu OSD. O controle do cursor é efectuado utilizando o botão para cima/para baixo e esquerda/direita.

Anel de Focagem !

Anel de Zoom @

Philips Projector de Cinema em Casa Português Manual de usu Garbo 5

Para ajuste da focagem da imagem projectada.

Para ajmensão da imagem projectaduste da dia.

2. Panorâmica geral funcional Comandos

Reguladores Altura/Nível #

Filtro do pó $

Entrada de alimentação

da rede %

Regulador Altura/Nível ^

Compartimento da

lâmpada &

Para ajustar o ângulo vertical do projector.

Para ligar o projector à corrente eléctrica.

Para introdução de um dispositivo de bloqueio opcional (dispositivo de bloqueio Kensington).

Philips Projector de Cinema em Casa Português Manual de usu Garbo 6

2. Panorâmica geral funcional

VOLUME

OKMENU

MUTE

D-ZOOMD-FREEZESOURCE

MOUSE RightLeft

Volu me

OKMenu

Stand by

Mute

D-ZoomD-FreezeSource

Mouse RightLeft

AV MUTE

AV Mute

1 2

3 4

5 6

9 8

<Commando à distância

Stand by On 1

Mouse Left/Right 2

– Volume + 3

Menu 4

Mute 5

Source 6

D(igital)-Freeze 7

D(igital)-Zoom 8

A(udio)/V(ideo) Mute 9

Controle do Cursor 0

Nota

OK !

Para colocar/retirar o projector do modo Suspensão.

Funciona como os botões esquerdo e direito do rato que utiliza no seu computador quando foi feita a ligação USB ou PS/2.

Para ajuste do volume.

Para activação e desactivação do menu.

Desactiva o som do projector.

Para seleccionar a fonte da projecção em curso (Computador, Componente,Vídeo, ou S-Video). O botão alterna entre os quatro sinais.

Para capturar uma imagem em movimento. O botão alterna entre o modo ‘Fixação’ e a visualização normal.

Para activar ou desactivar (botão de alternar) a função de ‘Zoom digital’. Na posição ‘On’ (activada), a imagem é ampliada com o factor de zoom seleccionado no ‘Ampliação’.

Para desactivar a imagem e o som do projector.

Para controlar o cursor do computador que se encontra ligado ao projector, desde que o menu não se encontre activo. Quando o menu se encontra activo, o controle do cursor comanda o cursor do menu para navegar no menu OSD. O controle do cursor é efectuado utilizando o botão para cima/para baixo e esquerda/direita.

O Controle do Cursor só funciona como o cursor de um rato quando o projector e o computador se encontram ligados através das ligações USB ou PS/2. É necessário que o computador tenha instalado o Windows 98,Windows ME, Windows 2000 ou Windows XP quando é feita a ligação USB.

Para confirmar operações do menu quando o menu é visualizado no écran.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 7

Component in 1

PS/2USB

Audio L

Audio R

Video

S-Video Data Audio in Data

PS/2USB

Audio L

Audio R

Video

S-Video Data Audio in Data

578

1234

(Entrada do componente)

2. Panorâmica geral funcional <Ligações

Ligações de vídeo

Entradas para a ligação a equipamento de vídeo DVD e HDTV. Estas entradas podem ser ligadas à seguintes saídas: RGB-Y, YCbCr, YpbPr (480p, 720p, 1080 i).

Video 2

Audio L/R 3

S-Video 4

Computer 5

Audio in Computer 6

USB (upstream) 7

PS/2 8

Ficha de entrada para ligação a uma saída Video out de um gravador de vídeo, um leitor de Laser Disc, uma câmara de vídeo ou uma TV com saída AV. Estas entradas podem ser ligadas a saídas CVBS.

Entradas para ligação as saídas Audio out de um gravador de vídeo, um leitor de Laser Disc, uma câmara de vídeo ou uma TV com saída AV.

Ficha de entrada para ligação a uma saída S-Video out de um gravador de vídeo S-VHS, um VCR, um leitor de Laser Disc, uma câmara de vídeo ou uma TV com saída AV. Esta tomada pode ser ligada a uma saída S-Video/S-VHS (Y/C).

Ligações de dados

Ficha de entrada para um terminal de transmissão de dados de um computador.

Ficha de entrada para ligar ao terminal de Saída de Áudio de um computador.

Ficha de entrada/saída para ligação de um PC ou de Apple Macintosh equipado com uma entrada USB. Quando é usada a ligação PS/2, o cursor do rato do computador a que é feita a ligação pode ser comandado através do comando à distância do projector. Certifique-se de que o computador tem instalado o Windows 98,Windows ME,Windows 2000 ou Windows XP.

Ficha de entrada/saída para ligação de um PC ou de Apple Macintosh equipado com uma ligação PS/2. Quando é usada a ligação PS/2, o cursor do rato do computador a que é feita a ligação pode ser comandado através do comando à distância do projector.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 8

3. Montagem >

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

PHILIPS

Home Cinema Projectors



Aviso

 





Se o projector estiver desligado tem de esperar cerca de 1 minuto antes de poder voltar a ligá-lo.          Volte a pressionar a tecla de espera para confirmar. Pressione o botão OK para fazer desaparecer este aviso. 

Posicionamento do

projector e do écran

ÉCRAN

Projecção dianteira Projecção suspensa (dianteira)

ÉCRAN

Projecção traseira Projecção suspensa (traseira)

• Projector deverá ser colocado numa superfície estável e nivelada, longe da luz directa do Sol

e de fontes de pó, sujidade, calor, água, humidade, vibração e campos magnéticos.

• Permita uma boa ventilação do producto mantendo todas as entradas e saídas de ar livres

de obstáculos.

• Posicione o projector de forma a que os espectadores não fiquem a olhar para o feixe de

luz do projector.

• Opte por um écran de dimensões adequadas para o número de espectadores e para a

dimensão da sala.

• A qualidade da imagem melhora quando o espectador se encontra colocado em frente do

écran.

• A projecção poderá ser efectuada para a zona dianteira, traseira ou para o tecto. Aquando

do seu envio, a máquina encontra-se configurada para efectuar projecções para a zona

dianteira. Pode mudar para a projecção traseira ou suspensa utilizando a função ‘Espelho’ do

menu ‘Imagem’.

Ligar o projector

1 Introduza o cabo de alimentação na entrada de alimentação da rede do projector e ligue-o

a uma tomada. – O indicador de espera acende-se a vermelho, significando que o projector se encontra em

modo Power/Standby (ligado/suspenso).

2 Retire a tampa da lente. 3 Pressione qualquer botão do projector ou do comando à distância para ligar o projector

para ligar o projector.

– O indicador de espera acende com uma luz laranja. – Quando a luz de projecção está ligada, o indicador de espera acende com uma luz verde e

o ecrã de arranque é visualizado durante vários segundos.

4 Pressione o botão Standby vezes para mudar o projector para o modo de espera. – O ecrã Stand By Warning (Aviso de suspensão) aparece durante 20 segundos.

• O ecrã Stand by Warning (Aviso de suspensão) pode ser removido pressionando o botão OK. 5 Prima novamento o botão Standby para confirmar. – O projector passa agora ao modo Ligado/Em espera.

Pode também pressionar o botão de Espera duas vezes seguidas para fazer passar o projector imediatamente para o modo Ligado/Em espera.

6 Para desligar completamente o projector, deverá retirar a ficha da tomada.

Poupe energia! Deverá colocar o projector na posição Standby, sempre que o período de inactividade

Philips Projector de Cinema em Casa Português Manual de usu Garbo 9

seja superior a 15 minutos.

Projector muda automaticamente para o modo de espera (‘Mode de espera automático’). Esta definição pode ser alterada no menu ‘Ajustes’.

Antes de desligar a ficha da tomada certifique-se de que a ventoinha de refrigeração não se encontra em funcionamento (cerca de 3 minutos após ter activado o modo Power/Standby).

3. Montagem

Anel de Focagem

Anel de Zoom

2 U

/2 U

-V

Ajuste da focagem e da

dimensão da imagem

Ajuste do ângulo vertical

do projector

Correcção do ãngulo

• Utilize o anel de Zoom para efectuar o ajuste da dimensão da imagem.

• Utilize o anel de Focagem para efectuar a focagem da imagem.

Para elevar:

• Mantenha o botão A pressionado e levante para elevar o projector. – O regulador Altura/ Nível B sairá.

Para baixar:

• Mantenha o botão A pressionado e baixe com cuidado o projector.

• Utilize os anéis de Focagem e Zoom para reajustar a focagem e a dimensão da imagem.

Se o projector e o écran não se encontrarem correctamente posicionados, será apresentada uma imagem oblíqua (a zona superior da imagem é maior do que a zona inferior e vice versa). Quando ocorre uma imagem oblíqua, continua a ser garantida a razão de imagem (4:3, 16:9). Isto é especialmente importante quando o projector está a ser usado com um ‘quadro branco inteligente’. A função de correcção permite-lhe corrigir esse tipo de distorção através da utilização de um escalonamento interno.Também pode aceder à função de correcção através da opção ‘Correcção do ãngulo’, que se encontra no menu ‘Ajustes’ do menu On Screen Display (OSD).

Deslocação/transporte do

projector

Nota

Introdução de pilhas no

commando à distancia

Preparação

1 Pressione o botão Standby duas vezes para mudar o projector para o modo de espera. – O indicador de espera começa a piscar uma luz laranja.

2 Aguarde que a ventoinha de arrefecimento pare (aproximadamente 3 minutos depois de o

projector ter sido colocado em espera) e desligue o cabo de alimentação e todos os outros cabos.

3 Coloque a tampa da lente na sua posição correcta, de modo a evitar que pó, sujidade ou

outro tipo de poluente prejudique ou danifique a lente do projector quando o deslocar.

Nunca coloque o projector perto da zona das ligações.

Deslocação/Transporte do projector

O projector contém diversas peças em vidro e de precisão. Se necessitar de transportar o projector, siga as seguintes instruções de embalamento por forma a evitar danos acidentais no projector.

• Quando necessitar de transportar à mão o projector, assegure-se de utilizar uma embalagem de transporte (como por exemplo, o saco de arrumação maleável opcional).

• Ao transportar o projector, utilize o material de embalamento original se possível. Se já não tiver a embalagem original, utilize materiais idênticos, colocando bastantes protecções à volta do projector.

• Ao transportar o projector como carga ou bagagem a verificar, coloque-o em primeiro lugar numa embalagem de transporte (como por exemplo, o saco de arrumação maleável optional), depois coloque-o numa caixa firme, utilizando material almofadado à sua volta.

1 Pressione e faça deslizar a tampa na direcção da seta. 2 Introduza duas pilhas ‘AA’ no compartimento. 3 Volte a colocar a tampa e encaixe-a correctamente.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 10

Nota

O alcance máximo do comando à distância é de aproximadamente 15 m.

4. Instalação<Informação geral

Informação geral

Entrada de vídeo

O projector reconhece o sinal de entrada dos principais formatos de vídeo, incluindo NTSC

3.58, 4.43, PAL B, G, D, H, I, N, M e sinais SECAM. O projector reconhece as normas utilizadas e

adapta-se a elas automaticamente. Com a opção ‘Formato da imagem’ poderá seleccionar uma de five opções disponíveis: 4:3, 16:9, 16:9 aumentado, 4:3 num ecrã 16:9 ou 16:9 num ecrã 4:3.

Entrada de computador

A entrada de dados pode ser utilizada por computadores Apple Macintosh (Power Book e Power Mac) e por computadores compatíveis com IBM. O projector é compatível com Microsoft (R),Windows (R) 95/98/ME/2000/XP e aceita sinais de entrada de todos os computadores que satisfaçam as seguintes especificações:

• Varrimento múltiplo VGA-SXGA

• Taxa de varrimento horizontal: 15-108 kHz

• Taxa de actualização vertical: 50-120 Hz

• Largura de banda: 140 MHz

• Canal de Dados do Ecrã DDC: 1/2B

As saídas de dados dos computadores compatíveis IBM não poderão ser ligadas directamente ao projector através da utilização de cabos de transferência de dados normais. Quando o projector é ligado a um computador Macintosh equipado com um conector de 2 fileiras de 15 pinos, é necessário um adaptador VGA/MAC (à venda em qualquer loja de artigos de informática). Se o computador estiver equipado com um conector de 3 fileiras, não é necessário adaptador.

Universal Serial Bus (USB)

O conector USB (Universal Serial Bus) permite-lhe fazer a ligação a computadores equipados com a interface USB tendo como resultado uma apresentação ‘plug and play’ realmente imbatível.

Controlo do rato:

Ao ligar o USB, a função do rato no Comando à Distância é instalada automaticamente. A partir deste momento pode manipular o cursor do rato no computador e no ecrã, utilizando o Controlo do Cursor no comando à distância. As teclas Mouse Left/Right do comando à distância funcionam como as teclas esquerda e direita do rato do computador.

Arrastar e largar

Arrastar e largar com o comando à distância funciona de modo ligeiramente diferente de quando se utiliza o rato do computador.Assim:

• Utilize o Controlo do Cursor para seleccionar o item a ser deslocado.

• Pressione e fixe Mouse Left.

• Utilize o Controlo do Cursor para deslocar o item seleccionado. Solte então Mouse Left.

– O item será agora deslocado.

• Pressione Mouse Left quando o item atingir o local desejado.

– O item será agora largado.

Nota

CUILDADO

Philips Projector de Cinema em Casa Português Manual de usu Garbo 11

O controlo do rato e "arrastar e largar" também é possível quando tenha sido feita uma ligação PS/2.

Medidas anti-roubo

A aplicação SecurityMax™, fornecida no CD-ROM, permite-lhe tomar algumas precauções contra o uso não autorizado do projector. Uma vez instalada a aplicação, poderá, por exemplo, programar o seu próprio ecrã de arranque protegido por código e o temporizador de encerramento, que tornarão menos atraente qualquer potencial roubo. Necessita apenas de executar o software Security Max™ no PC que está ligado ao projector através do Bus Universal Série. Para isto, consulte o manual do utilizador do ‘Security Max’ no CD-ROM.

Com base na configuração específica de hardware e software disponível, os utilizadores de computadores Apple Macintosh podem detectar alguns problemas de funcionalidade incompleta ou errada do USB. Estes problemas não estão relacionados com o desempenho do seu projector.

Saída para monitor externo

Poderá ligar um monitor externo (ou um segundo projector) ao seu aparelho.A imagem projectada será apresentada simultaneamente no monitor, mesmo quando o projector está no modo de espera ou desligado.

Desligue sempre o projector e o equipamento externo antes de efectuar quaisquer ligações.

4. Instalação Ligação a equipamento de vídeo

Audio L

Audio R

Video

S-Video

PS/2USB

Audio L

Audio R

Video

S-Video

Computer

Audio in Computer

L Audio R

out

S-Video

out

VCR

Video

out

1a 2 Apenas S-VHS

CVBS only

Apenas CVBS

CVBS only

Apenas CVBS

CVBS

S-VHS

Ligação Scart

Adaptador Scart/RCA-AV

(não disponível na versão dos

EUA)

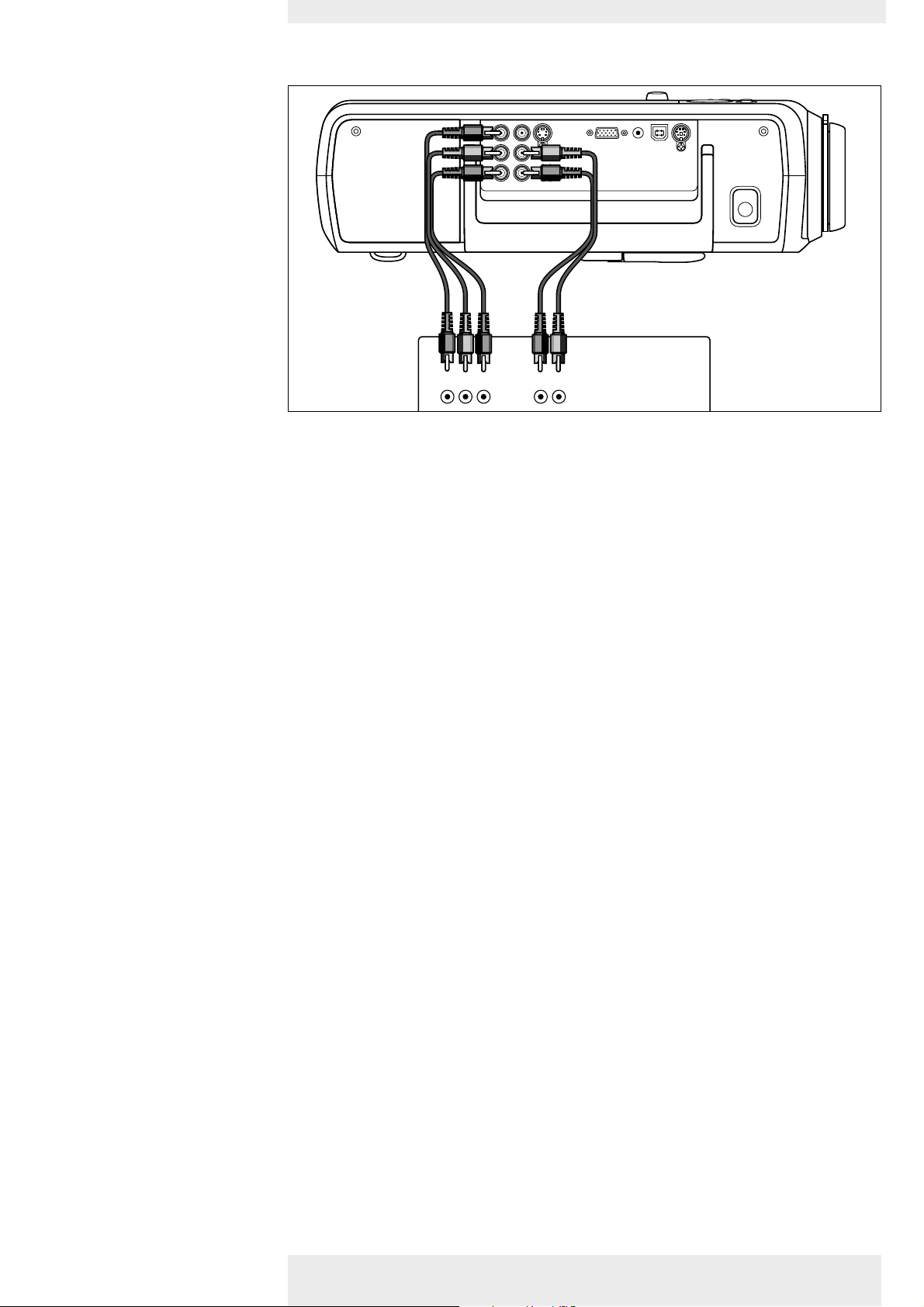

1 Ligue a ficha Video out (saída de vídeo) de um gravador de vídeo, leitor de Laser Disc,

câmara de vídeo ou TV à ficha Video (in) (entrada de vídeo) do projector.

Para tal deverá utilizar o cabo de ligação vídeo/som fornecido (1a).

2 Ligue as saídas de Áudio L/R do gravador de vídeo, leitor de Laser Disc, câmara de vídeo ou

TV às entradas Audio (in) L/R do projector. Para tal, deverá utilizar o cabo de ligação vídeo/som fornecido (1b).

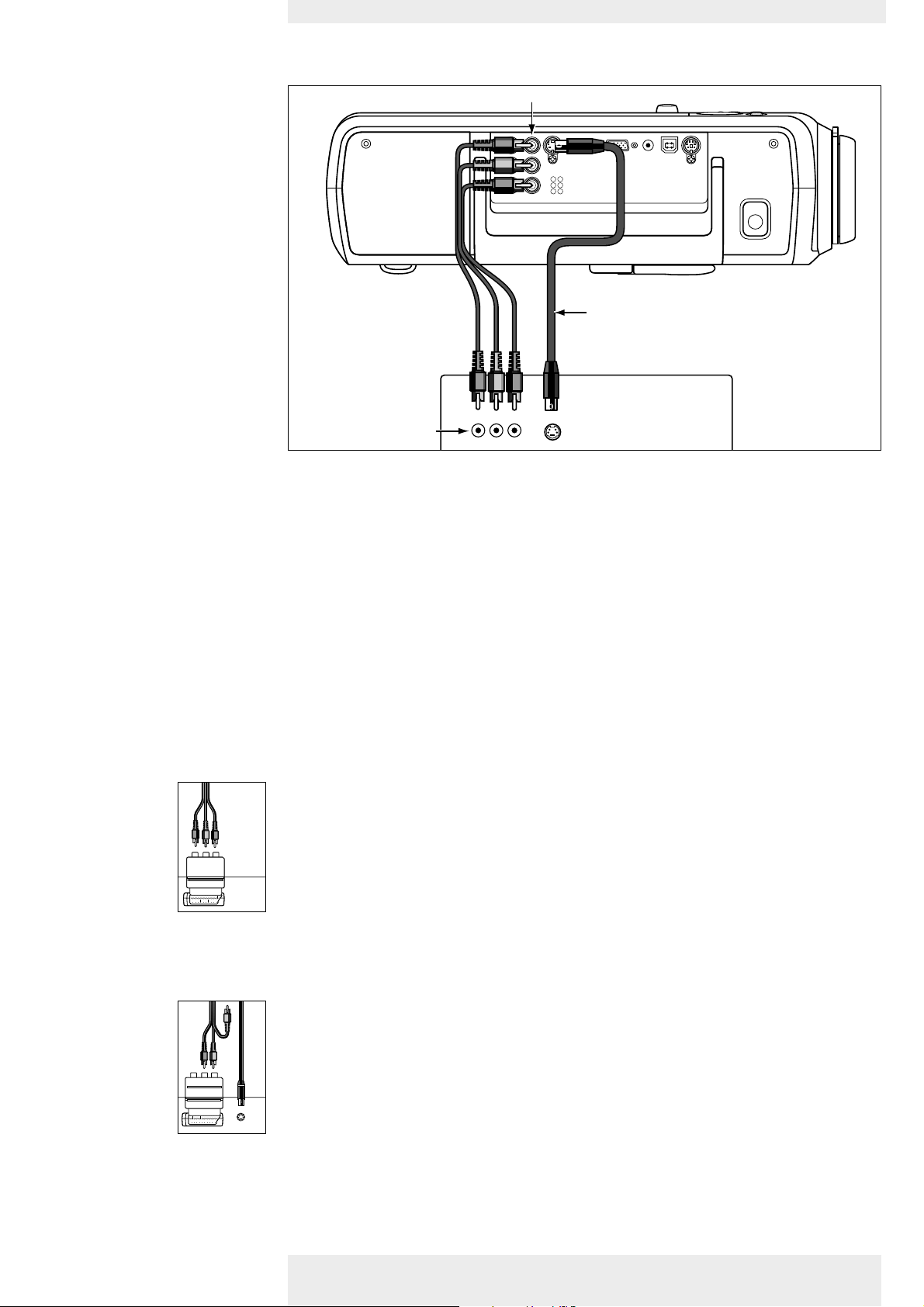

1 Ligue a ficha S-Video out (saída de S-video) de um gravador de vídeo S-VHS, leitor de Laser

Disc, câmara de vídeo ou TV à ficha S-Video (in) (entrada de S-video) do projector. Para tal deverá utilizar un optional cabo de ligação S-video (2).

2 Ligue as saídas de Áudio L/R do gravador de vídeo S-VHS, leitor de Laser Disc, câmara de

vídeo ou TV às entradas Audio (in) L/R do projector. Para tal, deverá utilizar o cabo de ligação vídeo/som fornecido (1b).

CVBS

1 Ligue o adaptador Scart/RCA som e vídeo fornecido à ficha Scart do gravador de vídeo,

leitor de Laser Disc, câmara de vídeo ou TV.

2 Ligue o cabo de ligação vídeo/som fornecido ao adaptador e às entradas Video e

Audio (in) L/R do projector.

S-VHS

S-Video

Adaptador Scart/RCA-AV

(não disponível na versão dos

Philips Projector de Cinema em Casa Português Manual de usu Garbo 12

EUA)

3 Estabeleça a ligação entre o gravador de vídeo e a entrada S-Video (entrada de S-video) do

projector utilizando um cabo de ligação S-video opcional.

4. Instalação>Ligação a equipamento de vídeo

PS/2USB

Audio L

Audio R

Video

S-Video

Computer

Audio in Computer

Componente/ equipamento HDTV

Cr Pr

Y Y G

Audio

out

Leitor DVD, Settop Box, receptor HDTV, etc.

Componente/HDTV

Pr,Y, Pb/Cr,Y, Cb

1 Ligue as entradas de componente (Component in) do projector às saídas apropriadas do

equipamento de vídeo do componente ou vídeo HDTV (R, G, B/Pr,Y, Pb/Cr,Y, Cb). Para isto, utilize o cabo de ligação de áudio/vídeo fornecido (1).

2 Se necessário, pode ligar as saídas Audio out L/R do equipamento de vídeo do componente

ou vídeo HDTV às entradas Audio (in) L/R do projector. Para isto, utilize um cabo de ligação de áudio opcional (2).

– A informação de áudio do equipamento de vídeo do componente ou vídeo HDTV será

reproduzida através do altifalante do projector.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 13

4. Instalação Ligação a equipamento de vídeo

 Componente

 

PS/2USB

Audio L

Audio R

Video

S-Video

Computer

Audio in Computer

Leitor DVD, Settop Box, etc.

Audio

out

Componente/ equipamento HDTV

Ligação Scart

RGBS

1 Ligue um adaptador Scart/RCA Audio Video opcional (1) à ligação Scart do equipamento

de vídeo do componente ou vídeo HDTV.

2 Ligue as entradas de componente (Component in) do projector às saídas R, G e B do

adaptador. Para isto, utilize o cabo de ligação de áudio/vídeo fornecido (2).

3 Ligue a entrada Video do projector à saída Y do adaptador.

Para isto, utilize o cabo de ligação de áudio/vídeo fornecido (3).

4 Seleccione a entrada ‘Componente’ pressionando o botão Source. –É visualizada no ecrã a indicação ‘Componente’.

5 Se necessário, pode ligar as saídas Audio out L/R do equipamento de vídeo do componente

ou vídeo HDTV às entradas Audio (in) L/R do projector. Para isto, utilize um cabo de ligação de áudio opcional (4).

– A informação de áudio do equipamento de vídeo do componente ou vídeo HDTV será

reproduzida através do altifalante do projector.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 14

4. Instalação Ligação a um computador

PS/2USB

Audio L

Audio R

Video

S-Video Computer

PS/2USB

Audio L

Audio R

Video

S-Video

Data

Audio in Computer

Audio out

Data out

Mac/PC

USB

Adaptador Philips VGA/MAC

1b3

PROJECTOR

COMPUTOR

MONITOR

PS/2

Apenas para ligação de um monitor externo

Projector

Computer

Monitor

PC/Macintosh

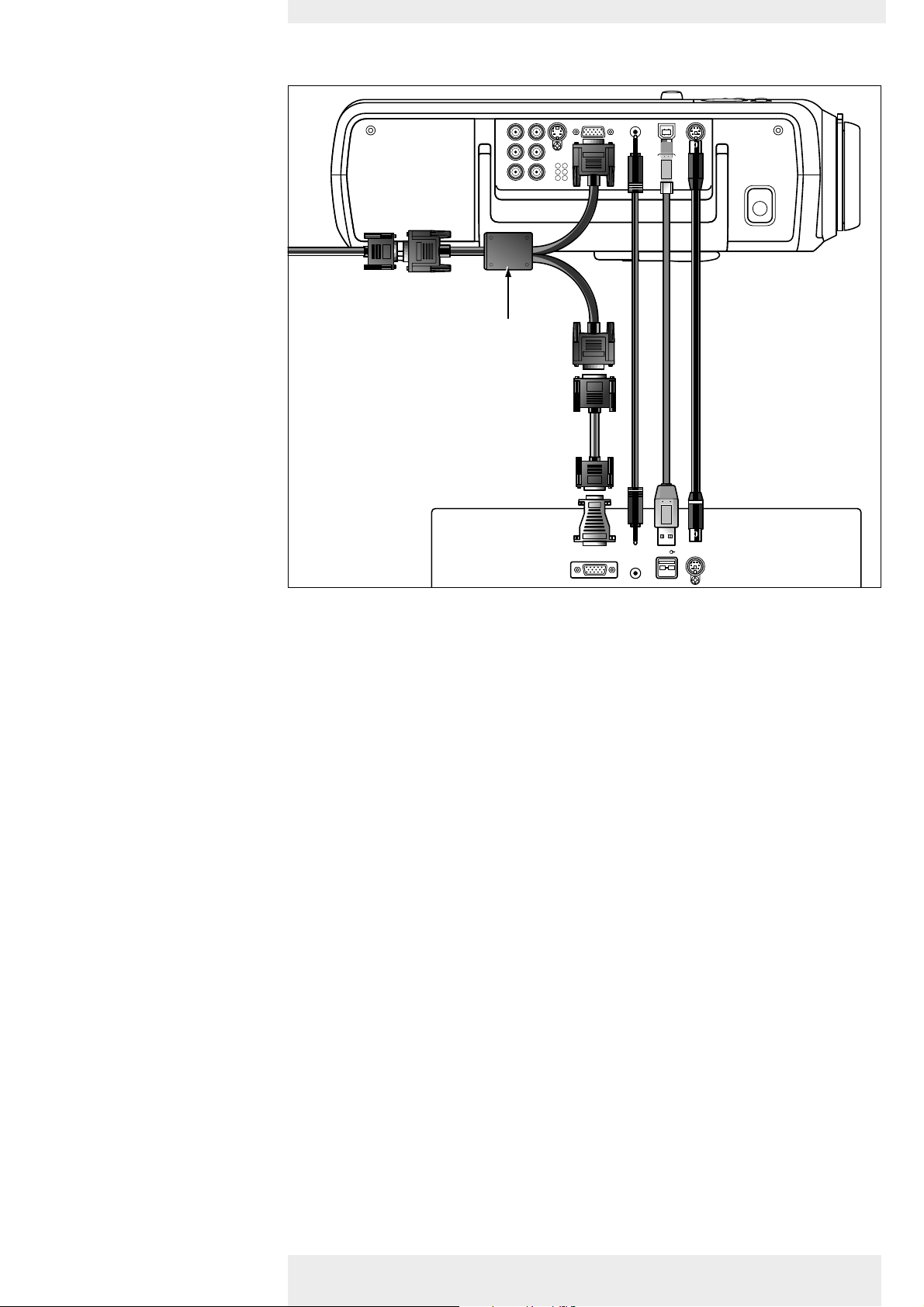

1 Ligue o terminal Data out (saída de dados) do computador ão terminal Computer (in)

(entrada de dados) do projector e fixe as fichas, apertando os respectivos parafusos. Deverá utilizar o cabo VGA fornecido para esse efeito (1).

2 Ligue a porta USB (upstream) do projector à porta USB downstream do computador.

Para isto, utilize um cabo USB opcional (2).

ou: 2 Ligue a porta PS/2 (out) do projector à porta PS/2 (in) do computador.

Para isto, utilize um cabo PS/2 opcional (3).

• Ao ligar, ligue primeiro o projector e depois o PC.

– A partir deste momento poderá controlar o cursor do computador e do ecrã, utilizando o

controle de cursor no comando à distância. Quando usar a ligação USB, certifique-se de que o computador tem instalado o Windows 98,Windows ME,Windows 2000 ou Windows XP.

– As definições de visualização do computador serão alteradas de acordo com a capacidade

do projector.

3 Se necessário, pode ligar a saída de Áudio do computador à entrada Audio in Computer

do projector. Para isto, utilize um cabo de áudio opcional (4).

– A informação de áudio do computador será então reproduzida através do altifalante do

projector.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 15

4. Instalação Ligação a um computador

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Ajustes

 Áudio



Desligado

Ligado

A função de Monitor out será activada caso outro  monitor é conectado ao projector. Caso contrário  deve ser desactivado e não deve ser conectado um  Y-cabo especial.

Imagem Visor

 Idioma  Correcção do ângulo Monitor desligado Informações do sistema... Ajustes de fábrica Bloqueio do teclado  (mais)



Computador



Ajustes

Imagem Visor



Idioma  Correcção do ângulo Monitor desligado Informações do sistema... Ajustes de fábrica Bloqueio do teclado  (mais)

 Áudio



Ligação a um monitor externo

1 Ligue a ficha do cabo VGA opcional em Y que tem a indicação ‘Projector’ (4a), à entrada

Computer do projector.

2 Ligue o cabo VGA fornecido (1a) entre o computador e a ficha do cabo VGA em Y que

tem a indicação ‘Computer’ (4b).

3 Ligue a ficha do cabo VGA em Y que tem a indicação ‘Monitor’ (4c) ao cabo VGA (5) do

monitor.

4 Ligue o PC. 5 Ligue o projector. 6 Pressione o botão Source para seleccionar ‘Computador’.

–É visualizada no ecrã a indicação ‘Computador’.

7 Pressionar o botão Menu.

– A barra de menu é apresentada no écran.

8 Utilize a função de controle do cursor para seleccionar a opção ’Ajustes’, que se encontra

na barra de menu.

9 Utilize o cursor para seleccionar a opção ‘Monitor desligado’. 10 Utilize o cursor para seleccionar a opção ‘Ligado’. 11 Pressione OK para activar.

– O projector irá indicar se é necessário ligar o cabo em Y.

12 Ligue o monitor externo.

– A imagem projectada aparece simultaneamente no monitor.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 16

5. Funcionamento

PHILIPS

Home Cinema Projectors

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Falha do ventilador   O projector desliga automaticamente.   Por favor:  

1. Assegure-se que a porta do filtro está bem fechada.  Se o problema persistir apesar das medidas acima, por favor contacte o serviço de assistência técnica para reparação.

Computador



Vídeo   Sem sinal

S-Vídeo  A/V Sem som

 Componente

 A/V Sem som

Preparação

Geral

Nota

1 Pressione o botão Standby para ligar o projector.

– O indicador de espera acende com uma luz laranja. – Quando a luz de projecção está ligada, o indicador de espera acende com uma luz verde e

o ecrã de arranque (se activado) é visualizado durante vários segundos.

2 Seleccione a fonte desejada (Computador, Componente,Vídeo, ou S-Video)

pressionando o botão Source.

Quando apenas estiver ligada uma fonte de entrada, esta será seleccionada automaticamente. (Auto Source). Quando estiverem ligadas várias fontes de entrada, a fonte com maior prioridade será a seleccionada. (Computador,Vídeo do Componente, Vídeo, ou S-Video). Esta definição pode ser alterada no menu ‘Ajustes’.

3 Ligue o computador ou dê início à reprodução de um vídeo. – Será apresentada uma mensagem de retorno indicando a fonte seleccionada.

Mensagens

Explicação geral

As mensagens são apresentadas no centro do écran. O problema detectado será descrito no cabeçalho da mensagem. Os conselhos acerca da sua resolução são apresentados na zona a cinzento da mensagem. Estas mensagens não podem ser eliminadas.

Mensagens de retorno

As mensagens de retorno são apresentadas no canto superior direito do écran. Estas serão apresentadas quando:

– um sinal é activado ou desactivado; – uma fonte é alterada; – A/V Mute está activado; – a função de imagem Auto (automático) se encontra activada.

Alguns exemplos

Estas mensagens serão apresentadas quando a opção Feedback (retorno) do menu Ajustes se encontra activada.Todas as mensagens serão eliminadas após decorridos 4 segundos.

Computador seleccionado Vídeo seleccionado como, S-Video seleccionado como Componente seleccionado como fonte. fonte, sem sinal de entrada. fonte, A/V Sem som. como fonte, A/V Sem som.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 17

5. Funcionamento

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Imagem Visor

 Congelamento digital  Zoom digital  ? Amplição Auto Imagem  ? Tamanho Horizontal ? Fase  ? Deslocar     Deslocar é utilizado para ajustar a posição da imagem. Pressione o botão OK para activar Deslocar.

 Áudio Ajustes

Imagem Visor   Brilho  Contraste  Matiz Saturação  Nitidez  Espelho  (mais)   min.    Mova o ponteiro para a esquerda ou direita para  ajustar o nível de contraste.

 Áudio Ajustes

máx.



Imagem Visor   (anterior) Formato da imagem Controlo de cor Temperatura de cor ? Vermelho ? Verde ? Azul   min.    Mova o ponteiro para a esquerda ou direita para ajustar o nível Vermelho.

 Áudio Ajustes

máx.



Menu On Screen Display

Árvore de menus

Todos os ajustes e configurações de vídeo e dados (excepto para a função A/V Sem som (silenciar A/V) são efectuadas através destes écrans, com a ajuda dos botões Menu, OK e dos cursores, que se encontram no projector e no comando à distância. O projector traz de fábrica as ajustes padrão. Pode, no entanto, alterar estas ajustes de acordo com as suas preferências. Os ecrãs de menu do projector ajudam-no a ajustar as diversas definições do projector (tanto para Computador como para Vídeo). Para informação e descrição do funcionamento, consulte as páginas seguintes.

MODO DE VÍDEO/S-VÍDEO

Menu Principal Submenu Definição

Imagem Brilho min máx

Contraste min máx Matiz (apenas para o sinal NTSC) min máx Saturação min máx Nitidez intenso suave Espelho Formato da imagem ecrã largo

super zoom 4:3 4:3

14:9 aumentada

aumentada

16:9 16:9 legendas

Controlo de cor vivo natural Temperatura de cor intenso suave

Vermelho min máx Verde min máx Azul min máx

Visor Fixação digital Desligado Ligado

Zoom digital Desligado Ligado

Ampliação min máx

MODO DE COMPUTADOR

Menu Principal Submenu Definição

Imagem Brilho min máx

Contraste min máx Espelho Formato da imagem ecrã largo

super zoom 4:3 4:3

14:9 aumentada

aumentada

16:9 16:9 legendas

Controlo de cor vivo natural Temperatura de cor intenso suave

Vermelho min máx Verde min máx Azul min máx

Visor Congelamento digital Desligado Ligado

Philips Projector de Cinema em Casa Português Manual de usu Garbo 18

Zoom digital Desligado Ligado

Ampliação min máx

Auto imagem Desligado Ligado

Tamanho horizontal min máx Fase min máx Deslocar Deslocamento

controlada pelo cursor

5. Funcionamento

Ajustes

Imagem Visor



Idioma  Correcção do ângulo Monitor desligado Informações do sistema... Ajustes de fábrica Bloqueio do teclado  (mais)

 Áudio



 Ajustes Imagem Visor   Volumen Baixo Agudo Mudo

   





Áudio

Ajustes

 Áudio



Desligado

Ligado

O ecrã de inicialização pode ser mostrado ou ser suprimido quando ligar o aparelho.

Imagem Visor

 (anterior) Ecrã de inicialização  Contador da lâmpada  Auto Standby Auto Source Feedback

>Menu On Screen Display

Árvore de menus

AJUSTES/DEFINIÇÕES DE ORDEM GERAL

Menu Principal Submenu Definição

Áudio Volumen min máx

Baixo min máx Agudo min máx Mudo Desligado Ligado

Ajustus Idioma

Eng. Esp. Deu. Fra. Por. Ita.

Chi. Correcção do ângulo Monitor desligado Desligado Ligado Informações do sistema OK Ajustes de fábrica OK Bloqueio do teclado OK (3 sec.) Ecrã de inicialização Desligado Ligado Contador da lâmpada OK (3 sec.) Auto Standby Desligado 15 30 45

60 120 Auto Source Desligado Ligado Feedback Desligado Ligado

Philips Projector de Cinema em Casa Português Manual de usu Garbo 19

5. Funcionamento

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Imagem Visor   Brilho  Contraste  Matiz Saturação  Nitidez  Espelho  (mais)   min.    Mova o ponteiro para a esquerda ou direita para ajustar o nível de brilho.

 Áudio Ajustes

máx.



 Áudio Ajustes

máx.



Imagem Visor   Brilho  Contraste 

Matiz

Saturação  Nitidez  Espelho  (mais)   min.    Mova o ponteiro para a esquerda ou direita para  ajustar o nível de contraste.

 Áudio Ajustes

máx.



Menu On Screen Display

Explicação geral

1 Pressionar o botão Menu.

– A barra de menu é apresentada no écran.

A primeira opção encontra-se iluminada, sendo também apresentado o respectivo sub menu.

Dependendo da fonte seleccionada (Computador, Componente,Vídeo, ou S-Video) algumas das opções do menu secundário poderão encontrar-se desactivadas. Isto quer dizer que estas funções:

– não se encontram disponíveis quando determinado modo se encontra activado, – não poderão ser utilizadas para a fonte seleccionada.

Por exemplo:

– A função ‘Tamanho horizontal’, que se encontra no menu Visor (écran) quando a função

‘Auto imagem’ se encontra activada.

– A função ‘Matiz’, que se encontra no menu Imagem quando o sinal de entrada não

apresenta o formato NTSC.

2 Utilize as teclas do cursor (esquerda e/ou direita) para aceder a outras opções da barra de

menu.

3 Seleccione a opção do menu secundário que deseja utilizar por meio das teclas de cursor

(para cima e/ou para baixo). Quando estiverem disponíveis outros itens, podendo ser apresentados num ecrã, isto será indicado por ‘mais’ no final da lista. Prima OK para mover para a lista seguinte dos itens. Com ‘anterior’ pode regressar à primeira lista.

4 Efectue o ajuste da opção seleccionada na janela que se encontra no fundo do écran,

utilizando as teclas de cursor (esquerda e/ou direita).

5 Seleccione a opção seguinte utilizando o procedimento anterior. 6 Pressione o botão Menu para abandonar o menu On Screen Display.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 20

5. Funcionamento Menu On Screen Display

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Imagem Visor   Brilho  Contraste 

Matiz Saturação  Nitidez 

Espelho  (mais)   min.    Mova o ponteiro para a esquerda ou direita para  ajustar o nível de contraste.

 Áudio Ajustes

máx.



 Áudio Ajustes Imagem Visor

 Fixação digital  Zoom digital  ? Amplição

Auto Imagem  ? Tamanho Horizontal ? Fase  ? Troca 

   

 Áudio Ajustes

máx.



Ajustes de Vídeo/S-Vídeo

Para a entrada do sinal de Vídeo/S-Vídeo, podem ser feitos os seguintes ajustes de ‘Visor’ e ‘Imagem’:

Ajustes da Imagem

• Pressione Menu e seleccione ‘Imagem’ na barra de menus. Podem ser agora feitos os

seguintes ajustes da ‘Imagem’, de acordo com as instruções contidas na ‘Descrição geral’:

– Brilho

efectua o ajuste do brilho da imagem projectada;

– Contraste

efectua o ajuste da intensidade do contraste;

– Matiz (apenas para o sinal NTSC)

efectua o ajuste do tom da imagem projectada;

– Saturação

efectua o ajuste da saturação de cor da imagem projectada;

– Nitidez

permite controlar os contornos da imagem;

– Espelho

efectua a inversão da imagem, de modo a permitir a utilização do projector em diversas posições;

– Formato da imagem

selecciona uma de seis opções de formato de imagem (ecrã largo, super zoom 4:3, 4:3, 14:9 aumentada, 16:9 aumentada, legendas 16:9);

– Controlo de cor

seleccione entre uma apresentação em cores ‘Viva’ e ‘Natural’ na imagem. ‘Viva’é definida automaticamente quando a entrada do computador é utilizada; ‘Natural’é definida automaticamente quando a entrada de vídeo é utilizada.

– Temperatura de cor

ajusta a impressão de cores global. Pode também ajustar as cores (vermelho, verde e azul) individualmente.

Ajustes do Visor

• Pressione Menu e seleccione ‘Visor’ na barra de menus. Podem ser agora feitos os seguintes

ajustes do ‘Visor’, de acordo com as instruções contidas na ‘Descrição geral’. Para ajustar o ‘ Zoom digital/ Ampliação’, veja a informação contida em ‘Ajustes do computador’.

– Congelamento digital

efectua o congelamento de uma imagem (imagem congelada);

– Zoom digital

permite ampliar parte da imagem;

– Ampliação

ajusta o factor zoom.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 21

5. Funcionamento

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

 Áudio Ajustes

máx.



Imagem Visor   Brilho  Contraste 

Matiz Saturação  Nitidez 

Espelho  (mais)   min.    Mova o ponteiro para a esquerda ou direita para  ajustar o nível de contraste.

 Áudio Ajustes

máx.



Menu On Screen Display

Ajustes do computador

Para a entrada do sinal do computador, podem ser feitos os seguintes ajustes de ‘Visor’ e ‘Imagem’.

Ajustes da Imagem

• Pressione Menu e seleccione Imagem na barra de menus. Podem ser agora feitos os

seguintes ajustes da ‘Imagem’, de acordo com as instruções contidas na ‘Descrição geral’:

– Brilho

efectua o ajuste do brilho da imagem projectada;

– Contraste

efectua o ajuste da intensidade do contraste;

– Espelho

efectua a inversão da imagem, de modo a permitir a utilização do projector em diversas posições;

– Formato da imagem

selecciona uma de seis opções de formato de imagem (ecrã largo, super zoom 4:3, 4:3, 14:9 aumentada, 16:9 aumentada, legendas 16:9);

– Controlo de cor

seleccione entre uma apresentação em cores ‘Vivo’ e ‘Natural’ na imagem; ‘Viva’é definida automaticamente quando a entrada do computador é utilizada;‘Natural’é definida automaticamente quando a entrada de vídeo é utilizada.

– Temperatura de cor

ajusta a impressão de cores global. Pode também ajustar as cores (vermelho, verde e azul) individualmente.

Ajustes do Visor

• Pressione Menu e seleccione Visor na barra de menus. Podem ser agora feitos os seguintes

ajustes do Visor, de acordo com as instruções contidas na ‘Descrição geral’:

– Congelamento digital

efectua o congelamento de uma imagem (imagem congelada);

– Zoom digital

permite ampliar parte da imagem;

– Ampliação

Nota para utilizadores

de Windows

Para regular correctamente as fases

horizontal e vertical:

1 Escolha ‘Iniciar’ (‘Start’) e depois

‘Encerrar’ (‘Shutdown’) da Barra de

Tarefas do Windows.

2 Regule o controlo de dimensão

horizontal de modo a que não sejam

visíveis quaisquer barras verticais.

3 Agora, regule o controlo de fase do

projector para legibilidade óptima.

4 Prima ‘Não’ no ecrã de encerramento

do Windows para cancelar a acção de

Philips Projector de Cinema em Casa Português Manual de usu Garbo 22

encerramento.

ajusta o factor zoom;

– Auto imagem

efectua o dimensionamento e posicionamento automático da imagem, de modo a que esta se adapte de forma perfeita ao écran;

– Tamanho horizontal

efectua o ajuste do eixo horizontal da imagem do computador, de modo a preencher todo o écran;

– Fase

minimisa as imperfeições na imagem. Quando ligar o projector ao computador pela primeira vez, certifique-se de que efectua este ajuste de modo a melhorar a definição do texto projectado;

– Deslocar

efectua o ajuste do eixo horizontal e vertical da imagem do computador, de modo a centrá-la no écran.

5. Funcionamento Menu On Screen Display

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Picture  (previous)

Picture format

Colour tracking Colour temperature ? Red ? Green ? Blue      Picture Format - Wide Screen Picture Format is used to adjust the width/height ratio of the image.

Display Audio Settings



             Move pointer to position the image. Press OK key when done.



Shift...????

Alguns exemplos

Os procedimentos de ajuste seguintes seguem uma sequência de operações diferentes, ou poderão mesmo necessitar de algumas explicações adicionais.

Formato da imagem

"Formato da imagem" é usado para seleccionar uma de seis opções de formato de imagem (ecrã largo, super zoom 4:3, 4:3, 14:9 aumentada, 16:9 aumentada, legendas 16:9); O modo por defeito para a entrada do sinal do computador de cada vez que o projector arranca é 4:3. Para a entrada de sinal de vídeo, será seleccionado o formato de imagem utilizado da última vez que o projector esteve ligado.

1 Pressione Menu.

– Será visualizada a barra de menu.

"Imagem" aparece em destaque e é visualizado o respectivo submenu.

2 Utilize o Controlo do Cursor para deslocar o cursor para "Formato da imagem". 3 Seleccione o formato de imagem desejado.

– O formato de imagem seleccionado é activado.Veja também "Deslocamento vertical".

4 Se desejado, seleccione o item seguinte a ser ajustado ou pressione Menu para sair.

Deslocamento Vertical (depois de seleccionar o formato da imagem para a entrada de sinal de vídeo)

Devido ao escalonamento da imagem, quando se altera o formato, é possível que fique a faltar parte da imagem no topo ou na base do ecrã. Quando um dos formatos de imagem "super zoom 4:3", "14:9 aumentada", "16:9 aumentada", ou "legendas 16:9" é seleccionado e confirmado pressionando OK, a função de Deslocamento Vertical é activada. Isto permite corrigir a posição da imagem projectada para cima ou para baixo. ,

1 Utilize o Controlo do Cursor para deslocar a imagem projectada para cima ou para baixo. 2 Pressione OK para confirmar e guardar o ajuste. 3 Se desejado, seleccione o item seguinte a ser ajustado ou pressione Menu para sair.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 23

5. Funcionamento Menu On Screen Display

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p



 Áudio Ajustes Imagem Visor 

 Congelamento digital  Zoom digital  ? Ampliação Auto Imagem  ? Tamanho Horizontal 

? Fase  ? Deslocar



  

 O zoom digital é utilizado para ampliar uma zona seleccionada da imagem.

Desligado Ligado



Zoom digital/Ampliação

O ‘Zoom Digital’é utilizado para aumentar parte da imagem. 1 Prima Menu.

– Surge a barra menu.

É realçado ‘Visor’ e surge o respectivo sub menu.

2 Utilize o Controlo do Cursor para mover o cursor para ‘Zoom Digital’. 3 Seleccione ‘Ligado’ para ligar o ‘Zoom Digital’.

• Prima OK para continuar, ou

• Prima Menu para sair e continuar com as definições anteriores de Zoom.

4 Utilize o alvo do zoom para seleccionar o centro da área do ecrã se pretender aumentar a

imagem.

• Prima OK para confirmar.

5 Utilize o cursor ‘Ampliação’ para ajustar o factor de Zoom.

• Prima OK para confirmar e sair do menu.

6 Utilize o Controlo do Cursor para seleccionar outra secção da área a aumentar

(deslocamento do ecrã).

Nota

Ao premir o botão de Zoom Digital no comando à distância pode entrar directamente no ecrã de selecção do centro de zoom (passo 4). Quando o ‘Zoom Digital’ já está activado, ao premir o botão Zoom Digital irá surgir o cursor de deslocamento ‘Ampliação’; ao premir duas vezes no botão Zoom D(igital) Irá desligar o ‘Zoom Digital’

Auto imagem

A função ‘Auto imagem’ efectua o dimensionamento e posicionamento automático da imagem, de modo a que esta se adapte de forma perfeita ao écran. É ainda utilizada para efectuar o ajuste da fase, mas não afecta o formato da imagem seleccionado. Quando a função ‘Auto imagem’ se encontra activada, as funções ‘Tamanho horizontal’,‘Deslocar’ e ‘Fase’ encontram-se desactivadas.

Tamanho horizontal

A função Tamanho horizontal é utilizada para dimensionar a imagem do computador, de modo a preencher todo o écran de projecção. Quando o menu OSD se encontra activo e a opção Tamanho horizontal se encontra seleccionada, o nível de dimensionamento será indicado numa escala linear (cursor de deslocamento).

Philips Projector de Cinema em Casa Português Manual de usu Garbo 24

5. Funcionamento >Menu On Screen Display

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Imagem Visor

 Áudio Ajustes

             Mova o ponteiro para posicionar a imagem.  Pressione o botão OK quando terminar.



Deslocar

A função ‘Deslocar’ efectua o ajuste do eixo horizontal e vertical da imagem do computador, de modo a centrá-la no écran. Esta função apenas se encontra activa quando a opção ‘Auto imagem’ se encontra ‘Desactivada’.

1 Pressionar o botão Menu.

– Será apresentada a barra de menu. – A opção ‘Visor’ encontra-se iluminada e o menu secundário encontra-se também activado.

2 Utilizar as teclas de cursor para aceder à opção ‘Deslocar’. 3 Pressionar o botão OK para activar a opção ‘Deslocar’.

4 Utilizar as teclas de cursor para posicionar a imagem do computador. 5 Pressionar o botão OK para confirmar e actualizar as alterações efectuadas. 6 Se necessário, seleccionar outra opção ou pressionar o botão Menu para sair.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 25

5. Funcionamento <Menu On Screen Display

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Ajustes

Imagem Visor



Idioma  Correcção do ângulo Monitor desligado Informações do sistema... Ajustes de fábrica Bloqueio do teclado  (mais)

 Áudio



 Ajustes Imagem Visor   Volumen Baixo Agudo Mudo

   





Áudio

Ajustes

 Áudio



Desligado

Ligado

O ecrã de inicialização pode ser mostrado ou ser suprimido quando ligar o aparelho.

Imagem Visor

 (anterior) Ecrã de inicialização  Contador da lâmpada  Auto Standby Auto Source Feedback

Ajustes de ordem geral

Ajustes de Áudio

• Pressione Menu e seleccione ‘Audio’ na barra de menus. Podem agora ser feitos os seguintes

ajustes de Audio para Computador, Vídeo do Componente,Vídeo ou S-Video, de acordo com as instruções contidas na ‘Descrição geral’:

– Volumen

efectua o ajuste do nível sonoro;

– Baixo

efectua o ajuste dos sons graves;

– Agudo

efectua o ajuste dos sons agudos;

– Mudo

desactiva o som do projector (ou de um altifalante externo).

O volume poderá também ser ajustado através da utilização dos botões – Volume +, que se encontram localizados no comando à distância e no teclado local.

Definições gerais

O projector está equipado com as seguintes funções destinadas a optimizar a sua utilização e manuseamento:

• Pressione Menu e seleccione ‘Ajustes’ na barra de menus. Podem agora ser feitos os

seguintes ajustes/definições para Computador,Vídeo do Componente,Vídeo ou S-Video, de acordo com as instruções contidas na ‘Descrição geral’:

– Idioma

Para seleccionar o idioma desejado para o menu;

– Correcção do ângulo

Ajuste a forma de apresentação de imagem, quando projectada para cima ou para baixo;

– Monitor desligado

Activa a imagem no segundo monitor ligado;

– Informações do sistema

O submenu Informações do sistema contém uma apresentação geral das definições mais importantes do projector, incluindo informação sobre como configurar o hardware e software.

– Ajustes de fábrica

Esta função é utilizada para recuperar os valores previamente definidos e eliminar todos os valores definidos pelo utilizador;

– Bloqueio principal

A função Bloqueio principal é utilizada para desactivar todos os comandos remotos e locais. Para desactivar a função Bloqueio principal mantenha o botão OK premido durante 10 segundos;

– Ecrã de inicialização

Para visualizar ou eliminar o ecrã de inicialização Philips que aparece por defeito no arranque do projector;

– Contador da lâmpada

Indicação do período de duração da lâmpada, que pode ser reajustado após ser colocada uma nova lâmpada;

– Auto Standby

Para desactivar o modo de Espera Automática ou para seleccionar o período de tempo ao fim do qual o projector passa automaticamente ao modo de Espera;

– Auto Source

Philips Projector de Cinema em Casa Português Manual de usu Garbo 26

Esta função permite-lhe desligar o modo Auto Standby ou seleccionar o tempo de atraso após o qual o projector liga automaticamente o modo suspensão;

– Feedback

Esta função permite-lhe eliminar mensagens OSD. No entanto, as mensagens de aviso ou de erro nunca poderão ser eliminadas.

Limpeza

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Cuidado

6. Manutenção

Desligue o projector da tomada antes de efectuar qualquer limpeza.

1 Pressionar o botão Standby duas vezes para desligar o projector. – O indicador de espera começa a piscar uma luz laranja.

2 Aguarde que a ventoinha de arrefecimento pare (aproximadamente 3 minutos depois de o

projector ter sido colocado em espera) e desligue o cabo de alimentação e todos os outros cabos.

Limpeza da caixa

• Quando a caixa se encontrar suja, limpe-a com um pano macio.

• Basta utilizar uma camurça ligeiramente humedecida para limpar a caixa.

• Não utilize líquidos de limpeza porque poderão danificar a caixa do aparelho.

Limpeza da lente

• Quando a lente se encontrar suja ou poeirenta, deverá limpar a poeira em primeiro lugar,

limpando em seguida a lente com uma escova macia ou com papel de limpeza especial. Nunca toque na lente com os dedos.

– A lente poderá ficar machada se não for limpa.

Importante

Limpeza do filtro de pó

Certifique-se que o filtro de pó é limpo regularmente.

1 Desligar o projector e aguardar que a ventoinha de arrefecimento pare antes de desligar os

cabos do projector.

2 Rodar o projector. Nunca colocar o projector perto da zona onde são efectuadas as ligações! 3 Carregue no separador A e levante a cobertura.

4 Pressionar a patilha C, abrir o suporte e retirar o filtro. 5 Segurar bem no filtro e retirar toda a poeira cuidadosamente from the dusty side, utilizando

um aspirador.

6 Pressionar a patilha C, voltar a colocar o filtro no lugar e soltar a patilha C. 7 Fechar o compartimento do filtro.

8 Pressionar a patilha A e introduzir o filtro B no projector.

Notas

O filtro deverá ser limpo a cada 100 horas de funcionamento. Se utilizar o projector sem o filtro ou com um filtro usado ou danificado pode provocar avarias graves no aparelho.

Quando o filtro se encontrar danificado deverá substitui-lo por um filtro do mesmo tipo (12 nc: 3122 434 0157 0).

Philips Projector de Cinema em Casa Português Manual de usu Garbo 27

O projector não poderá ser ligado até que o suporte do filtro se encontre correctamente instalado.

6. Manutenção

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Aviso:  Vida útil da lâmpada está chegando ao seu termo   Aconselhamos ter sempre uma lâmpada de reserva  disponível. O tipo de lâmpada é indicado no  manual do utilizador. 

Aviso:  Vida útil da lâmpada chegou ao seu termo.   Aconselhamos trocar a lâmpada a fim de evitar  falhas imprevistas e para melhor qualidade da  imagem em geral.  

Lâmpada 

5 horas

Imagem Visor

 (anterior) Ecrã de inicialização  Contador da lâmpada  Auto Standby Auto Source Feedback    

 Áudio Ajustes

O Contador mostra as horas operacionais da lâmpada.  É aconselhado reajustar o contador quando uma  lâmpada for substituída (mantenha a tecla de  confirmação pressionada por 3 seg.).

 

Lâmpada

Quando a vida útil da lâmpada atingir as 100 horas de funcionamento será apresentada a mensagem ‘Aviso:Vida útil da lâmpada está chegando ao seu termo’ no écran, de cada vez que o projector for ligado.A luz indicadora acende com uma luz laranja.

Poderá verificar qual o tempo de vida útil restante através do menu OSD.

1 Pressionar o botão Menu. – Será apresentada a barra de menu.

2 Utilizar as teclas de cursor para aceder à opção ‘Ajustes’. 3 Utilizar as teclas de cursor para seleccionar a opção ‘Contador de lâmpada’.

– Será apresentado o valor correspondente ao tempo de vida útilrestante da lâmpada, na

janela que se encontra no fundo do écran.

– Quando a vida útil da lâmpada tiver terminado, o indicador da lâmpada ficará laranja e será

apresentada a mensagem ‘Aviso:Vida útil da lâmpada chegou ao seu termo’.

Substituição da lâmpada

1 Desligar o projector e aguardar que a lâmpada arrefeça (aproximadamente 5 minutos)

antes de desligar os cabos do projector. Desligar o cabo de alimentação do projector e da tomada da parede.

O cabo de alimentação tem de ser desligado do projector, caso contrário não será possível tirar a tampa do compartimento da lâmpada.

2 Turn the projector over. Never place the projector on the side where the connections are

located!

Philips Projector de Cinema em Casa Português Manual de usu Garbo 28

2 Rodar o projector. Nunca colocar o projector perto da zona onde são efectuadas as ligações! 3 Empurrar a patilha A para a direita e retirar a tampa do compartimento da lâmpada.

– Quando a patilha A é pressionada, a entrada de alimentação da rede fica parcialmente

fechada. Por isso, não será possível retirar a tampa do compartimento da lâmpada se o cabo de

alimentação não tiver sido desligado do projector.

4 Ler as etiquetas de precaução e aviso que se encontram na suporte da lâmpada.

6. Manutenção

Menu OK

Mute

Source

Stand

Lamp

Tem p

Menu OK

Mute

Source

Stand

Lamp

Tem p

Lâmpada 

0 horas

Imagem Visor

 (anterior) Ecrã de inicialização  Contador da lâmpada  Auto Standby Auto Source Feedback    

 Áudio Ajustes

O Contador mostra as horas operacionais da lâmpada.  É aconselhado reajustar o contador quando uma  lâmpada for substituída (mantenha a tecla de  confirmação pressionada por 3 seg.).

 

Substituição da lâmpada

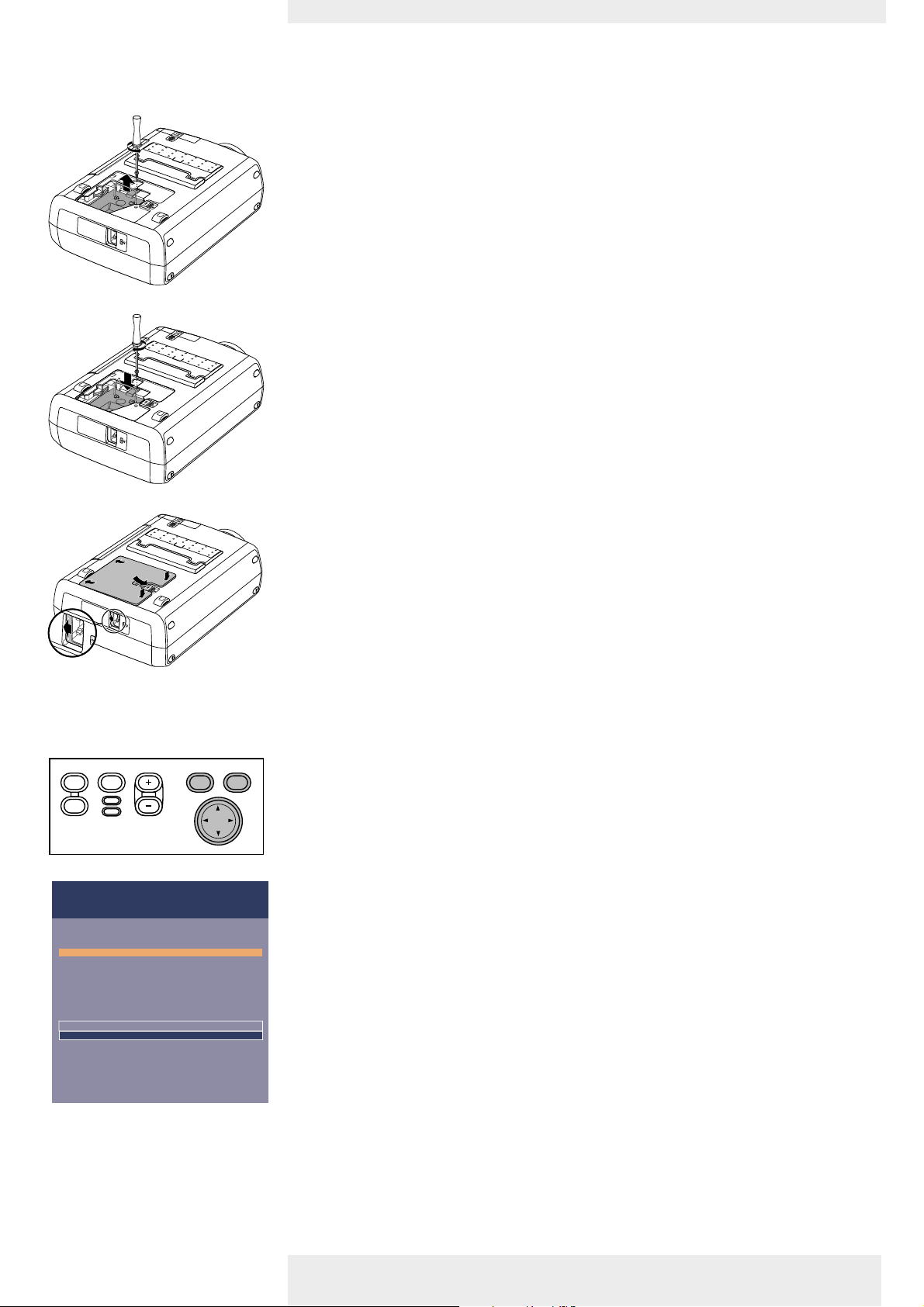

5 Desapertar o parafuso B. 6 Pegar no suporte da lâmpada e retirar cuidadosamente o suporte do projector.

• Não inclinar. Se partir o tubo interior, as partículas de vidro podem cair.

• Manter a aber tura do supor te virada para o seu lado direito. Não tocar na lâmpada nem

apontar a abertura do suporte seja para quem for.

7 Retirar cuidadosamente o suporte da nova lâmpada da sua embalagem.

• Utilize sempre lâmpadas do mesmo tipo: LCA3116/00 (132 W), 12nc: 8670 931 16009).

• Não tocar na lâmpada nem apontar a abertura do supor te seja para quem for.

• Não deixar cair, já que o impacto poderá partir a lâmpada.

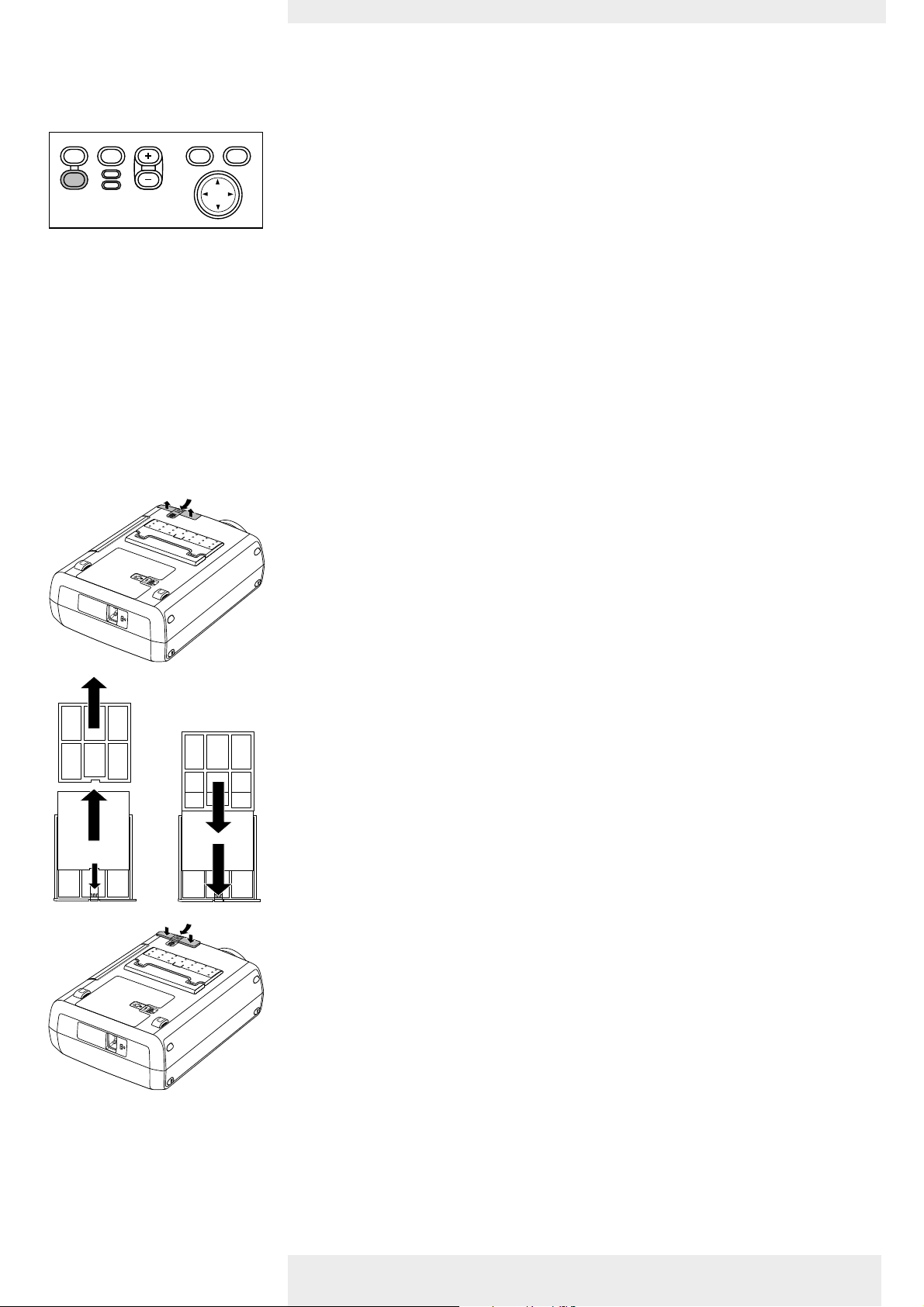

8 Colocar o suporte nas ranhuras e introduzi-lo no respectivo compartimento. 9 Voltar a apertar o parafuso B.

10 Voltar a colocar a tampa do compartimento da lâmpada no lugar e pressionar a patilha A

para a posição original.

– A entrada de alimentação da rede voltará a abrir.

11 Ligar o cabo de alimentação à entrada de alimentação da rede do projector e à tomada da

parede.

12 Pressionar o botão Standby para ligar o projector. 13 Reinicializar a vida útil da lâmpada (consultar a secção ‘Reinicialização da vida útil da lâmpada’). 14 Deitar fora a lâmpada antiga num caixote especial para resíduos químicos.

Reinicialização da vida útil

da lâmpada

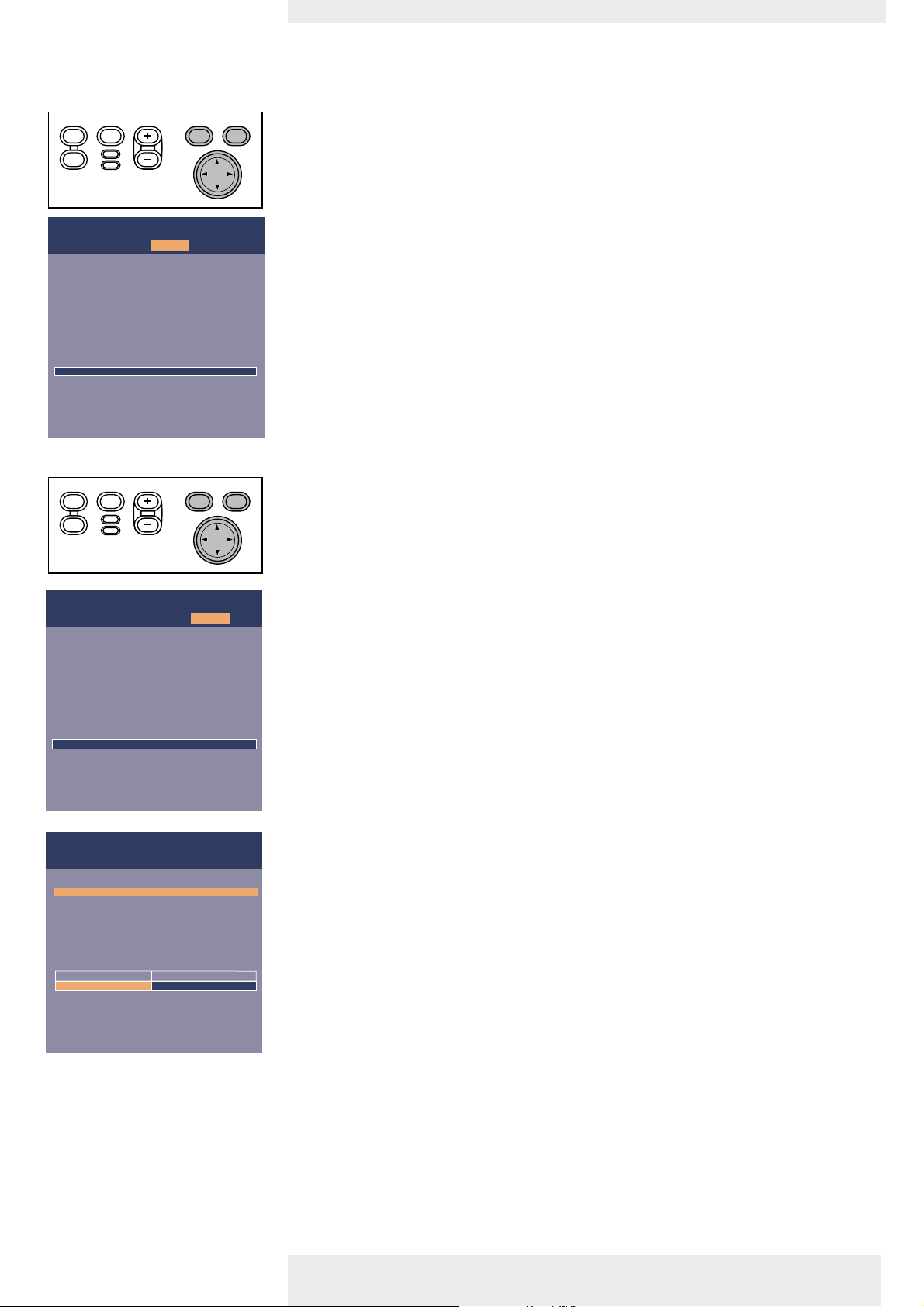

1 Pressionar o botão Menu.

– Será apresentada a barra de menu.

2 Utilizar as teclas de cursor para aceder à opção ‘Ajustes’, que se encontra na barra de

menu.

3 Utilizar as teclas de cursor para seleccionar a opção ‘Contador da lâmpada’, que se encontra

no menu secundário.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 29

4 Pressionar o botão OK durante 3 segundos para reinicializar o indicador da lâmpada. 5 Se necessário, seleccione outra opção ou pressione o botão Menu para abandonar.

7. Resolução de problemas

Se ocorrer alguma falha deverá verificar os pontos da lista seguinte antes de proceder à reparação da máquina. Se não conseguir solucionar o problema, deverá entrar em contacto com o seu distribuidor ou com um centro de reparação técnica.

Aviso

Ler o seguinte

Problema

A imagem não é

apresentada no écran

Nunca deverá tentar reparar o projector, já que esse procedimento poderá anular a garantia.

– Causa possível

• Solução

– A tomada principal não se encontra correctamente ligada.

• Ligar a tomada correctamente.

– O suporte do filtro não foi instalado correctamente ou encontra-se danificado.

• Instalar o supor te do filtro correctamente (consultar a secção ‘Limpeza do filtro do pó’, que

se encontra no capítulo ’Manutenção’).

– A cobertura do suporte da lâmpada não se encontra fechado correctamente ou o suporte da

lâmpada encontra-se danificado.

• Fechar a cober tura correctamente (consultar a secção ‘Substituição da lâmpada’, que se

encontra no capítulo ’Manutenção’).

– O cabo responsável pela transmissão do sinal não se encontra correctamente ligado.

• Ligue o cabo correctamente.

– O projector encontra-se desligado.

• Pressionar o botão Standby para ligar o projector.

Cor de baixa qualidade

A imagem encontra-se

desfocada

A imagem projectada não

se encontra ajustada

ão écran

Não é possível fixar a

imagem

– A/V-sem som está activada.

• Cancele A/V sem som.

• Efectuar o ajuste do ‘Brilho’, ’Contraste’, ‘Saturação’ ou ‘Matiz’ (vide ‘Ajustes de Imagem’ em

‘Funcionamento' - ‘Menu On Screen Display’).

• Reinicializar todas as definições do projector no menu ‘Ajustes’ (‘Ajustes de fábrica’)

– A imagem não se encontra focada.

• Efectuar o ajuste do anel de focagem.

– A distância entre o projector e o écran não é a mais correcta.

• Efectue o ajuste da distância existente entre o projector e o écran.

– O cabo responsável pela transmissão do sinal não se encontra correctamente ligado.

• Ligue o cabo correctamente.

– As opções ‘Deslocar’ ou ‘Tamanho horizontal’ não se encontram correctamente configuradas.

• Efectue o ajuste das opção ‘Deslocar’ ou ‘Tamanho horizontal’ (vide ‘Ajustes do Visor’ em

‘Funcionamento' - ‘Menu On Screen Display’).

• Activar a função Auto imagem através do menu On Screen menu.

– O cabo responsável pela transmissão do sinal não se encontra correctamente ligado.

• Ligue o cabo correctamente.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 30

7. Resolução de problemas

O projector não

emite som

O projector não responde

aos comandos do

comando à

distância

Indicatores

– O cabo de som não se encontra correctamente ligado.

• Ligar o cabo de som correctamente.

– O volume não se encontra correctamente regulado.

• Verificar o volume.

– (A/V-)sem som está activada.

• Cancele (A/V-)sem som.

– A distância é demasiado elevada.

• Reduzir a distância.

– As pilhas estão fracas.

• Substituir as pilhas (consultar a secção ‘Introdução de pilhas no comando à distância’).

– O sensor de IR encontra-se obstruído.

• Retirar o obstáculo.

Indicador da lâmpada

– verde: estado normal da lâmpada. – laranja: a duração da lâmpada está quase no fim (restam menos de 100 horas).

• Ver mensagens de aviso no ecrã de arranque para mais informações.

– vermelho: a duração da lâmpada acabou.

• Substituir a lâmpada.Ver ‘Manutenção’.

– vermelho (intermitente rápido): a luz de início falhou.

• Desligue o projector da rede eléctrica.Torne a ligar e reinicie. Se o problema não estiver

resolvido, substitua a lâmpada.Ver ‘Manutenção’.

Imagem muito escura ou

clara quando o monitor

externo se encontra ligado

ao aparelho

Indicador de temperatura

– vermelho: erro de temperatura.

• O projector ficará no modo Power/Standby. Espere que o projector arrefeça; pode durar mais

de 30 minutos. Quando o LED se apagar, prima qualquer botão para activar novamente o projector.

– intermitente rápido vermelho: erro na ventoinha.

• O projector ficará no modo Power/Standby. Certifique-se de que a protecção do filtro está

devidamente fechada, as entradas de ar ou o filtro de pó estão limpos e deixe o projector arrefecer; esta situação pode levar mais de 30 minutos. Quando o LED parar de piscar prima qualquer botão para ligar o projector novamente.

Indicador de espera (texto do botão/anel circundante)

– vermelho: modo de espera. – verde: modo de funcionamento. – laranja: a aquecer. – intermitente lento (laranja): a arrefecer.

• Não desligue o aparelho, ele irá reacender a luz automaticamente em poucos segundos.

– Foi activada a opção ‘Monitor desligado’, mas o monitor externo não se encontra correctamente

ligado ao aparelho (a imagem em ambos os écrans é demasiado clara).

• Ligar o cabo VGA em Y (opcional) (Consultar a secção ‘Ligação a um monitor externo’, que se

encontra na secção ‘Instalação’).

• Se o cabo VGA em Y se encontrar ligado correctamente, deverá verificar se a impedância de

entrada do monitor é de 75 Ohm.

– A opção ‘Monitor desligado’não foi activada, mas o monitor externo encontra-se ligado ao aparelho

(a imagem em ambos os écrans é demasiado escura).

• Activar a opção ‘Monitor desligado’. Pressionar o botão Menu e utilizar as teclas de cursor para

aceder à opção ‘Ajustes‘, que se encontra na barra de menu. Seleccionar a opção

Philips Projector de Cinema em Casa Português Manual de usu Garbo 31

No Não há resposta

quando pressiona as teclas

no teclado local ou no

comando à distância

‘Monitor desligado’ e ‘Ligado’. <

7. Resolução de problemas

–‘Bloqueio principal’ activo.

• Pressionar OK 10 segundos para cancelar o ‘Bloqueio do teclado’.

Não há imagem depois

de feita a ligação

RGBS (Scart)

O cursor do rato não

reage quando é usado o

controle do cursor no

comando à distância

– O Vídeo do Componente não será seleccionado automaticamente no caso da ligação RGBS.

• Seleccionar manualmente o Vídeo do Componente utilizando o botão Source no projector

ou no comando à distância.

Generalidades:

• Cer tificar-se de que as pilhas estão correctamente colocadas no comando à distância e/ou

substituir as pilhas.

• Cer tificar-se de que o projector recebe os sinais do comando à distância.

• Cer tificar-se de que o cabo USB ou PS/2 foi correctamente ligado.

• Cer tificar-se de que o projector e o computador estão ambos ligados.

• Desligar e voltar a ligar o cabo USB ou PS/2.

No caso de uma ligação PS/2:

– O rato PS/2 do laptop ligado tem prioridade sobre a ligação do rato do projector.

• Desactivar o rato PS/2 do laptop seleccionando ‘Desactivar no perfil de hardware’ nas

‘Propriedades do Rato de Windows’ do laptop. Reinicializar depois o ‘Windows’ no laptop. A

ligação do rato do projector tem agora prioridade, se bem que o rato do laptop possa continuar a ser usado.

• Desligar e voltar a ligar todos os dispositivos certificando-se de que:

• o cabo PS/2 é ligado ao PC e ao projector antes de o PC ser ligado;

• o projector é ligado antes de o PC ser ligado;

• o cabo USB não é ligado quando faz a ligação PS/2.

O computador

pede controladores

• Consultar também o Manual do Utilizador ou a informação de apoio do computador.

No caso de uma ligação USB:

• Ligar outro dispositivo USB (rato, digitalizador, webcam, etc.) e ver se funciona. Se não

funcionar, é porque existe um problema com o computador.

• Consultar também o Manual do Utilizador ou a informação de apoio do computador.

– O ‘Windows’ não conseguiu instalar correctamente o controlador. Neste caso, o

‘Gestor de dispositivos’ terá uma categoria intitulada ‘Outros dispositivos’.

• Desligar o projector.

• Remover todos os itens da lista de ‘Outros dispositivos’‘Gestor de dispositivos’.

• Reiniciar o computador.

• Voltar a ligar o projector.

• Caso tenha sido ligado um monitor externo, instale os controladores que se encontram no

CD-ROM fornecido com o projector.

• Caso tenha sido feita uma ligação USB, instale os controladores necessários que se

encontram no CD-ROM fornecido com o computador.

Philips Projector de Cinema em Casa Português Manual de usu Garbo 32

Philips LC6231, LC623199 User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Introdução

Conteúdo da embalagem

Acessórios opcionais

2. Panorâmica geral funcional Comandos

3. Montagem >

Ligar o projector

Correcção do ãngulo

Preparação

Deslocação/Transporte do projector

Informação geral

Entrada de vídeo

Entrada de computador

Saída para monitor externo

CVBS

S-VHS

Ligação Scart

Componente/HDTV

Ligação Scart

PC/Macintosh

Ligação a um monitor externo

5. Funcionamento

Preparação

Geral

Mensagens

Explicação geral

Mensagens de retorno

Alguns exemplos

Menu On Screen Display

Árvore de menus

Explicação geral

Ajustes de Vídeo/S-Vídeo

Ajustes da Imagem

Ajustes do Visor

Ajustes da Imagem

Ajustes do Visor

Alguns exemplos

Zoom digital/Ampliação

Auto imagem

Deslocar

Ajustes de ordem geral

Ajustes de Áudio

Definições gerais

Limpeza

6. Manutenção

Limpeza da caixa

Limpeza da lente

Limpeza do filtro de pó

Lâmpada

Substituição da lâmpada

7. Resolução de problemas
