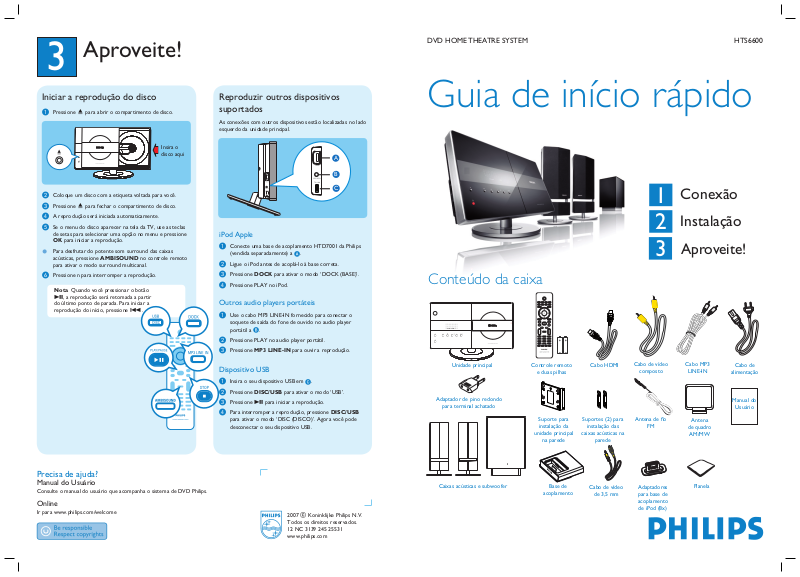

Philips HTS6600/37 Quick Start Guide
3
Aproveite!
DVD HOME THEATRE SYSTEM
Conexão
Instalação
Aproveite!
1
2
3
Conteúdo da caixa
Iniciar a reprodução do disco
A Pressione ç para abrir o compartimento de disco.
B Coloque um disco com a etiqueta voltada para você.
C Pressione ç para fechar o compartimento de disco.
D A reprodução será iniciada automaticamente.
E Se o menu do disco aparecer na tela da TV, use as teclas
de setas para selecionar uma opção no menu e pressione
OK para iniciar a reprodução.
z
Para desfrutar do potente som surround das caixas
acústicas, pressione AMBISOUND no controle remoto
para ativar o modo surround multicanal.
F Pressione n para interromper a reprodução.
Nota Quando você pressionar o botão
u, a reprodução será retomada a partir
do último ponto de parada. Para iniciar a
reprodução do início, pressione ..
Reproduzir outros dispositivos
suportados
As conexões com outros dispositivos estão localizadas no lado
esquerdo da unidade principal.
iPod Apple
A Conecte uma base de acoplamento HTD7001 da Philips
(vendida separadamente) a A.
B Ligue o iPod antes de acoplá-lo à base correta.
C Pressione DOCK para ativar o modo ‘DOCK (BASE)’.
D Pressione PLAY no iPod.
Outros audio players portáteis
A Use o cabo MP3 LINE-IN fornecido para conectar o
soquete de saída do fone de ouvido no audio player
portátil a B.
B Pressione PLAY no audio player portátil.
C Pressione MP3 LINE-IN para ouvir a reprodução.
Dispositivo USB
A Insira o seu dispositivo USB em
C
.
B Pressione DISC/USB para ativar o modo ‘USB’.
C Pressione
u
para iniciar a reprodução.
D Para interromper a reprodução, pressione DISC/USB
para ativar o modo ‘DISC (DISCO)’. Agora você pode
desconectar o seu dispositivo USB.
HTS6600
Precisa de ajuda?
Manual do Usuário
Consulte o manual do usuário que acompanha o sistema de DVD Philips.
Online
Ir para www.philips.com/welcome
2007 C Koninklijke Philips N.V.
Todos os direitos reservados.
12 NC 3139 245 25531
www.philips.com
Insira o
disco aqui
Unidade principal
Controle remoto
e duas pilhas
Manual do
Usuário
Cabo de vídeo
composto
Caixas acústicas e subwoofer
Antena de o
FM
Antena
de quadro
AM/MW
Cabo MP3
LINE-IN
Suportes (2) para
instalação das
caixas acústicas na
parede
Suporte para
instalação da
unidade principal
na parede
Flanela
Cabo HDMI
Cabo de
alimentação
Adaptador de pino redondo
para terminal achatado
Base de
acoplamento
Adaptadores
para base de
acoplamento
de iPod (8x)
Cabo de vídeo
de 3,5 mm
Guia de início rápido
A
B
C
SAT
AMBISOUND
1
Conexão
A
Posicionamento
O posicionamento adequado do sistema de caixas acústicas é
importante para garantir o máximo desempenho de som.
RIGHT
LEFT
A Posicione as caixas acústicas na altura normal dos ouvidos
para audição, a mesma distância da TV e voltadas para a
área de audição.
B Posicione o subwoofer no chão, mantendo pelo menos 1 m
da TV.
B
Remover a tampa traseira da
unidade principal
A
Pressione a parte superior da tampa traseira e retire-a da
unidade principal.
B Depois de fazer todas as conexões (consulte as seções a
seguir para obter detalhes), feche a tampa traseira
encaixando as lingüetas nos furos e empurrando-a para
cima.
2
Instalação
C
Conectar as caixas acústicas e a
unidade principal ao subwoofer
TO SUBWOOFER
Y
Pb
Pr
A
Conecte a caixa acústica esquerda à tomada SPEAKER
LEFT e a direita à tomada SPEAKER RIGHT na parte
traseira do subwoofer.
B Conecte o cabo TO MAIN UNIT do subwoofer à tomada
TO SUBWOOFER na parte traseira da unidade principal.
D
Conectar a unidade principal à TV
L
Pr
Pb
Y
R
AUDIO IN
COMPONENT
VIDEO OUT
HDMI OUT
VIDEO OUT
TO SUBWOOFER
VIDEO IN
(CVBS)
VIDEO IN
(CVBS)
AUDIO IN
VIDEO OUT
L
R
HDMI OUT
z
Conecte um cabo de vídeo composto (fornecido) da
tomada VIDEO OUT na unidade principal à tomada
VIDEO IN na TV.
z
Se a sua TV suportar HDMI, conecte o cabo HDMI
(fornecido) da tomada HDMI OUT à tomada HDMI IN na
TV.
A
Localização do canal de exibição
A Pressione 2 (STANDBY ON) na unidade principal para
ativá-la.
B Ligue a TV. Use o controle remoto da TV para selecionar
o canal de exibição correto.
Nota Para pesquisar o canal de exibição correto,
pressione várias vezes o botão Channel Down no
controle remoto da TV (ou o botão AV, SELECT,
°)
até ver o canal Video In.
B
Ajuste das caixas acústicas
Quando você ligar esta unidade pela primeira vez, a mensagem
de ajuste da caixa acústica aparecerá na tela da TV.
A Pressione SETUP no controle remoto para acessar
‘General Setup Page (Página Configuração Geral)’.
B Pressione o cursor para baixo para realçar
{ Instal. do Ambisound } e pressione o cursor direito.
C Selecione uma das opções abaixo e pressione o cursor
direito.
{ Acústica }
{ Rigidas } - para paredes de concreto ou madeira.
{ Delicadas } - para ambientes com cortinas ou um
espaço aberto.
{ Dist. caixa acústica }
{ Próxima } - ‘X’ é menos de 1,2 m.
{ Padrão } - ‘X’ está entre 1,2 m e 2 m.
{ Distante } - ‘X’ é mais do que 2 m.
{ Posição de audição }
{ Próxima } - ‘Z’ é menos de 2 m.
{ Padrão } - ‘Z’ está entre 2 m e 3 m.
{ Distante } - ‘Z’ é mais do que 3 m.
Nota As opções sublinhadas são as con gurações
padrão.
D Selecione um ajuste predefinido ideal e pressione OK para
confirmar.
E Após a conclusão, pressione SETUP para sair do menu.
Note Consulte o manual do usuário fornecido
para veri car outras opções de con guração.
E
Conectar as antenas de rádio
Mantenha as antenas distantes de dispositivos eletrônicos para
evitar interferências indesejadas.
A Conecte a antena de FM ao pino interno da tomada
FM 75 . Para obter uma ótima recepção, estique o fio e
fixe suas extremidades na parede.
B Desdobre a antena de quadro AM/MW e fixe a garra no
slot. Empurre as guias e insira os fios nas tomadas AM/
MW.
C Conecte o cabo de alimentação do subwoofer à tomada
de alimentação AC.
F
Conectar a saída de áudio da TV
(opcional)
Para ouvir o áudio da TV por este sistema de home theater,
use os cabos de áudio vermelho e branco (não fornecidos) para
conectar as tomadas AUDIO IN na unidade principal às
tomadas AUDIO OUT na TV.
AUDIO
OUT
AUDIO IN
VIDEO OUT
L
R
Nota Quando estiver assistindo a um programa de
TV, pressione TV no controle remoto para obter a
saída de som pelo sistema de caixas acústicas.
Posição de
audição
Distância das caixas
acústicas
Antena de o FM
Antena de
quadro
AM/MW
Unidade principal
(parte traseira)
RIGHT
SPEAKER
LEFT
SPEAKER
Subwoofer
(parte traseira)
Subwoofer (parte traseira)
Unidade principal
(parte traseira)
Televisão (parte traseira)
ou
SPEAKERS
RIGHT LEFT
L
R
AUX 2
AUX 1
COAXIAL
DIGITAL IN
MAINS
TO MAIN UNIT
FM/AM ANTENNA
AM
SIRIUS
RIGHT
FM 75
SPEAKERS
LEFT
A
TO SUBWOOFER
Pr
Pb
L
Y
AUDIO IN
R
COMPONENT
VIDEO OUT
VIDEO OUT
HDMI OUT
B
SPEAKERS
RIGHT LEFT
TO MAIN UNIT
FM/MW ANTENNA
AM/MW
FM 75
L
R
AUX 2
AUX 1
COAXIAL
DIGITAL IN
MAINS
FM 75
A
B
C
AUDIO OUT
VIDEO IN
(CVBS)
TO SUBWOOFER
Pr
Pb
L
Y
AUDIO IN
R
COMPONENT
VIDEO OUT
VIDEO OUT
HDMI OUT
FRONT RFRONT L
TV
X
Z
