Philips HTS5500C Schematic
DVD Player
HTS5500C
CLASS 1
LASER PRODUCT
Conteúdo P á gina
Localização dos Painéis e Variação de Versões...............................2
Especifi cações Técnicas......................................................................3
Ajustes....................................................................................4
Manuseando componentes SMD. ..................................................5
Instruções de Segurança.........................................................................6
Instruções de Desmontagem ..............................................7
Diagnóstico do Software .........................................................................9
Diagrama em Blocos..................................................................11

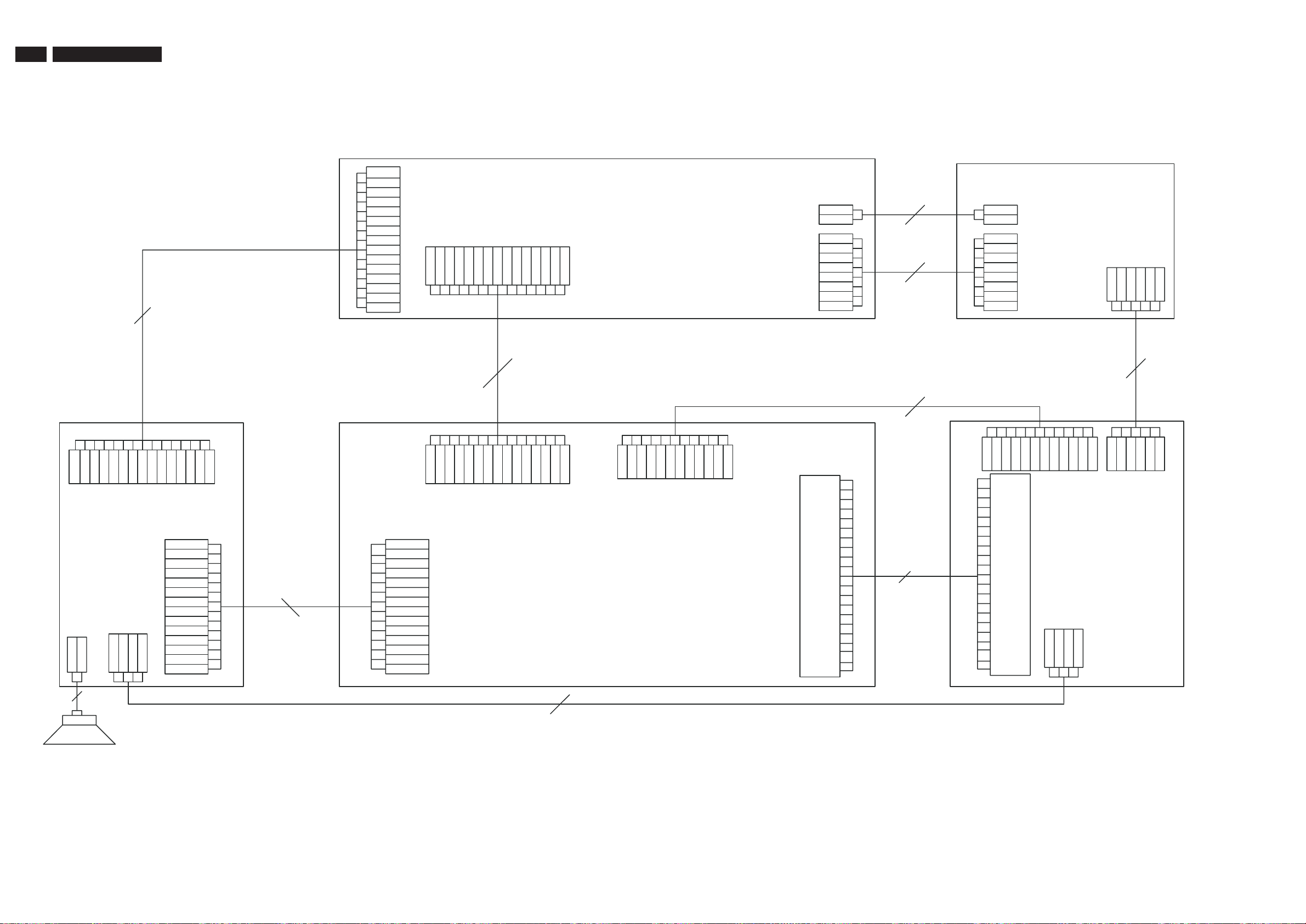

Diagrama de Conexões..........................................................12

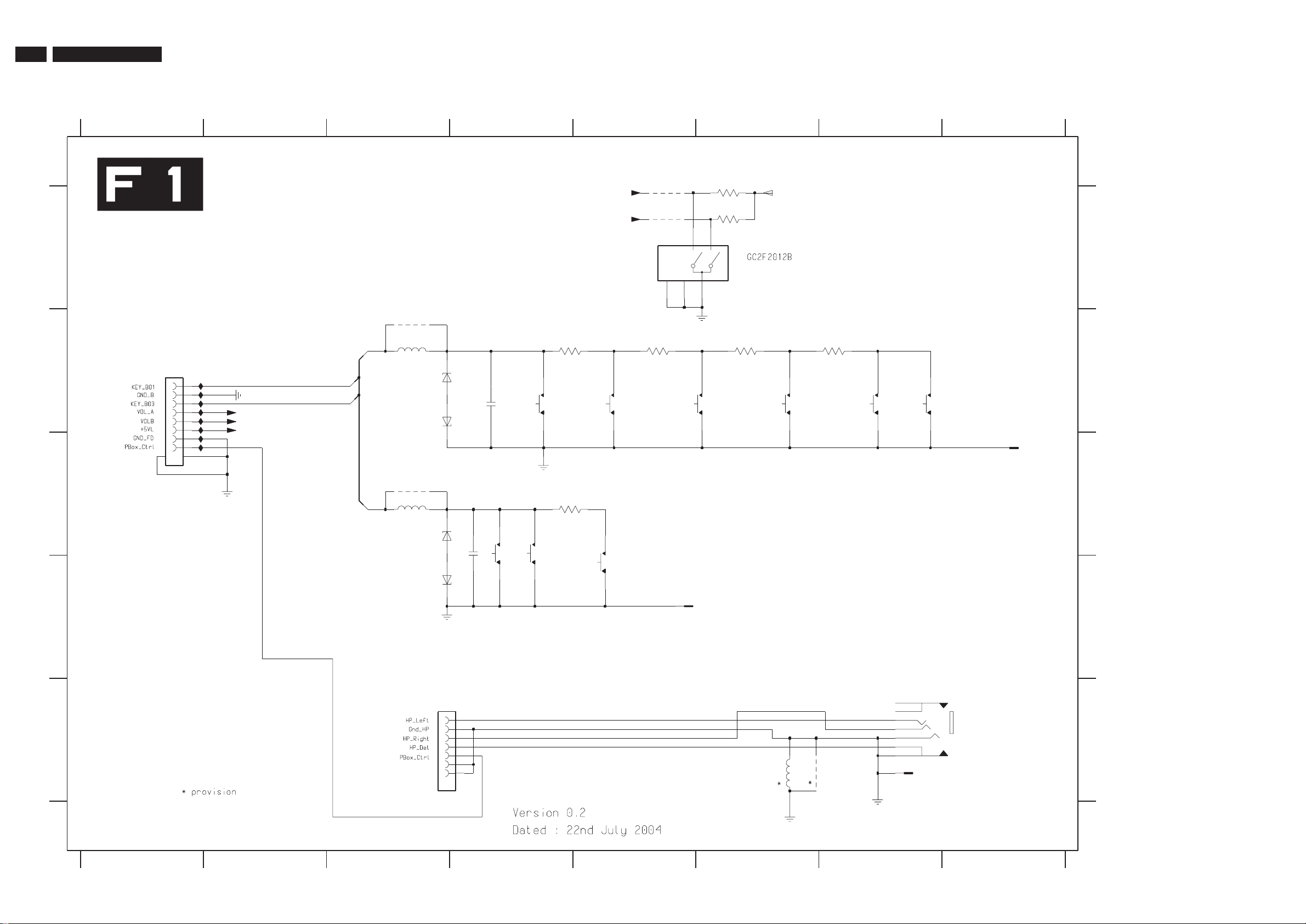

Painel Frontal ..................................................................................13

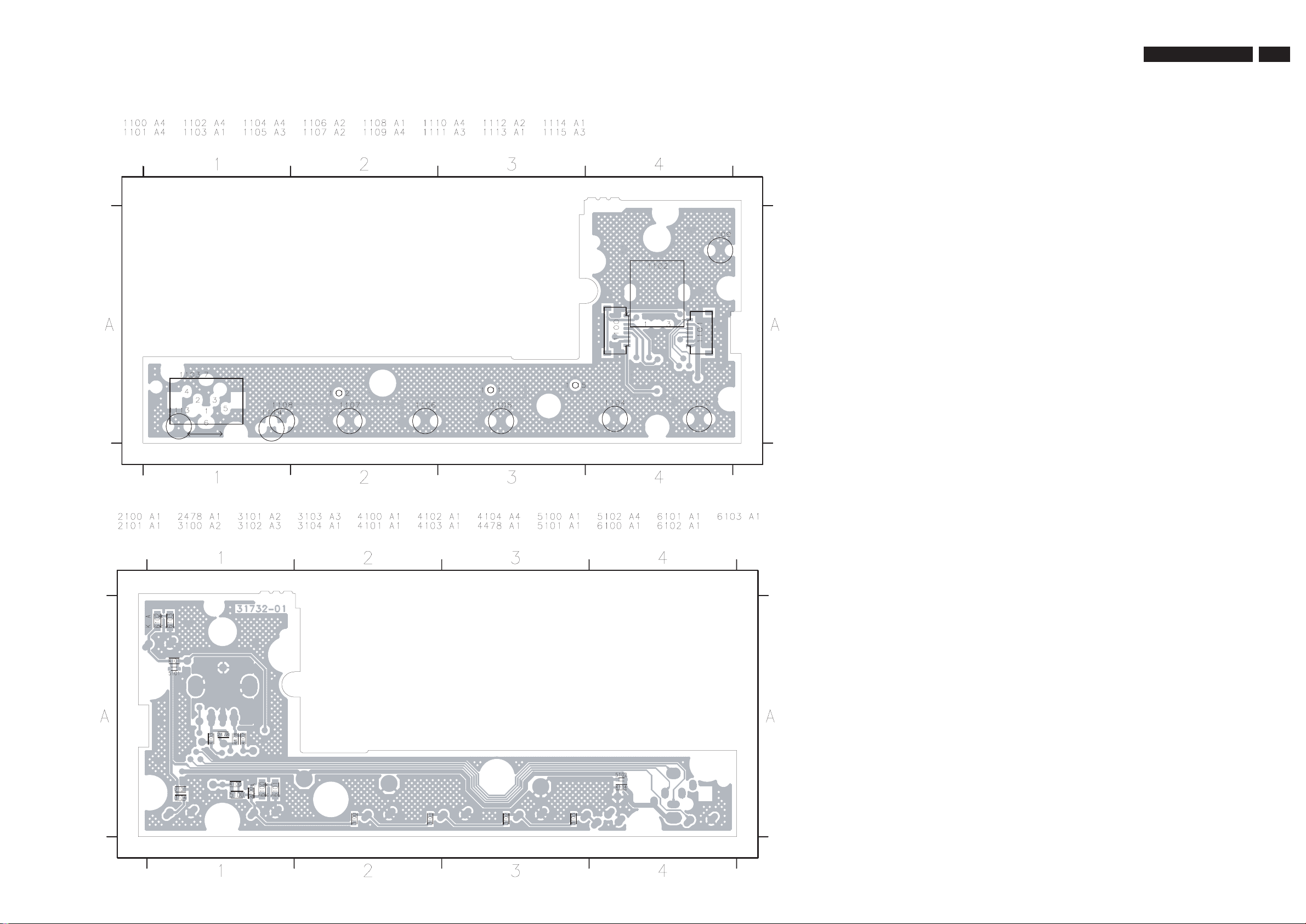

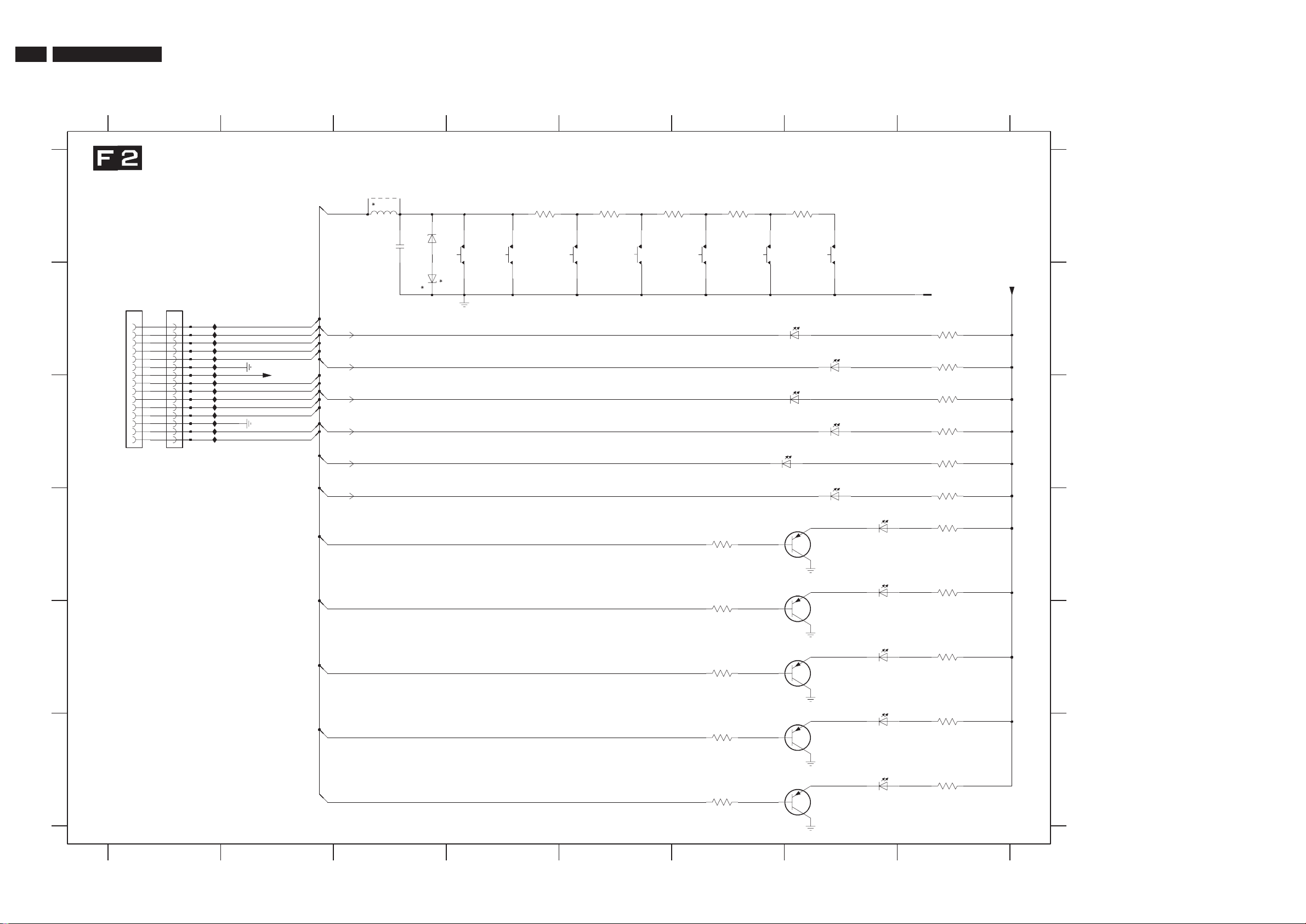

Painel Teclado & Open/Close................................................................15
Painel Teclado Frontal..........................................................17
Teclados e LEDs......................................................18

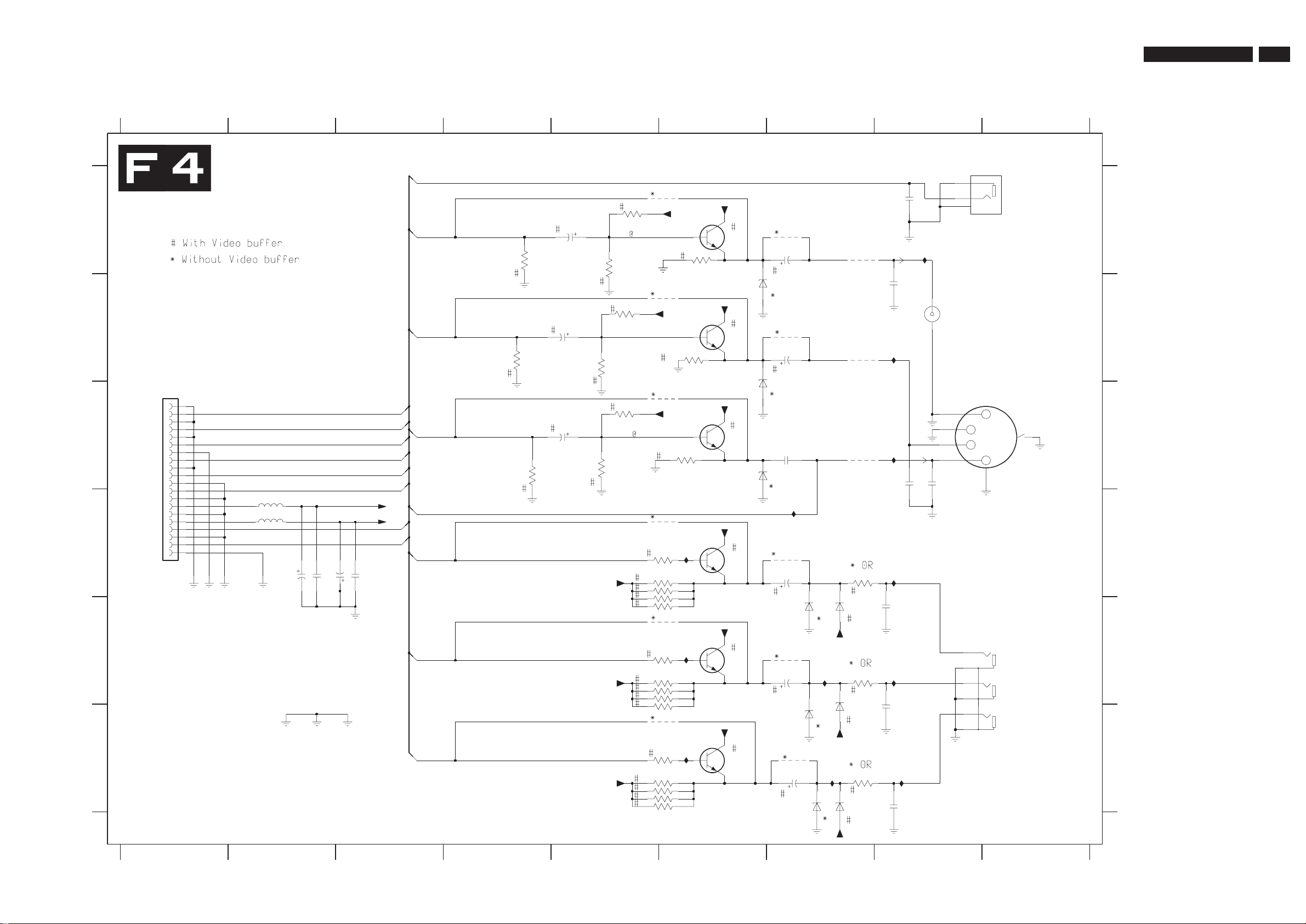

Painel Conector de Vídeo....................................................................19

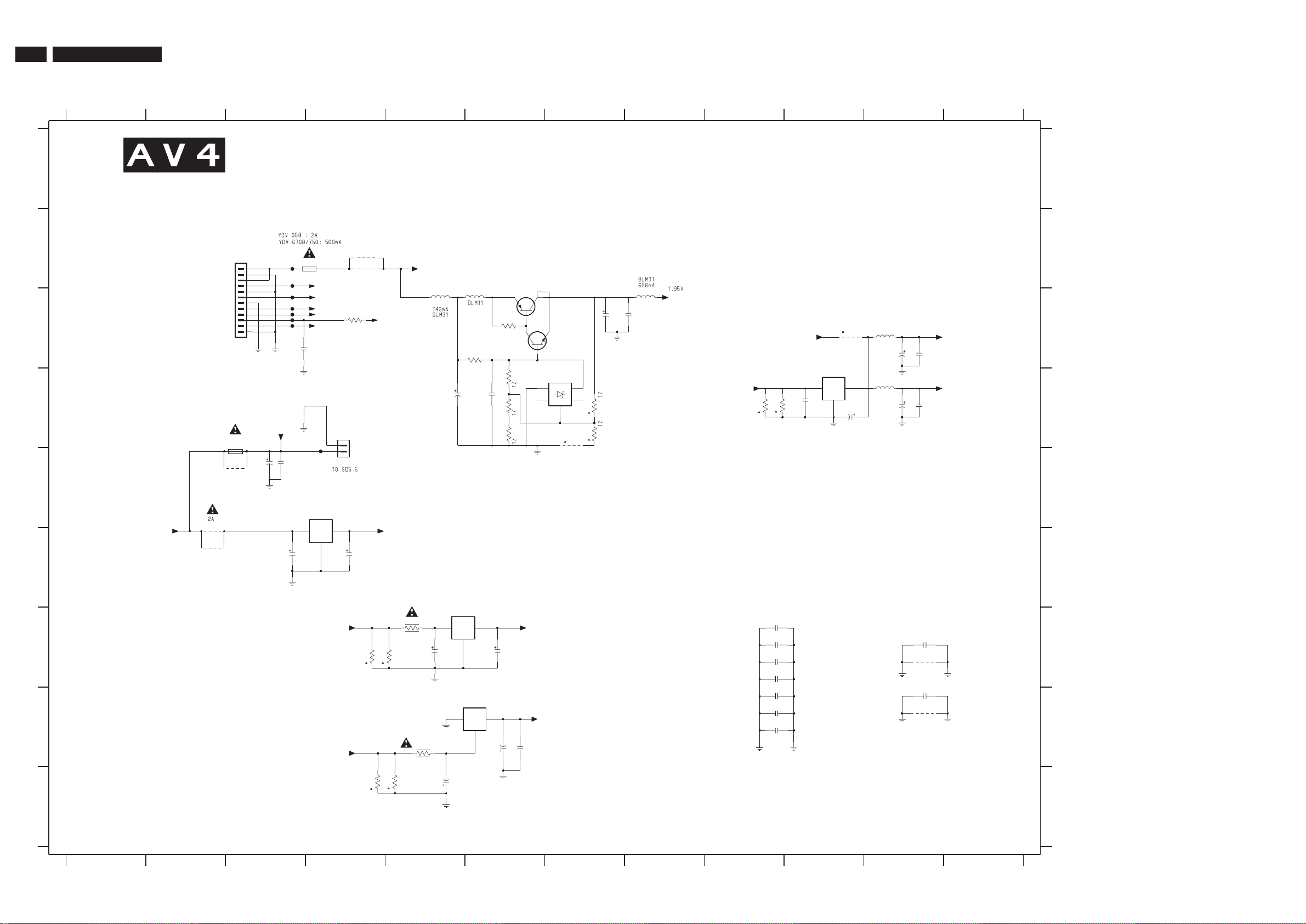

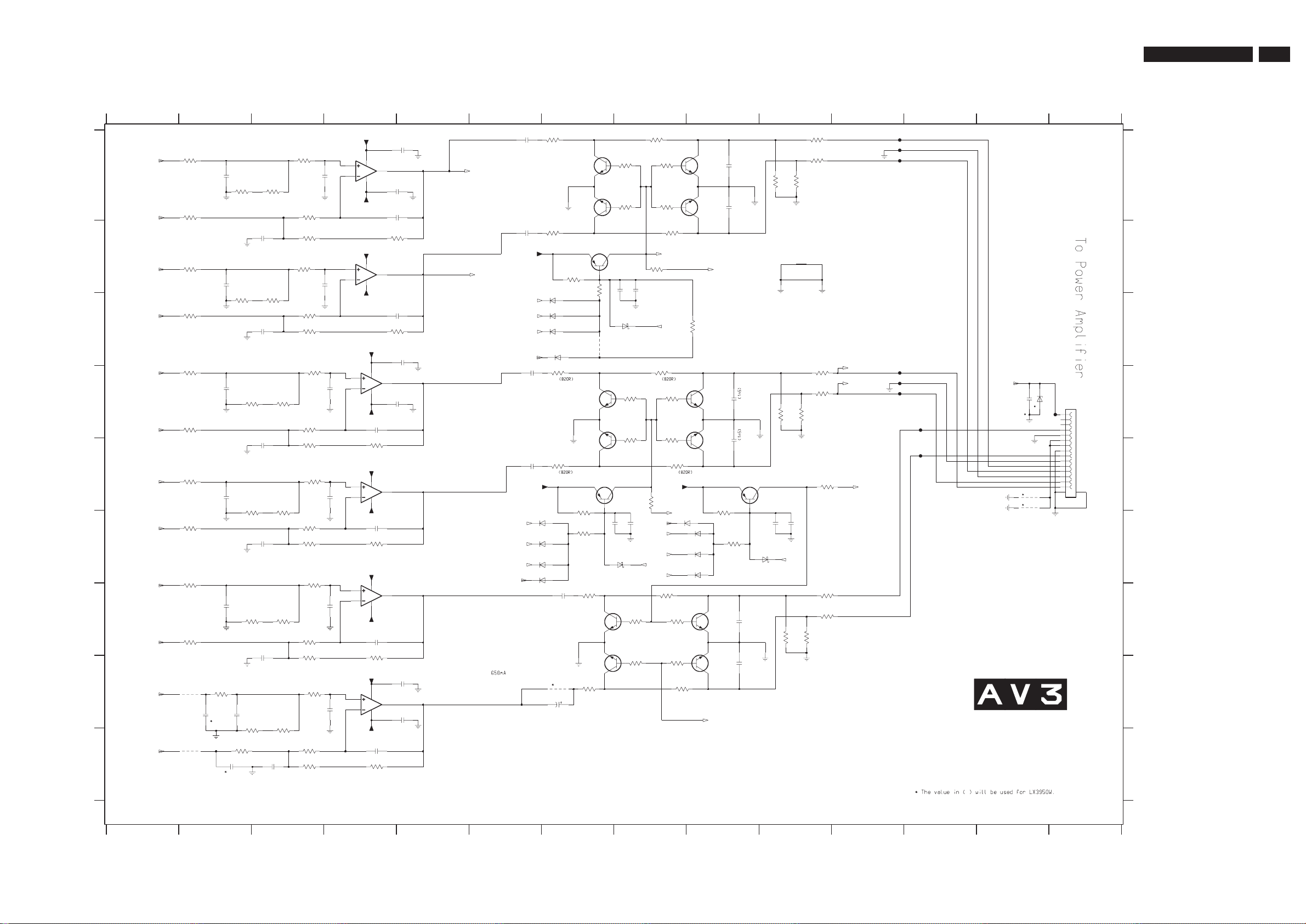

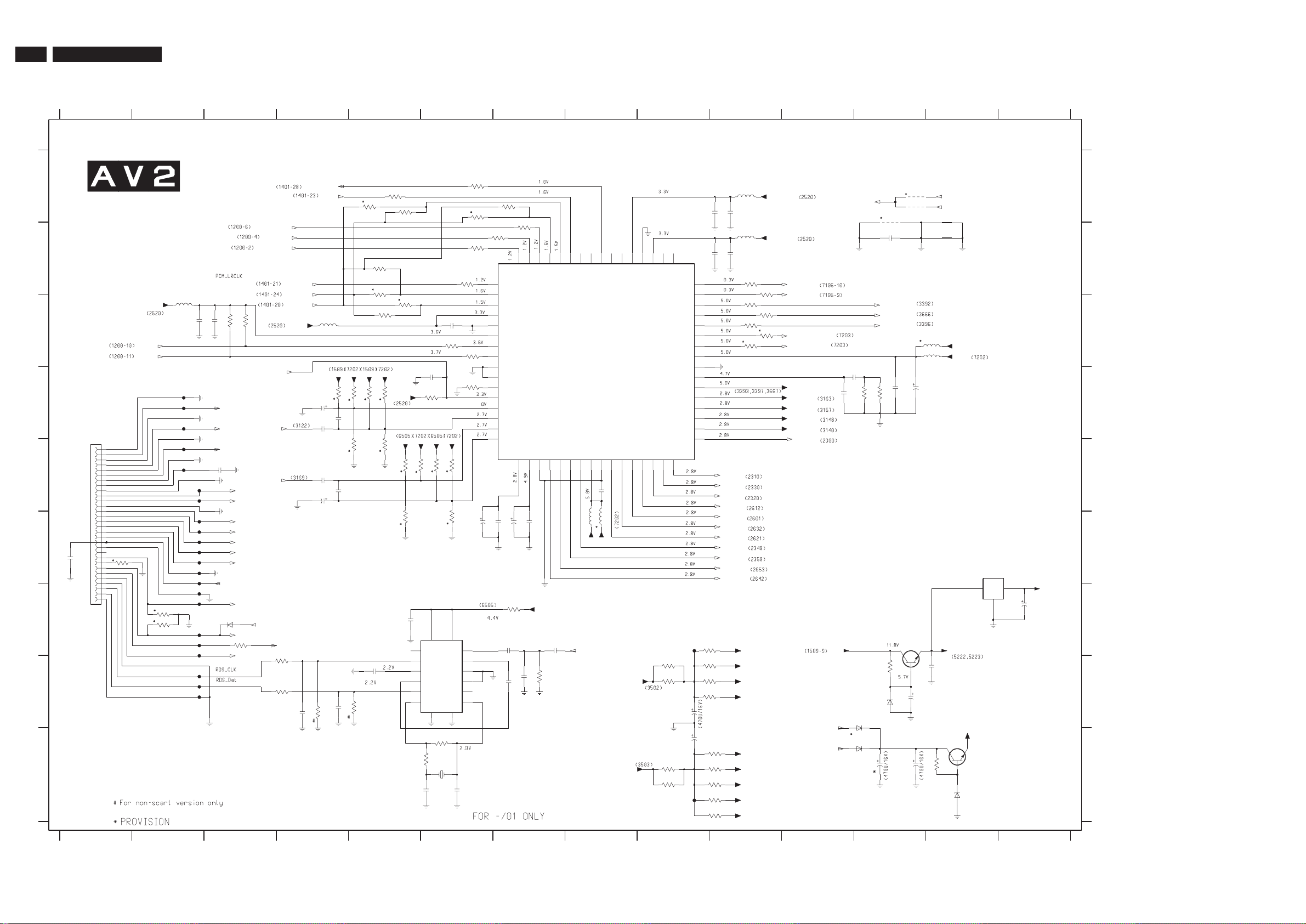

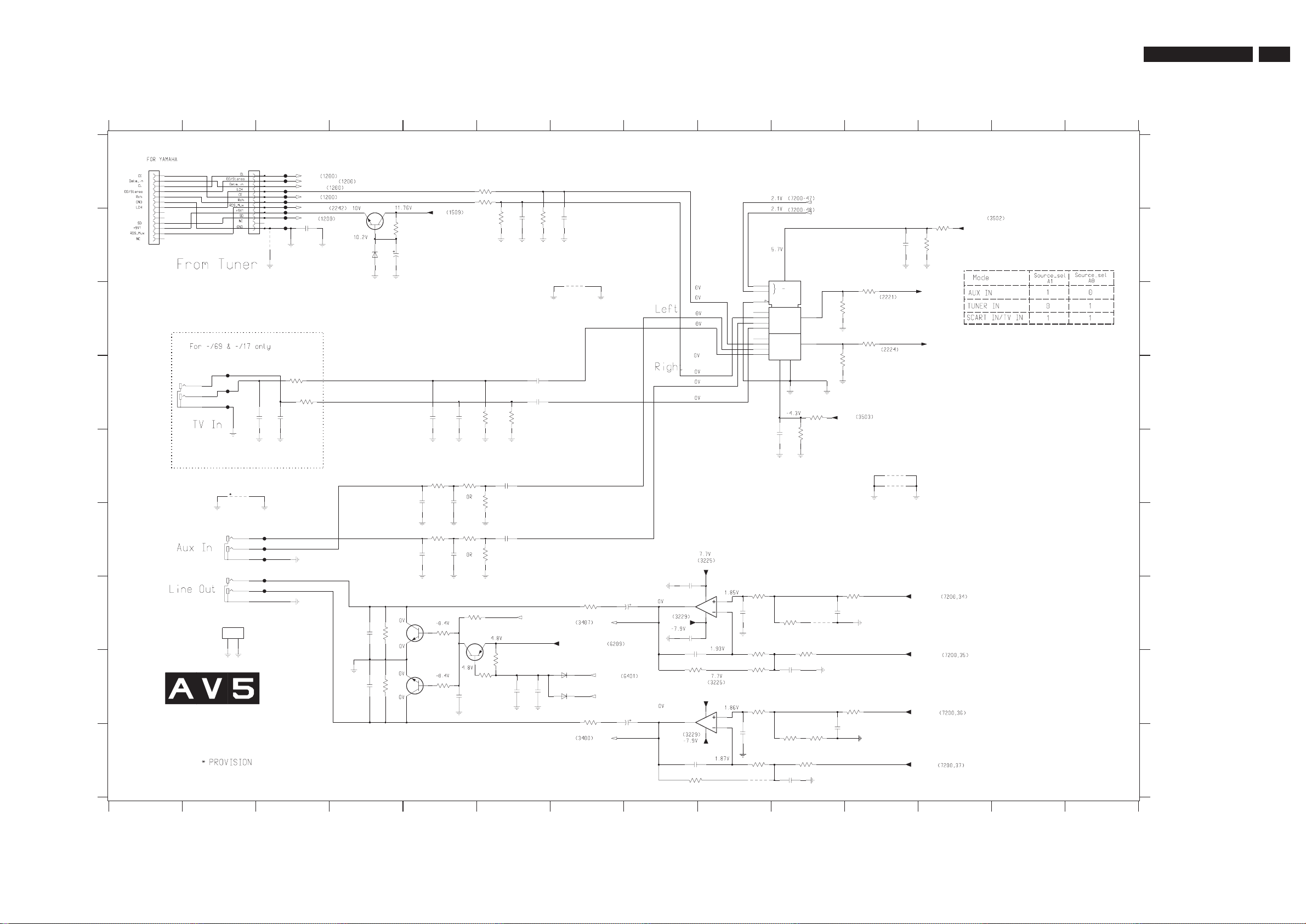

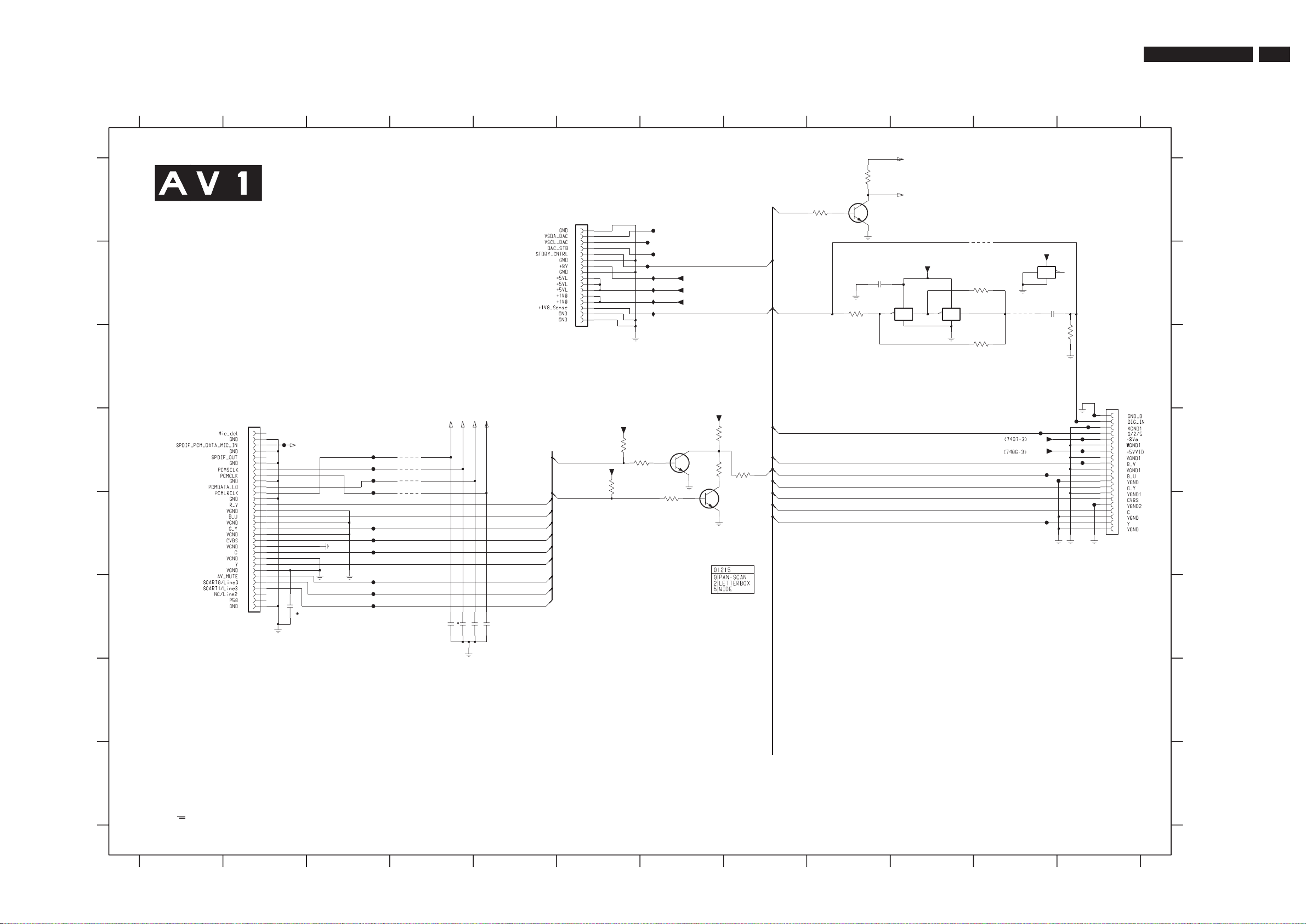

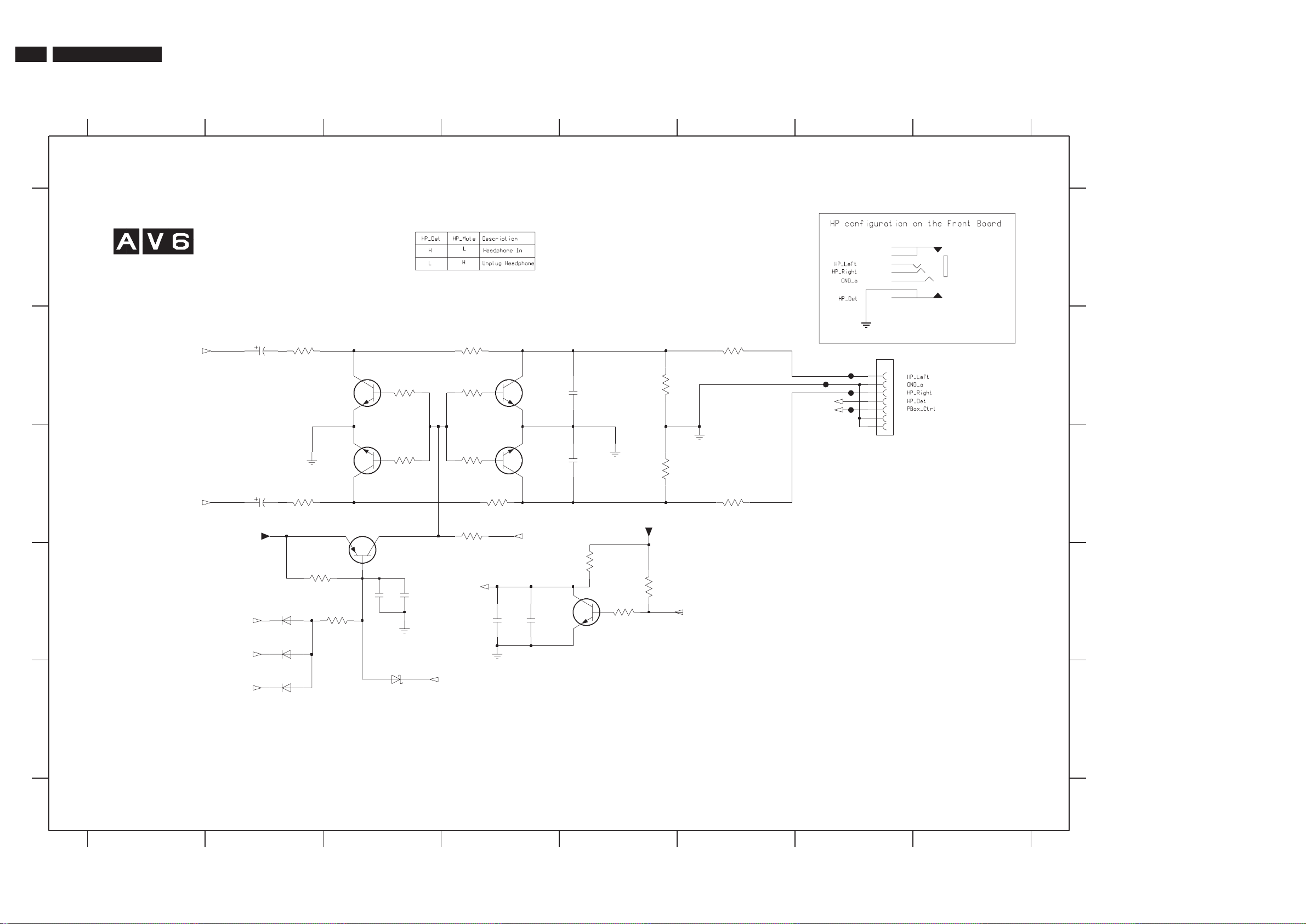

Painel AV..............................................................................21

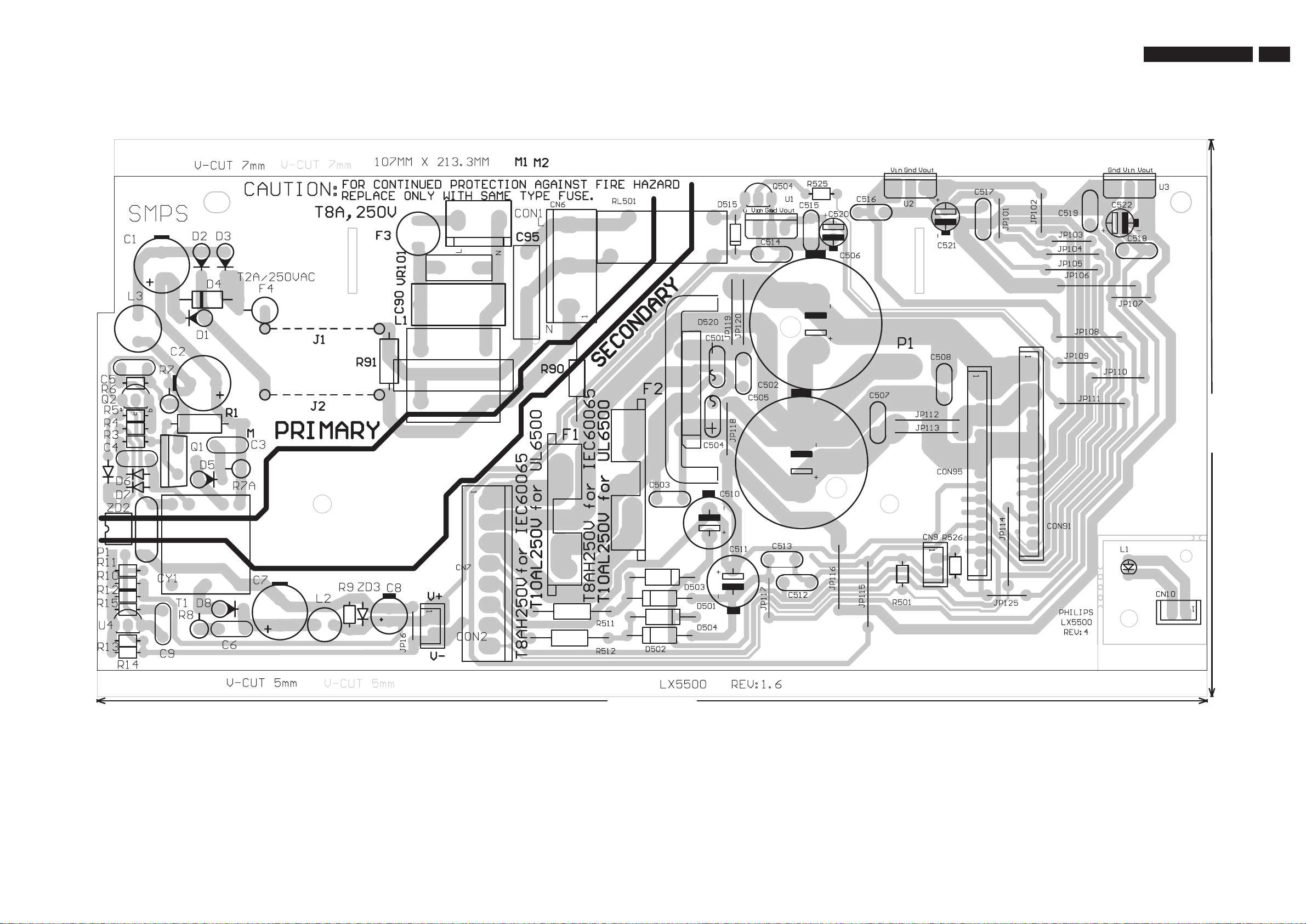

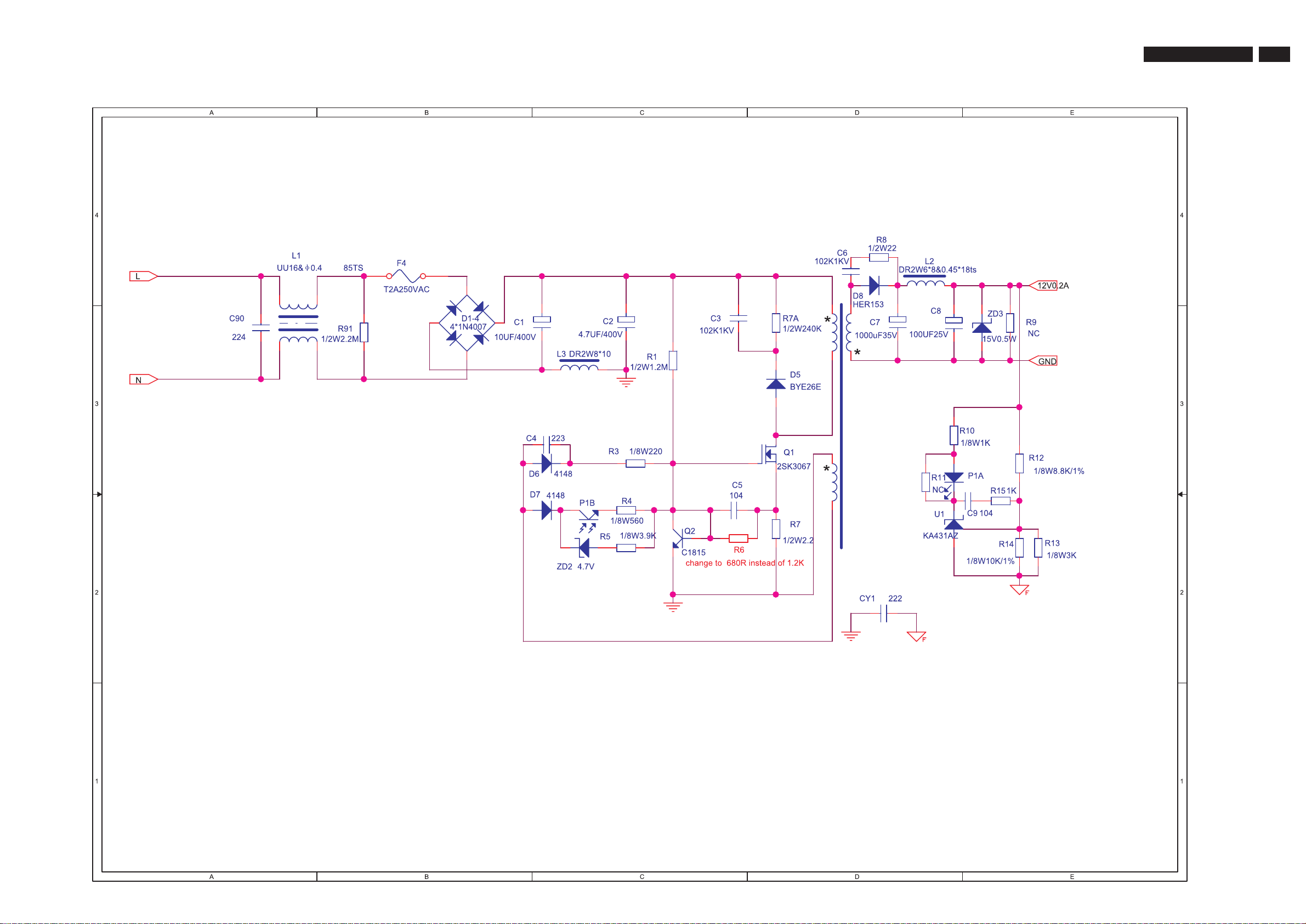

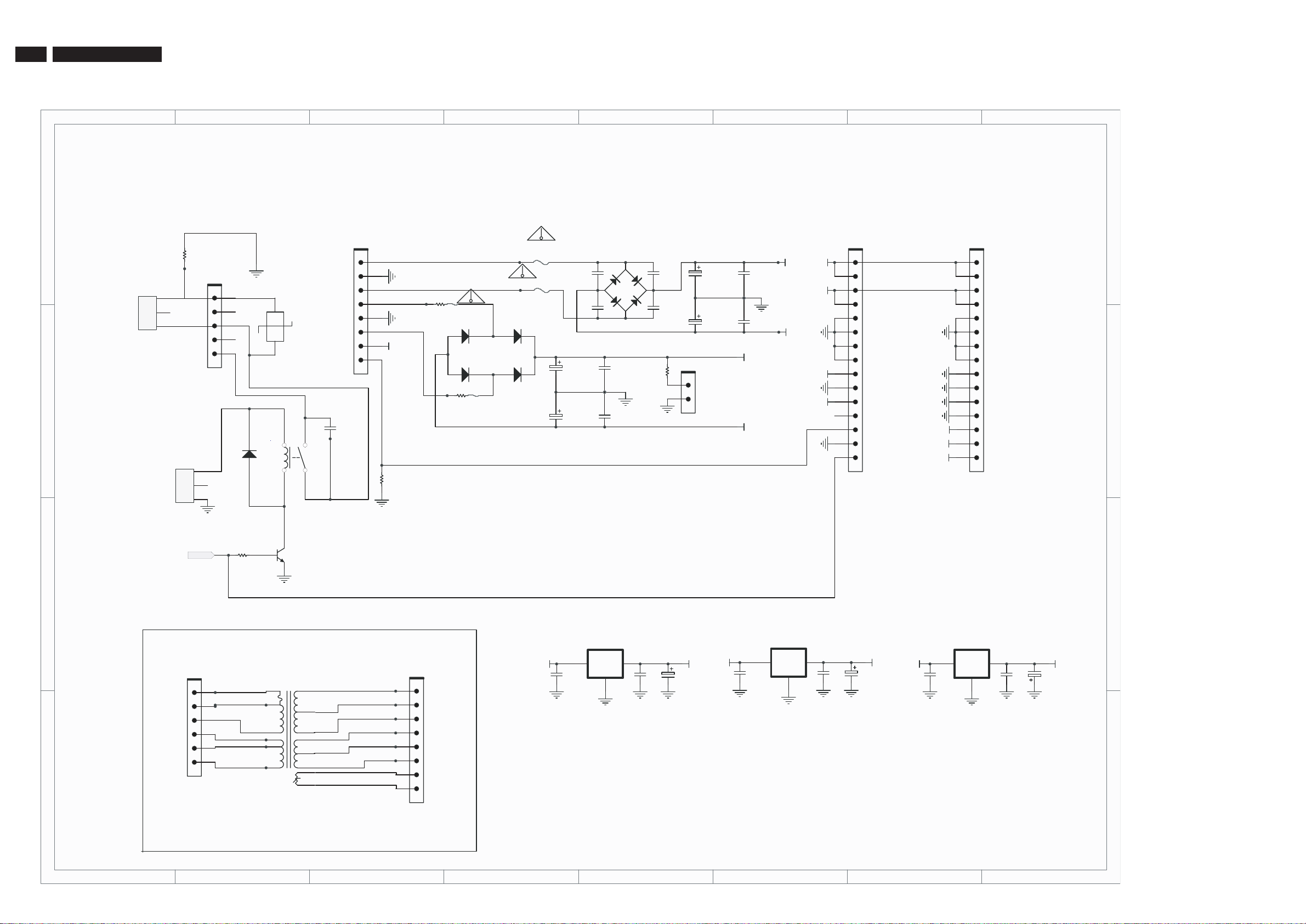

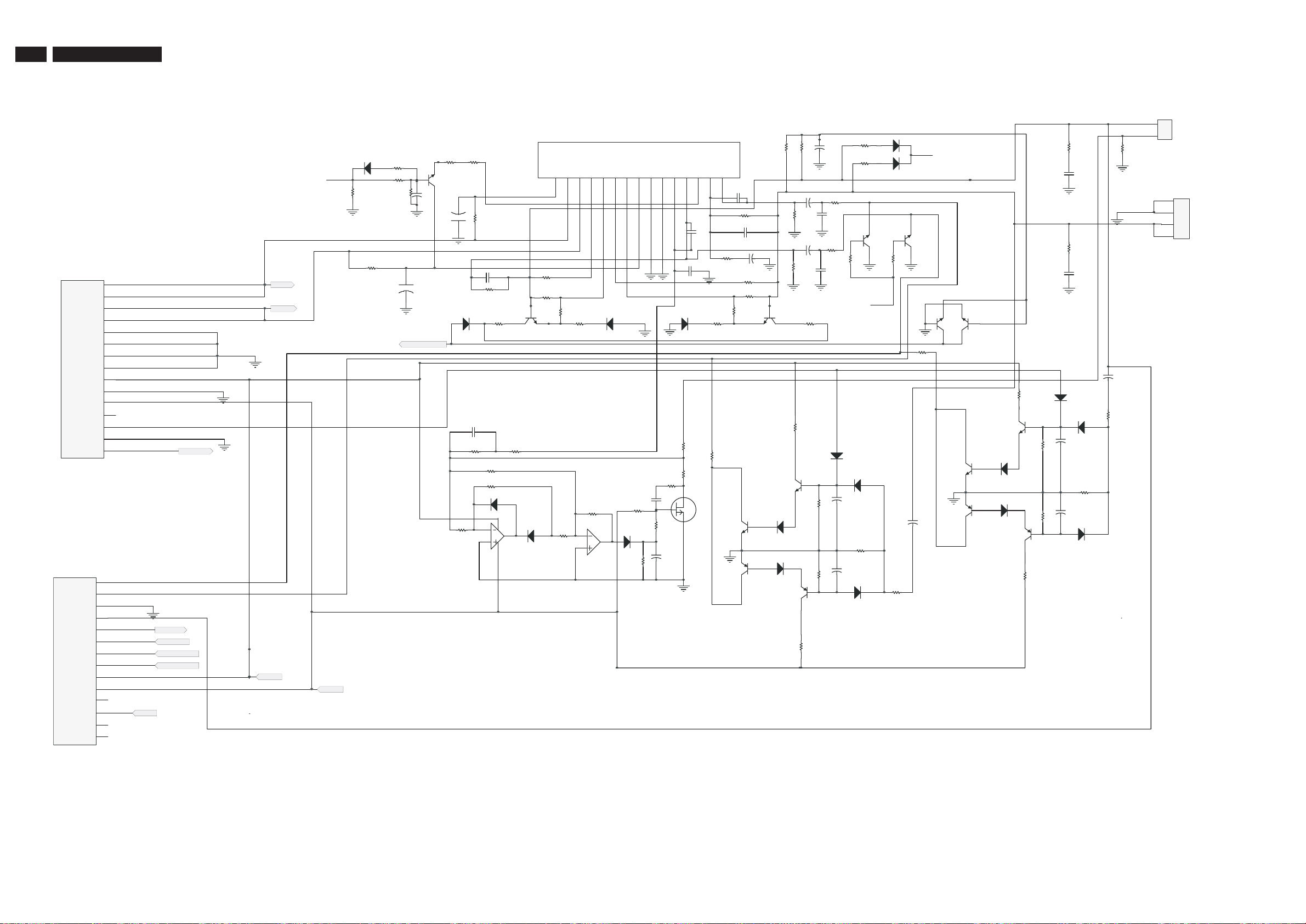

Fonte de Alimentação............................................................................29
Interface.............................................................32

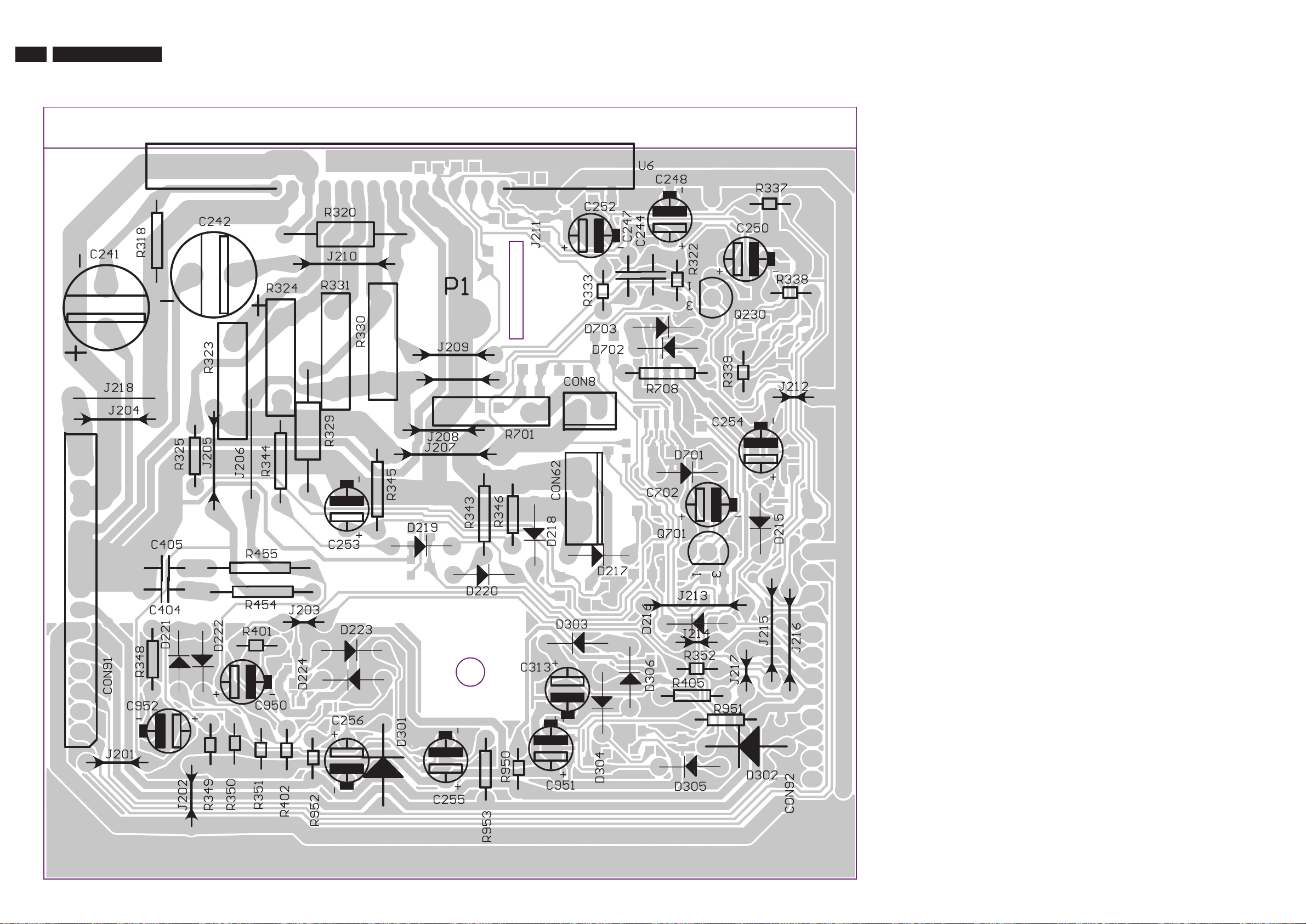

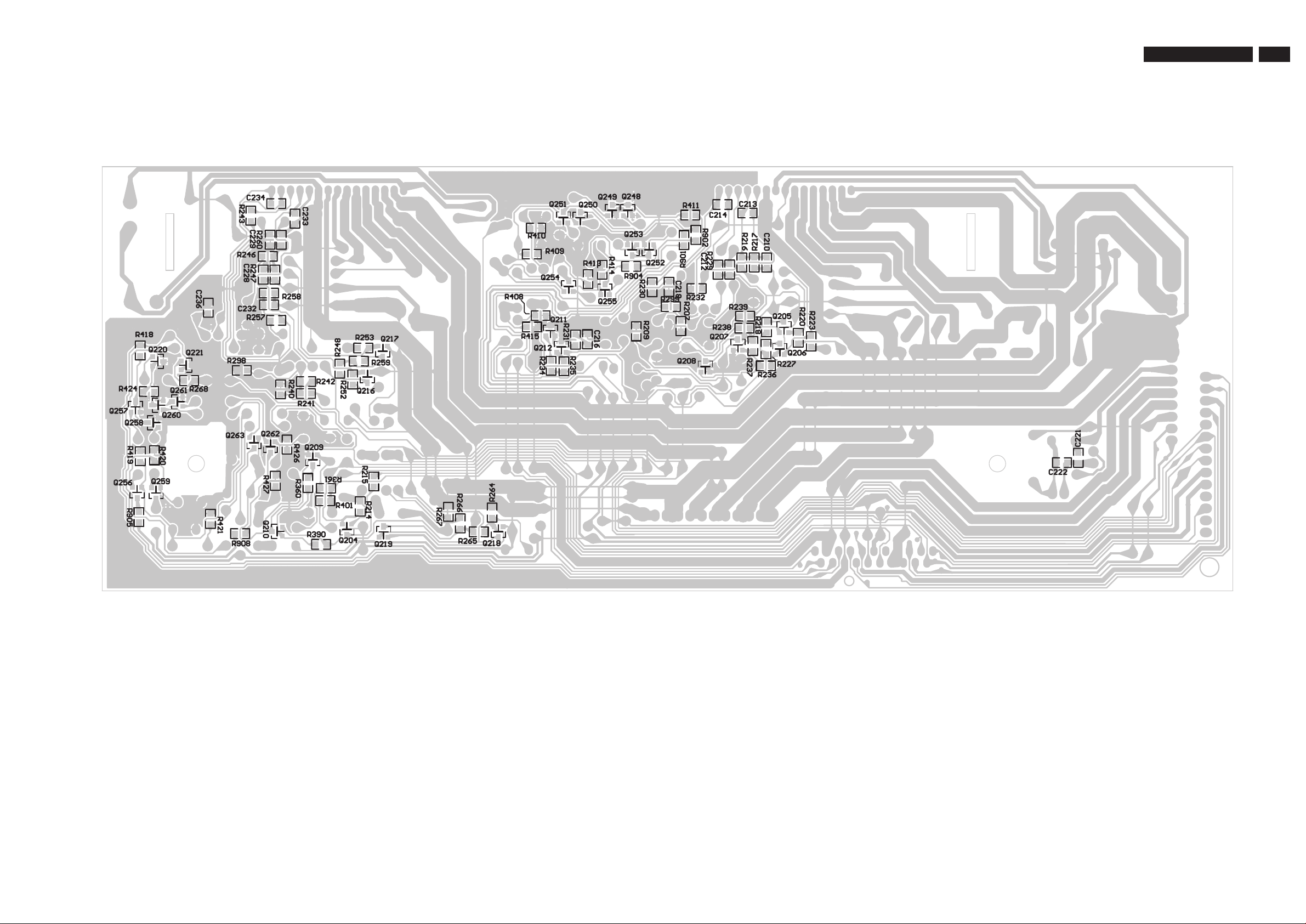

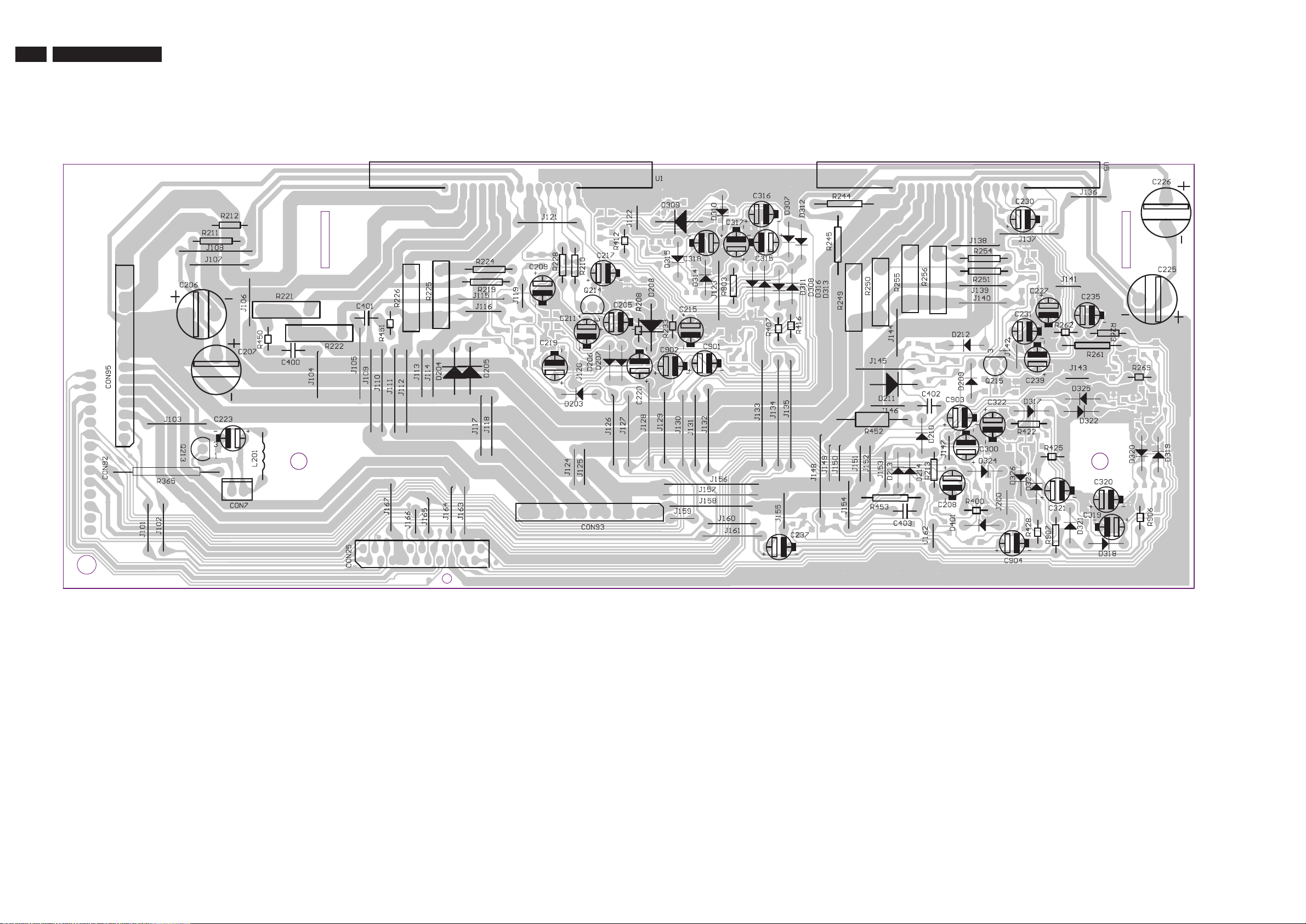

Amplifi cador Principal.............................................................................34

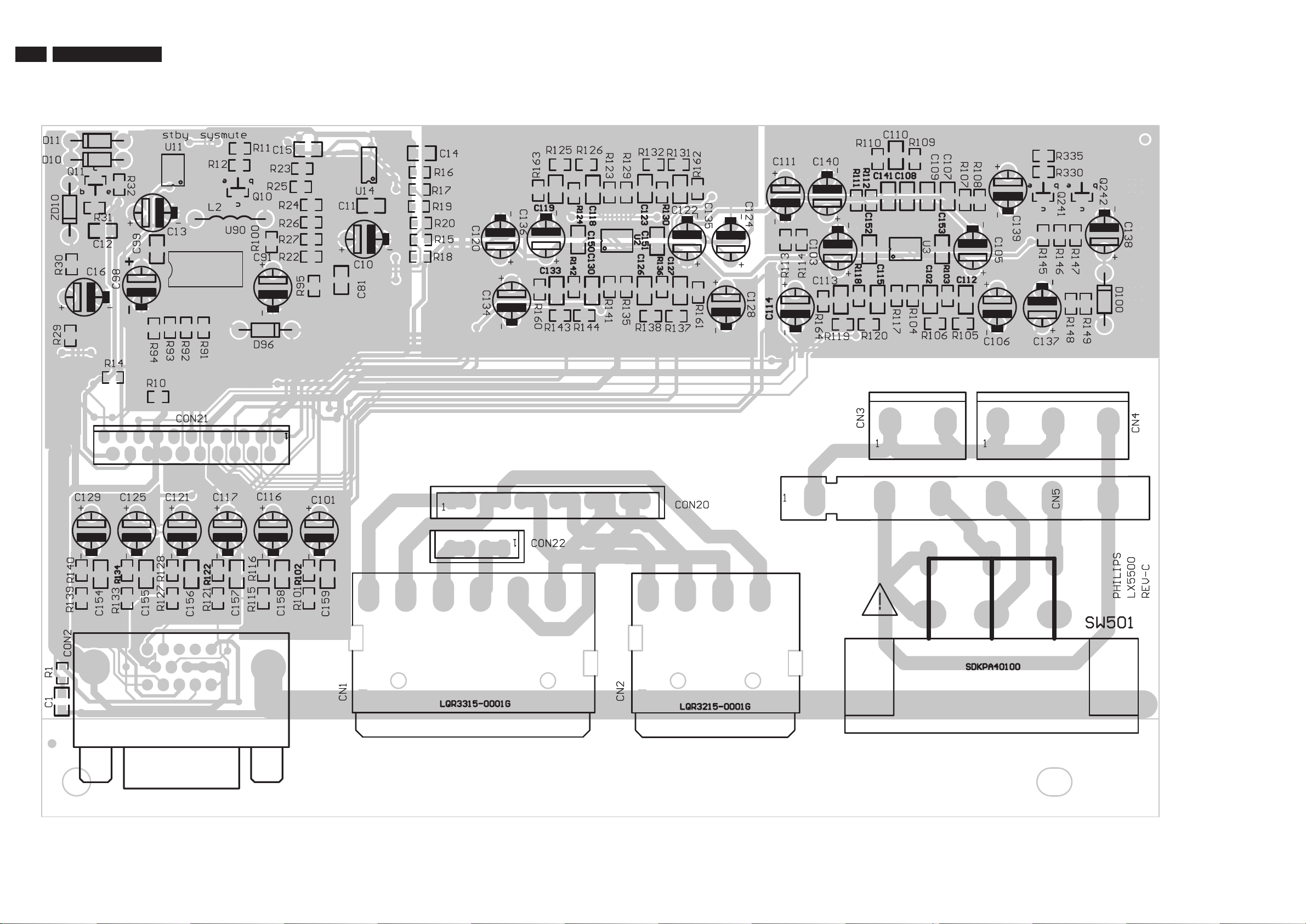

Painel Conector.............................................................36

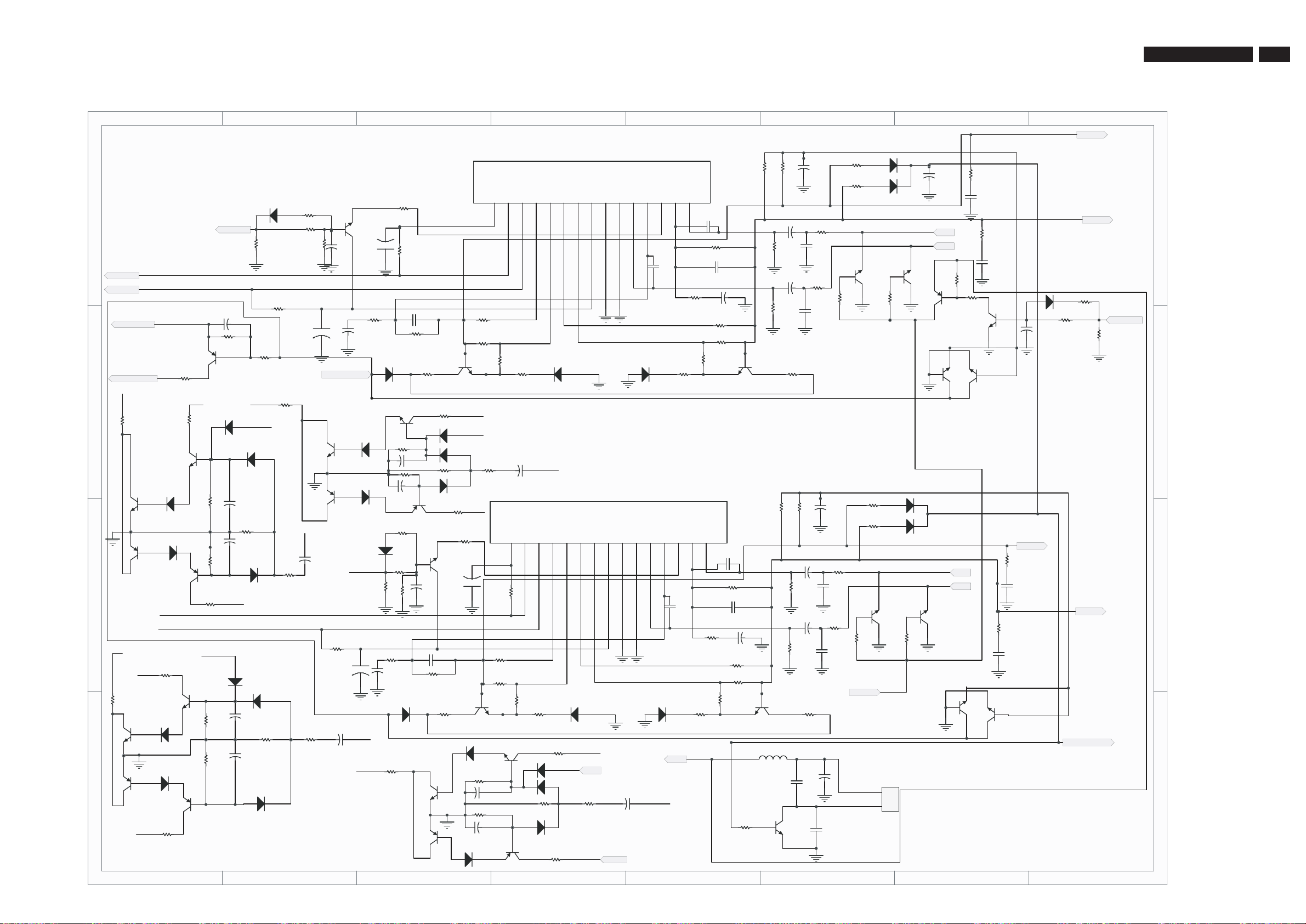

Amplifi cador FR + Surround...................................................................37

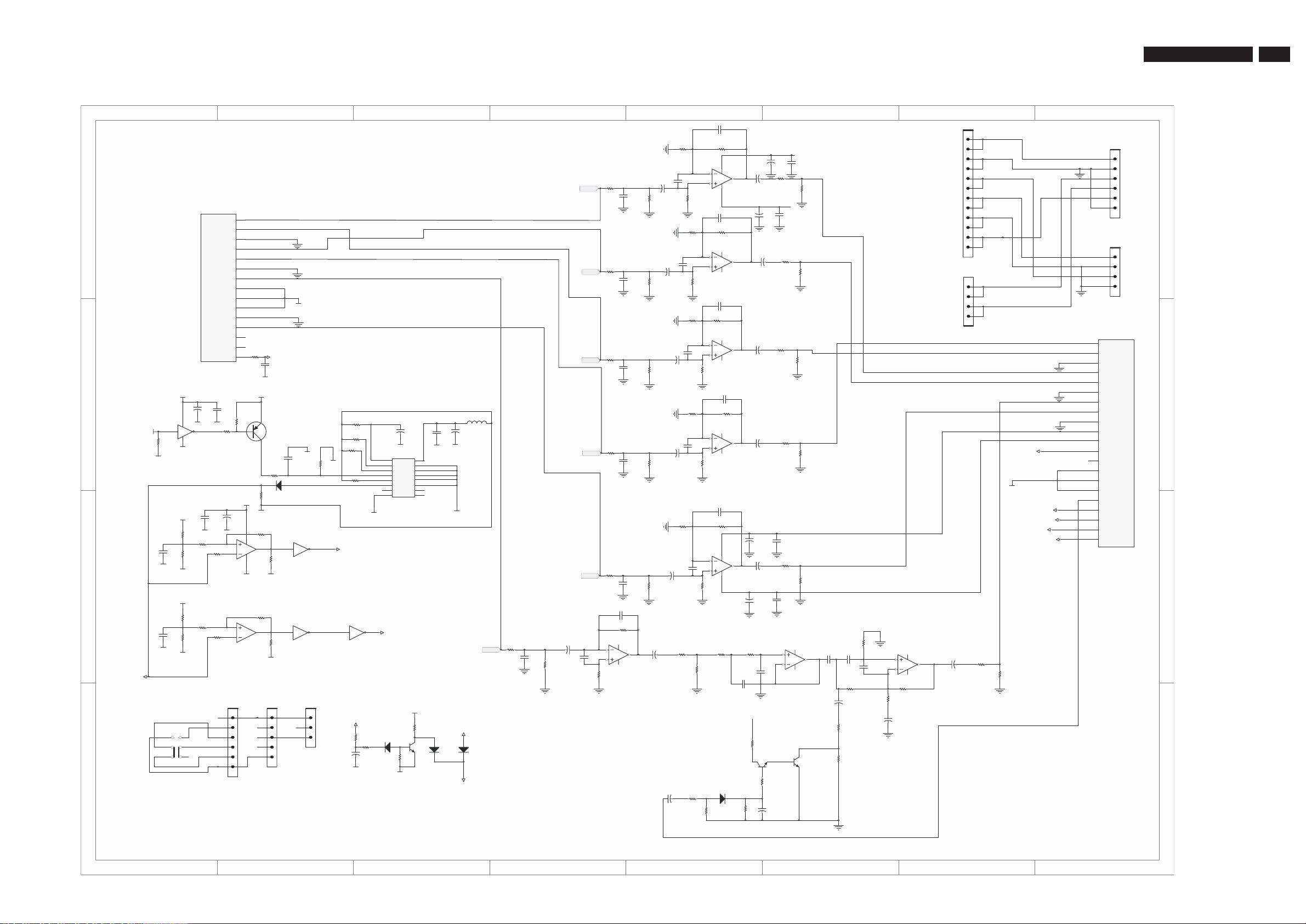

Amplificador Subwoofer.............................................................38

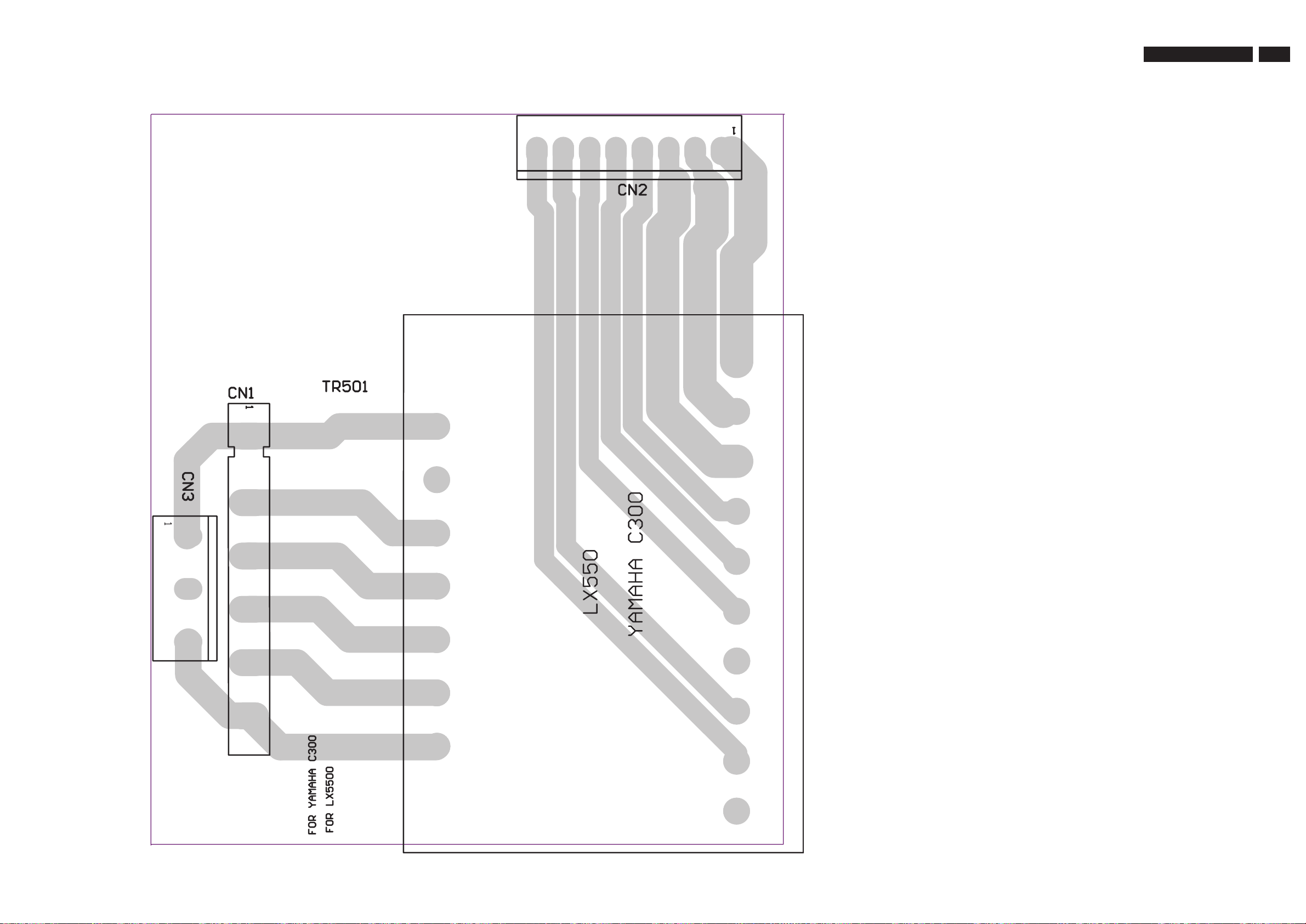

Transformador .....................................................................................41
Vista Explodida - módulos.............................................................42
Diagrama de Conexões ........................................................................44
Painel SD6.3 CH HT..............................................................................45

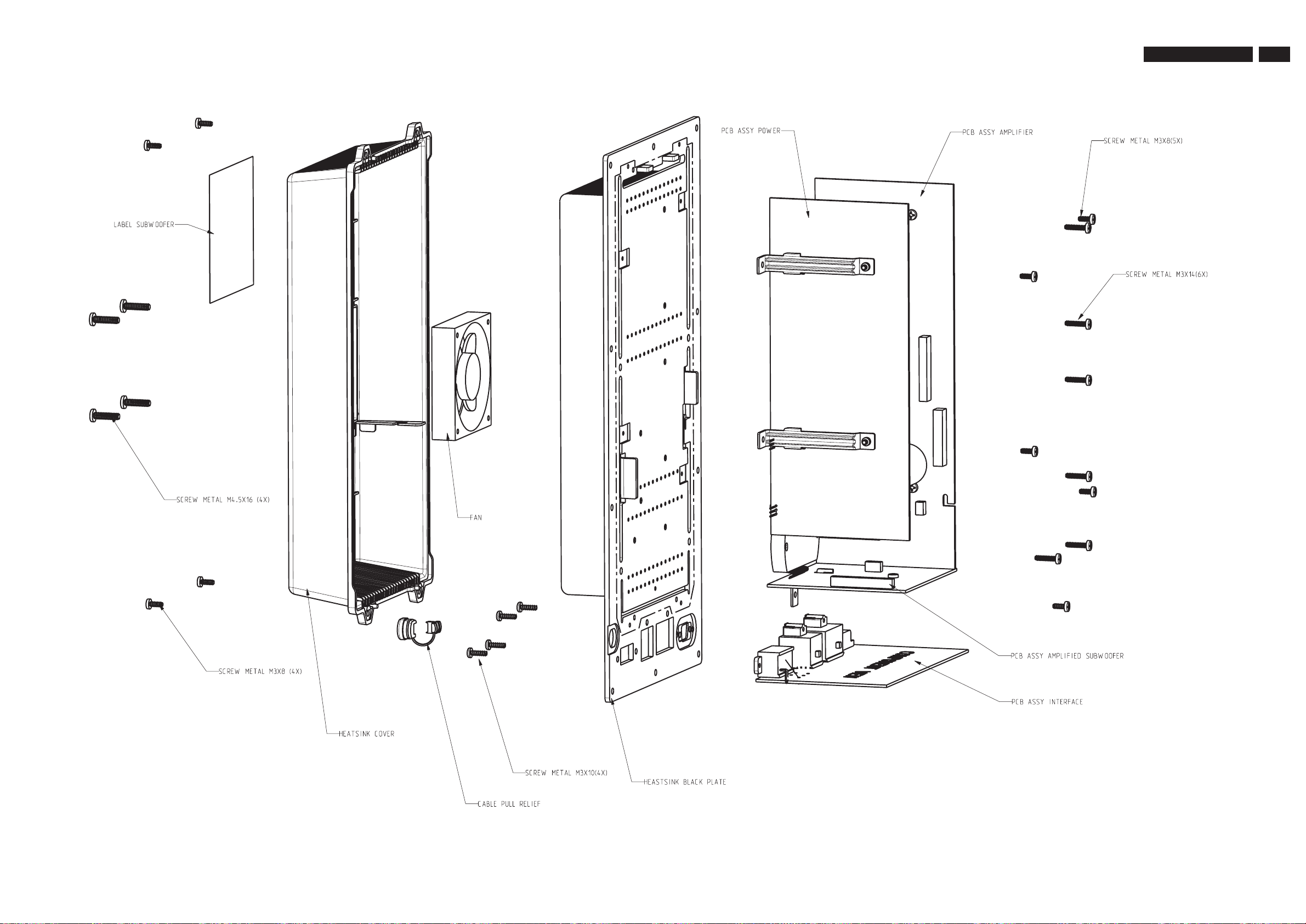

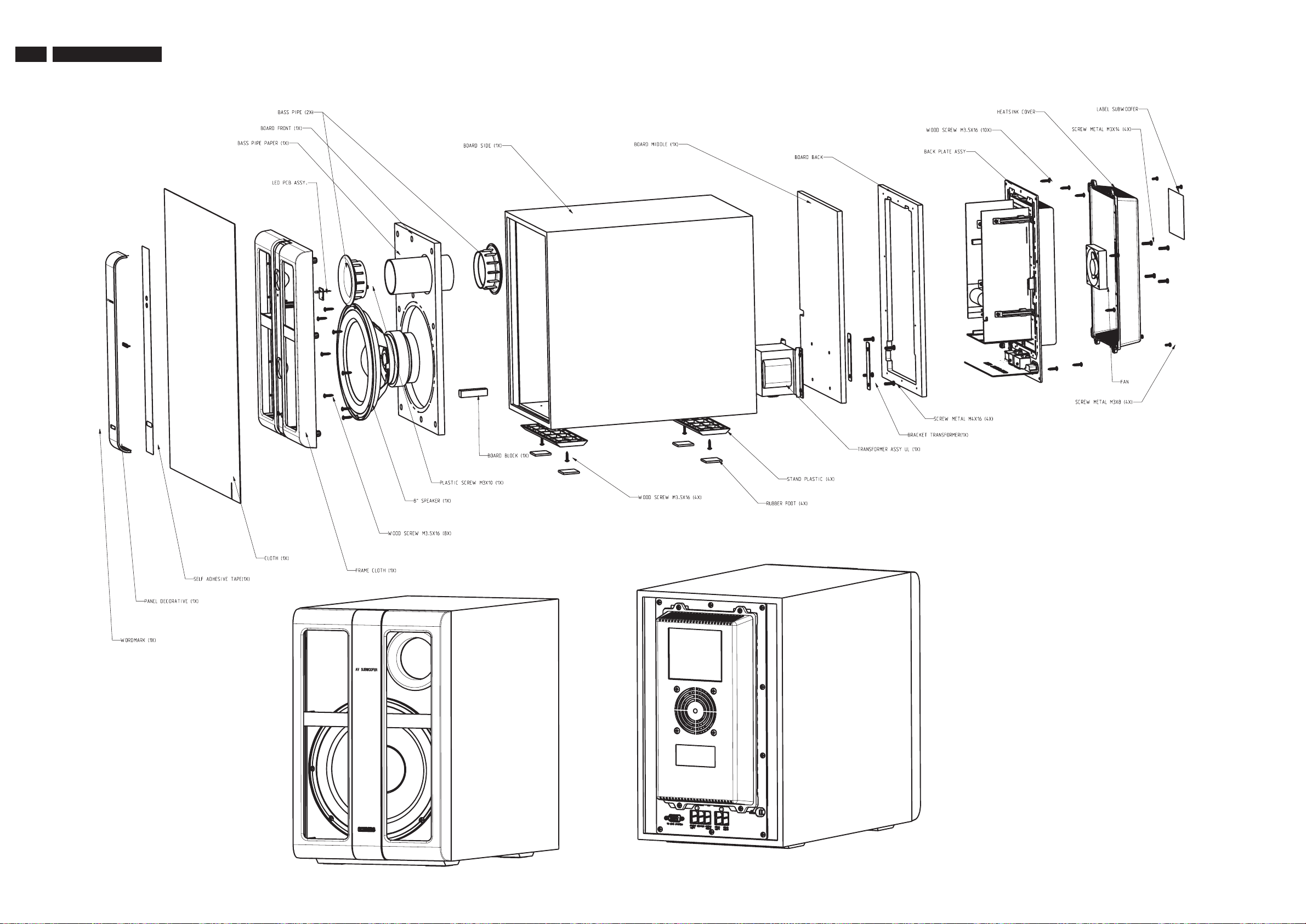

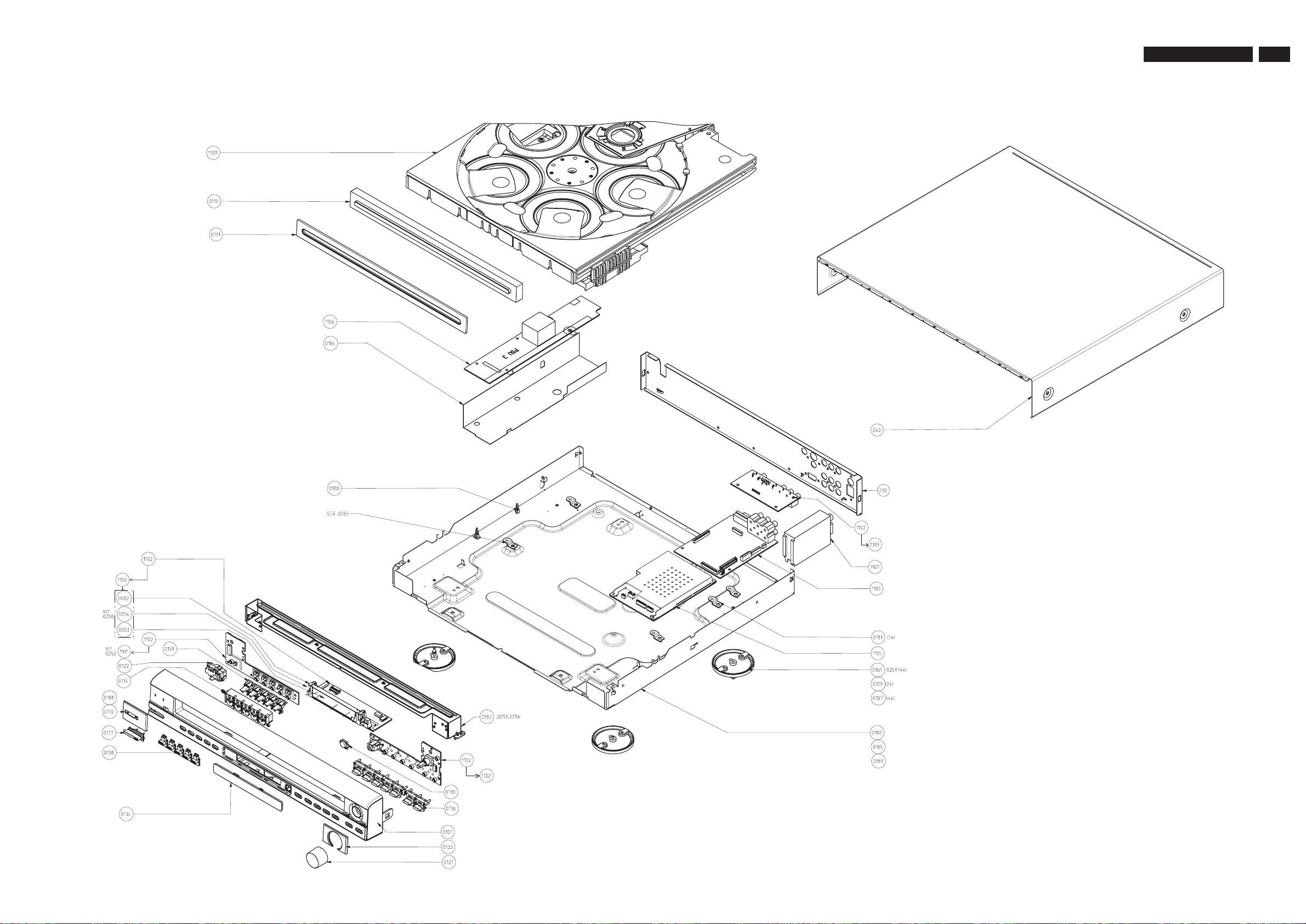

Vista Explodida Geral..................................................................49
Impresso no Brasil Sujeito a Alterações Todos os Direitos Reservados xxxx xxx xxxxx
01/2006
2 HTS5500
LOCALIZAÇÃO DOS PAINEIS
Painel
PSU
5-MECÂNISMO
MUDANÇA DE
DISCO
HTS5500 Arquitetura
PAINEL AV 2
TUNER TM08
PAINEL AV 1
SD 6.3
PAINEL FRONTAL
3 PARTES
VARIAÇÃO DE VERSÕES:
Funções &
Painel em uso:
Progressive Scan X X
Controle Line To Power Box X X
Saída de Audio X X
Entrada de Audio X X
Power Box (Easy Fit) X X
Saída de Video X X
Saída de S-Video X X
Saída Y/Pb/Pr (YUV) Component Video X X
Tipo / Versão:
37 55
HTS5500C
Especifi cações Técnica
HTS5500
3
Geral:
Tensão de rede : 120V ± 15%
240V ± 15%
Frequência de rede : 50/60Hz
Consumo de energia : <= 0.5W em standby
(Unidade central)
<= 0.5W em standby
(Subwoofer)
<= 25W em 1/8 P
rated
(Unidade central)
Dimensão (l x a x p) : 360 x 40 x 305mm
Tuner
FM
Relação de sintonia : 87.5-108MHz
Grid : 50kHz /01
100kHz /97
Frequência IF : 10.7MHz ± 25kHz
Entrada de antena : 75
Sensibilidade em 26dB S/N : < 7
Ω coaxial
μV
Seletividade em 600kHz largura de faixa : > 25dB
Rejeição IF : > 60dB
Rejeição de imagem : > 25dB
Distorção em RF=1mV, dev. 75kHz : < 3%
-3dB Ponto limite : 8
μV
Crosstalk em RF=1mV, dev. 67.5kHz : > 28dB
Crosstalk em RF=1mV, dev. 40kHz : > 18dB /97
MW
Sensibilidade de entrada
Entrada Aux : 1V em 39k
Entrada Scart : 500mV em 39k
Ω
Ω
Sensibilidade de saída
Saída Line (Esq/Dir) : 0.7V ± 2dB em 47k
Saída Scart (Esq/Dir) : 0.6V ± 2dB em 10k
COMPACT DISC/VCD/DVD:
Decodificador vídeo : MPEG-1/MPEG-2/
MPEG-4/DivX 3.11,
4.x & 5.x
Video DAC : 12 Bits, 108MHz
Sistema de Sinal : PAL / NTSC
Formato de Vídeo : 4:3 / 16:9
Video S/N : 56dB (mínimo)
Saída CVBS
Nível CVBS : 1.0 ± 0.1V
Luminancia S/N : >= 55dB
Saída S-Video
Nível Y : 1.0 ± 0.1V
Y S/N : >= 60dB
C nível (burst) : 286mV
Saída RGB/YUV
Amplitude : 0.7 ± 0.1V
S/N : >= 60dB
1)
p-p
1)
p-p
+1/-4dB
p-p
1)
p-p
Ω
Ω
Relação de sintonia : 531-1602kHz
530-1700kHz for /97
Grid : 9kHz
10kHz /97
Frequência IF : 450kHz ± 1kHz
Entrada de antena : Frame aerial
Sensibilidade em 26dB S/N : < 4.0mV/m
Seletividade em 18kHz largura de faixa : > 20dB
Rejeição IF : > 45dB
Rejeição de imagem : > 28dB
Distorção em RF=50mV, m=80% : < 5%
AMPLIFICADOR:
Saída de potência : 900W RMS
Frontal : 150W RMS / canal
Traseira : 150W RMS / canal
Central : 150W RMS
Subwoofer : 150W RMS
Resposta de frequência : 20Hz-50kHz / -3dB
Taxa sinal/ruído : > 65dB (CCIR)
1)
Terminais de Saída com 75
2)
@ THD = 10%, 1kHz Sinewave except Subwoofer
@ 100Hz Sinewave
Ω
4 HTS5500
AJUSTES
Tuner FM
Filtro Passa-Faixa
Voltímetro de áudio
ex. PM2534
Gerador de RF
ex. PM5326
DUT
250Hz-15kHz
ex. 7122 707 48001
Ri=50Ω
Medidor de S/N e distorção
ex. Sound Technology ST1700B
Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz).
Tuner AM (MW,LW)
Gerador de RF
ex. PM5326
Ri=50Ω
DUT
Antena Loop
ex. 7122 707 89001
Passa-Faixa
250Hz-15kHz
ex. 7122 707 48001
Voltímetro de áudio
ex. PM2534
Medidor de S/N e distorção
ex. Sound Technology ST1700B
Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday.
Use um filtro passa-faixa (ou um filtro passa altas de 250Hz) para eliminar ruídos (50Hz, 100Hz).
CD
Use um disco de sinal de áudio
(Substitui o disco de teste 3)
DUT
L
R
SBC429 4822 397 30184
Medidor de S/N e distorção
ex. Sound Technology ST1700B
Medidor de Nível
ex. Sennheiser UPM550
com filtro FF
Gravador
Use um Cassete Universal de Teste CrO2
ou um Cassete Universal de Teste Fe
Gerador de Áudio
ex. PM5110
DUT
L
R
Medidor de S/N e distorção
ex. Sound Technology ST1700B
Medidor de Nível
ex. Sennheiser UPM550
com filtro FF
-!.53%!.$/#/-0/.%.4%33-$
'ERAL
&ERRODE
3OLDA
2ETIRANDO
3UGADOR
A6ÖCUO
HTS5500
#OLOCANDO
0INÀA
5
3OLDA
#OMPONENTE
3-$
#OLA
0ACOTEDE3ERVIÀO
3OLDA
4RILHADECOBRE
-ALHA
PARA
$ESSOLDA
-ALHA
PARA
$ESSOLDA
&ERRODE
3OLDA
&ERRODE
3OLDA
&ERRODE
3OLDA
0INÀA
!QUECER !QUECER
&ERRODE
3OLDA
,IMPAR
0RECAU˵ES
#ORRETO
4RILHADECOBRE
#OMPONENTE
!
MM
&ERRODE
3OLDA
4EMPODE3OLDA
SEGLADO
3OLDA
0RESSâO
0RESSâO
3OLDA
MM
&ERRODE
3OLDA
"
%XEMPLOS
#
#ORRETO
&ERRODE
3OLDA
.âO
!TENÀâO
.ORMASDESEGURANÀAREQUEREMQUETODOSOSAJUSTESSEJAM
REALIZADOSPARAASCONDI˵ESNORMAISETODOSOSCOMPONENTES
DEREPOSIˉODEVEMATENDERASESPECIlCA˵ES
!DVERTäNCIA
4ODOSOS#){SEVÖRIOSOUTROSSEMICONDUTORESSâOSUSCET¤VEISÜ
DESCARGASELETROSTÖTICAS%3$
4ESTEDERISCODECHOQUEEINCäNDIO
#5)$!$/!PSREPARARESTEAPARELHOEANTESDEDEVOLVELO
AOCONSUMIDORMEÀAARESISTäNCIAENTRECADAPINODOCABODE
FORÀADESCONECTADODATOMADAECOMACHAVE0OWERLIGADA
EAFACEDOPAINELFRONTALBOTµESDECONTROLEEABASEDO
CHASSIS
1UALQUERVALORDERESISTäNCIAMENORQUE-EGOHMSINDICA
QUEOAPARELHODEVESERVERIlCADOREPARADOANTESDESER
CONECTADOÜREDEEL£TRICAEVERIlCADOANTESDERETORNARAO
CONSUMIDOR
!FALTADECUIDADOSNOMANUSEIOPODEREDUZIRDRASTICAMENTEA
VIDADOCOMPONENTE
1UANDOESTIVERREPARANDOCERTIlQUESEDEESTARCONECTADO
AOMESMOPOTENCIALDETERRAATRAV£SDEUMAPULSEIRADE
ATERRAMENTOCOMRESISTäNCIA
-ANTENHACOMPONENTESEFERRAMENTASTAMB£MNESTEPOTENCIAL
./4!$%3%'52!.!
2ISCODECHOQUEOUINCäNDIO#OMPONENTESMARCADOSCOMO
S¤MBOLOAOLADODEVEMSERSUBSTITU¤DOSAPENASPORORIGINAIS!
UTILIZAÀâODECOMPONENTESNâOORIGINAISPODEACARRETARRISCODE
INCäNDIOOUCHOQUEEL£TRICO
6 HTS5500
INSTRUÇÕES DE SEGURANÇA E DE MANUTENÇÃO, AVISOS, E NOTAS
Retrabalho em BGA (Ball Grid array)
Geral
Embora o rendimento do conjunto (LF)BGA ser muito elevado,
há várias exigências para o retrabalho deste tipo de componente.
Por retrabalho, nós entendemos o processo de remover o
componente do painel e de substitui-lo com um componente novo.
Se um (LF) BGA é removido de um painel, as esferas da solda do
componente são deformadas dràsticamente assim que é removido
e o (LF)BGA tem ser descartado.
Remoção do Componente
Como é o caso de qualquer componente, quando for remover o
componente (LF) BGA, a placa, as trilhas, as ilhas de solda, ou
componentes circunvizinhos não deve ser danifi cados. Para remo-
ver um (LF) BGA, a placa deve ser aquecida uniformemente a
temperatura de fusão da solda. Uma temperatura uniforme reduz
a possibilidade de deformar o painel. Para fazer isto, nós recomen damos que a placa seja aquecida até que esteje absolutamente
certo que todas as junções estão derretidas. Então, retire com
cuidado o componente da placa com um bocal a vácuo. Para os
perfi s de temperatura apropriados, veja a folha de dados do CI.
Devido a este fato, algumas régras têm que ser respeitadas pela
ofi cina durante um reparo:
• Use somente a solda lead-free Philips SAC305. Se pasta de
solda lead-free for requerida, contate por favor o fabricante de
seu equipamento de solda.
• Use somente as ferramentas adequadas para a aplicação da
solda lead-free.
• Ajuste sua ferramenta da solda para uma temperatura em
torno de 217 - 220 graus ºC na junção da solda.
• Não misture solda lead-free com solda comum; isto produzirá
junções mal soldadas.
• Use somente as peças de reposição originais listadas neste
manual. Estas são peças lead-free!
• No website www.atyourservice.ce.philips.com (é necessário
subscrição e não está disponíveis para todas as regiões) você
pode encontrar mais informação sobre:
- Aspectos da tecnologia lead-free.
- BGA (de-)soldagem, perfi s de aquecimento de BGAs usados
em produtos da Philips, e outras informações.
Precauções práticas de serviço
Preparação da área
Após o componente ser removido, a área livre do CI deve ser
limpa antes de substituir o (LF)BGA. A remoção de um CI deixa
frequentemente quantidades variáveis de solda nas nas ilhas de
montagem. Esta solda excessiva pode ser removida com um
sugador de solda ou com uma malha de dessoldar. O fl uxo
restante pode ser removido com uma escova e um agente de
limpeza. Depois que a placa estiver corretamente limpa e inspecio nada, aplique o fl uxo nas ilhas de solda e nas esferas da conexão
do (LF)BGA.
Nota: Não aplique pasta de solda, isto pode resultar em proble-
mas durante a ressolda.
Recolocação do dispositivo
A última etapa no processo do reparo é soldar o componente
novo na placa. Idealmente, o (LF)BGA deve ser alinhado sob um
microscópio ou uma lente de aumento. Se isto não for possível,
tente alinhar o (LF)BGA com alguns marcadores da placa.
Ao fundir a solda, aplique um perfi l de temperatura que corres-
ponda à folha de dados do CI. Assim como para não danifi car
componentes vizinhos, pode ser necessário reduzir a temperatura.
Mais informações
Para mais informação em como manusear dispositivos de BGA,
visite este endereço: www.atyourservice.ce.philips.com (é neces sário subscrição e não está disponíveis para todas as
regiões). Após o login, selecione “Magazine“ e depois “Workshop
Information“. Aqui você encontrará informação sobre como manu sear CIs BGA.
Solda sem chumbo
Alguns painéis neste chassis são montados com solda sem
chumbo. Isto é indicado no painel pelo logotipo “lead-free” da
PHI LIPS (impresso no painel ou em uma etiqueta). Isto não
signifi ca que apenas solda livre de chumbo está sendo usada
realmente.
• Evite a exposição a choques elétricos. Enquanto em algu-
mas fontes se espera ter um impacto perigoso, outras de
potencial elevado não são levadas em consideração e podem
causar reações inesperadas.
• Respeite as tensões. Enquanto algumas podem não ser
perigosas, elas podem causar reações inesperadas. Antes
de manusear um TV ligado, é melhor testar a isolação de alta
tensão. É fácil de fazer e é uma boa precaução de serviço.
0
B
Logotipo lead-free
2. Instruções de Desmontagem
HTS5500
7
2.1 Desmontagem do SD5.5_5dis changer
2.2 Desmontagem do Módulo Tuner, Painel AV,
SD6.3 ,Painel Frontal, Módulo PSU
1) A bandeja pode ser aberta manualmente inserindo uma
chave de fenda pequena e empurrando na direção mostrada
na fig. 1 destravando a bandeja antes de retirá-la.
2) Retire a bandeja e remova a Tampa da Bandeja (pos 110)
como mostra a fig. 2.
Empurre na direção
mostrada para abrir a
bandeja manualmente
Figura 1
3) Solte os 7 parafusos para remover a parte Frontal superior (pos 240)
- 2 parafusos de cada lado (pos 272)
- 3 parafusos A atrás.
1) Solte os 2 parafusos B (veja fig. 3a) para remover o
Módulo Tuner (pos 1040).
2) Solte os 4 parafusos C (veja fig. 3b) para remover o
Painel AV 1.
3) Solte os 4 parafusos D (veja fig. 3c) e 2 parafusos H
(veja fig. 4a) para remover Painel AV 2.
4) Solte os 2 parafusos E (veja fig. 4a) para remover o
Módulo PSU.
5) Solte os 6 parafusos I (veja fig. 4a) e as 4 travas para
remover o Painel Frontal.
- 1 trava de cada lado (pos 161).
- 2 travas na parte inferior (pos 161).
B
A
Figura 3a
4) Solte os 6 parafusos G (veja fig. 4a e 4b) para remover o
SD5.5_5dis changer.
Figura 2
C
Figura 3b
D
Figura 3c
8 HTS5500
E
Trava
H
F
Figura 4a
2.3 Posição de Serviço
Insira uma folha
para isolação
entre o Painel AV
1 e 2.
Figura 5
G
I
Painel AV 2
Painel AV 1
Painel AV 1
G
Figura 4b
Folha para isolação
Folha para isolação
PSU
Figura 6
Folha para isolação
Painel Frontal
Figura 7
Folha para Isolação
SD6.3
Figura 8
Painel AV 2
3. Diagnóstico do Software
Programa Serviço de Teste
Para iniciar progr. de serviço
segure open/close e
pressionados enquanto
liga o cabo de força
Segure open/close e pressionados até o Display mostrar “S-Vxx-yy”
HTS5500
9
Display mostra
“SERVICE”
seguida da versão ROM
“S-Vxx-yy”
Menu Principal
Teste Display
“Display Test”
acionada?
Ativado e display
“Passo 1”
acionada?
“Display Test”
acionada?
Tecla
Tecla
“ ”
n
Tecla
S refere-se ao Modo de Serviço
V refere-se a Versão
xx refere-se ao número da versão do Software do BEA
(contagem de 01 a 99)
yy refere-se ao número da versão do Software do processador Frontal
(contagem de 01 a 99)
Teste Display
n
s
s
n
s
Seguindo os passos do display usado para testar o display e seus
conectores no processador.
Passo 1:
Todos os pinos do controle do display estão LIGADOS
Todos os LEDs estão LIGADOS.
- verificar para circuitos abertos
Passo 2:
Os pinos do controle do display alternativos estão LIGADOS (Teste Passo: 0x55)
Os LEDs estão LIGADOS:
DiscAvailable1
DiscAvailable3
DiscAvailable5
DiscActive2
DiscActive4
- verificar para curto-circuito
Ativado e display
“Passo 2”
Tecla
“ ”
acionada?
s
(tbd)
n
TESTE Ativado com AÇÃO
TESTE FORMATO
EEPROM
TESTE ROTARY
ENCODER
SAIR DO PROGRAMA TESTE
DISCO 1 Carrega o padrão de teste. Display mostra “NEW”.
Botão de
Volume
Desconectar
o cabo de força
Atenção!
Todos os ajustes do usuário serão
perdidos!!
Display mostra valor por 2 segundos.
O volume aumenta ou diminui em passos de
1 até 0 (VOL MIN) ou 40 (VOL
MAX).
10 HTS5500
Reprogramação da matriz de versão do DVD
Após reparar, os ajustes de usuário e o código de região pode se perder.
A reprogramação irá restabelecer o ajuste de fábrica ao produto, com os
ajustes padrões e com o código de região permitido.
HTS5x00 Matriz Versão do Software
Modelo
HTS5500
1
C/37
HTS5500
2
C/55
Para reprogramar façã com segue:
1) Ligue o aparelho e selecione a função DISC.
2) Abra a bandeja pressionando a tecla “OPEN/CLOSE” no aparelho
ou pressione e segure “STOP” no controle remoto.
3) Pressione as seguintes teclas no controle remoto:
<9> <9> <9> <9> <AUDIO> <1> ......... para HTS5500C/37
<9> <9> <9> <9> <AUDIO> <2> ......... para HTS5500C/55
4) O display mostra ‘YYYY-ZZ’ e a bandeja será fechada.
YYYY = número do modelo (ex. 8300, 8500, etc.)
ZZ = barra da versão (eg. 01, 69, etc.)
Tecla
Sequencia
Abra
Bandeja 9999
Audio 1
Abra
Bandeja 9999
Audio 2
Região
LATAM 4 PAL sim
Código
RegiãoTVTipo
US 1 NTSC sim
PSCAN
Procedimento para verificar versão do Software
1) Ligue o aparelho e selecione a função DISC
2) Abra a bandeja pressionando a tecla “OPEN/CLOSE” no aparelho
ou pressione e segure “STOP” no controle remoto.
3) Pressione a tecla “DISPLAY” no controle remoto.
4) A tela do TV mostrará:
SD6.3 Vxx YYYY-ZZ A BB
SERVO: nnnnnnnn REG:A
xx = número da versão
YYYY = número do modelo (ex. 8300, 8500, etc.)
ZZ = barra da versão (ex. 01, 69, etc.)
A = código da região
BB = Número da versão do softwuare do uP Frontal
nnnnnnnn = número da versão do servo
Modo Trade
O modo Trade é uma função que bloqueará todo o teclado quando habilitado.
Os revendedores devem previnir os consumidores da remoção de disco,
troca de fonte etc usando esta tecla. As teclas Rotary e Controle Remoto
também habilitam o Modo Trade.
Para ativar o Modo Trade:
1) Ligue o aparelho e selecione a função DISC
2) Abra a bandeja pressionando a tecla “OPEN/CLOSE” no aparelho
ou pressione e segure “STOP” no controle remoto.
3) Então pressione as teclas <2> <5> <9> no controle remoto.
4) O display mostra ‘TRA ON’ e a bandeja fechará.
O Modo Trade está habilitado.
Para desativar o Modo Trade:
1) Ligue o aparelho e selecione a função DISC
2) Abra a bandeja pressionando a tecla “STOP” no controle remoto.
3) Então pressione as teclas <2> <5> <9> no controle remoto.
4) TO display mostra ‘TRA OFF’ e a bandeja fechará.
O Modo Trade está desabilitado.
Procedimento para mudar Tuner Grid (não para todas
as versões)
No Norte e Sul da América,a frequência entre canais adjacentes
na faixa MW é 10kHz (9kHz em algumas áreas). A frequência de ajuste
na fábrica é de 9kHz.
IMPORTANTE!
Mudando o tuning grid apagará todos os ajustes armazenados das
emissoras de rádio.
1) Pressione
no painel) para selecionar “ ” ou “ ”.
2) Pressione STANDY ON para assistir DVD no modo standby.
3) Enquanto segura SOURCE e PREV no painel frontal,
desconectando e conectando o cabo de força para ligá-lo nova-
mente.
-> O display mostra “ GRID 9” ou “GRID 10”.
Dicas úteis:
- GRID 9 e GRID 10 indica que o tuning grid está em
9kHz e 10kHz respectivamente.
- O FM tuning grid também mudará de 50kHz para 100kHz
ou vice versa.
TUNER
no controle remoto (ou pressione SOURCE
FM MW
Procedimento para atualizar o software
1) Ligue o aparelho e selecione a função DISC
2) Abra a bandeja pressionando a tecla “OPEN/CLOSE” no aparelho
ou pressione e segure “STOP” no controle remoto.
3) Atualização localizada no CD-ROM com nome de arquivo
e feche.
4) O aparelho responderá e siga o display::
- LOAD (Após ler o disco, a bandeja abrirá
para você remover o disco)
- ERASE (Erro no disco)
- WRITE (disco gravável)
- ERROR (se atualização não completada)
- UPG END (se atualização completa)
- DISC->CLOSE->LOAD (a bandeja será aberta indicando que o
processo de atualização está completo)
5) O processo inteiro não deve levar mais que 5 minutos.
Atenção: Não desplugue o aparelho até a atualização estiver completa.
“HTS5500.bin”
11HTS5500
DIAGRAMA EM BLOCO
1
1
1
1
1
1
1
1
1
1
1
1
1
1
11
PCM_Data_SLR
PCM_Data_Sub_Cen
1
1
1
1
+1V8_Sense
PCM_Data_LR
GND_ND
SCL-DAC
SDA-DAC
RDS_CLK
RDS_DAT
+1V8
GND_D
GND_D
GND_D
GND_D
GND_D
GND_D
GND_D
1
1
GND_D
PCM_Data_LR
GND_D
PCM_Data_SLR
GND_D
PCM_Data_Sub_Cen
GND_D
GND_ND
GND_D
SCL-DAC
SDA-DAC
RDS_CLK
RDS_DAT
+1V8
+1V8_Sense
GND_D
GND_D
ni_ciM_ATAD_MCPFIDPS
3
3eniL/1TRACS
e
n
i
L
2en
ETUM_VA
/
0T
V_
V_DNG
V_DNG
i
L
RA
/
DNG
05P
CN
C
S
V_DNG
SBVC
D
NG
Y_G
Y
C
OL_ATADMCP
KLCRLMCP
tuo_FIDPS
KLCSMCP
KLCMCP
V
V_DNG
_
D
DNG
DNG
V
U_B
N
_
G
R
ted_ciM
DNG
DNG
DNG
1
ni_ciM_ATAD_
3eniL/0
3eniL/1TRACS
2eniL/CN
ETUM_VA
V_DN
V_DNG
V_DNG
TR
A
DNG
05P
C
S
GYC
V_DNG
SBVC
Y_G
OL_ATADMCP
KLCRLMCP
tuo_FIDPS
M
KLCSMCP
CPFIDP
KLCMCP
V
V_DNG
_DN
DNG
DN
V
U
_
_
B
G
R
G
ted_ciM
DNG
DNG
DN
S
G
1
Block Diagram_HTS5500C_HYwk512
12HTS5500
DIAGRAMA CONEXÕES
VS
OUT
GND
HEADPHONE
74HC4052
TUNER
(TM 08)
RDS
(SAA6581)
Wiring Diagram_3139 249 27191_HYwk511
13HTS5500
PAINEL FRONTAL - LAYOUT COMPONENTES E COBRE
3139 243 3174 pt3 HY wk511
3139 243 3174 pt3 HY wk511
14 HTS5500
ESQUEMA ELÉTRICO - DISPLAY FRONTAL
1
DISPLAY PANEL
A
1305
1
RT-01T-1.0B
GND_FD
B
GND_FD
C
+5V_ever
1306
RT-01T-1.0B
2315
2u2
1
Optional
3036
613SAB
5233
GND_FD
D
E
F
G
H
I
OPTIONAL
*
#
FOR OEM MODELS ONLY
V
DC vtg measured in STOP MODE
12345678
23456789101112 13
+5V_ever
2032
T311
27V
VFIL_DC
2033
GND_FD
*
T335
GND_FD
3321
3322
*
4303
+5V_ever
6132
n33
4K7
4K7
7302
OUT
GND
08FMN-SMT-A-TF
09FMN-SMT-A-TF
3323
1K0
7132
3
VS
T301
1
2
1302
1
2
3
4
5
6
7
8
910
1301
1
2
3
4
5
6
7
8
9
1011
K01
+5V_ever
BC847BW
3324
10K
7307
*
GND_FD
T360
0V
7308
8132
0n1
BC847BW
4132
p
22
*
5V
T336
1FMORF/OT
TO/FROM
MONO BOARD SD6.3
p74
GND_FD
PDZ8.2-B
K01
0n1
GND_FD
T332
T333
T334
6V5C-483
0036
XZ
B
6301
2FMORF/OT
1032n001
u001
GND_FD
T304
ioRC6
+12VL
VKK
5032
GND_FD
DISC1_G
DISC2_G
DISC3_G
DISC4_G
DISC5_G
GND_FD
DISC1_Y
DISC2_Y
DISC3_Y
DISC4_Y
DISC5_Y
Key_B02
T300
00
32
GND_B
+5VL
4301
4302
GND_D
u22
GND_FD
15FMN-SMT-A-TF
+5VL
GND_B
+5V_ref
0
7K2
033
2311
1n0
-24V
6
032
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
7K2
+5V_ever
3K3
GND_FD
1303
1033
1300 A5
7310 H6
1301 H3
7311 I7
1302 F3
7312 H8
1303 C4
T300 E4
1304 C5
T301 F3
1305 B1
T302 C10
1306 B1
T303 C13
2300 E4
T304 G4
2301 E3
T305 C11
2302 A3
T309
+5VL
+12V
T310
3032
16
+5V_ref
0133
7032
p74
GND_FD
STDBY_CTRL
VOL_A
VOL_B
PBox_Ctrl
9033
3
K
3
STDBY_CTRL
VOL_A
VOL_B
INTRQ
T349
T350
T351
T352
T353
T354
4032
p74
p74
GND_FD
GND_B
STANDBY_LED
3332
2K7
INTRQ
IR
SCL
SDA
IR
B01
B03
B01
B03
PBox_Ctrl
SDA
SCL
BC847BW
n
0
0
1
T358
T359
9332
DISC1_G
DISC2_G
DISC3_G
DISC4_G
DISC5_G
+5VL
DISC1_Y
DISC2_Y
DISC3_Y
DISC4_Y
DISC5_Y
7309
GND_FD
TO/FROM
P S U
1300
1
2
3
4
5
S5B-EH
3333
10R
1304
8MHz
+5V_ever
+5VL
3346
10K
04
3
2
3320 4K7
3318 4K7
3319 1K0
*
2312 22p
*
3317
3316 10R
3315 1K0
3313 1K0
6304
BAS316
p22
DISC1_G
DISC2_G
DISC1_Y
DISC2_Y
DISC3_Y
DISC4_Y
DISC5_Y
B02
DISC3_G
B02
STANDBY_LED
DISC5_G
DISC4_G
2K114
2K2
0
433
3
3
*
3334
10R
p22
3344
10K
22p2313
3342
6305
BAS316
10R
1K03314
3345
10K
1V6
2V
5V
GND_FD
5V
5V
5V
5V
5V
5V
5V
2V5
0V
5V
GND_FD
5V
5V
150R
7433
+5V_ever
T323
T322
T324
T317
T318
T319
T320
T321
T325
T326
T327
T328
T329
T330
T331
T316
T315
T314
2K73343
K01
7300
TMP87PM74ZF
9
8
10
13
79
80
1
2
3
4
5
6
15
NC
16
17
18
0V
19
20
21
22
14
5V
12
NC
11
NC
23
24
25
NC
26
27
28
29
30
NC
31
32
33
34
35
B
36
37
A
+5V_ever
7310
BC857BW
*
5300
2u2
1432
7u4
GND_FD
93
1
MICROPROCESSOR
XTAL
2
RESET
TEST
SCK1
SI1
SO1
P0<0:7>
INT0
INT1
TC2
PPG
DVO
TC4
PDO
PWM
INT3
TC1
INT2
INT4
TC3
P1<0:7>
INT5
STOP
XTIN
XTOUT
P2<0:2>
SCL
SI0
SDA
SO0
SCK0
P3<0:2>
0
1
2
3
AIN
4
5
6
7
P4<0:7>
10
11
AIN
12
13
P5<0:3>
VSS
GND_FD
+5V_ever
7311
BC847BW
GND_FD
5V
8332n33
Φ
7
7332
7u4
VASS
GND_B
+5V_ref
VKK
9132
2
3
4
5
6
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
BAS316
6306
GND_FD
73
74
75
76
77
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
6307
BAS316
NC
NC
NC
-30V
-30V
-30V
-30V
-30V
-30V
-30V
-30V
-30V
-30V
-30V
NC
NC
NC
NC
NC
n74
GND_VFD
9
433
-22V
-18V
-18V
-11V
-25V
-20V
-27V
-32V
-25V
-25V
-32V
-32V
-25V
-25V
BC857BW
K01
7312
+5V_ever
IR
P4
P3
P2
P1
G1
G2
G3
G4
G5
G6
G7
G8
G9
G10
G11
G12
P16
P15
P14
P13
P12
P11
P10
P9
P8
P7
P6
P5
+5V_ever
V23-
87
4
VKKVDDVAREF
V3
PD<0:4>
V
P6<0:7>
V
P7<0:7>
V
P8<0:7>
V
P9<0:7>
83 0
3348
10K
7301
FTD 12-ST-50GNK
FIL1
FIL2
FIL_DIR
89
11011
T356
5333
2
R
2
7333
7
R4
T302
VFIL_DC
743T
643T
543T
843T
1
LIF
1P2P
4P5P6P7P8P
3P
12
n33
3
2
GND_VFD
-25V
8233
R0
7
4
-27V
1333
R0
74
-25V
3303
100R
8032
GND_FD
n00
1
0132
9
03
2
GND_FD
80
33
7u4
0K1
2n2
FTD DISPLAY
3536 3738 3940 41 44 45567
3132 3334
21G
11G
01G
7G
9G
6G
8G
VKK
2325 100p
G1
100p2326
G2
2327
100p
G3
100p2328
G4
2329 100p
G5
100p2330
G6
2331 100p
G7
100p2332
G8
2333 100p
G9
100p2334
G10
2335 100p
G11
100p2336
G12
0V5
T355
0333
3232
p22
K01
ioRC6
- NIL PHILIPS HTS5500
T357
6333
8333
T303
2LIF
2G1G3G4G5G
9233
7K4
933T
833T
733T
21P
11P
01P
9P
+12VL
7303
7304
3307
47K
20 30
503T
603T
703T
41P
31P
61P
51P
3326
330R
5V2
7305
BC847BW
GND_VFD
7306
BC847BW
6033
GND_FD
7233
R033
K01
* 3342 - 150 YAMAHA C300
1213 1415 1617 18192
243T
343T
143T
043T
443T
0232
u22
BC337-25
2322
5V3
22u
BC327-25
2324
22u
3304
1K2
5033
K01
B-6.5ZDP
2036
A
2R2
B
7R4
C
D
E
F
G
H
I
3139_243_31714_31392433174 pt3 HY wk511
GND_FD
GND_FD
2303 B4
2304 B5
2305 B4
2306 B4
2307 B4
2308 I10
2309 I11
2310 I11
2311 I4
2312 E6
2313 E6
2314 E2
2315 C1
2316 C3
2317 C3
2318 C2
2319 B8
2320 D11
2321 D11
2322 E11
2323 F13
2324 F11
2325 C13
2326 C13
2327 C13
2328 D13
2329 D13
2330 D13
2331 D13
2332 D13
2333 D13
2334 D13
2335 E13
2336 E13
2337 B7
2338 B7
2339 C5
2340 C6
2341 B7
3300 F4
3301 F4
3302 B3
3303 H10
3304 H11
3305 I11
3306 I12
3307 I11
3308 I11
3309 H4
3310 H4
3313 F6
3314 F6
3315 F6
3316 F6
3317 F6
3318 D6
3319 E6
3320 D6
3321 D3
3322 D3
3323 C3
3324 C2
3325 C2
3326 D12
3327 E12
3328 E11
3329 F13
3330 F13
3331 F11
3332 D5
3333 B5
3334 B6
3335 B10
3336 B13
3337 B10
3338 B13
3340 H5
3341 H5
3342 H6
3343 H6
3344 E6
3345 G6
3346 I5
3347 I6
3348 I7
3349 I8
4301 H4
4302 H4
4303 E3
5300 B7
6300 A3
6301 A3
6302 I11
6303 C1
6304 H6
6305 I6
6306 H8
6307 I8
7300 B7
7301 B10
7302 F3
7303 E11
7304 E11
7305 E12
7306 H11
7307 D2
7308 C2
7309 I5
T306 C12
T307 C12
T309 A5
T310 A5
T311 B3
T314 F6
T315 F6
T316 F6
T317 C6
T318 C6
T319 C6
T320 D6
T321 D6
T322 C6
T323 C6
T324 C6
T325 D6
T326 D6
T327 D6
T328 E6
T329 E6
T330 F6
T331 F6
T332 H3
T333 H3
T334 H3
T335 C3
T336 D2
T337 C11
T338 C11
T339 C11
T340 C11
T341 C11
T342 C11
T343 C11
T344 C11
T345 C11
T346 C11
T347 C11
T348 C11
T349 C4
T350 C4
T351 C4
T352 D4
T353 D4
T354 D4
T355 E12
T356 B10
T357 B13
T358 A5
T359 A5
T360 C2
9101112 13
15HTS5500

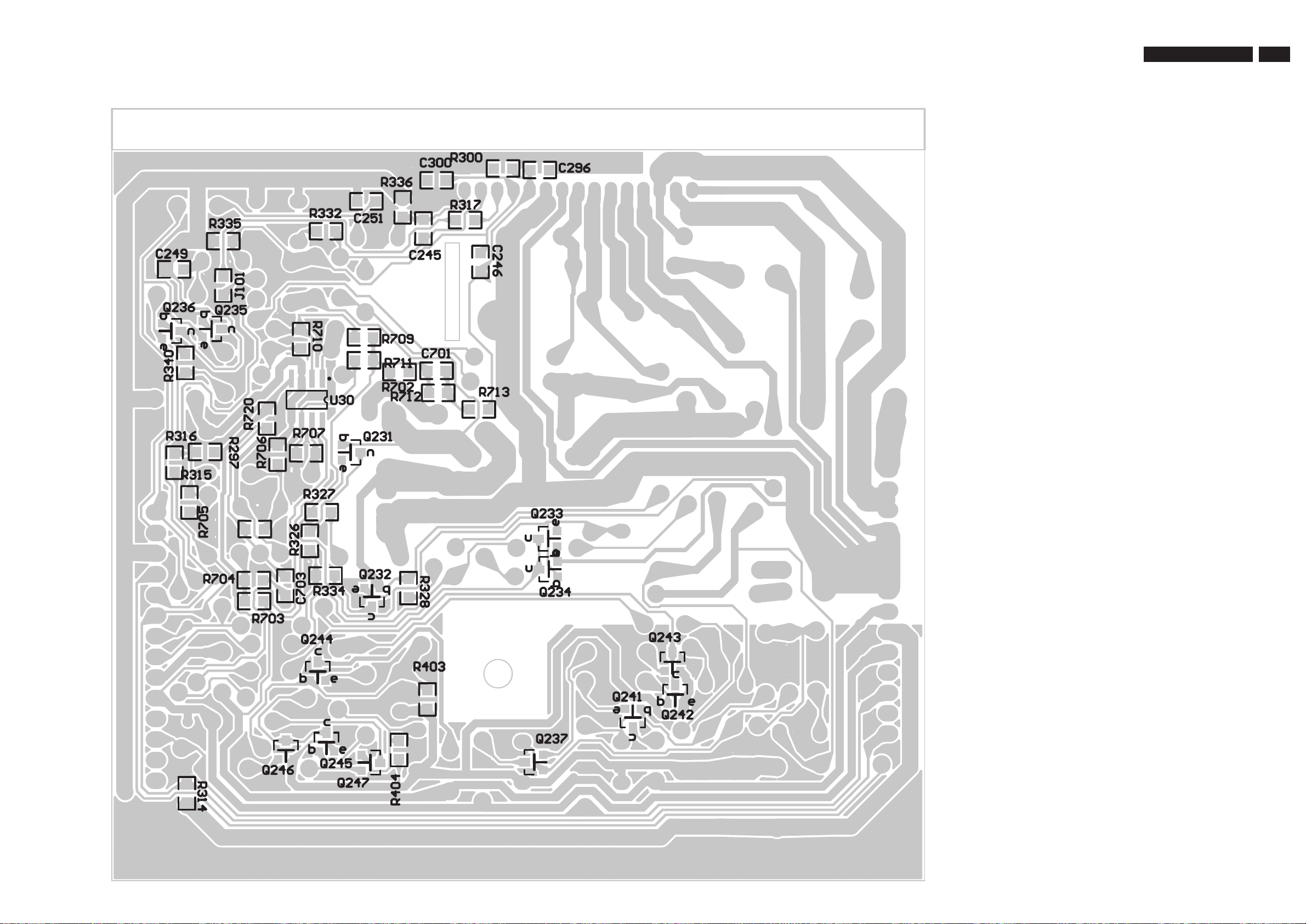

TECLADO & PAINEL OPEN/CLOSE - LAYOUT COMPONENTES E COBRE
3139 243 3168 pt3 HY wk511
3139 243 3168 pt3 HY wk511
Loading...
