Philips HTS3568 User Manual [zh]

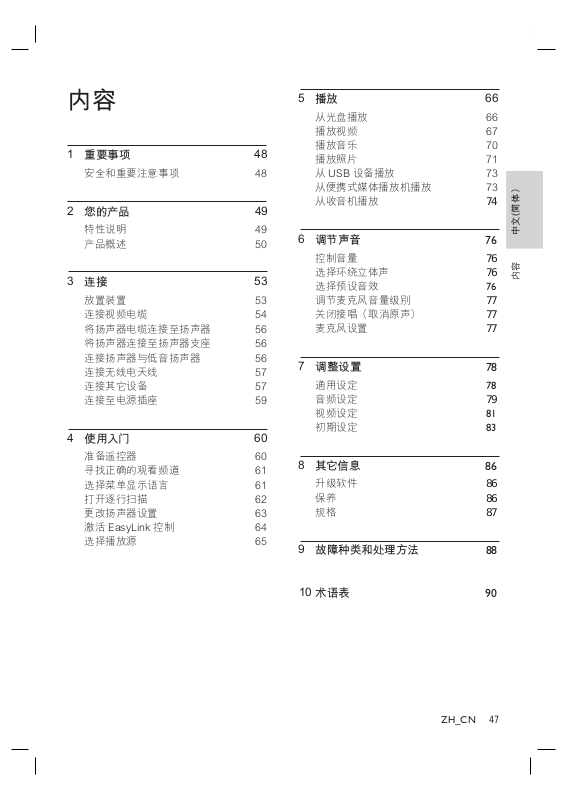

内容
1 重要事项 48
安全和重要注意事项 48
2 您的产品 49
特性说明 49
产品概述 50
3 连接 53
放置装置 53
连接视频电缆 54
将扬声器电缆连接至扬声器 56
将扬声器连接至扬声器支座 56
连接扬声器与低音扬声器 56
连接无线电天线 57
连接其它设备 57
连接至电源插座 59
4 使用入门 60
准备遥控器 60
寻找正确的观看频道 61
选择菜单显示语言 61
打开逐行扫描 62
更改扬声器设置 63
激活 EasyLink 控制 64
选择播放源 65
5 播放 66
从光盘播放 66
播放视频 67
播放音乐 70
播放照片 71
从 USB 设备播放 73
从便携式媒体播放机播放 73
从收音机播放 74
6 调节声音 76
控制音量 76
选择环绕立体声 7
选择预设音效 76
调节麦克风音量级别 77
关闭接唱（取消原声） 77
麦克风设置 77
7 调整设置 78
通用设定 78
音频设定 79
视频设定 81
初期设定 83
8 其它信息 86
升级软件 86
保养 86
规格 87
9 故障种类和处理方法 88
6
中文(简体）
内容
10 术语表 90
ZH_CN 47
1 重要事项
回收注意事项
安全和重要注意事项
警告！
存在火灾或触电危险！
确保空气可以通过本装置的通风孔自由流通。
•
装置周围至少应留 5 至 10 厘米空间。
切勿将本装置直接曝晒于阳光下，或者接触明
•
火、高温。
切勿将本装置放在其它电子设备上面。
•
闪电时务必远离本装置。
•
切勿拆下本装置的外壳。请让合格的人员执行所
•
有的维护工作。
让本装置远离水、湿气和盛有液体的物体。
•
注意！
•
如果电池用完或遥控器长时间不用，请取下电
池。
•
请勿混合使用电池（旧电池与新电池或碳电池
与碱性电池，等等）。
•
电池包含化学物质，因此应该以适当方式处理。
•
打开装置时存在可见以及不可见的激光辐射。
避免光束照射。
•
确保电源插座始终触手可及。如果发生异常情
况，请彻底断开电源（从电源插座中拔下电源
线插头）。
本电子设备包含大量可回收利用的材
料，须由专业公司拆卸。如果要处理旧
机器，请将其送往回收中心。有关包装
材料、废电池和旧设备的处理，请遵守
当地有关规定。
版权注意事项
本产品采用版权保护技术，受 Macrovision
Corporation 和其它权利所有者拥有的某些
美国 专利和其它知识产权保护。使用本版
权保护技术必须由 Macrovision
Corporation 授权，并且只能用于家用和其
它有限的观看目的，除非 Macrovision
Corporation 另行授权。禁止反向工程或反
汇编。
48
2 您的产品
感谢您的惠顾，欢迎光临飞利浦！为了
您能充分享受飞利浦提供的支持，请在
www.philips.com/welcome 注册您的
产品。
本 DVD 家庭影院经过精心设计，可为您的
家居环境生辉添色。欣赏具有多声道环绕立
体声和卓越画质的 DVD 家庭影院。
特性说明
视频像素提升至 1080p
现在，您能够以 HDTV 提供的最高画面质
量观看 DVD。本 DVD 家庭影院可提供分辨
率高达 1080p 的全高清视频播放，带给您
绝佳的观看体验。极为细腻的画质和增强的
清晰度带来更加逼真的画质。
聆听浑厚的非压缩多声道环绕立体声
本 DVD 家庭影院支持 5.1 声道非压缩音
频，因而可以实现逼真的音效，给您带来
身临其境的感受。
USB 直放和 MP3 链接
只需将 USB 设备插入到 USB 插槽中就可
播放 MP3/WMA/JPEG/DivX 文件；将便携
式媒体播放机插入到 MP3 LINK 插孔即可
欣赏音质卓越的音乐播放。
将音频输出与视频播放同步
本 DVD 家庭影院提供了延迟音频输出功
能，如果直接输出到电视的视频信号比音
频流慢，就可以使用此功能
区域码
DVD 影片通常不会在世界的各个地区同时
发行，因此所有 DVD 播放机都编制有特定
的区域码。
中文(简体）
您的产品
EasyLink
EasyLink 使用 HDMI CEC （消费电子控
制）行业标准协议，通过 HDMI 与所有符
合 HDMI CEC 标准的设备共享功能。它使
所连接设备能够通过一个遥控器互相控制。
注
•
飞利浦不保证本产品完全可以与所有 HDMI
CEC 设备进行互操作。
国家（地区） DVD 区域码
亚太地区， 台湾，
韩国
ALL
澳大利亚，新西兰
ALL
ZH_CN 49
3
4
产品概述
遥控器
a
2
•
打开本装置或关闭进入待机模式。
•
按住以关闭本装置以及所有与
HDMI CEC 兼容的电视/设备（仅限
于 EasyLink 控制）。
b Z (打开/关闭)
•
打开或关闭光盘仓。
c
SLEEP
1
•
设置睡眠定时。
2
11
SLEEP
12
13
3
4
d
INFO
•
显示当前状态或光盘信息。
•
在 12 幅缩略图视图中显示照片文
件。
OPTIONS
e
进入或退出“选项”菜单（此菜单
•
提供各种设置选项）。
f
14
15
16
17
18
19
20
21
22
23
5
6
7
8
9
10
u (播放/暂停)
开始或暂停光盘播放。
•
RADIO: 开始自动设定广播电台
•
（仅适用于第一次设置时）。
g
x (停止)
•
停止光盘播放。
•
RADIO: 清除当前预设的广播电台。
SOUND MODES +-
h
选择预定义的音效。
•
AUDIO SYNC
i
选择音频语言/声道。
•
按住以访问音频同步设置。然后按
•
VOL +- 以设置音频延迟时间。
ZOOM
j
放大或缩小电视上的画面。
•
50
来源按钮
k
•
DISC: 切换至光盘模式。
•
USB: 切换至 USB 模式。
•
RADIO: 切换至 FM 频段。
•
AUX / MP3 LINK : 切换至与用于
连接外部设备的插孔对应的
AUX1、AUX2、DI (DIGITAL IN) 或
MP3 LINK。
l
OK
确认输入或选择。
•
m
指针按钮 (vV b B)
•
浏览屏幕菜单。
•
按向左或向右键进行快进或快退搜
索。
:
•
•
n
MENU / BACK
•
•
•
o
í / ë (上一个/下一个)
•
•
p
H (静音)
•
q
VOL +-
•
r
SURROUND
•
按向上或向下键以调节无线
RADIO
电频率。
RADIO: 按向左或向右键向前或向后
进行快速搜索。
返回上一个显示菜单。
对于 DVD，转至标题菜单。
对于打开了 PBC 的 VCD 2.0 版或
SVCD：在播放时返回菜单。
跳到上一或下一标题/章节/曲目。
RADIO: 选择预设电台。
静音或恢复音量。
调节音量级别。
将音频输出切换为多声道环绕声、
立体声或派对模式。
数字按钮
s
输入要播放的预设号码或项目。
•
t
SUBTITLE
•
选择 DVD 或 DivX 字幕语言。
REPEAT / PROGRAM
u
选择各种重复或随机播放模式；关
•
闭重复或随机播放模式。
RADIO: 按此按钮开始手动预设
•
电台。
RADIO: 按住此按钮开始自动预设
•
电台。
KARAOKE
v
访问或退出麦克风设置菜单。
•
23
VOCAL
•
更改卡拉 OK 光盘的音频通道。
中文(简体）
您的产品
ZH_CN 51
主装置
1
a
2
打开本装置或关闭进入待机模式。
•
光盘仓
b
ç (打开/关闭)
c
打开或关闭光盘仓。
•
d
显示面板
VOLUME
e
调节音量级别。
•
u (播放/暂停)
f
•
开始或暂停光盘播放。
•
RADIO:开始自动设定广播电台（仅
适用于第一次设置时）。
x (停止)
•
停止光盘播放。
•
RADIO: 清除当前预设的广播电台。
. / >
•
跳到上一或下一标题/章节/曲目。
•
按住可进行快退或快进搜索。
•
RADIO: 选择预设电台。
2
3 4
5 687
g
SOURCE
•
选择播放媒体：DISC、FM、
AUX1、AUX2、DI (DIGITAL IN) 、
MP3 LINK 。
注
以下插孔（槽）位于主装置 右边的翻 盖下面
•
(
MIC 插孔
h
MP3 LINK 插孔
i
。
OPEN
B)
•
连接麦克风。
•
连接便携式音乐播放机。
j MIC LEVEL
•
切换至麦克风模式。然后调节音量
控制来设置麦克风音量级别。
USB 插槽
k
•
连接 USB 闪存盘、USB 存储卡阅
读器或数码相机。
10 11
9
52
3 连接
本节介绍在使用本 DVD 家庭影院装置之前
必需进行的基本连接。
放置装置
切勿将本装置置于封闭的橱柜中。
•
在易于连接交流电插头的交流电插座旁
•
边安装此装置。
基本连接：
放置装置
•
连接视频电缆
•
将扬声器电缆连接至扬声器
•
将扬声器连接至扬声器支座
•
连接扬声器与低音扬声器
•
连接无线电天线
•
可选连接:
连接其它设备
•
连接电视的音频
•
连接有线电视盒/录像机/游戏控制台
•
的音频
连接便携式媒体播放机
•
连接 USB 设备
•
注
•
有关标识和电源功率，请参见产品背面或底部的
型号铭牌。
•
在建立或更改任何连接之前，请确保所有设备均
已断开电源。
2
REAR
LEFT
2
FRONT
LEFT
2
REAR
RIGHT
CENTER
1
2
FRONT
RIGHT
SUBWOOFER
3
2
靠近电视摆放本 DVD 家庭影院装置。
1
按照上图摆放扬声器系统。
2
依据居室布局找出最适合本扬声器
•
的位置，进行相应设置以确保取得
最佳音效。
3 在房间角落或距离电视至少一米的地方
放置低音扬声器。
注
后置扬声器标记为 REAR LEFT 和 REAR
•
RIGHT。
前置扬声器标记为 FRONT LEFT 和 FRONT
•
RIGHT。
为了避 免 磁 干扰 或 多余 的 噪音 ，切勿将扬声器
•
放置在距离电视机或任何其它辐射设备太近的
地方。
中文(简体）
连接
ZH_CN 53
连接视频电缆
本节介绍如何将本 DVD 家庭影院装置连接
到电视以欣赏光盘播放。
注
•
HDMI 接头仅与符合 HDMI 标准的电视和 DVI
电视兼容。
选择电视可支持的最佳视频连接。
选项 1: 连接到 HDMI 插孔（适合
•
HDMI、DVI 或符合 HDCP 标准的电
视）。
选项 2: 连接至分量视频插孔（适合标准
•
电视或逐行扫描电视）。
选项 3: 连接至 S-Video 插孔（适合标准
•
电视）。
选项 4: 连接至视频 (CVBS) 插孔（适合
•
标准电视）。
注
•
必须将本装置直接连接至电视。
选项 1：连接至 HDMI 插孔
HDMI OUT
提示
要优化视频输出，请参阅“调整设置” > [ 视频
•
设定 ] > [ HDMI 设置 ] 章节以获取详细信息。
本装置与 HDMI CEC 兼容。它使所连接电视/设
•
备能够通过 HDMI 互相控制，请参阅“激活
EasyLink 控制”章节以获取详细信息。
如果您的电视只有 DVI 连接，可使用 HDMI/
•
DVI 适配器。完成此连接需要额外的音频连
接。
要将音频从电视引导至本 DVD 家庭影院装置，
•
可使用音频电缆连接此装置上的音频输入与电
视上的音频输出。
此连接类型可提供最佳画质。
•
选项 2：连接至分量视频插孔
HDMI IN
使用 HDMI 电缆（未提供）将本家庭
1
影院装置上的 HDMI OUT 连接至电视
上的 HDMI IN 插孔。
54
使用分量视频电缆（未提供）将本装置
1
上的 Y P
插孔连接至电视上的分量
B PR
视频输入插孔。
如果使用的是逐行扫描电视，可打
•
开逐行扫描模式（有关详细信息，
请参阅“打开逐行扫描”章节）
提示
•
电视上的分量视频输入插孔可能标记为
Y Pb/Cb Pr/Cr 或 YUV。
•
此连接类型可提供上乘的画质。
选项 3：连接至 S-Video 插孔
选项 4：连接至视频 (CVBS) 插孔
CVBS
S-VIDEO
S-VIDEO IN
使用 S-video 电缆（未提供）将本装置
1
上的 VIDEO OUT-S-VIDEO 插孔连接至
电视上的 S-Video 输入插孔。
提示
电视上的分量视频输入插孔可能标记为 Y/C 或
•
S-VHS。
此连接类型可提供标准画面质量。
•
VIDEO IN
1
使用分量视频电缆（黄色 - 已提供）将
本装置上的 VIDEO OUT-CVBS 插孔连
接至电视上的视频输入插孔。
提示
电视上的视频输入插孔可能标记为 A/V IN、
•
VIDEO IN、COMPOSITE 或 BASEBAND。
此连接类型可提供标准画面质量。
•
中文(简体）
连接
ZH_CN 57
将扬声器电缆连接至扬声器
1 将扬声器电缆连接至扬声器（或扬声器
支座）上颜色对应的插孔。
将扬声器连接至扬声器支座
连接扬声器与低音扬声器
SUBWOOFER
REAR
REAR
LEFT
RIGHT
1
将中置、前左、前右扬声器和低音扬声
器连接至本装置上相匹配的插孔。
注
•
确保插头和插孔的颜色相符。
FRONT
CENTER
FRONT
LEFT
FRONT
RIGHT
将扬声器连接至扬声器支座并用螺钉将
1
其固定。
56
连接无线电天线
注
•
在连接至电源插座之前，确保电压选择器（位于
本装置的背面）已设 置为本 地电源电压 。
2
将 FM 天线（已提供）连接至本装置上
1
的 FM75Ω 插孔（对于某些型号，FM
天线已连接好）。拉伸 FM 天线并将它
的末端固定到墙上。
完成了所有必需连接，准备好欣赏本
2
DVD 家庭影院装置之后，请连接电源
线。
1
连接其它设备
本节介绍如何将其它设备的声音引导至本
DVD 家庭影院装置，以通过多声道环绕声
功能欣赏声音输出或音频播放。
连接电视的音频
AUX 1
1
使用音频电缆（未提供）将本装置上的
AUDIO IN-AUX1 插孔连接至电视上的
AUDIO OUT 插孔。
注
•
要通过此连接收听音频输出，请反复按
AUX / MP3 LINK ，直到显示面板上显
示“A UX1”。
中文(简体）
连接
ZH_CN 59
连接有线电视盒/录像机/游戏控制
台的音频
您可以根据设备功能选择连接至模拟插孔
或数字插孔。
连接至模拟插孔
连接至数字插孔
COAXIAL OUT
DIGITAL OUT
AUX 2
使用音频电缆（未提供）将本装置上的
1
AUDIO IN-AUX2 插孔连接至设备上的
AUDIO OUT 插孔。
注
•
要通过此连接收听音频输出，请反复按
AUX / MP3 LINK ，直到显示面板上显
示“A UX 2”。
使用同轴电缆（未提供）将本装置上的
1
DIGITAL IN-COAXIAL 插孔连接至设备
上的 COAXIAL/DIGITAL OUT 插孔。
注
•
要通过此连接收听音频输出，请反复按 AUX /
MP3 LINK ，直到显示面板上显示“DI”。
连接便携式媒体播放机
MP3 LINK
MP3
使用 3.5 毫米立体声音频电缆（未提
1
供）将本装置上的 MP3 LINK 插孔连接
至便携式媒体播放机（如 MP3 播放
机）上的耳机插孔。
58
注
•
要通过此连接收听音频输出，请反复按 AUX /
MP3 LINK ，直到显示面板上显示“MP3
LINK”。
连接 USB 设备
将 USB 设备连接到本装置上的
1
(USB) 插槽。
注
•
本 DVD 家庭影院装置只能播放/查看存储在此
类设备上的 MP3、WMA、DivX (Ultra) 或 JPEG
文件。
•
要通过此连接收听音频输出，请按 USB。
连接至电源插座
注
•
在连接至电源插座之前，确保电压选择器（位于
本装置的背面）已设 置为本 地电源电压 。
完成所有必需连接之后，请使用电源线
1
将 DVD 家庭影院装置和其它设备连接
至电源插座。
中文(简体）
连接
ZH_CN 59
4 使用入门
准备遥控器
1
按下以打开电池仓盖。
2
插入两节 R03 或 AAA 型号的电池。与
电池仓内的 (+-) 指示匹配。
3
关闭电池盒盖。
注
如果您打算很长一段时间不使用遥控器，请取
•
出电池。
控制播放源
按以下按钮选择要控制的来源：
1
DISC、USB、RADIO 、AUX /
MP3 LINK 按钮。
2
然后，选择所需功能（例如，í,
ë）。
浏览菜单
1
将遥控器正对着本装置上的遥控传感
器，然后选择所需的功能。
2
使用遥控器上的下列按钮浏览屏幕菜
单。
按钮 动作
v V
b B
上下移动。
左右移动。
确认选择。
60
键入数字。
