Philips HR8765 User Manual [en, it, de, es, fr +7]

Vision

2

English Page 4

• Keep pages 3 and 34 open when reading these
operating instructions.

Français Page 7

• Pour le mode d'emploi: dépliez les pages
3 et 34.

Deutsch Seite 9

• Schlagen Sie beim Lesen der Gebrauchs­anweisung Seiten 3 und 34 auf.

Nederlands Pagina 12

• Sla bij het lezen van de gebruiksaanwijzing de
pagina's 3 en 34 op.

Italiano Pagina 14

• Prima di usare l'apparecchio, aprite le pagine 3
e 34 e leggete attentamente le istruzioni per
l'uso.

Español Página 16

• Desplegar las páginas 3 y 34 al leer las
instrucciones de manejo.

Português Página 18

• Durante a leitura do modo de emprêgo,
desdobre e verifique as pág. 3 e 34.

Dansk Side 20

• Hold side 3 og 34 opslået mens De læser
brugsanvisningen.

Norsk Side 22

• Slå opp på side 3 og 34 før De leser videre.

Svenska Sid 24

• Ha sidan 3 och 34 utvikt när ni läser bruks­anvisningen.

Suomi Sivu 26

• Pidä sivut 3 ja 34 auki samalla kun luet
käyttöohjetta.

Ελληνικά Σελίδα 28

• Για τισ οδηγίεσ χρήσεωσ, ανοίξτε τισ
σελίδεσ 3 και 34.

3

1b

1

2

1a

7

10

8

6

1

2

2

"Magic Tube"

3

6

5

4

9

11

12

MIN

MAX

13

14

15

19

18

17

16

English

• To enable recycling, the plastics of the
product have been coded.

• The cardboard packaging has been
made of recycled material and is entirely
suitable for recycling.

Important

• Before using for the first time, check if
the dustbag is placed correctly.

• Never suck up water (or any other
liquid). Never pick up ashes until they
are cold.

• When picking up fine dust, the pores of
the dustbag may become clogged. This
will obstruct the air passage.
Subsequently, the dustbag needs
replacement, although the bag might be
far from full.

• Only use this vacuum cleaner with the
special double-sided non-chlorine paper
dustbags type Philips Oslo+or Oslo

+

Hygiene (closeable).

• Never use the vacuum cleaner without
the motor protection filter.

f

Getting the vacuum cleaner ready for use:

• Connecting the hose: press firmly ("Click!")
(fig. 1a).

- To disconnect: press the knob and pull the
hose out of the vacuum cleaner (fig. 1b).

• Connecting the nozzle, the telescopic tube
and the handle: insert the narrowed section
into the wider section (fig. 2).

• Adjust the telescopic tube (“Magic Tube”) to
the required length (fig. 3).

• Nozzles:

- Combi nozzle. This nozzle is convertible for

use on either carpets (without brush, fig. 4) or
hard floors (with brush, fig. 5);

- Small nozzle, brush nozzle and crevice
nozzle. These can be found in the special

storage compartment (fig. 6-10);

• Pull the mains plug out of the vacuum cleaner
(fig. 11) and insert into the wall socket.

• Press the on/off switch (I) (fig. 12).

• The electronic suction power control on the

vacuum cleaner enables smooth suction
power adjustment (fig. 13).

MAX = maximum suction power.
MIN = maximum suction power.

- Move the slide towards MAX until the desired
suction power is obtained.

Medium suction power is advisable for
general use. (See also the section on the
Philips “Turbomax” motor.)
Minimum suction power is advisable for
dusting using the brush nozzle and for cleaning
curtains, cloths, etc.
Maximum suction power is advisable for
cleaning very dirty carpets and hard floors.

• The suction power control at the hand grip
enables you to reduce suction power (fig. 14).
This extra facility is advisable if you wish to
apply lower suction power for a short period.

Insufficient suction power?

Please check:

- if the slide on the vacuum cleaner is in the
required position;

- if the control at the hand grip is in "open"
position;

- if the dustbag is full;

- if the nozzle, tube or hose is blocked up.
To remove the obstruction, let the air stream in
opposite direction through the hose and/or
tube.

Automatic suction power control

The automatic suction power control adjusts the
suction power to the type of floor (hard floor or
carpet) and when the dustbag becomes full.
Automatic suction power control is advisable for
general use on floors.

- Press button “AUTOMATIC” to activate
automatic suction power control (fig. 15).
The corresponding pilot light comes on.

• The electronic suction power control on the
vacuum cleaner (fig. 13) will be overruled.

Philips “Turbomax” motor

Your vacuum cleaner is equipped with the

very powerful Philips “Turbomax” motor.

As long as the dustbag is more or less empty,

the automatic suction power control will select

medium suction power. This will be quite

enough for general use, saves energy and

makes vacuuming easy.

As the dustbag becomes more and more full,

the vacuum cleaner will automatically select

higher suction power. This ensures that the

dustbag will be filled entirely.

4

5

• The automatic suction power control works
best if the suction power control at the hand
grip (fig. 14) is in “closed” position.
However, you can use the suction power
control at the hand grip to adjust the suction
power.

- If you press button “AUTOMATIC” again, the
vacuum cleaner will return to the preset suction
power.

Park & Stop

If you wish to interrupt vacuum cleaning, you can
place the tube clip into the rest (fig. 16).
You can slide the clip along the tube to change
the height.
In one movement the tube is parked in a
convenient position (fig. 17) and the motor is
switched off.
When you lift the tube from the rest the motor will
start again automatically.

Storage

- Switch the vacuum cleaner off (fig. 18).

- Remove the mains plug from the wall socket.

- Rewind the mains cord by pressing the
cordwinder pedal (i) (fig. 19).

- Hitch the lower tube onto the vacuum cleaner
(fig. 20-21). You can slide the clip along the
tube to change the height.

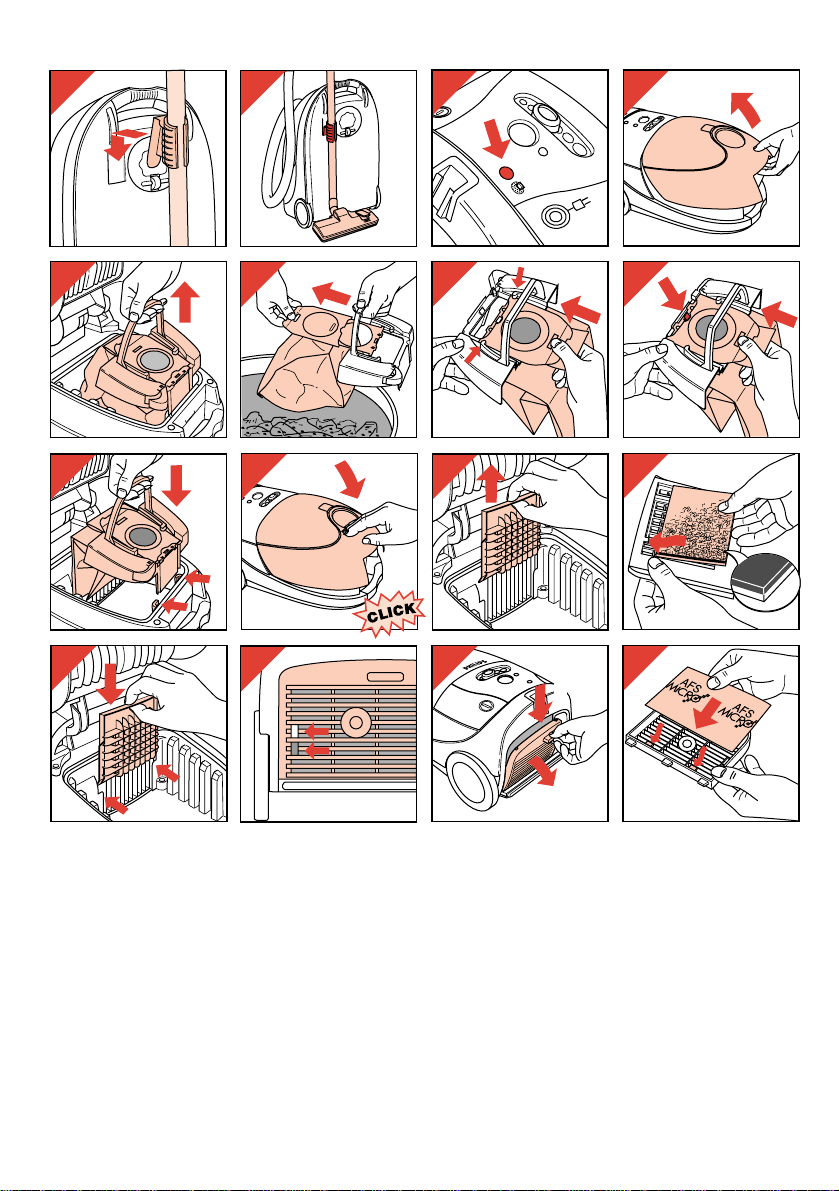

Replacing the dustbag

The "dustbag full indicator" will indicate when the
dustbag is full (fig. 22).

- Switch the vacuum cleaner off (fig. 18).

- Remove the hose (fig. 1b).

- Open the cover (fig. 23).

- Remove the cassette with the full dustbag
(fig. 24).

- Remove the full dustbag from the cassette by
pulling the cardboard tag (fig. 25).
This automatically closes the dustbag.

- Discard the full dustbag.

- Slide the cardboard front plate of the new
dustbag into the two slots of the cassette as far
as possible (fig. 26-27).

- Position the cassette and the new dustbag in
the vacuum cleaner (fig. 28).

- Bend the rear part of the dustbag downwards.

- Close the cover ("Click!") (fig. 29).
Note: If no dustbag has been placed into the
cassette, the cover cannot be closed.

Replacing the motor protection filter

After having removed the full dustbag, you can
see the removable holder with the motor
protection filter.
Replace the motor protection filter when placing
the first of a new set of dustbags.
You can take the holder to the dustbin and shake
the filter out there. Hygienic: you need not touch
the filter.
Position the new filter with the white side towards
the dustbag (fig. 30-32).
Press the holder with the new filter firmly into
place to ensure that it fits in correctly at the
bottom.

Replacing the AFS-Micro filter

The indicator will help you determine if the AFS­Micro filter needs replacing (fig. 33).
One new AFS-Micro filter is supplied with each
set of original Philips dustbags Oslo+(type nr.
HR 6938 or servicenr. 4822 015 70049) or Oslo

+

Hygiene (closeable) (type nr. HR 6938-OSH or

service nr. 4822 015 70057).
See figs. 34-35 on how to proceed.

- Position the lower edge of the new filter
properly behind the ridges of the holder.

- When closing the holder, ensure that the filter
fits in completely.

Replacing the mains cord

If the mains cord of this appliance is damaged, it
must only be replaced by Philips or their service
representative, as special tools and/or parts are
required.

6

For U.K. only:

Fitting a different plug

This appliance is fitted with a BS 1363 13 Amp.
plug.
Should you need to replace the plug, connect the
wires as follows:

Brown wire to the Live (L) terminal of the new
plug.
Blue wire to the Neutral (N) terminal of the new
plug.

Always fit the same value of fuse as that originally
supplied with your appliance.
Only use BS 1362 approved fuses.
As a guide only: Appliances under 700 W can
have a 3 Amp. fuse (red) and all others should
have a 13 Amp. fuse (brown).

When disposing of an old plug (particularly the
moulded type which has been cut from the mains
cord) always remove the fuse as the plug could
be dangerous if ever inserted in a live socket.

Before cutting the plug off, temporarily tie a knot
in the mains cord to prevent it being inadvertantly
drown into the cordwinder.
After fitting the new plug, untie this knot.

Obtaining dustbags / filters

In case you have any difficulties obtaining
dustbags or accessories for this vacuum cleaner,
please either phone [phone] or write to:
MPP Marketing Ltd., P.O. Box 40, St. Ives,
Huntingdon, Cambridgeshire. PE17 4XS.

Français

• Pour permettre le recyclage, les

plastiques du produit ont été codifiés.

• Le carton de l'emballage est composé
de matériaux recyclés et entièrement
recyclables.

Important

• Avant d'utiliser l'appareil pour la
première fois, vérifier si le sac à
poussière est dans la bonne position.

• N'aspirez jamais de l'eau (ou tout autre
liquide). N'aspirez jamais de cendres
avant qu'elles ne soient complètement
froides.

• Lorsque vous aspirez de la poussière
très fine (plâtre, cendres, etc), les pores
du sac à poussières peuvent s'obstruer.
Cela réduit le passage de l'air. Ensuite,
le sac à poussières doit être changé,
bien qu’il soit à moitié plein.

• Utilisez uniquement l'aspirateur avec le
sac papier double épaisseur sans
addition de chlore type Philips Oslo+ ou
Oslo+ Hygiène (fermable).

• N'utilisez jamais l'aspirateur sans le filtre
de protection moteur.

f

Utilisation

• Raccordez le flexible: pressez fermement
("Clic!") (fig. 1a).

- Pour le retirer: pressez le bouton et tirez sur
le tuyau (fig. 1b).

• Assemblez le suceur, les tubes et la
poignée: insérez la section rétrécie dans la

section la plus large (fig. 2).
Ajustez le tube télescopique à la longueur
désirée (fig 3)

• Suceurs

- Suceur combiné. Ce suceur est convertible

et peut être utilisé sur moquettes ou tapis (sans
brosse, fig. 4) ou sols durs (avec brosse,
fig. 5);

- Petit suceur, suceur brosse, suceur long

se trouvent dans le compartiment de
rangement (fig. 6-10).

• Tirez la fiche hors de l'aspirateur (fig. 11) et
insérez la dans la prise de courant.

• Pressez l'interrupteur marche/arrêt (I)
(fig. 12).

• Le contrôle de puissance électronique sur
l'aspirateur permet le réglage de la puissance
d'aspiration (fig. 13).

MAX = puissance d'aspiration maximum.
MIN = puissance d'aspiration minimum.

-Réglez le curseur vers MAX jusqu'à la

puissance d'aspiration désirée.
Une puissance moyenne est conseillée pour
une utilisation courante.
Une puissance minimum est conseillée pour
nettoyer les rideaux, tissus, etc.
Un maximum de puissance d'aspiration est
conseillée pour nettoyer tapis et sols durs très
sales.

• Le contrôle de puissance à la poignée vous
permet de réduire la puissance d'aspiration
(fig. 14). Cette option est utile si vous désirez
une faible puissance d'aspiration pour une
courte durée.

Manque de puissance d'aspiration?

Vérifiez avant tout:

- si le curseur de réglage sur l'aspirateur est
dans la position désirée;

- si le contrôle de puissance à la poignée est en
position "ouverte";

- si le sac à poussières est plein;

- si le suceur, tube ou tuyau n’est pas obstrué.
Pour enlever l'obstruction, faites passer le flux

d'air en aspirant dans la direction opposée par
le tube ou le tuyau.

Contrôle automatique de la puissance
d'aspiration:

Le contrôle automatique de la puissance
d'aspiration permet d'ajuster la puissance
d'aspiration en fonction de la nature du sol (sol
dur ou moquette) et du remplissage du sac à

MOTEUR PHILIPS TURBO MAX

Votre aspirateur est équipé avec un moteur

PHILIPS TURBO MAX très puissant. Quand

le sac à poussieres est plus ou moins rempli ,

le reglage automatique de la puissance

d'aspiration se positionne sur la valeur

moyenne.Ceci est suffisant pour un usage

normal, économisera l'énergie, et rendra

l'aspiration plus facile. Dès que le sac à

poussieres deviendra plus ou moins plein,
l'aspirateur selectionnera automatiquement
une puissance d'aspiration superieure; ceci

permettra que le sac à poussieres se

remplisse complètement.

7

8

poussières. Le contrôle automatique de la
puissance d'aspiration est conseillée pour un
usage général sur les sols. Cette commodité n'est
pas conseillé pour dépoussiérer et aspirer des
tapis, rideaux, etc...

- Appuyez sur le bouton "AUTOMATIQUE" pour
mettre en route le contrôle automatique de la
puissance d'aspiration (fig. 15).
Le témoin lumineux correspondant s'allume.

• Le contrôle automatique de la puissance
d'aspiration de l'appareil (fig. 13) n'est plus
actif.

• Le contrôle automatique de la puissance
d'aspiration fonctionne au mieux si le réglage
automatique de la puissance d'aspiration de la
poignée (fig. 13) est dans la position fermé.
Cependant, vous pouvez utilisez le réglage de
puissance de la poignée pour ajuster la
puissance d'aspiration.

- Si vous appuyez à nouveau sur le bouton
"AUTOMATIQUE", l'aspirateur retourne à la
puissance d'aspiration préselectionnée.

Pause silence

Si vous désirez interrompre le nettoyage, vous
pouvez placer le clip du tube dans le support
(fig. 16).
Vous pouvez glisser le clip le long du tube pour
changer la hauteur.
Le tube est ainsi rangé dans une position
convenable (fig. 17) et le moteur est à l’arrêt.
Quand vous reprenez le tube le moteur
démarrera de nouveau automatiquement.

Rangement

- Arrêtez l'aspirateur (fig. 18).

- Enlevez la fiche de la prise de courant.

- Enroulez le cordon d'alimentation en pressant
la pédale de l'enrouleur (i) (fig. 19).

- Accrochez le tube sur l'aspirateur (fig. 20-21).
Vous pouvez faire glisser le clip le long du tube
pour changer la hauteur.

Remplacement du sac à poussières

Le "témoin de remplissage du sac" vous indiquera
quand le sac à poussières est plein (fig. 22).

- Arrêtez l'aspirateur (fig. 168).

- Enlevez le tuyau (fig. 1b).

- Ouvrez le couvercle (fig. 23).

- Enlevez la cassette avec le sac à poussières
plein (fig. 24).

- Retirez le sac à poussières plein de la cassette

en tirant sur la languette en carton (fig. 25).
Hygiénique: le sac à poussières est
automatiquement fermé!

- Jetez le sac plein.

- Glissez la languette en carton du nouveau sac
à poussières dans les deux rainures de la
cassette aussi loin que possible (fig. 26-27).

- Placez la cassette avec le nouveau sac à
poussières (fig. 28).

- Courbez la partie arrière du sac vers le bas.

- Fermez le couvercle ("Clic!") (fig. 29). Note: Le
couvercle ne peut se fermer que si un sac est
positionné correctement sur la cassette porte
sacs.

Remplacement du filtre moteur

Après avoir enlevé le sac à poussières plein,
vous pouvez voir le support détachable avec le
filtre de protection moteur.
Remplacez le filtre protection moteur chaque fois
que vous entamez un paquet de sacs neufs.
Vous pouvez porter le support jusqu'à la poubelle
pour jeter le filtre. Hygiénique: vous n’avez plus
besoin de toucher le filtre.
Positionnez le nouveau filtre avec le côté blanc
vers le sac à poussières (fig. 30-32).
Pressez le support avec le nouveau filtre
fermement sur le fond.

Remplacement du Microfiltre AFS

L'indicateur permet de déterminer si le Microfiltre
AFS a besoin d'être remplacé (fig. 33).
Un nouveau Microfiltre AFS est livré avec chaque
paquet de sacs à poussières Philips Oslo+ (type
nr. HR 6938 ou service nr. 4822 015 70049) ou
Oslo+ Hygiène (hermétique) (type nr.
HR 6938-OSH ou service nr. 4822 015 70057).
Voir figs. 34-35.

- Positionnez le bord inférieur du filtre
correctement derrière les arêtes du support.

- En refermant le support, assurez-vous que le
filtre s'adapte correctement.

Remplacement du cordon d'alimentation

Si le cordon d'alimentation de cet appareil est
endommagé,il doit être remplacé par Philips ou
un Centre Service Agréé
Philips Appareils Domestiques, car des outils
spéciaux sont nécessaires.

Deutsch

• Die Kunststoffe am Gerät sind
gekennzeichnet worden, um ihre
Wiederverwendung zu ermöglichen.

• Die Verpackung besteht aus Altmaterial
und ist vollständig wiederverwertbar.

WICHTIG

• Bevor Sie diese Anwendung zum ersten
Mal nutzen, müssen Sie prüfen, ob sich
der Staubbeutel in der richtigen Stellung
befindet.

• Saugen Sie niemals Wasser oder andere
Flüssigkeiten mit dem
Staubsauger auf.

• Wenn Sie feinen Staub aufsaugen,
können die Poren des Staubbeutels
verstopft werden. Dadurch wird der
Luftdurchgang behindert. Der
Staubbeutel muß dann ausgewechselt
werden, auch wenn er noch nicht voll ist.

• Verwenden Sie in diesem Staubsauger
nur den doppelwandigen, ungebleichten
Papier-Staubbeutel Type Philips Oslo+
oder den verschließbaren Oslo+
Hygiene.

• Verwenden Sie den Staubsauger niemals
ohne Motorschutzfilter.

f

Vor dem Gebrauch

• Saugschlauch anschließen: Fest eindrücken,
("Klick", Abb. 1a).

- Saugschlauch lösen: Drücken Sie den
Auslöseknopf, und ziehen Sie den Schlauch
aus dem Gerät (Abb. 1b).

• Düsen, Zauberrohr und Griff anschließen:

Stecken Sie das dünnere Ende des Rohres in
das weitere Ende des anderen Teiles (Abb. 2).

• Stellen Sie das Zauberrohr auf die
erforderliche Länge (Abb. 3).

• Die Düsen:

- Universaldüse, verstellbar zum Saugen auf

Teppichboden (ohne Bürste, Abb. 4) oder auf
Hartfußboden (mit Bürste, Abb. 5).

- Schmale Düse, Bürstendüse und
Fugendüse sind in einem besonderen Fach

untergebracht (Abb.6 bis 10).

• Ziehen Sie das Netzkabel aus dem Gerät
(Abb. 11), und stecken Sie den Netzstecker in
die Steckdose.

• Ein-/Ausschalter (I) drücken (Abb. 12).

• Die elektronische Saugleistungskontrolle

ermöglicht die stufenlose Einstellung der
Saugkraft des Geräts (Abb. 13).

MAX = Maximale Saugleistung
MIN = Minimale Saugleistung

- Verstellen Sie den Schiebeschalter in Richtung
MAX, wenn Sie die Saugleistung erhöhen
wollen.
Minimale Saugleistung ist angebracht, wenn
Sie die Bürstendüse verwenden und beim
Reinigen von Vorhängen, Kleidung usw.
Für den allgemeinen Gebrauch ist eine

mittlere Einstellung zu empfehlen.
Maximale Saugleistung ist bei stark

verschmutzten Teppichen und für die
Reinigung von Hartfußböden angebracht.

• Auch mit dem Saugleistungsregler im Griff
(Abb. 14) können Sie die Saugleistung
herabsetzen. Das empfiehlt sich, wenn Sie nur
für kurze Zeit mit geringerer Leistung saugen
wollen.

Bei ungenügender Saugleistung

Prüfen Sie:

- Ist der Schieber am Saugleistungsregler auf
eine niedrige Position eingestellt?

- Ist der Saugleistungsregler im Handgriff offen?

- Ist der Staubbeutel voll?

- Ist die Düse, das Rohr oder der Saugschlauch
verstopft? Saugen Sie dann die Luft in
umgekehrter Richtung durch Düse, Rohr oder
Schlauch.

Philips “Turbomax”-Motor

Ihr Staubsauger ist mit dem besonders

leistungsstarken “Philips Turbomax” -Motor

ausgerüstet.

Wenn der Staubsaugerbeutel noch leer oder

kaum gefüllt ist, stellt sich die automatische

Leistungsregulierung auf eine mittlere

Saugleistung ein. Diese ist für den normalen

Gebrauch ausreichend, spart Energie und

erleichtert Ihnen das Saugen.

Wenn der Staubsaugerbeutel stärker gefüllt

ist, erhöht sich automatisch die Saugleistuhg

des Geräts.

Hiermit wird sichergestellt, daß der

Staubbeutel vollständig gefüllt wird.

9

10

Automatische Saugleistungskontrolle

Die automatische Saugleistungskontrolle paßt die
Saugleistung dem jeweiligen Boden (Teppich­oder Hartfußboden) und dem Füllungsgrad des
Staubbeutels an.
Diese Einstellung ist zum Abstauben mit der
Bürstendüse und dem Reinigen von Vorhängen
und anderen Textilien nicht angebracht.

- Drücken Sie die Taste "AUTOMATIC"
(Abb. 15). Die dazugehörige Kontrollampe
leuchtet auf.
Die elektronische Saugleistungskontrolle am
Staubsauger (Abb. 13) wird dann
ausgeschaltet.

• Die automatische Saugleistungskontrolle hat
den besten Erfolg, wenn der Schieber im Griff
(Abb. 14) geschlossen ist.
Sie können aber den Saugleistungsregler im
Griff zusätzlich zum Regeln der Saugleistung
einsetzen.

- Drücken Sie die Taste "AUTOMATIC" erneut,
wenn Sie zur vorhergehenden Einstellung
zurückkehren wollen.

Kurzzeitige Unterbrechung

Wenn Sie das Staubsaugen für kurze Zeit
unterbrechen wollen, können Sie den Rohrhaken
am Staubsauger einhaken (Abb. 16).
Den Rohrhaken können Sie verstellen, indem Sie

ihn verschieben.
So ist das Rohr augenblicklich sicher plaziert
(Abb. 17), und der Motor ist ausgeschaltet.
Der Motor wird wieder eingeschaltet, sobald Sie
das Rohr herausnehmen.

Aufbewahrung

- Schalten Sie das Gerät mit dem Ein-/Aus-

schalter aus (Abb. 18).

- Ziehen Sie den Netzstecker aus der

Steckdose.

- Drücken Sie Kabelwickler-Taste (i), bis das

Netzkabel vollständig aufgewickelt ist
(Abb. 19).

- Haken Sie das untere Rohrende am

Staubsauger ein (Abb. 20 und 21).

- Verstellen Sie den Rohrhaken, indem Sie ihn

bei Bedarf am Rohr verschieben.

Staubbeutel auswechseln

Die Füllstandsanzeige informiert Sie, wenn der
Staubbeutel voll ist (Abb. 22).

- Schalten Sie das Gerät mit dem Ein-/Aus­schalter aus (Abb. 18).

- Nehmen Sie den Schlauch ab (Abb. 1b).

- Öffnen Sie den Deckel (Abb. 23).

- Nehmen Sie den Staubbeutelhalter mit dem
vollen Staubbeutel heraus (Abb. 24).

- Nehmen Sie den vollen Staubbeutel aus dem
Staubbeutelhalter an der Pappscheibe heraus
(Abb. 25). Der Staubbeutel wird bei Oslo+
Hygiene automatisch verschlossen.

- Geben Sie den vollen Staubbeutel zum Müll.

- Führen Sie die Pappscheibe des neuen

Staubbeutels genau in die Schlitze des
Staubbeutelhalters bis zum Anschlag ein
(Abb. 26 und 27).
Setzen Sie nun den Staubbeutelhalter mit dem
neuen Staubbeutel ein (Abb. 28).

- Biegen Sie das hintere Ende des Staubeutels
nach unten.

- Schließen Sie den Deckel ("Klick") (Abb. 29).

• Ist der Staubbeutel nicht richtig eingesetzt, läßt
sich der Deckel nicht schließen.

Motorschutzfilter auswechseln

Jede neue Packung mit Staubbeuteln enthält
einen Motorschutzfilter. Nehmen Sie diesen
neuen Filter heraus, um ihn gegen den alten
auszuwechseln.
Wenn Sie den vollen Staubbeutel aus dem Gerät
genommen haben, sehen Sie den alten
Motorschutzfilter.
Sie können den Filterhalter über dem Mülleimer
ausschütteln. Der alte Motorschutzfilter fällt
heraus, ohne daß Sie ihn berühren.
Setzen Sie den neuen Filter so ein, daß die
weiße Seite zum Staubbeutel zeigt
(Abb. 30 bis 32).
Achten Sie darauf, daß der neue Filter an seinem
unteren Rand dicht aufsitzt.

11

AFS-Micro-Filter auswechseln

Die Anzeige hilft Ihnen, zu entscheiden, ob der
AFS-Micro-Filter ausgewechselt werden muß
(Abb. 33).
In jeder neuen Packung Philips Staubbeutel
Oslo+ (Type HR 6938, Service-Nr.
4822 015 70049) oder Oslo+ Hygiene,
verschließbar, (Type HR 6938-OSH, Service-Nr.

4822 015 70057) ist ein neuer AFS-Micro-Filter
enthalten.
Gehen Sie beim Auswechseln vor, wie in den
Abb. 34 und 35 gezeigt.

- Legen Sie das untere Ende des neuen Filters

glatt hinter das untere Ende der Filterhalters.

- Achten Sie beim Schließen des Filterhalters

darauf, daß der Filter genau sitzt.

Das Netzkabel auswechseln

Wenn das Netzkabel defekt oder beschädigt ist,
muß es von einer durch Philips autorisierten
Werkstatt ersetzt werden, da für die Reparatur
Spezial-Werkzeug und/oder spezielle Teile
benötigt werden.

Staubbeutel

Sollten Sie die Zusatzteile oder passende
Staubbeutel bei Ihrem Händler nicht erhalten
können, so wenden Sie sich bitte an das Philips
Info Center in Ihrem Lande, in Deutschland
(0180) 535 67 67.

12

Nederlands

• Voor recycling zijn op de kunststof

onderdelen materiaalmerktekens
aangebracht.

• De verpakking is vervaardigd van

kringloopkarton en is volledig geschikt voor
recycling.

Belangrijk

• Controleer, vóór het eerste gebruik, of
de stofzak op de juiste wijze is geplaatst.

• Zuig nooit water (of andere vloeistof) op.
Zuig as alleen op als deze geheel
afgekoeld is.

• Bij het opzuigen van fijn stof kan het
voorkomen dat de poriën van de stofzak
verstopt raken. Daardoor wordt dan de
luchtdoorvoer belemmerd. De stofzak
dient dan te worden vervangen, al is
deze wellicht nog niet vol.

• Gebruik de stofzuiger alleen met de
speciale dubbelwandige, ongebleekte
Philips stofzakken Oslo+of Oslo

+

Hygiene (afsluitbaar).

• Gebruik de stofzuiger nooit zonder
motorbeschermingsfilter.

f

Voor gebruik gereed maken:

• Slang aansluiten: stevig aandrukken ("Klik!")
(fig. 1a).

- Losnemen: druk op de knop en trek de slang
uit de stofzuiger (fig. 1b).

• Mondstuk, telescopische buis en handgreep
vastkoppelen: het versmalde gedeelte in het
wijdere gedeelte schuiven (fig. 2).

• Breng de telescopische buis (“Magic Tube”)
op de gewenste lengte (fig. 3).

• Mondstukken:

- Combi-mondstuk, omschakelbaar voor
gebruik op tapijt (zonder borstel, fig. 4), of
harde vloeren (met borstel, fig. 5);

- Klein mondstuk, borstelmondstuk en
spleetzuiger. Deze vindt u in de speciale

bergplaats (fig. 6-10);

• Stekker uit de stofzuiger trekken (fig. 11) en in
het stopcontact steken.

• Aan/uit schakelaar (I) indrukken (fig. 12).

• De elektronische zuigkrachtregeling op de
stofzuiger stelt u in staat de zuigkracht traploos
te regelen (fig. 13).

MAX = maximale zuigkracht.
MIN = minimale zuigkracht.

- Schuif de regelaar naar MAX tot de gewenste
zuigkracht is bereikt.
Gemiddelde zuigkracht wordt aanbevolen
voor algemeen gebruik. (Zie ook het gedeelte
over de Philips “Turbomax” motor.)
Minimale zuigkracht is aan te bevelen voor
stofafnemen met behulp van het
borstelmondstuk en voor het zuigen van
gordijnen, kleedjes e.d.
Maximale zuigkracht is aan te bevelen voor
het zuigen van erg vuil tapijt en harde vloeren.

• De zuigkrachtregeling op de handgreep stelt u
in staat de zuigkracht te verminderen (fig. 14).
Deze extra mogelijkheid wordt aanbevolen als u
gedurende korte tijd verminderde zuigkracht wilt
toepassen.

Onvoldoende zuigkracht?

Controleer:

- of de regelaar op de stofzuiger in de gewenste
stand staat;

- of de regelaar aan de handgreep in stand
"open" staat;

- of de stofzak vol is;

- of er een verstopping is in het mondstuk, de
buis of de slang.
Als dit het geval is, laat de lucht dan in
tegengestelde richting door slang en/of buis
gaan.

Automatische zuigkrachtregeling

De automatische zuigkrachtregeling past de
zuigkracht aan bij het type vloerbedekking (harde
vloer of tapijt) en aan het voller worden van de
stofzak.

Philips “Turbomax” motor

Uw stofzuiger is uitgerust met de zeer

krachtige Philips “Turbomax” motor.

Zolang de stofzak nog min of meer leeg is,

zal via de automatische zuigkrachtregeling de

gemiddelde zuigkracht worden ingesteld.

Deze zuigkracht is ruim voldoende voor

algemeen gebruik, spaart energie en maakt

bovendien het stofzuigen gemakkelijk.

Wanneer de stofzak voller wordt, kiest de

stofzuiger automatisch een hogere

zuigkracht.

Dit garandeert u dat de stofzak maximaal

wordt gevuld.

13

Automatische zuigkrachtregeling wordt aan­bevolen voor algemeen gebruik op vloeren.

- Druk op de toets “AUTOMATIC” om de
automatische zuigkrachtregeling in te
schakelen (fig. 15).
Het bijbehorende controlelampje gaat branden.

• De elektronische zuigkrachtregeling op de
stofzuiger (fig. 13) wordt hierdoor tijdelijk
uitgeschakeld.

• De automatische zuigkrachtregeling werkt het
beste wanneer de zuigkrachtregelaar op de
handgreep (fig. 14) in stand “gesloten” staat.
U kunt de regelaar op de handgreep echter wel
gebruiken om de zuigkracht bij te regelen.

- Als u opnieuw op de toets “AUTOMATIC”
drukt, schakelt de stofzuiger terug naar de
eerder ingestelde zuigkracht.

"Parkeerstand"

Als u het stofzuigen wilt onderbreken, kunt u de
buishaak in de speciale houder zetten (fig. 16).
Desgewenst kunt u de buishaak langs de buis
naar een andere hoogte verschuiven.
In één beweging "parkeert" u de buis in een
gemakkelijke stand (fig. 17) en wordt de motor
uitgeschakeld.
Wanneer u de buis uit de houder tilt, start de
stofzuiger vanzelf weer.

Opbergen

- Schakel de stofzuiger uit (fig. 18).

- Haal de stekker uit het stopcontact.

- Druk op het snoerpedaal (i) om het snoer op

te rollen (fig. 19).

- Haak de onderste buis vast (fig. 20-21).

Desgewenst kunt u de buishaak langs de buis
naar een andere hoogte verschuiven.

Stofzak vervangen

Als de stofzak vol is, wordt dit aangegeven door
de "Stofzak vol" indicator (fig. 22).

- Schakel de stofzuiger uit (fig. 18).

- Verwijder de slang (fig. 1b).

- Zet de kap open (fig. 23).

- Verwijder de cassette met de volle stofzak

(fig. 24).

- Verwijder de volle stofzak uit de cassette door

aan de kartonnen lip te trekken (fig. 25).
Hygiënisch: de stofzak wordt automatisch
gesloten!

- Gooi de volle stofzak weg.

- Schuif de kartonnen frontplaat van de nieuwe

stofzak zo ver mogelijk in beide sleuven van de
cassette (fig. 26-27).

- Breng de cassette met de nieuwe stofzak op
zijn plaats (fig. 28).

- Duw het achterste gedeelte van de stofzak naar
beneden.

- Sluit de kap ("Klik!") (fig. 29).

• Als er geen stofzak in de houder is geplaatst,
kunt u de kap niet sluiten.

Motorbeschermingsfilter vervangen

Als u de volle stofzak hebt verwijderd, ziet u aan
de motorzijde de uitneembare houder met het
oude motorbeschermingsfilter.
Vervang het motorbeschermingsfilter als u de
eerste van een nieuwe set stofzakken plaatst.
U kunt het filter boven de afvalbak uit de houder
schudden. Hygiënisch: u hoeft het filter niet aan
te raken
Plaats het nieuwe filter met de witte zijde naar de
stofzak toe gericht (fig. 30-32).
Zorg ervoor dat het filter aan de onderzijde goed
aansluit.
Druk de houder met het nieuwe filter stevig op
zijn plaats, zodat het aan de onderzijde goed
aansluit.

AFS-Micro filter vervangen

Met behulp van de indicator kunt u vaststellen of
het AFS-Micro filter aan vervanging toe is
(fig. 33).
Een nieuw AFS-Micro filter wordt meegeleverd bij
elke set originele Philips stofzakken Oslo

+

(typenr. HR 6938 of servicenr. 4822 015 70049)
of Oslo+Hygiene (afsluitbaar) (typenr.
HR 6938-OSH of servicenr. 4822 015 70057).
Voor vervangen: zie fig. 34-35.

- Zet de onderste zijde van het nieuwe filter goed
achter de randjes van de houder.

- Let erop dat het filter recht in de houder zit
wanneer u deze sluit.

Snoer vervangen

Indien het snoer van dit apparaat is beschadigd,
dient het uitsluitend te worden vervangen door
een door Philips daartoe aangewezen reparateur,
omdat voor de reparatie speciale
gereedschappen en/of onderdelen vereist zijn.

Italiano

• La plastica è stata codificata per
permettere il riciclaggio.

• L'imballo di cartone è costituito da
materiale già riciclato e nuovamente riciclabile.

IMPORTANTE

• Prima di usare l'apparecchio per la prima
volta, controllate che il sacco per la
polvere si trovi nella posizione corretta.

• Non aspirate mai acqua o altri liquidi.
Non aspirate la cenere fino a quando
non è completamente fredda.

• Aspirando polvere molto sottile, i pori
del sacchetto raccoglipolvere
potrebbero ostruirsi, bloccando il
passaggio dell'aria.
In questo caso il sacchetto
raccoglipolvere dovrà essere sostituito,
anche se non sarà completamente pieno.

• L'aspirapolvere va usato esclusivamente
con gli speciali sacchetti in carta a
doppio strato modello Philips "Oslo+" o
"Oslo + Hygiene" (richiudibile).

• Non usate mai l'aspirapolvere senza il
filtro di protezione del motore.

f

Messa a punto dell'aspirapolvere prima
dell'uso:

• Per collegare il tubo flessibile: inseritelo e
premetelo ("Click!") (fig. 1a).

- Per disinserirlo: premete la manopola e
togliete il tubo flessibile tirando (fig. 1b).

• Per collegare la bocchetta, il tubo
telescopico e il manico: inserite la sezione

stretta in quella più larga (fig. 2).

• Regolate il tubo telescopico ("Magic Tube") in
base alla lunghezza desiderata (fig. 3).

• Bocchette:

- Bocchetta Combi. Questa bocchetta serve a

pulire sia i tappeti (senza la spazzola, fig. 4)
che i pavimenti (con la spazzola, fig. 5);

- Bocchetta piccola, spazzola, bocchetta a
lancia e bocchetta per termosifoni. Sono

riposte nello speciale comparto (fig. 6-10);

• Estraete il cavo di alimentazione
dall'apparecchio (fig. 11) ed inserite la spina
nella presa di alimentazione.

• Premete l'interruttore acceso/spento (I)
(fig. 12).

• Il dispositivo elettronico di controllo
dell'aspirazione sull'aspirapolvere permette di
regolare la potenza di aspirazione (fig. 13).

MAX = potenza massima di aspirazione
MIN = potenza minima di aspirazione.

- Spostare il cursore verso l'indicazione MAX

fino ad ottenere la potenza di aspirazione
desiderata.
La potenza media di aspirazione è consigliata
per l'uso generale.
La potenza minima di aspirazione è consigliata
per l'uso con la spazzola e per pulire tende,
tessuti ecc.
La potenza massima di aspirazione è
consigliata per pulire tappeti molto sporchi e
pavimenti duri.

• Il dispositivo di controllo posto sul manico
permette di ridurre la potenza di aspirazione
(fig. 14), consentendovi di utilizzare una
potenza ridotta per un breve periodo di tempo.

La potenza di aspirazione è insufficiente?

Controllate:

- che il cursore dell'aspirapolvere sia nella
posizione desiderata;

- che il dispositivo sul manico sia in posizione
"aperta";

- che il sacchetto raccoglipolvere non sia pieno;

- che la bocchetta, il tubo e il tubo flessibile non
siano ostruiti.
Per rimuovere le ostruzioni, fate passare un
getto d'aria attraverso il tubo e/o il flessibile, in
direzione opposta.

Dispositivo di controllo automatico
dell'aspirazione

Il dispositivo di controllo automatico
dell'aspirazione permette di regolare la potenza di
aspirazione in base al tipo di pavimento (duro o

Motore Philips Turbomax.

Il vostro aspirapolvere e' dotato del potente

motore "Philips Turbomax". Fin tanto che il

sacchetto dell'aspirapolvere sarà mediamente

vuoto, la ventola d'aspirazione selezionerà
automaticamente un livello di potenza medio.
Questa regolazione è sufficiente a soddisfare

una adeguata pulizia, a garantire un risparmio

energetico ed a rendere più efficace il vostro

lavoro.

Man mano che il sacchetto si riepirà

l'aspirapolvere selezionerà automaticamente

una potenza di aspirazione più elevata: in
questo modo sarà assicurato un completo

utilizzo del sacchetto ed una pulizia ottimale.

14

moquette) e alle condizioni del sacchetto (pieno o
meno).
Questo dispositivo di controllo è particolarmente
indicato per l'uso normale mentre non è
consigliato nel caso di tappeti, tende ecc.

- Premete il pulsante "AUTOMATIC" per mettere
in funzione il dispositivo di controllo automatico
dell'aspirazione (fig. 15).
Si accenderà la relativa spia.

- Il dispositivo di controllo elettronico dell'aspira­polvere (fig. 13) verrà quindi disattivato.

- Il dispositivo di controllo automatico funziona
meglio se il dispositivo posto sul manico (fig.

13) risulta essere in posizione "chiusa".
Potete comunque utilizzare il dispositivo di
controllo posto sul manico per regolare la
potenza di aspirazione.

- Premendo nuovamente il pulsante
"AUTOMATIC", l'aspirapolvere ritornerà alla
potenza di aspirazione precedentemente
impostata.

Interruzione momentanea

Se desiderate interrompere momentaneamente
l'aspirazione, sistemate il gancio del tubo nella
posizione indicata nella fig. 16.
Potete anche spostare il gancio per modificare
l'altezza.
Con un unico movimento, il tubo si trova in una
posizione facilmente accessibile (fig. 17) e con il
motore spento.
Non appena alzerete il tubo, il motore si rimetterà
automaticamente in funzione.

Come riporre l'aspirapolvere

- Spegnete l'apparecchio (fig. 18).

- Togliete la spina dalla presa di alimentazione.

- Per riavvolgere il cavo, utilizzate il pratico
comando a pedale (i) (fig. 19).

- Fissate il tubo inferiore all'aspirapolvere
(fig. 20-21). Potete anche spostare il gancio per
modificare l'altezza.

Sostituzione del sacchetto raccoglipolvere

La spia luminosa "Dustbag full" (sacchetto pieno)
vi segnala quando occorre sostituire il sacchetto
raccoglipolvere (fig. 22).

- Spegnete l'apparecchio (fig. 18).

- Togliete il tubo (fig. 1b).

- Aprite il coperchio (fig. 23).

- Estraete l'apposito supporto con il sacchetto
raccoglitore (fig. 24).

- Togliete il sacchetto raccoglipolvere dal
supporto tirando il bordo in cartone (fig. 25).
Il sacchetto raccoglipolvere è igienico e si
chiude automaticamente!

- Gettate il sacchetto pieno.

- Inserite la parte anteriore del nuovo sacchetto
raccoglipolvere nelle due fessure del supporto
come indicato nelle figure 26-27.

- Posizionate il supporto con il nuovo sacchetto
raccoglipolvere (fig. 28).

- Piegate la parte posteriore del sacchetto
raccoglipolvere verso il basso.

- Chiudete il coperchio ("Click!") (fig. 29).

Nota: Se non avete inserito il sacchetto nel
supporto, il coperchio non si chiuderà.

Sostituzione del filtro di protezione del motore

Dopo aver tolto il sacchetto raccoglipolvere pieno,
potete vedere il supporto asportabile con il filtro di
protezione del motore.
Sostituite questo filtro quando inserirete il primo
sacchetto raccoglipolvere di una nuova
confezione.
Portate il supporto sopra il bidone della
spazzatura e scuotete il filtro. L'operazione è
igienica in quanto il filtro non viene neppure
toccato.
Posizionate il nuovo filtro con la parte bianca
rivolta verso il sacchetto raccoglipolvere
(fig. 30-32).
Premete il supporto contro il nuovo filtro e
controllate che sia inserito correttamente.

Sostituzione del micro filtro AFS.

L'apposito indicatore vi suggerirà quando
sostituire il micro filtro AFS (fig. 33).
Viene fornito un nuovo micro filtro AFS con ogni
confezione di sacchetti raccoglipolvere originali
Philips modello Oslo+ (modello n° HR 6938 o
4822 015 70049) o Oslo+ Hygiene (richiudibile)
(modello n° HR 6938-OSH o 4822 015 70057).
Le figg. 34-35 vi indicano come procedere.

- Posizionate il bordo inferiore del nuovo filtro
dietro le coste in rilievo del supporto.

- Richiudendo il supporto, controllate che il filtro
sia stato inserito in modo corretto.

Sostituzione del cavo di alimentazione

Il cavo d'alimentazione di questo apparecchio
dovrà essere sostituito soltanto presso un Centro
di Assistenza Philips o un rivenditore autorizzato
in quanto potrebbero essere necessari parti e/o
utensili speciali.

15

16

Español

• Para facilitar su reciclado se han

codificado los plásticos del producto.

• El embalaje de cartón se ha fabricado
con material reciclado y es totalmente apto
para su reciclamiento.

Importante

• Antes de utilizar el aparato por primera

vez, compruebe la debida instalación de
la bolsa del polvo.

• No aspiren nunca agua (o cualquier otro

líquido).
No aspiren nunca cenizas hasta que no
estén frías.

• Cuando recojan polvo fino, los poros de

la bolsa para el polvo pueden taponarse,
obstruyendo, con ello, el paso del aire. En
tal caso, la bolsa para el polvo debe ser
sustituida aunque quizás esté lejos de
estar llena.

• Usen este aspirador solo con las bolsas

especiales de papel sin clorar de doble
cara para el polvo de los tipos Oslo+ o
bien Oslo+ Hygiene (cerrable).

• No usen nunca este aspirador sin el filtro

protector del motor.

f

Cómo preparar el aspirador para el uso :

• Conexión de la manguera: Presionen

firmemente ("Click") (fig. 1a).

- Desconexión de la manguera: Presionen el
botón y saquen la manguera del aspirador
(fig. 1b).

• Conexión de la boquilla, el tubo telescópico
y la empuñadura: Inserten la parte estrecha en

la ancha (fig. 2).

• Ajusten el tubo telescópico ("Magic Tube") a
la longitud requerida (fig. 3).

• Boquillas:

- Boquilla combinada. Esta boquilla es

convertible ya sea para usar en alfombras (sin
cepillo, fig. 4) o en suelos duros (con cepillo,
fig. 5).

- Boquilla pequeña, boquilla con cepillo,

boquilla estrecha y boquilla para radiadores.

Pueden hallarlas en el especial
compartimiento para almacenaje (figs. 6-10).

• Saquen la clavija para la red del aspirador
(fig. 11) y enchúfenla en un enchufe mural.

• Presionen el interruptor de paro / marcha

(I) (fig. 12).

• El control electrónico del poder
succionador sobre el aspirador permite el

ajuste continuo del poder succionador (fig. 13).

MAX = Máximo poder succionador.
MIN = Mínimo poder succionador.

- Muevan el botón deslizante hacia MAX hasta

obtener el poder succionador deseado.
El poder succionador medio es aconsejable
para usos generales.
El poder succionador mínimo es aconsejable
para quitar el polvo usando la boquilla cepillo y
para limpiar cortinas, ropas, etc.
El poder succionador máximo es aconsejable
para limpiar alfombras muy sucias y suelos
duros.

• El control del poder succionador en la
empuñadura les permite reducir el poder

succionador (fig. 14).
Esta posibilidad extra es aconsejable si desean
aplicar un menor poder succionador durante un
período corto.

¿ Insuficiente poder succionador ?

Comprueben :

- Si el botón deslizante del aspirador está en la
posición requerida.

- Si el control de la empuñadura está en la
posición "open"

- Si la bolsa para el polvo está llena.

- Si la boquilla, el tubo o la manguera están
obstruidos.
Para eliminar la obstrucción, hagan que el flujo
de aire circule en sentido contrario a través de
la manguera y/o tubo.

Control automático del poder succionador

El control automático del poder succionador
ajusta el poder succionador al tipo de suelo
(suelo duro o alfombra) y al grado de llenado de

Motor Philips Turbomax

Su aspirador está equipado con el muy potente

motor Philips Turbomax. Mientras la bolsa para el

polvo esté más o menos llena, el control automático

del poder succionador seleccionará el poder
succionador medio. Ello será totalmente suficiente
para usos generales, ahorrará energía y hará más

fácil la aspiración.

Conforme la bolsa para el polvo se llene más y más,

el aspirador seleccionará automáticamente un

mayor poder succionador. Ello asegura que la bolsa

para el polvo se llenará completamente.

la bolsa para el polvo.
El control automático del poder succionador es
aconsejable para usos generales sobre suelos.
Esta posibilidad no es aconsejable para quitar el
polvo y para limpiar (aspirando) felpudos,
cortinas, etc.

- Presionen el botón "AUTOMATIC" para activar
el control automático del poder succionador
(fig. 15). Se encenderá la lámpara piloto
correspondiente.

• El control electrónico del poder succionador
sobre el aspirador (fig. 13) será anulado.

• El control automático del poder succionador
funciona mejor si el control del poder
succionador de la empuñadura (fig. 14) está en
la posición "closed".
Sin embargo, pueden usar el control del poder
succionador de la empuñadura para ajustar el
poder succionador.

- Si presionan de nuevo el botón "AUTOMATIC",
el aspirador retornará al poder succionador
prefijado.

Estacionamiento y Parada

Si desean interrumpir la limpieza por aspiración,
pueden colocar la brida del tubo en el
descansadero (fig. 16). Pueden deslizar la brida a
lo largo del tubo para cambiar la altura.
Con un movimiento el tubo está "aparcado" en
una posición conveniente (fig. 17) y el motor está
parado. Cuando alcen el tubo del descansadero,
el motor se pondrá, de nuevo, automáticamente
en marcha.

Almacenamiento

- Paren el aspirador (fig. 18).

- Desenchufen la clavija para la red del enchufe
mural.

- Recojan el cable de red presionando el pedal
del recogedor del cable (i) (fig. 19).

- Enganchen el tubo más bajo sobre el aspirador
(figs. 20-21).
Pueden deslizar la brida a lo largo del tubo
para cambiar la altura.

Sustitución de la bolsa para el polvo

El "Indicador de llenado de la bolsa para el polvo"
les indicará cuando está llena la bolsa para el
polvo (fig. 22)

- Desconecten el aspirador (fig. 18).

- Quiten la manguera (fig. 1b).

- Abran la cubierta (fig. 23).

- Quiten el chasis con la llena bolsa para el
polvo (fig. 24).

- Quiten la llena bolsa para el polvo del chasis
estirando de la cartela de cartón (fig. 25).
¡ Higiénico : La bolsa se cierra
automáticamente !

- Tiren la llena bolsa para el polvo.

- Deslicen, tanto como sea posible, la placa fron­tal de cartón de la nueva bolsa para el polvo en
las dos ranuras del chasis (figs. 26-27).

- Posicionen el chasis con la nueva bolsa para el
polvo (fig. 28).

- Doblen hacia abajo la parte trasera de la bolsa
para el polvo.

- Cierren la cubierta ("Click")(fig. 29).

Nota : Si no se ha colocado bolsa para el polvo
en el chasis, la cubierta no puede cerrarse.

Sustitución del filtro protector del motor

Después de haber quitado la llena bolsa para el
polvo, pueden ver el soporte desmontable con el
filtro protector del motor.
Sustituyan el filtro protector del motor cuando
coloquen la primera bolsa de un nuevo conjunto
de bolsas para el polvo.
Pueden sacar el soporte del receptáculo para el
polvo y sacudir el filtro una vez extraído.
Higiénico : No necesitan tocar el filtro.
Coloquen el nuevo filtro con el lado blanco hacia
la bolsa para el polvo (figs. 30-32).
Presionen el soporte con el nuevo filtro
firmemente en su lugar para asegurarse de que
se fija correctamente al fondo.

Sustitución del filtro "AFS - Micro Filter"

El indicador les indicará si el filtro "AFS - Micro
Filter" necesita ser cambiado (fig. 33).
Un "AFS - Micro Filter" nuevo es suministrado
con cada conjunto original Philips de bolsas para
el polvo Oslo+ (tipo nº HR 6938 o nº de servicio
4822 015 70049) o Oslo+ Hygiene (cerrable)
(tipo nº HR 6938-OSH o nº de servicio
4822 015 70057).
Vean como proceder en las figuras 34-35.

- Posicionen adecuadamente el borde inferior
del nuevo filtro detrás de los rebordes del
soporte.

- Cuando cierren el soporte, asegúrense de que
el filtro encaja completamente.

Sustitución del cable de alimentación

Si el cable de alimentación de este aparato es
dañado, solo puede ser reemplazado por Philips
o su servicio oficial, ya que son precisas
herramientas y/o piezas especiales.

17

18

Português

• O símbolo à direita indica que os
plásticos utilizados neste produto são
reciclados.

• A embalagem de cartão foi feita com material
reciclado e é inteiramente reciclável.

Importante

• Antes de usar o aparelho pela primeira
vez, verifique a posição correcta do saco
de pó.

• Nunca aspire água (ou outros líquidos).
Nunca aspire cinzas que ainda estejam
quentes.

• Quando se aspiram poeiras muito finas,
os poros do saco do aspirador podem
ficar entupidos, obstruindo assim a
passagem de ar.
Se tal se verificar, o saco deverá ser
substituído, ainda que esteja longe de
estar cheio.

• Utilize apenas os sacos de papel
próprios para este aspirador - sacos de
parede dupla sem cloro, tipo Philips
Oslo+ ou Oslo+ Hygiene.

• Nunca utilize o aspirador sem o filtro de
protecção do motor.

f

Preparação do aspirador para utilização:

• Ligação da mangueira: carregue firmemente

("Clique") (fig. 1a).

• Para desligar: prima o botão e puxe a
mangueira para fora (fig. 1b).

• Ligação do bocal, do tubo telescópico e da
pega: introduza a parte mais estreita do tubo

na extremidade mais larga do outro tubo
(fig. 2).

• Ajuste o tubo telescópico ("Tubo Mágico") para
o comprimento desejado (fig. 3).

• Bocais:

- Bocal combinado. Este bocal é convertível e

utiliza-se em alcatifas (sem escova, fig. 4) ou
soalho (com escova, fig. 5);

- Bocal pequeno, escova, bico e bocal
radiador. Encontram-se guardados no

compartimento especial para arrumação
(fig. 6-10);

• Puxe a ficha para fora do aspirador (fig. 11) e
introduza-a na tomada da parede.

• Carregue no botão on/off (I) (fig. 12).

• O controlo electrónico da potência de

aspiração do aspirador permite o ajuste fácil
da força de sucção (fig. 13).

MAX = potência máxima de aspiração.
MIN = potência mínima de aspiração.

• Desloque o comutador em direcção à
indicação MAX até à posição desejada.
Potência de aspiração média para uma
utilização generalizada.
Potência de aspiração mínima para aspirar
com o bocal de escova e para a limpeza de
cortinados, tecidos, etc.
Potência máxima de aspiração para limpar
carpetes muito sujas e soalhos muito duros.

• O controlo da potência de aspiração da
pega permite reduzir a força da sucção (fig.

14). Esta função extra recomenda-se quando
se pretende aplicar uma potência mais baixa
durante um período curto de tempo.

Insuficiente potência de aspiração?

Verifique, por favor:

- se o comutador do aspirador está na posição
correcta;

- se o controlo da pega está na posição "aberto";

- se o saco do lixo está cheio;

- se o bocal, o tubo ou a mangueira estão
obstruídos.
Para os desobstruir, faça circular o ar na
direcção contrária através da mangueira e/ou
do tubo.

Controlo automático da potência de aspiração

O controlo automático da potência de aspiração
ajusta a força da aspiração ao tipo de soalho
(duro ou alcatifado) e ao facto do saco estar
quase cheio.
O controlo automático da potência de aspiração é
aconselhado para uma utilização generalizaem
soalhos.

Motor Philips Turbomax

O seu aspirador está equipado com um

poderosíssimo motor Philips Turbomax.

Enquanto o saco do pó estiver mais ou
menos vazio, o controlo automático do poder
de sucção seleccionará uma potência média.

Esta potência é suficiente para uma utilização

generalizada, economiza energia e facilita o

trabalho de aspiração. À medida que o saco

do pó for ficando mais cheio, o aspirador

seleccionará automaticamente um poder de

sucção mais elevado. Deste modo, o saco do

pó ficará encher-se-á por completo.

19

Esta função não é aconselhável na aspiração e
limpeza de tapetes, cortinados, etc.

- Prima o botão "AUTOMATIC" para activar o
controlo automático da potência de aspiração
(fig. 15).
A lâmpada piloto correspondente acende-se.

• O controlo electrónico da potência de
aspiração do aspirador será activado (fig. 13).

• O controlo automático da potência de
aspiração funciona melhor se o controlo da
potência de aspiração da pega (fig. 14) estiver
na posição "fechado".
Contudo, poderá utilizar o controlo da potência
de aspiração da pega para ajustar a força de
aspiração.

- Se voltar a premir o botão "AUTOMATIC", o
aspirador tornará à potência de aspiração
anteriormente seleccionada.

Parqueamento e Paragem

Se quiser interromper a limpeza, poderá colocar
o gancho do tubo na posição de descanso
(fig.16).
Para mudar a altura, faça deslizar o gancho ao
longo do tubo.
Assim, com um único movimento, o tubo ficará
"parqueado" convenientemente (fig. 17) e o motor
desligar-se-á.
Quando se levanta o tubo da posição de
descanso, o motor recomeçará a trabalhar
automaticamente.

Arrumação

- Desligue o aspirador (fig. 18).

- Retire a ficha da tomada de corrente.

- Enrole o fio carregando no pedal do enrolador
do cabo (i) (fig. 19).

- Prenda a parte inferior do tubo ao aspirador
(fig. 20-21).
Poderá deslizar o gancho ao longo do tubo
para lhe mudar a altura.

Substituição do saco de papel

Quando o saco de papel estiver cheio, o
aspirador apresentará essa indicação (fig. 22).

- Desligue o aspirador (fig. 18).

- Retire a mangueira (fig. 1b).

- Abra a cobertura (fig. 23).

- Retire a cassete contendo o saco cheio
(fig. 24).

- Retire o saco da cassete puxando a
extremidade de cartão (fig. 25).

Oslo+ Hygiene: o saco de papel fecha-se
automaticamente!

- Deite o saco fora.

- Faça deslizar a placa de cartão do novo saco
para os dois encaixes da cassete, o máximo
que for possível (fig. 26-27).

- Introduza a cassete com o saco de papel novo
(fig. 28).

- Dobre a parte de trás do saco para baixo.

- Feche a cobertura ("Clique"!) (fig. 29).

Nota: Se não tiver sido colocado nenhum saco na
cassete, a cobertura não se fechará.

Substituição do filtro de protecção do motor

Após retirar o saco de papel cheio, poderá ver o
suporte amovível com o filtro de protecção do
motor.
Substitua o filtro de protecção do motor quando
colocar o primeiro saco de papel de um novo
conjunto.
O suporte pode ser despejado sacudindo-o para
o caixote do lixo. Hygienic: não precisa de tocar
no filtro.
Coloque o novo filtro com a parte branca na
direcção do saco de papel (fig. 30-32).
Pressione o suporte com o novo filtro e verifique
se fica bem encaixado na parte inferior.

Substituição do Micro-filtro AFS

Substitua o Micro-filtro AFS quando o indicador
assim o assinalar (fig. 33).
Um Micro-filtro AFS novo é fornecido com cada
conjunto de sacos originais Philips Oslo+ (tipo nr.
HR 6938 ou nº de serviço 4822 015 70049) ou
Oslo+ Hygiene (tipo nr. HR 6938-OSH ou nº de
serviço 4822 015 70057).
Consulte as figs. 34-35 para ver como proceder.

- Coloque o canto inferior do novo filtro por
detrás das saliências do suporte.

- Quando fechar o suporte, certifique-se que o
filtro está completamente encaixado.

Substituição do cabo de alimentação

Se o cabo de alimentação deste aparelho se
danificar, deverá ser substituído apenas por um
representante Philips ou um seu técnico, uma vez
que se torna necessária a utilização de
ferramentas e/ou peças especiais.

20

Dansk

• Plastikdelene i dette produkt er
mærket med henblik på genbrug.

• Papemballagen er ligeledes fremstillet
af genbrugsmateriale.

Vigtigt.

• Før apparatet tages i brug, skal man
kontrollere, om støvposen er anbragt
korrekt.

• Forsøg aldrig at opsuge vand (eller
andre væsker). Støvsug aldrig aske før
den er helt kold.

• Hvis De støvsuger fint støv, kan
papirstøvposens porer blive tilstoppede.
Dette vil hindre luften i at passere, så
støvposen skal udskiftes, også selvom
den ikke er helt fuld.

• Brug kun de specielle dobbeltsidede,
ublegede papirstøvposer i denne
støvsuger, Philips type Oslo+ eller Oslo+
Hygiene (der kan lukkes).

• Brug aldrig støvsugeren uden
motorbeskyttelsesfilter.

f

Sådan gøres støvsugeren klar til brug.

• Slangen tilsluttes: Den trykkes hårdt ind, indtil

der høres et "klik" (fig. 1a).

- Slangen tages af: Tryk på knappen og træk
slangen ud af støvsugeren (fig. 1b).

• Samling af mundstykke, teleskoprør og
håndtag: Sæt det tynde rør ind i det tykke

(fig. 2).

• Indstil teleskoprøret ("Magic Tube") til den
ønskede længde (fig. 3).

• Mundstykker:

- Kombimundstykke: Til støvsugning af

tæpper (uden børste, fig. 4) eller hårde gulve
(med børste, fig. 5).

- Lille mundstykke, børstemundstykke,
møbelmundstykke og radiatormundstykke:

Disse mundstykker findes i det specielle
opbevaringsrum (fig. 6-10).

• Ledningen trækkes ud af støvsugeren
(fig. 11), og stikket sættes i stikkontakten, som
tændes.

• Tryk på tænd/sluk-kontakten (I) (fig. 12).

• Støvsugerens elektroniske

sugestyrkekontrol giver mulighed for trinløs
regulering af sugestyrken (fig. 13).

MAX = maksimum sugestyrke.
MIN = minimum sugestyrke.

- Skydekontakten på støvsugeren skydes mod
MAX, indtil den ønskede sugestyrke opnås.
Middel sugestyrke anbefales ved normal

støvsugning.
Minimum sugestyrke anbefales, når De
bruger børstemundstykke eller støvsuger
gardiner, beklædningsgenstande o.lign.
Maksimum sugestyrke anbefales til
støvsugning af meget snavsede tæpper og
hårde gulve.

• Sugestyrken kan også reduceres ved at åbne
sugestyrkereguleringen i håndtaget (fig. 14).
Dette anbefales især, hvis De blot ønsker at
reducere sugestyrken et kort øjeblik.

For svag sugestyrke ?

Kontrollér:

- om skydekontakten på støvsugeren er rigtigt
indstillet.

- om sugestyrkereguleringen i håndtaget står
åben.

- om støvposen er fuld.

- om mundstykke, rør eller slange er tilstoppet.
En eventuel tilstoppelse fjernes ved at lade luft
blæse i modsat retning gennem slange og/eller
rør.

Automatisk sugestyrkekontrol.

Den automatiske sugestyrkekontrol regulerer
sugestyrken til den aktuelle type gulv (hårdt gulv
eller tæppe), samt efter hvor fuld støvposen er.
Det anbefales at bruge den automatiske
sugestyrkekontrol ved almindelig støvsugning
af gulve.
Den automatiske sugestyrkekontrol bør derimod
ikke anvendes ved støvsugning af løse uldne
tæpper, gardiner etc.

Philips “Turbomax”-motor

Deres støvsuger er udstyret med en meget

stærk Philips “Turbomax”-motor. Når

støvposen er mere eller mindre tom indstiller

sugekraften sig automatisk på den mellemste

sugekraft. Det er mere end tilstrækkeligt til

almindeligt støvsugning, det sparer energi og

gor støvsugningen lettere. Efterhånden som

støvposen fyldes øges sugekraften

automatisk. Derved fyldes støvposen helt.

21

- Den automatiske sugestyrkekontrol aktiveres
ved tryk på "AUTOMATIC" (fig. 15).
Kontrollampen for automatisk
sugestyrkekontrol tænder.

• Støvsugerens elektroniske sugestyrkekontrol
(fig. 13) er nu sat ud af funktion.

• Den automatiske sugestyrkekontrol virker
bedst, hvis sugestyrkereguleringen i håndtaget
er lukket (fig. 14).
De kan dog også regulere sugestyrken med
sugestyrkekontrollen i håndtaget.

- Når der igen trykkes på "AUTOMATIC"­knappen går sugestyrken tilbage til den
oprindeligt indstillede styrke.

"Parkér" og stop.

Ønskes støvsugningen midlertidigt afbrudt, kan
rørklemmen placeres i hvilebeslaget (fig. 16).
Klemmen kan skydes op og ned på røret, til den
har den rigtige højde. Så er røret "parkeret" i
en passende stilling (fig. 17), og motoren slukkes.
Så snart røret løftes igen, tænder motoren
automatisk.

Opbevaring.

- Sluk for støvsugeren (fig. 18).

- Tag stikket ud af stikkontakten.

- Rul netledningen tilbage i støvsugeren ved at
trykke på knappen for ledningsoprul (i)
(fig. 19).

- Hæng den nederste del af støvsugerrøret fast
på støvsugeren (fig. 20-21). Klemmen kan
skydes op og ned på røret, til den har den
rigtige højde.

Udskiftning af støvpose.

Kontrollampen for "fuld støvpose" lyser, når
støvposen er fuld (fig. 22).

- Sluk for støvsugeren (fig. 18).

- Tag støvsugerslangen af (fig. 1b).

- Luk låget op (fig. 23).

- Tag kassetten med den fyldte støvpose op
(fig. 24).

- Tag støvposen ud af kassetten (fig. 25).
Hygienic: Støvposen lukkes automatisk!

- Bortkast den fyldte støvpose.

- Pappladen på den nye støvpose skydes ned i
de to slidser i kassetten så langt, den kan
komme (fig. 26-27).

- Sæt kassetten med den nye støvpose på plads
i støvsugeren (fig. 28).

- Bøj det bageste stykke af støvposen nedad.

- Luk låget så der høres et "klik" (fig. 29).
Bemærk: Hvis der ikke er en støvpose i
kassetten, kan låget ikke lukkes.

Udskiftning af motorbeskyttelsesfilteret.

Kassetten med motorbeskyttelsesfilteret ses, når
den fyldte støvpose er taget ud.
Filteret udskiftes hver gang, der tages hul på en
ny pakke støvposer.
Tag kassetten ud og ryst filteret ud i
affaldsspanden. Hygienic: De behøver ikke at
røre ved filteret.
Anbring det nye filter i kassetten med den hvide
side vendende mod støvposen (fig. 30-32).
Sørg for at kassetten med det nye filter sidder
korrekt på plads, d.v.s. helt i bund.

Udskiftning af AFS-mikrofilteret.

Indikatoren viser, om AFS-mikrofilteret trænger til
udskiftning (fig. 33).
Der medleveres et nyt AFS-mikrofilter med hver
ny pakke originale Philips støvposer Oslo+ (type
HR 6938 eller servicenummer 4822 015 70049)
eller Oslo+ Hygienic (der kan lukkes) (type
HR 6938-OSH eller servicenummer
4822 015 70057).
Se fig. 34-35 hvorledes filteret udskiftes.

- Anbring den nederste kant af det nye filter
korrekt bag holderens kanter.

- Sørg for at filteret er sat helt ind, før De lukker
holderen.

Udskiftning af netledningen.

Hvis netledningen beskadiges, skal De enten
henvende Dem til Deres forhandler eller direkte til
Philips, da der kræves specialværktøj og/eller
dele til udskiftningen.

22

Norsk

• For resirkulasjon er plasten på
produktet kodet.

• Kartongemballasjen er laget av
resirkulert materiale og er fullstendig egnet for
resirkulering.

Viktig

• Undersøk om støvposen er satt riktig i
før støvsugeren brukes for første gang.

• Forsøk aldri å suge opp vann eller annen
væske.
Støvsug aldri aske før den er helt kald.

• Ved støvsuging av fint støv, kan porene i
støvposen bli tilstoppet. Dette vil
hindre luftpassasjen. Følgelig må
støvposen byttes, muligens lenge før
den er full.

• Bruk bare støvsugeren med den
spesielle, doble, ikke klorblekede
papirposen av type Philips Oslo+ eller
Oslo+ Hygiene (lukkbar).

• Bruk aldri støvsugeren uten
motorbeskyttelses filter.

f

Klargjøring av støvsugeren før bruk:

• Tilkobling av slangen: Trykk godt fast ("klikk")

(fig. 1a).

- Frakobling: Trykk på knappen og trekk
slangen ut av støvsugeren (fig. 1b).

• Tilkobling av munnstykker, teleskoprør og
håndtak: sett den smale rørdelen i den vide

delen (fig. 2).

• Juster teleskoprøret ("Magic Tube") til ønsket
lengde (fig. 3).

• Munnstykker:

- Kombimunnstykke: Dette munnstykket kan

forandres for bruk på enten tepper (uten
børste, fig. 4) eller på harde gulv (med børste,
fig. 5);

- Lite munnstykke, børstemunnstykke,
fugemunnstykke og radiatormunnstykke.

Disse er å finne i det spesielle
oppbevaringsrommet (fig. 6-10).

• Trekk nettstøpselet ut av støvsugeren og sett
det i veggkontakten (fig. 11).

• Trykk ned på/av-bryteren (I) (fig. 12).

• Den elektroniske sugekraftkontrollen på

støvsugeren gjør det mulig å justere
sugekraften trinnløst (fig. 13).

"MAX" = maksimum sugekraft.
"MIN" = minimum sugekraft.

Beveg skyveren mot "MAX" til ønsket
sugekraft er oppnådd.

Medium sugekraft anbefales for generelt bruk.
Minimum sugekraft anbefales for støvsuging

med børstemunnstykke og for støvsuging av
gardiner, klær etc.
Maksimum sugekraft anbefales for
støvsuging av svært skitne (langflossede)
tepper og harde gulv.

• Sugekraftkontrollen på håndtaket gjør det
mulig å redusere sugekraften (fig. 14).
Denne ekstra muligheten anbefales hvis De
ønsker lavere sugekraft en kort stund.

Utilstrekkelig sugekraft?

Vennligst kontroller:

- om skyveren på støvsugeren er satt til riktig
posisjon.

- om sugekontrollen på håndtaket er i "åpen"
posisjon.

- om støvposen er full: bytt den.

- om munnstykket, rør eller slange er blokkert.
For å fjerne hindringen, la luften strømme i
motsatt retning gjennom slange og/eller rør.

Automatisk sugekraftkontroll

Den automatiske sugekraftkontrollen justerer
sugekraften avhengig av type gulv (hardt gulv
eller teppe) og om støvposen begynner å bli full.
Automatisk sugekraftkontroll anbefales for
generelt bruk på gulv. Denne innstilling anbefales
ikke ved støvsuging av løse tepper, gardiner etc.

- Trykk på knappen "AUTOMATIC" for å
aktivisere automatisk sugekraftkontroll (fig. 15).
Den korresponderende indikatorlampen vil
begynne å lyse.

Philips Turbomax motor

Deres støvsuger er utstyrt med den meget

sterke “Philips Turbomax” motoren.

Så lenge støvposen er mer eller mindre tom,

vil den automatiske sugekraftkontrollen velge

medium sugekraft. Dette er mer enn nok for
vanlig bruk. Innstillingen sparer energi og gjør
støvsugingen lett. Ettersom støvposen bli mer

og mer full, vil støvsugeren automatisk velge

en høyere sugekraft. På denne måten sørger

man for at støvposen fylles helt opp.

23

• Den elektroniske sugekraftkontrollen på
støvsugeren (fig. 13) vil nå bli satt ut av kraft.

• Den automatiske sugekraftkontrollen virker
best hvis sugekontrollen på håndtaket (fig. 14)
er i "lukket" posisjon.
Men, De kan fortsatt bruke sugekontrollen på
håndtaket for å justere sugekraften.

- Hvis De trykker på knappen "AUTOMATIC" en
gang til vil støvsugeren gå tilbake til den
forhåndsinnstilte sugekraften.

Parkering og stopp

Hvis De ønsker å avbryte støvsugingen kan
rørklipsen plasseres i holderen (fig. 16). De kan
skyve rørklipsen langs røret for å forandre
høyden.
I en bevegelse er røret plassert i en praktisk
posisjon (fig. 17) og motoren er slått av. Hvis De
løfter røret fra holderen vil motoren automatisk
starte igjen.

Oppbevaring

- Slå av støvsugeren (fig. 18).

- Trekk ut støpselet fra stikkontakten.

- Rull opp nettledningen ved å trykke ned
ledningsvinnepedalen (i) (fig. 19).

- Heng det nedre røret fast til støvsugeren
(fig. 20-21).
De kan skyve rørklipsen langs røret for å
forandre høyden.

Bytte av støvposer

Støvpose full indikatoren vil vise når støvposen er
full (fig. 22).

- Slå av støvsugeren (fig. 18).

- Fjern slangen (fig. 1b).

- Ta opp dekselet (fig. 23).

- Ta bort kassetten med den fulle støvposen
(fig. 24).

- Fjern støvposen fra kassetten ved å trekke i
papptungen (fig. 25). Hygiene: Støvposen
lukkes automatisk.

- Kast den fulle støvposen.

- Skyv papp-platen på den nye støvposen så
langt som mulig inn i kassetten (fig. 26-27).

- Plasser kassetten med den nye støvposen
tilbake på plass (fig. 28).

- Bøy bakerste del av støvposen nedover.

- Lukk dekselet ("klikk!") (fig. 29).

• Hvis ingen støvpose er plassert i kassetten,
kan ikke dekselet lukkes!

Bytte av motorbeskyttelses filter

Etter å ha fjernet den fulle støvposen kan De se
den avtagbare holderen med motorbeskyttelses
filter. Bytt motorbeskyttelses filter når den første
av et nytt sett støvposer tas i bruk. De kan ta med
holderen til søppelbøtten og riste ut filteret der.
Hygienisk: De trenger ikke å berøre filteret.

Plasser det nye filteret i holderen med den hvite
siden mot støvposen (fig. 30-32). Trykk holderen
med det nye filteret godt på plass for å sikre at
det passer nøyaktig i bunnen.

Bytte av mikrofilter

Indikatoren vil hjelpe Dem å avgjøre om det er
behov for å bytte mikrofilter (fig. 33). Et nytt
mikrofilter leveres med hvert sett originale Philips
støvposer Oslo+ (type nr. HR 6938 eller Service
nr. 4822 015 70049) eller Oslo+ Hygiene
(lukkbar) (type nr. HR 6938-OSH eller service
nr. 4822 015 70057).
Se fig. 34-35 hvordan De skal gå frem.

- Plasser den nederste enden av det nye filteret

godt bak rillene i holderen.

- Når holderen lukkes forsikre Dem om at filteret

passer godt.

Bytte av nettledning

Hvis nettledningen på dette apparatet er skadet
må den bare erstattes av Philips eller av
autorisert servicerepresentant da spesielt verktøy
og/eller deler er nødvendig.

Støvposer

Hvis De har problemer med å skaffe til veie
støvposer eller annet utstyr til denne
støvsugeren, vennligst ring telefon 22
74 82 50 eller skriv til Philips Forbrukertjeneste,
Postboks 1, Manglerud, 0612 OSLO.

Svenska

Läs först hela bruksanvisningen!
Spara den! Spara köpbevis och kvitto!

• För att möjliggöra återanvändning av
plastmaterialet har plastdelarna i
dammsugaren märkts med materialtyp.

• Förpackningen är gjord av returmaterial, som i
sin tur kan återanvändas.

Viktigt

• Kontrollera innan Du använder
dammsugaren för första gången att
dammpåsen sitter rätt.

• Sug aldrig upp vatten eller andra vätskor.

• Se upp, så att ingen glöd finns kvar om

du suger ur askkoppar eller en öppen
spis.

• Mycket fint damm, såsom kalk, cement,
slipdamm och liknande sätter snabbt
igen dammpåsens porer. Därigenom
hindras luftströmmen och sugförmågan
blir dålig.
Påsen måste då bytas trots att den
kanske inte alls är full.

• Till denna dammsugare skall användas
endast speciella dubbelväggiga
dammpåsar av oblekt papper, Philips
OSLO+ eller OSLO+ Hygiene
(förslutningsbar).

• Använd aldrig dammsugaren utan
motorskyddsfilter.

f

Så här ställer du i ordning dammsugaren för
användning:

• Sätt i slangen: Tryck in den hårt så att den
fastnar med ett ("klick"), fig 1a.

- Att lossa slangen: Tryck in knappen och drag
slangen ut ur dammsugaren, fig 1b.

• Sätt ihop teleskopröret med munstycke och
handtag: Tryck in den smala delen i den

grövre, fig 2.

• Justera teleskopröret ("Magic tube") till
önskad längd fig 3.

• Munstycken:

- Kombimunstycke. Detta munstycke kan

ställas in för antingen mattor (utan borste, fig 4)
eller för hårda golv (med borste, fig 5).

- Litet möbelmunstycke, borste,
fogmunstycke och radiatormunstycke.

Dessa munstycken finns förvarade i ett
speciellt förvaringsutrymme i dammsugaren,
fig 6 -10.

• Drag ut nätsladden och sätt i stickproppen i ett
vägguttag, fig 11.

• Tryck på start/stopp-knappen (I), fig 12.

• Med sugkraftreglaget kan du ställa in önskad

sugkraft, fig 13.

MAX = Maximum sugkraft.
MIN = Minimum sugkraft.

- Skjut reglaget i riktning mot MAX tills önskad

sugkraft är uppnådd.
Medelstark sugkraft rekommenderas för
normal användning.
Svag sugkraft rekommenderas vid
dammsugning med dammborsten för gardiner
och kläder etc.
Hög sugkraft rekommenderas vid
dammsugning av starkt smutsade mattor och
för mattor med lång lugg samt hårda golv.

• För tillfällig reduktion av sugkraften, öppna
skjutluckan på rörskaftets handtag, fig 14.

Om dammsugaren suger dåligt.

Se efter om:

- sugkraftreglaget står i önskat läge.

- skjutluckan på rörskaftets handtag är öppen.

- dammpåsen är full.

- något har fastnat i rör, munstycke eller slang.
Du kan i de flesta fall rensa rör och slang
genom att suga baklänges.

Automatisk sugkraft inställning.

Den automatiska sugkraft inställningen justerar
sugkraften beroende på typ av golv (hårda golv
eller mjuka mattor) samt till dess att
pappersdammpåsen är fylld.
Den automatiska sugkraftinställningen
rekommenderas vid allmän dammsugning av
golv.

Philips “Turbomax” motor

Din dammsugare är utrustad med en mycket

hög effektiv Philips “Turbomax” motor. Så

länge dammsugarpåsen är mer eller mindre

tom, kommer den automatiska sugkraft

inställningen att vara i ett medelstarkt läge.

Denna inställning är fullt tillräcklig för normal

användning, samtidigt som inställningen

sparar energi och underlättar

dammsugningen. Allt eftersom

dammsugarpåsen fulls med damm, kommer

dammsugaren automatiskt att öka sugkraften,

detta sker för att damsugarpåsen ska bli helt

fylld.

24

25

Den automatiska sugkraftinställningen
rekommenderas inte vid dammsugning med
borste samt dammsugning av gardiner, små
mattor etc.

- Tryck på knappen "AUTOMATIC" för att starta
den automatiska sugkraftinställningen, fig 15.
Samtidigt kommer signallampan på
dammsugaren att tändas.

• Sugkraftreglaget på dammsugaren fig 13, sätts
nu ur funktion.

• Den automatiska sugkraftinställningen fungerar
bäst om skjutluckan på rörskaftets handtag är
stängd, fig 14.
Om det är nödvändigt kan skjutluckan på
rörskaftets handtag användas för att justera
sugkraften.

- Om du trycker på knappen "AUTOMATIC" igen
kommer dammsugaren att återgå till den
tidigare sugkraft inställningen.

Parkeringsstöd med stopp

Om du tillfälligt vill avbryta dammsugningen,
placera röret med sin plasthållare i
parkeringsstödet, fig 16.
Du kan flytta plasthållaren på röret för att ändra
höjden på röret.
Med en rörelse placeras röret i parkeringsstödet,
fig 17 samtidigt som dammsugaren automatiskt
stannar.
När röret avlägsnas ur parkeringsstödet startar
dammsugaren automatiskt.

Förvaring

- Stanna dammsugaren med ett tryck på
start/stopp-tangenten, fig 18.

- Drag ut stickproppen ur vägguttaget.

- Drag in sladden med ett tryck på pedalen till
sladdvindan (i), fig 19.

- Haka fast röret i dammsugaren, fig 20-21.
Du kan flytta plasthållaren på röret för att ändra
höjden på röret.

Så här byter du dammpåse

Dammindikatorn "påsen full" indikerar när påsen

måste bytas, fig 22.

- Stäng av dammsugaren, fig 18.

- Lossa slangen, fig 1b.

- Öppna locket, fig 23.

- Tag ut hållaren med den fulla
pappersdammpåsen, fig 24.

- Lossa pappersdammpåsen från hållaren
genom att dra i pappskölden, fig 25.
Påsen "Oslo+hygien" försluts automatiskt.

- Kasta den fulla pappersdammpåsen.

- Skjut in pappskölden på den nya påsen i
påshållarens två spår så långt som möjligt,
fig 26 - 27.

- Sätt tillbaka hållaren med den nya
pappersdammpåsen i dammsugaren, fig 28.

- Böj den bakre delen av pappersdammpåsen
neråt.

- Stäng dammsugaren - "Klick", fig 29.
Obs! Om ingen pappersdammpåse satts i
hållaren går det inte att stänga luckan.

Så här byter du motorskyddsfilter

Sätt i ett nytt motorskyddsfilter varje gång du
öppnar en ny förpackning pappersdammpåsar
Philips OSLO+.
När du tagit ut hållaren med pappersdammpåsen
syns motorskyddsfiltret.
Du kan ta hållaren med motorskyddsfiltret till
sopkorgen och skaka ur filtret utan att röra det
med fingrarna, vilket gör det hygieniskt.
Sätt det nya filtret i hållaren med den vita sidan
av filtret mot pappersdammpåsen fig 30 - 32.
Tryck hållaren med sitt nya filter ordentligt på
plats. Förvissa dig om att det tätar ordentligt i
botten.

Så här byter du utblåsningsfiltret AFS-Mikro

Indikatorn, fig 33, ger besked om när du bör byta
utblåsningsfilter.
Ett nytt AFS-mikro filter medföljer varje
förpackning av original Philips
pappersdammpåsar OSLO+ (typ nr. HR6938
reservdelsnummer 4822 015 70049) eller OSLO+

hygien (förslutningsbar) (typ.nr HR6938-OSH
reservdelsnummer 4822 015 70057).
Fig 34 - 35 visar hur bytet går till.

- Placera den undre delen av det nya filtret

ordentligt bakom kanterna på hållaren.

- När hållaren med filtret sätts på plats, förvissa

dig om att hållaren sitter korrekt monterad.

Byte av nätsladd

Om sladden på denna dammsugare skadas
måste den bytas av Philips eller av deras
serviceombud, eftersom specialverktyg och/eller
speciella delar krävs.

26

Suomi

• Kierrätyksen helpottamiseksi tuotteen
muovit on koodattu.

• Pakkauslaatikko on tehty
uusiomateriaalista ja sopii uudelleen
kierrätykseen.

Tärkeää

• Ennen käytöönottoa on tarkastettava,
että pölypussi on oikeassa asennossa.

• Älä ime vettä (tai muuta nestettä) imuriin.

Imuroi tuhkakupit ja takat, vasta kun
tuhka on jäähtynyt.

• Imuroitaessa hienoa pölyä saattavat
pölypussin huokoset tukkeutua. Tämä
estää ilman kierron. Pölypussi on
vaihdettava, vaikkei se vielä olisikaan
täynnä.

• Käytä tässä imurissa vain alkuperäisiä
kaksipuolisia valkaisemattomia paperisia
pölypusseja, Philips Oslo+ tai Oslo+
Hygiene (suljettava).

•Älä käytä imuria ilman
moottorinsuojasuodatinta.

• Ennen kuin yhdistät laitteen
pistorasiaan, tarkista, että laitteen
arvokilven jännitemerkintä vastaa
paikallista verkkojännitettä.

•Älä irrota pistotulppaa pistorasiasta
johdosta vetämällä.

• Pidä huoli, etteivät terävät kulmat,
kuumuus tai kemikaalit pääse
vahingoittamaan liitosjohtoa.

•Älä taivuta liitosjohtoa tiukalle mutkalle.

•Älä käytä laitteen puhdistamiseen vettä.

•Älä käytä roiskesuojaamatonta laitetta

kosteissa tiloissa.

•Älä anna lasten käyttää laitetta ilman
valvontaa.

f

Pölynimurin käyttöönotto:

• Letkun kiinnitys: paina kunnolla ("Naps!")

(kuva 1a).

- Irrotus: paina nuppia ja vedä letku irti
pölynimurista (kuva 1b).

• Suuttimen, teleskooppiputken ja kahvan
kiinnitys: työnnä ohuempi pää paksumman

pään sisään (kuva 2).

• Säädä teleskooppiputki sopivan pituiseksi
(kuva 3).

• Suuttimet:

- Lattia- ja mattosuutin. Tämä suutin on

säädettävissä matoille (ilman harjaa, kuva 4)
tai koville lattiapinnoille (harjan kanssa,
kuva 5);

- Tekstiilisuutin, pölysuutin, rakosuutin ja
patterisuutin. Näille on oma säilytyslokero

(kuvat 6-10);

• Vedä pistotulppa esiin imurista (kuva 11) ja
työnnä pistorasiaan.

• Paina käynnistyskytkintä (I) (kuva 12).

• Imurissa oleva elektroninen imutehonsäädin

mahdollistaa portaattoman säädön (kuva 13).

MAX = suurin imuteho.
MIN = pienin imuteho.

- Siirrä liukusäädintä MAX-asentoon päin,
kunnes imuteho on sopiva.
Keskisuuri imuteho soveltuu tavalliseen
imurointiin.
Pienin imuteho on suositeltava pölyjen
imurointiin käytettäessä pölysuutinta sekä
verhojen, vaatteiden yms. puhdistukseen.
Suurin imuteho on tarpeen imuroitaessa
likaisia mattoja ja kovia lattiapintoja.

• Kahvassa olevalla imutehonsäätimellä
voidaan pienentää imutehoa (kuva 14). Tämä
on erittäin kätevä mahdollisuus, silloin kun
pienempää imutehoa halutaan käyttää vain
hetken.

Imuteho ei riitä

Tarkista:

- onko imurissa oleva liukusäädin oikeassa
asennossa;

- onko kahvassa oleva säädin "auki";

- onko pölypussi täynnä;

- onko suutin, putki tai letku tukkeutunut.

Tukkeuma on helpoin poistaa ohjaamalla
ilmavirta toisinpäin letkun ja/tai putken läpi.

Philips "Turbomax"-moottori

Pölynimurissa on erittäin tehokas Philips

"Turbomax"-moottori.

Silloin kun pölypussi on lähes tyhjä,

automaattinen imutehonsäätö valitsee
keskitehon. Tämä riittää hyvin tavalliseen
imurointiin, säästää energiaa ja helpottaa

imurointia. Kun pölypussi alkaa täyttyä

yhä enemmän, automaattinen

imutehonsäätö valitsee suuremman

imutehon. Näin varmistetaan, että

pölypussi täyttyy kokonaan.

27

Automaattinen imutehon säätö

Automaattinen imutehon säätö säätää imutehon
lattiapinnan (kova lattia tai matto) ja pölypussin
täyttymisen mukaan.
Automaattista imutehon säätöä suositellaan
lattioiden tavalliseen imurointiin.
Tätä toimintoa ei suositella pölyjen, ryijyjen eikä
verhojen yms. imurointiin.

- Automaattinen imutehon säätö kytketään
painamalla painiketta 'AUTOMATIC" (kuva 15).
Vastaava merkkivalo syttyy.

• Toiminto ohittaa imurissa olevan elektronisen
imutehonsäätimen (kuva 13).

• Automaattinen imutehon säätö toimii parhaiten,
jos kahvassa oleva ilmamäärän säädin on
kiinni (kuva 14).
Kahvassa olevalla ilmamäärän säätimellä
voidaan tilapäisesti säätää imutehoa.

- Jos painetaan uudelleen painiketta
"AUTOMATIC", imuri palautuu aikaisemmin
asetetulle imuteholle.

Imuroinnin keskeyttäminen & virran katkaisu

Jos haluat keskeyttää imuroinnin hetkeksi, voit
asettaa putkenpitimen tukeen (kuva 16).
Voit siirtää pidintä putkea pitkin sopivalle
korkeudelle.
Yhdellä liikkeellä putki on nyt kätevässä
säilytysasennossa (kuva 17) ja virta on katkaistu.
Kun nostat putken tuesta, moottori käynnistyy
automaattisesti uudelleen.

Säilytys

- Katkaise imurista virta (kuva 18).

- Irrota pistotulppa pistorasiasta.

- Kelaa liitosjohto sisään painamalla
kelauspainiketta (i) (kuva 19).

- Kiinnitä alempi putki imuriin (kuvat 20-21). Voit
siirtää pidintä putkea pitkin sopivalle
korkeudelle.

Pölypussin vaihto

"Pölypussin täyttymisen ilmaisin" osoittaa, milloin

pölypussi on täynnä (kuva 22).

- Katkaise imurista virta (kuva 18).

- Irrota letku (kuva 1b).

- Avaa kansi (kuva 23).

- Poista kannatin täysinäisen pölypussin kanssa
(kuva 24).

- Poista pölypussi kannattimesta vetämällä
pahvikielekkeestä (kuva 25). Hygieenistä:

pölypussi sulkeutuu automaattisesti!

- Hävitä täysinäinen pölypussi.

- Työnnä uuden pölypussin pahvinen vahvike
kannattimen kahteen uraan niin pitkälle kuin se
menee (kuvat 26-27).

- Aseta kannatin uuden pölypussin kanssa
paikalleen (28).

- Taivuta pölypussin takaosa alaspäin.

- Sulje kansi. ("Naps!") (Kuva 29).

Huom. Kantta ei voi sulkea, ellei kannattimeen ole
asetettu pölypussia.

Moottorin suojasuodattimen vaihto

Poistettuasi ensin täysinäisen pölypussin näet
moottorin suojasuodattimen irrotettavan kotelon.
Vaihda moottorin suojasuodatin samalla, kun otat
käyttöön uuden pölypussipakkauksen
ensimmäisen pussin.
Voit viedä kotelon jäteastialle ja ravistaa
suodattimen suoraan sinne. Hygienistä: ei tarvitse
koskettaa suodatinta.
Aseta uuden suodattimen valkoinen puoli
pölypussiin päin (kuva 30-32).
Paina kotelo uuden suodattimen kanssa kunnolla
paikalleen ja varmista, että kotelo painuu alas
asti.

AFS-mikrosuodattimen vaihto

Ilmaisin auttaa päättämään milloin AFS­mikrosuodatin on vaihdettava (kuva 33).
Jokaisessa alkuperäisessä Philips­pölypussipakkauksessa Oslo+ (tuotenumero
HR 6938 tai varaosanumero 4822 015 70049) tai
Oslo+ Hygiene (suljettava) (tuotenumero
HR 6938.OSH tai varaosanumero
4822 015 70057) on mukana yksi uusi AFS­mikrosuodatin.
Katso vaihto-ohjeet kuvista 34-35.

- Aseta uuden suodattimen alareuna kunnolla
telineen kielekkeiden taakse.

- Kun asetat telineen takaisin, varmista, että
suodatin on kokonaan sisällä.

Liitosjohdon vaihto

Tarkista liitosjohdon kunto säännöllisesti. Jos
tämän laitteen verkkoliitosjohto vaurioituu, se on
korvattava erikoisjohdolla.
Ota yhteys lähimpään Philips-myyjään tai Philips­huoltoon.

Oikeus muutoksiin varataan.

• Pύγχη:

- Πέλµα. Mπορεί να χρησιµοποιηθεί σε
χαλιά (χωρίσ βούρτσα, εικ. 4) ή σε
κανονικά πατώµατα (µε βούρτσα, εικ. 5).

- Mικρ Pύγχος, βουρτσάκι, ρύγχος

επίπλων, ρύγχος για καλοριφέρ.

Bρίσκονται στον ειδικ αποθηκευτικ
χώρο εξαρτηµάτων (εικ. 6-10).

• Tραβήξτε το καλώδιο απ την σκούπα
(εικ. 11) και τοποθετήστε το στην πρίζα.

• Πατήστε τον διακπτη ON/OFF (I)
(εικ. 12).

• H ηλεκτρονική ρύθµιση ισχύος πάνω στην
σκούπα σασ επιτρέπει να χρησιµοποιείτε
την σκούπα σε πολλά επίπεδα
απορροφητικήσ ισχύοσ (εικ. 13).

MAX=µέγιστη ισχύσ απορροφητικτητασ.
MIN=ελάχιστη ισχύσ απορροφητικτητασ.

- Mετακινείστε τον δείκτη προσ το MAX
µέχρι να επιτύχετε το επιθυµητ επίπεδο
ισχύοσ.

H µεσαία ισχύς απορροφητικτητας

συνιστάται για γενική χρήση.

H ελάχιστη ισχύς απορροφητικτητας

συνιστάται για ξεσκνισµα στο οποίο θα
χρησιµοποιήσετε το ειδικ εξάρτηµα
βουρτσάκι για κουρτίνεσ, υφάσµατα, κ.λ.π.

Η µέγιστη ισχύς απορροφητικτητας

συνιστάται για καθαρισµ πολύ βρώµικων
χαλιών, µοκετών και σκληρών πατωµάτων.

• H ρύθµιση ισχύοσ απορροφητικτητασ
στην χειρολαβή τησ σκούπασ σασ
επιτρέπει να µειώνετε την
απορροφητικτητα (εικ. 14). H ευκολία
αυτή σασ παρέχεται και συνιστάται σε
περίπτωση που επιθυµείτε λιγώτερη
απορροφητικτητα για σύντοµο χρονικ
διάστηµα.

• Για να µπορεί να γίνει ανακύκλωση
των υλικών απ τα οποία
κατασκευάστηκε αυτή η σκούπα τα
πλαστικά µέρη τησ που είναι

ανακυκλώσιµα είναι κωδικοποιηµένα .......

• Tο χαρτοκιβώτιο που είναι η συσκευασία
τησ σκούπασ έχει κατασκευαστεί απ
υλικ που ανακακυκλώνεται επίσησ.

ΣHMANTIKO

• Mη χρησιµοποιείτε την σκούπα για να
σκουπίσετε υγρά οποιουδήποτε είδους.

• Mη χρησιµοποιείτε την σκούπα για να
σκουπίσετε υγρά οποιουδήποτε είδους.

• Mη χρησιµοποιείτε την σκούπα για να
σκουπίσετε τυχν στάχτες που δεν
έχουν κρυώσει.

• Yπάρχει περίπτωση ταν σκουπίσετε
πολύ λεπτή σκνη αυτή να φράξει τους
πρους της χαρτοσακούλας µε
αποτέλεσµα να µειωθεί η
απορροφητικτητα της σκούπας.
Στην περίπτωση αυτή η σακκούλα πρέπει
να αντικατασταθεί άσχετα µε το αν είναι
ή χι γεµάτη.

• Xρησιµοποιείτε την σκούπα µνο µε
γνήσιες χαρτοσακούλες 2πλου
τοιχώµατος µη χλωριούχες της Philips
στους τύπους Oslo+ ή Oslo+ Hygiene
(µε στµιο που κλείνει).

• Mη χρησιµοποιείτε την σκούπα χωρίς να
έχετε τοποθετηµένο το φίλτρο
προστασίας του µοτέρ.

Ελληνικά

f

O∆HΓIEΣ XPHΣHΣ:

• Eνώστε τον σωλήνα σπιράλ στο στµιο τησ
σκούπασ πατώντασ προσ τα κάτω ώσπου
να ακουσθεί ένα ''κλικ'' (εικ. 1α).

• Για να αποσυνδέσετε τον σωλήνα σπιράλ
απ το στµιο τησ σκούπασ πατήστε το
πλαϊν στο σωλήνα κουµπί και τραβήξτε
(εικ. 1β).

• Για να συνδέσετε το ρύγχοσ, τουσ
σωλήνεσ και την χειρολαβή: τοποθετείστε
το στεντερο σε διάµετρο πάντα σωλήνα
στον φαρδύτερο (εικ. 2).

• Pυθµίστε τον τηλεσκοπικ σωλήνα στο
µήκοσ που θέλετε (εικ. 3).

Κινητήρας “Τurbomax” της Philips

Η ηλεκτρική σας σκούπα ειναι εξοπλισµένη
µε τον πανίσχυρο κινητήρα “Τurbomax” της

Philips.
Για *σο διάστηµα η σακούλα συλλογής
σκ*νης είναι λίγο γεµάτη, ο αυτ*µατος

επιλογέας της έντασης απορρ*φησης θα

επιλέξει το µεσαίο επίπεδο απορρ*φησης.

Αυτ* το επίπεδο είναι κατάλληλο για γενική

χρήση, εξοικονοµεί ενέργεια και κάνει το

σκούποσµα ευκολ*τερο.

Καθώς η σακούλα συλλογής σκ*νης γεµίζει

*λο και περισσ*τερο, η ηλεκτρική σκούπα θα

επιλέξει αυτ*µατα µεγαλύτερο επιπεδο

απορρ*φησης. Με αυτ*ν τον τρ*πο η

σακούλα θα γεµίσει τελείως.

28

29

Mη ικανοποιητική απορροφητικτητα;

Παρακαλούµε ελέγξτε:

- Eίναι ο διακπτησ ρύθµισησ ισχύοσ στην
κανονική θέση;

- Eίναι ο ρυθµιστήσ ισχύοσ τησ χειρολαβήσ
στην θέση ''ανοιχτσ'';

- Eίναι γεµάτη η χαρτοσακκούλα;

- Eίναι µπλοκαρισµένα απ σκουπίδα το
ρύγχοσ, οι σωλήνεσ ή το σπιράλ σωλήνα;
Για να διώξετε τυχν σκουπίδια που
εµποδίζουν βάλτε τουσ σωλήνεσ στην
αντίθετη κατεύθυνση προσ την ροή του
αέρα που περνά απ µέσα τουσ.

Aυτµατη ρύθµιση απορρφησης

Tο σύστηµα τησ αυτµατησ ρύθµισησ
απορρφησησ ρυθµίζει την ισχύν
απορρφησησ ανάλογα µε τον τύπο του
πατώµατοσ (σκληρ ή µοκέτα) και µε το πσο
γεµάτη είναι η σακκούλα. Tο σύστηµα αυτ
συνιστάται για λουσ του τύπουσ πατωµάτων.

- H δυναττητα αυτή δεν συνιστάται ταν
σκουπίζετε κουρτίνεσ κ.λ.π.

- Πιέστε το πλήκτρο "AUTOMATIC" για να
ενεργοποιήσετε το αυτµατο σύστηµα
(εικ. 15). O αντίστοιχοσ δείκτησ ανάβει.

- Tο ηλεκτρονικ σύστηµα απορρφησησ
δεν λειτουργεί (εικ. 13).

- Tο αυτµατο σύστηµα λειτουργεί
καλλίτερα αν ο ρυθµιστήσ στην χειρολαβή
(εικ. 14) είναι κλειστσ. Mπορείτε µωσ να
χρησιµοποιήσετε τον ρυθµιστή αν
θελήσετε.

- Aν πιέσετε το πλήκτρο "AUTOMATIC" πάλι
η σκούπα θα ''γυρίσει'' στο ηλεκτρονικ
σύστηµα απορρφησησ.

''Παρκάρισµα" και σταµάτηµα σκούπας

Eάν επιθυµείτε να διακψετε το σκούπισµα,
µπορείτε να τοποθετήσετε το κλιπσ του
σωλήνα στην ειδική υποδοχή (εικ. 16).
Mπορείτε να προσαρµσετε το στήριγµα του
σωλήνα σε ποιο ύψοσ επιθυµείτε εσείσ.
Mε µια κίνηση ο σωλήνασ τώρα είναι
σταθεροποιηµένοσ σε µια πολύ βολική θέση
και το µοτέρ έχει κλείσει (εικ. 17).
ταν σηκώσετε ξανά τον σωλήνα απ αυτήν
την θέση το µοτέρ θα ξαναλειτουργήσει
αυτµατα.

Aποθήκευση

- Kλείστε τον διακπτη τησ σκούπασ
(εικ. 18).

- Bγάλτε την πρίζα.

- Mαζέψτε το καλώδιο πατώντασ το ειδικ

κουµπί (i) (εικ. 19).

- "Σκαλώστε" τον κάτω σωλήνα επάνω στην
σκούπα (εικ. 20-21). Mπορείτε να αλλάξετε
το ύψοσ τοποθετώντασ το στήριγµα του
σωλήνα σ’ ποιο σηµείο του εσείσ θέλετε.

Aλλαγή σακκούλας

O δείκτησ του πσο γεµάτη είναι η σακκούλα
θα το δείξει αν η σακκούλα γεµίσει (εικ. 22).

- Kλείστε την σκούπα µε τον διακπτη
(εικ. 18).

- Bγάλτε το στµιο (εικ. 1β).

- Aνοίχτε το καπάκι (εικ. 23).

- Bγάλτε την σακκούλα µε την θήκη τησ
(εικ. 24).

- Πάρτε την σακκούλα απ την θήκη τησ
(εικ. 25).
Yγιεινή: η σακκούλα αυτµατα κλείνει.

- Πετάξτε την γεµάτη σακκούλα.

- Γλυστρήστε το χαρτονένιο µπροστιν τησ
νέασ σακκούλασ µέσα στισ δύο εγκοπέσ
τησ κασέτασ σο πηγαίνει (εικ. 26-27).

- Tοποθετείστε την κασέτα µε τη νέα
σακκούλα (εικ. 28).

- Λυγίστε το πίσω µέροσ τησ σακκούλασ
προσ τα κάτω.

- Kλείστε το καπάκι (κλικ!) (εικ. 29).
Σηµείωση: αν δεν τοποθετηθεί σακκούλα
στην θήκη-κασέτα, το καπάκι τησ σκούπασ
δεν κλείνει.

Aντικατάσταση φίλτρου προστασίας του
κινητήρα

Aφού βγάλετε την γεµάτη σακκούλα
µπορείτε να δείτε τη θήκη µε το φίλτρο του
κινητήρα.
Aντικαταστήστε το φίλτρο ταν τοποθετείτε
την πρώτη σακκούλα απ ένα νέο σετ.
Mπορείτε απ την θήκη να βγάλετε
τινάζοντασ (σε κατάλληλο µέροσ) το φίλτρο
χωρίσ να το ακουµπήσετε.
Tοποθετείστε το νέο φίλτρο µε την άσπρη
πλευρά προσ την σακκούλα (εικ. 30-32).
Πιέστε την θήκη µε το φίλτρο να πάει σωστά
στην θέση τησ (να προσαρµοστεί σωστά στο
κάτω µέροσ).

30

Aντικατάσταση του µικρού φίλτρου AFS

O δείκτησ θα σασ βοηθήσει αν το φίλτρο AFS
θέλει αντικατάσταση (εικ. 33).
Nέο φίλτρο AFS υπάρχει µε κάθε σετ απ
σακκούλεσ τησ Φίλιπσ Oslo+(αριθµ. HR 6938
ή 4822 015 70049) ή Oslo+Hygiene (κλειστού
τύπου) (αριθµ. HR 6938-OSH ή
4822 015 70057).
∆είτε εικνεσ 34-35 για την διαδικασία που
χρειάζεται.

- Tοποθετείστε το κάτω άκρο του νέου
φίλτρου κατάλληλα πίσω απ τισ γρίλιεσ
τησ θήκησ.

- ταν κλείνετε την θήκη βεβαιωθείτε τι το
φίλτρο έχει τοποθετηθεί σωστά.

Aντικατάσταση καλωδίου

Aν το καλώδιο ρεύµατοσ τησ συσκευήσ
καταστραφεί πρέπει να αντικατασταθεί απ
ίδιο καλώδιο απ το Service τησ εταιρείασ.

313233

34

24

25 26

27

28

29

23

30

32

31

20

21

34

2

1

33

35

22

35

4222 000 44552;
