Philips HR3610/04 User Manual

1

HR 3610/15

2

English Page 4

• Keep pages 3 and 54 open when reading
these operating instructions.

Français Page 8

• Pour le mode d'emploi: dépliez les

pages 3 et 54.

Deutsch Seite 12

• Schlagen Sie beim Lesen der
Gebrauchsanweisung Seiten 3 und 54 auf.

Nederlands Pagina 16

• Sla bij het lezen van de gebruiksaanwijzing
de pagina's 3 en 54 op.

Italiano Pagina 20

• Prima di usare l'apparecchio, aprite la pagina 3

e la pagina 54 e leggete attentamente le
istruzioni per l'uso.

Español Página 24

• Desplegar las páginas 3 y 54 al leer las
instrucciones de manejo.

Português Página 28

• Durante a leitura do modo de emprêgo,
desdobre e verifique a pág. 3 e 54.

Dansk Side 32

• Hold side 3 og side 54 opslået mens De læser
brugsanvisningen.

Norsk Side 36

• Slå opp på side 3 og side 54 før De leser
videre.

Svenska Sid 39

• Ha sidan 3 och 54 utvikt när ni läser

bruksanvisningen.

Suomi Sivu 43

• Pidä sivu 3 ja sivut 54 auki samalla kun luet
käyttöohjetta.

H

3

G

1

I

J

K

L

M

F

N

O

E

D
C

P

Q
R

S

B

F

L

F

O

R

T

O

N

O

C

E

ER

T

O

M

IM

E

R

T

D

•

EE

N
O

SP

T

A

U

4

English

Important

• Read the instructions in conjunction with the illustrations before using the first time.

• Before you connect the appliance, check if the voltage specified on the appliance
corresponds to the mains voltage in your home.

• Never immerse any part of the appliance in water or any other liquid.

• Never put objects into the grille when the fan is connected to the mains.

• Keep a watchful eye on children. Never allow them to play with the fan.

• It is not advisable to expose people (especially babies and older people) to a continuous
cold air stream for a long time.

• Do not use the fan in very hot or humid environments, such as bathrooms.

• Keep the fan away from lace curtains, plants etc.

• Do not connect the appliance to the mains voltage unless completely assembled and
adjusted.

• If the mains cord of this appliance is damaged, it must only be replaced by Philips or their
service representative, as special tools and/or parts are required.

General description (fig. 1, page 3)

A Clip
B Front grille
C Hook
D Blade cap
E Fan blade
F Plastic collar
G Positioning holes
H Rear grille
I Oscillation knob
J Positioning pins
K Motor shaft
L Motor unit
M Sliding pipe
N Extension release button
O Fan stand
P Mains cord
Q Control Panel
R Base opening
S Fan base
T Screws
U Remote control unit (For model HR 3615 only)

Assembly

• Ensure that the product is not connected to the
mains when assembling.

- Insert the mains cord (P) through the base
opening (R) of the fan base (S).

- Put the fan stand (O) inside the fan base (S)
while pulling the mains cord (P) until it gives a
“click” sound. Avoid the mains cord being
pressed between the fan base and fan stand.

- Use a screwdriver to secure the fan stand with

two screws (T) provided.

- Unscrew the blade cap (D) from the motor shaft
(K).
Please note: Unscrew clockwise.

- Remove the plastic protective tube from the
motor shaft (K).

- Unscrew the plastic collar (F) from the motor
unit (L) by turning the collar anti-clockwise.

- Mount the rear grille (H) onto the motor unit (L)
by matching the three positioning holes (G) on
the rear grille to the three positioning pins (J) on
the front of the motor unit.
Push in firmly until the three positioning pins
protrude through the three positioning holes.

- Secure the rear grille (H) to the motor unit (L)
with the plastic collar (F).

- Insert the fan blade (E) onto the motor shaft (K)
so that the flattened side of the central hole
corresponds with the flattened side of the shaft.
Press firmly until the fan blade stops.
Secure the fan blade with the blade cap (D),

turning anti-clockwise to tighten.

- Test fan blade (E) operation by rotating it with
your hand. There should be no friction with the
plastic collar (F).
If the blade does not rotate freely, disassemble
and repeat the procedures.

- Open the clip (A) by moving the clip
downwards.

- Attach the front grille (B) to the rear grille (H) by
positioning the hook (C).

- Join the two grilles by pressing firmly (“Click!”).

- Secure the two grilles by moving the clip (A)
upwards.

- You can store excess mains cord under the fan
base (S) as illustrated in fig 2.

5

Battery (for type HR 3615 only)

• The remote control unit (U) operates on one
CR2025 3V Lithium battery.

• A battery is supplied inside the Remote Control
Unit.
Please remove the paper cover before first use.

- Place the battery as shown in fig 8.
Ensure that the indication “+” corresponds to
the indication in the appliance.

• Do not leave empty battery in the appliance. If
you do not intend to use the appliance for a
considerable time, remove the battery.

Batteries contain substances which may pollute
the environment.
Please dispose of your old batteries at an officially
assigned place.

Height setting

- Press the extension release button (N) and pull
the sliding pipe (M) upwards or downwards to
the desired height (fig. 3).

• Lock the sliding pipe (M) at its lowest position
(“Click”) before moving the fan.

Oscillation

The fan will oscillate during operation when the
oscillation knob (I) is in the down position.
When the oscillation knob is in the up position, the
fan does not oscillate (fig. 4).

Free neck positioning

You can adjust the air stream direction in both
horizontal and vertical direction.

- Horizontally: Pull the oscillation
knob (I) upwards and turn the
motor unit (L) to the desired
direction (fig. 5).
In the same manner the area
through which the fan oscillates can be
adjusted.
You will hear a clicking sound while
positioning.

- Vertically: Move the motor unit (L)
upwards or downwards to alter the
vertical angle (fig. 5).

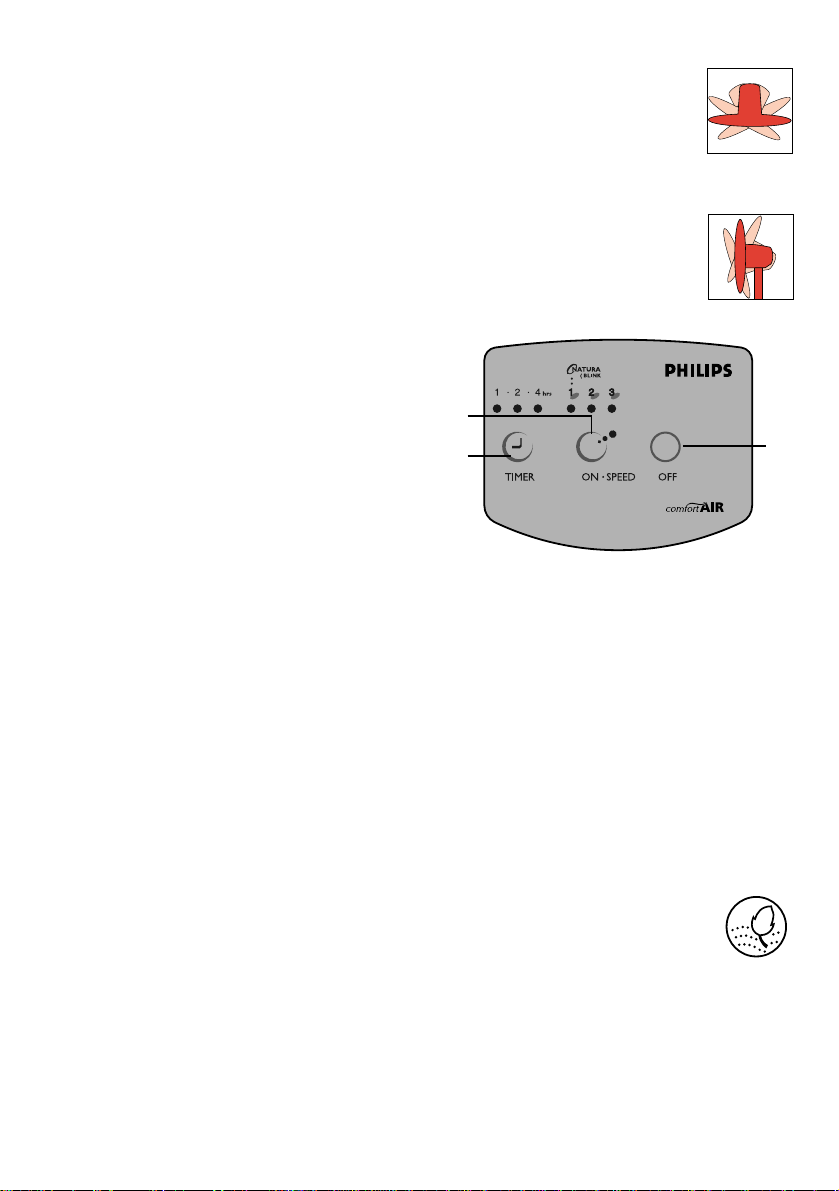

Control panel type HR 3610

1. Speed selection button

2. Timer setting button

3. Off button

Speed selection

- Press the “ON•SPEED” button once to switch

on the fan at high speed.
Pilot light “3” above the “ON•SPEED” button will
come on.

- Press the “ON•SPEED” button twice to switch
on the fan at medium speed.
Pilot light “2” above the “ON•SPEED” button will
come on.

- Press the “ON•SPEED” button three times to
switch on the fan at low speed.
Pilot light “1” above the “ON•SPEED” button will
come on.

Natural Wind

- Press the “ON•SPEED” button four
times for “Natural Wind”.
Pilot light “1” will blink.
The fan will change speed at a random pattern,
producing comfortable natural wind.

• If you press the “ON•SPEED” button once
more, the fan will go back to high speed again.
You can change the speed during operation.
The other controls can only be used if the fan is
switched on (i.e. after pressing “ON•SPEED”).

Timer setting

- Press the “TIMER” button once for automatic

switching-off after one hour.
Pilot light “1” above the “TIMER” button will
come on.

- Press the “TIMER” button twice for automatic
switching-off after two hours.
Pilot light “2” above the “TIMER” button will
come on.

- Press the “TIMER” button three times for
automatic switching-off after four hours.
Pilot light “4” above the “TIMER” button will

(1)
(2)

(3)

6

come on.

- To stop Timer function, press the button again
and the pilot light goes out.

- You can change the timer setting during
operation.

- As time elapses, the remaining time will light
up.

Off

- Press “OFF” to switch off the fan.
All function settings will be canceled including
timer.

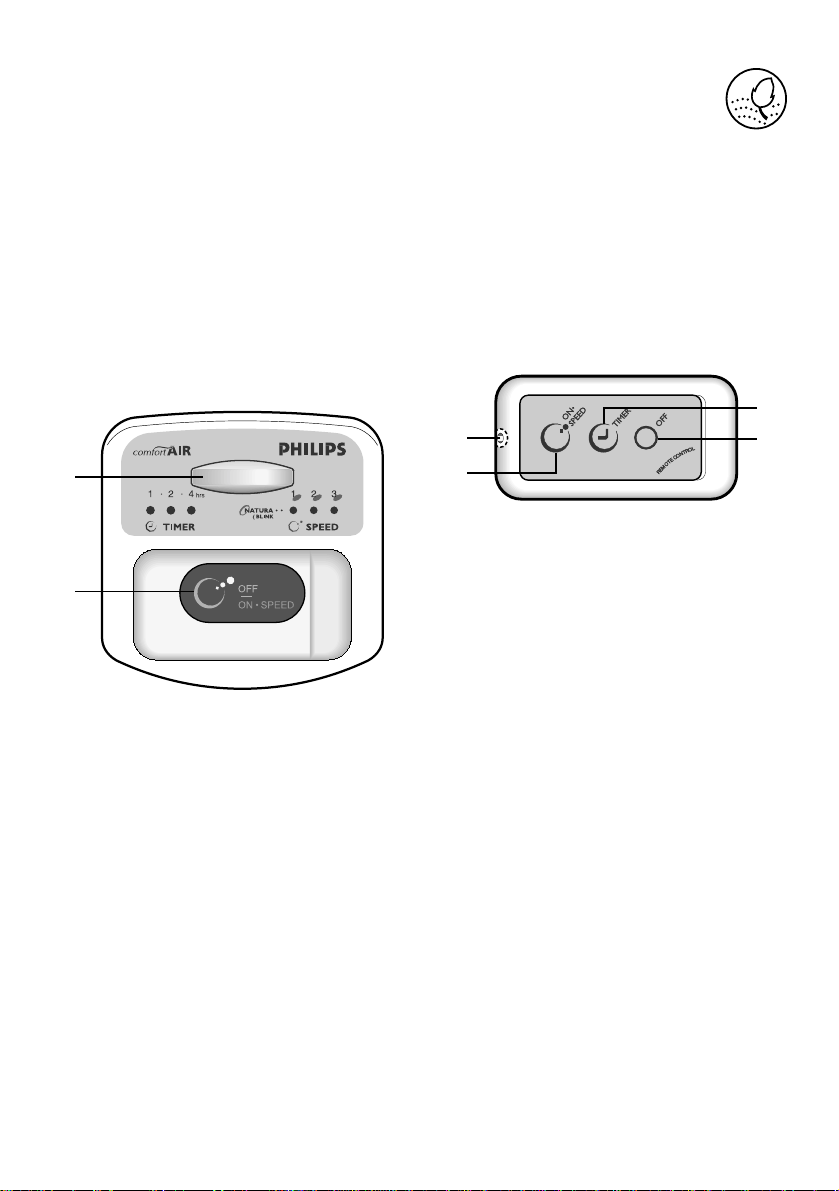

Control panel type HR 3615

1 Remote control receptor
2 Speed selection and on/off button

You can operate the fan either by the remote
control unit or by the OFF/ON•SPEED button
on the control panel.

Speed selection

- Press the “OFF/ON•SPEED” button once to
switch on the fan at high speed.
Pilot light “3” will come on.

- Press the “OFF/ON•SPEED” button twice to
switch on the fan at medium speed.
Pilot light “2” will come on.

- Press the “OFF/ON•SPEED” button three times
to switch on the fan at low speed.
Pilot light “1” will come on.

Natural Wind

- Press the “OFF/ON•SPEED” button
four times for “Natural Wind”.
Pilot light “l” will blink.
The fan will change speed at a random pattern,
producing comfortable natural wind.

• Press the “OFF/ON•SPEED” button once more
for switching off the fan.
All function settings will be canceled, including
timer.

• The timer can only be set by means of the
Remote Control Unit (U).

Remote Control Unit type HR 3615

1 Infra red transmitter
2 Speed selection button
3 Timer setting button
4 Off button

• The buttons of the remote control unit (U) have
the same symbols and functions as the
corresponding buttons on the control panel of
type HR 3610.
Please refer to section “Control panel type
HR 3610” on page 5.

• Please direct the Infra Red Transmitter towards
the Remote Control Receptor on the control
panel while pressing the buttons.
Ensure that there is no obstruction between
transmitter and the receptor (fig 6).
The maximum effective distance between the
transmitter and the remote control receptor is
3 m.

• You can also operate the remote control unit
(U) when it is put inside the control panel as
illustrated in fig. 7.

Storage

The fan can be disassembled for compact
storage:

- For the fan grilles (B, H) and fan blade (E),
reverse the assembly procedures on page 4.

- For the detachable fan base (S), first untighten
the two screws (T) on the bottom of the fan
base with a screw driver.
Then press the four clips in the direction as
illustrated in fig. 9 and pull the fan stand (0) out
carefully.

(1)

(2)

(3)

(1)

(4)

(2)

7

Cleaning

- Always remove the plug from the mains socket
before cleaning.

- Clean with a soft dry or damp cloth, if required
with a soapy detergent.

- Do not use abrasives or solvents.

For U.K. only:

Fitting a different plug

This appliance is fitted with a BS 1363 13 Amp.
plug.
Should you need to replace the plug, connect the
wires as follows:

Green/yellow wire to the Earth terminal (E) of
the new plug.
Brown wire to the Live (L) terminal of the new
plug.
Blue wire to the Neutral (N) terminal of the new
plug.

Always fit the same value of fuse as that originally
supplied with your appliance.
Only use BS 1362 approved fuses.
As a guide only: Appliances under 700 W can
have a 3 Amp. fuse (red) and all others should
have a 13 Amp. fuse (brown).

When disposing of an old plug (particularly the
moulded type which has been cut from the mains
cord) always remove the fuse as the plug could be
dangerous if ever inserted in a live socket.

8

Français

Important

• Lisez ces instructions en vous reportant aux illustations avant d’utiliser l’appareil pour la

première fois.

• Avant de brancher l’appareil, vérifiez que la tension indiquée sur la plaque signalétique

correspond à la tension du secteur de votre habitation.

• Ne plongez jamais tout ou partie de l’appareil dans l’eau ou tout autre liquide.

• Ne mettez aucun objet dans la grille lorsque l’appareil est branché sur le secteur.

• Surveillez les enfants. Ne les laissez pas jouer avec le ventilateur.

• Il est déconseillé d’exposer les personnes (en particulier les bébés et les personnes agées)

au flux d’air froid continu du ventilateur pendant trop de temps.

• N’utilisez pas le ventilateur dans des milieux trop chauds ou trop humides, par exemple

dans une salle de bain.

• Tenez le ventilateur éloigné de rideaux garnis de dentelle, de plantes, etc...

• Ne branchez l’appareil sur le secteur qu’après l’avoir complètement assemblé et réglé.

• Si le cordon de l’appareil est endommagé, adressez-vous exclusivement à Philips ou à l’un

de ses centres services pour le remplacer car cette opération nécessite des pièces et/ou un
outillage spéciaux.

Description générale (fig. 1, page 3)

A Clip
B Grille avant
C Crochet
D Capuchon d’hélice
E Hélice
F Bague en plastique
G Trous de positionnement
H Grille arrière
I Commande de rotation
J Ergots de positionnement
K Arbre moteur
L Bloc moteur
M Tube coulissant
N Bouton de déverrouillage de l’allongement
O Pied du ventilateur
P Cordon d’alimentation
Q Panneau de commande
R Orifice de l’embase
S Embase du ventilateur
T Vis
U Télécommande

(pour type HR 3615 seulement)

Assemblage

• Assurez-vous que l’appareil n’est pas branché
sur le secteur au moment de l’assemblage.

- Faites passer le cordon d’alimentation (P) par
l’orifice (R) de l’embase du ventilateur (S).

- Insérez le pied du ventilateur (O) dans l’embase

du ventilateur (S) en tirant sur le cordon
d’alimentation (P) jusqu’à encliquetage. Veillez
à ce que le cordon d’alimentation ne soit pas
coincé entre l’embase et le pied du ventilateur.

- A l’aide d’un tournevis, immobilisez le pied du
ventilateur avec les deux vis (T) fournies.

- Dévissez le capuchon de l’hélice (D) et retirez­le de l’arbre moteur (K).
Nota : Pour dévisser, tournez dans le sens
des aiguilles d’une montre.

- Retirez le tube protecteur de l’arbre moteur (K).

- Dévissez la bague en plastique (F) du bloc
moteur (L) en tournant la bague dans le sens
contraire des aiguilles d’une montre.

- Montez la grille arrière (H) sur le bloc moteur
(L) en faisant correspondre les trois trous de
positionnement (G) de la grille arrière avec les
trois ergots (J) situés sur l’avant du bloc
moteur.
Appuyez fortement jusqu’à ce que les trois
ergots dépassent des trois trous de
positionnment.

- Fixez la grille arrière (H) au bloc moteur (L)
avec la bague en plastique (F).

- Insérez l’hélice (E) sur l’arbre moteur (K) de
façon à mettre en correspondance méplat du
trou et le méplat de l’arbre. Appuyez fortement
jusqu’à arrêt de l’hélice.
Immobilisez l’hélice à l’aide du capuchon
d’hélice (D), en tournant dans le sens inverse
des aiguilles d’une montre.

- Vérifiez le bon fonctionnement de l’hélice (E) en
la faisant tourner à la main.

9

Vous ne devez constater aucun frottement avec
la bague en plastique (F).
Si l’hélice ne tourne pas librement, redémontez
tout et recommencez la procédure
d’assemblage.

- Abaissez le clip (A) pour l’ouvrir.

- Fixez la grille avant (B) à la grille arrière (H) en
positionnant le crochet (C).

- Joignez les deux grilles en appuyant fermement
jusqu’à encliquetage.

- Immobilisez les deux grilles en relevant le clip
(A).

- Vous pouvez ranger la longueur de cordon
superflue sous l’embase du ventilateur (S)
comme indiqué fig. 2.

Pile (pour type HR 3615 seulement)

• La télécommande (U) fonctionne avec une pile
au lithium 3V CR2025.

• Une pile est fournie à l’intérieur de la
télécommande.
Retirez la protection en papier avant la
première utilisation.

- Positionnez la pile comme indiqué fig. 8.
Assurez-vous que le “+” de la pile corresponde
à l’indication de l’appareil.

• Ne laissez pas une pile morte à l’intérieur de
l’appareil. Si vous ne devez pas utiliser
l’appareil pendant une longue période, retirez la
pile.

Les piles contiennent des substances
susceptibles de polluer l’environnement. Veuillez
vous débarrasser des piles usagées dans des
endroits assignés à cet effet par les pouvoirs
publics.

Réglage de la hauteur

- Appuyez sur le bouton de déverrouillage de
l’allongement (N) et tirez sur le tube coulissant
(M) vers le haut ou vers le bas jusqu’à atteindre
la hauteur désirée (fig. 3).

• Verrouillez le tube coulissant (M) dans sa
position basse (Clic !) avant de déplacer le
ventilateur.

Rotation alternée

Le ventilateur fonctionne en rotation alternée
lorsque la commande de rotation (I) est en
position basse.
Lorsque la commande de rotation est en position
haute le ventilateur est statique (fig. 4).

Orientation du flux d’air

Vous pouvez régler l’orientation du flux d’air à la
fois horizontalement et verticalement.

- Horizontalement : Relevez la
commande de rotation (I) et
orientez le bloc moteur (L) dans le
sens désiré (fig. 5).
Vous pouvez de la même façon
régler l’angle de rotation du ventilateur.
Vous entendrez un cliquetis pendant le
positionnement.

- Verticalement : Orientez le bloc
moteur (L) vers le haut ou vers le
bas pour modifier l’angle vertical
(fig. 5).

Panneau de commande type HR 3610

1 Sélecteur de vitesse
2 Bouton de réglage de la minuterie
3 Bouton d’arrêt

Réglage de la vitesse

- Appuyez sur le bouton “ON•SPEED” une fois
pour faire fonctionner le ventilateur à vitesse
rapide.
Le témoin lumineux “3” au-dessus du bouton
“ON•SPEED” s’éclaire.

- Appuyez sur le bouton “ON•SPEED” deux fois
pour faire fonctionner le ventilateur à vitesse
moyenne.
Le témoin lumineux “2” au-dessus du bouton
“ON•SPEED” s’éclaire.

- Appuyez sur le bouton “ON•SPEED” trois fois
pour faire fonctionner le ventilateur à vitesse
lente.
Le témoin lumineux “1” au-dessus du bouton
“ON•SPEED” s’éclaire.

Vent naturel

- Appuyez sur le bouton “ON•SPEED”
quatre fois pour faire fonctionner le
ventilateur en mode “Vent naturel”.

(1)
(2)

(3)

10

Le témoin lumineux “1” se met à clignoter.
La vitesse du ventilateur variera de façon
aléatoire, produisant un effet agréable de vent
naturel.

• Si vous appuyez de nouveau sur le bouton
“ON•SPEED”, le ventilateur se remettra à
fonctionner en vitesse rapide.
Vous pouvez modifier la vitesse du ventilateur
pendant son fonctionnement.
Les autres commandes ne peuvent être
utilisées que si le ventilateur est en marche.
(c’est à dire après avoir appuyé sur
“ON•SPEED”.

Réglage de la minuterie

- Appuyez sur le bouton “TIMER” une fois pour
obtenir l’arrêt automatique du ventilateur après
une heure de fonctionnement.
Le témoin lumineux “1” au dessus du bouton
“TIMER” s’allume.

- Appuyez sur le bouton “TIMER” deux fois pour
obtenir l’arrêt automatique du ventilateur après
deux heures de fonctionnement.
Le témoin lumineux “2” au dessus du bouton
“TIMER” s’allume.

- Appuyez sur le bouton “TIMER” trois fois pour
obtenir l’arrêt automatique du ventilateur après
trois heures de fonctionnement.
Le témoin lumineux “4” au dessus du bouton
“TIMER” s’allume.

- Pour arrêter le fonctionnement de la minuterie,
appuyez de nouveau sur le bouton ; le témoin
lumineux s’éteindra alors.

- Vous pouvez modifier le réglage de la minuterie
en cours de fonctionnement.

- Au fur et à mesure que le temps s’écoule, le
temps restant s’illuminera.

Arrêt du ventilateur

- Appuyez sur “OFF” pour arrêter le ventilateur.
Tous les réglages seront annulés, y compris
celui de la minuterie.

Panneau de commande type HR 3615

1 Récepteur télécommande
2 Bouton de sélection de vitesse et de

marche/arrêt.

Vous pouvez commander le ventilateur soit à
partir de la télécommande soit à partir du
bouton OFF/ON•SPEED sur le panneau de
commande.

Réglage de la vitesse

- Appuyez sur le bouton “ON•SPEED” une fois
pour faire fonctionner le ventilateur à vitesse
rapide.
Le témoin lumineux “3” s’éclaire.

- Appuyez sur le bouton “ON•SPEED” deux fois
pour faire fonctionner le ventilateur à vitesse
moyenne.
Le témoin lumineux “2” s’éclaire.

- Appuyez sur le bouton “ON•SPEED” trois fois
pour faire fonctionner le ventilateur à vitesse
lente.
Le témoin lumineux “1” s’éclaire.

Vent naturel

- Appuyez sur le bouton
“OFF/ON•SPEED” quatre fois pour
faire fonctionner le ventilateur en
mode “Vent naturel”.
Le témoin lumineux “1” se met à clignoter.
La vitesse du ventilateur variera de façon
aléatoire, produisant un effet agréable de vent
naturel.

• Appuyez de nouveau sur le bouton
“OFF/ON•SPEED” pour mettre le ventilateur à
l’arrêt.
Toutes les réglages seront annulés, y compris
celui de la minuterie.

• La minuterie ne peut être réglée qu’au moyen
de la télécommande (U).

(1)

(2)

11

Télécommande type HR 3615

1 Emetteur à infrarouge
2 Sélecteur de vitesse
3 Bouton de réglage de la minuterie
4 Bouton d’arrêt

• Les boutons de la télécommade (U) ont les
mêmes symboles et les mêmes fonctions que
les boutons correspondants sur le panneau de
commande du ventilateur type HR 3610.
Veuillez vous reporter à la section “Panneau de
commande type HR 3610”.

• Dirigez l’émetteur à infrarouge vers le récepteur
de la télécommande sur le panneau de
commande en appuyant sur les boutons.

- Veillez à ce qu’aucun objet ne soit placé entre
l’émetteur et le récepteur (fig. 6).
La distance maximale entre l’émetteur et le
récepteur de la télécommande est de 3 m.

• La télécommande (U) peut aussi être utilisée
lorsqu’elle est insérée dans le panneau de
commande (fig. 7).

Rangement

Vous pouvez démonter le ventilateur pour faciliter
son rangement :

- Pour les grilles (B, H) et l’hélice (E) du
ventilateur, appliquez en sens inverse la
procédure d’assemblage.

- Pour l’embase (S) amovible du ventilateur,
commencez par desserrer les deux vis (T)
situées sur le fond de l’embase en vous aidant
d’un tournevis.
Appuyez ensuite sur les clips dans le sens
indiqué à la figure 9 et dégagez délicatement le
pied (o) du ventilateur.

Nettoyage

- N’oubliez pas de débranchez l’appareil avant
de le nettoyer.

- Pour le nettoyage utilisez un chiffon doux sec
ou humide avec, si nécessaire, du détergent à
base de savon.

- N’utilisez pas de produits abrasifs ou de
solvants.

(3)

(1)

(4)

(2)

12

Deutsch

WICHTIG

• Lesen Sie die Gebrauchsanweisung sorgfältig durch, und sehen Sie sich dabei die

Abbildungen an.

• Prüfen Sie vor Inbetriebnahme, ob die auf dem Gerät angegebene Spannung mit der

örtlichen Netzspannung übereinstimmt.

• Tauchen Sie das Gerät oder Teile des Geräts niemals in Wasser oder andere Flüssigkeiten.

• Stecken Sie nie irgendwelche Gegenstände in das Schutzgitter, wenn der Ventilator an die

Steckdose angeschlossen ist.

• Halten Sie Kinder von dem Gerät fern, und lassen Sie sie niemals mit dem Ventilator

spielen.

• Es ist nicht ratsam, Menschen (besonders Babys und ältere Personen) längere Zeit dem

kühlen Luftzug auszusetzen.

• Verwenden Sie den Ventilator nicht in besonders heißer und/oder feuchter Umgebung, z.B.

im Badezimmer.

• Stellen Sie den Ventilator so auf, daß sich Vorhänge, Pflanzen oder andere Gegenstände

nicht in ihm verfangen können.

• Schließen Sie das Gerät erst dann an das Stromnetz an, wenn Sie es vollständig

zusammengebaut und für den Gebrauch aufgestellt haben.

• Wenn das Netzkabel defekt oder beschädigt ist, muß es von einer durch Philips

autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezial-Werkzeug und/oder
spezielle Teile benötigt werden.

Allgemeine Beschreibung (Abb. 1, Seite 3)

A Klammer
B Vorderer Schutzkorb
C Haken
D Abdeckkappe
E Ventilatorflügel
F Kunststoffring
G Löcher
H Hinterer Schutzkorb
I Oszillatorknopf
J Zapfen
K Antriebswelle
L Motorgehäuse
M Gleitrohr
N Arretierungsknopf
O Gerätefuß
P Netzkabel
Q Bedienungsfeld
R Öffnung für den Gerätefuß
S Bodenplatte
T Schrauben
U Fernbedienung (Nur Type HR 3615)

Aufstellung des Geräts

• Der Netzstecker darf während des
Zusammenbaus nicht in der Steckdose
stecken.

- Führen Sie das Netzkabel (P) durch die
Öffnung (R) der Bodenplatte (S).

- Setzen Sie den Gerätefuß (O) in die
Bodenplatte (S) ein. Ziehen Sie dabei das
Netzkabel heraus, bis ein “Klick” zu hören ist.
Achten Sie darauf, daß das Netzkabel nicht
zwischen Bodenplatte und Gerätefuß
eingeklemmt wird.

- Sichern Sie den Gerätefuß mit den beiden
mitgelieferten Schrauben (T) unter Verwendung
eines Schraubendrehers .

- Schrauben Sie die Abdeckkappe (D) von der
Antriebswelle (K).
Hinweis: Schrauben Sie gegen den

Uhrzeigersinn.

- Nehmen Sie die Schutzhülse aus Kunststoff
von der Antriebswelle (K) ab.

- Schrauben Sie den Kunststoffring (F) durch
Drehen gegen den Uhrzeigersinn vom
Motorgehäuse (L) ab.

- Setzen Sie den hinteren Schutzkorb (H) so auf
das Motorgehäuse (L), daß die drei Löcher (G)
auf dem Schutzkorb in die drei Zapfen (J) auf
der Vorderseite des Motorgehäuses eingreifen.

13

Drücken sie den Schutzkorb fest an, bis die
runden Zapfen durch die Löcher ragen.

- Sichern Sie den hinteren Schutzkorb (H) mit
dem Kunststoffring (F) auf dem Motorgehäuse.

- Setzen Sie den Ventilatorflügel (E) so auf die
Antriebswelle (K), daß die abgeflachte Seite
seiner mittleren Bohrung mit der abgeflachten
Seite der Antriebswelle übereinstimmt. Drücken
Sie ihn fest bis zum Anschlag auf.
Befestigen Sie den Ventilatorflügel mit der
Abdeckkappe (D) durch Drehen gegen den
Uhrzeigersinn.

- Prüfen Sie, ob der Ventilatorflügel (E) frei und
ohne Reibung rotiert, indem Sie ihn von Hand
drehen.
Ist dies nicht der Fall, so nehmen Sie die Teile
wieder auseinander und setzen sie erneut
zusammen.

- Öffnen Sie die Klammer (A), indem Sie sie
herabziehen.

- Setzen Sie den vordere Schutzkorb (B) mit dem
Haken (C) auf den hinteren Schutzkorb (H).

- Pressen Sie die beiden Schutzkörbe fest
zusammen (“Klick”).

- Sichern Sie die beiden Teile, indem Sie die
Klammer (A) hochschieben.

- Überschüssiges Netzkabel können Sie unter
der Bodenplatte (S) unterbringen, vgl. Abb. 2.

Batterie (Nur Type HR 3615)

• Die Fernbedienung (U) arbeitet mit einer 3 V
Lithium-Batterie CR2025.

• Die Fernbedienung wird mit einer Batterie
geliefert. Entfernen Sie bitte vor dem ersten
Gebrauch das Schutzpapier.

- Setzen Sie die Batterie so ein, daß das Zeichen
+ an der Batterie mit dem gleichen Zeichen im
Gerät übereinstimmt (Abb. 8).

• Lassen Sie verbrauchte Batterien nicht im
Gerät. Wenn Sie beabsichtigen, das Gerät
längere Zeit nicht zu benutzen, so nehmen Sie
die Batterie aus der Fernbedienung.

Batterien enthalten Substanzen, die einer
Wiederverwendung zugeführt werden können.
Bitte, sorgen Sie dafür, daß die Batterien nicht in
den normalen Hausmüll gelangen. Geben Sie sie
bei den offiziellen Sammelstellen ab.

Höhenverstellung

- Drücken Sie den Arretierungsknopf (N), und
ziehen Sie das Gleitrohr (M) je nach Bedarf
hoch oder hinunter (Abb. 3).

• Schieben Sie das Gleitrohr (M) bis zum

Anschlag (“Klick”) hinab, bevor Sie den
Ventilator transportieren.

Oszillation

Der Ventilator oszilliert, wenn der Oszillatorknopf
(I) in die untere Position gedrückt ist.
Ist der Oszillatorknopf in seiner oberen Position,
so oszilliert er nicht (Abb. 4).

Gerader Luftstrom

Die Richtung des Luftstroms läßt sich sowohl
horizontal wie vertikal verstellen.

- Horizontal: Ziehen Sie den
Oszillatorknopf (I) aufwärts und
drehen Sie das Motorgehäuse (L)
in die gewünschte Richtung
(Abb. 5).
Auf diese Weise läßt sich auch der Bereich
einstellen, in dem der Ventilator oszilliert.
Beim Feststellen hören Sie ein
“Klick”.

- Vertikal: Bewegen Sie das
Motorgehäuse (L) zum Verstellen
des Luftstroms aufwärts oder
abwärts in die gewünschte
Richtung (Abb. 5).

Das Bedienungsfeld (Nur Type HR 3610)

1 Geschwindigkeit
2 Zeitschaltuhr
3 Ausschalter

Geschwindigkeit

- “ON•SPEED” einmal drücken = Einschalten für
hohe Geschwindigkeit.
Kontrollampe 3 über dem “ON•SPEED”­Schalter leuchtet auf.

- “ON•SPEED” zweimal drücken = Einschalten
für mittlere Geschwindigkeit.

(1)
(2)

(3)

Bedienungsfeld (Nur Type HR 3615)

1 Sensor für die Fernbedienung
2 Geschwindigkeitsregler und Ein-/Ausschalter

Das Gerät kann sowohl über die Fern­bedienung wie über den “OFF/ON•SPEED”­Schalter auf dem Bedienungsfeld geregelt
werden.

Geschwindigkeitsreglung

- “OFF/ON•SPEED” einmal drücken =
Einschalten für hohe Geschwindigkeit.
Kontrollampe 3 leuchtet auf.

- “OFF/ON•SPEED” zweimal drücken =
Einschalten für mittlere Geschwindigkeit.
Kontrollampe 2 leuchtet auf.

- “OFF/ON•SPEED” dreimal drücken =
Einschalten für niedrige Geschwindigkeit.
Kontrollampe 1 leuchtet auf.
Sie können die Geschwindigkeit während des
Betriebs ändern.

Windstoßschaltung

- “OFF/ON•SPEED” viermal drücken =
Windstoßschaltung.Kontrollampe 1
leuchtet auf.
Der Ventilator wechselt nach einem
Zufallsverfahren die Geschwindigkeit des
Luftstroms und erzeugt einen angenehmen
natürlichen Wind.

- Drücken Sie den “OFF/ON•SPEED”-Schalter
nochmals, wird das Gerät ausgeschaltet.
Damit werden alle Funktionen ausgeschaltet,
auch die Zeitschaltuhr.

• Die Zeitschaltuhr “TIMER” kann nur mit Hilfe
der Fernbedienung (U) eingestellt werden.

14

Kontrollampe 2 über dem “ON•SPEED”­Schalter leuchtet auf.

- “ON•SPEED” dreimal drücken = Einschalten für
niedrige Geschwindigkeit.
Kontrollampe 1 über dem “ON•SPEED”­Schalter leuchtet auf.
Sie können die Geschwindigkeit während des
Betriebs ändern.

Windstoßschaltung

- “ON•SPEED” viermal drücken =
Windstoßschaltung.
Kontrollampe 1 über dem
“ON•SPEED”-Schalter leuchtet auf.

Der Ventilator wechselt nach einem
Zufallsverfahren die Geschwindigkeit des
Luftstroms und erzeugt einen angenehmen
natürlichen Wind.

- Drücken Sie den “ON•SPEED”-Schalter
nochmals, schaltet das Gerät auf kontinuierlich
hohe Geschwindigkeit.
Sie können die Geschwindigkeit während des
Betriebs ändern.
Die anderen Schalter können nur dann bedient
werden, wenn das Gerät mit dem “ON•SPEED”­Schalter ausgeschaltet ist.

Zeitschaltuhr

- “TIMER” einmal drücken: Das Gerät wird nach
einer Stunde automatisch ausgestellt.
Die Kontrollampe 1 über dem TIMER-Schalter
leuchtet auf.

- “TIMER” zweimal drücken: Das Gerät wird nach
zwei Stunden automatisch ausgestellt.
Die Kontrollampe 2 über dem TIMER-Schalter
leuchtet auf.

- “TIMER” dreimal drücken: Das Gerät wird nach
vier Stunden automatisch ausgestellt.
Die Kontrollampe 4 über dem TIMER-Schalter
leuchtet auf.

- Der Timer wird ausgeschaltet, indem Sie den
Schalter nochmals drücken. Die Kontrollampe
erlischt.
Sie können diese Einstellung während des
Betriebs ändern.

- Mit Ablauf der Zeit wird die verbleibende
Betriebszeit angezeigt.

Ausschalten

- Drücken Sie den Schalter OFF, um das Gerät
auszuschalten.
Alle Einstellungen, einschl. Zeitschaltuhr, gehen
verloren.

(1)

(2)

15

Fernbedienung (Nur Type HR 3615)

1 Infrarot-Sender
2 Geschwindigkeitsregler
3 Zeitschaltuhr
4 Ausschalter

• Die Schalter der Fernbedienung (U)
entsprechen den Schaltern auf dem
Bedienungsfeld der Type HR 3610.
Siehe den Abschnitt “Bedienungsfeld”.

• Richten Sie den Infrarot-Sender auf den
Infrarot-Sensor auf dem Bedienungsfeld, wenn
Sie einen Schalter drücken.
Zwischen Sender und Sensor dürfen sich keine
Gegenstände befinden (Abb. 6).
Der Höchstabstand zwischen Sender und
Sensor beträgt 3 Meter.

• Sie können das Gerät auch über die
Fernbedienung (U) bedienen, wenn sie, so wie
in Abb. 7 gezeigt, im Bedienungsfeld
untergebracht ist.

Aufbewahrung

Der Ventilator kann zerlegt raumsparend
aufbewahrt werden:

- Für die beiden Schutzkorbteile (B und H) und
den Ventilatorflügel (E), verfahren Sie
umgekehrt wie auf Seite beschrieben.

- An der Bodenplatte (S) entfernen Sie zuerst die
beiden Schrauben (T) mit einem
Schraubendreher.
Drücken Sie dann die vier Klammern in der
Richtung, die in Abb. 9 gezeigt wird, und ziehen
Sie dann den Gerätefuß ab.

Reinigung

- Ziehen Sie vor jeder Reinigung den Stecker aus
der Steckdose.

- Reinigen Sie das Gerät mit einem weichen
trockenen oder einem angefeuchtete Tuch, auf
das Sie bei Bedarf ein wenig Spülmittel
auftragen können.

- Verwenden Sie keine Scheuer- oder
Lösungsmittel.

(1)
(2)

(3)
(4)
