Zaregistrujte svůj produkt a získejte technickou podporu na stránkách
www.philips.com/welcome
Type HD8752
NÁVOD NA POUŽÍVÁNÍ
16
Čeština
CS
16
TYTO POKYNY SI PEČLIVĚ PROČTĚTE, NEŽ ZAČNETE KÁVOVAR POUŽÍVAT.
2
ČEŠTINA
Blahopřejeme Vám k zakoupení plně automatického kávovaru Saeco Intelia Class!
Získejte i Vy maximální možné výhody zákaznického servisu
Saeco tím, že zaregistrujete svůj produkt na adrese
www.philips.com/welcome.
Tyto pokyny se vztahují na model HD8752.
Kávovar je určen pro přípravu kávy espresso z celých zrnek
kávy, jakož i pro výdej páry a horké vody. V tomto návodu
naleznete veškeré informace nutné k montáži, obsluze, čistění a odvápnění Vašeho kávovaru.
ČEŠTINA
OBSAH
DŮLEŽITÉ ........................................................................................................ 4
Bezpečnostní pokyny a informace ............................................................................................................. 4
Upozornění ...............................................................................................................................................4
Upozornění ...............................................................................................................................................5
Shoda s normami .....................................................................................................................................5
INSTALACE ...................................................................................................... 6
Sestavení produktu ...................................................................................................................................6
Všeobecný popis........................................................................................................................................7
PŘÍPRAVA ....................................................................................................... 8
Balení kávovaru.........................................................................................................................................8
Instalace kávovaru ....................................................................................................................................8
PRVNÍ ZAPNUTÍ ..............................................................................................10
Naplnění okruhu .....................................................................................................................................10
Automatický proplachovací/čisticí cyklus ................................................................................................ 11
Manuální proplachovací cyklus ...............................................................................................................12
Změření a naprogramování tvrdosti vody................................................................................................14
Instalace vodního ltru “INTENZA+” ....................................................................................................... 15
Výměna vodního ltru “INTENZA+” ........................................................................................................16
NASTAVENÍ .....................................................................................................18
Saeco Adapting System ...........................................................................................................................18
Nastavení kávomlýnku s keramickými mlecími kameny ......................................................................... 18
Nastavení aromatu (intenzity kávy) ........................................................................................................19
Seřízení výpusti ....................................................................................................................................... 20
Nastavení množství kávy v šálku ............................................................................................................21
PŘÍPRAVA KÁVY A ESPRESSA ...........................................................................22
Příprava kávy a espressa ze zrnkové kávy ................................................................................................22
Příprava kávy a espressa z předemleté kávy ............................................................................................23
PŘÍPRAVA KAPUČÍNA ......................................................................................24
VÝDEJ HORKÉ VODY ........................................................................................25
ČISTĚNÍ A ÚDRŽBA ..........................................................................................27
Každodenní čištění kávovaru. .................................................................................................................. 27
Každodenní čištění nádržky na vodu .......................................................................................................28
Každodenní čištění Cappuccinatoru ......................................................................................................... 28
Týdenní vyčištění kávovaru ......................................................................................................................29
Týdenní vyčistění spařovací jednotky ...................................................................................................... 30
Měsíční vyčištění Cappuccinatoru ............................................................................................................ 32
Měsíční promazání spařovací jednotky .................................................................................................... 36
Měsíční vyčištění spařovací jednotky s použitím odmašťovacích tablet ...................................................37
Měsíční vyčištění zásobníku zrnkové kávy ............................................................................................... 39
ODVÁPNĚNÍ ....................................................................................................40
NAPROGRAMOVÁNÍ ........................................................................................44
Nastavitelné parametry ..........................................................................................................................44
Příklad naprogramování .......................................................................................................................... 45
VÝZNAM SYMBOLŮ NA DISPLEJI.......................................................................47
ŘEŠENÍ PROBLÉMŮ .........................................................................................50
ENERGETICKÁ ÚSPORA ....................................................................................52
Pohotovostní stav .................................................................................................................................... 52
Zpracování odpadu..................................................................................................................................52
TECHNICKÉ PARAMETRY ..................................................................................53
ZÁRUKA A SERVIS ...........................................................................................53
Záruka .....................................................................................................................................................53
Servis ...................................................................................................................................................... 53

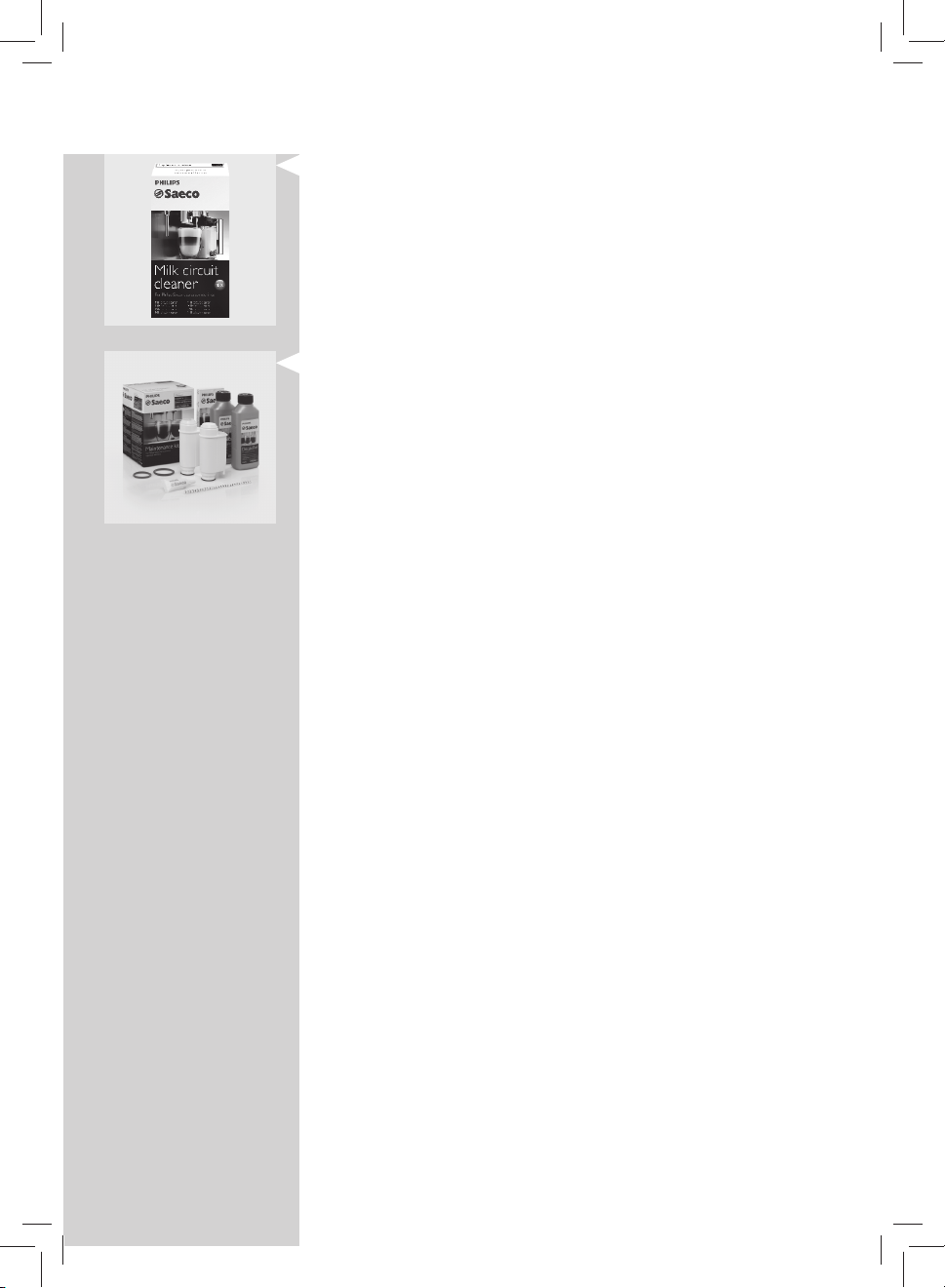

OBJEDNÁVÁNÍ PROSTŘEDKŮ NA ÚDRŽBU .........................................................54
3
4
ČEŠTINA
DŮLEŽITÉ
Bezpečnostní pokyny a informace
Kávovar je opatřen ochranami. Přesto je však nutné si pozorně pročíst bezpečnostní pokyny obsažené v tomto návodu k použití, aby bylo zabráněno
případným škodám na majetku či na zdraví.
Uschovejte tento návod k případnému pozdějšímu nahlédnutí.
Termín VAROVÁ NÍ a tento symbol upozorňuje uživatele na nebezpečnou
situaci, která může mít za následek smrt, vážná poranění a/nebo poškození
zařízení.
Termín UPOZORNĚNÍ a tento symbol upozorňuje uživatele na nebezpeč-
nou situaci, která může mít za následek menší či méně vážná poranění a/
nebo poškození zařízení.
Upozornění
• Kávovar zapojte do vhodné nástěnné proudové zásuvky, jejíž síťové
napětí odpovídá technickým parametrům kávovaru.
• Nenechávejte napájecí kabel viset přes okraj stolu nebo pracovní desky
a zamezte jeho kontaktu s horkými plochami.
• Neponořujte kávovar, napájecí kabel, ani proudovou zásuvku do vody:
nebezpečí zásahu elektrickým proudem!
• Nesměrujte proud horké vody na žádnou část těla: nebezpečí popálenin!
• Nedotýkejte se horkých povrchů. Používejte příslušných madel nebo
kno íků.
• Vytáhněte vidlici ze zásuvky:
- při výskytu jakékoliv anomálie;
- při delší době nepoužívání kávovaru;
- před každým čištěním kávovaru.
Vidlici nevytahujte ze zásuvky taháním za napájecí kabel. Nedotýkejte
se vidlice mokrýma rukama.
• Nepoužívejte kávovar s poškozenou vidlicí, napájecím kabelem, ani se
nepokoušejte provozovat vadný kávovar.
• Kávovar nebo napájecí kabel nijak nepozměňujte ani jinak neupravujte. Veškeré opravy je nutno nechat provést výhradně u autorizovaného
servisního střediska Philips, jedině tak předejdete nebezpečím.
• Kávovar nesmějí používat osoby (včetně dětí) s omezenými fyzickými,
smyslovými nebo mentálními schopnostmi či s nedostatečnými zkušenostmi a/nebo způsobilostmi, pokud nejsou pod dohledem osoby
odpovědné za jejich bezpečnost nebo nebyly touto osobou poučené
ohledně používání kávovaru.
ČEŠTINA
• Mějte děti pod dohledem a zamezte tomu, aby si hrály s kávovarem.
• Je zakázáno vkládat prsty nebo jiné předměty do kávomlýnku.
Upozornění
• Tento kávovar je určený pouze pro použití v domácnosti a není vhodný
k použití do prostor, jako jsou kupř. jídelny, menzy a jídelní kouty prodejen, kanceláří, statků či na jiných pracovištích.
• Pokládejte vždy kávovar na rovný a stabilní podklad.
• Nepokládejte kávovar na horké povrchy, ani do blízkosti rozehřáté
trouby, plotýnek, vařičů nebo jiných sálavých zdrojů tepla.
• Do zásobníku nasypte vždy a jedině zrnkovou kávu. Předemletou či
rozpustnou kávou i jinými předměty se může kávovar poškodit, jsou-li
vsypány do zásobníku zrnkové kávy.
• Před montáží či demontáži jakéhokoliv komponentu nechejte kávovar
vychladnout.
• Do nádržky nenalévejte horkou nebo vroucí vodu. Používejte pouze
studenou vodu.
• Při čistění nepoužívejte abrazivní prášky nebo agresivní čisticí prostředky. Stačí použít měkkou utěrku navlhčenou vodou.
• Pravidelně odvápňujte svůj kávovar. Kávovar signalizuje, jakmile bude
nutné provést odvápnění. Neodvápnění může vést k nesprávné funkci
kávovaru. V takovém případě se záruka nevztahuje na případnou opravu!
• Kávovar neskladujte při teplotě pod 0°C: hrozí zamrznutí zbytkové
vody v topných okruzích a nebezpečí poškození kávovaru mrazem.
• Při delší době nepoužívání kávovaru vylijte vodu z nádržky. Nebezpečí
kontaminace vody. Do kávovaru používejte vždy pouze čerstvou vodu.
5
5
Shoda s normami
Kávovar je v souladu s požadavky článku 13 italského výnosu s platností
zákona č. 151 z 25. července 2005 “Provádění směrnic 2005/95/ES, 2002/96/
ES a 2003/108/ES o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních a o zpracování odpadu”.
Tento kávovar je v souladu s požadavky Směrnice Evropského parlamentu
a Rady 2002/96/ES.
6
INSTALACE
Sestavení produktu
12 3
5
6
7
8
13
9
10 11 22 12
14
20
15
4
30
18
16
17
19
23
24 27
25 28
26 29
21
ČEŠTINA
Všeobecný popis
1. Otočný ovládač pro nastavení jemnosti mletí
2. Zásobník předemleté kávy
3. Zásobník zrnkové kávy
4. Víko zásobníku zrnkové kávy
5. Ovládací panel
6. Výpusť kávy
7. Mřížka na šálky
8. Ukazatel naplnění odkapávací misky
9. Odkapávací miska
10. Odpadní nádoba na sedliny
11. Spařovací jednotka
12. Servisní víko
13. Mazivo pro spařovací jednotku
14. Napájecí kabel
15. Cappuccinatore
16. Sací trubka
17. Nádržka na vodu
18. Zásuvka na napájecí kabel
19. Hlavní vypínač
20. Klíč pro nastavení kávomlýnku + Měrka předemleté kávy
21. Čisticí štětec
22. Odpadní nádoba na kávu
23. Test tvrdosti vody
24. Tlačítko na výdej espressa
25. Tlačítko na výdej kávy
26. Tlačítko pro volbu horké vody / páry
27. Tlačítko ON/OFF
28. Tlačítko “Aroma” - Předemletá káva
29. Tlačítko “MENU”
30. Odvápňovací roztok - lze zakoupit samostatně
7
7
8
ČEŠTINA
PŘÍPRAVA
Balení kávovaru
Originální obal byl vyprojektovaný a zhotovený jako ochrana kávovaru
během expedice. Doporučujeme obal uschovat pro případnou budoucí
přepravu kávovaru.
Instalace kávovaru
Vyjměte z obalu odkapávací misku s mřížkou.
1
Vybalte kávovar z obalu.
2
Rady k zabezpečení optimálního zacházení s kávovarem:
3
• pro kávovar vyčleňte bezpečnou rovinnou podkladovou plochu,
kde se nemůže převrátit či nemůže nikoho zranit;
• pro kávovar vyčleňte dostatečně osvětlené, čisté místo se snadno
dostupnou proudovou zásuvkou;
• dodržte minimální vzdálenost kávovaru od stěn, jak je zobrazeno
na obrázku.
Zasuňte odkapávací misku s mřížkou do kávovaru. Ujistěte se, že řádně
4
zapadla.
Pozn.:
integrovaná odkapávací miska během proplachovacího/čisticího cyklu
zachytává vodu vypouštěnou z výpusti a případnou kávu, vytékající při přípravě nápojů. Odkapávací misku vyprazdňujte a myjte denně a po každém
zvýšení ukazatele naplnění odkapávací misky.
Upozornění:
NEVYJÍMEJTE odkapávací misku ihned po zapnutí kávovaru. Počkejte
několik minut, než proběhne proplachovací/čisticí cyklus.
Vytáhněte nádržku na vodu.
5
ČEŠTINA
9
9
1
2
Vypláchněte nádržku čerstvou vodou.
6
Naplňte nádržku na vodu čerstvou vodou až na značku MAX a zasuňte
7
ji zpět do kávovaru. Ujistěte se, že řádně zapadla.
Upozornění:
do nádržky nenalévejte sycenou, horkou nebo vroucí vodu, ani jiné
kapaliny, které by mohly poškodit nádržku a kávovar.
Sejměte víko zásobníku zrnkové kávy a nasypte do něj pomalu zrnko-
8
vou kávu.
Pozn.:
do zásobníku zrnkové kávy nesypte příliš velké množství zrnkové kávy.
V opačném případě to může negativně ovlivnit kvalitu mletí.
Upozornění:
do zásobníku nasypte vždy a jedině zrnkovou kávu. Předemletou,
karamelizovanou či rozpustnou kávou i jinými předměty se může
kávovar poškodit.
Nasaďte víko zpět na zásobník zrnkové kávy.
9
Zasuňte vidlici do proudové zásuvky situované na zadní straně kávova-
1
10
ru.
Vidlici na druhém konci napájecího kabelu zasuňte do proudové zásuv-
11
ky s odpovídajícím napětím.
2
10
ČEŠTINA
ČernáŽlutá
Zapněte kávovar přepnutím hlavního vypínače na “I”. Na displeji se zob-
12
razí ikona pohotovostního stavu.
Pro zapnutí kávovaru stačí stisknout tlačítko “ ”. Displej signalizuje, že
13
je nutno naplnit okruh.
PRVNÍ ZAPNUTÍ
Před prvním použitím zkontrolujte dodržení následujících podmínek:
1) je nutno naplnit vodní okruh;
2) kávovar provede automatický proplachovací/čisticí cyklus;
3) je třeba spustit manuální proplachovací cyklus.
Naplnění okruhu
Během této operace proudí čerstvá voda ve vnitřním okruhu a kávovar se
zahřívá. Tato operace trvá několik minut.
Postavte nádobu pod Cappuccinatore.
1
Stiskem tlačítka “ ” spusťte cyklus. Kávovar naplní automaticky
2
okruh, přitom vyteče z Cappuccinatoru přednastavené množství vody.
Stav cyklu udává vyplňovací čára pod symbolem. Po skončení procesu
3
přeruší kávovar automaticky výdej.
Žlutá
Na displeji se zobrazí symbol zahřívání kávovaru.
4
Žlutá
Automatický proplachovací/čisticí cyklus
Po zahřátí provede kávovar automatický proplachovací/čisticí cyklus vnitřních okruhů za použití čerstvé vody. Tato operace trvá necelou minutu.
ČEŠTINA
11
11
Postavte pod výpusť nádobu k zachycení malého množství vypouštěné
5
vody.
Na kávovaru bude zobrazen vedle uvedený symbol. Počkejte, až cyklus
6
automaticky skončí.
Žlutá
Pozn.:
zastavte vypouštění stiskem tlačítka “
Po skončení výše uvedené akce bude na kávovaru zobrazen vedle
7
uvedený symbol.
Zelená
”.
12
ČEŠTINA
Manuální proplachovací cyklus
Během tohoto cyklu dojde k výdeji kávy a z okruhu páry/horké vody vyteče
čerstvá voda. Tato operace trvá několik minut.
Postavte nádobu pod výpusť.
1
Zkontrolujte, zda je na kávovaru zobrazen následující symbol.
2
Zelená
Stiskem tlačítka “ ” zvolte funkci dodávky předemleté kávy. Na kávo-
3
varu bude zobrazen vedle uvedený symbol.
Zelená
Pozn.:
do zásobníku nedávejte žádnou předemletou kávu.
Stiskněte tlačítko “ ”. Kávovar začne s výdejem vody.
4
Po vypuštění nádobu vyprázdněte. Postup od bodu 1 do bodu 4 zopa-
5
kujte dvakrát (2x), pak přejděte k bodu 6.
Vytáhněte čep se sací trubkou z Cappuccinatoru.
6
Postavte nádobu pod Cappuccinatore.
7
ZelenáČervená
ČEŠTINA
Stiskněte tlačítko “ ”. Na displeji se zobrazí následující symbol.
8
Stiskněte tlačítko “ ” pro spuštění výdeje horké vody.
9
Vypouštějte vodu, dokud se nezobrazí symbol vypotřebování vody.
10
13
13
Po skončení znovu naplňte nádržku vodou až na značku MAX. Kávovar
11
je nyní připraven na výdej kávy.
Zobrazí se vedle uvedený symbol.
Zelená
Zasuňte čep se sací trubkou do Cappuccinatoru.
12
Pozn.:
jestliže používáte kávovar po týdenní nebo dvou týdenní odstávce, dojde
po zapnutí k provedení automatického proplachovacího/čisticího cyklu.
Následně je třeba spustit manuální proplachovací cyklus a výše uvedeným
postupem připravit kávu.
Automatický proplachovací/čisticí cyklus se zahájí i při zapnutí kávovaru (se
studeným topným tělesem) nebo když se kávovar přepíná do pohotovostního stavu po stisknutí tlačítka “
” (po výdeji jedné kávy).
14
ČEŠTINA
Změření a naprogramování tvrdosti vody
Změření tvrdosti vody je velmi důležité pro stanovení intervalu odvápnění
kávovaru a instalaci vodního ltru “INTENZA+” (pro bližší informace ohledně vodního ltru odkazujeme na následující kapitolu).
Změření tvrdosti vody provádějte podle níže uvedených pokynů:
Ponořte na 1 sekundu do vody testovací proužek tvrdosti vody (který je
1
dodáván spolu s kávovarem).
Pozn.:
testovací proužek lze použít pouze pro jedno měření.
Počkejte jednu minutu.
2
Intenza Aroma System
C
B
A
23 4
Nastavení kávovaru podle tvrdosti vody
1
ŽlutáŽlutá
Zkontrolujte, kolik čtverečků změnilo barvu na červenou, a projděte
3
tabulku.
Pozn.:
čísla na testovacím proužku odpovídají jednotlivým nastavením podle
tvrdosti vody.
Hodnoty:
1 = 1 (velmi měkká voda)
2 = 2 (měkká voda)
3 = 3 (tvrdá voda)
4 = 4 (velmi tvrdá voda)
Písmena odpovídají značkám uvedeným na vodním ltru “INTENZA+” (viz
následující kapitola).
Od této chvíle lze naprogramovat nastavení podle tvrdosti vody. Stisk-
4
něte tlačítko
se nezobrazí tento symbol.
Pozn.:
kávovar se dodává se standardním nastavením tvrdosti vody, vhodným pro
většinu typů užitkové vody.
Stiskněte tlačítko “ ” pro zvýšení hodnoty nebo tlačítko “ ” pro
5
snížení hodnoty.
“ ”
a stiskem tlačítka
“ ”
prolistujte položky, dokud
Potvrďte nastavení stiskem tlačítka
6
“ ”
.
Stiskem tlačítka “ ” vystupte z programovacího MENU.
7
Zelená
Instalace vodního ltru “INTENZA+”
Instalací vodního ltru “INTENZA+” se omezí vytváření vodního kamene
uvnitř kávovaru a vaše espresso získá ještě intenzivnější aroma.
Vodní ltr INTENZA+ si můžete dokoupit samostatně. Pro bližší informace
odkazujeme na část tohoto návodu k použití pojednávající o prostředcích
na údržbu.
Voda je velmi důležitou součástí přípravy každého espressa, takže pro
zajištění optimální chuti je vždy nejlepší ji ltrovat profesionálně. Vodní ltr
“INTENZA+” ochrání systém před tvorbou minerálních usazenin a přispívá
ke zlepšení kvality vody.
Vyjměte malý bílý ltr nacházející se v nádržce na vodu a uschovejte jej
1
na suchém místě.
ČEŠTINA
15
15
Vyjměte vodní ltr “INTENZA+” z obalu, ponořte jej ve svislé poloze (ot-
2
vorem směrem nahoru) do studené vody a jemně zatlačte po stranách,
aby se uvolnily vzduchové bubliny.
Nastavte ltr podle naměřených hodnot (viz předcházející kapitola)
3
uvedených na ltru:
A = měkká voda – odpovídá číslu 1 nebo 2 na testovacím proužku
B = tvrdá voda (standard) – odpovídá číslu 3 na testovacím proužku
C = velmi tvrdá voda – odpovídá číslu 4 na testovacím proužku.
16
ČEŠTINA
Žlutá
Žlutá
Zasuňte ltr do prázdné nádržky na vodu. Zatlačte ltr co nejvíce smě-
4
rem dolů.
Naplňte nádržku na vodu čerstvou vodou a zasuňte ji zpět do kávova-
5
ru.
Pomocí funkce horké vody (viz kapitola “Výdej horké vody”) vypusťte
6
veškerou vodu z nádržky.
Naplňte nádržku znovu vodou.
7
Stiskněte tlačítko “ ” a stiskem tlačítka “ ” projděte položky,
8
dokud se nezobrazí tato stránka.
Stiskem tlačítka “ ” zvolte položku “ON” a potvrďte stiskem tlačítka
9
”.
“
Pro výstup stiskněte tlačítko “ ”.
10
Zelená
Tím byl kávovar naprogramován, aby upozornil uživatele,
jakmile bude nutné vodní ltr “INTENZA+” vyměnit.
Výměna vodního ltru “INTENZA+”
Jakmile bude nutné vodní ltr “INTENZA+” vyměnit, zobrazí se následující
symbol.
Zabezpečte výměnu ltru za nový, způsobem popsaným v předcháze-
1
Žlutá
jící kapitole.
Stiskněte tlačítko “ ” a stiskem tlačítka “ ” projděte položky,
2
dokud se nezobrazí tento symbol.
ŽlutáZelená
Žlutá
Navolte položku “RESET”. Potvrďte stiskem tlačítka “ ”.
3
Pro výstup stiskněte tlačítko “ ”.
4
Kávovar je nyní naprogramován pro ovládání nového ltru.
Pozn.:
jestliže chcete vyndat, ale nevyměňovat ltr, který byl již nainstalovaný,
zvolte “OFF”.
Pokud není vodní ltr “INTENZA+” nainstalovaný, je nutno do nádržky vložit
malý bílý ltr, který jste před tím vyjmuli.
ČEŠTINA
17
17
Loading...
