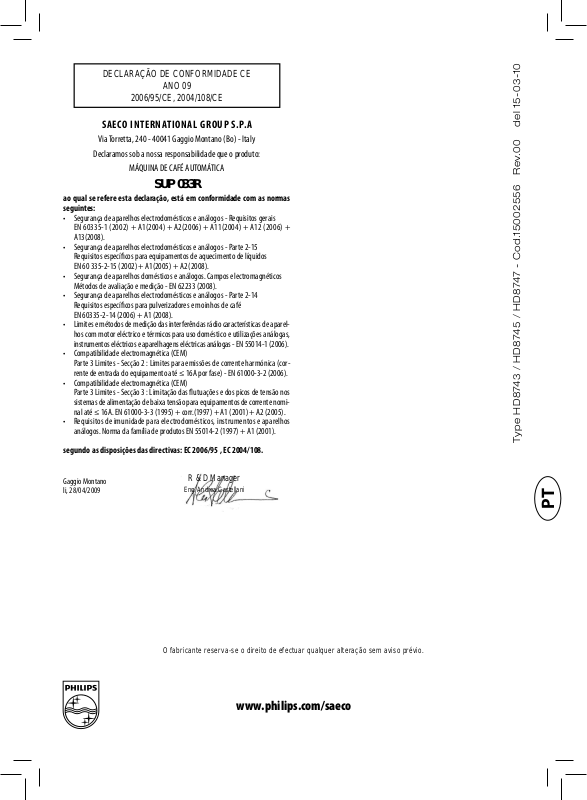

DECLARAÇÃO DE CONFORMIDADE CE
ANO 09
2006/95/CE, 2004/108/CE
SAECO INTERNATIONAL GROUP S.P.A
Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italy
Declaramos sob a nossa responsabilidade que o produto:
MÁQUINA DE CAFÉ AUTOMÁTICA
SUP 033R
ao qual se refere esta declaração, está em conformidade com as normas
seguintes:
• Segurança de aparelhos electrodomésticos e análogos - Requisitos gerais
EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) +
A13(2008).
• Segurança de aparelhos electrodomésticos e análogos - Parte 2-15
Requisitos especí cos para equipamentos de aquecimento de líquidos
EN 60 335-2-15 (2002) + A1(2005) + A2 (2008).
• Segurança de aparelhos domésticos e análogos. Campos electromagnéticos
Métodos de avaliação e medição - EN 62233 (2008).
• Segurança de aparelhos electrodomésticos e análogos - Parte 2-14
Requisitos especí cos para pulverizadores e moinhos de café
EN 60335-2-14 (2006) + A1 (2008).
• Limites e métodos de medição das interferências rádio características de aparelhos com motor eléctrico e térmicos para uso doméstico e utilizações análogas,
instrumentos eléctricos e aparelhagens eléctricas análogas - EN 55014-1 (2006).
• Compatibilidade electromagnética (CEM)
Parte 3 Limites - Secção 2 : Limites para emissões de corrente harmónica (cor-
rente de entrada do equipamento até ≤ 16A por fase) - EN 61000-3-2 (2006).
• Compatibilidade electromagnética (CEM)
Parte 3 Limites - Secção 3 : Limitação das utuações e dos picos de tensão nos
sistemas de alimentação de baixa tensão para equipamentos de corrente nominal até ≤ 16A. EN 61000-3-3 (1995) + corr.(1997) + A1 (2001) + A2 (2005).
• Requisitos de imunidade para electrodomésticos, instrumentos e aparelhos
análogos. Norma da família de produtos EN 55014-2 (1997) + A1 (2001).
segundo as disposições das directivas: EC 2006/95 , EC 2004/108.
Type HD8743 / HD8745 / HD8747 - Cod.15002556 Rev.00 del 15-03-10
Gaggio Montano
li, 28/04/2009
R & D Manager
Eng. Andrea Castellani
PT
O fabric a nte r e se r v a- s e o di re it o de e fe c tu ar q ua lq ue r al te ra ç ão s em av is o p rév io .
www.philips.com/saeco
Page 2
Registre seu produto e adquira assistência em
www.philips.com/welcome
Portugal
PT
Type HD8743 / HD8745 / HD8747
SUP 033R
INSTRUÇÕES PARA O USO
LER ATENTAMENTE ESTAS INSTRUÇÕES PARA O USO ANTES DE USAR A MÁQUINA.
Page 3
• 2 •
GERAL
A máquina de café é indicada para a preparação de café expresso, utilizando café em grão;
encontra-se equipada com um dispositivo para a distribuição de vapor e água quente. O corpo
da máquina, com um design elegante foi concebido para uso doméstico e não é indicado para
funcionar de modo contínuo, como funcionamento pro ssional.
Guarde estas instruções de utilização num local seguro e coloque junto à máquina
de café no caso de uma outra pessoa a utilizar.
Para obter mais informações ou no caso de ocorrerem problemas, não especi cados totalmente
ou incompletos nas presentes instruções, contacte os Centros de Assistência Autorizados.
Atenção. Não se assume qualquer tipo de responsabilidade por eventuais
danos, no caso de:
• utilização errada e não conformidade com o funcionamento previsto;
• reparações não realizadas nos centros de assistência autorizados;
• deterioração do cabo de alimentação;
• deterioração de qualquer componente da máquina;
• armazenagem ou utilização da máquina em temperaturas diferentes das condições
de utilização (entre os 15ºC e os 45ºC)
• utilização de peças sobresselentes e acessórios que não sejam originais.
Estes casos não estão incluídos na garantia.
NORMAS DE SEGURANÇA
Nunca coloque em contacto com água as peças que estão ligadas à corrente:
perigo de curto-circuito! O vapor e a água quente podem provocar queimaduras! Nunca vire o jacto de vapor ou de água quente em direcção a partes do corpo;
toque cuidadosamente no tubo de vapor / água quente, agarrando-o pela pega
adequada: perigo de queimaduras!
Utilização prevista
A máquina de café é indicada exclusivamente para utilização doméstica. É proibido efectuar
modi cações técnicas e qualquer utilização ilícita, devido aos riscos que pode causar! O aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com reduzidas capacidades
físicas, mentais ou sensoriais ou com experiência e/ou competências insu cientes, a não ser
que estejam sob a supervisão de uma pessoa responsável pela sua segurança ou que sejam
ensinados por essa mesma pessoa a utilizar o aparelho.
Alimentação de corrente - Cabo de alimentação
Ligue a máquina de café apenas a uma tomada de corrente adequada.
A tensão deve corresponder à indicada na plaqueta do aparelho, situada no interior da portinhola.
Nunca utilize a máquina de café se o cabo de alimentação estiver defeituoso.
Se o cabo de alimentação estiver dani cado, deve ser substituído pelo produtor ou pelo seu
serviço de assistência a clientes. Não passe o cabo de alimentação por ângulos e sob arestas
vivas, por cima de objectos muito quentes e proteja-o do óleo. Não ande com a máquina de
café nem a puxe pelo cabo.
Não tire a cha puxando pelo cabo, nem toque nela com as mãos molhadas. Evite que o cabo
de alimentação caia livremente de mesas ou estantes.
Page 4
• 3 •
Protecção de outras pessoas
Mantenha as crianças sob supervisão, para evitar que brinquem com o aparelho. As crianças não
se apercebem do perigo associado aos electrodomésticos. Não deixe ao alcance das crianças os
materiais utilizados para embalar a máquina.
Perigo de queimaduras
Evite dirigir contra si mesmo e/ou outras pessoas o jacto de vapor e/ou água quente: perigo de
queimaduras! Utilize sempre as adequadas pegas ou botões.
Colocação - Espaço para a utilização e manutenção
Para uma correcta gestão aconselha-se:
• Escolha uma base de apoio segura, bem nivelada, onde ninguém possa derrubá-la nem car
ferido.
• Escolha um ambiente su cientemente iluminado, higiénico e com uma cha de corrente
facilmente alcançável;
• Preveja uma distância mínima das paredes da máquina como indicado na gura;
• Durante as fases de ligação e encerramento da máquina, é aconselhável colocar um copo
vazio debaixo do distribuidor.
Não mantenha a máquina a uma temperatura inferior a 0°C; o gelo poderia dani car a máquina.
Não utilize a máquina de café ao ar livre. Não pouse a máquina em superfícies muito quentes e
perto de chamas livres, para evitar que a carcaça se funda ou que dani cada.
Armazenagem da máquina - Limpeza
Antes de limpar a máquina, é indispensável desligar a máquina com a tecla ON/OFF e depois
desprender a cha da tomada de corrente.
Além disso, deve esperar que a máquina arrefeça.
Nunca mergulhe a máquina em água!
É rigorosamente proibido tentar modi car de algum modo o interior da máquina.
Não utilize, para ns alimentares, a água restante no reservatório durante alguns dias, lave o
reservatório e encha com água fresca potável.
Se a máquina não for utilizada durante um período prolongado, distribua água do tubo de
vapor e lave com cuidado o Pannarello (se existente); de seguida desligue-a e desprenda a
cha da tomada. Guarde-a num local seco e não acessível a crianças. Proteja-a contra o pó e
a sujidade.
Reparações / Manutenção
No caso de avarias, defeitos ou suspeita de defeito após uma queda, desligue imediatamente a
cha da tomada. Nunca coloque em funcionamento uma máquina defeituosa.
Só os Centros de Assistência Autorizados podem efectuar intervenções e reparações. No caso de
intervenções não realizadas segundo as normas, rejeita-se qualquer tipo de responsabilidade
por eventuais danos.
Anti-incêndio
No caso de incêndio, utilize extintores de dióxido de carbono (CO2). Não utilize água ou extintores de incêndio em pó.
Portugal
Page 5
Pannarello (opcional - existente
apenas em alguns modelos)
Recipiente de café em grãos
Distribuidor de café
Indicador de bandeja
de limpeza cheia
Painel de comando
Protecção para o tubo de distribuição
Tubo de distribuição de água quente/vapor
• 4 •
Tampa do recipiente de café em grãos
Portinhola de serviço
Gaveta de recolha das borras
Reservatório de água
Graxa para o Grupo Café
Cabo de alimentação
Chave para regulação da
moagem
Grelha de apoio para chávenas
Bandeja de limpeza
Tecla de distribuição de café curto
Indicador Luminoso de Café Duplo e
programação da altura do café na chávena
Tecla de distribuição de café longo
Indicador Luminoso do nível
de água no reservatório
Grupo café
Indicador Luminoso da Temperatura
Tecla ON/OFF
Indicador Luminoso
de Alarmes
Selector de café / água quente / vapor.
Page 6

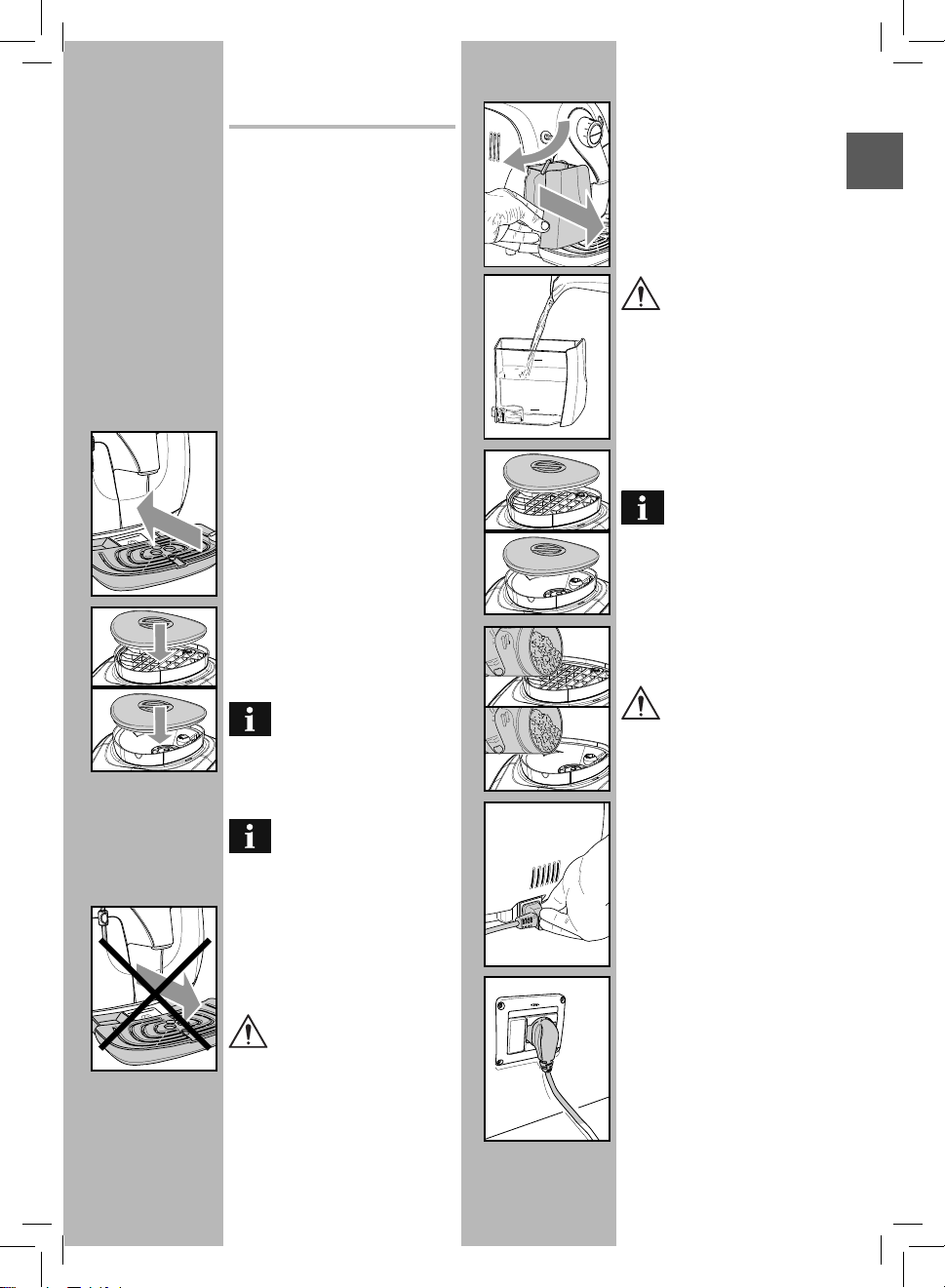

INSTALAÇÃO
Para a sua própria segurança e para a
segurança de terceiros, tenha muita
atenção às instruções indicadas no
capítulo “Normas de segurança”.
Embalagem
A embalagem original foi concebida e realizada para proteger a máquina durante
o transporte. Recomenda-se conservar a
mesma para uma eventual necessidade de
transporte no futuro.
Operações preliminares
• Da embalagem, retire a tampa do recipiente de café e a bandeja de limpeza
com a grelha.
• Retire da embalagem a máquina de
café e coloque-a num local adequado,
de acordo com os requisitos necessários
e descritos nas normas de segurança.
• Insira a bandeja de limpeza com a
grelha no local adequado da máquina,
certi cando-se de que a bandeja esteja
completamente inserida.
• Insira a tampa sobre o recipiente de
café.
Obs.: introduza a ficha na
tomada de corrente somente
quando houver a indicação e controle
que a tecla ON/OFF não seja pressionada.
Obs. importante: É importante
ler o que está descrito no
Capítulo “Indicadores Luminosos do
painel de comando”, onde se encontra
explicado ao pormenor o signi cado
de todas as sinalizações que a máquina fornece ao utilizador, através dos
indicadores luminosos colocados no
painel de comando.
NUNCA retire a bandeja de
limpeza com a máquina ligada. Aguarde alguns minutos depois
de ligar e/ou desligar a máquina,
enquanto esta efectua um ciclo de
enxaguamento/auto-limpeza (veja o
parágrafo “Ciclo de enxaguamento/
auto-limpeza”).
• 5 •
MIN
MAX
• Retire o reservatório de água do seu
local.
• Lave-o e encha-o com água fresca;
não ultrapasse o nível (MÁX) indicado
no reservatório. Introduza novamente
o reservatório no local adequado até
ao fundo.
Coloque sempre e só água
fresca sem gás no reservatório. A água quente e outros líquidos
podem dani car o reservatório e/ou a
máquina. Não coloque a máquina em
funcionamento sem água: assegurese que há água su ciente no interior
do reservatório.
• Tire a tampa do recipiente de café.
Obs.: o recipiente pode estar
equipado com um sistema
de segurança diferente com base
nas normas do país de utilização da
máquina.
• Deite lentamente o café em grão no
recipiente.
Coloque no recipiente apenas
e sempre café em grão. Café
moído, solúvel, ou outros objectos
dani cam a máquina.
• Coloque novamente a tampa sobre o
recipiente de café.
• Introduza a cha na tomada de corrente
na parte traseira da máquina.
• Introduza a cha da outra ex tremidade
do cabo numa tomada de corrente de
parede de tensão adequada.
Portugal
Page 7

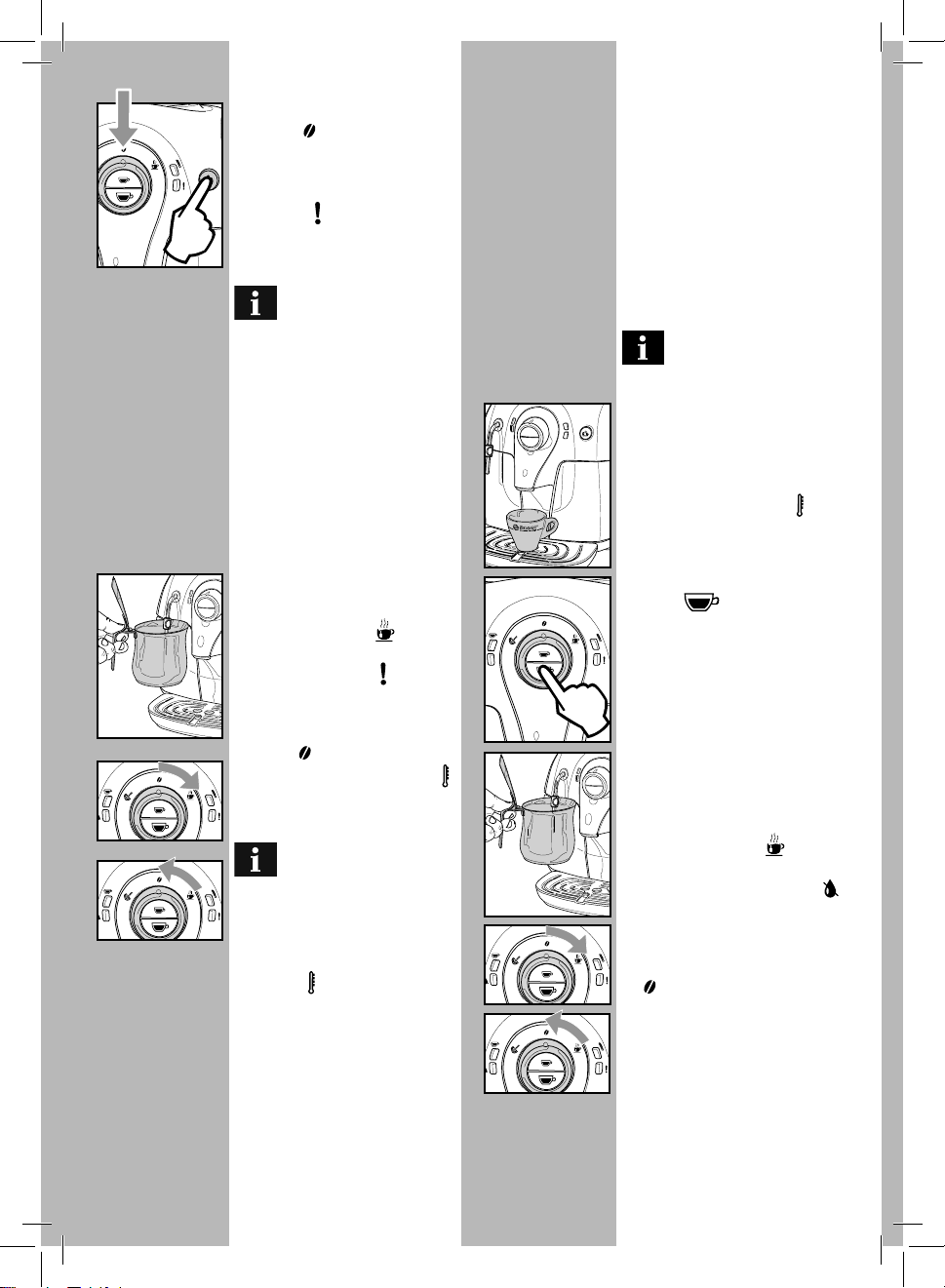

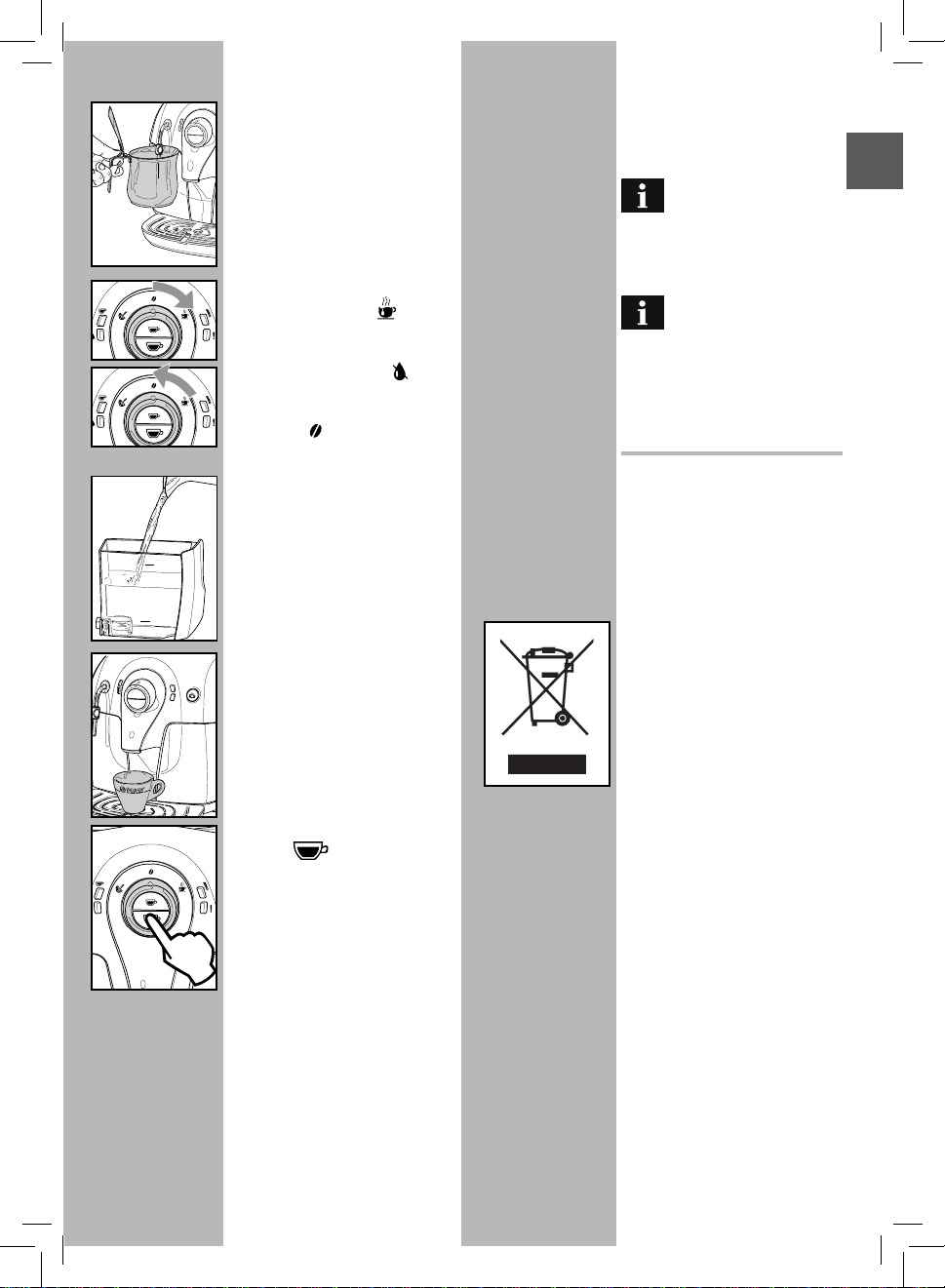

• Assegure-se que o selector está na
posição “
car na posição indicada.
• Para ligar a máquina è suficiente
pressionar a tecla ON/OFF; o indicador
luminoso “ “ começa a piscar rapidamente indicando que é necessário
proceder ao carregamento do circuito.
quina é necessário carregar o circuito
hidráulico.
”; se necessário vire-o até
Obs.: Antes de proceder à
primeira utilização da má-
Carregamento do circuito
• Para carregar o circuito, introduza um
recipiente debaixo do tubo de vapor
(Pannarello, se existente);
• Vire o selector no sentido dos ponteiros
do relógio até ao ponto “
Quando sair água de modo regular e
o indicador luminoso “
tamente, pedindo o fecho do selector,
rode o selector no sentido contrário aos
ponteiros do relógio até que esteja na
posição “
• Neste ponto o indicador luminoso “ “
inicia a piscar lentamente, indicando a
fase de aquecimento.
um ciclo de enxaguamento dos circuitos internos.
• Depois de terminar as operações supramencionadas, veri que que o indicador
luminoso “
Neste momento a máquina está pronta
para usar.
• Para distribuir café, água quente ou vapor e utilizar correctamente a máquina,
siga atentamente as instruções que se
seguem.
”.
Depois de terminado o aquecimento, a máquina realizará
“ está ligado no modo xo.
” e aguarde.
“ piscar len-
• 6 •
Primeira utilização ou após
um longo período de inutilização.
Estas simples operações sempre lhe permitirá distribuir um óptimo café.
Devem ser realizadas:
A) Na primeira utilização.
B) Quando a máquina permanecer inuti-
lizada por um longo período de tempo
(por mais de 2 semanas).
A água distribuída deve ser
esvaziada em uma apropriada descarga e não pode ser utilizada
para a alimentação.
1 Introduza um recipiente debaixo do
distribuidor.
2 Antes de iniciar o procedimento veri -
que que o indicador luminoso “
aceso de modo xo.
3 Distribua um café; pressione e libere
a tecla “
distribuição do café.
4 Aguarde o m da distribuição e remova
o recipiente.
5 Introduza um recipiente debaixo do
tubo de vapor (Pannarello, se existente).
6 Vire o selector no sentido dos ponteiros
do relógio até o ponto “
7 Distribua água até a sinalização de fal-
ta de água; o indicador luminoso “
permanece aceso de modo xo.
A este ponto vire o selector no sentido
contrário aos do ponteiros do relógio,
até colocá-lo novamente na posição
“
”.
8 No nal encha novamente o reservató-
rio de água. Sucessivamente é possível
distribuir os produtos conforme descrito nos parágrafos seguintes.
“. A máquina iniciará a
“ esteja
”.
”
Page 8
Fixo

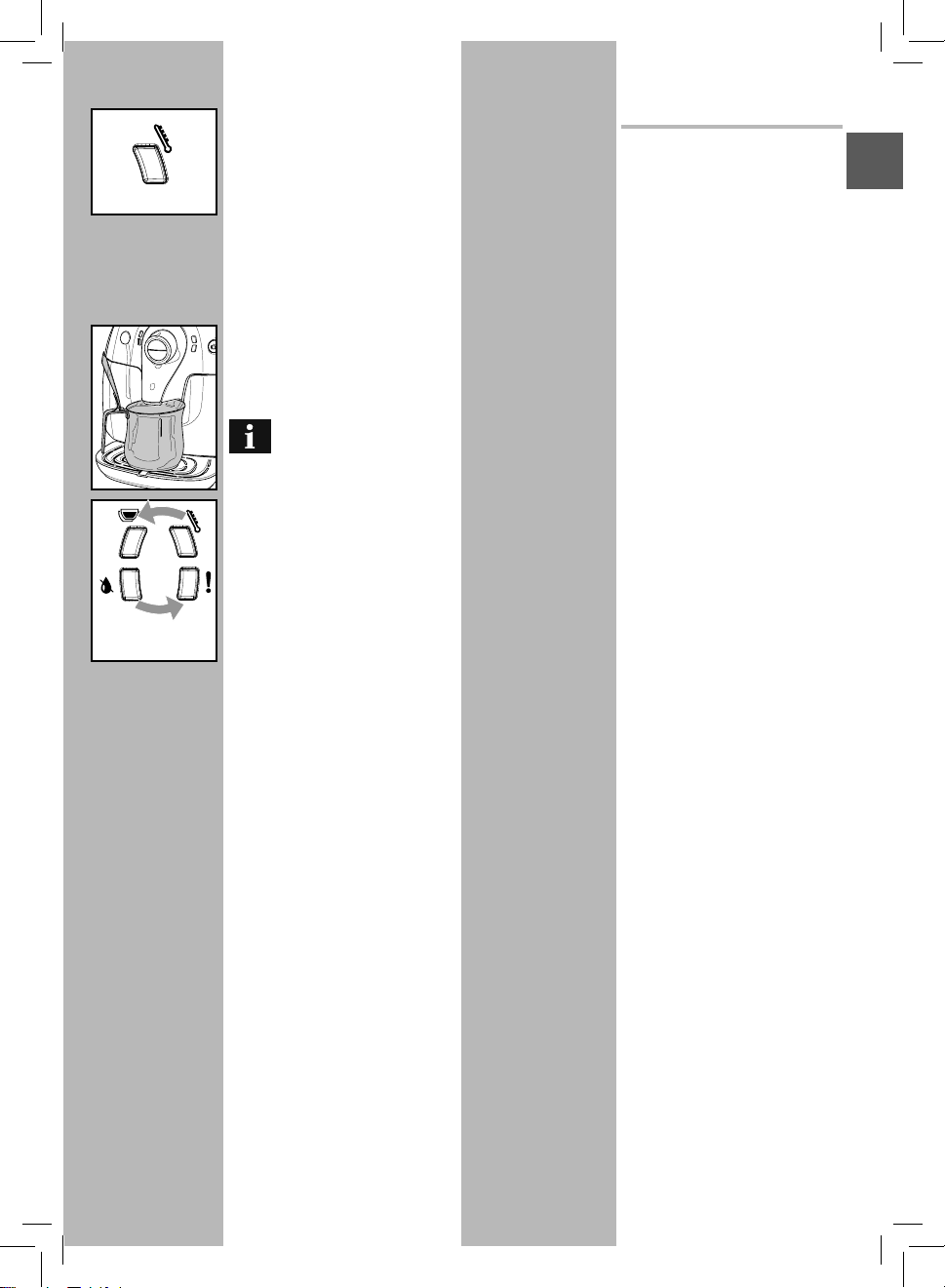

Ciclo de enxaguamento/autolimpeza
O ciclo permite enxaguar os circuitos de
café internos com água fresca.
Este ciclo é efectuado:
• ao ligar a máquina (com caldeira fria)
• depois de ter carregado o circuito (com
caldeira fria)
• durante a fase de preparação do Standby (quando tiver sido distribuído um
produto de café)
• durante a fase de encerramento depois de ter pressionado a tecla ON/OFF
(quando tiver sido distribuído um produto de café).
• 7 •
AJUSTES
A máquina que adquiriu permite efectuar
alguns ajustes que lhe permitirá utilizá-la
da melhor forma.
Saeco Adapting System
O café é um produto natural e as suas
características podem mudar em função
da origem, da mistura e da torrefacção.
A máquina de café Saeco é equipada com
um sistema de ajuste automático que
permite utilizar todos os tipos de café em
grãos existentes no comércio (não caramelizados).
Portugal
+
A piscar
Obs.: quando é apresentado,
antes de iniciar a distribuição,
é aconselhável posicionar um recipiente debaixo do distribuidor.
É distribuída uma pequena quantidade de
água que enxagua e aquece todos os componentes; nesta fase os indicadores luminosos piscam de modo cíclico no sentido
contrário aos ponteiros do relógio.
Espere que este ciclo termine automaticamente; é possível interromper a distribuição pressionando uma das duas teclas
de café.
• A máquina regula-se automaticamente
para optimizar a extracção do café,
assegurando a perfeita compactação
da pastilha para obter um café expresso
cremoso, capaz de libertar todos os
aromas, independentemente do tipo
de café utilizado.
• o processo de optimização é um
processo de aprendizagem que exige
a distribuição de um certo número
de cafés para permitir que a máquina
regule a compactação do pó.
• atenção, pois podem haver certas
misturas particulares que necessitam
de uma regulação da moagem para
optimizar a extracção do café - (veja o
par. “Ajuste do moinho de café”).
Page 9
• 8 •

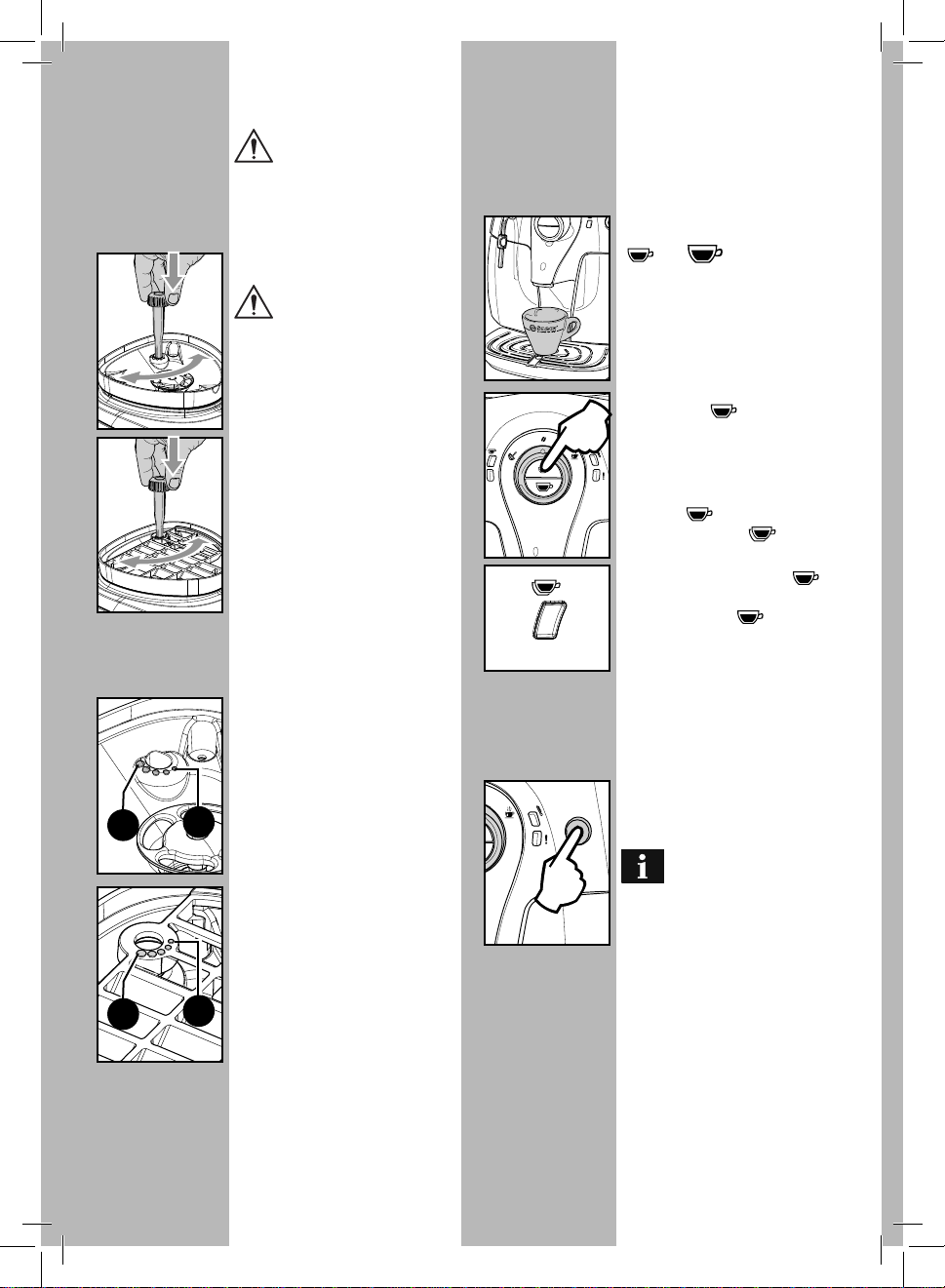

Ajuste do moinho de café
Atenção! O botão de ajuste da
moagem, colocado no interior
do recipiente de café, deve ser rodado
apenas quando o moinho de café estiver em funcionamento. Não introduza
café moído e/ou solúvel no recipiente
de café em grão.
É proibido introduzir qualquer
material, que não seja café em
grão. O moinho de café contém componentes em movimento que podem
ser perigosos; é proibido introduzir
os dedos e/ou outros objectos. Só é
permitido ajustar o grau de moagem
mediante a chave apropriada. Antes
de intervir, por qualquer motivo,
no interior do recipiente de café,
desligue a máquina pressionando a
tecla ON/OFF e desprenda a cha da
tomada de corrente. Não coloque café
em grão quando o moinho de café
estiver em funcionamento.
A máquina permite efectuar um ligeiro
ajuste do grau de moagem do café para o
adaptar ao tipo de café utilizado.
O ajuste deverá ser realizado através do
pino presente dentro do recipiente de
café; este deverá ser pressionado e virado
só através da chave fornecida.
Pressione e vire o pino de uma posição de
cada vez e distribua 2-3 cafés; só desta
maneira será possível notar a variação do
1
1
2
grau de moagem.
As marcas colocadas no interior do recipiente indicam o grau de moagem programado; podem programar-se 5 graus
de moagem diferentes com as seguintes
referências:
1 - Moagem Grossa
2
2 - Moagem Fina
A piscar
Ajuste do café na chávena
A máquina permite ajustar a dosagem
de café distribuído segundo o seu gosto
e/ou de acordo com as dimensões da sua
chávena.
A cada pressão e libertação da tecla
“
“ ou “ “, a máquina distribui
uma quantidade programada de café.
Esta quantidade pode ser programada
novamente a seu gosto. A cada tecla está
associada uma distribuição de café; esta
ocorre de modo independente.
A título de exemplo, descreve-se a programação da tecla “
te, está associada ao café expresso.
• Coloque uma chávena debaixo do
distribuidor.
• Pressione e mantenha pressionada
a tecla “
indicador luminoso “
• Quando a chávena tiver a quantidade de
café desejada, liberte a tecla “
Nesta altura a tecla “ “ está programada; a cada pressão e libertação a máquina deverá distribuir a mesma quantidade acabada de ser programada.
“ que, normalmen-
“; durante esta fase o
“ pisca.
“.
Stand-by
A máquina está predisposta para a poupança de energia.
Após 60 minutos desde a última utilização, a máquina desliga-se automaticamente.
Obs.: durante a fase de encer-
ramento a máquina efectua
um ciclo de enxaguamento, quando
tiver sido distribuído um produto
de café.
Para reiniciar a máquina é su ciente pressionar a tecla ON/OFF; neste caso a máquina efectua o enxaguamento apenas se
a caldeira tiver sido arrefecida.
Page 10
Fixo
Fixo

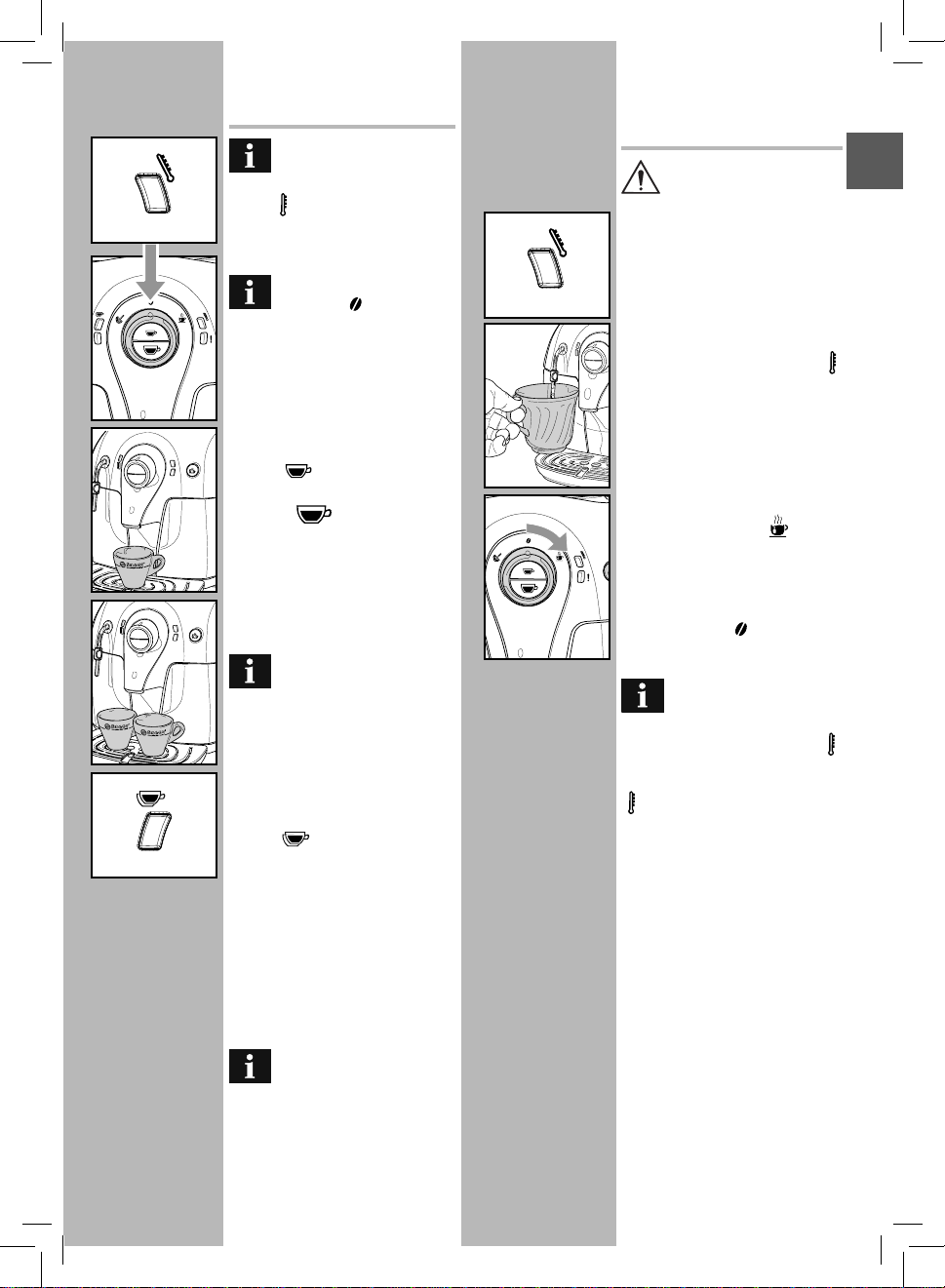

DISTRIBUIÇÃO DE CAFÉ
Antes de distribuir café veri-
que se o indicador luminoso
verde que indica que a temperatura é
a ideal “
se o reservatório de água e recipiente
de café estão cheios.
de distribuição.
• Coloque 1 ou 2 chávenas debaixo dos
• Para distribuir o café é necessário pres-
a tecla “
a tecla “
• De seguida inicia-se o ciclo de distribuição:
maticamente à moagem e dosagem
da quantidade certa de café. Para a
preparação de dois cafés é necessário
realizar dois ciclos de moagem e dois
ciclos de distribuição efectuados
automaticamente pela máquina; esta
opção é assinalada pelo indicador luminoso “
• Depois de ter completado o ciclo de pré-
• A distribuição do café pára automatica-
“ está aceso de modo xo e
Mantenha o selector na posi-
ção do café “
bicos do grupo de distribuição em
correspondência aos furos da grelha.
sionar e libertar:
so;
longo.
para distribuir 1 café pressione apenas
uma vez a tecla; para distribuir 2 cafés
pressione 2 vezes seguidas a tecla.
Neste modo de funcionamen-
to, a máquina procede auto-
infusão, o café começa a sair do grupo de
distribuição.
mente quando atingir o nível programado; no entanto, é possível interromper a distribuição do café pressionando
a tecla accionada anteriormente.
” durante a fase
“ para obter um café expres-
“ para obter um café
“ ligado no modo xo.
• 9 •
Fixo
DISTRIBUIÇÃO DE ÁGUA
QUENTE
Atenção: no início podem
verificar-se breves jactos de
água quente: perigo de queimaduras. O tubo de distribuição de água
quente pode alcançar temperaturas
elevadas: evite tocá-lo directamente
com as mãos.
• Antes de distribuir água quente veri -
que se o indicador luminoso verde que
indica que a temperatura é a ideal “
está aceso de modo xo.
Com a máquina pronta para distribuir
café, proceda do seguinte modo:
• Introduza um recipiente debaixo do tubo
de vapor (Pannarello, se existente).
• Vire o selector no sentido dos ponteiros
do relógio até ao ponto “
• Retire a quantidade desejada de água
quente; para parar a distribuição de água
quente rode o selector no sentido contrário aos ponteiros do relógio até que
esteja na posição “
para a posição de distribuição de café.
De qualquer das formas,
depois da rotação do selector
há a possibilidade de não sair água
quente e o indicador luminoso “
piscar lentamente. Será suficiente
esperar que o indicador luminoso
“
“ pisque de modo xo, para obter
um uxo de água quente.
” .
”. A máquina volta
Portugal
“
“
A máquina encontra-se regula-
da para preparar um verdadeiro
expresso à italiana. Esta característica
poderia alongar ligeiramente a duração
de distribuição, tirando partido do
gosto intenso do café.
Page 11
Pisca
Fixo

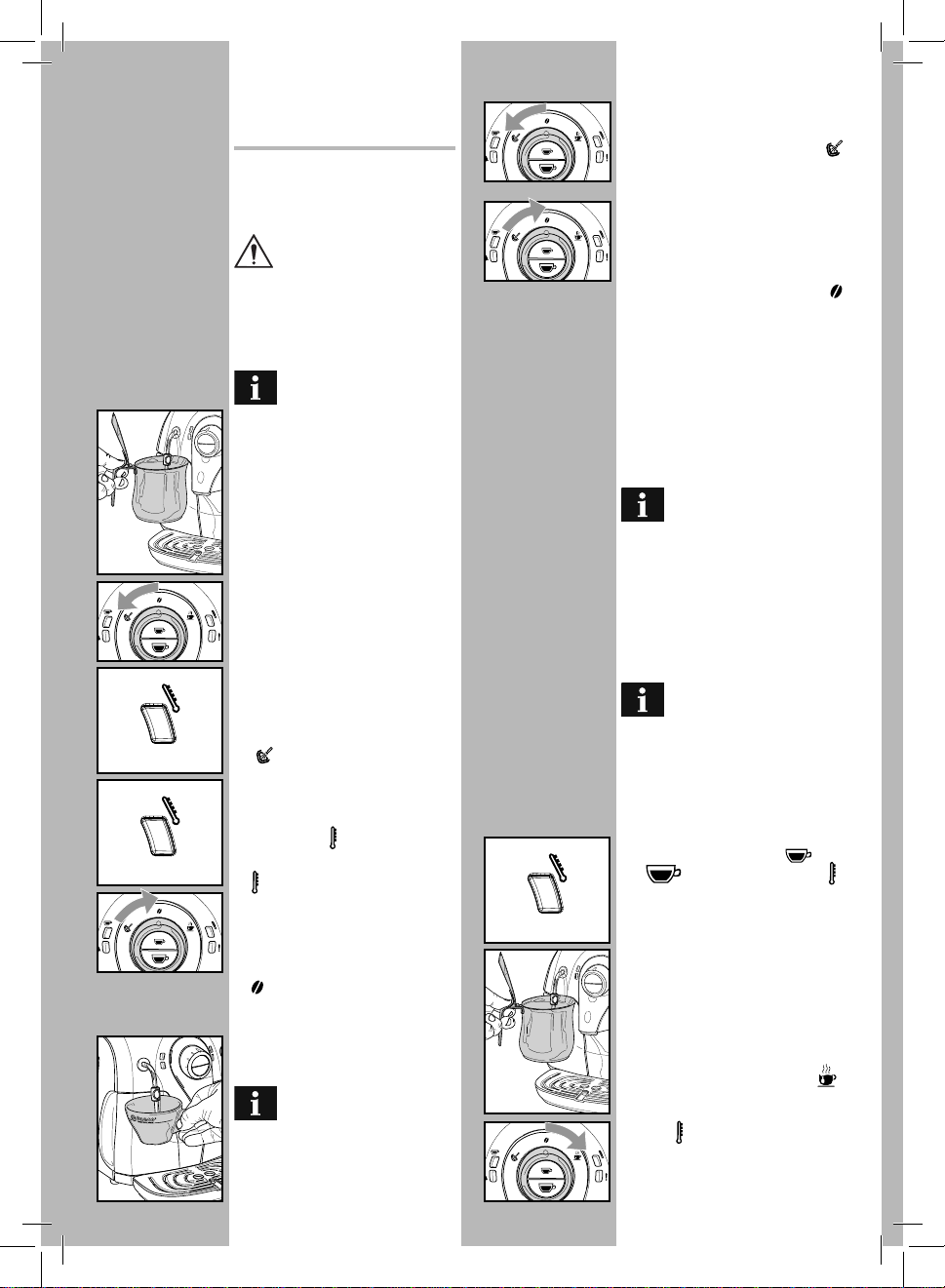

DISTRIBUIÇÃO DE VA
POR / CAPPUCCINO
O vapor pode ser utilizado para criar espuma no leite, para o cappuccino, mas
também para aquecer as bebidas.
Perigo de queimaduras! Durante
o início da distribuição podem
verificar-se breves salpicos de água
quente. O tubo de distribuição pode
atingir temperaturas elevadas: evite
tocá-lo directamente com as mãos.
Obs. importante: logo depois
de utilizar o vapor para criar
espuma no leite, proceda à limpeza
do tubo de vapor (ou Pannarello onde
existente). Com a máquina pronta,
distribua uma pequena quantidade
de água quente para dentro de um
copo e limpe o exterior do tubo de
vapor (ou Pannarello onde existente).
Isto garantirá uma perfeita limpeza de
todas as peças dos eventuais resíduos
de leite.
• Introduza um recipiente debaixo do
tubo de vapor (Pannarello, se existente).
• Com a máquina pronta para distribuir
café, rode o selector no sentido contrário aos ponteiros do relógio até ao ponto
“
”; a água restante pode sair do tubo
de vapor (Pannarello, se existente).
• A máquina necessita de um tempo de
pré-aquecimento, nesta fase o indicador luminoso “
• Quando o indicador luminoso verde “
“ se acende de modo fixo, começa
a distribuição; em breves instantes
começará a sair apenas vapor.
• Rode o selector no sentido dos ponteiros do relógio e coloque-o na posição “
” para parar a distribuição de vapor.
• Encha com leite frio 1/3 do recipiente
que deseja utilizar para preparar o
cappuccino.
cappuccino, o leite utilizado deve
estar frio.
• Mergulhe no tubo de vapor (Pannarello,
“ pisca.
Para garantir um melhor
resultado na preparação do
• 10 •
Pisca rapidamente
se existente) o leite a aquecer e rode
o selector no sentido contrário aos
ponteiros do relógio até ao ponto “
”; vá rodando o recipiente lentamente
de baixo para cima para que a formação
de espuma seja uniforme.
• Depois de ter utilizado o vapor durante
o tempo desejado, rode o selector no
sentido dos ponteiros do relógio e
coloque-o novamente na posição “
” para parar a distribuição de vapor.
• O mesmo sistema pode ser utilizado
para o aquecimento de outras bebidas.
Depois de ter utilizado o tubo de vapor
(Pannarello, se existente), lave-o como
descrito no capítulo “Limpeza e Manutenção”.
Depois de ter utilizado o vapor
para preparar a bebida;
Para distribuir um café: realize os proce-
dimentos descritos no parágrafo “Passagem
de vapor para café” para colocar a máquina
na temperatura de distribuição de café.
Para distribuir água quente: realize
os procedimentos descritos no parágrafo
“Distribuição de água quente”.
Ao deixar o selector na posi-
ção central, a máquina volta
automaticamente para a temperatura de distribuição de café, para evitar
inúteis desperdícios de energia.
Passagem de vapor para café
• Depois de distribuir vapor, pressio-
nando a tecla de café “
“
“,o indicador luminoso “ “
pisca rapidamente indicando que a
máquina está em sobreaquecimento e
não pode distribuir café.
• Para poder distribuir café, é necessário
descarregar uma certa quantidade de
água.
Introduza um recipiente debaixo do
tubo de vapor (Pannarello, se existente) e rode o selector no sentido dos
ponteiros do relógio até ao ponto “
Espere até que o indicador luminoso
que indica que a temperatura é a
ideal “
“ não permaneça ligado no
modo xo.
De seguida, rode o selector no sentido
“ ou
”.
Page 12
contrário aos ponteiros do relógio e
coloque-o na posição “
distribuição.
• Neste momento já pode distribuir o café
como descrito no parágrafo “Distribuição de café”.
” para parar a

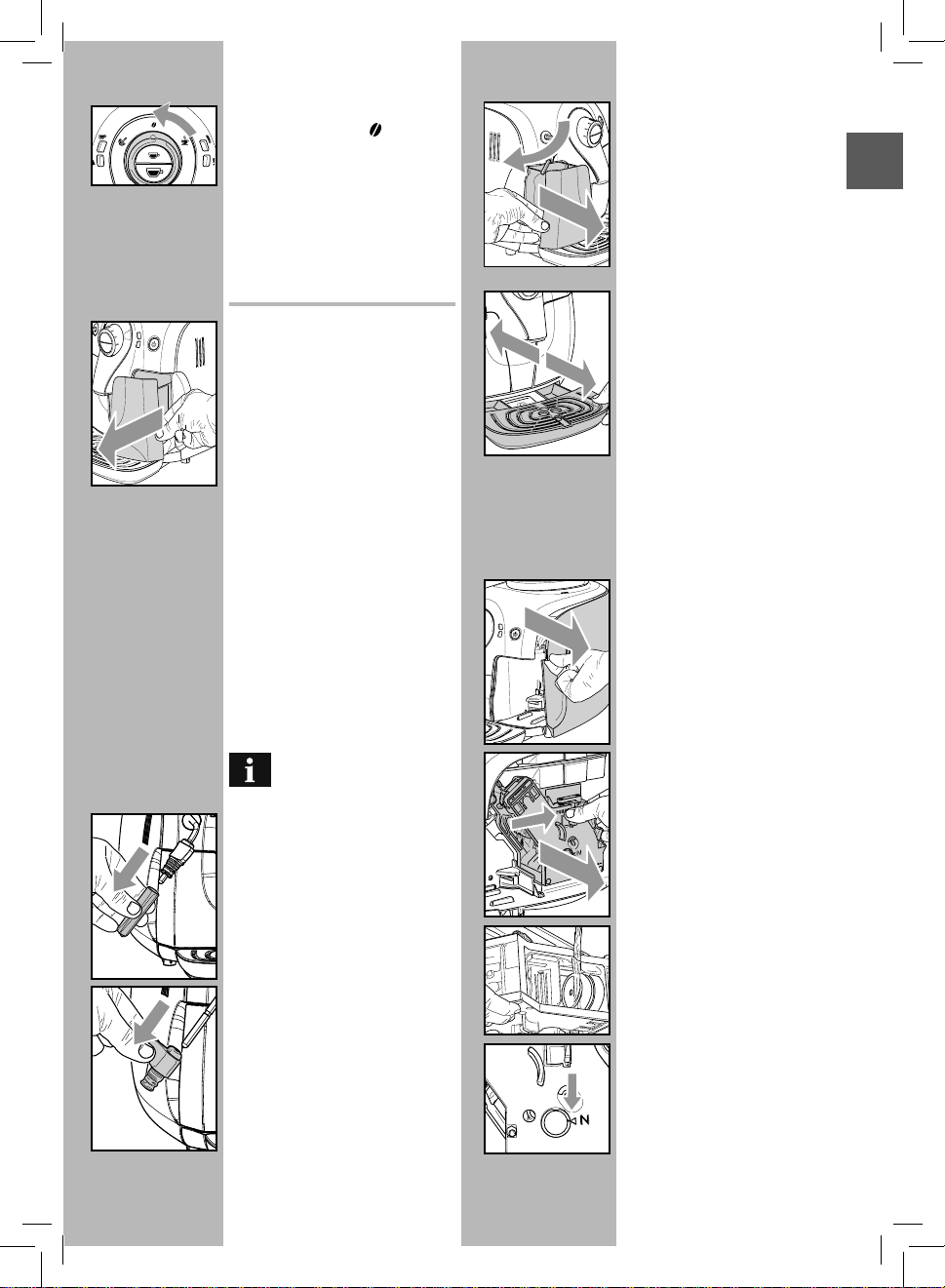

LIMPEZA E MANUTEN
ÇÃO
Limpeza geral
• Todos os dias, com a máquina ligada,
esvazie e limpe a gaveta de recolha das
borras.
• As outras operações de manutenção e
limpeza só podem ser realizadas quando
a máquina estiver fria e desligada da
corrente eléctrica.
• Não mergulhe a máquina em água.
• Não introduza os componentes removíveis na máquina de lavar loiça.
• Não utilize objectos farpados ou produtos químicos agressivos (solventes) para
efectuar a limpeza.
• Para a limpeza do aparelho utilize um
pano macio humedecido em água.
• Não seque a máquina e/ou os seus
componentes utilizando um microondas
e/ou um forno convencional.
No final da preparação das
bebidas com leite distribua
água quente pelo tubo de vapor
(Pannarello, se existente), para uma
limpeza e caz.
• Diariamente, após aquecer o leite,
desmonte a parte externa do Pannarello
(se existente) e lave com água fresca
potável.
• Semanalmente será preciso limpar o
tubo de vapor. Para realizar esta operação, deve-se:
- remover a parte externa do Pannarello
(para a limpeza regular);
- tirar a parte superior do Pannarello do
tubo de vapor;
- lavar a parte superior do Pannarello
com água fresca potável;
- lavar o tubo de vapor com um pano
húmido e remover eventuais resíduos
de leite;
- reposicionar a parte superior no tubo
• 11 •
de vapor (certi que-se de que está
completamente inserida).
Monte novamente a parte externa do
Pannarello.
• Aconselha-se a limpar quotidianamente o reservatório de água:
- Extraia o ltro branco colocado no
interior do reservatório e limpe-o
com água corrente potável.
- Reposicione o filtro branco no seu
compartimento, exercendo uma
ligeira pressão combinada com uma
leve rotação.
- Encha o reservatório com água fresca
potável.
• Diariamente, esvazie e lave a bandeja
de limpeza; esta operação também
deve ser realizada quando a bóia
sobe.
Grupo café
• O Grupo Café deve ser limpo sempre que
encher o recipiente de café em grão ou,
de qualquer forma, pelo menos uma
vez por semana.
• Desligue a máquina pressionando o
interruptor e retire a cha da tomada
de corrente.
• Retire a gaveta de recolha das borras.
Abra a portinhola de serviço.
• Retire o Grupo Café segurando-o com a
pega apropriada e pressionando a tecla
«PUSH». O Grupo Café só pode ser lavado com água tépida sem detergente.
• Lave o Grupo Café com água tépida; lave
o ltro superior com cuidado.
• Lave e seque cuidadosamente todas as
peças do Grupo Café.
• Limpe cuidadosamente o compartimento interno da máquina.
• Verifique que as duas referências
coincidem.
Portugal
Page 13

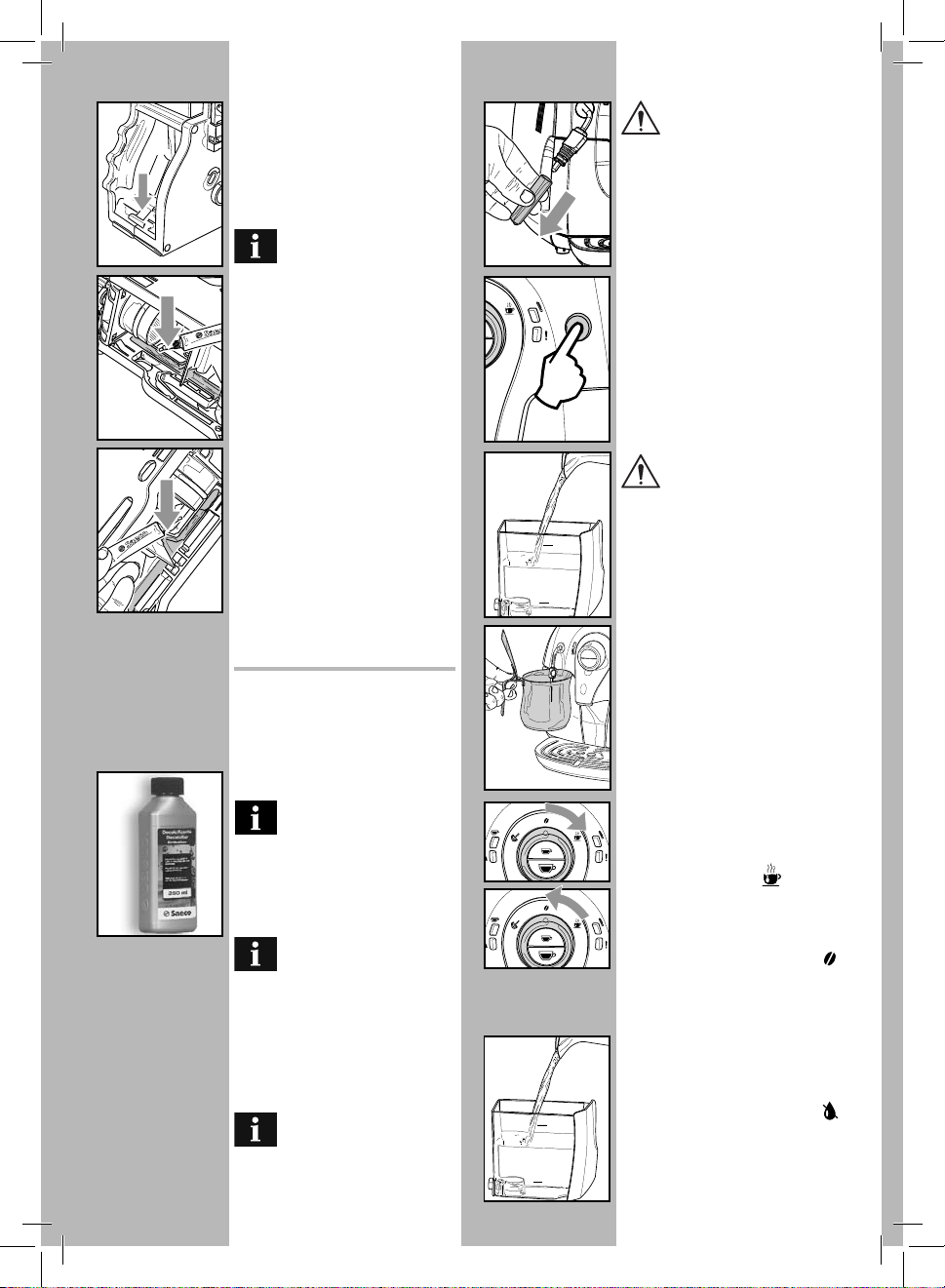

• Verifique que a alavanca está em
contacto com a base do Grupo Café.
Pressione a tecla “PUSH” para se certi car de que o Grupo Café está na posição
ideal.
Lubri que o Grupo Café após
cerca de 500 distribuições. A
graxa para a lubri cação do Grupo
Café é adquirida nos centros de
assistência autorizados.
• Lubri que as guias do grupo só com a
graxa fornecida.
• Distribua a graxa uniformemente nas
duas guias laterais.
• Introduza de novo o Grupo Café no
compartimento adequado até obter o encaixe SEM pressionar a tecla
“PUSH”.
• Introduza a gaveta de recolha das
borras. Feche a portinhola de serviço.
DESCALCIFICAÇÃO
A formação de calcário é uma consequência natural da utilização do aparelho; a
descalcificação é necessária a cada 1-2
meses ou quando se veri ca uma redução
da capacidade de água.
• 12 •
MIN
MAX
Atenção! Não beba a solução
descalcificante e os produtos distribuídos até a conclusão do
ciclo. Nunca utilize, baixo nenhuma
circunstância, o vinagre como descalci cante.
Antes de realizar a descalci cação retire o
Pannarello (se existente) do tubo de vapor, como descrito no capítulo “Limpeza e
Manutenção”.
• Ligue a máquina com a tecla ON/OFF.
Espere que a máquina termine o
processo de enxagúe e aquecimento.
Atenção! Retire o filtro “In-
tenza” antes de introduzir o
descalci cante.
• Deite todo o conteúdo da garrafa de
descalci cante concentrado Saeco no
reservatório de água do aparelho e
encha-o com água fresca potável até
alcançar o nível MÁX. Introduza novamente o reservatório na máquina.
1 Introduza um recipiente debaixo do
tubo de vapor.
O indicado no manual de uso
e manutenção tem prioridade
com relação às indicações descritas
nos acessórios e/ou materiais de
uso vendidos separadamente, onde
exista um problema.
Utilize o produto descalcifi-
cante Saeco. Ele foi concebido
especificamente para manter da
melhor forma o desempenho e o funcionamento da máquina durante toda
a sua vida, assim como para evitar, se
for utilizado correctamente, qualquer
alteração do produto distribuído.
Durante o processo de des-
calcificação não desligue ou
coloque a máquina em stand-by.
MIN
MAX
2 Só depois de ter adicionado a solução
descalci cante dentro do reservatório,
vire o selector no sentido dos ponteiros
do relógio até o ponto “
” e distribua
2-3 chávenas de água (aproximadamente 150 ml).
3 Conclua a distribuição colocando nova-
mente o selector na posição central “
4 Deixe o descalci cante actuar por 10
minutos.
5 Repita o procedimento indicado nos
pontos 2 e 3 a cada 3 minutos, até
esgotar completamente a solução
contida no reservatório de água.
6 Quando o indicador luminoso “
permanece aceso de modo xo, enxagúe bem o reservatório e encha-o com
água fresca potável.
”.
”
Page 14
MIN
MAX
7 Esvazie o recipiente utilizado para
recuperar o líquido que sai da máquina
e coloque-o novamente debaixo do tubo
de vapor.
8 Vire o selector no sentido dos ponteiros
do relógio até o ponto “ ” . Inicia o
ciclo de enxagúe da máquina.
9 Ao nalizar a água dentro do reservató-
rio, o indicador luminoso “
” permanece aceso de modo xo indicado que o
selector deverá ser novamente colocado
na posição “
”.
10 Enxagúe bem o reservatório e encha-o
com água fresca potável.
11 Esvazie o recipiente utilizado para recu-
perar o líquido que sai da máquina.
12 Introduza um recipiente debaixo do
distribuidor.
13 Distribua um café; pressione e libere
a tecla “
“. A máquina iniciará a
distribuição do café.
14 Aguarde o m da distribuição e remova
o recipiente.
15 Sucessivamente repita as operações
do ponto 7 ao ponto 10 até nalizar o
segundo reservatório de água.
16 No nal encha novamente o reservató-
rio de água.
• 13 •
O ciclo de descalci cação está concluído.
Sucessivamente é possível distribuir os
produtos.
A solução descalci cante de-
Portugal
verá ser eliminada de acordo
com o previsto pelo fabricante e/ou
pelas normas vigentes no país de
utilização.
Se a máquina for desligada
durante a execução do ciclo
de descalci cação, o ciclo deverá ser
repetido por completo quando ligá-la
novamente.
DESMANTELAMENTO
Este produto está conforme a directiva EU
2002/96/EC.
O simbolo impresso no produto ou na
sua embalagem indica que este produto
não se pode tratar como lixo doméstico
normal.
Este produto deve ser entregue num
ponto de recolha de equipamentos eléctricos e electrónicos para reciclagem. Ao
assegurar-se que este produto é eliminado correctamente, estará a ajudar a evitar
possiveis consequências negativas para o
ambiente e saúde pública que resultariam
se este produto não fosse manipulado de
forma adquada. Para obter informações
mais detalhadas sobre a reciclagem deste
produto, por favor contacte o gabinete da
câmara municipal da sua cidade ou a loja
onde comprou o produto.
Depois de terminada a descalcificação,
introduza o Pannarello (se existente) no
tubo de vapor como descrito no capítulo
“Limpeza e Manutenção”.
Page 15
• 14 •
INDICADORES LUMINOSOS DO PAINEL DE COMANDO
Sinalizações Causas Soluções
Máquina na temperatura ideal:
- para a distribuição de café;
Fixo
Pisca
lentamente
Pisca
rapidamente
Pisca
lentamente
Fixo
Fixo
Fixo
Pisca
rapidamente
Pisca
lentamente
- para a distribuição de água quente;
- para a distribuição de vapor
Máquina em fase de aquecimento para a distribuição
de café, água quente e vapor.
Máquina em sobreaquecimento, neste modo a
máquina não pode distribuir café.
Indica que a máquina está na fase de programação
da quantidade de café na chávena (veja o parágrafo
“Ajuste do café na chávena”).
Máquina na fase de distribuição de um café duplo
Nível de água baixo. Encha o reservatório com água fresca potável. Depois de encher a
Reservatório de café vazio. Encha o reservatório com café em grão e inicie novamente o
Gaveta de recolha das borras cheia. Com a máquina ligada, esvazie a gaveta de recolha das borras.
Circuito de água descarregado. Encha o reservatório com água fresca potável e carregue o circuito de
Grupo café não disponível - Gaveta de recolha
das borras não disponível - Portinhola de serviço
aberta - Torneira numa posição INCORRECTA para o
funcionamento da máquina.
A máquina está a efectuar o ciclo de enxaguamento/
auto-limpeza.
É necessário descarregar água num recipiente rodando o selector no
sentido dos ponteiros do relógio até ao ponto “ ”, até que o indicador
luminoso verde que indica que a temperatura é a ideal “ “ não permaneça
aceso no modo xo. De seguida, pare a distribuição de água.
água no reservatório, o indicador luminoso desliga-se.
procedimento.
É necessário realizar sempre esta operação após a distribuição de
8 cafés.
Se a gaveta é esvaziada antes da sinalização, esta operação não apaga
o contador das borras.
água da máquina como descrito no parágrafo “Primeira utilização”.
Para apagar a luz vermelha que está a piscar, veri que se todos os
componentes estão inseridos ou fechados correctamente.
A máquina termina o ciclo automaticamente.
É possível parar o ciclo ao pressionar uma das duas teclas de café.
+
A piscar no sentido
contrário aos ponteiros
do relógio (ciclicamente)
A piscar
alternadamente
+
A piscar em simultâneo
O grupo café executou uma operação anómala. Tente executar novamente um novo ciclo de distribuição de café.
A máquina está em condição anómala e não permite
a distribuição de café, água ou vapor.
Desligue e após 30 segundos ligue novamente a máquina.
Experimente 2 ou 3 vezes.
Se a máquina NÃO iniciar, contacte o centro de assistência.
Page 16
RESOLUÇÃO DE PROBLEMAS
• 15 •
Comportamentos Causas Soluções
A máquina não se liga. A máquina não está ligada à rede eléctrica. Ligue a máquina à rede eléctrica.
O café não está su cientemente quente As chávenas estão frias. Escalde as chávenas com água quente.
Não sai água quente ou vapor. O furo do tubo de vapor está obstruído. Limpe o furo do tubo de vapor com um al nete.
Antes de efectuar esta operação certifique-se de que a
máquina esteja desligada e fria.
Pannarello sujo (se existente). Limpe o Pannarello.
O café tem pouco creme.
(Ver obs.)
A máquina demora demasiado tempo para
aquecer ou a quantidade de água que sai do
tubo é limitada.
O Grupo Café não pode ser retirado. O Grupo Café não está na posição correcta. Ligue a máquina. Feche a portinhola de serviço. O grupo de distri-
A máquina mói, mas o café não sai.
(Ver obs.)
Café demasiado aquoso.
(Ver obs.)
Café sai lentamente.
(Ver obs.)
A mistura não é adequada ou o café não é fresco de torrefacção, ou está moído demasiado grosso.
O circuito da máquina está cheio de calcário. Descalci que a máquina.
Gaveta de recolha das borras introduzida. Retire a gaveta de recolha das borras antes de retirar o grupo de
Grupo Café sujo. Limpe o Grupo Café (parágrafo “Grupo café”).
Circuito não está carregado. Recarregue o circuito (parágrafo “Primeira utilização”).
Caso extremo que ocorre quando a máquina está a regular
automaticamente a dose.
Grupo de distribuição sujo. Limpe o grupo de distribuição.
Caso extremo que ocorre quando a máquina está a regular
automaticamente a dose.
Café demasiado no. Mude a mistura de café ou ajuste a moagem como no parágrafo
Circuito não está carregado. Recarregue o circuito (parágrafo “Primeira utilização”).
Grupo Café sujo. Limpe o Grupo Café (parágrafo “Grupo café”).
Mude a mistura de café ou ajuste a moagem como no parágrafo
“Ajuste do moinho de café”.
buição volta automaticamente para a posição inicial.
distribuição.
Distribua alguns cafés conforme descrito no parágrafo “Saeco
Adapting System”.
Distribua alguns cafés conforme descrito no parágrafo “Saeco
Adapting System”.
“Ajuste do moinho de café”.
Portugal
Obs.: estes problemas podem ser normais se a mistura de café foi modi cada ou no caso de se estar a efectuar a primeira instalação; neste
caso espere que a máquina proceda a um auto ajuste, como descrito no parágrafo “Saeco Adapting System”.
Para as avarias que não estão incluídas na tabela atrás ou no caso das soluções sugeridas não resolverem o problema, contacte um centro
de assistência.
DADOS TÉCNICOS
O fabricante reserva o direito de modi car as características técnicas do produto.
Tensão nominal – Potência nominal - Alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Veja a plaqueta posicionada no interior da portinhola
Material do corpo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Termoplástico
Dimensões (l x a x p) (mm) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .295 x 325 x 420
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,9 kg
Comprimento do cabo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,2 m
Painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Na parte frontal
Pannarello (existente apenas em alguns modelos) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Especial para cappuccinos
Reservatório de água . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,0 litro – Extraível
Capacidade do recipiente de café (gr) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Capacidade do recipiente das borras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Pressão da bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 bar
Caldeira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Inox
Dispositivos de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Termofusível
Loading...
