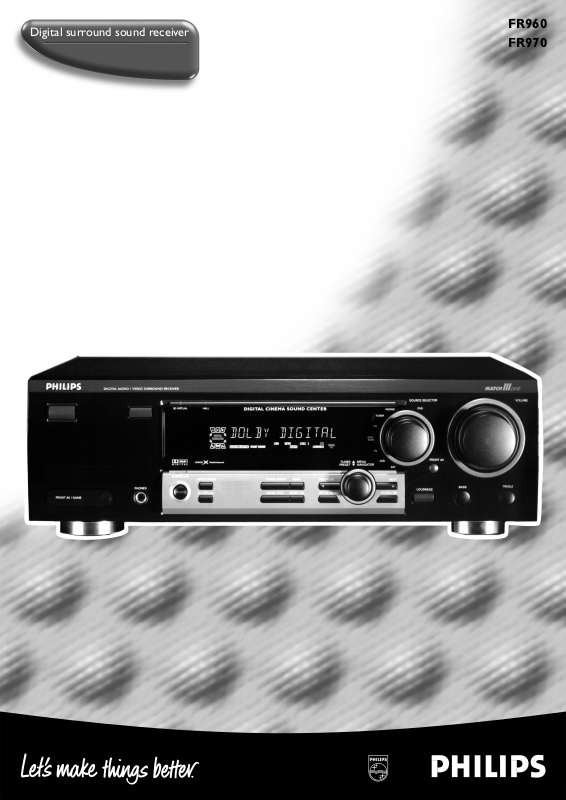

Digital surround sound receiver
FR960
FR970
YLEISTIETOJA
44
Tämän vastaanottimen yhteydessä toimitetaan:
– yleiskauko-ohjain
– 2 paristoa kauko-ohjainta varten, koko AA
– järjestelmän välyskaapeli CINEMA LINK -liitäntää varten
– silmukka-antenni
– johtoantenni
– tämä käyttöohje-esite
Puhdista vastaanotin pehmeällä,
hivenen kostutetulla,
nöyhtämättömällä kangaspalasella.
Älä käytä puhdistusaineita, sillä niillä
voi olla syövyttävä vaikutus.
Älä jätä kosteaan ympäristöön tai
sateeseen ja varo, että siihen ei pääse
hiekkaa ja että sitä ei jätetä kuumuutta
säteilevien lähteiden lähelle (esim.
lämmittimet tai auringonpaiste).
Jos olet suorittanut itse järjestelmäsi komponenttien
kokoamisen, varmista, että vastaanotin on päällimmäisenä.
Aseta vastaanotin tasaiselle, kovalle ja tukevalle pinnalle. Älä
peitä ilmareikiä ja jätä vastaanottimen yläosaan 50 cm ja
10 cm sen vasemmalle ja oikealle puolelle ilmanvaihtoa varten.
Hyvän vastaanoton saamiseksi silmukka-antennia ei saa
asettaa videonauhurin, CD-nauhurien, DVD-soittimien,
television tai muiden mahdollisten säteilylähteiden
yläpuolelle tai alapuolelle.
Poista kaikki tarpeeton pakkausmateriaali. Olemme tehneet
parhaamme pakkausmateriaalien erottamiseksi helposti
kolmeen eri materiaaliryhmään: pahvi (laatikko), styrex-muovi
(suojus) ja polyeteeni (pussit, muovivaahtosuojus).
Laitteessa on materiaaleja, jotka voidaan kierrättää, jos
hajoitus annetaan alaan erikoistuneen yhtiön suoritettavaksi.
Noudata paikallisia pakkausmateriaalien, tyhjien paristojen ja
vanhojen laitteiden hävitystä koskevia asetuksia.
Lisenssillä valmistanut Dolby Laboratories. ”DOLBY”, ”DOLBY
DIGITAL”, ”PRO LOGIC” ja kaksois-D-symboli 2 ovat Dolby
Laboratories –yhtiön tavaramerkkejä. Luottamuksellisia
julkaisemattomia asiakirjoja. © 1992–1997 Dolby
Laboratories. Kaikki oikeudet pidätetään.
Tavaramerkkiä koskeva lausunto
Ympäristöä koskevia tietoja
Asetus
Huolto
Toimituksen sisältö
Yleistietoja
Toimituksen sisältö..........................................................................44
Huolto...............................................................................................44
Asetus ..............................................................................................44
Ympäristöä koskevia tietoja ............................................................44
Tavaramerkkiä koskeva lausunto.....................................................44
Säätimet ..............................................................................................45
Kauko-ohjain
Kauko-ohjaimen käyttö ....................................................................46
Kauko-ohjaimen painikkeet..............................................................47
Yleiskauko-ohjaimen ohjelmointi.....................................................48
Liittimet ...............................................................................................49
Liitännät
Audio-liitännät .................................................................................50
Digitaliset audio-liitännät................................................................50
Järjestelmän säätöväylä, CINEMA LINK.........................................51
Video-liitännät..................................................................................51
Virtaverkko .......................................................................................52
Kaiutinliitännät.................................................................................52
TV keskikaiuttimena.........................................................................52
Antenniliitännät ...............................................................................52
Järjestelmän asetus
Kaiuttimien sijoitus..........................................................................53
Kaittimen asetus ja testaus.............................................................53
Tehon käsittely.................................................................................53
Kuulokkeet........................................................................................53
Näyttö ..................................................................................................54
Valikot
Vastaanotinvalikko...........................................................................55
TV-valikko.........................................................................................56
Lähteen valinta
SOURCE SELECTOR..........................................................................57
Lähdevalinnan uudelleenmerkintä...................................................57
Yhden lähdevalinnan käyttö kahteen
tai sitä useampaan laitteeseen.......................................................57
Toisto, nauhoitus
Lähteen toisto ..................................................................................58
Äänen säätäminen...........................................................................58
Nauhoittaminen lähteestä...............................................................58
Digitaalisesta toistosta nauhoittaminen .........................................58
Tilavaikutelman ääni
Tilavaikutelmaa koskevaa ääntä koskevia tietoja...........................59
Tilavaikutelman kytkentä.................................................................59
Tilavaikutelman äänen asetukset....................................................59
Viritin
Radiokanaville viritys.......................................................................60
FM-herkkyyden kytkentä..................................................................60
Radioasemien tallennus...................................................................60
Tallennetuille radiokanaville viritys.................................................61
Tallennettujen radiokanavien uudelleenjärjestäminen...................61
Radiokanavien nimeäminen.............................................................61
Kanavanimien tyhjennys..................................................................61
RDS R..............................................................................................62
RDS:n uutis- ja liikennetiedotuslähetys ..........................................62
Teknisiä tietoja
Vastaanotin ......................................................................................62
Vianhaku
Varoitus ............................................................................................63
Vianhaku...........................................................................................63
Suomi
Tämä laite täyttää Euroopan yhteisön asettamat
taajuushäiriöitä koskevat vaatimukset.
SÄÄTIMET
45
1 POWER / STANDBY.......Kytkee ja katkaisee
vastaanottimen virran.
2 CINEMA LINK ................
Kytkee ja katkaisee järjestelmän
säätöväylän toimimaan
vastaanottimen ja television välille.
3 ..........................................Anturi infrapunakauko-ohjainta
varten.
4 3D SURROUND ..............Säätömerkkivalo virtuaalista
3D-tilavaikutelmaa varten.
5 HALL................................
Säätömerkkivalo tilaa HALL varten.
6 ..........................................Näyttö
7 SOURCE SELECTOR ......Valitsee erilaisia audio- ja
videoliittimiä.
8 VOLUME..........................Lisää ja vähentää
äänenvoimakkuustasoa.
9 FRONT AV.......................Valitsee FRONT AV / GAME -
syötön (vain FR 970).
0 TREBLE............................Säätää diskantin käytettäessä
yhdessä äänenvoimakkuussäädön
VOLUME kanssa.
! BASS...............................Säätää basson käytettäessä
yhdessä äänenvoimakkuussädön
VOLUME kanssa.
@ LOUDNESS.....................Kytkee ja katkaisee LOUDNESS.
# NEXT 2 ...........................TUNER: hakee radiokanavia.
MENU: kytkee seuraavalle
valikkotasolle.
$ ENTER / OK.....................Vahvistaa valitut valikkoarvot.
% TUNER PRESET X MENU NAVIGATOR
TUNER: kytkee seuraavalle ja
edelliselle tallennetulle
radiokanavalle.
MENU: liikkuu yläs- ja alaspäin.
^ 1 PREV. / EXIT...............TUNER: hakee radiokanavia.
MENU: kytkee edelliselle
valikkotasolle.
& SETUP MENU ................Kytkee ja katkaisee valikon.
* SENS. ..............................Kytkee alhaisen ja korkean
virittimen herkkyyden välillä.
( NEWS/TA........................Kytkee ja katkaisee RDS-uutiset
ja RDS-liikennetiedotukset.
) TUNER AM/FM ..............Kytkee virittimen aaltokaistat.
¡ RADIO TEXT ...................Vierittää esille RDS-informaatiota.
™ SURR. MODE..................Kytkee erilaisten
tilavaikutelmaefektien läpi.
£ 3D SURROUND ..............Kytkee ja katkaisee virtuaalisen
3D-tilavaikutelman.
≤ SURROUND ON/OFF .....Kytkee ja katkaisee
tilavaikutelman äänen.
1 234 56 7
Suomi
POWER / STANDBY
FRONT A
V / GAME
CINEMA LINK
PHONES
3D SURROUND
SU
HALL
ND
SURR. MO
RROU
3D SURROUND
ON/OFF
SOURCE SELECTOR
DVD
O
PHON
TUNER
DIGITAL CINEMA SOUND CENTER
DE
DIGITAL SOUND PROCESSING
DUET CORE
TUNER AM/FM
RADIO TEXT
PREV. / EXIT
SENS.
SETUP MENU
S T/A
NEW
CD
CDR /
TAPE
TV
VCR
SAT
MENU
TUNER
NAVIGATOR
PRESET
NEXT
TER / OK
LOUDNESS
AV
BASS
VOLUME
TREBLE
8
9
0
!
@#$%^&*()¡™£≤
KAUKO-OHJAIN
46
Avaa kauko-ohjaimen pariston
lokero ja asenna 2 alkaliparistoa,
tyyppi AA (R06, UM-3).
Poista paristot, jos ne ovat
tyhjentyneet tai jos kaukoohjainta ei tulla käyttämään
pitkähköön aikaan.
Paristot sisältävät kemiallisia aineksia, joten ne on
hävitettävä asianmukaisella tavalla.
Kauko-ohjaimen painikkeet toimivat samalla tavalla kuin
vastaavat painikkeet vastaanottimella.
Tärkeää!
Lähdepainiketta on painettava yli 2 sekunnin ajan äänilähteen
kytkemiseksi vastaanottimeen. Lähdepainikkeen painaminen
alle 2 sekuntia kytkee kauko-ohjaimen käyttämään komentoja
vain valittua kohdetta varten.
Kauko-ohjain pysyy virittyneenä valittuun lähteeseen, kunnes
painetaan kauko-ohjaimen toista painiketta. Tämä
mahdollistaa lisälähteiden (esim. teipin kelaaminen)
käyttämisen tarvitsematta muuttaa vastaanottimen lähdettä.
Kauko-ohjaimen käyttö
Suomi
MUTE
GUIDE
H
PHONO
TV
1
4
7
MENU
TUNER
VCR
CD CDR/TAPE
SAT
2
5
8
0
2
DVD
3
6
9
CABLE BOXCINEMA LINK
OK
É
SOUND
±
T-C
SURR.
ON/
OFF
TEST TONE
TV
AA
NEWS/TA
CHANNEL/TRACK LOUDNESS
íë
REC CANCEL FR.D. INDEX
AUDIO
DVD
DISC
REAR
+
SUB WOOFER
-
CHANNEL
Ç
Å
3D SURR.NIGHT
SURR. MODE
+
-
KAUKO-OHJAIN
47
H MUTE .....................Vaimentaa vastaanottimen äänen.
2 ................................Kytkee vastaanottimen valmiustilaan.
PHONO, TUNER, CD,
CDR/TAPE, TV,
VCR, SAT, DVD..............Kytkee kauko-ohjaimen eri kohteiden
komentoihin. Valitsee lähteet yli
2 sekuntia painettaessa. SAT toimii vain
digitaalisten satelliittivastaanottimien
yhteydessä.
1–0................................Näppää numerot kappaleita, kanavia
tai taajuuksia varten. Kaksi numeroa
käsittävät luvut on näpättävä
2 sekunnin sisällä.
CINEMA LINK...............Vuorottelee järjestelmän liitäntää
vastaanottimen ja TV:n kytkennän ja
katkaisun välillä.
CABLE BOX...................Ilman toimintoa.
MENU GUIDE ..............TUNER: Kytkee vastaanottimen
menun päälle ja pois päältä.
DVD, TV: Kytkee DVD/TV menun
päälle ja pois päältä.
OK.................................Vahvistaa valikkotoiminnot.
Nuolinäppäimet............TUNER: Tuo esille valikot.
Oikealle/vasemmalle osoittavat nuolet
virittävät ylös/alaspäin.
CD, CDR: Vasemmalle/oikealle
osoittavat nuolet suorittavat haun
taakse/eteenpäin, ylös/alaspäin
osoittavat nuolet valitsevat
seuraavan/edellisen kappaleen.
+A...........................Lisää vastaanottimen
äänenvoimakkuutta.
-A...........................Alentaa vastaanottimen
äänenvoimakkuutta.
i NEWS/TA.................Kytkee ja katkaisee toiminnot NEWS
ja TRAFFIC ANNOUNCEMENT.
TV: Kytkee ja katkaisee teksti-TV:n.
SAT: Kytkee ja katkaisee
informaatiotekstin.
ÉATV ......................Lisää TV:n äänenvoimakkuutta.
CD, CDR, VCR, DVD: Käynnistää
toiston.
ÇATV ......................Alentaa TV:n äänenvoimakkuutta.
CD, CDR, VCR, DVD: Pysäyttää
toiston.
í
CHANNEL/TRACK
...Valitsee edellisen valmiiksi
ohjelmoidun viritinkanavan.
VCR: Kelaa nauhan.
CD, CDR, DVD: Valitsee edellisen
kappaleen.
TV: Valitsee edellisen kanavan.
ë
CHANNEL/TRACK
...Valitsee seuraavan valmiiksi
ohjelmoidun viritinkanavan.
VCR: Pikakelaa nauhan eteenpäin.
CD, CDR, DVD: Valitsee seuraavan
kappaleen.
TV: Valitsee seuraavan kanavan.
LOUDNESS ...................Kytkee ja katkaisee äänen LOUDNESS.
±SOUND....................Vierittää erilaisten smart-äänien läpi.
REC, DVD AUDIO..........CDR, VCR: Käynnistää nauhoituksen.
DVD: Valitsee kappaleen.
CANCEL, DVD ...........CD, CDR, SAT, VCR: Nollaa ohjelman,
peruuttaa valinnot.
DVD: Kytkee näkökulman.
FR.D., DVD Å .............TUNER: Kytkee toimintoon
FREQUENCY DIRECT.
CD, CDR, VCR, DVD: Keskeyttää
toiston.
INDEX, DVD T-C............VCR: Kytkee ja katkaisee indeksihaun.
SAT: Kytkee ja katkaisee teemat.
DVD: Vuorottelee otsikon ja luvun
kytkentää.
DISC..............................CD-, CDR-, DVD-Vaihtajat: Kytkee
seuraavan levyn.
NIGHT...........................Kytkee ja katkaisee NIGHT MODE -
toiminnon.
3D SURR.......................Kytkee ja katkaisee virtuaalisen
3D-tilavaikutelman.
SURR. ON/OFF..............Kytkee ja katkaisee toiminnon
SURROUND SOUND.
+/- SUBWOOFER...Lisää/vähentää alabasson
äänenvoimakkuutta.
+/- REAR ...............Lisää/vähentää takakaiuttimien
äänenvoimakkuutta. Kun testin ääni on
kytkettynä, kaiuttimien välittämää
äänenvoimakkuutta voidaan
lisätä/vähentää näitä painikkeita
käyttämällä.
SURR. MODE................Vierittää erilaisten
tilavaikutelmatilojen läpi.
TEST TONE ...................Kytkee ja katkaisee testiäänen.
Testiäänen ollessa kytkettynä,
kaiuttimien välittämää
äänenvoimakkuutta voidaan lisätä/
vähentää käyttämällä toimintoa
+/- REAR.
Kauko-ohjaimen painikkeet
Suomi
KAUKO-OHJAIN
48
Pystyt tunnistamaan yleiskauko-ohjaimen siihen liitetystä
merkinnästä Multibrand/Universal.
Yleiskauko-ohjain on ohjelmoitava käyttämään erimerkkisten
laitteidesi koodeja. Tämä tapahtuu näppäämällä 4-numeroinen
koodi tai skannaamalla koodeja, kunnes löytyy tarvittava koodi.
Suosittelemme 4-numeroisen koodin käyttöä. Tämä menetelmä
on nopeampi ja luotettavampi. Koodiskannausmenetelmää on
syytä käyttää vain, jos et pysty löytämään jonkun laitteesi
koodia. Kooditaulukko löytyy esitteen lopusta.
Tärkeää!
Ohjelmoinnissa on käytettävä kauko-ohjaimen painikkeita, ei
vastaanottimen tai muiden laitteiden painikkeita.
Ohjelmointi 4-numeroista koodia käyttämällä
1 Pidä säädettävän laitteen lähdepainiketta ja 2 painettuna
3 sekunnin ajan.
2 Näppää laitteen 4-numeroista koodia (kooditaulukko
esitteen lopussa).
Huomautuksia: – Jos syötetään yli 4 numeroa, kauko-ohjain
tunnistaa vain ensin näppäillyt numerot.
– Jos et näppää koodia 30 sekunnin sisällä,
kauko-ohjain katkaisee ohjelmointitoiminnon
koodia vaihtamatta.
– Uuden sovelluksen ohjelmoimiseksi kirjoita
uusi koodi vanhan koodin päälle.
Kooditaulukon skannaus
1 Kytke laite, jota halutaan säätää.
2 Pidä säädettävän laitteen lähdepainiketta ja 2 painettuna
3 sekunnin ajan.
3 Paina uudelleen 2 ja vapauta se.
yKauko-ohjain lähettää koodit kanavaan tai valmiustilaan
(riippuen valitusta lähteestä) yhteen tuotemerkkiin
toisensa jälkeen.
4 Heti kun laite reagoi - kytkeytyy seuraavalle kanavalle tai
valmiustilaan - , paina 2 koodin vahvistamiseksi.
yKäyttöön otetaan tunnistettu koodi.
• Jos laite ei reagoi 2 minuutin kuluessa, koodi tätä laitetta
varten ei ole tulllut tallennetuksi kauko-ohjaimeen. Kaukoohjaimen koodi pysyy muuttumattomana.
Huomautus: Jos kauko-ohjaimen paristot otetaan ulos
1 minuuttia pitemmäksi ajaksi, koodit on
uudelleenohjelmoitava.
Sen jälkeen kun olet löytänyt ja testannut koodit eri laitteitasi
varten, haluat mahdollisesti kirjoittaa ne tähän.
PHONO..........................................
TUNER...........................................
CD .................................................
CDR/TAPE .....................................
TV..................................................
VCR ...............................................
SAT................................................
DVD...............................................
Kaukosäätimen uudelleenasetus
1 Pidä yhtä lähdepainiketta ja 2 painettuna 3 sekunnin
ajan.
2 Syötä 3-numeroinen koodi 981.
yKaukosäätimessä on nyt sen kaikki alkuperäiset Philips-
koodit.
Yleiskauko-ohjaimen ohjelmointi
Suomi
LIITTIMET
49
Liittimet Liitinten nimi Liitinkohde:
Etuosan 6,3 mm kuulokeliitin. 1 PHONES Kuulokkeet varustettuna 6,3 mm liittimellä.
Etuosan audio- ja videosyötöt 2 FRONT AV / GAME Laitteiden audio- ja videolähtemäliittimet, kuten videokamerat ja
(vain FR 970). pelikonsolit.
FRONT SPEAKERS 3 R, L Oikean- ja vasemmanpuolinen etuosan kaiutin.
4 CENTER Keskikaiutin.
SURROUND SPEAKERS 5 R, L Oikean- ja vasemmanpuolinen tilavaikutelmakaiutin.
AUDIO IN/OUT 7 CDR/TAPE OUT CD-nauhurin tai nauhadekin syöttö.
8 CDR/TAPE IN CD-nauhurin tai nauhadekin lähtemä.
9 CD IN CD-soittimen lähtemä.
0 SAT IN Satelliittijärjestelmän lähtemä.
! VCR OUT Videonauhurin syöttö.
@ VCR IN Videonauhurin lähtemä.
# TV IN TV:n lähtemä.
$ PHONO IN Levylautasen toisto MM-kelan kanssa.
( PHONO GND f Levylautasen maadoituskaapeli.
DIGITAL AUDIO IN/OUT % COAX OUT Digitaalilaitteiden, CD-nauhurit tai MD-nauhurit, koaksiaalisyöttö.
^ COAX 2 IN Digitaalilaitteiden koaksiaalilähtemä.
& COAX 1 IN Digitaalilaitteiden koaksiaalilähtemä.
* OPTICAL IN Digitaalilaitteiden, kuten DVD-soittimet, CD-soittimet, CD-nauhurit
tai MD-soittimet, optinen lähtemä.
VIDEO IN/OUT ) DVD IN DVD-soittimen lähtemä.
¡ MON OUT Monitorin syöttö (esim. TV).
£ VCR IN Videonauhurin lähtemä.
≤ VCR OUT Videonauhurin syöttö (nauhoitusta varten).
§ SAT IN Satelliittijärjestelmän lähtemä.
Antenniliittimet ™
AM LOOP
Mukana toimitettu kehäantenni.
∞ FM 75 Ω Mukana toimitettu lanka-antenni tai ulkopuolinen antenni.
Esivahvisteut lähtemät 6 CENTER PRE-OUT TV:n syöttö, kun sitä käytetään keskikaiuttimena (mahdollista vain,
kun on liitetty CINEMA LINK -järjestelmän väylä).
≥
SUBWOOFER PRE-OUT
Kytketyn alabassokaiuttimen syöttö.
Järjestelmän säätöväylä • CINEMA LINK Philips TV:n järjestelmän säätöväyläliittimet CINEMA LINK -yhteyden
kanssa.
Virtaverkkoliittimet ª AC OUTLET Toimittaa saman jännitteen kuin verkkovirta. Sallitun
(ei kaikissa versioissa) kokonaiskuormauksen taso 100 W.
Sähköjohto º Sen jälkeen kun on suoritettu muut liitännät, liitä sähköjohto
pistorasiaan.
Suomi
WO
SUB
PRE-O
CD CDR/T
IN
PLAY
•
50 Hz
~
and the
AC OUTLET 230V
Dolby
AL 100W MAX. SWITCHED
TOT
of
POWER / STANDBY
FRONT AV / GAME
FRONT
SPEAKERS
R
R
EACH SPEAKER
EACHSPEAKER ≥ 6 Ω
CAUTION
RISK OF ELECTRIC SHOCK
L
D
SURROUN
S
SPEAKER
L
≥ 6 Ω
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
AVIS
Designedand developed by Philips in the
European Community
Manufactured
Laboratories
"DOLBY",
Double-D
Dolby
"AC-3",
Symbol
Laboratories
under
Licencing
licence
"PRO-LOGIC"
are
Licencing
from
Corporation.
Trademarks
Corporation.
A
EM
CIN
LINK
OFER
UT
CENTER
CENTER
PRE-OUT
APE
OUT
IN
REC
CINEMA LINK
PHONES
ND
OU
R
UR
S
ON/OFF
)¡™£≤∞ §≥ ª º
ANTENNA
Ω
FM 75
SAT
VIDEO IN/OUT
VCR
MON
IN
OUT
IN
REC
OUT
PLAY
AUDIO IN/OUT
SAT
VCR
TV
IN
OUT
IN
REC
IN
PLAY
(
*
&
^
%
O GND.
PHON
DIGITAL
AUDIO
IN/OUT
OPTICAL IN
COAX 1 IN
COAX 2 IN
COAX OUT
LOOP
AM
DVD
IN
PHONO
L
R
IN
1234567890!@#$
LIITÄNNÄT
50
Suomi
Digitaliset audio-liitännät
Audio-liitännät
ANTENNA
CINEMA
LINK
VIDEO IN/OUT
AM LOOP
DVD MON VCR SAT
DIGITAL
AUDIO
IN/OUT
OPTICAL IN
COAX 1 IN
COAX 2 IN
COAX OUT
SUBWOOFER
PRE-OUT
IN OUT
OUT
REC
IN
IN
PLAY
PHONO
VCRTV SAT CD CDR/TAPE
AUDIO IN/OUT
L
R
IN IN
IN
PLAY
OUT
REC
IN IN
IN
PLAY
OUT
REC
PRE-OUT
CENTER
R
L
EACH SPEAKER ≥ 6 Ω
Designed and developed by Philips in the
European Community
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Manufactured under licence from Dolby
Laboratories Licencing Corporation.
"DOLBY", "AC-3", "PRO-LOGIC" and the
Double-D Symbol are Trademarks of
Dolby Laboratories Licencing Corporation.
R
L
PHONO GND.
SURROUND
SPEAKERS
CENTER
FRONT
SPEAKERS
EACH SPEAKER ≥ 6 Ω
FM 75 Ω
AUDIO
OUT
TURNTABLE
AUDIO IN
AUDIO OUT
IN
OUT
VCR
SAT RECEIVER
CD RECORDER
CD PLAYER
MONITOR / TV
POWERED
SUBWOOFER
Joissakin laitteissa on tarjolla analogi- ja digitaaliliittimet.
Jos mahdollista, käytä digitaaliliitäntää; tämä antaa yleensä
paremman äänen laadun. Katso ”Lähdevalinnan
uudelleenmerkintä” vastaanottimen digitaaliliittimien
käyttämiseksi.
Johtuen erilaisesta syöttösignaalista Dolbyn digitaalisen
laserlevyn käyttö vaatii valinnaisen AC-3 RF -ilmaisimen.
CD PLAYER
CD RECORDER
DVD PLAYER
DIGITAL
AUDIO
IN/OUT
PHONO GND.
OPTICAL IN
COAX 1 IN
COAX 2 IN
COAX OUT
AM LOOP
DVD MON VCR SAT
PHONO
L
R
IN OUT
IN IN
ANTENNA
FM 75 Ω
VIDEO IN/OUT
IN
OUT
IN
REC
PLAY
AUDIO IN/OUT
VCRTV SAT CD CDR/TAPE
IN IN
IN
OUT
PLAY
REC
SUBWOOFER
PRE-OUT
CINEMA
LINK
CENTER
PRE-OUT
IN
OUT
PLAY
REC
CENTER
R
R
L
EACH SPEAKER ≥ 6 Ω
L
SURROUND
SPEAKERS
FRONT
SPEAKERS
EACH SPEAKER ≥ 6 Ω
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE
AVIS
NE PAS OUVRIR
Designed and developed by Philips in the
European Community
Manufactured under licence from Dolby
Laboratories Licencing Corporation.
"DOLBY", "AC-3", "PRO-LOGIC" and the
Double-D Symbol are Trademarks of
Dolby Laboratories Licencing Corporation.
LIITÄNNÄT
51
Suomi
Järjestelmän säätöväylä, CINEMA LINK
Videon-liitännät
Jos vastaanotin ja Philips TV (tai, mikä vielä parempi, myös
Philips VCR- tai DVD-soitin) on liitetty CINEMA LINK
järjestelmän väyläsäätöön, tarjolla on tiettyjä järjestelmän
tarjoamia etuja:
– Lähteen käynnistyessä järjestelmä kytkeytyy
automaattisesti kyseiseen syöttöön.
– Voit säätää järjestelmän TV-ruudun kautta. Riippuen TV:n
kielestä, tämä voidaan suorittaa haluamallasi kielellä.
– TV pystyy toimimaan järjestelmäsi keskikaiuttimena ja
tällöin ei tarvita erillistä keskikaiutinta.
– Painamalla valmiustilan painiketta voit kytkeä koko Home
Theater System -järjestelmän valmiustilaan.
ANTENNA
CINEMA
LINK
VIDEO IN/OUT
AM LOOP
DVD MON VCR SAT
DIGITAL
AUDIO
IN/OUT
OPTICAL IN
COAX 1 IN
COAX 2 IN
COAX OUT
SUBWOOFER
PRE-OUT
IN OUT
OUT
REC
IN
IN
PLAY
PHONO
VCRTV SAT CD CDR/TAPE
AUDIO IN/OUT
L
R
IN IN
IN
PLAY
OUT
REC
IN IN
IN
PLAY
OUT
REC
PRE-OUT
CENTER
R
L
EACH SPEAKER ≥ 6 Ω
Designed and developed by Philips in the
European Community
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Manufactured under licence from Dolby
Laboratories Licencing Corporation.
"DOLBY", "AC-3", "PRO-LOGIC" and the
Double-D Symbol are Trademarks of
Dolby Laboratories Licencing Corporation.
R
L
PHONO GND.
SURROUND
SPEAKERS
CENTER
FRONT
SPEAKERS
EACH SPEAKER ≥ 6 Ω
FM 75 Ω
TO TV IN
TO VCR IN
TV
AUX
EXT 1 EXT 2 EXT 3
DVD PLAYER
VCR
TV
DIGITAL
OUT
CINEMA LINK
DVD PLAYER
DIGITAL
AUDIO
IN/OUT
VCR
VIDEO OUT
VIDEO IN
OPTICAL IN
COAX 1 IN
COAX 2 IN
COAX OUT
ANTENNA
AM LOOP
VIDEO IN/OUT
DVD MON VCR SAT
IN OUT
IN
PLAY
PHONO
L
R
IN
IN
IN
PLAY
MONITOR / TV
FM 75 Ω
SUBWOOFER
PRE-OUT
IN
OUT
REC
AUDIO IN/OUT
VCRTV SAT CD CDR/TAPE
IN
IN IN
OUT
REC
PLAY
CINEMA
LINK
OUT
REC
CENTER
PRE-OUT
CENTER
SAT RECEIVER
FRONT
SPEAKERS
EACH SPEAKER ≥ 6 Ω
L
R
SURROUND
SPEAKERS
R
L
EACH SPEAKER ≥ 6 Ω
RISK OF ELECTRIC SHOCK
AVIS
Designed and developed by Philips in the
European Community
Manufactured under licence from Dolby
Laboratories Licencing Corporation.
"DOLBY", "AC-3", "PRO-LOGIC" and the
Double-D Symbol are Trademarks of
Dolby Laboratories Licencing Corporation.
CAUTION
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
LIITÄNNÄT
52
Tyyppikilpi sijaitsee vastaanottimen takaosassa.
1 Tarkista, vastaako tyyppikilven osoittama virtaverkkojännite
paikallisen virtaverkon jännitettä. Jos näin ei ole, ota
yhteys myyntiedustajaan tai huolto-organisaatioon.
2 Liitä sähkökaapeli pistorasiaan.
Huom. Toiminnanvalitsin on kytketty toisiopuolelle, eikä se
kytke laitetta irti sähköverkosta. Sisäänrakennettu verkko-osa
on kytkettynä sähköverkkoon aina silloin, kun pistoke on
pistorasiassa.
Jotkut vastaanottimen kaiutinliitännöistä ovat ruuviliittimiä ja
toiset naksahtavat paikoilleen. Käytä niitä alla kuvatun
mukaisesti.
1 Muista aina liittää värillinen (tai merkitty) johto värilliseen
(tai merkittyyn) liittimeen ja musta (tai merkitsemätön) johto
mustaan liittimeen.
2 Liitä:
– Vasemmanpuolinen etuosan kaiutin kirjaimeen L (punainen
ja musta)
– Oikeanpuolinen etuosan kaiutin kirjaimeen R (punainen ja
musta)
– Keskikaiutin merkintään CENTER (sininen ja musta)
– Vasemmanpuolinen tilavaikutelmakaiutin merkintään
SURROUND L (harmaa ja musta)
– Oikeanpuolinen tilavaikutelmakaiutin merkintään
SURROUND R (harmaa ja musta)
Voit käyttää Philips TV:tä käyttämällä CINEMA LINK -linkkiä
keskikaiuttimena. Kun on kysymys scart-liittimellä varustetusta
TV:stä, tarvitaan ylimääräinen cinch-to-scart-kaapeli. Kun on
kysymys cinch-liittimellä varustetusta TV:stä, tarvitaan
ylimääräisiä cinch-kaapeleita. Nämä kaapelit on kytkettävä
takaosassa olevaan siniseen CENTER PRE-OUT -liittimeen.
Katso TV: käyttöopasta, joka antaa tietoja, kuinka sitä voidaan
käyttää keskikaiuttimena.
AM (MW) -antenni
Mukana toimitettu antenni on tarkoitettu vain sisätilassa
käytettäväksi. Aseta antenni mahdollisimman kauas
lähettmestä, TV:stä, kaapeleista, DVD-soittimesta,
videonauhurista ja muista säteilylähteistä.
1 Aseta kehysantennin kosketin AM LOOP -silmukkaan alla
kuvatun mukaisesti.
2 Käännä antennia mahdollisimman hyvän vastaanoton
saamiseksi.
FM-antenni
Mukana toimitettua antennia voidaan käyttää ottamaan
vastaan vain lähellä olevia asemia. Paremman vastaanoton
saamiseksi suosittelemme johtoantennijärjestelmän tai
ulkopuolisen antennin käyttöä.
1 Asenna mukana toimitettu johtoantenni liittimeen FM 75 Ω
alla kuvatun mukaisesti.
2 Siirrä antennia eri asentoihin parhaan mahdollisen
vastaanoton saamiseksi.
• Jos käytät kaapeliantennijärjestelmää tai ulkopuolista
antennia, asenna antennin kosketin liittimeen FM 75 Ω
johtoantennin sijasta.
Antenniliitännät
TV keskikaiuttimena
Kaiutinliitännät
Virtaverkko
Suomi
7 mm
1
2
3
ANTENNA
AM LOOP
8 mm
1
2
3
FM 75 Ω
FM 75 Ω
JÄRJESTELMÄN ASETUS
53
Sijoitusta koskevia yleisvihjeitä
Vältä kaiuttimien sijoittamista huoneen nurkkaan tai lattialle,
sillä se vahvistaa bassoäänet liaan voimakkaiksi. Kaiuttimien
asetus verhojen, huonekalujen jne. taakse vähentää korkeiden
äänten palautetta. Kuuntelijan on aina pystyttävä ”näkemään”
kaiuttimet.
Kussakin huoneessa on erilaiset akustiset ominaisuudet ja
sijoitusmahdollisuudet ovat usein rajoitettuja. Löydät parhaan
asennon kaiuttimiasi varten katsomalla yllä olevaa kuvaa.
Suosittelemme minimimääräksi 5 kaiutinta (2 edessä,
keskikaiutin, 2 tilakaiutinta) hyvän tilavaikutelman saamiseksi.
On mahdollista saada aikaan tietynlainen tilavaikutelma
vähemmälläkin kaiutinmäärällä. Tämä saadaan
uudelleensuuntaamalla puuttuvien signaalien tunnistamat
signaalit tarjolla oleviin kaiuttimiin. Katso ”Valikot”
osoittamaan vastaanottimen oikea asetus käytettyjen
kaiuttimien määrää ja kokoa varten.
Etukaiuttimien sijoitus
Etukaiuttimet on asetettava kuuntelupaikan oikealle ja
vasemmalle puolelle tavallisten stereokaiuttimien tapaan.
Keskikaiuttimen sijoitus
Keskikaiutin on asetettava keskelle kahden etuosan
kaiuttimen väliin, esim. TV:n ala- tai yläpuolelle. Paras
korkeus keskikaiutinta varten on kuuntelijan korvien
korkeudella (istuma-asennossa).
Tilavaikutelmakaiuttimien sijoitus
Tilavaikutelmakaiuttimien on oltava toisiaan vastakkain ja
samalla linjalla kuuntelijan kanssa tai hivenen kuuntelijan
takana.
Alabassokaiuttimen sijoitus
Alabassokaiutinta voidaan käyttää parantamaan huomattavasti
järjestelmäsi bassoääntä. Alabassokaiutin voidaan sijoittaa
mihin tahansa puolelle huonetta, koska ei ole mahdollista
paikoittaa syvien äänien lähdettä. Alabassokaiutinta ei pidä
kuitenkaan asettaa huoneen keskelle, muuten bassoääni voi
heikentyä huomattavasti. Älä aseta alabassokaiuttimen päälle
minkäänlaisia esineitä.
Kaiuttimien suhteellinen äänenvoimakkuus on säädettävä
parhaan mahdollisen tilavaikutelman saamiseksi. Kun säädät
kaiuttimen äänenvoimakkuutta, sinun on oltava normaalissa
kuunteluasennossa. Katso ”Vastaanotinvaliko” osoittamaan
vastaanottimen asetus käytettyjä kaiuttimia varten.
1 Paina POWER / STANDBY vastaanottimen kytkemiseksi.
2 Paina kauko-ohjaimen toimintoa TEST TONE.
y Testiääni kuuluu eri kaiuttimista alabassokaiutinta
lukuunottamatta.
3 Paina kauko-ohjaimen +/- REAR varsinaisen kaiuttimen
äänenvoimakkuuden lisäämiseksi/vähentämiseksi. Paras
tulos saadaan kaikkien kaiuttimien olessa samalla
äänenvoimakkuustasolla kuunteluasennossa.
4 Paina kauko-ohjaimen toimintoa TEST TONE.
y Testiääni pysähtyy.
Huomautus: Jos et ole täysin tyytyväinen
äänenvoimakkuusasetuksiin, suosittelemme
vähäisten tarvittavien muutosten suorittamista
niihin tilavaikutelmaäänen toiston aikana.
Jos vastaanotinta käytetään hyvin suurella teholla, voi
aiheutua särinää, joka voi vakavasti vaurioittaa kaiuttimiasi.
Jos aiheutuu särinää, vähennä äänenvoimakkuutta ja säädä
äänisäätimet tasolle, jolla ääni on hyväksyttävä.
Laitteen ylikuumentumisen estämiseksi siihen on
sisäänrakennettu turvapiiri. Näin ollen laite voi
irtikytkeytyä äärimmäisen vaikeissa olosuhteissa. Jos
näin käy, irikytke laite ja anna sen viilentyä ennen sen
uudelleenkäyttämistä.
Kuulokkeiden liittäminen tilaan PHONES, katkaisen kaiuttimet.
Vastaanotin kytkeytyy STEREO-tilaan ja tilavaikutelman ääni
alennetaan sterosignaaliksi, joka on vakiokuulokkeiden
toistettavissa.
Kuulokkeiden irrottaminen kytkee uudelleen kaiuttimet. Jos
haluat nauttia uudelleen tilavaikutelman äänestä, kytke
vastaanotin takaisin tilavaikutelman ääneen.
Kuulokkeet
Tehon käsittely
Kaiuttimen asetus ja testaus
Kaiuttimien sijoitus
Suomi
FRONT
RIGHT
RIGHT
SURROUND
(REAR)
SUBWOOFER
SURROUND
(REAR)
CENTER
FRONT
LEFT
LEFT
54
Suomi
NÄYTTÖ
Vastaanottimen näyttö on jaettu 4 jaksoon, joita käytetään
seuraavalla tavalla:
Kaiutinkaavio
Kirjaimen sisältävä suorakulmio osoittaa, että asetusvalikossa
on valittu kaiutin. Alabasson merkkivalo syttyy kuitenkin vain,
kun tarjolla on alabassosignaali. Jos esitetään vain kirjain, tätä
kaiutinta ei käytetä ja sen muut kaiuttimet toistavat sen äänen.
......virtuaalinen 3D-tilavaikutelma
SURROUND.................toistetaan tilavaikutelman ääni
DIGITAL SURROUND ....toistetaan digitaalinen tilavaikutelman ääni
L, R ...........................vasemmanpuolisesta ja oikeanpuolisesta
etukaittimesta
C...............................keskikaiutin
SL, SR .......................tilavaikutelmakaiuttimet
SW............................alabassokaiutin
Valikoiman osoitus
Nämä merkit osoittavat, onko valikko kytketty toimimaan vai
ei, ja ne osoittavat, mihin suuntaan voit siirtyä.
MMEENNUU .......................valikko on kytketty
1..............................voit siirtyä taaksepäin edelliseen
valikkoteemaan käyttämällä 1 PREV. / EXIT
(kauko-ohjaimen ”vasen” näppäin)
3 .............................voit siirtyä ylöspäin toimintolistalla
käyttämällä X MENU NAVIGATOR (kaukoohjaimen ”ylös” näppäin)
4 .............................voit siirtyä alaspäin toimintolistalla
käyttämällä X MENU NAVIGATOR (kaukoohjaimen ”alas” näppäin)
2..............................voit siirtyä eteenpäin seuraavaan
valikkoon käyttämällä NEXT 2 (kaukoohjaimen ”oikea” näppäin)
OOKK.............................voit vahvistaa esitetyn näytön
Tilaa osoittavat valot
Valomerkit, jotka osoittavat vastaanottimen tilan eri asetuksia
ja sitä koskevaa informaatiota.
PRESET ......................viritin on viritetty ohjelmoidulle kanavalle
SENS HI .....................viritin on kytketty korkealle herkkyystasolle
SENS LO ..................viritin on kytketty matalalle herkkyystasolle
CCIINNEEMMAA LLIINNKK OO NN ......CINEMA LINK on aktiivinen
STEREO......................FM-kanava vastaanotetaan stereona
SMART SOUND ...........käytössä on yksi vastaanottimen
ohjelmoiduista ääniasetuksista
R.............................vastaanotetaan RDS-kanavaa
EON...........................vastaanotetaan EON- RDS-kanavaa
HALL..........................HALL-efekti on kytkettynä
TA .............................RDS-liikenneilmoitus on kytkettynä
NEWS........................RDS-uutislähetys on kytkettynä
ANA ..........................analogisyöttö käytössä toistolähdettä
varten
NNIIGGHHTT.......................NIGHT MODE on kytkettynä
COAX 1 ......................digitaalinen koaksaalisyöttöä COAX 1
käytetään toistolähdettä varten
COAX 2.....................digitaalinen koaksaalisyöttöä COAX 2
käytetään toistolähdettä varten
DDOOWWNNMMIIXX.................sisääntulevat monikanavasignaalit
vähennetään harvemmiksi
lähtemäsignaaleiksi (riippuen kaiuttimien
määrästä)
OPT ...........................optista digitaalista syöttöä OPTICAL IN
käytetään toistolähdettä varten
LOUDNESS .................LOUDNESS on kytkettynä
Informaatioalue
Tätä aluetta käytetään vastaanottimen syöttöä, virittimen
taajuuksia, valikkotoimintoja, arvoja ja tekstiviestien
vierittämistä varten.
0
Näyttö
GUIDE
MENU
OK
É
AA
TV
55
Suomi
VALIKOT
Vastaanotin on varustettu valikkojärjestelmällä. Valikkoa
käytetään vastaanottimen asetusta varten. Eri valikot liittyvät
toisiinsa loogisella tavalla. Olettakaamme, että et ole liittänyt
keskikaiutinta ja näin ollen kytkenyt kaiuttimen CENTER
SPEAKR (keskikaiutin) asentoon NO (ei). Jos yrität käyttää
toimintoa VOL CENTER (äänenvoimakkuus, keskikaiutin), esiin
ilmestyy viesti, että se ei ole mahdollista (INSTALL CENTER
SPEAKER - asenna keskikaiutin).
Valikko toimii aina samalla tavalla. Näytön nuolet osoittavat
mahdolliset siirtymissuunnat.
1 Paina SETUP MENU.
yMENU, ja * EFFECTS ilmestyvät näyttöön.
• Voit poistaa valikon milloin tahansa painamalla
SETUP MENU.
2 Käännä X MENU NAVIGATOR, kunnes näyttöön ilmestyy
haluttu toiminto (tai arvo).
3 Paina NEXT 2 näytössä olevan toiminnon valitsemiseksi
(tai ENTER / OK arvon vahvistamiseksi).
• Voit poistua toiminnon (arvot pysyvät muuttumattomina)
pinamalla 1 PREV. / EXIT.
Valikon rakenne
* EFFECTS (efekstit)
Kytkee ääniefektit.
3D SURR
virtuaalinen 3D-tilavaikutelma: 0…100 %
* VOL BALANCE (äänenvoimakkuuden balanssi)
Säätää suhteellisen äänenvoimakkuuden balanssin
liitettyjen kaiuttimien välille.
TEST TONE
Testin ääni: on/off (päällä/poissa päältä)
VOL FRONT-L
Äänenvoimakkuuden vasemmanpuolinen etukaiutin:
–50…+50
VOL FRONT-R
Äänenvoimakkuuden oikeanpuolinen etukaiutin:
–50…+50
VOL CENTER
Äänenvoimakkuuden keskikaiutin: –50…+50
VOL REAR-L
Äänenvoimakkuuden vasemmanpuolinen takakaiutin:
–50…+50
VOL REAR-R
Äänenvoimakkuuden oikeanpuolinen takakaiutin: –50…+50
VOL SUBWOOFER
Äänenvoimakkuuden alabassokaiutin: –50…+50
* SPEAKR SETUP (kaiuttimen asetus)
Valitsee käytetyt kaiuttimet.
SUBW PRESENT
Alabassokaiutin paikalla: yes/no (kyllä/ei)
CENTER SPEAKR
Keskikaiutin paikalla: yes/no (kyllä/ei)
REAR SPEAKER
Takakaiuttimet paikalla: yes/no (kyllä/ei)
* SPEAKR SIZES (kaiutinkoot)
Valitsee käytettyjen kaiuttimien kaiutinkoot mahdollisimman
hyvän äänentoiston saamiseksi. LARGE osoittaa kaiuttimen,
joka pystyy tuottamaan alle 50 Hz taajuuksia. Jos SUBW
PRESENT on asetettu tilaan NO, FRONT SIZE voidaan
asettaa vain tilaan LARGE. Jos FRONT SIZE on asetettu
tilaan SMALL, CENTER SIZE voidaan asettaa vain tilaan
SMALL ja tällöin on vastaavasti kytkettävä alabassokaiutin.
SUBW PRESENT
Alabassokaiutin paikalla: yes/no (kyllä/ei)
FRONT SIZE
Vasemmanpuoliset ja oikeanpuoliset etukaiuttimet:
small/large (pieni/suuri)
CENTER SIZE
Keskikaiutin: small/large (pieni/suuri)
REAR SIZE
Takakaiuttimet: small/large (pieni/suuri)
* SPK DISTANCE (kaiuttimen etäisyys)
Etäisyys normaalin kuunteluasennon ja kaiuttimien välillä.
Tämä määrittää viiveajan tilavaikutelmaa varten.
DISTANCE L/ R
Etäisyys etukaiuttimiin: 1…10 m
DISTANCE CNTR
Etäisyys keskikaiuttimeen: 1…10 m
DISTANCE REAR
Etäisyys takakaiuttimiin: 1…10 m
* SELECT INPUT (valitse syöttö)
Merkitsee audio-syöttöliittimet erilaisiin lähdevalintoihin kuin
mitkä oli valittu käyttämällä valitsinta SOURCE SELECTOR
(katso ”LÄHTTEEN VALINTA” lisätietojen saamiseksi).
COAX1
Digitaalinen koaksaalisyöttö 1, COAX 1 IN
COAX2
Digitaalinen koaksaalisyöttö 2, COAX 2 IN
OPT
Digitaalinen optinen syöttö, OPTICAL IN
SAT IN
Analoginen audio-syöttö SAT IN
VCR IN
Analoginen audio-syöttö VCR IN
TV IN
Analoginen audio-syöttö TV IN
CDR IN
Analoginen audio-syöttö CDR IN
CD IN
Analoginen audio-syöttö CD IN
* TUNER (viritin)
Asetus ohjelmoituja radiokanavia varten (katso ”VIRITIN”
lisätietojen saamiseksi).
AUTO INSTALL
Tallentaa radiokanavat automaattisesti
MAN INSTALL
Tallentaa radiokanavat manuaalisesti
GIVE NAME
Mahdollistaa nimien merkitsemisen tallennetuille
radiokanaville
RESHUFFLE
Uudelleenjärjestää radiokanavat
Vastaanotinvalikko
56
Suomi
VALIKOT
Jos vastaanotin on liitetty Philipsin CINEMA LINK TV -linkkiin
CINEMA LINK -järjestelmän säätöväyläliittimien avulla (katso
jaksoa ”LIITÄNNÄT”), voit käyttää TV:tä järjestelmän
asettamiseksi. Toiminto nimeltä RECEIVER lisätään TV-valikkoon.
Jos CINEMA LINK -linkki on kytettnä, vastaanottimen säädöt
ilmestyvät TV-näyttöön muutamaksi sekunniksi. Katso TV:n
käyttöoppaan TV-valikon käyttöä koskevia ohjeita. Tarjolla
olevat voivat vaihdella riippuen TV:n mallityypistä.
Switching the connection
• Paina CINEMA LINK kytkemään liitäntä vastaanottimen ja
TV:n välille tai katkaisemaan liitäntä.
y
Jos liitäntä on kytkettynä, näyttöön ilmestyy
CINEMA LINK ON
.
Huomautus: Suosittelemme CINEMA LINK-liitännän katkaisua
nauhoituksen aikana. Näin vältetään tahattomia
keskeytyksiä johtuen TV-toimintojen kytkennästä.
Jos CINEMA LINK kytketään ja TV-valikko on aktiivinen,
näyttöön ilmestyy TV MENU ja vastaanottimen valikko ja
äänitoiminnot lukitaan.
TV-valikko
57
Suomi
LÄHTEEN VALINTA
Valittaessa lähde kääntämällä valitsinta SOURCE SELECTOR,
audio- ja videosyötöt niitä vastaavine nimineen aktivoituvat.
Sisääntuleva signaali toistaa audion ja, jos lähde sisältää
vastaanottimen videolähtemien videosignaalin. On mahdollista
uudelleenmerkitä lähdevalinta muille kuin näille vakiosyötöille.
Valittu lähde...............Käytetyt liittimet
DVD...............................COAX 1 digitaalinen audio-syöttö ja
DVD IN video-syöttö
PHONO..........................PHONO IN audio-syöttö
TUNER ..........................Käytetään vastaanottimen viritinosaa;
kaikki syötöt ovat katkaistuna.
CD.................................CD IN audio-syöttö
CDR/TAPE.....................CDR/TAPE IN audio-syöttö
TV..................................TV IN audio-syöttö ja
ei video-syöttö
VCR...............................VCR IN audio-syöttö ja
VCR IN video-syöttö
SAT ...............................SAT IN audio-syöttö ja
SAT IN video-syöttö
Jos valitaan lähde SOURCE SELECTOR -valitsimella, käytetään
audio-vakiosyöttöä. Tämän muuttamiseksi lähdevalinta on
uudelleenmerkittävä toiseen audio-syöttöön.
Esimerkki: CD:n uudelleenmerkintä analogisesta CD IN audio-
syötöstä digitaaliseen COAX 2 IN -audiosyöttöön.
1 Valitse * SELECT INPUT valikosta ja paina NEXT 2.
2 Käännä valitsinta SOURCE SELECTOR sen lähteen
valitsemiseksi, joka on uudelleenmerkittävä (esim. CD).
yNäyttöön ilmestyy lähteen nimi ja lähteen valo vilkkuu.
3 Käännä X MENU NAVIGATOR käytettävien syöttöliittimien
valitsemiseksi (esim. CD -> COAX2).
4 Paina ENTER / OK valinnan vahvistamiseksi.
ySTORED ilmestyy näyttöön hetkeksi.
5 Tämä lähdevalinta käyttää nyt valittua audio-syöttöä (esum.
CD käyttää COAX 2 IN -syöttöliittimiä, COAX 2 valaistuu
kytkettäessä CD:hen).
Voit merkitä yhtä useamman lähdevalinnan. Tämä voi olla
hyödyllistä, kun tuotteet liitetään yksi toisensa jälkeen ketjuun.
Esimerkki: Videonauhuri kytketään TV:hen, mutta TV on liitetty
vastaanottimeen. Molempien SOURCE SELECTOR asetusten, TV:n samoin kuin videonauhurin, on
käytettävä TV-syöttöliittimiä.
1 Valitse * SELECT INPUT valikosta ja paina NEXT 2.
2 Käännä SOURCE SELECTOR sen lähteen valitsemiseksi,
joka on uudelleenmerkittävä (esim. VCR).
yNäyttöön ilmestyy lähteen nimi ja lähteen merkkivalo
vilkkuu.
3 Käännä X MENU NAVIGATOR valitsemaan ne liittimet, joita
on tarkoitus käyttää (esim. VCR -> TV IN).
4 Paina ENTER / OK valinnan vahvistamiseksi.
ySTORED ilmestyy näyttöön hetkeksi.
5 Tämä lähdevalinta käyttää nyt valitun audio-syötön (esim.
VCR käyttää TV IN -syöttöliittimiä, VCR <TV IN>
ilmestyy näyttöön hetkeksi videonauhuriin kytkeydyttäessä).
Yhden lähdevalinnan käyttö kahteen tai sitä
useampaan laitteeseen
Lähdevalinnan uudelleenmerkintä
SOURCE SELECTOR
58
Suomi
TOISTO, NAUHOITUS
1 Paina POWER / STANDBY vastaanottimen kytkemiseksi.
2 Käännä SOURCE SELECTOR lähteen valitsemiseksi.
yNäyttöön ilmestyy lähteen nimi.
• Voit valita FRONT AV / GAME -syötön painamalla FRONT AV
(vain FR 970).
3 Käynnistä lähteen toisto tavalliseen tapaan.
• Käännä VOLUME äänenvoimakkuuden säätämiseksi.
yVOLUME ja äänenvoimakkuuden taso välillä 0 - 50
ilmestyvät näyttöön.
1 Paina BASS tai TREBLE.
yBASS tai TREBLE ja varsinainen arvo ilmestyvät
näyttöön. Sen jälkeen vierittyy TURN VOLUME KNOB
TO CHANGE.
2 Käännä VOLUME basson tai diskantin säätämiseksi.
yBASS tai TREBLE ja varsinainen arvo ilmestyvät
näyttöön.
Huomautus: Jos VOLUME -nuppia ei käännetä 5 sekunnin
sisällä tai jos käytetään muita säätimiä, basson
tai diskantin säätämistoiminto katkaistaan.
• Paina kauko-ohjaimen ±SOUND sisäänrakennettujen smart-
äänien halki vierittämiseksi: MOVIE (elokuva), SPEECH
(puhe), MUSIC (musiikki), MULTI-MEDIA (multi-media) ja
PERSONAL (henkilökohtainen). (PERSONAL on käyttäjän
määrittämä basso- ja diskanttiasetus.)
ySMART SOUND ilmestyy näyttöön ja valitun ääniprofiilin
nimi vierittyy kerran, jos smart-ääni on kytkettynä.
• Paina LOUDNESS kuuluvuuden kytkemiseksi tai
katkaisemiseksi.
yLOUDNESS ilmestyy näyttöön, jos kuuluvuus on kytkettynä.
Jos haluat nauhoitaa lähteestä, se on valittava käyttämällä
valitsinta SOURCE SELECTOR. Sisääntulevan signalin toistaa
audio ja, jos lähde sisältää vastaanottimen videolähtemien
video-signaalin. Ääniasetukset eivät vaikuta nauhoittamiseen.
1
Käännä SOURCE SELECTOR (tai paina FRONT AV – vain FR 970)
valitsemaan se lähde, josta haluat suorittaa nauhoituksen.
yLähteen nimi ilmestyy näyttöön.
2 Suorita halutun laitteen vaatimat valmistelut. Se on
liitettävä yhteen vastaanottimen lähtemistä.
3 Käynnistä nauhoitus nauhoittavalla laitteella.
4 Käynnistä lähteen toisto tavalliseen tapaan.
Huomautus: – VCR IN -liittimen audio- ja videosignaali ei
toistu VCR OUT -liittimellä. Sama koskee
CDR/TAPE IN -liittimen audio-signaalia
CDR/TAPE OUT -liittimeen nähden.
– Suosituksenamme on, että ei käytetä
vastaanottimen digitaalista lähtemää
COAX OUT nauhoituksen suorittamiseksi
analogisesta lähteestä. Käytä sen sijaan
analogista lähtemää CDR/TAPE.
Digitaalinen nauhuri on mahdollista kytkeä vastaanottimen
digitaaliseen toistoon. Näin kaikki digitaalisista syötöistä
tulevat signaalit voidaan nauhoittaa suoraan liitettyyn audionauhuriin. Vastaanotin kääntää myös kaikki analogisista
syötöistä tulevat signaalit digitaaliseen toistoon.
Vastaanotinta voidaan käyttää nauhoittamaan digitaalisesti
monikanavainen surround-tilavaikutelmaäänen audiosignaali
(Dolby Digital tai MPEG) esimerkiksi DVD:stä CD-R:ään.
Vastaanotin kääntää digitaalisen monikanavasignaalin
stereosignaaliksi asianmukaista ääni-informaatiota
menettämättä.
Huomautuksia: – Älä käytä 3D SURROUND
–tilavaikutelmatoimintoa digitaalisia
nauhoituksia suoritettaessa, sillä se
vääristää digitaalisen audio-signaalin.
– Dolby Digital- tai MPEG-signaalia
nauhoitettaessa kukin raita on
nauhoitettava erikseen.
Digitaalisesta toistosta nauhoittaminen
Nauhoitus lähteestä
Äänen säätäminen
Lähteen toisto
59
Suomi
TILAVAIKUTELMAN ÄÄNI
Tilavaikutelman ääni saa aikaan täysin uuden
kuunteluaistimuksen. Tunnet olevasi toiminnan keskellä, koska
olet täysin äänen ympäröimänä. Käytä sellaisia TV-lähetyksiä,
audio- ja videonauhoja ja levyjä, joissa on merkintänä
3, 1 tai , jotka on
koodattu monikanavaista tilavaikutelman ääntä varten. Dolby
Digital tai MPEG Multichannel antavat parhaan tuloksen
vastaanottimestasi.
Pane merkille, että DVD-levyissä ei ole aina monikanavaista
tilavaikutelmaa. Sen varmistamiseksi, että levy on
monikanavainen, ota yhteys myyntiedustajaan.
Useimmat stereonauhat ja -levyt voidaan toistaa hyvin tuloksin
käyttämällä tilavaikutelman ääniasetuksia. Jos toisto särisee
tilavaikutelmatilassa, siirry käyttämään normaalia stereotilaa.
Kuvattujen erilaisten tilavaikutelman äänitilojen saatavuus
riippuu käytettyjen kaiuttimien määrästä ja sisääntulevan äänen
informaatiosta.
Tilavaikutelman äänen ollessa kytkettynä voit vuorotella
toimintaa erilaisten tilavaikutelmatilojen kautta. Pane
merkille, että kaikki mahdollisuudet koskevat vastaanottimen
valikon määrittelemää kaiutinasetusta.
Jos tunnistetaan tilavaikutelman signaali, vastaanotin
vierittyy tilaan DOLBY DIGITAL tai MPEG.
1 Paina SURROUND ON/OFF kytkeytymään tilavaikutelman
ääneen.
yKäytössä oleva tila vierittyy esille.
2 Paina SURR. MODE toistuvasti erilaisia tilavaikutelmatiloja
kuunnellaksesi (jos tarjolla).
yNäyttöön ilmestyvät valittu tila ja kaiuttimet. Jos
sisääntulevat monikanavasignaalit vähennetään
pienemmäksi määräksi lähtemäsignaaleja, näyttöön
ilemstyy DOWNMIX.
3 Paina 3D SURROUND kytkemään tai katkaisemaan
virtuaalinen 3D-tilavaikutelma.
yMerkkivalo osoittaa, onko virtuaalinen 3D-tilavaikutelma
kytkettynä vai katkaistuna.
4 Paina SURROUND ON/OFF tilavaikutelmaäänen
katkaisemiseksi.
ySURROUND OFF vierittyy näyttöön.
HALL
Äänen toisto paranee ja lisänä on vähäinen kaiku. Tämä saa aikaan
tunnelman suuresta huoneesta. Voidaan käyttää stereo-tilassa.
SURROUND
Tilavaikutelma mahdollistaa normaalin tilavaikutelman äänen
toiston 4 tai 5 kaiuttimella. Lähdemateriaalista riippuen
toistetaan Dolby Surround Pro Logic, Dolby Digital tai MPEG.
PRO LOGIC, DOLBY DIGITAL, MPEG
SURROUND -tilan lisäksi näyttöön ilmestyy käytetty tilavaikutelma
– riippuen lähdemateriaalista. Kun on kysymys digitaalisesta
surround-tilavaikutelmasta, näyttöön ilemstyy äänimuotoilu AC-3
(Dolby Digital) tai MPEG (MPEG 2 Multichannel) ja sen jälkeen
lähteessä olevat äänikanavat (esim. DVD).
Esimerkki: AC-3 3/2.1 Dolby Digital, 3 etukanavaa,
2 surround-tilavaikutelmakanavaa ja
alabassokaiutinkanava.
MPEG 2/0.0 MPEG Multichannel, vain stereoääni.
AC-3 3/1.0 Dolby Digital, 3 etukanavaa, 1 (mono)
surround-tilavaikutelmakanava ilman
alabassokaiutinsignaalia.
FRONT-3 STEREO
Tilavaikutelan ääni on vaimennettu. 3 Stereo -toiminto
mahdollistaa tilavaikutelman äänen kuuntelun
tilavaikutelmakaiuttimia käyttämättä.
3D SURROUND
Etukaiuttimet simuloivat takakanavan äänen. Tilavaikutelman ääni
simuloidaan vasemmanpuolisten ja oikeanpuolisten etukaiuttimien
ja keskikaiuttimen avulla. Kuuntelijan kuuntelupaikka vaikuttaa
tilavaikutelmaefektiin. Alue, jossa efekti on paras, näkyy harmaana.
STEREO
Kaikki ääni toistetaan vasemmanpuolisten ja oikeanpuolisten
etukaiuttimien kautta. Tämä mahdollistaa stereon vakiotoiston.
NIGHT MODE (koskee vain kauko-ohjainta)
Äänen matalat ainekset ja pehmeä-ääniset kappaleet
korostuvat. Pystyt nauttimaan tilavaikutelman äänestä
nukkumassa olevia lapsia tai naapureita häiritsemättä. Yötila
toimii vain tilojen Dolby Digital ja MPEG yhteydessä ja vain,
jos ne ovat lähdemateriaalin tukemina.
Tilavaikutelman äänen asetukset
Tilavaikutelman kytkentä
Tilavaikutelmaa koskevaa ääntä koskevia tietoja
CENTER
FRONT
FRONT
LEFT
RIGHT
60
Suomi
VIRITIN
Voit hakea radioknavia taajuuskaistaa skannaamalla. Voit
myös näpätä tiedossasi olevan radiokanavan taajuuden. Jos
FM-kanava lähetetään ja vastaanotetaan stereona, näyttöön
ilmestyy
STEREO.
Radiokanavien haku
1 Käännä SOURCE SELECTOR virittimen valitsemiseksi.
yTUNER ilmestyy näyttöön.
2 Valitse aaltokaista painamalla toistuvasti TUNER AM/FM.
yNäyttöön ilmestyy valittu aaltokaista.
3 Pidä 1 tai 2 painettuna noin 1 sekunnin ajan.
ySEARCH ilmestyy näyttöön ja viritin virittyy kanavalle
riittävällä teholla.
4 Toista tämä toimenpide, kunnes löydät halutun kanavan.
• Heikon lähettimen hienosäätämiseksi paina hetken verran
1 tai 2 niin usein kuin tarvitaan mahdollisimman hyvän
vastaanoton saamiseksi.
Radiokanavalle virittyminen taajuuden pohjalla
(koskee vain kauko-ohjainta)
1 Paina TUNER.
yTUNER ilmestyy näyttöön.
2 Paina FR. D..
y_ ilmestyy näyttöön.
3 Käytä 1–0 radiokanavan taajuuden näppäämiseksi.
Huomautuksia: On mahdollista näpätä virittimen taajuusalueen
sisällä olevia voimassa olevia numeroita.
Voit kytkeä virittimen alemmalle hakuherkkyydelle hakemaan
kanavia, joilla on vain vahva signaali (vain FM).
1 Käännä SOURCE SELECTOR virittimen valitsemiseksi.
yTUNER ilmestyy näyttöön.
2 Paina SENS. vastaanottimella.
yNäyttöön ilmestyy SENS HI tai SENS LO 5 sekunnin ajaksi.
Huomautuksia: Näyttöön ilmestyy varsinainen herkkyys
radiokanavia haettaessa. Tässä tapauksessa
SENS LO tarkoittaa, että viritin hakee vain
sellaisia radiokanavia, joissa on vahva signaali.
Muistiin on mahdollista tallentaa enintään 30 radioasemaa.
Vastaanotin pystyy valitsemaan ja ohjelmoimaan itsestään
radiokanavat tai voit valita ne itse.
Automaattinen ohjelmointi
1 Valitse * TUNER valikosta ja paina NEXT 2.
2 Valitse AUTO INSTALL ja paina NEXT 2.
yNäyttöön ilmestyy ennalta asetettu numero, jossa
ohjelmointi käynnistyy, aaltokaista ja AUTO.
3 Käännä TUNER PRESET X muuttamaan ennalta asetettu
numero, jossa ohjelmoinnin on käynnistyttävä.
4 Käytä TUNER AM/FM halutulle aaltokaistalle siirtymiseksi.
5 Paina ENTER / OK ohjelmoinnin käynnistämiseksi.
yAUTO INSTALL vilkkuu ja kaikki tarjolla olevat
radiokanavat ohjelmoidaan; tämä voi viedä muutaman
minuutin. Ohjelmointi on suoritettu, kun AUTO
INSTALL ei enää vilku.
Manuaalinen ohjelmointi
1 Valitse * TUNER valikosta ja paina NEXT 2.
2 Valitse MAN INSTALL ja paina NEXT 2.
yNäyttöön ilmestyy ennalta asetettu numero, aaltokaista
ja taajuus.
3 Käännä TUNER PRESET X muuttamaan ennalta asetettu
radiokanavan tallennuksen numero.
4 Viritä halutulle radiokanavalle (katso ”Radiokanavien haku”).
5 Paina ENTER / OK valintasi vahvistamiseksi.
ySTORED ilmestyy näyttöön hetkeksi. Radiokanava
ohjelmoidaan valittuun ennalta asetettuun numeroon.
6 Valitse ja tallenna kaikki halutut radiokanavat tällä tavalla.
Radioasemien tallennus
FM-herkkyyden kytkentä
Radiokanaville viritys
61
Suomi
VIRITIN
1 Käännä SOURCE SELECTOR -valitsin asentoon TUNER
virittimen valitsemiseksi.
yTUNER ilmestyy näyttöön.
2 Käännä TUNER PRESET X ennalta asetetun radiokanavan
valitsemiseksi.
yPRESET, ennalta asetettu numero ja kanava ilmestyvät
näyttöön.
Voi olla, että haluat muuttaa radiokanavien järjestystä niiden
ohjelmoinnin jälkeen. RESHUFFLE mahdollistaa ennalta
asetettujen paikkojen muuttamisen.
1 Valitse * TUNER valikosta ja paina NEXT 2.
2 Valitse RESHUFFLE ja paina NEXT 2.
yPRESET, ennalta asetettu numero ja kanava ilmestyvät
näyttöön.
3 Käännä TUNER PRESET X ennalta asetetun kanavan
valitsemiseksi.
4 Paina ENTER / OK valinnan vahvistamiseksi.
yNäyttöön ilemstyvät valittu ennalta asetettu numero
SWAP <-> ja toinen ennalta asetettu numero.
5 Käännä TUNER PRESET X toisen ennalta asetetun kanavan
valitsemiseksi.
6 Paina ENTER / OK vaihdon vahvistamiseksi.
yRESHUFFLED ilmestyy näyttöön hetkeksi ja nämä
kaksi ennalta asetettua numeroa vaihdetaan keskenään.
Ennalta asetetuille radiokanaville on mahdollista antaa nimi.
Myös RDS-kanavanimet voidaan ylikirjoittaa.
1 Valitse * TUNER valikosta ja paina NEXT 2.
2 Valitse GIVE NAME ja paina NEXT 2.
yNäyttöön ilmestyy ennalta asetettu radiokanava.
3 Käännä TUNER PRESET X valitsemaan se esiasetus, jolle
halutaan antaa nimi.
4 Paina ENTER / OK valinnan vahvistamiseksi.
yNäyttöön ilmestyy olemassa oleva nimi tai ________.
5 Käännä TUNER PRESET X kirjaimen valitsemiseksi ja
NEXT 2 tai 1 PREV. seuraavaan tai edelliseen asentoon
siirtymiseksi.
6 Koko nimen syötettyäsi paina ENTER / OK toiminnan
vahvistamiseksi.
ySTORED ilmestyy näyttöön ja nimi tallennetaan.
Huomautus: Jos haluat käyttää uudelleen valittua RDS-kanavan
nimeä, ilmoita yksinkertaisesti vain sille annettu
nimi.
1 Valitse valikon toiminto * TUNER, valitse GIVE NAME.
yNäyttöön ilmestyy ennalta valittu radioasema.
2 Käännä X MENU NAVIGATOR tyhjennettävän nimen
valitsemiseksi.
3 Paina ENTER / OK tyhjennettävän nimen valitsemiseksi.
4 Paina 1 PREV. tyhjennettävän nimen valitsemiseksi.
y CL vilkkuu kanavan nimen vasemmalla puolella.
5 Paina ENTER / OK kanavan nimen tyhjentämiseksi.
Tai, jos satut muuttamaan mielesi,
paina 1 PREV. jättämään kanavan nimi sellaisekseen.
Kanavanimien tyhjennys
Radiokanavien nimeäminen
Tallennettujen radiokanavien
uudelleenjärjestäminen
Tallennetuille radiokanaville viritys
62
Suomi
VIRITIN TEKNISIÄ TIETOJA
Radio Data System -järjestelmä on palvelu, joka mahdollistaa
FM-kanavien lisätietojen lähettämisen. Jos kuuntelet
RDS-kanavaa, R ja kanavan nimi esiintyvät näytössä.
Kytkentä eri RDS-informaatioon
• Paina vastaanottimen RADIO TEXT toistuvasti kytkemään
alla mainittuun informaatioon (jos tarjolla):
– Radiotekstiviestit
– RDS-kello
– Taajuus
– Kanavan nimi
Huomautus: Tietyiltä RDS-asemilta lähetetty aikasignaali ei
ole aina välttämättä tarkka.
On mahdollista asettaa viritin siten, että valitun RDS-kanavan
toiston keskeyttää uutis- tai liikennetiedotuslähetys. Tämä
toiminto toimii vain, jos lähetetään tarvittavat RDS-signaalit.
Jos RDS-kanavat välittävät myös EON-signaalin (Enhanced
Other Networks) näyttöön ilmestyy
EON. Tämän signaalin
avulla viritin pystyy hakemaan valitun RDS-kanavan lisäksi
myös koko EON:n kanavaverkoston uutisia ja
liikenneinformaatiota varten.
1 Viritä halutulle RDS-kanavalle.
2 Paina NEWS/TA:
Kerran tuomaan näyttöön NEWS, tämä kytkee
uutislähetystoiminnon.
Kaksi kertaa tuomaan näyttöön TA, tämä kytkee
liikennetiedotustoiminnon.
Kolme kertaa tuomaan näyttöön TA ja NEWS, tämä kytkee
molemmat lähetystoiminnot.
3 Valitse ja toista muut lähteet tavalliseen tapaan.
y Kun ollaan lähettämässä uutisia tai
liikenneinformaatiota, vastaanotin kytkeytyy virittimeen
ja NEWS tai TA alkaa vilkkua.
4 Paina NEWS/TA, kunnes näytön merkkivalo häviää ja
toiminto/toiminnot katkaistaan.
tai
Paina NEWS/TA lähetyksen aikana toiminnon/toimintojen
katkaisemiseksi.
Huomautus: Muista katkaista uutis- ja liikennetiedotuslähetys
nauhoituksen aikana, muuten nauhoitetaan myös
nämä lähetykset.
Mahdollisista muutoksista ei ilmoiteta erikseen.
Yleistä
Tehon kulutus (FR 960) .................................................≈ 170 W
Tehon kulutus (FR 970) .................................................≈ 195 W
Valmiustilan tehon kulutus...............................................< 2 W
Mitat, l × k × s.........................................435 × 135 × 350 mm
Paino (FR 960) ...................................................................8,6 kg
Paino (FR 970) ...................................................................9,4 kg
Vahvistinosa (0,7 % THD, 6 Ω, 1 kHz)
Lähtemäteho, stereotila (FR 960) (DIN) ......................2 × 50 W
Lähtemäteho, tilavaikutelman tila (FR 960)
Etu .........................................................................2 × 50 W
Keski ............................................................................50 W
Tilavaikutelma.......................................................2 × 50 W
Lähtemäteho, stereotila (FR 970) (DIN) ....................2 × 100 W
Lähtemäteho, tilavaikutelman tila (FR 970)
Etu .......................................................................2 × 100 W
Keski ..........................................................................100 W
Tilavaikutelma.......................................................2 × 50 W
Basso..................................................................±9 dB a 100 Hz
Diskantti.............................................................±9 dB a 10 kHz
Kuuluvuus.....+6 dB a 100 Hz (-30 dB); +3 dB a 10 kHz (-30 dB)
Harmoninen kokonaissärö.........................0,05 % a 1 kHz, 1 W
Taajuusvaste .............................................20–30.000 Hz, ±1 dB
S/N-suhde......................................................................≥ 82 dB
Stereo-erotus (1 kHz) .....................................................≥ 45 dB
Ylikuuluminen (1 kHz) ...................................................≤ -65 dB
Digitalinen tunnustelutaajuus.............32 kHz, 44,1 kHz, 48 kHz
Syötöt
Lineaariset syötöt ...................................250 mV tasolla 47 kΩ
Front Av (vain FR 970).............................250 mV tasolla 22 kΩ
Phono...........................................................5 mV tasolla 47 kΩ
Digitaalinen koaksiaalinen ................................75 Ω (IEC 958)
Lähtemät
Virtaverkon AC -liittimet (kytketty)..kokonaisuudessaan max. 100 W
Lineaariset lähtemät.................................250 mV tasolla 1 kΩ
Digitaalinen koaksaali .......................................75 Ω (IEC 958)
Digitaalinen optinen........................................................Toslink
Alabassokaiuttimen ennakko-ulos................0,8 V tasolla 1 kΩ
Keskikaiuttimen ennakko-ulos......................0,8 V tasolla 1 kΩ
Kuulokkeet......................................8–600 Ω (3 V e.m.f., 60 Ω)
Kaiuttimet .........................................................................≥ 6 Ω
Viritinosa
Aaltoalue
FM..............................................................87,5–108,0 MHz
MW...............................................................531–1.602 kHz
LW....................................................................153–279 kHz
Herkkyys
Stereo FM ..................................................................41 dBf
Mono FM....................................................................15 dBf
Harmoninen kokonaissärö
Stereo FM ...................................................................0,3 %
Mono FM...................................................................0,85 %
Taajuusvaste ..............................................63–12.500 Hz ±1 dB
S/N-suhde
Stereo FM....................................................................55 dB
Mono FM.....................................................................60 dB
Kanavaerotus ........................................................35 dB / 1 kHz
Vastaanotin
RDS:n uutis- ja liikennetiedotuslähetys
RDS R
63
Suomi
VIANHAKU
ONGELMA MAHDOLLINEN SYY RATKAISU
Ei ääntä VOLUME ei ole säädetty oikein. Säädä VOLUME.
Kuulokkeet ovat liitettynä. Irrota kuulokkeet.
On valittu väärä lähde. Käännä SOURCE SELECTOR oikean lähteen
valitsemiseksi.
Ei ääntä vasemmalla tai Yksi kaiuttimista liitetty väärin. Liitä kaiutin oikein.
oikealla puolella
Kaiutinkaapeli on vaurioitunut. Vaihda kaapeli.
Äänenvoimakkuuden balanssi vastaanottimen Säädä VOL FRONT-L ei VOL FRONT-R
valikossa on säädetty väärin. vastaanottimen valikossa.
Heikko ääni tai ei lainkaan SURROUND-tila on kytkettynä. Paina SURROUND ON/OFF tilavaikutelman äänen
tääntä keski- tai kytkemiseksi.
tilavaikutelmakaiuttimessa
Tilavaikutelma ja/tai keskikaiutin ei ole Liitä kaiuttimet oikein.
liitettynä (oikein).
Tilavaikutelma ja/tai keskikaiuttimet Valitse YES nykyisiä kaiuttimia varten.
on kytketty toiminnasta asetuksessa
SPEAKR SETUP -valikko.
Kaiutinkaapeli on vaurioitunut. Vaihda kaapeli.
Heikko bassoääni Kaiuttimet eivät ole faasissa. Liitä värilliset (tai merkityt) johdot värillisiin
liittimiin ja mustat (tai merkitsettämät) johdot
mustiin liittimiin.
Huonolaatuinen ääni Huonosti sopiva asetus kyseistä musiikki- Korjaa vastaanottimen ääniasetukset.
tai äänityyppiä varten.
Tilavaikutelman äänitaso Tilavaikutelman tilavaikutelman tasoa ei Säädä vastaanottimen tilavaikutelman äänen
on liian alhainen tai liian ole säädetty oikein. taso.
korkea
Keskikaiuttimen äänitaso Keskikaiuttimen äänitasoa ei ole säädetty Säädä vastaanottimen keskikanavan taso.
on liian alhainen tai liian oikein.
korkea
Dolby Surround Pro Logic- Tuotetaan vain monosignaali. Valitse erilainen äänilähde tai katkaise
tilassa kuuluu vain tilavaikutelman ääni.
keskikaiuttimen toisto
Heikkotasoinen Vastaanotin tai antenni on asetettu Siirrä häiriön tuottava laite muualle tai katkaise
radiovastaanotto, säteilylähteen, esimerkiksi TV:n, CD-soittimen, sen toiminta.
automaattinen ohjelmointi CD-nauhuri tai DVD-soittimen, lähelle.
ei toimi oikein
VAROITUS
Älä missään tapauksessa ryhdy suorittamaan
minkäänlaisia korjaustoimia itse, muuten takuu
mitätöityy. Älä avaa laitetta, muuten riskinä on
sähköiskun saaminen.
Jos laitteessa ilmenee vika, tarkista alla luetellut kohdat
ennen kuin viet sen korjattavaksi.
Ellet saa ongelmaa ratkaistua näillä ohjeilla, ota yhteys
myyntiedustajaan tai huoltoon.
3104 215 3613.3
FR960
FR970 VieUrs9942
Svenska Dansk Suomi Português
∂ППЛУИО¿
Meet Philips at the Internet
http://www. philips.com
W
Polski
Loading...
