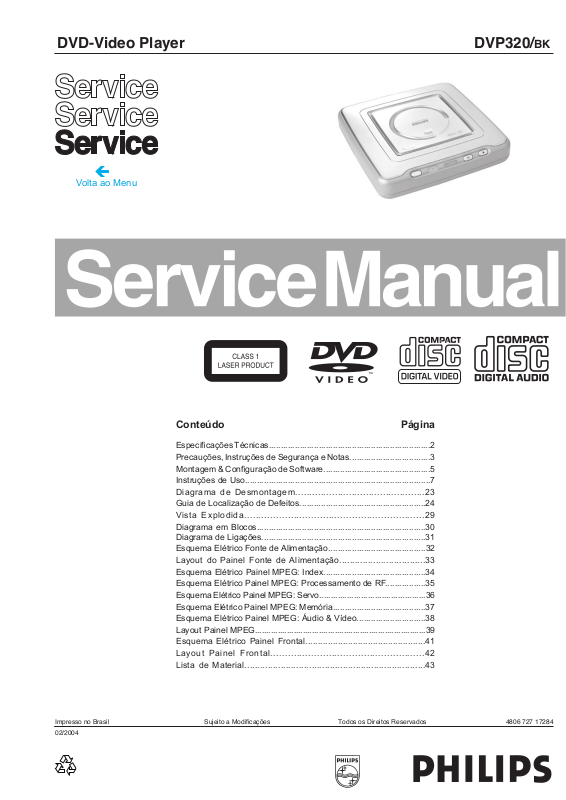

Philips DVP320-BK Schematic

DVD-Video Player DVP320/

ç

Volta ao Menu

BK

Conteúdo Página

Especifi cações Técnicas....................................................................2

Precauções, Instruções de Segurança e Notas..................................3

Montagem & Confi guração de Software.............................................5

Instruções de Uso..............................................................................7

Diagrama de Desmontagem..............................................23

Guia de Localização de Defeitos.....................................................24

Vista Explodida..............................................................29

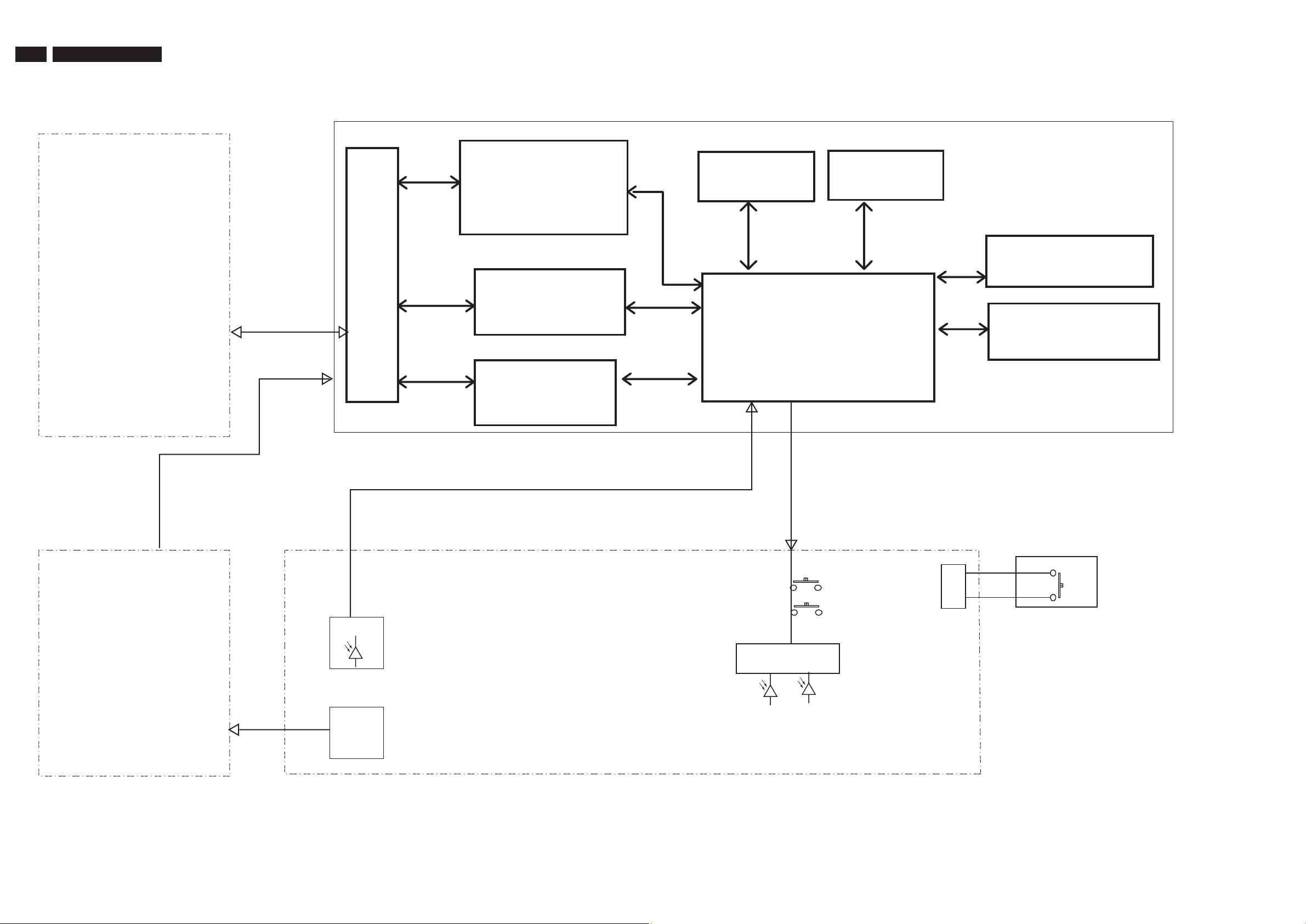

Diagrama em Blocos.......................................................................30

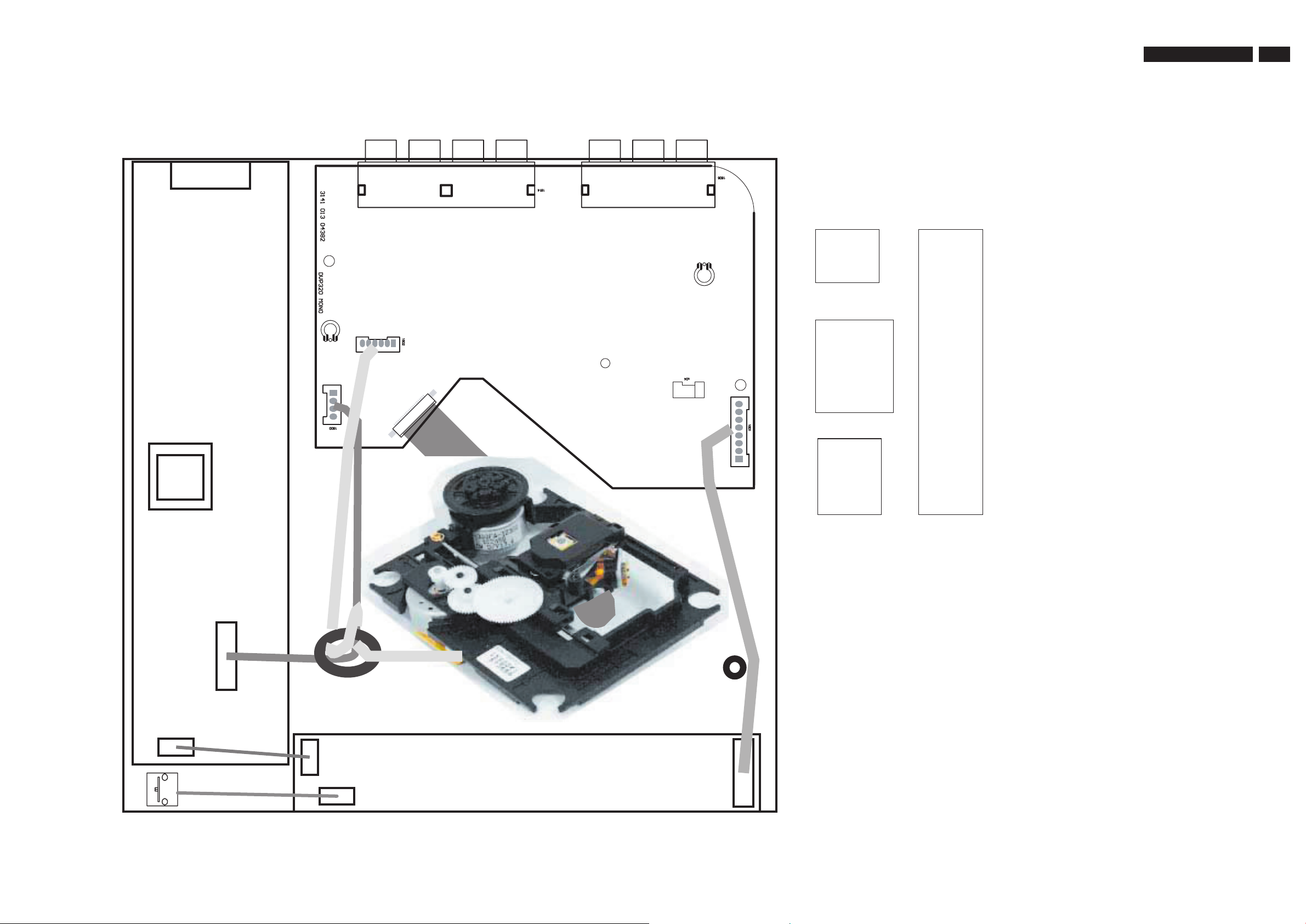

Diagrama de Ligações.....................................................................31

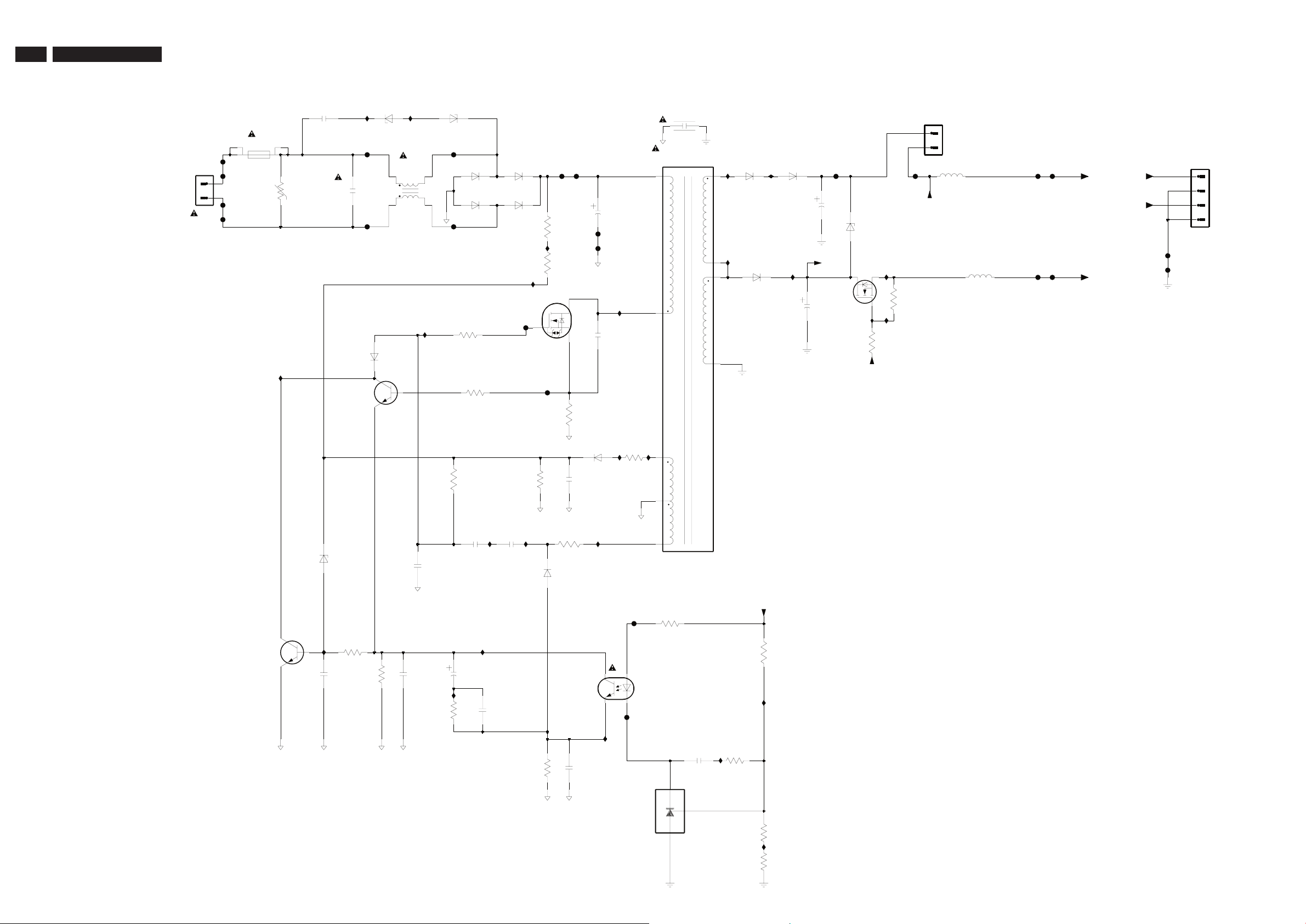

Esquema Elétrico Fonte de Alimentação.........................................32

Layout do Painel Fonte de Alimentação.................................33

Esquema Elétrico Painel MPEG: Index...........................................34

Esquema Elétrico Painel MPEG: Processamento de RF.................35

Esquema Elétrico Painel MPEG: Servo..............................................36

Esquema Elétrico Painel MPEG: Memória.......................................37

Esquema Elétrico Painel MPEG: Áudio & Vídeo.............................38

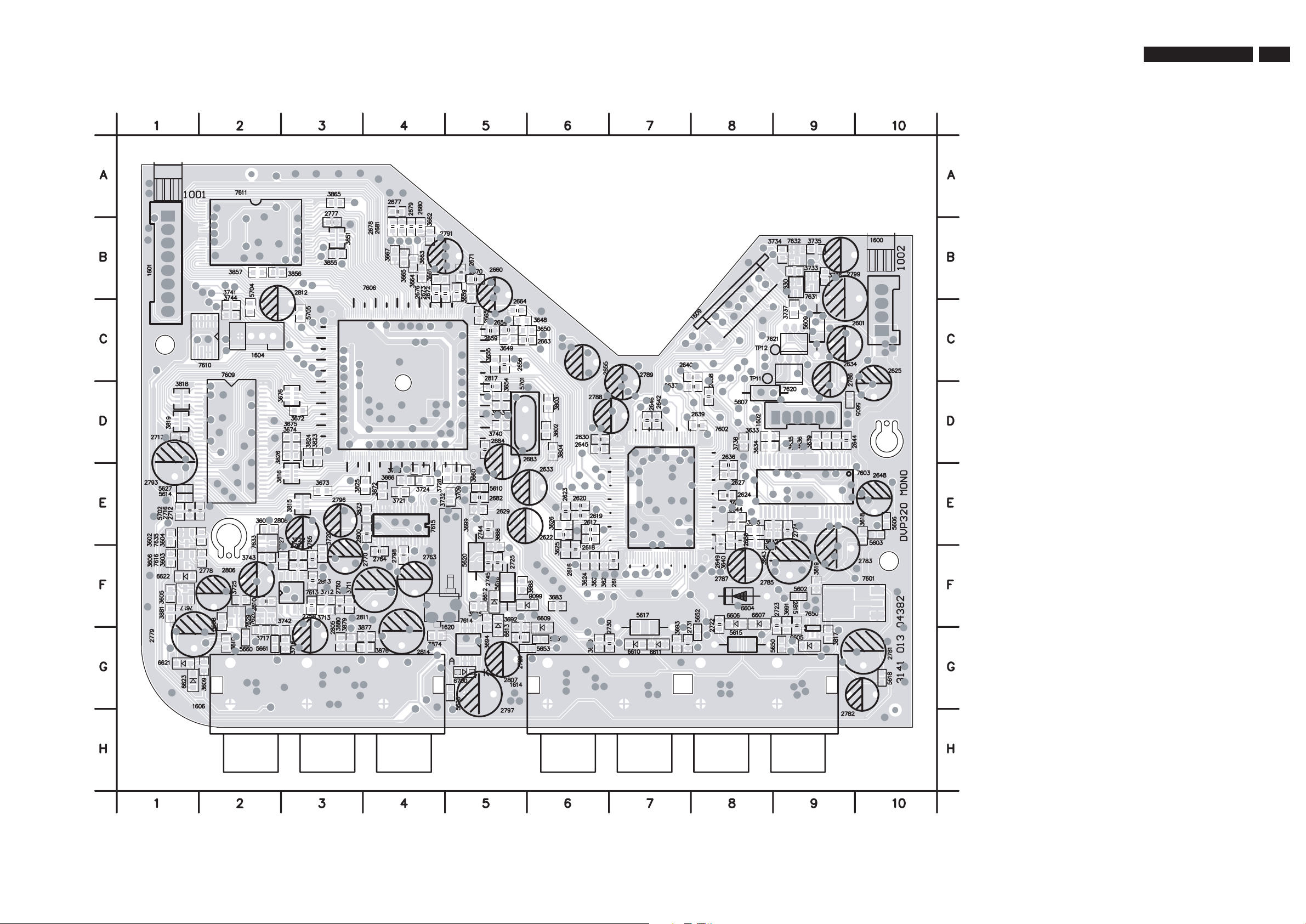

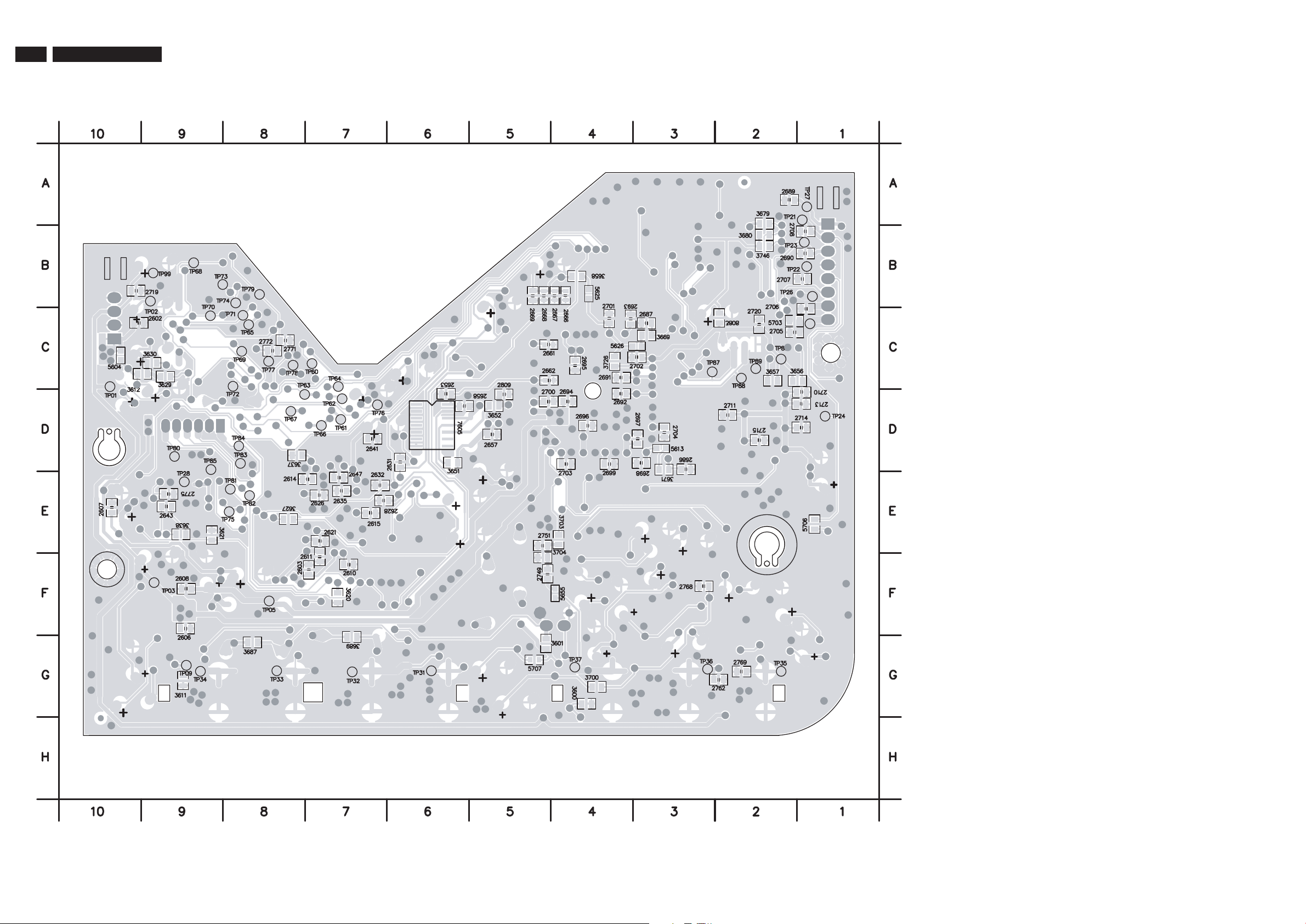

Layout Painel MP EG...........................................................................39

Esquema Elétrico Painel Frontal................................................41

Layout Painel Frontal.....................................................42

Lista de Material......................................................................43

Impresso no Brasil Sujeito a Modificações Todos os Direitos Reservados 4806 727 17284
02/2004

2 DVP320

ESPECIFICAÇÕES TÉCNICAS

SISTEMA DE REPRODUÇÃO

DVD Video
Video CD & SVCD
CD
CD Foto
CD MP3
CD-R, CD-RW
DVD+R, DVD+RW

DESEMPENHO DE VÍDEO

* CVBS 1Vpp --- 751
* Component Video Y: 1.00Vpp --- 751
Pr: 0.7Vpp --- 751
Pb: 0.7Vpp --- 751

FORMATO DE ÁUDIO

Digital Mpeg/ AC-3/ DTS compressed Digital
PCM 16, 20, 24 bits
fs, 44.1, 48, 96 kHz
MP3(ISO 9660) 24, 32, 56, 64, 96,
128,256 kbps &
variable bit rate fs,
16, 22.05,24, 32,

44.1, 48 kHz
Som estéreo analógico

DESEMPENHO DO SISTEMA DE ÁUDIO

Conversor D/A 24bit
Relação sinal-ruído (1KHz) 100 dB
Faixa dinâmica (1 KHz) >90 dB
DVD fs 96 kHz 4Hz-44KHz
fs 48 kHz 4Hz-22KHz
SVCD fs 48 KHz 4Hz-22KHz
fs 44.1 kHz 4Hz-20KHz

CD/VCD fs 44.1 kHz 4Hz-20KHz

PADRÃO DE TV

Número
de linhas 625 525
Reprodução Multistandard (PAL /
NTSC)

CONEXÕES

Saída de vídeo Componente Coaxial
Saída de vídeo Coaxial
Saída de áudio (L+R) Coaxial
Saída digital 1 coaxial /
IEC958 para
CDDA /
LPCM/ MPEG1
IEC1937 para
MPEG2, Dolby
Digital e DTS

GABINETE

Dimensões (L x P x A) 216 x 216 x 45 mm
Peso Cerca de 0,85 kg

(PAL / 50 Hz) (NTSC / 60 Hz)

Especifi cações sujeitas a mudança sem aviso
prévio.

CONSUMO DE POTÊNCIA
Consumo de Potência < 8W

Consumo em stand-by < 1,2W

2. Precauções e instruções de segurança

o

e

DVP320

3

Advertência

Todos os CI`s e vários outros semicondutores são suscetí­veis à descargas eletrostáticas (ESD).
A falta de cuidados no manuseio pode reduzir drastica­mente a vida do componente.
Quando estiver reparando, certifique-se de estar conectado
ao mesmo potencial de terra através de uma pulseira de
aterramento com resistência.
Mantenha componentes e ferramentas também neste
potencial.

Atenção

Normas de segurança requerem que todos os ajustes
sejam realizados para as condições normais e todos os
componentes de reposição devem atender as especifi-
cações.

Teste de risco de choque e incêndio

CUIDADO: Após reparar este aparelho e antes de devolve-lo ao consumidor, meça a resistência entre cada pino do cabo de força (desconectad

da tomada e com a chave Power ligada) e a face do painel frontal, botões de controle e a base do chassis.
Qualquer valor de resistência menor que 1 Megohms indica que o aparelho deve ser verificado /reparado antes de ser conectado à rede elétrica
e verificado antes de retornar ao consumidor.

NOTA DE SEGURANÇA:

Símbolo: , Risco de choque ou incêndio. Componentes marcados com este símbolo devem ser substituídos apenas por originais. A utilização d
componentes não originais pode acarretar risco de incêndio ou choque elétrico.

4 DVP320

SEGURANÇA AO TRABALHAR COM LASER

Esta unidade utiliza um laser. Apenas pessoal qualificado deve remover a tampa ou tentar reparar este dispositivo, o laser pode danificar
a visão.

UNIDADE LASER

Tipo: Laser Semicondutor GaAIAs
Comprimento de onda: 650 nm (DVD)
780 nm (VCD/CD)
Potência de saída: 7 mW (DVD)
10 mW (VCD/CD)
Divergência do raio: 60º

O USO DE CONTROLES, AJUSTES OU A REALIZAÇÃO DE OUTROS PROCEDIMENTOS QUE NÃO OS AQUI ESPECIFICADOS PODE
RESULTAR EM PERIGO DE EXPOSIÇÃO À RADIAÇÃO.

EVITE SE EXPOR DIRETAMENTE AO RAIO LASER.

ADVERTÊNCIA

O uso de instrumentos ópticos com este produto aumenta o risco de danos aos olhos.
Os reparos devem ser executados sempre que possível com um disco dentro do player.

LOCALIZAÇÃO DA ADVERTÊNCIA: DENTRO DA TAMPA DE BLINDAGEM DO LASER

CAUTION VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN AVOID EXPOSURE TO BEAM

ADVARSEL SYNLIG OG USYNLIG LASERSTRALING VED ABNING UNDGA UDSAETTELSE FOR STRALING

ADVARSEL SYNLIG OG USYLING LASERSTRALING NAR DEKSEL APNES UNNGA EKSPONERING FOR STRALEN

VARNING SYNLIG OCH OSYNLIG LASERSTRALNING NAR DENNA DEL AR OPPNAD BETRAKTA EJ STRALEN

VAR O! AVAT T AESSA OLET ALTTIINA NAKYVALLE JA NAKYMATT OMALLE LASER SATEILYLLE. ALA KATSO SATEESEEN

VORSICHT SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG WENN ABDECKUNG GEOFFNET NICHT DEM STRAHL AUSSETSEN

DANGER VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN AVOID ID DIRECT EXPOSURE TO BEAN

ATTENTION RAYO NNEMENT LASER VISIBLE ET INVISIBLE EN CAS D'OUVERTURE EXPOSITION DANGEREUSE AU FAISCEAU

Advertência para a fonte de alimentação na posição 1001

O lado primário da fonte de alimentação incluindo o dissipador está ligado diretamente à rede elétrica quando o player está conectado
na tomada mesmo com a chave power desligada!

A área do primário não é blindada e há a possibilidade de toque nas trilhas de cobre ou em componentes quando da manutenção do player.
O técnico deve precaver-se para não tocar nesta área.
O primário da fonte de alimentação é identificado com uma pintura clara e listras impressas na placa de circuito impresso.

DVP320

5

1. Montagem

1. Assegure-se que os cabos entre o drive KHM-280AHA e o Painel
Mpeg estão bem conectados.

2. Dessolde o ponto protetor ESD no novo drive KHM-280AHA,
use um ferro de solda cuidadosamente.

3. Monte o drive.

Fig. 1: Posição do ponto protetor de ESD (Vista Inferior)

Cabo de 8 pinos

Passo 2: remova a trava

Passo 3: Remova a trava esquerda

Fig. 2: Cabo 8 pinos (frágil)

2. Painel Mpeg e Display Frontal

Nota Importante

1. Atenção o item 8002 (cabo 8 pinos) é fi xo apenas por um
parafuso ao gabinete. Veja diagrama de conexões, fi g. 2.

2. Procedimento para remover a proteção superior do Mpeg:

Passo 1: Destrave as duas travas próximas ao PSU

Passo 4: remova a proteção superior

3. Mudando o ajuste do Software

O ajuste do software pode ser mudado conforme os seguintes

procedimentos.

1. Pressione as chaves <OPEN/CLOSE> para abrir a porta.

2. Entre com o código de 4 digitos <9> <9> <9> <9> no controle
remoto.

3. Entre com uma das chaves a seguir para trocar o ajuste do
software.

6 DVP320

CÓDIGO DA REGIÃO USA -> 1

EUROPA -> 2
AP -> 3
LATAM -> 4
INDIA/RUSSIA -> 5
CHINA -> 6 ou 0

<SUBTÍTULO><0> Ajuste de confi guração do DVP320B/17
e DVP320F/17

<SUBTÍTULO><1> Reservado
<SUBTÍTULO><2> Ajuste de confi guração do DVP320/93
<SUBTÍTULO><3> Ajuste de confi guração do DVP320/69
<SUBTÍTULO><4> Ajuste de confi guração do DVP320/75
<SUBTÍTULO><5> Ajuste de confi guração do DVP320/78

4. A mudança deve ser efetuada imediatamente, de acordo com a

informação indicada na tela do TV.

Nota: Quando ajustar a confi guração, a mudança deve se efetuada
imediatamente, pois a informação estará na tela por pouco tempo.

5. Upgrade do software via disco Download

Ambos os softwares, aplicação e servo, são distribuidos em um

pacote de software que pode ser gravado na memória Flash do
DVD através de um CD-ROM. O disco de CD-ROM deve ser feito
com um gravador de CD.

Nota:

1) O nome do arquivo usado para gravar o CD-R/RW deve ser
em maiúsculas, ex.: GAP.BIN

2) Para melhor e rápida leitura, acrescente um arquivo qualquer
entre 50 e100 MB.

6. Procedimento de upgrade do sofware

1) Abra a gaveta.

2) Coloque o disco de atualização e feche a porta.

3) A operação iniciará automaticamente.

4) O LED Play piscará (On e OFF)

5) A operação levará 1 minuto aproximadamente.

6) Retire o disco de atualização quando o LED Play parar de
piscar.

Nota Importante:
Não desligue o aparelho durante a operação, pois a memória será

apagada.

7. Verifi cando o ajuste

Para verifi car se a atualização foi bem sucedida:

1. Pressione a tecla <DISPLAY> no controle remoto enquanto a
bandeja esta aberta.

2. Duas linhas de texto aparecerão na tela. Como a seguir.

GAP542PH-030812-320-171U

SERVP:001FC74 REG:1

No texo, os números signifi cam:

• SD542PH-030812 -> versão do software de Aplicação.

• REG 1 -> código da região.

• SERVO:001FC74 -> versão software do Servo.

• 320-171 -> indica o modelo e a versão do produto, ex. DVP320/17.

8. ComPair

Não há ComPair disponível.

Ìndice

Reprodução PHOTO CD e CD MP3

Operação geral ............................................................. 13

Navegador MP3 e JPEG ............................................... 13

Modo Play ....................................................................... 13

Funções especiais JPEG ................................ 14

Visualização prévia ........................................................ 14

Zoom de imagens ......................................................... 14

Reprodução em diversos ângulos ............................. 14

Efeito de transição......................................................... 14

Funções especiais MP3 ................................. 14

Introdução às funções ................................................. 14

Reprodução simultânea JPEG e MP3........... 14

Menu Setup

Menu General Setup .................................................... 15

Idioma OSD ................................................................... 15

Programa ........................................................................ 15

Bloqueio de disco ......................................................... 16

Protetor de tela ............................................................ 16

Menu de confi g. de saídas analógicas ........................ 17

Modo DOWNMIX ....................................................... 17

DRC ................................................................................. 17

Modos de som ............................................................... 17

Som 3D ........................................................................... 18

Menu de confi g. de saídas digitais .............................. 18

Saída digital ..................................................................... 18

Modo LPCM ................................................................... 18

Confi guração de saída de vídeo ................................ 19

Sistema de TV ................................................................ 19

Tela da TV ....................................................................... 19

Progressive Scan ........................................................... 20

Closed Caption ............................................................. 20

Smart Picture ................................................................. 21

Confi guração pessoal de imagem ............................. 21

Menu Preference Setup ................................ 22

Idioma de áudio ............................................................ 22

Idioma das legendas ..................................................... 22

Idioma do menu do disco .......................................... 23

Controle dos Pais.......................................................... 23

Confi guração padrão ................................................... 24

Navegador MP3 / JPEG ................................................ 24

Senha................................................................................. 24

DVP320

Especifi cações Técnicas ........................................ 25

Manutenção ................................................................ 25

Solução de problemas ........................................... 26

Códigos de idiomas ................................................ 28

Serviço Autorizado ................................................. 30

7

3

Garantia Internacional ......................................... 32

Introdução

Símbolos utilizados neste manual....................................2

Informações Ambientais..................................................4

Acessórios fornecidos.....................................................4

Informações de segurança..............................................4

Apresentação Funcional

Painel Superior e Traseiro.................................................5

Controle Remoto.............................................................6

Preparação

Antes de começar............................................................ 7

Conexão a uma TV com cabos de áudio e vídeo..... 7

Segurança com o Laser

Esta unidade usa um dispositivo laser. Para

evitar possíveis danos à visão, somente

pessoal qualifi cado deve remover a tampa e

tentar a manutenção deste aparelho.

O USO DE CONTROLES E

AJUSTES OU A REALIZAÇÃO DE

PROCEDIMENTOS DIFERENTES DOS

ESPECIFICADOS PODEM RESULTAR

EM EXPOSIÇÃO PERIGOSA À

RADIAÇÃO.

Conexão a uma TV com cabos de áudio e vídeo

componentes..................................................................... 7

Conexão a uma TV e a um equipamento Stereo..... 7

Conexão a uma TV e a um Receiver.......................... 7

Colocando a bateria de lítio no controle remoto.... 8

Conectando a alimentação............................................ 8

Ligando............................................................................... 8

Smart Power ON/OFF.................................................... 8

Operação

NOTA:

AS IMAGENS PODEM SER

MOSTRADAS DE FORMA DIFERENTE

CONFORME O PAÍS.

CUIDADO!

RADIAÇÃO LASER VISÍVEL E

INVISÍVEL COM A TAMPA ABERTA,

Reprodução básica ....................................................... 9

Operações Gerais ........................................................ 9

Controle de vídeo durante a reprodução .............. 9

Controle de áudio durante a reprodução .............. 9

Repeat/Shuffl e (Repetir/Aleatório)............................ 9

Repeat A-B (Repetir A-B) ........................................... 10

Reinício de 5 discos ..................................................... 10

OSD (On-Screen Display) .......................................... 10

Zoom ............................................................................... 11

EVITE EXPOSIÇÃO AO FEIXE.

(LOCAL DE PERIGO: DENTRO DA

PROTEÇÃO DO LASER OU NA

BLINDAGEM DO APARELHO).

NUNCA FAÇA OU MUDE UMA

CONEXÃO COM O APARELHO

Funções especiais para DVD ...................................... 11

Reprodução de um título ............................................ 11

Reprodução de um capítulo ....................................... 11

Smart Play ........................................................................11

Ângulo da câmera ......................................................... 11

Mudança do idioma de áudio ..................................... 11

Legendas ......................................................................... 11

Funções especiais para VCD e SVCD ...................... 11

Controle de reprodução (PBC) ................................ 11

Função Preview ............................................................. 12

LASER

Tipo Semicondutor laser GaAlAs

Comprimento de onda 650 nm (DVD)

780 nm (VCD/CD)

Potência 7 mW (DVD)

10 mW (VCD/CD)

LIGADO.

Divergência do feixe 60 graus

CLASS 1

LASER PRODUCT

A região deste aparelho é 4.

Devido aos fi lmes de DVD serem lançados

em épocas diferentes em diferentes

localidades, todos o reprodutores DVD

possuem código regional e os discos pode ter

um código regional também. Se você carregar

Informações Gerais

um disco diferente da região do seu aparelho,

você verá um aviso sobre o código regional

na tela. O disco não será reproduzido e deve

4

CD

ser retirado.

Fabricado sob licensa dos laboratórios Dolby.

“Dolby”, “Pro Logic” e o duplo D são marcas

registradas dos Laboratórios Dolby.

Este produto incorpora proteção dos direitos

autorais que são protegidos por métodos

que também requerem patente e direitos

de propriedade intelectual pertencentes à

Macrovision Corporation e outras empresas. O uso

desta tecnologia de proteção deve ser autorizado

pela Macrovision Corporation e é destinado a

visualização doméstica a menos que autorizado

pela Macrovision. A engenharia reversa ou

desmontagem é proibida.

DTS e DTS DIGITAL SURROUND são marcas

registradas da Companhia Digital Theater Systems

Inc.

DVD

Símbolos utilizados neste manual

Os símbolos abaixo aparecem em alguns títulos e notas com

os seguintes signifi cados:

Refere-se à reprodução de discos DVD-vídeo

SACD

VCD

Refere-se à reprodução de discos CDs-vídeo

Refere-se à reprodução de discos CDs-áudio

Refere-se à reprodução de discos SVCDs

Atenção!

Alguns discos DVD-vídeo exigem ou permitem

apenas funções limitadas durante a reprodução (ex.

avanço rápido não funciona durante a introdução de

certos discos. Este é um comportamento normal pois

2

é o disco que determine a forma de interação com o

seu conteúdo.

8 DVP320

Saída de Vídeo (Composto - CVBS)

– conecte à uma TV com entrada de vídeo

Saída de Vídeo (Componente - Y, Pb, Pr)

composto

– conecte à uma TV com entrada de vídeo

componente

estéreo

V

A

Entrada AC

I

DEO

U

DIO

– conecte ao cabo de

COAXIAL VIDEO Y Pb Pr

LR

força

STOP

– Pára uma reprodução

POWER

PLAY/PAUSE

– Inicia/interrompe uma

5

reprodução

direção da TV)

Saída Coaxial

Visão Geral

Painel Superior e Traseiro

Conteúdo da Embalagem

– Aparelho DVD Vídeo Player

– Controle Remoto com bateria de lithium

– Cabo de Áudio (vermelho/branco)

– Cabo de Vídeo (amarelo)

entradas coaxiais

– conecte à um receiver com

Saída de Àudio (esquerdo/direito)

– Cabo de Alimentação

– Manual de Instruções

Informações sobre Segurança

– conecte às entradas de áudio de

um amplifi cador, receiver ou sistema

tensão elétrica indicada na etiqueta de identifi ca-

ção é a mesma fornecida pela empresa elétrica

de sua região. Se não for, consulte o revendedor.

● Antes de utilizar o DVD player, verifi que se a

● Instale o DVD player em uma superfície plana,

● Deixe um espaço livre de pelo menos 2,5 cm em

fi rme e estável.

torno, para que haja uma boa ventilação. Deixe

espaço sobre o aparelho para que a tampa do

compartimento do disco possa abrir totalmente.

● Ao colocar o aparelho em um rack ou estante,

● Feche sempre a tampa do compartimento do

deixe um espaço livre de pelo menos 2,5 cm em

torno, para que haja uma boa ventilação.

● Não toque na lente do aparelho. Uma lente

disco para manter a lente livre de poeira (a lente

fi ca dentro do compartimento do disco)

danifi cada pode prejudicar a leitura do disco.

disco

OPEN/CLOSE

– Abre/Fecha a tampa do

● Quando você abre a tampa do compartimento

Eletricidade estática pode danifi car a unidade

permanentemente.

do disco, ele continuará girando por alguns

segundos. Espere que ele pare totalmente antes

– Liga ou desliga o DVD

Sensor do Controle Remoto

● Não exponha o aparelho a temperaturas ou

● Se o DVD player for levado direto de um lugar

de retirá-lo ou tocá-lo

umidade extremas.

frio para um quente, ou for instalado em um

ambiente muito úmido, a umidade pode se

– Recebe os comandos do controle

para a direção deste sensor (não na

remoto. Quando você usar o controle

remoto para operar o aparelho, aponte

Atenção: Não toque nos pinos internos dos conectores do painel traseiro. A descarga

eletrostática pode causar danos permanentes ao aparelho.

Não toque na lente dentro do compartimento do disco. Uma lente danifi cada pode prejudicar

a leitura do disco. A descarga eletrostática pode danifi car a unidade permanentemente.

● Os componentes mecânicos do aparelho têm

condensar na lente da unidade de disco do

aparelho. Se isso acontecer, o DVD player não

funcionará normalmente. Deixe o aparelho

ligado durante cerca de uma hora sem disco até

ser possível reproduzir discos normalmente.

mancais autolubrifi cados; por isso não precisam

ser lubrifi cados.

● Quando o aparelho está no modo Standby, ainda

está consumindo alguma energia. Para desconectar

o sistema da fonte de alimentação completa

mente, remova o cabo de alimentação de tomada.

Prezado Consumidor,

PARABÉNS POR TER ADQUIRIDO ESTE

Introdução

PRODUTO...

E BEM VINDO À FAMÍLIA PHILIPS.

Agradecemos pela sua confi ança na Philips e temos

a certeza de que seu DVP320 lhe trará muitos

momentos agradáveis, pois ele é um produto de

tecnologia moderna e com muitos recursos.

Para usufruir de todo seu potencial, basta ler atenta-

mente este manual e seguir as orientações dadas.

Philips da Amazônia

Indústria Eletrônica Ltda.

Atenciosamente,

Informação Ambiental

Embalagem:

Todo o material desnecessário foi retirado da

embalagem do produto. Nós procuramos, a cada

projeto, fazer embalagens cujas partes sejam de fácil

separação, bem como de materiais recicláveis, sendo:

calço de isopor, caixa de papelão e sacos plásticos.

Procure fazer o descarte da embalagem de maneira

consciente, preferencialmente destinando a recicla-

dores.

Produto:

O produto adquirido consiste de materiais que

podem ser reciclados e reutilizados se desmontados

por companhias especializadas.

Baterias e pilhas:

As pilhas e baterias fornecidas com os produtos Phi-

lips não causam danos ao meio ambiente, pois estão

dentro dos limites especifi cados na resolução CO-

NAMA No. 257 de 30/06/99, podendo desta forma

serem descartadas junto com o lixo doméstico.

Descarte:

Solicitamos observar a legislação existente em sua

região, com relação à destinação do produto no seu

fi nal de vida, disposição dos componentes da emba-

lagem e das pilhas e baterias.

Em caso de dúvida ou consulta, favor ligar para o

Centro de Informações ao Consumidor -

0800 701 02 03 (ligação direta gratuita) ou para a

Linha Verde (0+XX+92) 652-2525.

A Philips da Amazônia Indústria Eletrônica Ltda. e o

Meio Ambiente agradecem.

4

6)$%/).

&EGOSJ8:

I\EQTPISRP]

7XIVIS

I\EQTPISRP]

Conectando a uma TV e a um

aparelho Stereo

2)'(4!5$)/).

DVP320

9

7

6)$%/).

-!).3
6^(:

)

6

$%/

6)$%/).

&EGOSJ8:

I\EQTPISRP]

!

5

$)/

#/!8)!,6)$%/90B0R

,2

,%&4!5$)/).

Video IN (Composto) do seu televisor (cabo

fornecido).

do DVD player às entradas correspondentes

● Ligue a saída VIDEO do DVD player à entrada

● Ligue as saídas AUDIO OUT (Direito/Esquerdo)

AUDIO IN do seu sistema Stereo utilizando os

cabos de áudio(cabo fornecido). Verifi cando as

respectivas cores.

Conectando a uma TV e a um

Receiver Digital

!62ECEIVER

-!).3
6^(:

)

6

$%/

6)$%/).

!

5

$)/

#/!8)!,

$)')4!,

!5$)/).

#/!8)!,6)$%/90B0R

,2

Video IN do seu televisor utilizando o cabo

de vídeo (cabo fornecido) ou o cabo de video

componente (cabo não fornecido).

DIGITAL AUDIO IN do seu Receiver AV (cabo

não fornecido). Neste caso não utilize as saídas

de áudio Direito e Esquerdo do DVD player.

ao TV e não através de um VCR, para

evitar distorções pois os discos DVD são

protegidos contra cópias.

DVD player à entrada PHONO IN do seu

receiver.

Receiver deve ser capaz de decodifi car

MPEG2 ou Dolby Digital. Consulte o

● Ligue a saída VIDEO do DVD player à entrada

● Ligue a saída COAXIAL do DVD player à entrada

Atenção!

– Conecte seu DVD player diretamente

– Não conecte a saída AUDIO OUT do

– Ajuste a saída digital corretamente. O

manual do receiver para ter certeza.

Preparação

Antes de começar

● Consulte os manuais de instruções do televisor,

videocassete, aparelho de som ou outros

aparelhos. Observe os tipos de conectores

nestes equipamentos. Verifi que como

Visão Geral

● Desligue todos os equipamentos da tomada.

selecionar as diferentes entradas de vídeo

nestes equipamentos

Ligue-os à rede elétrica somente após ter

POWER y

Pressione para entrar ou sair do

Standby

● Por favor consulte as opções abaixo e

feito todas as conexões. Nunca altere ou faça

conexões com os equipamentos ligados à rede

elétrica.

escolha uma delas para a conexão dos seus

Teclado Numérico 0-9

Pressione para selecionar itens

numerados no menu. Pressione para

selecionar um capítulo, título, ou

faixa a ser reproduzida

Conectando a uma TV com os cabos

de Áudio e Vídeo

equipamentos

DISPLAY

Pressione durante a reprodução

para ver informações sobre o disco

atual na tela da TV

SYSTEM MENU

2)'(4!5$)/).

,%&4!5$)/).

6)$%/).

-!).3
6^(:

)

6

,%&4!5$)/).

&EGOSJ8:

I\EQTPISRP]

Pressione para entrar ou sair do

menu do sistema do DVD Player

T

$%/

6)$%/).

2)'(4!5$)/).

!

5

$)/

#/!8)!,6)$%/90B0R

,2

Video IN (Composto) do seu televisor (cabo

● Ligue a saída VIDEO do DVD player à entrada

PAUSE ( ; )

Pressione para pausar uma reprodu-

ção ou para avançar um quadro na

Pressione para ir ao próximo

capítulo ou faixa. Pressione e segure

para ativar a função Smart Play

reprodução quadro-a-quadro

fornecido).

do DVD player às entradas correspondentes

AUDIO IN do seu televisor utilizando os

cabos de áudio(cabo fornecido), verifi cando as

respectivas cores.

● Ligue as saídas AUDIO OUT (Direito/Esquerdo)

AUDIO

Pressione para selecionar um

Conectando a uma TV com os cabos

idioma de áudio diferente na re-

produção de um DVD. Com alguns

VCDs, SVCDs e CDs de áudio,

pressione AUDIO para escolher o

canal de áudio

9

0R#R

0B#B

2)'(4

!5$)/).

,%&4

!5$)/).

-!).3
6^(:

)

6

&EGOSJ8:

I\EQTPISRP]

0R#R

,%&4

!5$)/).

$%/

9

0B#B

2)'(4

!5$)/).

!

5

$)/

#/!8)!,6)$%/90B0R

,2

de Áudio e Vídeo Componente

ZOOM

Pressione para diminuir ou

aumentar a imagem durante a

reprodução

PREVIEW

Pressione para entrar no Menu

Preview em um VCD ou SVCD. Ou

pressione para ver os primeiros

segundos de cada faixa em um CD

player às entradas correspondentes do seu

televisor utilizando o cabo vídeo componente

(cabo não fornecido). Verifi cando as respectivas

cores.

do DVD player às entradas correspondentes

AUDIO IN do seu televisor utilizando os

cabos de áudio(cabo fornecido), verifi cando as

● Ligue as saídas Y, Pb, Pr VIDEO OUT do DVD

MUTE

Pressione para silenciar ou

de áudio

restaurar o volume

● Ligue as saídas AUDIO OUT (Direito/Esquerdo)

respectivas cores.

RETURN/TITLE

Controle Remoto

Pressione para ir ao Menu do Disco

DISC MENU

Títulos dos DVD. Estas opções não

anterior ou para acessar o Menu de

Pressione para acessar o Menu do

estão disponíveis em todos os discos

OK

menu

S

1 2 3 4

procura rápida

reprodução de discos VCD

Disco / ligar ou desligar o PBC na

Pressione para selecionar os itens

Pressione para aceitar a seleção do

em um menu.Pressione 1 ou 2 para

Pressione 3 ou 4 para câmera lenta

Pressione para aceitar a seleção do menu

mostar o Virtual Remote na tela

anterior Pressione e segure para

ou faixa ou para ir ao capítulo/faixa

Pressione para ir ao início do capítulo

STOP ( 9 )

Pressione para parar a reprodução

PLAY ( 2 )

de um disco

de um disco

Pressione para iniciar a reprodução

um DVD

ANGLE

das legendas

SUBTITLE

Pressione para selecionar o idioma

REPEAT

capítulo, título, faixa ou disco

Pressione para reproduzir um

Pressione para selecionar o ângulo

da câmera durante a reprodução de

repetidamente. Detalhes na página 10

REPEAT (A–B)

do disco (A-B) a ser reproduzido

Pressione para selecionar um trecho

repetidamente

6

10 DVP320

9

um efeito de câmera lenta.

1 Pressione 4 durante a reprodução para obter

2 Pressione novamente 4 para obter diferentes

Reprodução Básica

1 Pressione POWER no painel frontal para ligar o

DVD Player.

2 Pressione OPEN/CLOSE no painel frontal para

Operação

abrir o compartimento do disco.

velocidades de reprodução para a frente.

reprodução normal.

3 Pressione a tecla PLAY para voltar à

3 Coloque o disco com a etiqueta voltada para

cima e feche a tampa do compartimento do

disco.

NOTA:

disponível em discos SVCD/VCD/CD.

- A função de CÂMERA LENTA PARA TRÁS não está

Controle de áudio durante a reprodução

Seleção do canal de áudio

Notas:

aparelho tiver um código de região diferente do

➜ Depois de reconhecer o disco, o aparelho

inicia automaticamente a reprodução.

4 Espere que o disco pare completamente de

girar antes de retirá-lo ou tocá-lo com as mãos.

- Os DVDs poderão ter um código de região. Se o

código de região dos discos, estes não serão lidos.

estéreo que são utilizados para selecionar o

idioma de áudio.

para selecionar os canais áudio desejados.

1 Os Super VCDs apresentam dois canais áudio

2 Pressione a tecla AUDIO no controle remoto

3 Os VCDs só têm um canal áudio estéreo, e você

STEREO: Reproduz os canais áudio esquerdo e

pode selecionar STEREO, LEFT MONO,RIGHT

MONO ou MIX-MONO, pressionando a tecla

AUDIO no controle remoto.

direito do disco através dos conectores de áudio

➜

esquerdo e direito.

➜ LEFT MONO: Reproduz o canal áudio esquerdo



disco colocado não estiver autorizado, será necessário

introduzir o código de 6 dígitos e/ou autorizar o disco

(consulte “Bloqueio do Disco”).

Nota: Todas as instruções apresentadas a seguir

referem-se ao controle remoto, salvo se indicado o

- Se a função “Bloqueio de Disco” estiver ativada e o

contrário.

Operação Geral

Controle de vídeo durante a reprodução

do disco através dos conectores de áudio

esquerdo e direito.

do disco através dos conectores de áudio

➜ RIGHT MONO: Reproduz o canal áudio direito

poderá mais tarde reiniciar a reprodução do

ponto em que parou pressionando a tecla PLAY.

STOP/PLAY

1 Se você apertar a tecla STOP uma vez, você

esquerdo e direito.

pode reproduzir o mesmo efeito sonoro como

➜ MIX-MONO: cada um dos conectores de áudio

Se você apertar a tecla STOP duas vezes, o

aparelho retornará ao início do disco.

estéreo.

Nota: Se escolher a reprodução áudio digital e

defi nir DIGITAL OUTPUT para ALL, não é possível

selecionar LEFT MONO e RIGHT MONO com a

tecla AUDIO.

imagem estática durante a reprodução.

novamente a tecla PAUSE. (Não disponível para

PAUSA

CD)

1 Pressione uma vez a tecla PAUSE para obter uma

2 Para saltar para o quadro seguinte, pressione

título ou um disco inteiro repetidamente.

Você pode reproduzir um capítulo, uma faixa, um

1 Durante a reprodução, pressione REPEAT para

pressione 1 ou 2 para procura rápida para a

PROCURA

1 Para procurar o conteúdo em câmera rápida,

escolher a opção de repetição

➜ Disco DVD. Você pode escolher TITLE ou

velocidade da procura.

frente/trás.

2 Pressione novamente 1 ou 2 para aumentar a

Repeat/Shuffl e (Repetição/Aleatório)

PLAY.

3 Para retomar a reprodução normal, pressione

CHAPTER que signifi ca repetir o capítulo atual

ou o título atual.

ALL que signifi ca repetir a faixa atual ou o disco

inteiro.

SHUFFLE REPEAT. As faixas, capítulos e/ou títulos

➜ Disco VCD. Você pode escolher TRACK ou

normal.

3 Pressione PLAY para voltar à reprodução

serão reproduzidos de forma aleatória (SHUFFLE),

2 Pressione REPEAT para escolher SHUFFLE ou

obter um efeito de câmera lenta.

diferentes velocidades de reprodução para a

2 Pressione novamente 3 ou 4 para obter

CÂMERA LENTA

1 Pressione 3 ou 4 durante a reprodução para

ao invés da ordem em que foram gravados (1, 2,3,

etc). Se você escolher SHUFFLE REPEAT, todas as

faixas, capítulos e/ou títulos serão reproduzidos de

forma aleatória repetidamente.

frente/trás.

3 Pressione PLAY para voltar à reprodução normal.

Preparação

Ligando

1 Conecte o cabo de força à tomada elétrica.

2 Ligue o televisor e o aparelho.

3 Ajuste o televisor para o canal VIDEO IN

correto. (Por exemplo EXT1, EXT2, AV1, AV2,

AUDIO/VIDEO, etc. (Consulte o manual

do usuário do televisor para obter maiores

informações).

➜ As luzes do aparelho se acenderão e o

#2















9&5



9

5


&


'&

/,7+,80%$77(5<



controle remoto

Trocando a bateria (CR2025 Lítio) do

1 Puxe o compartimento da bateria

de lítio.

2 Troque a bateria e insira

totalmente o compartimento

da bateria, voltando-o a sua

posição original.

Atenção!

– Insira o plástico protetor caso a bateria

logotipo aparece no televisor.

4 Se você estiver utilizando um equipamento

externo (por exemplo, sistema de áudio ou

receiver), ligue-o e selecione a fonte de entrada

adequada utilizada para ligar à saída do aparelho.

Consulte o manual do usuário do aparelho para

obter mais informações.

Smart Power On/Off

esteja gasta ou caso o controle não for

usado por um longo período.

portanto devem ser eliminadas

apropriadamente e serem mantidas longe

do alcance de crianças.

– Baterias contém substâncias químicas,

Usando o controle Remoto

● Puxe o plástico protetor que

Quando no modo STOP ou NO DISC, o DVD

Player passará para o modo Standby após 15

9&5


'&

/,7+,80%$77(5<

● Aponte o controle remoto para

é usado para manter a bateria nova.

minutos sem que qualquer operação seja realizada,

para poupar energia. Ele é facilmente reativado,

pressionando a tecla POWER ou PLAY no controle

remoto ou a tecla PLAY no painel frontal.

Sobre o Progressive Scan

Se seu aparelho de TV tiver as entradas Progressive

Scan, conecte as saídas VIDEO OUT Y/Pb/Pr do

DVD player com os cabos vídeo componente. Após

fazer a conexão, ative a função PROGRESSIVE do

DVD player. Para mais detalhes sobre a confi guração,

consulte o o capítulo PROGRESSIVE SCAN.

Desativando o Progressive Scan

Se você ativou a função Progressive Scan do DVD

player, mas seu aparelho de TV não tem esta função

ou se o respectivo cabo não estiver conectado

corretamente, a TV não poderá exibir imagens

normalmente. Você pode desativar a função da

seguinte forma:

1 Aperte a tecla Power no painel frontal para

ligar o aparelho.

2 Aperte o botão OPEN/CLOSE para abrir a

tampa do compartimento do disco.

3 Pressione a tecla 1 , e então pressione a tecla

MUTE.

➜ O DVD player retornará ao modo saída de

vídeo entrelaçado.

modo Standby, ele continua consumindo

alguma energia. Se você quiser desligar

completamente o aparelho, retire o cabo

fornecido no conector AC na traseira do

aparelho.

● Não deixe cair nem bata o contro-

● Não deixe o controle remoto perto

o sensor remoto do DVD player.

le remoto.

● Não deixe cair água nem coloque nada

de locais extremamente quentes ou

úmidos.

molhado sobre o controle remoto.

Conectando o Cabo de Força

rede elétrica.

1 Conecte o terminal fêmea do cabo de força

2 Conecte o teminal macho do cabo de força à

da tomada.

Nota: Quando o aparelho está no

8

Alguns discos contém cenas que foram gravadas

desejado.

em vários ângulos simultaneamente. Este DVD

Ângulo da câmera

Mudando o idioma do áudio

● Pressione a tecla ANGLE do controle remoto.

selecionar os diferentes idiomas.

● Pressione AUDIO repetidamente para

NOTA: Função disponível apenas para discos DVD

com imagens gravadas em diferentes ângulos.

player lhe permite selecionar o ângulo de câmera

NOTA: A função é ativada somente se o

disco DVD for gravado com faixas de áudio

em vários idiomas.

Legendas

selecionar as diferentes legendas.

NOTA: A função é ativada somente se o

segundos para exibir ou suprimir as legendas.

● Pressione SUBTITLE repetidamente para

● Pressione SUBTITLE durante cerca de 2

disco DVD ou Super VCD for gravado com

várias legendas.

SVCD

Funções especiais para VCD e

Controle de reprodução (PBC)

A função PBC (Controle de reprodução) permite

acessar o menu de índices, que é usado para

selecionar uma faixa do disco SVCD ou VCD.

Se você desejar ativar a função, durante a

reprodução ou após pressionar a tecla

STOP duas vezes,

remoto para ligar o PBC.

1 Pressione a tecla DISC MENU do controle

apropriada no controle remoto.

➜ Preste atenção nas instruções da tela.

➜ Se os itens dos menus de índices forem

2 Use a tecla ¡1 ou 2™ para selecionar sua opção.

numerados, pressione a tecla numérica

NOTA: O conteúdo do menu de índices depende

➜ Pressione a tecla OK para confi rmar.

3 Pressione a tecla RETURN para entrar no

menu de índices durante uma reprodução.

DVP320

do disco. Para mais detalhes, leia as instruções

do disco. Se o disco não tiver as informações de

controle de reprodução (PBC), esta função não

será executada.

reproduzir direto desde o início,

Se desejar pular o menu de índices e

1 Pressione a tecla DISC MENU do controle

11

11

remoto para desativar a função.

imagem na tela.

Zoom

A função Zoom permite ampliar ou reduzir a

Operação

1 Pressione repetidamente a tecla ZOOM durante

Operação

informações sobre o disco que você está

OSD (Display na Tela)

Esta função disponibilizará na tela da TV algumas

a reprodução para tornar a imagem duas, três ou

quatro vezes maior.

a imagem para 1/2, 1/3 ou 1/4 do seu tamanho

normal.

de uma imagem ampliada.

Ou continue apertando ZOOM para diminur

➜ Use as teclas 34 1 2 para mover-se dentro

reproduzindo.

ou Faixa.

● Pressione a tecla DISPLAY no controle remoto.

Seleção de Títulos/Capítulos/Faixas

1 Pressione 34 para selecionar Título, Capítulo

2 Pressione OK

retornar ao tamanho original.

NOTA: Esta função NÃO está disponível para alguns

discos DVD.

Funções especiais para DVD

2 Pressione repetidamente a tecla ZOOM até

do Título, Capítulo ou Faixa que você deseja.

3 Utilize o teclado numérico para entrar o número

➜ O DVD irá reproduzir o título selecionado.

Reprodução de um título

Pressione OK. Pressione 34 para marcar o tipo

de visualização, então pressione OK.

Procura por Tempo

1 Pressione 34 para selecionar TIME DISP.

➜ O tipo de display selecionado e o título

tela aguardando sua escolha. Você também pode

as informações sobre o conteúdo aparecem na

Um disco DVD pode ter um ou mais títulos.

Isto depende do seu conteúdo (um fi lme, vídeo

clipes, uma novela, etc).

● Depois de colocar um disco no aparelho,

selecionado.

decorrido do capítulo atual.

do capítulo atual.

Para discos DVD:

CHAPTER ELAPSED - mostra o tempo

CHAPTER REMAIN - mostra o tempo restante

Câmera lenta

Próximo

capítulo / faixa

Pausa

Procura para frente

as tecla 34 1 2 do controle remoto para

pressionar a tecla TITLE do controle remoto

para retornar ao menu de títulos durante a

reprodução.

selecionar sua opção.

➜ Pressione a tecla numérica apropriada ou

título atual.

título atual.

TITLE ELAPSED - mostra o tempo decorrido do

TITLE REMAIN - mostra o tempo restante do

Para discos SVCD/VCD

Ângulos de câmera

➜ Pressione a tecla OK para confi rmar.

TOTAL ELAPSED - mostra o tempo decorrido

do disco atual.

Reprodução de um capítulo

TOTAL REMAIN - mostra o tempo restante do

reprodução, pressione a tecla DISC MENU

● Para assistir a outro capítulo durante a

Um título selecionado pode ter um ou mais

capítulos.

disco atual.

da faixa atual.

faixa atual.

SINGLE ELAPSED - mostra o tempo decorrido

SINGLE REMAIN - mostra o tempo restante da

selecionar sua opção.

para retornar ao menu de capítulos (se

o disco possuir).

➜ Pressione a tecla numérica apropriada

ou as tecla 34 1 2 do controle remoto para

contador entre TT TIME, CH TIME, TRACK TIME

ou DISC TIME.

você deseja para continuar a reprodução.

2 Pressione OK para selecionar o estilo do

3 Use o teclado numérico para entrar o tempo que

➜ Pressione a tecla OK para confi rmar.

➜ Entre o tempo em horas, minutos e segundos.

➜ Depois de selecionado um capítulo,

também é possível usar as teclas ¡1 ou 2™ para

A reprodução será iniciada neste ponto.

➜ Pressione 1 para sair e selecione novamente

fazer uma mudança.

Smart Play

Alguns discos DVD iniciam a reprodução

TT TIME, CH TIME, TRACK TIME ou DISC TIME.

informação DVD VIDEO ser mostrada na

tela, pressione e segure a tecla T até que a

Play.

0 Após um disco DVD ter sido carregado e a

informação SMART PLAY seja mostrada.

mostrando prévias do fi lme, propagandas ou

trailers de outros fi lmes. Para pular este início e

reproduzir o título principal, use a função Smart

diretamente.

alguns discos DVD.

➜ O conteúdo do fi lme será reproduzido

Nota: Esta função pode não estar disponível em

Repeat e Shuffl e desapareçam da tela do TV.

3 Para cancelar a reprodução em repeticão ou

aleatória, pressione REPEAT até as indicações

Repeat A-B

um capítulo ou título

de uma faixa

Discos Vídeo DVD: repete um trecho de

CDs de Vídeo e Áudio: repete um trecho

1 Pressione REPEAT A-B no ponto de início

desejado;

fi m desejado.

2 Pressione novamente REPEAT A-B no ponto de

➜ A repetição do trecho começa.

3 Para sair da sequência, pressione REPEAT A-B.

Controle Remoto Virtual

Quadro-a-Quadro

Câmera lenta

reversa

anterior

Capítulo / faixa

Procura para trás

Idioma de áudio

reprodução. Então o Controle Remoto

Virtual aparecerá no canto inferior esquerdo da

● Pressione e segure a tecla S durante a

tela. Pressione 1 234 uma tecla no controle

remoto virtual e então pressione OK no

Controle Remoto do aparelho para ativar a

função selecionada.

➜ Quando você ativa o controle remoto

virtual, você pode continuar usando o controle

remoto do aparelho para realizar qualquer

função.

➜ Quando você ativa o controle remoto

virtual, as teclas 1 234 não poderão ser

usadas para a procura por tempo.

Este aparelho pode retomar a reprodução dos

últimos 5 discos, mesmo que o disco tenha sido

retirado ou a energia desligada.

Continuação de 5 Discos

1 Coloque um dos últimos 5 discos reproduzidos.

reconhecer o disco. Se as informações deste

disco tiverem sido memorizadas pelo DVD

Player, este começará a reprodução a partir do

2 Pressione PLAY enquanto o aparelho

ponto onde parou da última vez.

10

12 DVP320

arquivo favorito a qualquer momento durante a

Modo PLAY

reprodução.

Reprodução de seleção

● Um modo é pressionar o número do seu

● Outro modo é selecionar o arquivo através do

menu.

selecionar a pasta desejada e OK para abrir.

➜ A reprodução vai iniciar a partir deste

● Durante a reprodução JPEG, pressione REPEAT

arquivo.

1 Pressione DISC MENU para abrir o

menu do CD de imagens/CD MP3.

2 Depois de abrir o menu, pressione 3 ou 4 para

3 Pressione 3ou 4 para selecionar o arquivo

Repeat/Shuffl e

preferido e OK para confi rmar.

para escolher:

congelada na tela.

REPEAT ONE: Mantém uma imagem JPEG

REPEAT ALL: Reproduz todos os arquivos

da pasta repetidamente.

SHUFFLE: Reproduz os arquivos em ordem

aleatória.

REPEAT OFF: Cancela as opções de repetição e

para escolher:

continua a reprodução normal.

● Enquanto o menu está na tela, pressione REPEAT

reproduzidos uma vez.

congelada na tela ou repete um arquivo MP3

continuamente.

FOLDER: Todos os arquivos da pasta atual serão

selecionada repetidamente.

REPEAT ONE: Mantém uma imagem JPEG

REPEAT FOLDER: Reproduz os arquivos da pasta

SHUFFLE: Reproduz os arquivos em ordem

aleatória.

para ser adicionado à lista de reprodução. ADD

TO PLAYLIST irá aparecer brevemente na parte

para FILELIST. FILELIST irá piscar brevemente na

reprodução está parada, pressione 1 para alternar

Reprodução de programas

1 Enquanto o menu do disco está na tela e a

inferior da tela. (Para remover um item do

parte inferior da tela.

2 Pressione 3 ou 4 para selecionar um arquivo

PLAYLIST aparecerá brevemente na parte inferior

da tela.)

programa.

programa, pressione 1 para ir para PLAYLIST).

Pressione 3 ou 4 para selecionar o item então

pressione 2 para removê-lo. REMOVE FROM

ou 4 para selecionar qualquer item na lista de

reprodução e então pressione OK para iniciar a

O máximo permitido é de 100 arquivos em um

reprodução do programa a partir deste ponto.

3 Para reproduzir um programa, pressione 3

13

➜ Para sair da lista de reprodução, pressione 1 .

ainda:

Este aparelho pode reproduzir imagens no

formato JPEG e arquivos MP3 de um CD-R/

CD-RW personalizado ou de um CD comercial

Reprodução de CD de imagens e MP3

e, é compatível com CDs de fotos Kodak e pode

Operação

ajuda a ter uma visão geral do conteúdo do disco.

2 INTERVALO DO DISCO

Esta função divide um disco em seis partes, o que

músicas do disco uma por uma.

● Reproduzir automaticamente as imagens ou

● Selecionar álbum e faixa.

disco e reproduzi-los ao mesmo tempo.

● Repetir (disco / álbum / faixa / imagem).

● Preview das imagens.

● Escolher qualquer música ou imagem do

● Reproduzir uma programação.

Para iniciar a reprodução a partir de uma parte

KHz no modo Bit rate variável.

● Número máximo de 500 arquivos por diretório.

● Número máximo de 100 arquivos programáveis.

SELECT na parte inferior da tela da TV.

desejada, pressione 34 1 2 para ir até a linha

(para imagens JPG básicas) ou 2000x1500 (para

● MP3:Bit rate máximo suportado 256Kbps ou 48

● JPEG: Resolução máxima suportada 3072x2048

parte (1~6) e então pressione OK para iniciar a

reprodução a partir deste ponto.

Use as teclas numéricas para escolher uma

3 INTERVALO DE FAIXA

imagens JPG progressivo).

Operação Geral

● Se a opção WITH MENU foi selecionada

no menu SETUP (Veja o item Navegação

MP3 e JPEG abaixo), o menu do CD de

imagens/CD MP3 será mostrado na tela

antes da reprodução

conteúdo da faixa.

Esta função divide uma única faixa em

seis partes, o que ajuda a ter uma visão geral do

● A qualquer momento durante a reprodução,

● Pressione 34para marcar um arquivo JPEG no

pressione DISC MENU para retornar ao menu.

menu do disco, então será mostrado um preview

da imagem no lado direito do menu.

desejada, pressione 34 1 2 para ir até a linha

SELECT.

Para iniciar a reprodução a partir de uma parte

diferente, siga os passos abaixo.

Navegador MP3 e JPEG

Para selecionar um método de reprodução

1 No modo STOP, pressione SYSTEM MENU

parte (1~6) e então pressione OK para iniciar a

reprodução a partir deste ponto.

Use as teclas numéricas para escolher uma

PREFERENCE.

para abrir o menu setup.

2 Pressione a tecla 2 para selecionar o

ícone PREFERENCE PAGE no topo do menu.

3 Pressione OK ou 4 para abrir o menu

NAV MP3/JPEG.

4 Pressione as teclas 34 para selecionar o menu

5 Pressione a tecla 2 para entrar no menu.

6 Pressione a tecla 34 para selecionar

automaticamente.

WITHOUT MENU ou WITH MENU.

➜ WITHOUT MENU: reproduz todos os

arquivos em seqüência, pela data de gravação,

selecionada.

➜ WITH MENU: reproduz imagens na pasta

7 Pressione a tecla OK para confi rmar sua

opção.

1 2 para marcar QUIT e pressione OK para

confi rmar.

anterior e selecionar outro modo:

pressione OK para confi rmar.

faixa)os cinco primeiros segundos de cada faixa

serão reproduzidos. Isso lhe mostra o contéudo

DISC INTERVAL OU TRACK INTERVAL

de visualização.

Função Preview

● Pressione a tecla PREVIEW para entrar no menu

● Pressione 34 para marcar TRACK DIGEST,

● Pressione OK para abrir a opção.

de seleção:

● Após entrar em um dos menus de qualquer tipo

➜ Para sair da função anterior: Pressione 34

➜ Para retornar ao menu de visualização

Pressione 34 1 2 para marcar MENU e

de cada faixa do disco.

1 RESUMO DE FAIXAS

Se você selecinar TRACK DIGEST (Resumo de

para chegar até a linha SELECT na parte inferior

da tela da TV. Use as teclas numéricas para entrar

a faixa que você deseja.

Para escolher a faixa desejada, pressione 34 1 2

➜ Para ver outras faixas, pressione ¡1 ou 2™

para ir para a página anterior ou posterior.

Pressione OK para iniciar a reprodução

12

imagem/CD MP3)

Programa (não disponível para CD de

1 Para selecionar o item PROGRAM, pressione as

teclas 34.

2 Pressione a tecla 2 para selecionar o item Input

você entra com os números de faixa/capítulo

na ordem que você quer que eles sejam

reproduzidos.

Menu e então pressione OK.

➜ O menu Program irá aparecer. É aqui onde

disponíveis é mostrado na parte superior da tela.

Como programar sua faixa favorita

1 Digite um número de faixa válido com as

teclas numéricas.

➜ O número de títulos, capítulos ou faixas

posições de programa.

2 Use as teclas 1 2 34 para mover-se para outras

marcar o botão NEXT e depois pressione OK.

➜ Se o número da faixa for maior que 10,

pressione ¡1 ou 2™ para acessar outras

páginas de programas. Ou pressione 1 2 34 para

3 Repita o processo até concluir todo o programa.

Como excluir uma faixa

1 Pressione as teclas 1 2 34 para levar

o cursor até a faixa a ser excluída.

2 Pressione OK ou PLAY 2 para remover a faixa.

Reprodução de faixas

Feita a programação,

inferior da tela.

1 Pressione as teclas 1 2 34 para

colocar o cursor no botão START na parte

➜ O programa começará a ser reproduzido

2 Pressione OK.

automaticamente.

Quando o disco for carregado novamente você

também poderá reproduir as faixas no menu

DVP320

Program.

13

15

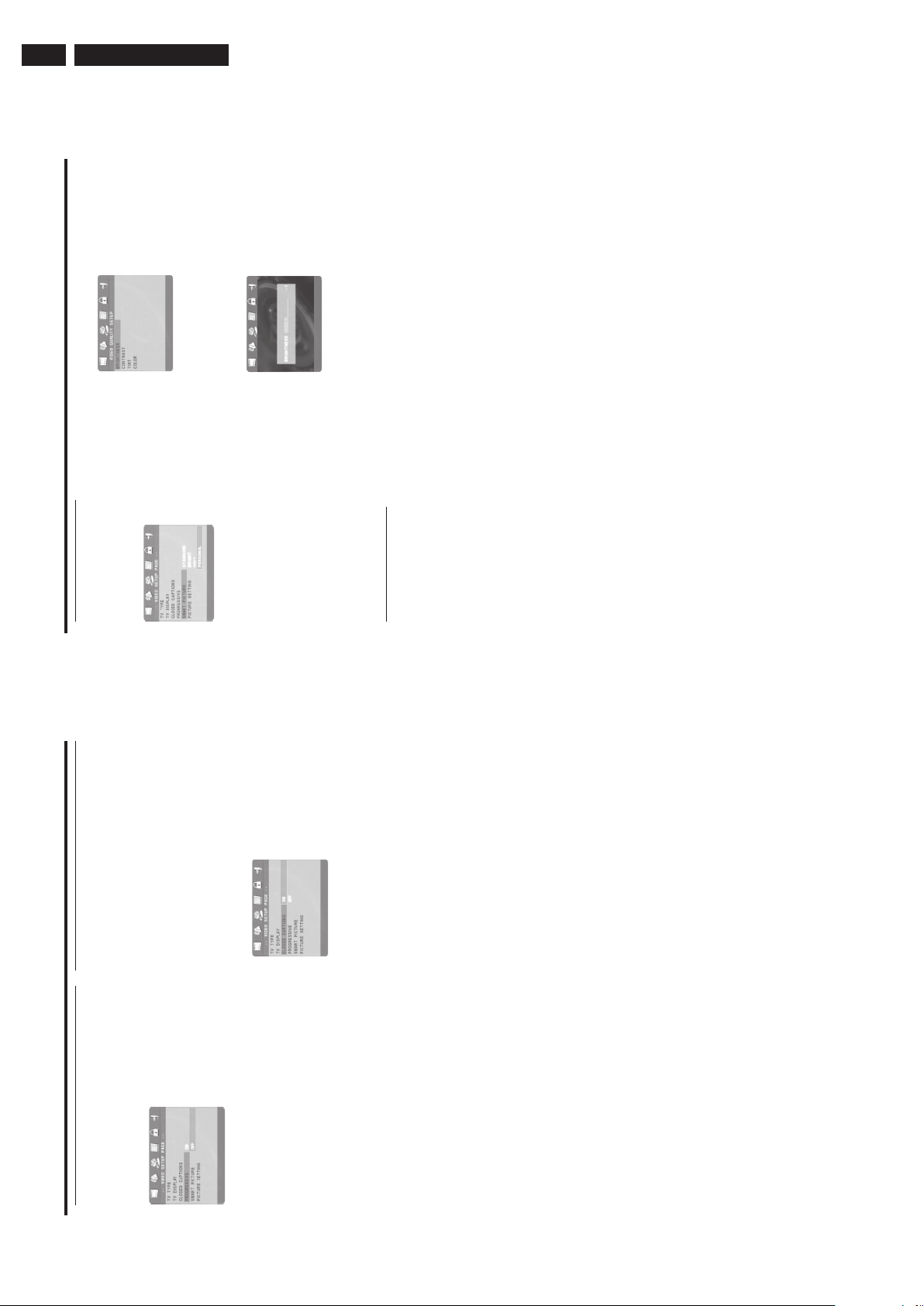

Menu General Setup

Menu Setup

Neste menu, há necessidade de ajuste de alguns

Reprodução em diversos ângulos

Ao exibir uma imagem na tela de TV:

● Pressione 34 1 2 para conseguir diferentes

para entrar no Menu Setup.

TELA.

parâmetros, como: BLOQUEIO DE DISCO,

PROGRAMA, IDIOMA OSD e PROTETOR DE

efeitos.

3 : Espelha a imagem verticalmente.

2 A tela de Menu General Setup será mostrada

Siga os passos abaixo:

1 Pressione a tecla SYSTEM MENU no modo Stop

4 : Espelha a imagem horizontalmente.

1 : Gira a imagem no sentido anti-horário.

2 : Gira a imagem no sentido horário.

Tipo de Transição

seleção.

das informações mostradas na tela da TV.

Idioma do OSD

Esta opção permite que você selecione o idioma

3 Pressione OK ou a tecla 4 para confi rmar a

reprodução JPEG para selecionar diferentes

efeitos de transição na troca de imagens. O

padrão é RANDON.

Funções especiais MP3

Introdução às funções

● Pressione ANGLE repetidamente durante a

“MP3” signifi ca “MPEG Audio Layer-3” e é

no menu GENERAL SETUP.

2 Acesse o submenu pressionando a tecla 2.

3 Movimente o cursor pressionando as teclas 34

1 Pressione 34 para selecionar OSD LANGUAGE

uma parte do padrão MPEG. Um CD pode

armazenar cerca de 10 horas de áudio MP3, o

que é cerca de 10 vezes mais do que um CD

de áudio. Cada música é armazenada como um

arquivo. É possível escolher qualquer função

geral apresentada na seção OPERAÇÃO GERAL,

além de selecionar diferentes velocidades de

reprodução.

o carregamento de um CD MP3 sem arquivos

JPEG, você pode escolher WITHOUT MENU no

menu MP3/JPEG NAV.

● Para iniciar a reprodução automaticamente após

para destacar o idioma selecionado.

menu ou pressione System Menu para sair das

telas de menu.

4 Pressione OK para confi rmar.

5 Pressione a tecla 1 para retornar ao topo do

velocidade normal) para trás/para frente.

reprodução.

velocidades de reprodução (2, 4, 8, 16, 32 vezes a

● Para parar a faixa aperte STOP durante a

● Pressione as teclas 1 2 para selecionar diferentes

pressione ¡1 ou 2™.

Reprodução simultânea JPEG e MP3

1 Em primeiro lugar, reproduza uma música

● Para mudar as faixas anteriores ou posteriores

MP3 pela operação descrita acima.

2 Selecione uma imagem JPEG como descrito

acima.

3 Para parar a reprodução simultânea, pressione

DISC MENU para parar a reprodução de

JPEG. Depois, pressione STOP para parar a

reprodução MP3.

Reprodução de CD de imagens e MP3

Funções especiais JPEG

extensão de arquivos ‘JPG’. O CD pode ser

Introdução às funções

Um CD de imagens é um disco com uma coleção

de imagens no formato JPEG, e todas devem ter a

podem ser de uma câmera digital ou scanner. Se

o usuário desejar, ele pode fazer deste CD um

álbum digital.

gravado em qualquer computador e as imagens

apresentada na seção OPERAÇÃO GERAL

É possível escolher qualquer função geral

além de:

● Mostrar miniaturas de 12 imagens.

● Aumentar a imagem.

● Rotacionar a imagem.

● Virar a imagem vertical e horizontalmente.

selecionada ou de todo o disco.

● Reproduzir imagens com diferentes efeitos.

Função Preview

Esta função mostra o conteúdo da pasta

ou o grupo de imagens anterior.

imagens JPEG. Doze imagens reduzidas aparecem

1 Pressione STOP durante a reprodução de

imagens e pressione OK para exibir na tela ou,

na tela.

3 Pressione 34 1 2 para selecionar uma das

mova o cursor para selecionar o ícone de fi lme

2 Pressione 2™ ou ¡1 para exibir o próximo grupo

na parte inferior da tela para reproduzir a partir

da primeira imagem da tela atual.

Picture CD/MP3 CD.

4 Pressione DISC MENU para voltar ao menu

Zoom de imagens

imagem exibida.

exibir a imagem em diferentes escalas.

● Durante a reprodução, pressione ZOOM para

● Pressione 34 1 2 para mover-se dentro da

Nota: Quando a função Zoom JPEG está ativada,

algumas teclas como System Setup, Play, etc não

podem ser usadas normalmente.

14

14 DVP320

17

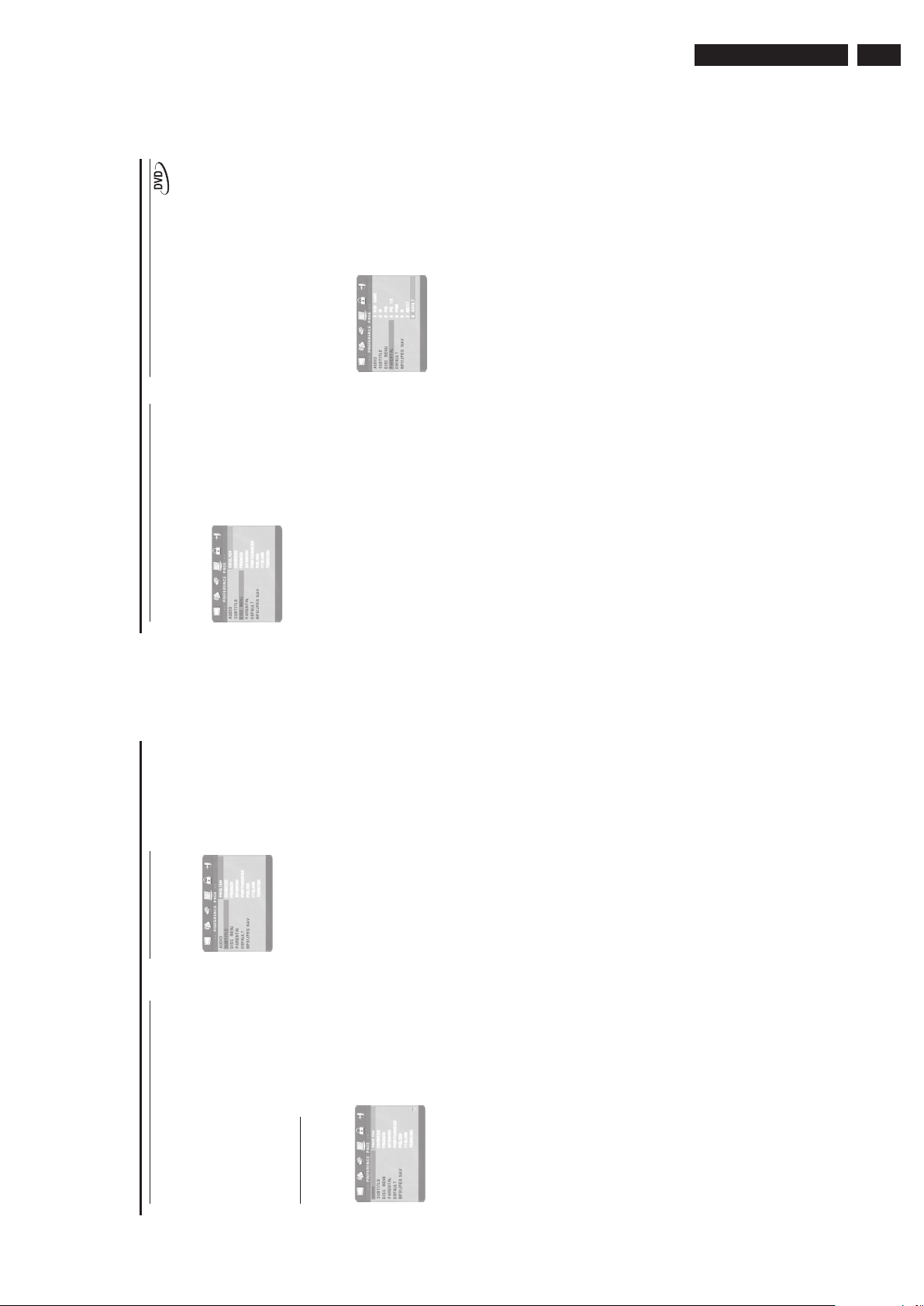

Compression)

D.R.C. (Dynamic Range

Confi guração de saídas analógicas

Este menu contém as opções de confi guração

das saídas de áudio analógicas como:

Menu Setup

DOWNMIX, D.R.C. (Dynamic Range

do menu.

Compression), Modo de Som e Som 3D.

1 Pressione SYSTEM MENU no modo Stop

2 Pressione as teclas 1 2 para selecionar

o ícone AUDIO SETUP PAGE na parte superior

3 Pressione OK para confi rmar.

dinâmica dos efeitos sonoros para uma

reprodução no meio da noite.

O DVD player fará a compressão de faixa

1 Pressione as teclas 34 para selecionar D.R.C.

2 Acesse o submenu pressionando a tecla 2.

menu ou pressione System Menu para sair das

3 Movimente o cursor pressionando as teclas

34 para destacar o item selecionado.

➜ ON: Ativa D.R.C.

telas de menu.

➜ OFFO: Desativa D.R.C.

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

marcado. Pressione OK.

4 O item ANALOG AUDIO SETUP estará

com seu estilo de música preferido. Este ajuste

confi gura as bandas de frequêcia para melhorar o

som de seu estilo de música preferido.

Modo de Som

Selecione o modo de som que mais combina

Modo Mistura (DOWNMIX)

DOWNMIX.

1 Pressione as teclas 34 para selecionar o item

2 Acesse o submenu pressionando a tecla 2.

3 Movimente o cursor pressionando as teclas 34

1 Pressione 34 para selecionar o item

para destacar o item selecionado.

som original.

➜ NONE: Reproduz o disco com o efeito de

SOUND MODE.

2 Acesse o submenu pressionando a tecla 2.

3 Movimente o cursor pressionando 34

para destacar o item selecionado.

conectado em um decodifi cador Dolby Prologic.

● LT/RT

aparelho de som que tem as entradas de áudio

➜ Este item será usado se o DVD player estiver

● Estéreo

➜ Se você conectar o aparelho a um TV ou

menu ou pressione System Menu para sair das

telas de menu.

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

menu ou pressione System Menu para sair das

esquerda e direita, mas não tem a função Dolby

telas de menu.

Pro Logic.

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

Menu Setup

Protetor de tela

Esta função ativa e desativa o protetor de tela.

Como abandonar a reprodução do

programa

cursor no botão EXIT.

No menu PROGRAM,

1 Pressione as teclas 1 2 34 para colocar o

2 Para sair deste menu, pressione a tecla OK.

duas vezes para parar a reprodução do programa.

Como interromper a reprodução do

programa

● Para voltar a reprodução normal, pressione STOP

no menu GENERAL SETUP.

1 Pressione 34 para selecionar SCREEN SAVER

2 Acesse o submenu pressionando a tecla 2.

3 Movimente o cursor pressionando as teclas 34

Pressione PLAY 2 para iniciar a reprodução do

início do disco.

Como repetir a reprodução do programa

para destacar o item selecionado.

➜ ON: No modo Stop ou Sem Disco, se

● Pressione REPEAT durante a reprodução

do programa. Você pode escolher entre repetir

nenhuma ação for feita dentro de 5 -6 minutos,

o protetor de tela será ativado. Pressione a tecla

Power ou Play no painel frontal para voltar ao

modo normal.

➜ OFF: O protetor de tela está desabilitado.

uma faixa dentro do programa ou repetir todas

as faixas do programa

Bloqueio de disco

Quando o disco é bloqueado, o DVD player

telas de menu.

menu, ou pressione System Menu para sair das

4 Pressione OK para confi rmar.

5 Pressione a tecla 1 para retornar ao topo do

Então pressione OK para carregar o disco.

armazena seu código na memória para

identifi cação futura. Na próxima reprodução,

o DVD player pedirá que seja digitada a senha.

reproduzido.

menu ou pressione System Menu para sair das

telas de menu.

3 Pressione a tecla 1 para retornar ao topo do

➜ LOCK: Bloqueia o disco que está sendo

1 Pressione as teclas 34 para selecionar o

➜ UNLOCK: desbloqueia o disco.

item DISC LOCK no menu GENERAL SETUP.

2 Acesse o submenu pressionando a tecla 2.

player lhe pedirá para digitar sua senha (842100 é a

senha padrão).

NOTA:

1. Quando um disco bloqueado é reproduzido, o DVD

2. Para alterar a senha, consulte a seção

SENHA.

16

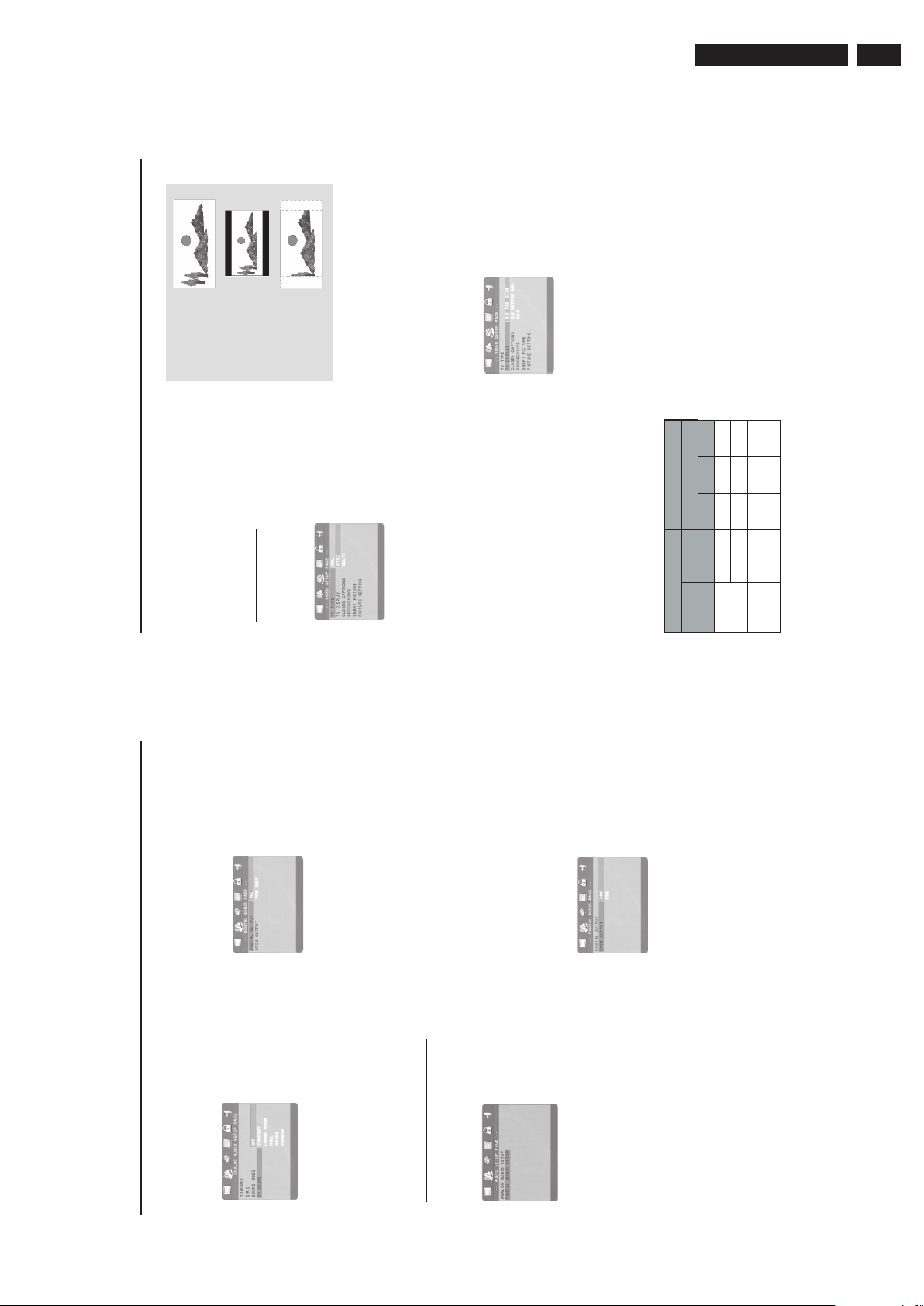

Tela do TV





DVP320

15

19

,E TTE R"OX



0AN3CAN

panorâmica com faixas nas áreas superior e

panorâmica (wide-screen) no DVD player.

ser conectada.

Selecione a relação largura/altura da tela da TV a

16:9 ➜ quando se conecta uma TV de tela

LETTERBOX ➜ quando se conecta uma TV

TV normal no DVD player. Exibe a imagem

panorâmica em toda a tela da TV com uma área

normal no DVD player. Exibe uma imagem

suprimida automaticamente.

inferior da tela da TV.

PANSCAN ➜quando se conecta uma

destacar o item selecionado.

menu ou pressione System Menu para sair das

telas de menu.

Nota: O modo NORMAL/PS não está disponível em

3 Movimente o cursor pressionando 34 para

Confi gure o item da seguinte maneira,

1 Pressione 34 para selecionar o item

TV DISPLAY no menu VIDEO SETUP.

2 Acesse o submenu pressionando 2.

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

todos os discos.

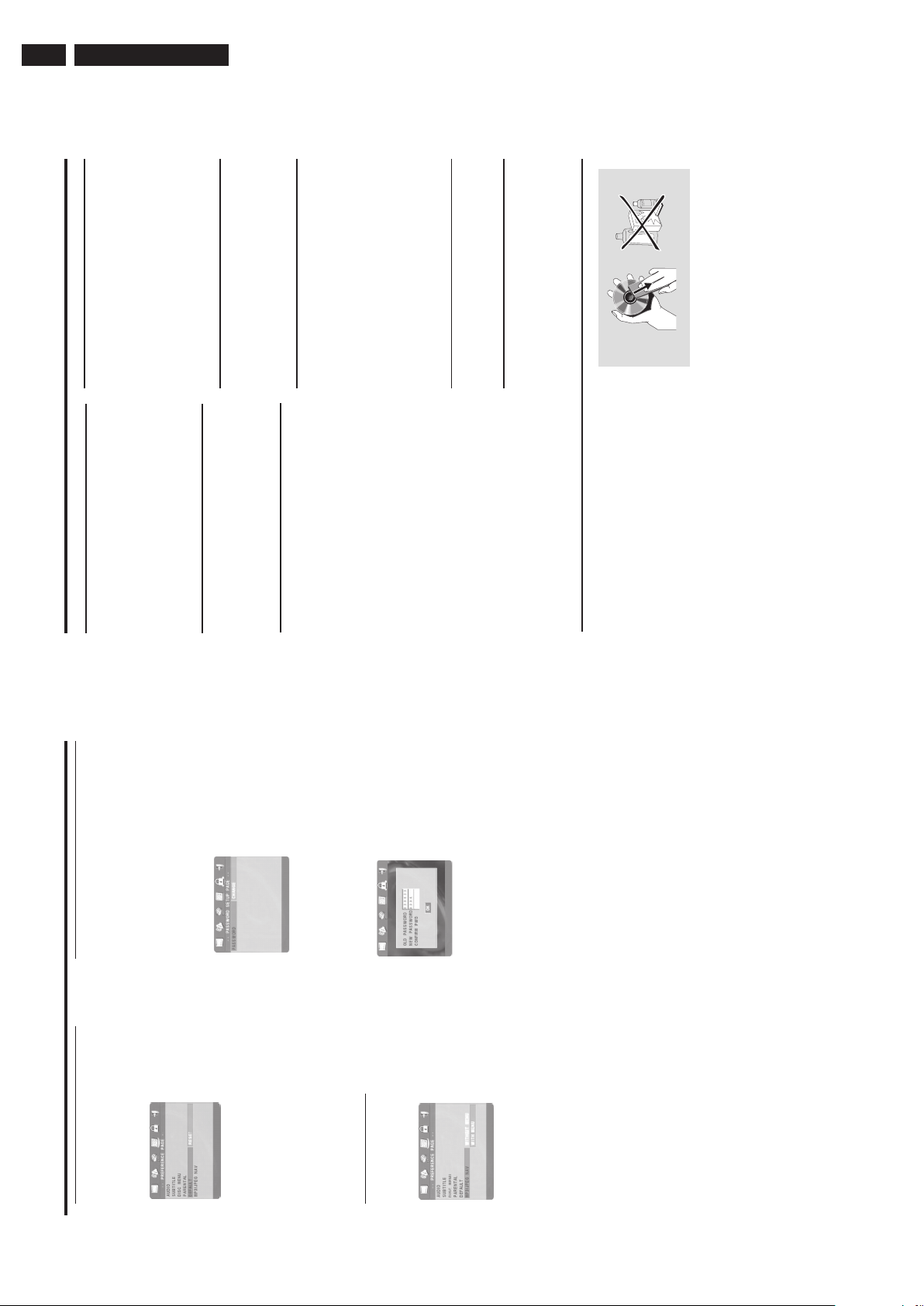

Menu Video Setup

Menu Setup

Existem itens no Menu Video Setup como: TV

Menu Setup

Saída Digital

Se você conectou o aparelho a um receiver

TYPE, TV DISPLAY, CLOSED CAPTIONS, SMART

PICTURE, PICTURE SETTING.

Video Setup Page no topo do menu.

1 Pressione SYSTEM MENU.

2 Pressione as teclas 1 2 para marcar o ícone

3 Pressione OK para confi rmar.

através da saída digital coaxial ajuste DIGITAL

OUTPUT como descrito abaixo. Se você

não estiver usando esta saída, o ajuste não é

necessário.

se a confi guração PAL ou NTSC do sistema

corresponde à do aparelho de TV.

Sistema de TV

Antes de assistir ao DVD ou VCD, verifi que

DIGITAL OUTPUT.

1 Pressione as teclas 34 para selecionar o item

destacar o item selecionado.

Video Setup.

1 Pressione 34 para selecionar TV TYPE no menu

recebidos pela maior parte dos aparelhos.

apenas com PCM, você não pode decodifi car os

3 Pressione as teclas 34 para destacar o

item selecionado.

2 Acesse o submenu pressionando a tecla 2.

sinais MPEG-2 ou DTS. Consulte o manual do seu

➜ ALL: Para selecionar os sinais digitais originais

➜ PCM ONLY : Se seus reciever é compatível

sistemas NTSC e PAL e você quer que o DVD

2 Acesse o submenu pressionando 2.

3 Movimente o cursor pressionando 34 para

➜ MULTI: Se sua TV é compatível com ambos os

receiver para maiores detalhes

menu ou pressione System Menu para sair das

telas de menu.

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

NTSC.

Player selecione automaticamente o sistema de

cor gravado no disco atual.

➜ PAL: Para que a imagem saia no sistema PAL

Saída LPCM

Se você conectou o DVD Player a um receiver

menu ou pressione System Menu para sair das

telas de menu.

Conversão NTSC/PAL (B/G)

conversão NTSC/PAL para converte o sinal do

disco para um sinal de saída compatível com o

seu TV. As conversões suportadas são mostradas

➜ NTSC: Para que a imagem saia no sistema

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

compatível com com PCM, através dos terminais

digitais como coaxial etc, você talvez precise

confi guarar a saída LPCM.

de amostragem. Quanto maior a taxa de

amostragem, melhor a qualidade do som.

Os discos são gravados com uma certa taxa

abaixo:

Este aparelho vem equipado com a função de

NTSC PAL MULTI

Disco Formato de Saída

Tipo Formato Modo Selecionado

para destacar o item selecionado.

3 Movimente o cursor pressionando as teclas 34

1 Pressione as teclas 34 para selecionar

o item LPCM OUTPUT.

2 Acesse o submenu pressionando a tecla 2.

PAL NTS C PAL PAL

PAL NTS C PAL PAL

Nota: Se você escolher Multi, tenha certeza que seu

DVD NTSC NTSC PAL NTSC

VCD NTSC NTSC PAL NTSC

de amostragem de 48 KHz.

de amostragem de 96 KHz.

4 Pressione OK.

➜ 48K: Reproduza um disco gravado com taxa

➜ 96K: Reproduza um disco gravado com taxa

TV pode reproduzir os sistemas NTSC e PAL.

menu ou pressione System Menu para sair das

telas de menu.

5 Pressione a tecla 1 para retornar ao topo do

particulares a determinados ambientes. Escolhe o

SOM 3D

O Som3D SOUND os ecos e frequências

ambiente que você gostaria de recriar alterando

as confi gurações 3D SOUND.

Movimente o cursor pressionando as teclas

2 Entre no submenu pressionando a tecla 2 .

3

➜ OFF: Reproduz o disco com o efeito de som

1 Pressione as teclas 34 para marcar 3D SOUND.

34 para destacar o item selecionado.

menu ou pressione System Menu para sair das

telas de menu.

original.

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

ajustar algumas confi gurações de áudio digital do

DVD PLayer.

Menu Digital Audio Setup

Use o menu DIGITAL AUDIO SETUP para

AUDIO SETUP PAGE na parte superior do menu.

1 Pressione SYSTEM MENU no modo STOP.

2 Pressione as teclas 1 2 para marcar o ícone

3 Pressione OK ou 4 para confi rmar.

4 Pressione as teclas 34 para selecionar DIGITAL

AUDIO SETUP. Pressione OK.

18

16 DVP320

Brillho/Contraste/Tonalidade/Cor

BRIGHTNESS, CONTRAST, TINT ou COLOR.

1 Pressione as teclas 34 para marcar

2 Pressione a tecla 2.

➜ Uma escala de ajuste aparece na tela da TV.

positivo, o brilho será aumentado parecendo que

o branco está sendo acrescentado à imagem.

Escolhendo um valor mais negativo, a imagem

fi ca mais escura. Escolha zero (0) para um ajuste

você selecionou

3 Pressione as teclas 2 1 para ajustar o item que

➜ Para BRIGHTNESS, escolhendo um valor mais

médio.

➜ Para CONTRAST, escolhendo um valor mais

para adicionar vermelho à imagem. Escolha um

valor mais negativo para adicionar mais amarelo

à imagem. Escolha zero (0) para balancear o

vermelho e o amarelo da imagem. Você pode

ajustar TINT quando você quiser que a pele das

positivo aumenta a diferença entre o branco

e o preto da imagem e deixa a imagem mais

defi nida. Escolhendo um valor mais negativo

de CONTRAST irá diminuir a distinção entre

branco e preto e a imagem fi cará mais borrada. A

imagem parecerá não tão bem defi nida.

➜ Para TINT, escolha um valor mais positivo

pessoas fi que mais natural.

➜ Para COLOR, escolha um valor mais positivo

para aumentar a cor da imagem. Para diminuir a

cor na imagem escolha um valor mais negativo.

Conforme você diminui COLOR, a imagem

torna-se preto e branca. Escolha zero (0) para

balancear a cor.

4 Pressione a tecla OK para salvar e para voltar ao

21

menu PICTURE SETTING SETUP.

Smart Picture

Menu Setup

Neste menu, você pode escolher um parâmetro

Menu Setup

Closed Caption

Closed captions são textos que fi cam escondidos

de um conjunto fi xo de parâmetros de imagem

ideais pré-determinados

no sinal de vídeo. A diferença entre legendas e

captions é que as legendas são produzidas para

o público com audição normal e as captions para

o público com defi ciência auditiva. As legendas

raramente mostram todo o conteúdo do áudio.

As captions mostram efeitos sonoros (“telefone

tocando” e “passos”, por exemplo) enquanto

as legendas não. Embora você possa confi gurar

o aparelho para mostrar o closed caption, eles

devem estar disponíveis no disco para serem

no menu VIDEO SETUP.

1 Pressione 34 para selecionar SMART PICTURE

2 Pressione 2 para selecionar o item do submenu.

3 Pressione 34 para escolher um item.

mostrados. Ligue também o Closed Caption na

sua TV caso contrário, eles não irão aparecer.

de imagem.

➜ STANDARD: seleciona um parâmetro padrão

➜ BRIGHT: deixa a tela da TV mais brilhante.

confi guração de imagem pessoal.

menu ou pressione System Menu para sair das

➜ SOFT: deixa a tela da TV mais suave.

➜ PERSONAL: aplica o parâmetro defi nido na

telas de menu.

4 Pressione OK.

Ajuste de imagem

5 Pressione a tecla 1 para retornar ao topo do

CAPTIONS.

então pressione OK. Sua seleção fi cará marcada

3 Pressione 3 ou 4 para selecionar ON ou OFF,

1 Pressione as teclas 34 para selecionar CLOSED

2 Acesse o submenu pressionando 2.

imagem ajustando o BRILHO, CONTRASTE,

TONALIDADE e COR.

menu VIDEO SETUP.

Neste menu você pode personalizar a

1 Pressione 34 para selecionar Picture Setting no

2 Pressione OK para abrir o submenu.

em marrom.

menu ou pressione System Menu para sair das

telas de menu.

4 Pressione a tecla 1 para retornar ao topo do

utilizou os conectores de saída VIDEO OUT

Progressive Scan

Se o seu TV possuir Progressive Scan e você

Y/Pb/Pr para ligar o DVD player ao TV, ative a

saída de sinais Progressive Scan. Caso contrário

ajuste a saída Progressive Scan para Off.

Page no topo do menu. Pressione OK ou 4.

1 Pressione System Menu

2 Pressione 2 para selecionar o ícone Video Setup

Pressione 2 .

então pressione OK. Escolha ON somente se sua

TV tiver Progressive Scan.

a você que verifi que suas conexões e sobre a

3 Pressione 4 para selecionar Progressive.

4 Pressione 3 ou 4 para selecionar ON ou OFF,

disponibilidade do Progressive Scan. Pressione as

5 Se você escolheu ON , uma mensagem vai pedir

teclas 1 2 para escolher OK e então pressione

a tecla OK no controle remoto. Se o progressive

scan não for detectado, a página VIDEO SETUP

será mostrada noavamente. Ajuste PROGRESSIVE

para OFF.

progressive Scan, escolha CANCEL e pressione

Ou, se você perceber que você não tem

OK. Ajuste PROGRESSIVE para OFF.

menu ou pressione System Menu para sair das

telas de menu.

6 Pressione a tecla 1 para retornar ao topo do

20

impróprias para crianças. Por isso, os discos

poderão conter informações do tipo ‘Parental

Control’ que se aplicam a todo o disco ou

Controle dos Pais (Parental Control)

Os fi lmes dos DVDs podem conter cenas

classifi cadas de 1 a 8, e no disco existem cenas

determinadas cenas do disco.Essas cenas são

por isso a função Parental Control não funciona

depende de cada país. A função Controle familiar

permite evitar que certos discos sejam assistidos

alternativas mais apropriadas. A classifi cação

nesses tipos de discos.

pelas crianças ou reproduzir certos discos com

cenas alternativas.

● Os VCDs, SVCDs e CDs não têm níveis defi nidos,

abaixo:

● Para confi gurar o Parental Control, siga os passos

classe no disco a ser reproduzido.

3 Em seguida pressione 34 para selecionar uma

4 Pressione OK.

1 Pressione 34 para selecionar o item PARENTAL.

2 Acesse o submenu pressionando 2.

5 Pressione a tecla 1 para retornar ao topo do

menu ou pressione System Menu para sair das

telas de menu.

Sem Parental Control

Parental Control não está ativado. O disco será

reproduzido por completo.

1 Selecione o item ADULT.

2 Pressione OK.

DVP320

crianças. Se você atribuir uma classe para o

DVD player, todas as cenas com classe maior

serão puladas a não ser que haja no disco uma

alternativa com a mesma classe ou classe inferior.

Se não houver uma alternativa adequada, a

reprodução será interrompida e a senha de 6

Classes de 1 a 7:

Alguns discos contém cenas impróprias para

dígitos terá que ser digitada.

17

23

Idioma do Menu do Disco

a você selecionar o conteúdo. Os menus do disco

Os discos DVD possuem um menu que permite

Setup Menu

Menu Setup

pode escolher no item SUBTITLE na página

Idioma das Legendas

Alguns DVDs possuem legendas que você

podem estar disponíveis em vários idiomas. Para

escolher um idioma siga estes passos:

PREFERENCE.

1 Pressione 34 para selecionar o item

DISC MENU.

3 Mova o cursor usando as teclas 34para marcar a

1 Pressione as teclas 34 para marcar SUBTITLE.

2 Entre no submenu pressionando a tecla 2.

destacar o item selecionado.

menu ou pressione System Menu para sair das

telas de menu.

4 Pressione OK.

5 Pressione a tecla 1 para retornar ao topo do

2 Acesse o submenu pressionando 2.

3 Movimente o cursor pressionando 34 para

opção selecionada.

menu ou pressione System Menu para sair das

telas de menu.

4 Pressione OK.

NOTA: Seu disco DVD pode não ter incluído o

5 Pressione a tecla 1 para retornar ao topo do

NOTA: Se seu disco DVD não tiver o

idioma de menu defi nido, o aparelho usará

outro idioma gravado.

idioma de áudio que você selecionou no menu

SUBTITLE. Se isto ocorrer o aparelho usará um outro

idioma no lugar.

Se você selecionou OTHERS nos menus

AUDIO, SUBTITLE ou DISC MENU.

instruções.

É possível selecionar outros idiomas. Siga estas

1 Pressione 34 para selecionar o item OTHERS.

2 Pressione OK.

idioma (quatro dígitos).

3 Digite o código com as teclas numéricas.

➜ O DVD irá pedir para você digitar o código do

➜ Por favor veja CÓDIGOS DE IDIOMAS.

4 Pressione OK.

Menu Preference Setup

Existem opções incluídas no menu PREFERENCE

como AUDIO, SUBTITLE, DISC MENU,

PARENTAL, PASSWORD, DEFAULT e MP3/

JPEG NAV.

reprodução do disco completamente.

menu.

PREFERENCE PAGE no topo do menu.

2 Pressione SYSTEM MENU para entrar no

3 Pressione 2 para marcar o ícone

1 Pressione a tecla STOP duas vezes para parar a

idiomas de áudio. Escolha o idioma que você quer

Idioma de Áudio

Os discos DVD são gravados com múltiplos

4 Pressione OK ou 4.

ouvir ajustado o item AUDIO.

opção selecionada.

2 Entre no submenu pressionando a tecla 2.

3 Mova o cursor usando as teclas 34para marcar a

1 Pressione as teclas 34 para marcar AUDIO.

menu ou pressione System Menu para sair das

telas de menu.

4 Pressione OK.

NOTA: Seu disco DVD pode não ter incluído o

5 Pressione a tecla 1 para retornar ao topo do

idioma de áudio que você selecionou no menu AUDIO.

Se isto ocorrer o aparelho usará um outro idioma no

lugar.

22

18 DVP320

DESEMPENHO DO SISTEMA DE ÁUDIO

Conversor D/A 24bit

Relação sinal-ruído (1KHz) 100 dB

Faixa dinâmica (1 KHz) >90 dB

DVD fs 96 kHz 4Hz-44KHz

fs 48 kHz 4Hz-22KHz

SVCD fs 48 KHz 4Hz-22KHz

fs 44.1 kHz 4Hz-20KHz

CD/VCD fs 44.1 kHz 4Hz-20KHz

(PAL / 50 Hz) (NTSC / 60 Hz)

PADRÃO DE TV

Número

de linhas 625 525

Reprodução Multistandard (PAL /

NTSC)

CONEXÕES

Saída de vídeo Componente Coaxial

Saída de vídeo Coaxial

Saída de áudio (L+R) Coaxial

Saída digital 1 coaxial /

IEC958 para

CDDA /

LPCM/ MPEG1

IEC1937 para

MPEG2, Dolby

Digital e DTS

GABINETE

Dimensões (L x P x A) 216 x 216 x 45 mm

Peso Cerca de 0,85 kg

CONSUMO DE POTÊNCIA

Consumo de Potência < 8W

Consumo em stand-by < 1,2W

25

detergente. Não utilize solventes como benzina,

diluente, amoníacos ou abrasivos.

Cuidados com o Gabinete

● Use um pano umedecido com um pouco de

SISTEMA DE REPRODUÇÃO

DVD Video

Especifi cações

Video CD & SVCD

Menu Setup

Senha

Esta senha é usada para o controle dos pais e

bloqueio de disco. Quando solicitado pelo

CD

CD Foto

CD MP3

CD-R, CD-RW

DVD+R, DVD+RW

DESEMPENHO DE VÍDEO

* CVBS 1Vpp --- 751

* Component Video Y: 1.00Vpp --- 751

Pr: 0.7Vpp --- 751

para destacar CHANGE, então pressione OK.

PASSWORD SETUP PAGE no topo do

menu.

menu.

DVD-player, digite sua senha de seis digitos.

1 Pressione SYSTEM MENU para entrar no

3 PASSWORD estará destacado. Pressione 2

Pressione OK ou 4.

2 Pressione 2 para destacar o ícone

Pb: 0.7Vpp --- 751

FORMATO DE ÁUDIO

Digital Mpeg/ AC-3/ DTS compressed Digital

PCM 16, 20, 24 bits

fs, 44.1, 48, 96 kHz

MP3(ISO 9660) 24, 32, 56, 64, 96,

128,256 kbps &

variable bit rate fs,

atual de seis dígitos. (Se esta for a primeira

vez que você confi gura sua senha , não será

necessário digitar sua senha antiga. Os números

que você digitar irão para a caixa NEW

4 Use o teclado numérico para digitar sua senha

PASSWORD).

16, 22.05,24, 32,

44.1, 48 kHz

Som estéreo analógico

Especifi cações sujeitas a mudança sem aviso

prévio.

de 6 dígitos na caixa NEW PASSWORD.

confi rmação na caixa CONFIRM PWD.

5 Se necessário o aparelho pedirá uma nova senha

menu anterior aparecerá na tela.

6 Depois disso digite novamente a senha para

7 Pressione OK para salvar sua nova senha. O

8 Pressione SYSTEM MENU para remover todos os

Cuidados com o Disco

fazendo movimentos do centro para a borda.

Manutenção

menus.

NOTA:

e bloqueio de disco digitando-se uma senha válida.

padrão 842100.

1. Pode-se mudar a confi guração de controle dos pais

2. Se esquecer a senha, você pode digitar a senha

danifi car o disco!

● Para limpar um CD utilize um pano macio

● Não use produtos de limpeza, pois eles podem

● Escreva somente no lado impresso de um

CDR(W) e somente com caneta de ponta

porosa.

pela superfície.

● Manuseio o disco somente pela borda e nunca

confi guração do DVD, o item DEFAULT é

usado para fazer todos os itens retornarem ao

padrão original de fábrica apagando toda a sua

Setup Padrão

confi guração pessoal.

Se houver algum problema durante a

menu ou pressione System Menu para sair das

1 Pressione 34 para selecionar o item

DEFAULT.

telas de menu.

2 Selecione RESET pressionando 2.

3 Pressione OK.

4 Pressione a tecla 1 para retornar ao topo do

NOTA: Quando esta função for

executada,todas as confi gurações originais

de fábrica serão restabelecidas .

a reprodução de CDs com imagens e CDs com

arquivos MP3.

Navegador MP3/JPEG

Neste menu, você terá diferentes opções para

1 Pressione 34 para selecionar o menu NAV

MP3/JPEG.

2 Pressione 2 para acessar o submenu.

3 Pressione a tecla 34 para selecionar

WITHOUT MENU ou WITH MENU.

menu ou pressione System Menu para sair das

telas de menu.

músicas MP3 na pasta selecionada.

4 Pressione a tecla OK para confi rmar sua seleção.

➜ WITHOUT MENU: reproduz os

5 Pressione a tecla 1 para retornar ao topo do

➜ WITH MENU: reproduz imagens JPEG ou

arquivos MP3 em seqüência, automaticamente.

24

DVP320

19

27

no painel frontal do aparelho.

– Aponte o controle remoto direto para o sensor

– Reduza a distância até o aparelho.

– Substitua a bateria de lítio do controle remoto.

O aparelho não responde ao controle

remoto

SOLUÇÃO DE PROBLEMAS

retire o cabo de alimentação CA da tomada

por alguns minutos. Reconecte e tente operar

normalmente.

pelo disco. Consulte as instruções do disco.

– Provavelmente as operações não são permitidas

O aparelho não funciona – Para reinicializar o aparelho completamente,

O aparelho não responde a alguns comandos

durante a reprodução

O DVD player não pode ler CDs/DVDs – Use um disco de limpeza de CDs/DVDs comum

para limpar as lentes antes de enviar o DVD

player para conserto.

SOLUÇÃO DE PROBLEMAS

ATENÇÃO

Em hipótese alguma você deve tentar consertar o aparelho; se o fi zer, a garantia será

cancelada.

Não abra o aparelho pois há risco de choques elétricos.

conectado.

– Verifi que a conexão do vídeo.

Problema Solução

Falta de energia – Verifi que se o cabo de alimentação está bem

Se houver algum problema, antes de levar o aparelho para conserto, verifi que primeiro os

pontos indicados abaixo. Se não for possível resolver o problema seguindo as instruções

abaixo, consulte o revendedor ou o posto de assistência técnica mais próximo.

Sem imagem – Verifi que se a TV está ligada.

tenha certeza que seu TV tem esta função e

que os cabos video Component estão bem

conectados.

imagem. Isso não é considerado um problema.

player corresponde ao sinal de vídeo da TV.

(Consulte a seção Conversão NTSC/PAL)

– Ajuste a TV para a entrada de vídeo correta.

– Se você selecionou a opção Progressive Scan

– Às vezes pode haver uma pequena distorção na

Imagem distorcida – O disco está bastante riscado ou sujo.

NTSC e PAL por favor ajuste o Smart Picture

– Verifi que se a confi guração NTSC/PAL do DVD

– Se a imagem fi cou distorcida após alterar entre

Imagem completamente distorcida ou em

preto e branco com DVD ou CD-vídeo

para Standard.

corretamente.

3D Sound apropriadamente.

– Verifi que se os alto-falantes estão conectados

– Se o som parece anormal ajuste Sound Mode ou

Sem som ou com som distorcido – Ajuste o volume.

ou DTS se não por favor altere a saída digital

para PCM.

– Verifi que se o receiver pode decodifi car MPEG2

– Verifi que se o formato de áudio do idioma

Sem som na saída digital – Verifi que as conexões digitais.

selecionado corresponde às características do

receiver.

Phono do receiver.

tecla MUTE no controle remoto.

fi nalizados.

– Nunca ligue as saídas do DVD PLayer às entradas

– Desative o mute do DVD Player apertando a

para cima.

– Os discos DVD+R, DVD+RW, CDR devem estar

– Verifi que se a face impressa do disco está virada

O disco não pode ser reproduzido

compatível com o do aparelho.

– Verifi que o controle dos pais.

– Verifi que se o código regional do DVD é

– Verifi que se o disco tem algum defeito

experimentando outro disco.

MP3 assegure-se que ele tenha pelo menos 10

imagens ou 5 músicas.

– Se você gravou um CD de imagens ou um CD

religando-o outra vez.

– Reinicie a operação do aparelho desligando e

Não retorna para a tela inicial após a

retirada de um disco

26

20 DVP320

29

Você precisará deste códigos, se você quiser um idioma diferente para Legendas, Áudio ou

menu do Disco.

CÓDIGOS DE IDIOMA

CÓDIGOS DE IDIOMA

Você precisará deste códigos, se você quiser um idioma diferente para Legendas, Áudio ou

menu do Disco.

28

JUNDIAI (11) 45862182

LEME (19) 5713528

IBIRAMA (473) 572567

INDAIAL (47) 3330361

LIMEIRA (19) 34413179

MARÍLIA (14) 4332375

IPORÃ DO OESTE (498) 341289

ITAIÓPOLIS (476) 522282

MARÍLIA (14) 4247437

ITAJAI (47) 3444777

MATÃO (16) 2821046

JARAGUÁ DO SUL (47) 3722050

MAUÁ (11) 45145233

MOGI DAS CRUZES (11) 47277025

JOAÇABA (49) 5220418

JOINVILLE (47) 4331146

MOGI-GUAÇU (19) 38311811

MOGI-MIRIM (19) 38624401

LAGES (49) 2244414

LAGES (49) 2232355

OLÍMPIA (17) 2812184

LAGUNA (48) 6461221

OSASCO (11) 36837343

OURINHOS (14) 33225457

LAURO MULLER (484) 643202

MAFRA (47) 6420198

PIRACICABA (19) 34340454

PIRASSUNUNGA (19) 5614091

MARAVILHA (49) 8640052

ORLEANS (48) 4660674

PORTO FERREIRA (19) 5812441

PINHALZINHO (497) 661014

PRES PRUDENTE (18) 2225168

PONTE SERRADA (49) 4350015

PRESIDENTE EPITÁCIO (18) 281 4184

PROMISSÃO (14) 5411696

PORTO UNIÃO (42) 5232839

POUSO REDONDO (47) 5451194

REGISTRO (13) 68212324

RIBEIRÃO PRETO (16) 6106989

RIO DO SUL (47) 5211920

SANTA ROSA DO SUL (485) 341230

RIBEIRÃO PRETO (16) 6368156

SÃO MIGUEL D'OESTE (49) 6220026

RIO CLARO (19) 534 8543

SÃO MIGUEL D'OESTE (498) 220174

SÃO BERNARDO CAMPO (11) 41257000

SÃO BERNARDO CAMPO (11) 43397970

SEARA (49) 4521034

SOMBRIO (48) 5330017

SÃO BERNARDO CAMPO (11) 43681788

SÃO CAETANO DO SUL (11) 42214334

TAIÓ (478) 620576

TUBARÃO (48) 626-1651

SÃO JOAO BOA VISTA (19) 623.2990

TUBARÃO (48) 6224448

SÃO JOSE CAMPOS (12) 39216082

TURVO (48) 5250373

SÃO JOSE DO RIO PARDO (19) 6805760

URUSSANGA (484) 0651137

SÃO JOSE RIO PRETO (17) 2341209

XANXERÊ (49) 4333026

SALTO (11) 40296563

SANTO ANDRÉ (11) 49905288

XAXIM (497) 531248

SANTOS (13) 32272947

SANTOS (13) 32847339

SERGIPE

ARACAJU (79) 2119764

SÃO CARLOS (16) 2614913

ARACAJU (79) 2411567

SÃO PAULO (11) 56870883

ESTÂNCIA (79) 5222325

SÃO PAULO (11) 2217317

ITABAIANA (79) 4313023

SÃO PAULO (11) 2222311

SÃO PAULO (11) 56679695

SÃO PAULO

SÃO PAULO (11) 39757996

ÁGUAS DE LINDOIA (19) 38241524

SÃO PAULO (11) 2156667

SÃO PAULO (11) 5770899

AMERICANA (19) 34067180

AMERICANA (19) 34062914

SÃO PAULO (11) 32077111

SÃO PAULO (11) 69667101

AMPARO (19) 38072674

ARARAQUARA (16) 2366450

SÃO PAULO (11) 37714709

ASSIS (18) 3228937

SÃO PAULO (11) 69545517

SÃO PAULO (11) 38659897

ATIBAIA (11) 44112154

AVARÉ (14) 37322142

SÃO PAULO (11) 62976464

SÃO PAULO (11) 36726766

BARRETOS (17) 33222742

BATATAIS (16) 37614455

SÃO PAULO (11) 2964622

BAURU (14) 2238644

SÃO PAULO (11) 69791184

BIRIGUI (18) 6424011

SÃO PAULO (11) 69537370

SÃO PAULO (11) 67036116

BOTUCATU (14) 68221081

BOTUCATU (14) 68247198

SÃO SEBASTIAO (12) 4524291

SÃO ROQUE (11) 4255635

BRAGANÇA PAULISTA (11) 40341333

CAMPINAS (19) 32369199

SOROCABA (15) 2241170

SANTA BARBARA D'OESTE (19) 34631211

CAMPINAS (19) 37372500

CAMPINAS (19) 32544819

TAQUARITINGA (16) 32524039

TATUÍ (15) 251-4922

CAMPOS DO JORDÃO (12) 2622142

CAPIVARI (19) 34911610

TAUBATÉ (12) 2219080

CASA BRANCA (196) 712771

TUPÃ (144) 422596

CERQUILHO (152) 842121

VINHEDO (19) 38765310

VOTUPORANGA (17) 4215726

CRUZEIRO (12) 5433859

CUBATÃO (13) 33613091

DESCALVADO (195) 832358

TOCANTINS

ALVORADA (63) 3531424

ARAGUAINA (63) 4212857

DIADEMA (11) 40574387

DRACENA (18) 58212479

FERNANDOPOLIS (174) 423921

GUARAI (63) 4641590

GURUPI (63) 3511038

FRANCA (16) 37223898

FRANCO DA ROCHA (11) 4322608

PALMAS (63) 2153539

PARAÍSO TOCANTINS (63) 6022695

GUARUJÁ (13) 33582942

GUARULHOS (11) 64227555

PORTO NACIONAL (63) 3633185

IGARAPAVA (16) 31724600

INDAIATUBA (19) 38753808

IRACEMÁPOLIS (19) 4562011

ITAPETININGA (15) 2710936

DVP320

SUJEITO A ALTERAÇÕES

ITAPIRA (19) 38633802

ITAQUAQUECETUBA (11) 46420695

ITARARÉ (15) 5322743

ITU (11) 40230188

ITUVERAVA (16) 7293365

JABOTICABAL (16) 32021580

JAÚ (14) 6222117

21

31

CAMPINAS DO SUL (54) 3661300

CANELA (54) 2821551

CAPÃO DA CANOA (51) 6652638

CARAZINHO (54) 3302292

CATUÍPE (55) 3361008

CAXIAS DO SUL (54) 2148011

CERRO LARGO (55) 3591973

CORONEL BICACO (55) 5571397

DOIS IRMÃOS (51) 5641286

ENCANTADO (51) 37511654

ERECHIM (54) 3211933

ESTÂNCIA VELHA (51) 5612142

FAXINAL DO SOTURNO (55) 2632064

FLORES DA CUNHA (54) 2922192

MANDAGUARI (44) 2331335

MARINGÁ (44) 2264620

MEDIANEIRA (45) 2642580

NOVA ESPERANÇA (44) 2524705

NOVA LONDRINA (44) 4322991

PALMEIRA (422) 522455

PALMEIRA (42) 2523006

PALOTINA (446) 495131

PARANAGUÁ (41) 4225804

PARANAVAÍ (44) 4234711

PATO BRANCO (46) 2242786

PÉROLA (44) 6361419

PONTA GROSSA (42) 2225061

ITAITUBA (91) 5181545

MARABÁ (91) 3211891

PARAGOMINAS (91) 7293356

ÓBIDOS (91) 5471621

PARAUAPEBAS (91) 3461137

ROLÂNDIA (43) 2561947

PORTO TROMBETAS (91) 5491606

Serviço autorizado

PARÁ

ABAETETUBA (91) 37512272

BELÉM (91) 2279009

BELÉM (91) 2462100

BELÉM (91) 2690400

CAPANEMA (91) 4621100

CASTANHAL (91) 37215052

Serviço autorizado

FREDERICO WESTPHALEN (55) 37441850

SÃO JOSÉ DOS PINHAIS (41) 2822522

REDENÇÃO (91) 4240351

SANTARÉM (91) 5235322

GETULIO VARGAS (54) 3411888

SÃO MIGUEL DO IGUAÇU (45) 5651429

XINGUARA (91) 4262006

GIRUÁ (55) 3611764

SANTA FÉ (44) 2471147

GRAVATAÍ (51) 4882830

SÃO JORGE D'OESTE (46) 5341305

PARAÍBA

HORIZONTINA (55) 35371817

HORIZONTINA (55) 5371680

(43) 5341809

TOLEDO (45) 2522471

SANTO ANTONIO DA PLATINA

CAMPINA GRANDE (83) 3211690

IBIRAIARAS (54) 3551359

UMUARAMA (44) 6231233

ESPERANÇA (83) 3612273

IJUÍ (55) 33327766

WENCESLAU BRAZ (43) 822 3066

GUARABIRA (83) 2711159

JOÃO PESSOA (83) 2467043

ITAQUI (55) 4331305

JAGUARÃO (532) 612264

JAGUARI (55) 2551518

LAJEADO (51) 37145155

LIBERATO SALZANO (55) 7551236

(21) 7616060

RIO DE JANEIRO

ARARUAMA (24) 26656286

BELFORD ROXO (24) 38312216

BOM JESUS DO ITABAPOANA

NOVA FLORESTA (83) 3741014

PATOS (83) 4232172

SAPÉ (83) 2832479

SOLÂNEA (83) 3632948

MONTENEGRO (51) 6324187

NONOAI (54) 3621126

NOVA PETRÓPOLIS (54) 2812348

NOVA PRATA (54) 2421328

NOVO HAMBURGO (51) 5823191

CAMPOS DOS GOYTACAZES (24) 7221499

CANTAGALO (24) 5555303

DUQUE DE CAXIAS (21) 37711508

ITABORAÍ (21) 26351738

ITAPERUNA (24) 38220605

(81) 35211823

PERNAMBUCO

BELO JARDIM (81) 37261918

CABO DE SANTO AGOSTINHO

OSÓRIO (51) 6632524

MACAÉ (24) 27626235

CAMARAGIBE (81) 4581246

PALMEIRA DASB MISSÕES (55) 7421407

MAGÉ (21) 6330605

CARUARU (81) 37220235

FLORESTA (81) 8771274

PANAMBI (55) 3753488

PASSO FUNDO (54) 3111104

MARICÁ (21) 26340069

NITEROI (21) 26220157

GARANHUNS (81) 37611090

PELOTAS (53) 2221133

NOVA FRIBURGO (24) 5227692

PAULISTA (81) 34331142

RECIFE (81) 32313399

PORTO ALEGRE (51) 32226941

RIO GRANDE (53) 2323211

NOVA IGUAÇU (21) 26675663

PETRÓPOLIS (24) 2312737

RECIFE (81) 34656042

RIO PARDO (51) 7312072

RIO DE JANEIRO (21) 33940202

SALGUEIRO (81) 38711310

SERRA TALHADA (81) 38311401

ROSÁRIO DO SUL (55) 2311264

SANTANA DO LIVRAMENTO (55) 2422741

RIO DE JANEIRO (21) 25097136

RIO DE JANEIRO (21) 24457239

SANTA MARIA (55) 2222235

RIO DE JANEIRO (21) 25892030

PIAUÍ

SANTA ROSA (55) 35121991

RIO DE JANEIRO (21) 25894622

CAMPO MAIOR (86) 2521376

SANTO AUGUSTO (55) 7811511

TERESÓPOLIS (21) 27420036

FLORIANO (86) 5221154

OEIRAS (86) 4621066

SÃO BORJA (55) 4311850

TRÊS RIOS (24) 2555687

SÃO FCO DE PAULA (54) 2441466

TRÊS RIOS (242) 2521388

PARNAIBA (86) 3222877

SÃO GABRIEL (55) 2325833

VOLTA REDONDA (24) 33420806

PICOS (86) 4221444

SÃO JOSÉ DO OURO (54) 3521216

SÃO LOURENCO DO SUL (53) 2513225

SÃO LUIZ GONZAGA (55) 33521365

SÃO MARCOS (54) 2911462

SÃO SEPE (55) 2331691

RIO GRANDE DO NORTE

AÇU (84) 3311116

CAICÓ (84) 4173132

MOSSORÓ (84) 3217745

PICOS (86) 4155135

PIRIPIRI (86) 2761092

TERESINA (86) 2230825

PARANÁ

SOBRADINHO (51) 7421183

NATAL (84) 2234722

AMPÉRE (46) 5471605

SOLEDADE (54) 3812036

NATAL (84) 2132345

ANTONINA (41) 4321404

SANTA CRUZ DO SUL (51) 37153048

SANTA VITÓRIA PALMAR (532) 631284

PAU DOS FERROS (84) 3512334

APUCARANA (43) 4225306

TAPEJARA (54) 3442353

RONDÔNIA

ARAPONGAS (43) 2522882

ASSIS CHATEAUBRIAND (44) 5285181

TAPERA (54) 3851160

ARIQUEMES (69) 5352347

ASTORGA (44) 2341213

TAQUARI (51) 6531291

ARIQUEMES (69) 5361750

BANDEIRANTES (43) 5421711

TENENTE PORTELA (55) 5511298

CACOAL (69) 4415171

CAMPO MOURÃO (44) 5238970

TEUTÔNIA (51) 7626173

GUAJARÁ-MIRIM (69) 5414430

CAPANEMA (46) 5521415

TORRES (51) 6641940

TRÊS DE MAIO (55) 5352101

JARU (69) 5211302

JI- PARANÁ (69) 4235512

CASCAVEL (45) 2254005

URUGUAIANA (55) 4112730

PIMENTA BUENO (69) 4512934

CIANORTE (44) 6292842

VACARIA (54) 2311396

PORTO VELHO (69) 2221298

CORNÉLIO PROCÓPIO (43) 5241362

VENÂNCIO AIRES (51) 7411443

PORTO VELHO (69) 2216671

CORNÉLIO PROCÓPIO (43) 5242283

VERA CRUZ (51) 7181350

ROLIM DE MOURA (69) 4421178

CURITIBA (41) 2648791

CURITIBA (41) 3334764

VILHENA (69) 3223321

DOIS VIZINHOS (46) 5361490

SANTA CATARINA

ARARANGUÁ (48) 5220229

RORAIMA

FOZ DO IGUAÇU (45) 5233029

BLUMENAU (47) 3227742

CAÇADOR (49) 5630858

CANOINHAS (47) 6223157

CAPINZAL (49) 5552266

BOA VISTA (95) 2249605

RIO GRANDE DO SUL

AGUDO (55) 2651461

FOZ DO IGUAÇU (45) 5234115

FRANCISCO BELTRÃO (46) 5233230

GOIO-ERÊ (44) 5221446

GUARAPUAVA (42) 6235325

CHAPECÓ (49) 3221144

AGUDO (55) 2651036

IBAITI (43) 5461162

CHAPECÓ (49) 3223304

ALEGRETE (55) 4221969

IBIPORÃ (43) 2581863

CONCÓRDIA (494) 423704

AUGUSTO PESTANA (55) 3341175

IGUARAÇU (44) 2481280

CRICIÚMA (48) 4375155

BAGÉ (53) 2421673

IPORÃ (44) 6521382

CUNHA PORÁ (498) 63 0043

BENTO GONÇALVES (54) 4526825

IPORÃ (44) 6521126

CURITIBANOS (49) 2410851

CAÇAPAVA DO SUL (55) 2811944

IRATI (42) 4221337

DESCANSO (49) 6230245

CAIBATÉ (55) 3551122

LAPA (41) 6222410

FLORIANÓPOLIS (48) 2254149

CAMAQUÃ (51) 6711686

LARANJEIRAS DO SUL (42) 6352175

(45) 2541949

LOANDA (44) 4252053

LONDRINA (43) 3241002

MARECHAL CÂNDIDO RONDON

IPATINGA (31) 8222332

CASTELO (27) 5421811

ACRE

ITABIRA (31) 38316218

ITAJUBÁ (35) 36211315

COLATINA (27) 37222288

GUARAPARI (27) 3614355

RIO BRANCO (68) 2249116

ITAPECERICA (37) 3411326

ITAÚNA (37) 2412468

LINHARES (273) 3710858

NOVA VENÉCIA (27) 37521729

ALAGOAS

ARAPIRACA (82) 5222367

ITUIUTABA (34) 32682131

JANAÚBA (38) 38211605

PINHEIROS (27) 7651303

SÃO DOMINGOS DO NORTE (27) 7421237

MACEIÓ (82) 2417237

PALMEIRA DOS ÍNDIOS (82) 4213452

JOÃO MONLEVADE (31) 38512909

JOÃO MONLEVADE (31) 8521112

SÃO GABRIEL DA PALHA (27) 7271153

SÃO MATEUS (27) 7631366

UNIÃO DOS PALMARES (82) 2811305

JOÃO PINHEIRO (38) 35611327

JUIZ DE FORA (32) 32151514

LAGOA DA PRATA (37) 2611908

VILA VELHA (27) 32891233

VITÓRIA (27) 32233899

AMAZONAS

MANAUS (92) 6633366

MANAUS (92) 6333035

LAGOA SANTA (31) 6812311

LAVRAS (35) 38219188

GOIÁS

ANÁPOLIS (62) 3243562

AMAPÁ

MANHUAÇU (33) 3314735

CAÇU (62) 6561811

MACAPÁ (96) 2234869

MANTENA (33) 2411625

CATALÃO (62) 4412786

MACAPÁ (96) 2236109

MONTE CARMELO (34) 38422082

MONTE SANTO DE MINAS (35) 35911888

GOIANÉSIA (62) 3531302

GOIÂNIA (62) 2919095

SANTANA (96) 2811080

MONTES CLAROS (38) 32218925

MURIAÉ (32) 7224334

GOIÂNIA (62) 2292908

GOIATUBA (62) 4952401

BAHIA

ALAGOINHAS (75) 4211128

MUZAMBINHO (35) 5712419

INHUMAS (62) 5111840

BARREIRAS (77) 6117592

NANUQUE (33) 36212165

NOVA LIMA (31) 35412026

IPAMERI (62) 4511184

IPORÁ (62) 6032342

BOM JESUS DA LAPA (77) 4814335

BRUMADO (77) 4412381

OLIVEIRA (37) 33314444

PARÁ DE MINAS (37) 2316369

ITAPURANGA (62) 3551484

ITUMBIARA (62) 4310837

CAETITÉ (77) 4541183

CAMAÇARI (71) 6218288

PARACATU (38) 36711250

PASSOS (35) 35214342

JATAÍ (62) 6314819

JUSSARA (62) 3731806

CATU (71) 6411982

CÍCERO DANTAS (75) 2782440

PATOS DE MINAS (34) 38222588

PATROCÍNIO (34) 8311531

PIRES DO RIO (62) 4611133

PORANGATU (62) 3671799

CRUZ DAS ALMAS (75) 6212839

ESPLANADA (75) 4271454

PEDRO LEOPOLDO (31) 36612784

PIRAPORA (38) 37414197

RIALMA (62) 3971320

RIO VERDE (62) 6210173

EUNÁPOLIS (73) 2815181

FEIRA DE SANTANA (75) 2232882

PITANGUI (37) 2714101

SÃO MIGUEL DO ARAGUAIA (62) 3641301

GANDU (73) 2541592

PIUI (37) 33714632

POÇOS DE CALDAS (35) 37224448

TRINDADE (62) 5051505

URUAÇU (62) 3571285

ILHÉUS (73) 2315995

IPIAU (73) 5311219

POÇOS DE CALDAS (35) 37222531

PONTE NOVA (31) 38811628

MARANHÃO

IRECÊ (74) 6411248

ITABERABA (75) 2512358

POUSO ALEGRE (35) 34212120

SÃO SEBASTIAO PARAISO (35) 5313094

AÇAILÂNDIA (98) 5381889

BACABAL (98) 6216370

ITABUNA (73) 6137777

ITAPETINGA (77) 2613003

SÃO SEBASTIAO PARAISO (35) 35312054

SANTOS DUMONT (32) 2514820

BALSAS (98) 5410113

CAROLINA (98) 7311335

JACOBINA (74) 6213451

JEQUIÉ (73) 5254141

SÃO JOÃO DEL REI (32) 33718306

SÃO LOURENCO (35) 33311303

CAXIAS (98) 5212377

CHAPADINHA (98) 4711364

JEQUIÉ (73) 5254421

JUAZEIRO (74) 6116456

SETE LAGOAS (31) 7713307

SANTO ANTONIO MONTE (37) 32811258

CODÓ (98) 6611277

COELHO NETO (98) 4731351

JUAZEIRO (74) 6111002

MURITIBA (75) 4241908

TEÓFILO OTONI (33) 35224804

TIMÓTEO (31) 38482728

IMPERATRIZ (98) 5244969

PRESIDENTE DUTRA (98) 6631815

PAULO AFONSO (75) 2811349

POÇÕES (77) 4311523

TRÊS CORAÇÕES (35) 32312493

TRÊS PONTAS (35) 32657228

PRESIDENTE DUTRA (98) 6631309

SANTA INÊS (98) 6532006

RIBEIRA DO POMBAL (75) 2761853

SALVADOR (71) 2072791

UBÁ (32) 5323626

UBERABA (34) 33332520

SÃO JOSÉ DE RIBAMAR (98) 2241581

SÃO LUÍS (98) 2323236

SALVADOR (71) 3356233

SANTO AMARO (75) 2411340

UBERLÂNDIA (34) 32123636

UNAÍ (38) 6761576

VARGINHA (35) 32129007

MINAS GERAIS

ALFENAS (35) 32923911

SENHOR DO BONFIM (74) 5413143

SERRINHA (75) 2611794

SANTO ANTONIO DE JESUS (75) 6314470

VAZANTE (34) 8131420

VIÇOSA (31) 8918000

ALMENARA (33) 7211234

ANDRADAS (35) 37312970

VALENÇA (75) 6413710

VITÓRIA DA CONQUISTA (77) 4241183

MATO GROSSO DO SUL

AMAMBAÍ (67) 4811543

CAMPO GRANDE (67) 3827229

ARAXÁ (34) 36611132

ARCOS (37) 33513455

BAMBUÍ (34) 34311473

BARBACENA (32) 33310283

CEARÁ

BREJO SANTO (88) 5310133

CRATÉUS (88) 6910019

CAMPO GRANDE (67) 3242804

CORUMBÁ (67) 2313923

BELO HORIZONTE (31) 32733777

BELO HORIZONTE (31) 34420944

CRATO (88) 5212501

FORTALEZA (85) 2875506

DOURADOS (67) 4217117

IVINHEMA (67) 4421244

BELO HORIZONTE (31) 32254066

BETIM (31) 35322088

FORTALEZA (85) 2573155

IGUATU (88) 5810512

NAVIRAÍ (67) 4612486

NOVA ANDRADINA (67) 4413851

BOA ESPERANÇA (35) 38512295

BOM DESPACHO (37) 5212906

ITAPIPOCA (88) 6312030

JUAZEIRO DO NORTE (88) 5112667

PONTA PORÃ (67) 4314313

BOM DESPACHO (37) 5222511

LIMOEIRO DO NORTE (88) 4231938

RIO BRILHANTE (67) 4527950

TRÊS LAGOAS (67) 5212007

CARANGOLA (32) 37412017

ORÓS (88) 5841271

CARATINGA (33) 3212379

SOBRAL (88) 6110605

CÁSSIA (35) 35412293

UBAJARA (88) 6341233

MATO GROSSO

ALTO ARAGUAIA (65) 4811726

BARRA DO GARÇAS (65) 4011394

CÁCERES (65) 2234760

CATAGUASES (32) 34215321

CAXAMBU (35) 33413661

CONGONHAS (31) 7311638

DISTRITO FEDERAL

BRASÍLIA (61) 2269898

CUIABÁ (65) 6230421

CONSELHEIRO LAFAIETE (31) 7612871

CONTAGEM (31) 3953461

BRASÍLIA (61) 2482825

GAMA (61) 5564840

LUCAS DO RIO VERDE (65) 5491333

CONTAGEM (31) 33912994

TAGUATINGA (61) 3526655

MIRASSOL D'OESTE (65) 2411716

CORONEL FABRICIANO (31) 38411804

PONTES E LACERDA (65) 2662326

PRIMAVERA DO LESTE (65) 4981682

RONDONÓPOLIS (65) 423.3888

SINOP (65) 5311473

CURVELO (38) 37213009

DIVINÓPOLIS (37) 32212353

FORMIGA (37) 33212868

FRUTAL (34) 34235279

ESPÍRITO SANTO

ALEGRE (27) 5526349

ALFREDO CHAVES (27) 2691326

ARACRUZ (27) 32561251

SORRISO (65) 5441443

GOVERNADOR VALADARES (33) 32716650

BAIXO GUANDU (27) 7321142

TANGARÁ DA SERRA (65) 3261431

GUAXUPÉ (35) 35513891

BARRA SÃO FRANCISCO (27) 37562245

GUAXUPÉ (35) 5514124

CACHOEIRO DO ITAPEMIRIM (27) 35219372

30

22 DVP320

CERTIFICADO DE GARANTIA INTERNACIONAL

ao estabelecido por lei. Porém, para que a garantia tenha validade, é imprescindível que, além deste

certifi cado, seja apresentada a nota fi scal de compra do produto.

Este aparelho é garantido pela Philips da Amazônia Indústria Eletrônica Ltda., por um período superior

1) A Philips da Amazônia Indústria Eletrônica Ltda. assegura ao proprietário consumidor deste aparelho

a garantia de 365 dias (90 dias legal mais 275 adicional)* contados a partir da data de entrega do

produto, conforme expresso na nota fi scal de compra, que passa a fazer parte deste certifi cado.

2) Esta garantia perderá sua validade se:

manual de instruções.

A) O defeito apresentado for ocasionado por uso indevido ou em desacordo com o seu

diferentes das recomendadas no manual de instruções e/ou no produto.

B) O produto for alterado, violado ou consertado por pessoa não autorizada pela Philips.

C) O produto for ligado a fonte de energia (rede elétrica, pilhas, bateria, etc.) de características

produto, de casos fortuitos ou de força maior, bem como aqueles causados por agentes da natureza e

D) O número de série que identifi ca o produto estiver de alguma forma adulterado ou rasurado.

acidentes.

3) Estão excluídos desta garantia defeitos decorrentes do descumprimento do manual de instruções do

doméstico/residencial regular ou em desacordo com o uso recomendado.

4) Excluem-se igualmente desta garantia defeitos decorrentes do uso dos produtos em serviços não

aparelho e/ou do técnico autorizado, correm por conta do Sr. Consumidor requerente do serviço.

5) Nos municípios onde não exista ofi cina autorizada de serviço Philips, as despesas de transporte do

em todos os países onde este produto é ofi cialmente distribuído pela Philips. Nos países onde a Philips

não distribui este produto, o serviço técnico da Philips local poderá prestar tal serviço, contudo poderá

ocorrer algum atraso no prazo de atendimento se a devida peça de reposição e o manual técnico não

forem prontamente disponíveis.

6) Este produto tem Garantia Internacional, o serviço técnico (durante ou após a garantia) é disponível

a operar em qualquer outro país que não aquele para o qual foi designado, fabricado, aprovado e/ou

7) A garantia não será válida se o produto necessitar de modifi cações ou adaptações para habilitá-lo

autorizado, ou ter sofrido qualquer dano decorrente deste tipo de modifi cação.

Philips da Amazônia Indústria Eletrônica Ltda.

Dentro do Brasil, para informações adicionais sobre o produto ou para

eventual necessidade de utilização da rede de ofi cinas autorizadas,

entre em contato com o Centro de Informações ao Consumidor pelo

e-mail [e-mail] ou escreva para: Rua Verbo Divino, 1400 - 4º andar

CEP 04719-002 - Chácara Santo Antonio - São Paulo - SP.

Para atendimento fora do Brasil, contate a Philips local ou a:

Philips Consumer Service

Beukenlaan 2

5651 CD Eindhoven

32

The Netherlands

INSTRUÇÕES MECÂNICAS

Instruções de Desmontagem

Painel Frontal 200

Remova os parafusos (Item 230)

Remova as conexões flexíveis do Mpeg

Montagem

Desmontagem

DVP320

23

Painel Display 1003

Remova 4 parafusos (item 212)

Desmonte o painel

Remova o cabo flat do
painel Frontal

*

Nota: Como os carregadores do DVD são muito sensíveis, durante a troca, deve-se obedecer os proce-

Mód. Carregador 1001

*

Remova os parafusos (item 214)

Desmonte o módulo
Soldando a proteção ESD no

módulo carregador

Remova as conexões flexíveis do
painel do carregador

Painel MPEG 1002

Remova a proteção superior
(item 219, dicas úteis)

Remova os parafusos (item 223 &

225)

Remova os parafusos (item 227)

Remova as conexões flexíveis do
painel Mpeg

Desmonte o painel

Painel PSU 1005

Remova asconexões flexíveis
do painel PSU

Remova os parafusos (item 229)
(painel PSU ao chassis)

Libere as 3 travas

Desmonte o painel

dimentos indicados. Veja dicas úteis.

24 DVP320

Guia de Localização de Defeitos

1. Inicializa os registros relacionados (servo, DSP, Risc)

2. Move códigos relacionados com RISC para SDRAM

3. Restaura RISC

Ligar

Mostra LOGO

A tampa está
fechada?

Não

Feche a tampa

Sim

SLED entrou?

Não

Mova-o para dentro

1. Verifique se o disco foi carregado

2. Salte para sub rotina A,B,C relacionada
para o tipo do disco

Sim

Início

DVP320

25

Confirme se
AC é compatível com
o DVD-Player

Sim

Ligar

A tensão

em todos os pinos

do item 1601 está

normal ?

Sim

DV33 e V25
estão normais?

Sim

Display LOGO

Não

Não

Não

Não

Use um
transformador se
necessário

1. Verifique o cabo

2. Substitua o Painel Power se PWB Mono não está em curto,
se Não, procure onde esta o curto primeiro

Verifique o regulador LD1117 (item7601), diodo 1N4002
(item 6604) e circuito periférico

Main Clock
está normal?

Não

Verifique circuito oscilador

Sim

A

Sim

Sinal reset está

normal?

Sim

Sinal na

FLASH está

normal?

Sim

Sinal na

SDRAM está

normal?

Sim

Sinal de entrada
do encoder TV está
normal?

Sim

Sinal de saída
do encoder TV está
normal?

Sim

Não

Não

Não

Não

Não

Verifique circuito de reset

Verifique circuito periférico da
FLASH

Verifique circuito periférico da
SDRAM

Verifique circuito periférico do
Encoder TV

Verifique circuito periférico do
Encoder TV

Verifique o circuito do vídeo, filtros,
amplificadores e cabos da TV

26 DVP320

A

Sledge entra
automaticamente quando está
para fora?

Sim

Não há disco na bandeja

Existe movimento do
Loader para encontrar
o disco?

Não

Sinal

STBY do CI driver

Não

está em nível alto?

Sim

Sinal FMSO é

Não

maior que 1.4V?

Sim

Sinais SL+
e SL- estão

Não

corretos?

Sim

Verifique as trilhas e os

cabos conectados para
LOADER

Não Não

Existe

algum sinal FOSO no

CI driver?

Sim

Verifique o circuito relacionado
com STBY

Verifique o circuito relacionado
com FMSO

Verifique o Driver do Motor

1. Verifique o sinal de
MT1379 para o driver doMotor;

2. Talvez MT1379 não esteja
funcionando

Sim

Sinais F+
e F- estão
corretos?

Não

Verifique o circuito periférico
do driver de Motor

Sim

Verifique o cabo e o

circuito entre o Loader e o

o driver de Motor (BA5954)

B

B

Quando lê o disco,

Laser ON está
ligado?

Sim

Não

Sinais

LDO1 & LDO2 estão

normais?

Sim

Tensão em

TP22 & TP24

estão OK?

Não

Não

DVP320

Verifique o circuito periférico de

MT1366. Verifique o circuito

periférico dos 2 transistores

(itens 7620 & 7621)

Verifique o circuito periférico
dos 2 transistores
(item 7620 & 7621)

27

Carregando o disco?

Sim

Focus On ligado?

Sim

Disco ID está correto?

Não

Não

Não

Laser off

nos pinos A B C D E F

(pino 18 do MT1336)

está correto?

Verifique o circuito do pino
18 de MT1336 para pino
205 de MT1379

pino 19 (RFL) de MT1336

está correto?

Existe sinal

de MT 1366?

Sim

Sinal FEO

Sim

O sinal do

Sim

Não

Não

Não

Verifique os conectores do

circuito LOADER

OPU talvez esteja
danificado

Verifique o circuito entre

Loader e MT1336

Verifique o circuito periférico
de MT1336

Verifique o circuito periférico do

MT1336 e o prÛprio.

Sim

Spindle on ligado?

C

Não

Sim

Verifique o circuito do pino19
de MT1336 para pino 206 de
MT1379

DMSO

(pino 18 de MT 1379)

está normal?

Sim

Sinal SP+
e SP- estão
corretos?

Sim

Verifique as conexões entre
o driver spindle e BA5945

Não

Não

Verifique MT1379 e seus
circuitos periféricos.

Verifique BA5945 (driver do
motor) e seus circuitos
periféricos

28 DVP320

C

Track on ligado?

Sim

Disk está pronto?

Sim

Não

Não

Sinal TEO
(pino 21 de MT1336)
está normal?

Sim

Sinal TRSO
(pino 13 do MT1379)
está normal?

Sim

Sinal T+ e
T- estão normais?

Sim

Verifique as conexões entre
OPU e BA5945

Verifique sinal de RF

Não

Não

Não

Verifique MT1336 e seus
circuitos periféricos.

Verifique as conexões TRSO
entre MT1379 (pino 13) e
MT1336 (pino 26)

Verifique MT1336 e seus
circuitos periféricos

Sinal de áudio está normal?

Sim

Display IR,VFD

e tecla funcionam

bem?

Sim

Não

Não

Áudio DAC

recebe os dados

corretos?

Sim

A saída do

sinal está

correta?

Sim

Verifique os circuitos dos
filtros, amplificadores, mute e
etc.

A

comunicação de IR,

PT6312 com MT1379 está

OK?

Sim

Verifique controle remoto,
verifique matriz do teclado,
verifique conexão do VFD.

Não

Não

Não

Verifique as conexões entre
MT1379 e Audio DAC

Verifique Audio DAC e seus
circuitos periféricos

Verifique conexões entre
MT1379 , PT6312 e seus
circuitos periféricos

Fim

29DVP320

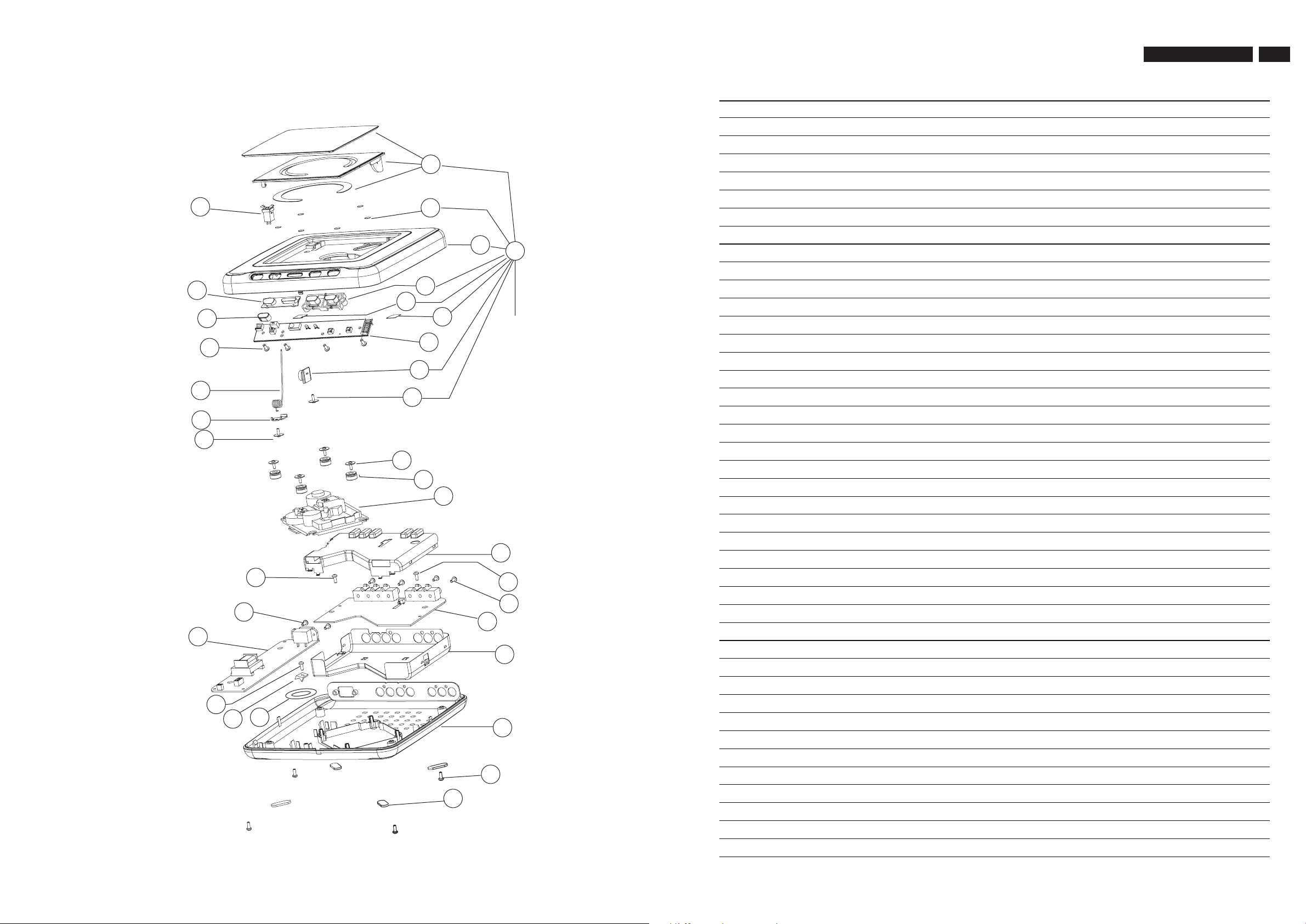

VISTA EXPLODIDA

1006

0030

0207

0211

0212

(4X)

0070

0060

0020

0050

0040

0090

1003

0080

0010

0200

Para item 0030

*Nota:
O item 0200 é composto de 9 partes.
São elas: 0010, 0020, 0030, 0040, 0050,
0060, 0070, 0080 e 0090

ANOTAÇÕES:

0209

0210

1005

0215

0216

0229

0223

(2X)

5002

0214

(4X)

0221

(4X)

1001

1002

0219

0225

0227

0217

0213

(4X)

(4X)

0230

(4X)

0020

*Nota:
Os 4 pés de borracha estão incluídos no item 0213
São disponíveis como partes separadas.

30

6 

Block and wring diagram

DVP320

DIAGRAMA EM BLOCOS

LOADER MODULE



KHM-280AHA

1609

7602

RF AMPLFIER

7603

MOTOR DRIVER

7604

MOTOR DRIVER

MT1336

BA5954

BA6208

7609

8 Mbit FLASH

7606

MTK MT1379BE

SERVO AND MPEG DECODER

7611

64 Mbit SDRAM

MPEG BOARD

1605/1603/1606

ANALOG VIDEO OUTPUT

CVBS/Y/C/Y/Pb/Pr

7615

2-CH AUDIO DAC

AKM4382

POWER SUPPLY

FRONT BOARD

RECEIVER

POWER
BUTTON

Door Locking Switch

1405

1006

Transistors

DIAGRAMA DE LIGAÇÕES

31DVP320

PSU

1600

1600

1 VCC (5V)
2 GND
3 -12V
4 GND

MPEG Board

1601

1602

1

1

1609

1

26

5

24

2

8001 314101021882

1604

1601

1

1 STBYLED
2 OPEN/CLOSE
3 RC
4 GND
5 VCC
6 STOP
7 PLAY
8 LED

1602

1 SP+
2 SP­3 SL­4 SL+
5 GND
6 LIMIT

1609

1 F­2 F+
3 T+
4 T­5 C
6 D
7 CD/DVD
8 RF
9 A
10 B
11 F
12 GND-PD
13 Vc
14 VCC
15 E
16 NC
17 VR-CD
18 VR-DVD
19 LD-CD
20 MD
21 HFM
22 NC
23 LD-DVD
24 GND-LD
25 GND
26 GND

8002 314101021911

8005
314101021932

CN201

CN202

12

8401
314101021941

8004
314101021951

Door Locking Switch

4

8003
314101021921

1

Screw Post

Nota:
O cabo será danifi cado pelo parafuso
se colocado durante a montagem inferior ou
superior do gabinete.

1406

Front Board

1409

1405

32

DVP320

ESQUEMA ELÉTRICO FONTE DE ALIMENTAÇÃO

0111

101F

201F

2

1

301F

401F

001

0

24BP90M-CA

V052 A05.2 TH

3109

021I

V

2322595

7

16

6

6

1

100n

1

F

01I

1

501F

0

6

6126

217

5

B748CB

ZB

1

C

5

-97X

1

U

4

1

BAS316

20

1I

5115

7171F

V

3

2

6112

n33

2110

1

97XZB

51C-

0

912

n1

0

8

1F

0116

1

6004

N

2116

6004N1

701F

32

13

511I

R74

111

6

1

6004

N

1

6

3

1

6004N1

3130

3131

0

11I

311F

011F901F

22U

2117

1M5

9

01

I

1M5

S

F

111

F

2

1

1

6

217

PFZ06KN3PT

6

01I

2127

220p

9915

P

T

S

02E

6

65

012

12I

0

P

01G

6

112

112I

R

2

R201GP

2210

12F

100u

6222

1227

D

2

32IS

0

BZX79-C7V5

2I

2

S

1K

3221

2

3222
322I

33K

22I

0

0

1

8

1226

S

063

B

1

1gerV

1

2

2

I

1m

2221

2020

E

-H

B

2

2

0

1

1

31

2F2

S

0

1

25

u01

21W

V

4

225

0

u

1

1

01

12F

2F

2F

22F

02

1

V21

+

5+

V

5+

V

+

V

21

0

E

-H

B

1

2

3

4

F

2

1

0

2

02F

7

V21

WS

3413

R

001

411F

1R8

3127

921

821I

I

0113

2

R074

22K

3125

3132

180K

2131

22n

1316

1

2VAB

3

521

6133

UDZ-30V

2111

470p

441

p065

2412

3

p065

6141

BAV21

I

421I

2

621I

141

4

R001

1gerV

092F

7317

B748CB

2137

8K6

I

221

33

13

220n

2135

220n

3134

100K

2136

3136

15K

4u7

911I

2138

611I

0

917

2011TECT

22n

3138

2K2

2139

100n

F

192

711I

5923

R22

5K1

3297

092I

192

I

2922

1

n00

1

0927

3

2923

3

K3

ZC134LT

2

3291

3290

3K9

292I

1K0

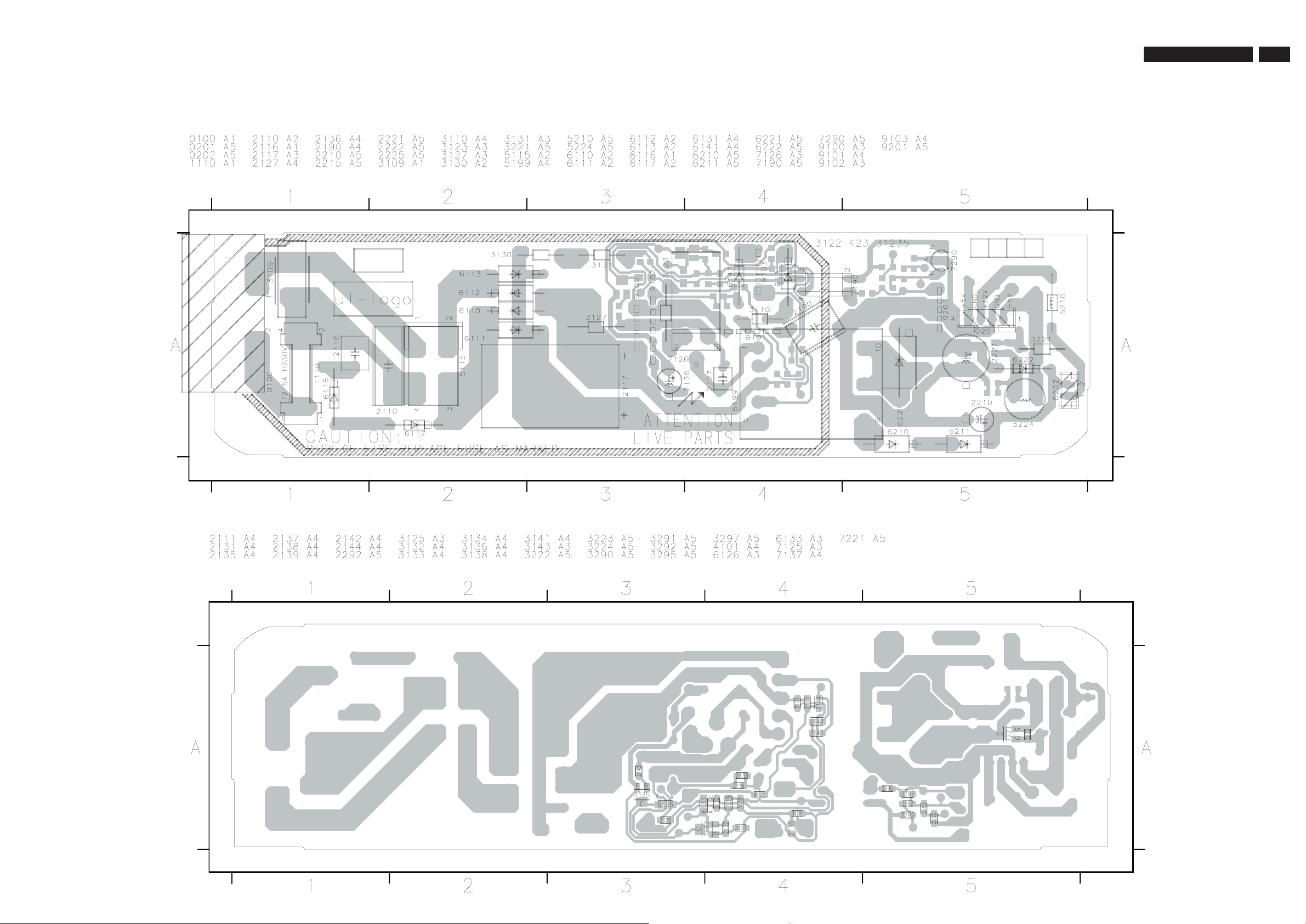

LAYOUT COMPONENTES & COBRE - FONTE DE ALIMENTAÇÃO

33DVP320

34

DVP320

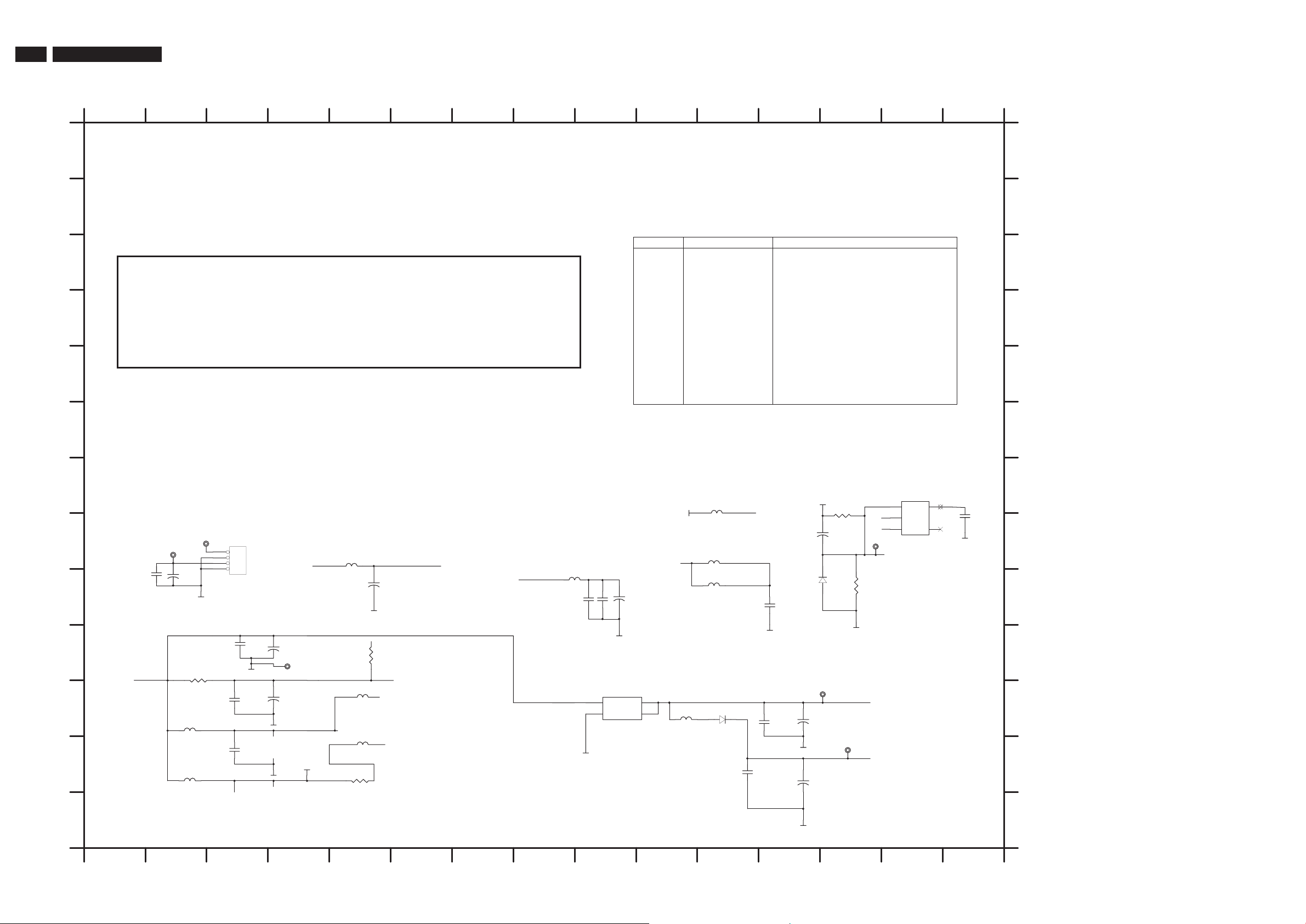

PAINEL MPEG: INDEX

123456789101112131415

1600 H3
2601 J4

A

A

2602 J3
2603 K3
2606 K12
2607 L3

B

B

2608 L11
2682 I9
2683 I9

MT 1 3 79 E (L QFP2 1 6 ) DVD D e m o Boa r d fo r Actima PU H

C

D

E

1 INDEX & POW ER, RESET

2 RF - MT1336E/MT1376

3 SERVO & MPEG - MT1379E

4 MEMORY - SDRAM, FLASH/EEPROM

5 VIDEO OUT , SPDIF , AUDIO - WM8761

NAME TYPE DEVICE

VCC Digital 5V

V33

DV33 Digital 3.3V MT1369E

AV33

V25

SD33 SDRAMDigital 3.3V

VCC5330

+12V

8756D

+5V

+5V8756A Audio 5V Audio DAC

Servo 3.3V

Digital 2.5V

V Audio filter

Audio 12

io 5V

Aud

SUPPLY

MT1336EServo 5VRVCC

PICKUP HEADERRF 5VAVCC

Flash, VideoDACDigital 3.3V

MT1369E

MT1369E

VIDEO+5VV VIDEO 5V

AudioAudio 5V

io DAC

Aud

2684 I9
2717 I12

C

2719 I2
2781 K4
2782 H12
2783 K12

D

2785 L12
2797 I5
2799 I2
2815 H15

E

3611 I13
3612 L5
3618 J3
3619 J5

F

F

3817 H13
5602 K10
5603 K2
5604 L2

G

7650

URST

1

DV33

GND

09

TP

URST

5

2

34

P302

NC

GND

2815

0.1uF

GND

DV33

3817

OPEN

+

2782
10uF/25v A

6605

3611

1N4148

10k

GND

03

TP

DV33

+

2783

0uF/10v A

22

TP05

V25

+

2785

uF/10v A

220

DV

5602

FB

33

5618

10UH,DIP

5614 FB

5627 FB

6604

1N4002

VCC

4340 ->power supply

CS

wer supply

po
MUTE power supply

5623 150R

+12V +12VOP

For 3.3V

2601
100uF/16v A

RFVCC

06

RVCCIN

56

FB,0805

5605

FB,0

3612

0R,OPEN

2781
100uF/16v A

AVCC

AVCC

2797

+

100UF/16v A

GND

DV33

3619
0R

DV33

1336 power supply

DV33

805

LDO_AVCC

loader power supp ly

LPF power supply

1336 power supply

5610

FB

GND

DACV33ADV33

2684

0.1uF

3

1

2682

0.1uF

01LD1117

76

IN

ADJ/GND

GND

to 1379

+

2683

uF/16v A

47

2

OUT

4

OUT

H

19

27

0.1uF

I

J

VCC

K

L

TP01

+12

2799

+

22UF/25v

TP02

VCC

V

GND

3618

,OPEN

0R

3

560

FB,0805,OPEN

5604

FB,0805

1600

1
2
3
4

HEADER4

GND

2603

0.1uF

260

0.1uF

2602

0.1uF

7

+

TP99 GND

+

GND

GND

SD33

+5VV

2608

0.1uF

GND

2717

0.1uF

2606

0.1uF

G

H

I

J

K

L

5605 L5
5606 K5
5610 I8
5614 H11
5618 H11
5623 H5
5627 I11
6604 K11
6605 I12
7601 K9
7650 G14
TP01 H2
TP02 H3
TP03 K13
TP05 L13
TP09 H14
TP99 J4

M

GND

M

123456789101112131415

35DVP320

PAINEL MPEG: PROCESSAMENTO DO SINAL RF

123456789101112131415

A

B

2

C

1

3

E

B

TP61

TP63

TP65

TP71

FM SO

TRSO

V1P4

STBY

7631

2SK 3018

TP62

TP70

10uH,DIP

GND

2N3 904

GND

5609

2775

0.1u

37

TP69

15
16
17
18
19
20
21

29
22
23
24
25
26
27
28

34 10K

7632

BC 847B

2771

0.1u

V20

TP12

7603

BA

CC

AV

3735 10K

3736 100K

Very Important to reduce Noise

TP77

5607
10uH,DIP

7620
2SB 1132

TP11

3629 4.7

3630 4.7 2635 0.1uF

2SB 1132
7621

OTK+

V

OTK-

V
VOLD+
VOLD­PGND
VNFTK
PVCC2

PGND
PREG ND
VINLD

2

CTK
CTK1
VINTK
BIAS
STBY

5954

AVCC

GND

OFC+

V

OFC-

V

VOSL+

VOSL-

PGND

PVCC1

VCC

PGND

VNFFC

VOSL

NS L-

VI

VINS L+

CF2
CF1

VINF C

GND

IOA

79

TP

+

2786
220u

BCEC

2SB 1132

2625

+

47u

+

2634
47u

14
13
12
11
10
9
8

30
7
6
5
4
3
2
1

C

D

E

F

G

H

I

J

K

L

M

33 100K

37

7630

2SK 3018

GND

28

1609

RF

F

GND

Vc

Vcc

A

G

H

GND

C
D
E
B

LD(DV D)

GND

DV DV R

N/C

PD

CDV R

GND

LD(CD)

N/C
N/C

FCS (+)

FCS (-)

TRK (+)

TRK (-)

GND

C-26P -TOP

FP

27

GND

3638 20k

2643 150p

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

3631

1,0805

TP78

RFO

US E 0805 PART

3737

100

1K

3738

TP66

F

V20

2772 0.1u

A

TP60

G

H

C

D

TP64

E

B

TP67

TP76

MDI1

TP68

TP72

TP75

TP74

TP73

3632

1,0805

SL+ SP-

SL-

C

VC

2774

.1u

0

GND

123456789101112131415

LDO2

LDO _AVCC

LDO1

3633

1,0805

VC

1602 K14
1609 E1
1620 C14
2610 D10
2611 D9

A

2612 E12
2614 E7
2615 F7
2616 F13

VCC

SDEN

SDATA

SCLK

TRC LO SE

53

IOB

SVDD

114

26

0.1uF

IOA

52

OA

I

I
TP

115

47

ENDM

51

116

GND

TNI

LIMIT

STBY

SGND

118

117

26

0.1uF

3621 10k

O PEN/CLO SE2

TRO UT

AGC 3

AGC 2

WA VDD

AGC 1

WG AND

122

121

120

119

2642

0.015uF

45

20 10k

36

END M

2612

0.1uF

P36

P35

HTRC

2618 O P EN

US E 1376

2619 82

2620 390p

2641

0.1uF

3643
330k

GND

3622 O P E N
3623 O P E N
3624 R

C1 9 = 100P

2631

0.1uF

RVCCIN

RFVCCRVCCIN

7602
M T1336E

39

41

43

1

IO042IO

IO244IO345IO446IO547IO648IO749IO850IO9

GND

128

AGNDX
AGNDX
AGNDX

TRLPA

CRTPLP

HR FRP
LR FR P

DE FEC T

VREFO

V2REFO

AVDDT

AGNDT

AGNDO

AVDDO
AGNDX
AGNDX

W O BSO

WG ND

VFO13

VDD

DP FO
DP FN
GNDP
HTR

TRLP

CRTP

VDDP

TEO
CSO

LVL

FEO

V20

TM 4

TM 3
TM
TM 1

RFON
RFOP

WVDD

38
37
36
35

4

3
33
32
31
30

C

29
28
27
26
25

RFRP

24
23

BDO

2621

22

0.1uF

21
20
19
18
17
16
15
14
13
12
11
10

2

9
8
7
6
5
4
3
2
1

47uF/16v A

2630 0. 1uF

RFON

OP

RF

RVCCIN

2788

+

TEO

CSO

RFL

FEO

V20

V1P4

V2P8

SP-

UDG ATE40HDG ATE

1

MDI2

RFS UBO

LDO 2

LDO 1

MDI

124

123

127

126

125

MDI1

LDO 2

LDO 1

3802

2611

0.1uF

+

2787

6v A

100uF/1

65

F

2614 0.1u

615 0.1uF

2

ADIN

OP-

OP+

SW 1

US E 1376 C25 = 500P

2624 470P

GND

26 0.1uF

26

2627 0. 1uF

GND

2636 1U

2639 1uF

40 1uF

RFO

2637 1uF

3636
20k

2644
150

F

H

G

E

DM SO

p

2638

C

1uF

D

A

B

US E 0805 PART

3634

1,0805

SP+

C

V1P4

3639 20K

O

FOS

+

2648
47U

3635
10K

26

A

B

66
67
68

9

6
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98

99
100
101
102

C

D

RVCCIN

47uF/16v A

64

AGNDF
VCO N
AVDDF
AGNDX
AVDDM
COSPHI
HA LLC O S

OS

REFC
AGNDM
HA LLS IN
REFSIN
SINP HI
SW 0
SW 2
SW 1
MOP
MON
AGNDX
AGNDX
CEON
CEOP
RFGCI
RFGCU
RFFG C
OSP
OSN
CDD
CDC
CDB
CDA
DV D R F IN
DV D R F IP
DV D D
DV D C
DV D B
DV DA
MA
MB

+

89

27

US E 1376 R25 = 15K OHM

AVDDP

63

AGNDP62AGNDX

33R

OUT2

PWM

61

DP DM UTE

UR ST

8
5

59

60

RST

SDATA

SMD LQFP-128

M T1336E

AGND

IR

09

108

107SB106SA105MD104MC103

1

3637 15K

SDEN

AVDD

26

0.1uF

3804
33R

380333R

2610 0.1uF

54

55

56

57

SCLK

VDDS

GNDS

XCK16M

CDFON

CDFOP

113

112SD111SC110

46

376 R15 R16 NOT STUFF

US E 1

3625 O PE N

2616 O P EN

3626 O PE N

P

2632

0.1uF

10uF/16v A

GND

2650

/OPE N C Ver.

C

3640
750k

TP81

45 1

36

TP82

TP83

TP84

MIT

LI

TP85

GND

3601
OPEN

OPEN/CLOSE2 OPEN/CLOSE1

2

1620

3

4

DE TEC T SWITC H

112

3

4

HSYNC#

GND

627 27k

3

US E 1376 R17 R18 C17 C18 C23 NOT STUFF

2617 0.015uF

2623

2622

0.033uF

OPEN

GND

TP80

SP+

SL-

SL+

1
2
3
4
5
6

2628

0.1uF

1602

HE

1
2
3
4
5
6

ADER6

+

2629

10uF/16v A

2649

0.1uF

3642
750k

33

26

+

30k

3
3644

SW 1

GNDGND

ADIN

OP-

+

OP

V1P4

3600
10k

B

C

D

E

F

G

H

I

J

K

L

2617 F14
2618 F13
2619 F13
2620 G12
2621 G12
2622 G13
2623 G14
2624 G7
2625 H4
2626 H7
2627 H7
2628 H14
2629 G14
2630 H12
2631 H13
2632 H13
2633 G13
2634 H4
2635 H12
2636 H7
2637 I7
2638 H6
2639 I7
2640 I6
2641 I12
2642 J10
2643 L1
2644 L7
2645 K10
2646 K9
2647 K9
2648 L5
2649 J14
2650 J13
2771 E3
2772 F2
2774 L2
2775 L3
2786 E4
2787 E6
2788 I12
2789 K8
3600 C15
3601 C13
3620 C12
3621 C10
3622 E13

M

3623 E13
3624 E13
3625 F13
3626 F13
3627 F14

3630 H3
3631 J1
3632 J2
3633 J5
3634 J5
3635 K6
3636 K6
3637 J9
3638 K1
3639 L6
3640 K13
3642 K14
3643 K13
3644 K13
3645 L13
3733 C2
3734 C3
3735 D3
3736 D3
3737 E2
3738 E2
3802 C9
3803 C9
3804 C9
5607 G3
5609 H3
7602 E11
7603 L4
7620 H3
7621 H3
7630 E2
7631 E3
7632 D3
TP11 H3
TP12 H3
TP60 F2
TP61 F2
TP62 F3
TP63 F2
TP64 F2
TP65 F2
TP66 F2
TP67 G2
TP68 G2
TP69 G3
TP70 G3
TP71 G2
TP72 H2
TP73 I2
TP74 I2
TP75 H2
TP76 G2
TP77 F3
TP78 E2
TP79 E4
TP80 K14
TP81 K13
TP82 K13
TP83 L13
TP84 L13
TP85 L13

3629 H3

36

DVP320

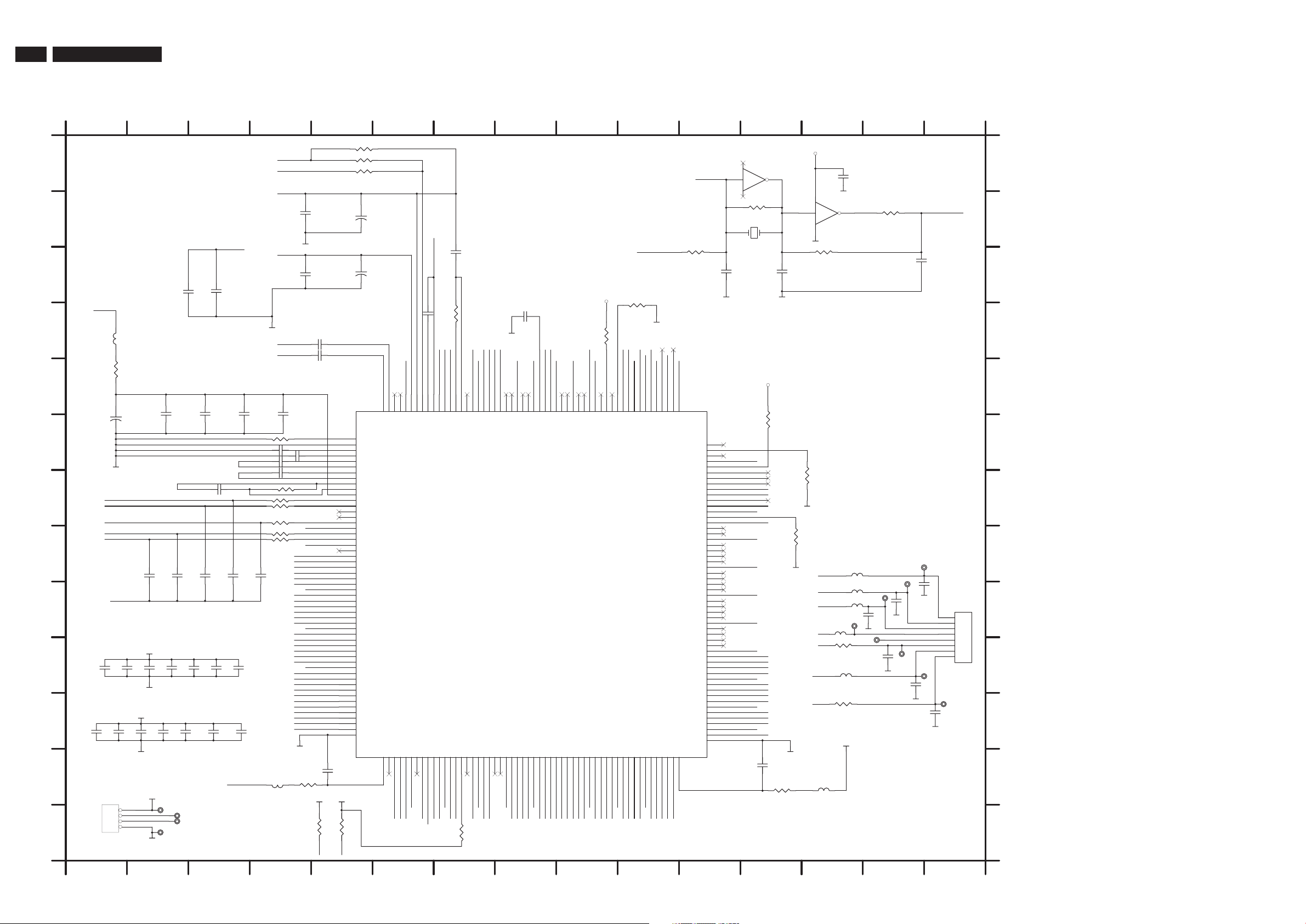

PAINEL MPEG: SERVO

1601 J15
1604 M1

123456789101112131415

3648 100k

2654 0.1uF

2659 0.1uF

1000pF

1000pF

26710.01uF

3661750k

V25

GND

GND

DV 33

V25

DV 33

SDA

3649 R

3650 0

RFIN

RFIP

1

IREF

2

PLLV SS

3

LPIOP

4

LPION

5

LPF O N

6

LPF I

7

LPF IN

8

LPF O P

9

JITFO

10

JITFN

11

PLLV DD3

12

FO O

13

TRO

14

TRO PE NP

15

PW

16

PW M O UT2

17

DV DD2

18

DM O

19

FM O

20

DV S S

21

FG

22

HIGHA0

23

HIGHA1

24

HIGHA2

25

HIGHA

26

HIGHA4

27

HIGHA5

28

DV S S

29

HIGHA6

30

HIGHA7

31

AD7

32

AD6

33

AD5

34

AD4

35

DV DD3

36

AD3

37

AD2

38

AD1

39

AD0

40

IOA0

41

IOA1

42

DV DD2

43

IOA2

4

4

IOA3

45

IOA4

46

IOA5

47

IOA6

48

IO

49

A16

50

A17

51

IOA18

52

IOA19

53

IOA20

54

APLLVSS

2687

2.2U/1U

DV 33

3657

3656

1K

1K

SCL

+

+

P

MOUT1

A7

2655
10U/16V

2660
10uF/16v

216

WM

3

DV 33

213

215

211

212

214

RFIP

RFIN

DTS LVP

ADC VDD3

RF

RFDTSLVN

PWM 2VREF

WR #

APLLVDD355ALE56IOOE#57IO

IOCS#59DV S S60UP 1_261UP 1_362UP 1_463UP 1_564UP 1_665DV DD366UP 1_767UP 3_068UP 3_

58

GND

PCE#

PWR #

PRD#

147

7605F

13 12

04

74HC

3651

21

100k

5701

3653 R 3654 R

RFRP

2656 0.1uF

2817

680p

2663 1000pF

3655 18k

ZC

RF

FEO

RFRPC

CSO

TEO

205

RFLEVEL

ADIN

204

202

200

203

201

TEI

FEI

SLV

CSO

RFS UBI

TEZI

RFL

206

207

208

209

210

HR FZC

RFRP_AC

RFRP_DC

PWM VREF

GND

SCLK

GND

BDO

199

198

ADIN

ADCVSS

BDO

DV 33

SDEN

SD ATA

196

193

197

195

194

192

SLCK

SDEN

SDATA

WO BS I

UDG ATE

DV DD3

XTALODQ

DV 33

GND

XTALI

UR ST

191

187

190

189

O13
VF

IDG ATE

183

188

186

185

184

DV S S

PRST

XTA LI

XTA LO

DV DD3

SPBCK

SPLRCK

VCC

3732

10K

GND

V25

HS YNC #

MUTE

181

182

DV DD2

175

180

179

178

177

176

YUV7

DV S S

VSYN

HS YN

SPDATA

SPM CLK

M T 1 379_21 6

1

INT0#70IR71DV DD272UP 3_473UP 3_574UWR #75UR D#76DV S S77RD778RD679RD580RD481DV DD282RD383RD284RD185RD086RWE #87CAS#88RAS#89RCS#90BA091DV S S92RD1593RD1494RD1395RD1296DV DD397RD1198RD10

69

DV 33

LED

PLAY

SCL

STOP

V25

SIG

RC

RXD

STBYLED

SDA

TXD

3726

10K

V25

GND

DQ 6

DQ 7

1

DQ 4

DQ 2

DQ 3

DQ 0

DQ 5

GND

2

DQ 14

RAS#

BA0

WE #

CAS#

DQ 13

DQ 15

CS#

DQ 1

XTALO

2657
33p

3740

21

1k

GND

DAC V33A

DAC V33A

Y3

Y5

GND

Y4

Y2

GND

Y6

72

174

171

173

1

170

ICE

YUV6/R

YUV5/B

BLANK #

DACVSSA

RD9

9
9

100

101

DV 33

DQ 8

DQ 10

DQ 11

DQ 9

Y1

GND

168

167

169

166

165

164

163

VDDB

YUV2/Y

YUV4/G

RD8

YUV1/C

DACVSSB

DA C VDDA

DACVSSC

DA C

YUV3/CVBS

RA8

RA9

RA11

DV S S

CLK

CLE

107

106

105

102

103

104

GND

MA11

DC LK

MA8

MA9

DC KE

YUV 0/CIN

DA CVDDC

ASDA
ASDATA3
ASDATA2
ASDATA1
ASDATA0

SPDIF

MC_DATA

DV D D3
AL

DV D D2

DQ M 2
DQ M 3

DV D D3

DV D D2

DQ M 0
DQ

DV D D3

DM V SS

DM VDD3

108

VREF

TA 4

ACLK

RCK
ABCK
RD16
RD17
DV S S
RD18
RD19
RD20
RD21

RD22
RD23

DV S S
RD24
RD25
RD26
RD27

RD28
RD29
RD30
RD31
DV S S

RA3
RA2
RA1
RA0

RA10

BA1

DV S S

RA4
RA5
RA6

RA7

FS

M1

162
161
160
159
158
157
156
155
154
153
152
151
150
149
148
147
146
145
144
14
142
141
140
139
138
137
136
135
134
133
132
131
130
129
128
127
126
125
124
123
122
121

20

1
119
118
117
116
115
114
113
112
111
110
10

SMD LQFP-216

7606
M T1379E

C27MHz

GND GND

VCC

DA CV3 3A

VRST

ASDAT3

ASDAT2

ASDAT1

ASDAT0

ASPDIF

AM DAT

ACLK

DV 33

ALRCK

GND

3

V25

GND

DV 33

GND

MA3

MA2

MA1

MA0

V25

MA10

BA1

DQM 0

DQM 1

GND

MA4

MA5

MA

DV 33

MA7

9

ABCK

6

3709

1K

2686

2.2U/1U
3671

4.7

A

RFRP C

HTRC

V1P4

B

DV 33

V2P8

GND

C

2661

2662

0.1uF

DV 33

D

5625

FB

3658

4.7

1uF

GND

RFON

RFOP

2664

2665

E

+

2791
47uF/16v A

F

GND

G

FOSO

TRSO

PW M OUT 2

DM SO

FM SO

H

V1P4

I

2692

2691

J

0.1uF

K

2698

0.1uF

2699

0.1uF

0.1uF

2693

0.1uF

DV 33

2700

0.1uF

GND

L

1604

1
2
3

M

HEA

4

DER4

RxD

TxD

V25

GND

2701

0.1uF

DV 33

GND

2677

0.1uF

2694

0.1uF

TP86

TP89

2666

2702

0.1uF

TP87

100pF

0.015uF

2695

0.1uF

TP88

2678

330pF/ C:560PF

2696

0.1uF

2703

0.1uF

2667

0.1uF

2679

1

2

2
1

2697

0.1uF

2676100pF

2704

0.1uF

DV 33

2668

1uF

2680

330pF/ C:560PF

C

2681

5626

FB

2669

0.01uF

26700.01uF

A8

A9

A10

A11

A12

A13

A14

A15

AD7

AD6

AD5

AD4

AD3

AD2

AD1

AD0

A0

A1

A2

A3

A4

A5

A6

A7

A16

A17

A18

A19

A20

GND

36598.2k

26720.01uF

26730.01uF

366220K
366318K/27k for sony

36640

366510k
366715k

3669

4.7

2658
33p

GND

GND

DV 33

2653

0.1UF

4
1

7605E

11 10

74HC04

7

GND

3660
560

GND

3666
1k

LED

PLAY

STOP

VCC

RC

OPEN/CLOSE1

STBYLED

5613

FB

GND

5706

3741

3744

5703100R

FB

100

5702100R

DV 33

5705

5704

TP24

100

GND

100R

100R

470pF

3652 33R

TP22

2707

TP28

2690
100pF

GND

GND

TP26

2706

470pF

TP23

2708
470P

A

XTALI

B

2809
10P

C

D

E

F

G

TP25

2705

470P

GND

1601

8
7
6

6

5

5

TP21

2689
470p

GND

TP27

4

4

3

3

2

2

1

1

EH-8

GND

GND

H

I

J

K

L

M

123456789101112131415

2653 A13
2654 B4
2655 B5
2656 C7
2657 C11
2658 C12
2659 C4
2660 C5
2661 C3
2662 C3
2663 D6
2664 D5
2665 D5
2666 E2
2667 E3
2668 E3
2669 E4
2670 F4
2671 F4
2672 F4
2673 F4
2676 G3
2677 H2
2678 H2
2679 H3
2680 H3
2681 H4
2686 L12
2687 L5
2689 K15
2690 J14
2691 J1
2692 J1
2693 J2
2694 J2
2695 J3
2696 J3
2697 J3
2698 K1
2699 K1
2700 K2
2701 K2
2702 K2
2703 K3
2704 K3
2705 I14
2706 I14
2707 I14
2708 J14
2791 E1
2809 C14
2817 D8
3648 A6
3649 A6
3650 A6
3651 B12
3652 B14

3653 C11
3654 C13
3655 D7
3656 M5
3657 M5
3658 E1
3659 F4
3660 F13
3661 G4
3662 G4
3663 G4
3664 G4
3665 H4
3666 H12
3667 H4
3669 L4
3671 L12
3709 E12
3726 M7
3732 D9
3740 C10
3741 J13
3744 K13
5613 L13
5625 D1
5626 L4
5701 B12
5702 J13
5703 H13
5704 I13
5705 I13
5706 I13
7605 A12
7605 B13
7606 E5
TP21 J15
TP22 I14
TP23 J14
TP24 I13
TP25 H15
TP26 I14
TP27 K15
TP28 I14
TP86 M2
TP87 M2
TP88 M2
TP89 M2

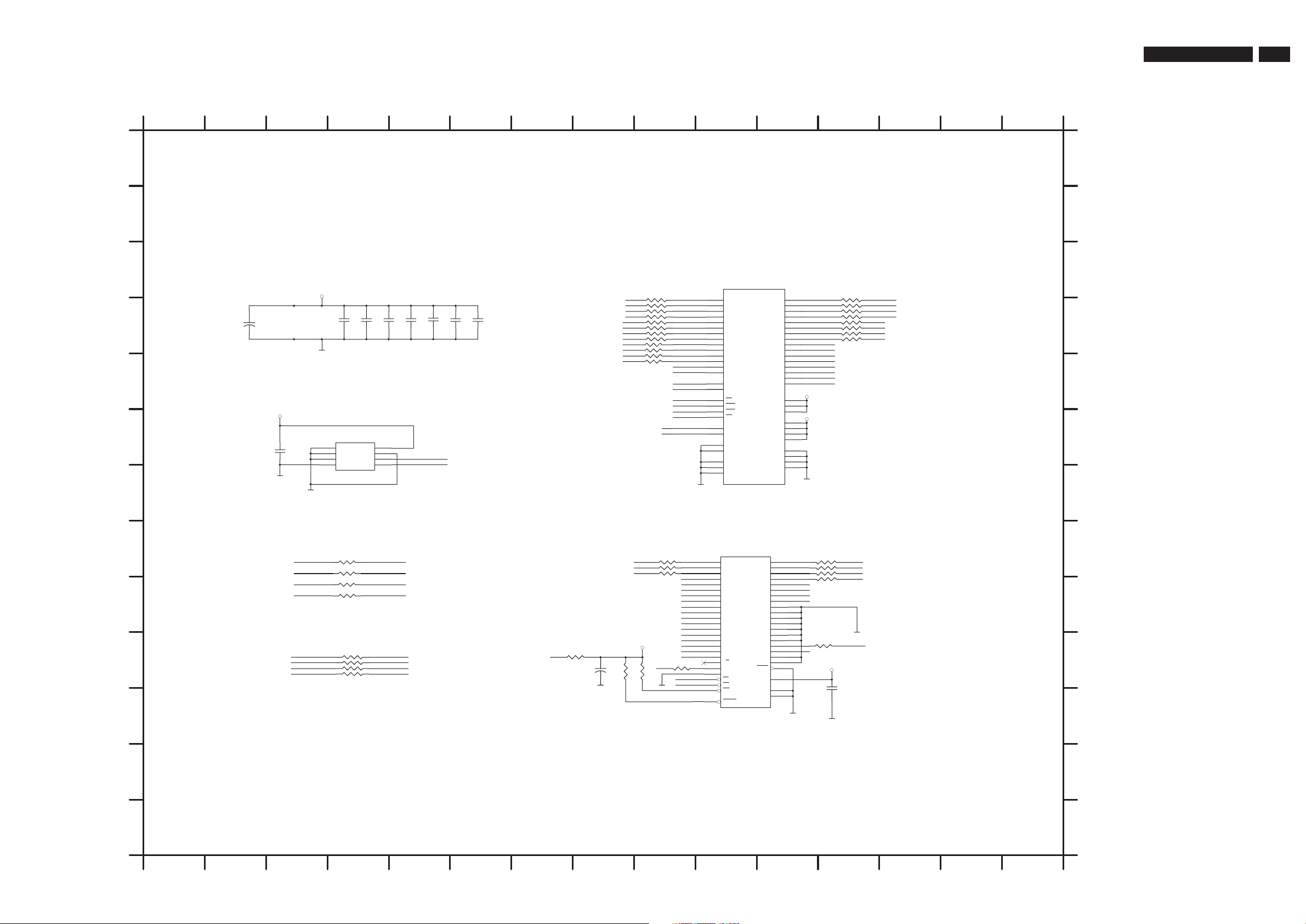

PAINEL MPEG: MEMÓRIA

37DVP320

123456789101112131415

2710 D4
2711 D4

A

A

2712 D4
2713 D5
2714 D5
2715 D6

B

B

2716 D6
2720 F3
2777 K12
2793 D2
2812 J8

C

GND

23
24
25
26
29
30
31
32
33
34
22
35
20

1

2

38
37

19
18
17
16

15
39

36
40

54
41
28

7609

A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10/ AP
A11
BA0/A
BA1/A12

CLK
CKE

CS

AS

R
CAS
WE

DQ M L
DQ M H

NC
NC

VSS
VSS
VSS

MIC R O N MT 48LC4M 16A2-?

DQ 0
DQ 1
DQ 2
DQ 3
DQ 4
DQ 5
DQ 6
DQ 7
DQ 8

DQ 9
DQ 10
DQ 11
DQ 12

13

DQ 13
DQ 14
DQ 15

VCC

CC

V
VCC

VCCQ
VCCQ
VCCQ
VCCQ

VSSQ
VSSQ
VSSQ
VSSQ

3818

Rx4
2
4
5

7
8
10
11
13
42
44
45
47
48

0

5
51
53

SD33
1
14
27

SD33
3
9
43
49

6
12
46
52

GND

12
34
56
78
78
56
34
12

DQ9

DQ10

DQ11

DQ12

DQ13

DQ14

DQ15

DQ4

DQ5MA5

DQ6

DQ7

819

3

Rx4

DQ0M

DQ1

DQ2

DQ3

SD33

+

2793

D

220uF/16v A

GND

2710

0.1uF

0.1uF

0.1uF

2713

0.1uF

2714

0.1uF

2712

2711

2715

0.1uF

2716

0.1uF
3816

Rx4

E

DV 33

GND

7610

1

NC

2

NC

3

NC
GND4SDA

EEPRO M 24C16

VCC

SCL

WP

8
7
6
5

SCL

SDA

F

2720

0.1uF

GND

G

3815 8P 4R

12

A0

34

MA1

56

MA2

78

MA3

12

MA4

34
56

MA6

78

MA7

MA8 DQ8

MA9

MA10

MA11

3823
3824
3825
3826

DQM 0

DQM 1

33R
33R
33R
33R

DBA0

DBA1

SDCLK

SDCK E

DCS #

DRA S#

DCA S#

DW E#

C

D

E

F

G

3672 H4
3673 I4
3674 I4
3675 I4
3676 J4
3679 J9
3680 J9
3746 J8
3808 J7
3815 C9
3816 D9
3818 C12
3819 D12
3823 D9
3824 E9
3825 E9
3826 E9
3851 I11
3855 H9
3856 H9
3857 I9

H

3680

33R

3855

33R

3856

33R

3857

A4

A5

A6

A7

A8

A9

A10

A11

A12

A13

A14

A15

A16

A17

A18

OPEN

9

367

A20

PCE#

10K

PRD#

GND

PW R#

3672 33

BA0 DBA0

BA1

DCLK

3673 33

3674 33

3675 33

DBA1

SDCK EDCK E

SDCLK

A1

A2

A3

I

3676

CS#

S#

J

RA

CAS#

WE#

12
34
56
78

Rx4

DCS #

DRA

DCA S#

DW E#

S#

DV 33

3808

33R

22uF/16v A

GND

V-FLASH

+

3746

2812

0R

K

25
24
23
22
21
20
19
18

8
7
6
5
4
3
2

1
48
17
15

9

0

1

6

2
28
11

12

7611

A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
RB
NC
NC
CE
OE
WE

SET

RE

M 29W 800AT-7

D10
D11
D12
D13
D14
D15
A18

BYTE

VCC

GND1
GND2

29

D0

31

D1

33

D2

35

D3

38

D4

40

D5

42

D6

44

D7

30

D8

32

D9

34
36
39
41
43
45
16
13

NC

14

NC

47

7

3

27
46

3851

Rx4

78
56
34
12

AD4

AD5

AD6

AD7

3865

A19

GND

V-FL

GND

AD0

AD1

AD2

AD3

GND

33R

ASH

2777

0.1u

A0

H

I

J

K

3865 J11
7609 C10
7610 F4
7611 H10

L

M

L

M

123456789101112131415

38

DVP320

PAINEL MPEG: ÁUDIO & VÍDEO

123456789101112131415

A

3703

ASPDIF

B

100

C

D

+

E

2763

R

F

+

10uF/25v A

G

+

H

2770

L

+

10uF/25v A

I

J

K

L

M

123456789101112131415

GND

2811

220uF/25V

2814
220uF/25v A

ASDAT0

BCK

A

ALRCK

ACLK

3704
100

2810

0.1u

2813

0.1u

10k

GND

37
3724
3721

3876

3728
23

+12VOP

3879
10k

3880
10k

GND

+12VOP

3877

10k

3873

OPEN

3720

10K

33R

33R
33R
33R

330p

3711
10K

2760

GND

5655

FB

2

371

3K3
3713
18K

2758
150P

3722

3K3

3727

2767

18K

2765
1n

615

7

1

RST

2

SDATA

3

SCLK

4

LRC K

5

MCLK

6

F1

DI

7

F0

DI

89

DEM 0 FILT

C S4340A

CS4340

RE

150P

MUTEC

AOUTA

AGND

AOUTB

F_GND

VA

VQ

MUTE

16
15
14
13
12
11
10

2796

1uF/16V

COA X

3604 4.7K

84

3

+

2

-

84

5

+

6

-

GND

MUTE0

L

R

+

1n

3872

4.7

2749

0.1uF

GND

GND

VRST

K

7613A
NJM 4558

+12VOP

0.1U

2800

1

7613B

4558

GND

1606 H14
1614 I12
2722 B12
2723 B13

+12V

+12V

3606

0R

3602

3K

3603 1k

3743
10K

5707
FB/OPEN

GND

3716
10K

3725

470R

7616
BC 857B

A_MUTE

7B

2768

0.1u

2806

+

10uF/25v A

+5V

3874
0R

2808

+

/1U

7633

BC 847B

+

2805

10uF/25v A

DD

798

2

0.1U

GND

3607

.7K

4

MUTE0

GND

VCC

7635

BC 84

GND

GND

7

2764

0.1U

16V

3742

470R

A_MUTE

1.5K
3608

1.5K
3717

5
6
7
8

6622

1N4 148

7614

NC
GND
GND
IN

7805

3609

0R

3610

100k

GND

7629
BC

GND

GND
GND
OUT

847

GND

7628
BC 847

NC

6621 BA S 316

6623

BA S316

3605

2k2

+

2779

100UF /16V A

4
3
2
1

5660

FB

GND

+5VDD+12V

+

2807

47UF /16v A

3881
0R

7617

BC 857B

A_MUTE

5661

FB

L_OUT

2769
680p/OPEN

GND

GND

2778

+

22u

R_OUT

2762
680p/O

PEN

+5VV

3687

10R

5615

Y6

3683

,1%

150

GND

Y4

3686

150,1%

GND

Y5

3690

150,1%

GND

TP34

R/V

TP33

B/U

32

TP

TP31

Y3

3699

150,1%

GND

G/Y

CVBS

GND

1.8uH2751

2723

2722
220p

100pF

3688

10R

5616

1.8uH

2725
220p

100pF

GND

3689

10R

5617

1.8uH

2731

2730
220p

100pF

GND GND GND

1614

8

7

6

5

4

3

2

1

RCA-414

3685

10R

5620

.8uH

1

2744

100pF

220p

2726

2745

GND

TP36

TP35

15

3691

150,1%

3692

150,1%

3693

150,1%

TP37

3694

0,1%

R_OUT

L_OUT

+5VV

GNDGNDGND

COA X

GNDGNDGND
+5VV

GND

+5VV

GND

6612

BAS 3

6613

BAS 316

6606

BAS 316

6607

BA S316

6608

BAS 316

6609

BAS 316

6610

BAS 316

6611

BAS

16

316

1606

6

5

4

3

2

1

RCA-314

5653

FB

5650

FB

5651

FB

5652

FB

R/V

CVBS

A

B

C

G/Y

D

E

B/U

F

G

H

I

J

K

L

GND

2725 D12
2726 D13
2730 F12
2731 F13
2744 J12
2745 J13
2749 B3
2751 B3
2758 F4
2760 F3
2762 G9
2763 F1
2764 K5
2765 I3
2767 I4
2768 H5
2769 I9
2770 H1
2778 B9
2779 C8
2796 K5
2798 K6
2800 K5
2805 F6
2806 I6
2807 L9
2808 K5
2810 E2
2811 E1
2813 H2
2814 H1
3602 C6
3603 C6
3604 D5
3605 B9
3606 B6
3607 D6
3608 I7
3609 A8
3610 B8
3683 C11
3685 J13
3686 D11
3687 A13
3688 C13
3689 E13
3690 F11
3691 C14
3692 D14
3693 F14
3694 K14

M

3699 K11
3703 B1
3704 B2
3711 F3
3712 F4

3716 G7
3717 G8
3720 I3
3721 K3
3722 I4
3723 K3
3724 K3
3725 I7
3727 I4
3728 K3
3742 F7
3743 I6
3872 L3
3873 K3
3874 J5
3876 G3
3877 H3
3879 D2
3880 E2
3881 B9
5615 B13
5616 D13
5617 E13
5620 J13
5650 B15
5651 D15
5652 E15
5653 J14
5655 B4
5660 H8
5661 F9
5707 J6
6606 B14
6607 B14
6608 D14
6609 D14
6610 E14
6611 F14
6612 J14
6613 K14
6621 A8
6622 C7
6623 B8
7613 F5
7613 H5
7614 L8
7615 K4
7616 C7
7617 B9
7628 G8
7629 I8
7633 C6
7635 C5
TP31 H12
TP32 H12
TP33 H12
TP34 G12
TP35 H13
TP36 H13
TP37 G13

3713 F4

PAINEL MPEG: LAYOUT LADO DOS COMPONENTES

1600 C10
1601 A1
1602 D9
1604 C2
1606 G2
1609 C8
1614 G6
1620 F4
2601 B10
2612 F7
2616 F6
2617 E6
2618 E6
2619 E6
2620 E6
2622 E6
2623 E6
2624 E8
2625 D10
2627 E8
2629 E6
2630 D6
2633 E6
2634 C10
2636 E8
2637 D7
2638 D8
2639 D8
2640 C7
2642 D7
2644 D9
2645 D6
2646 D7
2648 E10
2649 F8
2650 E8
2654 C5
2655 C6
2656 C5
2659 C5
2660 B5
2663 C6
2664 C5
2665 C5
2670 B5
2671 B5
2672 B5
2673 B5
2676 B4
2677 A4
2678 B4
2679 B4
2680 B4
2681 B4
2682 E5
2683 D5
2684 D5
2712 E2
2716 E1
2717 D1
2722 G8
2723 G9
2725 F5
2726 G5
2730 G7
2731 G7
2744 E5
2745 F5
2758 F3
2760 F3

2763 F4
2764 F4
2765 F3
2767 F3
2770 F3
2774 E9
2777 B3
2778 F2
2779 G1
2781 G10
2782 G10
2783 F9
2785 F9
2786 C9
2787 F8
2788 D7
2789 D7
2791 B5
2793 E1
2796 E3
2797 G5
2798 F4
2799 B9
2800 E4
2805 G3
2806 F2
2807 G5
2808 E3
2810 F2
2811 F4
2812 C3
2813 F3
2814 G4
2815 F9
2817 D5
3602 E1
3603 F2
3604 E2
3605 F1
3606 F1
3607 E2
3608 F2
3609 G2
3610 G2
3618 E10
3619 F9
3622 F6
3623 F6
3624 F6
3625 F6
3626 E6
3631 E9
3632 E9
3633 D9
3634 D9
3635 D9
3636 D9
3639 D9
3640 E8
3642 E8
3643 E8
3644 E8
3645 E8
3648 C5
3649 C5
3650 C5
3653 D5
3654 D5
3655 C5
3659 B5

3660 E5
3661 B5
3662 B4
3663 B4
3664 B4
3665 B4
3666 E4
3667 B4
3672 D3
3673 E3
3674 D3
3675 D3
3676 D3
3683 F6
3685 F5
3686 F5
3688 F5
3690 G6
3691 F9
3692 G5
3693 G7
3694 G5
3699 E5
3709 E5
3711 F3
3712 F3
3713 F3
3716 G3
3717 G2
3720 F3
3721 E4
3722 F3
3723 E4
3724 E4
3725 F2
3727 F3
3728 E5
3732 E5
3733 B9
3734 B9
3735 B9
3736 B9
3737 C9
3738 D8
3740 D5
3741 C2
3742 G3
3743 F2
3744 C2
3802 D6
3803 D6
3804 D6
3815 E3
3816 E3
3817 G9
3818 D1
3819 D1
3823 D3
3824 D3
3825 E4
3826 D3
3851 B3
3855 B3
3856 B3
3857 B2
3865 A3
3872 E4
3873 E4
3874 G4
3876 G3

39DVP320

3877 G4
3879 G3
3880 G3
3881 F1
5602 F9
5603 E10
5605 D9
5606 E10
5607 D9
5609 C9
5610 E5
5614 E1
5615 G8
5616 F5
5617 G7
5618 G10
5620 F5
5623 G5
5627 E1
5650 G9
5651 G6
5652 G8
5653 G6
5660 G2
5661 G2
5701 D5
5702 E1
5704 C2
5705 C3
6604 F8
6605 G9
6606 F8
6607 F8
6608 F6
6609 G6
6610 G7
6611 G7
6612 F5
6613 F5
6621 G1
6622 F1
6623 G1
6700 G5
7601 F10
7602 D7
7603 D9
7606 C5
7609 D1
7610 C2
7611 A2
7613 F3
7614 G5
7615 E4
7616 F1
7617 F1
7620 C9
7621 C9
7628 F2
7629 F2
7630 B9
7631 B9
7632 B9
7633 E2
7635 E1
7650 G9
TP11 C8
TP12 C9

40

DVP320

PAINEL MPEG: LAYOUT LADO DO COBRE

2602 C10
2603 F7
2606 F9
2607 E10
2608 F9
2610 F7
2611 E7
2614 E8
2615 E7
2621 E7
2626 E7
2628 E6
2631 D6
2632 E7
2635 E7
2641 D7
2643 E9
2647 E7
2653 D6
2657 D5
2658 D6
2661 C4
2662 C5
2666 B4
2667 B4
2668 B5
2669 B5
2686 D3
2687 C3
2689 A2
2690 B1
2691 C4
2692 D4
2693 C4
2694 D4
2695 C4
2696 D4
2697 D3
2698 D3
2699 D4
2700 D5
2701 C4
2702 C3
2703 D4
2704 D3
2705 C2
2706 C1
2707 B1
2708 B1
2710 D1
2711 D2
2713 D1
2714 D2
2715 D2
2719 B10
2720 C2
2749 F5
2751 E5
2762 G3
2768 F3
2769 G2
2771 C8
2772 C8
2775 E9
2809 D5
3600 G4
3601 G5
3611 G9
3612 C9
3620 F7

3621 E9
3627 E8
3629 C9
3630 C9
3637 D8
3638 E9
3651 D6
3652 D5
3656 C2
3657 C2
3658 B4
3669 C3
3671 D3
3679 A2
3680 B2
3687 G8
3689 G7
3700 G4
3703 E4
3704 F5
3726 C4
3746 B2
3808 C2
5604 C10
5613 D3
5625 B4
5626 C3
5655 F4
5703 C2
5706 E1
5707 G5
7605 D6
TP01 C10
TP02 B9
TP03 F9
TP05 F8
TP09 G9
TP21 A1
TP22 B1
TP23 B1
TP24 D1
TP25 C1
TP26 B1
TP27 A1
TP28 E9
TP31 G6
TP32 G7
TP33 G8
TP34 G9
TP35 G2
TP36 G3
TP37 G4
TP60 C7
TP61 D7
TP62 D7
TP63 D8
TP64 C7
TP65 C8
TP66 D7
TP67 D8
TP68 B9
TP69 C8
TP70 C9
TP71 C8
TP72 C8
TP73 B9
TP74 B8
TP75 E8
TP76 D7
TP77 C8

PAINEL FRONTAL

A

LED

B

C

D

1401

E

12345

3403

470

6403

IR_RECEIVER

SW-KEY1

3408
10K

VCC

3402

2.2K

+

6402

­+

DIODE-LE

-

7401

1

23

GND

1
2
3

GND

3411

KEY1 KEY2

1K

BC847

10K

GND

STBY

1402

SW-KEY1

3404

470

3407

47R

3406
1K

2401

1

100n

3409
10K

3412

1K

+

1

VCC3405

1

2400

GND

16V/10U

VCC

3401

2.2K

+

6401

­+

DIODE-LE

-

7402
BC847

23

GND

RC

2402
100pF/ OPEN

VCC

SW1
SW2

1407

POWER

A

B

VCC

3413
10K

1405

2
1

HEADER 2

6406

GND

1
2
3

1406

1
2

DIPMATE

3410
120R

1

2403
100P

6405

BAS316

LED
KEY 1
KEY 2
VCC
GND
RC
OPEN/CLOSE
STBY

1409

8

1

7

2

6

3

5

4

4

5

3

6

2
1

HEADER8

C

D

E

41DVP320

1401 E1
1402 E2
1405 D4
1406 E4
1407 E3
1409 E5
2400 C2
2401 C2
2402 C2
2403 E4
3401 A2
3402 A1
3403 B1
3404 B2
3405 C2
3406 C2
3407 C2
3408 D1
3409 D2
3410 D5
3411 E1
3412 E2
3413 C4
6401 B3
6402 B1
6403 C1
6405 D5
6406 D4
7401 B1
7402 B2

12345

42

DVP320

PAINEL FRONTAL
LAYOUT LADO DOS COMPONENTES E COBRE

ANOTAÇÕES:

1401 B6
1402 B8
1405 A2

2401 A4
2402 A8
2403 A8

1406 A1
1407 B2
1409 B9

3401 A4
3402 A5
3403 A6

2400 B4
6401 B5
6402 B5

3404 B5
3405 A4
3406 A4

6403 A4

3407 B4
3408 B7
3409 A8

3410 A3
3411 B7
3412 A8

3413 A2
6405 A3
6406 A3

7401 A6
7402 B5

Nota: A tela impressa está errada, o número “1” deve ser “8”.

ITEM CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO

PARTES MECANICAS

10 3141 017 79991 GABINETE SUPERIOR
213 3141 017 51391 GABINETE INFERIOR
20 3141 017 50561 TECLA PLAY/PAUSE/ STOP
21 PE DE BORRACHA
30 3141 017 50571 LENTE DO VISOR
40 3141 017 51551 TAMPA SUPERIOR MONTADA
50 4822 529 10322 HIDRÁULICO
207 3141 011 60762 MOLA DA TAMPA
209 SUPORTE METALICO DA MOLA
211 3141 017 51091 BOTAO POWER
216 PRESILHA DE ACO
217 CHASSI METALICO INFERIOR
219 CHASSI METALICO SUPERIOR
221 3141 013 20531 AMORTECEDOR DA UNID. LEITURA
381 CABO CINCH/CINCH 1M5 AM/VM/BC
384 3141 017 90351 CONTROLE REMOTO CR2025
388 4806 321 17020 CABO DE REDE
1001 3141 018 04371 UNIDADE DE LEITURA DVD KHM-280HA
1006 8240 008 70121 CHAVE DE ABERTURA DE TAMPA
8001 3141 010 21882 CABO FLAT PAINEL MPEG --> UNID. LEITURA
8002 CJCB EH 8P/170/8P EH 2.5mm
8003 CJCB PH 6P/225/6P PH 2.0mm
8004 CJCB EH 2P/50/2P OP
8005 CJCB EH 4P/175/4P EH 2.5mm
1002 3141 018 04901 PAINEL MPEG
1004 3122 429 00201 PAINEL FONTE
1003 PAINEL FRONTAL DVP320
1606 3141 010 30551 CONECTOR CINCH 3P
1614 3141 010 30561 CONECTOR CINCH 4P

PAINEL MPEG
DIVERSOS

1620 4806 276 27053 CHAVE PUSH-BUTTON

CAPACITORES
2601 2022 020 00672 CAPACITOR EL 100U 16V
2602 3198 023 41040 CAPACITOR CER 100N 25V
2603 3198 023 41040 CAPACITOR CER 100N 25V
2606 3198 023 41040 CAPACITOR CER 100N 25V
2607 3198 023 41040 CAPACITOR CER 100N 25V
2608 3198 023 41040 CAPACITOR CER 100N 25V
2610 3198 023 41040 CAPACITOR CER 100N 25V
2611 3198 023 41040 CAPACITOR CER 100N 25V
2612 3198 023 41040 CAPACITOR CER 100N 25V
2614 3198 023 41040 CAPACITOR CER 100N 25V
2615 3198 023 41040 CAPACITOR CER 100N 25V
2617 4806 122 37376 CAPACITOR CER SMD 15nF 50V
2619 4806 122 37380 CAPACITOR CER SMD 82pF 5% 50V 0603
2620 4822 126 14315 CAPACITOR 390P 50V
2621 3198 023 41040 CAPACITOR CER 100N 25V
2623 3198 017 33330 CAPACITOR CER 33N 16V
2624 4806 122 37301 CAPACITOR CER SMD 470pF 5% 50V
2625 CAPACITOR EL SS 16V S 47U PM20 A
2626 3198 023 41040 CAPACITOR CER 100N 25V
2627 3198 023 41040 CAPACITOR CER 100N 25V
2628 3198 023 41040 CAPACITOR CER 100N 25V
2629 CAPACITOR EL SS 25V S 10U PM20 A
2630 3198 023 41040 CAPACITOR CER 100N 25V
2631 3198 023 41040 CAPACITOR CER 100N 25V
2632 3198 023 41040 CAPACITOR CER 100N 25V
2633 CAPACITOR EL SS 25V S 10U PM20 A
2634 CAPACITOR EL SS 16V S 47U PM20 A
2635 3198 023 41040 CAPACITOR CER 100N 25V
2636 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2637 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2638 4806 122 37302 CAPACITOR CER SMD 1 µF 10V

2639 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2640 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2641 3198 023 41040 CAPACITOR CER 100N 25V
2642 4806 122 37376 CAPACITOR CER SMD 15nF 50V
2643 4806 122 37377 CAPACITOR CER SMD 150pF 5% 50V
2644 4806 122 37377 CAPACITOR CER SMD 150pF 5% 50V
2645 3198 023 41040 CAPACITOR CER 100N 25V
2646 3198 023 41040 CAPACITOR CER 100N 25V
2647 3198 023 41040 CAPACITOR CER 100N 25V
2648 CAPACITOR EL SS 16V S 47U PM20 A
2649 3198 023 41040 CAPACITOR CER 100N 25V
2654 3198 023 41040 CAPACITOR CER 100N 25V
2655 CAPACITOR EL SS 25V S 10U PM20 A
2656 3198 023 41040 CAPACITOR CER 100N 25V
2657 4806 122 37308 CAPACITOR CER SMD CER1 50V 33P PM5
2658 4806 122 37308 CAPACITOR CER SMD CER1 50V 33P PM5
2659 3198 023 41040 CAPACITOR CER 100N 25V
2660 CAPACITOR EL SS 25V S 10U PM20 A
2661 3198 023 41040 CAPACITOR CER 100N 25V
2662 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2663 3198 016 31020 CAPACITOR CER SMD 1nF 25V
2664 3198 016 31020 CAPACITOR CER SMD 1nF 25V
2665 3198 016 31020 CAPACITOR CER SMD 1nF 25V
2666 5322 122 32531 CAPACITOR SMD 100pF 5% 50V
2667 3198 023 41040 CAPACITOR CER 100N 25V
2668 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2669 3198 017 41030 CAPACITOR CER 10N 50V
2670 3198 017 41030 CAPACITOR CER 10N 50V
2671 3198 017 41030 CAPACITOR CER 10N 50V
2672 3198 017 41030 CAPACITOR CER 10N 50V
2673 3198 017 41030 CAPACITOR CER 10N 50V
2676 5322 122 32531 CAPACITOR SMD 100pF 5% 50V
2677 3198 023 41040 CAPACITOR CER 100N 25V
2678 4806 122 37376 CAPACITOR CER SMD 15nF 50V
2679 3198 017 35610 CAPACITOR CER 560P 50V
2680 3198 017 35610 CAPACITOR CER 560P 50V
2682 3198 023 41040 CAPACITOR CER 100N 25V
2683 CAPACITOR EL SS 16V S 47U PM20 A
2684 3198 023 41040 CAPACITOR CER 100N 25V
2686 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2687 4806 122 37302 CAPACITOR CER SMD 1 µF 10V
2689 4806 122 37301 CAPACITOR CER SMD 470pF 5% 50V
2690 5322 122 32531 CAPACITOR SMD 100pF 5% 50V
2691 3198 023 41040 CAPACITOR CER 100N 25V
2692 3198 023 41040 CAPACITOR CER 100N 25V
2693 3198 023 41040 CAPACITOR CER 100N 25V
2694 3198 023 41040 CAPACITOR CER 100N 25V
2695 3198 023 41040 CAPACITOR CER 100N 25V
2696 3198 023 41040 CAPACITOR CER 100N 25V
2697 3198 023 41040 CAPACITOR CER 100N 25V
2698 3198 023 41040 CAPACITOR CER 100N 25V
2699 3198 023 41040 CAPACITOR CER 100N 25V
2700 3198 023 41040 CAPACITOR CER 100N 25V
2701 3198 023 41040 CAPACITOR CER 100N 25V
2702 3198 023 41040 CAPACITOR CER 100N 25V
2703 3198 023 41040 CAPACITOR CER 100N 25V
2704 3198 023 41040 CAPACITOR CER 100N 25V
2705 4806 122 37301 CAPACITOR CER SMD 470pF 5% 50V
2706 4806 122 37301 CAPACITOR CER SMD 470pF 5% 50V
2707 4806 122 37301 CAPACITOR CER SMD 470pF 5% 50V
2708 4806 122 37301 CAPACITOR CER SMD 470pF 5% 50V
2710 3198 023 41040 CAPACITOR CER 100N 25V
2711 3198 023 41040 CAPACITOR CER 100N 25V
2712 3198 023 41040 CAPACITOR CER 100N 25V
2713 3198 023 41040 CAPACITOR CER 100N 25V
2714 3198 023 41040 CAPACITOR CER 100N 25V
2715 3198 023 41040 CAPACITOR CER 100N 25V

DVP320

43

44 DVP320

ITEM CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO

2716 3198 023 41040 CAPACITOR CER 100N 25V
2717 3198 023 41040 CAPACITOR CER 100N 25V
2719 3198 023 41040 CAPACITOR CER 100N 25V
2720 3198 023 41040 CAPACITOR CER 100N 25V
2722 4806 122 37306 CAPACITOR CER SMD 220PF 5% 50V
2723 5322 122 32531 CAPACITOR SMD 100pF 5% 50V
2725 4806 122 37306 CAPACITOR CER SMD 220PF 5% 50V
2726 5322 122 32531 CAPACITOR SMD 100pF 5% 50V
2730 4806 122 37306 CAPACITOR CER SMD 220PF 5% 50V
2731 5322 122 32531 CAPACITOR SMD 100pF 5% 50V
2744 4806 122 37306 CAPACITOR CER SMD 220PF 5% 50V
2745 5322 122 32531 CAPACITOR SMD 100pF 5% 50V
2749 3198 023 41040 CAPACITOR CER 100N 25V
2751 3198 017 33310 CAPACITOR CER 330P 50V
2758 4806 122 37377 CAPACITOR CER SMD 150pF 5% 50V
2760 3198 016 31020 CAPACITOR CER SMD 1nF 25V
2763 CAPACITOR EL SS 25V S 10U PM20 A
2764 3198 023 41040 CAPACITOR CER 100N 25V
2765 3198 016 31020 CAPACITOR CER SMD 1nF 25V
2767 4806 122 37377 CAPACITOR CER SMD 150pF 5% 50V
2768 3198 023 41040 CAPACITOR CER 100N 25V
2770 CAPACITOR EL SS 25V S 10U PM20 A
2771 3198 023 41040 CAPACITOR CER 100N 25V
2772 3198 023 41040 CAPACITOR CER 100N 25V
2774 3198 023 41040 CAPACITOR CER 100N 25V
2775 3198 023 41040 CAPACITOR CER 100N 25V
2777 3198 023 41040 CAPACITOR CER 100N 25V
2778 CAPACITOR EL 5MM 16V 22U PM20 A
2779 2022 020 00672 CAPACITOR EL 100U 16V
2781 2022 020 00672 CAPACITOR EL 100U 16V
2783 CAPACITOR EL SS 10V S 220U PM20 A
2785 CAPACITOR EL SS 10V S 220U PM20 A
2786 CAPACITOR EL SS 10V S 220U PM20 A
2787 2022 020 00672 CAPACITOR EL 100U 16V
2788 CAPACITOR EL SS 16V S 47U PM20 A
2789 CAPACITOR EL SS 16V S 47U PM20 A
2791 CAPACITOR EL SS 16V S 47U PM20 A
2793 CAPACITOR EL SS 10V S 220U PM20 A
2796 CAPACITOR EL SS 50V S 1U PM20 A
2797 2022 020 00672 CAPACITOR EL 100U 16V
2798 3198 023 41040 CAPACITOR CER 100N 25V
2799 CAPACITOR EL SS 25V S 10U PM20 A
2800 3198 023 41040 CAPACITOR CER 100N 25V
2805 CAPACITOR EL SS 25V S 10U PM20 A
2806 CAPACITOR EL SS 25V S 10U PM20 A
2807 CAPACITOR EL SS 16V S 47U PM20 A
2808 CAPACITOR EL SS 50V S 1U PM20 A
2810 3198 023 41040 CAPACITOR CER 100N 25V
2811 CAPACITOR EL SS 10V S 220U PM20 A
2812 CAPACITOR EL 5MM 16V 22U PM20 A
2813 3198 023 41040 CAPACITOR CER 100N 25V
2814 CAPACITOR EL SS 10V S 220U PM20 A
2815 3198 023 41040 CAPACITOR CER 100N 25V
2817 4806 122 37393 CAPACITOR CER SMD 680pF 5% 50V 0603

RESISTORES
3601 4806 111 97104 RESISTOR 10K00 5% 0,062W
3602 3198 021 33020 RESISTOR 3K
3603 4806 111 97110 RESISTOR 1K00 5% 0,062W
3604 4806 111 97128 RESISTOR 4K70 5% 0,062W
3605 4806 111 97117 RESISTOR 2K20 5% 0,062W
3606 4806 111 97101 RESISTOR 0R00 JUMPER
3607 4806 111 97128 RESISTOR 4K70 5% 0,062W
3608 4806 111 97269 RESISTOR 1K50 5% 0,062W
3609 4806 111 97101 RESISTOR 0R00 JUMPER
3610 4806 111 97103 RESISTOR 100K 1% 0603 0.62W
3619 4806 111 97101 RESISTOR 0R00 JUMPER

3620 4806 111 97104 RESISTOR 10K00 5% 0,062W
3621 4806 111 97104 RESISTOR 10K00 5% 0,062W
3629 4806 111 97129 RESISTOR SMD 4R7
3630 4806 111 97129 RESISTOR SMD 4R7
3631 3198 021 31080 RESISTOR 1R
3632 3198 021 31080 RESISTOR 1R
3633 3198 021 31080 RESISTOR 1R
3634 3198 021 31080 RESISTOR 1R
3635 4806 111 97104 RESISTOR 10K00 5% 0,062W
3636 3198 021 32030 RESISTOR 20K
3637 4806 111 97108 RESISTOR SMD 15K 5% 0,062W
3638 3198 021 32030 RESISTOR 20K
3639 3198 021 32030 RESISTOR 20K
3640 2322 704 67504 RESISTOR SM 0603 750K
3642 2322 704 67504 RESISTOR SM 0603 750K
3643 4806 111 97272 RESISTOR 330K 5% 0,062W
3644 4806 111 97272 RESISTOR 330K 5% 0,062W
3645 3198 021 31080 RESISTOR 1R
3648 4806 111 97103 RESISTOR 100K 1% 0603 0.62W
3650 4806 111 97101 RESISTOR 0R00 JUMPER
3651 4806 111 97103 RESISTOR 100K 1% 0603 0.62W
3653 4806 111 97101 RESISTOR 0R00 JUMPER
3654 4806 111 97101 RESISTOR 0R00 JUMPER
3655 4806 111 97173 RESISTOR 18K 5% 0,062W
3658 4806 111 97129 RESISTOR SMD 4R7
3659 3198 021 38220 RESISTOR 8K2
3660 4806 111 97277 RESISTOR 560R 5% 0,062W
3661 2322 704 67504 RESISTOR SM 0603 750K
3662 3198 021 32030 RESISTOR 20K
3663 4806 111 97116 RESISTOR 27K00 5% 0,062W
3664 4806 111 97101 RESISTOR 0R00 JUMPER
3665 4806 111 97104 RESISTOR 10K00 5% 0,062W
3666 4806 111 97110 RESISTOR 1K00 5% 0,062W
3667 4806 111 97104 RESISTOR 10K00 5% 0,062W
3669 4806 111 97129 RESISTOR SMD 4R7
3671 4806 111 97129 RESISTOR SMD 4R7
3672 4806 111 97120 RESISTOR 33R 5% 0,062W
3673 4806 111 97120 RESISTOR 33R 5% 0,062W
3674 4806 111 97120 RESISTOR 33R 5% 0,062W
3675 4806 111 97120 RESISTOR 33R 5% 0,062W
3676 4822 117 13576 REDE RESISTIVA 4X33R
3680 4806 111 97104 RESISTOR 10K00 5% 0,062W
3683 2322 704 61501 RESISTOR SM 0603 150R
3685 4806 111 97105 RESISTOR 10R00 5% 0,062W
3686 2322 704 61501 RESISTOR SM 0603 150R
3687 4806 111 97105 RESISTOR 10R00 5% 0,062W
3688 4806 111 97105 RESISTOR 10R00 5% 0,062W
3689 4806 111 97105 RESISTOR 10R00 5% 0,062W
3690 2322 704 61501 RESISTOR SM 0603 150R
3691 2322 704 61501 RESISTOR SM 0603 150R
3692 2322 704 61501 RESISTOR SM 0603 150R
3693 2322 704 61501 RESISTOR SM 0603 150R
3694 2322 704 61501 RESISTOR SM 0603 150R
3699 2322 704 61501 RESISTOR SM 0603 150R
3700 4806 111 97101 RESISTOR 0R00 JUMPER
3703 4806 111 97102 RESISTOR 100R00 5% 0,062W
3704 4806 111 97102 RESISTOR 100R00 5% 0,062W
3709 4806 111 97110 RESISTOR 1K00 5% 0,062W
3711 4806 111 97104 RESISTOR 10K00 5% 0,062W
3712 4806 111 97122 RESISTOR 3K30 5% 0,062W
3713 4806 111 97173 RESISTOR 18K 5% 0,062W
3716 4806 111 97104 RESISTOR 10K00 5% 0,062W
3717 4806 111 97269 RESISTOR 1K50 5% 0,062W
3720 4806 111 97104 RESISTOR 10K00 5% 0,062W
3721 4806 111 97120 RESISTOR 33R 5% 0,062W
3722 4806 111 97122 RESISTOR 3K30 5% 0,062W
3723 4806 111 97120 RESISTOR 33R 5% 0,062W

ITEM CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO

3724 4806 111 97120 RESISTOR 33R 5% 0,062W
3725 4806 111 97125 RESISTOR 470R00 5% 0,062W
3726 4806 111 97104 RESISTOR 10K00 5% 0,062W
3727 4806 111 97173 RESISTOR 18K 5% 0,062W
3728 4806 111 97120 RESISTOR 33R 5% 0,062W
3732 4806 111 97104 RESISTOR 10K00 5% 0,062W
3733 4806 111 97103 RESISTOR 100K 1% 0603 0.62W
3734 4806 111 97104 RESISTOR 10K00 5% 0,062W
3735 4806 111 97104 RESISTOR 10K00 5% 0,062W
3736 4806 111 97103 RESISTOR 100K 1% 0603 0.62W
3737 4806 111 97102 RESISTOR 100R00 5% 0,062W
3738 4806 111 97110 RESISTOR 1K00 5% 0,062W
3740 4806 111 97110 RESISTOR 1K00 5% 0,062W
3741 4806 111 97102 RESISTOR 100R00 5% 0,062W
3742 4806 111 97125 RESISTOR 470R00 5% 0,062W
3743 4806 111 97104 RESISTOR 10K00 5% 0,062W
3744 4806 111 97102 RESISTOR 100R00 5% 0,062W
3746 4806 111 97101 RESISTOR 0R00 JUMPER
3802 4806 111 97120 RESISTOR 33R 5% 0,062W
3803 4806 111 97120 RESISTOR 33R 5% 0,062W
3804 4806 111 97120 RESISTOR 33R 5% 0,062W
3808 4806 111 97120 RESISTOR 33R 5% 0,062W
3815 4822 117 13576 REDE RESISTIVA 4X33R
3816 4822 117 13576 REDE RESISTIVA 4X33R
3818 4822 117 13576 REDE RESISTIVA 4X33R
3819 4822 117 13576 REDE RESISTIVA 4X33R
3823 4806 111 97120 RESISTOR 33R 5% 0,062W
3824 4806 111 97120 RESISTOR 33R 5% 0,062W
3825 4806 111 97120 RESISTOR 33R 5% 0,062W
3826 4806 111 97120 RESISTOR 33R 5% 0,062W
3851 4822 117 13576 REDE RESISTIVA 4X33R
3855 4806 111 97120 RESISTOR 33R 5% 0,062W
3856 4806 111 97120 RESISTOR 33R 5% 0,062W
3857 4806 111 97120 RESISTOR 33R 5% 0,062W
3865 4806 111 97120 RESISTOR 33R 5% 0,062W
3872 4806 111 97128 RESISTOR 4K70 5% 0,062W
3874 4806 111 97101 RESISTOR 0R00 JUMPER
3876 4806 111 97104 RESISTOR 10K00 5% 0,062W
3877 4806 111 97104 RESISTOR 10K00 5% 0,062W
3879 4806 111 97104 RESISTOR 10K00 5% 0,062W
3880 4806 111 97104 RESISTOR 10K00 5% 0,062W
3881 4806 111 97101 RESISTOR 0R00 JUMPER
5623 4806 111 97266 RESISTOR SMD 100R
5702 4806 111 97102 RESISTOR 100R00 5% 0,062W
5703 4806 111 97102 RESISTOR 100R00 5% 0,062W
5704 4806 111 97102 RESISTOR 100R00 5% 0,062W
5705 4806 111 97102 RESISTOR 100R00 5% 0,062W

INDUTORES E FILTROS
5602 4822 157 11499 FILTRO L/CBLM11P600SPT
5604 4822 157 11499 FILTRO L/CBLM11P600SPT
5605 4822 157 11499 FILTRO L/CBLM11P600SPT
5606 4822 157 11499 FILTRO L/CBLM11P600SPT
5607 4806 156 37055 INDUTOR FIXO 10U
5609 4806 156 37055 INDUTOR FIXO 10U
5610 4822 157 11499 FILTRO L/CBLM11P600SPT
5613 4822 157 11499 FILTRO L/CBLM11P600SPT
5614 4822 157 11499 FILTRO L/CBLM11P600SPT
5615 3198 018 11880 INDUTOR FIXO 1U8
5616 3198 018 11880 INDUTOR FIXO 1U8
5617 3198 018 11880 INDUTOR FIXO 1U8
5618 4822 157 11499 FILTRO L/CBLM11P600SPT
5620 3198 018 11880 INDUTOR FIXO 1U8
5625 4822 157 11499 FILTRO L/CBLM11P600SPT
5626 4822 157 11499 FILTRO L/CBLM11P600SPT
5627 4822 157 11499 FILTRO L/CBLM11P600SPT
5650 4822 157 11499 FILTRO L/CBLM11P600SPT

5651 4822 157 11499 FILTRO L/CBLM11P600SPT
5652 4822 157 11499 FILTRO L/CBLM11P600SPT
5653 4822 157 11499 FILTRO L/CBLM11P600SPT
5655 4822 157 11499 FILTRO L/CBLM11P600SPT
5660 4822 157 11499 FILTRO L/CBLM11P600SPT
5661 4822 157 11499 FILTRO L/CBLM11P600SPT
5701 3141 018 80600 CRISTAL 27MHz
5706 4822 157 11499 FILTRO L/CBLM11P600SPT

DIODOS
6604 DIODO REC 1N4002 A(RECT)R
6606 4806 130 37636 DIODO BAS316
6607 4806 130 37636 DIODO BAS316
6608 4806 130 37636 DIODO BAS316
6609 4806 130 37636 DIODO BAS316
6610 4806 130 37636 DIODO BAS316
6611 4806 130 37636 DIODO BAS316
6612 4806 130 37636 DIODO BAS316
6613 4806 130 37636 DIODO BAS316
6621 4806 130 37636 DIODO BAS316
6622 4806 130 37636 DIODO BAS316
6623 4806 130 37636 DIODO BAS316
6700 4806 130 37636 DIODO BAS316

TRANSISITORES E CIRCUITOS INTEGRADOS
7601 4822 209 17398 CIRCUITO INTEGRADO REG. LD1117DT33
7602 3141 018 51841 CIRCUITO INTEGRADO MT1336E (APLIF. RF)
7603 9322 187 63668 CIRCUITO INTEGRADO BA5954F
7606 3141 018 51831 CIRCUITO INTEGRADO MT1379BE
7609 9322 199 38671 CIRCUITO INTEGRADO IS42S16400A-7T(FLASH)
7611 3141 017 41160 MEMORIA FLASH GRAVADA M29WSCDA
7613 9338 800 40685 CIRCUITO INTEGRADO NJM4560M
7614 9322 043 00668 CIRCUITO INTEGRADO SM MC78L05ACD
7615 3141 018 51851 CIRCUITO INTEGRADO CS4340A (AUDIO DAC)
7616 4822 130 60373 TRANSISTOR BC856B
7617 4822 130 60373 TRANSISTOR BC856B
7620 4822 130 11565 TRANSISTOR 2SB1132
7621 4822 130 11565 TRANSISTOR 2SB1132
7628 4806 130 47226 TRANSISTOR BC848B
7629 4806 130 47226 TRANSISTOR BC848B
7630 3141 018 51690 TRANSISTOR 2SK3018
7631 3141 018 51690 TRANSISTOR 2SK3018
7632 4806 130 47226 TRANSISTOR BC848B
7633 4806 130 47473 TRANSISTOR BC847B
7635 4806 130 47473 TRANSISTOR BC847B
7650 9322 199 91685 CIRCUITO INTEGRADO NCP302HSN30

PAINEL FRONTAL
DIVERSOS

1401 4806 276 27052 CHAVE TACT
1402 4806 276 27052 CHAVE TACT
1407 3141 018 40231 CHAVE BOTAO POWER

CAPACITORES
2400 CAPACITOR EL SS 25V S 10U PM20 A
2401 3198 023 41040 CAPACITOR CER 100N 25V

RESISTORES
3401 4806 111 97117 RESISTOR 2K20 5% 0,062W
3402 4806 111 97117 RESISTOR 2K20 5% 0,062W
3403 4806 111 97125 RESISTOR 470R00 5% 0,062W
3404 4806 111 97125 RESISTOR 470R00 5% 0,062W
3405 4806 111 97104 RESISTOR 10K00 5% 0,062W
3406 4806 111 97110 RESISTOR 1K00 5% 0,062W
3407 4806 111 97127 RESISTOR 47R00 5% 0,062W
3408 4806 111 97104 RESISTOR 10K00 5% 0,062W
3409 4806 111 97104 RESISTOR 10K00 5% 0,062W

DVP320

45

46 DVP320

ITEM CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO

3410 4806 111 97102 RESISTOR 100R00 5% 0,062W
3411 4806 111 97110 RESISTOR 1K00 5% 0,062W
3412 4806 111 97110 RESISTOR 1K00 5% 0,062W
3413 4806 111 97104 RESISTOR 10K00 5% 0,062W

DIODOS
6401 3141 018 51881 LED VERMELHO
6402 3141 018 51711 LED LARANJA
6403 3141 010 50391 SENSOR IRTSOP4836-LL1 (VISHAY)
6405 4806 130 37636 DIODO BAS316
6406 4806 130 37636 DIODO BAS316

TRANSISTORES
7401 4806 130 47473 TRANSISTOR BC847B
7402 4806 130 47473 TRANSISTOR BC847B
8401 CJCB EH 2P/70/2P EH 2.5mm

PAINEL FONTE
DIVERSOS

201 2422 025 12479 CONECTOR 4P
100 2412 020 00724 CONECTOR CIRCUITO INTEGRADO 2P REDE
1110 2422 086 00206 FUSIVEL HT A 250V 2,5A

CAPACITORES
2110 CAPACITOR 100nF 275V
2111 2238 867 15471 CAPACITOR 470P 50V
2116 4806 120 47349 CAPACITOR FILM 33nF 5% 400V
2117 CAPACITOR ELTR 22uF 400V
2127 4806 122 37268 CAPACITOR CER 100pF 1kV
2131 2238 786 56641 CAPACITOR 22nF 16V
2135 2238 780 15654 CAPACITOR CER 220nF 20% 16V
2136 CAPACITOR EL 4U7 50V
2137 2238 780 15654 CAPACITOR CER 220nF 20% 16V
2138 4806 126 17002 CAPACITOR CER SMD 22nF 10% 50V
2139 4822 126 14585 CAPACITOR CER SMD 100nF 10% 50V
2142 2238 580 15619 CAPACITOR CER 560P 50V
2144 2238 580 15619 CAPACITOR CER 560P 50V
2190 4806 122 37273 CAPACITOR CER 1nF 20% 50V
2210 CAPACITOR EL 16V 100uF REA
2221 CAPACITOR EL 16V 1000uF RXK
2292 2222 580 15649 CAPACITOR CER 100N 50V
2295 2238 786 56641 CAPACITOR 22nF 16V

RESISTORES
3109 2322 595 90023 VDR 1MA/423V - 800V
3110 4806 116 57155 RESISTOR MFILM 470R 5% 0,5W
3123 4806 116 57174 RESISTOR MFILM 47O 5% 0,25W
3125 4806 111 97021 RESISTOR SMD 27k 5% 0,1W

3127 RESISTOR SFR16 A 1R8 PM5 A
3130 4806 110 67164 RESISTOR SFR16 A 1M5 PM5
3131 4806 110 67164 RESISTOR SFR16 A 1M5 PM5
3132 2322 702 60184 RESISTOR SMD 180K
3133 4806 111 97244 RESISTOR 6K8 1% 0,1W
3134 4806 111 97006 RESISTOR SMD 100k 1% 0.1W
3136 4806 111 97008 RESISTOR SMD 15k 5% 0,1W
3138 4806 111 97014 RESISTOR SMD 2,2k 5% 0,1W
3141 4806 111 97092 RESISTOR SMD 100R 5% 0.1W
3143 4806 111 97092 RESISTOR SMD 100R 5% 0.1W
3210 4806 111 97005 RESISTOR SMD 10k 1% 0,1W
3221 4806 110 67139 RESISTOR CRB 1KO 5% 0,25W
3222 4806 111 97024 RESISTOR SMD 33k 5% 0,1W
3290 2322 734 61002 RESISTOR SMD 0805 1K
3291 2322 734 63902 RESISTOR SM 0805 3K9
3292 4806 111 97023 RESISTOR SMD 3k3 5% 0,1W
3295 4806 111 97018 RESISTOR SMD 22R 5% 0,1W
3297 2322 734 65102 RESISTOR SM 0805 5K1
4101 4806 051 27042 RESISTOR SMD 0R - JUMP

INDUTORES
5115 2422 536 00412 BOBINA CHOKE 10MH 1R5 UF1717V
5199 3122 428 70121 TRANSFORMADOR
5210 2422 536 00641 IND COIL 9E02A 10uH 10%
5224 2422 536 00647 IND COIL 9C08F 10uH 10%

DIODOS
6110 DIODO 1N4006
6111 DIODO 1N4006
6112 DIODO 1N4006
6113 DIODO 1N4006
6116 4806 130 37044 DIODO ZENER BZX79-C15
6117 4806 130 37044 DIODO ZENER BZX79-C15
6126 4806 130 37589 DIODO BAS316
6131 DIODO 1N4006
6133 DIODO ZENER PDZ-B 30V
6141 4822 130 30842 DIODO BAV21
6210 4822 130 30842 DIODO BAV21
6211 9330 839 90133 DIODO 1N4148
6221 DIODO REC SB360-F74 (PAJI) B

TRANSISTORES & CIRCUITOS INTEGRADOS
7125 TRANS BIP SINAL SM BC847B
7126 9322 194 27687 TRANS MOSFET STP3NK60ZFP
7137 TRANS BIP SINAL SM BC847B
7190 4806 130 97053 CIRCUITO INTEGRADO TCET1102
7221 9322 178 05685 TRANSISTOR FET SI2302DS
7290 4822 209 81397 CIRCUITO INTEGRADO REG TL431CLPST
