Устройство записи цифровых видеодисков Руководство для пользователя

Требуется помощь?

Звоните нам!

Представители Philips готовы помочь Вам в

любых вопросах, связанных с Вашим новым

устройством. Мы можем направлять Ваши

действия при выполнении соединений,

операций начальной настройки или любой

из функций. Мы хотим, чтобы Вы ни на

минуту не откладывали удовольствие работы

с Вашим новым устройством.

ПОЗВОНИТЕ НАМ, ПРЕЖДЕ ЧЕМ

РАССМАТРИВАТЬ ВОПРОС

О ВОЗВРАТЕ ЭТОГО УСТРОЙСТВА

1-800-531-0039

èëè

Посетите наш сайт в Интернете

www.philips.com

www.philips.ru

Обратите внимание! Не позднее 10 дней со дня покупки верните нам свою

Карту гарантийной регистрации. Зачем это нужно, смотрите далее.

Сегодня же верните нам свою карту гарантийной регистрации, чтобы гарантировать себе

пользование всеми привилегиями, которыми Вы наделены.

Зарегистрировав свою покупку в PHILIPS, Вы имеете право пользоваться всеми привилегиями владельца изделия PHILIPS. Поэтому сразу же заполните Карту гарантийной регистрации, прилагаемую к Вашей покупке, и верните ее нам. И пользуйтесь преимуществами этих важных привилегий.

Подтверждение гарантии

Регистрация Вашего изделия в течение 10 дней после приобретения подтверждает Ваше право на максимальную защиту в соответствии со сроками и условиями Вашей гарантии от PHILIPS.

Поздравляем Вас с покупкой и приглашаем стать членом «семьи»!

Подтверждение права владения

Заполненная Вами Карта гарантийной регистрации служит в качестве удостоверения права владения на случай кражи или утери изделия.

Уважаемый владелец изделия PHILIPS:

Благодарим за доверие к PHILIPS. Вы выбрали одно из лучших по конструкции и комплектации устройств наших дней. Мы сделаем все, что в наших силах, чтобы в течение многих лет сохранять Ваше удовлетворение своей покупкой. Как член «семьи» PHILIPS, Вы наделены правом на защиту самым обширными гарантиями и самыми выдающимся сервисным сетями в отрасли. Кроме того, Ваша покупка гарантирует, что Вы получите всю информацию и специальные предложения, правом на которые Вы обладаете, а также легкий доступ к комплектующим из нашей удобной сети торговли с доставкой на дом. А самое главное то, что Вы можете рассчитывать на бескомпромиссное выполнение наших обязательств вплоть до полного Вашего удовлетворения. Все это  наш способ сказать «добро пожаловать» новому члену нашей «семьи» и поблагодарить за вложение средств в изделие PHILIPS.

Искренне Ваш,

Регистрация модели

Незамедлительный возврат Вашей Карты гарантийной регистрации гарантирует, что Вы будете получать всю информацию и специальные предложения, правом на которые Вы обладаете как владелец данной модели.

Познакомьтесь с символами безопасности

ПРЕДОСТЕРЕЖЕНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

НЕ ОТКРЫВАТЬ!

ПРЕДОСТЕРЕЖЕНИЕ: ВО ИЗБЕЖАНИЕ РИСКА ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ

ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ЧАСТЕЙ, КОТОРЫЕ МОГ БЫ

САМОСТОЯТЕЛЬНО ОБСЛУЖИВАТЬ ПОЛЬЗОВАТЕЛЬ. ДЛЯ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АППАРАТА ОБРАЩАЙТЕСЬ К

КВАЛИФИЦИРОВАННОМУ СЕРВИСНОМУ ПЕРСОНАЛУ.

Символ «молния» указывает на наличии внутри корпуса Вашего уст-

ройства неизолированных деталей, которые могут нанести поражение электрическим током. В целях безопасности всех членов Вашей семьи, пожалуйста, не открывайте корпус устройства.

Символ «восклицательный знак»

обращает внимание на те функцио-

нальные свойства устройства, описание которых Вы должны внимательно прочесть в прилагаемой документации во избежание проблем в ходе эксплуатации и технического обслуживания.

ПРЕДУПРЕЖДЕНИЕ: ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЫСОКОЙ ВЛАЖНОСТИ.

Лоуренс Дж. Бленфорд Президент и главный исполнительный директор корпорации

P.S. Напоминаем: для того чтобы получить наибольшую

пользу от обладания изделием PHILIPS, Вы должны вернуть нам свою Карту гарантийной регистрации не позднее 10 дней после покупки. Поэтому отправьте ее нам почтой прямо сейчас!

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание пора-

жения электрическим током полностью вставляйте штепсель в розетку электросети, совместив широкий контакт штепсельной вилки с широким отверстием розетки.

Для пользователя

Запишите в приведенную ниже пустую графу серийный номер, который находится на задней панели устройства. Сохраните эту запись для использования в качестве справочной информации в будущем.

Модель: DVDR 77/17 Серийный номер: ____________________

Информация о мерах безопасности

Меры безопасности

Предупреждение: во избежание возгорания или поражения электрическим током не подвергайте устройство воздействию дождя или высокой влажности. Предупреждение Федеральной комиссии по связи (FCC): Несанкционированные изменения и модификации устройства лишают юридической силы право пользователя на эксплуатацию устройства.

Лазерная безопасность

В устройстве используется лазер. В связи с риском возможного поражения глаз открывать корпус и производить техническое обслуживание или ремонт этого устройства должен только квалифицированный сервисный специалист. ПРЕДОСТЕРЕЖЕНИЕ: Применение иных средств управления, настроек или процедур, чем указанные в настоящем Руководстве, может привести к тому, что Вы подвергнетесь действию опасного излучения. Устройство соответствует Части 15 Правил FCC с дополнением согласно 21 CFR

1040.10. ПРЕДОСТЕРЕЖЕНИЕ: Лазерное излучение в видимой и невидимой части спектра при вскрытии корпуса и нарушении внутренних блокировок.

Специальная информация для канадских пользователей

Данное цифровое устройство не превышает ограничений Класса В для излучения радиопомех от цифровых устройств, установленных Нормативами радиопомех Канадского департамента связи.

Радио/телевизионные помехи

Данное устройство прошло испытания и признано соответствующим ограничениям, установленным для цифровых устройств Класса В согласно Части 15 Правил FCC. Эти ограничения призваны обеспечить надлежащую защиту от электромагнитных помех при установке аппаратуры в жилых помещениях. Устройство генерирует, использует и может излучать энергию на радиочастотах, и если он установлен и используется не в соответствии с инструкциями, может создавать неприемлемые помехи для радиосвязи. Тем не менее, даже при соблюдении всех инструкций, нет гарантии, что электромагнитные помехи не возникнут в каком-то конкретном месте установки устройства. Если устройство является источником неприемлемых помех для приема радио- или телепередач, что можно определить посредством включения и выключения устройства, рекомендуем пользователю попытаться устранить эти помехи при помощи одной или нескольких из числа следующих мер:

1) Переориентируйте или переместите принимающую антенну.

2) Увеличьте расстояние между устройством и приемником.

3) Подключите устройство к розетке в иной ветви электросети, чем та, к которой подключен приемник.

4) Обратитесь за консультацией по месту приобретения устройства или к опытному радио/телевизионному технику.

Вниманию монтажника системы кабельного телевидения:

Это напоминание приведено для того, чтобы обратить внимание монтажника системы кабельного телевидения (CATV) на статью 840-20 NEC (Национального электротехнического кодекса), которая содержит нормативные указания относительно надлежащего заземления и, в частности, устанавливает, что кабельное заземление должно быть подключено к системе заземления здания, настолько близко к точке кабельного входа, насколько это достижимо на практике.

Защита авторского права

Несанкционированное копирование, трансляция в эфир, публичное исполнение и прокат дисков запрещены. Данное устройство содержит охраняемую авторским правом технологию, правовая защита которой осуществляется посредством судебных исков на основании определенных патентов США и иных прав интеллектуальной собственности, принадлежащих Macrovision Corporation и другим правообладателям. Использование этой технологии, охраняемой авторским правом, должно быть санкционировано Macrovision Corporation и предназначено для применений, связанных с домашним или иным ограниченным видеопросмотром, если только иное не санкционировано Macrovision Corporation. Реконструкция и разборка устройства запрещены.

Официальное заявление о соответствии

Модель: DVDR 77/17 Название фирмы: PHILIPS Ответственная сторона: Philips Consumer Electronics N.A.

P.O. Box 14810, Knoxville, TN 37914-1810 1-800-531-0039

ÈНСТРУКЦИИ ПО НЕОБХОДИМЫМ МЕРАМ БЕЗОПАСНОСТИ

1. Прочтите эти инструкции.

2. Сохраните инструкции.

3. Обращайте внимание на предупреждения.

4. Соблюдайте все инструкции.

5. Не пользуйтесь устройством поблизости от воды.

6. Чистите только сухой тканью.

7. Не блокируйте вентиляционные отверстия. Устанавливайте устройство в соответствии с инструкциями изготовителя.

8. Не устанавливайте данное устройство рядом с такими источниками тепла, как радиаторы и трубы отопления, печи

или иные устройства (в том числе усилители), производящие тепло.

9. Не разрушайте защитные свойства

штепселя поляризованного или заземляющего типа. Поляризованный штепсель имеет две контактные пластины, одна из которых шире другой. Штепсель заземляющего типа имеет два вилочных контакта и третий контакт заземления. Широкая контактная пластина или третий контакт  это устройство, предусмотренное для Вашей безопасности. Если штепсель провода питания, прилагаемого к устройству, не подходит к Вашей розетке электросети, обратитесь к электрику для замены устаревшей розетки.

10. Оберегайте провод питания, чтобы на него не наступали и не защемляли какими-либо предметами, особенно в районе штепселя, розетки и того места, где провод выходит из корпуса данного устройства.

Поляризованный

штепсель

для провода питания

11. Используйте только те принадлежности и аксессуары,

которые одобрены изготовителем.

1 2. Используйте только те тележки, подставки, шта-

тивы, кронштейны и столы, которые одобрены изго-

товителем этого устройства или продаются вместе с устройством. При пользовании тележкой принимайте меры предосторожности, чтобы избежать травм в результате переворачивания тележки с устройством.

13. Отключайте устройство от розетки электросети íà âðå-

мя грозы, а также когда не собираетесь пользоваться им в течение длительного времени.

14. Для всех видов технического обслуживания обращайтесь

к квалифицированному сервисному персоналу. Техническое обслуживание требуется, когда устройство повреждено каким-либо образом, например, поврежден провод питания или его штепсель, внутрь устройства попала жидкость или какие-то предметы, устройство подверглось воздействию дождя или иной влаги, устройство работает аномально, устройство уронили.

15. МЕРЫ ПРЕДОСТОРОЖНОСТИ при использовании

батареек.  Во избежание протечки электролита из батареек,

который может нанести химические ожоги окружающим, причинить материальный ущерб или повредить данное устройство:

_ Вставляйте все батарейки правильно, располагая их полюса

+ è  в соответствии с маркировками на устройстве.

_ Не смешивайте батарейки (старые ñ новыми èëè óãëå-

родные ñ щелочными è ò.ï.).

_ Вынимайте батарейки, когда устройство не используется в

течение длительного времени.

Пульт дистанционного управления

REC/OTR Запись/Запись одним нажатием: Запись текущего телеканала. STANDBY Включение или выключение: Для включения или выключения, прерывания фун-

кции меню, прерывания запрограммированной операции записи («TIMER»).

TIMER Таймер: Для программирования функции «TIMER» с использованием или без ис-

пользования системы VCR Plus+ мированной функции «TIMER».

REC MODE Режим (качество) записи: Для выбора максимальной возможной продолжи-

тельности записи.

PLAY MODE Режим воспроизведения: Для выбора режимов «Repeat» [Повторное воспро-

изведение], «Shuffle» [Произвольное воспроизведение] и «Intro Scan» [Ознакомительное воспроизведение].

TV/DVD Телевизор/DVD-рекордер: Для прямой коммутации сигнала антенны на теле-

визор. Эта кнопка позволяет Вам переключаться между сигналами DVD-рекордера и антенны. Эта функция действует только в том случае, когда DVD-рекордер соединен с телевизором только кабелем антенны.

MONITOR Монитор: Для переключения между встроенным тюнером DVD-рекордера (при-

емом телепрограмм) и воспроизведением дисков на DVD-рекордере.

DIM Регулятор яркости: Эта кнопка позволяет в две ступени регулировать яркость

дисплея или выключать его (настройки «BRIGHT» [Яркий], «DIMMED» [Приглушенный], «OFF» [Выключен]).

RETURN Возврат: Для возврата к предыдущему этапу меню на диске формата Video CD

(VCD). Эта функция также работает с некоторыми DVD-дисками.

T/C Титул/Глава: Для прямого выбора «T» (титула) / «C» (главы) в панели меню с

помощью кнопок

Если на дисплее отображается индикация «INFO» [Информация], то будет показано меню содержания загруженного диска или будет воспроизведено вступление. В таком случае данная функция будет недоступна.

, .

SUBTITLE Субтитры: Выбирает язык субтитров. AUDIO Звуковое сопровождение: Для выбора языка звукового сопровождения. Для

записи SAP (второй аудиопрограммы тюнера).

ANGLE Зрительный угол: Выбирает угол съемки, под которым записано изображение. ZOOM Масштабирование: Увеличивает изображение. EDIT Редактирование: Для вывода на дисплей меню редактирования дисков DVD+RW/

+R; для установки маркеров глав; для редактирования фотографий в окне «Photo Manager».

CLEAR Стирание: Для стирания последнего введенного символа или стирания запрог-

раммированной операции записи («TIMER»).

SELECT Выбор: Выбирает функции/значения/фотографии. PHOTO Функция Digital Photo Manager: Открывает окно функции «Digital Photo Manager». DISC-MENU Меню диска: Для вывода на телеэкран меню или окна содержания DVD-диска;

для выхода из окна функции «Digital Photo Manager».

SYSTEM-MENU Меню системы: Для вывода на экран или удаления основного меню (панель

меню в верхней части экрана).

Кнопки курсора: Перемещение курсора влево, вправо, вверх, вниз.

CHANNEL+ Ïëþñ: Следующий канал CHANNEL Минус: Предыдущий канал

, либо для изменения или стирания запрограм-

OK Сохранение/Подтверждение: Для сохранения в памяти или подтверждения

ввода данных.

PLAY Воспроизведение: Для воспроизведения записанного диска.

Предыдущий трек главы/Поиск в обратном направлении:

Однократное нажатие этой кнопки во время воспроизведения вернет точку воспроизведения к предыдущему треку главы или титулу. Если эту кнопку удерживать нажатой во время воспроизведения, будет выполняться поиск в прямом направлении. Если эту кнопку удерживать нажатой во время стоп-кадра, будет выполняться поиск в обратном направлении в режиме замедленного воспроизведения.

STOP Остановка: Для прекращения воспроизведения/записи, за исключением зап-

рограммированных операций записи («TIMER»). Удержание этой кнопки в нажатом состоянии приводит к открыванию и закрыванию лотка загрузчика диска.

PAUSE Пауза (стоп-кадр):

Если эту кнопку нажать во время воспроизведения, DVD-рекордер переключится в режим паузы (временной остановки). Вы будете видеть на экране неподвижное изображение (стоп-кадр). Если эту кнопку нажать во время записи, DVD-рекордер также переключится в режим паузы.

Следующий титул, глава или трек/Поиск в прямом направлении: Однократное нажатие этой кнопки во время воспроизведения скачком переместит точку воспроизведения к следующей главе или треку. Если эту кнопку удерживать нажатой во время воспроизведения, будет выполняться поиск в прямом направлении. Если эту кнопку удерживать нажатой во время стоп-кадра, будет выполняться поиск в прямом направлении в режиме замедленного воспроизведения.

0...9 Цифровые/буквенные кнопки: Для ввода цифр или букв в соответствующие

поля ввода.

A/CH Последний канал: Переключение обратно на канал, выбиравшийся последним

в прошлый раз.

Дополнительные функции управления телевизором

При помощи прилагаемого многокодового пульта ДУ Вы можете управлять основными функциями телевизора. Для того чтобы делать это, Вы должны сначала ввести кодовый номер, соответствующий изготовителю Вашего телевизора. Сводку всех доступных команд дистанционного управления Вы можете найти на последней странице данного Руководства. О том, как ввести нужный кодовый номер, можете прочесть в главе «Использование пульта ДУ DVD-рекордера с телевизором».

TV VOLUME + Громкость телевизора: Повышает уровень громкости телевизора

TV VOLUME  Громкость телевизора: Понижает уровень громкости телевизора

MUTE Отключение звука телевизора: Включает/выключает звук телевизора.

Для использования любой из приведенных ниже функций Вам необходимо нажать кнопку функции, одновременно удерживая нажатой боковую кнопку «TV» [Управление телевизором].

STANDBY Выключение телевизора.

0...9 Цифровые кнопки: 0 9.

CHANNEL + Телеканал: Для выбора следующего телеканала по возрастанию номера.

CHANNEL  Телеканал: Для выбора следующего телеканала по убыванию номера.

Передняя панель DVD-рекордера

STANDBY-ON Включение или выключение: Для включения или выключения DVD-рекорде-

ра, прерывания функции, прерывания запрограммированной операции записи («TIMER»).

OPEN/CLOSE Открывание/закрывание лотка загрузчика диска: Открывает/закрывает ло-

ток загрузчика диска.

MEDIA SLOT Гнездо для носителей данных: Для подключения PC-карт (плат расширения

стандарта PCMCIA) (с адаптерами).

EJECT Кнопка выталкивания: Выталкивает PC-карту (плату расширения стандарта

PCMCIA) из контактного гнезда.

RECORD Запись: Запись текущего телеканала.

Воспроизведение: Для воспроизведения записанного диска.

Предыдущий трек главы/Поиск в обратном направлении

Следующий титул, глава или трек/Поиск в прямом направлении

Остановка: Приостановка воспроизведения/записи.

Контактные гнезда за дверцей в правом нижнем углу передней панели

Переключение между разъемами «S-VIDEO» è «VIDEO» производится автоматически. В том случае если оба разъема заняты, приоритет отдается разъему «S-VIDEO».

S-VIDEO Разъем «S-Video»: Вход для сигналов от видеокамер или видеомагнитофонов

формата SVHS/Hi8 (номер канала «CAM1» [Видеокамера 1])

Желтый разъем Разъем видеовхода: Вход для сигналов от видеокамер или видеомагнитофо «VIDEO» нов (номер канала «CAM1»)

Белый/красный Разъем левого/правого каналов аудиовхода: Вход для сигналов от видео- разъем камер или видеомагнитофонов (номер канала «CAM1») «left AUDIO right»

DV IN Разъем интерфейса i.LINK/DV (цифровой видеовход аппаратного стандарта

IEEE 1394, Firewire): Вход для сигналов от цифровых видеокамер или иных устройств, поддерживающих использование этого соединителя (номер канала «CAM2» [Видеокамера 2]).

Задняя панель DVD-рекордера

~MAINS Штепсельный разъем контура питания: Соедините с розеткой электросети

(110 Â/60 Ãö).

ANTENNA IN Вход для сигналов антенны: Подключите к этому разъему антенну или сигнал

кабельного телевидения.

TV OUT Выход для сигналов антенны: Соедините с телевизором.

Входные разъемы (группа «IN-EXT2» [Вход для внешнего устройства 2])

S-VIDEO IN Вход формата S-Video: Соединитель для дополнительного устройства (номер

канала «EXT2» [Внешнее устройство 2]). Переключение между разъемами «SVIDEO» è «Video» производится автоматически.

Video In Видеовход (желтый разъем): Соединитель для дополнительного устройства

(номер канала «EXT2»)

IN AUDIO L/R Аналоговый аудиовход (красный/белый разъем), расположенный под разъе- [Левый/пра- мом «Video In». Звуковое сопровождение для видеосигналов, поступающих на вый каналы разъем «Video In»: Соединитель для дополнительного устройства (номер канала аудиовхода] «EXT2»)

Входные разъемы (группа «IN-EXT1» [Вход для внешнего устройства 1])

IN AUDIO L/R Аналоговый аудиовход (красный/белый разъемы), расположенный рядом

с разъемом «COMPONENT VIDEO IN»: Звуковое сопровождение для компонентных видеосигналов. Соединитель для дополнительного устройства (номер канала «EXT1» [Внешнее устройство 1])

COMPONENT Вход для компонентных (цветоразностных) видеосигналов (красный/ VIDEO IN синий/зеленый разъем): Соединитель для дополнительного устройства с ком-

понентными выходными видеосигналами (номер канала «EXT1»).

Выходные разъемы (группа «OUT-2» [Выход 2])

S-VIDEO OUT Выход формата S-Video: Соединитель для телевизора, совместимого с сигна-

лами формата S-Video.

VIDEO (CVBS) Выход для полного видеосигнала (желтый разъем): Соединитель для те- OUT левизора с видеовыходом (ПЦТС, композитный видеосигнал).

AUDIO L/R Аналоговый аудиовыход (красный/белый разъем), расположенный под OUT [Левый/ разъемом «Video In». Звуковое сопровождение для видеосигналов, подаваемых правый на выход с разъема «VIDEO (CVBS) OUT»: Соединитель для дополнительного ус-

каналы тройства. аудиовыхода]

Выходные разъемы (группа «OUT-1» [Выход 1], 480p/480i) [p  построчная развертка; i  чересстрочная развертка]

AUDIO L/R Аналоговый аудиовыход (красный/белый разъем): Соединитель для OUT [Левый/ дополнительного устройства. Аудиовыход для компонентного видеосигнала/пост правый êàíà рочной развертки. аудиовыхода]

COMPONENT Выход для компонентных (цветоразностных) видеосигналов (красный/ VIDEO OUT синий/зеленый разъем): Соединитель для дополнительного устройства, име-

ющего вход для компонентного видеосигнала/построчной развертки.

Выходные разъемы (группа «DIGITAL AUDIO OUT» [Цифровой аудиовыход])

COAX OUT Коаксиальный цифровой аудиовыход:

OPTICAL Оптический цифровой аудиовыход: AUDIO OUT

Символы на дисплее Вашего DVD-рекордера

На дисплее Вашего DVD-рекордера могут отображаться следующие символы:

Многофункциональный дисплей/текстовая строка ) Часы

) Время воспроизведения диска/титула ) Время OTR (записи одним нажатием) ) Название титула ) Дисплей номера телеканала/времени воспроизведения/функции ) Дисплей информации, предупреждений

||||||||||||||||| Линейка диска: отображает текущую позицию на диске (указатель диска).

Воспроизведение/запись: одиночный мигающий сегмент в текущей позиции. Пауза: мигающий сегмент по обе стороны от текущей позиции. Остановка: мигающий сегмент в текущей позиции.

TIMER Запрограммирована операция записи под управлением таймера («TIMER»).

TV Модулятор выключен. Когда модулятор выключен, сигнал антенны (радиочастот-

ный) подключен только к телевизору.

PRO Компонентный видеовыход настроен на режим «Progressive Scan» [Построчная раз-

вертка]. Если этот символ не показывается, то компонентный видеовыход настроен на режим «Interlaced» [Чересстрочная развертка].

î((( Передана команда дистанционного управления.

SAP Выбрана вторая аудиопрограмма тюнера.

Сообщения на дисплее Вашего DVD-рекордера

На дисплее Вашего DVD-рекордера могут отображаться приведенные ниже сообщения. Если Вы присвоите имя диску, на панели дисплея также будет отображаться имя этого диска.

IS TV ON? DVD-рекордер в данное время находится в режиме начальной настрой[Включен ли телевизор?] ки. Включите телевизор и прочтите раздел «Первоначальная настрой-

ка» в главе «Настройка Вашего DVD-рекордера».

NO SIGNAL [Нет сигнала] Отсутствие или недостаточная мощность сигнала.

MENU [Ìåíþ] Включен режим отображения экранного меню.

OPENING [Открывание] Открывается лоток загрузчика диска.

TRAY OPEN [Лоток открыт] Лоток загрузчика диска открыт.

CLOSING [Закрывание] Закрывается лоток загрузчика диска.

READING [Считывание] Считывается диск.

MENU UPDT Таблица содержания диска обновлена после успешного считывания.

[Меню обновлено]

UNIT MENU [Меню частей] После успешного завершения первой записи на новом диске создает-

ся структура меню.

COPY PROT Принят сигнал защиты от копирования. Он может исходить от DVD[Защита от копирования] диска/видеокассеты в DVD-плейере/видеодеке или от принимаемого

телеканала.

WAIT [Подождите] Подождите, пока это сообщение не исчезнет с дисплея. DVD-рекордер

занят выполнением другой операции.

NO DISC [Нет диска] В аппарат не вставлен диск. Если диск вставлен, то, видимо, DVD-ре-

кордеру не удается выполнить считывание этого диска.

INFO [Информация] На экране отображается информация вставленного диска.

BUSY [Занят] DVD-рекордер занят выполнением изменений параметров поддержки

DVD-диска.

ERASING [Стирание] Выполняется полное стирание диска.

EMPTY DISC [Пустой диск] Вставленный диск является новым или полностью стертым (нет ника-

ких записей).

PROTECTED [Защищен] Запись на диск невозможна.

MAX TITLE [Максимальное Количество титулов на данном диске достигло допустимого максиму-

число титулов] ма. Любой диск может содержать максимум 48 титулов.

MAX CHAP [Максимальное Достигнуто максимальное количество глав на титул или диск. Допусти- число глав] мое максимальное количество составляет 99 глав на титул и 124 главы

íà äèñê.

DISC FULL [Диск полон] Диск заполнен. На нем нет места для новых записей.

PAL DISC Сделана попытка записать сигнал видеостандарта NTSC на загружен-

[Диск системы PAL] ный диск с записями в стандарте PAL. Вставьте новый диск или ис-

пользуйте диск с записями в системе NTSC.

NTSC DISC Сделана попытка записать сигнал видеостандарта PAL на загруженный [Диск системы NTSC] диск с записями в стандарте NTSC. Вставьте новый диск или исполь-

зуйте диск с записями в системе PAL.

RECORDING [Запись] Попытка выполнить недопустимое действие во время записи (напри-

мер, нажатие кнопки «OPEN/CLOSE» [Открыть/Закрыть]).

FREE TITLE Выбран пустой титул. [Свободный титул]

reading

DISC LOCK Попытка произвести запись на защищенный диск во время записи. Это

[Блокировка диска] сообщение также будет появляться при попытке сделать вставку мар-

кера главы (кнопкой «EDIT» [Редактирование]).

DISC ERR [Сбой диска] Во время записи титула произошел какой-то сбой. Если такое происхо-

дит часто, пожалуйста, почистите диск или используйте новый.

DISC WARN Во время записи титула возникла какая-то ошибка. Операция записи

[Предупреждение диска] будет продолжена, но ошибка будет пропущена.

SETUP [Настройка] После автоматического поиска каналов на экране появляется меню на-

стройки времени/даты.

WAIT 01 [Подождите 01] Во время автоматического поиска каналов производится отсчет обна-

руженных каналов.

BLOCKED [Блокирован] Невозможно открыть или закрыть лоток загрузчика диска.

SAFE REC Новая запись будет добавляться в конец всех уже сделанных записей

[Безопасная запись] (режим «SAFE RECORD»).

POST FORMAT После создания структуры меню диск подготавливается к работе.

[Постформатирование]

PHILIPS DVD-рекордер включен.

STANDBY DVD-рекордер выключен.

[Режим ожидания]

PHOTO [Фоторежим] Программа «Digital Photo Manager» [Менеджер цифровых фотосним-

ков] включена.

VIDEO [Видеорежим] Программа «Digital Photo Manager» выключена.

SAVING [Сохранение] Данные будут записаны на подключенную карту памяти или на диск

DVD+RW/+R.

Содержание

Введение ..................................................15

Уважаемый пользователь устройства Philips ............................................ 15

Совместимые диски ................................................................................ 17

Коды регионов ........................................................................................ 18

Технические данные ................................................................................ 18

Аксессуары ............................................................................................. 18

Важные замечания относительно эксплуатации ....................................... 19

Чистка дисков ......................................................................................... 20

Специальные функции Вашего нового DVD-рекордера ............................. 21

Подключение DVD-рекордера ....................... 23

Подготовка пульта ДУ к работе ................................................................ 23

Подключение DVD-рекордера к телевизору ............................................. 23

Соединение с помощью кабеля для компонентных видеосигналов

(Y PB PR) ................................................................................................ 24

Соединение с помощью кабеля для сигналов формата S-Video (Y/C) ........ 26

Соединение с помощью кабеля для сигналов формата Video (CVDS) ........ 27

Соединение с использованием только кабеля антенны ............................ 28

Подключение дополнительных устройств ........ 30

Подключение дополнительного видеомагнитофона или DVD-плейера ...... 30

Подключение спутникового ресивера при помощи кабеля RCA

èëè S-Video ............................................................................................. 31

Подключение дополнительных устройств только посредством кабеля

антенны .................................................................................................. 31

Подключение видеокамеры к разъемам передней панели ........................ 32

Подключение аудиоустройств к аналоговым аудиоразъемам .................... 32

Подключение аудиоустройств к цифровым аудиоразъемам ...................... 33

Начальная настройка DVD-рекордера

после установки в системе .......................... 34

Начальная настройка .............................................................................. 34

Автоматический поиск телевизионных каналов ........................................ 36

Добавление и удаление телеканалов вручную .......................................... 37

Настройка языка ..................................................................................... 38

Переключение аудиозаписи («Stereo», «SAP») .......................................... 39

Назначение номеров каналов согласно Путеводителю VCR Plus+®........... 40

Автоматическая настройка времени и даты .............................................. 41

Настройка времени и даты вручную ........................................................ 42

Информация на экране телевизора................ 43

Пиктограммы окна меню ......................................................................... 43

Îêíî ìåíþ 1 ........................................................................................... 43

Îêíî ìåíþ 2 ........................................................................................... 43

Поле для текущих сообщений ................................................................. 43

Поле состояния ...................................................................................... 44

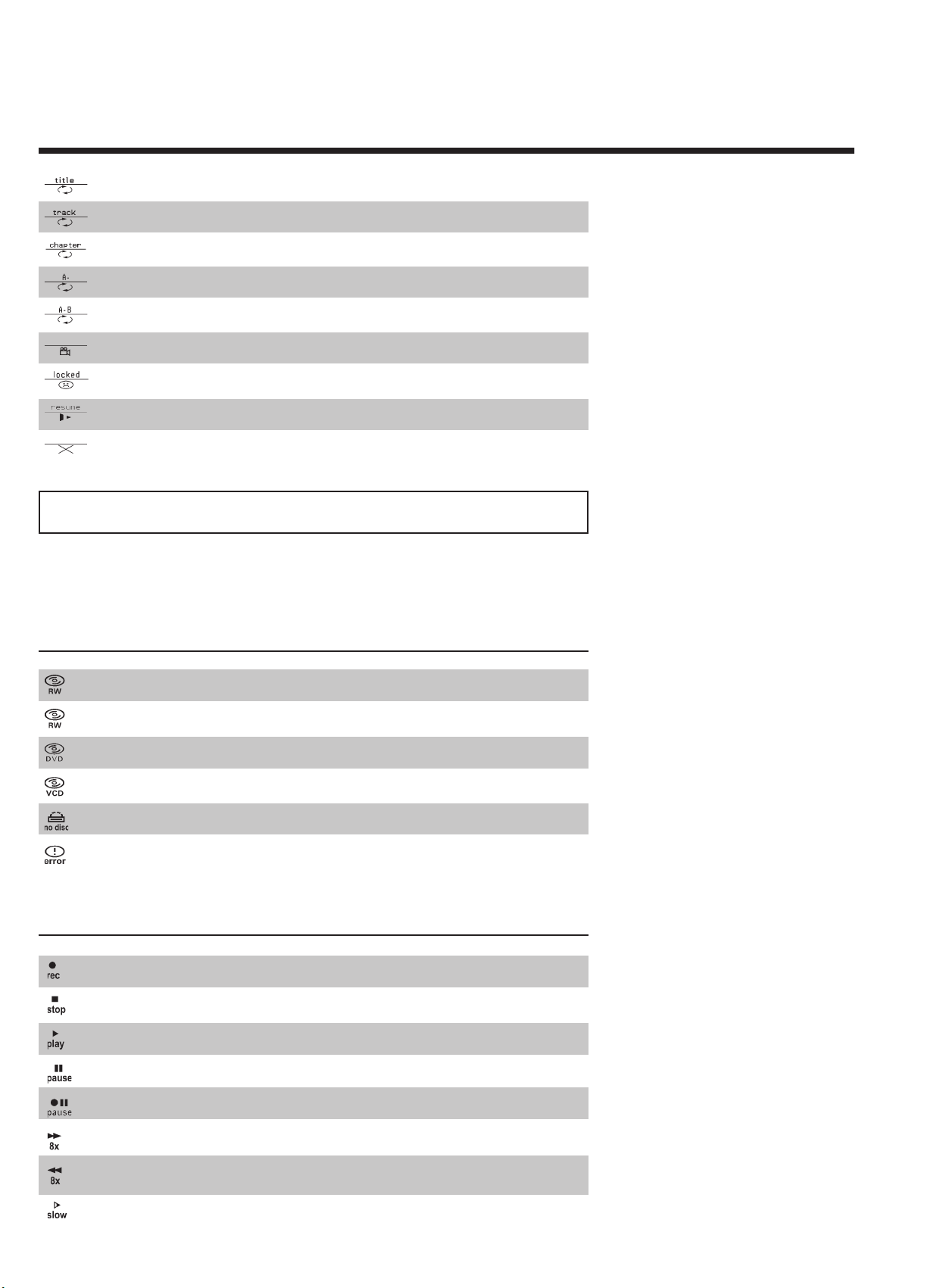

Пиктограммы типа диска ......................................................................... 44

Пиктограммы состояния диска ................................................................ 44

Информационное поле тюнера ................................................................ 45

«Изображение прямой передачи сигнала» в информационном

поле тюнера ........................................................................................... 45

Информационное поле таймера .............................................................. 45

Воспроизведение ...................................... 46

Общая информация о воспроизведении .................................................. 46

Загрузка диска ....................................................................................... 47

Воспроизведение дисков DVD Video ........................................................ 48

Воспроизведение дисков DVD+RW или DVD+R ........................................ 48

Воспроизведение дисков Audio CD .......................................................... 49

Воспроизведение компакт-дисков с файлами MP3 .................................. 49

Воспроизведение дисков (Super) Video CD .............................................. 50

Другие функции воспроизведения ................. 51

Переход к другому треку, главе или титулу .............................................. 51

Поиск на диске ....................................................................................... 51

Ñòîï-êàäð ............................................................................................... 52

Замедленное воспроизведение ............................................................... 52

Поиск по заданному времени на диске .................................................... 53

Повторное и произвольное воспроизведение .......................................... 54

Повторное воспроизведение заданного фрагмента

А-В на диске ........................................................................................... 54

Функция «Scan» [Сканирование] .............................................................. 55

Угол съемки ............................................................................................ 55

Функция «Zoom» [Масштабирование] ...................................................... 56

Смена языка звукового сопровождения ................................................... 56

Субтитры ................................................................................................ 57

Функция «Digital Photo Manager»

[Менеджер цифровых фотоснимков] .............. 58

PC-карта (плата расширения стандарта PCMCIA) ..................................... 59

Установка PC-карты ................................................................................ 59

Удаление PC-карты ................................................................................. 59

Демонстрация фотоснимков формата JPEG

из рулона ............................................................................................... 60

Редактирование фотоснимков формата JPEG .......................................... 61

Слайд-шоу .............................................................................................. 61

Расширенное редактирование фотоснимков формата JPEG ..................... 62

Создание DVD-совместимого слайд-шоу ................................................. 65

Создание слайд-шоу из рулона ............................................................... 65

Создание слайд-шоу из альбома ............................................................. 66

Создание альбома .................................................................................. 67

Добавление фотоснимков в альбом ......................................................... 67

Изменение порядка фотоснимков внутри альбома ................................... 68

Редактирование фотоснимков в альбоме ................................................. 69

Изменение настроек альбома .................................................................. 70

Изменение фотоснимка «обложки» .......................................................... 70

Изменение названия альбома ................................................................. 70

Изменение даты альбома ........................................................................ 71

Прямой вызов обзорного окна альбома ................................................... 71

Копирование альбома ............................................................................. 71

Стирание альбома .................................................................................. 72

Изменение настроек рулона .................................................................... 72

Изменение названия рулона .................................................................... 72

Изменение даты рулона .......................................................................... 73

Прямой вызов обзорного окна рулона ..................................................... 73

Удаление рулона ..................................................................................... 73

Сохранение рулонов/альбомов на диске DVD+RW/+R .............................. 74

Подготовка диска DVD+RW/+R ................................................................ 74

Перезапись фотоснимков на диск DVD+RW/+R ........................................ 75

Изменение настроек носителей данных ................................................... 76

Решение проблем, возникающих при работе

с функцией «Digital Photo Manager» ......................................................... 77

Запись .................................................... 78

Общая информация ................................................................................ 78

Запись без автоматического выключения ................................................ 79

Временная приостановка записи на паузу ............................................... 81

Запись с автоматическим выключением (режим «OTR»

[Запись одним нажатием]) ...................................................................... 81

Предотвращение случайного стирания дисков ......................................... 82

Встраивание записей в ряд внутри титула (монтажная врезка) ................. 83

Выбор режима записи (качества изображения) ........................................ 84

Содержание

Организация содержания диска .................... 85

Общая информация ................................................................................ 85

Меню «Favorite Scene Selection» [Выбор избранных сцен] ........................ 86

Вставка маркера главы ........................................................................... 86

Скрытие глав .......................................................................................... 86

Удаление маркеров главы ....................................................................... 88

Замена графического указателя .............................................................. 88

Смена фона меню ................................................................................... 89

Деление титулов ..................................................................................... 89

Редактирование названий записей (титулов) ........................................... 90

Воспроизведение всего титула ................................................................ 90

Удаление записей (титулов) .................................................................... 91

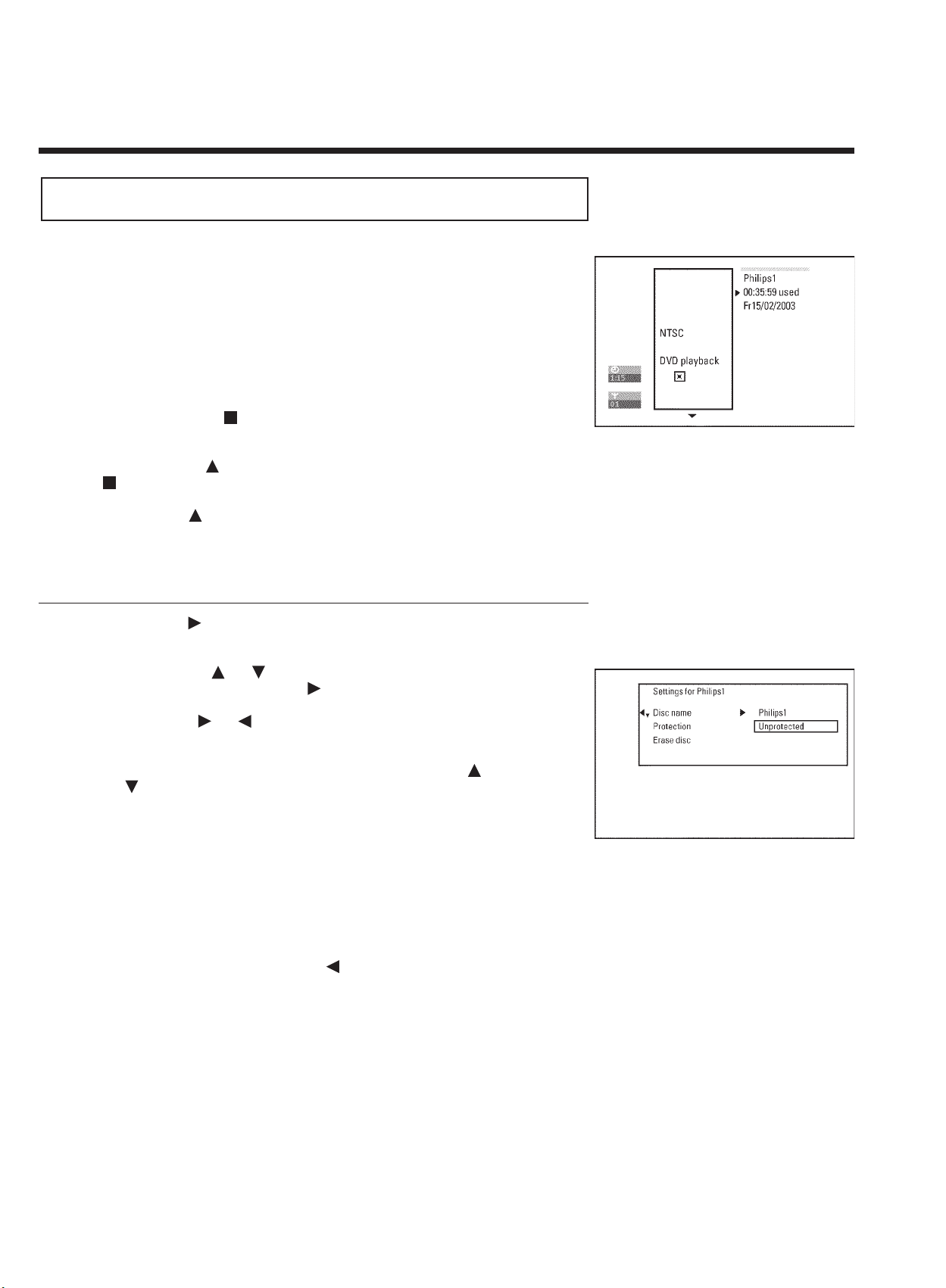

Настройки диска ..................................................................................... 92

Изменение названия диска ..................................................................... 92

Закрытие редактирования ....................................................................... 93

Закрытие дисков DVD+R ......................................................................... 94

Стирание дисков DVD+RW ...................................................................... 94

Программирование записи под управлением

таймера................................................... 95

Общие положения ................................................................................... 95

Программирование записи с использованием системы VCR Plus+®......... 95

Программирование записи без использования системы VCR Plus+®........ 97

Как изменить или удалить запрограммированную запись

(блок данных «TIMER») ............................................................................ 99

Решение проблем при работе с запрограммированными записями ........ 100

Приоритеты пользователя ......................... 101

Настройки изображения ........................................................................ 102

Настройки звука ................................................................................... 103

Настройки языка ................................................................................... 104

Дополнительные настройки ................................................................... 104

Настройки пульта дистанционного управления ...................................... 106

Меню функций диска ............................................................................ 106

Использование пульта ДУ, прилагаемого

к DVD-рекордеру, для управления телевизором ..................................... 107

Контроль доступа (блокировка доступа детей) .108

Блокировка доступа детей (диски DVD и VCD) ........................................ 108

Включение/выключение блокировки доступа детей ................................ 108

Авторизация (установка режима доступа к дискам) ................................ 109

Блокировка авторизованных дисков ...................................................... 109

Родительский контроль (только диски DVD Video) .................................. 110

Включение/выключение родительского контроля ................................... 110

Смена страны ....................................................................................... 111

Смена PIN-кода .................................................................................... 112

Прежде чем обращаться за технической

поддержкой ............................................ 113

14 Содержание

Введение

Уважаемый пользователь устройства Philips

Инструкции обычно излагаются очень сухим языком, так как они ориентированы на техническую сторону вопроса и зачастую плохо переведены. По этой причине компания Philips взяла на службу меня.

Если не возражаете, я представлюсь самостоятельно. Меня зовут Фил. Я буду Вашим гидом на всем протяжении данного Руководства и постараюсь помочь Вам в эксплуатации нового для Вас устройства. В соответствующих пунктах нашего пути я буду давать Вам информацию следующих типов:

(Вопрос)?

Здесь я буду пояснять вещи, которые внешне кажутся не слишком важными.

Надеюсь, что Ваш новый DVD-рекордер доставит Вам массу удовольствия.

Полезный совет

Здесь я буду давать инструкции относительно функций, которые облегчают использование Вашего DVD-рекордера.

Проблема

Здесь я буду помогать Вам находить причины возникновения проблем и способы их разрешения.

Ôèë

P.S.: В случае возникновения вопросов или проблем по ходу эксплуатации, пожалуйста, смотрите полезную информацию в главе «Прежде чем обращаться за технической поддержкой». Если это не помогает разрешить возникшую проблему, звоните в службу поддержки потребителей для Вашей страны. Соответствующие телефонные номера и адреса электронной почты можете найти на последней странице данного Руководства. Вы также можете посетить âåá-ñàéò «http://www.p4c.philips.com».

Введение

Добро пожаловать в большую семью владельцев DVD-устройств PHILIPS.

Благодарим Вас за покупку DVDR 77/17. Прежде чем пользоваться своим DVD-рекордером, пожалуйста, уделите время чтению этого Руководство для пользователя. Оно содержит важную информацию и замечания относительно работы с устройством. Не следует включать DVD-рекордер сразу же после перемещения его из холодного места в теплое или наоборот, а также в условиях чрезмерной влажности. После перемещения устройства подождите не менее трех часов. Это необходимо для акклиматизации DVD-рекордера в новых условиях окружающей среды (температура, относительная влажность воздуха и прочее).

Искренне Ваша команда Philips надеется, что пользование

DVD-рекордером доставит Вам удовольствие.

Что такое DVD?

DVD (Digital Versatile Disc [Цифровой универсальный диск])  новый носитель информации, который сочетает удобство компакт-диска с новейшей технологией цифрового видео. Диски формата DVD Video используют современную технологию сжатия данных MPEG4, позволяющую полностью уместить любой фильм на одном диске.

Насколько высока разрешающая способность по сравнению с форматом VHS?

Кристально чистые цифровые изображения обладают разрешением свыше 500 строк, каждая из которых содержит 720 пикселей (минимальных элементов изображения). Эта разрешающая способность более чем вдвое превышает разрешение видеозаписей формата VHS и превосходит разрешение лазерных дисков. Качество сопоставимо с качеством цифровых оригиналов, созданных при студийной записи.

Что такое DVD+RW?

Перезаписываемый диск DVD+RW (DVD+ReWritable) использует носитель данных с изменяемой фазой. Это та же технология, на которой основан перезаписываемый компакт-диск (CD+RW). Для изменения отражающей способности записывающего слоя используется лазер высокой мощности. С помощью этого процесса запись на такой диск можно производить более тысячи раз.

Что такое DVD+R?

DVD+R  это записываемый DVD-диск. В отличие от DVD+RW, запись на этот диск можно произвести только один раз. Если диск не был закрыт после очередного сеанса записи, то на него можно продолжать записывать информацию при помощи DVD-рекордера. Старые записи можно впоследствии стереть, но записать поверх них новую информацию невозможно. Стертые титулы помечаются маркером «Deleted title» [Стертый титул].

Для того чтобы такой диск можно было воспроизводить на DVD-плейере, его необходимо «финализировать» (закрыть) на DVD-рекордере. После закрытия диска добавить на него дополнительные записи невозможно.

Что может делать мой DVD-рекордер?

Ваш DVD-рекордер Philips объединяет в себе устройство для записи (рекордер) и устройство для воспроизведения (плейер) цифровых видеодисков с двухсторонней совместимостью по отношению к универсальному стандарту DVD Video. Это означает следующее:

) можно воспроизводить предварительно записанные DVD-диски; ) записи, сделанные на Вашем DVD-рекордере, можно воспроизводить на

существующих DVD-видеоплейерах и дисководах DVD-ROM. Для воспроизведения на некоторых других DVD-плейерах может потребоваться предварительная финализация (операция закрытия) дисков.

Введение

Совместимые диски

С помощью этого DVD-рекордера Вы можете воспроизводить и записывать следующие диски:

Запись и воспроизведение

DVD+RW (цифровой универсальный диск с возможностью перезаписи): его можно перезаписывать многократно.

DVD+R (цифровой универсальный диск с возможностью записи): запись на него можно произвести только один раз.

Только воспроизведение:

DVD Video (цифровой универсальный диск)

DVD-RW (перезаписываемый цифровой универсальный диск). Воспроизведение возможно только в том случае, когда запись сделана в режиме «Video» и финализирована (закрыта).

DVD-R (записываемый цифровой универсальный диск). Воспроизведение возможно только в том случае, когда запись сделана в режиме «Video» и финализирована (закрыта).

Audio CD (компакт-диск с цифровыми аудиозаписями)

Super Audio CD (воспроизводится только слой CD гибридного диска SACD)

Video CD (форматы 1.0, 1.1, 2.0)

Super Video CD

CD-R (записываемый компакт-диск), содержащий аудиозаписи или файлы формата MP3.

CD-RW (перезаписываемый компакт-диск), содержащий аудиозаписи или файлы формата MP3.

Диски Picture CD, CD-R/RW, содержащие файлы формата JPEG.

17Введение

Коды регионов

Так как DVD-фильмы выпускаются на рынки различных регионов мира не одновременно, каждый DVD-плейер аппаратным образом настроен на код определенного региона. Производители могут присваивать дискам тот или иной код региона. Если региональные коды плейера и диска не совпадают, воспроизведение невозможно.

Данный DVD-рекордер может воспроизводить только DVD-диски региона 1 или DVD-диски, предназначенные для воспроизведения во всех регионах (код «ALL» [Все]). DVD-диски из других регионов воспроизводить на DVD-рекордере невозможно. Регион 1 охватывает: США, Канаду, высокоширотные районы Северной Америки, Бермудские острова, американские Виргинские острова и небольшие островные территории поблизости от Австралии.

Технические данные

Напряжение: 110130 Â/60 Ãö Потребляемая мощность: 31 Âò Потребляемая мощность (в режиме ожидания): Менее 7 Вт (дисплей часов выключен) Размеры в см (Ш/В/Г): 43,7/7,6/33,8 (лоток загрузчика диска закрыт), 47,2 (лоток загрузчика диска от-

êðûò)

Примерный вес без упаковки: 4,0 êã Сбой или отсутствие питания: Даты каналов и таймера будут сохраняться в памяти около 1 года; данные

часов  в течение примерно 12 часов.

Рабочее положение: максимальный наклон 10 градусов в любом направлении. Окружающая температура: 15 35 °C (59  95 °F) Относительная влажность: 25 75 %

Аксессуары

Руководство для пользователя Гарантийный буклет Краткая инструкция по начальным операциям Пульт дистанционного управления и батарейки к нему Кабель для антенны Провод питания

18 Введение

Важные замечания относительно эксплуатации

Предостережение! Лазерное излучение в видимой и невидимой частях спектра. При вскрытии корпуса избегайте воздействия луча.

Ввиду опасности нанесения непоправимого ущерба зрению открывать устройство и проводить его техническое обслуживание должен только квалифицированный сервисный персонал.

ЛАЗЕР

Тип: Полупроводниковый лазер InGaAIP (DVD), AIGaAs (CD) Длина волны: 660 нм (DVD), 780 нм (CD) Мощность выходного сигнала (на выходе из объектива): 20 мВт (запись DVD+RW), 0,8 мВт (считывание DVD), 0,3 мВт (считывание CD) Дивергенция луча: 82 градуса (DVD), 54 градуса (CD)

Опасность: Высокое напряжение! Не открывать! Существует риск поражения электрическим током!

Устройство не содержит компонентов, которые мог бы самостоятельно отремонтировать пользователь. Пожалуйста, оставьте все работы по техническому обслуживанию и ремонту квалифицированному персоналу.

После подключения DVD-рекордера к источнику питания некоторые его компоненты находятся в непрерывном действии. Для полного выключения DVD-рекордера Вам необходимо отсоединить его от источника питания.

Отключая DVD-рекордер от источника питания, вынимайте штепсель провода питания из розетки электросети, а не из разъема «~MAINS» [Контур питания] на задней панели аппарата. Свободный конец провода может нанести поражение электрическим током детям, играющим рядом с DVD-рекордером.

Данное Руководство для пользователя напечатано на бумаге, технология изготовления которой не загрязняет окружающую среду.

Утилизируйте старые батарейки в установленных пунктах сбора.

Пожалуйста, используйте имеющиеся в Вашей стране возможности для утилизации упаковочных материалов таким способом, который помогает защитить окружающую среду.

Данное электронное устройство содержит многие материалы, которые могут быть подвергнуты вторичной переработке и использованию. Пожалуйста, выясните возможности для вторичной переработки и использования Вашего старого устройства.

Введение

При установке в шкафу или на полке оставьте примерно 2,5 см (1 дюйм) свободного пространства вокруг DVD-рекордер для адекватной вентиляции.

Позаботьтесь о том, чтобы воздух свободно циркулировал сквозь вентиляционные отверстия аппарата. Не ставьте аппарат на неустойчивую опору.

Следите за тем, чтобы никакие предметы или жидкости не попадали внутрь DVD-рекордера. Не ставьте на DVD-рекордер вазы или подобные им предметы. Если жидкость прольется внутрь аппарата, немедленно отключите DVD-рекордер от источника питания и обратитесь в Philips за советом.

Держите DVD-рекордер в стороне от домашнего отопительного оборудования и иных источников тепла, а также от прямого солнечного света.

Не ставьте на DVD-рекордер никакие огнеопасные предметы (свечи и т.п.).

Следите за тем, чтобы дети не вставляли никакие посторонние предметы в отверстия и в лоток загрузчика диска.

Чистка дисков

Некоторые проблемы (остановка изображения, перебои звука, искажения изображения) возникают из-за того, что диск, загруженный в DVD-рекордер, является грязным. Чтобы избежать этих проблем, нужно регулярно чистить диски.

1 2

Чистите грязный диск салфеткой из мягкой ткани. Протирайте диск по прямой линии от центра к краю.

Не пользуйтесь такими растворителями, как бензин, разбавитель, имеющиеся в продаже чистящие средства или антистатические аэрозоли, предназначенные для аналоговых дисков.

Могу ли я пользоваться чистящим диском, предназначенным для DVD-плейеров?

Так как оптический блок (лазер) DVD-рекордера работает с более высокой мощностью, чем у стандартных DVD- или CD-плейеров, то чистящие компакт-диски для этих устройств могут повредить оптический блок (лазер).

Поэтому воздержитесь от использования чистящего CD!

20 Введение

Специальные функции Вашего нового DVD-рекордера

Ваш новый DVD-рекордер PHILIPS имеет специальные функции, которые облегчат его повседневное использование.

При помощи функции «Digital Photo Manager» [Менеджер цифровых фотоснимков] Вы можете просматривать и модифицировать изображения формата JPEG с карты памяти, дисков Picture CD, DVD или CDROM. Вы можете сохранять изображения на диск DVD+RW/+R или на карту памяти. Вы можете создавать слайд-шоу и воспроизводить их на любом DVD-плейере.

Гнездо для подключения PC-карт типа 2 (гнездо для носителей данных) позволяет Вам с помощью адаптера PC-карт пользоваться ATA Flesh Card и другими картами памяти.

Вы можете управлять основными функциями своего телевизора при помощи пульта ДУ DVD-рекордера, даже если это телевизор не марки Philips.

Соединение с данной маркировкой также известно под названиями «FireWire» и «IEEE1394». Это соединение применятся для передачи широкополосных цифровых сигналов, используемых цифровыми (DV) видеокамерами. По его кабелю передаются аудио- и видеосигналы. Кроме видеокамер DV и Hi8, к этому цифровому входу также можно подключать персональные компьютеры, имеющие цифровые видеовыходы.

Этот экран обеспечивает обзор диска. Каждая иконка (условное изображение) содержания представляет собой запись. На правой стороне экрана указатель диска графически отображает длительность выбранной записи и ее расположение на диске.

Этой функцией можно пользоваться для удаления рекламных вставок в фильме, а также и других сцен. Указанные Вами сцены маркируются и затем пропускаются при воспроизведении. Эти маркеры сохраняются на DVD-диске, поэтому любой другой DVD-плейер также будет пропускать помеченные сцены. Вы должны делать совместимые операции редактирования.

Файлы MP3  это сильно сжатые музыкальные записи. При помощи специальной операции первоначальный объем аудиоматериала уменьшается до 1/10 объема оригинала. Это дает возможность записывать на один CD до 10 часов музыки. Такие компакт-диски можно воспроизводить на данном DVD-рекордере.

Как правило, запись производится в текущей позиции. Если использовать аналогию с видеокассетой, то запись производится в той точке магнитной ленты, которая в текущий момент находится рядом с головкой записи. Однако если удерживать нажатой кнопку «REC/OTR» пись будет производиться в конце, после всех ранее сделанных записей. Это помогает избежать записи с затиранием ранее записанной информации. На диске DVD+R новые записи всегда будут добавляться в конце всех предыдущих записей.

DVD-рекордер Philips может воспроизводить диски DVD и CD. DVD-диски, записанные на этом DVDрекордере, можно воспроизводить на большинстве современных (и будущих) DVD-плейеров.

[Запись/Запись одним нажатием], то за-

Введение

Данная маркировка указывает стандарт, введенный Dolby Laboratories для передачи звука по схеме каналов

5.1. Эта система воспроизведения звука используется для передачи пяти каналов полного частотного диапазона. Кроме того, один канал используется исключительно для низкочастотных эффектов. Акустические системы размещаются в позициях левой фронтальной АС, центральной АС, правой фронтальной АС, а также левой и правой тыловых АС. В настоящее время это наиболее распространенная система, используемая также и в кинотеатрах. Этот DVD-рекордер записывает на диски DVD+RW все звуки в двухканальном формате Dolby Digital.

Производится по лицензии от Dolby Laboratories. «Dolby» и символ «сдвоенное D» - товарные знаки Dolby Laboratories.

Эта маркировка указывает стандарт передачи данных для схемы каналов 5.1, введенный Digital Theater Systems. По своей распространенности он является вторым после Dolby Digital.

Данное устройство содержит технологию, охраняемую авторским правом, защищенным патентами США ¹¹ 4631603, 4577216, 4819098 и 4907093, а также иными правами интеллектуальной собственности. Использование этой технологии, охраняемой авторским правом, должно быть санкционировано Macrovision Corporation и предназначено для применений, связанных с домашним или иным ограниченным просмотром платных видеоматериалов. Любое другое применение должно быть обеспечено письменным разрешением Macrovision. Модификация, реконструкция или разборка устройства запрещены.

Данный DVD-рекордер оборудован системой Directional Correlational Deinterlacing (направленное корреляционное расперемеживание), известной под сокращенным названием DCDi. DCDi разработана Faroudja Laboratories для аппаратуры домашних кинотеатров класса Ultra-High-End с целью устранения зубчатых контуров изображения, когда стандартные видеосигналы с чересстрочной разверткой просматриваются на дисплеях с построчной разверткой. Эта патентованная технология под любым углом идентифицирует контуры в подвижных видеоизображениях и интерполирует вдоль контура, пиксель за пикселем, чтобы создать ровные, естественно выглядящие изображения.

DCDi  товарный знак Faroudja, подразделения Sage Inc.

Простая система программирования для DVD-рекордеров. Достаточно ввести цифровой код, присвоенный нужной Вам телепрограмме. Этот цифровой код можно найти в любом журнале, где публикуются телепрограммы.

VCR Plus+ и PlusCode - зарегистрированные товарные знаки Gemstar Development Corporation. Система VCR Plus+ производится по лицензии от Gemstar Development Corporation. Патенты США ¹¹ 6.466.734; 6.430.359;

6.091.882; 6.049.652; 5.335.079; 5.307.173.

Для того чтобы можно было идентифицировать Ваш аппарат, в том числе и в случае кражи, запишите в пустую графу его серийный номер. Серийный номер аппарата (PROD. NO) напечатан на заводской табличке паспортных данных, прикрепленной к днищу DVD-рекордера.

MODEL NO DVDR 77/17

PROD. NO ................

22 Введение

Подключение DVD-рекордера

Подготовка пульта ДУ к работе

Пульт дистанционного управления и батарейки к нему упакованы отдельно в оригинальной упаковке DVDрекордера. Прежде чем пользоваться пультом ДУ, Вам необходимо вставить в него батарейки  как описано в приведенном ниже параграфе.

Возьмите пульт ДУ и прилагаемые к нему батарейки (2 батарейки типа АА).

Снимите крышку отсека для батареек, вставьте батарейки, как показано

Пульт ДУ теперь готов к использованию. Дальность его действия составляет примерно 16-32 фута (от 5 до 10 метров).

на иллюстрации, затем верните на место крышку отсека для батареек. Обязательно устанавливайте полюса +/- батареек, как указано внутри отсека для батареек.

«Правильное нацеливание» пульта ДУ

В последующих разделах Вам впервые потребуется пользоваться пультом ДУ. При пользовании пультом ДУ обязательно нацеливайте его на переднюю часть DVD-рекордера, но не телевизора.

Полезный совет

Подключение DVD-рекордера к телевизору

Прежде чем Вы сможете записывать или воспроизводить телепрограммы, Вам нужно сделать необходимые кабельные соединения.

Соедините DVD-рекордер непосредственно с телевизором. Подключение кассетного видеомагнитофона между DVD-рекордером и телевизором может привести к плохому качеству изображения.

Выберите один из приведенных ниже вариантов установки DVD-рекордера:

«Соединение с помощью кабеля для компонентных видеосигналов (Y PB PR, YUV) / использование построчной развертки (Y PB PR)»

Если Ваш телевизор оборудован входом для компонентных видеосигналов (Y PB PR, YUV) с построчной разверткой (Y PB PR).

«Соединение с помощью кабеля для сигналов формата S-Video (Y/C)»

Если Ваш телевизор оборудован разъемом формата S-Video (SVHS).

«Соединение с помощью кабеля для сигналов формата Video (CVDS)»

Если Ваш телевизор оборудован разъемом формата Video (CVDS).

«Соединение с использованием только кабеля антенны»

Если телевизор имеет только разъем для подключения кабеля антенны «Antenna-In» (и нет никаких других входных разъемов для аудио и видеосигналов) или если Вы не хотите использовать никакие другие кабели. Разъем для подключения кабеля антенны на телевизоре может иметь различные другие маркировки: «ANT IN», «RF IN», «75 ohm» и т.д. Уточните в инструкции к телевизору.

Подключение DVD-рекордера

Соединение с помощью кабеля для компонентных видеосигналов (Y PB PR)

Система компонентных видеосигналов обеспечивает самое высокое качество передачи видеоизображения благодаря разделению сигнала на компоненты Y (яркость), U и V (цветоразностные сигналы «синий минус яркость», «красный минус яркость»). Сигналы-компоненты передаются по отдельным каналам. Кабели и соответствующие разъемы для компонентных сигналов обычно имеют красный, зеленый и синий цвета.

Развертка сигналов может быть «чересстрочной» или «построчной».

Чересстрочная развертка

Стандартный видео/телевизионный сигнал является чересстрочным, т.е. четные и нечетные строки поочередно формируют своего рода «половинное изображение», которое носит называние «поле кадра».

Построчная (прогрессивная) развертка

При построчной развертке каждый кадр формируется (с частотой обновления примерно 50/60 раз в секунду в зависимости от ТВ системы) как полное изображение, т.е. четные и нечетные строки формируют кадр совместно. Вредное мерцание изображения устраняется на телевизорах с частотой кадров 100 Гц.

Приготовьте следующие кабели: кабель антенны (1, прилагается в комплекте), провод питания (2, прилагается в комплекте), компонентный (Y PB PR) видеокабель (3, красный, зеленый и синий разъемы) или совместимый видеокабель с двухконтактными разъемами коаксиального типа (RCA), аудиокабель (4, красный/белый разъемы).

Выньте штекер кабеля антенны из входного разъема телевизора. Вставьте его в разъем «ANTENNA IN» [Вход сигналов антенны] на задней панели DVD-рекордера.

Вставьте один конец прилагаемого кабеля антенны в разъем «TV OUT» [Выход на телевизор] на задней панели DVD-рекордера, а другой конец  во входной разъем для антенны на задней панели телевизора.

Возьмите компонентный (Y PB PR) видеокабель и подключите штекеры одного из его концов к красному, зеленому и синему разъемам «COMPONENT VIDEO OUT» [Выход для компонентных видеосигналов] на задней панели DVD-рекордера, а штекеры другого конца  к разъемам «Component Video In» [Вход для компонентных видеосигналов] телевизора.

АНТЕННА

ТЕЛЕВИЗОР

COMPONENT VIDEO OUT

Подключение DVD-рекордера

6 7

Если Ваш телевизор оборудован разъемом «построчной развертки», пожалуйста, используйте этот разъем. (Обычно такой разъем носит название «Video In Y Cb Cr». Пожалуйста, смотрите инструкцию к телевизору.)

Пожалуйста, обратите внимание на порядок цветов

Цвета разъемов на DVD-рекордере должны соответствовать цветам разъемов на телевизоре (красный-красный/синий-синий/зеленый-зеленый). Несоблюдение точного соответствия может привести к обратному распределению цветов изображения или к полному отсутствию изображения на экране.

Возьмите аудиокабель и подключите штекеры одного из его концов к разъемам «AUDIO L/R OUT» [Левый/правый каналы аудиовыхода], расположенным на задней панели DVD-рекордера (рядом с разъемами «COMPONENT VIDEO OUT»), а штекеры другого конца  к красному и белому разъемам аудиовхода телевизора (как правило, они называются «Audio In» или «AV In». Пожалуйста, смотрите инструкцию к телевизору).

Включите телевизор. Если необходимо, переключите телевизор на разъемы компонентного видеовхода или выберите соответствующий номер канала. Информацию о номере канала смотрите, пожалуйста, в инструкции к телевизору.

При помощи прилагаемого провода питания соедините входной разъем контура питания «~MAINS», расположенный на задней панели DVD-рекордера, с источником питания. На дисплее появится отображение наиболее важных параметров DVD-рекордера. После завершения начальной настройки DVD-рекордера эта функция будет отключена. О том, как снова включить эту функцию, читайте в разделе «Режим ожидания» главы «Приоритеты пользователя».

Нажмите кнопку «STANDBY-ON» [Режим ожидания/Питание включено]. На дисплее покажется сообщение «IS TV ON?» [Включен ли телевизор?].

Полезный

совет

AUDIO OUT

~MAINS

Переключение телевизора и DVD-рекордера на настройку «Progressive Scan» [Построчная развертка]

Фабричные настройки DVD-рекордера установлены на значение «Interlaced» [Чересстрочная развертка]. Если во время установки DVD-рекордера Вы выбираете соединение типа «Progressive Scan», Вы должны переключить параметр настройки DVD-рекордера «Component Video Output» [Компонентный выходной видеосигнал] и, если необходимо, параметр настройки телевизора «Component Video Input» [Компонентный входной видеосигнал] на значение «Progressive Scan».

Переключение телевизора

Выберите значение «Progressive Scan» для параметра «Component Video Input» на телевизоре. О том, как это сделать, смотрите в инструкции к своему телевизору. Если Ваш телевизор оборудован отдельными входными разъемами для чересстрочной и построчной разверток, подключите DVD-рекордер к тому разъему, который поддерживает построчную развертку.

Переключение DVD-рекордера

1 Отключите провод питания DVD-рекордера. 2 Удерживая нажатой кнопку

вод питания. На дисплее покажется индикатор «PRO» [Построчная развертка].

3 Если Вы хотите сделать обратное переключение, повторите этапы 1 è 2.

Индикатор «PRO» исчезнет с дисплея. DVD-рекордер теперь переключен на настройку «Interlaced».

на DVD-рекордере, снова подключите про-

Полезный

совет

Подключение DVD-рекордера

Соединение с помощью кабеля для сигналов формата S-Video (Y/C)

Этот соединительный кабель, также известный под названием «кабель SVHS», применяется для раздельной передачи сигнала яркости (Y) и сигнала цветности (С). Используемые для этого соединения мини-гнездо/ мини-штекер DIN также известны под названием «мини-гнездо/мини-штекер Hosiden».

Приготовьте следующие кабели: кабель антенны (1, прилагается в комплекте), провод питания (2, прилагается в комплекте), кабель формата S-Video (SVHS) (3), аудиокабель (4, с красным и белым штекерами).

Выньте штекер кабеля антенны из входного разъема телевизора. Вставьте

его в разъем «ANTENNA IN» [Вход сигналов антенны] на задней панели DVD-рекордера.

АНТЕННА

Возьмите кабель S-Video (SVHS) и подключите один его конец к разъему «S-VIDEO OUT» [Выход формата S-Video] на задней панели DVD-рекордера, а другой конец  к входному разъему формата S-Video (SVHS) на задней панели телевизора (разъем обычно называется «S-Video In» или «SVHS In». Смотрите инструкцию к телевизору).

Возьмите аудиокабель (со штекерами типа RCA) и подключите штекеры одного из его концов к разъемам «AUDIO L/R OUT» [Левый/правый каналы аудиовыхода], расположенным на задней панели DVD-рекордера (рядом с разъемом «S-VIDEO OUT»), а штекеры другого конца  к красному и белому разъемам аудиовхода телевизора (как правило, они называются «Audio In» или «AV In». Смотрите инструкцию к телевизору).

Включите телевизор. Затем переключите его на входной разъем формата SVHS или выберите соответствующий номер канала. Информацию о номере канала смотрите, пожалуйста, в инструкции к телевизору.

ТЕЛЕВИЗОР

S-VIDEO OUT

AUDIO OUT

Подключение DVD-рекордера

Нажмите кнопку «STANDBY-ON»

После этого ознакомьтесь с параграфом «Начальная настройка» в главе «Начальная настройка DVD-рекордера после установки в системе».

но]. На дисплее покажется сообщение «IS TV ON?» [Включен ли телевизор?].

[Режим ожидания/Питание включе-

Соединение с помощью кабеля для сигналов формата Video (CVDS)

Этот кабель, обычно снабженный желтыми штекерами типа RCA, используется для передачи композитного видеосигнала (FBAS, CVBS). В этом методе передачи цветовой сигнал и сигнал яркости передаются по одному и тому же кабелю. При определенных обстоятельствах это может к таким проблемам с изображением, как растровый «муар» (комбинационные искажения).

Приготовьте следующие кабели: кабель антенны (1, прилагается в комплекте), провод питания (2, прилагается в комплекте), кабель формата Video (CVBS) (3, с желтыми штекерами), аудиокабель (4, с красным и белым штекерами).

~MAINS

Возьмите кабель формата Video (CVBS) и подключите один его конец к желтому разъему «VIDEO (CVBS) OUT» [Выход для полного ТВ сигнала (ПЦТС)] на задней панели DVD-рекордера, а другой конец  к входному разъему (как правило, желтому) на задней панели телевизора (разъем обычно называется «Video In» или «AV In». Смотрите инструкцию к телевизору).

Возьмите аудиокабель (со штекерами типа RCA) и подключите один его конец к разъемам «AUDIO L/R OUT» [Левый/правый каналы аудиовыхода], расположенным на задней панели DVD-рекордера (под разъемом «Video In»), а другой конец  к красному и белому разъемам аудиовхода телевизора (как правило, они называются «Audio In» или «AV In». Смотрите инструкцию к телевизору).

АНТЕННА

ТЕЛЕВИЗОР

VIDEO (CVBS)

OUT

AUDIO OUT

27Подключение DVD-рекордера

5 6

Нажмите кнопку «STANDBY-ON»

но]. На дисплее покажется сообщение «IS TV ON?» [Включен ли телевизор?].

[Режим ожидания/Питание включе-

Соединение с использованием только кабеля антенны

ИСПОЛЬЗУЙТЕ ЭТО СОЕДИНЕНИЕ, ЕСЛИ ВАШ ТЕЛЕВИЗОР ИМЕЕТ ТОЛЬКО РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ АНТЕННЫ И НЕ РАСПОЛАГАЕТ НИКАКИМИ ДРУГИМИ ВХОДНЫМИ РАЗЪЕМАМИ ДЛЯ АУДИО И ВИДЕОСИГНАЛОВ. Пожалуйста, не забудьте, что Вам необходимо настроить телевизор на сигналы от DVDрекордера (канал 3 или 4).

Приготовьте следующие кабели: кабель антенны (1, прилагается в комплекте), провод питания (2, прилагается в комплекте)

Выключите телевизор.

Выньте штекер кабеля антенны или кабельного телевидения из входного

разъема телевизора. Вставьте его в разъем «ANTENNA IN» [Вход сигналов антенны] на задней панели DVD-рекордера.

~MAINS

АНТЕННА

ТЕЛЕВИЗОР

~MAINS

Подключение DVD-рекордера

5 6

Включите телевизор и выберите канал, который на Вашем телевизоре используется для сигналов воспроизведения от DVD-плейера или видеомагнитофона. Выбирайте канал 3 или 4.

Как переключать DVD-рекордер между каналами 3 и 4?

Стандартной фабричной установкой является канал 3. Однако если Вы захотите переключиться на канал 4, действуйте следующим образом:

1 В то время когда на дисплее отображается сообщение «IS TV ON?», íà-

жмите и удерживайте нажатой кнопку 4 на пульте ДУ.

2 На дисплее покажется индикатор «C04» [Канал 4]. 3 Если Вы хотите переключиться обратно на канал 3, то нажмите и удержи-

вайте нажатой кнопку 3. На дисплее покажется индикатор «C03» [Канал 3].

Переключите телевизор на выбранный канал (канал 3 или 4). Используйте для этой операции пульт ДУ Вашего телевизора. На экране появится меню выбора языка.

✘ На экране не появляется меню выбора языка.

✔ Проверьте кабельные соединения. ✔ Светится ли на дисплее индикатор «DVDR» [Работа DVD-рекордера]?

Если нет, то последовательно нажимайте кнопку «TV/DVD» [Телевизор/DVDрекордер] до тех пор, пока не начнет светиться индикатор «DVDR».

✔ Произведите переключение между каналами 3 и 4 на телевизоре.

Проблема

Впредь на телевизоре для сигналов воспроизведения от DVD-рекордера должен использоваться этот номер канала.

Подключение DVD-рекордера

К разъемам «S-VIDEO IN», «Video In», «COMPONENT VIDEO IN», «IN AUDIO L/R» è «AUDIO L/R IN» на DVD-рекордере Вы можете подключать такие дополнительные устройства, как декодеры, спутниковые ресиверы, видеокамеры и т.д. Переключение между разъемами «S-VIDEO IN» è «Video In» производится автоматически. В том случае если оба разъема заняты, приоритет отдается «S-VIDEO IN».

DVD-рекордер необходимо подключать непосредственно к телевизору (выходной разъем DVD-рекордера «S-VIDEO OUT», «VIDEO (CVBS) OUT» èëè «COMPONENT VIDEO OUT» напрямую соединяется с соответствующим входным разъемом телевизора). Если в цепь между DVD-рекордером и телевизором включен видеомагнитофон, качество изображения может быть плохим из-за влияния системы защиты от копирования, встроенной в DVD-рекордер.

Подключение дополнительных устройств

Можно ли подключать другие устройства, использующие построчную развертку?

Разъемы «COMPONENT VIDEO IN» [Вход для компонентных видеосигналов] следует использовать только для чересстрочных сигналов. Данный DVD-рекордер не может обрабатывать сигналы, использующие построчную развертку.

Подключение дополнительного видеомагнитофона или DVD-плейера

К входным разъемам Вы можете также подключить видеомагнитофон или DVD-плейер. Для видеомагнитофонов формата SVHS, пожалуйста, используйте разъемы «S-VIDEO IN» [Вход формата S-Video] и «IN AUDIO

L/R» [Левый/правый каналы аудиовхода].

Пожалуйста, примите к сведению

Большинство DVD-дисков и видеокассет фабричной записи защищено от копирования. Если Вы попытаетесь копировать их, на дисплее DVD-рекордера появится сообщение «COPY PROT» [Защита от копирования].

✘ При копировании видеокассет на дисплее DVD-рекордера показывается со-

общение «NO SIGNAL» [Нет сигнала].

✔ Проверьте, надлежащим ли образом вставлены штекеры кабелей. ✔ Если запись производится с видеомагнитофона, настройте функцию «тре-

кинга» (отслеживания и автоматической регулировки параметров) на видеомагнитофоне.

✔ В случае некачественных, нестандартных входных видеосигналов DVD-ре-

кордер не сможет обнаружить или распознать эти сигналы.

✘ При копировании DVD-дисков или видеокассет фабричной записи

изображение является зернистым, а яркость его колеблется.

✔ Такое происходит, когда Вы пытаетесь копировать DVD-диски или видео-

кассеты, защищенные от копирования. Хотя изображение на экране телевизора может быть вполне качественным, запись на DVD+R(W) производится с искажениями. DVD-диски и видеокассеты фабричной записи невозможно скопировать без этих искажений.

Проблема

Подключение дополнительных устройств

+ 90 hidden pages
