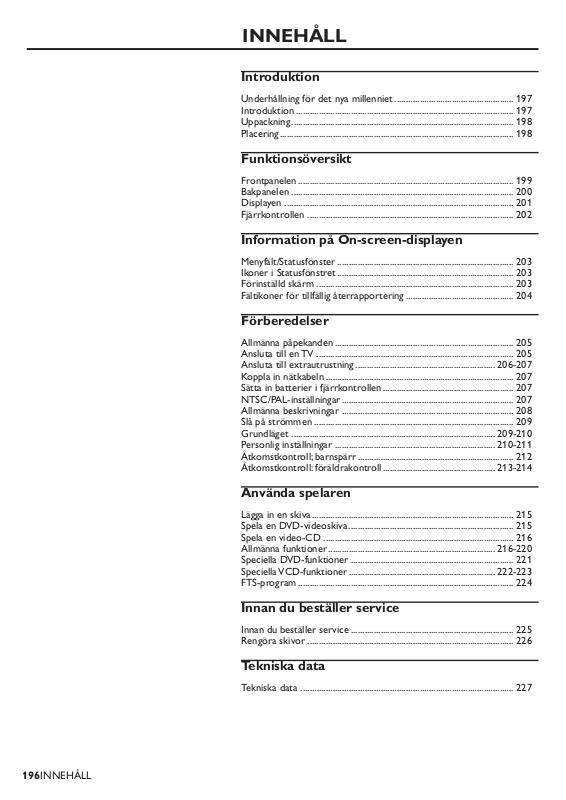

INNEHÅLL
Introduktion
Underhållning för det nya millenniet.................................................... 197
Introduktion............................................................................................... 197
Uppackning................................................................................................. 198
Placering...................................................................................................... 198
Funktionsöversikt
Frontpanelen.............................................................................................. 199
Bakpanelen ................................................................................................. 200
Displayen .................................................................................................... 201
Fjärrkontrollen .......................................................................................... 202
Information på On-screen-displayen
Menyfält/Statusfönster ............................................................................. 203
Ikoner i Statusfönstret............................................................................. 203
Förinställd skärm ...................................................................................... 203
Fältikoner för tillfällig återrapportering ............................................... 204
Förberedelser
Allmänna påpekanden .............................................................................. 205
Ansluta till en TV ...................................................................................... 205
Ansluta till extrautrustning............................................................. 206-207
Koppla in nätkabeln .................................................................................. 207
Sätta in batterier i fjärrkontrollen ......................................................... 207
NTSC/PAL-inställningar ........................................................................... 207
Allmänna beskrivningar ........................................................................... 208
Slå på strömmen ....................................................................................... 209
Grundläget ......................................................................................... 209-210
Personlig inställningar ...................................................................... 210-211
Åtkomstkontroll; barnspärr .................................................................... 212
Åtkomstkontroll: föräldrakontroll................................................. 213-214
Använda spelaren
Lägga in en skiva........................................................................................ 215
Spela en DVD-videoskiva........................................................................ 215
Spela en video-CD ................................................................................... 216
Allmänna funktioner......................................................................... 216-220
Speciella DVD-funktioner ....................................................................... 221
Speciella VCD-funktioner ................................................................ 222-223
FTS-program.............................................................................................. 224
196
INNEHÅLL
Innan du beställer service
Innan du beställer service ....................................................................... 225
Rengöra skivor .......................................................................................... 226
Tekniska data
Tekniska data ............................................................................................. 227
Introduktion
Underhållning för det nya millenniet
Så här har Video aldrig setts tidigare! Digitala videoskivor ger perfekta digitala
bilder med studiokvalitet; tredimensionellt digitalt flerkanalsljud; bildsekvenser
presenterade från en kameravinkel som du själv valt; ljudspår på så många
som åtta språk; och upp till 32 textningar (om de finns tillgängliga på skivan).
Vare sig du tittar på DVD-video på vidfilms eller vanlig TV, så ser du den som
den var avsedd att visas.
Digital video
DVD-video utnyttjar MPEG2 datakompression enligt den allra senaste
tekniken för lagring av en hel film på en enda 5-tumsskiva. DVDs teknik med
kompression vid variabel bithastighet, vid upp till 9.8 Mbits/sekund, fångar in
även de mest komplexa bilder med bibehållen kvalitet. De kristallklara digitala
bilderna har en horisontell upplösning på mer än 500 linjer, med 720 pixels
(bildelement) per linje. Denna upplösning är mer än dubbelt så hög som för
VHS, överlägsen den för Laser Disc, och helt jämförbar med digitala
masterskivor gjorda i inspelningsstudior. DVD-videoskivor överensstämmer
med videostandarden för PAL eller NTSC. Denna spelare kan spela både
PAL- och NTSC-skivor, och presentera dem på bästa tänkbara sätt på din TVskärm. Som framtidens universella videosystem, ger DVD-video de bästa
tänkbara bilderna på varje TV-skärm.
DVD-VIDEO DISC
TITLE 1 TITLE 2
CHAPTER 1 CHAPTER 2 CHAPTER 1 CHAPTER 2 CHAPTER 3
Introduktion
Din DVD-video från Philips kommer att spela av digitala videoskivor som
överensstämmer med den internationella DVD-videostandarden. Med den
kommer du att kunna avnjuta långfilmer med äkta biokvalitet, och dessutom
stereo eller flerkanalsljud (beroende på skivan och din avspelningsutrustning).
DVD-videons unika egenskaper, som val av ljudspår, textspråk och olika
kameravinklar (återigen beroende på skivan), är inkluderade. Och vad mera
är, Philips Barnspärr låter dig avgöra vilka skivor dina barn ska få lov att titta
på. Förutom DVD-videoskivor kommer du att kunna spela alla video-CD:er
och ljud-CD:er (inklusive avslutade CD-R- och CD-RW-skivor). Du kommer
att upptäcka att On-Screen-displayen och fjärrkontrollen gör det enkelt att
använda spelaren. Denna bruksanvisning ger dig all den information du
behöver, så läs vidare!
DVD-video
Du känner igen DVD-videoskivor på den logotyp som visas till vänster.
Beroende på vad som finns inspelat på skivan (en film, video-klipp, en
dramaserie etc.), kan skivan ha en eller flera Titlar. Varje Titel kan ha en eller
flera Kapitel. För att förenkla avspelningen låter din spelare dig välja de Titlar
och de Kapitel som du vill spela.
INTRODUKTION
197
Video CD
Du kommer att känna igen Video-CD:er på den logotyp som visas till vänster.
Beroende på vad som är inspelat på skivan (en film, videoklipp, en dramaserie
etc.) kan skivan innehålla ett eller flera spår. Spåren kan ha ett eller flera
index, enligt anvisningen på skivfodralet. För att förenkla avspelningen låter
din spelare dig välja de spår och de index som du vill spela.
Super VCD
SVCD-skivor, baserade på Super VCD IO-standarden, baserad på ”Standard
of the Electronics Industry of the People’s Republic of China”.
Ljud-CD
Ljud-CD:er innehåller enbart ljudspår. Du kommer att känna igen Ljud-CD:er
på den logotyp som visas till vänster. Du kan spela dem på vanligt sätt i en
stereoanläggning, med hjälp av knapparna på fjärrkontrollen och/eller
frontpanelen, eller via TV:n med hjälp av On-Screen-displayen (OSD:n).
Uppackning
Börja med att kontrollera och identifiera innehållet i lådan med DVDvideospelaren. Du ska då hitta följande komponenter:
- DVD-videospelaren
- Fjärrkontroll med batterier
- Nätkabel
- Kabel för ljud/video
- SCART-kabel
- Bruksanvisning
Om någon del skulle vara skadad eller saknas, kontakta då din återförsäljare
eller Philips. Behåll förpackningsmaterialet - du kan behöva det i framtiden
för att transportera spelaren.
Placering
● Placera spelaren på en stabil, plan yta.
● Placera inte spelaren nära värmeelement eller i direkt solljus.
● Om spelare ska stå i ett skåp, lämna då ett fritt utrymme på ungefär 2,5
cm runt spelaren så att den får tillräcklig ventilation.
● Om DVD-videospelaren inte kan läsa CD:er/DVD:er på ett korrekt sätt,
/
använd då en rengörings-CD/-DVD för rengöring av linsen innan du tar
DVD-videospelaren till en verkstad. Om du försöker rengöra linsen på
något annat sätt kan det leda till att den förstörs. Håll alltid facket stängt
för att undvika att damm samlas på linsen.
● Det kan hända att linsen blir dimmig om DVD-videospelaren snabbt
flyttas från en kall till en varm omgivning. Då går det inte att spela en CD/DVD-skiva. Låt då DVD-videospelaren stå på en varm plats tills dimman
avdunstat.
198
INTRODUKTION
Funktionsöversikt
STANDBY-ON
- kopplar om spelaren till läget Standby (viloläge) eller PÅ (ON)
Standby-indikator
- lyser röd när spelaren är i läget Standby
Display
- visar spelarens aktuella tillstånd
Frontpanelen
T
- NEXT titel/kapitel/spår
2 PLAY
- startar spelning av video/ljud
S
- PREVious föregående titel/kapitel/spår
STANDBY-ON
DVD/VIDEO CD/CD PLAYER
DVD 751
PHONES - LEVEL
SOUND
- för val av Stereo, Dolby Surround eller 3D-ljud
SOUND
TITLE
CHAPTER
TRACK
SCAN
CD
V
min.
SHUFFLE
-BA
REPEAT
CHAPTER
TIMETRACKTOTAL
TRACKTITLE
OPEN / CLOSE
PAUSE
PREV
PLAY
NEXT
STOP
Skivfack
/ OPEN/CLOSE
- öppnar/stänger skivfacket
; PAUSE
- avbryter spelning av video/ljud
eller går till nästa bildruta
LEVEL
- volymkontroll för hörlurar
PHONES
- kontakt för hörlurar
9 STOP
- stoppar spelning av video/ljud
FUNKTIONSÖVERSIKT
199
Bakpanelen
MAINS (AC) nätkontakt
- ansluts till nätuttaget
Digital audio out-kontakt (optisk)
- ansluts till digital (optisk) utrustning
Digital audio out-kontakt (koaxial)
- ansluts till digital (koaxial) utrustning
Audio out / L/R (Vänster/Höger)
- ansluts till en förstärkare, mottagare eller stereoanläggning
Video Out (CVBS)
- ansluts till en TV med ingång för CVBS-video
S-Video Out (S-Video)
- ansluts till en TV med ingång för S-Video (Y/C)
AUX/VCR (SCART)
- ansluts till en VCR
MAINS
DIGITAL AUDIO OUT
PCM/MPEG2/AC3/DTS
OPT OUT
DIG OUT
TV OUT (TV)
- ansluts till en TV med SCART
STEREO OUT
L
(CVBS)
R
AUDIO OUT
VIDEO OUT
(Y/C)
S-VIDEO OUT
I
AUX/VCR
IN
II
TV OUT
200
FUNKTIONSÖVERSIKT
Varning: Vidrör inte pinnarna inne i kontakterna på
bakpanelen. Elektrostatisk urladdning kan leda till
bestående skador på enheten.
Displayen
CD
V
DVD inlagd
Video-CD eller ljud-CD inlagd
Visar spelarens funktion: Spelar, Paus, Söker etc.
TITLE
CHAPTER
DVD TITLE-nummer (TITEL)
DVD CHAPTER -nummer (KAPITEL)
VCD/CD TRACK -nummer (SPÅR)
TRACK
TRACK TIME (SPÅRTID) i timmar, minuter och sekunder
TIMETRACK
TOTAL TIME (TOTALTID) i timmar, minuter och sekunder
TIMETOTAL
CHAPTER
TITLE
CD
V
SCAN
-BA
TRACK
REPEAT
SHUFFLE
CHAPTER
TIMETRACKTOTA L
TRACKTITLE
CHAPTER/TITLE/TRACK (UPPREPA KAPITEL/TITEL/SPÅR) aktiv
Fjärrkontrollen aktiv (blinkar)
FTS aktiv
SCAN
-BA
REPEAT
SHUFFLE
Scan (avsökning) - scan aktiv
UPPREPA A-B aktiv
SHUFFLE (blanda) aktiv
FUNKTIONSÖVERSIKT
201
Fjärrkontrollen (Universal)
TV MUTE
- DVD-läget: för val av återgivning
av Stereo, Dolby Surround, 3Dljud
- TV-läge: mute PÅ/AV
DVD/TV-omkopplare
- väljare för DVD-/TV-läge**
0-9 siffertangenter
RETURN
- återgå till föregående meny
OK
- bekräfta menyval
Q O
- sök bakåt* /
föregående kapitel eller spår
2
- spela
R P
- sök framåt* /
nästa kapitel eller spår
STANDBY-PÅ
(ON-OFF)
REPEAT
- upprepa kapitel, spår, titel, skiva
REPEAT A-B
- upprepa sekvens
SHUFFLE
- spela upp spår i slumpvis ordning
SCAN (avsök)
- spelning av de första 10
sekunderna av varje kapitel inom
en titel (DVD), eller de första 10
sekunderna av varje spår på en
skiva (VCD/CD)
MENU DVD
- kalla fram menyn för en DVD
MENU OSD
- kalla fram eller ta bort On-
screen-displayen
- indikator för bit-hastighet*
PROG +/—
- DVD-läget: flyttar markören
uppåt/nedåt
- TV-läget: Program ökar/minskar
VOL +/—
- DVD-läget: flyttar markören åt
vänster/höger
- TV-läget: Volymen ökar/minskar
;
- gör tillfälligt uppehåll i spelningen
/ spela upp bild-för-bild
9
- stopp
x
- slow motion (låg hastighet)
* Håll in knappen i ungefär 2 sekund
** Håll in knappen samtidigt som du trycker på knapparna MUTE/VOL/PROG för
kompatibla (överensstämmande) TV-apparater.
Se förteckningen över Fjärrkontrollkoder för television, från sid. 360 till 363
202
FUNKTIONSÖVERSIKT
Z
- väljare för textspråk
Y
- väljare för ljudspråk
W
- välj titel
X
- välj kapitel
c
- aktivera FTS
}
- välj vinkel för DVD-kamera
a
- förstora videobild
Information på On screen-displayen
Menyfält/Statusfönster
V Personlig inställningar f Slow Motion (låg hastighet)
W Titel/Spår g Fast Motion (hög hastighet)
X Kapitel/Index h Tidssökning
Y Ljudspråk
Z Textspråk
} Vinkel
a Zoom
b Färginställning (Smart Bild)
c Videoprogram
d Ljud
e Bild för bild
Ikoner i Statusfönstret
Statusfönstret visar spelarens aktuella tillstånd och visas tillsammans med den
första delen av menyfältet. (Du måste aktivera detta i menyn Funktioner
(Features) - För detaljer, se Personlig inställningar).
Allmänt
Skivtyp
Skivfackets läge
Den förinställda skärmen
Den förinställda skärmen visas när spelaren är i läget STOPP (STOP). Den
kan innehålla ett ’Statusfönster’ och ett ’Fält för tillfällig återrapportering’.
Detta fält ger information om otillåtna funktionsval, spelningslägen, tillgängliga
vinklar, etc.
INFORMATION PÅ ON SCREEN-DISPLAYEN
203
Ikoner för tillfällig återrapportering
Scan (avsök)
Upprepa Allt
Upprepa Titel
Upprepa Spår
Upprepa Kapitel
Shuffle (blanda)
Upprepa Shuffle
Upprepa A till slutet
Upprepa A-B
Vinkel
Barnspärr På
Barnsäker
Fortsätt
Otillåten funktion
204
INFORMATION PÅ ON SCREEN-DISPLAYEN
Förberedelser
Allmänna påpekanden
- Beroende på vilken typ av TV du har och vilka andra apparater du vill
ansluta, finns det olika sätt att ansluta spelaren på. Möjliga anslutningar visas
i följande figurer. För att hitta de bästa anslutningarna bör du titta i
bruksanvisningarna för din TV, VCR, stereoanläggning eller andra apparater
om så behövs.
- Anslut inte DVD-spelaren via VCR:en. Systemet för kopieringsskydd kan
göra att bildkvaliteten försämras.
- För att få bättre ljudåtergivning, anslut spelarens audio out-uttag till audio
in-uttagen på förstärkaren, mottagaren, stereon eller A/V-utrustningen, Se
avsnittet ”Ansluta till extrautrustning”.
Varning: Anslut inte spelarens audio out-uttag till phono in-uttaget
på din ljudanläggning.
Ansluta till en TV
● Anslut AUX/VCR (SCART) till motsvarande uttag på TV:n med hjälp av
den medföljande kabeln (A).
TV
Om TV:n saknar SCART kan du välja något av följande alternativa uttag:
S-Video (Y/C)-anslutning
1 Anslut (Y/C) S-VIDEO OUT-uttaget på DVD-spelaren till S-Video in-
CB
D
A
uttaget på TV:n med hjälp av en extra S-Video-kabeln (B).
2 Anslut AUDIO OUT L(eft) och -R(ight)-uttagen till audio left in-/right in-
uttagen på TV:n (D).
I
AUX/VCR
DIGITAL AUDIO OUT
MAINS
PCM/MPEG2/AC3/DTS
OPT OUT
STEREO OUT
L
(CVBS)
(Y/C)
R
DIG OUT
AUDIO OUT
VIDEO OUT
S-VIDEO OUT
IN
II
TV OUT
Video CVBS-anslutning
1 Anslut (CVBS) VIDEO OUT-uttaget till video in-uttaget på TV:n med hjälp
av den medföljande video-kabeln (C).
2 Anslut AUDIO OUT L(eft) och -R(ight)-uttagen till audio left in-/right in-
uttagen på TV:n (D).
FÖRBEREDELSER
205
Loading...
