Philips DVD1010 User Manual [fi]

Suomi

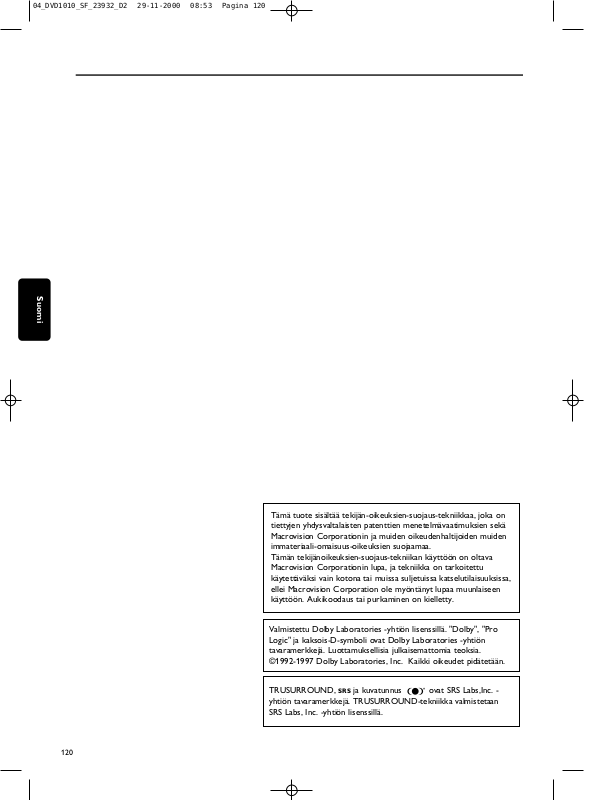

TRUSURROUND, SRS ja kuvatunnus ovat SRS Labs,Inc. ­yhtiön tavaramerkkejä. TRUSURROUND-tekniikka valmistetaan SRS Labs, Inc. -yhtiön lisenssillä.
Valmistettu Dolby Laboratories -yhtiön lisenssillä. "Dolby", "Pro Logic" ja kaksois-D-symboli ovat Dolby Laboratories -yhtiön tavaramerkkejä. Luottamuksellisia julkaisemattomia teoksia. ©1992-1997 Dolby Laboratories, Inc. Kaikki oikeudet pidätetään.
Tämä tuote sisältää tekijän-oikeuksien-suojaus-tekniikkaa, joka on tiettyjen yhdysvaltalaisten patenttien menetelmävaatimuksien sekä Macrovision Corporationin ja muiden oikeudenhaltijoiden muiden immateriaali-omaisuus-oikeuksien suojaamaa. Tämän tekijänoikeuksien-suojaus-tekniikan käyttöön on oltava Macrovision Corporationin lupa, ja tekniikka on tarkoitettu käytettäväksi vain kotona tai muissa suljetuissa katselutilaisuuksissa, ellei Macrovision Corporation ole myöntänyt lupaa muunlaiseen käyttöön. Aukikoodaus tai purkaminen on kielletty.
120
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 120
Suomi
Sisällys
Johdanto
Uuden vuosituhannen viihdeväline ____________________________122 DVD-Video-soittimesi _____________________________________122 Uudet jännittävät ominaisuudet ______________________________122 Pakkauksen sisältö ________________________________________124 Sijoitus__________________________________________________124
Säätimet ja liitännät
Soittimen etupaneeli _______________________________________125 Soittimen takapaneeli ______________________________________126 Näyttö__________________________________________________127 Kauko-ohjain_____________________________________________128
Kuvaruutunäyttö
Käyttöönotto
Yleistä kytkennöistä _______________________________________131 Yhdistäminen televisioon ___________________________________131 Yhdistäminen lisälaitteisiin __________________________________132 Yhdistäminen sähköverkkoon________________________________133 Infrapunakauko-ohjain______________________________________133 Toisen DVD-soittimen käyttö DVD1010:n rinnalla_______________134 PAL/NTSC-asetukset ______________________________________135 Yleistä asetuksista _________________________________________136 Virran kytkeminen ________________________________________137 Ensikäynnistystoiminto (Virgin mode) _________________________137 Omat asetukset___________________________________________139 Käytönvalvonta: levylukko (DVD ja VCD)______________________143 Käytönvalvonta: rajoitettu toisto (vain DVD-Video) ______________144 Maa-asetus (Country) ______________________________________144 4-numeroisen koodin muuttaminen ___________________________144
Käyttö
Levyjen syöttäminen _______________________________________145 DVD-Video-levyjen ja Video-CD-levyjen toisto _________________146 Yleistä toistosta __________________________________________147 DVD-erikoistoiminnot _____________________________________151 VCD-erikoistoiminnot _____________________________________152 Audio-CD-levyn toisto _____________________________________152 Suosikkikappaleiden valinta (FTS) _____________________________154
Ennen kuin otat yhteyden huoltoon
Tarkastuslista vikatapauksissa ________________________________155 Levyjen puhdistus _________________________________________156 Diagnoosiohjelma _________________________________________156
SISÄLLYS 121
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 121
Suomi
122 JOHDANTO
Johdanto
Uuden vuosituhannen viihdeväline
Ennennäkemätöntä ja -kuulumatonta videolaatua! Kuva on täydellistä, digitaalista studiolaatua, ja elokuvissa on aito kolmiulotteinen, digitaalinen monikanavaääni. Elokuvia katsellessasi voit valita itse haluamasi kamerakulman. Kieliongelmat ovat nyt historiaa, sillä voit valita kahdeksan puhutun kielen tai jopa 32 erikielisen tekstityksen joukosta, sen mukaan mitä kieliä levylle on tallennettu. Katsotpa DVD-videotasi sitten laajakuvatelevisiosta tai tavallisesta TV:stä, näet elokuvan aina sellaisena kuin se on tarkoitettu koettavaksi.
Digitaalinen video
DVD-Videossa käytetään uusinta MPEG2-tiedonpakkaustekniikkaa, jonka avulla kokonainen elokuva voidaan tallentaa yhdelle 5 tuuman levylle. DVD:n vaihtuvanopeuksiseen datansiirtoon perustuva pakkaustekniikka, jossa siirtonopeus on jopa 9.8 megabittiä sekunnissa, takaa että monisävyisimmätkin kuvat toistuvat alkuperäisen laatuisina.
Kristallinkirkkaiden digitaalisten kuvien vaakaerottelutarkkuus on yli 500 juovaa ja joka juovassa on 720 pikseliä (kuvaelementtiä). Tämä erottelutarkkuus on yli kaksi kertaa suurempi kuin tavallisella VHS­nauhalla, parempi kuin Laser-levyllä, ja se on täysin rinnastettavissa studioiden digitaalisiin mastertallennuksiin.
DVD-Video-levyissä käytetään joko PAL- tai NTSC-videostandardia. Tämä kaksijärjestelmäsoitin lukee molempien standardien mukaisia levyjä ja toistaa ne parhaalla mahdollisella tavalla oman monijärjestelmätelevisiosi kuvaruudussa.
DVD-Video on tulevaisuuden yleismaailmallinen videojärjestelmä, joka tarjoaa parhaan mahdollisen kuvanlaadun kaikissa televisioissa.
DVD-Video-soittimesi
Philipsin DVD-Video-soitin toistaa yleismaailmallisen DVD-Video­standardin mukaiset digitaaliset videolevyt. Sen avulla voi nauttia kokopitkien elokuvien aidosta, elokuvateatteritasoisesta kuvanlaadusta sekä stereo- tai monikanavaäänestä (levystä ja äänentoistolaitteistosta riippuen). DVD-Videon ainutlaatuisiin ominaisuuksiin kuuluu myös puhe­ja tekstityskielen valinta sekä eri kamerakulmien valinta (myös nämä vaihtelevat DVD-levyn ominaisuuksien mukaan). Lisäksi Philipsin levylukon avulla on mahdollista määrittää, mitä levyjä lapset voivat katsoa.
Huomaat miten ällistyttävän helppokäyttöinen soitin on, sillä käytät toimintoja TV:n kuvaruutunäytön (OSD), soittimen oman näytön sekä kauko-ohjaimen avulla.
Uudet jännittävät ominaisuudet
Soittimessa on myös joukko uusia, ennennäkemättömiä ominaisuuksia, jotka lisäävät katselunautintoa entisestään.
Uusia ominaisuuksia ovat :
Digital Natural Motion, jännittävä tekniikka, joka tasoittaa
liikkeitä ja tuottaa luonnollisen, levollisemman kuvan.
Active Control, tehokas tekniikka, joka tarkastaa ja korjaa
automaattisesti DVD-Video-levyltä tulevan signaalin ja varmistaa, että kuvanlaatu on mahdollisimman hyvä ja että kaikki toistettavat levyt antavat samanlaisen kuvavaikutelman.
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 122
Suomi
JOHDANTO 123
DVD-Video-levyjen lisäksi soittimella voi toistaa kaikkia Video-CD-levyjä ja audio-CD-levyjä (myös CDR- ja CDRW-levyjä).
DVD-Video
DVD-Video-levyn tunnistaa sen logosta. Levylle tallennetun materiaalin mukaan (elokuva, videonäytteitä, näytelmäsarjan jaksoja jne.) levy voi sisältää yhden tai useamman nimikkeen (title), jajokaisessa nimikkeessä voi olla yksi tai useampi osa (chapter). Siirtyminen nimikkeestä tai osasta toiseen on helppoa.
Video-CD
Video-CD-levyn tunnistaa sen logosta. Levy voi sisältää yhden tai useamman kappaleen (track) riippuen siitä mitä levylle on tallennettu (esim. elokuva, musiikkivideoita, draamasarja). Kappaleet voivat sisältää yhden tai useamman indeksin (index). Sisältö käy ilmi levykotelosta. Siirtyminen kappaleesta tai indeksistä toiseen on helppoa.
Audio-CD
Audio-CD-levyt (CD-äänilevyt) sisältävät ainoastaan musiikkia. Audio-CD–levyt tunnistaa niiden logosta. Niitä voi toistaa tavalliseen tapaan stereolaitteiston kautta käyttämällä kaukoohjaimen tai etupaneelin painikkeita tai television kautta käyttämällä OSD-kuvaruutunäyttöä.
Super-VCD
Soitin toistaa myös SVCD-levyt, jotka perustuvat Kiinan kansantasavallan elektroniikkateollisuuden Super VCD -standardiin.
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 123
Suomi
124 JOHDANTO
Pakkauksen sisältö
Tarkasta ensin, että DVD-Video-soittimesi pakkaus sisältää seuraavat osat:
- DVD-Video-soitin
- Kauko-ohjain, jonka paristot on pakattu erikseen
- 2-johtiminen virtajohto
- Eurojohto (vain Euroopassa) tai YUV-johdot (Euroopan ulkopuolella)
- Audiojohto
- Videojohto
- Käyttöohje
- Takuutodistus.
- Digitaalinen koaksiaalijohto
Ota välittömästi yhteys myyjään, jos jokin näistä varusteista puuttuu tai on viallinen.
Säilytä pakkaus; voit tarvita sitä myöhemmin laitetta kuljettaessasi.
Sijoitus
Sijoita soitin tukevalle, tasaiselle alustalle.
Älä sijoita soitinta lämmityslaitteiden lähelle tai suoraan
auringonpaisteeseen.
Jos sijoitat soittimen kaappiin, jätä vähintään 2.5 cm vapaata tilaa joka
puolelle soittimen ympärille ilmanvaihtoa varten.
Jos DVD-soitin ei pysty lukemaan CD-/DVD-levyjä oikein, puhdista
linssi käyttämällä tavallista CD-/DVD-puhdistuslevyä, ennen kuin toimitat DVD-soittimen huoltoon. Muunlainen puhdistus voi vaurioittaa linssiä. Pidä levypesä aina kiinni, jottei linssi pölyynny.
Linssi voi huurtua, jos DVD-soitin siirretään äkkiä kylmästä
lämpimään. CD- ja DVD-levyjen toisto ei tällöin onnistu. Jätä DVD-soitin lämpimään, kunnes kosteus haihtuu.
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 124
Soittimen etupaneeli
Suomi
SÄÄTIMET JA LIITÄNNÄT 125
Säätimet ja liitännät
POWER ON/OFF
- soittimen virran kytkentä ja katkaisu
Valmiustilan merkkivalo
- palaa punaisena, kun soitin on valmiustilassa
VIDEO MODE
- Active Control -toiminnon kytkentä ja katkaisu
Näyttö
- tietoja soittimen kulloisestakin tilasta
DNM
- Digital Natural Motion
- toiminnon kytkentä ja katkaisu
9 STOP
- kuvan/äänen toiston pysäytys
2 PLAY
- kuvan/äänen toiston käynnistys
; PAUSE
- kuvan/äänen toiston keskeytys tai siirtyminen seuraavaan kuvaan
/ OPEN/CLOSE
- levypesän avaaminen ja sulkeminen
Levykelkka
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 125
Soittimen takapaneeli
Suomi
126 SÄÄTIMET JA LIITÄNNÄT
Audioliitännät
2 analogista audiolähtöliitäntää, vasen/oikea
- liitäntä vahvistimeen, vastaanottimeen tai stereolaitteistoon Digitaalinen (koaksiaalinen) audiolähtöliitäntä
- koaksiaaliliitäntä digitaaliseen laitteistoon 2 digitaalista (optista) audiolähtöliitäntää
- optinen liitäntä digitaaliseen laitteistoon
TV-liitännät
YUV(YCBCR)
- liitäntä televisioon jossa YUV-tuloliitännät S-Video (Y/C)
- liitäntä televisioon jossa S-Video (Y/C) -tuloliitännät Video (CVBS)
- liitäntä televisioon jossa CVBS-videotuloliitännät Euroliitin TV OUT
- liitäntä televisioon jossa euroliitin Euroliitin (AUX-VCR)
- liitäntä esim. videonauhurille
Verkkoliitäntä
- liitäntä sähköverkkoons
Varoitus: Älä koske takapaneelin liittimien nastoihin. Staattinen sähköpurkaus voi vahingoittaa laitetta pysyvästi.
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 126
Suomi
Näyttö
SÄÄTIMET JA LIITÄNNÄT 127
Video-CD-levy syötetty Super-Video-CD-levy syötetty CD-levy syötetty
DVD-Video-levy syötetty
DVD-nimikkeen numero
DVD-osan numero
VCD-/CD-kappaleen numero
Kappaleen kesto tunteina, minuutteina ja sekunteina
Kokonaiskesto tunteina, minuutteina ja sekunteina
Tauko aktivoitu Selaus käynnissä
A
-B-jakson uusinta käynnissä
Satunnaistoisto käynnissä
Nimikkeen/osan/kappaleen/koko levyn uusinta
Suosikkikappaleiden valinta aktivoitu
Digital Natural Motion -toiminto aktivoitu
Kauko-ohjain aktivoitu (vilkkuu) Digital Theatre -ääni aktivoitu digitaalisissa lähtöliitännöissä Digitaaliseen lähtöön valittu omien asetusten valikossa PCM Syttyy kun Dolby Surround downmix valittu 3D-ääni valittu
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 127
Suomi
128 SÄÄTIMET JA LIITÄNNÄT
TV POWER
9
- pysäytys
VIDEO MODE
- Active Control -toiminnon kytkentä ja katkaisu
2
- toisto
Q
- haku takaapäin
;
- tauko
H
- hidastettu toisto
R
- haku edestäpäin
O
- edellinen osa, kappale tai nimike
e
- toiston jatkaminen
P
seuraava osa, kappale tai nimike
VOL +/–
- äänenvoimakkuuden säätö (vain TV)
c MUTE
- TV:n mykistyksen kytkentä ja katkaisu
CH +/–
- TV-kanavan vaihto (vain TV)
FTS
- suosikkikappaleiden valinta
SHUFFLE
- toisto satunnaisjärjestyksessä
ZZ
subtitle
- tekstityskielen valinta
YY
audio
- puhekielen valinta
DVD POWER
BB
DISC MENU
- DVD-levyvalikon näyttö
MENU SYSTEM
- kuvaruutunäytön kytkentä/katkaisu
t u v w
- kohdistin ylös/alas/vasemmalle/ oikealle
RETURN
- paluu edelliseen valikkoon
aa
ZOOM
- kuvan suurentaminen
}}
ANGLE
- DVD-kamerakulman valinta
DNM
- Digital Natural Motion ­toiminnon kytkentä/katkaisu
OK
- valikon kohdan hyväksyminen
0-9
- numeronäppäimet
T
- nimikkeen valinta
C
- osan valinta
DIM
- näytön kirkkauden säätö
REPEAT
- osan, kappaleen, nimikkeen, levyn uusinta
REPEAT A-B
- jakson uusinta
SCAN
- 10 sekunnin toisto levyn jokaisen osan/indeksin alusta
Kauko-ohjain
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 128
Suomi
KUVARUUTUNÄYTTÖ 129
Kuvaruutunäyttö
Valikkorivi/Statusikkuna
V Omat asetukset f Hidastus W Nimike/kappale gNopeutus X Osa/indeksi h Aikahaku Y Puhekieli Z Tekstityskieli } Kamerakulma a Zoomaus b Väriasetus c Video-ohjelma d Ääni e Kuva kuvalta
Statusikkunan kuvakkeet
Statusikkuna osoittaa, missä tilassa soitin on. Se näkyy yhdessä valikkorivin alkuosan kanssa, jos se on aktivoitu omien asetusten valikossa (katso kappaletta "Omat asetukset").
Yleistä
Levytyyppi
Levypesän tila
Oletusruutu
Oletusruutu näkyy, kun soitin on pysäytystilassa (STOP). Ruutuun voi sisältyä statusikkuna (katso kappaletta "Statusikkuna") ja palautekenttä. Ruudussa on tietoja estetyistä toiminnoista, toistotiloista, valittavana olevista kamerakulmista jne.
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 129
Suomi
130 KÄYTTÖÖNOTTO
Palautekentän kuvakkeet
Koko levyn uusinta
Nimikkeen uusinta
Kappaleen uusinta
Osan uusinta
Satunnaistoisto
Satunnaistoisto uusinta
Toisto A:sta loppuun
A-B-jakson uusinta
Kamerakulma
Levylukko kytketty
Lapsille sallittu
Toiston jatkaminen
Toimenpide estetty
Digital Natural Motion kytketty
Digital Natural Motion katkaistu
Active Control kytketty
Active Control katkaistu
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 130
Suomi
KÄYTTÖÖNOTTO 131
Käyttöönotto
Yleistä kytkennöistä
- Soitin voidaan kytkeä monella eri tavalla riippuen televisiosta ja muista yhdistettävistä laitteista. Liitäntätavat esitetään seuraavissa piirroksissa. Tutustu oman televisiosi, videonauhurisi, stereojärjestelmäsi ym. laitteiden käyttöohjeisiin, jotta osaat tehdä kytkennät parhaalla mahdollisella tavalla.
- Älä kytke DVD-soitinta videonauhurin kautta, koska kopioinninestojärjestelmä voi vääristää toistettavaa kuvaa.
- Hyvään äänentoistoon pääset yhdistämällä soittimen audiolähtöliitännät vahvistimeen, vastaanottimeen tai stereo- tai A/V-laitteistoon. Katso kappaletta "Yhdistäminen lisälaitteisiin" seuraavalla sivulla.
Varoitus: Älä yhdistä soittimen audiolähtöjä äänentoistolaitteistosi phono-tuloliitäntöihin.
Yhdistäminen tavalliseen televisioon
Euroliitäntä
Yhdistä euroliitäntä television vastaavaan liitäntään mukana olevalla
eurojohdolla (1). (Vain Euroopassa)
YUV-liitännät
1 Yhdistä YUV-liitännät television vastaavaan liitäntään mukana olevilla
YUV-johdoilla (2). (Ei Euroopassa.)
2 Yhdistä vasen ja oikea audiolähtöliitäntä television vastaaviin
liitäntöihin mukana olevalla audiojohdolla (5).
Jos televisiossa ei ole euro- tai YUV-liitäntää, valitse jokin seuraavista liitäntätavoista:
S-Video-liitäntä (Y/C)
1 Yhdistä S-Video-liitäntä television vastaavaan liitäntään lisävarusteena
saatavalla S-Video-johdolla (3).
2 Yhdistä vasen ja oikea audiolähtöliitäntä television vastaaviin
liitäntöihin mukana olevalla audiojohdolla (5).
Video CVBS -liitäntä
1 Yhdistä videoliitäntä television vastaavaan liitäntään mukana olevalla
videojohdolla (4).
2 Yhdistä vasen ja oikea audiolähtöliitäntä television vastaaviin
liitäntöihin mukana olevalla audiojohdolla (5).
04_DVD1010_SF_23932_D2 29-11-2000 08:53 Pagina 131
