DSR 300/00
DSR 310/00
U
B
M
P
K
Sicherheitsanweisungen
Sicherheitsanweisungen und Bedienungsanleitung müssen vor der Inbetriebnahme des Receivers sorgfältig durchgelesen und verstanden werden.
|
Für einen optimalen Einsatz: |
||
|
- |
Das Gerät nicht in der Nähe von Heizkörpern oder anderen Wärmequellen aufstellen. |
|
|
- |
Für ausreichende Belüftung einen Freiraum von mindestens 3 cm rund um das Gerät lassen und |
|
Deutsch |
|
darauf achten, dass die Belüftungsöffnungen nicht verstopft sind. |
|
- |
Der Receiver ist ausschließlich für den Einsatz in Privathaushalten bestimmt und darf nicht in |
||
|
|||
|
|
übermäßig warmer oder feuchter Umgebung betrieben oder aufbewahrt werden. |
|
|
- Darauf achten, dass keine Gegenstände oder Flüssigkeiten durch die Belüftungsschlitze in das |
||
|
|
Gehäuse eindringen können. Falls dies dennoch passieren sollte, das Gerät vom Netz trennen und |
|
|
|
den Händler um Rat fragen. |
|
|
- Das Gerät mit einem feuchten Autotuch reinigen. Keine Kratzschwämme oder Scheuermittel |
||
|
|
verwenden. |
|
|
- |
Beim Anschließen oder Ausstöpseln der Kabel muss das Gerät stets vom Netz getrennt sein. |
|
|
- |
Das Gerät nicht auseinander bauen. Die Bauteile können nicht vom Anwender gewartet werden. |
Stromanschluss
Überprüfen Sie vor dem Anschluss des Gerätes ans Netz, ob die Versorgungsspannung dem auf der Geräterückseite aufgeführten Wert entspricht.Wenn nicht, fragen Sie Ihren Händler um Rat.
Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Wandsteckdose.
Bitte lesen Sie weiter, bevor Sie den Receiver anschließen.
Bedeutung der Symbole
Das Batteriekennzeichnungssymbol bedeutet, dass die Batterien nicht im Hausmüll entsorgt werden dürfen.
Informieren Sie sich über diesbezüglich vor Ort geltende Bestimmungen.
Hinweis: Die mit der Receiver-Fernbedienung mitgelieferten Philips-Batterien enthalten keine Schwermetalle wie Quecksilber oder Blei-Cadmium.
Das Materialwiederverwertungssymbol bedeutet, dass der Verpackungskarton bzw. das Benutzerhandbuch recyclingfähig ist.
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese Teile
02
recyclingfähig sind.
Der Grüne Punkt auf Kartons bedeutet, dass PHILIPS eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
Der Receiver enthält zahlreiche wiederverwertbare Materialien. Geben Sie ausgediente Geräte bitte bei einem Recyclingbetrieb ab.
Das Warnsymbol bedeutet, dass die Anweisungen genau gelesen werden müssen.
2 SICHERHEITSANWEISUNGEN
Kurzanleitung zur Installation

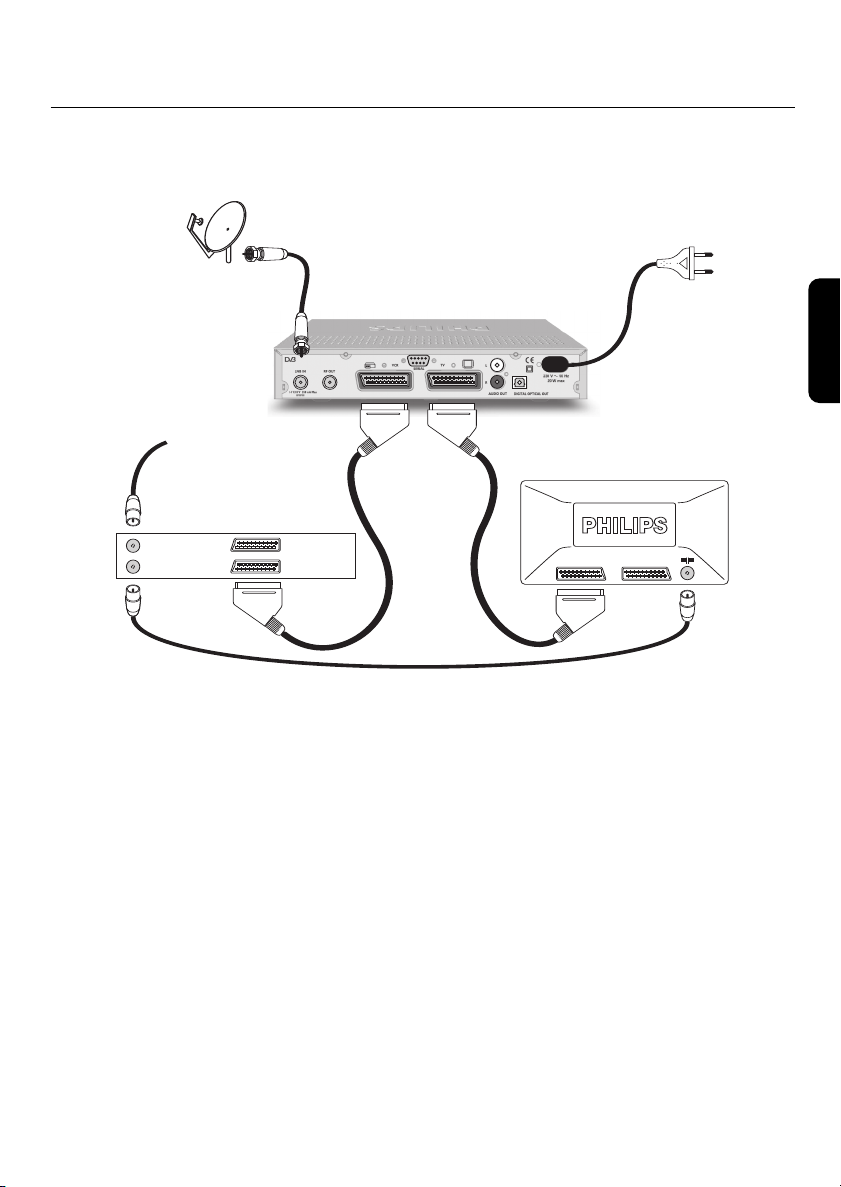

Anschluss an einen Fernseher oder einen VCR/DVD-Player mit Hilfe eines SCART-Steckers
Satellitenschüssel
Anschluss an Netzstrom
Satellitenreceiver
Deutsch
Kabel bzw. terrestrische Antenne
|
|
TV-Gerät |
|
VCR/DVD |
|
VON ANTENNE |
AUSSEN 1 |
|
ZU ANTENNE |
AUSSEN 2 |
SCART |
|
Hinweis: Für optimale DVD/VCR-Bildqualität schließen Sie den DVD/VCR SCART EXT 1-Stecker direkt an den SCART-Anschluss des Fernsehers an.

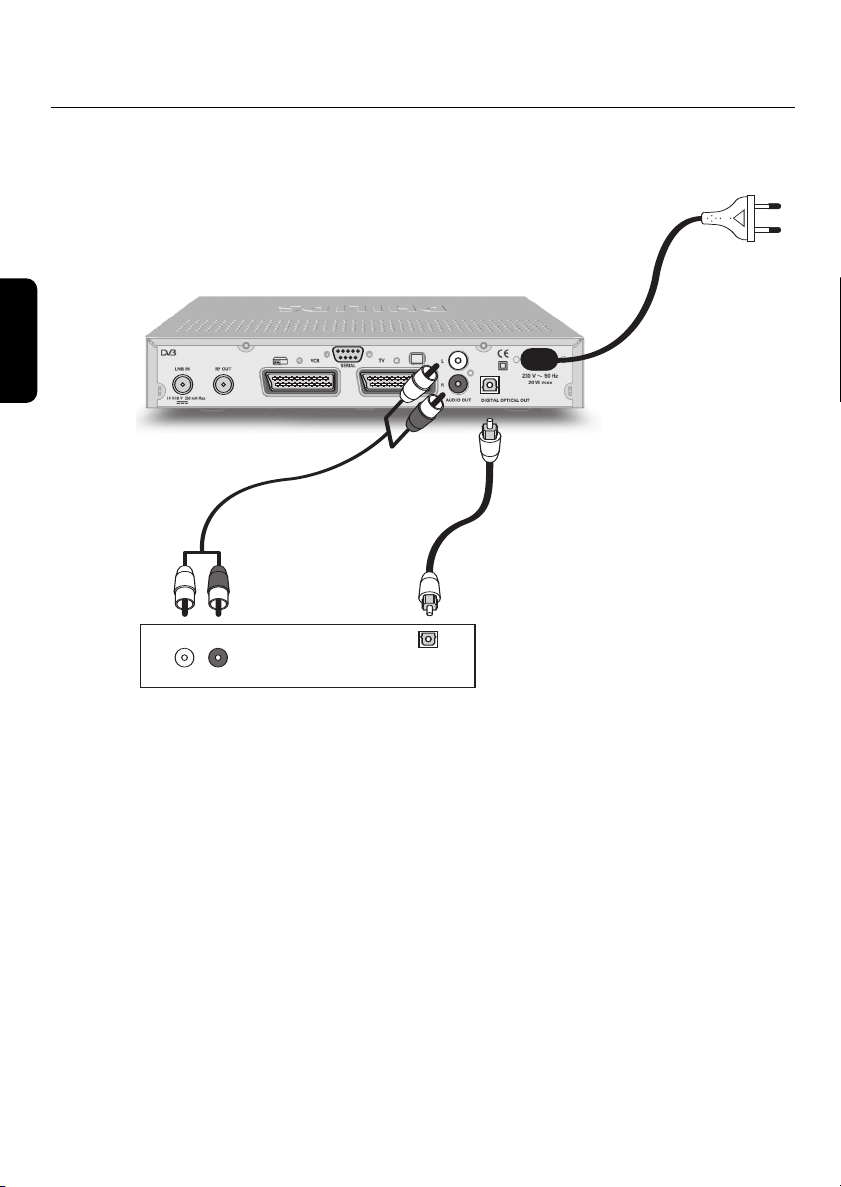

Anschluss an eine Digitalverstärker/Heimkino/HiFi-Anlage
Netzstromanschluss
Satellitenreceiver
A |
B |
|
Audio-Anlage |
AUDIO |
|
Analogeingang |
Digitaleingang |
|
LR
KURZANLEITUNG ZUR INSTALLATION 3
INHALT
|
Sicherheitsanweisungen |
|
|
2 |
|||||||||||||
|
|
|
|||||||||||||||
|
Für einen optimalen Einsatz |
|
|
2 |
|||||||||||||
|
|
|
|||||||||||||||
Deutsch |
Stromanschluss |
|
|
|
|
2 |
|||||||||||
|
|
|
|
||||||||||||||
Bedeutung der Symbole |
|
|
|
|
|
|
|
2 |
|||||||||
|
|
|
|
|
|||||||||||||
|
Kurzanleitung zur Installation |
|
|
|
|
3 |
|||||||||||
|
|
|
|
|
|||||||||||||
|
Anschluss an einen Fernseher oder |
|
|
|
|
|
|
||||||||||
|
einen VCR/DVD-Player mit Hilfe eines |
|
|
|
|
|
|
||||||||||
|
SCART-Steckers |
|
|
|
|
|
|
3 |
|||||||||
|
|
|
|
|
|
|
|||||||||||
|
Anschluss an eine |
|
|
|
|
|
|
||||||||||
|
Digitalverstärker/Heimkino/HiFi-Anlage |
3 |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
Einleitung |
6 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Produktbeschreibung |
7 |
||||||||||||||
|
2.1 |
Auspacken |
|
|
|
|
|
|
|
|
|
7 |
|||||
|
|
|
|
|
|
|
|
|
|
||||||||
|
2.2 |
Gerätevorderseite |
|
|
|
|
|
|
|
8 |
|||||||
|
|
|
|
|
|
|
|
||||||||||
|
2.3 |
Geräterückseite |
|
|
|
|
|
|
9 |
||||||||
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
Fernbedienung |
10 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
Anschluss des Receivers |
12 |
4.1Anschluss an eine Satellitenantenne
und einen Fernseher |
12 |
4.2Anschluss an einen Fernseher
und einen VCR/DVD-Player mit |
|
Hilfe eines SCART-Steckers |
13 |
4.3Anschluss an eine Digitalverstärker/Heimkino/HiFi-
|
Anlage |
14 |
5 |

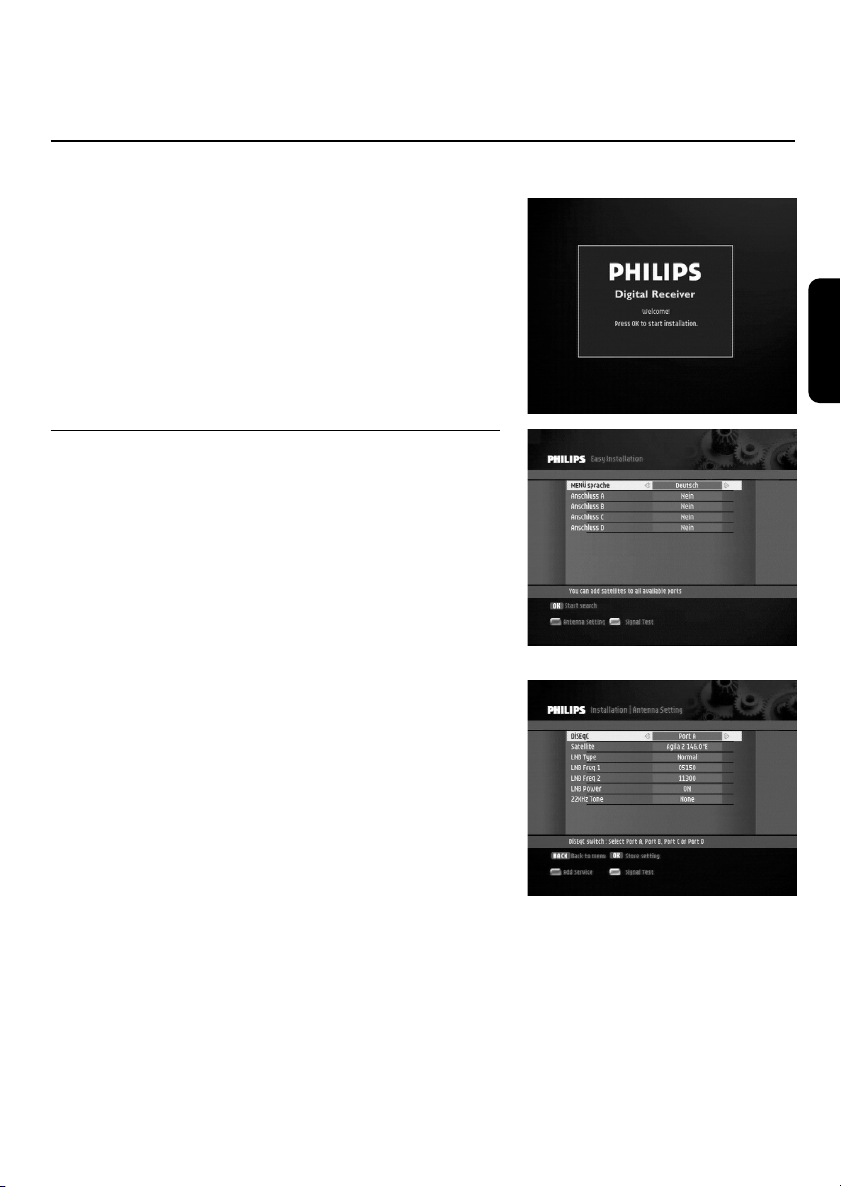

Erstinstallation |
15 |
5.1Wahl der Menüsprache und der
|
Anschlüsse |
|
|
15 |
|||||||||||||
|
|
||||||||||||||||
5.2 |

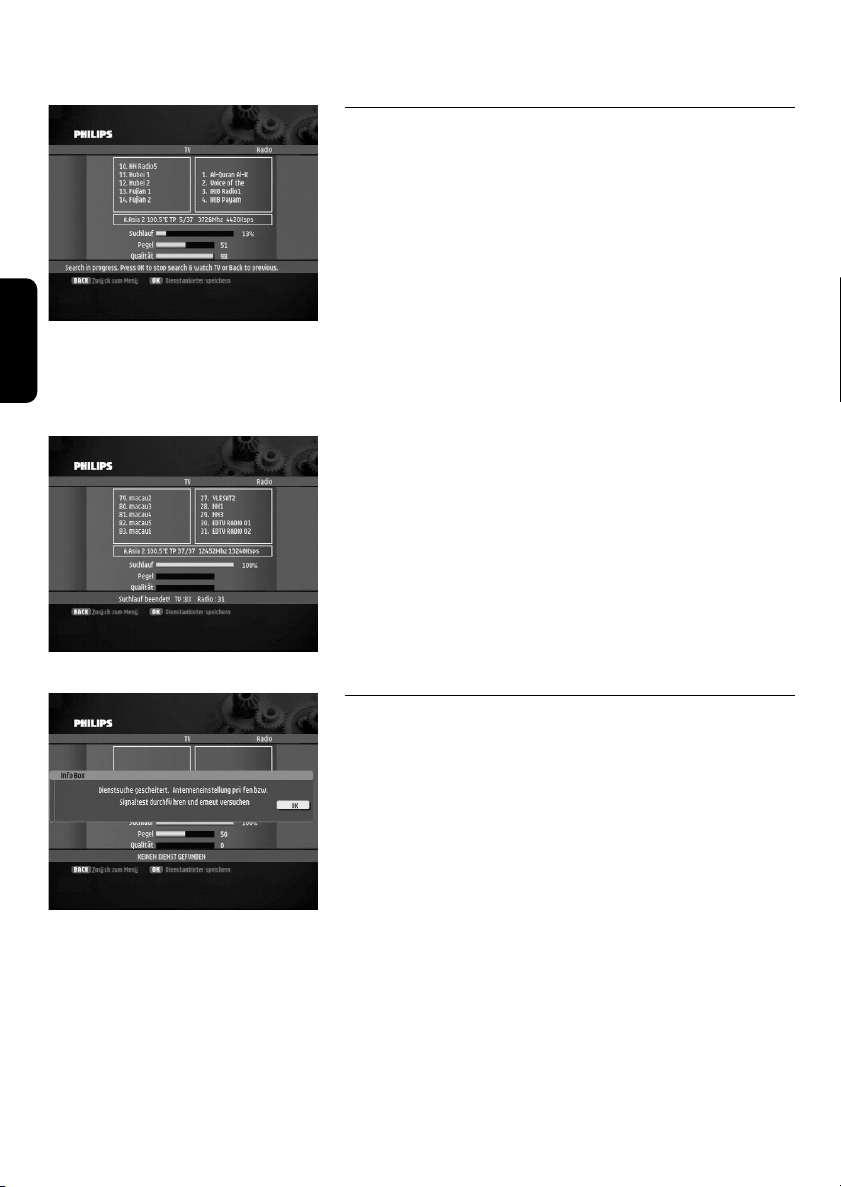

Sendersuchlauf |
|
|
|
16 |
||||||||||||
|
|
||||||||||||||||
5.3 |
Sendersuchlauf fehlgeschlagen |
|
|
|
|
16 |
|||||||||||
|
|
|
|
||||||||||||||
5.3.1 |

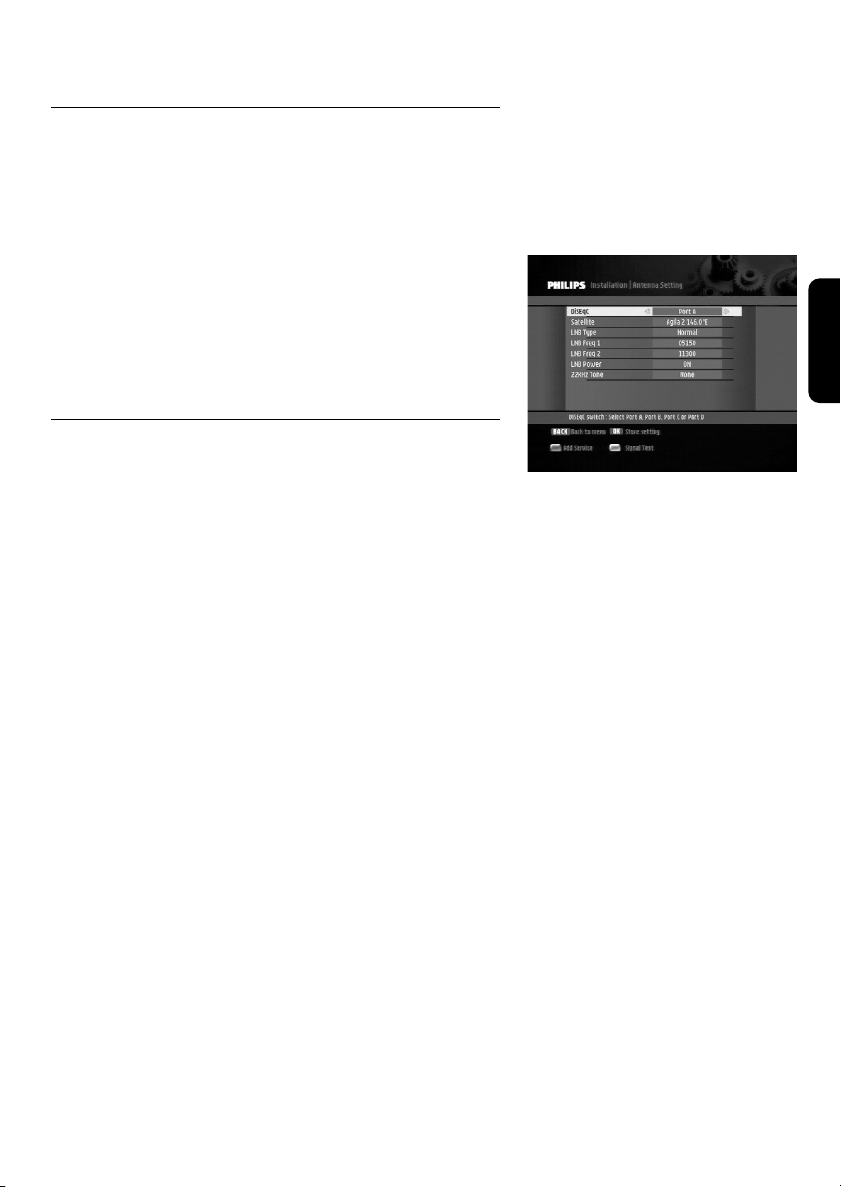

Antenneneinstellung |
|
|
|
|
|
17 |
||||||||||
|
|
|
|
|
|||||||||||||
5.3.2 |
Signaltest |
|
|
|
|
|
|
|
17 |
||||||||
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
Hauptansicht |
18 |
|||||||||||||||
6.1 |
Receiver einschalten |
|
|
|
|
|
|
|
18 |
||||||||
|
|
|
|
|
|
|
|||||||||||
6.2 |

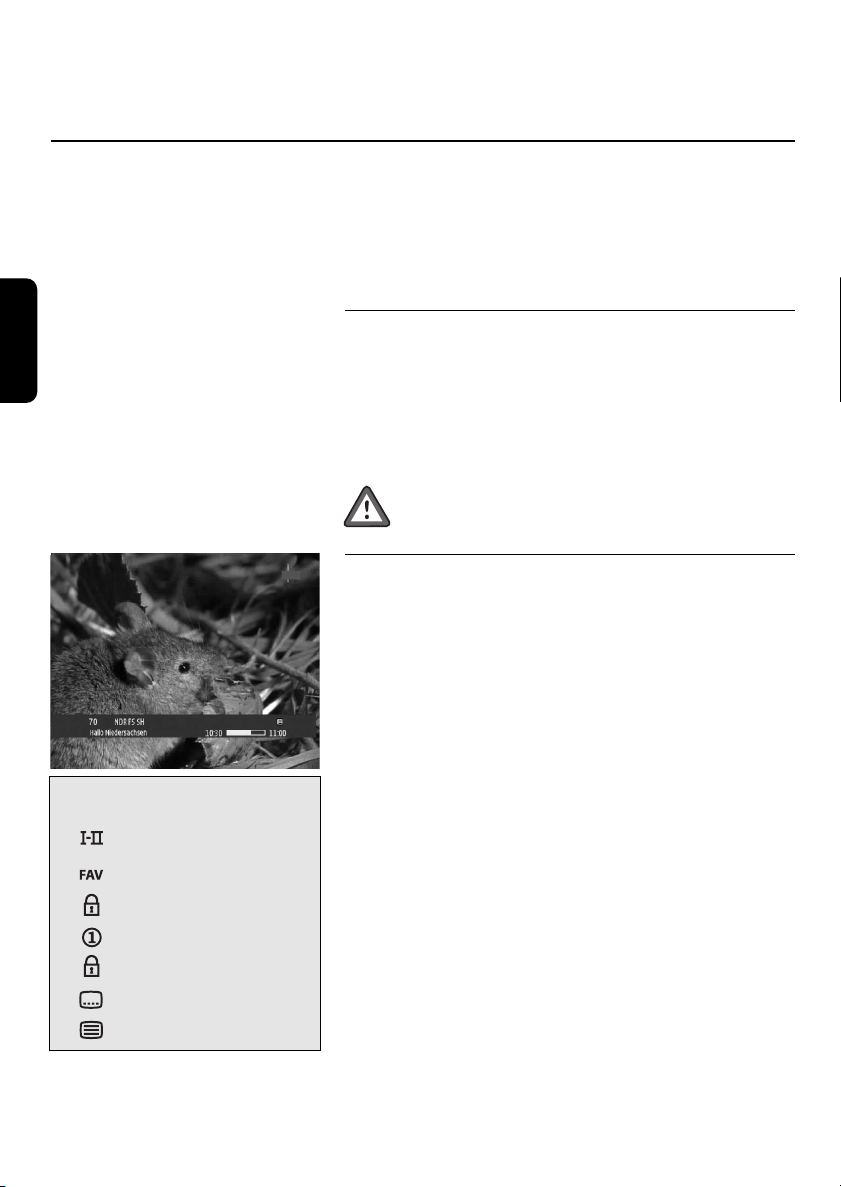

Programminformationen |
|
|
|
|
|
|
18 |
|||||||||
|
|
|
|
|
|
||||||||||||
6.3 |
Programmwahl |
|
|
|
|
|
|
|
19 |
||||||||
|
|
|
|
|
|
|
6.3.1Mit <P+/P-> oder
Zahlentasten |
19 |
6.3.2Benutzung der Programmliste 19
6.4 |
Favoritenlisten |
19 |
6.5 |
TV oder Radio wählen |
19 |
6.6 |

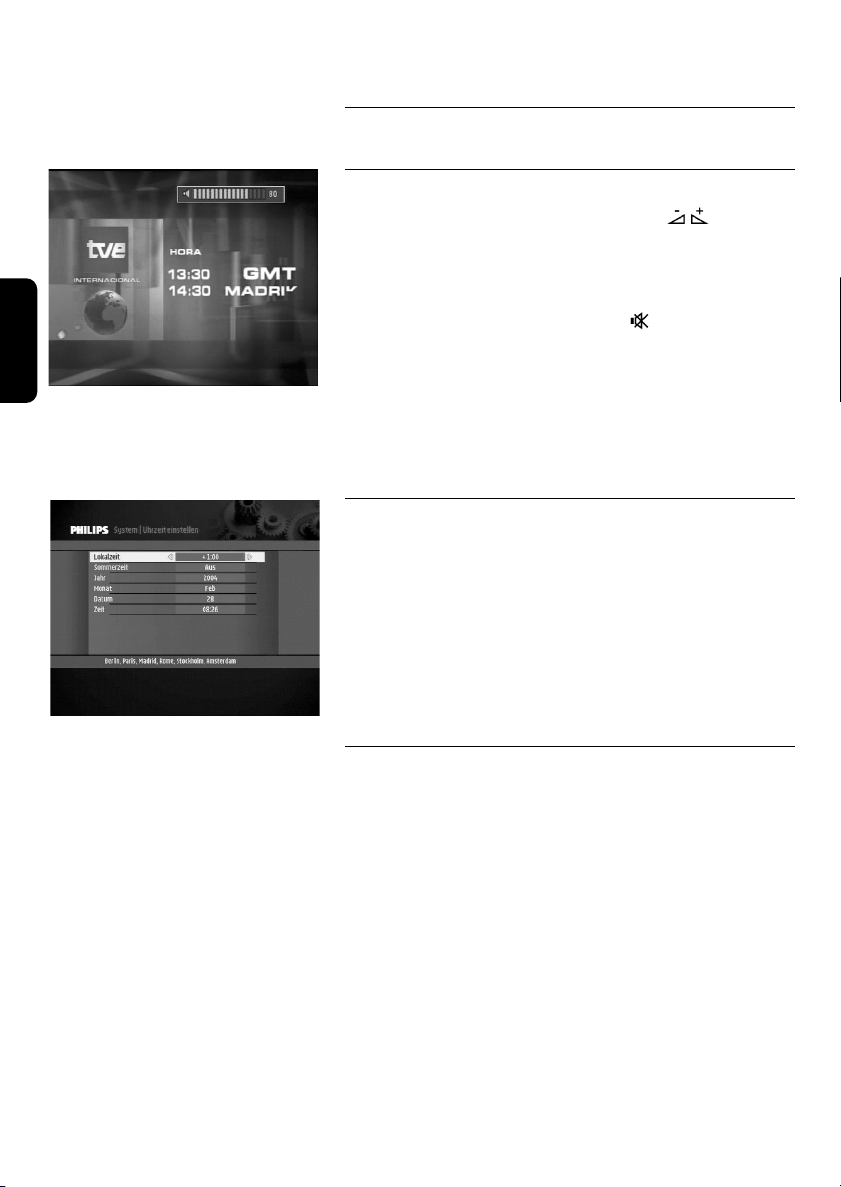

Lautstärke & Audio-Regelung |
20 |
6.6.1Lautstärkeregelung und
|
Ton aus |
20 |
6.6.2 |
Audio-Regelung |
20 |
6.6.3 |
Audio-Sprache |
20 |
4 INHALT

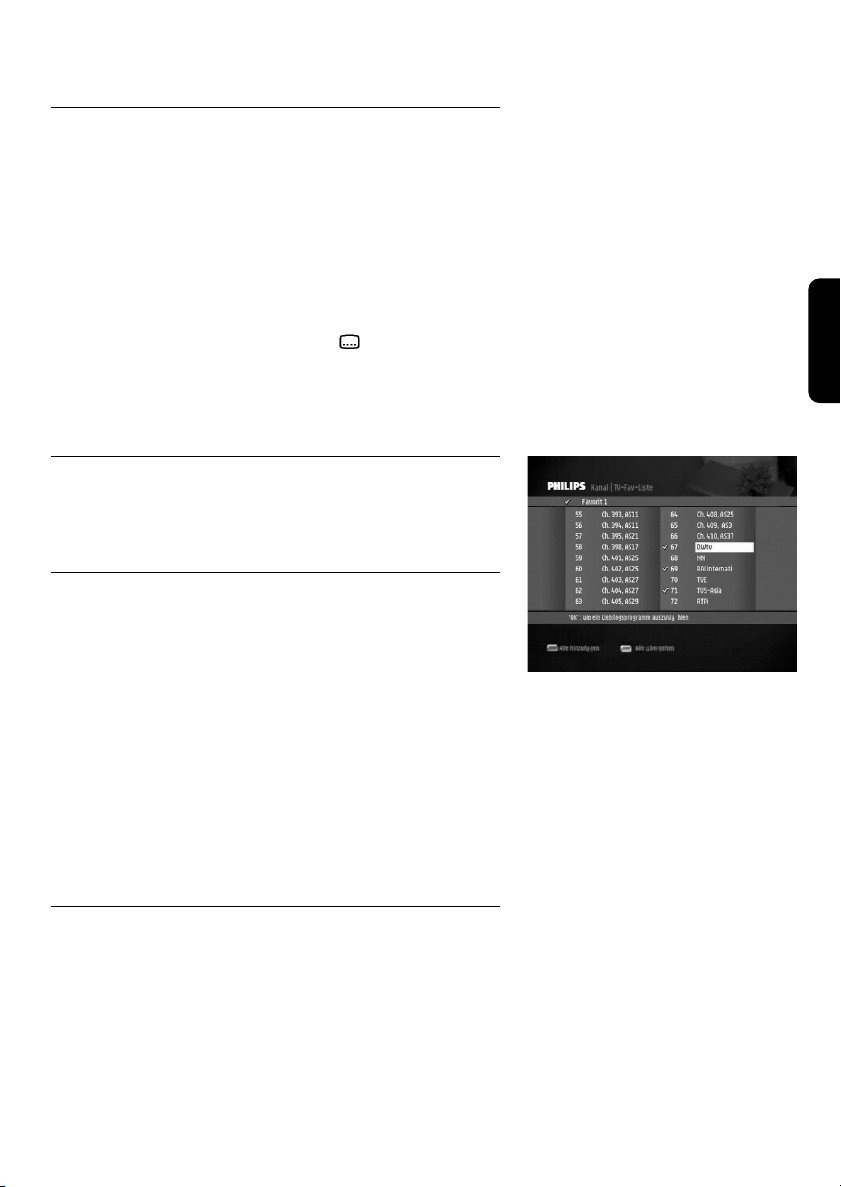

6.6.4 Audio-Sprache |
21 |
|
6.7 |

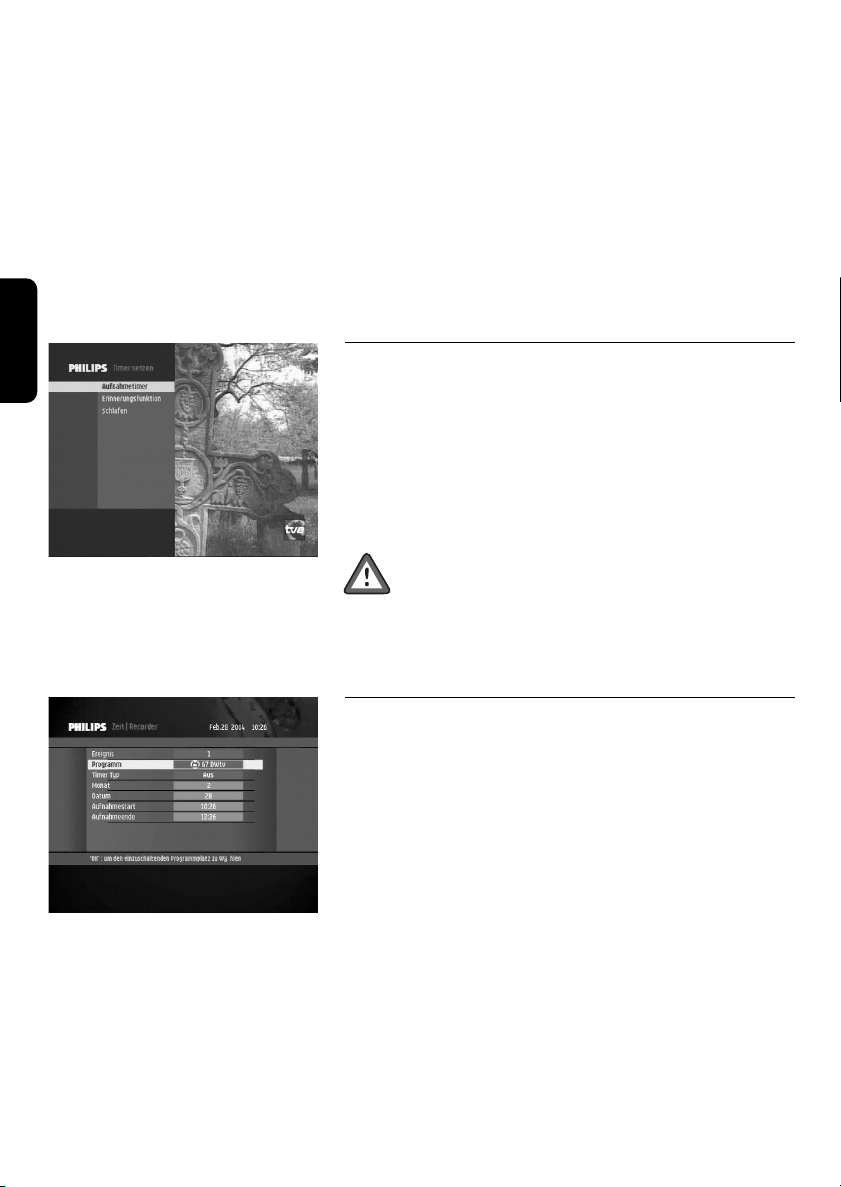

Aufnahme-Timer |
21 |
6.7.1Einen Timer im Programmführer
festlegen |
21 |
6.7.2Einen Timer im Timer-Menü
festlegen oder ändern |
21 |
6.7.3Einen laufenden Timer
während des digitalen |
22 |
6.7.4Einen laufenden Timer im
|
Standby-Betrieb löschen |
22 |

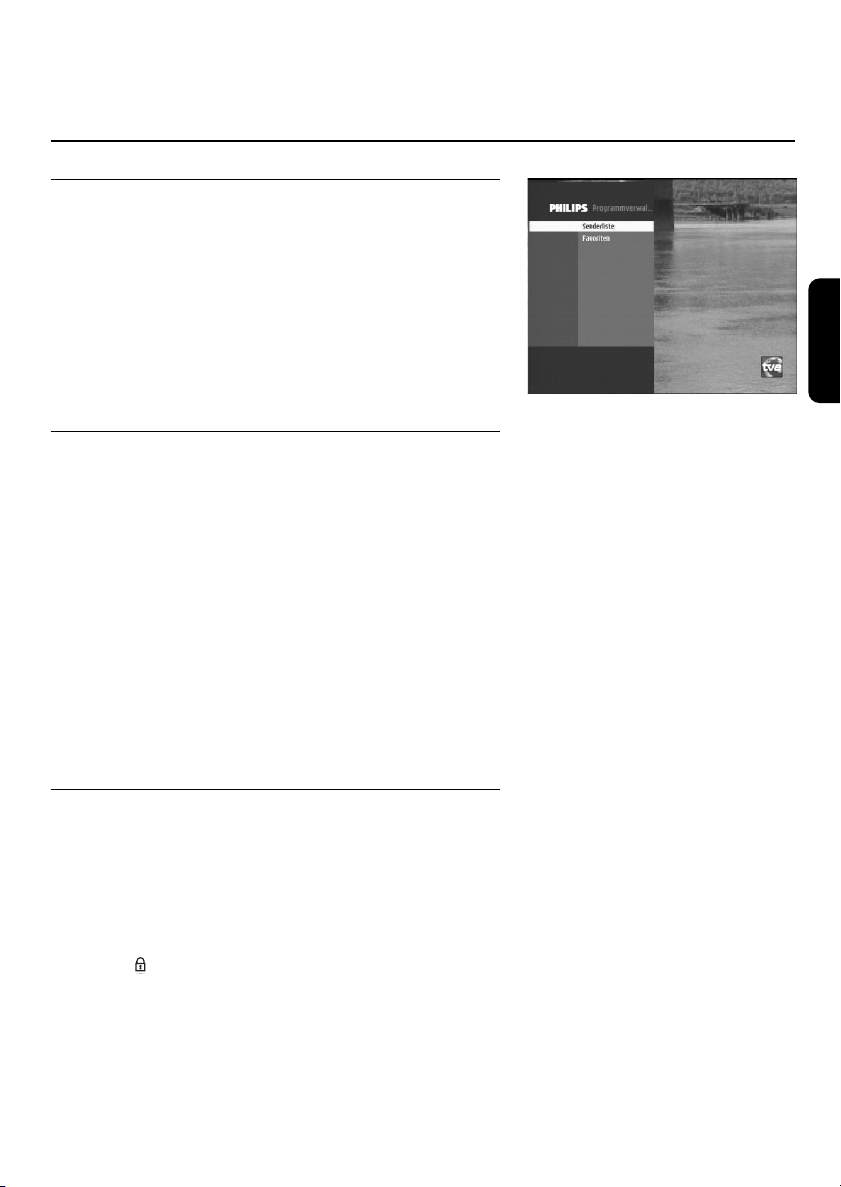

7 |
Menü |
23 |
7.1 |
Allgemeine Informationen |
23 |
7.1.1Grundlegende Hinweise zur
Menünavigation 23
7.1.2Abbrechen/Änderungen
speichern |
23 |

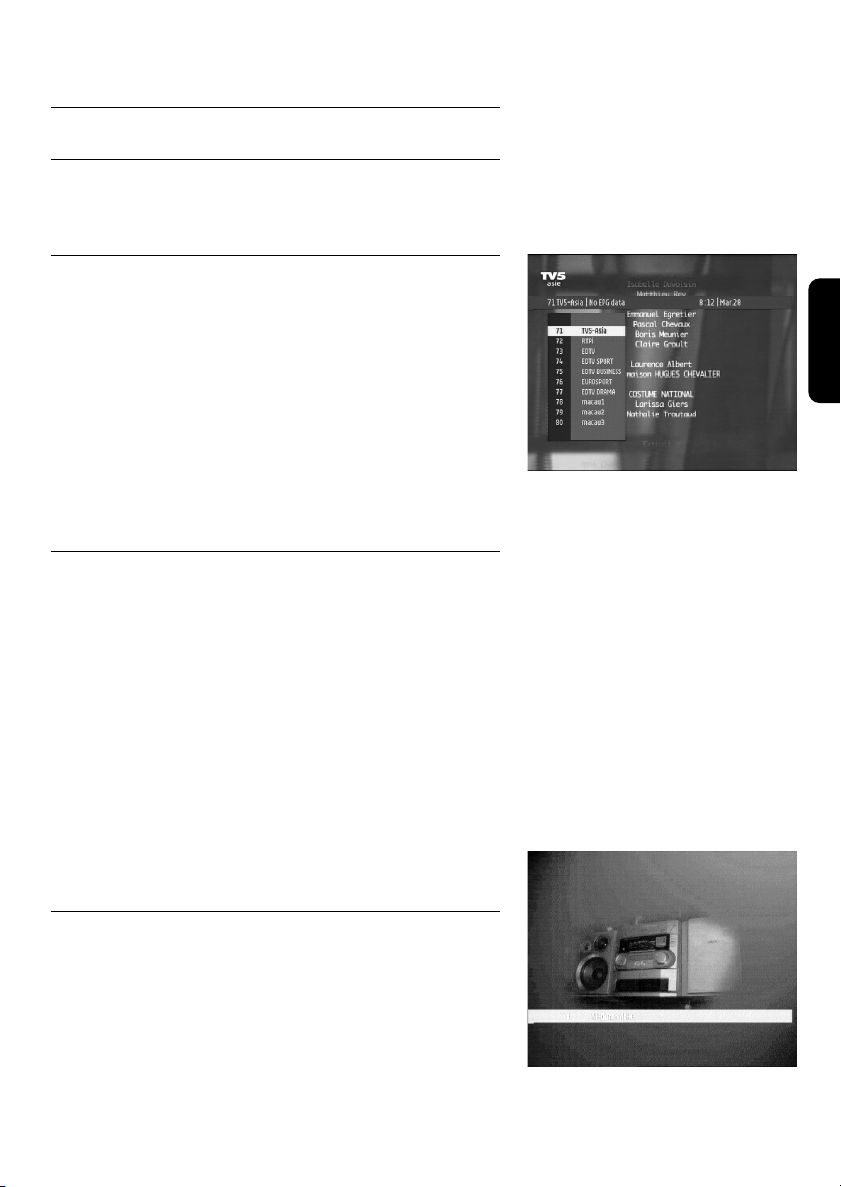

7.2Elektronischer Programmführer 24
7.3 |
Programmverwaltung |
|
|
24 |
||||
|
||||||||
7.3.1 Programmliste |
|
|
|
25 |
||||
|
|
|||||||
|
7.3.1.1 |
Programme aus der |
|
|||||
|
|
Programmliste |
|
|
|
25 |
||
|
|
|
||||||
|
7.3.1.2 |
Programme auf der |
25 |
|||||
|
|
Programmliste verschieben |
|
|||||
|
7.3.1.3 |
Programme sperren |
26 |
7.3.1.4Programme in der Programmliste sortieren 26
7.3.2 Favoriten |
26 |
7.4 |

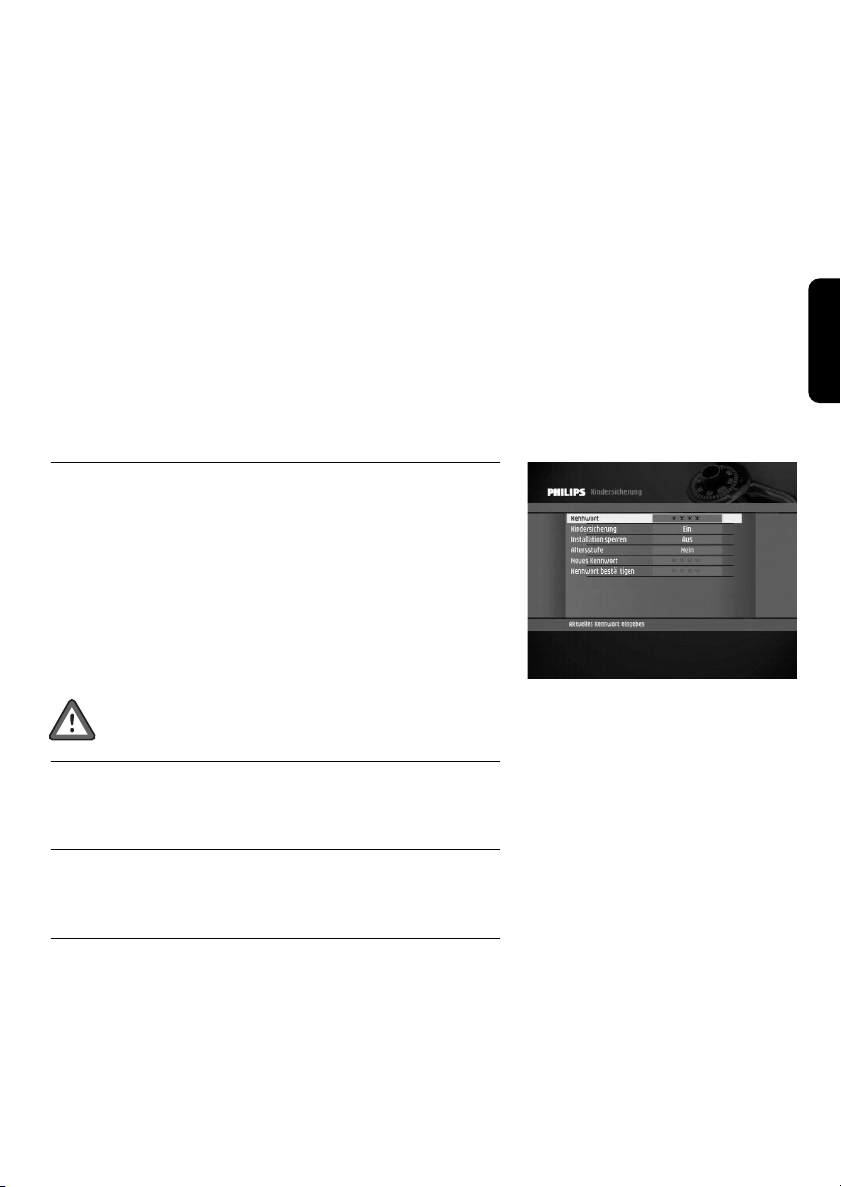

Kindersicherung |
|
27 |
|
|||||||||||||
|
|
||||||||||||||||
7.4.1 |
Menüsperre einschalten |
|
|
27 |
|
||||||||||||
|
|
|
|||||||||||||||
7.4.2 |
Alterstufen festlegen |
|
|
|
27 |
Deutsch |
|||||||||||
|
|
|
|||||||||||||||
|
|
ändern |
27 |
||||||||||||||
7.4.3 PIN-Code des Receivers |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
7.5 |
Timerverwalung |
|
|
|
|
|
|
|
|
|
|
28 |
|
||||
|
|
|
|
|
|||||||||||||
7.5.1 |
Aufnahme-Timer |
|
|
|
28 |
|
|||||||||||
|
|
|
|
||||||||||||||

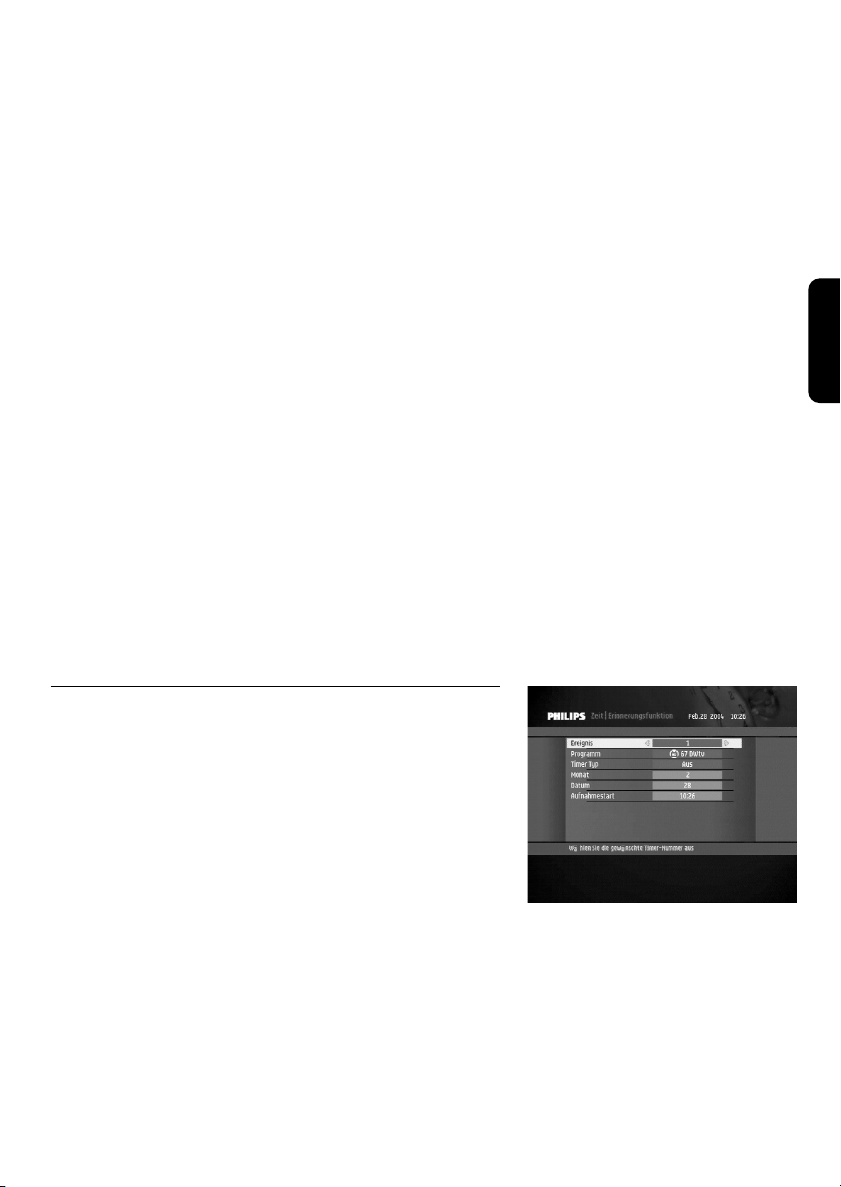

7.5.2 |
Erinnerungsfunktion |
|
|
|
29 |
|
|||||||||||
|
|
|
|
||||||||||||||
7.5.3 |
Schlaftimer |
|
|
|
|
|
|
|
30 |
|
|||||||
|
|
|
|
|
|
|
|
||||||||||
7.6 |
Systemeinstellung |
|
|
|
|
|
|
30 |
|
||||||||
|
|
|
|
|
|
||||||||||||
7.6.1 |
Zeiteinstellung |
|
|
|
|
|
|
30 |
|
||||||||
|
|
|
|
|
|
|
|||||||||||
7.6.2 |
Systemeinstellung |
|
|
|
|
|
31 |
|
|||||||||
|
|
|
|
|
|

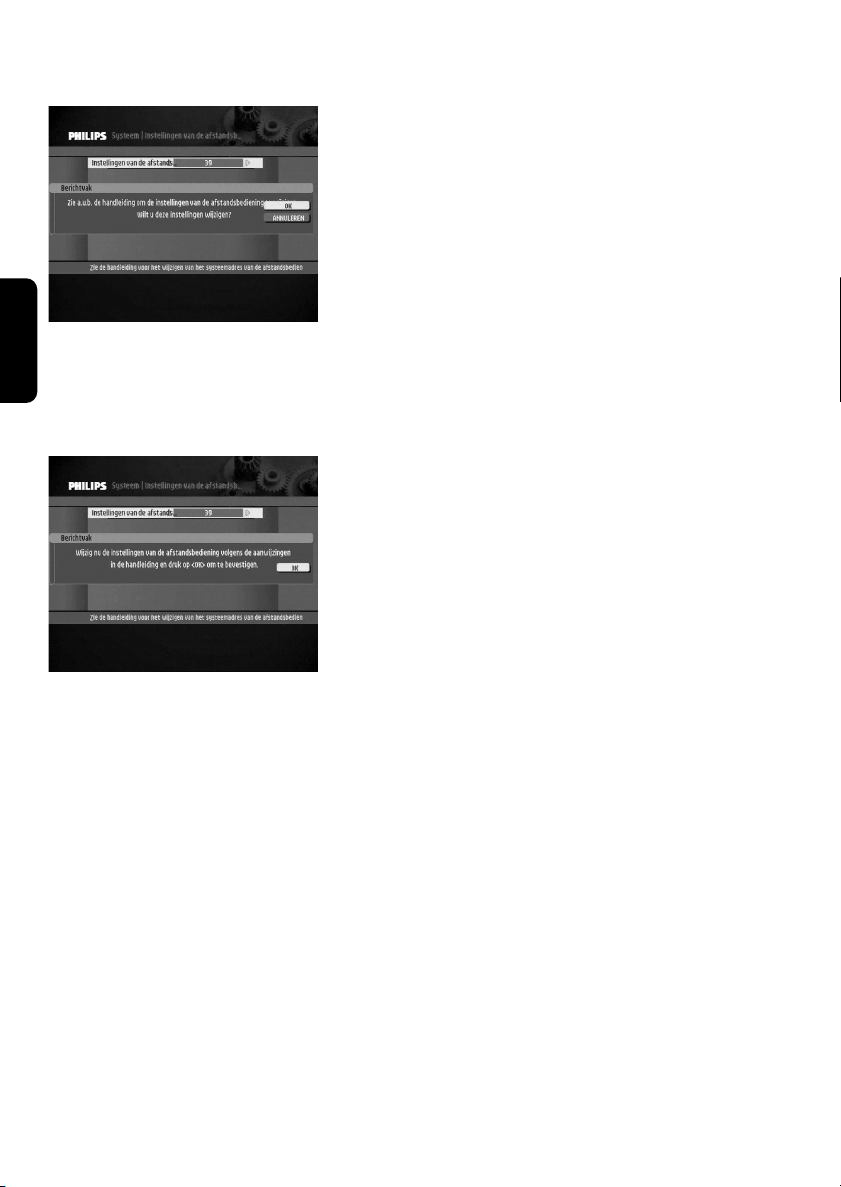

7.6.3Einstellung der Fernbedienung 31

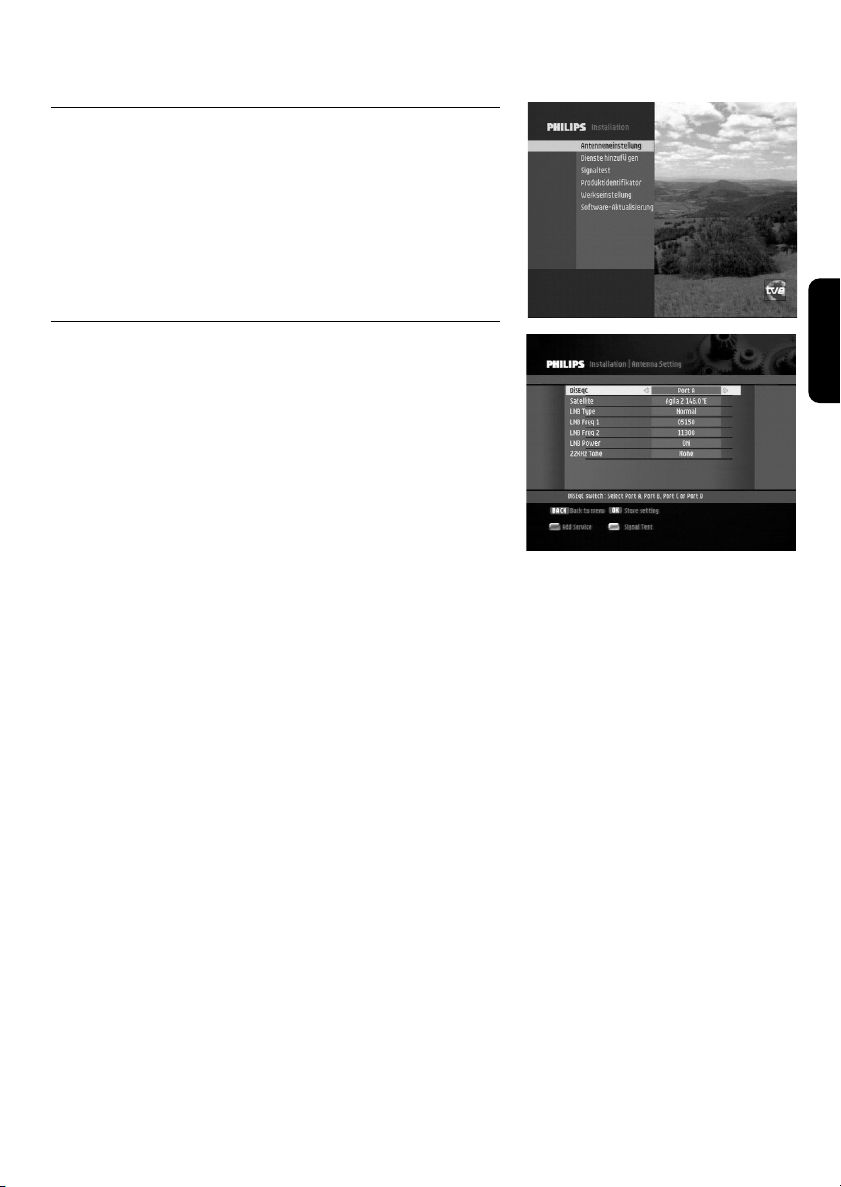

7.7 |
Installation |
|
|
33 |
||||||||||||
|
|
|||||||||||||||
7.7.1 |
Antenneneinstellung |
|
|
33 |
||||||||||||
|
|
|||||||||||||||

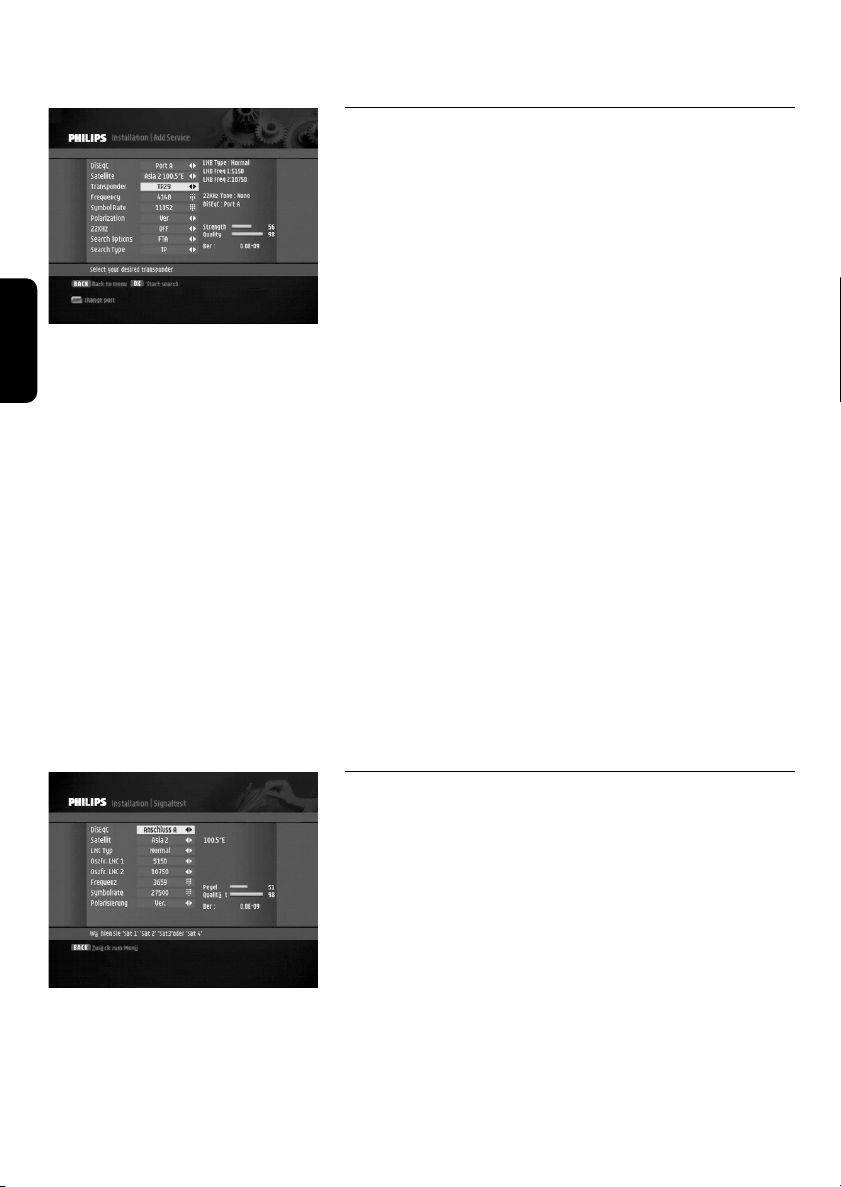

7.7.2 |
Dienste hinzufügen |
|
|
|
|
34 |
||||||||||
|
|
|
|
|||||||||||||
7.7.3 |
Signaltest |
|
|
|
|
|
|
34 |
||||||||
|
|
|
|
|
|
|||||||||||
7.7.4 |

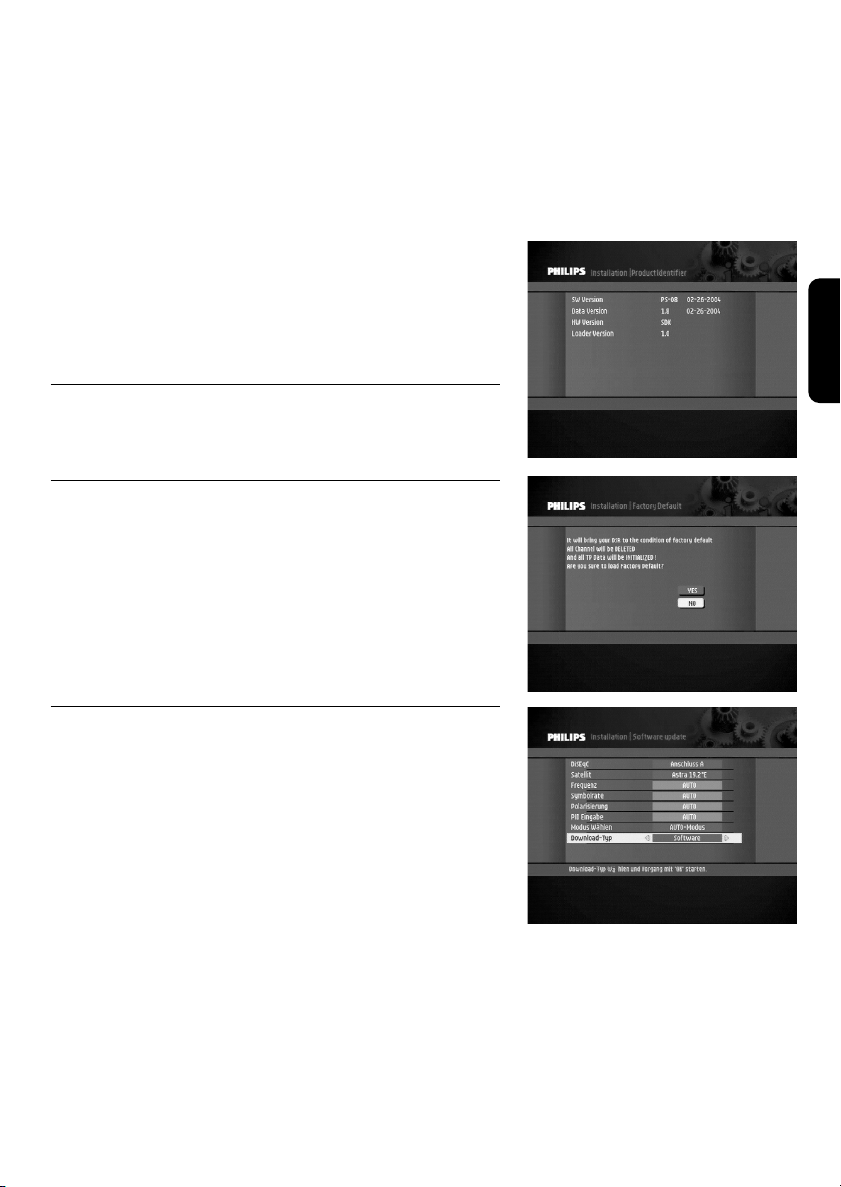

Produktidentifikator |
|
|
|
|
|
|
|
35 |
|||||||
|
|
|
|
|
|
|
||||||||||
7.7.5 |
Werkseinstellungen |
|
|
|
|
|
|
|
|
35 |
||||||
|
|
|
|
|
|
|
|
|||||||||
7.7.6 |
Software-Aktualisierung |
|
|
|
|
|
|
35 |
||||||||
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
Menü-Struktur |
36 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
Störungsbeseitigung |
38 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
Technische Daten |
40 |
INHALT 5
|
1 |
Einleitung |
|
|
Vielen Dank und herzlichen Glückwunsch zum Kauf dieses Philips-Produkts! |
||
|
Mit dem digitalen Satellitenreceiver können Sie eine breite Auswahl an freien Satellitenkanälen in |
||
|
bester digitaler Bildund Tonqualität empfangen. |
||
|
Das Gerät bietet Ihnen folgende erweiterte Funktionen und Merkmale: |
||
|
- Digitale Bildund Tonqualität |
||
Deutsch |
- |
Breitwandbildschirmformat |
|
- |
SCART-Anschlüsse für TV und VCR/DVD |
||
- Maximal 4.000 voreingestellte TVund Radioprogramme |
|||
- |
Bewährte Euphoria-Anwenderschnittstelle für unkomplizierte Installation und Bedienung |
||
|
- |
Schnelles Umschalten |
|
|
- |
Persönliche Programmund Favoritenlisten |
|
|
- |
Elektronische Programmführung mit Informationen über aktuelle und kommende Programme |
Die vorliegende Bedienungsanleitung beschreibt die Installation des Geräts und den Zugriff auf die einzelnen Funktionen, damit Sie sowohl das Standardangebot als auch die besonderen Merkmale des Geräts optimal nutzen können.
Lucas Covers
Paris, Februar 2004
6 EINLEITUNG
2 Produktbeschreibung
2.1 Auspacken
Packen Sie den Receiver aus und überprüfen Sie die Verpackung auf vollständigen Inhalt:
-1 x Fernbedienung
-1 x Bedienungsanleitung
-2 x AA Batterien
-1 x SCART-Kabel
-1 x Netzkabel
-1 x Garantie
Plastiktüten können gefährlich sein.Von Säuglingen und Kindern fernhalten, um Erstickungen zu vermeiden.
Dieses Symbol auf der Verpackung und der Bedienungsanleitung bedeutet, dass das Verpackungsmaterial recyclingfähig ist.
Deutsch
PRODUKTBESCHREIBUNG 7
2.2Gerätevorderseite
Deutsch
Q W E R
1 STANDBY-Knopf: . . . . . . . . . . . . . . . . . . . . . . . . . Zum AUS-Schalten des Receivers
2 Rote LED-Anzeige: . . . . . . . . . . . . . . . . . . . . . . . Zur Anzeige des Receiverstatus (siehe Übersicht unten)
3 Grüne LED-Anzeige: . . . . . . . . . . . . . . . . . . . . . Zur Anzeige des Receiverstatus (siehe Übersicht unten)
4 Empfängerfenster der Fernbedienung |
|
|
|
|
Statusübersicht |
|
|
|
|
LED |
|
Linke LED |
|
Rechte LED |
|
|
|||
Betriebsart |
|
(rot) |
|
(grün) |
|
|
|
|
|
Receiver ans Netz angeschlossen und im |
|
EIN |
|
AUS |
Standby-Betrieb |
|
|
|
|
|
|
|
|
|
Auf TVoder Radioempfang |
|
AUS |
|
EIN |
|
|
|
|
|
Betätigung einer Fernbedienungstaste |
|
Schnelles Blinken |
|
Aktueller Status |
|
|
|
|
|
Timer eingeschaltet |
|
EIN |
|
EIN |
|
|
|
|
|
Timer eingeschaltet, Gerät im |
|
Langsames Blinken |
|
AUS |
Standby-Betrieb |
|
|
|
|
|
|
|
|
|
Software wird heruntergeladen |
|
Aktueller Status |
|
Schnelles Blinken |
|
|
|
|
|
Herunterladen von Software beendet |
|
Aktueller Status |
|
Rückkehr zum |
|
|
|
|
vorherigen Status |
|
|
|
|
|
8 PRODUKTBESCHREIBUNG
2.3Geräterückseite
Deutsch
Q W E R T Y U I
1 |
LNC IN (*): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Für den Anschluss des Koaxialkabels der Satellitenschüssel. |
|
|
Empfohlene Anschlüsse s. Schaubild in Kapitel 5 |
2 |
RF OUT (*): . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
RF-Ausgang für den Anschluss des Receivers an ein |
|
|
VCR/TVGerät, um ausschließlich analoge Sender zu empfangen |
|
|
oder das Gerät an einen anderen Receiver anzuschließen |
3 |
VCR (*): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
SCART (1)-Buchse für den Anschluss eines Videorecorders |
|
|
oder DVD-Players/Recorders |
4 |
SERIAL (*): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
RS232-Buchse für serielle Datenübertragung an einen |
|
|
PC oder anderen Receiver |
5 |
TV (*): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
SCART (1)-Buchse für den Anschluss an den Fernseher oder |
|
|
einen Videoprojektor |
6 |
L/R AUDIO OUT (*): . . . . . . . . . . . . . . . . . |
Linker/rechter Ausgang für den Anschluss einer HIFI-/Audio- |
|
|
Empfängeranlage |
7 |
DIGITAL OPTICAL OUT (*): . . . . . . . |
Digitaler Ausgang für den Anschluss einer HIFI/Audio- |
|
|
Empfängeranlage |
8 |
230V~50Hz 20W max (**): . . . . . . . . . . |
Buchse für den Anschluss des Netzkabels |
Hinweis: Der Aufkleber mit der Typenbezeichnung und Seriennummer befindet sich auf der Unterseite des Receivers.
(1) Der SCART-Anschluss wird auch Euroconnector oder Peritel genannt.
*Extrem niedrige Sicherheitsspannung
**Gefährlich hohe Spannung
PRODUKTBESCHREIBUNG 9
3 Fernbedienung
Ton aus
Deutsch |
ROT, GRÜN, GELB, BLAU |
|
FAV
Von einer zur anderen Favoritenliste wechseln
UNTERTITEL
Vorübergehend die AudioUntertitel starten/beenden oder ändern
I-II
Vorübergehend die AudioSprache aktualisieren und die Audio-Betriebsart wählen
MENU
Digitales TV-/Radio-Menü öffnen/schließen
PFEIL-Tasten
-Mit den Pfeiltasten t und y kann man Menüs und Listen durchlaufen.
-Mit den Pfeiltasten u und i kann man einen Wert in einem Menü wählen.
OK
Programmliste wählen/aufrufen/umschalten
LAUTSTÄRKE +/ - Ton lauter/leiser stellen
TV / STB
Von TV-Betrieb auf ReceiverBetrieb und umgekehrt schalten
Standby
- Standby
V (blau) und V (weiß)
Im Programmführer oder der Favoritenliste eine Seite voroder zurückscrollen
TEXT ist nicht aktiv
GUIDE
Aktuelle und kommende Programme anzeigen
INFO
-Infobanner öffnen
-Ganzes Programm anzeigen
-Infobanner schließen
TIMER
Aufnahme-Timer während des digitalen TV-Emfangs oder über den PROGRAMMFÜHRER festlegen
Mit der Tastenfolge “TIMER, 0” wird die aktuelle Timereinstellung gelöscht.
ZURÜCK
-Wählt den zuletzt empfangenen digitalen TVKanal.
-Bei Betriebsart Menü: Menü verlassen oder Auswahl um 1 zurücksetzen und vorgenommene Änderungen rückgängig machen.
P+ / P-
Nächsten/vorherigen Sender wählen
TV / RADIO
Von Fernsehen auf Radio und umgekehrt schalten
0-9
Einen Fernsehsender im Receiver-Betrieb wählen
10 FERNBEDIENUNG
Gebrauchte Batterien nicht in den
Hausmüll werfen.
Die mit dem Receiver mitgelieferten Philips-Batterien enthalten keine Schwermetalle wie Quecksilber oder Blei-Cadmium. Dennoch dürfen gebrauchte Batterien in vielen Ländern nicht im Hausmüll entsorgt werden.
Informieren Sie sich diesbezüglich vor Ort über geltende Bestimmungen.
Deutsch
FERNBEDIENUNG 11
4 Anschluss des Receivers
Es gibt mehrere Möglichkeiten, den Receiver in die vorhandene Audio-/Video-Gerätanordnung zu integrieren.
Deutsch
Vorsicht!
Bevor Sie den Receiver anschließen:
-Trennen Sie sämtliche Geräte (Fernseher,Videorecorder und/oder DVD) vom Netz.
-Den Digital-Receiver noch nicht ans Netz anschließen.
-Überprüfen Sie die vorhandene Kabelführung:Wenn die Verkabelung der Audio/Video-
Gerätanordnung den Schaubildern unten entspricht, müssen Sie nichts zu ändern.
-Wählen Sie unter Berücksichtigung der vorhandenen Gerätanordnung die am besten geeignete Anschlussart für die Integrierung des Digital-Receivers in die vorhandene Audio-/Video-Anlage. Lesen Sie dazu bitte die Kapitel 4.1 und 4.2.
Hinweis: Außenanlagen wie Satellitenschüsseln sind gemäß Anweisung in der Dokumentation des betreffenden Geräts zu installieren. Bei Installation zusätzlicher Geräte lesen Sie bitte die Installationshinweise der vorliegenden Anleitung durch.
4.1Anschluss an eine Satellitenantenne und einen Fernseher
12 ANSCHLUSS DES RECEIVERS
