Philips CEM2300BT/55 user manual [es]
Siempre a su disposición para ayudarle
Para registrar su producto y obtener información de contacto y asistencia, visite
www.philips.com/support
¿Alguna
pregunta?
Contacte con
Philips

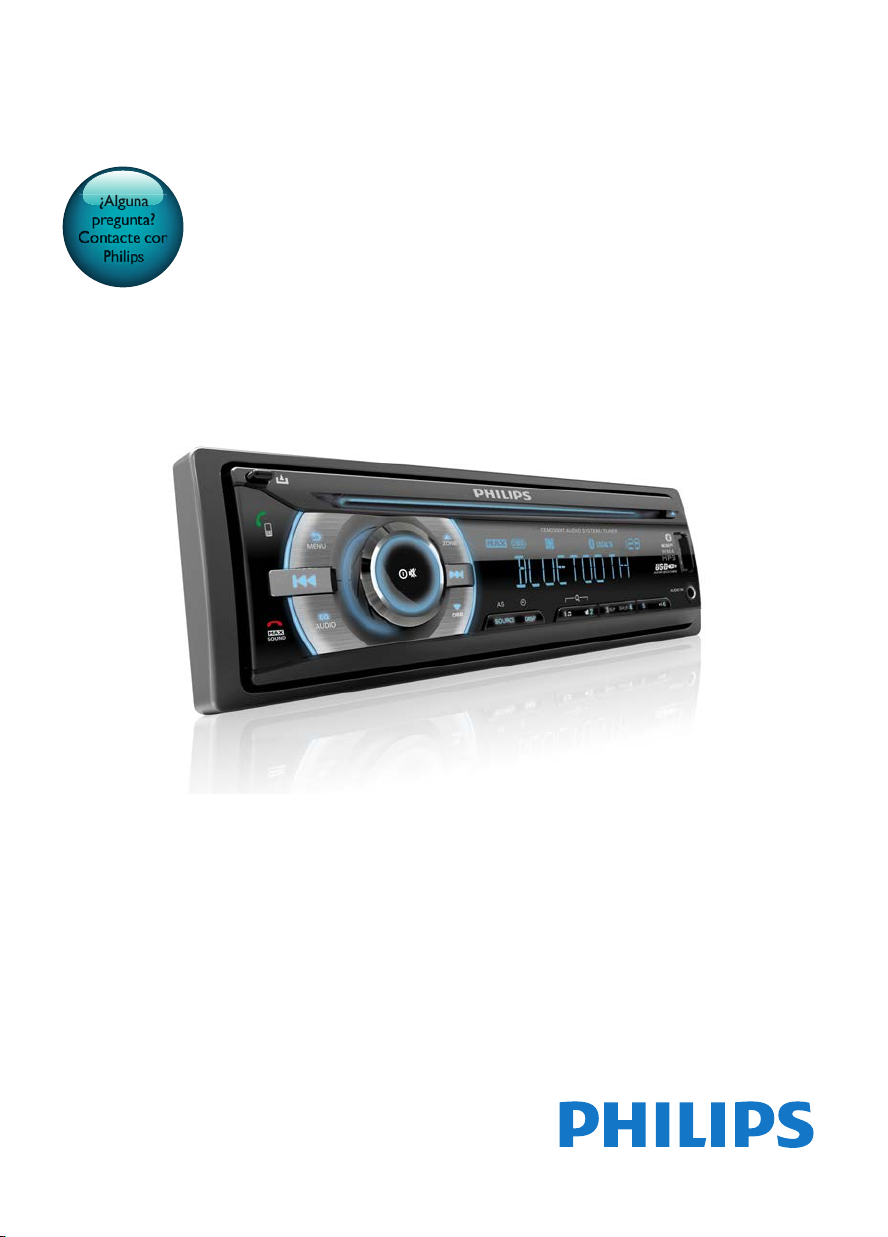

CEM2300BT
Manual del usuario
LEA CUIDADOSAMENTE ESTE INSTRUCTIVO ANTES DE USAR SU APARATO
Contenido
1 Seguridad 2
2 Sistema de audio para automóviles 3
Introducción 3
Contenido de la caja 3
Visión general del sistema 4
3 Instalación del sistema de audio
para el automóvil 7
Conexión de los cables 7
Montaje en el tablero del automóvil 8
Colocación del panel frontal 10
4 Inicio 11
Antes del primer uso 11
Establezca el formato de hora 11
Programe el reloj 11
Encendido 11
Cambio de la zona de música. 11
Silencie el botón de bip 11
5 Reproducción de la radio 12
Sintoniza una emisora de radio. 12
Almacenamiento de emisoras de
radio en la memoria 12
Sintonización de una emisora
presintonizada 13
8 Escuchar un reproductor externo 17
9 Carga de un dispositivo USB 17
10 Ajustes de sonido 18
11 Conguracióndelosajustesdel
sistema 18
12 Otros 19
Restablecimiento de la conguración 19
Sustitución del fusible 19
13 Información del producto 20
14 Resolución de problemas 21
General 21
Información sobre el dispositivo
Bluetooth 22
15 Aviso 23
Cumplimiento 23
Cuidado del medio ambiente 23
Aviso sobre marcas comerciales 23
Derechos de propiedad intelectual 23
6 Reproducir desde soportes sólidos 13
Reproducción de un disco 13
Reproducción de un dispositivo de
almacenamiento USB 14
7 Uso de dispositivos Bluetooth 15
Conexión de un dispositivo 15
Reproducción de audio desde un
dispositivo Bluetooth 16
Realización de llamadas 16
1ES
1 Seguridad
Lea y comprenda las instrucciones antes de
utilizar la unidad. La garantía no cubre los
daños producidos por no haber seguido las
instrucciones.
• Esta unidad ha sido diseñada
exclusivamente para funcionar con CC de
12 V de masa negativa.
• Para conducir el automóvil de forma
prudente, ajuste el volumen a un nivel
cómodo y seguro.
• El uso de fusibles inadecuados puede
provocar daños o incendios. Consulte a
un profesional si necesita reemplazar un
fusible.
• Para que la instalación sea segura
utilice sólo los accesorios de montaje
suministrados.
• Para evitar cortocircuitos, no exponga el
aparato a la lluvia ni al agua.
• No introduzca objetos en las ranuras de
ventilación ni en ninguna otra abertura del
dispositivo.
• Limpie la unidad y el marco con un paño
suave y húmedo. No utilice sustancias
como alcohol, productos químicos ni
soluciones de limpieza domésticas.
• Sólo coloque discos en la unidad.
• No utilice solventes como bencina,
diluyentes, limpiadores comerciales o
aerosoles antiestáticos para la limpieza de
los discos.
• Radiación láser visible e invisible cuando
está abierto. No exponer a los rayos de
luz.
• No exponga el equipo a goteos ni
salpicaduras.
• No coloque objetos sobre el equipo
que puedan dañar el sistema (como por
ejemplo, objetos que contengan líquidos o
velas encendidas).
Precaución
El uso de controles o ajustes, o desempeño de
•
procedimientos distintos a los mencionados aquí puede
causar exposición peligrosa al láser u otras operaciones
inseguras.
2 ES
2 Sistema de
df
audio para
automóviles
Felicitaciones por su compra y bienvenido a
Philips. Para utilizar los servicios de asistencia
técnica de Philips, registre su producto en www.
philips.com/welcome.
Frecuencias de muestreo compatibles:
44,1 kHz; 48 kHz
Velocidades de bits compatibles:
64-192 kbps y velocidades de bits
variables
• Etiqueta ID3 v2.0 o superior
• Archivos no compatibles:
Archivos de audio AAC, WAV y PCM.
Archivos WMA con protección DRM
(.wav; .m4a; .m4p; .mp4 y .aac)
Archivos WMA con formato sin
pérdidas
Introducción
Gracias al sistema de audio para el automóvil,
puede escuchar
• Radio FM o AM (OM),
• Audio desde CD o disco MP3,
• Audio desde un dispositivo de
almacenamiento USB
• Audio desde un dispositivo Bluetooth y
• Audio desde un reproductor externo.
Formatos de reproducción compatibles:
• Disco
• CD de audio, MP3-CD, WMA-CD
• CD-R, CD-RW
• unidad de almacenamiento USB
• Compatibilidad: USB 2.0, USB 1.1
• Clase compatible: MSC (clase de
almacenamiento masivo)
• Capacidad máxima: 32 GB
• Archivos
• Sistema de archivos: FAT16, FAT32
• Cantidad máxima de carpetas: 99
• Cantidad máxima de pistas /archivos:
999
• Nivel máximo de directorio: 8
• Archivos .mp3
Frecuencias de muestreo compatibles:
32 kHz; 44,1 kHz; 48 kHz
Velocidades de bits compatibles: 8-320
kbps y velocidades de bits variables
• Archivos .wma
Versiones: V4, V7, V8, V9 (L1 y L2)
Contenido de la caja
Verique el contenido de la caja e identique
las siguientes piezas:
abc
e
h
g
a Unidad principal (con carcasa de montaje)
b Funda de transporte (con panel frontal
incluido)
c Tapa protectora
d 2 herramientas para desmontar
e Tope de goma
f 1 tornillo
g Conectores macho ISO
h Manual del usuario
3ES
Visión general del sistema
ab cdef
ts rqpo nmlkji ghuv
w
a
• Desbloquee el panel frontal.
b
• Púlselo para volver al menú anterior.
• Mantenga presionado para tener
acceso al menú de sistema.
c
• Para pistas .wma y .mp3, presione para
seleccionar la carpeta anterior.
• En el modo de radio, púlselo para
seleccionar una banda del sintonizador.
• Mantenga presionada para activar la
selección de zonas de escucha.
4 ES
d Ranura para discos
e Pantalla LCD
f
• Expulsa el disco del compartimento
de discos.
g
• Conexión para dispositivos de
almacenamiento USB.
h AUDIO IN
• Conectar a la toma de salida de
audio (generalmente, la toma de los
audífonos) de un dispositivo externo.
i
• Comenzar, pausar o continuar la
reproducción de pistas.
• En modo radio, presione para
seleccionar la estación de radio
preestablecida de 6.
• En modo radio, mantenga presionado
para almacenar la estación de radio
actual en el canal No. 6.
j
• En modo radio, presione para
seleccionar la estación de radio
preestablecida de 5.
• En modo radio, mantenga presionado
para almacenar la estación de radio
actual en el canal No. 5.
k
• En modo radio, presione para
seleccionar la estación de radio
preestablecida de No. 4.
• En modo radio, mantenga presionado
para almacenar la estación de radio
actual en el canal No. 4.
• Para pistas .wma y .mp3, presione
varias veces para seleccionar un modo
de reproducción: reproducir todas las
pistas aleatoriamente ([SHU ALL]),
reproducir las pistas en la carpeta
actual aleatoriamente ([SHU FLD]),
o reproducir todas las pistas en el
dispositivo de almacenamiento en
secuencia ([SHU OFF]).
l
• En modo radio, presione para
seleccionar la estación de radio
preestablecida de No. 3.
• En modo radio, mantenga presionado
para almacenar la estación de radio
actual en el canal No. 3.
• Para pistas .wma y .mp3, presione
varias veces para seleccionar un modo
de repetición: repetir la pista actual
([REP ONE]), repetir todas las pistas
en la carpeta actual ([RPT FLD]), o
repetir todas las pistas en el dispositivo
de almacenamiento ([RPT ALL]).
m
• En modo radio, presione para
seleccionar la estación de radio
preestablecida de No. 2.
• En modo radio, mantenga presionado
para almacenar la estación de radio
actual en el canal No. 2.
• Para pistas .wma y .mp3, presione para
tener acceso a la lista de carpetas.
n
• En modo radio, presione para
seleccionar la estación de radio
preestablecida de No. 1.
• En modo radio, mantenga presionado
para almacenar la estación de radio
actual en el canal No. 1.
• Para pistas .wma y .mp3, presione para
tener acceso a la lista de carpetas.
o
/DISP
• Presione varias veces para mostrar
información disponible sobre la pista
actual.
• Mantenga presionado para visualizar el
ajuste de reloj.
p AS/SOURCE
• Pulse varias veces para seleccionar la
fuente.
• En modo radio, mantenga presionado
para activar la búsqueda automática de
estaciones de radio.
q
• Para pistas .wma y .mp3, presione para
seleccionar la carpeta siguiente.
• En el modo de radio, púlselo para
seleccionar una banda del sintonizador.
• Mantenga presionado para activar o
desactivar el efecto de sonido DBB
(dynamic bass boost).
r
• Presione para activar el sistema.
• Mantenga pulsado para apagar el
sistema.
• Presione para silenciar los altavoces o
salir del modo silencioso.
5ES
• Presione para conrmar la opción.
• Gire para cambiar opciones de menú.
• Gire para ajustar el nivel de volumen.
s
• Presione varias veces para
seleccionar un ecualizador de sonido
preestablecido.
• Mantenga presionado para activar los
graves, agudos, balances y atenuadores.
t
/
• Sintoniza una emisora de radio.
• Pulse para pasar a la pista anterior o
siguiente.
• Mantenga presionado para retroceder
una pista o avanzar rápidamente.
u
• Pulse para nalizar una llamada en
curso.
• Pulse para rechazar una llamada
entrante, en caso de recibir una.
• Cuando no esté en una llamada,
púlselo para activar o desactivar la
función MAX Sound.
v
• Pulse para aceptar una llamada
entrante, en caso de recibir una.
• Cuando no esté en una llamada,
manténgalo pulsado para llamar
nuevamente al último número
marcado.
• Durante una llamada, manténgalo
pulsado para transferir la voz entre el
teléfono y los altavoces del coche.
w RESET
• Presione para restablecer los valores a
los ajustes de fábrica.
6 ES
3 Instalación del
Conexión de los cables
sistema de
audio para el
automóvil
Precaución
Utilice los controles tal como se indica en este manual
•
del usuario.
Siempre siga las instrucciones de este capítulo
en orden.
Siga estas instrucciones para realizar una
instalación básica. Si su vehículo requiere
otro tipo de instalación, realice los ajustes
correspondientes. Si tiene alguna consulta
sobre el conjunto de instalación, consulte a su
minorista local.
Nota
Esta unidad ha sido diseñada exclusivamente para
•
funcionar con CC de 12 V de masa negativa (a tierra).
• Instale la unidad sólo en el tablero del automóvil. Puede
resultar peligroso instalarla en otro lugar porque la parte
trasera se calienta durante el uso.
• Para evitar cortocircuitos, compruebe que el sistema de
encendido se encuentra apagado antes de conectar.
• Conecte los cables de alimentación amarillo y rojo
después de conectar el resto de los cables.
• Asegúrese de aislar todos los cables expuestos con cinta
aisladora.
• Verique que los cables no queden enganchados en los
tornillos ni en piezas metálicas que puedan moverse (por
ejemplo, en el riel del asiento).
• Todos los conductores de masa negativa (a tierra) deben
estar conectados a una única conexión a masa (a tierra).
• Para que la instalación sea segura utilice sólo los
accesorios de montaje suministrados.
• El uso de fusibles inadecuados puede provocar daños
o incendios. Consulte a un profesional si necesita
reemplazar un fusible.
• Si conecta otros dispositivos a este sistema, verique que
la capacidad del circuito del vehículo sea superior al valor
total de los fusibles de todos los dispositivos conectados.
• No conecte los cables de los altavoces a la carrocería
metálica ni al chasis del vehículo.
• No conecte los cables con rayas de los altavoces entre sí.
Nota
Consulte a un profesional para conectar el
•
CEM2300BT como se indica a continuación.
1 Compruebe el cableado del vehículo con
cuidado y conecte los cables al conector
macho.
Conectores
macho ISO
a Regleta verde,
regleta verde de
punta negra
b Regleta blanca,
regleta blanca de
punta negra
c Regleta gris,
regleta gris de
punta negra
d Regleta morada,
regleta morada
de punta negra
e Roja Llave de contacto de
f Azul Control principal de
Conectar a
Altavoz izquierdo
(trasero)
Altavoz izquierdo
(frontal)
Altavoz derecho
(frontal)
Altavoz derecho
(trasero)
+12 V CC con ON/
ACC
antena automática a
motor/eléctrica
7ES
Loading...
