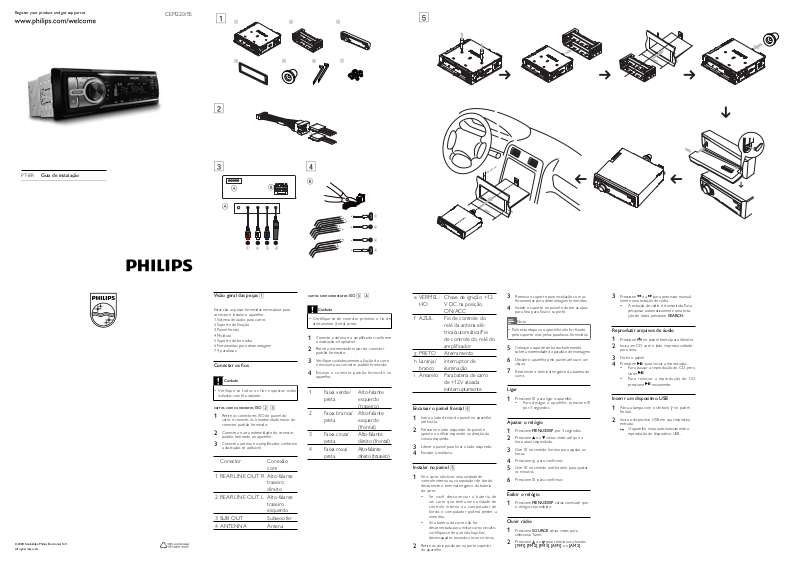

Philips CEM220X/78, CEM220/55 Quick Installation Guide [pt]
Register your product and get support at
PT-BR Guia de instalação
© 2008 Koninklijke Philips Electronics N.V.
All rights reserved.
1
ab
efg
c
d
34
2
A1A2 A3A4 A5A6A7 A8
B1 B2 B3 B4 B5B6 B7 B8
A
A
B
abcd
B
b
a
c
d
aa
b
c
d
a
b
e
f
c
d
g
h
i
b
c
d
Visão geral das peças
1
Estas são as peças fornecidas necessárias para
conectar e instalar o aparelho.
1 Sistema de áudio para carros
2 Suporte de fi xação
3 Painel frontal
4 Moldura
5 Suporte de borracha
6 Ferramentas para desmontagem
7 4 parafusos
Conectar os fi os
Cuidado
Verifique se todos os fios expostos estão
isolados com fi ta isolante.
•
carros com conectores ISO
2 3
1
Retire os conectores ISO do painel do
carro e conecte-os à extremidade maior do
conector padrão fornecido.
2
Conecte a outra extremidade do conector
padrão fornecido ao aparelho.
3
Conecte a antena e o amplifi cador conforme
a ilustração, se aplicável.
Conector Conexão
com
1 REAR LINE OUT R Alto-falante
traseiro
direito
2 REAR LINE OUT L Alto-falante
traseiro
esquerdo
3 SUB OUT Subwoofer
4 ANTENNA Antena
carros sem conectores ISO
3 4
Cuidado
Certifique-se de conectar primeiro o fio de
aterramento (terra) preto.
•
1
Conecte a antena e o amplifi cador conforme
a ilustração, se aplicável.
2
Retire a extremidade maior do conector
padrão fornecido.
3
Verifi que cuidadosamente a fi ação do carro
e encaixe-a ao conector padrão fornecido.
4
Encaixe o conector padrão fornecido no
aparelho.
1 Faixa verde/
preta
Alto-falante
esquerdo
(traseiro)
2 Faixa branca/
preta
Alto-falante
esquerdo
(frontal)
3 Faixa cinza/
preta
Alto-falante
direito (frontal)
4 Faixa roxa/
preta
Alto-falante
direito (traseiro)
e VERMEL-HOChave de ignição +12
V DC na posição
ON/ACC
f AZUL Fio de controle do
relé da antena elétrica/automática/Fio
de controle do relé do
amplifi cador
g PRETO Aterramento
h Lar anja/
branco
interruptor de
iluminação
i Amarelo Para bateria de carro
de +12 V ativada
ininterruptamente
Encaixar o painel frontal 5
1
Insira o lado direito do painel no aparelho
até fi xá-lo.
2
Pressione o lado esquerdo do painel e
aponte o orifício esquerdo na direção da
coluna esquerda.
3
Libere o painel para fi xar o lado esquerdo.
4
Encaixe a moldura.
Instalar no painel 5
1
Se o carro não tiver uma unidade de
controle interna ou computador de bordo,
desconecte o terminal negativo da bateria
do carro.
Se você desconectar a bateria de
um carro que tenha uma unidade de
controle interna ou computador de
bordo, o computador poderá perder a
memória.
Se a bateria do carro não for
desconectada, para evitar curto-circuito,
certifi que-se de que não haja fi os
desencapados tocando uns nos outros.
2
Retire os dois parafusos na parte superior
do aparelho.
•
•
3
Remova o suporte para instalação com as
ferramentas para desmontagem fornecidas.
4
Instale o suporte no painel e dobre as abas
para fora para fi xar o suporte.
Nota
Pule esta etapa se o aparelho não for fi xado
pelo suporte, mas pelos parafusos fornecidos.
•
5
Coloque o suporte de borr acha fornecido
sobre a extremidade do parafuso de montagem.
6
Deslize o aparelho pelo painel até ouvir um
clique.
7
Reconecte o terminal negativo da bateria do
carro.
Ligar
1
Pressione zpara ligar o aparelho.
Para desligar o aparelho, pressione
z
por 3 segundos.
Ajustar o relógio
1
Pressione MENU/DISP por 3 segundos.
2
Pressione 3 ou4 várias vezes até que a
hora atual seja exibida.
3
Gire zno sentido horário para ajustar as
horas.
4
Pressione zpara confi rmar.
5
Gire zno sentido anti-horário para ajustar
os minutos.
6
Pressione zpara confi rmar.
Exibir o relógio
1
Pressione MENU/DISP várias vezes até que
o relógio seja exibido.
Ouvir rádio
1
Pressione SOURCE várias vezes para
selecionar Tuner.
2
Pressione ou para selecionar a banda:
[FM1],[FM2],[FM3],[AM1]
, ou
[AM2]
.
•
3
Pressione∞ou§ para sintonizar manualmente uma estação de rádio.
A estação de rádio é transmitida. Para
pesquisar automaticamente uma estação de rádio, pressione SEARCH.
Reproduzir arquivos de áudio
1
Pressione no painel frontal para liberá-lo.
2
Insira um CD com o lado impresso voltado
para cima.
3
Feche o painel.
4
Pressione 2; para iniciar a reprodução.
Para pausar a reprodução do CD, pressione
2;
.
Para reiniciar a reprodução do CD,
pressione2; novamente.
Inserir um dispositivo USB
1
Abra a tampa com o símbolo no painel
frontal.
2
Insira o dispositivo USB em sua respectiva
entrada
»
O aparelho inicia automaticamente a
reprodução do dispositivo USB.
•
•
•
CEM220/55
5
4.75-5.56 mm
