Registre seu produto e obtenha assistência em
www.philips.com/welcome
CEM2000
PT-BR Manual do Usuário
Sumário
Selecionar o equalizador predefinido 20
Alternar a zona de audição de músicas 20
Outras definições de som 21
1 Importante 4
Segurança 4
Aviso 4
2 Sistema de áudio para carro 6
Introdução 6
Conteúdo da caixa 6
Visão geral da unidade principal 7
Visão geral do controle remoto 8
3 Primeiros passos 10
Instalar o sistema de áudio para carros 10
Instalar a bateria do controle remoto 14
Ligar 14
Selecionar país/região 14
Ajustar o relógio 15
4 Ouvir rádio 16
Sintonizar uma estação de rádio 16
Armazenar estações de rádio na
memória 16
Armazenar estações manualmente 16
Sintonizar uma estação pré-sintonizada 16
5 Reproduzir arquivos de áudio 17
Reproduzir um disco 17
Reproduzir a partir de um dispositivo
USB 17
Inserir um cartão 18
Pesquisar uma faixa MP3/WMA 18
Exibir informações de reprodução 18
Repetir reprodução 19
Reprodução aleatória 19
Introdução 19
Conectar uma origem de som externa 19
7 Ajustar as configurações do sistema 22
Ativar/desativar o som de bipe 22
Selecionar configuração de tela escura 22
Ativar/desativar o modo de
demonstração 22
Restabelecer 22
8 Informações adicionais 23
Destacar o painel frontal 23
Substituir os fusíveis 23
Remover o equipamento 23
9 Informações do produto 24
10 Solução de problemas 25
11 Glossário 26
Português
6 Ajustar o som 20
Ajustar volume 20
Mudo 20
Ativar/desativar o DBB 20
Ativar/desativar o som máximo 20
PT-BR
3
1 Importante
Segurança
Leia e compreenda todas as instruções •
antes de usar o equipamento. Caso
ocorram danos causados pelo nãocumprimento destas instruções, a
garantia não será aplicável.
Este equipamento foi projetado somente •
para operação em aterramento negativo
(terra) de 12 V DC.
Para uma direção segura, ajuste o volume •
a um nível seguro e confortável.
Fusíveis inadequados podem provocar •
danos ou incêndio. Quando precisar
trocar o fusível, consulte um profissional.
Use somente o equipamento de •
montagem fornecido para uma instalação
segura e confiável.
Para evitar curto-circuito, não exponha •
o equipamento, o controle remoto ou as
pilhas do controle à chuva ou água.
Nunca insira objetos nas aberturas de •
ventilação ou em outras aberturas do
equipamento.
Limpe o equipamento e a moldura •
com um pano úmido e macio. Nunca
use substâncias como álcool, produtos
químicos ou produtos de limpeza
doméstica no equipamento.
Nunca coloque objetos além de discos no •
equipamento.
Não use solventes como benzina, •
diluentes, produtos de limpeza
disponíveis no mercado nem sprays
antiestáticos destinados a discos.
Radiação laser visível e invisível quando •
aberto. Evite a exposição a este feixe.
Risco de danos à tela do equipamento! •
Nunca toque, empurre, esfregue ou bata
na tela com nenhum objeto.
Cuidado
O uso de controles ou ajustes ou o •
desempenho de procedimentos diferentes dos
contidos neste documento podem resultar
em exposição perigosa à radiação ou outras
operações inseguras.
Aviso
A criação de cópias não autorizadas de
materiais protegidos contra cópia, incluindo
programas de computador, arquivos,
transmissões e gravações sonoras, pode
representar uma violação a direitos autorais
e constitui um crime. Este equipamento não
deve ser usado para tais propósitos.
Windows Media e o logotipo Windows são
marcas comerciais ou marcas registradas da
Microsoft Corporation nos Estados Unidos e/
ou outros países.
Este aparelho inclui este rótulo:
Reciclagem
Seu produto foi projetado e fabricado com
materiais e componentes de alta qualidade,
que podem ser reciclados e reutilizados.
4
PT-BR
Sempre que observar o símbolo de proibição
com uma lixeira colado a um produto, significa
que o produto está protegido pela Diretiva
Européia 2002/96/EC:
Nunca descarte o seu produto junto com
outros tipos de lixos domésticos. Procure
informar-se a respeito das regras locais
de coleta seletiva de produtos elétricos e
eletrônicos. O descarte correto do seu antigo
produto ajuda a prevenir conseqüências
potencialmente negativas para o meio
ambiente e para a saúde humana.
Seu produto contém baterias cobertas pela
Diretiva Européia 2006/66/EC, as quais não
podem ser descartadas juntamente ao lixo
doméstico cotidiano.
Procure informar-se a respeito das regras
locais de coleta seletiva de baterias. O
descarte correto de baterias ajuda a prevenir
conseqüências potencialmente negativas para
o meio ambiente e para a saúde humana.
Qualquer alteração ou modificação feita
neste dispositivo sem a aprovação expressa
da Philips Consumer Lifestyle poderá anular
a autoridade do usuário para operar o
equipamento.
2010 © Koninklijke Philips Electronics N.V.
Todos os direitos reservados.
As especificações estão sujeitas a alterações
sem aviso prévio. As marcas comerciais
pertencem à Koninklijke Philips Electronics
N.V. ou de seus respectivos proprietários. A
Philips se reserva o direito de alterar produtos
a qualquer momento sem a obrigação de
ajustar estoques anteriores.
Português
Este produto está em conformidade com
os requisitos da Comunidade Européia para
interferência de radiofreqüência.
Informações ambientais
Todas as embalagens desnecessárias foram
eliminadas. Procuramos facilitar a separação
do material da embalagem em três categorias:
papelão (caixa), espuma de poliestireno
(proteção) e polietileno (sacos, folhas
protetoras de espuma).
O seu sistema consiste em materiais que
poderão ser reciclados e reutilizados se forem
desmontados por uma empresa especializada.
Observe a legislação local referente ao
descarte de material de embalagem, baterias
descarregadas e equipamentos antigos.
PT-BR
5
2 Sistema de
áudio para carro
Parabéns pela aquisição e seja bem-vindo à
Philips! Para aproveitar todos os benefícios
oferecidos pelo suporte da Philips, registre seu
produto no site www.philips.com/welcome.
Introdução
c Painel frontal
d Moldura
e Estojo de transporte do painel frontal
f Suporte de fixação
g Suporte de borracha
h 4 parafusos
i 2 ferramentas de desmontagem
j Manual do usuário
k Guia para início rápido
Com o sistema de áudio para carro, você pode
dirigir enquanto se diverte com:
Rádio FM ou AM (MW)•
Áudio de um CD ou disco de MP3•
Áudio de dispositivos USB•
Áudio de um cartão SD/SDHC•
Áudio de outros dispositivos externos•
O aparelho suporta os seguintes formatos de
mídia:
Conteúdo da caixa
c
f
i
a
b
de
g
h
kj
Verifique e identifique o conteúdo da
embalagem:
a Unidade principal
b Controle remoto
6
PT-BR
Visão geral da unidade
o
r
principal
ba
n
c
d
e
m
l
k
j
i
f
h
g
Português
a MAX SOUND/DBB
Liga ou desliga o aumento •
instantâneo de potência do som.
Liga ou desliga o Reforço Dinâmico •
de Graves (DBB).
b
Destrava o painel.•
q
c /
p
Seleciona a banda do sintonizador. •
Seleciona a pasta MP3/WMA.•
Rola para cima ou para baixo pelo •
menu.
PT-BR
7
d
n
o
p
q
r
l
m
d /OK/MUTE
Liga ou desliga o aparelho.•
Confirma a seleção.•
Silencia ou ativa o som.•
Gire para ajustar o volume.•
e
Retorna ao menu anterior.•
f
Ejeta o disco.•
g
Entrada USB.•
h MP3 LINK
Conecta um dispositivo de áudio •
externo.
i +SONG/FOLDER -
Seleciona uma estação de rádio pré-•
sintonizada.
Pesquisa uma faixa/pasta.•
j OPTIONS/CLOCK
Acessa o menu de opções.•
Exibe o relógio.•
/
k
Sintoniza uma estação de rádio.•
Pula/pesquisa uma faixa.•
Avança/retrocede rapidamente a •
reprodução.
l DISP
Exibe o status atual. •
m MENU/ZONE
Acessa o menu do sistema.•
Acessa o menu para alternar a zona •
de audição de músicas.
n EQ AUDIO
Seleciona o ajuste do equalizador •
(EQ).
o SOURCE
p RESET
q Abertura para disco
Acessa o menu de ajuste de áudio.•
Seleciona a origem de áudio.•
Restaura as configurações padrão.•
Visão geral do controle
remoto
i
j
h
g
f
e
c
b
a
ZONE
OPTIONS
PRESET
OK
DBB
FOLDER
SONG
a +/PRESET/-/PRESET
Seleciona uma estação de rádio pré-•
sintonizada.
b OPTION
Acessa o menu de opções.•
c
Inicia a reprodução.•
Pausa ou reinicia a reprodução.•
d AUDIO
Acessa o menu de ajuste de áudio.•
e
/
Sintoniza uma estação de rádio•
Pula faixas.•
Avança/retrocede rapidamente a •
reprodução.
f OK
Confirma a seleção.•
k
8
PT-BR
g MENU/ZONE
Acessa o menu do sistema.•
Acessa o menu para alternar a zona •
de audição de músicas.
h
/PWR/
Liga ou desliga o aparelho.•
Silencia ou restaura o volume.•
i /
Seleciona a banda do sintonizador. •
Rola para cima ou para baixo pelo •
menu.
Seleciona a pasta MP3/WMA.•
j
Retorna ao menu anterior. •
k SOURCE
Seleciona a origem de áudio.•
l VOLUME +/-
Ajusta o volume.•
m EQ
Seleciona o ajuste do equalizador •
(EQ).
n MAX SOUND/DBB
Ativa ou desativa a maximização de •
volume.
Liga ou desliga o Reforço Dinâmico •
de Graves (DBB).
o SONG
Pesquisa uma faixa.•
p FOLDER
Pesquisa uma pasta.•
q DISP
Exibe o status atual.•
r CLOCK
Exibe o relógio.•
Português
PT-BR
9
3 Primeiros
passos
Cuidado
Use os controles somente conforme as •
instruções deste manual do usuário.
Siga sempre as instruções contidas neste
capítulo, respeitando a seqüência.
Ao entrar em contato com a Philips, você será
solicitado a fornecer os números do modelo e
de série do equipamento, localizados na parte
inferior do equipamento. Escreva os números
aqui:
Nº do model__________________________
Nº de série ___________________________

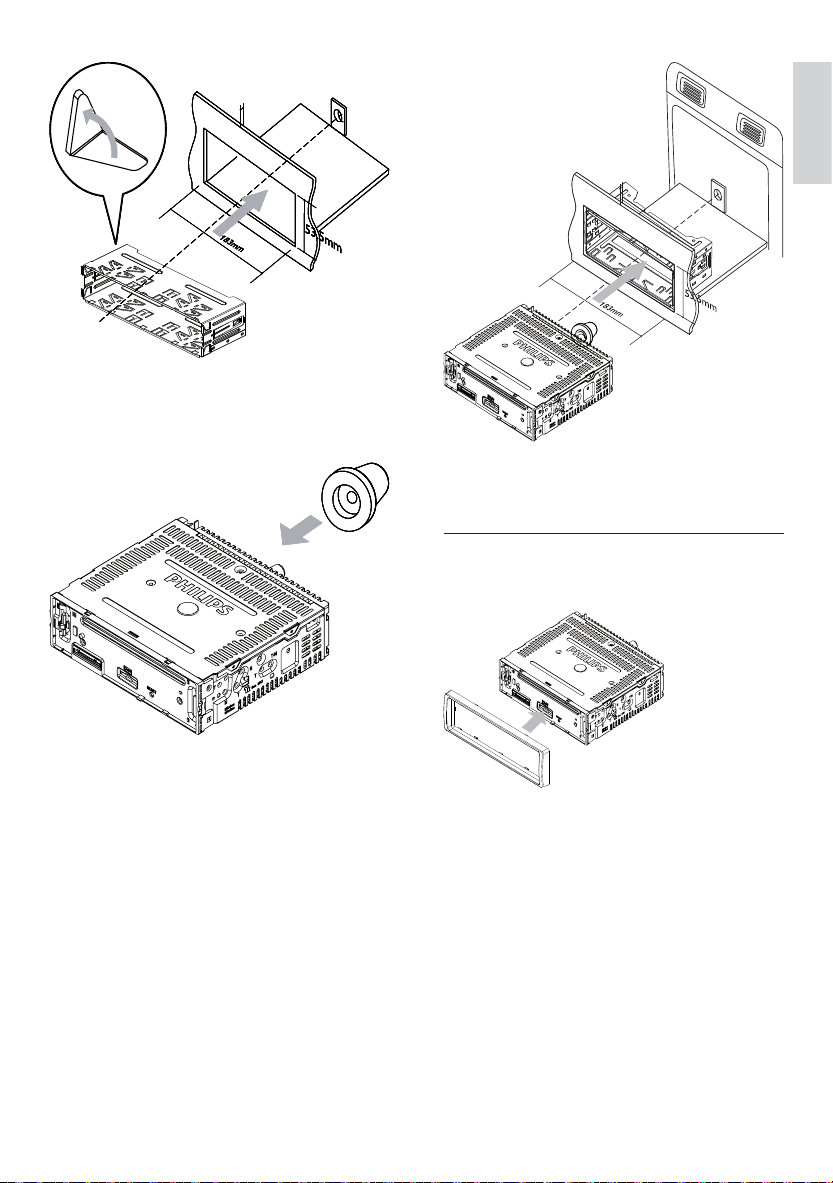

Instalar o sistema de áudio
para carros
Estas instruções se destinam a uma instalação
típica. No entanto, se o carro tiver outras
especificações, faça os ajustes correspondentes.
Se você tiver dúvidas sobre kits de instalação,
consulte o revendedor do seu sistema de áudio
para carros Philips.
Cuidado
Este aparelho foi projetado somente para •
operação em aterramento negativo (terra) de
12 V DC.
Sempre instale este aparelho no painel do •
carro. A instalação em outros locais pode ser
perigosa, pois a parte traseira do equipamento
sofre aquecimento durante o uso.
Para evitar cur to-circuito: antes de conectar,
•
verifique se a ignição está desligada.
•
Certifique-se de conectar os fios de
alimentação amarelo e vermelho depois que
todos os outros estiverem conectados.
•
Verifique se todos os fios expostos estão
isolados com fita isolante.
Verifique se os fios não estão presos sob •
parafusos ou a partes móveis (por exemplo, o
trilho dos assentos).
Certifique-se de que todos os fios de •
aterramento (terra) estejam direcionados para
um ponto de aterramento (terra) comum.
Use somente o equipamento de montagem •
fornecido para uma instalação segura e
confiável.
Fusíveis inadequados podem provocar danos •
ou incêndio. Quando precisar trocar o fusível,
consulte um profissional.
Nota sobre o fio de alimentação (amarelo)
Ao conectar outros dispositivos ao •
equipamento, certifique-se de que a
classificação do circuito do carro seja
superior ao valor total dos fusíveis de
todos os dispositivos conectados.
Notas sobre a conexão dos alto-falantes
Nunca conecte os fios dos alto-falantes à •
lataria ou ao chassi do carro.
Nunca conecte os fios listrados dos alto-•
falantes uns aos outros.
Conexão para carros sem conectores
ISO
Cuidado
Verifique se todos os fios expostos estão •
isolados com fita isolante.
•
Certifique-se de conectar primeiro o fio de
aterramento (terra) preto.
10
PT-BR
1 Encaixe os conectores fêmea ISO do
b
a
c
d
carro no aparelho.
2 Verifique cuidadosamente a fiação do
carro e conecte-a ao conector fêmea
ISO.
aa
b
c
d
a
b
g
h
1Faixa verde/
preta
2 Faixa branca/
preta
3 Faixa cinza/
preta
4 Faixa roxa/
preta
e VERMELHO Chave de ignição +12 V
b
c
d
e
c
f
d
Alto-falante esquerdo
(traseiro)
Alto-falante esquerdo
(frontal)
Alto-falante direito
(frontal)
Alto-falante direito
(traseiro)
DC na posição ON/ACC
f AZUL Fio de controle do
relé da antena elétrica/
automática / Fio de
controle do relé do
amplificador
g PRETO Aterramento
h AMARELO Para bateria de carro
de +12 V ativada
ininterruptamente
3 Conecte a antena e o amplificador
conforme a ilustração, se aplicável. Você
pode conectar o áudio do carro ao
amplificador usando cabos RCA-RCA
(não fornecidos).
Conector Conexão com
1 ANTENA Antena
2FRONT LINE
OUT R (entrada)
3FRONT LINE
OUT L (entrada)
4 REAR LINE
OUT R (entrada)
5 REAR LINE
OUT L (entrada)
Dica
O posicionamento dos pinos dos conectores •
ISO depende do tipo de veículo. Certifique-se
de fazer as conexões apropriadas para evitar
danos ao aparelho.
Alto-falante frontal
direito
Alto-falante frontal
esquerdo
Alto-falante
traseiro direito
Alto-falante
traseiro esquerdo
Português
PT-BR
11
Nota
O produto não acompanha o cabo ISO pois •
o conector de ligação (Audio + Fonte) do
mesmo já está adaptado aos padrões.
Instalar no painel
1 Se o carro não tiver uma unidade de
controle interna ou computador de
bordo, desconecte o terminal negativo da
bateria do carro.
Se você desconectar a bateria de •
um carro que tenha uma unidade de
controle interna ou computador de
bordo, o computador poderá perder
a memória.
Se a bateria do carro não for •
desconectada, para evitar curtocircuito, cer tifique-se de que não
haja fios desencapados tocando um
no outro.
2 Verifique se a abertura do painel do
carro está dentro destas medidas:
4 Remova o suporte para instalação com
as ferramentas para desmontagem
fornecidas.
5mm
183 mm
53.5mm
3 Retire os dois parafusos na parte superior
do aparelho.
12
PT-BR
5 Instale o suporte no painel do carro
e dobre as abas para fora para fixar o
suporte.
Nota
Se a unidade for fixada pelos parafusos •
fornecidos, e não pelo suporte, ignore esta
etapa.
5mm5mm5mm5mm
6 Coloque o supor te de borracha
fornecido sobre a extremidade do
parafuso de montagem.
Português
5mm
8 Reconecte o terminal negativo da bateria
do carro.

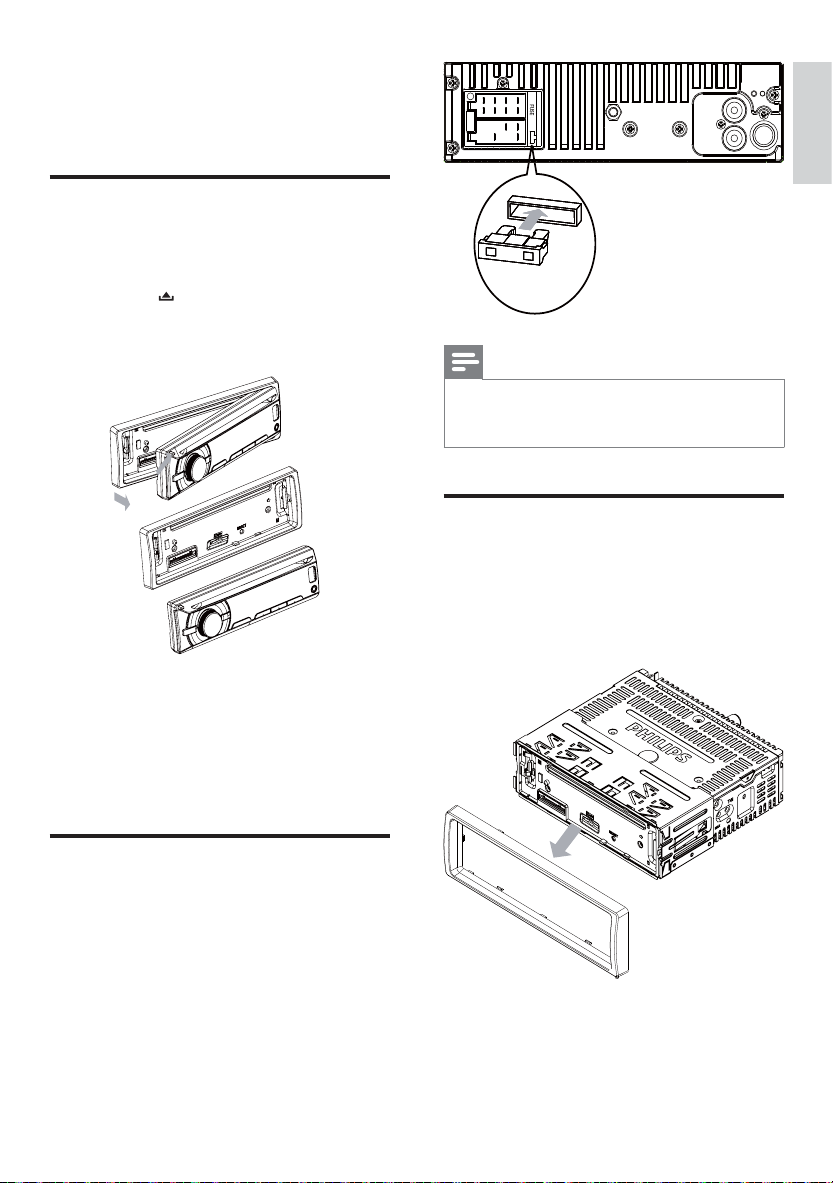

Encaixar o painel frontal
1 Encaixe a moldura.
7 Deslize o aparelho pelo painel até ouvir
um clique.
2 Insira o lado direito do painel no aparelho
até fixá-lo.
3 Pressione o lado esquerdo do painel até
o mecanismo encaixar.
PT-BR
13
Instalar a bateria do controle
remoto
Cuidado
Risco de explosão! Mantenha a bateria distante •
do calor, luz do sol ou fogo. Nunca incinere a
bateria.
Risco de diminuição da vida útil da bateria! •
Nunca misture diferentes marcas ou tipos de
bateria.
Risco de danos ao produto! Quando o •
controle remoto não for usado por um longo
período, remova a bateria.
– Material em perclorato — pode ser •
necessário tratamento especial. Consulte
www.dtsc.ca.gov/hazardouswaste/perchlorate.
Antes da primeira utilização:
1 Remova a aba protetora para ativar a
bateria do controle remoto.
Para substituir a bateria do controle remoto:
1 Abra o compar timento da bateria.
2 Insira uma bateria CR2025 com a
polaridade correta (+/-), conforme
indicado.
3 Feche o compartimento da bateria.
Ligar
1 Pressione para ligar o aparelho.
Para desligar o aparelho, pressione •
por mais de 3 segundos.
Selecionar país/região
Nota
Selecione o país/região correto para este •
aparelho; caso contrário, ele pode não
funcionar adequadamente.
1 Pressione para ligar o aparelho.
» [SELECT OPERATING REGION] é
exibido.
2 Gire para selecionar uma opção:
• [USA] (Estados Unidos)
• [Latin] (América Latina)
• [Europe] (Europa Ocidental)
• [ASIA] (Costa Pacífica da Ásia)
• [Mid-East ] (Oriente Médio)
• [Russia] (Rússia)
3 Pressione para confirmar.
14
PT-BR
Ajustar o relógio
1 Pressione MENU.
2 Pressione ou várias vezes até que a
hora atual seja exibida.
3 Gire no sentido horário para ajustar as
horas.
4 Pressione para confirmar.
5 Gire no sentido anti-horário para
ajustar os minutos.
6 Pressione para confirmar.
7 Pressione OPTIONS/CLOCK para
retornar ao menu anterior.
Exibir o relógio
1 Pressione e segure OPTIONS até que o
relógio seja exibido.
2 Pressione OPTIONS/CLOCK para
retornar ao menu anterior.
Português
PT-BR
15
4 Ouvir rádio
Armazenar estações de rádio
na memória
Sintonizar uma estação de
rádio
1 Pressione SOURCE várias vezes para
selecionar o radio.
2 Pressione ou para selecionar a
banda: [FM1], [FM2], [FM3], [AM1] ou
[AM2].
3 Pressione ou para sintonizar
manualmente uma estação de rádio.
A estação de rádio é transmitida. »
Para pesquisar automaticamente uma »
estação de rádio, pressione
por mais de 3 segundos.
ou
Selecionar a sensibilidade do
sintonizador
Para receber mais estações de rádio ou
somente estações com sinal forte, você pode
ajustar a sensibilidade do sintonizador.
1 Pressione OPTIONS várias vezes até que
[LOCAL SEEK ON] ou [LOCAL SEEK
OFF (DX)] seja exibido.
2 Gire para selecionar um ajuste:
[LOCAL SEEK ON]• (pesquisa
de região ativada): somente
estações com sinal for te podem ser
transmitidas.
• [LOCAL SEEK OFF (DX)] (pesquisa
de região desativada): estações
com sinal forte e fraco podem ser
transmitidas.
Você pode armazenar até seis estações em
cada banda.
Armazenar estações automaticamente
1 Pressione OPTIONS até que AUTO
STORE seja exibido e, em seguida,
pressione
As seis estações mais fortes da banda »
selecionada são salvas automaticamente
nos canais pré-sintonizados: FM1, FM2,
FM3 1-6, AM1, AM2.
para confirmar.
Armazenar estações
manualmente
1 Sintonize a estação que deseja armazenar.
(consulte ‘Sintonizar uma estação de
rádio’ na página 16)
2 Pressione e segure +/PRESET ou -/
PRESET para acessar o modo de
armazenamento.
O número pré-programado pisca na »
tela LCD.
3 Pressione +/PRESET ou -/PRESET para
selecionar o local do armazenamento.
4 Pressione para confirmar.
A estação é salva no canal selecionado. »
O número pré-programado acende na »
tela LCD e permanece aceso.
Sintonizar uma estação présintonizada
1 Pressione ou para selecionar a
banda.
2 Pressione +/PRESET ou -/PRESET para
selecionar a estação pré-sintonizada.
16
PT-BR
5 Reproduzir
arquivos de
áudio
Nota
Verifique se o disco ou o dispositivo contêm •
arquivos em formato reproduzível.
Reproduzir um disco
Para fazer uma pesquisa rápida para trás/•
para frente na faixa atual, pressione
ou
por 3 segundos.
Retirar o CD
Para tirar o CD, pressione
Dica
Se o disco travar no compartimento de disco, •
pressione e segure até o disco sair.
Reproduzir a partir de um
dispositivo USB
no painel frontal.
Português
Nota
Não é possível reproduzir CDs codificados •
com tecnologias de proteção a direitos
autorais.
Você pode reproduzir CDs de áudio
comercialmente disponíveis e os seguintes
discos:
CDs graváveis (CD-R)•
CDs regraváveis (CD-RW)•
CDs de MP3•
CDs de WMA•
Nota
Verifique se o conteúdo do disco pode ser •
reproduzido.
1 Insira um CD com o lado impresso
voltado para cima.
A reprodução é iniciada »
automaticamente.
Para pausar a reprodução do CD, •
pressione
Para reiniciar a reprodução do CD, •
pressione
Para pular para a faixa anterior/seguinte, •
pressione
.
novamente.
ou .
Nota
Verifique se o dispositivo USB contém música •
reproduzível.
Inserir um dispositivo USB
1 Deslize a tampa da entrada USB com o
símbolo
2 Insira o dispositivo USB na entrada USB.
O aparelho inicia automaticamente a »
reprodução do dispositivo USB.
para a esquerda.
PT-BR
17
Remover o dispositivo USB
1 Pressione para desligar o aparelho.
2 Remova o dispositivo USB.
Inserir um cartão
Nota
Este aparelho suporta cartões SD e SDHC. •
1 Pressione para liberar o painel.
2 Pressione para a direita o lado esquerdo
do painel e puxe-o na sua direção para
destacá-lo.
3 Insira o cartão na entrada apropriada.
O aparelho inicia automaticamente a »
reprodução do cartão.
Pesquisar uma faixa MP3/
WMA
Pesquisar na pasta atual
1 Pressione +SONG.
O nome da faixa atual é exibido. »
2 Gire para selecionar outra faixa na
pasta atual.
3 Pressione para confirmar.
Pesquisar em outra pasta
1 Pressione FOLDER -.
O nome da pasta atual é exibido. »
2 Gire para navegar por todas as pastas.
3 Pressione para acessar a pasta
selecionada.
4 Gire para selecionar uma faixa na
pasta.
5 Pressione para iniciar a reprodução.
Dica
Para voltar ao menu anterior de uma pasta, •
pressione .
Remover o cartão
1 Pressione para desligar o aparelho.
2 Pressione o cartão até ouvir um clique.
O cartão estará destravado. »
3 Remova o cartão.
18
PT-BR
Exibir informações de
reprodução
1 Durante a reprodução, pressione DISP
várias vezes para exibir:
Número da faixa e tempo decorrido •
de reprodução
Artista •
Álbum •
Título •
Pasta •
Arquivo •
Repetir reprodução
1 Durante a reprodução, pressione
OPTIONS até que a função REPEAT
seja exibida
2 Gire para selecionar um ajuste.
• [RPT TRK] (repetir uma faixa):
reproduz repetidamente a faixa
atual.
[RPT FLD]• (repetir uma pasta):
reproduz repetidamente todas as
faixas na pasta atual.
• [RPT ALL] (repetir todas as faixas):
reproduz repetidamente todas as
faixas.
Reprodução aleatória
Você pode reproduzir as faixas em ordem
aleatória:
1 Durante a reprodução, pressione
OPTIONS várias vezes até que
[RANDOM] seja exibido.
2 Gire para selecionar um ajuste:
• [RDM OFF]: Cancela a reprodução
aleatória.
[RDM FLD]• : Inicia a reprodução
aleatória dentro da pasta que está
sendo reproduzida.
[RDM ALL]• : Inicia a reprodução
aleatória de todas as faixas.
[INT FLD]• : Após os primeiros
10 segundos de cada faixa, a
reprodução é interrompida da pasta
atual.
[INT ALL]• : Após os primeiros
10 segundos de cada faixa, a
reprodução é interrompida.
•
Conectar uma origem de
som externa
1 Conecte a origem de som externa à
entrada MP3 LINK usando um cabo com
plugue de 3,5 mm.
2 Pressione SOURCE várias vezes até que
[MP3 LINK] seja exibido.
3 Controle o componente externo
(consulte as instruções fornecidas com o
componente externo).
Português
Introdução
Você pode reproduzir os primeiros 10
segundos de cada faixa.
1 Durante a reprodução, pressione
OPTIONS várias vezes até que [INTRO]
seja exibido:
2 Gire para selecionar um ajuste:
• [INT OFF]: Cancela a reprodução
dos 10 segundos e inicia a
reprodução normal.
PT-BR
19
6 Ajustar o som
Selecionar o equalizador
predefinido
Ajustar volume
1 Gire no sentido horário/anti-horário
para aumentar/diminuir o volume.
Mudo
Você pode desativar o som do áudio.
1 Durante a reprodução, pressione .
Para reativar o som, pressione •
novamente.
Ativar/desativar o DBB
1 Pressione DBB por mais de 3 segundos.
O ajuste atual de DBB é exibido. »
» [DBB ON]: a função Reforço
Dinâmico de Graves (DBB) é ligada.
» [DBB OFF]: a função DBB está
desligada.
2 Pressione DBB novamente para alterar o
ajuste de DBB.
Ativar/desativar o som
máximo
1 Pressione MAX SOUND.
A configuração atual é exibida »
» [MAX ON]: a função de som máximo
é ativada.
» [MAX OFF]: o som máximo é
desativado.
2 Pressione MAX SOUND novamente
para selecionar uma opção.
1 Pressione EQ/Audio.
O ajuste de equalização atual é »
exibido.
2 Pressione EQ/Audio novamente para
selecionar um ajuste predefinido de EQ:
• [OPTIMAL] (ideal)
• [FLAT] (uniforme)
• [POP] (pop)
• [USER] (usuário)
• [TECHNO] (techno)
• [ROCK] (rock)
• [CLASSIC] (clássica)
• [JAZZ] (jazz)
Alternar a zona de audição
de músicas
Com a inovadora tecnologia Zone da Philips,
o motorista ou os passageiros podem ouvir
músicas com o melhor balanço possível entre
os alto-falantes e desfrutar de um efeito
espacial mais vibrante, assim como o que foi
criado pelo artista. Você pode alternar a zona
de audição de músicas do motorista para os
passageiros, contando com os melhores ajustes
possíveis dos alto-falantes do carro.
1 Pressione MENU/ZONE por mais de 3
segundos.
A configuração atual é exibida »
2 Pressione / para alternar as zonas:
• [ZONE ALL]
• [FRONT]
• [F. LEFT] (frontal esquerda)
• [F. RIGHT] (frontal direita)
3 Pressione OK para confirmar a seleção e
sair do menu.
20
PT-BR
Outras definições de som
Você também pode ajustar as configurações de
EQ/Audio predefinidas.
1 Pressione EQ/Audio por 3 segundos.
2 Pressione ou várias vezes para
selecionar o item a ser ajustado:
• [BAS] (graves): de -7 a +7.
• [TRE] (agudos): de -7 a +7.
• [BAL] (balanço): de 12L a 12R. (L =
alto-falante esquerdo, R = altofalante direito)
• [FAD] (atenuante): de 12R a 12F. (R
= alto-falante traseiro, F = altofalante frontal)
3 Gire para selecionar um valor.
Português
PT-BR
21
7 Ajustar as
configurações
do sistema
Ativar/desativar o som de
bipe
Sempre que você pressionar um botão, o
aparelho emitirá um bipe. Você pode ativar ou
desativar o som de bipe.
1 Pressione MENU.
2 Pressione ou várias vezes até que
[BEEP] seja exibido.
3 Gire para selecionar um ajuste:
• [BEEP ON]: ativa o som de bipe.
• [BEEP OFF]: desativa o som de bipe.
4 Pressione OPTIONS/CLOCK para
retornar ao menu anterior.
Selecionar configuração de
tela escura
Você pode configurar a tela para que seja
desligada automaticamente quando o aparelho
permanecer ocioso por 10 ou 20 segundos.
1 Pressione MENU.
2 Gire para selecionar um ajuste:
• [BKO 10 S] : desliga a tela
automaticamente 10 segundos após
a última operação.
• [BKO 20 S] : desliga a tela
automaticamente 20 segundos após
a última operação.
• [BKO OFF] : a tela nunca é
desligada.
3 Pressione OPTIONS/CLOCK para
retornar ao menu anterior.
Ativar/desativar o modo de
demonstração
1 Pressione MENU.
2 Pressione ou várias vezes até que
[DEMO] seja exibido.
A tela mostra a definição atual do »
modo de demonstração.
3 Gire para selecionar um ajuste:
• [DEMO ON]: ativa o modo de
demonstração. Quando o aparelho
não é usado por mais de 10
segundos, todas as funções são
exibidas.
• [DEMO OFF]: desativa o modo de
demonstração.
Restabelecer
Você pode restaurar os ajustes padrão de
fábrica do aparelho.
1 Destaque o painel frontal.
2 Pressione o botão de reinicialização
usando uma caneta de ponta redonda ou
uma ferramenta semelhante.
Ajustes predefinidos, como canais pré- »
sintonizados e ajustes sonoros, serão
apagados.
22
PT-BR
8 Informações
adicionais
Destacar o painel frontal
Você pode destacar o painel frontal para evitar
roubo.
1 Pressione para liberar o painel.
2 Pressione para a direita o lado esquerdo
do painel.
FUSE 15A
FUSE 15A
FUSE 15A
FUSE 15A
Nota
Se o fusível novo voltar a ficar danificado, •
talvez haja mau funcionamento interno.
Consulte seu revendedor Philips.
Remover o equipamento
Você pode remover o aparelho do painel.
1 Destaque o painel frontal.
2 Retire o aparelho usando as ferramentas
de desmontagem.
Português
3 Puxe o painel na sua direção para
destacá-lo do aparelho.
4 Guarde o painel no estojo de transporte
fornecido para protegê-lo contra sujeira e
danos.
Substituir os fusíveis
Se o fusível estiver danificado:
1 Verifique a conexão elétrica.
2 Compre um fusível com voltagem
correspondente à do fusível danificado.
3 Substitua o fusível.
PT-BR
23
9 Informações do
produto
Nota
As informações do produto estão sujeitas a •
alterações sem aviso prévio.
Fonte de alimentação 12 V DC (11 V a
16 V), aterramento
negativo
Fusível 15 A
Impedância adequada
dos alto-falantes
Potência contínua 22 W x 4 RMS (4
Voltagem da préamplificação
Nível de entrada
auxiliar
Dimensões (L x A x P) 188 x 58 x 201 mm
Peso 1,47 kg
Rádio
Faixa de freqüência
- FM
Faixa de freqüência
- AM (MW)
Sensibilidade
utilizável - FM
Sensibilidade
utilizável - AM
(MW) (S/N = 20
dB)
Dispositivos USB compatíveis:
4 a 8
10% D.H.T.)
1,5 V
500 mV
87,5 a 108,0 MHz
(intervalo de 100 kHz
na pesquisa automática
e 50 kHz na pesquisa
manual)
522 a 1620 KHz (9 kHz)
530 a 1710 kHz (10
kHz)
8 μV
30 μV
Memória flash USB: host USB 1.1 •
com interface capaz de ler todas as
velocidades suportadas (1.1, 2.0)
Dispositivos de memória flash USB: host •
USB 1.1 com interface capaz de ler todas
as velocidades suportadas (1.1, 2.0)
Cartões de memória (SD / SDHC) •
Formatos suportados:
USB ou formato de arquivo de memória: •
FAT16, FAT32
Taxa de bits de MP3 (taxa de dados): 32 a •
320 Kbps e taxas de bits variáveis
WMA V4, V7, V8, V9 (L1, L2) •
ISO9660, Joliet •
Número máximo de títulos: 512 •
(dependendo do tamanho do nome do
arquivo)
Número máximo de álbuns: 255 •
Freqüências de amostragem suportadas: •
2 kHz, 44,1 kHz, 48 kHz
Taxas de bits suportadas: 2 a 256 (kbps), •
taxas de bits variáveis
Aninhamento de diretórios até o máximo •
de 8 níveis
Número de álbuns/pastas: máximo de 99 •
para CD, máximo de 199 para USB
Número de faixas/títulos: máximo 999 •
Tag ID3 v2.0 para v2.4 •
Nome do arquivo em Unicode UTF8 •
(tamanho máximo: 64 bytes)
Formatos não suportados:
Álbuns vazios: um álbum vazio não •
contém arquivos MP3/WMA e não
aparece no display.
Os formatos de arquivo não supor tados •
são ignorados. Por exemplo, documentos
do Word (.doc) ou arquivos MP3 com
extensão .dlf são ignorados e não são
reproduzidos.
Arquivos de áudio AAC, WAV, PCM •
Arquivos WMA protegidos por DRM •
(.wav, .m4a, .m4p, .mp4, .aac)
Arquivos WMA no formato Lossless •
24
PT-BR
10 Solução de
problemas
Cuidado
Nunca remova a tampa ou carcaça do •
equipamento.
Para manter a garantia válida, nunca tente
consertar o aparelho por conta própria.
Se tiver problemas ao usar o aparelho,
verifique os seguintes pontos antes de solicitar
atendimento: Se o problema persistir, acesse o
site da Philips em (www.philips.com/support).
Ao entrar em contato com a Philips, fique
próximo ao aparelho e tenha em mãos os
números do modelo e de série.
O aparelho não liga ou não há som.
O motor do carro não está ligado. Ligue •
o motor do carro.
O cabo não está conectado •
corretamente. Verifique as conexões.
O fusível está queimado. Substitua o •
fusível.
O volume está muito baixo. Ajusta o •
volume.
Se as ações acima não solucionarem o •
problema, pressione o botão RESET.
Verifique se o formato da faixa •
reproduzida é compatível.
Verifique se o rótulo do disco está •
inserido com o lado impresso voltado
para cima.
Limpe o disco com uma flanela, fazendo •
movimentos em linha reta, do centro
para a extremidade.
O disco utilizado pode estar com defeito. •
Reproduza outro disco.
Verifique se o disco é um CD/CD-R /CD- •
RW finalizado.
Verifique se o CD é codificado com •
tecnologias de proteção a direitos
autorais.
O CD pula faixas.
Verifique se o CD está danificado ou •
sujo.
Verifique se o modo aleatório está •
desativado.
Não consigo ejetar o disco.
Pressione e segure •
Perda de estações pré-sintonizadas.
O cabo da bateria não está conectado •
corretamente. Conecte o cabo da bateria
ao terminal que permanece ativado
ininterruptamente.
O display mostra ERR-12
Erro de dados no dispositivo USB. •
Verifique o dispositivo USB.
.
Português
Ruído nas transmissões.
O sinal está muito fraco. Selecione outras •
estações com sinal mais forte.
Verifique a conexão da antena do carro. •
Altere a transmissão de estéreo para •
mono.
Não é possível reproduzir o disco.
PT-BR
25
11 Glossário
M
MP3
Formato de arquivo em um sistema de
compressão de dados sonoros. MP3 é a
abreviação de Motion Picture Experts Group
1 (ou MPEG-1) Audio Layer 3. No formato
MP3, um CD-R ou CD-RW pode conter 5 a
10 vezes mais dados que um CD de áudio.
S
SD
Secure Digital. Tipo de cartão de memória
flash.
SDHC
SDHC (Secure Digital High Capacity) é um
tipo de cartão de memória flash baseado
na especificação SDA 2.00. A especificação
SDA 2.00 permite que cartões SD atinjam
capacidades mais altas, de 4 GB a 32 GB ou
mais.
W
WMA (Windows Media Audio)
Formato de áudio da Microsoft, que faz parte
da tecnologias Microsoft Windows Media.
Inclui as ferramentas de Gerenciamento de
direitos digitais da Microsoft, a tecnologia
de codificação Windows Media Video e a
tecnologia de codificação Windows Media
Audio.
26
PT-BR
validade
imprescindível
Português
consumidor
PT-BR
27
28 PT-BR
29
© 2010 Koninklijke Philips Electronics N.V.
All rights reserved.
CEM2000_78_UM_V1.0
Loading...
