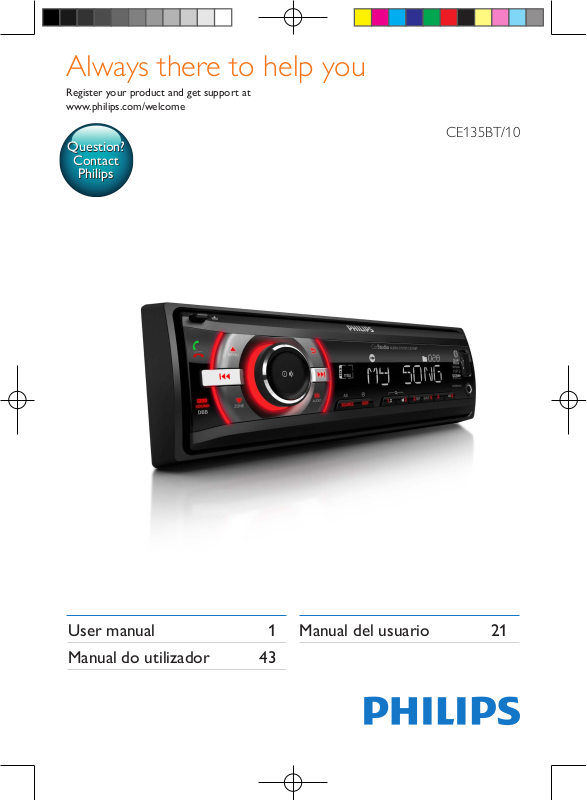

Page 1
Register your product and get support at
www.philips.com/welcome
Always there to help you
Question?
Contact
Philips
CE135BT/10
Manual do utilizador 43
Manual del usuario 21User manual 1
Page 2
Español
Contenido
1 Seguridad 22
2 Sistema de audio para el automóvil 23
Introducción 23
Contenido de la caja 23
Descripción general del sistema 24
3 Instalación del sistema de audio
para el coche 26
Conexión de los cables 27

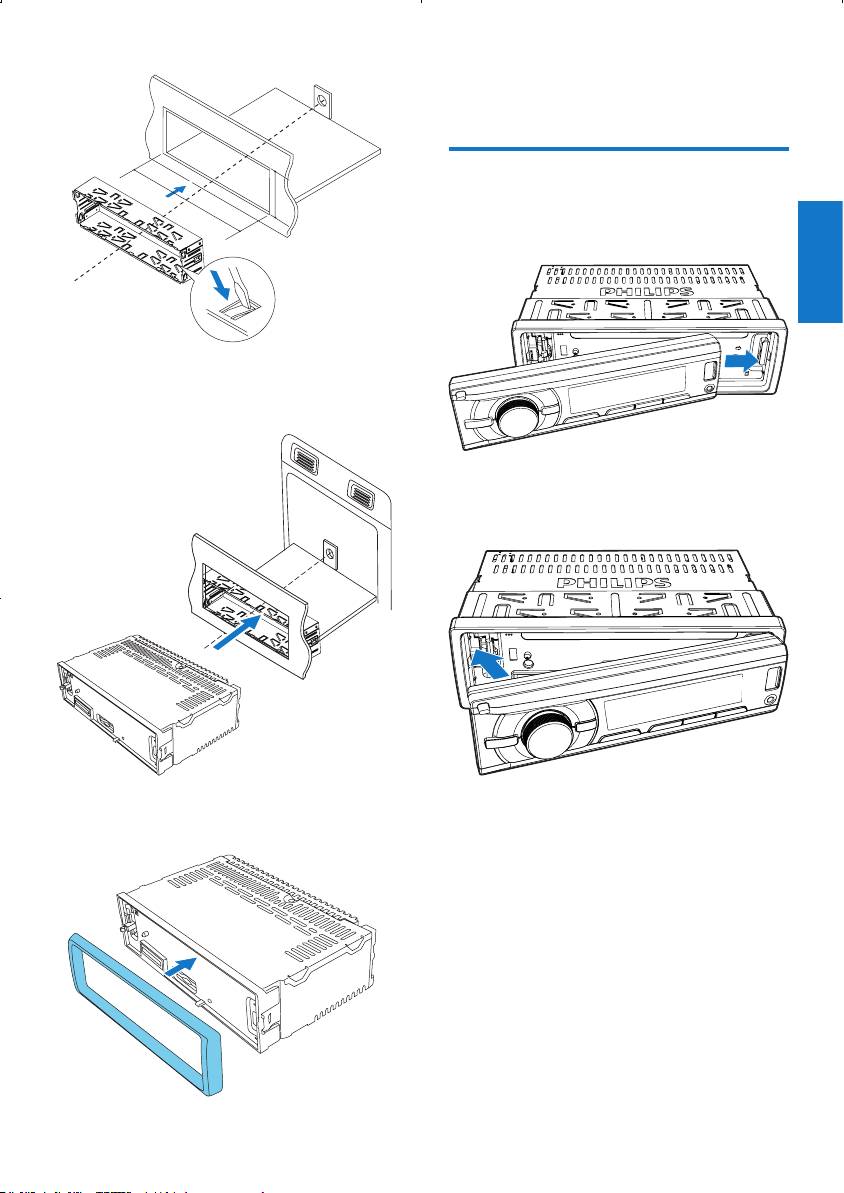

Montaje en el salpicadero 28
Colocación del panel frontal 29
4 Introducción 30
La primera vez que lo use: 30
Ajuste del reloj 30
Selección de una fuente 30
5 Cómo escuchar la radio 31
Selección de una región del sintonizador 31
Selección de una sensibilidad del
sintonizador 31
Activación de la función RDS 31
Búsqueda de una emisora de radio 31
Almacenamiento de emisoras de
radio en la memoria 32
9 Carga de un dispositivo USB 36
10 Ajuste del sonido 37
11 Restablecimiento del sistema 37
12 Información del producto 38
Información del producto 38
13 Solución de problemas 39
14 Aviso 40
Conformidad 40
Conservación del medioambiente 40
Aviso sobre marcas comerciales 41
Copyright 41
6 Reproducción de un dispositivo
de almacenamiento 33
7 Uso de dispositivos Bluetooth 34
Conexión de un dispositivo 34
Reproducción del audio de un
dispositivo Bluetooth 35
Realización de llamadas 35
8 Cómo escuchar un dispositivo
externo 36
21
ES
Page 3
1 Seguridad
Asegúrese de leer y comprender todas las
instrucciones antes de utilizar este dispositivo.
La garantía no cubre los daños producidos por
no haber seguido las instrucciones.
• La modicación del producto podría
provocar una radiación de EMC peligrosa u
otras situaciones de peligro.
• Este dispositivo ha sido diseñado para su
funcionamiento exclusivo con alimentación
de CC de 12 V con conexión a tierra.
• Para garantizar la seguridad durante la
conducción, ajuste el volumen a un nivel
cómodo y seguro.
• El uso de fusibles incorrectos puede
provocar daños o incendios. Cuando
necesite cambiar el fusible, consulte con un
profesional.
• Para que la instalación sea segura, utilice
sólo el equipo de montaje incluido.
• Para evitar cortocircuitos, no exponga el
producto a la lluvia ni al agua.
• No exponga el dispositivo a goteos ni
salpicaduras.
• No coloque sobre la unidad objetos que
puedan suponer un peligro (por ejemplo,
objetos que contengan líquido o velas
encendidas).
• Nunca inserte objetos en las ranuras
de ventilación u otras aberturas del
dispositivo.
• Limpie el dispositivo con un paño suave
humedecido. No utilice sustancias como
alcohol, productos químicos ni productos
de limpieza domésticos para limpiar el
dispositivo.
22 ES
Page 4
Español
2 Sistema de
audio para el
automóvil
Introducción
Con este sistema, puede:
• disfrutar del audio de dispositivos de
almacenamiento USB, tarjetas SD/SDHC,
otros dispositivos externos y dispositivos
Bluetooth, y
• escuchar emisoras de radio.
Puede mejorar la salida de sonido con los
siguientes efectos de sonido:
• Refuerzo dinámico de graves (DBB)
• Control digital del sonido (DSC)
Medios reproducibles:
• Dispositivo de almacenamiento USB
• Compatibilidad: USB 2.0, USB 1.1
• Clase compatible: MSC (Clase de
almacenamiento masivo)
• Capacidad máxima: 32 GB
• Tarjeta SD/SDHC
• Capacidad máxima: 32 GB
• Archivos
• Sistema de archivos: FAT16, FAT32
• Número máximo de carpetas: 99
• Número máximo de pistas/archivos:
999
• Nivel máximo del directorio: 8
• Archivos MP3
Frecuencias de muestreo: 32 kHz,
44,1 kHz, 48 kHz
Velocidades de bits: 8 - 320 kbps y
velocidades de bits variables
• Archivos WMA
Versiones: V4, V7, V8, V9 (L1 y L2)
Frecuencias de muestreo: 44,1 kHz, 48
kHz
Velocidades de bits: 64 -192 kbps y
velocidades de bits variables
• Etiqueta ID3 v2.0 o superior
• Archivos no compatibles:
Archivos AAC, WAV y PCM.
Archivos WMA con protección DRM
(.wav; .m4a; .m4p; .mp4 y .aac)
Archivos WMA con formato sin
pérdidas
Contenido de la caja
Compruebe e identique el contenido del
paquete:
ab c
fed
a Unidad principal (con carcasa)
b Funda de transporte (con panel frontal
incluido)
c Embellecedor
d Herramienta de desmontaje, 2 piezas
e Conector ISO macho, 2 piezas
f Manual de usuario
23
ES
Page 5
Descripción general del
hf
sistema
ab cd e
ts rq ponm lk ji
uv
a
• Desbloquea el panel frontal.
b
• Para pistas .wma y .mp3, púlselo para
seleccionar la carpeta anterior.
• Manténgalo pulsado para acceder al
menú del sistema.
• Púlselo para seleccionar una banda del
sintonizador.
c
• Volver al menú anterior.
24 ES
d Pantalla LCD
e
• Se conecta a un dispositivo de
almacenamiento USB.
f AUDIO IN
• Se conecta a la toma de salida de
audio (normalmente la toma de
auriculares) de un dispositivo externo.
g
• Inicia, pausa o reanuda la reproducción
de las pistas.
g
Page 6
Español
• En el modo de radio, púlselo para
seleccionar la emisora de radio
presintonizada número 6.
• En el modo de radio, manténgalo
pulsado para guardar la emisora de
radio actual en el canal número 6.
h
• En el modo de radio, púlselo para
seleccionar la emisora de radio
presintonizada número 5.
• En el modo de radio, manténgalo
pulsado para guardar la emisora de
radio actual en el canal número 5.
i
• En el modo de radio, púlselo para
seleccionar la emisora de radio
presintonizada número 4.
• En el modo de radio, manténgalo
pulsado para guardar la emisora de
radio actual en el canal número 4.
• Para pistas .wma y .mp3, púlselo varias
veces para seleccionar un modo de
reproducción: reproduzca todas las
pistas de forma aleatoria ([SHU ALL]),
reproduzca las pistas de la carpeta
actual de forma aleatoria ([SHU
FLD]) o reproduzca todas las pistas
del dispositivo de almacenamiento en
orden ([SHU OFF]).
j
• En el modo de radio, púlselo para
seleccionar la emisora de radio
presintonizada número 3.
• En el modo de radio, manténgalo
pulsado para guardar la emisora de
radio actual en el canal número 3.
• Para pistas .wma y .mp3, púlselo varias
veces para seleccionar un modo de
repetición: repite la pista actual ([REP
ONE]), repite todas las pistas de la
carpeta actual ([TPR FLD]) o repite
todas las pistas del dispositivo de
almacenamiento ([TPR ALL).
k
• En el modo de radio, púlselo para
seleccionar la emisora de radio
presintonizada número 2.
• En el modo de radio, manténgalo
pulsado para guardar la emisora de
radio actual en el canal número 2.
• Para pistas de .wma y .mp3, púlselo
para acceder a la lista de carpetas.
l
• En el modo de radio, púlselo para
seleccionar la emisora de radio
presintonizada número 1.
• En el modo de radio, manténgalo
pulsado para guardar la emisora de
radio actual en el canal número 1.
• Para pistas de .wma y .mp3, púlselo
para acceder a la lista de pistas.
m /DSP
• Pulse varias veces para mostrar la
información disponible sobre la pista
actual.
• Pulse varias veces para mostrar la
información RDS disponible.
• Mantenga pulsado para mostrar el
ajuste del reloj.
n AS/SOURCE
• Pulse varias veces para seleccionar una
fuente.
• En el modo de radio, mantenga
pulsado para activar la búsqueda
automática de emisoras de radio.
o
• Pulse varias veces para seleccionar un
ecualizador de sonido prestablecido.
• Manténgalo pulsado para activar
la conguración de graves, agudos,
balance y atenuador.
p
• Púlselo para encender el sistema.
• Manténgalo pulsado para apagar el
sistema.
• Púlselo para silenciar los altavoces o
activar el sonido desde el estado de
silencio.
• Púlselo para conrmar una opción.
• Gírelo para cambiar entre las opciones
del menú.
25
ES
Page 7
• Gírelo para ajustar el nivel volumen.
q
• Para pistas .wma/.mp3, pulse para
seleccionar la carpeta siguiente.
• Manténgalo pulsado para activar la
selección de zonas de escucha.
• Púlselo para seleccionar una banda del
sintonizador.
r /
• Sintoniza una emisora de radio.
• Pulse para saltar a la pista anterior o
siguiente.
• Mantenga pulsado para rebobinar la
pista o hacer una búsqueda rápida
hacia delante.
s
• Púlselo para activar o desactivar el
volumen máximo.
• Manténgalo pulsado para activar o
desactivar el efecto de sonido DBB
(refuerzo dinámico de graves).
t /
• Púlselo para colgar una llamada.
• Manténgalo pulsado para rechazar una
llamada entrante.
u Ranura para tarjetas SD o SDHC
• Inserte una tarjeta SD o SDHC.
v RESET
• Púlselo para restablecer la
conguración predeterminada de
fábrica del sistema.
3 Instalación del
sistema de audio
para el coche
Precaución
• Use los controles sólo como se indica en este manual
de usuario.
Siga siempre las instrucciones de este capítulo
en orden.
Estas instrucciones se aplican a una instalación
típica. No obstante, si los requisitos de su
vehículo son distintos, debe realizar los ajustes
correspondientes. Si tiene alguna pregunta
sobre los kits de instalación, consulte al su
distribuidor local.
26 ES
Page 8
Español
Nota
• Este sistema ha sido diseñado para su funcionamiento
exclusivo con alimentación de CC de 12 V con
conexión a tierra.
• Instale siempre el sistema en el salpicadero. Su
instalación en otras zonas puede resultar peligrosa ya
que la parte posterior del sistema se calienta durante
su uso.
• Para evitar que se produzca un cortocircuito: asegúrese
de que el motor está desconectado antes de realizar
la conexión.
• Asegúrese de conectar los cables de alimentación
amarillo y rojo después de conectar el resto de cables.
• Asegúrese de proteger todos los cables sueltos con
cinta aislante.
• Asegúrese de que los cables no queden atrapados bajo
los tornillos de hierro o en zonas que puedan moverse
(por ejemplo, el riel del asiento).
• Asegúrese de que todos los cables de tierra estén
conectados a una única toma de tierra.
• Para que la instalación sea segura, utilice sólo el equipo
de montaje incluido.
• El uso de fusibles incorrectos puede provocar daños o
incendios. Cuando necesite cambiar el fusible, consulte
con un profesional.
• Al conectar otros dispositivos a este sistema, asegúrese
de que la potencia del circuito del vehículo sea superior
a la del valor total de fusible de todos los dispositivos
conectados.
• No conecte los cables de los altavoces a la carrocería
metálica o al chasis del vehículo.
• No conecte entre sí los cables con rayas de los
altavoces.
Conexión de los cables
Nota
• Asegúrese de proteger todos los cables sueltos con
cinta aislante.
• Consulte a un profesional para conectar los cables
como se indica a continuación.
1 Compruebe el cableado del coche
con cuidado y conecte los cables a los
conectores ISO macho.
Conectores ISO
macho
a Banda verde,
banda verde
con borde
negro
b Banda blanca,
banda blanca con
borde negro
c Banda gris, banda
gris con borde
negro
d Banda morada,
banda morada
con borde negro
e Banda roja Llave de contacto
f Banda azul Cable de control
g Banda azul con
borde blanco
h Banda negra A tierra
i Banda amarilla A la batería de
2 Conecte la antena y el amplicador como
se muestra en la imagen, si procede.
Conectar a
Altavoz posterior
izquierdo
Altavoz izquierdo
delantero
Altavoz derecho
delantero
Altavoz posterior
derecho
+12 V CC cuando se
enciende/ACC
del relé de la antena
eléctrica/del motor
Cable de control del
relé del amplicador
automóvil de +12 V
que está alimentada
en todo momento
27
ES
Page 9
e
L
REAR
R
• Si la batería del vehículo no está
desconectada, asegúrese de que los cables
pelados no se toquen entre sí para evitar
que se produzca un cortocircuito.
1 Asegúrese de que la abertura del
salpicadero tiene las siguientes medidas:
5mm
183 mm
53mm
abcd
Tomas del panel
trasero
1 Para
conectores ISO
macho
2 REAR L Altavoz posterior
3 REAR R Altavoz posterior
4 ANTENNA Antena
5 banda morada Módulo de control
Consejo
• La disposición de las patillas de los conectores ISO
depende del tipo de vehículo. Para evitar daños a la
unidad, conéctelos correctamente.
Montaje en el salpicadero
• Si el vehículo no dispone de una unidad
de a bordo o de un equipo de navegación,
desconecte el terminal negativo de la
batería.
Tomas o conectores
externos
Como se indica
anteriormente
izquierdo
derecho
remoto OE
2 Extraiga la carcasa de montaje con las
herramientas de desmontaje incluidas.
3 Instale la carcasa en el salpicadero y doble
las pestañas hacia el exterior para jarla.
28 ES
Page 10
Español
6 Vuelva a conectar el terminal negativo de
la batería del vehículo.
53.5 mm
183 mm
4 Deslice la unidad en el salpicadero hasta
que oiga un "clic".
Colocación del panel frontal
1 Inserte la muesca del panel en el al chasis
en la unidad principal.
2 Presione el extremo izquierdo del panel
frontal hacia adentro hasta que se coloque
rmemente con un "clic".
5 Coloque el embellecedor.
29
ES
Page 11
Extracción del panel frontal
Nota
• Antes de insertar una tarjeta de SD o SDHC, o
restablecer el sistema, extraiga el panel frontal.
• Antes de extraer el panel frontal, asegúrese de que el
sistema está apagado.
1 Pulse para liberar el panel frontal.
2 Tire del panel frontal para extraerlo.
4 Introducción
La primera vez que lo use:
1 Pulse para encender el sistema.
» Se muestra [PHILIPS] y el dispositivo
activa automáticamente el modo de
radio.
Ajuste del reloj
1 Mantenga pulsado para acceder el menú
del sistema.
2 Pulse / varias veces hasta que se
muestre [CLK] con dígitos de la hora
parpadeando.
3 Gire en sentido contrario al de las
agujas del reloj para ajustar la hora.
4 Gire en el sentido de las agujas del
reloj para ajustar los minutos.
30 ES
Selección de una fuente
Pulse AS/SOURCE varias veces para
seleccionar una fuente.
• [RADIO]: para escuchar emisoras de radio
FM/AM.
• [AUDIO IN]: para escuchar la entrada de
audio a través de la toma AUDIO IN.
• [USB]: cuando un dispositivo de
almacenamiento USB está conectado y
se ha reconocido, puede seleccionar esta
fuente para reproducir archivos de audio
almacenados en el mismo.
• [SD/SDHC]: cuando se inser ta y se
reconoce una tarjeta SD/SDHC, puede
seleccionar esta fuente para reproducir
archivos de audio almacenados en el
mismo.
Page 12
Español
5 Cómo escuchar
Activación de la función RDS
la radio
Selección de una región del
sintonizador
Puede seleccionar una región de radio que
coincida con su ubicación.
1 Mantenga pulsado para acceder el menú
del sistema.
2 Pulse / varias veces hasta que se
muestre una de las siguientes opciones.
• [AREA EUROPE] (Europa occidental)
• [AREA ASIA] (Pacíco asiático)
• [AREA M--EAST] (Oriente Próximo)
• [AREA AUST] (Australia)
• [AREA RUSSIA] (Rusia)
• [AREA USA] (Estados Unidos)
• [AREA LATIN] (Latinoamérica)
3 Gire para seleccionar una región.
Selección de una sensibilidad
del sintonizador
Para buscar emisoras solo con señales fuertes
o más emisoras de radio, puede cambiar la
sensibilidad del sintonizador.
1 Mantenga pulsado para acceder el menú
del sistema.
2 Pulse / varias veces hasta que se
muestre [LOC ON] o [LOC OFF].
3 Gire para seleccionar un ajuste.
• [LOC ON]: busca emisoras de radio
solo con señales fuertes.
• [LOC OFF]: busca emisoras de radio
con señales fuertes y débiles.
Nota
• La función RDS está activada de manera
predeterminada.
• Sólo cuando la función de RDS está activada, se puede
acceder a los ajustes relacionados con RDS.
1 Mantenga pulsado para acceder el menú
del sistema.
2 Pulse / varias veces hasta que se
muestre [RDS ON] o [RDS OFF].
3 Gire para seleccionar [RDS ON].
» La función RDS se activa.
• Para desactivar la función RDS, gire
para seleccionar [RDS OFF].
Búsqueda de una emisora de
radio
Búsqueda de una emisora de radio
automáticamente
Pulse o para buscar la emisora de radio
anterior o siguiente con señales fuertes.
Búsqueda de una emisora de radio
manualmente
1 Mantenga pulsado o hasta que [M]
parpadee.
2 Pulse o varias veces hasta que se
muestre la frecuencia objetivo.
31
ES
Page 13
Almacenamiento de emisoras
de radio en la memoria
Nota
• Puede almacenar un máximo de seis emisoras en cada
banda.
Almacenamiento automático de las
emisoras de radio
1 Cambie la fuente a [RADIO].
2 Pulse BAND, , o varias veces para
seleccionar una banda.
3 Mantenga pulsado AS/SOURCE hasta que
aparezca [STORE---].
» Después de completar la búsqueda, la
primera emisora de radio almacenada
se transmite automáticamente.
• Para seleccionar una emisora de radio
almacenada, pulse , , ,
, , o .
Almacenamiento manual de las
emisoras de radio
1 Pulse BAND, o varias veces para
seleccionar una banda del sintonizador.
2 Sintonice la emisora de radio que desee
almacenar.
3 Vuelva a conectar , , , , o
para almacenar la emisora de radio en
el canal seleccionado.
• Para seleccionar una emisora de radio
almacenada, pulse , , ,
, , o .
32 ES
Page 14
Español
6 Reproducción
de un
dispositivo de
almacenamiento
Botón Función
/ Pulse varias veces para seleccionar una
carpeta.
Detiene o reinicia la reproducción.
/ Pulse para reproducir la pista anterior
o la siguiente.
/ Mantenga pulsado para rebobinar la
pista o hacer una búsqueda rápida
hacia delante.
Pulse varias veces para mostrar la
/DISP
información disponible sobre la pista
actual.
Pulse varias veces para seleccionar un
modo de repetición:
• [REP ONE]: repite la pista actual,
• [TPR FLD]: repite todas las pistas en
la carpeta actual, o
• [TPR ALL]: repite todas las pistas en
el dispositivo de almacenamiento.
Pulse varias veces para seleccionar un
modo de reproducción:
• [SHU ONE]: reproduce todas las
pistas de forma aleatoria,
• [SHU FLD]: reproduce las pistas de
la carpeta actual de forma aleatoria,
o
• [SHU OFF]: reproduce todas las pis-
tas en el dispositivo de almacenamiento en orden.
1 Conecte un dispositivo de almacenamiento
USB o tarjeta SD/SDHC compatibles.
• Para una tarjeta SD/SDHC, primero
desmonte el panel frontal, inserte la
tarjeta en la ranura para tarjetas, y a
continuación monte el panel frontal.
2 Cambie la fuente a [USB] o [SD/SDHC].
• Cuando se conecta y se reconoce un
dispositivo de almacenamiento USB,
el sistema cambia la fuente a [USB]
automáticamente.
3 Si no comienza la reproducción, pulse .
33
ES
Page 15
7 Uso de
dispositivos
Bluetooth
Con este sistema de audio para el coche, puede
escuchar el audio de un reproductor o realizar
una llamada a través de Bluetooth.
Conexión de un dispositivo
Nota
• Philips no garantiza la compatibilidad con todos los
dispositivos Bluetooth.
• Antes de emparejar un dispositivo con el sistema,
consulte la compatibilidad con Bluetooth en el manual
de usuario del mismo.
• Asegúrese de que la función Bluetooth está activada en
el dispositivo y de que este está ajustado como visible
para el resto de dispositivos Bluetooth.
• Puede conectar solo un dispositivo Bluetooth a la vez
a este sistema.
• El alcance de funcionamiento entre este sistema y un
dispositivo Bluetooth es de unos 3 metros.
• Cualquier obstáculo que se encuentre entre este
sistema y un dispositivo Bluetooth puede reducir el
alcance de funcionamiento.
• Mantenga el sistema alejado de cualquier otro
dispositivo electrónico que pueda causar interferencias.
En el dispositivo, siga los pasos que se indican a
continuación.
1 Busque los dispositivos Bluetooth.
2 En la lista de dispositivos, seleccione
CE135BT.
3 Introduzca la contraseña predeterminada
"0000" y, a continuación, conrme la
introducción de contraseña.
» Si el emparejamiento se realiza
correctamente, se muestra [PAIRED]
en la pantalla LCD del sistema.
34 ES
4 Active o permita la conexión con el
CE135BT.
» Si la conexión se realiza correctamente,
[CONNECTED] se desplaza por la
pantalla y se muestra en la pantalla
LCD del sistema.
» Si la conexión falla, se muestra
[FAILED] en la pantalla LCD del
sistema.
Desconexión de un dispositivo
1 Mantenga pulsado MENU para acceder el
menú del sistema.
2 Pulse / varias veces hasta que se
muestre [DISCONN].
3 Pulse .
» Se muestra [WAIT] con -, -- y ---
parpadeando alternamente hasta que
[DISCNN OK] se desplaza por la
pantalla.
Consejo
• También puede realizar la desconexión en el dispositivo.
Cómo volver a conectar un
dispositivo
Algunos dispositivos Bluetooth son
compatibles con la reconexión automática
con un dispositivo Bluetooth emparejado. Si su
dispositivo no es compatible con la reconexión
automática, vuelva a conectarlo con el sistema
manualmente.
1 Mantenga pulsado MENU para acceder el
menú del sistema.
2 Pulse / varias veces hasta que se
muestre [CONNECT].
3 Pulse .
» Se muestra [WAIT] con -, -- y --
- parpadeando alternamente hasta
que [CONNECTED] o [FAILED] se
desplaza por la pantalla.
Page 16
Español
» Si se desplaza [CONNECTED], el
sistema se ha conectado de nuevo con
el último dispositivo conectado.
Realización de llamadas
Consejo
• También puede realizar la reconexión en el dispositivo.
Reproducción del audio de
un dispositivo Bluetooth
Si el dispositivo Bluetooth conectado es
compatible con el perl de distribución de
audio avanzada (A2DP), puede escuchar las
pistas almacenadas en el dispositivo a través
del sistema. Si el dispositivo es compatible con
el perl de control remoto de audio y vídeo
(AVRCP), puede controlar la reproducción en
el sistema o con el mando a distancia.
1 Reproduzca una pista en el dispositivo
conectado.
2 Pulse SOURCE varias veces para cambiar
la fuente a [BT AUDIO].
» La reproducción se inicia
automáticamente.
• Para hacer una pausa o reanudar la
reproducción, pulse .
• Para saltar a la pista anterior o
siguiente, pulse / .
Nota
• Mantenga activa la conexión Bluetooth entre el sistema
y el teléfono móvil.
Cómo llamar a un número
En el teléfono móvil, llame a un número.
» Aparece [CALLING].
Cómo responder a una llamada
entrante
Cuando el sistema recibe una llamada entrante,
se muestra el número de teléfono o [PHONE
IN].
Pulse para contestar la llamada.
Cómo rechazar una llamada entrante
Mantenga pulsado hasta que aparezca
[END].
Finalización de la llamada
Para nalizar una llamada en curso, pulse .
Nota
• Si el dispositivo conectado no es compatible el perl
AVRCP, controle la reproducción en el dispositivo
conectado.
35
ES
Page 17
8 Cómo escuchar
9 Carga de un
un dispositivo
externo
Puede utilizar el sistema para amplicar la
entrada de audio de un dispositivo externo, por
ejemplo, un reproductor de MP3.
AUDIO-IN
1 Cambie la fuente a AUDIO IN.
2 Conecte un cable de entrada de audio a
• la toma AUDIO IN del sistema y
• la toma de salida de audio
(normalmente la toma de auriculares)
del dispositivo externo.
3 Inicie la reproducción en el dispositivo
externo.
dispositivo USB
Puede cargar su dispositivo USB, por ejemplo
un smartphone, con este producto.
Nota
• El voltaje de salida de la toma USB es de 5 V con una
corriente de salida de 0,5 A.
Conecte su dispositivo USB al producto
mediante un cable USB. Una vez que
se conecte y detecte el dispositivo USB,
comenzará a cargarse automáticamente.
36 ES
Page 18
Español
10 Ajuste del
11 Restablecimiensonido
Las siguientes operaciones son aplicables para
todos los medios compatibles.
Botón Función
Gírelo para aumentar o disminuir el
nivel de volumen.
Púlselo para silenciar los altavoces o
activar el sonido desde el estado de
silencio.
Púlselo para activar o desactivar el
volumen máximo.
Manténgalo pulsado para activar o
desactivar el refuerzo dinámico de
graves (DBB).
Pulse varias veces para seleccionar un
ecualizador de sonido.
1 Mantenga pulsado para activar la
conguración del ecualizador de
sonido personalizado.
2 Pulse varias veces para seleccionar
una opción: [BAS] (Graves), [TRE]
(Agudos), [BAL] (Balance) o [FAD]
(Atenuador).
3 Gire para congurar el ajuste.
to del sistema
Si el sistema funciona irregularmente,
restablezca la conguración predeterminada de
fábrica del sistema
1 Quite el panel frontal.
2 Pulse el botón RESET con la punta de un
bolígrafo o un palillo de dientes.
» Todos los ajustes se restablecen a los
valores predeterminados de fábrica.
37
ES
Page 19
12 Información del
producto
Nota
• La información del producto puede cambiar sin previo
aviso.
Rango de frecuencia -
AM (MW)
Sensibilidad utilizable -
AM (MW) (señal-ruido
= 20 dB)
Bluetooth
522–1620 kHz
(9 kHz)
530–1710 kHz
(10 kHz)
30 µV
Información del producto
Información general
Fuente de alimentación CC de 12 V (11 V
- 16 V), tierra
negativo
Fusible 15 A
Impedancia del altavoz
adecuada
Potencia de salida
máxima
Potencia de salida
continua
Voltaje de salida de
preamplicador
Nivel de entrada auxiliar 500 mV
Dimensiones (ancho x
alto x profundo):
Peso 0,63 kg
Radio
Rango de frecuencia
- FM
Sensibilidad utilizable AM (MW) (señal-ruido
= 20 dB)
4 - 8
4 x 50 W
22 W x 4 RMS
(4 distorsión
armónica total del
10%.)
2,5 V
188 x 58 x 110 (mm)
87,5 - 108 MHz
(100 kHz por
paso en búsqueda
automática y
50 kHz por paso en
búsqueda manual)
8 µV
Corriente de
salida
Banda de
frecuencia
Alcance 3 metros (espacio libre)
Estándar Especicación Bluetooth 2.0
Dispositivos USB compatibles:
• Memoria ash USB: host USB 1.1 con
interfaz que lee todas las velocidades
compatibles (1.1, 2.0)
• Reproductores ash USB: host USB
1.1 con interfaz que lee todas las
velocidades compatibles (1.1, 2.0)
Formatos compatibles:
• USB o formato de archivo de
memoria: FAT12, FAT16, FAT32
• Frecuencia de bits (velocidad de datos)
de MP3: 32-320 Kbps y frecuencia de
bits variable
• WMA V4, V7, V8, V9 (L1, L2)
• Frecuencias de muestreo de MP3:
8-48 kHz
• Velocidades de bits de MP3: 8~320
(kbps), velocidades de bits variables
• Frecuencias de muestreo de WMA:
32 kHz, 44,1 kHz, 48 kHz
• Velocidades de bits de WMA: 32~192
(kbps), velocidades de bits variables
• Directorios anidados hasta un máximo
de 8 niveles
• Número de álbumes/carpetas: 99
como máximo para CD, 99 como
máximo para USB o memoria
Clase 2
Banda ISM de 2.4000 GHz -
2.4835 GHz
38 ES
Page 20
Español
• Número de pistas/títulos: 999 como
máximo para CD (en función del
número de álbum), 999 como máximo
para USB o memoria
• Etiqueta ID3 v2.0 o superior
Formatos no compatibles:
• Álbumes vacíos: un álbum vacío es
aquel que no contiene archivos MP3
o WMA y que no se mostrará en la
pantalla.
• Los formatos de archivo no
compatibles se omiten. Por ejemplo,
los documentos de Word (.doc) o los
archivos MP3 con la extensión .dlf se
omiten y no se reproducen.
• Archivos de audio AAC, WAV y PCM.
• Archivos WMA con protección DRM
(.wav; .m4a; .m4p; .mp4 y .aac)
• Archivos WMA con formato sin
pérdidas
13 Solución de
problemas
Advertencia
• No quite nunca la carcasa de este producto.
Para que la garantía mantenga su validez, no
trate nunca de reparar el producto usted
mismo.
Si tiene problemas al usar el producto,
compruebe los siguientes puntos antes de
llamar al servicio técnico. Si no consigue
resolver el problema, vaya a la página Web de
Philips (www.philips.com/support). Cuando se
ponga en contacto con Philips, asegúrese de
que el producto esté cerca y de tener a mano
el número de modelo y el número de serie.
No hay alimentación o sonido
• Se ha cortado la fuente de alimentación de
la batería del coche o esta se ha agotado.
Enchufe el sistema a la batería del coche.
• El motor del vehículo no está en marcha.
Encienda el motor del vehículo.
• El cable no está conectado correctamente.
Compruebe las conexiones.
• El fusible se ha quemado. Sustituya el
fusible.
• El volumen es demasiado bajo. Ajustar el
volumen.
• Si las soluciones anteriores no le sirven de
ayuda, pulse el botón RESET.
• Asegúrese de que el formato de la pista
actual es compatible.
Ruido durante la emisión
• Las señales son muy débiles. Seleccione
otras emisoras con señales más fuertes.
• Compruebe la conexión de la antena del
vehículo.
• Cambie el ajuste de emisión de estéreo a
monofónico.
ES
39
Page 21
Las emisoras presintonizadas se borran.
• El cable de la batería no está conectado
correctamente. Conecte el cable de la
batería al terminal que siempre tiene
alimentación.
La pantalla muestra el mensaje ERR-12.
• Error de datos. Compruebe el dispositivo
de almacenamiento USB o tarjeta SD o
SDHC.
14 Aviso
Cualquier cambio o modicación que se realice
en este dispositivo que no esté aprobada
expresamente por WOOX Innovations puede
anular la autoridad del usuario para utilizar el
equipo.
Conformidad
Este producto cumple los requisitos de
interferencias de radio de la Comunidad
Europea.
Hay una copia de la declaración de
conformidad de la CE disponible en la versión
en PDF del manual del usuario en www.philips.
com/support.
40 ES
Conservación del
medioambiente
El producto ha sido diseñado y fabricado con
materiales y componentes de alta calidad que
pueden reciclarse y reutilizarse.
Cuando aparece este símbolo de cubo de
basura tachado en un producto, signica que
cumple la Directiva europea 2002/96/EC.
Infórmese sobre el sistema local de reciclaje de
productos eléctricos y electrónicos.
Page 22
Español
Proceda conforme a la legislación local y no
se deshaga de sus productos antiguos con la
basura doméstica normal.
La eliminación correcta del producto antiguo
ayudará a evitar posibles consecuencias
negativas para el medioambiente y la salud.
Información medioambiental
Se ha suprimido el embalaje innecesario.
Hemos intentado que el embalaje sea fácil de
separar en tres materiales: cartón (caja), espuma
de poliestireno (corcho) y polietileno (bolsas,
lámina de espuma protectora).
El sistema se compone de materiales que se
pueden reciclar y volver a utilizar si lo desmonta
una empresa especializada. Siga la normativa
local acerca del desecho de materiales de
embalaje, pilas agotadas y equipos antiguos.
Aviso sobre marcas
comerciales
modicar los productos en cualquier momento
sin tener la obligación de ajustar los suministros
anteriores con arreglo a ello..
Windows Media y el logotipo de Windows
son marcas comerciales o marcas comerciales
registradas de Microsoft Corporation en
EE. UU. u otros países.
Otras marcas comerciales y nombres
comerciales pertenecen a sus respectivos
propietarios.
Copyright
2013 © WOOX Innovations Limited. Todos los
derechos reservados.
Philips y el emblema de escudo de Philips son
marcas registradas de Koninklijke Philips N.V. y
se utilizan por WOOX Innovations Limited bajo
licencia de Koninklijke Philips N.V.
Las especicaciones están sujetas a cambios sin
previo aviso. WOOX se reserva el derecho a
41
ES
Page 23
Specifications are subject to change without notice
© WOOX Innovations Limited. All rights reserved.
Philips and the Philips’ Shield Emblem are registered trademarks of Koninklijke Philips N.V. and are used by
WOOX Innovations Limited under license from Koninklijke Philips N.V.
CE135BT_10_UM_V1.0
Loading...
