Philips BDL5571V User Guide

BDL5571V

www.philips.com/welcome

用户手册(简体中文)

安全指示

警告及注意事项：

请了解这些安全标记的含义

用户手册 BDL5571V

警告：为防止触电危险，请勿打开外壳(或后盖)。机内没有需要用户维护的部件。如需维修，请找经过认证的有资格的维修人员。

此标记表示内部有高压。与此产品内部任何部件的任何接触均很危险。

此标记用于提醒您，随机资料中有与此产品的操作和维护有关的重要说明。

致有线电视系统安装人员：此提示信息用于提醒有线电视系统安装人员，美国国家电气规范第820-840条(或加拿大电气规范第1部分第54 节)给出了正确接地的指南，并且特别规定了在可行的情况下，电缆的接地线与建筑的接地线系统的连接应尽可能与电缆进户的地方接近。

警告：FCC (联邦通信委员会)/CSA (加拿大标准协会)的有关法规规定，对此设备进行的任何未经授权的改变或改良，会使用户丧失操作它的权利。

警告：为防止触电，请将插头上的宽接触片与插座上的宽槽匹配，并将插头充分插到位。

Attention: Pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la bome correspondante de la prise et pousser jusqu’au fond.

重要信息：联邦法庭认为，未经授权录制具有版权的电视节目是违反美国版权法的侵权行为。某些加拿大的节目也可能受到版权的保护，未经授权完全或部分录制这些节目将侵害这些版权。

为防止火灾或触电所导致的损害，请勿将此装置于雨中或湿气中。

插座应安装于靠近此装置的地方，并应易于使用。

用户手册 BDL5571V

连接和使用电脑显示器时，请阅读并遵守此类说明：

 如无需再用，请拔下显示器的电源。  如采用湿布清洁显示器，请先拔下显示器的电源。断电后可使用干布擦拭屏幕。请勿使用酒精、溶剂

或氨基溶液。

 如按本手册中的说明导致显示器无法正常运作，请咨询技术员。  外壳仅限具备相应资格的服务人员打开。  请勿将显示器暴露在阳光下，请确保显示器远离炉具或任何其他热源。  请移除任何可能落入通风口的物件，或避免显示器电子器件受冷。  确保机壳上的通风孔通畅。  确保显示器干燥。请勿将显示器暴露在雨水或过度潮湿的环境中，避免触电。  如通过断开电缆或直流电线的方式关闭显示器，请在连接电缆或直流电线，以备正常运行之前稍等6分

钟。

 为避免触电或对设备造成永久性损坏，请勿将显示器暴露在雨水或过度潮湿的环境中。  确定显示器的位置时，请确保电源插头和插座的位置显而易见。  注意：请务必在应用本设备过程中使用屏幕保护程序。如长时间使用高对比度的静态图像，在屏幕前

方会有“留像”或“残像”。此为液晶技术固有缺陷，众所周知。多数情况下，断电后残像会慢慢消失。请注意，残像问题无法修复，此项也不在保修范围内。

用户手册 BDL5571V

法规信息

CE符合性声明

MMD有责任声明，此产品符合以下标准：

• EN60950-1:2006+A11:2009 (信息技术设备的安全要求)

• EN55022:2006+AI:2007 (信息技术设备的无线电骚扰要求).

• EN55024:1998+A1:2001+A2:2003 (信息技术设备的抗扰要求).

• EN6100-3-2:2006 (谐波电流发射的限值)

• EN6100-3-3:2008 (电压变化和闪烁的限值)以下指令性条文适用于本产品

• 2006/95/EC (低电压指令)

• 2004/108/EC (电磁兼容性指令)

• 2005/32/EC (EuP，能耗产品指令) EC指令642/2009

• 93/68/EEC (电磁兼容性及低电压指令修正案)并按ISO9000组织生产。

联邦通信委员会(FCC)通告(仅限于美国)

本设备已依照美国联邦通讯委员会(FCC)法规第15部分进行测试，符合B类数字设备的限制条件。这些限制旨在提供合理的保护，以免受到该设备在商用环境下工作时产生的有害干扰的影响。本设备产生、使用并能辐射射频能量，如果未遵照使用手册进行安装和使用，可能会导致对无线电通信的有害干扰。在住宅区操作本设备可能会造成有害干扰，在这种情况下，用户需要自费矫正这种干扰。

未经负责符合性一方明确认可而对本产品进行改变或改良. 会使用户丧失操作设备的权利。

当将此显示器与计算机设备连接时，请使用随此显示器所配的能屏蔽射频信号的线缆。

为防止火灾或触电所导致的损害，请勿将此装置于雨中或过于潮湿的地方。

此B类数字设备符合加拿大对产生干扰设备之规章中的所有要求。

此装置符合美国联邦通讯委员会(FCC)法规第15部分的规定。操作中会受以下两个条件的影响。(1)此装置不应产生有害干扰，并

且(2)此装置会接受其所接收到的任何干扰，包括那些能导致非预期操作的干扰。

用户手册 BDL5571V

波兰测试与认证中心通告

此设备应从配备有保护回路的插座(3头插座)中获取电能。所有与其共同工作的设备(计算机，显示器，打印机，等等)均应使用同样的电源供应。

房间安装的电气线路相线上应有一个额定值不超16安培的保险丝，用作保留的短路保护装置。

要彻底关闭设备电源，必须将设备的电源线从电源插座中移除。电源插座应置于靠近设备的地方，易于使用。

保护级别标志“B”证实设备符合PN-93/T-42107和PN-89/E-06251标准提出的用于保护的要求。

电场、磁场和电磁场(“EMF”)

1. MMD生产及销售多种以消费者为目标的产品，此类产品与所有其他电子产品一样，具有发射和接收电磁信号的能力。

2. MMD的主要商业原则之一就是确保产品采取所有必要的健康和安全措施，以便在制造这些产品时，能符合所有的适用法律要求，并处于适用的EMF标准要求范围之内。

3. MMD致力于开发，生产和销售对身体无不良影响的产品。

4. MMD保证，按照目前的科学认知，如在指定的用途范围内正确使用其产品，产品肯定安全无害。

5. MMD一直活跃在国际EMF和安全性标准开发领域，使得其能预期到标准化方面的进一步发展，并能及早将这些发展集成于其产品之

中。

仅与英国相关的信息

用户手册 BDL5571V

警告：此装置必须接地。

重要信息：

此装置配有一个经过认可的13A模制插头。要更换这种插头中的保险，请按如下操作：

1.取下保险盖和保险。

2.装入BS 1362 5A或经A.S.T.A. or BSI认可的保险

3.重新装好保险盖。

如果插头与您的插座不匹配，可将其切下，另装上一个适宜的3脚插头。

如果主插头含有保险，其额定值应为5A。如果使用的插头没有保险，则配电板上的保险不应超过5A。

说明：切下的插头应予销毁，以防止其被插入其他地方的13A插座时可能引起的触电危险。

插头如何接线在电源线线头中的电线颜色符合以下规范：蓝色—零线(N) 褐色—火线(L) 绿黄相间—地线(E)

1．绿黄相间的电线必须与插头中标有字母E，或是有接地符号，或是颜色为绿色

或绿黄相间的接线端相连。

2．蓝色的电线必须与标有字母N或是颜色为黑色的的接线端相连。 3．褐色的电线必须与标有字母L或是颜色为红色的的接线端相连。

在装回插头盖之前，确认线夹已经被夹牢在线头的护套上，而不仅仅是夹住3根电线。

用户手册 BDL5571V

中国电子信息产品污染控制标识要求(中国RoHS法规标示要求)产品中有毒有害物质或元素的名称及含量

部件名称

外壳

铅

(Pb)

○

有毒有害物质或元素

汞

(Hg)

○

镉

(Cd)

○

六价铬

(Cr 6+)

○

多溴联苯

(PBB)

○

多溴二苯醚

(PBDE)

○

液晶面板

电路板组件

附件

(遥控器、电源线、连接线)

遥控器电池

○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以

。

下

× ○ ○ ○ ○ ○

○

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006 标准规定的限量

。

要求

环保使用期限

此标识指期限(十年)，电子信息产品中含有的有毒有害物质或元素在正常使用的条件下不会发生外泄或突变，电子信息产品用户使用该电子信息产品不会对环境造成严重污染或对其人身、财产造成严重损害的期限。

用户手册 BDL5571V

适用于北欧的信息

Placering/Ventilation

VARNIN G :

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ.

产品使用寿命到期后的处置您的新电视机/显示器中含有能被回收和重复使用的材料。有专门的公司能回收此产品，利用其中可重复利用的材料，减少丢弃废物的数量。

请向您当地的飞利浦经销商咨询当地有关应当如何处置您的旧显示器法律法规。

(对于加拿大和美国的顾客) 此产品可含铅或水银。丢弃其时请遵循所在州或联邦的法律法规。如需了解更多有关回收利用的信息，请访问

育倡议)

废弃电气及电子设备(WEEE) 注意：欧盟私家用户

www.eia.org (消费者教

产品及其包装上的这一标记表示，根据管理电气电子产品的欧盟指令性法规(European Directive 2002/96/EG)，此产品不能当作普通的家庭废弃物丢弃。您有责任到指定的废弃电气电子设备收集处将其丢弃。欲知这些废弃电气电子产品可以丢弃的地方，请与当地政府部门、废弃物处理机构或您购买产品时的商店联系。

美国用户注意事项

本产品组成与其他LCD产品类似，包含一个汞灯。请按所在地、州和联邦法律进行处理。欲知处理或回收信息，请登录： www.mygreenelectronics.com或www.eiae.org.

报废指令-循环利用您的新电视/显示器中含有可重复利用的材料。与所有LCD产品一样，本设备中也含有汞灯，请根据本地、州和联邦法律进行处理。

作为能源之星合作伙伴，MMD 已确定本产品符合能源之星的能效准则。

用户手册 BDL5571V

目录表

安全指示.................................................................................................................................................................. 1

1. 拆包与安装 ....................................................................................................................................................... 10

1.1. 拆包 10

1.2. 包装内含物............................................................................................................................................ 10

1.3. 安装说明 ............................................................................................................................................... 10

1.4. 立式安装 ................................................................................................................................................11

1.5. 安装与拆卸支架 .................................................................................................................................... 12

1.5.1 如何安装支架 ............................................................................................................................ 12

1.5.2 如何拆卸支架 ............................................................................................................................ 12

1.5.3 防止显示器掉落 ........................................................................................................................ 13

2. 部件与功能 ....................................................................................................................................................... 14

2.1. 正视图 ................................................................................................................................................... 14

2.2. 后视图 ................................................................................................................................................... 15

2.3. 输入/输出端子....................................................................................................................................... 16

2.4. 遥控器 ................................................................................................................................................... 18

2.4.1. 常规功能 ................................................................................................................................... 18

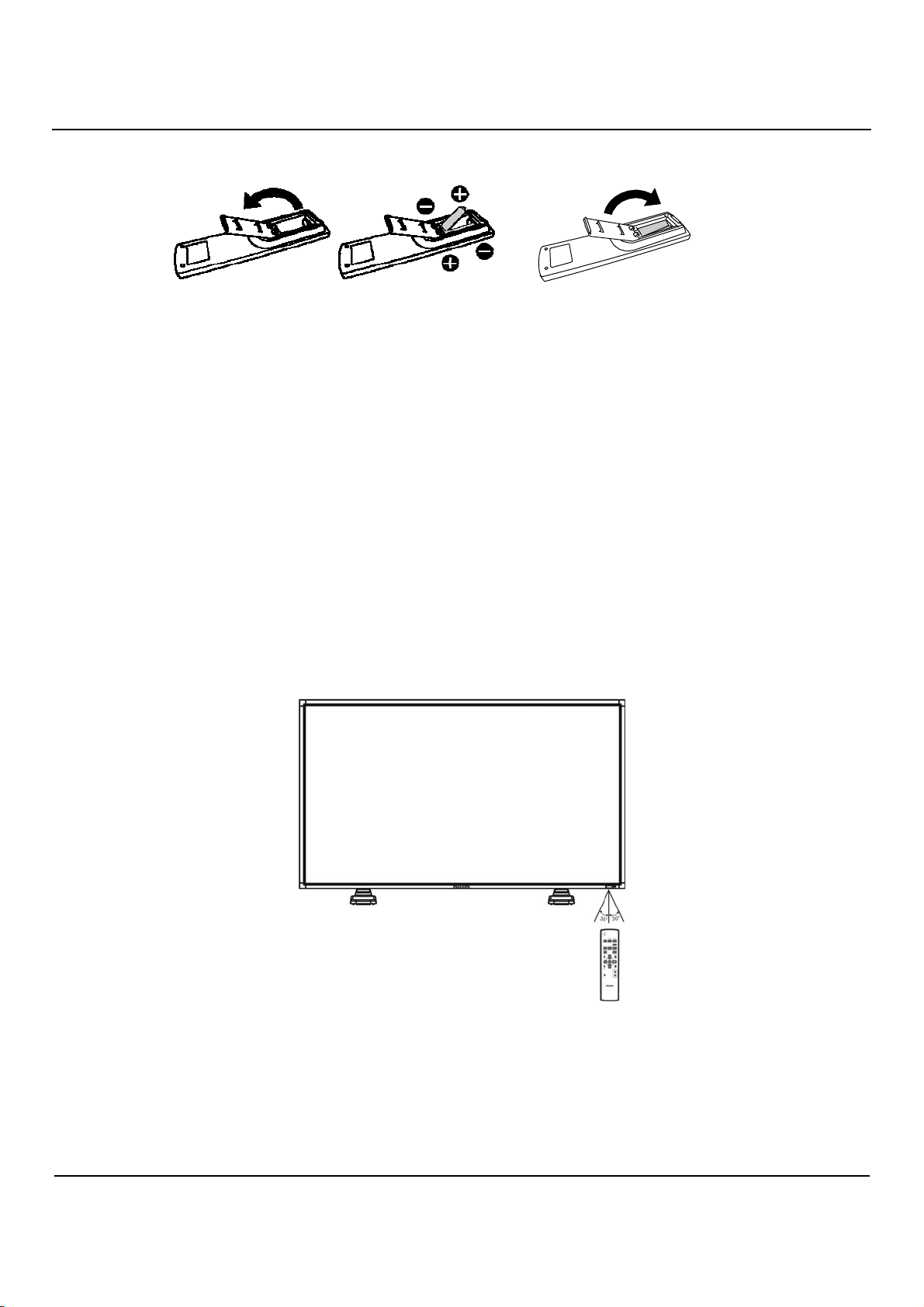

2.4.2. 将电池装入遥控器 ..................................................................................................................... 20

2.4.3. 遥控器的工作范围 ..................................................................................................................... 20

3. 与外部设备的连接 ............................................................................................................................................ 21

3.1. 使用线缆固定器 .................................................................................................................................... 21

3.2. 使用开关罩............................................................................................................................................ 21

3.3. 连接外部设备(DVD/VCR/VCD) ............................................................................................................ 22

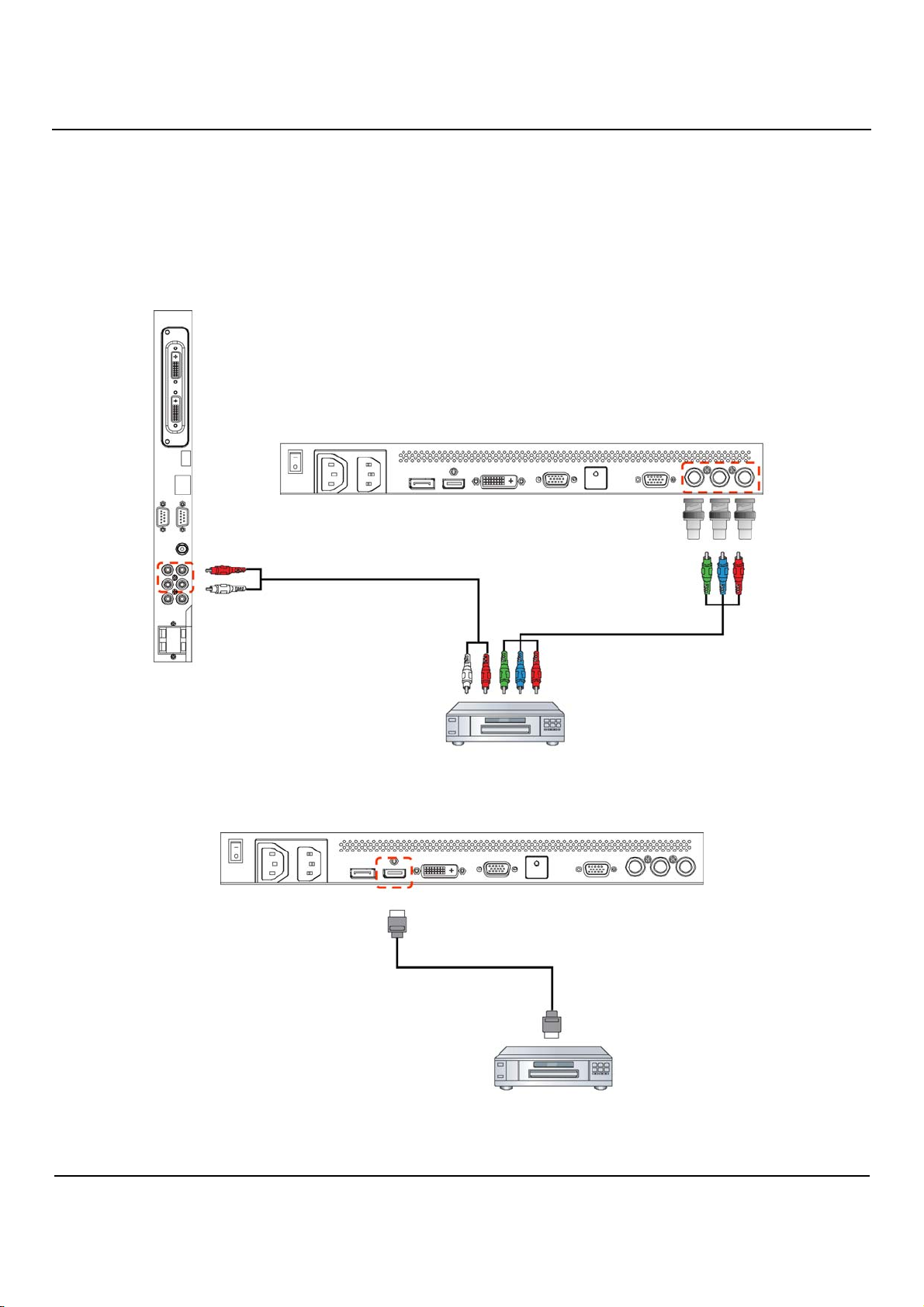

3.3.1. 使用分量视频输入 ..................................................................................................................... 22

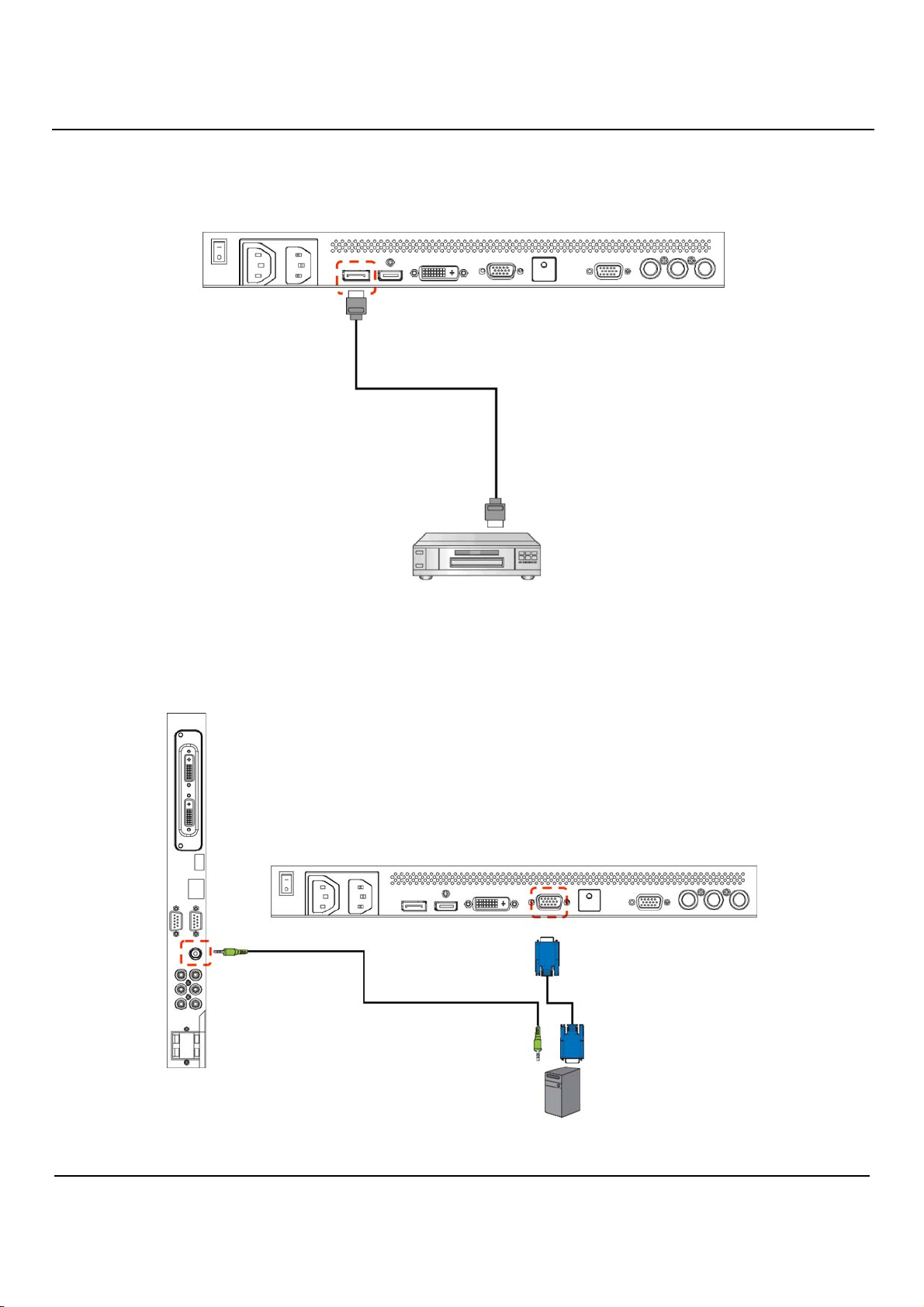

3.3.2. 使用 HDMI 输入 ........................................................................................................................ 22

3.3.3 使用显示端口输入..................................................................................................................... 23

3.4. 连接电脑 ............................................................................................................................................... 23

3.4.1. 使用 VGA 输入 .......................................................................................................................... 23

3.4.2. 使用 DVI 输入............................................................................................................................ 24

3.4.3. 使用 HDMI 输入 ........................................................................................................................ 24

3.4.4. 使用显示端口输入 ..................................................................................................................... 25

3.5. 外部音频连接 ........................................................................................................................................ 25

3.5.1. 连接外部扬声器 ........................................................................................................................ 25

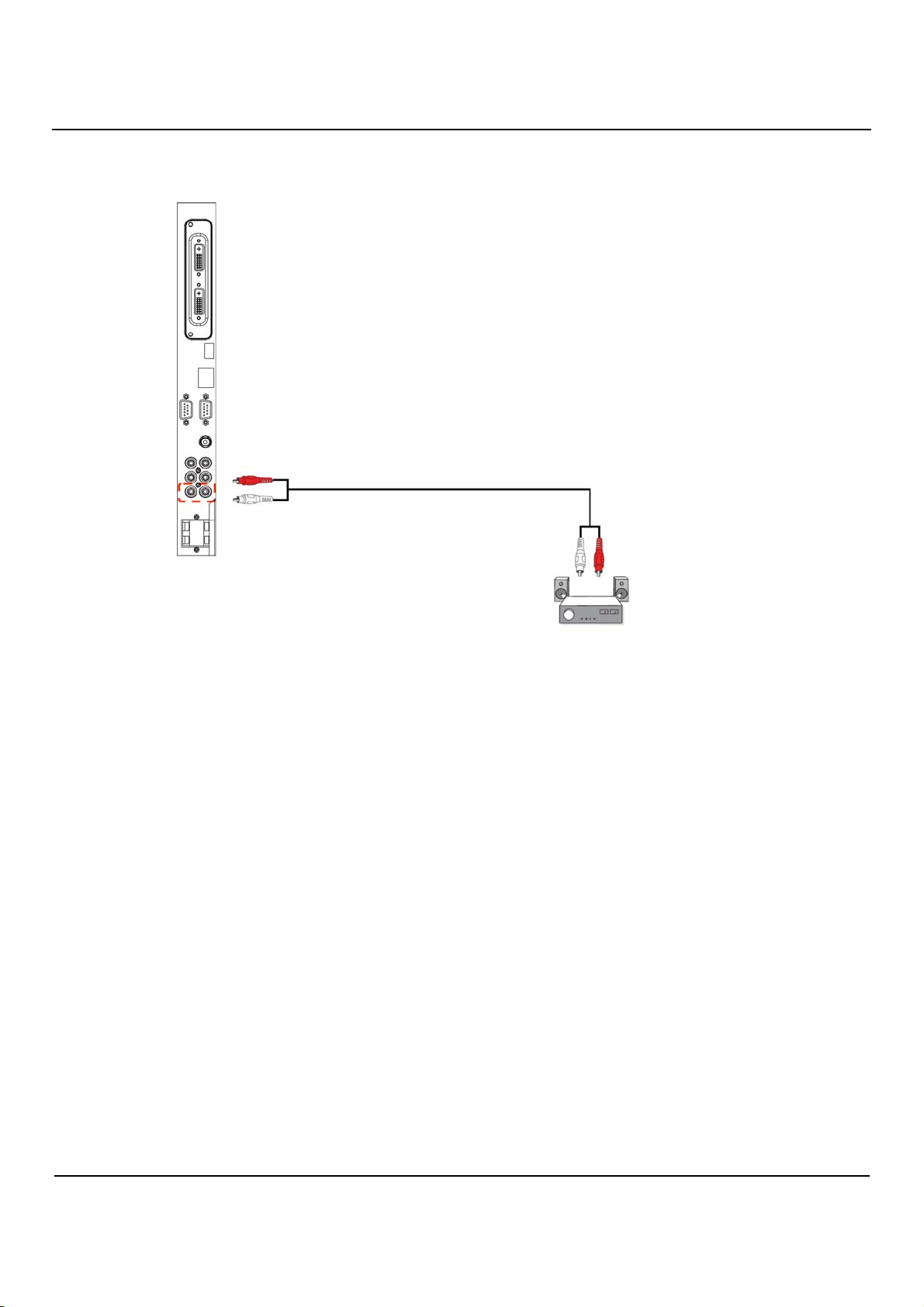

3.5.2. 连接外部音频设备 ..................................................................................................................... 26

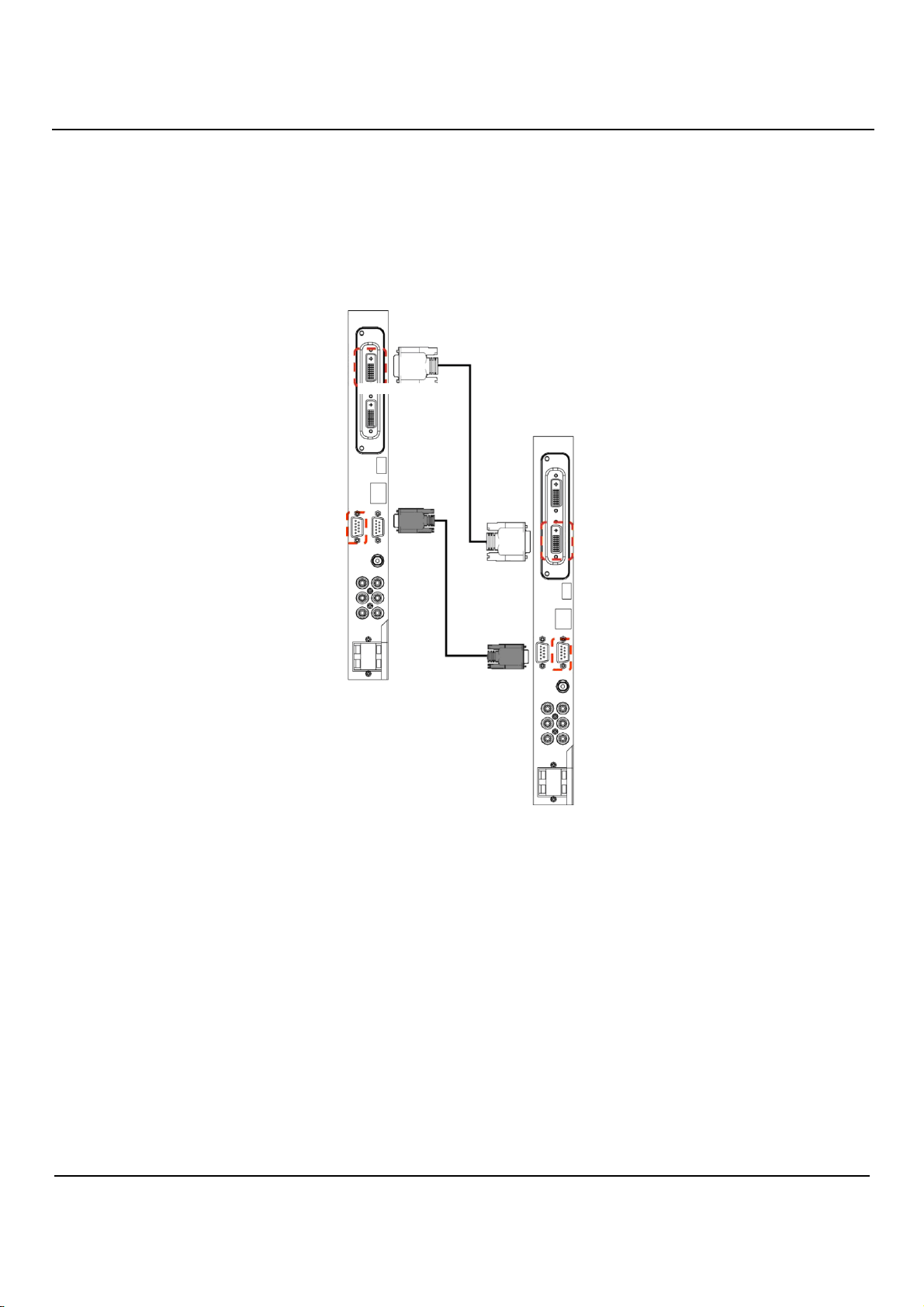

3.6. 连接其他 BDL5571V 显示器................................................................................................................. 27

4. OSD 菜单.......................................................................................................................................................... 28

4.1. 浏览 OSD 菜单...................................................................................................................................... 28

4.1.1. 使用遥控器浏览 OSD 菜单 ....................................................................................................... 28

4.1.2. 使用显示器的控制按钮浏览 OSD 菜单 ................................................................................... 29

4.2. OSD 菜单概览 ...................................................................................................................................... 30

4.2.1. 图像菜单 ................................................................................................................................... 30

4.2.2. SCREEN (屏幕)菜单................................................................................................................. 33

4.2.3. AUDIO MENU (声音菜单)......................................................................................................... 35

用户手册 BDL5571V

4.2.4. PIP 菜单 ................................................................................................................................... 37

4.2.5. CONFIGURATION 1 (详细设定 1)菜单 ................................................................................... 39

4.2.6. CONFIGURATION 2 (详细设定 2)菜单 ................................................................................... 42

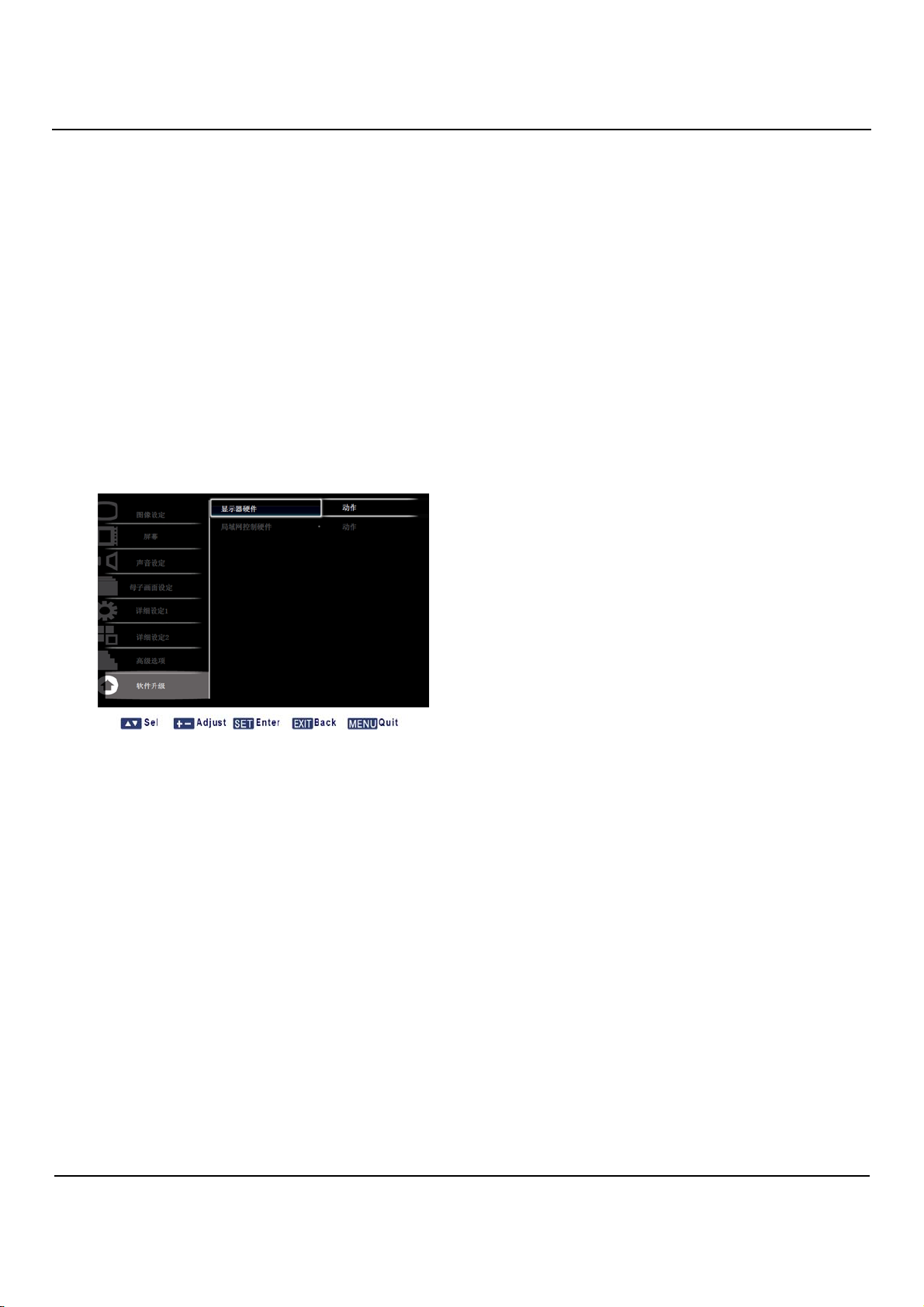

4.2.7. ADVANCED OPTION (高级选项)菜单...................................................................................... 43

5. 输入模式 ........................................................................................................................................................... 49

6. 像素缺陷策略.................................................................................................................................................... 51

6.1. 像素和子像素 ........................................................................................................................................ 51

6.2. 像素缺陷类型 + 点定义 ....................................................................................................................... 51

6.3. 亮点缺陷 ............................................................................................................................................... 52

6.4. 暗点缺陷 ............................................................................................................................................... 52

6.5. 像素缺陷的接近度................................................................................................................................. 52

6.6. 像素缺陷容差 ........................................................................................................................................ 52

7. 清洁与故障排除 ................................................................................................................................................ 53

7.1. 清洁 53

7.2. 故障排除 ............................................................................................................................................... 54

8. 技术规格 ........................................................................................................................................................... 55

用户手册 BDL5571V

1. 拆包与安装

1.1. 拆包

 本产品采用纸箱包装，含标准的配件。  其他的选配件单独包装。  产品重量有所不同，具体视类型而定。鉴于其尺寸和重量，建议由 2 人搬动。  打开纸箱后，请确保包装内物品状况良好且完整。

1.2. 包装内含物

请确认包装内含有以下物品：

1 2 3 4 5 6 7

北美欧洲中国

 对于其他地区，请确保采用符合电源插座交流电压的电源线，且已获得特定国家安全法规的批准并遵从相关安

全法规。

 您可能会想保留包装盒以及包装材料以便运送显示器。  DVI盒与台架作为选配物品提供。

10 11 12

1.3. 安装说明

 由于能耗较高，请一律使用专门针对本产品设计的插头。如果需要延长线，请咨询业务代理。  本产品应安装在水平表面上以免倾覆。本产品的背面应与墙壁间保持一定距离以便通风顺畅。请避免将本产品

安装在厨房、浴室以及其他湿度较大的空间中，以免缩短电子元件的使用寿命。

 本产品一般仅可在4000m海拔以下使用。本产品在海拔超过4000m的位置可能工作异常，请勿在该处安装和使

用。

1. 液晶显示器

2. 遥控器及电池

3. CD-ROM

4. 快速入门指南

5. 徽标导向器

6. BNC 至 RCA 适配器(x3)

7. 线夹

8. 线夹螺钉(M4x8) x2

9. 电源线

10. VGA 线缆(1.8m)

11. 主开关罩

12. 主开关罩螺钉(M3x6) x 2

1.4. 立式安装

较

壁式安装孔

用户手册 BDL5571V

注意：

 

如何在立式模式下使用徽标导向器？

a. 使用前，请确保导向器状况良好。将“PHILIPS”徽标折

b. 从徽标上剥掉保护膜的背面。 c. 调整徽标导向器以将其与前边框的长边对齐，然后用手

d. 一手按住导向器，另一手将徽标摊开。确保徽标与前边

e. 取下导向器。

壁式安装需要8颗安装接口应符合北美的

(12mm)

UL1678

公制螺钉(未附送)。

的强度应足以承受显示器的重量不含支架

回在导向器的末端。

按导向器。

框的短边对齐框上。

)

。

反复用力压徽标以使徽标牢牢贴在前边

如何取下徽标？

标准。安装措施

(

大约

38.7 kg

，

注意：转动显示器时，遥控器传感器应位于低一侧。

注意：如果将显示器安装在墙壁上，请咨询专业技术人员以进行正确的安装。制造商对于不是由专业技术人员

进行的安装概不负责。

用户手册 BDL5571V

1.5. 安装与拆卸支架

1.5.1 如何安装支架

1. 请关闭显示器。

2. 将支架装入在导块中后，请拧紧显示器两侧的螺钉。

注意：安装时，支架的长边应面向前。

螺钉螺钉

螺钉

1.5.2 如何拆卸支架

1. 在一个水平表面上摊开保护膜。

2. 将显示器面朝下放在保护膜上。

3. 使用螺丝刀取下螺钉，并将其放在安全之处以备后用。

支架

“长边向前”

用户手册 BDL5571V

1.5.3 防止显示器掉落

若要防止显示器在发生地震或其他事故时倾倒，请执行以下步骤。

如下图所示，使用强度足以承受显示器重量(BDL5571V：大约 47.5 kg)的绳索将显示器固定到坚实的墙壁或梁柱。建议采用螺丝钩(环形)。

线夹

螺丝钩等

螺钉

螺钉孔

小心：

 尽管建议采用以上方法，但不保证显示器不会倾覆。  移动显示器前，请先取下绳索。

用户手册 BDL5571V

2. 部件与功能

2.1. 正视图

1. 遥控器传感器、环境光传感器和电源状态指示灯

 从遥控器接收命令信号。  如果 OSD 菜单中的 LIGHT SENSOR (光感应)设定为 ON (开)，则会检测显示器周围的环境光线

度会自动调整。

 指示显示器的工作状态：

- 显示器开启时，亮绿灯

- 显示器处于待机模式时，亮红灯

- 显示器进入 DPMS 模式时，亮琥珀色灯

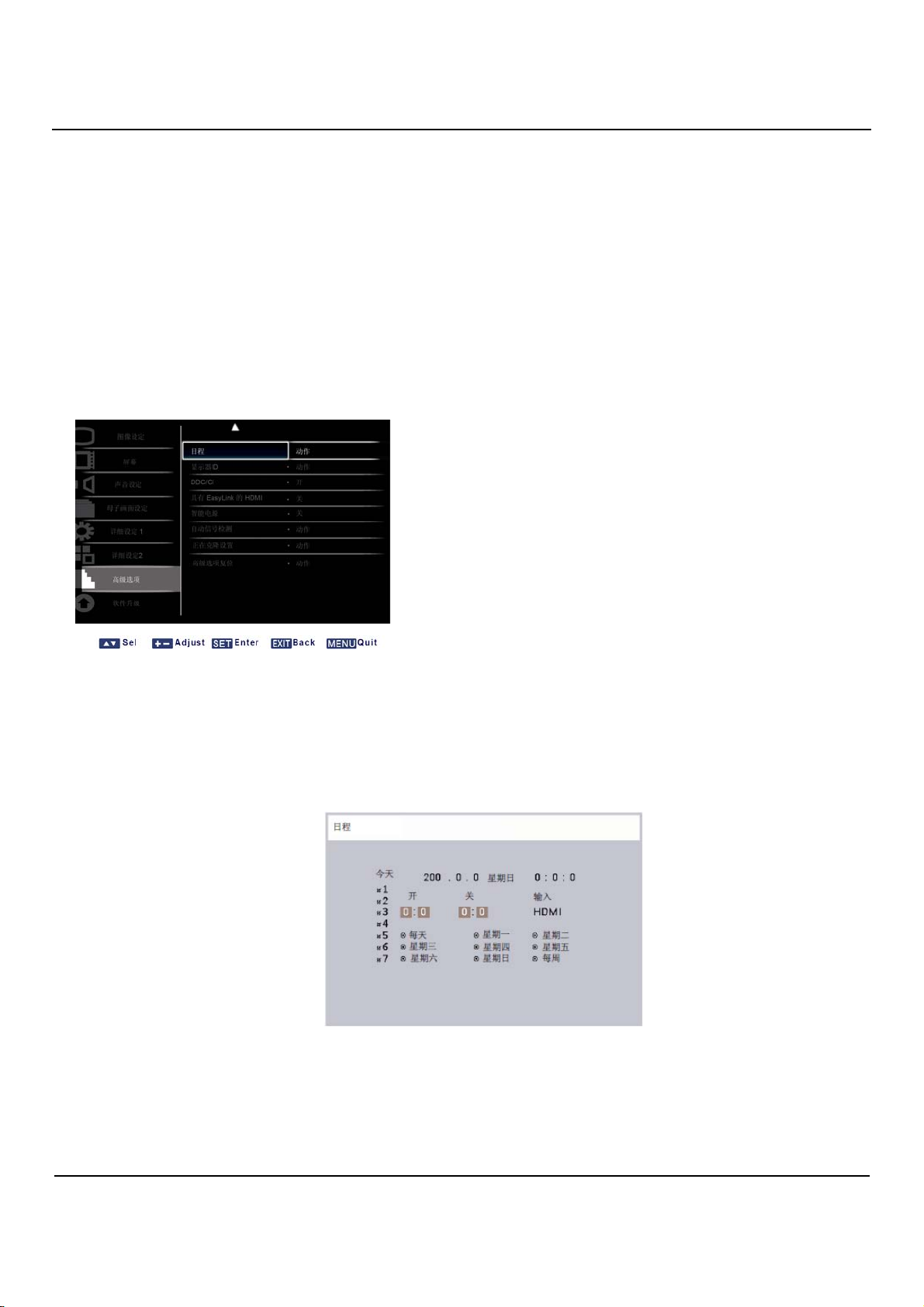

- 启用 SCHEDULE (日程)功能时，则会以绿色和红色交替闪烁

- 如果指示灯以红色闪烁，则表明检测到故障

- 显示器的主电源关闭时，指示灯熄灭

，并且图像亮

2.2. 后视图

用户手册 BDL5571V

1. Power (电源)按钮(

)

开启电源或将显示器置于待机模式。

2. MUTE (静音)按钮

开启/关闭静音。

3. SORCE (来源)按钮

OSD 菜单开启时，用于设定功能；OSD 菜单关闭时，用于启动输入选择。

4. PLUS (加) (+) 按钮

OSD 菜单开启时，用于增加调整值；OSD 菜单关闭时，用于增加输出音量。

5. MINUS (减) (-) 按钮

OSD 菜单开启时，用于减小调整值；OSD 菜单关闭时，用于减小输出音量。

6. UP (上) () 按钮

OSD 菜单开启时，用于向上移动高亮度条以调整所选项目。

7. DOWN (下) () 按钮

OSD 菜单开启时，用于向下移动高亮度条以调整所选项目。

8. MENU (菜单)按钮

OSD 菜单开启时，用于返回前一菜单；OSD 菜单关闭时，用于启动 OSD 菜单。

用户手册 BDL5571V

注意：Keyboard Control Lock Mode (按键模式锁定模式)此功能可完全禁用对所有键盘控制功能的访问。若要启用键盘控制锁，同时按下“”和“”按钮并保持超过 3 秒钟。若要返回用户模式，同时按下“”和“”按钮并保持 3 秒钟。

2.3. 输入/输出端子

1. 可选插槽

用于安装可选盒的插槽，如 DVI 盒。

2. USB

仅限技术支持。(固件升级)

3. RJ-45

LAN 控制功能可以通过互联网浏览器远程为您配置显示器。如果您想知道如何使用 LAN 端口控制显示器，请参考附带在显示器中的 CD ROM 操作说明

4. RS232C (输出/输入)

RS232C 网络连接输入/输出，用于环通功能。

5. 音频输入(AUDIO1/AUDIO2/AUDIO3)

连接到电脑或 AV 设备的音频输出。

6. 音频输出 R/L

从音频输入(AUDIO1/AUDIO2/AUDIO3)或 HDMI 插口输出信号。

用户手册 BDL5571V

7. 扬声器 R/L

将音频信号由音频输入(AUDIO1/AUDIO2/AUDIO3)或 HDMI 插口输出到外部扬声器。

8. 主电源开关

按下可开启/关闭主电源开关。

9. AC 输出

连接到其他 BDL5571V 显示器或外部媒体设备的 AC 输入接口。(额定值：100~240Vac，50-60Hz，3A 最大)

10. AC 输入

将提供的电源线连接到壁式插座。

11. 显示端口

连接到电脑或 AV 设备的显示端口输出。

12. 视频输入(HDMI)

连接到 AV 设备的 HDMI 输出或电脑的 DVI-D 输出。(使用 DVI-HDMI 线缆)

13. 视频输入(DVI-D)

连接到电脑的 DVI-D 输出或 AV 设备的 HDMI 输出(使用 DVI-HDMI 线缆)。

14. VGA 输入

连接到电脑的 VGA 输出。

15. VGA 输出

从 VGA 输入插口输出 VGA 信号。

16. 视频输入(分量)

用于连接到 AV 设备分量输出的分量视频输入(YPbPr)。

+ 40 hidden pages
